Грибки для утеплителя – Грибки для крепления утеплителя, виды и обзор, дюбели для утеплителя

Грибки для крепления утеплителя, виды и обзор, дюбели для утеплителя

Крепление элементов строительных конструкций осуществляется с помощью различных изделий – гвоздей, саморезов, металлических скоб и прочего. Но особым вниманием пользуется специальный крепеж – грибки для крепления утеплителя. Ниже мы рассмотрим все виды подобных изделий, методы их монтажа на различные типы утеплителя и многое другое, что имеет отношение к этому виду крепежных изделий.

Что представляет собой крепежный грибок

Изделие состоит из двухэлементной пустотелой ножки (гильзы) и широкой плоской шляпки, и по своему внешнему виду напоминает гриб, отсюда и название этого крепежа – грибок, зонтик. Благодаря широкому зонтику теплоизоляционный материал надежно закрепляется на вертикальной или горизонтальной плоскости строительной конструкции.

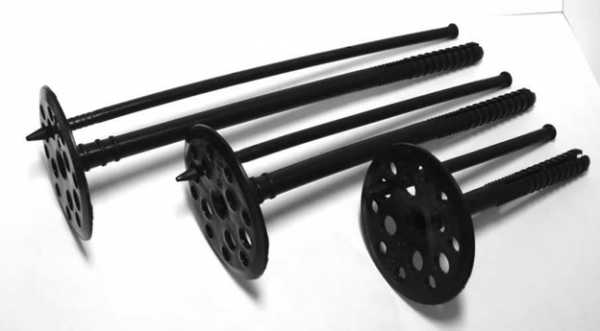

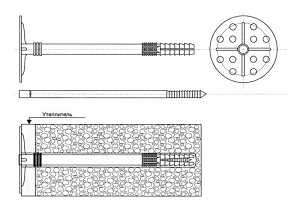

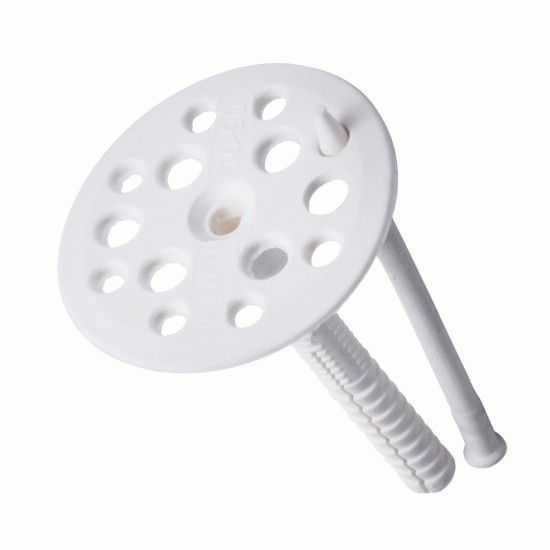

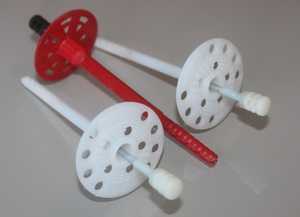

Крепежный грибок состоит из шляпки, ножки и сердечника

Ножка имеет полую сердцевину, куда вставляется специальный дюбель. Низ ножки оснащен распорными выступами по типу «ерша», которые располагаются по бокам разрезанной по вертикали ножки. Благодаря такой конструктивной особенности изделия, оно может расширяться в теле конструкции, надежно зацепляясь заостренными выступами за структурные волокна базового материала. Дюбель вставляется в ножку через отверстие в шляпке и вкручивается в несущую конструкцию. Функции зонтика-шляпки не дать крепежному элементу пройти через рыхлый материал утеплителя, одновременно распределяя нагрузку по его плоскости.

Конструкций этого крепежного элемента существует несколько, но все они призваны выполнять одну единственную функцию – удерживать рыхлый материал утеплителя в заданном положении. Как правило, шляпка изготавливается из полипропилена, сердечник из оцинкованной стали. Встречается крепёж для супермягкого утеплителя, где зонтики изготавливаются из нейлона, которые называются рондолями.

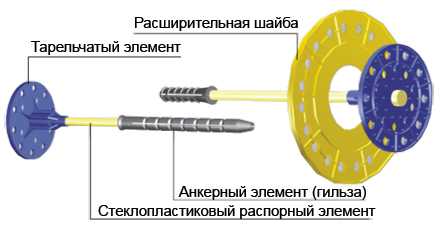

Есть еще расширительные шайбы, которые увеличивают контактную площадь изделия и теплоизоляционного материала, тем самым сохраняя его структуру в неизменном виде.

Расширительные шайбы увеличивают площадь контакта грибка с утеплителем

Изделия, имеющие шляпку из пластика в форме зонтика, идеально подходят для крепления пенопласта, различных видов минеральной ваты, фольгированного пенополистирола, пеноплекса, стекло- и шлаковаты.

Изготовленный по современным технологиям, такой крепеж обладает достаточно высокими техническими показателями.

Функциональность крепежных элементов

Грибок для крепления утеплителя часто используется в неблагоприятных условиях окружающей среды. Поэтому и пластиковые элементы, и металлический сердечник должны обладать особыми техническими свойствами:

  • механической прочностью;
  • устойчивостью к ультрафиолетовому излучению и агрессивной среде;
  • выдерживать нагрузки от массы утеплителя в зависимости от его типа и вида финишной отделки;
  • низкой степенью теплопроводности;
  • переносить резкие смены температурного режима;
  • иметь высокую сцепляемость с материалом базовой поверхности.

Прочность дюбеля и самого грибка должна быть такой, чтобы при вкручивании или забивании в отверстие стены, потолка, кровли при их утеплении, эти элементы не разрушались.

Устойчивость к ультрафиолету необходима, когда стены обложенные утеплителем, закрепленным дюбелями-зонтиками, длительное время остаются под лучами солнца. Изделия также должно хорошо сохраняться в слое штукатурки, когда проводится утепление фасадов мокрым способом, то есть, выдерживать щелочную среду и при этом не ржаветь. Поэтому сердечник и выполняется из оцинкованной стали.

Нагрузки от веса утеплителя хоть и не такие большие, как от других видов строительных материалов, но все же достаточные, если например, учитывать площадь утепляемого фасада с последующим оштукатуриванием. Если производится крепление грибками, последние должны выдерживать не только вес утеплителя, но и цементного раствора.

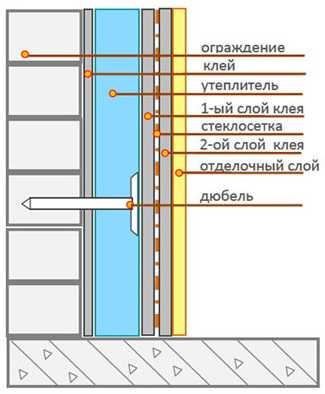

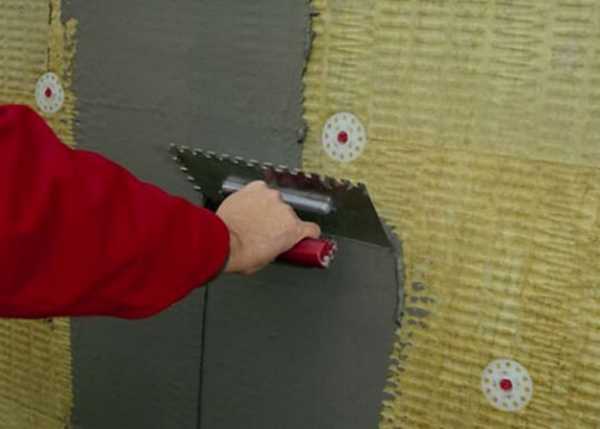

Утепление стены с последующим оштукатуриванием

Низкая теплопроводность материала, из которого изготавливается дюбель-грибок, исключает образование в месте его прохода через слой теплоизоляции мостика холода. Изделие не должно разрушаться под воздействием положительных и отрицательных температур, что иногда случается с некачественными пластиками, которые могут использоваться для изготовления шляпки крепежа. Грибки должны обладать хорошей адгезией с материалом стен, потолков, самого утеплителя. Ведь часть сердечника должна находиться в теле базовой конструкции, удерживая на весу теплоизоляцию, а шляпка гриба при поклейке арматурной сетки по утеплителю соединяется с ней в единое целое.

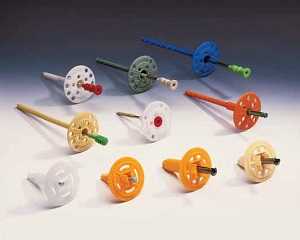

Виды крепежа для теплоизоляции

Дюбеля, используемые для крепления различных типов утеплителя, подразделяются по материалу изготовления и своей конструкции. Дюбель для утеплителя может быть как пластиковым, так и стальным, а также оснащенным термоголовкой. Пластиковые зонтики кроме этого подразделяются на:

  • полипропиленовые;
  • нейлоновые.

Есть у этих изделий различия и по методу крепления, когда сердечник вкручивается в утепляемую поверхность, и когда просто забивается молотком.

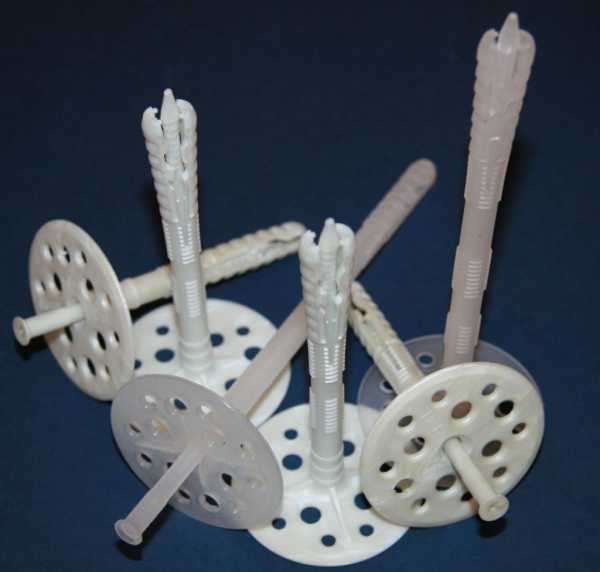

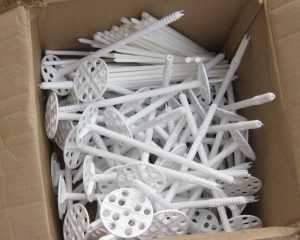

Особенности пластикового крепежа

Все элементы крепежа производятся из полипропилена высокой ударной прочности

Изделия из пропилена отличаются от всех прочих тем, что имеют в зонтике конусовидные дырки, способствующие лучшей адгезии изделия с утеплителем. Нейлоновые крепежные элементы называемые – рондоли, применяются при креплении легких и мягких материалов.

Производятся подобные изделия из полипропилена высокой прочности, полиамида либо нейлона. Основным преимуществом таких грибков является:

  • хорошая устойчивость к агрессивным средам;
  • небольшая стоимость;
  • сниженная теплопроводность, в результате чего не создаются мостики холода;
  • способность выдерживать значительные температурные перепады;
  • длительность эксплуатации – они не ржавеют и не гниют;
  • могут выдерживать нагрузку, равную почти 400 кг/м2.

Пластиковые грибки могут применяться при креплении теплоизоляции на бетонных и кирпичных стенах. Из недостатков отмечается невозможность после утепления производить финишную отделку поверхностей материалом с большим удельным весом.

Крепеж из металла – преимущества и недостатки

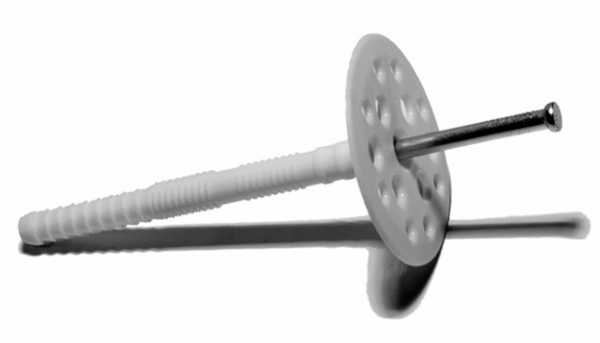

Грибок для крепления утеплителя состоит из пластиковой гильзы и металлического сердечника

Сердечник такого изделия, выполненный из оцинкованной стали или в редких случаях из полиамида, вставляется в полипропиленовую гильзу, имеющую в нижней части распорки. Его размеры превосходят остальные модели грибков. Но способность выдерживать нагрузки также высокая – до 750/м 2, что позволяет производить финишную отделку любыми материалами, как легкими, так и тяжелыми. Из недостатков отмечается следующее:

  • высокая стоимость;
  • образование в местах входа металлического стержня в базовую поверхность мостиков холода, конденсата;
  • слабая устойчивость к воздействию влаги, вследствие чего могут проявляться ржавые пятна на поверхности штукатурки.

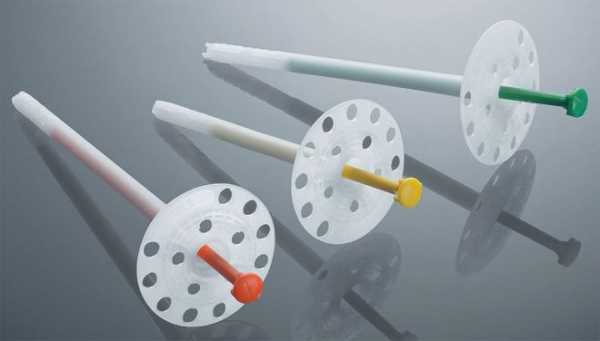

Крепежные изделии с термоголовкой

Термоголовка, которой оснащен металлический сердечник, позволяет избежать образования мостиков холода.

Грибки с термоголовкой представляют собой металлический сердечник, который покрыт прочным полиамидом. Верхняя часть металлического гвоздя оснащена пластиковой деталью, которая исключает образование мостиков холода в точках прохождения крепежа. Подобные изделия чаще всего используются при проведении утепления деревянных конструкций. Все достоинства, присущие металлическим и пластиковым грибкам, распространяются и на крепеж с термоголовкой, за исключением цены, которая значительно превышает стоимость всего остального крепежа подобного вида.

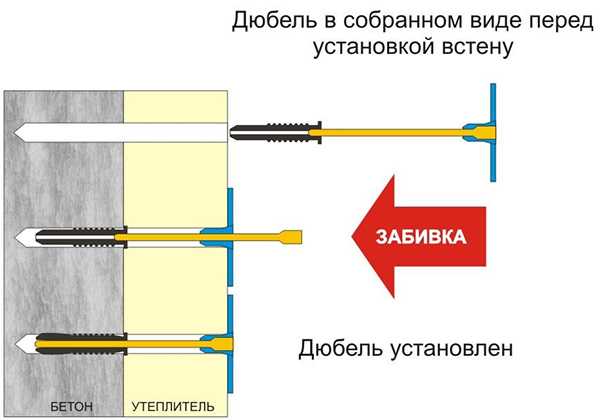

Как производится монтаж теплоизоляции дюбелями-грибками

Перед тем, как начать укладывать утеплитель, необходимо рассчитать нужное количество крепежных элементов и их длину, исходя из толщины теплоизолятора и вхождения сердечника на 5 см в материал утепляемой конструкции.

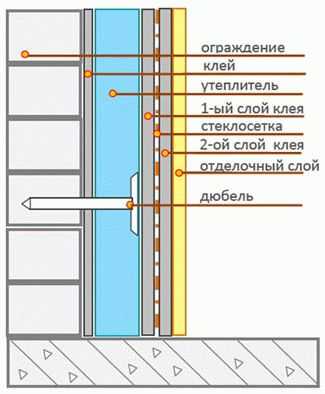

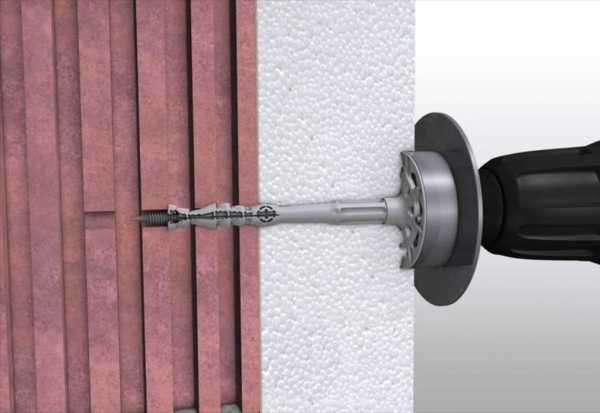

Расчет длины дюбелей при креплении утеплителя на кирпичную стену

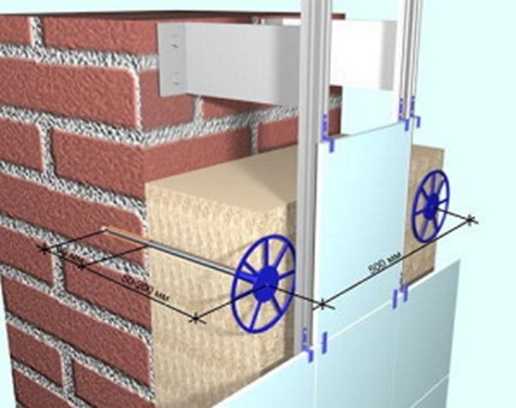

Расчет количества и длины дюбелей

Количество крепежных изделий определяется в зависимости от выбранной схемы расположения дюбелей.

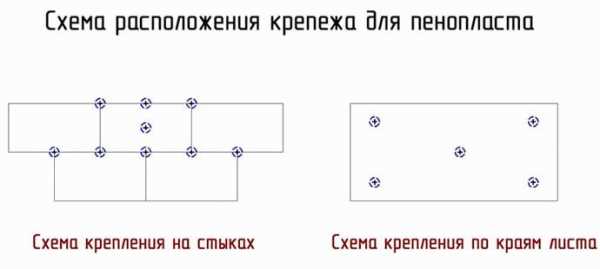

Установка грибков на стыках позволяет уменьшить количество отверстий в утеплителе

В первом варианте предполагается расходовать до 6 изделий на один квадратный метр утеплителя. При этом 4 штуки гвоздя крепят по углам листа либо мата, отступая от края на 5-7 см, остальные располагают равномерно по центру.

По второму варианту установка дюбелей производится в месте схождения нескольких плит теплоизоляции. При этом один зонтик удерживает сразу края четырех матов минваты или листов пенопласта. Один крепежный элемент монтируется по центру утеплителя. Такой вариант будет самым экономичным, если позволяют размеры зонтика.

Больше крепежа придется устанавливать на углах зданий, если утепляется фасад, и на высоте, поскольку там большая ветровая нагрузка.

Рекомендуется использовать по 7 дюбелей на 1м2 утепляемой площади, если высота здания превышает 8 метров, и по 9, если сооружение имеет высоту 20 метров и более. При этом нужно увеличивать количество грибков на угловых участках фасада.

Поэтапная технология утепления с использованием крепежа в виде грибков

Перед тем как начать крепить теплоизоляцию грибками, необходимо проложить пароизоляционный материал, который кроме своей прямой функции может выступать, как дополнительное крепление минераловатных изделий или плит пенопласта.

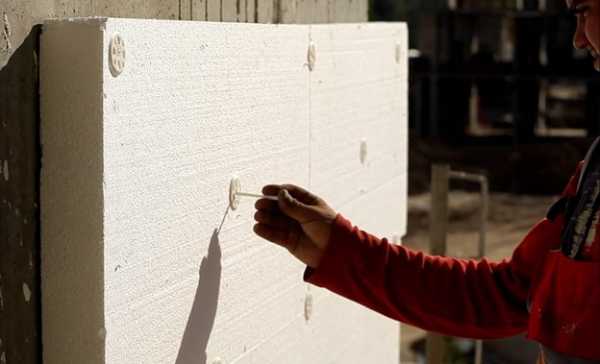

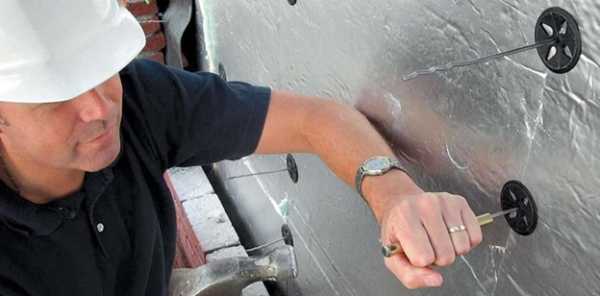

Монтаж фольгированной пароизоляции с помощью грибков

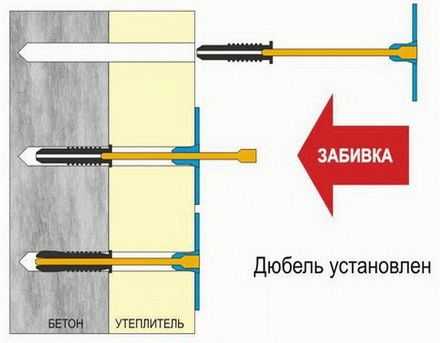

Весь процесс монтажа состоит из нескольких несложных операций:

  • Поверхность размечается для просверливания отверстий под сердечники из расчета шагового расстояния 0,8 м по горизонтали и 0, 3 м по вертикали.
  • После этого в стене и утеплителе делаются отверстия Ø 1см, глубина которых превышает длину ножки на 0,5 – 1 см. Диаметр сверла должен соответствовать толщине ножки.

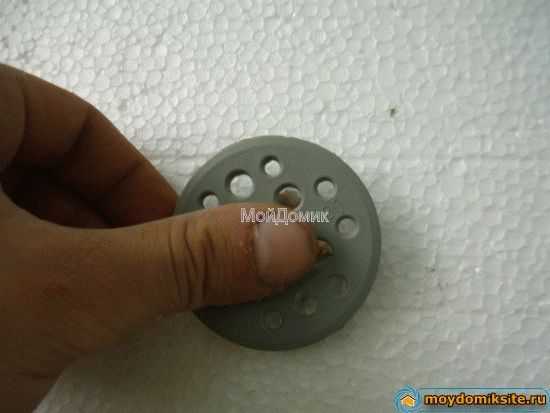

  • Пластиковая гильза вручную, без использования молотка, вставляется в проделанное отверстие. Далее сердечник уже вставляется в гильзу и забивается в базовую поверхность до упора. Центральная часть зонтика закрывается специальной защитной крышкой.

При использовании расширительных шайб, последние устанавливаются на пластиковую гильзу перед монтажом сердечника.

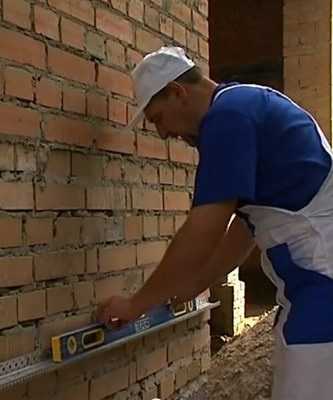

Установка стартовой планки

Перед началом укладки утеплителя монтируется стартовая планка внизу стены, которая будет поддерживать теплоизоляцию, чтобы под собственным весом она не сползала вниз.

В случае монтажа утеплителя на клей, установку грибков производят после полного высыхания клеевого раствора. Стыки между отдельными элементами утеплителя заделываются монтажной пеной либо фольгированным скотчем, если производится монтаж пеноплекса, пенопласта и прочих аналогичных материалов.

Основная суть статьи

Утепление строительных конструкций, фасадов зданий будет эффективным и долговечным, если принято решение использовать крепеж для теплоизоляции в виде дюбелей-грибков. Для этого необходимо знать технологию их установки, уметь рассчитать длину изделий, и количество крепежных элементов.

znatoktepla.ru

схема, размеры, расход на м2, цены

Тарельчатые дюбеля относится к специализированной разновидности, используемой при креплении утеплителя плитного типа – пенополистирола или базальтовой ваты к бетонному, каменному, кирпичному, пористому или деревянному основанию. Отличительными особенностями является наличие удлиненной распорной части и широкой перфорированной или сплошной шляпки, такое исполнение позволяет надежно удерживать изоляционный материал и его отделку вне зависимости от наклона рабочей поверхности.

Оглавление:

  1. Классификация грибков
  2. Критерии выбора
  3. Технология монтажа
  4. Стоимость

Виды и характеристики крепежа

Данная группа разделяется на дюбеля с расширяемой гильзой и телескопические, применяемые совместно с саморезами. Первый тип является самым распространенным, удлиненная зона расклинивания и внутренний стержень в данном случае проходят насквозь плиты, штукатурку (при наличии) и углубляется в стены или потолок на 4,5 см и более. Край распорного стержня у них слегка вдавливается в широкую тарельчатую шляпку, прижимая тем самым прослойку теплоизоляции к рабочей плоскости. Яркий пример – изделия Технониколь – полимерные трубчатые стержни с фланцем с диаметром в 50 мм надежно фиксируются глубоко заходящими саморезами из прочного металла.

По материалу изготовления и конструкции гвоздя выделяют полипропиленовые грибки для крепежа, металлические и с термоголовкой. Первая группа включает в себя дюбеля с широкой перфорированной шляпкой, распираемые пластиковым стержнем, с выдерживаемой несущей нагрузкой не более 380 Н. Они используются для легких типов утеплителя, эксплуатируемого при температуре от -40 °C до +80 к вертикальным поверхностям и фасадам с прочной основой, к их главным преимуществам относят низкую теплопроводность (не более 0,004 Вт/м·°C), хорошую адгезию с бетоном, кирпичом и пеноблоками, коррозийную устойчивость и доступную стоимость. Но для высокоплотных видов или при планировании защиты прослойки изоляции тяжелыми стройматериалами они не подходят.

Грибки, распираемые ударопрочным металлическим гвоздем, при средних размерах 10×100 мм и шляпке со стандартным диаметром в 60 выдерживают нагрузку до 750 Н. Они выбираются при необходимости монтажа к потолку или отделке фасадов тяжелыми плитами каменной ваты. В целом они уступают пластиковым разновидностям в стойкости к коррозии, но при использовании вариантов с хорошим качеством покрытия металла служат достаточно долго. Но из-за отличий в коэффициенте термопроводности с самим утеплителем они образуют мостики холода, что снижает эффективность проведения наружной изоляции, при увеличении числа крепежей этот недостаток проявляется сильнее.

Оптимальные характеристики в плане устойчивости к коррозии, выдерживаемым нагрузкам и исключении теплопотерь наблюдаются у дюбелей с термоголовкой. Стальной стержень в данном случае закрывается пластиком, изделия не подвержены влиянию внешних воздействий. Область применения практически универсальна и включает монтаж любых термоизоляторов к основаниям из обычного и легкого бетона, кирпича, камня и дерева, наклон рабочей поверхности не имеет значения. Единственным недостатком является высокая цена.

Что следует учесть при выборе?

Расход элементов крепления на 1 м2 зависит от типа конструкции, ее высоты и месторасположения. На обычных участках фасада достаточно 4-5 штук, на углах – 6, при утеплении второго этажа зданий – 7, домов выше 20 м – 9. Помимо высоты учитывается толщина и плотность теплоизоляции, ветровые нагрузки и вес будущей отделки. Допустимый максимум составляет 10 дюбелей на 1 м2, нарушать его не рекомендуется из-за риска образования мостиков холода и экономической нецелесообразности.

При подборе варианта для пенополистирола предпочтение отдается разновидностям с шершавой изнутри шляпкой. Обращается внимание на качество антикоррозийной обработки, при риске проникновения осадков внутрь или при изоляции высотных зданий покупаются самые дорогие типы с металлическим распорным элементом и пластиковой термоголовкой. К учитываемым характеристикам помимо выдерживаемой нагрузки, веса и размеров относят температурный диапазон эксплуатации, в северных широтах не советуется использовать изделия для наружного утеплителя с гвоздем из пластика из-за риска их растрескивания. Схема расположения и общее количество продумывается заранее, после выбора термоизоляции и расчета толщины прослойки.

Нюансы монтажа теплоизоляции

Грибки для крепления плит фиксируются после подготовки основания и приклеивания к нему самого материала. Работы ведутся в следующей последовательности:

  • На поверхности пенопласта или минваты отмечаются точки расположения будущих крепежей с рекомендуемым интервалом не более 80 см по горизонтали, 30- по вертикали. При теплоизоляции оснований со сложной формой или использовании отдельных кусков стоит составить схему размещения дюбелей заранее.
  • В утеплителе и стенах подготавливается посадочное отверстие диаметром не более 10 мм.
  • Гриб размещается вручную вплоть до полного прижатия шляпки к изоляции.
  • Распорный элемент устанавливается внутрь до достижения максимального упора.
  • Закрытие шляпки пластиком (при разновидностях с термоголовкой).

По окончании монтажа всех дюбелей проводится заделка стыков, размещение пароизоляции, армирующей сетки и внешняя отделка. Работы выполняются после просыхания клеевого состава, на это уходит 2-3 дня. При необходимости крепления к дереву или металлу специализированные варианты используются вместе с дожимной манжетой из пластика, процесс установки в этом случае практически неотличим.

К важным нюансам технологии относят подбор правильной длины изделий и расчет их нужного расхода на 1 м2. Конструкция считается надежной при заглублении распорной гильзы в основание как минимум на 4,5 см, при работе с пористыми или слабыми материалами эту норму советуют увеличить до 10 см.

Осыпающая штукатурка или аналогичные отслаиваемые виды облицовки отрицательно влияют на качество крепежа, при проведении утепления пропускать подготовку поверхностей недопустимо. Рекомендуемая величина запаса составляет 1-2 см, ошибиться лучше в большую сторону.


Расценки

Бренд Основа D шай-бы, мм Р-ры крепежа, мм Мате-риалы корпуса Гвоздь Цена, рубли
Бюбель-гриб для утеплителя Tech-Krep Бетон, камень, кирпич, газосиликат 60 10×100 Полипропилен 2,5
То же, с термоголовкой 16×100 Полипро-пилен Сталь с покрытием из белого цинка 9
С металлическим гвоздем 12×100 5,6
Koelner с металлическим гвоздем и термоголовкой 10×200 Сталь с покрытием из желтого цинка 14
Дожимная манжета Рондоль Дерево 50 1,5
Телескопический крепеж Технониколь с саморезом Несущее основание кровли: профлист, бетон, дерево 10×200 Высокоп-рочный полимер Используется с металлическими саморезами Технониколь 8,2

Стоимость дюбелей для теплоизоляции зависит от продвинутости бренда, качества материала изготовления и размеров: длины гильзы и распорной части и диаметра шайбы. Изделия с металлическим гвоздем стоят в два раза больше полипропиленовых, крепления с термоголовками обходятся еще на порядок дороже. Экономить не рекомендуется, это сказывается на надежности фиксации, единственным способом снижения затрат является приобретение оптом.

stroitel-lab.ru

Грибки для крепления утеплителя: правильный крепеж теплоизолятора

Вне зависимости от вида строения, некоторые дома нуждаются в утеплении. Для этих целей используют теплоизоляторы из разных материалов.

Для прикрепления материала к стене, а также достижения максимального прижатия желательно использовать грибки для крепления утеплителя.

Основное назначение

Утеплители бывают разного типа: мягкие в рулонах, жесткие в плитах и жидкие. Для жидких грибков для крепления утеплителя не применяются. Для мягких утеплителей такие зонтики необходимы, особенно для вертикального утепления, потому как мягкий тип теплоизолятора может сползать вниз. А зонтиками утеплитель крепится по всей площади утепления, что позволяет материалу держаться там, где это необходимо.

Жёсткие виды утепления обычно крепятся, наклей, но зонтики применяют, чтобы осуществить более надежное крепление этого материала.
Также, зонтики необходимы для более плотного пролегания теплоизоляции к стенам. За счет этого теплоизоляционный слой только лучше сохраняет тепло. Кроме того, дюбель-гриб — это единственный вид крепления, который может связывать теплоизолятор со стеной.

К минусам такого крепления можно отнести появление мостика холода и то они есть в дюбелях с металлическим гвоздем. В результате того, что гвоздь дюбеля будет проникать в стены строения в этих местах возможно промерзание, при действии низких температур воздуха.

Виды

Грибок для крепления утеплителя производится в нескольких видах. Каждый имеет свои отличительные черты и характеристики:

  1. Пластиковые дюбеля отличаются невысокой характеристикой по прочности. Но они совершенно невосприимчивы к низким температурам, вследствие чего не образуется мостик холода.
  2. Металлический дюбель намного прочнее пластикового, но при этом образует мостик холода. К минусам металла можно отнести тот факт, что он образовывает ржавчину. А если дом оштукатурен декоративной штукатуркой, то эти пятна могут проступать наружу, портя внешний вид дома.
  3. Дюбель с термоголовкой сконструирован таким образом, чтобы исключить появление мостиков холода, а также избавиться от появления пятен на оштукатуренной поверхности. Гвоздь дюбеля выполнен из металла, а шляпка изготовлена из материала с низкой теплопроводностью.

Грибок для утеплителя подбирают в зависимости от вида утепления и материала конструкции строения. Крепеж на пластиковые зонтики лучше осуществлять при использовании пенопласта.

Этот материал не имеет большого веса, а значит, от гвоздя не потребуется большой прочности. Металлические зонтики и гвозди с термошляпкой лучше применять для минеральной ваты при монтаже на кирпичные и газобетонные дома.

Размеры грибка

Фиксатор имеет разнообразные размеры, поскольку применяется для широкого вида крепления. Чтобы рассчитать какой размер необходим для монтажа теплоизолятора к дому нужно знать определенные характеристики:

  1. Толщину строительного материала, применяемого для утепления.
  2. Глубину заглубления в стену. Как правило, глубина должна составлять минимум 4,5 см.

Если стена ранее отделывалась и после этого необходимо сделать утепление, не произведя демонтаж предыдущей отделки, то этот параметр также следует учитывать.

Все значения нужно сложить между собой, получившиеся цифры будут соответствовать размеру дюбеля. Если получившаяся цифра не соответствует ни одному размеру, то лучше приобрети дюбель большего размера.

Монтаж материала с помощью зонтика

Монтаж утеплителя на зонтик производится практически так же, как и без них. Для начала основание нужно подготовить, а затем утеплитель сажается, наклей. Клеевому слою нужно дать просохнуть, а после плиты или отрезы рулона нужно закрепить на грибки.

Для крепления зонтиков необходимо сверлить отверстия, а после этого производить монтаж. Диаметр сверла должен быть равен диаметру гвоздя зонтика, длина отверстия больше на 1 см. Это делается для того, чтобы монтажная пыль не мешала сцеплению грибка со стеной.

Чтобы уменьшить количество отверстий на утеплителе и стене желательно производить монтаж зонтиков на стыках теплоизолятора. К угловым элементам это не относится.

После монтажа зонтиков на утеплитель нелишним моментом будет прохождение всех стыков скотчем с алюминиевой поверхностью. Это действие закроет все отверстия и снизит мостик холода, если при монтаже использовались металлические дюбеля. После этого поверхность фасада можно закрывать пароветрозащитной мембраной.

Грибки необходимо использовать при утеплении стен под штукатурку, так как этот материал отделки очень тяжелый. Одного клея недостаточно и грибки, дающие дополнительное сцепление со стеной, необходимы.

1pofasadu.ru

Грибки для крепления пеноплекса 50 мм и 30 мм

Грибки для крепления пеноплекса используются при теплоизоляции фасада и цоколя здания. Сам по себе пенопласт очень легкий и может показаться, что он не оказывает нагрузку на стену. Основываясь на этом, некоторые обыватели не соблюдают полностью технологические требования теплоизоляционных работ. Однако все материалы, которые используются при утеплении стен, имеют большой вес и оказывают нагрузку на пенопласт. Если утеплитель не закреплен должным образом, он может отойти от стены.

Преимущества грибковых фиксаторов

Фиксаторы грибковые

При монтаже теплоизоляции используют специальные крепежи с широкими шляпками. Из-за этого их называют грибками или зонтиками. Они хорошо фиксируют хрупкий материал, такой как пенопласт, пенополистирол, минеральную вату и др. С их помощью можно прикрепить всю теплоизоляционную конструкцию к бетону, кирпичу, шлакоблоку и прочим материалам.

Сам дюбель изготавливают из полиэтилена невысокого давления, а клин может быть выполнен из полиамида или металла.


Грибковый крепеж обладает рядом преимуществ:
  1. Широкая шляпка надежно фиксирует любой утеплитель. С внутренней стороны она шероховата, что создает дополнительную фиксацию. При необходимости можно использовать расширительную шайбу, которая увеличивает диаметр прижатия с 60 до 100 мм.
  2. Длинная ножка позволяет выдержать большие несущие нагрузки. Крепление усиливается зоной распорки, которая состоит из трех секций.
  3. Пластиковые дюбеля являются заменой устаревших деревянных пробок. Первые не поддаются гниению и образованию плесени, пластмасс не деформируется под воздействием температур, искусственный материал дешевле дерева.
  4. Надежное крепление обеспечивает клин, который распирает анкер одновременно во всех направлениях. Это обеспечивает большее сцепление с рабочей поверхностью.

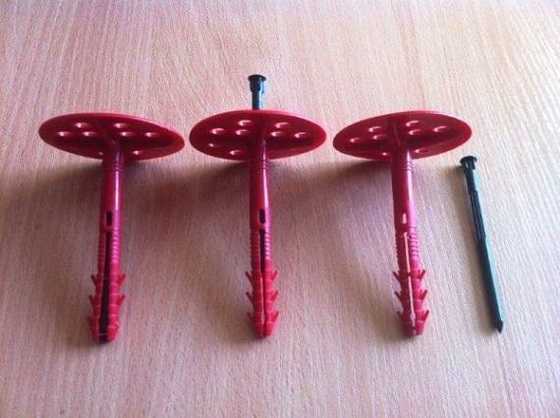

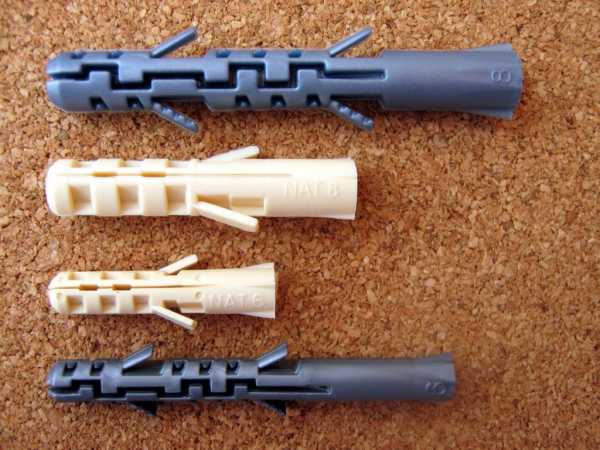

Разновидности дюбелей

Разновидности дюбелей

Существует 3 вида крепежей:

  • с полимерным гвоздем;
  • металлическим гвоздем;
  • металлическим гвоздем с термоголовкой.

Пластиковые дюбеля изготавливаются из нейлона, полиамида или полипропилена. Они имеют низкую прочность и цену. Используют их для крепления к бетону, кирпичу или другим твердым поверхностям. Для фиксации на полых стенах или вспененном бетоне пластиковые дюбеля не подходят. Теплопроводность этого вида крепежа составляет 0,004 Ватт/К, что позволяет использовать его при температурах -40°…+80°С. Длина зонтика определяется суммой толщины утеплителя и высоты распорки. Пластиковый дюбель способен выдержать нагрузку 20-320 кг, что позволяет качественно закрепить минеральную вату или пенопласт. Однако такой грибок не способен выдержать вес тяжелого облицовочного материала.

Крепеж с металлическим стержнем прочнее пластикового, но обладает высокой теплопроводностью. При его использовании образуются мостики холода, которые снижают эффективность теплоизоляции. Также металлические гвозди подвергаются коррозии, оставляя на штукатурке желтые пятна. Чтобы этого избежать, следует выбирать оцинкованные стержни, покрытые специальным антикоррозийным слоем. Это увеличит срок эксплуатации всего теплоизоляционного слоя. Диаметр распорного элемента составляет 4-8 мм, а дюбель выдерживает температуры в диапазоне -55°…+60°С. Максимальная несущая нагрузка составляет 750 кг.

Стандартные размеры такого крепежа составляют 200х10 мм. Обычно их используют при теплоизоляции потолков и фасадных стен, потому что они способны выдержать тяжелый облицовочный слой. К недостаткам можно отнести только появление щелей, через которые будет проходить холод.

Грибки для утепления с термоголовками являются альтернативой металлическим гвоздям. Они состоят из стального стержня, шапка которого покрыта металлом с низкой теплопроводностью. Обычно для этого применяют ударопрочный полиамид. Гвоздь полностью покрыт полимерным составом, который защищает его от влаги. Теплопроводность полиамида составляет 0,027 Вт/мк, что сопоставимо с минеральной ватой и пенопластом. Это обуславливает отсутствие мостиков холода при монтаже утеплителя. Единственным недостатком можно считать высокую цену изделия.

Дюбель может быть разной длины. На рынке представлено 3 размера:

  1. Крепеж длиной 120 мм, который используется в твердых монолитных основаниях. Он хорошо держит утеплитель на стене из бетона или полнотелого кирпича.
  2. Дюбель длиной 140 мм подходит для монтажа в рыхлый материал. Это могут быть стены из газобетона, полого кирпича, шлакоблока и др.
  3. Крепление длиной 160 мм используют для пустотелых материалов. Такой дюбель обеспечивает сцепление с внутренними частями стены, избегая пустоты.

Также существуют анкера с нарезанной резьбой, которые следует вбивать в стену. Они изготавливаются из таких материалов:

  • пластмасс;
  • металл.

Металлические дюбеля используют при монтаже утеплителя, если планируется тяжелый облицовочный слой. Пластмассовые крепежи делятся на:

  • полипропиленовые;
  • нейлоновые.

Кровельные грибки используют при монтаже мягкой черепицы, рубероида, акустических плит, теплоизоляции к бетону и пр. Они состоят из:

  • шапочки диаметром 50 мм;
  • стеклопластикового стержня;
  • анкера.

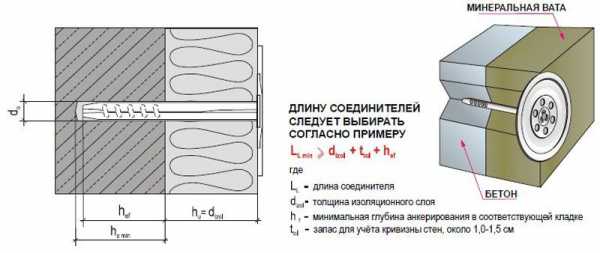

Расчет длины дюбеля и схемы фиксации

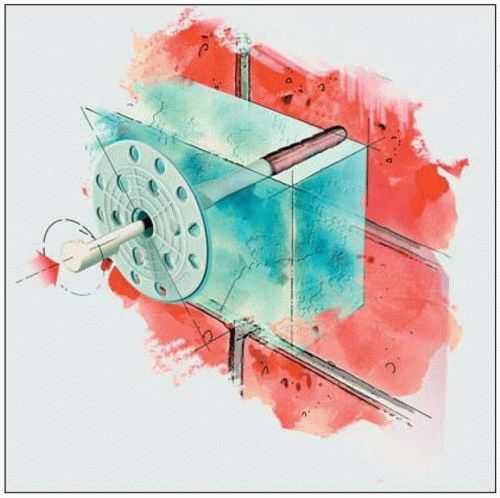

Фиксация дюбеля

Чтобы надежно закрепить утеплитель к стене, необходимо правильно рассчитать длину дюбеля. Для этого существует формула L=H+I+K+W, где:

  • L – конечный результат расчетов;
  • H – толщина утеплителя;
  • K – толщина штукатурки или клея, на который крепится теплоизоляция;
  • I – углубление анкера в зависимости от материала, из которого сделана стена, но не менее 50 мм;
  • W – запас с расчетом на кривизну стены.

Чтобы понять, какой длины брать крепеж, необходимо рассмотреть пример. Если используется пенопласт толщиной 30-50 мм, слой клея 5-10 мм, стена достаточно ровная, тогда достаточно дюбеля длиной 100-110 мм. Если перекос поверхности достигает 5 см, то его необходимо учесть при выборе длины крепежа. Если выбирается утеплитель толщиной до 10 см, то нужно брать дюбель 210 мм.

Когда стена сделана из полых материалов, грибковый крепеж должен входить в нее на 8-10 см. Не во всех случаях длиннее означает надежнее. Следует учитывать и толщину стен. Например, в квартирах она не слишком большая, поэтому неправильно выбранный дюбель может выпирать с обратной стороны.

Существует несколько способов закрепить утеплитель. Самым надежным способом фиксации считается крепление на 5-6 грибков. 4 забиваются по углам, отступая 5-10 см от края, а 1-2 – в центре. Иногда применяют вариант, где дюбель загоняют на стыке двух плит. Так шляпка одного зонтика держит одновременно 3 плиты. Дополнительно забивают 1 крепеж в центре каждой плиты.

Порой для экономии плиту утеплителя фиксируют лишь на 1 дюбель. Этот вариант возможен только для пенопласта при условии отсутствия облицовки. Для минеральной ваты такой способ не подходит, поскольку она склонна набирать влагу и, соответственно, увеличивать свой вес. Также стоит учитывать высоту крепления изоляции. Если пенопласт находится на высоте более 8 м, нужно на 1 м² фиксировать на 7 дюбелей. Когда высота превышает 20 м, для пеноплекса используют 9 крепежей. Такое количество обусловлено повышенной ветровой нагрузкой на здание и давлением верхних рядов теплоизоляции на нижние.

Обычно для фиксации утеплителя, который укладывают на глухой стене, на 1 м² приходится 5-6 дюбелей с шагом 50 см. По периметру проемов у деформационных швов, у парапета, в углах здания устанавливают дополнительные крепежи. Шаг в этом случае составляет 300 мм.

Подготовка

Прежде всего необходимо выполнять подготовительные работы. Из стены не должно ничего выпирать, все острые выступы нужно зашлифовать или срезать болгаркой, трещины и повреждения заделать цементным раствором, все неровности устранить. Это необходимо для того, чтобы обеспечить целостность теплоизоляционного материала, тогда он ровно ляжет на поверхность. Если какой-то выступ не удается устранить, нужно вырезать часть утеплителя, чтобы компенсировать неровность.

Затем на поверхность пенопласта или минеральной ваты наносят клей и прикладывают к стене. Клеем может выступать монтажная пена. Чтобы первый ряд не опускался под тяжестью последующих, в нижней части крепится так называемая стартовая планка, куда листы и будут опираться. Такую планку можно изготовить из металлопрофиля. Применение клея создаст дополнительные замкнутые воздушные пространства.

Используют 2 варианта крепления плит пенопласта к стенам:

  • по рядам;
  • пирамидально.

Первый способ предусматривает последовательную фиксацию теплоизоляционного материала ряд за рядом. Второй вариант сложнее, но позволяет реже передвигать строительные леса или лестницу. Сначала закрепляют первый ряд, а затем фиксируют утеплитель по углам здания в форме пирамиды. Ее вершина должна располагаться в самом верху.

Листы пенопласта обязательно кладут в шахматном порядке. Это позволяет избежать мостиков холода и создать более ровную лицевую поверхность. Чтобы исключить зазоры, листы плотно прижимают друг к другу.

Все стыки нужно заполнить герметиком или пеной. Иногда из-за перекоса стен листы теплоизоляции ложатся не вровень. В этом случае следует с помощью специальной терки выровнять поверхность. Если в каких-то местах выступает пена, ее срезают.

Как установить дюбеля?

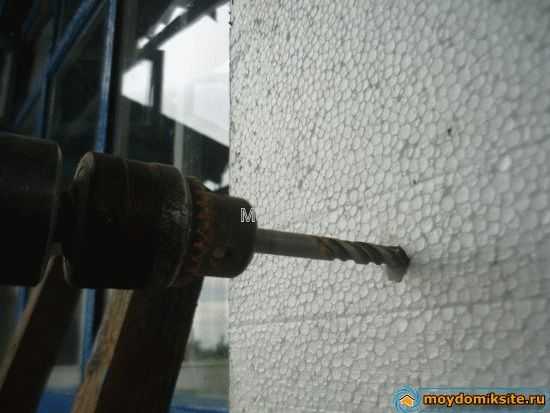

Разметка стены

После этого приступают к установке дюбелей. Сначала производят разметку. С помощью перфоратора сверлят отверстия в стене через утеплитель, в которые будут вставляться крепежи. Выбирают сверло диаметром 10 мм и делают отверстие нужной глубины. Она должна быть на 10-15 мм больше длины гильзы соответствующей марки дюбеля.

Важно контролировать горизонтальное положение инструмента, чтобы не оказалось, что дюбель становится наискось и одна сторона торчит над поверхностью. Чтобы все они были одинакового заглубления, на сверле делают маркер с помощью изоляционной ленты. Диаметр отверстия должен быть такой, чтобы анкер без усилий проходил в него. В противном случае он может погнуться и сломаться. Полученные отверстия прочищают сжатым воздухом.

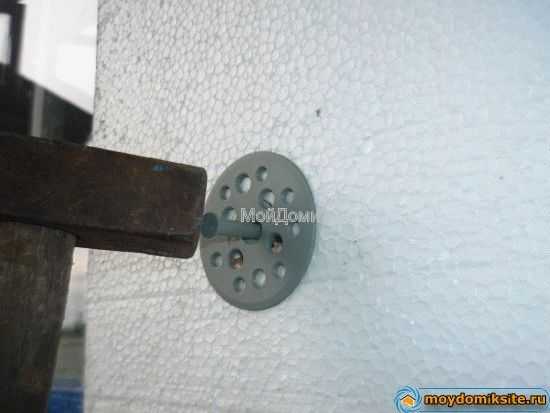

Следующим этапом проводят непосредственное крепление пенопласта к стене дюбелями. В отверстия вставляются пластиковые зонтики. Шляпку следует немного утопить в теплоизоляции, чтобы она не выступала над поверхностью. Поскольку у пенопласта или минеральной ваты плотность низкая, можно это сделать нажатием руки или легким постукиванием молотка.

Затем в зонтик вставляют стержень до упора. Остальную часть забивают молотком так, чтобы шляпка была на одном уровне с пенопластом. Если используются пластиковые стержни, нельзя прилагать слишком большие усилия. Это может привести к деформации гвоздя. Если используются дюбеля из стеклопластика, то он вставляется в отверстие в собранном виде.

Последним этапом является заделка дюбелей. По окончании работ можно увидеть достаточно глубокие отверстия, в которых остаются шляпки. Чтобы при последующих облицовочных работах на их месте не возникали пустоты, отверстия нужно заделать клеевой смесью с помощью малярного шпателя. Ровность поверхности проверяют уровнем или угольником. После установки дюбелей производится оштукатуривание поверхности или установка навесного фасада.

Большинство современных крепежей изготовлены из морозостойкого и ударопрочного полипропилена, поэтому монтаж возможен при низких температурах. Они не будут трескаться или ломаться.

prostroymaterialy.com

Грибки для крепления утеплителя: особенности монтажа, размеры, цена

При обустройстве защиты здания от холода применяются различные материалы: плиты, маты, рулоны. Чтобы их надежно зафиксировать, используется клеевой состав и специальные грибки для крепежа утеплителя. Такие дюбели подходят для всех типов плоских поверхностей из бетона, кирпича, газонаполненных, монолитных и пористых видов строительного камня. Также их выбирают для создания изоляции на нагружаемых кровлях и потолке.

Для монтажа различных марок утеплителя к твердому основанию используют дюбели со специальной конструкцией. В зависимости от материала, из которого построены стены, грибки отличаются размерами: длиной хвостика, диаметром сечения и прижимной шляпки. Благодаря креплению, можно добиться максимально плотного прилегания утеплителя к поверхности, не допуская образования холодных мостиков в углах и на стыках.

Грибки похожи на стандартные дюбели, но имеют шляпку большего размера с коническими отверстиями. Участок расклинивания отличается достаточной длиной, что обеспечивает высокие показатели несущей нагрузки. Распорный сегмент состоит из трех секций, которые исключают выпадение крепежа из паза. Основной компонент для изготовления грибков – полиэтилен и высокопрочная сталь. В некоторых видах для гвоздя используется стекловолоконный полиамид. Благодаря такому составу крепление обладает устойчивостью к коррозии, не допуская воздействия агрессивной среды на утеплитель. Зонтики применяются для укладки минеральной ваты, вспененного полиэтилена и экструдированного полистирола.

Разновидности и описание

Существует несколько видов грибков, отечественный производитель (Технониколь, Фасад-комлпект) предлагает следующие типы дюбелей для крепления плит утеплителя:

1. Пластиковые.

При изготовлении тарельчатых фиксаторов используется полипропилен, полиамид, нейлон. Они имеют небольшую стоимость, устойчивы к агрессивной среде, имеют хорошие свойства сцепляемости, но подходят не для всех стен из-за прочностных характеристик. Применяются для кирпича, бетона, камня. Главным отличием считаются конические отверстия в шляпках, обеспечивающие надежное прилегание и долговечную эксплуатацию утеплителя. Проводимость энергии составляет 0,005 Вт/К, грибок устанавливается при температуре от -40 до +80°C. Выдерживает нагрузку в 20-400 кг. Рекомендуется работать с рулонами, обладающими незначительным весом, поверх нельзя укладывать тяжелую облицовку.

2. Грибки с металлическим анкером.

Крепление состоит из железного гвоздя с широкой шляпкой и распорной части. При изготовлении сырьем служит полипропилен, невосприимчивый к механическому воздействию. Оцинкованный сердечник покрыт антикоррозийным составом. Они в несколько раз прочнее, чем пластиковые аналоги, но их использование ограничено по причине высокой проводимости энергии, присущей металлу. Крепление подходит для монтажа утеплителя на тонкостенные и пустотелые конструкции (газосиликат, пеноблоки). Предельная нагрузка при эксплуатации достигает до 800 кг, грибок выдерживает температуру от -50 до +60°C. Облицовка допустима любая, в том числе и тяжелый штукатурный слой с армирующей сеткой.

3. Крепеж с термоголовкой.

Такие грибки аналогичны фиксаторам с металлическим сердечником. Отличие состоит в специальном покрытии на шляпке, имеющем низкий коэффициент проводимости, что позволяет избегать холодных зон при укладке утеплителя. Материалом для головки служит сверхпрочный полиамид, с параметром 0,025 Вт/мк. Дюбель защищен полимерным футляром, что не допускает попадания влаги. Подходит для монтажа изоляции на деревянные поверхности, газо- и пенобетон, полнотелый кирпич, камень.

Основная функция крепления с термоголовкой заключается в фиксации утеплителя с большим весом, нагрузка составляет более 40 кг на м2. Применяется на вентилируемых и мокрых фасадах.

Нюансы монтажа

Для обеспечения надежного прилегания теплоизоляции необходимо рассчитать параметр грибков для утепления. Вычисления производят по стандартной формуле Q=T+S+D+H, где первая буква – это толщина материала, вторая – высота клеевого слоя, третья – длина углубления крепежа в стену, четвертая – величина отклонения от плоскости в случае неровности поверхности (используется при необходимости). Например, для защиты фасада при помощи изоляции толщиной 50 мм добавляют все цифры, в итоге получая грибок длиной 100-200 мм. При монтаже на полые и ячеистые конструкции нужно учитывать пористость.

Принцип сцепления грибка с поверхностью заключается в законах силы трения, благодаря чему диаметр сердечника установленного крепления расширяется, исключая обратный ход. Распорные детали на корпусе представлены в виде небольших выступов. Они свободно входят в основание, но острые края не дают им выпадать. Отверстия на шляпке также способствуют надежной фиксации, плотно прилегая к мату. Все работы по креплению защиты на фасадах заключаются в следующих действиях:

  • Подготовка основания, очистка от старых покрытий.
  • Заделывание трещин, устранение дефектов.
  • Обезжиривание.
  • Установка профиля из металла под первый ряд для исключения оползания матов.
  • Укладка плит на специальную клеевую смесь.
  • Просушка состава.
  • Крепление с помощью грибков.
  • Обработка стыков.

По строительным нормам существуют правила, согласно которым требуется определенное количество дюбелей. Для обустройства внутренних стен, фасадов малоэтажных зданий подходит конвертный способ крепления: 4 единицы по периметру и 5 – в центре. На углах дома понадобится по 6 штук, расположенных параллельно по отношению друг к другу. Для фасадов высотой до 25 м выбирают 7 зонтиков на м2 утеплителя. При отделке многоэтажных домов отсчитывают 9 грибков на 1 м2.

Чтобы не допускать увеличения отверстий, крепеж размещают на стыках панелей. После этого швы проклеивают армирующим скотчем и герметизируют пеной.

Цены

Стоимость зависит от разновидности зонтиков, их размеров и количества. Также играет роль объем и параметры теплоизоляции. Можно сэкономить, если покупать изделия оптом. Расценки от производителя Технониколь:

Наименование Вид (пластик, металл, термоголовка) Размеры, мм Цена за ед., рубли
LFN т 10х140 10-12
LFM п 10х100 3-5
LFMW м 10х90 6-8
LFT м 10х200 8-10
LIM м 10х180 10-12
LIR п 10х160 6-8
LIT п 10х200 7-9
LMX т 10х200 12-15
LTX п 10х140 5-7

При монтаже утеплителя требуется использование специального крепления. Грибки бывают разных видов, применяются для фиксации изоляционных материалов на деревянные, каменные, бетонные, кирпичные и пористые поверхности.

obogrevguru.ru

Грибок для крепления утеплителя — Автономный дом





Обзор грибков для монтажа утеплителя

Тарельчатые дюбеля относится к специализированной разновидности, используемой при креплении утеплителя плитного типа – пенополистирола или базальтовой ваты к бетонному, каменному, кирпичному, пористому или деревянному основанию. Отличительными особенностями является наличие удлиненной распорной части и широкой перфорированной или сплошной шляпки, такое исполнение позволяет надежно удерживать изоляционный материал и его отделку вне зависимости от наклона рабочей поверхности.

Виды и характеристики крепежа

Данная группа разделяется на дюбеля с расширяемой гильзой и телескопические, применяемые совместно с саморезами. Первый тип является самым распространенным, удлиненная зона расклинивания и внутренний стержень в данном случае проходят насквозь плиты, штукатурку (при наличии) и углубляется в стены или потолок на 4,5 см и более. Край распорного стержня у них слегка вдавливается в широкую тарельчатую шляпку, прижимая тем самым прослойку теплоизоляции к рабочей плоскости. Яркий пример – изделия Технониколь – полимерные трубчатые стержни с фланцем с диаметром в 50 мм надежно фиксируются глубоко заходящими саморезами из прочного металла.

По материалу изготовления и конструкции гвоздя выделяют полипропиленовые грибки для крепежа, металлические и с термоголовкой. Первая группа включает в себя дюбеля с широкой перфорированной шляпкой, распираемые пластиковым стержнем, с выдерживаемой несущей нагрузкой не более 380 Н. Они используются для легких типов утеплителя, эксплуатируемого при температуре от -40 °C до +80 к вертикальным поверхностям и фасадам с прочной основой, к их главным преимуществам относят низкую теплопроводность (не более 0,004 Вт/м·°C), хорошую адгезию с бетоном, кирпичом и пеноблоками, коррозийную устойчивость и доступную стоимость. Но для высокоплотных видов или при планировании защиты прослойки изоляции тяжелыми стройматериалами они не подходят.

Грибки, распираемые ударопрочным металлическим гвоздем, при средних размерах 10×100 мм и шляпке со стандартным диаметром в 60 выдерживают нагрузку до 750 Н. Они выбираются при необходимости монтажа к потолку или отделке фасадов тяжелыми плитами каменной ваты. В целом они уступают пластиковым разновидностям в стойкости к коррозии, но при использовании вариантов с хорошим качеством покрытия металла служат достаточно долго. Но из-за отличий в коэффициенте термопроводности с самим утеплителем они образуют мостики холода, что снижает эффективность проведения наружной изоляции, при увеличении числа крепежей этот недостаток проявляется сильнее.

Оптимальные характеристики в плане устойчивости к коррозии, выдерживаемым нагрузкам и исключении теплопотерь наблюдаются у дюбелей с термоголовкой. Стальной стержень в данном случае закрывается пластиком, изделия не подвержены влиянию внешних воздействий. Область применения практически универсальна и включает монтаж любых термоизоляторов к основаниям из обычного и легкого бетона, кирпича, камня и дерева, наклон рабочей поверхности не имеет значения. Единственным недостатком является высокая цена.

Что следует учесть при выборе?

Расход элементов крепления на 1 м 2 зависит от типа конструкции, ее высоты и месторасположения. На обычных участках фасада достаточно 4-5 штук, на углах – 6, при утеплении второго этажа зданий – 7, домов выше 20 м – 9. Помимо высоты учитывается толщина и плотность теплоизоляции, ветровые нагрузки и вес будущей отделки. Допустимый максимум составляет 10 дюбелей на 1 м 2 , нарушать его не рекомендуется из-за риска образования мостиков холода и экономической нецелесообразности.

При подборе варианта для пенополистирола предпочтение отдается разновидностям с шершавой изнутри шляпкой. Обращается внимание на качество антикоррозийной обработки, при риске проникновения осадков внутрь или при изоляции высотных зданий покупаются самые дорогие типы с металлическим распорным элементом и пластиковой термоголовкой. К учитываемым характеристикам помимо выдерживаемой нагрузки, веса и размеров относят температурный диапазон эксплуатации, в северных широтах не советуется использовать изделия для наружного утеплителя с гвоздем из пластика из-за риска их растрескивания. Схема расположения и общее количество продумывается заранее, после выбора термоизоляции и расчета толщины прослойки.

Нюансы монтажа теплоизоляции

Грибки для крепления плит фиксируются после подготовки основания и приклеивания к нему самого материала. Работы ведутся в следующей последовательности:

  • На поверхности пенопласта или минваты отмечаются точки расположения будущих крепежей с рекомендуемым интервалом не более 80 см по горизонтали, 30- по вертикали. При теплоизоляции оснований со сложной формой или использовании отдельных кусков стоит составить схему размещения дюбелей заранее.
  • В утеплителе и стенах подготавливается посадочное отверстие диаметром не более 10 мм.
  • Гриб размещается вручную вплоть до полного прижатия шляпки к изоляции.
  • Распорный элемент устанавливается внутрь до достижения максимального упора.
  • Закрытие шляпки пластиком (при разновидностях с термоголовкой).

По окончании монтажа всех дюбелей проводится заделка стыков, размещение пароизоляции, армирующей сетки и внешняя отделка. Работы выполняются после просыхания клеевого состава, на это уходит 2-3 дня. При необходимости крепления к дереву или металлу специализированные варианты используются вместе с дожимной манжетой из пластика, процесс установки в этом случае практически неотличим.

К важным нюансам технологии относят подбор правильной длины изделий и расчет их нужного расхода на 1 м 2 . Конструкция считается надежной при заглублении распорной гильзы в основание как минимум на 4,5 см, при работе с пористыми или слабыми материалами эту норму советуют увеличить до 10 см.

Осыпающая штукатурка или аналогичные отслаиваемые виды облицовки отрицательно влияют на качество крепежа, при проведении утепления пропускать подготовку поверхностей недопустимо. Рекомендуемая величина запаса составляет 1-2 см, ошибиться лучше в большую сторону.

Стоимость дюбелей для теплоизоляции зависит от продвинутости бренда, качества материала изготовления и размеров: длины гильзы и распорной части и диаметра шайбы. Изделия с металлическим гвоздем стоят в два раза больше полипропиленовых, крепления с термоголовками обходятся еще на порядок дороже. Экономить не рекомендуется, это сказывается на надежности фиксации, единственным способом снижения затрат является приобретение оптом.

Грибки для крепления утеплителя: схема, размеры, расход на м2, цены


Технические характеристики и сфера применения дюбелей. Разновидности грибков для крепления утеплителей. Что учитывается при выборе крепежа?

Источник: stroitel-lab.ru



Дюбель для утеплителя: характеристики, особенности и методы монтажа

Утеплитель – материал неплотный, пористый, и, как правило, мягкий. В результате закрепляют его специфически: враспорку, на клей. Однако при достаточно объемных строительных работах необходимо использовать специальный крепеж – дюбель для утеплителя.

Особенности выбора дюбеля для утеплителя

Теплоизоляция – материал неоднородный, и, как правило, многослойный. Удерживать его силой трения, как это происходит в плотном материале невозможно. Кроме того, при креплении необходимо беспокоиться о его целостности, особенно в тех случаях, когда утеплитель комбинируется с гидроизоляцией и пароизоляцией.

Конструкция

Высокая сложность утеплителя, а, вернее говоря, комбинации тепло- и гидроизоляционного слоя породила 2 основных вида крепления, которые так и разделяются на группы по назначению.

  1. дюбель для фасадной теплоизоляции и утепления стен;
  2. крепеж для кровельной теплоизоляции.

Первый имеет всем известный вид: из-за широкого прижимного диска его называют тарельчатым или грибом. Конструкция это может быть цельной – собственно дюбель с головкой, а может быть разборной. Последняя состоит из нескольких элементов:

  • гильза с распорной частью. При креплении гладкая нераспорная часть оказывается в толще утеплителя, а распорная – в прочном материале стены или потолка;
  • головка в виде прижимного диска – составляет единое целое с дюбелем;
  • стержень – при забивании распирает гильзу.

Диаметр диска колеблется от 45 до 90 мм. В некоторых случаях на дюбель надевают дополнительный диск – рондоль, диаметром до 140 мм.

Устройство дюбеля для крепления утеплителя

Преимущества и недостатки

В абсолютном большинстве случаев используется пластиковый крепеж.

  • Во-первых, утеплитель – материал легкий и рыхлый, и не создает высокой нагрузки.
  • Во-вторых, металлический стержень при повышении прочности соединения, к сожалению, создает собой холодовый мостик. Теплопроводность металла намного ниже пластика и он буквально проводит сквозь теплоизоляцию холод. Чтобы этого избежать, выпускаются стальные гвозди для дюбеля с термоизолированной головкой.

Второй вид дюбеля, для теплоизоляции кровли – телескопический. Представляет собой полый пластмассовый стержень с широким прижимным диском. Монтируется он несколько необычно: устанавливается в тело теплоизолятора, а, вернее говоря, кровельного пирога, а гвоздь или анкер проходит насквозь стержень и погружается в плотный материал – бетон, профнастил.

Факторы подбора

При выборе изделия необходимо обращать внимание на ряд факторов.

  • Главный из них – достаточная длина. Она складывается из толщины теплоизоляция и других слоев, толщины клеевого состава, величины отклонения стены от вертикали и минимально возможного углубления.
  • Нагрузка на вырыв – каким бы легким ни был теплоизолятор, вес у него все же есть, а каждое крепление рассчитано на определенную нагрузку. Учитывать при этом нужно рабочую нагрузку, а не максимальную. Так, максимальная нагрузка для полипропиленового дюбеля составляет 60–150 кг. Однако рабочая может достигать лишь 25%, что приравнивается к 15–37 кг.

Разновидности крепежа

Форма изделия определяется спецификой закрепляемого материала: легкий и рыхлый теплоизолятор не выдерживает жесткого крепления. Пластмассовый прижимной диск как бы поддерживает утеплитель, а не закрепляют его.

Однако крепеж может отличаться устройством распорной части и материалом изготовления.

По конструкции

Различают 2 основных варианта крепежа.

  • Безраспорный – дюбель не комплектуется метизом и не нуждается в нем. Крепеж вставляют в высверленное отверстие сквозь теплоизоляционный материал. В стене или потолке дюбель удерживается за счет конструктивных выступов.
  • Распорный – в этом случае наличествует гвоздь или шуруп, который при закручивании или вбивании распирает тело стержня. Последний удерживается в материале стены за счет силы трения.

Распорный вариант чаще используют при креплении в плотный материал – бетон, полнотелый кирпич, а безраспорный годится для ячеистых бетонов.

По материалу

Для изготовления дюбеля используется только пластмасс, шуруп, если он есть, может быть сделан из пластика или из металла.

  • Полиамид – или нейлон. Прочный легкий материал, пригодный для монтажа в любую поверхность: кирпич, бетон, дерево, пустотелый кирпич. Максимальная нагрузка может достигать 120 кг, рабочая, соответственно – 30 кг.
  • Полипропилен – отличается более высокой прочностью, твердостью, максимальная нагрузка может достигать 150 кг. Рабочая для плотного материала составит около 40 кг.
  • Полиамид, армированный стекловолокном – относительно новый материал, по прочности мало уступающий металлу, но не имеющий его недостатка – высокой теплопроводности.

Распорный стержень может быть изготовлен из того же пластика, включая и армированный, а также из металла. Несущая способность последних выше, но теплоизоляцию они несколько нарушают.

  • оцинкованная сталь – с толщиной цинка не менее 6 мкм;
  • нержавеющая сталь – крепеж куда более дорогостоящий, но абсолютно стойкий к коррозии. Применяется в помещениях с высокой влажностью.

Про конструкцию, которую имеют дюбели для крепления утеплителя к стене и другим поверхностям, читайте ниже.

Конструкционное исполнение

Имеется в виду сочетание материалов выполнения. Возможны 3 варианта:

  • дюбель и гвоздь выполняются из одного и того же пластика. Комбинировать разные пластики не рекомендуется, поскольку каждый из материалов характеризуется своим коэффициентом теплового расширения;
  • пластиковый дюбель и металлический стержень – прочность крепления очевидно выше и достигает 1,9 кН. Однако металл чересчур хорошо проводит тепло, и в теплоизоляционном слое образует собой холодовый мостик;
  • пластиковый дюбель-гриб для утеплителя и металлический стержень с термоголовкой – шляпка гвоздя покрывается нейлоновым колпачком. Сам шуруп оказывается внутри тела стержня. В этом случае проблема холодового мостика исчезает.

О том, какие дюбель-грибок для крепления утеплителя имеет размеры, читайте ниже.

Статьи ГОСТ, регламентирующей пластмассовые дюбели для утепления, не существует. Однако требования к материалу полиамид для строительных дюбелей применяются, и в ГОСТ точно указано, какой марки пластик можно использовать и для каких климатических зон.

Остальные же размеры варьируются очень мало:

  • величина шляпки колеблется от 45 до 90 мм в диаметре;
  • на пластике встречается только 2 диаметра стержня – 8 и 10 мм;
  • длина изделия колеблется от 40 до 400 мм.

Несущая способность зависит от прочности крепежа и материала стены. Нагрузка колеблется от 0,3 кН до 23 кН.

Про крепление плит утеплителя тарельчатыми дюбелями читайте ниже.

Особенности крепления определяются характеристиками материала. Теплоизолятор в большинстве случаев используется в виде панелей или листов. Такой материал фиксируется по правилам, что следует учитывать и при расчетах, и при утеплении.

Про расход дюбелей на 1м2 утеплителя читайте ниже.

Расчет дюбелей

Особенность расчетов состоит в том, что здесь несущая нагрузка не имеет решающего значения. Вес утеплителя оказывается величиной менее важной по сравнению с его толщиной и рыхлостью, а также по сравнению с характером стены или потолка. В паспорте изделия, конечно, указывается нагрузка на вырыв, но на практике она учитывается при выборе соответствующей длины изделия.

  • Длина – крайне важная характеристика, поскольку включает несколько величин: толщину утеплителя, толщину клеевого слоя или слоя паро- и гидроизоляции, или всего вместе, величину отклонения от вертикали и минимально допустимую величину заглубления в материал. Причем последняя указывается для каждого материала – плотного бетона, ячеистого, пустотелого кирпича и так далее. Все эти параметры обязательно указываются в сертификате, и на них нужно обратить самое пристальное внимание.
  • Диаметр шляпки – здесь рекомендации более приблизительны: чем более рыхлый, легкий материал используется, тем больше должен быть диаметр шляпки. Для пенопласта, например, можно выбирать изделия с минимальными головками. Для крепления минваты на потолке понадобятся диски крупные.
  • Количество дюбелей определяется не столько весом утеплителя, сколько удерживать 5 крепежей: 4 в углах, 1 в центре.
  • Если утеплитель монтируется на фасаде, где к нагрузке на вырыв добавляется ветровая нагрузка, креплений должно быть больше. На углах здания панель фиксируется не менее чем 6 дюбелями – расположены двумя параллельными рядами, при высоте здания до 20 м панели крепят из расчета 7 шт. на 1 кв. м – расположены двумя рядами и 1 в центре. Если здание выше 20 м, то утеплитель закрепляют из расчета 9 шт. на 1 кв. м.

Технология

Фиксация теплоизолятора проводится на промежуточном этапе монтажа. Некоторая сложность его состоит в том, что все нюансы крепежа необходимо учесть заранее. Например, если потолок, к которому позднее закрепится дюбель, покрыт штукатуркой, необходимо увеличить длину заглубления, особенно если штукатурка не новая, или же удалить ее вовсе.

  1. Утеплитель фиксируется на поверхности с помощью клея – пенопласт, пенополиуретан, или враспорку в каркасные ячейки – минвата.
  2. На панелях отмечают места крепления. Затем высверливают отверстия под крепеж прямо через утеплитель. Глубина отверстия в базовой поверхности должна быть на 10–15 мм больше расчетной.
  3. В отличие от обычных случаев здесь прочистить отверстие возможности нет. А если дюбель не заглубится в материал на достаточную глубину, удерживать даже теплоизолятор он не будет.
  4. Дюбель вставляют в отверстие, тарельчатая головка должно несколько прижимать материал.
  5. Затем, если он есть, в дюбель вбивают распорный гвоздь. Головка гвоздя закрывается колпачком, если используются гвозди с термоголовками.

Цены на тарельчатый дюбель (гриб, грибок, гвоздь) для крепления утеплителя даны ниже.

Дюбель-гвозди для теплоизоляции

Цена на работу и материалы

Теплоизоляция – непременная часть строительных и большинства ремонтных работ. Так что потребность в тарельчатом дюбеле для теплоизоляции всегда высока и от сезона не зависит. Выпускают изделия множество известных компаний.

  • Fischer – наверное, невозможно назвать такое крепежное изделие, которое не производила бы эта немецкая компания. Пластиковые дюбели обойдутся в 10–11 р. за шт. Крепеж из нейлоновой гильзы и гвоздя из оцинкованной желтопассивированной стали – в 13–37 р. за шт.
  • Mungo все возможные виды крепежа, в том числе и тарельчатый дюбель. Пластиковый вариант стоит от 6,6 до 14,3 р. за шт, вариант со стержнем из оцинкованной стали – от 9,8 до 18 р. за шт.
  • Koelner – известный на российском рынке польский изготовитель выпускает разного вида крепеж для теплоизоляции. Пластиковый крепеж для фасадной теплоизоляции стоит от 12 до 15 р. за шт. Вариант для кровельной теплоизоляции – телескопический, обойдется в 10–13 р. за шт.
  • Тех-КРЕП – российская компания, предлагающая крепеж для пустотелых и полнотелых материалов. Тарельчатый дюбель из полиамида с базальтопластиковым стержнем стоит от 8,8 до 14 р. за шт.

Дюбель для теплоизоляции – непременный участник работ по утеплению здания. Крепеж очень прост в обращении, не создает нагрузку и обеспечивает надежную фиксацию теплоизоляцию материала.

Дюбель для утеплителя: размеры и вес, виды, монтаж, расчет, цены


Крепеж для утеплителя должен одновременно удерживать рыхлый, мягкий материал, но при этом фиксироваться в бетон, кирпич или пенобетон. Дюбель для утеплителя прекрасно справляется с этой задачей.

Источник: stroyres.net



Грибок для крепления утеплителя

Сегодня технология утепления фасадов пенопластом считается одним из наиболее популярных методов утепления дома. Это нисколько не удивительно, ведь такое утепление обладает целым рядом неоспоримых преимуществ:

  • Высокая эффективность утепления;
  • Относительно невысокая стоимость материалов и работ;
  • Относительно незначительные временные затраты на монтаж утеплителя.

Идем дальше. Как выглядит процесс утепления фасадов пенопластом? Все довольно просто: на тщательно очищенную поверхность стены наклеиваются плиты пенопласта. Плиты фиксируются специальными дюбелями (их еще называют грибками или зонтиками), армируются стекловолоконной сеткой и штукатурятся. О наклеивании армирующей сетки можно прочитать в материале — Армирование пенопласта.

Спрашивается, для чего осуществляется крепление пенопласта к стене дюбелями, ведь вполне надежной будет фиксация пенопласта только за счет клея? Многие полагают, что только за счет дюбелей пенопласт держится на стене, а клей выступает второстепенным креплением. Это абсолютно неверно – основным крепежом является именно клей, дюбеля выполняют скорее прижимную, чем крепящую функцию. Что подразумевается под прижимной функцией?

Фото 1 — Дюбеля для крепления пенопласта

Смотрите: клей наносят на пенопласт, затем пенопласт с клеем прислоняют к утепляемой стене и ладонью как бы простукивают пенопласт по всей его поверхности, чтобы он максимально плотно соприкасался со стеной. Поскольку добиться равномерного и плотного прилегания пенопласта к стене только за счет такого простукивания невозможно, используют специальные дюбеля. Вбитые дюбеля плотно прижимают плиту пенопласта и тем самым способствуют более качественному ее приклеиванию.

Закончим вступление (и так получилось довольно объемным) и перейдем непосредственно к процессу крепления пенопласта к стене дюбелями.

Монтаж грибков-дюбелей – поэтапная инструкция

Итак, что потребуется для выполнения данной работы? Потребуется:

  • пластиковые дюбеля для пенопласта;
  • сверло с победитовой напайкой диаметром 10мм;
  • перфоратор или дрель с ударом;
  • небольшое количество клея, которым крепился пенопласт.

Переходим к детальному описанию процесса закрепления пенопласта к стене дюбелями.

Устанавливаем сверло в перфоратор и сверлим в пенопласте отверстие. Эту работу можно выполнить и при помощи дрели, хотя, конечно же, с перфоратором сверление будет происходить гораздо быстрее.

Фото 2 — Сверление отверстия под «грибок»

В полученное отверстие устанавливаем «зонтик»…

Фото 3 – Устанавливаем дюбель в отверстие

Вставляем пластиковый «гвоздь», забиваем его молотком.

Фото 4 – Крепление пенопласта к стене дюбелем

Важный момент: «грибки» и расщепляющий их гвоздь должны быть «впотай». Другими словами: закрепляя пенопласт к стене дюбель должен быть утоплен в пенопласте на 2-3мм. Если не соблюсти этого условия, в последующем при штукатурке поверхности придется изрядно потрудиться, чтобы получить действительно ровную поверхность (без бугров от дюбелей).

Замешиваем небольшое количество клея и заштукатуриваем все «зонтики».

Фотография 4 – Штукатурка дюбелей

Для чего необходима заделка штукатуркой? Необходимо это для того, чтобы при последующем армировании стекловолоконная сетка легла ровно и чтобы при финишном оштукатуривании не пришлось возиться с выравниванием ямок, образующихся от дюбелей.

Сколько дюбелей необходимо на один лист утеплителя?

Напоследок разберемся с вопросом сколько «грибков» необходимо забивать в одну пенопластовую плиту. Здесь мнения расходятся: одни специалисты утверждают, что на один лист утеплителя необходимо 5 -6 дюбелей, другие — что вполне достаточным будет 3-4 «грибка».

Как свидетельствует практика, использовать целых 6 «зонтиков» нецелесообразно. Достаточно 3-4 на один лист. При этом следует обратить внимание, что это не точные цифры – все зависит от конкретной ситуации. Например, довольно часто для повышения прочности дюбеля забивают не только в сами плиты пенопласта, но и в швы между ними.

КРЕПЛЕНИЕ ПЕНОПЛАСТА К СТЕНЕ ДЮБЕЛЯМИ ПРИ УТЕПЛЕНИИ ФАСАДОВ ЗДАНИЙ (ВИДЕО)


Крепление пенопласта к стене дюбелями — видео и полная инструкция

Источник: moydomik.info



Дюбеля для крепления пенопласта или минваты к стене дома

Дюбель с металлическим гвоздем ( Термодюбель ) напоминает по форме грибок с большой шляпкойпредназначен для механического крепления термоизоляции (минеральной ваты,) к бетонным основаниям (бетон, камень, кирпич) и другим материалам как пустотелый блок, пустотелый кирпич. Дюбель имеет тонкую шляпку и поэтому идеален для крепления теплоизоляции в «мокрых» фасадах с тонкой штукатуркой. Роль дюбеля в фасадных системах состоит в том, чтобы препятствовать сползанию теплоизоляционных плит с несущей стены.

Дюбель с металлическим гвоздем ( Термодюбель ) предназначен для механического крепления термоизоляции (минеральной ваты,) к бетонным основаниям (бетон, камень, кирпич) и другим материалам как пустотелый блок, пустотелый кирпич. Дюбель похож на парашют — имеет большую шляпку и поэтому идеален для крепления теплоизоляции в «мокрых» фасадах с тонкой штукатуркой. Роль дюбеля в фасадных системах состоит в том, чтобы препятствовать сползанию теплоизоляционных плит с несущей стены.

Дюбель в виде зонтика с металлическим гвоздем ( Термодюбель ) предназначен для механического крепления термоизоляции (минеральной ваты,) к бетонным основаниям (бетон, камень, кирпич) и другим материалам как пустотелый блок, пустотелый кирпич. Дюбель имеет тонкую шляпку и поэтому идеален для крепления теплоизоляции в «мокрых» фасадах с тонкой штукатуркой. Роль дюбеля в фасадных системах состоит в том, чтобы препятствовать сползанию теплоизоляционных плит с несущей стены

Дюбель «грибок» с металлическим гвоздем ( Термодюбель ) предназначен для механического крепления термоизоляции (минеральной ваты,) к бетонным основаниям (бетон, камень, кирпич) и другим материалам как пустотелый блок, пустотелый кирпич. Дюбель имеет тонкую шляпку и поэтому идеален для крепления теплоизоляции в «мокрых» фасадах с тонкой штукатуркой. Роль дюбеля в фасадных системах состоит в том, чтобы препятствовать сползанию теплоизоляционных плит с несущей стены

Дюбель парашут с металлическим гвоздем ( Термодюбель ) предназначен для механического крепления термоизоляции (минеральной ваты,) к бетонным основаниям (бетон, камень, кирпич) и другим материалам как пустотелый блок, пустотелый кирпич. Дюбель имеет тонкую шляпку и поэтому идеален для крепления теплоизоляции в «мокрых» фасадах с тонкой штукатуркой. Роль дюбеля в фасадных системах состоит в том, чтобы препятствовать сползанию теплоизоляционных плит с несущей стены

Дюбель — грибок с металлическим гвоздем ( Термодюбель ) предназначен для механического крепления термоизоляции (минеральной ваты,) к бетонным основаниям (бетон, камень, кирпич) и другим материалам как пустотелый блок, пустотелый кирпич. Дюбель имеет тонкую шляпку и поэтому идеален для крепления теплоизоляции в «мокрых» фасадах с тонкой штукатуркой. Роль дюбеля в фасадных системах состоит в том, чтобы препятствовать сползанию теплоизоляционных плит с несущей стены

Дюбель с металлическим гвоздем ( Термодюбель ) предназначен для механического крепления термоизоляции (минеральная вата,) к бетонным основаниям (бетон, камень, кирпич) и другим материалам как пустотелый блок, пустотелый кирпич. Дюбель имеет тонкую шляпку и поэтому идеален для крепления теплоизоляции в «мокрых» фасадах с тонкой штукатуркой. Роль дюбеля в фасадных системах состоит в том, чтобы препятствовать сползанию теплоизоляционных плит с несущей стены. Дюбель — единственный элемент, который проходит через всю систему фасада. При креплении дюбеля на утепление «мокрый фасад» надо учитывать технологию работы по стандартам разработанных заводами производителями сухих строительных смесей, т.е. при работе с Базальтовой ватой Технофас ( Технониколь ), Изоват -135 ( Изоват ), Фас-4 (Парок) Фасрок ( Роквул) необходимо в первый день работы приклеить не более двух рядов материала по периметру и только через сутки продюбелить фасад, после этого можно продолжать работу в том порядке как удобно фасадчикам. Расход 5 – 8 шт\м2

Дюбель с металлическим гвоздем ( Термодюбель ) предназначен для механического крепления термоизоляции (минеральной ваты,) к бетонным основаниям (бетон, камень, кирпич) и другим материалам как пустотелый блок, пустотелый кирпич. Дюбель имеет тонкую шляпку и поэтому идеален для крепления теплоизоляции в «мокрых» фасадах с тонкой штукатуркой. Роль дюбеля в фасадных системах состоит в том, чтобы препятствовать сползанию теплоизоляционных плит с несущей стены

Дюбель с металлическим гвоздем ( Термодюбель ) предназначен для механического крепления термоизоляции (минеральной ваты,) к бетонным основаниям (бетон, камень, кирпич) и другим материалам как пустотелый блок, пустотелый кирпич. Дюбель имеет тонкую шляпку и поэтому идеален для крепления теплоизоляции в «мокрых» фасадах с тонкой штукатуркой. Роль дюбеля в фасадных системах состоит в том, чтобы препятствовать сползанию теплоизоляционных плит с несущей стены.

Дюбель с металлическим гвоздем ( Термодюбель ) предназначен для механического крепления термоизоляции (минеральной ваты,) к бетонным основаниям (бетон, камень, кирпич) и другим материалам как пустотелый блок, пустотелый кирпич. Дюбель имеет тонкую шляпку и поэтому идеален для крепления теплоизоляции в «мокрых» фасадах с тонкой штукатуркой. Роль дюбеля в фасадных системах состоит в том, чтобы препятствовать сползанию теплоизоляционных плит минеральной ваты с несущей стены

Термодюбель для крепления изоляции ( пенопласт, екструдированный пенополистирол) применяется для утепления мокрым методом фасадов зданий. Расход дюбель для крепления теплоизоляции – 5-8 шт\м2. При распределении дюбелей важно учитывать, что количество грибок для крепления утеплителя на углы требуется больше (8 шт\м2), чем для утепление стены пенопластом в целом ( 5шт\м2). Дюбель с пластиковым гвоздем используется только для легких материалов, таких как пенопласт, еструдированный полистирол.

Термодюбель для крепления изоляции ( пенопласт, екструдированный пенополистирол) применяется для утепления мокрым методом фасадов зданий. Расход дюбель для крепления теплоизоляции – 5-8 шт\м2. При распределении дюбелей важно учитывать, что количество грибок для крепления утеплителя на углы требуется больше (8 шт\м2), чем для утепление стены пенопластом в целом ( 5шт\м2). Дюбель с пластиковым гвоздем используется только для легких материалов, таких как пенопласт, еструдированный полистирол

Термодюбель для крепления изоляции ( пенопласт, екструдированный пенополистирол) применяется для утепления мокрым методом фасадов зданий. Расход дюбель для крепления теплоизоляции – 5-8 шт\м2. При распределении дюбелей важно учитывать, что количество грибок для крепления утеплителя на углы требуется больше (8 шт\м2), чем для утепление стены пенопластом в целом ( 5шт\м2). Дюбель с пластиковым гвоздем используется только для легких материалов, таких как пенопласт, еструдированный полистирол

Термодюбель для крепления изоляции ( пенопласт, екструдированный пенополистирол) применяется для утепления мокрым методом фасадов зданий. Расход дюбель для крепления теплоизоляции – 5-8 шт\м2. При распределении дюбелей важно учитывать, что количество грибок для крепления утеплителя на углы требуется больше (8 шт\м2), чем для утепление стены пенопластом в целом ( 5шт\м2). Дюбель с пластиковым гвоздем используется только для легких материалов, таких как пенопласт, еструдированный полистирол

Дюбель для крепления теплоизоляции, с термоголовой -лучшее решение при утеплении фасадов ватой. Не проводит холод, не портит фасад ржавыми пятнами.

Дюбели для крепления изоляции с термоголовой. Один из наиболее усовершенствованных материалов, что применяется при утепление фасада ватой. Для чего нужна пластиковая головка при утеплении ватой? Так как металл сам по себе является проводником холода, также данный материал показал себя как окисление гвоздей приводит к пятнам на фасаде по оштукатуренной поверхности , как высол ржавчины

Дюбели для крепления теплоизоляции с термоголовой. Один из наиболее усовершенствованных материалов, что применяется при утеплении фасада ватой. Для чего нужна пластиковая головка при утеплении ватой? Пластик, в отличие от металла, не является проводником холода, данный материал, также, показал себя лучше металлических креплений -окисление гвоздей приводит к пятнам на фасаде по оштукатуренной поверхности, и высолу ржавчины.

Дюбели для крепления изоляции с термоголовой. Один из наиболее усовершенствованных материалов, применяемых при утеплении фасада ватой. В отличие от металла, пластик не поводит холод и не подвержен окислению, поэтому используя дюбели с термоголовой, Вы избежите появления ржавых пятен на оштукатуренной стене.

Дюбели для крепления изоляции с термоголовой. Незаменимая деталь для утепления фасада минеральной ватой. Пластиковая головка дюбеля позволяет избежать появления пятен ржавчины на оштукатуренной поверхности фасада и выступает элементом системы теплоизоляции, не становясь проводником холода.

Дюбели для крепления теплоизоляции с термоголовой — не оставляет ржавых пятен на фасаде, не проводит холод.

Дюбеля для крепления пенопласта или минваты к стене дома


Крепеж — дюбеля для крепления пенопласта или минваты к стене дома

Источник: kelma.ua



avtonomny-dom.ru

Грибки для крепления утеплителя — рациональное крепежное приспособление с гарантией надежности и практичности

Утепление конструктивных элементов дома будет тем эффективнее, чем надежнее будет произведено крепление утеплительных материалов. Причем в роли крепежной фурнитуры желательно использовать такие модели, которые могли бы обеспечивать не только надежность крепежа, но и долговечность своего существования. А так как в практике утеплительных работ применяются различные категории утеплителей, то к крепежным элементам выдвигаются и требования по их универсальности.

Важный элемент при теплоизоляции стен – грибок для крепления утеплителя

Именно такой формулировке и характеристикам соответствуют крепежные детали для утеплителей, получившие название «грибки».

Они в чем-то напоминают привычные дюбеля для использования под шурупы при креплении карнизов, полок и прочих изделий. Разница в конструктивных особенностях проявляется в том, что шляпка такого грибка имеет непропорционально большой диаметр.

Производится такой тип крепежа из специального сырья, сочетающего в себе одновременно и гибкую пластичность и структурную прочность.

Наиболее оптимальным материалом для производства этих крепежных элементов является полиэтиленовое сырье, обработанное под действием низкого давления. В качестве альтернативного сырья может использоваться оцинкованная сталь определенных марок или стеклонаполненный полиамид.

  • Прочные свойства грибка позволяют надежно удерживать любой утеплитель, не зависимо от характеристики применения и вида утеплителя – рулонные материалы или плиты
  • В то же время их пластичность способствует снижению теплопотерь, нивелируя последствия расширения материала при температурных перепадах
  • Продуманная технологическая структура позволяет длительное время удерживать значительные нагрузки

Прочие преимущества и конструкция грибка

Кроме этих достоинств этот тип крепежных деталей для утеплителей способен противостоять коррозии и быть комфортным в процессе монтажа утеплительного материала. Такие крепления не подвержены термическим воздействиям и пожару по причине невозможности возгорания материала.

Применение дюбелей в форме грибков распространяется на утеплители с различной технологией утепления, разной плотностью и структурой.

Более того, в этих несложных по конструкции элементах заложен неплохой потенциал, позволяющий производить крепление утеплителей на поверхностях из разных материалов – древесине, пластике, камне, кирпиче и бетоне.

Устройство этой детали крепежа достаточно простое и состоит из трех компонентов:

  • Шляпка широкого диаметра
  • Прочный сердечник
  • Гильза

Место соединения шляпки с гильзой может иметь различную переходную конфигурацию или непосредственный прямой стык.

Разновидности грибков для крепления утеплителя

Хотя конструкция крепежного грибка достаточно проста, все же есть классификация этих деталей. Они различаются по типу материала, из которого изготовлены, о чем уже упоминалось выше. А также они различаются по способу крепления:

  • Грибковые дюбеля с сердечником
  • Крепежные грибки с резьбой, которые можно вбить в материал утеплителя или стену

Отличия могут касаться и разновидности материала. Крепежные детали для утеплителей из пластика могут изготавливаться из полипропилена или на основе нейлона.

Современные технологии в области утепления шагнули далеко вперед. Одним из достижений можно считать — пенополиуретановый утеплитель, который не только весьма удобен и легок в монтаже, не требует обрешетки, экономить пространство, но главное отлично держит тепло.

Более экономный вариант и весьма удобный в монтаже – утеплитель для стен пеноплекс, узнайте в этой статье больше о его технических характеристиках, плюсах и минусах. Отлично подходит для утепления балконов и лоджий.

Расчет длины грибка

Качество крепления будет зависеть в полной мере от корректной длины грибка. Расчет этой величины делать совершенно несложно, но даже если нет желания производить подсчеты по формуле, можно направиться более простым путем.

К толщине укрепляемого утеплителя можно прибавить 5 см, рассчитанные на глубину входа в утепляемую поверхность. Еще 1 см можно добавить из расчета на толщину дополнительных изоляторов и покрытий.

Более корректный расчет можно провести по формуле:

S=X1+X2+X3+X4

Символом S здесь обозначена рациональная подсчитываемая длина грибка. Символы X1, X2, X3, X4 обозначают соответственно толщину слоя утеплителя (X1), толщину слоя штукатурки, гидроизолятора или клеевой основы (X2), глубину входа в утепляемую поверхность(X3), резерв для возможного уклона утепляемой поверхности(X4).

На заметку. При расчете длины грибка необходимо учитывать и дополнительные параметры, например – плотность утепляемой поверхности. Чем она слабее, тем короче можно использовать дюбели.

Принцип действия крепления утеплителя

Главную роль в обеспечении функциональной практичности этого вида крепежных элементов для утеплителей играет физический принцип, основанный на силе трения. Благодаря ей обратное движение грибка уже просто невозможно. В процессе его установки диаметр гильзы расширяется и назад выйти уже не может.

Кроме этого качеству крепления способствует и наличие распорных деталей на корпусе грибка. Обычно они выглядят как небольшие выступы на теле гильзы, обращенные в сторону шляпки. Они свободно входят в любую подготовленную поверхность, но их острые края, направленные в обратную сторону не дают им возможности выходить обратно.

Удержанию утеплителя способствуют и специальные отверстия на шляпке грибка, которые плотно фиксируют утеплитель, буквально вдавливаясь в него.

Такое простое устройство крепежной детали в виде грибка, тем не менее, способно обеспечить многолетнюю надежную эксплуатации укрепленного этим средством утеплителя.А облегчение монтажа и приемлемая цена на грибки для крепления утеплителя сделали их весьма популярными.

Видео-инструкция крепления пенопласта грибком

Пенопласт относится к весьма толстому утеплителю, крепление которого может быть надежным только с использованием специального дюбеля-зонт. Пример крепления пенопласта как утеплителя можете увидеть в видео-ролике.

megabeaver.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
