по типу горелки. Газовые котлы с атмосферной горелкой. Дутьевые горелки.

Существует два распространенных типа газовых котлов — с атмосферной горелкой и с дутьевой. Перед тем, как выбрать котел, важно решить: какая у него будет горелка. Изучаем принцип работы, особенности устройства, достоинства и недостатки. Что предпочесть и почему?

На фото:

Важное отличие газовых котлов друг от друга не во внешнем виде прибора, а в устройстве газовой горелки.

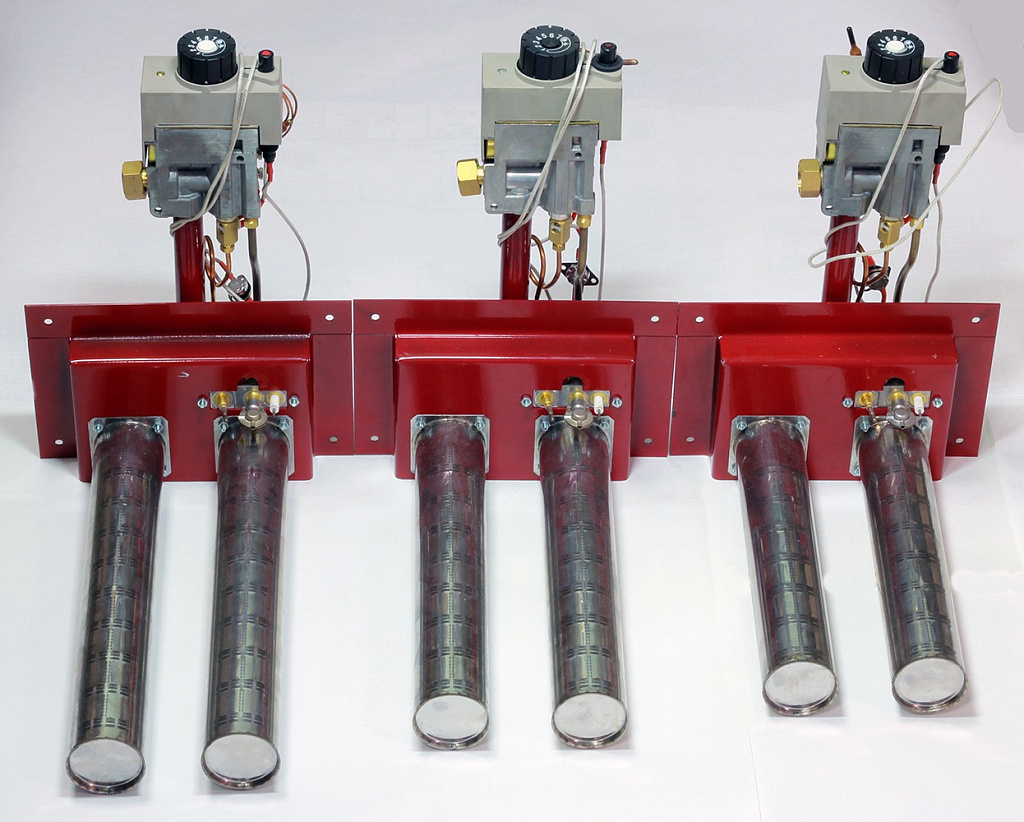

Атмосферная газовая горелка

Подача воздуха как в обычной газовой плите. Их еще называют «газовая горелка для котла с открытой камерой сгорания». Горелка в этих устройствах представляет собой трубку, в стенках которой имеются отверстия для выхода газа. Газ, смешиваясь с воздухом в помещении, воспламеняется от электрического запала или пьезоэлемента.

Отличается от газовой конфорки формой. Атмосферные газовые горелки для котлов отопления не круглые! Теплообменник подобных котлов прямоугольный, и горелка повторяет эту форму. Это повышает эффективность нагрева, а следовательно, производительность и общий КПД котла. Атмосферные котлы считаются более простыми моделями. Обычно они имеют сравнительно невысокую мощность, впрочем, такое оборудование вполне подходит для большинства загородных домов. Более мощные агрегаты не оснащаются атмосферными горелками по соображениям безопасности.

На фото:

Основные элементы котла с атмосферной горелкой (вид, схема внутреннего устройства, конструкция горелки).



Дутьевая горелка

С закрытой камерой сгорания. То есть такая газовая горелка для котла не соприкасается с атмосферой в помещении котельной. Воздух для газовоздушной смеси подается принудительно — через специальные воздушные каналы с помощью электрического вентилятора — одного или нескольких.

На фото:

Основные элементы котла с дутьевой горелкой (вид, схема внутреннего устройства, конструкция горелки).



Достоинства дутьевых горелок

  • Высокий уровень безопасности. В отличие от атмосферных горелок, у дутьевых сгорание топлива происходит в закрытом, изолированном пространстве.
  • Более высокая производительность котла. Котел с такой горелкой имеет особую конструкцию теплообменника. Он представляет собой
    перевернутую вверх дном бочку с двойными стенками: внутри нее горит факел горелки, а между стенками циркулирует теплоноситель. Таким образом, отбор тепла при сгорании газа происходит не только непосредственно над горелкой, как в атмосферных аналогах, но и сбоку от факела. Благодаря этому нагревается больший объем жидкости в единицу времени.
  • Менее чувствительны к перепадам давления в газопроводе.
    При работающих вентиляторах падение давления ниже установленной нормы здесь не так критично, как для атмосферных горелок, которые сразу гаснут.
  • Легко заменить на горелку другого типа. При необходимости дутьевую горелку можно снять и заменить, например, на дизельную.

На фото:



Недостатки дутьевых горелок

  • Более высокое потребление электроэнергии. Атмосферная газовая горелка, которой не нужны электровентиляторы, потребляет значительно меньше.
  • Зависимость от электричества. Если электричества нет, горелка не работает, котел выключается.
  • Повышенный уровень шума при работе.
    Он вызван интенсивным движением воздуха в каналах и работой вентиляторов. Справиться с этим недостатком можно при помощи звукопоглощающего кожуха или просто разместив котел подальше от жилых помещений — на чердаке, в подвале, в пристройке и т.д. В любом случае, хоть производители котлов и утверждают, что их оборудование может быть смонтировано где угодно, в спальне ему все равно не место.

Какой тип выбрать?

Атмосферная — легче подобрать эконом-вариант. Среди котлов с атмосферными горелками проще найти компактные, но надежные модели с небольшой мощностью и двуступенчатой настройкой пламени. Простые атмосферные горелки в любом случае дешевле дутьевых. Для небольшого дома это хороший вариант. Но не стоит забывать, что и среди атмосферных горелок есть современные модели с автоматическими настройками.

Примеры газовых котлов с атмосферной горелкой

Атмосферный газовый котел Logano G234WS new от фабрики Buderus.



Среди дутьевых больше продвинутых и мощных моделей. Как правило, дутьевыми горелками оборудуют более дорогие и мощные котлы. Дутьевые устройства проигрывают по уровню шума и потребления электроэнергии, но несколько выигрывают по производительности и безопасности. Считается, что у дутьевых горелок шире диапазон настроек.

Примеры газовых котлов с дутьевой горелкой

Напольный чугунный наддувной котел Logano G215 WS от фабрики Buderus.




В статье использованы изображения:
rusklimat.

ru, vaillant.ru, buderus.ru, baxigroup.com, ariston.com




Особенности и принцип работы атмосферной газовой котловой горелки

Газовые горелки котлов отопления предназначены для предварительного смешивания газа с воздухом и подачи газо-воздушной смеси в зону горения.

Конструкция должна обеспечивать стабильное и полное сжигание топлива при разных режимах эксплуатации, быть надежной, безопасной, долговечной и малошумящей. В котлах малой мощности применяются атмосферные газовые горелки.

Особенности работы атмосферной горелки

Воздух в атмосферную горелку засасывается через инжекторы потоком газа, подаваемого к месту горения под давлением. При нормальном режиме работы пламя горит выше горелки и не достает до труб теплообменника, что предохраняет узлы котла от прогорания.

Качество газо-воздушной смеси зависит от давления газа в системе. Если давление повышается, пламя достает до теплообменника, если понижается, «садится» на горелку. В первом случае уменьшается срок службы труб, во втором — горелки.

Повышенное давление можно уменьшить автоматическим регулированием подачи газа, пониженное — довести до нормы нельзя.

Водогрейные газовые отопительные котлы, изготовленные в Европе, рассчитаны на давление газа от 150 мм водяного столба. Американские горелки могут работать при меньшем давлении.

Атмосферные горелки бывают:

  1. одноступенчатыми, имеющими два режима работы — «включено» и «выключено»;
  2. двухступенчатыми, имеющими два режима горения — на полной и пониженной мощности;
  3. с плавным регулированием (модуляцией) подачи газа.

Последние два типа обеспечивают экономию потребления газа на 30% и более. Переключение режимов осуществляется автоматически в зависимости от потребления тепла системой отопления.

Конструкция атмосферных горелок

Горелка состоит из инжекторов (отверстий для подачи воздуха), труб с отверстиями-форсунками, уложенных в прямоугольное основание, электродов розжига или пьезоэлементов и датчиков контроля пламени.

Некоторые конструкции имеют вид прямоугольной плиты с соплами и водяным охлаждением. В этом случае горение происходит на поверхности с подачей дополнительного количества воздуха в зону пламени, что обеспечивает полное сгорание и уменьшение выброса вредных веществ. Инжекторы могут располагаться в несколько рядов. Расположение форсунок повторяет форму змеевика теплообменника.

Горелки бывают универсальными и предназначенными для подачи одного вида газа. Они отличаются пропорцией, в которой газ смешивается с воздухом. Для перевода универсальных устройств на другой вид топлива в зависимости от конструктивных особенностей необходимо поменять газовую арматуру, диафрагму в канале подачи газа или выполнить регулировки.

Выбор горелки для котла

Горелку выбирают по виду газа, мощности и конструктивным особенностям.
В зависимости от применяемого топлива приобретают горелку для природного или сжиженного газа. Если отопление производится сжиженным топливом, но предполагается подвод газовой магистрали, лучше приобрести универсальное устройство.

Горелка должна соответствовать мощности котла, указанной в его паспорте. Если мощность горелки для котла недостаточна, может образовываться конденсат, что приводит к небольшому сокращению срока службы котла.

Гораздо более опасным является значительное превышение мощности — оно приводит к перегреву, короблению и прогоранию конструкций котла. Превышение мощности до 50% допустимо, поскольку может быть компенсировано регулировкой подачи газа.

Горелка должна соответствовать котлу по размерам, крепежным отверстиям и разъемам подключения к газовой сети и электрической части. Система автоматизации котла должна обеспечивать управление данным видом горелки (двухступенчатым или с плавной модуляцией).

При выборе горелки следует обратить внимание на уровень шума и наличие заслонки. Уровень шума указан в документации. Заслонка перекрывает поток воздуха при прекращении работы и котел остывает медленней.

В нашем Интернет магазине Вы можете посмотреть цены на газовые горелки и другое отопительное оборудование.

виды горелок с автоматикой, атмосферная горелка для газового бытового котла

Содержание:

Одним из важнейших элементов всех газовых нагревательных приборов является горелка. Ее располагают под теплообменником. Назначение газовой горелки для отопительного котла – это обеспечение сгорания топлива и генерация тепловой энергии. Далее тепло поглощается теплообменником и направляется в систему обогрева.


Конструкционные особенности газовой горелки

Этот элемент агрегата создает устойчивое пламя, именно в горелке сжигается поступающее в прибор топливо. Затем полученное тепло двигается вверх, где находится теплообменник, по которому перемещается жидкий теплоноситель. Продукты сгорания и излишки тепла уходят в атмосферу тем или иным способом.

Газовая горелка имеет несложное устройство, она состоит из нескольких главных узлов, среди которых:

  1. Форсунка – служит для выброса газа.
  2. Система розжига – предназначается для поджигания газообразного топлива.
  3. Датчик, контролирующий наличие горящего пламени.
  4. Система автоматизации – отслеживает температурные показатели.

Так упрощенно выглядит конструкция.


Современные газовые горелки для котлов отопления — устройства, которые должны соответствовать ряду требований:

  1. Бесшумная работа. Является важным качеством. Многим потребителям знакомы проточные водонагреватели советских времен, в которых пламя сильно шумело. А вот современные модели функционируют относительно тихо. Также при выборе устройства следует обратить внимание на розжиг, поскольку не должно быть взрывов и хлопков. На уровень шума дополнительно влияет конструкция камеры сгорания.
  2. Продолжительный период эксплуатации. В старых моделях газовых агрегатов горелки работали долго, поскольку в то время оборудование делалось на века. Сейчас подобные технологии не используют, поэтому данные элементы, установленные в газовых котлах, ломаются довольно часто. В этом случае специалисты рекомендуют приобретать приборы, выпускаемые под известными торговыми марками, для которых используют качественные комплектующие. Не стоит покупать китайское оборудование непонятного изготовления и дешевые котлы отечественного производства, поскольку в них часто монтируют недолговечные горелки.
  3. Полное сгорание газообразного топлива. Это важное требование, поскольку горелка должна сжигать природный газ полностью с минимальным выделением продуктов горения и других сопутствующих соединений, включая угарный газ. На степень сгорания также влияют остальные узлы. Не следует забывать об обустройстве качественного отвода газов – для этого нужно сделать дымоход, имеющий хорошую тягу.

Принцип функционирования газовой горелки отличается простотой:

  1. Агрегат фиксирует наличие несоответствия между температурой в отопительном контуре с показателями, заданными пользователями оборудования.
  2. После открытия газового клапана топливо поступает в горелку.
  3. Одновременно срабатывает система розжига.
  4. После того, как газ зажегся, появляется пламя.


Одновременно начинается работа датчика пламени, который контролирует его наличие: если вдруг потух огонь, автоматика перекрывает поступление топлива. После достижения в отопительной системе нужной температуры подача газа прекращается.

Функция отслеживания наличия пламени в горелках производители реализуют по-разному. В некоторых агрегатах устанавливают простой термоэлемент, а автоматические котлы на базе электроники снабжают системой ионизационного контроля.

Виды газовых горелок

Продолжительное время в стране на рынке отопительного оборудования были представлены только простые, не автоматизированные котлы без сложной электроники. Им требовалось обустройство полноценных дымоходов, а размещали их в хорошо вентилируемых помещениях. Сегодня в продаже имеются приборы, функционирующие практически в любых условиях. Вместе с ними реализуют традиционные модели.


Бывают следующие виды горелок:

  • атмосферные;
  • закрытого типа;
  • с горящим запальником;
  • с электронным розжигом.

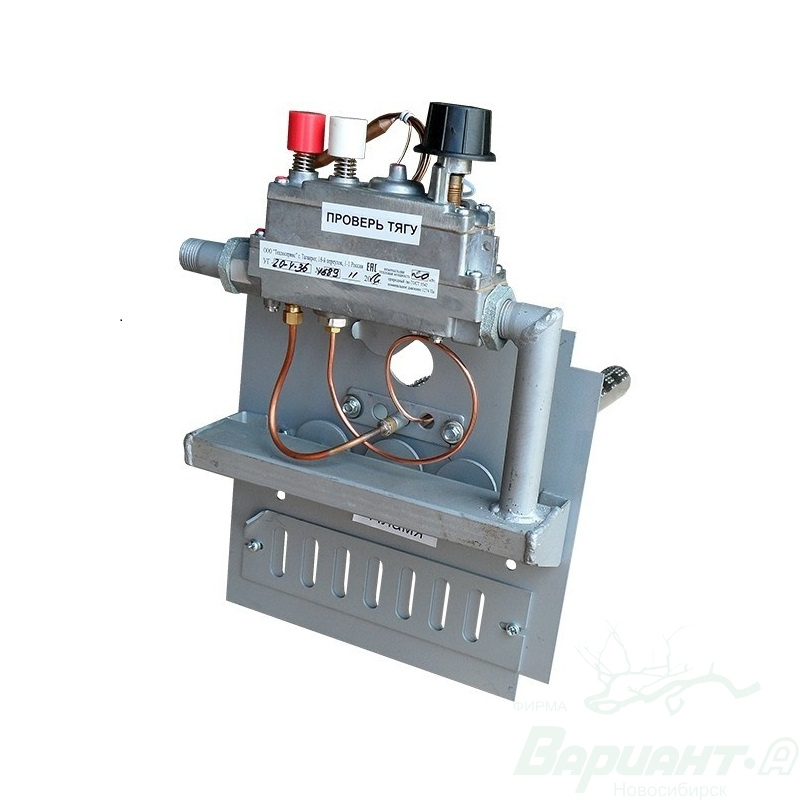

Атмосферные горелки

Наличие горелки атмосферного типа существенно упрощает конструкцию нагревательных приборов. Работают такие устройства в результате естественного притока кислорода, а чтобы удалить продукты сгорания монтируют дымоходы. Поскольку забор кислорода происходит из помещения, то в нем необходимо сделать качественную вентиляцию.

Достоинства котлов, в которых установлена атмосферная газовая горелка, следующие:

  1. Простое конструкционное устройство, что положительно отражается на стоимости оборудования.
  2. Низкий уровень шума. В приборе нет дополнительных вентиляторов, слышен только гул пламени.
  3. Высокая степень надежности. Поскольку прибор состоит из минимального количества комплектующих деталей, он ломается редко.
  4. Энергонезависимость. Так как работа агрегата не зависит от наличия электричества, его можно эксплуатировать в домах, где отключено электроснабжение.


Имеются и отрицательные моменты:

  1. Невысокий КПД. Котлы с закрытыми горелками имеют более совершенную конструкцию, они эффективнее и экономичнее.
  2. Обязательное обустройство дымохода, который необходимо выводить на крышу, что влечет за собой дополнительные финансовые расходы.
  3. Устанавливать котел под газовую горелку следует в специально предназначенном для этого помещении, где имеется окно и вентиляция, а такие требования выполнять иногда проблематично.

Также нельзя исключать возможность неполного сгорания газообразного топлива.

Горелки закрытого типа

В настоящее время отопительное оборудование оснащают горелками закрытого типа. Подобные котлы называют «турбированными». Для их эксплуатации требуется монтаж компактных дымоходов, которые нередко выводят прямо за стенку, когда дом только строится. В этом случае значительно упрощается создание вентиляционных каналов и дымоходной системы.

Котел, оборудованный закрытой камерой сгорания, является отопительным агрегатом, в котором газовую горелку помещают в специальную камеру. В нее кислород поступает извне посредством коаксиального дымохода. Также через него удаляются продукты, образовавшиеся в процессе горения топлива.

Всеми потоками в коаксиальном дымоходе управляет мощный вентилятор, в котором обороты регулируются в автоматическом режиме. Он представляет собой конструкцию, состоящую из труб разного диаметра. Их помещают одну в другую.


Служит подобный дымоход для забора воздуха и удаления продуктов горения. Выводят его через близлежащую стену, соблюдая расстояние в полметра от оконных проемов, иногда к монтажу предъявляют более строгие требования.

Газовые приборы с закрытыми горелками обладают рядом достоинств:

  1. Возможность размещения в помещении разного назначения – на кухне, в ванной, в подвале и даже в спальне.
  2. Обеспечение повышенной безопасности, поскольку топливо сгорает в абсолютно изолированной камере. Если газ неожиданно потухнет, а автоматика не сработает, газовоздушная смесь будет удалена за пределы здания или помещения.
  3. Высокий показатель КПД. Агрегаты с закрытым типом горелки более эффективны, но это обстоятельство касается не всех моделей котлов.
  4. Эффективное управление температурным режимом, для чего используют систему регулировки скорости вращения вала у вентилятора.
  5. Экологичность – газ сгорает почти полностью.


Имеются и недостатки:

  1. Сложное устройство – закрытая газовая горелка для бытового котла имеет непростую конструкцию, что затруднят ремонтные работы.
  2. Пониженная степень надежности. Чем большее количество деталей, тем чаще ломается оборудование.
  3. Высокая стоимость. «Турбированный» агрегат стоит на 10 – 15 % дороже по сравнению с атмосферными аналогами.
  4. Повышенный уровень шума, который зависит от выбранной модификации. Встроенный в систему вентилятор сильно гудит.
  5. Энергозависимость. В случае отключения электричества оборудованием прекращает работу. Решить данную проблему поможет приобретение источника бесперебойного питания.

Несмотря на наличие вышеперечисленных недостатков, данные типы котлов довольно востребованы у потребителей. Горелками закрытого типа оснащают конденсационные агрегаты, отличающиеся высоким КПД за счет использования тепла, которое выделяют продукты сгорания.

Разнообразие горелок по типу розжига

Самым простым считается способ розжига с фитилем — с горящим запальником. При срабатывании автоматики, газ поджигается фитилем, после чего прибор начинает греть жидкость. Отрицательных моментов в этом два – повышенный расход топлива и недостаточная степень безопасности, поскольку запальник может погаснуть. Первичный розжиг выполняется спичками или с применением пьезоэлемента.

Вторым способом является электронный розжиг в газовом приборе — его обеспечивает высоковольтный преобразователь, энергия для которого поступает за счет электричества или батареек. Читайте также: «Как работает газовая горелка для печи – виды, преимущества использования».


Первый способ задействуют в энергонезависимых приборах – в них нет электроники, а второй вариант — когда применяют для котлов отопления газовые горелки с автоматикой. В этом случае кроме электроники на борту устанавливают модули ионизационного контроля над пламенем.

Для розжига горелки может быть использован разный вид топлива. Подаваемый из магистрали природный газ отличается большей чистотой, он поступает с оптимальным давлением, поэтому пламя в приборе не коптит. Такие котлы подключают к сети, не совершая переделок.

В продаже имеются горелки, которые могут функционировать на пропане. Для этого потребуется перенастройка системы и монтаж жиклера. Пламя при его сжигании отдает желтым свечением, при этом имеет место повышенное отложение копоти на стенах дымохода. Жиклеры нормализуют давление пропана до нормального значения, их поставляют в комплекте или покупают.

Горелки для универсального оборудования

Предназначенные для твердотопливных котлов отопления газовые горелки имеют сложное устройство. Они предназначаются для перевода отопительных приборов с одного вида топлива на иное. Благодаря особой конструкции после приобретения универсального агрегата, работающего на дровах, при появлении в населенном пункте газовой магистрали его можно перевести на функционирование с использованием природного газа.

Производят автоматические газовые горелки для приборов на твердом топливе в соответствии с вентиляторной схемой. После подачи газ смешивается с воздухом, а затем подготовленная топливно-воздушная смесь направляется в форсунку. Здесь она зажигается, при этом образуется факел пламени, имеющий высокую температуру.


На борт газовой горелки монтируют систему автоматики, мощный вентилятор, специальный фильтр и редуктор. Чтобы агрегат функционировал, требуется наличие электропитания. Само устройство обладает модульной (съемной) конструкцией.

Примером такого устройства является изделие для котлов Купер. Сам прибор является пеллетным, но его можно перенастраивать на природный или сжиженный газ, если к нему подключить сменную горелку.

Самодельные горелки

Некоторые домашние умельцы изготавливают своими руками газовые горелки для нагревательных агрегатов, в частности под твердотопливные приборы. Специалисты советуют этого не делать, поскольку их использование небезопасно. Кроме этого такую конструкцию подключать к газовой магистрали никто не разрешит.

Самодельная горелка не является оптимальным вариантом. Лучше всего купить простой газовый энергонезависимый прибор и перевести его работу на баллонный газ.


Газовые горелки для котлов отопления – виды и принцип работы

Самая эффективная система отопления, основанная на использовании природного газа. Она простая, удобная, не требующая особых расходов в процессе обслуживания. Но чтобы показатели эффективности были на самом деле высокими, необходимо, чтобы газ, подаваемый на горелку, обладал определенной концентрацией. В чистом виде он сгорает не полностью, а вот смешанный в определенной пропорции с воздухом, он будет сгорать до конца. Такую пропорцию могут обеспечить современные газовые горелки для котлов отопления.


Спонсорская ссылка.

Организация ООО СП «Энергосервис» предлагает рефрижераторные и адсорбционные осушители сжатого воздуха для компрессора от компаний Chicago Pneumatic и Pneumatech.


Классификация и предъявляемые требования

Начнем со второй позиции, то есть с требований, которые сегодня предъявляются газовым горелкам для котлов.

  • В первую очередь с их помощью необходимо точно смешивать воздушно-газовую смесь. Именно это и есть их главное предназначение. В этом плане производители прикладывают все усилия, чтобы добиться стопроцентного результата. В современных горелках присутствуют новейшие разработки и технологии, которые повышают эффективность сгорания природного газа по максимуму.
  • Эти устройства должны легко монтироваться и легко сниматься. Никаких лишних мудреных креплений. Все просто и надежно.
  • Высокая долговечность. Скажем так, пока работает сам газовый котел, должна работать и его горелка. При этом качественные показатели со временем не должны изменяться. Вот почему эти агрегаты изготавливаются из высококачественных материалов.
  • Они должны соответствовать требованиям санитарно-гигиенических норм. Особое внимание бесшумной их работе.
  • В настоящее время производители предлагают так называемые комбинированные конструкции, которые могут работать на различных видах топлива. К примеру, газ-солярка, магистральный газ-сжиженный газ. И даже здесь присутствуют некоторые требования. Одно из них – быстрый переход от одного вида топлива к другому.
  • Не последнее место будет занимать такой показатель, как малотоксичность выбросов от сгорания топлива. Инженеры и конструкторы добиваются снижения данного показателя за счет изменения конструкции горелки, в которой соотношение газ-воздух будет оптимальным. Именно это и будет влиять на снижение токсичности выбросов. Кстати, под токсичностью понимается количество монооксида углерода (угарный газ) и окиси азота в продуктах сгорания топлива. Чем их больше, тем хуже окружающей природе.

Горелка с автоматикой

Разновидности газовых горелок

В настоящее время производители используют в газовых котлах всего лишь два варианта:

  1. Атмосферные горелки.
  2. Вентиляторные.

Давайте рассмотрим каждую позицию по отдельности и определимся, какая из них лучше, и в каких условиях лучше использовать ту или другую.

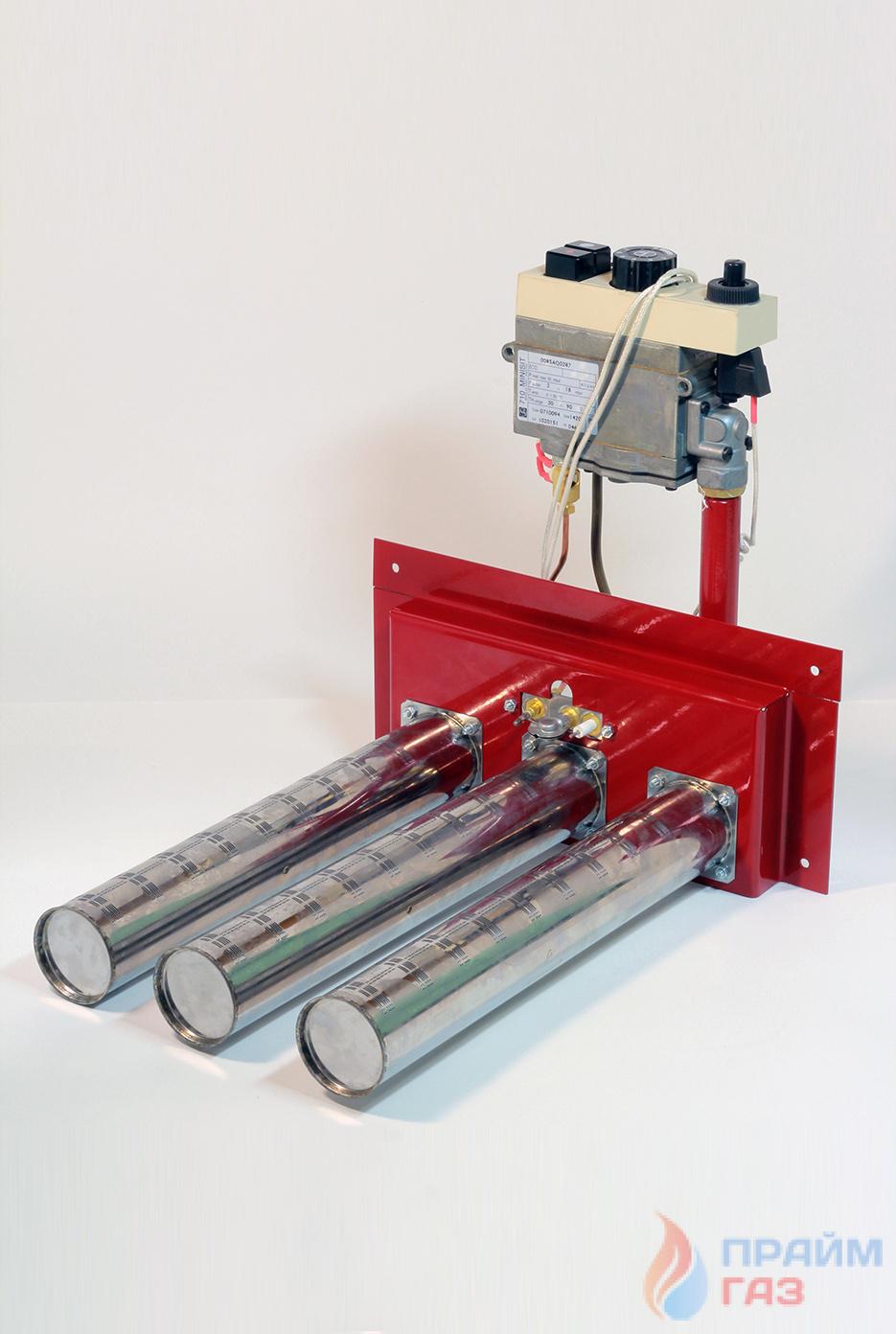

Атмосферная горелка

Принцип работы такой горелки достаточно прост. По газовой трубе топливо попадает в горелку. В ней есть прорезь (эжектор), которая регулируется прижимной гайкой или специальной заслонкой. Через эту прорезь вместе с газом в горелку поступает воздух. Так происходит образование воздушно-газовой смеси. Открывая больше прорезь, можно увеличить подачу кислорода, закрывая ее, соответственно подача уменьшается. Вот таким простым способом вручную можно регулировать степень сжигания топлива.

Атмосферная модель

Воздушно-газовая смесь после этого попадает в саму горелку и через небольшие отверстия поступает в камеру сгорания, где и сжигается. Количество отверстий будет зависеть от формы самой горелки и размеров камеры сгорания. Самое главное, что образующиеся небольшие факелы, которые выступают из отверстий, не создают большого давления, поэтому топливо сгорает равномерно и эффективно. Чем больше давления, тем вероятность снижения эффективности увеличивается. Поэтому производители стараются увеличить число отверстия за счет уменьшения их диаметра.

Внимание! Газовые горелки этого типа по принципу действия очень похожи на устройства, которые применяются в промышленных подовых установках. Многие специалисты считают, что данная конструкция очень эффективна и проста, с большой степенью надежности. Вот почему ее часто используют и в дешевых моделях газовых котлов, и в дорогих.

Многие домашние мастера, которые занимаются изготовлением газовых котлов, используют в их конструкции именно атмосферные горелки. Причина одна – простота изготовления и дешевизна изделия.

Вентиляторные

Это приспособление работает по совершенно другому принципу. Здесь используется принудительное нагнетание воздушной массы, к тому же пропорции смеси выдерживаются более точно, так что сжигание топлива происходит более эффективно. Обычно такие горелки устанавливаются в газовых котлах с закрытой камерой сгорания, где можно проводить надув. Если в атмосферных горелках смешивание природного газа и воздуха происходит в начале устройства, то есть, на входе, то в вентиляторных аналогах смешивание происходит на выходе в камеру сгорания. Это значительная отличительная черта.

Вентиляторная модель

Обычно такие горелки устанавливаются на котлах, которые комплектуются автоматикой с высокой степенью автоматизации. И чаще всего такая горелка представляет собой целый мини блок, в который входят:

  • Фильтр для газа, с его помощью топливо проходит дополнительную очистку.
  • Специальное реле, которое реагирует на скачки давления в магистрали. С его помощью можно отключить подачу газа и сам вентилятор. Или, наоборот, включит всю систему, если давление нормализовалось.
  • Редуктор. Этот аппарат отвечает за стабилизацию давления на выходе из горелки. В независимости от того, какое давление в магистрали, в горелке оно будет определенным, необходимым для эффективного сжигания топлива.
  • Регулятор, с помощью которого регулируется подача газа.
  • Регулятор, с помощью которого регулируется давление газа.
  • Реле, которое регулирует работу самого вентилятора. При остановке надува реле посылает сигнал на клапан, который перекрывает подачу топлива на газовую горелку.

Моноблок

Из всего вышесказанного можно сделать одно очень важное заключение – вентиляторные горелки являются энергозависимыми агрегатами. А так как во многих загородных поселках проблемы с постоянной подачей электроэнергии стоят актуально, то можно дать один совет: устанавливая именно этот вариант, позаботьтесь об обеспечении котла дополнительным источником электричества. К примеру, установите ИПБ для газового котла.

Есть у данного типа горелок один положительный момент. Настраивать их нет необходимости. В конструкции прибора установлен сервопривод, который контролирует расположении заслонки. С ее помощью открывается прорезь, через которую воздух поступает в горелку. То есть, сервопривод до точности контролирует необходимое количество кислорода.

Иногда владелец дома хочет поменять атмосферную горелку на вентиляторную. Сделать это непросто, особенно своими руками, даже и не пытайтесь. Во-первых, придется точно рассчитать размеры и мощность прибора. Во-вторых, правильно и грамотно его установить. А с этим может справиться только специалист.

Плоская горелка

Обслуживание

Неважно, какого типа горелка установлена на вашем газовом котле: заводская или самодельная. Специалисты обращают внимание, что с небольшой периодичностью ее необходимо чистить. Некоторые советуют проводить продувку, но учтите, что эти приборы предназначены для работы на природном газе с давлением не выше 0,15 бара на выходе. И если для продувки использовать компрессор, которые нагнетает воздух до 6-10 бар, то есть большая вероятность, что можно просто горелку вывести из строя. Поэтому будьте предельно внимательными.

Оптимальный вариант – газовую горелку промыть и высушить. Но в любом случае ее придется снимать, по-другому хорошо ее очистить, просто не получится.

И последнее. Неважно, какого типа горелку вы используете в газовом котле для отопления, важно правильно ее настроить или задать параметры настройки. Именно от этого будет зависеть качество создаваемой воздушно-газовой смеси, ее точные пропорции. А, соответственно, и эффективность сгорания самого топлива.

Типы горелок газового котла, виды газовых горелок по регулированию горения

Горение в камере сгорания происходит при помощи кислорода. В камеру должен поступать воздух. Кроме этого газ должен равномерно распределяться по площади, обеспечивая равномерное горение. Такие функции выполняет горелка. Газ равномерно протекает по горелке и через сопла выходит наружу, где в свою очередь происходит смешивание с воздухом и горение, таким образом, нагревая теплообменник газового котла.



Содержание:

  1. Типы горелок газового котла

1.1. Атмосферные газовые горелки

1.2. Наддувные газовые горелки

  1. Виды газовых горелок по регулированию горения
  2. Газовые горелки комбинированные
  3. Установка газовой горелки

Типы горелок газового котла

В зависимости от того каким образом поступает воздух в камеру сгорания газового котла можно разделить несколько типов горелок:

  1. Атмосферные газовые горелки, которые работают только в открытых камерах сгорания.
  2. Наддувные газовые горелки, работающие в закрытой камере сгорания.

Рассмотрим подробнее каждый вид.

Атмосферные газовые горелки

Такие горелки устанавливаются в газовых котлах с открытой камерой сгорания. Принцип работы схож с газовой плитой. В горелку поступает газ и начинает гореть при смешивании с воздухом, который поступает из помещения.



К преимуществам атмосферной горелки можно отнести отсутствие шума при работе и простота конструкции. К минусу относится невысокий КПД до 93%, а также разрежение воздуха в помещении. Поэтому газовые котлы с открытой камерой сгорания устанавливаются только в отдельно оборудованных помещениях, которые должны соответствовать всем нормам и правилам.

При применении горелки импортного производства могут возникнуть некоторые проблемы. В стандартах ЕС прописывается стабильное давление газа в магистралях от 150 атмосфер. В России зимой такие значения могут быть ниже, а весной – выше. Из-за таких перепадов давления может произойти прогорание газовой горелки в зимний период или же прожиг теплообменника летом. Если давление газа нестабильно, то рекомендуется использовать вентиляторные горелки, на которые не влияет давление.

Наддувные газовые горелки

Такие газовые горелки работают при помощи воздуха, поступающего с улицы. Вентилятор подает воздух в камеру сгорания. Работу вентилятора можно регулировать. Вне зависимости от давления наддувная горелка будет работать стабильно. Газовые котлы с такой камерой сгорания не нуждаются в вертикальном дымоходе, достаточно устроить коаксиальный дымоход. Работает горелка шумно, а стоимость превышает в 2 раза стоимость атмосферных горелок. КПД газовых котлов с закрытой камерой сгорания достигает 95%.



Такие горелки навешиваются на котел, таким образом можно менять горелку и переключать устройство на работу на жидком топливе.

Виды газовых горелок по регулированию горения

По регулированию горения горелки разделяют на 3 вида:

  • Одноступенчатые газовые горелки;
  • Двухступенчатые газовые горелки;
  • Модулирующие газовые горелки.

В последних автоматически изменяется мощность горелки в зависимости от необходимого тепла на выходе. Двухступенчатые приборы могут работать в слабом и повышенном режиме потребления.

Газовые горелки комбинированные

На рынке можно найти комбинированные горелки для жидкого топлива и газа. Стоимость такой газовой горелки конечно выше других моделей.

Устройство газовой горелки

Газовую горелку легко установить в газовый котел, а также снять. Находится она внизу камеры сгорания. Горелка вставляется в отдельное отверстие, накидной гайкой нужно присоединить к газовой трубе и закрепить на корпусе винтами.

Читайте также:

Газовые горелки для котлов

Газовые горелки для котлов – основной элемент котлов, сжигающий газ с целью получения тепловой энергии, идущей на обогрев жилья или иного помещения. Функция газовой горелки заключается в подготовке газовоздушной смеси и обеспечения ее равномерного горения. Монтаж и сервис топливного оборудования  должен производиться специалистами, соответствовать правилам безопасности. Цена газовой горелки зависит от модели, мощности, материалов из которых изготовлен прибор, производителя. Купить газовую горелку в СПб можно в компании «Теплофорум», на сайте которой представлено топливное оборудование от ведущих производителей Европы, в их числе финской компании Oilon и итальянской Ecoflam.


Типы газовых горелок по подаче воздуха, образующего горючую смесь

 Атмосферные горелки

Таким видом горелок оснащаются чаще всего напольные котлы небольшой мощности. Атмосферная горелка использует воздух, засасывая его и смешивая с природным газом. Смесь воспламеняется методом пьезорозжига (запуск производится вручную) либо электрическим розжигом (автоматически).

Преимущества атмосферной горелки:

  1. Обладает достаточно низким уровнем шума.
  2. Не зависит от источника электричества.
  3. Такого типа горелки встраиваются на котлы небольших габаритов.
  4. Сравнительно небольшая стоимость.

Недостатки:

  1. Из-за перепадов давления в газопроводе нуждается в установке реле контроля за давлением газа.
  2. Так как атмосферная горелка «пользуется» воздухом непосредственно из помещения, то отсутствие пыли и сора является важным условием эксплуатации данного вида горелки.
  3. КПД не превышает 90%.
  4. Мощность котлов, в которых используются атмосферные горелки, невысока (годится для помещений площадью не более 250 кв. м).

Вентиляторные горелки

Подача воздуха производится в определенном количестве принудительным образом. Вентиляторная горелка устанавливается в приборах с закрытой камерой сгорания, работающей с наддувом. Имеют более высокий КПД, в сравнении с атмосферными горелками, при этом используется меньшее количество топлива.


Преимущества вентиляторной горелки:
  1. Так как камера сгорания закрытая, то эксплуатация подобных приборов отопления сравнительно безопасна.
  2. В результате полного выгорания топлива, обеспечивается сравнительно высокая экологичность.
  3. Возможность контролирования мощности горелки дает до 95% КПД.
  4. Работа горелки не зависит от давления газа в газопроводе.

 Недостатки:

  1. Высокий уровень шума.
  2. Относительно большие габариты котла, в котором применяются вентиляторные горелки.
  3. Высокая стоимость.
  4. Зависимость от электричества, порой возникает необходимость использовать источники бесперебойного электропитания.

 Диффузно-кинетические

 Нечто среднее между атмосферной и вентиляторной горелкой. Часто таким устройством оснащаются промышленные обогревательные системы.


Газовые горелки для котлов отопления

Компания «АкваПоинт» реализует наддувные газовые горелки для бытовых и промышленных котлов. В каталоге представлена продукция европейских брендов ecoflam, buderus, weishaupt, giersch и других. Мы предлагаем купить газовые горелки в Москве и организуем доставку в регионы РФ. Нашим клиентам доступен выбор устройств в широком диапазоне мощностей.

Особенности конструкции наддувных горелок

Главное отличие наддувной горелки от атмосферной – это наличие турбины, в задачи которой входят подготовка и стабильная подача газовоздушной массы. Избыточное давление в топочной камере котла обеспечивает удаление продуктов сгорания при низком атмосферном давлении и предотвращает опрокидывание тяги.

В газовых горелках реализованы следующие функции:

  • электрический розжиг;
  • энергонезависимый клапан, блокирующий подачу газа при затухании пламени;
  • ручное или автоматическое регулирование подачи воздуха.

У нас можно выбрать оборудование с одно- и двухступенчатым регулированием, а также с плавной модуляцией мощности. Для управления по заданному температурному диапазону внутри помещения в конструкции газовых горелок предусмотрены разъемы для подключения хронотермостатов.

Оборудование сертифицировано и соответствует международным стандартам по содержанию вредных веществ в выбросах. Все модели адаптированы для эксплуатации в российских газовых сетях.

Оформить заявку на приобретение можно при помощи «Корзины» или формы быстрого заказа. В каталоге приведены все технические характеристики и цены газовых горелок. Чтобы получить консультацию по выбору, свяжитесь с представителем компании «АкваПоинт» по телефону.

На данной странице представлены газовые горелки в Москве от проверенных производителей мирового уровня. Среди них немецкая компания buderus, французская de dietrich, шведская bentone, итальянская ecoflam и других. Указаны цены на газовые горелки в интернет-магазине рядом с каждой моделью.

Выбор газовой горелки

Не составит труда выбрать газовую горелку, если есть сведения о том, с какими параметрами требуется устройство. В ином случае обратить внимание на следующие моменты:


— мощность. Рекомендуется купить газовые горелки в Москве с мощностью, которая бвыше мощности котлов, для которых они предназначены. Но, разница должна быть небольшой. Приняв во внимание этот момент, можно не сомневаться, что горелка прослужит длительное время;


— диаметр топливной аппаратуры. Если требуется подача газа в большом объеме, то и диаметр аппаратуры должен быть соответствующим;


— способ регулировки. Если требуется газовая горелка для котла с рабочими параметрами ниже средних, то она должна иметь одно или двухступенчатый тип регулировки. Для устройств со средними или высокими параметрами целесообразнее купить горелку с модулируемой или плавно изменяемой регулировкой.

Способы функционирования газовых горелок

Данный момент следует выделить отдельно. На странице представлены инжекторные, атмосферные и диффузные горелки. В инжекторных моделях происходит обогащение кислорода до того момента, как он попадет в топочную камеру. В диффузных горелках смешивание газа и кислорода происходит в процессе горения. Что касается атмосферных моделей, то они обладают схожим способом работы, как и у диффузных горелок, но лишь за одним исключением — используется намного меньше кислорода.

Стоимость газовой горелки

Представлены, как недорогие газовые горелки в каталоге, так и из высокого ценового сегмента. Все они высокого качества, и на каждое устройство дается гарантия. Подробно познакомиться с той или иной горелкой, а также увидеть ее изображение удастся, перейдя на страницу модели.



См. также:

Как выбрать газовую горелку

Газовые горелки — Литейный завод Даньдун

Газ Горелки

Газ горелки — устройства сжигания природного газа, которые делают природный газ и воздух отдельно или смешанные с горением зона для достижения стабильного горения. Газ горелки обычно изготавливают из чугуна, особенно серым чугуном. Газ горелки являются основными частями для бытовые газовые плиты и промышленные печи.

Существует широкий выбор Горелки газовые чугунные . Согласно коэффициенту первичного воздуха, бывают диффузионные, атмосферные и беспламенные горелки. Согласно способы подачи воздуха, есть инжектор горелки и дутьевые горелки. По давлению газа есть низкое, среднее и высокое давление Горелки газовые .

Газовые горелки диффузионного типа основаны на диффузионный эффект природного газа после побега из костра, приготовление газовоздушной смеси для достижения стабильное горение.Диффузионного типа конструкция горелки очень проста, легко использование, пламя стабильное. Но это медленно горящее пламя требует большего избыток воздуха полного сгорания, температура горения низкая. Диффузия горелка для нанесения малой температура, но необходимая температура более равномерная. В основном для гражданский промышленный печной газ Техника. Малая диффузионная горелка также обычно используется для зажигания.

Горелки атмосферные являются частью воздуха горелки с предварительным смешиванием. Природный газ пойдет в смесительную трубку из газового сопла определенным давлением, образуя высокоскоростная струя отрицательным давлением до окружающая часть воздухозаборника, после смешивания в смесительной трубчатой ​​горелке вылезти из ямы, чтобы спастись от огня жжение. Атмосферные горелки имеют больше полное сгорание, проста в использовании, но веса больше.Пористый Горелки атмосферных газовых приборов широко применяется в гражданском.

Дутьевые горелки используют весь воздух из воздуходувки. Итак, интенсивность горения и длина пламени зависят от смеси газа и воздуха. Чтобы улучшить горение, принять все меры, чтобы газ и смесь воздуха равномерно, так что еще один взрыв корпус горелки, завихритель, улитка и другие виды мира. С тем же горелка эжектора тепловой нагрузки по сравнению с Конструкция дутьевой горелки более компактна. Когда газовая и воздушная смесь была лучше, пламя короче. Большая тепловая нагрузка диапазон регулировки. Но это нужно с воздуходувка горелка, сама горелка не может автоматически регулировать газ и воздух смешивание. Дутьевая горелка в основном используется для различные промышленные печи и большие котлы.

Горелки беспламенного горения требуется для всех предварительно смешанных газов и воздуха процесс горения очень короткий или даже увидеть пламя пламени горелки.Обычно используемый эжектор вдыхаемого воздуха и полностью предварительно смешанный газ в высокотемпературный дымоход в щелчок. Интенсивность тепла дымохода высокая, температура горения выше. Нет пламенная горелка в промышленном применение нагрева и сушки процесс очень обширный.

Горелки с плоским пламенем имеют плоское пламя форма. Расход воздуха и газа соответственно, циклоном, чтобы заявить сильно смешанный с вихревым горением в вспыхнул.Потому что центробежная сила, формирование квартиры выхода дымохода пламя. Температура горелки составляет равномерный, быстрый нагрев может сэкономить газ, но технические требования высоких установка обработки.

В дополнение к этим различным газ горелки , в целях экономии энергии уменьшить загрязнение и шум, немного нового газа разработаны горелки, такие как погружные горелки, быстродействующие горелки, горелки с низким содержанием оксида углерода, импульсные горелки и объединенные газовые горелки.


Дом | Еще статьи

Конструкция горелок атмосферного газа


Конструкция горелок атмосферного газа

Роберт П. Джексон, P.E.

Краткое содержание курса

Этот восьмичасовой курс предназначен для углубленного обсуждения конструкции атмосферных газовых горелок.Мы обсудим различные части горелки, их функции и то, как эти отдельные части взаимодействуют друг с другом. Мы также обсудим общие отношения горелки в сборке компонентов; то есть газораспределительная система, опорная конструкция (и), система зажигания и т. д. Основные принципы проектирования регулируются формулами, разработанными на протяжении многих лет для определения следующих соотношений:

  • Зависимость давления газа от профиля сходящихся / расходящихся проходов.
  • Скорость пламени vs.скорость выброса пламени
  • Загрузка порта в зависимости от количества портов
  • Процент первичного воздуха относительно процентного содержания углекислого газа в продуктах сгорания
  • Первичный воздух и внешний вид пламени
  • Тип газа в зависимости от гибкости конструкции горелки.
  • Отношение диаметра горловины к площади порта
  • Влияние температуры газа / воздуха на полное сгорание
  • Расстояние между отверстием и горловиной горелки в зависимости от способности горелки всасывать газо-воздушную смесь
  • Расстояние между портами vs. поднятие, ретроспективное воспроизведение и всплытие пламени отдельных горелок.
  • Выравнивание отверстия в зависимости от способности горелки выбрасывать смесь через отверстия и достигать полного сгорания.

Мы продемонстрируем формулы, управляющие этими отношениями, на примере, где горелка спроектирована от начала до конца.

Этот курс включает тест с несколькими вариантами ответов в конце,

, который предназначен для улучшения понимания материалов курса.


Цель обучения

По завершении этого курса студент:

  • Полностью понимать работу атмосферных газовых горелок, включая унос воздуха и то, как гомогенная смесь газа и воздуха создается внутри самой горелки;
  • Знать преимущества использования атмосферной горелки перед мощной горелкой или другими типами газовых горелок;
  • Знать основные правила, регулирующие устройство и использование атмосферных горелок;
  • Уметь распознавать «идеальные характеристики горелки»;
  • Уметь распознать, что горелка работает неправильно, и найти решения для «исправления»;
  • Понять термины «первичный воздух», «вторичный воздух» и «избыточный воздух»;
  • Ознакомьтесь с различными типами атмосферных горелок; я. е. электрическая горелка, горелка для внутренней горелки, горелка с прорезями, горелка для ленты и т. д .;
  • Понимать важность конструкции диафрагмы и фактора «К», определяющего эту конструкцию;
  • Знает классификацию горелок по типу порта, встроенного в систему горелки;
  • Уметь рассчитать и выбрать правильный диаметр отверстия, глубину и расстояние, чтобы обеспечить хорошее сгорание и желаемый внешний вид пламени;
  • Уметь рассчитывать расход через диафрагму с учетом теплотворной способности, удельного веса и давления газа;
  • Уметь использовать приведенные газовые таблицы для выбора диаметров отверстий в зависимости от расхода газа и желаемых входных параметров горелки;
  • Понимать важность расстояния от отверстия до горловины и что это означает для процентного содержания первичного воздуха;
  • Понимать различные компоненты горелки и их функции по отношению к горелке в целом; я.е. воздушные заслонки, горловина, смесительные трубы, головка горелки, порты горелки и т. д .;
  • Понимать взаимосвязь между компонентами горелки и то, как изменение конструкции одного из них может повлиять на работу самой горелки;
  • Уметь распознавать разницу между «выдуванием» и «ретроспективой»;
  • Понять, как тип газа, удельный вес и теплотворная способность могут повлиять на конструкцию горелки, следовательно, на ее производительность;
  • Понимать, как горелка может быть спроектирована с учетом взаимозаменяемости газов; я.е. от природного пропана, от природного до промышленного и т. д .;
  • Поймите, почему взаимосвязь между площадью порта и зоной горловины предприятия так важна;
  • Понять, почему загружается порт; т.е. британские тепловые единицы / час-дюйм², что важно в отношении ретроспективного воспроизведения, желтого опрокидывания и подъема пламени горелки;
  • Уметь вычислять процентное соотношение впрыскиваемого первичного воздуха относительно площади порта, площади горловины и глубины порта;
  • Уметь рассчитывать загрузку порта;
  • Понять влияние внешних условий; я. е. давление газа, температура газа, наличие первичного воздуха и т. д. будут зависеть от работы горелки;
  • Уметь выбрать лучший материал горелки для данных приложений и условий;
  • Понимать взаимосвязь между первичным воздухом и сажеобразованием в горелке;
  • Понять, почему падение давления в газораспределительной системе — «враг»;
  • Понимать взаимосвязь между конструкцией порта горелки и «продувкой», «подъемом» и «возвратом»;
  • Обладать достаточными знаниями для устранения проблем с горелками и системами горелок;
  • Уметь спроектировать горелку; (ПРИМЕЧАНИЕ: мы продемонстрируем процесс проектирования от начала до конца;)
  • Понимать основные различия между атмосферными горелками и мощными горелками; и
  • Уметь рассчитать высоту внутреннего конуса.

Предполагаемый Аудитория

Этот курс разработан как сопутствующий курс «Основы сжигания газа», M273; хотя оба курса стоят отдельно, и понимание одного не зависит от другого. «Основы» не является обязательным условием для этого курса, хотя оба они дадут более четкое представление об основных принципах, связанных с продуктами, работающими на газе. Следующие профессиональные дисциплины выиграют от завершения этого восьми (8) часового курса:

  • Инженеры, заинтересованные в получении лучшего понимания того, как работают атмосферные газовые горелки, и основных принципов конструкции, от которых зависит успешная работа.
  • Руководители инженерного отдела, ответственные за персонал, работающий с газовыми горелками и газовыми изделиями.
  • Лаборанты, занимающиеся тестированием продуктов с использованием газовых горелок.
  • Заведующие лабораторией.
  • Обслуживающий персонал, необходимый для диагностики проблем с продуктами с газовыми горелками.
  • Специалисты по контролю качества, желающие расширить свое понимание конструкции газовых горелок.
  • Персонал по продажам и маркетингу, который занимается изделиями с газовыми горелками. (ПРИМЕЧАНИЕ: это технический курс, использующий математические формулы для описания основных принципов конструкции и принципов работы.)
  • Специалисты по надежности, заинтересованные в получении лучшего понимания конструкции и работы газовых горелок.

Пособие участникам

Этот курс разработан для более глубокого изучения атмосферных газовых горелок и тех принципов конструкции , регулирующих их правильное использование и эксплуатацию.Текст, рисунки, формулы и таблицы предоставят концепции, важные для понимания работы горелки и тех конструктивных взаимоотношений, которые определяют отдельные компоненты. Человек, проходящий этот курс, гораздо лучше поймет методологию дизайна. Зная эти различные взаимосвязи, вы сможете обнаружить, диагностировать и исправить неправильную работу горелки. Эта способность может устранить проблемы, возникающие из-за неполного сгорания, образования сажи (углекислого газа) или образования окиси углерода на кухне, в цехе или в офисном здании. Имея это в виду, вы получите представление о том, как исправить проблемы с работой горелки.

Введение в курс

Горелки атмосферного газа используются во множестве бытовых и коммерческих применений. Кухонные плиты, грили для барбекю на открытом воздухе, газовые лампы, дрова для камина, системы отопления, вентиляции и кондиционирования воздуха, газовые «блоки вентиляторов» для промышленного отопления, сушилки для одежды, лабораторные горелки Бунзена — вот лишь некоторые из вариантов применения в жилых или домашних условиях. Многие коммерческие применения, такие как «тепловые туннели» для сушки краски, стекловаренные печи для обжига эмали на стальных подложках, выработка тепла для поддержания желаемой температуры жидкостей для обезжиривания и очистки, являются повседневным использованием для горелок с высокой потребляемой атмосферной мощностью.Основные операции горелки были четко определены и количественно оценены на протяжении многих лет, так что большая часть «черной магии», а также проб и ошибок была устранена. Существуют формулы для расчета расхода через диафрагму, подачи первичного воздуха, высоты пламени горелки, правильного диаметра горловины Вентури и других критических характеристик работы горелки. Мы исследуем, что заставляет атмосферную газовую горелку работать должным образом, и определим «правила поведения» относительно хорошей конструкции горелки.Мы также рассмотрим неисправность горелки и обсудим, как определить и устранить различные проблемы. Будут обсуждены типы и классификации горелок, чтобы учащийся понял широкий спектр возможностей при выборе правильной горелки для любого конкретного применения. Мы предоставим достаточно знаний, чтобы инженер, технический менеджер или специалист по контролю качества могли вести интеллектуальный разговор с производителем горелки при обсуждении тонкостей конструкции горелки и ее применения для конкретного продукта.

Содержание курса

содержание курса находится в файле PDF:

Конструкция горелок атмосферного газа

Щелкните подчеркнутый выше гипертекст, чтобы просмотреть, загрузить или распечатать документ для изучения. Из-за большого размера файла мы рекомендуем вам сначала сохраните файл на свой компьютер, щелкнув правой кнопкой мыши и выбрав «Сохранить цель как …», а затем откройте файл в Adobe Acrobat Reader.Если у вас по-прежнему возникают трудности при загрузке или открытии этого файла, вы может потребоваться закрыть некоторые приложения или перезагрузить компьютер, чтобы освободить память.

Краткое содержание курса

Газовые горелки используются в самых разных потребительских и промышленных товарах. Практически все бытовые газовые горелки и многие промышленные газовые горелки используют атмосферные газовые горелки. Существует четыре основных классификации газовых горелок; 1.) Атмосферный без наддува 2.) Мощность 3.) Принудительная и индуцированная тяга 4.) Предварительная смесь и давление. Они отличаются друг от друга исключительно дизайном. Горелки с атмосферным газом используют первичный воздух с атмосферным давлением для соединения с подаваемым газом, в результате чего получается однородная смесь газа и воздуха, готовая к сгоранию. Горелки этого типа, , безусловно, , являются наиболее распространенным типом, используемым сегодня в бытовых изделиях. Другой преобладающий тип горелки, мощная горелка , обычно зависит от нагнетателя, обеспечивающего необходимый первичный воздух для сгорания.Оптимальное соотношение газа и воздуха достигается для управления соотношением смеси, вводимой в камеру сгорания для возможного воспламенения.

Атмосферные газовые горелки представляют собой чрезвычайно надежный, недорогой и безопасный метод отопления, приготовления пищи, розжига и производства горячей воды. Мы исследуем и обсудим, как это происходит благодаря конструкции газовой горелки.

Викторина

Один раз вы закончили изучение выше содержания курса, тебе следует пройти тест для получения кредитов PDH .


ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Материалы содержащиеся в онлайн-курсе не являются заявлением или гарантией со стороны Центра PDH или любого другого лица / организации, упомянутых здесь. Материалы предназначены только для общей информации. Они не заменяют грамотного профессионала. совет. Применение этой информации к конкретному проекту должно быть пересмотрено. зарегистрированным архитектором и / или профессиональным инженером / геодезистом. Кто-нибудь делает использование информации, изложенной в настоящем документе, делает это на свой страх и риск и предполагает любую вытекающую из этого ответственность.


Что такое горелка в газовой печи?

Горелка в газовой печи — это часть печи, в которой газ (топливо) смешивается с воздухом и сжигается, что впоследствии нагревает дом. Иногда топливо и воздух смешиваются непосредственно в том месте, где оно сжигается, или смешиваются заранее в так называемом предварительном смесителе.

Горелки топок работают на разных видах топлива, включая пропан, газ и мазут. Некоторые газовые печи работают на одной горелке, в то время как другие печи имеют установку с несколькими горелками.

Как работают топочные горелки?

Мы разработали много печных горелок на сайте weather-tech. net. Когда ваш термостат сигнализирует печи о том, что ему необходимо произвести тепло, он выполняет задачу в следующих шагах:

Во-первых, воздух и топливо смешиваются вместе. Топливо поступает через клапан и устремляется через отверстие, которое откачивает свежий воздух вокруг отверстий Вентури в верхней части горелки. Это называется горелкой «иншар». Газ и свежий воздух смешиваются внутри горелки и, когда они выходят из конца, воспламеняются свечой накаливания или H.S.I. (воспламенитель горячей поверхности). Воздух можно подавать снаружи дома через воздухозаборник из ПВХ или просто забирать из окружающего воздуха вокруг печи.

Когда пламя вырывается из горелки, оно проходит через канал S-образной формы, сделанный из металла и обычно называемый теплообменником. S-образная форма предназначена для увеличения времени контакта пламени с теплообменником, что, в свою очередь, увеличивает эффективность. Двигатель меньшего размера, называемый двигателем «вентиляции», двигателем «индуктора» или просто вытяжным вентилятором, используется для преодоления сопротивления теплообменника S-образной формы и протаскивания этого пламени. В высокоэффективных печах используется два теплообменника. Тот, который мы только что описали, и вторичный теплообменник. Вторичный — это место, где воздух для горения протягивается через несколько маленьких трубок, в которых он забирает столько тепла, что конденсируется. Вот почему они еще называют высокоэффективные печи конденсационными печами. По этой причине все высокоэффективные печи нуждаются в сливе. Этот конденсат также является довольно едким, поэтому с ним следует обращаться с большей осторожностью, чем с обычным сливом.

После того, как он полностью протянут через теплообменники, он выталкивается из дома через вентиляционное отверстие из ПВХ с помощью того же вентиляционного двигателя.

Главный вентилятор в вашей печи, намного больший, чем двигатель вентилятора, — это вентилятор, который подает воздух во все комнаты в вашем доме. Он забирает воздух из вашего дома через воздуховоды рециркуляции, продувает его через теплообменники в вашей печи, собирая тепло от «герметичного» теплообменника, и доставляет этот нагретый воздух во все комнаты, используя «приток». воздуховоды.

Какие бывают типы топочных горелок?

Есть три основных типа печных горелок, устанавливаемых в домах: конверсия, иншот и апшот.

  • Конверсионная горелка — Конверсионная горелка фактически преобразует один тип топлива в другой перед его смешиванием с воздухом.
  • Горелка прямого действия — Горелка прямого действия — одна из наиболее распространенных горелок с высокоэффективными печами, в которых часто используются печи с вытяжным воздухом.
  • Горелка с верхней дугой — Горелки с верхней дугой обычно используются в старых печах, которые часто представляют собой печи с естественной тягой.

Некоторые из этих печных горелок имеют одну горелку, а другие — несколько горелок.

Каковы преимущества печных горелок?

Горелки печи являются важным компонентом вашей конфигурации HVAC. Горелки печи — это основной компонент, обеспечивающий тепло в ваш дом. Регулярное обслуживание имеет решающее значение для увеличения срока службы горелки вашей печи.

Как мне ухаживать за горелкой печи?

Одна из самых важных вещей, которые вы можете сделать для увеличения срока службы горелки печи, — это обратиться к местному специалисту по HVAC, чтобы он регулярно чистил и проверял горелку.Вы можете включить чистку и осмотр в график регулярного технического обслуживания системы отопления и охлаждения. Кроме того, не стесняйтесь обращаться к сертифицированному специалисту по ремонту печей, чтобы устранить любые проблемы, которые могут у вас возникнуть.

Некоторые общие проблемы с топочными горелками включают трещины, ржавчину, засорения и недостаточную теплоотдачу агрегата. Ваш технический специалист по HVAC может помочь вам решить, какой из действий является наиболее эффективным и рентабельным.

Что делать, если мою топочную горелку нужно заменить?

Ремонт или замена топки печи обычно не требует самостоятельного выполнения.Свяжитесь с вашим местным подрядчиком по ремонту отопления, чтобы назначить визит. Они являются экспертами в этой области и могут оценить горелку вашей печи. Имейте в виду, что замена блока может быть более рентабельной, но они могут дать свои рекомендации на месте.

Стив Де Врис — специалист по холодильному оборудованию «Red Seal» с более чем 20-летним опытом работы в сфере отопления, вентиляции и кондиционирования воздуха. С 2006 года он был сертифицированным специалистом по газу Lennox Premier с 2006 года. Стив также является специалистом по монтажу газа , имеющим лицензию провинции Манитоба.Наряду с его провинциальной аккредитацией Red Seal Provincial он также имеет электрическую лицензию . Стив родился и вырос в Виннипеге, Манитоба, и хорошо разбирается в разнообразии климата и его влиянии на наше строительство. Стив хорошо разбирается в дизайне воздуховодов, их изготовлении, вентиляции и качестве воздуха, он понимает все факторы, которые необходимо учитывать в нашем регионе, а также научные знания, необходимые для достижения желаемого комфорта, а это гораздо больше, чем просто температура.

Принудительный воздух vs.Горелки Вентури

Принудительный воздух : Горелки с принудительной подачей воздуха намного лучше, чем горелки Вентури, для использования в печах для сжигания природного газа или пропановых печах с низким давлением. Эти горелки не полагаются на действие газа и дымохода для втягивания первичного воздуха в горелку. Независимо от того, используют ли они природный газ или пропан, электрические горелки не подвержены влиянию погодных условий. Кроме того, электрические горелки не нуждаются в высоте дымохода для создания тяги. Дымоход должен быть достаточно высоким, чтобы отводить дымовые газы из здания печи или навеса.Поскольку весь первичный воздух подается и смешивается вентилятором, мощные горелки могут быть более эффективными. Их большой объем и большая длина пламени помогают производить более равномерные горения. Такой объем и длина пламени также позволяют использовать печи с двумя горелками, заменяя от 4 до 6 горелок Вентури. С другой стороны, мощным горелкам требуется электричество, что делает перебои в подаче электроэнергии проблематичными. Эти проблемы можно предотвратить с помощью надлежащего защитного оборудования и установки. Электрические горелки предназначены для работы только при низком давлении для природного газа и при низком давлении для пропана (14 дюймов водяного столба или 1/2 фунта на кв. Дюйм)


Вентури : Эти горелки лучше всего подходят для использования с LP, но хорошо работают на природном газе в небольших печах или с достаточным количеством горелок.Одно из главных преимуществ систем Вентури — работа без электричества. Поскольку нет нагнетателей, горелки Вентури работают тише при низком давлении, чем мощные горелки. Хотя обычно они не так эффективны, как электрические горелки, их можно уменьшить для предварительного нагрева. (Мощные горелки могут поставляться с небольшим пилотным клапаном Вентури, установленным для этой цели на головке). Горелки Вентури могут производить различную мощность в БТЕ при изменении давления (см. Страницу Горелка Вентури). Более высокое давление снижает эффективность, но обеспечивает большую гибкость, чем установленная высокая мощность мощных горелок.

ПРИМЕЧАНИЕ : Подключение природного газа включает множество переменных. Доступное давление, длина трубопровода и количество поворотов, размер трубы и пропускная способность счетчика — все это влияет на количество газа, которое может быть доставлено в печь. Проконсультируйтесь с нами, если у вас возникнут какие-либо вопросы.

Одобрения: Если у вас возникнут проблемы с утверждением вашей печи или печи, позвоните нам. Мы можем предоставить вам технические характеристики горелки, список разрешений на компоненты горелки и другую информацию, которая поможет вам преодолеть препятствия, связанные с утверждением.

Личная философия
Холодные ясные ночи. Мягкий рев печи. Друзья собрались вместе, увлеченно мастерив горшки. Это одни из самых ранних моих воспоминаний об обжиговых печах. С годами поздние ночные увольнения превращаются в бдения одиночества, уводящие всех нас от семьи и друзей. На мой взгляд, печь должна работать равномерно, стабильно и в разумные сроки. Керамика может быть важной частью вашей жизни, но вы не хотите, чтобы жизнь вращалась вокруг графика печи.По этой причине наши показатели BTU / HR выше, чем у других экспертов. Использование нижнего диапазона значений BTU / Hr, которые мы обрисовали в общих чертах, все равно приведет к обжигу обычной печи до желаемой температуры, но увеличит время обжига. Мы считаем, что лучше иметь дополнительные БТЕ, чем отказываться от сильно загруженной печи во время зимнего дождя.

Консультационные и дизайнерские услуги

Для всех наших продуктов предоставляется техническая поддержка. Однако бывают случаи, когда вам может потребоваться дополнительная помощь.На этот раз мы предлагаем консультационные услуги. мы можем предоставить вам информацию или быть доступными по телефону, чтобы помочь вам решить любые проблемы, которые могут возникнуть. Многие потенциально дорогостоящие ошибки можно избежать, задав несколько вопросов. Мы уверены, что эта услуга поможет вам сэкономить время и деньги. Стоимость этой услуги составляет 100 долларов в час. Для тех людей, которые просто хотят позвонить и поговорить с кем-нибудь о своих проблемах с печью / горелкой, мы будем рады помочь. Но из-за большого количества таких звонков мы взимаем плату за эту услугу.Двадцать таких звонков в день, и мы не получаем заказов или оборудования … поэтому мы берем нашу обычную почасовую ставку минимум 25 долларов США. Помните, что эта плата взимается только с людей, которые не планируют заказывать у нас оборудование. Если вы сделаете заказ в будущем, плата за консультацию будет зачислена на ваш заказ.



Осадка

Осадка

Осадка

В качестве топливовоздушной смеси (A) подается в котел, необходимо, чтобы равный объем дымовых газов (B) войти в зону прорыва котла. Таким образом, проект Скорость имеет решающее значение для поддержания этого баланса. Проект диверторы / кожухи и барометрические регуляторы предназначены для обеспечения различной степени тяги контролировать и позволять разбавляющему воздуху смешиваться с дымовыми газами, чтобы снизить вероятность конденсация. Барометрический регулятор одинарного действия разработан для оборудования, работающего на мазуте, а барометрический регулятор двойного действия одобрен только для систем, работающих на газе. Дверца управления двойного действия поворачивается в обоих направлениях для уменьшения нисходящей тяги.Оба типа барометрических демпферов способны обеспечение постоянной избыточной тяги, необходимой для обеспечения всасывания воздуха для горения остается стабильным при различных условиях тяги в дымоходе.

Давление тяги имеет решающее значение для конструкции конкретная система отопления и обычно попадает в одну из четырех категорий:

Атмосферные системы очень распространены и зависят от полностью за счет небольшого отрицательного давления в дымовой трубе (из-за того, что нагретые дымовые газы легче воздуха и естественно поднимается) для безопасного вывода дымовых газов наружу, в то время как в то же время всасывание достаточного количества воздуха для горения. В этих системах есть устройства защиты от тяги или кожухи, расположенные непосредственно после теплообменник, который позволяет воздуху в помещении втягиваться и смешиваться с продуктами сгорание до попадания в вентиляционную систему.

Горелки имеют механический нагнетатель, который доставляет воздух для горения к пламени, но также полагается на точно контролируемый перегрев тяга для поддержания постоянного притока воздуха для горения. Этот обычно требует установки барометрического контроля.

Котлы Balanced Draf т , которые предназначены для работают при положительном давлении в камере сгорания, в целом имеют разрыв заслонка (с ручным или автоматическим управлением), которая поддерживает котел камера сгорания и каналы дымовых газов под положительным давлением для максимального увеличения эффективность. Производители требования к положительному давлению сильно различаются. Однако — это точно контролируемая отрицательная тяга в штабеле. по-прежнему требуется для удаления продуктов сгорания с контролируемой скоростью и для позволяют вводить точное количество воздуха для горения в пламя.

Принудительная тяга системы также имеют механический нагнетатель воздуха для горения, но они предназначены для создания избыточного избыточного давления, в частности, за счет сопротивления потоку дымовых газов в дымовой трубе, которая также работает при положительном давление.

Для проверки осадки цифровой / механический тягомер или наклонный манометр. Как и при испытании на горение, места отбора проб будет варьироваться в зависимости от типа протестированного оборудования.

В то время как крайне важно следовать показаниям осадки, рекомендованным производителем оборудования, типичные значения осадки измерения тяги находятся в диапазоне от -,005 до -,02 дюйма водяного столба. (WC ”) как для дизельных, так и для газовых горелок .

Обычно при -.005 to -.02 WC », осадка дымовой трубы будет от -.02 до -.04. WC »для газовых горелок и -.04 до -.05 для мазутных горелок.

Черновик стека был обычно используется для настройки барометрического контроля и оценки условий сквозняка, однако не обязательно гарантирует правильное избыточное давление огня, которое на самом деле является основным фактор, влияющий на забор воздуха для горения.

Воздух для горения воздухозаборник на атмосферном оборудовании настолько рассеян, что в целом показания тяги превышают не может быть получен. Следовательно, осадка должна измеряться сразу после вытяжного кожуха и должен находиться в зоне -.02 до -.04 WC ». Это гарантирует, что там стабильное, постоянное отрицательное давление в камере сгорания, позволяющее контролируемая подача воздуха и топлива.

В целом приемлемо Осадка замеров

Тип системы отопления

Overfire Проект

Стек Проект

Газ, Атмосферный

Вентилятор Ассист (80%)

Нет Применимый

-. 02 до -.04 WC »

Газ, Горелка

-,02 Туалет »

-,02 до -.04 WC »

Масло, Общепринятый

-.01 до -.02 WC »

-.02 до -.05 WC »

Масло, Удержание пламени

-,005 до -.02 WC »

-,02 до -. 04 WC »

Положительно Над огнем

Масло и газ

+.4 до +.6

или PMI

-,02 до -.04

или PMI

Всегда проверять с помощью производитель конкретного устройства для определения рекомендуемой тяги пережигания / штабеля требования.

В прошлом многие производители рекомендуют устанавливать барометрические регуляторы только в условиях сильной тяги. существовать.Однако полевой опыт показал что почти все вентиляционные системы способны создавать избыточную тягу во время в определенные периоды года, и даже небольшие изменения в осадке штабеля могут повлиять на воздухозаборник для горения.

В ситуациях, когда установлен барометрический контроль, последующие испытания определяют высокие уровни тяги все еще существуют, могут быть добавлены дополнительные барометрические элементы управления.

Производители барометрические элементы управления обычно требуют, чтобы переключатель сброса утечки с ручным управлением был установлен на барометре и подключен к выключению горелки в случае продолжительного период обратного драфта

Однако имейте в виду что выключатель утечки, скорее всего, сработает только при засорении дымохода.Если утечка дымовых газов вызвана разгерметизацией из механического помещения в дымовую трубу может поступать достаточно холодного воздуха для разбавления дымохода. газов в достаточном количестве, чтобы не активировать выключатель утечки.


Где несколько котлы выводятся в один дымоход, необходимо попытаться уравновесить тягу каждый отдельный котел с отдельными регуляторами тяги, в отличие от одного регулятора тяги в основное нарушение. Например, в следующем Как показано на схеме, регуляторы тяги должны быть установлены в местах A или B.Контроль тяги в месте C не обеспечит для достаточного контроля тяги каждый индивидуальный котел.

Когда общая вентиляция бытовых вентиляторов (80%) печей / котлов с атмосферной горячей водой резервуаров (как это разрешено многими производителями), необходимо проявлять большую осторожность, чтобы застраховать общий вентиляция функционирует в самых разных условиях эксплуатации.

Принудительная тяга Котлы работают с положительным давлением от перегорания до концевой заделки дымовой трубы.Вся система должна быть сварной или иначе плотно закрыты для предотвращения выхода дымовых газов. Также, высота вентиляционного отверстия должна быть ограничена (обычно 15 футов от казенной части) до предотвратить негативный сквозняк. Как система вентиляции работает под положительным давлением, барометрические регуляторы не подходят для установки в системе этого типа .

Воспользовавшись потенциал для наиболее эффективной и надежной работы требует более тщательного тестирования. завершена для правильной настройки оборудования этого типа, особенно когда несколько единиц обычно вентилируемый.Каждую нужно протестировать во всех мыслимых условиях эксплуатации.

Примечание: значение тяги только измеряет разницу давления между внутренней и внешней частью вентиляционного отверстия.

Испытания на горение подтверждают , что эти газы откачивается из камеры сгорания / теплообменника в соответствии с проектом и с достаточной скоростью, чтобы позволяют дополнительно вводить соответствующую топливно-воздушную смесь для сгорания.

Горение и тяга испытание также подтверждает, что отопительное оборудование работает в соответствии с проектом и разработан производителем.

Также помните, что величина положительного или отрицательного давления в топке (над огнем) газовой система также будет влиять на подачу топлива.

Honeywell Eclipse AH Горелка с воздушным обогревом v2

Описание

Приложение Горелки

Honeywell Eclipse AirHeat v2 идеально подходят для выработки большого объема чистого горячего воздуха в виде компактных линейных горелок.Применения включают печи, сушилки, печи для сжигания дыма и подобное промышленное оборудование. Кроме того, горелки AirHeat v2 можно заказать без нагнетателя для использования в системах с рециркуляцией воздуха. Таким образом, эти горелки обеспечивают простую и надежную работу, а также более низкие выбросы CO, чем другие конкурирующие горелки для нагрева воздуха.

Все модели оснащены встроенным нагнетателем воздуха для горения, установленным на стальном корпусе горелки. Подавая необходимый объем воздуха и давление в горелку, этот нагнетатель обеспечивает стабильную работу в широком диапазоне скоростей в воздуховоде без необходимости установки профильной пластины вокруг горелки.

Техническая информация

Обратитесь к нам за технической поддержкой или технической поддержкой для настройки горелки.

Мы помогаем выбрать модель, характеристики и опции горелки для вашего приложения. Такие элементы, как кронштейны, доступны для щелевого зажигания или монтажа в воздуховоде, а фланцы доступны для непрерывного фланцевого монтажа. Правый или левый газовый трубопровод может поставляться с соединениями BSP или NPT. Регулирующий топливный клапан с уменьшенным отверстием может поставляться с различными вариантами управляющего двигателя и рычагов.Зажигание может происходить от прямой искры или от искрового зажигания пилота. Контроль пламени стержня пламени может осуществляться с одного или обоих концов. Также доступны несколько реле расхода воздуха.

Eclipse AirHeat AH Burner v2 доступные размеры:

AH0050 Горелка длиной 6 дюймов, макс. потребляемая мощность 500000 БТЕ / час
Горелка AH0100 длиной 12 дюймов или 1,0 фут, макс. мощность 1000000 БТЕ / час
AH0150 Горелка длиной 18 дюймов или 1,5 фута, макс. вход 1500000 БТЕ / час
AH0200 Горелка 24 дюйма или 2.0 футов в длину, макс. потребляемая мощность 2000000 БТЕ / час
AH0250 Горелка 30 дюймов или 2,5 фута в длину, макс. мощность 2,500,000 БТЕ / час
AH0300 Горелка длиной 36 дюймов или 3,0 фута, макс. потребляемая мощность 3 000 000 БТЕ / час
AH0350 Горелка длиной 42 дюйма или 3,5 фута, макс. мощность 3500000 БТЕ / час
AH0400 Горелка длиной 48 дюймов или 4,0 фута, макс. ввод 4,000,000 БТЕ / час

Eclipse AirHeat v2 конфигурации тройника горелки и несколько ступенчатых рядов доступны по запросу.

Кроме того, имеются модели тройника горелки: AH0300T, AH0350T, AH0400T, AH0450T, AH0500T, AH0550T, AH0600T, AH0650T, AH0700T, AH0750T, AH0800T, AH0T и AH0900T.Таким образом, по мере увеличения номера модели эти горелки соответственно увеличиваются с мощностью и размером для вашего приложения.

Завод инжиниринга | Горелки для термических печей

Термическая обработка — это промышленный процесс, который изменяет физические свойства металла путем нагрева деталей или компонентов до экстремальных температур для достижения желаемой твердости. Согласно книге Дэна Херринга, президента The Herring Group Inc., «Атмосферная термообработка»., «Термическая обработка полуфабрикатов происходит в ящиках, ямах, механизированных ящиках и оборудовании, разработанном по индивидуальному заказу, в периодическом режиме или с непрерывной производительностью, которые в основном имеют прямой или косвенный нагрев. Процессы включают отжиг, пайку, цементирование (науглероживание / нитроцементация, азотирование / нитроцементация), закалка, нормализация, спекание, снятие напряжений и отпуск, и это лишь некоторые из них ».

Обычно печи работают при температурах ниже 800 ° F до 1000 ° F, а печи работают выше этого уровня.Духовки и печи, используемые для термообработки, можно обогревать с помощью электронагревательных элементов или газовых горелок. Эта статья посвящена горелкам для газовых термических печей.

Печи для термообработки обычно имеют несколько горелок, которые могут нагревать атмосферу печи напрямую или через сеть излучающих труб. Все чаще в печах используются сложные цифровые средства управления для управления температурой, технологическим процессом и для обеспечения безопасности за счет обнаружения и стабилизации пламени.

Эффективность важнее, чем когда-либо

В большинстве проектов печей для термообработки энергоэффективная конструкция горелки включена в требования новых проектов. «Еще в 1970-х годах было нередко найти эффективность горелок в диапазоне от 25% до 35% как лучшую доступную технологию», — сказал Джим Робертс, специалист по специализированным приложениям, ETO (проектируется на заказ) в Honeywell Thermal Solutions. . Затем возникли нехватка топлива и рост затрат. «Внезапно стало критически важно снизить технологические затраты, связанные с термообработкой, и добиться экономии топлива.Это побудило компании, производящие горелки, разработать горелки, которые утилизируют часть выделяемого ими отработанного тепла и возвращают его в технологический процесс. Самый эффективный способ сделать это — предварительно нагреть воздух, используемый для сжигания топливных газов. Когда воздух предварительно нагревается перед смешиванием с газом, это может дать фантастический выигрыш в топливной эффективности, если все будет сделано правильно ». По оценкам Робертса, теперь возможна топливная эффективность около 60% для высокотемпературных горелок.

По словам Майкла Кокрана, инженера по маркетингу систем сгорания в Bloom Engineering Company Inc.Несмотря на то, что есть некоторые улучшения эффективности за счет улучшенных материалов или изоляторов, самые большие улучшения были сделаны в управлении и усовершенствовании технологических процессов. «При тщательном инженерном анализе часто можно добиться большей эффективности за счет оптимизации процесса или управления системой. В качестве дополнительного преимущества во многих случаях такая оптимизация не требует существенных обновлений физического оборудования».

Джерри Ласт, вице-президент Furnace Solutions Inc., говорит: «Каждый тип печи и каждое приложение сталкиваются с различными проблемами неэффективности, которые необходимо преодолевать. Что касается термообработки, распространенной проблемой является повышение эффективности трубчатой ​​горелки. В течение многих лет эффективность ограничивалась самой трубкой, потому что она могла отдавать столько тепла на квадратный дюйм. Значительные успехи были достигнуты с материалом и дизайном трубки, которые помогают в этом. Кроме того, за последние 15 лет или около того, усовершенствованная конструкция в том, как горелка работает внутри трубы, позволяет трубу гореть равномерно по всей ее длине, а также более эффективно «очищать» трубу, что в совокупности позволяет использовать более высокую трубу. загрузка.«

Рекуперативные и регенеративные горелки

Для повышения эффективности во многих промышленных процессах используются системы рекуперации тепла, которые отводят тепло из отходящих газов и возвращают его обратно в процесс. Кокран объясняет, что рекуперативные системы влияют на этот нагрев, используя внешний (обычно металлический) теплообменник, в котором отработанные газы проходят через горячую сторону (таким образом, охлаждаясь), а воздух для горения протекает через холодную сторону (таким образом принимая тепло для возврата в процесс. ).Таким образом, рекуперативные горелки регенерируют тепло из выхлопной трубы и используют его для предварительного нагрева топливных газов. «Для регенератора отработанный газ и воздух попеременно проходят через обычный теплоаккумулирующий (часто керамический) материал. Проходя отработанный газ, он отдает тепло среде, а когда воздух проходит позже, он извлекает тепла и возвращает его в процесс «, — сказал Кокран.

Рекуперативные горелки поочередно зажигаются в противоположных направлениях и выпускают выхлоп через огнеупорный слой или кожух, который улавливает большую часть тепла.Когда огнеупор нагревается, поток меняется на противоположный, и противоположный конец трубы собирает отработанное тепло. Целью как регенеративных, так и рекуперативных конструкций является улавливание тепловой энергии, которая в противном случае была бы потрачена впустую.

Last говорит, что регенерация чрезвычайно эффективна и сократит большинство счетов за топливо вдвое. «Регенерация является относительно дорогостоящей, ее трудно включить в модернизацию, трудно включить в печи меньшего размера, и часто более значительным является объем необходимого дополнительного обслуживания. Рекуперация — это просто использование теплообменника в потоке отработанного газа. Воздух для горения проходит через теплообменник (рекуператор), позволяя воздуху для горения предварительно нагреться. Рекуперация очень проста, дешевле, занимает меньше места, легче обеспечить однородность температуры при более низких температурах, легко включить в модернизацию и часто обеспечивает снижение расхода топлива на 30% ».

По словам Робертса, рекуперативные радиационные трубчатые горелки Eclipse SER V5 от Honeywell Thermal Solutions хорошо подходят для модернизации горелок и внешних рекуператоров в существующих печах.SER V5 может быть установлен в горизонтальной или вертикальной конфигурации и подходит как для непрерывных, так и для периодических печей с различными атмосферными условиями. По словам Робертса, для термообработки с прямым пламенем Eclipse TJSR V5 представляет собой самовосстанавливающуюся горелку с прямым нагревом и компактным встроенным эдуктором, который отводит выхлопные газы из печи через внутренний керамический рекуператор. Рекуператор предварительно нагревает поступающий воздух для горения до очень высоких уровней, что повышает эффективность работы печи и снижает расход топлива на 50% по сравнению с обычными горелками, работающими с окружающим воздухом.

Кокран говорит: «В то время как физическому оборудованию горелки (справедливо) уделяется довольно много внимания, Блум вносит важный вклад в управление системой. Одна из наших последних инновационных разработок заключалась в том, чтобы заново изобрести управление регенеративной системой. Коренным образом изменив некоторые ключевые компоненты (физические и концептуальные) в управлении регенеративной системой, мы смогли повысить топливную эффективность, повысить производительность и сократить потери урожая. Мы всегда были в авангарде исследований по сокращению выбросов, и многие из них в наших горелках используются технологии, снижающие выбросы NOX.В частности, наша линейка продуктов с радиационными трубами, регенеративных горелок и горелок с высоким тепловыделением (плоское пламя) является одними из самых передовых с точки зрения снижения выбросов ».

В самом общем виде промышленные камеры для термообработки, которые могут быть печами, печами или обжиговыми печами, бывают двух типов: периодические и непрерывные. Кокран объясняет различия: «Печи периодического действия принимают стационарную загрузку материала и подвергают ее тепловому циклу. Непрерывный процесс берет нагрузку и физически перемещает ее через цикл нагрева.В самом широком смысле, часто периодические процессы, такие как печи для плавления алюминия и кузнечные печи, являются хорошими кандидатами для регенеративных систем. Однако рекуперативные системы являются обычными для многих непрерывных операций, таких как печи для повторного нагрева стали. В реальном применении различие не столь однозначно. Большинство приложений, при надлежащей инженерии, обычно подходят для большинства типов систем сгорания ».

Управление работой горелки

Управление горелками фактически осуществляется путем регулирования соотношения топлива и воздуха к ним.Хотя подробное определение управления горелкой может быть обширным, Кокран дает краткое объяснение: «Система управления горелкой обеспечивает надлежащее количество воздуха и топлива для хорошего сгорания. По сути, есть два основных способа (с множеством вариаций) управления мощностью потоки воздуха и топлива. Во-первых, метод, обычно называемый балансом давления, модулирует поток воздуха, а затем использует регулятор давления, чтобы разрешить соответствующий поток топлива. Поток топлива всегда следует за потоком воздуха. Другой основной тип системы позволяет независимый контроль воздушных и топливных потоков.Эта система использует алгоритм для определения потоков каждого из них, что означает, что они могут функционировать в некоторой степени независимо друг от друга. Гибкость такой системы означает, что она более универсальна и способна удовлетворить широкий спектр технологических требований ».

Последний добавляет, что рекуперативными и регенеративными горелками можно управлять любым способом, которым управляют горелки с холодным воздухом. Как и в случае горелок с холодным воздухом, способ управления определяется применением. Last предлагает следующие примеры управляющих приложений:

  • Жесткая однородность температуры, большие диапазоны регулирования температуры и узкие коридоры зажигания — вот некоторые причины, по которым стоит рассмотреть возможность импульсного зажигания. Обратите внимание, что импульсное срабатывание состоит из высокого / низкого уровня или включения / выключения. Выбор между этими двумя в первую очередь определяется диапазоном рабочих температур.
  • Более низкие температуры или требования к сжиганию — вот некоторые причины, по которым стоит подумать о контроле только за топливом.
  • Более высокие температуры обычно включены. Очень эффективное и простое управление первичным воздухом с помощью модулируемого клапана на воздухе с перекрестно соединенными регуляторами на газе. Кроме того, однозонные приложения часто могут включать частотно-регулируемые приводы (VFD) на нагнетателе внутреннего сгорания, удаляя установку клапана / привода и добавляя еще один уровень эффективности.
  • Горелки с трубчатым зажиганием могут быть высокими / низкими, двухпозиционными и, возможно, импульсными.

Обеспечение безопасности горения

Поскольку при сгорании обязательно происходит воспламенение природного газа, безопасность всегда вызывает беспокойство. «Некоторые системы, такие как атмосферные печи, требуют большей встроенной безопасности, а некоторые системы, такие как трубчатые горелки со взрывозащищенными трубками, требуют меньшего», — сказал Ласт. «Кроме того, для каждого приложения требуются определенные элементы, такие как самопроверяющиеся ультрафиолетовые (УФ) сканеры в системах, работающих без выключения более 24 часов.

«Как правило, есть сетчатый фильтр / капельница, чтобы убедиться, что газ, подаваемый в систему, чистый», — продолжает Ласт. «Регулятор понижения давления часто используется не только для снижения входящего давления газа, но и для поддержания более стабильного давления в системе. Существует газовая рампа, которая обеспечивает, чтобы давление газа находилось в пределах верхнего и нижнего пределов компонентов. и возможность розжига горелки. Газовая рампа имеет как автоматические, так и ручные запорные клапаны. Ручные клапаны используются, когда система не работает, и для проверки герметичности.Автоматические клапаны взаимосвязаны с контролем пламени, что позволяет подавать газ и зажигать в течение периода пробного розжига. После периода пробного розжига, если в горелке не обнаружено пламени, подача газа прекращается. Если пламя подтверждается в конце периода пробного розжига, газ остается включенным, и система переходит в режим управления.

«Нагнетатель внутреннего сгорания также связан с предохранительными устройствами контактом двигатель-пускатель, реле низкого давления воздуха и, как правило, реле высокого контроля потока для продувки.Продувка выполняется перед испытанием на зажигание, чтобы удалить возможное наличие любого горючего вещества в системе. Как правило, продувка выполняется, когда горелки работают на 100% мощности и дверцы системы закрыты. Проба розжига обычно выполняется, когда горелки работают на 0% мощности и дверцы системы открыты. Требуются регуляторы превышения температуры, чтобы исключить неконтролируемую температурную ситуацию в печи. Также есть дистанционный запорный клапан, расположенный вдали от оборудования, который перекрыл бы подачу топлива в систему в случае аварии.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
