Схемы электропроводки квартир (69 схем и 15 электропроектов)

Вступление

В этом списке собраны самые разнообразные схемы электропроводки квартир и комнат. Отмечу, что в этих схемах нет никакого определенного подбора. Схемы собраны без системы  и их объединяет только одно, все они относятся к электропроводке квартир и комнат, включая схемы освещения, схемы разводки розеток, схемы уравнивания потенциалов и схемы квартирных электрических щитков.

Замечу, что схемы не являются инструкцией к исполнению, а всего лишь пример работ различных авторов.

Схемы электропроводки квартир  дают представление о электропроводке квартиры и являются основанием для выполнения электромонтажных работ. По назначению и  по исполнению схемы электропроводки квартир делятся на принципиальные и  монтажные.

  • Принципиальные схемы электропроводки квартир  дают самое общее представление об электропроводке квартиры.
  • Монтажные схемы электропроводки  показывают технологические особенности  электромонтажных работ, содержат описание материалов, способы электропроводки, расположение розеток, выключателей и т.п.

Схемы электропроводки квартиры и дома

Все схемы должны открываться в новом окне

Схема Электроввода квартиры БЕЗ заземляющего провода
Схема Электроввода квартиры с заземляющим проводом
Схема Электропроводки Двух-комнатной квартиры
Схема Электроввода квартиры с отдельной защитой для сантехкабины
МОНТАЖНАЯ СХЕМА ЭЛЕКТРОПРОВОДКИ БОЛЬШОЙ ДВУХКОМНАТНОЙ КВАРТИРЫ
Схема Электроввода квартиры с электроплитой и заземляющим проводом
Электроразводка для новой кухни
Простая почти рукописная монтажная схема электропроводки
Принципиальная и монтажная схемы электропроводки 2-х комнатной квартиры (389×599)
Монтажная Схема Электропроводки Большой однокомнатной квартиры (Размеры: 783 × 565)
Схема Электроплиты (Размеры: 1449 × 880)
СХЕМА ЭЛЕКТРОПРОВОДКИ БОЛЬШОЙ ДВУХКОМНАТНОЙ КВАРТИРЫ (Размеры: 3176 × 1774)

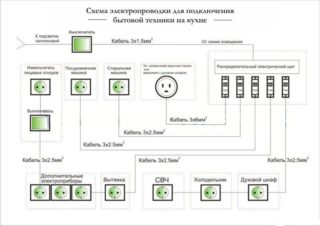

Электросхема кухоной электропроводки для подключения бытовой техники (Размеры:

900 × 636)Монтажная электросхема распаячной коробки (Размеры: 669 × 277)

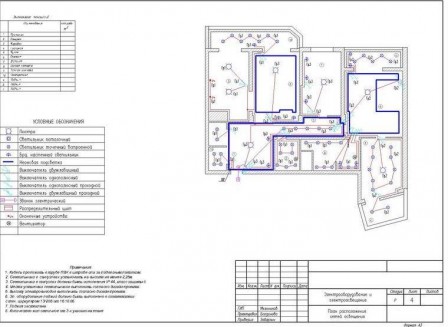

Электросхема освещения большой современной квартиры (Размеры: 1024 × 724)

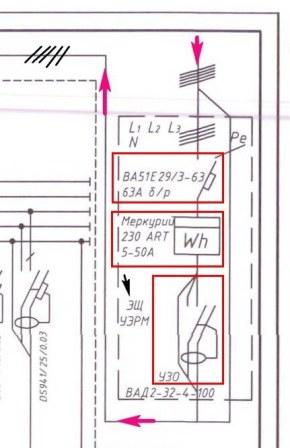

Электросхема подключения электрощитка
Монтажная схема Электропроводки 2х комнат с с/у (Размеры: 1024 × 724)
Монтажная электросхема электропроводки освещения 1комнатной квартиры
Монтажная Электросхема освещения тамбура
Расчетная однолинейная схема квартиры на 5 Групп (Размеры: 600 × 450)


Электрическая схема освещения 1-комнатной квартиры (2232 х 1679)
Электрическая схема розеток 1-комнатной квартиры.(1024 ×724)
Простой электропроект 2-х комнатной квартиры (Размеры: 1024 × 674)
Схемы-электропроводки:Деление нагрузки на группы
Схемы-электропроводки Ввод в комнату
Схемы-электропроводки квартирной групповой сети

Схемы-электропроводки при небольшой мощности электроприборов
Схемы-электропроводки квартиры без зануления
Схемы-электропроводки квартиры с занулением
Схемы-электропроводки:Условные обозначения на электрических схемах
Схемы-электропроводки:установка розеток в 2-х комнатной квартире
Схема уравнивания потениалов
Схема системы уравнивания потенциалов ванной и с/у 1го этажа
Система уравнивания потенциалов ванной 2й этаж
Системная Схема варавнивания потенциалов
Электрическая схема освещения 1-комнатной квартиры
Электрическая схема розеток 1-комнатной квартиры
Схемы-электропроводки:Деление нагрузки на группы (340 х 340)
Схемы-электропроводки Ввод в комнату ( 450 × 223)
Схемы-электропроводки квартирной групповой сети (Размеры: 450 × 334)
Схемы-электропроводки при небольшой мощности электроприборов (Размеры:
450 × 332)

Схемы-электропроводки квартиры без зануления (Размеры: 450 × 336)
Схемы-электропроводки квартиры с занулением (Размеры: 450 × 331)
Условные обозначения на электрических схемах (Размеры: 336 × 373)
установка розеток в 2-х комнатной квартире (Размеры: 350 × 322)
Подключение электросчетчика (404 × 334)
Монтажная электросхема электропроводки освещения 1комнатной квартиры (Размеры: 1024 × 724)


Электросхема подключения электрощитка (450× 604)

ПРИНЦИПИАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ РАСПРЕДЕЛИТЕЛЬНЫХ ЭЛЕКТРОЩИТОВ(22 схемы)

Все схемы должны открываться в новом окне

1.Распределительный щит скрытого образца
2.Схема электрическая принципиальная ОЩВ-12(12 модулей для автоматов защиты)
3. Схема электрическая принципиальная ОЩВ-6(6 модулей для автоматов защиты)

4.Схема электрическая принципиальная квартирного группового учетно-распределительного щита на 3 отходящих линии.
5. Схема электрическая принципиальная квартирного группового распределительного щита на 3 отходящих линии.
6. Схема электрическая принципиальная квартирного группового распределительного щита на 5 отходящих линии.
7. Схема электрическая принципиальная квартирного группового распределительного щита на 9 отходящих линий.
8. Схема электрическая принципиальная квартирного группового распределительного щита на 9 отходящих линий.
9. Схема электрическая принципиальная учетно-распределительного щита для индивидуального дома, на 10 отходящих линии, с одним трехфазным автоматом для потребителей.
10. Схема электрическая принципиальная учетно-распределительного щита для индивидуального дома на 9 отходящих линии.
11.Схема электрическая принципиальная шкафа учета потребления электроэнергии-ЩУ1.
12. Схема электрическая принципиальная шкафа учета потребления электроэнергии-ЩУ1./Т
13. Схема электрическая принципиальная шкафа учета потребления электроэнергии-ЩУ2./Т
14.Схема электрическая принципиальная ЩАП 12(Щит автоматического переключения электропитания)
15, Схема электрическая принципиальная ЩАП 23(Щит автоматического переключения электропитания)
16. Схема электрическая принципиальная ЩАП 33(Щит автоматического переключения электропитания)
17. Схема электрическая принципиальная ЩАП 43(Щит автоматического переключения электропитания)
18, Схема электрическая принципиальная ЩАП 53(Щит автоматического переключения электропитания)
19.Электрическая принципиальная схема щита вводного трехфазного на 20 автоматов
20. Электрическая принципиальная схема щита вводного трехфазного на 4 автомата
21. Электрическая принципиальная схема щита вводного трехфазного на 8 автоматов
22. Электрическая принципиальная схема щита вводного трехфазного на 10 автоматов

Электропроекты

Специально для сайта: Все про ремонт квартиры

Другие статьи сайта по теме

55.61953237.741349

Поделись ссылкой:

примеры типовых схем, требования и нормы

Содержание статьи:

Самостоятельная прокладка электролинии в квартире начинается на этапе черновой отделки. От наличия межкомнатных перегородок, бытовой техники, освещения зависит схема разводки электропроводки в квартире. При работе также учитывается стеновой материал, напольное покрытие, точки прокладки сети.

С чего начать разводку электролинии в квартире

К проведению электричества в доме следует отнестись с должными вниманием и ответственностью

Монтаж электрики начинается с составления плана, на котором будет виден конечный результат. На проекте отображается общий дизайн, расстановка мебели и бытовой техники. В процессе составления можно проконтролировать вероятные точки «холодного резерва» – места вероятного скрытия розеток. После общей планировки выбирается схема прокладки электролинии.

Грамотное проектирование поможет избежать затрат времени и финансов.

Требования, правила, нормы

В квартире или доме разводка электрики производится только в соответствии с регламентами ПУЭ и соблюдением норм безопасности.

Выбор кабеля

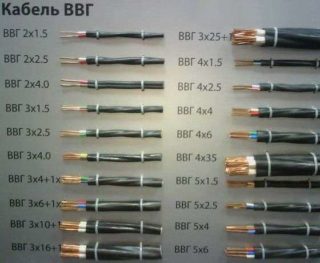

Образцы кабеля ВВГ различного сечения

Для предотвращения возгорания проводки, травм человека и поломок бытовой техники по требованиям ПУЭ используют:

  • провода ВВГ-2 или ВВГ-5 сечением 6 мм2 – подключение квартирного ввода к распредщиту;
  • кабель ВВГ-3 сечением 2,5 мм2 – основные линии сети и подводка к розеткам;
  • провод ВВГ-3 сечением 1,5 мм2 – выключатели и осветительные устройства.

Сечение проводов позволяет выдержать максимально допустимую нагрузку.

7 редакция ПУЭ сообщает, что в жилых помещения нужно использовать только трехжильный медный проводник с нейтралью, фазой и заземлением. В зависимости от точки разделения нуля заземление реализуется по системе TN-S с разделением рабочего ноля N и TN-C-S с разделением защитного ноля PE.

Расположение элементов электросети

СНиП 23-05-25 указывает:

  • монтаж выключателей производят на расстоянии 10 см от двери со стороны ручки;
  • на каждые 6 квадратов устанавливают одну розетку, за исключением кухни;
  • в ванной комнате используются приборы с влагозащитой IP44, подключенные через УЗО, на расстоянии 60 см от душа и раковины;
  • розетки от газовой трубы удаляют на 50 см, от иных коммуникаций – на 4 см.

Минимальное удаление розеток от окна, двери, пола – 10 см, от потолка – 20 см.

Проводка, разводка, защита

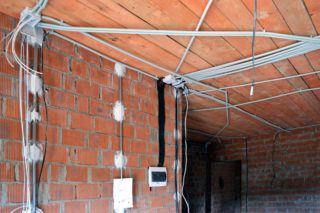

Наружную проводку прокладывают в кабель-каналах

СНиП устанавливает следующее:

  • прокладка кабеля осуществляется только по горизонтали или вертикали;
  • скрытые провода монтируют под полом, в пустотах бетонных плит, маскируют штукатуркой или рукавом из металла;
  • наружные линии проводят в кабель-каналах;
  • защитные автоматы на 10 А подключаются на освещение, на 16 А – к розеткам, на 25 А – к мощной бытовой технике;
  • качественный УЗО должен срабатывать при токовой утечке в 100 мА;
  • разводка осуществляется шинами, радикальным и комбинированным способом.

Открытая проводка в квартире выглядит не эстетично, но вполне вписывается в гараж.

Для чего нужна схема электропроводки в квартире

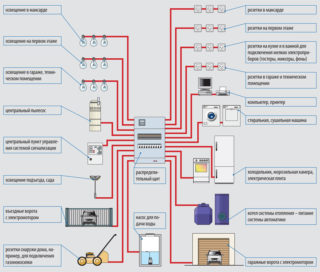

Схема будущей разводки бытовой электропроводки в доме или квартире должна составляться только профессиональными электриками. Работы проводятся перед началом ремонта. Правильный чертеж, на котором обозначены основные узлы (выключатели, розетки, УЗО, осветительные устройства) позволит выбрать качественные материалы.

На схеме отражается группировка проводов, особенности распределения нагрузки, управления электросетью. Это гарантирует безопасность эксплуатации и комфорт проживания в квартире.

Варианты соединения элементов в электрических цепях

Последовательное и параллельное соединение в электросхемах

Перед планированием создания новой электролинии или замены существующей, следует подобрать тип соединения частей цепи:

  • последовательный – каждый узел замкнутой сети подключается к следующему, узловые контакты отсутствуют;
  • параллельный – все части сети располагаются в отдельных группах, при поломке одного узла остальные работают нормально;
  • смешанный – на разных участках используется различный тип соединения.

При поломке одного элемента в последовательной системе перестанет функционировать вся сеть.

Особенности электропроводки в помещениях с высокой влажностью

До 1996 года монтаж розеток в ванных и кухнях запрещался. Теперь это разрешено.

Электролиния в ванной

Зоны электробезопасности в ванной комнате

Комната с очень влажной средой, устройствами водозабора, токопроводящими трубопроводами сегодня оснащается средствами электробезопасности. Линия обустраивается так:

  • подключается через УЗО с пределом срабатывания до 30 мА;
  • защищается заземлением TN-S с электробезопасной нейтралью;
  • предусматривает розетки во влагостойком корпусе на расстоянии 60 см от душевой кабинки и 130 см от пола.

Стандартные светильники 220 В для ванной не подходят. Их заменяют аналогами на 12 А.

Электросеть кухни

Кухня не только находится в зоне воздействия влаги. На нее приходится больше всего нагрузки. Организация проводки подчиняется следующим условиям:

  • установка отдельного УЗО для мощной техники;
  • подключение электрики раздельным способом;
  • прокладка отдельных кабелей к высокомощным приборам;
  • размещение розеток на 50 см от газовой плиты;
  • расположение проводки на 40 см от газовых труб, батарей.

Хрущевка заземления не предусматривает, поэтому в ванной, на кухне и других помещениях прокладывается трехжильный кабель.

Как правильно выполнить разводку электрической проводки

Вариант схемы для частного дома

Чтобы правильно выполнить разводку электрики, понадобится:

  1. Выбрать тип разводки – в распредкоробке, в виде звезды или шлейфа.
  2. Составить план электрики. Выполняется в 2-х экземплярах, в первом должен быть план выключателей и точек освещения, во втором – розеток.
  3. Вычислить количество потребителей.
  4. Вычислить количество розеток.
  5. Разбить потребителей электросети на группы с указанием потребляемого тока и выделением отдельного автомата на 25-32 А.
  6. Создать схему расположения выключателей (90 см от пола) и розеток (слева от двери, в прихожей – на высоте 40 см, на кухне – на высоте от 95 до 115 см).
  7. Начертить план проводки с подключением к электрощитку. Кабели не должны пересекаться, быть на расстоянии 15 см от пола и 1 м от оконных и дверных проемов.
  8. Подсчитать метраж кабеля и количества автоматов.

Все вспомогательные автоматы подключаются к одному с мощностью не менее 63 А.

Разновидности схем разводки электрики

Существует три вида схем разводки электрической проводки в квартире:

  • В распредкоробке. В подъездном электрощите ставится счетчик и автоматы. Провод питания направлен в квартиру, доведен до распределительной коробки каждого помещения. Тип соединения распредкоробков – последовательный. От них кабели расходятся на освещение, выключатели, розетки.
  • Звезда. Прямое подключение каждой розетки к электрощитку и наличие автомата для каждого потребителя. Преимущества системы – ремонт на отдельном участке без выключения общей запитки квартиры. Минусы – понадобится много кабеля.
  • Шлейф. Потребители подключаются к щитку прямым способом. Перед этим их формируют в группы, отводя от каждой отдельный кабель.

Для эффективности электролинии комбинируйте типы разводки.

Расчет сечения кабеля по мощности

Схема электрической линии также информирует о силе тока и материалах.

Расчеты

Чтобы вычислить оптимальное сечение кабеля, используется формула I= P / U, где Р – суммарный показатель мощности техники, а U – напряжение. После вычислений можно использовать данные таблицы.

Сечение, мм2 Медный провод Алюминиевый провод
Напряжение Напряжение
220 В 380 В 220 В 380 В
Ток, А Мощность, кВт Ток, А Мощность, кВт Ток, А Мощность, кВт Ток, А Мощность, кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5 22 4,4 19 12,5
4 38 8,3 30 19,8 28 6,1 23 15,1
6 46 10,1 40 26,4 36 7,9 30 19,8
10 70 15,4 50 33 50 11 39 25,7

Материалы

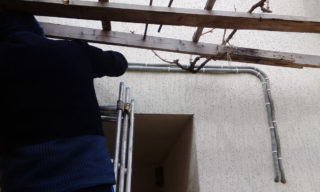

Ввод электричества в дом гофротрубе

Для организации проводки чаще всего используют:

  • ВВГ-5х6 – пятижильный провод. Нужен для запитки электрощитка подъезда и квартиры в новостройке с трехфазным питанием.
  • ВВГ-2х66 – двужильный кабель для сетей с двухфазным питанием. Протягивает от подъездного до основного щита.
  • ВВГ-3х2,5 – трехжильный провод для квартирной разводки. Соединяет электрощит и распределительные коробки.
  • ВВГ 3х1,5 – трехжильный кабель. Соединяет распредкоробки с розетками, источниками света.
  • ВВГ-3х4 – трежильный провод, запитывает электрическую плиту.

Тип проводника указывается на схеме.

Типовые схемы

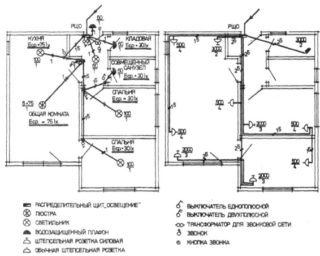

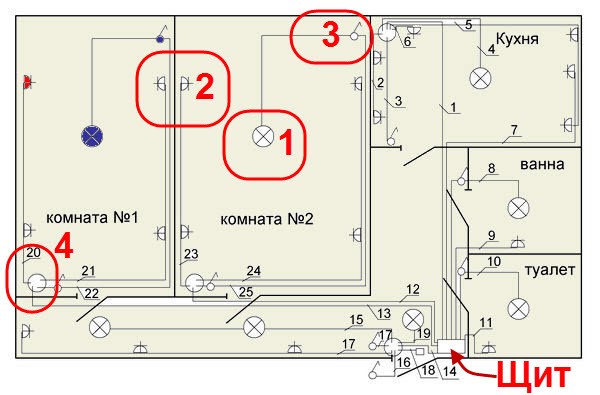

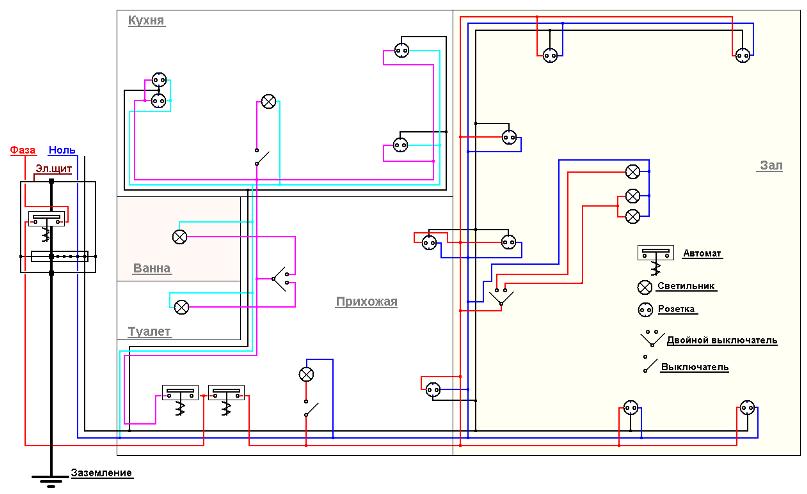

Принципиальная и монтажная схемы электропроводки 2-х комнатной квартиры

При монтаже электролинии руководствуются типовой схемой для квартиры с одной и двумя комнатами.

План обустройства электрики в однокомнатной квартире предусматривает разделение сети на две группы. В первую включаются приборы ванной и кухни, во вторую – жилого помещения и прихожей. Нагрузка разделяется на две высокомощные сети. Если одна выходит из строя, вторая работает в нормальном режиме.

Схемы, отражающие систему электроснабжения двухкомнатной квартиры, предусматривают электрический щиток рядом с дверью. Проводку делят на группы потребителей с отдельным автоматом. Аналогичным образом запитывается частный панельный дом или двухуровневый дюплекс.

Программы для проектирования разводки электрики в квартире

Компас

При отсутствии навыков черчения допускается пользоваться специальными сервисами.

Visio

Графическая программа с простым интерфейсом. В ней удобно работать начинающим мастерам. Доступ бесплатный, сервис русифицирован, но очень мало функций.

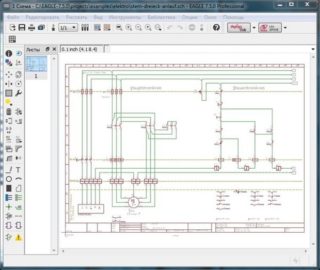

Компас

Профессиональное ПО с обозначениями и названиями всех узлов электросети. Пользователь работает бесплатно. Есть русскоязычная версия, опционал понятен специалисту, но сложен для новичка.

Eagle

Интерфейс программы Eagle

Графический редактор для составления чертежей проводки и печатных плат. Начертание осуществляется вручную или автоматически. Программа имеет платную и бесплатную версию. В последней меньше возможностей.

1-2-3

Бесплатный сервис с русскоязычным интерфейсом. Редактор удобен, а список обозначений можно распечатывать и наклеивать на электрощиток.

Autocad

Инженерный софт со множеством версий. В бесплатной можно начертить простейшую и сложную проводку. Редактор русифицирован, понятен и прост.

ArchiCAD

Чертежи в ArchCAD в слоях квартира

ПО для архитекторов-профессионалов, выстраивающих трехмерную модель помещения. Специальная «книга макетов» позволяет сохранять свои наработки. Также Архикад отражает изменения, которые нужно внести в проект.

Эльф

Обеспечение, при помощи которого проектировщики создают чертежи любой сложности. Элементы подбираются из базы данных. Сила тока в цепи рассчитывается программой, она предлагает тип автомата.

Самостоятельное проектирование

Таблица расчета сечения кабеля

Правильная электросхема получится только при наличии навыков и профессионального образования. Понадобится действовать по следующему алгоритму:

  1. Составить общий чертеж, где указывается планировка квартиры.
  2. Перенести на бумагу все части коммуникации с указанием расшифровки.
  3. По обозначениям нарисовать точки расположения электроприборов.
  4. Указать участки монтажа розеток, освещения, выключателей, связующих кабелей, разбив их на зоны.
  5. Упростить задачу – проложить проводку по полу или под покрытием, обозначив линии пунктиром.
  6. Рассчитать количество материалов.
  7. Вычислить силу тока по формуле и сечение кабеля по таблице.
  8. Указать длину провода с запасом 3 м.
  9. Обозначить место квартирного щитка для подключения (в прихожей).
  10. Начертить УЗО на 16 и 20 А.
  11. Указать количество розеток и распредкоробков.
  12. Внести в схему расходные материалы и составить их перечень.

Если составляется схема для электропроводки однокомнатной квартиры, где на кухне стоит электроплита, нужно добавить УЗО на 32 А.

Примеры схем для однокомнатной квартиры

Суммарная нагрузка электросети – не более 25 А, поэтому реализуемая схема предусматривает 1 контур на 1 автомат. Так подключалась хрущевка с силовыми розетками в советский период. В настоящий момент используются независимые отдельные контуры с индивидуальными УЗО.

Для двухкомнатной квартиры

Электрическая схема квартиры отличается от предыдущей по количеству контуров. Двухкомнатный тип жилья чаще всего компонуют:

  • розетками – выбирают по количеству комнат и разделяют на группы.
  • 3-мя линиями кухни – для источников света, мощной и вспомогательной бытовой техники.
  • 2-мя группами в раздельных санузлах.

Для СКУД прокладывается отдельная сеть.

Для трехкомнатной квартиры

Схема квартирной проводки отображает выход большого количества кабеля из одного распредщитка. В трехкомнатной квартире используются отдельные контуры блоков питания с собственными защитными устройствами на 25 и 40 А. Так проводка разделяется на зоны, а система становится удобной в эксплуатации.

Обустройство квартирной разводки под силу новичку, который разбирается в особенностях электрики. Главное условие работ – составление максимально подробной схемы, соблюдение требований нормативов и техники безопасности.

Как нарисовать схему электропроводки самостоятельно: планирование, разводка, подключение

Монтаж  электрической проводки Монтаж или замена электрической проводки — дело крайне важное, которое требует к себе особого отношения. Проложенный однажды кабель должен будет служить жильцу не один десяток лет. Бесперебойная работа и безопасность напрямую зависят от качества выполненных работ. И грамотно составленная схема электропроводки является одной из главнейших и первостепенных задач всех электромонтажных процедур.

Особенности подготовки

Прежде чем начинать проектировать схему электропроводки в частном или многоквартирном доме, офисе или ином помещении, нелишним будет хорошенько подумать. Главная проблема, с которой сталкивается большинство людей, это слабое представление о размещении розеток, выключателей и других точек.

Схема размещения розетокСтоит лишь обрисовать возможную распространённую ситуацию, и становится понятным, почему так важно уже на этапе проектирования особое внимание уделять мельчайшим деталям. Допустим, проводка проложена, всё подключено и сделан косметический ремонт помещения. Самое время устанавливать и располагать мебель. Но оказывается, что одна розетка прячется за шкаф, другая — за диван.

Зато там, где расположена различная техника, напротив, розеток нет. И что же в таком случае делать? Тянуть удлинители? Но это не только испортит внешний вид нового жилища, но и создаст массу неудобств. Особенно хорошо всё почувствуется, когда пару-тройку раз придётся зацепиться за протянутые по всему дому провода. Но избежать подобных ситуаций вполне возможно, если уже на этапе создания проекта учесть расположение мебели, техники и некоторые другие нюансы.

Создание схемы

Когда же всё просчитано, то можно переходить к составлению самой схемы. И здесь понадобятся цветные карандаши, ручки или маркеры, лист бумаги и линейка.

Конечно, если уже есть опыт создания подобных схем, то вполне можно обойтись просто ручкой и листком бумаги, но для менее опытных людей лучше всё же воспользоваться несколькими цветами, чтобы в процессе было проще понимать, что и где находится.

Силовая часть

Лучше всего начать с силовой части, то есть с розеток, выключателей и монтажных коробок. Но предварительно нужно начертить типовой план самой квартиры или дома. Строго соблюдать размеры и масштаб необязательно — главное, чтобы были отображены все комнаты. Далее, рисуется мебель и техника. Причём электропотребители лучше выделить каким-то другим цветом. К примеру, красным. Ведь в этих местах или где-то поблизости должна будет располагаться розетка.

Силовая часть

У проёмов дверей, как правило, устанавливаются выключатели — их тоже нужно нарисовать на схеме. Главное, не спутать сторону стены, и располагать такие детали там, где нужно. Не стоит забывать и об условных обозначениях. Есть принятые и используемые в профессиональной среде значки, которые и применяются в схемах электроразводки. Лучше будет, если именно они будут на чертеже. Но на отдельном листочке, для себя, можно такие обозначения нарисовать с разъяснением.

Следующим этапом составляется уже конечный вариант схемы. И здесь понадобится ещё один листок, где снова необходимо начертить план здания, но уже без мебели. А вот розетки и выключатели обозначают обязательно. Чтобы ничего не упустить, и правильно составить схему проводки в квартире, на ней должны быть отображены:

  • Выключатели одно- и двухклавишные.
  • Розетки.
  • Распаячные коробки.
  • Силовой щит.

Осветительные приборы

Следующим этапом составления схемы будет обозначение расположения всех осветительных точек, то есть люстр, фонарей, бра, светильников и других. На чертеже они тоже будут обозначаться специальным символом: кружок с перекрещенными по диагонали линиями. Если в помещении провода просто меняются и расположение светильников заведомо известно, то, сделав замеры, можно нанести на схему места их расположения и расстояние от стены с распаячной коробкой.

Схема расположения осветительных точек

Немного сложнее выглядит процесс, если проводка прокладывается впервые и расположение осветительных приборов не известно. Принято, что основной светильник или люстра располагаются в центре комнаты. Остаётся лишь правильно высчитать, где он находится:

  • Измеряют расстояние от стены до стены по ширине и делят на два.
  • Измеряют расстояние от стены до стены по длине и тоже делят на два.
  • Перекрестье этих значений и будет указывать на центр комнаты.

Прокладка провода

Далее будет расчёт прокладки провода. Нужно хорошо осмотреть помещения, и обратить особое внимание на такие детали:

  1. Прокладка проводаКак будут обрабатываться стены: штукатуриться и на какую толщину, отделываться гипсокартоном или каким-то другим материалом.
  2. Какие потолки планируется делать. Если подвесные или натяжные, то это сильно облегчит разводку электропроводки в квартире.
  3. Где располагается несущие стены.
  4. Расположение плит перекрытия.

Обращают внимание на отделку стен по экономическим соображениям. Если штукатурка будет наноситься тонким слоем, то придётся делать вертикальные штробы. А это нелёгкая и трудоёмкая работа. Если же штукатурка ложится толстым слоем, то можно наложить и закрепить кабель прямо на стену, потом он в ней скроется. С гипсокартоном ещё проще. Здесь кабель помещают в гофрированную негорючую трубку и располагают за гипсокартонным покрытием.

На отделку потолков обращают внимание по тем же причинам. Если планируется просто его выровнять, то придётся вести кабель на светильники в плите. Для этого потребуется делать дополнительные отверстия в потолочном полотне и тянуть линию до выхода на светильник. А это сложнее, чем может показаться при планировании. Другое же дело, если потолки подвесные или натяжные. В таком случае достаточно кабель поместить в специальную гофрированную негорючую трубку, а дальше лишь закрепить ее на потолке.

Прокладка провода в бетонной стенеНесущие стены, как правило, всегда бетонные, что усложняет работу с ними. Да и нарушать их целостность попросту запрещено, поэтому предпочтительнее вести всю проводку по перегородкам. Плиты же перекрытия в процессе электромонтажа приходится часто преодолевать. И это нужно учитывать при составлении монтажной схемы электропроводки помещения.

Во-первых, здесь стоит дополнительно учесть длину кабеля на обход. А во-вторых, если пустить проводку по оконному или дверному перекрытию, то это не только будет сложнее в техническом плане, но и чревато неприятностями в будущем. Ведь проводку над оконным проёмом легко повредить, если потребуется вешать карниз.

Таким образом, зная количество кабеля и имея представление об электромонтажных работах, которые предстоит сделать, можно неплохо сэкономить как в финансовом плане, так и в физическом, затратив меньше сил.

Перенос на чертёж

Теперь все замеры и расчёты нужно перенести на чертёж. Учитывая известные данные, сделать это будет несложно. А для начала неплохо бы объединить две (силовую и осветительную часть) имеющиеся схемы в одну.

Располагают распределительную коробку. Выбирают любую комнату, и около выхода располагают распределительную коробку. От неё и начинают тянуть кабель. На схеме все кабели обозначаются просто прямыми линиями. Следовательно, с учётом того, как будет вестись кабель, на схеме рисуют прямую линию по маршруту его прохождения.

Проще всего начать с розеток. И именно на них вести линии от распаячной коробки. Если в комнате установлены двойные, тройные или более розеток, то вести к ним один кабель, а потом кидать шлейф не очень правильно. Лучше на каждую из них подавать отдельный провод от распределительной коробки. Для удобства и экономии такую можно установить прямо над самими розетками.

Теперь можно начертить линию на осветительный прибор, то есть люстру. Из этой же распределительной коробки рисуют провод до светильника. Здесь важно учесть, каким образом будет обработан потолок. Ведь, возможно, есть вероятность сэкономить кабель. Далее рисуют линию от выключателя до коробки. Главное, не спутать, в какую сторону будет открываться дверь. Нужно, чтобы выключатель был доступен сразу, а не оказался за дверью или шкафом.

Все провода на схеме проводки соединяют в одном месте, которое обозначается как небольшой кружок, — распаячная коробка. Для удобства его можно выделить других цветом. Аналогично зарисовываются и другие комнаты.

Силовой шкаф

Силовой шкаф обычно устанавливается или у входа в квартиру, или в тамбурном помещении. От щитка выводится по одному проводу на каждую комнату для питания розеток и по одному — для запитки освещения. На схеме предпочтительнее обозначать одним цветом кабель для розеток, вторым — для освещения.

Силовой шкаф

Здесь же стоит учесть и некоторые другие нюансы. Так, если будет использована электрическая плита, то лучше для неё выделить отдельную группу и протянуть свой кабель. Для стиральной машинки и других энергоёмких приборов тоже можно сделать отдельные розетки.

Если проводка меняется в деревянном доме, то придётся учесть, что стены будут из дерева, поэтому кабель должен дополнительно помещаться в гофрированную металлическую или пластиковую негорючую трубку. В остальном всё зависит от покрытия стен, потолка и планировки загородного дома.

Электропроводка в квартире своими руками

Расчеты и схема


Однолинейная схема по ГОСТу

Для начала вам необходимо нарисовать схему электропроводки вашей квартиры. Для этого не нужно быть инженером, ведь вам не нужна замудрённая линейная схема по ГОСТу. Достаточно нарисовать схематический рисунок «от руки». Схема электропроводки нужна для того, чтобы правильно раскидать кабель по квартире, и посчитать его примерное количество, а также определить нагрузку на каждую будущую линию.


Схема электропроводки

Нарисуйте где у Вас будут находиться розетки и выключатели. При этом учтите какие бытовые электроприборы вы будете в них включать, сколько и каких светильников вы будете использовать.

Не рекомендуется вешать на одну линию больше 8-10 розеток. Так как все розетки в линии проходные, то с каждой последующей розеткой есть вероятность ослабления контакта. Особенно не делайте много розеток на одной загруженной линии например на кухне, лучше не экономьте и протяните на кухню две линии.

Определите необходимое количество линий и предполагаемую нагрузку на них. Лучше разделить линии по зонам, например: розетки кухня, розетки коридор, розетки ванна, розетки комната 1, освещение и т.д.

Выбор кабеля

Чтобы электроприборы работали не перегружая сеть, кабель каждой линии должен быть соответствующего сечения. И если, на одной линии (например на кухню), будет находится несколько потребителей (а так и будет), то необходимо посчитать их суммарную мощность и оставить запас «прочности» кабеля, то есть подобрать нужное сечение (толщину провода). Мощность всех бытовых приборов всегда указывается производителем. Например: лампа накаливания 40W, а варочная панель 6000W и т.д.

Чтобы не заморачиваться с расчетами, следуйте одному простому правилу. — Для розеточных линий используйте медный кабель с сечением 2,5 кв.мм., для всего освещения 1,5 кв.мм, а для варочной панели или проточного водонагревателя 4 кв.мм — и все будет у вас хорошо!

Сечение провода (кв.мм) Сила тока (А) Мощность (Вт) Номинал автомата
1,5 15 3300 16
2,5 21 4600 20
4 27 5900 25
6 34 7400 32

У каждого прибора (потребителя) есть своя заявленная максимальная мощность, измеряемая в Ваттах.


Упрощенная формула мощности

Кабель должен быть трех жильным (фаза, ноль, земля). Ноль всегда синий, земля — желтый или желто-зеленый, фаза любой другой цвет. Если меняете проводку, не экономьте на материале, — берите всегда кабель с третьей жилой (с заземлением), потому что все современные приборы имеют дополнительный защитный вывод, а защитная автоматика работает, только с использованием заземления.

Для замены электропроводки лучше всего использовать кабель ВВГ-нг. Можно конечно использовать NYM или ПВС, но преимущества кабеля ВВГ перед другими очевидны. Во-первых, ВВГ не нужно обжимать гильзами (мягкий нужно обжать). А во-вторых, он меньше и он плоский, что позволяет делать штробы меньшего размера, и есть возможность просунуть кабель в тонкую щель (3мм для трехжильного кабеля с сечением 1,5 мм)


Необжатый провод с гильзой

Всегда берите только кабель по ГОСТу! Например отличный кабель это гостовский ВВГ нг. Это очень важный момент в подготовке к замене проводки! Вы можете сэкономить на автоматике или розетках (их всегда можно поменять), но не экономьте на кабеле — берите хороший.

Разметка

Определите на какой высоте будут находится розетки и выключатели, проще всего отмерять линии розеток и выключателей от потолка, потому что полы в квартирах чаще всего кривые. Например, если высота от пола до потолка после ремонта будет 250 см, а розетки вы хотите поднять на 30 см, отмеряйте от потолка 220 см. Если в одной группе будет несколько розеток и выключателей, начертите горизонтальную линию по уровню и поставьте через каждые 7см метку (размер подрозетника 71мм), тоже самое касается и вертикальных групп.

Для любителей стандартов, чтобы было «как у всех» или «как делают», — запомните их не существует! Есть требования для детских учреждений, садиков и школ, где розетки и выключатели устанавливаются на высоте не ниже 160 см.. Все остальное, тем более у вас дома вы можете делать как вам удобно. Например некоторые делают розетки в откосах окон или даже в полу.

Подготовка к штроблению

Обычно укладка проводки в квартирах, осуществляется либо по полу, либо по потолку. Существуют и другие варианты, например прокладка кабеля под плинтусами или коробах.

Линии освещения, в любом случае прокладываются за натяжным или подвесным потолком, если таковые делать не планируется, то необходимо штробление потолка. А так как, монолит потолков штробить категорически запрещено, нужно нанести на потолок слой штукатурки, который позволит спрятать кабель без порчи монолита. Самостоятельно штробить потолок мы крайне не рекомендуем, так как необходимо знать технологию правильного штробления, чтобы потом весь дом когда-нибудь не рухнул.

В случаях когда штукатурка потолка не планируется, опытные мастера находят пустоты в плите монолита со старым кабелем, и на его место затягивают новый.

Коронкой по бетону на 70мм или 68мм (насадка на перфоратор), просверливаются отверстия для подрозетников. Штроборезом или болгаркой выпиливаются штробы для укладки кабеля. Штробы в стенах должны быть строго вертикальными, а не горизонтальными или по диагонали. Линии от розеток к щитку укладываются в стяжке пола или по потолку.

Если потолки не деревянные, то по ПУЭ (библии электрика), разрешается укладка кабеля без гофры! В стяжке пола в гофре также нет необходимости, самое главное это качественный кабель с хорошей изоляцией по ГОСТу! Сэкономьте на гофре, если у вас не гипсокартон и не дерево (или не другие легковоспламеняющиеся материалы) — то гофра не нужна!

Подробное описание правильного штробления лунок под подрозетники.
Почему можно укладывать кабель без гофры

Шумные работы

Когда начнете долбить стены — не забывайте о законе. Шуметь перфоратором в многоквартирных домах можно только в строго определенное время, в каждом регионе РФ свои порядки. Например, в Дагестане необходимо получить разрешение старейшины, в Москве без разговоров просто вызывают полицию, а в Таганроге начинают долбить в ответ. Лучше начинать работы в будни с 9 и до 19, с перерывом на обед с 13 до 15.

Штробление

Перед тем как начать штробить, очень желательно чтобы стены и потолки были отштукатурены выравнивающим слоем штукатурки. Во-первых, у Вас не возникнет дальнейших проблем с завершающим монтажом розеток, так как все подрозетнички будут заподлицо со стеной, а не утоплены в ней (что бывает когда их устанавливают раньше, чем штукатурят стены). И во-вторых, штробление будет происходить гораздо быстрее, так как в некоторых местах не нужно будет пилить монолит.

Заранее проверьте места где будете штробить, чтобы не задеть коммуникации, — старую проводку и сантехнические трубы. Если не можете определить где идет старая проводка, вызовите электрика, или просто отключите ее в щите (если собираетесь менять её всю). Для удобства работы — сделайте себе временную переноску (удлинитель).

Отверстие под подрозетники штробятся на полную глубину коронки. Чтобы быстрее проштробить отверстие в бетоне, наметьте коронкой окружность, после чего любым буром, длиною не менее глубины коронки, просверлите максимально возможное количество отверстий по окружности. После чего штробление коронкой пойдет заметно быстрее, можно сказать – как по маслу пойдет. При попадании на арматуру, лучше всего использовать другую коронку, в крайнем случае, можно сбить ей лопаткой. Лучше использовать перфоратор помощьнее (не забываем про соседей и полицию).

Работа с штроборезом или болгаркой

Штробы для укладки кабеля, идут от подрозетника до пола или потолка. Спускать штробу вниз нужно так, чтобы кабель спокойно лег в стяжку и не торчал в углу, поэтому нужно знать толщину будущей стяжки, тоже самое и с потолками. Лучше всего для этих дел иметь штроборез с пылесосом, но в крайних случаях можно обойтись и болгаркой, с алмазным диском по камню. В случае с болгаркой — позаботьтесь о своем здоровье, наденьте респиратор и очки. Закройте все окна и двери, чтобы изолировать попадание пыли в соседние помещения.

Укладка кабеля

Укладывать кабель по полу не сложно, достаточно прихватить его к полу любым способом, чтобы он не всплывал когда будут делать стяжку. Обычно укладывают кабель вдоль стен (на расстоянии 10-15 см от стены), чтобы потом точно знать где кабель идет.

Стоит отметить, что прокладку кабеля под дверными проемами лучше не делать! Для укладки кабеля по полу, лучше проделать сквозные отверстия между помещениями. Иначе есть вероятность повредить кабель при монтаже межкомнатных порожков.

Укладка кабеля в штробе также не представляет особой сложности. Закрепить кабель в штробе можно с помощью дюбель-хомутов или обычного алебастра (строительного гипса). Алебастр быстро застывает, поэтому его также удобно использовать для монтажа подрозетников. Но прежде чем мазать им штробы, необходимо удалить из них пыль и смочить водой.

Если кабель надежно закреплен в штробе и нигде не выпирает, штробы можно замазывать обычной штукатурной смесью это сэкономит кучу времени.

Как правильно устанавливать подрозетники, подробно написано здесь

Про распаячные коробки

Распаячные (или распределительные коробки) необходимы для коммутации (соединения) в них проводов и разветвления линий, например для выключателя.

Сегодня профессиональные электрики скажут вам, что устанавливать распаячные коробки в своременных квартирах не нужно! Они могут сыграть с вашей проводкой злую шутку. В случае замыкания, оторания, залили соседи и т.д, вам будет необходим доступ к этой самой распаечной коробке. Отказаться от распаечных коробок просто — делайте всю коммутацию в подрозетниках! Для этого нужны ГЛУБОКИЕ подрозетники, в которых будет происходить вся коммутация для освещения. Обычно глубокие подрозетники делают под выключатели света, если же необходима коммутация для разветвления розеточных линий, то и под розетки также устанавливаются глубокие подрозетники.

Установка электрического щита

Самый бюджетный вариант — это установка всех автоматов защиты на лестничной клетке в общем щите, там где уже стоят ваши старые автоматы и счетчик. Для этого необходимо вывести все кабеля в подъездный щит. Если хотите щит у себя в квартире, то нужно выбрать подходящее для него место.

Встроенный или накладной щиток решать вам. Встроенный выгдядит эстэтичней, накладной же проще смонтировать. Все линии из квартиры идут в щиток, а уже от него идет один толстый кабель в подъездный щит, сечение такого кабеля должно быть не менее 6 мм, то есть трехжильный кабель например ВВГ 3*6.

Установка автоматов защиты

На каждую отдельную линию устанавливается свой автомат защтиты, с номиналом в зависимости от сечения кабеля. Вставлять в один автомат более двух линий нельзя по правилам, если вы пытаетесь запитать более трех линий с одного автомата, необходимо устанавливать специальную разветвляяющую шину.

Сегодня существует много способов защиты электропроводки, даже на бытовом уровне. Самые необходимое условие — это установка автоматов защиты от перегрузок и токов короткого замыкания (обычные однополюсные автоматы). Также рекомендуется устанваливать дополнительное устройство защитного отключения — УЗО (защита от утечек тока).

УЗО лучше всего устанавливать на линии зон повышенной опасности: влажные помещения, детские комнаты. Устанавливать одно общее УЗО на всю квартиру не нужно! Устанавливают одно общее УЗО только с в целбю экономии. Послдедсствия такой экономии — это сложная диагностика неисправности при утечке, + вся квартира остается без света при его срабатывании. На некоторых линиях, например на освещение или уличные линии — УЗО не ставится.

Установка дополнительных видов защиты, это уже роскошь: термореле (защита от нагрева кабеля), молниезащита, стабилизатор или защита от перепадов напряжения (спасает от 380В), пожарная сигнализация и т.п.

Сборка щита

Один из самых ответственных моментов — это сборка щита. Если вы используете мягкий кабель, то перед вставкой провода в автомат его необходимо обжать (для увеличения площади контакта). В одномодульные автоматы вставляются только фазные провода (маркировка фазы L — могут быть любого цвета кроме синего и желтого), все остальные (ноль N синий цвет, земля PEN желто-зеленый) вставляются в свои шины. При использовании УЗО или дифавтоматов (автомат и УЗО «в одном флаконе»), нулевой провод вставляется в свой паз (маркировка N – нейтраль, синий цвет. Общая фаза соединяет все автоматы между собой, для этого вместо перемычек из проводов, лучше и надежнее использовать специальные гребенки.

Для всех соединений в щите, очень важно использовать провода соответствующего сечения, то есть разводить фазы и нули по автоматам лучше всего кабелем с сечением 4кв.мм.или 6кв.мм. Также после затяжки всех кабелей и гребенок в автоматах, необходимо проверять надежность их зажима. Так как очень часто бывает такое, что провод просто не попадает в зажим, или плохо в нём дердиться.

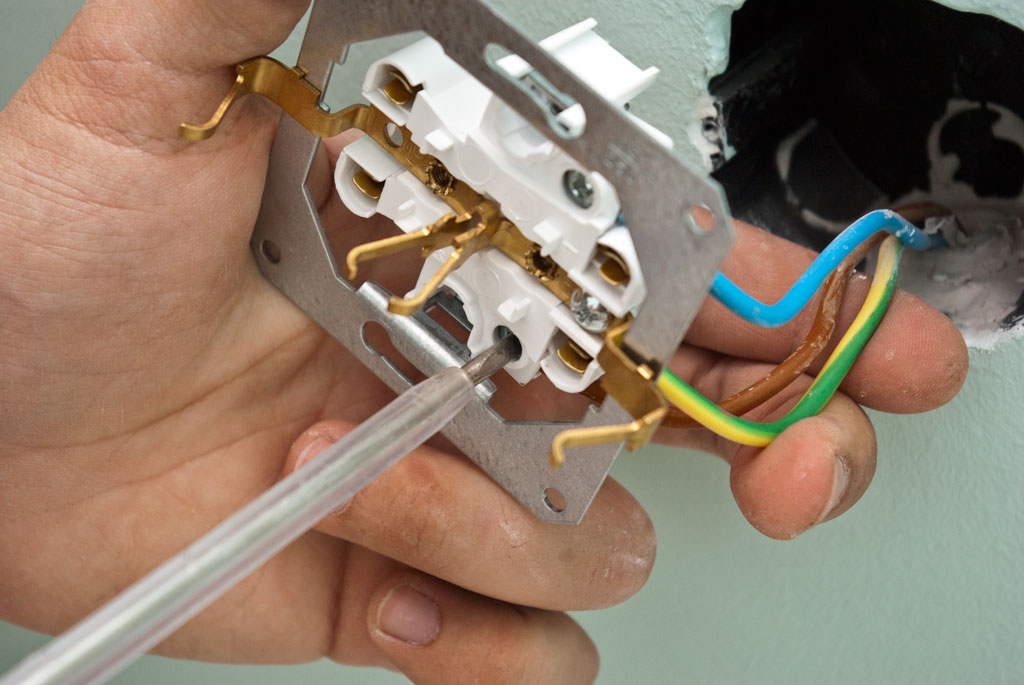

Заключительный монтаж. Розетки и выключатели

Розетки и выключатели устанавливаются в самую последнюю очередь, после чистой отделки (покраски или поклейки обоев). Самое главное правило хорошего монтажа – это хороший контакт!

Большинство розеток в вашей квартире проходные, то есть через них шлейфом кабель идет к каждой последующей розетке. Чтобы в будущем избежать проблем с проводкой во-первых, не покупайте дешевых розеток (например ИЕК), у них очень плохой (мягко говоря) зажим и в последствии такие розетки и выключатели могут просто сгореть. И во-вторых, протягивайте все соединения по второму разу! Проверяйте каждый зажатый или закрученный провод подёргав его. Если провод выскочил из зажима, значит вы плохо его зажали или зажим оказался бракованным.

Среди профессионалов считается, что лучшими зажимами в розетках обладает продукция фирмы LeGrande, и Шнайдер.

Про качественную установку розеток можно прочитать здесь.

Чтобы рамки ложились ровно и плотно, устанавливайте группу розеток или выключателей по уровню, стык в стык, и прикручивайте их к подрозетникам маленькими саморезами с двух противоположных сторон вплотную к стене. После чего закручивайте распорки внутри розетки (при их наличии). Важно не задеть распорками или саморезами провода внути подрозетника!

Отлеживайте положение кабеля в подрозетнике, чтобы он не попадал на распорки. Такж не используйте слишком длинные саморезы, которые могут задеть провода.

На каждом этапе ремонта необходимо проверять линии на работоспособность, так как после конечной отделки исправить что-либо без порчи отделки будет невозможно.

схема электропроводки в квартире, монтаж, выбор типа защиты

Разводка электрики в квартире — это один из основных этапов ремонтно-строительных работ, который позволяет обеспечить надежное и бесперебойное электроснабжение всего помещения в соответствии с действующими требованиям ПУЭ, ПТБ и ПТЭЭП.

Проводка в квартире1

Поскольку от качества выполнения проводки в квартире своими руками зависит не только ваша личная безопасность, но и сохранность вашего имущества, лучше поручить выполнение данной услуги узкоспециализированной электромонтажной организации с многолетним опытом. Если же Вы считаете, что справитесь с данным делом самостоятельно, рекомендуем полностью прочитать данную статью, в которой будет подробно описано:

  1. Тип кабельно-проводниковой продукции под каждую задачу.
  2. Рекомендуемое расстояние до розеток и выключателей от пола.
  3. Количество автоматических выключателей или устройств защитного отключения для защиты потребителей.
  4. Нюансы при штроблении стен.
  5. Способ прокладки кабельно-проводниковой продукции.
  6. Рекомендуемое количество розеток в каждой комнате.
  7. Наилучших производителей электротехнической продукции и еще многое, и многое другое.

С чего лучше начать электромонтажные работы в квартире

Планировка проводки

Как правило, электрика в квартире начинается с этапа планирования. Что это значит? Для того чтоб выполнить грамотно замену электропроводки, протянуть новые провода недостаточно. Первостепенно необходимо определить места установки розеток, выключателей, бытовой техники и так далее.

Если не выполнить грамотную расстановку коммуникаций будет очень неприятно, когда после завершения строительных или ремонтно-отделочных работ какие-то розетки будут находится за шкафами или кроватью, а выключатели будут расположены или слишком высоко, или слишком низко.

Конечно в таких ситуациях есть выход! Это подключение удлинителей, однако возникает естественный вопрос — зачем тогда нужна была замена электропроводки если Вы постоянно будете спотыкаться об них?

Первое что необходимо выполнить перед началом ремонта — разработать план или заказать дизайн-проект. В этом плане нужно расчертить где Вы планируете расположить шкафы, диваны, кресла, кровати, шкафы, бытовую технику и так далее.

Основные правила хорошего плана

Планировка1

  1. Все розетки должны располагаться на высоте 30 см от чистого пола.
  2. Выключатели должны располагаться не ниже чем 90 см от пола.
  3. Розетки над рабочей поверхностью в кухне располагаются на высоте 80–100 см от пола.
  4. На рабочей поверхности необходимо минимум 4–5 розеток для подключения бытовой техники (комбайны, миксеры, блендеры и так далее).
  5. На кухне необходимо дополнительно предусмотреть розетки под вытяжку, холодильник, стиральную машинку, газовую или электроплиту, вытяжку, теплый пол (при наличии).
  6. В ванной комнате возле зеркала рекомендуется устанавливать 2–3 розетки герметичного исполнения для подключения фена, электрической бритвы, эпилятора и так далее.
  7. Также в ванной комнате необходимо предусмотреть розетки для подключения бойлера, теплого пола, стиральной машинки, фильтров для очистки воды.
  8. В местах где будет установлен телевизор (гостиная, спальня, детская и так далее) рекомендуется монтировать 4–5 розеток, 2–3 из которых будут снабжать оборудование (телевизор, тюнер, игровые приставки и так далее) 1 будет служить для подключения кабеля «Интернет» и еще 1-а для подключения антенного кабеля.
  9. Розетки в спальной комнате необходимо располагать по 2 штуки с каждой стороны кровати для удобства подключения зарядки мобильного телевизора или лампы на тумбочке.
  10. Также в спальнях рекомендуется монтировать с каждой стороны кровати бра с выключателем возле розетки для создания удобств при чтении книг.
  11. Выключатели лучше располагать с правой стороны от двери если Вы правша и с левой — если левша.

И так с планом расстановки розеток и выключателей разорались. Что же делать дальше? Дальше нам необходимо выбрать тип защиты.

Выбор типа защиты

УЗО

Согласно современным требованиям электробезопасности каждый монтаж электропроводки в квартире должен быть выполнен таким образом, чтоб каждый провод в электрическом щитке защищал отдельный автомат или УЗО (об этом поговорим немного позже). Что это значит? Разберем на конкретном примере.

Пример расчета защит для однокомнатной квартиры

Схема

Допустим у Вас есть схема электропроводки в однокомнатной квартире. Согласно этой схеме:

  • В комнате: 5 розеток под телевизор, 4 розетки (по 2 штуки) возле кровати, 1 выключатель и 1 кондиционер.
  • В кухне: 1 электрическая плита, 1 кондиционер, 4 розетки на рабочей поверхности, 1 розетка под вытяжку, 4 розетки под телевизор (2 электрические и 2 для интернета и антенны) и 1 розетка под холодильник и 1 выключатель (двухклавишный или одноклавишный).
  • В санузле: 2 розетки возле умывальника, 1 розетка под стиральную машинку, 1 розетка под бойлер, 1 розетка (вернее просто фаза и ноль) под теплый пол и 1 выключатель.
  • В коридоре: одна розетка и 2 проходных выключателя.

Согласно требованиям ДБН и ПТЭЭП каждый кабель должен иметь свою защиту с помощью УЗО (иногда их заменяют автоматическими выключателями). Исходя из этих норм, в электрическом щитке должна быть установлено следующее количество УЗО (АВ):

  • В комнате: 2 УЗО на 16 А, один из которых будет защищать кондиционер, а второй розеточную группу и один автоматический выключатель на 10 А для защиты цепей освещения.
  • В кухне: одно УЗО на 16–32 А (в зависимости от мощности потребителя) для защиты электроплиты и духового шкафа, одно УЗО на 16 А для розеточной группы, одно УЗО под кондиционер, один автоматический выключатель на 10 А для цепей освещения.
  • В санузле: одно УЗО под стиральную машину, одно УЗО под бойлер, одно УЗО под розеточную группу, одно УЗО под теплый пол, один АВ под цепи освещения.
  • В коридоре: одно УЗО под розеточную группу и 1 АВ для цепей освещения.

Исходя из вышеприведенных расчетов, нам потребуется электрический щиток на 24 модуля 20 из которых будут заняты УЗО и 4 АВ освещения (если вводной автомат будет устанавливаться в щитовой на лестничном марше и в электрическом щитке не будет монтироваться защита от перенапряжения (Барьер, ZUBR и так далее). Если же вводной АВ и защита от перенапряжения будут монтироваться в данном щитке, тогда он должен быть на 36 модулей (7 модулей будут резервными).

В чем различие между УЗО (устройство защитного отключения) и АВ (автоматический выключатель)

УЗО и АВ

Основное различие между данными устройствами — это способ срабатывания. Что это значит? Чтоб детально не рассматривать принцип работы и характеристики каждого из устройств, хотелось бы сказать одно: автоматические выключатели срабатывают только в случае короткого замыкания на контролируемом участке электропроводки, а УЗО срабатывают при нарушении изоляции проводов или возникновения тока утечки на металлический корпус различного бытового оборудования.

Чтоб было более понятно, устройство защитного отключения служит для защиты человека от поражения электрическим током, а АВ просто защищают бытовое оборудование.

Почему стоит подключать стиральную машинку и бойлер на отдельное УЗО

УЗО1

Поскольку основной потребитель электроэнергии и в бойлере, и в стиральной машинке — это электронагревательный тэн, который контактирует с водой, рано или поздно он пробьет на корпус, и если он не будет запитан от отдельного УЗО, то пропадет свет во всей квартире.

Выбор кабельно-проводниковой продукции

Кабеля

Согласно требованиям нормативной документации ДБН, ПТЭЭП, ПУЭ и ПТБ:

  1. Для запитки розеточных групп, бойлера, стиральной машины, кондиционера, вытяжек необходимо монтировать кабель ВВГнг 3х2.5 мм или ПВСнг 3х2.5 мм.
  2. Для подключения электроплиты и духового шкафа необходим кабель ВВГнг 3х4 мм или ПВСнг 3х4 мм.
  3. Для цепей освещения будет достаточно ВВГнг 3х1.5 мм или ПВСнг 3х1.5 мм.
  4. Если выполняется замена проводки в хрущевке, вводной кабель с силового электрощита на лестничном марше в электрический распределительный щит квартиры должен быть выполнен кабелем ВВГнг (ПВСнг) 3х4 при условии, что у Вас нет электрической плиты, или кабелем ВВГнг (ПВСнг) 3х6 если на кухне установлен духовой шкаф или электроплита.

В чем различие между ПВСнг и ВВГнг

Кабеля2

Единственное различие между данными марками — это способ исполнения. Кабель ВВГнг (например 3х2.5 мм) представляет собой 3 монолитных жили с сечением 2.5 мм, а кабель ПВС представляет собой 3 жили, которые сплетены из множества мелких медных проволок.

Что означает маркировка «нг» в названии кабеля

Приписка «нг» означает что кабель не поддерживает горение. Таким образом при возникновении короткого замыкания в электропроводке, она сама потухнет тем самым защитит вашу квартиру от пожара.

Как необходимо монтировать кабельно-проводниковую продукцию (электрические кабеля)

Монтировка кабеля

Профессиональные электрики рекомендуют монтировать электропроводку исключительно в гофре. Естественно возникает вопрос почему? Ответ очень прост. При прокладке кабеля в гофре, Вы получите следующие преимущества:

  1. При возникновении короткого замыкания в электропроводке поврежденный кабель Вы сможете заменить, не осуществляя демонтаж отделки, поскольку из гофры легко будет достать кабель и заменить его на новый.
  2. Если разводка электропроводки в квартире выполнена в гофре, то у кабеля появляется дополнительная защита, и даже в случае, если Вас затопят соседи, то электропроводка останется не поврежденной поскольку гофра герметична.
  3. При протяжке кабеля через металлические профиля на которых крепится гипсокартон, может повредится только гофра, а защитная оболочка кабеля станется без повреждений.

Как расключить электропроводку в отдельных комнатах

Коробка

Рассмотрим пример, когда выполняется электропроводка в квартире своими руками. Допустим Вы уже собрали электрический щиток и провели от него кабеля в комнаты. Однако что делать дальше, если в комнату приходит 2 или 3 кабеля (освещение, розетки и кондиционер), а с розеток выходит 3–6 кабелей (в зависимости от количества розеток)?

Для этого необходимо монтировать распределительную коробку. В данном электротехническом изделии все кабеля соединяются между собой с помощью сварки, пайки или специальных зажимов (например, WAGO).

Зажимы

Важно! Если Вы подключаете розеточную группу, то согласно маркировке и правильной коммутации в электрическом шкафу коричневый провод — это фаза, синий провод — это общий ноль и зеленый с желтым — это земля.

Что запрещено делать при замене электропроводки в квартире

  1. Соединять провода вне распределительной проводки.
  2. Соединять провода по средствам скруток (поскольку со временем контакт в скрутках ухудшится и может произойти пожар).
  3. Срывать пломбы с счетчика электроэнергии (если он установлен внутри квартиры).
  4. Штробить стены в панельных домах. Допускается делать только вертикальные штробы в штукатурном слое или же прокладывать электропроводку в гофре за фальш-стеной из гипсокартона.
  5. Выполнять ремонт электропроводки в квартире с помощью усеченного кабеля (маркировка ТУ). Для примера если на кабеле с маркой ТУ написано, что сечение кабеля 3х2.5 мм то в реальности оно может быть сечение может быть в пределах 1.5–1.8 мм.
  6. Монтировать кабельно-проводниковую продукцию ближе чем 10–15 см к оконным и дверным проемам.
  7. Использовать не влагозащищённое оборудование в ванных комнатах. Для установки в ванных комнатах степень защиты розеток должна быть не менее чем IP54.
  8. Монтировать электропроводку вблизи газопровода или труб водоснабжения.
  9. Подключать к АВ 16 А кабеля с сечением менее чем 2.5 мм², поскольку кабель будет греться и терять изоляцию, а автоматический выключатель не сработает.
  10. Делать горизонтальные штробы.
  11. Подключать оборудование на прямую без какой-либо защиты (АВ, УЗО и так далее).
  12. Нарушать целостность конструкции несущей стены.

Выводы

Замена электропроводки в хрущевке — это ответственный процесс, который требует определенных навыков и знаний, поскольку от качества его выполнения, зависит безопасность не только Вас и вашей семьи, но а также всего бытового оборудования и приспособлений. И если Вы хотите, чтоб электропроводка в однокомнатной квартире прослужила как минимум 20–25 лет то лучше доверить данной дело проверенным электромонтажным организациям.

Видео по теме

Хорошая реклама



Электросхема квартиры | ehto.ru

Вступление

Электросхема квартиры должна делаться до проведения электромонтажных работ. Однако бывают ситуации, когда  необходимо сделать схему уже готовой или старой электропроводки. По- хорошему, электросхема квартирной электропроводки должна быть в любой квартире. Это избавит от проблем при ремонте электропроводке, а также не приведет к повреждению проводов и короткому замыканию при сверлении стен квартиры.

Начнем знакомиться с электросхемой квартиры с вводной электрической цепи.

Вводная электрическая цепь

Под вводной электрической цепью понимаем, обеспечивающие подвод электропитания, учет расхода электроэнергии и защиту всей электропроводки квартиры. А именно, это

  • Вводной  автоматический выключатель, который защищает электропроводку квартиры от сверхтоков и перегрузки сети, а также выполняет роль механического расцепителя (выключателя) отключающего всю квартиру от электропитания;
  • Счетчик учета расхода электроэнергии, а проще электросчетчик квартиры;
  • Устройство защитного отключения (УЗО) для всей квартиры, номиналом 100 mA или 300 mA. Отмечу, что УЗО на ввод электропитания ставятся не так уж давно и вполне возможно, что у вас такого УЗО нет.

Где расположена вводная электрическая цепь

Все перечисленные устройства вводной электрической цепи, находятся в водном или этажном электрощите. От этажного электрощита, питающий кабель прокладываются в квартиру, где разводится на групповые цепи, распределяясь по ним в квартирном электрощите или в распределительных коробках.

Электросхема вводной электрической цепи

В качестве примера вводной электроцепи квартиры приведу часть однолинейной расчетной схемы квартиры с трехфазным электропитанием. про однолинейную расчетную схему читайте статью: Как создается проект электроснабжения квартиры.

Электросхема квартиры Электросхема квартиры

На схеме вы видите ее элементы:

  • ВА S1E 29/3 -63: Это автоматический выключатель, с номинальным током 63 Ампера и селективной задержкой отключения.
  • Меркурий 230 ART -50А: Это электросчетчик, рассчитанный на работу в сети с током 50 ампер, с учетом активной и реактивной составляющих, в трехфазных, четырех проводных сетях.
  • УЗО ВАД 2 -32-4-100: Это четырехполюсной (цифра 4) выключатель автоматический с защитой от дифференциальных токов (дифференциальный автомат защиты), с рабочим током 32 Ампера и дифференциальным током отключения 100 миллиампер.

Все электротехнические устройства вводной электрической цепи смонтированы в электрическом щите ЭЩ УЭРМ. А это электрический щит, типа устройство этажное распределительное модульное, а по сути, это секция в этажном щите.

Конечно, у вас вводная электрическая цепь может быть другой, могут быть установлены другие электротехнические устройства, но принцип от этого не меняется, вводная электрическая цепь  у вас есть или, по крайней мере, должна быть.

Передвигаемся к электросхеме квартиры

Электросхема квартиры – пример

Для предметного разговора приведу пример электросхемы стандартной двухкомнатной квартиры. Я специально взял упрощенную электросхему  квартиры, где на одном листе нанесены и схема освещения квартиры, и схема силовой сети (розетки). Это стандартная квартира, если с кухней и двумя изолированными комнатами. Особенность электропроводки, а, следовательно, электросхемы квартиры, что  в квартире есть квартирный щиток.

Электросхема квартирыЭлектросхема квартиры

В квартирный электрощит  устанавливаются автоматы защиты групп электропроводки и устройства защитного отключения для групповых цепей квартиры. Можно сказать и, наоборот, в квартирном щите вводное электропитание квартиры, распределяется по квартирной электропроводке, правда это не совсем корректно.

Некоторые элементы электросхемы квартиры

На электросхеме прекрасно представлены все элементы квартирной электропроводки:

1-Светильник;

2-Розетка;

3-Выключатель;

4- Распределительная коробка.

Данная схема не является полной в проектном плане. На электросхеме квартиры должны быть сделаны разъяснения по типу проводки, маркам проводов (кабелей) и способам электромонтажа. Также проектировщики делают свои пояснения. В качестве примера, покажу такую электросхему освещения квартиры с пояснениями.

электросхема-квартирыэлектросхема-квартиры



Про распределительные коробки

Не могу, не остановиться на распределительных, иначе распаячные коробки, которыми наполнены наши квартиры. Такой тип разводки электропроводки называется распределительным. В коробку подводится электропитание группы (освещения и/или розеток) и распределяется по комнатам или по отдельным приборам комнаты.

Распределительные коробки могут монтироваться для групп освещения и для групп розеток, суммарной мощностью не более 2,5 кВт.

Приведу пример, самой простой распределительной коробки для новой запитывания новой розетки. Провода в коробке соединяются опрессовкой, разъемами WAGO или использовать любое доступное соединение проводов электропроводки.

На этом все! Электросхема квартиры разобрана.

©Ehto.ru

Другие статьи по теме

Похожие посты:

Электрическая схема квартиры. Проект и монтаж электропроводки в квартире

Работа с электричеством в собственном доме – довольно трудная задача, требующая от человека большого опыта и ответственности. Ввод электричества в квартиру традиционно считается первостепенной задачей при заселении в еще не до конца готовый дом. От качества выполнения этой трудоемкой и довольно долгой работы зависит не только здоровье и безопасность жильцов, но и качество обеспечения жилья электроэнергией.

схема электрическая квартиры

Электричество в квартире

Проведение в квартиру электричества и монтаж проводки в квартире, пожалуй, самая главная задача из тех, что встают перед хозяином дома при заселении. Именно электропроводку в первую очередь укладывают в стены, которые только после этого замазывают штукатуркой, выравнивают и шпаклюют различными грунтовками, добиваясь идеально ровной поверхности.

Конечно, схема электропроводки в квартире напрямую зависит от потребностей жильцов – не у всех в доме стоят мощные компьютеры или большое количество бытовой техники, потребляющей много электроэнергии. Однако сами принципы проведения электрической энергии в жилье любого типа неизменны на протяжении многих лет.

Также со временем не меняется и схема электропроводки в квартире. Поговорим о ней более подробно далее.

Схема электропроводки в квартире

Основным принципом проведения электричества в дом является поэтапность и последовательность укладки проводов.

В первую очередь оно проводится в само жилое помещение. Для этого протягивается кабель от внедомового источника питания в распределяющую коробку, из которой провода будут разведены по комнатам. На этом этапе чрезвычайно важно осознавать, что электрическая схема квартиры должна быть выполнена невероятно точно, так как в процессе работы уже не будет возможности что-либо изменить, не испортив стены дома.

На втором этапе электрические кабели распределяются по комнатам, определяется местоположение точек питания для электроприборов.

Учтите тот факт, что от базовой несущей линии питания следует сделать несколько основных линий, которые позволят грамотно распределить нагрузку, а также отделить, например, систему освещения от системы питания бытовых приборов.

Третий этап заключается в разведении проводов непосредственно по заранее отмеченным и установленным точкам питания. Этот этап станет для монтера простым, если у него заранее есть полноценная схема электропроводки в квартире.

Планирование и распределение

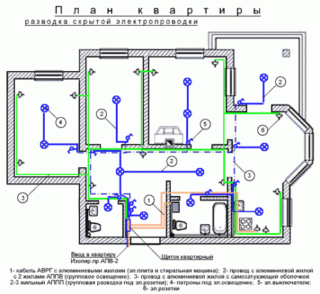

Прежде чем подумать над прокладкой электропроводов в вашей квартире, мысленно распределите всю мебель, бытовую технику и гаджеты по комнатам вашего жилья. Зачастую бывает, что после проведения электричества в дом в нужном месте не оказывается розетки. Чтобы избежать данного недоразумения, заранее возьмите план вашего жилья и распределите все устройства, потребляющие электричество, в удобных для вас местах.

Вы можете посмотреть в статье примеры разводки электропроводки в квартире и на основе полученной информации создать свою авторскую схему.

Схема электропроводки

После этого можно смело приступать к планированию прокладки проводов, установке распределяющих коробок и выводу точек питания.

Возьмите план вашего жилья и несколько цветных карандашей. Затем на плане отметьте главную электрическую линию – ту самую, по которой электричество будет поступать в ваше жилье. После этого другим цветом отметьте побочные электрические линии, которые распределят энергию по комнатам и помещениям вашего дома. Третьим цветом отметьте разветвления кабеля непосредственно по местам питания и подключения электроприборов.

Далее проверьте свой чертеж на наличие мест столкновения или слишком близкого расположения несущих проводов. Электрическая схема квартиры должна быть выполнена в соответствии с техникой безопасности. Если таких мест нет, то можно переходить к следующему этапу.

Следующий этап будет заключаться в произведении необходимых замеров и расчетов, которые позволят вам определиться с точным количеством необходимого для закупки материала: вы определите длину и типы проводов, количество розеток и других материалов.

электропроводка в квартире.

В смету внесите не только материалы, но и возможные инструменты, которых может не оказаться в вашем домашнем арсенале, а также учтите необходимость приобретения защитной маски и специальной рабочей одежды.

Планирование электропроводки квартире

Проведение электрического кабеля в ваш дом – задача весьма ответственная, поэтому для вас будет невероятно важна пошаговая инструкция. Электропроводку в квартире проложить не так легко. Для начала постарайтесь максимально возможно очистить место работы, в идеале освободив его полностью. Бытовая техника, громоздкие шкафы, предметы искусства и мебель лучше полностью убрать из комнат и коридоров. Это не только облегчит вам передвижение и работу с материалом, но и позволит комфортно работать, прокладывая провода. Также свободное место очень пригодится вам при измерении и делении проводов на необходимые отрезки.

После очистки квартиры от лишних вещей тщательно очистите стены от штукатурки, шпаклевки, любых покрытий, обоев или ламината. Постарайтесь добраться непосредственно до стен дома, чтобы заложить чехлы с электрическим кабелем не во временное покрытие, а в несущие стены, что обеспечит надежность и сохранность проводов на долгое время и избавит вас от необходимости делать расчет электропроводки в квартире в ближайшие годы.

Следующим этапом будет являться нанесение на стены линий, отмеченных на вашем чертеже. Именно по этим линиям вы будет прокладывать электрические провода. Также не забудьте отметить места для распределяющих коробок и точек питания.

примеры разводки электропроводки в квартире

Закончив нанесение разметки, еще раз убедитесь в том, что не только нанесли ее правильно, но и не сделали ошибок при проектировании электрических линий в вашей квартире. Если вы не нашли ошибок, то можно смело приступать непосредственно к выполнению основной части работ.

Подготовка к прокладке электропроводки в квартире

Как правильно в новой квартире провести электричество? Проведение его в ваш дом следует начать с прокладки в стенах особых каналов, в которые вы будете укладывать контейнеры с проводами. Этот процесс называется штроблением. Проложить в стене подобный канал можно при помощи специального инструмента – штробореза, похожего на ручную болгарку с очень широким диском, сразу выпиливающим в стене ровный канал необходимой глубины.

Штробление стен под контейнеры.

Не торопитесь и тщательно выпилите в стене необходимое количество каналов, не забыв после завершения процесса тщательно вычистить их от пыли, грязи и попавших туда фрагментов стенного покрытия.

Невероятно важно соблюдать идеальную чистоту подобных каналов, так как даже небольшие загрязнения при попадании в отверстия для электрогарнитуры могут вызвать не только ее поломку, но и короткое замыкание электрической цепи.

Действуйте так, как указывает созданный вами проект электропроводки в квартире.

монтаж проводки в квартире

После штробления вы можете приступать к укладке контейнеров для проводов в образовавшиеся стенные каналы. Для этого вам будет необходимо установить большое количество держателей непосредственно в сам канал. Делать это лучше с интервалом в 15-20 сантиметров. После установки держателей вы с легкость сможете вставить желобообразный контейнер в канал.

Убедившись, что все каналы заполнены контейнерами, заполните свободные места монтажной пеной, которая не только обеспечит электропроводам дополнительную теплоизоляцию, но и надежно удержит контейнер в канале.

Монтаж проводки в квартире

Для непосредственной прокладки электропроводов в заготовленные каналы воспользуйтесь своим планом, на котором вы отметили типы проводов и направление их ввода. Помните, что все провода должны быть уложены в одном направлении, чтобы не допустить короткого замыкания, так как электрический поток всегда движется в одном направлении – от генератора к точкам потребления.

Ведите линию электропроводки согласно созданному вами плану (электрической схеме квартиры): от источника электроэнергии — к точкам ее потребления. Начните с выведения провода от электрощита в ваше жилье, далее распределите электрическую линию по комнатам и помещениям вашего дома. Затем выведите провода к точкам питания приборов.

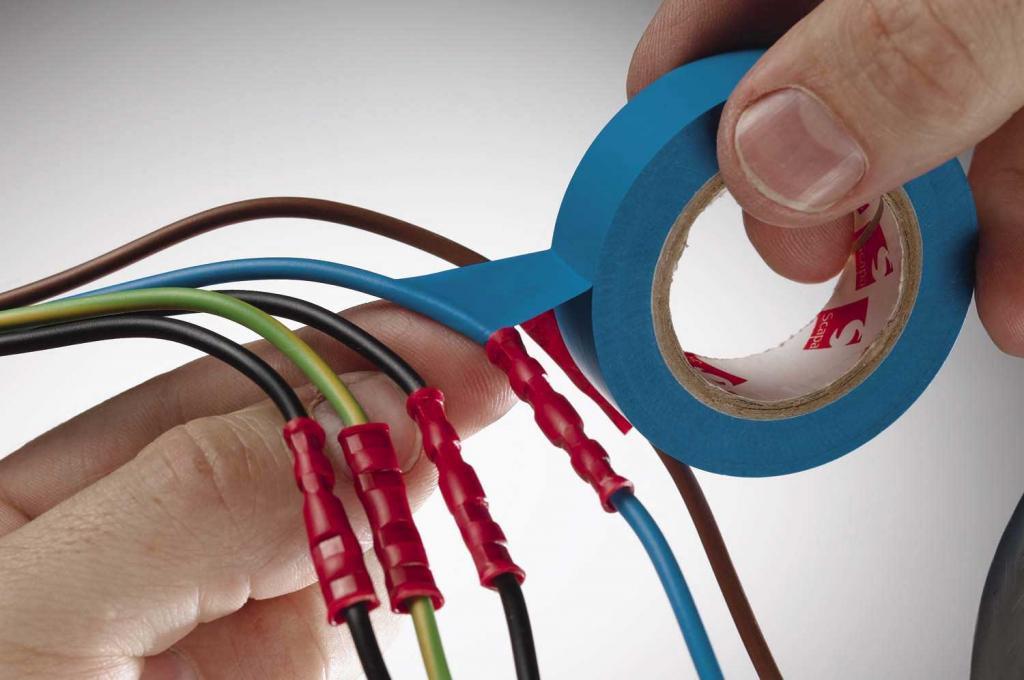

Изоляция проводов специальной лентой.

Помните, что подключение проводов в распределяющих коробках должно быть последовательным и тщательно изолированным от их стенок. Все разветвления электропроводов необходимо дополнительно изолировать специальной изоляционной лентой, исключив возможность соприкосновения их со стенами дома, и друг с другом в особенности. Закрепляйте их так, как указывает электрическая схема квартиры.

После того как все провода оказались уложены в контейнеры, еще раз проверьте тщательность выполнения работы, проверьте получившуюся систему на соответствие изначальному плану, а также постарайтесь выявить допущенные при монтаже ошибки.

Тщательное выполнение вами работы гарантирует, что в ближайшие десятилетия замена электропроводки в трехкомнатной квартире вам не грозит.

Убедившись, что никаких ошибок не было допущено, закройте крышки контейнеров для проводов и приступайте к монтажу электрогарнитуры. Далее рассмотрим этот процесс.

Монтаж электрогарнитуры

Данную операцию следует начинать с проверки отверстий, полученных в процессе штробления. Тщательно вычистите отверстия от пыли и грязи, а также смажьте их специальным укрепляющим составом, чтобы избежать возможного разрушения стены.

Прежде чем подсоединить провода к розеткам, извлеките сердечник и плотно вставьте его в специально созданное вами отверстие для точек питания. Далее подсоедините провода и тщательно изолируйте их при помощи изоляционной ленты.

Монтаж электрогарнитуры. Провода.

После выполнения этой операции тщательно закройте крышку электрогарнитуры и закрепите ее при помощи особого болта. Проверьте надежность вашего подключения и установки розетки. По аналогии подключите все выключатели и счетчики электроэнергии. Последним шагом в монтаже электропроводки станет закрытие крышек розеток и выключателей.

Проверка электропроводки и подключение электроприборов

После того как вы убедились, что вся работа по обеспечению вашего дома электрической проводкой выполнена, вы должны проверить все точки питания и точки потребления энергии. Это осуществляется при помощи индикатора напряжения, показывающего уровень напряжения и его постоянство. Если в каждой из точек выхода электроэнергии оба показателя в норме, то можно смело подключать электроприборы и бытовую технику, попутно проверяя работоспособность каждого из подключаемых устройств.

После подключения всех необходимых приборов проверьте состояние электросчетчика и распределяющего электрощита, а также озаботьтесь проверкой нагрузки на линии электропередачи. Однако если вы изначально составили верный план распределения электрической нагрузки на проводку в вашем жилье, а также осуществили качественное проведение электрических линий, то перегрузки должны отсутствовать, а состояние линии — быть в положенной норме.

Выбор материалов

Как ни странно, но жизненно важным моментом, от которого напрямую зависят ваше здоровье и безопасность, является выбор материалов для прокладки электропроводки.

Специалисты рекомендуют отказаться от алюминиевых проводов, которые в последнее время были признаны небезопасными, и отдать предпочтение надежному медному кабелю среднего сечения, который известен как лучший кабель для электропроводки в квартире.

Такой кабель не только будет надежным проводником электричества, но и выдержит любые нагрузки от бытовых приборов и других источников потребления электроэнергии.

При выборе точек питания – розеток стоит учитывать, что почти все электроприборы сейчас оснащены вилкой системы Shuko, которую в народе называют евровилкой. Это означает, что все розетки должны соответствовать европейскому стандарту диаметра отверстий, чтобы у вас не возникло проблем с подключением бытовой техники в вашем жилье.

Следует отдавать предпочтение розеткам и распределяющим коробкам, выполненным из толстой, плохо нагревающейся пластмассы, эргономической керамики или текстолита, не только являющегося плохим проводником электричества, но и обладающего невероятной прочностью и долговечностью.

Все необходимые материалы следует закупать комплексно, заранее, за неделю до начала работ и в строгом соответствии с планом электропроводки в вашем доме, а также сметой. Это позволит вам упростить процесс контроля материала, а также упростит сам процесс прокладки электрокабеля в вашем жилье.

Домашний мастер

Перед тем как приступить к прокладке электрического кабеля в своей квартире, взвесьте все за и против, оцените собственные силы, возможности, навыки и знания по электромонтажу.

Проведение электрического кабеля в квартиру и осуществление распределения проводов по комнатам не такая простая задача, как может показаться на первый взгляд. Здесь необходимы не только практические знания, но и немалый опыт в проведении подобных операций.

Если вы не уверены в собственной компетентности по данному вопросу, то единственным безопасным решением в данном случае будет вызов специальной бригады электриков, которые не только помогут вам составить план проводки в вашем доме, но и выполнят любые работы, связанные с электричеством, без риска для вашей жизни и здоровья.

Электрическая схема — Простая английская Википедия, свободная энциклопедия

Электрическая цепь — это путь, по которому протекают электроны от источника напряжения или тока.

Точка, в которой эти электроны входят в электрическую цепь, называется «источником» электронов. Точка, в которой электроны покидают электрическую цепь, называется «обратной» или «заземлением». Точка выхода называется «возврат», потому что электроны всегда оказываются у источника, когда они завершают путь электрической цепи.

Часть электрической цепи, которая находится между начальной точкой электронов и точкой, в которой они возвращаются к источнику, называется «нагрузкой» электрической цепи. Нагрузка на электрическую цепь может быть такой же простой, как нагрузка на бытовые приборы, такие как холодильники, телевизоры или лампы, или более сложной, такой как нагрузка на выходе гидроэлектростанции.

Цепи используют две формы электропитания: переменный ток (переменный ток) и постоянный ток (постоянный ток).AC часто питает большие приборы и двигатели и генерируется электростанциями. Постоянный ток питает аккумуляторные транспортные средства и другие машины и электронику. Преобразователи могут изменять переменный ток в постоянный и наоборот. Высоковольтная передача постоянного тока использует большие преобразователи.

Экспериментальная электронная схема

Электронные схемы обычно используют источники постоянного тока. Нагрузка на электронную схему может быть такой простой, как несколько резисторов, конденсаторов и лампы, соединенных вместе, чтобы создать вспышку в камере.Или электронная схема может быть сложной, соединяя тысячи резисторов, конденсаторов и транзисторов. Это может быть интегральная схема, такая как микропроцессор в компьютере.

Резисторы и другие элементы схемы могут быть подключены последовательно или параллельно. Сопротивление в последовательных цепях является суммой сопротивления.

Схема или схема соединений — это визуальное отображение электрической цепи. Электрические и электронные схемы могут быть сложными. Создание чертежей соединений ко всем компонентам в нагрузке схемы облегчает понимание того, как соединяются компоненты схемы.Чертежи для электронных схем называются «принципиальными схемами». Чертежи электрических цепей называются «электрическими схемами». Как и другие диаграммы, эти диаграммы обычно рисуются чертежниками, а затем печатаются. Диаграммы также могут быть созданы в цифровом виде с использованием специализированного программного обеспечения.

Схема представляет собой схему электрической цепи. Схемы представляют собой графическое представление основных соединений в цепи, но они не являются реалистичными изображениями цепи. Схемы используют символы для представления компонентов в цепи.Условные обозначения используются в схемах для представления потоков электроэнергии. Общее соглашение, которое мы используем, — от положительного до отрицательного конца. Реалистичный путь прохождения электричества — от отрицательного к положительному полюсу.

На принципиальных схемах

используются специальные символы, распознаваемые всеми, кто использует чертежи. Символы на чертежах показывают, как такие компоненты, как резисторы, конденсаторы, изоляторы, двигатели, розетки, фонари, переключатели и другие электрические и электронные компоненты, соединяются вместе.Диаграммы очень помогают, когда работники пытаются выяснить, почему схема не работает правильно.

Ток, протекающий в электрической или электронной цепи, может внезапно увеличиться при отказе детали. Это может привести к серьезному повреждению других компонентов в цепи или создать опасность возгорания. Для защиты от этого в цепь можно подключить плавкий предохранитель или устройство, называемое «выключателем». Автоматический выключатель разомкнет или «разорвет» цепь, когда ток в этой цепи станет слишком высоким, или предохранитель «перегорит».Это дает защиту.

Устройства защиты от замыкания на землю (G.F.I.) [изменить | изменить источник]

Стандартный возврат для электрических и электронных цепей — заземление. Если электрическое или электронное устройство выходит из строя, оно может разомкнуть цепь возврата на землю. Пользователь устройства может стать частью электрической цепи устройства, обеспечив обратный путь для электронов через тело пользователя вместо заземления цепи. Когда наше тело становится частью электрической цепи, пользователь может быть серьезно шокирован или даже убит током.

Чтобы предотвратить опасность поражения электрическим током и поражения электрическим током, замыкание на землю прерывает устройства, обнаруживая обрыв цепи на массу в подключенных электрических или электронных устройствах. При обнаружении разомкнутой цепи на массу, G.F.I. Устройство немедленно открывает источник напряжения для устройства. G.F.I. Устройства похожи на автоматические выключатели, но предназначены для защиты людей, а не компонентов цепи.

Короткие замыкания — это цепи, которые возвращаются к источнику питания неиспользованным или с той же мощностью, что и подаваемые.Их использование обычно перегорает, но иногда нет. Выполнение этого с аккумулятором может привести к возгоранию.

,

Что такое электрическая цепь? (с картинками)

Электрическая цепь — это устройство, которое использует электричество для выполнения такой задачи, как запуск вакуума или включение лампы. Схема представляет собой замкнутый контур, образованный источником питания, проводами, предохранителем, нагрузкой и выключателем. Электричество протекает по цепи и доставляется к объекту, к которому он подключен, например, к вакуумному двигателю или лампочке, после чего электричество отправляется обратно к первоначальному источнику; этот возврат электричества позволяет цепи поддерживать ток электричества.Существуют три типа электрических цепей: последовательная цепь, параллельная цепь и последовательно-параллельная цепь; в зависимости от типа цепи, электричество может продолжать течь, если цепь перестает работать. Два понятия, закон Ома и напряжение источника, могут влиять на количество электричества, протекающего по цепи, и, следовательно, на то, насколько хорошо функционирует электрическая цепь.

A technician repairing electrical circuits. Техник по ремонту электрических цепей.
Как это работает

Большинство устройств, работающих на электричестве, содержат электрическую цепь; при подключении к источнику питания, например при подключении к электрической розетке, электричество может проходить через электрическую цепь внутри устройства, а затем возвращаться к исходному источнику питания, чтобы продолжать поток электроэнергии.Другими словами, когда выключатель питания включен, электрическая цепь замыкается, и ток течет от положительной клеммы источника питания, через провод к нагрузке и, наконец, к отрицательной клемме. Любое устройство, которое потребляет энергию, протекающую по цепи и преобразует эту энергию в работу, называется нагрузкой. Лампочка является одним из примеров нагрузки; он потребляет электричество из цепи и превращает его в работу — тепло и свет.

German physicist Georg Ohm uncovered how a material Немецкий физик Георг Ом обнаружил, как состав материала, длина и толщина влияют на то, сколько тока будет проходить через него при определенном напряжении.

Хотите автоматически сэкономить время и деньги месяца? Пройдите 2-минутный тест, чтобы узнать, как начать экономить до 257 долларов в месяц.

Типы схем

Последовательная цепь является самой простой, потому что у нее есть только один возможный путь, по которому может течь электрический ток; если электрическая цепь оборвана, ни одно из нагрузочных устройств не будет работать.Разница с параллельными цепями заключается в том, что они содержат более одного пути для прохождения электричества, поэтому, если один из путей нарушен, другие пути продолжат работать. Последовательно-параллельная схема, однако, представляет собой комбинацию первых двух: она присоединяет некоторые нагрузки к последовательной цепи, а другие — к параллельным цепям. Если последовательная цепь разрывается, ни одна из нагрузок не будет работать, но если одна из параллельных цепей сломается, эта параллельная цепь и последовательная цепь перестанут работать, в то время как другие параллельные цепи продолжат работать.

Fuses in a fusebox. Предохранители в блоке предохранителей.
закон Ома

Многие «законы» применяются к электрическим цепям, но закон Ома, вероятно, самый известный.Закон Ома гласит, что ток электрической цепи прямо пропорционален ее напряжению и обратно пропорционален ее сопротивлению. Так, например, если напряжение увеличивается, ток также увеличивается, а если сопротивление увеличивается, ток уменьшается; Обе ситуации напрямую влияют на эффективность электрических цепей. Чтобы понять закон Ома, важно понимать понятия тока, напряжения и сопротивления: ток — это поток электрического заряда, напряжение — это сила, которая управляет током в одном направлении, а сопротивление — это сопротивление объекта текущий проход через него.Формула для закона Ома E = I x R, где E = напряжение в вольтах, I = ток в амперах и R = сопротивление в омах; Эта формула может быть использована для анализа напряжения, тока и сопротивления электрических цепей.

Amps, volts, watts, and ohms measure different aspects of electricity as it travels through a circuit. Амперы, вольт, ватты и омы измеряют различные аспекты электричества, когда оно проходит через цепь.
Напряжение источника

Другая важная концепция в отношении электрических цепей, напряжение источника относится к величине напряжения, которое вырабатывается источником питания и подается на цепь.Другими словами, напряжение источника зависит от того, сколько электроэнергии получит цепь. На напряжение источника влияет величина сопротивления в электрической цепи; это также может повлиять на величину тока, так как на ток обычно влияют как напряжение, так и сопротивление. Однако сопротивление не зависит от напряжения или тока, но может уменьшить количество напряжения и тока в электрических цепях.

A fuse is a key part of an electrical circuit. Предохранитель является ключевой частью электрической цепи.Resistors are electrical devices that manage the flow of current through a circuit. Резисторы — это электрические устройства, которые управляют потоком тока через цепь. ,

Circuitul electric simplu, Elemente de circuit

Circuitul electric simplu

Becul se aprinde, motoraşul se învârteşte, deoarece sunt străbătute de curent electric produs de baterie.

Bateria sau pila electrică este un генератор электрический , 9955 рецепторов (расходные материалы).

Cele două born ale unei baterii nu sunt тождество deoarece Sensul de rotoie al motoraşului se schimbă câ € ™ s in theverseverse bornele bateriei.

Pentru a aprinde becul Trebuie Legate Bornele Bateriei Prin Fire Conductare La Bornele Duliei BECULUI.

Bateria, Fireline Conductare, Filamentul de la bec formează un Схема электрическая Simplu .

Circuitul închis, Circuitul deschis

Электрическая схема

Электрическая схема , , Электрическая цепь питания , Электрическая цепь .

Электрическая цепь

имеет электрических цепей и электрических цепей .

Circuitul electric simplu, Elemente de circuit

Elementte de circuit

Ansamblul формат DIN генератор электрический , пожарной проводки de legătură şi приемник (расходник) представляет электрическая цепь .

Generatorul electric (например, bateria) являются электрическими цепями тока.

Проводник Firele fac legătura între diferitele elemente ale unui circuit.

Receptorul (пример: becul, reşoul, fierul de călcat) Este un dispozitiv care funcţionează numai atunci când este străbătut de curent electric.

,
Что такое электрическая цепь? Типы цепей, сети и частей цепей

Электрические цепи, сети, комплексные цепи и другие типы цепей

Что такое электрическая сеть?

Комбинация различных электрических элементов или компонентов, которые связаны каким-либо образом, называется электрической сетью

Сложные сети

A Цепь, которая содержит множество электрических элементов, таких как резисторы, конденсаторы, катушки индуктивности, источники тока и источники напряжения ( как переменного, так и постоянного тока) называется сложной сетью.Такие сети не могут быть легко решены с помощью простого закона Ома или законов Кирхгофа. То есть мы решаем эти схемы специальным методом, то есть теоремой Нортона, теоремой Тевенина, теоремой суперпозиции и т. д.

Что такое электрическая цепь?

Цепь или электрическая схема — это замкнутый контур, дающий обратный путь для тока. Или близкий проводящий путь, по которому может течь ток, называется цепью.

What is Electric Circuit? Types of Circuits, Network & Parts Of Circuit What is Electric Circuit? Types of Circuits, Network & Parts Of Circuit Что такое электрическая цепь?

Типы электрических цепей

Существует типов электрических цепей , таких как:

  • Последовательная цепь
  • Последовательная цепь
  • Последовательная параллельная цепь
  • Звездно-треугольная цепь
  • Резистивная схема
  • Индуктивная цепь
  • Емкостная, индуктивная (цепь RL)
  • Резистивная, емкостная (цепь RC)
  • Емкостная, индуктивная (цепь LC)
  • Резистивная, индуктивная, емкостная (схема RLC)
  • Линейная схема Non-Line
  • Схема
  • Односторонние схемы
  • Двусторонние схемы
  • Активная схема
  • Пассивная цепь
  • Разомкнутая цепь
  • Короткое замыкание

Здесь мы кратко обсудим один за другим ниже.

Схема серии

В этих цепях все электрические элементы (источники напряжения или тока, катушки индуктивности, конденсаторы, резисторы и т. Д.) Соединены последовательно, т. Е. Имеется только один путь для перемещения электричества, и никакие другие ответвления не состоят в этой цепи ,

Параллельная цепь

В этих цепях все электрические элементы (источники напряжения или тока, катушки индуктивности, конденсаторы, резисторы и т. Д.) Соединены параллельно, т. Е. Имеется много путей для перемещения электричества, и минимальных ответвлений в этой цепи два ,

Последовательно-параллельная цепь

Если элементы схемы соединены последовательно в одних частях и параллельны в других, это будет последовательно-параллельная цепь. Другими словами, это комбинация последовательных и параллельных цепей. Схема «звезда-треугольник»

«звезда-треугольник»

это не последовательная или параллельная, ни последовательно-параллельная схема. В этой схеме электрические элементы соединены таким образом, что не определено в терминах последовательной, параллельной или последовательной параллельной конфигурации.Такие схемы могут быть решены с помощью преобразования Star Delta Transform или Delta Star.

Ниже приведены более производные схемы последовательных, параллельных и последовательно-параллельных цепей

  • Чистая резистивная цепь
  • Чистая индуктивная цепь
  • Чистая емкостная цепь
  • Резистивная индуктивная цепь, то есть схема RL
  • Резистивная, емкостная цепь т.е. RC-цепь
  • емкостные, индуктивные цепи т.е. LC-цепи
  • резистивная, индуктивная, емкостная цепь RLC-схема

Все эти цепи показаны на рис. ниже.

Щелкните изображение, чтобы увеличить

different types of electric circuits different types of electric circuits Различные типы электрических цепей

В вышеупомянутых схемах все вышеупомянутые компоненты или элементы могут быть соединены последовательно, параллельно или последовательно-параллельно.

Давайте рассмотрим еще несколько электрических цепей, которые вы должны знать, прежде чем приступить к анализу электрических цепей или сетей.

Линейные и нелинейные цепи

Li вблизи цепи

Линейная цепь — это электрическая цепь, в которой параметры цепи (сопротивление, индуктивность, емкость, форма волны, частота и т. Д.) Постоянны.Другими словами, цепь, параметры которой не изменяются относительно тока и напряжения, называется линейной цепью.

Нелинейная цепь

Нелинейная цепь — это электрическая цепь, параметры которой меняются в зависимости от тока и напряжения. Другими словами, электрическая цепь, в которой параметры цепи (сопротивление, индуктивность, емкость, форма волны, частота и т. Д.) Не постоянны, называется нелинейной схемой.

Односторонние и двухсторонние цепи

Односторонние цепи

В односторонних цепях свойство цепи изменяется с изменением направления напряжения или тока питания.Другими словами, односторонняя цепь позволяет току течь только в одном направлении. Диодный выпрямитель является лучшим примером односторонней цепи, потому что он не выполняет выпрямление в обоих направлениях питания.

Двусторонние цепи

В двусторонних цепях свойство цепи не изменяется при изменении направления напряжения или тока питания. Другими словами, двусторонняя цепь позволяет току течь в обоих направлениях. Линия электропередачи является лучшим примером двусторонней цепи, потому что, если вы даете питание с любого направления, свойства схемы остаются постоянными.

Параметры, константы и связанные с ними термины

Различные компоненты или элементы, которые используются в электрических цепях, называются параметрами или константами схемы, т. Е. Сопротивлением, емкостью, индуктивностью, частотой и т. Д. Эти параметры могут быть сосредоточенными или распределенными.

Активная цепь

Схема, содержащая один или несколько источников E.MF (Электродвижущая сила), называется Активной схемой

Пассивная цепь

Цепь, в которой не существует ни одного источника ЭДС, называется Пассивной. Цепь

Разомкнутая цепь

Цепь, которая не имеет обратного канала для протекания тока в ней (т.е.е. который не завершен) известен как разомкнутая цепь. Другими словами, цепь, в которой напряжение стремится к нулю, а ток стремится к бесконечности , называется разомкнутой цепью.

Пример разомкнутой цепи: Схема с разомкнутым выключателем, где лампочка подключена к аккумулятору. Таким образом, лампочка не будет светиться из-за разрыва цепи.

Короткое замыкание

Цепь, в которой есть обратный путь для протекания тока в ней (то есть завершенная цепь), называется коротким замыканием.Другими словами, цепь, в которой напряжение стремится к бесконечности, а ток стремится к нулю , называется коротким замыканием.

Пример короткого замыкания: Цепь с выключателем замыкания, где лампочка подключена к аккумулятору. Таким образом, лампочка светится благодаря завершенной цепи.

Части электрических цепей и сетей и Другие связанные термины
Узел

Точка или соединение, где встречаются два или более элементов схемы (резистор, конденсатор, индуктор и т. Д.), Называется Узлом

Филиал

Та часть или секция цепи, которая расположена между двумя соединениями, называется ветвью.В филиале, один или несколько элементов могут быть связаны, и они имеют две клеммы.

L oop

Замкнутый путь в цепи, где может быть более двух ячеек, называется циклом, т. Е. В цикле может быть много ячеек, но меш не содержится в одном цикле.

Mesh

Замкнутый контур, в котором нет другого цикла, или путь, который не содержится в других путях, называется сеткой.

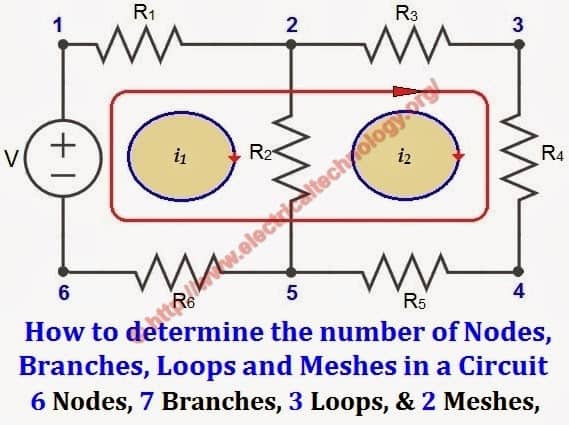

 Nodes, Branches, Loops and Meshes in a Circuit  Nodes, Branches, Loops and Meshes in a Circuit Узлы, ветви, петли и сетки в цепи

Полезно знать:

Мы используем различные теоремы для решения сложных сетей.Как правило, Сложная сеть может быть решена следующими двумя способами.

  • Прямой метод
  • Метод эквивалентной схемы
.

Оставить комментарий

avatar
  Подписаться
Уведомление о
