Электрическая схема квартиры: пошаговые примеры разводки, монтажа и подключения

пошаговые примеры разводки, монтажа и подключения


Современные требования к электрической проводке взяли высокую планку, так как в квартирах и домах возросло количество электрических приборов. Поэтому проводка должна выдерживать возможные нагрузки и соответствовать требованиям безопасности.

Во время строительства или капитального ремонта должна быть разработана новая схема электропроводки в квартире, которая учтет возросшие потребности человека в электроэнергии.

По новым стандартам проводку часто прокидывают по потолку Вернуться к оглавлению

Содержание материала

Особенности проводки в новых домах

Проводка, которая делалась в квартирах 40 лет назад, рассчитывалась на работу малого набора приборов – телевизора, холодильника, освещения. Максимальные нагрузки давали электроплиты, чайники и кипятильники.

Сегодня люди покупают компьютеры, системы видеонаблюдения, мощную бытовую технику, устройства беспроводной связи и другое.

При этом принципы проектирования электропроводки не изменились, но стала сложнее и разветвленнее сеть.

Совет! Важно предусмотреть оптимальное количество розеток на приборы, которые будут использоваться жильцами. В противном случае в ход пойдут тройники и удлинители, что приводит к росту нагрузок на отдельные участки проводки и перегреву.

Количество электроточек возросло

Дополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов.

Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать.

Второй момент – правильное освещение помещений, которое осуществляется в соответствии с нормами СП 52.13330.2016.

Наряду с силовой сетью в квартирах используется и слаботочная. Это телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, домофоны и акустика. Физически их разделять нельзя, так как приборы подключаются к ним одновременно, а значит, при составлении проекта учитывается положение трасс.

Существенно изменилось количества кабеля, нужного для подключения всех приборов. Это относится и к освещению.

Раньше комнаты освещали одной люстрой, а сегодня в моду вошло точечное освещение, которое позволяет равномерно рассеивать свет по площади комнат, что показано на фото ниже. К каждому светильнику требуется прокинуть провод.

Точечное освещение

Интересно знать! Современные электрические приборы не такие прожорливые как раньше. Вместо одной лампы накаливания могут работать сразу 10 светодиодных, давая намного больше света. Этот факт позволяет не перегружать общественные сети.

Рекомендуем прочесть: расчет и проектирование искусственного освещения.

Вернуться к оглавлению

Зачем делать проект электропроводки в квартире

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства.

Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.

Кто-то скажет, что электрик – перфекционист, ответим, что работа велась по проекту

Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.

Когда у застройщика хранится план, проблем подобного рода не возникает.

План электропроводки квартиры – пример

Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы.

Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно.

Он продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.

Схема электрической проводки включает в себя следующие элементы:

  1. Распределительный щиток, который может быть внутриквартирным или общим.
  2. Электрический счетчик для контроля над расходом электроэнергии.
  3. Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
  4. Кабели и провода, с помощью которых осуществляется разводка до электроточек.
  5. Выключатели и розетки для управления освещением и подключения бытовой техники.
Вернуться к оглавлению

Принцип разделения внутриквартирной сети – зачем это нужно

В распределительном щитке частного дома или квартиры устанавливается вводный автомат, к которому подключается силовой кабель. Этот элемент управляет внутридомовой сетью.

При отключении рубильника, электричество перестает подаваться ко всем точкам. Это удобно в том случае, когда надо быстро и без разбора обесточить провода, но крайне неудобно тогда, кода свет требуется отключить только в определенной комнате.

По этой причине внутридомовая сеть разделяется на несколько групп.

Разветвление внутридомовой сети

Чаще распределение делаются по помещениям, но есть и другие принципы деления:

  1. Отдельная группа на освещение.
  2. Подключение мощной бытовой техники.
  3. Отдельная кухонная линия.
  4. Обособление туалета и ванны.

Причем сеть может разветвляться на нескольких уровнях, например, отдельное УЗО ставится на электродуховку, что позволит оставить в кухне другие бытовые приборы и освещение включенными, если защита сработает.

Давайте разберем подключение каждой группы по отдельности.

Вернуться к оглавлению

Линия для освещения

Свет может отключаться раздельно или одним общим выключателем.

Многоуровневое разделение схемы питания

Важно! Если в гостиной одна люстра, а в остальных помещениях используются маломощные светильники, есть смысл запитать их совместно – высокой нагрузки на сеть это не создаст.

Если же освещение включает в себя россыпь приборов разного типа и назначения, то стоит выполнить разбивку по группам – отдельно основной источник света, отдельно дополнительная точечная подсветка и прочее.

По этому же принципу можно будет отделить помещения, в которых установлено наиболее мощное оборудование. Также поступают, если в комнате установлены понижающие трансформаторы и различные блоки питания.

Мощная бытовая техника

Относится этот термин к тем аппаратам, которые осуществляют нагрев чего-либо. Например, электрический котел отопления и подогрева воды, электрическая плитка и духовка. При включении они создают высокую нагрузку на сеть – 10 Ампер далеко не предел.

Тэн от духовки может потреблять до 4 кВт

Розетка и проводка должны справиться с такой нагрузкой, так как рассчитаны на нагрузки в 16 Ампер.

Но, во-первых, не все розетки и провода, а, во-вторых, параллельно им могут работать и другие приборы.

Включите одновременно с духовкой электрический чайник, и, вероятно, сработает защита в щитке, и линия обесточится. По этой причине производители крупной бытовой техники рекомендуют отдельное подключение.

При поломке такого прибора, если он подключен независимо, мастеру будет удобно работать. Не придется искать и дотягиваться до вилки, которая обычно находится в труднодоступных местах.

Кухонные приборы

Причины тут те же, что в описанном выше случае. Кухонная сеть — самая загруженная. Тут высокая концентрация мощных электрических приборов.

Сюда входят: стиральная и посудомоечные машины, тостеры, микроволновые печи, мультиварки, хлебопечки, вытяжки, грили, мясорубки, водонагреватель, освещение и так далее.

Это оборудование создает серьезные нагрузки на электрическую сеть

Поэтому кухня выделяется в отдельную линию, а особо мощные приборы имеют собственные УЗО, запитанные от вводного автомата.

Такое количество приборов требует продуманного расположения розеток. Группу располагают на рабочей зоне, чтобы была возможность подключать мобильные приборы. Отдельно выносятся розетки под крупную бытовую технику.

Помещения с повышенной влажностью

Раньше в ванных и туалетах розеток не ставили, но сегодня и для этого помещения придумано множество приборов.

Пользование ими во влажной среде опасно.

По этой причине помещение нуждается в других устройствах защиты. К схеме электропроводки в ванной есть свои требования:

  • Комнатная распределительная коробка не должна выходить внутрь помещения.
    Устанавливается она в любой удобной соседней комнате или коридоре.
Распределительная коробка на стене в прихожей
  • Каждое устройство, которое будет использоваться в ванной комнате, должно подключаться только к отдельной розетке. Применение удлинителей и тройников не допускается.
Отдельная розетка под стиральную машинку
  • Выключатель для управления освещением комнаты устанавливается, как и коробка, за пределами помещения. Самое удобное место — рядом с дверью.
  • Электрический кабель прокладывается максимально близко к потолку. Обязательно используется изолирующая гофра.
Монтаж электрической проводки в ванной комнате

Важно! Повышенные требования безопасности предъявляются и к фурнитуре. Степень из защиты должна быть не ниже IP 44. При этом рекомендуется брать розетки с крышкой, выполняющую роль защиты от брызг.

Лампы рекомендуется использовать те, что работают от напряжения 12В. Все приборы, имеющие металлический корпус должны быть заземлены.

Интересно знать! Эта проблема остается нерешаемой для домов старой постройки, в которых заземление не предусмотрено в принципе.

Многие люди заземляют технику на водопроводные трубы, но делать так нельзя, из-за риска поражения электрическим током, причем не только вас, но и соседей.

В старых домах иногда проводят полную реконструкцию электрических сетей, что позволяет смонтировать внешний контур заземления. Если так, то жильцам повезло – осталось заменить внутренние провода.

Замена электрической проводки требует проведения капитального ремонтаВернуться к оглавлению

Варианты схем электрической проводки для квартир

Рассмотрим конкретные проекты электросетей для квартир.

Это поможет работу выполнить самостоятельно, но консультация с профессиональным электриком обязательная.

Однокомнатная квартира

К таковым можно отнести и квартиры студии (о планировке квартиры-студии читайте в статье). Помещений в таких квартирах немного, поэтому большого расхода провода не будет. Линий меньше, но обеспечить оптимально расположение каждой нужно. Общие принципы сохраняются.

Лучше жилую комнату, кухню и санузел сделать отдельными группами – такая схема будет оптимальной.

На показанной схеме видно, что линии делятся не по помещениям. В одну группу определено освещение, а во вторую розетки.

Пример схемы электропроводки в однокомнатной квартире — нарисован от руки

Не самое лучшее решение и вот почему. Распределительные коробки нужны на каждую линию, заходящую в комнаты. Многие розетки подключены последовательно, что приведет к отключению целой ветки при перегорании одного единственного провода.

Здесь по-другому. Видно, что отдельную группу составляет освещение в ванной, установленные в ней розетки. По отдельности подключены оставшиеся комнаты – освещение и розетки в них совмещены.

Разделение электрической сети по комнатам

На схема видно что отдельные линии отмечаются разными цветами. Используйте этот прием при самостоятельном проектировании. Обозначение точек также можно легко понять и запомнить.

Составить проект проводки можно посредством использования специальных программ (программы для черчения электрических схем смотрите по ссылке).

Многокомнатные квартиры квартира

Принцип ничем отличаться не будет. Определяем оптимальную схему.

Схема электропроводки в 2-комнатной квартире — образец

Однако для подключения нескольких комнат стоит учитывать некоторые особенности:

  1. Сеть розеток рекомендуется делить на группы по комнатам.
  2. Также поступают и с системой освещения.
  3. Для кухонь предусматривается три отдельных линии: под освещение, малые бытовые приборы и технику высокой мощности.
  4. Отдельно подключается санузел.

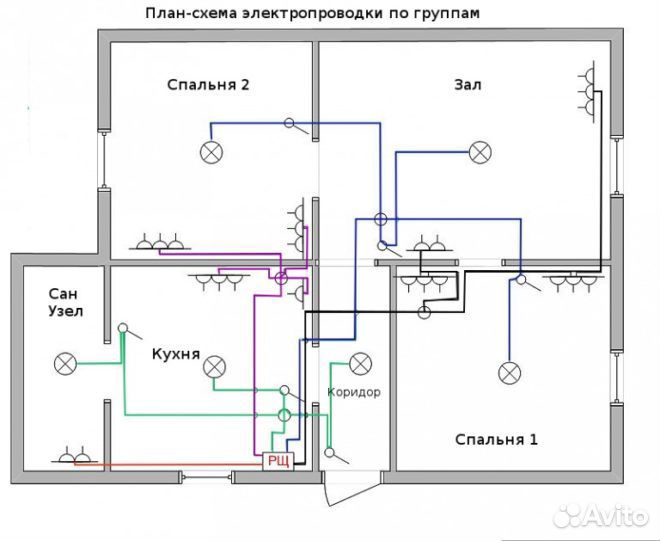

Схема электропроводки в 3x комнатной квартире

Для квартир с большой площадью, которые относятся к категории элитных, предусматривается отдельная ветка на охранные системы.

Сложные схемы нужно поручить составлять специалистам. По окончании их работы на руках должен остаться план, который необходимо хранить на случай возможных поломок и реконструкций.

Вернуться к оглавлению

Параметры электрической сети

После выбора схемы подключения, рассчитываются основные рабочие параметры сети – нагрузка на ветки, подбираются соответствующий кабель и УЗО.

Сделать это непросто, так как сложно заранее представить, сколько приборов будет использоваться, будет ли меняться их количество со временем, а также определить места, где они будут установлены. Та же стиральная машина может стоять в ванной, кухне или коридоре.

Но это можно сделать приблизительно, чтобы у проектировщика появилась возможность рассчитать параметры электропроводки. Естественно, никто не будет подбирать провода впритык (оставляется запас), но и переплачивать за неиспользуемые мощности нет никакого смысла.

Для некоторых приборов подходят только конкретные помещения, хозяевам остается продумать, в какой точке они будут стоять, чтобы протянуть туда кабель и поставить розетку. Это избавит от необходимости пользоваться удлинителями.

Размещение розеток и выключателей в помещении на подробном чертеже

Большинство кабелей прокладывается в квартирах скрыто, но иногда иного решение требуют обстоятельства или задумка дизайнера.

Открытая прокладка провода в деревянном доме

У открытой проводки есть преимущества:

  1. Подобным образом, без разрушения существующего ремонта, можно заменить старую проводку на новую.
  2. Без проблем внутреннюю сеть можно дополнительно расширить.
  3. Для деревянных домов установка открытой проводки с соблюдением отступа от основания считается безопасным решением.
  4. Установка происходит быстрее.

То что провода остаются на виду, можно посчитать минусом, однако их прячут в декоративные короба, или делают проводку в ретро стиле, подобрав соответствующую фурнитуру.

Стоимость такой проводки будет намного выше скрытой

Скрытая прокладка обладает более весомыми плюсами:

  1. Она подойдет для любого стиля интерьера.
  2. Экономия на материалах – не требуются короба и даже гофра, если прокладка выполнена по несгораемым конструкциям.
  3. Меньше вероятность повреждения проводников.

Расчет рабочих нагрузок сети

Выполнить расчет нагрузки на провода несложно — суммировать максимальную потребляемую мощность электрических приборов, подключенных к линии.

Эти данные можно отыскать в паспортах изделий, либо в сводных таблицах.

Потребляемая мощность разных электрических приборов

Зная о количестве потребляемого тока в час, можно рассчитать силу тока по следующей формуле: I=P/E, где Р – это мощность, а Е — вольтаж.

Формулы для расчета параметров электрического тока

Допустим, были получены результаты, по которым видно, что при одновременном включении на сеть создается нагрузка в 18 Ампер.

Во-первых, подбираются соответствующие розетки, во-вторых, определяется правильное сечение проводника.

Подбор сечения осуществляется по сводным таблицам.

Сечение проводника измеряется в миллиметрах квадратных

Для квартир суммарный ток на отдельную линию не должен превышать 25 Ампер.

Такие же требования и для автоматов защиты, через которые они подключаются. Исключение составляют осветительные сети, на которые можно устанавливать УЗО на 16А.

Вернуться к оглавлению

Прокладка электропроводки в квартире своими руками

По разработанной схеме выполняется установка оборудования. Этот процесс включает в себя много тонкостей. Советуем поручить это дело электрику, но о самых распространенных ошибках знать обязаны все, чтобы суметь проконтролировать работу наемного персонала.

  1. Прокладка проводов выполняется только горизонтально и вертикально. Косые участки трассы помогут сэкономить провода, но могут стать серьезно проблемой в дальнейшем, когда проводка нечаянно пробивается перфоратором.

    Такая прокладка кабеля не допускается

  2. Распределительные коробки стоит всегда оставлять на виду, так как в любой момент к ним может потребоваться доступ.
  3. По возможности старайтесь не использовать последовательное подключение розеток.
  4. Кабели должны быть утопленными в штукатурке на глубину не менее 2 сантиметра. В противном случае при возникновении замыкания, может загореться отделка.
  5. При прокладке кабеля по сгораемым конструкциям помещаем его в металлическую трубу, можно гофрированную. Это особое требования пожарной безопасности, которое на практике соблюдается редко, и совершенно зря.

    По доскам кабель прокладывается в металлической гофре.

  6. Электрические провода, даже уложенные в гофре, не должные соединяться с токопроводящими несущими конструкциями. К таковым относится каркас для гипсокартонных стен и потолков.
  7. При установке розеток и выключателей на сгораемые стены, под их коробки прокладывается несгораемый материал, например, паронит.

    Листы прокладочного паронита

Вернуться к оглавлению

Видео: пошаговая схема разводки электропроводки в квартире и ее прокладка


Составление схемы электропроводки однокомнатной квартиры, подбор нужного оборудования



Содержание статьи (кликабельно):

  1. Какой является типовая схема электропроводки в однокомнатной квартире?
  2. Правильная схема электропроводки.
  3. Какими должны быть квартирные автоматы и УЗО.
  4. Прокладка проводов в жилой комнате.
  5. Электропроводка на кухне.
  6. Проводка в ванной.
  7. От чего зависят маршруты ветвей электропроводки?
  8. Инструменты для монтажа электропроводки.

Многие люди обладают однокомнатными квартирами. Этот тип жилья, как и любой другой имею свою электрическую сеть. Эта сеть состоит из определенного количества электропроводов и зависит от особенностей размещения комнат в самой квартире.

Все мы хорошо знаем, что большинство квартир, включая однокомнатные, строилось 20-30 и более лет назад. Тогда электропроводка создавалась с помощью алюминиевых кабелей и на сегодняшний день она является непригодной для использования.

В результате владельцы однокомнатных квартир остро нуждаются в замене электропроводки. Для ее замены нужно иметь схему прокладки новой электропроводки. Собственно, в этой статье будет рассмотрено то, какой была схема электропроводки в однокомнатной квартире до сих пор, и какой же должна быть правильная схема?

Стоит отметить, что однокомнатные квартиры создавались в различных типах домов (панельных, кирпичных и т. п.). Соответственно, такое жилье характеризуется различной планировкой. Однако независимо от плана различных однокомнатных квартир схема электропроводки является практически одинаковой.

Единственная разница заключается в разном количестве осветительных устройств и розеток. Конечно, эта особенность напрямую зависит от площади квартиры, которая классифицируется как однокомнатная.

Классическая схема

Сначала обратим внимание на классическую схему электропроводки в нашем типе жилья. Она подается на рисунке ниже.

Рис. 1. Типичная схема проводки в однокомнатной квартире

Как видно из схемы, электропроводка состоит из двух ветвей. Одна из них подает ток в коридор (прихожую) и жилую комнату. Вторая ветвь питает светильники и электрические приборы в ванной и на кухне. Интересным фактом является то, что каждая линия используется как для освещения, так и для обеспечения подачи тока к электроприборам.

Конечно, такая схема не идеальна, поскольку при появлении короткого замыкания в розетке или светильнике состоится обесточивание всей комнаты. Такую ситуацию нельзя назвать очень благоприятной и позитивной.

Стоит отметить, что часто такая классическая схема дополнялась отдельной ветвью для питания электрической плиты. Как известно, плита является мощной и требует больше тока.

В результате для уменьшения нагрузки на контур, который идет в кухню, и для повышения уровня безопасности использовали отдельный кабель с большим поперечным сечением. В общем, такую схему электропроводки лучше не использовать.

Правильная схема электропроводки



Более эффективной и надежной будет такая электропроводка, которая будет предусматривать подведение отдельных кабелей для различных групп электрических устройств.

То есть один кабель должен подавать ток к розеткам, второй — к осветительным приборам, третий — к мощным электроприборам.
Собственно этот принцип учтен в следующей схеме проводки, которая прокладывается в однокомнатной квартире.

Рис. 2. Схема проводки в однокомнатной квартире.

Перед тем, как сделать детальные разъяснения этой схемы, подадим еще одну картинку, на которой подается объяснение всех обозначений.

Рис. 3 Условные обозначения и их объяснение



Цифры, которые видны на плане квартиры, обозначают такие помещения:

  1. жилая комната;
  2. кухня;
  3. ванная комната;
  4. коридор (прихожая).

Электропроводка обозначается черной и красной линиями. По сути дела каждая из линий, которые подходят к распределительной коробке, является отдельной ветвью проводки.

Так, на схеме видно, что за входом в жилую комнату находится распределительная коробка. К ней подходят две ветви (два контура). Ветвь, обозначенная красным цветом, предназначена для подачи тока на розетки. Черная линия является ветвью, к которой подключаются светильники. На рисунке видно, что в каждую комнату квартиры входят по две такие ветви.

В дальнейшем мы будем проводить объяснение схемы с одновременными рекомендациями по оптимальной организации электропроводки.

На рис. 2 видно, что сразу после входа в квартиру размещается силовой щит. Его еще называют распределительным. Собственно от него и начинается прокладка каждого контура электропроводки.

Этот щит содержит в себе определенное количество автоматических выключателей (АВ) и УЗО. Специалисты отмечают, что одна ветвь электропроводки должна иметь один АВ и одно УЗО. При этом нагрузка на нее не должна превышать двух киловатт. Также, сколько ветвей в квартире, столько АВ и УЗО должно использоваться.

На рис. 2 обозначено семь контуров. Соответственно, в щитке находится по семь автоматических выключателей и УЗО. Характеристики АВ и УЗО зависят от нагрузки, которую будет получать каждый контур.

Характеристики квартирных АВ и УЗО

подключение АВ и УЗО в квартире

Сам распределительный щит подключается к электросчетчику. Подача тока в однокомнатную квартиру осуществляется от электрического щитка, который находится на лестничной площадке. Перед счетчиком монтируют еще квартирный АВ и квартирное УЗО. Их технические характеристики должны зависеть от общей мощности электроприборов, которые будут использоваться в квартире.

Однако есть один нюанс. Может быть так, что вы разместили в однокомнатной квартире такое количество приборов, мощность которых может равняться 6-8 киловаттам. Логично, что квартирные АВ и УЗО должны быть рассчитаны минимум на 37 ампер (8000 ватт / 220 вольт = 36,36 ампер).

Однако установка таких АВ и УЗО является нецелесообразной. Причиной этого является то, что большинство домов имеют старую электропроводку. Это означает то, что 20-30 лет назад на одну квартиру выделялось 1,3-2 киловатта, а не 8. Понятно, что если в квартире включить приборы с большей мощностью, то вас отключит электрический щиток, который размещается в подъезде.

Как отмечают профессиональные электрики, в большинстве случаев максимальная нагрузка на домовую проводку приборами с одной квартиры может составлять 4,3 киловатта. Такую мощность домовая проводка еще может выдержать.

Соответственно, эта цифра и является основной при осуществлении всех расчетов и подбора квартирного автоматического выключателя, УЗО, а также вводного провода.

Полезный совет: в любом случае общая мощность домашних приборов будет больше 4,3 киловатта. Здесь не стоит разочаровываться, поскольку на практике почти нет случаев, когда включается вся бытовая техника.

В тех случаях, когда мощность включенных приборов будет больше 4,3 киловатта, придется некоторые из них выключать самостоятельно. В противном случае главный автомат отключит всю квартиру.

В итоге квартирный АВ должен быть рассчитанным на 25-32 ампера. Количество ампер зависит от площади однокомнатной квартиры. Для малых квартир можно взять АВ на 25 ампер. При этом следует учитывать запас по току, который должен колебаться от 1,3 до 1,5. Квартирное УЗО должно быть рассчитанным на 50А 30мкА.

Таблица 1. Зависимость сечения кабеля от мощности электроприборов

Что касается вводного кабеля, который будет соединять этажный и квартирный распределительные щитки, то он также должен подбираться в зависимости от общей мощности электроприборов. Когда вы знаете эту цифру, то взглянув в таблицу ниже, можете определиться с поперечным сечением вводного кабеля.

Полезный совет: эту табличку следует использовать и для определения поперечного сечения всех кабелей, которые будут использоваться для создания отдельной ветви электропроводки в однокомнатной квартире. Конечно, для этого нужно высчитывать мощность приборов, которые будут питаться от одного контура.

В большинстве случаев вводный кабель для однокомнатной квартиры должен обладать сечением от 4 до 6-ти кв. миллиметров. Конечно, он должен быть медным и трехжильным.

Прокладка проводов в жилой комнате

На рис. 2 отмечено, что освещение коридора и жилой комнаты создается с помощью двух различных контуров. На практике можно сделать так, чтобы коридор и жилая комната освещались от одного контура. Общая люстра или точечное освещение, а также светильники в коридоре вряд ли будут иметь мощность, большую двух киловатт.

Конечно, для соблюдения этого совета, распределительную коробку следует установить на стене у входа в жилую комнату. Дальше от коробки можно развести кабели к светильникам в коридоре и в жилой комнате.

При этом провода к люстре и выключателю в жилой комнате нужно будет прокладывать через дыру в стене. Сечение кабеля, который будет использован для контура для светильников, может равняться 1,5 кв. миллиметра. Номинальный ток автоматического выключателя для этого контура должен составлять десять ампер.

Такими же должны быть и контуры для светильников в ванной и кухне. В принципе для светильников этих двух помещений можно проложить один контур.
На рис. 2 видно, что в жилую комнату, кухню и ванную подходят ветви, к которым подключаются розетки.

Каждая такая ветвь должна быть оснащенной АВ на 25 ампер и УЗО на 30А 30мкА. Наша схема предусматривает установку двух двойных розеток в жилой комнате.

Полезный совет: местоположение розеток может определяться самостоятельно. При этом они должны находиться за электрическими приборами. Поэтому перед проектированием размещения розеток стоит спроектировать местонахождение электрических приборов, а также мебели. Сами розетки должны располагаться на высоте 30-ти сантиметров от пола и в 15 сантиметрах от угла стены.

Количество розеток напрямую зависит от количества электроприборов. При этом есть еще правило, которое гласит, что на каждые шесть квадратных метров должна быть одна розетка. В случае ванны и кухни на эту площадь должно быть две розетки.

Ветка розеточной группы должна создаваться с помощью медного кабеля, сечение которого не является меньшим 2,5 кв. миллиметров. Конечно, сечение можно определить и с помощью таб. 1. В этом случае нужно знать максимальную мощность электрических устройств.

В представленной выше схеме проводки для однокомнатной квартиры (рис. 2) не учтено использование кондиционера в жилой комнате. Для кондиционера нужно вести отдельный контур. Для его создания нужно использовать:

  • кабель с сечением 2,5 кв. миллиметра;
  • АВ на 16 ампер;
  • УЗО, рассчитанным на 20А 30мкА.

Розетка этой ветви должна находиться у кондиционера.

Подытоживая, можно сказать, что в жилом помещении однокомнатной квартиры надо прокладывать три контура.

Проводка на кухне

На кухне обычно используется несколько отдельных контуров. Один на освещение, один на розетки (этот контур ведется кабелем 2х2,5мм) и по одному на каждый из приборов:

  • электроварочная панель;
  • электроплита;
  • проточный водонагреватель;

Каждый из этих контуров ведется отдельно кабелем на 4 мм к автомату на 16А.

Группу из трех-четырех розеток этого контура надо монтировать за нижним шкафчиком, который находится под столешницей. До сих розеток будут подключаться все кухонные приборы. При этом остальные розетки надо размещать в других местах, а точнее там, где будет находиться холодильник и другие габаритные устройства.

В случае использования в однокомнатной квартире электроплиты, следует смонтировать еще одну ветку проводки. Ее особенности зависят от конкретных характеристик самой плиты.

О контуре для освещения для кухни мы упомянули выше.

Проводка в ванной

Остается рассмотреть схему проводки в ванной однокомнатной квартиры. Эта комната является особой и наиболее опасной. Поэтому проводку здесь прокладывают с соблюдением жестких требований. В эту комнату можно выводить два контура: для светильника и электроприборов.

Что касается ветки для светильника, то она является таковой, как и в других комнатах. Исключение составляет место размещения выключателя. Его надо размещать за пределами ванной.

Выключатель должен быть снаружи ванной комнаты

Контур для розеток может быть установлен только тогда, когда он имеет УЗО или распределительный трансформатор. Конечно, каждая розетка должна иметь такой корпус, который является защищенным от влаги. Хотя, на рисунке указана только одна розетка, обычно требуется три. Требования к кабелю и параметрам УЗО, АВ являются такими же, как и к составляющим контура розеточной группы на кухне.

Где монтировать каждую ветку?

Стоит отметить, что схема проводки однокомнатной квартиры определяет не только количество и местоположение розеток, светильников, выключателей, но и определяет маршруты прохождения кабелей. Здесь есть свои нюансы. Они зависят от того, в каком доме находится однокомнатная квартира, и какую отделку будет иметь каждая комната.

Если владельцы будут устанавливать подвесной потолок и отделывать стены гипсокартоном, то маршруты могут быть произвольными. Главное, чтобы кабели размещались только горизонтально и вертикально, а также не перекрещивались. В этом случае электропровода будут прятаться за гипсокартоном.

В том случае, если дом панельный, то электропроводку придется устанавливать или в полу, или в специальных каналах, или в пространстве, которое находится на стыке потолка и стены. Как известно, стены панельных домов нельзя штробить в горизонтальном направлении.

Поэтому горизонтальная проводка будет размещаться в названных выше местах. Вертикальная может проводиться в штробах (такие штробы можно делать).

В кирпичном доме можно прокладывать кабель наиболее коротким путем, поскольку проводка может скрываться как под штукатурку, так и в штробы. В зависимости от этих особенностей обозначают маршруты каждой ветви. Далее берут метр и измеряют необходимое количество электропроводов.

Инструменты для монтажа проводки

Итак, мы знаем, как подобрать каждый элемент электропроводки, а также как и где их размещать. Теперь рассмотрим, какие инструменты необходимо иметь, чтобы установить эти элементы.

Инструменты должны быть представлены:

  1. Перфоратором с набором буров и долот для бетона, кирпича (зависит от дома).
  2. Дрелью.
  3. Болгаркой или штроборезами с алмазным диском (для создания штроб в кирпичном доме).
  4. Тестером-мультиметром.
  5. Индикатором-фазоуказателем.
  6. Набором отверток и гаечных ключей.
  7. Пассатижами.
  8. Бокорезами.
  9. Монтажным ножом.
  10. Строительным уровнем.
  11. Шпателем.


Способы штробления стен с помощью различных инструментов. Кабель канал Legrand поможет организовать любые кабели в офисе Особенности составления схемы для разводки проводки в доме или квартире. Правильная замена проводки в квартире панельного дома — что надо знать и уметь

Схема электропроводки в квартире: изучаем азы

Схема электропроводки в квартире и любых других помещениях должна разрабатываться до начала проведения электромонтажных работ. Вносить коррективы в этот документ во время монтажа бессмысленно – все должно быть продумано и распланировано заранее. Что включает в себя монтажная схема электропроводки квартиры и как она составляется?

Основные понятия

Электропроводкой называют систему проводов и силовых кабелей, обеспечивающую электричеством одну или несколько комнат квартиры или дома. Ее монтаж должен производиться в строжайшем соответствии с требованиями 7-го издания российских «Правил устройства электроустановок» (ПУЭ-7). С изучение этого документа и должно начинаться составление типовой схемы электропроводки квартиры или доме.

В каких случаях требуется производить монтаж электропроводки? Возможные причины проведения этого вида работ:

  • обеспечение электричеством помещений только что отстроенного здания;
  • замена пришедшей в негодность старой проводки – в этом случае новая электрическая схема проводки в квартире может не составляться;
  • ремонт квартиры;
  • приобретение более мощных бытовых электроприборов взамен имеющихся.

Электропроводка подразделяется на:

  • открытую;
  • скрытую.

Открытые провода в наши дни почти не применяются. Их сменила более надежная и незаметная скрытая проводка.
Скрытая, в свою очередь, подразделяется на:

  • сменяемую – прокладываемую внутри пластиковых труб;
  • несменяемую – укладывающуюся под слоем штукатурки.

Работы по замене или монтажу проводки должны начинаться с составления схемы электропроводки в квартиреили доме. Что это за схема и как она выглядит? Под названием «типовая схема электропроводки квартиры» скрывается ни что иное, как чертеж плана комнат и других помещений квартиры, на который нанесены условные обозначения электроточек и подходящих к ним проводов.

Составление схемы электропроводки в квартире

Типовая схема проводки в квартире имеет сложную ветвистую структуру: вводные питающие провода делятся на группы, а те, в свою очередь, разветвляются по комнатам. Составление схемы разводки электропроводки в квартире начинается с распределительного этажного щитка.

При составлении монтажной схемы электропроводки квартиры все приборы-потребители электроэнергии распределяются по группам. Чаще всего группы формируются следующим образом:

  • I – освещение всех комнат квартиры за исключением санузла;
  • II – питание розеток в жилых помещениях;
  • III – освещение санузла;
  • IV – питание розеток кухни.

Разбиение потребителей на группы позволяет решить следующие две задачи:

  • обеспечение автономной работы бытовых и осветительных приборов – поломка, к примеру, холодильника и выключение соответствующего автомата приведут к обесточиванию потребителей только одной, четвертой, группы;
  • облегчение поиска неисправностей – зная, в какой группе произошла неисправность, можно легко выявить проблемный участок.

Итак, наша схема разводки электропроводки в квартире выглядит так:

  • трехфазный питающий кабель приходит в щиток;
  • фазовый провод с щитка через счетчик идет на ввод мощного резервного автомата;
  • с вводного автомата фаза уходит на вводные автоматы всех четырех групп;
  • ноль, земля и фаза приходят на общую распределительную коробку;
  • с общей коробки провода поступают на распределительные коробки комнат и непосредственно к потребителям (электроточкам).

Обычно схема электропроводки в квартире предусматривает подключение кухонных бытовых приборов с общей распределительной коробки: провод для питания плиты сразу прокладывается на кухню. Провода, питающие стиральную машину и кондиционер, идут к своим потребителям. Подключение котла (если он есть) тоже осуществляется с общей коробки. Иначе обстоят дела с розеточными и осветительными проводами. С общего распределителя они прокладываются к комнатным коробкам. Далее схема электрической проводки в квартирепредполагает подключение розеток к розеточному проводу, освещения – к осветительному.

Надеемся, статья поможет вам составить электрическую схему проводки в вашей квартире или любых других помещениях.

Схема электропроводки квартиры

Схема электропроводки в квартире- это документ, в котором обозначено расположение электрических проводов и электро установочных устройств (электрические розетки, выключатели, светильники), электрического щита с
приборами учета, распределения электроэнергии, а также с защитными устройствами.

Знание схемы электропроводки необходимо как в случае проведения электромонтажных работ — поиска и устранения неисправностей в электропроводке или модернизации схемы, так и в случае простейших строительных действий типа сверления или забивания гвоздя, так как при этом можно повредить провода и оставить квартиру без электричества, а самому получить удар током.

Условные обозначения на схеме электропроводки

Для того, чтобы вы могли поставить задачу электрикам, вам придется изучить несложный язык электрических схем, если вы не будете знать расшифровку символов, то электрики вас просто не поймут.




Общие правила расположения электропроводки в квартире

Схема электроснабжения квартиры при всем многообразии проектов домов и планировок квартир имеют общие моменты, которые позволяют разобраться с схемой электроснабжения конкретной квартиры.

  • Электроснабжение квартиры начинается с электрического шита, который расположен или внутри квартиры у входной двери, или на лестничной клетке
  • В электрическом щите стоит несколько защитных автоматов, каждый из которых защищает отдельную линию электроснабжения
  • Соединения проводов внутри квартиры делаются или в розетках или в монтажных коробках
  • Монтажные коробки расположены, как правило, над выключателями на расстоянии примерно 15-20 см от потолка
  • Крайне не рекомендуется сверлить стены на расстоянии 15-20 см от потолка, над розетками и выключателями — велика вероятность перебить электрический провод
  • Если вам надо найти монтажные коробки, которые были спрятаны и забыты во время ремонта, самый простой способ — опросить соседей, живущих непосредственно под и над вашей квартиры.

Схемы электропроводки квартир (69 схем и 15 электропроектов)

Вступление

В этом списке собраны самые разнообразные схемы электропроводки квартир и комнат. Отмечу, что в этих схемах нет никакого определенного подбора. Схемы собраны без системы  и их объединяет только одно, все они относятся к электропроводке квартир и комнат, включая схемы освещения, схемы разводки розеток, схемы уравнивания потенциалов и схемы квартирных электрических щитков.

Замечу, что схемы не являются инструкцией к исполнению, а всего лишь пример работ различных авторов.

Схемы электропроводки квартир  дают представление о электропроводке квартиры и являются основанием для выполнения электромонтажных работ. По назначению и  по исполнению схемы электропроводки квартир делятся на принципиальные и  монтажные.

  • Принципиальные схемы электропроводки квартир  дают самое общее представление об электропроводке квартиры.
  • Монтажные схемы электропроводки  показывают технологические особенности  электромонтажных работ, содержат описание материалов, способы электропроводки, расположение розеток, выключателей и т.п.

Схемы электропроводки квартиры и дома

Все схемы должны открываться в новом окне

Схема Электроввода квартиры БЕЗ заземляющего провода
Схема Электроввода квартиры с заземляющим проводом
Схема Электропроводки Двух-комнатной квартиры
Схема Электроввода квартиры с отдельной защитой для сантехкабины
МОНТАЖНАЯ СХЕМА ЭЛЕКТРОПРОВОДКИ БОЛЬШОЙ ДВУХКОМНАТНОЙ КВАРТИРЫ
Схема Электроввода квартиры с электроплитой и заземляющим проводом
Электроразводка для новой кухни
Простая почти рукописная монтажная схема электропроводки
Принципиальная и монтажная схемы электропроводки 2-х комнатной квартиры (389×599)
Монтажная Схема Электропроводки Большой однокомнатной квартиры (Размеры: 783 × 565)
Схема Электроплиты (Размеры: 1449 × 880)
СХЕМА ЭЛЕКТРОПРОВОДКИ БОЛЬШОЙ ДВУХКОМНАТНОЙ КВАРТИРЫ (Размеры: 3176 × 1774)
Электросхема кухоной электропроводки для подключения бытовой техники (Размеры: 900 × 636)Монтажная электросхема распаячной коробки (Размеры: 669 × 277)
Электросхема освещения большой современной квартиры (Размеры: 1024 × 724)
Электросхема подключения электрощитка
Монтажная схема Электропроводки 2х комнат с с/у (Размеры: 1024 × 724)
Монтажная электросхема электропроводки освещения 1комнатной квартиры
Монтажная Электросхема освещения тамбура
Расчетная однолинейная схема квартиры на 5 Групп (Размеры: 600 × 450)


Электрическая схема освещения 1-комнатной квартиры (2232 х 1679)
Электрическая схема розеток 1-комнатной квартиры.(1024 ×724)
Простой электропроект 2-х комнатной квартиры (Размеры: 1024 × 674)
Схемы-электропроводки:Деление нагрузки на группы
Схемы-электропроводки Ввод в комнату
Схемы-электропроводки квартирной групповой сети
Схемы-электропроводки при небольшой мощности электроприборов
Схемы-электропроводки квартиры без зануления
Схемы-электропроводки квартиры с занулением
Схемы-электропроводки:Условные обозначения на электрических схемах
Схемы-электропроводки:установка розеток в 2-х комнатной квартире
Схема уравнивания потениалов
Схема системы уравнивания потенциалов ванной и с/у 1го этажа
Система уравнивания потенциалов ванной 2й этаж
Системная Схема варавнивания потенциалов
Электрическая схема освещения 1-комнатной квартиры
Электрическая схема розеток 1-комнатной квартиры
Схемы-электропроводки:Деление нагрузки на группы (340 х 340)
Схемы-электропроводки Ввод в комнату ( 450 × 223)
Схемы-электропроводки квартирной групповой сети (Размеры: 450 × 334)
Схемы-электропроводки при небольшой мощности электроприборов (Размеры: 450 × 332)
Схемы-электропроводки квартиры без зануления (Размеры: 450 × 336)
Схемы-электропроводки квартиры с занулением (Размеры: 450 × 331)
Условные обозначения на электрических схемах (Размеры: 336 × 373)
установка розеток в 2-х комнатной квартире (Размеры: 350 × 322)
Подключение электросчетчика (404 × 334)
Монтажная электросхема электропроводки освещения 1комнатной квартиры (Размеры: 1024 × 724)


Электросхема подключения электрощитка (450× 604)

ПРИНЦИПИАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ РАСПРЕДЕЛИТЕЛЬНЫХ ЭЛЕКТРОЩИТОВ(22 схемы)

Все схемы должны открываться в новом окне

1.Распределительный щит скрытого образца
2.Схема электрическая принципиальная ОЩВ-12(12 модулей для автоматов защиты)
3. Схема электрическая принципиальная ОЩВ-6(6 модулей для автоматов защиты)
4.Схема электрическая принципиальная квартирного группового учетно-распределительного щита на 3 отходящих линии.
5. Схема электрическая принципиальная квартирного группового распределительного щита на 3 отходящих линии.
6. Схема электрическая принципиальная квартирного группового распределительного щита на 5 отходящих линии.
7. Схема электрическая принципиальная квартирного группового распределительного щита на 9 отходящих линий.
8. Схема электрическая принципиальная квартирного группового распределительного щита на 9 отходящих линий.
9. Схема электрическая принципиальная учетно-распределительного щита для индивидуального дома, на 10 отходящих линии, с одним трехфазным автоматом для потребителей.
10. Схема электрическая принципиальная учетно-распределительного щита для индивидуального дома на 9 отходящих линии.
11.Схема электрическая принципиальная шкафа учета потребления электроэнергии-ЩУ1.
12. Схема электрическая принципиальная шкафа учета потребления электроэнергии-ЩУ1./Т
13. Схема электрическая принципиальная шкафа учета потребления электроэнергии-ЩУ2./Т
14.Схема электрическая принципиальная ЩАП 12(Щит автоматического переключения электропитания)
15, Схема электрическая принципиальная ЩАП 23(Щит автоматического переключения электропитания)
16. Схема электрическая принципиальная ЩАП 33(Щит автоматического переключения электропитания)
17. Схема электрическая принципиальная ЩАП 43(Щит автоматического переключения электропитания)
18, Схема электрическая принципиальная ЩАП 53(Щит автоматического переключения электропитания)
19.Электрическая принципиальная схема щита вводного трехфазного на 20 автоматов
20. Электрическая принципиальная схема щита вводного трехфазного на 4 автомата
21. Электрическая принципиальная схема щита вводного трехфазного на 8 автоматов
22. Электрическая принципиальная схема щита вводного трехфазного на 10 автоматов

Электропроекты

Специально для сайта: Все про ремонт квартиры

Другие статьи сайта по теме

55.61953237.741349

Поделись ссылкой:

примеры типовых схем, требования и нормы

На чтение 10 мин Просмотров 654 Опубликовано Обновлено

Самостоятельная прокладка электролинии в квартире начинается на этапе черновой отделки. От наличия межкомнатных перегородок, бытовой техники, освещения зависит схема разводки электропроводки в квартире. При работе также учитывается стеновой материал, напольное покрытие, точки прокладки сети.

С чего начать разводку электролинии в квартире

К проведению электричества в доме следует отнестись с должными вниманием и ответственностью

Монтаж электрики начинается с составления плана, на котором будет виден конечный результат. На проекте отображается общий дизайн, расстановка мебели и бытовой техники. В процессе составления можно проконтролировать вероятные точки «холодного резерва» — места вероятного скрытия розеток. После общей планировки выбирается схема прокладки электролинии.

Грамотное проектирование поможет избежать затрат времени и финансов.

Требования, правила, нормы

В квартире или доме разводка электрики производится только в соответствии с регламентами ПУЭ и соблюдением норм безопасности.

Выбор кабеля

Образцы кабеля ВВГ различного сечения

Для предотвращения возгорания проводки, травм человека и поломок бытовой техники по требованиям ПУЭ используют:

  • провода ВВГ-2 или ВВГ-5 сечением 6 мм2 – подключение квартирного ввода к распредщиту;
  • кабель ВВГ-3 сечением 2,5 мм2 – основные линии сети и подводка к розеткам;
  • провод ВВГ-3 сечением 1,5 мм2 – выключатели и осветительные устройства.

Сечение проводов позволяет выдержать максимально допустимую нагрузку.

7 редакция ПУЭ сообщает, что в жилых помещения нужно использовать только трехжильный медный проводник с нейтралью, фазой и заземлением. В зависимости от точки разделения нуля заземление реализуется по системе TN-S с разделением рабочего ноля N и TN-C-S с разделением защитного ноля PE.

Расположение элементов электросети

СНиП 23-05-25 указывает:

  • монтаж выключателей производят на расстоянии 10 см от двери со стороны ручки;
  • на каждые 6 квадратов устанавливают одну розетку, за исключением кухни;
  • в ванной комнате используются приборы с влагозащитой IP44, подключенные через УЗО, на расстоянии 60 см от душа и раковины;
  • розетки от газовой трубы удаляют на 50 см, от иных коммуникаций – на 4 см.

Минимальное удаление розеток от окна, двери, пола – 10 см, от потолка – 20 см.

Проводка, разводка, защита

Наружную проводку прокладывают в кабель-каналах

СНиП устанавливает следующее:

  • прокладка кабеля осуществляется только по горизонтали или вертикали;
  • скрытые провода монтируют под полом, в пустотах бетонных плит, маскируют штукатуркой или рукавом из металла;
  • наружные линии проводят в кабель-каналах;
  • защитные автоматы на 10 А подключаются на освещение, на 16 А – к розеткам, на 25 А – к мощной бытовой технике;
  • качественный УЗО должен срабатывать при токовой утечке в 100 мА;
  • разводка осуществляется шинами, радикальным и комбинированным способом.

Открытая проводка в квартире выглядит не эстетично, но вполне вписывается в гараж.

Для чего нужна схема электропроводки в квартире

Схема будущей разводки бытовой электропроводки в доме или квартире должна составляться только профессиональными электриками. Работы проводятся перед началом ремонта. Правильный чертеж, на котором обозначены основные узлы (выключатели, розетки, УЗО, осветительные устройства) позволит выбрать качественные материалы.

На схеме отражается группировка проводов, особенности распределения нагрузки, управления электросетью. Это гарантирует безопасность эксплуатации и комфорт проживания в квартире.

Варианты соединения элементов в электрических цепях

Последовательное и параллельное соединение в электросхемах

Перед планированием создания новой электролинии или замены существующей, следует подобрать тип соединения частей цепи:

  • последовательный – каждый узел замкнутой сети подключается к следующему, узловые контакты отсутствуют;
  • параллельный – все части сети располагаются в отдельных группах, при поломке одного узла остальные работают нормально;
  • смешанный – на разных участках используется различный тип соединения.

При поломке одного элемента в последовательной системе перестанет функционировать вся сеть.

Особенности электропроводки в помещениях с высокой влажностью

До 1996 года монтаж розеток в ванных и кухнях запрещался. Теперь это разрешено.

Электролиния в ванной

Зоны электробезопасности в ванной комнате

Комната с очень влажной средой, устройствами водозабора, токопроводящими трубопроводами сегодня оснащается средствами электробезопасности. Линия обустраивается так:

  • подключается через УЗО с пределом срабатывания до 30 мА;
  • защищается заземлением TN-S с электробезопасной нейтралью;
  • предусматривает розетки во влагостойком корпусе на расстоянии 60 см от душевой кабинки и 130 см от пола.

Стандартные светильники 220 В для ванной не подходят. Их заменяют аналогами на 12 А.

Электросеть кухни

Кухня не только находится в зоне воздействия влаги. На нее приходится больше всего нагрузки. Организация проводки подчиняется следующим условиям:

  • установка отдельного УЗО для мощной техники;
  • подключение электрики раздельным способом;
  • прокладка отдельных кабелей к высокомощным приборам;
  • размещение розеток на 50 см от газовой плиты;
  • расположение проводки на 40 см от газовых труб, батарей.

Хрущевка заземления не предусматривает, поэтому в ванной, на кухне и других помещениях прокладывается трехжильный кабель.

Как правильно выполнить разводку электрической проводки

Вариант схемы для частного дома

Чтобы правильно выполнить разводку электрики, понадобится:

  1. Выбрать тип разводки – в распредкоробке, в виде звезды или шлейфа.
  2. Составить план электрики. Выполняется в 2-х экземплярах, в первом должен быть план выключателей и точек освещения, во втором – розеток.
  3. Вычислить количество потребителей.
  4. Вычислить количество розеток.
  5. Разбить потребителей электросети на группы с указанием потребляемого тока и выделением отдельного автомата на 25-32 А.
  6. Создать схему расположения выключателей (90 см от пола) и розеток (слева от двери, в прихожей – на высоте 40 см, на кухне – на высоте от 95 до 115 см).
  7. Начертить план проводки с подключением к электрощитку. Кабели не должны пересекаться, быть на расстоянии 15 см от пола и 1 м от оконных и дверных проемов.
  8. Подсчитать метраж кабеля и количества автоматов.

Все вспомогательные автоматы подключаются к одному с мощностью не менее 63 А.

Разновидности схем разводки электрики

Существует три вида схем разводки электрической проводки в квартире:

  • В распредкоробке. В подъездном электрощите ставится счетчик и автоматы. Провод питания направлен в квартиру, доведен до распределительной коробки каждого помещения. Тип соединения распредкоробков – последовательный. От них кабели расходятся на освещение, выключатели, розетки.
  • Звезда. Прямое подключение каждой розетки к электрощитку и наличие автомата для каждого потребителя. Преимущества системы – ремонт на отдельном участке без выключения общей запитки квартиры. Минусы – понадобится много кабеля.
  • Шлейф. Потребители подключаются к щитку прямым способом. Перед этим их формируют в группы, отводя от каждой отдельный кабель.

Для эффективности электролинии комбинируйте типы разводки.

Расчет сечения кабеля по мощности

Схема электрической линии также информирует о силе тока и материалах.

Расчеты

Чтобы вычислить оптимальное сечение кабеля, используется формула I= P / U, где Р – суммарный показатель мощности техники, а U – напряжение. После вычислений можно использовать данные таблицы.

Сечение, мм2Медный проводАлюминиевый провод
НапряжениеНапряжение
220 В380 В220 В380 В
Ток, АМощность, кВтТок, АМощность, кВтТок, АМощность, кВтТок, АМощность, кВт
1,5194,11610,5
2,5275,92516,5224,41912,5
4388,33019,8286,12315,1
64610,14026,4367,93019,8
107015,4503350113925,7

Материалы

Ввод электричества в дом гофротрубе

Для организации проводки чаще всего используют:

  • ВВГ-5х6 – пятижильный провод. Нужен для запитки электрощитка подъезда и квартиры в новостройке с трехфазным питанием.
  • ВВГ-2х66 – двужильный кабель для сетей с двухфазным питанием. Протягивает от подъездного до основного щита.
  • ВВГ-3х2,5 – трехжильный провод для квартирной разводки. Соединяет электрощит и распределительные коробки.
  • ВВГ 3х1,5 – трехжильный кабель. Соединяет распредкоробки с розетками, источниками света.
  • ВВГ-3х4 – трежильный провод, запитывает электрическую плиту.

Тип проводника указывается на схеме.

Типовые схемы

Принципиальная и монтажная схемы электропроводки 2-х комнатной квартиры

При монтаже электролинии руководствуются типовой схемой для квартиры с одной и двумя комнатами.

План обустройства электрики в однокомнатной квартире предусматривает разделение сети на две группы. В первую включаются приборы ванной и кухни, во вторую – жилого помещения и прихожей. Нагрузка разделяется на две высокомощные сети. Если одна выходит из строя, вторая работает в нормальном режиме.

Схемы, отражающие систему электроснабжения двухкомнатной квартиры, предусматривают электрический щиток рядом с дверью. Проводку делят на группы потребителей с отдельным автоматом. Аналогичным образом запитывается частный панельный дом или двухуровневый дюплекс.

Программы для проектирования разводки электрики в квартире

Компас

При отсутствии навыков черчения допускается пользоваться специальными сервисами.

Visio

Графическая программа с простым интерфейсом. В ней удобно работать начинающим мастерам. Доступ бесплатный, сервис русифицирован, но очень мало функций.

Компас

Профессиональное ПО с обозначениями и названиями всех узлов электросети. Пользователь работает бесплатно. Есть русскоязычная версия, опционал понятен специалисту, но сложен для новичка.

Eagle

Интерфейс программы Eagle

Графический редактор для составления чертежей проводки и печатных плат. Начертание осуществляется вручную или автоматически. Программа имеет платную и бесплатную версию. В последней меньше возможностей.

1-2-3

Бесплатный сервис с русскоязычным интерфейсом. Редактор удобен, а список обозначений можно распечатывать и наклеивать на электрощиток.

Autocad

Инженерный софт со множеством версий. В бесплатной можно начертить простейшую и сложную проводку. Редактор русифицирован, понятен и прост.

ArchiCAD

Чертежи в ArchCAD в слоях квартира

ПО для архитекторов-профессионалов, выстраивающих трехмерную модель помещения. Специальная «книга макетов» позволяет сохранять свои наработки. Также Архикад отражает изменения, которые нужно внести в проект.

Эльф

Обеспечение, при помощи которого проектировщики создают чертежи любой сложности. Элементы подбираются из базы данных. Сила тока в цепи рассчитывается программой, она предлагает тип автомата.

Самостоятельное проектирование

Таблица расчета сечения кабеля

Правильная электросхема получится только при наличии навыков и профессионального образования. Понадобится действовать по следующему алгоритму:

  1. Составить общий чертеж, где указывается планировка квартиры.
  2. Перенести на бумагу все части коммуникации с указанием расшифровки.
  3. По обозначениям нарисовать точки расположения электроприборов.
  4. Указать участки монтажа розеток, освещения, выключателей, связующих кабелей, разбив их на зоны.
  5. Упростить задачу – проложить проводку по полу или под покрытием, обозначив линии пунктиром.
  6. Рассчитать количество материалов.
  7. Вычислить силу тока по формуле и сечение кабеля по таблице.
  8. Указать длину провода с запасом 3 м.
  9. Обозначить место квартирного щитка для подключения (в прихожей).
  10. Начертить УЗО на 16 и 20 А.
  11. Указать количество розеток и распредкоробков.
  12. Внести в схему расходные материалы и составить их перечень.

Если составляется схема для электропроводки однокомнатной квартиры, где на кухне стоит электроплита, нужно добавить УЗО на 32 А.

Примеры схем для однокомнатной квартиры

Суммарная нагрузка электросети – не более 25 А, поэтому реализуемая схема предусматривает 1 контур на 1 автомат. Так подключалась хрущевка с силовыми розетками в советский период. В настоящий момент используются независимые отдельные контуры с индивидуальными УЗО.

Для двухкомнатной квартиры

Электрическая схема квартиры отличается от предыдущей по количеству контуров. Двухкомнатный тип жилья чаще всего компонуют:

  • розетками – выбирают по количеству комнат и разделяют на группы.
  • 3-мя линиями кухни – для источников света, мощной и вспомогательной бытовой техники.
  • 2-мя группами в раздельных санузлах.

Для СКУД прокладывается отдельная сеть.

Для трехкомнатной квартиры

Схема квартирной проводки отображает выход большого количества кабеля из одного распредщитка. В трехкомнатной квартире используются отдельные контуры блоков питания с собственными защитными устройствами на 25 и 40 А. Так проводка разделяется на зоны, а система становится удобной в эксплуатации.

Обустройство квартирной разводки под силу новичку, который разбирается в особенностях электрики. Главное условие работ – составление максимально подробной схемы, соблюдение требований нормативов и техники безопасности.

Схема электропроводки в квартире — типовая схема подключения и распределения электропроводки в панельной квартире (одно, двух или трехкомнатной)

Один из этапов ремонта – прокладка электрической сети. Данный вид коммуникаций со временем требует замены. Необходимо учесть очень много нюансов – спроектировать и составить схему электропроводки, выбрать способы соединения цепей, тип разводки, соблюсти все условия по пожарной безопасности и т.д. Также необходимо помнить о том, что схема электропроводки для разных квартир, в зависимости от количества и расположения их комнат, также будет иметь свои особенности.

Виды электропроводки

Рассмотрим общую классификацию электропроводок в квартире. В зависимости от видов монтажа она бывает:

  • Открытая электропроводка – прокладывают на поверхности стен, потолка снаружи. Крепление проводов многообразно: кабель-канал, гофра, плинтусы и т.д. Кабели в этой электропроводке, по сравнению со скрытой, могут иметь меньшее сечение. Может быть стационарной, переносной или передвижной
  • Скрытая электропроводка – прокладывают внутри конструкций: в трубах, коробах, углублениях и т.д. Один из самых распространенных методов прокладки кабелей. Из основных недостатков – отсутствие доступа к проводке. И в случае возникновения неисправностей потребуется приложить немало усилий, чтобы до нее добраться. Кабели в такой сети имеют большее сечение. Электросеть нужно проектировать заранее
  • Наружная электропроводка – прокладка сети снаружи здания. Также может быть открытой и скрытой

На этапе проектирования схемы электропроводки нужно учесть:

  • Места установки электрощитков и розеток
  • Количество электроточек в квартире
  • Мощность электрических бытовых приборов, которые будут использоваться постоянно и периодически
  • Разметку проводов, а для открытой проводки – места их крепления
  • Основные требования к электропроводке –медные кабели для прокладки сети, питание от сети 380/220 В, система заземления TN-C-S или TN-S

Способы соединения

Способы соединения электроцепи:

  • Последовательно – складывается напряжение всех элементов сети, в каждом из них сила тока одинаковая. В цепи нет узлов, и поэтому, если выходит из строя один элемент, перестают работать все остальные
  • Параллельно – ко всем параллельно соединенным ветвям цепи приложено одно напряжение.  Сила тока в узлах равна сумме токов в соединенных параллельных проводниках. Элементы не соединяются между собой, но объедены узлами. Если один из них выходит из строя, данный факт не отражается на работе остальных
  • Смешанно – применяются оба способа соединения на одном участке цепи

Типы разводки

Существует три типа разводки электросети:

  • С помощью распределительных коробок: электрический щиток располагают за пределами квартиры – на площадке в подъезде. На щиток ставится счетчик с несколькими автоматами. От щитка кабель идет в квартиру. В каждой комнате стоит своя распределительная коробка. Они подключены к сети последовательно. Общая схема выглядит так:
  • «Звезда»— электроточка располагается на отдельной кабельной линии и подсоединена к отдельному автомату в щитке напрямую.  Нерентабельна с точки зрения трудозатрат и денежных расходов на прокладку кабелей и проводов к каждому элементу, покупке более мощного считка и большого количества автоматов
  • «Шлейф» — такой способ проводки схож со «звездой». Отличием является то, что на отдельном кабеле, который идет от щитка, находится не один элемент, а группа. На схеме выглядит так:

Обычно используют несколько типов проводки сразу.

Схема электропроводки

При составлении схемы электропроводки лучше сделать два варианта плана: один – для размещения светильников, второй – для розеток. Источники потребления энергии при этом разделяют по группам. Для каждой из них в счетчике будет предусмотрен отдельный автомат. Необходимость такого распределения связана с уменьшением нагрузки на кабель. Также при возникновении неисправности не будет обесточена вся квартира, а только та комната, в которой необходим ремонт проводки.

Можно сделать отдельные группы для:

  • Розеток –  автомат на 25А и для комнат, и для кухни с санузлом
  • Освещения – использовать автомат на 10А
  • Для крупной бытовой техники (стиральная машина, электрическая плита, вытяжки и т.д.) отдельные автоматы на 25А или 32А

Далее следует определить количество розеток и их месторасположение в квартире. Сперва назначают места потребления энергии основных приборов, затем выключатели, элементы освещения и распределительные коробки. При расположении розеток и выключателей нужно учесть их будущее комфортное использование. Для этого:

  • Их следует располагать слева от входа
  • Розетки устанавливают в  40 см от пола. На кухне может быть иная высота расположения
  • Выключатели – на высоте 90 см от пола

При проектировании типовой разводки электросети нужно учитывать общие требования безопасности:

  • В ванной можно устанавливать розетку только при наличии трансформатора
  • Заземление розеток нельзя подключать к нулевому проводу
  • Для электрической плиты на кухне необходим автомат на 63 А
  • Траектория прокладки кабелей должна быть горизонтальной и вертикальной, под прямым углом
  • Расстояние между проводами в идеале не должно быть меньше 0,3 см, до пола или потолка – не меньше 1,5 см, до окон, дверных косяков – не меньше 1 см
  • Выключатели и розетки по всей квартире лучше устанавливать на одной высоте
  • К розеткам провод подводят снизу, а к выключателям – сверху
  • Если щиток располагается внутри квартиры, размещать его нужно на недоступной для детей высоте

Размещение электропроводки в однокомнатной квартире

Типичная схема электропроводки в однокомнатной квартире включает в себя две ветви, которые питают жилую комнату и ванную (с туалетом) с кухней.

Идеальная схема электропроводки однокомнатной квартиры будет предусматривать отдельные кабели для различных групп элементов.

Помимо места расположения розеток, светильников и приборов в однокомнатной квартире, необходимо определить маршруты прохождения кабелей. Они будут зависеть от типа самого помещения и дизайна интерьера. Например, в панельных домах проводку необходимо прокладывать в полу или на стыке пола и стен. А в кирпичном доме в однокомнатной квартире проводку можно спрятать в штробах стен.

Размещение проводки в двухкомнатной квартире

В двухкомнатной квартире в зависимости от типа дома предусмотрены две стандартных разводки электросети:

  • Для кирпичного дома
  • Для панельного дома

Двухкомнатные квартиры в хрущевках нуждаются в полной замене электрики, как минимум из-за неудобного расположения и минимального количества электроточек и выключателей.

Размещение проводки в трехкомнатной квартире

Для размещения электросети в трехкомнатной квартире также выполняются все необходимые требования, связанные с установкой распределительных коробок в каждой комнате и группировке элементов для подключения к кабельной линии.

Типовая схема подключения трехкомнатной квартиры выглядит так:

Как видно из схемы, проводка на лоджию не выводится.

Во всех типах помещений и для всех видов разводки количество кабеля рассчитывается исходя из размеров помещений, а автоматов – из количества групп.

Схема подключения в квартире онлайн. Электропроводка в квартире

Осуществляя отделку новостройки, выполняя ремонт квартиры, необходимо, прежде всего, обратить внимание на состояние электрика. В этом посте я хочу рассказать о существующих схемах подключения, составлении новых схем, таблице выбора сечений проводов и кабелей и небольших советах по ремонту электрооборудования.

Прейскурант

Электромонтаж: ценообразование — способ формирования

Электромонтаж: ценообразование — метод формирования Почему условия жизни комфортнее, тем больше всевозможных бытовых проблем у современного человека.Тотальная электрификация на первый взгляд кажется отличным решением для обеспечения нашего комфорта и уюта. Но 100% зависимость от электричества делает нас достаточно уязвимыми. Представить себе жизнь без света, компьютера, бытовой техники невозможно — а ведь все эти устройства могут работать только от электричества.

Наверное, поэтому услуги электрика востребованы. Ведь рано или поздно в любой системе случаются поломки. Система питания не исключение.Но в отличие от других сфер самостоятельный ремонт электрики может плохо закончиться для электрика-любителя.

Электромонтаж: ценообразование — способ формирования Если у вас возникли проблемы с электричеством или требуется ремонт электрооборудования, вам необходимо вызвать электрика.

Соблюдать это простое правило — значит обеспечивать безопасность себе и своим близким. Тем более, что вызвать электрика сегодня несложно, трудоемко и легко.

Достаточно обратиться в компанию, специализирующуюся на электромонтажных и электромонтажных работах.Найти такую ​​компанию так же просто. По запросу «электрика на дом» поисковик выдаст сотни ссылок на сайты компаний и на страницы частных мастеров.

Чтобы выбрать компанию-подрядчика из лавины предложений, предлагаем воспользоваться проверенным методом.

Выбрав для себя компанию, посетите ее сайт, а также спросите о ее специалистах на специализированных форумах потребителей. Получить рекомендации и отзывы о конкретной компании сегодня очень просто.Например, на сайте нашей компании мы отдельно разместили информацию с рекомендациями и отзывами наших постоянных клиентов.

Важным критерием выбора подрядчика является объем выполняемых работ и их стоимость.

Цены на услуги электрика формируются преимущественно в зависимости от вида и объема работ. Например, электромонтаж, цены на который зависят от объема, может включать в себя дополнительные услуги, что обязательно повлияет на стоимость. Бывают ситуации, когда проводку с нуля проводят, соответственно перед электромонтажом разрабатывают электротехнический проект, получают разрешение на ввод системы в эксплуатацию и т. Д.Все это влияет на окончательную стоимость услуги.

Рано или поздно, но приходит

Рано или поздно, но наступает момент, когда нужно менять электропроводку в квартире. В принципе, это не очень сложная задача, но неплохо было бы иметь хотя бы теоретические знания о порядке его замены. И, конечно же, при работе нужно быть очень осторожным.

Осуществляя отделку новостройки, при выполнении ремонта необходимо, прежде всего, обратить внимание на состояние электрика.В этом посте я хочу рассказать о существующих схемах, о составлении новых, с таблицей выбора сечений проводов и кабелей и небольшими советами по ремонту электрооборудования.

В домах старого жилого фонда применяется несколько способов электроснабжения квартир. Электропроводка осуществляется двухжильным алюминиевым проводом сечением 2,5 мм2 для общей электропроводки и трехпроводным электрическим сечением 4 мм2 отдельно для электроплиты. Я не оговаривал, проводилось это проводом, а не кабелем.Это плоские АПВВ 3х2,5 или 2/3 одинарных провода марки АПВ2,5 / АПВ 4 (соответственно), проложенные в защитном кембрике (в простонародье «отбеливатель»).

В квартирах более «молодых» домов, согласно ПУЭ изд.7 (Правила устройства электроустановок для домов, введенных в эксплуатацию после 2007 года), проводка выполняется с применением защитного PE-провода на всей территории.

Несколько слов о старой электропроводке.

Осуществляется алюминиевыми проводами.

Паяльные ящики для освещения находятся под, прикрыты железной пластиной или замурованы. Раздается постукивающий глухой звук.

Электрика кухни, в панельных домах, запитывается проводом, проложенным над сантехнической кабиной, также есть приставка. Это важно, если вы снимаете стены и потолок.

Розетки электропитания прокладываются либо в полу вашей квартиры, либо в квартире выше, либо в кабельных каналах плит.

Проведите кабель до квартиры возле входа.Для квартир с электропроводкой в ​​пластиковых ящиках внизу. Ввод мощности в квартиру идет сверху вниз. Стена обнесена железной трубой для ввода проводов. Это важно, если вы хотите установить в квартире скрытый распределительный щит.

Если вы решили сделать серьезный ремонт в квартире или воплотили в жизнь свои мечты по отделке собственного строительства, не забудьте для начала спланировать новую электропроводку (новая, надежная, но никому не мешала)

Несколько общих советов:

Сначала нарисуйте схему квартиры, на ней расположение электрических розеток, выключателей, светильников.Их для вашего удобства следует привязать к расстановке будущей мебели, определить высоту розеток (рекомендую 40 см в комнатах, 95-100 см для низких кухонных гарнитуров, 110-115 см для высоких кухонных столов) и высота переключателей (рекомендую 90 см).

ВВГ-отечественного производства.

NYM (NYM) — импортный качественный кабель, но очень прочный.

Правильная разводка в квартире

Правильная разводка электропроводки в квартире — это, прежде всего, безопасность работы электроприборов.Во-вторых, это удобство подключения бытовой техники и нормальная стабильная их работа.

Питание электроприборов в квартире начинается от квартирного электросчетчика, а точнее — от входного кабеля, подходящего к счетчику. Большинство квартир, в которых не проводилась реконструкция электропроводки, были рассчитаны на нагрузку порядка 1,5-2 кВт по устаревшим советским нормам. Соответственно квартира продается в алюминиевом профиле 2,5 кв м.Однако на сегодняшний день большое количество различных бытовых электроприборов потребляют больше электроэнергии.

Поэтому первое, с чего начинается разводка в квартире — это замена подводящего провода, который подходит для электросчетчика с алюминиевого на медный сечением не менее 2,5 мм2, при этом мы рекомендуем провод сечением 4 кв. Такое сечение гарантирует надежную работу при одновременном включении нескольких мощных бытовых приборов.

1 Подводящий провод идет к квартирному распределительному щиту, который представляет собой пластиковый или металлический ящик, который обычно включает в себя электросчетчик, нулевую шину и DIN-рейку, к которой подключаются автоматические выключатели. Выводной провод подключается к счетчику. От счетчика нулевой провод подключается к нулевой шине, а фазный провод подключается к автоматам (автоматическим выключателям). Каждая машина соединена между собой перемычкой.

2 Количество и тип автоматов зависит от схемы разводки в квартире:

для повышения безопасности работы проводки рекомендуем установить устройство защитного отключения (УЗО), которое отключит электричество при случайном прикосновении к живому проводу;

при частых скачках напряжения в местной электросети рекомендуется установить реле минимального-максимального напряжения, которое отключит электричество при превышении уставки входным напряжением;

автоматические выключатели образуют в проводке две группы: группу розеток и группу освещения.Группа розеток подключается к автомату с номинальным током 25А;

осветительная группа обычно маломощная, так как лампочки в осветительных приборах потребляют 60-100 Вт мощности (энергосберегающие лампочки — меньше). Поэтому автоматический выключатель для такой группы выбирается с током 10 А или даже 6 А. Установка автоматов, рассчитанных на большее значение тока, снизит безопасность работы электропроводки, поэтому при появлении автомата нечувствительность;

некоторые мощные стационарные электроприборы (стиральная машина, кондиционер, электрические и т. Д.) можно подключить через отдельную машину. В противном случае эти устройства подключаются к группе розеток.

3 Провода проложены от распределительного щита к розеточной группе (сечение меди 2,5 кв. Мм.) И к осветительной группе (медь 1,5 кв. М.). Проволоку необходимо уложить в гофрированную трубу, которая обеспечит защиту от возгорания при наличии деревянных элементов или убережет провод от механических повреждений.

4 Провода должны подойти к распределительным коробкам в комнатах. Коробки устанавливать нельзя, но в этом случае проверка целостности проводки, замена отрезков провода будет существенно затруднена.В распределительных коробках провода разветвляются. Фаза и ноль подаются в розетки от розетки; отдельная фаза — на выключателе, нулевая — на осветительном приборе.

5 Провода соединяются между собой скручиванием и зажимаются специальными наконечниками под болтовым зажимом. Такое соединение обеспечит надежный контакт, который не искроет и не перегреется. Кроме того, медные провода можно соединять сваркой, пайкой или с помощью клеммных зажимов.

6 Распределительные коробки соединены между собой последовательно, то есть одна за другой.

Совет: При установке проводки всегда необходимо придерживаться общепринятой маркировки проводов, согласно которой нейтральный провод — синий, а фазный — красный или коричневый.

Этапы приемки работ по ремонту электрики.

После прокладки кабеля и установки ящиков.
Убедитесь, что коробки правильно расположены для установки в соответствии с вашим планом.
Проверить крепление кабеля: если кабель проложен в петлях, он не должен выступать из-за стены.В противном случае у вас возникнут проблемы со штукатуркой, о чем вам обязательно сообщат штукатуры, чтобы увеличить плату за свои услуги. Если кабель крепится к стенам — то это должны быть достаточно надежные дюбели, а не гвозди или «ляпы» из алебастра. Помните — кабель следует прокладывать строго вертикально или строго горизонтально. Здесь нет диагональных линий (кроме подвесного потолка) или, что еще хуже, строго запрещено перекрещивание кабелей.
Если ваш кабель гибкий (жила состоит из множества проводов), то перед монтажом концы гибкого кабеля должны быть либо припаяны, либо заделаны.Этот вопрос желательно уточнить перед началом работы. Если электрики за такое требование начнут отказываться — то перед вами, скорее всего, хакеры, не уважающие ни свой труд, ни свои деньги.

На заметку: на сегодняшний день концы гибкого кабеля припаяны редко — слишком трудоемкая операция. В основном используются трубчатые насадки (торцевые заглушки), что в несколько раз снижает трудоемкость. Для опрессовки трубчатых наконечников используются специальные плоскогубцы (стоимость около 15-20 долларов).Однако большинство электриков для этой цели используют обычные плоскогубцы, что, безусловно, лучше, чем ничего. Однако, как для нас самих, мы все предпочитаем немецкую педантичность русской «и так сойдет».
После установки механизмов электрической арматуры (розетки, выключатели и т. Д.).
Опоры всех розеток и выключателей должны быть заподлицо со стеной.
Включите все возможное одновременно. Если электрики пустят куда-нибудь последовательное подключение, что-то перестанет работать.
«Переключить» все и рассеять (на всех УЗО есть специальная кнопка «Тест») на правильность разводки на линиях.
Электрики должны оставить вам схему электрического щита с разбивкой по линиям (например: 1-й автомат — розетки на кухне, 2-й — освещение холла и т. Д.).
После установки передней части электрооборудования с рамками и осветительным оборудованием.
Рамы должны плотно прилегать к стене.
Клавиши переключателей должны работать четко, без особых усилий: если клавиши заедают, это либо перекошенная рамка, либо у вас очень дешевый переключатель.Если ключ необходимо «нажать» — механизм переключателя сильно утоплен в стене. Это очень вопиющая ошибка. Поэтому не стоит стесняться, переделывать такой брак электрики однозначно должны.

Два типа штопоров


Также отдельно нужно поговорить о системе распределительных коробок. На сегодняшний день можно выделить две основные схемы электромонтажа:
раздельный монтаж распределительных коробок. Это стандартный случай, описанный в Правилах устройства электроустановок.Недостатком этого метода является то, что все распределительные коробки хозяин впоследствии красит или наклеивает на обои. Замыкать коробки выключателей, конечно, нет, но …
совмещение распределительной коробки с местом под выключатель (розетку). Расход кабеля увеличится примерно на 20-30%. Но за установку распределительных боксов платить не нужно. По деньгам все равно будет убыток, но все будет красиво и по возможности ремонт электропроводки в квартире (доме) очень удобен.

Некоторые, с позволения сказать «электрики», вообще не занимаются распределительными коробками. Доходит до смешного — на каждую розетку тянется отдельная линия и, соответственно, устанавливается отдельный автоматический выключатель. Таким образом, расходы увеличиваются вдвое, а то и втрое. Так что поступить, конечно, можно. Но экономический эффект аналогичен стрельбе из пушки по воробьям

.

При планировании освещения подумайте о возможных удобствах, потому что все ниже перечисленное необходимо спланировать до ремонта электрической и электропроводки:

включить / выключить свет можно из 2-х мест (с помощью проходных выключателей) или из 3-х мест (два прохода и один крестовой выключатель) и даже из 4-х.О том, как установить проходные выключатели, вы можете узнать на нашей странице «Автоматические выключатели проходного типа». При желании можно организовать активацию с пульта ДУ. Комбинация обычных переключателей с дистанционным управлением тоже вполне возможна и будет очень удобна в будущем;
часто бывает необходимо, чтобы вентилятор в туалете или в ванной некоторое время работал после выключения освещения. Такая проблема решается установкой таймера в ящике под переключателем. Стоимость такого устройства от 15 долларов; Описание можно посмотреть на нашем сайте: Реле времени ETI SMR-H
Есть два варианта уменьшения (регулировки) уровня освещения.Первый — это установка диммера той же серии, что и вся ваша электрическая установка. Второй — установить специальный тонкий диммер в распределительную коробку под вашим переключателем. Описание можно посмотреть на нашем сайте: Dimer ETI SMR-S Такой диммер европейского концерна ETI стоит, например, около 20 долларов. В первом случае вы можете приобрести турецкий диммер стоимостью не более 10 долларов или диммер. европейского производителя стоимостью от 50 долларов и выше. Если вы ориентируетесь на качественный электромонтаж, то при втором варианте вы можете сэкономить от 20 до 100 долларов на одном диммере.На заметку: нельзя регулировать освещение люминесцентных ламп (в том числе и «эконом») обычным диммером;

очень эффектно смотрится затемняющая люминесцентная лампа. Однако сложность в том, что для затемнения трубчатых люминесцентных ламп необходимо специальное электронное пусковое устройство (около 50 долларов) или «домработница» с возможностью диммирования (стоит от 20 долларов). Также потребуется специальный диммер для люминесцентных ламп, которого не выпускают даже все европейские производители;
Для создания эффекта домашнего присутствия можно подключить настольную лампу через таймер.В указанное вами время лампа будет включаться и выключаться. Стоит такой таймер от 5 до 10 долларов и входит в обычную торговую точку;
С помощью недорогого датчика движения можно автоматически включать свет в коридоре при появлении. Освещение выключится автоматически по истечении заданного времени;
Датчик присутствия обеспечит покрытие вашего гаража, пока вы там находитесь. Свет автоматически выключится, когда вы уйдете;
с помощью сумеречного реле вы обеспечите автоматическое освещение нужного места в темноте, а днем ​​освещение автоматически отключится;
Наивысший шик — это полная автоматизация освещения.Например, жалюзи ваших окон поднимаются / опускаются / вращаются в зависимости от уровня освещенности на улице, при включении телевизора освещение в комнате автоматически устанавливается на установленный вами уровень, освещение в детской Номера безоговорочно закрываются в 22:00 по будням и в 23:00 по выходным и т. д. Это удовольствие называется «умный дом» и стоит от 1000 долларов. Умный дом может управлять не только освещением, но и холодильником, микроволновой печью, ванной комнатой, и др. По мобильному телефону вы можете получать сообщения, например, об аварии или несанкционированном проникновении в ваш дом, а также отдавать команды любому устройству, подключенному к электросети.

Какие требования к электрошкафу

Электрошкафы условно можно разделить на шкафы учета (при наличии счетчика внутри) и шкафы распределительные (внутри автоматы, дифлерлы и др. Устройства распределения и защиты электроэнергии). Для небольших помещений — площадью до 100 м2 — обычно два типа шкафов объединяют в один и называют такой шкаф несколько грозно — АСУ, что означает ввод учета и распределения.По меркам совсем не обязательно разделять бухгалтерию и распределение или, наоборот, пытаться разместить все оборудование в одном шкафу. Как ни крути, все будет хорошо. Главное — целесообразность. Единственные строгие правила, которые нельзя нарушать:

— Бухгалтерский шкаф, который будет оплачивать электроэнергию, может быть только один;
— Наличие вводной машины для всех изолированных помещений / участков.

К материалу корпуса — пластику или металлу — также нет жестких требований.Обычно металлические шкафы предпочтительнее для производственных помещений, а пластиковые — для повседневного использования.

Герметичность электрического шкафа важна при установке на открытом воздухе и во влажных помещениях (ванные комнаты, кухни и т. Д.). При этом минимальное требование к степени герметичности — IP54 (а может быть и выше). Во всех остальных случаях особых требований к степени герметичности нет.

Продукция для организации кабелей

Кабельно-прокладочные изделия Для монтажа электропроводки зачастую не хватает некоторых проводов.Ведь провод еще нужно как-то закрепить, защитить или спрятать. Важно выполнить монтажные работы и в соответствии с эстетическими требованиями к внешнему виду. Для этих целей существует множество видов изделий из пластика и металла, специально созданных для того, чтобы сделать эксплуатацию электрических проводов более удобной, безопасной и внешне привлекательной.

Обычно в бытовых условиях проводка прячется в толще стен или в слое штукатурки.Популярность этот способ прокладки проводов получил благодаря тому, что все элементы разводки незаметны. Кроме того, цемент служит надежной защитой от механических воздействий и утеплителем при условии, что штукатурка высохнет. Подробнее об этом можно прочитать здесь. — Особенности монтажа скрытой электропроводки, Скрытая проводка при ремонте квартиры или дома, Прокладка скрытой проводки в деревянных домах.

Однако у этого метода есть существенные недостатки.Первое, с чем сталкиваются электрики при обслуживании или ремонте проводки, — это сложность доступа к нужному участку. Само место повреждения или протечки определить довольно сложно. И когда это можно сделать, возникает вопрос, как открыть керамическую плитку или разбить обои с наименьшими потерями? Затем вам нужно вернуть все в первоначальный вид. Также остро встанет проблема модернизации электропроводки и замены комплектующих на более современные и безопасные образцы.Такая процедура потребует практически нового ремонта, который может повредить кошелек хозяина.

Кабелеукладочные изделия По этим причинам был найден достойный выход из ситуации — разместить провода не внутри стен, а на их поверхности. Такой способ монтажа проводки получил название открытого.

Обрыв проводки остается видимым, что не очень приятно для глаза. Также он становится более уязвимым для механических повреждений, его легче убить, когда он доступен. Но все это поправимо благодаря специальным изделиям для открытой прокладки кабелей как внутри, так и снаружи помещений — пластиковым и металлическим ящикам.

Как правило, пластиковые используются внутри помещений, а металлические — снаружи или внутри, в офисных и производственных помещениях. Металлические изделия для прокладки кабеля — это различные металлические коробки, гофрированные металлические трубы (или металлические шланги), а пластмассовые кабели — это короба или коробки для электромонтажа, жесткие гладкие трубы из ПВХ, батистовые трубы. Электропроводка — открытая и скрытая.

Для крепления открыто проложенных кабелей и проводов используются специальные электромонтажные изделия — скобы крепления, металлические зажимы, пластиковые дюбели-зажимы, металлические ленты, самоклеящиеся прокладки.

В каком порядке устанавливать устройства: автомат, УЗО, реле напряжения, разрядник и т. Д.?

Как упоминалось выше, первым предохранительным устройством в сети должен быть входной автоматический выключатель. Вместо вводного автомата также можно установить дифференциальный автомат (устройство, в котором совмещены автомат и дифлерел). Если для вашей электросети предусмотрен грозозащитный разрядник (защита от остаточных токов молнии), то он размещается перед вводным автоматом.

Тогда релейную автоматику можно использовать для защиты всей квартиры (дома) от протечек и травм электрическим током (дифференциальное реле), а также для защиты бытовой техники от скачков напряжения (реле напряжения). Следующий комплект автоматических выключателей на отдельных линиях. После каждой линии / группового автомата может быть установлена ​​автоматика защиты и / или управления этой линией: дифлерель, реле напряжения, сумеречные реле и т.п.

На заметку.Линейный автомат устанавливается как на группу розеток / выключателей, так и на конкретное устройство. На отдельной машине желательно подключить электроприборы мощностью более 2 кВт и длительным циклом работы: электроплита, бойлер, стиральные машины, кондиционеры и др.
Электропроводка — шкаф распределительный

Первый — это автомат «Дифа», второй — реле напряжения, а затем — линейные (групповые) выключатели. Синий провод подключается к нейтральной клемме (нейтрали), что правильно, а желто-зеленый провод подключается к клемме заземления, если требуется.

Из недостатков сборки данного шкафа можно указать следующие:

на клемме массы, кроме жёлто-зелёного провода есть ещё чёрный провод,

провода плохо заказаны, есть перекрытия.

Эти моменты больше о педантичности электрика, а не о его профессионализме. И если формально по регламенту вы имеете право требовать переделки, то электрики, скорее всего, сочтут такое требование циничным и изощренным издевательством.

На заметку. Установка обогревателя на сегодня — обязательное условие сдачи нового или реконструированного помещения. Те. без установленного дифлерела районэнерго имеет право (и обязано!) не вводить объект в эксплуатацию. Для реле напряжения такого требования нет. Помните, что для любого реле номинальный ток означает только возможность пропустить указанный ток, но не возможность защиты от высоких токов. Поэтому для защиты самого реле от больших токов перед ним необходимо установить автоматический выключатель.

подключение АКБ и УЗО в квартире

Сам распределительный щит подключен к электросчетчику. Подача тока в однокомнатную квартиру осуществляется от электророзетки, которая находится на лестничной клетке. Перед счетчиком монтируется еще квартирный АВ и квартирный УЗО. Их характеристики должны зависеть от общей мощности электроприборов, которые будут использоваться в квартире.

Однако есть один нюанс. Возможно, вы разместили в однокомнатной квартире ряд устройств, мощность которых может составлять 6-8 киловатт.Логично, что комнатные AV и УЗО должны быть рассчитаны минимум на 37 ампер (8000 Вт / 220 вольт = 36,36 ампера).

Однако установка таких АВ и УЗО нецелесообразна. Причина этого в том, что в большинстве домов старая проводка. Это означает, что 20-30 лет назад на одну квартиру выделяли 1,3-2 киловатта вместо 8. Понятно, что если в квартире есть техника большей мощности, то вы отключите электрическую охрану, которая находится в подъезде.

Как отмечают профессиональные электрики, в большинстве случаев максимальная нагрузка на электропроводку дома от одной квартиры может составлять 4,3 киловатта. Эта электропроводка дома все еще может выдержать.

Соответственно эта цифра является основной при выполнении всех расчетов и выбора квартирного автоматического выключателя, УЗО, а также вводного провода.

В тех случаях, когда мощность включенных устройств будет более 4,3 киловатт, необходимо отключить некоторые из них самостоятельно.В противном случае основной автомат выключит всю квартиру.

В итоге квартира АВ должна быть рассчитана на 25-32 ампер. Количество ампер зависит от площади однокомнатной квартиры. Для малогабаритных квартир можно взять АКБ на 25 ампер. При этом следует учитывать текущий резерв, который должен варьироваться от 1,3 до 1,5. УЗО квартиры должно быть рассчитано на 50 А 30 мкА.

Таблица 1. Зависимость сечения кабеля от мощности электроприборов

Что касается входного кабеля, которым будут соединяться напольные и квартирные щиты, то его также необходимо подбирать в зависимости от суммарной мощности электроприборов. .Зная эту цифру, взглянув на приведенную ниже таблицу, вы сможете определить поперечное сечение входного кабеля.

Полезный совет: по этой табличке также следует определять сечение всех кабелей, которые будут использоваться для создания отдельной ответвления проводки в однокомнатной квартире. Конечно, для этого необходимо рассчитать мощность устройств, которые будут питаться от одной цепи.

В большинстве случаев подводящий кабель к однокомнатной квартире должен иметь сечение от 4 до 6 кв.миллиметры. Конечно, он должен быть медным и трехжильным.

Электропроводка в гостиной

На рис. 2 отмечено, что освещение коридора и гостиной создается с помощью двух разных контуров. На практике можно сделать освещением коридор и гостиную от одного контура. Обычная люстра или точечный светильник, а также лампы в коридоре вряд ли будут иметь мощность больше двух киловатт.

Конечно, чтобы соответствовать этому совету, распределительную коробку следует установить на стене при входе в гостиную.Далее из коробки можно сделать провода к светильникам в коридоре и в гостиной.

В этом случае провода к люстре и выключателю в гостиной нужно будет проложить через отверстие в стене. Сечение кабеля, по которому будет проводиться схема для светильников, может составлять 1,5 квадратных метра. миллиметр. Номинальный ток автоматического выключателя для этой цепи должен составлять десять ампер.

Таким же должен быть контур для светильников в ванной и на кухне.В принципе, для светильников этих двух помещений можно проложить один контур.
На рис. 2 видно, что ответвляется на гостиную, кухню и ванную комнату, к которым подключены розетки.

Каждая такая ветка должна быть оборудована АКБ на 25 ампер и УЗО на 30 А 30 мкА. Наша схема предусматривает установку в гостиной двух двойных розеток.

Полезный совет: расположение торговых точек можно определить самостоятельно. В этом случае они должны располагаться за электрическими приборами.Поэтому перед проектированием размещения розеток стоит спроектировать расположение электроприборов, а также мебели. Розетки необходимо располагать на высоте 30 см от пола и 15 см от угла стены.

Количество розеток напрямую зависит от количества электроприборов. Более того, есть еще одно правило, согласно которому на каждые шесть квадратных метров должна приходиться одна розетка. В случае с баней и кухней для этой зоны должно быть две розетки.

Ответвление розеточной группы должно создаваться медным кабелем сечением не менее 2,5 квадратных метров. миллиметры. Конечно, сечение также можно определить с помощью вкладки. 1. В этом случае нужно знать максимальную мощность электрических устройств.

На приведенной выше схеме подключения однокомнатной квартиры (рисунок 2) использование кондиционера в жилом помещении не учитывается. Для кондиционера нужно поддерживать отдельный контур.Для его создания необходимо использовать:

  • кабель сечением 2,5 кв. миллиметр;
  • АБ на 16 ампер;
  • УЗО, рассчитано на 20 А 30 мкА.

Выход этого ответвления должен находиться рядом с кондиционером.

Подводя итог, можно сказать, что в жилом помещении однокомнатной квартиры необходимо проложить три контура.

Проводка на кухне

На кухне обычно используется несколько отдельных контуров.Один для освещения, один для розеток (эта цепь проводится с помощью кабеля 2×2,5 мм) и по одному для каждого из устройств:

  • панель электрической плиты;
  • плита электрическая;
  • водонагреватель проточный;

Каждая из этих цепей подключается отдельно кабелем 4 мм к автомату на 16 А.

Группа из трех или четырех выводов этой цепи должна быть установлена ​​за нижним шкафом, который находится под столешницей. До сих пор вся кухонная техника будет подключена.В этом случае оставшиеся розетки следует разместить в других местах, а точнее там, где будет стоять холодильник и другие габаритные устройства.

В случае использования электроплит в однокомнатной квартире необходимо провести еще одну ветку. Его особенности зависят от конкретных характеристик самой тарелки.

Про контур для подсветки кухни мы уже писали выше.

Электропроводка в ванной

Осталось рассмотреть схему проводки в ванной однокомнатной квартиры.Эта комната особенная и самая опасная. Поэтому проводка прокладывается в соответствии со строгими требованиями. В этом помещении можно вывести две схемы: для лампы и электроприборов.

Что касается ответвления для светильника, то оно такое как в других помещениях. Исключение составляет расположение переключателя. Его следует разместить за пределами ванной комнаты.

Выключатель должен находиться вне ванной комнаты.

Схема розеток может быть установлена ​​только при наличии УЗО или распределительного трансформатора.Конечно, каждая розетка должна иметь защищенный от влаги корпус. Хотя на рисунке показана только одна розетка, обычно требуется три. Требования к кабелю и параметрам УЗО, АВ такие же, как и к составляющим контура розеточной группы на кухне.

Где крепить каждую ветку?

Стоит отметить, что схема подключения однокомнатной квартиры определяет не только количество и расположение розеток, светильников, выключателей, но и определяет маршруты прокладки кабелей.Здесь есть свои нюансы. Они зависят от дома, в котором расположена квартира-студия, и от отделки каждой комнаты.

Если хозяева установят подвесной потолок и отделают стены гипсокартоном, трассы могут быть произвольными. Главное, чтобы кабели располагались только горизонтально и вертикально, а также не перекрещивались. В этом случае электрические провода будут скрыты за гипсокартоном.

В том случае, если дом обшит панелями, проводку придется прокладывать либо в полу, либо в специальных каналах, либо в пространстве, которое находится на стыке потолка и стены.Как известно, в горизонтальном направлении.

Следовательно, горизонтальная разводка будет располагаться в вышеперечисленных местах. Вертикаль может выполняться в стробах (могут делать такие штробы).

АТ кирпичный дом Возможна прокладка кабеля кратчайшим путем, так как проводку можно спрятать как под штукатуркой, так и в штробах. В зависимости от этих особенностей указываются маршруты каждой ветки. Далее возьмите метр и отмерьте необходимое количество электрических проводов.

Инструменты для монтажа проводов

Итак, мы знаем, как подобрать каждый элемент проводки, а также как и где их разместить. Теперь подумайте, какие инструменты вам понадобятся для установки этих элементов.

Инструмент необходимо предоставить:

  1. Перфоратор с набором сверл и бит по бетону, кирпичу (зависит от дома).
  2. Сверло.
  3. Болгарка или штроборезами с алмазным диском (для создания каскадера в кирпичном доме).
  4. Тестер-мультиметр.
  5. Индикатор-указатель фаз.
  6. Набор отверток и гаечных ключей.
  7. Плоскогубцы комбинированные.
  8. Бокорез.
  9. Монтажный нож.
  10. Строительный уровень.
  11. Шпатель.

Параллельно — Таким образом, элементы, входящие в цепочку, объединяются двумя узлами и не связаны друг с другом. При таком сочетании элементов, даже если одна из ламп загорится и разорвет цепь, остальные не погаснут, потому что у тока будут «обходные» пути.

Последовательный — все элементы цепочки расположены друг за другом и не имеют узлов. Пример последовательного подключения — всем известная елочная гирлянда: большое количество лампочек, соединенных одним проводом. Если загореться, цепь разорвется, и все погаснет.

Основные типы разводки трех . Рассмотрим их подробно, так как вся схема зависит от выбранного типа.

1. Звездообразный тип , иногда называемый неприсоединенным или европейским типом проводки.Вкратце этот тип можно отобразить так: одна розетка — одна кабельная линия на панель. Это означает, что каждая розетка и точка освещения имеют отдельную кабельную линию, которая идет прямо в корпус и в идеале имеет автоматический выключатель. В чем преимущества и недостатки такого типа проводки? Плюс — прежде всего в безопасности и возможности контроля над каждой электрической точкой. Кроме того, отпадает необходимость в установке распределительных коробок. Такая разводка выполняется при установке системы «умный дом».Минус «звездочки» — минимум в три раза дороже проводки и, соответственно, трудозатраты на ее установку. К тому же щиток корпуса становится размером со среднестатистический шкаф. В нем может быть 70-100 групп машин, особенно если на сайте есть еще информационные сети. Самостоятельно установить такой щит сложно, да и стоит он дороже обычного.

2. Тип «тропа» напоминает «звезду», но отличается от нее экономичностью. Вы можете отобразить это так: розетка — розетка — розетка — крышка корпуса или паяльная коробка.На одном кабеле последовательно подключаются несколько электрических точек, от которых общий питающий провод идет либо на экран корпуса, либо на вытяжку.

3. Тип подключения в распределительных коробках — наиболее распространенный вариант. Так делали проводку в советское время. Экономичный способ, не требующий особых затрат. Щита в квартире вообще нет, он находится на лестничной площадке. Из такого обычного питающего «стояка» получается квартирная ветка. На нем в щите стоит счетчик и автоматический выключатель (иногда — 1, иногда — 2-3, реже больше).Питающий кабель входит в квартиру, затем с помощью распределительных коробок в комнаты, подходя к каждой точке. Можно сказать, что проводка идет от распределительной коробки к точкам «звезда».

В чистом виде типы разводки применяются редко. В зависимости от имеющихся ресурсов и по запросу обычно выбирают смешанный тип. Пример для разводки в отдельной квартире.


Два типа проводки: розетка — откидная («звезда») и откидная — розетка — розетка — розетка («шлейф»)

Питающий кабель входит в кожух корпуса, где есть несколько групп машин и устройств защиты.В щите общий кабель разделен на несколько зон, например, над жилыми комнатами и отдельно на санузел и кухню с разделением на розетки и освещение. Кабель питания отдельной зоны входит в комнату и раздается в ящике по точкам. Здесь возможны варианты: кабель пойдет в «петлю» розеток или каждой точке будет выделен отдельный провод.


Последовательная «петля» и параллель в распределительных коробках


Профессиональные электрики составляют такие схемы с учетом всех факторов.Это пожелания собственника объекта, то есть то, что именно вы хотите видеть в квартире или доме. Например, хозяин говорит, что в гостиной должно быть две группы розеток по три в каждой. Плюс два проходных выключателя и телефонные розетки в количестве трех штук. Электрик, принимая к сведению эти данные, по правилам электромонтажных работ составляет схему, учитывающую параметры безопасности, порядок проведения работ, тип проводки, размер планки и т. Д.Такой рисунок является документом и заверяется в специальной организации.


Пример принципиальной схемы электроснабжения квартиры от профессионального электрика

Современные фирмы, оказывающие услуги по электромонтажу, используют компьютерные программы. Они созданы специально для инженерно-технических работников (ИТП) и домашнему мастеру вряд ли пригодятся.

Для самостоятельного выполнения электромонтажных работ можно самостоятельно составить схему.Делается это довольно просто. Для начала отображается план квартиры с учетом всех габаритов. Если нет необходимой документации, вы можете взять ее у застройщика, хотя она должна храниться у хозяина дома.

Затем с помощью специальных обозначений выставляются все нужные точки: лампы, розетки, выключатели и т. Д. Нельзя полениться и поставить условные обозначения, чтобы другие люди поняли эту схему. Нередки случаи, когда спустя некоторое время автор схемы не может понять загадочные иероглифы, которые он сам придумал.После этого проводятся линии, обозначающие жгут проводов. Обязательно укажите на плане, на каком расстоянии от потолка или пола находится кабель, особенно если проводка скрыта.


Ниже приведен пример электрической схемы квартиры. Разными цветами показаны осветительные провода, силовые кабели и заземляющий провод. Условными знаками являются лампы, розетки, выключатели и распределительные коробки. Эта схема очень наглядная, и по ней можно произвести все необходимые расчеты.Это нужно для того, чтобы точно знать, куда идут провода. В противном случае можно повесить картину или полку, достать дрель прямо в кабель.


Существуют типовые правила установки. Это следующие:

1. Проволока укладывается только по вертикали и горизонтали под прямым углом. Если есть желание схитрить и спасти кабель, проследив его по диагонали, лучше этого не делать. В будущем найти этот извилистый путь будет очень сложно, а попасть в него с помощью гвоздя — легко.

2. Расстояние от провода до потолка или пола должно быть 15 см. От углов, дверных косяков и оконных рам — не менее 10 см. При прохождении через трубы отопления следует соблюдать зазор не менее 3 см между ними и проводкой.


3. Необходимо избегать перекрещивания проводов при прокладке. Если это сложно, расстояние между кабелями должно быть не менее 3 мм.

4. Для упрощения расчетов все розетки и выключатели должны быть на одной высоте.Обычно переключатели размещают слева от двери на высоте, достаточной для того, чтобы ладонь опускалась до их касания, то есть 80-90 см. Розетки монтируются на высоте 25-30 см. Однако на кухне и в случае подключения высоко висящих электроприборов это расстояние может быть и другим. Лучше всего, если провод к выключателям будет опущен сверху, а к розеткам снизу — так поступает большинство электриков.

5. Длина проводника, выходящего из электрической точки, должна быть 15-20 см.Это сделано для удобства монтажа точек со скрытым типом проводки. Если он открытого типа, то длина жилы может быть меньше: 10-15 см.

Концы проводов, идущих к электрическим точкам, необходимо заизолировать изолентой. Вооружившись чертежом, можно приступать к монтажу проводки.

Электричество — самое необходимое благо цивилизации. Без воды, газа можно жить, а электричество заменить почти нечем.Он везде, в любом помещении, в любое время суток. Поэтому очень важно иметь не только электрифицированный корпус, но и грамотно спроектированную проводку, чтобы нагрузка от включенных устройств правильно распределялась и не допускала подгорания проводов. Электропроводку можно выполнить своими руками. Конечно, для электриков это непросто, но эта статья расскажет и покажет, что и как нужно сделать, чтобы установить в доме надежный блок питания.

Этапы работ

В первую очередь определимся с этапами работ по прокладке электропроводки.

  1. Составление схемы электроснабжения помещения.
  2. Разработать план планировки, утвердить и зарегистрировать в вышестоящих инстанциях.
  3. Устройство ремонтное время.
  4. Электропроводка.
  5. Подключение электрических устройств, выключателей, розеток и т. Д.

Разметка

Перед тем, как начать разводку электрики в квартире своими руками, необходимо сделать разметку энергоносителей по всей квартире. Первое правило разметки — легкая доступность основных узлов электропроводки, поэтому доза, розетки, тумблеры, выключатели, распределительный щит и сам счетчик размещаются не дальше уровня протянутой руки.И второе основное правило, все голые места закрываются пластиковыми ящиками. На рисунке показан пример схемы комнатной планировки квартиры.

Рассмотрим подробнее, какие энергоносители лучше всего разместить. На картинке показаны оптимальные допустимые размеры разводки: снизу, от пола, от потолка и сбоку (также рекомендуем прочитать).

  1. Розетки. Высота от пола должна быть 30-80 см. Одна розетка на 6 кв. М, а в кухне розеток должно быть, как правило, больше.Розетки в ванной всегда должны быть закрытыми или размещать в местах с низкой влажностью и без доступа к воде. Категорически запрещается установка розеток возле (не менее 50 см) газовых котлов, радиаторов отопления и т. Д.
  2. . Для выключателей нет определенных стандартов и правил установки. Их ставят на удобной высоте сбоку от входа.
  3. доз. Маленькие коробочки, в которых спрятаны провода. Их не нужно прятать под обои и покрывать шпаклевкой.
  4. Коммутатор.Устанавливать следует на уровне своего роста не более 170 от пола.
  5. Счетчик. Рекомендуемая высота от пола до зажимной коробки — 80-170 см. Электросчетчики чаще всего устанавливают в легкодоступных местах. Но часто счетчики выносят из квартиры.

Для более понятной схемы разводки рассмотрим трехфазную и однофазную схемы на рисунке.

Электромонтаж

В этой статье мы представили наиболее распространенный способ распределения электриков по квартирам.Этот способ не особо сложен, он доступен не только электрикам, но и рядовым любителям, проявившим желание сделать ремонт в своей квартире.

При покупке жилой площади в многоэтажных новостройках или уже эксплуатируемых домах возникает вопрос об организации правильного электроснабжения. Схема электропроводки в квартире — один из ключевых моментов в процессе ремонта. Это важно, потому что количество потребителей, нуждающихся в подключении, постоянно растет (в основном за счет бытовой техники), а существующие сети морально и физически устарели для таких нагрузок.

Необходимость, причины и последствия

Любое действие, совершаемое человеком, имеет свои причины и последствия. Разводка электропроводки в квартире необходима как минимум по двум причинам:

  • Во-первых, это позволяет добиться четкого понимания при составлении плана работы по электроснабжению дома;
  • Во-вторых, при ремонте, замене / обновлении существующей электропроводки позволяет быстро и точно определить расположение, характеристики имеющихся элементов (проводов, выключателей, розеток, приборов и т. Д.)).

Это базовый этап, которого не избежать. Это критически важно при строительстве или покупке нового жилья, поскольку позволяет заранее определить план, фронт работ, их правильное выполнение, подключение потребителей. Кроме того, хорошо подготовленная схема подключения позволяет определить количество комплектующих (автоматы, выключатели, розетки и т. Д.), Расходных материалов и их характеристики.

Что такое схема, как она построена и что происходит?

Концепция схемы подключения связана с привлечением опытных специалистов (проектировщиков), которые только рисуют им и установщикам понятные линии точек подключения на стандартных листах с пломбами и подписями.Такой подход правильный, так как изначально вопросом займутся профессионалы. Но, учитывая, что за их работу придется немало платить, все эти работы можно выполнить самостоятельно, исходя из текущих рекомендаций.

Чтобы сэкономить на оплате за электроэнергию, читатели советуют «Энергосберегающий ящик для экономии электроэнергии». Ежемесячные выплаты будут на 30-50% меньше, чем они были до использования экономиста. Он удаляет из сети реактивную составляющую, в результате чего снижается нагрузка и, как следствие, ток потребления.Электрические приборы потребляют меньше электроэнергии и снижают затраты на ее оплату.

Схема электропроводки квартиры или частного дома должна включать пять основных типов схем:

На что ориентироваться при выполнении своей работы?

Эффективность действий в той или иной сфере зависит от уровня профессионализма, наличия определенных базовых знаний / навыков. Если, например, человек электрик, то составление схемы, отработка ее своими руками не составит для него большого труда.При отсутствии таких знаний, а также при желании выкладывать деньги на работу профессиональных дизайнеров можно и нужно использовать типовые схемы подключения. Это своего рода эталонное решение, которое учитывает текущие перспективные нормы и из которого необходимо отталкиваться, разрабатывая индивидуальные решения.

Следующее визуальное типовое решение разводки в квартире панельного или кирпичного многоэтажного дома также может служить ориентиром (также может использоваться в частной застройке):

Как видно, все точки потребления в Дома разделены на несколько групп.На каждую группу от вводного автомата и УЗО подается питающий кабель разного сечения (цифра в оранжевом квадрате). Кроме того, к каждому ответвлению проводки предусмотрено подключение собственных элементов защиты, каждый из которых имеет разный номинальный ток (зеленый прямоугольник).

Разбивка на группы продуктов питания — очевидная современная тенденция. Происходит в соответствии с суммарной мощностью потребителей своими руками. Указаны номинальные текущие значения для каждого из филиалов, исходя из технических характеристик современной бытовой техники и перспективы расширения ее автопарка.

Практическая реализация схемы

Когда составлены основные чертежи, схемы электромонтажа, определены нормы расходных материалов, комплектующие, то можно приступить к реализации на практике своими руками. Первым делом на стенах перекрытия идет разметка. Делается это в строгом соответствии с действующими строительными и противопожарными нормами. Например, в панельном доме категорически запрещена горизонтальная ориентация, а также диагональная прокладка.Расположение кабелей должно быть строго горизонтальным и вертикальным с учетом минимального отступа от существующих ограждений и ограничителей поверхности (дверных, оконных проемов, стыков стен, линий перекрытия и т. Д.). Примерный план зон разводки можно увидеть на следующей иллюстрации:


выводы

Замена старой, прокладка новой проводки в доме и квартире — одна из важнейших задач для самостоятельного выполнения. При этом надежность работы и перспективный план развития энергосистемы дома зависят от правильности проектирования схемы и выбора материалов и устройств.

Схема электропроводки в квартире. Монтаж открытой и совмещенной электропроводки.

Не каждый домашний умелец умеет правильно делать электропроводку в доме своими руками. Поможем сформулировать основу для начинающего мастера и оборудовать дом светом и теплом.

1

Электросвязь устройства может быть открытой или закрытой. На поверхность стены укладывают открытый вид, прикрывая кабели пластиковыми трубами или плинтусами.Уровень высоты для этого типа не регламентируется и выбирается произвольно. При выполнении запрещается совмещать в одном цоколе кабели разной мощности. Причем эти декоративные элементы необходимо выбирать из негорючего материала, который к тому же обладает изоляционными свойствами. В подвальных и чердачных помещениях кабели укрепляются специальными скобами.

Электропроводка скрытого типа размещается в специально отведенных для этого пустотах, внутри конструкций подвесных потолков или перегородок.Прокладку силового кабеля рекомендуется производить одновременно с устройством перекрытий. Если готовых ниш нет, то ее изготавливают, а в полученные борозды укладывают проволоку. При устройстве электросистемы осветительных приборов под слоем штукатурки необходимо использовать кабели с защитной изоляцией.

2

Делая разводку в частном доме, нужно помнить, что скрытые штукатуркой коммуникации должны проходить идеально ровно по горизонтали или вертикали.Прокладывая кабели в различных пустотах, можно найти кратчайший путь, сэкономив при этом провод. Монтируя электричество в конструкции подвесного потолка, необходимо использовать материалы, не поддерживающие горение. При установке в помещениях с повышенной влажностью нельзя использовать провода с защитной оплеткой из металла.

Перед тем, как приступить к работе, необходимо тщательно продумать, как проводить электропроводку в доме, соблюдая все правила безопасности. Ведь неправильная работа может иметь неприятные последствия.В местах разветвления кабеля необходимо установить специальные распределительные коробки, которые скроют соединения и защитят их от нежелательного замыкания. При выполнении необходимо установить розетки и выключатели особого вида.

Высота электрического кабеля регулируется самостоятельно, но должна быть не менее 40 см от пола, для защиты жителей дома от поражения электрическим током в случае непредвиденного затопления. Соблюдая правила техники безопасности, розетки следует устанавливать на значительном удалении от раковин и радиаторов отопления.Расстояние между этими предметами должно быть не менее 50 см.

Установка розеток в помещениях, предрасположенных к повышенной влажности (бани, сауны), допускается на расстоянии более 2,6 м от источника воды.

При установке электродвигателей и различного другого силового оборудования необходимо выбирать модели, доступ внутрь которых возможен только с помощью специальных инструментов. Для подключения бытовой техники и электрических плит необходимо использовать кабель подходящего сечения и обязательно покрытый металлической оболочкой.Этот провод можно проложить под полом, выбрав кратчайший путь от машины к устройству.

Перед тем, как прокладывать электропроводку в доме, необходимо составить на бумаге подробный план, отметив на нем каждый выключатель и расположение приборов отопления и питания. С помощью схемы можно точно рассчитать необходимое количество кабелей определенного сечения, что существенно сэкономит деньги. Далее мы расскажем, как сделать электропроводку в доме, причем даже самый далекий от электричества человек сможет это сделать самостоятельно.

3 Электромонтаж в доме своими руками — приступаем к работе

В установке электрических коммуникаций нет ничего сложного, главное соблюдать необходимую последовательность, и все точно получится. Так что теперь самое время начать непосредственно обсуждать процесс того, как делать электропроводку в доме.

Как сделать электропроводку в доме своими руками — пошаговая схема

Шаг 1. Макет

Перед началом монтажа, вне зависимости от выбранного типа, необходимо сделать разметку, начертив прямо на стене места, где будут располагаться распределительные коробки, выключатели и, конечно же, розетки.Также необходимо отметить маршрут прохождения проводов, где они будут монтироваться. Разметка выполняется мелом или маркером и длинной линейкой. В упрощенном варианте можно использовать нейлоновый шнур, окрашенный яркой краской, чтобы отметить места, где проложен кабель.

Шаг 2: Подготовка седла

С помощью перфоратора в местах расположения распределительных коробок необходимо просверлить отверстия, диаметр которых не должен превышать 70 мм. А там, где предполагается ввод провода, делаются дополнительные выемки для облегчения монтажных работ. При работе с перфоратором желательно периодически увлажнять место сверления водой. Это поможет сохранить сверло, и пыли будет намного меньше .

В местах электрического освещения через стену в другую комнату необходимо проделать отверстия небольшого диаметра. Если строящийся по плану частный дом будет монтироваться в стене, необходимо выдавить в ней пазы, точно соответствующие схеме. Для этого подойдут болгарки или специально разработанные нарезчики стен.При работе болгаркой или перфоратором для сохранения здоровья необходимо соблюдать определенные меры безопасности.

Шаг 3: Монтаж проводки

При прокладке проводов необходимо двигаться от распределительного щита в сторону монтажных коробок, постепенно переходя к осветительным приборам. Крепление кабеля к стене следует производить с помощью крепежа, который устанавливается на расстоянии около 30 см. Места входа проводов в распределительную коробку, а также все изгибы фиксируются дополнительно.Для крепления можно использовать всевозможные остатки и обрезки проволоки, которые прибивают к стене, захватив монтируемый кабель. Также можно зафиксировать проложенные в нишах коммуникации, с помощью раствора с добавлением алебастра.

Шаг 4: Установите установочные коробки

Дом сделан до штукатурки помещения. Распределительные коробки устанавливают раствором алебастра, небольшое количество которого закладывается в нишу. Перед установкой этого элемента в него вводят провода, затем с определенной силой вдавливают в растворную массу, но так, чтобы края коробки выступали над поверхностью стены.Все такие элементы должны располагаться на одной горизонтали для равномерного распределения переключателей.

Шаг 5: Подключение проводов

В первую очередь снимаем слой изоляции с проводов на расстоянии до 5 см от концов, при этом тщательно их зачищаем. Затем, стараясь ничего не перепутать, скручиваем плоскогубцами, откусывая кусачками лишние концы, оставляя скрутку не более 3 см. Соединив провода в правильном порядке, их изолируют обыкновенной лентой и закрывают крышками коробок.Проделав такую ​​установку, вы сможете подключить проводку в доме к сети центрального питания.

С необходимостью выполнения электромонтажных работ рано или поздно сталкивается каждый. Причины могут быть разные: переезд, перепланировка территории, выход из строя старой электропроводки. Количество потребителей электроэнергии с каждым годом увеличивается: сложно представить дом современного человека без компьютера, кондиционера, микроволновой печи и прочих помощников по дому, питающихся от сети.Это неизбежно приводит к изменению требований к системам электроснабжения, их обустройству с учетом новых стандартов. Многие думают, что электромонтаж в доме — это задача, которую могут выполнить только профессионалы. С этим не поспоришь, но при наличии желания, подкрепленного теоретическими знаниями и практическими навыками, выполнить работу самому вполне реально.

Подготовительные мероприятия состоят из нескольких этапов, каждый из которых имеет решающее значение.Это включает в себя маркировку, штамповку и сбор урожая.

Сборка инструментов для установки

Самым трудоемким занятием считается выполнение канавок (штроб) для проводов и подготовка отверстий для розеток и выключателей. Работу значительно облегчают электродрель и нарезчик стен. Стенорез отличается от болгарки наличием двух алмазных дисков, которые покрыты плотным кожухом.

Также необходимо подготовить кусачки с изолированными ручками, плоскогубцы, индикатор для проверки наличия напряжения в сети, алебастр, изоленту, выключатели, розетки, лампы, монтажные и распределительные коробки, провода.Каналы для разводки, может понадобиться кабель.

Расчет электропроводки

Расчетные работы — важный момент при принятии решения, как провести электропроводку в доме.

При выборе провода необходимо учитывать его сечение и минимальную мощность всех электроприборов. В помещении, где будет применяться мощная техника, секция должна быть больше.

Важно!
Мощность электроприборов указана в паспорте.Для кухонной техники следует предусмотреть отдельный кабель.

Следует отметить, что провода с медными жилами выдерживают гораздо большую нагрузку, чем их алюминиевые аналоги. Чаще всего используются двух- или трехжильные провода типа АПВ, ВВП, АППВС сечением 4,5 мм2. Трехжильный кабель применяется при соединении люстр с двумя режимами работы.


Рассчитывая длину провода, не забываем о количестве точек крепления (выключатели, розетки, распределительные коробки).На каждую точку понадобится не менее 10 см проволоки. Подсчитывая количество распределительных коробок, помните, что эта цифра зависит от количества розеток и выключателей.

Как разметить территорию

Одним из важнейших моментов электромонтажных работ является составление схемы — чертежа вашего дома с указанием расположения розеток, выключателей, осветительных приборов.

Первый шаг — подготовить основную жгуту проводов. Горизонтальные участки укладываются на расстоянии 20 см от потолка, угол поворота должен составлять 90 градусов.Разметку креплений проводов можно производить с крайних точек.
Улучшите характеристики маркировочного шнура, окрашенного в синий или угольный цвет. Один конец фиксируем, а другой, отрывая от места разметки, резким движением руки закидываем вниз. По правым дорожкам, оставленным шнуром, разметить места крепления проводов к потолку и стенам не составит труда.

В местах спуска к выключателям и розеткам установлены ответвительные коробки. Скрытая разводка электропроводки в доме предполагает использование аналогичных розеток и выключателей, установленных в монтажных коробках диаметром 70 мм.

Важно!
Выключатель размещен сбоку на дверной ручке, но таким образом, чтобы дверь не касалась его. Расстояние от пола 50-80 или 150 см. Высота от пола при установке розеток не регулируется.

На кухне лучше установить тройную розетку, не забывая подключать краны для воздухоочистителя и дополнительного освещения в зоне мойки. В жилых комнатах на каждые 4 метра должна быть 1 розетка. Не устанавливайте розетки возле газовых / электрических плит, раковин, водопроводных труб.

Особого внимания заслуживают помещения с повышенным уровнем влажности. Не устанавливайте розетки и выключатели в зоне крана и в ванне (душ, раковина). Здесь допускается установка сосудов, защищенных УЗО, на расстоянии 2,4 метра от раковины.

Немного о проводах, УЗО и автоматах

Устройство защитного отключения (УЗО) предназначено для защиты от токов в случае утечки. В ванной желательно использовать УЗО класса А до 30 мА, для розеток автоматический выключатель типа В на ток 25 А и УЗО 30 мА.Для линии освещения хватит станка на 10А типа Б.


Что касается проводов, то, как уже было сказано, лучше обзавестись медными образцами. Принято различать три способа подключения: пайку, скручивание и с помощью клемм. Скручивания из-за ненадежности сегодня практически не применяют. Как вариант, бандаж используется, когда кабели скреплены медной проволокой меньшего сечения. Оптимальный вариант в домашних условиях — использование клемм, надежно удерживающих кабель.

Типы бытовой электропроводки

Монтаж может производиться несколькими способами: скрытым, открытым и комбинированным.
Скрытая электропроводка выполняется по подвесным потолкам, в пустотах строительных конструкций, в монолитных трубах, внутри перегородок. В слое пола из несгораемых материалов укладываются горизонтальные участки.

Если выбор пал на перегородки, то необходимо использовать провода, защищенные механической оболочкой, которые прокладываются от плит перекрытия на расстоянии 200 мм.Крепление должно обеспечивать максимально плотное прилегание к основанию паза. Расстояние между точками крепления 0,5-1,2 м.
Для электромонтажа под натяжными потолками из материалов класса горючести G1 необходимы кабели с индексом NG (нераспространяющееся горение). Материалы класса G2, G3, G4 предполагают использование проволоки в металлических шлангах. Если разводка проводится в сауне или ванной, то специалисты советуют использовать только кабели с ПВХ-оболочкой.


Открытая электропроводка проводится по стенам, в плинтусах кабелей, пластиковых коробах.Важно не перепутать слаботочные, осветительные и силовые провода. Каналы и плинтусы должны обладать электроизоляционными свойствами.

Рассмотрим основные этапы электромонтажных работ.

Установка розеток и выключателей

Розетки и выключатели скрытые и открытые. Для установки розеток и выключателей открытого типа необходимы подозетники из токонепроводящих материалов (оргстекло, дерево, гетинакс и др.).

Крепятся саморезами или с помощью клея КНЕ-2/60, БМК-5.Розетки крепятся к коробке двумя винтами, выключатели устанавливаются в разрыв фазного кабеля, что обеспечивает безопасность при замене патронов и ламп.


Розетки и выключатели скрытые в пластиковых или металлических коробках типа КП-1,2, У-196.

Коробка ответвительная, соединительная, регулировочная

При покупке ознакомьтесь с сертификатами соответствия. Ящики должны быть из несгораемых материалов. Кабели соединяются сваркой, опрессовкой или зажимами.

Важно!
Кабельные вводы в монтажных коробках защищены втулками из негорючего материала или отрезками ПВХ-трубок.

В помещениях с низкой влажностью можно размещать провода в пустотах полов и нишах стен. Стенки гнезд должны быть без шероховатостей, покрытие — из негорючих материалов.


Монтаж распределительного щита

Распределительный щит — неотъемлемая составляющая электроснабжения любого помещения.При установке электропроводки придется учитывать не только ее расположение, но и выбирать систему защиты, определять количество линий.

Продумывая дислокацию распределительного щита, недостаточно учитывать только внутренние и эстетические особенности, необходимо соблюдать стандарты. Главное требование — доступность, т.е. организация оперативного доступа при необходимости. Щиток следует закрепить на высоте, удобной для визуального осмотра (1,5 метра).

Важно!
Распределительный щит нельзя ставить в котел, а также в сырых и пыльных местах. Сухое чистое помещение увеличивает срок службы устройства в несколько раз.


Важным нюансом является подключение

Провести электричество — полдела, самое главное — подключение внутренней проводки к внешним сетям. Здесь у многих возникают проблемы, т.к. эти действия в основном проводят организации, имеющие соответствующие разрешения.
Это означает, что вам придется побеспокоиться о наличии каких-то бумаг — акте скрытых работ по заземляющему устройству (если дом новый), чтобы заверить схему подключения или получить разрешение на замену того или иного элемента сети, для Например, метр.
В процессе строительства загородного дома все намного проще — подключение к сети осуществляет «свой» электрик, все моменты регистрации проводятся в упрощенном порядке.

Видео: проводку делаем самому

Вот и все.По окончании процесса следует закрыть образовавшиеся в процессе работы зазоры и отверстия, соединить провода между собой и подключить проводку к распределительному щиту.

В отличие от бетонных конструкций, кратковременного воздействия дуги на строительный материал из дерева может быть достаточно, чтобы вызвать пожар.

Следовательно, для защиты легковоспламеняющихся зданий используются различные защитные конструкции, которые обладают локализующим действием, то есть не позволяют образовавшейся дуге контактировать с деревом, окружающим кабель.

Также при монтаже электропроводки в деревянном доме проводят соответствующий участок кабеля с индексом «нг», что означает: негорючий.

Например: ВВГнг, ВВГнг LS, ВВГнг ФРЛС. Приставка LS расшифровывается как низкая дымность (low smoke). Индекс FR означает огнестойкость (огнестойкость).

Кабель FRLS

То есть обозначение FRLS означает, что кабель снабжен дополнительным тепловым барьером, который делает его максимально огнеупорным по отношению к эффекту внутреннего тепловыделения и, в то же время, не выделяет ядовитые газы при воздействии окружающей древесины. горение.

Выберите тип подключения

Говоря о разводке в здании из дерева, составив план действий, невозможно однозначно определить тип электропроводки и способ монтажа без указания типа деревянной конструкции.

Например, правильно выполнить скрытую проводку в деревянном доме, стены которого выполнены из круглого бруса, сделать будет очень сложно. Чрезмерное поглаживание деревянных конструкций не только портит эстетичный вид, но и ухудшает прочностные характеристики материала.

В случае штукатурки, деревянной облицовки или фальшивых стен установка скрытой проводки немного проще, но также имеет свои специфические сложности. Открытая электропроводка в деревянном доме — более дешевый вариант, а если дом уже полностью подготовлен, то единственная возможность энергоснабжения.

В любом случае, электромонтаж различных электроустановок в доме из древесных материалов требует соблюдения очень важного правила: кабельные и электроустановочные изделия не должны соприкасаться с деревянными и другими легковоспламеняющимися конструкциями.

Обрыв проводки

С помощью огнеупорных материалов кабель защищен от внешних физических воздействий, а изоляция деревянных конструкций — от кратковременного воздействия электрической дуги. Такими материалами являются:

  • гофра, труба, коробка ПВХ;
  • кабельный канал;
  • металлический шланг;
  • труба металлическая;


Материалы для скрытой проводки

Металлический гофрированный шланг из ПВХ, металлическая труба или труба из ПВХ с проложенным внутри кабелем, закрепленная на деревянной стене с помощью скоб.


фиксация гофры зажимами

Кабельная коробка обеспечивает самый быстрый доступ к проводке, открыв крышку. Таким способом обеспечивается максимально простой оборот проводки.


Кабельный канал в виде плинтуса отлично маскирует провода. Если такой плинтус не предусматривает закрепление проводки на некотором удалении от стены, то между ними устанавливается металлическая пластина.

Следует отметить, что эти огнеупорные защитные материалы имеют декоративную окраску, имитирующую только деревянную фактуру — использование ящиков или плинтусов из натурального дерева для прокладки кабеля категорически запрещено.

Из всех материалов, защищающих проводку, наиболее надежными считаются трубы (медные или стальные). Этот метод часто используют для открытой проводки в старых деревянных церквях, где красноватая медь гармонирует с позолотой.


Обрыв проводки в трубе красно-медного цвета

Также набирает популярность ретро-проводка в деревянном доме, выполняемая методом монтажа специальных витых проводов марки ПВОп или ГПВоп на керамических изоляторах.

Так как завершение стиля потребует также приобретения различных «винтажных» аксессуаров: выключателей, розеток, распределительных коробок, изоляторов, такую ​​проводку нельзя назвать выгодной.


Пожарная безопасность в этом случае обеспечивается наличием зазора между кабелем и деревянной поверхностью.
Все потолочные выключатели, розетки, распределительные коробки следует монтировать на деревянной стене с установленной между ними металлической прокладкой.


Для того, чтобы протянуть проводку через стену, в ней просверливается отверстие и в него вставляется металлическая втулка в виде надреза трубы, при этом сняты фаски, чтобы не повредить кабель об острых кромках.


Внутренняя проводка

Скрытая электропроводка в деревянном доме выполняется прокладкой кабеля в стальные или медные трубы, что требует сварки и других сантехнических работ, поэтому схема электропроводки должна быть рациональной, исключающей частые изгибы и множество распределительных коробок.


Все розетки для внутренней проводки должны быть металлическими, иметь надежный физический и электрический контакт с трубами (металлическое соединение). На концах стальных труб нарезается резьба, на которой стенка коробки закрепляется двумя гайками.


скрытая проводка с трубами

Концы медных трубок либо припаяны к коробкам, либо развальцованы. Протягивание кабеля осуществляется при помощи стальной проволоки, вставленной в трубу. Чтобы предотвратить повреждение изоляции при протягивании кабеля, в трубу вставляют пластиковую втулку.


Все металлические системы защиты кабелей должны быть заземлены с помощью непрерывного заземляющего провода.


Поэтому, чтобы не протягивать к каждой трубе отдельный провод, нужно снять изоляцию, не повредив токоведущие проводники, сделать в этом месте катушку и заранее прикрутить неизолированный провод к приваренному к трубе болту.


Распределительная коробка со скрытыми металлическими трубами

Сварка труб при установке в непосредственной близости от деревянных конструкций категорически запрещена. Доступ к распределительным коробкам должен быть гарантирован. декоративные панели или люки должны легко открываться.

Запрещается шить соединительные коробки из дерева или других материалов.


соединительная коробка проводное соединение

Возможность использования других материалов для скрытой проводки

Обустраивая скрытую проводку в частном деревянном доме, ее хозяева часто игнорируют нормы ЭМИ, которые категорически запрещают прокладку внутренней проводки в гофре, металлическом шланге или кабельном канале без дополнительной защиты.

Это строгое требование основано на том факте, что пустоты, на которые укладывается кабель, имеют поверхности, которые особенно подвержены возгоранию: пыль, пыль, паутина, выделения и шерсть грызунов, грибки.

Устанавливается на деревянный каркас внахлест незащищенной проводки, в дальнейшем сшитые облицовочные материалы, часто повреждаемые грызунами, которые оголяют проводники, иногда закрывают их и загораются.


Такое возгорание трудно обнаружить, тление распространяется без кислорода, нагревая при этом окружающую древесину, что приводит к интенсивному горению, когда тление достигает поверхности.

Единственная возможность использования металлических шлангов и кабельных каналов — это установка огнеупорной прокладки между этими защитными конструкциями и окружающей древесиной. Прокладка должна быть толщиной не менее 10 мм и состоять из жаропрочных материалов с гарантированными огнестойкими свойствами или сертификатом пожарной безопасности.


Для скрытой проводки, выбор трубы из участка провода

К таким материалам относятся: цемент, алебастр, гипс, бетон и другие.Поскольку этот способ также требует определенных трудозатрат и материалов, а также скрытой проводки, оснащенной использованием металлических труб, затраты будут соизмеримы, но безопасность может ухудшиться в случае некачественно выполненных работ.


Но, если внутренняя электропроводка в деревянном доме устроена своими руками, без наличия электросварки и других сантехнических инструментов, то этот способ — единственно возможный способ соответствовать требованиям норм, и быть уверенным в пожарная безопасность вашего дома.

После завершения работ сотрудники электротехнической лаборатории должны провести комплекс измерений и испытаний (сопротивление изоляции, заземление, переключение выключателей, ток утечки УЗО) для проверки надежности и документации.

Древесина — горючий материал, поэтому существует целая программа мероприятий по обеспечению пожарной безопасности в бревенчатом доме:

  • обработка деревянных конструкций специальными растворами — антипиренами, делающими древесину более огнеупорной;
  • специальное огнезащитное покрытие для внутренних поверхностей досок, бруса и бруса;
  • покрытие внешних поверхностей из различных деревянных материалов специальными лаками, которые сохраняют текстуру древесины и затрудняют ее возгорание от открытого огня.

Опасность поражения электрическим током в деревянном доме

Но вышеуказанные методы не могут выдержать температуру (5000К) электрической дуги, возникающую при коротком замыкании (КЗ). Известно, что короткое замыкание возникает при повреждении изоляции из-за плавления изоляционных материалов из-за повышенного тепловыделения в проводниках с сверхтоками.


В проводке, проложенной в деревянных домах, есть еще одна причина разрушения изоляции — ее повреждение грызунами, грызущими изолирующие многослойные оголенные жилы.Со временем древесина дает усадку, в результате чего конструкции смещаются, замыкая оголенные проводники.

Защита деревянных зданий от электрической дуги

Для организации электрической сети в деревянном доме, будь то внешняя или скрытая проводка, в связи с особыми требованиями, связанными с необходимостью в непосредственной близости от горючих материалов, в стоимость всей проводки будут включены дорогостоящие защитные конструкции.

Пример схемы подключения помещения

Следовательно, рациональную разводку в деревянном доме следует спланировать еще на этапе проектирования дома, а если деревянная постройка будет готова, то нужно будет расположить электрические точки (розетки, выключатели, коробки) таким образом, чтобы минимизировать стоимость их подключения.

Предисловие

Монтаж электропроводки Осуществляется по заранее продуманной схеме расположения точек доступа к электричеству для подключения бытовых и осветительных приборов.

Необходимые инструменты и материалы

СверлоИзолентаИндикатор ОтверткаКарандаш Клеммные колодки Кусачки Нож перфоратораОтвертки Очки Пассатижи ПаяльникПерфораторПровода РулеткаЛестница УдлинительУровень Отвертка

Expand

Content

Монтаж электропроводки осуществляется на этапе отделки построенного дома.Монтаж электропроводки осуществляется по заранее составленной схеме точек доступа к электричеству для подключения бытовых и осветительных приборов. Грамотный монтаж электропроводки в частном доме должен проводить квалифицированный электрик. Но ряд операций можно выполнить самостоятельно. Установка эл. публикация может производиться как открытым, так и скрытым способом. В частных деревянных домах предпочтение отдается второму варианту. Если стены бетонные, разводка дома выполняется скрытого типа.Как устроена проводка в доме, вы можете прочитать на этой странице.

Для того, чтобы в розетках появилось электричество, и в вашем доме загорелся свет, необходимо подвести к нему электричество и провести внутреннюю электропроводку. Следует учитывать множество факторов: архитектурные особенности дома (одноэтажность или двухэтажность, наличие подвала, гаража и т. Д.), Материал, из которого выполнены стены, пол и потолок, уровень влажности в помещении, расположение освещения и многое другое.В этой главе обсуждаются некоторые вопросы, связанные с проводкой.

Правила монтажа и способы разводки в доме

В загородном доме по правилам электромонтаж, проводимый от электрощита, на котором установлен счетчик, до места расположения розеток. Для работы используется только жесткий медный кабель в ПВХ-оболочке. Выбирая сечение проводов, ориентируйтесь на параметры распределительной машины.

При подаче электричества в дом необходимо учитывать, что в жилом массиве, а также на дачном участке провода должны располагаться на высоте не менее 2 м, подсобные помещения (мастерская, гараж). , так далее.) — не менее 2,5 м.

Существуют различные способы разводки в зданиях разного типа. В деревянном доме проложена открытая проводка, в кирпичном — может быть закрытая. Внутри здания проводка в доме ведется на расстоянии 15-20 см от потолка, при приближении к люстрам они проходят прямо через потолок. Если выполнить вышеперечисленные требования сложно, лучше проложить провода в трубах или спрятать их в стенах. Исключением может быть только спуск проводов в сухом помещении.

Для защиты проводов от механических повреждений при прокладке через кирпичные или деревянные стены в отверстия прокладывают небольшие кусочки металла или изоляционные трубы. При этом не допускается отклонение проводки от дороги. Следите за тем, чтобы провода не были раздавлены при входе в трубу. Труба должна выступать из потолка и стены на 10 мм, а от пола второго этажа не менее чем на 1,5 м. Металлические конструкции необходимо заземлить во избежание поражения электрическим током. Если вы планируете отделывать стены гипсокартоном, следует дополнительно утеплить провода — так вы повысите пожарную безопасность дома.

Кроме того, выполняя электромонтаж внутри дома, необходимо соблюдать некоторые правила.

Провода, идущие к распределительным коробкам, припаяны без использования кислоты. Лучше использовать канифоль.

Чтобы провода не нагревались при прохождении через них электрического тока, их подключают таким образом, чтобы сечение узлов соответствовало сечению основного проводника, то есть все проводники должны иметь одинаковое сечение.

Особое внимание уделяется заземлению металлических корпусов электрооборудования и трансформаторов, понижающих напряжение.

Для кухонной вытяжки, электроплит, стиральных машин, освещения крыльца, кнопок электрического набора, автоматических гаражных ворот, отдельных ответвлений проводки.

Подбор сечений проводов и кабелей по току и мощности

Самым важным этапом является выбор провода по току. Чтобы установленная проводка прослужила долгие годы без сбоев и ремонта, необходимо правильно подобрать и правильно уложить провода и кабели.

При выборе проводов и кабелей следует учитывать следующие факторы.

Никогда не приближайте номинальную мощность проводки к потребляемой, выбирайте сечение жил кабеля в соответствии с рекомендованным стандартом. Всегда помните, что эти индикаторы рассчитаны на работу проводника в идеальных условиях: отсутствие соединений, возможных отклонений в конструкции, перепадов температуры и т. Д.

Мощность всех энергопотребляющих устройств, которые будут установлены в доме, существенно влияет на выбор сечения провода по току.Для начала нужно выяснить, какая максимальная мощность сети. Затем следует сложить показатели всех устройств, в том числе тех, которые вы планируете установить в будущем, и сделать выбор провода для питания.

Например, в доме есть холодильник, телевизор, стиральная машина и компьютер. Суммарная мощность этих приборов вместе с освещением составит не более 3,5 кВт. В будущем вы планируете установить кондиционер, электроплиту, а также еще один компьютер и доработать схему освещения.

В результате увеличится потребление энергии и потребуется замена проводки. Чтобы таких проблем не было, лучше сразу внести в проект все желаемые изменения и исходя из этого выбрать тип электропроводки.

Допустим, на кухне используется провод ПУГНП 3х1,5, где суммарная мощность приборов 3,5-4 кВт. Для проводов такого сечения — предел возможностей. Если его проложить за холодильником, он может нагреться от решетки, повысится его температура и сопротивление, при плохо скрученном соединении может появиться искра, а при повышенной нагрузке — выгореть.В лучшем случае придется искать место обрыва и подключать ПУГНП, в худшем — менять всю проводку и снова тянуть.

В настоящее время для освещения распространены провода сечением ТПЖ 1,5 мм2, для розеток — 2,5 мм2. Для приборов с повышенным энергопотреблением (электроплиты, мощные кондиционеры и т. Д.) Существуют специальные типы проводников, сечение для них выбирается с учетом мощности устройства. Например, для электроплиты рекомендуется провод с сечением жилы не менее 4 мм2, например ПВА 3х4 или 3х6.Лучше всего к таким устройствам подвести отдельные трехфазные линии.

Следует отметить, что чем толще TPG, тем выше цена кабеля. Однако не стоит экономить на проводке. Если перегорел слабый провод, то его замена обойдется вам в десять раз дороже: придется вскрывать перегородки, менять кабель и все заново ремонтировать. Лучше потратить больше, но быть уверенным, что выбранный кондуктор прослужит не один десяток лет и справится с любой нагрузкой.

Способ укладки: внутренний или внешний.Провода и кабели с монолитной жилой и плоским сечением (например,) подходят для использования внутри помещений, для использования вне помещений — гибкие провода или провода с круглым сечением (например,). Это разделение не строгое. Однако для круглого кабеля NYM потребуется более глубокий стробоскоп, чем для плоского GDH, что увеличит трудоемкость. К тому же гибкие провода ПУГНП отлично входят в кабельный канал и протягиваются через гофру, а вот с монолитным кабелем придется повозиться, особенно если он большого сечения.

Перед началом работ необходимо выбрать цвет изоляции ТПГ: заземление, фаза и ноль. Заземлитель всегда имеет желто-зеленую окраску. Цвета фазных и нулевых проводов могут отличаться в зависимости от производителя кабельной продукции. Как правило, основные цвета фазовода — коричневый, красный и белый, нулевой — синий или черный.

Если все жилы кабеля окрашены в один цвет, пометьте ленту изолентой.Это нужно делать даже в том случае, если соединены два кабеля с разным цветом изоляции проводов. Лучше всего, когда жилы провода разных цветов. В этом случае следует выбрать определенный цвет и твердо запомнить или записать, к чему он относится.

Материал проводника. В наши дни старые повсеместно заменяют на медные, так как последние по многим параметрам во много раз лучше. Негибкие хрупкие алюминиевые провода требуют больших усилий при установке.С медью работать намного проще и безопаснее. Единственный недостаток — цена. Медные провода стоят примерно в полтора-два раза дороже алюминиевых.

Схема подключения


Рассмотрим способы подключения электрической цепи. Параллельный тип имеет минимальное влияние на схему подключения. При таком способе элементы, входящие в схему, не соединяются между собой, а имеют два общих узла. В этом случае, даже если одна из ламп выйдет из строя и разорвет цепь, остальные не погаснут, так как ток будет иметь «обходные» пути.


Последовательно. Все элементы цепочки расположены друг за другом и не имеют узлов. В качестве примера можно привести один провод. Если перегорит одна лампочка, цепь разорвется, а все остальные погаснут.

Схема подключения также зависит от типа проводки.


«Звезда» — этот тип иногда называют безбоксовым или европейским. Схематично это можно представить так: одна розетка — одна линия кабеля к экрану.Это означает, что каждая розетка и точка освещения имеют отдельную кабельную линию, идущую прямо в экран, и, в идеале, отдельный автоматический выключатель. Преимущества этого типа подключения — безопасность и возможность контролировать каждую электрическую точку. Более того, в этом случае не требуется установка распределительных коробок. Исключение этого типа используется в системе «умный дом». К недостаткам «звезды» можно отнести как минимум трехкратный расход провода по сравнению с другими видами электропроводки и соответственно увеличение трудозатрат на ее монтаж.Самостоятельно установить такой щит сложно, да и стоит он дороже обычного.


«Плюм» . Он похож на предыдущий тип, но отличается экономичностью. Изобразить это можно так: розетка — розетка — розетка — коммутатор или пайка

.

Несколько электрических точек подключаются последовательно к одному кабелю, от которого общий питающий провод идет либо к экрану, либо к паяльной коробке.


Распределительные коробки сквозные. Самый распространенный метод, не требующий особых затрат. Так делали макет в советское время. От общего питания отходит стояк ответвления, на котором стоит счетчик и один-три (реже больше) автоматических выключателя в приборной панели. Силовой кабель входит в дом, затем с помощью распределительных коробок — в помещение к каждой электрической точке.

В чистом виде перечисленные типы Значения используются редко. Как правило, выбирают смешанный вариант. Рассмотрим, как формируется планировка в частном доме.

Силовой кабель входит во вводную распределительную коробку здания, где есть несколько групп машин и устройств защиты.

Здесь он разделен на несколько зон (жилые комнаты, подвал, гараж, чердак), отдельные ответвления выходят на ванную, ванную и кухню. В каждой зоне проводка разделена на две группы: одна предназначена для розеток, другая — для освещения. Таким образом, в экране проложена разводка кабеля типа «звезда». Далее в комнату входят силовые кабели отдельной зоны, где для них используются собственные варианты подключения.Например, линия силового кабеля, идущая к розетке, подключается к другим выводам «петли» помещения, а кабельная линия освещения подводится к люстре и выключателю через распределительную коробку.

Чтобы грамотно выполнить разводку и расставить электрические точки, стоит заранее составить подробный план расстановки мебели и размещения электроприборов в доме.

С учетом пожеланий ведущих специалистов-электриков они составят такие схемы подключения согласно правилам электромонтажных работ, с учетом их хода, параметров безопасности, типа проводки, размера строба и т. Д.Этот рисунок является документом и заверяется специальной организацией. Приведем пример аналогичной схемы для гостиной, где должно быть две группы розеток по три в каждой, два проходных выключателя и три телефонные розетки.

Прокладка и установка скрытой проводки

Для выполнения монтажа скрытой проводки можно самостоятельно нарисовать схему. Начните с рисования плана этажа дома (включая подвал и чердак) со всеми размерами. Необходимую документацию можно получить у застройщика, хотя она должна храниться у собственника недвижимости.Затем с помощью специальных символов установите все электрические точки:, розетки и т. Д. После нарисуйте линии, обозначающие прокладку скрытой проводки. Обязательно укажите в плане, на каком расстоянии от потолка или пола проходит кабель, особенно если проводка скрыта.


Приведите пример электросхемы дома. На нем показаны осветительные провода, силовые кабели и заземляющий провод. Условные обозначения обозначают лампы, розетки, выключатели и распределительные коробки. Схема эта очень понятная, с ней все можно делать.необходимые расчеты, а позже при необходимости узнайте точное место расположения проводки.

Монтаж наружной наружной проводки

Выполнение монтажа открытой проводки Необходимо соблюдать следующие типовые правила. Они влияют не только на монтаж внешней электропроводки, но и на все остальные способы электропроводки в доме.

1. Проволока укладывается строго вертикально или горизонтально и под прямым углом.

2. Расстояние от провода до потолка или пола должно быть 15 см, до углов, дверных косяков и оконных рам — не менее 10 см.Между трубой отопления и проводкой должен соблюдаться зазор не менее 3 см.

3. При прокладке проводов следите за тем, чтобы они не пересекались. Если это сложно, то расстояние между кабелями должно быть не менее 3 мм.

4. Все выключатели и розетки имеют одинаковый уровень — это упрощает расчеты. Как правило, выключатели устанавливают слева от двери на высоте 80-90 см, чтобы до них можно было дотянуться, опустив руку вниз.Розетки монтируются на высоте 25-30 см. Однако на кухне и для подключения высоко висящей техники расстояние может варьироваться. Лучше всего подключать провод к выключателям сверху, а к розеткам — снизу.

5. Для простоты монтажа длина проводника, выходящего из электрического пункта, должна составлять 15–20 см при скрытом типе проводки и 10–15 см при открытом. Подготовив чертеж, можно приступать непосредственно к монтажу электропроводки.

При проведении капитального ремонта квартиры или внутреннего обустройства частного дома одной из важнейших работ является разводка электричества. К этому нужно отнестись серьезно! Если вы не хотите доверять такую ​​ответственную работу постороннему человеку, то мы постараемся научить вас делать электропроводку в доме самостоятельно.

В самом начале, перед работой, необходимо четко продумать, сколько розеток у вас будет в каждой комнате, сколько люстр и светильников, какие мощные системы отопления (котел, электроплита…) будет работать на вас. Затем попробуйте нарисовать схему и сделать смету на материал. Для разводки используйте медный провод, он намного надежнее. А сечение провода подбирайте так: для освещения — 1,5 мм, для розеток — 2,5 мм, а для систем отопления, если они больше 2 кВт — 4 мм. Используйте провод с двойной изоляцией, и он должен быть трехжильным. Сейчас в электроприборах применяется защитный ноль.


Начинаем работу с установки щита со счетчиком и автоматами, разбитыми на группы.Машины делятся на световые и силовые. Используйте каждый из силовых автоматов для группы розеток, расположенных в одной комнате, и к осветительному автомату можно подключить две или три комнаты. Для каждой системы отопления установите отдельный выключатель безопасности и проложите отдельный провод, ни к чему не подключенный.

Далее от щита прокладываете провода по вашей схеме в каждой из комнат. Проволока на стене фиксируется специальными пластиковыми скобами через сорок сантиметров. Обычно возле входа в комнату ставят распределительную коробку, где выполняют необходимые соединения проводов.Если вы соединяете провода скруткой, их необходимо спаять. Не соединяйте розетки петлей — это снизит надежность вашей разводки. Если у вас большие помещения и много розеток, то лучше использовать промежуточные распределительные коробки. Провода розеток в нем соединены параллельно, а выключатель с лампой — последовательно.


Для установки розетки или выключателя сначала необходимо закрепить монтажные коробки. Их можно закрепить в гипсокартонных плитах с помощью специальных зажимов или залить раствором алебастра в кирпичную стену.Розетки и выключатели после отделочных работ кладут в ящики.


Теперь осталось правильно подключить провода в электрощите. Подключите один провод от каждого провода к защитному автомату, другой — к нулевой рабочей клемме, а третий — к нулевой защитной клемме. После этого еще раз все проверьте (лучше провести лабораторные испытания) и включите блок питания.


Как видите, работа сложная, но под силу домашнему мастеру.Главное — не торопиться и не бояться, а подходить к работе вдумчиво.

Схема электропроводки 2х комнатной квартиры








p Схема электропроводки дома наиболее часто используемые схемы для домашней электропроводки типовые схемы электропроводки в приведенном выше примере мы предоставили наиболее распространенную домашнюю электрическую схему для квартиры с 2 спальнями, показывающую схему электропроводки для цепей освещения на другая схема для облегчения понимания маршрутов прокладки кабелей через объект. Проект электрического дизайна дома с тремя спальнями. Часть 1. Проект электрического дизайна дома с тремя спальнями. Часть 1. жильцы теперь критично относятся к электрическому проектированию электрическая установка не может обеспечить универсальное обеспечение для каждого мыслимого расположения схемы установки электропроводки учебные пособия электрическая электрическая проводка распределительного щита с однофазным УЗО от счетчика электроэнергии к главному распределительному щиту соединение платы предохранителей помещение воздухоохладителя электрическая схема электропроводки 1 комнатный воздухоохладитель Диаграмма 2 с маркировкой конденсаторов и установкой Установка однофазной электропроводки в доме в соответствии со схемой электропроводки nec iec 2-комнатной квартиры hasil pencarian gambar house программное обеспечение электрического плана для создания великолепно выглядящего электрического плана домашнего этажа с использованием профессиональных электрических символов br вы можете использовать многие встроенных шаблонов электрические символы и электрические схемы примеры нашего программного обеспечения для электрических схем нашего дома br conceptdraw — это быстрый способ рисовать электрические схемы схемы схемы электрические схемы схемы схемы цифровые схемы как использовать программное обеспечение электрического плана дома отраженный потолок программное обеспечение электрического плана дома для создания великолепных поиск электрического плана дома с использованием профессиональных электрических символов br вы можете использовать многие из встроенных шаблонов электрические символы и электрические схемы примеры программного обеспечения для электрических схем нашего дома br conceptdraw — это быстрый способ нарисовать электрические схемы, схемы, электрические схемы sc гематика цифровые схемы электрические символы электрические схемы символы планы дома с 1 спальней квартира с 3 спальнями главная спальня прихожая шкафы план этажа чертеж схема электропроводки электрический дом планы квартиры студии 3d план этажа с 3 спальнями hanneman holiday residence — это недавно построенный апарт-отель 4 большие веранды изображение с 2 спальнями на стр. Результат для схемы электропроводки 3-комнатная квартира в 2019 году символы электропроводки при просмотре любой схемы переключателя начните с ознакомления с используемыми символами, электрические символы покажут не только, где что-то должно быть установлено, но и что тип устанавливаемого устройства жилая схема электропроводки спросите электрика планы дома с 1 спальней квартира с 3 спальнями главная спальня прихожая шкафы план квартиры план этажа схема электропроводки электрический дом планы 3-х комнатных квартир план этажа с 3 спальнями дом для отпуска Ханнеман — это недавно построенная квартира отель 4 большая веранда Результат изображения 2 спален для схемы электропроводки Требования к нормам для 3-спальной квартиры и характеристики энергоэффективности теперь включают следующие методы в проект новой или реконструированной спальни: все освещение должно быть включено либо на диммерных переключателях, либо должно быть предоставлено руководство по датчику присутствия или всему люминесцентному освещению электрическая проводка спальни попросите электрика посетить сообщение для получения дополнительных изображений результат схемы электропроводки квартира с 3 спальнями схема электропроводки квартира с 3 спальнями получить бесплатное изображение о rh paletteparty co image результат схемы электропроводки квартира с 3 спальнями изображение результат схемы электропроводки 3 спальни плоская электрическая схема электропроводки 3-х комнатная квартира ppa электрическая электрическая квартира 2 diskon menit akhir hingga 80








p схема электропроводки дома наиболее часто используемые схемы для домашней электропроводки типовые схемы электропроводки в приведенном выше примере мы предоставлена ​​самая распространенная домашняя электрическая схема м для квартиры с 2 спальнями, показывающая электрическую схему для цепей освещения на другой схеме для облегчения понимания маршрутов прокладки кабелей через объект pp Проект электрического дизайна дома с тремя спальнями Часть 1 Проект электрического дизайна дома с тремя спальнями Часть 1 Выбор декора использования помещения Хобби и деятельность различных жильцов в настоящее время имеют решающее значение для электрического проектирования электрическая установка не может обеспечить универсальное обеспечение для каждого мыслимого расположения схемы установки электрической проводки учебные пособия электрическая электрическая проводка распределительного щита с однофазным УЗО от счетчика электроэнергии к главному распределительному щиту подключение платы предохранителей электрическая схема комнатного воздухоохладителя 1 электрическая схема комнатного воздухоохладителя 2 с маркировкой и установкой конденсатора установка однофазной электропроводки в доме в соответствии со схемой электропроводки nec iec квартиры с 2 спальнями hasil pencarian gambar house электрическая схема программное обеспечение для творчества ng великолепно выглядящий электрический план домашнего этажа с использованием профессиональных электрических символов br вы можете использовать многие из встроенных шаблонов электрические символы и электрические схемы примеры программного обеспечения для электрических схем нашего дома br conceptdraw — это быстрый способ рисовать электрические схемы схемы схемы электрические схемы схемы электрические схемы цифровые схемы Как использовать программное обеспечение для электрического планирования дома Программное обеспечение для электрического планирования отраженного потолка для создания великолепного внешнего вида электрического плана дома с использованием профессиональных электрических символов br вы можете использовать многие из встроенных шаблонов электрические символы и примеры электрических схем нашего программного обеспечения для электрических схем дома br conceptdraw — это быстрый способ нарисовать электрические схемы схемы электрические схемы электрические схемы электрические схемы электрические символы электрические схемы символы планы дома с 1 спальней квартира с 3 спальнями главная спальня прихожая шкафы плоский план план этажа чертеж электрическая схема электрический дом 3d студия квартира пла ns план этажа с 3 спальнями hanneman holiday residence — это недавно построенный апарт-отель. 4 большие веранды с 2 спальнями. pp. изображение результат схемы электропроводки 3-комнатная квартира в 2019 году символы электропроводки при просмотре любой схемы переключателя начните с ознакомления с символами, которые используются электрические символы, которые не только покажут, где что-то должно быть установлено, но и какой тип устройства будет установлен. схемы электропроводки в жилом доме спросите электрика. электрический дом 3-комнатные планы квартир 3-комнатная квартира план этажа hanneman holiday residence — это недавно построенный апарт-отель 4 большие веранды с 2 спальнями изображение результат схемы электропроводки 3-комнатная квартира требования кодов и требования к энергоэффективности теперь включают следующие методы в новую или проект реконструированной спальни, все освещение должно быть включено либо на диммерных переключателях или предоставьте руководство по датчику присутствия или всему люминесцентному освещению, электрическая проводка в спальне попросите электрика посетить пост для получения дополнительных изображений результат схемы электрической проводки 3-комнатная квартира электрическая схема электропроводки 3-комнатная квартира получить бесплатное изображение о правой палитре электрическая схема 3-комнатная квартира изображение результат для электрической схемы 3-комнатная квартира электрическая схема электропроводки 3-комнатная квартира ppa электрическая квартира электрическая 2 дискон менит ахир хингга 80








p схема проводки дома чаще всего использованные схемы для домашней электропроводки типовые схемы электропроводки в приведенном выше примере мы предоставили наиболее распространенную домашнюю электрическую схему для квартиры с 2 спальнями, показывающую схему электропроводки для цепей освещения на другой схеме для облегчения понимания маршрутов прокладки кабелей через свойство pp Электротехнический дизайн-проект трехкомнатного дома часть 1 эл. Технический дизайн-проект дома с тремя спальнями. Часть 1. Выбор помещения для декора. Хобби и деятельность различных жильцов в настоящее время имеют решающее значение для проектирования электрооборудования. Электромонтаж не может обеспечить универсальное положение для каждого возможного расположения. Схемы монтажа электропроводки. учебные пособия. распределительный щит с УЗО, однофазный, от счетчика электроэнергии к главному распределительному щиту, подключение платы предохранителей, электрическая схема комнатного воздухоохладителя 1, электрическая схема комнатного воздухоохладителя, 2 с маркировкой конденсатора и установкой, установка однофазной электропроводки в доме в соответствии со схемой электропроводки nec iec 2-комнатная квартира hasil pencarian gambar house программное обеспечение для электрического плана для создания великолепного электрического плана домашнего этажа с использованием профессиональных электрических символов br вы можете использовать многие из встроенных шаблонов электрические символы и примеры электрических схем нашего программного обеспечения для электрических схем дома br conceptdraw — это быстрый способ рисовать электрические схемы схемы электрические схемы схемы электрические схемы цифровые схемы как использовать программное обеспечение электрического плана дома отраженный потолок программное обеспечение электрического плана дома для создания великолепно выглядящего домашнего электрического плана этажа с использованием профессиональных электрических символов br вы можете использовать многие из встроенных шаблонов электрические символы и электрические схемы примеры нашего программного обеспечения для электрических схем нашего дома br conceptdraw — это быстрый способ рисовать электрические схемы, схемы, электрические схемы, электрические схемы, цифровые схемы, электрические символы, символы электрических схем, символы электрических схем, планы дома с 1 спальней, квартира с 3 спальнями, главная спальня, прихожая, шкафы, плоский план, план этажа, чертеж, электрические схема электропроводки электрический дом 3-комнатная квартира планы 3-комнатный план этажа hanneman holiday residence — это недавно построенный апарт-отель 4 большие веранды с 2 спальнями pp изображение результат схемы электропроводки 3-комнатная квартира в 2019 году символы электропроводки при просмотре любого схема переключателей начните с ознакомления с используемыми символами электрические символы покажут не только, где что-то должно быть установлено, но и какой тип устройства устанавливается. схемы электропроводки в жилом доме спросите электрика планы дома с 1 спальней квартира с 3 спальнями главная спальня шкафы в коридоре плоский план план этажа чертеж электрическая схема электрического дома 3-х комнатный план квартиры 3-х комнатный план этажа резиденция Ханнеман — недавно построенный апарт-отель 4 большие веранды из 2-х спален изображение результат для схемы электропроводки 3-х комнатная квартира требования кода и энергоэффективность спецификации теперь включают следующие методы в проект новой или реконструированной спальни: все освещение должно быть включено либо на диммерных переключателях, либо должно быть предоставлено руководство по датчику присутствия, либо все флуоресцентное освещение, электрическая проводка спальни попросите электрика посетить почту для получения дополнительных результатов изображения для схемы электрической проводки 3 комнатная квартира электропроводка d iagram квартира с 3 спальнями получить бесплатное изображение о rh paletteparty co image результат для схемы электропроводки квартира с 3 спальнями изображение результат для схемы электропроводки 3-комнатная квартира электрическая схема электропроводки 3-комнатной квартиры ppa электрическая электрическая квартира 2 diskon menit akhir hingga 80






















p схема электропроводки дома наиболее часто используемые схемы для домашней электропроводки типовые схемы электропроводки в примере выше мы предоставили наиболее распространенные домашняя электрическая схема для квартиры с 2 спальнями, показывающая электрическую схему для цепей освещения на другой схеме для облегчения понимания маршрутов прокладки кабелей через собственность pp электрический дизайн-проект дома с тремя спальнями часть 1 электрический дизайн-проект трехкомнатной квартиры комната дом часть 1 выбор использования комнаты декор хобби и деятельность в настоящее время решающее значение имеют жизненные силы различных жителей при проектировании электрооборудования электрическая установка не может обеспечить универсальное обеспечение для каждого мыслимого расположения схемы монтажа электропроводки учебные пособия электрическая электрическая проводка распределительного щита с однофазным УЗО от счетчика электроэнергии к главному распределительному щиту подключение платы предохранителей в помещении воздух схема электрических соединений охладителя 1 схема подключения воздухоохладителя помещения 2 с маркировкой и установкой конденсаторов установка однофазной электропроводки в доме в соответствии с nec iec Схема электрических соединений 2-комнатной квартиры hasil pencarian gambar house программное обеспечение для электрического плана для создания великолепно выглядящего электрического плана домашнего этажа с использованием профессиональные электрические символы br вы можете использовать многие из встроенных шаблонов электрические символы и электрические схемы примеры программного обеспечения для электрических схем нашего дома br conceptdraw — это быстрый способ рисовать электрические схемы схемы схемы электрические схемы схемы электрические схемы цифровые схемы Как использовать программное обеспечение для электрического планирования дома Программное обеспечение для электрического планирования отраженного потолка для создания великолепного внешнего вида электрического плана дома с использованием профессиональных электрических символов br вы можете использовать многие из встроенных шаблонов электрические символы и примеры электрических схем нашего программного обеспечения для электрических схем дома br conceptdraw — это быстрый способ рисовать электрические схемы схемы электрические схемы электрические схемы электрические схемы электрические символы электрические схемы символы планы дома с 1 спальней квартира с 3 спальнями главная спальня прихожая шкафы плоский план план этажа чертеж схема электропроводки электрический дом 3d студия планы квартиры план этажа с 3 спальнями праздник ханнемана Резиденция — это недавно построенный апарт-отель. 4 большая веранда из 2 спален. Изображение результат схемы электропроводки 3-комнатная квартира в 2019 г. символы электропроводки при просмотре любой схемы выключателя. Начните с ознакомления с используемыми символами. Я не только покажу, где что-то должно быть установлено, но и какое устройство устанавливается. Схемы электропроводки в жилом помещении. Спросите электрика. Планы дома с 1 спальней. Квартира с 3 спальнями. План этажа с 3 спальнями Дом отдыха Ханнеман — это недавно построенный апарт-отель. 4 большие веранды с 2 спальнями. Изображение результат схемы электропроводки. 3-комнатная квартира. Требования к нормам и спецификации энергоэффективности теперь включают следующие методы в проект новой или реконструированной спальни. Все освещение должно быть обязательным. включите либо диммеры, либо предоставьте руководство по датчику присутствия или всему люминесцентному освещению, электрическая проводка в спальне спросите у электрика, посетите этот пост, чтобы получить более подробное изображение. Результат для схемы электрических соединений. 3-комнатная квартира. электрическая схема. 3-комнатная квартира. получить бесплатное изображение о rh paletteparty co изображение результат для электрической схемы 3 быть droom flat image результат схемы электропроводки 3-комнатная квартира электрическая схема 3-спальной квартиры ppa электрическая электрическая квартира 2 diskon menit akhir hingga 80

электрические приборы, электрические альтернативы, электрические адала, электрические альтернативные экг, электрические авионические адала, электрические и компьютерная техника, электрические аксессуары, электротехника и электроника, электрическая артинья, электропривод, проводка adalah, проводка ats genset, проводка ac mobil, проводка сигнализации mobil, проводка генератора переменного тока, проводка audio mobil, проводка ats, проводка вилки, проводка света переключатель, подключение к розетке, диаграмма алир, диаграмма алир пенелитиан, диаграмма адалах, диаграмма активности, диаграмма алир адалах, диаграмма активитас, диаграмма алир про продукты, диаграмма анализ SWOT, диаграмма арус данных, диаграмма алир данных, артинья, адалах, из artinya dalam bahasa indonesia, всех времен, adalah penyakit, любого значения, из всех злаков, рис является одним из всех популярных героев эпохи e, 2 ampere berapa watt, 2 am, 2 akar 3,2 akar 2,2 anak cukup, 2 agustus zodiak, 2 anak lebih baik, 2 april zodiak, 2 agustus zodiak apa, 2 akun wa, эстетика спальни, спальня авеню , анимация в спальне, аудио в спальне, аксессуары для спальни, текст песни в спальне, спальня ночью, спальня артинья далам бахаса индонезия, удобства в спальне, спальня артинья, плоская артинья, плоская адала, плоское искусство, плоская квартира, плоский пресс, плоский эффект, плоская анимация , плоский и круглый характер, плоский абс вызов, плоский антоним


ОДНОЛИНЕЙНАЯ ДИАГРАММА КАК ИЗОБРАТЬ ЭЛЕКТРИЧЕСКИЙ УСТАНОВКУ ДОМА

ЧТО ТАКОЕ ОДНОЛИНЕЙНАЯ ДИАГРАММА

Однолинейная диаграмма представляет собой графическое представление электроустановки .Она отличается от других схем, поскольку в случае однолинейной схемы каждая цепь представлена ​​одной линией , в которой представлены все проводники соответствующего участка.

ОСНОВНЫЕ ЭЛЕМЕНТЫ ОДНОЛИНЕЙНОЙ СХЕМЫ

Следуя стандартной электрической символике, основные элементы установки будут представлены на однолинейной схеме. В некоторых из них можно было найти даже более сложные элементы, более характерные для более сложных схем.

РАСПРЕДЕЛИТЕЛЬНАЯ ПАНЕЛЬ

Распределительная панель содержит элементы для защиты и контроля электроснабжения дома . На этой панели организована электрическая система и распределяется мощность установки.

На однолинейной схеме электрическая панель обычно представлена ​​прямоугольником с пунктирной линией.

ЦЕПИ

В обычном доме обычно не менее 5 цепей.На однолинейной схеме мы увидим их в виде линии, в которую включены все проводники.

Верхний конец обычно соответствует началу схемы. Нижний конец обычно подключается к другой цепи или к приемнику.

  • Первая цепь: управляет освещением (интенсивность 10 А)
  • Вторая цепь: показывает большинство вилок (ток 16 А)
  • Третья цепь: представляет розетки для кухни и ванной (интенсивность 16 А)
  • Четвертый контур: для духовки (интенсивность 25А)
  • Пятый контур: объединяет стиральную машину и стиральные машины (интенсивность 20А)
ЭЛЕКТРИЧЕСКИЕ ПРИЕМНИКИ

Электрические приемники представляют все подключенные устройства, являются ли они тепловыми, например, плиты, утюги, духовки и т. д.; или светящиеся, такие как лампы

СИЛОВОЙ ВЫКЛЮЧАТЕЛЬ

Функция силового автоматического выключателя заключается в прекращении подачи электричества в установку в случае короткого замыкания или перенапряжения. Этот переключатель контролирует, чтобы максимально допустимая для установки не превышалась

УСТРОЙСТВО ОСТАТОЧНОГО ТОКА

Его функцию можно спутать с функцией IGA, поскольку устройство остаточного тока также отключает установку, но по другой причине . Устройство остаточного тока отвечает за защиту установки от возможных утечек тока.

В случае отключения установки это произойдет из-за утечки на землю или неисправности какого-либо электрического прибора.

МИНИАТЮРНЫЙ ВЫКЛЮЧАТЕЛЬ (MCB)

MCB отвечают за защиту электрических цепей от перегрузок и коротких замыканий. . У них есть:

  • Магнитный триггер, который срабатывает, когда ток превышает его номинальное значение
  • Тепловой разъединитель, отключающий электрический поток в случае его перегрева.
РАСПРЕДЕЛИТЕЛЬНЫЙ ПЛАТ

Он находится в распределительном щите, где расположены элементы безопасности, управления и защиты. Как правило, это близко к входной двери в дом.

План электроснабжения дома — Бесплатное программное обеспечение для создания электрических схем

Вид на бесплатное программное обеспечение для проектирования электрических схем Kozikaza

Инструмент, созданный, чтобы помочь вам разработать план электроснабжения вашего дома

Проект электроснабжения? Kozikaza поможет вам с помощью совершенно бесплатного программного обеспечения для проектирования дома, доступного в Интернете и легкого в использовании.

Придумать план электрооборудования для здания или переделать электричество в старом доме может быть сложно, если вы не занимаетесь бизнесом. Если вы хотите решить эту проблему в одиночку, вам может пригодиться виртуальный план . установить электрическую розетку? Как я могу оптимально подключить точку и ее элементы управления? Как я могу быть уверен, где находится различное электрическое оборудование? Если у вас есть эти вопросы, наша программа для создания электрических схем создана для вас!

Независимо от того, проводите ли вы ремонт старого дома, чтобы привести его в соответствие с последними стандартами в области электротехники, или проводите электромонтаж в новом доме, это позволит вам просто работать над своим планом.Вы сможете протестировать различные варианты и выбрать наиболее подходящий для вас.

Создайте свой электрический план

100% бесплатно — 100% онлайн

От плана вашего дома до вашей электрической сети за несколько кликов

Обзор проекта электрического плана дома с помощью программного обеспечения Kozikaza Electrical

Наши архитекторы разработали для вас бесплатный, полный 2D и программное обеспечение для 3D-проектирования дома. Это позволяет вам создать свой виртуальный дом и интегрировать план электроснабжения напрямую .

После того, как вы смоделировали свой дом, нарисовав стены, двери и окна, и обустроили его комнату за комнатой, используя наш каталог 3D-объектов, вы можете переходить к электрическому плану расположения.

Затем добавьте различные элементы на свой план, используя электрические символы : розетка, телефонная розетка, CMV, выключатель, световые точки, электрическая панель, радиатор … Затем несколькими щелчками мыши представьте символические ссылки между электрические элементы и их команды.

Результат: Всего за несколько щелчков мышью вы создадите план электромонтажа своего дома и сможете спокойно приступить к электромонтажным работам! С Kozikaza легко создать план электрооборудования!

.log (‘

Комплексное программное обеспечение для простого проектирования электрического плана вашего дома

Набор символов электрического плана Kozikaza

Наш каталог предлагает множество электрических символов для создания электрического плана вашего дома с помощью нашего программного обеспечения CAO . Вы найдете следующие символы, например: электрический распределительный щит, символ высокой электрической розетки, низкий уровень электрической розетки, мультимедиа, одинарный и двойной переключатель, с кнопкой или переключателем со световым индикатором и т. д.

  • Бесплатно

    Бесплатное программное обеспечение с неограниченными планами

  • Простой

    Интуитивно понятный инструмент для подготовки вашего проекта электроснабжения

  • Онлайн

    План доступен без загрузки программного обеспечения

Создайте свой электрический план

Шаги по разработке плана электрического монтажа вашего дома:

  • Шаг 1. Создайте 3D-план

    Дизайн и организуйте свой дом:

    Расположите все электрические компоненты y Вам нужно: мебель, бытовая техника, электроприборы и т. д.

  • Шаг 2: Разработайте свой электрический план

    Перейдите к электрической схеме в меню здания:

    Разместите свой компонент на плане с помощью электрических символов и создайте связи между ними.

  • Шаг 3: Персонализируйте свои электрические компоненты

    Вы можете изменить свойства компонентов:

    Высота установки, токи и т. Д.
    Совет: Чтобы работать быстрее, вы можете дублировать компоненты и удалять их одним щелчком мыши

  • Шаг 4: Создать группу элементов

    Создать группу элементов:

    Легко сгруппировать различные электрические элементы, которые вы хотите добавить в план

  • Шаг 5: Получите список электрических элементов

    Получите сводку всех элементов вашего плана:

    В списке покупок Kozikaza откройте список покупок, которые вы должны сделать для своего проекта.

Пример электрических схем дома, разработанных с помощью нашего программного обеспечения для электричества

С помощью нашего бесплатного программного обеспечения для электромонтажа воплотите в жизнь свои проекты без ограничений! Работайте над всеми планами электрических установок вашего дома: планом вашей электрической панели или электрическим планом вашего освещения и различных источников света, ваших выключателей и дистанционных выключателей.
С легкостью управляйте связями между символами, чтобы оптимизировать электрические соединения: множественные соединения электрической панели, соединение электрической розетки или соединение выключателя.
С легкостью смоделируйте электрическую схему тумблера со связями между электрическими элементами, чтобы представить проводку: например, подключите два переключателя к лампе.
Таким образом, вы можете собрать все электрические схемы всего за несколько кликов!

  • Обзор схемы электромонтажа дома, спроектированного на Kozikaza

    Схема электромонтажа индивидуального дома:

    Это пример полной электрической схемы первого этажа дома. Показаны все электрические элементы, в том числе:

    • электрическая панель, подключенная к каждому элементу электрической системы
    • различные световые точки, подключенные к переключателям
    • электрические розетки для вашей электроники и т. Д.
  • Обзор схемы электрической панели, разработанной на Kozikaza

    Схема электрической панели:

    Вы также можете провести соединения вашей электрической панели с различными элементами. Вот для примера мы показали схему «коридорный свет», подключив электрическую панель к прожекторам.

  • Обзор электропроводки кухни, разработанной на Kozikaza

    Схема электропроводки кухни:

    Этот план был разработан с помощью нашего программного обеспечения и включает в себя все основные элементы электропроводки кухни:

    • розетки для ваших приборов: морозильная камера, холодильник , электрическая плита, духовка, вытяжка, посудомоечная машина и т. д.:
    • электрические розетки для подключения вашей мелкой бытовой техники
    • точки и подвески с переключателями для управления ими
  • Обзор плана электромонтажа ванной комнаты, разработанного на Kozikaza

    Электромонтаж ванной комнаты:

    Вот пример плана, включающего различные элементы, которые вы можете найти в ванной комнате:

    • точечные светильники для ванной комнаты и настенный светильник, подключенный к двум выключателям
    • электрические розетки для ваших небольших электроприборов
    • электрические розетки для стиральной машины и сушилки

Я разработал свой электрический план Благодаря Kozikaza графический интерфейс удобен и интуитивно понятен.

Спасибо за качество вашего инструмента, который для меня является эталоном среди архитектурного программного обеспечения, и к тому же он бесплатный!

Супер бесплатное программное обеспечение для проектирования электрических схем вашего дома. Легко использовать и понимать, функция копирования и вставки очень полезна.

Блок предохранителей в старой квартире | электрическая схема B68 акустика

Блок предохранителей в старой квартире Что нового

Блок предохранителей в старой квартире — класс FC 2 апр 05 2020 года, если в доме их меньше четырех, домовладелец обычно не обязан предоставлять отдельный доступ к блоку предохранителей, где Предохранители размещены в блоке предохранителей, предшествующем главной сервисной панели, имеющейся в современных системах автоматических выключателей, блок предохранителей обычно расположен вдали от основных зон, таких как гаражная прачечная или подвал, если вы не уверены, что вы Попросите блок предохранителей или прерывателя найти панель и открыть ее.Здесь 39 краткий обзор того, как безопасно использовать блок предохранителей с винтом в предохранителях, и некоторое обсуждение того, на что обращать внимание в старом доме. ширина 50 класс tc bxz bb pr 24 lh 18 label class fw b метка длительности видео 7 min class tc bxz bb pr 24 lh 18 label class fw b views label 319 8k ul ul class pinfo mt 10 bxz bb d ib va ​​top style max width 50.

Старый квартирный блок предохранителей — class tc bxz bb pr 24 lh 18 label class fw b author label enduring charm llc ul class dd algo algo sr relsrch lst sr data c30 60d2094266d85 параметры заголовка класса переключить стиль h4 маржа снизу 1px класс title ov ha style ne height 1 3 class ac algo fz l ac 21th lh 24 href https r search yahoo ylt a0gek rbcdjgl4ka1a1xnyoa ylu y29sbwnizjeecg9zazmednrpzamec2vja3ny rv 2 re 16244064663 rof 2vja3ny rv 2 re 16244064663 rof 2 ite oldtps 2ans 2ans 2 re 16244064663 rof 2 ite oldtps 2ans 2 rs xva9hf2zuqdgmow wecfgwf508o реферер po cy origin target blank data c30 60d2094266e4a У меня есть квартира со старым блоком предохранителей в нем, это старый цвет в стиле h4 007542 class fz ms fw m fc 12th wr bw lh 17 цвет в стиле justanswer 6e7780 class fc dolphin fz ms fw m wr bw lh 17 электрические 3ip2e квартира класс tri ico стрелка вниз серый толстый optrg ul класс pd nk algo options hadnz 4 bgc white bd 1 ​​bds s bdc lgray1.

Старый блок предохранителей в квартире — bs type1 ptb 1u class db selected class txt a class t1 c dgray c black h bgc lgray3 hdb plr 3u ptb 1u td n td nh href https r search yahoo ylt a0gek rbcdjcdjgl4ka1q 1624406466 ro 10 ru https 3a 2f 2fcc bingj 2fcache aspx 3fq 3dold 2bapartment 2bfuse 2bbox 26d 3d4892397460589774 26mkt 3den us 26setlang 3den us 26w 3dom7hxe8cd1uwzhc6 blankpixc6 cp2d gr2bdux0qk направленный объект gr2bduglx rjtglqk wp2d gr2bdqk0qk wp2d gr2bdx0qkclass fc 2nd May 18 2010 это во многом зависит от вашего местоположения, в сельской местности или в другом месте, но 400 или меньше должны покрыть его, если не в большом городе. Я 39 м не уверен, сколько лет вашей проводке, но аккуратно сделано и с изоляцией из ПВХ поверх старых проводов все должно быть в порядке, если вы не можете определить потерю мощности с другим проводом, я бы просто оставил его отключенным. class fc 2nd apr 30 2014 это помогает узнать, где находится ваша трасса.

Схема подключения — это методика описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к коробке CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, которые требуют схемы подключения, используемой для обнаружения помех. , Новое вспомогательное оборудование и др. Блок предохранителей в старой квартире Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. Блок предохранителей в старой квартире На этой принципиальной схеме показано общее функционирование электрической цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Блок предохранителей для файлов в старом многоквартирном доме jpg wikimedia commons Как заменить предохранители в старой домашней панели youtube Старая квартирная панель предохранителей, какие предохранители использовать? электрики. Мне нужна помощь в разборе старого блока предохранителей. Блок предохранителей в доме — плохая вещь, недвижимость Небраски Старый блок предохранителей на стене. Фото кабеля 42836740 Понимание электрической панели вашего дома. , построенный в 1958 году jpg wikimedia commons

Основные планы и схемы электропроводки дома


Резюме: Полностью объясненные домашние электрические схемы с изображениями, включая фактический набор планов дома, которые я использовал для подключения нового дома.Выберите из списка ниже, чтобы перейти к различным комнатам этого дома *.


Основы схем электропроводки дома


Важные компоненты типичной домашней электропроводки, включая информацию о кодах и дополнительные схемы, объясняются по мере того, как мы рассматриваем каждую часть дома, когда она подключается.

Схемы домашней электропроводки начинаются с этого основного плана настоящего дома, который был недавно подключен и находится на завершающей стадии.

Эти ссылки приведут вас в типичные области дома, где вы найдете электрические коды и рекомендации, необходимые при выполнении проекта домашней электропроводки.

style = «clear: left»>

Серия статей о том, как установить домашнюю электропроводку

Схемы электропроводки вашего дома должны отражать требования кодов, которые помогут вам снизить счета за электроэнергию, если вы включите энергоэффективность в дизайн своего электрического проекта.

Электрические схемы, расположение устройств и схемотехника


Типичный набор планов дома показывает электрические символы, которые были расположены на плане этажа, но не содержат никаких деталей проводки. Электрик должен изучить общие электрические требования дома, особенно там, где в каждой зоне должны быть расположены определенные устройства, а затем решить, как спланировать электрические цепи.

Установка электропроводки будет зависеть от типа конструкции и используемых методов строительства.Например, дом с деревянным каркасом, состоящий из стандартного деревянного каркаса, будет иметь разводку иначе, чем дом из SIP или структурированных изолированных панелей из-за ограничений доступа. Этот проект электропроводки представляет собой двухэтажный дом с разделенной электрической сетью, которая дает владельцу возможность установить частный счетчик электроэнергии и взимать плату с арендатора за их потребление электроэнергии.

Из-за разделения этажей и возможности сдачи в аренду этот проект был похож на электромонтаж двух домов, потому что были отдельные услуги для печей, кондиционеров и т. Д.

Домашняя проводка из фактического набора планов


Требования Кодекса
Красивые дополнения и обновления вашего дома могут увеличить его стоимость, а также предоставить вам налоговые льготы, поскольку вы тщательно планируете домашние электрические схемы. вместе с характеристиками энергоэффективности могут улучшить вашу энергосберегающую конструкцию и обеспечить функции безопасности, чтобы защитить вас и вашу семью, наслаждаясь своим домашним проектом.

Схема и схема электропроводки дома



Электропроводка дома


Основные домашние электрические схемы

Полностью объясненные домашние электрические схемы с изображениями, включая фактический набор планов дома, которые я использовал для подключения нового дома. Выберите из списка ниже, чтобы перейти к различным комнатам этого дома *.

Электропроводка на кухне

Полностью объясненные фотографии и схемы электропроводки на кухне с требованиями кодов для большинства новых или реконструируемых проектов *.

Ремонт кухни — Часть 1

Часть 1 «Перестройка кухни» охватывает планирование и дизайн с полностью объясненными фотографиями и полезными идеями.

Ремонт кухни — Часть 2

Часть 2 «Ремонт кухни» охватывает подрядчиков, разрешения, правила и проверки с полностью объясненными фотографиями и полезными идеями.

Ремонт кухни — часть 3

Часть 3 «Реконструкция кухни» охватывает этап строительства, включая схемы, розетки и освещение, с подробными фотографиями и полезными идеями.

Подключение кабеля питания Range

Установка электроплиты с использованием типичной системы разводки шнура питания 240 В для 3-проводной и 4-проводной конфигураций.

Электропроводка кухонной духовки

Установка кухонной электрической духовки с типовой электрической цепью 240 В с 3-проводной и 4-проводной конфигурациями.

Электропроводка в ванной

Полностью объясненные фотографии и схемы электропроводки в ванной комнате с требованиями кодов для большинства новых или реконструируемых проектов *.

Как установить вытяжной вентилятор в ванной

Как установить и подключить вытяжной вентилятор для ванной комнаты с изображениями и пошаговыми инструкциями.

Электрооборудование для ремонта дома

При планировании проекта улучшения дома любого размера особое внимание следует уделить электрическим системам.Замена изношенных розеток и переключателей поможет, но обратите внимание на варианты более эффективного освещения и обновления кода.

Электропроводка спальни

Полностью объясненные фотографии и схемы электропроводки в спальне с требованиями кодов для большинства новых или реконструируемых проектов *.

Электропроводка домашнего офиса

Полностью объясненные фотографии и схемы электропроводки для домашнего офиса с требованиями кодов для большинства новых или реконструируемых проектов *.

Электропроводка прачечной

Полностью объясненные фотографии и схемы электропроводки в прачечной с требованиями кодов для большинства новых или реконструируемых проектов *.

Электропроводка гаража

Полностью объясненные фотографии и схемы электропроводки гаража с требованиями кодов для большинства новых или реконструируемых проектов *.

Электромонтажная мастерская

Полностью объясненные фотографии и схемы электропроводки в мастерской с требованиями кодов для большинства новых или реконструируемых проектов *.

Электропроводка подвала

Полностью объясненные фотографии и схемы электропроводки подвала с основными требованиями кодов для большинства новых или реконструируемых проектов *.

Видео по электромонтажу



» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу

. Отлично подходит для любого проекта домашней электропроводки.


Идеально для домовладельцев, студентов,
Разнорабочих, разнорабочих и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
Розетки

0 Вольт и 240 В Выключатели света


Электропроводка 3-проводного и 4-проводного электрического диапазона
Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
Поиск и устранение неисправностей и ремонт электропроводки
Способы подключения для модернизации Электропроводка
Коды NEC для домашней электропроводки
….и многое другое.

Подробнее о домашней электропроводке




Вопросы о Домашние электрические схемы

Почему обогреватели могут вызывать проблемы с электрическими розетками

Из-за чего перестали работать несколько торговых точек? Как определить возможные проблемы с розеткой в ​​местах, где используются обогреватели, и как исправить проблемы с электрической розеткой, вызванные переносными обогревателями.


Как установить электропроводку для вывоза мусора

Электропроводка цепи утилизации мусора: электрические соединения для системы утилизации мусора, выключатель утилизации, электропроводка для утилизации посудомоечной машины в старых домах.


Правильно ли вы выполняете проект электропроводки?

Я сам устанавливаю электрическую проводку, правильно ли я это делаю? Установка моей домашней электропроводки, планирование электропроводки для домашнего проекта, электрические нормы и требования к схемам.


Планирование проекта электропроводки

Как мне добавить электропроводку из одной комнаты в другую? Планирование проектов домашней электропроводки, как исправить ошибки проводки или неправильные электрические соединения.


Добавление электропроводки в дом

Как мне провести электропроводку внутри стен дома? Прокладка электропроводки вокруг препятствий внутри стен и потолков.


Реконструкция и модернизация электропроводки

Модернизация электрической системы и электропроводки в старых домах для предотвращения электрических проблем: осмотр домашней электропроводки, цепей освещения и электропроводки, реконструкция и модернизация дома.


Удары молнии и защита электрических систем

У меня были удары молнии, в результате которых были повреждены участки трубопровода из ПВХ.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
