Вступление

Здравствуй Уважаемый читатель! Схемы электропроводки в квартире являются основными документами для электрика. На основе схем электропроводки выполняются все работы по организации электропитания квартиры. Вся электрика в квартире должна выполняться в соответствии со схемами электропроводки, которые в свою очередь делаются в строго соответствии с нормативными документами.

Для электрики в квартире делается несколько различных схем электропроводки. Все они относятся к одному виду схем-электрические схемы, но различаются по типу. Каждый тип электрических схем имеет свою информационную нагрузку и, соответственно, различный внешний вид.

Типы электрических схем электропроводки в квартире

Все электрические схемы электропроводки отображают основные функциональные части проводки (розетки, светильники, автоматы защиты, УЗО и т.п.) и основные взаимосвязи между ними.

К основным типам электрических схем электропроводки в квартире относятся:

  • Структурная схема;
  • Функциональная схема;
  • Принципиальная схема;
  • Расчетная схема;
  • Монтажная схема (соединений).

На диаграмме ниже я отобразил типы электрических схем с небольшими примерами.

Tipy elektroschem5

Разберем каждый тип электрических схем в отдельности.

Структурная схема электропроводки квартиры

Структурная схема электропроводки делается самой первой. На ней в виде прямоугольников иллюстрируются взаимосвязи между распределительным щитом, электрическим вводом в квартиру и всеми планируемыми электроприборами, которые в квартире будут установлены.

Графическое построение структурной схемы должно максимально полно отобразить все электрические взаимосвязи. Связи на структурной схеме желательно отобразить в виде стрелок. НА всех элементах схемы нужно проставить их номиналы: можность, напряжение, сила тока. Все это нужно для функциональной электрической схемы квартиры.

Функциональная(принципиальная) схема электропроводки квартиры

В этой схеме электрические связи между элементами электропроводки и сами элементы иллюстрируются в виде специальных обозначений. Смотрите рисунок ниже. Здесь же представляю пример функциональной схемы электропроводки квартиры с заземлением и двумя УЗО(устройства защитного отключения)

Tipy elektroschem4

Электромонтажная (Полная принципиальная) схема электропроводки квартиры

Это наиболее полный тип схемы электропроводки. На этой схеме обозначаются все электрические элементы (розетки, светильники и т.п.) и бытовые устройства (плита, джакузи, теплый пол, кондиционеры). Точно отображаются линии прокладки всех кабелей электропроводки. Расположение распаячных коробок, шин соединения на входах и выходах электрических цепей. Пример принципиальной схемы электропроводки смотрите ниже.

Tipy elektroschem6

Однолинейная расчетная схема электропроводки квартиры

Очень важная схема электропроводки квартиры. Делаются расчетные схемы для электрических квартирных щитков. На ней указываются все вводные автоматы защиты, автоматы защиты для отдельных групп электропроводки. Изображаются они специальными условными обозначениями. Также на расчетной схеме обозначаются все потребители и кабели электропроводок.

Tipy elektroschem1

Все элементы схемы нанесены с расчетными номинальными характеристиками. Для автоматов защиты указываются ток срабатывания в Амперах. Для кабелей указывается количество жил, их сечение и марка. Например: кабель ВВГнг 3х2.5,обозначает кабель с тремя медными жилами в виниловой изоляции с сечением жил 2,5 квадратных миллиметра, причем изоляция нг-негорючая. Об электрических кабелях и их маркировках читайте отдельную статью на сайте.

На основе именно расчетной схемы покупаются материалы для выполнения работ по электрике. Также по расчетной схеме электропроводка квартиры разбивается на группы.

По расчетной схеме любой электрик может собрать электрический квартирный щит и поэтому в электропроекты квартир обычно не включают следующий тип электрической схемы. Это монтажная схема или схема соединений.

Монтажная схема (схема соединений) электропроводки в квартире

Монтажная схема иллюстрирует все электрические соединения в квартире.

Tipy elektroschem3

Делается она в виде подробной таблицы с указанием, от какого устройства и куда идет кабель, к какой клемме он подсоединяется и какие характеристики имеет. Для электропроектов квартир монтажные схемы делаются редко, В основном схемы соединений делаются для промышленных предприятий с большими распределительными щитами, а также для главного распределительного щита (ГРЩ) жилых домов.

Нормативные ссылки

  • ГОСТ 2.701,Виды и типы схем
  • ПУЭ (Правила Устройства Электроустановок) изд.7
  • ГОСТ 2.702-75,Правила выполнения электрических схем

©Elesant.ru

Другие схемы электропроводки и электропроекты

  • мая 2012

  • июня 2012

  • октября 2012

  • ноября 2012



Три основные схемы электропроекта квартиры

Основные схемы электропроекта квартиры

Электропроект это основа электроснабжения квартиры. Без проекта невозможно получить разрешение на подключение новой квартиры к электросети, невозможно сделать новую электропроводку с подключением новых, дополнительных мощностей.

Все  страницы типового электропроекта важны, от титульного листа, до описи документов и нормативных ссылок. Но есть три основные схемы электропроекта, но которых базируется, не только весь проект, но и вся будущая работа электромонтажников или электриков. Эти схемы называются так:

  • Однолинейная расчетная схема электроснабжения квартиры;
  • Схема электрооборудования;
  • Схема электроосвещения.

Конечно, в разных проектах словосочетания в названиях могут меняться, но суть остается именно такой. Правда, если схему электрооборудования можно заменить на схему силового оборудования или схема размещения силовых розеток, то однолинейная расчетная схема, не может назваться по-другому.

Однолинейная расчетная схема

Однолинейная расчетная схема это «мозг» проекта. На ней указано все, что нужно электромонтажнику для устройства электропроводки квартиры, кроме привязки розеток и светильников по месту установки.

На однолинейной расчетной схеме вы видите, вводную группу электропитания квартиры, включая счетчик учета.

На схеме показаны все планируемые потребители сети с указанием их мощности. Все потребители разделены на группы розеток и группы светильников. Для каждой группы запланированы устройства защиты (автоматические выключатели и УЗО). Обозначены марки и сечения кабелей электропроводки.

То есть, на однолинейной расчетной схеме есть вся информация необходимая для ввода электропитания в квартиру, сборки квартирного щита и распределения электропроводки по группам освещения и группам розеток.

Однолинейная схема, называется так потому что, делается только для одной фазы электропроводки, но применяется для всех фаз при трехфазном электропитании. На схеме это обозначается условными обозначениями, линия, перечеркнутая тремя или четырьмя палочками.

Визуально, однолинейная расчетная схема, делается в виде таблицы.

Примеры однолинейных расчетных схем

основные схемы электропроекта схемы расчетныеосновные схемы электропроекта схемы расчетные

схемы-расчетные-2схемы-расчетные-2

схемы-расчетные-3схемы-расчетные-3

схемы-расчетные-4схемы-расчетные-4

Схема электрооборудования квартиры

Схема электрооборудования или план расположения розеток в квартире, делается в гостированных условных обозначениях. На правильной, схеме электрооборудования, показываются все розетки квартиры, указывается их высота от пола и обозначается трассировка электропроводки от квартирного электрощита или распределительного этажного щита. В пояснении к схеме указывается, какой тип проводки должен быть выполнен: скрытая проводки или открытая проводка. Иногда, точную привязку розеток к помещению выносят в дизайнерский проект, где показана расстановка мебели.

Примеры схем электрооборудования квартиры

основные схемы электропроекта схемы электрооборудованияосновные схемы электропроекта схемы электрооборудования

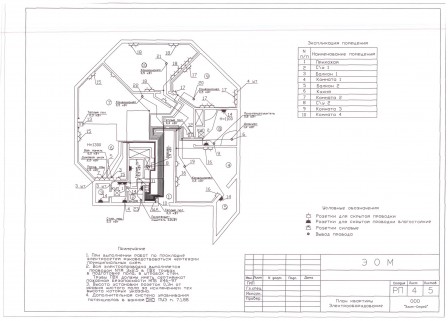

схемы-электрооборудования-3схемы-электрооборудования-3

схемы-электрооборудования-4схемы-электрооборудования-4

 Схема электроосвещения квартиры

Схема электроосвещения показывает расположение всех светильников квартиры и выключателей к ним. На схеме показывается  трассировка  электропроводки от распределительного щитка или этажного щита. В пояснении к плану, указывается высота выключателей и способы электропроводки.

Примеры схем освещения квартир

основные схемы электропроекта схема освещенияосновные схемы электропроекта схема освещения

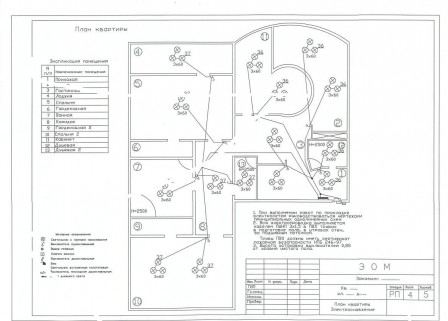

схемы-освещения-1схемы-освещения-1

схемы-освещения-2схемы-освещения-2

схемы-освещения-3схемы-освещения-3

На этом все! Внимательно читайте три основные схемы электропроекта квартиры.

©Ehto.ru

Другие статьи раздела

Похожие посты:

Схема электропроводки квартиры | elesant.ru

В этой категории представлены различные,общие схемы электропроводки квартир.Совмещенные схемы электропроводки розеток и освещения. Схемы электропроводки теплого пола. Схемы электропроводки кондиционирования и вентиляции.


схема электропроводки в квартире

Схемы электропроводки в квартире являются основными документами для электрика. На основе схем электропроводки выполняются все работы по организации электропитания квартиры. О типах электрических схем, их различиях и правилах выполнения пойдет речь в этой статье.

Подробнее…

условные обозначения на схемах

Любые работы по электрике в квартире и доме производятся на основе схем электропроводки и подключения. Все виды проводок и планируемое к установке электрооборудование, на схемах изображаются в виде условных обозначений. Именно об условных обозначениях розеток, выключателей и оборудования на схемах пойдет речь в этой статье.

Подробнее…

Схема электропроводки это основной документ, по которому мастер сможет смонтировать электропроводку квартиры или дома. На схеме электропроводки отображаются места расстановки розеток и выключателей. Обозначаются места установки  источников освещения и электровыводов  для электрооборудования. Но лучше один раз увидеть, чем много раз услышать.

Подробнее…

Представляю вашему вниманию простую схему электропроводки однокомнатной квартиры. Формат схемы 783×565 точек.

Подробнее…

Здравствуйте! В разделе «Схемы электропроводки квартиры» представляю схему электропроводки розеточных групп в большой почти круглой квартире. Формат 2250×1614 точек.

Подробнее…

Предлагаю вашему вниманию несложную схему электропроводки большой 4-х комнатной квартиры. Схема электропроводки совмещенная. Проводка розеточных групп обозначена схематично. Освещение представлено только местами размещения светильников и выключателей. Формат схемы 3176×1774 точек.

Подробнее…

Здравствуйте! Сегодня представляю схему электропроводки стандартной двухкомнатной квартиры. На схеме совмещены электропроводка освещения и электропроводка розеточных групп. Формат схемы 2315×1524 точек.

Подробнее…

Здравствуйте! Сегодня не совсем стандартная схема. Хочу предложить схему размещения электрического оборудования и электрической фурнитуры в интерьере большой современной квартиры. Схема выполнена в цвете, очень наглядна и понятна.Формат схемы 1280× 905 точек.

Подробнее…

Продолжаю представлять схемы электропроводки. Представляю схему электропроводки первого этажа частного дома. Площадь этажа 188 кв. метров. На схеме отображается вся разводка розеточных групп этажа. Электропроводка розеток разделена на 16 групп по 10 комнатам этажа. Формат схемы электропроводки 1600×1280 точек.

Подробнее…

Как правильно составить схему электропроводки

Содержание статьи:

Все работы, которые так или иначе связаны с электричеством в доме, потребуют от вас грамотного и серьезного подхода, поэтому схема электропроводки в квартире или частном доме обязана быть отлично продумана, а главное правильно и качественно изготовлена. Как раз со схемы электрики и ее монтажа будет начинаться ремонт в новом жилье или капитальный ремонт в старом. Последовательность действий по монтажу проводки в доме будет следующая. Во-первых, прокладывается по стенам проводка, которае в последующем будет закрыта штукатуркой и обоями. Под этой отделкой вся электропроводка пролежит много лет и не побеспокоит вас. Именно для этого до начала монтажа нужно очень внимательно просчитать весь план электропроводки квартиры.

схема электропроводки в квартире

Схемы электропроводки – с чего начинать?

Чаще всего, когда подходит очередь прокладки электропроводки в доме или квартире, люди не представляют себе конечный результат. А схема проводки должна представляться в красках. Все потому, что от правильности схемы напрямую будет зависеть общая функциональность, а также правильность и логичность расположения выключателей, розеток, приборов освещения и т.п. Схема электропроводки дома или квартире всегда будет начинаться с одного – продумывания плана всей электрики. Поясним почему. Предположим, что вы выполнили ремонт без обдумывания конечного результата. Закончили весь ремонт, поставили мебель и бытовую технику и … Можете получить пачку проблем.

Розетки и выключатели могут оказаться закрытыми диваном или шкафом, а так где она нужна ее нет и наоборот. И в подобных случаях вы начнете с удовольствием разматывать удлинители по всей квартире к нужным электроприемникам. Естественно, что вы не захотите подобной новой электропроводки в квартире. Ошибки в квартирах еще сравнительно терпимы. А вот если схема проводки дома выполнена неправильно в частном доме, то это обещает более серьезные проблемы. Это потому, что квартиры обычно подвергаются капитальному ремонту с заменой проводки раз лет в 20-25. А вот в частных домах это все выполняется либо намного реже, либо вообще никогда не делается. Предположите, что ошибка допущена в несколько этажном доме, то проблемы покажутся еще веселее.

Для того, чтобы избежать всех подобных проблем нужно просто все спокойно продумать и определиться с тем, как поставить в доме бытовую технику и мебель. Также обязательно стоит отметить, что в ближайших планах вы будете покупать и будет зависеть от электричества. Все эти вопросы лучше всего обсудить с семьей, т.к у каждого будет свое видение обстановки, что не будет лишним.

Статьи по теме:

Как подключить розетку с заземлением

 –  Как подключить розетку с заземлением

Схема монтажа электропроводки  – силовая часть

Итак, вы все спокойно обдумали. Теперь нужно начинать излагать все появившиеся планы и идеи на бумаге. Рисуйте план вашего жилища. Для примера будем разбирать стандартную однокомнатную квартиру, но все точно также и для частного дома. Для того, чтобы выполнить монтажную схему электропроводки квартиры потребуется лист бумаги, ручка, линейка, цветные фломастеры или карандаши.

На схеме нужно указать месторасположение дверных проемов и стен. Точных размеров не нужно, требуется выполнить только общее положение. Если вы еще не узнали, как правильно установить межкомнатную дверь, то советуем обратиться к одноименной статье.

По примеру должна получиться следующая картина.

схема электропроводки в квартире

Для полного представления и простоты пронумеруйте и подпишите все помещения:

  • №1 – зал;
  • №2 – кухня;
  • №3 – ванная комната;
  • №4 – прихожая.

схема электропроводки дома

После этого нужно нанести на схему электрики места, в который будет находиться бытовая техника и мебель. Все предметы нужно пронумеровать, обозначить и выделить цветом потребителей электроэнергии.

схема электропроводки дома

Именно для потребителей электроэнергии, выделенных красным цветом, будут нужны розетки. Теперь необходимо упростить вашу схему, т.е. убираем все предметы, а в тех местах, где будет находиться электроника нанесем на план электропроводки обозначения розеток. Должно получиться примерно следующее.

схемы электропроводки

Не лишним будет нанести используемые в схеме условные обозначения во избежание путаницы.

схемы электропроводки

Конкретные размеры и местоположение розеток нужно будет указывать на схеме после того, как вы определитесь с точными местами нахождения электроники и мебели.

Схема электрики в квартире – осветительная часть

В рассматриваемом примере все осветительные приборы будут находиться по центру помещения. Будем начинать с первой комнаты – зала. Координаты нахождения светильников, если знаете точные размеры помещения, можно указывать в первую очередь. В нашем случае точных размеров у нас нет, поэтому все нужные замеры проведем в процессе первого этапа монтажа, т.е разметки. С определением центра, надеемся, проблем быть не должно. Но на всякий случай скажем, что для начала меряете ширину помещения, а полученное измерение разделяйте пополам.

схема электропроводки квартиры

То же самое нужно делать и с длиной помещения, т.е. меряете и делите вдвое. Таким образом вы получите координаты середины помещения. По этим полученным координатам нужно обозначить центр помещения и на схеме обозначаете крестиком.

схема электропроводки квартиры

Точно таким же способом обозначаете середины всех комнат.

схема проводки

Прихожая, которая является Г-образной по форме, требуется разделить на 2 части и тоже разметить.

Если поменять нанесенные крестики на условные обозначения приборов освещения, то получится подобная схема электропроводки.

схема проводки

Для завершения схемы электропроводки дома своими руками требуется нанести выключатели. Для этого необходимо определиться с нахождением межкомнатных дверей. Кстати, посмотрите, как самостоятельно установить межкомнатную дверь, полезная статья. Здесь же нужно понять в какую сторону дверь будет открываться, т.е. вовнутрь или наружу, а также вправо или влево. Это нужно сделать для того, чтобы установленный выключатель не оказался за какой-нибудь дверью.

схема электропроводки дома своими руками

Следующим этапом будет нанесение на схему электропроводки выключателей. Обычно они располагаются внутри комнат таким образом, чтобы входя в комнату и открыв дверь можно было бы без проблем включить свет, а уходя – выключить. Исключением будут помещения, имеющие повышенную влажность – санузлы и ванные комнаты. Это связано с тем, что постоянное попадание влаги быстро будет выводить из строя выключатели, если, конечно же, не использовать специальные приборы с повышенной защитой.

Нарисуйте выключатели на своей схеме, применяя условные обозначения. До того, как начинать монтаж электропроводки на схеме необходимо нанести точные размеры до выключателей – отступ от дверей, а также высоту от пола.

схема электропроводки дома своими руками

В итоге вы составите две схемы электропроводки – схему розеток и схему выключателей и светильников. Первый этап окончен. Теперь вы имеете основную часть электрической схемы.

Схема прокладки проводов

Сначала вам необходимо продумать и просчитать в доме весь маршрут прокладки проводов. Для этого необходимо провести осмотр в помещении, в котором планируются работы. Необходимо определиться также и отделочными работами, которые будут проведены. А именно нужно знать: какие будут потолки, будет ли выполняться штукатурка и ее толщина, где находятся несущие стены, нужно будет ли штробить стены. Рассмотрим все это на примере.

К примеру, вы планируете выполнить натяжные потолки. В плане электропроводки этот вариант просто великолепный. В этом случае все работы по прокладке электропроводки можно выполнять самостоятельно, а также сэкономить много времени и сил, а также материалов. Это происходит за счет того, что можно использовать комбинированный монтаж электропроводки. То есть монтаж кабелей осуществляется на черновом потолке в гофрированных негорючих трубах, а спуски к выключателям и розеткам осуществляются в стенах – в штробах.

У подобного способа монтажа электропроводки имеются следующие преимущества.

В случае необходимости замены электропроводки все работы производятся без обновления штукатурного слоя, а также не требуется выполнения тяжелой работы по обустройству штроб. А ведь именно подготовка каналов для прокладки кабелей занимает основную часть рабочего времени. Также не нужно протягивать их через каналы потолочных перекрытий. Это тоже позволяет сэкономить ваши силы, т.к. каналы не всегда являются чистыми. К тому же здорово снижается расход проводов. Это связано с тем, что во время прокладки по стенам нужно обходить различные препятствия, а если будете прокладывать по потолку, то прокладка электропроводки осуществляется по самому короткому пути.

Если же у вас прокладка электропроводки будет осуществляться стандартным способом по стенам, то нужно обратить внимание на следующие моменты.

  • Рекомендуем обходить бетонные перекрытия, которые находятся над дверями и окнами. Это объясняется тем, что делать штробы в них очень сложно, а второй причиной будут проблемы во время установки карнизов или гардин для навешивания штор.
  • Нужно правильно найти каналы в плитах межэтажных перекрытий, т.к. в них нужно будет прокладывать проводку для светильников.
  • Точно рассчитать нахождение распределительных коробок. Если это сделать правильно, то можно также существенно снизить расход материала   во время монтажа электропроводки.
  • Если ваш дом монолитно-бетонный, то нужно составлять схему выключателей и розеток таким образом, чтобы они не попадали на основные несущие конструкции, т.к. нарушать их целостность крайне нежелательно.

После учета вышеописанных нюансов можно приступать к составлению схемы прокладки провода. Для этого нужно использовать схемы, которые получились на первом этапе подготовки. Схемы электропроводки должны быть наложены друг на друга и будет получена общая картина.

схема электрики в квартире

Начинаем с первой комнаты в доме. Тут будут располагаться обычные потолки под проведение покраски. Поэтому здесь монтаж будет проиводиться по стенам, а для люстры прокладываться в каналах потолочной плиты перекрытия. Также в этой комнате имеется две двойные розетки, выключатель и люстра. Провод следует протягивать от самого дальнего угла, т.к. там располагаются первая в цепи двойная розетка. Остановиться нужно у выхода из помещения, т.к. там будет находиться распределительная коробка.

схема электрики в квартире

Выполнять розетки шлейфом не рекомендуется, т.к. это намного будет сокращать мощность последней в цепи розетки. Надежнее и правильнее будет выполнить все соединения в распредкоробке. Поэтому нужно вести провод напрямую от каждой розетки к коробке. Нарисуйте маршрут кабелей от второй двойной розетки.

монтажная схема электропроводки квартиры

После этого зарисуйте провод от люстры до распределительной коробки.

монтажная схема электропроводки квартиры

Далее от выключателя до коробки.

схема проводки дома

Когда все кабели будут собраны в одном месте необходимо обозначить место для самой распределительной коробки.

схема проводки дома

Точно также нужно обозначить маршруты прокладки проводки в других комнатах. Электропроводка на кухне – тут можно применять каналы в плитах перекрытия для уменьшения пути провода от одной из розеток. Пропуская их через эти каналы, вы экономите и материал и свое время.

схема электрики

Делаете схему проводки в ванной комнате.

схема электрики

Схема в прихожей. В этом помещении запланирован монтаж подвесного потолка из пластика, а поэтому возможно электропроводку прокидывать по потолку в гофрированных трубках.

план электропроводки квартиры

После вышеописанных манипуляций обозначайте место для нахождения силового щита. Как правило, он находится рядом со входом в квартиру.

план электропроводки квартиры

Далее следует соединять силовой щит с распределительными коробками. От каждой коробки нужно прокидывать по 2 провода – один на освещение, а второй на розетки.

Начинаем. От зала до щитка.

схема монтажа электропроводки

От кухни до щитка.

схема монтажа электропроводки

От ванной комнаты до силового щитка.

схема электропроводки в квартире

И в завершение от прихожей до щита.

схема электропроводки дома

Вот и составлена схема электропроводки квартиры или частного дома, а далее можно без оглядки воплощать ее в жизнь.

Следующим этапом для монтажа электропроводки в доме будет расчет сечения провода. Подобным расчетом крайне нежелательно пренебрегать, т.к. каждое оборудование обладает своей потребляемой мощностью, которую питающий провод должен выдерживать. Ну, а уже после вам обязательно предстоит разобраться, как подключить розетку с заземлением.

Составление схемы электропроводки однокомнатной квартиры, подбор нужного оборудования

Содержание статьи (кликабельно):

  1. Какой является типовая схема электропроводки в однокомнатной квартире?
  2. Правильная схема электропроводки.
  3. Какими должны быть квартирные автоматы и УЗО.
  4. Прокладка проводов в жилой комнате.
  5. Электропроводка на кухне.
  6. Проводка в ванной.
  7. От чего зависят маршруты ветвей электропроводки?
  8. Инструменты для монтажа электропроводки.

Многие люди обладают однокомнатными квартирами. Этот тип жилья, как и любой другой имею свою электрическую сеть. Эта сеть состоит из определенного количества электропроводов и зависит от особенностей размещения комнат в самой квартире.

Все мы хорошо знаем, что большинство квартир, включая однокомнатные, строилось 20-30 и более лет назад. Тогда электропроводка создавалась с помощью алюминиевых кабелей и на сегодняшний день она является непригодной для использования.

В результате владельцы однокомнатных квартир остро нуждаются в замене электропроводки. Для ее замены нужно иметь схему прокладки новой электропроводки. Собственно, в этой статье будет рассмотрено то, какой была схема электропроводки в однокомнатной квартире до сих пор, и какой же должна быть правильная схема?

Стоит отметить, что однокомнатные квартиры создавались в различных типах домов (панельных, кирпичных и т.п.). Соответственно, такое жилье характеризуется различной планировкой. Однако независимо от плана различных однокомнатных квартир схема электропроводки является практически одинаковой.

Единственная разница заключается в разном количестве осветительных устройств и розеток. Конечно, эта особенность напрямую зависит от площади квартиры, которая классифицируется как однокомнатная.

Классическая схема

Сначала обратим внимание на классическую схему электропроводки в нашем типе жилья. Она подается на рисунке ниже.

Рис. 1. Типичная схема проводки в однокомнатной квартире

Как видно из схемы, электропроводка состоит из двух ветвей. Одна из них подает ток в коридор (прихожую) и жилую комнату. Вторая ветвь питает светильники и электрические приборы в ванной и на кухне. Интересным фактом является то, что каждая линия используется как для освещения, так и для обеспечения подачи тока к электроприборам.

Конечно, такая схема не идеальна, поскольку при появлении короткого замыкания в розетке или светильнике состоится обесточивание всей комнаты. Такую ситуацию нельзя назвать очень благоприятной и позитивной.

Стоит отметить, что часто такая классическая схема дополнялась отдельной ветвью для питания электрической плиты. Как известно, плита является мощной и требует больше тока.

В результате для уменьшения нагрузки на контур, который идет в кухню, и для повышения уровня безопасности использовали отдельный кабель с большим поперечным сечением. В общем, такую схему электропроводки лучше не использовать.

Правильная схема электропроводки



Более эффективной и надежной будет такая электропроводка, которая будет предусматривать подведение отдельных кабелей для различных групп электрических устройств.

То есть один кабель должен подавать ток к розеткам, второй — к осветительным приборам, третий — к мощным электроприборам.
Собственно этот принцип учтен в следующей схеме проводки, которая прокладывается в однокомнатной квартире.

Рис. 2. Схема проводки в однокомнатной квартире.

Перед тем, как сделать детальные разъяснения этой схемы, подадим еще одну картинку, на которой подается объяснение всех обозначений.

Рис. 3 Условные обозначения и их объяснение



Цифры, которые видны на плане квартиры, обозначают такие помещения:

  1. жилая комната;
  2. кухня;
  3. ванная комната;
  4. коридор (прихожая).

Электропроводка обозначается черной и красной линиями. По сути дела каждая из линий, которые подходят к распределительной коробке, является отдельной ветвью проводки.

Так, на схеме видно, что за входом в жилую комнату находится распределительная коробка. К ней подходят две ветви (два контура). Ветвь, обозначенная красным цветом, предназначена для подачи тока на розетки. Черная линия является ветвью, к которой подключаются светильники. На рисунке видно, что в каждую комнату квартиры входят по две такие ветви.

В дальнейшем мы будем проводить объяснение схемы с одновременными рекомендациями по оптимальной организации электропроводки.

На рис. 2 видно, что сразу после входа в квартиру размещается силовой щит. Его еще называют распределительным. Собственно от него и начинается прокладка каждого контура электропроводки.

Этот щит содержит в себе определенное количество автоматических выключателей (АВ) и УЗО. Специалисты отмечают, что одна ветвь электропроводки должна иметь один АВ и одно УЗО. При этом нагрузка на нее не должна превышать двух киловатт. Также, сколько ветвей в квартире, столько АВ и УЗО должно использоваться.

На рис. 2 обозначено семь контуров. Соответственно, в щитке находится по семь автоматических выключателей и УЗО. Характеристики АВ и УЗО зависят от нагрузки, которую будет получать каждый контур.

Характеристики квартирных АВ и УЗО

подключение АВ и УЗО в квартире

Сам распределительный щит подключается к электросчетчику. Подача тока в однокомнатную квартиру осуществляется от электрического щитка, который находится на лестничной площадке. Перед счетчиком монтируют еще квартирный АВ и квартирное УЗО. Их технические характеристики должны зависеть от общей мощности электроприборов, которые будут использоваться в квартире.

Однако есть один нюанс. Может быть так, что вы разместили в однокомнатной квартире такое количество приборов, мощность которых может равняться 6-8 киловаттам. Логично, что квартирные АВ и УЗО должны быть рассчитаны минимум на 37 ампер (8000 ватт / 220 вольт = 36,36 ампер).

Однако установка таких АВ и УЗО является нецелесообразной. Причиной этого является то, что большинство домов имеют старую электропроводку. Это означает то, что 20-30 лет назад на одну квартиру выделялось 1,3-2 киловатта, а не 8. Понятно, что если в квартире включить приборы с большей мощностью, то вас отключит электрический щиток, который размещается в подъезде.

Как отмечают профессиональные электрики, в большинстве случаев максимальная нагрузка на домовую проводку приборами с одной квартиры может составлять 4,3 киловатта. Такую мощность домовая проводка еще может выдержать.

Соответственно, эта цифра и является основной при осуществлении всех расчетов и подбора квартирного автоматического выключателя, УЗО, а также вводного провода.

Полезный совет: в любом случае общая мощность домашних приборов будет больше 4,3 киловатта. Здесь не стоит разочаровываться, поскольку на практике почти нет случаев, когда включается вся бытовая техника.

В тех случаях, когда мощность включенных приборов будет больше 4,3 киловатта, придется некоторые из них выключать самостоятельно. В противном случае главный автомат отключит всю квартиру.

В итоге квартирный АВ должен быть рассчитанным на 25-32 ампера. Количество ампер зависит от площади однокомнатной квартиры. Для малых квартир можно взять АВ на 25 ампер. При этом следует учитывать запас по току, который должен колебаться от 1,3 до 1,5. Квартирное УЗО должно быть рассчитанным на 50А 30мкА.

Таблица 1. Зависимость сечения кабеля от мощности электроприборов

Что касается вводного кабеля, который будет соединять этажный и квартирный распределительные щитки, то он также должен подбираться в зависимости от общей мощности электроприборов. Когда вы знаете эту цифру, то взглянув в таблицу ниже, можете определиться с поперечным сечением вводного кабеля.

Полезный совет: эту табличку следует использовать и для определения поперечного сечения всех кабелей, которые будут использоваться для создания отдельной ветви электропроводки в однокомнатной квартире. Конечно, для этого нужно высчитывать мощность приборов, которые будут питаться от одного контура.

В большинстве случаев вводный кабель для однокомнатной квартиры должен обладать сечением от 4 до 6-ти кв. миллиметров. Конечно, он должен быть медным и трехжильным.

Прокладка проводов в жилой комнате

На рис. 2 отмечено, что освещение коридора и жилой комнаты создается с помощью двух различных контуров. На практике можно сделать так, чтобы коридор и жилая комната освещались от одного контура. Общая люстра или точечное освещение, а также светильники в коридоре вряд ли будут иметь мощность, большую двух киловатт.

Конечно, для соблюдения этого совета, распределительную коробку следует установить на стене у входа в жилую комнату. Дальше от коробки можно развести кабели к светильникам в коридоре и в жилой комнате.

При этом провода к люстре и выключателю в жилой комнате нужно будет прокладывать через дыру в стене. Сечение кабеля, который будет использован для контура для светильников, может равняться 1,5 кв. миллиметра. Номинальный ток автоматического выключателя для этого контура должен составлять десять ампер.

Такими же должны быть и контуры для светильников в ванной и кухне. В принципе для светильников этих двух помещений можно проложить один контур.
На рис. 2 видно, что в жилую комнату, кухню и ванную подходят ветви, к которым подключаются розетки.

Каждая такая ветвь должна быть оснащенной АВ на 25 ампер и УЗО на 30А 30мкА. Наша схема предусматривает установку двух двойных розеток в жилой комнате.

Полезный совет: местоположение розеток может определяться самостоятельно. При этом они должны находиться за электрическими приборами. Поэтому перед проектированием размещения розеток стоит спроектировать местонахождение электрических приборов, а также мебели. Сами розетки должны располагаться на высоте 30-ти сантиметров от пола и в 15 сантиметрах от угла стены.

Количество розеток напрямую зависит от количества электроприборов. При этом есть еще правило, которое гласит, что на каждые шесть квадратных метров должна быть одна розетка. В случае ванны и кухни на эту площадь должно быть две розетки.

Ветка розеточной группы должна создаваться с помощью медного кабеля, сечение которого не является меньшим 2,5 кв. миллиметров. Конечно, сечение можно определить и с помощью таб. 1. В этом случае нужно знать максимальную мощность электрических устройств.

В представленной выше схеме проводки для однокомнатной квартиры (рис. 2) не учтено использование кондиционера в жилой комнате. Для кондиционера нужно вести отдельный контур. Для его создания нужно использовать:

  • кабель с сечением 2,5 кв. миллиметра;
  • АВ на 16 ампер;
  • УЗО, рассчитанным на 20А 30мкА.

Розетка этой ветви должна находиться у кондиционера.

Подытоживая, можно сказать, что в жилом помещении однокомнатной квартиры надо прокладывать три контура.

Проводка на кухне

На кухне обычно используется несколько отдельных контуров. Один на освещение, один на розетки (этот контур ведется кабелем 2х2,5мм) и по одному на каждый из приборов:

  • электроварочная панель;
  • электроплита;
  • проточный водонагреватель;

Каждый из этих контуров ведется отдельно кабелем на 4 мм к автомату на 16А.

Группу из трех-четырех розеток этого контура надо монтировать за нижним шкафчиком, который находится под столешницей. До сих розеток будут подключаться все кухонные приборы. При этом остальные розетки надо размещать в других местах, а точнее там, где будет находиться холодильник и другие габаритные устройства.

В случае использования в однокомнатной квартире электроплиты, следует смонтировать еще одну ветку проводки. Ее особенности зависят от конкретных характеристик самой плиты.

О контуре для освещения для кухни мы упомянули выше.

Проводка в ванной

Остается рассмотреть схему проводки в ванной однокомнатной квартиры. Эта комната является особой и наиболее опасной. Поэтому проводку здесь прокладывают с соблюдением жестких требований. В эту комнату можно выводить два контура: для светильника и электроприборов.

Что касается ветки для светильника, то она является таковой, как и в других комнатах. Исключение составляет место размещения выключателя. Его надо размещать за пределами ванной.

Выключатель должен быть снаружи ванной комнаты

Контур для розеток может быть установлен только тогда, когда он имеет УЗО или распределительный трансформатор. Конечно, каждая розетка должна иметь такой корпус, который является защищенным от влаги. Хотя, на рисунке указана только одна розетка, обычно требуется три. Требования к кабелю и параметрам УЗО, АВ являются такими же, как и к составляющим контура розеточной группы на кухне.

Где монтировать каждую ветку?

Стоит отметить, что схема проводки однокомнатной квартиры определяет не только количество и местоположение розеток, светильников, выключателей, но и определяет маршруты прохождения кабелей. Здесь есть свои нюансы. Они зависят от того, в каком доме находится однокомнатная квартира, и какую отделку будет иметь каждая комната.

Если владельцы будут устанавливать подвесной потолок и отделывать стены гипсокартоном, то маршруты могут быть произвольными. Главное, чтобы кабели размещались только горизонтально и вертикально, а также не перекрещивались. В этом случае электропровода будут прятаться за гипсокартоном.

В том случае, если дом панельный, то электропроводку придется устанавливать или в полу, или в специальных каналах, или в пространстве, которое находится на стыке потолка и стены. Как известно, стены панельных домов нельзя штробить в горизонтальном направлении.

Поэтому горизонтальная проводка будет размещаться в названных выше местах. Вертикальная может проводиться в штробах (такие штробы можно делать).

В кирпичном доме можно прокладывать кабель наиболее коротким путем, поскольку проводка может скрываться как под штукатурку, так и в штробы. В зависимости от этих особенностей обозначают маршруты каждой ветви. Далее берут метр и измеряют необходимое количество электропроводов.

Инструменты для монтажа проводки

Итак, мы знаем, как подобрать каждый элемент электропроводки, а также как и где их размещать. Теперь рассмотрим, какие инструменты необходимо иметь, чтобы установить эти элементы.

Инструменты должны быть представлены:

  1. Перфоратором с набором буров и долот для бетона, кирпича (зависит от дома).
  2. Дрелью.
  3. Болгаркой или штроборезами с алмазным диском (для создания штроб в кирпичном доме).
  4. Тестером-мультиметром.
  5. Индикатором-фазоуказателем.
  6. Набором отверток и гаечных ключей.
  7. Пассатижами.
  8. Бокорезами.
  9. Монтажным ножом.
  10. Строительным уровнем.
  11. Шпателем.


Особенности, технические возможности и советы по выбору качественного кабеля для проводки в доме Кабель бронированный медный для вашего дома и участка Виды и области применения металлических кабель-каналов Правильная замена проводки в квартире панельного дома — что надо знать и уметь
Принципиальные и монтажные схемы освещения в квартире и доме

На рисунке внизу показано, как наружная обойма цоколя лампы подключена к рабочему нулю N, а удаленный контакт — к фазе L.

При монтаже электропроводки схем освещения следует соблюдать правила использования цветовой разметки изоляции для каждой магистрали. Она в дальнейшем значительно облегчит поиск неисправностей и выполнение доработок. Каждый проводник L, N и РЕ на всем протяжении квартиры должен быть одного цвета. Принято использовать проводники с желто-зеленой изоляцией для защитного нуля, голубой — для рабочего N, а оставшуюся, например, красную или белую — для фазы L.

Такая принципиальная схема довольно проста, но в распределительной коробке РК могут возникнуть сложности с подключением проводов к клеммам. Дело в том, что внутри РК собираются провода из четырех кабелей от квартирного щитка, выключателя, светильника и магистрали к следующему светильнику.

Провод, идущий от выключателя к осветительному устройству, относится к фазному. Хотя в данном кабеле для фазы уже применен красноватый провод. Поэтому понадобиться использовать тот, который имеет голубий расцветка, но его невозможно перепутывать с рабочим нулем. Чтобы достичь желаемого результата на изоляцию одевают кембрик красноватого цвета либо бирку с надписью. Данный проводник подключают на доп клемму ДК, которая при включенном выключателе располагается под потенциалом фазы.

Эта схема обширно всераспространена, ее рекомендовано повсевременно повторять для любого осветительного прибора без конфигураций. Это облегчит вероятную работу по поиску образующихся дефектов в электрической цепи и исполнение добавочных включений.

При этом методе в одно отверстие у клеммы возможно подключить 3 электропровода, хотя надлежит учитывать немного особенностей их соединения. В случае если сечение проводника для освещения обычное в 1,5мм2, то его диаметр составляет 1,4 мм. Для 3-х таковых жил необходим внутренний диаметр отверстия не менее, чем 3,3 мм, но лучше 4.

Все 3 жилы нужно пропустить под два крепежных винта и тесно обжать для создания надежного электрического контакта.

В случае если до вставки в отверстие сделать крепкую скрутку жил, то плоскость их соприкосновения возрастет, обеспечив наименьшее переходное противодействие в месте контакта. Этим исключается излишний нагрев проводов от огромных нагрузок. В случае если есть шанс сварить электропровода опосля скрутки, то от нее отказываться не стоит.

Таковой метод соединения самый верный. В данном случае колодка используется исключительно для фиксации проводов снутри разветвительной коробки и возможно заворачивать лишь один крепежный винт, но все жилы вставляются с одной стороны.

Используя сварку, возможно прирастить количество коммутируемых жил 1,5мм2 до 4 в отверстии с поперечником 4 мм. В случае если клеммная колодка жестко прикреплена внутри разветвительной коробки, то соединительные концы возможно просовывать через внутреннее отверстие трубки так, чтоб наружу малость выступали сваренные концы жил повторяющий вид наплавленных шариков. Их разрешается не изолировать.

Но идеальнее всего для надежности их упрятать и прикрыть слоем изоляции.

Схема включения осветительных приборов через двух клавишный выключатель

В люстрах с несколькими лампочками традиционно делят осветительные приборы на 2 группы. Это разрешает делать разную освещенность комнаты, используя свет от одной либо другой части схемы или двух совместно. На любую группу ламп накаливания действует своя кнопка двухпозиционного выключателя.


В данной схеме пригодится четырехжильная электропроводка от разветвительной коробки к выключателю и люстре. На схеме показано, что для коммутации проводов в РК понадобиться применять 2 добавочные клеммы ДК1 и ДК2, через которые отступающая фаза от выключателя подается на удаленные контакты ламп накаливания.
Тут также фаза L подводится к выключателю так, чтоб использовать два его контакта, а ноль от собственного электропровода соединяется впрямую со всеми патронами осветительных приборов и выводится на цоколь лампочки.
Схема для монтажа клемм в разветвительной коробке схожа на осмотренную раньше, но в ней добавлена очередная клемма — сейчас их стало 5.

К одному отверстию колодки подходит наибольшее число жил — 3. Это позволяет использовать колодки с внутренним поперечником 3,3 мм.
В случае если применять для соединения жил сварку, то количество жил, вставляемых в некую клемму, возрастет до 4. Им будет нужно внутренний диаметр отверстия от 4 мм.

Схема включения осветительного прибора для освещения коридора



Тут рассматривается вариант управления источником света при помощи 2-ух выключателей, находящихся на значимом удалении между собой. В данной схеме применяют простые двухклавишные либо особые «проходные» электровыключатели или тумблеры с групповыми контактами.
Лампочка зажигается либо гаснет при конкретном сочетании кнопок у двух выключателей. Серьезной фиксации их положения нет. Зато освещением можно управлять с хоть какого конца помещения.


От разветвительной коробки с клемм К1 и К2 к любому выключателю следует четырехжильный кабель. Фаза на осветительный прибор подается через клемму К3 от РК в последствии коммутаций выключателями.
Монтажная схема разветвительной коробки состоит из 6 клемм.


Тут разрешается использовать клеммы с внутренним диаметром от 3,3 мм поскольку наибольшее количество объединяемых жил не превосходит 3-х. Но ежели применять сварку проводников, то монтаж понадобиться вести с одной стороны и количество клемм возрастет до 7. При этом в отдельных местах электропровода понадобиться сваривать по 4 и применять для них клеммы с внутренним диаметром от 4 мм.

Для коммутаций РЕ проводника будет нужно применять 2 клеммы.
Повышенное число клемм имеет возможность востребовать бо́льшие габариты разветвительной коробки.

Схема включения осветительного прибора для освещения коридора с управлением от импульсного реле

Система реле разрешает делать переключения света средством импульсной подачи фазного потенциала на клемму S, расположенную на его корпусе. В последствии первого импульса, прибывающего от нажатия хоть какой клавиши, реле подключит фазу L на клемму С, соединенную через клемму К3 с удаленным контактом лампы осветительного прибора. При втором импульсе реле снимает напряжение со своей выходной клеммы и лампочка угасает.
Клавиши нужно использовать с самовозвратом от пружин. Располагать их возможно в местах на большом удалении. Достаточно комфортно включать свет при входе в спальную комнату из коридора, а выключать клавишей у прикроватной тумбочки в пределах изголовья.


Импульсные реле имеют все шансы быть исполнены с различным корпусом, который уготован для крепления на Din рейку снутри квартирного щитка либо установку в разветвительной коробке.
Две клавиши управления светом подключаются параллельно. Это упрощает монтаж и подготовку трасс под кабель, который обязан иметь 3 жилы: две для работы и одну для защиты РЕ проводником.
При размещении реле внутри ответвительной коробки нужно изучить габариты всех приборов и предугадать удачный доступ к ним для работы.
Монтажная схема электропроводки для такового освещения показана на рисунке. При ее применении возможно минимизировать площадь поперечного сечения проводов, объединяющих друг от друга клеммы клавиш, до 0,35 мм2. Они надежно вынесут нагрузку, образующуюся при подаче потенциала фазы на клемму S импульсного реле.


Иногда сможет появиться надобность управления светом из нескольких мест, к примеру, освещением входа в дом с улицы и из комнат. Чтобы достичь желаемого результата достаточно подключить вдоль несколько клавиш так, как показано на иллюстрации ниже.

Монтажная схема для этого случай будет иметь следующий вид.

В зависимости от той ли иной ситуации и смотря на потребности управлять светом можна из любой точки помещения и любым количеством (групами) осветительных точек в помещение.

С помощью суточных таймеров и фотореле можна ограничить работу осветительных приборов в дневное время суток тем самым секономить на случайно невыключеном выключателе.


Виды электрических схем: как сделать электропроект квартиры

Вступление

Все работы по ремонту квартиры имеют важное значение. Нельзя сказать, что какие-то работы важнее, чем другие. Но среди всех работ я бы выделил работы по устройству новой электропроводки. Как правило, новая электропроводка выполняется в скрытом виде и поэтому переделать некачественно или неправильно сделанную электропроводку после завершения ремонтных работ будет затруднительно.

Виды электрических схем

Рассмотрим виды электрических схем и сделаем упрощенный электропроект квартиры своими руками.

Разобьем работы по организации новой электропроводки 3-х комнатной квартиры на несколько этапов.

  1. Самостоятельно сделаем упрощенный электропроект 3-х комнат, коридора и кухни с учетом потребностей в розетках и светильниках;
  2. Реализуем, согласно проекту, скрытую электропроводку во всей квартире;
  3. Установим встроенный квартирный щиток;
  4. После окончания чистовых ремонтных работ установим розетки и выключатели по местам.

Перед началом любых работ по электропроводке необходимо сделать, хотя бы упрощенный электропроект квартиры. В этой статье рассмотрим виды электрических схем используемых в электромонтаже и применим эти знания для 3 х-комнатной квартиры электропроекта этой серии из 4-х статей.

Электрическая схема и виды электрических схем

Электрическая схема квартиры включает в себя все электротехнические устройства в квартире, подключаемые к электрической сети, изображенные на плане в виде условных графических обозначений. Также на электрической схеме обозначены все взаимосвязи между электротехническими устройствами. (ГОСТ 2.702-75)

По степени наполнения и раскрытия информации электрические схемы подразделяются следующим образом.

Структурная электрическая схема

Структурная электрическая схема это самая простая схема первого этапа проектирования. На ней в виде прямоугольников показываются основные элементы электропроводки квартиры: электрощиты, распределительные коробки, электропроводка комнат, электропроводка ванной, электропроводка кухни. Структурная схема дает самые общие представления об электропроводке квартиры.

В нашем варианте это выглядит так.

Функциональная электрическая схема

Функциональная электрическая схема это достаточно абстрактная схема, которая показывает все функциональные связи между отдельными   элементами квартирной электросети. То есть, на функциональной схеме мы в общих чертах раскрываем электропроводку каждой комнаты квартиры.

В нашем варианте это выглядит так.

Условные обозначения на электрических схемах ниже:

Расчетная электрическая схема

Расчетная электрическая схема делается на основе функциональной схемы. С помощью несложных расчетов определяем какое разбиение электропроводки по группам нужно сделать, а также, какой электрический кабель и какие установочные устройства (автоматы защиты, УЗО) нужно приобретать для электромонтажных работ в квартире.

Расчетная электрическая схема квартиры может быть выполнена в варианте однолинейной схемы или в варианте полнолинейной электрической схемы.

Полнолинейная расчетная электрическая схема

  • На полнолинейной схеме показывают электрооборудование всех фаз электросети, при условии, что электропитание квартиры трехфазное.

Однолинейная расчетная электрическая схема

  • На однолинейной электрической схеме показывается оборудование только одной фазы.
  • Электрическая однолинейная схема главных электрических цепей квартиры с краткими характеристиками электрооборудования принято называть главной схемой.
  • Та как мы делаем упрощенный электропроект, выполнять однолинейную расчетную схему мы не будем, да и технически это не просто. Но пример однолинейной расчетной схемы я приведу.

Как видите, однолинейная расчетная схема достаточно сложный документ и сделать его в таком виде самостоятельно, без профессиональных навыков вряд ли удастся. Однако вам под силам сделать упрощенный расчет сечения проводов в электрическом кабеле для электропроводки квартиры.

Расчет сечения проводов электропроводки

Расчет сечения проводов производится следующим образом.

  1. Разделите всю электропроводку в квартире на отдельные группы. Лучше розетки каждой комнаты выделить в отдельную группу. К группам розеток добавить группу освещения и отдельные линии электропитания для мощных бытовых приборов: стиральной машины, электроплиты, посудомоечной машины, бойлера и т.п.;
  2. Определитесь, какие бытовые приборы будут включены в линию каждой розеточной группы;
  3. Сложите потребляемую мощность бытовых приборов каждой группы, согласно их технического паспорта. Получится  общая потребляемая мощность группы, в Киловаттах;
  4. Один Киловатт потребляемой мощности соответствует 5 Амперам величины рабочего тока при 220 вольтовом электропитании;
  5. Далее по таблице ниже можно рассчитать сечение проводов, которые нужно прокладывать для электропитания данной Группы.

Например:

  • Варочная панель максимальной мощности 4 Киловатта.
  • Рабочий ток 4 × 5 ампер=20 Ампер.
  • Из таблице видим, что нужен медный электрический кабель сечением: 2,5 кв. мм.
Проложенные открыто
SМедные жилыАлюминиевые жилы
мм2ТокМощн.кВтТокМощн.кВт
А220 В380 ВА220 В380 В
0,5112,4
0,75153,3
1173,76,4
1,52358,7
2265,79,8214,67,9
2,5306,611245,29,1
44191532712
5501119398,514
10801730601322
161002238751628
2514030531052339
3517037641302849
Проложенные в трубе
SМедные жилыАлюминиевые жилы
мм2ТокМощн.кВтТокМощн.кВт
А220 В380 ВА220 В380 В
0,5
0,75
11435,3
1,5153,35,7
2194,17,21435,3
2,5214,67,9163,56
4275,910214,67,9
5347,412265,79,8
10501119388,314
16801730551220
251002238651424
351352951751628

Такой расчет нужно провести для каждой группы электропроводки.

Этот расчет не является абсолютно правильным, но для средней квартиры при отсутствии асинхронных двигателей, то есть для любой нормальной  квартиры такой расчет достаточно точный и он позволит не только рассчитать сечения проводов для электропроводки, но и даст номинальные значения токов отсечки автоматов защиты для каждой группы или проще, с какими номиналами нужно покупать автоматы защиты.

Принципиальная электрическая схема

Принципиальная электрическая схема это чертеж, сделанный согласно разнообразным стандартам. На принципиальной схеме подробно показаны полные электрические, магнитные и электромагнитные связи всех элементов квартиры. На принципиальной схеме указываются все параметры компонентов сети: напряжение, сила тока, потребляемая мощность. На принципиальной схеме обозначаются рассчитанные нагрузки, выбранные автоматы защиты и сечения проводов (кабелей) отдельных линий электропроводки .

Принципиальные электрические схемы делаются отдельно для освещения квартиры и электрооборудования квартиры.

Пример

Приведу пример принципиальной электрической схемы электрооборудования квартиры сделанной в проектной мастерской.

Как видите из схемы можно понять где будут находиться розетки, какая планируется мощность бытовых приборов. Из пояснения становиться ясно какой кабель для электропроводки нужен, какая высота розеток от пола. каким способом выполняется электропроводка. В общем вполне достаточная схема для проведения электромонтажных работ.

Для себя вы должны сделать похожую, но более простую схему электропроводки. Для освещения нужно сделать аналогичную схему, изобразив на ней расположение светильников и выключателей квартиры.

Монтажная схема

Монтажная схема электропроводки квартиры наиболее полная из всех электрических схем. На ней показывается реальное расположение всех элементов сети: розеток, выключателей, распаячных коробок в квартире, так и за ее пределами: этажный щиток, вводное устройство.

На монтажной схеме обозначается расстояния и привязки установок элементов сети по отношению к геометрии комнаты. Иначе говоря, на монтажной схеме точно показаны места расположения всех розеток, выключателей, коробок с указанием всех координат расположения: расстояния от пола, от углов комнат, от потолка.

Монтажные схемы выполняются отдельно для освещения и для электрооборудования. Для упрощения монтажная и принципиальная схемы могут объединяться, как на примере выше.

Другие электрические схемы

Также для электропроводки квартиры могут составляться кабельные планы, на которых показываются расположение и марки всех электрических проводов и кабелей, запланированных в квартире. К другим схемам квартиры можно отнести электросхемы слаботочных сетей (телефония и компьютер).

Выводы

Для дальнейших работ по электропроводке трехкомнатной квартиры этой серии статей, посмотрим схему электропроводки ниже.

виды электрических схем

Электропроводку разбиваем на 9 Групп:

  • 6 Групп  для розеток;
  • 1 Группу для освещения;
  • 2 Группы для мощных бытовых приборов(плиты и стиральной машины)

Электропроводку розеточных групп будем выполнять медным кабелем ВВГ 3×2,5 мм(три однопроволочных жилы, сечением 2,5 мм, в виниловой изоляции).

Электропроводку плиты будем выполнять кабелем ВВГнг (кабель с негорючей изоляцией ) 3×4 мм.кв.

Электроосвещение будем выполнять кабелем ВВГ 3×1,5 мм.кв. можно заменить на кабель ПВС (провод виниловый соединительный) 3 × 1,5 мм. На следующем этапе работ соберем и установим в квартире встроенный распределительный щиток в квартире, установим все автоматы защиты, введем в квартиру новый питающий кабель.

©www.otdelochnik24.ru

Другие статьи сайта близкие по теме

55.61953237.741349

Поделись ссылкой:

Как нарисовать электрические схемы и электрические схемы

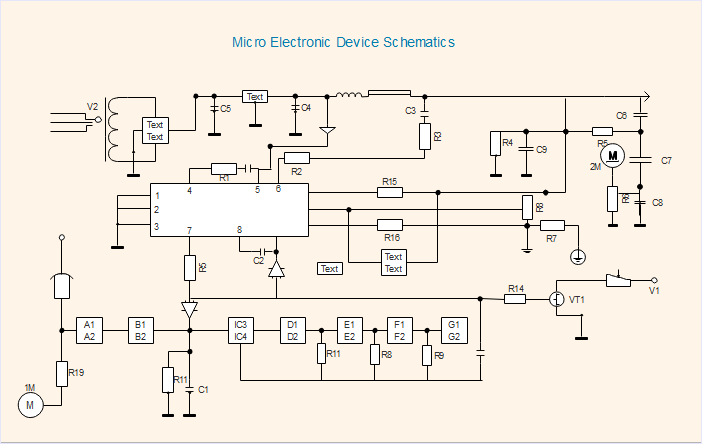

Начните с шаблона принципиальной схемы

Давайте начнем с создания принципиальной схемы. Чтобы найти шаблон принципиальной схемы, выберите категорию Engineering & CAD , а затем — Панели в Браузере шаблонов SmartDraw. Откройте шаблон под названием «Основные электрические». Начав с пустой страницы, вы заметите множество электрических символов, прикрепленных к SmartPanel слева от области рисования.Эти конденсаторы, катушки индуктивности, переключатели, резисторы и многое другое сделают вашу схему проще.

Установить некоторые значения по умолчанию

Ваша принципиальная схема будет в основном визуализировать цепи в виде линий, а добавленные символы будут указывать, где могут находиться переключатели и термоэлементы. В зависимости от того, как вы предпочитаете работать, вы можете установить некоторые значения по умолчанию для всей диаграммы. Эти настройки удобно расположены внизу вашей SmartPanel. Масштаб по умолчанию установлен как 1/8, так как один дюйм на экране будет представлять 8 футов.Вы можете настроить масштаб или изменить его на метрическую перед началом работы.

Настройки линии помогут вам нарисовать ваши схемы. Если в SmartPanel выбран параметр « Разрешить линии для связи », линии будут аккуратно привязываться друг к другу. Если выбран параметр Разрешить присоединение линий к , эти соединенные линии останутся вместе после подключения. Выбор «Использовать привязки» поможет линиям и символам привязываться к ближайшей точке сетки при рисовании.

Добавить символы

Перетащите символ из закрепленной библиотеки на линию, и он автоматически вставит себя.Вы можете перемещать его вдоль линии или перемещать на другую линию, и ваш чертеж будет корректироваться автоматически. Если вам нужно изменить символ, поверните его, используя круглую ручку, которая появляется, когда вы выбираете его, или растягиваете его, используя черные ручки вокруг символа.

Если вам нужно больше символов, щелкните вкладку Символы и откройте меню More . Уже установлены три различные библиотеки электрических символов, но вы также можете выполнить поиск по всей коллекции символов SmartDraw, щелкнув Дополнительные символы .Если вы найдете библиотеку, которую хотите добавить, нажмите Добавить библиотеку . Продолжайте добавлять столько библиотек, сколько захотите. Когда вы закончите, закройте окно поиска, чтобы вернуться в область рисования.

Использование слоев для создания электрических планов

Вы можете легко создавать подробные электрические планы, накладывая электрические символы на план здания. Просто откройте план этажа и на вкладке выберите Слои -> Новый слой . Назовите новый слой.Теперь у вас есть отдельный слой для построения вашего электрического плана. Найдите соответствующие электрические символы на вкладке Символы , в разделе Больше символов и Больше символов . Подключите любые библиотеки, которые вам могут понадобиться, с помощью команды Add Library . Затем просто перетащите символы туда, где они находятся на плане этажа. Вы можете переключаться между слоями электрооборудования и плана этажа и выбирать, чтобы слой был активным или не активным, чтобы защитить уже выполненную работу (и видимую, или невидимую).Это помогает сделать ваши электрические планы проще в создании, управлении и обмене с другими.

С помощью шаблонов быстрого запуска SmartDraw, обширных библиотек символов и интуитивно понятного рисования и форматирования вы сможете быстро создавать великолепные электрические схемы.

,Принципиальная схема

— узнайте все о принципиальных схемах

Что такое принципиальная схема?

Принципиальная схема — это визуальное отображение электрической цепи с использованием базовых изображений деталей или стандартных отраслевых символов. Использование символов зависит от аудитории, которая просматривает диаграмму. Эти два различных типа принципиальных схем называются графическими (с использованием базовых изображений) или схематичными (с использованием стандартных символов). Схематическая принципиальная электрическая схема используется для визуального представления электрической цепи электрику.Схема графического стиля будет использоваться для более широкой, менее технической аудитории.

Символы принципиальной схемы

Существуют сотни различных символов, которые можно использовать на принципиальной схеме. Они включают в себя простые изображения объектов, таких как батарея или резистор для графической схемы в графическом стиле, или стандартные символы для объектов, таких как конденсаторы или катушки индуктивности.

В сочетании с символами принципиальной схемы существует также ряд различных типов стилей линий для соединения объектов.В пересечении линий события используйте переходы линий, чтобы показать пересечение проводов. Важно понимать, кто будет просматривать электрическую схему, чтобы обеспечить использование правильных типов символов.

Как создать принципиальную схему

Существует много разных способов создания принципиальной схемы. Их можно создавать вручную, но более эффективным способом является использование программного обеспечения для создания диаграмм, такого как SmartDraw, которое разработано для этой цели. Программное обеспечение для создания диаграмм, специально разработанное для создания принципиальной схемы, предлагает несколько преимуществ.

  • Это быстро и допускает простую конструкцию.
  • Предоставляет доступ к тысячам символов.
  • Легко поделиться в электронном виде.
  • Обеспечивает точное размещение объектов.
  • легко редактировать.

SmartDraw позволяет быстро, точно и легко создать принципиальную схему. Это также позволяет вам создавать собственные пользовательские библиотеки символов, которые вы обычно используете.Посмотрите это краткое руководство по созданию электрических схем. Узнайте больше о том, как сделать принципиальную схему, прочитав этот учебник по принципиальной схеме.

Примеры принципиальных схем

Лучший способ понять принципиальные схемы — взглянуть на некоторые примеры принципиальных схем.

Нажмите на любую из этих принципиальных схем, включенных в SmartDraw, и отредактируйте их:

Просмотрите всю коллекцию SmartDraw примеров схем и шаблонов.

,

Разница между схемами и принципиальными схемами

Схемы, принципиальные схемы, электрические схемы, электрические схемы обычно используются в технических схемах. Возможно, вы слышали их очень часто, но они немного различаются. Обратитесь к этой странице, чтобы узнать различия между принципиальными и принципиальными схемами.

Эта статья иллюстрирует различия между принципиальными схемами и принципиальными схемами, и может быть вам очень полезна при идентификации компонентов электрической системы, отслеживании цепи и даже ремонте электрического оборудования.

schematic

Принципиальные схемы

Схематическая или схематическая диаграмма представляет элементы системы с абстрактными и графическими символами вместо реалистичных изображений. Принципиальная схема больше ориентирована на понимание и распространение информации, чем на физические операции. По этой причине в схеме обычно не указываются детали, которые не относятся к информации, которую она намеревается передать, и могут добавляться упрощенные элементы, чтобы помочь читателям понять особенности и взаимосвязи.

Электронная схема для электроники это то, что рецепт для шеф-повара. Он расскажет вам, какие ингредиенты использовать и как организовать и связать ингредиенты. Вместо объяснения рецепта с деталями, схематическая диаграмма используется, чтобы изобразить конструкцию электроники. Электронные схемы состоят из цифровых электронных символов, которые представляют каждый из используемых компонентов. На следующей принципиальной схеме микроэлектронного устройства символы связаны линиями, которые показывают, как подключить компоненты.

Schematic of Micro Electronic Device

Схематические диаграммы также используются во многих других областях, а не только в электрических системах. Например, когда вы берете метро, ​​карта метро для пассажиров является своего рода схемой, и она представляет станции метро с точками. Химический процесс также может быть отображен на схематической диаграмме с символами химического оборудования.

,
электрических цепей? Все дело в узлах, ветвях и петлях

Узлы, ветвях и петлях

Поскольку элементы электрической цепи могут быть взаимосвязаны несколькими способами, нам необходимо понять некоторые основные понятия топологии сети. Чтобы провести различие между схемой и сетью, мы можем рассматривать сеть как взаимосвязь элементов или устройств, тогда как схема — это сеть, обеспечивающая один или несколько замкнутых путей.

Electric Circuits? It’s All About Nodes, Branches, and Loops Электрические цепи? Все дело в узлах, ветвях и петлях

При рассмотрении топологии сети принято использовать слово сеть вместо схемы .Мы делаем это, хотя слово «сеть» и «цепь» означают одно и то же при использовании в этом контексте.

В топологии сети мы изучаем свойства, относящиеся к размещению элементов в сети и геометрической конфигурации сети. Это все об элементах схемы, таких как ветви, узлы и петли.


Филиалы //

Ветвь представляет собой отдельный элемент, такой как источник напряжения или резистор. Другими словами, ветвь представляет собой любой двухтерминальный элемент.

Схема на рисунке 1 имеет пять ветвей, а именно: источник напряжения 10 В, источник тока 2 А и три резистора.

Nodes, branches, and loops Nodes, branches, and loops Рисунок 1 — Узлы, ветви и петли

Узлы //

Узел — это точка соединения между двумя или более ветвями .

Узел обычно обозначается точкой в ​​схеме . Если короткое замыкание (соединительный провод) соединяет два узла, эти два узла составляют один узел.Схема на рисунке 1 имеет три узла a , b и c .

Обратите внимание, что три точки, которые образуют узел b , соединены идеально проводящими проводами и поэтому составляют единую точку. То же самое верно для четырех точек, образующих узел с . Мы показываем, что схема на рис. 1 имеет только три узла, перерисовывая схему на рис. 2. Две схемы на рис. 1 и 2 идентичны.

Однако, для ясности, узлов b и c распределены с идеальными проводниками, как на рис.1.

The three-node circuit of Figure 1 is redrawn The three-node circuit of Figure 1 is redrawn Рисунок 2 — Трехузловая схема на рисунке 1 перерисована

Петли //

Контур — это любой замкнутый путь в цепи .

Цикл — это замкнутый путь , образованный путем запуска в узле , прохождения через набор узлов и возврата к начальному узлу без прохождения через какой-либо узел более одного раза. Цикл называется независимым, если он содержит хотя бы одну ветвь, которая не является частью какого-либо другого независимого цикла.Независимые циклы или пути приводят к независимым наборам уравнений.

Можно сформировать независимый набор циклов, где один из циклов не содержит такой ветви. На рис. 2 abca с резистором 2 Ом независимы. Второй контур с резистором 3 Ом и источником тока независим. Третьим контуром может быть тот, в котором резистор 2 Ом подключен параллельно резистору 3 Ом. Это формирует независимый набор циклов.

Сеть с b ветвями , n узлов и l независимых циклов будет удовлетворять основной теореме топологии сети //

b = l + n — 1

Как показывают следующие два определения, топология схемы имеет большое значение для изучения напряжений и токов в электрической цепи.

Два или более элемента входят в серию , если они имеют общий общий узел и, следовательно, несут одинаковый ток.

Два или более элементов расположены параллельно , если они подключены к одним и тем же двум узлам и, следовательно, имеют одинаковое напряжение на них.

Элементы находятся в серии , когда они соединены цепью или соединены последовательно, конец в конец. Например, два элемента последовательно, если они совместно используют один общий узел, и никакой другой элемент не связан с этим общим узлом. Элементы параллельно подключены к одной и той же паре клемм.

Элементы также могут быть соединены так, чтобы они не были ни последовательно, ни параллельно .

В схеме, показанной на рис. 1, источник напряжения и резистор 5 Ом подключены последовательно, потому что через них будет проходить один и тот же ток. Резистор 2 Ом, резистор 3 Ом и источник тока расположены параллельно, потому что они подключены к одним и тем же двум узлам b и c и, следовательно, имеют одинаковое напряжение на них.Резисторы 5 Ом и 2 Ом не включены ни последовательно, ни параллельно.


Узел Проблемы с напряжением в схемотехническом анализе (ВИДЕО)

Ссылка // Основы электрических цепей Чарльза К. Александра и Мэтью Н. О. Садику (Покупка из Амазонки)

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
