Дымоход для печи или камина: какой лучше?

Камин – это конструкция, часто применяемая в частных домах для обогрева помещения и создания эстетичной атмосферы. Для обеспечения правильной и безопасной работы домашнего камина необходимо правильно выбрать и сконструировать дымоход. Дымовая труба должна быть прочной и надежной, чтобы предотвратить попадание едкого дыма в жилое помещение. Также важный аспект при выборе дымохода – это способность материала противостоять агрессивному воздействию сажи в смеси с конденсатом.

Без правильно установленного дымохода камин или печь не сможет выполнять свои функции

Функции дымоходов под камины и печи

Не вдаваясь в подробности, можно сказать, что печной дымоход предназначен только лишь для выведения в атмосферу едких продуктов сгорания, которые образуются при сгорании любого топлива. Но на самом деле дымовой канал – это полноценная часть отопительного устройства. Без дымохода невозможна работа ни печи или котла, ни газового оборудования.

Работоспособность автономного обогревательного прибора зависит от того, какое количество кислорода попадает в его топку. Неверно утверждать, что чем больше кислорода будет поступать к устройству, тем лучше оно будет работать: воздуха должно быть строго определенное количество. И переизбыток, и недостаток кислорода способен привести к потере мощности оборудования, его нестабильной работе или повышенному расходу топлива.

Принцип работы дымохода можно описать следующим образом:

  • по большому счету, каждый дымоход – это часть закольцованной системы;
  • после прохождения через дымовую трубу отработанные едкие газы выводятся в открытый воздух. За счет этого в приемной части печи или котла происходит разряжение, и в дымовой рукав запускается чистый воздух из атмосферы;
  • поступивший в дымоход кислород сгорает, нагревается и снова удаляется из системы наружу. Так происходит до тех пор, пока в топке печи не исчерпывается топливо.

Если неправильно выбрать размер дымохода для камина или использовать дымовую трубу, совершенно не подходящую по другим характеристикам данному типу отопительного прибора, цикл циркуляции нарушается. Это приводит к нежелательным моментам, таким как:

  • перерасход топлива;
  • заброс угарных газов, опасных для жизнедеятельности, в жилое помещение;
  • высокая вероятность возникновения пожара от выброса искр;
  • малопродуктивная работа отопительного агрегата;
  • неэффективное сгорание топлива.

Дымоход обеспечивает тягу, от которой зависит процесс горения топлива

Хороший дымоход должен обеспечить такое состояние в печной системе, при котором твердое топливо будет сгорать без остатка, и при этом не будет допускаться его перерасход. Другими важными аспектами, влияющими на выбор, будет простота монтажа и возможность дальнейшего обслуживания.

Какой из дымоходов лучше для печи или камина?

Определяясь с тем, какой дымоход лучше подойдет для камина,следует ориентироваться на тип отопительного прибора. Для дровяных печей и каминов подходят те дымоходы, которые нежелательны при использовании, к примеру, газового оборудования.

1. Дымоход для печи или камина из кирпича. Наиболее традиционный материал для устройства печных дымовых труб, использующийся с давних времен. Контакт с агрессивными веществами и постоянное нахождение в высокотемпературной среде способны выдержать далеко не все разновидности кирпича. Силикатный кирпич достаточно быстро разрушается под воздействием высокой температуры, поэтому для данных целей не подходит совсем.

Керамический кирпич также является не лучшим средством для установки дымохода для каминной топки. Многие производители указывают в характеристиках товара, что керамический кирпич способен выдерживать температуры до 800 градусов, но на деле эта температура является критичной для данного материала. Постоянно функционировать в таких условиях кирпичный дымоход не может, и уже при температуре в 650-700 градусов материал начинает подвергаться разрушению.

Кирпичные дымоходы разрушаются под действием высоких температур, поэтому для мощных печей они не годятся

Наилучшим вариантом для постройки кирпичного дымохода будет огнеупорный кирпич, но при условии наличия у производителя соответствующего сертификата.

Кирпичные дымоходы обладают относительно невысокой тягой, что делает их использование приемлемым для твердотопливного оборудования, но нежелательным для газовых котлов. Дымовой рукав, сделанный из кирпича, неплохо аккумулирует тепло, но нуждается в правильной сборке – для его кладки лучше привлекать специалистов.

2. Керамические дымоходы для каминов. Приспособления из керамики представляют собой плотную керамическую трубу, помещенную в оболочку из керамзитобетона или кирпича. Для изготовления дымовых труб используется только специальная термостойкая керамика.

Сборка керамического дымохода для камина производится из отдельных секций. Соединительные швы обязательно утепляются жаростойким герметиком. Внешняя оболочка также имеет секционную структуру, в ней присутствуют отверстия для установки армирующих стержней из металла. Соединение блоков осуществляется обычным раствором. Между трубой из керамики и наружными блоками укладывается слой огнеупорного утеплителя.

3. Сэндвич-дымоходы (модульные конструкции). Дымоходы, сделанные по принципу «труба в трубе» производятся из листовой жаростойкой нержавеющей стали (оба контура). Внутренняя труба, являющаяся непосредственно дымовым каналом, должна быть также кислотостойкой.

Для производства внутренней трубы подходит сталь марок AISI304, 310, 321, 316, 430, 439. Между слоями стальных труб также проходит слой изоляции, чаще всего — выполненный из минеральной ваты.

Современные модульные дымоходы производятся из нержавеющей стали, они надежны и практичны

Важно! Еще одно важное требования к стальным сендвич-дымоходам – это высокая коррозийная устойчивость сварного шва, по показателям не меньшая, чем коррозийная устойчивость на всех остальных участках изделия.

4. Асбестоцементные трубы. Спорный вариант в качестве установки дымовых каналов. Их использование оправдано только в тех случаях, если температура в системе не поднимется выше 300 градусов.

Но гарантировать такие условия сложно, поэтому специалисты советуют избегать постройки конструкции для отвода дыма из асбестоцемента.

Требования к дымоходам для печи и камина

Существуют особые правила, касающиеся эксплуатации дымовых каналов.

1. Выбор формы сечения дымохода для камина. От этого параметра зависит тяга в полости дымохода. Лучшие динамические показатели зафиксированы у круглых труб (керамические дымовые каналы, сендвич-дымоходы). Если выбирать среди труб с профильным сечением, то квадратное сечение дымохода будет более предпочтительным, чем прямоугольное. Трубы с овальным сечением для данных целей самостоятельно почти не используются, основное их применение – это гильзование прямоугольных кирпичных каналов.

2. Диаметр дымохода для камина. Рекомендации о подходящем диаметре трубы для камина обычно указываются в технических паспортах, прилагаемых к отопительному прибору. Размеры дымового канала всегда соответствуют размерам выходного патрубка каминной топки. Если инструкция завода-изготовителя отсутствует, то расчет диаметра сечения производится следующим образом:

Для дровяных банных печей с открытой топкой берется пропорция 1 к 10 по отношению к топке. Это правило актуально, если в качестве дымохода берутся цилиндрические трубы. Для дымоходов квадратного сечения соотношение к размеру топки берется в пропорции 1 к 1,5. При теплоотдаче, составляющей менее 300 ккал в час, минимальный размер сечения будет равен 140 х 140 мм.

Обычная закрытая каминная топка обычно оснащена патрубком, диаметр которого составляет 200 мм (при прямоугольном канале в 270 х 140 мм). Открытые камины с топливником в более чем 80 см, имеют диаметр 250 мм.

Диаметр дымохода выбирается в зависимости от типа печи, форма сечения предпочтительнее круглая

3. Высота каминного дымохода.

Схема расчета высоты дымового канала диктуется техническими характеристиками материала, из которого изготовлен рукав, а также конструкции самого здания. Высота определяет один из главных факторов в работоспособности отопительного прибора – его тягу. Чем выше труба для камина, тем дольше воздух остается в полости дымового канала, сильнее нагревается и, соответственно, образует большую тягу.

Чтобы избежать возникновение трудностей с розжигом огня в печи или камине, следует не использовать дымоходы с высотой менее 5 м. Это также опасно задымлением помещения при горении твердого топлива и даже возникновением обратной тяги.

Важно! При любой фактической длине дымохода высота его возвышения над скатом кровли фиксированная: она не может составлять менее, чем 500 мм.

Высота дымового канала корректируется в зависимости от расположения по отношению к вертикальной линии конька. Допускается вариант, когда верхушка дымохода находится на одном уровне с коньком. Происходит это в том случае, если расстояние от трубы до конька составляет от 1,5 до 3 метров.

Высота дымохода определяется на этапе проектирования. Для ее расчета необходимы следующие параметры: размер топливника, площадь поперечного сечения, высота и расположение оголовка дымового канала по отношению к коньку кровли и мощность отопительного прибора.

4. Соответствие с величиной помещения. Площадь помещения, внутри которого планируется установка камина, не должна составлять менее 15 квадратных метров. Тяга в дымовом канале напрямую связана с достаточным воздухообменом в помещении, а также его вентиляцией.

Как правильно расположить дымовой канал

Дымовые трубы по типу расположения делятся на:

  • насадные – устанавливаются над обогревательным прибором и фактически являются его вертикальным продолжением;
  • отдельно стоящие (коренные) – дымовой канал располагается вертикально сбоку от агрегата, под него строится отдельный фундамент;
  • стенные каналы – дымовая труба проектируется в стене дома.

Дымовую трубу можно вывести через стену, это возможно сделать даже в уже построенном здании

По отношению к зданию расположение дымовой трубы может быть таким:

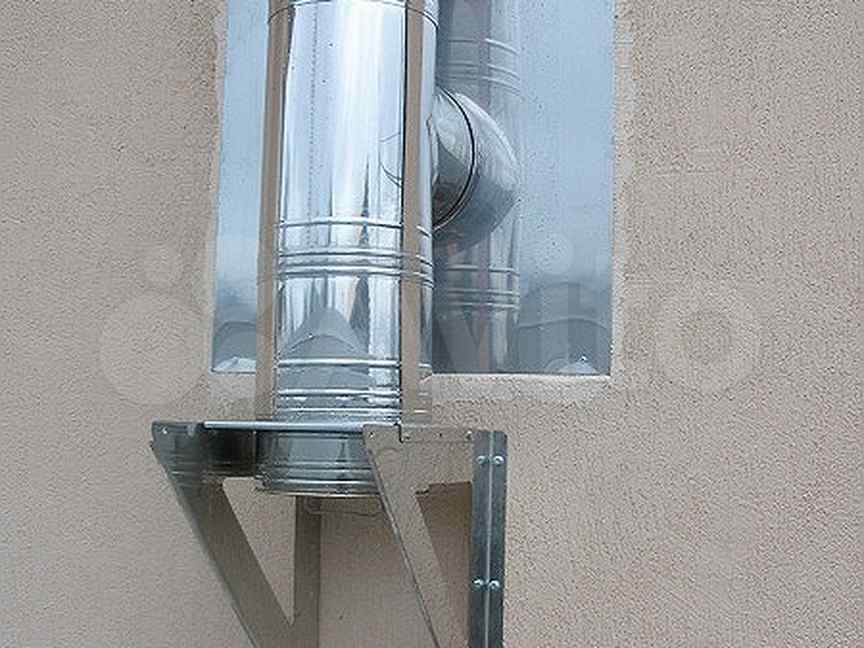

  1. Наружное. Его преимущества: простота монтажа как в новом доме, так и в построенном ранее; доступность обслуживания.

Недостатки наружного расположения: дымоход нуждается в обязательном утеплении, организации герметичности места прохода через стену. Достаточно сложно придать эстетичный вид дымоходу при его наружном расположении; неизбежно его поднятие выше уровня ветрового подпора.

  1. Внутреннее. Преимущества: внутреннее расположение обеспечивает хорошую тягу, дымоход может находиться в максимально вертикальном положении.

Недостатки внутреннего расположения: дополнительные работы при проходе дымового канала через межэтажные и кровельные перекрытия, очень тщательное соблюдение противопожарных мер в этих участках. Такой дымоход также будет занимать полезную площадь помещения.

Как выполняется устройство дымохода для камина

Сборка и монтаж дымовой трубы производится в каждом случае индивидуально. Нюансы возведения дымохода будут различными для всех материалов:

  1. Кирпичные дымоотводящие конструкции должны располагаться на фундаменте, важно соблюдение правильной схемы расположения рядов кирпичной кладки. Имеет значение состав раствора. Для таких сооружений нужна швабровка, оголовок, иногда – дымник.
  2. Керамические дымоходы также требуют наличия фундамента. Правильный монтаж возможен только тогда, когда все модульные элементы закреплены максимально надежно. Для дымовых труб из керамики необходим фасонный элемент – ревизия с тройником.
  3. Нержавеющие сендвич-дымоходы монтируются с использованием кронштейнов. Чтобы обеспечить уклон канала по вертикали, применяются отводы. При организации проходов через кровлю или перекрытия также нужны оголовок и дымник.

Между любой каминной трубой и сгораемыми конструкциями должна находиться невозгораемая разделка, заполненная базальтовой ватой. Расстояние между поверхностью дымового канала и перекрытиями составляет не менее 13 см для конструкций типа «труба в трубе» и не менее 25 см для одинарных рукавов. Кирпичные дымоходы вместо невозгораемой разделки могут иметь утолщение до 38 см (примерно полтора кирпича).

Сборка дымоходного канала должна производиться в соответствии с принятыми правилами и стандартами

Соблюдение допустимых отклонений по вертикали – также важный вопрос. Лучшую тягу способна обеспечить вертикальная труба, а ухудшают тягу большое количество наклонных или горизонтальных участков. Если дымоход не получается сделать прямым, то смещение по вертикали делается при помощи наклонных частей. Подключение камина к дымоходу предполагает наличие горизонтального участка, но его длина строго ограничивается 1 метром. Сумма всех участков со смещением с вертикальной оси по всей длине не должна быть большей, чем 2 м.

Постройка дымовой трубы для барбекю

В условиях загородного дома может возникнуть вопрос с постройкой, выбором материалов и размера для дымохода не только для камина, но и для барбекю. Постройка дымовой трубы обязательно должна быть продумана, первым этапом всегда будет чертеж ее плана на бумаге.

Важно! Приступать к постройке дымовой трубы для барбекю можно только полного затвердевания раствора основной части конструкции.

Самым простым решением для строительства дымовой трубы для барбекю будет использование цементного раствора и армирующих металлических брусьев. Остов дымохода выгибается, а затем сваривается из металлических стержней. Металлический каркас цементируется, опутывается сеткой. На стержни наносится раствор изнутри и снаружи. После затвердевания цементного раствора дымоход обмазывается изнутри огнеупорной глиной. Арка формируется после затвердевания раствора в дымоходе, для нее необходим шаблон из фанеры.

Срок высыхания цементного раствора, применяемого при постройке барбекю и дымохода для него – 3-4 дня. До этого времени разжигать огонь в топке нельзя, иначе стены сооружения растрескаются и барбекю будет непригодным для дальнейшего использования.

Вопрос того, как сделать дымоход для камина, решается с обязательным учетом всех требований к технологии и безопасности. При их нарушении под угрозой находится не только эффективность работы камина, но и жизнедеятельность всех людей, находящихся в отапливаемом помещении. Поэтому лучший вариант для тех, кто не имеет должного опыта в возведении подобных конструкций – обратиться к проверенным в данном вопросе специалистам.

Дымоходы для камина — ГК «Баустрой»

Дымоход для камина одностенный

Дымоход одностенный из кислотостойкой жаропрочной нержавеющей стали для дровяных каминов, работающих при высоких температурах отходящих газов, предназначенный для гильзования дымовых каналов.

1. Адаптер для патрубка камина (муфта +/+)

2. Задвижка поворотная (шибер)

3. Колено 45°

4. Хомут соединительный (рекомендуемый элемент, на усмотрение монтажников)

5. Сборник конденсата (боковой отвод)

6. Тройник ревизии с заглушкой

7. Труба одностенная (L-500)

8. Труба одностенная (L-500)

9. Пластина накладная (2 части)

10. ройник подключения 45°

11. Труба одностенная (L-1000)

12. Труба одностенная (L-1000)

13. Хомут дистанционный (с четырьмя упорными усами, для центровки оси трубы в канале)

14. Юбка (кольцо уплотнения)

15. Зонт (дефлектор или искрогаситель)

Рекомендуемые марки стали дымохода для камина.

  • сталь марки AISI 310 (0,8 мм) для одностенных труб и фасонных элементов.
    Рабочие температуры до 900°С.
  • сталь марки AISI 316L (0,8 — 1,0 мм) для одностенных труб и фасонных элементов.
    Рабочие температуры до 600°С.
  • крепежные элементы выполнены из аустенитной кислотостойкой стали марки AISI 304 (0,5-2,0 мм)  или ферритной стали AISI 430 (0,5-2,0 мм).

Ферритные марки стали не являются кислотостойкими и применяются при рабочих температурах не выше 400°С.


Камины по праву считаются символом домашнего уюта. В этом нет ничего удивительного – камины несут в себе благородную эстетику в сочетании с живой энергией огня. Издавна камины служили атрибутом богатых домов и респектабельных интерьеров. В современном доме камины становятся необходимыми элементами утонченного интерьера, их красота и энергия создает в доме особую атмосферу комфорта и благополучия. Камины создают уют и завораживают.

При установке камина необходимым его атрибутом является дымоход. Качественный дымоход — залог эффективного и безопасного использования камина! Мы предлагаем дымоходы, которые соответствуют самым высоким современным стандартам надежности и качества, а также для различных типов помещений.


Дымоход для камина утеплённый

Дымоход утепленный из кислотостойкой жаропрочной нержавеющей стали для дровяных каминов, работающих при высоких температурах отходящих газов, предназначенный для монтажа по фасаду здания.

1. Адаптер для патрубка камина (муфта +/+)

2. Задвижка поворотная (шибер)

3. Труба одностенная (L-250)

4. Колено 87°

5. Хомут соединительный

6. Старт-сэндвич

7. Труба утепленная (L-250)

8. Консоль универсальная

9. Площадка монтажная утепленная

10. Тройник ревизии с заглушкой

11. Тройник утепленный 87°

12. Хомут монтажный регулируемый (50-250 мм)

13. Колено утепленное 45°

14. Хомут стеновой

15. Труба утепленная (L-1000)

16. Конус

17. Зонт (дефлектор или искрогаситель)

Рекомендуемые марки стали дымохода для камина.

  • сталь марки AISI 310 (0,8 мм) для одностенных труб и внутреннего контура сэндвич-труб с изоляцией Cerablanket (каолиновая вата) толщиной 50 мм.
    Рабочие температуры до 900°С.
  • сталь марки AISI 316L (0,8 — 1,0 мм) для одностенных труб и внутреннего контура сэндвич-труб с базальтовой изоляцией плотностью 120-140 кг/м3 толщиной 50 мм.
    Рабочие температуры до 600°С.
  • для наружного контура используется аустенитная кислотостойкая марка стали AISI 304 (0,5 мм) или ферритная сталь AISI 430 (0,5 мм).
  • крепежные элементы выполнены из аустенитной кислотостойкой стали марки AISI 304 (0,5-2,0 мм)  или ферритной стали AISI 430 (0,5-2,0 мм).

Ферритные марки стали не являются кислотостойкими и применяются при рабочих температурах не выше 400°С.


Процесс движения дымовых газов по трубе обусловлен разницей давления в топке и на той высоте, где дымоход заканчивается. Чем больше эта разница, тем больше тяга и тем быстрее удаляются продукты горения. Диаметр дымохода должен соответствовать диаметру выходного патрубка каминной топки. Если камин выкладывается из кирпича, печник определяет диаметр и высоту, необходимые для обеспечения тяги.

Температура отходящих газов в камине достигает 600°С, продукты горения содержат вещества, оказывающие губительное воздействие на материал дымохода. Мы предлагаем дымоходы «КРАФТ» из кислотостойкой жаропрочной нержавеющей стали марки AISI 316L и керамические дымоходы, которые соответствуют требованиям, обеспечивающим долговременную и безопасную эксплуатацию систем дымоотведения камина.

Если у Вас в проекте предусмотрен канал (шахта) для дымохода, то производиться установка одностенного дымохода круглого сечения. Если шахта имеет прямоугольную форму (в кирпич), в шахту устанавливается одностенный дымоход овального сечения.

Если канал не предусмотрен, то согласно требованиям пожарной безопасности необходимо использовать утепленный дымоход-сэндвич, имеющий внутреннюю трубу, слой теплоизоляции и внешний контур. Утеплитель должен обладать плотностью не менее 120 кг/м. куб., а толщина теплоизоляционного слоя должна быть не менее 50 мм. Утепленный дымоход может проходить как внутри, так и снаружи дома.

При выборе стального дымохода необходимо обратить внимание на марку стали. Не все марки нержавеющих сталей предназначены для эксплуатации при температурах выше 400°С. У дымоходов-сэндвич необходимо обратить внимание на толщину и плотность изоляции. При недостаточной плотности  связующие волокна теплоизоляционного слоя испаряются и теряют свою массу. Из-за этого может начаться осыпание утеплителя и как результат прогорание трубы дымохода.

В разделе Технической информации можно ознакомиться с Типовыми схемами монтажа.

Примеры установки наших дымоходов для каминов можно увидеть в передаче «ДАЧНЫЙ ОТВЕТ»

Конструктивные особенности и устройство дымохода для камина

Установка дымохода требует соблюдения важных технологических моментов, которые в обязательном порядке учитываются в процессе сооружения самой печки. Главные требования к дымоходу — его прочность и надежность. Так как система подвергается воздействию высоких температур, образованию конденсатам и другим пожаронебезопасным моментам.

Правила по установке дымоходов для каждого из устройств одинаковые. Они состоят в расположении его в теплой части комнаты, так как существует риск промерзания стенок в зимнее время. Кроме того, труба, из которой будет изготовлен дымоход должна противостоять не только высоким температурам, но и агрессивной среде. Так как в процессе сгорания топлива образуются вещества, агрессивного воздействия. Внутренняя часть трубы не должна задерживать на себе золу или пепел, она должна быть довольно гладкой.

Каждый дымоход состоит из трубы и соединительных элементов, помогающих проложить его удобным образом. В качестве материала, из которого будет изготавливаться труба выделяют металл, кирпич, бетон, стекло, керамику, сталь. Каждый их этих дымоходов имеет собственные положительные и отрицательные стороны.

Но все они требуют соблюдения определенных правил установки, а именно:

1. Соблюдение правил пожарной безопасности.

Это правило следует выполнять во время укладки камина на перекрытии, между ним и областью перекрытия устанавливают специальную проложку и проводят утолщение стен. Интервал между дымоходом и стеной должен быть минимальным.

2. Хорошая тяга.

Именно этот факт определяет качество работы дымохода. С помощью тяги он выполняет основную свою функцию. Для того, чтобы тяга была хорошей, необходимо правильно рассчитать длину и диаметр дымохода. Оптимальным, считается дымоход, длиной от 5 метров.

3. Герметичность соединений.

Данный фактор определяет качество работы дымохода, так как отсутствие герметичности в процессе его соединения с перекрытием или со стеной приведет к тому, что газы, выделяемые во время сгорания топлива, попадут в помещение и негативно отразятся на здоровье людей, которые в нем пребывают.

4. Отсутствие сопротивления внутри дымохода.

Внутренняя поверхность дымохода должна быть идеально гладкой, только при таком условии, дым, сажа и пепел не будут в нем задерживаться и скапливаться, а дымоход будет обладать высокой тягой.

5. Соотношение между дымоходом и типом используемого топлива.

В зависимости от того, какое топливо используется в камине, следует выбирать материал, для изготовления дымоходной трубы.

6. Высокий уровень температуры дыма, который находится в дымоходных каналах.

Если этим правилом пренебречь, то на стенках дымохода образуется конденсат, который разрушит его внутреннюю поверхность. Дымоход должен характеризоваться минимальным количеством перегородок вертикального назначения.

Варианты обустройства дымохода для печи камина

Предлагаем ознакомиться с основными вариантами дымоходов, которые обустраиваются под печь:

1. Кирпичный дымоход отличается довольно привлекательным внешним видом. Он отлично гармонирует с камином, если тот тоже сделан из кирпича. Стоимость такого дымохода приравнивается к средней, однако эффективность работы у него довольно низкая. Поверхность кирпича имеет шероховатости, а между стыками образуются неровные участки, на которых скапливается сажа. Уход за кирпичным дымоходом — довольно сложный, внутри его потребуется установка специального стального вкладыша, обеспечивающего хороший отвод продуктов сгорания. Проще всего установить трубу дымохода из стали или из керамики, а затем облицевать ее с помощью кирпича.

2. Нержавеющие дымоходы для камина — отличный вариант обустройства системы дымоотвода. Дымоход, выполненный из нержавеющей стали отлично переносит высокие температуры и агрессивную среду, кроме того, такой вариант дымохода устойчив перед коррозией, что особо важно, так как внутри его существует риск образования конденсата. Стоимость такого дымохода предельно высокая, однако эффективность от его работы стоит потраченных на него денег. Данный дымоход имеет вид трубы, которая имеет внутренний и наружный контуры, между которыми располагается утеплитель. Данный дымоход не нагружает конструкцию камина, так как он обладает достаточно низким весом. Возможен вариант изготовления такого дымохода из нержавеющей стали, однако данная экономия является нецелесообразной, так как нержавейка менее устойчива перед высокими температурами и химическими воздействиями.

3. Конструкция дымохода камина, выполненного из керамики отличается высокой прочностью. Для монтажа данного дымохода не нужны особые навыки или опыт. Благодаря сложности устройства трубы она отличается высокой теплоизоляцией и длительным сроком эксплуатации, превышающим 25 лет. Состав керамического дымохода имеет трехслойную систему, а именно:

  • внутренний керамический вкладыш;
  • внешние облегченные бетонные блоки;
  • теплоизоляционная подкладка, устанавливаемая между вышеприведенными слоями.

4. Установка каминов и дымоходов из стекла отличается особой сложностью и дороговизной. Хотя внешний вид конструкции отличается эффектностью. Среди положительных качеств данного материала, используемого для изготовления дымохода, следует отметить:

  • абсолютную стойкость перед коррозией;
  • устойчивость перед нагреванием и влагой;
  • отличные эксплуатационные характеристики;
  • привлекательный внешний вид;
  • обеспечение хорошей тяги.

Технология изготовления дымохода для камина из кирпича

Топливо, используемое в камине выделяет много жара, а следовательно, материал, из которого изготавливается дымоход должен быть жароустойчивым. Отличным вариантом станет сооружение дымохода из кирпича. Предлагаем ознакомиться с инструкцией, по выполнению данных работ:

1. Для изготовления такого дымохода требуется наличие насадной трубы, которая является продолжением вытяжного отверстия каминной конструкции. Учтите, что кладка кирпича внутри помещения должна осуществляться с использованием раствора, в который входит песок и цемент.

2. Сначала нужно выложить основную часть трубы, состоящую из трех рядов кирпича. Учтите, что диаметр дымохода подбирается в соотношении с топливом, используемым для отопления печки и мощностью самого камина.

3. На участке, в котором дымоход соприкасается с потолком необходимо обустроить противопожарную защиту, в виде распушки. Для того, чтобы расширить трубу нужно сместить кирпич на четвертую часть его длины наружу. Расширение должно быть таким, чтоб с легкостью проникнуть в потолок.

4. Минимальная толщина участка, на котором располагается распушка составляет 50 см. При меньшем размере, следует позаботиться о прокладывании расширения дымоходной системы с помощью листового асбеста или любого материала, который не склонен к воспламенению и горению.

5. После того, как перекрытие на чердаке установлено, производится обустройство обрешетки, которая находится на крыше. Далее изготавливается элемент в виде основного стояка.

6. Еще одним фрагментом расширения станет уличная выдра, находящаяся снаружи здания. Главной ее функцией является обеспечение защиты от проникновения в дом атмосферных осадков. Она является неким изолятором и защитой помещения.

7. Учтите, что в раствор, используемый для работы снаружи помещения, должна быть добавлена вода и цемент.

Расчет дымохода для камина должен производиться прежде всего в соотношении с мощностью топки, находящейся в камине. Кроме того, немаловажным элементом камина, сделанного из кирпича, является выдра. Ее рассчитать становится очень сложно, так как при этом, следует учесть угол наклона крыши, который для каждой из крыш является индивидуальным.

Чтобы обеспечить высококачественную защиту от атмосферного воздействия, следует позаботиться об обустройстве металлического фартука, который будет обтекать дымоходную трубу. Торцевые его части загибаются и становятся незаметными под выдрой.

Во избежание появления застоя и скопления воды на выдре, необходимо на угловых ее участках сделать наклонные откосы, которые оштукатуриваются с помощью штукатурного раствора на основе цемента.

После того, как наружное расширение произведено, необходимо позаботиться об обустройстве основного стояка. Кроме того, для улучшения презентабельности внешнего вида дымохода, рекомендуется соорудить на нем оголовок из кирпича.

В завершение производится обустройство колпака, который защитит дымоход от ветра и разного рода атмосферных воздействий. Лучше всего выбрать зонт в виде дефлектора.

Система дымохода камина: советы по обустройству

Если в доме планируется обустройство камина, то подумать об этом следует еще на стадии его проектирования. Таким образом, проблем с установкой дымохода не возникнет. Кроме того, стены и потолок, через которые будет проходить дымоход, должны быть изготовлены из негорючих материалов.

Выбирая место установки дымохода, лучше отдать предпочтение теплым участкам дома, не склонным к промерзанию. Однако, если дымоход все таки подвергается воздействию мороза, то его следует хорошенько теплоизолировать.

Чем меньше интервал между коньком и дымоходом, тем меньше его длина, необходимая для отвода газов. Размер дымохода для камина, а именно, его диаметр, выбирается таким образом, чтобы он совпадал с размером патрубка, отвечающего за отвод дыма.

При несоблюдении данного условия, произойдет нарушение герметичности соединения, будет отсутствовать нормальная тяга и дымоход не сможет нормально функционировать. Минимальный размер дымохода по его длине составляет 400 см.

Монтаж каминов и дымоходов — технология

Предлагаем ознакомиться с вариантом установки дымохода, выполненного из стали. Перед проведением его монтажа следует позаботиться об установке каминной топки. Она должна быть установленной на опоры в виде ножек, при их отсутствии следует изготовить из самостоятельно, используя металл, кирпич, камень и другие негорючие материалы.

Расстояние между топкой и стеной должно быть минимум 15 см, с учетом теплоизоляции в 5 см.

Учтите, что стена, которая примыкает к камину должна быть теплоизолированной. Для этих целей подойдет базальтовая или фольгированная вата. Кроме того, возможен вариант применения высококачественной минеральной ваты, устойчивой перед высокими температурами.

После установки топки, необходимо произвести монтаж отвеса, который поможет определиться с местом установки дымохода. При расположении топки на подставке из металла, она должна быть покрыта огнестойкой краской.

После определения места установки топки и ее точной фиксации, начинаются работы по монтажу печей каминов и дымоходов. Для начала, все внутренние участки в виде швов обрабатываются герметиком. Далее, дымоход собирается по частям, начиная снизу. При стыковании двух элементов следует обработать места стыка герметиком, а затем покрыть с помощью алюминиевого скотча.

Учтите, что верхняя труба должна входить во внутреннюю, ни в коем случае, не нарушайте данное правило. Это приведет к нарушению целостности основной конструкции. Кроме того, конденсатные массы не будут попадать на утеплитель.

Для фиксации наружного контура используются заклепки, которые заклеиваются скотчем на основе алюминия. В местах состыковки следует установить дополнительный слой утеплителя, который убережет внешнюю часть дымохода от перегрева.

В печах каминах установка дымоходов производится также. Здесь должное внимание нужно уделить правильной его фиксации. Для закрепления трубы наружная часть дымохода фиксируется с помощью заклепок. Далее производится фиксация хомута на поверхности перекрытия, специальными болтами или уголком.

Именно хомуты принимают на себя всю нагрузку от дымохода и удерживают его в нужном положении. В процессе крепления дымохода, следует учесть такой фактор, как тепловое расширение стали в процессе воздействия на нее высокой температуры.

Для компенсации данного процесса, нижняя часть дымохода подвергается установке специального гибкого элемента. При его отсутствии потребуется обустройство небольшого люфта, компенсирующего расширение металла.

При слишком жестком креплении трубы, произойдет сдвижение и деформация нижнего корпуса и придется чинить или заменять дымоход.

Безопасный дымоотвод от камина

Опубликовано: 09 октября 2019 г.

328

Камин используется для отопления жилых зданий с древнейших времен и продолжает пользоваться популярностью пользователей, прежде всего, при отоплении частных загородных домов и дач. Однако и сегодня нередки ошибки при устройстве каминного отопления и чаще всего они происходят при монтаже систем дымоудаления.

Классика жанра

Некоторые особенности дымоотвода от классического камина с открытой топкой (рис. 1 а, б) связаны с его низким КПД (15-20 %) и, как следствие этого, с высокой температурой отводящихся дымовых газов – до 600 ºC. Прежде всего это влияет на выбор материала дымохода. Традиционно дымоходы таких каминов сооружались из кирпича, и сегодня именно этот материал остается для них наиболее предпочтительным. Альтернативой кирпичу выступает жаропрочный бетон.

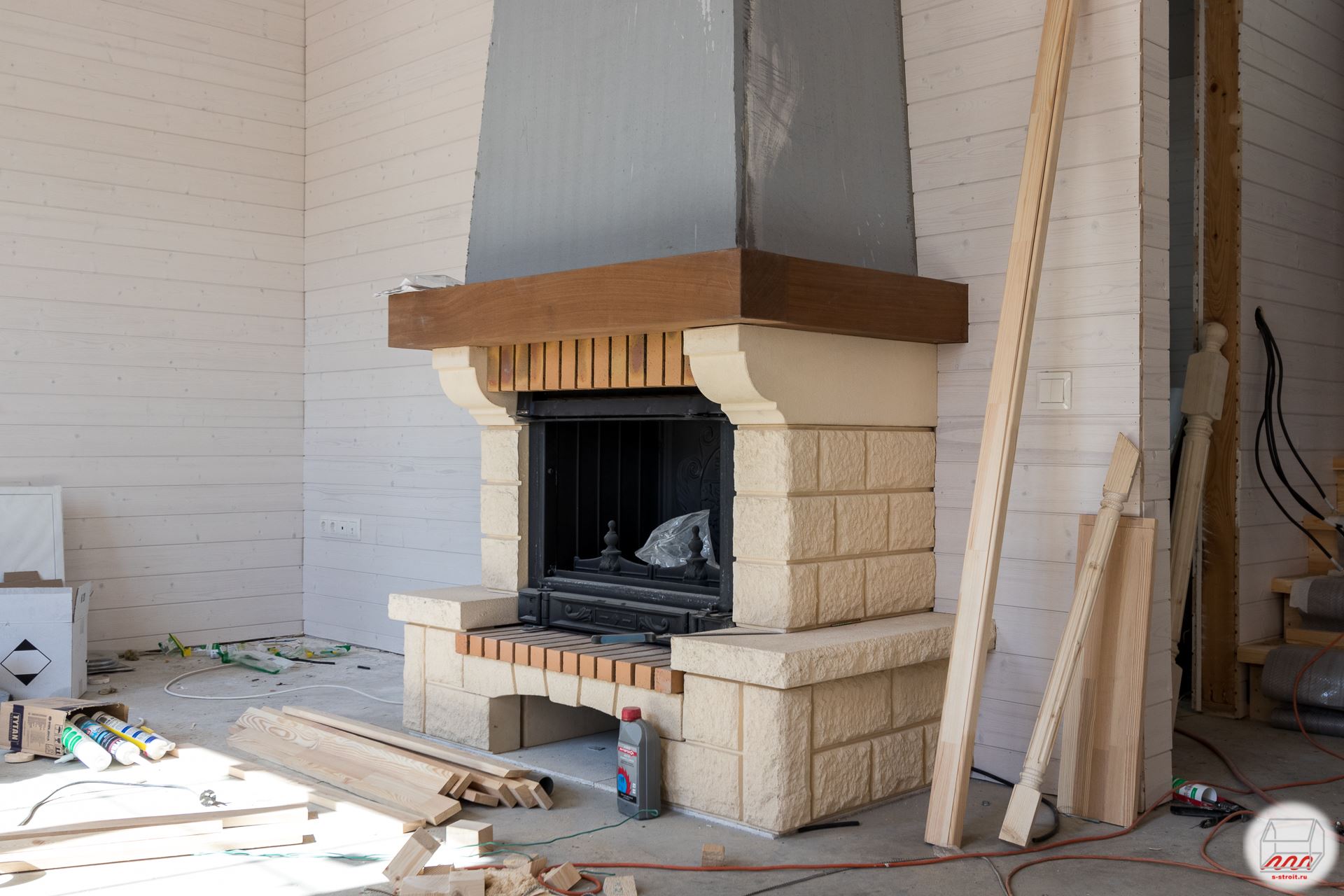

Рис. 1 Камин с открытой топкой: а ­– фото, б ­– схема топки.

Система дымоотвода от классических каминов должна быть прямоточной, обеспечивающей хорошую тягу. Сечение канала такого дымохода должно составлять не менее 1/10 сечения топочного проема. При этом минимальный диаметр внутреннего сечения круглого кирпичного дымохода или минимальная сторона сечения квадратного составляет 140 мм.

 Неполное сгорание топлива в классическом камине в сочетании с большой тягой и ограниченными возможностями по регулированию процесса сгорания приводит к искрообразованию и, нередко, к выбрасыванию искр из окончания оголовка дымохода. Поэтому оголовки таких дымоходов должны оснащаться искрогасителями (рис. 2), что особенно актуально в тех случаях, когда кровля изготавливается из возгораемых материалов.

Рис. 2 Искрогаситель, установленный на оголовке кирпичного дымохода

Высокая огнестойкость кирпичных дымоходов – основное их свойство, обеспечивающее приоритет применения для каминов, однако это свойство сохраняется только при соблюдении техники кладки стенок дымоходов, а также требований к используемым материалам и других требований, регламентируемых СНиП 41–01–2003 «Отопление вентиляция и кондиционирование» и СП 42–101–2003 «Приложение Г. Дымовые и вентиляционные каналы».

В частности, толщина стенки кирпичного дымохода должна быть не меньше 120 мм. При кладке не следует использовать обломки кирпича размером менее его половины. Обязательно заполнение вертикальных и горизонтальных швов кладки цементно-песчаным раствором на всю глубину. В стенке кирпичного дымоотвода нельзя прокладывать штробы под электропроводку, выдалбливать ниши и высверливать отверстия.

Высокая температура отводящихся газов исключает возможность использования при сооружении кирпичного дымохода для камина обсадной асбоцементной трубы – асбоцементные стенки взрываются при перегреве.

Для предупреждения возгорания расстояние от наружных поверхностей кирпичных или бетонных дымоходов до стропил, обрешеток и других деталей крыши, выполненных из горючих материалов, согласно нормам должно быть не менее 130 мм. Для мест прохождения кирпичными дымоходами перекрытий из горючих материалов нормируются расстояния от наружной стенки дымохода до конструкций перекрытия. Для незащищенных конструкций это расстояние должно быть не меньше 500 мм, а для защищенных не менее 380 мм.

Следует помнить, что кирпичные дымоходы из-за большой массы требуют обязательной закладки бетонного фундамента под свое основание. Это лучше сделать еще на стадии сооружения основания несущих конструкций всего здания. Допускается устройство и кирпичного основания, но с глубоким наполнением цементно-песчаным раствором горизонтальных и вертикальных швов фундаментной кладки. Низ дымоходной системы (без газоотводного канала) обязательно поднимается на 400 мм выше линии пола.

Отдельный тип каминов с открытой топкой – камин-очаг, топка его открыта с двух и более сторон, а разновидность этого типа – «островной» камин и вовсе сооружается посередине площади обогреваемого помещения (рис.3). Для безопасного дымоотвода такие камины снабжаются колпаком дымоуловителем, переходящим в дымоход. Сечение дымохода, по которым отводятся дымовые газы от камина-очага должно быть увеличенным по сравнению с классическим камином, у которого топка открыта с одной стороны. Для улучшения тяги дымоход можно оборудовать дымососом.

Рис. 3 Островной камин с открытой топкой

Каждый камин с открытой топкой требует сооружения отдельного дымохода.

Дымоходы каминов с закрытой топкой и камино-печей

Растущая популярность моделей каминов с закрытой топкой объясняется рядом их особенностей и преимуществ (рис 4). Прежде всего, они более безопасны, компактны и энергоэффективны. Применение закрытой топки позволяет использовать для обогрева не только тепловое излучение, но и конвекцию.

Рис. 4 Камин с закрытой топкой

Конструкционно такие камины представляет собой металлическую (как правило, чугунную) закрытую топку, помещенную в кожух, внутри которого нагревается циркулирующий воздух. Для снижения тепловых потерь, оптимизации процесса горения и обеспечения безопасности топка оснащается дверцей с окном из жаропрочного кварцевого стекла. Вставные топки устанавливаются в каминную нишу и закрываются фронтальным декоративным порталом.

КПД каминов с закрытой топкой достигает 80 %, они могут оснащаться теплообменниками для использования в качестве теплогенераторов систем воздушного (рис. 5) и водяного отопления.

Рис. 5 Камин с закрытой топкой в системе воздушного отопления

Наряду с каминными закрытыми топками выпускаются металлические моноблочные камины, включающие не только топку, но и дымоход. Такие модели могут размещаться как в стенной нише, так и в центре помещения.

Существуют дизайнерские решения подвесных каминов с закрытой топкой (рис. 6).

Рис. 6 Подвесной камин с закрытой топкой

В любом случае КПД у каминов с закрытой топкой значительно выше и соответственно ниже температура отводящихся дымовых газов. Которая составляет 400 – 500 ºC. Как следствие расширяется спектр материалов, из которых может изготавливаться дымоход для таких каминов. Наряду с кирпичными дымоходами и из жаропрочного бетона, для отвода дымовых газов от каминов с закрытой топкой могут использоваться модульные утепленные дымоходы из нержавеющей стали (рис. 7), керамические (рис. 8), а также в пределах отапливаемых помещений ­– одноконтурные стальные эмалированные.

Рис. 7 Модульный дымоход из нержавеющей стали типа сэндвич: а – труба в разрезе, б – дымоход, установленный на фасаде дома

Рис. 8 Керамический модульный дымоход

  Подключения двух каминов с закрытой топкой к одному дымоходу в принципе возможно. По своим характеристикам камины с закрытой топкой сравнимы с печами. Согласно требованиям СНиП 41-01-2003, «Допускается присоединять к одной дымовой трубе две печи, расположенные в одной квартире на одном этаже. При соединении дымовых труб в них следует предусматривать рассечки высотой не менее 1 м от низа соединения труб». Рассечку можно сделать только в кирпичном дымоходе. Если же дымоход модульный, можно при помощи тройника подсоединить трубу второй топки к трубе первой (если дымовые каналы имеют разный диаметр, то меньший врезают в больший), после чего необходимо соответственно увеличить сечение канала.

Тепловой КПД камино-печей еще выше, чем у каминов с закрытой топкой и достигает 85 %. Их главное конструкционное отличие от камина – встроенный дымовой канал, проходя по которому, дымовые газы охлаждаются до относительно низкой температуры (160-230 ºC). В связи с этим в дымоходе возрастает возможность выпадения конденсата, в котором будут растворяться оксиды серы, образующиеся при сжигании твердого топлива. В результате растворения оксидов серы в конденсате образуются серная и сернистая кислоты агрессивные по отношению к поверхности дымохода, что может повлечь разрушение его стенки, нарушение газоплотности, повреждение окружающих конструкций, а также повышается риск возгорания прилегающих конструкций, изготовленных из горючих материалов. Для предупреждения возможности образования конденсата на стенках дымохода возникает потребность в массивном кладочном либо хорошо утепленном модульном дымоходе. Наиболее удачным решением в таком случае становятся модульные утепленные дымоходы типа сэндвич со стенками из нержавеющей стали, а также керамические дымоходы. Применяются также дымоходы из талькомагнезита или талькохлорита – массивный, либо с внутренней трубой (стальной, керамической).

Безопасная тяга

Важнейшее условие безопасности работы каминов с открытой топкой – хорошая тяга. Это же условие является залогом эффективной и правильной работы любого камина, а для соблюдения этого условия необходимо правильно рассчитать сечение дымохода, в соответствии с мощностью топки и высотой дымовой трубы. Недостаточная высота дымовой трубы либо той её части, которая возвышается над крышей, как и неправильно выбранное сечение канала могут стать причинами плохой тяги и ее периодического опрокидывания (то есть возникновения обратной тяги).

Слишком узкий дымоход не может обеспечить выхода всей массы образующихся газов, а слишком широкий хуже прогревается, в его дымовом канале возможны завихрения потока газов, холодный уличный воздух может образовывать обратные потоки. Сечение дымоходов для каминов следует принимать не менее: 140×140 мм – при тепловой мощности до 3,5 кВт; 140×200 мм – при тепловой мощности от 3,5 до 5,2 кВт; 140×270 мм – при тепловой мощности от 5,2 до 7 кВт. Площадь сечения круглых дымовых каналов должна быть не менее площади указанных прямоугольных каналов.

Необходимое для создания хорошей тяги разрежение в дымоходе зависит от его высоты. Минимально допустимой является высота 5–5,5 м от колосника топки до верхнего среза трубы.

 Если наружный дымоход и его оголовок расположены ниже окончания вентиляционной вытяжки, опрокидывание тяги может проявляться притоком холодного воздуха в помещение из неработающего камина.

Ухудшают тягу отклонения от вертикального направления дымохода. Нормами для печей и каминов допускаются отводы труб под углом до 30° к вертикали на расстояние не более 1 м. Для дымоходов, к которым подсоединены камины с открытой топкой, отклонений от вертикального направления не допускается вовсе.

Плохая тяга может наблюдаться в дымоходе, в том числе, и из-за быстрого остывания дымовых газов, это может иметь место в холодное время года при недостаточном утеплении стенок дымохода. В таком случае иногда для восстановления необходимой тяги достаточно утеплить относительно небольшой участок дымохода в верхней его части. В качестве изоляционных материалов обычно применяют фольгированную базальтовую вату или вермикулит.

Избыточная тяга в дымоходе (более 18 Па) приводит к слишком быстрому и неэффективному прогоранию топлива, разбрасыванию искр из дымохода над крышей, сопровождается гудением в дымовом канале при прогорании дров.

Оптимальная тяга (10 – 12 Па) имеет большое значение и для эффективного сжигания топлива в каминах с закрытой топкой. К снижению КПД камина приводит не только недостаток тяги, но избыточная тяга.

Рис. 9 Каминный вентилятор для вытяжки дымовых газов с температурой до 200 °C в течении 5 час

Для обеспечения хороших показателей камина при недостаточной тяге на оголовок дымохода устанавливаются вентиляторы (рис. 9) или наращивается высота трубы. С избыточной тягой в кирпичном дымоходе можно справиться при помощи регулирования ее шибером, на модульных дымоходах в такой ситуации применяют «модератор тяги», который изготавливается в виде Т-образного тройника с открывающимся клапаном на горизонтальном участке.

Статья из журнала «АКВА-ТЕРМ» № 5 /2019, рубрика «Отопление и ГВС».


вернуться назад

Читайте также:

Диаметр сэндвич трубы для дымохода

Если Вы покупаете отопительный агрегат заводского производства, то в паспорте к изделию производитель указывает диаметр дымохода. Если печь самодельная – кирпичная или сварная,  то диаметр дымохода расчетная величина. Диаметр такой трубы рассчитывается исходя из размеров печи и ее мощности.


Диаметр сэндвич трубы для дымохода

Например, в паспорте к печке указан диаметр дымохода 100 мм и Вы решили установить дымоход из нержавеющей стали. Диаметр стартового участка трубы будет 100 мм. После устанавливаем сэндвич трубу будущего дымохода. Такая труба состоит из внутреннего контура, который в нашем случае будет 100 мм, теплоизолятора толщиной  50 мм и наружного кожуха диаметром 200 мм.

Получается, что стартовый элемент дымохода и внутренний контур сэндвич трубы будут того диаметра, который рекомендует производитель отопительного агрегата, а диаметр наружного кожуха сэндвич трубы зависит от толщины теплоизоляции.

Рассчитать диаметр наружного контура сэндвич дымохода можно по формуле:


Этот параметр может пригодиться при проектировании, чтобы учесть габариты сэндвич дымохода и соблюсти нормы пожарной безопасности.

Наиболее распространенные диаметры дымохода:

       100 мм

115 мм

130 мм

150 мм

180 мм

200 мм

диаметр дымохода
для печи

диаметр дымохода
для печи

диаметр дымохода
для котла

диаметр дымохода
для печи — камина

диаметр дымохода
для камина или котла

диаметр дымохода
для камина

Производитель дымоходов может изготовить сэндвич трубы и комплектующие любого диаметра.


Изменение диаметра сэндвич трубы дымохода

Вот несколько ответов на самые популярные вопросы наших клиентов:

«В паспорте к печи-камину написано: Установить дымоход  диаметром 150 мм. Можно ли сделать дымоход меньшего диаметра?»
Мы не рекомендуем уменьшать диаметр, поскольку может появиться эффект обратной тяги и дым попадет в помещение.

«Мне нужен дымоход диаметром 200 для камина. Могу  ли я на первом этаже дома сделать диаметр 200, а со второго этажа перейти на меньший диаметр?»
Мы не рекомендуем уменьшать диаметр на протяжении всего дымового канала.

«У меня два отопительных агрегата – камин с диаметром дымохода 200 на первом этаже и печь с диаметром дымохода 150 на втором. Какого диаметра должен быть их общий дымоход?»
Если камин и печь не будут работать одновременно, то диаметр дымохода делаем 200 (выбираем по максимальному диаметру). Если камин и печь могут работать одновременно, то диаметр дымохода делаем 250 (расчет произведен через суммирование площадей двух сечений).

«У меня в доме сделан кирпичный канал. Хочу установить камин и сделать гильзу круглого сечения. Камин с каким диаметром дымохода я могу выбрать?»
В вашем случае, диаметр дымохода рассчитывается через площадь сечения кирпичного канала. Площадь сечения круглого дымохода должна быть не меньше площади сечения прямоугольного кирпичного канала. Так, например, если сечение кирпичного канала 120*240, то максимальный диаметр дымохода может быть 200 мм. Выбирайте камин, в инструкции которого указан диаметр 200 мм или меньше.

Ошибки при сооружении дымоходов | Отопительное оборудование и инженерные системы

Отопительное оборудование и инженерные системы | №4 (54) ‘2011

Часто при возведении дымоходов совершаются ошибки, которые могут стоить очень дорого и даже привести к непоправимым последствиям. Причем домовладелец замечает огрехи порой слишком поздно, когда начинает испытывать определенные неудобства при использовании печи или камина. Людям приходится тратить деньги на своевременное устранение возникающих проблем либо капитальный ремонт дымового канала, ведь его неправильная работа вполне способна стать причиной пожара.

Чаще всего ошибки, допущенные при выборе, проектировании и монтаже систем отвода дымовых газов, приводят к нарушению тяги или разрушению стенок дымохода, из-за чего возможно возгорание прилегающих к ним строительных конструкций. Причины этого неприятного явления могут быть самыми разными.

Независимо от материала, из которого сделан дымоход, срез трубы должен подниматься над наружной поверхностью кровли на высоту, рекомендуемую нормативными документами — СНиП 41-01-2003, пункт 6.6.12; оголовок конструкции венчает дефлектор, вполне эффективно защищающий канал от попадания атмосферных осадков и повышающий силу тяги за счет подсоса дыма с использованием энергии ветра

Куда ветер — туда дым

Нарушение тяги в дымоходе — это либо ее недостаточная, либо избыточная сила. В обоих случаях печь или камин перестанут оправдывать ожидания своих владельцев: топливо будет плохо разгораться и гаснуть, а топка — дымить. Причинами возникновения подобной ситуации могут быть:

• слишком малая высота всей дымовой трубы или той ее части, которая возвышается над крышей дома;
• неправильно выбранное сечение дымоотводного канала: при слишком узком проходе не обеспечивается выход всей массы образующихся газов, а при чрезмерно широком — хуже прогреваются стенки дымохода, возможно возникновение завихрений, а холодный уличный воздух может образовать обратные потоки;
• недостаточное утепление трубы;
• избыточная длина или же угол наклона участ­ков дымохода, отклоняющихся от вертикали, особенно в верхней части канала;
• нехватка воздуха, требующегося для нормального горения: в конструкции дымовой трубы следовало предусмотреть дополнительный приточный канал.

Отвод дымовых газов и подача воздуха для горения в современных низкотемпературных котлах организуются с помощью коаксиальных газоходов

При недостаточной высоте дымовой трубы над кровлей часто происходит опрокидывание тяги — виной тому ветер. У конька крыши возникают завихрения воздушного потока, который направлен вниз и, если выход дымохода расположен на подветренном скате, способен задувать дымовые газы обратно в дымоход.

Чтобы задувания не происходило, его оконечная часть должна:
• возвышаться не менее чем на 0,5 м над плоской крышей, а также коньком или парапетом скатной конструкции, если до них не более 1,5 м;
• располагаться не ниже конька или парапета, если до них от 1,5 до 3 м;
• находиться выше (или на уровне) линии, проведенной от конька вниз под углом 10° к горизонту, если труба удалена от конька на расстояние более 3 м.

Специальный вентилятор, установленный внутри дымохода, позволит обеспечить необходимую силу тяги, а устройство, смонтированное в виде насадки на верхнюю часть трубы, будет играть еще и роль дефлектора

Разрежение в дымоходе, необходимое для создания хорошей тяги, зависит от его высоты. Минимально допустимым значением этого параметра является 5–5,5 м от колосника топки до верхнего среза трубы. Такие требования легко учесть в процессе строительства одно- или двухэтажного дома, однако их соблюдение сопряжено с некоторыми сложностями при установке камина на верхнем мансардном этаже: высота потолков и чердака может оказаться недостаточной.

Хорошая тяга зависит и от правильно рассчитанной площади сечения дымохода, подобранной в соответствии с мощностью генератора тепла. При невысокой температуре отходящих газов, например, в случае использования современных низкотемпературных котлов, для повышения эффективности работы дымового канала применяются электрические дымососы, устанавливаемые на верхней оконечности конструкции и представляющие собой вентилятор, лопасти которого укрепляются на вертикальной оси. Устройство принудительно удаляет продукты сгорания топлива из трубы, усиливая разрежение в трубе и за счет этого обеспечивая необходимую силу тяги.

Для защиты мест прохождения кровли дымоходом применяются специальные накладки

Как вариант, недостаточная эффективность функционирования дымохода может наблюдаться из-за слишком быстрого остывания дымовых газов: особенно часто это происходит в холодное время года при плохой теплоизоляции стенок трубы. Кстати, иногда для восстановления необходимой тяги достаточно утеплить относительно небольшой участок конструкции в ее верхней части.

Источником возникновения проблем при отведении дыма выступают также недопустимые отклонения канала от вертикали. Согласно нормам, при использовании дровяных генераторов тепла они могут составлять не более 30° на участках длиной до 1 м. Дымоходы, к которым подсоединены камины с открытой топкой, должны быть прямоточными и строго вертикальными, и нарушать это правило нельзя ни в каком случае. Такие ограничения связаны с повышенной пожароопасностью подобных очагов, и хорошая тяга служит определенной защитой от возгорания расположенных рядом предметов и конструкций.

Главные инструменты трубочиста — это металлический шар на веревке и щетка-ерш. Специальная щетка с составной ручкой чистит дымоход наиболее эффективно

Бывает, что зимой из неработающего камина дует, тянет холодом, то есть в помещение поступает морозный воздух с улицы. Это случается, когда наружный оголовок дымохода расположен ниже окончания вентиляционной вытяжки. Иногда из-за слишком большой и плохо утепленной мансарды. Но главной причиной является отсутствие правильно организованного притока воздуха в комнаты, что приводит к понижению давления внутри дома по сравнению с наружным. Законы физики неумолимы: компенсация возникающего перепада достигается наиболее простым и доступным способом, то есть через дымоход.

Избыточная тяга в трубе приводит к слишком быстрому и неэффективному прогоранию топлива: зачастую этот процесс сопровождается активным и весьма опасным выбрасыванием искр над крышей. Впрочем, справиться с этим неприятным явлением поможет регулировка положения шиберной заслонки.

Технология France-Turbo: турбинный электродвигатель внутри дымового канала

На всякий пожарный

Учитывая большую силу тяги, характерную для прямоточных дымоходов каминов с открытой топкой, во избежание возгорания кровли, особенно выполненной из горючих материалов, рекомендуется оборудовать оголовки дымовых труб искроуловителями. По тем же соображениям, согласно нормам, расстояние от наружных поверхностей кирпичных или бетонных дымоотводных каналов до стропил, обрешеток и других деталей крыши, способных воспламеняться, должно составлять не менее 130 мм, а от керамических труб без теплоизоляции и с ней — 250 и 130 мм соответственно. В местах прохождения дымоходами из кирпича перекрытий, сделанных из горючих материалов, нормируются расстояния между ними. Для незащищенных конструкций оно выбирается не менее 500 мм, а для защищенных — не менее 380 мм. Речь в данном случае идет о сооружении разделки, что характерно именно для кирпичных дымоотводных сооружений. А вот для современных модульных дымоходных систем (стальных типа «сэндвич» с внутренним слоем из базальтовой ваты, керамических концентрических и т.д.) четких норм не существует, поэтому при их монтаже не остается ничего другого, кроме как следовать инструкциям производителей.

Осаждающаяся на стенках дымоходов сажа препятствует нормальному дымоотводу и может воспламениться, став причиной возникновения пожара

Присоединять печи к дымоходам можно при помощи дымоотводов длиной не более 0,4 м. При этом должно выдерживаться расстояние не менее 0,5 м от верхней части данного элемента до потолка из горючих материалов при отсутствии защиты от воспламенения и как минимум 0,4 м — при ее наличии. По тем же нормам низ рассматриваемого соединителя отдаляется от сгораемого пола на 0,14 м и больше. Дымоотводы, разумеется, делаются из негорючих материалов.

Материальное соответствие

Современные отопительные котлы характеризуются высокой тепловой эффективностью: почти у всех газовых, жидкотопливных и даже твердотопливных моделей КПД составляет не менее 84%, а обычно превышает 90%, причем «рекордсменами» в этой области являются конденсационные модели.

Стальные и керамические дымоходные системы внутри зданий размещаются в шахтах, наличие которых рекомендуется предусматривать на стадии проектирования дома

Такая производительность благоприятно сказывается на экологии: за счет более полного сгорания топлива максимально снижается уровень вредных выбросов в атмосферу, что к тому же помогает сэкономить энергетические ресурсы и денежные средства пользователя. Однако неизбежным следствием подобного технического совершенства является низкая температура отходящих газов, которая может составлять всего 100–120°C. Она не только становится причиной ухудшения тяги, но и приводит к образованию конденсата с оседанием его на стенках дымохода из-за присутствия водяного пара в составе отводимого дыма. При его изначально невысокой температуре конденсация жидкости происходит еще внутри дымовой трубы: если последняя не успела прогреться или изначально не была утеплена, то рассматриваемый процесс протекает особенно быстро. Оседая на стенках канала, вода растворяет неорганические вещества, имеющиеся в продуктах горения, и превращается в крайне агрессивную смесь серной и азотной кислот.

Дымоход следует изолировать от конструкций, сделанных из горючих материалов. Согласно нормам, дымоход может отклоняться от вертикали на угол до 30° при длине участка не более 1 м

Конденсат может образовываться в достаточно больших количествах, ведь при сжигании 1 м³ природного газа, широко используемого в качестве топлива для бытовых отопительных котлов, выделяется порядка 2 л жидкости, в виде пара уносящейся из топки вместе с дымовыми газами. Кирпичные дымоходы оказались чрезвычайно уязвимы к такому воздействию: упомянутые кислоты разъедают поверхность кирпича, проникают внутрь кладки, разрушают дымовую трубу, а затем и отделку дома, штукатурку, бетон. По этой причине подобные конструкции, хорошо зарекомендовавшие себя при использовании с традиционными печами и каминами, без определенной доработки практически не подходят для современного котельного оборудования. Здесь следует применять дымоходы из современных материалов, специально разработанные для низкотемпературных отопительных агрегатов. Наиболее широкое распространение получили стальные трубы — одностенные, которые в таком случае монтируются внутри кирпичного дымохода, и двустенные типа «сэндвич» с прослойкой в виде минерального негорючего утеплителя из базальтового волокна. Для этих целей выпускаются также керамические концентрические дымоходы и системы из полимерных материалов. Существуют даже стеклянные дымоотводные конструкции. К слову, все перечисленные материалы рассчитаны на определенный диапазон рабочих температур и далеко не всегда могут применяться с печами или каминами, жар от которых бывает недопустимо высоким.

Чтобы избежать трудностей и неудобств, связанных с внеочередным ремонтом дымохода, следует изначально подбирать систему дымоотведения с учетом соответствия характеристик генератора тепла и материалов дымохода.

При монтаже трубы на фасаде здания фиксирующие скобы ставятся с шагом 2,5 м

Для изготовления дымовых труб ведущие производители используют нержавеющую сталь марки 1.4571, хорошие антикоррозионные свойства которой обеспечиваются повышенным содержанием хрома, а также присадками на основе молибдена и никеля. Гладкая полированная поверхность дымоходов из нержавейки снижает аэродинамическое сопротивление магистрали, минимизирует возможность отложения сажи и способствует быстрому удалению конденсата, который в большинстве таких систем стекает по цоколю трубы, отводится к топливнику через сифон, нейтрализатор или напрямую, а затем сбрасывается в канализацию.

Дымоходные трубы из нержавеющей стали, в зависимости от ее качества, пригодны для всех видов топлива и топочных систем. По рекомендациям разработчиков они могут применяться как при рабочей температуре, достигающей 600°C, так и в паре с конденсационными котлами, где отходящие газы охлаждены ниже точки росы. Согласно российским нормативным документам, модульные двухслойные сборные дымоходы из нержавейки со слоем тепловой изоляции из негорючего материала допускается подвергать воздействию температуры не выше 500°С. Следует заметить, что в печной или каминной трубе она поднимается до 1000°C лишь при возгорании сажи, а в обычных случаях не превосходит уже упомянутые 600°C.

В двустенных системах теплоизолирующий материал, заключенный между внутренним и внешним слоями, снижает потери тепла дымовых газов через стенки дымохода, препятствуя их остыванию ниже точки росы, и образования конденсата не происходит. Чтобы дым не проникал через стенку конструкции, то есть вода не конденсировалась с ее внешней стороны, современные дымоходы изготавливаются в газоплотном исполнении.

Отверстия в оголовке дымовой трубы и дефлектор с механической турбиной служат для усиления тяги в канале

Двухслойные стальные дымовые трубы

На российском рынке предлагают фирмы Schiedel, Jeremias, Raab и Rosinox (Германия), Fineline (Венгрия), Camin Wierer (Италия) и другие. Из российских изготовителей аналогичной продукции можно упомянуть компании «ДомоТехника» и «Элитс».

Для поквартирного теплоснабжения в многоэтажных домах ведущие производители дымоходов рекомендуют систему LAS (воздух-газ). В данном случае дымовые газы удаляются по внутренней трубе, а воздух, необходимый для горения топлива, подается к котлу по каналу между ней и стенками шахты. Применение LAS делает возможной эксплуатацию газовых отопительных агрегатов в режиме, независимом от воздухообмена в помещении, то есть такой подход в наибольшей степени соответствует требованиям СНиП 41-01-2003 (п. 6.2.2), которые предписывают устанавливать в квартирах генераторы тепла исключительно с закрытыми камерами сгорания. Данную продукцию, выпускаемую из полимерных материалов, на российском рынке предлагает, в частности, компания Viessmann.

Становящиеся все более популярными конденсационные котлы полезно используют скрытую теплоту дымовых газов, температура которых в результате понижается до такой степени, что нельзя исключать выпадения конденсата в дымоходе даже при хорошей теплоизоляции последнего. В качестве средства борьбы с коррозией внутренних стенок дымоходных труб компания Fineline рекомедует применять полимерный вкладыш Furanflex, имеющий цельнокроеную структуру. Это приспособление подходит для защиты кирпичных и стальных каналов любой длины, а его монтаж осуществляется без разламывания стены. В то же время полимеры не выдерживают высоких температур, из-за чего не могут использоваться для отвода дымовых газов от печных и каминных топок.

При монтаже стального дымохода на выходе конструкции из стены необходимо установить дополнительное крепление, причем колена и отводы не являются опорными элементами, их нельзя прижимать к внешним поверхностям здания

Устойчивость к воздействию влажности и химически агрессивной среды — главное преимущество современных керамических дымоходных систем, которые пригодны для работы с любыми разновидностями отопительного оборудования. Изготовленная из высококачественной технической керамики дымовая труба невосприимчива к влаге, кислотам и перепадам температур, выдерживая до 1250°C. Такие дымоходы монтируются из керамических блоков, а надежное газоплотное соединение обеспечивается самой конструкцией канала в сочетании со специальным герметиком. Недостатками подобных систем являются их относительно большая масса, объем, а также высокая стоимость.

Горячая тема

В печах и каминах температура отходящих газов достаточно высока, и поэтому с ними разумнее всего использовать кирпичные или бетонные дымоходы, что, разумеется, не исключает возможности применения стальных либо глиняных конструкций. В принципе, асбоцементные аналоги тоже годятся, но в соответствии с нормами дымовые газы в данном случае не должны быть нагреты свыше 300°C. Желательно предусматривать для каждой печи отдельный канал дымоотведения, но можно присоединять к одному дымоходу и две печные топки, если они расположены на одном и том же этаже. При соединении дымовых труб в них следует предусматривать рассечки высотой не менее 1 м от низа стыка.

Если печи разрешается размещать лишь в одно- либо двухэтажных строениях, причем для генераторов тепла на каждом этаже должен быть устроен свой дымоход, то твердотопливные камины с закрытыми топками допускается устанавливать даже в многоэтажных жилых и общественных зданиях. При этом их необходимо присоединять к коллективной системе дымоотведения через воздушный затвор длиной не менее 2 м, исключающий распространение продуктов горения.

Дымоходы из технической керамики устойчивы к воздействию влаги и кислот, а также температуры до 1250°С

Ошибки при сооружении кирпичных дымоходов могут также касаться качества и особенностей кладки или выбора кирпича. В данном случае нельзя использовать его слабо обожженные стеновые или перегородочные разновидности. Толщина кладочных швов не должна превышать 5 мм, причем монтаж брусков на ребро не допускается. К существенным просчетам относится ступенчатая форма наклонных участков канала, которая приводит к образованию завихрений и снижению тяги. Неаккуратная колка кирпича, неправильное приготовление раствора, наличие пустот в кладочных швах и сдвоенных вертикальных швов — все это становится причиной возникновения проблем при эксплуатации кирпичных дымоходов.

При сооружении подобных конструкций не допускается применение пустотелого или поризованного кирпича. Для кладки топок печей и каминов, а также печных труб используются только огнеупорные керамические изделия. Технология их производства предусматривает обжиг при температуре 1300–1350°C, при этом цвет готовой продукции бывает разным — от почти белого до светло-коричневого, чаще — соломенного с коричневыми вкраплениями. С учетом конструктивных особенностей печных топок различного типа выпускается прямой и клиновидный (торцевой и ребровой) огнеупорный кирпич.

Состояние кирпичного дымохода требуется периодически контролировать: для упрощения этой задачи конструкции белят, так как черная копоть, свидетельствующая о наличии трещин и утечек дымовых газов, хорошо заметна именно на светлой поверхности.

Модульная дымоходная система для каминов

Стальная модульная система Groupe Poujoulat предусматривает охлаждение наружной стенки дымохода конвективным потоком воздуха с дальнейшим отводом последнего в подкровельное пространство и использованием для нужд системы теплоснабжения дома.

Модульная дымоходная система для котлов

Стальная модульная система дымоотвода Groupe Poujoulat для котлов надежно крепится на кирпичной стене, а оголовок трубы оснащается дополнительной насадкой, препятствующей охлаждению наружного участка конструкции.

Текст: Александр Преображенский

Монтаж наружного дымохода своими руками (+фото) | Своими руками

Наружным дымоходом можно оснастить кик новый, только что возведенный дом, так и здание старой постройки, причем даже такое, у которого наличие дымовой трубы первоначально вообще не предусматривалось. В данном случае владельцам коттеджа с централизованным отоплением захотелось установить в гостиной каминную печь.

Естественно, следующим их шагом стал выбор дымохода. Предпочтение было отдано предельно простой в монтаже модели наружного расположения, изготовленной из блестящей нержавеющей стали. Дымоход имеет лаконичный выразительный облик, подчеркивающий современную архитектуру дома.

Наружное размещение конструкции позволяет сэкономить полезную площадь помещений и избежать трудоемких работ, связанных с прохождением перекрытия между первым и вторым этажами и кровельного пирога.

Кроме того, стальной дымоход имеет круглое поперечное сечение и гладкую внутреннюю поверхность. За счет этого обеспечиваются лучшее, чем у традиционных керамических труб, удаление дымовых газов и минимизация образования сажи на стенках. И еще один плюс: нержавеющая сталь не впитывает продукты сгорания — в отличие от кирпича, который постепенно разрушается под действием кислоты, образующейся при их взаимодействии с конденсатом.

В монтажный пакет, собранный фирмой-производителем по заказу покупатели, вошли все необходимые детали для сборки дымохода: металлические трубы-модули, набор соединительных элементов (патрубки, тройник), оголовок-рефлектор для зашиты от бокового ветра (снижающего тягу в дымовой трубе) и осадков в виде снега и дождя, а также устройство для отвода конденсата и прочистки от сажи. Изделия сертифицированы по европейским стандартам пожаробозопасности и устойчивости к коррозии.

Полностью готовые к сборке цилиндрические модули имеют двойные стальные стенки толщиной 0,6 мм. Наружный диаметр трубы дымохода равен 200 мм, внутренний — 150 мм, толщина кольцевого слоя утеплителя составляет 26 мм. Масса элементов не очень велика: 1 пог. м весит всего 7,6 кг.

Монтаж осуществляют снизу вверх, модульные отрезки труб вставляют с уплотнением один в другой и крепят к стене при помощи стальных кронштейнов с зажимными хомутами.

Следует принять во внимание обязательное требование: до начала работ необходимо подготовить технически грамотный проект установки дымохода (эту работу рекомендуется поручить специалистам) и утвердить его в соответствующих инстанциях.


Читайте также: Как сделать правильный дымоход для печки, сауны, камина, котла. Коаксиальные дымоходы.


Монтаж наружного дымохода к дому своими руками – шаг за шагом


1. На стене отмечает положение центра круглого проема для вывода дымохода и проделывают твердосплавный сверлом сквозное отверстие.

2. Оно послужит направляющей для центрирования большого цилиндрического корончатого сверла, которым затем будет прорезан сам проем.

3. Снаружи на расстоянии радиуса дымохода вокруг сквозного отверстия просверливают другие отверстия на глубину слоя штукатурки.

4. Штукатурку аккуратно вырубают по контуру, чтобы избежать ее сколов в дальнейшем — при выходе корончатого сверла из помещения на улицу.

5. Тройник-патрубок соединяют с прочистным устройством, и полученный узел устанавливают в предусмотренное проектом положение.

6. Пользуясь водяным уровнем, позицию узла выверяют по горизонтали и вертикали, после чего крепят к стене с помощью кронштейна.

7. Первый цилиндрический отрезок трубы временно вставляют в нижний узел, чтобы уточнить расположение следующего крепления.

8. Второй кронштейн привинчивают в пене, затем окончательно вставляют патрубок и закрепляют его стяжным хомутом из стали.

9. Таким же образом последовательно примеряют и окончательно фиксируют остальные вертикальные отрезки металлической трубы.

10. Стыковку осуществляют с использованием уплотнителя, чтобы предотвратить утечку газообразных продуктов горения сквозь швы.

11. Когда труба дымохода достигнет края крыши дома, ее закрепляют при помощи еще одного надежного стального кронштейна.

12. На последний цилиндрический элемент монтируют стальной оголовок-дефлектор, защищающий от осадков и бокового ветра.

13. Зону выхода горизонтального отрезка дымохода из стены утепляют минеральной ватой и закрывают декоративной накладкой.

14. Со стороны помещения в проем вставляют переходник для соединения первого патрубка дымохода с отводным патрубком печи.

15. Зазор между переходником и стеной, заполненный минераловатным утеплителем, также маскируют плоской накладкой.

16. Каминную печь придвигают к стене и подключают к дымоходу, надежно стыкуя ее выходной патрубок с переходником.


Ссылка по теме: Сборные модульные дымоходы – особенности монтажа


Установка дымохода снаружи – фото


ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Дизайн дымохода и дымохода для наружного камина

Зеленая сцена, Чатсуорт, Калифорния

Выбор дизайна

Выбирайте дизайн камина, подходящий по размеру двора и дома. Я часто смотрю на архитектуру главного дома в поисках деталей, которые можно воспроизвести на моем камине.

Есть ли в доме камень или штукатурка, которые мы можем сопоставить?

Архитектурные элементы, которые я могу придать форму моей мантии или дымохода?

Если вам нужна помощь с идеями дизайна камина, посетите фотогалерею камина на заднем дворе Concrete Network и просмотрите сотни видов наружных каминов.Или свяжитесь с подрядчиком по декоративному бетону в вашем районе.

Зеленая сцена

Дымоход

Уличные камины на дровах создают много дыма. Кодекс требует, чтобы высота дымохода была на 2 фута выше, чем прилегающие конструкции, такие как навесы для патио и дома, поэтому планируйте соответственно.

Уметь правильно рисовать камин на открытом воздухе имеет свои проблемы. В помещении вы управляете воздушным потоком, а дымоходы камина легко вытягиваются из-за плавучести (действие горячего дыма, поднимающегося в дымоходе, потому что он весит меньше, чем холодный воздух).На улице малейший ветер может опустить ваш камин и заставить дым распространяться над очагом. Чтобы уменьшить это, во всех дровяных каминах должна быть предусмотрена «полка для дыма», размер дымохода должен быть рассчитан правильно, а высота дымохода должна быть достаточно высокой, чтобы обеспечить надлежащую вытяжку.

Горячий совет!
Посчитайте! Обратите особое внимание на таблицы размеров, которые определяют правильную пропорцию отверстия топки и требования к размеру дымохода.

Зеленая сцена, Чатсуорт, Калифорния

Газовые или дровяные камины?

Когда клиент решает, что он хочет иметь камин во дворе, первое, что у меня возникает, — это «какой тип»? Хотят ли они сжигать дрова или только искусственные бревна газовым пламенем?

Когда клиент решает, что он хочет иметь камин во дворе, первое, что у меня возникает, — это «какой тип»? Хотят ли они сжигать дрова или только искусственные бревна газовым пламенем?

Строительные и нормативные требования существенно различаются между ними, и в некоторых пожароопасных населенных пунктах не разрешается сжигание древесины вблизи склонов или вообще не разрешается. Для сжигания дров требуется «искрогаситель», чтобы уменьшить количество горячих искр от случайного воспламенения дома вашего соседа.

Горячий совет!
Перед началом работы ознакомьтесь с местными правилами зонирования и строительными нормами. В некоторых общинах не разрешается использовать дровяные камины.

Зеленая сцена в Чатсуорте, Калифорния.

Размещение уличного камина

Рекомендации по зонированию различаются от города к городу, но большинство из них ограничивают то, насколько близко вы можете построить камин к существующему дому, и имеют рекомендации по отступлению боковой и задней границы участка. Кроме того, во многих сообществах есть еще больше правил в отношении смещения откосов и ограничений по высоте более высоких сооружений на смотровых площадках.Обязательно свяжитесь с местным отделом городского планирования, чтобы подтвердить приемлемое расположение вашей наружной конструкции, прежде чем вы зайдете слишком далеко в своих проектах.

Мне нравится разбивать открытое садовое пространство на «комнаты» или «зоны» для развлечения, а открытая «Гостиная» — это то место, где я обычно размещаю свой камин. При выборе места для установки этой большой постоянной конструкции учитывайте виды из дома, точки фокусировки, уединение, экранирование и преобладающий ветер (направление, откуда ветер дует чаще всего).Я считаю камин «якорем» для гостиной на открытом воздухе. Имейте в виду, что эта большая конструкция изменит поток транспорта через сад, поэтому проектируйте соответственно.

Горячие советы!
Размещайте камины в центре внимания, но не загораживайте вид на город или горы.
Используйте высоту большого камина, чтобы защитить от ветра.

Зеленая сцена в Чатсуорте, Калифорния.

Рассмотрение мест

Патио, прилегающее к каминам, должно быть достаточно большим, чтобы вместить сегодняшнюю большую уличную садовую мебель в стиле «глубоких сидений», но не настолько большим, чтобы не допускать соседних растений и цветов.Большинство домовладельцев хотят поставить рядом с камином пару диванов или большие шезлонги.

Я всегда стараюсь сбалансировать мягкий пейзаж и зелень с моими требованиями к хардскейпу. Внутренние дворики в гостиной на открытом воздухе должны быть достаточно большими, чтобы в них можно было разместить типичную мебель и пешеходную дорожку, но не намного больше. Это дает больше места в саду для настоящей зелени. Планируйте патио соседних размеров с минимальной площадью 12 на 12 футов и максимальной 18 на 18 футов..

Горячий совет!
Используйте шаблоны мебели, нарисованные в масштабе, для облегчения определения размеров внутреннего дворика.

Словарь терминов для наружных каминов

Знайте жаргон уличного камина: изучите это краткое руководство и говорите как профессионал.

Дымоход Система отвода горячего дымового дыма из камина через дымоход или «эффект дымовой трубы» (перепад давления между наружным воздухом и нагретым воздухом внутри помещения или топки)

Заслонка Клапан или пластина, регулирующая поток дыма и воздуха в дымоходе.В помещении заслонка позволяет перекрыть дымоход, когда он не используется, и устранить сквозняк. Заслонки для наружных каминов не обязательны. Firemagic производит сборную заслонку / дымовую полку, исключающую догадки.

Draw Действие дыма, поднимающегося в дымоходе за счет плавучести (горячий газ, как дым, более плавучий, чем холодный воздух)

Топка — Фактический размер области, в которой будет происходить возгорание, обычно облицованной огнеупорным кирпичом для тепловой защиты

Firebrick — блоки из огнеупорной керамики, которые защищают конструкцию вашей топки.Используйте подходящую огнестойкую затирочную смесь

.

Дымоход — Воздуховод, труба или вентиляционное отверстие, которое направляет дым вверх в дымоход

Перемычка горизонтальная балка или коллектор, используемый для поддержки верхней части проема топки. Обычно это простой металлический L-образный кронштейн

.

Дымовая полка Изогнутое пространство над топкой за заслонкой, которое уменьшает тягу вниз и способствует вытяжке

Искрогаситель Металлическое сетчатое устройство, предназначенное для предотвращения попадания искр или других горящих частиц в другие зоны.Доступны простые и декоративные варианты. Некоторые искрогасители имеют защиту от дождя, чтобы вода не затопила огонь.

Нужна ли заглушка для наружного дымохода

Дымоход на уличном камине — будь то прикрепленный к вашему дому или отдельно стоящий камин вдали от дома — нуждается в заглушке для дымохода по всем причинам, по которым она нужна домашнему дымоходу.

Открытый дровяной камин Montana

Санджой Джаспер

Натуральный камень, пропановый газовый камин на открытом воздухе

Необходимые принадлежности Колониальный уличный камин

Дымоход для улицы без заглушки

Дымоходы уличных каминов внизу не имеют заглушек.На одном вы можете увидеть дымоход, выступающий сверху; с другой стороны, дымоход находится заподлицо с верхом. Открытый дымоход, не защищенный колпаком дымохода, приглашает воду, млекопитающих, птиц и птичий помет войти в дымоход и камин.

Видимый дымоход наверху наружного дымохода не защищен колпаком дымохода.

Дымоход этого дымохода не выходит за венец. Тем не менее, для него нужен колпак дымохода.

Дымоход для наружного применения с каменным топпером для дымохода

Каменные топперы для дымохода напоминают стол на дымоходе.У них есть четыре ножки, обычно сделанные из кирпича или камня, и плоская вершина, обычно из листа камня или бетона.

Камни на наружном дымоходе защищают дымоход, камин и каминную решетку от дождя и талого снега. Это плюс. Тем не менее, животные, включая птиц, по-прежнему могут свободно заходить в дымоход и забивать дымоход своими материалами для гнездования. Каменные топперы для наружных дымоходов обычно не имеют сетчатого экрана . Это скрининг, который не пускает животных.Итак, , хотя каменный топпер для дымохода лучше, чем отсутствие крышки для дымохода, их все же недостаточно для защиты дымохода и камина от животных.

Каменные топперы для дымохода будут защищать ваш уличный камин от воды, но не от вредителей.

Ботворезы обычно не включают сетку для предотвращения проникновения животных.

Дымоход для наружного применения с заглушкой

  • Заглушки дымохода имеют «крышу», чтобы дождь не попадал в дымоход и камин на открытом воздухе.
  • У них также есть сетка на всех четырех сторонах, чтобы предотвратить проникновение млекопитающих и птиц и попадание листьев в дымоход и камин.
  • Дополнительным преимуществом экранирования является то, что он предотвращает выход искр и углей из дымохода и возгорание.

A Заглушка для дымохода с одним дымоходом — наименее дорогой способ защиты наружного дымохода.

A Заглушка дымохода с верхним креплением имеет дополнительное преимущество защиты верхней цементной коронки дымохода.

Изготовленные на заказ декоративные заглушки для дымоходов обеспечивают защиту в архитектурном стиле и сетке.

Дымоходы — это еще один способ сочетать стиль и защиту колпачков дымохода.

Почему для наружного дымохода нужен колпак

Вот четыре основные причины, по которым, да, действительно, вам нужен колпак дымохода на уличном камине:

Чтобы вода не попала в уличный камин

Когда идет дождь или тает снег, без крышки дымохода вода будет стекать по дымоходу в наружный камин.Когда вода смешивается с золой в камине, образуется едкий щелок. Кроме того, вода может вызвать ржавчину на решетке вашего уличного камина.

Чтобы птицы и млекопитающие не попали в дымоход на открытом воздухе

Белки, опоссумы, летучие мыши и еноты думают о дымоходе на открытом воздухе как об особняке дома! В дебрях вашего двора, но прочнее дерева и безопаснее от хищников, этот дымоход, обслуживающий открытый камин, выглядит как отличное место, чтобы вырастить малышей. Как только существа заявили, что ваш уличный дымоход — это дом без ренты, у вас появляется не только неприятность, но и возможность возгорания в дымоходе.Вложенные в дымоход материалы, даже если вы их не видите, могут вызвать пожар в дымоходе.

Заглушка дымохода, надежно прикрепленная к дымоходу или к верхней части дымохода, отпугнет даже самых изобретательных млекопитающих (то есть даже енота!).

Чтобы птичий помет не попал в уличный камин

Птицы, сидящие на уличном дымоходе без заглушки, будут использовать дымоход как туалет. Птичий помет опасен для человека . И они не становятся менее опасными, когда их сжигают в камине: вдыхать дым, содержащий горящий птичий помет, тоже вредно.

Чтобы предотвратить лесные пожары

Если искры выходят из дымохода, они могут загореться окружающими травами, листьями, деревьями и кустами. В худшем случае они могут поджечь вас домой. Сетчатая сетка в колпаках дымохода помогает предотвратить выход углей и искр из наружного дымохода.

Последнее обновление: Сьюзан, .

Уличный камин против костровой ямы?

Как уличный камин, так и костровище могут доставить массу удовольствия.Они могут добавить света, тепла и интерактивного опыта, который действительно улучшит ваше время, проведенное на открытом воздухе. Особенность огня также может добавить много атмосферы в ваше пространство. В конце концов, нет ничего лучше, чем сидеть у огня.

В то время как наружные камины и кострища добавляют привлекательности огню вашему внешнему пространству, они представляют собой разные конструкции, дающие совершенно разные впечатления. Если вы сравниваете костровище с камином, следует помнить о нескольких вещах, когда вы выбираете свой дом в Ланкастере, Рединге, Херши или Йорке, штат Пенсильвания.

Открытый камин Vs. Кострище

Первое, что мы спрашиваем домовладельцев, которые взвешивают варианты между костровой ямой на заднем дворе и камином: как вы планируете ее использовать? Ответ на этот вопрос поможет выбрать лучший вариант для вашего двора и вашей семьи. Хотя между этими двумя функциями пожара есть сходство, в целом они дают разные «впечатления».

По мере того, как вы пытаетесь сузить круг вопросов, рассмотрите эти важные моменты, касающиеся костровой ямы vs.камин.

Камин уличный

  • Вы сидите в первую очередь перед ним, а не вокруг него.
  • Он придает вашей собственности больше элегантности.
  • Дым направляется вверх и выходит из трубы.
  • Он занимает меньше места на вашем патио, так как его можно построить на краю.
  • Также может быть частью павильона, над которым часто устанавливают телевизор.
  • Если часть павильона, можно использовать даже в дождливую погоду.

Пожарная яма

  • Вы собираетесь вокруг костра, поэтому его часто считают более интерактивным.
  • Вы можете полностью передвигаться по большинству костровых ям, как у костра. Вы можете создать сидячие места со всех сторон.

Опыт костровой ямы против. Камин

Когда вы думаете о пожаре на вашем участке, думаете ли вы о том, чтобы поджарить s’mores, собраться вокруг него и получить больше «интерактивного опыта»? Если вы ищете очень интерактивную функцию огня, то костровище может быть для вас правильным выбором.Это, как правило, хорошо подходит для семей с детьми, которые воображают, что проводят много времени у костра.

Поскольку костровище, построенное по индивидуальному заказу, является неподвижным, определенно важно, чтобы это было чем-то, с чем вы хотели бы проводить много времени, поскольку оно может занимать значительную часть вашего патио. Но это также может действительно улучшить ваш опыт. Хотя дым не направляется вверх в дымоход, компания с зарегистрированным ландшафтным архитектором сделает все возможное, чтобы спланировать его размещение в таком месте, где ветер обычно может увести дым от остальной части вашего патио.

Если вы больше думаете об особенностях огня с точки зрения атмосферы, то, возможно, уличный камин действительно станет для вас лучшим выбором. Камин — это не совсем то же интерактивное явление, как открытый огонь в костровой яме, но он все же дает вам тепло и атмосферу. Как упоминалось выше в нашем списке костровищ и каминов, у него также есть чувство элегантности. Открытый камин часто строится как часть конструкции павильона и идеально подходит для создания зоны отдыха с навесным телевизором.

Конечно, это не обязательно должен быть сценарий «или-или». Если вы не можете определиться с дискуссией по поводу открытого камина и костровой ямы, нечего сказать, что вы не можете объединить и то, и другое. У нас наверняка были клиенты, которым нравится идея сделать уличный камин в павильоне, где собираются взрослые. Но они могут также включить специальную яму для костра во дворе для более интерактивного использования — часто там, где собираются дети.

Компании по производству каминов и костров в Рединге и Ланкастере, Пенсильвания

Если вы решили добавить в свое пространство уличный камин или костровище, важно найти подходящую компанию для работы.В то время как в Рединге и Ланкастере, штат Пенсильвания, и прилегающих районах есть много подрядчиков по строительству костров, большинство компаний, занимающихся ландшафтным дизайном, не собираются обращать внимание на важные детали проекта при строительстве. Есть много соображений, которые необходимо учитывать при построении одной из этих структур, которые могут повлиять на ваше общее удовольствие.

Мы не можем достаточно выразить, насколько важно нанять компанию, в штате которой есть зарегистрированный ландшафтный архитектор. Это гарантирует, что все эти мелкие детали будут учтены.Все, с какой стороны дует ветер до углов, с которых вы сможете увидеть камин или костровую яму, вносит свой вклад в ваше общее удовольствие от строения.

Вы все еще видите камин со своего места в бассейне или вам ничего не видно? Есть ли костровище в том месте вашего двора, где вы можете присматривать за детьми? Дым от него дует обратно в павильон? Каждая деталь должна быть учтена — и с профессионалом в области дизайна, имеющим опыт RLA, это будет сделано.

Если вы взвешиваете варианты между костровой ямой на заднем дворе и камином, мы будем рады помочь вам принять правильное решение, которое имеет для вас смысл. В Earth, Turf, & Wood мы спроектировали и построили множество кастомных каминов и кострищ, и у нас есть ноу-хау, чтобы делать их правильно. Мы будем рады ответить на ваши острые вопросы о каминах и костровых ямах и направить вас на верный путь, чтобы добавить красивую функцию огня в вашу гостиную на открытом воздухе.

Если вы хотите получить больше идей о том, как добавить огонь в жилые зоны на открытом воздухе, посмотрите наши фотографии костровых ям и уличных каминов.Или, если вы готовы обсудить свои идеи, позвоните нам по телефону (717) 276-9447 или назначьте бесплатную консультацию.

Как сжигать дрова в уличных каминах | Руководства по дому

Нет ничего более привлекательного в прохладную осеннюю или зимнюю ночь, чем сидеть у ревущего костра, наслаждаясь теплым напитком или жареным зефиром. Построенные из различных материалов, включая камень и металл, уличные камины, за которыми ухаживают и обслуживаются так же, как и за традиционной внутренней моделью.Перед тем, как зажечь огонь в уличном камине, хорошенько пожарьте его, прежде чем правильно сложить поленья и зажечь спичку.

Осмотрите камин на предмет трещин или существ, которые могли бы назвать его своим домом. Перед тем, как развести огонь, заделайте кирпичный камин раствором и дайте продукту высохнуть в соответствии с указаниями на упаковке. Позвольте профессионалу отремонтировать вашу металлическую модель. Если в вашем уличном камине поселились какие-либо животные, обратитесь в агентство по контролю за животными, чтобы убрать и переселить животное.

Покройте дно уличного камина слоем золы или песка толщиной от 1 до 2 дюймов. Оба продукта помогают поддерживать огонь и в дальнейшем сокращают потребность в дополнительных дровах.

Установите бревно большего размера или диаметром не менее 8-10 дюймов напротив камина, положив на него очень маленькое бревно. Используйте только сухую, выдержанную древесину и никогда не пытайтесь сжигать химически обработанную древесину в любом камине, включая уличную модель.

Поместите бревно меньшего размера от 4 до 6 дюймов прямо перед большим бревном сзади.Осторожно вдавите оба полена в золу, чтобы они горели дольше.

Заполните промежутки между меньшим и большим бревном скомканной газетой и небольшими кусками дерева и веток или растопками. Зажгите ветки и газету спичкой или зажигалкой.

Следите за огнем и при необходимости добавляйте растопку. Для дополнительной защиты наденьте пару утепленных кожаных перчаток, добавляя в огонь газету или дрова.

Погасите огонь, засыпав его песком или золой.Никогда не уходите от горящего костра или просто бросайте пепел или песок, полагая, что он потух. Огонь гаснет, когда тлеющие угли не горят, поэтому не уходите, пока не убедитесь, что нет шансов, что он снова воспламенится.

Удалите золу перед следующим использованием. Подождите не менее 24 часов после последнего пожара, прежде чем собирать пепел и любые другие остатки последнего пожара.

Справочная информация

Советы

  • Держите под рукой огнетушитель на случай чрезвычайной ситуации.

Предупреждения

  • Никогда не позволяйте детям или домашним животным приближаться к уличному камину. Кроме того, держите все легковоспламеняющиеся предметы, например, уличный коврик или плетеный садовый стул, подальше от открытого камина во время использования.

Писатель Биография

Проживающая в Чиппева-Фоллс, штат Висконсин, Джейми Зински пишет с 2009 года. Специализируясь на поп-культуре, кино и телевидении, ее работы появляются на Star Reviews и других сайтах. Зински получает степень бакалавра искусств в области истории в Университете Висконсина.

50 самых популярных наружных каминов на 2021 год

Ничто так не создает такую ​​атмосферу на заднем дворе, как открытый камин. Благодаря огромному разнообразию стилей, от деревенского до современного, наружные камины могут усилить стиль вашего патио или зоны для отдыха на открытом воздухе. Какой бы стиль вам ни нравился, вот несколько советов по выбору идеального наружного камина.

Являются ли комплекты для наружного камина лучшим вариантом?


Набор позволяет вам полностью реализовать дизайн уличного камина.С готовым комплектом у вас будет все необходимое, чтобы построить величественный очаг, дымоход, топку и любую другую важную часть камина и за его пределами. Обязательно выделите от 4 до 5 часов для завершения сборки, и попросите друга или родственника помочь вам.

Вы также можете найти незавершенные комплекты, которые встречаются реже, но позволяют еще больше настраивать за счет добавления лепнины, кирпича, камня, плитки и многого другого.

Есть ли другие варианты, кроме уличного газового камина?


Конечно! Вы можете выбрать дрова, гель, пропан или природный газ в качестве топлива для уличного камина.Вот краткий и приятный список плюсов и минусов каждого из них:
• Дерево: Если вы стремитесь к традиционной привлекательности, потрескивание и треск горящих поленьев — лучший вариант. Хотя древесина является привлекательным источником топлива, она также требует регулярной очистки и может стоить дорого.
• Гель: Гель обычно продается в канистрах, которые обеспечивают от 2 до 3 часов топлива за штуку. Хотя он обычно используется в домашних каминах, его чистое горение и беспроблемный подход могут сделать его привлекательным и для наружного огня.Тем не менее, он попадает в более дорогой конец спектра.
• Пропан: Это доступный вариант, который горит довольно чисто. Он поставляется в небольшом баке, который обычно можно заправить или поменять на местной заправке или в магазине. Однако он менее чистый и более дорогой, чем природный газ.
• Природный газ: Природный газ претендует на звание самого доступного. Он также горит довольно чисто, но для его использования вам понадобится доступ к газовой линии.

Как я могу обезопасить свою семью возле уличных каминов?


Первый шаг к тому, чтобы убедиться, что ваш уличный камин безопасен для всех, чтобы собраться вокруг, — это соблюдать все меры безопасности и инструкции, прилагаемые к нему, а также к топливу, которое вы сжигаете.Тем не менее, несчастные случаи могут произойти, поэтому обязательно держите под рукой огнетушитель. Ваш внешний камин также должен быть расположен подальше от лужайки или любых деревянных конструкций, таких как палуба или крыльцо.

Перед установкой нового уличного камина узнайте в ассоциации домовладельцев и в городе, соответствует ли он всем нормам. Вам также может потребоваться разрешение на установку устройства на заднем дворе, поэтому убедитесь, что оно у вас под рукой, прежде чем приступить к работе.

Найдите, где купить уличные камины, и вдохновитесь нашими тщательно продуманными идеями для наружных каминов, чтобы найти идеальный предмет для каждой комнаты в вашем доме.С таким широким выбором уличных каминов от таких брендов, как Anywhere Fireplace, Firegear Outdoors и Bond Manufacturing Co., вы обязательно найдете то, что вам понравится. Делайте покупки в уличных каминах, таких как Lara Tablefire Firebowl или Black Wood Burning Outdoor Firehouse с дымоходом, одновременно открывая для себя новые товары и дизайн для дома. Если вы хотите купить уличные камины в Интернете или почерпнуть вдохновение для своего дома, на Houzz вы найдете именно то, что ищете.

35 удивительных уличных каминов и кострищ

Указывает на вид

Дизайн Марка Сильвы

Удобное хранилище журналов

Беседка из блога DIY Network 2014

Затонувшая костровая яма в горах

Это костровище в ботаническом саду Ушуата в самом сердце гор Северной Каролины.

Огонь и вода

Дизайн Митча Каламиана

Звезда Света Звезда Яркая

Когда солнце садится, внутреннее освещение освещает задний двор, создавая расслабляющую атмосферу для семьи и друзей, которые могут собраться во внутреннем дворике.

Круглые конструкции

Дизайн Стива Апполлони

В духе джунглей

Дизайн Скотта Коэна

Просто великолепно

Большая деревянная люстра и великолепный каменный камин придают деревенский вид этому шикарному жилому пространству на открытом воздухе.Небольшой диван и два кресла обеспечивают сидячие места.

Шикарная яма

Этот современный внутренний дворик — отличное место для развлечений, с местом для костра, окруженным скамейками, с акцентом на пышный ландшафт.

Натуральный камень в современном доме

Дизайн Alderwood Landscaping

У бассейна

Дизайн Митча Каламиана

Двусторонний камин

Зона отдыха на открытом воздухе со стульями, круглым столом, камином с ширмой и каменной отделкой, а также зона отдыха рядом с бассейном.

Открытый секционный

Лицензированный подрядчик Мэтт Блашоу и его команда Yard Crasher помогли построить эту яму для костра, которая находится на покрытой пятнами палубе из красного дерева со стеной для уединения.Уютный секционный диван и яркие декоративные подушки делают это пространство уютным и комфортным для всех!

Полосы Quad Fire

В 2012 HGTV Dream Home в Парк-Сити, штат Юта, современная зона для костра, соединенная с внутренними пространствами дощатыми настилами, приглашает расслабиться.Четыре отдельных газовых агрегата составляют современную конструкцию очага пожара. Облицованная известняком колонна в штате Юта увенчана известняковой поверхностью.

Минимальный и современный стиль

Деревянные скамейки вьются в современный минималистичный задний двор.Белая кострище создает уютное и гостеприимное пространство, идеально подходящее для развлечений в течение ночи.

Рокеры у огня

Каменный камин с гремящим огнем приглашает гостей расслабиться в креслах-качалках и полюбоваться красивым садом.

Спирали

Хорошо спланированный круглый внутренний дворик для размещения красивой костровой ямы на заднем дворе.

Стена камина

Дизайн Митча Каламиана

Снять холода

Наслаждайтесь заснеженными живописными видами в этой зоне для развлечений на открытом воздухе с изогнутой деревянной скамьей, местом для костра и каменным патио.

Дорожка ведет к теплу

Красивая пешеходная дорожка, ведущая к фитнес-центру на 14 человек.

Каминная палуба

Дизайн Кейта Саммерора

Цельнокаменный дворик

Дизайн Роберта Херстхауса

Вертикальные камни

Каменный внутренний дворик достаточно велик, чтобы вместить несколько зон отдыха, и выходит в обширный задний двор.

Яма огня бесконечности

В полной мере пользуясь великолепной обстановкой пустыни, в этом доме есть веранда и патио с широко открытыми пространствами, пейзажным бассейном и местом для костра.Каменная кладка перекликается с нейтральными цветами ландшафта.

Камин + печь для пиццы

Этот открытый внутренний дворик с его внешними деталями, эффектным каменным камином, встроенным грилем и креслами — идеальное место для ужина и ужина с друзьями и семьей.

Романтика Старого Света

Каменная скамья, увенчанная брусчаткой, проходит рядом с каменным камином для дополнительных сидений на открытом воздухе.Зеленые подушки обеспечивают удобное сидение и дополняют пышный зеленый плющ, покрывающий верхнюю часть камина.

Современная Гасиенда

Дизайн: Becker Studios

Копия чайника для сиропа XIX века

Эта уникальная кострище является точной копией чайника для сиропа XIX века, сделанного местными мастерами.

Разминка после окунания

На заднем дворе есть впечатляющий бассейн и костровище, которое является привлекательным местом, идеально подходящим для отдыха и наслаждения природой.

Камин на уровне глаз

Простой стол с чистыми линиями и красивый каменный камин сохраняют захватывающий вид спереди и по центру этой современной обеденной зоны на открытом воздухе.(HGTV Dream Home 2011)

Яма для костра в саду

Дизайн Роберта Херстхауса

Костровая яма на склоне холма

Дизайн Катрины Леондов Fairchild

Приятель в джакузи

Современная уличная топка находится рядом с джакузи и бассейном на заднем дворе, готовом к развлечениям.В переходном доме есть широкие раздвижные двери, которые открывают внутреннюю часть дома для внешней жилой площади. Зеленая отделка шалфея выделяется на фоне белого камня и гармонирует с окружающим ландшафтом Техаса.

Стол для камина

Новая колода с поручнями, красной акцентной стеной и двухсторонним камином, как на Yard Crashers.

Камин во дворе

С этой точки зрения вы можете увидеть, как недавно спроектированный двор на нижнем уровне двора представляет собой автономную открытую комнату с камином, приподнятыми кроватями и центральной зоной для развлечений.Потрясающая каменная кладка с правой стороны является одновременно декоративной и функциональной и представляет собой открытую арку с видом на нижнюю часть, где расположен небольшой греческий храм.

Товары для улицы

Является ли ваше открытое пространство всем, чем оно может быть? С London Chimney обустроить открытое пространство легко, весело и доступно! Мы предлагаем самые красивые, прочные и надежные товары для активного отдыха от одних из лучших и пользующихся наибольшим доверием брендов в отрасли.Если вы хотите создать идеальное место для встреч на свежем воздухе или тихое и уютное место для отдыха на свежем воздухе, у нас есть то, что вам нужно. В нашем выставочном зале вы найдете все, от уличных каминов до кострищ на открытом воздухе!

Вот некоторые из наших самых популярных товаров для улицы:

Уличные газовые камины Regency

Уличный газовый камин Regency Horizon HZO-42

(показано справа)

В нашем выставочном зале вы найдете газовый камин HZO42 компании Regency, который предлагает пространство для просмотра 446 квадратных дюймов; чистый, современный стиль; и качественное мастерство.Если вы предпочитаете бревна в стиле плавника, великолепные камни или кристаллы в своем уличном камине, у Regency есть вариант, который обязательно придаст вам желаемый вид.

Есть друзья, которые собираются на открытом воздухе? С Regency HZO42 просто нажмите выключатель и задайте тон для расслабляющего вечера — это так просто.

HPC Evolution 360 Вкладыши для противопожарных ям для установки вне помещений

(показано справа)

Вы не задумывались о том, чтобы добавить костровище и фонтан к своему жилому пространству на открытом воздухе? Почему бы не выбрать комбо? Вставка для костровой ямы HPC Evolution 360 Water & Fire Outdoor Fire Pit Insert вдвое лучше расслабляет и создает атмосферу, объединяя воду и огонь.Просто установите эту комбинированную яму для костра / фонтан в любом месте, подключите воду, электричество и газ и отделайте камнем, лепниной или чем-то еще, что подходит для вашего декора.

Нужно немного времени, чтобы расслабиться? Мы уверены, что эта красивая кострище и фонтан обеспечат вам покой и расслабление, о которых вы так мечтали.

Венецианский уличный камин Astria

(показано справа)

Ищете чистый, прочный, но элегантный уличный камин, простой в использовании? Здесь, в отеле London Chimney, находится открытый венецианский камин Astria без вентиляции.Эти камины не требуют дымохода, но предназначены для обеспечения отличного тепла, красоты и длительного удовольствия. Выбирайте из широкого ассортимента мозаичной кладки и огнеупорных футеровок и дизайнов, которые помогут придать индивидуальный вид, который вам нужен.

Независимо от времени года, ваше жилое пространство на открытом воздухе может выиграть от венецианского стиля!

Остановитесь и посмотрите на эти невероятные продукты поближе

Если вы хотите узнать больше о продуктах для активного отдыха, которые мы предлагаем, или поближе познакомиться с некоторыми из наших лучших вариантов, зайдите в наш выставочный зал! Чтобы узнать направление, часы работы или помощь, позвоните нам!

Новая каминная полка — это все, что нужно, чтобы придать вашему камину совершенно новый, свежий вид.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
