Для чего нужен мауэрлат: что такое мауэрлат кровли, зачем нужен мауэрлат

что такое мауэрлат кровли, зачем нужен мауэрлат

Мауэрлат — это деревянный брус, который укладывается на наружные стены здания (постройки) по длинным сторонам здания или его периметру. Назначение мауэрлата — это передача и распределение нагрузки от веса крыши, снеговой и ветровой нагрузки от стропил или балок перекрытий на стены строения. Мауэрлат — основа стропильной конструкции. Строительство любой крыши начинается с установки мауэрлата. Исключением является возведение крыши деревянного сруба, бревенчатого, брусового дома. Да и здесь в качестве мауэрлата используется верхний венец брёвен, либо верхний брус. В качестве мауэрлата чаще всего используется брус 150х100 или 150х150. Укладывать его лучше заподлицо с внутренней поверхностью стены дома. А снаружи не будет лишним сделать для мауэрлата защитное заграждение из кирпичной кладки или просто облицевать. Не забываем делать гидроизоляцию для защиты дерева. Двух слоёв рубероида будет достаточно.

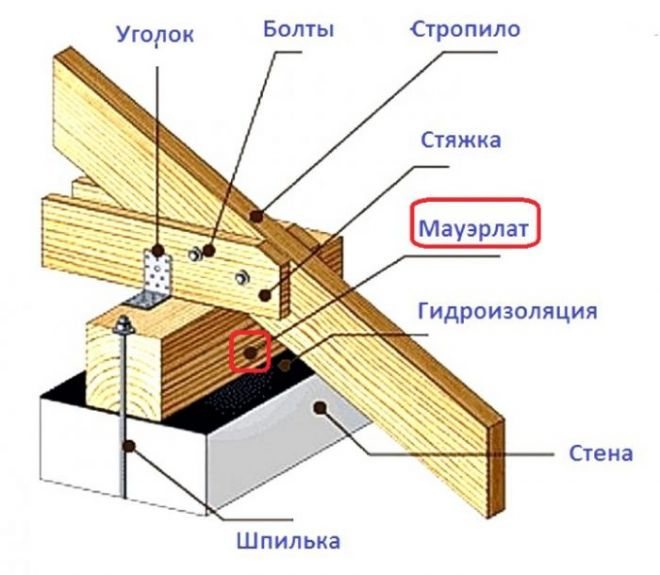

Крепится брус (мауэрлат) к стенам крепежными элементами. К деревянным балкам перекрытия — гвоздями или скобой. В кирпичную стену анкер-болтами или арматурой. Способов крепления мауэрлата много, главная задача обеспечить надежность такого крепления, мауэрлат является фундаментом кровли и должен обеспечить равномерную нагрузку кровли на несущие стены.

Существует множество различных способов крепления мауэрлата к стенам, рассмотрим основные из них:

1 способ: в кирпичную кладку на два три ряда ниже верха стены вмуровываются деревянные бруски (пробки) и мауэрлат крепится к ним при помощи скоб.

2 способ:

при строительстве стен из ячеистых блоков (пенобетон, газосиликат и т.п.) необходимо в верхнем ряду кладки смонтировать армопояс под мауэрлат. При заливке этого пояса в его арматуру закладываются резьбовые шпильки. Затем в мауэрлатных брусьях сверлят отверстия под эти шпильки и брусья устанавливаются на них, после чего притягиваются к стене гайками с шайбами. Шпильки можно использовать диаметром 12-14 мм. Устанавливать их надо через 1,5-2 метра, не реже.

3 способ: похож на второй способ, при строительстве кирпичных стен шпильки вмуровываются непосредственно в кирпичную кладку на глубину минимум в 3 ряда кирпичей. Как вариант, можно использовать закрепленные в кладке шпильки и металлические распорные дюбеля. Мауэрлат соединяется по длине в накладку, а не встык, используя множественные точки соединения. Углы должны быть связаны надежно металлическими уголками, скобами и пластинами.

4 способ: в кирпичную кладку также на 4-5 ряда ниже верха стены вкладывается толстая (3-4 мм) стальная проволока, концы которой выходят наружу и внутрь и имеют длину достаточную, чтобы обвязать мауэрлат. Часто при установки мауэрлата необходимо сращивать брусья. Делается это с зарезкой брусьев в пол-дерева и скреплением их либо болтами либо гвоздями.

Наверное самый распространенный и самый надежный способ крепления мауэрлата — это крепление с помощью армопояса залитого в верхнем ряду кладки.

Для заливки можно использовать готовую покупную бетонную смесь марки М200 (В15), либо изготовление бетона на строительной площадке. Цемент М400, песок и щебень, берутся в соотношении 1:3:5. Все компоненты загружаются в бетономешалку, добавляется вода до нужной консистенции и перемешиваются. Важно, чтобы бетон в опалубку заливался непрерывно, а не частями. Чтобы удалить из смеси воздушные пузырьки, после заливки бетонную смесь следует провибрировать или интенсивно протыкать бетон по всей длине пояса обрезком арматуры.

Размеры армопояса под мауэрлат

Обычно ширина армопояса под мауэрлат выбирается приближенной или равной ширине стен, но не менее 250 мм на 250 мм. При возведении стен из газобетона последний ряд выкладывают из специальных U-образных блоков, которые сами по себе являются опалубкой для заливки бетона. В случае если стены возведены из кирпича, внешнюю опалубку сооружают выстраивают в полкирпича, а внутреннюю из досок.

При сооружении армопояса следует учесть то, что он должен быть непрерывным и проходить по периметру внешних стен.

Металлический каркас армопояса

Металлический каркас состоит из:

— продольной части — 4 прутков арматуры диаметром не менее 12 мм.

— Поперечной части — прутков арматуры или проволоки 8 мм в диаметре. Они должны скреплять продольную арматуру с шагом не более 25 см. В поперечном сечении такой каркас чаще всего представляет квадрат, реже прямоугольник. Чтобы не изготавливать такой каркас самому, можно воспользоваться услугами предприятий, которые сваривают любые каркасы методом точечной контактной сварки.

При укладке арматурного каркаса, следует учесть то, что минимальная толщина бетона от арматуры должна составлять не менее 5 см, это легко делается с помощью подставок из битого кирпича или деревянных брусков. Самое лучшее решение — применить специальные пластмассовые подставки нужной высоты, которые можно приобрести на строительных рынках.

Все части каркаса должны заходить друг на друга с нахлестом не менее 200 мм. Места нахлеста скрепляются вязальной проволокой. В дальнейшем, при заливке бетона такой каркас будет вести себя так, как будто это монолитная конструкция.

Установка закладных резьбовых шпилек

После установки опалубки надо установить резьбовые шпильки, к которым впоследствии будет крепиться мауэрлат. Для этого приобретаются резьбовые шпильки диаметром 12 мм, большие шайбы и гайки. Шпильки должны быть такой длины, чтобы нижним концом они надежно крепились к каркасу, а верхний конец выступал бы на 40—50 мм над мауэрлатом.

Между двумя ногами стропил обязательно должна быть не менее одной шпильки. Максимальное расстояние между креплениями 0,8-1 метр. Каждую шпильку крепят при помощи вязальной проволоки к арматурному каркасу.

Что такое мауэрлат, зачем он нужен, и как его крепить

Снег, наледь, ветер, кровельное покрытие — все это сильно нагружает крышу дома. Даже в средней полосе России суммарная нагрузка на кровлю достигает внушительных 250 кг/м2, не говоря уже о северных регионах.

Зимой только снега на крыше наметает несколько тонн, а на кровлях больших частных домов может лежать снеговая шапка массой больше десяти тонн. И стропильная система должна не только выдержать эту нагрузку сама, но и равномерно распределить ее на стены дома. Главную роль в этом распределении играют два элемента: мауэрлат и стропильные ноги.

Если человека, который не слышал о стропилах — «ребрах» крыши — найти очень сложно, то мауэрлат — это неизвестный большинству элемент стропильной системы. Отсюда и ошибки при работе с ним, вплоть до крепления стропильных ног непосредственно к стене. Поэтому строите ли вы дом сами или просто хотите проконтролировать строительную бригаду, если вы дошли до этапа возведения стропильной системы, вам нужно понимать, что такое мауэрлат и какие функции он выполняет, а также разбираться в способах его крепления к стене. Обо всем этом мы и расскажем в статье. А еще — об основных ошибках, которые допускают при монтаже мауэрлата, чтобы вы могли их избежать или вовремя исправить.

Но начнем с основ. Итак, мауэрлат: что это такое и для чего он нужен.

Мауэрлат — это опорный элемент стропильной системы, который принимает нагрузку от стропил и передает ее через стены на фундамент. В домах из дерева его называют маточным бревном или брусом, поскольку роль опорной конструкции часто выполняет верхний венец здания. Еще от строителей иногда можно услышать искаженное «мурлат» — это сленговое название, которое обычно используют жители южных регионов.

Монтаж стропильной системы начинается с укладки мауэрлата — он служит основанием для стропил. Жесткое крепление мауэрлата к стенам превращает точечную нагрузку от стропильных ног в распределенную. В результате немаленький вес крыши давит не на отдельные участки, а на всю верхнюю поверхность стены. На фото ниже наглядно показан мауэрлат: что это и как работает.

Зачем нужен мауэрлат

Прочитав определение, что такое мауэрлат в строительстве крыши, можно сходу назвать главную задачу, которую решает этот элемент стропильной системы.

Это сбор точечной нагрузки от стропильных ног и ее равномерное распределение по всей длине стен дома. Но распределение нагрузки — не единственная функция мауэрлата.

Так, мауэрлат связывает стропила в одну конструкцию. Это особенно важно для висячей стропильной системы, где нет конька. Без мауэрлата каркас крыши просто развалится на несколько треугольников, которые будут работать по отдельности. Со всеми вытекающими из этого последствиями в виде невысокой прочности и устойчивости конструкции.

Третья функция мауэрлата — это

фиксация крыши дома и противостояние ветровой нагрузке. Воздушные потоки, которые упираются в стену дома, поднимаются и создают усилие, направленное на подъем или опрокидывание крыши, в зависимости от ее формы и угла наклона скатов. Мауэрлат препятствует срыву крыши, связывая ее в единую систему со стенами дома.

В наслонной стропильной системе мауэрлат нужен для компенсации распирающей нагрузки от стропил. Если в висячей стропильной системе эту функцию берут на себя затяжка и ригель, то в наслонной только мауэрлат мешает стропилам сложиться под собственным весом и общей массой кровельного пирога и снеговой нагрузки.

Как действует нагрузка на стропила и мауэрлат

Еще мауэрлат — это ровная опора для стропил, которую можно выставить строго горизонтально по всей длине, даже если верхняя поверхность стены не выведена в плоскость. Конечно, исправить совсем уж сильные дефекты кладки все равно придется, но небольшая неровность поверхности допустима.

Если упростить и попробовать свести все функции мауэрлата к одной, то можно сказать, что это фундамент крыши. Поэтому как дом нельзя построить без хоть какого-нибудь фундамента, так и в основании любой кровли должен лежать мауэрлат.

Из чего делают мауэрлат

В большинстве случаев мауэрлат делают из цельного соснового бруса или 2-3 досок, сколоченных вместе. Можно использовать и оцилиндрованное бревно, срезанное с одной стороны так, чтобы оно плотно прилегало к поверхности стены.

Если у дома металлическая стропильная система, то мауэрлат делают из двутавровой балки, швеллера или профильной трубы. Но в этом случае обязательно нужно сделать расчет нагрузок от металлических ферм, чтобы правильно подобрать сечение.

Длина и сечение мауэрлата

Мауэрлат укладывают по всей длине стены. У домов с четырехскатными и шатровыми крышами его соединяют в раму, опоясывающую все здание. Соединенный в один контур мауэрлат — это то, что делает такие кровли прочными и устойчивыми. У домов с двускатными и односкатными крышами два бруса мауэрлата укладывают на противоположные стены и, как правило, не соединяют. Но пологие кровли в регионах со средней и высокой снеговой нагрузкой, а также крыши большой площади могут укреплять двумя дополнительными брусьями на фронтонных стенах, чтобы получить всю ту же раму.

Какой брус и доски используют для изготовления мауэрлата

Сечение мауэрлата рассчитывается при проектировании стропильной системы. При строительстве частных домов его, чаще всего, делают из бруса 150×150 мм или 150×200 мм. Небольшие кровли могут опираться на брус 100×150 мм. Максимальное сечение деревянного мауэрлата для частных домов — 200×200 мм. Такой брус используют при строительстве крыш просторных коттеджей, а также для кровель среднего размера с пологими скатами. Брус большего сечения будет сам по себе сильно нагружать стены здания. К тому же есть правило: ширина большей стороны бруса мауэрлата не должна быть меньше 1/3 и больше 2/3 толщины стены. Не говоря уже о том, что даже брус 200×200 мм сложно поднять и уложить на стену, а подъем мауэрлата большего сечения и вовсе становится нетривиальной задачей.

Если мауэрлат сборный, то его делают из досок толщиной не менее 50 мм. Обычно это доски 150×50 мм, поскольку из них получается мауэрлат квадратного сечения. Крепят сборный мауэрлат так, чтобы доски лежали на стене стопкой, а не стояли на ней торцом.

Требования к материалам

Мауэрлат должен выдерживать внушительную нагрузку, которая для небольших домов достигает 4-7 тонн, а для больших коттеджей часто превышает 10 тонн. Конечно, такой вес лежит на скатах не постоянно, а только снежной зимой, но это не сильно облегчает задачу. Учитывая величину нагрузки, к материалам для мауэрлата предъявляются жесткие требования:

  1. Пиломатериалы должны быть тщательно просушены. По ГОСТ 20850-2014 влажность дерева не должна превышать 12%. Еще лучше, если влажность будет меньше 8%. Недосушенный брус под нагрузкой может деформироваться и растрескаться. Особенно опасно винтовое коробление, когда брус как бы закручивается вокруг своей оси. Это ставит под угрозу несущую способность всей стропильной системы.
  2. Можно использовать только брус или доски без пороков древесины. Обзол, трещины, сучки, участки, пораженные гнилью, болезнями или мицелием грибов недопустимы. Длина сросшихся (здоровых) сучков не должна превышать 2/3 сечения бруса, иначе в этой точке мауэрлат будет хуже работать на сжатие/растяжение, что может привести к появлению трещин.
  3. Дерево должно быть обработано антисептиком и огнезащитным составом. Оптимальна обработка погружением бруса или досок в ванну с раствором, поскольку так пропитка равномерно проникнет глубоко в структуру древесины по всей ее длине. Если пропитанная погружным способом древесина недоступна, балку мауэрлата обрабатывают вручную, нанося антисептик и антипирен валиком или распыляя раствор краскопультом. При этом важно следить, чтобы дерево было покрыто защитным составом полностью, без непрокрашенных участков.
  4. Желательно, чтобы мауэрлат был цельным. Если бруса нужной длины нет, допустимо его сращивание при двух условиях. Во-первых, стык должен быть примерно посередине стены, нельзя сращивать мауэрлат возле углов дома. Во-вторых, части мауэрлата соединяются только врубкой вполдерева, монтаж встык недопустим.
  5. При использовании металлопроката он должен быть без каверн, дефектов сварки и ржавчины. После монтажа металлических ферм необходимо зачистить сварные швы и покрыть металл грунтовкой в два слоя, а после — краской.

При строительстве временных сооружений требования к пиломатериалам не такие жесткие. Допустим обзол и более высокая влажность древесины, брус обычно не обрабатывают антисептиками. Но это только если строение действительно временное — за 2-3 года даже при таком мауэрлате со стропильной системой ничего страшного не произойдет.

Мауэрлат укладывают по центру или ближе к внутреннему краю стены. Перед укладкой на торец стены нужно положить обычный рубероид или подобные гидроизоляционные материалы, например, стеклоизол. Это нужно, чтобы дерево не вбирало влагу от стен дома.

Способ крепления мауэрлата зависит от материала стен:

  1. Если стены сделаны из хрупких материалов: ячеистых бетонных блоков (газобетона, пенобетона), шлакоблоков, ракушечника, то мауэрлат крепится к армопоясу.
  2. К стенам из кирпича и бетона мауэрлат крепится напрямую.

Один из способов монтажа мауэрлата показан на видео:

Для теоретического метода нужно легко разбираться в геометрии и на бумаге рассчитывать желаемый угол. Расстояние от конька до карниза разделите на длину стропил.Итак, вы получите косинус искомого угла. Для того, чтобы перенести ее на заготовку, можно использовать либо копировальную пилу, либо специальный угольник.

Если под рукой нет специального инструмента, сделайте простую выкройку. Возьмем прочный материал, например, ДСП. На листе отметьте по нижнему краю 500 мм, затем определите тангенс желаемого угла и умножьте на измеренную длину. Итак, у вас получится вторая сторона прямоугольного треугольника. Соблюдая все границы и обрезая заготовку, получите нужный угол.Детали можно было установить сразу или дождаться всего набора.

На практике несложно сделать разметку отдельной строки, привязав ее к позиции проекта. Для этого положите брус так, чтобы его нижняя часть была на одном уровне с мауэрлатом. Проведите горизонтальную линию от угла до низа стропил, она должна быть строго параллельна стене. Теперь можно смело проливать любым подружным инструментом и устанавливать предмет. Оставшаяся часть послужит шаблоном для остальных стропил только в том случае, если основание будет ровным.

Знание геометрии помогает не только в определении угла наклона стропильной ноги, но и в определении высоты кровли, длины отдельных элементов и так далее.

Обзор и рекомендации по монтажу стропильной системы Кровля Теплая и холодная кровля


















Скатная крыша дома состоит из большого количества частей, каждая из которых особым образом связана с другими.Это соединение называется узлом крыши. В этой статье мы поговорим конкретно об узлах подключения, о том, как оно осуществляется, какие технологии используются, какие крепежи используются.

Основные части конструкции крыши

Прежде чем приступить непосредственно к разбору темы статьи, необходимо указать, из каких элементов (частей) состоит кровельная конструкция. Перечислим все основные детали и укажем их назначение.

    Мауэрлат … Это брус, который укладывается на стены дома, расположенный по периметру постройки. Назначение мауэрлата — равномерно распределять нагрузки, исходящие от стропильной системы. Ведь если мауэрлата нет, то каждое стропило точечно будет давить на стену. И именно в этом месте произойдет разрушение конструкции стены.

    Стропильные ноги … Производятся либо из досок толщиной не менее 50 мм, либо из балок. Стропила являются основой кровли, именно они образуют откосы и несут все нагрузки, действующие на кровельную конструкцию.

    Конек … Это самая верхняя балка, установленная горизонтально. Его предназначение — поддерживать верхние концы стропильных ног. Именно он образует конек крыши.

Это три основных элемента крыши, о которых пойдет речь далее. Конечно, это далеко не все детали кровли, и нельзя сказать, что другие менее важны. Просто эти три элемента образуют саму структуру. Единственное, что нужно добавить, это то, что в некоторых конструкциях крыши нет коньковой балки.Просто верхние концы стропил упираются друг в друга. Этот вид стропил называется подвесным, а с коньковым прогоном — слоистым.

Чтобы конструкция крыши была самой надежной , необходимо, чтобы узлы кровли были правильно соединены. В этом случае необходимо учитывать силу действующих нагрузок и их направление.

Как соединить элементы конструкции крыши

Еще недавно стыковка узлов деревянной крыши осуществлялась с помощью пропилов.То есть элементы кровельной конструкции были вырезаны, чтобы соединить их по одной достаточно широкой плоскости. Поэтому, чтобы детали крыши не снижали свои прочностные характеристики, а также несущую способность, их выбрали с достаточно большим сечением. А это не экономично. То есть чем больше сечение пиломатериала, тем дороже он стоит.

Сегодня технология крепления узлов и деталей кровельной конструкции кардинально изменилась.Для этого используйте болты, шпильки или металлические перфорированные профили. Последние изготавливаются из оцинкованной стали, что дает возможность долго эксплуатировать крепеж без потери качества. При этом производители предлагают довольно широкий их ассортимент для каждого типа сборки. На фото ниже показаны некоторые из этих креплений.

Следует отметить, что перфорированные профили постепенно вытеснили все другие виды крепежа за счет прочности, надежности и простоты операций крепления.Ведь для этого вам просто нужно установить профиль в нужном месте и закрепить его на различных деталях саморезами по дереву или гвоздями.

Давайте теперь посмотрим, как следует закрепить детали конструкции крыши между собой. В принципе, бывает два типа соединения: мауэрлат-стропила, стропила-коньковая балка. Остальные детали соединяются параллельно этим стыкам. Он тоже о них расскажет.

Соединение мауэрлата и стропил

Вариантов крепления на самом деле огромное количество, от обычных гвоздей до перфорированных профилей.Например, на фото ниже представлен вариант, где в качестве крепежа используется обычная проволока. То есть в самом стропиле делается сквозное отверстие, куда вставляется проволока диаметром 6 мм. В мауэрлате или в балке перекрытия проделывается отверстие.

Затем в это отверстие просовывают концы проволоки и скручивают, прижимая стропильную ногу к мауэрлату. Связь на самом деле крепкая и надежная, но процесс трудоемкий.

Вместо проволоки можно использовать металлическую ленту толщиной 3 мм.Его просто наматывают на два соединенных элемента и через полосу к ним прикрепляют саморезами, чаще гвоздями. В последнем случае нет необходимости сверлить сквозные отверстия в металле. Примечание , что на нижнем фото крепление к армированному ремню осуществляется анкером, что увеличивает прочность и надежность соединения.

На нашем сайте вы можете найти контакты строительных компаний, которые предлагают услуги по расчету и проведению кровельных работ любой сложности «под ключ».Пообщаться напрямую с представителями можно, посетив выставку домов «Малоэтажная страна».

Следующий вид крепления — уголок из оцинкованной стали перфорированный. Самый удобный вариант, но и самый надежный. Для этого уголок просто устанавливается так, чтобы он плотно прижимался к плоскости мауэрлата и стропильной ноге с ее монтажными полками. Крепление осуществляется саморезами или гвоздями.

Крепить уголки можно не только саморезами или гвоздями-ершами.Есть еще один более надежный вариант, где используются болты. Правда, для них придется проделывать отверстия, что увеличивает затратное время на выполнение такого вида работ. Но в этом случае качество превыше всего. На фото ниже показан именно такой вариант крепления. Обратите внимание, что уголок крепится к мауэрлату саморезами, а к стропильной ноге — болтом. В этом случае один болт используется для соединения двух уголков, расположенных на противоположных концах стропил.

И еще один вариант крепления — на бегунке … Это особый вид двухкомпонентной застежки. Один крепится к мауэрлату, второй — к стропильной ноге. В этом случае обе части не плотно соединены между собой. Делается это специально для того, чтобы стропила могли перемещаться относительно мауэрлата при тепловом расширении бруса. Это значит, что на стык двух частей крыши не будет нагрузки. На фото ниже показан этот вариант подключения.

На нашем сайте вы можете ознакомиться с наиболее популярными проектами сборных домов от строительных компаний, представленных на выставке малоэтажных загородных домов.

Соединение стропил коньковой балкой

Второй основной узел деревянной кровли — стык между стропильной ногой и коньковой балкой … На самом деле коньковый узел стропильной крыши очень сложный, потому что на нем стыкуются две стропильные ноги и балка . В этом случае все элементы располагаются в разных плоскостях, то есть стропила и балки. Это означает, что для их соединения придется использовать более одного элемента крепления.

    Для соединения стропил между собой используйте перфорированную пластину … Их две, устанавливаются по разные стороны стропильных ног для увеличения прочности и надежности.

    Уголки перфорированные, соединяющие стропила с мауэрлатом. Их четыре, по две на каждую стропильную ногу, установленных с разных сторон.

Следует отметить, что крепление может осуществляться не только шурупами или гвоздями. Часто мастера используют болты для соединения парных креплений .

Обратите внимание на разные типы крепления.Здесь используются только углы. Такой вариант используется, если в качестве конькового бруса устанавливается доска толщиной 50 мм.

Еще один интересный вариант крепления стропильных ног к пролету конька, для чего используют специальные перфорированные профили сложной формы … По сути, это кронштейны, в которые вставляется стропильная нога. Кронштейн не только скрепляет детали, но и поддерживает стропило, уменьшая нагрузку на его конец.

Строительные компании, представленные на выставке, регулярно проводят для своих клиентов акции, позволяющие существенно сэкономить.На нашем сайте вы можете найти. Пообщаться напрямую с представителями можно, посетив выставку домов «Малоэтажная страна».

Обратите внимание на все вышеперечисленные варианты соединения стропил между собой. На них четко видно, что концы стропильных ног плотно стыкуются между собой, для чего их нужно подпилить под определенным углом. Без подпиливания можно обойтись, если использовать сложный крепежный замок, состоящий из нескольких пластин, скрепленных между собой болтами. На фото ниже этот вариант подключения хорошо виден.

Подвесное стропильное соединение

Стропильная система этого типа отличается от слоистой тем, что в ней не коньковый прогон … То есть стропильные ноги в верхней части (коньке) упираются друг в друга. Чтобы они не расходились в разные стороны, стропила соединяют между собой горизонтальной затяжкой. Последняя представляет собой доску, расположенную на любом расстоянии по высоте: сверху, снизу или посередине.

Следует отметить, что стропила подвесные на крышу отдельно не собираются.Из них на земле собирают фермы, которые в готовом виде устанавливают на крышу дома. В этом случае все элементы фермы соединяются между собой перфорированными плитами.

Описание видео

В видео мастер рассказывает, как собрать ферму из перфорированных пластин и гвоздей:

Узлы прочие

Как было сказано выше, в конструкции кровли много деталей. Поэтому мы расскажем и покажем еще несколько важных узлов связи.

Если пролет дома более 6 м, то под каждое стропило устанавливают стойку, которая сама должна упираться либо в бетонное основание, либо в балку перекрытия. В этом случае соединение стойки со стропильной ногой осуществляется обычными досками, как показано на фото ниже. Хотя можно использовать перфорированные металлические пластины.

На ребро конька также устанавливаются вертикальные опорные стойки , которые скрепляются между собой перфорированными пластинами. Но в некоторых кровельных конструкциях применяется совершенно другой подход к решению монтажа коньковой балки.Под брус монтируются укосины из бруса, которые крепятся к коньку специальными креплениями из металла. На фото ниже представлен один из вариантов этого вида застежки.

Очень часто при возведении стропильной системы возникает необходимость удлинить сами стропила. Сделать это несложно, при этом мастера используют несколько технологий, где используют различные дополнительные крепежи.

Описание видео

На видео показан один из вариантов удлинения стропил:

Кровельные конструкции бывают нескольких разновидностей своей формы.Практически все модели имеют большое количество одинаковых элементов. Но среди них есть один дизайн, который существенно отличается от других. Это шатровая крыша … Его отличительная особенность в том, что стропила соединяются с верхними краями в одной точке, которая называется коньковым узлом.

Итак, чтобы соединить стропильные ноги между собой, нужна опора, к которой они крепятся. Есть несколько способов обеспечить высокую надежность узла. На фото ниже показан один из них, в котором используются перфорированные металлические профили П-образной формы.

Заключение по теме

Фактически мы рассмотрели лишь небольшую часть узлов соединения для крепления стропильной системы крыши. Но даже на их примере становится понятным разнообразие деталей и узлов. То есть кровельная конструкция представляет собой сложную систему, состоящую из большого количества различных элементов и частей, которые по-разному связаны между собой.

Крыша — один из основных элементов жилого дома. И комфорт внутри дома, и срок службы конструкции зависят от того, насколько качественно сделано устройство.Особенно важную роль кровля играет в многоэтажных жилых домах, общая площадь которых превышает несколько сотен квадратных метров.

Из чего состоит крыша дома?

Крыша дома — самая верхняя его часть, служащая для защиты несущих элементов и жилого пространства здания от атмосферных осадков. Кроме того, это теплоизоляционный барьер, уменьшающий отток тепла из жилых помещений и предохраняющий конструкцию здания от перегрева.

Крыша не только защищает подкровельное пространство от атмосферных осадков, но и помогает сохранять тепло в жилых помещениях.

В зависимости от функциональной принадлежности здания и его дизайна крыша может иметь разный вид. Конструкция и внешний вид крыши определяют ее способность отводить снег и дождевую воду с ее поверхности. Пространство под каркасом крыши часто используется как жилое или подсобное помещение.

Любая кровля имеет типовой дизайн, который определяется технологией и температурным режимом в районе возведения конструкции.Чтобы лучше разобраться в этой теме, рассмотрим конструктивные элементы кровли более подробно.

Каркас крыши

Каркас крыши — это несущий и опорный элемент, отвечающий за его прочностные характеристики. Качество каркаса напрямую влияет на срок службы не только самой кровли, но и конструкции в целом.

В качестве несущей конструкции крыши в частных домах обычно сооружают стропильную систему из деревянных балок.

В зависимости от конструкции каркас крыши может выглядеть так:

  • Стропильная система — наиболее распространенный вид каркаса крыши, наиболее часто применяемый для строительства крыш хозяйственных и жилых домов из бруса, кирпича и пеноблоков.Подразделяется на навесные и слоистые. Первые используются в зданиях, где несущими являются только внешние стены, а вторые — в домах с внутренними несущими перегородками, которые могут использоваться в качестве дополнительных опор;
  • Опорная система стальных балок — используется для устройства крыш промышленных зданий. В отличие от дерева, металл позволяет создавать более длинные, а главное цельные балки без ответвлений по длине. Это, в свою очередь, значительно увеличивает несущую способность конструкции крыши.Металл — негорючий материал, что делает крышу более безопасной и прочной;
  • плоский бетонный каркас — представляет собой железобетонные плиты, уложенные поверх несущих стен под определенным углом. Чаще всего используется для создания крыш над небольшими общественными зданиями и складскими помещениями.

Для реализации любого специального проекта различные типы рам могут комбинироваться или использоваться в модифицированном виде. Например, стропильные системы крыши часто возводятся из дерева и металла одновременно, что в одном месте конструкции делает крышу более прочной и надежной, а в другом не утяжеляет несущие перегородки, тем самым снижая общую нагрузку на фундамент.Такой вариант можно использовать, когда одна часть дома расположена на пологом склоне. Осветление конструкции крыши позволит избежать ненужных нагрузок на столбчатый или свайный фундамент, что чаще всего применяется в таких случаях.

Видео: каркас двускатной крыши под металлочерепицу

Кровельный пирог

Кровельный пирог — это технология укладки кровельной, паро- и теплоизоляции в определенной последовательности. Правильная попеременная укладка гарантирует, что каждый технологический слой выполняет свою строго определенную функцию.

Например, при неправильной укладке гидроизоляционного материала (под теплоизоляцией) в утеплитель попадет влага, что неминуемо приведет к его повреждению и потере заявленных производителем характеристик.

Все слои кровельного пирога необходимо укладывать в строго определенной последовательности, чтобы каждое покрытие могло выполнять возложенные на него функции.

Типичный кровельный пирог состоит из следующих технологических слоев:

  • рубероид — облицовка, которая отвечает за внешний вид лицевой поверхности кровли и защищает обшивку и нижележащие слои кровельного пирога от воды, грязи и посторонние предметы;
  • Обрешетка
  • — несущая конструкция, необходимая для крепления рубероида.В зависимости от типа финишного покрытия обрешетка может быть сплошной или разреженной;
  • Гидроизоляция
  • — это механически прочный водостойкий материал, предохраняющий изоляцию от намокания. Для этого можно использовать битумные рулонные покрытия, антиконденсационные мембраны или жидкие мастики. Конкретный способ гидроизоляции выбирается исходя из типа кровли и утеплителя;
  • теплоизоляция — базальтовый рулонный или плитный утеплитель, пенополистирол, пенополистирол и др. Теплоизоляционный материал должен иметь низкий коэффициент теплопроводности, что гарантирует длительное поддержание необходимого климатического режима в доме в любое время года. год;
  • пароизоляция — многослойная мембрана, защищающая утеплитель и другие элементы кровельного пирога от проникновения теплого влажного воздуха изнутри.

Последовательность укладки технологических слоев кровельного пирога определяется типом монтируемой кровли и используемыми для этого материалами. Самый распространенный вариант — когда под кровлей укладывается гидроизоляция, затем идет слой теплоизоляционного материала, а под ним монтируется пароизоляционная мембрана.

Основные узлы кровли

Примыкания кровли к стене, если здание сложной формы, а также места прилегания кровельного пирога и внешнего фасадного покрытия к парапету выносных опор не менее важнее, чем сама конструкция крыши.

Целостность и долговечность возводимых конструкций зависит от качества их выполнения, так как использование некачественных материалов или несоблюдение технологии соединения может стать причиной проникновения влаги и осадков под кровельное покрытие.

Узлы примыкания кровли

Место или узел примыкания кровли к стене представляет собой соединительный шов, который обрабатывается с помощью гидроизоляционных и защитных материалов. Стыки — самое уязвимое место любой кровли, так как на стыках ее элементов постоянно скапливается мокрый мусор.

При плохой теплоизоляции стыка влага быстро попадает под защитный материал и кровельное покрытие. Постоянное впитывание влаги утеплителем обязательно приведет к потере его технологических качеств.

Все места примыкания кровли к конструктивным элементам здания необходимо тщательно обработать гидроизоляционными материалами для предотвращения попадания влаги в подкровельное пространство

Кроме того, стыки подвержены температурным деформациям из-за замерзания и оттаивания воды — это увеличивает риск утечки.Во избежание проблем при эксплуатации кровли заранее продумывается технология утепления примыкания. В расчете учитывается как температурный режим в районе возведения конструкции, так и среднее количество осадков в течение года.

В зависимости от типа кровли узлы примыкания располагаются по-разному:

  • металлическая кровля — стыки выполняются с небольшим зазором, необходимым для вентиляции кровельного пирога.В качестве защитного элемента используется металлическая полоса или фартук из оцинкованной стали. Фартук крепится непосредственно к примыкающей стене на высоте 200 мм и более. Перед его установкой строб в стене обрабатывают морозостойким герметиком;
  • Различные виды черепицы — стык стены и кровельного покрытия защищен гофрированной алюминиевой лентой. Благодаря небольшой толщине лента точно повторяет профиль кровельного покрытия. Для заделки шва используется горячая битумная мастика, которую заливают непосредственно по линии шва;
  • битумные рулонные материалы — стык может выполняться по разным технологиям.Самый распространенный способ — укладывать напольное покрытие внахлест на вертикальную поверхность. В этом случае материал прижимается рейкой, которую предварительно обрабатывают герметиком. Размер нахлеста, как правило, не менее 20 см.
Карнизный узел

Карниз закрывает и защищает нижнюю часть кровли, кровельный пирог, стропильную систему и другие элементы от влаги. На самом деле отделка карниза в сборе напрямую влияет на срок службы мауэрлата и стропильной системы, так как при плохо выполненной облицовке стекающая по кровельному покрытию влага может попасть в подкровельное пространство.

Для защиты от попадания влаги в подкровельное пространство на карнизные свесы устанавливаются специальные металлические планки — капельницы и вентиляционные ленты

Для устройства устройства карниза скатной кровли следующая последовательность укладки защитных материалов применяется:

  1. Кровельное покрытие.
  2. Контррешетка.
  3. Обрешетка кровли.
  4. Гидроизоляционная мембрана.
  5. Капельница.
  6. Кронштейн для крепления желоба.
  7. Желоб.
  8. Карниз.
  9. Обвес обвеса.
  10. Лента вентиляционная.
  11. Двусторонняя клейкая лента.

Водосточная планка защищает лобовую доску от стекания конденсата по гидроизоляционной пленке, а карнизная планка предотвращает попадание влаги и осадков в подкровельное пространство. Свесной аэроэлемент служит для создания вентиляционной щели и защиты от проникновения птиц и крупных насекомых под крышу.

Фронтонный узел

Фронтон — это концевой участок крыши, ограниченный скатом крыши и карнизом.Он защищает кровлю от проникновения влаги, а также играет роль декоративного элемента.

Фронтон завершает крышу, но не является обязательным атрибутом, так как в некоторых типах конструкций крыша ограничивается только карнизом.

Чаще всего фронтоны устраивают на скатных крышах, когда в качестве кровли будут использоваться различные виды черепицы, профлистов или мягких битумных покрытий.

Со стороны фронтона подкровельное пространство защищается ветровым щитом, а затем — полосой фронтона, уложенной поверх слоя гидроизоляции

Последовательность укладки материалов при устройстве фронтона в сборе следующая ( от внешнего края до подкровельного пространства):

  • фронтальная доска, уложенная поверх кровельного покрытия;
  • гидроизоляционный материал;
  • ветровая доска;
  • ящик;
  • стропило.

При креплении фронтонных реек необходимо соблюдать технологию, описанную в инструкции по устройству кровли. Их обычно монтируют снизу вверх от карниза до конька. При использовании нескольких досок перекрытие должно быть не менее 10 см.

Устройство ендовы

Ендова — внутренний угол кровли, образованный на стыке двух скатов. Фактически, при возведении многоскатных крыш долина является ключевой структурной единицей, так как по ней будут стекать осадки.Торцевая кровля всегда испытывает повышенные нагрузки, поэтому ее устройство необходимо проводить с особой тщательностью, в полном соответствии с технологическими требованиями, установленными производителем используемого рубероида.

Устройства концевого узла для скатной кровли выполняются с использованием специальных дополнительных элементов, которые монтируются на сплошную обрешетку

Типовой вариант ендовного узла для металлической кровли представлен следующими элементами:

  • ендовидный;
  • уплотнительный материал;
  • кровельное покрытие;
  • долина нижняя;
  • ящик сплошной;
  • гидроизоляционная мембрана;
  • стропильная система крыши.

Ендова обычно укладывается на прочную обрешетку, которую монтируют по обе стороны стыка откосов. При использовании металлических покрытий (профнастил, металлочерепица, шовная кровля) основным защитным элементом является нижняя ендова. Он укладывается под рубероид и служит своеобразным желобом, по которому влага попадает в водосточную систему. В этом случае верхняя ендина является скорее декоративным элементом, закрывающим всю конструкцию и защищающим ее от птиц и посторонних предметов.

Коньковый узел

Конек крыши — это верхний горизонтальный край, образованный сопряжением двух скатов. Коньковая планка или плитка защищает стык стропил, утеплителя и обрешетки от влаги и укладывается в последнюю очередь. В зависимости от кровельного покрытия используются разные элементы конька.

Устройство конькового узла выполняется в последнюю очередь при укладке кровельного покрытия.

Например, устройство конькового узла для мягкой кровли выглядит так (сверху вниз):

  • Коньковая черепица мягкая;
  • кровельное покрытие;
  • ковролин подкладочный;
  • обшивка кровли.

В отдельных случаях по краю прибивается коньковый блок 40х40 или 50х50 мм, на который укладывается подкладочный ковролин. Если вы планируете устанавливать кровлю самостоятельно, ознакомьтесь с инструкцией к материалу — она ​​должна содержать схему устройства всех основных узлов кровли.

Парапеты по периметру крыши

Парапет крыши — это ограждающая конструкция, установленная по периметру. Парапеты обычно монтируют на плоских крышах, но довольно часто их можно увидеть и на скатных крышах, особенно в жилом многоквартирном секторе.Основное назначение парапета — обеспечение безопасности человека на крыше. Иногда такие конструкции используются как декоративный элемент.

Установка парапетов (СНиП II-26–76) обязательна для зданий, высота которых до карниза крыши более 10 м, а угол наклона ската не превышает 12 градусов. На более крутых крышах установка заборов осуществляется уже на высоте 7 м.

Если рассматривать малоэтажное частное жилье, то установка парапетов актуальна только для домов с плоской крышей.Для двускатных или вальмовых крыш установка парапетов не обязательна. Но следует учитывать, что если на скатных крышах планируется проводить ежегодный уход за кровлей, то меры безопасности должны быть соответствующими.

В частном строительстве парапеты следует устраивать только на плоских крышах.

Для изготовления парапетов используются следующие материалы:

  • блоки железобетонные;
  • кирпичи пеноблоки;
  • металл оцинкованный.

Согласно СНиП высота парапетов должна быть не менее 45 см. Оптимальная высота выбирается исходя из архитектурных особенностей строения и личных предпочтений хозяина дома.

Примыкание кровельного пирога к парапету выполняется с применением гидро- и теплоизоляционных материалов. На стыке парапета и крыши укладывается переходная доска из минерализованного утеплителя. Для фиксации утеплителя используется специальная холодная мастика.Гидроизоляция устанавливается с нахлестом 20-25 см по вертикальной поверхности.

Для защиты парапета используется аналогичный гидроизоляционный материал, который фиксируется внахлест на ранее уложенное полотно, идущее со стороны крыши. Поверх утеплителя также устанавливается U-образный ящик из оцинкованной стали.

Дополнительные элементы кровли

Дополнительные элементы кровли — это изделия, предназначенные для соединения различных узлов и частей кровельного покрытия. Кроме того, они обеспечивают дополнительную функциональность, а также улучшают внешний вид лицевой поверхности крыши и крыши в целом.

Различные дополнительные элементы позволяют защитить конструкцию крыши от погодных воздействий, препятствуя проникновению влаги, пыли и мусора в подкровельное пространство. Следует понимать, что в зависимости от конструкции крыши количество и необходимость использования дополнительных элементов может варьироваться.

Для металлической кровли используется широкий набор дополнительных элементов для защиты ее конструктивных элементов от проникновения влаги и мусора и придания всему зданию законченного вида

Например, к типичным дополнительным элементам, используемым при строительстве скатной кровли, относятся :

  • коньки и долины;
  • соединительные элементы;
  • планки карнизов;
  • планки концевые;
  • планки угловые;
  • снежные преграды;
  • переходники;
  • желобов.

Перед выбором дополнительных элементов следует внимательно изучить проект кровли и на его основе рассчитать количество необходимого материала. На дополнительных элементах экономить не рекомендуется, так как от их качества зависит сохранность конструкции крыши и кровельного пирога на стыках, на коньке и водостоках.

Видео: устройство кровли — утепление, вентиляция, выбор плит

Строительство различных видов кровли

Структура кровли и кровельного пирога сильно различается в зависимости от типа конструкции.Это связано как с конструктивными особенностями возводимой кровли, так и с особенностями материалов, использованных при ее возведении. Для более подробного описания рассмотрим более подробно самые распространенные виды кровли.

Теплая и холодная кровля

Теплая кровля — это обобщенное понятие, обозначающее изолированную кровельную конструкцию. То есть любой тип кровли может быть теплой или холодной, в зависимости от того, использовались ли при их установке соответствующие гидро- и теплоизоляционные материалы.

Если при возведении кровли полностью монтируется стандартный кровельный пирог, то он называется теплым

Если говорить о частном секторе, то в постройки, которые будут использоваться для круглогодичного проживания, рекомендуется отнести утеплитель для любого типа кровли. Самая распространенная конструкция крыши для частных домов — это двускатная конструкция, поэтому рассмотрим устройство кровельного пирога на ее примере. Основными элементами кровельного пирога теплой кровли являются:


Количество слоев утеплителя подбирается индивидуально для каждого проекта дома.При этом учитываются как размеры самой конструкции, так и возможность создания жилого чердачного пространства, а также температурный режим в регионе, где ведутся строительные работы.

Иногда, если хозяин дома, например, решил сэкономить на устройстве крыши или чердак не будет использоваться как жилое помещение, кровлю можно сделать без укладки теплоизоляционного материала и пароизоляции. Эта крыша называется холодной. Роль паропроницаемого материала будет выполнять влагостойкая пароизоляционная мембрана.Холодные крыши обычно встречаются в сезонных домах и хозяйственных постройках.

Скатная кровля с металлическим покрытием

Металлическая крыша обычно представляет собой скатную конструкцию с деревянной стропильной системой. Тип стропильной системы выбирается исходя из расположения несущих стен здания. Использование металла в качестве кровельного покрытия влияет на технологию устройства кровельного пирога такой кровли.

Самым популярным кровельным материалом для частных жилых домов является металл.

Для устройства металлической скатной кровли используются следующие материалы:

  • дополнительные элементы — металлический конек, боковые ветрозащитные полосы, желоб и водосточная планка, желоб и другие элементы, устанавливаемые после монтажа металлоконструкций. покрытие;
  • кровельное покрытие — плоский листовой материал (фальцованная крыша), профилированный лист, металлочерепица или другие окрашенные металлические материалы;
  • обрешетка — доски обрезные или элементы металлопрофиля, закрепляемые с шагом 25-30 см;
  • стропильная система — может изготавливаться как из толстой обрезной доски или бруса, так и из металла.В частном строительстве первый вариант наиболее популярен благодаря своей доступности, простоте монтажа и меньшему весу.

Остальные технологические слои металлического кровельного пирога идентичны варианту, описанному в предыдущем разделе. Следует отметить, что металлическое покрытие особенно подвержено образованию конденсата на внутренней поверхности, куда, несмотря на наличие специальной защиты, все же проникает влажный воздух из дома. Поэтому устройство всех вентиляционных зазоров, предусмотренных технологией при использовании металлической кровли, строго необходимо.

Гидроизоляция изготавливается из влагостойкой мембраны, которая крепится к стропильной системе крыши, а в качестве теплоизоляции используется любой пластинчатый утеплитель толщиной 5 см и более.

Видео: организация гидроизоляции металлической кровли

Пирамидальная кровля

Пирамидальная или шатровая крыша представляет собой скатную конструкцию, у которой каждый из четырех скатов имеет одинаковую площадь, а в основании крыши имеется квадрат. Фактически, каждый из четырех лучей представляет собой равнобедренный треугольник.

В некоторых случаях под пирамидальной крышей понимают сооружение с любым количеством скатов — главное, чтобы они были одного размера. Такие крыши выглядят очень гармонично и не похожи на другие виды крыш.

По конструкции пирамидальная крыша выполнена по традиционной схеме со стропильными элементами, хотя имеет некоторые особенности по сравнению с классическим двускатным вариантом.

Стропильная система пирамидальной кровли имеет ряд конструктивных отличий от устройства стандартной двускатной крыши

Стропильная система пирамидальной кровли состоит из следующих элементов:

  • косые стропила — диагональные балки, расположенные по углам конструкции.Их делают из бруса или двойной толстой доски;
  • Мауэрлат — нижний турник, необходимый для поддержки и крепления диагональных стропил;
  • стропильные ноги (стропила) — опорные стержни, прикрепленные к диагональным стропилам. Обеспечивают повышенную прочность и жесткость конструкции;
  • подкосы
  • — подкосы вертикальные, служащие опорами для стропильных ног;
  • Ригели
  • — горизонтальные балки, которые монтируются поверх диагональных стропил. Повышение прочности и ветроустойчивости кровли;
  • Кровати
  • — горизонтальные элементы в основании конструкции, к которым крепятся стеллажи.

По общему строению пирамидальный кровельный пирог мало чем отличается от классического варианта.

  1. Запиливание стропильной системы выполняется черновой доской.
  2. Пароизоляционная мембрана раскладывается и фиксируется.
  3. На него укладывается утеплитель необходимой толщины.

    Плиты утеплителя необходимо укладывать так, чтобы они входили в пространство между стропилами с заметным натягом и не оставляли зазоров для проникновения холодного воздуха.

  4. Укладывается гидроизоляционный материал.
  5. Монтируется контррешетка, дополнительно фиксирующая гидроизоляционный слой.

    Прутки контррешетки, уложенные вдоль стропил, фиксируют гидроизоляционную пленку и образуют необходимый вентиляционный зазор, а доски продольной обрешетки служат для крепления кровли

  6. Укладывается продольная обрешетка.
  7. Кровля монтируется.

    Шатровая крыша смотрится очень гармонично и придает дому вид сказочного терема

СИП-панель кровельная

СИП-панель (от англ.Structural Insulated Panel) — строительный материал в виде плиты, состоящий из двух внешних пластин из твердого материала, между которыми находится слой утеплителя. Оболочка СИП панели с одной стороны выполняется из OSB, с другой — из листа профнастила или тоже из OSB. Металлические панели используются как самостоятельное кровельное покрытие, изделия OSB — как сплошной настил под мягкой кровлей.

Как правило, в качестве теплоизолятора используется пенополистирол или пенополистирол определенной плотности. Иногда в пространство между плитами закачивают пенополиуретан или монтируют полипропилен. Раньше панели использовались только как материал для возведения каркаса построек, но теперь их успешно используют для возведения крыш.

В отличие от традиционных материалов установка SIP-панелей не требует создания массивного каркаса

Типичным устройством двускатной крыши из SIP-панелей для мягкой кровли является следующая последовательность элементов:

  • жгут — из деревянного штанга с расческой.Размер бруса зависит от размера паза панели;
  • Коньковые и концевые стропила — для изготовления используется балка аналогичного размера. Для конька можно взять доску толщиной 5 см;
  • мауэрлат — из бруса от 100х100 до 200х200 в зависимости от размеров дома и толщины стен. Он устанавливается на верхних концах стен, чтобы обеспечить поддержку для крепления трубопровода.

Каждая СИП-панель укладывается на стропила и ближайшие горизонтальные балки.Далее он корректируется и обрабатывается специальной клеящей массой или морозостойким пенополиуретаном. По окончании в паз панели монтируется обшивка подходящего размера. В этом случае обвязку также крепят к мауэрлату и коньку.

Видео: монтаж кровли из СИП-панелей

Крыша полукруглая

Крыша полукруглая — это «криволинейная» конструкция с плавными линиями свода. Для его возведения используется стропильная система на основе дугообразных реек.

Для их изготовления используется доска высшего или первого сорта, пропаренная до 100 градусов. Благодаря впитыванию большого количества влаги древесина становится эластичной. Для гибки заготовок используются особые формы. После формования заготовки склеивают и отправляют на сушку.

В результате заказчик приобретает определенный набор материалов, достаточный для изготовления кровли по заранее составленному проекту. Схема сборки максимально приближена к технологии, которую можно встретить при установке металлочерепицы.

Для устройства полукруглой кровли используются специальные стропильные элементы, изготовленные по конкретному проекту.

Полукруглая крыша состоит из следующих элементов:

  • Мауэрлат — нижние опорные балки, необходимые для крепления элементов стропильной системы;
  • ламели — элементы небольшой длины, имеющие дугообразную форму. Они собираются в каркас с помощью стрингеров;
  • стрингеры
  • — горизонтальные элементы, которые крепятся между ламелями при сборке каркаса;
  • Перегородки
  • — горизонтальные балки, закрепленные с торца крыши.Придают конструкции жесткость и прочность.

Для сборки стропильной системы полукруглой кровли используются оцинкованные крепежные ленты и саморезы. Размер крепежа подбирается под конкретный размер ламелей. Последовательность укладки утеплителя и утеплителя полностью идентична описанной выше.

Устройство деформационного шва

Деформационный шов, расположенный на поверхности кровельного покрытия, предназначен для компенсации теплового расширения облицовочного материала.Кроме того, он снижает возникающие напряжения из-за движения или усадки конструкции крыши.

Схема устройства компенсатора зависит от размера и конструкции здания. В случае с жилыми домами устройство шва необходимо, когда крыша одного здания примыкает к стене другого, когда соседствуют материалы с разной степенью линейного расширения, а также в местах, где наблюдается резкая температура зайти в комнату.

Для устройства компенсатора на плоской кровле используется пароизоляция, минеральная изоляция и рулонное битумное покрытие.

В частном строительстве компенсаторы устанавливаются на плоских мягких или скатных крышах, покрытых рулонными битумными покрытиями.Они состоят из нескольких компонентов:

  • пароизоляция — прокладывается без стыков под компенсатор. Лучше использовать влагостойкую пароизоляционную мембрану;
  • пространство в месте разрыва — в месте прохождения компенсатора укладывается сжимаемый негорючий теплоизоляционный материал. Сжимаемость определяют по ГОСТ 17177;
  • Деформационный шов — поверх места излома укладывается минеральный теплоизоляционный материал так, чтобы он перекрывал шов на 15 см с каждой стороны.Для фиксации используется горячая мастика;
  • утеплитель поверх шва — для дополнительной компенсации напряжений поверх шва накладывается минеральный утеплитель, свернутый в трубку Ø50–70 мм.

Укладка кровельного покрытия для защиты деформационного шва выполняется небольшими полотнами, перекрывая шов на 30-50 см с каждой стороны. Более подробную технологию устройства компенсаторов следует уточнять у производителей того кровельного материала, который планируется приобрести.

Устройство выхода на крышу

В процессе эксплуатации кровля и дополнительные элементы кровли требуют периодического осмотра, что позволяет предотвратить возникновение или устранить уже возникшие проблемы. Для этого желательно оборудовать крышу специальным выходом.

Тип используемого устройства зависит не только от уклона кровли, но и от размеров мансарды. Некоторые виды конструкций просто неудобно держать на небольшом пространстве.

Прозрачные люки в крыше также являются прекрасным источником естественного света.

Для выхода на крышу используются следующие методы:

  • люки в крыше — это готовые изделия, которые монтируются в заранее подготовленные отверстия в кровельном пироге.Они представляют собой стальной или пластиковый ящик с несъемным монолитным или прозрачным люком. Доступ на крышу осуществляется по стремянке или лестнице;
  • люки с откидной лестницей — это устройства, совмещенные с чердачной лестницей, которая складывается в специально отведенное место. Как правило, в сложенном варианте этот вид люков ничем не отличается от предыдущего;
  • слуховое окно — это компромиссный вариант, когда окно используется не только для освещения подкровельного пространства, но и для выхода на крышу.Крайне желательно, чтобы на поверхности крыши были предусмотрены водостоки;
  • внешняя лестница — металлическая сварная или деревянная лестница, которая при необходимости крепится к стене дома. При желании его можно закрепить на поверхности стены, но это понравится далеко не всем владельцам частных домов.

Монтаж люков в крыше не представляет особой сложности и осуществляется согласно прилагаемой к ним инструкции. Обычно это стальной короб, который крепится к стропильной системе саморезами.В некоторых случаях ящик монтируется прямо на пенопласт.

Кровля — обширная тема, требующая внимательного технологического изучения. Особенно, если речь идет о многоскатных крышах, имеющих большое количество скатных устоев. Если вы решили заняться монтажом кровли самостоятельно, внимательно изучите всю имеющуюся информацию и только после этого приступайте к работе.

При проектировании любого жилого дома архитекторы уделяют особое внимание кровле, поскольку она выполняет не одну, а сразу несколько функций, в зависимости от ее конструктивных особенностей.Надо сказать, что не всех будущих домовладельцев устраивает обычная двускатная крыша, хотя ее можно назвать самой надежной, так как у нее всего две скатные плоскости и один стык между ними. Многих привлекают более сложные конструкции, которые придают сооружению особую привлекательность и оригинальность. Другие, более практичные домовладельцы предпочитают световые люки, которые могут одновременно служить крышей и вторым этажом.

Основа любой кровли — индивидуальная стропильная система, имеющая свои конструктивные особенности.Сделать выбор желаемого каркаса крыши будет намного проще, если заранее разобраться, какие типы и схемы стропильных систем используются в строительной практике. После получения такой информации станет более понятно, насколько сложны такие конструкции в установке. Это особенно важно знать, предполагается ли возведение каркаса крыши самостоятельно.

Основные функциональные задачи кровельных систем

При устройстве скатных кровельных конструкций стропильная система является каркасом для покрытия и удержания материалов «кровельного пирога».При правильном монтаже каркасной конструкции будут созданы необходимые условия для правильных и неизолированных видов крыш, защищающих стены и интерьер дома от различных атмосферных воздействий.


Конструкция крыши также всегда является завершающим архитектурным элементом внешнего дизайна здания, поддерживая его стилистическое направление своим внешним видом. Тем не менее, конструктивные особенности стропильных систем должны в первую очередь соответствовать требованиям прочности и надежности, которым должна соответствовать кровля, и только потом — эстетическим критериям.

Каркас стропильной системы формирует конфигурацию и угол наклона кровли. Эти параметры во многом зависят от природных факторов, характерных для конкретного региона, а также от желания и возможностей домовладельца:

  • Количество осадков в разные периоды года.
  • Направление и средняя скорость ветра в районе возведения здания.
  • Планы использования пространства под крышей — обустройство в нем жилых или нежилых помещений либо использование его только в качестве воздушного зазора для теплоизоляции находящегося ниже помещения.
  • Вид планируемого кровельного материала.
  • Финансовые возможности домовладельца.

Атмосферные осадки и сила ветровых потоков создают очень чувствительную нагрузку на конструкцию крыши. Например, в регионах с сильными снегопадами не стоит выбирать стропильную систему с малым углом наклона откосов, так как на их поверхности будут задерживаться снежные массы, что может привести к деформации каркаса или кровли или к протечкам.

Если местность, где будет вестись строительство, славится своими ветрами, то лучше выбрать конструкцию с небольшим уклоном ската, чтобы возникающие внезапные порывы ветра не отрывали отдельные элементы кровли и кровли. .

Основные элементы конструкции кровли
Детали и узлы стропильных систем

В зависимости от типа выбранной стропильной системы используемые конструктивные элементы могут значительно различаться, однако есть детали, которые присутствуют как в простых, так и в сложных кровельных системах.


К основным элементам стропильной системы скатной кровли относятся:

  • Стропильные ноги, образующие скаты крыши.
  • — деревянный брус, закрепляемый на стенах дома и служащий для фиксации на нем нижней части стропильных ног.
  • Конек представляет собой стык рам двух откосов. Обычно это самая высокая горизонтальная линия крыши и служит опорой, на которой крепятся стропила. Конек может быть образован стропилами, скрепленными между собой под определенным углом, либо закреплен на коньковой доске (прогоне).
  • Обрешетка — это рейки или балки, устанавливаемые на стропила с определенным шагом и служащие основанием для настила из выбранного рубероида.
  • Опорные элементы, к которым относятся скамейки, балки, подкосы, подкосы, шпалы и другие детали, служат для увеличения жесткости стропильных ног, поддержки конька и связывания отдельных частей в общую конструкцию.

Помимо вышеперечисленных конструктивных деталей в него могут быть включены и другие элементы, функции которых направлены на усиление системы и оптимальное распределение нагрузок кровли на стены здания.

Стропильная система делится на несколько категорий, в зависимости от различных особенностей ее конструкции.

Чердак

Прежде чем переходить к рассмотрению различных типов крыш, стоит разобраться, каким может быть чердачное помещение, так как многие собственники успешно используют его как хозяйственное и полноценное жилое помещение.


По конструкции скатные крыши можно разделить на мансардные и мансардные. Первый вариант назван так потому, что пространство под крышей имеет небольшую высоту и используется только как воздушный зазор, изолирующий здание сверху. Такие системы обычно включают или имеют несколько уклонов, но расположены под очень небольшим углом.

Чердачное сооружение, имеющее достаточно большую высоту конька, может использоваться по-разному, быть утепленным и не утепленным. К таким вариантам можно отнести чердачный или двускатный вариант.Если выбрана кровля с высоким коньком, то обязательно нужно учитывать ветровые нагрузки в том районе, где строится дом.

Уклон пандусов

Для определения оптимального уклона скатов кровли будущего жилого дома, в первую очередь, нужно присмотреться к уже построенным малоэтажным соседним домам. Если они стоят не один год и выдерживают ветровые нагрузки, то их конструкцию смело можно брать за основу.В том же случае, когда хозяева ставят перед собой цель создать эксклюзивный оригинальный проект, в отличие от стоящих рядом построек, необходимо ознакомиться с конструктивными и эксплуатационными особенностями различных стропильных систем и произвести соответствующие расчеты.


Следует иметь в виду, что изменение тангенциального и нормального значений силы ветра зависит от того, насколько велик уклон скатов кровли — чем круче угол наклона, тем важнее нормальные силы и сила ветра. менее касательные.Если крыша наклонная, то поперечная ветровая нагрузка больше влияет на конструкцию, так как подъемная сила увеличивается с подветренной стороны и уменьшается с наветренной стороны.


Зимняя снеговая нагрузка также должна учитываться при проектировании кровли. Обычно этот фактор учитывают в совокупности с ветровой нагрузкой, поскольку снеговая нагрузка на наветренной стороне будет намного ниже, чем на подветренном склоне. Кроме того, на склонах есть места, где обязательно будет собираться снег, давая большую нагрузку на этот участок, поэтому его следует укрепить дополнительными стропилами.

Уклон скатов крыши может варьироваться от 10 до 60 градусов и должен выбираться не только с учетом совокупной внешней нагрузки, но и в зависимости от используемого кровельного покрытия. Этот фактор учитывается потому, что кровельные материалы различаются по весу, для их крепления требуется разное количество элементов стропильной системы, а значит, и нагрузка на стены дома будет отличаться, а от того, насколько она велика, зависит угол ската кровли. Немаловажное значение имеют особенности каждого покрытия с точки зрения устойчивости к проникновению влаги — в любом случае многим кровельным материалам необходим тот или иной уклон, чтобы обеспечить беспрепятственный сток ливневой воды или талого снега.Кроме того, выбирая уклон кровли, нужно заранее продумать, как будет проходить процесс чистки и ремонтных работ на крыше.

Планируя тот или иной угол ската кровли, нужно знать, что чем меньше стыков между листами покрытия и чем они герметичнее, тем меньше можно сделать уклон ската, если, конечно, это не так. Предполагается устроить в мансардном помещении жилое или подсобное помещение.

Если для покрытия крыши используется материал, состоящий из мелких элементов, например керамическая черепица, то уклон откосов должен быть достаточно крутым, чтобы вода никогда не задерживалась на поверхности.

Учитывая вес рубероида, нужно знать — чем тяжелее покрытие, тем больше угол откосов, так как в этом случае нагрузка будет правильно распределяться на стропильную систему и несущие стены.

Для покрытия кровли могут использоваться следующие материалы: профильный лист, оцинкованная сталь, гофрированный асбестобетон и битумно-волокнистые листы, цемент и керамическая черепица, рубероид, мягкая кровля и другие кровельные материалы. На рисунке ниже показаны допустимые углы наклона для различных типов кровли.


Основные конструкции стропильных систем

В первую очередь стоит рассмотреть основные типы стропильных систем применительно к расположению стен дома, которые используются во всех конструкциях кровли. Базовые варианты делятся на многоуровневые, навесные, а также комбинированные, то есть в его конструкцию входят элементы как первого, так и второго типа систем.

стропила

Носовая система

В зданиях, где предусмотрены внутренние несущие стены, часто устанавливают многослойную стропильную систему.Смонтировать ее намного проще, чем подвесную, так как внутренние несущие стены обеспечивают надежную опору ее элементам, к тому же такая конструкция потребует меньше материалов.


Для стропил в этой системе определяющей точкой отсчета является коньковая доска, на которой они закреплены. Безупорный тип многоуровневой системы может комплектоваться в трех вариантах:

  • В первом варианте верхняя сторона стропил закрепляется на коньковой опоре, называемой раздвижной, а нижняя их сторона фиксируется подрезкой к мауэрлату.Дополнительно стропила в нижней части крепятся к стене с помощью проволоки или скоб.

  • Во втором случае стропила в верхней части срезаются под определенным углом и соединяются между собой с помощью специальных металлических пластин.

Нижний край стропильных ног крепится к мауэрлату с помощью подвижных креплений.


  • В третьем варианте стропила жестко скрепляются в верхней части брусьями или обработанными досками, расположенными горизонтально, параллельно друг другу с обеих сторон соединенных под углом стропил, между ними зажимается коньковая балка.

В нижней части используются скользящие крепления для крепления стропил, как и в предыдущем случае.

Необходимо пояснить, почему для крепления стропил на мауэрлат часто используют скользящие крепежи. Дело в том, что они способны избавить несущие стены от чрезмерных нагрузок, так как стропила не закреплены жестко, и при усадке конструкции могут двигаться, не деформируя общую конструкцию кровельной системы.

Этот вид крепления используется только в многослойных системах, что также отличает их от подвесного варианта.

Однако в некоторых случаях для слоистых стропил применяется распорная система, при которой нижний конец стропил жестко закреплен на мауэрлате, а для снятия нагрузки со стен в конструкцию встраиваются затяжки и подкосы. . Такой вариант называется сложным, так как в него входят элементы многоуровневой и навесной системы.

В основе каждой крыши лежит большое количество балок, стропил, стоек и прогонов, которые вместе называются стропильной системой. За многовековую историю видов и способов его организации накопилось очень много, и каждый имеет свои особенности в построении узлов и разрезов.Расскажем подробнее о том, какой может быть стропильная система двускатной крыши и как в этом случае следует крепить стропила и другие элементы системы.

Конструкция стропильной системы двускатной крыши

В разрезе двускатная крыша представляет собой треугольник. Он состоит из двух прямоугольных наклонных плоскостей. Эти две плоскости соединяются в наивысшей точке в единую систему коньковой перемычкой (прогоном).

Теперь о компонентах системы и их назначении:

  • Мауэрлат — балка, соединяющая крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
  • Стропильные ноги — образуют наклонные плоскости кровли и служат опорой для обшивки под рубероид.
  • Коньковая балка (бортовая или коньковая) — объединяет две плоскости кровли.
  • Затяжка — это поперечная деталь, соединяющая противоположные стропильные ноги. Служит для увеличения жесткости конструкции и компенсации разрывных нагрузок.
  • Грядки — брусья, расположенные вдоль мауэрлата. Перераспределите нагрузку с крыши.
  • Боковые балки — Поддерживают стропильные ноги.
  • Стойки — переносят нагрузку с балок на скамейки.

Кобыла все еще может присутствовать в системе. Это доски, удлиняющие стропильные ноги с образованием свеса. Дело в том, что для защиты стен и фундамента дома от атмосферных осадков желательно, чтобы крыша заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины бруса в 6 метров для этого часто бывает недостаточно. Заказ нестандартного обходится очень дорого.Поэтому стропила просто выращивают, а доски, из которых они это делают, называют «кобылкой».

Существует довольно много конструкций стропильных систем. В первую очередь их делят на две группы — с многослойными и висячими стропилами.

С подвесными стропилами

Это системы, в которых стропильные ноги опираются только на внешние стены без промежуточных опор (несущие стены). Для двускатных крыш максимальный пролет составляет 9 метров. При установке вертикальной опоры и системы подкосов ее можно увеличить до 14 метров.

Подвесной тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости устанавливать мауэрлат, а это облегчает установку стропильных ног: не нужно делать пропилов, достаточно косить доски. Для соединения стен и стропил используется вагонка — широкая доска, на которую крепятся шпильки, гвозди, болты, ригели. При такой конструкции компенсируется большая часть разрывных нагрузок, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с подвесными стропилами для разных пролетов между несущими стенами

Стропильная система двускатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда это треугольник (фото ниже).Такое сооружение возможно, если расстояние между внешними стенами не более 6 метров. Для такой стропильной системы нельзя рассчитать угол наклона: конек нужно поднять над затяжкой на высоту не менее 1/6 длины пролета.

Но при такой конструкции стропила испытывают значительные изгибающие нагрузки. Для их компенсации либо берутся стропила большего сечения, либо делается вырез коньковой части так, чтобы частично их нейтрализовать. Для придания большей жесткости в верхней части с двух сторон прибивают деревянные или металлические планки, которые надежно скрепляют вершину треугольника (также не смотрите рисунок).

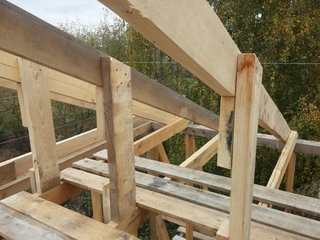

На фото также показано, как удлинить стропильные ноги для создания свеса крыши. Делается разрез, который должен выходить за линию, проведенную от внутренней стены вверх. Это необходимо для того, чтобы сместить пропил и снизить вероятность поломки стропила.

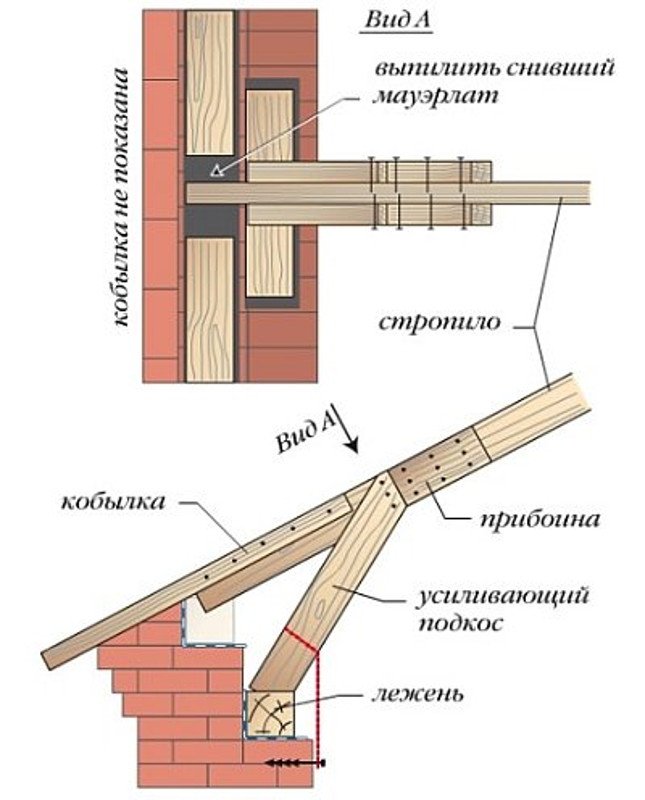

Узел коньковый и крепление стропильных ног к опорной плите с помощью простой версии системы

Для мансардных крыш

Используется версия с установкой перекладины.В этом случае это основа для подшивки потолка помещения внизу. Для надежной работы такого типа системы прорезь ригеля должна быть не навесной (жесткой). Лучший вариант — полусгнивший (см. Рисунок ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Обратите внимание, что в данной схеме присутствует мауэрлат, а стропильные ноги должны выходить за пределы стен для повышения устойчивости конструкции. Для их закрепления и стыковки с мауэрлатом делается надрез в виде треугольника.В этом случае при неравномерной нагрузке на откосы кровля будет более устойчивой.

При такой схеме практически вся нагрузка ложится на стропила, поэтому их нужно брать большего сечения. Иногда приподнятую стяжку армируют подвеской. Это необходимо для предотвращения его изгиба, если он поддерживает материалы обшивки потолка. Если затяжка короткая, ее можно закрепить по центру с двух сторон досками, прибитыми к гвоздям. При значительной нагрузке и длине такой страховки их может быть несколько.В этом случае достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя внешними стенками устанавливаются передняя бабка и подкосы. Такая конструкция отличается повышенной жесткостью, так как нагрузки компенсируются.

При таком большом пролете (до 14 метров) сделать цельную затяжку сложно и дорого, поэтому она состоит из двух балок. Связан он прямым или косым срезом (рисунок ниже).

Для надежной посадки соединение усилено стальной пластиной на болтах.Его размеры должны быть больше размеров пропила — крайние болты ввинчиваются в массивную древесину на расстоянии не менее 5 см от края пропила.

Для нормальной работы схемы необходимо правильно сделать скобы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Металлические прокладки используются для усиления соединений.

При сборке двускатной крыши с подвесными стропилами сечение бруса всегда больше, чем в системах с многослойными стропилами: точек передачи нагрузки меньше, следовательно, каждый элемент несет большую нагрузку.

С многослойными стропилами

В двускатных крышах с многослойными стропилами их концы опираются на стены, а в средней части — на несущие стены или колонны. Некоторые схемы ломают стены, некоторые — нет. В любом случае наличие мауэрлата обязательно.

Схемы без разбрасывателя и режущие блоки

Дома из бревна или бруса плохо реагируют на дистанционные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двускатной крыши должна быть непробиваемой.Поговорим о типах таких систем более подробно.

Самая простая безрамочная схема стропильной системы представлена ​​на фото ниже. В нем стропильная нога опирается на мауэрлат. В этой версии он работает на изгиб без разрыва стены.

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом обычно скошена опорная площадка, при этом ее длина не превышает поперечного сечения балки. Глубина реза не более 0.25 его высоты.

Верх стропильных ног укладывают на коньковый брус, не прикрепляя его к противоположному стропилу. Конструкция представляет собой две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна с другой.

Вариант с креплением стропильных ног в коньковой части намного проще в сборке. Они почти не оставляют места стенам.

Для работы этой схемы стропильные ноги внизу крепятся при помощи подвижного соединения.Для крепления стропильной ноги к мауэрлату сверху забивают один гвоздь или снизу ставят гибкую стальную пластину. Варианты крепления стропильных ног к коньковой балке смотрите на фото.

Если кровельный материал планируется использовать тяжелый, необходимо увеличить несущую способность. Это достигается увеличением сечения элементов стропильной системы и усилением конькового узла. Это показано на фото ниже.

Армирование конькового узла для тяжелого рубероида или со значительными снеговыми нагрузками

Все вышеперечисленные схемы двускатной крыши устойчивы при наличии равномерных нагрузок.Но на практике этого практически не происходит. Есть два способа предотвратить сползание крыши под более высокую нагрузку: установив схватку на высоте около 2 метров или с помощью подкосов.

Варианты стропильных систем с царапинами

Установка скребков повышает надежность конструкции. Для того, чтобы он работал нормально, в точках его пересечения со стоками нужно к ним прикрутить гвоздями. Сечение бруса для боя используется такое же, как и для стропил.

Прикрепляется к стропильным ногам при помощи гвоздей или гвоздей. Возможна установка с одной или двух сторон. На рисунке ниже показано крепление схватки к стропилам и коньковой балке.

Для того, чтобы система была жесткой и не «ползла» даже при аварийных нагрузках, в этом варианте достаточно обеспечить жесткое крепление коньковой планки. При отсутствии возможности ее смещения по горизонтали кровля выдержит даже значительные нагрузки.

Системы слоистых стропил со подкосами

В этих вариантах для большей жесткости добавляются стропильные ноги, которые еще называют подкосами. Устанавливаются под углом 45 ° к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Стяжку просто кладут под нужным углом к ​​балкам и прибивают с боков и снизу. Важное требование: подкос должен быть аккуратно обрезан и плотно прилегать к стойкам и стропильной ноге, исключая возможность ее прогиба.

Системы на стропильных ногах. Сверху распорная система, снизу — без проставки. Узлы правильной рубки для каждого расположены рядом друг с другом. Ниже — возможные схемы крепления подкоса

.

Но не во всех домах средняя несущая стена посередине. В этом случае возможна установка подкосов с углом наклона относительно горизонта 45-53 °.

Системы подкосов

необходимы, если возможна значительная неравномерная усадка фундамента или стен.На деревянных домах стены могут сидеть по-разному, а на слоистых или пучинных грунтах — фундаменты. Во всех этих случаях рассмотрите устройство такого типа стропильной системы.

Система для дома с двумя внутренними несущими стенами

Если в доме две несущие стены, устанавливаются две ферменные балки, которые располагаются над каждой из стен. На промежуточные несущие стены укладываются скамейки, нагрузка от стропильных балок передается на скамейки через стойки.

В этих системах коньковая ферма не устанавливается: она обеспечивает осевые силы.Стропила в верхней части соединяются между собой (нарезаны и состыкованы без зазоров), стыки армируются стальными или деревянными планками, которые забиваются гвоздями.

В верхней безупорной системе сила затяжки нейтрализуется затяжкой. Обратите внимание, что затяжка находится под прогоном. Тогда он работает эффективно (верхняя диаграмма на рисунке). Устойчивость можно обеспечить с помощью стоек или балок — балок, установленных наискосок. В распорной системе (на картинке ниже) поперечина является перекладиной.Устанавливается над прогоном.

Есть вариант системы со стойками, но без стропильных балок. Затем к каждой стропильной ноге прибивается подставка, которая вторым концом опирается на промежуточную несущую стену.

Крепление стойки и затяжка в стропильной системе без стропильной балки

Для крепления стоек используются гвозди 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
