Для чего нужно слуховое окно?

Понятие «слуховое окно» знакомо не всем. Так называют окна в крыше, которые мало чем отличаются от обычных. Но почему же такое название? И для чего нужно это слуховое окно?

На эти и другие вопросы я отвечу в сегодняшней статье.

Слуховое окно: история

Слуховые окна появились примерно тогда же, когда человек догадался превратить чердак в жилое помещение. На крыше солнце было нужно не меньше, чем соседям снизу. Так и появились первые отверстия в кровле, через которые проникал свет. Сначала их прикрывали чем придется: тканями или деревяшками. Позже окна получили остекление.

Само понятие «слуховое окно» известно только нашим соотечественникам. Этимология доподлинно неизвестна. Однако ходит легенда, что прозвали его в честь мастера Слухова, что был главным по кровле московского Манежа. Он придумал проделать окна в крыше для циркуляции воздуха, чтобы подвесной потолок не испортился под агрессивным воздействием солнца.

Для чего нужно слуховое окно? Функциональные особенности

Для чего нужно слуховое окно, нам объяснил вышеупомянутый мастер Слухов. Через него проветривается помещение. Обычно, если чердак не жилой, его используют как склад для вещей. Даже в таком случае проветривание – это необходимость. Так хранимые вещи дышат и не портятся.

Свет – это не менее важный ресурс, чем воздух. Он нужен на жилом чердаке или если тот обустроен под мастерскую, зону отдыха, домашнюю библиотеку. Так помещение озаряется солнечным светом, становится уютным и атмосферным.

Реже слуховое окно используют для выхода на крышу. Эта функция интересна для тех, у кого внешнее пространство крыши тоже не стоит без дела и эргономично обустроено.

Формы и устройство

Крыши дополняют не только классические прямоугольные окна, но и конструкции необычных форм: треугольные, круглые, трапециевидные. Все-таки слуховые окна чаще встречаются среди загородных домов и современных жилых комплексов, поэтому большое значение отводится их дизайну.

  • Трапециевидные пластиковые окна умело дополняют мансарды. Они разбавляют картину экстерьера и открывают сразу несколько вариантов конструкций: с глухими створками и различными сочетаниями активных створок.
  • Треугольные окна смотрятся гармонично с двускатными крышами. Вписать их можно и в другие варианты зданий, но смотрится это не всегда выигрышно. Такие слуховые окна тоже предлагают несколько способов открывания.
  • Круглая форма окон используется реже остальных. Обычно ею дополняют необычные дизайнерские проекты в стиле китч, футуризм и хай-тек. Круглые окна делают как глухими, так и открывающимися

Слуховое окно – интересный дизайнерский элемент, который нельзя оставить в стороне, если в доме есть свободная к экспериментам крыша.

Расскажите, а как бы вы использовали слуховое окно? Жду ваших ответов в комментариях и рекомендую подписаться на обновления нашего блога. Так вы не пропустите следующие интересные статьи о качественных окнах ПВХ.

С уважением,

Владимир


Слуховое окно — устройство и конструкция смотрового окна на крыше

Когда-то, маленькие и симпатичные «теремочки» на крыше частного дома можно было увидеть только в европейских странах. Сейчас уже и у нас хозяева создают на кровле своего дома такую мини-крышу. Всего лишь слуховое окно, а как меняется внешний вид дома – он выглядит богато и необычно. Какими бывают слуховые окна, способ их установки – об этом далее в статье.

Содержание

  1. Для чего нужны слуховые окна

  2. Монтаж слуховых окон — каркас

  3. Что важно учесть на этапе проектирования

  4. Слуховое окно – популярные виды

  5. Видео

Для чего нужны слуховые окна

Другое название слуховых окон – люкарны. Так их называли, когда впервые начали использовать для мансард. Если поначалу слуховые окна использовались с целью проветривания чердачного помещения, чтобы из-за отсутствия нормальной циркуляции воздуха не деформировался кровельный материал, то позже его функции значительно разнообразились.

В современном строительстве частных домов слуховое окно используется с практической целью, а также это отличная возможность украсить крышу дома, воплотить в ее дизайне самые необычные идеи.

Практическая сторона слухового окна и его устройство

Такое окно ставят для качественной вентиляции и хорошего освещения чердака. Также его конструкция в виде отдельной маленькой крыши со своей стропильной системой, позволяет немного увеличить пространство внутри мансарды. Кроме того, окно можно использовать во время чрезвычайных ситуаций, когда необходимо попасть на крышу.

Решать, будут у вас слуховые окна на крыше или нет нужно заранее, еще на этапе строительства мансарды. Их монтаж должен производиться одновременно с установкой стропильной системы кровли дома. Слуховой каркас как бы встраивается в общую конструкцию крыши, затем все вместе накрывается черепицей или другим кровельным материалом.

Слуховые окна как дизайн крыши

Смело можно сказать, что слуховое окно задает настроение! Существует большое разнообразие удивительных дизайнерских решений. Окно способно придать мансардному помещению и крыше необычный, а порой и неожиданный вид. Для этого достаточно подобрать гармоничное сочетание типа окна и формы крыши – и перед вами архитектурный шедевр. Вы можете сами придумать, что-то интересное либо пригласить профессионала, который воплотит ваши идеи в красивой установке слуховых окон.

Кроме внешнего вида, слуховое окно создает и внутри мансарды гармоничную и стильную обстановку. Это здорово, потому что в последнее время пространство мансарды используется, как жилое помещение. Там можно проводить время в кругу семьи и друзей. Слуховое окно может быть установлено не одно, а сразу в несколько рядов, в зависимости от размеров комнаты под крышей – это дает не только хорошее естественное освещение, но и возможность создать необычную атмосферу с помощью игры света и тени.

Монтаж слуховых окон — каркас

Установка слухового окна происходит после того, как готов каркас, в него вы потом поместите оконную коробку. Как уже говорилось выше, вам нужно будет создать некую, отдельную миниатюру крыши, и она будет примыкать к кровле дома. Устройство слухового окна представляет собой конструкцию, которая имеет свою обрешетку и стропильную систему, иногда и конек. Также запомните – всевозможные врезки и врубки нельзя использовать в качестве крепления. Это ослабит стропильные ноги.

Важно: необходимо знать, что при монтаже, потолочные балки, служащие опорой для каркаса всей крыши, кладутся сразу над слуховым окном.

Процесс работы:

  • Начинать нужно с ограждения проема слухового окна стропилами. Они должны быть особо прочными, так как на них ляжет вес всего слухового окна.

  • Дальше необходимо уложить поперечные балки. Это следует делать таким образом, чтобы нижняя была на одном уровне с внешней стеной дома, а верхняя в зависимости от размеров окна.

  • После чего на нижнюю балку нужно закрепить вертикальные стойки, связав их поперечным бруском сверху.

  • У вас получится рама, и ее необходимо прикрепить к верхней балке, которая опирается на стропила. Сделать это лучше, используя продольные брусья.

  • Итак, у вас готов каркас, куда потом ставится слуховое окно. Осталось только возвести стропильную систему, так же, как и крышу дома.

Важно: обязательно в процессе работы кто-то должен наблюдать за конструкцией слухового окна со стороны, чтобы избежать перекосов – это негативно отразится на внешнем виде крыши и испортит весь дизайн.

Интересно то, что нет каких-то особых требований в плане того, какой величины и формы должно быть слуховое окно, а также сколько их может быть и где именно они будут располагаться в крыше. Тут почти полная свобода и простор для фантазии. Вы можете отталкиваться от современных веяний или же предпочесть что-нибудь под старину.

Что важно учесть на этапе проектирования

Создавая проект со слуховым окном, следует помнить, что сложность работы зависит и от того, какой материал решите использоваться для слухового окна, а также для кровли в целом. Ведь после того, как будет возведен каркас окна и вся стропильная система крыши, нужно будет укрыть все это кровельным материалом, а также проследить за тем, чтобы была качественно произведена тепло- и гидроизоляция.

Примите к сведению:

  • Чтобы освещение чердачного пространства было качественным, окно должно располагаться как можно выше по скату крыши.

  • Слуховые окна могут устанавливаться как в один ряд, так и в несколько.

  • Величина такого окна зависит от высоты потолка – чем выше он в вашей мансарде, тем больше можно будет сделать проем, подняв его верхний край.

  • Что касается нижнего края, то он должен начинаться на расстоянии 0,9 м от пола помещения.

  • Следует заранее посчитать сколько окон планируется – при это помните, что половина длины мансарды должна быть меньше, чем ширина всех окон если ее суммировать.

  • Каркас окна не рекомендуют устанавливать очень близко от фронтонов, конька и карнизов.

  • Чтобы у вас не возникло сложностей в будущем с таким окном, когда нужно будет сгрести снег с крыши или произвести какой-нибудь ремонт кровельного покрытия, расстояние между окнами должно быть не менее 0,8 м – тогда они не будут вам мешать.

Важно: при создании каркаса для такого окна следует помнить, что у него и крыши будет общее покрытие, необходимо особое внимание уделить гидроизоляции всех стыков такой конструкции.

Если вы учтете все эти рекомендации и заранее внесете в схему-план коррективы и размеры, то монтаж слухового окна в крыше вашего дома пройдет без особых проблем. Соблюдение этих нюансов важно не только для правильной функциональности окна и надежности конструкции, но и для внешнего вида крыши в целом.

Слуховое окно – популярные виды

На самом деле существует много разных видов слуховых окон, которые подходят для тех или иных типов крыши. Например, четырехугольное окно ставят в основном на плоских и односкатных крышах. Также есть треугольные, полукруглые, сегментообразные. Слуховое окно ставят с трапециевидной крышей, вальмовой и двускатной.

В зависимости от места жительства, его культуры и традиций, дизайнеры придумывают все новые и новые варианты комбинирования формы крыши с видом люкарны. В основном предпочтение все же отдается двум видам – треугольное и полукруглое.

Полукруглое смотровое окно подходит к крыше с округлыми элементами. Такое окно необычайно красиво сливается с формами кровли. Со стороны это выглядит, как волнообразные, мягкие контуры, а сама крыша будто улыбается. Этот вид окна нельзя просто так купить, его нужно делать под индивидуальный заказ и указать конкретные размеры. Причем производить замеры такого окна должен профессионал. Треугольная же форма ветрового окна встречается чаще всего. Оно придает крыше более строгий и солидный внешний вид. Притягивает взгляд окружающих.

Теперь вам осталось определиться с выбором слухового окна в крышу дома, и решить – самостоятельно вы будете его ставить или обратитесь к профессионалам. В целом монтаж не представляет собой ничего сложного. Если у специалиста на это уйдет часа 3-4, то у вас – день или два, что не так уж и много. Конечно, это касается несложной формы окна. В противном случае лучше все-таки обратиться к ребятам с опытом.

Видео

Когда-то, маленькие и симпатичные «теремочки» на крыше частного дома можно было увидеть только в европейских странах. Сейчас уже и у нас хозяева создают на кровле своего дома такую мини-крышу. Всего лишь слуховое окно, а как меняется внешний вид дома – он выглядит богато и необычно. Какими бывают слуховые окна, способ их установки – об этом далее в статье.

Содержание

1. Для чего нужны слуховые окна

· Практическая сторона слухового окна и его устройство

· Слуховые окна как дизайн крыши

2. Монтаж слуховых окон — каркас

3. Что важно учесть на этапе проектирования

4. Слуховое окно – популярные виды

5. Видео

Для чего нужны слуховые окна

Другое название слуховых окон – люкарны. Так их называли, когда впервые начали использовать для мансард. Если поначалу слуховые окна использовались с целью проветривания чердачного помещения, чтобы из-за отсутствия нормальной циркуляции воздуха не деформировался кровельный материал, то позже его функции значительно разнообразились.

В современном строительстве частных домов слуховое окно используется с практической целью, а также это отличная возможность украсить крышу дома, воплотить в ее дизайне самые необычные идеи.

Практическая сторона слухового окна и его устройство

Такое окно ставят для качественной вентиляции и хорошего освещения чердака. Также его конструкция в виде отдельной маленькой крыши со своей стропильной системой, позволяет немного увеличить пространство внутри мансарды. Кроме того, окно можно использовать во время чрезвычайных ситуаций, когда необходимо попасть на крышу.

Решать, будут у вас слуховые окна на крыше или нет нужно заранее, еще на этапе строительства мансарды. Их монтаж должен производиться одновременно с установкой стропильной системы кровли дома. Слуховой каркас как бы встраивается в общую конструкцию крыши, затем все вместе накрывается черепицей или другим кровельным материалом.

Слуховые окна как дизайн крыши

Смело можно сказать, что слуховое окно задает настроение! Существует большое разнообразие удивительных дизайнерских решений. Окно способно придать мансардному помещению и крыше необычный, а порой и неожиданный вид. Для этого достаточно подобрать гармоничное сочетание типа окна и формы крыши – и перед вами архитектурный шедевр. Вы можете сами придумать, что-то интересное либо пригласить профессионала, который воплотит ваши идеи в красивой установке слуховых окон.

Кроме внешнего вида, слуховое окно создает и внутри мансарды гармоничную и стильную обстановку. Это здорово, потому что в последнее время пространство мансарды используется, как жилое помещение. Там можно проводить время в кругу семьи и друзей. Слуховое окно может быть установлено не одно, а сразу в несколько рядов, в зависимости от размеров комнаты под крышей – это дает не только хорошее естественное освещение, но и возможность создать необычную атмосферу с помощью игры света и тени.

Монтаж слуховых окон каркас

Установка слухового окна происходит после того, как готов каркас, в него вы потом поместите оконную коробку. Как уже говорилось выше, вам нужно будет создать некую, отдельную миниатюру крыши, и она будет примыкать к кровле дома. Устройство слухового окна представляет собой конструкцию, которая имеет свою обрешетку и стропильную систему, иногда и конек. Также запомните – всевозможные врезки и врубки нельзя использовать в качестве крепления. Это ослабит стропильные ноги.

Важно: необходимо знать, что при монтаже, потолочные балки, служащие опорой для каркаса всей крыши, кладутся сразу над слуховым окном.

Процесс работы:

· Начинать нужно с ограждения проема слухового окна стропилами. Они должны быть особо прочными, так как на них ляжет вес всего слухового окна.

· Дальше необходимо уложить поперечные балки. Это следует делать таким образом, чтобы нижняя была на одном уровне с внешней стеной дома, а верхняя в зависимости от размеров окна.

· После чего на нижнюю балку нужно закрепить вертикальные стойки, связав их поперечным бруском сверху.

· У вас получится рама, и ее необходимо прикрепить к верхней балке, которая опирается на стропила. Сделать это лучше, используя продольные брусья.

· Итак, у вас готов каркас, куда потом ставится слуховое окно. Осталось только возвести стропильную систему, так же, как и крышу дома.

Важно: обязательно в процессе работы кто-то должен наблюдать за конструкцией слухового окна со стороны, чтобы избежать перекосов – это негативно отразится на внешнем виде крыши и испортит весь дизайн.

Интересно то, что нет каких-то особых требований в плане того, какой величины и формы должно быть слуховое окно, а также сколько их может быть и где именно они будут располагаться в крыше. Тут почти полная свобода и простор для фантазии. Вы можете отталкиваться от современных веяний или же предпочесть что-нибудь под старину.

Что важно учесть на этапе проектирования

Создавая проект со слуховым окном, следует помнить, что сложность работы зависит и от того, какой материал решите использоваться для слухового окна, а также для кровли в целом. Ведь после того, как будет возведен каркас окна и вся стропильная система крыши, нужно будет укрыть все это кровельным материалом, а также проследить за тем, чтобы была качественно произведена тепло- и гидроизоляция.

Примите к сведению:

· Чтобы освещение чердачного пространства было качественным, окно должно располагаться как можно выше по скату крыши.

· Слуховые окна могут устанавливаться как в один ряд, так и в несколько.

· Величина такого окна зависит от высоты потолка – чем выше он в вашей мансарде, тем больше можно будет сделать проем, подняв его верхний край.

· Что касается нижнего края, то он должен начинаться на расстоянии 0,9 м от пола помещения.

· Следует заранее посчитать сколько окон планируется – при это помните, что половина длины мансарды должна быть меньше, чем ширина всех окон если ее суммировать.

· Каркас окна не рекомендуют устанавливать очень близко от фронтонов, конька и карнизов.

· Чтобы у вас не возникло сложностей в будущем с таким окном, когда нужно будет сгрести снег с крыши или произвести какой-нибудь ремонт кровельного покрытия, расстояние между окнами должно быть не менее 0,8 м – тогда они не будут вам мешать.

Важно: при создании каркаса для такого окна следует помнить, что у него и крыши будет общее покрытие, необходимо особое внимание уделить гидроизоляции всех стыков такой конструкции.

Если вы учтете все эти рекомендации и заранее внесете в схему-план коррективы и размеры, то монтаж слухового окна в крыше вашего дома пройдет без особых проблем. Соблюдение этих нюансов важно не только для правильной функциональности окна и надежности конструкции, но и для внешнего вида крыши в целом.

Слуховое окно – популярные виды

На самом деле существует много разных видов слуховых окон, которые подходят для тех или иных типов крыши. Например, четырехугольное окно ставят в основном на плоских и односкатных крышах. Также есть треугольные, полукруглые, сегментообразные. Слуховое окно ставят с трапециевидной крышей, вальмовой и двускатной.

В зависимости от места жительства, его культуры и традиций, дизайнеры придумывают все новые и новые варианты комбинирования формы крыши с видом люкарны. В основном предпочтение все же отдается двум видам – треугольное и полукруглое.

Полукруглое смотровое окно подходит к крыше с округлыми элементами. Такое окно необычайно красиво сливается с формами кровли. Со стороны это выглядит, как волнообразные, мягкие контуры, а сама крыша будто улыбается. Этот вид окна нельзя просто так купить, его нужно делать под индивидуальный заказ и указать конкретные размеры. Причем производить замеры такого окна должен профессионал. Треугольная же форма ветрового окна встречается чаще всего. Оно придает крыше более строгий и солидный внешний вид. Притягивает взгляд окружающих.

Теперь вам осталось определиться с выбором слухового окна в крышу дома, и решить – самостоятельно вы будете его ставить или обратитесь к профессионалам. В целом монтаж не представляет собой ничего сложного. Если у специалиста на это уйдет часа 3-4, то у вас – день или два, что не так уж и много. Конечно, это касается несложной формы окна. В противном случае лучше все-таки обратиться к ребятам с опытом.

Видео Normal 0 false false false false RU X-NONE X-NONE
Добавить комментарий

виды конструкций, правила устройства, этапы монтажа

При обустройстве мансарды или чердака стала популярной установка слуховых окон. И дело не только в оформлении кровли, которая и смотрится изысканней, и преображает внешний вид дома. Функциональность такого сооружения состоит в дополнительной вентиляции помещения, естественном его освещении и расширении пространства.

Какой бы ни был по размеру дом, от лишних полезных метров никто не откажется. Большинство кровельных конструкций устроено таким образом, что стропильная система значительно уменьшает площадь, что сказывается на комфорте. Слуховые окна на крыше восполняют эти недостатки. Модернизированное помещение получается светлым и удобным в эксплуатации.

Посмотрите видео о конструкции слуховых окон

Виды конструкций слуховых окон

• В щипцовой стене оконца располагаются на торцевой стороне кровли. Представляют собой встроенные оконные рамы с функцией вентиляции и освещения. Полезную площадь не увеличивают. В кровельном покрытии отверстия не делаются.

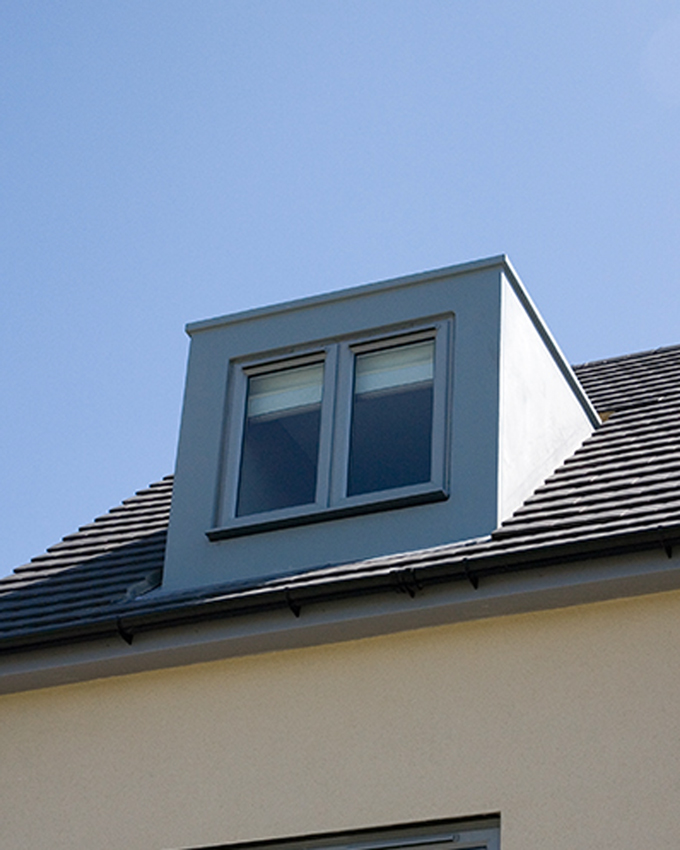

• Дормер представляет собой рамную конструкцию, выступающую над кровлей. За счёт увеличения пространства меняется не только конфигурация крыши, но и внешний вид дома. Для практичности устанавливается сразу несколько окон, которые могут располагаться по одной или обеим сторонам кровельных скатов.

• Антидормер напоминает конструктивными особенностями дормер, но рама углубляется в плоскость крыши, что сокращает полезную площадь мансарды. Данный вид используют на больших площадях, где скрадывание пространства не создаст дискомфорта при эксплуатации.

• Наклонное окно, состоящее всего лишь из оконной рамы, монтируется в плоскость кровли. Функциональность сводится к освещению и вентиляции чердака.

Часто используемые при обустройстве чердачного помещения являются дормерные разновидности, обоснованные большими функциональными возможностями:

— вентиляция;

— увеличение пространства;

— освещение;

— улучшение общего вида строения.

Форма слухового окна может повторять разные геометрические фигуры:

— квадрат;

— прямоугольник;

— треугольник;

— овал.

Среди популярных конфигураций рамы с арочным проёмом, которые значительно улучшают общий вид дома.

Правила устройства слуховых окон в кровлю

Чётко регламентированных правил монтажа окон в кровельную поверхность нет. В основном придерживаются общих строительных технологий и норм. И всё же существуют некоторые нюансы, на которые следует обратить внимание.

• Установка слуховых окон допускается только на кровлю, имеющую скат от 35 градусов.

• Минимальные параметры створок составляют 0,6 х 0,8 м.

• Размещать окна рядом с коньком, фронтонами, карнизами недопустимо.

• Оконные конструкции встраиваются между стропил. Допускается лишь подпиливание небольшой части несущих балок с последующим перераспределением нагрузки на соседние стропила. Полный спил делать запрещено, так как может нарушиться жёсткость кровли и потеря её несущей способности.

• Слуховые окна не должны выступать за границы внешней стены дома.

• При установке нескольких окон кряду нужно соблюдать интервал не менее 0,8 м.

• Определяя количество окон и их параметры, учитывают правила пропорциональности: показатель суммы ширины всех проёмов должен соответствовать половине длины чердачного помещения.

• Конструкция оконной системы строится по всем правилам кровельных сооружений. Включает: стропила, обрешётку, кровельное покрытие, водоотводную систему.

Этапы монтажа слухового окна

Как любое строительство, монтаж оконной конструкции начинается с разработки проекта, в котором учитываются важные факторы:

— выбор вида оконного сооружения;

— определение количества окон и их параметров;

— расчёт несущей способности кровли и строения в целом;

— варианты крепления и используемые материалы.

Составление чертежей облегчит последующий монтаж.

После завершения проектных и подготовительных работ приступают к монтажу. Первым собирается каркас слухового окна, на котором впоследствии делается обрешётка с шагом 50-55 см. Далее устанавливается коньковая часть и монтируется стропильная система. Если установка производится в процессе возведения кровли, то готовый каркас фиксируется к стропилам основной кровельной конструкции. При оснащении окнами существующей кровли, вначале выпиливается в кровельном пироге место под слуховой объект без повреждений несущих балок. Затем производится установка каркаса и закрепление его к стропилам.

Завершающий этап состоит в обшивке фронтонов влагостойкой фанерой, закреплении гидроизоляционной плёнки и укрытии оконной конструкции кровельным материалом. Особое внимание уделяется примыканиям, так как именно через них может образоваться течь.

Изнутри слуховое окно обшивается отделочной доской или вагонкой. Использовать штукатурку и другие смеси нецелесообразно.

Советы/рекомендации

• Выпиливание фрагмента кровельного пирога нужно производить аккуратно, дабы не повредить гидроизоляционный слой основной кровли.

• Облицовку стен конструкции дормер лучше выполнять с помощью стального сайдинга. Он обеспечит не только презентабельный вид, но и создаст прочную защиту от ветров и осадков.

• Все стыки и соединения деталей слухового окна обрабатывать герметиком.

• Для сооружения каркаса используются только материалы с параметрами, указанными в проектной документации. Экономия на размерах может стать фатальной для готовой конструкции, не выдержавшей порывистого ветра или снеговых заносов.

• Располагать оконные проёмы можно в несколько рядов, если позволяет кровельная площадь.

При создании слуховых окон важно гармонично вписать их в общую концепцию дома. Одинаковые уклоны кровли, повторяющиеся декоративные элементы, однотипное кровельное покрытие изменяют внешний вид строения, придают изысканности и презентабельности.

        Поделиться:

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings. REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.
LANGUAGE}} {{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Для чего нужно слуховое окно: рассказываем об истинном применении таких окон | Строительный мир

Слуховое окно было почти на каждом здании прошлого века со скатной кровлей. Не каждый знает о его истинном назначении, поэтому в статье разберемся, для чего оно нужно и какие выполняет функции.

Виды и особенности

Слуховое окно устанавливается в скатной крыше и может быть нескольких видов. Самыми популярными стали окна, которые выступают из крыши в виде треугольного фронтона. Иногда они могут дополняться прямыми стенками, за счет чего с фронтальной стороны окно приобретает очертания домика. В зависимости от особенностей здания и крыши слуховые окна могут быть с арочным перекрытием, с продольным скатом или с панорамным остеклением. Обычно их форма делается под дизайн здания.

Мансардное окно также можно отнести к слуховому, но они немного отличаются назначением и конструкцией. Оно обеспечивает хорошее освещение, что не требуется от обычного слухового окна.

© Фото pixabay.com

© Фото pixabay.com

Назначение и функции

Во время холодов, когда дом обогревается, через перекрытие попадает тепло и пар. Чердак обычно не отапливается, он убирает влияние ветра на тепловой контур и слегка увеличивает температуру воздуха снаружи.

Пар в закрытом холодном помещении превращается во влагу и замерзает на внутренних поверхностях строения. Но за счет слухового окна на чердаке можно поддерживать достаточный воздухообмен с внешней средой, благодаря чему не будет образовываться иней.

В теплый и жаркий период года слуховое окно создает хорошее проветривание чердачного помещения, что способствует его охлаждению и вентилированию. В самом здании становится не так жарко, а отделка потолка не испортится из-за перегрева.

К тому же, слуховое окно дает возможность обустроить чердачное помещение. Через них попадает некоторое количество света, а также они предоставляют доступ на крышу.

© Фото pixabay.com

© Фото pixabay.com

Рекомендации

При установке слухового окна следует учесть 3 важных момента:

• высота врезки;

• прилегание кровельного материала;

• связь со стропилами.

Чаще всего наиболее выгодно расположение нижней части окна на уровне пола чердачного помещения. Но если у крыши довольно длинный карниз, то окно будет только на определенной высоте.

Шаг стропил влияет на максимально возможную ширину слухового окна. Если устанавливать большое окно, то стропильные системы придется дорабатывать и укреплять, но лучше установить несколько маленьких окон, чем одно слуховое окно большого размера.

Читайте: Технология строительства вальмовой крыши

Слуховое окно на крыше конструкция чертеж

Слуховое окно – это застекленная оконная рама на крыше, предназначенная для освещения и проветривания мансардного или чердачного помещений, а также для прямого выхода на кровлю. Этот малый архитектурный элемент имеет множество названий: «скворечник», «домик гномов» и историческое «люкарна». Как правило, слуховое окошко располагается параллельно стене фасада или является ее продолжением.

Существует тысяча способов, как сделать слуховое окно на крыше и оригинально его оформить, придав зданию собственный неповторимый вид. Типичное слуховое окно на крыше коттеджаПример истории – готическая французская люкарна



Для чего нужно слуховое окно?

Изначально слуховые отверстия на крыше были задуманы для выравнивания давления воздуха между наружным атмосферным и внутренним подкрышным. С точки зрения законов физики избыточное давление скорее выбьет хрупкое стекло, чем приподнимет и деформирует тяжелую кровлю.

Помимо практической функции, люкарна часто имеет декоративное значение. Украшенное резными наличниками, лепным обрамлением и другими декоративными элементами, оно служит украшением как внешности дома, так и интерьера мансарды.

Какие бывают слуховые окна?

Разнообразие видов кровельных надстроек определяется заданной формой оконного проема и архитектурой кровли.

По форме оконной рамы различаются слуховые окна:

  • прямоугольное,
  • треугольное,
  • арочное (полукруглое).

По конструкции скатов:

  • односкатные,
  • двускатные,
  • вальмовые.
Виды слуховых окон



По способу расположения в конструкции кровли:

  • Дормер – оформляется в виде выступа в скате кровли, требует повышенной гидроизоляции. Наиболее распространен в практике строительных работ.
  • Антидормер – встроен в конструкцию кровли, поэтому не требует дополнительной гидроизоляции, в силу чего более прост в исполнении. Однако отнимает внутреннее пространство у чердака и, видимо, по этой причине встречается редко.
  • Наклонное окно – то же, что и мансардное.
  • В щипцовой стене – слуховое окно устраивается в торцовой стене двускатной кровли. Рама часто имеет форму треугольника, трапеции или арки.
  • Зенитный фонарь – окно или стеклянная конструкция на горизонтальной или пологой кровле с минимально допустимым наклоном (5-150).

Также мансардные «скворечники» выполняются с боковыми стенами и без таковых. Располагаются фронтоном в одной плоскости со стеной фасада или же вне ее плоскости, чуть выше и дальше на скате кровли. Пример вальмовой кровли с двухскатным слуховым окном



В чем разница между окном слуховым и мансардным?

Вариантом застекленного отверстия на кровле является мансардное окно. Только устанавливается оно не вертикально, а под наклоном, и лежит в одной плоскости со скатом кровли. В силу своего конструктивного расположения, такое окошко должно выдерживать те же нагрузки, что и материал, покрывающий кровлю: дождь, град, тяжесть снежного покрова. Существенным преимуществом мансардных окон является то, что они пропускают в подкрышное пространство больше света, чем вертикальные оконные проемы, закрытые сверху и с боков коробкой «скворечника». Эстетичные мансардные окна из новейших материалов прекрасно украшают интерьер современной мансарды

Если есть возможность сделать проем мансардного окна достаточно большим, то можно превратить его в балконную дверь и организовать мансардный балкон, как на фото ниже.



Поскольку мансардные окна не должны пропускать наружную влагу, изготовить водонепроницаемый оклад для них самостоятельно вряд ли удастся. Рекомендуется приобретать готовые пластиковые и деревянные стеклопакеты у официального производителя. Такие оконные блоки изготавливаются с соблюдением технологии производства и, как часть кровельного настила, отвечают всем необходимым требованиям.

Слуховое окно в виде зенитного фонаря

Исторически фонарь в архитектуре – это балочная архитектурная форма, венчающая купол здания и служащая источником верхнего освещения и вентиляции. Украшенные декоративными деталями фонари устанавливали на храмах и соборах. В наши дни фонарь – стеклянная часть горизонтальной крыши. Его выполняют в виде плоского окна, купола, пирамиды или в форме теплицы. Они визуально увеличивают высоту мансардного помещения и пропускают внутрь больше солнечного света. Разновидности зенитных окон

Окно на крыше: практично и эстетично

Из-за этих примеров может сложиться впечатление, что слуховые окна нужны только в жилых помещениях, а на необитаемых чердаках, используемых в качестве хранилища всякого скарба, они не уместны. Это не совсем так, поскольку выходы в кровле нужны для вентиляции чердачного помещения и для обеспечения технического доступа на крышу. Формы кровли и варианты кровельных надстроек могут быть самые разнообразные. Люкарны размещаются как на кровельных скатах, так и фронтонах – торцевых стенах двускатной кровли. Выполненные с творческим подходом, они станут декоративным украшением всего вашего дома.



Нормативы

Садясь обдумывать конструкцию и принимаясь составлять чертеж будущего слухового окна, будет полезно ознакомиться с требованиями санитарных норм и правил, больше известных как СНиПы.

Если проект предусматривает обустройство нескольких слуховых проемов в ряд, расстояние между их внешними краями должно быть не меньше 80 см. Соблюдение этого требования позволит свободно устраивать профилактические осмотры крыши, чистку ее от снега или листьев, проводить замену кровельного материала. На некоторых крышах можно увидеть слуховые проемы в два ряда, сделанные один над другим. В этом случае рекомендуется соблюдать те же нормативы: шаг от нижнего края до пола и между самими проемами от 0,8 м.

Приступая к работе

Как было сказано выше и как можно будет увидеть из чертежей ниже, самой популярной конструкцией слухового окна на крыше является дормер. Поэтому в большинстве источников описание строительства чердачного окна предполагает возведение именно такого типа слухового проема.

Монтаж кровельного «домика» проводится только на уже установленные несущие стропильные «ноги». Своим конструктивом слуховой проем напоминает строении кровли, только в миниатюре. Он имеет собственную стропильную систему, обрешетку, а при двускатном покрытии – конек. Схема чердачного дормера в поперечном разрезе

Что касается наклонного мансардного окна, вписанного в поверхность крыши, его сооружение не требует возведения отдельного каркаса. Однако предъявляются дополнительные требования к качеству оконного блока. Поскольку одним из назначений слухового проема является освещение мансарды, хозяину стоит это учитывать и планировать дормер на южной стороне крыши. На худой конец – на восточной или западной, но главное – не на северной.

Процесс изготовления

В месте обустройства слухового окна несущие балки выпиливают и вынимают. Лучше, если несущие стропила будут одновременно краями обустраиваемого проема.

В идеале ширина слухового окна равна расстоянию между наклонными стропилами.

Так как устанавливать дормеры лучше без нарушения стропильной системы, зачастую сооружаются несколько кровельных надстроек в промежутках между балками. Затем монтируют усиленные вертикальные стойки, оконную раму и верхнее покрытие из стропильных брусков. Как правило, каркас «скворечника» выполняют из брусьев, хотя, если фундамент и несущие стены дома позволяют, фронтон и боковые стенки «домика гномов» выкладывают кирпичом.

Вертикальные стойки устанавливаются на нижнюю горизонтальную лобовую доску. Их вершины соединяются другой горизонтальной балкой – перемычкой над окном. Вертикальные стойки соединяются на вершине прогоном, а на прогон монтируются наклонные стропила – основа мини-кровли над слуховым проемом. В верхней точке, где смыкаются стропила, укладывается коньковый брус. Схема сборки стандартного слухового окна



Снаружи конструкцию обшивают доской, фанерой, другими фасадными и кровельными материалами. Поскольку слуховой проем является частью кровельной системы, он должен иметь надежную влагу- и теплоизоляцию. Поэтому особое внимание уделяют герметизации стыков и использованию подходящего изоляционного материала: битум, утеплитель, силиконовый и акриловый герметики, паронепроницаемая пленка. Все детали скрепляются металлическими уголками и планками с помощью саморезов или строительных гвоздей. Конструкция дормера с квадратным фронтоном и двускатной кровлей

После монтажа всех элементов и завершения наружной отделки переходят к внутреннему оформлению чердачного или мансардного выхода. Здесь хозяин имеет неограниченную свободу для творчества. Деревянные части покрываются защитными грунтовками или лакокрасочными составами, участки ниже и выше слухового окна оформляются в тон с общим интерьером подкрышного пространства. В качестве занавесок от лишнего солнца используются шторы либо жалюзи. Если мансарда отапливаемая, то под окном, как принято в стандартных городских квартирах, можно повесить радиатор.



Заключение

Итак, слуховое окно имеет функционально-декоративное значение. С одной стороны, оно служит для проветривания и освещения чердачного пространства, обеспечивает выход на крышу. С другой стороны, вносит разнообразие в архитектуру, придает зданию неповторимый облик. Задумавший возвести на своей крыше слуховое окно домовладелец стоит перед выбором: нанять опытную строительную бригаду или же собрать конструкцию своими руками по собственноручным чертежам.

Как сделать треугольное окно на крыше.

Как сделать слуховое окно на крыше? Варианты кровельных окон

Слуховое окно на крыше обустраивают обычно для обеспечения вентиляции на чердаке или мансарде.

Кроме того, они служат также для создания красивого внешнего вида кровли и всего дома.

Мансардное или слуховое окно на чердаке – это рама со стеклом, которая встроена в плоскость кровли.

Оно может иметь самые разнообразные формы и конструкции, благодаря чему облик всего дома становится оригинальным и неповторимым и здание обретает свой собственный стиль.

Какими бывают слуховые окна?

  • с плоской крышей;
  • четырехугольное односкатное;
  • с вальмовой крышей;
  • треугольное;
  • четырехугольное с двускатной крышей;
  • панорамное с крышей трапецией;
  • мансардное;
  • круглое или полукруглое;
  • полностью стеклянное и много других вариантов.

Слуховые окна на крыше служат для проветривания помещения, в котором никто не живет, чтобы все деревянные конструкции не подвергались гниению.

Их используют в качестве двери на крышу для ремонта и обслуживания, а также как аварийный выход при пожаре и других происшествиях.

Если же на чердаке у вас находится жилое помещение, то конструкцию слухового окна можно использовать для освещения.

Правда специалисты утверждают, что такие проемы пропускают в дом намного меньше солнца, чем мансардные, так как боковые стенки препятствуют попаданию света внутрь.

Устанавливать их можно на крыше практически любой конструкции – односкатной, двускатной, четырехскатной, ломаной, многощипцовой.

Возможны самые разнообразные варианты сочетания дома с видом проема, а размещаться оно может как на самой крыше, так и на фронтоне.

Если вы выбрали для своего дома вариант с плоской крышей, то следует учитывать, что такое устройство должно быть оснащено дополнительными желобами для стока.

Поэтому кровлю нужно сделать под уклоном примерно от 5 до 15º.

Вариант четырехугольной формы с двускатной и односкатной крышей схож по устройству с окном с плоской крышей, но угол уклона скатов должен составлять от 15 º.

На кровле частных домов и дач часто попадаются треугольные варианты. Вместо боковых стенок у него скаты.

Так можно его монтировать с меньшим количеством стыков, но и света в помещение будет попадать значительно меньше.

Очень интересно смотрится вариант округлой формы. Оно делает внешний облик дома очень необычным.

Наиболее интересным вариантом как в плане функциональности, так и внешнего вида, является слуховое окно в виде зенитного фонаря.

Оно делает дом визуально легче и воздушнее, а солнца в комнаты пропускает очень много.

Мансардное окно крепится также между стропилами. Используют их на скатах 15 — 20º. Это преграда для потоков воды, поэтому устройство такого варианта очень сложное.

Изготовление данного изделия своими руками практически невозможно, поэтому лучше всего заказать готовые деревянные или пластиковые окна у специалистов.

Готовые изделия от производителей имеют специальный оклад, который при открывании защищает помещение от попадания воды.

Проектирование слухового окна

Прежде чем создать чертеж вашего будущего слухового окна, следует ознакомиться с требованиями СНиП. Соблюдение СНиП необходимо для устройства слухового или мансардного окна своими руками необходимо.

Придерживаясь требований СНиП, вы получите надежное и долговечное изделие, с мощными эксплуатационными параметрами.

Основные требования СНиП к слуховым окнам:

  • Установка возможна, только если крыша имеет угол наклона от 35º;
  • Надстройки нужно размещать на четко ограниченном расстоянии от наружных стен;
  • По требованиям СНиП створки должны быть не меньше размера 0,6 на 0,8 м, то есть размер проема должен составлять минимум 1,2 на 0,8 м.;
  • Если вы хотите сделать проем с вальмовой крышей, то он не будет продолжать стену дома.

Что касается материалов, для обшивки используют медь, металлические листы, черепицу. Некоторые варианты могут иметь свою кровлю, выступы, водосточные желоба.

Если в крыше сделан очень большой проем, то он может служить балконом.

Исходя из того, какие параметры вашего дома, зависит и то, какой вид слуховых окон вы сможете сделать своими руками.

Каркас слухового окна

Когда вы определили размеры вашего проема, следует разработать чертежи будущего изделия. Оно должно не только выполнять свои функции, но и украшать фасад дома.

Специалисты утверждают, что общая ширина слуховых отверстий должна быть больше половины ширины мансарды.

После того, как вы составили чертеж, можно начинать устройство изделия своими руками. Изготовление нужно начинать тогда, когда устанавливается несущая система крыши всего строения.

Кровля проема имеет свои собственные несущие конструкции и обрешетку, если она двускатная – то и свой конек. Конструкция слухового проема похожа на конструкцию дома, только миниатюрную.

Сначала выполняют фронтоны на кровле дома, потом крепят коньковый брус и стропила. В нужных местах делают проемы.

Их ограждают очень прочными стропилами, так как они будут нести на себе всю нагрузку. Можно использовать двойные и даже тройные стропила.

После этого, на стропила, поперек крепят балки. Нижняя балка будет размещаться на уровне наружной стены строения. А верхняя – как предусмотрено размерами будущего окна.

Это каркас, который еще не имеет своей стропильной системы.

Так стропила могут утратить свою несущую способность. Крепить все элементы нужно на металлические крепежи.

Стропила можно вырезать шаблонно, что заметно упростит устройство проема.

Стенки обшивают материалами, устойчивыми к влаге, а кровлю делают вместе с монтажом кровли всего дома.

Особое внимание нужно уделить изоляции стыков от влаги, чтобы исключить протечки.

В качестве изоляционных материалов используют мембраны, герметики из силикона, прижимные планки.

Если вы хотите сделать мансардное окно своими руками, то такое устройство устанавливают прямо в кровле.

Преимущество их в том, что они пропускают больше солнечного света в комнаты, а монтаж происходит намного быстрее.

Приветствую, дорогие читатели!

Строительный термин, обозначающий важную деталь крыши под названием «слуховое окно», согласно толковому словарю Даля обозначает проём, подготовленный «для слуху».

Это не точное определение функциональных способностей окна с определением «слуховое» говорит о том, что Владимир Даль, конечно, был писателем, этнографом, врачом и очень образованным человеком, но не имел никакого отношения к строительству.

Будь он строителем, то дал бы иное определение этому элементу, устанавливаемому практически на всех скатных крышах и предназначенному вовсе не для беспрепятственного проникновения звуковых волн.

Для чего и как правильно устанавливаются слуховые окна, Вы узнаете, прочитав данную статью.

Слуховое окно – что это?

Оконный проем в скате крыши, в котором установлена вертикальная рама, закрытая сверху и по бокам, называется слуховым окном.

Изначально такое окно задумывалось как способ вентилирования подкровельного пространства, но со временем стало одним из элементов конструкции крыши, который может одновременно выполнять несколько функций.

Придать «изюминку», оживить и украсить кровлю любого дома – это одно из назначений слухового окна, приобретённого им за долгие годы своей эксплуатации.

Изменяя внешний вид и свои габариты, окно стало вызывать разные зрительные ассоциации и получило множество оригинальных названий: «бычий глаз», «рот лягушки», «окно-щука», «дом гнома», «летучая мышь».

Когда дома в густонаселённых городах перестали вмещать всех своих жителей, то пришлось искать выход: как расширить жизненное пространство. И было найдено интересное решение этой задачи – устраивать в чердачных помещениях мансарды.

Одновременно с обустройством чердачных помещений у слухового окна появилась ещё одна важная функция – служить источником естественного освещения.

Таким образом, в результате всякого рода дополнений и изменений обычный «скворечник» на крыше стал архитектурной и конструктивно необходимой деталью устройства кровли и помещения, находящегося под крышей.

В дальнейшем для качественного выполнения слуховыми окнами всех добавленных с течением времени функциональных обязанностей, их стали устанавливать на определённых участках крышного пространства, которые расположены на южном направлении.

Когда слуховое окно устанавливается на обычном нежилом чердаке, и его основное назначение – это вентиляция пространства под крышей, то вместо рамы в проём может быть вставлена простая вентиляционная решётка.

Она позволяет слуховому окну максимально справиться с изначально возложенной на него обязанностью.

В результате чего в чердачном пространстве отсутствуют такие негативные явления как:

  • конденсат , в который превращается тёплый воздух, проникающий под крышу из нижних этажей и резко охлаждающийся в подкрышном пространстве. При отсутствии должного вентилирования это явление не только пагубно сказывается на кровле крыши, но может оказать разрушающее воздействие на несущие конструктивные элементы и значительно уменьшить срок их безаварийной эксплуатации;
  • образование грибка и плесени , которые при комфортных условиях вполне могут найти пути и перебраться в помещение, находящееся под чердаком. Иногда жильцы верхних этажей жилых домов длительное время пытаются справиться с черными пятнами в углах и под потолком в своей квартире, не находя истинной причины этого явления. Но полностью решить этот вопрос им может помочь установка слухового окна – для дополнительного доступа свежего воздуха в подкровельное пространство.

Есть в установке крышного элемента под названием «слуховое окно» ещё одно значение, которое не лежит на поверхности, но имеет особый смысл для надёжности конструкции крыши и её эксплуатации при сильном ветре.

Только плоская кровля не подвергается давлению воздушных масс.

Все одно-, двухскатные, а также ломанные выступающие крышные конструкции строятся с расчётом оказания достойного сопротивления ветровым нагрузкам.

Оставленный без внимания фактор ветровой нагрузки может разрушить крышу, постепенно создавая вибрацию и расшатывая несущую конструкцию.

Разрушение может произойти и одномоментно, когда по причине большой скорости воздушного потока снаружи здания под крышей создаётся разряжение воздуха. Чем сильнее ветер, тем больше перепад давления вне кровли и под ней, а это в некоторых случаях заканчивается подъемом всей крыши наподобие взлёта воздушного шара.

Противостоять такому сценарию развития событий призвана установка в крыше слухового окна – на первый взгляд обычного вентиляционного проёма, а на самом деле конструктивного элемента, учитывающего сложные законы физики.

Именно это окно является тем клапаном, который при необходимости сработает и избавит подкрышное пространство от избыточного давления.

Даже если слуховое окно закрыто не вентиляционной решеткой, а застеклённой рамой, то воздушный поток скорее выдавит стекло, чем окажет разрушительное влияния на саму кровлю.

Технология установки слухового окна на крыше в видео:

Конструктивные особенности классического слухового окна

Стандартное слуховое окно – это конструкция прямоугольной формы, являющаяся дополнительной кровельной надстройкой. Её предназначение состоит в том, чтобы, не пропуская атмосферные осадки в подкровельное пространство, обеспечивать туда доступ свежего воздуха и дневного света.

Обычное слуховое окно устанавливается в промежутке между стропилами, для того чтобы не нарушать несущую конструкцию крыши. При необходимости обеспечить больший доступ воздуха допускается установка нескольких слуховых окон в пространствах между стропилами в один ряд или друг над другом.

Классическое слуховое окно выглядит, как стеклянная оконная рама с вентиляционными отверстиями вокруг неё, прикрытыми вентиляционной решёткой в виде жалюзи. Если окно имеет небольшие размеры, то оно, как правило, закрыто только вентрешёткой.

Зачастую подобный тип оконных проёмов совмещает в себе функцию дверей для свободного выхода на поверхность крыши, если здание не оборудовано пожарной лестницей.

Для чердачного пространства считается оптимальным перепад около 5-10-ти градусов сравнительно с температурой воздуха вне здания.

Температурные значения, отличающиеся в большую сторону, будут чреваты образованием конденсата на внутренней конструкции. А это, в свою очередь, может потребовать использования специальных материалов, способных противостоять повышенной влажности.

С подобными неприятностями борются при помощи установки слуховых окон, которые бывают разных форм и конструктивных особенностей.

Самые популярные – это:

  • односкатные. Одни из самых давно используемых и конструктивно наиболее простых слуховых надстроек на кровле. Угол наклона крыши этого окна должен быть около 15 0 . Увеличение этого размера допустимо только при значительном уклоне самой крыши.При несоблюдении этого правила возможно затекание воды в месте стыка основной крыши с крышей слухового окна, что потребует дополнительных мер по гидроизоляции этого участка;
  • двухскатные. Также как и односкатные, устанавливались на крышах ещё со времён средневековья. Подтверждением тому служат многие исторические памятники архитектуры, до наших дней сохранившие эти украшения на крыше.

Отличительной особенностью двухскатной слуховой конструкции является относительная сложность её установки . Для этого необходимо правильно рассчитать стыковку всех её составляющих, как между собой, так и с конструкцией основной крыши. Но сложность изготовления двускатного слухового окна (по сравнению с односкатным) полностью оправдана большей практичностью в плане распределения водных потоков.

Визуально два ската на крыше этого окна выглядят, как законченная архитектурная форма, и не требуют никаких дополнений.

Материалы для боковых и переднего фронтонов слуховых окон могут повторять те, которыми отделан фасад здания , но сразу приобретают вид декоративного элемента, если их наружная отделка выполнена в контрасте с отделкой фасада.

Крыши слуховых окон, в отличие от фронтонов, обычно покрываются тем же материалом, которым покрыта основная кровля.

Зачем окно на крыше?

Если посмотреть на слуховое окно с улицы, ответ на вопрос, зачем оно на крыше, приходит сам по себе: во многих случаях – для украшения общего облика здания.

Строитель же объяснит необходимость постройки окна практической пользой, приведя в доказательство несколько чисто технических доводов.

Человек, живущий под крышей в мансарде, расскажет о комфорте, который создаёт слуховое окно. В частности, он поведает о поступающем через него дневном свете и свежем воздухе, а главное, о возможности посмотреть на мир с иной, чем через ниже расположенные окна, точки зрения.

Здание с оригинальными слуховыми окнами становится не похоже на другие, не имеющие такого элемента в своей конструкции.

Здесь можно провести аналогию между зданиями и людьми – иной парикмахер так преобразит своего клиента вычурной прической, что его родная мама с трудом узнает. Слуховое окно на крыше, также как начёс на голове у модника – может быть единственным и неповторимым.

С течением времени модные тенденции не обошли и этот элемент крышной конструкции. Вычурные слуховые окна, в которые лет триста назад выглядывали жители уютных чердачных помещений, сменились на незаметные слуховые проёмы в быстро возводимых домах прошлого века.

Но мода и свобода в мыслях сейчас снова даёт о себе знать появлением на крышах многих частных домов, казалось бы, оставшихся в прошлом «домиков для гнома» и взгляда «бычьего глаза».

Наше время не смогло смыть со слуховых окон налёт веков, разве что добавило несколько изменений в виде стеклопакета в раму да автоматики для самостоятельного закрывания окна на случай непогоды.

Но для чердачного пространства необорудованного под жилье, слуховое окно осталось точно таким же и выполняет те же функции: сохранение эксплуатационных качеств конструкции крыши и материала, покрывающего эту конструкцию.

Принципы устройства слуховых окон на крыше с холодным чердаком в видео:

Типы

Определения, при помощи которых классифицируют слуховые окна, соответствуют визуальным характеристикам крыш, установленных над конкретным проёмом.

Например:

  • плоская крыша. Применяется в основном в чисто технических целях и не влияет на внешний облик зданий. Угол наклона по отношению к основной крыше составляет от 5 0 до максимального значения в 15 0 ;
  • крыша односкатная. Очень похожа на плоскую, но отличается углом наклона, начинающимся от 15 0 и увеличивающимся параллельно с увеличением наклона основной крыши;
  • двухскатная . Кроме обязательных функций имеет ещё и архитектурное значение для облика здания;
  • вальмовая крыша. Разновидность двускатной кровли, со срезанным передним скатом, расположенным под тем же углом, что и основная крыша;
  • треугольная крыша . Минимальный источник дневного света;
  • крыша из стекла. Предназначена обеспечить максимальный доступ дневного света в чердачное помещение;
  • полукруглая крыша. Знаменитый «бычий глаз». Стильный вариант, отличающийся от всех остальных не только привлекательным внешним видом, но и значительной стоимостью работ по его устройству.

Остроугольное слуховое окно

Слуховое окно с треугольной или, как её ещё называют, «острой» крышей часто можно встретить на зданиях, имеющих историческую ценность.

Основная задача при устройстве окон с такой кровлей состоит в том, чтобы они не были слишком большими или слишком маленькими по отношению к общему объёму крыши. Их боковые стороны должны иметь тот же угол, что и у основной крыши. Если не выполнить эти условия треугольное окно будет смотреться на крыше как инородный фрагмент.

Ещё одним условием соответствия остроугольных окон общему стилю здания является правильно выбранные места их установки. Они должны находиться по одной оси с расположенными под ними окнами фасада.

Преимущество этих слуховых окон над другими вариантами в том, что они могут располагаться на более высоком уровне.

Ещё одно достоинство окон остроугольной формы – простота устройства гидроизоляции примыканий. Поскольку покрытие кровли окна соединяется под развёрнутым углом с основной кровлей, то их стык оформляется, как внутреннее примыкание на обычных ломаных крышах – внутренней и наружной.

Установка треугольных слуховых окон не позволяет значительно увеличить объём чердачного помещения, и этот фактор является их основным недостатком.

Конструктивные особенности установки

Чётко очерченных правил и жёстких инструкций по установке слухового окна нет. Основное требование относится к сохранению жёсткости и надёжности всей конструкции крыши.

Место установки зависит от индивидуальных требований застройщика и эстетического восприятия всего облика здания.

Перед прорисовкой слухового окна на плане важно решить, какую функцию ему придётся выполнять – эстетическую или практическую. От этого решения во многом зависит выбор формы и размеров окна.

Если установить два слуховых окна на близком расстоянии (меньше, чем один метр), то появится сложность в устройстве кровельного покрытия между ними.

В зимнее время рядом стоящие окна будут способствовать образованию снеговых мешков, что негативно отразится и на гидроизоляции примыканий окна и станет причиной повышенной весовой нагрузки на конструкцию основной крыши.

Слуховые окна, несущие только чисто технические функции, обычно устанавливаются, не нарушая конструкции в промежутке между стропилами.

Когда приходится устанавливать слуховой проём в том месте, где находится одна или несколько стропильных ног, то в конструкцию основной крыши вносятся изменения, построенные на расчётах, связанных со снеговыми и ветровыми нагрузками. При этом под боковые стенки слухового окна в обязательном порядке добавляются усиленные стропильные ноги.

Как расширить чердачное пространство

Устроить жилое помещение на чердаке под крышей довольно просто – достаточно утеплить стены и кровлю. Однако есть определённая сложность в том, как осуществить доступ в помещение достаточного количества дневного света и при этом хотя бы визуально расширить чердачное пространство.

Установка в плоскость кровли мансардного окна частично решает проблему – пропускает свет и свежий воздух. Но это частичное решение проблемы, поскольку фактические объёмы помещения не увеличиваются, а остаются в тех же ограниченных крышей контурах.

Устройство большеразмерного слухового окна позволяет в его передний фронтон установить такое же (по размерам) окно, как на фасаде здания, увеличив высоту выступа в помещении под слуховым проёмом до высоты конька основной крыши.

При достаточно больших размерах – высоте до конька крыши и расстоянию от центральной оси здания до его боковой стены, встроенный в крышу проём под слуховое окно вполне может быть отдельным домиком для его жильцов.

Увеличивая внутреннее жилое пространство, нужно не забывать, что это может негативно отразится на внешнем облике здания. Поэтому важно следить за соблюдением пропорций между габаритами основной крыши и установленного на ней слухового окна.

Конфигурации слуховых окон

Архитектурный стиль, в рамках которого строилось определённое здание, не ограничивается фундаментом и фасадом. Как поставленная в любом деле точка, такой же точкой в строительстве является установленная на здании крыша. Её очертания не должны нарушать общую задумку архитектора. Поэтому многие создатели грандиозных проектов устанавливают вместо крыши шпили или купола.

Поиграть с внешним восприятием любого здания можно, добавляя к крыше разной формы выступы в виде слуховых окон.

Тем самым решаются сразу две проблемы:

  • техническая. Решение, которой необходимо для долговременной и безаварийной эксплуатации конструкции и покрытия кровли;
  • эстетическая . Без решения которой в принципе невозможно строительство современных зданий.

Расположенные в определённой последовательности, в правильно выбранных местах и с габаритами, отвечающими определённым пропорциям даже самые обычные односкатные слуховые окна могут выглядеть декоративным фрагментом интерьера.

С односкатной крышей

Окна с плоской крышей – самая простая форма из устанавливаемых на крышах слуховых окон.

Уклон единственного ската над этим окном не на много отличается от уклона самой крыши.

Окна подобного типа чаще всего устанавливаются на уже готовых крышах, потому что их установка не требует врезки в несущую систему. Достаточно лишь между стропилами вырезать часть обрешётки вместе с покрытием кровли.

Недостаточный уклон плоской кровли слухового окна, если она покрыта черепицей, может служить тому, что на её поверхности будет скапливаться снег и плохо сливаться вода. Устранить этот недостаток можно заменой покрытия на более подходящее, например, металлочерепицу или профильный лист.

Для водоотведения применяют обычные полукруглого или квадратного сечения водосточные желоба.

С двухскатной крышей

Окна с двухскатной или полукруглой крышей требуют особого внимания в подходе к их установке.

Проём для двухскатного слухового окна, как правило, врезается в конструкцию основной крыши и может существенно повлиять на её надёжность.

Место расположения данного слухового окна может иметь особые привязки в зависимости от целей, которые окно должно выполнять.

Если это окно является техническим выходом на поверхность крыши, то его расположение в чердачном пространстве должно находиться на высоте свободного доступа.

Окно с двухскатной крышей может быть оформлено в разных архитектурных стилях:

  • с фронтонным выступом или без него;
  • с карнизным выступом или без;
  • с желобами для стока воды или без них.

Оптимальный вариант для внешнего вида двухскатного окна – это когда у него на переднем фронтоне имеется один оконный проем, не разделённый перегородками. Несколько небольших окошек делают слуховое окно слишком громоздким.

Процесс установки слухового окна в готовую крышу

Первым делом следует выбрать оптимальное место установки. Если будет допущена ошибка и окно нужно будет перенести в другое место, то заделать проём в крыше будет крайне сложно.

Определившись с местом установки, нужно обратить внимание на расположение стропильных ног в этом месте. Лучшим вариантом будет вообще не трогать стропила.

Но если расстояние между ними небольшое, и слуховое окно по ширине будет больше его, то обязательно следует провести действия по страховке от проседания плоскости крыши.

До места, где будет подпиливаться стропильная нога и после него, нужно установить надёжные подпорки.

Демонтировать их можно только после полного окончания процесса установки слухового окна.

Затем следует продумать, каким образом и при помощи какого материала вырезанный проём можно будет временно оградить от атмосферных осадков.

Если разметка проведена и все страховочные действия выполнены, можно приступать к демонтажу обрешётки и материала, покрывающего крышу.

Дабы не случилось простоев в работе и нестыковок в процессе устройства слухового окна, на руках у строителей до начала работ должен быть проект будущего готового изделия и все необходимые для работы материалы.

Технология установки слухового окна Долмер на крыше дома в видео:

Как оформить

На зданиях, построенных в нашей стране, чаще всего встречаются слуховые окна четырёх типов. Это:

  • с плоской кровлей , уклон которой не превышает 15 0 ;
  • с двускатной кровлей , уклон обоих скатов которой должен соответствовать уклону крыши;
  • трёхскатной кровлей – вариант двухскатной с дополнительным скатом, начинающимся от конька и опущенным на передний фронтон;
  • полукруглой кровлей с дугообразной формой переднего фронтона.

Жестких ограничений на использование материалов покрытия этих крыш нет, но есть рекомендации.

Заключаются они в следующем:

  • плоскую крышу желательно покрывать материалами, позволяющими воде свободно стекать при небольшом уклоне;
  • в тех случаях, когда уклон скатов достаточный для хорошего водоотвода, их следует покрывать тем же материалом, что и основную крышу.

Для оформления фронтонов можно использовать любые материалы, применяемые при отделке фасадов зданий, но с непременным условием их небольшого веса.

Оконные проёмы в слуховых окнах (и прямоугольные, и дугообразные) устанавливаются также как и на фасаде здания – строго горизонтально.

Назначение

На многих жилых и производственных зданиях с крышей, имеющей общий уклон, установлены слуховые окна.

Пространство под крышей может использоваться для обустройства там помещения или для чисто технических целей – обслуживания стропильной системы и покрытия кровли.

В зависимости от назначения чердачного пространства меняются подходы к выбору определённого по форме и функциональным возможностям слухового окна.

К функциям, которые выполняет слуховое окно, относятся:

  • освещение помещения;
  • постоянный приток свежего воздуха;
  • возможность выхода на поверхность крыши;
  • декоративное оформление здания.

Главная часть слухового проёма – это непосредственно само окно, которое может быть:

  • круглым или овальным;
  • квадратным или прямоугольным;
  • треугольным.

Форма окна не влияет на надёжность и особенности конструкции.

Оконные контуры имеют значение лишь для эстетического восприятия архитектурной целостности здания.

Уклон ската

Предусмотреть правильный уклон скатов и предохранить от затекания проблемные участки стыковки слухового окна с основной крышей – главная задача при его проектировании и установке.

При большой площади крыши слухового окна следует предусмотреть отвод воды при помощи водосточных желобов.

Места стыковки стенок слухового окна с крышей лучше всего дополнительно гидроизолировать, а также установить туда ендову, причем нижняя должна обязательно выходить на несколько сантиметров за пределы основной крыши.

Уклон ската для плоской крыши не должен превышать 15 0 . В остальных случаях уклон нужно подбирать относительно уклона основной крыши.

Устройство слухового окна фирмы Roben в видео:

Контуры окна

Если выбирать слуховое окно по простоте устройства и практичности, то лучше остальных этим критериям соответствует треугольная или остроугольная форма.

Эта конфигурация имеет небольшую линию соприкосновения с крышей, что значительно снижает остроту проблемы возможного попадания влаги под кровлю.

Выбирая для установки окно треугольной формы, следует знать, что оно даёт наименьший эффект освещённости помещения , а увеличение его для устранения этого недостатка негативно отразится на внешнем виде здания.

Как лучше расположить

Для того чтобы не нарушить визуальный замысел проекта здания, архитекторы могут расположить слуховые проёмы в один ряд по горизонтальной или вертикальной линии. А могут разбросать окна хаотично или в шахматном порядке – ограничений для расположения практически нет.

Единственное условие, чтобы внешняя красота не создавала неудобства для тех, кому, возможно, придётся пользоваться слуховыми окнами со стороны чердачного пространства.

Если учитывать этот аспект, то окна желательно располагать на расстоянии около одного метра от пола чердака .

Порядок действий по установке слухового окна

При установке разных видов слуховых окон есть некоторые особенности, присущие устройству конкретного вида окон, но принципиального различия в порядке выполняемых действий нет.

Однако, сам порядок следует строго соблюдать:

  • составить точный план расположения слуховых окон с учётом всех особенностей основной крыши . Сделать чертёж окна с точным указанием всех габаритных размеров;
  • если есть необходимость, то следует определить, в каких местах должны находиться страховочные подпорки , и установить их до начала работ;
  • вырезать в кровле проём под окно согласно размерам, указанным в чертеже;
  • укрепить проём горизонтальными брусьями , прикрепив их к торцам обрезанных стропильных ног;
  • укрепить стропильные ноги , на которые опираются боковые стороны слухового окна – они будут нести всю нагрузку с обрезанных стропил;
  • после обшивки проёма по периметру и создания жесткой основы можно приступать к сооружению выбранного типа слухового окна;
  • дальнейший порядок действий повторяет порядок устройства обычной крыши с обязательной паро- и гидроизоляцией и устройством соответствующей системы утепления;
  • перед устройством наружной отделки стен и крыши слухового окна следует тщательно гидроизолировать участки , стыкующиеся с основой крышей.

До устройства слухового окна желательно просчитать стоимость и необходимость его установки. Возможно, установка обычного мансардного окна решит все вопросы по освещению и вентиляции, к тому же, наверняка обойдётся дешевле.

Если решение принято в пользу слухового окна, то нужно грамотно подойти к выбору его формы. Потому что привлекательного вида дугообразное окно под названием «бычий глаз» обойдется его будущему владельцу в цену, равную установке нескольких окон более простых контуров.

Какую оптимальную форму слухового окна выбрать для каждого конкретного случая, можно узнать, систематизировав данные, изложенные в этой статье.

Даже нежилое чердачное помещение нужно оборудовать окнами. Это помогает упростить его использование и сэкономить на электричестве. Но выбирать и устанавливать подобные конструкции следует максимально тщательно, чтобы исключить малейшие ошибки.

Особенности

Крыши на жилых домах бывают довольно разнообразными, но популярнее всего сооружения с наклонными скатами. Благодаря им удается сделать объемные чердаки, облегчить сход снега и сток дождя вниз. Но чтобы постройка действительно стала законченной, нужно обязательно оборудовать в крыше окна. Когда-то их использовали исключительно для вентиляции, а затем обнаружили, что такие конструкции позволяют увеличить освещенность и визуально расширить пространство. По традиции маленькие окошки в кровле называются слуховыми, но иногда их делают большими, а вентиляцию и стабилизацию здания обеспечивают другими средствами.

Виды

Слуховое окно – это такой своеобразный «домик» с парой внешних скатов. Мансардные проемы располагаются на одном уровне со скатом и не прикрываются навесами, что позволяет им пропускать максимум света. Для направленных вертикально слуховых окошек обязательно нужно формировать особый каркас. Как правило, их делают треугольными, не утапливая участок со стороны фронтона внутрь, а выставляя в той же плоскости, что и фасад. В остроугольной кровле фронтоны иногда оснащают крупными рамами, дополняют нетипичными деталями, позаимствованными у храмовой архитектуры.

Кровельные смотровые окна могут быть установлены и на односкатную, и на двускатную, и на ломаную крышу.

Любые виды кровельных конструкций могут быть объединены с проемами различной величины и геометрии. Ставить ли такие проемы на поверхности кровли или на фронтоне – решают исключительно домовладельцы. Никаких технических препятствий для того и другого решения обычно нет. Если окнами оснащается плоская крыша, водосток иногда приходится дополнять новыми желобами со скатом от 5 до 15 градусов.

Люк для выхода на крышу необходим не в меньшей, а подчас и в большей степени, чем простое окно.

Выход наружу из него куда удобнее, особенно если требуется осматривать и чинить расположенные высоко или в труднодоступных местах:

  • антенны;
  • кондиционирующие системы;
  • водостоки;
  • коньки;
  • молниеотводы.

Даже при отсутствии подобных элементов наверху без люка по правилам может эксплуатироваться только крыша, площадь которой не превышает 100 кв. м. При выходе из люка может быть установлена наружная либо раздвижная лестница. Довольно часто монтируют стремянки вплотную к стенам, а также кровельные трапы. Стремянки обычно ставят перпендикулярно горизонту в плоскости внешней стены. Любая лестница обязательно должна быть защищена от коррозии и выполнена таким образом, чтобы пользоваться ею было абсолютно безопасно. На плоскую кровлю удобнее подниматься по наружной лестнице, которую основательно прикрепляют к стенам.

Возвращаясь к окнам, нельзя не сказать про их потолочные варианты. Такие конструкции выполняются в самом разном стиле, могут отличаться по форме. Роль их не ограничивается простой подсветкой помещения мансарды – нередко лишь такой прием позволяет сформировать легкую и романтическую атмосферу в жилище. Совсем не обязательно пользоваться простой прямоугольной или квадратной системой: круглые окошки смотрятся даже лучше.

Дополнить необычное ощущение помогает установка витражных стекол.

Зенитные окна составляют уверенную конкуренцию привычным осветительным элементам и витражам. Собирать их должны квалифицированные специалисты, поскольку сделать все качественно вне конкретной технологии невозможно.

Их никогда не делают плоским, у потребителей есть выбор между такими формами, как:

  • срезанный конус;
  • полукруг;
  • купол;
  • трапеция.

Благодаря особенной конфигурации и тщательно продуманной сборке рассеивание света полностью реализует замысел разработчиков. При создании зенитных фонарей, кроме стекла, может использоваться поликарбонат; более того, простые стеклянные элементы не могут выдержать требуемой нагрузки в большинстве случаев. При помощи фонарей удается осветить залы и мансарды, которые не получается оборудовать требуемым количеством окон. Именно такой способ подсветки используется в зданиях большой площади, когда требуется осветить помещение, протянувшееся на 20-30 метров в длину.

Чтобы открыть зенитное окно, потребуется несколько нажатий на кнопки.

Более того, часть таких сооружений оборудуют системами, автоматически открывающими выход на крышу в случае возгорания или иной чрезвычайной ситуации. В жилых зданиях такой подход практикуется лишь изредка, в основном, там зенитные фонари вносят ощущение роскоши и повышают общую декоративность внешнего вида строения. Электронное оборудование, если оно предусмотрено, монтируется вместе с механикой. Перед окончательным закреплением стекла либо поликарбоната их положение тщательно регулируют.

Треугольное окно в кровле устанавливается, когда обустраивают основную систему стропил. Несмотря на отличия готовой формы, выходные проемы должны быть в виде стандартного прямоугольника. Потом ставят вертикальные формы стропил, выводя края треугольной конструкции за контуры главного проема. Коньковый брус связывает балки перекрытий с наивысшей точкой треугольника и идет строго по горизонтали. В большинстве случаев хватает бруса сечением 10х5 см.

От обычного стенного окна такое изделие отличается присутствием наплава – выступа, внутри которого расположен уплотнитель; к выступу и прижимают смонтированный стеклопакет. В большинстве случаев остекление производится не напрямую на раму, а на особые подкладки, благодаря которым сокращается риск появления сколов и деформаций. Улучшить эстетические свойства системы помогают шпроссы, то есть особые переплетения внутренних деталей стеклопакетов. Чтобы закрепить пакет, применяются штапики. Чаще всего размер фиксирующих профилей для конкретного типоразмера рамы варьируется, поскольку нужно соблюсти баланс между удержанием стекла и сохранением его целостности.

Глухое световое окно не предназначено для вентиляции или выхода наружу. Часто полагают, что составление подобных конструкций всего из нескольких деталей позволяет устанавливать их без лишних затруднений. Но это не совсем так хотя бы потому, что существуют только частично глухие окна. Они позволяют сберечь деньги и радикально сократить нагрузку на части фурнитуры. Чем меньше подвижных элементов, тем она меньше, а потому окно в целом проработает больше времени.

Чаще всего глухие окошки делают из профиля ПВХ, который дополнительно упрочняется.

Глухое остекление предпочтительно уже потому, что оно позволяет сберегать деньги заказчиков. Исключение профиля створок и специальной фурнитуры сразу уменьшает плату на 30 – 40%. Если даже окно поломается, ремонтировать его будет проще, быстрее и дешевле, чем конструкцию с открывающимися частями. Заменять все сразу требуется лишь при полном разрушении, а оно бывает не так часто. Основная масса дефектов ликвидируется заменой стеклопакета, не затрагивая профиля.

Глухие окна гораздо эффективнее открывающихся в плане сбережения тепла, потому что штапик неизменно плотнее самой крепкой и устойчивой фурнитуры. Что немаловажно, единственным ограничением при монтаже является прочность стеклопакета. А если есть створки, нужно учитывать еще величину фурнитуры и допустимую нагрузку на петли, что лимитирует размеры конструкции. Не говоря уже о том, что закрытая рама занимает только пространство проема и позволяет полнее использовать внутренний объем мансарды.

Отсутствие доступа воздуха – самое очевидное из затруднений при использовании глухих окон.

Обычно эта проблема решается за счет вентиляции, но не всегда и не везде такая альтернатива приемлема. Чем больше стеклопакет, тем выше риск, что он будет разбит. Профилактические меры (бронирование) частично устраняют опасность, но тогда и об экономии средств придется забыть. Очень трудно мыть герметичное окно, нередко такая работа оканчивается падениями с высоты; затрудняется и эвакуация при ЧП, так что все это нужно учесть.

Материалы

При всех различиях в форме, размерах и исполнении окон на крыше у них есть общая черта – использование строго ограниченного круга материалов. Металлопластиковые конструкции обладают такими несомненными достоинствами, как экологическая чистота, длительная служба, внешняя привлекательность и ценовая доступность. В любом случае, значение вида материала больше, чем наименование фирмы, которая берется за работу. В свою очередь, стеклопакет важнее профиля, потому что он более тонок в исполнении. Простое пластиковое окно на крыше предпочтительно, потому что оно не пропускает практически тепло, тепловое расширение у профиля и стекла весьма близкие, к тому же оно обладает приличным модулем упругости, легко переносит нагрузки.

Деревянные изделия смотрятся красиво и служат долго, но значительные технологические трудности не позволяют сделать их дешевыми.

Даже качество древесины, которое лучше, чем у ПВХ, не позволяет ей покинуть элитарную нишу. Для производства окон высшей категории применяют сибирский кедр или тик, обе породы служат свыше 100 лет. Лиственница совсем немного не дотягивает до этой планки. Сосновая древесина относительно дешева, окна из нее работают приблизительно 60 лет, что на практике вполне приемлемо.

Изделия из чистого алюминия хуже древесины и пластика, так как их теплопроводность велика. Кроме того, у алюминия и стекла разные темпы теплового расширения, поэтому время использования окна сокращается. Учитывая эти проблемы и сравнительную мягкость металла, его рекомендуется использовать для декоративных целей либо гармонично сочетать с поливинилхлоридом – так они взаимно гасят недостатки друг друга. Что касается стеклянных композитов, практически нулевая теплопроводность перечеркивается неустойчивостью при сколько-нибудь сильном морозе.

Дизайн

Выбрав геометрию и материал для окна на крыше, нужно внимательно разобраться и с его дизайном. Для стиля шале характерны занимающие значительную площадь панорамные окна. Романские (в средневековом стиле) конструкции сравнительно невелики и скорее напоминают щели. Если здание выдержано в готическом духе, стоит использовать стреловидные, устремленные кверху проемы либо имитацию языков костра (это уже поздняя готика). Далеко не все, конечно, будут удовлетворены таким стилистическим набором.

Барочная архитектура лучше всего сочетается с криволинейной формой окон – круглой, эллипсовидной и так далее. Подвид таких элементов – французские окна, которые начинаются практически от самого пола. Классицизм в том виде, в каком он пришел к концу XVIII – началу XIX столетий, всегда выглядит просто и монументально. Широко используются симметричные построения и правильные по геометрии элементы. Не будет стилистической ошибкой использование импостов на нижних створках и причудливо изогнутых перемычек.

Совершенно иначе к оформлению светопрозрачных конструкций подошли в эпоху модерна – с начала ХХ века.

Подражая этому стилистическому направлению, придется отказаться от любых прямых линий и угловатых конструкций. Допускается использование добавочных перекладин для верхних фрамуг, оснащаемых прямыми либо закругленными средниками. Часто фрамуги делятся на незначительные сегменты, а вот нижняя часть створок всегда остается цельной. Функциональные стили, появившиеся чуть позднее, отличаются использованием несимметричных створок. Конструктивизм прежде всего выражается в строгих квадратных и прямоугольных исполнениях, а вот любителям ар-деко стоит предпочесть ступенчатые либо оформленные в виде зигзагов окна, обилие изогнутых плоскостей.

Размеры

Независимо от стиля и формы, размеры окон на крыше четко регламентированы положениями ГОСТ. На рынке присутствует немало привлекательных предложений, но разобраться в них довольно легко. Как и на обычном чердаке, каждые 10 кв. м мансарды должны освещаться при помощи 1 кв. м остекления. Если внутри оборудована детская или гостиная комната, соотношение составляет уже 8: 1. Повысить освещенность внутреннего пространства можно, смонтировав окна сразу на обоих скатах.

Габариты и конфигурация подбираются также с учетом планировочной схемы кровли. На плоских крышах наилучшим образом проявляют себя высокие окна. Мелкие светопрозрачные конструкции оптимальны для туалетных комнат: там как раз требуется определенная интенсивность подсветки и затруднение подглядывания извне.

Ось открывания может быть расположена:

  • в середине;
  • наверху;
  • на 2/3 по высоте.

Размещение по центру признано специалистами наиболее удобным и практичным, а два других способа не позволят случайно получить травму при открытом окне. Наблюдение за внешним миром и происходящим там будет вполне возможно, если окошко будет иметь 1 м в высоту и в ширину.

Обычно расстояние от пола делают 90 – 120 см.

Первая из этих цифр минимальна и ни в коем случае не должна занижаться. На крыше с наклоном 35 градусов ставят окна 1,6 м в длину, а если он составляет 70 градусов, то каркас делают уже 1 – 1,2 м по длине.

Варианты устройства

Конструкция окна в остроугольной кровле позволяет размещать на фронтонах крупные рамы, при этом используются оригинальные детали. В домах старой постройки, сохранивших прежние архитектурные черты, целесообразно использовать привычное слуховое окно. Когда жилище более современное по духу, тут уже допускается применение мансардного формата. Важным отличием слуховых окон является то, что они не ставятся без особых ниш в кровле. Количество креплений весьма велико в этом случае.

Мансардные окна просто крепятся в промежутки стропил. Подобные элементы, кроме своей основной функции, оказываются преградой для потоков воды. Оттого их рекомендуется монтировать на покатые крыши, угол наклона которых составляет от 15 до 20 градусов. Нужно очень тщательно продумывать всю схему, составляя чертеж. Большое внимание уделяют защите внутреннего пространства от холодного воздуха, ветра и осадков.

Особым типом кровельных окон является «балкон».

Использование его позволяет исправить недоработки проектировщиков и все же воспользоваться практически полноценным балконом на мансардах. Подобное технологическое решение было найдено сравнительно недавно, когда за работу взялись дизайнеры из западноевропейских стран. За основу взята концепция трансформера, причем точный подбор габаритов под параметры зданий помогает не нагружать фасады сверх меры.

Как сделать самостоятельно?

Слуховые окна начинают делать, продумывая и монтируя каркас. Целесообразно сочетать эту работу с обустройством стропил крыши в целом. У окошка должна быть автономная балка конька, свои стропила и обрешетка, на них накладывается кровельный пирог. Фактически это еще одна крыша, только в миниатюрном варианте. Установка стропильных ног для ограждения проема должна делаться из максимально прочных материалов: ведь им придется выносить нагрузки от всех составных частей и кровли.

Поперечная балка, расположенная внизу, ставится вровень с внешней стеной. Верхнюю располагают сообразно тому, насколько высокое окно хотят получить. Вертикальные стойки упирают в нижнюю балку и затем наверху скрепляются поперечной перекладиной. В готовую раму нужно добавить продольно направленный брус, который свяжет ее с упирающейся в стропила балкой. Этот каркас позднее дополняется стропилами, построить их нужно точно так же, как и под основной крышей жилища.

Закрепление перемычек должно производиться без врубок в основания стропильных ног, потому что тогда те окажутся слишком слабыми.

Крепежные изделия запасают заранее, внимательно проверяя, из хорошего ли металла они сделаны. Окончив монтаж каркаса своими руками, обязательно требуется оценить его ровность. Проверка производится уровнем и отвесом, причем даже самые ничтожные по величине перекосы недопустимы в принципе. Без подобного теста нежелательно класть конек и выставлять стропила.

Боковые плоскости окон покрываются водостойкими материалами, повышенное внимание уделяют вероятным пунктам протечек. Такие проблемы часто появляются на стыках и на углах, на выводах труб и вентиляции.

Все эти участки снабжаются гидроизоляцией, для нее могут использоваться:

  • прижимающие планки;
  • мембраны;
  • стойкие к погодным процессам герметики на основе силикона.

Нижние стропила рекомендуется изготавливать по шаблонам, а до установки ненужные части отпиливают, придавая изделию требуемую величину. Поставив все детали на место, крышу окошка обшивают гидрофобной фанерой и избранным кровельным покрытием. Фанеру размещают, двигаясь сверху от балки конька, особенно это важно на крутом скате. Лист следует четко ориентировать по верхнему торцу. Когда фанеру прикрепят, спускаются, замеряют и подгоняют прочие угловые детали.

Работа с мансардной кровлей кажется более простой, потому что нет необходимости в постройке «домиков». Но на самом деле как раз по этой причине перечень требований только вырастает. При помощи маркизета обеспечивается защита от механических нагрузок. Оклад из разнообразных материалов выбирают сообразно виду покрытия кровли, поскольку он должен встать на одном уровне со скатом.

Дополнительно монтируется внешний контур, защищающий конструкцию от потери тепла и от промокания.

Жалюзи и шторы почти никогда не поставляются в комплекте , поэтому их приходится покупать отдельно, ориентируясь на дизайн интерьера и собственные вкусовые предпочтения. Еще обязательно используют откосы. Выяснив, сколько окон придется поставить, какова окажется их величина, приступают к разметке. Необходимые точки помечаются с резервом в 20-30 мм справа и слева; верхние и нижние пометки должны иметь резерв 100-150 мм. При нарезке гидроизоляционных материалов стоит предусмотреть запас по 0,2 м во все стороны по сравнению с размерами окна.

Если сверху уже уложена основная кровля, в предусмотренном месте ее убирают или срезают. В отдельных случаях приходится демонтировать препятствующие нормальной работе стропильные конструкции. Внизу, в 80-100 мм от обрешетки прибивается опорный брус, сечение его составляет 5 см. На этот брус нужно набить нижнюю долю гидроизоляции, а верхушку ее присоединяют к обрешетке. Боковые участки гидроизоляционного материала полагается извлекать наружу.

Крепление рамы от различных производителей не может производиться одинаково.

Лучше всего прочесть инструкцию, идущую в комплекте, либо получить консультацию у официального представительства поставщика. Когда монтаж рамы окончен, к ней крепятся кронштейны. Сверху обязательно крепят утеплитель, внизу его раскладывают на опорном брусе. Теперь можно монтировать створку и регулировать плотность ее прижатия, используя верхние кронштейны.

Освобожденные ранее края гидроизоляции присоединяются к раме, под них вкладывают утеплитель. Наверху монтируется желоб для дренажа, который должен учитывать конструктивную специфику модификации окна. Практически всегда на этом этапе вновь обращаются к технической документации либо к помощи консультантов. Окно оборудуется снаружи фартуком, спасающим от протечек.

Края фартуков заводятся под обрешетку, а над нижними ставится желоб. Недопустимо заполнять стыки монтажной пеной. Она повышает гидроизоляционные свойства соединений, но сильный напор потока способен исказить геометрию оконного блока. Опытные мастера применяют стойкие к атмосферным условиям герметики. При создании как мансардных, так и слуховых окон требуется применять снаряжение и страховочные приспособления для работ на высоте.

Эффектные примеры

Для частного дома можно применять самые разные конструкции кровельных окон. Вот так выглядит одно из решений – открывающийся вверх оконный блок благородного черного цвета. Его внешняя притягательность гармонично сочетается с неброской светло-коричневой металлочерепицей вокруг.

А вот тут не стали делать цветового контраста – просто сыграли на симметрии двух конструкций.

Глухие прямоугольные окна в очень крутом скате крыши смотрятся вполне симпатично.

Окно балконного формата может выглядеть так: одна часть поднимается, а другая, имеющая по периметру барьер средней высоты, оказывается наружи. Как отчетливо видно по фотографии, если все правильно рассчитано, система вполне устойчива и красива, ничто не мешает выходить на свежий воздух. Вот так выглядит одна из завершающих стадий монтажа изящных окон на крыше: обрешетка уже набита, но облицовочный материал еще не выложен. А эти белые окна, встроенные в небольшой выступающий «домик», мало кого оставят равнодушными, особенно из-за контраста с неяркой красноватой отделкой крыши.

6375 0 1

Красивое слуховое окно на крыше — это не только эффектный элемент дизайна кровли, но и довольно полезное сооружение, ведь чем больше на чердаке таких окон, тем лучше будет естественное освещение. Далее вы узнаете, на какие виды делятся подобные конструкции, и чем они отличаются между собой. А самоделкиным я расскажу о сборке 2 наиболее простых вариантов своими руками.

Какими бывают слуховые окна

Что ни говорите, а крыша с окнами всегда привлекает внимание. Изначально слуховое или смотровое окно служило исключительно для вентиляции на чердаке и в качестве удобного лаза на кровлю. Но за пару сотен лет ее функциональная наполненность серьезно расширилась.

Типы смотровых окон

Существует 4 типа оконных проемов на крыше:

  1. Оконный проем на фронтоне между скатами крыши;
  2. Дормер;
  3. Антидормер;
  4. Окно на мансарде встроенное в плоскость кровли.

Рассмотрим их более подробно:

  • Фронтонные окна в основном характерны для двускатных крыш и ломанных мансардных конструкций. Это самый простой тип смотровых окон. Фронтоны, по сути, являются продолжением торцевых частей наружных стен, и обустройство здесь ничем не отличается от врезки обычного окна;

  • Дормер — это окна, выдвинутые за пределы кровли, такая себе надстройка на крыше. Данный тип смотровых конструкций считается самым распространенным. Вызвано это тем, что надстройка не забирает полезную площадь мансарды, более того, она, пусть и незначительно, но добавляет эту площадь;

  • Антидормер в отличие от дормер, наоборот, утоплены в конструкцию крыши. Монтаж у них чуть проще, но большую проблему составляет обустройство усиленной гидроизоляции, ведь дождь практически беспрепятственно заливается в эту впадину. Антидормер имеет смысл обустраивать в нижних скатах ломаных мансардных крыш;

  • Обустройство плоских мансардных окон считается последним писком моды. Принцип прост — в плоскость ската крыши врезается готовая оконная конструкция. Бум на такие окна обусловлен еще и тем, что их можно врезать в готовую кровлю без серьезной разборки кровельного пирога.

Существует еще такое понятие, как люкарны. В люкарнах вертикально расположенное окно и стена нижнего этажа находятся в одной плоскости, низ конструкции фактически опирается на стену.

Разновидности конструкций

Теперь поговорим о видах сооружений. Если разбираться с архитектурными изысками и народными названиями, то видов конструкций существует несколько десятков. Пытаться рассказать обо всех нет смысла, ведь каждый мастер претендует на уникальность. Поэтому я взял самые распространенные направления.

Иллюстрации Рекомендации

Односкатные .

Один из самых простых вариантов, где крыша сооружения фактически является продолжением крыши основного ската, разве что угол немного меняется.


Двухскатная конструкция .

Здесь мы видим стандартную двускатную крышу в миниатюре, причем устройство стропильной системы в большом и малом варианте абсолютно одинаковое.


Треугольное окно .

Это окно также представляет собой разновидность двускатной кровли. От предыдущего варианта конструкция отличается только отсутствием боковых стен, все остальное монтируется похожим образом.


Вальмовая крыша .

Обычно используется в старинных стилях. В монтаже сложнее классической двускатной, но смотрится элегантно.


Арочный дормер .

Сооружение сферических крыш арочного типа всегда было делом хлопотным, поэтому обустраивать их своими руками, без соответствующей сноровки я вам не рекомендую.


Летучая мышь .

Новое веянье в современной архитектуре. Мягкие и плавные формы отлично смотрятся на крышах с относительно небольшим углом наклона, но в монтаже эта разновидность конструкций также требует профессионализма.


Зенитный фонарь .

Смотрится зенитный фонарь очень эффектно, но в частных домах такие сооружения большая редкость.

Варианты самостоятельной сборки

Слуховые окна желательно планировать и обустраивать еще на стадии сборки стропильной системы крыши.

Если крыша полностью собрана, но вы твердо решили сделать в ней окно, мой вам совет, лучше вызывайте мастера.

Несколько слов о нормативах

При возведении подобных сооружений по закону нужно руководствоваться ГОСТом 1250681, а также СНиП II-26 и СНиП 21-01, но эти нормативы актуальны при строительстве административных зданий. Что касается частных домов, то практически все указания, расписанные в документах, носят больше рекомендательный характер:

  • В частности, не рекомендуется устанавливать слуховое окно в плоскости кровли ближе 1 м от фронтонной стены;
  • Если угол ската кровли менее 35º, то лучше ограничиться окном на фронтоне;
  • В случаях, когда устанавливается несколько окон подряд на одном скате, расстояние между ними должно быть не менее 800 мм;
  • Нижний срез оконной рамы должен находиться на расстоянии 1 м от пола мансарды.

Нормальное естественное освещение обеспечивается, если площадь окон составляет 14–16% от площади пола в мансарде. Но по нормативам площадь окон не должна превышать половину площади пола на чердаке.

Вариант №1: простейшая односкатная конструкция

Иллюстрации Рекомендации
Обрамление конструкции .

Первым обустраивается прямоугольный каркас в стропильной системе ската:

  • Стропильные ноги, которые мешают, просто вырезаются на ширину проема;
  • Дальше сверху и снизу набиваются горизонтальные бруски. Для этих целей лучше всего использовать брус, из которого сделаны стропильные ноги.
Несущие стойки .

Крайние вертикальные стойки набираются из 2 брусков. Один брусок прибивается к боковой стороне стропильной ноги, а другой ставится на стропильную ногу, плюс бруски скрепляются между собой.

К вертикальным стойкам прибиваются горизонтальные стропила кровли. Угол наклона стропил должен быть от 5º.


Сбиваем каркас .

Остальной каркас сбивается, как показано на схеме слева из таких же брусков. Слишком часто промежуточные стойки и верхние стропильные перекладины монтировать не стоит, шага в 50 см будет достаточно.

Не забывайте, вам между этими брусками еще закладывать утеплитель, а каждый брусок — это мостик холода.

Каркас кровли .

Так как крыша у нас плоская, кровельный каркас делается усиленный, из 2 рядов перекрестных планок.

Нижний опорный каркас под окном монтируется по желанию, я рекомендую приподнять окно над кровлей хотя бы на 100 мм, так вы защитите его от снега и воды.


Обшиваем каркас .

Для наружной обшивки используется ОСП или водостойкая фанера толщиной от 10 мм.

Для утепления основной кровли обычно используются плотные плиты минеральной ваты.

В каркасе смотрового окна паропроницаемость утеплителя не настолько актуальна, поэтому здесь можно использовать пенопласт или ЭППС.

Кровельный материал используется тот же, что и на основной крыше, а боковые стенки можно обшить оцинкованным железом и покрасить его в цвет кровли.

Вариант №2: треугольник

Треугольная конструкция монтируется на этапе обустройства основной стропильной системы. Хотя конечная форма у нас треугольная, выходной проем делается так же, как и в предыдущем варианте, прямоугольным.

Дальше устанавливается вертикальная лицевая стропильная ферма, при этом края треугольника выходят за пределы основного проема. Вершина стропильной фермы должна быть на одном уровне с горизонтальной балкой перекрытия проема.

Одновременно с установкой лицевой треугольной фермы монтируется коньковый брус. Он соединяет балку перекрытия проема с вершиной треугольника и располагается строго горизонтально. В данном случае достаточно бруса 100х50 мм.

После этого обустраивается треугольник на плоскости кровли. Вам нужно соединить точку крепления конькового бруса в проеме с краями лицевой фермы. На эти бруски будут опираться стропильные ноги каркаса окна.

После обшивки лицевой фермы листами ОСП или водостойкой фанерой, по бокам набивается небольшой каркас для «вылета» кровли. На последнем этапе все зашивается листами и можно приступать к монтажу кровельного покрытия, утеплению и чистовой отделке.

Вывод

Варианты сборки, о которых я рассказал, можно усовершенствовать и изменять по своему желанию, к примеру, при соединении первого и второго вариантов вы получите полноценный дормер с двускатной крышей. Если остались вопросы, пишите в комментарии, постараюсь помочь.

1 ноября 2017г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Слуховые окна на крыше устанавливают в качестве источника естественного освещения и вентиляции в помещениях чердаков и мансард. А благодаря всевозможным конструктивным решениям они выполняют еще и эстетическую функцию – фасад дома приобретает привлекательный и законченный внешний вид.

Функциональное предназначение

Дома с крышей со слуховым окном всегда выделяются на фоне общей застройки своим оригинальным неповторимым видом.

Мансардные окна выделяют постройку на фоне обычных домов

Для чего нужно слуховое окно? Основной его функцией является обеспечение вентиляции и освещения подкровельного пространства. Выбирая место расположения источника естественного освещения чердака или мансарды, важно учесть ориентацию будущего слухового окна по сторонам света. Оно должно смотреть на юг, тогда будут достигнуты все требования к естественной инсоляции помещения .

Чердачное окно можно заменить устройством вентиляционной решетки. Отсутствие в конструкции кровли даже незначительного вентиляционного канала повлечет за собой существенные неприятности:

  1. Неизбежно будут происходить теплопотери в пространство чердака, где при охлаждении воздуха образуется конденсат, который за неимением вентиляции, будет накапливаться в закрытом помещении.
  2. Из-за отсутствия освещения на чердаке очень быстро распространится грибок и плесень.

Решетка может устанавливаться на фасаде дома из любого материала. Это могут быть кирпичные, деревянные, блочные дома.


Чердачная решетка служит заменой слуховому окну

Также слуховое окно на крыше может обеспечивать доступ на кровлю для ремонтных или монтажных работ.

Если говорить об архитектурном облике здания, то вальмовая, шатровая или полувальмовая крыша самой своей конструкцией предполагает устройство мансардных окон.

Какими бывают

Существуют разные решения. Оконная конструкция может быть вмонтирована в плоскость крыши или это может быть вертикальное остекление .

Распространено использование небольших треугольных, арочных и трапециевидных проемов с полностью остекленной вертикальной плоскостью.

Cлуховые окна на крыше, конструкции которых имеют боковые стены, различаются в зависимости от типа кровли:

  • плоские;
  • четырехугольные односкатные;
  • четырехугольные двухскатные;
  • треугольные;
  • полукруглые;
  • панорамные трапециевидные;
  • световые фонари;
  • круглые.
  1. Односкатное

Это самый простой тип, характеризующийся наличием плоской крыши, уклон которой меньше уклона крыши.


У односкатного окна плоская крыша с небольшим уклоном

Оно характеризуется наличием достаточного пространства под потолком по сравнению с двухскатным вариантом. При его устройстве внимание следует уделить оборудованию качественного стока под дождевую воду и прочие осадки. Минусом небольшого уклона является уменьшение количества вариантов кровельных материалов, которые можно использовать.

  1. Традиционным решением является окно, расположенное в стеновой плоскости на двухскатной крыше.

Двухскатная конструкция окна существенно уменьшает пространство под крышей

Сама конструкция двухскатной крыши характеризуется маленьким пространством над головой. Окошко может иметь островерхую или закругленную форму. Сложная конструкция потребует больших финансовых затрат, чем односкатная. Минусом будет то, что подкровельное пространство конкретно уменьшится.

  1. Внешнее исполнение вальмового окна вызывает ассоциацию с размеренной и уютной жизнью. Угол наклона конструкции и крыши повторяют друг друга.
  2. Арочная конструкция придает внешнему виду дома атмосферу особняка. Помимо горизонтального расположения слуховых окон, возможно вертикальное размещение.
  3. Окно с названием «зенитный фонарь» придаст внешнему облику здания визуальной легкости и воздушности.



  1. Панорамные окна на крыше обеспечивают высокие обзорные качества и максимальное естественное освещение.
  2. Ограждающие боковые поверхности трапециевидного окна покрываются кровельным материалом.
  3. Окно, именуемое «летучей мышью», лучше подходит для оконных конструкций с небольшим уклоном.
  4. Мансардные окна не служат для украшения фасада. Они выполняют практическую задачу по обеспечению мансардного жилого пространства достаточным количеством естественного освещения и свежего воздуха. Для устройства этих окон не потребуется возведение вспомогательных конструкций. В плане гидроизоляционных качеств современные оконные системы надежны и долговечны.



Конструктивные решения

Существует несколько основных схем расположения слуховых окон:

Проектирование и монтаж

Перед тем как приступить к проектированию, следует ознакомиться с требованиями СНиП II-26 и СНиП 21-01. Зачем это делать? Их соблюдение гарантирует, что возводимая конструкция будет отвечать требованиям надежности и долговечности при том, что параметры кровли не утратят надежность и качество своих технических параметров.

Условия СНиП в части возведения слуховых окон:

  1. Кровельный скат должен иметь уклон от 35 градусов – в этом случае установка считается возможной.
  2. При необходимости возведения надстройки важно учитывать рекомендуемые нормами расстояния от наружных ограждающих конструкций здания.
  3. Минимальным размером створок, открывающихся и располагающихся на окне, считается 0,6 на 0,8 метров, следовательно, допустимыми параметрами окна на крыше будет 1,2 на 0,8 метров.
  4. Невозможно, чтобы фасад окна с вальмовой крышей и проемом четырехугольной формы продолжал стену строения.

ГОСТом предполагается применение разных облицовочных материалов: меди, листового металла, черепицы . Окна могут быть оборудованы выступами, собственной кровлей или водосточными желобами.


В некоторых случаях возможно обустройство балкона на крыше

При достаточных размерах проема и наличии ограждающей конструкции возможно обустройство балкона.

Разработка каркаса

После определения параметров проема необходимо приступить к разработке чертежа будущей конструкции, которая должна быть не только функциональной, но и эстетически привлекательной.

Ширину слухового отверстия принимают так, чтобы она превосходила половину ширины мансардного помещения.

Монтаж каркаса

Устройство слухового окна должно происходить на этапе установки несущей системы основной крыши здания .

Конструктивно слуховой проем – это крыша в миниатюре. Его кровля оснащена собственными несущими конструкциями, обрешеткой и, по необходимости, коньком.


Каркас окна содержит те же элементы, что и стропильная система кровли

Первым делом, на поверхности кровли изготавливают фронтоны. Затем производят крепление конькового бруса и стропил, выполняют проемы в обозначенных местах.

Необходимо выполнить ограждение проемов при помощи прочных стропил, на которые будет распределяться основная нагрузка. Стропила могут быть двойными или тройными.

На расположенную снизу балку укладывают стойки, соединяемые наверху при помощи бруска. В итоге конструкция должна быть связана при помощи брусьев с верхней балкой.

Результатом будет еще не имеющий своей стропильной системы каркас.


Чтобы стропила не утратили свои несущие способности, крепление всех элементов должно происходить при помощи металлических крепежей .

Проверив каркас по всем направлениям, можно приступать к монтажу конькового бруса и несущей конструкции крыши.

Особенности

Влагостойкий материал устраивают для обшивки боковых стен конструкции. Покрытие кровли укладывают на этапе монтажа всего кровельного материала.

Во избежание протечек, важно грамотно произвести гидроизоляцию стыковочных швов при помощи мембран, силиконовых герметиков, прижимных планок.

Обновите свой дом с помощью мансардных окон

При ремонте дома большинство людей хотят получить максимальную отдачу от своих вложений. Что повышает стоимость вашей собственности при минимальной стоимости? Возможно, вам нужны идеи по увеличению жилого пространства в вашем доме, но вы не хотите строить что-то совершенно новое. Какова самая низкая цена за квадратный фут? Один из способов улучшить свой дом — это построить подвал. Но, может быть, у тебя нет подвала. Или, может быть, вы хотите увеличить естественное освещение в своем доме.Многие семьи, которым нравится существующий дом, предпочитают небольшие пристройки, а не более дорогой ремонт. Среднестатистическое мансардное окно расширяет полезную площадь дома при ограниченном бюджете. В этой статье мы обсудим, почему ваша семья может пожелать обновить свой дом мансардными окнами.

Что такое мансардное окно?

Мансардное окно — это выступ на крыше. Это увеличивает высоту потолка в наклонной крыше дома. Доступны несколько различных стилей слуховых окон, включая слуховые окна с остроконечной крышкой, вальм и с односкатной крышей.Каждый увеличивает квадратный фут и добавляет света в дом. Их идентифицируют по форме крыши.

Многие называют фронтон мансардными мансардными окнами. К ним относится крыша, которая выступает посередине и спускается по бокам.

Как и мансардные окна, мансардные окна имеют третью сторону. Эта сторона находится в верхней части окна.

Слуховое окно с односкатной крышей достигает самой нижней точки спереди и спускается вверх к задней части. Мансардные окна с остроконечными крышами — самый популярный вариант мансардного типа.

Преимущества добавления слухового окна

Добавьте больше места

Если вы хотите сэкономить деньги и увеличить площадь своего дома, постройте слуховое окно.Люди используют слуховые окна для самых разных помещений. Это может быть гостиная, ванная, спальня или даже кладовая. Домовладельцы могут увеличить свое пространство примерно на половину комнаты с мансардными окнами. Многие люди добавляют слуховые окна, потому что считают свой чердак потраченным впустую. Увеличивая высоту потолка, мансардные окна позволяют использовать больше чердачного пространства. Возможно, вы живете там, где не можете добавить дополнительную историю. Используйте свой существующий чердак, не нарушая строительных норм, добавив мансардное окно. Это позволяет использовать пространство, не добавляя еще одной истории.

Увеличить освещение

Возможно, вы желаете увеличить естественное освещение в своем доме. Некоторые варианты включают световые люки и солнечные туннели. Чтобы узнать больше об этих вариантах, посетите наш блог о них. Мансардные окна также увеличивают естественное освещение в доме. Слуховые окна позволяют добавлять окна в тех областях, где установка окна обычно невозможна. Это особенно актуально для домов с двускатной крышей. Если вам не нужно дополнительное пространство, выберите небольшое слуховое окно.Это увеличивает освещение и воздушный поток без особых дополнительных квадратных метров.

Вариант для хорошей погоды

Большинство слуховых окон включает в себя крыши с крутым уклоном. Это дает им лучшую атмосферостойкость. В то время как все слуховые окна могут сбрасывать снег и дождь с крыши, остроконечное слуховое окно проливает их лучше всего.

Повышение привлекательности бордюров

Установка мансардных окон в ваш дом — один из самых дешевых способов улучшить привлекательность бордюров и повысить рыночную стоимость. Оценщики всегда ищут визуальную привлекательность, когда определяют стоимость дома.Некоторые домовладельцы добавляют слуховое окно просто, чтобы нарушить монотонность вида простой крыши. Мансардные окна добавляют разнообразия внешнему виду дома, который нравится покупателям. Когда дело доходит до эстетики, мансардные окна безоговорочно выигрывают. Простые в конструкции мансардные окна хорошо сочетаются с дизайном многих домов.

Если вы хотите наслаждаться своим домом без капитального ремонта, подумайте о том, чтобы добавить мансардное окно. Мы надеемся, что советы в этой статье помогли вам рассчитать общую стоимость различных проектов, которые вы можете выполнить, чтобы увеличить размер вашего дома.Выбирая слуховое окно для улучшения вашего дома, вы должны быть уверены, что все сделано правильно. В противном случае это не продлится долго. Если вы добавите слуховое окно, и оно будет выровнено не совсем правильно, люди это заметят. Неправильно установленное слуховое окно может поставить под угрозу крышу, что приведет к протечкам или даже к обрушению. Убедитесь, что вы наняли для своего проекта опытного подрядчика. Свяжитесь с Specialty Home Products, чтобы получить помощь с установкой слухового окна. Наша команда дизайнеров позаботится о том, чтобы улучшение вашего дома принесло вам максимальную пользу на долгие годы без необходимости переезжать в новый дом.

Есть вопросы по ремонту сайдинга или крыши? Обратитесь к специалисту по кровельным работам из Specialty Home Products, кровельщики Spokane в Вашингтоне сегодня. Задать вопрос

5 типов слуховых окон — блог мастера

Слуховые окна похожи на глаза дома. Расположенные на крышах, они добавляют пространство и свет на верхние этажи и добавляют интерес к простой линии крыши.

Я помню, как провел первую весну в нашем маленьком бунгало, сидя на крыше, восстанавливая два слуховых окна для бровей, которые почти сгнили.Работа на крутом склоне изо дня в день была изнурительной, но когда она была закончена, отдача была невероятной. В нашем доме больше не было двух черных глаз.

В некоторых стилях старых домов часто используются слуховые окна, такие как американский Foursquare и Colonial Revival, в то время как другие редко имеют слуховые окна.

Слуховые окна получили свое конкретное название из-за стиля крыши, который они носят. В этом посте я составил список наиболее распространенных типов и изображений, которые помогут вам определить, что есть что. Но прежде чем мы перейдем к списку, вам следует знать кое-что, относящееся к слуховым аппаратам.

Правила добавления слухового окна

  1. Сохраняйте согласованный стиль — Дом редко, если вообще когда-либо, содержит слуховые окна двух разных типов. Если вы встретите дом более чем одного типа, велика вероятность, что один из них был добавлен позже подрядчиком, который никогда не посещал занятия по проектированию. Если вы планируете добавить слуховое окно, убедитесь, что оно осталось в том же стиле, что и все существующие.
  2. Сохранять постоянный размер — Обычно неизменен не только стиль, но и размер.За исключением случаев, когда можно найти более крупное центральное слуховое окно, размеры должны быть одинаковыми по всему зданию. Размеры слуховых окон всегда должны быть достаточно маленькими, чтобы они не затмевали историю, на которой они опираются. Массивное слуховое окно на крыше небольшого коттеджа будет выглядеть так, как будто оно собирается раздавить дом под ним. Даже если вам нужно дополнительное пространство, подумайте о других способах его получения, кроме добавления массивного нового слухового окна.

5 типов слуховых аппаратов

Изображение предоставлено: vicspacewalker / 123RF Stock Photo

1.Фронтон — Простая двускатная крыша слухового окна помогает отводить воду от окна и вниз по его сторонам. Они присутствуют в большинстве домов любого типа и, вероятно, являются наиболее распространенным стилем слуховых окон из-за их простоты и того факта, что они добавляют самый вертикальный потолок из большинства слуховых окон. Вы часто найдете их в группах, кратных 3, 4 или даже 5 на крыше.

Изображение предоставлено: capecodadditions.com

2. Сарай — Эти слуховые окна могут быть лишь небольшим дополнением для некоторого дополнительного света, но часто они почти такие же большие, как вся линия крыши (как в доме в стиле мыса на фотографии).Слуховые окна сарая часто стирают грань между слуховым окном и просто вторым этажом.

Изображение предоставлено: Скотт Сидлер

3. Шатровая — Эти шатровые мансардные окна, почти такие же типичные, как и слуховые окна с двускатной крышей, являются одной из определяющих характеристик американского Foursquare.

Изображение предоставлено: Скотт Сидлер

4. Бровь — Будь то полукруг или треугольник, мансардные окна для бровей делают больше для создания архитектурного акцента, чем для увеличения объема. Они служат для добавления света на верхние этажи и часто встречаются с декоративной веерной подсветкой (как на фото) или другим уникальным оконным элементом.

Изображение предоставлено: dbvirago / 123RF Stock Photo

5. Сегментарное — Сегментное слуховое окно — это, по сути, причудливый способ сказать «слуховое окно с арочной крышей». Я полагаю, что в архитектурных книгах термин «сегментарный» понравился больше, чем «выпуклый выступ на крыше», но вы можете решить.

Изображение предоставлено: christopheronstad.com

На случай, если эти фотографии недостаточно хороши, в Интернете есть небольшая удобная графика, которая поможет вам определить, на какой тип слухового окна вы смотрите.

Теперь, когда вы в следующий раз посмотрите на дом со слуховыми окнами, вы можете высказаться и произвести впечатление на людей, назвав конкретную архитектуру слухового окна, которой вы все восхищаетесь.Вот почему вы читаете этот блог, верно? Чтобы произвести впечатление на других своими старыми домашними знаниями? … Вы знаете, что это правда.

Основатель и старший редактор

Я люблю старые дома, работаю своими руками и учу других делать это самостоятельно! Все можно научить, если вы только дадите этому шанс.

Подпишитесь сейчас и получите БЕСПЛАТНУЮ электронную книгу!

Как построить слуховые окна на крыше

Популярная викторина! Какое простое расширение крыши выглядит красиво снаружи и добавляет пространства и света внутри?

Это называется слуховым окном! Эта конструкция выступает вертикально из плоскости скатной крыши, что увеличивает пространство в комнате, и обычно имеет окно или несколько окон, которые пропускают больше света в комнату.Если вы хотите добавить больше места для хранения вещей или жилого пространства в спальню, ванную комнату, студию или чердак, мансарда будет одним из лучших вариантов. Они не только функциональны и отлично выглядят, но и помогают повысить стоимость вашего дома при перепродаже.

Если вы заинтересованы в установке слухового окна на крышу, не стесняйтесь обращаться в местную кровельную компанию. В Legacy Service мы предоставляем полный спектр услуг по установке и замене кровли для домовладельцев на юго-востоке Пенсильвании, Нью-Джерси и некоторых частях Германии.Если вы заинтересованы в замене крыши и хотите добавить слуховое окно, свяжитесь с нами. Мы вышлем специалиста, который бесплатно предоставит вам смету.

В этой статье мы расскажем, что такое слуховое окно, пошаговый процесс его создания и вопросы, которые нам задают чаще всего. Продолжайте читать, чтобы узнать больше!

Что такое мансардное окно?

Итак, что такое мансардные окна в доме?

Мансардное окно с рамой — это простая надстройка, добавляемая к вашей крыше, которая предназначена для добавления света и пространства в ваш дом.Два основных типа мансардных окон включают мансардные мансардные окна и мансардные окна. Двускатные мансардные окна строятся перпендикулярно существующей плоскости крыши, а их коньки выступают за пределы крыши. Этот процесс строительства более сложен, чем слуховые окна сарая, потому что торцевые стены слухового окна несут нагрузку, а не боковые стенки.

Слуховые окна могут увеличить пространство для хранения вещей в вашем доме, независимо от того, строите ли вы чердак или дополнительную спальню. Размещение там окна помогает увеличить количество света в вашем доме, что действительно открывает комнату.Вы также сможете насладиться свежим воздухом и прекрасным видом на верхушки деревьев.

Минусов в установке слухового окна (или двух) на крыше практически нет! Это также увеличивает привлекательность вашего дома и повышает его стоимость при перепродаже. Если вас интересует мансардная крыша, продолжайте читать. В следующем разделе мы предоставим пошаговые инструкции о том, как установить слуховое окно на крышу.

Как добавить слуховое окно к крыше

Прежде чем начать, просто помните, что добавление слухового окна к крыше — амбициозный проект.Лучше всего иметь за плечами еще несколько завершенных проектов, чтобы у вас был опыт, который поможет вам в этом. Так что, если вы думаете, что готовы взяться за этот проект самостоятельно (или с помощью друга), тогда приступим! Вот как добавить слуховые окна на крышу:

  1. Определение, подходит ли проект для вас — Возможно, вам потребуется проконсультироваться со специалистом по кровле или плотником, чтобы определить, подходит ли этот проект для вас. Установка слуховых окон на крышу может обойтись дорого, поэтому подготовьте свой бюджет, прежде чем принимать какие-либо решения.Планируйте также выделить много времени.
  2. Выяснение деталей на бумаге — Как и в любом другом проекте реконструкции, вам нужно будет изложить детали на бумаге, прежде чем начинать процесс строительства. Размер стропил будет зависеть от размера крыши и слухового окна, а также от местных условий. Рекомендуется проконсультироваться с архитектором, специализирующимся на жилищном строительстве.
  3. Отметьте расположение слухового окна на полу чердака. — Перед тем, как открыть крышу, отметьте расположение слухового окна на полу чердака.Также убедитесь, что мансардные стены имеют квадратную форму с внешними стенами дома. Затем перенесите внутренний край стен на нижнюю сторону крыши с помощью отвеса. В углах забейте гвозди через крышу.
  4. Откройте крышу — Теперь пора открыть крышу. Начните с удаления опоясывающего лишая и нанесите мелом линии между ногтями. Затем пилите по линиям, чтобы открыть его. После этого отметьте старые стропила для резки по линиям на полу, обозначающим переднюю стену слухового окна.Укрепите проем, добавив стропила с каждой стороны.
  5. Установите каркас стены — вот здесь вы начнете видеть реальный прогресс. Вы начнете с того, что возведете переднюю стену на чердаке. Когда он встанет, пора установить верхнюю пластину, поставив пластину на место, выровняв ее и отметив длину. Обрежьте и прибейте его к крыше и угловой стойке, следя за тем, чтобы он оставался ровным. После этого установите нижнюю пластину и стойки стены.
  6. Установите стропила. — Измерьте длину стропил ендовы и обрежьте их, используя угловую направляющую для справки.Если вы в конечном итоге неправильно распилите несколько досок, вы всегда можете использовать их позже в качестве более коротких стропил. После обрезки стропил прикрепите их к коньку с помощью гвоздей.
  7. Обработка внешней стороны — Как только стропила будут закончены, заполните шпильки торцов фронтона. Затем настанет время установить обшивку на стены и крышу фанерой. Мы знаем, что когда работа сделана, это прекрасное чувство, но будьте осторожны, не торопитесь. Обратив внимание на перепрошивку и другие детали, вы избавитесь от многих проблем в будущем.Завершите экстерьер, добавив качественные материалы, которые дополнят остальную часть вашего дома.
  8. Завершите интерьер — И последнее, но не менее важное, завершите обрамление интерьера. Укрепите крышу стропильными шпалами, держите их ровно и выровненными друг относительно друга. Не забудьте предусмотреть место для вентиляции и изоляции.

Если у вас есть дополнительные вопросы о том, как построить слуховые окна на крыше, ознакомьтесь с разделом ниже.

Инструменты, которые вам понадобятся

Убедитесь, что вы собрали все необходимые инструменты, прежде чем приступить к работе.В их число входят:

  • Защитные очки
  • Ремень для инструментов
  • Уровень
  • Рулетка
  • Циркулярная пила
  • Сверло
  • Лестница
  • Молоток
  • Степлер
  • Квадрат для обрамления
  • Сабельная пила

Часто задаваемые вопросы Вопросы о каркасных слуховых окнах

Если вы планируете установить слуховые окна на крыше, то, вероятно, у вас есть куча вопросов, прежде чем вы начнете. Если вы предпочитаете нанять профессиональную кровельную компанию, которая сделает это за вас, свяжитесь с нашей командой.Мы предлагаем услуги по установке и замене кровли домовладельцам на юго-востоке Пенсильвании, Нью-Джерси и Делавэра.

Если вы все еще планируете сделать это самостоятельно, прочтите приведенные ниже вопросы и ответы. Вероятно, найдутся хоть какие-то ответы на то, что вы ищете. Ниже приведены некоторые из наиболее часто задаваемых вопросов о слуховых окнах на крыше:

Сколько стоит строительство слуховых окон?

Стоимость добавления слухового окна (или нескольких слуховых окон) будет зависеть от множества факторов.Вам придется ответить на эти вопросы, прежде чем вы начнете думать о стоимости. Вопросы, которые стоит задать себе, включают:

  • Какие мансардные окна мне нужны: навесные, фронтальные, бедренные или мансардные?
  • Сколько мансардных окон мне нужно?
  • Каким должен быть (примерно) размер мансардных окон?
  • Каким материалом (битумная черепица, металлическая кровля и т. Д.) Я захочу их покрыть?

Ответы на эти вопросы помогут вам определить ценовой диапазон вашего проекта мансардных окон.

Добавление слухового окна к строению на вашем участке, будь то дом или сарай, может стоить от 2500 до 20 000 долларов в зависимости от различных факторов. Добавление нескольких слуховых окон может даже поднять цену до 100 000 долларов. Факторы, влияющие на цену, включают размер и форму, тип крыши, затраты на материалы и рабочую силу, а также разрешения.

Вот средняя стоимость квадратного фута для добавления слухового окна по типу крыши:

  • Сарай: 75 — 120 долларов
  • Квартира: 80 — 125 долларов
  • Фронтон: 110 — 150 долларов
  • Бедро: 115 — 135 долларов

Если Вы заинтересованы в установке или замене кровли, вы знаете, кому позвонить.Нет, это не охотники за привидениями, а устаревшая служба!

Сможете ли вы построить слуховое окно самостоятельно?

Вы можете построить слуховое окно самостоятельно, но помните, что это сложный и трудоемкий процесс, поэтому вам потребуется соответствующий опыт, подготовка, инструменты и материалы, а также, желательно, приятель, который вам поможет.

В разделе «Как добавить слуховое окно на крышу» выше мы представили пошаговый процесс, который поможет вам завершить проект. Шаги включают:

  1. Определите, подходит ли вам проект.
  2. Разберитесь в деталях на бумаге.
  3. Отметьте расположение слухового окна на мансардном этаже.
  4. Открыть крышу.
  5. Установить каркас стены.
  6. Установить стропила.
  7. Завершить экстерьер.
  8. Завершить интерьер.

Тип слухового окна, которое вы строите, также поможет вам определить, хотите ли вы построить слуховое окно самостоятельно или нанять профессионалов, которые сделают это за вас. Различные типы, которые вы можете рассмотреть, включают навес, плоский, бедренный или двускатный.Фронтон и сарай, как правило, два самых популярных типа. Двускатные мансардные окна также известны как собачьи будки, и их обычно можно найти на крышах, которые имеют наклон и крутой уклон. Слуховые окна сарая могут быть более значительным вложением, и они хороший способ добавить больше места в вашем доме.

Что можно сделать с слуховым пространством?

Мансардные окна используются домовладельцами не только для украшения здания. Они также довольно функциональны, добавляя дополнительное пространство и свет в ваш дом. Многие чердаки — темные, людные места, и, поскольку ваши вещи продолжают скапливаться внутри, становится все труднее передвигаться и находить то, что вам нужно, когда вам это нужно.

Хорошая новость в том, что слуховые окна могут все это изменить. Они увеличивают количество естественного света, проникающего в комнату с мансардными окнами, и добавляют больше места для хранения, чтобы предотвратить накопление беспорядка.

Вы бы предпочли превратить чердак в другую спальню? Мансардные окна предоставляют прекрасную возможность по причинам, которые мы только что упомянули. Они не только добавляют больше света и пространства в комнату, но и позволяют лучше видеть верхушки деревьев.

Вы можете делать все, что захотите, со слуховым окном.Это все зависит от вас! Если вы хотите добавить еще одну спальню, увеличить пространство для хранения вещей на чердаке или просто добавить больше света в свой дом, мансардные окна — хорошее вложение для вашего дома.

Сколько квадратных метров добавляет слуховое окно?

Это будет зависеть от размера, который вы выберете для слухового окна сарая. В среднем, мансардные окна добавят вашему дому около 250 квадратных футов, но это может быть больше в зависимости от типа, который вы выберете для установки, если вы построили пристройку и если вы реконструировали другие части дома.

Хорошая новость заключается в том, что крыша с мансардными окнами также может повысить ценность вашего дома. Рентабельность инвестиций (ROI) может быть более низкой (обычно около 40%), но увеличение количества света, попадающего в ваш дом, также может снизить ваши затраты на электроэнергию.

Мансардные окна — хорошая идея?

Мансардные окна и слуховые окна считаются типами мансардных окон, через которые проникает свет в ваш дом. Если это то, что вы ищете, то это отличная идея!

Если вы хотите увеличить количество света на чердаке, чтобы было видно, когда вы гуляете, или вы хотите добавить в дом еще одну спальню, мансардные окна — идеальное дополнение.Они не только улучшат освещение в данной комнате, но также помогут сэкономить деньги на расходах на электроэнергию.

Если вам нужна помощь в установке слухового окна, самое время обратиться к профессионалам. В Legacy мы предоставляем услуги по замене кровли, сайдинга и окон. Вы можете запланировать бесплатную оценку, связавшись с нашей командой сегодня.

Начни свой проект слухового окна!

Строительство слухового окна может быть долгим и сложным процессом, а выполнение проекта может занять от четырех недель до шести месяцев.Однако в конце концов оно того стоит. Слуховые окна не только будут красиво смотреться в вашем доме, но и функциональны, могут улучшить внешний вид вашего дома и даже повысить энергоэффективность.

Чтобы начать работу над проектом слухового окна, следуйте инструкциям, описанным выше, или наймите профессионалов, которые сделают это за вас. В Legacy Service мы предлагаем полный комплекс услуг по установке и замене кровли, сайдинга и окон. Если вы хотите установить крышу со световыми люками или заменить окна, чтобы повысить их энергоэффективность, вы знаете, к кому обратиться.Наши технические специалисты проконсультируют вас, чтобы точно определить, что вам нужно, по доступной цене. Свяжитесь с нами сегодня, чтобы назначить бесплатную оценку.

Опубликовано 26 ноября, 2020 в Roof

Топ-5 типов слуховых надстроек, используемых при реконструкции

Дома в стиле ремесленников могут иметь неудобные чердаки из-за их небольшой высоты. Один из эффективных способов открыть чердак — добавить слуховые окна. Они похожи на глаза и упираются в крышу дома.В зависимости от надстройки мансардного окна ваш чердак может быть изменен, что приведет к увеличению площади пола, а также увеличению высоты над головой.

Слуховые надстройки улучшают проникновение естественного света в плоские кровельные пространства, привнося в них некоторые архитектурные элементы. Слуховое окно часто является одним из основных элементов переоборудования чердака .

Схема наименования надстроек слуховых окон основывается на стиле кровли, который они принимают. В последнее время дизайн и стили изменились, что привело к появлению новых форм слуховых окон.Согласно Old House Online, слуховое окно должно считаться одним из величайших изобретений в жилищном строительстве на все времена.

Давайте посмотрим на пять основных типов надстроек слуховых аппаратов

Мансардное окно

Мансардное окно

Подходит для большинства домашних стилей. Фронтон — это область между водосточными желобами и козырьком крыши. Они довольно просты и дают лучший запас по высоте. Двускатные мансардные окна хорошо сочетаются со стилями Королевы Анны, Готического соперника, Викторианской эпохи, Колониального Возрождения, Тюдоров и Ремесленников.

Мансардное окно

Мансардное окно

Это обычное дело для дома в американском стиле Foursquare. Кажется, ближе к пику крыши. Крыша обычно имеет уклон при подъеме. Этот уклон возникает по бокам и спереди дома.

Вы найдете шатровые слуховые окна на домах в стилях Shingle и Prairie.

Мансардные окна

Мансардное окно встраиваемое

Они также известны как мансардные окна.В этом мансардном стиле используются стены, которые вместо того, чтобы быть помещенными на крышу, «встраиваются» в нее.

При добавлении слухового окна в этом стиле окна становятся глубже, чем обычно. Дизайн также может использоваться в расширенном балконе, чтобы увеличить внешнее пространство.

Дормеры для бровей

Дормер для бровей

Дома в стиле гальки на Восточном побережье имеют это дополнение. Эти слуховые окна имеют изогнутую линию крыши, которая изящно смотрится на доме. Во Франции их относят к архитектурным стилям.

Мансардные окна с прорезями

Мансардное окно с декоративной отделкой

Они похожи на остроконечные мансардные окна. Эти надстройки слухового окна имеют детали, восходящие к древней классической греческой и римской архитектуре. В зданиях той эпохи впереди было несколько колонн. Они поддерживали плоскую балку, которая держала фронтон, в основном треугольную стену, расположенную под пиком крыши.

Молдинг используется на мансардных окнах с фронтоном, чтобы подчеркнуть сравнимую треугольную форму.По обе стороны от окон используются вертикальные молдинги, заменяющие колонны, использовавшиеся в древние времена.

Проще говоря, при ремонте дома используются различные типы слуховых окон. В зависимости от ваших предпочтений и стиля вы можете рассмотреть одно из 5 лучших дополнений слухового окна, перечисленных выше. Убедитесь, что выбранный вами шрифт подходит к вашему домашнему стилю и не настолько велик, чтобы подавлять внешний вид.

Для получения дополнительной информации о добавлении слухового окна в ваш дом свяжитесь с GAMCO Remodeling или позвоните сегодня по телефону (631) 587-2266.

Почему вашему дому может понадобиться пристройка слухового окна

Слуховое окно — это стилизованная крыша, добавленная к вашему дому, чтобы улучшить его общий эстетический вид. Однако у людей есть разные причины добавлять слуховые крыши к своим домам. Помимо повышения эстетического качества, мансардные окна также обеспечивают увеличение площади чердака и прочности конструкции. Цель этой статьи — дать вам краткое описание различных типов слуховых крыш и их стоимости. Поэтому вы можете обратиться к приведенному ниже руководству, чтобы сравнить плюсы и минусы каждого типа и выбрать наиболее подходящий для вас, а также узнать о вещах, которые следует учитывать, прежде чем добавлять слуховое окно.

Прежде чем мы начнем, вот несколько часто задаваемых вопросов о мансардных крышах, которые могут помочь вам в дальнейшем.

Чем помогают мансардные окна?

  • Они обеспечивают архитектурный акцент и детализацию: Помимо эстетического улучшения общей структуры, слуховые окна также улучшают финансовую отдачу. Они уменьшают мягкость вашей структуры и увеличивают стоимость вашего дома, если вы решите его продать.
  • Обеспечьте источник естественного света: Если вы решите построить слуховое окно над своей крышей или чердаком, вы получите не только увеличенную высоту крыши, но и источник естественного света, который будет просачиваться из пространства между слуховым окном и чердаком. крыша.Этот рассеянный свет может стать отличным источником для чтения, для детских игр, а также для освещения тихого уголка вашего дома.
  • Улучшение вентиляции: Больше, чем окна, пространство, оставленное мансардой, может помочь улучшить вентиляцию в несколько раз. Это также улучшит качество воздуха на чердаке или в комнате непосредственно под слуховым окном.
  • Легко доступный выход: Слуховые окна обеспечивают аварийный выход, особенно в случае пожара в доме.Убедитесь, что вы разместили лестницу или веревку под окном за пределами вашего дома, чтобы побег был функциональным.

Наиболее распространенные типы слуховых аппаратов:

  • Арочный тип: Это самые дешевые мансардные окна, которые используются для повышения эстетической привлекательности в большей степени, чем для обеспечения свободного пространства или структурной поддержки. Их также называют слуховыми окнами в форме бочонка.
  • Бровь: Они создают небольшую дугу к крыше, а не ко всей конструкции слухового окна, так что, за исключением расположения слухового окна, вся крыша остается плоской.Они предлагают меньше вентиляции и света по сравнению с другими слуховыми окнами.
  • Односкатная крыша: Слуховое окно полностью наклонное и закрывает все свободное пространство дома. Следовательно, он предлагает больше вентиляции и света по сравнению с другими типами слуховых окон, описанными выше. Следовательно, это самый дорогой, но самый функциональный в этом списке.

Чтобы узнать больше о слуховых крышах и дополнительных слуховых окнах, свяжитесь с GAMCO Remodeling по телефону (631) 587-2266.

стилей слуховых аппаратов | Chicago Metal Supply | CMS & Fabrication, Inc

РАЗЛИЧНЫЕ СТИЛИ ЖУЛЬНИКОВ

О ДОРМЕРАХ

Слуховые окна — это мансардные окна, которые выступают из крыши и имеют собственную крышу.Обычно они используются для повышения привлекательности зданий и как практичный способ освободить чердак больше места.

Слуховые окна впервые использовались в Париже 17 века и французским архитектором Франсуа Мансаром, который спроектировал «мансардную крышу», чтобы позволить владельцам парижских зданий обойти налог на дополнительный этаж, перенастроив чердаки для размещения жилых помещений. пространство, а не только место для хранения. Вальмовые крыши мансардного типа характеризуются наличием четырех сторон, наклоненных вниз к стенам.С каждой стороны есть два ската, нижний из которых намного круче, чтобы на чердаке было больше места. Слуховые окна улучшают использование чердачного пространства, позволяя освещать и вентилировать по желанию.

Мансардная крыша и слуховые окна оказались чрезвычайно популярными, потому что они значительно увеличили жилую площадь внутри зданий, при этом соблюдая ограничения по высоте в Париже. Дополнительное пространство изначально использовалось как дополнительное спальное помещение. Отсюда и название «dormer» от французского глагола «dormir» спать.

С тех пор слуховые окна расширились до других стилей крыш для жилых, коммерческих и институциональных зданий для жилых и рабочих зон, где требуется увеличенное пространство и свет.

Источник: Натания Мэддокс, участник eHow

ОСНОВНЫЕ СТИЛИ СПАЛЬНИ

GABLE

Двускатное слуховое окно имеет простую скатную крышу из двух наклонных плоскостей, поддерживаемую рамой, которая поднимается вертикально, образуя треугольную секцию под линией крыши.Он также известен как слуховое окно для собачьей будки (из-за схожей формы).

HIPPED

Шатровые мансардные окна имеют крышу с тремя наклонными плоскостями, которые пересекаются наверху. В доме Prairie Style и Craftsman иногда бывают шатровые слуховые окна, как и в большинстве домов с шатровой крышей.

ВСТАВКА

Мансардные окна Inset еще называют встраиваемыми слуховыми окнами. В отличие от большинства других слуховых окон, которые выходят за пределы крыши, этот стиль возвращается в крышу, создавая совершенно другой вид.

САЛОН

Мансардные мансардные окна имеют крышу с одной наклонной плоскостью, которая простирается над окном. Этот стиль слуховых окон встречается в самых разных архитектурных стилях, включая искусство и ремесла и колониальное возрождение.

АРЧНАЯ

Арочные верхние слуховые окна часто указывают на архитектурные стили, возникшие во Франции, и похожи на односкатное слуховое окно, но не имеют наклонных крыш, образующих треугольник, а вместо этого имеют цилиндрический свод.

БРОВЕЙ

Эти обрамляют виды из домов нескольких архитектурных периодов, включая дома в стиле гальки, популярные в прибрежных поселках Восточного побережья. Слуховые окна для бровей также используются в домах, где кровельная черепица изогнута вокруг карниза, чтобы имитировать вид соломы.

Полное руководство по Лонг-Айленду (2020)

Последнее обновление 13 мая 2020 г. | Автор: Джейсон Зенер

Если вы хотите увеличить жилую площадь, функциональность и ценность своего дома, добавив слуховую крышу (и), но не знаете, с чего начать?

Вы можете подумать … что такое мансардная крыша? Сколько стоит установка слухового окна? Как добавить один к уже существующей крыше? Вы попали в нужное место!

Слуховые окна, которые начинались как простая архитектурная тенденция для домов в Британии 16 века, до сих пор используются, чтобы добавить в дом характера, глубины и, что наиболее важно, дополнительного пространства, света и вентиляции.Хотите добавить слуховое окно в свой дом на Лонг-Айленде? Продолжай читать!

ОГРАНИЧЕННОЕ ПРЕДЛОЖЕНИЕ: Сэкономьте 1 997 долларов со скидкой на дормер «Отец четверых»!
Доступны скидки для учителей, полиции и военных! Получите дополнительную скидку 10% на на свой проект.

Но что такое мансардное окно? Я рада, что вы спросили!

Мансардное окно добавляется к наклонной части крыши, чтобы добавить много естественного света, вентиляции и пространства на чердак, чердак или любую другую комнату со сводчатым потолком.Мансардные окна превращают комнату с ограниченным жилым пространством и функциональностью в трансформированную, пригодную для использования комнату.

Проще говоря, слуховое окно — это надстройка на втором этаже или конструкция крыши, обычно содержащая окно, которое выступает вертикально над скатом крыши. Слуховые окна, как правило, являются основным элементом любого переоборудования чердака или мансарды дома. Самая популярная переделка крыши дома — добавление слухового окна с плоской крышей.

Интересный факт: Слуховые окна впервые были замечены в 12 веке, когда они были добавлены к шпилям церквей, чтобы добавить больше вентиляции из-за того, насколько жарко на этих высоких уровнях в летние месяцы.Первым слуховым окном было слуховое окно lucarne, которое представляет собой очень тонкое слуховое окно. Самый ранний пример этого до сих пор можно увидеть на шпилях собора в Оксфорде.

Почему стоит добавить мансардное окно в свой дом?
  1. Добавлено пространство
  2. Увеличить стоимость объекта
  3. Визуальное обращение

Добавленное пространство! Самая большая выгода, которую вы получаете, добавляя слуховое окно к своему дому, — это дополнительное пространство, которое вам предоставляется.Они позволяют увеличить пространство в вашем доме за счет застройки, а не за счет строительства.

Установка слухового окна в ваш дом может значительно преобразить верхний уровень вашего дома или полностью создать новый уровень! Большинство верхних уровней, таких как чердаки и чердаки, имеют резко сводчатые потолки, что делает их использование и функциональность крайне ограниченными.

Вы когда-нибудь заходили в комнату на втором этаже и приходилось нырять на четверть пути в комнату? В слуховом окне нет необходимости! Мансардные окна позволяют использовать пространство в доме гораздо эффективнее, чем без них.Если вы можете относиться к этому, спросите нас об истинно обратном слуховом окне.

Что дает дополнительное пространство в вашем доме? Повышенная стоимость недвижимости!

Установка мансардной крыши в ваш дом повысит ценность вашего дома из-за того, сколько квадратных метров вы добавляете к дому!

Еще одно преимущество мансардного окна в вашем доме — это внешний вид.

Многие добавляют их в свои дома просто потому, что им нравится внешний вид, который мансарда привносит в дом.

Что делать, если вы хотите добавить мансардное окно в свой дом, но живете в одноэтажном доме.

Вы можете создать псевдо-вторую историю своего дома, добавив мансардную крышу!

Постройте второй этаж пристройки к своему дому

Здесь много путаницы, и мы здесь, чтобы максимально упростить это для вас. Мансардные окна также могут служить вторым этажом вашего дома.

Это называется добавлением второго этажа true-reverse .По сути, вы можете добавить в свой дом совершенно новую историю. Посмотрите изображение выше.

Это была одна из наших собственных площадок для работы в одноэтажном доме, и мы добавили реверсивное слуховое окно посередине и расширили его до целого второго этажа.

Это еще один способ добавить слуховое окно в свой дом!

Сколько времени займет переоборудование слуховой крыши? 3-4 месяца

Средний срок постройки слухового окна в вашем доме составляет 3-4 месяца, но в зависимости от проекта и размера слухового окна это может немного отличаться.

Все модификации слухового окна имеют нечто общее: три стадии переоборудования; проектирование, планирование, строительство.

Как происходит установка слуховой крыши в моем доме?

Первый шаг при установке слухового окна в ваш дом — это поговорить с лицензированным подрядчиком и составить план. При добавлении слухового окна необходимо учитывать множество факторов, таких как доступ, потребности в размещении, высота над уровнем моря и доступ к пожару. После завершения проектирования вы должны убедиться, что вы соответствуете всем юридическим требованиям, и при необходимости получить все необходимые разрешения (подробнее об этом позже).

Во-вторых, правильно спланировать расширение вашего дома. Добавление любого вида пристройки, дополнения или модернизации вашего дома без соответствующих разрешений является незаконным и может привести к штрафу до 15 000 долларов США! Получите необходимые разрешения здесь: Заявления на получение разрешений

Переоборудование слухового окна может занять всего 4 недели, но планируйте, чтобы проект занял в общей сложности 3-4 месяца, в зависимости от общего размера переоборудования.

Наконец, приступаем к строительству слуховой крыши!

Процесс выглядит следующим образом..Сначала будет построена крыша и внешний каркас.

После того, как каркас будет завершен, вновь добавленная комната будет соединена с остальной частью дома, где это необходимо, и, если она еще не существует, будет добавлен доступ по лестнице к пристройке.

После этих технических шагов слуховое окно будет отделано как снаружи, так и внутри.

Типы слуховых аппаратов

Есть много типов слуховых крыш, которые вы можете добавить в свой дом! Если вы решите работать с профессионалом, например с «Отцом четверых», ваше новое слуховое окно будет безупречно соответствовать стилю вашего дома.

Самыми распространенными типами слуховых окон являются ..

Мансардные окна

Мансардные окна с остроконечной крышкой имеют треугольную крышу с козырьком наверху, наклонным вниз, чтобы выступать вверх и немного отодвигаться от слухового окна. Их часто называют слуховыми окнами для собачьей будки, потому что они имеют схожий дизайн. Конструкции мансардных окон идеальны, если вам нужно затенять окна и в вашей комнате, и они являются наиболее популярным стилем слуховых окон, используемых сегодня в домах.

Дизайн мансардных окон, вероятно, наиболее известен, когда кто-то думает о мансардных окнах и добавлении мансардного окна в свой дом.

В зависимости от размера и сложности мансардное окно с остроконечной крышкой может варьироваться от 4000 до 11500 долларов.

Мансардные окна и фронтоны, боже мой!

Диапазон затрат: от 4000 до 11500 долларов

Дормеры для бровей

Окно для бровей — самый дешевый вариант слухового окна. У мансардных окон нет боковых стенок, они сливаются с окружающей крышей и относительно плоские. Это скорее эстетический выбор, или они используются для добавления света в комнату, а не для дополнительного пространства.

Окно для бровей стоит примерно от 100 до 160 долларов за квадратный фут или от 3000 до 5000 долларов.

Диапазон затрат: от 3000 до 5000 долларов

Мансардные окна для плоской крыши

Слуховые окна с плоской крышей — наиболее экономичный вариант слухового окна. Хотя слуховые окна с плоской крышей не так эстетичны, как другие стили, эти слуховые окна предоставят вам больше места за ваши деньги, а также позволят установить окна большего размера.

Но одним из рисков использования этого слухового окна является вероятность протекания, поскольку крыша этого слухового окна не имеет уклона.Без наклона мансардной крыши дождевая вода и талый снег не могут соскользнуть с крыши и могут вызвать утечку без использования надлежащего защитного материала, такого как ПВХ.

Слуховые окна с плоской крышей, а также слуховые окна с остроконечной крышей и мансардные окна, вероятно, являются самыми современными конструкциями слуховых крыш, используемых сегодня при ремонте домов.

Цена слухового окна с плоской крышей действительно варьируется, но средняя цена составляет примерно от 80 до 125 долларов, что колеблется от 1700 до 28 000 долларов.Один из самых дорогих вариантов, но это мансардное окно, которое дает вам больше места в вашем доме.

Диапазон затрат: от 1700 до 28000 долларов

Мансардные окна

Мансардные окна не так часто добавляются в дома, как мансардные окна, но они более функциональны, чем мансардные окна. Слуховые окна сарая могут быть добавлены, если вам нужен слуховой проход с плоской крышей, без риска утечки. Слуховые окна сарая такие же, как слуховые окна с плоской крышей, за исключением того факта, что они имеют наклонную крышу, а не плоскую.

Мансардные мансардные окна — лучший вариант при добавлении мансардного окна к дополнительному пространству. В отличие от мансардных мансард, мансардные мансардные окна не имеют остроконечной крыши, а имеют плоскую крышу с небольшим уклоном, что создает более квадратное пространство. Шаг мансардных окон является большим преимуществом, потому что они гораздо реже протекают.

Цена на мансардные окна

также варьируется от 6000 долларов за мансардное окно длиной 12 футов до примерно 12 000 долларов за мансардное окно длиной 30 футов.

Диапазон затрат: от 6000 до 12000 долларов

Мансардные окна на крышу

Слуховые окна на крышу стены — это тип слухового окна с плоской крышей или слуховое окно с навесом, но отличает слуховое окно со стеновой крышей тем, что стена этого слухового окна является продолжением внешней стены дома.

Слуховое окно этого типа создает наибольшее пространство на полу из-за того, насколько далеко простирается стена слухового окна, увеличивая площадь в квадратных футах.

Эти слуховые окна могут стоить немного дороже по материальным затратам, но затраты на строительство и кровлю ниже, потому что этот стиль включает больше сайдинга.

Мансардные окна для настенных крыш варьируются от 70 до 120 долларов за квадратный фут, от 25 000 до 40 000 долларов.

Диапазон затрат: от 25 000 до 40 000 долларов

Плавающие или «ложные» слуховые окна

Плавающие или «ложные» слуховые окна (также называемые фальшивыми слуховыми окнами) используются, когда домовладелец хочет внешний вид слухового окна, но не нуждается в дополнительном пространстве внутри дома.

Плавающие слуховые крыши не проникают через крышу, они предназначены только для косметического вида мансардного окна в вашем доме.

Обратите внимание, эти плавающие слуховые окна являются чисто косметическими, они не предлагают дополнительного пространства, света или вентиляции в вашем доме.

Так что, может быть, вам нравится эстетика и внешний вид мансардного окна, но для вас все же есть мансардная крыша!

Сколько стоит поддельное слуховое окно?

Плавающие слуховые окна дешевле всего построить, потому что они фактически не прорезают крышу.Плавающие мансардные окна стоят от 4000 до 5500 долларов.

Есть много стилей слуховых крыш и окон на выбор, все дело в выборе лучшей слуховой крыши для вашего дома!

Диапазон затрат: 4000–5500 долларов

Нужны ли желоба для мансардных крыш?

Многие не подумали бы об этой маленькой детали, работая над таким большим ремонтом дома .. но это важная деталь.

Ответ зависит от конструкции вашей слуховой крыши, но многие типы слуховых окон действительно нуждаются в желобах.

При установке мансардных окон в дом не нужны водосточные желоба .

Слуховые крыши, устанавливаемые для увеличения жилого пространства, такие как слуховые окна с плоской крышей, слуховые окна навесов или слуховые окна стеновой кровли, желоба необходимы.

Желоба предотвратят износ крыши под мансардной надстройкой крыши, а также предотвратят стекание в окна.

Опять же, небольшая деталь, но важная при планировании пристройки слухового окна.

Нужно ли мне разрешение на установку слухового окна в моем доме?

Когда вы делаете ремонт дома, вам часто потребуется разрешение.

Самый простой способ узнать, какие разрешения необходимы, — это связаться с вашим местным строительным отделом и спросить.

Каждый раз, когда в ходе ремонта изменяется водопроводный, электрический или структурный фундамент дома, требуется разрешение.

И снова получите здесь необходимые разрешения для ремонта мансардного дома на Лонг-Айленде: заявки на разрешение

Владельцы домов могут столкнуться с серьезными штрафами за ремонт дома без разрешения.Чтобы избавить себя (и свой кошелек) от головной боли, обязательно получите разрешение на ремонт дома!

Но подождите … МЫ лицензированы и застрахованы как в округах Саффолк, так и в округах Хэмптон и следим за соблюдением всех строительных норм ВСЕ . Не стесняйтесь обращаться к нам и сообщить свой тип собственности и адрес, чтобы мы могли предоставить лучших консультаций по разрешению для установки мансардного окна!

Добавочные номера для матери и дочери:

Один из наиболее распространенных способов применения слуховых окон для плоских крыш, слуховых окон и стеновых крыш — это надстройки для матери и дочери.

Ремонт дома матери и дочери стал очень популярным в последние годы.

Есть две основные причины, по которым семьи на Лонг-Айленде превращают свой дом в пристройку для матери и дочери.

Первые из них стареющие родители, которым нужна помощь, но при этом необходимо личное пространство. Расширения для матери и дочери приносят душевное спокойствие, зная, что у них есть семья и родители, но у всех по-прежнему есть свое собственное пространство.

Другая причина в том, что старшие дети возвращаются домой и нуждаются в собственном пространстве, но еще не обладают достаточной финансовой стабильностью, чтобы купить собственный дом.

В сегодняшнем финансовом климате эти расширения становятся все более популярными для семей с детьми, не закончившими колледж, которым необходимо вернуться домой, но которым также необходимо собственное пространство и уединение.

На Лонг-Айленде семейные мансардные окна и пристройки становятся лучшим финансовым решением для домовладельцев.

Мансардные окна для матери и дочери могут стоить от 40 000 до 90 000 долларов.

Пусть вас не пугает такая цена!

Многие домовладельцы, добавляющие пристройки для мансардных окон, могут использовать этот ремонт для получения прибыли и повышения стоимости дома!

Домовладельцы могут добавить слуховое окно к своему дому, чтобы переоборудовать дом под ремонт матери и дочери, и могут сдать в аренду одну из квартир.

Переоборудование дома для матери и дочери позволяет семьям жить под одной крышей, но иметь собственное пространство.

Не забудьте проверить местные разрешения!

Почему для ремонта дома выбирают отца четверых детей?

ОГРАНИЧЕННОЕ ПРЕДЛОЖЕНИЕ ПО ВРЕМЕНИ: Сэкономьте 1997 $ со скидкой на дормер «Отец четверых». Доступна скидка
Учителям, полиции и военным! Получите дополнительную скидку 10% на на свой проект.!

Установка нового слухового окна в ваш дом на Лонг-Айленде — отличный способ вывести ваш дом на новый уровень (понимаете?) Не только функциональностью вашего дома, но также его эстетической и имущественной ценностью.

Имея более чем 28-летний опыт работы и уделяя особое внимание удовлетворению потребностей клиентов, вы можете положиться на этого «Отца четырех» при установке слуховой крыши в вашем доме на Лонг-Айленде!


Если вы ищете лучшие слуховые окна на Лонг-Айленде, вы попали в нужное место.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
