Длина газоблока: какие бывают размеры и формы блоков - Стройматериалы в Иркутске

какие бывают размеры и формы блоков

В последнее время наиболее рациональным выбором при возведении домов становится газобетон. Объясняется это в первую очередь его отличными техническими характеристиками, удобными размерами и правильной геометрической формой.

Данный материал входит в группу ячеистых бетонов и представляет собой камень, имеющий пористую структуру. Производится газобетон автоклавным и неавтоклавным способом.

Неавтоклавные блоки получают путем заливания смеси, состоящей из портландцемента, извести, песка, алюминиевого порошка и воды, в специальную форму. В течение 10-12 часов происходит затвердевание бетона, после чего блоки извлекают из кассет. Отклонение в размерах блока может достигать 5 мм.

Полное застывание автоклавного газобетона производится в условиях повышенных температур. Такая обработка требует дополнительных производственных затрат электроэнергии и производственных мощностей. При этом стоимость газобетона автоклавного типа увеличивается.

Однако есть у данного материала и неоспоримые преимущества – более высокие показатели прочности, низкая теплопроводность, отклонения в размерах — не более 1 мм.

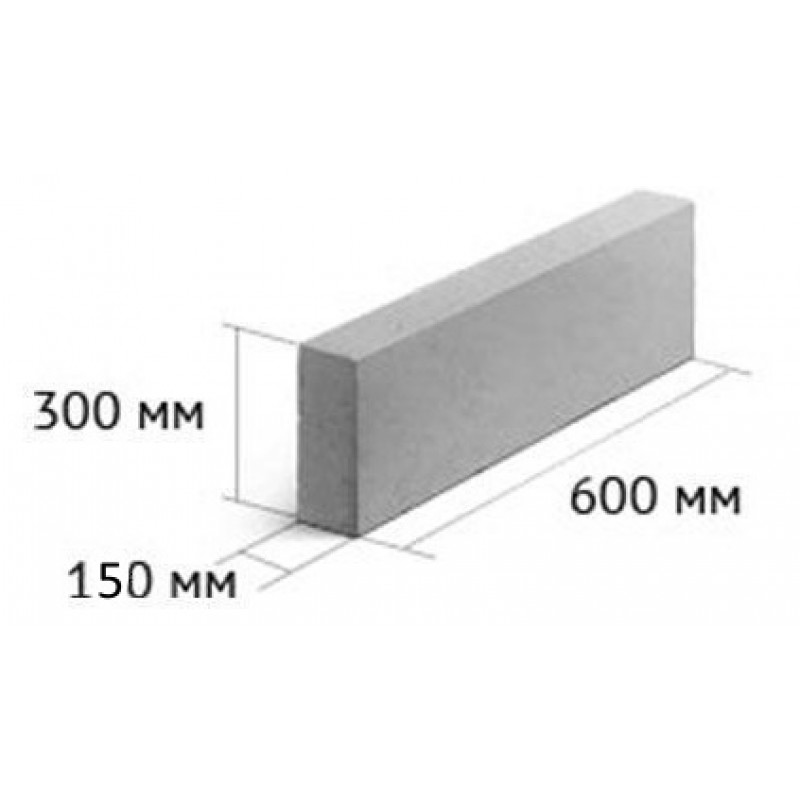

Размер блока из газобетона

При разработке проекта будущего дома, при расчете таких основных параметров как прочность и теплоизоляция, а также выборе кладки следует обязательно учитывать размеры блоков из газобетона.

С изменением формы и параметров материала, могут меняться и его характеристики. Установлены определенные стандарты, которых обязаны придерживаться в своей работе компании-производители.

Данный материал может иметь прямоугольную или U-образную форму. Блоки U-образной формы используют в кладке дверных и оконных проемов, а также в закреплении плит перекрытия. Они имеют следующие размеры:

Высота – 250 мм.
Длина – 500 или 600 мм.
Ширина — 200-400 мм.

Прямоугольные газоблоки являются стандартными и должны иметь следующие размеры:

Высота – 200 или 250 мм.
Длина – 600 или 625 мм.
Ширина – 100-400 мм.

В строительстве внутренних перегородок чаще всего используются газоблоки шириной 100-150 мм, в возведении наружных стен — шириной 200, 240, 300 или 400 мм.

В зависимости от степени нагрузки на стеновые конструкции эти параметры могут изменяться. К примеру, если ожидаются повышенные нагрузки на внутренние перегородки, следует использовать блоки с большей шириной.

От чего зависят габариты газоблоков?

Параметры материла определяются исходя из теплоизоляционных и прочностных характеристик, а также с учетом удобства и пропорциональности кладки, возможности упрощения производства.

Основополагающим критерием выступает ширина, которая напрямую связана с теплоизоляцией и прочностью. Чаще всего она равняется 300 мм, но в случае больших или меньших нагрузок она может изменяться. Длина и высота подбираются из расчета кратности типовых габаритов строений и удобства проведения кладки.

Подбор параметров материала должен производиться с четом нагрузок на стеновые конструкции и требований по теплоизоляции, а также исходя из рациональных соображений, дабы исключить использование более дорогостоящего материала при отсутствии такой необходимости. Очень важны и такие составляющие как хранение и транспортировка газобетонных блоков, удобство работы с материалом, стоимость, сроки строительства. Кладка газобетона блоками больших размеров является более трудоемкой, что может увеличить сроки строительства и негативно отразиться на качестве.

Размеры газобетонных блоков | Классифицируем какие для стен и перегородок

Ячеистый бетон представляет собой пористый камень, состоящий из воздуха, портландцемента, извести, песка, алюминиевого порошка и воды. Чем больше пор, тем меньше плотность и соответственно прочность. Производится автоклавным и неавтоклавным способом. В последнем случае отклонения в габаритах могут достигать 5 мм, поэтому лучше выбирать точные размеры газобетонных блоков для строительства дома, прошедших заводскую процедуру резки, автоклавного твердения и упаковки.

Помимо точности размерной сетки после автоклавирования блоки имеют более высокую прочность, низкую теплопроводность и размерные отклонения не более 1 мм.

В этой статье мы расскажем о том, какие сейчас на нашем рынке существуют размеры газобетонных блоков. Вопрос актуальный перед планированием строительства, так как стандартные размеры автоклавных блоков официально регламентируются двумя ГОСТами. Тем не менее, в Северо-Западном регионе практически все производители выдерживают один и тот же размерный стандарт, но номенклатура включает материалы различного назначения. Для каких конструкций какие блоки лучше использовать мы и будем разбираться.

Виды газобетонных блоков

Различаются прямоугольные блоки по типам — для кладки стен и перегородок, еще они делятся на виды это просто гладкие, с захватами для рук и системой паз – гребень. Для перемычек — U образные — газобетонные блоки. Размеры зависят от назначения конструкции и здания. В среднем габариты блока составляют в длину 625 мм, высоту 250 и толщину от 100 до 400 мм.

Наиболее распространенной является гладкая форма, для удобства переноса этих блоков лучше использовать инструмент для захвата и переноса. Блоки для облегченного монтажа по бокам имеют выемки – захваты для рук, которые существенно упрощают перенос и кладку. Еще есть газобетонные блоки, имеющие систему паз-гребень, это облегчает ровную укладку стены от угла до угла. U — образные блоки удобно использовать для строительства перемычек над окнами, дверными проемами.

Стандартные размеры газобетонных блоков для перегородок и размеры стеновых блоков, которых традиционно придерживаются производители на Северо-Западе, указаны в таблице.

Марки и плотность

Что касается плотности, то для несущих стен применяется наиболее прочный материал. В таких конструкционно — теплоизоляционных блоках марки 500 и 600 — поры занимают 40 – 75% от объёма, а класс прочности составляет от В 3,5 и выше. Их применяют для строительства любых конструктивных элементов, в том числе и несущих.

Размер газобетонных блоков для стен составляет в длину 625 мм, высоту 250 мм и толщину 200-400 мм.
Блоки средней плотности марки 400 обладают прочностью В 2,5. Поры в них занимают не менее 75% объёма. Такие блоки подходят для строительства наружных несущих стен в загородном строительстве, где высота дома не выше трех этажей.
Самая лёгкая, марка 300, используются в качестве наружной стены заполнения монолитно каркасных и кирпичных стен. В них достаточно большое количество пор, 75% и более, а прочность составляет В 1,5/2,0. Устанавливаются в каркас, подходят для возведения одноэтажных домов, хозяйственных построек в которых необходимо максимальное сохранение тепла, сараев или гаражей.

Какие бывают размеры газобетонных блоков

Все заводы на Северо-Западе, уже давно придерживаются следующего стандарта при выпуске блоков — длина 625 мм, высота 250 и ширина разная. Поэтому в зависимости от назначения конструкции, выбираются соответствующие блоки газобетонные. Размеры для наружных стен составляют в длину 625 мм, высоту 250 мм и толщину от 200 до 400 мм.

Перегородочными считаются блоки длиной 625 мм, высотой 200 — 500 мм и толщиной 75-150 мм. U-блоки для перемычек обычно выпускают длиной 500 или 625 мм, высотой 250 и шириной 200-400 мм.

Возможно отступление от данного стандарта, но исключительно под заказ. Причём заказ возможен только под крупные объекты и объёмы от 500 куб. м. и выше, так же зависит от сезона – в зимний период завод может работать с малой партией под заказ, а вот в сезон строительства это может быть от нескольких тысяч м3.

Назначение газобетонных блоков

Теперь рассмотрим как правильно использовать газобетонные блоки. Размеры для несущих стен мы уже упоминали выше. Здесь сосредоточимся на соответствии марки и прочности материала.

Итак, если дом возводится с перекрытиями из бетона или ж/б плит, то в зависимости от этажности для несущих стен рекомендуют различные марки. Так блоки класса прочности В3,5 соответствует маркам Д500 и 600, пригодны для стен домов высотой от 4 до 9 этажей, но не выше 30 метров.

Прочность В2,5 марки Д400 — для домов не выше 3-х этажей. Прочность В 1,5/2,0 марка Д300 – для строительства одноэтажных домов, хозяйственных построек, заполнения монолитно – каркасных зданий.

Несущие перегородки лучше возводить из автоклавных газобетонных блоков марки D500-600. Такая прочность обеспечит отличную теплозащиту и звукоизоляцию, а также возможность навешивать на стены тяжелые предметы – например бойлер.

Где осуществляется продажа газобетонных блоков?

Газобетонные блоки от производителя можно приобрести у официальных дилеров заводов-изготовителей, и чаще всего ими являются не магазины, а производственно-строительные компании или специализированные базы строительных материалов. Наша база является официальным дилером ведущей компании России Н+Н. С её продукцией можно познакомиться на странице Газобетон Н+Н. Основной критерий, которым мы руководствовались при выборе завода, поставляющего на наши склады газобетонные блоки — отзывы наших клиентов, среди которых крупнейшие застройщики Северо-Запада.

Понравился материал статьи? Расскажите о нём:

Размеры газоблока: длина, ширина, высота

Газоблок — современный строительный материал, из которого можно построить фактически любое сооружение будь-то склад, жилой многоквартирный дом или коттедж. Размеры газоблока и его небольшая масса при большом объеме позволяют его легко переносить и монтировать. А отличные показатели влагостойкости, теплоизоляции и звукоизоляции «находятся в дружной компании» с довольно демократичной ценой на газоблоки.

Способ производства технологически довольно сложный. В смесь кварцевого песка, цемента, извести и воды добавляется алюминиевая пудра, которая, вступая в химическую реакцию с известью, выделяет водород и кислород. Вследствие пористости весь водород устремляется наружу, а кислород за счет расширения пористых ячеек увеличивает объем сырой массы раствора.

Застывая, эта масса приобретает достаточную прочность. При этом газоблоки легки в обработке, и не оседают в строениях. Им не страшны «ни вода, ни огонь, ни медные трубы». Они способны «вентилировать» помещения, впитывая влагу внутри помещения и выделяя ее снаружи (в случае высокой температуры воздуха). Они не поддаются «нападениям» биологически активных организмов (плесени, грибков и пр.).

Газоблоки — лидеры среди теплосберегающих несущих строительных материалов. В качестве примера, приведем такое сравнение. Обогрев помещения со стенами из газобетона толщиной 0,5 м равносилен обогреву помещения с толщиной кирпичных стен 2м — мы видим соотношение 1:4.

Вывод: газобетонные блоки экономят значительные финансовые средства на отоплении.

Газоблоки позволяют экономить и на силовых конструкциях. Объем одного стандартного газоблока (масса 22кг) соответствует объему 18 кирпичей (масса 63 кг).

Размеры газоблока определяются:

длина — шириной формы для заливки — преимущественно 600мм, как у зарубежных так и у отечественных производителей
ширина и высота — шириной и высотой нарезки на специальном станке. Высота блока обычно — 200мм. Хотя у некоторых производителей, например, у Aeroc 200мм, 250мм или 288мм, у «ИНСИ-БЛОК» — 250мм, Купянский газоблок — 300 мм.

Ширина газоблока обычно находится в диапазоне от 100 до 400 мм.

Газоблоки могут быть с гладкими гранями, а могут иметь профильные торцевые грани типа «паз-гребень»
Поставляют газоблоки на паллетах размерами 1000мм х 1200мм. Высота до 1800 мм.

Для примера приведем таблицу упаковки газоблоков, производства фирмы «Hёtten».

Размеры и свойства таких блоков:

Дл./выс./шир., мм	Объем 1 блока,м3	Объем паллета ,м3	Кол-во на паллете, шт
600х200х100	0,012	1,8	150
600х200х150	0,018	1,8	100
600х200х250	0,030	1,8	60
600х200х300	0,036	1,8	50
600х200х375	0,045	1,8	40
600х200х400	0,048	1,44	30

Свойства	Прочность
Плотность , кг/м³	D400	D500
Теплопроводность, Вт/(м*°C)	0,10	0,12
Морозостойкость,к-во циклов	35
Прочность (марка кг/см2)	25	35

Понравилась статья? Поделитесь:

Сколько блоков газобетона в 1 кубе: вес и размеры

При помощи газоблоков можно строить долговечные здания высотой до 16 м. Сегодня популярность газоблоков стремительно растет. На современном рынке стройматериалов представлены блоки, плотность которых составляет D600, D700. Так как в строительстве высотных зданий автоклавный ячеистый бетон начинает шире использоваться, то и плотность газоблоков в будущем будет увеличиваться. Газобетон – стройматериал, в котором не содержатся вредные добавки. Его использование не вредит окружающей среде. Материал огнеупорен, морозоустойчив, не подвергается гниению, коррозии, обладает хорошими гидрофобными характеристиками. Внутри помещений, построенных из газобетона, создается определенный микроклимат.

В жаркое время в таких строениях прохладно, а в зимние месяцы – тепло. Блок из этого строительного материала содержит около 60 процентов мелких пузырьков воздуха, что обеспечивает звукоизоляцию и необходимый температурный режим в помещении. Это свойство блоков определяет их удельный вес. Объем стройматериала измеряется в кубе. Речь идет об условном обозначении стройматериала с внутренними размерами 1 м на 1 м. Размеры могут быть и другими, важно, чтобы произведение трех величин (ширина, высота, длина) было равно единице.

Размеры (с примерами)

Производители стройматериалов выпускают два вида газобетонного блока:

прямоугольной формы;
в виде буквы U (такие изделия часто применяются для создания перемычек).

Стандартные газоблоки бывают таких размеров:

длина – 600 или 625 миллиметров;
высота – 200 либо 250 миллиметров;
ширина – 85-400 миллиметров.

Стандартные размеры прямоугольных блоков.

Вышеуказанные параметры являются самыми распространенными, однако ширину стройматериалов можно изменить. Благодаря небольшому весу газобетонные изделия легко поддаются обработке, поэтому их размер можно с легкостью изменить. Блоки, выпускаемые в форме буквы U, выпускается в следующих параметрах:

высота – 250 миллиметров;
длина – 500 или 600 миллиметров;
ширина – 200-400 миллиметров.

При покупке блока необходимого размера нужно учитывать параметры стенок и помещения (квадратные метры). Также необходимо рассчитать, сколько штук газоблоков вам понадобится для кладки в несколько метров. Кроме того, важно принимать во внимание назначение конструкций. В частности, для возведения наружных бетонных стенок подойдут газоблоки, минимальная ширина которых составляет 200 миллиметров. Для проведения работ внутри помещения часто используется блок шириной 85 миллиметров.

Вернуться к оглавлению

Вес

На удельном весе газобетонного блока сказываются заполнители, которые используются при их изготовлении. За счет удельного веса материал разделяют на несколько групп:

Особо легкие. В структуре изделий содержится множество (85 процентов) ячеек с воздухом. Зачастую такие строительные материалы используются для утепления зданий. 1 м3 бетона этого вида, как правило, весит менее 500 килограммов.
Легкие. Представляют собой растворы с наполнителями вроде ракушечника или керамзита (газоблоки, пеноблоки). Вес кубометра стройматериала составляет 500-1 800 килограммов, – все зависит от плотности стройматериала. Наиболее тяжелым компонентом смеси является песок.
Тяжелые. Этот вид изделий считается более распространенным, чем все остальные. В состав раствора входят гравий, щебенка. Именно эти компоненты определяют, сколько будет весить блок. В большинстве случаев кубометр стройматериала весит около двух тонн и более. На массу бетона влияют цемент, щебенка, песок.
Особо тяжелые. Такая смесь считается самой редкой. В растворе весом две с половиной-три тонны основную его массу составляет заполнитель крупных размеров.

Вернуться к оглавлению

Что влияет на вес газоблока?

Вес блока зависит от плотности.

Вес газоблока будет зависеть от плотности. Эта величина указана на марке. К примеру, обозначение D600 указывает на то, что плотность газобетона составляет 600 килограммов на кубометр. Таким образом, в 1м3 насчитывается 600 килограммов газобетона. Если известно значение плотности, рабочие могут высчитать массу одной или нескольких штук газоблоков. Для проведения расчетов нужно узнать, сколько газоблоков насчитывается в одном кубометре. К примеру, одно изделие марки D500, размеры которого составляют 200 на 300 на 600 миллиметров, весит около 18 килограммов.

Вернуться к оглавлению

Плотность

Наиболее распространенными среди строителей стали стеновые газобетонные изделия. Их принято применять для возведения несущих стен и конструкций. Так как они постоянно выдерживают значительные нагрузки, их плотность должна соответствовать марке D400 или D500.

Вернуться к оглавлению

Размеры

Самый распространенный размер газобетона.

Газобетон считается стеновым, когда толщина бетонной кладки превышает 20 сантиметров. Размеры кладки 20 или 25 сантиметров чаще всего встречаются в монолитно-каркасном и одноэтажном строительстве (сооружения, для которых не нужно особое энергосбережение). При проведении монолитно-каркасных строительных работ специалисты часто пользуются газобетонными изделиями, толщиной в 25 сантиметров. В итоге при отоплении, а также плотности бетона D500 такая толщина стеновой кладки по энергосбережению сравнима с толщиной кирпичной кладки толщиной в один м. Самыми распространенными считаются блоки высотой 20 миллиметров, шириной 30 сантиметров и длиной 60 миллиметров.

Вернуться к оглавлению

Расчет веса блока

Для определения удельного веса одного куба газобетона необходимо высчитать количество газоблоков в кубе. Нужно один куб поделить на объем изделия. Таким образом, можно рассчитать нужное значение. После этого количество следует умножить на массу единицы. Получившаяся цифра и есть вес куба материала.

Вернуться к оглавлению

Сколько блоков газобетона в 1м3 (пример расчета)

Если вам необходимо рассчитать, сколько газоблоков в одном кубе, нужно произвести два действия. Прежде всего, следует измерить параметры одного газоблока и определить объем изделия в кубометрах. После этого единицу необходимо разделить на число, полученное ранее. К примеру, если параметры составляют 300 на 250 на 625 миллиметров, то для расчета объема одного газоблока, необходимо высчитать произведение всех сторон изделия в метрах. Получается: 0,3*0,25*0,6 = 0,04 кубометра. Затем разделим один кубометр на объем газоблока: 1:0,04 = 21.3…штук. Таким образом в одном кубе 21 штука газоблоков.

Чтобы определить размеры газобетонных изделий, можно зайти на интернет-сайты их производителей, – там можно найти таблицы, в которых указаны все значения. Узнав, сколько именно штук газоблоков насчитывается в одном кубометре, вы можете приступать к расчетам количества стройматериала для строительства. Все зависит от параметров будущего сооружения. Чтобы сделать необходимые подсчеты материала, кроме его количества важно учитывать вес. Таким образом, зная число газоблоков и вес одного кубометра материала, вы сможете рассчитать общую массу.

Вернуться к оглавлению

Вывод

Использование современных строительных материалов помогает создавать надежные и долговечные конструкции с хорошими эксплуатационными характеристиками. К таким стройматериалам относится газобетон. Из него конструируются газоблоки, которые обладают звукоизоляционными, теплоизоляционными свойствами и небольшим весом.

Масса блоков позволяет в значительной степени упростить кладку.

Сколько штук газоблока в кубе?

Как просчитать количество газоблока в кубе?

Всё на свете имеет свою меру. Дорога измеряется в километрах, вода и прочие напитки – в литрах, а такие стройматериалы как кирпич, шлакоблок, газобетон – в кубах.

В каталоге интернет магазина цена газоблока указывается за куб, а не поштучно. Однако многих интересует вопрос, сколько в 1 куб штук газоблока? Попробуем разобраться.

Что такое куб?

Прежде чем узнать, сколько газоблоков в кубе, давайте выясним, что же такое собственно – куб?.

Куб представляет собой условный объем материала, который получится, если сложить этот самый материал в квадратный ящик со сторонами равными 1 метру.

Если знания школьного курса геометрии еще свежи в вашей памяти, то вы вспомните, что формула куба равна произведению высоты на ее длину и ширину. Так как в классическом кубе все стороны равны 1, то и их произведение тоже будет равно единице. Таким образом, и получается 1 кубический метр стройматериалов.

Условным он является потому, что в действительности никто не строит ящиков с такими размерами. Они существуют лишь в нашем воображении. Однако хоть и воображаемые, кубы являются незаменимым инструментом для того, чтобы рассчитать, сколько штук газоблоков в 1 куб метре.

Сколько газоблоков в 1 куб метре?

Один большой кубический метр, заполненный блоками, фактически представляет сумму объемов всех этих блоков или их произведение, ведь, например,

2+2+2+2+2+2+2+2+2+2+2 = 2×11

Чтобы узнать, сколько штук газоблока в 1 кубе, нужно выполнить всего 2 простых арифметических действия:

Узнать сколько кубов в газоблоке отдельно взятом, то есть в 1 штуке. Для этого воспользуемся уже известной формулой: высота*ширина*длина. Число должно получиться дробное, ведь объем одного блока невелик.
Разделить 1 на полученное в первом действии число, например,
Число которое получится и будет ответом на вопрос сколько штук газоблока в 1 кубе.

Сколько газоблоков в кубе 200 300 600

Узнать, сколько газоблоков в 1 кубе, невозможно, если вы не знаете, каковы размеры одной единицы. А они, как известно, бывают разными. В каталоге интернет магазина Керамикфест указаны параметры каждого вида газобетонных блоков.

Давайте рассчитаем в качестве примера, сколько газоблоков в 1 кубе популярных марок газобетона

При проведении вычислений не забудьте миллиметры перевести в метры, для чего все числа нужно разделить на 1000.

0,2×0,2×0,6 = 0,024 – это объем одного блока Аерок Обухов Classic

1 ÷ 0,024 = 41,66 – столько штук в одном кубе

0.288×0.2×0.6 = 0,03456 – это объем одного блока Аэрок Обухов EcoTerm

1 ÷ 0,03456 = 28,93 – столько штук в одном кубе

Сколько кубов газоблока в поддоне?

Погрузка газобетонных блоков осуществляется поддоно-нормами. Никто не отгружает газоблоки поштучно.

Количество блоков на поддоне зависит от размеров одного блока и у разных производителей может варьироваться от 40 до 180. Поэтому эту информацию следует уточнять у менеджера при заказе.

Также тем, кто хочет купить газоблок, сколько штук в кубе, тоже может помочь посчитать консультант в магазине.

Читайте также: Какая должна быть стена из газобетона?

стены и перегородки из газобетона.

Газобетон легче кирпича, прочнее пенобетона, а по экологичности уступает только дереву. Несмотря на все перечисленное, этот строительный материал годится не для каждой стены. Где его слабое место?

На фото:

Достоинства и недостатки

Достоинства. Газобетон довольно легкий материал: вес 1 кв. м перегородки средней толщины — около 75 кг (с учетом раствора). Для сравнения: 1 кв. м кирпичной кладки в полкирпича весит 250 кг. Поэтому перегородки из газобетона можно применять на различных перекрытиях. За счет большого размера и легкого веса блоки быстро монтируются. При этом газобетонная стена будет прочнее, чем перегородка из пеноблоков, а по экологичности газобетон уступает только древесине. Стены из газобетона не выделяют вредных веществ ни в процессе эксплуатации, ни в случае пожара. Из всех каменных материалов у них самый низкий радиоактивный фон. Пористая структура газобетона «дышит» и хорошо отводит влагу, поэтому такие перегородки можно ставить между «сухими» и «мокрыми» помещениями для выравнивания влажности. Газобетон устойчив к плесени и огнестоек — может удерживать огонь до 4 часов. Кроме того, его легко подпиливать и штробить.

Недостатки. По прочности стены из газобетона уступают кирпичным, тяжелая подвесная конструкция может просто выломать кусок блока. Поэтому для серьезных консольных нагрузок придется использовать специальный крепеж. Обычные саморезы легко вкручиваются в газобетон, но так же легко вываливаются. Кроме того, газобетон может дать усадку в первый год эксплуатации, это необходимо учитывать при финишной отделке перегородки. А из-за «дышащей» структуры стена будет хорошо пропускать запахи.

Материал

Вида газобетонных блоков. Для возведения перегородок применяют газобетон марок D500-600. Толщину блока нужно выбирать, ориентируясь на высоту перегородки, требования по звукоизоляции и консольную нагрузку. Так, максимальная высота или длина стены из пеноблока толщиной 100 мм — 4,5 м. Если перегородка будет больше — ее придется дополнительно армировать. Если вы собираетесь вешать на стены тяжелые предметы, нужно выбирать блоки от 150 мм, при этом допустимая нагрузка на вырыв анкера будет составлять 50 кг.

Инструкция по применению

Укладка. Первый слой блоков кладут поверх гидроизоляции (рубероид, битумная мастика и пр.) на цементно-песчаный раствор слоем не менее 10-20 мм, чтобы компенсировать неровности пола. Последующие ряды блоков укладывают при помощи специального клея на цементно-песчаной основе. Толщина шва составляет всего 1-3 мм. К несущим стенам газобетон крепят специальными анкерными пластинами. Между верхним краем кладки и потолком оставляют зазор 15-20 мм, который заполняют минеральной ватой, пенополистиролом, монтажной пеной или другим упругим уплотнителем. Это делается для того, чтобы стена не потрескалась при прогибе верхнего перекрытия.
Отделка. Стены из газобетона покрывают штукатуркой, при этом, в отличие от кирпича, слой может быть всего- 5-7мм — благодаря точной геометрии блоков нет необходимости сильно выравнивать стену.

В статье использованы изображения: aerostone.ru

Кладка из газобетона, инструкция

Быстро, точно, экономно — так, тремя словами, можно описать способ работы со строительной системой YTONG®. Характеристики и преимущества газобетона YTONG® проверены несколькими поколениями профессиональных строителей, поскольку это стеновой материал с 80-летней историей. Чтобы в полной мере ощутить все преимущества этого исключительного материала, необходимо соблюдать рекомендуемый технологический процесс.

Ответы на вопросы, касающиеся принятия оптимальных решений на этапе подготовки и выполнения работ, правильной кладки стен и использования отдельных компонентов системы YTONG®, Вы найдете в данной Инструкции. Она предназначается как для строителей, которые уже имеют опыт работы с системой YTONG®, так и для тех, кто только учится с ней работать. Знание Вами технологических операций облегчит и упростит проведение всех строительных работ и повысит их производительность. Результатом будут высококачественные постройки с прекрасными потребительскими качествами, которые будут долго служить своим владельцам и пользователям.

Использование упаковки

Блоки YTONG® поставлются на поддонах, защищенных от влияния атмосферных факторов фирменной термоусадочной пленкой.

Во время производства строительных работ рекомендуется распаковывать поддоны и вынимать из них столько блоков, сколько можно уложить в течение одного рабочего дня. Блоки, которые остались на поддоне, нужно укрыть пленкой.

Пленка может быть успешно использована для защиты сооружаемых стен от воздействия осадков.

Гидроизоляция фундамента

Перед началом кладки стен необходимо произвести проверку горизонтальности фундамента (плиты, ленточных фундаментов), а также, по необходимости, выравнивание. Допустимое отклонение составляет 30 мм.

Перед тем как приступить к кладке стен, следует выполнить гидроизоляцию фундамента. Очистите поверхность фундамента щеткой, уложите рулонный гидроизоляционный материал. Соединение полос производится с нахлестом не менее 150 мм.

Произведите точные обмеры контуров будущих наружных стен в соответствии с проектом!

Первый ряд стены

Точность укладки первого слоя блоков YTONG® влияет на последующие ряды, а в результате — на точность строительства всего дома, поэтому данной операции необходимо уделить особое внимание!

Кладка первого ряда стен начинается с закладывания блока в каждом углу здания. Блоки первого ряда кладутся на цементно-песчаный раствор толщиной не менее 20 мм по всей поверхности блока, при этом она может изменяться в зависимости от неровности фундамента.

Первым закладывается блок в самом высоком углу здания, уровень которого определяется с помощью нивелира. Разница по высоте отдельных углов дома не должна превышать 30 мм.

Горизонтальное и вертикальное положение блоков контролируется с помощью уровня и при необходимости корректируется резиновым молотком.

Между установленными угловыми блоками растягиваем шнур-причалку и заполняем ряд. Если расстояние между углами превышает 10 метров, то между угловыми блоками устанавливается дополнительный блок, за который закрепляется шнур. Данная мера предотвратит его провисание. Заполняем первый ряд.

Имеющиеся неровности кладки устраняем при помощи шлифовальной доски или рубанка. Мелкие загрязнения и пыль удаляем щеткой.

Подготовка кладочного раствора

Для подготовки раствора YTONG® для тонкошовной кладки требуются простые инструменты: электродрель с установленной перемешивающей лопастью, пластиковая емкость для размешивания раствора и вода.

В чистую емкость наливаем необходимое количество воды в соответствии с инструкцией, приведенной на упаковке.

Добавляем сухую растворную смесь YTONG® и размешиваем до однородной массы.

Рекомендуется затворить водой сразу весь мешок раствора. Этого количества готовой смеси хватает для возведения приблизительно 1,5 м3 кладки газобетонных блоков.

Консистенция раствора должна быть пластичной, т. е. чтобы при нанесении раствора зубчатой кельмой бороздки сохраняли свою форму, не растекались. В то же время раствор не должен быть слишком густым.

Резка блоков

Длина стен дома чаще всего не бывает кратной длине блока, поэтому появляется необходимость дополнения ее резаными блоками.

При строительстве частных домов резку блоков YTONG® проще всего осуществлять ручной ножовкой YTONG®.

Чтобы распил получился более точным, необходимо отметить карандашом линию резки на двух сторонах блока — горизонтальной и вертикальной.

Чтобы получить гладкую поверхность и обеспечить хорошее сцепление раствора с блоком, поверхность блока выравниваем рубанком или шлифовальной доской.

При строительстве многоэтажных домов для резки блоков рекомендуется использовать ленточную электропилу, которая обеспечит быстроту и безопасность резки. Блоки размещаются на передвижном столе пилы.

Кладка несущих стен

К кладке очередных рядов стен следует приступать после схватывания цементного раствора, т.е. спустя 1–2 часа после кладки первого ряда.

Благодаря высокой геометрической точности раз меров блоков YTONG® последующие ряды кладем на раствор YTONG® для тонкошовной кладки.

Кладку несущих стен начинаем с закладки угловых блоков. Каждый уложенный блок требует выравнивания не только по горизонтали, но и по вертикали.

После закладки углов следует растянуть шнур-причалку, как это делалось при кладке первого ряда, и заполнить очередной ряд.

Наносим раствор YTONG® для тонкошовной кладки на горизонтальную поверхность блока с помощью кельмы YTONG® соответствующей ширины, затем, перевернув кельму, равномерно распределяем по всей поверхности блока.

Раствор также наносится на вертикальную поверхность блока посредством прижатия кельмы к нижней части вертикальной стенки блока и перемещением ее вверх, не отрывая.

Очередные ряды наружных углов кладем попеременно, используя перевязку.

Глубина плашковой перевязки должна составлять не менее 10 см.

Длина крайних блоков, например, на краях (дверных и оконных) проемов или углов здания должна быть ≥ 11,5 см.

Связка внешних и внутренних НЕСУЩИХ стен

Проверяем кладку в месте будущей стены; имеющиеся неровности устраняем рубанком. Тщательно очищаем поверхность кладки от пыли и загрязнений!

Несущая внутренняя стена связывается с наружной стеной кладкой при помощи перевязки. Первый ряд блоков кладется на цементно-песчаный раствор толщиной не менее 20 мм. При этом необходимо постоянно проверять совпадение уровней стен по горизонтали.

Уровень блоков выравнивается с помощью резинового молотка

Необходимо следить за точностью кладки блока по горизонтали и вертикали.

Деталь связки внутренней и наружной стен. При кладке используется инструмент YTONG®.

Раствор также наносится на вертикальную поверхность блока.

Кладка перегородок

В соответствии с проектом дома обозначаем на несущей стене место для будущей перегородки. Разметка должна быть строго перпендикулярна фундаменту.

В месте, где будет перегородка, в клеевой шов вкладывается гибкая связь из нержавеющей стали. Анкеры одним концом монтируются в несущую стену, а другим концом — в шов перегородки.

Гибкие связи кладки закрепляются в шве гвоздями. Первый ряд блоков кладется на цементно-песчаный раствор.

При дальнейшей кладке необходимо следить за тем, чтобы раствор укладывался по всей ее ширине. Гибкие связи кладки вкладываются в каждый второй ряд блоков несущей стены.

Гибкие связи кладки можно монтировать в слой раствора и без гвоздей — путем вдавливания.

Анкеровка дополнительно возводимой перегородки. Гибкие связи крепятся к несущей кладке дюбелем. Для крепления перегородок к перекрытиям используются гибкие связи кладки или монтажная пена.

Армирование под оконным проемом

Если ширина оконного проема более 1,80 м, то под предполагаемым окном в предпоследнем ряду блоков следует монтировать горизонтальную арматуру. Обозначаем на поверхности блоков планируемую длину оконных проемов. Длина арматуры должна быть длиннее оконного проема не менее чем на 0,5 м с каждой стороны.

При помощи ручного штробореза YTONG® в средней части кладки блоков делаем пазы, соответствующие длине арматуры.

Паз должен иметь размеры не менее 40 х 40 мм.

Тщательно удаляем пыль, которая образовалась при вырезке пазов. Благодаря этому раствор будет иметь лучшее сцепление с блоками.

Перед заполнением паза раствором и укладкой арматуры необходимо увлажнить паз водой.

Заполняем цементным раствором подготовленный паз до половины глубины. Для этого можно использовать и раствор YTONG® для тонкошовной кладки блоков.

Вкладываем в паз стальной стержень (арматуру), лучше всего — из профилированной стали диаметром не менее 6 мм.

После погружения стержня в цементный раствор полностью заполняем паз раствором, при необходимости удаляем мастерком его излишек. Выравниваем поверхность кладки, удаляем щёткой загрязнения и пыль.

Для продолжения работы нет необходимости в технологическом перерыве.

Приступаем к кладке очередного ряда блоков, который будет находиться непосредственно под оконным проемом. При этом необходимо следить за перевязкой блоков минимум на 10 см.

Блоки кладутся на тонкий слой раствора YTONG® для тонкошовной кладки.

Перемычки YTONG® для несущих и ненесущих внешних и внутренних стен

Перемычки имеют высоту 125 мм и достигают своей несущей способности перекрытием как минимум одним рядом кладки блоков YTONG®.

Необходимая ширина перекрытия получается из комбинации готовых перемычек YTONG® разной ширины. Глубина опоры составляет минимум 250 мм. В местах опирания перемычки укладываются на раствор YTONG® для тонкошовной кладки.

Для наружной стены толщиной 50 см можно использовать две перемычки шириной 175 мм и перемычку с шириной 150 мм. (Альтернативно — четыре перемычки с шириной 125 мм)

Перемычка укладывается так, чтобы напечатанная на ней стрелка указывала вверх.

При использовании комбинаций из перемычек связывание между ними осуществляется за счет раствора YTONG® для тонкошовной кладки.

Укладывание следующей перемычки.

Все перемычки должны плотно прилегать друг к другу.

Положение перемычки регулируется при помощи резинового молотка.

Укладывание следующей перемычки.

Неровности на поверхности перемычек выравниваются рубанком YTONG®.

После этого поверхность должна быть очищена щеткой от грязи и пыли

Если перемычки укладываются на блоки со стандартной высотой, то для достижения требуемой высоты стены может потребоваться выравнивающий слой из блоков.

Также перемычка может быть уложена на блоки с предварительным выпилом. Глубина опирания не менее 250 мм.

Максимальная длина перемычки должна составлять не более 1,25 м. При большей длине требуются дополнительные опоры.

Блоки укладываются на перемычку на раствор YTONG® для тонкошовной кладки. Вертикальные стыки при этом также осуществляются с применением тонкошовного раствора (вне зависимости от наличия системы «паз-гребень»).

Обратите внимание на то, что необходимо распределять раствор в стыках по всей поверхности блоков.

Блоки выравниваются при помощи резинового молотка.

Перемычки приобретают несущую способность после затвердевания раствора YTONG® для тонкошовной кладки. После затвердевания раствора поддержка монтажа может быть удалена.

Перемычки из U-образных блоков YTONG®

U-образные блоки YTONG® являются элементами опалубки для железобетона. Железобетонная часть должна иметь соответствующее проведенным расчетам армирование. Для армирования лучше всего подходит пространственный арматурный каркас.

U-образные блоки YTONG® укладываются на подготовленное горизонтальное основание. Эту функцию отлично выполняет доска или брус. Основание должно иметь надежную опору, чтобы во время заливки перемычка не прогибалась.

U-образные блоки YTONG® укладываются на подготовленное основание так, чтобы глубина опирания перемычки составляла не менее 250 мм.

Вертикальные швы межд U-образными блоками заполняются раствором YTONG® для тонкошовной кладки блоков.

Проверяем ровность кладки U-образных блоков YTONG®.

Блоки выравниваются с помощью резинового молотка.

Закладываем и фиксируем арматурные каркасы.

Арматурные каркасы укладываются ближе к внутренней грани U-перемычки.

Между внешней стенкой U-перемычки и арматурным каркасом вкладывается теплоизоляция.

Изображение правильно подготовленной перед бетонированием перемычки из U-образных блоков YTONG®.

Перед началом бетонирования смачиваем водой U-перемычку.

Для бетонирования применяем бетон установленного проектом класса.

Тщательно уплотняем бетон.

Выравниваем поверхность залитого бетона.

Перемычка приобретает несущую способность только после полного затвердевания бетона.

Удаление временных опор допускается только после достижения несущей способности перемычки.

Соединение кладки из газобетона YTONG® с другими материалами

Соединение блоков YTONG® с кладкой ограждающих стен из кирпича

При строительстве многослойных стен кладка ограждающей стены (как правило, из кирпича) крепится к несущей стене из блоков YTONG® при помощи гибких анкеров. Анкеры выполняются из нержавеющей или оцинкованной стали и устанавливаются из расчета всреднем не менее 5 шт. на 1 кв. м. Анкер размещается в шве между блоками YTONG® в процессе кладки стены, а затем, при возведении кирпичной стенки, отгибается и заводится в соответствующий шов кирпичной стены.

Крепление ограждающей кирпичной кладки к стене из газобетонных блоков YTONG® осуществляется при помощи специальных анкеров с передвижными влагозащитными шайбами.

Соединение блоков YTONG® с железобетоном

Часто однослойные стены из блоков YTONG® используются как заполнение железобетонного каркаса. При этом места примыкания блоков к железобетону заполняются цементно-песчаным раствором.

Соединение стены, заполняющей каркас, с ж/б колонной или перпендикулярной ж/б стеной выполняется при помощи металлических связей, располагаемых через каждые 2-3 слоя блоков YTONG®. При этом одна часть связи помещается в шве кладки из блоков и крепится специальными гвоздями, а вторая часть крепится к боковой поверхности столба или стены.

Примыкание блоков YTONG® к перекрытиям

Места примыкания блоков YTONG® к перекрытиям или балкам каркасной конструкции заполняются монтажной пеной, благодаря чему стена приобретает дополнительную устойчивость.

Практический совет: как получить гладкую и ровную стену

Образовавшиеся при кладке блоков щели или неровности заполняем раствором, который получаем при смешивании раствора для тонкошовной кладки YTONG® с пылью, оставшейся после резки блоков YTONG®, или специальным раствором, предназначенным для этой цели.

Избыток раствора удаляем после его затвердения при помощи куска блока YTONG®.

Монтаж сборно-монолитного перекрытия YTONG®

Складирование материалов

Балки складируются на ровной поверхности не более чем в 6 рядов.

Первый ряд балок укладывается на деревянные бруски толщиной не менее 5 см, шириной не менее 10 см. Расстояние между прокладками не более 1,5 метров, расстояние от концов балки до первой прокладки не более 1 метра. Каждый следующий ряд балок складируется на деревянные прокладки, толщина которых не менее 4 см и ширина не менее 8 см. Прокладки всех рядов балок должны быть расположены на одной вертикали.

«T»-образные блоки должны укладываться на ровное основание. Паллеты должны храниться на ровной, очень устойчивой поверхности, не более чем в двух уровнях. Блоки следует защищать от дождя и снега.

Монтаж сборных конструкций

Внимание! Перед началом работ следует помнить о том, что при монтаже нельзя использовать сильно поврежденные элементы (треснутая бетонная пята балки, деформированная или лопнувшая арматура, сломанный блок, блок с отломанным зубцом).

Монтаж балок производится вручную или с применением средств малой механизации.

При монтаже балки укладываются на очищенную горизонтальную поверхность стены. Если на верхней части кладки из блоков YTONG® имеются небольшие неровности, то их необходимо сгладить при помощи рубанка и создать ровную горизонтальную поверхность для опоры. В случае наличия ярко выраженных неровностей (более 15 мм), а также при пролётах более 6 м, рекомендуется использовать бетонную или цементно-песчаную стяжку М-100 толщиной не менее 50 мм, армированную согласно проекту.

Организация временных опор

Балки на время монтажа и бетонирования должны иметь промежуточные временные опоры — телескопические стойки и профильные трубы 80х40х3 мм в качестве подпорных реек. Несущая способность перекрытия, на которое передают нагрузку временные опоры, должна быть не менее 400 кг/м².

При отсутствии инвентарных телескопических стоек допускается использовать деревянные монтажные опоры в виде столбов диаметром 140-160 мм или брусков. Профильные металлические трубы допускается заменять подпорными рейками из досок сечением не менее 50х120 мм (или бруски размером не менее 100х100 мм), установленными горизонтально ребром вверх и закрепленными на опорных столбах или инвентарных телескопических стойках.

При этом расстояние между подпорными рейками и расстояние между опорными столбами (стойками), удерживающими одну и ту же подпорную рейку, должны быть не более 1,6 м. При использовании в качестве подпорок деревянных брусков или досок необходимо обеспечить прочность формы опорной конструкции за счет диагонального укрепления столбов с помощью прибитых досок в двух непараллельных направлениях.

При возведении конструкций перекрытия в многоэтажных зданиях опоры под перекрытия устанавливаются соосно, т.е. опоры на каждом этаже здания должны устанавливаться ПО ОДНОЙ ОСИ.

Не рекомендуется ставить опоры на замeрзший грунт.

Чтобы обезопасить опорную конструкцию от погружения в землю и распределить нагрузку на нижнее перекрытие, под столбы необходимо уложить подкладки.

Перед началом сбора перекрытия необходимо произвести проверку правильности установки опорной конструкции!

Внимание! Запрещается использовать в качестве подпорных реек доски, имеющие сучковатую структуру, выходящую на опорную поверхность.

Внимание! Запрещается производить наращивание стоек из двух или более коротких досок. Таким образом, стойка должна быть изготовлена из единого элемента.

Монтаж Т-образных блоков YTONG® (блоков перекрытия)

Т-образные блоки YTONG® укладываются вручную вдоль продольного направления балок. Зазор между соседними блоками должен быть минимальным.

Первый и последний блоки перекрытия между двумя балками должны быть подогнаны к внутреннему краю опорной стены. Возможен вынос блока на стену при соблюдении достаточной ширины и армирования монолитного пояса, определенных проектом.

Блоки-вкладыши первого (от стены) ряда сборно-монолитного перекрытия опираются одной стороной на балку, а другой на стену или ригель. Минимальная зона опоры составляет 20 мм. Размеры блоков перекрытия разрешается корректировать путем распиливания. Блок с обработанным линейным размером всегда укладывается только крайним поверх стены с выносом минимум 20 мм.

Для перемещения по уложенным блокам-вкладышам необходимо организовать настилы из досок толщиной не менее 30 мм или фанеры толщиной не менее 20 мм. На перекрытие, которое находится в состоянии установки, нельзя складировать стройматериал.

Если толщина внутренних несущих стен меньше 25 см, не рекомендуется укладывать балки в одну линию. При большей толщине стены балки можно укладывать в одну линию.

После монтажа сборных элементов перекрытия на верхние стержни арматуры балок укладывается арматурная сетка 100х100х5 мм. Ее положение, высота установки и связь с верхней арматурой балки определяется проектом. Стыковка отдельных сеток между собой осуществляются с нахлестом шириной не менее 150 мм.

Монолитный пояс

Монолитный пояс — это элемент, связывающий несущие стены здания по всему периметру. Он фиксирует всю конструкцию здания, придавая ей пространственную жесткость. Монолитный пояс обычно устраивается в уровне межэтажного перекрытия и всегда выполняется замкнутым. Правильно собранный монолитный пояс способен воспринимать и распределять возникающие опасные нагрузки на стеновую коробку здания.

В перекрытиях длиной до 6 метров для армирования монолитного пояса монтируем минимум 3 продольных стержня Ø10 мм. Диаметр проволоки для хомутов = 4,5 мм, расстояние между хомутами = 250 мм. В перекрытиях большей длины для армирования монолитного пояса монтируем минимум 4 продольных стержня Ø12 мм. Диаметр проволоки для хомутов = 5,5 мм, расстояние между хомутами = 300 мм.

Монолитный пояс укладывается в уровне перекрытия и бетонируется одновременно с перекрытием. Продольную арматуру пояса необходимо последовательно связывать внахлест (длина нахлеста минимум 900 мм), также возможна сварка. Особо важной является стыковка арматуры в углах.

Конструкция перекрытия

Стеновой блок YTONG®
Конструкция пола
Бетонная заливка (В20), армированная сеткой
Блок перекрытия YTONG®
Штукатурка
Балка перекрытия YTONG®
Монолитный пояс
Зона опоры блока перекрытия (мин. 20 мм)

Бетонирование

Внимание! Бетонирование производится при температуре выше +5°С!

Перед началом бетонирования сборно-монолитных перекрытий необходимо произвести контрольный осмотр опорных элементов конструкции на предмет соответствия их требованиям настоящей инструкции.

Внимание! Перед бетонированием все поверхности элементов перекрытия необходимо очистить от мусора и пыли. В противном случае блоки-вкладыши могут не схватиться с бетоном.

Перед бетонированием перекрытие необходимо увлажнить.

Бетонирование монолитной части производится мелкозернистым (максимальная величина зерен — 10 мм) тяжелым бетоном классом не ниже В20 с использованием бетононасоса, крана с бадьей или тележек. При бетонировании следует избегать излишних концентрированных нагрузок, которые могут возникнуть при подаче большого количества бетонной смеси в одно место перекрытия.

Уплотняем бетон штыкованием или утрамбовываем с помощью вибратора.

Арматура несущих балок, бетонной заливки и монолитного пояса должна быть перед бетонированием очищена от грязи, пыли и коррозии.

В случае возникновения визуального прогиба конструкции (прогиба опорных стоек или подпорных реек) при заливке бетоном работы на данном участке необходимо немедленно прекратить. Дальнейшие работы допускается проводить только после выяснения причин и устранения всех недоделок.

Бетонирование перекрытия ведется захватками. Ширина захватки не менее 620 мм.

Внимание! Бетонирование захватки должно быть проведено за одну рабочую смену.

На период схватывания уложенную бетонную смесь необходимо предохранять от пересыхания и периодически увлажнять.

Внимание! Запрещается производить дополнительные укрепления опорных элементов во время проведения бетонирования данного участка перекрытия.

Внимание! При проведении бетонирования перекрытий КАТЕГОРИЧЕСКИ запрещается нахождение людей под перекрытиями!!!

Cнятие опор

Снятие промежуточных опор допускается только в том случае, если бетон набрал 70% проектной прочности. При средней температуре выше 10 градусов снимать опоры можно через 10 дней, от 5 до 10 градусов — через 20 дней.

При снятии опор необходимо следить за тем, чтобы не были повреждены отдельные фрагменты перекрытий, особенно блоки.

Полностью опорную конструкцию можно снять уже по истечении 28 дней, когда бетон достигнет нормативной прочности 20 МПа.

Прокладка внутренних коммуникаций

Отверстия для электрических розеток и выключателей высверливаются при помощи безударной низкооборотной дрели с нужной насадкой.

Наносим на стену линии прокладки внутренней проводки и коммуникаций. Для получения прямолинейных пазов прибиваем к стене направляющую доску. Пазы удобнее всего сделать с помощью ручного штробореза YTONG®, который направляется вдоль доски YTONG®.

Укладка проводки в газобетонных блоках

Подготовка ниш

При подготовке ниш сначала помечаем на блоках размеры выреза.

Ручной или электрической ленточной пилой делаем перпендикулярные врезки на необходимом расстоянии друг от друга.

По горизонтали обозначенные места вырубаются молотком-киркой.

Ниша подготовлена и может быть использована, например, для канализационного стояка.

Вследствие ослабления теплоизоляции не рекомендуется делать ниши в наружных стенах.

Раствор и инструменты YTONG®

Раствор YTONG® для тонкошовной кладки

Благодаря минимальным отклонениям геометрических размеров блоков YTONG® их кладка легко производится на тонкослойный клеевой раствор. Наряду с увеличением скорости выполнения кладочных работ благодаря тонкослойной технологии выполнения швов, уменьшение толщины швов улучшает теплоизоляционные храктеристики стеновой кладки.

Кельма

С помощью кельм, соответствующих толщине блоков, наносится тонкослойный клеевой раствор YTONG®.

Ножовка для ячеистого бетона

Ножовка для ячеистого бетона YTONG® служит для быстрого изготовления доборных блоков, выступов и т.д.

Штроборез (резец)

Штроборез служит для быстрого изготовления каналов, например, для прокладки электропроводки.

Рубанок для ячеистого бетона

Предназначен для выравнивания существенных неровностей кладки.

Шлифовальная доска для ячеистого бетона

Служит для удаления возможных шероховатостей на горизонтальной поверхности стены.

Уголок YTONG®

Предназначен для ровного распиливания изделий из ячеистого бетона.

Шнур строительный YTONG®

Применяется, как ориентир во время кладки стен и монтаже различных конструкций. Катушка 100 м.

Киянка YTONG®

Специальный резиновый молоток для работы с газобетонными блоками. Обращаем внимание: металлический молоток серьeзно повреждает блоки. Для работы настоятельно рекомендуем использовать резиновый молоток.

Уровень YTONG®

Используется для контроля уровней горизонтальных и вертикальных плоскостей. Длина 80 см.

Шпатель YTONG®

Служит для заполнения сколов, щелей, неровностей и швов кладки изделий из ячеистого бетона. Длина 60 мм.

Средняя длина против длины винтовки против длины карабина Газовая система

Изучение работы газовых систем AR 15

Планируете ли вы купить или построить AR-15? Или заменить такие детали, как стволы, газовые блоки или цевье? Если это так, важно понимать, как работает газовая система на AR-15, почему это так важно и как длина вашей газовой системы может повлиять на характеристики вашей винтовки.

Чтобы упростить задачу, если у вас неправильная длина газовой системы для вашего ствола, это может привести к неправильной работе вашего пистолета или слишком быстрому износу.

Так что же такое газовая система?

Давайте начнем с вопроса Википедии:

« Газовое управление — это система управления энергией, используемая для работы с самозарядным огнестрельным оружием. При работе на газе часть газа под высоким давлением из стреляющего патрона используется для приведения в действие механизма извлечения использованной гильзы и камеры для нового патрона. ”

Так, конкретно на AR-15 в стволе есть небольшой «газовый порт» (небольшое отверстие), через которое газ выпускается при каждом выстреле.Этот газ проходит через газовый блок и газовую трубку в ресивер, где приводит в действие группу затворной рамы и автоматически переключает следующий раунд. Это известно как газовая система с «прямым столкновением».

На рисунке ниже из Википедии показано, как перемещается газ:

Почему имеет значение длина газовой системы?

Длина газовой системы (длина от ресивера до газового порта) должна увеличиваться по мере увеличения длины ствола. Причина связана с «временем ожидания» — временем, в течение которого пуля находится в стволе после выстрела.

На более длинном стволе время задержки будет больше, потому что пуля должна пройти большее расстояние. В частности, есть крошечный промежуток времени, когда пуля проходит через ствол и проходит мимо газового порта, но все еще находится в стволе. В это время горячий газ проходит через газовую трубку в ресивер. Как только пуля вылетает из дула, газ перестает поступать.

Если после газового порта слишком большая длина ствола, то слишком много газа поступает в ствольную коробку, что может вызвать чрезмерную отдачу и износ винтовки.

Если длина ствола за газовым портом недостаточна, то в ствольную коробку поступает слишком мало газа, и винтовка может не сработать или заклинить.

Какова правильная длина газовой системы для моего ствола?

На приведенной ниже диаграмме показаны типичные длины газовой системы (расстояние от ресивера до газового порта) и их соотношение с длиной ствола. Как вы можете видеть, здесь есть широкие диапазоны, обычно чем ближе длина ствола к середине диапазона, тем лучше он будет работать (пример 14-дюймового ствола с газовой системой карабина).

Система	Длина ствола	Расстояние до порта
Пистолет	Менее 10 дюймов	4 дюйма
Карабин	10-18 дюймов	7 дюймов
Средний	14-20 дюймов	9 дюймов
Винтовка	20 плюс в дюймах	12 дюймов

Прочие факторы

Стоит отметить, что существуют факторы, которые могут повлиять на газовую систему, помимо длины системы.

Регулируемые газовые блоки — доступны некоторые газовые блоки, которые позволяют снизить количество газа, проходящего через них. Например, вы можете сжать газ до такой степени, что винтовка станет однозарядной.

Вес буфера — вес буфера может иметь большое влияние на то, как работает AR15. Более тяжелый буфер обычно требует большего давления газа для цикла, поэтому можно смягчить эффект слишком большого давления газа и сгладить действие с помощью более тяжелого буфера или наоборот с более легким буфером.Также могут сказаться буферные пружины.

Тип патронов — Вес пули и пороха в патроне может иметь большое значение. Более тяжелая пуля может лететь медленнее и вызывать более длительное время пребывания, тогда как маломощный патрон может не создавать достаточного давления газа для правильного цикла действия.

Последний совет

Если и есть кто-нибудь, кто знает платформу AR-15, так это военные США. В качестве специального предложения для наших читателей вы можете получить официальное руководство армии США для AR-15 / M4 / M16 прямо сейчас — бесплатно. Щелкните здесь , чтобы получить копию.

КАРБИН- VS. MID- VS. ГАЗОВЫЕ СИСТЕМЫ ДЛЯ ВИНТОВКИ

AR-15 — это газовые винтовки, которые используют газы, образующиеся во время выстрела, для создания силы, необходимой для срабатывания затвора. Эти пары проходят через ряд компонентов, называемых газовой системой, основными частями которой являются газовый блок, газовая трубка и газовый ключ.

Газовые системы доступны в карабиновом, среднем и винтовочном вариантах. Если вы собираете новый AR-15, переходите на ствол другого размера или хотите улучшить характеристики, вам необходимо убедиться, что ваша система имеет правильную длину.В этом посте будет сравниваться газовая система карабина, средней и длинной винтовки, чтобы помочь вам принять правильное решение.

ПОЧЕМУ ВАЖНА ДЛИНА ГАЗОВОЙ СИСТЕМЫ?

В AR-15 газовый блок расположен вверху у мушки и соединяется с группой затворной рамы (BCG) через газовую трубку, скрытую под цевьем. Поскольку газовая система проходит через большую часть верхнего ресивера, вы получите наилучшие результаты, если будете использовать ресивер правильного размера. Вот что может случиться, если вы:

Слишком коротко: Если у вашей винтовки слишком короткая газовая система, у вас будет слишком много газа, поступающего обратно в ваш ресивер.Когда вы перебрасываете газ AR-15, это создает большую отдачу, вызывая дополнительный износ вас и ваших компонентов, а также загрязняя ваше оружие.
Идти слишком долго: Если вы используете слишком длинную газовую систему, вы предотвратите попадание достаточного количества газа обратно. Без достаточной силы у BCG будут проблемы с извлечением гильзы и доработкой следующего патрона.

ВЫБОР ПРАВИЛЬНОЙ ДЛИНЫ ГАЗОВОЙ СИСТЕМЫ

Помимо влияния правой газовой трубки на работу пистолета, газовые системы совместимы с цевьями разных размеров.Если ваша газовая система слишком длинная, она может не поместиться даже на винтовке. Хорошая новость заключается в том, что выбрать газовую систему нужного размера очень просто:

Газовые системы пистолетной длины: Газовая система, имеющая длину пистолета, является самой короткой из газовых систем и в среднем составляет всего 4,5 дюйма
Длина карабина Газовые системы: Газовая система длиной карабина является наиболее распространенной и имеет газовую трубку длиной около 7,5 дюймов. AR-15 с укороченными стволами 10-18 дюймов лучше всего работают в паре с газовой системой длиной карабина.
Газовые системы средней длины: Системы средней длины немного длиннее и составляют примерно 9,5 дюймов. Карабины со стволом длиной от 14 до 20 дюймов обеспечат оптимальные результаты с газовыми системами средней длины.
Газовая система длиной в винтовку: В самой длинной из трех газовых систем длиной в винтовку используются газовые трубки длиной около 13 дюймов. Вы должны установить газовые системы длиной в винтовку на AR-15 стрелкового типа со стволом 20 дюймов и более.

Поскольку газовые системы для карабина и средней длины измеряются одинаково, имейте в виду, что вы получите лучшую работу, когда длина ствола будет ближе к середине функционального диапазона — установка средней длины лучше подойдет для 18-мм калибра. дюйм ствола, чем у разновидности карабина.

ДРУГИЕ ЧТО СЛЕДУЕТ ПОДУМАТЬ

Чтобы получить максимальную отдачу от газовой системы AR-15, нужно больше, чем длина. Чтобы получить наилучшие результаты при нажатии на спусковой крючок, убедитесь, что вы также учитываете свой:

Вес буфера: Вес буфера может повлиять на производительность вашей газовой системы. Хотя более тяжелые буферы отлично подходят для поглощения отдачи, вам нужно убедиться, что ваша газовая система достаточно сильна, чтобы привести ее в действие. Если вы сделаете слишком легкий ход, вы получите больший урон при стрельбе и дополнительный износ вашей винтовки.Найдите тот, который обеспечивает баланс.
Газовый блок: Если у вас все еще есть запасной газовый блок, который идет в комплекте с вашей винтовкой, вам не хватает производительности. Газоблоки на вторичном рынке легко установить, а регулируемый газовый блок имеет несколько преимуществ. С регулируемым газовым блоком вы можете контролировать точное количество давления, возвращаемого через вашу систему.
Тип боеприпасов: Даже если вы верны бренду, существует множество типов боеприпасов, которые можно использовать с AR-15.Более тяжелым пулям требуется больше времени, чтобы покинуть ствол, увеличивая время выдержки и создавая дополнительное давление газа. Если ваши пули слишком легкие, они могут покинуть ствол до того, как вы создадите давление, достаточное для цикла следующего раунда.

НАСТРОЙКА ГАЗОВОЙ СИСТЕМЫ AR-15 С ДЕТАЛЯМИ WING TACTICAL

Компания Wing Tactical принадлежит ветеранам и является вашим онлайн-источником всех деталей, необходимых для создания идеальной газовой системы AR-15. Мы также стреляем и можем помочь вам выбрать все нужные детали в зависимости от типа вашего оружия, ваших целей производительности и того, как вы хотите, чтобы ваша сборка выглядела.Готовы начать? Отправьте нам электронное письмо и сообщите нам, что вы имеете в виду.

Газовые трубки из мелонита Aero Precision [разной длины]

MPN: APRh200280C / APRh200281C / APRh200282C / APRh200283C

Характеристики:

Сделано в соответствии с Mil-Spec Размеры
Мелонит с покрытием для защиты от коррозии
Доступен разной длины

Длина пистолета
Длина карабина
средней длины
Длина винтовки

Сделано в США.S.A.

Технические характеристики:

Материал: Сталь
Отделка: Мелонит

Совместимость:

Включает:

1x газовая трубка
1x роликовый штифт газового блока

Детали:

Создаете ли вы новую систему с нуля или модернизируете существующую дополненную реальность, если вы хотите сделать ее своей, вам нужно обращать внимание на мелочи. Хотя многие говорят, что «дьявол кроется в деталях», все мы знаем, что именно в этом и заключается истинное совершенство.Мы покупаем титановые штифты, полированные пружины, кнопки специального заказа и фиксаторы, но важно помнить, что газовая винтовка хороша ровно настолько, насколько хороша ее система управления газом. Вы должны быть уверены, что используете качественные детали в своей установке управления газом, а это означает, что вам нужен качественный газовый блок и газовая трубка, которая заставит все это работать. Aero Precision предлагает линейку качественных газовых трубок из мелонита, подходящих для вашей винтовки.

Газовая трубка из мелонита Aero Precision означает качество

Aero Precision — это не просто производитель.Они стремятся к совершенству во всем, что делают. От первоначального дизайна до готового продукта каждый продукт Aero Precision получает одинаковую заботу и контроль. Вы можете купить любую газовую трубку на рынке, но зачем вам рисковать с продуктами более низкого качества, если у вас есть возможность получить от производителя ваших компонентов управления газом такую же приверженность качеству, которую вы ожидаете от гламурных компонентов. Выбирая газовую трубку из мелонита производства Aero Precision, вы получаете тщательно спроектированный и изготовленный компонент газовой системы, а не кусок трубки, брошенный в коробку на заднем плане.Выбирайте качество, выбирайте газовую трубку Aero Precision Melonite.

Часто задаваемые вопросы: какая длина газовой системы лучше всего подходит для моего AR?

Нас часто спрашивают, какая длина газовой системы лучше всего подходит для удельная длина ствола. Ответ на этот вопрос — комбинация личных предпочтений. и технические требования, но мы будем рады помочь с информацией, которая может помочь выбрать то, что лучше для них.

Имеет ли значение для Функция?

Вообще говоря, нет.Faxon custom проверил весь свой газ диаметры портов для обеспечения работы при заданной длине газовой системы. Если мы предлагаем это только после того, как мы будем на 100% уверены, что диаметр газового порта идеальный размер для ствола и длины газовой системы.

Однако увеличение длины газовой системы может снизить износ. и разорвать вашу систему оружия. Мы объясним более подробно ниже.

Так почему разные Длина?

Обычно на стволы средней длины, обычно 16 и 18 дюймов, которые предлагаются в карабин / мид и мид / винтовка соответственно.Эти различные длины предлагаются из-за в соответствии с требованиями заказчика или длина системы определяется конкретным профилем.

Например, предлагаются стволы 18 ”.308 Medium Taper как в средней части, так и в винтовке, так как некоторые клиенты предпочитают длину другим для косметических причины. Газовый блок 18-дюймовой винтовки находится на расстоянии 12 дюймов от передней части ствольной коробки, поэтому клиенты, желающие использовать более короткое цевье, могут захотеть, чтобы более короткая газовая система убедитесь, что газовый блок закрыт.

Для профилей предлагаются стволы 16 ”как в карабине, так и в Средняя длина.Большинство 16-дюймовых стволов имеют среднюю длину, но профиль «M4» — карабиновый. длина соответствует тому, что предлагают военные США в своем стандартном профиле. Для другие бочки, которые мы производим как профили собственной разработки, мы обычно предлагаем их только средней длины.

Как продлится Продолжительность помощи для долгой жизни?

Длина газовой системы определяет величину задержки (время) от воспламенения капсюля и количества выдержки от пули, прошедшей газовый порт к пуле «откупоривается», что позволяет быстро упасть давлению.Длина всей газовой системы — это баланс между калибром и длиной ствола. Небольшой, патроны высокого давления, такие как 5.56, позволяют использовать длинные газовые системы. Больше, низкого давления калибры вроде 300 BLK предпочитают более короткие газовые системы.

Для огнестрельного оружия лучше всего иметь максимальное время от зажигание до цикла отпирания вращающегося затвора. Чем дольше пребывание от зажигание для разблокировки, тем ниже давление на рабочие компоненты включая давление для срабатывания затвора и давление на болт, чтобы расширение.Компоненты изготовлены для работы под высоким давлением, но чем ниже давление, тем дольше срок службы компонента.

Так что же делает Faxon Рекомендую?

Как правило, мы рекомендуем самую длинную газовую систему, которую мы предложение для данного калибра и длины ствола. Однако любой ствол, который мы предложение настроено на указанный калибр и длину, так что стреляйте и наслаждайтесь!

Спасибо AIM Surplus за иллюстративные фотографии. Ознакомьтесь с полной линейкой продуктов Faxon и эксклюзивными конфигурациями AIM!

Руководство по длине цевья AR-15, положению газового блока и положению дульного устройства

Люди часто спрашивают нас, как выбрать длину цевья для данной газовой системы, или спрашивают, какая длина ствола необходима для достижения желаемого положения дульного устройства относительно цевья.Этот пост призван помочь объяснить задействованные факторы и предоставить простое руководство по созданию сетапа вашей мечты.

Ниже вы увидите обычную верхнюю ствольную коробку AR-15 с установленным стволом и низкопрофильным газоблоком:

Расстояние «А» — это расстояние от верхней передней поверхности ресивера до плеча газового блока и зависит от длины газовой системы ствола.

Газовая система	Расстояние A от ресивера до плеча газового блока
Пистолет	4 1⁄4 «
Карабин	7 5⁄16 «
Средней длины	9 5⁄16 дюйма
Винтовка	12 5⁄8 дюйма

Расстояние «B» — это расстояние от передней передней поверхности верхней ствольной коробки до дульной части и всегда равно длине ствола минус 1⁄8 дюйма.Таким образом, если длина вашего ствола составляет 14 1/2 дюйма, то дульный срез будет на расстоянии около 14 3/8 дюйма от передней поверхности верхней ствольной коробки. Это предполагает, что вы используете типичную газовую систему AR-15, а не систему со свободным затвором типа 9 мм.

Пример 1 (минимальная длина цевья для прикрытия низкопрофильного газового блока): Допустим, у вас есть ствол диаметром 141⁄2 дюйма с газовой системой длиной карабина. Согласно нашей удобной таблице выше, заплечик газового блока будет иметь вид на расстоянии около 7 5⁄16 дюйма от приемника. Большинство низкопрофильных газоблоков имеют длину около 1 дюйма, поэтому, если вы хотите, чтобы цевье полностью закрывало газовый блок, тогда ваше цевье должно быть как минимум 1 дюйм + 7 5⁄16 дюйма = 8 5⁄16 дюйма.Ближайший размер общедоступного цевья — 9 дюймов, поэтому вам нужно покупать цевье длиной 9 дюймов или больше.

Пример 2 (выемка дульного устройства внутри цевья): Предположим, вы хотите использовать линейный компенсатор S&J Nano Linear и хотите, чтобы он был утоплен внутри цевья так, чтобы наконечник находился заподлицо с концом цевья. Изучив характеристики компенсатора, мы узнаем, что длина компенсатора составляет 1,5 дюйма. Предположим, длина вашего ствола составляет 12,5 дюйма. Сложите эти длины, и вы получите 14 дюймов, но вам нужно вычесть 1⁄2 дюйма для перекрытия, когда вы навинчиваете компенсатор на резьбу дула.Четырнадцать дюймов минус 1⁄2 дюйма оставляет 131⁄2 дюйма. Итак, мы идем в магазин за 131⁄2-дюймовым цевьем (относительно распространенный размер), и после установки мы должны обнаружить, что конец цевья будет на близко (плюс-минус 1⁄8 дюйма или около того) на одной линии с наконечником. дульного устройства.

Пример 3 (Поддельный глушитель, обратный стиль): Теперь предположим, что вы строите винтовку и хотите иметь поддельный глушитель, обратный стиль, газовую систему средней длины и газовый блок переднего прицела. Какой длины должен быть ствол для размещения ФСБ и фальшивого глушителя? Глядя на таблицу выше, для газовой системы средней длины плечо газа будет на расстоянии 9 5⁄16 дюйма от ресивера.Наш блок переднего прицела имеет длину около 21⁄4 дюйма, включая ушко для байонета. Сложите их вместе, и мы получим 119⁄16 дюйма. На странице продукта Fake Suppressor, Reverse Style говорится, что нам нужен зазор 125 мм между газовым блоком и заплечиком резьбы дульной части. Преобразуя это в единицы свободы, мы получаем 4,92 дюйма. Обычно длина резьбы ствола составляет около 5/8 дюйма, поэтому мы складываем все вместе: 119⁄16 дюйма для ствола и газового блока, 4,92 дюйма для поддельной банки плюс 5/8. «для бочковой резьбы получаем 17,1». Так что нам понадобится как минимум 17.1-дюймовый ствол, и если вы покупаете его с полки, это, вероятно, означает ствол диаметром 18 или 18,6 дюйма, и это оставит от 1 до 11⁄2 дюйма пространства между блоком мушки и поддельным глушителем. И наоборот. Глушитель создаст впечатление, что у вас есть 13-дюймовый ствол с настоящим глушителем.

Пример 4 (открытый газовый блок): Теперь предположим, что вам нужно свободно плавающее цевье и открытый газовый блок с планками Пикатинни, чтобы вы могли установить сошки на дно газового блока.Предположим, ствол диаметром 16 дюймов с газовой системой длиной карабина. Глядя на таблицу выше, задняя часть газоблока (ближайшая к стрелку) будет находиться на расстоянии 7 5⁄16 дюйма от верхней ствольной коробки. Таким образом, вам нужно выбрать 7-дюймовое свободное цевье, и у вас будет около 5⁄16 дюйма зазора между цевьем и газовым блоком.

А что, если у вас есть птичья клетка в стиле A1 с открытым дном — не пачкает ли дульная струя сошки, когда она сложена? Предположим, что длина вашей сошки в сложенном состоянии составляет 7 дюймов, прибавьте ее к 7 5⁄16 дюйма, и вы получите около 14 дюймов.3 дюйма, здоровые 11⁄2 дюйма позади морды.

Газовые системы AR-15: полное руководство

Обычный AR-15 стреляет, выбрасывает и закапывает снаряды, используя либо систему прямого удара, либо поршневую газовую систему отдачи. Это непросто, так или иначе, назовем это газовой системой. Как и у AR-15, есть множество калибров и конфигураций, то же самое и с его газовой системой. Не существует реальной, «универсальной» логики для выбора правильной настройки газа для вашей черной винтовки, SBR или пистолета.Сегодня мы все это объясним, так что вы сохраните знания при себе! Давайте начнем.

Это вспомогательное руководство к нашему Полному руководству по деталям по созданию AR-15.

Как устроена газовая система АР-15?

Функциональность отдачи газа любого огнестрельного оружия призвана заменить необходимость иметь ручной затвор. Система прямого удара взаимодействует напрямую с группой затворной рамы (BCG) для автоматического переключения затвора вперед и назад при каждом нажатии на спусковой крючок, что позволяет вести полуавтоматический огонь.Вот полное, пошаговое объяснение того, как газовая система прямого столкновения AR-15 циклически повторяет циклы.

Сначала курок поражает капсюль снаряда, стреляющего в патронник. Этот удар воспламеняет порох в гильзе гильзы, вызывая взрывное выделение тепла и давления. Все это тепло и давление создают тонну горячего газа. Этот газ выталкивает пулю в канал ствола со скоростью несколько тысяч футов в секунду, стреляя ею. За ним летит весь этот лишний газ, неся с собой кучу энергии.Вся эта энергия идеально подходит для того, чтобы использовать ее для циклических обходов. На стволе установлен газовый блок. Блок улавливает часть этого избыточного газа и отправляет его через небольшой порт, затем в газовую трубку наверху ствола и обратно в верхний ресивер. Внутри верхнего ресивера газовая трубка нагнетает весь этот газ в ключ, навинченный на группу затворной рамы.

Газ расширяется внутри BCG, выталкивая его обратно в буферную трубку. Когда BCG движется назад, экстрактор вытаскивает гильзу израсходованного снаряда, чтобы освободить место для нового снаряда.Пружина и буфер внутри буферной трубы сжимаются и быстро расширяются, в результате чего затворная рама возвращается в верхнюю ствольную коробку. По мере того, как BCG движется вперед, он захватывает новый патрон из магазина и закрывает его, делая его готовым к стрельбе. Промыть и повторить.

Если бы вы стреляли из болтового пистолета или однозарядной винтовки, вы бы вручную потянули за рычаг затвора или рукоятку заряжания, чтобы выполнить эти последние два действия. В этом прелесть газовой системы AR-15. Но чтобы он заработал, нужна правильная конфигурация.

Почему длина газовой системы имеет значение

Длина газовой системы вашего AR-15 рассчитывается путем измерения расстояния от порта газового блока на стволе до камеры внутри верхнего ресивера. Эта длина определяет, сколько энергии отдачи используется для правильного переключения затворной группы. Слишком много газа, и ваш AR-15 окажется под избыточным давлением. Это резко увеличивает ощутимую отдачу и отрицательно сказывается на вашем стволе, газовой системе, BCG, буфере и верхней части ствольной коробки.Слишком мало газа, и вы столкнетесь со всевозможными проблемами: печные трубы, сбои в выбросе, сбои подачи, частые заклинивания и многое другое. По сути, вам нужно найти Зону Златовласки: вашей газовой системе требуется достаточно энергии для полного цикла затвора, но за ней не может быть столько энергии, чтобы из-за этого у вашей винтовки или пистолета казалось, что он вот-вот взорвется.

Длина ствола и газовые системы

Выбрать правильную длину газового баллона для ствола вашего AR-15 очень просто. Есть четыре типа газовых систем прямого попадания на выбор: пистолетные, карабинные, средние и винтовочные.

Эта изящная маленькая диаграмма должна прояснить ситуацию. Пистолетные газовые системы разработаны для стволов размером 10 дюймов или меньше. Газовые системы для карабинов идеально подходят для любого ствола длиной от 10 до 18 дюймов. Газовые системы средней длины лучше всего подходят для стволов от 14 до 20 дюймов, а винтовочные газовые системы зарезервированы. только для стволов диаметром 20 дюймов и более. Также обратите внимание на расстояние от газового порта до камеры. Чем короче расстояние, тем больше используется энергия.

Прочие факторы, влияющие на газ

Тип боеприпасов. Различия в массе пули (количестве зерен) и количестве пороха в патроне влияют на то, сколько энергии может улавливать ваша газовая система. Некоторые AR настроены для стрельбы дозвуковыми снарядами с глушителем. Эти маломощные снаряды целенаправленно используют меньше пороха, поэтому они не достигают сверхзвуковой скорости.

Регулируемые газовые блоки. Для учета таких факторов, как тип боеприпасов, на рынке появились регулируемые газовые блоки. Эти регулируемые блоки позволяют точно настроить, сколько газа улавливается и отправляется в BCG.Регулируемые блоки обычно идут вместе с винтовками или пистолетами, которые настроены для стрельбы как сверхзвуковыми, так и дозвуковыми зарядами (например, 300 Blackout).

Буферная система. Вес буфера и сила пружины — это другие факторы, которые следует учитывать. Буфер и пружина работают в тандеме с вашей газовой системой. Если ваш буфер слишком тяжелый, ваша газовая система не сможет полностью вытеснить BCG.

Недостатки прямого столкновения

Прямое столкновение — это всего лишь один из способов, которым AR-15 может использовать газ для циклирования группы затворной рамы, и у него есть свои недостатки.Системы прямого удара нагнетают горячий газ непосредственно в BCG и верхний ресивер. К сожалению, это приводит к накоплению большого количества нагара, масла и грязи внутри вашей винтовки или пистолета. Системы с прямым столкновением требуют частой очистки, чтобы оставаться надежными. Есть альтернатива для стрелка, который хочет «лучшего из лучших», и это поршневая система.

Поршневая система AR-15

Поршневая система AR-15 по-прежнему работает за счет улавливания горячего газа, выходящего из ствола, но не направляет весь этот беспорядок в газовую трубку, взрывая ствольную коробку и внутренности.Вместо этого весь этот газ улавливается поршнем, установленным внутри его собственной трубки. Затем поршень контактирует с BCG и заставляет его двигаться назад, совершая цикл. Другие поршневые системы полностью заменяют традиционную группу болтов.

Преимущества использования поршневой системы

Поршневая система имеет некоторые преимущества по сравнению с прямым столкновением. Имейте в виду, что поршневые системы более дорогие, сложные и тяжелые:

Поршневые системы регулируются для точной настройки
Вам не нужно модифицировать свой ствол или верхнюю часть
Никакое загрязнение газа или углерода не попадает в ствол. Ресивер
Поршни могут использоваться со сверхзвуковыми и дозвуковыми боеприпасами

Внимательно посмотрите анимацию выше.Вы заметите, что эта винтовка работает с обычной группой затворной рамы и типичным цевьем Пикатинни. Поршневые системы предназначены для модернизации большинства AR-15. Взгляните еще раз, и вы увидите модифицированный газовый ключ наверху BCG. Он переработан для взаимодействия с головкой поршня, а не с газовой трубкой.

Регулировка газового порта

Наконец, вы можете заметить, что некоторое количество газа выбрасывается из отверстия в газовом отверстии в сторону от стрелка. Это свидетельствует о настройке газового порта для достижения нужного количества энергии.Избыточный газ затем отводится от затворной рамы и ствольной коробки, а не засоряется. Эта возможность регулировки удобна для переключения между супер- и дозвуковыми снарядами.

Типы газовых блоков

Даже при хорошем прямом столкновении вы все равно можете настроить и модифицировать вашу газовую систему, чтобы она работала как можно более плавно и эффективно. Для этого необходимо вложить средства в правильный газовый блок. На рынке доступно несколько типов:

Низкопрофильный газовый блок

Это самый распространенный газовый блок, который сегодня можно встретить на черной винтовке или пистолете, и это стандартный «золотой стандарт».Низкопрофильные газоблоки хороши тем, что они почти универсально работают с любым свободно плавающим цевьем, будь то Picatinny, M-lok или Keymod. Большинство AR-15 используют цевье со свободным поплавком, потому что они не крепятся к стволу или газоблоку, как старая винтовка типа A2 или цевье клона M4. Цевье свободного плавания обеспечивает лучшую точность, поскольку оно никогда не касается ствола.

Передняя стойка / газовый блок

Это старый газовый блок, который можно найти на большинстве оригинальных AR-15, M4 и M16.Газовый блок сочетается с мушкой, предлагая своего рода сделку «два по цене одного». В использовании комбо с блокировкой газа после мушки не так много преимуществ, кроме как превратить ваш ствол в заостренную дубину Билли, если у вас закончились патроны. Многие стрелки до сих пор предпочитают этот газовый блок из-за его классического внешнего вида. Это популярная установка для клонов служебных винтовок.

Регулируемый газовый блок

Этот маленький блок выглядит обманчиво простым, почти как низкопрофильный блок.Однако это полностью регулируемый газовый блок, разработанный для настройки винтовки с целью достижения идеального баланса отдачи и надежности. Другие стрелки используют эти регулируемые блоки для быстрого и легкого переключения между сверхзвуковыми и дозвуковыми нагрузками. Подобные регулируемые блоки установлены на многих пистолетах AR-15, а также на пистолетах и винтовках под патрон .300 Blackout. Маленький винт сбоку — это регулировочный винт. Затягивание или ослабление этого установочного винта отрегулирует количество газа, улавливаемого блоком.

Заключение

Система отдачи черной винтовки обманчиво проста, но наличие некоторых базовых знаний действительно облегчает понимание газовых систем прямого удара. Вот краткое описание:

В AR-15 используется система прямого удара или поршневая система.
Стволы 10 дюймов или меньше должны использовать систему пистолета.
Стволы 10–18 дюймов должны использовать систему карабина.
Стволы размером от 14 до 20 дюймов должны соответствовать средней длине.
Газовые системы винтовки предназначены для стволов от 20 дюймов и более.
Поршень дороже, но обеспечивает лучшую производительность.

Руководство по установке газовых систем AR-15

Следующий раздел нашего Основное руководство по деталям AR-15 для строителей посвящено компонентам и функциям газовой системы AR-15. Изучите различия между системами прямого удара и поршневыми системами, а также все важные вещи, которые вам нужно знать для вашей сборки: длина газовых трубок, диаметры и типы газовых блоков, а также какую настройку вы должны использовать для создания надежной винтовки, SBR и компактный пистолет AR.

Как работает газовая система AR-15?

Газовая система AR-15 представляет собой систему прямого столкновения: она нагнетает избыточный газ, образовавшийся от воспламененного пороха боевого снаряда, непосредственно в группу затворной рамы, чтобы переключить оружие на полуавтоматический огонь. Система прямого удара состоит из четырех компонентов: Газовый порт , небольшое отверстие в стволе, которое позволяет выходить излишкам газа, газовый блок , , который устанавливается непосредственно в порт на стволе, газовая трубка , которая соединяется с газовым блоком, и Ключ держателя (обычно называемый газовым ключом), который устанавливается на держателе затвора.

Объяснение функции прямого удара

Обведенный красным цветом выше, избыточный газ, образовавшийся от воспламененного пороха, выходит из ствола позади боевого патрона с невероятно высокой скоростью. Когда он приближается к дульной части, порт в стволе позволяет части этого газа выходить в блок. В приведенной выше анимации за сбор этого газа отвечает традиционная мушка в стиле A2 и комбинация газового блока. Блок перенаправляет газ через газовую трубку в противоположном направлении, обратно в порт в верхнем ресивере, расположенный непосредственно над цилиндрической гайкой.Часть трубки выступает внутрь самой ствольной коробки, где встречается с несущим ключом. Газ направляется в полый держатель через ключ, где он расширяется внутри герметичной камеры вокруг задней части затвора.

Более подробно объясняется в нашем Руководстве по группам носителей болтов AR, этот захваченный газ заставляет вращающийся затвор отпираться из камеры выстрела. Когда это происходит, та же самая энергия быстро толкает БЦЖ назад в буферную трубку, приводя в действие спусковой механизм, выбрасывая использованную гильзу и доставляя новый патрон из магазина.

Части газовой системы AR-15

Газовый порт

Газовая система начинается с порта, небольшого отверстия, просверленного прямо в стволе. Порт позволяет газу, образующемуся внутри ствола, выходить в газовый блок.

Диаметр газового порта

Диаметр газового порта просто измеряет ширину газового порта на стволе. Набор измерений от разных производителей и производителей стволов показывает, что диаметры портов имеют тенденцию попадать в определенные диапазоны.Это наиболее распространенные диапазоны диаметров стволов AR-15 длиной от 11,5 до 24 дюймов. Диаметр порта также изменяется в зависимости от толщины самого ствола (0,625 дюйма, 0,750 дюйма или 0,825 дюйма):

Ствол 11,5 дюйма (0,625 дюйма) Порт: 0,081 дюйма до 0,089 дюйма
Ствол 11,5 дюйма (0,750 дюйма) Порт: 0,086 дюйма до 0,094 дюйма

Ствол 14,5 дюйма (0,625 дюйма) Порт: 0,063 дюйма до 0,078 дюйма
Ствол 14,5 дюйма (0.750 дюймов) Порт: от 0,070 до 0,086 дюйма

Ствол 16 дюймов (0,625 дюйма) Порт: от 0,063 до 0,078 дюйма
Ствол 16 дюймов (0,750 дюйма) Порт: 0,070 дюйма до 0,086 дюйма

Ствол 20 дюймов (0,625 дюйма) Порт: 0,086 дюйма до 0,093 дюйма
Ствол 20 дюймов (0,750 дюйма) Порт: 0,093–0,096 дюйма
Ствол 24 дюйма (0,825 дюйма) Порт: 0,089 дюйма

Примечание о диаметрах портов и производительности:

Если вы уже создали AR и испытываете проблемы с газовой системой (например, чрезмерное выделение газа и чрезмерная отдача или, наоборот, короткие ходы, сбои подачи или цикла, или застревания), настоятельно рекомендуется сначала попытаться заменить буфер с более легким или более тяжелым блоком с последующей установкой регулируемого газового блока (обсуждается в следующем разделе).Изменение диаметра газового порта может иметь катастрофические последствия, требуя замены ствола. Поскольку диаметры портов часто не зависят от длины ствола и длины газовой трубки, как показано выше, трудно определить «идеальный диаметр» для какого-либо одного картриджа и установки.

Газовый блок

Чтобы безопасно справляться с чрезмерным нагревом и давлением газа, производимого в стволе, газовый блок изготовлен из кованой закаленной стали. Большинство покрыто фосфатом или нитридом, хотя некоторые из них сделаны из нержавеющей стали, чтобы противостоять ржавчине и коррозии.Газоблоки могут иметь множество различных форм, каждый из которых имеет свои особенности:

A2 Передняя стойка прицела / комбинированный газовый блок

Мушка A2 — это оригинальный газовый блок, разработанный для AR-15 Юджином Стоуном в середине 1950-х годов. Он включает в себя как мушку с регулировкой высоты, так и порт для подключения газовой трубки. Произведенные в ожидании обычных боевых действий, большинство блоков A2 также включают в себя байонетный наконечник и антабку для ремня. Эти блоки не регулируются, хотя часто они самые прочные.A2 FSB можно использовать с традиционным двухкомпонентным цевьем или цевьем свободного хода.

Газоблок низкопрофильный

Низкопрофильный газовый блок — это самый распространенный и доступный тип блока, который сегодня можно найти на большинстве AR-15 и моделях выше. Его компактная конструкция и отсутствие громоздкой стойки мушки позволяет свободно перемещающемуся цевью простираться до конца дульного среза. Это позволяет установить дополнительные аксессуары, фонари или переднюю рукоятку рядом с дулом для лучшего контроля при стрельбе ( показано на этом 13.5-дюймовая верхняя часть цевья M-Lok с 16-дюймовым стволом).

Регулируемый газовый блок

AR-15 — это модульная система вооружения, способная работать с различными патронами (например, 300 Blackout). Существует также множество патронов Remington 5.56 и .223, каждый со своим количеством пороха и разным весом пули. Различные патроны будут влиять на количество энергии, производимой газовой системой AR-15, и это может привести к тому, что ваша винтовка или пистолет перегружены газом.Хуже того, он может не полностью перезарядить оружие. Чтобы решить эти проблемы, был разработан регулируемый газовый блок.

Показанный выше регулируемый блок снабжен установочным винтом. Этот винт может ввинчиваться в блок или выходить из него, и это эффективно контролирует, сколько газа отводится в трубку или отводится от трубки. Регулируемые блоки делятся на следующие категории: отсечка или выпуск блоков. Отрезной блок ограничивает количество газа, попадающего в блок, вместо того, чтобы вытеснять остальное из дульного среза.Отводной блок позволяет лишнему газу выходить в атмосферу вдали от стрелка.

Если вы строите черную винтовку под патрон .300 BLK (и вы хотите надежно стрелять дозвуковыми и сверхзвуковыми патронами с подавлением и без подавления), то вам, вероятно, понадобится регулируемый газовый блок, чтобы ваше оружие циклически повторялось без чрезмерной отдачи или отказ от выброса и камеры.

Диаметр газового блока

Диаметр газового блока (не путать с диаметром газового порта) показывает, насколько велик блок по отношению к диаметру ствола.Для тонких стволов «карандашного профиля» требуется блок 0,625 дюйма, в то время как для обычных стволов AR-15 с профилем M4 / Government (наиболее распространенный профиль на рынке) требуется блок диаметром 0,750 дюйма. Для бычьих бочек потребуется газовый блок размером 0,875 дюйма или 0,936 дюйма.

Газовая трубка

Газовая трубка отвечает за соединение газового порта и блока с несущим ключом в верхнем ресивере. Чтобы выдерживать нагревание, ржавчину и коррозию, газовые трубы чаще всего изготавливают из нержавеющей стали 304.

Существует четыре длины газовой трубки, каждая из которых предназначена для разной длины ствола, патронов и применений:

Газовая трубка длиной до пистолета

Длина трубки: 4 дюйма
Длина ствола: 10 дюймов или меньше
Применение: Глушители или пистолетные сборки AR (дозвуковые 5.56 / .223 или 300 BLK)

Газовая трубка длиной в пистолет — самая короткая из доступных для AR-15.Если вы используете ствол короче 10 дюймов, вам понадобится самая короткая длина газовой трубки, чтобы улавливать необходимую энергию для надежного цикла затвора, так как время задержки (количество времени, в течение которого BCG получает давление газа) с этим длина ствола самая короткая.Пистолетная газовая система также оптимальна (если не требуется) для 300 построек Blackout.

Газовая трубка, длина карабина

Длина трубки: 7 дюймов
Длина ствола: От 10 дюймов до 18 дюймов (14.5 «оптимально)
Применение: Стандартные конструкции для винтовки 16 «, клон M4 со стволом 14,5»

Газовая трубка длиной до карабина — одна из самых распространенных трубок, используемых на винтовках AR-15, продаваемых в розницу, а также на многих других. сборные верха. Многие строители и производители винтовок выбирают карабиновую систему, поскольку она обеспечивает максимальную надежность с любым патроном и зарядом. Системы с длиной карабина могут казаться «перегруженными» и пробивными с 16-дюймовым — эта длина была изначально разработана для более коротких 14-ти винтовок M4.5-дюймовый ствол — хотя их сила может преодолевать грязь, скопившийся углерод и другие факторы, которые в противном случае могли бы вызвать отказ подачи (или застревание).

Газовая трубка средней длины

Длина трубки: 9 дюймов
Длина ствола: От 14 до 20 дюймов (оптимальная 16 дюймов)
Применение: Сборка стандартной 16-дюймовой винтовки

Газовая система средней длины — это то, что вам следует придерживаться, если вы Изготовление стандартной винтовки со стволом 16 дюймов, минимальная допустимая длина, которую вы можете установить, не регистрируя оружие как короткоствольную винтовку (если вы не прикрепите дульное устройство размером не менее 1.5 дюймов). Система средней длины обеспечивает превосходную надежность, как и система карабина, хотя она обеспечивает меньшее усилие и общий износ BCG, буфера и внутренних деталей. Длина: 12 дюймов

Длина ствола: 20 дюймов +

Применение: Сборки для матчевой / настольной винтовки

Юджин Стоунер разработал газовую систему длиной в винтовку для 20-дюймового ствола оригинального AR-15 (а позже и M16) в 1950-х годах.Сегодня газовая система винтовки используется на стандартных винтовках или более длинных настольных винтовках, рассчитанных на дальность и точность. Система длиной в винтовку также является наиболее надежной с технической точки зрения газовой системой: она обеспечивает самое продолжительное время выдержки для цикла BCG, но при этом газ охлаждается, прежде чем достигнет ствольной коробки, уменьшая тепло и давление, вызывающие износ.

Альтернативный газ: поршневая система

Система прямого удара абсолютно надежна, даже когда AR загрязняется или забивается. Но для тех, кто хочет большей гибкости и более чистого управления оружием, была разработана альтернативная газовая система с поршневым приводом.Поршневая система AR теперь производится разными производителями и различается по общим характеристикам и деталям, но конструкция сердечника и принцип работы остаются неизменными: модифицированный газовый блок и газовая трубка большего размера заставляют подпружиненный поршень из закаленной стали приводить болт в движение. модифицированный ключ оператора связи, как показано выше.

Для обеспечения универсальной совместимости (и большего удобства для тех, кто использует глушитель или другие патроны) поршневую систему можно настроить как регулируемый газовый блок.Как показано выше, избыточный газ отводится в атмосферу и от стрелка, предотвращая чрезмерное выделение газа и чрезмерную отдачу. Переход на дозвуковой патрон или более быстро сгорающий порох означает, что нужно только «набрать» поршень, чтобы принять больше газа, передавая больше энергии болту, чтобы он надежно работал.

Преимущества поршневой системы

В отличие от прямого удара, поршневая система не позволяет газу попадать в верхний ресивер. Это значительно снижает количество загрязнений и накопления углерода, которые обычно наблюдаются в обычных AR.Поскольку поршень улавливает инерцию и использует пружину для отскока, также меньше ощущается отдача.

Недостатки

Поршневые газовые системы намного тяжелее, чем системы прямого удара. там, где легкая полая газовая трубка заменена тяжелым стержнем и пружиной (и более крупным газовым блоком), на переднюю часть оружия добавляется вес. Поршневые системы также должны быть настроены для выбранного картриджа, длины ствола и узла буфера. Они могут быть более подвержены сбоям в работе из-за изменений в порошке и типе картриджа.

какие бывают размеры и формы блоков

Размер блока из газобетона

От чего зависят габариты газоблоков?

Размеры газобетонных блоков | Классифицируем какие для стен и перегородок

Виды газобетонных блоков

Марки и плотность

Какие бывают размеры газобетонных блоков

Назначение газобетонных блоков

Где осуществляется продажа газобетонных блоков?

Похожие статьи и вопросы

Размеры газоблока: длина, ширина, высота

Сколько блоков газобетона в 1 кубе: вес и размеры

Размеры (с примерами)

Вес

Что влияет на вес газоблока?

Плотность

Размеры

Расчет веса блока

Сколько блоков газобетона в 1м3 (пример расчета)

Вывод

Сколько штук газоблока в кубе?

Как просчитать количество газоблока в кубе?

Что такое куб?

Сколько газоблоков в 1 куб метре?

Чтобы узнать, сколько штук газоблока в 1 кубе, нужно выполнить всего 2 простых арифметических действия:

Сколько газоблоков в кубе 200 300 600

Сколько кубов газоблока в поддоне?

стены и перегородки из газобетона.

На фото:

Достоинства и недостатки

Материал

Инструкция по применению

Кладка из газобетона, инструкция

Использование упаковки

Гидроизоляция фундамента

Первый ряд стены

Подготовка кладочного раствора

Резка блоков

Кладка несущих стен

Связка внешних и внутренних НЕСУЩИХ стен

Кладка перегородок

Армирование под оконным проемом

Перемычки YTONG® для несущих и ненесущих внешних и внутренних стен

Перемычки из U-образных блоков YTONG®

Соединение кладки из газобетона YTONG® с другими материалами

Соединение блоков YTONG® с кладкой ограждающих стен из кирпича

Соединение блоков YTONG® с железобетоном

Примыкание блоков YTONG® к перекрытиям

Практический совет: как получить гладкую и ровную стену

Монтаж сборно-монолитного перекрытия YTONG®

Складирование материалов

Монтаж сборных конструкций

Организация временных опор

Монтаж Т-образных блоков YTONG® (блоков перекрытия)

Монолитный пояс

Конструкция перекрытия

Бетонирование

Cнятие опор

Прокладка внутренних коммуникаций

Подготовка ниш

Раствор и инструменты YTONG®

Средняя длина против длины винтовки против длины карабина Газовая система

Изучение работы газовых систем AR 15

Так что же такое газовая система?

Почему имеет значение длина газовой системы?

Какова правильная длина газовой системы для моего ствола?

Прочие факторы

Последний совет

КАРБИН- VS. MID- VS. ГАЗОВЫЕ СИСТЕМЫ ДЛЯ ВИНТОВКИ

ПОЧЕМУ ВАЖНА ДЛИНА ГАЗОВОЙ СИСТЕМЫ?

ВЫБОР ПРАВИЛЬНОЙ ДЛИНЫ ГАЗОВОЙ СИСТЕМЫ

ДРУГИЕ ЧТО СЛЕДУЕТ ПОДУМАТЬ

НАСТРОЙКА ГАЗОВОЙ СИСТЕМЫ AR-15 С ДЕТАЛЯМИ WING TACTICAL

Газовые трубки из мелонита Aero Precision [разной длины]

Характеристики:

Технические характеристики:

Совместимость:

Включает:

Детали:

Газовая трубка из мелонита Aero Precision означает качество
