Расшифровать маркировку минеральной ваты

Потенциальные покупатели, при выборе минеральной ваты для утепления, обычно ориентируются исключительно по цене. Производители этим пользуются, и прячут некачественный товар под различной маркировкой, расшифровать которою сложно и не всегда понятно. Как же не попасться на такие уловки и правильно расшифровать маркировку минеральной ваты.

Внимательно читая данные которые производитель указывает на упаковке, можно обезопасить себя от ошибочной покупки. Ниже разберем, что же должно быть указано в маркировке ваты?

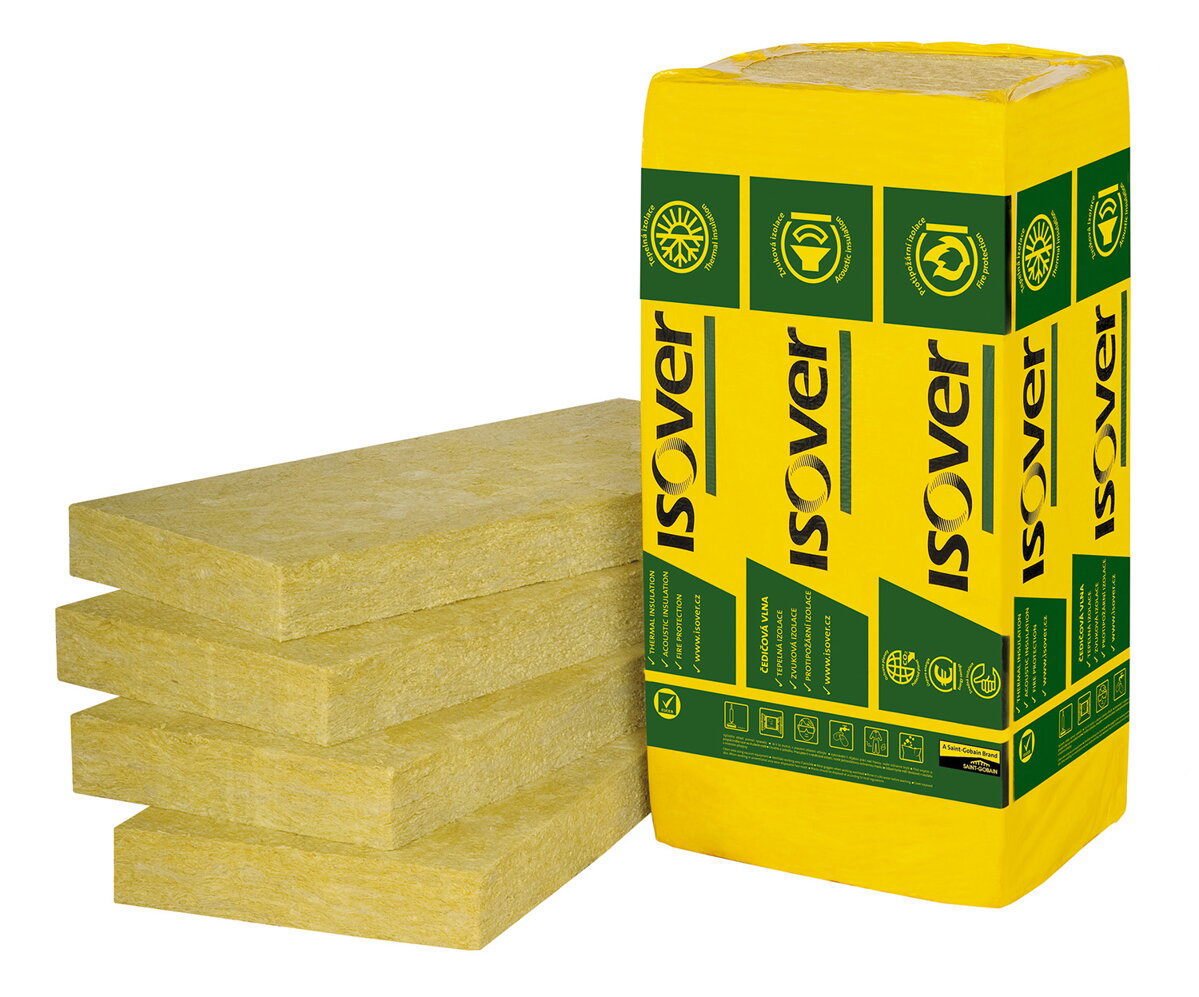

На упаковке качественных материалов из минеральной ваты указывают следующие сведения:

  • наименование продукта;
  • фирма производитель и его адрес;
  • время, год производства, номер рабочей смены и код происхождения;
  • наименование продукта;
  • класс огнестойкости;
  • коэффициент теплосопротивления;
  • толщина;
  • код маркировки.

Для того чтобы без труда расшифровать код маркировки, необходимо понимать следующие обозначения:

  • в зависимости от плотности, вата делится на ВМ-35, ВМ-50, ВМ-70 DS;
  • (T+) покажет стабильность ваты к перепадам температуры;
  • PL(5)i — сжимающая сила при деструкции;
  • WL(P) — влагопоглощение при долгом воздействии с водой;
  • SDi — динамическая жесткость;
  • CPi — уплотняемость;
  • CC(i1/i2/y)σх — деформированность при сжимании;
  • APi фактический коэффициент поглощения звуков;
  • AWi- средний коэффициент звукопоглощения;
  • AFi — противодействие воздуху.

Способность [расшифровывать код маркировки минеральной ваты], обезопасит от покупки некачественного товара, даст понимание о свойствах товара и его назначении. Это поможет понять звукоизоляцию ваты, ее жесткость, в случае использование на плоских кровлях и т.д. Так же, стоит обратить внимание, чтобы до начала теплоизоляционных работ, вата находилась в упакованном виде, исключая ее увлажнение и уплотнение.


План работ по утеплению дома снаружи минватой под сайдинг

Сегодня в строительной отрасли используются самые разнообразные материалы для теплоизоляции потолков, полов и стен домов. Например, утепление стен под сайдинг, популярный материал для отделки фасада, производят пеноплексом, минеральной ватой, пенопластом.

Пеноплекс

Материал считается одним из самых эффективных теплоизоляторов. Пеноплекс – это вспененный полистирол, произведенный путем экструзии (продавливания) полистирола общего назначения. Его герметичные воздушные ячейки в процессе застывания образуют материал с монолитной структурой и отличными характеристиками. Этот утеплитель обладает рядом уникальных свойств:

  • низкая теплопроводность;
  • долговечность;
  • прочность;
  • простота монтажа;
  • морозостойкость;
  • отсутствие влагопоглощения;
  • низкий уровень паропроницаемости.

Слой такого материала толщиной 5 см заменит полутораметровую кирпичную кладку.

Утепление деревянного дома пеноплексом – удовольствие не из дешевых. К тому же он любим грызунами, а под воздействием высокой температуры плавится.

Пенопласт

Одно из главных преимуществ – низкая стоимость. В сочетании с высокой прочностью на сжатие, низкой динамической жесткостью, низкой теплопроводностью, устойчивостью к температурным перепадам, долговечностью это свойство делает пенопласт одним из самых популярных теплоизоляторов. К тому же он создает качественную звукоизоляцию, имеет низкое водопоглощение, устойчив к биологическому воздействию. Утепление фасада пенопластом – оптимальный вариант теплоизоляции дома.

К несомненным достоинствам материала относят также малый вес, легкость обработки и монтажа. При работе с пенопластом не образуется пыль, он не источает неприятного запаха. Этот материал экологически безопасен. Утепление пенопластом снаружи и внутри здания останется качественным даже во влажных условиях и при низких температурах.

Но такой теплоизолятор разрушается под воздействием растворителей и ультрафиолета. При использовании пенопласта снаружи постройки его нужно защищать.

Минеральная вата

Материал обладает важнейшим свойством утеплителя для стен дома – низкой теплопроводностью. Прочный, гидрофобный, обладающий высокими звукоизолирующими свойствами, устойчивый к температурным перепадам, биологическому и химическому воздействию, сегодня он применяется чаще других теплоизоляторов при утеплении частных и общественных строений.

Недостаток минваты: при попадании влаги она утрачивает свои теплотехнические характеристики. Но так как утеплитель легко пропускает пар, то часто используется для утепления деревянных домов.

Теплоизоляция деревянного дома: этапы работы

Сегодня утепление минватой стен деревянного строения вызывает особый интерес, так как это вариант наиболее дешевой, по сравнению, например, с пеноплексом, но качественной и простой фасадной теплоизоляции.



Технология монтажа включает в себя несколько этапов.

Подготовка

Если на фасаде деревянного жилища имеются различные элементы (водостоки, наличники, ставни), их необходимо убрать.

Внимательно осмотреть поверхность стен на предмет трещин и повреждений. Если нужно, заделать их паклей или силиконовыми герметиками.

После этого фасад нужно обработать антисептиком, потому что после утепления доступ к деревянным конструкциям будет закрыт.

Гидроизоляция

Для гидроизоляции используют специальную пленку, одна сторона которой имеет ворсистую поверхность, вторая – глянцевую. Пленку аккуратно фиксируют на стене степлером глянцевой частью наружу.

Нахлест должен составлять 10-12 см. Стыки пленки проклеивают скотчем.

Установка деревянной обрешетки

Для строения из дерева обрешетку делают из бруса сечением 40*50 или 50*50 мм: они максимально соответствуют толщине плит минваты. Если утеплитель будет смонтирован в два слоя, то понадобятся бруски 50*100 мм.

Первый брус фиксируют саморезами к углу жилища. Остальные устанавливают строго вертикально. Между брусками выдерживают расстояние равное ширине плит или матов минваты минус 2 см: так теплоизолятор ляжет наиболее плотно. Предварительно бруски обрабатывают антисептиком.

Укладка теплоизолятора

С тыльной стороны на плиты, маты или рулоны минваты наносят специальный клей для работы с данным видом утеплителя. Затем их укладывают снизу вверх, легко прижимая к стене. Материал должен быть уложен плотно, без щелей.

Теплоизолятор крепят к стенам с помощью специальных дюбель-гвоздей «зонтиков» с большими шляпками. Их забивают в заранее просверленные отверстия.

Монтаж горизонтальных брусков

Поверх полученной конструкции строго по уровню устанавливают горизонтальные бруски толщиной 25 мм. Работу проводят снизу вверх. Бруски предварительно обрабатывают антисептиком.

При дальнейшей облицовке фасада виниловым сайдингом бруски монтируют через каждые 40 см, металлическим – через 60-100 см.

Второй слой теплоизолирующего материала

Этот слой утеплителя устанавливают горизонтально таким образом, чтобы он перекрывал стыки первого. Так обеспечится максимальная герметичность конструкции.

Ветрозащита

Второй гидроизоляционный и ветрозащитный слой крепят степлером.

Ворсистая сторона пленки должна быть обращена к минвате: это поможет выводить влагу из утеплителя и защитит его от ветра. После можно крепить панели сайдинга.

Утепление кирпичного строения

В домах с кирпичными стенами облицовку фасада проводят при помощи металлического каркаса. Профиль подвешивают на специальные крепления. Такой вид обрешетки не подвержен деформациям, его не нужно дополнительно обрабатывать. Конечно, обойдется эта конструкция дороже, чем описанная выше. Но она, в отличие от деревянной обрешетки, полностью пожаробезопасна.

На первом этапе утепления кирпичных стен необходимо их поверхность полностью очистить от лишних предметов. Со стен ничего не должно сыпаться. Если после проведения таких работ на ладонях остаются меловые следы, основу нужно обработать грунтовкой и оштукатурить. Поверхность стены должны стать шероховатой для обеспечения полной адгезии утеплителя.

Затем внизу строения крепят цокольный карниз, который не позволит проникнуть грызунам под обшивку и не даст сползти слою утеплителя.

Подобно тому как было описано выше, монтируют крепления для вертикальных металлических стоек.
Утеплитель обрабатывают клеящим составом с тыльной стороны и дополнительно по углам фиксируют на специальные дюбеля. Покрывать стену пароизолирующим материалом в этом случае необязательно. Чтобы избежать мостиков холода, плиты укладывают снизу вверх плотно друг к другу. Если образуются щели, их заделывают кусочками минваты.

Затем устанавливают строго по уровню металлические стойки. Между слоем утеплителя и фасадным материалом при такой конструкции оставляют специальный зазор: он обеспечит вентиляцию воздуха и сместит за пределы конструкции «точку росы». В таком случае минвата не сядет и не намокнет.

После этого приступают к монтажу обшивки.

В монтаже теплоизоляционной системы под сайдинг ничего сложного нет. Поэтому если постараться и провести работы качественно, можно получить теплое и привлекательное внешне жилище.

Минеральная вата. Важнейшие нормы. —

Минеральная вата, как и любой продукт, одобренный для использования в строительстве, должна соответствовать соответствующим требованиям.

Изделия из минеральной ваты фабричного производства. «Спецификация» (это польская версия европейского стандарта). Продукты также должны иметь соответствующие разрешения Национального института гигиены и другие документы, подтверждающие безопасность использования. В странах Европейского Союза изделия из минеральной ваты должны иметь маркировку СЕ.

Как следует описывать изделия из минеральной ваты?
Производители минеральной ваты должны предоставить информацию об упаковке (например, доски или маты), такую как название продукта (или другой тип идентификации), данные производителя, год изготовления, время изменения / производства или код происхождения, реакция на класс огня, заявленное тепловое сопротивление и коэффициент теплопроводности, толщина, длина и номинальная ширина, тип оболочки (если есть), количество штук и площадь в упаковке и код обозначения.

Как прочитать код обозначения?
Код обозначения продукта для минеральной ваты содержит — в дополнение к символам MW ( минеральная вата) и номер PN-EN 13162 — параметры проверены в соответствии со стандартом и гарантированы производителем. К ним относятся: допуск толщины (Ti), стабильность размеров при определенной температуре (DS (T +), температура и влажность (DS (TH))), напряжение сжатия или прочность при относительной деформации 10%, [кПа] (CS (10 \) Y) i), прочность на растяжение перпендикулярно поверхности (Tri), точечная нагрузка при деформации 5 мм, [N] (PL (5) i), водопоглощение при кратковременном (WS) и долговременном (WL (P)) погружении , пропускание водяного пара (MUi или Zi), динамическая жесткость (SDi), сжимаемость (CPi), ползучесть при сжатии (CC (i1 / i2 / y) -c), практический коэффициент звукопоглощения (APi) и взвешенный (AWi), сопротивление воздушного потока (AFi) Код образца, размещенный на упаковке, выглядит следующим образом:

Как вам статья?

Мне нравитсяНе нравится

Сергей Владимирович

Задать вопрос

Влияние легкой штукатурной системы утепления на акустические свойства стены

Утепление, монтируемое на массивную стену, может улучшать или ухудшать акустические свойства ограждающей конструкции. Все зависит от конструктивных свойств системы утепления и от свойств стены, на которую наносится изоляция. В случае применения легкой штукатурной системы утепления (ЛШС), используемой повсеместно как при термомодернизации, так и при строительстве новых зданий, обычно происходит ухудшение звукоизоляции в определенном диапазоне частот. Объясняется это тем, что дополнительная облицовка, состоящая из упругого слоя изоляции и тонкого слоя штукатурки, непосредственно наносимой на слой изоляции, создает резонансный эффект.

Для Беларуси проблема акустической оценки систем утепления пока не звучит актуально. Однако в государствах Евросоюза, где опыт применения ЛШС исчисляется десятками лет, данная проблема, поднятая жильцами, уже стала заботой исследовательских лабораторий и проектных предприятий. В связи с более широким применением ЛШС в Беларуси нам также было бы полезно использовать опыт, полученный западными коллегами. Данная статья построена на основе доклада специалистов лаборатории польского Института строительной техники (ИСТ), озвученного на научно-технической конференции «Крыница 2009» в сентябре 2009 г.

В статье приведен анализ результатов исследований акустических свойств ЛШС, которые были выполнены в соответствии со стандартом EN ISO 140-16 на стенде без бокового переноса, отвечающем требованиям стандарта EN ISO 140-1:1999, на образцах площадью более 10 м2. В докладе были озвучены выявленные тенденции и зависимости, а также продемонстрирован метод оценки акустических свойств системы теплоизоляции. Описываемые вопросы касаются только легкой штукатурной системы утепления и связаны с непосредственной передачей звука через ограждающую конструкцию.

Параметры акустической оценки ЛШС

Параметром, который служит для акустической оценки ЛШС, рассматриваемой как отдельный строительный продукт, является весовой коэффициент улучшения звукоизоляционных свойств. Величина этого показателя определяется на основании лабораторных испытаний. В зависимости от предполагаемого применения облицовки стандартные испытания выполняются на одной из двух массивных стен отнесения, которые определены в стандарте EN ISO 140-16.

Коэффициенты улучшения звукоизоляционных свойств ΔRw/Δ(Rw+C) и Δ(Rw+Ctr) рассчитываются на основе стандартных кривых отнесения в соответствии с приведенной процедурой взвешивания способом, аналогичным применяемому в случае повышения звукоизоляции при ударах систем пола (ΔLw), используемых в качестве дополнительного слоя перекрытия.

Значения показателей являются общей акустической характеристикой облицовки и могут применяться для оценки ее свойств при сравнении с другими решениями (изделиями), а также для прогнозирования влияния облицовки на звукоизоляционную способность стены, если она использована на массивной стене, конструкция которой сходна со стандартной перегородкой отнесения.

Но такое условие выполняется только массивными однородными стенами, применяемыми главным образом в качестве внутренних перегородок. Конструкция наружных стен, которые выполняются чаще всего из различных пустотелых материалов или из ячеистого бетона, обычно значительно отличается от стандартной стены отнесения.

В этих случаях акустические свойства слоя утепления должны испытываться на конкретной стене, т. е. на такой, которая будет выполнена в действительности или будет иметь сходную конструкцию.

В результате испытаний определяется величина непосредственной разности весовых коэффициентов звукоизоляции перегородки с облицовкой и без нее, которая обозначается символом ΔRw, direct/Δ(Rw+C)direct или Δ(Rw+Ctr)direct.

Этот коэффициент является простой разностью показателя звукоизоляционной способности соответствующей стены без облицовки и с нею. Значения этих показателей можно использовать только для оценки действия облицовки, примененной в такой же или в сходной по конструкции системе.

Спектральная характеристика стены

Решающее влияние на акустические свойства стены с ЛШС оказывает резонансная частота всей системы. В зависимости от этой частоты дополнительный слой может привести к увеличению или уменьшению значения показателя звукоизоляционной способности по отношению к массивной стене, на которой применено утепление.

Массивную стену с дополнительным слоем теплоизоляции схематически можно представить как систему двух масс, связанных упругим слоем. Если изоляционный слой прикреплен непосредственно к типовой стене, то резонансную частоту теоретически можно определить с помощью выражения:



где s’ – динамическая жесткость изоляционного слоя, МН/м3;

m’1 и m’2 – поверхностные массы соответствующих слоев перегородки, кг/м2.

При соответственно большой массе стены резонансная частота зависит в основном от динамической жесткости изоляционного слоя, а также от поверхностной массы примененной облицовки.

В диапазоне частот, значительно меньшем резонансной частоты, применение дополнительного изоляционного слоя практически не влияет на акустические свойства стены. В окрестности резонансной частоты происходит резкое уменьшение звукоизоляционной способности, и степень этого уменьшения зависит от величины демпфирования системы. И только на частотах, выше резонансной, происходит быстрое увеличение звукоизоляционной способности перегородки с облицовкой. Если резонансная частота находится в диапазоне частот выше 160 Гц, то возникает высокая вероятность того, что величина однозначных показателей оценки звукоизоляционной способности стены после нанесения изоляционной системы будет ниже.

Авторами исследования проведена серия лабораторных испытаний, целью которых было определение практической возможности воздействия на звукоизоляционные свойства ЛШС посредством изменения резонансной частоты.

На рис. 1 показаны результаты измерения звукоизоляционных свойств стены, выполненной из керамических пустотелых материалов, на которую наносились три разных вида облицовки. Толщина слоя изоляции во всех случаях составляла 100 мм, но динамическая жесткость этих слоев была различной. Слои выполнялись из пенополистирола (EPS) (№ 1), минеральной ваты ламельного типа (волокна располагаются перпендикулярно поверхности) (№ 2), а также из специальной приготовленной для данных испытаний мягкой минеральной ваты, которая не является типовым решением для ЛШС (№ 3).



Значения резонансной частоты в каждом из случаев отчетливо видны на рис. 1. В окрестности этой частоты происходило резкое снижение звукоизоляционных свойств. Применение специальной мягкой минваты (облицовка № 3) привело к смещению резонансной частоты даже до полосы 100 Гц.

Полученные в результате исследований величины однозначных коэффициентов приведены в табл. 1. Изоляция из мягкой минеральной ваты очень хорошо сказывается на величине показателя Rw, но в случае показателя RA2 = Rw+Ctr, который считается основным параметром оценки звукоизоляционных свойств наружной стены, положительный результат применения ее далеко не столь очевиден.



Из соотношения приведенных в табл. 1 значений показателей можно сделать важный вывод, что зависимость между резонансной частотой и улучшением звукоизоляционных свойств совсем не одинакова для всех показателей. А это означает, что зависимости, определенные для одного из показателей, нельзя переносить непосредственно на остальные показатели. Это касается, в частности, показателей Rw и RA2.

Сдвиг резонансной частоты в полосу низких значений может, таким образом, вызвать разные последствия для показателей Rw и RA2. Это подтверждается результатами следующей серии испытаний стены из ячеистого бетона, на которой выполнялись поочередно три разных вида облицовки – из минеральной ваты ламельного типа (№ 4), пенополистирола (EPS) (№ 5) и экструдированного пенополистирола (XPS) (№ 6).

Отметим, что экструдированный полистирол не является типичным материалом для утепления наружных стен – он применяется главным образом в качестве изоляционного слоя при устройстве полов и фундаментов. Но в данном случае он был использован в чисто испытательных целях для определения снижения резонансной частоты системы.

Результаты измерений показаны на рис. 2. Здесь отчетливо видно снижение звукоизоляционных свойств в области резонансной частоты – в случае экструдированного пенополистирола эта частота находится в полосе 80 Гц (облицовка № 6).

Значения однозначных коэффициентов приведены в табл. 2. Результат применения облицовки из минеральной ваты и обычного полистирола, измеряемый величиной этих показателей, практически одинаков.

Но интересен эффект применения экструдированного полистирола с точки зрения как характера кривой собственной звукоизоляционной способности (рис. 2), так и значения однозначных коэффициентов. При сравнении величин показателя Rw всех трех видов облицовки (табл. 2) XPS выглядит самым эффективным. А при сравнении значений показателя (Rw + Ctr)direct складывается совершенно противоположная ситуация – экструдированный пенополистирол показал самый низкий результат.

Следует подчеркнуть, что звукоизоляционные свойства легкой штукатурной системы зависят от индивидуальных свойств примененного изоляционного слоя, а не от типа изоляционного материала, т. е. пенополистирола или минеральной ваты. Оба эти материала могут одинаково влиять на акустические свойства стены.

 Метод оценки усиления звукоизоляционных свойств и его ограничения

Акустические свойства дополнительной изоляционной системы теоретически можно оценить, пользуясь упрощенным методом расчета, приведенным в стандарте EN 12354-1:2002 (здесь проявляется некоторое несоответствие стандарту EN ISO 140-16, окончательная редакция которого была предложена позже).

В стандарте приводятся значения показателя роста собственной звукоизоляционной способности ΔRw в зависимости от собственной частоты рассматриваемой системы. При резонансной частоте выше 160 Гц оценочные значения показателя ΔRw отрицательны, а в диапазоне 630–1600 Гц достигают 10 дБ. Это означает, что при применении облицовки происходит снижение величины показателя Rw на 10 дБ.

Приведенный в стандарте EN 12354-1:2002 метод имеет несколько существенных ограничений, которые значительно сужают возможности практического использования его в случае с ЛШС.

Во-первых, этот метод касается только значения показателя Rw, тогда как в ряде стран, в том числе и в Польше, для оценки звукоизоляционных свойств наружной стены применяется главным образом показатель RA2 = Rw + Ctr (показатель Rw как критерий оценки не используется уже несколько лет).

Приведенные выше результаты испытаний, полученные на стене из пустотелых керамических элементов и на стене из ячеистого бетона, показывают, что величина возрастания звукоизоляционной способности, выражаемая показателем ΔRw, не равна величине Δ(Rw + Ctr). Это заключение справедливо и для однородных массивных стен.

На рис. 3 приведены результаты испытаний, иллюстрирующие влияние дополнительной облицовки массивной стены, выполненной из силикатных блоков толщиной 24 см.

Масса этой стены и резонансная частота выполняют условия, определенные для стандартной стены. На ней последовательно выполнены два вида облицовки, относящиеся к ЛШС, из слоя изоляции толщиной 15 см – из пенополистирола (№ 7) и твердой (ламельной) минеральной ваты (№ 8).

Резонансная частота и зона снижения звукоизоляционной способности показаны на рис. 3. Различные значения резонансной частоты обусловлены разной динамической жесткостью применяемых изоляционных материалов. На рисунке нанесен также график, иллюстрирующий влияние наклеивания на поверхность чистой (без штукатурки) стены только одного слоя изоляционного материала. И в этом случае снижение звукоизоляционной способности в окрестности резонансной частоты видно достаточно отчетливо – в полосе 160–200 Гц оно составляет 3–4 дБ.

Эта тенденция подтверждается результатами и других испытаний массивных стен и перекрытий с наклеиваемым слоем пенополистирола или минеральной ваты. Изоляцию такого рода выполняют, например, в случае перекрытий над гаражами в жилых многоквартирных зданиях. Здесь местное снижение звукоизоляционной способности на несколько децибел может иметь большое значение.

В случае обеих испытуемых облицовок имеет место соответствие измеренного значения непосредственной разности весовых коэффициентов звукоизоляционной способности собственно перегородки ΔRw, direct оценочным значениям ΔRw (табл. 3). В то же время значения показателей ΔRw, direct и ΔRA2, direct одной и той же облицовки различны. Такое же расхождение выступает и в случае приведенных выше результатов, и оно увеличивается по мере снижения резонансной частоты.



Ограничение метода, приведенного в стандарте EN 12354-1:2002, касается и самой величины показателя ΔRw, правильная оценка которого возможна только в случае массивных однородных стен, тогда наружные стены чаще всего выполняются из пустотелых керамических или керамзитовых блоков, блоков из ячеистого бетона и т. п.

В таких случаях результат применения облицовки зависит и от индивидуальных свойств самой стены, связанных с неоднородностью ее конструкции. Достоверная оценка влияния дополнительной облицовки на стену такого типа возможна только на основе использования результатов, получаемых при испытаниях стен такой же или подобной конструкции. Примером могут служить результаты, приведенные в табл. 1 и 2. Значения однозначных показателей ΔRw, direct, полученные в результате испытаний, могут существенно отличаться от определяемых теоретически показателей ΔRw.

Другое ограничение метода, приведенного в стандарте EN 12354-1:2002, связано с возможностью определения резонансной частоты. Резонансную частоту системы можно рассчитать, пользуясь выражением (1), зная динамическую жесткость изоляционного слоя и поверхностную массу наружного слоя штукатурки. Динамическая жесткость является характеристикой изоляционного материала, получаемой на основе результатов испытаний, выполняемых в соответствии со стандартом EN ISO 9051-1.

Проблема возникает главным образом в случае систем, изоляционный слой которых выполнен из минеральной ваты. Метод испытания динамической жесткости применяется в случае выполнения плавающих полов, и испытания здесь проводятся при первоначальной нагрузке 200 кг/м2, тогда как фактическая масса тонкого слоя штукатурки составляет около 8 кг/м2.

Опыт измерений показывает, что в случае минеральной ваты резонансная частота системы, рассчитанная на основе динамической жесткости, установленной в стандартных условиях (200 кг/м2), может значительно отличаться от резонансной частоты реальной облицовки.

Минеральная вата, подвергнутая предварительной нагрузке, изменяет свои упругие свойства. Об этом свидетельствуют результаты испытаний динамической жесткости, проводимые при разных нагрузках. Определение резонансной частоты при очень низкой нагрузке порядка 8 кг/м2 трудно в связи с внутренним демпфированием системы. На практике наиболее эффективным оказывается метод измерения с импульсным возбуждением колебаний плиты основания (а не стандартно применяемый метод с возбуждением синусоидальным сигналом колебаний нагружающей плиты).

Заключение

Применение легкой штукатурной системы утепления приводит к снижению звукоизоляционных свойств стены в определенном диапазоне частот. Основным параметром акустической оценки утепления является весовой коэффициент повышения собственной звукоизоляционной способности. Этот показатель может применяться для ранжирования, а также позволяет в определенной степени оценивать влияние данной системы на звукоизоляционные свойства однородной стены.

В случае неоднородных и легких стен теплоизоляционная облицовка должна испытываться на стене определенной конструкции, т. е. конструкции, выполненной в реальных условиях. В результате испытаний определяется величина непосредственной разности весовых коэффициентов звукоизоляционных свойств перегородки с облицовкой и без нее, которые могут быть использованы только для оценки эффекта применения облицовки в точно такой же или сходной конструктивно системе.

Теоретически можно воспользоваться упрощенным методом, позволяющим оценить показатель повышения звукоизоляционных свойств ΔRw на основе резонансной частоты. Если же принять во внимание описанные ограничения этого метода, то окажется, что влияние применения ЛШС на звукоизоляционные свойства конкретной стены нужно будет прогнозировать на основе данных, получаемых при лабораторных испытаниях сходных конструктивных систем.

Подготовил Альберт Вексин


Шумоизоляция стен в квартире современными материалами

Звукопоглащение

Главная цель вышеуказанной характеристики — не позволить звуку отразится от стены. По своему строению шумоизолирующие плиты состоят из волокон или ячеек . Коэффициент поглощения шума варьируется от 0 до 1. Если он составляет ноль — звук отражается в помещение, а есть один — звук полностью поглощается материалом. Материалы, соответствующие числу 0,5 и выше обладают характеристикой поглощения шума. Для комфортного состояния человек должен находится в помещении с шумом в 25 Дб, так как при более низком коэффициенте он будет чувствовать давящую тишину, а при более высоком — будет жаловаться на шум и головные боли. Человек спокойно выносит шум до 60 Дб, но более высокая громкость может пагубно повлиять на здоровье. Для того, чтобы защитить себя от шума, можно использовать звукоизоляционные утеплители, в зависимости от того, какая цель перед вами стоит.

Такой материал имеет свою степень жесткости:

  • твердый материал — созданный с помощью минеральной гранулированной воды. В состав такого рода сырья входят вермикулит, перлит и пемза. Коэффициент поглощения оптимальный 0.5 дб при массе 300 кг/м3;

  • полужесткий материал — плиты минераловатные, имеющие строение в форме ячеек. Коэффициент поглощения звука от 0.5 до 0.7 дб при массе 130 кг/м3;

  • мягкий материал — созданный на основе ваты или войлока. Коэффицент поглощения звука от 0.5 до 0.95 при массе 70 кг/м3.

При строительстве частных домов обычно используют звукоизоляционные преспособления последнего указанного параметра. Также вы должны выбирать звукоизоляционный с необходимыми свойствами под характер издаваемого шума.

Виды издаваемого шума:

  • воздушный, издающийся от телевизоров, приемников, животных;

  • ударный, издающийся при ходьбе, ремонте, сверлении;

  • структурный, появляющийся при наличии соединенных несущих конструкций здания.

Чтобы справится с ударным шумом, обычно используют звукоизоляционные мягкие материалы со структурой ячеек. Против воздушного используются звукоизоляционные волокнистые материалы, а против структурного — специальные прокладочные, защищающие стыки конструкций.

Акустические гипсовые плиты с перфорацией Knauf    Акустические панели с различными вариантами отделки

Природа звукопоглощения

Волокнистая структура звукоизоляции достаточно широко применяется в современном строительстве. Такие плиты прекрасно защищают от воздушного шума, обеспечивая комфортные условия. Мало кто задумывается о том, как происходит шумопоглощение звуков, при этом все достаточно просто и легко объяснимо.

@ProAntiShum

Стоит понимать, что когда воздух со звуком заходит в изоляционную конструкцию, средний коэффициент звукопоглощения, то он трется о волокна изделия. Каждая ворсинка за счет трения и вибрации распределяет звук, поглощая его. В зависимости от уровня шума подбирается и коэффициент, а также индекс конструкции плиты. При правильном расчете и монтаже можно обеспечит необходимый уровень защиты с минимальными материальными потерями.

Физические основы строительной акустики

В терминологии современных архитектурно-дизайнерских проектов прочно укоренились понятия «архитектурная акустика» и «акустика помещений». На практике это подразумевает решение двух взаимосвязанных задач: защита помещения от внешних звуков и обеспечение качественного распространения полезных звуков внутри него. Обе задачи предполагают снижение энергии звуковых волн, но первая – при прохождении их сквозь ограждение (звукоизоляция), а вторая – при отражении от ограждения (звукопоглощение). При этом существует два понятия – «звук» и «шум».

Звук представляет собой механические колебания упругой среды (газообразной, жидкой или твердой) в диапазоне слышимых частот и характеризуется частотой, интенсивностью и звуковым давлением. Скорость распространения звуковых волн зависит от упругих свойств, температуры и плотности среды, в которой они распространяются. Например, скорость распространения звуковых волн в воздухе при температуре 20 °С равна 343 м/с, в стали – 5000 м/с, в бетоне – 4000 м/с.

Шум представляет собой беспорядочное хаотичное смешение (совокупность) звуков различной частоты. По характеру распространения он может быть воздушным, структурным и ударным. Воздушный – это шум, излучаемый непосредственно в воздух, и источник шума не связан с ограждающими конструкциями. Структурный шум создается от механического воздействия (например, при вибрации коммуникаций в зданиях) и распространяется в другие помещения посредством звуковой волны в твердых сопряженных конструкциях, т. е. это звук внутри строительной конструкции. Ударный шум создается от непосредственного контакта предмета о предмет (удары в стену, стук по трубам и др.) и тоже распространяется на большие расстояния.

Уровень шума измеряется в децибелах (дБ). Санитарные нормы в зависимости от частоты звука устанавливают допустимый уровень шума в производственных помещениях 80…85 дБ, административных – 38…71 дБ и больницах – 13…51 дБ. Минимальные требования к звукоизоляции перегородок между квартирами – 54 дБ, для межкомнатных перегородок – 43 дБ. Длительное воздействие шума в 90 дБ и более негативно сказывается на здоровье людей (нервные расстройства, потеря слуха и другие более серьезные последствия).

Рис. 1. Схема воздействия звуковых волн на материал ограждения

При падении звуковой волны на ограждающую поверхность часть звуковой энергии отражается, часть поглощается материалом, а часть проходит через ограждающую конструкцию (рис. 1). Материалы и изделия, способные уменьшать энергию звуковых волн и снижать уровень громкости внутреннего или внешнего звука называют акустическими. Придание им звукоизолирующих свойств основывается на трех основных физических явлениях: отражении воздушных звуковых волн от поверхности ограждения, поглощении звуковых волн материалом ограждения и гашении ударного или воздушного шума за счет деформации элементов конструкции и материалов, из которых она изготовлена. При этом физическая сущность их состоит в том, что падающая на них энергия звуковой волны отражается в значительно большей степени, чем проходит через них.

Звукоизоляционный материал и его технологические свойства

В кинотеатре необходимо создать при помощи дополнительных материалов небывалую акустическую идеальную звукоизоляцию. Это необходимо для того, чтобы вся вибрация, весь гул и все звуки должны оставаться в одном изолированном помещении. Карпет, в свою очередь, прекрасно справляется с вверенной ему задачей. Он не только легко уменьшает звукопроводимость, но и абсолютно не нарушает показатели акустики. Этот материал очень легок в установке, так как является очень податливым, очень легко его разрезать и растягивать. Без проблем его можно закрепить и на потолках, чем образуя идеально гладкую поверхность.

Единственным условием при монтаже карпета является температура помещения. Вся звукоизоляция должна происходить в комнате, температура которой не должна опускаться ниже 16 градусов. В противном случае, карпет полностью перестает тянуться, что не позволяет состыковать полотна на неровных участках.

В таких случаях, пользование дает возможность минимизировать шум, и обеспечить комфортные акустические условия для помещений, которые прилегают к кинозалу.

Не стоит забывать, что звукоизоляция зала дает возможность насладиться фильмом, полностью погружаясь в его атмосферу, не отвлекаясь на достаточно громкий шум из коридора или соседнего кинозала.

В современном мире для полного осуществления процесса звукоизоляции используют такие материалы, которые в достаточной мере обладают шумоотражающими или шумопоглощающими свойствами.

Приоритетные направления при звукоизоляции помещения кинотеатра или зала для игры в боулинг.

Самая главная задача, это изолировать звуки кинотеатра или боулинга от рядом находящихся комнат. Поэтому звукоизоляция необходима не только для стен, но и для потолков и пола. Это позволит предотвратить дальнейшее распространение звука

Для кинотеатра обязательна шумоизоляция всех помещений, в которых идет просмотр фильма.

Немаловажной задачей является и то, чтобы обеспечить акустический комфорт непосредственно в зале, в котором идет просмотр фильма, или игра в боулинг. Для этого необходима звукоизоляция так же и технического оборудования: кондиционера, вентиляторы, холодильные машины и прочее.

Не стоит забывать и о том, что звукоизоляция не должна мешать комфортному просмотру кинофильмов

Речь актеров должна быть легко восприимчива и слышна. В кинозале звуку необходимо равномерно и рационально исходить по залу, чтобы достигнуть всех рядов одновременно. В зале для игры в боулинг таких тонкостей не предусматривается.

Поэтому владельцы таких помещений очень осторожно и вдумчиво должны выбирать звукоизолирующие материалы для предотвращения возникновения конфликтных ситуаций с посетителями

При приобретении таких акустических материалов нужно обратить внимание так же и на толщину этих покрытий. Для тех, кто обладает достаточно большой площадью, не стоит беспокоиться

В этом случае толщина покрытия не будет особенно заметна. Но для владельцев небольших комнат и помещений этот вопрос приоритетный. Для этого необходимо выбирать те покрытия, толщина которых не должна превышать 1,2 сантиметра.

Не стоит забывать им о том, что перед покупкой шумопоглощающих материалов необходимо определить род характера шума.

При поступлении шума от соседей,  нужно звукоизолировать помещение со стороны стен. Такое оборудование, которое обладает шумопоглощающими эффектами, подходит для тех, кто громко смотрит телевизор или играет на музыкальных инструментах. В таком случае, весь звук превращается в тепло.

Для оптимального варианта мы советуем приобрести комплексные материалы. Но необходимо помнить, что это может привести к некоторой потере в площади. Это связано с установкой оборудования и монтаже толстых слоёв шумоизоляции.

Вы можете позвонить нам по тел. +7 (495) 227 41 93 и мы также расскажем подробно об условиях поставки, монтажа и особенностях эксплуатации.

Rockfon ( Дания ) и Parafon ( Швеция )Акустический подвесной потолок. Правила и право выбораEcophon Экофон (Швеция) Звукоизоляция между соседними помещениями Вертикальная звукоизоляция

Звукопоглощающие материалы и изделия

К звукопоглощающим относят материалы, имеющие, как правило, сквозную пористость и характеризующиеся относительно высоким коэффициентом звукопоглощения (α > 0,4). Они предназначены для применения в качестве поглощающего слоя в конструкциях облицовок внутренних поверхностей помещений и шумозащитных сооружений с целью снижения интенсивности отражения звуковых волн, а также в конструкциях легких многослойных ограждений с целью улучшения изоляции воздушного шума. Задача их – поглотить звук, не дать ему отразиться от преграды обратно в помещение и тем самым регулировать акустические характеристики помещения.

Способность материалов поглощать звуки в основном обусловлена их пористой структурой и наличием большого количества сообщающихся открытых пор со стороны падения звука. Максимальный диаметр пор не должен превышать 2 мм, а общая пористость составлять не менее 75%. Это вызвано тем, что при прохождении звуковой волны через толщу материала она приводит воздух, заключенный в его порах, в колебательное движение. Мелкие поры при этом создают большее сопротивление потоку воздуха, чем крупные. Движение воздуха в них тормозится, и в результате трения часть механической энергии превращается в тепловую. Чем выше открытая пористость изолирующей поверхности, тем выше звукопоглощение. Условно различают пористые звукопоглощающие материалы, резонансные поглотители звука и отдельные звукопоглотители.

Звукопоглощающие материалы могут иметь волокнистое, зернистое или ячеистое строение и обладать различной степенью жесткости (мягкие, полужесткие, жесткие или твердые). Твердые материалы волокнистого строения изготовляют в виде плит из минеральной ваты (преимущественно из каменной или стеклянной) на крахмальном или синтетическом связующем. Плотность их должна составлять до 200 кг/м3 , диаметр волокон – не менее 1 мкм и не более 20 мкм, а содержание неволокнистых соединений (корольков) – не превышать 5% по массе.

Поверхность минераловатных плит, как правило, окрашивается или может иметь другое декоративное и проницаемое для звуковых волн покрытие, обладать различной фактурой (рифленой, бороздчатой, трещиноватой). Коэффициент звукопоглощения находится в пределах 0,6…0,7, плотность – 300…400 кг/м3 . Звукопоглощающие плиты могут изготовляться также из белых и цветных цементов и пористых заполнителей (перлит, вермикулит, пемза, древесная шерсть), ячеистых бетонов, литых гипсовых и др.

В качестве полужестких используются минераловатные плиты с содержанием синтетического связующего 10…15%, древесноволокнистые плиты, из пористых пластмасс ячеистой структуры (пенополистирольные, пенополиуретановые и др.). Коэффициент звукопоглощения таких изделий находится в пределах 0,5…0,75, плотность – 80…130 кг/м3 .

Мягкие звукопоглощающие материалы (рулоны, маты) тоже изготовляют из минеральной ваты без синтетического связующего и в комбинации с перфорированными листовыми экранами (алюминия, поливинилхлорида). Коэффициент звукопоглощения находится в пределах 0,7…0,95, плотность – до 70 кг/м3 . Мягкие и полужесткие звукопоглощающие волокнистые материалы и изделия должны изготовляться и применяться только с защитными (продуваемыми или непродуваемыми) оболочками, препятствующими высыпанию волокон и пыли. Вместе с тем защитные оболочки не должны оказывать влияния на звукопоглощающие свойства защищаемого материала.

В настоящее время самыми эффективными звукопоглощающими материалами являются супертонкие минеральные (стеклянные и каменные) волокна. Однако их применение допускается при наличии специальных покрытий, обеспечивающих высокую степень защиты от нежелательной эмиссии частиц волокна. При этом для выполнения своих акустических функций такое покрытие должно быть пористым, т.е. негерметичным. В некоторых случаях в качестве отделочных покрытий звукопоглощающих конструкций могут применяться разнообразные ткани, ковры, шкуры и паласы, тоже обладающие некоторым акустическим эффектом.

На звукопоглощающие свойства материалов оказывает влияние также их упругость. В изделиях с гибким деформирующимся каркасом имеют место дополнительные потери звуковой энергии вследствие активного сопротивления материала вынужденным колебаниям под действием падающих звуковых волн. Основными качественными характеристиками всех звукопоглощающих материалов и изделий являются динамическая жесткость и динамический модуль упругости, удельное сопротивление потоку воздуха и продуванию потоком воздуха, нормальный и реверберационный коэффициенты звукопоглощения и индексы улучшения изоляции ударного шума и звукопоглощения.

Характеристики акустической продукции

Звукоизоляционные материалы разных производителей (сводная таблица № 2).

Таблица № 2

Производитель/
продукт
Плотность,кг/м3 Температуростойкость, °С Влагостойкость, % Экологичность
Illbruck/ Pyramide 9,5-11 до 150 безопасен
Ecophon/ Gedina 125-200 до 800 95 безопасен
Ecophon/ Focus 125-200 до 800 95 безопасен
Rockfon/ Koral 70-90 до 1100 95-100 безопасен
Rockfon/ Sonar 200-280 до 1100 95-100 безопасен
Parafon/ Exlusive 140-280 до 1100 95 безопасен
Parafon/ Classic 100-140 до 1100 95 безопасен

Продолжение таблицы № 2

Производитель/
продукт
Теплопроводность, Вт/мК Светоотражение, % Возможность чистки
Illbruck/ Pyramide 0,054 сухая/влажная
Ecophon/ Gedina 0,040 84 сухая/влажная
Ecophon/ Focus 0,040 84 сухая/влажная
Rockfon/ Koral 0,034 84 сухая/влажная
Rockfon/ Sonar 0,034 84 сухая/влажная
Parafon/ Exlusive 0,040 85 сухая/влажная
Parafon/ Classic 0,040 83 сухая/влажная

Звукоизоляционные материалы в данной таблице №2 отражают разницу в эксплуатационных показателях. Например, вспененный акустический материал на основе меламиновой смолы Illbruck (Германия), обладает небольшой плотностью, а также довольно низкой стойкостью к перепадам температур. Это говорит о необходимости учесть, что сфера применения таких материалов весьма ограничена. Звукоизоляционные материалы и их плотность производства Ecophon, Parafon и Rockfon примерно одного уровня. Схожесть этого параметра обеспечивает подобная изоляционная структура этого материала. Звукоизоляционные плиты этих марок обладают плотностью, которая намного выше, чем у вспененных материалов, а по отношению к плотности гипсовых панелей (900-1200 кг/м3) она ниже. Одновременно с тем, изделия для звуковой изоляции из базальтового волокна отличаются свойствами пожаробезопасности, влагостойкости, экологичности, теплоизоляции и долговечности. Это довольно большое преимущество, позволяющее пользоваться ими при монтаже подвесных потолков и в качестве акустических шумоизолирующих стеновых панелей для любых видов помещений: от квартир и офисов, до кинотеатров и звукозаписывающих студий.

Звукоизоляционная продукция в помещениях кинотеатров выполняет главную задачу — это сохранение звукового режима на всей площади. Материалы не должны давать распространяться этому звуку за его пределами.

Выполнение такой звукоизоляции выполняется сразу комплексом действий. Например, для такой работы используются сразу несколько типов материалов, которые занимаются звукопоглащением. Такими материалами обшивают не только стены и потолки, но и пол.

Такие покрытия называют карпетом. Оно необходимо при отделке комнат, поскольку имеет очень красивую и ровную поверхность с коротким ворсом. Это делает карпет очень похожим на ковер или ковролин.

Так же для владельцев кинотеатров, предоставлена звукоизоляционная продукция в  огромном выборе цветовой гаммы.  И там не только представлены стандартные цвета, но и различные оттенки, которые подойдут практически к любому интерьеру и дизайну зала. Владельцы могут подобрать не только качество, подходящее для них, но и выбрать цвет, соотношение которого к обивке мебели будет идеальным.

Наша компания своим клиентам может предложить:

  • Акустические материалы и технологии
  • Ковролин для кинозала
  • Панели Rockfon
  • Ковролин для кинотеатра

Минвата в Кишиневе Технониколь, применение в строительстве

Широкое применение экструзионного пенопласта и минваты технониколь при строительных работах обусловлено множеством уникальных полезных свойств. Эти современные теплоизоляционные материалы, устойчивы ко многим агрессивным средам. Пенопласт например, не впитывает влагу и может использоваться практически на любых строительных объектах.



Пенопласт и минвата — их полезные свойства

Данные материалы характеризуются наличием ряда полезных свойств, таких как:
— пенопласт и минвата технониколь легки в обработке;
— пенопласт и минвата технониколь экологично безопасны;
— слабое термическое расширение;
— низкая удельная теплопроводность,
— возможность формирования в сложные формы;
— хорошая прочность на сжатие при достаточно низкой плотности;
— хорошее сопротивление химическим, биологическим и иным воздействиям;
— слабая динамическая жесткость, способствующая качественной звукоизоляции от ударного шума.
Кроме того, пенопласт не выделяет пыль, не имеет запаха, не вызывает раздражений кожного покрова, и имеет длительный эксплуатационный период (60 лет!).



Применение пенопласта и минваты

Использование изделий из пенопласта и минваты технониколь в строительстве в Кишиневе затрагивает множество рабочих областей, среди которых:
— утепление и звукоизоляция крыш, мансард, балконов, фасадов, потолков, чердачных перекрытий;
— укрепление откосов при строительстве спортивных площадок и бассейнов;
— устройство полов холодильников, межэтажных перекрытий и обогреваемых грунтов;
— пенопласт и минвата технониколь используются для звукоизоляции и теплоизоляции стен и пола;
— пенопласт и минвата технониколь используются для теплоизоляции труб и утеплении фундамента;
— утепление бытовок, вагонов, контейнеров;
— изготовление декоративных элементов;
— упаковочные работы.
Изделия из пенопласта и минваты также применяются при строительстве и ремонте дорог, посадочных полос, железнодорожных путей, автостоянок, а также различных подземных коммуникаций.





Поделитесь статьей в соц. сетях:

что выбрать — Немного о ремонте и строительстве

В ходе утепления частенько появляется вопрос между выбором более минеральной ваты и дешёвого пенопласта. Чтобы не совершить ошибку в утеплении строения, направляться предварительно изучить характеристики этих двух материалов, их особенности и свойства.

Помимо этого, любой из них имеет недостатки и собственные преимущества о которых поболтаем потом. Оглавление: Минвата — характеристики, преимущества и особенности Чем оптимален преимущества: материала и пенопласт особенности Пенопласт либо минвата что лучше для фасада Минвата либо пенопласт: сфера применения Минвата — характеристики, преимущества и особенности Одним из самых дешёвых и наряду с этим качественных материалов для утепления есть минеральная вата.

Не считая высоких теплоизоляционных качеств, она есть хорошим звукоизолятором, безвредностью и простотой монтажа для здоровья человека.

Сфера применения минеральной ваты достаточно широкая, она используется в ходе утепления стен, межэтажных перекрытий, мансард, балконов, чердаков, подвальных помещений и т.д. Перед постройкой строения, направляться продумать все нюансы, среди них и его утепление.

В современном постройке существует много материалов для утепления дома исходя из этого, перед тем как дать собственный предпочтение одному из них, направляться прекрасно изучить все особенности каждого и сопоставить их с личными чертями строения, которое требуется утеплить. Минеральная вата отличается высокой практичностью.

Она есть крупноволокнистым утеплителем, изготавливаемым из горных пород, шлака и стекла. Этот утеплитель имеет широкую сферу применения, которая распространяется на утепление фасадов, полов, крыш, коммуникаций, и минеральная вата входит в состав обширно распространенных сэндвич панелей.

В соотношении с типом применяемого при производстве минеральной ваты материала, ее разделяют на три главных группы: материал на базе шлаковой ваты — в ходе изготовления употребляются доменные отходы; стекловата складывается из материала в базе которого лежит применение оксида кремния; базальтовые породы камней являются главной составляющей каменной минеральной ваты. В соотношении с формой выпуска минеральная вата не редкость: рулонной; сегментной; в форме плит; в виде скорлупы; гофрированная и т.д.

Различные производители изготавливают этот материал в особенных их вариациях и формах. Использование шлаковой ваты разрешает добиться хорошего результата теплоизоляции.

Помимо этого, она устойчива перед химическим действием, но одновременно с этим отличается мельчайшей плотностью. Этот вид минеральной ваты имеет дешёвую цена, но не хорошо переносит перепады температуры.

В случае если сравнивать его продолжительность эксплуатации с другими видами, то шлаковая минеральная вата прослужит значительно меньше каменной либо стекловаты. Сфера применения шлаковой ваты распространяется на утепление временных построек либо сооружений хозяйственного назначения в виде сараев, складских либо летних строений.

Стекловата намного превосходит шлаковату с позиций жесткости и прочностных характеристик. Срок ее эксплуатации намного выше, чем у шлаковаты, из-за более высокой длины ее волокон. Исходя из этого, стекловата отличается хорошей упругостью и не дает усадки.

Сфера ее применения распространяется на утепление конструкций строительного, авиационного, инженерного и коммуникационного назначения. Помимо этого, этот материал превосходно переносит большие температуры, исходя из этого употребляется в ходе утепления трубопроводов.

Наилучшим утеплителем среди разновидностей минеральной ваты есть каменная вата, изготовленная из базальтовых пород. Ее цена самая высокая, не смотря на то, что она в полной мере оправдывается эксплуатационными чертями.

Жесткость минеральной ваты данного типа образовывает 100 процентов, а минимальный срок эксплуатации, при соблюдении разработки монтажа — 60 лет. Наличие низкого коэффициента теплопроводности снабжает надежную тепло- и звукоизоляцию.

Среди преимуществ применения минеральной ваты направляться отметить: устойчивость и пожаробезопасность перед воспламенением делают популярным этот материал в ходе зданий и утепления складов в которых сохраняются огнеопасные вещества; устойчивости и высокий уровень прочности перед биологическими действиями в виде насекомых, грызунов, грибка и образования плесени; хорошая паропроницаемость и устойчивость перед влагой снабжают не только надежное утепление, но и делают воздух в помещении комфортной для проживания; обеспечение качественной звукоизоляции разрешает сэкономить на приобретении звукоизоляционных материалов, установив минеральную вату в качестве утеплителя; экологическая безвредность обеспечивается применением лишь натуральных компонентов в ходе изготовления материала, исходя из этого минеральная вата употребляется в качестве утеплителя в детских, медицинских и санаторно-курортных учреждениях; практическое отсутствие усадки в следствие термического либо естественного действия; низкий уровень теплопроводности делает минеральную вату самым популярным материалом для утепления; каменная вата владеет высоким сроком эксплуатации и прослужит ее обладателю фактически такое же время как и все строение; быстрый монтаж и простота установки — с целью проведения работ по утеплению не потребует большое количество времени, а дабы разрезать вату достаточно иметь острый канцелярский нож; минеральная каменная вата прекрасно держит форму на любой поверхности.

Чем оптимален преимущества: материала и пенопласт особенности Пенопласт есть популярным из-за его экологической безопасности и дешевизны. Он есть действенным теплоизолятором, благодаря наличию пористой структуры, заполненной воздухом.

Чтобы понять особенности пенопласта, предлагаем ознакомиться с его преимуществами: пенопласт — экологически чистый и безвредный материал — данное условие регламентируется гигиеническими выводами изучений; низкий уровень удельной теплопроводности — пенопласт превосходно пропускает воздушное пространство, но одновременно с этим удерживает тепло, в его составе присутствует 97% воздуха, что и содействует теплоизоляции; наличие пожарной безопасности и стабильности разрешают пенопласту не изменять собственных физических и химических особенностей при перепадах температурного режима, помимо этого, пенопласт характеризуется огнеустойчивостью и относится к материалам, каковые в ходе горения способны к выделению углекислого газа и воды, использование отличного пенопласта гарантирует отсутствие горения, поскольку наличие в нем антипирина разрешает ему самозатухаться; низкий уровень динамической жесткости делает пенопласт хорошим звукоизолятором; помимо этого, пенопласт устойчив перед разнообразные техническими действиями, и перед микробами, материал не может выделять растворимые вещества, исходя из этого в ходе попадания в вохдух не оказывает на нее негативного действия.

Учтите, что пенопласт неустойчив перед действием спирта, скипидара, ацетона, керосина, других растворителей и бензина, поскольку их сотрудничество ведет к растворению данного материала. Не обращая внимания на это пенопласт устойчив перед биологическими факторами в виде грибков и бактерий.

На его поверхности не образуется плесень. Не смотря на то, что плотность пенопласта и минимальная, он владеет весьма легким весом, исходя из этого не оказывает никакого влияния на нагрузку здания и общую массу.

В случае если разглядывать вопрос выбора пенопласта либо минеральной ваты с позиций цены, то в этом случае, рекомендуется применение пенопласта. Этот материал есть самым недорогим средством утепления, среди всех существующих на современном рынке утеплителей.

Помимо этого, пенопласт легок в монтаже и обработке. Срок его работы — неограниченный, при соблюдении всех изготовления материала и технологий монтажа.

При применении пенопласта для утепления строения, он имеет достаточно низкую теплопроводность, чем снабжает качественное утепление и низкие теплопотери. Пенопласт как утеплитель имеет такие преимущества: снижает затраты на утепление всего строения зимой; разрешает экономить нужное пространство; сокращает затраты на транспортировку; сокращает затраты на применение особого оборудования либо техники для установки утеплителя; не испытывает недостаток в проведении работ по гидроизоляции; уменьшает время на проведение утепления.

Минвата либо пенопласт — что выбрать?


Вы прочитали статью, но не прочитали журнал…

(PDF) Изменение динамической жесткости упругих материалов с открытыми и закрытыми порами после испытания на сжимаемость

изменения были замечены с помощью оптического микроскопа. Вид

был увеличен в 40 раз. Для каменной и стекловаты

механическая деформация изменяет ориентацию волокон — у нас

было больше волокон, ориентированных в горизонтальном направлении, чем в

вертикальном. Механическая деформация полистирола изменяет

звеньев между полистирольными ячейками — механическое сцепление

ячеек ослабевает.

Наконец, мы можем видеть (рис. 7), что сжимаемость каменной ваты

2

в 3 раза больше, чем у стекловаты

и сжимаемости полистирола той же толщины.

Сжимаемость каменной ваты увеличилась примерно на 50%

на каждые 10 мм толщины и 25% полистирола

соответственно. Он показывает, что деформация каменной ваты

в 2 раза больше, чем у полистирола, так как

обладает меньшей структурной прочностью.

ВЫВОДЫ

1. Значения динамической жесткости упругих материалов с открытыми ячейками

(каменная и стекловата) после испытания на сжимаемость

уменьшились на 40%.

2. Значения динамической жесткости упругих материалов с закрытыми порами

(эластичный полистирол) после испытания на сжимаемость

уменьшились на 30%.

3. Разница между значениями динамической жесткости шерсти и эластичного полистирола

до испытания на сжимаемость

находится в диапазоне 20%

50% и

только после испытания на сжимаемость 5%

10%.

4. Плотность испытанных упругих материалов

не влияла на процентное уменьшение значений динамической жесткости

.

5. Механическая деформация упругих материалов

снижает их динамическую жесткость.

ССЫЛКИ

1. Скьяви, А., Белли, А.П., Коралло, М., Руссо, Ф. Акустика

Характеристики используемых упругих материалов

Под плавающими полами в жилых помещениях Acta Acustica United

с Acustica 93 2007 : стр.477

485.

2. Скьяви, А., Белли, А.П., Руссо, Ф. Оценка акустических характеристик плавающих полов

на основе динамической жесткости

упругих слоев Акустика зданий 12 2005:

стр. .99

113.

3. Hui, CK, Ng, CF Новая конструкция плавающего пола с

Оптимальное расположение изолятора Журнал по звуку и вибрации

303 2007: стр. 221

238.

4. Хопкинс, К., Холл, Р. Звукоизоляция от ударов

Деревянная платформа плавающих полов на бетонном основании пола

Building Acoustics 12 2006: стр. 273

284.

5. Стюарт , М., Крейк, Р. Передача ударного звука

через плавающий пол на бетонную плиту

Acoustics 59 2000: стр. 353

372.

6. Вермейр, Г., Ингелаэр, Б. Акустическая разработка конструкции полов с высокими эксплуатационными характеристиками

INTER-NOISE 2006

Гонолулу, Гавайи, США.

7. Седдек, Х. Контроль звукоизоляции

бетонных перекрытий Акустика зданий 13 2006:

стр. 243

251.

8. Сан-Ил, К., Хо-Хван . Прогноз вносимых потерь для плавающих полов

, используемых в каютах судов Прикладная акустика 69 2008:

стр. 913

917.

9. Скьяви, А., Павони, Б.А., Руссо, Ф., Коралло, М. . Acousti-

cal и механические характеристики инновационного

расширенного спеченного эластичного полистирола (EPS-E), используемого в качестве подслоя

в плавающих полах 19

th

Международный конгресс

по акустике, Мадрид, 2007.

10. Асдрубали, Ф., Балдинелли, Г., Д’Алессандро, Ф. Оценка

акустических свойств материалов, изготовленных из переработанных

гранул шин INTER-NOISE 2007, Стамбул, Турция.

11. Рашфорт, И.М., Хорошенков, К., Мирафтаб, В.М.,

Свифт, М.Дж. Звукоизоляция от ударов и вязкоупругость

Свойства подложки, изготовленной из переработанного ковра

Waste Applied Acoustics 66 2005: стр. 731

749.

12. Родригес, К. Р., Карвалью, А. Натуральные растительные волокна как

— новый упругий слой для плавающих полов Euronoise 2003

Неаполь, Италия.

13. Скьяви, А., Аласия, Ф., Павони, Б.А., Руссо, Ф., Каролло,

M. Оценка сжимаемости и сжатия

Поведение упругих материалов, используемых в плавающих полах

В соответствии со стандартом En 12431 19

Международный

Конгресс по акустике, Мадрид, 2007.

Представлено на Национальной конференции «Материаловедение’2009»

(Каунас, Литва, 20 ноября 2009 г.)

371

% PDF-1.5 % 1 0 объект > / Метаданные 2 0 R / Страницы 3 0 R / StructTreeRoot 4 0 R / Тип / Каталог >> эндобдж 5 0 obj / ModDate (D: 20161011141543 + 02’00 ‘) /Режиссер >> эндобдж 2 0 obj > транслировать application / pdf

  • Люси Шапель
  • 2016-08-16T09: 07: 30 + 02: 00Microsoft® Word 20102016-10-11T14: 15: 43 + 02: 002016-10-11T14: 15: 43 + 02: 00Microsoft® Word 2010uuid: 9a816211-3647-46f5- 8e1b-55c4aa024559uuid: 984d779e-a05b-4fec-9094-3baf27a1474c конечный поток эндобдж 3 0 obj > эндобдж 4 0 obj > эндобдж 6 0 obj > / XObject> >> / Аннотации [157 0 R] / Родитель 3 0 R / MediaBox [0 0 595 842] >> эндобдж 7 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 0 / Вкладки / S / Тип / Страница >> эндобдж 8 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 1 / Вкладки / S / Тип / Страница >> эндобдж 9 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 5 / Вкладки / S / Тип / Страница >> эндобдж 10 0 obj > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 6 / Вкладки / S / Тип / Страница >> эндобдж 11 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 50 / Вкладки / S / Тип / Страница >> эндобдж 12 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 51 / Вкладки / S / Тип / Страница >> эндобдж 13 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 59 / Вкладки / S / Тип / Страница >> эндобдж 14 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 60 / Вкладки / S / Тип / Страница >> эндобдж 15 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 61 / Вкладки / S / Тип / Страница >> эндобдж 16 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 62 / Вкладки / S / Тип / Страница >> эндобдж 17 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 92 / Вкладки / S / Тип / Страница >> эндобдж 18 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 122 / Вкладки / S / Тип / Страница >> эндобдж 19 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 142 / Вкладки / S / Тип / Страница >> эндобдж 20 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 4 / Вкладки / S / Тип / Страница >> эндобдж 21 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 145 / Вкладки / S / Тип / Страница >> эндобдж 22 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 146 / Вкладки / S / Тип / Страница >> эндобдж 23 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 147 / Вкладки / S / Тип / Страница >> эндобдж 24 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 7 / Вкладки / S / Тип / Страница >> эндобдж 25 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 8 / Вкладки / S / Тип / Страница >> эндобдж 26 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 153 / Вкладки / S / Тип / Страница >> эндобдж 27 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 155 / Вкладки / S / Тип / Страница >> эндобдж 28 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 9 / Вкладки / S / Тип / Страница >> эндобдж 29 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 157 / Вкладки / S / Тип / Страница >> эндобдж 30 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 10 / Вкладки / S / Тип / Страница >> эндобдж 31 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 11 / Вкладки / S / Тип / Страница >> эндобдж 32 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 12 / Вкладки / S / Тип / Страница >> эндобдж 33 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 163 / Вкладки / S / Тип / Страница >> эндобдж 34 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 164 / Вкладки / S / Тип / Страница >> эндобдж 35 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 167 / Вкладки / S / Тип / Страница >> эндобдж 36 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 168 / Вкладки / S / Тип / Страница >> эндобдж 37 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 13 / Вкладки / S / Тип / Страница >> эндобдж 38 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 173 / Вкладки / S / Тип / Страница >> эндобдж 39 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 14 / Вкладки / S / Тип / Страница >> эндобдж 40 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 15 / Вкладки / S / Тип / Страница >> эндобдж 41 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 180 / Вкладки / S / Тип / Страница >> эндобдж 42 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 16 / Вкладки / S / Тип / Страница >> эндобдж 43 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 188 / Вкладки / S / Тип / Страница >> эндобдж 44 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 17 / Вкладки / S / Тип / Страница >> эндобдж 45 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 193 / Вкладки / S / Тип / Страница >> эндобдж 46 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 18 / Вкладки / S / Тип / Страница >> эндобдж 47 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 19 / Вкладки / S / Тип / Страница >> эндобдж 48 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 202 / Вкладки / S / Тип / Страница >> эндобдж 49 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 203 / Вкладки / S / Тип / Страница >> эндобдж 50 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 204 / Вкладки / S / Тип / Страница >> эндобдж 51 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 206 / Вкладки / S / Тип / Страница >> эндобдж 52 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 207 / Вкладки / S / Тип / Страница >> эндобдж 53 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 20 / Вкладки / S / Тип / Страница >> эндобдж 54 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 211 / Вкладки / S / Тип / Страница >> эндобдж 55 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 21 / Вкладки / S / Тип / Страница >> эндобдж 56 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 22 / Вкладки / S / Тип / Страница >> эндобдж 57 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 221 / Вкладки / S / Тип / Страница >> эндобдж 58 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 223 / Вкладки / S / Тип / Страница >> эндобдж 59 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 224 / Вкладки / S / Тип / Страница >> эндобдж 60 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 227 / Вкладки / S / Тип / Страница >> эндобдж 61 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 23 / Вкладки / S / Тип / Страница >> эндобдж 62 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 229 / Вкладки / S / Тип / Страница >> эндобдж 63 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 233 / Вкладки / S / Тип / Страница >> эндобдж 64 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 235 / Вкладки / S / Тип / Страница >> эндобдж 65 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 24 / Вкладки / S / Тип / Страница >> эндобдж 66 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 240 / Вкладки / S / Тип / Страница >> эндобдж 67 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 25 / Вкладки / S / Тип / Страница >> эндобдж 68 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 26 / Вкладки / S / Тип / Страница >> эндобдж 69 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 245 / Вкладки / S / Тип / Страница >> эндобдж 70 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 27 / Вкладки / S / Тип / Страница >> эндобдж 71 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 28 / Вкладки / S / Тип / Страница >> эндобдж 72 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 248 / Вкладки / S / Тип / Страница >> эндобдж 73 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 29 / Вкладки / S / Тип / Страница >> эндобдж 74 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 252 / Вкладки / S / Тип / Страница >> эндобдж 75 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 30 / Вкладки / S / Тип / Страница >> эндобдж 76 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 31 / Вкладки / S / Тип / Страница >> эндобдж 77 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 261 / Вкладки / S / Тип / Страница >> эндобдж 78 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 262 / Вкладки / S / Тип / Страница >> эндобдж 79 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 263 / Вкладки / S / Тип / Страница >> эндобдж 80 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 32 / Вкладки / S / Тип / Страница >> эндобдж 81 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 269 / Вкладки / S / Тип / Страница >> эндобдж 82 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 33 / Вкладки / S / Тип / Страница >> эндобдж 83 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 34 / Вкладки / S / Тип / Страница >> эндобдж 84 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 278 / Вкладки / S / Тип / Страница >> эндобдж 85 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 35 / Вкладки / S / Тип / Страница >> эндобдж 86 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 282 / Вкладки / S / Тип / Страница >> эндобдж 87 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 289 / Вкладки / S / Тип / Страница >> эндобдж 88 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 36 / Вкладки / S / Тип / Страница >> эндобдж 89 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 37 / Вкладки / S / Тип / Страница >> эндобдж 90 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 38 / Вкладки / S / Тип / Страница >> эндобдж 91 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 292 / Вкладки / S / Тип / Страница >> эндобдж 92 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 39 / Вкладки / S / Тип / Страница >> эндобдж 93 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 40 / Вкладки / S / Тип / Страница >> эндобдж 94 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 296 / Вкладки / S / Тип / Страница >> эндобдж 95 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 297 / Вкладки / S / Тип / Страница >> эндобдж 96 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 298 / Вкладки / S / Тип / Страница >> эндобдж 97 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 299 / Вкладки / S / Тип / Страница >> эндобдж 98 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 300 / Вкладки / S / Тип / Страница >> эндобдж 99 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 301 / Вкладки / S / Тип / Страница >> эндобдж 100 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 302 / Вкладки / S / Тип / Страница >> эндобдж 101 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 303 / Вкладки / S / Тип / Страница >> эндобдж 102 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 304 / Вкладки / S / Тип / Страница >> эндобдж 103 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 305 / Вкладки / S / Тип / Страница >> эндобдж 104 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 306 / Вкладки / S / Тип / Страница >> эндобдж 105 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 307 / Вкладки / S / Тип / Страница >> эндобдж 106 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 308 / Вкладки / S / Тип / Страница >> эндобдж 107 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 309 / Вкладки / S / Тип / Страница >> эндобдж 108 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 310 / Вкладки / S / Тип / Страница >> эндобдж 109 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 311 / Вкладки / S / Тип / Страница >> эндобдж 110 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 2 / Вкладки / S / Тип / Страница >> эндобдж 111 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 41 / Вкладки / S / Тип / Страница >> эндобдж 112 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 3 / Вкладки / S / Тип / Страница >> эндобдж 113 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 42 / Вкладки / S / Тип / Страница >> эндобдж 114 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 312 / Вкладки / S / Тип / Страница >> эндобдж 115 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 313 / Вкладки / S / Тип / Страница >> эндобдж 116 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 314 / Вкладки / S / Тип / Страница >> эндобдж 117 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 323 / Вкладки / S / Тип / Страница >> эндобдж 118 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 43 / Вкладки / S / Тип / Страница >> эндобдж 119 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 44 / Вкладки / S / Тип / Страница >> эндобдж 120 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 45 / Вкладки / S / Тип / Страница >> эндобдж 121 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 324 / Вкладки / S / Тип / Страница >> эндобдж 122 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 325 / Вкладки / S / Тип / Страница >> эндобдж 123 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 326 / Вкладки / S / Тип / Страница >> эндобдж 124 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 46 / Вкладки / S / Тип / Страница >> эндобдж 125 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 47 / Вкладки / S / Тип / Страница >> эндобдж 126 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 48 / Вкладки / S / Тип / Страница >> эндобдж 127 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 327 / Вкладки / S / Тип / Страница >> эндобдж 128 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 328 / Вкладки / S / Тип / Страница >> эндобдж 129 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 329 / Вкладки / S / Тип / Страница >> эндобдж 130 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 330 / Вкладки / S / Тип / Страница >> эндобдж 131 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 331 / Вкладки / S / Тип / Страница >> эндобдж 132 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 332 / Вкладки / S / Тип / Страница >> эндобдж 133 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 49 / Вкладки / S / Тип / Страница >> эндобдж 134 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 333 / Вкладки / S / Тип / Страница >> эндобдж 135 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 52 / Вкладки / S / Тип / Страница >> эндобдж 136 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 334 / Вкладки / S / Тип / Страница >> эндобдж 137 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 53 / Вкладки / S / Тип / Страница >> эндобдж 138 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 335 / Вкладки / S / Тип / Страница >> эндобдж 139 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 54 / Вкладки / S / Тип / Страница >> эндобдж 140 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 336 / Вкладки / S / Тип / Страница >> эндобдж 141 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 55 / Вкладки / S / Тип / Страница >> эндобдж 142 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 56 / Вкладки / S / Тип / Страница >> эндобдж 143 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 337 / Вкладки / S / Тип / Страница >> эндобдж 144 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 57 / Вкладки / S / Тип / Страница >> эндобдж 145 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 338 / Вкладки / S / Тип / Страница >> эндобдж 146 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 339 / Вкладки / S / Тип / Страница >> эндобдж 147 0 объект > / MediaBox [0 0 595,32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / StructParents 58 / Вкладки / S / Тип / Страница >> эндобдж 148 0 объект > / MediaBox [0 0 595.32 842,04] / Родитель 3 0 R / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Повернуть 0 / StructParents 340 / Вкладки / S / Тип / Страница >> эндобдж 149 0 объект > эндобдж 150 0 объект > эндобдж 151 0 объект > эндобдж 152 0 объект > транслировать xQo0 + & ۢ d [L3LKE; Zg_d) op =

    динамическая жесткость — голландский перевод — Linguee

    Чем ниже t h e динамическая жесткость v a lu es, тем лучше […]

    звукоизоляция от удара.

    paroc.com

    Hoe lag er de Dynamische sti jf heid, des te beter […]

    изоляция от контактной жидкости.

    paroc.nl

    Двухблочная система с резиновыми сапогами и подкладками

    […] со спецификацией , если i c динамическая жесткость w a s выбран как […]

    подходящая система для изоляции вибраций и наземного шума.

    d2sint.com

    Het tweelingbloksysteem met rubberen schoenen en zolen

    […] соответствует e en spec ifi eke Dynamische sti jfh eid o nd er de […]

    dwarsliggers werd weerhouden als gepaste

    […]

    oplossing voor de isolatie van trillingen en structuurgeluid.

    d2sint.com

    Toach ie v e динамическая жесткость w e n eed high […] Коэффициент усиления

    , а коэффициент усиления связан с качеством шкалы энкодера.

    renishaw.com

    V oor de Dynamische sti jfheid is e en hoge versterking […]

    nodig, en die hangt samen met de kwaliteit van de encodermeetschalen.

    renishaw.nl

    Это исследование привело к

    […] выводы о том, как t h e динамическая жесткость o f b все изменения […]

    со временем и как это влияет на вибрацию

    […]

    изоляция балласта.

    d2sint.com

    Студия Deze

    […] toont a an ho e d e Dynamische s tijfheid van de балласт […]

    veranderd встретил de tijd en hoe het de trillingsisolatie van de ballast beïnvloedt.

    d2sint.com

    Испытание возбуждения — экспериментальный метод

    […] для определения t h e динамической жесткости a n d резонансных частот […]

    строения.

    geffen-ams.nl

    Het doel van een impacttest is het

    […] bepal en van de Dynamische stijfheid en ei ge nfrequenties […]

    van een машина опстеллинга.

    geffen-ams.nl

    Максимум измерений возбуждения

    […] подходит для т h e динамическая жесткость a n al ysis оборудования […]

    строений.

    geffen-ams.nl

    Excitatiemetingen zijn zeer geschikt voor het

    […] Анализируйте re n va n de Dynamische stij fheid van m achineconstructies.

    geffen-ams.nl

    По результатам испытаний

    […] стандарты, т h e динамическая жесткость o f s тон шерсти […]

    должно быть указано для нагрузки 200 кг / м2, когда

    […]

    используется под плавающий бетонный пол.

    paroc.com

    Voor toepassingen onder een zwevende

    […] betonvloe r moet de Dynamische sti jfheid va n de […]

    steenwol соответствует тесту нормального слова

    […]

    фургон с креплением на стену 200 кг / м2.

    paroc.nl

    Динамическая жесткость i s a очень важное свойство […]

    для пористых материалов, особенно когда материал устанавливается непосредственно между

    […]

    два сплошных слоя (сэндвич-элемент, плавающий пол).

    paroc.com

    D e Dynamische st ijfheid i s e en ze er belangrijke […]

    eigenschap van poreuze materialen, met name wanneer het materiaal wordt

    […]

    aangebracht als directe tussenlaag tussen twee massieve lagen (бутербродный элемент, zwevende vloer).

    paroc.nl

    Динамическая жесткость

    paroc.com

    Dynamische stijfheid

    paroc.nl

    Материал должен быть «мягким», но также «твердым» до

    […] достичь go o d динамическая жесткость v a lu es.

    paroc.com

    Voor een go ede Dynamische sti jf heid moet […]

    het materiaal zowel ‘zacht’ als ‘hard’ zijn.

    paroc.nl

    Исследование для определения t h e динамическая жесткость o f t he undersleeper […]

    подушек (моноблочные шпалы в бетонном полотне) требовалось

    […]

    для обеспечения надлежащей виброизоляции пути от окружающей среды (Diamond Hall в здании аэропорта / Sheraton Hotel).

    d2sint.com

    Een st udie om de Dynamische st ijf heid te b epalen […]

    van zolen onder dwarsligger (monoblok dwarsligger op betonnen plaat) было

    […]

    nodig om de trillingsisolatie naar de omgeving te kunnen garanderen (Алмазный зал в районе Шератон-Гебау).

    d2sint.com

    Минеральная вата h a s динамическая жесткость v a lu es 5–50 МН / м3.

    paroc.com

    Minerale wol heef t een Dynamische sti jf heid van 5 tot […]

    50 МН / м3.

    paroc.nl

    Помимо напряжений и деформаций на прочность

    […]

    расчетов, функциональные свойства, такие как

    […] статическая a n d динамическая жесткость , n на ural частотах […]

    и пределы устойчивости также могут быть рассчитаны.

    witzenmann.de

    Naast spanningen als base voor de duurzaamheidsberekening kunnen we

    […]

    ook functionele eigenschappen, zoals

    […] statisch e en Dynamische onbuigzaamheid, n atuurlijke […]

    частот и стабилит.

    witzenmann.be

    Образующие колебания

    […] система, в которой t h e динамический s p ri n g жесткость определение […]

    резонансная мощность.

    mijnsbergen.nl

    Ворминг ван Эн

    […] schudsysteem w aarbi j d e Dynamische v eer stijf he id maatgevend .

    mijnsbergen.nl

    Подходит к седану XF для

    […] аэродинамика, торси на a л жесткость a n d динамический ..]

    работает исключительно от Jaguar

    . […]

    линейка мощных, изысканных и экономичных дизельных двигателей.

    jaguar.com

    De Sportbrake бесшикт над dezelfde aerodynamische kwaliteiten ,

    […] […]

    de XF berline en wordt uitsluitend

    […]

    aangedreven door Jaguars krachtige, verfijnde en efficiënte dieselmotoren.

    jaguar.com

    Несколько заинтересованных сторон заявили, что отрасль Сообщества, как и мировая сталелитейная промышленность, страдает от хронического избытка производственных мощностей, в частности, из-за медленного роста мирового рынка стальной продукции, того факта, что сталь все чаще заменяется другими

    […]

    материалов в некоторых областях применения, а также улучшение собственных механических свойств стали

    […] например, прочность a n d жесткость .

    eur-lex.europa.eu

    Verscheidene belanghebbenden hebben aangevoerd dat de bedrijfstak van de Gemeenschap, als all staalproducenten ter wereld, een chronische overcapaciteit heeft die onder andere te wijten is an de trage groei van de wasldducenter, staalproducenten, staalproducenten ter wereld, een chronische overcapaciteit heeft die onder andere te wijten is an de trage groei van de wasldmarkten, staalproducenter, staalproducenten, staalproducenten, staalproducenten, staalproducenten, staalproducenten, staalproducenten, een chronische overcapaciteit heeft die onder andere tewijten is an de trage groei van de wasldducente, staalproducenter, en дверь

    […]

    andere materialen wordt vervangen, en de verbetering van de Mechanische eigenschappen van staal,

    […] zoal s sterk te en stijfheid .

    eur-lex.europa.eu

    В любом случае, было обнаружено, что th a t жесткость a n d устойчивость к отбору являются наиболее важными […]

    фактора.

    eur-lex.europa.eu

    В ieder geval широко используется dat stijfheid en plukvastheid de relatedte factoren zijn.

    eur-lex.europa.eu

    Рама должна иметь достаточную прочность a n d жесткость t o w выдерживать ветровую нагрузку и другие силы без чрезмерного прогиба.

    trespa.info

    Het frame moet voldoende sterk en stijf zi jn om windbelasting en andere krachten te kunnen weerstaan ​​zonder dat er overmatige doorbuiging optreedt.

    trespa.info

    Плотина pi n g жесткость o f t Подвеска кабины достигается с помощью потенциометра.

    valtra.com.au

    De veerstugheid van de cabineophanging wordt me t behulp v и потенциометр geregeld.

    valtra.nl

    У людей с ФОП через суставы и суставы образуются мосты из дополнительных костей d t o жесткость , l oc king и постоянная неподвижность.

    ifopa.org

    Бидж Менсен встретился с FOP vormen zich bruggen van extra bot over de gewrichten, wat leidt to t stijfheid , broadgegroeide gewrichten en een blijvende onbeweeglijkheid.

    ifopa.org

    Это легкий материал с очень высокой

    […] ударная вязкость, высокая прочность на разрыв a n d жесткость , a s , а также отличная формуемость и пластичность.

    professionalplastics.com

    Het is lichtgewichtmateriaal met zeer hoge schokweerstand,

    […] Sterkte en stijfheid met grote trekspanning, evenals uitstekende formability e n rekbaarheid .

    professionalplastics.com

    Следовательно, мониторинг изменений «сердечной нагрузки» (нагрузки на сердце)

    […] и «arte ri a l жесткость » ( степеней закалки […]

    артерий) помимо изменений

    […]

    по показаниям артериального давления эффективны в дополнительном предотвращении и замедлении обострения заболеваний.

    загрузокs.industrial.omron.eu

    Om deze reden moet niet alleen de bloeddruk worden gemeten, naar moeten ook de veranderingen in de

    […]

    ‘cardiale belasting’ (резьба van het hart)

    […] en ‘arter le stijfheid’ (v erhardingsniveaus […]

    van de slagaderen) regelmatig worden

    […]

    gecontroleerd om dergelijke aandoeningen te voorkomen of te vertragen.

    загрузокs.industrial.omron.eu

    Провисающие или растягивающиеся стропы a n d жесткость i n t Главный руль направления снижает эффективность системы.

    windpilot.com

    Slappe of rekkende lijnen en een hoofdroer dat niet soepel werkt, schaden de efficiëntie van het systeem.

    windpilot.com

    Алюминиевые сплавы, используемые в грузовых автомобилях, имеют отношение прочности к весу a n d жесткость t o -w восемь соотношений, сопоставимых с самыми современными металлами, такими как высокая прочность сталь и титан.

    alueurope.eu

    Aluminiumlegeringen die in commerciële voertuigen wordden toegepast, hebben een sterkte-gewicht en stijfheidgewicht verhouding die vergelijkbaar встречается с de meest geavanceerde metalen zoals hoogwaardig staal en titanium.

    alueurope.eu

    Связанный с усталостью срок службы определяется как количество повторных деформаций, необходимых для уменьшения t h e жесткости t o 5 0% от первоначального значения.

    bamwegen.nl

    De vermoeiingslevensduur является gedefinieerd als het aantal lastherhalingen waarbij de stijfheid gereduceerd составляет 50% van de initiële waarde.

    bamwegen.nl

    Сначала несколько примеров c га i n жесткость d i ff изменений в основной цепи; примеры не очень точны, потому что боковые группы также могут играть роль в гибкости или взаимодействии, но они представляют собой глобальную тенденцию.

    mail.vssd.nl

    Eerst enkele voorbeelden van stijfheidsverschillen in de hoofdketen; de voorbeelden zijn niet geheel zuiver, omdat ook zijgroepen een rol kunnen spelen qua flexibiliteit en interacties, maar ze geven een global trend weer.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
