Навес для машины из дерева

При обустройстве загородного дома, дачи, двора стоит выделить место для парковки автомобиля. Чтобы защитить свое авто от дождя, снега, града и других негативных погодных условий можно соорудить навес для машины из дерева. Данная конструкция получается достаточно быстро, но при этом она в полной мере способна обеспечить безопасность для железного коня. Но прежде чем ее сделать стоит рассмотреть важные особенности. Именно от знаний всех нюансов и мелочей зависит прочность и долговечность конструкции.

Типы навесов

Навес для автомобиля из дерева является удобной конструкцией, которая имеет множество положительных особенностей. В первую очередь она защищает машину от негативных погодных условий. При этом ее достаточно легко установить, по этой причине навес может сделать даже начинающий домашний мастер.

Навесы для машины из дерева могут быть нескольких типов:


  1. Пристройка. Одна сторона конструкции опирается на стену дома, гаража или другого строения. Навес для машины, пристроенный к дому можно выполнить из дерева, также его можно комбинировать с металлическими изделиями, кирпичом, шифером.
  2. Стационарный навес. Это самостоятельная конструкция. Ее кровля опирается на отдельно стоящие стойки. Она может быть выполнена не только из дерева, ее можно дополнять красным кирпичом, шифером, поликарбонатом.
  3. Навесы с крышей без наклона. Это самая простая конструкция, ее без особых сложностей изготавливают многие дачники. Но у навеса этого типа имеются некоторые недостатки – на поверхности крыши часто скапливается большое количество мусора, различные ветки, сухие листья. Все это необходимо убирать своими руками, иначе крыша может быстро прогнить.
  4. Конструкции со сложной формой крыши. Сделать навес для авто своими руками данного вида достаточно сложно, для этого требуется уметь читать чертежи. Построить это сооружение без схемы не возможно, потому что в процессе работы можно наделать много ошибок.

Материалы для навеса

Чтобы выполнить качественный и долговечный навес для автомобиля из дерева своими руками требуется основательно подготовиться. Для начала стоит понять, из каких частей состоит конструкция, обычно в нее входят каркас и кровля. Наиболее ответственным считается каркас, поэтому он должен быть выполнен из прочных материалов.

Каркас для навеса автомобиля моет выполняться из следующих вариантов материала:

  1. Дерево. Этот материал считается самым доступным и практичным. Он легко поддается обработке, не требует применения специальных инструментов для резки и соединений. Но все-таки по сравнению с другими видами основ, древесина не долговечна. Материал со временем трескается, портится, гниет, покрывается грибком. И чтобы увеличить срок службы необходимо применять особый уход. Дополнительно поверхность дерева рекомендуется обрабатывать пропитками, лаками, защитными красками;

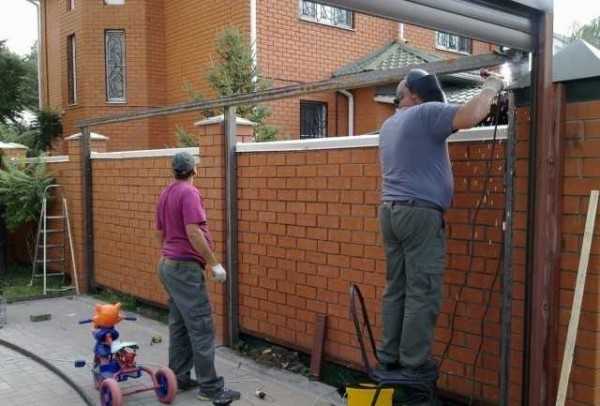

  2. Стальная профильная труба. Для того чтобы выполнить навес для авто своими руками из металла требуется сварочный аппарат. Но готовая конструкция сможет прослужить несколько десятков лет. Однако у стальной профильной трубы имеются негативные стороны – под кровлю широких навесов требуется создание криволинейных ферм. Если этого не сделать вся конструкция может обрушиться под тяжестью снега;
  3. Комбинированные варианты. Зачастую при сооружении навеса для автомобиля применяется сразу два вида материала. Красиво и стильно выглядят сооружения со стальным каркасом и обшивкой из деревянной рейки. Они сочетают в себе долговечность и стильный дизайн.

Вторая часть навеса для авто – это кровля. Ее можно выполнить из профильного листа или поликарбонатного материала.  Оба материала обладают хорошими прочностными характеристиками, долговечностью и красивым внешним видом. Навесы из поликарбоната для машины будут смотреться более воздушными и эстетичности.

Для местностей, где часто выпадает крупный град, рекомендуется использовать более дорогие сорта поликарбоната, которые имеют защитную пленку.

Особенности подготовки места

Строительство навеса для автомобиля рекомендуется начинать с организации места. Его размер зависит от количества машин, которые будут устанавливаться. Если же планируется небольшая конструкция, то площадь места должна вмещать одно стандартное авто.

При подготовке места под навес стоит выполнить следующие рекомендации:


  1. После того как будет выбрана площадка для строительства необходимо срезать все траву, дерн, сорняки.
  2. Обязательно снимается верхняя часть грунта на глубину до 12-15 см. Вместо него закладывает подушка из песка, щебня, дополнительно применяется утрамбовка.
  3. При подготовке попутно сооружается небольшой уклон. А если местность низменная, то по периметру укладываются дренажные трубы.
  4. После изготовления навеса на подушку из песка можно будет уложить любое покрытие для парковки.

Если навес сооружается для тяжелого внедорожника, то для основания подойдет армированная бетонная стяжка.

Для этого создается дощатая опалубка, ее требуется до середины залить бетоном, затем выкладывается армированная сетка и доливается бетонная смесь. Полное затвердевание площадки происходит в течение месяца.

Оптимальные габариты строения

Чтобы навесы для машины из дерева были удобными и комфортными важно продумать размеры, делать это требуется на этапе подготовки, что позволит в дальнейшем избежать серьезных проблем.

Для размещения стандартного авто с размером длины около 4 метров будет удобным навес с размерами 5х2,5 метров.  А вот для парковки больших автомобилей, к примеру минивэн или джип, стоит делать конструкцию с габаритами не меньше 6,5х2,5 метров.

Обязательно нужно не забывать про выдерживание необходимого уровня высоты. В конструкцию должна не только входить сама машина, но ее груз на верхнем багажнике. Но все же не стоит делать слишком высокий навес, это может негативно отразиться на его сроке службы. Дело в том, что при сильном ветре возникает вероятность расшатывания крыши и ее опорных элементов, и это часто приводит к разрушению всего сооружения.

Если планируются навесы для авто из дерева с высотой более 3 метров, то важно заранее продумать обустройство поперечных балок с мощной основой. Они должны охватывать все сооружение по периметру, это позволит намного повысить прочность навеса из дерева. Крыша должна быть двускатная, этот вариант кровли считается наиболее прочным и устойчивым.

Подготовительный этап

Чтобы выполнить прочный и долговечный навес для машины пристроенный к дому или стационарное сооружение важно подготовить необходимые инструменты и материалы. Первым делом размечаем место для будущего строения – для этого устанавливается машина в зону для строительства, намечаются места для опорных элементов. Обязательно нужно проверить, чтобы опорные элементы не мешали установке авто и открыванию дверей.

Обычно кровля по длине больше навеса. Она может выходить за его периметр на 50-100 см, это считается нормой.

Если планируются навесы для машины из поликарбоната, чертежи будут самым важным этапом строительства. Именно они помогут выполнить все правильно и точно по заданным параметрам. Чертежи можно сделать самостоятельно или найти в готовом виде в интернете.

При самостоятельном изготовлении на бумаге рекомендуется начертить планируемое сооружение в нескольких проекциях – сверху и сбоку. Важно правильно рассчитать требуемое количество материала. Желательно добавить 10 %, это избавит от необходимости докупки недостающих средств для строительства.

Для каркаса можно использовать стальную трубу или деревянный брус, все зависит от желания владельца. Но если выбирается дерево, его обязательно будет нужно обработать специальными защитными покрытиями.

Навесы для автомобилей производятся при помощи инструментов и материалов из следующего списка:

  • пила;
  • молоток;
  • если производится строительство навеса из бруса, то для его крепления понадобятся гвозди;
  • для работы с профилированной трубой будет нужна болгарка и сварочный аппарат;
  • уровень;
  • отвес;
  • колышки;
  • шпагат, в качестве него подойдет любая прочная веревка или шнур;
  • лопата;
  • струбцины;
  • для фиксирования и крепления будут нужны саморезы;
  • шуруповерт.

Как сделать пристроенный односкатный навес для машины из дерева

Как было сказано раннее, чтобы изготовить прочный и долговечный односкатный навес для машины из дерева, чертежи должны быть выполнены заранее. Без них процесс строительства будет не совсем правильным, они помогут предварительно выполнить расчеты и позволят приобрести необходимое количество материалов.

Когда все будет подготовлено, можно приступать к процессу сооружения односкатной конструкции:

  1. Первым делом устанавливаются опорные элементы. Для них стоит использовать прочный брус, предпочтение стоит отдавать вариантам из сосны. Его сечение должно быть 7,5-16 см.
  2. В земле пробуриваются отверстия, в которые будут устанавливаться опорные столбы. Глубина отверстий должна быть 4,5-6,5 см.
  3. Установка столбов должна быть правильной. Для этого можно воспользоваться уровнем или рейкой, она укладывается сверху опорных изделий. Обычно между отверстием и столбом остается пространство, его рекомендуется заполнить цементным раствором, это укрепит столбы, и они будут прочно стоять на своих местах.
  4. На следующем этапе собирается стропильная система. Она делается из бруса с размерами 15х5 см. Отступ между стропилами должен быть не больше 100-120 см. С одной стороны они крепятся к поверхности стены, а с другой стороны к опорным элементам. Для крепления потребуются саморезы и металлические уголки;
  5. В перпендикулярном отношении к стропилам прибиваются обрезные доски, они должны иметь толщины около 4 см и ширину от 15 см. В результате получаются небольшие клетки с размерами 90х90 см;
  6. По решетке укладывается кровельные листы. Для односкатной крыши подойдет шифер или металлические варианты покрытия.
  7. Для продления срока службы навеса, дерево обязательно обрабатывается специальными защитными смесями – пропиткой, лаком, краской.

Изготовление стационарного навеса

Многие часто задаются вопросом, как сделать навес из поликарбоната для машины с отдельно стоящей конструкцией? Конечно, не обязательно использовать поликарбонат, подойдет и шифер, металлическая кровля, дело совсем не в этом. Чтобы выполнить долговечную и прочную конструкцию важно заранее запастись необходимыми материалами.

Для изготовления небольшого навеса для одной машины будут нужны следующие расходные материалы:

  • три мешка цемента;
  • песок;
  • щебенка с мелкой структурой;
  • опоры из дерева – 6 штук;
  • доска с размерами 3х10х60 см – 15 штук;
  • брус 5×15×60 см – 13 штук;
  • кровельные материалы, подойдет поликарбонат, шифер, металлочерепица. Всего потребуется 18 кв.метров;
  • болты с размерами 10х150 – 10 штук;
  • саморезы для металлочерепицы – 160 штук;
  • 500 грамм гвоздей.

Чтобы выполнить навес с двускатной крышей важно делать все правильно в соответствии со схемой. Чертежи в этом деле будут необходимы, они помогут рассчитать все элементы и позволят произвести разметку расположения всех важных частей сооружения.

Перед тем как сделать навесы из поликарбоната для машины своими руками, подготавливаются все необходимые пиломатериалы. Они обрабатываются антисептическими покрытиями, которые позволят их защитить от насекомых, плесени и грибкового поражения.

При помощи рулетки производится разметка длины и ширины постройки. Далее натягивается веревка или шнур, по которому будут устанавливаться опорные элементы. В каждом углу будущего навеса устанавливается по одному опорному столбику, также они размещаются вдоль стен через каждые 3 метра. Затем выкапываются отверстия в земле на глубину до половины метра.

Процесс возведения навеса

После этого выполняются следующие действия:

  1. В отверстия в земле опускаются столбы. Важно убедиться в их равномерном углублении, для этого используется уровень или длинная доска.
  2. После того как крайние опорные элементы будут полностью выровнены можно приступать к установке промежуточных столбов.
  3. Необходимо обеспечить, чтобы на поверхности крыши не задерживались остатки от осадок, мусора. Для этого требуется сделать перепад высоты между левой и правой сторонами строения. Размер перепада должен быть не меньше 4,5 см.
  4. Чтобы опоры прочно стояли на своих местах они заливаются цементным раствором. Его готовят из щебня, цемента и песка в пропорции 4:2:1.
  5. Сверху стоек размещается брус с размерами 5х15х60 см. Расстояние между каждыми брусьями должно быть около 80 см.
  6. Поперек навеса также выкладываются брусья. В центре и по краю балки скрепляются при помощи досок 3×10×60 см и гвоздей.
  7. В конце устанавливается кровля. Она прикрепляется при помощи саморезов, а все лишнее срезается.

Обязательно нужно соорудить водосточную систему, через которую с крыши будет выходить вода от дождей и снега.

Для этого по периметру навеса устанавливаются отливы. По всей длине фиксируются специальные крепления для водосточных желобов, они прикручиваются саморезами. А затем в крепежи монтируются отливы.

Сооружение навесов для автомобилей является не простой задачей, но выполнимой. Главное все нужно заранее продумать и подготовить, правильно рассчитать. В этом деле помогут чертежи или схемы, которые можно сделать самому или использовать уже готовые варианты. Предварительные расчеты помогут приобрести необходимое количество материала, а также позволят все сделать, так как нужно.

Процесс строительства простого навеса для машин — видео


glav-dacha.ru

Деревянный навес для автомобиля своими руками на дачу: чертеж, проект, каркас

Во время обустройства вашего дачного участка важно выделить отдельное пространство для стоянки автомобиля. Однако стоит позаботиться и о том, чтобы ваша машина была защищена от любой непогоды. Решением станет постройка навеса для автомобиля из дерева. В данной статье мы рассмотрим строительство подобного объекта и подробно расскажем вам, на что стоит обратить особое внимание.

Выбор древесины для навеса

Выбирая вид будущего навеса для машины из дерева, рекомендуем особое внимание обратить на лиственницу.

Деревянный навес для машины рекомендуется строить из хвойных пород – сосна, кедр, пихта, лиственница. Лиственница в данном случае является самым крепким материалом и имеет предел прочности 97 МПа при статическом изгибе и 129 МПа при растяжении вдоль волокон.  Также её можно охарактеризовать как древесину с умеренной устойчивостью к гниению.

Преимущества и недостатки навеса для автомобиля из дерева

Предлагаем оценить достоинства и недостатки деревянных навесов для автомобилей.

ПреимуществаНедостатки
Высокая прочность хвойных пород дерева;Легко воспламеняется при неосторожной эксплуатации;
долговечность при должном уходе и обработке специальными антикоррозийными антисептиками;подвержено гниению в случае, если не защищать специальными средствами (к примеру, можно использовать средство ultra-2 фасовкой 3.8л) ;
относительная простота в возведении – сварка не потребуется;со временем деформируется и теряет свою форму.
возможность отделки и окрашивания.

Строим навес для машины из дерева своими руками

Каждый из процессов строительства навеса для машины из дерева своими руками имеет свои особенности и хитрости. Рекомендуем вам взять за основу план работы ниже. Это поможет соорудить вашу конструкцию максимально быстро и с минимальными усилиями.

  1. Подготовка нужных материалов. Лучше всего заранее составить список всего необходимого, чтобы после не тратить время на дополнительные поездки в магазин;
  2. Выбор места на участке. В рамках данного этапа важно не только учесть расположение навеса относительно других строений на вашем дачном дворе, но и просчитать как будет вести себя конструкция в разное время года при разных осадках. Для этого вам нужны показатели предела прочности вашей породы дерева;
  3. Создание проекта конструкции с точными цифрами, желательно в разных проекциях;
  4. Закладка фундамента. Здесь важно выбрать подходящий тип основания, чтобы построенный деревянный навес для автомобиля своими руками стоял прочно на земле;
  5. Постройка каркаса. Данный этап также нуждается в пристальном внимании, так как при неправильной постройке каркаса конструкция может завалиться или покоситься;
  6. Монтаж кровли. Здесь необходимо выбрать нужный материал для крыши, который не только будет соответствовать всем требованиям, но также будет иметь подходящий вес для вашего каркаса и привлекательность с эстетической точки зрения. Все эти пункты кроме “2” будут актуальны если вы собрались построить также козырек над крыльцом своими руками из дерева.

Выбираем место на участке

Как только вы подготовили все необходимое, самое время выбрать площадь, на которой будет стоять ваш навес для машины из дерева.

Основные правила выбора площади под конструкцию:

  • важно выбирать место, которое будет немного возвышаться наряду с другими конструкциями. Это необходимо для того, чтобы вода от дождя или таяния снега не скапливалась под машиной. В случае, если этого сделать невозможно, придется выкладывать слой бетона на полу;
  • необходимо подобрать такое место, чтобы до него можно было максимально быстро и легко добраться, в том числе и зимой;
  • не забывайте о том, что вам нужно как-то разворачиваться. Не советуем делать навесы в тех местах, где развернуться будет проблематично.

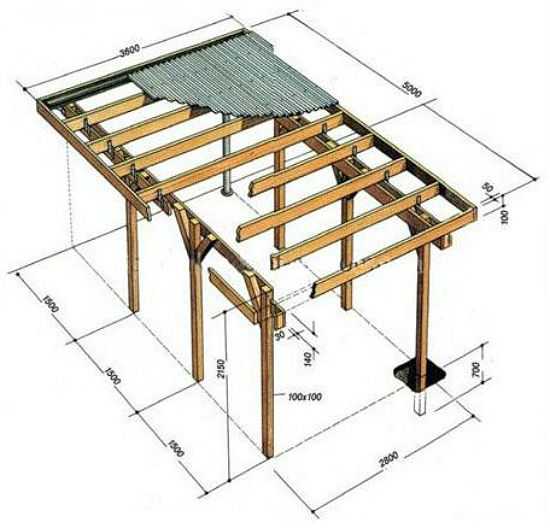

Деревянный навес для автомобиля: проект, чертеж и схема

Проект и чертежи деревянного навеса для автомобиля своими руками сделать не так замысловато, как кажется. Для точного создания чертежа вам необходимо предварительно измерить ваш участок для навеса. Возьмите строительный метр и измерьте длину, ширину и высоту для вашей будущей конструкции. После этого занесите данные на листок бумаги. Обратите внимание:

  • для начала определите габариты вашей машины и уже исходя из этого точного конструкцию навеса;
  • высота проектируемого объекта должна быть выше потолка машины на 1-1.5м, чтобы под навес можно было заехать с грузом наверху авто;
  • при проектировании своими руками рекомендуем предусмотреть поперечные балки, которые помогут укрепить конструкцию.

На данном этапе вам также необходимо наметить места, где будут располагаться опоры вашей конструкции.

Описание
1стойка 150х150
2подкос 100х60
3поперечина 150х150
4коньковый брус
5опора конькового бруса 150х150
6брусок обрешетки 40х150
7брус обвязки

Важно проверить, чтобы опоры навеса для машины из дерева не мешали открытию дверей  авто.

Инструменты и материалы

Качественные материалы – залог прочности и долговечности вашей конструкции. выбирать их нужно с умом.

Чтобы построить навес для авто из дерева своими руками вам понадобятся:

Инструменты:

Материалы:

Количество бруса в зависимости от конкретно вашего проекта, размеры:

  • 150х150 – для стоек, поперечины, опоры конькового бруса
  • 40х150 – для обрешетки
  • 100х60 – подкосы

Закладка фундамента

Навес под машину из дерева не слишком тяжелая конструкция, поэтому ей не нужен основательный фундамент. Вполне достаточно будет мелкозаглубленного столбчатого.

Необходимо выполнить следующее:

  1. расчистить площадку для навеса. Для этого подойдет лопата. снимите верхний слой земли на 15-25 см. Далее положите поверх слой гравия или песка.
  2. используем бур для бурения ямок глубиной порядка 50 см.
  3. укладываем слой песка. Это поможет отвести сточные воды;
  4. кладем изоляцию. Лучше всего подойдет ПВХ и чехол из оцинкованной стали;
  5. устанавливаем стойки в ямки, предварительно обработав битумной мастикой и выровняв по уровню;

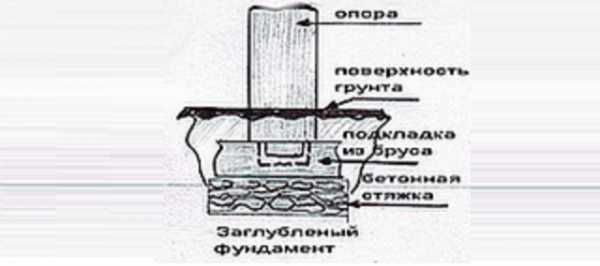

  6. после этого заливаем ямки бетоном. Схема мелкозаглубленного столбчатого фундамента

Для большей устойчивости конструкции и надежности можно сделать подкладку из бруса, которая будет установлена между бетонной стяжкой и поверхностью бруса, как изображено на схеме.

Навес для машины на деревянном каркасе

Чтобы сделать каркас деревянного навеса для автомобиля мы используем деревянный брус толщиной 150 мм. Это позволит нам сделать по-настоящему прочную конструкцию.

Предварительно покрываем дерево специальным антисептиком от жучков – так дерево прослужит дольше.

Для сборки используем саморезы толщиной 70 мм и шуруповерт.

  1. Обрабатываем всю древесину специальным антисептиком против гниения и насекомых;
  2. Выравниваем брусья и обрезаем их по высоте будущего навеса;
  3. Устанавливаем специальные кронштейны на каждый из столбов; Установка кронштейнов
  4. Ставим вертикальные брусья в кронштейны и закрепляем их саморезами;
  5. Устанавливаем на вертикальные стойки столбы для несущей обвязки. закрепляем их с помощью шурупов толщиной 70 мм;
  6. Устанавливаем дополнительные диагональные доски для укрепления вертикальных стоек. Концы закрепляем болтами толщиной 16 или 20 мм;
  7. Делаем фермы крыши. Предварительно собираем конструкцию в виде треугольника на земле: используйте брус 40 на 150 на 4 000. Брусья крепятся между собой саморезами, а на обвязку – с помощью болтов;
  8. По диагонали обшиваем фермы доской. Здесь подойдет OSB-3.

После того как ваш каркас завершен, самое время переходить к монтажу кровли для вашего навеса под машину из дерева.

Монтаж кровли

В качестве кровельного материала мы рекомендуем использовать металлочерепицу:

  1. Разрежьте листы материала дисковой пилой по металлу или специальными ножницами;
  2. Уложите один лист металлочерепицы с края крыши и начните закреплять его. Для этого дрелью просверлите маленькую дырочку на месте крепежа, а после загоните туда саморез с шайбой и закрепите его;
  3. Устанавливаем сайдинг или вагонку по периметру крыши.

Саморезы вкручиваются в местах прогиба волны . Стандартный расход саморезов – 8-10 шт на один кв м.

Вкручиваем саморезы

Заключение

Надеемся, наши советы помогут вам сделать свой собственный навес для машины из дерева. В завершении предлагаем вам ознакомиться с некоторыми фотографиями деревянных навесов. Удачной вам стройки!

tvoidvor.com

расчет, чертежи, установка с фото примерами, а также обзор навесов под машину из поликарбоната, профнастила, дерева, тентовых конструкций

Навес под машину – это простой, надежный и практичный способ защитить железного коня от осадков, «сюрпризов» птиц, солнечных лучей, листьев. На данный момент существует множество вариантов, как сделать навес для машины, различаются они размерами, формой, материалом изготовления.

В статье речь пойдет о технических особенностях постройки, обсудим преимущества и недостатки различных конструкций, какие материалы лучше выбрать. А также предложим чертежи и поэтапную инструкцию, как построить навес для машины своими руками.

Обзор конструкций

Навес по сути своей – это простая, малая архитектурная форма, состоящая из вертикальных опор, крыши и площадки. Так как строение размещается возле дома, оно по стилю должно сочетаться с общим ансамблем либо гармонично вписываться в ландшафт участка.

Материалы для навеса под машину – опорная конструкция

Сделать навес для машины своими руками возможно практически из любых материалов, их выбор зависит от ваших возможностей и бюджета на постройку. Разберем самые востребованные проекты:

  • Навес под машину из дерева, это может быть брус, клееный или профильный, бревна, стволы. Деревянные конструкции очень просты в изготовлении, не требуют специальных инструментов, но пожароопасны, требуют тщательной обработки антисептиками и огнестойкими смесями.
  • Металлические навесы под машину, пожалуй, самый популярный вид конструкции. Каркас изготавливают из труб, варят из металлопрофиля либо это красивое кованное изделие. Строительство навеса из металла требует специального сварного оборудования и навыков работы на нем либо привлечение специалистов. Постройка прочная, надежная, долговечная, единственный минус – коррозия, поэтому металлические детали необходимо защищать от сырости.

Поликарбонатный навес под машину, фото удобной и эргономичной идеи

  • Постройка на каменных, бетонных, кирпичных столбах – навесы под машину более массивны относительно предыдущих вариантов, но зато не требуют дополнительной обработки и более просты в эксплуатации.

Навес для машины, фото комбинированной постройки из дерева и камня

Важно: Огнезащитные составы — это средства 1 и 2 группы по ГОСТ 16363/ НПБ 251, которые в обязательном порядке должны иметь сертификат и свидетельство санэпиднадзора. Для ответственных, несущих элементов, можно использовать только составы высшей группы, согласно номенклатуре визуального контроля, прозрачная смесь имеет розовый цвет.

Виды кровли и материалы

Навес для машины с односкатной крышей – самый простой способ обустроить место для комфортной стоянки. Здесь важно правильно сделать мауэрлат – обвязку по верхним оголовкам столбов и стропильную систему, которая должна выдерживать ветровые нагрузки и давление снега на кровлю. Если между опорными столбами менее 4500мм, можно обойтись и без дополнительных опор, если более, то придется делать дополнительные подпорки. Для навеса под машину минимальный наклон крыши 25о, но окончательный наклон зависит от выбора кровельного материала.

Полезно знать: При уклоне крыши в 25о на каждый метр в длину добавляется 300 мм высоты, таким образом, если навес под машину 5 м, то задние столбы должны быть выше передних на: 5*300=1500 мм.

Изготовление навеса для машины своими руками – фото пример, как сделать односкатную деревянную конструкцию

Реже навесы оснащают двухскатной либо вальмовой крышей, это уже большие и сложные постройки, рассчитанные на многофункциональность, например, первый этаж под машину, а второй – беседка.

Виды кровельных материалов для односкатной стропильной системы:

  • профлист;
  • рубероид;
  • мягкая черепица;
  • металлочерепица;
  • ондулин;
  • шифер;
  • поликарбонат;
  • тент.

Под выгнутой, арочной крышей обустраивают навес под машину из поликарбоната. Обычно это металлическая дугообразная конструкция, сварная под фермой из профильных труб или кованное изделие. Здесь важно просчитать прочность и конструктив несущих элементов. Навесы из поликарботата можно считать универсальными, они смотрятся легко, практически незаметны на участке, поэтому вписываются в любую архитектурную композицию.

Мобильные навесы под машину

Сейчас можно купить компактные, складные навесы для машины. Представляю собой металлический каркас с тентовой крышей. Схема сборки проста, установить конструкцию можно усилиями 1-2 человек за 1-2 часа.

Навес для машины на даче, своими руками маркизу можно установить за 2-4 часа

Такой вариант удобен для дач и выездов на природу. В комплекте могут быть предусмотрены боковые стенки из мягкого стекла или тента.

Мобильный навес для машины на даче, при необходимости всегда можно свернуть или перенести в другое место

Площадка

Площадку для навеса под машину можно просто засыпать щебенкой, но более рачительные хозяева устраивают бетонную плиту, мостят натуральным камнем или тротуарной плиткой. Чтобы площадка не разрушалась, необходимо подготовить участок: снять верхний плодородный слой почвы, отсыпать дно котлована песком и щебнем, утрамбовать. Не забудьте про уклон и слив, чтобы вода не застаивалась на площадке.

Полезно знать: Чтобы более надежно защитить машину, рекомендуется оснастить навес дополнительными боковыми стенками.

Площадку лучше сделать в уровень земли, если она будет выше, не забудьте предусмотреть спуск

Особенности размещения

Навес для машины может представлять собой отдельно стоящее сооружение, пристроенный к дому, хозблоку, гаражу либо примыкать к забору. Выбор места зависит от условий на вашем участке. Лучше, если конструкция будет держаться на самостоятельных опорах, но при необходимости одну из сторон можно сделать консольного типа.

Строительство навеса для машины своими руками — пример, как прикрепить конструкцию к дому

Какой навес лучше

У каждого вида материалов есть свои преимущества и недостатки. Так, дерево подвержено гниению и горит, металл ржавеет, необходимо специальное сварное оборудование, к тому же эти материалы требуют постоянного ухода. Из кирпича и камня строить хлопотно, потребуется навыки по кладке, усилия для замеса бетона, да и временные затраты больше, чем оборудовать деревянный и металлический навес.

Кованые изделия – это роскошь и изящество вашего дома

Здесь выбор зависит от ваших возможностей, проще всего построить из дерева, но если вы прекрасно справляетесь с металлом, то вполне вероятно, сварить каркас вам будет куда сподручнее.

Профнастил – не выгорает, не требует окраски, не отслаивается

Что касается кровельных материалов, конечно, быстрее и проще использовать листовой жесткий формат: поликарбонат, профнастил, шифер. Рубероид обойдется гораздо дешевле, но для монтажа потребуется обрешетка стропил, точно также, как и для мягкой черепицы. Самый целесообразный вариант – это профлист и поликарбонат, что называется «не дорого и сердито», но если их сравнивать, то профнастил со временем подвержен коррозии, а вот поликарбонат не имеет подобных недостатков. Плюс он пропускает свет, поэтому не будет затемнено пространство, если навес пристроить к дому.

Огромная цветовая палитра делает поликарбонат универсальным материалом для кровли малых архитектурных форм

Техническая сторона вопроса

Опорные столбы на деревянные навесы для машины делаются из бруса 150*150, 100*100 мм, или оцилиндрованного бревна радиусом 150-200 мм. Для металлических конструкций подойдет круглая стальная труба диаметром 100 мм или профилированная с ребром 80*80 мм. Между опорными конструкциями расстояние 1,5-2,0 м, в некоторых случаях допускаются трехметровые пролеты, но такие варианты требуют сложных инженерных расчетов.

Навесы для машины из поликарбоната, фото проект стоянки на 2 автомобиля

Для прогонов — труба профилированная 40*80 мм, для больших навесов под машину – 80*80 мм, для мауэрлата 100*100 мм либо 150*150 мм, для обрешетки металлической – труба 40*40 мм, для стропильной системы из дерева – обрезная доска 100*40 мм.

Навес для машины из дерева, фото чертежа с размерами стоянки под один автомобиль

Размеры

Эргономичный размер навеса для среднего автомобиля 5*2,3 м, универсальными считаются габариты постройки – 6,6*3,6 м, подходят для микроавтобусов, внедорожников, кроссоверов. Чтобы навес на 2 машины был удобен, но в то же время не занимал дополнительное место на участке, оптимально остановиться на размере – 6,3*5,9 м.

Навесы для машины из поликарбоната, на фото консольная конструкция

Высота навеса напрямую зависит от высоты машины плюс верхний багажник с вещами. Слишком низкий будет неудобен при выходе из машины, поэтому целесообразно сделать высоту 1,9 – 2,2 м, если сделать постройку выше, то осадки будут попадать на площадку.

Строительство навеса для машины своими руками, чертежи стоянки, примыкающей к воротам

По стандартам, размеры навеса под машину должны быть на 1 м больше автомобиля в длину и на 1-2 м в ширину. Навес на две машины по ширине просчитывается так: сумма ширин двух машин + по 1 м с каждой внешней стороны + 0,8 м между автомобилями.

Как сделать навес под машину своими руками, фото-идея простой конструкции под фермой Полонсо

Для самостоятельной постройки готовые проекты с размерами и рекомендациями можно скачать в Интернете. Мы предложили несколько практичных вариантов, как сделать навес для автомобиля своими руками. Если вам не подходит готовый проект можно самому выполнить чертежи на основе уже готового, изменив размеры.

Основные несущие элементы для деревянного навеса под машину

Как построить навес из поликарбоната для машины своими руками

Будем строить простую металлическую конструкцию с односкатной крышей и поликарбонатной кровлей.

Проект с размерами и материалы для изготовления конструкции

Выбираем место, огораживаем по периметру столбиками согласно чертежу, натягиваем веревку. Снимаем мягкий слой почвы, копаем котлован приблизительно 300 мм в глубину. По бокам через каждые 1,5 – 2 м выкапываем ямы для опорных столбов, глубиной 700-100 мм, зависит от высоты грунтовых вод и характера грунта.

Дно выравниваем, укладываем песок и щебень, слой по 100 мм, утрамбовываем, чтобы не оставалось следов человека среднего веса. Устанавливаем опалубку, вяжем армирующий каркас, для плиты, только рифленые пруты 8-12 мм, ячейка 100*100, 200*200 мм. Отдельно армируем столбы. Для этого на дно ямы наливаем 200 мм бетона, и в него вставляем арматуру, каркасы можно изготовить предварительно, связать пруты в виде столбов и обернуть рубероидом на 2 слоя.

Полезно знать: Можно отдельно не заливать столбчатый фундамент, а сразу бетонировать в землю несущие стойки: металлическую трубу или брус, но такой вариант менее практичен, так как материал в земле будет разрушаться даже с защитным слоем.

Заливаем бетон, для плиты достаточно толщины в 100 мм, ждем становления бетона. Так как основание нагружаться не будет, через неделю можно приступать к основным работам.

С помощью уголков и кронштейнов к столбчатому фундаменту крепим опорные металлические стойки, диаметром 50-100 мм, проверяем вертикаль по отвесу, устанавливаем укосы, чтобы сохранить геометрию. Проверяем высоту столбов, при необходимости подпиливаем, чтобы сохранить уклон крыши.

Способы, как закрепить опорные вертикальные стойки

Делаем обвязку по верхним оголовкам, металлопрофилем 40*40 мм привариваем к основанию. Далее крепим дополнительную обвязку, перпендикулярно стойкам, таким образом получаем прямоугольный треугольник для фермы. Используя прокат меньшего поперечного сечения привариваем ребра жесткости стропильной системы. Перпендикулярно укладываем стропила из квадратного металлопрофиля, через каждые 800-1200 мм, навес над краем обвязки 200-300 мм, привариваем. Все детали зачищаем жесткой металлической щеткой, моем растворителем. После высыхания грунтуем и красим.

Вариант простой стропильной системы, которую легко изготовить своими руками

Совет: Крепеж выбирайте из оцинкованной стали, так удастся избежать коррозии и последующего разрушения материалов.

На стропильную систему укладываем лист поликарбоната, лучше использовать сотовый, а не литой, он более устойчив к механическим повреждениям. Удобная толщина листа 6-12 мм, цвет зависит от остального дизайна участка.

Крепим поликарбонат на специальные пресс-гайки, дабы избежать протекание воды, через каждые 300-400 мм. Края закрываем торцевыми планками.

Как правильно крепить поликарбонат к стропильной системе

В этой конструкции поликарбонат можно легко заменить профлистом, подойдет материл толщиной 0,5 мм.

Как правильно крепить профлист

При необходимости такую конструкцию можно обшить по бокам деревянной решеткой либо повесить шторы из тента, брезента, мягкого стекла.

В наших галереях смотрите оригинальные и практичные идеи, как сделать навес для машины. Готовые проекты – это не руководство к действию, а способ вдохновить наших читателей на строительство «домика» для железного коня.

Навесы для машины из профнастила, фото конструкции на металлическом каркасе

setroom.ru

видео-инструкция по монтажу своими руками, особенности конструкций для машины, проекты, цена, фото

Все фото из статьи

При обустройстве своих загородных участков, как правило, хозяева выделяют местечко для своего автомобиля. Правда, строить гараж не всегда целесообразно, так как на это требуются существенные капиталовложения и довольно много времени. Если участок посещается время от времени, то отличным решением в этом случае является навес для машины из дерева, строительству которого и посвящена данная статья.

Деревянный навес для автомобиля

Общие сведения

Навес для авто из дерева имеет множество достоинств. В первую очередь он надежно защищает автомобиль от воздействия солнечных лучей и осадков, при этом легко и быстро устанавливается, благодаря чему построить его может каждый домашний мастер.

Надо сказать, что многие считают дерево недостаточно долговечным материалом в сравнении, к примеру, с металлом. Но в действительности, если правильно обработать древесину, то сооружение прослужит очень долго.

Навесы из дерева для автомобилей могут иметь конструкцию следующих типов:

Тип конструкцииОсобенности
ПристройкаВ этом случае навес одной стороной опирается на стену дома или другого строения.
Стационарный навесПредставляет собой самостоятельную конструкцию, кровля которой с двух сторон опирается на стойки.

Совет!
Деревянные навесы для машины обычно покрывают тем же кровельным покрытием, что и дом.
Благодаря этому конструкция гармонично вписывается в архитектурный ансамбль участка.

Деревянный навес пристройка

Строительство навеса

Проект

Прежде чем построить деревянный навес для автомобиля своими руками, необходимо создать проект будущей конструкции. Приступая к этой работе, прежде всего, следует определиться с размерами сооружения. Параметры в первую очередь зависят от размера автомобиля и количества транспортных средств.

Все конструкционные особенности сооружения должны быть отображены на бумаге. Кроме того, размеры основных элементов постройки должны быть указаны в миллиметрах. Чтобы правильно составить чертеж, можно предварительно изучить существующие проекты деревянных навесов для автомобилей.

Пример проекта каркаса деревянного навеса

Как правило, навес состоит из следующих элементов:

  • Опорных столбов;
  • Стропильной системы;
  • Кровельного покрытия;
  • Обвязки, которая придает строению прочность и связывает столбы в единую конструкцию.

Если планируется построить навес для машины своими руками из дерева в виде пристройки, опорные столбы устанавливаются лишь с одной его стороны.

Надо сказать, что чертежи не обязательно выполнять с высокой точностью. Главное, чтобы они были вам понятны и максимально подробно описывали конструкцию.

Бетонирование деревянного столба

Подготовительные работы

Начинать строить деревянный навес для машины своими руками надо с выполнения следующих подготовительных работ:

  • В первую очередь нужно выбрать подходящее место для будущего сооружения и подготовить площадку – удалить траву, при необходимости выровнять участок.
  • Затем нужно нанести разметку в соответствии с проектом. Для этого можно по углам будущего навеса вбить колышки и натянуть между ними нитки.
  • Вдоль ниток следует наметить места расположения опорных столбов. Как правило, они устанавливаются с шагом в полтора метра.
  • Затем нужно в намеченных местах выкопать лунки на глубину промерзания грунта. Этот параметр зависит от местности, но в среднем в нашей стране составляет 1,2м.
  • Далее на дно лунок засыпается слой песка и щебня.

На этом подготовительные работы завершены.

Каркас навеса

Строительство

Для строительства навеса понадобится брус сечением 150х150 мм.

Инструкция по его возведению выглядит следующим образом:

  • Начинать работу нужно с обработки деревянного бруса специальной антисептической пропиткой, которая предотвращает гниение древесины.
  • Затем надо установить опоры в лунки и зафиксировать распорками. На этом этапе необходимо проконтролировать положение столбов, чтобы они не отклонились от вертикали.
    Если крыша навеса будет односкатная, брусья с одной стороны они должны быть ниже, чем с другой, что обеспечит крыше необходимый уклон.
  • Далее пространство в лунках заполняется бетоном и трамбуется при помощи арматуры.
  • В завершение работы нужно выполнить вокруг столбов холмики из цемента и сделать от них склоны. В процессе бетонирования крайне важно не сместить столбы, чтобы они оставались в вертикальном положении.

На фото — обработка стыка герметиком

  • После застывания бетона место стыка между древесиной и бетоном необходимо обработать силиконовым герметиком. Это необходимо для того, чтобы в образовавшуюся щель не проникла влага.
  • Затем сверху по периметру столбов крепится верхняя обвязка из такого же бруса. Последний можно зафиксировать при помощи металлических уголков и саморезов. Кроме того, усилить конструкцию позволят раскосы.
  • Дополнительно желательно выполнить обвязку снизу, причем, ее можно сделать в виде декоративных ограждений. Таким образом, она сделает конструкцию прочней и привлекательней.
  • Далее выполняется кровля, основанием которой служит брус верхней обвязки. Наиболее простая конструкция крыши – это односкатный навес. В этом случае на обвязку просто укладываются брусья или доски, поверх которых стелется гидроизоляционная пленка и затем крепится кровельный материал.

Навес с двускатной кровлей

Если крыша двускатная, то из бруса делается стропильная система, которая состоит из стропильных ног и конькового прогона, образующих стропильные фермы. Последние представляют собой равнобедренный треугольник, опирающийся на основание кровли.

Пример конструкции стропильных ферм

Поверх стропильных ферм выполняется деревянная обрешетка из досок, к которой в дальнейшем крепится кровельное покрытие.

Совет!
Чтобы избежать скопления дождевой или талой воды возле навеса, по его периметру следует выкопать дренажную канаву и уложить поверх нее решетки.

Надо сказать, что автомобильные навесы из дерева, выполненные в виде пристройки, имеют несколько отличную конструкцию от вышеописанной. Как уже было сказано выше, с одной ее стороны в качестве основы крыши используется брус или доска, которая крепится к стене при помощи мощных дюбелей.

Пример крепления стропил к стене

Отделка

Теперь, когда навес для автомобиля на даче из дерева практически готов, следует выполнить его отделку. В частности, все деревянные элементы необходимо покрасить или вскрыть лаком. Для этого можно использовать любое лакокрасочное покрытие по дереву, предназначенное для наружных работ.

После покраски конструкции следует выполнить пол. Чаще всего для этого выполняют бетонную стяжку, Также можно уложить тротуарную плитку или даже террасные доски. На выбор материала влияют лишь собственные предпочтения и его цена.

На этом, можно сказать, навес для авто своими руками из дерева построен. Осталось лишь провести к нему электричество и выполнить освещение, что обеспечит удобство использования постройки в темное время суток.

Вывод

Деревянный навес обеспечит сохранность вашему автомобилю во время пребывания на загородном участке. Причем сделать его самостоятельно совершенно несложно, единственное, необходимо соблюдать некоторые приведенные выше правила, чтобы строение получилось прочным и долговечным.

Из видео в этой статье можно ознакомиться с дополнительной полезной информацией по озвученной выше теме.

rubankom.com

Деревянный навес для автомобиля своими руками

Многие семьи в наши дни имеют в распоряжении один или несколько автомобилей и это давно стало нормой. Но покупка машины предполагает не только свободу перемещения, но возникают также дополнительные заботы, одна из которых подготовка места для парковки.

Если вы только решили построить частный дом или дачу своими руками, то легко можете включить в проект дома гараж для одной, двух или более машин. Но, если постройка уже завершена, а автомобилей в семье прибавилось и место стоянки для них не было принято в расчет заранее? Выход можно найти достаточно легко, построив своими руками деревянный навес для автомобиля.

Стационарный навес для машины может быть частью любого строения, например, одна из стен может соседствовать с хозблоком.

Наиболее популярными являются навесы с каркасом из металла и дерева. О том, как построить металлический навес своими руками вы можете прочесть в статье. Деревянный навес для машины вы можете построить своими руками при условии владения начальными навыками в плотницком деле.

Проектирование деревянного навеса

Перед началом строительства своими руками вы должны определиться будет ли навес частью здания или стоящим отдельно сооружением. Вы должны учитывать также следующие моменты:

• Количество автомобилей, которые вы планируете ставить под навесом. Если для одной машины будет достаточно навеса, опорами которому служат 4 стойки, то для двух или нескольких авто понадобится от 6 до 8 стоек.

• Расчёт высоты навеса выполняется по следующей формуле: высота автомобиля+ груз, положенный на верхний багажник. Но в то же время нельзя забывать, что слишком высоко поднятая крыша навеса не защитит вашу машину от дождя.

Строительство навеса потребует от вас создания чертежа, запаса необходимых материалов и инструментов.

Основных форм навеса всего три. Это арочные навесы, двускатные и прямые. Двускатный и арочный навес наиболее предпочтительны, так как препятствуют скоплению снега и влаги на крыше, но их монтаж более сложен. Строительство прямого навеса своими руками не требует специальных навыков и может быть выполнено любителем.

Деревянные навесы имеют ряд преимуществ:

  1. Дерево – экологичный материал.
  2. Доступность используемых материалов. Вы не только можете приобрести их, но и применить в строительстве ненужные брусья и бревна, которые остались после демонтажа старых надворных построек. Часто в дачной зоне или сельской местности существуют лесопосадки, где также можно найти деревья, подходящие для строительства навеса.
  3. Простота сборки и легкость в уходе. Деревянные конструкции можно время от времени красить, полировать или покрывать лаком, чтобы сохранить внешний вид и прочность навеса.

Для строительства навеса вы можете использовать любой вид древесины, но лучшим, все же, считается сосна. Долговечность, красота, легковесность – все эти качества делают сосну наиболее желанным материалом для возведения навеса.

Брусья для стоек могут должны быть достаточно толстыми, не менее 80Х80 мм. Необходимо предварительно обработать нижние концы брусьев, чтобы защитить их от воздействия влаги. Необработанные концы после нескольких лет пребывания в земле могут попросту сгнить.

Пол и фундамент

В первую очередь, вам необходимо произвести разметку территории. Построить навес качественно вы сможете только, если вы тщательно разметите углы и диагональ будущего навеса.

Далее с помощью бура или лопаты копаем небольшие скважины, глубина их не должна превышать полуметра. Вариантов крепления стоек несколько. Рассмотрим два из них, самых распространенных. В полученные скважины вставляются куски асбестовой трубы, по одной на каждое отверстие. Далее вы можете залить асбестовую трубу готовым раствором, после застывания высверливаются отверстия и посредством анкера крепятся скобы. Еще один способ – это обработанную стойку вставить в асбестовую трубу и после этого залить цементным раствором.

Простым и дешевым способом укрепить стойки можно, если насыпать в лунки сухой щебень. Держит он замечательно, а стоимость ничтожно мала.

Следующим шагом будет подготовка пола под навесом. Пол под навесом дело вкуса и материальных возможностей. Вы можете залить его бетоном, выложить тротуарной плиткой, необходимо помнить только о том, какой вес должно выдерживать ваше покрытие.

Для легкового автомобиля можно залить пол, предварительно подготовив стяжку до 10 см. толщиной. Перед тем, как залить бетонный раствор или самовыравнивающийся пол, необходимо вырыть неглубокий котлован, засыпать его щебнем, а потом залить выбранной смесью. Цементный раствор вы можете приготовить самостоятельно, расчет будет следующим 1:3:3.

Все цементные конструкции должны окончательно высохнуть и только тогда вы можете продолжить строительные работы.

Крыша деревянного навеса

Когда стойки установлены можно приступить к монтажу крыши. Первым этапом будет монтирование обрешетки своими руками. Саморезами прикручиваются две перекладины, которые усиливаются посредством использования укосин.  В постройке хозблоков укосины играют важную роль, без их использования в каркасном строительстве неизбежны смещения и последующие разрушения построек. Укосины крепятся под углом 45 градусов. Далее крепятся деревянные лаги под крышу, для крепления используются металлические уголки.

Поверх лаг кладут листы фанеры не менее 12 мм или ОСБ-плиты. На черновую крышу кладутся листы металлочерепицы или профнастила.

Если вы запланировали сделать своими руками двускатную крышу, то самостоятельно построить ее немного сложнее. Так же, как и в случае с монтажом плоской крыши делаем обвязку и крепим лаги. Затем необходимо установить конек для стропил, он монтируется с помощью обрезков бруса необходимой длины (их длина определяет подъем конька относительно потолочных лаг), закрепленных перпендикулярно к потолочным лагам. После этого к коньку крепятся стропила с промежуточным расстоянием 60-100 см.

В зависимости от типа выбранного кровельного материала можно крепить обрешетку к стропилам, на которую крепится непосредственно кровельный материал.

Заключительным этапом строительства станет покраска деревянных частей вашего навеса и покрытие их лаком.

При выборе кровельного материала необходимо брать в расчет ваши финансовые возможности и общую концепцию строений. Хорошо, если крыша навеса будет гармонировать с хозблоком.

Поликарбонат недорог и достаточно надежен в эксплуатации. Он может принимать различные формы и поэтому вы сможете соорудить крышу любой формы.

Металлочерепица придаст вашей постройке престижа и прослужит долгие годы. Монтаж кровли из металлочерепицы дело сложное, но результат того стоит.

besedov.ru

Делаем навес для авто из дерева, поликорбоната

Сразу после постройки дома, а иногда и «до» возникает вопрос с парковкой. Строить капитальный гараж не всегда есть возможность, а вот поставить крышу на столбах — навес — это уже проще и дешевле. Навес для машины может быть отдельно стоящим сооружением. Тогда его располагают во дворе, как правило, недалеко от въездных ворот или гаража. Второй вариант — пристроенный к дому, когда одна или несколько сторон крыши опирается на стену здания. С точки зрения функционала оба варианта равноценны, просто каждый выбирает исходя из личных требований и предпочтений.

Один из вариантов навеса для автомобиля

Размеры

Содержание статьи

Так как габариты автомобилей могут серьезно отличаться, в каждом случае оптимальные размеры определяются в зависимости от имеющегося авто.

Высота обычно в районе 2,5 метров. Этого более чем достаточно даже для внедорожника с загруженным багажником. А для определения длины и ширины навеса, к внешним размерам размерам машины добавляют, как минимум, метр. Согласитесь, вполне достаточно, если до столбов будет расстояние в полметра.

Пример навеса для одной машины

Вот только для защиты от осадков свесы крыши лучше сделать подлиннее: они закроют и от косого дождя и снега.

При определении размеров навеса для двух машин, принимают расстояние между зеркалами заднего вида равными 50 см. Столько же считают до столбов. А длину навеса определяют по наиболее длинному авто.

При расчете ширины навеса для двух машин принимают расстояние между зеркалами заднего вида равное 50 см. До столбов считается тоже по полметра

Материалы для каркаса

В основном для опор используют древесину — брус или бревно, металлическую трубу круглого или прямоугольного сечения. Иногда опорные колонны складывают из кирпича или камня. Они более массивные, привлекают больше внимания, потому должны вписываться в стиль постройки, которая находится рядом.

Есть еще варианты, когда низ опорной колонны делают из кирпича, а верх — из древесины или металла. И в этом случае все определяется стилистикой дома и участка. Не стоит делать кирпичные опоры, если есть ограничения по размерам участка: они довольно массивные и отнимают приличное количество места.

Все материалы (кроме кирпича) перед использованием обрабатываются. Древесина в обязательном порядке покрывается антипиренами (снижающими горючесть материала). Затем пропитывается составами, которые будут защищать ее от поражения насекомыми-древоточцами, а также от всех погодных условий.

Интересный проект автонавеса из поликарбоната

Его реализация

Особое внимание стоит уделить обработке древесины, которую будут закапывать в грунт. Ее можно пропитать специальными составами для древесины, контактирующей с грунтом (например, Сенеж Ультра и его аналоги). Хорошо себя показала пропитка в отработке. Концы столбов, которые будут закапывать, погружаются в емкость с отработкой на пару дней. После просушки их можно использовать без дополнительных мер. Лет на 10 хватит.

Второй вариант — залить бетонный столб в землю, а в него вмонтировать закладную пластину, башмак или шпильку, к которым потом крепить деревянный брус.

Металлические столбы зачищается от ржавчины, покрывается грунтовкой. После сварки, дополнительно обрабатывают швы и все покрывают краской  в два слоя. Второй наносят после того, как первый слой краски высохнет до состояния «на отлип».

Виды кровли (с чертежами и размерами)

Самой экономной и простой получается односкатная крыша. Обычно ее используют если навес для машины пристроен к дому: так проще всего организовать нормальное примыкание к стене.

Чертеж навеса с односкатной крышей, пристроенной к дому

Делают односкатную крышу и для отдельно стоящих навесов. В регионах с малоснежными зимами, можно сделать крышу без ската, в тех, где снега выпадает много, необходим уклон не менее 8-10°. В этом случае более низкую сторону делают с юга или востока: чтобы было больше тени. Также в этом случае с южной стороны можно навес зашить и сбоку (или посадить там высокие растения).

Чертеж навеса с односкатной крышей для одного автомобиля

Если делают навес из поликарбоната, то крышу делают сводчатую. Она оптимальна и с точки зрения схода осадков и легко реализуется благодаря гибкости этого материала.

Чертеж навеса со сводчатой крышей

Более сложная в исполнении двускатная крыша. Если делать ее из металла, она имеет относительно несложное строение.

Чертеж двускатной крыши навеса для машины из металла

В случае с деревянным навесом под двускатной крышей система получается многокомпонентная.

Пример устройства двускатной крыши из дерева

>

Кровельный материал

Если навес для машины пристраивается к дому, имеет смысл его крышу сделать из того же материала. Под мягкие типы кровли (гибкая черепица, ондулин и т.п.) требуется сплошная обрешетка, под жесткие — разреженная, а шаг выбирают в зависимости от ветровых и снеговых нагрузок в региона, ориентируясь также на рекомендации производителей кровельного материала.

Пристраивая навес к дому имеет смысл сделать крышу похожей

Если полного затенения не требуется, можно использовать поликарбонат. Он, кстати, самый популярный в последнее время материал. Только выбирать его необходимо правильно: брать многокамерный, имеющий как минимум, три слоя пластика и два ряда ячеек. Под таким навесом из поликарбоната даже в солнечный день нежарко.

Также степень нагрева зависит от цвета. Смотрите технические характеристики и выбирайте тот, у которого поглощение солнечного света больше. Прозрачные нужны для теплиц, чтобы греть растения. Для навесов, наоборот, нужен поликарбонат с низкой светопропускной способностью.

Чем выложить площадку

Самый простой и недорогой способ сделать площадку под автонавесом — засыпать ее гравием. Для этого надо будет снять дерн, вкопать бордюр, насыпать щебень и хорошо его утрамбовать с использованием трамбовочных платформ. Тогда площадка будет жесткой и колеи не образуются.

Утрамбованный щебень — хорошее покрытие для машинной стоянки

Более популярны в последнее время площадки, вымощенные тротуарной плиткой или брусчаткой. Они имеют более привлекательный вид, но их устройство обходится дороже. Подготовка начинается также: сначала снимается грунт. Но котлован делают глубиной порядка 20-25 см. На дно насыпают щебень, который тоже хорошо трамбуют. Затем на щебень желательно расстелить слой геотекстиля. Это нетканый материал, который не даст просыпаться песку, который будет насыпан сверху, и смешаться с гравием. Также геотекстиль равномернее перераспределяет нагрузку, не давая основанию просесть под колесами авто (его применяют при строительстве дорог). На него уже насыпают слой песка, который тоже утрамбовывают. В песок укладывают тротуарную плитку, клинкерный кирпич, булыжник и другие подобные материалы.

Покрытие из тротуарной плитки

В середине по затратам находится площадка из бетона. Основание подготавливают тоже из утрамбованного щебня. На него на расстоянии в 1 м укладывают деревянные планки, которые выставляют в уровень или с небольшим уклоном для стока воды. Эти планки служат маяками при заливке, а затем играют роль демпферных швов, компенсируя температурное расширение бетона. При таком строении трещины появляются реже.

Между планками укладывают металлическую сетку из оцинкованной проволоки. Можно, конечно, нержавеющую, но она дорогая. Толщина проволоки 3-4 мм, ячейка 10*10 см. Сверху заливают бетоном не ниже М 250. Толщина слоя бетона — 7-10 см.

Бетонная площадка под навесом для авто

Пристроенный к дому навес своими руками (фотоотчет)

Было решено пристроить к дому навес, под которым прятать любимую технику — автомобиль и лодку. Сначала при помощи мотобура выкопали ямы глубиной 1,5 м — ниже глубины промерзания.

С мотобуром копать проще))

Вставили гильзы из гидроизоляции, каркас из прутка 10 мм с приваренными закладными, залили бетоном.

Основа под столбы

Шаг установки столбов — 2 метра.

Так выглядит залитый ряд опор под автомобильный навес

Когда бетон схватился, установили столбы и верхнюю обвязку. Они отшлифованы и обработаны защитной пропиткой. Чтобы каркас не повело, закрепляли чем было — алюминиевыми уголками. Стык стоек и обвязки усилили металлическими пластинами.

Столбы прикручены к «пяткам»

К стене дома прибили опорную доску. К ней крепили балки крыши (доска 50-200 см). Скат получился небольшой, порядка 9°, но его достаточно. В балках под размер бруса сделаны небольшие запилы — для упора, края срезаны, чтобы получился ровный свес.

Запилы на балках

К обвязке балки крепили гвоздями наискосок, по 2 шт с каждой стороны.

К стене прибита доска, к ней крепили балки

Балки на стене закреплены на U-образные металлические пластины.

Пластины, которыми крепятся к стене балки

Стропильная система собрана — балки установили с небольшим шагом — 40 см, их сделали из доски 50*200 мм.

Стропильная система односкатного навеса снизу

Сверху на стропила прикрепили ОСБ. Кровельный материал — мягкая черепица. Под него нужна сплошная обрешетка.

Уложено ОСБ на крышу

Сбоку  между стойками прибили доску: для большей жесткости и чтобы дождь меньше мочил площадку.

Боковину зашили доской — чтобы меньше дождь доставал

Уложили мягкую черепицу. Получилось — хоть танцуй.

На навесе танцевать можно

Теперь на стоянке конкуренция.

Готовый навес для машины

Как сделали навес для поликарбоната (фотоотчет)

Использованные материалы:

  • профтруба
    • для стоек 80*80 14,6 м;
    • для арок 50*25 — 4 шт. по 6 м + 50*25 — 10 шт. по 6 м. на распорки;
  • пескобетон — 3 мешка по 40 кг.
  • щебень — 4 мешка по 25 кг.
  • сурик — 3 банки по 1 л.

Навес делали над готовой уже дорожкой. Столбы закапывали в промежуток между бордюром и забором. Получилось, что опоры навеса ставили возле столбов забора. Было решено их использовать при выставлении уровня: анкерами прикрепили, чтобы не мучиться при заливке.

Так крепили столбы

Столбы ровняем

Металлические столбы стоек закопали в грунт на 1,2 м, засыпали щебнем, залили бетоном. Когда бетон схватился, приварили верхнюю обвязку.

Привариваем верхнюю обвязку

После началось изготовление ферм. Сначала на трубогибе выгнули профили с требуемым радиусом (подъем в высшейточке 1,2 м). После началась сборка «конструктора».

Сборка ферм

Полезными были струбцины, ими скрепляли детали, чтобы они не сдвинулись при работе. Фиксировали к первой ферме, чтобы все было сделано точно. Струбцин было много)))

Нарезаем, складываем, варим

Когда все фермы готовы, их очистили, зашкурили до белого металла, потом прогрунтовали и дважды покрасили. После началась акробатика. Надо установить тяжеленные фермы на столбы, выставить по вертикали, не сбив при этом диагонали.

Исполнение акробатического этюда

Как только удалось выставить верно, быстро прихватывали сваркой, оставив тщательное проваривание швов «на потом», на после финишной провеки: все должно оказаться на одном уровне.

Прихватываем фермы сразу

Произошло чудо, все оказалось почти на одном уровне. Небольшой перепад в несколько миллиметров в расчет не берем.

Все фермы выставлены на одном уровне

Теперь привариваем обрешетку из профильной трубы 50*25 мм под поликарбонат. их располагаем вдоль длинной стороны навеса. Шаг установки выбран 0,8 м.

Привариваем трубы для крепления поликарбоната

Осталось прикрепить поликарбонат. Крепится он на саморезы через специальные термошайбы (продаются там же где и поликарбонат). Два листа соединяются при помощи специальных профилей. Они бывают разъемные и неразъемные. Неразъемные дешевле, но потом вы из этого поликарбоната ничего больше не сможете сделать. Так что использовали разъемные.

Первый лист закреплен

Также надо закрывать края всех листов, иначе внутрь будет набиваться пыль, мошкара, потом из-за испарений появится влага, а следом — плесень. И вид у покрытия будет плачевный. Потому устанавливаем специальные заглушки на края.

Видео по теме

stroychik.ru

Навес для машины из дерева: плюсы и минусы конструкций

Многие собственники загородного дома или дачи любят самостоятельно заниматься устройством и облагораживанием участка. Некоторые домашние мастера по уровню не уступают высокооплачиваемым профессионалам. В полной мере это относится и к такой конструкции как навес для машины из дерева. Для того, чтобы реализовать задумку на практике необходимо обладать не только некоторыми общестроительными навыками, но и знать принципы и способы возведения конструкции.

Проектирование навеса для машины

Прежде всего, необходимо определиться с местоположением. Рекомендуется выбирать площадку ближе к въезду на территорию. Желательно без поворотов, чтобы водителю не приходилось делать сложных маневров. Если позволяет площадь, то лучше оборудовать место для двух машин. Затем выбирают один из конструктивных вариантов строения, ищут или делают самостоятельно чертежи и эскизы.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

За основу можно взять стандартный размер гаража — 3х6 метров для одной машины и 5х6 либо 6х6 метров для стоянки двух автомобилей.

Габариты конструкции напрямую зависят от марки машины. Длина малолитражки может быть 3,5 м, а вот представительский седан порой превышает 5 м.

Возможно, собственник задумал расширить функциональность конструкции и, пользуясь случаем, решил сделать навес из дерева с хозблоком, размер которого прибавляется к базовым габаритам. Имея на руках проект и определившись с формой конструкции и материалом, просчитывают необходимое его количество. Кроме того, необходимо учесть свойства грунта, если строение предполагается возводить на пустом участке.

Какие материалы используются для строительства

Для того чтобы сделать навес для машины своими руками потребуется:

  • Щебень, песок, цемент. Строение должно устанавливаться на надежное основание. Данные материалы нужны для стяжки, подготовки поверхности под укладку брусчатки или другой декоративной отделки.
  • Брус или бревно в качестве силовых опор. Если опоры 2 или 4, то рекомендуемое сечение 20 см. Когда делается навес для машины из бруса меньшего сечения, то количество силовых стоек необходимо увеличить.
  • Доски, брус, рейки для создания стропильной системы. Для обрешетки под кровлю подойдут пиломатериалы с суммой сторон не менее 20 см. Например, брус 5х4 см или доска 7х3 см, 10х25см. Для стропил потребуется более габаритный материал. При шаге 0, 5-0, 6 метра допустимо применение доски 10х3 см. Если расстояние между стропильными опорами 1 метр, то сечение увеличивают минимум в полтора раза, то есть используют материал с размерами 15х4 см или 20х4 см.
  • Крепежные элементы. Для того, чтобы собрать деревянное укрытие можно делать соединения, применяющиеся в работе столяра и квалифицированного плотника. Гораздо быстрее и проще использовать готовые крепежные элементы, ассортимент которых позволяет реализовать любой по сложности проект.
  • Кровельный материал. Делая , мастер не ограничен никаким рамками и может использовать любое приглянувшееся покрытие. Например, если задуман , то смотреться он будет гармонично с идентичным главному покрытием.
  • Защитные составы для дерева. Эксплуатироваться навес деревянный для автомобиля будет на открытом воздухе. Обработанная поверхность существенно продлит срок службы и сохранит привлекательный внешний вид конструкции.

Рекомендуем к прочтению

Виды навесов для машины

Конструктивно выполнить работу можно двумя основными вариантами по типу фиксации. В первом случае деревянное строение будет примыкать к основному или дополнительному сооружению на участке. Стена дома будет являться опорой. К ней монтируется силовая балка, которая будет основой для стропильной системы.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

Противоположная часть кровли будет опираться на специально выставленные деревянные опоры.

В качестве силовой балки можно использовать заготовку из клееного бруса, который имеет отличные характеристики по прочности и долговечности. Получится односкатный навес с хорошими эксплуатационными характеристиками при малой трудоемкости строительства. Длину кровли можно легко увеличить без особых физических и материальных затрат. В результате получится дополнительная площадь под навесом из дерева с хозблоком.

Второй способ заключается в том, что укрытие для авто будет полностью автономной конструкцией. В этом случае особое внимание уделяют установке опорных стоек, зафиксировать которые можно различными способами:

  • Установка в грунт. Трудоемкий процесс. Требуется для каждой стойки вырыть яму. За тем на дно делается полушка их щебня и песка и устанавливается по уровню опора. Предварительно ту часть, которая окажется ниже уровня почвы, обрабатывают гидроизолирующим составом, например битумной мастикой. На нижний торец стоики рекомендуется установить опорную площадку из листового металла площадью в 2-3 раза больше сечения бруса или бревна, чтобы предусмотреть усадку.
  • Монтаж на специально сделанном фундаменте. В процессе подготовки площади делается стяжка по грунту, но по сторонам, где будут установлены опоры, роется траншея под ленточный фундамент. При слабых и подвижных грунтах делается более надежная опора. Например, свайный или столбчатый фундамент. В процессе монтажа и заливки бетоном можно заранее установить закладные элементы для последующей фиксации стоек, которые будут удерживать навес для авто.
  • На готовой площадке из бетона, асфальта, брусчатки. На рынке представлен большой выбор крепежных элементов для сборки деревянных конструкций. Металлические опоры и подпятники легко фиксируются на любой поверхности с помощью анкерных механизмов. К дереву они крепятся с помощью саморезов.

Преимущества и недостатки навеса из дерева

Огромным плюсом данных конструкция становится сама возможность их изготовления без привлечения специалистов и применения специальных инструментов и оборудования. Сделать навес из бруса для машины или других хозяйственных целей вполне посильная задача для обычного владельца участка. Обрабатывается дерево бытовыми инструментами. Завозить на дачу сварочный аппарат и другое сложное оборудование не надо. Для наиболее простых моделей понадобится лишь ножовка да шуруповерт и укрытие для машин из дерева будет готово.

К плюсам относят и то, что сооружение из брусьев не требует больших затрат. Часто после строительства основных сооружений остаются материалы, которые и пускаются в дело. Необходимо лишь докупить некоторые элементы конструкции. Очень прочная и надежная конструкция получается из клееного бруса, который по прочности превосходит обычный аналог в среднем в полтора раза. К тому этот материал практически не подвержен короблению при открытой фиксации.

Особенности установки навеса для машины из дерева

Конструкция достаточно простая, но имеет некоторые нюансы при постройке. Например, если задумано укрытие для двух машин, то увеличение площади лучше делать в ширину. Тогда каждый автомобиль сможет независимо от наличия второго ставиться в укрытие или наоборот выехать.

Проектируя конструкцию, не следует слепо копировать понравившуюся модель у себя на участке. Неплохое само по себе строение ручной работы может не вписаться в стилистику дома и ландшафта. Хотя материал позволяет выполнить любую дизайнерскую задумку. От технологичного хайтека до этнических мотивов в отделке.

Дом из какого материала Вам нравится больше всего?

можно выбрать до 3 вариантов ответа

Дом из бруса

7

86

Бревенчатый дом

47

Дом по канадской технологии

7

51

Дом из кирпича

3

46

Дом из газобетонных блоков

9

34

Дом из оцилиндрованного бревна

2

19

Монолитный дом

2

12

Дом из сип-панелей

4

10

Дом из пеноблоков

6

10

Видео о постройки навеса для авто из дерева

Рекомендуем к прочтению

Рейтинг автора

Автор статьи

Строительство домов, пристроек, террас и веранд. Стаж 15 лет

Написано статей

zbbr.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
