Что такое зануление и заземление в чем отличие: Разница между заземлением и занулением

Разница между заземлением и занулением

Заземление и зануление служат для предотвращения ударов электрического тока. Но между занулением и заземлением есть существенная разница, которая заключается не только в способе установки.

 Разница зануления и заземления. Суть защитных установок

Заземление и зануление отличаются друг от друга по принципу работы:

  • заземление применяется для сетей с изолированной нейтралью. Необходимо, для того чтобы снизить напряжение
  • зануление применяется там, где установлена глухозаземленная нейтраль. Это нужно для того, чтобы срабатывали автоматические выключатели при попадании тока в нетоковедущую часть устройства. Представляет собой соединенные части из металла, которые не находятся под напряжением

Чтобы лучше разобраться в работе этих защитных систем и понять разницу между ними, нужно поговорить о каждом из них отдельно.

Принцип работы заземления, виды систем заземления

Заземляющее устройство образуется заземлителем с проводником или системой проводников.

Они соединяют между собой токопроводящие участки приборов и землю. Выделяют три вида систем заземления:

  • рабочие – поддерживают установленный режим работы установок в нормальных и аварийных ситуациях
  • защитные – защищают людей и животных от удара током после повреждения фазных проводов
  • грозозащитные – с их помощью заземляют молниеотводы

Заземлители бывают естественные (трубопроводы, обсадные трубы, но ни в коем случае не отопительные и водопроводные трубы) и искусственные (специально сооруженные конструкции, к которым относится уголковая сталь, стальные стержни).

Заземления классифицируются по количеству рабочих и защитных проводников:

  • TN-C – в наше время применяется все реже и встречается только в старых постройках; предназначались для трехфазных четырехпроводных сетей. Данная система не обеспечивает нужной безопасности
  • TN-C-S – к такой системе переходят от TN-C тогда, когда в старой постройке планируется установка новой техники, в частности компьютерной. Уровень необходимой безопасности довольно высок
  • TN-S – нулевой и рабочий проводники прокладывают отдельно, соединив токопроводящие части электрической установки
  • TT – в этой системе с землей связаны открытые токоведущие участки
  • IT – в отличие от TT изолирована от земли, благодаря чему утечка тока снижается максимально

Принцип работы зануления

Если дополнительно установить к занулению УЗО, это приведет к выключению одного из элементов, действующих наиболее быстро, или одновременному срабатыванию двух устройств. Нулевой провод всегда должен находиться в исправности. В случае если этот провод оборвется, в зануленных корпусах возрастет напряжение. Поэтому монтаж выключателей в нулевой провод запрещен.

В чем разница между занулением и заземлением

Основная разница заземления и зануления – то, что в заземлении уровень безопасности обеспечивается снижением напряжения тока, которое происходит очень быстро, а в занулении – от отключения поврежденного участка электрической сети. Поэтому заземление безопаснее и надежнее зануления. Также разница между заземлением и занулением состоит в том, что монтаж зануления – более тонкая и сложная работа, в то время как для установки заземления не требуется иметь особые навыки.

Как произвести монтаж заземления или зануления, можно увидеть на видео. Также в видео более подробно рассказано о разнице между занулением и заземлением.

Чем отличается заземление от зануления: разница

Современная трёхфазная электропроводка выполнена по пятипроводной схеме, а однофазная по трёхпроводной. В этих схемах зануление и заземление выполнены отдельными проводами, следовательно, они выполняют разные функции. Для того чтобы правильно использовать эти проводники необходимо знать, чем отличается заземление от зануления.

Определение из нормативных документов

В «библии» электромонтёров Правилах Устройства Электроустановок п.п.1.7.28-1.7.31 даётся чёткое определение, что считается заземлением, а что занулением электрооборудования.

Однако формулировки, используемые в этом и других документах, являются сложными для людей, не связанных с электричеством. Для лучшего понимания материала статьи можно объяснить, что такое заземление и зануление простыми словами.

Что такое зануление

Все жилые районы и большинство промышленных предприятий подключены к понижающим трансформаторам, вторичные обмотки которых соединены в «звезду» и подключены к контуру заземления без разрывов и переключателей. Такая схема электропитания называется «с глухозаземлённой нейтралью».

От таких подстанций отходит четыре провода — три фазных от концов обмоток и нейтраль, или нулевой проводник, от средней точки звезды. Занулением является соединение металлических корпусов электроприборов с нейтралью трансформатора или с нулевым проводником в однофазной сети 220В.

Согласно ПУЭ п.1.7.31 защитным занулением это подключение будет в том случае, если оно выполнено для повышения электробезопасности, а не по требованиям технологии или иным причинам.

Информация! Если нулевой проводник, присоединённый к контуру заземления или глухозаземлённой нейтрали, используется только для защиты, то его можно назвать «защитнное заземление».

Что такое заземление

Заземление — это подключение корпуса оборудования к контуру заземления. Такой контур может находиться возле здания или на трансформаторной подстанции. В последнем случае электропитание осуществляется по пятипроводной схеме, с дополнительным заземляющим проводом РЕ.

Соединение оборудования с заземлителями может осуществляться с двумя целями:

  • Защитное заземление. Производится для предотвращения электротравм. Определение даётся в ПУЭ п.1.7.29.
  • Рабочее (функциональное) заземление. Используется для работы электрооборудования, описывается в ПУЭ п.1.7.30.
Информация! Соединение заземления с нейтралью в трансформаторной подстанции или во вводном щитке даёт возможность также называть его «защитным занулением».

Для чего применяют заземление и зануление

С точки зрения электротехники эти проводники являются равнозначными и основное отличие заземления от зануления заключается в назначении таких проводов.

Зачем необходимо заземление

Прикосновение к элементам, находящимся под напряжением сети, может быть опасным для здоровья. В исправном оборудовании корпус отделён от токоведущих частей при помощи изоляционных материалов.

При разрушении изоляции на металлических частях корпуса появляется высокое напряжение и если оборудование не подключено к контуру заземления контакт человека с оборудованием приведёт к поражению электрическим током.

Наличие заземления обеспечивает отсутствие разности потенциалов между оборудованием с повреждённой изоляцией и заземлёнными элементами здания. При этом происходит срабатывание дифференциальной защиты и, при коротком замыкании на корпус, отключению автоматического выключателя.

Рабочее и защитное зануление

Соединение оборудования с нейтралью есть двух видов:

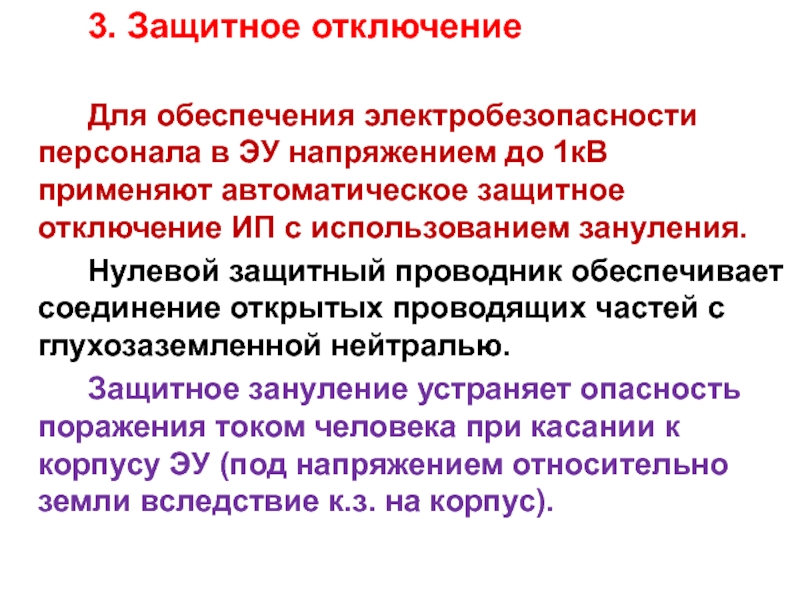

  • Защитное. Предназначено для отключения питания при нарушении изоляции. При этом возникает короткое замыкание между элементами, подключёнными к фазным проводам, и занулённым корпусом. Это вызывает повышение тока в сети выше уставки соответствующего автоматического выключателя.
  • Рабочее. Используется для получения однофазного напряжения в трёхфазной сети. В данной схеме нейтраль подключается не к корпусу, а к нулевой шине электросхемы или щита.

Схема подключения

Схемы подключения заземления и зануления отличаются в зависимости от назначения.

Защитное заземление должно подключаться к электроприборам без выключателей и разъединителей. Для этого используется отдельный пятый проводник РЕ в подходящем кабеле. Второй конец этого кабеля присоединяется к глухозаземлённой нейтрали понижающего трансформатора в схемах электроснабжения TN-S.

Защитное зануление предполагает присоединение корпусов оборудования к нейтральному проводнику ДО вводного автомата и в таком виде практически не используется.

Для использования защитного зануления точку соединения с нейтралью необходимо дополнительно заземлять. При этом морально устаревшая схема электроснабжения TN-C преобразовывается в более современную схему TN-C-S.

Рабочее зануление выполняется путём установки в электрощите нулевой шины N. К ней присоединяются нулевые провода отдельных линий при монтаже однофазных автоматов и нейтраль однофазных потребителей в трёхфазной сети.

Принцип работы заземления и зануления

Основная задача защитного заземления и защитного зануления одинаковая — предотвратить электротравму человека при повреждении изоляции между элементами, находящимися под напряжением и металлическим корпусом оборудования.

Однако эти приспособления выполняют свои функции по-разному и главное, чем отличается зануление от заземления это способом защиты и используемой защитной аппаратуры.

Принцип работы заземления

Для поражения электрическим током необходима разность потенциалов между корпусом оборудования и поверхностью, на которой стоит человек. Обычно это заземлённый пол или сантехника. При повреждении изоляции заземляющий провод отводит высокое напряжение в землю и шунтирует тело человека.

Согласно нормам ПУЭ п.1.8.39 сопротивление контура заземления должно быть не более 4 Ом, что многократно превышает сопротивление тела человека, даже если контакт был произведён мокрыми руками.

В результате ток, протекающий через организм, становится намного меньше величины, при которой он начинает ощущаться как лёгкое покалывание.

Ток, протекающий через заземляющий провод, называется ток утечки и его появление приводит к срабатыванию дифференциальной защиты, а при его увеличении выше уставки автоматического выключателя происходит аварийное отключение автомата линии.

Принцип работы зануления

Зануление является менее надёжной защитой и предназначено для отключения линии в аварийных ситуациях защитным автоматом. Это защитное устройство сработает только при коротком замыкании между внутренней частью электрооборудования и корпусом.

Фактически, нулевой проводник в сетях с глухозаземлённой нейтралью выполняет две функции — заземления и зануления и является совмещённым проводом PEN, однако его сопротивление не нормируется и разность потенциалов между занулённым корпусом и заземлёнными элементами здания может достигать значительной величины, особенно если линия проложена тонким проводом и имеет значительную протяжённость и сопротивление.

Подходящий к квартире или частному дому однофазный двухжильный кабель кроме двухполюсного автомата проходит через дифреле, которое не отключает питание при нарушении изоляции. Такая защита сработает только при прикосновении к корпусу оборудования с повреждённой изоляцией.

В чем практическая разница между заземлением и занулением

Если заземляющий и нейтральный проводники оба проходят от потребителя к глухозаземлённой нейтрали трансформаторной подстанции, где подключаются к контуру заземления, то возможно не имеет значения, как их использовать?

Несмотря на то, что с точки зрения электротехники эти проводники равнозначные, отличия в монтаже делают недопустимым произвольное подключение земли и ноля в щитке и к электроприборам. Согласно ПУЭ, у каждого из этих проводов свои требования и область применения:

  • Заземление. Используется для того, чтобы обеспечить отсутствие напряжения на корпусе электроприбора. При нарушении изоляции напряжение по заземляющему проводнику отводится в землю, при этом появляется ток утечки. Если его величина превышает 30мА, то срабатывает УЗО или дифавтомат, установленные в электрощитке. Заземляющий провод должен проходить от контура заземления до розетки или корпуса оборудования без автоматов или выключателей без контакта с нейтралью.
  • Зануление. Согласно ПУЭ п.1.7.132 использовать подключение к рабочему нулевому проводнику для защиты от поражения электричеством запрещено, поэтому зануление применяется для разделения трёхфазного электропитания на три однофазных линии. Для подключения к нейтрали корпуса оборудования необходимо выполнить отвод от нулевого провода с дополнительным заземлением места разделения. В этом случае дополнительный провод считается заземляющим.
Заземление и зануление служат для защиты человека от поражения электрическим током. Основное отличие зануления от заземления в том что они по разному осуществляют эту защиту. Заземление обеспечивает безопасность путем снижения напряжения прикосновения до безопасной величины (электрический ток уходит в землю). Зануление — путем отключения поврежденного оборудования от сети.

Что лучше

Главное, чем отличается заземление от зануления, это надёжностью защиты от поражения электрическим током. По нейтральному проводу протекает электрический ток, что может привести к разрушению мест соединений и подгоранию контактов автоматов и рубильников.

Согласно ПУЭ, нулевой проводник должен отключаться одновременно с фазным, но это не гарантирует одновременного включения контактов выключателя. В этом случае на корпусе занулённого электроприбора через электросхему появится фазное напряжение.

В отличие от защитного заземления, установленное в схеме зануления УЗО будет отключать питание только в случае попадания человека под напряжение.

Ток утечки, протекающий через повреждённую изоляцию и зануление, вызовет только срабатывание автоматического выключателя при коротком замыкании. Незначительный ток может привести к полному разрушению электроприбора и его возгоранию.

Опасность зануления в быту

Для защиты от поражения электрическим током применяются два вида защит — заземление и зануление. В чем разница между ними понимают не все электромонтёры, а тем более домашние мастера.

Поэтому при монтаже электропроводки иногда вместо заземляющего провода используется подключение к нейтрали. Выполнить эту работу по всем нормам ПУЭ, описанным в главе 1.7, затруднительно и вместо этого просто производится соединение нейтральной и заземляющей шин в электрощитке после вводного автомата или даже в розетке.

Такое зануление выполняет свои защитные функции до тех пор, пока нейтральный проводник сохраняет свою целостность на всем протяжении. При аварийных ситуациях на заземляющих клеммах и корпусах электроприборов гарантировано появляется напряжение, что может быть опасным для жизни.

Поэтому использование рабочего нулевого проводника в качестве защитного запрещено нормами ПУЭ.

Вывод

Главное, чем отличается заземление от зануления — это надёжность защиты. В случае подключении корпуса к заземлению высокое напряжение отводится в землю и появляющийся при этом ток утечки вызывает срабатывание дифференциальной защиты. При монтаже зануления отключение производится автоматическим выключателем только в случае короткого замыкания. Поэтому при выборе способа защиты зануление следует устанавливать только при невозможности произвести монтаж заземления.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Чем отличается зануление от защитного заземления

Что такое заземление

Заземление – способ защиты пользователя от удара током при подаче напряжения на корпус прибора в результате аварии. Суть заземления заключается в соединении корпуса электроустановки или прибора с землей.

Заземление выполняется с помощью заземляющего устройства. Оно состоит из заземлителя и заземляющего электрода. Заземлитель находится непосредственно в земле. Заземляющий электрод соединяет его с любой точкой электроустановки или сети.

Схема заземления

На иллюстрации заземляющий проводник (PE) соединен с землей и рабочим нулем (N).

Есть несколько систем заземления:

  • Система TN с описанными выше схемами TN-C, TN-S и TN-CS. В этих системах нейтральный проводник глухо заземлен.
  • Система TT. Токопроводящие части электроустановок и нейтральный проводник заземляются независимо друг от друга.
  • Система IT. Токопроводящие части электроустановок заземлены, нейтральный проводник не заземлен.

При аварии и подаче электричества на корпус благодаря заземлению срабатывают автоматы-предохранители. Если предохранители не срабатывают, большая часть электричества уходит в землю. Это защищает человека от опасного для жизни и здоровья удара током.

Заземление применяется в промышленности и в быту.

Главное отличие

Самое главное, что нужно запомнить: схемы зануления и заземления имеют различное защитное действие. Ноль гарантирует быструю реакцию на изменение потенциалов или утечку тока для обеспечивающих защиту установок. Соответственно, при высоком напряжении обеспечивается отключение всех потребителей энергии: осветительных приборов, компьютера и других машин (в том числе, станков, трансформаторов).

Фото — отличие зануления и заземления

Заземлением же обеспечивается выравнивание потенциалов и защита от поражения током. Земля чаще применяется в домашних условиях, её монтаж можно легко сделать своими руками. Но здесь нет гарантии, что предохранители быстро отреагируют на утечку. Оптимальным вариантом для повышения гарантии безопасности является совместное применение зануления и заземления сетей и открытых частей машин.

Перед установкой любого из этих вариантов защиты, нужно обязательно получить разрешение на проведение работ. Также дополнительно проводится расчет защитного проводника, подведение к каждому потребителю в жилище земли и установка защитного оборудования.

{SOURCE}

Для чего необходимо заземление

Заземление

Из нормативной документации ГОСТа № 12.01.009-76 следует, что защитное заземление – это создание единого контура с землей и металлическими токоведущими частями, которые в процессе эксплуатации электротехнических приборов могут оказаться под напряжением, например, корпус микроволновой печи или стиральной машины.

Заземление требуется, чтобы при образовании напряжения в тех местах, где его быть не должно, электричество уходило в землю. Это позволяет предотвратить поражение током жителей квартиры или дома. Как правило, подобные явления наблюдаются при нарушении целостности изоляционного слоя и касания токоведущей жилы корпуса.

Типы заземления в бытовых условиях

В бытовых условиях правильно реализованная система заземления гарантирует бесперебойную работу всех электрических приборов. Во времена существования Советского Союза в домах не было большого скопления электроустановок, следовательно, такая мера безопасности практически не использовалась.

В то время широкое распространение получила эксплуатация системы TN-C, в которой заземляющий провод РЕ коммутировался с рабочим нулем в единую токопроводящую жилу РЕN, а к квартире подключался двухжильный провод. Эта система устарела, на замену пришла новая – TN-C-S. Ее особенность заключается в разъединении в распределительном щитке провода PEN на РЕ и N.

Все современные здания или строения, подлежащие модернизации, обслуживаются по трех- или пятипроводной схеме. В помещение подается три линии:

  • земля;
  • рабочий ноль;
  • фаза.

Если здание устаревшее и не оснащено системой заземления, а проводка двухпроводная, все современные трехпроводные электротехнические приборы утрачивают свои качества. Например, сетевой фильтр становится обычной переноской. В этом случае установка зануления в квартире согласно нормативному документу ПУЭ 1. 7.132 запрещена.

Это интересно: Тахометр: что это такое и как работает

Требования к защитному заземлению

Защитное заземление – это наиболее жесткое устройство, чем зануление цепи. Здесь предусмотрена прокладка отдельной шины, довольно небольшого уровня сопротивления, которая идет к системе заземлителей, забитых в землю в виде треугольника.

Расчет защитного заземления, требует знания множества формул и наличия множества исходных данных. Поэтому принято для жилого фонда применять типовые проекты контура заземления для каждого региона.

Установка зануления предусматривает прокладку шины нейтрали или любого другого способа отвода тока в однофазной цепи. При этом, значения сопротивлений каждого проводника зануления до подстанции или питающего трансформатора, складываясь, образуют значение сопротивления защитного устройства.

Эта величина может изменяться, но требования к защитному заземлению и занулению, предусматриваю общее значение максимально возможного уровня сопротивления цепи.

Бытовое заземление

Как правило, системы электроснабжения, должны иметь сопротивление защитного заземления, должно быть от 4 Ом, до 30 Ом. Для обустройства, как правило, применяют стальные уголки и полоса шириной 40 мм. Предусматривают использование медной шины, достаточного сечения, согласно ГОСТу. Это обязательное требование.

При использовании защитного проводника с медным проводом 0,5 мм2 нам не хватит и 100 метров провода для достижения критического значения. Наиболее строгие требования предъявляются при обслуживании участков:

  1. Установки, с напряжением цепи до 1000. В, оснащаются устройством, сопротивление которого, не должно превышать 0,5 Ома. Значение заземленного контура измеряют при помощи специального измерительного прибора – измерителем сопротивления. Это измерение проводится двумя дополнительными заземлителями. Разведя их на определенное расстояние, выполняем замер, затем сдвигая электрод, проводим несколько замеров. Самый худший результат принимается за номинальное значение.
  2. Для обслуживания цепи трансформатора, других источников питания, при величинах напряжения от 220 В до 660 В – величина сопротивления заземления должна быть от 2 Ом до 8 Ом.

Производственное защитное заземление

Использование дополнительных мер для выравнивания величин потенциала – это основная «обязанность» применения защитного обустройства производственных мощностей. Для достижения надежной защиты, все металлические детали конструкций и устройств, а коммуникационные трубопроводы подсоединяются на заземляющий проводник.

В жилых помещениях, так следует оборудовать ванные комнаты и стальной водопровод, канализацию, и трубы отопления. В наше время пускай и редко, но они встречаются. На промышленных объектах заземляют:

  • приводы электрических машин;
  • корпуса каждой электроустановки, находящейся в помещении;
  • коммуникации металлических труб, металлоконструкции;
  • защитные оплетки электрокабелей , с напряжением постоянного тока до 120 В;
  • электрощитовые, различные корпуса системы электропроводки.

Детали, не требующие защиты:

  • металлические корпуса приборов и оборудования, установленных на стальной платформе, главное – обеспечение надежного контакта между ними;
  • разнообразные участки с металлической арматурой, установленная на деревянных конструкциях, исключение составляют объекты, где защита распространяется и на эти объекты;
  • корпуса электрооборудования, имеющие 2, 3 классы безопасности;
  • при вводе в здание электропроводки, с напряжением не выше 25 В, и прохода их сквозь стену из диэлектриков.

В заключение необходимо отметить.

После монтажа каждого из видов защиты, необходимо выполнить проверку величины сопротивления защиты. После этого составляется акт проверки. Замеры, проводят летом и зимой, в это время грунт имеет наибольшее сопротивление.

Проверку жилого фонда рекомендуется проводить раз в год. Помните о необходимости оснащения щитовой автоматами размыкателями цепи и защитным устройством от утечек тока.

Заземление и зануление в цепях переменного тока

По сути, ноль – провод синего цвета, промаркированный N. Зануление – это преднамеренное соединение либо средней точки в обмотке 3-х фазного генератора, либо соединение в нагрузке к рабочему нолю. Основных функций у зануления две: 1 – рабочая функция и 2 — защитная функция. Рабочая функция ярче всего проявляется в схеме распределения электроэнергии в многоквартирном доме. Изначально ввод электричества выполняется только с помощью трехфазного тока, который равномерно распределяется по квартире. В качестве примера допустим, что в одном конкретном подъезде имеется 36 квартир. Следовательно, распределение нагрузки должно быть произведено максимально сбалансированно и равномерно: на фазу A подключаем 12 квартир, на фазу В 12 квартир, а на фазу С, естественно, оставшиеся 12 квартир. Как бы не старались проектировщики сбалансировать схему потребления, практика однозначно говорит о том, что достичь баланса и равномерность нагрузки никогда на 100% не удается – кто-то тратит электричества больше, а кто-то меньше. Поэтому и была придумана линия N – рабочий ноль. Основная цель рабочего ноля – восстановить баланс напряжений по фазам, то есть не дать возникнуть перекосу напряжений. К слову, именно внезапное отключение нулевого проводника может привести к тому, что в некоторых квартирах возникнет молниеносный всплеск рабочего напряжения до отметки 380 В. На жаргоне электриков данное явление называют отгоранием или отвалом ноля.

Трехфазная система требует наличие заземления и зануления средней точки рабочих обмоток, соединенных по схеме звезда. Чтобы четко понимать разницу между занулением и заземлением, давайте обратимся к стандартной схеме включения нагрузки к трехфазному источнику питания по схеме Y (звезда). Если мы рассматриваем в качестве нагрузки трехфазный трансформатор, трехфазный асинхронный электродвигатель, трехфазную печь, то система будет функционировать, будучи подключенной с помощью трех проводов с фазами A, B, С и нулевого провода N. По сути, если мы рассматриваем электроустановки на производстве, то наличие четвертого проводника выполняет чисто защитные функции. При пробое изоляции обмоток трехфазного электродвигателя высокий потенциал устремляется на корпус устройства, который находится в прямой гальванической связи с проводом N, то есть рабочим нолем. Следовательно, при таком подключении произойдет короткое замыкание, что вызовет отключение трехфазного автомата защиты.

Какая система надежнее?

Для сравнения можно ознакомиться с несколькими пунктами:

Как показывает практика, нередки случаи обрыва или отгорания нулевого провода в электрощите, что делает зануляющую систему защиты не действующей. В этом случае появляется реальная угроза поражения человека электрическим током. Во избежание подобной проблемы, места коммутации нужно периодически осматривать, что создает определенные неудобства.


Подгоревший нулевой провод в распределительном щитке близок к полному обрыву

  • Заземляющая система избавлена от указанных недостатков, так как РЕ-проводник не участвует в общей работе электропроводки и задействуется только при возникновении утечки, чтобы отвести ток на землю.
  • Устройство зануления требует определенных знаний и навыков работы с электрическими цепями, что в случае их отсутствия также причиняет некоторые неудобства, связанные с необходимостью вызова электрика.

Принимая во внимание изложенное, можно сделать вывод, что система заземления более надежна и безопасна, поэтому лучше использовать ее. Однако в случае отсутствия такой возможности, можно прибегнуть к альтернативному варианту. Запрещается производить зануление непосредственно в розетке путем установки перемычки между нулевым разъемом и заземляющей скобой

Это создает угрозу для человека (поражение электротоком) и для бытовой техники.

Назначение заземления

Покупая любое электрооборудование, будь то стиральная машина или холодильник он не рассчитан на пожизненный срок службы и в процессе работы как любое другое оборудование может сломаться. Чтобы защитить электрооборудование от ненормальных режимах работы (перегрузка или короткое замыкание) применяются различные защитные аппараты (автоматы, пробки и т. д.)

Но бывают ситуации, когда защитные устройства не реагируют на возникшие повреждения. Одним из таких случаев является повреждение внутренней изоляции и возникновении на металлическом корпусе оборудования высокого напряжения.

В этом случае защита необходима самому человеку, который попадет под напряжение прикоснувшись к поврежденному оборудованию. Для защиты от таких повреждений и было придумано заземление, основное назначение которого — снизить величину этого напряжения.

То есть, основное назначение заземления — снизить напряжение прикосновения до безопасной величины.

Предположим, что у вас дома имеется потолочный светильник, корпус которого не подключен к заземлению. В следствии повреждения изоляции металлическая часть светильника оказалась под напряжением. В тот момент когда вы попытаетесь поменять лампочку вас ударит током, так как прикоснувшись к корпусу вы становитесь проводником и электрический ток будет протекать через ваше тело в землю.

Если же светильник будет заземлен, большая часть тока будет стекать в землю по заземляющему проводу и в момент касания, напряжение на корпусе, будет намного меньше, а соответственно и величина тока проходящий через вас будет также меньше.

Заземлением — называется соединение металлических нетоковедущих частей электроустановки с землей (контуром заземления) которые в нормально состоянии не находятся под напряжением, но могут оказаться из-за повреждения изоляции.

Также, заземление необходимо для функциональности таких аппаратов как УЗО. Если корпуса электроустановок не будут соединены с землей, то ток утечки протекать не будет, а значит УЗО, не среагирует на неисправность.

Понятие заземления

Прежде чем дать ответ на вопрос, чем отличается заземление от зануления, рассмотрим каждое понятие отдельно. Заземление – это специальное соединение электроустановок с землей. Цель этого соединения является снижение резкого скачка напряжения в электрической сети. Оно используется в той цепи, где нейтраль будет изолирована. Когда будет установлено подходящее заземляющее оборудование, то избыточный ток, который поступает в сеть, будет уходить в землю по отводящим контактам. Сопротивление этой части должно быть относительно низким, чтобы ток был поглощен без остатка.

Также функция защитного заземления электроустановок позволяет увеличить объем аварийного тока замыкания, несмотря на то, что это противоречит его назначению. Заземлитель с большим сопротивлением слабый ток замыкания может не воспринять, только со специальными защитными приборами. В таком случае, когда будет аварийная ситуация, установка будет под напряжением, что может представлять большую опасность для здоровья человека в этом помещении. Назначение защитных электроустановок также рассчитано на отведение блуждающего тока в электрической сети.

Заземлитель является особым проводником, который может состоять из одного или нескольких элементов. Обычно они соединены между собой электропроводящим материалом и заключены в землю, которая поглощает проходящий заряд. В качестве заземляющих проводников может использоваться сталь и медь. По нормам ПУЭ данная мера защиты в обязательном порядке должна делаться в современных жилых домах, а также рабочих помещениях, заводах, в общественных заведениях и других зданиях различного назначения.

В большинстве домов современного образца установлены схемы заземления. Однако их может не быть в старых зданиях. В такой ситуации специалисты рекомендуют заменить проводку трехжильным кабелем с заземляющим проводом, подключив защитную электроустановку. Бывают ситуации, когда нет возможности сделать монтаж полноценного заземляющего контура. В современной электротехнике может использоваться специальное портативное оборудование – переносной заземляющий штырь (шина). Их действие соответствует стандартному заземляющему устройству жилых домов или отводов. Такое устройство имеет хорошее практическое значение, легко подвергается монтажу и переноске, починке, а также имеет широкий функционал.

Функцию заземления могут выполнять несколько самостоятельных групп защитного оборудования. Грозозащитные. Они служат для того, чтобы быстро отводить импульсный высокий заряд от молнии. Зачастую их применение необходимо в разрядниках и современных молниеотводах. Рабочие. Такая группа позволяет поддерживать в нужном режиме работу всех электроустановок при разных условиях (нормальные и аварийные).

Защитные. Данная группа оборудования нужна для предотвращения прямого контакта людей и животных с электрическим зарядом, который возникает в результате механического повреждения фазы в проводе. Они позволяют предотвратить множество несчастных случаев, которые могли бы быть, если проблемы с силовой линией не были замечены своевременно.

Заземлители условно разделены на искусственные и естественные. Искусственные электроустановки представляют собой специальные конструкции, которые делаю специально для того, чтобы увести избыточный ток сети в землю, обеспечив защиту своему дому. Их могут производить на заводе или делаться самостоятельно, используя стальные элементы. Естественными заземлителями является грунт, фундамент под зданием или же дерево возле дома.

Заземление и Зануление: в чем разница?

Как «заземление», так и «зануление» – это термины, используемые при описании электрических установок. Стоит отметить, что зануление уже устарело. Это связано с модернизацией электросетей, что, в свою очередь, влияет на то, что процесс Зануления больше не используется.

О чем это?

Зануление и заземление – это методы защиты от поражения электрическим током в электроустановках. Зануление состоит в соединении электропроводящих частей, таких как металлический корпус, с защитным проводником или защитным нейтральным проводником.

Когда система выходит из строя, она автоматически отключает питание. Зануление можно использовать в установках с максимальным напряжением 500 В в электросети. В такой системе нейтральная точка устройства питания заземлена и защищенные проводящие элементы соединены с нейтральной точкой.

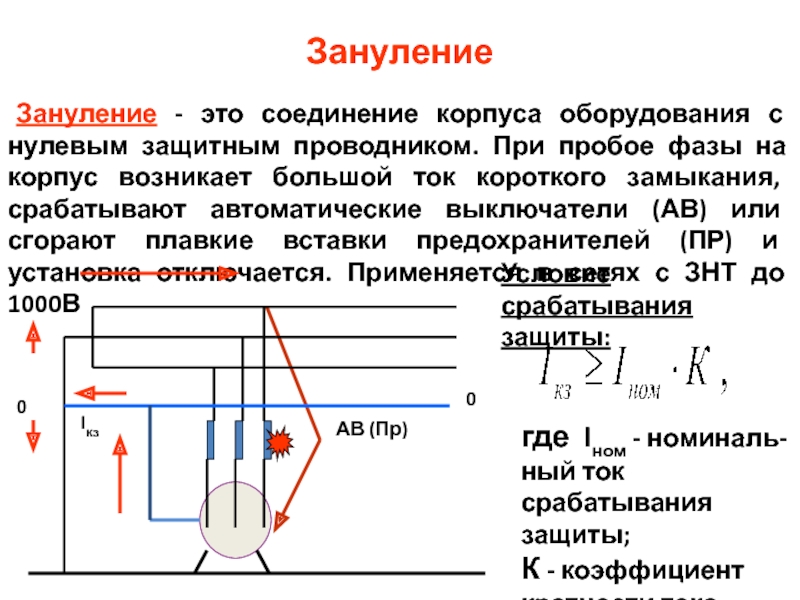

Схема зануления

Заземление, с другой стороны, представляет собой проводник, выполненный из электрического проводника, и соединяет тело, электрифицированное с землей, для его нейтрализации

Заземление выполняется для обеспечения правильной, а также, что очень важно, безопасной работы всех электропроводящих устройств

Схема заземления

Заземление состоит из защитных проводников и защитно-нейтральных проводников. Существует четыре типа заземления. Это: защитное, функциональное, молниевое и вспомогательное заземление. Примером заземления является громоотвод или характерный штифт в вилке бытовых приборов.

В заключение …

  • Зануление соединяет электропроводящие части с защитным проводником
  • Заземление – это провод, соединяющий электрифицированный корпус с землей с целью его безразличия
  • Зануление – это метод, который выходит из употребления, он просто заменяет заземление

zen.yandex.ru/media/yaznal/

Вопросы, возникающие при оформлении систем защиты

Вопрос №1. Можно ли сделать контур заземления под окнами многоэтажного дома и проложить провод в квартиру?

Теоретически это возможно, но при условии, что для этого есть разрешение управляющей компании, сопротивление заземления не превышает 4 Ом, о чем свидетельствует справка из отдела стандартизации, а также подтверждение из управления метеорологии, что устройство не нарушает молниезащиту здания.

Заземлить квартиру в многоэтажке можно, но это сложно оформить документально

Вопрос №2. Можно ли использовать водяной трубопровод для временного заземления, пока не устроено основное?

Однозначно на этот вопрос не возьмется ответить никто. Лучше какое-то время не подключать прибор вовсе, пока не сделается заземление или зануление, но в качестве временной меры подвергать опасности себя и соседей не стоит.

Вопрос №3. Разрешается ли металлическую полосу заземления зарывать плинтусом или укладывать в кабель-каналы?

Можно. Это позволит скрыть неприглядный вид и задекорировать интерьер помещения.

Вопрос №4. Обязан ли электрик из обслуживающей организации по требованию жильцов производить зануление в квартирах старых домостроений, где отсутствует заземление?

Это не является его прямыми обязанностями, но если к вопросу подойти продуктивно и попробовать нанять его, как специалиста, то вряд ли кто-то откажется от дополнительного заработка.

Вопрос №5. В подъездном щитке рабочий ноль выведен из клеммника, соединенного с общим нулем, исходящим из общедомового распределительного щита. Можно ли от свободной клеммы вывести зануляющий провод?

Конечно можно. Это будет то самое расщепление, о котором говорилось в статье. Причем в данном случае оно будет сделано абсолютно верно. Нужно только сделать хороший контакт и проложить провод предельно аккуратно.

В заключение можно сделать вывод: Создать защитную систему можно в любом случае, при любых обстоятельствах. Главное, чтобы она была грамотно и надежно устроена и возложенные на нее функции эффективно выполнялись в полном объеме.

Оцените качество статьи

Нам важно ваше мнение:

Заземление и зануление: отличие друг от друга

Рис 1

Заземление и зануление нужны для отвода напряжения, только происходит это различными способами (Рис 1). В конце статьи приведены схемы подключения TN — C, TN — S, TN — C — S.

Отличие первое – способ утилизации тока

Разница состоит в том, что зануление способствует мгновенному отключению электричества при касании человеком электро шнура или прибора, отводя ток однофазного короткого замыкания на вводной щит, а заземление мгновенно отводит опасное напряжение в почву.

Отличие второе – особенности монтажа

Монтаж заземления и зануления имеет разные степени сложности.

Устройство заземления в частном строении влечет за собой определенные монтажные работы, занимающие в среднем до одного рабочего дня. Приобрести готовые комплекты модульно-штыревого (глубинного) заземления либо выполнить их самостоятельно из допустимых материалов, четко следуя указаниям производителя либо требованиям к заземлению – довольно несложно. Непосредственно заглубление заземлителя можно доверить сервисным службам, имеющим специальное оборудование либо обойтись своими силами, обладая достаточным опытом и физической силой.

Относительно зануления, то сам по себе монтаж контура зануления выглядит нетрудоемким, но не стоит обманываться: при отсутствии должной квалификации электромонтера минимальный промах и незнание могут обернуться бедой.

Отличие третье – защита человека

Согласно правилам устройства электроустановок (ПУЭ), зануление может быть применено только для промышленных установок и не является в полной мере гарантией безопасности. При попадании фазы на открытую часть электроприбора или оборудования, ток никуда не девается. Происходит контакт двух фаз и короткое замыкание. Нейтраль нужна для скорого срабатывания защитного автомата при замыкании, но не для защиты человека от электроудара. Поэтому зануление рекомендуется к использованию на производстве, где при аварии требуется незамедлительное отключение питания.

Отличие четвертое – требования к профессионализму наладчика

Когда организуется зануление, то для того, чтобы верно распознать нулевые точки и подобрать способ защиты, крайне необходимо участие профессионального электрика. А вот грамотно собрать контур заземления и погрузить его в грунт по силам большинству домашних умельцев.

К сожалению, на практике довольно часто можно столкнуться с результатами вопиющей некомпетентности в вопросах зануления и электробезопасности в целом, беря во внимание, как частных наладчиков, так и электриков сервисных служб. А вот типичные и очень опасные ошибки кустарного зануления:

А вот типичные и очень опасные ошибки кустарного зануления:

  • подключение электроприбора с занулением к незануленному щиту;
  • подсоединение заземляющего контакта розетки к «нулевому» автомату;
  • установка в розетке перемычки, соединяющей нулевой и защитный контакты;
  • выполнение зануления в двухпроводной системе и др.

Типы систем заземления

Вы замечали, что нулевой провод в трёхфазном кабеле имеет меньшее сечение, чем остальные? Это вполне объяснимо, ведь на него ложится не вся нагрузка, а только разница токов между фазами. Хотя бы один контур заземления в сети должен быть, и обычно он находится рядом с источником тока: трансформатор на подстанции. Здесь система требует обязательного зануления, но при этом нулевой проводник перестаёт быть защитным: что бывает, если в ТП «отгорел ноль», знакомо многим. По этой причине заземляющих контуров по всей протяжённости ЛЭП может быть несколько, и обычно так оно и есть.

Конечно, повторное зануление, в отличие от заземления, вовсе не обязательно, но зачастую крайне полезно. По тому, в каком месте выполняется общее и повторные зануления трехфазной сети, различают несколько типов систем.

Разница между заземлением и занулением

В системах под названием I-T или T-T защитный проводник всегда берётся независимо от источника. Для этого у потребителя устраивается собственный контур. Даже если источник имеет свою точку заземления, к которой подключен нулевой проводник, защитной функции последний не имеет. Он с защитным контуром потребителя никак не контактирует.

Системы без заземления на стороне потребителя более распространены. В них защитный проводник передаётся от источника потребителю, в том числе и посредством нулевого провода. Обозначаются такие схемы приставкой TN и одним из трёх постфиксов:

  1. TN-C: защитный и нулевой проводник совмещены, все заземляющие контакты на розетках подключаются к нулевому проводу.
  2. TN-S: защитный и нулевой проводник нигде не контактируют, но могут подключаться к одному и тому же контуру.
  3. TN-C-S: защитный проводник следует от самого источника тока, но там всё равно соединяется с нулевым проводом.

Ключевые моменты электромонтажа

Итак, чем вся эта информация может быть полезна на практике? Схемы с собственным заземлением потребителя, естественно, предпочтительны, но иногда их технически невозможно реализовать. Например, в квартирах высоток или на скальном грунте. Вы должны знать, что при совмещении нулевого и защитного проводника в одном проводе (называемом PEN) безопасность людей не ставится в приоритет. А потому оборудование, с которым контактируют люди, должно иметь дифференциальную защиту.

И здесь начинающие монтажники допускают целый ворох ошибок. Неправильно определяя тип системы заземления/зануления и, соответственно, неверно подключают УЗО. В системах с совмещённым проводником УЗО может устанавливаться в любой точке, но обязательно после места совмещения. Эта ошибка часто возникает в работе с системами TN-C и TN-C-S. А особенно часто, если в таких системах нулевой и защитный проводники не имеют соответствующей маркировки.

Разница между заземлением и занулением

Поэтому никогда не используйте жёлто-зелёные провода там, где в этом нет необходимости. Всегда заземляйте металлические шкафы и корпуса оборудования, но только не совмещённым PEN-проводником. На нём при обрыве нуля возникает опасный потенциал. Это необходимо делать защитным проводом PE, который подключается к собственному контуру.

Кстати, при наличии собственного контура на него выполнять незащищённое зануление очень и очень не рекомендуется. Если только это не контур вашей собственной подстанции или генератора. Дело в том, что при обрыве нуля вся разница асинхронной нагрузки в общегородской сети проследует в землю через ваш контур, раскаляя соединяющий провод.

   Защитное заземление. Чем опасно самостоятельное выполнение заземления?

   Принцип работы заземления для зданий по системе ТN-C, TN-S и TN-C-S.

   Заземление дома. Монтаж контура заземления!

   Контур заземления. Заземление и зануление на объектах.

Будем рады, если подпишетесь на наш Блог!

Заземление и зануление их принципиальное отличие и что лучше использовать в доме

Наверняка большинство из вас слышало про такое понятие как зануление и тем более про защитное заземление. А вы знаете, чем они отличаются и что лучше использовать в доме? Если нет, то в этой статье я вам объясню принципиальное отличие этих двух систем и поведаю что желательно использовать в вашем доме.

В чем же различие

Защитное заземление предназначено для предотвращения попадания человека под опасные значения тока при возникновении утечки. Проще говоря, если на корпусе электрического прибора появится ток, то он будет сразу уходить на землю и человек, прикоснувшийся к такому прибору, не будет поражен током.

Причем реализовать заземление можно собственноручно и без серьезных финансовых затрат. Ведь достаточно взять сварочный аппарат, лопату, несколько арматур, полосу металла и медный провод. И ваш контур будет готов. После этого соединяем его с трех проводной сетью вашего дома и все, защита обеспечена.

А зануление представляет собой соединение земли с рабочим нулем. В случае такого же пробоя изоляции вызывает короткое замыкание и вследствие этого отключение защитных автоматов.

А выполнить зануление в доме без вызова специалиста, оный просчитает и выберет специальную точку, просто невозможно.

Для наглядности внимательно рассмотрите схему, на оной показано отличие зануления и заземления в простой форме.

Что выбрать для дома

Здесь я скажу и обозначу свою позицию: я категорически против использования зануления, так как этот метод – это потенциально отложенная опасность. Ведь если вы даже будете очень тщательно и регулярно проверять целостность нуля, все равно есть вероятность, что в результате непредвиденных обстоятельств будет поменяна фазировка и ноль окажется фазой. В таком случае абсолютно все электроприборы, воткнутые в сеть, окажутся под напряжением, а это может привезти к очень плачевным последствиям.

Так же может произойти обрыв нуля, и в этом случае система окажется недееспособна, вновь вы будете под угрозой поражения электрическим током.

Защитное заземление в этом плане на несколько порядков надежнее и будет достаточно проводить ревизию болтового соединения не чаще одного раза в год. И на долгие годы вы будете обеспечены надежной защитой.

zen.yandex.ru/media/energofiksik/

Заземление и зануление, в чем разница?

Заземление. Контур монтируется отдельно, вне зависимости от способа подключения рабочего энергоснабжения. На противоположном конце (от электроустановки) подключается заземляющее устройство. От него должен быть проложен проводник с надежным контактом. Этот проводник соединяется с корпусом электроустановки.

Как правило, в домашних условиях отдельного контакта на корпусе электроустановки не предусмотрено. Сетевой кабель имеет три жилы: фаза, ноль и «земля». Рабочее заземление подключено к соответствующей контактной группе в электрической розетке. При подключении электроприбора, происходит одновременное соединение с питающими контактами и «землей».

Важно! Такой способ подключения является единственно возможным с точки зрения безопасности. Зануление

Система электропитания имеет фазные и нулевые проводники. В случае однофазного питания (традиционные 220 вольт в нашей розетке), это нулевой провод от ближайшей трансформаторной подстанции. Он имеет непосредственный контакт с реальной «землей», в непосредственной близости от трансформатора. Такой вывод называется глухозаземленным

Зануление. Система электропитания имеет фазные и нулевые проводники. В случае однофазного питания (традиционные 220 вольт в нашей розетке), это нулевой провод от ближайшей трансформаторной подстанции. Он имеет непосредственный контакт с реальной «землей», в непосредственной близости от трансформатора. Такой вывод называется глухозаземленным.

При организации трехфазного питания – нулем будет являться нейтральный вывод трансформатора. Принцип подключения такой же. Нейтраль имеет непосредственный контакт с «землей» в пределах трансформаторной подстанции.

Заключение по теме

Подводя итог всему вышесказанному, можно отметить, что заземление и зануление отличаются друг от друга принципом работы и применяемыми дополнительными защитными устройствами, которые приходится настраивать под определенные условия эксплуатации. То есть, в чем их разница, стало понятным. Как показывает практика, заземление в чистом виде – идеальный вариант в современных условиях. Конечно, приходится дополнительно выделять деньги на приобретение УЗО или дифференциальных автоматов, но это стоит того. Безопасность еще никто не отменял, тем более гарантированную безопасность.

Заземление и зануление- в чём разница?

20 Ноя 2014 База знаний электрика

Даже опытные электрики иной раз затрудняются ответить на казалось бы простой вопрос: а в чём разница между заземлением и занулением?

Замечательно объяснил суть заземления и зануления Михаил Ванюшин в своём видеокурсе, очень рекомендую всем электрикам к изучению.

Предлагаю все таки определиться что такое заземление, что такое зануление и выяснить что у них общего и что именно отличает эти понятия.

Как говорил товарищ Сталин- “Есть мнение”   что:

Разница в физике защитного действия: заземление призвано снизить напряжение прикосновения до безопасных значений, а зануление должно вызвать срабатывание защиты и, таким образом отключить аварийную установку.
В большинстве случаев мы имеем дело с занулением, которое ошибочно называют заземлением.

Однако есть один нюанс: всё вышенаписанное относится к системам TN-..; если системы TT или IT, то там РЕ-проводник “живёт своей жизнью”.

А так как самая распространённая система заземления у нас является именно TN, то и рассуждать я буду исходя из применения именно систем типа TN.

Если строго говоря то понятие “заземление” согласно правил это только действие, то есть соединение с помощью заземляющего проводника- электродов заземляющего устройства с шиной ГЗШ (РЕ). Тут правильнее говорить наверное “провод заземления” или “защитный нулевой проводник”.

Если мы речь ведем о РЕ-проводнике то понимаем, что у нас где то выполнено разделение PEN на РЕ и N и у нас обязательно есть ну по крайней мере должен быть контур повторного заземления в ВРУ. Там организована ГЗШ (ну или шина РЕ) куда и подключен ноль с вводного кабеля (PEN- проводник).

В этом случае у нас все токопроводящие части заземлены. А может занулены? Или это одно и тоже?

Давайте разберемся что такое понятие “зануление”. Я сейчас по памяти попытаюсь сформулировать это понятие как я его понимаю, если не прав то вы друзья- коллеги электрики меня поправите.

Зануление— это преднамеренное соединение (то есть не аварийное, а мы специально соединяем) всех токопроводящих частей электроустановки с глухозаземленной нейтралью источника питания, то есть трансформатора, причем именно трехфазного трансформатора, так как у однофазного естественно никакой нейтрали нет.

А приходит к нам в ВРУ или щит учета эта нейтраль именно по PEN-проводнику, к которому есть определенные требования.

То есть для зануления нам надо все токопроводящие части нашего дома или квартиры, а это корпуса электроприборов там например стиралки или компа или холодильника- соединить с этим PEN-проводником. Ну если у нас электропроводка трехпроводная, то естественно что мы соединяем желто-зеленым проводом РЕ с PEN-проводом в ЩУ который у нас как мы помним прикручен на ГЗШ или шину РЕ.

Так получается что это одно и то же что заземление что зануление?? В обоих приведенных мною примерах схема получается абсолютно одинаковая!

Значит это как говаривали раньше- “Говорим партия подразумеваем Лениин, говорим Ленин подразумеваем партия” так и у нас тут получается говорим заземление, подразумеваем зануление, говорим зануление— подразумеваем заземление?

Разницы то получается совсем никакой и нет?

Достал тут из своих закромов ПУЭ-6 от 1985 года и что там нарыл по данному вопросу.

п.1.1.32: Безопасность обслуживающего персонала и посторонних лиц должна обеспечиваться путем:
-применения двойной изоляции

-соблюдения соответствующих расстояний до токоведущих частей или путем закрытия, ограждения токоведущих частей

-применения блокировки аппаратов и ограждающих устройств для предотвращения ошибочных операций и доступа к токоведущим частям

надежного и быстродействующего автоматического отключения частей электрооборудования, случайно оказавшегося под напряжением, и поврежденных участков сети, в том числе защитного отключения

-заземления или занулениякорпусов электрооборудования и элементов электроустановок, которые могут оказаться под напряжением вследствии повреждения изоляции

-применения разделительных трансформаторов

-применения напряжения 42 В и ниже переменного тока частотой 50Гц и 110 В и ниже постоянного тока

-применение предупреждающей сигнализации, надписей и плакатов;

-применения устройств, снижающих напряженность электрических полей;

-использование средств защиты и приспособлений, в том числе для защиты от воздействия электрического поля в электроустановках, в которых его напряженность превышает допустимые нормы.

Важные для нас моменты выделил жирным.

То есть в старых правилах небыло такого понятия как прямое или косвенное прикосновение, а речь велась просто о безопасности людей, в случае ухудшения или повреждения изоляции поврежденный участок должен был обязательно автоматически отключен, а электроустановка должна быть заземлена или занулена.

Переходим к главе 1.7 “Заземление и защитные меры электробезопасности”

Вот определение заземления по ПУЭ-6:

п.1.7.6: Заземлением какой либо части электроустановки или другой установки называется преднамеренное электрическое соединение этой части с заземляющим устройством.
п.1.7.7: Защитным заземлением называется заземление частей электроустановки с целью обеспечения электробезопасности.

Отличие от ПУЭ-7 в том, что в новых правилах добавлено что заземление- это преднамеренное соединение какой либо точки сети, а в остальном осталось по старому.

А сейчас самое важное- определение зануления по ПУЭ-6:

п.1.7.9: Занулением в электроустановках до 1кВ называется преднамеренное соединение частей электроустановки, нормально не находящихся под напряжением, с глухозаземленной нейтралью трансформатора или генератора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с глухозаземленной средней точкой источника в сетях постоянного тока.

Отличие этого определения от определения зануления по новым ПУЭ-7 заключается во первых в том, что в новых правилах зануление названо защитным занулением, а не просто занулением как в ПУЭ-6, а во вторых в новых ПУЭ нет слов “нормально не находящихся под напряжением”.

Больше отличий между старыми и новыми ПУЭ нет! То есть это в принципе осталось как и раньше- все токопроводящие корпуса электроприемникой соединяются с глухозаземленной нейтралью источника тока, например в этажном щите раньше присоединяли к нулевой жиле вводного кабеля.

По ПУЭ-6 не было таких определений как PEN, PE, и N- проводники, а было просто нулевой защитный и нулевой рабочий проводник, а в п.1.7.18 было уточнение что:
“В электроустановках до 1 кВ с глухозаземленной нейтралью нулевой рабочий проводник может выполнять функции нулевого защитного проводника”

Отличие в определении нулевого защитного проводника между ПУЭ-6 и ПУЭ-7 заключается в том, что по ПУЭ-6 этот проводник соединяет с глухозаземленной нейтралью “зануляемые части” в электроустановках, а в ПУЭ-7 защитный нулевой проводник соединяет с глухозаземленной нейтралью трансформатора “открытые проводящие части электроустановки”.

Вот эти определения:

ПУЭ-6 п.1.7.17: Нулевым защитным проводником в электроустановках до 1кВ называется проводник, соединяющий зануляемые части с глухозаземленной нейтралью трансформатора или генератора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с глухоаземленной средней точкой в источнике постоянного тока.

ПУЭ-7 п.1.7.34: Защитный (РЕ) проводник- проводник, предназначенный для целей электробезопасности.
Защитный заземляющий проводник- защитный проводник, предназначенный для защитного заземления.
Защитный проводник уравнивания потенциалов- защитный проводник, предназначенный для защитного уравнивания потенциалов.
Нулевой защитный проводник- защитный проводник в электроустановках до 1кВ, предназначенный для присоединения открытых проводящих частей к глухозаземленной нейтрали источника питания.

Заслуживает внимание в ПУЭ-6 тот момент, что запрещалось использовать электроустановки без зануления:

п.1.7.39: В электроустановках до 1кВ с глухозаземленной нейтралью или глухозаземленным выводом источника однофазного тока, а так же с глухозаземленной средней точкой в трехпроводных сетях постоянного тока должно быть выполненно зануление.
Применение в таких электроустановках заземления корпусов электроприемников без их зануления не допускается.

Так же по старым правилам разрешалось использовать нулевой рабочий провод для зануления, об этом говорит п.1.7.73:

“В качестве нулевых защитных проводников должны быть в первую очередь использованы нулевые рабочие проводники…”

Однако это не означало что это можно было для переносных электроприемников, об этом четко говорил п. 1.7.82:
“Не допускается использовать в качестве нулевых защитных проводников нулевые рабочие проводники, идущие к переносным электроприемникам однофазного и постоянного тока. Для зануления таких электроприемников должен быть применен отдельный третий проводник, присоединяемый во втычном соединителе ответвительной коробки, в щите, щитке, сборке и т.п. к нулевому рабочему или нулевому защитному проводнику.”

Еще в старых ПУЭ-6 был интересный пункт 1.7.84, согласно которому можно было использовать рабочий нулевой провод осветительной линии для зануления электрооборудования, питающегося от других линий.

То есть можно было тупо найти нулевой провод от светильника и использовать его для зануления корпусов электрооборудования, правда при этом должны были выполняться следующие условия указанные в этом пункте:

“п.1.7.84: Нулевые защитные проводники линий не допускается использовать для зануления электрооборудования, питающегося по другим линиям.
Допускается использовать нулевые рабочие проводники осветительных линий для зануления электрооборудования, питающегося по другим линиям, если все указанные линии питаются от одного трансформатора, проводимость их удовлетворяет требованиям настоящей главы и исключена возможность отсоединения нулевых рабочих проводников во время работы других линий.
В таких случаях не должны применяться выключатели, отключающие нулевые рабочие проводники вместе с фазными”

Если говорить о жилых помещениях, то п.7.1.59 пояснял что должно было зануляться по старым правилам:

“п. 7.1.59: В жилых и общественных зданиях должны зануляться металлические корпуса стационарных электрических плит, кипятильников и т.п., а так же переносных бытовых электрических приборов и машин мощностью более 1,3кВт и металлические трубы электропроводок.
Для зануления корпусов стационарных однофазных электрических плит, бытовых кондиционеров воздуха, электрополотенец и т.п., а так же переносных бытовых приборов и машин мощностью более 1,3кВт должен прокладываться от стояка, этажного или квартирного щитка отдельный проводник сечением, равный сечению фазного проводника.
Этот проводник присоединяется к нулевому защитному проводнику питающей сети перед счетчиком (со стороны ввода) и до отключающегося аппарата (при его наличии).”

Однако перемычку с рабочего нуля на заземление для электроплиты и по старым правилам запрещено было делать!- вот этот пункт:

п.7.1.60: Зануление трехфазной электроплиты следует осуществлять самостоятельным проводником, начиная от группового щитка (распределительного пункта). Использование нулевого рабочего проводника для зануления трехфазной электроплиты запрещается.

Итак, сейчас можно сделать некоторые выводы.

1. И заземление и зануление выполняется в целях электробезопасности.
2. Такие понятия как заземление и зануление были как в старых правилах ПУЭ-6 так и в новых ПУЭ-7.
3. Зануление от заземления отличается тем, что при занулении мы соединяем заземляемые части не только с заземляющим устройством, но и с глухозаземленной нейтралью источника тока.

То есть если у нас электропроводка в доме сделана по новым правилам, есть разделение на РЕ и N, то подключая корпус электрообогревателя к шинке РЕ мы таким образом и заземляем и зануляем! Так как в итоге шинка РЕ все равно соединена у нас или в ВРУ или в щите учета с PEN- проводом на вводе в дом. А PEN- проводник в свою очередь соединяется с глухозаземленной нейтралью трансформатора на подстанции.

Вот и получается что это одно и тоже понятие- защитное заземление и защитное зануление.

Говорим- заземление, подразумеваем зануление, говорим зануление, подразумеваем заземление

У некоторых может возникнуть вопрос- ну если это одно и тоже, тогда для чего мы вообще делаем зануление, то есть соединяем заземляемые части с глухозаземленной нейтралью трансформатора?

Отвечаю: это делается для того, что бы при замыкании фазного провода на корпус электроприбора возник ток короткого замыкания и его значение было очень высоким, таким что бы его значения хватило для срабатывания защиты- автоматического выключателя.

Сами представьте- при замыкании фазы источника питания на свою же глухозаземленную нейтраль этот источник замыкается накоротко, то есть сам на себя или что бы было еще понятнее- на минимальное сопротивление нагрузки, а раз нагрузки нет то и ток короткого замыкания стремится практически к бесконечности и ограничивается только активным внутренним сопротивлением самого трансформатора и соединительных проводов.

Поэтому например при нагрузке в 25 ампер ток короткого замыкания в электропроводке может достигнуть и 500 и 1000 ампер, что вполне достаточно для срабатывания автоматического выключателя.

Автомат с характеристикой “С” (самый распространенный) отключается при КЗ с кратностью в 5-10 от номинального тока, то есть например автомат на 25 ампер отключится при от 125 до 250 и выше ампер, а если ток КЗ будет 500 ампер то этот автомат надежно сработает и отключит поврежденный участок, так как этого значения более чем достаточно для срабатывания электромагнитного расцепителя автомата.

А что будет если зануление не делать, а просто соединить с заземляющим устройством, спросите вы. А вот тогда тока короткого замыкания мы можем и не получить и наш защитный автомат просто напросто не отработает и не отключит поврежденный участок что может привести не только к выходу из строй электрооборудования, электропроводки, но и к пожару…

Дело в том, что сопротивление заземляющего устройства очень велико, по крайней мере значительно выше внутренного сопротивления источника тока- трансформатора со всеми присоединенными проводами.

В этом случае при замыкании фазного провода на корпус электроприбора ток будет стекать через заземляющее устройство в землю и при этом значение электрического тока увеличится незначительно (ну если конечно у вас заземлитель не глубоководная скважина с сопротивлением меньше 1 Ома )

Допустим у вас контур повторного заземления сопротивлением в 10 Ом, тогда ток будет протекать:

I=U/R=230:10=23 ампера

Даже автомат на 16 ампер при таком токе отключится далеко не сразу, а может и вовсе не отключиться и это при том что автомат будет совершенно исправный, просто он устроен так, что этого значения тока ему недостаточно для отключения. Согласно ГОСТу автомат должен выдерживать ток 1,42 от номинального в течении часа и не отключаться, а для этого автомата это и получается:

16*1,42=22,72 ампер

Вот и получается что без зануления вроде и повреждение будет (замыкание фазы на корпус) и защитная аппаратура будет исправная, а поврежденный участок автоматически не отключится, что прямо противоречит требованиям ПУЭ-7.

Автор: Технарь (с форума http://ceshka.ru/forum/)

Буду рад вашим комментариям, если есть какие то технические вопросы- то прошу задавать их на форуме, именно там я отвечаю на вопросы- ФОРУМ.

Подписывайтесь на мой канал на Ютубе

Свежее видео с канала “Советы электрика”:

Смотрите еще много видео по электрике для дома!

Узнайте первыми о новостях сайта!

Просто заполни форму:

Теги: заземление, зануление, системы заземления

Про заземление и зануление для «чайников».

Разница между заземлением и занулением

Очень много споров и обсуждений возникает на тему заземления и зануления, а также целесообразности применения этих систем в различных установках. Как раз разницу между этими двумя системами безопасности необходимо знать и понимать для избежания в последующем опасных ситуаций. Основная проблема, как правило, заключается в том, что не все до конца понимают, чем отличается зануление от заземления, но мы попытаемся разобраться в этом.

Зануление

С ПУЭ (правила эксплуатации электроустановок) известно, что по мерам электробезопасности электроустановки (до 1000 Вольт) разделяют на системы, в которых нейтраль (нулевой проводник) глухо заземлена, и где нейтраль изолирована.

При глухо заземленной нейтрали нулевую точку трансформатора или генератора соединяют с заземляющим устройством напрямую или через очень малое сопротивление:

С изолированной нейтралью – схема не подключается к заземляющим элементам или подключается через большое сопротивление и будет иметь такой вид:

Проводник, который выполняет роль рабочего нулевого и защитного проводника обозначается на схеме PEN. Схема показана ниже:

Итак, согласно ПУЭ, занулением в электрических установках называют соединение частей этой установки, которые в нормальном состоянии не находятся под напряжением (например корпус электроприбора) с глухозаземленной нейтралью генераторов или трансформаторов в сетях трехфазных, с выводами источников однофазных токов, которые глухо заземлены, а также с средними точками в цепях постоянного напряжения, которые также глухозаземленной. В данном типе соединений запрещено последовательное соединение элементов защиты – все устройства должны подключатся к защитной шине ПАРАЛЛЕЛЬНО:

Это правильное крепление защиты

Такой вариант недопустим, так как при отключении рабочего нуля 2, корпус прибора может оказаться под напряжением, относительно земли. Если произойдет обрыв «нуля», то в таком случае весь потенциал сети будет на корпусе устройства, что небезопасно.

Если соединению подлежат несколько устройств, то защитный провод каждого прибора выводится отдельно и крепится к общей нулевой шине. Также в защитной цепи не должно быть никаких коммутирующих устройств (автоматы, рубильники, разъединители и так далее).

Заземление

Согласно того же ПУЭ заземлением является соединение частей электроустановки с заземляющим устройством с целью предотвращения поражения электричеством людей и животных. Этот проводник имеет маркировку PE. Главным отличием от зануления здесь будет то, что при заземлении, как правило, используют отдельный контур заземления, а не заземленную нейтраль трансформатора (генератора):

Где 1 – фаза, 2 – нейтраль, 3 – заземление защитное. Эта система заземления полностью независима от нулевого проводника сети и часто применяется в системах с изолированной нейтралью. Такие схемы часто применяются в жилых домах для подключения защитного заземления к бытовым электроприборам

Подключение бытовых устройств к заземлению

Если ваше устройство имеет три клеммы подключения (фаза, нейтраль, заземление) как показано ниже:

Но в вашей квартире или доме отсутствует заземляющий проводник, то совмещение функций нулевого рабочего и защитного проводников ЗАПРЕЩЕНЫ ПУЭ пунктом 1. 7.132., то есть запрещено ставить перемычку между нулем и заземлителем:

Это обусловлено тем, что при потере соединения точки 2 с защитным нулем PEN корпус устройства окажется под потенциалом сети, а также если в случае выполнения каких-то ремонтных работ фаза и ноль будут перепутаны местами – то вы получаете гарантированное напряжение на корпусе вашего прибора, что делает его опасным для окружающих.

Провод защитного заземления имеет желто-зеленую изоляцию:

Поэтому если возникает необходимость подключить защитное заземление для однофазной цепи, то необходимо иметь отдельный защитный проводник. Если у вас его нет, то не стоит экспериментировать, а лучше позвать профессионального электрика, который сможет правильно подключить ваше электрооборудование.

Вся наша жизнь неотделима от всевозможных электрических приборов. Выход из строя любого электрооборудования – это частое и вполне нормальное явление, ни одно устройство не может работать вечно и без единого сбоя. Наша задача — обезопасить этих электрических помощников от короткого замыкания или возникающих в цепи перегрузок, а себя – от повреждения организма высоким напряжением. В первом случае на помощь приходят всевозможные защитные аппараты, а вот для защиты человека применяется заземление и зануление электроустановок. Это одна из самых сложных частей электрики, но мы попробуем разобраться, в чем же различие этих работ, и в каких случаях нужно применять те или иные защитные меры.

Если автоматы, пробки и другие защитные устройства не срабатывают на возникшую неисправность, и в результате образуется пробой внутренней изоляции, на металлическом корпусе установки возникает повышенное напряжение. Касание человеком такого прибора может привести к параличу мышц (при силе тока 20-25 мА), препятствующему самостоятельному отрыву от контакта, аритмии, нарушениям тока крови (при 50-100 мА) и даже летальному исходу.

Если части электроустановки в силу технических особенностей должны находиться под напряжением, то их обязательно ограждают в соответствии с общепринятой техникой безопасности, например, специальными кожухами, барьерами или сетчатыми заграждениями. Для того чтобы предотвратить случайное поражение током при повреждении изоляционных слоев, применяется защитное заземление и зануление. Чтобы понять, чем отличается заземление от зануления, нужно знать, что они собой представляют.

Что такое заземление

Часто начинающие электрики не совсем понимают, в чем же заключается отличие зануления от заземления. Заземление – это соединение электроустановки с землей с целью снижения напряжения прикосновения до минимума. Оно применяется только в сетях с изолированной нейтралью. В результате установки заземляющего оборудования большая часть тока, поступающая на корпус, должна уйти по заземляющей части, сопротивление которой должно быть меньше остальных участков цепи.

Но это не единственная функция заземления. Защитное заземление электроустановок еще и способствует увеличению аварийного тока замыкания, как бы это ни противоречило его назначению. При использовании заземлителя с высоким значением сопротивления ток замыкания может быть слишком мал для срабатывания защитных устройств, и установка в аварийной ситуации останется под напряжением, представляя огромную опасность для человека и животных.

Заземлитель с проводниками образует заземляющее устройство, где он, по сути, и есть проводник (группа проводников), соединяющий токопроводящие части установок с землей. По назначению эти устройства разделяются на следующие группы:

  • грозозащитные, для отвода импульсного тока молнии. Применяются для заземления молниеотводов и разрядников;
  • рабочие, для поддержания необходимого режима работы электроустановок, как в нормальных, так и в аварийных ситуациях;
  • защитные, для предотвращения повреждения живых организмов электрическим током, возникающим при пробое фазного провода на металлический корпус устройства.

Все заземлители делятся на естественные и искусственные.

  1. Естественные – это трубопроводы, металлоконструкции железобетонных сооружений, обсадные трубы и другие.
  2. Искусственные заземлители – это конструкции, сооружаемые специально для этой цели, то есть стальные стержни и полосы, уголковая сталь, некондиционные трубы и другое.

Важно: для использования в качестве естественного заземления не подходят трубопроводы горючих жидкостей и газов, трубы, покрытые антикоррозийной изоляцией, алюминиевые проводники и оболочки кабелей. Категорически запрещается использовать в качестве заземляющих проводников в жилых помещениях водопроводные и отопительные трубы.

Классификация систем заземления

В зависимости от схемы соединения и количества нулевых защитных и рабочих проводником можно выделяются следующие системы заземления электроустановок:

Первая буква в названии системы говорит о типе заземления источника питания:

  • I – токоведущие части полностью изолированы от земли;
  • T – нейтраль источника питания соединяется с землей.

По второй букве можно определить, каким образом заземлены открытые проводящие части электроустановки:

  • N – непосредственная связь с точкой заземления источника питания;
  • T – непосредственная связь с землей.

Буквы, стоящие сразу за N, через дефис, говорят о способе устройства защитного PE и рабочего N нулевых проводников:

  • C – функции проводников обеспечиваются одним проводником PEN;
  • S – функции проводников обеспечиваются разными проводниками.

Устаревшая система TN-C

Такое заземление электроустановок используется в трехфазных четырехпроводных и однофазных двухпроводных сетях, которые преобладают в зданиях старого образца. К сожалению, эта система, несмотря на свою простоту и доступность, не позволяет достичь высокого уровня электробезопасности и на вновь строящихся зданиях не применяется.

Для модернизации старых домов TN-C-S

Защитное заземление электроустановок такого типа используется преимущественно в реконструируемых сетях, где рабочий и защитный проводники объединены во вводном устройстве схемы. Другими словами, эта система используется в том случае, если в старом здании, где эксплуатируется заземление типа TN-C, планируется расположить компьютерную технику или другие телекоммуникации, то есть для осуществления перехода к системе TN-S. Эта относительно недорогая схема отличается высоким уровнем безопасности.

Система TN-C-S позволяет перейти от устаревшей TN-C к TN-S

Специфика системы TN-S

Такая система отличается расположением нулевого и рабочего проводников. Здесь они прокладываются отдельно, причем нулевой защитный проводник PE соединяет сразу все токопроводящие части электроустановки. Чтобы избежать повторного заземления, достаточно устроить трансформаторную подстанцию, имеющую основное заземление. К тому же такая подстанция позволяет добиться минимальной длины проводника от входа кабеля в электроустановку до заземляющего устройства.

1. Заземлитель;
2. Токопроводящие части установки.

Система TT, особенности

Система, где все токоведущие открытые части непосредственно связаны с землей, причем заземлители электроустановки не имеют электрической зависимости от заземлителя нейтрали подстанции, получила название TT.

Система заземления TT отличается наличием заземлителей на каждую токопроводящую часть установки

Характерные отличия системы IT

Отличием этой системы является изоляция нейтрали источника питания от земли или ее заземление через устройства с большим сопротивлением. Такой способ позволяет максимально снизить ток утечки на корпус или в землю, поэтому его лучше использовать в зданиях, где установлены жесткие требования по электробезопасности.

Что такое зануление

Зануление – это соединение металлических частей, не находящихся под напряжением, либо с заземленной нейтралью понижающего источника трехфазного тока, либо с заземленным выводом генератора однофазного тока. Используется для того, чтобы при пробое изоляции и попадании тока на любую нетоковедущую часть устройства, происходило короткое замыкание, приводящее к быстрому срабатыванию автоматического выключателя, перегоранию плавких предохранителей или реакции прочих систем защиты. В основном применяется в электроустановках с глухозаземленной нейтралью.

Принципиальная схема зануления электроустановок

Дополнительная установка УЗО в линию приведет к его срабатыванию в результате разности сил тока в фазном и нулевом рабочем проводе. Если будут установлены и УЗО, и автоматический выключатель, то пробой приведет к срабатыванию либо обоих устройств, либо к включению более быстродействующего элемента.

Важно: При установке зануления необходимо учитывать, что ток короткого замыкания обязательно должен достигать значения плавления вставки предохранителя или отключения автоматического выключателя, иначе свободное протекание тока замыкания по цепи приведет к возникновению напряжения на всех зануленных корпусах, а не только на поврежденном участке. Причем значение этого напряжения будет равно произведению сопротивления нулевого проводника на ток замыкания, а значит чрезвычайно опасным для человеческой жизни.

За исправностью нулевого провода необходимо следить самым тщательным образом. Его обрыв приводит к появлению напряжения на всех зануленных корпусах, так как они автоматически оказываются подключенными к фазе. Именно поэтому категорически запрещается монтаж в нулевой провод любых средств защиты (выключателей или предохранителей), образующих его разрыв при срабатывании.

Для того чтобы уменьшить вероятность повреждения током при обрыве нулевого провода, через каждые 200 м линии выполняются повторные заземления. Такие же меры принимаются на концевых и вводных опорах. Сопротивление каждого повторного заземлителя не должно превышать 30 Ом, а общее сопротивление всех таких заземлений – 10 Ом.

Зануление и заземление: в чем разница?

Главная разница между занулением и заземлением заключается в том, что при заземлении безопасность обеспечивается быстрым снижением напряжения тока, а при занулении – отключением участка цепи, в котором случился пробой тока на корпус или любую другую часть электроустановки, при этом в промежуток времени между замыканием и прекращением подачи питания происходит снижение потенциала корпуса электроустановки, в противном случае через тело человека пройдет разряд электрического тока.

Электрическая схема заземления и зануления

Требования к заземлению (занулению)

Во всех электроустановках, где нейтраль изолирована, обязательно выполняется защитное заземление, а также должна предусматриваться возможность быстрого поиска замыканий на землю.

Если устройство имеет глухозаземленную нейтраль, а его напряжение менее 1000 В, то можно применять только зануление. При оснащении такой электроустановки разделяющим трансформатором, вторичное напряжение должно быть не более 380 В, понижающим – не более 42 В. При этом от разделяющего трансформатора разрешается питать только один электроприемник с номинальным током защитного устройства не более 15 А. В этом случае запрещается заземление или зануление вторичной обмотки.

Если нейтраль трехфазной сети до 1000 В изолирована, то такие электроустановки должны иметь защиту от пробоя в результате повреждения изоляции между обмотками трансформатора и пробивной предохранитель, который монтируется в нейтраль или фазу со стороны нижнего напряжения.

Что и когда необходимо заземлять

Защитное заземление и зануление электроустановок необходимо проводить в следующих случаях:

  1. При переменном номинальном напряжении свыше 42 В и постоянном номинальном свыше 110 В особо опасных и наружных установках.
  2. При переменном напряжении свыше 380 В и постоянном свыше 440 В в любых электроустановках.

Заземляются корпуса электроустановок, приводы аппаратов, каркасы и металлические конструкции распределительных шкафов и щитов, вторичные обмотки трансформаторов, металлические оболочки кабелей и проводов, кабельные конструкции, шинопроводы, короба, тросы, стальные трубы электропроводки и электрооборудование, расположенное на движущихся частях механизмов.

В жилых и общественных зданиях обязательно подлежат занулению (заземлению) электроприборы мощностью свыше 1300 Вт. Если подвесные потолки выполнены из металла, то необходимо заземлить все металлические корпуса осветительных приборов. Ванны и душевые поддоны, выполненные из металла, должны соединяться с водопроводными трубами металлическими проводниками. Делается это для выравнивания электрических потенциалов. Для заземления корпусов кондиционеров воздуха, электроплит и других электроприборов, мощность которых превышает 1300 Вт, применяется отдельный проводник, присоединяемый к нулевому проводнику сети питания. Его сечение и сечение фазного провода, проложенного от распределительного щита, должны быть равными.

Для выравнивания электрических потенциалов ванну следует обязательно замкнуть на водопроводные трубы

С полным перечнем оборудования, требующего заземления или зануления, а также устройств, где наоборот, допускается пренебречь этими защитными мероприятиями, можно ознакомиться в ПУЭ (Правилах устройства электроустановок). Здесь же можно найти все основные правила заземления электроустановок.

Устройство заземления и зануления — это весьма ответственная работа. Малейшая ошибка в расчетах или пренебрежение, казалось бы, одним незначительным требованием может привести к большой трагедии. Выполнять заземление обязаны только люди, имеющие необходимые знания и опыт работы.

Неприятные последствия контакта с электричеством ощутили еще его первооткрыватели. С течением времени люди осознали, что блага, которые дает им этот источник энергии, должны компенсироваться расходами на организацию систем безопасности. Именно такими мерами являются защитное заземление и зануление электрических сетей жилых и промышленных сооружений.

Заземление – это базовый способ обеспечения безопасности использования различного электрического оборудования и установок (радиовышек, бытовых приборов, станков с электрическим приводом и т.п.), находящихся под воздействием искусственных и естественных электромагнитных полей. Схема заземления предполагает соединение энергетического потребителя с большой электрической емкость, то есть землей, и моментальный отвод напряжения с корпуса оборудования в случае пробоев и других аварийных ситуаций.

Характеристики заземления зависят от конструкции заземленной нейтрали электросети. Технические требования и монтаж заземляющих кабелей в городском промышленном и жилищном строительстве определяются Правилами устройства электрических установок. Шины заземления и проводники зануления и заземления электрического оборудованию отмечаются стандартной маркировкой.

В большинстве домов жилищного фонда, особенно в современных, система заземления заложена еще при введении зданий в эксплуатацию. В загородных домах устройство защитной системы ложиться на плечи собственников – дело это затратное, но очень необходимое.

В роли заземлителя обычно выступают металлические профили или стержни, на которые, собственно, и выводится заземляющий проводник от корпусов электрооборудования. Чтобы снизить электрическое сопротивление цепи, часто используются контурные системы, которые своими отводами могут достигать водоносных слоев почвы. Конструкция и степень заглубление зависят от проводимости материала и условий эксплуатации электроустановок.

Зануление – это современный вариант заземления. При использовании схемы TN-S, заземление подводится к нейтрали трансформатора подстанции, а к корпусу электрооборудования подводится нулевой проводник. В случае попадания фазы на корпус установки происходит короткое замыкание, а защитное устройство отключает подачу питания.

Технические требования и время срабатывания регулируются ПУЭ. Основную задачу по защите жизни и здоровья человека зануление выполняет исправно.

В чем разница между занулением и заземлением?

Основное отличие между этими понятиями по принципу их действия можно понять из представленного ниже рисунка. Обе схемы обеспечивают безопасность дома или квартиры, имущества и способны продлить жизнь их жителей.


Для предупреждения несчастных случаев в результате поражения электрическим током нужно проводить профилактическую проверку состояния изоляции. Состояние изоляционных оболочек проверяется в новом оборудовании, после модернизации, реконструкции и длительного перерыва в эксплуатации. Периодичность профилактического контроля – минимум 1 раз в три года. Для измерения сопротивления используются мегаомметры или мультитестеры.

Движение электричества в домах должно быть безопасным и контролируемым. Для предупреждения негативного влияния, когда по причине нарушения изоляции проводников возможен критический контакт с человеком, должны применяться специальные меры: заземление и зануление. В чем разница между ними? Об этом подробнее в данном обзоре. А общее в данных мероприятиях то, что они защищают человека от удара током. Направленное движение электронов осуществляется по пути наименьшего сопротивления. Избежать прохождения тока через человеческое тело можно, направив его по пути с наименьшими потерями. Обеспечивает такое перенаправление использование в электической цепи заземления или зануления.

Для квартирного жилья проще сделать зануление, чем обустроить заземляющий контур.

Что такое заземление

Суть заземления заключается в преднамеренном соединении частей электроустановок и заземляющего устройства (как правило, это — конструкции из металлических полос и штырей, снижающие уровень напряжения до безопасного для человека значения).

Для понимания рассмотрим пример. Допустим, в каком-либо электроприборе (стиральная машина, духовой шкаф или иная бытовая техника) при пробое изоляции и возникает напряжение между корпусом прибора и фазой. При наличии устройства заземления, ток не приведет к критичным последствиям при контакте с человеком. Это обусловлено тем, что в качестве приоритетного проводника будет выступать защитное заземление, имеющее очень низкое сопротивление.

Сопротивление человека варьирует на различных участках тела. В среднем при расчете электробезопасности его принимают равным 1 кОм .
Сопротивление заземления согласно ПУЭ 1.7.62 не должно превышать 4 Ом с учетом сопротивления естественных заземлителей и повторных заземлений у потребителей.

Также контур заземления используется в качестве молниезащиты. В этом случае защитное заземление принимает высоковольтное напряжение и передающее его глубоко в грунт.

По назначению заземлители подразделяют на три класса:

  • Грозозащитный специализируется на отводе молниеносного напряжения
  • Рабочий поддерживает оптимальную работоспособность электрических установок при любых условиях.
  • Защитный противостоит поражению живых организмов высоким пробойным напряжением.

Основные составные части контура — заземлитель и заземляющие проводники. Заземлители могут быть естественными и искусственными. В первом случае, это металлические конструкции, имеющие надежное соединение с землей. Заземлители искусственного происхождения изготавливаются из стальных стержней, труб или уголков, длина которых должна быть не менее 2,5 м. Соединенные сварными швами, они забиваются в землю. Увеличивая число труб (уголков), можно значительно снизить сопротивление контура и сделать его более эффективным.

Что такое зануление

Зануление — это соединением открытых проводящих элементов электрических установок, которые не находятся в нормальном состоянии под напряжением, с глухозаземленным выводом источника однофазного электрического тока (с глухозаземленной нейтральной точкой трансформатора или генератора, в электросетях трехфазного тока; с заземленной точкой источника в электросетях постоянного тока). Данный тип защиты часто используется в квартирах, где отсутствует традиционная система заземления или она имеет устаревший вид.

Зануление бытовой электропроводки выполняется следующим образом:

  • На подстанции производится соединение с землей нейтральной точки трансформатора.
  • Из трансформатора выходят три линии, подключаемые к домашнему электрощиту.
  • Далее, идет распределение по квартирам.

Как действует зануление? Особенность в том, что оно рассчитано на эффект короткого замыкания, которое происходит при попадании напряжения одной из фаз на корпус. Ведь может возникнуть ситуация, когда человек прикасается к корпусу прибора, где уже есть опасное напряжение, а защита еще не сработала. Превращая обычное замыкание на корпус в короткое замыкание, где задействован фазный и нулевой провод, происходит срабатывание защитных устройств и автоматическое отключение поврежденной электроустановки от сети.

Используя данный способ, обязательно . Коммутировать нулевой проводник, который используется в качестве защитного, запрещено .

Чем отличается заземление от зануления?

Отличие заземления от зануления имеется, и оно принципиальное. Если смонтировано полноценное заземление, в результате пробоя фазы на корпус, получается быстрое снижение напряжения тока до безопасного минимума для человека.

В случае с занулением, из-за пробоя тока происходит обесточивание определенного участка цепи, и переход короткого замыкания в другую часть или на корпус электроприбора. Риск попадания человека под опасный разряд минимален, но опасность остается.

Видео по теме

Подводя итог, можно отметить, что более надежный способ защиты — заземление. Использование зануления не рекомендуется. Но, в любом случае, к данному вопросу нужно подходить основательно. Ни в коем случае не отождествляйте два различных метода, отличия и принцип работы которых были рассмотрены в данном обзоре. И помните, устанавливать УЗО, или автоматические выключатели нужно в комплексе с обеими системами.

Для безопасной работы на различных электоустановках и проводниках используется соединение открытых металлических отводов с землей и подключение сети к нулевому кабелю. Но немногие начинающие мастера точно знают, чем отличается заземление и зануление электроустановок и электрооборудования.

Определение заземления

Заземление – это умышленное подключение открытых частей электрического оборудования, которые находятся под напряжением, к специальному заземляющему отводу, шине или другому защитному оборудованию. Это может быть арматура в земле, часть электроустановки и другие приспособления. Такой подход, согласно ПУЭ, является обязательной мерой преднамеренной защиты как жилого, так и нежилого фонда. Это же гласят правила и требования ГОСТ 12.1.030-81 ССБТ (электробезопасность и система стандартов безопасности труда).

Фото – схема

Практически в каждом современном доме установлена схема заземления TN-C-S или TN-S. Но в зданиях старой постройки заземление зачастую вообще отсутствует, поэтому владельцам квартиры в таких постройках приходится своими силами организовывать землю. Такая система называется TN-C. Выполняется при помощи подключения отвода к заземляющему контуру, который может располагаться непосредственно в земле у здания или возле трансформаторной будки.

Рисунок TN-C

Теоретически, такую модернизацию проводки может организовать специальная монтажная компания, но практикуется это редко. Чаще к щитку на этаже (в многоквартирном доме) подводится земля, и уже к ней подключаются остальные провода.

  1. Если фаза попадает на открытый металлический отвод любого электрического устройства, то в нем появляется напряжение. Это же случается, если, к примеру, нарушена изоляция кабеля. Человеческое тело – отличный проводник тока, если Вы дотронетесь к такому отводу, то получите сильный удар током. Заземление поможет избежать это;
  2. Блуждающие токи уходят в заземляющий проводник, этим гарантируется охрана жизни;
  3. В особенности опасно напряжение, которое попадает на радиаторы отопления. В таком случае, все батареи в доме становятся проводниками тока. Но если установлена земля, то все напряжение уйдет по проводнику.

Фото – вариант земли

Если нет возможности провести полноценный заземляющий контур, тогда используются другие способы. К примеру, сейчас очень распространено подключение переносных заземляющих штырей (портативные шины). Их действие никак не отличается от стандартного стационарного отвода, но при этом они гораздо практичнее по своему функционалу.


Фото – переносная шина

Назначение зануления

Иногда зануление и заземление путают друг с другом, так в чем разница между ними? Зануление применяется по ПУЭ только для промышленных установок и не является гарантом безопасности. Если фаза попадает на открытую часть устройства, то ток не уходит. После этого происходит сопряжение двух фаз, и, как следствие, короткое замыкание. Нулевой проводник необходим для быстрого реагирования дифференциального защитного автомата на КЗ, но не для защиты человека от поражения током. Поэтому его принято использовать только на производстве, где требуется быстрое отключение питания в случае аварийной ситуации.


Фото – схема зануления

Нужно ли делать зануление в частном доме или квартиры? Нет, это необязательно, и даже чревато различными негативными последствиями. Скажем, если нулевой провод сгорит, то большее количество электрических устройств, к которым он был подключен, сломается из-за чрезвычайно высокого скачка напряжения. Стоит помнить, что Ваша безопасность не пострадает, если вместе с занулением обустроить также заземление, установить УЗО и защитный выключатель.

Фото – принцип работы зануления

Как установить зануление, чтобы устройство, подключенное к нему, не сгорело:

  1. Нужно использовать трехжильный провод с изоляцией. Одна жила отведена для фазы, вторая для нуля, третья для заземления;
  2. Земля подключается в самом конце электромонтажных работ на корпус безопасного проводника к заземляющему контуру и т. д. Наиболее практичен специальный заземляющий отвод у щита;
  3. В целях безопасности обязательно устанавливаются различные выключатели питания и прочие защитные установки.

Видео: в чем разница зануления и заземления

Главное отличие

Самое главное, что нужно запомнить: схемы зануления и заземления имеют различное защитное действие. Ноль гарантирует быструю реакцию на изменение потенциалов или утечку тока для обеспечивающих защиту установок. Соответственно, при высоком напряжении обеспечивается отключение всех потребителей энергии: осветительных приборов, компьютера и других машин (в том числе, станков, трансформаторов).


Фото – отличие зануления и заземления

Заземлением же обеспечивается выравнивание потенциалов и защита от поражения током. Земля чаще применяется в домашних условиях, её монтаж можно легко сделать своими руками. Но здесь нет гарантии, что предохранители быстро отреагируют на утечку. Оптимальным вариантом для повышения гарантии безопасности является совместное применение зануления и заземления сетей и открытых частей машин.

Перед установкой любого из этих вариантов защиты, нужно обязательно получить разрешение на проведение работ. Также дополнительно проводится расчет защитного проводника, подведение к каждому потребителю в жилище земли и установка защитного оборудования.

Заземление и зануление в чем разница и как отличить проводники


Очень часто даже сами электрики путают два таких понятия как заземление и зануление. Как же их отличить рядовому потребителю? По определению заземление — это принудительное соединение металлических частей оборудования с землей. Главное его назначение — понизить до минимума напряжение, которое может возникнуть на корпусе аппарата, если произойдет пробой изоляции.

Зануление — это соединение металлических частей эл.оборудования с нулевым проводом. Если произойдет пробой изоляции и фаза попадет на зануленный корпус — получится однофазное короткое замыкание. Оно то и вызовет отключение напряжение через защитный автомат. Зануление и заземление выполняют по сути одну задачу, но немного разными способами.

Как на практике отличить проводник заземления от нулевого провода? Допустим у вас не завершен до конца ремонт и из подрозетника торчит кабель с тремя жилами. Определить какая из них фазная не так сложно. Для этого нужно воспользоваться индикаторной отверткой или тестером.

Только поняв какой из проводников является фазным, можно приступать с методам поиска земли и нуля.

Заземление

Заземление представляет собой один проводник или составленную из них группу, находящуюся в соприкосновении с землей. С его помощью выполняется сброс поступающего на металлический корпус агрегатов напряжения по пути нулевого сопротивления, т.е. к земле.

Такое электрическое заземление и зануление электрооборудования в промышленности актуально и для бытовых приборов со стальными наружными частями. Прикосновение человека к корпусу холодильника или стиральной машины, оказавшегося под напряжением, не вызовет поражения электрическим током. С этой целью используются специальные розетки с заземляющим контактом.

Источники помех на шине Земля

Все помехи, воздействующие на кабели, датчики, исполнительные механизмы, контроллеры и металлические шкафы автоматики, в большинстве случаев протекают и по заземляющим проводникам, создавая паразитное электромагнитное поле вокруг них и падение напряжения помехи на проводниках.

Источниками и причинами помех могут быть молния, статическое электричество, электромагнитное излучение, «шумящее» оборудование, сеть питания 220 В с частотой 50 Гц, переключаемые сетевые нагрузки, трибоэлектричество, гальванические пары, термоэлектрический эффект, электролитические процессы, движение проводника в магнитном поле и др. В промышленности встречается много помех, связанных с неисправностями или применением не сертифицированной аппаратуры. В России уровень помех регулируются нормативами — ГОСТ Р 51318.14.1, ГОСТ Р 51318.14.2, ГОСТ Р 51317.3.2, ГОСТ Р 51317.3.3, ГОСТ Р 51317.4.2, ГОСТ 51317.4.4, ГОСТ Р 51317.4.11, ГОСТ Р 51522, ГОСТ Р 50648. На этапе проектирования промышленного оборудования, чтобы снизить уровень помех, применяют маломощную элементную базу с минимальным быстродействием и стараются уменьшить длину проводников и экранирование.

Принцип работы УЗО

Для безопасной работы промышленного и бытового оборудования применяют устройства защитного отключения (УЗО), используют приборы автоматических дифференциальных выключателей. Их работа основана на сравнении входящего по фазному проводу электрического тока и выходящего из квартиры по нулевому проводнику.

Нормальный режим работы электрической цепи показывает одинаковые значения тока в названых участках, потоки направлены в противоположных направлениях. Для того чтобы они и далее уравновешивали свои действия, обеспечивали сбалансированную работу приборов, выполняют устройство и монтаж заземления и зануления.

Пробой в любом участке изоляции приводит к протеканию тока, направляющегося к земле, через поврежденное место с обходом рабочего нулевого проводника. В УЗО показывается дисбаланс силы тока, прибор автоматически выключает контакты и напряжение исчезает во всей рабочей схеме.

Для каждого отдельного эксплуатационного условия предусмотрены различные установки для отключения УЗО, обычно диапазон наладки составляет от 10 до 300 миллиампер. Устройство срабатывает быстро, время отключения составляет секунды.

Основные понятия.

Сила тока— скалярная физическая величина, равная отношению заряда, прошедшего через проводник, ко времени, за которое этот заряд прошел.

где
I— сила тока,qвеличина заряда (количество электричества),t— время прохождения заряда.
Плотность тока— векторная физическая величина, равная отношению силы тока к площади поперечного сечения проводника.

где
j

плотность тока
,
S

площадь сечения проводника.
Направление вектора плотности тока совпадает с направлением движения положительно заряженных частиц.

Напряжение


скалярная физическая величина, равная отношению полной работе кулоновских и сторонних сил при перемещении положительного заряда на участке к значению этого заряда.
гдеAполная работа сторонних и кулоновских сил,q— электрический заряд.

Электрическое сопротивление— физическая величина, характеризующая электрические свойства участка цепи.

гдеρ— удельное сопротивление проводника,lдлина участка проводника,Sплощадь поперечного сечения проводника.

Проводимостьюназывается величина, обратная сопротивлению

где Gпроводимость.

Работа заземляющего устройства

Чтобы присоединить заземляющее устройство к корпусу бытового или промышленного оборудования применяется РЕ-проводник, который из щитка выводится по отдельной линии со специальным выходом. Конструкция обеспечивает соединение корпуса с землей, в чем и заключается назначение заземления. Отличие заземления от зануления состоит в том, что в начальный момент при подсоединении вилки к розетке рабочий ноль и фаза не коммутированы в оборудовании. Взаимодействие исчезает в последнюю минуту, когда размыкается контакт. Таким образом, заземление корпуса имеет надежное и постоянное действие.

Практические советы

При полной или частичной замене, модернизации или ремонте проводки в квартире или загородном доме важно не пренебрегать правилами личной безопасности. Несколько практических советов:

  • Если установлена двухпроводная электрическая сеть, при установке трехпроводной розетки нельзя соединять заземляющий контур и рабочий ноль. Это нарушение одного из основных правил безопасности. Если пренебречь им, корпус бытового прибора, подключенного к сети, всегда будет под напряжением, что отрицательно сказывается на производительности и эксплуатационном сроке, а также несет опасность жизни и здоровью человека и домашних питомцев.
  • Во время строительства дачи или загородного дома установка заземления – обязательное условие эксплуатации электричества. Недорогая, имеющая простую конструкцию заземляющая система сбережет здоровье людей и целостность всей дорогостоящей бытовой техники, электротехнических приборов.
  • Для обеспечения электроэнергией мощных бытовых приборов, например, стиральной или посудомоечной машины, бойлера, в помещении рекомендуется проводить отдельную магистраль электропроводки. Обусловлено это тем, что при одновременном запуске этих приборов датчики УЗО (устройства защитного отключения) и предохранительные датчики будут часто срабатывать, отключая полностью подачу ресурса на квартиру или дом.

Предохранительный автомат и УЗО – это два абсолютно разных электротехнических прибора. Каждый из них имеет свои конструктивные особенности и выполняет определенные функции.

Устройство защитного отключения – это защита человека и домашних питомцев, прибор быстрого срабатывания. Автомат – это электротехнический прибор, который улавливает изменение параметров электрической сети, в частности ее перегрузку. Его основной недостаток – может сработать не сразу, а по истечении определенного времени. Чтобы совместить возможности двух защитных приборов и нивелировать их недостатки, был разработан гибридный прибор – дифавтомат.

{SOURCE}

Два пути устройства заземления

Системы защиты и отвода напряжения подразделяют на:

  • искусственные:
  • естественные.

Искусственные заземления предназначены непосредственно для защиты оборудования и человека. Для их устройства требуются горизонтальные и вертикальные стальные металлические продольные элементы (часто применяют трубы с диаметром до 5 см или уголки № 40 или № 60 длиной от 2,5 до 5 м). Тем самым отличается зануление и заземление. Разница состоит в том, что для выполнения качественного зануления требуется специалист.

Естественные заземлители используются в случае их ближайшего расположения рядом с объектом или жилым домом. В качестве защиты служат находящиеся в грунте трубопроводы, выполненные из металла. Нельзя использовать для защитной цели магистрали с горючими газами, жидкостями и тех трубопроводов, наружные стенки которых обработаны антикоррозионным покрытием.

Естественные объекты служат не только защите электроприборов, но и выполняют свое основное предназначение. К недостаткам такого подключения относится доступ к трубопроводам достаточного широкого круга лиц из соседних служб и ведомств, что создает опасность нарушения целостности соединения.

Ошибки, допускаемые при монтаже

Наиболее распространенными ошибками при устройстве систем защиты бывают следующие:

  1. Недостаточный контакт жилы, соединяющей корпус электроприбора с заземляющей шиной. В этом случае эффективность защиты уменьшается. Запрещается осуществлять контакт с шиной заземления через скрутку. Соединение должно быть только болтовым
  2. Использование в качестве заземлителя трубопроводов отопительной или водопроводной системы. Утечки тока могут проявляться путем поражения через воду или прикосновение к трубам. Кроме того от этого могут пострадать соседи.
  3. В случае отсутствия специального образования или навыков работы с электроприборами, лучше доверить устройство защитных систем опытным специалистам.
  4. Применение в качестве жилы между потребителем и заземляющей шиной алюминиевого провода. Может произойти окисление и контакт будет утрачен.
  5. Неправильная коммутация зануляющего провода при расщеплении с рабочим нулем (фиксация под один зажим). Возможно отгорание проводника и выход из строя защитыУстройство зануления непосредственно в розетке или в распределительной коробке. При нарушении целостности или отключении рабочего нуля (вышел из строя автомат, отгорел контакт), прибор может оказаться под опасным напряжением.

Практически каждый из нас слышал о том, что большинство бытовых приборов нужно заземлять, но мало кто может сказать, для чего, и как оно вообще работает. Еще меньше людей знают, что такое зануление, и совсем немногие могут ответить на вопрос о том, чем отличается ноль от земли. Тем не менее от правильного заземления или зануления зависит человеческая жизнь, поэтому приведенную в этой статье информацию без преувеличения можно назвать жизненно важной.

Зануление

Помимо заземления, в некоторых случаях используют зануление, нужно различать, в чем разница. Заземление и зануление отводят напряжение, только делают это разными способами. Второй метод является электрическим соединением корпуса, в нормальном состоянии не под напряжением, и выводом однофазного источника электричества, нулевым проводом генератора или трансформатора, источником постоянного тока в его средней точке. При занулении напряжение с корпуса сбрасывается на специальный распределительный щиток или трансформаторную будку.

Зануление используется в случаях непредвиденных скачков напряжения или пробоя изоляции корпуса промышленных или бытовых приборов. Происходит короткое замыкание, ведущее к перегоранию предохранителей и мгновенному автоматическому выключению, в этом заключается разница между заземлением и занулением.

Устройство зануления

Чем отличается заземление от зануления, видно и на примере подключения. Корпус отдельным проводом соединяется с нулем на распределительном щитке. Для этого в розетке соединяют третью жилу электрического кабеля с предусмотренной для этого клеммой в розетке. У этого метода есть недостаток, который заключается в том, что для автоматического отключения нужен ток, по размеру больший, чем заданные установки. Если в нормальном режиме отключающее устройство обеспечивает работу прибора с силой тока в 16 Ампер, то малые пробои тока продолжают утекать без отключения.

После этого становится понятно, какая разница между заземлением и занулением. Человеческое тело при воздействии силы тока в 50 миллиампер может не выдержать и наступит остановка сердца. Зануление от таких показателей тока может не защитить, так как его функция заключается в создании нагрузок, достаточных для отключения контактов.

Нулевой проводник

Нулевой проводник или, как его еще называют, нейтраль выполняет простую, но важную функцию. Он выравнивает нагрузки в сети, на выходе обеспечивая напряжение в 220 Вольт. Избавляет фазы от скачков и перекосов, нейтрализуя их. Не удивительно, что его символом является буква n – образован от английского слова Neutral. А сочетание обозначений n, l в электрике всегда идут рядом.

В распределительном щитке все кабели данной расцветки группируются на одной, нулевой шине с соответствующей буквенной аббревиатурой. В розетках также есть необходимая маркировка.

Поэтому мастер никогда не спутает, куда крепить специальный нулевой контакт.

Такая маркировка, принцип работы применимы как к однофазной, так и к трехфазной сети.

Заземление и зануление, в чем разница?

Между этими двумя способами существуют отличия:

  • при заземлении избыточный ток и возникшее на корпусе напряжение отводятся непосредственно в землю, а при занулении сбрасываются на ноль в щитке;
  • заземление является более эффективным способам в вопросе защиты человека от поражения электрическим током;
  • при использовании заземления безопасность получается за счет резкого уменьшения напряжения, а применение зануления обеспечивает выключение участка линии, в которой случился пробой на корпус;
  • при выполнении зануления, чтобы правильно определить нулевые точки и выбрать метод защиты потребуется помощь специалиста электрика, а сделать заземление, собрать контур и углубить его в землю может любой домашний мастер-умелец.

Заземление является системой отвода напряжения через находящийся в земле треугольник из металлического профиля, сваренного в местах соединения. Правильно устроенный контур дает надежную защиту, но при этом должны соблюдаться все правила. В зависимости от требующегося эффекта выбирается заземление и зануление электроустановок. Отличие зануления в том, что все элементы прибора, которые в нормальном режиме не находятся под током, подсоединяются к нулевому проводу. Случайное касание фазы к зануленным деталям прибора приводит к резкому скачку тока и отключению оборудования.

Сопротивление нейтрального нулевого провода в любом случае меньше этого же показателя контура в земле, поэтому при занулении возникает короткое замыкание, которое в принципе невозможно при использовании земляного треугольника. После сравнения работы двух систем становится понятно, в чем разница. Заземление и зануление отличаются по способу защиты, так как велика вероятность отгорания со временем нейтрального провода, за чем нужно постоянно следить. Зануление применяется очень часто в многоэтажных домах, так как не всегда есть возможность устроить надежное и полноценное заземление.

Заземление не зависит от фазности приборов, тогда как для устройства зануления необходимы определенные условия подключения. В большинстве случаев первый способ превалирует на предприятиях, где по требованиям техники безопасности предусматривается повышенная безопасность. Но и в быту в последнее время часто устраивается контур для сброса возникающего излишнего напряжения непосредственно в землю, это является более безопасным методом.

Защита при заземлении касается непосредственно электрической цепи, после пробоя изоляции за счет перетекания тока в землю значительно снижается напряжение, но сеть продолжает действовать. При занулении полностью отключается участок линии.

Заземление в большинстве случаев используют в линиях с устроенной изолированной нейтралью в системах IT и ТТ в трехфазных сетях с напряжением до 1 тыс. вольт или свыше этого показателя для систем с нейтралью в любом режиме. Применение зануления рекомендовано для линий с заземленным глухо нейтральным проводом в сетях TN-C-S, TN-C, TN-S с имеющимися в наличии N, PE, PEN проводниками, это показывает в чем разница. Заземление и зануление, несмотря на отличия, являются системами защиты человека и приборов.

Откуда появился ноль, и каким он бывает

Если рассматривать планету Земля с точки зрения электротехники, то она является сферическим конденсатором. В нем три элемента:

  1. Земная твердь, имеющая отрицательный потенциал.
  2. Ионосфера – слой атмосферы, воспринимающий и частично рассеивающий излучения Солнца. Она имеет положительный потенциал.
  3. Газовая атмосфера, имеющая диэлектрические свойства и играющая роль обкладки.

Разница потенциалов между обкладками этого глобального конденсатора равна 300 тыс. вольт. Она уменьшается по мере приближения к поверхности. Так, на высоте 100 метров ее значение 10 тыс. вольт.

Почему мы считаем потенциал Земли равным нулю, ведь на самом деле он имеет вполне материальное значение, хотя и c отрицательным знаком? Этот вопрос стоит задать ученым XVIII или XIX веков, заложивших основы электротехники.

Например, английскому физику Майклу Фарадею. Так им было удобнее измерять напряженность электромагнитного поля – принять за точку отсчета (ноль) Землю. Этот прием используется во многих отраслях науки. Например, в термодинамике. В ней за абсолютный ноль принята температура, при которой прекращается движение электронов в атомной структуре любого вещества.

Это так называемая шкала Кельвина, которая отличается от другой системы измерения температур – она предложена Андерсом Цельсием – на 273 градуса со знаком минус.

Итак, электрический ноль – это условное понятие, которое применяют в отношении любого предмета с отрицательным потенциалом. Его можно получить тремя способами:

  1. Присоединившись к земной тверди, отчего и произошло понятие «заземление».
  2. Кристаллическая решетка всех металлов имеет отрицательный заряд разной величины, что определяет степень их электрохимической активности. Поэтому достаточно присоединиться к металлическому предмету большой массы и объема. Два последних условия являются обязательными, поскольку тело должно иметь электрическую емкость, сравнимую с Земной. Это называется рабочим заземлением.
  3. Соединив проводники с текущим по ним переменным током так, чтобы в общей точке сумма их векторного сложения была равна нулю (так называемая схема звезда), из-за чего ее назвали нейтралью. Это основа приема, называемого в электротехнике занулением.

Полезные термины электротехники

Для понимания некоторых принципов, по которым выполняются защитные зануление, заземление и отключение следует знать определения:

Глухозаземленная нейтраль представляет собой нулевой провод от генератора или трансформатора, непосредственно подключенный к заземляющему контуру.

Ею может служить вывод от источника переменного тока в однофазной сети или полюсная точка источника постоянного тока в двухфазных магистралях, как и средний выход в трехфазных сетях постоянного напряжения.

Изолированная нейтраль представляет собой нулевой провод генератора или трансформатора, не соединенный с заземляющим контуром или контактирующий с ним через сильное поле сопротивления от сигнализационных устройств, защитных приборов, измерительных реле и других приспособлений.

Дополнительные сведения о нахождении земли, фазы, нулевого провода

Добавим другой способ — промышленностью запрещен. Лампочка в патроне с двумя оголенными проводами. При помощи инструмента находят фазу, можно жилу замыкать на заземление. Нельзя использовать водопроводные, газовые, канализационные трубы, прочие инженерные конструкции. По правилам, оплетка кабельной антенны снабжена занулением (заземлением). Относительно нее можно тестером (запрещенной стандартами лампочкой в патроне) находить фазу.

Для решительных людей порекомендуем пожарные лестницы, стальные шины громоотводов. Нужно зачистить металл до блеска, звонить на участок фазу

Обратите внимание, далеко не все пожарные лестницы заземлены (хотя обязаны быть), шины громоотводов 100%. Если обнаружите столь вопиющий произвол, можно обратиться в управляющие организации, при отсутствии реакции – стучите (россияне именуют правозащитников стукачами) государственным инстанциям

Указывайте нарушение правил защитного зануления зданий.

Принятые обозначения заземляющих устройств в сети

Все электрические установки с присутствующими в них проводниками заземления и нулевыми проводами в обязательном порядке подлежат маркировке. Обозначения наносятся на шины в виде буквенного обозначения РЕ с переменно чередующимися поперечными или продольными одинаковыми полосками зеленого или желтого цвета. Нейтральные нулевые проводники маркируются голубой литерой N, так обозначается заземление и зануление. Описание для защитного и рабочего нуля заключается в проставлении буквенного обозначения PEN и окрашивании в голубой тон по всей протяженности с зелено-желтыми наконечниками.

Буквенные обозначения

Первые литеры в пояснении к системе обозначают выбранный характер заземляющего устройства:

  • Т – соединение источника питания непосредственно с землей;
  • I – все токоведущие детали изолированы от земли.

Вторая буква служит для описания токопроводящих частей относительно подсоединения к земле:

  • Т говорит об обязательном заземлении всех открытых деталей под напряжением, независимо от вида связи с грунтом;
  • N – обозначает, что защита открытых частей под током осуществляется через глухозаземленную нейтраль от источника питания непосредственно.

Буквы, стоящие через тире от N, сообщают о характере этой связи, определяют метод обустройства нулевого защитного и рабочего проводников:

  • S – защита РЕ нулевого и N-рабочего проводников выполнена раздельными проводами;
  • С – для защитного и рабочего нуля применяется один провод.

Виды защитных систем

Классификация систем является основной характеристикой, по которой устраивается защитное заземление и зануление. Общие технические сведения описаны в третьей части ГОСТ Р 50571.2-94. В соответствии с ней заземление выполняется по схемам IT, TN-C-S, TN-C, TN-S.

Система TN-C разработана в Германии в начале 20 века. В ней предусмотрено объединение в одном кабеле рабочего нулевого провода и РЕ-проводника. Недостатком является то, что при отгорании нуля или возникшем другом нарушении соединения на корпусах оборудования появляется напряжение. Несмотря на это система применяется в некоторых электрических установках до нашего времени.

Системы TN-C-S и TN-S разработаны взамен неудачной схемы заземления TN-C. Во второй схеме защиты два вида нулевых провода разделялись прямо от щитка, а контур являлся сложной металлической конструкцией. Эта схема получилась удачной, так как при отсоединении нулевого провода на кожухе электроустановки не появлялось линейное напряжение.

Система TN-C-S отличается тем, что разделение нулевых проводов выполняется не сразу от трансформатора, а примерно на середине магистрали. Это не было удачным решением, так как если обрыв нуля случится до точки разделения, то электрический ток на корпусе будет представлять угрозу для жизни.

Схема подсоединения по системе ТТ обеспечивает непосредственную связь деталей под напряжением с землей, при этом все открытые части электроустановки с присутствием тока связаны с грунтовым контуром через заземлитель, который не зависит от нейтрального провода генератора или трансформатора.

По системе IT выполняется защита агрегата, устраивается заземление и зануление. В чем разница такого подсоединения от предыдущей схемы? В этом случае передача излишнего напряжения с корпуса и открытых деталей происходит в землю, а нейтраль источника, изолированая от грунта, заземляется посредством приборов с большим сопротивлением. Эта схема устраивается в специальном электрическом оборудовании, в котором должна быть повышенная безопасность и стабильность, например, в лечебных учреждениях.

Виды систем зануления

Система зануления PNG является простой в конструкции, в ней нулевой и защитный проводники совмещаются на всей протяженности. Именно для совмещенного провода применяется указанная аббревиатура. К недостаткам относят повышенные требования к слаженному взаимодействию потенциалов и проводникового сечения. Система успешно используется для зануления трехфазных сетей асинхронных агрегатов.

Не разрешается выполнять защиту по такой схеме в групповых однофазных и распределительных сетях. Запрещается совмещение и замена функций нулевого и защитного кабелей в однофазной цепи постоянного тока. В них применяется дополнительный нулевой провод с маркировкой ПУЭ-7.

Есть более совершенная система зануления для электроустановок, питающихся от однофазной сети. В ней совмещенный общий проводник PEN присоединяется к глухозаземленной нейтрали в источнике тока. Разделение на N и РЕ проводники происходит в месте разветвления магистрали на однофазных потребителей, например, в подъездном щите многоквартирного жилища.

В заключение следует отметить, что защита потребителей от поражения током и порчи электрических бытовых приборов при скачках напряжения является главной задачей энергообеспечения. Чем отличается заземление от зануления, объясняется просто, понятие не требует специальных знаний. Но в любом случае меры по поддержанию безопасности бытовых электроприборов или промышленного оборудования должны осуществляться постоянно и на должном уровне.

в чем разница, плюсы и минусы

В предназначении и монтаже этих способов защиты от поражения электрическим током путаются даже профессиональные электрики. Речь идет не о всех, но прецеденты есть. А ведь элементарное понятие терминов иногда спасает десятки жизней. Даже если говорить не о поражении током, а о сдаче в эксплуатацию нового частного дома. Если выполнить защиту неправильно, контролирующая организация не разрешит подачу напряжения на вводной щит. И правильно сделает, никому не хочется брать на себя ответственность за жизни людей. Сегодня разберемся, что означают термины заземление и зануление, в чем разница между ними, и когда возможно использование того или иного способа защиты.

Правильно выполненное заземление – залог долговечности бытовых приборов и безопасности человека.

Содержание статьи

Требования электробезопасности: выдержки из ГОСТ

В соответствии с ГОСТ 12.1.009–76:

  • защитное заземление – это преднамеренное электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей, которые могут  оказаться под напряжением;
  • зануление – это преднамеренное электрическое соединение с нулевым защитным проводником металлических нетоковедущих частей, которые могут оказаться под напряжением.

В ГОСТ Р 50571.2– 94 «Электроустановки зданий. Часть 3. Основные характеристики» приводится классификация систем заземления электрических сетей: IT, TT, TN–С, TN–C–S, TN–S.

Однако иногда возможности заземлить устройства, нет. Тогда делается защитное зануление

Согласно ПУЭ заземление выполняется (при наличии контура или возможности его монтажа) в обязательном порядке. Заземленными должны быт все металлические корпуса электроприборов, которые гипотетически могут попасть под напряжение. Если возможность заземления отсутствует, производится защитное зануление с обязательной установкой устройств защитного отключения (УЗО) и автоматических выключателей в вводном электрическом щите.

Конечно, язык, которым написаны ПУЭ и ГОСТ бывает сложен для человека без электротехнического образования, а значит стоит разобрать подробно, что такое заземление и зануление на обычном языке, понятном простому обывателю.

Все металлические шкафы и корпуса приборов должны быть заземлены или занулены

Что такое заземление: как устроено, принцип работы и преимущества такой защиты

Принцип работы заземления в том, чтобы не допустить прохождения электрического тока через тело человека, если в силу каких-либо обстоятельств корпус электроприбора окажется под напряжением. Такое может случиться при повреждении изоляции жил кабеля. Рассмотрим пример. Жила с поврежденной изоляцией соприкасается с металлическим корпусом микроволновой печи. Хозяйка, готовя пищу на кухне, прикасается к электроприбору, который не заземлен. Это приводит к тому, что ток устремляется к земле, используя человеческое тело, как проводник. Итог может быть самым плачевным, вплоть до летального исхода.

Неисправная электропроводка приводит к возникновению напряжения на корпусе бытовых приборов

Теперь разберем для чего нужно заземление, как оно работает. Тот же пример, но уже с использованием защиты. Требования к заземлению применяются самые жесткие. При замерах сопротивление контура должно практически отсутствовать, что позволяет току беспрепятственно уходить в землю по шине. Законы физики не дают напряжению протекать через человеческое тело, которое имеет свое сопротивление. У одних оно больше, у других меньше, но наличие его не оспаривается. Получается, что ток утекает по пути наименьшего сопротивления, через заземлитель. Если при этом в схему включено УЗО, оно определит утечку и отключит подачу электроэнергии на прибор.

Устройство защитного отключения (УЗО) срабатывает при малейшей утечке тока

Что такое зануление электроприборов: возможности применения

Защитное зануление электроприборов используется, если смонтировать заземление невозможно. Такая ситуация может возникнуть в случае, если многоквартирный дом построен в советские времена. Своего контура у таких домов нет, а самостоятельно его устроить не получится.

Защитное зануление – это система, выполняющая отличную от заземления работу. Если второе призвано увести напряжение в землю, исключая возможность поражения электрическим током, то первое выполняется с целью создания (при пробое изоляции и попадания напряжения на корпус) короткого замыкания. В этом случае срабатывает автоматика и электричество отключается.

Источником опасности может стать любой незаземленный электроприбор

Важная информация! В многоквартирных домах современной постройки и частных секторах в наши дни монтаж зануления запрещен. Это продиктовано целями безопасности проживающих. Автоматика может подвести, что приведет к непоправимым последствиям.

Защитное зануление требует правильного монтажа. Не стоит думать, что достаточно бросить перемычку с нулевого контакта внутри розетки на заземляющий. Это категорически запрещено. Рассмотрим ситуацию, когда уже «подгоревший» ноль подвергается нагрузке короткого замыкания, а автомат еще не успевает сработать. Ноль отгорает, исключив замыкание, но прибор остается под напряжением. Человек, надеясь на отсутствие электричества (света ведь нет, ноль отгорел) на ощупь продвигается к выходу и облокачивается на корпус бытового прибора, находящегося под напряжением. Исход ясен, не так ли?

Правильно  выполненное заземление вкупе с защитной автоматикой – залог спокойствия проживающих в доме или квартире

Зануление и  заземление: в чем разница

Разница этих систем в методе осуществления защиты. При устройстве защитного заземления роль отсекателя напряжения при возникновении аварийной ситуации берет на себя УЗО, а в случае монтажа зануления УЗО становится бессильно, сработать может только автомат. Почему так происходит? Устройство защитного отключения реагирует только на токовые утечки, совершенно игнорируя любые перегрузки, включая короткое замыкание. В случае монтажа зануления и включения в схему УЗО без автомата, при коротком замыкании УЗО не срабатывает, а попросту сгорает, не отключив напряжение с линии.

Вот  к чему может  привести неправильный  монтаж защитного зануления

Чем отличается заземление от зануления: обобщение

Заземление отличается от зануления способом защиты и монтажом. Такие системы противоречат друг другу, а значит монтаж схемы с включением обоих вариантов, неприемлем. Зануление устраивается только в многоквартирных домах, не оборудованных собственным контуром. В иных случаях такой монтаж запрещен. О способах его устройства сейчас поговорим подробнее.

Что такое зануление и как его правильно устроить

Схема монтажа выглядит следующим образом. Пришедшая к вводному автомату нейтраль раздваивается, каждая из жил идет на отдельную шину. Одна из шин становится нулевой, а вторая заземляющей. От шины нейтрали жилы идут через автоматику и дальше на все нулевые контакты потребителей квартиры. Заземляющая соединяется с корпусом вводного щита, провод желто-зеленого цвета от нее идет на соответствующие контакты розеток и осветительные приборы, которые этого требуют. Соприкосновение заземляющего провода  с нулевым после защитной автоматики запрещено.

Вывод заземления из-под земли. Ниже, на определенном расстоянии находится контур

Важная информация! Неправильный монтаж защитного зануления приводит к отгоранию жил кабелей, пожару. Так же возможно поражение электрическим током вплоть до летального исхода.

Лучший вариант защиты это заземляющее устройство?

Единственно правильный ответ на этот вопрос – да. Это действительно так. Контур заземления, смонтированный по всем правилам, защитит человека намного лучше предыдущего варианта. Улучшить защиту можно при помощи дополнительных устройств – автоматических выключателей, УЗО или дифавтоматов. Ведь что такое защитное заземление? По своей сути это система отвода электрического тока в случае аварии туда, где он не может навредить человеку.

Так должен выглядеть готовый контур заземления частного дома

Касаемо заземляющего устройства можно сказать, что оно может быть различным – контур заземления по периметру здания, «треугольник» во дворе или естественный заземлитель. Все правила и способы его монтажа мы обязательно рассмотрим в одной из ближайших тем. Но для общей информации имеет смысл понять определение, что является естественным заземлителем.

Полезно знать! В качестве естественного заземлителя можно использовать любые металлические конструкции, находящиеся под землей, за исключением трубопроводов ГСМ, канализации и предметов, покрытых антикоррозийными составами. Водопроводные трубы для этой цели могут использоваться.

В таких домах заземление не предусмотрено – придется довольствоваться занулением

Преимущества и недостатки квартирного зануления

О недостатках такой защиты говорилось сегодня много. Попробуем обобщить информацию. При таком способе нельзя быть уверенным на 100% в своей защите. Особенно, если монтаж выполнен неправильно. Еще одним минусом является то, что при слабом контакте или поврежденном кабеле, автомат просто не успеет сработать. В результате провод отгорит, что потребует ремонта.

Положительным в такой защите является возможность ее монтажа в многоквартирном доме старой постройки, где контур заземления отсутствует. Хоть и плохая, но все же защита. Сразу вспоминается поговорка, «с паршивой овцы хоть шерсти клок» или «на безрыбье и рак – рыба». Предлагаем  посмотреть несколько фото примеров щитов с выполненным в них занулением.

Заключение

Несмотря на то, что монтаж защитного зануления в жилых помещениях не рекомендуется, бывают ситуации, когда без него не обойтись. Тогда уже не до выбора, и человек применяет те средства защиты, которые ему доступны. Главное – это развести схему электропроводки квартиры и сделать правильно все расключения в вводном распределительном щите. Помните, что от этого зависит сохранность имущества, здоровье, а иногда и жизнь. Ведь напряжение в домашней сети опасно – оно может нанести серьезный ущерб организму.

Очень надеемся, что изложенная сегодня информация была полезна читателям. Если возникли вопросы, мы всегда рады на них ответить. Задать их можно в обсуждении ниже. Там же можно и поделиться своим опытом или оставить комментарий к статье.

А напоследок интересный и познавательный ролик по теме нашего сегодняшнего разговора:



Предыдущая

ИнженерияЛичный кабинет на портале MOS.RU: лайфхаки для пользователей

Следующая

ИнженерияПЛЭН отопление: специфика новой технологии инфракрасного обогрева

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

В чем разница между соединением, заземлением и заземлением?

Соединение, Заземление и Заземление

Одним из самых непонятных и запутанных понятий является различие между Соединением, Заземлением и Заземлением. Соединение — это более четкое слово по сравнению с заземлением и заземлением, но между заземлением и заземлением есть небольшая разница. Заземление и заземление на самом деле являются разными терминами для выражения одной и той же концепции.

В чем разница между соединением, заземлением и заземлением?

Содержание:


Введение заземление

Заземление или заземление в системе электропроводки представляет собой проводник, обеспечивающий низкоимпедансный путь к земле для предотвращения появления опасного напряжения на оборудовании.Заземление чаще используется в стандартах Великобритании, Европы и большинства стран Содружества (IEC, IS), а слово «заземление» используется в стандартах Северной Америки (NEC, IEEE, ANSI, UL).

Мы понимаем, что Заземление и Заземление необходимы, и понимаем, как это сделать, но у нас нет кристально ясной концепции для этого. Мы должны понимать, что на самом деле есть две отдельные вещи, которые мы делаем для одной и той же цели, которую мы называем Заземлением или Заземлением.

Заземление — это для привязки нашего электрического источника к земле (обычно через соединение с каким-либо стержнем, вбитым в землю, или каким-либо другим металлом, который имеет непосредственный контакт с землей).

Цепи заземления машин должны иметь эффективный обратный путь от машин к источнику питания, чтобы функционировать должным образом (Здесь нейтральная цепь).

Соединение заземления с задней дверцей распределительного щита (металлические детали)

Кроме того, обесточенные металлические компоненты в системе, такие как шкафы оборудования, кожухи и конструкционная сталь, должны быть электрически соединены и заземлены должным образом, чтобы потенциал напряжения не мог существуют между ними. Однако могут возникнуть проблемы, когда такие термины, как «связь», «заземление» и «заземление» взаимозаменяемы или перепутаны в определенных ситуациях.

В системе распределения питания типа TN , в США NEC (и, возможно, в других странах) использование: оборудование заземлено для пропуска тока короткого замыкания и срабатывания защитного устройства без электризации корпуса устройства. Нейтральный — это текущий обратный путь для фазы. Эти заземляющий проводник и нейтральный проводник соединяются вместе и заземляются на распределительном щите, а также на улице, но цель состоит в том, чтобы ток не протекал по заземленному заземлению, за исключением кратковременных условий неисправности.

Здесь мы можем сказать, что заземление и заземление практически одинаковы.

Но в системе распределения питания типа TT (в Индии) нейтраль заземлена (здесь это фактически называется заземлением) в источнике распределения (на распределительном трансформаторе), а четыре провода (нейтраль и три фазы) распределяются к потребителю. . В то время как со стороны потребителя все корпуса электрооборудования соединены и заземлены в помещении потребителя (здесь это называется заземлением).

Потребитель не имеет разрешения смешивать нейтраль с землей в своем помещении здесь заземление и заземление на практике различаются.

В обоих вышеуказанных случаях заземление и заземление используются для одной и той же цели . Давайте попробуем разобраться в этой терминологии по порядку.

Перейти к содержанию ↑


Соединение

Соединение — это просто действие по соединению двух электрических проводников вместе . Это могут быть два провода, провод и труба, или это могут быть два Оборудования. Соединение должно быть выполнено путем соединения всех металлических частей, которые не должны проводить ток во время нормальной работы, чтобы привести их к одному и тому же электрическому потенциалу.

Соединение гарантирует, что эти две соединенные вещи будут иметь одинаковый электрический потенциал. Это означает, что у нас не будет накапливаться электричество в одном оборудовании или между двумя разными устройствами. Между двумя связанными телами не может протекать ток, потому что они имеют одинаковый потенциал.

Само склеивание, ничего не защищает. Однако, если одна из этих коробок заземлена, накопление электроэнергии невозможно. Если заземленная коробка соединена с другой коробкой, другая коробка также имеет нулевой электрический потенциал.

Защищает оборудование и человека, уменьшая протекание тока между частями оборудования с разным потенциалом.

Основной причиной соединения является безопасность персонала, поэтому кто-то, касающийся двух частей оборудования одновременно, не получает удара током, становясь путем выравнивания, если они имеют разные потенциалы. Вторая причина связана с тем, что произойдет, если фазный проводник коснется внешней металлической детали.

Соединение помогает создать обратный путь к источнику с низким импедансом.Это вызовет протекание большого тока, что, в свою очередь, вызовет срабатывание выключателя.

Другими словами, существует соединение , позволяющее отключить выключатель и тем самым устранить неисправность .

Типовое соединительное соединение

Соединение с электрическим заземлением широко используется для обеспечения того, чтобы все проводники (человек, поверхность и изделие) находились под одинаковым электрическим потенциалом . Когда все проводники имеют одинаковый потенциал , разряд не может возникнуть .

Перейти к содержанию ↑


Заземление

Средства заземления , соединяющие обесточенную часть (подразумевается часть, не проводящая ток в нормальных условиях) с землей, например, рамы электрооборудования, кожухи, опоры и т. д.

Целью заземления является минимизация риска поражения электрическим током при прикосновении к металлическим частям при наличии неисправности. Обычно для этого используется зеленый провод в качестве номенклатуры.

В условиях неисправности обесточенные металлические части электроустановки, такие как рамы, кожухи, опоры, ограждения и т. д.может достигать высокого потенциала по отношению к земле, так что любой человек или бездомное животное, касающееся их или приближающееся к ним, будет подвергаться разности потенциалов, что может привести к протеканию тока через тело человека или животного такой силы, которая может оказаться фатальным.

Во избежание этого нетоковедущие металлические части электрической системы подключаются к общей массе земли с помощью системы заземления, состоящей из заземляющих проводников для безопасного отвода токов короткого замыкания на землю.

Заземление выполнено путем соединения металлической системы с землей. Обычно это достигается путем введения заземляющих стержней или других электродов глубоко в землю.

Заземление предназначено для обеспечения безопасности или защиты электрооборудования и человека путем отвода электрической энергии на землю .

Перейти к содержанию ↑


Заземление

Заземление означает соединение токоведущей части (это означает часть, которая в нормальных условиях проводит ток) к земле, например, к нейтрали силового трансформатора. Это делается для защиты оборудования энергосистемы и обеспечения эффективного обратного пути от машины к источнику питания.

Например, заземление нейтрали трансформатора, соединенного звездой.

Под заземлением понимается токоведущая часть системы, такая как нейтраль (трансформатора или генератора).

Из-за удара молнии, перенапряжения в сети или непреднамеренного контакта с другими линиями высокого напряжения в проводах системы распределения электроэнергии может возникнуть опасно высокое напряжение.Заземление обеспечивает безопасный альтернативный путь вокруг электрической системы вашего дома, сводя к минимуму ущерб от таких происшествий.

В качестве номенклатуры обычно используется черный провод.

Все электрические/электронные цепи (переменного и постоянного тока) нуждаются в опорном потенциале (ноль вольт), который называется землей, чтобы сделать возможным протекание тока от генератора к нагрузке. Заземление может быть или не может быть заземлено. При распределении электроэнергии он либо заземлен в точке распределения, либо на стороне потребителя, но не заземлен в автомобиле (например, электрические цепи всех транспортных средств имеют заземление, подключенное к шасси и металлическому корпусу, которые изолированы от земли шинами).

Может существовать напряжение между нейтралью и землей из-за падения напряжения в проводке, поэтому нейтраль не обязательно должна иметь потенциал земли.

В правильно сбалансированной системе фазные токи уравновешивают друг друга, так что общий ток нейтрали также равен нулю. Для отдельных систем это не совсем возможно, но мы стремимся приблизиться в совокупности.

Такая балансировка обеспечивает максимальную эффективность вторичной обмотки распределительного трансформатора.

Перейти к содержанию ↑


Минимальная разница между заземлением и заземлением

Нет большой разницы между заземлением и заземлением, оба означают « Соединение электрической цепи или устройства с землей » . Он служит для различных целей, например, для отвода нежелательных токов, для обеспечения опорного напряжения для цепей, в которых оно требуется, для отвода молнии от хрупкого оборудования.

Несмотря на то, что между заземлением и заземлением есть небольшая разница:


1.Разница в терминологии

В США используется термин Заземление , а в Великобритании используется термин Заземление .


2. Балансировка нагрузки и безопасности

Заземление является источником нежелательных токов , а также иногда используется в качестве обратного пути для основного тока. При этом заземление делается не для обратного пути, а только для защиты чувствительного оборудования. Это альтернативный путь тока с низким сопротивлением.

Когда мы вынимаем нейтраль для трехфазного несимметричного соединения и направляем ее на землю, это называется заземлением.Заземление делается для балансировки несбалансированной нагрузки. В то время как заземление используется между оборудованием и земляным колодцем, чтобы избежать поражения электрическим током и повреждения оборудования.


3. Защита оборудования и безопасность человека

Заземление предназначено для защиты элементов цепи при прохождении высокого напряжения в результате грозы или любых других источников, в то время как заземление является общей точкой в ​​цепи для поддержания уровней напряжения.

Заземление используется для безопасности человеческого тела в условиях неисправности , а заземление (как нейтральная земля) используется для защиты оборудования . Заземление — это превентивная мера, а заземление — это просто обратный путь.

Заземляющий провод обеспечивает обратный путь для тока короткого замыкания, когда фазный провод случайно соприкасается с заземленным объектом. Это функция безопасности системы электропроводки, и мы никогда не ожидаем увидеть протекание тока по заземляющему проводнику при нормальной работе.

ВАЖНО: Не заземляйте нейтраль второй раз, когда она заземлена либо на распределительном трансформаторе, либо на главной сервисной панели со стороны потребителя.   Заземление действует как нейтраль. Но нейтраль не может выступать в качестве земли.


4. Нулевой потенциал системы и нулевой потенциал цепи

Заземление и заземление относятся к нулевому потенциалу , но система, подключенная к нулевому потенциалу, отличается от оборудования, подключенного к нулевому потенциалу. Если нейтральная точка генератора или трансформатор подключен к нулевому потенциалу, тогда он известен как заземление .

В то же время, если корпус трансформатора или генератора соединен с нулевым потенциалом, то это называется заземлением .

Термин «Заземление» означает, что цепь физически соединена с землей и имеет нулевой потенциал относительно земли (Земли), но в случае «Заземления» цепь физически не соединена с землей, но ее потенциал равен нулю (где токи алгебраически равны нулю) по отношению к другой точке, которая также известна как « Виртуальное заземление ».

Земля имеет нулевой потенциал, тогда как нейтральный может иметь некоторый потенциал. Это означает, что нейтраль не всегда имеет нулевой потенциал относительно земли.При заземлении у нас есть нулевые потенциальные ссылки на землю, в то время как при заземлении у нас есть местная нулевая потенциальная ссылка на цепь . Когда мы соединяем две разные цепи питания в системе распределения энергии, мы хотим иметь один и тот же эталонный нулевой вольт, поэтому мы соединяем их и заземляем вместе.

Эта общая ссылка может отличаться от потенциала земли.

Перейти к содержанию ↑

Незаконная практика взаимозаменяемости Назначение заземления и заземляющего провода

Нейтральный провод в соединениях с сетью обязателен для обеспечения безопасности.Представьте, что человек с 4-го этажа в здании использует провод заземления (который заземлен в подвале в подвале) в качестве нейтрали для питания своего освещения. Другой Человек со 2-го этажа имеет нормальную установку и использует нейтралитет для той же цели. Нейтральный провод также заземляется на уровне земли (в соответствии с практикой США нейтраль заземляется (заземляется) в здании, а в соответствии с практикой Индии она заземляется (заземляется) на распределительном трансформаторе).

Однако провод заземления (нейтральный провод) имеет гораздо более низкое электрическое сопротивление, чем провод заземления ( Заземление ), что приводит к разности электрических потенциалов (т. е. напряжение) между ними. Это напряжение представляет большую опасность для любого, кто прикасается к проводу заземления (металлическому корпусу оборудования), поскольку оно может иметь несколько десятков вольт.

Второй выпуск легальность . Использование заземляющего провода вместо нейтрали делает вас вором энергии, поскольку счетчик использует только фазу и нейтраль для регистрации вашего потребления энергии. Многие потребители воруют энергию, используя заземляющий провод в качестве нейтрального провода в счетчике энергии.

Перейти к содержанию ↑

Заключение

Заземление является источником нежелательных токов, а также обратным путем для основного тока.При этом заземление делается не для обратного пути, а только для защиты чувствительного оборудования. Это альтернативный путь тока с низким сопротивлением.

Заземление используется для обеспечения безопасности человеческого тела в условиях неисправности, а заземление (как нейтраль) используется для защиты оборудования.

Перейти к контенту ↑

разница между заземлением и заземлением

заземление служит AS:

  • Personal Protection

  • имущество / эксплуатационная защита

  • потенциальный сортируют заземление

  • Защита от электромагнитных импульсов

  • Защита от молнии

Почему важно заземление?

Типы заземления

Процесс заземления или электрического заземления может быть выполнен различными способами, такими как проводка на заводах, в жилых домах, других машинах и электрическом оборудовании.Существуют различные формы систем заземления, которые описаны ниже:

Пластинчатая система заземления

В этом типе системы пластина состоит из меди или оцинкованного железа, которая размещается вертикально в земляной яме на расстоянии менее 3 метров от земли. . Электродная пластина соединяет электрические проводники с землей. Влага должна поддерживаться вокруг пластинчатой ​​системы заземления для ее лучшего функционирования.

(изображение будет загружено в ближайшее время)

Система заземления труб

Труба на основе оцинкованной стали, расположенная вертикально внутри влажной поверхности.Такой тип системы заземления известен как заземление трубы. Это наиболее распространенный тип системы заземления, используемой в домах. Размер трубы в основном зависит от типа грунта и величины тока.

 В основном, для обычной почвы размер трубы должен составлять 1,5 дюйма в диаметре и 9 футов в длину, а для каменистой или сухой почвы диаметр трубы должен быть больше, чем у обычной канализационной трубы. Влажность почвы определяет длину трубы, которая должна быть помещена в землю.

(изображение будет загружено в ближайшее время)



Система заземления стержней

Стержни заземления изготовлены из меди и нержавеющей стали или стали с медным покрытием. Лучшим выбором является сталь с медной связкой из-за сочетания прочности, устойчивости к коррозии и более низкой стоимости.

Их фитинги используются для соединения с землей в любых почвенных условиях, чтобы обеспечить удовлетворительные системы заземления. Он направляет электрический ток, который может выйти из устройства, к металлическому кабелю, который заканчивается стержнем, закопанным в землю.

(изображение скоро будет загружено)

Что такое заземление?

Заземление на самом деле является резервным путем, который обеспечивает альтернативный путь или путь для обратного тока на землю в случае неисправности в системе электропроводки.

разница между заземлением и заземлением

31

S.no

заземления

заземления

1.

Великобритании

Термин для США

2.

Цепь соединена с землей, поскольку земля (нейтральная земля) представляет собой эквипотенциальную поверхность.

Цепь физически не соединена с землей, но потенциал равен нулю по отношению к другим точкам.

3.

Земля используется для защиты человеческого организма в неблагоприятных условиях.

Заземление используется для защиты электрооборудования.

4.

Заземление означает соединение обесточенного компонента (части, не проводящей ток) при нормальных условиях с землей.

Заземление означает соединение токоведущей части, то есть составной части, по которой ток в нормальных условиях переносится на землю.

5.

Заземление выполняется для обеспечения безопасности электрооборудования и людей путем отвода электрической энергии в землю.

Заземление выполняется для обеспечения эффективного обратного пути от машины к источнику питания.

6.

Заземление осуществляется за счет соединения металлической системы с землей. Обычно это достигается путем введения заземляющих стержней или других электродов глубоко в землю.

Заземление обеспечивает безопасный обход электрической системы вашего дома, защищая ее от высокого напряжения, возникающего в линиях из-за молнии.

7.

Заземление является превентивной мерой.

Заземление — это резервный путь.

8.

Зеленый провод используется в качестве классификации.

Черный провод используется в качестве классификации.

В чем разница между заземлением и заземлением

Заземление и заземление — это два одинаковых случая. Однако есть некоторые пункты, описывающие разницу между заземлением и заземлением. Принципиальное различие между заземлением и заземлением заключается в том, что при заземлении цепь с характеристиками нулевого потенциала физически соединена с землей. Однако в заземляющем соединении, хотя и не связанном физически с землей, его потенциал все равно равен нулю.

Еще одно принципиальное различие между заземлением и заземлением заключается в том, что при заземлении части, не проводящие ток, соединяются с землей. При заземлении часть, которая проводит ток, соединена с землей.

В следующих частях сначала будут представлены определения и спецификации заземления. Затем будут перечислены все различия между заземлением и заземлением.

Определение заземления

Краткое определение заземления — это соединение нетоковедущих компонентов устройств с землей. Это способ предохранения от случайных скачков и всплесков электричества, которые могут причинить вред инструментам, помимо жизни. Следовательно, идея электрического потенциала должна быть определена.

При возникновении неисправности в системе повышается электрический потенциал нетоковедущих элементов оборудования. В этих случаях кого-то может ударить током, если он коснется корпуса оборудования. Заземление отводит ток утечки на землю. Таким образом, мы были бы защищены от поражения электрическим током.

Он также защищает наши бытовые приборы от молнии и ее последствий. Чтобы обеспечить надлежащее заземление, мы должны соединить монтажные детали с землей с помощью заземляющего проводника или электрода. Этот объект помещается в почву на небольшом расстоянии от земли.

Заземление — это совокупность защитных мероприятий для металлических предметов, не относящихся к цепи и не имеющих с ней непосредственного контакта, хотя при любом повреждении возникает напряжение.

Заземление снижает это напряжение. Его эффективная роль заключается в предотвращении возникновения условий, опасных для электрических устройств и способных спасти жизнь людей, которые с ними работают.

Система заземления (Ссылка: Circuitglobe.com )

Особенности заземления

Типы заземляющих проводов в зависимости от их материала могут быть полосами, трубами, стержнями, арматурой в бетоне или некоторыми другими подземными конструкциями.

Другим способом классификации этих проводов может быть рассмотрение способа размещения проводника в земле; либо по горизонтали, либо по вертикали, либо под углом.

В зависимости от среды, в которой устанавливаются стержни, существует два типа в земле и в фундаменте объекта.

Что касается материала заземления, то можно добавить, что он обычно изготавливается из оцинкованного чугуна, меди или железа с медным покрытием.

Определение заземления

Заземление сравнимо с заземлением для изоляции электрических устройств от несчастных случаев, связанных с током. Основной провод подключается к источнику питания для подключения устройства, а другая его часть проходит под землей.В этой системе часть, по которой протекает ток, подключается непосредственно к земле.

Заземление обеспечивает обратный путь для тока утечки и, следовательно, защищает устройства энергосистемы от разрушения. Если в системе возникает неисправность, ток во всех трех отдельных фазах становится несбалансированным. Заземление обеспечивает высокий уровень безопасности устройств и повышает надежность электрической системы.

Другими словами, заземление охватывает методы защиты некоторой части цепи, которая обеспечивает желаемую функцию или рабочие характеристики цепи.

Заземление может быть выполнено прямым или косвенным способом. Способ, при котором выполняется прямое подключение системы заземления, представляет собой прямое заземление. Косвенное заземление осуществляется через импеданс путем подключения к комплекту.

Система заземления (Ссылка: Circuitglobe. com )

Особенности заземления

Заземление на случай грозы обеспечивает установку для защиты от токов при возникновении атмосферных разрядов.Он должен ограничивать напряжение на стержне, которого достигает молния. Это позволяет избежать повторяющихся нежелательных волн в электрических цепях.

Процессы заземления и заземления проводятся аналогично. Все части из двух можно соединить железной оцинкованной лентой. Заземляющая установка для защиты от молнии включает в себя молниеприемники, токоотводы и заземлители.

Часто молниеприемники содержат полосы из оцинкованного железа. Полоса расположена таким образом, что может создать электрическую сеть с наиболее охваченными участками объекта.Кроме того, когда в соответствующей зоне есть металлические компоненты, при условии, что они имеют достаточные размеры, они используются в качестве воздухораспределителей. Так как их электропроводность и тепловые характеристики подходят.

Ленты токоотводов обычно изготавливаются из оцинкованной стали, и при выполнении указанных условий их можно заменить металлическими элементами, размещенными на здании. С их помощью происходит отвод тока через систему заземления на землю.Система заземления содержит электропроводящие компоненты, находящиеся в непосредственном контакте с землей.

Для всех цепей, включая переменный и постоянный, в качестве эталона требуется нулевой потенциал. Это земля. Земля может быть или не быть заземленной. В системе распределения электроэнергии действие заземления происходит в точках распределения или пунктах назначения.

Однако в транспортных средствах не заземлено, что электрические цепи их с помощью шин заземлены на изолированный от земли кузов.

Нейтраль обязательно не должна находиться под потенциалом земли. Это связано с тем, что напряжение проводки может упасть, и может возникнуть напряжение нейтрали на землю.

В качестве метода заземления в последние годы широкое распространение получил метод заземления фундамента. В этом методе электрическая оцинкованная полоса крепится к арматуре в фундаменте здания.

Компоненты заземляющего электрода (Ссылка: electric-engineering-portal. com )

Разница между заземлением и заземлением

Существует несколько аспектов, которые можно использовать для объяснения различий между заземлением и заземлением.В этом разделе мы выразим эти случаи.

Разница между заземлением и заземлением в Определении

Заземление определяется так, что точка установки, относящаяся к цепи, соединяется с землей. Следовательно, цепь гальванически связана с землей.

Напротив, заземление описывается таким образом, что земля соединяется с точкой установки, которая не принадлежит цепи. Таким образом, он не подключается гальванически к цепи.Однако в случае пробоя изоляции этого соединения не избежать.

Защита от молнии помогает управлять токами молнии, создаваемыми атмосферным демпфированием. С этой защитой можно справиться, присоединив молниеотвод к стержням. Установка либо обособлена, либо подключена к защитной системе, т.е. заземлению или заземлению.

Различие между заземлением и заземлением в приложении

Другое различие между заземлением и заземлением относится к целям их установки. Использование системы заземления предназначено для обеспечения безопасности Пользователей электрических устройств. Но основной целью системы заземления является защита энергосистемы. Другими словами, роль заземления заключается в защите людей и электрооборудования от ударов, а заземление уравновешивает и разбалансирует нагрузки.

Роль молнии в создании вредных напряжений (ссылка: electric-engineering-portal.com )

На рисунке ниже вы можете увидеть разрушительный эффект отсутствия системы заземления для здания с электрооборудованием, в котором работает человек с участием.

Как отсутствие системы заземления приводит к несчастному случаю с пользователем электрического устройства (Ссылка: happho.com )

Разница между заземлением и заземлением в методе эксплуатации

Заземление направляет нежелательный ток в путь, чтобы защитить электроприборы от повреждений. Но заземление снижает большой потенциал электроприборов, сделанных по неисправности. Следовательно, он может защитить человека от поражения электрическим током.

Короче говоря, система заземления является превентивной, но заземление является обратным путем.

Разница между заземлением и заземлением в типе соединения

Еще одно различие между заземлением и заземлением заключается в компонентах, подключенных к земле. В системе заземления нетоковедущие элементы, такие как корпус, соединены с землей. Следовательно, заземление относится к соединению с землей глухих частей системы, таких как корпуса, опоры и рамы.

С другой стороны, токоведущие части соединяются с землей непосредственно в системе заземления.Таким образом, заземление относится к соединению токоведущих частей системы, таких как нейтраль генератора, с землей.

При заземлении система не соединена с землей. Более того, текущий потенциал на земле не равен нулю. Но в системе заземления есть физическая связь с землей. Следовательно, его потенциал равен нулю.

И заземление, и заземление относятся к нулевому потенциалу, но дело в том, что система, подключенная к нулевому потенциалу, отличается от оборудования, подключенного к нулевому потенциалу. Это система заземления, когда нейтральная точка устройства подключена к нулевому потенциалу. Однако, когда корпус устройства подключен к нулевому потенциалу, это называется заземлением.

Разница между заземлением и заземлением в цвете провода

Для заземления используется черный цвет провода. При заземлении провод зеленого цвета.

Разница между заземлением и заземлением в монтаже проводов

Провод заземления расположен между землей и нейтралью устройства.При заземлении электрод устанавливается между корпусом оборудования и заземляющим отверстием под землей.

Например, при заземлении нейтраль генератора соединяется с землей. Но при заземлении корпус генератора или двигателя соединен с землей.

Разница между заземлением и заземлением в классификации

Существует три типа заземления:

  • Сопротивление заземление
  • Сплошное заземление
  • Заземление
  • Заземление классифицируется на три типа:

    • Заземление труба
    • Стержневое заземление
    • Пластинчатое заземление
    • Ленточное заземление
    • Заземление через отвод

    Разница между заземлением и заземлением в символах цепей

    На следующих рисунках вы можете увидеть символы, обозначающие заземление и заземление.

    Символ заземления (Ссылка: Circuitglobe.com ) Символ заземления (Ссылка: Circuitglobe.com )

    Разница между заземлением и заземлением в Работа 5 Система молниезащиты устанавливается для импульсных условий молнии. Вот почему это называется импульсным заземлением. В результате заземление работает непрерывно во время работы системы, тогда как система защиты от последствий молнии активна только в условиях перенапряжения.Поэтому система заземления выполняет свои функции при нарушении изоляции.

    Разница между заземлением и заземлением в Терминология терминология. Например, в США используется заземление, а в Соединенном Королевстве — заземление.

    По этой ссылке можно посмотреть видео о сравнении заземления и заземления.

    Разница между заземлением, заземлением и соединением

    В чем разница между заземлением, заземлением и соединением?

    Существует необычная путаница для понимания основной концепции и основного различия между заземлением, заземлением и соединением, даже некоторые профессионалы поменяли местами слова для заземления, заземления и соединения, такие как заземление, заземление и т. д. Кроме того, электрическое соединение — это совершенно другое. кроме заземления и заземления.

    В сущности, заземление и заземление — это одно и то же понятие, выраженное разными терминами, используемыми для них. Существует небольшая разница между заземлением и заземлением, которую мы подробно обсудим следующим образом.

    • Термин «Заземление» такой же, как используется для заземления в США и Канаде на основе стандартов NEC , CEC , IEEE , UL и ANSI

      8

      8.

    • Термин «заземление » используется в ЕС, Великобритании и других странах, которые следуют стандартам IEC и IS .
    • Термин «соединение» или «электрическое соединение» используется в США, Великобритании и ЕС (NEC и IEC) для соединения и соединения двух проводников (проводов, насосов, машин, труб и т. д.) и металлических тел (не проводящих ток при нормальной работе) постоянно для выравнивания разности потенциалов на обеих машинах или системах, соединенных соединительным проводом.

    Короче говоря, заземление и заземление — это местные термины, используемые в США и Великобритании. Например, защитное заземление « PG » используется в США, а защитное заземление « PE » — в Великобритании и ЕС.Точно так же Ground Potential Rise « GPR » или Earth Potential Rise « EPR » используются в США и Великобритании соответственно. Другими словами, термины «двухпозиционный переключатель» и «трехпозиционный переключатель» используются для одного и того же, что используется для тех же целей в США и Великобритании соответственно.

    Теперь давайте подробно обсудим их по порядку.

    Что такое заземление?

    Заземление – это соединение между токоведущими частями машины (по которым протекает ток при нормальной работе) и землей, например, нейтралью генератора или нейтральной точкой силового трансформатора, соединенного звездой. Это заземление обеспечивает эффективный путь для токов короткого замыкания от оборудования к источнику питания, что приводит к защите установок и устройств энергосистемы.

    Заземление также используется для балансировки системы разбалансировки. Например, все три фазы (линии) становятся несимметричными, когда в системе возникает неисправность, следовательно, заземление отводит ток неисправности на землю и снова делает систему сбалансированной, имея общий ток нейтрали равным «0» (это невозможно). получить это значение в конкретных случаях, но это сводится к почти идеальному случаю i.е. ближайшее значение).

    Кроме того, заземление обеспечивает защиту от перенапряжения (молния, замыкания на линии и перенапряжения) и отводит перенапряжение на землю, что делает систему стабильной и надежной с максимальным КПД трансформатора.

    • Цепи переменного и постоянного тока в электротехнике и электронике нуждаются в «0 В» в качестве опорного потенциала, известного как земля, который делает возможным протекание тока от генерируемого источника к стороне нагрузки.
    • Не обязательно всегда подключать заземление к земле, например, в транспортных средствах и автомобилях, где заземление соединено с металлическим корпусом и шасси, которые дополнительно изолированы от земли с помощью резиновых шин.Земля заземляется на стороне потребителя или в точке распределения электроэнергии в системе распределения электроэнергии.
    • Нет необходимости заземлять нейтральный провод, так как может существовать напряжение между нейтралью и землей из-за падения напряжения в электропроводке или этих двух проводов, используемых в других системах.

    Полезно знать:

    • Заземление можно использовать в качестве нейтрали, но нейтраль нельзя использовать в качестве заземления. По этой причине никогда не заземляйте нейтральный провод дважды (т.е. Нейтраль должна быть заземлена (заземлена) на конце потребительского блока или распределительного трансформатора в здании электростанции или опорах ЛЭП.
    • Более чем одно заземление создаст проблемы для правильной работы OCPD (устройств защиты от перегрузки по току), так как силы тока будет недостаточно для срабатывания этих устройств защиты. В некоторых случаях незаземленные цепи звезда (защитное заземление оборудования все еще подключено) используются для предотвращения срабатывания OCPD (однофазное замыкание на землю).
    • GFCI (прерыватель цепи замыкания на землю) представляет собой защитное устройство, используемое для обнаружения дисбаланса тока между горячим (незаземленным) и нейтральным (заземленным) проводниками и отключения цепи в случае неисправности для защиты жизни (эти защитные устройства не являются рекомендуется в больничных отделениях интенсивной терапии и других чувствительных зонах, требующих непрерывного и бесперебойного электропитания.

    Сообщение по теме: Как определить размер заземляющего проводника, заземляющего провода и заземляющих электродов?

    Что такое заземление?

    Заземление — это соединение между металлическими (проводящими) частями (такими как каркас корпуса, металлический кожух, которые не проводят ток при нормальной работе) электрического прибора или установки и землей (заземлением) . Электрическое заземление также известно как заземление в США.

    Если провод под напряжением (фазный, горячий или линейный) коснется металлической рамы корпуса машины или кожуха щитовой коробки, и кто-либо коснется (прикосновением) рамы машины или металлического корпуса, он получит сильный удар электрическим током (из-за к высокому положению между землей и корпусом тела) может произойти даже поражение электрическим током из-за тока короткого замыкания, протекающего через тело пострадавшего на землю.

    По этой причине оголенный или зеленый или зеленый провод с желтой полосой подключается между металлическим корпусом и заземляющими электродами (или заземляющей пластиной, закопанной в землю) через проводник непрерывности заземления.Таким образом, ток короткого замыкания уходит на землю, поэтому система заземления защищает персонал от опасного поражения электрическим током.

    Рекомендуется как заземление (заземление в США), так и соединение между внешними поверхностями и металлическими частями машин и заземлением для дополнительной и совершенной защиты. Кроме того, высоковольтные машины, такие как двигатели, трансформаторы и генераторы, должны быть заземлены (заземлены) дважды, т. е. из двух разных и разных мест (с использованием отдельных заземляющих проводников и пластин заземляющих электродов).

    Заземление

    также обеспечивает безопасный путь разряда молнии через разрядники, разрядники перенапряжения и молнии, что делает систему надежной и бесперебойной.

    Что такое склеивание?

    Соединение или электрическое соединение представляет собой процесс соединения и неразъемного соединения двух электрических проводников, машин, труб, устройств и всех металлических частей в силовых установках. В этом процессе все обесточенные металлические части (обесточенные при нормальных условиях) установок соединяются через токопроводящий провод, который намеренно уравновешивает разницу между ними.

    Таким образом, человек по-прежнему защищен (от поражения электрическим током), даже если он прикоснется к двум (связанным) машинам одновременно, подключенным к разным источникам. Другими словами, соединительный стержень выравнивает и обеспечивает одинаковые уровни электрического потенциала на обеих поверхностях. Таким образом, нет возможности протекания тока из-за отсутствия разности потенциалов, следовательно, система и персонал хорошо защищены.

    По причине, упомянутой выше, для защиты людей, устройств, оборудования и других установок используется система заземления с заземлением, поскольку система заземления обеспечивает одинаковый уровень напряжения для всех подключенных устройств, что исключает возможность разряд и текущий поток.

    Соединение с электрическим заземлением широко используется для обеспечения того, чтобы все проводники (человек, поверхность и продукт) имели одинаковый электрический потенциал. Когда все проводники имеют одинаковый потенциал, разряда быть не может.

    Соединение

    гарантирует, что эти две соединенные вещи будут иметь одинаковый электрический потенциал. Это означает, что у нас не будет накапливаться электричество в одном оборудовании или между двумя разными устройствами. Между двумя связанными телами не может протекать ток, потому что они имеют одинаковый потенциал.

    Если одна машина или распределительная коробка должным образом заземлена (заземлена) и соединена с другой коробкой, не будет возможности протекания тока из-за нулевого (заземленного) потенциала между соединенными коробками или машинами.

    Соединение само по себе не защищает, но обеспечивает обратный путь к источнику питания с низким импедансом. Таким образом, начнет протекать большой ток, что приведет к срабатыванию защитного автоматического выключателя и устранению неисправности.

    Соединение необходимо по следующим двум причинам, связанным с безопасностью..

    • Если соединение отсутствует, человек, одновременно касающийся двух разных устройств (оба устройства имеют разные уровни напряжения), будет действовать как выравниватель и получит удар электрическим током из-за накопления энергии между разностями потенциалов на обоих концах.
    • Если провод под напряжением коснется металлического корпуса машины и вступит в контакт с человеком (работающим на нем), это может привести к опасному, даже смертельному поражению электрическим током.

    Надлежащим образом соединенная, а также заземленная (заземленная) система обеспечивает защиту от обоих вышеупомянутых сценариев.

    Основное различие между заземлением и заземлением

    И заземление, и заземление — это почти одно и то же, т. е. соединение электрического устройства с землей (заземляющая пластина или заземляющий электрод через коадьютор непрерывности или защитный стержень). Эта система обеспечивает обязательное опорное напряжение в цепи для защиты установок от ударов молнии и отвода тока короткого замыкания на землю, поэтому система защищает жизни.

    Для нерезидентов США существует небольшая (почти незначительная) разница между землей и землей, как показано ниже.

    • Два термина используются для обозначения одного и того же: заземление используется в США (NEC) и заземление используется в Великобритании (IEC) так же, как трехпозиционный переключатель (в США), а двухпозиционный переключатель (в Великобритании), в то время как оба используются для одних и тех же целей.
    • Заземление представляет собой одиночный путь с низким импедансом для отвода тока неисправности на землю, в то время как заземление представляет собой двойной путь (иногда обратный путь для основного тока и источник нежелательных токов).
    • Когда нейтраль трехфазного несимметричного соединения соединяется с землей (для балансировки системы), это называется «заземлением».С другой стороны, «Заземление» — это соединение между устройствами/установками и землей для защиты от повреждений устройств и оборудования и снижения риска поражения электрическим током.
    • Заземление является общей точкой в ​​цепи для поддержания уровней напряжения и балансировки несбалансированных фаз, в то время как заземление защищает систему от скачков высокого напряжения.
    • Заземление в качестве нейтрального заземления используется для систем установки и защиты оборудования, в то время как заземление обеспечивает защиту от поражения электрическим током и используется (для спасения жизни людей/животных) в качестве меры безопасности.

    Связанный пост: Назначение заземления или заземляющего провода в воздушных линиях электропередачи.

    Сравнение заземления, заземления и соединения

    В следующей таблице показано сравнение и различия между соединением, заземлением и заземлением.

    Заземление Заземление Соединение
    Характеристики Заземление Заземление Склеивание
    Терминология  Заземление – это слово, обычно используемое для обозначения заземления в североамериканских ( США ) и канадских стандартах, таких как NEC , CEC, IEEE , ANSI и UL. используется в европейских стандартах, странах Содружества и Великобритании ( UK ), таких как IS и IEC и т. д., в то время как заземление немного отличается. Термин «электрическое соединение» используется в стандарте NEC и IEC (США и Великобритания) , но полностью отличается от заземления и заземления.
    Символ
    Определение Для подключения токоведущей части электрической системы к заземляющему электроду, закопанному в землю, через заземляющий проводник. Соединение металлических (токопроводящих) частей (таких как корпус, рама, которые не проводят ток при нормальной работе) электрического прибора или установки с землей (заземлением) называется заземлением (и/или заземлением в США). Для соединения двух электрических систем (таких как провода, оборудование, трубы и т. д.) вместе, чтобы привести их к одному и тому же уровню потенциала, когда они обесточены во время нормальной работы.
    Место установки Соединение между токоведущими частями системы (например, нейтралью в качестве обратного пути для тока) с землей. Соединение между металлической рамой корпуса и заземляющей пластиной в земле через провод непрерывности заземления и заземляющий провод. Соединение между двумя устройствами, проводами, трубами и т. д. (которые не являются токопроводящими при нормальной работе через проводник.
    Типы Твердое заземление, заземление сопротивления и заземление реактивного сопротивления. Заземление труб, пластинчатое заземление, заземление водопровода, стержневое заземление и заземление полосового провода. Основное соединение и дополнительное соединение.
    Код цвета провода Зеленый с желтой полосой или оголенный проводник. Зеленый или зеленый с желтой полосой или оголенный проводник. Зеленый с желтой полосой.
     Путь Обеспечивает обратный путь к току в случае нештатных ситуаций и отказов. Обеспечивает путь к большой поверхности с нулевым потенциалом.  Предоставляет путь для выравнивания разности потенциалов при двух превышениях разности.
    «0» Потенциал Нейтраль, подключенная к земле, может иметь некоторый потенциал (нулевой потенциал, когда алгебраический ток равен нулю, известный как «виртуальное заземление»). Нулевой потенциал из-за физического соединения между оборудованием и землей. Одинаковый и нулевой электрический потенциал на обоих подключенных устройствах.
    Защита Защищает электрические системы и силовое оборудование во время неисправности, поскольку обеспечивает обратный путь для фазных токов. Защищает человека от опасного поражения электрическим током, поскольку является превентивной мерой для сброса нежелательной электрической энергии на землю. Защищает оборудование и персонал, уменьшая протекание тока между двумя машинами с разным потенциалом. Само соединение ничего не защищает без заземления
    Примеры Нейтральная точка соединенного звездой трансформатора или токоведущей части как нейтраль в генераторе, соединенном с землей. Металлический корпус и корпус электрических машин (трансформатор, двигатели, генераторы и т. д.), соединенные с заземляющим электродом (пластиной заземления). Любой проводник, соединенный между двумя металлическими корпусами электрических машин и устройств для выравнивания разности потенциалов на них.
    Использование Используется для балансировки несбалансированной нагрузки и защиты системы. Используется для защиты как от поражения электрическим током, так и от сбоев в системе. Используется для отключения автоматического выключателя при протекании большого тока из-за наличия/изменения разности положений.
    Приложения обеспечивает эффективный обратный путь тока между электрооборудованием и системой питания. Заземление отводит нежелательную энергию в землю, чтобы защитить человека, который касается металлического корпуса машины во время неисправности. обеспечивает одинаковый уровень напряжения обоих подключенных устройств и обеспечивает обратный путь к источнику с низким импедансом для отключения выключателя в случае токов короткого замыкания.

    Похожие сообщения:

    В чем разница между нейтралью, землей и землей?

    Основное различие между нейтралью, землей и землей?

    Чтобы понять разницу между Нейтралью, Землей и Землей, мы должны сначала понять необходимость этих вещей.

    Нейтральный

    Нейтраль — это обратный путь для цепи переменного тока, по которой в нормальных условиях должен проходить ток.Этот ток может возникать по многим причинам, в первую очередь из-за дисбаланса фазных токов, а иногда и из-за 3-й и 5-й гармоник.

    Могут быть и другие причины, но величина этого тока составляет долю фазного тока, а в некоторых случаях может быть даже вдвое больше фазного тока. Таким образом, нейтральный провод всегда считается заряженным (в активной цепи). Этот нейтральный провод заземляется (путем заземления), чтобы второй вывод нейтрального провода был при нулевом потенциале.

    Земля или земля

    Заземление или заземление используется для защиты от утечки или остаточных токов в системе по пути наименьшего сопротивления.В то время как фаза и нейтраль подключены к основной силовой проводке, заземление может быть подключено к корпусу оборудования или к любой системе, которая в нормальных условиях не проводит ток, но в случае нарушения изоляции должна проводить небольшой ток.

    Этот ток исходит не напрямую от токоведущего или фазного провода, а от вторичных звеньев, которые не были в контакте с действующей системой в нормальном состоянии. Этот ток обычно намного меньше, чем ток основной сети или фазный ток, и обычно составляет порядка мА.Но этого тока утечки достаточно, чтобы кого-то убить или вызвать пожар. Такой ток передается по пути с низким сопротивлением и направляется на землю через заземляющий провод.

    Из-за различий в применении мы никогда не смешиваем заземление нейтрали и земли. Однако оба они заземляются (конечно, процесс может быть другим). Если оба будут смешаны, то заземляющий провод, который не должен проводить ток в нормальных условиях, может иметь некоторые заряды и станет опасным.

    Хорошо знать:

    Разница между заземлением и заземлением.

    Нет никакой разницы между Заземлением и Заземлением, но это те же самые термины, которые используются для Заземления или Заземления.

    Заземление — обычное слово, используемое для заземления в североамериканских стандартах , таких как IEEE, NEC, ANSI и UL и т. д., в то время как Заземление используется в европейских стандартах , странах Содружества и B , таких как IS и МЭК и т. д.

    Проще говоря, Заземление и Заземление являются синонимами.Оба похожие слова, используемые для одного и того же

    Вы также можете прочитать:

    Введение в заземление: заземление, общее заземление, аналоговое заземление и цифровое заземление

    Изучите основы заземления, заземления и символов заземления. Не все основания созданы равными. В этой статье мы обсудим заземление, общее заземление, аналоговое заземление и цифровое заземление.

    Что такое заземление?

    В электронике и электротехнике принято определять точку в цепи как точку отсчета.Эта опорная точка известна как земля (или GND) и несет напряжение 0 В. Измерения напряжения являются относительными измерениями. То есть измерение напряжения необходимо сравнить с другой точкой цепи. Если это не так, измерение бессмысленно.

    Опорная точка земли часто, но не всегда — подробнее об этом позже — представлена ​​стандартным символом земли. См. рис. 1.



    Рис. 1. Общий символ заземления.



    Обычно эта опорная точка является базой для всех других измерений напряжения в цепи.Однако не все измерения напряжения берутся из этой опорной точки. Например, если бы вы измеряли напряжение на верхнем резисторе резистивного делителя напряжения, ваша опорная точка не была бы заземлена. См. рис. 2.



    Рис. 2. Не все измерения напряжения относятся к земле.

    Земля Земля

    Земля Земля именно так, как кажется. Это заземление, физически (и электрически) соединенное с землей через проводящий материал, такой как медь, алюминий или алюминиевый сплав.

    Истинное заземление, как определено Национальным электротехническим кодексом (NEC), состоит из проводящей трубы или стержня, физически вбитого в землю на минимальную глубину 8 футов.

    Земля представляет собой электрически нейтральное тело, и из-за практически бесконечного состояния нейтральности Земли она невосприимчива к электрическим колебаниям. Однако следует отметить, что «земля невосприимчива к электрическим колебаниям» на самом деле является обобщением. На самом деле, земная поверхность — довольно сложный объект, учитывая все переменные и материалы, из которых состоит земля.И электрический потенциал Земли действительно испытывает некоторые изолированные области изменения из-за таких событий, как, например, удары молнии. Столбы электропередач, которые протянуты по окрестностям, также подключены к земле. На рис. 3 показан заземляющий провод, прикрепленный к опоре линии электропередач.



    Рис. 3. Столбы электропередач имеют подсоединенные к ним заземляющие провода.



    Третий контакт электрических розеток (см. рис. 4) физически соединен с землей.



    Рис. 4. Третий контакт 110 В переменного тока.



    Это соединение розетки с заземлением позволяет, например, подключить тестовое оборудование к заземлению — заземляющий (зеленый) провод шнура питания подключается к внутренней раме или шасси оборудования. А при подключении различных единиц испытательного оборудования к заземлению все они подключаются к общей точке заземления и, следовательно, имеют общую ссылку.Вы можете проверить это, измерив сопротивление между клеммами заземления любых двух частей испытательного оборудования.

    Эта общая ссылка выводится пользователю как клемма заземления. Примечание: корпус вашего настольного компьютера также подключен к заземлению.



    Рис. 5. Испытательное оборудование предоставляет пользователю клеммы заземления. Исходное изображение предоставлено cal-center.us. Примечание добавлено автором.



    Символ заземления, к сожалению, используется во многих приложениях в электронике и электротехнике, часто означая разные вещи для разных людей, поэтому он может немного сбить с толку некоторых новичков.Например, символ заземления также используется в качестве общего символа заземления или эталона 0 В. Это немного вводит в заблуждение, потому что опорный сигнал 0 В на самом деле не подключен к земле. На рис. 6 показаны различные соединения заземления с использованием общего символа заземления.



    Рис. 6. Различные соединения заземления с использованием символа заземления.

    Аналоговые и цифровые заземления

    Цифровые схемы генерируют всплески тока при изменении состояния цифровых сигналов.Когда токи нагрузки изменяются в аналоговых цепях, снова генерируются всплески тока.

    Несмотря на то, что существует несколько методов надлежащего заземления, когда речь идет о заземлении смешанных сигналов, наиболее важно — независимо от используемого метода заземления — отделить «более шумные» цифровые обратные токи от «менее шумных» аналоговых. обратные токи. Такое разделение заземления помогает свести к минимуму или предотвратить возникновение шума в цепях из-за токов заземления.

    Такие токи заземления — считайте их переменными токами — при подаче на обратные пути заземления создают колебания напряжения (вспомните закон Ома), называемые шумом.Возможно, вы слышали термин «шумная земля». Такой шум может поставить под угрозу чувствительные сигналы в местных цепях. Заземление всегда было серьезным препятствием для инженеров-проектировщиков, инженеров-системотехников и инженеров-испытателей.

    Один из возможных методов заземления, который может быть полезен в некоторых, но не во всех, ситуациях, использует так называемое «звездообразное» заземление. Эта философия основана на теории, согласно которой все напряжения в цепи относятся к одной точке заземления.

    На рис. 7 показано подключение к одной точке заземления как для аналогового, так и для цифрового заземления.



    Рис. 7. Единая точка заземления для цифровых и аналоговых заземлений.



    Метод использования одиночных точек заземления (или заземления звездой) прекрасно выглядит на бумаге. Однако на практике это может быть очень сложно реализовать в зависимости от сложности конструкции. Альтернативным подходом является использование заземленной шины.

    Однако имейте в виду, что физическое разделение аналоговых и цифровых заземлений, как правило, не требуется, поскольку обратными токами можно управлять с помощью правильной разводки печатной платы, даже если в проекте используется один (общий) заземляющий слой.

    Общая ошибка заземления

    Источник питания постоянного тока с тремя контактами, такой как на рис. 8, может немного сбить с толку новичков. Этот источник питания имеет положительную (+), отрицательную (-) клемму и клемму GND (земля). Как упоминалось ранее, клемма заземления (земля) физически привязана к корпусу, который, в свою очередь, подключен к проводу заземления в шнуре питания, который, наконец, подключен к земле через розетку с тремя контактами.

    Довольно распространенная ошибка новичков заключается в подключении нагрузки между положительной клеммой (+) и клеммой GND.Это неправильное подключение не позволит току вернуться к его источнику энергии (сам блок питания), и, следовательно, ток не будет течь. Правильное соединение заключается в подключении нагрузки между положительной (+) и отрицательной (-) клеммами.



    Рис. 8. Источник питания постоянного тока с заземлением (зеленая клемма в центре). Изображение предоставлено GWInstek.com.

    Электростатический разряд (ЭСР)

    Заземление вашего испытательного оборудования также помогает устранить электростатический разряд (ЭСР).Электростатический разряд возникает, когда тело, заряженное статическим электричеством (например, вы) вступает в контакт с испытательным оборудованием. Некоторое испытательное оборудование является сверхчувствительным и может быть очень уязвимым для событий электростатического разряда.

    Интегральные схемы (ИС) известны своей чрезвычайной уязвимостью к электростатическим разрядам. Заземленные коврики (называемые антистатическими ковриками), заземленные стулья и антистатические браслеты обеспечивают достаточную защиту микросхем от электростатического разряда, заземляя вас — и, таким образом, сбрасывая любой статический заряд, который может быть на вашем теле, — до того, как вы прикоснетесь к каким-либо чувствительным компонентам.Большинство инженеров и техников также носят куртки с защитой от электростатического разряда при работе с печатными платами и ИС для дополнительной защиты от возможного повреждения компонентов и оборудования.

    Символы заземления

    Следующие символы заземления могут встречаться в проектах:



    Рис. 9. Общий символ заземления или заземление (стандарт IEEE Std 315-1975, раздел 3.9.1, и IEC 60417-5017).



    Рис. 10. Заземление с низким уровнем шума или функциональное заземление (IEEE Std 315-1975, раздел 3.9.1.1 и IEC 60417-5018).



    Рис. 11. Защитное или защитное заземление (IEEE Std 315-1975, раздел 3.9.1.2 и IEC 60417-5019).



    Рис. 12. Соединение шасси или рамы (IEEE Std 315-1975, раздел 3.9.2 и IEC 60417-5020).



    Рис. 13. Общие соединения/потенциальный уровень не указан (Стандарт IEEE 315-1975, раздел 3.9.3.2)

    Разница между нейтральным и заземляющим проводниками в электротехнике

    Нейтральный и заземляющий провода вне сферы электротехники часто путают, так как оба проводника имеют нулевое напряжение. На самом деле, если вы по ошибке подключите заземляющий провод как нейтральный, большинство устройств будут работать правильно. Однако такое соединение является нарушением правил, поскольку каждый проводник выполняет свою функцию в электроустановке.

    Национальный электротехнический кодекс (NFPA 70 NEC) устанавливает цвета изоляции для нейтральных и заземляющих проводов. Стандартные цвета упрощают электромонтаж и делают его более безопасным .

    • Цвет нейтрального провода: белый или серый
    • Цвета заземляющего провода: зеленый, желто-зеленый или неизолированный

    Эти цвета изоляции разрешены только для нейтральных и заземляющих проводников, и их использование для любых фаз под напряжением противоречит правилам.Электрики исходят из того, что проводка этих цветов находится под нулевым напряжением, а использование белой или зеленой изоляции для токоведущего проводника было бы смертельной ловушкой (и в первую очередь нарушением правил).


    Получите профессиональный электрический проект для вашего следующего строительного проекта.


    Роль нейтрального проводника в электрических цепях

    Чтобы наглядно представить, как работает нейтральный проводник, представьте, что электроэнергия передается в виде тока через разность напряжений.Напряжение передается по проводнику под напряжением, но нейтральный проводник также необходим для двух важных функций:

    • Служит опорной точкой нулевого напряжения.
    • Завершение цепи, обеспечивающей обратный путь для тока, подаваемого токоведущим проводником.

    Если к электрическому устройству подключен только проводник под напряжением, оно не сработает, поскольку ток не может циркулировать независимо от приложенного напряжения. Это похоже на то, как гидротурбине требуется выпускное отверстие для создания движения: если выпускное отверстие турбины заблокировано, вода не может течь, и турбина не может вращаться.

    Когда в установке используется трехфазное питание , могут быть случаи, когда нейтральный проводник не требуется.

    • Трехфазная система с линейным напряжением 120 В обеспечивает 208 В между фазами, и вы можете подключить нагрузку 208 В между двумя фазами без использования нейтрального провода. Оба проводника под напряжением несут напряжение, но ток может течь, потому что они имеют различных напряжений.
    • Трехфазные нагрузки, такие как электродвигатели, часто рассчитаны на работу с тремя проводниками под напряжением и без нейтрального проводника.Здесь действует тот же принцип: ток может протекать между токоведущими проводниками при разном напряжении.

    Даже если некоторые нагрузки не используют нейтральный проводник в трехфазной установке, он необходим для однофазных нагрузок, которые используют только одно из линейных напряжений. Теоретически, когда к трем фазам подключены одинаковые нагрузки, их токи компенсируются, и нейтральный проводник несет нулевой ток. Однако в реальных установках это невозможно, а нейтральный провод несет дисбаланс токов между тремя фазами.

    Роль заземляющего проводника в электрических цепях

    Заземляющий проводник имеет нулевое напряжение, как и нейтральный проводник, но выполняет другую функцию. Как следует из названия, этот проводник обеспечивает заземление всех приборов и оборудования.

    • В нормальных условиях весь ток возвращается через нейтральный проводник, а в заземляющем проводнике ток отсутствует.
    • При возникновении неисправности в линии заземляющий провод обеспечивает обратный путь для тока повреждения.Устройства электрозащиты могут обнаружить это состояние и немедленно отключить цепь от источника питания.

    Без заземления приборы и оборудование попадают под напряжение, если их случайно коснется провод под напряжением. КЗ не отключается, так как устройства защиты могут срабатывать только при наличии тока КЗ в заземляющем проводе. В этом случае любой, кто коснется поверхности, находящейся под напряжением, получит удар током.

    Поскольку замыкание на землю может повлиять на любую цепь, заземляющий провод требуется даже при отсутствии нейтрального провода.Например, если в двигателе используется три проводника под напряжением и нет нейтрали, заземление по-прежнему требуется, поскольку любой из проводов под напряжением может вызвать неисправность.

    Правильный выбор нейтральных и заземляющих проводников

    Проводники под напряжением рассчитаны на ток, который они должны нести, и то же самое относится к нейтральным проводникам в однофазных цепях (они проводят тот же ток, что и провод под напряжением). Однако для трехфазных цепей применяются другие правила: обычно используется провод того же сечения, что и фазные проводники, но в некоторых приложениях для нейтрального проводника требуется провод большего сечения.

    • Размеры заземляющих проводников ответвленных цепей определяются в зависимости от мощности устройства защиты от перегрузки по току с использованием таблиц, представленных в NEC.
    • С другой стороны, размеры заземляющих проводников для главного служебного ввода рассчитаны в зависимости от емкости служебных проводников. NEC предоставляет таблицы для обоих случаев.

    Работая с квалифицированными инженерами-электриками с самого начала проекта, вы можете быть уверены, что все компоненты указаны в соответствии с NEC и местными нормами.Это обеспечивает не только безопасность, но и быстрое согласование проекта с местными властями. Инженеры-электрики также могут предложить меры по повышению энергоэффективности, чтобы сэкономить на счетах за электроэнергию.

Добавить комментарий

Ваш адрес email не будет опубликован.
