Что такое тахеометр: Что такое тахеометр?

Что такое тахеометр?

Выполнение строительных изыскательных работ может потребовать с большой точностью вычислить перепады ландшафта на каком-либо участке. Не так-то просто это сделать, если речь идет про участок площадью в тысячи квадратных метров.



Если применить такие хорошо известные геодезические приборы, как теодолит, дальномер, нивелир и рулетку, то на это уйдет несколько недель. Произвести съемку очень быстро можно, если взять универсальный геодезический прибор, который называется электронным тахеометром.



Тахеометр — тот самый прибор, который позволяет быстро и точно иметь съемку заданного участка «в плане». Причем с полной картиной рельефа. В его конструкцию включены вычислитель, теодолит, светодальномер, электронный регистратор данных.



Прибор тахеометр совмещает в себе функции нескольких геодезических приборов сразу и при этом может оставаться компактным.



Тахеометр – это возможность измерить вертикальные и горизонтальные дистанции, площади на удалении 5 тысяч метров, причем с мизерной погрешностью в 1 см, углы с точностью от 2 до 20 градусов, а также автоматически сохранять полученные данные по нескольким тысячам точек на измеряемой площади, принимать и передавать данные по GPRS на удаленный компьютер и прочее, прочее. Именно такой потенциал у современного тахеометра, который первые тахеометры не имели.



Тахеометр – это прибор, который относится к классу неповторительных теодолитовв. В нем объединены теодолит и светодальномер. Полученный путем слияния такой прибор еще оснастили особой панелью, которая позволяла вводить значения углов.



Именно шведы создали первый полноценный тахеометр, в котором отсчет углов заменили с оптического на электронный. В результате появилась прекрасная возможность автоматизировать геодезические работы.



Принцип работы электронного тахеометра основан на фазовом или импульсном методе.

Первый метод основан на разности фаз между проецируемым и возвращенным лучами. Второй метод основан на времени, за которое лазерный луч пробегает от тахеометра к отражателю, а потом возвращается.



Какую бы модель электронного тахеометра мы ни взяли, она будет относиться к какому-либо типу. По применению тахеометры делят на технические, строительные, инженерные. Также тахеометры принято делить на модульные и интегрированные.



Первые состоят из отдельных элементов. Во вторых устройства объединены под одним корпусом, и они обычно моторизованные и автоматизированные. По типам применения тахеометры делят на номограммные, круговые, электрооптические, внутрибазные, авторедукционные.



Что такое тахеометр?

Тахеометры.
Инженерно-геодезические измерения это неотъемлемая часть технологий строительно-монтажных работ, начинающихся задолго до оформления земли в собственность и основного строительства.
От качества проведенной геодезической деятельности напрямую зависит качество и надёжность конечного результата: здания или картографического материала.
Наличие современных геодезических приборов тахеометров, является сочетающим единством инновационных технологий с последними достижениями электроники, оптики и высокоточной механики. Геодезические универсальные оптоэлектронные приборы, которые используют для тахеометрических съёмок, определяя расстояния, измеряя вертикальные и горизонтальные углы.

На основании полученных данных определяют координаты, проводят инженерные вычисления, составляют проект и всю, полученную информацию передают на ПК или сохраняют в памяти тахеометра. В свою очередь, тахеометры выносят проектные точки в натуру, производят расчёты площади и объёма участка, показывают данные измерений провисания проводов ЛЭП и неприступных высот, координат, замеров расстояний.
Распространены электронные тахеометры и оптические.
В настоящее время тахеометры ориентированы непосредственно на конкретного пользователя. Если прибор используется в целях определения данных лесничества или мелиорации земли без высокой точности, то используется тахеометр, имеющий немного функций. Однако, при расчётах строительства автодорог или строения моста, эффективнее использовать тахеометр с функциями авто- слежения или дистанционного управления.
Наличие WI-FI, Bluetooth просто необходимо для мгновенного мониторинга и передачи данных съёмки.
Электронный тахеометр имеет большой объём внутренней памяти, что предотвращает риск внесения ошибок.
Некоторые тахеометры оснащены импульсным дальномером, производящим измерения любых поверхностей без использования отражателя, что упрощает процесс съёмки. Другие работают в режимах трёхмерного сканера. Есть модели, которые производят измерения на расстоянии до 7,5 км.
Но важно качество измерения! Этому способствует встроенный или внешний контроллер компьютер, который сам производит расчёт засечек, необходимых площадей, замеры базовой линии, выявляет недоступные высоты и дальности.

Производителями тахеометров являются: Leica, Sokkia, Topcon, Trimble, Nikon, South, GeoMax. Знаменитыми и высокоточными моделями считаются:
Тахеометр Leica TS02plus R500 (5″)
Тахеометр Leica TS06plus R500 (5″)
Тахеометр Leica Builder 505
Тахеометр Sokkia CX-105
Тахеометр Sokkia CX-106
Тахеометр Sokkia FX-105
Тахеометр Trimble M3 DR ТА (5″) LP
Тахеометр Trimble M3 DR ТА (3″) LP
Тахеометр Trimble S5 5″ Autolock, DR Plus
Тахеометр Nikon DTM-322+ (5″)
Тахеометр Nikon NPL-322+ (5″)
Тахеометр Nikon Nivo 5M+
Тахеометр Nikon Nivo 5C
Тахеометр Nikon Nivo 3M+

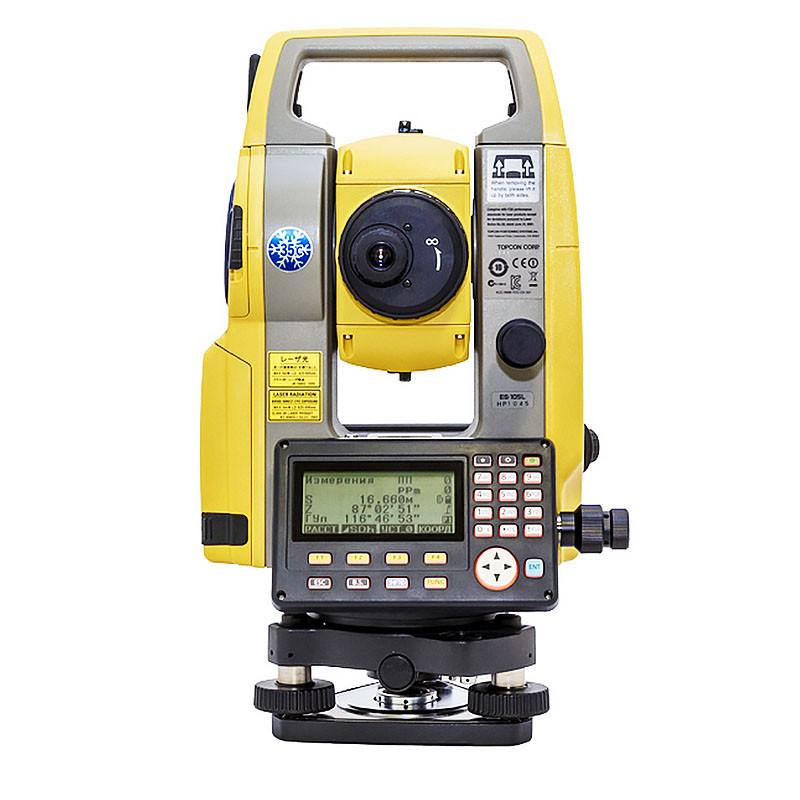

Тахеометр Topcon ES-105
Тахеометр Topcon ES-103
Тахеометр GeoMax Zoom30 Pro (5″) A4
Тахеометр GeoMax Zoom30 Pro (5″) A6
Тахеометр GeoMax Zoom20 Pro (5″) A2
Тахеометр South NTS-365R6
Тахеометр South NTS-382R10

История тахеометра

   При производстве любых строительных или изыскательных работ требуется точное вычисление перепадов ландшафта на данном участке, причем иной раз его площадь составляет тысячи квадратных метров. Традиционные геодезические приборы — теодолит, дальномер, нивелир и рулетка тут не подойдут, иначе измерения займут недели, никак не меньше. А сроки сегодня стали важным моментом — заказчики отдадут предпочтение тем исполнителям, кто выполнит работы как можно быстрее и у подрядчиков все больше и больше поводов оснастить своих специалистов современным строительным оборудованием… В наш век развитой компьютерной технологии исчезла потребность в физических вычислениях и чертежах — все делает компьютер с соответствующим ПО. Произвести же съемку участка в кратчайшие сроки и с максимально точными результатами поможет универсальный геодезический прибор — электронный тахеометр.

Что такое тахеометр?

Тахеометр — геодезический прибор, позволяющий быстро и с высокой точностью получить съемку заданного участка «в плане» с полной картиной рельефа. В конструкцию этого прибора входят светодальномер, теодолит, вычислитель и электронный регистратор данных — при своих внешне компактных размерах тахеометр совмещает в себе функции нескольких геодезических приборов сразу. Измерения вертикальных и горизонтальных дистанций, площадей на удалении 5 000 м с погрешностью всего в 1 см, углов с точностью от 2˝ до 20˝ (в зависимости от типа и класса по ГОСТ Р 51774-2001), автоматическое сохранение полученных данных по нескольким тысячам точек на измеряемой площади, прием и передача данных по GPRS на удаленный компьютер — этим возможности электронного тахеометра не исчерпываются.

История и принцип работы тахеометра

Первые геодезические приборы, отдаленно схожие с современными тахеометрами, были созданы 50 лет назад — в этих полумеханических и полуэлектронных приборах независимо устанавливались светодальномер и теодолит. Спустя некоторое время теодолит и светодальномер были объединены в одном корпусе, полученный в результате прибор оснастили особой панелью, позволяющей вводить значения углов. Первый полноценный тахеометр был создан в Швеции — в нем отсчет углов был заменен с оптического на электронный, благодаря чему была создана возможность автоматизировать геодезические работы.

Таким образом, электронные тахеометры появились на рынке около 25 лет назад, их производят американские, японские и швейцарские компании.

Принцип работы электронного тахеометра основывается либо на фазовом методе, либо, в более современных моделях, на импульсном методе. Первый метод заключается в разности фаз между проецируемым и возвращенным лучами, второй — на времени, за которое лазерный луч проходит от тахеометра к отражателю и возвращается назад. Дистанция, на которой прибор способен работать в безотражательном режиме, зависит от окраса поверхности, на которую проецируется луч — светлые и гладкие поверхности увеличивают дистанцию работы тахеометра по сравнению с темными в несколько раз, однако она не превысит 1 000 — 1 200 м. Линейная дальность измерений в отражательном режиме — не менее 5 000 м.

Типы электронных тахеометров

Все производимые модели подразделяются на несколько типов по применению:

•          технические тахеометры. Электронные приборы этого типа наиболее дешевы, т. к. оборудуются лишь отражательным дальномером и требуют проведения геодезических измерений командой из двух сотрудников — оператора технического тахеометра и реечника;

•          строительные тахеометры. Оснащены безотражательным дальномером, т.е. способны вести как отражательную, так и безотражательную съемку. Алидада в конструкции строительных тахеометров отсутствует;

•          инженерные тахеометры. Предназначенные для выполнения широкого спектра задач, эти приборы оборудованы фотокамерой, применяемой для построения трехмерных моделей местности, цветным сенсорным дисплеем, современным процессором и удобным ПО, слотами и портами для USB и flash-карт. Современные модели инженерных тахеометров поддерживают ряд коммуникационных каналов — Wi-Fi, Bluetooth и т.д.

Кроме того, тахеометры подразделяются на модульные, состоящие из отдельных (независимых) элементов, и на интегрированные, в которых устройства объединены под одним корпусом в единый механизм. Последние типы — моторизованные и автоматизированные тахеометры. Первые из них оснащаются сервоприводом, позволяющим ведение съемки по множеству точек одновременно, вторые — сервоприводом и системами, способными распознать, захватить и отследить цели, по сути, это уже роботизированные геодезические комплексы. Приборы этой конструкции рассчитаны на выполнение измерений одним человеком, причем роботизированные тахеометры допускают произведение удаленной съемки, при этом точность результатов будет гарантировано высока.

По характеристикам съемки электронные тахеометры подразделяются на:

•          круговые, с нитяным дальномером и цилиндрическим уровнем на вертикальном круге алидады;

•          номограммные, вычисление превышений и горизонтальных проложений дистанций по номограмме, различаемой в трубе прибора при ведении наблюдения, а также по вертикальной рейке;

•          авторедукционные, превышения и горизонтальные проложения дистанций в которых определяются по горизонтальной рейке дальномером двойного изображения;

•          внутрибазные, база которых находится при тахеометре и предназначена для непосредственного вычисления горизонтального проложения, а измерения вертикальных углов позволяют вычислить превышения;

•          электрооптические, снабженные дополнительным электронным прибором, допускающим автоматизацию съемки.

Преимущества тахеометра

Если сравнить работу с теодолитом и тахеометром, то в первом случае требуется вести записи в журнал, во втором же — лишь вести абрис, а данные по дистанциям, углам и номерам пикетов прибор запишет и сохранит в памяти. При изменении местоположения этого геодезического прибора необходимо лишь задать новую станцию и первый пикет, после чего навести на отражатель и получить рассчитанные тахеометром измерения, нажав только одну кнопку.

Электронный тахеометр рассчитывает горизонтальные дистанции самостоятельно, в автоматическом режиме. На мониторе прибора демонстрируются либо наклонное расстояние, положении по горизонтали и превышения, либо наклонное расстояние и углы (горизонтальный и вертикальный) — отображение одного из двух вариантов данных управляется вручную оператором.

Тахеометр незаменим при проведении выноса в натуру — устанавливаете его в точке, чьи координаты известны, задаете координаты точки ориентирования либо вводите дирекционный угол для ориентирования. Затем выставляете точку для выноса, введя ее координаты — на мониторе прибора высвечивается угол поворота и дистанция, которую требуется отмерить в данном направлении. Разумеется, с помощью тахеометра можно производить измерения дистанции между точками и высоты объекта, замеры со смещением — этот прибор осуществляет все функции теодолита.

При выполнении геодезических работ в карьере будет удобна такая функция — получение собственных координат путем обратной засечки. При первой установке электронного тахеометра, используя отражательную пленку, вычисляются координаты нескольких объектов, расположенных на краях карьера. По окончании карьерных работ прибор устанавливается повторно и, воспользовавшись обратной засечкой, рассчитываются координаты точки установки, а также проводится съемка карьера. Соответствующее программное обеспечение на основании вычислений тахеометра поможет быстро получить картину выполненных работ в карьере — схемами по квадратам, с их общим описанием.

По своей конструкции электронный тахеометр предназначен для полевых работ. Пыль или грязь, дождь или снег, перепады температур — все это не повредит прибору. Среди моделей тахеометров у каждого производителя есть приборы, рассчитанные на работу в особенно жестких условиях — их низкотемпературный режим до минус 30°С. Впрочем, выбирать их стоит лишь в тех случаях, если действительно предполагается работа в северных районах или в неких специфических условиях.

Модель тахеометра

Если условно разделить все существующие модели тахеометров верхнего ценового сегмента на приборы, оснащенные сервомоторами, полуавтоматические (оснащены системой слежения) и автоматические (роботы, управляемые дистанционно) и рассматривать эффективность работы с точки зрения полевого геодезиста, то их преимущества перед менее дорогими моделями очевидны.

Во время полевых геодезических работ значительная часть времени уходит на многократные наведения и фокусировку тахеометра, не оснащенного сервомоторами и автоматической следящей системой. По прошествии нескольких часов, причем не в самых лучших погодных условиях, снижается сосредоточенность оператора, слезятся глаза, ломит тело от усталости — как следствие, понижается точность измерений. Существенно облегчить физические нагрузки оператора поможет полуавтоматический тахеометр, самостоятельно отслеживающий изменения местоположения отражателя и с легкостью выполняющий наводку на него, вне зависимости от погодных условий на местности.

Отсутствие потребности в напарнике, перемещающем отражатель — как правило, во время работ инженер-оператор простого (настраиваемого и управляемого вручную) тахеометра указывает на пикеты помощнику с рейкой. Точность измерений во время геодезических работ с напарником-реечником далека от идеала, т.к. опытный геодезист не может оценить ситуацию в точке пикета, а помощник не обладает для этого достаточными знаниями. Полуавтоматы позволяют изменить характер геодезических работ — у прибора находится менее опытный оператор, не выполняющий настройки и лишь нажимающий кнопки на тахеометре по команде инженера с отражателем, который точно определяет позицию пикета. Имея дело с тахеометром-роботом все измерения производит только инженер с рейкой, управляющий геодезическим прибором дистанционно — с пикета.

Роботизированные тахеометры не устают и не ошибаются, т.к. не способны на это — на каждый пикет ими будет затрачено не более 4-х секунд, вне зависимости от количества рабочих часов. Наиболее дорогие модели тахеометров предназначены для точных инженерных измерений с минимальными погрешностями, выполнении самостоятельных расчетов в кратчайший срок.

Относительно недорогие электронные тахеометры обладают набором функций, достаточных для использования на стройплощадках, для инженерных целей их будет недостаточно.

Классом выше идут инженерные тахеометры.

 Моторизованные инженерные тахеометры имеют меньшую угловую точность (порядка 5″), но существенно облегчают задачи геодезиста.

Чем выше характеристики моделей инженерных тахеометров по точности, скорости выполнения измерений и обработке данных, тем выше их стоимость. Следует отметить, что современным электронным инженерным приборам для геодезических измерений не грозит быстрое устаревание — модели, которые выйдут на рынок будущего, будут строиться на их базе и иметь схожий набор функций.

В завершении

Выбирая ту или иную модель электронного тахеометра или, что более верно, выбирая того или иного производителя, поскольку характеристики тахеометров в своем ценовом сегменте в целом схожи, важным будет иметь дело с опытным и профессиональным поставщиком. Его специалисты подберут ту модель, которая наиболее отвечает нуждам заказчика, в том числе и по современному программному обеспечению, работе с которым необходимо обучить сотрудников заказчика.

Современные тахеометры сложны по своему устройству и отнюдь недешевы — тщательность в выборе прибора с оптимальным набором функций крайне важна.

что это такое и принцип его действия


Что такое тахеометр, тахеометрическая съемка

Активное развитее техники затронуло и геодезическое оборудование. Современные приборы позволяют выполнять те или иные виды работ быстро и с высокой точностью. Одним из незаменимых устройств в геодезии является тахеометр.

Что такое тахеометр

Тахеометр — это прибор, используемый для измерения вертикальных и горизонтальных углов, превышений и длин линий. Несмотря на компактный размер, он является инструментом, объединяющим в себе функции теодолита и светодальномера. Наличие микропроцессора с мощным программным обеспечением позволяет производить необходимые измерения и расчеты быстро и с минимальной погрешностью, а также запоминать и обрабатывать большой объем информации.

Одним из главных плюсов работы тахеометра является то, что измерения возможно провести, при наличии таких препятствий, как: ветки или листва, а также в условиях плохой видимости или, наоборот, яркой солнечной освещенности.

Тахеометр применяется для вычисления превышений, определения координат точек на местности, получения плана с изображением рельефа при топографической съемке, для выполнения обратной засечки и тригонометрического нивелирования и т.д.

Первые тахеометры

Первые приборы появились в 70-х гг. XX в. и напоминали современные тахеометры лишь отдаленно. Для измерений использовались полуэлектронные приборы, представляющие теодолит со светодальномером. После того как светодальномеры стали компактных размеров появилась возможность устанавливать их на теодолит, а позже начали выпускаться приборы в общем корпусе с возможностью введения значений углов.

Первый электронный тахеометр AGA-136 был выпущен в Швеции в 80-х гг. XX в. Это стало прорывом в геодезическом приборостроении. Электронная система отсчета углов заменила оптическую. Это позволило автоматизировать работу геодезистов. Полученные данные о значении углов и информация о длине линии поступали в цифровом виде в процессор и там же проводились все вычисления, а на индикатор выводились готовые величины. После Шведских тахеометров фирмы Geodimetr на рынке стали появляться приборы марок Sokkia, Topcon, Nikon, производимых в Японии, Leica в Швейцарии, и т.д.

Принцип работы

Принцип работы дальномера тахеометра зависит от конструктивных особенностей прибора, но его можно разделить на 2 основных метода измерений:

  • Фазовый метод: расстояния определяются за счет измерения разности фаз излученных и отраженных световых лучей.
  • Импульсный метод: расстояние измеряется по времени прохождения лазерного луча до отражателя и обратно. В новейших электронных тахеометрах расстояния измеряются как импульсным, так и фазовым методом.

На дальность измерений тахеометра влияют технические возможности дальномера прибора, погодные условия и режим работы устройства.

Режимы работы:

  • Отражательный — используется отражатель (призма), дальность измерений может достигать до 5 и более км.
  • Безотражательный — могут измеряться расстояния до любой поверхности в пределах 2,2 км

У современных тахеометров точность угловых измерений достигает одной 0,5 угловой секунды, расстояний — 0,8 мм.

Современные модели

На современном рынке геодезического оборудования представлены модели тахеометров различного ценового сегмента. Чем выше характеристики тахеометров по точности, мощности процессора и ПО, скорости обработки данных, тем выше их стоимость. Но, необходимо учитывать, что новейшее оборудование ускоряет работу геодезистов, благодаря высокой точности производимых измерений и возможности проводить автоматизированную работу одним оператором. Покупая оборудование проверенных производителей, можно быть уверенным, что оно прослужит долгие годы и окупит себя многократно.

Как выбрать тахеометр?

При любых работах где необходимо точное измерение на местности или идет строительство невозможно обойтись без тахеометра. Современное оборудование позволят решить большинство задач, поставленных перед геодезистами быстро и с высокой точностью. Выбирая тахеометр для стройки или топографических работ обращайтесь в проверенные компании. Инженеры компании «Геодезия и Строительство» ответят на интересующие Вас вопросы, помогут подобрать оборудование, а также, при необходимости, проведут обучение персонала по его использованию.

gis2000.ru

Что такое тахеометр?

Выполнение строительных изыскательных работ может потребовать с большой точностью вычислить перепады ландшафта на каком-либо участке. Не так-то просто это сделать, если речь идет про участок площадью в тысячи квадратных метров.



Если применить такие хорошо известные геодезические приборы, как теодолит, дальномер, нивелир и рулетку, то на это уйдет несколько недель. Произвести съемку очень быстро можно, если взять универсальный геодезический прибор, который называется электронным тахеометром.



Тахеометр — тот самый прибор, который позволяет быстро и точно иметь съемку заданного участка «в плане». Причем с полной картиной рельефа. В его конструкцию включены вычислитель, теодолит, светодальномер, электронный регистратор данных.



Прибор тахеометр совмещает в себе функции нескольких геодезических приборов сразу и при этом может оставаться компактным.



Тахеометр – это возможность измерить вертикальные и горизонтальные дистанции, площади на удалении 5 тысяч метров, причем с мизерной погрешностью в 1 см, углы с точностью от 2 до 20 градусов, а также автоматически сохранять полученные данные по нескольким тысячам точек на измеряемой площади, принимать и передавать данные по GPRS на удаленный компьютер и прочее, прочее. Именно такой потенциал у современного тахеометра, который первые тахеометры не имели.



Тахеометр – это прибор, который относится к классу неповторительных теодолитовв. В нем объединены теодолит и светодальномер. Полученный путем слияния такой прибор еще оснастили особой панелью, которая позволяла вводить значения углов.



Именно шведы создали первый полноценный тахеометр, в котором отсчет углов заменили с оптического на электронный. В результате появилась прекрасная возможность автоматизировать геодезические работы.



Принцип работы электронного тахеометра основан на фазовом или импульсном методе. Первый метод основан на разности фаз между проецируемым и возвращенным лучами. Второй метод основан на времени, за которое лазерный луч пробегает от тахеометра к отражателю, а потом возвращается.



Какую бы модель электронного тахеометра мы ни взяли, она будет относиться к какому-либо типу. По применению тахеометры делят на технические, строительные, инженерные. Также тахеометры принято делить на модульные и интегрированные.



Первые состоят из отдельных элементов. Во вторых устройства объединены под одним корпусом, и они обычно моторизованные и автоматизированные. По типам применения тахеометры делят на номограммные, круговые, электрооптические, внутрибазные, авторедукционные.

mcgrp.ru

Что такое тахеометр? | Ответы на Ваши вопросы

Сегодня наблюдается активное развитие техники, которая используется в самых разных сферах. Усовершенствованные технологии позволяют гораздо быстрее и точнее выполнить те или иные операции. Не обошлось без этого и в геодезии – тахеометр широко применяется не только в топографических съемках, но и в строительстве.

Что измеряет тахеометр?

Тахеометром называется измерительный прибор, который используется для измерения расстояния, вертикальных и горизонтальных углов. Он представляет собой инструмент, который объединяет в себе функции теодолита и дальномера, а также имеет микропроцессор с программным обеспечением. Он незаменим для проведения топографических съемок местности и на подготовительных этапах работ в сфере строительства. Одной из особенностей работы тахеометра является то, что промеры можно делать, не смотря на наличие разнообразных препятствий. Кроме того, оборудование позволяет осуществлять съемку местности как при пасмурных погодных условиях, так и при достаточно ярком освещении солнца.

Современные модели тахеометров – это автоматизированные приборы, которые обладают системой распознания. Они просты в эксплуатации, благодаря чему можно легко разобраться во всех параметрах и главных функциях данного инструмента. Мощные и надежные тахеометры заметно повышают и продуктивность, и эффективность работы.

Какие бывают тахеометры?

На сегодняшний день существует два вида тахеометров: модульные и интегрированные. Интегрированные тахеометр – это прибор, который состоит из процессора, клавиатуры, зрительной трубы, дальномерного и угломерного инструмента. Все они собраны в отдельный большой механизм.

Модульный тип является оборудование, состоящее из отдельных светодальномера и теодолита. Последний может быть как электронным, так и оптическим.

В некоторых случаях выделяют еще одну разновидность тахеометров – неповторительные. Его главное отличие заключается в том, что лимб наглухо прикреплен к подставке. Таким образом, у прибора имеется либо закрепленный винт, либо специальное приспособление, которое предназначается для осуществления поворотов, а также установки тахеометра в том или ином положении.

В зависимости от целей применения выделяют следующие типы: технический и строительный. А относительно принципа работы тахеометры бывают автоматизированными и электронно-оптическими.

Как работает тахеометр?

Большинство моделей тахеометра работает по принципу, который основан на измерении разности фаз излученных и отраженных световых лучей. Некоторые из них, оснащенные более усовершенствованными технологиями, могут определить данную разность по показателю времени, за которое луч преодолел расстояние до отражателя и обратно. Этот метод называется импульсным.

Редакция uznayvse.ru напоминает, что на точность показателей влияет не только тип тахеометра (технические характеристики с допустимыми погрешностями), но еще и различные внешние факторы: давление, температура, влажность и другие.

uznayvse.ru

Электронный тахеометр: принцип работы, съемка, цена.

Содержание страницы

Наиболее универсальным и распространенным среди точных геодезических измерительных инструментов является электронный тахеометр, впервые появившийся в близком к современному виде в конце прошлого столетия.

Конструктивно инструмент представляет собой объединение в едином корпусе теодолита, светодальномера и микроЭВМ. Его основным предназначением является:

  • выполнение угломерных плоскостных и дальномерных измерений, а также полярных координат с минимальной погрешностью;
  • составление подробных карт местности с точной фиксацией координат, высот и линейных особенностей рельефа;
  • определение расположения различного типа объектов, съемка электронным тахеометром;
  • автоматизированный режим множества измерений, в том числе измерения расстояний и превышений недоступных объектов;
  • проектирование трассы и поперечников, обратные засечки;
  • сохранение полученных данных по множеству точек;
  • автоматическое вычисление показателей, зависящих от измеряемых параметров;
  • устройство может быть использовано как функциональный дальномер и целеуказатель.

Основные функции и высокая производительность определяют сферы применения тахеометров: геофизические исследования, строительно-инженерные изыскания, земельный кадастр, нефтегазовая отрасль, маркшейдерское дело, строительные и многие другие области работ, связанных с точностью выполнения дальних замеров.

Устройство и принцип работы

Современные и далеко непростые условия работы предъявляют к измерительным устройствам все более высокие требования, как в плане конструктивных решений и технического оснащения, так и функциональности программного обеспечения.

Ключевыми составляющими любого электронного тахеометра являются:

  • подъемное трехопорное устройство – трегер;
  • пиксельный или сенсорный жидкокристаллический дисплей, отражающий данные измерений и предоставляющий возможность управления ими;
  • зрительная труба;
  • автономный дальномер или дальномер, совмещенный с системой фокусирования визирной трубы;
  • встроенный оптический лазерный отвес – центрир;
  • автоматический компенсатор (одноосевой или двухосевой), позволяющий выявить угловое отклонение тахеометра по оси/осям от уровня горизонта: в случае выхода за пределы допустимого диапазона функционирование прибора будет блокировано;
  • клавиатура, выполняющая функции панели управления и служащая для ввода данных станции;
  • современный мощный микропроцессор;
  • встроенная память, обеспечивающая хранение большого объема данных;
  • операционные системы Windows SE и Mobile и сопутствующее программное обеспечение, формирующие пользовательский интерфейс и выполняющие проведение полевых замеров и расчетов на их основе;
  • в современных цифровых тахеометрах предусмотрен широкий набор интерфейсов связи: USB-порты, Wi-Fi, Bluetooth, картридеры различных типов карт памяти;
  • использование в конструкциях современных моделей встроенного GPS-модуля делает возможным определение координат точек стояния с помощью спутниковой навигации;
  • аккумуляторные батареи, обеспечивающие интенсивную работу устройства и низкое энергопотребление в течение продолжительного времени.

Лежащий в основе электронно-оптических приборов принцип разности фаз испускаемого и отраженного представляет собой фазовый метод работы тахеометра. В более редких случаях используется импульсная технология, основанная на расчетах по времени прохождения лазерного луча до отражателя и в обратном направлении.

Имеющие безотражательный режим измерений модели могут производить замеры линейных расстояний практически до любого объекта. В этом режиме следует исключить попадание на пути следования луча посторонних предметов и климатических образований: веток, листьев, сильного тумана, дыма и т.д., могущих повлиять на достоверный промер расстояний.

Разновидности тахеометров

Виды электронных тахеометров весьма разнообразны, и их классификация, определяемая свойствами и функциями, достаточно развернута.

По сферам применения:

  • технические — наиболее простые, предназначенные для решения базовых задач;
  • строительные – обеспечивающие геодезическое сопровождение топографической съемки;
  • инженерные – сложные профессиональные инструменты для многогранных разбивочных работ, обладающие исключительной точностью получаемых данных и расширенным функционалом.

По точности вычислений:

  • точные, гарантирующие максимальную точность вычислений;
  • технические, обладающие большей, по сравнению с точными, погрешностью замеров.

По заложенному методу разбивочных работ:

  • полярный метод;
  • ортогональный;
  • по координатам строительной сетки.

Некоторые новейшие профессиональные модели предусматривают автоматическую коррекцию измерений, делают поправки на кривизну земной поверхности и рефракцию, фиксируют точку зенита.

Основы работы

Для того, чтобы работа с электронным тахеометром была удобна, оптимальна и эффективна, прежде всего следует внимательно прочитать инструкции, прилагаемые производителем к каждому прибору.

  1. Перед началом работы необходимо установить инструмент на трехопорный штатив на устойчивой поверхности, отцентрировав его по плоскостным ватерпасам, круглому пузырьковому или электронному уровню. Цифровые модели достаточно чувствительны к возможным вибрациям, которые могут повлиять на точность измерений.
  2. Убедиться, что трегер установлен правильно, в противном случае проверить юстировочные винты.
  3. На достоверности полученных данных могут отрицательно сказаться резкие перепады температуры, при необходимости следует дать время инструменту и его призменным механизмам адаптироваться к условиям окружающей среды.
  4. Устанавливать или снимать аккумуляторную батарею следует только при выключенном приборе, в противном случае хранящиеся данные будут утеряны.
  5. Работа с электронным тахеометром предполагает определенную квалификацию и опыт в геодезических исследованиях. Персоналу важно понимать правила пользования и техники безопасности, а также методику проведения поверок и юстировок.

Грамотно и квалифицированно используемый тахеометр способен заменить в сложных работах несколько традиционно используемых геодезических инструментов (нивелиров, дальномеров и реек, теодолитов). Его правильная эксплуатация существенно повысит точность производимых измерений при сокращении трудо- и временных затрат на составление точных планов местности, топопривязки различных строительных объектов и прочие виды геодезических работ.

На стоимость цифрового тахеометра влияет ряд факторов: точность и дальность работы, наличие целе- и створоуказателя, удобство и разнообразие формата передаваемых данных, режим энергопотребления, наличие аккумуляторных батарей и т.д. Цена варьируется в диапазоне от 350000 (для технических моделей) до 700000 и выше (для профессиональных инженерных с расширенным функционалом).

На текущий момент наиболее широко распространены электронные тахеометры Sokkia, Nicon, Leica, Trimble и некоторых других зарекомендовавших себя производственных концернов.

Видео: знакомство с электронным тахеометром

echome.ru

Тахеометр — это… Что такое Тахеометр?

  • тахеометр — тахеометр …   Орфографический словарь-справочник

  • ТАХЕОМЕТР — (греч.). 1) оптический измеритель расстояний. 2) теодолит для быстрых землемерных съёмок. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. ТАХЕОМЕТР прибор, употребляемый при съемке планов местностей, иначе теодолит …   Словарь иностранных слов русского языка

  • Тахеометр —         (от греч. tachys, род. пад. Tacheos быстрый и metreo измеряю * a. tacheometer; н. Tachymeter; ф. tacheometre; и. taquimetro) геодезич. прибор, применяемый для измерения на местности горизонтальных и вертикальных углов, расстояний и… …   Геологическая энциклопедия

  • тахеометр — сущ., кол во синонимов: 4 • тахеометр автомат (1) • тахеометр полуавтомат (1) • …   Словарь синонимов

  • тахеометр — Ндп. теодолит тахеометр Геодезический прибор, предназначенный для измерения горизонтальных и вертикальных углов, длин линий и превышений. Примечание Тахеометры классифицируют по типам применяемых в них дальномеров. [ГОСТ 21830 76] Недопустимые,… …   Справочник технического переводчика

  • тахеометр — а, м. tachéomètre m. геод. Прибор для землемерных съемок. проводимых способом тахеометрии. СИС 1954. Лекс. Гранат: тахеометр; СИС 1937: тахео/метр …   Исторический словарь галлицизмов русского языка

  • ТАХЕОМЕТР — (от греч. tachys род. п. tacheos быстрый и …метр), вид теодолита с дальномерным устройством. Автоматические и круговые тахеометры позволяют определить углы и расстояния без вычислений …   Большой Энциклопедический словарь

  • ТАХЕОМЕТР — и тахиметр, тахеометра, муж. (от греч. tachys быстрый и metreo мерю). Прибор для землемерных съемок (геод.). Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 …   Толковый словарь Ушакова

  • ТАХЕОМЕТР — теодолит, снабженный вертикальным кругом и дальномерной сеткой нитей, позволяющий при помощи одного визирования на тахеометрическую рейку определять с достаточной точностью направление линии (румб или азимут), расстояние от инструмента до точки… …   Технический железнодорожный словарь

  • Тахеометр — – геодезический прибор, предназначенный для измерения горизонтальных и вертикальных углов, длин линий и превышений Примечание. Тахеометры классифицируют по типам применяемых в них дальномеров. [ГОСТ 21830 76] Рубрика термина: Инструменты… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • ТАХЕОМЕТР — вид теодолита с дальномерным устройством для быстрого определения горизонтальных расстояний и разности высот местности. Автоматические и круговые Т. позволяют определять расстояния и углы без вычислений …   Большая политехническая энциклопедия

  • dic.academic.ru

    Тахеометр — это… Что такое Тахеометр?

  • тахеометр — тахеометр …   Орфографический словарь-справочник

  • ТАХЕОМЕТР — (греч.). 1) оптический измеритель расстояний. 2) теодолит для быстрых землемерных съёмок. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. ТАХЕОМЕТР прибор, употребляемый при съемке планов местностей, иначе теодолит …   Словарь иностранных слов русского языка

  • тахеометр — сущ., кол во синонимов: 4 • тахеометр автомат (1) • тахеометр полуавтомат (1) • …   Словарь синонимов

  • тахеометр — Ндп. теодолит тахеометр Геодезический прибор, предназначенный для измерения горизонтальных и вертикальных углов, длин линий и превышений. Примечание Тахеометры классифицируют по типам применяемых в них дальномеров. [ГОСТ 21830 76] Недопустимые,… …   Справочник технического переводчика

  • тахеометр — а, м. tachéomètre m. геод. Прибор для землемерных съемок. проводимых способом тахеометрии. СИС 1954. Лекс. Гранат: тахеометр; СИС 1937: тахео/метр …   Исторический словарь галлицизмов русского языка

  • ТАХЕОМЕТР — (от греч. tachys род. п. tacheos быстрый и …метр), вид теодолита с дальномерным устройством. Автоматические и круговые тахеометры позволяют определить углы и расстояния без вычислений …   Большой Энциклопедический словарь

  • ТАХЕОМЕТР — и тахиметр, тахеометра, муж. (от греч. tachys быстрый и metreo мерю). Прибор для землемерных съемок (геод.). Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 …   Толковый словарь Ушакова

  • ТАХЕОМЕТР — теодолит, снабженный вертикальным кругом и дальномерной сеткой нитей, позволяющий при помощи одного визирования на тахеометрическую рейку определять с достаточной точностью направление линии (румб или азимут), расстояние от инструмента до точки… …   Технический железнодорожный словарь

  • Тахеометр — – геодезический прибор, предназначенный для измерения горизонтальных и вертикальных углов, длин линий и превышений Примечание. Тахеометры классифицируют по типам применяемых в них дальномеров. [ГОСТ 21830 76] Рубрика термина: Инструменты… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • ТАХЕОМЕТР — вид теодолита с дальномерным устройством для быстрого определения горизонтальных расстояний и разности высот местности. Автоматические и круговые Т. позволяют определять расстояния и углы без вычислений …   Большая политехническая энциклопедия

  • dic.academic.ru

    что это такое и принцип его действия

    Все строительные работы, а также изыскательные мероприятия могут требовать максимально точных подсчётов и вычислений перепада ландшафта на любом участке местности.

    Лучше всего обратиться к настоящим профессионалам за помощью, ремонт тахеометра и его обслуживание — задача профессионалов. Не стесняйтесь обращаться!

    Стандартные используемые приборы, например, нивелир или теодолит, способны успешно функционировать на относительно малых площадях, а если уже речь пошла нескольких тысячах квадратных метрах площади, то все подсчёты способны отнять очень много времени.

    Содержание:1. Что же это всё-таки за устройство?2. Особенности функционирования3. Полезное видео

    Поэтому важно использовать в работе электронный тахеометр – он значительно упростит задачу.

    Что же это всё-таки за устройство?

    Тахеометр – стандартный геодезический прибор.

    Он способен с высокой скоростью и повышенной точностью выполнять съёмку полноценной картины рельефа. Современные тахеометры – это сочетание многих традиционных геодезических устройств. Например: теодолит, электронный регистратор данных и светодальномер. И всё это сочетается в довольно небольшом размере.

    Прибор способен выполнять вычисления и функционировать на удалении до 5-ти километров с очень низкой погрешностью, затем он передаёт полученные данные с помощью технологий Вай-Фай.

    Особенности функционирования

    Тахеометр – прибор довольно совершенен, однако прогресс не стоит на месте и даже такие устройства модернизируются, что и произошло. Принцип функционирования более старых экземпляров основывался на фазовом методе.

    Данные рассчитываются как разность между двумя лучами – один проецируется, второй возвращается. Современные приборы основаны на импульсном методе. В этом методе расчёт ведётся немного иначе – подсчитывается время, которое потребуется лучу, чтобы пройти от прибора к отражателю и возвратиться обратно.

    Дальность функционирования устройства без отражателя напрямую зависит от поверхности, на которую будет падать лазерный луч.

    Очень важен цвет поверхности – дистанция может существенно сократиться, однако дистанция будет ограничиваться одной тысячей и двести метрами. Подсчёты и измерения на дальних расстояниях проводятся исключительно в режиме с отражением, дальность будет составлять не менее 5-ти километров.

    Полезное видео

    otopleniedomov.com

    Что такое тахеометр? | Ответы на Ваши вопросы

    Сегодня наблюдается активное развитие техники, которая используется в самых разных сферах. Усовершенствованные технологии позволяют гораздо быстрее и точнее выполнить те или иные операции. Не обошлось без этого и в геодезии – тахеометр широко применяется не только в топографических съемках, но и в строительстве.

    Что измеряет тахеометр?

    Тахеометром называется измерительный прибор, который используется для измерения расстояния, вертикальных и горизонтальных углов. Он представляет собой инструмент, который объединяет в себе функции теодолита и дальномера, а также имеет микропроцессор с программным обеспечением. Он незаменим для проведения топографических съемок местности и на подготовительных этапах работ в сфере строительства.

    Одной из особенностей работы тахеометра является то, что промеры можно делать, не смотря на наличие разнообразных препятствий. Кроме того, оборудование позволяет осуществлять съемку местности как при пасмурных погодных условиях, так и при достаточно ярком освещении солнца.

    Современные модели тахеометров – это автоматизированные приборы, которые обладают системой распознания. Они просты в эксплуатации, благодаря чему можно легко разобраться во всех параметрах и главных функциях данного инструмента. Мощные и надежные тахеометры заметно повышают и продуктивность, и эффективность работы.

    Какие бывают тахеометры?

    На сегодняшний день существует два вида тахеометров: модульные и интегрированные.

    Тахометр применяют при строительстве дорог

    Интегрированные тахеометр – это прибор, который состоит из процессора, клавиатуры, зрительной трубы, дальномерного и угломерного инструмента. Все они собраны в отдельный большой механизм.

    Модульный тип является оборудование, состоящее из отдельных светодальномера и теодолита. Последний может быть как электронным, так и оптическим.

    В некоторых случаях выделяют еще одну разновидность тахеометров – неповторительные. Его главное отличие заключается в том, что лимб наглухо прикреплен к подставке. Таким образом, у прибора имеется либо закрепленный винт, либо специальное приспособление, которое предназначается для осуществления поворотов, а также установки тахеометра в том или ином положении.

    В зависимости от целей применения выделяют следующие типы: технический и строительный. А относительно принципа работы тахеометры бывают автоматизированными и электронно-оптическими.

    Как работает тахеометр?

    Большинство моделей тахеометра работает по принципу, который основан на измерении разности фаз излученных и отраженных световых лучей. Некоторые из них, оснащенные более усовершенствованными технологиями, могут определить данную разность по показателю времени, за которое луч преодолел расстояние до отражателя и обратно. Этот метод называется импульсным.

    Редакция uznayvse.ru напоминает, что на точность показателей влияет не только тип тахеометра (технические характеристики с допустимыми погрешностями), но еще и различные внешние факторы: давление, температура, влажность и другие.

    Геодезические отражатели – Принмаркет.ру

    Решение о приобретении геодезического оборудования, в частности, электронного тахеометра, сопровождается вопросом – какие аксессуары лучше всего подходят для работы с прибором? Наиболее важными дополнительным принадлежностями являются штативы, отражатели, вехи, трегеры. Данная статья посвящена обзору и особенностям применяемых в геодезии отражателей.

    Отражатель является необходимым аксессуаром при производстве работ с помощью электронного тахеометра. В настоящее время на рынке имеется огромное разнообразие отражателей, отличающихся между собой конструкцией, размерами, материалами, способом крепления и пр. Зачастую геодезисты не придают значения погрешностям, которые вызваны применением отражателей. Большое внимание чаще всего уделяется техническим характеристикам. Однако неправильный подбор системы «тахеометр – отражатель» может существенно сказаться на точности измерений. Как правильно подобрать отражатель? От чего зависит выбор? Попробуем разобраться.

    Измерение расстояний электронным тахеометром

    Электронный тахеометр измеряет не только горизонтальные и вертикальные углы, но и расстояния с помощью встроенного лазерного дальномера. Дальномер излучает сигнал, который, достигнув цели, отражается от неё и возвращается в тахеометр. Расстояние может быть вычислено по известной формуле:

    где D – определяемое расстояние, с – скорость света (в вакууме), t – время прохождения сигнала.

    Для обозначения конкретной цели и высокоточных измерений в качестве цели применяется отражатель. Поэтому, при выборе отражателя важно знать его конструктивные особенности.

    Конструкция отражателя

    Наиболее часто встречающаяся конструкция отражателя – это триппель-призма, встроенная в корпус. Материал корпуса может быть различным (металл, пластик).

    Призма

    Кроме собственно призмы отражатель может комплектоваться специальной маркой для удобства наведения. Конструкция и внешний вид марки также может быть различными в зависимости от условий и типа выполняемых работ. Кроме того, отражатель может быть снабжен светодиодной подсветкой для работы в сумерках или на плохо освещенной площадке.


    Отражатель с маркой
    в сборе

    Типы отражателей

    Существуют два основных свойства отражателей, качество которых нельзя измерить. Первое – это тип отражателя и его геометрия, второе – постоянная призмы.

    Отражатели можно поделить на несколько типов:

    1. Классический круглый отражатель
    2. Минипризмы (миниотражатели)
    3. Отражатели 360°
    4. Отражатели для мониторинга
    5. Отражательная пленка

    Круглые отражатели

    Это классические отражатели, которые используются при производстве работ по созданию планово-высотного обоснования, топографических съемок различного назначения. Как правило, они комплектуются марками. Большинство круглых призм имеют диаметр 62 мм для обеспечения эффективного отражения луча дальномера при работе на различных расстояниях.

    Отражатель c подсветкой,
    AY01L

    Отражатель Seco 6400-10

    Отражатель Seco 6402-02

    Для выполнения измерений на большие расстояния (свыше 3000 метров) используют призменные системы, состоящие из нескольких отражателей (от 3-х и более).

    Отражатель с тремя призмами

    Минипризмы

    В основном используются при производстве разбивочных работ и исполнительных съемок. Малый размер призм обусловлен тем, что на строительной площадке работают, как правило, на коротких расстояниях (до 100-200 метров) и требуется повышенная точность измерений. Минипризмы дополнительно могут быть снабжены марками.

    Минипризма без марки,
    HDMINI103-T

    Минипризма с пластиковой маркой,
    Trimble 571126273

    Минипризма с металлической маркой,
    HDMINI108

    При выполнении разбивочных работ и исполнительных съемок удобно пользоваться специальными вехами со съемным наконечником для накручивания минипризмы на нижнюю часть вехи, или использовать минипризмы «скользящего» типа, которые можно устанавливать на различную высоту. Это позволяет минимизировать погрешность наклона вехи при выполнении измерений.

    Минипризма «скользящего» типа
    Seco 5910-06


    Отражатели 360°

    Большинство роботизированных тахеометров имеют функцию автоматического распознавания и захвата (слежения) за целью. Такие инструменты лучше всего использовать вместе с отражателем 360° — этот тип призмы отражает сигнал во всех направлениях (360°), поэтому нет необходимости следить за тем, чтобы отражатель всегда был направлен к прибору. Отражатель 360° состоит не из одной триппель-призмы, а из шести/семи (зависит от производителя и конструкции) таких призм, что обеспечивает непрерывное и постоянное отражение сигнала дальномера.

    Миниотражатель 360,
    Trimble 571204312

    Отражатель 360 для S серии,
    Trimble 58128001

    Отражатель 360 для интегрированной
    съемки с приёмником R10,
    Trimble 58012029

    Недостатком таких призм является большая масса и размер, по сравнению с классическими призмами.

    Отражатели 360° бывают активные и пассивные. Активные отражатели, в отличие от пассивных, имеют дополнительный датчик слежения, который испускает сигнал, по которому тахеометр отслеживает конкретную цель. При выполнении работ с использованием роботизированных тахеометров особенно важно обеспечить надежное распознавание целей, потому что, находясь на станции, мы можем иметь дело с иными отражающими объектами, такими как дорожные знаки, отражательные элементы на спецодежде и пр. При работе только с пассивными отражателями  велика вероятность ложного захвата отражающего объекта (например, стеклянная поверхность здания или дорожный знак).

    Для исключения ложного захвата и работы в сложных условиях производители применяют различные запатентованные технологии. Например, Trimble MultiTrack использует систему опознавания цели с помощью модулируемого инфракрасного излучения, а полевое ПО Trimble Access настраивается на работу с конкретным отражателем. Роботизированный тахеометр, оснащённый технологией Trimble MultiTrack, одновременно может отслеживать до восьми целей без риска отслеживания неправильной цели, обеспечивая увеличение производительности из-за отсутствия возможности захватить ложную цель.

    Еще одна разработка Trimble – технология ActiveTrack 360. Отражатель ActiveTrack 360 не содержит в себе стеклянных призм, а только светоотражающий элемент, поэтому обладает небольшими размерами и малым весом. Дополнительно он оснащен электронным уровнем, показания которого передаются через Bluetooth. Отражатели Trimble MultiTrack совместимы со всеми роботизированными тахеометрами S-серии.

    Отражатель с активным элементом Target ID,
    Trimble SLSU-S2003

    Активная призма MultiTrack,
    Trimble MT1000

    Активная призма Active Track 360,
    Trimble AT360

    Отражатели для мониторинга

    При использовании роботизированных тахеометров для наблюдения за деформациями зданий и сооружений используют специальные призмы. Они имеют, как правило, небольшие размеры (так как расстояния между тахеометром и призмой в мониторинге обычно небольшие) и специальное крепление для установки на исследуемом сооружении для возможности развернуть призму в нужном направлении. Некоторые модели могут иметь на корпусе специальную защиту – козырьки – для защиты от снега и дождя.

    Минипризма для мониторинга
    HDMINI109

    Призма 62 мм с защитным козырьком,
    Trimble 58008042

    Призма 62 мм с защитным козырьком и
    креплением для ГНСС приёмника,
    Trimble 58008040

    Как устанавливать отражатель

    Отражатель устанавливается на веху или штатив, поэтому при выборе отражателя следует сразу определить тип вехи и штатива, с которыми он будет работать. Если отражатель будет устанавливаться на штатив, значит, понадобится трегер и адаптер для его фиксации.

    Трегер

    Адаптер

    Конструктивно трегеры и адаптеры могут быть разные: со встроенным оптическим или лазерным центриром, без центрира, с круглыми уровнями различной точности.

    Для удобства работы можно использовать быстросъемные крепления, которые позволяют достаточно легко и быстро присоединить/отсоединить отражатель от вехи или адаптера на штативе.

    Быстросъемное крепление
    5111-04-SM

    Быстросъемное крепление
    Seco 5111-00

    Отражательная плёнка

    Еще один тип цели – это светоотражающая плёнка. Чаще всего используется на строительной площадке для закрепления точек внешней разбивочной основы. Производится на основе высококачественной самоклеющейся плёнки. Отражение света от поверхности плёнки происходит в направлении источника. Светоотражающий слой выполнен из светопроницаемого полимера с включением стеклянных микросфер. Для усиления интенсивности отраженного излучения под слоем полимера находится «зеркальная» светоотражающая подложка. Плёночные отражатели выпускаются разных размеров: 25х25, 50×50, 60×60, 90×90 и 100×100 мм. Размер плёночной марки зависит от расстояний, на которые предполагается выполнять измерения и внешних условий работ.

    Отражающая пленка 25х25 и 60х60 мм,
    Trimble 57012007

    Отражающая пленка 50х50 мм,
    ОПП-50

    Отражающая пленка 100х100 мм,
    RS100

    Постоянная поправка отражателя

    Прохождение светового луча электронного дальномера через отражатель происходит с задержкой, из-за того, что плотность материала призмы гораздо выше плотности воздуха. Эта задержка приводит к увеличению значения измеренного расстояния. Кроме того, измерения на отражатель производятся между двумя точками – вертикальной осью вращения инструмента и центром отражателя. Важно понимать конструкцию корпуса отражателя и механизма крепления призмы, чтобы гарантировать привязку центра отражателя к измеряемой точке. Оба эти фактора (скорость распространения света в среде и расположение призмы в корпусе отражателя) учитываются в так называемой постоянной поправке (константе) отражателя, которая вычисляется по геометрическим размерам призмы, типу стекла и положению вертикальной оси отражателя относительно крепления.

    Производители геодезического оборудования стремятся выпускать отражатели со стандартными поправками (например, 0 мм, ±30мм, ±40 мм) для системы «дальномер-отражатель» и удобства введения этой постоянной поправки геодезистом при выполнении работ. В технических характеристиках отражателя обязательно указывается значение константы призмы.

    Угловая точность отражателя

    Качество шлифовки стекла имеет важное значение при отражении сигнала. Чем лучше отшлифовано стекло призмы, тем точнее сигнал будет возвращен обратно. Отклонение между входящим и исходящим направлениями сигнала оказывает серьёзное влияние на диапазон измерений расстояний.

    Геодезические отражатели обычно имеют отклонение луча в несколько секунд. Например, если призма имеет максимальное отклонение 5 секунд, это означает, что в каждой шестой части призмы направление отраженного сигнала отличается не более чем на 5 секунд. Это отклонение максимально на краях отражателя, а при измерении в центральной части призмы, как правило, оно заметно ниже.

    Проверка призмы на отклонение луча выполняются после сборки отражательной системы.

    Покрытие поверхностей призмы

    Степень отражения сигнала призмой определяется способностью материала отражать видимое и инфракрасное излучение. Эта возможность зависит от самого материала изготовления призмы (стекла), а также от качества поверхности отражения. Для повышения производительности часто используются отражающие и антиотражающие (антибликовые) покрытия. Но какая разница между типами покрытия, и как они влияют на отражение сигнала призмой? Рассмотрим этот вопрос далее.

    Отражающее покрытие

    В высококачественных призмах заднюю поверхность покрывают медным или серебряным напылением, для увеличения интенсивности отраженного сигнала и дальности работы. Для дополнительной защиты покрытия от коррозии сверху его покрывают слоем эпоксидной смолы.

    Также до сих пор встречаются призмы без напыления, они гораздо дешевле и подходят для работ, не требующих высокой точности и дальности, поскольку в них гораздо хуже отражается сигнал и могут возникать ошибки в несколько миллиметров при больших углах наклона призмы. В корпусе таких призм при длительной эксплуатации скапливается влага и грязь, что еще больше снижает ее отражающие характеристики.

    Без покрытия

    Серебряное покрытие

    Медное покрытие

    Анти-отражающее (антибликовое) покрытие

    При измерении расстояний дальномером, бóльшая часть сигнала проходит сквозь тело призмы, отражаясь от ее внутренних граней. Однако, небольшой процент испущенного дальномером сигнала (обычно около 4%) отразится от передней поверхности призмы. Время прохождения расстояния такого сигнала меньше, чем время прохождения «правильного» сигнала, отраженного от внутренней поверхности призмы, поэтому такой «неправильный» сигнал может оказать существенное негативное влияние на точность измеряемого расстояния. На рисунке ниже показаны пути электромагнитных волн, отраженных от внутренней задней поверхности призмы (красный), от внутренних боковых граней призмы (синий, примерно 4%) и от передней поверхности призмы (зеленый, около 2%).

    Прохождение сигнала сквозь тело призмы

    Этот эффект оказывает существенное влияние при измерении коротких расстояний. Чтобы избежать этого влияния, переднюю поверхность призмы покрывают специальным антибликовым слоем. При использовании призмы без антибликового покрытия (или покрытия, «настроенного» на неправильную длину волны) могут возникать ошибки в измеренных расстояниях до 3 мм.

    Установка отражателя над точкой

    Для получения высоких точностей при измерении расстояний следует учитывать еще один важный фактор – выравнивание оси призмы относительно отражаемого сигнала. Наиболее надежный результат измерений будет получен при условии вертикального расположения оси призмы и прихода сигнала в отражатель перпендикулярно поверхности призмы. Если призма повернута относительно линии визирования, то точное наведение на геометрический центр призмы проблематично. Это происходит потому, что показатели преломления воздуха и стекла отличаются друг от друга. Для облегчения ориентировки отражателя они снабжаются специальными визирами.

    Отражатель с визиром

    При угле разворота менее 40° погрешность наведения будет меньше 0,5 мм, однако при угле более 50° она уже превышает 1 мм. При угле разворота 60° отклонение в измеренных расстояниях может достигать 2,5 мм и более.

    Дополнительные аксессуары

    При производстве работ в безотражательном режиме удобно использовать специальные цели (марки). Данный тип марок можно рекомендовать при выполнении детальной съёмки отдельных элементов (например, архитектурные детали, мониторинг сооружений) и выносе точки в натуру

    Визирная марка

    При работе на строительной площадке (производство разбивок, исполнительной съемки) можно не использовать веху, а отражатель крепить прямо на наконечник, но желательно конечно воспользоваться специальной минипризмой.

    Наконечник с уровнем

    Резюме

    Выбор отражателей должен быть обусловлен не только их конструктивными особенностями, но и видом используемого тахеометра, конкретными условиями эксплуатации, видами работ и требуемой дистанцией измерений. В любом случае, прежде чем купить призменную систему, необходимо обратить внимание на ее ключевые характеристики. К ним относятся максимально обеспечиваемая дальность наблюдений, точность центрирования и способ крепления. Если вы планируете купить отражатель для тахеометра, наши специалисты могут проконсультировать вас и предложить самую оптимальную по своим характеристикам модель.

    Электронный тахеометр

    В данной статье подробно описывается понятие электронного тахеометра, расшифровываются его основные характеристики и рассказывается о типах электронных тахеометров. Электронный тахеометр – геодезический инструмент для измерения расстояний, углов и высот объектов. Самый популярный и самый востребованный прибор из всех геодезических инструментов. Электронный тахеометр практически универсален и сочетает в себе возможности теодолита (измерение углов), нивелира (измерение высот) и дальномера (точное измерение расстояний).

    В отличие от оптических приборов (оптического теодолита и оптического нивелира), электронный тахеометр выполняет все вычисления автоматически, имеет множество встроенных функций и гораздо удобнее в работе. Все измерения и вычисления электронный тахеометр записывает в память. После окончания работ с электронного тахеометра данные можно перекачать на компьютер с помощью кабеля или флеш-карты. У некоторых, более дорогих моделей тахеометров есть сенсорный дисплей.

    Основные характеристики электронных тахеометров.

    Угловая точность электронного тахеометра – средняя квадратическая ошибка измерения угла. Более простым языком, угловая точность – это максимально достижимая точность, с которой тахеометр может измерить любое угловое расстояние. Углы бывают вертикальными и горизонтальным (измеряются по горизонту и по вертикале соответственно). Обычно измерения угла не используется отдельно, а используются для вычисления координат объектов или выполнения других функций. Угловая точность тахеометра по праву считается самой главной характеристикой прибора. Обычно каждая серия тахеометров делится на тахеометры с различной угловой точностью. Самая популярная точность электронных тахеометров – 5”.

    Точность измерения по отражателю (в отражательном режиме) – величина, характеризующая максимальную точность, которую можно получить, выполняя измерения на призму. Обычно данная характеристика достаточна высока у всех моделей тахеометров.

    Дальность измерения на отражатель (в отражательном режиме) – максимальное расстояние, на котором электронный тахеометр сможет выполнить измерения на призму. Необходимо помнить, что дальность определена для идеальных условий, в реальности она может быть ниже (особенно это актуально для бюджетных или китайский тахеометров). Некоторые фирмы-производители выпускают электронные тахеометры с несколькими вариантами дальности. Например, большинство тахеометров Leica можно купить с дальностью 500 или 1000 метров.

    Точность измерения без отражателя (в безотражательном режиме) – величина, характеризующая максимальную точность, которую можно получить, выполняя измерения на любой объект. Дальность измерения без отражателя (в безотражательном режиме) – максимальное расстояние, на котором электронный тахеометр сможет выполнить измерения на любой объект. Точность и дальность в безотражательном режиме обычно ниже, чем при работе с отражателем. Данные характеристики особенно важны для работы на строительной площадке. Дальность и точность измерения в безотражательном режиме обычно определяется для идеального объекта (белый цвет, максимальная освещенность).

    Измерения в безотражательном режиме очень удобны, но нужно помнить, что при неправильном наведении может возникнуть огромная ошибка. Например, если половина луча попадет на листву или на другой случайный объект.

    Температурный режим – диапазон температур, при которых электронный тахеометр будет качественно работать. Большинство электронных тахеометров работают до -20ºС. Также у большинства серий есть низкотемпературные аналоги (до -30ºС или более). Важно помнить, что прибор категорически не рекомендуется использовать при более низкой температуре, чем написано в его паспорте. Дорогостоящие приборы в таких условиях выдадут ошибку, у части приборов перестанет работать дисплей и устройство памяти, а некоторые могут получить серьезную поломку, особенно если находятся на морозе долго.

    Степень пыле- и влаго-защиты – относительный коэффициент, показывающий насколько прибор защищен от внешних факторов. Например, IP 67: IP – само обозначение индекса, 6 (первая цифра) – степень защиты от пыли, 7 (вторая цифра) – степень защиты от воды. Расшифровка цифр и более подробное описание по ссылке.

    Клавиатура. Всегда обращайте внимание на клавиатуру электронного тахеометра. Клавиатура может быть полной или сокращенной. У большинства новых приборов клавиатура полная. Сокращенная клавиатура часто бывает у поддержанных моделей тахеометров. Всегда желательно выбирать модели с полной клавиатурой, т.к. она гораздо удобнее в работе.

    Дисплей. Дисплеи у тахеометров бывают двухсторонние и односторонние. Какой выбрать – это дело привычки и личных предпочтений. Обычно для всех электронных тахеометров с одним дисплеем можно опционально докупить второй. У более дорогих моделей дисплей бывает сенсорным, у более простых и дешевых – обычный.

    Вес электронного тахеометра. Очень важная характеристика для любого прибора, на которую редко обращают внимание при покупке. Чем легче прибор, тем удобнее будет с ним работать. Особенно это актуально для геодезистов, работающих в поле или отдаленных районах. Тахеометр обычно переносит сам специалист, и его вес иногда играют решающую роль при выборе модели. Самыми легкими считаются тахеометры Nicon.

    Время работы аккумулятора. Очень важная характеристика прибора. Особенна актуальна при работе в удаленных районах. Время работы одного аккумулятора у различных моделей может отличаться в несколько раз. Поэтому, продавцы электронных тахеометров, время работы которых от одного аккумулятора мало, добавляют в комплект поставки второй аккумулятор. Если второго аккумулятора в комплекте нет, то рекомендуется докупить его отдельно.

    Гарантийный срок – время с момента покупки прибора, во время которого все возникающие гарантийные неисправности будут отремонтированы бесплатно. Многие фирмы предлагают продлить гарантийный срок за дополнительную плату или при условии ежегодного обследования тахеометра в их компании.

    Свидетельство о метрологической поверке (первичной поверки) – официальный документ, свидетельствующий о исправности конкретного тахеометра. Свидетельство о поверки выдается сроком на один год. При необходимости его можно оформить заново (вторичная поверка). Свидетельство о первичной поверке часто необходимо при сдаче работ заказчику. Обычно данное свидетельство поставляется вместе с новым электронным тахеометром.

    Комплект поставки – аксессуары, которые поставляются вместе с электронным тахеометром. Обычно, в комплект поставки входит трегер, аккумулятор (один или два), кейс прибора, кабели для перекачки данных или флеш-карта, гарантия, метрологическая поверка, инструкция на русском языке. Различные производители по-разному относятся к переводу инструкций для пользователя. При покупке нового прибора всегда обращайте внимание не только на наличие инструкции, но и на ее полноту (Вам с этим тахеометром еще работать). Однако большинство инструкций Вы можете скачать на нашем сайте. Здесь представлены инструкции на тахеометры и ПО Leica, Sokkia, Nicon, Trimble и Topcon. Некоторые производители добавляют что-то еще. Например, с тахеометрами Leica часто поставляется мини-призма.

    Виды электронных тахеометров.

    Многие производители делят тахеометры по специфики работы с ними. Это деление всегда очень условно и различно для разных фирм-производителей. Например, электронные тахеометры Sokkia делятся на технические (Sokkia CX), инженерные (Sokkia FX) и роботизированные (Sokkia SX) тахеометры. Большинство кампаний покупают технические модели тахеометров. Такие электронные тахеометры идеально подходят для большинства работ, самые доступные по цене, но в тоже время функциональные и удобные. Технический электронный тахеометр позволяет выполнять все виды геодезических работ: вынос в натуру, межевание, топографическую съемку и т.д. Координаты точек записываются в память прибора и легко скачиваются на компьютер для дальнейшей обработки. Отметим, что аналогом технических тахеометров Sokkia CX среди тахеометров Leica является серия Leica FlexLine TS06plus (или просто Leica TS06plus). Однако у фирмы Leica существуют и другие виды электронных тахеометров, которые тоже можно отнести к техническим. В первую очередь это серия Leica FlexLine TS09plus. Электронные тахеометры серии Leica FlexLine TS09plus дополнены сенсорным дисплеем и множеством встроенных программ. TS09plus значительно дороже тахеометров TS06plus.

    Но есть и более дешевые тахеометры фирмы Leica. Не так давно кампания решила выпустить на рынок принципиально новую серию строительных тахеометров с гораздо более низкой точностью. Эта серия была названа Leica Builder. Тахеометры Leica Builder гораздо дешевле остальных серий, а кроме того оснащены множеством специальных функций, которые облегчают работу на строительной площадке. Leica Builder рассчитаны именно на строительный сегмент, их точности хватает для всех основных работ, а заманчивая цена привлекает бюджетных пользователей. Однако серия Leica Builder очень отстает по популярности от обычных инженерных тахеометров Leica TS06plus. Многие геодезисты признаются, что Leica Builder не оправдывает ожиданий.

    Рассмотрим серии инженерных тахеометров. У кампании Sokkia – это серия Sokkia FX, а у кампании Leica — Leica Viva TS11. У этих серий сенсорный дисплей и специальное встроенное программное обеспечение, позволяющее упростить работу в поле.

    Роботизированные серии электронных тахеометров (например, Sokkia SX и Leica Viva TS15) позволяют выполнять измерения в реальном времени. Тахеометр в автоматическом режиме следит за специальной призмой, самостоятельно наводится на нее и выполняет измерения. Во всех рекламных проспектах написано, что с таким прибором может работать только один человек (который будет переносить отражатель с вешкой). Однако в реалиях отечественной глубинки, нельзя оставлять подобный инструмент без охраны. Обычно роботизированные тахеометры покупается под специальные дорогостоящие проекты. Несмотря на удобство таких приборов, роботизированные тахеометры покупаются очень редко. На большинстве сайтов на такие модели не стоит цена. Это не маркетинговый ход, у многих роботизированных тахеометров нет фиксированной цены, каждый раз она определяется индивидуально.

    Существуют и другие серии электронных тахеометров. Отдельно стоит отметить серии электронных тахеометров, совмещающие в себе электронный тахеометр и лазерный сканер. Здесь были рассмотрены серии электронных тахеометров Leica и Sokkia, но и у других марок такая же логика деления на серии в зависимости от дополнительных особенностей и удобства.

    Что такое тахеометр и как он работает?

    В строительстве, машиностроении и многих других отраслях очень важно иметь способ проверки точности данных измерений и геодезии. Даже незначительные неточности могут привести к дефектам, задержкам проекта, более высоким затратам и недовольству клиентов — например, ошибки проектирования в строительстве могут увеличить затраты примерно на 7%.

    К счастью, тахеометры предоставляют решение. Эти легкие и портативные машины помогут вам получить правильные данные, необходимые для обеспечения качественного строительства и своевременного завершения проекта.

    Но как работает тахеометр и в чем его польза? В приведенном ниже руководстве мы объясним, что такое тахеометр, как они используются, какие функции они предлагают и как решить, какой тип тахеометра подходит для вашего бизнеса.

    Что такое тахеометр?

    Тахеометр — это оптический прибор, обычно используемый в строительстве, геодезии и гражданском строительстве. Он полезен для измерения горизонтальных углов, вертикальных углов и расстояния — он делает это путем анализа наклона между собой и определенной точкой.

    Высококачественная камера тахеометра объединяет в одном точном и надежном инструменте съемку, визуализацию и высокоскоростное 3D-сканирование. Он сочетает в себе новейшие полевые технологии с передовыми техническими характеристиками, чтобы создать инструмент, который будет надежным и надежным в сложных полевых условиях, обеспечивая при этом точные результаты для анализа и проектирования.

    Электронные тахеометры часто содержат несколько различных компонентов:

    • Электронный транзитный теодолит
    • Электронный дальномер (EDM)
    • Микропроцессор
    • Электронная система сбора и хранения данных

    Операторы часто используют тахеометры с дополнительным оборудованием, включая штативы, трегеры, отражатели и призмы.

    Использование тахеометров для измерений дает несколько уникальных преимуществ:

    • Accura cy: Насколько точен тахеометр? Тахеометры обладают высокой точностью — до долей угловой секунды, а также измеряют расстояния до сотых долей фута на тысячи футов.
    • Простота использования: Электронные тахеометры просты и интуитивно понятны. Они могут выполнять одновременные измерения расстояния и горизонтали, а также упрощают вычисление координат.Таким образом, операторы могут тратить больше времени и энергии на решение критических инженерных и аналитических задач, требующих их внимания.
    • Скорость: Тахеометры быстро собирают информацию, поэтому операторы могут эффективно входить в поле и выходить из него.
    • Удобство: Тахеометры предлагают быструю и удобную настройку. С помощью тахеометра оператор может проводить несколько съемок из одного места.
    • Простой интерфейс САПР: Данные съемки можно легко загрузить в программу автоматизированного рисования (САПР), чтобы избежать трудоемких манипуляций с данными.

    Какие типы и особенности тахеометров?

    Сколько существует типов тахеометров? Существует несколько различных типов тахеометров, каждый из которых обладает уникальными функциями для использования в различных приложениях.

    • Механические тахеометры: Механические тахеометры надежны и точны, а также упрощают и ускоряют съемку. Однако они не предлагают дистанционное управление или автоматические функции, а для работы обычно требуется два человека.
    • Роботизированные тахеометры: Эти тахеометры обеспечивают большее технологическое удобство. Они предлагают расширенные возможности дистанционного управления, им нужен только один оператор, и они обеспечивают повышенную безопасность в сложной местности благодаря своей уникальной способности работать на расстоянии.
    • Тахеометры с призмой: И механические, и роботизированные тахеометры выпускаются с призматическими моделями. Модели с призмой более традиционны, чем модели без отражателя, и они все еще используются чаще.Они используют призмы для отражения инфракрасных волн, а затем определяют углы и расстояние, измеряя положение призмы.
    • Тахеометры без отражателя: И механические, и роботизированные тахеометры также доступны в версиях без отражателя. Эти новые модели тахеометров полезны для выполнения измерений в сложных условиях. Они могут работать на труднопроходимой местности или в местах, до которых невозможно добраться пешком, и им не требуется использование призмы.

    Итак, каковы особенности тахеометра? Тахеометры также предлагают множество различных функций для повышения их полезности в различных приложениях, например:

    • Улучшенный EDM для высокоточных измерений призмы на большие расстояния.
    • Высокоточное сканирование и технология диапазона сканирования.
    • Технология создания изображений сайта с высоким разрешением.
    • Решения для обработки изображений, такие как видео-роботизированное управление и фотограмметрические измерения.
    • Интегрированная съемка с приемниками глобальной навигационной спутниковой системы (GNSS).
    • Полная интеграция с местами в офис с программным обеспечением для обработки, анализа и использования данных.
    • Дополнительные решения для поиска потерянного или украденного оборудования.

    Как используются тахеометры?

    Как на стройплощадке используется камера тахеометра? Геодезисты и инженеры-строители могут использовать тахеометры для оценки топографии, записи существующих природных объектов или планирования зданий, дорог и границ земельных участков. Эти впечатляющие и точные инструменты также полезны в горнодобывающей промышленности, метеорологии, археологических раскопках, судебно-медицинских исследованиях и информационном моделировании зданий (BIM).

    Электронные тахеометры особенно полезны для выполнения таких функций:

    • Топографические съемки
    • Исследование земель и титулов
    • Обследование проезжей части и коридоров
    • Проектные изыскания
    • Обследования инфраструктуры
    • Объемные исследования для измерения объемов запасов
    • Инспекция ЛЭП
    • Обследование инженерных сетей
    • Расследование места аварии
    • Обследование места преступления
    • Съемка рудников и карьеров
    • Калибровка или проверка резервуара

    Как найти правильный тахеометр

    Чтобы найти подходящий тахеометр для GPS-съемки, выполните следующие действия:

    Шаг 1. Изучение брендов

    Важно провести исследование, чтобы определить, какие бренды предоставляют необходимые вам функции и имеют репутацию производителя качества и надежности. Вы можете посещать веб-сайты разных брендов, изучать онлайн-обзоры и рассказывать коллегам об их опыте работы с разными брендами. Ваш выбор будет зависеть от ваших конкретных требований. Если вы ищете высокопроизводительный и надежный тахеометр в целом, уважаемый бренд, такой как Trimble, скорее всего, удовлетворит ваши потребности.

    Шаг 2: Анализ потребностей

    Вот несколько факторов, которые следует учитывать при поиске тахеометра, подходящего для ваших нужд:

    • Точность: Точность вашего тахеометра является важным фактором.Во многих строительных проектах достаточно угловой точности до нескольких угловых секунд, но для некоторых специализированных проектов может потребоваться точность до десятых или сотых угловых секунд.
    • Скорость: Скорость вашего тахеометра значительно повысит эффективность вашей работы. Вам нужно выбрать модель, которая предлагает быструю и удобную настройку и превосходную скорость сбора данных.
    • Цена: Цена тоже имеет значение. Яркие функции — это весело и полезно, но если вы не собираетесь использовать их регулярно, найдите лучший компромисс между желаемыми функциями и разумной ценой для вашего бюджета.
    • Применения: Для чего вы чаще всего будете использовать свой тахеометр? То, как вы планируете использовать свой тахеометр, поможет вам определить, какой уровень расстояния и угловой точности вам нужен, какой диапазон вам нужен, насколько портативным должен быть ваш тахеометр и насколько легко его настроить.

    Шаг 3. Проведите анализ затрат и выгод

    Ваше сравнение различных марок и моделей не должно быть запутанным. Лучше вникнуть в детали, выяснить, какие преимущества принесут вашей компании определенные функции, и определить, стоят ли они такой цены.

    Найдите подходящее оборудование с помощью Allen Instruments & Supplies

    Чтобы увидеть преимущества высококачественных тахеометров в вашей работе, станьте партнером Allen Instruments & Supplies. Мы предлагаем множество геопространственных решений для различных отраслей, а наш обширный каталог тахеометров означает, что вы сможете найти модель, которая лучше всего подходит для вашего бизнеса. Кроме того, мы поддерживаем нашу продукцию командой заслуживающих доверия и надежных экспертов, которым вы можете доверять, чтобы каждый раз находить правильные ответы.

    Свяжитесь с нами сегодня, чтобы узнать больше.

    Что такое тахеометр? | Геодезическое оборудование

    Тахеометр — это современный геодезический инструмент, в котором электронный теодолит объединен с электронным дальномером.

    Теодолит использует подвижный телескоп для измерения углов как в горизонтальной, так и в вертикальной плоскостях. Традиционно это ручные инструменты, которые бывают двух типов — транзитные, которые вращаются по полному кругу в вертикальной плоскости, и непереходные, вращающиеся по полукругу.

    В тахеометрах

    используются электронные транзитные теодолиты в сочетании с дальномером для считывания любого наклонного расстояния от инструмента до любого конкретного места. Таким образом, они являются двумя важными геодезическими инструментами в одном, и при использовании с другими технологиями, такими как картографическое программное обеспечение, они могут предоставить «полный» геодезический пакет, от измерения до картирования.

    Как они изменили геодезию?

    Разработка тахеометров значительно повысила производительность геодезистов следующим образом.

    Во-первых, повышенная точность: в то время как координатные измерения теодолитом производятся традиционным способом — тригонометрией и триангуляцией, — углы измеряются с помощью электрооптического сканирования с высокой степенью точности — до 0,5 дуги. секунд. Более того, недостатком традиционных теодолитов является то, что они требуют прямой видимости между двумя точками; Теперь тахеометр может использовать технологию GPS для включения невидимых точек в съемку.

    Прочие увеличения производительности связаны с эффективностью и функциональностью.Одним из преимуществ является то, что многие тахеометры, такие как Leica Viva TS15, используемые Jurovich Surveying, являются роботизированными. Это означает, что ими можно управлять на расстоянии, поэтому для работы в поле требуется только один геодезист, а не два традиционных. Например, роботизированный контроллер может передавать изображение с тахеометра геодезисту в удаленной точке, который может производить измерения и изменять целевую область, не возвращаясь к тахеометру.

    Тахеометры

    также включают в себя современную технологию захвата изображений, которая может записывать любое изображение или изображение с экрана с места съемки, устраняя необходимость в дорогостоящих повторных посещениях и создавая изображения условий на площадке с высоким разрешением.

    А знаете ли вы, что традиционная проблема геодезистов — это просто влажная бумага? Тахеометр имеет функции электронного документирования и создания эскизов, что снижает потребность в бумажных полевых заметках.

    Наконец, данные, обработанные и сохраненные в тахеометре, могут быть загружены в другие компьютерные системы для архивирования или распространения или для использования с другими приложениями, такими как картографическое программное обеспечение.

    В 21 веке тахеометры заменили ручной теодолит в качестве важного полевого инструмента геодезиста.

    Короткое видео о тахеометре Leica Robotic TS15

    Надеемся, что информация окажется для вас полезной.

    Вернуться к FAQ Вернуться к FAQ

    Что такое тахеометр и как он работает?

    Тахеометр — это теодолит со встроенным дальномером, который может одновременно измерять углы и расстояния.

    • В чем разница между теодолитом и тахеометром?

    Теодолиты измеряют только горизонтальные и вертикальные углы.Иногда их называют тахиметрами, потому что мы можем рассчитать расстояния, используя геометрические — тригонометрические вычисления, путем измерения углов через градуированный прицел. Теодолит может быть механическим или электронным. Электронный тахеометр может измерять углы и расстояния, а также обрабатывать тригонометрические данные, чтобы получить как минимум координаты положения в пространстве.

    В настоящее время все электронные тахеометры оснащены электронным оптическим дальномером (EDM) и электронным угловым измерителем, так что штрих-коды горизонтальной и вертикальной круговой шкалы могут считываться, отображая значения углов и расстояний в цифровом виде. Горизонтальное расстояние, перепад высот и подшипники рассчитываются автоматически.

    Подержанные тахеометры Leica Geosystems предназначены для определения положения и высоты точки или просто ее положения.

    Для чего используется тахеометр?
    • Обеспечение наклона опоры с высоты

    Обеспечение наклона вехи с высоты или наведение на землю, а также просмотр вертикальной линии конструкции можно точно выполнить с помощью одной лицевой стороны очка, если он описывает полностью вертикальную плоскость при ее повороте.Для этого типа работы требуется выровненный подержанный тахеометр, чтобы уменьшить влияние наклона вертикальной оси.

    При построении плана этажа здания положение и высота точки определяются путем измерения углов и расстояний. Инструмент помещается в точку, относящуюся к локальной системе координат. Для ориентации выбирается вторая точка, которую легко различить, после ее визирования с горизонтальным кругом, установленным на ноль.

    Для выравнивания конструкции полезно экстраполировать стороны за пределы выемки, чтобы определить профили границ, на которых ставятся колья.В процессе строительства к этим контрольным точкам можно привязать веревки или кабели, чтобы обозначить расположение стены.

    • Автоматическое распознавание объективов

    Восстановленные тахеометры Leica Geosystems TCA оснащены системой распознавания объективов ATR. Распознавание ATR достигается быстро и легко. Благодаря этой технологии возможно автоматическое выполнение измерений с помощью компьютера. Наиболее частым применением этой функции является руководство по точному управлению строительной техникой.

    • Измерение недоступных расстояний (общее количество станций TCR от Leica Geosystems)

    Подержанные тахеометры TCR Leica Geosystems оснащены лазерным дальномером, для которого не требуется отражатель, что полезно, когда вы хотите измерять границы, размещать трубопроводы или проводить измерения вдоль оврагов или полос.

    Сколько существует типов тахеометров?

    • Б / у ручные тахеометры для измерения средней и высокой точности.Они экономичны и помогут быстрее окупить первоначальные вложения.
    • Подержанные роботизированные тахеометры: роботизация позволяет оптимизировать рабочую силу, поскольку для выполнения работы требуется только один человек.
    • Подержанные мультистанции: высокопроизводительные тахеометры, включая лазерный сканер и функции обработки изображений.

    Сколько стоит тахеометр?

    Подержанные тахеометры Leica Geosystems могут стоить от 2500 до 30 000 евро в зависимости от характеристик, функциональности и передовых технологий.

    Чтобы узнать больше о наших бывших в употреблении тахеометрах и получить совет по выбору модели, которая лучше всего подходит для ваших задач и проектов, вы можете связаться с нашими торговыми дилерами. Мы также предлагаем услуги обучения. Мы можем показать вам, как добиться максимальной производительности вашего геодезического оборудования.

    Что такое тахеометр в геодезии?

    Тахеометр (TS) — это электронное и оптическое устройство, которое обычно используется при геодезии. Из-за загадочного названия мы решили создать блог, в котором рассказывается о вашем обычном геодезическом тахеометре, о том, что это такое, для чего он нужен и многом другом.

    Что такое тахеометр?

    Тахеометр — это геодезическое оборудование, состоящее из электронного транзитного теодолита, интегрированного с электронной технологией измерения расстояний. Это позволяет тахеометру точно измерять как вертикальные, так и горизонтальные углы от устройства до заданной точки на расстоянии. Эти устройства используют компьютеры для сбора этих данных и выполнения всех необходимых расчетов.

    Тахеометры выравниваются по направлению к объекту оператором, который наводит их на намеченный объект с помощью телескопа. Как только целевой объект будет выровнен по перекрестью, тахеометр автоматически измерит все расстояния и углы от точки, автоматически включив штатив, записав все эти измерения и сделав их доступными для оператора.

    Они чрезвычайно полезны при исследовании сайтов и сборе данных. В тахеометрах с ручным управлением у вас будет один оператор за TS, а другой — за датчик отражения. Для каждого измерения оператор TS должен выровнять рефлектор на перекрестии зрительной трубы.

    С автоматическим тахеометром геодезическая работа может выполняться только одним человеком на земле, так как тахеометр автоматически обнаружит отражающий датчик и выровняется.

    Тахеометр с геодезическим оборудованием выполняет четыре основные функции:

    Угловое измерение

    В тахеометрах используется сложная технология оптического сканирования для измерения высокодетализированных цифровых штрих-кодов, нанесенных на отражающие компоненты.Это помогает TS сориентировать расстояния и углы между физическими объектами. Высококачественный тахеометр может измерять углы до 0,5 угловой секунды.

    Измерение расстояния

    Электронные тахеометры используют модулированные инфракрасные несущие сигналы для определения расстояния между собой и целевыми объектами. Когда этот инфракрасный свет отражается от призмы или исследуемого объекта, тахеометр определяет расстояние между собой и отражающим объектом.Большинство тахеометров зависят от отражающих призм для определения расстояния, но тахеометры, которым не нужны призмы, называются тахеометрами без отражателя.

    Координатное измерение

    Тахеометры могут использовать тригонометрию и триангуляцию для определения координат неизвестных точек. Эти устройства могут определять координаты до тех пор, пока существует неограниченная прямая видимость между TS и желаемой точкой. Некоторые тахеометры также могут быть оснащены глобальной навигационной спутниковой системой (GNSS), которая упрощает определение координат.

    Обработка данных

    Некоторые тахеометры имеют бортовые компьютеры, которые могут выполнять основные функции, но другие предназначены для записи данных на внешние карманные компьютеры. В любом случае геодезические данные могут быть выгружены из TS на внешний настольный или портативный компьютер для выполнения более сложных процессов анализа.

    Можно ли управлять тахеометрами удаленно?

    Хотя тахеометры традиционно управляются вручную, ими также можно управлять удаленно.

    Тахеометр с дистанционным управлением называется роботизированным тахеометром, и эти типы тахеометров обычно способны выполнять более подробные измерения. Роботизированным тахеометром обычно можно управлять на значительном расстоянии.

    После того, как ваш роботизированный тахеометр правильно настроен над своей точкой, оператор затем использует отражающую цель и помещает ее в ключевые точки измерения. Роботизированный тахеометр просканирует отражающую цель и зафиксирует, что позволит геодезисту выполнить сложную съемку в одиночку.

    Каковы применения тахеометров?

    Независимо от того, есть ли у вас тахеометр Nikon или устройство другой марки, существует ряд различных приложений, в которых вы можете использовать одно из этих устройств. Вот несколько примеров распространенных применений блоков TS:

    • Строительство — Поскольку строительство все больше зависит от информационного моделирования зданий (BIM), использование точной геодезической информации от тахеометров очень важно в этой отрасли.Использование ТС в строительстве существенно снижает трудозатраты.

    • Горное дело — Горнодобывающая компания может использовать тахеометр Nikon или тахеометр другого производителя для определения абсолютного местоположения потолков, стен и полов туннелей. Затем эта информация обрабатывается программами САПР, которые помогают горнодобывающим компаниям проектировать туннели.

    • Метеорология — Тахеометры также используются в метеорологии для отслеживания местоположения метеозондов.Эти устройства облегчают определение движения метеозондов при сильном ветре. Тахеометры также могут использоваться в приложениях для прогнозирования погоды в авиации, и их можно использовать для определения высоты облачных слоев. Наконец, метеорологи могут также использовать тахеометры для составления прогнозов запусков ракет.

    Тахеометры — это удивительные элементы геодезической технологии, которые позволяют геодезистам, подрядчикам и мастерам получать точные измерения и сокращать трудозатраты и вероятность неточностей в своих исследованиях.

    Если вам нужна дополнительная информация о ручных или роботизированных тахеометрах, свяжитесь с Superior Instrument сегодня!

    Тахеометр

    и его применение в геодезии


    Прислал:

    1. Введение

    • Тахеометр предназначен для измерения наклонных расстояний, горизонтальных и вертикальных углов и отметок при топографо-геодезических работах, тахометрических съемках, а также для решения прикладных геодезических задач.Результаты измерений могут быть записаны во внутреннюю память и переданы на интерфейс персонального компьютера.
    • Основные характеристики — непревзойденный диапазон, скорость и точность измерений. Тахеометры разработаны с учетом максимального удобства работы пользователя. Для решения
      предназначены высокопроизводительные электронные тахометры. Имеет широкий круг пользователей для решения промышленных задач.
    • Углы и расстояния измеряются от тахеометра до точек съемки, а координаты (X, Y и Z или северное, восточное и превышение) измеренных точек относительно положения тахеометра вычисляются с использованием тригонометрии и триангуляции.
    • Данные могут быть загружены с тахеометра в компьютер и прикладное программное обеспечение, используемое для вычисления результатов и создания карты области съемки.
    • Тахеометр — это электронный / оптический прибор, используемый в современной геодезии. Он также используется археологами для записи раскопок, а также полицией, следователями на месте преступления, частными реконструкторами несчастных случаев и страховыми компаниями для измерения мест. Тахеометр представляет собой электронный теодолит (транзит), интегрированный с электронным дальномером (EDM), а также внутреннее хранилище данных и / или внешний сборщик данных.
    • Целью любой съемки является подготовка карт, контрольные точки являются основным требованием для подготовки этих карт.
    • Существует несколько методов, таких как ход, триангуляция и т. Д., Для обеспечения этих контрольных точек.
    • Каким бы ни был метод предоставления контрольных точек, включается измерение двух объектов (расстояния и угла).
    • Опять же, расстояние можно измерить с помощью различных инструментов, таких как цепочка , лента.
    • Линейный метчик.
    • Цепь Гюнтера (20м и 30м).
    • Стальная лента (20 м и 30 м).
    • Обратный кран.
    • Hunter Short Base (80 м).
    • Электронные приборы для измерения расстояния, тахеометр и GPS.
    • Угол можно измерить с помощью ТЕОДОЛИТА.
    • После завершения измерения расстояния и угла выполняется вычисление для определения контрольных точек. Комбинация всех трех результатов дает мощный инструмент под названием TOTAL STATION .Таким образом, ТАХЕОМЕТР — это прибор, который состоит из следующих элементов:

    i) Дальномер.
    ii) Инструмент для измерения углов (теодолит).
    iii) Простой микропроцессор.

    1.2. Контрольно-измерительные приборы:

    Он состоит из EDM, теодолита и микропроцессора, объединенных в один. Он также имеет карту памяти для хранения данных. Он также состоит из гнезда для аккумулятора, в котором находится аккумулятор. Полностью заряженный аккумулятор работает от 3 до 5 часов непрерывно.

    Рисунок 1: Различные части тахеометра

    1,3. Точность тахеометра:

    Точность зависит от прибора и варьируется от прибора к прибору

    1. Угловая точность варьируется от 1 ″ до 20 ″.

    2. Точность определения расстояния зависит от двух факторов.

    Инструментальная погрешность от

    + / — 10 мм до + / — 2 мм.

    б) Ошибка из-за длины измерения.

    Может быть от +/- 10 мм до +/- 2 мм на километр.

    1 призма, 2,5–2,7 км2 призмы

    Призмы 5-7 км3

    10-12 кмNIKONОдна секунда + / — 2мм / км или 2ppmТрое количество призм удваивает расстояние LEICAOОдна секунда SOKKIAОдна секунда.

    1.3.1. Точность и прецизионность

    • Точность — это воспроизводимость измерения.

    • Точность — это насколько близко измеренное положение находится к фактическому положению.

    Измерение расстояния выполняется с помощью модулированного микроволнового или инфракрасного несущего сигнала, генерируемого небольшим твердотельным излучателем на оптическом пути прибора и отраженного призменным отражателем или исследуемым объектом.Схема модуляции в возвращаемом сигнале считывается и интерпретируется бортовым компьютером тахеометра. Расстояние определяется путем излучения и приема нескольких частот и определения целого числа длин волн до цели для каждой частоты. Большинство тахеометров используют специально изготовленные стеклянные призматические отражатели Porro для сигнала EDM и могут измерять расстояния до нескольких километров. Безотражательные тахеометры могут измерять расстояние до любого достаточно светлого объекта, до нескольких сотен метров.

    Принцип:

    Зная координаты положения инструмента и пеленг обратной станции, можно вычислить координаты любой другой точки.

    1.3.2. Тахеометр можно использовать

    • Когда даются два балла.
    • Когда дана только одна координата. В этом случае координаты задней станции определяют любым подходящим методом.
    • Если координаты не указаны, в этом случае можно использовать произвольную систему координат.

    Эти устройства, также называемые электронными тахометрами, могут автоматически измерять горизонтальные и вертикальные углы, а также наклонные расстояния с одной установки. На основе этих данных они могут мгновенно вычислять компоненты расстояния по горизонтали и вертикали, высоты и координаты и отображать результаты на ЖК-дисплее. Они также могут хранить данные на борту или во внешних сборщиках данных. Если координаты занятой станции и опорный азимут вводятся в систему, координаты наблюдаемой точки получаются немедленно.Эта информация может храниться непосредственно в автоматическом сборщике данных, исключая ручную запись. Эти инструменты имеют огромную ценность во всех типах геодезических работ. Электронные тахеометры предлагают множество преимуществ практически для всех типов съемки. Они используются для топографических, гидрографических, кадастровых, проектных и строительных изысканий.

    1,4. Аксессуары для тахеометра

    Из более чем 40 различных моделей, доступных на выбор, они в настоящее время являются доминирующим инструментом в геодезической съемке.

    Компонент инструмента EDM, установленный в тахеометре, относительно невелик, но все же имеет диапазоны расстояний, достаточные для большинства работ. Длина до 2 км может быть измерена с помощью одной призмы и до 6–7 км с помощью тройной призмы.

    Угловое разрешение доступных тахеометров варьируется от полсекунды для точных инструментов, подходящих для контрольных съемок, до 20 дюймов для инструментов, сделанных специально для разметки строительства.

    1.5. Функции, выполняемые тахеометрами

    Электронные тахеометры

    со своими микропроцессорами могут выполнять множество функций и вычислений в зависимости от того, как они запрограммированы. Возможности различаются в зависимости от инструмента, но некоторые стандартные вычисления включают:

    • Усреднение нескольких угловых и дистанционных измерений.
    • Корректировка расстояний, измеренных электронным способом, от постоянной призмы, атмосферного давления и температуры.
    • Внесение поправок на кривизну и рефракцию в высоту, определяемую тригонометрическим нивелированием.
    • Уменьшение наклонных расстояний до их горизонтальной и вертикальной составляющих.
    • Вычисление высот точек по компонентам вертикального расстояния (дополнено вводом с клавиатуры высот инструмента и отражателя).
    • Вычисление координат точек съемки по горизонтали и горизонтали.
      • Усредняет нескольких углов измерений.
      • Среднее значение кратных расстояний измерений.
      • Вычисляет горизонтальных, и вертикальных расстояний.
      • Поправки на температуру, давление и влажность.
      • Вычисляет обратных, полярных, обратных.
      • Вычисляет координаты X, Y и Z .

    1.6. Работа тахеометра

    Поскольку тахеометр содержит хрупкие электронные компоненты, они не так прочны, как обычный теодолит. Их необходимо аккуратно упаковывать и транспортировать, обращаться с ними осторожно и осторожно извлекать из ящиков.

    Установка тахеометра над отметкой станции аналогична установке обычного теодолита. Сюда входит

    • Центровка
    • Прокачка
    • Удаление параллакса
    • Тахеометры

    управляются с помощью записей, сделанных либо с их встроенных клавиатур, либо с клавиатуры портативных сборщиков данных. Подробности управления каждым отдельным тахеометром несколько различаются и поэтому здесь не описываются.

    Точность, достигаемая с помощью тахеометра, в основном зависит от действий оператора. Тщательное центрирование и нивелирование инструмента.

    • Точное наведение на цели.
    • Средние значения нескольких угловых измерений, выполненных как в прямом, так и в обратном положении

    Периферийное оборудование, которое может повлиять на точность, включает

    • Трегеры
    • Навески оптические
    • Призма
    • и
    • Полюс призмы

    Трегеры должны обеспечивать плотную посадку без проскальзывания. Неправильные оптические центриры приводят к ошибочной установке приборов над точкой измерения. Полюса призмы должны быть идеально вертикальными, и призма должна хорошо подходить к ним.Призмы следует часто проверять, чтобы определять их постоянные.

    1,7. Тахеометр с дистанционным управлением (ROBOTIC)

    Блок дистанционного позиционирования (RPU) позволяет управлять тахеометром на расстоянии

    Роботизированные тахеометры

    позволяют оператору управлять инструментом на расстоянии с помощью пульта дистанционного управления. Роботизированные системы предлагают измерения без использования рефлектора, превосходящие любой другой доступный инструмент — способная к точным измерениям, эта технология имеет огромные преимущества для каждого пользователя.Это устраняет необходимость в помощнике, так как оператор держит отражатель и управляет тахеометром из наблюдаемой точки. Блок дистанционного позиционирования, прикрепленный к призматической вехе, имеет встроенный телеметрический канал для связи с тахеометром. Даже человек рядом с тахеометром не нужен. Тахеометр автоматически перемещается и находит цель. Человек требуется на цели в разных местах съемки. Роботизированные тахеометры ускоряют геодезические работы и сокращают рабочую силу.Роботизированный тахеометр — это новейшая и самая совершенная система на рынке сегодня, которая может похвастаться новым современным дизайном, более быстрыми двигателями и безотражательным диапазоном 2000 метров. Доступен с точностью до 1, 3 и 5 секунд, вы можете выбрать инструмент, который наилучшим образом соответствует вашим требованиям.

    1.7.1. Особенности включают:

    • Инновационная конструкция системы без кабелей.
    • Новый RC-3 с улучшенной технологией отслеживания XTRAC ™ Quick-Lock.
    • Самая передовая, самая длинная и самая мощная из имеющихся технологий без отражателя.
    • Полноцветный графический интерфейс прибора и полевого контроллера Windows Mobile.
    • Легче, чем у конкурентов.

    1,8. Приложения тахеометра

    Имеется много других возможностей, тахеометр можно использовать для следующих целей.

    • Детальное обследование, т.е. сбор данных.
    • Контрольное обследование (траверс).
    • Измерение высоты (Удалить измерение высоты — REM).
    • Фиксация недостающих столбов (или) Разбивка (или) Разбивка.
    • Резекция.
    • Расчет площадей и т. Д.
    • Дистанционное измерение расстояния (RDM) или Измерение недостающей линии (MLM).

    1.8.1. Опция сбора данных

    Измерения могут храниться «на борту» всех тахеометров. Доступны два варианта:

    .
    • Данные могут храниться непосредственно в памяти микрокомпьютера, а затем загружаться на внешнее запоминающее устройство через соединения RS-232.
    • Второй вариант — это съемная карта памяти. Когда одна карта заполнена, ее можно удалить, а другую карту можно быстро установить.

    1.8.2. Детальный обзор

    Учитывая две точки, координаты которых известны, тахеометр можно использовать для получения координат различных других точек на основе этих двух координат. Следует позаботиться о том, чтобы новые точки обзора были тщательно закодированы. Карту местности можно получить после скачивания и обработки.

    1.8.3. Контрольный обзор / ход:

    Аналогичен любому типу EDM Traverse.

    Определение траверсы: —

    Маршрут — это метод контрольной съемки при обеспечении горизонтального и вертикального контроля вдоль заранее определенного маршрута посредством создания серии соединенных линий, соединяющих станции обхода.

    1.8.4. Траверс:

    • В траверсе несколько связанных геодезических линий образуют основу съемки.
    • Направление и длина геодезических линий измеряются с помощью углового измерителя (Теодолит) и дальномера (ленты, цепи, EDM, GPS и т. Д.).

    Рисунок 1: Траверса

    1.8.5. Классификация хода (на основе точности и используемого инструмента):

    • По точности
      • Первичная траверса: точность 1: 50 000 (Инструмент: Т3 и инварная проволока)
      • Вторичный ход: точность 1: 20 000 (прибор: T3 и EDM)
      • Третичный ход: точность 1: 1000 (прибор: T2 и цепь)

    1: 2000 (Инструмент: T2 и стальной браслет)

    • На основе используемого инструмента
      • Цепная траверса
      • Траверса EDM
      • Планка-траверса

    1.8.6. Класс траверса:

    • Открытый ход: Начинается с известной контрольной точки и заканчивается в неизвестной точке.

    Рисунок 2: Открытая траверса

    • Замкнутый ход: Начинается и заканчивается в известных контрольных точках.

    Рисунок 3: Закрытая траверса

    • Перемещение по замкнутому контуру: Начинается и заканчивается в известных контрольных точках.

    Рисунок 4: Траверс замкнутого контура

    1.8.7. Применение траверсы

    • Обеспечение контрольных точек для крупномасштабных съемок.
    • Пограничные исследования
    • Точная фиксация маршрута реки, дороги, канала.
    • Обзоры проекта.
    • Обследования выравнивания и многое другое.
    • Истинный Север, т.е. линия меридиана
    • Северная линия сети
    • Магнитная линия Севера
    • Любая произвольная опорная линия.

    1.8.8. Ориентир может быть:

    Азимут:

    • Азимут любой линии съемки или отрезка траверса — это угол по часовой стрелке от истинного севера.

    Подшипник сетки:

    • Пеленг по сетке любой линии съемки или отрезка траверса — это угол по часовой стрелке от севера по сетке.

    Магнитный подшипник:

    • Магнитный пеленг любой линии съемки или отрезка траверса — это угол по часовой стрелке от магнитного севера.

    1.8.9. Азимут и подшипник сетки:

    1. Азимут может быть получен путем астрономических наблюдений.
    2. Азимут может быть вычислен по широте и долготе (сферические координаты).
    3. Пеленг по сетке
    4. может быть получен путем астрономических наблюдений с применением Конвергенции.
    5. Направление сетки может быть вычислено по координатам сетки.

    Рисунок 5: Азимут и пеленг сетки

    1.9. Дистанционное измерение высоты (REM)

    Процесс определения высоты объектов без фактического перехода на верхнюю часть объекта известен как удаленное измерение высоты (REM) i.е., тахеометр, расположенный на расстоянии (вдали) от объекта, используется для измерения высот.

    Рисунок 6: Удаленное измерение высоты

    Метод: Призма удерживается у основания объекта. Направьте телескоп на призму и измерьте наклонное расстояние «d», затем наклоните телескоп вверх до кончика объекта. Высота объекта отображается от нижней части призмы в зависимости от инструмента.

    Эта функция позволяет измерить высоту точки, в которой призма не может быть размещена напрямую.Измерение проводится по отвесу, а высота постоянно отображается.

    Дистанционное измерение высоты:

    Рисунок 7: Удаленное измерение высоты

    1.9.1. Дистанционное измерение расстояния (RDM) или измерение недостающей линии (MLM):

    Процесс определения расстояния между двумя точками A и B (которые не видны друг с другом) от другой точки «I» (положение инструмента) известен как RDM.

    Этот метод очень полезен для определения расстояний между двумя точками, между которыми есть препятствие. Бывает двух типов:

    Рисунок 8: Дистанционное измерение расстояния

    Расстояния могут быть получены либо в непрерывном режиме , т. Е. AB, BC, CD, DE, EF и т. Д., Либо в радиальном режиме т. Е. AB, AC, AD, AE, AF и т. Д., Однако полевые процедуры одинаковы для обоих, только выбор операции варьируется. Это требуется, когда между линией съемки есть препятствия.

    Рисунок 6: Измерение недостающей линии

    1.9.2. Ремонт недостающих столбов (или) Разбивка (или) Разбивка:

    Процесс фиксации отсутствующих столбов на земле с использованием их теоретических координат известен как РАЗБИВКА. Здесь требуются две другие известные координаты.

    • Процесс определения положения точек с известными координатами, например отсутствующие пограничные столбы.

    Рисунок 7: Разбивка

    1.9.3. Резекция:

    Процесс определения координаты положения инструмента с использованием других контрольных точек (точек, координаты которых известны) известен как РАЗРЕЗ.

    Рисунок 8: Обратная засечка

    1.9.4. Расчет площади:

    Площадь любой фигуры можно вычислить, просто задав координаты угла фигуры.

    • Расчет площади.
    • Процесс поиска площади замкнутой фигуры.

    Рисунок 9: Расчет площади

    1.9.5. Использование тахеометра

    Тахеометр используется следующим образом:

    • Рудник
    • Кадастровая съемка
    • Инженерные изыскания
    • Крупномасштабное исследование
    • Обследование автодорог / железных дорог / каналов

    Некоторые тахеометры также имеют интерфейс GNSS , который сочетает в себе преимущества этих двух технологий (GNSS — прямая видимость между измеренными точками не требуется; тахеометр — высокоточные измерения, особенно по вертикальной оси по сравнению с GNSS) и уменьшают последствия недостатков каждой технологии (GNSS — низкая точность по вертикальной оси и низкая точность без длительных периодов наблюдения; тахеометр — требует наблюдения в прямой видимости и должен быть установлен над известной точкой или с прямой видимостью до 2 или более точек с известное место).

    Съемка тахеометров

    — станции Leica, Trimble и Nikon, предоставленные отраслевыми экспертами

    Мы поставляем наше геодезическое оборудование для механических и роботизированных тахеометров от отраслевых экспертов Spectra, Trimble, Leica и Nikon — гарантируя вам непревзойденную точность и точность при проведении измерений . Новое поколение тахеометров безупречно работает с нашим ассортиментом программного обеспечения, так что вы можете передавать, анализировать и представлять свои данные с максимальной легкостью.

    Что такое тахеометр?

    Тахеометр — это геодезический инструмент, в котором сочетаются электронный теодолит и электронный дальномер. Они используются для измерения горизонтальных углов, вертикальных углов и расстояний. Электронные тахеометры в основном используются для проверки точности данных обследования, помогая сократить ошибки проектирования и количество заказов, которые могут увеличить затраты.

    Как работает тахеометр?

    Тахеометры измеряют углы, используя электрооптическое сканирование цифровых штрих-кодов, которые вытравлены на вращающихся стеклянных цилиндрах или дисках внутри устройства.Расстояние измеряется с помощью инфракрасного сигнала, который излучается устройством и затем отражается призменным отражателем. Оба инструмента передают данные во встроенный компьютер, который можно использовать вместе с программным обеспечением для картографирования для получения полного набора данных съемки — отсюда и название «общая» станция.

    Какие типы тахеометров бывают?

    Тахеометр с ручным управлением

    Для работы с тахеометром с ручным управлением обычно требуется два человека: один — для работы с тахеометром, а другой — для того, чтобы держать призменный отражатель.Этот вид тахеометра требует, чтобы оператор вручную направлял инфракрасный сигнал на призму. Они обычно не используются на современных строительных площадках из-за развития механических и роботизированных тахеометров.

    Механические тахеометры

    Внедрение механических двигателей в тахеометры стало значительным обновлением в отрасли. Это усовершенствование, также известное как сервостанции, означало, что геодезисту больше не нужно было вручную перемещать ось инструмента, чтобы навести прицел на призму.

    Автоматические станции

    Автоматические станции распознают отражательную призму. Производители используют разные названия этой технологии. Автоматические тахеометры определяют положение своей цели с помощью радиоволн или технологий визуализации. Как только станция распознала свою цель, она автоматически настраивает двигатели осей, чтобы точно определить, где находится цель. Это естественным образом ускоряет точечную запись и дает значительное преимущество в большинстве ситуаций съемки.

    Роботизированный тахеометр

    Роботизированный тахеометр включает в себя все функции своего аналога с ручным управлением, но для управления устройством требуется только один человек.Тахеометром можно управлять с помощью пульта дистанционного управления, что позволяет геодезисту, держащему призменный отражатель, проводить измерения. Точность равна любой ручной станции, а эффективность также значительно повышена.

    Каковы преимущества тахеометров?

    Преимущества использования тахеометра:

    • Оснащен оптическим или лазерным центриром для быстрой настройки
    • Бортовой экран и компьютер для расчета измерений
    • Возможна быстрая визуализация измерений
    • Все данные можно легко передать в обработку
    • Построение графиков, вычисление площадей и объемов в большом масштабе

    Какие недостатки у тахеометров?

    Недостатки использования тахеометра:

    • Печатные копии полевых заметок не доступны сразу, поэтому геодезист должен полагаться на тахеометр для получения данных во время работы в поле
    • Чертежи и презентации должны быть подготовлены с отдельного компьютера после передачи данных
    • Для правильного использования тахеометров требуется обученный персонал

    Часто задаваемые вопросы

    В чем разница между теодолитом и тахеометром?

    Теодолит — это прибор, используемый для измерения горизонтальных и вертикальных углов, это навесной телескоп, который можно перемещать по двум перпендикулярным осям.Тахеометр объединяет в себе электронный теодолит, электронное устройство измерения расстояния и компьютерное программное обеспечение для сбора необходимых данных.

    Как EDM используется при съемке?

    Электронное измерение расстояния (EDM) используется при геодезии для сбора точных измерений расстояния от объекта. EDM объединен с электронным теодолитом в тахеометре, чтобы предоставить геодезистам средства для точного измерения углов и расстояний до нескольких километров. Эти данные собираются тахеометром и затем могут быть переданы на ПК / ноутбук для дальнейшего анализа или презентации.

    Что такое тахеометр с ручным управлением?

    Тахеометры

    с ручным управлением требуют, чтобы оператор вручную направлял инфракрасный сигнал на призму отражателя. Они по-прежнему могут оказаться эффективными инструментами для съемки, но не имеют таких улучшений качества жизни или эффективности, которые приносят роботизированные или механические тахеометры.

    Что такое REM в тахеометре?

    REM означает дистанционное измерение высоты, которое представляет собой процесс определения высоты объектов без физического масштабирования или измерения объекта.Для этого тахеометр размещается на некотором расстоянии от измеряемого объекта. Призма отражателя помещается у основания объекта, измеряется наклонное расстояние, а затем телескоп наклоняется к вершине объекта, чтобы измерить высоту.

    Какой тахеометр самый лучший?

    Лучшим тахеометром будет устройство, которое лучше всего подходит для выбранной вами области применения. Хотя некоторые тахеометры имеют примерно одинаковые функции, каждый из них в некотором роде отличается, чтобы сделать их полезными для определенных контекстов или настроек.

    Убедитесь, что выбранный вами тахеометр имеет необходимую точность, необходимую для выполнения задачи. Точность тахеометров измеряется в секундах, чем меньше число, тем выше точность, при этом большинство тахеометров проводят измерения с точностью лучше 5 мм. Вам также следует обратить внимание на различные программы и настройки, которые поставляются с тахеометрами, поскольку они будут определять объем работы, для которой они могут быть использованы.

    Каков радиус действия тахеометра?

    Тахеометр обычно имеет дальность действия до 1500 метров.Это число зависит от типа тахеометра и модели, которую вы выбираете.

    Какой тахеометр вы предлагаете?

    В партнерстве со Spectra, Trimble и Nikon мы предлагаем широкий спектр геодезического оборудования Total, включая тахеометры Leica, универсальный тахеометр Trimble SPS930 и тахеометр Trimble S5.

    Стремясь предоставить нашим клиентам эффективные и надежные решения, наше портфолио также богато новейшими и наиболее эффективными аксессуарами и инструментами для геодезического оборудования, включая совместимый с тахеометром Leica комплект Swiss Style 360 ​​Mini Prism + 30 мм и адаптер быстрой замены для Leica GPh2.

    Какие еще услуги по геодезическому оборудованию вы предоставляете?

    Обладая более чем 30-летним опытом в области геодезического оборудования, мы также предлагаем услуги по аренде геодезического оборудования и ремонту геодезического оборудования в дополнение к квалифицированно отремонтированной продукции, предоставляя вам экономичные решения для геодезического оборудования без ущерба для точности.

    Как работают роботизированные тахеометры?

    Роботизированные тахеометры помогли произвести революцию в геодезической съемке в строительной отрасли, сэкономив время и деньги и повысив производительность.Но как они на самом деле работают и что ждет этот тип технологий в будущем?

    Тахеометр — это электронный оптический прибор, который используется при геодезии и строительстве. Сочетая электронный теодолит с электронным измерением расстояния (EDM), эта технология позволяет измерять как вертикальные, так и горизонтальные углы, а также расстояние от инструмента до определенной точки. Робототехника, традиционно являющаяся ручным инструментом, произвела революцию в этом инструменте, сделав его более эффективным, чем когда-либо.

    История геодезии

    Еще до того, как строительная промышленность даже начала мечтать об этой технологии, истоки землеустройства можно проследить, по крайней мере, до 1400 года до нашей эры в Древнем Египте. В этот период египтяне использовали различные инструменты, в том числе веревку и отвес, чтобы вручную обследовать участки земли для строительных проектов, таких как пирамиды и налогообложение земли.

    Перенесемся в начало 19 века, когда в Европе произошла промышленная революция, и геодезия была официально признана профессией.В этот момент времени, с развитием новых дорог, зданий и железных дорог, роль землеустройства стала более важной, чем когда-либо, для беспрепятственного развития инфраструктуры.

    В этот период планографическая съемка часто использовалась для топографической съемки. Используя плоский стол, штатив и алидаду (прицельное устройство), метод включал закрепление плоского стола на штативе в необходимом положении в поле, размещение листа бумаги сверху для рисования и использование алидады в виде линейки для прицеливания. удаленные объекты, определять направления и измерять углы.

    Затем геодезист рисовал планы, используя алидаду для определения размеров и углов, перемещая плоский стол по полю, когда это необходимо.

    Метод плоского стола позволял геодезистам рисовать планы, наблюдая за областью, которая должна быть обследована, что означает, что полевые наблюдения и построение графиков могут выполняться одновременно. Сравнивая построенную на графике работу с реальным полем, этот метод предлагал простой и дешевый способ съемки.

    Однако у этого метода было много ограничений, которые привели к его замене по мере развития технологий.Например, этот метод не подходил для использования в суровых погодных условиях, и для повышения точности также требовались многие другие аксессуары, такие как компасы. Сам самолет тоже был тяжелым, а значит, его было неудобно перевозить в разные места.

    Наконец, возможность человеческих и инструментальных ошибок при черчении и рисовании не позволяла выполнять очень точную работу, и в результате этот метод позже был заменен использованием теодолита.

    Теодолит, состоящий из подвижного телескопа, представляет собой прецизионный оптический инструмент, телескоп которого вращается вокруг горизонтальной и вертикальной осей для измерения углов.Первоначально нецифровые части оборудования теодолиты были модернизированы, чтобы стать электронными, а их неэлектрические аналоги теперь редко используются.

    По мере развития технологии электронные теодолиты были объединены с EDM и превратились в современные тахеометры.

    Что такое роботизированный тахеометр?

    Проще говоря, роботизированный тахеометр — это тахеометр, которым можно управлять удаленно на расстоянии, а это означает, что в поле нужен только один оператор, а не традиционная команда геодезиста и помощника из двух человек.

    В то время как ранее работникам на объекте приходилось физически поворачивать тахеометры по вертикали и горизонтали, чтобы навести их на позиции для наблюдения или разметки, с помощью автоматизации роботизированные тахеометры следуют примеру человека, отслеживая призму, удерживаемую геодезистом на конце столба.

    Вверху: на стройплощадке

    используется навигатор компоновки Topcon LN-150.

    Доступ к информации можно получить на месте с помощью портативного полевого компьютера Topcon FC-5000

    Инструмент постоянно передает информацию об угле и расстоянии, измеренных до призмы, на регистратор данных, также на конце полюса с геодезистом, с помощью таких разработок, как технология Topcon LongLink Bluetooth.Это позволяет им выполнять измерения для съемки и устанавливать точки, линии и поверхности без необходимости возвращаться к прибору.

    Моторная технология — это движущая сила роботизированных тахеометров, обеспечивающая перемещение инструмента без вмешательства человека. В серии Topcon GT используются одни из самых быстрых ультразвуковых двигателей на рынке. При скорости 180 градусов в секунду они обеспечивают плавное и точное отслеживание призмы.

    Размеры инструментов также на треть меньше, чем у других, что делает их компактным и высокопроизводительным решением для работы на больших расстояниях и безотражательных измерений — идеальное решение для геодезических и строительных работ.

    В качестве роботизированной системы с одним оператором роботизированные тахеометры сокращают расходы на присутствие дополнительного человека на объекте, повышая эффективность и связанные с этим расходы, освобождая членов группы, которые в противном случае находились бы на объекте, позволяя им выполнять другие задачи в другом месте.

    Повышенная точность инструмента также означает уменьшение количества ошибок, что снижает потребность в доработке и связанные с этим затраты времени и ресурсов. Кроме того, повышенная точность снижает затраты на отходы.

    Повышенная производительность

    Поскольку профессионалам не нужно вручную поворачивать инструмент для сбора или разметки точки, роботизированные тахеометры экономят время на процессе съемки и разметки, повышая производительность на месте.

    В некоторых рабочих процессах, например, в проектах геодезических работ для уровней бетонных плит, производительность может повыситься на 50%. Это связано с тем, что раньше профессионалы использовали автоматический уровень для наблюдений, а затем вручную наносили точки и вычисляли высоты для создания готового чертежа, а роботизированные тахеометры могут стрелять в призму и почти мгновенно вычислять значения координат и высоты для этих точек.

    Эти данные собираются и сохраняются в регистраторе данных, а затем могут быть экспортированы в программный пакет на основе САПР, такой как MAGNET Office Survey, для создания цифровых чертежей строительных конструкций с отклонениями по высоте.

    Один оператор может работать на месте с тахеометрами Topcon серии GT

    Кроме того, прибор можно использовать для подтверждения вертикальности стен и колонн путем проведения безотражательных измерений для верха и низа стен и колонн с использованием кодов для различения измерений.Эти данные снова вводятся в пакет САПР, такой как MAGNET Office Survey, для сравнения полученных данных с проектными чертежами, выявляя отклонения и почти мгновенно создавая чертежи в реальном времени.

    Информация о местоположении, передаваемая с прибора по технологии Bluetooth, такой как LongLink Topcon, на регистратор данных, также ускоряет процесс установки, поскольку это означает, что профессионал, работающий с регистратором, уже имеет доступную информацию.

    Благодаря использованию программного обеспечения, такого как Topcon MAGNET Field, специалисты-строители могут импортировать и отображать цифровой чертеж, такой как DXF / DWG, или модель проекта, например, в формате IFC, на экране регистратора.В результате они могут работать прямо с чертежей или модели в зависимости от информации, доступной им на сайте.

    Этот процесс также является более экономичным по времени и затратам, поскольку он устраняет необходимость в помощнике геодезиста / инженера на месте и устраняет необходимость вручную вводить данные для установки в инструмент или регистратор данных, что, в свою очередь, снижает возможности для дальнейшие ошибки на сайте.

    Находясь на месте, человек, управляющий прибором, чувствует себя комфортно, зная, что роботизированный тахеометр точно измеряет данные и отправляет их в регистратор данных, чтобы они могли собрать точку или установить положение, которое им нравится.Затем все профессионалы работают над одним и тем же чертежом, что сокращает количество ошибок и неточностей в общем процессе.

    Благодаря простому в использовании программному обеспечению на основе САПР, например MAGNET Office Survey от Topcon, время также сокращается при составлении отчетов. В то время как подготовка отчетов обычно занимает несколько часов, эта технология позволяет компаниям составлять готовые отчеты всего за 15 минут, что опять же повышает общую продуктивность рабочего процесса.

    Будущее роботизированных тахеометров

    Поскольку все больше специалистов в области строительства и геодезии начали осознавать ценность роботизированных тахеометров для производительности, они стали обычным явлением на стройплощадках.

    Будущее прибора также пришло в виде Topcon GTL-1000. В состав оборудования входит роботизированный тахеометр и сканер, позволяющий строителям сканировать и проверять в дополнение к выполнению традиционных роботизированных функций тахеометра.

    Роботизированные тахеометры могут собирать, сканировать и анализировать данные в течение часов

    Работа в качестве полнофункционального роботизированного тахеометра и высокоскоростного высококачественного лазерного сканера означает, что с помощью нескольких щелчков мышью и нескольких минут времени GTL-1000 может создать полное, локально зарегистрированное облако точек на 360 градусов. площади.В результате время, необходимое для сбора и обработки данных, сокращается, что значительно экономит время.

    Есть не только краткосрочная, но и долгосрочная экономия времени. Используя GTL-1000 вместе с программным обеспечением Verity, можно легко выявить потенциальные проблемы задолго до того, как ошибки повлекут за собой расходы на месте.

    Для профессионалов в области строительства это чрезвычайно полезно, так как обнаружение того, что что-то было установлено неправильно на раннем этапе строительства, устраняет дополнительные затраты времени и ресурсов.Это также поможет избежать негативных последствий для репутации, которые могут возникнуть из-за ошибок и дополнительной работы.

    Без GTL-1000 сканирование и анализ данных могут занять несколько дней. Однако с технологией процесс может быть выполнен за считанные часы. Инженер может утром выйти в поле, чтобы просканировать последние установленные элементы, проанализировать данные сканирования, а затем вернуться на место до обеда со списком изменений, которые могли быть обнаружены. В прошлом это было невозможно из-за времени, необходимого для завершения процесса сканирования и анализа.

    Не стоит недооценивать практичность наличия всего лишь одного прибора. Обычно для регистрации данных сканирования инженерам требуется роботизированный или ручной тахеометр для координации целей сканирования, которые затем сканируются лазерным сканером, а затем идентифицируются в программном пакете обработки для регистрации облака точек.

    Однако с комбинированным устройством, таким как GTL-1000, инженерам больше не нужно устанавливать два разных прибора в одном месте. Вместо этого все это можно сделать одним быстрым движением, потенциально сокращая вдвое время, проводимое на месте.

    Комбинированный прибор также более рентабелен, чем наличие двух отдельных инструментов, поскольку цена покупки двух единиц оборудования часто на 50% больше, чем покупка одного прибора.

    Несмотря на то, что на рынке доступны различные комбинации технологий, которые могут быть дешевле, общая экономия затрат на проекты по-прежнему оказывается значительной при использовании комбинированного устройства.

    Несмотря на мощную технологию, заключенную в GTL-1000, устройство весит всего 7 кг и умещается в одном корпусе.В результате его легко носить с собой, транспортировать, настраивать и эксплуатировать. Такая простота транспортировки позволяет сэкономить время, поскольку энергия не тратится на остановку и запуск при транспортировке тяжелых материалов. Вместо этого профессионалы могут быстро приступить к работе, как только они прибудут на место.

    Инвестиции в технологии

    Профессия геодезиста прошла долгий путь с момента ее зарождения в Древнем Египте, благодаря технологиям и цифровизации, которые позволили отрасли постоянно улучшать свою точность, эффективность и скорость.

    Будущее выглядит светлым, и многие другие профессионалы осознают преимущества роботизированных тахеометров. Компании, инвестирующие в эту технологию, экономят время, деньги и ресурсы благодаря таким инновациям, как GTL-1000, которые способны на гораздо большее, чем средний тахеометр.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
