Винтовые сваи — плюсы и минусы, характеристики, устройство

Фундамент дома – один из самых сложных и дорогостоящих элементов его конструкции. Одновременно с этим процесс его создания очень длителен – в большинстве случаев это лимитирующая стадия строительства. К сожалению, не редки случаи, когда недобросовестные застройщики идут на сознательное нарушение технологий и норм, чтобы поскорее закончить фундамент и перейти к следующим этапам работы. Зачастую на это их толкают и сами заказчики, которым кажется, что на стройплощадке слишком долго ничего не происходит. Чрезмерная спешка на данной стадии приводит к тому, что в скором времени у жильцов нового дома возникают проблемы – фундамент проседает, и, как следствие этого, вся конструкция начинает медленно разрушаться.

Возможна ли здесь золотая середина? Можно ли быстро смонтировать прочный и надежный фундамент? Оказывается, возможно. На помощь в данном случае приходят винтовые сваи. Для создания фундамента на винтовых сваях требуется не один-два месяца, а всего лишь пара дней.

Почему же подобные сваи до сих пор не применяют повсеместно? Почему новые дома не растут столь же быстро, как грибы после дождя? Чтобы ответить на эти вопросы, нужно знать не только плюсы, но и минусы винтовых свай для фундамента, иметь представления о том, какие ограничения их применения существуют. Помните, что возведение фундамента – дело очень ответственное, и при выборе проектного решения полагаться стоит в первую очередь на собственные знания, а не на рекламные заверения производителей, обещания строителей или примеры соседей и знакомых.

История появления винтовых свай

История винтовых свай насчитывает без малого два столетия. Переворот в области свайного фундаментостроения удалось совершить талантливому ирландскому инженеру Александру Митчеллу. В 1833 году он запатентовал «винтовые сваи Митчелла», которые можно было устанавливать в подвижных грунтах, таких как песчаное дно водоема или илистая отмель.

Первым крупным сооружением, возведенным на подобных сваях, стал маяк Maplin Sand, построенный в устье Темзы уже в 1838 году. Его фундамент представлял собой девять свай с винтовыми наконечниками диаметром 120 см, закрученных в грунт на глубину около 7 метров. В последующие годы под руководством Митчелла было возведено еще несколько маяков по всей территории Англии. Некоторые из них сохранились в неизменном виде до сегодняшних дней.

В середине XIX века с применением свай Митчелла были построены более чем 150 маяков в Северной Америке, волнорез в Портленде, эстакада и мосты в Бомбее, железная дорога в Бароде, пирс в Мадрасе и множество других важных объектов.

В России о винтовых сваях узнали лишь во второй половине XIX века. Русские инженеры быстро оценили все преимущества этого изобретения, особенно при работе в условиях вечной мерзлоты северных районов страны или слабых, заводненных грунтов прибрежных территорий. Очень скоро винтовые сваи стали широко применяться при строительстве инженерных сооружение военного назначения (рамно-винтовая опора для скоростного возведения фундаментов разборных мостов используется нашими военными до сих пор), а позднее и в гражданском строительстве.

Стальные винтовые сваи активно используются по всему миру и сегодня. К их помощи прибегают там, где необходима большая скорость возведения фундамента: при установке различного вида опор, развертывании насосных и буровых станций, прокладке трубопроводов, строительстве временных городков для рабочих и т.д. Наибольшим спросом данная продукция пользуется у нефте- и газодобывающих компаний, у военных и промышленных строителей, у компаний, выполняющих восстановительные работы. Строительные организации, занимающиеся возведением жилых домов, в этом списке присутствуют, но далеко не на лидирующих позициях. Конечно же, фундаменты на винтовых сваях для зданий жилого назначения возводят, но в большинстве случаев речь идет о строительстве в труднодоступных районах либо районах со сложным грунтом, о ремонте проблемных фундаментов старых жилых домов, о закреплении построек на склонах.

Конструкция и характеристики винтовых свай

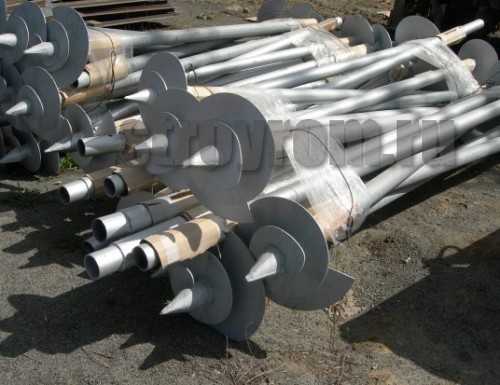

Что же собой представляют винтовые сваи, столь быстро завоевавшие популярность у строителей всего мира? Какие их разновидности существуют? На какие характеристики винтовых свай следует обращать внимание в первую очередь?

Винтовая свая состоит из ствола и расположенной на ее конце лопасти. Благодаря последней, данный тип свай заглубляется в грунт путем ввинчивания, а не забивания.


1. Труба. 2. Оголовок, который крепится к верхней части сваи. 3. Спиралеобразная лопасть. 4. Антикорозионное покрытие. 5. Технологическое отверстие для постановки стержня.

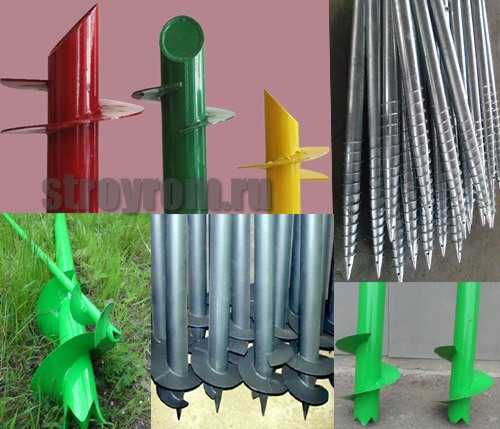

Существует несколько разновидностей стальных винтовых свай. Выбор в пользу того или иного вида осуществляется на основании анализа особенностей грунта на данном участке и предполагаемой нагрузки на фундамент. Зачастую даже на одном объекте используются разные виды свай, что позволяет равномерно распределить нагрузку.

Тип наконечника винтовой сваи

Наконечники винтовых свай, служащие для облегчения их погружения в грунт, могут быть сварными или литыми.


Винтовая свая со сварным наконечником.

Литые наконечники существенно дороже, и их применение оправдано лишь в случае работы с особенно плотными грунтами, в том числе вечномерзлыми, а также содержащими крупные включения природного или техногенного происхождения. Прочный литой наконечник при ввинчивании сваи легко разрушает препятствия на своем пути и не деформируется при этом.


Винтовая свая с литым наконечником.

Количество лопастей

По количеству лопастей винтовые сваи делятся на одно- и многолопастные (количество лопастей на одном стволе в некоторых случаях может достигать шести штук). Первые предназначены исключительно для плотных грунтов с малой подвижностью.


Однолопастная винтовая свая.

Вторые более универсальны, хотя главное их назначение – слабые грунты с малой несущей способностью, поскольку многолопастные сваи устойчивее к различным видам нагрузок – выдергивающим или, наоборот, вдавливающим, а также горизонтальным. Максимальной эффективности многолопастных винтовых свай можно добиться, правильно подобрав количество лопастей, оптимальное расстояние между ними, их шаг и угол наклона.


Двулопастная винтовая свая.

Размер лопастей

По размеру лопастей винтовые сваи делятся на широколопастные (диаметр лопастей как минимум в полтора раза превосходит диаметр ствола) и узколопастные. Широколопастные сваи благодаря увеличенной площади опирания очень эффективны в слабых грунтах.


Широколопастные винтовые сваи.

У узколопастных же своя специализация – особо плотный или сильно промерзший грунт («ввинтить» в такой грунт широколопастную сваю невозможно из-за сильно увеличивающегося риска сломать или деформировать лопасти). Диаметр лопастей винтовой сваи согласно международному стандарту ICC AC358 (Helical Foundation Acceptance Criteria) может варьироваться от 200 до 350 мм.


Узколопастные винтовые сваи.

Толщина металла винтовой сваи

Важнейшей конструкционной характеристикой винтовой сваи является толщина металла, из которого изготовлены стенки ее ствола. Расчет необходимой толщины делается на основании не только предполагаемой нагрузки на сваю, но и условий ее эксплуатации. Дело в том, что уменьшение толщины стенок сваи вследствие коррозионных процессов в конечном итоге приводит к сокращению срока ее службы. Согласно вышеупомянутому стандарту ICC AC358 минимальная толщина стенок ствола сваи должна составлять 8 мм в нейтральном грунте и 9.5 мм в грунте с повышенной химической активностью.

Отечественные инженеры, разумеется, тоже осознавали важность такого параметра, как толщина металла, используемого для изготовления винтовых свай. В справочнике «Сваи и свайные фундаменты», выпущенном в СССР в 1977 году, утверждалось, что ствол сваи должен быть изготовлен из бесшовной трубы, произведенной методом горячего проката, с толщиной стенок не менее 10-14 мм. Однако в современном российском строительном стандарте СП 24.13330.2011 «Свайные фундаменты» такой параметр, как толщина стенок ствола винтовой сваи, вообще не рассматривается и не нормируется.

Строить предположения о том, почему так произошло, мы здесь не будем, важно следствие. Очень многие отечественные производители пользуются отсутствием жестких требований к конструкции стальных свай в российских стандартах и осознанно игнорируют стандарты международные. Стремление получить максимальные прибыли ведет к потере качества.

У большинства винтовых свай, производимых в нашей стране, толщина стенок не превышает 3-4 мм. При этом изготавливаются они из сварных труб, обладающих пониженной коррозионной стойкостью. Да и качество защитного антикоррозионного покрытия, как правило, желает лучшего: зачастую оно «обсыпается» уже при транспортировке свай.

Конечно же, в России умеют производить (и не только умеют, но и производят!) сваи, качество которых соответствует всем требованиям международного стандарта ICC AC358. Однако из-за своей высокой стоимости они в большинстве случаев не выдерживают конкуренцию с обычными железобетонными сваями, устанавливаемыми в заранее пробуренную скважину.

Следует принимать во внимание толщину металла не только ствола сваи, но и ее лопастей. При строительстве временных или легких объектов допустимо использовать сваи с лопастями тоньше 5 мм. При возведении крупных сооружений, рассчитанных на длительную эксплуатацию, международный стандарт рекомендует применять сваи, толщина лопастей которых составляет 9.5-12.5 мм.

Защитное антикоррозионное покрытие

Для снижения влияния коррозионных процессов на прочностные характеристики стальной сваи, устанавливаемой в агрессивном грунте, не только увеличивают толщину ее стенок, но и наносят дополнительное защитное покрытие. Наиболее часто используемыми способами антикоррозионной защиты стальных свай являются оцинковка и нанесение специального полимерного (полиуретанового, эпоксидного и т.д.) покрытия. Согласно ICC AC358 толщина защитного полимерного слоя должна быть не меньше 400 мкм.

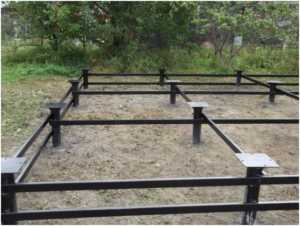

Достоинства фундамента на винтовых сваях

Скорость монтажа

Высокая скорость монтажа – пожалуй, самое главное достоинство винтовых свай, ведь в строительном бизнесе время ценят как ничто другое. Винтовая свая готова к эксплуатации сразу же после установки. Даже бетонирование внутреннего просвета свайного ствола не приводит к вынужденному простою на стройплощадке: ждать набора бетоном марочной прочности нет никакой необходимости, поскольку нагрузка на сваю в первую очередь воспринимается ее стальной оболочкой.

Низкий уровень шума при обустройстве фундамента

Низкий уровень шума при монтаже является главным преимуществом винтовых свай перед забивными. Процесс забивания последних в грунт сопровождаются не только шумом, но и вибрациями. Вибрационные воздействия на грунт могут нанести вред различным сооружениям, находящимся в непосредственной близости от места проведения работ.

Невысокая цена

Низкая стоимость фундамента на винтовых сваях в сравнении со стоимостью всевозможных разновидностей железобетонных фундаментов достигается в первую очередь за счет существенного снижения объема земельных работ.

Способность противостоять различным выдергивающим нагрузкам

Эта способность обусловлена наличием у винтовых свай лопастей. Именно благодаря своим лопастям эти сваи могут устанавливаться на неровных площадках (а значит, прекрасно подходят для строений, расположенных на склонах) и под любым углом к вертикали.

Нет необходимости доставать большой объем грунта

Незначительный объем грунта, вымещаемого при установке винтовых свай, позволяет вести работы вплотную к уже существующим постройкам.

Могут применяться в различных условиях

Погодно-климатическая неприхотливость винтовых свай выражается в том, что они могут эксплуатироваться в достаточно широком диапазоне температур, не боятся подъема грунтовых вод и набухания грунта, а значит, и не требуют обязательного осушения участка, где ведется строительство.

Возможность повторного использования

Одной из областей применения винтовых свай является возведение временных сооружений. После того как такая постройка закончит выполнять свои функции и будет демонтирована, винтовые сваи могут быть извлечены из грунта и при необходимости использованы повторно.

Стоит заметить, что всеми этими достоинствами обладают лишь промышленно произведенные винтовые сваи, качество которых соответствует Международному строительному стандарту ICC AC358 Helical Foundation Acceptance Criteria.

Недостатки фундамента на винтовых сваях

Применение винтовых свай имеет целый ряд ограничений, о которых многие производители, к сожалению, стараются умалчивать. В условиях, когда компании, занимающиеся монтажом фундаментов, легко идут на нарушение технологических норм, вам, как заказчику, нужно иметь хотя бы общее представление о том, в каких случаях использовать винтовые сваи нежелательно или вовсе недопустимо.

Невозможность применения в районах с сейсмической активностью

Возведение строений на фундаментах из винтовых свай допускается только в районах с отсутствующей или, в пределе, с умеренной сейсмической активностью.

Невозможность использования в грунтах вызывающих быструю коррозию металла

Стальные винтовые сваи не следует использовать в грунтах с электрическим сопротивлением меньше 10 Ом*м, в грунтах с pH менее 5.5, а также в грунтах с высоким содержанием органических соединений. Причиной данных ограничений является высокая скорость электрохимической коррозии стали при данных условиях. Ответственный застройщик, которому небезразличен вопрос долговечности возводимого им сооружения, перед принятием решения об использовании стальных винтовых свай просто обязан определить все необходимые характеристики грунта на данной стройплощадке. При отсутствии возможности определить агрессивность грунта следует придерживаться требований, принятых для свай, устанавливаемых в грунтах с очень высокой коррозионной активностью.

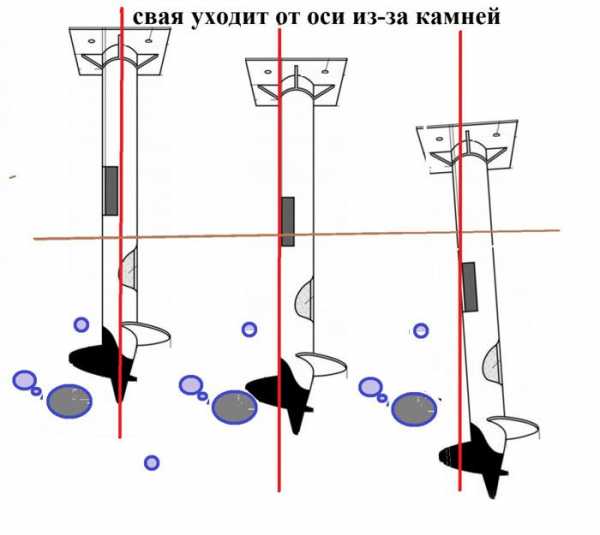

Не допускается заглубление винтовых свай в каменистый грунт

К этой же категории грунтов можно отнести отвалы шлака и полигоны для строительного мусора. Любые твердые включения способны повредить лопасти или даже ствол винтовой сваи во время ее установки.

Рекомендуется избегать использования винтовых свай на грунтах, не обеспечивающих достаточной боковой поддержки

К таковым относятся, например, торф, рыхлые пылеватые пески и т.п. Если потребность установки подобных свай в текучем грунте все же существует, необходимо либо надежно связывать их между собой, либо существенно заглублять. В соответствии с требованиями стандарта ICC AC358 винтовая свая в плотных грунтах должна заглубляться как минимум на 1.5 м, в мягких же – как минимум на 3 м.

Приведем пример: установка винтовой сваи длиной 2,5 м на участке, где на глубине 2 м залегает торфяной пласт, недопустима, так как в данном случае свая будет лишена необходимой боковой поддержки грунта.

Факторы, влияющие на долговечность винтовых свай

Реклама уверяет, что фундамент на винтовых сваях способен прослужить не менее столетия. Так ли это на самом деле, или это всего лишь очередная уловка маркетологов? Практика показывает, что такое вполне возможно, ведь некоторые из маяков, возведенных еще при Митчелле, стоят до сих пор. Однако нас больше интересует судьба не какого-то маяка в далекой Европе, а маленького загородного домика где-нибудь в Подмосковье, на Урале или на берегу Енисея. Сколько простоит он, будучи возведенным на фундаменте из винтовых свай, произведенных не где-то и когда-то, а здесь и сейчас?

На основании экспериментальных данных были оценены сроки службы стальных винтовых свай в грунтах с различным электрическим сопротивлением. Согласно этим оценкам в грунте с низкой коррозионной активностью (например, сухие сланцы или сухой песок) сваи из не оцинкованного металла прослужат не менее 300 лет, а из металла с защитным покрытием – 800 лет и более. Впечатляет, не правда ли? Однако это грунт, идеальный с точки зрения способности (а точнее неспособности) вызывать коррозию металла.

Рассмотрим для сравнения другой предельный вариант. В грунтах с очень высокой коррозионной активностью (морской грунт, ил, влажная глина, торф) средний прогнозируемый срок службы стальной винтовой сваи составляет всего 30 лет (если свая изготовлена из оцинкованного металла, эта цифра увеличится до 70-75 лет).

Следует сделать одну важную оговорку. При проведении всех этих расчетов предполагалось, что свая произведена в соответствии с используемым на Западе стандартом ICC AC358, т.е. толщина стенок ее ствола составляет 8 мм. Но найти на российском рынке винтовые сваи из горячекатаных стальных труб с такой толщиной стенок практически невозможно. Сколько продержится в агрессивной среде «стандарт» отечественного производства, т.е. свая, изготовленная из сварной трубы с толщиной стенок 3-4 мм, – никому не известно, но явно существенно меньше 30 (75) лет.

Из всего вышесказанного следует, что обещаемые в рекламе 100 лет службы фундамента на винтовых сваях – это не более чем пустые слова. Сваи могут прослужить и существенно больше, и существенно меньше – все зависит от качества продукции и условий эксплуатации, о чем в рекламе не говорится ни слова.

В целом срок службы винтовых свай зависит от трех основных параметров:

  • толщина стали, использованной для изготовления ствола и лопастей сваи,
  • толщина и качество защитного антикоррозионного покрытия,
  • химическая активность грунта на данном участке.

Не зная этих характеристик свай и эксплуатационных условий, нельзя даже сделать предположения о том, как долго они прослужат.

Уменьшению срока службы винтовых свай способствует и широко распространенная у наших строителей практика обваривания винтовых свай связками из металлических швеллеров или уголков. Конечно, устройство подобных связок между сваями оправдано при монтаже фундамента в грунте со слабой боковой поддержкой. Однако соединение стальных свай перемычками из токопроводящего материала приводит к ускорению электрохимической коррозии металла.

Во избежание возникновения блуждающих токов, способствующих ускорению коррозионных процессов, стальные сваи не должны иметь гальванической связи друг с другом, а также с другими строительными элементами, изготовленными из стали. Для связи свай в единую систему следует применять деревянную обвязку либо металлическую обвязку, элементы которой соединены со сваями посредством хомутов, изолированных от свай диэлектрическим материалом.

Вот собственно и все, о чем мы хотели вам сегодня рассказать. Теперь вы знаете все плюсы и минусы винтовых свай и, надеемся, поняли главную мысль, которую мы пытались до вас донести. Винтовые сваи – это прекрасный выбор для создания фундамента, но использовать их можно не всегда и не везде. Определить допустимость применения винтовых свай в каждом конкретном случае под силу лишь профессионалу. Поверьте, затраты на привлечение специалиста несоизмеримо меньше стоимости устранения ошибок, допущенных в процессе проектирования и постройки фундамента.

Вам будет интересно

srbu.ru

Винтовые сваи: виды, размеры, особенности

Винтовые сваи – это металлические трубы, полые внутри, на конце которых приварена лопасть, выполняющая функцию бура. Такая опора с винтовым наконечником отвечает за передачу нагрузки от дома, которую провоцирует его вес, на грунт. Благодаря характерному анкерному строению, элемент фундамента надежно закреплен в земле и не выталкивается наверх из-за пучения при промерзании грунта.

Предназначение

Такая разработка появилась неслучайно, ведь всем известно, что для легковесных сооружений зимнее пучение оборачивается серьезной проблемой, особенно если речь идет о строительстве деревянного дома на водянистой глинистой земле. Даже заглубление опоры ниже линии промерзания может не дать желаемого результата, так как малый вес постройки не противодействует существенным силам пучения, действующим на нижний сегмент основы, и она полностью или частично выталкивается вверх. И только благодаря расширению, которым снабжены винтовые сваи типа шуруп, удается избежать подобных неприятностей.

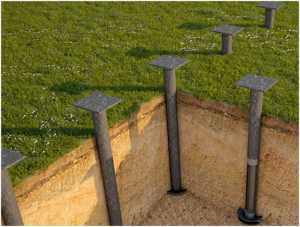

Свайно-винтовой фундамент

Плотный слой грунта надежно удерживает лопасть, и металлический штырь остается на своем месте. Здесь можно не беспокоиться о разрыве сваи, так как прочностные характеристики стали на растяжение соответствуют 330 – 600 МПа, в то время как силы пучения не превышают 0,2 МПа.

Типовые опоры, их диаметр и выдерживаемый вес

Размеры свай и их длина должны соответствовать категории строения. Типовые размеры конусных опор, задействованных в частном строительстве, имеют следующие параметры:

  • СВ89х250;
  • СВ108х300;
  • СВ133х350.

Первое цифровое значение обозначает диаметр стволовой части (мм), а второе – диаметр винтовой лопасти. Для конструкций, имеющих легкий вес, к которым можно отнести ограждения и садовые постройки, подойдет опора, ствольный диаметр которой равен 76 мм. Забор с кирпичными столбами, дачные пристройки, навесные конструкции и беседки устанавливают на конусы, у которых диаметр составляет 89 мм. Для небольшого деревянного дома из бруса и бревна, а также каркасных построек подходят оцинкованные лопастные стержни чуть большего размера (108 мм). Ну и завершают наш рейтинг самые мощные образцы несущих элементов фундамента (133 мм), с лихвой выдерживающие натиск тяжелой бревенчатой избы и пеноблочного сооружения. Чтобы точно рассчитать размеры необходимых свай с наконечником, нужно знать хотя бы приблизительный вес будущих хором.

Параметры часто используемых опор

Достоинства

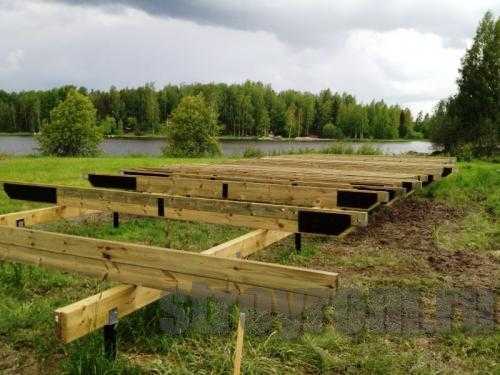

Фундамент на сложном ландшафте

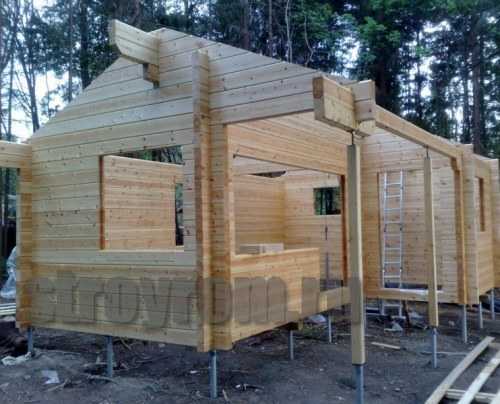

Винтовые сваи активно используются в частном строительстве. Такой фундамент с ростверком из бетона или без него отлично подходит для возведения малоэтажных зданий. Он без проблем выдерживает вес небольшого кирпичного или деревянного дома, подсобных сооружений из пенобетона и каркасных хозяйственных построек. Основа с металлическими опорами проста в установке, надежна и доступна по цене. Но самое главное – конструкция может монтироваться на сложных грунтах с различным рельефом в любое время года и при любой погоде. Экофундамент не требует вырубки растительности и под него необязательно проводить вертикальное планирование участка. Стоит отметить, что в некоторых случаях винтовые сваи под фундамент являются единственным и незаменимым решением.

Недостатки

Несмотря на многочисленные плюсы, такие опоры все же имеют и минусы, и в первую очередь – это меньший ресурс, нежели у бетонных элементов аналогичного назначения. Этот недостаток вызван тем, что металлические опоры подвержены коррозии, которую провоцирует влажность почвы. К тому же нередко можно столкнуться с откровенно некачественным товаром, выпущенным недобросовестным производителем, и от этого никто не застрахован. Экономия на материалах, применение сварки, отсутствие антикоррозийной обработки приводят к тому, что столь важный несущий элемент быстро разрушается.

Один из недостатков конструкции

Сколько смогут прослужить трубы, напрямую зависит от марки и толщины металла, степени обработки и состава антикоррозийного средства, качества шва в местах сварки, состава и водонасыщенности грунта. Выбрать действительно качественный товар можно руководствуясь сопроводительными документами:

  • сертификатами;
  • паспортами;
  • протоколами производственных испытаний.

Неправильная эксплуатация, неверно подобранный диаметр опор, некорректно рассчитанный вес постройки или погрешности монтажа уменьшают ресурс изделия на несколько лет. К примеру, вы одновременно используете металлические сваи в качестве опор и заземлителя, но в случае аварийного обрыва нулевого проводника и утечки тока через стальной конус коррозийный процесс многократно усилится, и в первую очередь это произойдет в области сварного шва. Если рядом с участком, в пятидесятиметровой зоне, присутствуют электроподстанции, сотовые ретрансляторы, железнодорожные полотна, а грунт содержит большое количество влаги, свайно-винтовой фундамент будет постоянно подвергаться вредоносному воздействию (блуждающие токи, колебания грунта).

Типы лопастных свай

Винтовые сваи бывают двух типов: сварные и литые оцинкованные типа шуруп, а разделяются они в зависимости от метода интеграции наконечника.

Сварной наконечник

В первом случае мы имеем дело с эконом-вариантом, изготовленным из трубы и приваренной к ней винтовой лопасти. Часто подобные изделия бывают некачественными, так как их можно запросто изготовить кустарным способом, соответственно, и цена на них подозрительно низкая. Именно такие виды винтовых свай вызывают массу недовольных отзывов, что и неудивительно, ведь они портят экофундамент из бетона и служат мало.

Экономный вариант

Малейшая погрешность во время сваривания лопасти и трубы приведет к тому, что во время завинчивания в плотном грунте свая отклонится от вертикали. В худшем случае лопастные изделия типа шуруп разрываются в месте сварочного шва. Естественно, устойчивость дома будет нарушена и рано или поздно он перекосится или просядет.

При ручном закручивании вы отчетливо почувствуете отрыв: несущий элемент будет с особой легкостью проворачиваться, но в землю так и не уйдет. Гораздо опаснее то, что низкосортная опора со временем деформируется подобным образом из-за ржавчины или повреждения шва. После разрыва между трубой и наконечником вся нагрузка неравномерно перейдет на соседние сваи, отчего под ростверком появится проседание, и дом приобретет статус аварийного.

Если уже и использовать дешевые экземпляры с приваренным наконечником, то только для монтажа ограждений и времянок.

Начиная строительство дома, для своего же блага интересуйтесь у подрядчика, какие опоры, литые или сварные, он использует в своей работе.

Литой наконечник

Литые оцинкованные наконечники производятся по специальной технологии из качественной стали, благодаря чему конструкция сваи получается цельной. Тело таких опор составляют оцинкованные трубы с приваренным стальным наконечником. Лопастные элементы данного вида, диаметр трубы у которых равен 108 мм, длина составляет 2,5 м, а толщина металла соответствует 4 мм, имеют вес в 35 кг при несущей способности до 6 тонн. Их цельнолитые наконечники имеют толщину основания 13 мм (диаметр 300 мм, в отличие от сварных – 5 мм) и отличаются геометрической точностью. Литые оцинкованные винтовые сваи для бетона дороже сварных на четверть, что объясняется большей надежностью и гораздо лучшими качественными показателями.

Надежный вариант

Если вы хотите выбрать действительно надежную опору, обратите внимание на литые оцинкованные изделия, у которых ствол покрыт полимерным составом. Здесь необязательно наконечник должен быть обработан антикорром, так как вследствие трения о грунт при ввинчивании полимер может стереться до самой металлической основы, да и плотные слои грунта практически не содержат кислород, так что о коррозии можно не волноваться много лет.

Оцинкованная опора

Стальные винтовые сваи типа шуруп, усиленные литым наконечником, надежны, они плавно и легко погружаются в сложный мелкокаменистый грунт, а экофундамент с их применением послужит долговечной и качественной опорой для постройки не одно десятилетие. Специалисты отмечают, что при правильном монтаже и корректной эксплуатации фундамент из бетона, вес которого опирается на усиленные конусы, способен простоять более века.

Покупая оцинкованные винтовые сваи типа шуруп с цельнолитыми наконечниками, также не теряйте бдительности, ведь сейчас подделки и брак буквально заполонили строительный рынок. Нарушение заводского технологического процесса, отсутствие послелитьевой термообработки, использование низкосортной стали или невыдержанный диаметр трубы приведут к плачевным последствиям, поэтому снова напомним о документах, которые обязательно нужно проверять, ведь приобретая бракованное изделие, вы рискуете многим, в том числе и здоровьем.

Долговечные опоры

Даже хорошо залитый экофундамент из бетона не выдержит вес дома, если опоры будут бракованными. Ни в коем случае не игнорируйте спецтехнику, контролирующую силовой момент завинчивания, а также потрудитесь после установки испытать под давлением винтовые сваи по всем правилам с соблюдением технологии.

Напоследок хотелось бы отметить толстостенные сваи, созданные на основе насосно-компрессорной трубы. Именно они могут составить конкуренцию изделиям с литым наконечником. Характеристика их качества высока, что свидетельствует о надежности и долговечности. Ствол такой опоры имеет толщину до 7,5 мм – аналогичные трубы широко используют в газовой отрасли, ведь они абсолютно не подвержены коррозии и имеют огромный ресурс.

Трубы для промышленных объектов

Теперь, когда мы рассмотрели популярные виды винтовых свай, которые служат опорой для бетона, известна их стандартная длина, вес, который они способны выдержать, осталось рассчитать их количество и выбрать диаметр в соответствии с будущей постройкой, после чего можно приступать к строительству.


domzastroika.ru

особенности конструкции, монтаж, плюсы и минусы

За последние годы в малоэтажном строительстве стали использовать фундамент на винтовых сваях. Различные виды винтовых свай отлично себя показали, и сегодня их используют очень часто. Эта конструкция отличается высокой надежностью, отличными характеристиками. И это не все преимущества таких оснований.

В строительстве промышленных объектов эта технология применяется еще с 19 века. В индивидуальном строительстве применять сваи стали лишь около 15-20 лет назад. Многие до сих пор настороженно относятся к опорам этого типа. Многих людей волнует срок службы такого основания, надежность системы, а еще возможности по отделке.

Когда актуальны такие основания

Если строительная площадка отличается высоким уровнем грунтовых вод, если в зимнее время почва начинает пучиниться, тогда свайный фундамент это то, что нужно. В холодное время почвы могут подниматься. Если же усилие на опоры ниже, чем сила подъема почвы, тогда основание еще поднимется. Весной этот грунт осядет, что приводит к проседанию здания. Эти процессы редко проходят относительно равномерно, поэтому могут образовываться трещины. Стоит учесть, что монтаж основания ниже уровня промерзания грунтов не защитит здание от пучения грунтов.

Варианты свай

Решить эту проблему можно лишь при помощи свайной технологии. Сегодня существуют разные сваи. Их применяют на участках, где грунт не обладает плотностью, на торфяных площадках, а еще там, где грунт промерзает достаточно глубоко.

Что такое винтовая опора

Это труба, чаще стальная. Она с одной стороны оснащается острым наконечником и лопастью в форме спирали. Это такой большой саморез для грунта. Эта лопасть позволяет значительно снизить давление на грунт, а также позволяет исключить выдергивание сваи в период пучения почвы. Так, шнек или же винтовой наконечник – это основной элемент, которым и определяется надежность таких оснований.

При строительстве малоэтажных частных домов применяют сваи размером 108 мм/300 мм, где первая цифра — это диаметр ствола, а вторая – размер лопасти. Такая металлическая опора может иметь несущую способность от 2 до 9 тонн при условиях подходящего грунта.

Нужно сказать, что фундамент с применением такой технологии отлично удерживается в любом грунте и очень эффективно оберегает постройку от малейших деформаций. Особое расположение и конструкция лопасти позволяет этой опоре очень активно выдерживать различные процессы.

Винтовая опора

Лопасть работает так, что при монтаже почва не рыхлится, а еще более уплотняется. В конце монтажа основания происходит скрепление посредством древесины либо бетона. Популярность этой технологии оправдана. Уже многие смогли оценить все преимущества такого фундамента. А под разный грунт существует своя опора.

Какие бывают сваи

Различают несколько видов этих изделий. Это:

  • литые изделия;
  • сварные сваи.

Сварная опора — это труба диаметром от 57 до 325 мм или более. С одной стороны – острый конус и лопасть. Сталь имеет свойство коррозировать, поэтому изделие покрыто защитными составами. Непосредственно лопасть и сам конус производятся при помощи резки с применением плазменной технологии. Эти детали отличаются точностью изготовления и качеством обработки. Есть и более крупные опоры. Их используют преимущественно на промышленных объектах. Для частного строительства популярен размер 108 мм.

В свою очередь классификация винтовых свай предусматривает несколько типов сварных изделий:

  1. Для устройства фундамента на каменистых почвах – обеспечивает отличное сцепление с почвой.
  2. В малоэтажных частных домах открытого типа – это базовая деталь с круглыми лопастями под обыкновенный тип грунта.
  3. Для небольших строений с закрытым наконечником. Здесь лопасти более крупных размеров. Предназначены под любые грунты.

Сваи винтовые

Литое изделие используют в стандартном размере — 108 мм. Данная опора имеет значительную степень прочности. Цены на такие опоры значительно выше, чем на сварные, однако эти разновидности винтовых свай имеют множество достоинств. Это необыкновенная прочность, опоры изготовлены из стали, более надежны.

Литые изделия тоже делятся на типы:

  • для монтажа на талых почвах или же обводненных;
  • для почв в состоянии вечной мерзлоты;
  • для частного малоэтажного строительства.

Что лучше: литая либо сварная опора?

Сварные основания препятствуют опрокидыванию или же выдергиванию основания. Они применимы для тех построек, где основание испытывает особенно значительные нагрузки по горизонтали.

Литые опоры предназначены для тех же целей, что и сварные. Однако, литая деталь выдерживает значительно больше нагрузки. Их применяют на наиболее ответственных объектах. Эта конструкция выполнена с максимальной точностью, что увеличивает надежность и эффективность изделия. В то время как сварная опора не подходит для сложных почв, литое изделие не боится ни камней, ни мусора. Ничто не способно повредить литую лопасть и наконечник.

Монтаж свай

Так, сравнение винтовых свай показывает, что оба вида одинаково хороши. В случае со строительством коттеджных домов можно применять и тот и другой вид. Но если необходимо соорудить нечто серьезное, инженерное – тогда стоит отдать предпочтение литой свае. Возможно, при монтаже фундамента на литых опорах и потребуется приложить большее усилие, но это не недостаток, а, скорее, плюс.

Плюсы и минусы

Среди плюсов можно выделить высокую скорость монтажа и возведения базовой части постройки. Такое основание максимально устойчиво к различным зимним движениям почв. Такие системы можно смело применять даже на самых сложных рельефах и даже на насыпном грунте. Сваи изготавливают на заводе в промышленных масштабах, так что фундамент на них обойдется не слишком дорого. Работы по укладке такой системы можно полностью выполнить за пару дней.

В отличие от довольно популярных ленточных основ, эти основания можно любое время модернизировать, например, для создания пристройки. Винтовые сваи это — отличная вентиляция подпольного пространства. С ленточной конструкцией это исключается. Такой тип системы предоставляет удобный доступ снаружи, что облегчает ремонт и обслуживание. Монтаж можно производить даже зимой – сваю очень легко вкрутить.

Также кроме достоинств есть и недостатки. Это более низкий, в сравнении с бетонными опорами, ресурс. Это можно объяснить повышенным воздействием коррозии во влажных почвах. Еще срок службы сильно зависит от марок сплава и толщины трубы. Качество сварных швов имеет высокое влияние на общий ресурс.

Сваи оправданы лишь при наличии у производителя документации, которая может подтвердить качество продукции. Это могут быть различные сертификаты, паспорта, акты испытаний. Кроме этого, к недостаткам можно отнести возможное уменьшение срока эксплуатации из-за неправильного использования изделия. Так, нельзя применять изделия в качестве заземления. Если через эту стальную трубу пойдет электричество, тогда это усилит коррозию. Первым делом повредятся сварные швы.

В целом, ресурса должно хватить надолго. Одно из старейших сооружений – причал, был создан на основе такой же технологии. Он стоял более 150 лет. Его демонтировали из-за того, что упал уровень воды.

Но, если соблюдать технологию и все правила использования, такие основания являются одними из лучших и долговечных для коттеджа, дачи или частного небольшого дома.

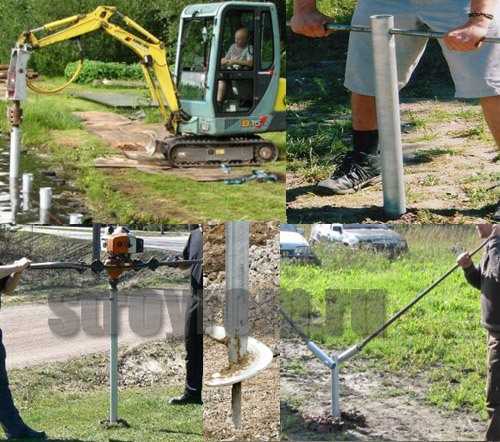

Монтажные работы

Работа по монтажу предполагает наличие специальной техники. Однако, можно обойтись и без нее. Также перед началом работ нужно выполнить токосъему и разметку. Далее, все работы сводятся к вкручиванию этих изделий в грунт. Затем металлические трубы обрезаются под необходимый уровень. Далее – остается только забетонировать стволы и установить ростверк или оголовки.

Если диаметр детали составляет до 300 мм, а длина ее не более 3 метров, то ее вполне реально установить вручную. Для этого нужно провести расчистку площадки. Чтобы работать вручную, для начала следует организовать лунки под размер диаметра ствола в полметра глубиной. Большая глубина не требуется.

Для установки стандартной детали потребуется два человека и лом или кусок арматуры. Вначале нужно вставить лом в отверстие в верхней части. Затем, следует проверить уровень, чтобы изделие стояло вертикально ровно. И теперь осталось только вкрутить деталь по часовой стрелке.

Эта технология предусматривает много труда, но и изделия должно быть высококачественные. Плохо сваренная опора не сможет быть установлена максимально точно. Также не стоит завинчивать опоры на одну глубину.

После установки следует обрезать детали по уровню и залить их бетоном. Это позволит увеличить прочность и надежность, а еще защитить от коррозии полость ствола. Для труб со стенкой в 4 мм выполнять бетонирование очень рекомендуется.

nafundamente.ru

плюсы и минусы. Советы по выбору и сфере применения

Винтовые сваи – это стальные трубы, заканчивающиеся лопастью и заостренным наконечником. Их подобно винтам вкручивают в грунт.

Важной частью сваи является именно наконечник, так как он выполняет сразу несколько функций:

  • является опорной частью сваи;
  • переносит нагрузку на грунт;
  • препятствует вытеснению сваи из промерзшего грунта во время зимнего пучения.

С проблемой из последнего пункта чаще всего сталкиваются при строительстве легких деревянных конструкций, применяя сваи небольшой длины. Единственной возможностью избежать встречи с вспученными грунтами является заглубление фундамента дома ниже линии промерзания в регионе строительства.

Где применяют винтовые сваи?

Быстровозводимые недорогие основания для легких каркасных построек – вот где используются винтовые сваи, плюсы и минусы которых рассмотрим чуть ниже, а пока разберемся с их типоразмерами.

Под какой дом какие сваи?

Для индивидуального строительства чаще всего используют следующие типы свай: СВ89х250, СВ108х300, СВ133х350. Расшифровывается эта аббревиатура, как свая винтовая с диаметром ствола 89 (108, 133) и с диаметром винтовой лопасти 250 (300, 350).Чем меньше радиус трубы, тем меньшие нагрузки можно доверять ей. Если речь идет о легких ограждениях и мелких садовых постройках, то подойдет 76-миллиметровая свая; о верандах, беседках и кирпичных заборных столбах – 89 мм; о небольших каркасных или бревенчатых домах – 108 мм. Ну и, наконец, если запланирована постройка просторного деревянного дома или даже из пеноблока, то для такого случая нужны сваи с диаметром ствола не меньше 133 мм.

Как и все строительные материалы, имеют винтовые сваи отзывы отрицательные, но они продиктованы больше не непригодностью или ненадежностью такого вида фундамента, а неправильным применением. Любое строительство требует профессионального взгляда и как минимум консультации, а как максимум — точного детального расчета всех конструкций и нагрузок.

Винтовые сваи: плюсы и минусы

Возведение фундамента на винтовых сваях имеет много преимуществ, таких как:

  • их быстро и легко монтировать, так как они не требуют предварительного бурения и бетонирования;
  • заниматься ввинчиванием свай можно круглогодично;
  • для них абсолютно не страшен сложный рельеф, насыпные грунты;
  • они выпускаются серийно на заводах, а значит, их стоимость намного ниже, чем у традиционных видов фундамента;
  • их можно многократно вкручивать и выкручивать;
  • они обладают хорошей устойчивостью к зимним грунтовым пучениям.

Рассматривая винтовые сваи, плюсы и минусы этих конструкций, нельзя не упомянуть о том, что из года в год они становятся все более популярными. А иногда бывают такие ситуации, что без них и вовсе не обойтись.

В противовес всему, что сказано про винтовые сваи, минусы рассмотрим, которые они имеют по сравнению со своими бетонными «братьями»: они имеют меньший срок службы из-за подверженности коррозии во влажной среде грунта, особенно если их производитель использует некачественные материалы и методы обработки.

Вообще, срок эксплуатации свай зависит от многих параметров, которые должны соблюдаться: от толщины и марки стали, от того, насколько профессионально выполнен шов, соединяющий ствол с лопастью, от качества антикоррозийных покрытий и от минерального состава грунтов. Если есть желание приобрести качественные изделия, то необходимо требовать все паспорта, сертификаты и документы, подтверждающие проведение и результаты всех надлежащих испытаний.

В зависимости от того, как эксплуатировать винтовые сваи, плюсы и минусы могут проявиться в большей или меньшей степени. Например, если сваю использовать как способ заземления, то она скорее разрушится и заржавеет, потому то в случае обрыва нулевого проводника ток потечет непосредственно через тело конструкции. Могут получить винтовые сваи отзывы отрицательные в том случае, если дом построен в радиусе 50 метров от электростанции или вышек сотовой связи. В такой местности в грунтах наблюдается явление, именуемое блуждающим током, который ускоряет электрохимическую коррозию.

Типы винтовых свай

В зависимости от того, какие используются винтовые сваи, плюсы и минусы, отзывы о них могут разниться. Существует их 2 разновидности: со сварным наконечником и с литым (в этом случае свая представляет собой цельную конструкцию). Второй вариант дороже, но надежней, ведь сварной шов является самым уязвимым местом изделия.

Практически все отрицательные отзывы относятся именно к сварным сваям, потому что они, как правило, изготавливаются в кустарных условиях с несоблюдением стандартов и ГОСТов.

Как правильно выбрать сваи?

Использовать сварные можно в том случае, если нужно соорудить незначительные конструкции вроде ограждений и хозяйственных построек. В остальных случаях следует отдавать предпочтение литым, выполненным из оцинкованной трубы. Антикоррозийная обработка лопасти не решит проблемы, потому что во время ввинчивания трение настолько высоко, что все покрытия легко стираются.

Чтобы не разочароваться в винтовых сваях, приобретать их следует только у проверенных поставщиков, в качестве товара которых вы уверены.

fb.ru

Что такое винтовые сваи-Делай сам!

Большинство застройщиков с опаской относятся к новым методам и новым технологиям. Но жизнь не стоит на месте, развивается наука, развивается техника, развивается и строительство. Постепенно новые технологии, новые идеи и новые разработки проникают и в эту отрасль.

Свайно-винтовая технология


Одной из последних новинок заставившей по-новому взглянуть на изготовление фундаментов стала свайно-винтовая технология. Особенно эта технология актуальна для частных застройщиков.
Вообще-то если разобраться не такое уж это и новшество. В военной и промышленной областях винтовой фундамент применяется уже более 100 лет и зарекомендовал себя здесь он с наилучшей стороны особенно на «проблемных» грунтах.
Широко применяется свайно-винтовая технология за рубежом, особенно в США и Канаде.
Попробуем ознакомить с этим способом строительства фундамента и вас.


Немного истории. Подал идею изготавливать фундаменты на винтовых сваях английский инженер-архитектор Александр Митчелл. В 1838 году он предложил вместо того чтобы вбивать сваи в грунт (к стати очень трудоемкий процесс), закручивать их. Для чего свая заканчивалась острым резьбовым наконечником.
1850 год. США. В заливе Делавэр построен маяк, где впервые бала применена на практике свайно-винтовая технология. Убедившись в простоте и надежности такого способа строительства, его стали широко использовать и на других объектах по всей Америке. А маяк находится в отличном состоянии и по настоящий день, что доказывает надежность строительства фундамента с помощью винтовых свай.
Взяли этот способ постройки на вооружение и военные. Именно таким образом они изготавливают фундаменты для своих передвижных объектов. Следом за военными свайно-винтовые фундаменты начали применять геологи и ученые, которым необходимо было строить базы в самых глухих и труднодоступных уголках нашей планеты.
В России этот способ стали использовать сравнительно недавно, благодаря авторитетному мнению инженера Карловича. В 1880 он в своей научной работе указал на эффективность применения свайно-винтового фундамента в условиях сурового климата России.


Уже при Советской власти с помощью высокопрочной стали конструкция винтовой сваи была улучшена, а последние разработки на много увеличили ассортимент свай для различных объектов. Был, так же, изобретен новый наконечник с лопастями. Лопасти предназначены для уплотнения на глубине почвы, прилегающей к основному телу сваи.
Преимущества свайно-винтового фундамента. Винтовой фундамент избавляет рабочих от самой «любимой» ими работы, а именно копать землю. Свая сама способна пробить себе путь и быстро достигнуть необходимой глубины. Для установки свай используется специальная техника, если же ее нет, сваю не составит труда закрутить вручную.
Следующим преимуществом есть то, что для установки свай нет необходимости проводить подготовительные работы, такие как расчистка участка, выравнивание площадки и снятие верхнего слоя грунта. Рассчитав фундамент его можно устанавливать на любой местности не обращая внимания на рельеф. Такое обстоятельство очень нравится экологам, так как позволяет возвести постройку, не нарушая изначальной красоты природы.


Винтовой фундамент применяется как для временных, так и для стационарных сооружений. Временные постройки на таких сваях мало чем отличаются от капитальных и уже точно не имеют ничего общего с приевшимися, тесными и потрепанными вагончиками. При переносе временного сооружения сваи легко демонтируются и переносятся на другое место. Вот за эти достоинства и оценили такой фундамент люди жизнь которых связана с постоянными переездами, военные, геологи, строители, ученые,, археологи и другие.
Стоит такая свая не дешево, но дороговизна отходит на второй план из-за таких качеств как скорость монтажа, многоразовость использования и практичность постройки на таких сваях.
Винтовая свая легко справляется с такими препятствиями как:
• Нестабильные подвижные грунты. Она легко их проходит и закрепляется в твердом основании. Каркас сваи отлично справляется с боковыми нагрузками и нестабильность верхнего слоя почвы ему не страшна.
• Суровые климатические условия. Работы по установке такого фундамента абсолютно не зависят от климатических условий. Очень хорошо зарекомендовал себя такой фундамент на глубоко промерзающих грунтах.
• Участки подверженные затоплению или подтоплению. И это для свайно-винтового фундамента не преграда. На таком фундаменте можно строить и на болоте и на торфянике и даже посреди водоема.


Подвластны такой свае практически любые почвы, исключение составляет только скальный грунт, но такой грунт и сам есть идеальный фундамент и сваи здесь не нужны.

Лифт в частном доме
Прошло то время когда лифтами оснащались только многоэтажные здания, имеющие не менее пяти этажей, сегодня же лифты можно встретить и в двухэтажных строениях при том расположенных… Как покрасить паркет
Считается что паркет, особенно если он цветной, это чуть ли не первый признак достатка. В любом случае, выглядит такое напольное покрытие очень красиво и современно. Причем… Как убрать порог
В некоторых случаях возникает необходимость выровнять пороги так, чтобы они находились на одном уровне с полом. Это может потребоваться, например, в тех случаях, когда в доме есть… Изоляция стен
Влагостойкости стен можно добиться быстро и просто. Это делается с помощью краски, произведенной на базе эпоксидных смол. Такая двухкомпонентная краска будет препятствовать… Дом из ракушняка
Ракушечник (ракушняк) — строительный материал, которым люди пользуются издавна и успели уже накопить за это время большой опыт возведения домов. Но у ракушечника по сравнению с…

stroyrom.ru

Описание достоинств винтовых свай

Безукоризненным достоинством свайно – винтовой установки основания является отсутствие каких либо ограничителей. Исключением можно назвать только скальный грунт, так как по своим физическим свойствам в него ввинтить сваи просто нельзя.

Укладка свайно – винтового основания идеально подходит для болотистой местности, участка с высоким расположением грунтовых вод, а также для усложненных ландшафтов.

В народе существуют заблуждения касаемо винтового фундамента, основываясь на них застройщики начинают рекламировать плитные, ленточные основания.

Что из себя, представляет винтовая опора

На строительном рынке чаще всего встречаются винтовые опоры, изготовленные из стали. Что же такое винтовая опора, ответ прост это труба, оснащенная заостренным наконечником, а лопасть в данном случае представлена в виде спиралиобразной форме. Это что, то вроде огромного самореза сделанного для грунта. Благодаря своим функциям, лопасть может довольно сильно снизить вызванное давление, и самым главным ее достоинством считается, что они оберегают сваи от повреждений во время пучения земли. Главным компонентом в опоре является наконечник, по нему и определяют безопасность основы.

Обычно в возведении, не больших частных зданий, покупаются сваи сто восемь миллиметров на 300 миллиметров. Первый показатель показывает размер диаметра ствола, а второй лопасть. Благодаря такой опоре изготовленной из металла е несущая способность увеличивается до девяти тонн, конечно в зависимости от вида грунта.

Стоит отметить, что изготовленный фундамент по все требованиям прекрасно сохраняется в любом виде грунта, и достаточно результативно бережет строение от возникающих искажений. Определенная распологаемость, а также вся конструкция в целом помогает опоре прекрасно выдерживать разные процедуры.

При установке лопасти в почву, она ее не рыхлит, а наоборот уплотняет. Под конец работы установка основания происходит за счет скрепления с помощью бетонной смеси или же древесины. Возникшее всенародное предпочтение данной технологии оправдано. Множество людей смогли, на личном примере убедится в целом спектре достоинств такого типа основания. Специалисты вывели под каждый грунт свою опору.

Подсчет

Основным моментом, о котором не следует забывать при подсчете количества винтовых изделий для установки основания, считается несущая способность опоры. При желании сваи можно наполнить бетонной смесью, которая в свою очередь улучшит свойства и увеличит выдержку по нагрузкам до семи тонн. Стоит отметить:

  • Что следует учитывать общий вес здания с преобладающими периодическими нагрузками (атмосферные осадки и другие явления)
  • Разновидность почвы и ее свойства по разным глубинам, к примеру: уровень подземных вод и глубина промерзания
  • Величина стоек. Порой возникают ситуации, когда приходится выравнивать горизонт, для этого вам потребуется слегка их подрезать.
  • Экстремальные нагрузки, на винтовые опоры могут повлиять выбор марки и их общее количество.

Во время монтажа винтовых свай, следует их равномерно расформировать под внешними и внутренними стенами сооружения с промежутком около трех метров. Стандартная высота цокольного этажа около шестидесяти сантиметров, ее величина зависит от внешних причин.

Достоинства:

  1. Простота построения, возможность выполнить всю работу своими силами
  2. Высокая скорость при установке, займет всего около двадцати четырех часов
  3. Экономия денежных средств, так как на такое основание тратится меньше денег, нежели на другие виды
  4. Возводить строение можно в любой сезон
  5. Фундамент имеет достоинства, пригоден при строительстве усложненных ландшафтных строений
  6. Основание устойчиво к пучинистости почвы
  7. Простота ремонта и его проведения
  8. Возникающая под полом прослойка защищает от появления гниения.

Отрицательные стороны:

Установка свайно – винтового основания имеет не только положительные свойства, но и отрицательные. Главным, из которых считается подверженность к появлению коррозии, возникает это потому что сваи изготовлены из металла. Поэтому перед покупкой стоит уделить особое время на выбор производителя. Обратите внимание на ряд главных свойств винтовых свай:

  • Перед покупкой убедитесь в том, что труба изготовлена из новой стали.
  • В трубе не должно быть сварных швов, она должна быть идеально цельная
  • При покупке трубы с диаметром сто восемь миллиметров, толщина стены должна быть не меньше четырех миллиметров.
  • Винт диаметром сто восемь миллиметров должен иметь лопасть от трехсот миллиметров
  • У винта должна быть правильная форма
  • Обратите свой взор на качество шва, в котором лопасть приварена к трубе. При некачественном проведении сварочных работ во время вкручивания винтовые опоры, могут возникнуть проблемы (винт может поломаться или повредится).
  • Перед проведением защиты от коррозий проводят пескоструйную процедуру обработки. Предприятия опускают эту обработку, тем самым производя некачественные изделия.
  • Защита от коррозий. При ее не выполнении вы сократите срок службы изделия.

Отрицательным фактором винтовых свай также является неосуществимость проведения монтажа в грунте с твердыми слоями (большие камни и известняк). В этом случае, вы не сможете провести работу самостоятельно, нужно будет нанимать специализированное оборудование.

Еще одним недостатком считается невыполнимость винтов опоры вблизи уже готового объекта. При таком моменте либо используют определенные рычаги или же проводят установку с расстоянием от пятисот сантиметров от строения.

И последним недостатком свай считается – невозможность построения утепленного подвала. Так как его денежные затраты слишком высоки.

Возможности использования винтовых свай

Сопутствующие достоинства винтовых свай выявляется в момент речи об обширном использовании фундамента. Такое основание не требует дополнительных земельных работ. Благодаря этому вопрос о качестве грунта отпадает сразу. Винтовые сваи прочно будут удерживать строение на обрывистом рельефе, песчаной почве и обрывистом рельефе. Грунтовые воды нестрашны основанию даже в местах, где имеются болота. Другие типы фундаментов не справятся с такой задачей в такой местности, потому что незамедлительно после монтажа произойдет пучение грунта. Последствия могут быть необратимыми, в лучшем случае основание лопнет, строение поддастся деформации.

Основание свайного типа можно установить под конструкцию пирсов, причалов или мачт. Тогда необходимо использовать достаточно большого размера трубы фундамента. Их следует вкручивать в дно водоема. Трудности при монтаже здания появляются, если грунт имеет свойство оседать или имеет в своей структуре пустоты. Решением проблемы будет свайный тип основания.

Почти любой тип построек влечет выполнение определенных видов работы, используя строительную технику. Она способна вызвать волны вибраций мощного характера, которые приводят к печальным последствиям. Монтаж винтовых фундаментов не производит вредоносных волн вибрации.

Процесс установки винтовых свай

Что представляет собой винтовая свая, это труба, изготовленная из плотного металла, на конце которой располагаются лопасти в одном или множественном числе. Лопасти в свою очередь исполняют сразу несколько действий. Благодаря лопастям, сваю с легкостью можно ввинчивать в грунт. Еще одним немало важным фактором лопасти считается то, что именно она служит опорой всего сооружения. А также функцией лопасти считается то, что она идет в роли разграничителя, тем самым не давая пучинистости грунта в зимнее время вытолкнуть его наружу. Главной функцией винтовых свай считается укрепление основания частного сооружения.

Существуют два метода использования винтовых свай в установке. Первый это ручной, а второй механический. Подборка нужного монтажа будет зависеть непосредственно от самих свай. А выбор свай в свою очередь будет исходить от самого строения, а сваи будут являться для него опорой. Также на ваш выбор свай может повлиять тип почвы, ведь в него будет проходить вся установка.

При выборе ручной установки опоры, вам потребуется специализированное приспособление. Оно должно усиливать крутящиеся винтовые опоры. При таком способе можно установить элементы основы с размером до четырех метров в любой грунт, при этом понадобится огромная сила около 4 человек. Чтобы проследить за вертикальным погружением следует воспользоваться специально созданным для этого уровнем.

При установке механическим методом для свай берут специализированное оборудование, которое в свою очередь и приводит все в действие с помощью гидравлики. Однако не стоит оставлять технику без присмотра, необходимо наблюдать за всем процессом работы. Этот аппарат способен уменьшить отклонения от обозначенных параметров по минимуму.

Всю технологию установки свай можно провести итог с помощью перечисления способов монтажа:

  • Первым делом выполните пробное бурение, это позволит вам определить состав грунта
  • Выполнить всю необходимую разметку (расчеты должны быть проведены заранее)
  • Выполнять монтаж свай постепенно
  • В случае несовпадения длины выполнить обрезку.

Как дополнение стоит отметить, что винтовые опоры могут заполнять бетонной смесью, это позволит укрепить конструкцию. Также можно проводить стяжку свай, такое действие проводится с помощью швеллера.

fundamentdomov.ru

Винтовые сваи — область применения и особенности

В последнее время рынок буквально пестрит предложениями о строительстве домов на основе свай винтового типа. Но многие не понимают, что это такое, а зачем нужно и преимущества такого основания.


Винтовые сваи. Применение.

Вообще, основания на сваях применяются в условиях слабого и неустойчивого грунта. Для того чтобы фундамент был устойчив, используют специальные столбы (сваи) из железобетонного материала, их вкапывают в грунт на такую глубину, на которой грунт имеет характеристики прочного основания. Иногда глубина установки может превышать 20 метров – это целиком зависит от грунта.

Но возведение такого фундамента может оказаться весьма затратным для домов индивидуального пользования также невыгодными станут такие основания на заболоченных и обводненных территориях. При этом качество и срок службы такого фундамента будет целиком зависеть от добросовестности строителя и изменений гидрогеологического характера. Именно в таких ситуациях оправданно применение винтовых свай.

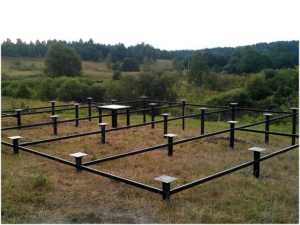

Винтовые сваи Внешний вид



  1. Столб, он же ствол. Обычно имеет вид трубы из стали, диаметр которой не может быть меньше 57 мм и не должен превышать 325 мм. Длина сваи может достигать от 1,5 м – 11. В нижней части трубы имеется лопасть, а наверху оголовок из стали, он применяется при использовании ростверки. Именно на оголовке располагается надземный сектор здания.

  2. Диаметр лопастей варьируется от 250 мм до 800 мм. Её размер напрямую зависит от характеристик грунт и предполагаемой массы здания.

Увеличенная площадь опоры и большое сопротивление грунта, который в процессе закрутки уплотняется между лопастями — все это повышает устойчивость винтовой сваи к большим нагрузкам. При этом нагрузка, подаваемая на саму почву минимально, воздействует на неё, ровно с той силой, которую она в состоянии выдержать. Для предотвращения окислительных процессов, в том числе в целях преодоления ржавчины – трубу засыпают смесью из песка и бетона. Все параметры винтовых свай подробно и внимательно рассчитываются специалистом, ведь малейший просчет может повлечь негативные последствия вплоть до обрушения возведённого здания.

Механизм установки свай винтового типа находится в зависимости от их параметров. Если они устанавливаются для строительства одноэтажного здания или домов каркасного, сборного типа то их можно ввинчивать вручную. Для этого используется специальный ручной бур. Для погружения опор среднего класса иногда используют гидровращатель, а винтовые сваи большой длины устанавливаются с использованием специальных технических средств.

Вообще, технология использования винтовых свай для укрепления сооружений используется уже далеко не первый год. Например, они применяются для укрепления сооружений с малой опорной площадью, подвергающиеся воздействию порывов ветра и многих других, один из ярких примеров – билборд.

Часто винтовые сваи с увеличенной площадью лопастей находят применение в строительстве зданий специального назначения, а также в некоторых видах грунтов. Например, при помощи винтовых свай строятся пирсы, мосты и вахтовые поселки.


Преимущества винтовых свай

Плюсы:



  • Широкий спектр применения стальных свай на грунтах любого вида, кроме скального и крупнообломочного.

  • Минимально воздействует на грунт, поэтому может использоваться на слабых и неустойчивых грунтах.

  • Высокая сейсмоустойчивость.

  • Вероятность применения свайных опор без нарушения целостности грунта, т. е. на его поверхности – это позволяет сохранить гумус (плодородный слой почвы) и зеленые насаждения.

  • Винтовые сваи не ограничивают рамками времен года и климатическими условиями.

  • Есть возможность установки винтовых свай без привлечения тяжеловесной строительной техники, что облегчает строительство пионерных баз и пристроек к уже построенным зданиям.

  • Многократность применения свай.

  • Есть возможность при помощи изменений параметров конструкции увеличивать максимально допустимую нагрузку на опоры.

  • Долгий срок использования.

  • Такую сваю можно изготовить в мастерских полевого типа.

  • Обстраивать надземную часть здания можно сразу же после установки конструкции винтовых свай.

  • В сравнении с другими видами опор (буронабивные, забивные), винтовые намного экономичней по времени установки и материальным затратам.

Именно допустимость использования винтовых свай при строительстве одного-двухэтажного дома в условиях сельской или другой зеленой местности стало катализатором популярности этого вида опор.


Винтовые сваи. Минусы

Основным и практически единственным минусом является материал изделия. Однако этот недостаток может повлиять на эксплуатацию опор только в одном случае – если был выбран некачественный товар.


На что следует обратить внимание выбирая винтовые сваи:



  1. Труба должна быть новой, а толщина соответствовать установленному ГОСТу.

  2. Наличие сварочных швов указывает на плохое качество товара и брак – в дальнейшем может пострадать вся возведенная конструкция.

  3. При диаметре сваи в 108 мм толщина лопасти должна составлять 5 мм. Максимальный размер не может превышать 300 мм.

  4. Следует проверить качество сварочных швов. Если они некачественные, то при вкручивании лопасть может сломаться.

Изделие должно пройти пескоструйную обработку, в противном случае металл из которого сделана труба подвергнется коррозии.

Винтовые сваи — область применения и особенности.

home-and-garden.livejournal.com

Оставить комментарий

avatar
  Подписаться
Уведомление о
