Винтовые сваи — плюсы и минусы, характеристики, устройство

Фундамент дома – один из самых сложных и дорогостоящих элементов его конструкции. Одновременно с этим процесс его создания очень длителен – в большинстве случаев это лимитирующая стадия строительства. К сожалению, не редки случаи, когда недобросовестные застройщики идут на сознательное нарушение технологий и норм, чтобы поскорее закончить фундамент и перейти к следующим этапам работы. Зачастую на это их толкают и сами заказчики, которым кажется, что на стройплощадке слишком долго ничего не происходит. Чрезмерная спешка на данной стадии приводит к тому, что в скором времени у жильцов нового дома возникают проблемы – фундамент проседает, и, как следствие этого, вся конструкция начинает медленно разрушаться.

Возможна ли здесь золотая середина? Можно ли быстро смонтировать прочный и надежный фундамент? Оказывается, возможно. На помощь в данном случае приходят винтовые сваи. Для создания фундамента на винтовых сваях требуется не один-два месяца, а всего лишь пара дней.

Почему же подобные сваи до сих пор не применяют повсеместно? Почему новые дома не растут столь же быстро, как грибы после дождя? Чтобы ответить на эти вопросы, нужно знать не только плюсы, но и минусы винтовых свай для фундамента, иметь представления о том, какие ограничения их применения существуют. Помните, что возведение фундамента – дело очень ответственное, и при выборе проектного решения полагаться стоит в первую очередь на собственные знания, а не на рекламные заверения производителей, обещания строителей или примеры соседей и знакомых.

История появления винтовых свай

История винтовых свай насчитывает без малого два столетия. Переворот в области свайного фундаментостроения удалось совершить талантливому ирландскому инженеру Александру Митчеллу. В 1833 году он запатентовал «винтовые сваи Митчелла», которые можно было устанавливать в подвижных грунтах, таких как песчаное дно водоема или илистая отмель.

Первым крупным сооружением, возведенным на подобных сваях, стал маяк Maplin Sand, построенный в устье Темзы уже в 1838 году. Его фундамент представлял собой девять свай с винтовыми наконечниками диаметром 120 см, закрученных в грунт на глубину около 7 метров. В последующие годы под руководством Митчелла было возведено еще несколько маяков по всей территории Англии. Некоторые из них сохранились в неизменном виде до сегодняшних дней.

В середине XIX века с применением свай Митчелла были построены более чем 150 маяков в Северной Америке, волнорез в Портленде, эстакада и мосты в Бомбее, железная дорога в Бароде, пирс в Мадрасе и множество других важных объектов.

В России о винтовых сваях узнали лишь во второй половине XIX века. Русские инженеры быстро оценили все преимущества этого изобретения, особенно при работе в условиях вечной мерзлоты северных районов страны или слабых, заводненных грунтов прибрежных территорий. Очень скоро винтовые сваи стали широко применяться при строительстве инженерных сооружение военного назначения (рамно-винтовая опора для скоростного возведения фундаментов разборных мостов используется нашими военными до сих пор), а позднее и в гражданском строительстве.

Стальные винтовые сваи активно используются по всему миру и сегодня. К их помощи прибегают там, где необходима большая скорость возведения фундамента: при установке различного вида опор, развертывании насосных и буровых станций, прокладке трубопроводов, строительстве временных городков для рабочих и т.д. Наибольшим спросом данная продукция пользуется у нефте- и газодобывающих компаний, у военных и промышленных строителей, у компаний, выполняющих восстановительные работы.

Строительные организации, занимающиеся возведением жилых домов, в этом списке присутствуют, но далеко не на лидирующих позициях. Конечно же, фундаменты на винтовых сваях для зданий жилого назначения возводят, но в большинстве случаев речь идет о строительстве в труднодоступных районах либо районах со сложным грунтом, о ремонте проблемных фундаментов старых жилых домов, о закреплении построек на склонах.

Конструкция и характеристики винтовых свай

Что же собой представляют винтовые сваи, столь быстро завоевавшие популярность у строителей всего мира? Какие их разновидности существуют? На какие характеристики винтовых свай следует обращать внимание в первую очередь?

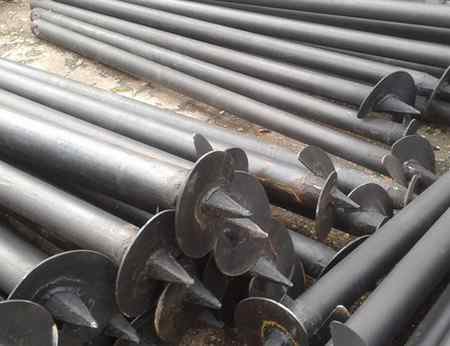

Винтовая свая состоит из ствола и расположенной на ее конце лопасти. Благодаря последней, данный тип свай заглубляется в грунт путем ввинчивания, а не забивания.

1. Труба. 2. Оголовок, который крепится к верхней части сваи. 3. Спиралеобразная лопасть. 4. Антикорозионное покрытие. 5. Технологическое отверстие для постановки стержня.

Существует несколько разновидностей стальных винтовых свай. Выбор в пользу того или иного вида осуществляется на основании анализа особенностей грунта на данном участке и предполагаемой нагрузки на фундамент. Зачастую даже на одном объекте используются разные виды свай, что позволяет равномерно распределить нагрузку.

Тип наконечника винтовой сваи

Наконечники винтовых свай, служащие для облегчения их погружения в грунт, могут быть сварными или литыми.

Винтовая свая со сварным наконечником.

Литые наконечники существенно дороже, и их применение оправдано лишь в случае работы с особенно плотными грунтами, в том числе вечномерзлыми, а также содержащими крупные включения природного или техногенного происхождения. Прочный литой наконечник при ввинчивании сваи легко разрушает препятствия на своем пути и не деформируется при этом.

Винтовая свая с литым наконечником.

Количество лопастей

По количеству лопастей винтовые сваи делятся на одно- и многолопастные (количество лопастей на одном стволе в некоторых случаях может достигать шести штук). Первые предназначены исключительно для плотных грунтов с малой подвижностью.

Однолопастная винтовая свая.

Вторые более универсальны, хотя главное их назначение – слабые грунты с малой несущей способностью, поскольку многолопастные сваи устойчивее к различным видам нагрузок – выдергивающим или, наоборот, вдавливающим, а также горизонтальным. Максимальной эффективности многолопастных винтовых свай можно добиться, правильно подобрав количество лопастей, оптимальное расстояние между ними, их шаг и угол наклона.

Двулопастная винтовая свая.

Размер лопастей

По размеру лопастей винтовые сваи делятся на широколопастные (диаметр лопастей как минимум в полтора раза превосходит диаметр ствола) и узколопастные. Широколопастные сваи благодаря увеличенной площади опирания очень эффективны в слабых грунтах.

Широколопастные винтовые сваи.

У узколопастных же своя специализация – особо плотный или сильно промерзший грунт («ввинтить» в такой грунт широколопастную сваю невозможно из-за сильно увеличивающегося риска сломать или деформировать лопасти). Диаметр лопастей винтовой сваи согласно международному стандарту ICC AC358 (Helical Foundation Acceptance Criteria) может варьироваться от 200 до 350 мм.

Узколопастные винтовые сваи.

Толщина металла винтовой сваи

Важнейшей конструкционной характеристикой винтовой сваи является толщина металла, из которого изготовлены стенки ее ствола. Расчет необходимой толщины делается на основании не только предполагаемой нагрузки на сваю, но и условий ее эксплуатации. Дело в том, что уменьшение толщины стенок сваи вследствие коррозионных процессов в конечном итоге приводит к сокращению срока ее службы.

Согласно вышеупомянутому стандарту ICC AC358 минимальная толщина стенок ствола сваи должна составлять 8 мм в нейтральном грунте и 9.5 мм в грунте с повышенной химической активностью.

Отечественные инженеры, разумеется, тоже осознавали важность такого параметра, как толщина металла, используемого для изготовления винтовых свай. В справочнике «Сваи и свайные фундаменты», выпущенном в СССР в 1977 году, утверждалось, что ствол сваи должен быть изготовлен из бесшовной трубы, произведенной методом горячего проката, с толщиной стенок не менее 10-14 мм. Однако в современном российском строительном стандарте СП 24.13330.2011 «Свайные фундаменты» такой параметр, как толщина стенок ствола винтовой сваи, вообще не рассматривается и не нормируется.

Строить предположения о том, почему так произошло, мы здесь не будем, важно следствие. Очень многие отечественные производители пользуются отсутствием жестких требований к конструкции стальных свай в российских стандартах и осознанно игнорируют стандарты международные. Стремление получить максимальные прибыли ведет к потере качества.

У большинства винтовых свай, производимых в нашей стране, толщина стенок не превышает 3-4 мм. При этом изготавливаются они из сварных труб, обладающих пониженной коррозионной стойкостью. Да и качество защитного антикоррозионного покрытия, как правило, желает лучшего: зачастую оно «обсыпается» уже при транспортировке свай.

Конечно же, в России умеют производить (и не только умеют, но и производят!) сваи, качество которых соответствует всем требованиям международного стандарта ICC AC358. Однако из-за своей высокой стоимости они в большинстве случаев не выдерживают конкуренцию с обычными железобетонными сваями, устанавливаемыми в заранее пробуренную скважину.

Следует принимать во внимание толщину металла не только ствола сваи, но и ее лопастей. При строительстве временных или легких объектов допустимо использовать сваи с лопастями тоньше 5 мм. При возведении крупных сооружений, рассчитанных на длительную эксплуатацию, международный стандарт рекомендует применять сваи, толщина лопастей которых составляет 9.5-12.5 мм.

Защитное антикоррозионное покрытие

Для снижения влияния коррозионных процессов на прочностные характеристики стальной сваи, устанавливаемой в агрессивном грунте, не только увеличивают толщину ее стенок, но и наносят дополнительное защитное покрытие. Наиболее часто используемыми способами антикоррозионной защиты стальных свай являются оцинковка и нанесение специального полимерного (полиуретанового, эпоксидного и т.д.) покрытия. Согласно ICC AC358 толщина защитного полимерного слоя должна быть не меньше 400 мкм.

Достоинства фундамента на винтовых сваях

Скорость монтажа

Высокая скорость монтажа – пожалуй, самое главное достоинство винтовых свай, ведь в строительном бизнесе время ценят как ничто другое. Винтовая свая готова к эксплуатации сразу же после установки. Даже бетонирование внутреннего просвета свайного ствола не приводит к вынужденному простою на стройплощадке: ждать набора бетоном марочной прочности нет никакой необходимости, поскольку нагрузка на сваю в первую очередь воспринимается ее стальной оболочкой.

Низкий уровень шума при обустройстве фундамента

Низкий уровень шума при монтаже является главным преимуществом винтовых свай перед забивными. Процесс забивания последних в грунт сопровождаются не только шумом, но и вибрациями. Вибрационные воздействия на грунт могут нанести вред различным сооружениям, находящимся в непосредственной близости от места проведения работ.

Невысокая цена

Низкая стоимость фундамента на винтовых сваях в сравнении со стоимостью всевозможных разновидностей железобетонных фундаментов достигается в первую очередь за счет существенного снижения объема земельных работ.

Способность противостоять различным выдергивающим нагрузкам

Эта способность обусловлена наличием у винтовых свай лопастей. Именно благодаря своим лопастям эти сваи могут устанавливаться на неровных площадках (а значит, прекрасно подходят для строений, расположенных на склонах) и под любым углом к вертикали.

Нет необходимости доставать большой объем грунта

Незначительный объем грунта, вымещаемого при установке винтовых свай, позволяет вести работы вплотную к уже существующим постройкам.

Могут применяться в различных условиях

Погодно-климатическая неприхотливость винтовых свай выражается в том, что они могут эксплуатироваться в достаточно широком диапазоне температур, не боятся подъема грунтовых вод и набухания грунта, а значит, и не требуют обязательного осушения участка, где ведется строительство.

Возможность повторного использования

Одной из областей применения винтовых свай является возведение временных сооружений. После того как такая постройка закончит выполнять свои функции и будет демонтирована, винтовые сваи могут быть извлечены из грунта и при необходимости использованы повторно.

Стоит заметить, что всеми этими достоинствами обладают лишь промышленно произведенные винтовые сваи, качество которых соответствует Международному строительному стандарту ICC AC358 Helical Foundation Acceptance Criteria.

Недостатки фундамента на винтовых сваях

Применение винтовых свай имеет целый ряд ограничений, о которых многие производители, к сожалению, стараются умалчивать. В условиях, когда компании, занимающиеся монтажом фундаментов, легко идут на нарушение технологических норм, вам, как заказчику, нужно иметь хотя бы общее представление о том, в каких случаях использовать винтовые сваи нежелательно или вовсе недопустимо.

Невозможность применения в районах с сейсмической активностью

Возведение строений на фундаментах из винтовых свай допускается только в районах с отсутствующей или, в пределе, с умеренной сейсмической активностью.

Невозможность использования в грунтах вызывающих быструю коррозию металла

Стальные винтовые сваи не следует использовать в грунтах с электрическим сопротивлением меньше 10 Ом*м, в грунтах с pH менее 5.5, а также в грунтах с высоким содержанием органических соединений. Причиной данных ограничений является высокая скорость электрохимической коррозии стали при данных условиях. Ответственный застройщик, которому небезразличен вопрос долговечности возводимого им сооружения, перед принятием решения об использовании стальных винтовых свай просто обязан определить все необходимые характеристики грунта на данной стройплощадке. При отсутствии возможности определить агрессивность грунта следует придерживаться требований, принятых для свай, устанавливаемых в грунтах с очень высокой коррозионной активностью.

Не допускается заглубление винтовых свай в каменистый грунт

К этой же категории грунтов можно отнести отвалы шлака и полигоны для строительного мусора. Любые твердые включения способны повредить лопасти или даже ствол винтовой сваи во время ее установки.

Факторы, влияющие на долговечность винтовых свай

Реклама уверяет, что фундамент на винтовых сваях способен прослужить не менее столетия. Так ли это на самом деле, или это всего лишь очередная уловка маркетологов? Практика показывает, что такое вполне возможно, ведь некоторые из маяков, возведенных еще при Митчелле, стоят до сих пор. Однако нас больше интересует судьба не какого-то маяка в далекой Европе, а маленького загородного домика где-нибудь в Подмосковье, на Урале или на берегу Енисея. Сколько простоит он, будучи возведенным на фундаменте из винтовых свай, произведенных не где-то и когда-то, а здесь и сейчас?

На основании экспериментальных данных были оценены сроки службы стальных винтовых свай в грунтах с различным электрическим сопротивлением. Согласно этим оценкам в грунте с низкой коррозионной активностью (например, сухие сланцы или сухой песок) сваи из не оцинкованного металла прослужат не менее 300 лет, а из металла с защитным покрытием – 800 лет и более. Впечатляет, не правда ли? Однако это грунт, идеальный с точки зрения способности (а точнее неспособности) вызывать коррозию металла.

Рассмотрим для сравнения другой предельный вариант. В грунтах с очень высокой коррозионной активностью (морской грунт, ил, влажная глина, торф) средний прогнозируемый срок службы стальной винтовой сваи составляет всего 30 лет (если свая изготовлена из оцинкованного металла, эта цифра увеличится до 70-75 лет).

Следует сделать одну важную оговорку. При проведении всех этих расчетов предполагалось, что свая произведена в соответствии с используемым на Западе стандартом ICC AC358, т.е. толщина стенок ее ствола составляет 8 мм. Но найти на российском рынке винтовые сваи из горячекатаных стальных труб с такой толщиной стенок практически невозможно. Сколько продержится в агрессивной среде «стандарт» отечественного производства, т.е. свая, изготовленная из сварной трубы с толщиной стенок 3-4 мм, – никому не известно, но явно существенно меньше 30 (75) лет.

Из всего вышесказанного следует, что обещаемые в рекламе 100 лет службы фундамента на винтовых сваях – это не более чем пустые слова. Сваи могут прослужить и существенно больше, и существенно меньше – все зависит от качества продукции и условий эксплуатации, о чем в рекламе не говорится ни слова.

В целом срок службы винтовых свай зависит от трех основных параметров:

толщина стали, использованной для изготовления ствола и лопастей сваи,
толщина и качество защитного антикоррозионного покрытия,
химическая активность грунта на данном участке.

Не зная этих характеристик свай и эксплуатационных условий, нельзя даже сделать предположения о том, как долго они прослужат.

Уменьшению срока службы винтовых свай способствует и широко распространенная у наших строителей практика обваривания винтовых свай связками из металлических швеллеров или уголков. Конечно, устройство подобных связок между сваями оправдано при монтаже фундамента в грунте со слабой боковой поддержкой. Однако соединение стальных свай перемычками из токопроводящего материала приводит к ускорению электрохимической коррозии металла.

Во избежание возникновения блуждающих токов, способствующих ускорению коррозионных процессов, стальные сваи не должны иметь гальванической связи друг с другом, а также с другими строительными элементами, изготовленными из стали. Для связи свай в единую систему следует применять деревянную обвязку либо металлическую обвязку, элементы которой соединены со сваями посредством хомутов, изолированных от свай диэлектрическим материалом.

Вот собственно и все, о чем мы хотели вам сегодня рассказать. Теперь вы знаете все плюсы и минусы винтовых свай и, надеемся, поняли главную мысль, которую мы пытались до вас донести. Винтовые сваи – это прекрасный выбор для создания фундамента, но использовать их можно не всегда и не везде. Определить допустимость применения винтовых свай в каждом конкретном случае под силу лишь профессионалу. Поверьте, затраты на привлечение специалиста несоизмеримо меньше стоимости устранения ошибок, допущенных в процессе проектирования и постройки фундамента.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Винтовые сваи: область применения, выбор и использование

Самым главным в строительстве дома является этап формирования фундамента. Данный этап занимает большую часть времени в возведении здания. Зачастую неграмотные или недобросовестные застройщики выполняют данный этап с нарушениями технологии, прибегая к неподходящим или дешевым материалам фундамента. Некоторые исполнители не могут создать прочный фундамент из-за неровного ландшафта. Для того, чтобы быстро создать прочный и надежный фундамент на любой поверхности применяют винтовые сваи. Благодаря этим сваям, срок возведения фундамента можно сократить более чем наполовину. Однако, не все так просто, как кажется, поэтому в данной статье мы рассмотрим область применения винтовых свай, критерии выбора конструкции, а также правила использования винтовых свай.

Область применения винтовых свай

Для начала дадим определение винтовой свае. Конструкция представляет собой металлический стержень, на конце которого находится винтовая лопасть, которая должна погружаться в землю. На сегодняшний день изготавливают сваи длиной до 20 м, с шириной лопасти до 2,5 м. Сваи способны погружаться в землю на всю свою длину. Конструкция винтовых свай достаточно проста, поэтому ее не сложно изготовить самому при наличии необходимого оборудования и материалов.
Особенности винтовых свай позволяют использовать их в следующих областях:
используются при сложном рельефе местности. Винтовые сваи дают возможность построить фундамент на местности с большими перепадами высот. Сваи позволяют пропустить земляные работы по выравниванию местности. Благодаря этому, экономится время и деньги.

используются для пристроек к другим зданиям. При выполнении работ пристроя к зданию, новый фундамент способен сместить равновесие старого фундамента, что может привести к наклону или разрушению постройки. Винтовые сваи используются для возведения пристроек, так как они не смещают грунт вокруг близстоящего здания.

используются для быстрого возведения фундамента. Построить фундамент при помощи винтовых свай можно за пару дней, для этого важно владеть необходимым оборудованием и знаниями. В любом случае, фундамент из свай всегда изготавливается быстрей более чем в два раза обычного времени.
используются при возведении линий электропередачи (ЛЭП). Сваи способны выдержать большую нагрузку, а также легко достаются обратно в случае необходимости.

используются для усиления действующего фундамента. Старые здания теряют прочность фундамента, в таких случаях винтовые сваи оказывают дополнительную опору. Сваи выставляются вокруг периметра фундамента, а затем кронштейнами крепятся к аварийным областям конструкции, тем самым увеличивают несущую способность.
Причисленные области применения являются основными, однако, сваи универсальны и подходят практически для любого случая.

Виды винтовых свай
Винтовые сваи имеют простое строение. Их различают по способу изготовлению. Виды свай:
Сварные сваи. На заостренный металлический стержень приваривают лопасти. Для изготовления качественной сваи применяется плазменная резка. Данная свая не выдерживает очень большие нагрузки, поэтому подходит для небольших сооружений.

Комбинированные сваи. Данный вид состоит из двух частей – конуса и лопасти. Этот вид свай способен выдерживать нагрузку до 50 тонн.
Литые сваи. Стержень и лопасти – это единое целое. Сваи обладают повышенной прочностью из-за монолитной конструкции.

Критерии выбора винтовых свай

Покупая винтовые сваи, необходимо знать их характеристики и конструкцию. Для выбора надежной и подходящей сваи для вашего здания нужно ознакомиться с длиной и диаметром сваи.
Диаметр стержня сваи
Самыми популярные стержни сваи имеют диаметр 57, 76, 89 или 108 мм. Рассмотрим каждый из них.
57 мм. Небольшие сваи, предназначенные для удержания заборов или легких сооружений.
76 мм. Сваи с таким диаметром также используются для заборов, но уже с утяжелителями в виде профнастила. Свая подходит для легких сооружений (туалет, беседка). Способно удерживать вес до 2т.

89 мм. Предназначаются для формирования фундамента для террас или веранды, а также небольших одноэтажных домов. Удерживают вес до 4 т.
108 мм. Сваи с данным диаметром пользуются наибольшей популярностью, так как применяются для строительства фундамента двухэтажных домов, различных пристроек и небольших кирпичных зданий. Способны выдерживать сооружения весом до 6 т.
Кроме этих популярных видов выпускают сваи с диаметром до 325 мм.
Длина сваи
Приобретая сваю, нужно отталкиваться от типа грунта и его глубины окаменелости. Длина сваи зависит именно от глубины твердых пород глины. Для того, чтобы выбрать нужную длину, используйте садовый бур. Медленно углубляйте винт в грунт, иногда проверяя плотные куски глины. При их обнаружении, прекратите бурить, измерьте длину. Данная глубина будет соответствовать оптимальной длине будущей сваи.

Правила использования винтовых свай

Монтаж винтовых свай – это не сложный процесс, но требует определенных знаний и навыков. Рассмотрим основные правила последовательной установки данной конструкции.
Выполняя монтаж винтовых свай, обязательно обеспечить присутствие 3-5 человек. Одному и даже вдвоем установить сваи невозможно.
Перед началом установки рассчитайте количество необходимых свай. Рассчитывайте общую нагрузку на фундамент, этажность дома. От этого зависит количество конструкций.
Обязательно измерение геологических характеристик местности. Определяют твердость грунта, количество сточной воды, рыхлость и мягкость грунта. Создают схему, на которой отмечают расположение отдельной сваи, при этом рассчитывая нагрузку на каждую.По созданной схеме нужно расположить сваи на земле, именно так получится грамотно распределить нагрузку будущего сооружения.

Отметив сваи на схеме, приступайте к оформлению лунок для будущих свай. Их глубина должны быть не более 20 см. В случае, если конструкция не вкручивается, лунку можно сделать глубже, но не более 30 см.
Установив сваю в лунку, начинайте ее вкручивание в лунку. В верхний угол сваи вставляют два длинных стержня. С их помощью создается рычаг, который передаст вращательный момент. Чем длиннее стержень рычага, тем проще вкручивать. Осуществляя вкручивание сваи, один человек должен следить за тем, чтобы конструкция размещалась перпендикулярно поверхности без перекосов, для этого используют уровень. Его вертикально прикладывают к стержню сваи. Увидев перекос сваи, следует сразу же исправить неровность. Чем глубже будет закручена свая, тем сложней будет это исправить.
Вкрутив сваи, пространство вокруг них необходимо залить бетоном. Обеспечить прочность помогает арматура, которая вставляется в лунку. Утрамбованный бетон высушивается. Благодаря бетону, пустое пространство между лункой и сваей полностью заполняется, тем самым защищая сваю от коррозии. Защитить наружную часть сваи от ржавчины помогает специальное защитное покрытие, например, эмаль по ржавчине. Если проигнорируете этот этап, металл начнет разрушаться под действием коррозии, свая может перестать выполнять свои функции.

Советы профессиональных строителей
Рассмотрим несколько полезных советов, которые позволят возвести прочный и долговечный фундамент:
не обязательно выравнивать сваи строго перпендикулярно земле, допускается отклонение не более чем 2 градуса;
в случае, если по пути вкручивания сваи возникло препятствие, следует найти другое место для конструкции;
свая должна быть вкручена минимум на 100 см;
при постройке временной конструкции необязательно бетонировать сваи, они могут быть использованы еще раз.
Фундамент из винтовых свай на сегодняшний день является одним из самых популярных и востребованных. Его прочностные и надежные характеристики позволяют построить качественный фундамент здания. Чаще всего данный тип фундамента применяется для каркасного строительства. Эта система обеспечивает долгий срок службы фундамента, а ее установка не требует большого количества усилий. В данной статье мы рассмотрели основные понятия о данной конструкции, область применения и критерии выбора винтовых свай, а также правила их использования. Прочитав эту статью, у вас получится возвести надежный фундамент для вашег

Винтовые сваи: виды, размеры, особенности

Винтовые сваи – это металлические трубы, полые внутри, на конце которых приварена лопасть, выполняющая функцию бура. Такая опора с винтовым наконечником отвечает за передачу нагрузки от дома, которую провоцирует его вес, на грунт. Благодаря характерному анкерному строению, элемент фундамента надежно закреплен в земле и не выталкивается наверх из-за пучения при промерзании грунта.

Предназначение

Такая разработка появилась неслучайно, ведь всем известно, что для легковесных сооружений зимнее пучение оборачивается серьезной проблемой, особенно если речь идет о строительстве деревянного дома на водянистой глинистой земле. Даже заглубление опоры ниже линии промерзания может не дать желаемого результата, так как малый вес постройки не противодействует существенным силам пучения, действующим на нижний сегмент основы, и она полностью или частично выталкивается вверх. И только благодаря расширению, которым снабжены винтовые сваи типа шуруп, удается избежать подобных неприятностей.

Деревянный дом на свайно-винтовом фундаменте

Свайно-винтовой фундамент

Плотный слой грунта надежно удерживает лопасть, и металлический штырь остается на своем месте. Здесь можно не беспокоиться о разрыве сваи, так как прочностные характеристики стали на растяжение соответствуют 330 – 600 МПа, в то время как силы пучения не превышают 0,2 МПа.

Типовые опоры, их диаметр и выдерживаемый вес

Размеры свай и их длина должны соответствовать категории строения. Типовые размеры конусных опор, задействованных в частном строительстве, имеют следующие параметры:

СВ89х250;
СВ108х300;
СВ133х350.

Первое цифровое значение обозначает диаметр стволовой части (мм), а второе – диаметр винтовой лопасти. Для конструкций, имеющих легкий вес, к которым можно отнести ограждения и садовые постройки, подойдет опора, ствольный диаметр которой равен 76 мм. Забор с кирпичными столбами, дачные пристройки, навесные конструкции и беседки устанавливают на конусы, у которых диаметр составляет 89 мм. Для небольшого деревянного дома из бруса и бревна, а также каркасных построек подходят оцинкованные лопастные стержни чуть большего размера (108 мм). Ну и завершают наш рейтинг самые мощные образцы несущих элементов фундамента (133 мм), с лихвой выдерживающие натиск тяжелой бревенчатой избы и пеноблочного сооружения. Чтобы точно рассчитать размеры необходимых свай с наконечником, нужно знать хотя бы приблизительный вес будущих хором.

Параметры часто используемых опор

Достоинства

Фундамент на сложном ландшафте

Винтовые сваи активно используются в частном строительстве. Такой фундамент с ростверком из бетона или без него отлично подходит для возведения малоэтажных зданий. Он без проблем выдерживает вес небольшого кирпичного или деревянного дома, подсобных сооружений из пенобетона и каркасных хозяйственных построек. Основа с металлическими опорами проста в установке, надежна и доступна по цене. Но самое главное – конструкция может монтироваться на сложных грунтах с различным рельефом в любое время года и при любой погоде. Экофундамент не требует вырубки растительности и под него необязательно проводить вертикальное планирование участка. Стоит отметить, что в некоторых случаях винтовые сваи под фундамент являются единственным и незаменимым решением.

Недостатки

Несмотря на многочисленные плюсы, такие опоры все же имеют и минусы, и в первую очередь – это меньший ресурс, нежели у бетонных элементов аналогичного назначения. Этот недостаток вызван тем, что металлические опоры подвержены коррозии, которую провоцирует влажность почвы. К тому же нередко можно столкнуться с откровенно некачественным товаром, выпущенным недобросовестным производителем, и от этого никто не застрахован. Экономия на материалах, применение сварки, отсутствие антикоррозийной обработки приводят к тому, что столь важный несущий элемент быстро разрушается.

Один из недостатков конструкции

Сколько смогут прослужить трубы, напрямую зависит от марки и толщины металла, степени обработки и состава антикоррозийного средства, качества шва в местах сварки, состава и водонасыщенности грунта. Выбрать действительно качественный товар можно руководствуясь сопроводительными документами:

сертификатами;
паспортами;
протоколами производственных испытаний.

Неправильная эксплуатация, неверно подобранный диаметр опор, некорректно рассчитанный вес постройки или погрешности монтажа уменьшают ресурс изделия на несколько лет. К примеру, вы одновременно используете металлические сваи в качестве опор и заземлителя, но в случае аварийного обрыва нулевого проводника и утечки тока через стальной конус коррозийный процесс многократно усилится, и в первую очередь это произойдет в области сварного шва. Если рядом с участком, в пятидесятиметровой зоне, присутствуют электроподстанции, сотовые ретрансляторы, железнодорожные полотна, а грунт содержит большое количество влаги, свайно-винтовой фундамент будет постоянно подвергаться вредоносному воздействию (блуждающие токи, колебания грунта).

Типы лопастных свай

Винтовые сваи бывают двух типов: сварные и литые оцинкованные типа шуруп, а разделяются они в зависимости от метода интеграции наконечника.

Сварной наконечник

В первом случае мы имеем дело с эконом-вариантом, изготовленным из трубы и приваренной к ней винтовой лопасти. Часто подобные изделия бывают некачественными, так как их можно запросто изготовить кустарным способом, соответственно, и цена на них подозрительно низкая. Именно такие виды винтовых свай вызывают массу недовольных отзывов, что и неудивительно, ведь они портят экофундамент из бетона и служат мало.

Экономный вариант

Малейшая погрешность во время сваривания лопасти и трубы приведет к тому, что во время завинчивания в плотном грунте свая отклонится от вертикали. В худшем случае лопастные изделия типа шуруп разрываются в месте сварочного шва. Естественно, устойчивость дома будет нарушена и рано или поздно он перекосится или просядет.

При ручном закручивании вы отчетливо почувствуете отрыв: несущий элемент будет с особой легкостью проворачиваться, но в землю так и не уйдет. Гораздо опаснее то, что низкосортная опора со временем деформируется подобным образом из-за ржавчины или повреждения шва. После разрыва между трубой и наконечником вся нагрузка неравномерно перейдет на соседние сваи, отчего под ростверком появится проседание, и дом приобретет статус аварийного.

Если уже и использовать дешевые экземпляры с приваренным наконечником, то только для монтажа ограждений и времянок.

Начиная строительство дома, для своего же блага интересуйтесь у подрядчика, какие опоры, литые или сварные, он использует в своей работе.

Литой наконечник

Литые оцинкованные наконечники производятся по специальной технологии из качественной стали, благодаря чему конструкция сваи получается цельной. Тело таких опор составляют оцинкованные трубы с приваренным стальным наконечником. Лопастные элементы данного вида, диаметр трубы у которых равен 108 мм, длина составляет 2,5 м, а толщина металла соответствует 4 мм, имеют вес в 35 кг при несущей способности до 6 тонн. Их цельнолитые наконечники имеют толщину основания 13 мм (диаметр 300 мм, в отличие от сварных – 5 мм) и отличаются геометрической точностью. Литые оцинкованные винтовые сваи для бетона дороже сварных на четверть, что объясняется большей надежностью и гораздо лучшими качественными показателями.

Надежный вариант

Если вы хотите выбрать действительно надежную опору, обратите внимание на литые оцинкованные изделия, у которых ствол покрыт полимерным составом. Здесь необязательно наконечник должен быть обработан антикорром, так как вследствие трения о грунт при ввинчивании полимер может стереться до самой металлической основы, да и плотные слои грунта практически не содержат кислород, так что о коррозии можно не волноваться много лет.

Оцинкованная опора

Стальные винтовые сваи типа шуруп, усиленные литым наконечником, надежны, они плавно и легко погружаются в сложный мелкокаменистый грунт, а экофундамент с их применением послужит долговечной и качественной опорой для постройки не одно десятилетие. Специалисты отмечают, что при правильном монтаже и корректной эксплуатации фундамент из бетона, вес которого опирается на усиленные конусы, способен простоять более века.

Покупая оцинкованные винтовые сваи типа шуруп с цельнолитыми наконечниками, также не теряйте бдительности, ведь сейчас подделки и брак буквально заполонили строительный рынок. Нарушение заводского технологического процесса, отсутствие послелитьевой термообработки, использование низкосортной стали или невыдержанный диаметр трубы приведут к плачевным последствиям, поэтому снова напомним о документах, которые обязательно нужно проверять, ведь приобретая бракованное изделие, вы рискуете многим, в том числе и здоровьем.

Долговечные опоры

Даже хорошо залитый экофундамент из бетона не выдержит вес дома, если опоры будут бракованными. Ни в коем случае не игнорируйте спецтехнику, контролирующую силовой момент завинчивания, а также потрудитесь после установки испытать под давлением винтовые сваи по всем правилам с соблюдением технологии.

Напоследок хотелось бы отметить толстостенные сваи, созданные на основе насосно-компрессорной трубы. Именно они могут составить конкуренцию изделиям с литым наконечником. Характеристика их качества высока, что свидетельствует о надежности и долговечности. Ствол такой опоры имеет толщину до 7,5 мм – аналогичные трубы широко используют в газовой отрасли, ведь они абсолютно не подвержены коррозии и имеют огромный ресурс.

Трубы для промышленных объектов

Теперь, когда мы рассмотрели популярные виды винтовых свай, которые служат опорой для бетона, известна их стандартная длина, вес, который они способны выдержать, осталось рассчитать их количество и выбрать диаметр в соответствии с будущей постройкой, после чего можно приступать к строительству.

Что такое винтовые сваи для фундамента и в чём их плюсы?

Что такое винтовые сваи?

Содержание статьи

Винтовые сваи — это металлические опоры, которые закручиваются в грунт и служат в качестве основания для будущего фундамента. Применение свай известно с древних времён, когда их еще забивали. Однако настоящая винтовая свая, появилась в далёком 1833 году, представляла она собой трубу, на одном конце которой крепился якорный винт.

Сегодня конструкция винтовых свай совершенно другая. И если ранее такой вид опор использовался исключительно для строительства причалов, то в нынешнее время сваи применяются практически повсеместно.

Что такое винтовые сваи?

Винтовые сваи представляют собой железные трубы с приваренным литым наконечником в виде винта. Винт позволяет легко вкрутить сваю в грунт, получив тем самым надежную опору, поверх которой затем укладывается швеллер или другой металлопрокат для последующего строительства фундамента.

Использование свай даёт возможность в кратчайшее время возвести основание дома там, где нет возможности поставить традиционный фундамент в виде плиты или ленты. Как правило, применение свайных фундаментов, актуально на заболостистых местностях, на склонах и сильно рыхлых грунтах.

Применение винтовых свай

Винтовые сваи нашли самое широкое применение:

В капитальном строительстве;
При возведении объектов жилого типа;
При сооружении гидротехнических объектов, мостов и причалов.

Как было сказано выше, использование свай оправдывается в тех случаях, когда построить обычный тип фундамента, нет возможности. Как правило, такое происходит, если на участке наблюдается слабонесущий или пучинистый грунт.

Кроме того, винтовые сваи стали практически незаменимы при укреплении откосов, а также при проведении различного рода работ, связанных с реконструкцией зданий.

Преимущества и недостатки использования свай

Винтовые сваи имеют ряд неоспоримых плюсов, которые заключаются в следующем:

В высокой скорости монтажа, что позволяет возвести фундамент, всего лишь за каких-то один или два дня.
В отсутствии необходимости выполнять полномасштабные земляные работы, что серьёзно удешевляет строительство.
Возможность возведения фундамента при любой погоде.
Начать строительные работы, можно сразу же после установки основания.
Высокую устойчивость.

К сожалению, применение свай имеет и свои определённые недостатки.

Одним из наиболее существенных минусов, является невозможность монтажа свайного фундамента на скалистом грунте. Кроме того, существует и некоторая проблематичность при обустройстве подвала строения, а также необходимость в более качественном утеплении его нижнего перекрытия.

Оценить статью и поделиться ссылкой:

Технология и устройство винтовых свай, технологии монтажа.

Винтовые свайные фундаменты — это новейшая разработка, которая ранее применялась в военной промышленности для быстрого возведения мостов, высоковольтных линий, различных сооружений на неустойчивых, болотистых и промерзших грунтах.

Сегодня технология винтовых свай, позволяющая без лишних затрат смонтировать фундамент буквально на любом месте, доступна и простому обывателю.

Благодаря уникальности своей конструкции свайно-винтовой фундамент обладает огромным преимуществом по сравнению со стандартными типами фундаментов. В процессе монтажа сваи (ввинчивании), за счет движения ее лопастей, происходит уплотнение почвы, что способствует повышению устойчивости и долговечности фундамента в целом. Правильно заложенный свайно-винтовой фундамент прослужит десятилетия даже на неустойчивой, зыбкой почве!

Однако не будем забегать вперед и разберём все этапы по закладке свайно-винтового фундамента. Технология погружения свай довольно проста, однако необходимо учесть и соблюсти множество нюансов и только потом приниматься за установку свай в грунт.

Перед возведением свайного фундамента необходимо рассчитать и определить количество свай и расстояние между ними, а также наметить по всему периметру места установки опор и глубину залегания неустойчивого грунта. Вся основа таких фундаментов – винтовая свая, представляющая собой металлическую трубу с прикрепленными буровыми лопастями. Устройство лопастей таково, что при закручивании грунт не разрыхляется, а наоборот, уплотняется.

Когда процесс расчетов и замеров подходит к концу, начинается этап монтажа свай. Установка свай может быть произведена как с помощью специальной техники, так и вручную. Однако в некоторых случаях использование тяжёлой техники просто невозможно (например, машина не может подъехать к месту проведения монтажа). Конечно, монтаж свай вручную займет немного больше времени и потребует приложить немалые усилия (особенно если сваи большого диаметра), однако правильно ввернуть сваю вручную более чем возможно. В большинстве случаев монтаж производится только вручную, так как арендовать спецтехнику не каждому по карману, а сваи малого диаметра (до 108 мм) ввинчиваются в грунт относительно легко.

В соответствии с заранее разработанными чертежами возведения фундамента сваи закручиваются на глубину завершения торфяного или просадочного слоя. Если длины сваи недостаточно, ее можно нарастить. В настоящие время выпускаются сварные сваи длиной до 9 метров, что достаточно для любого вида грунта. После установки всех составляющих лишние части отрезаются по уровню будущего фундамента и бетонируются. Для повышения общей целостности конструкции сваи скрепляются между собой при помощи швеллера или бруса (в зависимости от вида постройки).

Если сваи обвязывают брусом, то на них устанавливают оголовки, которые служат своеобразной площадкой для крепления бруса. В случае обвязки свай металлом оголовки не применяются. В целях предохранения от коррозийных воздействий устанавливаются свайные оголовки, после чего всё покрывается специальным составом на основе эмали и эпоксидной смолы, который применяется для защиты подводных частей морских кораблей и ледоколов. В случае, когда грунт, на котором устанавливается фундамент, имеет неоднородную вышину, проблема решается вкручиванием свай на разную высоту и затем выравниванием их по заданному уровню.

Технология винтовых свай позволяет монтировать сооружения даже на пригорках и в любом другом затрудненном для постройки месте. При строительстве временных сооружений, если сваи не забетонированные, их можно выкрутить и использовать повторно. Винтовые сваи имеют высокую устойчивость и могут выдерживать нагрузки до 4-5 тонн на каждую, при условии если свая длинной 2.5 м. диаметр 108 мм. толщина ствола 4 мм. на основании имеется лопасть длинной в полтора оборота, шириной 300-350 мм. и толщиной не менее 5 мм. После установки сваи, полость необходимо заполнить бетоном, достаточно марки М300. В зимнее время используются присадки. Для большей сохранности их покрывают слоем двухкомпонентного полимерного состава, который защищает не только внешнюю часть, но и внутреннюю. Срок эксплуатации свай составляет от 80 до 100 лет.

Винтовые сваи можно установить и самостоятельно, однако если вы не обладаете практическим опытом и специальными знаниями технологии погружения свай, то лучше всего обратиться к специалистам. Сам процесс ввинчивания сваи в грунт относительно прост, однако при этом необходимо соблюсти множество небольших, но важных особенностей, от которых и будет зависеть качество и долговечность будущего фундамента. Кроме того, винтовую сваю очень легко повредить, если производить ввинчивание неправильно, что в свою очередь приведёт к дополнительным затратам.

Технология винтовых свай идеально подходит для большинства типов зданий, в частности, таких как дома из бруса, сооружения по каркасной и модульной технологии, дома из газобетона, бани, дачи и беседки. Винтовые сваи можно использовать даже при проектировании ландшафтного дизайна. С каждым годом технология свайно-винтового фундамента становится всё более и более популярна в России.

Учитывая целый ряд факторов, а также потенциал такого фундамента можно смело заявить, что винтовые сваи это будущее малого гражданского строительства. Так что если перед вами встал выбор, какой фундамент лучше использовать, то обратите пристальное внимание на сваи. При минимальных затратах и в кратчайшие сроки вы получите надёжный фундамент, который прослужит десятилетия даже будучи заложен на сложном грунте!

Какие виды винтовых свай выбрать для фундамента?

Статья написана при поддержке производителя БАУ ГРУПП.

Винтовые сваи представляют собой разновидность опор, углубляемых в землю посредством завинчивания. Такие конструкции значительно облегчают процесс создания фундамента, поскольку не требуют масштабных подготовительных работ. Виды винтовых свай достаточно разнообразны и позволяют подобрать подходящие в каждом индивидуальном случае.

Когда используют винтовые сваи?

Винтовые сваи представляют собой достаточно простую конструкцию. Их основу составляет длинная стальная труба, на одном конце которой располагаются лопасти, от одной до нескольких единиц. При этом длина, диаметр, толщина, как у самой трубы, так и у лопастей, могут быть различными. Сваи вкручиваются в грунт так, чтобы глубина погружения должна быть не менее 1,5 метров. Чем сложнее рельеф земляного участка, тем больше должен быть этот показатель. Верхние части конструкции впоследствии обрезаются.

Фундамент бревенчатого дома на винтовых сваях

Винтовые сваи используются для строительства сооружений различного характера. Это могут быть:

Малоэтажные индивидуальные жилищные объекты, а также бани, дачные дома;
Капитальные сооружения и каркасные дома;
Пристройки к существующим объектам. Это могут быть веранды или террасы;
Опоры для сетей электропередач, освещения, рекламных щитов;
Складские помещения, гаражи и ангары;
Высотные мачты;
Гидротехнические объекты;
Здания промышленного назначения, например, теплицы.

К более мелким объектам, при установке которых используются винтовые сваи, относятся:

Различного рода ограждения, заборы, настилы, лестницы;
Внутридомное оборудование, например, печи;
Пешеходные мостики.

Более того, их применяют для укрепления фундаментов сооружений, находящихся в аварийном состоянии или во время борьбы с оползающим грунтом. Такие сваи также удобно использовать для временных сооружений. А вот в качестве заземления их применять нельзя. В противном случае электрический ток усилит риск появления коррозии, что значительно отразится на качестве сварных швов.

Какие бывают винтовые сваи?

Разновидностей винтовых свай для фундамента достаточно много, поэтому прежде, чем приступать к работе, стоит ознакомиться какой тип будет наиболее подходящим в том или ином случае.

Как было сказано выше, винтовые сваи представляют собой металлическую трубу, оснащенную с одной стороны конусом и лопастями. Диаметр ее может варьироваться от 57 до 327 мм. Наиболее популярным размером в строительстве считается 108 мм.

Конструкция сваи

В зависимости от конфигураций, всего выделяют 3 основных типа конструкций:

Классический. Обладает одной широкой лопастью и подходит для сооружения облегченных построек. Такой тип также часто используется для ручной подготовки основания будущей конструкции;
Обладающий несколькими лопастями. Они располагаются на разных уровнях трубы, в связи, с чем могут обеспечивать повышенное сцепление с землей. Такой тип можно использовать для боле масштабных построек без риска уменьшения прочности;
Узколопастный. Помимо того, что у такого вида конструкции лопасть заужена, на нем также имеются многовитковая нарезка. За счет такого строения, данные сваи используются в условиях очень плотных пород и каменистых скал.

Виды винтовых свай также могут различаться имеющимися на них наконечниками. Они могут быть сварными или литыми. Последние отличаются повышенной прочностью и более дорогой за счет этого ценой. Их используют для крупных капитальных сооружений и для почв в условиях вечной мерзлоты. В обычных случаях хорошо со своей функцией справляются и более доступные по цене сварные винтовые сваи.

Фирмы-производители выпускают сваи под собственными сериями и названиями. Группа компаний Bau представляет ассортимент, состоящий из двух основных серий.

Серия FM. Включает в себя модели, длиной от 1400 до 3500 мм. Диаметр при этом может быть: 76, 89, 114 мм. Все сваи в данной серии обладают фланцевым соединением в верхней части трубы. Это позволяет исключить дополнительные сварочные работы при монтаже каркаса сооружения.

Серия FM 24 узнать подробнее

Серия Т. В данной серии представлены винтовые сваи, длина которых варьируется от 550 до 3500 мм. Вариантов диаметра в данном случае, больше: 76, 89, 114, 325 мм. Такие сваи используются при конструкции фундамента небольших объектов. Это могут быть уличные опоры, столбы, рекламные щиты, беседки или террасы.

Серия T узнать подробнее

Цены на сваи варьируются в зависимости от их назначения и размеров.

Как выбрать подходящие винтовые сваи?

Как видно, нет единого ответа на то, какие выбрать сваи. Модель в первую очередь определяется в зависимости от цели их дальнейшего использования, а также от условий грунта земельного участка.

Но существует ряд общих критериев, которые необходимо учитывать при выборе:

Изделия должны быть сделаны из качественной стали, которая используется не вторично и не имеет повреждений;
Сваи должны быть обработаны антикоррозийными средствами;
На самом стержне не должно быть заметных швов от сварки;
Все лопасти, не зависимо от их количества, должны иметь симметричную форму;
Размеры лопастей должны быть не менее следующих показателей: диаметр – 30 см ми более, толщина – 0,5 см и более.

Винтовые сваи должны быть сделаны из качественной стали

Если говорить о выборе наконечника, то стоит знать, что каждый из них имеет свое преимущество. Сварной вид лучше выбирать, если необходимо обеспечить максимальную защиту объекта от опрокидывания. Но для сложных почв и масштабных построек лучше остановить выбор на литых. Их уровень прочности позволяет выдерживать очень большой объем нагрузки.

В целом, все части свай должны внушать доверие в их прочности. Лучше всего приобретать продукцию проверенных фирм-производителей для того, чтобы быть уверенным, что конструкции прошли все необходимые этапы обработки. Так помимо нанесения на них средства, препятствующего образованию коррозии, они должны пройти процедуру очистки пескоструйным аппаратом. Производитель должен быть готовым предоставить всю необходимую документацию, подтверждающую качество товара.

Срок службы винтовых свай зависит не только от использованных материалов, сварочных швов, толщины изделия, но и от правильности их эксплуатации. При верном монтаже конструкций, можно рассчитывать на их долгую и верную службу.

Преимущества винтовых свай

Широкую популярность данный вид опоры получил за счет того, что может использоваться даже на участке со сложным грунтом. Например, если земля, предназначенная под строительство, характеризуется водонасыщенностью, то можно ожидать, что строение на ней будет подвергаться повреждениям за счет изменения уровня грунта. Происходит этот процесс под воздействием резких перепадов температуры. Использование винтовых свай помогает решить эту проблему, так как их лопасти в буквальном смысле вкручиваются в землю, подобно шурупам. Использовать их можно не только для участков с повышенным уровнем грунтовых вод, но для следующих видов:

Многолетнемерзлых;
Подверженных процессу пучения;
Торфяных;
Со слабой рыхлой почвой.

Использование винтовых свай на участках со слабой рыхлой почвой

И даже неровный рельеф местности не становится препятствием для использования винтовых свай.

Дополнительными преимуществами данного вида материала можно считать:

Простой монтаж, не требующий сложных подготовительных и земляных работ;
Его применение не зависит от погодных условий. Могут монтироваться в любое время года и даже при наличии осадков;
Не требует дополнительных материалов, таких как арматура или опалубка;
Сжатые сроки строительных работ. Простой монтаж может занять всего пару часов;
Разнообразие видов, позволяющее подобрать подходящие по качеству и стоимости сваи в каждом индивидуальном случае;
Позволяют в любой удобный момент достраивать объект. При этом в замене проекта нет необходимости.

В зависимости от масштаба строительства, применяются две технологии установки: вручную или с использованием техники. В последнем случае применяются достаточно мобильные не громоздкие устройства.

Одним из самых главных преимуществ выбора винтовых свай является тот критерий, что строительные работы можно продолжать сразу же после их установки.

Они не требует временного ожидания, как например, при создании бетонного фундамента.

особенности конструкции, монтаж, плюсы и минусы

За последние годы в малоэтажном строительстве стали использовать фундамент на винтовых сваях. Различные виды винтовых свай отлично себя показали, и сегодня их используют очень часто. Эта конструкция отличается высокой надежностью, отличными характеристиками. И это не все преимущества таких оснований.

В строительстве промышленных объектов эта технология применяется еще с 19 века. В индивидуальном строительстве применять сваи стали лишь около 15-20 лет назад. Многие до сих пор настороженно относятся к опорам этого типа. Многих людей волнует срок службы такого основания, надежность системы, а еще возможности по отделке.

Когда актуальны такие основания

Если строительная площадка отличается высоким уровнем грунтовых вод, если в зимнее время почва начинает пучиниться, тогда свайный фундамент это то, что нужно. В холодное время почвы могут подниматься. Если же усилие на опоры ниже, чем сила подъема почвы, тогда основание еще поднимется. Весной этот грунт осядет, что приводит к проседанию здания. Эти процессы редко проходят относительно равномерно, поэтому могут образовываться трещины. Стоит учесть, что монтаж основания ниже уровня промерзания грунтов не защитит здание от пучения грунтов.

Варианты свай

Решить эту проблему можно лишь при помощи свайной технологии. Сегодня существуют разные сваи. Их применяют на участках, где грунт не обладает плотностью, на торфяных площадках, а еще там, где грунт промерзает достаточно глубоко.

Что такое винтовая опора

Это труба, чаще стальная. Она с одной стороны оснащается острым наконечником и лопастью в форме спирали. Это такой большой саморез для грунта. Эта лопасть позволяет значительно снизить давление на грунт, а также позволяет исключить выдергивание сваи в период пучения почвы. Так, шнек или же винтовой наконечник – это основной элемент, которым и определяется надежность таких оснований.

При строительстве малоэтажных частных домов применяют сваи размером 108 мм/300 мм, где первая цифра – это диаметр ствола, а вторая – размер лопасти. Такая металлическая опора может иметь несущую способность от 2 до 9 тонн при условиях подходящего грунта.

Нужно сказать, что фундамент с применением такой технологии отлично удерживается в любом грунте и очень эффективно оберегает постройку от малейших деформаций. Особое расположение и конструкция лопасти позволяет этой опоре очень активно выдерживать различные процессы.

Винтовая опора

Лопасть работает так, что при монтаже почва не рыхлится, а еще более уплотняется. В конце монтажа основания происходит скрепление посредством древесины либо бетона. Популярность этой технологии оправдана. Уже многие смогли оценить все преимущества такого фундамента. А под разный грунт существует своя опора.

Какие бывают сваи

Различают несколько видов этих изделий. Это:

литые изделия;
сварные сваи.

Сварная опора – это труба диаметром от 57 до 325 мм или более. С одной стороны – острый конус и лопасть. Сталь имеет свойство коррозировать, поэтому изделие покрыто защитными составами. Непосредственно лопасть и сам конус производятся при помощи резки с применением плазменной технологии. Эти детали отличаются точностью изготовления и качеством обработки. Есть и более крупные опоры. Их используют преимущественно на промышленных объектах. Для частного строительства популярен размер 108 мм.

В свою очередь классификация винтовых свай предусматривает несколько типов сварных изделий:

Для устройства фундамента на каменистых почвах – обеспечивает отличное сцепление с почвой.
В малоэтажных частных домах открытого типа – это базовая деталь с круглыми лопастями под обыкновенный тип грунта.
Для небольших строений с закрытым наконечником. Здесь лопасти более крупных размеров. Предназначены под любые грунты.

Сваи винтовые

Литое изделие используют в стандартном размере – 108 мм. Данная опора имеет значительную степень прочности. Цены на такие опоры значительно выше, чем на сварные, однако эти разновидности винтовых свай имеют множество достоинств. Это необыкновенная прочность, опоры изготовлены из стали, более надежны.

Литые изделия тоже делятся на типы:

для монтажа на талых почвах или же обводненных;
для почв в состоянии вечной мерзлоты;
для частного малоэтажного строительства.

Что лучше: литая либо сварная опора?

Сварные основания препятствуют опрокидыванию или же выдергиванию основания. Они применимы для тех построек, где основание испытывает особенно значительные нагрузки по горизонтали.

Литые опоры предназначены для тех же целей, что и сварные. Однако, литая деталь выдерживает значительно больше нагрузки. Их применяют на наиболее ответственных объектах. Эта конструкция выполнена с максимальной точностью, что увеличивает надежность и эффективность изделия. В то время как сварная опора не подходит для сложных почв, литое изделие не боится ни камней, ни мусора. Ничто не способно повредить литую лопасть и наконечник.

Монтаж свай

Так, сравнение винтовых свай показывает, что оба вида одинаково хороши. В случае со строительством коттеджных домов можно применять и тот и другой вид. Но если необходимо соорудить нечто серьезное, инженерное – тогда стоит отдать предпочтение литой свае. Возможно, при монтаже фундамента на литых опорах и потребуется приложить большее усилие, но это не недостаток, а, скорее, плюс.

Плюсы и минусы

Среди плюсов можно выделить высокую скорость монтажа и возведения базовой части постройки. Такое основание максимально устойчиво к различным зимним движениям почв. Такие системы можно смело применять даже на самых сложных рельефах и даже на насыпном грунте. Сваи изготавливают на заводе в промышленных масштабах, так что фундамент на них обойдется не слишком дорого. Работы по укладке такой системы можно полностью выполнить за пару дней.

В отличие от довольно популярных ленточных основ, эти основания можно любое время модернизировать, например, для создания пристройки. Винтовые сваи это – отличная вентиляция подпольного пространства. С ленточной конструкцией это исключается. Такой тип системы предоставляет удобный доступ снаружи, что облегчает ремонт и обслуживание. Монтаж можно производить даже зимой – сваю очень легко вкрутить.

Также кроме достоинств есть и недостатки. Это более низкий, в сравнении с бетонными опорами, ресурс. Это можно объяснить повышенным воздействием коррозии во влажных почвах. Еще срок службы сильно зависит от марок сплава и толщины трубы. Качество сварных швов имеет высокое влияние на общий ресурс.

Сваи оправданы лишь при наличии у производителя документации, которая может подтвердить качество продукции. Это могут быть различные сертификаты, паспорта, акты испытаний. Кроме этого, к недостаткам можно отнести возможное уменьшение срока эксплуатации из-за неправильного использования изделия. Так, нельзя применять изделия в качестве заземления. Если через эту стальную трубу пойдет электричество, тогда это усилит коррозию. Первым делом повредятся сварные швы.

В целом, ресурса должно хватить надолго. Одно из старейших сооружений – причал, был создан на основе такой же технологии. Он стоял более 150 лет. Его демонтировали из-за того, что упал уровень воды.

Но, если соблюдать технологию и все правила использования, такие основания являются одними из лучших и долговечных для коттеджа, дачи или частного небольшого дома.

Монтажные работы

Работа по монтажу предполагает наличие специальной техники. Однако, можно обойтись и без нее. Также перед началом работ нужно выполнить токосъему и разметку. Далее, все работы сводятся к вкручиванию этих изделий в грунт. Затем металлические трубы обрезаются под необходимый уровень. Далее – остается только забетонировать стволы и установить ростверк или оголовки.

Если диаметр детали составляет до 300 мм, а длина ее не более 3 метров, то ее вполне реально установить вручную. Для этого нужно провести расчистку площадки. Чтобы работать вручную, для начала следует организовать лунки под размер диаметра ствола в полметра глубиной. Большая глубина не требуется.

Для установки стандартной детали потребуется два человека и лом или кусок арматуры. Вначале нужно вставить лом в отверстие в верхней части. Затем, следует проверить уровень, чтобы изделие стояло вертикально ровно. И теперь осталось только вкрутить деталь по часовой стрелке.

Эта технология предусматривает много труда, но и изделия должно быть высококачественные. Плохо сваренная опора не сможет быть установлена максимально точно. Также не стоит завинчивать опоры на одну глубину.

После установки следует обрезать детали по уровню и залить их бетоном. Это позволит увеличить прочность и надежность, а еще защитить от коррозии полость ствола. Для труб со стенкой в 4 мм выполнять бетонирование очень рекомендуется.

Что такое винтовые сваи? (с картинками)

Длинная, прочная колонна, вбиваемая в землю для поддержки груза, в конструкции известна как свая. Когда, по меньшей мере, одна пластина прикреплена к колонне спиральным способом, а свая скручена в землю, а не загнута, свая, в частности, называется винтовой свайой. В то время как обычные сваи вбиваются в землю так же, как гвозди вбиваются в кусок дерева, винтовые сваи превращаются в землю так же, как винты превращаются в кусок дерева.

Screw piles may be used to anchor cell phone towers.

Винтовые сваи могут использоваться для крепления вышек сотовой связи.

Первоначально изготовленные из чугуна или кованого железа, винтовые сваи в настоящее время чаще всего изготавливаются из стали.Прочность винтовой сваи зависит частично от количества тарелок, прикрепленных к колонне, а также от диаметров тарелок, а также от формы и длины самой колонны. Винтовая свая помогает передавать нисходящее усилие, которому она подвергается, в окружающую почву, поэтому ее несущая способность также зависит от физических характеристик почвы и глубины, на которой она закреплена. Учитывая широкий разброс характеристик почвы от одного места к другому, винтовые сваи проектируются с учетом конкретных местных характеристик почвы.

Screw piles are used as a foundation for building roller coasters.

Винтовые сваи используются в качестве основы для строительства американских горок.

Построенные в середине 1800-х годов, первые винтовые сваи в основном поддерживали маяки в грязной или песчаной почве на побережьях Англии и Ирландии.Поддерживаемые таким образом маяки также иногда называют маяками с винтовой свайой. Первым таким маяком был Мейплинский песочный маяк в устье реки Темзы на юго-восточном побережье Англии.

С тех пор

винтовые сваи стали использоваться в ряде других применений.Они могут использоваться в качестве анкеров для вышек сотовой связи и для стабилизации наклонных насыпей, и они могут поддерживать палубы, заборы и тротуары. Винтовые сваи также используются в качестве фундаментов для жилых и коммерческих сооружений, в конструкциях доков и пирсов, в системах контроля паводков, для поддержки опор и даже в качестве основы для американских горок.

Хотя первоначально это может стоить дороже, есть ряд преимуществ использования винтовой сваи вместо обычной сваи.Винтовые сваи обычно выдерживают большую нагрузку, чем обычные сваи сопоставимого размера. Они могут быть установлены в гораздо меньших и более ограниченных пространствах, потому что оборудование, необходимое для выполнения этой работы, намного компактнее, чем оборудование, используемое для обычной свайной работы. Установка винтовых свай оказывает гораздо меньшее воздействие на окружающую среду, чем установка обычных свай, потому что никаких земляных работ не требуется, и в процессе установки не образуются хвосты; процесс установки также не включает шум и вибрации, связанные с обычным забиванием свай.Это может быть особенно важным фактором, когда местные нормативные акты ограничивают шумовые помехи или где соседние конструкции могут быть повреждены вибрацией, вызванной обычным забиванием свай.

Screw piles were originally used to support lighthouses.

Винтовые сваи изначально использовались для поддержки маяков.,

винтовых свай — винтовые сваи фундамента

« Techno Metal Post произвел революцию для меня. Возможность укладывать стальные сваи и строить в один и тот же день значительно увеличивает производство. Добавьте к этому тот факт, что я экономлю огромные деньги на труде, поскольку мне не нужно убирать смещенную землю, перевозить бетон и убирать беспорядок, что делает Techno Metal Post единственным способом начать проект колоды. ”

Пол Лафранс (Колоды стихийных бедствий и Decked Out на HGTV)

ВИНТОВЫЕ КИПЫ

И СПЕЦИАЛЬНЫЕ ЯКОРЫ являются УНИКАЛЬНЫМИ ИЗ САМЫХ ДРУГИХ ТИПОВ ФОНДОВ ИЛИ ЯКОРНЫХ СИСТЕМ.ОНИ МОГУТ БЫТЬ ЗАГРУЖЕНЫ НЕМЕДЛЕННО ПОСЛЕ УСТАНОВКИ. НЕ НУЖНО ЖДАТЬ БЕТОНА ИЛИ ЗАГРУЗКИ.

ИСТОРИЯ СПЕЦИАЛЬНЫХ КИП 9009
Винтовые сваи, также известные как винтовые сваи, якоря винтовых цилиндров и винтовые фундаменты, начали использоваться в 1836 году. Эта революционная инженерная технология была открыта и разработана Александром Митчеллом и стала использоваться в качестве успешного фундамента для маяков, мостов и опор.

После более чем 170-летней разработки и использования эти спиральные фундаменты успешно используются во всем мире для поддержки всего, от небольших жилых помещений до поддержки различных крупномасштабных строительных инженерных сооружений.Палубные опоры, основания столбов забора, опоры пирса, металлические основания столба для подъезда или солярия, анкерные болты заземления, чтобы поддержать дополнение к дому, являются некоторыми из наиболее распространенных жилых применений. Спиральные сваи являются фундаментальной технологией и могут рассматриваться для использования в любых приложениях, требующих фундаментальной поддержки.

По данным Общества изучения истории и технологии Newcomen, винтовые и винтовые свайные фундаменты считаются, пожалуй, самым важным событием в строительстве геотехнических инженерных сооружений середины и конца девятнадцатого века.Они сделали возможным строительство маяков в местах, где в противном случае, несомненно, произошла бы большая гибель людей и имущества; они сделали возможным строительство мостов в местах, где они не могли быть построены еще 40 лет; они сделали строительство причалов для отдыха на берегу океана индустрией, которая необратимо изменила бы досуг всей нации.

СЕГОДНЯ ТЕХНОЛОГИЧЕСКИЙ МЕТАЛЛИЧЕСКИЙ ПОСТ С БОЛЕЕ 150 ДИЛЕРАМИ В МИРЕ — ЛИДЕР МИРОВОГО УСТАНОВКИ.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ТЕХНОМЕТАЛЛИЧЕСКИХ ПОЧТОВЫХ СВЕТОДИОДНЫХ КИПОВ

Признавая применение и использование этих стальных металлических опор, спиральная свая Techno Metal Post ввинчивается в землю с помощью патентованного оборудования до тех пор, пока не будет достигнута несущая способность, необходимая для вашей конструкции. Преимущества использования винтовых свай Techno Metal Post следующие:

Быстрая установка
Готов к постройке немедленно
Без раскопок
Бетон не требуется
Съемный
Минимальное воздействие на окружающую среду
Низкая площадь на рабочей площадке
Непосредственная грузоподъемность
Установка в удаленных местах или в местах с ограниченным доступом
Мониторинг установки и проверка несущей способности при установке
Установка в условиях высоких подземных вод
Широкий спектр применения в почве и под нагрузкой
Модульная конструкция, винтовые сваи и винтовые анкеры изготавливаются в секциях, что дает модульную конструкцию, что означает, что можно легко увеличивать или уменьшать длину установки в зависимости от условий площадки и требований к конструкции
Установка не зависит от погоды, большинство установок могут выполняться даже в предельных условиях
В сжатые сроки строительства, где остальная часть проекта зависит от установки фундаментов или анкеров, таких как аварийное реагирование
Система катодной защиты может быть добавлена для увеличения продолжительности жизни спиральных свай
Низкий уровень шума, связанный с установкой
Установка производит минимальные вибрации и помехи от земли
ABC Deck Application
Tight Access
Запатентованное оборудование, позволяющее устанавливать винтовые сваи в помещении благодаря нашему оборудованию с опцией электродвигателя
Наша специально разработанная сверхпрочная полиэтиленовая втулка закрывает стойку и предотвращает воздействие грунта на нее.

ВЗГЛЯД НА МОРОЗИЛЬНОЕ? МЫ РЕШИЛИ ЭТУ ПРОБЛЕМУ С ТЯЖЕЛЫМ ПОЛИЭТИЛЕНОВЫМ РУКОЯТКОМ, СПЕЦИАЛЬНО РАЗРАБОТАННЫМ, ЧТОБЫ ПРЕДОТВРАТИТЬ НАШИ ПОЧТЫ ОТ ВОЗДЕЙСТВИЯ НАЗЕМНОГО ДВИЖЕНИЯ.

Одной из основных проблем, с которыми приходится сталкиваться винтовому фундаменту, является сопротивление движению грунта. Когда земля движется, она стремится тянуть или толкать вал сваи. Techno Metal Post спроектировал и разработал этот патентованный рукав зеленого цвета, который уменьшает сцепление с землей на пирсе.Размер рукава соответствует размеру сваи и устанавливается вокруг пирса, когда он ввинчивается в почву. Однажды на месте, рукав скользит вверх и вниз по куче с естественными движениями земли. Это позволяет ворсам оставаться абсолютно стабильными в периоды замерзания, оттаивания или засухи.

НАШИ СПЕЦИАЛЬНЫЕ КИПЫ ХАРАКТЕРИСТИРУЮТСЯ ЕГО КАЧЕСТВЕННОЙ СТАЛЬЮ.

В эпоху, когда многие компании предпочитают получать сырье из Азии, команда Techno Metal Post стремится закупать североамериканскую сталь для производства свай.Наши сваи изготавливаются из конструкционной стали в соответствии со стандартами ASTM A500, класс C, CAN / CSA-G40.21-98 и CSA W47.1. Их конструкция позволяет максимально использовать вместимость почвы. Они прошли нагрузочные испытания в соответствии со стандартами ASTM-D1143 и ASTM-D3689 на нескольких типах почв по всему миру.

ПРЕДОСТАВЛЯЕМ ИНЖЕНЕРНЫЕ ОТЧЕТЫ О РАЗРЕШЕНИИ

Несколько размеров пирса и спирали были разработаны для обеспечения максимальной поддержки каждого проекта. Наш инженерный отдел к вашим услугам, чтобы помочь вам определить спиральную сваю, наиболее подходящую для вашего проекта.Опоры могут быть оцинкованы для обеспечения защиты от коррозии в соответствии со стандартом ASTM A123 / 123M-13 (минимум 610 г / м²) или могут быть оснащены системой катодной защиты для предотвращения коррозии стали в земле.

СОЕДИНИТЕЛЬНЫЕ КРОНШТЕЙНЫ, КОТОРЫЕ СООТВЕТСТВУЮТ И ПРИНАДЛЕЖЕНЫ СОСТАВУ, ЧТОБЫ ПОДДЕРЖАТЬ.

Для патио и палуб доступны регулируемые по высоте стандартные соединители сваи и конструкции. Techno Metal Post также разработала опорные системы с усиливающими стержнями при использовании свай с бетонным фундаментом для фундаментных работ.Для любого конкретного проекта наша производственная команда может быстро изготовить специальную систему поддержки.

МОНИТОРИНГ УСТАНОВКИ И ПРОВЕРКА НАГРУЗОЧНОЙ ЕМКОСТИ ПРИ УСТАНОВКЕ ТО, ЧТО ДЕЛАЕТ ТЕХНОМЕТАЛЛИЧЕСКУЮ ПОЧТУ УНИКАЛЬНОЙ ОТ ВСЕХ ДРУГИХ КОМПЛЕКСОВ СВЕРХПРОБВИВАЮЩИХСЯ.

При использовании Techno Metal Post нет необходимости в мобилизации специального оборудования, такого как кран с навалочным молотком или большой буровой вышкой. Это делает для быстрой и недорогой мобилизации; Подрядчики могут быстро реагировать и быть на месте.Обычно требуется только оператор и один рабочий. Большая грузоподъемность может быть достигнута при использовании относительно небольшого оборудования Поскольку наше монтажное оборудование производится нами, постоянно совершенствуются и совершенствуются. Для наших клиентов это означает повышение производительности и экономичности.

С НАШИМ ТЕХНОЛОГИЧЕСКИМ МЕТАЛЛОМ ВАШИ ПРОЕКТЫ И / ИЛИ КОНСТРУКЦИИ ПОЛНОСТЬЮ ПОДДЕРЖИВАЮТСЯ В ЭКОНОМИЧЕСКОМ ЭФФЕКТИВНОМ, ЛЕГКОМ УСТАНОВКЕ.

« Солярию нужен фундамент […], имеющий бетонную плиту на уклоне с опорами, проходящими через плиту, чтобы зафиксировать ее на месте, чтобы он не сдвигался и не перемещался с течением времени. Но виды постов, которые использует ваш подрядчик, будут иметь значение. Мы использовали спиральную груду Techno Metal Post — три в задней части солярия (часть, которая находится вне дома). Они похожи на гигантские металлические винты, поэтому мороз не может их схватить и поднять. Только сертифицированный техник может установить эти посты, потому что необходимо использовать специализированное гидравлическое оборудование, которое измеряет состояние почвы. ”

Майк Холмс (HGTV)

винтовых винтовых опорных свай для фундамента

Конусные винтовые сваи для фундамента

Описание продукта

Резьбовые опорные сваи из стали

Винтовые опоры, также известные как анкеры, сваи или винтовые сваи, представляют собой глубокие фундаментные решения, используемые для обеспечения новых или ремонта существующие фонды. Благодаря своей конструкции и простоте монтажа, они чаще всего используются, когда условия почвы мешают стандартным фундаментным решениям.Вместо того, чтобы требовать больших земляных работ, они врезаются в землю. Это минимизирует время монтажа, требует небольшого нарушения почвы и, что наиболее важно, переносит вес конструкции на несущую почву. Все наши изделия для пирса оцинкованы горячим способом для устойчивости к коррозии и для обеспечения длительного срока службы. Наши винтовые опоры используются во всем мире для обеспечения безопасности жилых и коммерческих зданий.

Доступно

Наименование продукта	Стойки цилиндрического вала круглого сечения
Материал вала	Бесшовные высокопрочные трубы, подтверждены стандартом ASTM A500 GR500 B5000
Материал спиралей	ASTM A36 горячекатаный лист
Якоря с круглым хвостовиком	Оцинкованный горячим способом для соответствия спецификации ASTM A153
Размер	2 8 ”- 8 5/8” круглый трубчатый вал
Длина	3 фута / 5 футов / 7 футов / 10 футов и т. Д.
Винтовая лопасть	8 «, 10» , 12 «и 14» в диаметре
Толщина лезвия	3/8 ”ИЛИ 1/2 ”
Стандарты сварки	AWS D1.1
Отделка	Оцинкованное горячим цинкованием, окрашенное, порошковое покрытие, защита от коррозии соответствует стандарту ASTM A153.
якоря с круглым хвостовиком	Оцинкованная горячим способом для соответствия ASTM Спецификация A153
Helices Передний край	Скошенные 45 градусов
Образец
Обслуживание OEM	Доступно
Рынки	Европа, Северная Америка, Южная Америка
Модуль большей секции Прочность на сопротивление скручиванию и прогибу. Большая грузоподъемность.

Характеристики
Размер вала (дюйм)	Толщина стенки (дюйм)	Толщина спирали (дюйм) Длина провода (футы)	Размер спирали (дюймы)	Длина удлинения (футы)
2.375 OD.	0,19	3/8 или 1/2	3 фута / 5 футов / 7 футов	8/10/12/14	3 фута / 5 футов / 7 футов / 10 футов
2,875 ОП.	0,203 / 0,217	3/8 или 1/2	3 фута / 5 футов / 7 футов	8/10/12/14	3 фута / 5 футов / 7 футов / 10 футов
3,50 ОП.	0.254 / 0,300	3/8 или 1/2	3 фута / 5 футов / 7 футов	8/10/12/14	3 фута / 5 футов / 7 футов / 10 футов
4,50 ОП.	0,290 / 0,337	3/8 или 1/2	3 фута / 5 футов / 7 футов / 10 футов	8/10/12/14	3 фута / 5 футов / 7 футов / 10 футов
5,50 OD.	0.362	3/8 или 1/2	3 фута / 5 футов / 7 футов / 10 футов	8/10/12/14	3 фута / 5 футов / 7 футов / 10 футов
6,625 ОП.	0,562	3/8 или 1/2	3 фута / 5 футов / 7 футов / 10 футов	8/10/12/14	3 фута / 5 футов / 7 футов / 10 футов

Преимущества:

1.Высокоемкая альтернатива глубокого основания.

2. Всепогодная установка.

3. Очень быстрая установка

4. Превосходная защита от коррозии.

5. Установка без вибрации

6. Здания безопасности.

7. Винтовая свая спираль из высокопрочной стали повышенной прочности.

8. Сварная муфта для большей прочности.

9. Устраняет тепловые повреждения вала, вызванные нарушением процесса сцепления.

10. Экономически эффективен — возвращает конструкцию на твердую поверхность.

11. Постоянное решение — предотвращает дальнейшее вертикальное движение.

1. Упаковка: паллеты, загруженные в 20-футовый или 40-футовый контейнер, или в соответствии с вашими требованиями.
2. Доставка: от 5 до 6 недель после подтверждения вашего заказа.

1. Профессиональные сотрудники ответят на ваш запрос в течение 24 рабочих часов.

2. Профессиональная фабрика: Мы являемся поставщиком первоклассных винтовых винтовых изделий для жилых, коммерческих и промышленных проектов, а также для крепления и крепления.

3. Конкурентоспособные цены, хорошее количество и своевременное обслуживание.

4. Дверь к двери и обслуживание OEM доступны здесь.

5. Образец: Доступно.

Пожалуйста, свяжитесь с нашей дружной и знающей командой для получения дополнительной информации.

Конструкционные опорные винтовые сваи для фундамента

Better Screw Co. является дочерней компанией Better Group Corp.У Better Group Corp. есть несколько дочерних компаний, работающих в различных областях, таких как металлообработка, оборудование с ЧПУ, инвестиции, строительство и недвижимость. Better Screw Co. является поставщиком винтовых винтов первого класса f для жилых, коммерческих и промышленных проектов, а также для крепления и закрепления. Мы предлагаем полный ассортимент винтовых свай, толкающих штанг, винтовых пластин, выводных секций, стальных удлинителей, винтовых кронштейнов, а также все аксессуары, необходимые для совместной работы.За последние 10 лет наше надежное качество, безумные цены и профессиональный сервис были подтверждены клиентами из США, Канады, Австралии, Европы, Азии и многих других стран со всего мира.

Мы можем взять на себя ответственность за весь процесс, включая производство в Китае и доставку продукции непосредственно в вашу компанию. Наш агент в вашей стране может решить для вас вопросы таможенного оформления и внутренних перевозок. Даже если ваша компания никогда не импортирует, не беспокойтесь об этом.Вам просто нужно оставаться на своем складе, чтобы получать продукты, это очень просто!

Если вы столкнулись с проблемой фундамента или структурной проблемой, наши сотрудники готовы помочь вам по мере необходимости в вашем проекте. Пожалуйста, не стесняйтесь обращаться к нам, если вы хотите снизить свои расходы и обеспечить качество. Наши безумные цены сделают вас более конкурентоспособными и внесут новую энергию в вашу компанию!

1. Ваши продукты совпадают с продукцией нашего местного рынка?
Да, наша сварка выполнена в соответствии со стандартом Америки AWS D1.1 & EURO Standard EB287, и за последние 10 лет мы изготовили миллионы спиральных опор и ряд аксессуаров для североамериканского / европейского / австралийского и т. Д. Рынка и хорошо знакомы с каждой деталью этих продуктов. Мы считаем, что в Китае нет более профессиональной компании, чем мы.

2. Доступно ли обслуживание OEM?
Да, обслуживание OEM доступно, различные материалы и спецификации могут быть настроены в соответствии с вашими требованиями.

3. Какой минимальный объем заказа?
MOQ для винтовых опор составляет 10 тонн согласно спецификации. Вы можете смешивать посты разных размеров, чтобы создать полный контейнер
. Если вы хотите узнать MOQ для других продуктов, пожалуйста, свяжитесь с нами.

4. Сколько времени занимает ваше время?
Обычно срок изготовления одного контейнера составляет от 5 до 6 недель, а время доставки зависит от места доставки.

5.Какой у вас срок оплаты?
Обычно наш срок оплаты составляет T / T. Мы можем получить оплату в течение 1-3 дней после оплаты.

6. Сложно ли покупать вашу продукцию, если мы никогда не импортировали?
Весь процесс очень прост. Мы можем взять на себя ответственность за весь процесс, включая производство в Китае и доставку продукции непосредственно в вашу компанию. Наш экспедитор в США / Канаде может решить для вас вопросы таможенного оформления и внутренних перевозок.Вам просто нужно оставаться в своем офисе, чтобы получить продукты.

квадратные свинцовые винтовые опоры, винтовые крепежные скобы, крепежные скобы

Свяжитесь с нами

Поддержка конструкции Винтовые сваи Сваи для фундамента

Свяжитесь с нами, если вы не стесняйтесь, обращайтесь к нам, если вы не стесняетесь хочу узнать больше информации.

винтовых свай для фундаментов

Винтовой анкер

Описание продукта

Свайные винтовые сваи для фундаментов
Пруток Материал
40Cr или 45 # сталь, круглый угол 5 мм радиус
Спиральный листовой материал
ASTM A36 Горячекатаный лист
Спиральные передние кромки
Заостренный и срезанный под углом 45 градусов
Финишная обработка
Оцинкованное горячим цинкованием, окрашенное, порошковое покрытие, защита от коррозии соответствует стандарту ASTM A153.
Винтовой отвал
диаметром 8 «, 10», 12 «и 14» с толщиной 3/8 «
Квадратный стержень
1- 1/2 «, 1-3 / 4», 2-1 / 4 «
Ведущие секции
Доступны длиной 3, 5 и 7 футов.
Расширения
Выпускается длиной 3, 5, 7 и 10 футов
Обслуживание OEM
Принято
900 22
8/10/12/14
Технические характеристики
Размер
Длина вывода (футы)
Размер спирали (дюймы)
Длина удлинения (футы)
1-1 / 2 «
3 фута / 5 футов / 7 футов
3 фута / 5 футов / 7 футов / 10 футов
1—3 / 4 «
3 фута / 5 футов / 7 футов
8/10 / 12/14
3 фута / 5 футов / 7 футов / 10 футов
2 «
3 фута / 5 футов / 7 футов / 10 футов
8/10/12/15
3 фута / 5 футов / 7 футов / 10 футов
Преимущества:
1.Простота установки.
2. Вибрация практически отсутствует.
3. Немедленная передача нагрузки при установке.
4. Установленный крутящий момент соответствует мощности.
5. Легко проверяется нагрузка для проверки емкости.
6. Устанавливается под активными грунтами.
7. Всепогодная установка.
8. Мало или нет помехи рабочей площадке.
9. Обслуживание OEM принято.
1. Упаковка: Обычно мы отправляем продукцию в 20-футовом или 40-футовом контейнере или в соответствии с вашими требованиями.
2. Доставка: от 5 до 6 недель после подтверждения вашего заказа.
1. Профессиональные сотрудники ответят на ваш запрос в течение 24 рабочих часов.
2. Профессиональная фабрика: Мы являемся первоклассным поставщиком винтовых винтовых изделий для жилых, коммерческих и промышленных проектов, а также для крепления и крепления.
3. Конкурентоспособные цены, хорошее количество и своевременное обслуживание.
4. Обслуживание OEM и ODM доступно здесь.
5. Образец: Доступно.
Искренне надеемся, что мы сможем построить долгосрочные отношения сотрудничества с вами.
Квадратный цилиндрический анкер
Better Screw Co. является дочерней компанией Better Group Corporation. Мы являемся первоклассным поставщиком винтовых винтовых изделий для жилых, коммерческих и промышленных проектов, а также для крепления и крепления.Мы предлагаем полный ассортимент винтовых анкеров , нажимных опор, винтовых пластин, выводных секций, стальных удлинителей, винтовых кронштейнов, а также все аксессуары, необходимые для совместной работы . За последние 10 лет наше надежное качество, безумные цены и профессиональный сервис были подтверждены клиентами из США, Канады, Австралии, Европы, Азии и многих других стран со всего мира.

Мы можем взять на себя ответственность за весь процесс, включая производство в Китае и доставку продукции непосредственно в вашу компанию. Наш агент в вашей стране может решить для вас вопросы таможенного оформления и внутренних перевозок. Даже если ваша компания никогда не импортирует, не беспокойтесь об этом. Вам просто нужно оставаться на своем складе, чтобы проверить нашу продукцию, это так просто!
Если вы столкнулись с проблемой фундамента или структурной проблемой, наши сотрудники готовы помочь вам по мере необходимости в вашем проекте. Пожалуйста, не стесняйтесь обращаться к нам, если вы хотите снизить свои расходы и обеспечить качество. Наши безумные цены сделают вас более конкурентоспособными и внесут новую энергию в вашу компанию!
1. Ваши продукты совпадают с продукцией нашего местного рынка?
Да, наша сварка выполнена в соответствии со стандартом Америки AWS D1.1 и стандартом EURO EB287, и мы
произвели миллионы винтовых опор и ряд аксессуаров для рынка Северной Америки / Европы /
в Австралии и т. Д. За последние 10 лет и хорошо знакомы с каждой деталью эти продукты.
Мы считаем, что в Китае нет более профессиональной компании, чем мы, в этом продукте.
2. Какой минимальный объем заказа?
MOQ для винтовых опор составляет 10 тонн для спецификации. Вы можете смешивать разные размеры постов, чтобы
составляли полный контейнер. Если вы хотите знать MOQ для других продуктов, пожалуйста, не стесняйтесь обращаться к нам.

3. Сколько времени занимает г?
Обычно срок изготовления одного контейнерного товара составляет от 5 до 6 недель, а время доставки зависит от вашего места доставки.
4. Какой срок оплаты?
Обычно наш срок оплаты T / T. Мы можем получить компенсацию через 1-3 дней после того, как вы сделали компенсацию.

5. Сложно ли покупать вашу продукцию, если мы никогда не импортировали?
Весь процесс очень прост. Мы можем взять на себя ответственность за весь процесс, включая производство в Китае и доставку продукции непосредственно в вашу компанию. Наш экспедитор в США / Канаде может решить для вас вопросы таможенного оформления и внутренних перевозок.Вам просто нужно остаться в вашем офисе
, чтобы проверить наши продукты.
6. Доступно ли обслуживание OEM?
Да, OEM сервис доступен, различные материалы и спецификации могут быть настроены
в соответствии с вашими требованиями.

Системы анкерных болтов
Пожалуйста, не стесняйтесь обращаться к нам, если вы хотите узнать больше информации о наших продуктах.
Винтовые винтовые сваи для фундаментов
,

Технические характеристики				Размер	Длина вывода (футы)	Размер спирали (дюймы)	Длина удлинения (футы)
1-1 / 2 «	3 фута / 5 футов / 7 футов	3 фута / 5 футов / 7 футов / 10 футов
1—3 / 4 «	3 фута / 5 футов / 7 футов	8/10 / 12/14	3 фута / 5 футов / 7 футов / 10 футов
2 «	3 фута / 5 футов / 7 футов / 10 футов	8/10/12/15	3 фута / 5 футов / 7 футов / 10 футов

История появления винтовых свай

Конструкция и характеристики винтовых свай

Тип наконечника винтовой сваи

Количество лопастей

Размер лопастей

Толщина металла винтовой сваи

Защитное антикоррозионное покрытие

Достоинства фундамента на винтовых сваях

Скорость монтажа

Низкий уровень шума при обустройстве фундамента

Невысокая цена

Способность противостоять различным выдергивающим нагрузкам

Нет необходимости доставать большой объем грунта

Могут применяться в различных условиях

Возможность повторного использования

Недостатки фундамента на винтовых сваях

Невозможность применения в районах с сейсмической активностью

Невозможность использования в грунтах вызывающих быструю коррозию металла

Не допускается заглубление винтовых свай в каменистый грунт

Рекомендуется избегать использования винтовых свай на грунтах, не обеспечивающих достаточной боковой поддержки

Факторы, влияющие на долговечность винтовых свай

Область применения винтовых свай

<img decoding="async" src="/800/600/https/diy.obi.ru/uploads/articles/000/020/20964/2.jpg" /> (adsbygoogle=window.adsbygoogle||[]).push({});

<img decoding="async" src="/800/600/https/diy.obi.ru/uploads/articles/000/020/20964/3.jpg" /> (adsbygoogle=window.adsbygoogle||[]).push({});

Критерии выбора винтовых свай

Правила использования винтовых свай

<img decoding="async" src="/800/600/https/diy.obi.ru/uploads/articles/000/020/20964/6.jpg" />

<img decoding="async" src="/800/600/https/diy.obi.ru/uploads/articles/000/020/20964/7.jpg" />

Винтовые сваи: виды, размеры, особенности

Предназначение

Типовые опоры, их диаметр и выдерживаемый вес

Достоинства

Недостатки

Типы лопастных свай

Сварной наконечник

Литой наконечник

Что такое винтовые сваи?

Применение винтовых свай

Преимущества и недостатки использования свай

Какие виды винтовых свай выбрать для фундамента?

Когда используют винтовые сваи?

Какие бывают винтовые сваи?

Как выбрать подходящие винтовые сваи?

Преимущества винтовых свай

особенности конструкции, монтаж, плюсы и минусы

Когда актуальны такие основания

Что такое винтовая опора

Какие бывают сваи

Что лучше: литая либо сварная опора?

Плюсы и минусы

Монтажные работы

Что такое винтовые сваи? (с картинками)

винтовых свай — винтовые сваи фундамента

<img decoding="async" src="/800/600/https/cdn1.tptmp.com/wp-content/uploads/2014/10/Maplin_Sands_Lighthouse_founded_on_Mitchells_screw_piles-1024x512.jpg" />

СЕГОДНЯ ТЕХНОЛОГИЧЕСКИЙ МЕТАЛЛИЧЕСКИЙ ПОСТ С БОЛЕЕ 150 ДИЛЕРАМИ В МИРЕ — ЛИДЕР МИРОВОГО УСТАНОВКИ.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ТЕХНОМЕТАЛЛИЧЕСКИХ ПОЧТОВЫХ СВЕТОДИОДНЫХ КИПОВ

НАШИ СПЕЦИАЛЬНЫЕ КИПЫ ХАРАКТЕРИСТИРУЮТСЯ ЕГО КАЧЕСТВЕННОЙ СТАЛЬЮ.

ПРЕДОСТАВЛЯЕМ ИНЖЕНЕРНЫЕ ОТЧЕТЫ О РАЗРЕШЕНИИ

СОЕДИНИТЕЛЬНЫЕ КРОНШТЕЙНЫ, КОТОРЫЕ СООТВЕТСТВУЮТ И ПРИНАДЛЕЖЕНЫ СОСТАВУ, ЧТОБЫ ПОДДЕРЖАТЬ.

С НАШИМ ТЕХНОЛОГИЧЕСКИМ МЕТАЛЛОМ ВАШИ ПРОЕКТЫ И / ИЛИ КОНСТРУКЦИИ ПОЛНОСТЬЮ ПОДДЕРЖИВАЮТСЯ В ЭКОНОМИЧЕСКОМ ЭФФЕКТИВНОМ, ЛЕГКОМ УСТАНОВКЕ.

винтовых винтовых опорных свай для фундамента

винтовых свай для фундаментов

Добавить комментарий Отменить ответ
