Что такое СИП (SIP) панель

Из чего состоит СИП (SIP) панель

В классическом варианте SIP-панель состоит из слоя утеплителя — пенополистирола ПСБ-С25 и, приклеенных под давлением прочным полиуретановым клеем с двух сторон, деревянных плит ОСП — OSB-3.

• СИП (SIP) — технология строительства домов из энергоэффективных конструкционно-теплоизоляционных панелей (КТП = Structural Insulated Panel = SIP).

• СИП (SIP) — это прочность. Не излишняя, как в случае камня, но более чем достаточная. Одна отдельно взятая сэндвич-панель (размерами 2,80 х 1,25 х 0,174), без какого-либо дополнительного усиления в виде соединительного бруса, выдерживает вертикальную нагрузку до 28,5 тонн.

• СИП (SIP) — это надежность. Дома, построенные по этой технологии на этапе ее только лишь зарождения, простояли уже более 70 лет. А технология СИП (SIP), как и любая другая, совершенствуется с каждым годом. Строить по такой технологии гораздо проще — домокомплект (т.е. «силовая» составляющая будущего дома) изготавливается промышленным способом в заводских условиях.
• СИП (SIP) — это энергоэффективность. Стены и перекрытия на 80-90% состоят из утеплителя. А толщина и характеристики самого утеплителя таковы, что не только превосходят по «теплотехнике» большую часть стен, возводимых по другим технологиям, но и позволяют реально экономить в дальнейшем на отоплении дома.

• СИП (SIP) — это свобода в архитектуре и применении отделочных материалов. Причем конструктивные особенности панелей позволяют производить большую часть отделочных работ с меньшими трудо- и мат-затратами, чем в случае других технологий строительства.


• СИП (SIP) — это экономичность. Стоимость самих материалов сравнима (либо меньше) со стоимостью материалов для строительства из, например, газобетона или того же бруса. Но в стоимости и объемах комплектующих, стоимости составных элементов строительства (таких, как фундамент), сроках строительства и, как следствие, стоимости и объеме самих строительно-монтажных работ, стоимости утепления конструкции,стоимости отделочных работ, и, как уже упоминалось, стоимости дальнейшей эксплуатации дома. .. Во всем этом технология СИП (SIP) побеждает в «схватке» с любой другой технологией строительства.

Прочность СИП (SIP) панели

Принципиальное отличие СИП(SIP) панели состоит в том, что утеплитель в ней играет ключевую роль в обеспечении прочности всего элемента. Сама по себе тонкая деревянная плита OSB-3 (ОСП-3) может выдержать большую продольную растягивающую нагрузку, но при продольном сжатии легко изгибается (выпучивается, теряет устойчивость). О несущей способности пенополистирола марки 25 в качестве материала стен говорить вообще не приходится (хотя в Японии уже строят одноэтажные дома из пенополистирола). Но если эти материалы объединить в сэндвич-конструкцию, то получится удивительно прочная SIP панель:

В процессе склеивания SIP под прессом плиты ОСП-3 становятся плоскими (теряют начальный прогиб), а плотный пенополистирол вынуждает обе плиты ОСП-3 работать под нагрузкой совместно. При продольном сжатии (и при сдвиге) пенополистирол не позволяет выпучиваться обшивке, которая принимает всю нагрузку на себя. Эффект хорошо известный любому специалисту по прочности (устойчивости) тонкостенных конструкций.

Испытания промышленно-изготовленных СИП-панелей показали, что они выдерживают продольную нагрузку более 10 тонн на погонный метр. Представьте себе пятиэтажный дом, в котором нижний этаж собран из СИП-панелей, а на нём четыре этажа кирпичных стен толщиной полметра! Поэтому 2х-этажный индивидуальный дом из СИП-панелей получается сверхпрочным.

Важно! Высокая несущая способность СИП-панели обеспечивается не только её удачной конструкцией. Большое  значение имеет качество изготовления СИП-панелей:  прочность клееного соединения утеплителя с плитами и прочность самого утеплителя!

Небольшой одноэтажный домик из SIP выдерживает нагрузку 315 тонн,
превышающую вес аэробуса Боинг-747 в полтора раза!

При поперечном изгибе благодаря пенополистиролу одна плита обшивки SIP сжимается, а другая растягивается как полки у балки двутаврового сечения, что обеспечивает жесткость SIP на изгиб.

Испытания показали, что SIP выдерживает давление в поперечном направлении больше 2 тонн.

Проверка SIP-панели на прочность

Это более чем достаточно. По СНиП расчетная нагрузка на эксплуатируемое перекрытие составляет 150 кг/м2, расчетная максимальная снеговая нагрузка для Московского региона — 180 кг/м2. В стенах, перекрытиях и крыше индивидуального дома СИП-панель имеет многократный запас прочности по поперечной (эксплуатационной, снеговой и ветровой) нагрузке. Благодаря этому свойству стало возможно строительство домов с «модной» в наши дни эксплуатируемой кровлей.



OSB-3

Плиты OSB-3 это современный материал, представленный на рынке США  в 1978 году как замена плитам ДСП и фанере. OSB (Oriented Strand Board) – это спрессованная под давлением и при температуре 500^оС плита с ориентированной плоской щепой.

Сегодня  в развитых странах OSB-3 — основной материал для строительства жилых и коммерческих зданий на основе деревянного каркаса. Применяется в основном для обшивки каркаса. Материал настолько хорош, что даже вытесняет древесину из таких элементов каркаса как балки перекрытий. Двутавровые балки со стенкой из OSB-3 по прочности и жесткости могут поспорить с массивным деревянным брусом.

OSB-3 — древесная плита, разработанная специально для строительства, однако в настоящее время OSB находит все более широкое применение и в мебельной промышленности, вытесняя фанеру и ДСП, главным образом, из силовых элементов мебели.

Уникальные физико-механические параметры плиты объясняются размерами и характером укладки щепы – длинные тонкие щепы (длина – до 140 мм, толщина – до 0,6 мм) укладываются в ковре тремя слоями. Внешние слои образуются щепой, ориентированной параллельно длине готовой плиты. Во внутреннем слое щепа укладывается перпендикулярно длине готовой плиты.

Благодаря такой ориентации плоской щепы мы получаем конструкционный материал с анизотропными свойствами – повышенной прочностью на изгиб и повышенной упругостью вдоль главной оси плиты.

По сути, OSB – это «улучшенная древесина» – более прочная и эластичная за счет сохранения в плоской щепе всех полезных свойств массива древесины, при отсутствии таких дефектов как сучки и изменение направления волокон всвязи с естественными условиями роста дерева.

Связующие натуральные смолы и специальная обработка поверхности обеспечивают водо- и огнестойкость плит, значительно превышающие сходные характеристики массива древесины. Плиты OSB-3 устойчивы к изменению погодных условий (влажность, температура), легко обрабатываются любым инструментом, предназначенным для работы с древесиной.

Теперь по выбору материалов для производства SIP. Сэндвич-панели можно изготовить не только из плит OSB-3 и пенополистирола ПСБ. Вариантов много. Например, за рубежом можно встретить SIP панели с обшивкой OSB-3 с одной стороны и металлом с другой. Применяются такие панели для строительства крыш.

Уже много лет за рубежом и в России предпринимаются безуспешные  попытки заменить плиты OSB-3 в конструкции СИП-панели на негорючие плитные материалы на основе минерального связующего, такие как цементно-стружечные плиты (ЦСП), фибролитовые плиты, стекломагниевые листы (СМЛ) и др.

Только ленивый не думал об усовершенствовании конструкцииСИП- панели. Однако классический вариант SIP из утеплителя ПСБ-25С и плит OSB-3 получил наибольшее распространение в индивидуальном жилищном строительстве как оптимальный вариант. К примеру, в 2007 году в США и Канаде было произведено 6,5 млн. квадратных метров SIP, и только 3% составила доля панелей, в которых использовались вкачестве обшивки материалы на основе цемента, гипса и других.

Применяемые для строительства жилых домов плиты OSB-3 по уровню эмиссии формальдегидов относятся к высшему европейскому классу экологической безопасности E1, т.е. по экологичности мало отличаются от массива древесины, считающейся эталоном здорового материала.



ПСБ-С25



Утеплитель ПСБ — это один из видов пенополистирола. Аббревиатура технического названия материала «пенополистирол суспензионный беспрессовый». Зарубежное название — Expanded Polystyrene  (EPS). Мировой лидер по производству и применении в строительстве — Германия.

Современные научные исследования позволяют утверждать, что ПСБ, как и многие другие полистиролы,  безвреден для здоровья человека. Многие продукты, что мы употребляем в пищу, сегодня хранится в пенополистирольной упаковке.

Вопреки распространенному мнению, при горении ПСБ выделяет меньше токсичных веществ, чем древесина. Специальные добавки делают пенополистирол самозатухающим (буква С в конце аббревиатуры ПСБ-С).

С другой стороны, ПСБ-С25, который на 98% состоит из воздуха, заключённого в ячеистую матрицу — один из лучших утеплителей. Цифра 25 после аббревиатуры ПСБ-С характеризует плотность материала в кг/м3 по классификации ГОСТ.



История СИП панелей. С чего все начиналось

СИП или сэндвич панели (стеновые, кровельные) – популярный в Европе, США и Канаде трехслойный строительный материал. Главные особенности: долговечность материала и высокие прочностные характеристики – 1 м выдерживает вертикальную нагрузку до 10 тонн, поперечную – до 2-х тонн.

Заметим, что понятие СИП панелей включает в себя не только особенности композитного материала, но и технологическую методику быстровозводимого панельно-каркасного строения жилища.

Структура материала

В состав многослойных СИП панели входят:

• 2 жесткие ориентированно-стружечные (ОСП) или оцинкованные стальные плиты.
• Утеплитель. Среди распространенных вариантов числится пенополистирол. Также имеются панели из пенополиизоцианурата, пенополиуретана, минеральной ваты, стекловолокна.

Все детали соединяются между собой методом холодного прессования.

История возникновения

Впервые новаторские идеи о создании многослойных панелей предложил Фрэнк Ллойд Райт в 30-х годах (архитектор компании Usonian). Желая создать красивые, простые в монтаже и доступные в ценовом эквиваленте строительные структуры, новатор создал трехслойные стены из толя (внешний слой) и 3-х клееных фанер в качестве сердцевины. Однако, первый эксперимент имел ряд недостатков – основной минус: плохая изоляция.

Усовершенствовать многослойные панели удалось талантливому студенту архитектурного университета Ольдену Доу, брату основателя корпорации и ученику Райта. Руководствуясь желанию создать экономный и практичный материал, в 1950 была создана конструкционная панель, имеющая внутренний изоляционный слой. Первые дома, созданные по новой технологии, были возведены в Мичигане.

Массовое производство СИП панелей, на основе фанерных листов и полистирола, началось в 1959 году американской корпорацией Koppers. В 1960-е Alside значительно сократила время изготовления панелей до 20 минут (с 3-х часов). Однако, т.к. спрос на новинку был небольшим, вскоре компания обанкротилась.

Утеплители из пенополиуретана были использованы в многослойных панелях в 60-х. Первые десять лет панели монтировались на месте возведения дома, а уже в 70-е начали появляться конечные продукты.

В России СИП панели появились в середине 1974 года.

Свойства СИП

• Возможность поэлементной сборки.
• Средний срок эксплуатации – 75 лет.
• Простота и высокая скорость возведения.
• Не нуждаются в дополнительной отделке.
• Монтажные работы можно реализовывать в любой сезон.
• Экологически чистый, гигиеничный, безопасный материал.
• Обладают низким нагрузочным потенциалом на фундамент.
• Широкий спектр применения – используются в жилом, промышленном строительстве.
• Хорошие звуко и теплоизоляционные показатели: минимальная теплопроводность 0,02 Вт/МК.
• Доступная цена: если сравнивать с традиционными аналогами, – бетон, кирпич, дерево — СИП панели дешевле на 40%.
• Не воздействуют с агрессивными химическими средами и веществами, стойкие к биологическим факторам (ультрафиолет, грибок, плесень).

Современные сип панели в строительстве

На сегоднешний день строительство из сип очень растространено, их используют не только в частном домостроении но и в строительстве коммерческих зданий, промышленных и муниципальных. Ну а так же не перестают использовать в качестве стеновых, кровельных перегородок, перекрытий и несущих конструкций, теплых веранд, мансард и крыш; гаражей и пристроек к дому; дополнительных этажей.

СИП Панели. Плюсы и минусы каркасного дома. Вся правда.

СИП панели являются достаточно простыми изделиями, изготовленными из пенополистирола и ориентировано-стружечных плит. Благодаря тому, что 90% толщины панели составляет пенопласт, изделие получается с очень высокими теплоизоляционными свойствами. Стандартные плиты имеют толщину около 17 см, что дает возможность строить очень тонкие стены и перегородки, создавая просторные помещения.

Рекламные проспекты подробно объясняют, что такое СИП панели и уверяют, что построить дом из СИП панелей быстрее и экономически предпочтительнее, чем традиционное кирпичное или бетонное сооружение. Насколько реклама соответствует действительности, нам предстоит разобраться в нашем обзоре.

Канадский способ постройки домов из сип панелей известен уже много десятилетий. Климатические условия нашей страны во многом аналогичны канадским. Метод возведения постройки основан на каркасном строительстве с применением СИП-панелей. Аббревиатура «СИП» обозначает — структурная изолированная панель. Она служит основным конструктивным элементом в данном способе малоэтажного строительства.

Конструктивно СИП-панель представляет собой трехслойную плиту – утеплитель посередине и по краям два листа ОСП, склеенных между собой специальным клеем под высоким давлением. В качестве утеплителя чаще всего используется вспененный пенополистирол.

Проще говоря, СИП — это структурная изоляционная панель, еще проще: строительный элемент возведения стеновых перегородок и каркасов домов. Представляет собой сочетание пары плит ОСП обволакивающих экструдированный пенополистирол. Слои “пирога” промазываются полиуретановым клеем и под прессом с усилием 18 тонн надежно приклеиваются друг к другу.

Постройка, возведенная из СИП-панелей, имеет свои достоинства и недостатки. Каркасный метод домостроения с использованием многослойных панелей стал одним из наиболее востребованных в нашей стране, так как он позволяет возводить легкие и при этом прочные, долговечные дома с отличными теплотехническими характеристиками.

Для коттеджей из СИП-панелей не страшны сильные морозы, так как ограждающие конструкции из таких материалов отвечают современным требованиям по теплосбережению. Чтобы поддерживать комфортный микроклимат зимой в собственном коттедже, владельцу не придется тратить огромные средства на отопление.

Что такое СИП панели, их применение и назначение.

Сип панель — замечательный и широкоуниверсальный материал с назначением основного применения в строительном комплексе. В значительной степени облегчает работы по возведению каркасных домов и построек.

Как было упомянуто, СИП — структурная изоляционная панель, изготовленная по принципу “бутерброда”, два листа ОСП удерживают внутри прослойку из полистирольного утеплителя. Связующим звеном выступает полиуретановый клей, весь “пирог” скрепляется при помощи пресса с внешнем давлением в 18 тонн.

Лист ОСП — не что иное как ориентированная стружечная плита, современный аналог привычного ДСП, только более прочный и эластичный. В последнее время, листы ОСП все чаще вытесняют ДСП со строительного рынка. Вместо опилок, в листах ОСП используют слои древесной стружки, соединенных между собой смолами с минимальным содержанием формальдегида. Внешне, листы ОСП напоминают фанеру.

Прослойкой утеплителя с СИП панелях служит материал похожий на пенопласт, но с более лучшими техническими характеристиками, известный под названием — экструдированный пенополистирол. Свойства вспененного полистирола отлично справляются с задачей сохранять тепло в доме и не пропускать холодные потоки воздуха вовнутрь помещения.

Несмотря на то, что канадская технология позволяет построить дом за неделю, и применяется она более сорока лет – подобный метод строительства воспринимается отечественным потребителем с большим недоверием. Действительно, люди относятся с предубеждением ко всему новому, тем более СИП панели выглядят довольно хрупко. Строение из кирпича, до сих пор в приоритете на отечественном рынке, даже если это дороже в несколько раз, дольше и требует ресурсозатратные мероприятия.

Американские и европейские коллеги по строительству, для того чтобы разяснять обывателям преимущества технологий создают специальные ассоциации. Пока мы выражаем недоверие и разглядываем СИП панели как заморскую диковинку, практичные иностранцы оказывают помощь новичкам в разработке проектов на основе технологий с использованием СИП панелей.

Компании дают практические советы, помогают с рекомендациями по монтажу и возведению каркасных стен. Фотографии СИП панели, иллюстрируют простотой метод строительства и мы надеемся, в ближайшее время они станут конкурентом в предложении по выбору материала из которого вы построите собственный дом.

Преимущества Сип панели

Логичным шагом перед постройкой дома уточнить все плюсы и минусы возведения жилища из СИП-панелей. Основные свойства СИП панелей их достоинства и недостатки, определяются внутренней прослойкой центральной части. Понятно, что листы ОСП играют значительную роль в крепости конструкции, но именно каменная вата, вспененный пенополиуретан, или экструдированный пенополистирол стоят на страже и не допускают проникновение холода.

Толщина внутреннего слоя варьируется от климатической зоны постройки и от желаний заказчика. Утолщение меняется в пределах  50 – 250 мм. В средней полосе России обычно используют пенополистирол ПСБ-25 или ПСБ-С-25, с характеристиками плотности 25 кг на кубический метр. Как показывает практика, в таком доме сохраняется комфортная температура круглый год.

Безусловно, каждая технология обладает преимуществами, и недостатками. Главный плюс применения СИП панели — скорость возведения дома, удобство и высокая степень комфорта, получаемая в итоге. Решение реализовать дом-мечту из СИП панелей будет рациональным подходом, так как основными достоинствами строительства из подобного материала являются:

Плюсы

1. Простота и высокая скорость строительства. Крупные габариты и незначительный вес панелей позволяют быстро возводить любые постройки без особых навыков и при наличии минимального набора инструментов.

2. Небольшая масса материала (около 20 кг на квадратный метр панели) значительно облегчает общий вес строительной конструкции, к тому же не требуется возведения сложного массивного фундамента (как для кирпичной кладки). Начать строительство дома станет возможным уже после монтажа простого ленточного фундамента. Применение SIP панели, освобождает фундамент от сильных нагрузок,  масса СИП панели редко превышает 60 кг.

3. Высокие показатели теплоизоляции. SIP-панели обладают очень малое значение теплопроводности. Потребуется стена толщиной более двух метров, чтобы заменить по этому показателю одну СИП-панель. Высокие показатели теплоизоляции помещений позволяют сэкономить значительные средства на отоплении.

4. Прекрасная шумоизоляция. Пенополистирол значительно препятствует проникновению звуков. Даже не большая толщина пенополистирола блокирует распространение звуковых волн. Спокойный сон гарантируется, уличный шум останется за окном.

5. СИП-панели не подвержены воздействию грибка, что весьма важно для влажного климата.

6. Долговечность панелей составляет более 60 лет.

7. Всесезонность постройки. Монтаж строений из описываемого материала может производиться круглый год и в любую погоду. Сжатое время на строительство особенно привлекает заказчиков садового домика. Небольшая дача из СИП панелей будет построена за майские праздники. Для дома посерьезнее, времени уйдет не намного больше, так двухэтажное строение, площадью в 150 м2 будет  сдано «под ключ» за 3 -4 недели.

8. При монтаже СИП-панелей не образуется отходов.

9. Легкая транспортировка СИП-панелей. Незначительная масса одной СИП панели позволяет организовать разгрузочные работы малыми силами. Еще один плюс, так как есть возможность значительно сэкономить на доставке и отказаться от услуг профессиональных грузчиков.

10. СИП панели, цена которых приятно удивляет своей доступностью, и не превышает $30 за м2 – все чаще становятся альтернативным инструментом возведения домов, в сравнении с традиционными стройматериалами.

Испытания и тесты SIP панели

Заводские испытания проводятся постоянно, продукцию тестируют по многочисленным показателям. При исследованиях, СИП панели подвергают продольной и поперечной многократной нагрузке, проверяя устойчивость к разрушению механическими методами воздействия. Так было выявлено, что СИП панель способна выдержать продольную нагрузку в  10 тонн. Сломать поперек СИП панель можно только нагрузив перекрытие только массой в 2 тонны на м2.

Недостатки СИП панели

Есть и некоторые недостатки у данного вида строительного материала:

1. Горючесть. За счет обработки специальным составом горючесть СИП-панелей ниже в несколько раз, если сравнивать с аналогичным показателем обычной древесины. Пенополистирол не горит, а тлеет с процессом самозатухания.

Главную озабоченность у потенциальных покупателей, вызывают проблемы связанные с  огнестойкостью СИП-панелей. Резонно озаботится о пожарной безопасности, так как листы ОСП, это в первую очередь, древесная стружка на 90%. Но при детальном рассмотрении оказывается, что оснований для беспокойства нет.

Во первых, каждая панель обрабатывается специфическим раствором антипирена — средство противостоящие процессам горения. Антипирен повышает огнестойкость листов ОСП в 7 раз, если сравнивать с обыкновенной древесиной. Во вторых, свойства экструдированного пенополистирола, не предполагают горение вовсе, материал лишь плавится и без стороннего прямого воздействия пламени просто самозатухает.

2. С точки зрения экологичности и безопасности воздействия на организм человека доказано, что количество выделяемых вредных летучих веществ не представляет какой-либо угрозы. Материал не является опасным для здоровья. Клеевые составы и смолы конечно содержат минимальное количество формальдегида в СИП панелях, но не более чем шкаф-купе в вашей прихожей.

3. При сборке конструкции образуются небольшие зазоры и щели, что приводит к возникновению сквозняков. Это требует проведения дополнительных мероприятий по герметизации.

4. В местах соединения плит и каркаса строения может скапливаться конденсат.

СИП панели и грызуны

Кирпичные и бетонные строения отлично защищают жилища от проникновения грызунов. А как обстоят дела с СИП панелями? Материал далеко не железобетон, экологически чистый, теплый, разве это не привлекает мышей для устройства ходов и норок? Любой сельский житель скажет, мыши проникают в жилища человека, прогрызая деревянные конструкции.

Кроме того есть опасение, что пенополистирол будет привлекать грызунов в устройстве в нем своих гнезд и станет благоприятной средой для вывода потомства. Выше упомянутые опасения не реализуются по двум причинам. Во первых теплоизоляционный слой с обоих сторон укреплен ОСП листами.

Во вторых, материал ОСП пропитан смолой и не является съедобным для грызунов. Он обладает неплохой прочностью, что служит для них серьезным препятствием. Кроме того у мышиного царства отсутствует интерес к несъедобному теплоизоляционному полистиролу. Также всегда можно использовать металлические сетки по кругу цокольного этажа, декоративные фасадные панели, которые в еще большей степени, создадут оградительный барьер против мышей.

Видео показ о том как делают СИП панели:

Что ждет владельца дома из СИП панелей

Превосходные теплотехнические показатели СИП-панелей делают их более выгодными в сравнении с газобетоном, а также обычными деревянными стройматериалами. Во время отопительного сезона, можно экономить достаточно ощутимую сумму за счет того, что стены из СИП панелей являются полностью герметичными, а ограждающие конструкции не аккумулируют тепло.

Чтобы отапливать коттедж небольшого размера (до 100 кв. м), достаточно электрического обогревателя мощностью всего 4 кВт. Количество затрачиваемой на это энергии в несколько раз меньше, чем при отоплении зданий из кирпича и дерева.

Так как расход электричества получается небольшим, отапливать дом таким образом довольно выгодно. Электрическая система отопления не требует больших расходов на установку, обслуживание, а также не нуждается в топливе. На участках, расположенных вдали от газовых магистралей, такой вариант отопления представляется наиболее удачным. Конструкции из СИП панелей не накапливают тепло, поэтому при отоплении помещений система обогревает только воздух.

Следует более детально рассказать о герметичности коттеджей из СИП-панелей. Так как между панелями отсутствуют щели (благодаря соединению по принципу шип-паз), в наружных стенах не возникают «мостики холода». Легкие панельные конструкции не подвержены усадке и деформациям, поэтому герметичность сохраняется на протяжении десятилетий.

Также нужно учесть, что пенополистирол совершенно не впитывает влагу и не теряет своих теплоизоляционных характеристик в течение многих лет.

Поскольку в домах из СИП-панелей очень герметичные стены, появляется необходимость создания мощной вентиляционной системы, которая обеспечивает постоянный приток свежего воздуха. Зимой при этом расходуется больше тепла, так как отопительной системе приходится разогревать холодный воздух, поступающий с улицы.

Чтобы снизить тепловые потери, в этом случае рекомендуется устанавливать рекуператоры, разогревающие входящий воздух за счет тепла, отдаваемого выходящим отработанным воздухом.

Поскольку СИП-панели характеризуются невысокой теплопроводностью и могут долго служить при экстремально низких температурах, появляется возможность строить дома по данной технологии в регионах с суровым климатом. Дом может использоваться не только для постоянного проживания, но и в качестве дачного дома в летний период.

Какие утеплители встречаются в СИП панелях

Конструкции из СИП-панелей не повреждаются при резких температурных перепадах и не теряют своих характеристик даже во время отсутствия отопления. Благодарить за это следует современные теплоизоляционные компоненты. Теплоизоляционных материалов на современном рынке великое множество, но лучше всего свои свойства раскрывают следующие теплоизоляторы:

Самый распространенный центральный слой СИП панели изготавливается из экструдированного пенополистирола. Ячеистое строение вмещает много воздуха, при этом полимерная составляющая добавляет изделию ряд уникальных преимуществ:

• Полное отсутствие водяного поглощения. Многократные испытания показали, отсутствие впитывания влаги, даже после 10 суточного погружения материала в воду. Максимальное впитывание составило 0,4% жидкости к тестируемому объему.
• Паропроницаемость в пределах 0,05 Мг/м*чПа, что соответствует значениям сосновых или дубовых древесным породам.
• Низкая паропроницаемость препятствует образованию благоприятной среду для размножения микроорганизмов и болезнетворных грибков.
• Грызуны могут проложить норки и ходы в пенополистироле, но не едят его. Препятствием будут служить ОСП плиты, наружная металлическая сетка и декоративные элементы на СИП панелях.
• Сроки службы, заявленные производителями пенополистирола превышают 60 летний рубеж.

Еще одно преимущество, за что так полюбились СИП панели монтажникам и строителям — малый вес.  В зависимости от плотности масса пенополистирола в 1 кубе не превышает от 10 до 15 кг. Возведение коттеджа из СИП панелей осуществляется в рекордные сроки, этому в значительной мере способствует малая масса конструкции.

Редко применяемые материалы

Базальтовая вата — минеральный продукт, который обеспечивает высокие тепло- и звукоизоляционные характеристики СИП панели. Каменная вата не горит, не вступает в контакт с внешними агрессивными средами. Без разрушений способна выдержать высокую  температуру.

Минусов практически нет, только приходится усиливать жесткость конструкции СИП панели промежуточными перегородками. Кроме того, при монтажных работах следует использовать средства защиты от мелкой каменной пыли и избегать контактов с открытыми участками тела.

Во влажном климате не заменимым наполнителем станет пенополиуретан. Обладая теми же теплоизоляционными характеристиками что и экструдированный пенополистирол,в плане гидро- и пароизоляции, ему нет равных.

Стекловолокнистые плиты применяются в редких случаях. Материал не имеет дожной жесткости и деформируется уже при +40 С. Неоспоримым достоинством является лишь отличное звукопоглощение, но лучшим решением все же будет замена стекловаты на базальтовый наполнитель.

Правильный выбор СИП-панели, практические советы

Напомним, что «качество не бывает дешевым», сегодня большое количество производителей предлагают продукцию по невысоким ценам. Производство не сложное, вплоть до того, что СИП панели изготовить можно своими руками.

Весь вопрос в качестве теплоизоляционного материала и клеевого состава. Все проблемы возникающие после покупки СИП плит “выходят наружу” из-за чрезмерной экономии на качестве комплектующих, оставляя выбор за дешевыми продуктами.

Основной предмет экономии недобросовестного производителя — банальное использование низкокачественного состава клея. Неравномерный слой клея, отсутствие качественной адгезии к утеплителю все это приводит к расслоению “пирога”. Ориентированная стружечная плита, в таком случае, при любом воздействии стремиться отклеиться от пенополистирола.

Вторая, как вы догадываетесь, напасть, использование низкокачественных утеплителей и  вспененных пенополистиролов. Не сертифицированная продукция может поддерживать горение и выделять вредные вещества. В то время как, дорогой и качественный продукт не горит и самозатухает при отсутствии воздействия на него прямого огня.

Из вышеперечисленного стоит выделить практические советы, которые будут полезными и помогут выбрать СИП панели без ошибок:

• Прежде чем заказать партию СИП панелей для возведения вашего дома, не поленитесь, дойдите до поставщика и лично удостоверьтесь в надлежащем качестве производства.

• Постарайтесь придерживаться “золотой середины”, помните, что дешево — скорее всего из-за экономии на комплектующих, «скупой платит дважды», вряд ли вас обрадует перспектива покупки дома второй раз.

• По возможности СИП панели лучше заказать напрямую у производителя, в таком случае, вам легче будет решить вопросы гарантийного ремонта. Перекупщики, как правило, стараются не участвовать в спорах и не решают никакие проблемы, они ограничиваются только получением прибыли.

• Оговаривайте цену с учетом доставки, оплату по возможности, также оговаривайте после доставки. Материал хрупкий, целесообразно платить за него после того, как вы убедитесь что он находится на строительной площадке в целости и сохранности.

Особенности и производители СИП панели

С учетом того, что каркас СИП панели выполнен из плит древесных стружек, то возможны их усадка или расширение с учетом влажности. СИП панели “дышат”, от этого не смогли уйти даже качественные немецкие поставщики.

Отметим, что одним из лидеров стабильного и высокого качества изделий на протяжении долгих лет считается европейский концерн Egger. К слову заметим у концерна есть производственные площадки на территории России.

Не будем утверждать, но скорее всего на второе место претендует компания Glunz. СИП панели от этих производителей подтвердили свое качество в многочисленных проектах. Высокая репутация поставщиков не вызывает сомнений.

Советуем, СИП панели купить от этих поставщиков, в таком случае вы будете 100 % защищены от подделок и ваш дом будет радовать вас многие лета, не снижая с годами надежность и качественные характеристики.

Как в итоге может выглядеть дом вашей мечты, можно посмотреть в видео обзоре:

Что такое СИП панель? — МИР дерева

Многие современные строительные материалы уже давно являются комбинированными. И один из самых распространенных, популярных и востребованных вариантов – так называемая СИП панель (или иначе – сэндвич-панель). Их российское название (сэндвич-панель) прекрасно отражает суть структуры этого материала – как минимум, три слоя разных материалов.

Впрочем, особенности структуры панелей подчеркивает и исходное английское название. Ведь SIP – это аббревиатура от английского понятия Structural Insulated Panel, то есть «структурная изоляционная панель».

Структура сип панели

Даже человеку, далекому от строительства, в общем-то, несложно разобраться в том, что такое СИП панель (сэндвич-панель). По сути, это два листа специально обработанной древесины, между которыми находится синтетический утеплитель. Вот такой своеобразный сэндвич, который весьма востребован в строительстве.

Древесные листы – это не фанера и не доски (ламели). Это так называемые ориентированные стружечные плиты (ОСП). В Россию этот материал также пришел с запада, где он известен как Oriented Strand Board.

Структура ОСП понятна уже из самого их названия. Такие листы изготавливают из древесных щепок или стружек, что похоже на создание хорошо известных в России панелей ДСП. Однако есть и существенное отличие.

Если в ДСП расположение щепок не имеет никакого значения, то в листах ОСП стружка располагается в определенном направлении (то есть является ориентированной). Причем в одном листе (плите) могут быть несколько слоев (обычно 3-4 слоя) стружек, и все они уложены в разном направлении. Стружка прессуется с использованием смол.

СИП панель состоит, как правило, из пары листов ОСП, а между ними размещен какой-то утеплитель. В его качестве используется пенополистерол (то есть вспененный пластик), у который очень низкая теплопроводность. Производители могут заполнять слой утеплителя также стекловолокном, пенополиуретаном либо минеральной ватой.

Для объединения всех слоев применяют в основном полиуретановый клей, а процесс соединения происходит под массивным давлением пресса.

Преимущества сип панелей

Теперь, когда мы разобрались в том, что такое СИП панель (сэндвич-панель), давайте посмотрим, за какие преимущества ее так ценят, и где она чаще всего применяется.

СИП панель – это прекрасный и универсальный вариант для каркасного строительства различных сооружений, и она давно используется именно в таком качестве. Часто такую технологию возведения домов даже называют канадской, поскольку в этой стране сип панели получили огромное распространение, выдержав проверку весьма суровым климатом.

И это не удивительно. Ведь подобные панели обладают высоким уровнем теплоизолированности, если сравнивать их с большинством традиционных строительных материалов. СИП панель наиболее распространенной толщиной в 17 см дает такой же уровень теплоизоляции, как, скажем, кирпичная стена примерно в 2,5 м. Плюс отличный уровень шумоизоляции.

Уже два этих параметра дают все основания для такого, чтобы сделать выбор в пользу СИП панелей. Но ведь это далеко еще не все их преимущества.

При использовании такого материала значительно сокращаются сроки строительства, особенно если используются каркасные технологии. Считается, что для возведения «под ключ» типового двухэтажного загородного коттеджа общей площадью в полсотни «квадратов» потребуется всего три недели. К тому же сделать это можно практически в любое время года, поскольку в этом плане ограничения отсутствуют.

Еще одно преимущество – малый вес панелей, а следовательно, и всей возведенной конструкции. СИП панели легко перевозить, легко разгружать, а построенное здание оказывает минимальное давление на фундамент. И это означает, что мощный и дорогостоящий фундамент просто не нужен.

Из всего сказанного выше вытекает и еще одно преимущество подобных панелей: строительство с их использованием обходится намного дешевле других традиционных способов. Можно сэкономить буквально на каждом этапе – транспортировке, грузчиках, строительстве фундамента, монтаже панелей.

К тому же СИП панели безопасны как для человека, так и для окружающей среды. Они устойчивы к плесени или грибку, обрабатываются антипиренами для защиты от огня. К тому же основной вид утеплителя (пенополистерол) обладает самозатухающими свойствами.

Похожие статьи

Виды СИП панелей для строительства дома

12.07.2018

Содержание статьи

• Панели из ОСП и пенополистирола
• Панели из ОСП и пенополиуретана
• Панели из ОСП и минеральной ваты
• Панели из фибролита и пенополистирола
• Плиты из стеломагнезита и пенополистирола

Канадская технология прочно закрепилась на российском строительном рынке – число пользователей, прибегающих к этому методу, с каждым годом стремительно увеличивается. Технология завоевала доверие благодаря оперативному процессу строения и высоким технологическим характеристикам.

Принцип возведения основывается на каркасе, к которому крепятся специальные листы – структурно-изолированные панели. Они конструируются комбинированным образом из разных материалов, каждый из которых предназначен для определенной задачи.

В силу того, что СИП-панели выполняются различными комплектами плит, следует знать, какие виды бывают и какие из них подходят для возведения домов.

Панели из ОСП и пенополистирола

Наиболее популярным видом СИП-панелей являются конструкции, в обшивку которых используют листы ОСП, а для утеплителя – пенополистирол. Такая структура формируется из специальной стружки и обладает достойными характеристиками:

• высокая функциональность материала;
• податливость для строения;
• долговечное сохранения;
• прочность.

Такие плиты не поддаются деформации, влагоустойчивы и надежны. Также благодаря пенополистиролу самозатухающей марки, стены из таких панелей устойчивы к взаимодействию с огнем. В отличие от пенопласта, который быстро загорается, ПСБ только тлеет и его можно быстро затушить.

К недостаткам листов относятся низкая шумоизоляция дома, построенного из ОСП-листов и пенополистирола, а также вредоносные вещества от тления утеплителя.

Мечтаете о своем доме, дачном или для постоянного проживания? Нет ничего проще, чем сделать это в компании ТехноСип.

Посмотрите наш каталог проектов , цены вас приятно удивят.

Панели из ОСП и пенополиуретана

Данный вид СИП-панелей изготавливается:

• из ОСП листов для наружных стенок;
• из утеплителя пенополиуретана.

В основу наружных слоев ложится древесная стружка, которую соединяют смолой нужного вида. Формат панелей не предназначен для строительства частных домов, в России его используют в промышленности, хотя в Канаде применяют для постройки жилья. Они прочно выдерживают нагрузки и простоят длительный срок, а также характеризуются другими полезными качествами:

• не подойдут для корма грызунам;
• огнеустойчивы;
• экологичны.

Для создания применяют тонкую и длинную щепу – 50-140 мм. Укладку проводят клеем под давлением, что крепко сцепляет элементы в единый лист. ППУ плита обеспечивает пожарную безопасность.

Панели из ОСП и минеральной ваты

Принцип формирования этого вида заключается в укладке минеральной ваты на внутренний слой сэндвич-плиты. Технология появилась в России в результате других поисков конструирования СИП-материалов.

Что это дало пользователям? Экономию на стройматериалах, отсутствие горючести.

Но при этом возникли некоторые недостатки – минвата дает усадку, трамбуясь внизу. Тем самым, утепленной получается лишь нижняя часть платформы.

Панели из фибролита и пенополистирола

Другая российская технология – комбинировать листы из фибролита со слоем пенополиуретаном (или минеральной ватой). Материал «фибролит» имеет ширину в 60 см, тогда как ОСП – вдвое больше. Это вынуждает использовать две плиты на обшивку одной стороны, чтобы достичь нужной ширины. Соответственно, потребуется вдвое больше плит.

Минусы структуры:

• материалы стоят дороже;
• строительство потребует больше времени.

Плиты из стеломагнезита и пенополистирола

Стеломагнезитные плиты относятся к революционному виду сэндвич-панелей. Этот формат является каменным вариантом СИП-плит и формируется из следующих материалов:

• карналлит;
• оксид магния и др.

Плиты – экологически чистые, они безвредны для человеческого здоровья. Материалы такого типа хорошо подойдут для строительства частных домов, а жизнь в таких стенах не предвещает никаких опасностей. Минусы решения — высокая цена и трудоемкость во время работы с СИП-плитами данного вида.

Мы строим дома из СИП-панелей. Посмотрите наши работы за

Выбор подходящего типа для сооружения необходимо делать, учитывая предназначение будущего дома. Лучше всего проконсультируйтесь с специалистов в этом вопросе.

СИП панель. Свойства и характеристики

Каждый мечтает иметь свой дом, теплый, современный и при этом экономичный. В наше время появилось множество материалов для строительства и очень трудно определиться, какой лучше выбрать, чтобы постройка была более надежной и при это не слишком сильно ударила по карману. Попробуем достаточно информативно объяснить, что такое sip панели. Зачастую человек просто не разбирается в разнообразии современных технологий строительства.

О сип панелях

Сип панели имеют трехслойную структуру. Наружные слои – ориентированно-стружечная плита, центральный слой сделан из пенополистирола, именно он выполняет теплоизоляционную функцию. Об уникальных теплоизоляционных свойствах этого материала знают во многих развитых странах, благодаря им сип панели рекомендуют для использования нормативные акты Европы, Америки и России.

Преимуществом строительства является то, что конструкцию можно собрать своими силами, без рабочих, что значительно сэкономит средства. На панелях заранее вырезают проемы для окон и дверей, четко следуя указанным размерам, поэтому строительство окажется достаточно быстрым и не потребует много труда.

• Короткие сроки работы — При наличии готового фундамента, возможно поднять коробку с крышей за 10-15 дней. Конструкция не дает усадки, поэтому отделку можно начинать сразу;
• Высокая теплоизоляция и энергоэффективность — Толщина в 150 мм соответствует 1,5-метровой кирпичной кладке;
• Атмосферостойкость — Устойчив от влаги и плесени, не гниет, задерживает распространение огня;
• Экологичность — конструкция изготавливаются из экологически чистых материалов;
• Низкая стоимость – цена зависит от размеров.

Гараж из сип панелей

Из сип панелей можно построить надежный и удобный дом для вашего автомобиля. Такой гараж не будет вредить окружающей среде, потому что построен их экологически чистого материала и не потребует больших затрат, ведь по сравнению с другими материалами, стоимость сип панелей относительно низкая.

Построить гараж или дачный домик из sip сможет каждый, кто хоть раз в жизни пользовался молотком и отвёрткой. Нужно только учесть ряд нюансов:

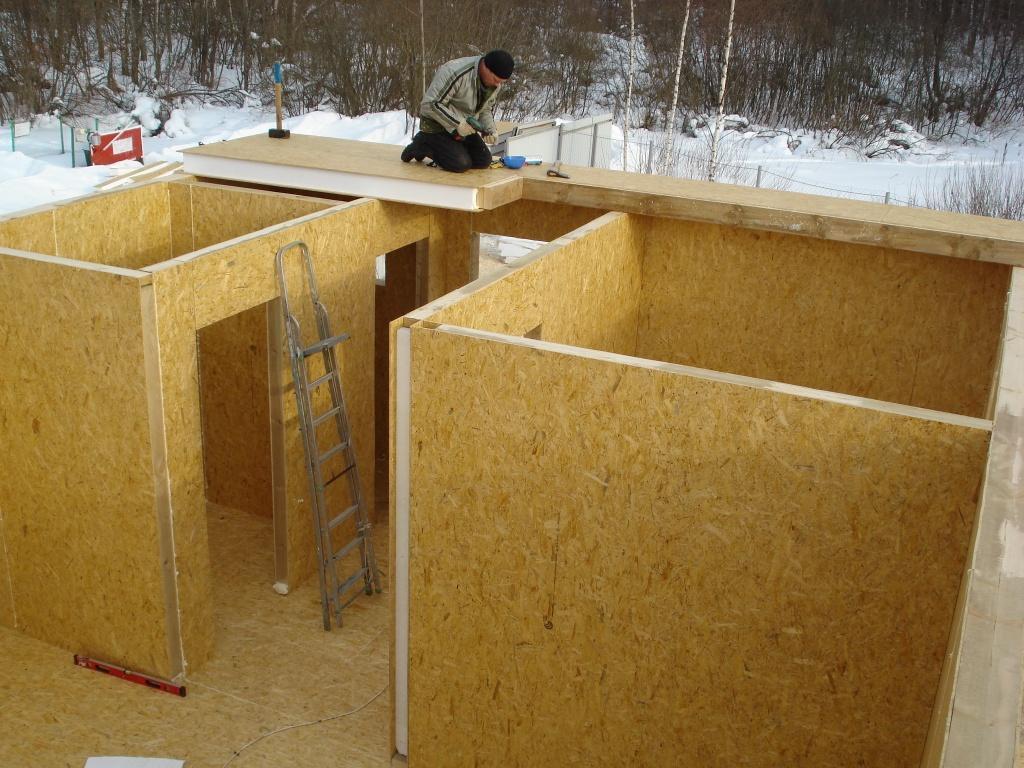

1. Стены собираются по отдельности
2. Конструкцию необходимо обвязать стальной лентой для придания ей жесткости
3. Элементы лучше соединять оцинкованными компонентами

Если вы не уверены в своих силах, лучше обратиться к специалистам, они за короткие сроки возведут необходимую конструкцию. Цена строения будет зависеть от его размера и количества затраченного материала.

Существуют типовые размеры одноэтажных домов, площадь колеблется от 40 м2 до 155 м2 . Толщина утеплителя от 150 или 400 мм, толщина наружных слоев СИП панели – 12 мм.

Внутренняя отделка домов

Сип панели без отделки выглядят красиво, но это не значит, что внутреннюю отделку дома делать не нужно. Если вы заказываете строительство дома под ключ, то стены будут отделаны гипсокартоном внутри и штукатуркой или планкеном снаружи с последующей косметической обработкой.

Внутренняя отделка СИП домов состоит из шести основных этапов:

1. Обшивка стен гипсокартоном или другим материалом, например, ДСП
2. Монтаж потолочного покрытия
3. Малярные и плиточные работы
4. Прокладка водопровода, канализации, вентиляции
5. Покраска стен или другая косметическая отделка стен
6. Монтаж напольного покрытия

Сип панели – это экономичный современный материал для строительства. Перед выбором подобного материала необходимо определить все особенности будущей постройки, оценить свои возможности и рассчитать затраты. Строить из сип панелей достаточно легко и быстро, из-за хороших теплоизоляционных свойств, вы сможете сэкономить на отоплении и кондиционировании, обратите внимание на эти преимущества, перед тем как принять окончательное решение.

Что такое SIP-панели? | Extreme FAQ

Q: Что такое структурные изолированные панели?
A: Структурные изолированные панели (СИП) — это высокоэффективные строительные панели, используемые для полов, стен и крыш жилых и легких коммерческих зданий. Панели обычно изготавливаются путем размещения сердцевины из жесткого пенополистирола между двумя структурными слоями из ориентированно-стружечной плиты (OSB). Для определенных целей можно использовать другой кожный материал. SIP производятся в условиях заводского контроля и могут быть разработаны специально для каждого дома.В результате получается чрезвычайно прочная, энергоэффективная и экономичная система здания. Построение с использованием SIP сэкономит ваше время, деньги и труд.

Q: Как работает процесс проектирования и изготовления структурных изоляционных панелей?
A: Строительство дома или коммерческого здания из СИП начинается со строительной документации. Когда строительная документация попадает в руки профессионала Extreme, она преобразуется в рабочие чертежи SIP, на которых указаны размеры каждой отдельной панели.Рабочие чертежи просматриваются строителем, инженером, владельцем здания и другими заинтересованными сторонами. После того, как рабочие чертежи завершены, SIP изготавливаются и отправляются на строительную площадку для установки.

Q: Каков R-показатель структурных изолированных панелей?
A: R-значения для SIP зависят от толщины SIP и типа используемого материала сердечника. Статические R-значения, оценивают эффективность изоляционного материала. Однако они неточно описывают, как продукты работают в реальных условиях.Когда устанавливаются стекловолокно или другие типы изоляции, они устанавливаются вокруг элементов конструкции, сделанных из дерева или металла, которые имеют очень плохие изоляционные свойства. Изоляционные материалы, устанавливаемые на месте, также подвержены дефектам при установке. Национальная лаборатория Ок-Ридж при Министерстве энергетики изучила и протестировала работу целых стеновых конструкций на больших участках. Полученные в результате данные по R-значению для всей стены показывают, что стена из SIP 4,5 дюйма с рейтингом R-14 превосходит стену 2 x 6 дюймов с изоляцией из стекловолокна R-19.

Q: Где я могу узнать больше о конструкционных изоляционных панелях?
A: Посетите Structural Insulated Panel Association (SIPA), и просмотрите публикации в SIPA Online Store . «Строительство из структурных изолированных панелей» Майкла Морли и «Руководство строителя по структурно-изолированным панелям (SIP)» Джо Лстибурека — две популярные книги, содержащие огромное количество информации.

Q: Насколько быстрее я смогу строить из структурных изолированных панелей?
A: Дома SIP возводятся быстрее, чем дома с традиционным каркасом.Согласно исследованию третьей стороны, проведенному R.S. Означает единицу данных о конструкции тростника.

Панели

могут изготавливаться размером 8 на 24 фута, поэтому можно быстро возводить целые стены, сокращая время высыхания. SIP могут поставляться готовыми к установке компонентов здания, когда они прибывают на рабочую площадку, что исключает время, необходимое для выполнения отдельных операций на рабочем месте по обрамлению, изоляции и обшивке стен с рамным каркасом.В панелях могут быть предварительно вырезаны оконные проемы, и, в зависимости от размера, может не потребоваться установка отдельного заголовка. Электрические желоба обычно предусмотрены в сердцевине панелей, поэтому нет необходимости просверливать шпильки для проводки.

Q: Сколько трудозатрат можно сэкономить с помощью структурных изоляционных панелей?
A: Поскольку модули SIP являются заводскими, требуется минимальное количество дополнительных рамок. SIP всегда прямые и правдивые, гораздо меньше обратных вызовов, нет шпилек для отбраковки или необходимости выравнивать стены.SIP также обеспечивают однородную поверхность крепления как для внутренней, так и для внешней отделки.

Q: Сколько денег я могу сэкономить на конструкционных изоляционных панелях?
A: Строители могут сэкономить деньги за счет снижения затрат на строительство и рабочую силу. Превосходные R-значения для всей стены и герметичность здания, обеспечиваемая с помощью SIP, позволяют уменьшить размеры оборудования HVAC и минимизировать количество воздуховодов. Строители также могут значительно сократить объемы вывоза мусора и временного нагрева во время строительства.Домовладельцы, которые включают в себя другие энергоэффективные функции с SIP-конструкцией, могут получить выгоду от энергоэффективности SIP-дома с сокращением затрат на отопление и охлаждение на 50 процентов или более, возможной квалификацией для энергоэффективной ипотеки и более высокой оценочной стоимостью.

Q: Сколько стоят структурные изолированные панели?
A: Информацию о ценах можно получить, связавшись с любым производителем или дилером / дистрибьютором SIPA. Однако цена материала не отражает экономию труда, которую можно получить при строительстве SIP.Исследование, проведенное R.S. Единица средних данных Reed Construction Data показывает, что строительство с использованием SIP может снизить потребность в рабочей силе на 55% по сравнению с обычным деревянным каркасом. Строители также могут рассчитывать на снижение затрат на утилизацию отходов на стройплощадках и экономию на оборудовании HVAC. Энергоэффективные здания SIP требуют более высокой рыночной цены из-за экономии на коммунальных услугах, которую они предлагают покупателям жилья. Если учесть все эти факторы, строительство с использованием SIP зачастую обходится дешевле, чем другие строительные системы.

В: Насколько экологичны структурные изолированные панели?

A: Чрезвычайно! Все об энергоэффективности
Структурные изолированные панели — одна из самых экологически ответственных строительных систем. Оболочка здания из SIP обеспечивает высокий уровень изоляции и является чрезвычайно воздухонепроницаемой, что означает, что количество энергии, используемой для обогрева и охлаждения дома, может быть сокращено до 50 процентов. Энергия, которая питает дома и коммерческие здания, ответственна за большую часть парниковых газов, выбрасываемых в атмосферу.Уменьшая количество энергии, используемой в зданиях, архитекторы, строители и домовладельцы могут внести свой вклад в создание чистой окружающей среды в будущем.

Использование ресурсов
Изоляция, используемая в SIP, представляет собой легкий жесткий пенопласт, на 98% состоящий из воздуха, для производства которого требуется лишь небольшое количество нефти. Пеноизоляция, используемая в сердечниках панелей, производится с использованием вспенивающего агента, не содержащего ХФУ, который не угрожает озоновому слою земли.

Минимизация отходов
Поскольку SIP изготавливаются заранее на заводе, уменьшается количество отходов на стройплощадке, которые необходимо вывозить на свалку.Заводское производство часто выполняется с использованием программного обеспечения для оптимизации, и многие производители перерабатывают заводской лом для производства других пенопластов.

Q: Насколько прочны структурные изолированные панели?
A: Конструктивные характеристики СИП аналогичны характеристикам стальной двутавровой балки. Обшивка OSB действует как полка двутавровой балки, в то время как сердцевина из жесткого пенопласта обеспечивает стенку. Такая конструкция дает СИП преимущество при работе с плоскими сжимающими нагрузками. SIP могут быть разработаны для большинства приложений.

Q: Как поддерживаются структурные изолированные панели? Есть ли в панелях шпильки?
A: Для большинства приложений SIP структурно самодостаточны. Конструктивные характеристики СИП аналогичны характеристикам стальной двутавровой балки. Обшивка OSB действует как полка двутавровой балки, в то время как сердцевина из жесткого пенопласта обеспечивает стенку. Эта конструкция чрезвычайно прочна и исключает необходимость в дополнительном обрамлении. В тех случаях, когда точечная нагрузка от балки или коллектора требует дополнительной опоры, двухмерные шлицы из пиломатериалов или инженерные деревянные шлицы устанавливаются на месте в местах соединений панелей в плоскости.SIP также используются в качестве навесных стен для стальных или деревянных каркасных конструкций.

В крупных коммерческих приложениях SIP могут минимизировать количество необходимой структурной опоры и снизить материальные затраты. В кровельных приложениях SIP полагаются на балки и прогоны для поддержки. SIP могут охватывать большие расстояния, что позволяет использовать минимальное количество структурных опор.

В: Как правильно выбрать размер оборудования HVAC?
A: Высокие изоляционные свойства SIP позволяют использовать меньшее оборудование HVAC.Работая с подрядчиком по ОВК, убедитесь, что его расчеты учитывают точную оценку типично низкого уровня инфильтрации воздуха в доме SIP. Правильный выбор размеров HVAC имеет решающее значение, потому что негабаритная система HVAC не сможет достичь стабильной скорости работы, для которой было разработано оборудование. Оборудование HVAC с коротким циклом будет менее энергоэффективным и потребует большего обслуживания, чем оборудование HVAC надлежащего размера.

В: Насколько важна вентиляция?
A: Здания SIP чрезвычайно воздухонепроницаемы и требуют механической вентиляции.Системы вентиляции обеспечивают поступление свежего воздуха в здание в контролируемых количествах и выводят наружу влажный и затхлый воздух. Ограничивая воздухообмен регулируемыми системами вентиляции, дома SIP позволяют фильтровать весь входящий воздух от аллергенов и осушать, что способствует лучшему качеству воздуха в помещении. Правильная вентиляция важна во всех домах для сохранения качества воздуха в помещении.

В: Требуются ли пароизоляция в конструкционных утепленных панельных зданиях?
A: Воздушные барьеры или пароизоляция не требуются в зданиях из SIP, потому что должным образом герметичные SIP создают воздушный барьер, соответствующий нормам, с рейтингом проницаемости менее 1.0 перм. Кроме того, пенопластовая сердцевина SIP является прочной и непрерывной по всей стене, что устраняет проблемы конвекции и конденсации, которые могут возникнуть в стенках полости.

В: Как структурные изолированные панели улучшают качество воздуха в помещении?
A: Герметичность оболочки здания из SIP предотвращает доступ воздуха внутрь дома за исключением контролируемых количеств. Контролируемая внутренняя среда является одновременно здоровой и комфортной. Влажность в доме SIP легче контролировать, что делает его более комфортным для жителей и менее подверженным росту плесени и пылевым клещам.

В: Как структурные изолированные панели реагируют на огонь?
A: Нормы жилищного строительства требуют, чтобы изоляция из пенопласта была отделена от внутренней части здания материалом, который остается на месте в течение как минимум 15 минут воздействия огня. Структурные изолированные панели, облицованные гипсокартоном толщиной 0,5 дюйма, соответствуют этому требованию. Коммерческим строителям может потребоваться одна часовая огнестойкая стена или крыша, что достигается путем тестирования и внесения в список конкретной стены или крыши в соответствии с ASTM E119 в аккредитованном агентстве по сертификации.

В: Блокируют ли структурные изолированные панели передачу звука?
A: Звукоизоляция стены из SIP зависит от толщины нанесенного гипсокартона, внешней отделки и толщины используемого изоляционного пенопласта. SIP особенно эффективны при блокировании высокочастотного шума, и большинство домовладельцев замечают тихий комфорт дома SIP. Однако низкочастотные звуки не так эффективно подавляются оболочкой здания SIP. Для многоквартирных и коммерческих зданий используется универсальный коэффициент передачи звука (STC) для определения звукового сопротивления стеновых конструкций.Доступны сборки с диапазоном рейтингов STC, включая варианты с рейтингом STC более 50 для стен для вечеринок в многоквартирных домах.

В: Совместимы ли структурные изолированные панели с другими строительными системами?
A: SIP совместимы с другими системами здания. Стеновые панели могут устанавливаться на различные фундаментные материалы, включая заливной бетон, блоки или изолированные бетонные формы. Размеры SIP подходят для габаритных пиломатериалов и полностью совместимы с каркасом из палок.Строители могут выбрать постройку из стен из SIP и обычной стропильной крыши или из каркасных стен и крыши из SIP с небольшими трудностями. SIP также популярны как метод обеспечения хорошо изолированной оболочки здания для деревянных каркасных конструкций.

В: Какие соображения необходимо учитывать при строительстве с использованием структурных изолированных панелей по сравнению с обычным каркасом?
A: Большинство конструкций с SIP очень похожи на обычные конструкции. SIP принимают размерные пиломатериалы и скрепляются между собой скобами, гвоздями или шурупами.Правильная герметизация особенно важна в конструкции SIP. Все стыки необходимо заделать специально разработанной герметизирующей мастикой SIP или пенопластом с низким расширением и / или лентой SIP. Пустоты между панелями и неиспользуемые электрические желоба необходимо заполнить пеной с низким расширением. В дополнение к герметизации, планирование и рассмотрение должны быть применены к погрузочно-разгрузочным работам. Хотя меньше 8 на 4 фута. панели можно установить вручную, больше 8 на 24 фута. Панели требуют использования оборудования для разгрузки и установки.

В: Можно ли изменить структурные изолированные панели на месте?
A: Модификацию на месте можно легко выполнить с помощью нескольких дополнительных инструментов, специфичных для SIP.Панели можно разрезать с помощью балочной пилы или насадки для резки балок на циркулярную пилу. Затем вспененный сердечник можно утопить для шлицев или габаритных пиломатериалов с помощью лопатки из вспененного материала с горячей проволокой или специальной угловой шлифовальной машины для углубления сердечника.

Q: Как монтируются электропроводка и приспособления?
A: Электрические провода протягиваются через предварительно вырезанные каналы внутри сердечника панелей, называемые «загонами». Производители вырезают пазы в процессе производства в соответствии с электрической схемой дома.Затем электрики могут использовать рыболовную ленту, чтобы пропустить провода через пазы панели, не сжимая изоляцию и не просверливая шпильки. Электропроводку можно также провести через кабельные каналы плинтуса и в полости за скошенной прокладкой на соединениях SIP «крыша-стена».

Q: Можно ли установить сантехнику в структурные изолированные панели?
A: Сантехника не должна располагаться в наружных стенах SIP из-за возможности конденсации или замерзания линий подачи в холодном климате.На этапе проектирования всю сантехнику следует перенести на внутренние стены. Если водопровод должен быть расположен на внешней стене, рекомендуется установить выемку на внутренней стороне стены, чтобы скрыть водопровод. Другой вариант — соорудить небольшой участок стены из обычного деревянного каркаса, по которому можно провести сантехнику. Сантехнические проходы, такие как DWV, можно провести через SIP, если они тщательно загерметизированы для предотвращения проникновения воздуха.

В: Как прикрепить сайдинг или другую внешнюю облицовку к структурным изоляционным панелям?
A: Строители должны проконсультироваться с инструкциями производителя сайдинга по установке, чтобы узнать, как прикрепить свой продукт к SIP.Поскольку в SIP используется очень мало массивной древесины, при креплении внешней облицовки часто требуется увеличенный график крепежа. Если производитель сайдинга не предлагает рекомендаций по прикреплению своего продукта к SIP, лицензированный архитектор или инженер может рассчитать подходящую частоту крепления, получив от производителя SIP возможности выдергивания крепежа. Также важно соблюдать надлежащие процедуры управления влажностью при нанесении любого типа облицовки на SIP. Руководство строителя по структурным изоляционным панелям (SIP) содержит подробные сведения о креплении различных типов облицовочных материалов.За исключением металлического и винилового сайдинга, Руководство строителя рекомендует устанавливать все облицовки с дренажным зазором между облицовкой и атмосферостойким барьером в климате, где в среднем выпадает более 20 дюймов осадков.

Q: Можно ли использовать встраиваемые светильники в структурных изоляционных панелях?
A: Встраиваемые светильники никогда не следует встраивать в структурные изолированные панели. Чтобы установить встраиваемые светильники, необходимо соорудить внутренний потолок.

Q: Можно ли прикрепить кухонные шкафы к структурным изоляционным панелям?
A: Рекомендуется, чтобы производитель шкафа предоставил инструкции о том, как прикрепить свой продукт к SIP.Обычно требуется увеличенный график крепежа. Другой вариант — установить позади шкафов фанерные планки, чтобы обеспечить дополнительную прочность крепления. Если производитель шкафа не предлагает рекомендаций по прикреплению своего продукта к SIP, лицензированный архитектор или инженер может рассчитать подходящую частоту крепления, получив данные о возможностях отрыва застежки Extreme.

В: Чувствительны ли структурные изолированные панели к насекомым?
A: Хотя термиты не питаются сердцевинами из пенопласта, были случаи, когда эти насекомые выдавливали сердцевины панелей и использовали их в качестве места для гнездования.Многие производители предлагают SIP с пеной, обработанной боратом, для защиты от термитов. Термитов также можно отпугнуть, используя специально разработанную стальную сетку. Оба этих метода лечения очень эффективны, но они не заменяют тщательную профилактику и уход за термитами, как в случае с любой другой деревянной структурой.

В: Подвержены ли структурные изолированные панели образованию плесени и грибка?
A: Герметичная оболочка здания из SIP является основой успешной стратегии контроля плесени.Чрезвычайно низкий уровень инфильтрации воздуха в зданиях SIP позволяет подавать входящий воздух в контролируемых количествах с помощью оборудования для обработки воздуха. Правильное осушение поступающего воздуха в соответствии со стандартами ASHRAE создаст среду, в которой физически не может расти плесень. Помимо создания воздухонепроницаемой конструкции, SIP являются прочными и не имеют полостей в стене, где может конденсироваться влага и вызывать невидимый рост плесени.

В: А как насчет кровли? Нужно ли вентилировать здание со структурно изолированной панельной крышей?
A: Зона внутри оболочки здания SIP считается кондиционированным пространством и будет вентилироваться системой HVAC здания.Нет необходимости предусматривать вентилируемый чердак под крышей из SIP, так как это может поставить под угрозу кондиционируемое пространство здания. Большинство производителей кровли указывают, как прикрепить свой продукт к SIP.

В: Нужно ли вентилировать здание со структурно изолированной панельной крышей?
A: Зона внутри оболочки здания SIP считается кондиционированным пространством и будет вентилироваться системой HVAC здания. Нет необходимости предусматривать вентилируемый чердак под крышей из SIP, так как это может поставить под угрозу кондиционируемое пространство здания.Исследования, проведенные Building Science Corporation на тестовых домах в жарком климате, показывают, что включение чердака в кондиционируемое пространство позволило обеспечить более энергоэффективное кондиционирование помещения и снизить вероятность проблем, связанных с влажностью. Некоторые специалисты по строительной науке, такие как директор Building Science Corporation Джо Лстибурек, выступали за вентиляцию крыши, создавая воздушное пространство между панелями крыши SIP и кровельным материалом (известное как «холодная крыша»). Эта практика не является требованием для зданий из SIP, а является дополнительной мерой для повышения долговечности и влагостойкости здания.

Что такое структурная изоляционная панель?

Что такое SIP? Структурные изолированные панели, известные как SIP, не являются новой идеей. Вся концепция фактически началась в 1937 году, когда Лесная служба США начала работу по сохранению наших лесов. Строительная промышленность начала смотреть на панели с пенопластом в 1970-х годах с новым интересом, и с тех пор она превратилась в энергоэффективный и экономичный метод, который с каждым годом становится все более распространенным вариантом.

• Что такое SIP? Строительные системы

SIPs используются для строительства легких коммерческих и жилых зданий.Панели собраны с изоляционным пенопластом, окруженным конструкционными плитами. Пенопласт может быть из жесткого пенополиуретана, пенополистирола или экструдированного полистирола. Облицовка может быть изготовлена ​​из ориентированно-стружечной плиты, алюминия, стали, цементной плиты, фанеры или фанеры, подвергнутой обработке давлением.

Различные типы материалов, используемых при производстве этих панелей, являются неотъемлемой частью конечного применения системы. Например, фанера, обработанная давлением, используется для фундаментов под землей. Металлические SIP обычно используются для холодильных складов или складских помещений с контролируемой окружающей средой.

Производители этой продукции могут изготовить нестандартные конструкции для любых строительных требований, включая дома с деревянным каркасом. Такая гибкость позволяет осуществлять эффективное строительство с минимальными трудозатратами и максимальной энергоэффективностью. Это распространяется от материального производства до завершенного здания.

•

Экологичное строительство с SIP

При правильной конструкции конструкция, построенная из SIP, чрезвычайно хорошо изолирована и воздухонепроницаема. Герметичные здания потребляют меньше энергии для управления микроклиматом, поэтому здание из SIP является экономически эффективным методом уменьшения воздействия на окружающую среду.

Экологически ответственные строители используют конструкции из SIP-панелей как средство не только для снижения затрат на электроэнергию для обслуживания здания, но и для уменьшения проникновения загрязняющих веществ и токсинов. Загрязняющие вещества, такие как плесень, пыльца и радон, могут быть сведены к минимуму с помощью герметичной конструкции и надлежащих систем вентиляции. Внутренняя среда для медицинских учреждений, школ и домов — важная проблема, которая эффективно решается с помощью строительных технологий SIP.

•

Энергоэффективность структурных изолированных панелей Здания

SIP могут помочь значительно сократить годовые затраты на контроль климата.В общем, SIP имеют гораздо большее значение R для всей стены, чем сопоставимые каркасные стены.
Однако для этого требуется, чтобы конструкция соответствовала отраслевым стандартам. Любые пустоты должны быть заполнены, чтобы обеспечить надлежащую изоляцию. Необходимо использовать подходящие клеи и герметики, чтобы предотвратить попадание воздуха и влаги в здание.

•

Стоимость строительства и структурных изоляционных панелей

Если учесть все факторы, затраты на строительство деревянного каркаса и строительство с использованием SIP очень похожи.

Так как строительство SIP занимает меньше времени на месте строительства, появляется экономия на трудозатратах. Когда элементы надлежащего размера готовы и ожидают установки на место, работа выполняется в определенные этапы. Тратя мало времени или материалов, панели конструируются специально для каждого здания. Модификации отдельных панелей на месте минимальны.

Увеличенная экономия достигается за счет меньших систем отопления и охлаждения благодаря улучшенной изоляции и воздухонепроницаемости здания SIP.

Технология структурных изолированных панелей была разработана, чтобы сделать их экономически выгодной альтернативой для средней строительной компании и домовладельца. Строительные системы SIP важны, поскольку мы ищем способы контролировать постоянно растущие затраты на электроэнергию и пытаемся стать более экологически ответственными.

Хотите знать, как провести электрические провода через панель SIP, тогда ознакомьтесь с нашей статьей — Прокладка проводов в SIP — Проблемы домовладельца.

Пять ключевых советов по созданию с SIP

Рекомендации, которые должны изучить даже опытные пользователи SIP

Структурные изолированные панели или SIP привлекают внимание строителей и заказчиков, заинтересованных в создании высокоэффективных ограждающих конструкций в коммерческих, промышленных и институциональных проектах.

Здание со структурными изоляционными панелями (SIP), хотя и простое и эффективное, требует некоторого обучения. В частности, в связи с повышенным вниманием к экологичному строительству и энергоэффективным домам возрастает спрос на продукцию, обеспечивающую высокоэффективную оболочку здания. Это также увеличивает вероятность того, что строителям и подрядчикам будет предложено работать с SIP.

Если вы или ваш разработчик впервые используете SIP, есть несколько ключей к успеху:

One: Предварительный план!

Правильное планирование имеет важное значение, когда речь идет о SIP.Мы производим панели Enercept по спецификации заказчика. Тщательно продумав и указав, где необходимы электрические направляющие, защитные панели и грубые отверстия, снизится вероятность недопонимания, сэкономив время и деньги, необходимые для дорогостоящих модификаций.

Также подумайте о том, как вы будете обрабатывать SIP. Потребуется ли специальное оборудование? Как вы планируете снять панели с грузовика? Не забудьте соответствующим образом спланировать рабочую силу и оборудование.

Кроме того, если проект включает в себя большие панели, для их установки может потребоваться кран, вилочный погрузчик или телескопический погрузчик.Заблаговременная установка такого оборудования и его доступность при необходимости поможет максимально упростить процесс установки.

Два: Будьте осторожны при хранении и организации панелей

Обязательно защитите свои SIP. Храните их на ровном месте на высоте не менее трех дюймов от земли. Также рекомендуется защитить их от атмосферных воздействий воздухопроницаемым брезентом.

Эффективная постановка или организация панелей также полезны.Например, держите панели основного пола отдельно от панелей второго этажа и крыши. Панели Enercept четко пронумерованы, и их последовательная сортировка помогает при установке.

Три: Набор и пломба.

Убедитесь, что панели установлены в правильном порядке — начните с углов и впадин, затем двигайтесь наружу. Важно правильно закрепить панели во время установки и убедиться, что в области плиты нет мусора. Фундаменты должны быть ровными и квадратными, чтобы поддерживать стены из СИП.SIP-панели Enercept отличаются уникальной системой соединений со слегка закругленными краями для облегчения установки. Полное руководство по строительству подробно описывает процесс установки; внимательно прочтите это перед тем, как приступить к установке панелей.

После установки убедитесь, что все стыки панелей и любые пустоты заделаны. Надлежащая герметизация имеет первостепенное значение для целостности высококачественной оболочки здания, поскольку она сводит к минимуму утечку воздуха. Это также помогает сохранить долговечность здания.

Панели Enercept поставляются с необходимым количеством герметика и ленты для выполнения этой задачи.Используйте герметик на соединениях пена с пеной, пена с деревом и дерево с деревом. (В холодных странах также рекомендуется хранить герметик и шовную ленту в теплом месте для простоты использования и эффективности.)

Четыре: Предотвратить проникновение воды.

После того, как панели будут установлены и запломбированы, вы захотите предотвратить ухудшение влажности. Панели Enercept поставляются с достаточным количеством пленки DuPont Tyvek House Wrap для обертывания внешней стороны собранных панелей. Следуйте инструкциям, прилагаемым к домашнему обертыванию.

Также не допускайте попадания влаги вокруг окон. Со временем они имеют тенденцию протекать немного воды, чтобы предотвратить это, используя мигание вокруг них, чтобы направить воду от конструкции стены.

Пять: Найдите и установите соответствующую систему HVAC.

Одним из основных преимуществ конструкции СИП являются высокие изоляционные и воздухонепроницаемые качества, но их часто недооценивают. Оба качества (наряду с размером и ориентацией конструкции, характеристиками окон и дверей, расположением воздуховодов и каминов) играют ключевую роль в выборе подходящей системы отопления, вентиляции и кондиционирования воздуха.Непрерывная изоляция и плотно закрытая оболочка здания означают, что меньшее оборудование HVAC будет эффективно нагревать и охлаждать конструкцию. Убедитесь, что ваш подрядчик по ОВК принимает во внимание более низкие уровни проникновения воздуха. В противном случае система может стать слишком большой, что может стать проблемой. Недостаточно используемая система HVAC испытывает трудности с достижением стабильной скорости работы, что приводит к ее короткому циклу, который менее энергоэффективен и, вероятно, потребует большего обслуживания.

Даже если вы или ваш подрядчик впервые столкнулись с SIP, он может оказаться отличным. Просто спланируйте и тщательно продумайте детали.

Системы структурных изолированных панелей (SIPS)

SIPS — это современная альтернатива традиционным деревянным каркасным конструкциям и функция структурного элемента для стен, крыш и подвесных полов. Они состоят из двух внешних слоев ориентированно-стружечных плит (OSB), зажатых вокруг сердцевины из пенополистирола (EPS). Система обеспечивает множество конструктивных и дизайнерских преимуществ, таких как исключительная экологичность, звуко- и теплоизоляция, огнестойкость и устойчивость к термитам, а также эффективная процедура строительства.

С растущим акцентом в жилищном и архитектурном строительстве на альтернативных экологически чистых, универсальных и экономичных строительных материалах, одним из таких примеров являются системы структурных изолированных панелей (SIPS). Состоит из двух деревянных панелей из ориентированно-стружечной плиты (OSB) и внутреннего слоя из пенополистирола (EPS), благоприятные изоляционные и акустические свойства материала в сочетании с быстрой конструкцией и адаптируемостью к месту делают SIPS привлекательной альтернативой стандартным деревянным каркасным стенам. а также для использования на крышах и полах.

При производстве ориентированно-стружечных плит (OSB) можно использовать 85-90% бревна. По сравнению с обычным фрезерованием, при котором извлечение обычно составляет 50-70%, в плите используется древесина, которая в противном случае была бы выброшена.

Сочетание двух слоев ударопрочной и высокопрочной OSB с толстым изоляционным слоем из пенополистирола (EPS) делает SIP прочными, быстро монтируемыми и хорошо подходящими для жилищного строительства. Панели устойчивы к термитам и превосходят конструкции с деревянными стойками и металлическим каркасом как по акустическим, так и по тепловым характеристикам.Огнестойкость от 60/60/60 до 90/90/90 может быть достигнута при установке с соответствующей облицовкой.

SIP могут использоваться вместо деревянных каркасных стен, крыш и подвесных полов. Панели, как правило, предварительно изготовлены, что позволяет значительно сократить время строительства на месте и минимизировать количество отходов. При использовании в стенах панели обычно имеют полную высоту и соединяются бок о бок с помощью сдвоенных шпилек или SIP-шлицев. Двойные шпильки обычно используются там, где требуется дополнительная прочность.

Способы крепления других деревянных элементов к SIP аналогичны по своей природе стандартным деревянным конструкциям, что делает SIPS естественной альтернативой для проектировщиков конструкций. Панели обладают достаточной прочностью, чтобы их можно было использовать в качестве подпорных стен. Однако для более прочного крепления стен могут потребоваться некоторые дополнительные крепления или стойки. Доступны панели различной толщины, при этом дизайн и технические характеристики панелей в значительной степени зависят от проектных таблиц, предоставленных производителем. Австралийские поставщики должны гарантировать, что их продукты SIP соответствуют австралийским стандартам тестирования и требованиям кодекса.

Стандартные внутренние профили SIP позволяют с легкостью прокладывать электрические сети через изолированные панели. Поскольку облицовка панелей OSB является несущей по всей длине, важно, чтобы панели не разрезались без инженерного проектирования.

Комбинированные преимущества: когда SIP — правильный выбор?

Архитектор

Дэвид Барр говорит, что ориентированная стружечная плита, облицованная SIP, создала теплое текстурное пространство для этого дополнения к дому эпохи Федерации в Перте.Изображение: Nic Montagu

Многие домохозяйства теперь учитывают время строительства и ожидаемые счета за электроэнергию в своей проектной прибыли. Могут ли структурные изолированные панели стать ответом на их снижение?

Поскольку рентабельные, ресурсоэффективные и экологичные конструкции становятся все более приоритетными, структурные изолированные панели (SIP) представляют собой прочную, эффективную и легкую сборную альтернативу для стен, крыш и полов. Композитный строительный материал с высокими эксплуатационными характеристиками представляет собой несущую конструктивную систему, состоящую из пенополистирола (EPS), изоляционного пенопласта, зажатого между двумя внешними инженерными обшивками, обычно ориентированно-стружечной плитой (OSB), но которая также может быть оксидом магния, фанерой, листом. металл или фиброцемент.

Предлагая материальную и конструктивную эффективность, SIP рекламируются за достижение экономии времени и денег, а также за создание герметичного и энергоэффективного результата. Но соответствуют ли они шумихе?

Расходы и строительство

Хотя SIP может иметь более высокую первоначальную стоимость, чем традиционный каркас, сборная система эффективно устраняет необходимость в нескольких строительных материалах и позволяет сократить время строительства на месте. Возведение здания за меньшее время должно снизить затраты на рабочую силу, но в настоящее время количество подрядчиков, имеющих опыт использования SIP, ограничено, что, следовательно, может повлиять на ценообразование.

«Судя по нашему опыту, это жизнеспособная строительная техника для любого нового проекта, но недостаток опыта в строительстве в настоящее время сдерживает ее», — говорит архитектор Кирон Гайт. Он использовал SIP для пристройки жилого дома и говорит, что указанная экономия колеблется от 0 до 20 000 долларов из-за того, что подрядчики не знакомы с продуктом. Однако использование SIP позволило в конечном итоге сэкономить до четырех недель ожидаемого времени строительства.
Макс Капокаччо из MC Architecture Studio на сегодняшний день использовал SIP в четырех завершенных домах и говорит, что экономия средств достижима, хотя и не всегда достигается, и подчеркивает, что очень важно иметь команду, знакомую с продуктом.«Мы поняли, что очень важно, чтобы команда хорошо работала вместе от проектирования до строительства. При хорошей координации строительство с использованием SIP может быть очень эффективным с точки зрения управления временем и расходами », — говорит Макс. Он добавляет, что основная проблема заключается в том, чтобы уменьшить воздействие погодных условий во время строительства, поскольку влага может вызвать повреждение.

В этом доме в складском стиле в Крайстчерче, созданном MC Architecture Studio, для стен используются SIP в сочетании с материалами, полученными из заводского здания, существовавшего на этом месте до недавнего землетрясения.Изображение: Мик Стивенсон

Архитектура и дизайн

Модули SIP

имеют модульную структуру, и, хотя их можно изготавливать для соответствия широкому спектру конструкций зданий, лучше всего работать со стандартизованной системой, чтобы воспользоваться ее эффективностью.

Оставление SIP незащищенными может способствовать экономии, поскольку исключает такие профессии, как покраска, однако эстетика облицовки может быть решающим фактором. Архитектор Дэвид Барр создал теплое текстурное пространство с использованием OSB SIP для расширения, в котором заказчик хотел исследовать его материальность.«Если материал должен оставаться сырым, важно убедиться, что строительная бригада понимает цель окончательной отделки, чтобы она была закончена аккуратно и с осторожностью», — советует он. Напротив, панели SIP покрыты Max’s Kingswood House, создавая белый фон для открытых деревянных полов, потолка и стропильных ферм, которые наполняют пространство теплом и текстурой.

В этом проекте Gillian Manning Architecture (недалеко от Бахус Марш, Виктория, показан здесь во время строительства) используются SIP, состоящие из двух кусков ориентированно-стружечных плит (OSB) с изоляцией из полистирола между ними.SIP рассматривались как назначенный субподряд, и дом выставлялся на торги по традиции, хотя этот процесс занял немного больше времени, чем обычно, из-за опасений по поводу строительных торгов из-за использования материала. Компания Mark Lane Quality Builders с радостью приняла эту работу и обнаружила, что они увеличили скорость строительства с перекрытия и чернового пола до «замков». Изображение: Хилари Брэдфорд

Устойчивое развитие и энергоэффективность

Преимущества SIP в плане устойчивости и энергоэффективности часто являются ключевыми факторами их использования.Предварительное изготовление означает сокращение отходов и достижение высокого уровня герметичности. «Уменьшение теплового моста и высокое значение R — основные аспекты, которые необходимо учитывать», — говорит Макс; оба способствуют снижению теплопередачи.

Макс, Дэвид и Кирон выражают положительные отзывы клиентов о тепловых характеристиках SIP. Поскольку в их домах зимой теплее, а летом прохладнее, искусственное отопление сокращается, и нет необходимости в кондиционировании воздуха. «Отзывы наших клиентов говорят о том, что они чувствуют себя защищенными», — говорит Кирон.Однако остаются вопросы по утилизации в конце срока службы.

На сегодняшний день

MC Architecture Studio в Новой Зеландии использовала SIP для четырех проектов, в том числе для дома Black Door, где они используются для стен и крыши. Изображение: Мик Стивенсон

Здоровье и безопасность

SIP проходят испытания на огнестойкость благодаря своей конструкции, так как кожух защищает активную зону в течение определенного периода времени, но рекомендуется поговорить с производителями относительно соответствия BAL для конкретного продукта.Огнестойкий гипсокартон можно использовать для повышения требуемой огнестойкости.

SIP, в которых используется EPS, являются нетоксичным строительным материалом, так как их кожа не содержит формальдегида. Герметичность, которую легче достичь с помощью SIP, также может снизить потребность в искусственном обогреве и охлаждении и способствовать улучшению качества воздуха в помещении — больше никакой пыли! Однако воздухонепроницаемым зданиям может потребоваться хорошая механическая вентиляция и контроль влажности, особенно если используются материалы с непроницаемой оболочкой.

Итак, SIP — правильный выбор для вашего дома?

Требуется время, чтобы новые материалы были освоены в проектной и строительной отраслях, а строителям необходимо приобрести опыт работы с изделиями и методами строительства. В то время как SIP все чаще используются в качестве строительного материала, поиск строителя, которому удобно использовать SIP, поможет вам максимизировать их материальную, конструктивную и экономическую эффективность.

SIPS объяснено | Теплоизоляция

Объяснение SIPS

Структурно изолированные панели

(SIPS) — это передовой метод строительства, обеспечивающий превосходные тепловые характеристики, легкую конструктивную прочность, а также преимущества по экономии времени и средств по сравнению с традиционными методами или системами строительства.SIP-панели используются в полах, стенах и крышах жилых, коммерческих и образовательных объектов, обеспечивая экологически чистые и энергоэффективные здания.

Основные преимущества SIP:

Отличные тепловые характеристики

Структурно изолированные панели

SBS обеспечивают превосходные тепловые характеристики, которые прослужат весь срок службы здания. Это связано с твердой сердцевиной из полиуретановой (PUR) изоляции по всей конструкции, которая обеспечивает равномерный обогрев здания, отсутствие холодных точек и сокращение расходов на отопление.

Стены и крыша с низким коэффициентом теплопередачи

Структурно изолированные панели

SBS обладают чрезвычайно высокими теплоизоляционными характеристиками, полиуретановая (PUR) сердцевина жесткой изоляции, а OSB / 3 достигает значений U от 0,10 Вт на квадратный метр Кельвина (Вт / м² · К) или выше, что дает значительную экономию на вашем предприятии. годовые затраты на отопление.

Интегральная изоляция

Изоляция является неотъемлемой частью строительной системы SBS SIP и, следовательно, устраняет необходимость и затраты на изоляцию полости.

Жилое пространство на крыше

Строительные системы

SBS SIP не требуют кровельных ферм, обеспечивая дополнительное жилое пространство на крыше.

Дополнительная площадь

Структурно изолированные панели

SBS создают больше внутреннего пространства пола при тех же внешних размерах по сравнению с каменной кладкой. Это связано с тем, что конструкция SIP обеспечивает отличную прочность и изоляцию при меньшем сечении стены.

Экологическая устойчивость

Дом SBS экологически безопасен по нескольким причинам. Структурно изолированные панели SBS изготавливаются из древесины, которую выращивают на управляемых плантациях. Древесина считается экологически чистым строительным материалом, потому что деревья производят кислород и удаляют углекислый газ из нашей атмосферы, а древесина является единственным действительно возобновляемым строительным материалом.

Полиуретановая (PUR) сердцевина изоляции в панелях с структурной изоляцией SBS не содержит CFC / HCFC с нулевым озоноразрушающим потенциалом и имеет низкий потенциал глобального потепления (GWP).

Низкие отходы

Структурно изолированные панели

SBS предварительно спроектированы в заводских условиях, что приводит к меньшему количеству дефектов и потерь в процессе производства и строительства.

Метод быстрого строительства

При использовании структурно-изолированных панелей SBS время строительства на месте обычно может быть сокращено до трех раз.

Улучшенное планирование и управление программами

Внешнее и внутреннее сопровождение сделок может начать работу раньше, поскольку система строительства SBS SIP, обернутая дышащей мембраной, предлагает водонепроницаемую оболочку, помогающую вам быстрее завершить ваш проект.

С помощью строительной системы SBS SIP легче прогнозировать время завершения проекта, так как система относительно проста в установке и не требует мокрых торгов или укладки кирпича.

Гибкость дизайна

Используя собственное специализированное программное обеспечение 3D CAD, структурные изолированные панели SBS могут быть спроектированы для использования в самых разных строительных областях.

Надежный и прочный на ощупь

Дом SBS SIP выглядит прочным и солидным по сравнению с другими деревянными каркасными системами. Это достигается за счет прочной конструкции сердечника и крепления гипсокартона непосредственно к внутренней стороне SIP-панели.

Воздухонепроницаемость

Плохая герметичность — основная причина потери тепла. Дом SBS обеспечивает контролируемую внутреннюю среду благодаря превосходной герметичности системы. Это улучшается за счет использования системы механической вентиляции с рекуперацией тепла (MVHR) или аналогичной.

Ограниченное перекрытие холода

Структурно изолированные панели

SBS соединяются с помощью изолированного шлицевого соединения SIP, обеспечивающего сплошную полиуретановую (PUR) сердцевину через стены и крышу здания.Это значительно улучшает термический КПД здания по сравнению с деревянными каркасными стойками и изоляцией полости, которая склонна к оседанию и падению строительного раствора в процессе строительства.

Сплошные панели обеспечивают жесткую поверхность для крепления

В большинстве случаев не требуется дополнительных деревянных «башмаков» для облегчения подвешивания радиаторов и кухонных гарнитуров, как это требуется при конструкции деревянного каркаса.

Отличный потенциал перепродажи

Дома

SBS привлекательны для будущих покупателей и жильцов из-за недорогих эксплуатационных расходов на структуру SIP и многих других преимуществ, которые предоставляет дом SIP.

Кодекс экологически безопасного дома

Структурно изолированные панели

SBS вносят свой вклад в Кодекс экологичных домов благодаря отличным тепловым характеристикам, воздухонепроницаемости и ограниченному образованию мостиков холода.

British Board of Agrément (BBA)

Строительная система SBS SIP является сертифицированным продуктом Британского совета по сельскому хозяйству (BBA).
Сертификат Agrément № 06/4312 (PDF)

О Кодексе экологически безопасных домов

Правительство Великобритании ввело Кодекс в качестве добровольного стандарта в 2007 году, дополняя существующую систему сертификатов энергоэффективности для новых домов. С сентября 2010 года все новостройки, как в государственном, так и в частном секторе, обязаны соответствовать Кодексу.

Как это работает

Кодекс присуждает новым домам рейтинг от Уровня 1 до Уровня 6 на основе показателей по девяти из следующих критериев устойчивости:

• Энергия и выбросы CO2.
• Вода h3O и поверхностный сток.
• Материалы — воздействие строительных материалов на окружающую среду.
• Управление стоком поверхностных вод в результате застройки и риска наводнений.
• Отходы — образуются в результате строительства и строительства.
• Загрязнение в результате эксплуатации жилища.
• Здоровье и благополучие — влияние дизайна жилища и внутренней среды на его обитателей.
• Менеджмент — шаги, позволяющие эффективно управлять экологическими воздействиями строительства и эксплуатации дома.
• Экология — влияние жилища на местную экосистему, биоразнообразие и землепользование.

Уровень 1 — это начальный уровень, превышающий строительные нормы, а уровень 6 — самый высокий, что отражает образцовые разработки с точки зрения устойчивости.

График временной шкалы, показывающий требования соответствия на каждый год:

Ожидается, что Строительные нормы и правила, а также минимальный обязательный уровень Кодекса будут продолжать улучшаться до тех пор, пока не будет достигнута цель по «нулевым чистым выбросам CO2» на 2016 год в год.Соответствие вышестоящим уровням Кодекса в настоящее время является добровольным. Однако землевладельцы и агенты уже продают участки с условиями строительства на определенном уровне Кодекса, поскольку это считается коммерчески выгодным. Общая дополнительная стоимость строительства до уровня кода 3 обычно составляет менее 5% от стандартной стоимости строительства.

Структура здания SIP Building System превосходит стандарты кодового уровня 4.

Из чего сделаны СИП-панели?

Конструкционные изоляционные панели СИП предназначены для легких коммерческих и жилых домов.Эти панели имеют изолирующую пенопластовую основу, обычно пенополистирол EPS или полиизоцианурат PIR, и зажаты между двумя структурными поверхностями, такими как ориентированно-стружечная плита OSB. SIP могут быть сконструированы так, чтобы соответствовать большинству конструкций зданий, а строительство с использованием SIP может сэкономить ваше время, снизить общую стоимость проекта и сократить трудозатраты. Кроме того, поскольку отсутствуют зазоры, после установки SIP тепловых мостов очень мало, и здание герметично.

Дорогие ли SIP?

Стоимость строительства со структурными изоляционными панелями СИП обычно примерно равна стоимости строительства с деревянным каркасом.Снижение затрат также связано с сокращением времени строительства (одноэтажный дом можно построить за 5 дней) и меньшими потерями материала при выполнении работ. Другие долгосрочные преимущества включают снижение энергопотребления, упрощение контроля качества воздуха в помещении и контроль влажности.

Pirmax и SIP — это одно и то же?

Изоляция Pirmax (PIR) представляет собой панель из вспененного полиизоцианурата с закрытыми порами, которая имеет легкий вес, упрощает обращение с ней и может быть прикреплена к любому основанию и применению. Доступен в различной толщине и значениях R.

Структурные изоляционные панели SIP состоят из двух внешних слоев ориентированно-стружечных плит (OSB) и имеют внутреннюю изоляционную сердцевину, которая обычно представляет собой изоляционную сердцевину из полиизоцианурата PIR или пенополистирола EPS. Таким образом, изоляция Pirmax представляет собой отдельную изоляционную панель, а SIP — это изоляционная панель с двумя внешними панелями, составляющими структуру.

Применение Pirmax и SIP

Изоляция Pirmax имеет широкий спектр применения и может использоваться как в жилых, так и в коммерческих помещениях.В частности, изоляция Pirmax может использоваться для изоляции крыш, внутренних и внешних стенок, потолков, подпольных поверхностей и каналов для кондиционирования воздуха в коммерческих и жилых помещениях.

Структурные изоляционные панели (СИП) могут использоваться для формирования полов, стен и крыш, поскольку они доступны с различной толщиной изоляции. Это означает, что значение R варьируется в зависимости от толщины и подходит для различных применений в соответствии с вашими тепловыми потребностями. SIP больше всего подходят для жилых домов, однако их также можно использовать в многоквартирных домах и некоторых коммерческих помещениях.Эти панели можно использовать на всех участках дома, включая внешние стены, несущие стены и крыши.
