Слесарный верстак своими руками 300 фото, чертежи, инструкции

верстак слесарный своими руками

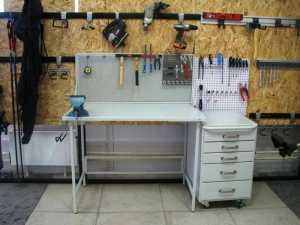

Для работы с металлом необходимо специальное рабочее место, обычный стол или табуретка для этих целей явно не подходят. Конечно, изготовить слесарный верстак своими руками не так просто, но вполне реально. В этой статье как раз приведены примеры самодельных конструкций с пошаговыми фотографиями.



Что собой представляет слесарный верстак? В идеале это металлический каркас с прочной столешницей, ящиками для хранения инструментов и вспомогательным оборудованием, в первую очередь речь идет о тисках, без них сложно проводить какие либо работы. Все это можно сделать самостоятельно, даже тиски, сложнее решить, куда этот верстак поставить, если у вас нет гаража или сарайчика. Впрочем, это уже другой вопрос.


Верстак слесарный с тисками

Хороший пример, как сделать слесарный верстак своими руками из подручных материалов. Автор использовал старый стол и бэушные металлические коробки. Получился неплохой стол, к тому же мобильный, благодаря прикрепленным к нижней раме колесикам.



Понятно, что даже самодельный стол совсем бесплатно не сделаешь, но затраты на металлические заготовки и краску не такие уж большие, если вы посмотрите, сколько стоит заводской верстак.

Источник фото www.instructables.com/id/Super-workbench/?ALLSTEPS

Слесарный верстак своими руками чертежи

Чтобы сделать любую конструкцию, необходимо иметь чертеж, схему, план – что-нибудь, от чего можно отталкиваться в своей работе. Если есть четкая модель, пол дела уже сделано, дальше делать слесарный верстак своими руками будет легче

. Как вам, например, такой вариант?

  • Для жесткости здесь использован стальной уголок толщиной 5 мм с ребром 35 мм.
  • Для столешницы взят 2-х мм стальной лист, закрепленный на 50-ти мм доски.
  • Для полок толстые доски не нужны, можно использовать фанеру толщиной от 10 мм.
  • Также для ящиков и полок достаточно толщины уголка 3 мм, зачем зря железо переводить.

Если планируете стационарную конструкцию, укрепите конструкцию анкерными болтами (для бетонного пола), для деревянного – шурупами. По контуру деревянная столешница с металлическом листом на рабочей поверхности закрывается уголками 20х20. Не забывайте про технику безопасности, пропитайте деревянные детали огнеупорным составом. Полки можно сделать по своему усмотрению, открытыми или закрытыми, с дверцами, конечно, практичней, меньше пыли, к тому же их можно изготовить из фанеры. Здесь на схеме не показано, но вам надо заранее продумать, какое оборудование будете устанавливать на столешнице, чтобы предварительно просверлить крепежные отверстия. Также необходимо рассчитать количество и размер инструментов, возможно есть смысл установить еще специальный стенд с держателями.


Источник фото kak-cdelat.ru/prisposoblenie-i-instrumenti/177-kak-sdelat-slesarnyy-verstak-svoimi-rukami-chertezhi.html

Верстак слесарный двухтумбовый

Стильная конструкция вполне может стать украшением вашей мастерской. Сам проект разработан компанией «Солидпроект», может слышали о такой, в общем солидная организация. Как сделать верстак слесарный двухтумбовый, показано на пошаговых фотографиях.

Чертежа с размерами, к сожалению, нет, ориентируйтесь на высоту 850, длину 2210 глубиной 680. Полок, как видите, много, но они не глубокие. Также предусмотрена горизонтальная полка для пластиковых контейнеров. Инструментальный перфорированный щит с множеством отверстий изготавливается отдельно.

Источник фото ruki-zolotye.ru/sovety-mebelschiku/verstak-v-masterskuyu.html

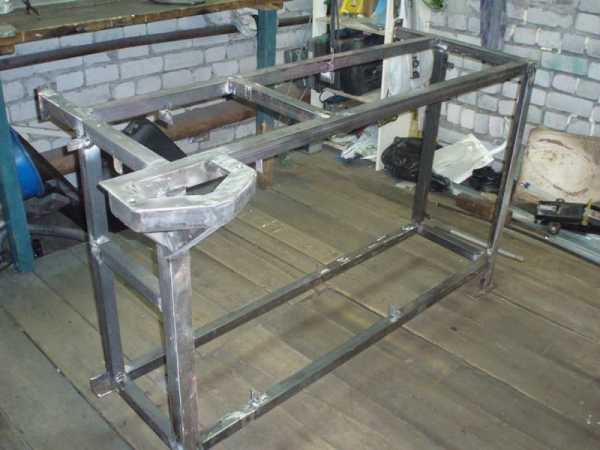

Верстак слесарный своими руками

Мастер класс по изготовлению слесарного верстака своими руками с пошаговыми фотографиями и схемой, где показаны размеры, а также обозначены металлические (синим) и деревянные (желтым) части. Для каркаса использовалась профильная труба 60х40х2, для ребер жесткости уголок 40х40х4, контур столешницы закрыт уголком 50х50х4, сама рабочая поверхность состоит из доски толщиной 5 см, сверху закреплен 2-х миллиметровый металлический лист. Боковые стенки и полки деревянные, изготовлены из досок. Из чего делать ящики, большого значения не имеет, в данном случае они металлические. Чтобы было удобней пользоваться, для ящиков сделаны «салазки».



Для изготовления верстака автор использовал сварку, хотя собрать можно и при помощи болтов. Правда это дольше, сверлить отверстия в металле не легкая работа, тем более что отверстий понадобится очень много, плюс постоянно надо будет точить сверла. В общем, лучше достать сварочный аппарат, так быстрей и надежней. Чтобы придать конструкции дополнительную жесткость, используйте для боковых панелей кронштейны.

Источник фото littlehobby.livejournal.com/14188.html

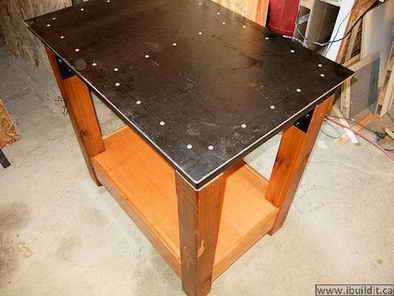

Стол верстак слесарный

Никогда заранее не знаешь, какой работой придется заниматься, в хозяйстве часто приходится что-то чинить или изготавливать.

Поэтому стол верстак слесарный или столярный всегда пригодится. Представленный вариант компактного столика очень удобный в этом плане.

Среднего размера, но места достаточно, чтобы разместить небольшие тиски или другое вспомогательное оборудование. Ножки и нижняя полка сделаны из дерева, верхняя рама и поверхность столешницы металлические. Деревянные детали не такие прочные, как металл, но без них не обойтись, они служат для гашения колебаний, чтобы ваш стол не звенел, как колокол. Важно прочно скрепит деревянные и металлические детали, чтобы не было шата, дерево разбивается очень быстро. Поэтому металлические кронштейны должны иметь достаточную площадь. Металлический лист столешницы закреплен на саморезы, на этот столик пошло тридцать штук. Для того, чтобы стол ровно стоял на шероховатом полу, автор сделал регулировочные ножки, которые идут в нижней части. Эти нивеляторы работают хорошо и их очень легко настроить, чтобы стол ровно стоял на полу.

Источник фото: www.ibuildit.ca/Workshop%20Projects/steel-table-1.html

Слесарный верстак для гаража

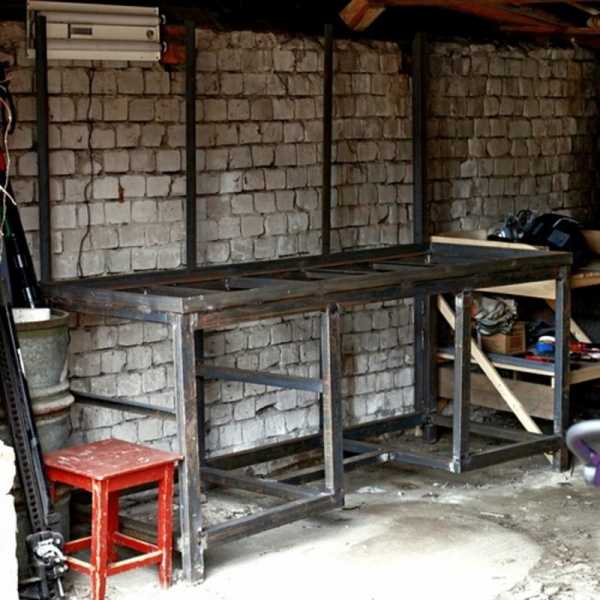

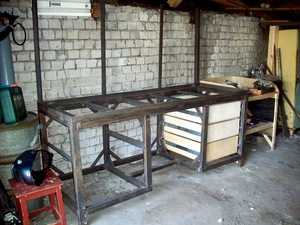

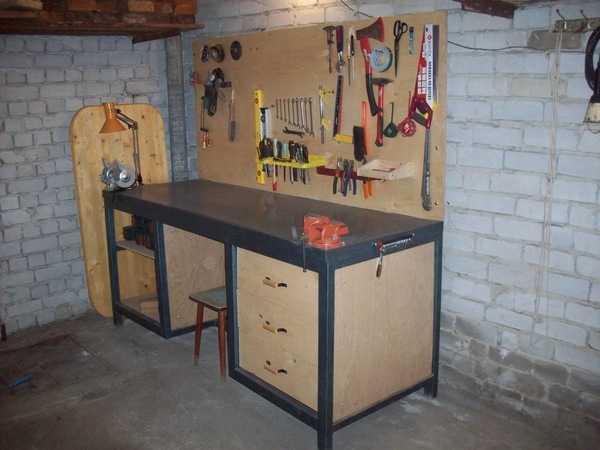

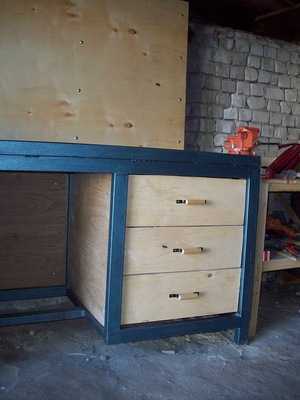

Гараж без верстака, это, конечно, не то. Вот только зачастую элементарно не хватает места чтобы соорудить солидную конструкцию. Автор, который сделал этот слесарный верстак для гаража, нашел простое решение, переделав инструментальную тумбу Vorel.





Кроме тумбы понадобилась еще 12 метров профильной трубы и металлические полосы. Как он эту идею воплотил в жизнь, смотрите на пошаговых фотографиях.

Источник фото www.drive2.ru/c/1329075/

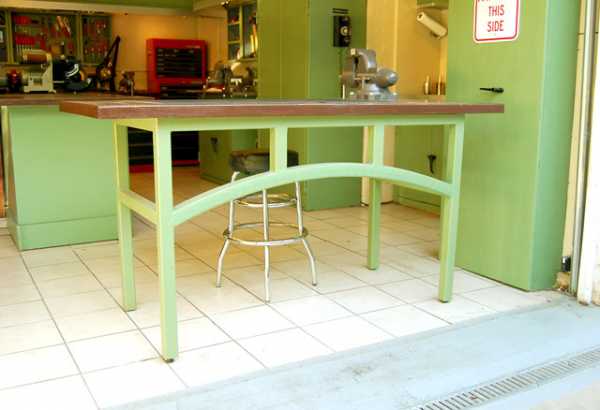

Металлический верстак

Привлекательный стильный столик верстак, такой можно даже в квартире поставить. Фото с англоязычного сайта, сразу видно, что сделано по европейски. Впрочем, для тех, кто ценит стиль и уют, подходящая конструкция. В принципе, обычный металлический стол, только с изогнутой поперечиной, также имеются регулируемые ножки. Картину завершает продуманное освещение и барный стул. Пожалуй, в гараже будет неплохо смотреться, не стыдно и друзей позвать.

Источник фото www.12-gaugegarage.com/blog-5/index.html

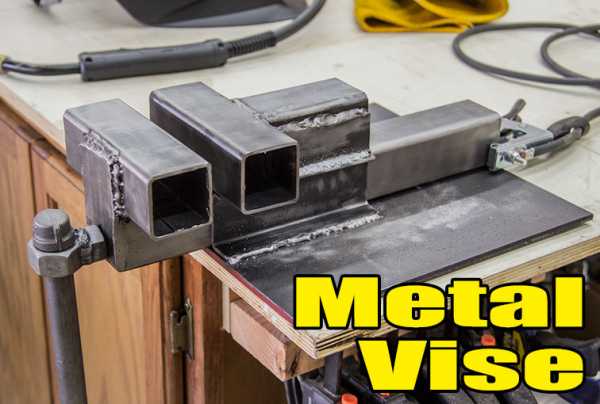

Тиски слесарные своими руками

Без вспомогательных приспособлений любой верстак, это просто стол, пускай и крепкий. Купить, конечно, не проблема что угодно, но можно сделать даже тиски слесарные своими руками

. Конструкция этого приспособления не такая уж сложная. Если у вас есть свой сварочный аппарат и вы умеете с ним обращаться, то с помощью представленных здесь пошаговых фотографий можете изготовить самодельные металлические тиски из квадратных труб. Возможно, не идеальный вариант, но по утверждению автора, свои функции выполняют.

Источник фото jayscustomcreations.com/2015/03/making-a-metal-vise-from-square-tubing/

Как сделать стальные тиски для слесарного верстака

Тиски слесарные изготавливаются из разного материала, чаще всего встречаются чугунные. Они хорошо подходят для различного вида работ и стоят относительно недорого, чугун сам по себе является дешевым материалом, имеет относительно низкую температуру плавления, хорошую текучесть и литейные. Тем не менее, он хрупкий и не столь прочным, как и большинство других железных сплавов, таких как сталь, например. Кроме того, очень трудно эффективно сваривать, так что как правило, тиски из чугуна не долговечны.

Тиски из стали встречаются довольно редко, и цены на них, мягко говоря, кусаются. Поэтому вы можете довольствоваться дешевыми и надеяться, что он не сломаются, или немного утрясти свой бюджет, чтобы купить тиски хорошего качества. Есть еще и третий вариант, сделать стальные тиски своими руками. Представленный автором вариант изготовлен им за один день. Все, что необходимо сделать,  вырезать части и сварить их вместе, даже большая точность здесь не требуется. Затраты небольшие: шпильки, гайки, сварочная проволока и квадратная труба. Независимо от того, насколько вы сэкономили деньги, теперь у вас будут свои металлические тиски, даже если их сломаете, то как как это ваша работа, сможете легко отремонтировать.

Источник фото www.ibuildit.ca/Workshop%20Projects/bench-vise-1.html

Монтаж слесарных тисков на верстак

Закрепить тиски на слесарный верстак, задача вроде не сложная, но есть свои нюансы. Первый шаг, это рассчитать и просверлить отверстия для крепления. Проверти, что они нормально проходят в тисках и столешнице. Для того, чтобы обеспечить некоторую дополнительную защиту от повреждения рабочей поверхности стола, подложите кусок стальной пластины выше и ниже поверхности стол. В данном случае использовалась 75мм оцинкованная сталь, которую разрезают с биметаллической пластинкой до 165мм кв. После того, как все отверстия просверлены ложите верхнюю пластину в нужном положении, и вставляете боковые болты через шайбы, затем затягиваете нижние болты.

Источник фото www.davidfindlay.com.au/mounting-a-vice-to-a-rack-it-work-bench/

Слесарный верстак своими руками 100 фото

www.novamett.ru

Верстак слесарный металлический своими руками

Гараж является не только строением для хранения автомобиля и различной утвари. В нем может производиться ремонт автомобиля и других изделий. В этом случае не обойтись без хорошего слесарного верстака. Его можно собрать своими руками, но важно понимать особенности его конструкции и учитывать ошибки, которые часто допускают при сборке таких конструкций. В статье будет рассказано о требованиях к хорошему верстаку и предоставлена идея для самостоятельной сборки.

Ошибки при сборке

Важно хорошо понимать, чего не стоит делать при проектировании и сборке металлического верстака. Первым делом стоит обратить внимание на место, где будет установлен слесарный верстак. Часто при заливке пола в гараже руководствуются правилом «и так сойдет». Но это приводит к большим перепадам плоскости, что отрицательно сказывается на слесарном верстаке. Например, некоторые мастера, решившие изготовить для себя слесарный верстак на восьми или шести опорах, сталкиваются с тем, что после установки половина опор находится в воздухе, а сам верстак перекидывается из стороны строну.

Работать за таким слесарным верстаком очень неудобно, а мелкие детали постоянно теряются. Выходом из сложившейся ситуации может стать сооружение регулируемых опор. В этом случае в нижнюю часть устанавливаются мощные болты, которые позволят выровнять слесарный верстак в горизонтальном положении. Другим вариантом будет предварительная подготовка поверхности. Для этого убирается часть стяжки, которая уже залита и заливается новая, которая выравнивается четко по горизонту. В этом случае не потребуется изготовление дополнительных деталей для опор слесарного стола.

Другим решением такой ошибки является уменьшение количества опор до 4 штук. В этом случае будет проще добиться правильного положения даже на неровной поверхности. При правильном проектировании и сооружении каркаса не должно возникнуть проблем с устойчивостью всей конструкции. Дополнительно в нижней части слесарного верстака сооружается полочка или несколько полочек для хранения расходников и инструментов. Одна из них должна находиться как можно ближе к поверхности пола. В этом случае тяжелый инструмент, который на ней можно расположить, будет выступать балансиром для всего каркаса.

Нюансы проектирования

Всегда есть возможность избежать сборки слесарного стола своими руками. В этом случае можно купить дешевый ширпотреб или изделие, которое было в употреблении у мастера. Но каждый из этих вариантов имеет свои значительные минусы. В первом случае нет гарантий, что такой слесарный верстак прослужит долго, т. к. дешевые варианты собираются из отходов производства, а не качественного материала. Подержанные изделия могут обладать отличными прочностными характеристиками и иметь привлекательную конструкцию, но не всегда соответствуют конкретным требованиям гаража, где планируется его монтаж. Поэтому лучшим способом будет сборка собственной конструкции по разработанному чертежу.

Есть несколько факторов, которые позволяют собрать максимально удобную конструкцию под свои нужды в слесарных работах. При проектировании важно учитывать:

  • высоту;
  • ширину;
  • глубину;
  • прочность.

Первым и одним из самых важных факторов является правильный подбор высоты для будущей слесарной конструкции. Если верстак получится ниже, чем требуется, тогда будет идти большая нагрузка на спину, т. к. работать придется в согнутом состоянии. При слишком большой высоте слесарного верстака напрягать придется ноги и руки, чтобы дотягиваться до деталей. Идеальным считается вариант, когда столешница находится на уровне пупка. В этом случае предплечья и кисти рук отлично ложатся на плоскость и не приходится напрягать спину.

В отношении ширины слесарного верстака нет строгих правил. Все зависит от того, какие изделия на нем будут размещены. В классическом варианте ширина подбирается под рост человека. В этом случае, стоя посередине, можно будет дотянуться до любой точки верстака. Глубина изделия должна быть такой, чтобы не приходилось наклоняться, чтобы достать предмет, лежащий в глубине. Обычно достаточно 50 или 60 см. Особое внимание стоит уделить прочности конструкции. С этим показателем невозможно перестараться, т. к. на слесарном верстаке приходится работать тяжелыми инструментами и подчас наносить сильные удары по деталям.

Совет! Сооружение верстака для слесарных работ должно вестись только из металла. Деревянные конструкции не способны выдержать требуемой нагрузки, даже если подобрать твердые породы древесины и обшить их металлом.

Изготовление своими руками

За образец для самостоятельного изготовления можно взять стол с двумя боковыми тумбами. Такой стол имеет четыре опоры. На месте одной тумбы можно соорудить полки для легкого доступа, а с другой – установить выдвижные ящики, в которых легко хранить мелочевку. Для реализации всего проекта понадобится такой материал:

  • профильная труба с размером 6×4 см;
  • уголок 5×5 см;
  • листовой металл для столешницы.

Из профильной трубы необходимо заготовить горизонтальные балки. Их понадобится три или четыре штуки. Длина будет зависеть от личных потребностей, но обычно достаточно двух метров. Вертикальные стойки подбираются в согласии с собственным ростом, как было описано выше. Они изготавливаются из той же профилированной трубы, понадобится четыре штуки. Толщина стенки профилированной трубы ложна быть по меньшей мере 2 мм.

Дополнительно подготавливается десять заготовок для каркаса слесарного стола под полочки и выдвижные ящики. Можно руководствоваться размерами, которые приведены выше. Чтобы укрепить конструкцию понадобятся укосины, которые будут фиксироваться в углах. Из купленного уголка подготавливаются вертикальные стойки, на которые будет закреплен стенд для ручного инструмента. Таких стоек понадобится четыре штуки. Их высота обычно составляет 2 метра.

Обратите внимание! Для реализации всего проекта по сооружению верстака потребуется примерно 225 метров квадратной трубы. Уголка для стоек потребуется 8 метров, а шинки с толщиной в 4 мм и шириной в 40 мм, потребуется примерно 10 метров.

Квадратная труба сама по себе не обладает требуемой жесткостью на излом. Именно поэтому по периметру верстака приваривается металлический уголок. Благодаря правильному расположению уголка получается каркас, в который будет просто уложить металлический лист, который будет выступать столешницей. Столешницу верстака необязательно изготавливать из толстого листового металла, т. к. его стоимость может быть довольно высокой. Другим вариантом будет укладка прочных досок, которые накрываются листовым металлом с меньшей толщиной. Такая конструкция лучше поглощает звук при ударах и имеет меньшую отдачу.

Совет! Дополнительно между доской и металлическим листом столешницы слесарного верстака можно уложить слой резины, который будет выступать амортизатором.

Сборка каркаса

Сборка конструкции слесарного верстака не вызывает сложностей, если иметь навык работы со сварочным аппаратом. Благодаря заготовленным деталям все становится просто и понятно. Лучшим решением будет использование полуавтомата, а не дуговой сварки. В этом случае материал прогревается до требуемой температуры и не прогорает от электрода. Швы получаются аккуратными и прочными.

Первым делом понадобиться изготовить прямоугольную основу для конструкции слесарного верстака. Для этого потребуется две заготовки, длина которых равна глубине стола, и две заготовки, длина которых равна ширине верстака. Торцы срезаются болгаркой под угол в 45 градусов, чтобы обеспечить идеальный узел примыкания. Заготовки верстака выкладываются на ровную горизонтальную поверхность. Первоначально их необходимо зафиксировать небольшими прихватками и подровнять, если это необходимо. Далее выполняется наложение полного шва на конструкцию. При этом потребуется сделать провар и с другой стороны.

Следующим шагом является установка четырех стоек слесарного верстака. Они привариваются к подготовленной раме. Их необходимо расположить вертикально. После этого выполняется нижняя обвязка по трем сторонам. На этом же этапе привариваются вертикальные стойки под стенд для инструмента, который будет находиться над слесарным верстаком. Следующим шагом выполняется монтаж рам для ящиков и полочек, как видно на фото выше. При этом между ними закрепляется дополнительная перекладина, но приваривается она со смещением к середине, чтобы было удобно стоять за слесарным верстаком.

Завершающие работы

Когда рама готова, сверху можно наварить уголок для столешницы слесарного верстка. Доска вырезается по полученным размерам и укладывается в пазы. Перед этим ее необходимо обработать антисептиком и антипиренами, чтобы она не возгорелась во время работы на верстаке. Особенно это касается тех случаев, когда на слесарном верстаке производится сварка двух деталей или работа инструментом, от которого летят искры. После укладки доски на верстаке можно разместить металлический лист, как видно на фото. К высоким вертикальным стойкам прикручиваются листы фанеры, в которых сверлятся отверстия для инструмента.

Чтобы инструмент не высыпался по бокам, необходимо зашить стенки, используя фанеру или другой подходящий материал. В тумбочке слева сооружаются держатели для перегородок, которые будут выступать полочками. Справа в верстаке по чертежу планируются ящики, которые можно собрать из доски, которая укладывалась под столешницу верстака.

Металл подвергается коррозионному воздействию от влаги, поэтому поверхность необходимо защитить краской. Перед покраской необходимо зачистить каркас слесарного верстака шлифовальной машинкой и обезжирить. После этого наносится слой грунтовки. После полного высыхания каркас верстака покрывается финишным слоем эмали. Это должна быть краска, которая устойчива к воздействию температур, а также механических воздействий.

Обычно на слесарном верстаке располагаются тиски и небольшая наковальня. Под них можно предусмотреть дополнительное основание. Монтируются такие модули на слесарный верстак слева, чтобы к ним был удобный доступ, и они не мешали при выполнении основной работы. Еще одним важным устройством для слесарного верстака является освещение. Оно должно быть установлено сверху таким образом, чтобы его не перекрывала голова и руки мастера. В качестве источников света для слесарного верстака можно использовать светодиодные прожекторы. Несколько из них устанавливаются стационарно и несколько должны перемещаться по плоскости верстака. В таком случае можно будет подобрать наилучший угол освещения.

Перед тем как приступить к работам на новом слесарном верстаке, его необходимо максимальной нагрузить, чтобы обеспечить устойчивость, как об этом говорилось выше. Некоторые хозяева дополнительно фиксируют опорные ноги к бетонному основанию посредством анкерных болтов. Видео со сборкой другого варианта слесарного стола есть ниже.

Резюме

Как видно, конструкцию слесарного стола можно собрать самостоятельно. Помощь может потребоваться при проведении сварочных работ, т. к. для этого требуются особые умения и навыки. Второй человек может помогать при сборке, когда есть необходимость придерживать свариваемые детали.

Отправить комментарий

2proraba.com

советы по изготовлению металлического самодельного оборудования

Каждый мастер должен иметь собственное рабочее место. Сделать верстак своими руками можно в целях экономии не только денег, но и свободного пространства. Промышленное оборудование имеет стандартные размеры, что может вызвать затруднения с его размещением, а самодельный верстак будет иметь те габариты, которые полностью удовлетворят домашнего мастера.

Особенности конструкции

Если предполагается проводить столярные работы, то можно изготовить своими руками верстак из дерева. В противном случае предпочтение стоит отдать конструкции из металла. Определившись с размерами оборудования, следует обратить внимание на некоторые особенности конструкции:

  • Станину верстака лучше всего изготовить из металлического уголка или трубы квадратного сечения. При этом следует брать сталь толщиной от 3 до 5 мм и шириной 30−50 мм.
  • Конструкция стационарного верстака должна быть сварной, так как болтовые соединения могут не только мешать, но и снизят жесткость.
  • Столешница изготавливается из листа металла и при выборе его толщины необходимо подумать о жесткости, также устранении возможных вибраций.
  • Если часть заготовок будет подвергаться ударной обработке, часть столешницы следует изготовить из металла, толщиной от 15 мм.
  • Форма столешницы может быть любой, но П-образная менее удобна при работе. Если верстак будет оснащаться дополнительным оборудованием, например, для гибки металла, то такие устройства следует размещать на торцах.
  • Ящики, предназначенные для хранения инструмента, заготовок и других предметов, лучше сделать выдвижными, чтобы в них не попадала стружка.
  • Тумбочки не должны занимать все свободное пространство под столом.
  • Поверхность столешницы должна быть ровной без различных углублений и бортиков. Аналогичные требования предъявляются и к покрытию пола.
  • Если на верстаке будет установлено электрическое оборудование, металлические части стола необходимо заземлить. Для создания комфортных условий работы следует подумать о розетках и освещении.

Этап проектирования

Работы по изготовлению слесарного верстака своими руками начинаются с составления его проекта. Существует два пути, по которым может пойти домашний мастер — делать оборудование по месту либо по заранее составленному плану. В первом случае ножки верстака сразу крепятся к полу и к ним привариваются основные элементы конструкции.

Также можно начать изготавливать верстак металлический слесарный своими руками от стены, к которой крепится основной элемент конструкции. Из положительных моментов этого способа стоит отметить возможность быстро вносить изменения конструкцию.

Однако есть и недостаток — отсутствие заранее продуманного плана может стать причиной создания не самой продуманной конструкции.

Второй способ заключается в составлении чертежа будущего верстака и в соответствии с ними осуществляется подбор материалов. В такой ситуации стоимость оборудования может оказаться выше, но при этом конструкция будет хорошо продумана. По какому пути стоит пойти, решает только мастер.

Рекомендации по изготовлению

А сейчас непосредственно о том, как своими руками сделать верстак. Конструкция и размеры выбираются в индивидуальном порядке. При желании можно изготовить даже складный верстак, но в большинстве случаев стоит ограничиться стационарным. Для станины лучше выбрать уголок толщиной в 5 мм, сторона которого имеет ширину 35 мм. Этот материал способен обеспечить достаточную жесткость конструкции.

Столешницу стоит изготовить из досок, а сверху накрыть листовым металлом толщиной в 2 мм. Здесь особое внимание необходимо уделить древесине, которая должна быть хорошо высушена, чтобы в будущем поверхность под металлом не начала искривляться.

Каркас полок и другие не силовые элементы конструкции можно изготовить из уголка 20х20х3 мм. Силовая полка выполняется из древесины толщиной около 20 мм, после чего может быть обшита стальным листом. Для изготовления остальных полок можно использовать фанеру.

Из уголка нарезаются заготовки необходимой длины и затем с помощью сварки соединяются. Опорные пластины, прикрепленные к ножкам, способны сделать конструкцию достаточно устойчивой.

Однако их можно прикрепить к полу, используя анкерные болты или шурупы с шестигранной головкой.

Выбираются крепежные элементы в зависимости от материала пола. Заключительный этап изготовления станины предполагает ее обработку краской.

Для столешницы потребуются следующие материалы:

  • Уголок металлический 20х20 мм.
  • Доска толщиной 50 мм.
  • Стальной лист толщиной в 2 мм.

Перед началом сборки столешницы, деревянные элементы стоит покрыть огнеупорным составом, который способен защитить доски не только от искр, но и жуков-короедов. Когда доски будут плотно уложены, столешница накрывается листом железа и выравнивается.

После этого по контуру верстака укладывается уголок 20х20 и крепится с помощью болтов к основанию. Для удобства работы на оборудовании стоит использовать крепежные элементы с потайными головками.

Для изготовления ящиков листовой металл раскраивается в соответствии с чертежом, и ему придается необходимая форма. После этого конструкцию остается сварить по углам и вставить в направляющие верстака. Когда все работы по его изготовлению будут завершены, можно начать устанавливать дополнительное навесное оборудование.

tokar.guru

как правильно сделать слесарный стол, а также варианты готовых чертежей

Любому сварщику или токарю необходимо рабочее место, где можно осуществлять работы с металлом: обработкой, заточкой, резкой, шлифовкой. Для этих целей нужен слесарный верстак. Главным отличием слесарного верстака от столярного является металлическая поверхность, в то время как поверхность столярного сделана в основном из дерева.

Основные нюансы

Большинство домашних мастеров предпочитают не покупать верстак, а сделать его собственноручно. Во-первых, слесарный металлический верстак своими руками обойдется намного дешевле покупного. Во-вторых, при изготовлении конструкции есть возможность воплотить свои задумки, ну и наконец, если все сделать правильно, то качество самодельного верстака будет в несколько раз лучше, чем у покупного. При помощи незамысловатых манипуляций с металлом, небольшого количества инструмента и навыков сварки и резки может получиться довольно приличный стол.

При изготовлении следует разделить верстак на составляющие ( для более удобной сборки) и учесть немаловажные нюансы:

  • Станина-это поверхность, на которой ведутся все основные работы, поэтому при ее изготовлении необходимо использовать лист толщиной 30 — 40 мм. Сам каркас можно изготовить из квадратной трубы, что повлечет за собой меньше растрат или из уголка, но цена будет немного выше. Все зависит от материала, который имеется в наличии. Что касается длины и ширины, это сугубо индивидуально. Если в помещении, где будет находиться верстак, много места, то будет разумным изготовить его побольше — например, 70 на 200 см.
  • Скреплять комплектующие можно при помощи болтовых соединений или сварных швов. Второй вариант будет предпочтительней, так как болты могут со временем ослабляться, и конструкция будет шаткой. Но если планируется изготовить верстак больших размеров, в этом случае следует прибегнуть к болтовым соединениям.
  • На станине будут крепиться тиса и различный электроинструмент, поэтому необходимо позаботиться о том, чтобы лист был жесткий и не «играл» при ударах молотком.
  • Если верстак будет использоваться в кузнечном деле, небольшой участок стола можно сделать из листа 30 − 40 мм, а для придания дополнительной жесткости укрепить каркас дополнительными перемычками.
  • Форма стола может иметь различные вариации. Все зависит от вида работы и пространства, где будет установлена конструкция.
  • Под самим столом лучше сделать полки для инструмента или для заготовок. Наилучшим вариантом будет изготовление выдвижных ящиков для хранения инструментов и различных комплектующих для работы, но изготовление ящиков — довольно хлопотное дело, и времени уйдет на такой верстак довольно много.
  • Необходимо сделать нишу для ног, иначе во время работы можно получить травму. Нужно помнить, что под верстаком не должно быть острых углов и заусениц. После сварки и резки необходимо зачистить все заусеницы и острые концы.
  • Стены вокруг рабочего места рекомендуется использовать для подвешивания инструмента. Необходимо учесть, чтобы при работе от вибрации не падали отвертки, ключи, молоток и другие приспособления.
  • Верстак нужно обязательно заземлить, иначе в случае утечки напряжения возможно поражение электрическим током.
  • Стоит подумать и об освещении рабочего места, а также о розетках для электроинструмента. По возможности изготовить вытяжку, ограждающую мастера от вредных газов, которые выделяются во время сварки.

Верстак своими руками

Для начала нужно определиться, где будет находиться верстак и к чему можно его закрепить. Если конструкция угловая, то наилучший вариант в этом случае — начать постройку от самих стен, при этом они должны быть крепкими.

Также рекомендуем прочитать:

Этот вариант хорош тем, что поправки в конструкцию возможно вносить по ходу дела, но если мастер неопытный, то лучше воспользоваться другим вариантом . Оптимальное решение — изготовление верстака по готовым чертежам. Конечно, стоимость такого варианта в несколько раз больше, но размеры и материал уже подобраны и указаны в чертеже, что значительно облегчает работу.

Основание выполнено из 35-го уголка с толщиной стенок 5 мм. Из такого материала получается устойчивая конструкция. В качестве рабочей поверхности используется лист толщиной 3 мм, под листом присутствуют доски толщиной 60 мм, что обеспечивает еще большую жесткость конструкции. Обвязку стола можно сделать из более тонкого уголка, так как нагрузка на нее минимальна, а доски можно использовать от 20 мм. Что касается оставшихся полок, то в качестве поддона используется фанера толщина которой колеблется от 10 до 20 мм. Выдвижные ящики делаются из стали 2 мм. Для изготовления слесарного верстака размеры показаны ниже.

Высоту и ширину тискового стола можно изменять и подстраивать под свои нужды. Еще понадобятся следующие материалы:

  • Уголок 35 мм, толщина стенок не меньше 5 мм.
  • Уголок 20 мм для каркаса.
  • Для опорных ножек необходимо изготовить пластины из кусков стального листа для крепления верстака к полу.
  • Фанера.
  • Брус 60 на 40.

После того как каркас будет готов, необходимо провести зачистку металла. Затем, во избежание коррозии металла, конструкцию нужно покрыть грунтовкой по металлу в 2 слоя и после этого приступить к покраске. Деревянные элементы необходимо также прогрунтовать и по возможности обработать лаком. Обработанная таким образом древесина прослужит долго и не станет впитывать в себя влагу и гнить.

Как только доски высохнут, их можно настилать на готовую конструкцию. Желательно просверлить в начале и в конце каждой доски отверстия и с помощью шурупов по металлу прикрепить их к основанию. Лист, который послужит своеобразным щитом от ударов молотком, необходимо настелить на доски и зафиксировать болтами или саморезами к доскам. На все полки нужно уложить листы фанеры и закрепить их любым способом. Следующий шаг — изготовление самих ящиков из листового металла.

После того как лист металла был изготовлен по чертежу, следует загнуть его боковые части и обварить. Должна получиться такая конструкция:

К передней части приварить ручку для вытягивания ящика. Перед установкой нужно прогрунтовать и покрасить так же, как и саму раму. Готовые ящики вставить в верстак.

Нужно заметить, что у этого верстака нет места под ноги. Это, конечно, не совсем удобно, но с другой стороны, инструмента и заготовок можно положить значительно больше. К такому верстаку можно сразу прикрепить тиски, сверлильный станок и другое оборудование.

Слесарный стол

Тем, у кого в распоряжении мало места под верстак, подойдет вариант, который объединяет в себе небольшой слесарный стол с элементами верстака. На таком столе можно разместить самое необходимое слесарное оборудование. Выглядит конструкция следующим образом:

Сделать такой стол в мастерскую можно из уголка 60 х 60 или 70 х 70. Уголки нужно сварить между собой, чтобы получился своеобразный прямоугольник. На низ стола можно положить доски или фанеру, но перед этим необходимо в нижних частях уголка просверлить отверстия для крепления стола к полу.

Конструкцию желательно прогрунтовать и окрасить. Если стол будет стоять в сухом отапливаемом помещении, то для экономии средств можно не обрабатывать поверхность. Для столешницы необходим лист толщиной 6−7 мм, под который следует подстелить доски для гашения вибрации от ударов молотком и работы с электроинструментом. Лист крепится болтами или шурупами по металлу.

Все размеры сугубо индивидуальны и подбираются мастером самостоятельно.

Такая конструкция хороша тем, что занимает мало места, а изготовить ее сможет даже начинающий слесарь.

Конструкция из металла

Этот вариант изготавливается из квадратной трубы и уголка. Каркас изготавливается из квадратной трубы, а уголок придаст конструкции необходимую жесткость и используется для окантовки.

Инструменты для изготовления верстака:

  • Сварочный аппарат.
  • Болгарка с заточными разрезными дисками.
  • Угольники.
  • Рулетка.
  • Фанера, уголок и квадратные трубы.
  • Шурупы и направляющие для ящиков.
  • Саморезы по металлу и анкера.
  • Краска по дереву и по металлу.
  • Стальной лист.

Конструкцию необходимо сварить с тем расчётом, чтобы на его верхнюю поверхность можно было приварить вторую часть из уголков, в которой будут располагаться доски под столешницу.

Теперь можно приступить к изготовлению каркаса из уголков для столешницы. Уголки необходимо распилить на две части, длиной 2000 мм. Также понадобятся два уголка по 750 мм. Все это необходимо сварить так, чтобы в пазы уголка легли доски под столешницу.

Для того чтобы сварить обрешетку для инструмента, понадобится два уголка 2000 мм и 4 уголка по 950 мм. Для усиления каркаса следует закрепить уголки длиной 950 мм в середине и два по бокам. Панель можно приварить к столешнице следующим образом:

Следующим этапом будет усиление конструкции при помощи уголков. Это необходимо выполнить так, как показано на рисунке:

Пришло время для изготовления ящиков из фанеры. Сам процесс простой: фанеру следует нарезать лобзиком на заготовки, а затем скрутить саморезами. Ящики можно расположить с обеих сторон стола, а количество их может быть от двух до трех. К ящикам необходимо прикрепить направляющие, но перед этим с каждого бока следует прикрепить две планки из металла, к которым будут крепиться направляющие.

После того как все комплектующие готовы, можно перейти к укладке досок на верстак. Доска должна быть не тоньше 50 мм и длиной 2190 мм. Если же в хозяйстве длинных досок не найти, то можно обойтись коротышами по 74 см. Перед укладкой следует обработать доски «антикороедом» для продления их срока службы. Конструкцию из металла необходимо прогрунтовать и покрасить. Сверху на доски нужно закрепить стальной лист.

В самом конце устанавливаются ящики, а стенд для инструментов обшивается фанерой.

Последний этап — заземление верстака во избежание поражения электрическим током. Сразу можно закрепить на столешницу тиски, точильный станок и различные устройства. По желанию допускается провести кабели для розеток и дополнительного освещения, что сделает работу еще более комфортной.

Как показала практика, изготовление слесарного верстака — довольно кропотливая задача, несущая за собой финансовые затраты, но от работы на таком столе мастер получит только положительные эмоции. Работать станет намного легче благодаря тому, что все инструменты будут под рукой.

pochini.guru

Как изготовить верстак слесарный металлический своими руками: видео и чертеж

Практически в каждом гараже, мастерской либо частном доме имеется слесарный верстак. На нем ремонтируют или изготавливают различные вещи, еще он выполняет функции стола с полками, в которых удобно хранить инструменты.

Верстак часто оснащают слесарными тисками, и монтируют на него станок для заточки разных приспособлений. При покупке такого рабочего стола в магазине придется потратить много денег, поэтому многие стараются сделать его своими руками.

Что собой представляет верстак для слесарных работ?



На этом рабочем столе мастера осуществляют обработку металлических, деревянных и прочих изделий. Верстак, изготовленный самостоятельно, размещают, как правило, на даче или в гараже. Его оборудуют такими дополнительными приспособлениями, как тиски и упоры. Более того, в нем имеются полочки для хранения документации или инструментов.

Верстак можно соорудить из металла либо дерева. Первый вариант больше подходит для слесарей или автомехаников, а второй — столярам. Такие рабочие конструкции чаще всего делают разборными, чтобы не возникало трудностей при их перемещении и транспортировки.

Применение слесарного верстака



На таком столе выполняют следующие виды работ:

  • доводочные;
  • слесарно-сборочные;
  • регулировочные;
  • монтажные;
  • наладочные;
  • рихтовочные и другие.

Такое оборудование используют не только в помещениях подсобного характера, но и даже на станциях технического обслуживания машин, автосервисах и крупных промышленных предприятиях.

Надежный слесарный стол дополнительно оборудуют осветительными узлами, чтобы обрабатывать и ремонтировать на них различные изделия, тисками и прочими приспособлениями. Верстак предназначается для более эффективного применения рабочего места, поэтому при его создании своими руками принимают во внимание специфику производства и планировку помещений.

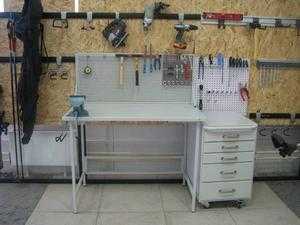

Если не хватает места для установки большого оборудования, следует делать однотумбовый слесарный верстак. Эту конструкция без проблем удастся поставить в малогабаритном гараже и даже на лоджии.

Процесс изготовления металлического верстака

Разработка проекта будущего рабочего стола

Прежде чем приступить к изготовлению данной конструкции в домашних условиях, нужно все хорошо рассчитать и продумать. Если хотите, чтобы во время работы все следовало по составленному плану, тогда сначала сделайте чертеж в удобном масштабе.

Столешницу можно соорудить своими руками из древесины либо листовой стали. Однако деревянную конструкцию придется потом все равно обтягивать металлом. Каркас столярного верстака обычно делают из профильных труб или уголков.

Необходимо сразу продумать способ крепления такого стола к полу. Верстак нужно обязательно обездвижить, чтобы избежать несчастных случаев и травм, для таких целей к ножкам конструкции приваривают пластины с выемками. Через них потом и будет выполняться крепление к напольной поверхности.

В процессе разработки чертежа и проектирования, следует помнить об освещении рабочего места. Необходимо позаботиться, чтобы источник света находился прямо перед человеком. Розетки надо расположить в доступном и удобном месте, так как работа в основном проводится электрическими инструментами.

Составленный чертеж верстака позволяет рассчитать количество требуемого материала, чтобы уменьшить число отходов. Ведь с заранее подготовленным планом не придется бежать в магазин за недостающими материалами. Во время подготовки деталей нужно хорошо обработать острые края и подогнать все размеры. Таким образом, получится сделать прочную и долговечную конструкцию.

Подготовка к сборке слесарного стола

Перед тем как изготовить верстак своими руками, следует еще раз внимательно осмотреть составленный чертеж и удостовериться, что изделие будет полностью удовлетворять всем требованиям. Сначала необходимо нарезать металлические уголки и профильные трубы на детали необходимого размера. Для этого, как правило, применяют болгарку.

Минимальные габариты уголков 40х40 мм. Если используется профиль, тогда выбирать надо изделия с сечением не менее 30х50 мм. Кроме этого, нужно подготовить металлическую полосу, с помощью которой столешницу будут фиксировать к ножкам.

Для создания основного рабочего покрытия лучше всего применять сухие доски. Причем их толщина не должна превышать 50 мм, а ширина — 150 мм. Из этого материала еще можно сделать ниши с инструментами. Доски обязательно перед работой нужно обработать огнезащитным составом, чтобы не допустить их воспламенения.

Древесину еще используют для сооружения полок с ящиками, однако, такие изделия придется обить металлом. Столешницу желательно отделывать оцинкованным листом толщиной около 2 мм. Деревянные борта верстака тоже надо обить металлическими полосками. Они должны соответствовать ширине, длине и размерам стола.

Но наилучшее решение для создания рабочей поверхности — листовая сталь, ведь она не деформируется даже при ударах. Чтобы защитить слесарный верстак от коррозии, металлические части лучше покрыть специальной краской.

Размеры самодельного слесарного стола

Для начала следует продумать, где будут располагаться тиски. Когда мастер левша, то их надо устанавливать с правой стороны, если же праворукий — с противоположной. Помимо всего прочего, на верстаке стоит разместить несколько клиньев для обработки заготовок.

После этого нужно определиться с габаритами слесарного верстака. Чтобы выяснить высоту рабочей поверхности, следует ровно встать, а руки опустить. Ладони должны располагаться параллельно полу. Расстояние от напольной поверхности до рук и будет соответствовать высоте рабочего стола.

Затем переходят к выбору размеров столешницы, а именно ее высоте и ширине. Чем она длиннее, тем удобнее работать на таком верстаке. Вот почему, если помещение и материалы позволяют, то не стоит экономить на этой части конструкции. Поскольку слесарный стол создают чаще всего на одну рабочую зону, столешницу делают не более 1,5 метра длины.

Ширина верстака должна быть такой, что легко можно достать до инструментов, лежащих на противоположном конце от мастера. Ведь постоянно всем телом опираться на рабочую поверхность с гвоздями, инструментами и различными деталями, чтобы дотянуться до отвертки очень опасно. Поэтому ширину стола стоит делать не меньше 50—60 см.

В том случае, если во время работы все время приходится пользоваться лобзиком, необходимо установить на верстаке специальную дощечку. Она должна выходить за край слесарного стола на 20 см. На ней будет удобнее пилить фанеру. Размеры такой дощечки должны составлять в ширину 120 мм, а в длину — 250 мм.

Мастерим слесарный верстак из металла своими руками

Для сборки такого стола понадобятся следующие инструменты:

Все подготовленные для работы материалы желательно еще раз внимательно осмотреть. На них не должно быть никаких дефектов. Затем можно переходить к изготовлению верстака своими руками. Соединение всех элементов конструкции выполняется с помощью сварки. Вспомогательные перемычки стола необходимо фиксировать на высоте 10 см от покрытия пола.

Для сборки каркаса слесарного верстака понадобятся металлические уголки и профильная труба. Следует дополнительно установить распорки между ножками стола для прочности. Вместо них можно установить внизу верстака полочку под краски, лаки или крупногабаритные инструменты. Кроме этого, ножки конструкции лучше закрепить к полу, чтобы он не шатался во время выполнения слесарных работ.

Создание столешницы своими руками

После сборки нижней части конструкции, можно приступать к изготовлению столешницы. Она должна выступать за рамки стола на 15—20 см с каждой стороны для возможности установки тисков. К каркасу верстака нужно приварить металлические полоски для крепления столешницы. На таком этапе надо позаботиться о защитном экране.

В уголках рабочей поверхности заранее стоит проделать отверстия для фиксации досок с металлическим уголком. Столешница к каркасу крепится при помощи саморезов с потайной шайбой.

Все деревянные полки слесарного верстака следует обработать специальным средством для повышения огнестойкости или обить металлом. Когда рабочий стол будет готов, его необходимо покрыть краской для увеличения срока службы. Таким образом, удастся защитить конструкцию от коррозии на протяжении долгого времени.

Монтаж тисков

Слесарный верстак, сделанный своими руками, надо обязательно оборудовать этим приспособлением для закрепления деталей либо заготовок. На столешнице для более удобной работы проделывают несколько отверстий, которые предназначены для вставки клиньев. На них в итоге фиксируют брусья.

Для верстака подойдут следующие виды тисков: стуловые, ручные или с параллельными губками. Приспособления первого типа так называют из-за метода фиксирования к основанию, изготовленному в форме стула. Затем их начали использовать на верстаках. На стуловых тисках выполняют тяжелые и грубые работы с применением ударных нагрузок.

Слесарный инструмент, оснащенный ручным приводом либо параллельными губками, бывает разных видов: неповоротным, поворотным и инструментальным. Чтобы поворотные тиски прослужили дольше, на них принято крепить стальные пластины с сетчатой насечкой к рабочей поверхности губок.

Неповоротные тиски имеют неподвижное основание и губку. Их фиксируют к столешнице верстака с помощью болтов. Для продления срока эксплуатации рабочие части губок в таком приспособлении лучше делать сменными.

Специальные либо универсальные тиски используют для закрепления небольших деталей. Этот слесарный инструмент тоже фиксируют на столешнице верстака болтами. Специальные тиски можно легко поворачивать в горизонтальную или вертикальную сторону, что позволяет зажимать заготовки в любом положении. Приспособление универсального типа обладает существенным минусом — недостаточной жесткостью крепления.

Слесарый верстак своими руками

Виды губок

Такая часть тисков чаще всего делается из твердой стали с насечкой. Губки надежно удерживают изделие в процессе обработки. На них имеются сменные нагубники, созданные из мягкого металла, защищающие поверхность детали от повреждения.

Губки могут быть:

  • С насечками. Они способны жестко зажимать необработанные детали;
  • Гладкие. Такие элементы тисков обеспечивают точное крепление обработанных изделий, не портя их поверхности;
  • Упругие. Эти виды губок создают максимально возможную площадь зажима, равномерно распределяя нагрузку на хрупкие заготовки;
  • Специальные. Подобный вид губок оптимально фиксирует определенные изделия.

Еще данные элементы тисков различаются по степени свободы. Например, стандартные губки расположены всегда параллельно верстаку, поворотные еще могут вращаться в рабочей плоскости. Наклонные изделия поворачиваются лишь в одной плоскости, а глобусные можно наклонять и крутить в любую сторону.

Правила безопасности

Слесарный верстак, изготовленный своими руками, как известно, предназначается для работы с опасными и режущими инструментами. Вот почему при его создании необходимо соблюдать некоторые меры безопасности.

Изготавливая самодельный верстак для использования на балконе или в небольшом гараже, нужно обязательно обеспечить наилучшую устойчивость конструкции. Для этого рабочий стол лучше прикрепить к половому покрытию, чтобы он не шатался во время работ.

Углы столешницы верстака не должны иметь никаких острых выступов и кромок. При монтаже вибрирующего оборудования надо применять специальные резиновые прокладки. Рабочий стол нужно постоянно очищать от масляных пятен и стружки.

Если не совсем уверены, что сможете соорудить слесарный верстак своими руками, то лучше все же купить готовую конструкцию.

instrument.guru

Слесарный верстак своими руками: изготовление, чертежи, модели

Необходимость создания комфортного пространства всегда является актуальной для любого ремесла. Именно поэтому мастера зачастую прибегают к использованию слесарного верстака для организации рабочей зоны. Готовую модель возможно приобрести в многочисленных магазинах. Однако сделанный своими руками верстак будет более удобен в применении, так как мастер сможет самостоятельно продумать детали и особенности имеющегося пространства. К тому же его стоимость будет заметно ниже даже при условии покупки некоторых деталей.

Слесарный верстак своими руками возможно изготовить при наличии отдельного помещения. Для начала нужно продумать и начертить приблизительную схему изделия. Поэтому следует заранее предусмотреть виды работ, которые будут выполняться. Например, обычный столярный стол вполне подойдет для работ с деревом. Однако в случае применения различных видов масел или оборудования, которое может повредить древесину, необходимо создать защиту столешницы более надежным материалом.

Варианты конструкции

На этапе планирования чертеж будущего верстака можно подсмотреть на различных сайтах по продаже подобных изделий. Это поможет быстрее определиться с необходимыми дополнительными приспособлениями и рабочими зонами. Зачастую мастер готов даже приобрести готовое изделие, однако размеры заводских слесарных верстаков не подходят для имеющегося помещения. В этом случае возникает необходимость изготовления по индивидуальным габаритам, что вызывает повышение и так не маленькой стоимости.

Слесарный верстак своими руками может иметь различные чертежи. Во-первых, нужно понимать, какие габариты должен иметь предмет. Это зависит от свободного пространства, но необходимо учитывать удобство при работе. Высота верстака слесарного или столярного должна учитывать рост мастера, который будет на нем работать. Подбирать параметры следует более тщательно, ведь при самостоятельном изготовлении возможно предусмотреть самые незначительные на первый взгляд детали для обеспечения будущего комфорта.

Во-вторых, конструкция верстака должна отвечать требованиям безопасности, то есть иметь необходимую защиту от повреждений. Крышка, изготовленная из дерева, в обязательном порядке покрывается огнеупорной пропиткой для исключения воспламенения и слоем металла для упрочнения и защиты от механических повреждений.

В-третьих, нужно рассмотреть различные особенности, которые повлияют на технические характеристики. Например, практически 80% представленных в интернете моделей слесарных верстаков для самостоятельного изготовления демонстрируют необходимость выполнения станины из металла. Это требует наличие сварочного аппарата и умения с ним обращаться. А если изготовить ножки верстака из дерева, то это не просто облегчит задачу выполнения работы, но и поможет минимизировать вибрации, которые неизбежно возникнут при работе.

И конечно, нужно учесть возможные особенности слесарного верстака при его изготовлении. У некоторого числа мастеров нет возможности закрепить изделие из-за скудного пространства и необходимости постоянного перемещения инструментов. Тогда возможно смастерить слесарный верстак на колесах с защитным экраном своими руками. Это позволит качественно выполнять работы без риска нарушения безопасности при условии мобильности устройства. Схема верстака подобного типа отличается только наличием колесиков достаточной прочности.

Инструменты и материалы

Выбор в пользу того или иного материала должен делаться с учетом возможностей и материалов, то есть быть индивидуальным. Смастерить слесарный верстак из металла можно в случае, если кроме квадратных металлических труб есть сварочный аппарат и навык его использования. Конечно, можно попробовать скрепить конструкцию с помощью болтов, но это приведет к потере величины возможной статической и динамической нагрузки. Если мастера это устраивает, то решение становится очевидным.

Одним из решений является изготовление металлического слесарного верстака из уголка. При выборе материалов определенной толщины и ширины, возможно достижение необходимой прочности даже при условии крепления деталей друг к другу с помощью болтов. Но, как правило, модель не очень удобна из-за невозможности выполнения проема для размещения ног. В случае, если его все-таки сделать, конструкция теряет устойчивость и рассчитанную степень возможной нагрузки.

Выполненный из дерева верстак, безусловно, является наименее затратным вариантом. При его изготовлении подойдут более твердые породы дерева, которые не имеют дефектов в виде трещин или срубов.

Необходимо предусмотреть обработку породы огнеупорными пропитками для исключения возможности самовоспламенения, ведь изделие чаще всего находится в отдельном помещении вне дома.

При этом важно понимать, что обработка необходима даже в случае, если поверхность находится под слоем металла.

Столешница обычно покрыта листом металла толщиной не менее 2 мм для обеспечения нужной степени защиты от повреждений. Но выполнять эту деталь полностью из железа нет необходимости. Кроме дополнительных затрат на материалы, такой выбор ухудшит характеристики слесарной установки, так как при динамических нагрузках возникнет заметная вибрация. Чтобы ее минимизировать, столешницу размещают на деревянной «постели», которая ее поглощает.

При настиле деревянной подложки существует ряд хитростей, которые делают слесарный верстак более устойчивым и удобным. Во-первых, выбор досок лучше сделать в пользу шпунтованных. За счет пазов они хорошо поглощают вибрации и не деформируются в течение долгого времени. Во-вторых, укладку нужно производить не в длину, а в ширину. Большее количество стыков положительно скажется на динамической устойчивости. А их ровная поверхность позволит разместить металлическое покрытие без пустот внутри столешницы.

С учетом выше написанного, можно сделать вывод: сделать верстак слесарный металлический или деревянный — выбор индивидуальный. Зависит он от ряда факторов. Однако если решение о самостоятельной сборке принято, то эта дилемма не является принципиальной, так как любую конструкцию возможно выполнить под практически любые запросы.

Сборка слесарного верстака

Этап сборки включает ряд необходимых действий, особенности которых зависят от выбора материалов. Поэтому нужно рассмотреть детально каждый из вариантов.

Слесарный верстак из уголков

Для достаточно громоздкой модели длиной до 2,5 м и шириной не более 80 см подойдут уголки толщиной от 5 мм и ребром не менее 30 мм. При этом использование уголка 3 мм для меньших габаритов нежелательно из-за низкой устойчивости к нагрузкам. Крепление производится по составленной схеме с помощью болтов. Если слесарный верстак подразумевается стационарным, его заранее прикрепляют к полу с помощью болтов или шурупов.

Для столешницы необходимы лист железа и доски, которые по периметру укрываются уголками для обеспечения безопасности и сохранности. Важно заранее продумать полки для инструментов. Стоит отметить, что в случае варианта из уголков не нужно утяжелять слесарный верстак слишком громоздкими ящиками. Достаточно обычных фанерных досок, а уголок для их крепления можно выбрать толщиной 3 мм. Подобный самодельный слесарный верстак станет незаменимым как в профессиональной мастерской, так и в обычном гараже.

Слесарный верстак из профтрубы

Сварочный верстак рассчитан на высокие нагрузки при выполнении слесарных работ и требует больше времени на изготовление. Прежде чем приступить к монтажу, следует подумать о необходимости его сооружения. Возможно, подойдет облегченный вариант, так как столь серьезных нагрузок просто не возникает. Например, для гаража можно выбрать мобильный слесарный верстак, который можно перемещать. Он не загромоздит все пространство. Еще один вариант — складная модель, которая за счет выдвижных деталей сохранит простор в рабочем помещении.

Если все же есть необходимость и желание сварить слесарный верстак, то можно сразу рассмотреть вариант с дополнительным рабочим экраном. Это позволит увеличить полезное пространство, поможет создать необходимый уровень освещения и позволит обустроить рабочее место таким образом, чтобы весь инвентарь находился в зоне досягаемости. Сварочный верстак своими руками, сделанный с определенной степенью подготовки и знаний, прослужит не одно поколение.

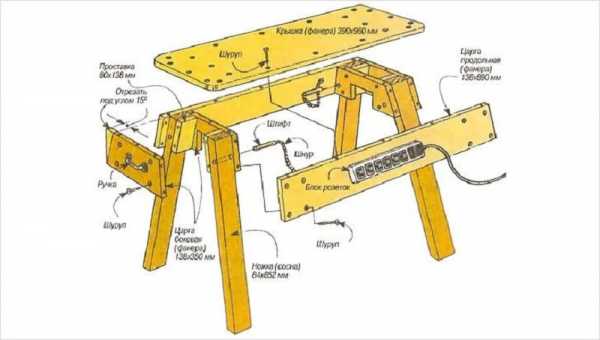

Деревянный слесарный верстак

Облегченная конструкция, которая не уступает по устойчивости и сроку службы. Как сделать ящики из дерева более безопасными? Важно помнить о необходимости обработки всех поверхностей огнеупорной пропиткой, а для потенциально пожароопасных объектов использовать другие места хранения. Деревянные ящики даже в случае необходимой тщательной обработки могут воспламениться — не стоит об этом забывать.

Размещение необходимых инструментов

Нужно заранее продумать не только количество и объем ящиков, но и подумать над размещением стационарных установок. Это могут быть различные электроинструменты. Рассмотрим как закрепить тиски на верстаке в качестве примера, так как они чаще всего оказываются в списке необходимых.

Любой стационарный инструмент закрепляется в углу, чтобы вся нагрузка равномерно распределялась по продольным линиям.

При этом при сборке стоит заранее предусмотреть более частую установку стоек в районе крепления. Для начала вваривается или ввинчивается установочный болт, который должен упираться в основу. После этого тиски закручиваются и делается предварительная разметка. После просверливания отверстий в помеченных местах, инструмент фиксируется окончательно на все четыре болта.

Как видно из описания, сооружение слесарного верстака своими руками потребует времени и определенных знаний. Однако при всей видимой сложности процесса, выбор в пользу готовых моделей скорее всего принесет крупные финансовые затраты при отсутствии должной степени удовлетворения покупкой.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Как сделать слесарный верстак своими руками чертежи

Как сделать слесарный верстак своими руками, чертежи под рукой, необходимый инструмент и материалы имеются, теперь можно спроектировать и изготовить конструкцию для комфортной работы в мастерской, опираясь на предложенный материал.

Начнем с подготовительного этапа, посмотрим на конструкцию в разрезе

• каркас (уголок металлический 35 х 35 х5 (мм)) ГОСТ 8509-93
• стальной лист 1,5 … 2,0 (мм) ГОСТ 19903-74
• элементы каркаса (уголок металлический 20 х 20 х 3(мм))
• обрезная доска (50 х 100 х 700 (мм))
• обрезная доска (20 х 100 х 690 (мм))
• металлический ящик
• фанера (10 х 530 х 680 (мм)) ГОСТ 3916.1-96

Приступаем к изготовлению слесарного верстака своими руками.

КАРКАС

А) металлические уголки 35 х 35 х 5 (мм), размерный ряд в (мм) – (шт): 1710 – 2; 710 – 2; 1700 – 4; 700 – 4; 500 – 4.
Б) металлические уголки 20 х 20 х 3 (мм), размерный ряд в (мм) – (шт): 700 – 12; 690 – 2; 545 – 2.
В) металлические пластины, размерный ряд в (мм) – (шт): 5 х 67 х 67 – 8.

Вырезаем все детали по размерному ряду.
В металлических пластинах (по углам) просверлим четыре сквозных отверстия диаметром восемь миллиметров.
Квадратные металлические пластины, приваренные к уголкам (ножкам), сделают конструкцию верстака более устойчивой, а отверстия в пластинах, позволят закрепить ее к бетонному полу помещения. Дополнительное крепление верстака к полу, придаст неподвижность и хорошую жесткость конструкции, что в свою очередь улучшит рабочие характеристики слесарного верстака, сделанного своими руками.

Сварим каркас, сгладим абразивным кругом сварные швы, покроем каркас защитным лакокрасочным слоем.

СТОЛЕШНИЦА

А) металлические уголки 20 х 20 х 3 (мм), размерный ряд в (мм) – (шт): 1710 – 2; 710 – 2.
Б) листовой металл, размерный ряд в (мм) – (шт): (1,5 … 2,0) х (1704) х (704) – 1.
В) обрезная доска, размерный ряд в (мм) – (шт): 50 х 100 х 700 – 17.

Обработаем обрезные доски огневым и биологическим защитным составом и уложим их в верхнюю рамку каркаса.

Сверху на доски, кладем листовой металл и накрываем его рамкой, сваренной из уголка.
По периметру стола сверлим сквозные отверстия диаметром шесть миллиметров и сжимаем наш «сэндвич» заклепками или винтами с гайками.

ПОЛКИ

Верхнюю – изготовим из обрезных досок, нижние – из фанеры. Весь материал обработаем аналогичным составом.

ВЫДВИЖНОЙ ЯЩИК

Изготовим детали из листового металла толщиной 1,5 … 2,0 (мм) по представленным чертежам.
Внутри ящика можно сделать органайзер для хранения всякой мелочевки.

Теперь мы имеем представление о том, как сделать слесарный верстак своими руками, чертежи в наличие. Осталось только настроиться и приступить к выполнению работ.

В дальнейшем, боковые стенки стола, можно закрыть металлическими пластинами и навесить спереди двери.

Устанавливаем на стол трубогиб для профильной трубы, тиски и различные приспособления. Навешиваем на стены полки.

Все, рабочее место готово. Можно приступать к работе и получать удовольствие.

Заказать чертеж


Поделитесь с друзьями!

kak-cdelat.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
