в чем разница. Основные отличия. Чем отличается винт от болта

Болты и винты являются незаменимыми деталями в соединениях машинных механизмов, необходимыми инструментами в строительстве и производстве мебели. Применяются они для крепежа и соединения различных конструкций. Но в чем же их отличие? Когда следует использовать болт, а когда – винт? Определим, в чем заключается их особенности.

Определение

Болт – это крепежная деталь, применяемая для соединения различных разъемных механизмов машин и строительных сооружений. Он имеет вид стержня, на одном конце которого частично резьба, на другом – четырех- или шестигранная головка. Болты отличаются по конструкции в зависимости от назначения соединения.

Винт – это металлический крепежный инструмент, применяемый для соединения разъемных деталей машин, механизмов и сборки мебели. Он имеет цилиндрическую, иногда коническую форму с винтовыми лопастями. Винты изготавливаются из углеродистой, низколегированной или специальной стали, латуни и других веществ.

Сравнение

Итак, винт от болта отличается способом соединения. Винт и болт используют на разных схемах нагружения. Расчет болта идет на срез (большая нагрузка приходится на место, перпендикулярное соединяемым деталям). Расчет винта идет на нераскрытие стыка (основная нагрузка приходится на место, расположенное вдоль или параллельно оси скрепляемых деталей).

По конструкции винт очень похож на болт. Тем не менее, их основное различие заключается в применении: болт проходит через соединяемые детали насквозь, на него накручивается гайка, а винт при помощи отвертки вкручивается в одну из соединяемых деталей, имеющую резьбу.

Винт можно затянуть либо выкрутить с помощью отвертки или торцевого ключа, вставленного в прорезь его головки. Болт затягивается гаечным ключом или гайкой. Поэтому и головки имеют различные прорези. Болт не может вращаться в результате соединения двух деталей, как некоторые разновидности винтов, используемые в подвижных, перемещающихся машинных механизмах.

Головку винта при вкручивании часто углубляют в соединяемую деталь, при болтовом соединении она остается на поверхности. Само понятие винта, как геометрической фигуры, соответствует слову «резьба». Ради примера можно привести ходовой винт в привычном всем домкрате и токарном станке. Болт же обозначает «стержень». Винты, в отличие от болтов, часто изготавливают очень маленького размера. К примеру, распространены винты для скрепления часового механизма и других микрогабаритных устройств. Болтовое соединение разъединяют путем срезания болта, а винтовое – срезанием резьбы винта.

Выводы сайт

  1. Различие в способе соединения: винтовое и болтовое;
  2. Болтовое соединение осуществляется при помощи гайки, а винтовое – резьбы;
  3. Различны методы закрепления в детали;
  4. Винт может вращаться в некоторых соединениях, болт всегда статичен;
  5. Винт иногда углубляют в деталь, болт нет;
  6. У винта резьба по всей поверхности, у болта – частично;
  7. Винты могут быть мелкими, болты – нет;
  8. Различие в способе разъединения конструкции.

Чем отличается винт от болта?

На самом деле они очень похожи и в некоторых ситуациях вполне могут быть взаимозаменяемы. И то и другое представляет собой стержень с резьбой и головкой, при помощи которой болт или винт закручивается в гайку или в тело детали, при этом болт предназначен для закручивания в гайку (или навинчивания гайки на его резьбу), а винт — для завинчивания во все остальное, где есть соответствующая резьба.

В соответствии с назначением они могут отличаться и внешним видом. У винта резьба нарезана чаще всего по всей его длине, а головка имеет шлиц — прямую или крестообразную прорезь, в которую при завинчивании вставляется отвертка. У болта резьба часто не доходит до головки, а сама головка обычно имеет форму шестигранника для удобства затягивания такого соединения при помощи гаечного ключа.

Впрочем, бывают и винты со специальными, в том числе и шестигранными, головками под различные ключи, и болты с резьбой по всей длине и головками под отвертку или вообще с декоративными, предназначенными для специального инструмента.

Повторяю, такой уж строгой градации здесь нет — для решения конкретной задачи Вы можете использовать болт или винт, в зависимости от того, что из них Вам в данном случае больше подходит.

К этой же категории крепежных изделий относятся еще и шпильки — стержни с резьбой по всей длине или с концов (центральная часть может быть и без резьбы) и, соответственно, вообще без головки. Вообще-то, они предназначены для того, чтобы на оба их конца накручивались гайки, но при острой необходимости, когда под рукой нет ничего другого, такую шпильку можно легко превратить в винт или болт, просто навернув на один ее конец 2 гайки и законтрагаив их.

★★★★★★★★★★

Комментарии

А чтобы винт или болт не откручивался самостоятельно, используется контргайка.

Винт с контрагайкой? Это что-то новое. И куда ее там накручивать? Обычно там, где это нужно (и можно), для фиксации винта используется гровер. Гайка с винтом вообще не используется, только с болтом. Почитайте ответ.

..

Вопрос «Чем отличается болт от винта?»смущает многих инженеров.
А ответ кроется в самой профессиональной подготовке этих инженеров.
По конструции: резьба, головка, шлицы — здесь, как видно, разницы нет и
об этом можно спорить сколь угодно долго. Другое дело — назначение, для которого
применяется крепёж. Из курса сопротивления материалов нам известно, что ВИНТ применяется для крепления
деталей подвергающихся сдвигу относительно друг друга и, поэтому, расчитываются на напряжение
«СИГМА смятия» тела ВИНТА. А БОЛТЫ применяются в том случае, когда необходимо крепление
деталей,испытывающих кроме сдвигающей нагрузки ещё и осевую, поэтому применяется ещё и гайка

с граверной шайбой для предотвращения от откручивания.Поэтому болтовые соединения расчитывают
на «СИГМА смятия» и «СИГМА разрыва» тела БОЛТА.Как мы знаем из жизни винтами соединяются
детали не требующие особых условий соединений, болты применяются для более ответственных
соединений,например для фланцевых соединений труб и других подобных ответственных соединений.

Несомненно, и болт, и винт, являются изделиями, которые незаменимы в таких работах, как скрепление машинных механизмов, сооружение и сборка мебели или скрепление различных конструкций.

Для того чтобы понять в каких случаях следует использовать винт, а в каких болт необходимо понять особенности каждого изделия по отдельности.

Понятие болта

По своей сути болты — это детали для крепежа, применяемые в строительных работах по сооружению различных конструкций и в соединении разъёмных механизмов, находящихся в машинах. Болт представляет собой стержень, одна сторона которого выполнена в виде резьбы, а другая заканчивается головкой, имеющей шести — или четырёхгранный подголовок. В зависимости от предстоящего вида крепления выбирается конструкция и размер изделия.

Определение винта

На самом деле винт не сильно отличается от болта и применяется в тех же машинных соединениях и в конструирование мебели. По форме винты бывают цилиндрические и конические.

Винт также оснащён резьбой, а на конце выполнен в виде обтекаемой головки с лопастями. Изделия чаще всего изготавливаются из различных видов стали или латуни.

Сравнение крепёжных изделий:

Чем в первую очередь отличаются болты от винтов? — способом крепления. Также они применяются в различных нагрузочных схемах, то есть, когда вкручивается болт, то вся опора получается на срезе (почти вся нагрузка приходится на то место, где проходит перпендикуляр соединённых деталей). Когда крепление осуществляется болтом, то всё рассчитывается на нераскрытие стыка, который находится вдоль оси соединённых деталей, также он может располагаться параллельно оси. Несмотря на свою схожесть, детали отличаются по применению: если болтом конструкция крепится насквозь и с той стороны, где деталь вышла, накручивается гайка, то винт можно вкрутить лишь в то скрепляемое изделие, в котором есть резьба.

Болты закрепляются гаечными ключами, подходящими под размер головки, а винты вкручиваются отвёрткой или торцевым ключом, который вставляется в прорезь, находящуюся на головке.

Болты не имеют способности вращаться, при этом соединяя детали. Некоторые же разновидности винтов, закрепляя подвижные механизмы в машине, передвигаются вместе с деталями.

Также различная форма головки предоставляет возможность вкрутить винт так, чтобы на поверхности ничего не выступало, в случае с болтом — головка остаётся над поверхностью.

Если брать в расчёт само понятие, то винт — это резьба, а болт — это стержень.

Винты различаются широким диапазоном размеров. Изделия могут быть крошечными, для соединения деталей, находящихся, к примеру, в наручных часах.

Чтобы удалить болтовое крепление необходимо открутить гайку и вынуть болт, в случае если изделия заржавели, то гайка попросту срезается. Винты выкручиваются из детали при помощи отвёртки.

Краткий перечень отличий болтов от винтов

  1. Способ соединения болтов и винтов, оно или болтовое или винтовое соответственно.
  2. Осуществление крепления у деталей. Болт закрепляется при помощи гайки, винт с помощью резьбы.
  3. Способ закрепления в детали также отличается.
  4. Болт в соединении останется неподвижным, а винт в некоторых случаях креплений вращается.
  5. Винты могут вкручиваться вглубь детали, что оставляет её ровной, а болт всегда будет выделяться на поверхности.
  6. Стержень винта полностью покрыт резьбой, у болта лишь частично.
  7. Винт может быть маленького размера, а мелких болтов не производят.
  8. Разъединение скреплённых деталей происходит по-разному.

Любое из этих изделий создаст надёжное крепление, поэтому выбор зависит от индивидуальных потребностей.

Болты и винты — незаменимые элементы любого механизма. Они используются на производстве, строительной сфере, в качестве деталей для транспортных средств. Люди, далекие от слесарного дела, не всегда смогут дать точное определение, в чем разница между болтом и винтом. Давайте попробуем разобраться.

Что есть болт, а что есть винт?

Болт — это крепежное изделие с наружной резьбой, используется для фиксации соединительных элементов. Внешне он напоминает стержень с одной стороны которого резьба, а с противоположной — головка (шестигранная, цилиндрическая).

Винт — это разновидность крепежной детали, применяемой для фиксации элементов и механизмов. Изготавливается из нержавеющей и кислотоупорной стали, цинково-никелевого сплава, латуни.

Основные отличия болта и винта

Мы разобрались, что способ соединения — это главное отличие изделий. Кроме этого, они отличаются способами нагрузки. Так, конструкция болта предполагает, что основная нагрузка будет осуществляться под прямым углом к соединению. В свою очередь винт должен надежно фиксировать элементы конструкции от раскрытия, то есть нагрузка идет параллельно стержню.

По внешнему виду и конструкции изделия очень похожи, однако применяются в совершенно разных ситуациях. Соединение с помощью болта происходит при помощи гайки, которая накручивается на стержень, а винт вкручивается непосредственно в плоскость с заранее заготовленной резьбой.

Винт затягивается отверткой, которая вставляется в шлиц головки, тогда как болт можно закрепить вручную, надежно затянув гайку. Болтовое соединение гораздо надежнее, так как вращение деталей полностью исключается. Для крепежа элементов в бетонной или каменной основе используется анкер. Деталь способна выдержать сверхбольшие нагрузки, резкие рывки.

Когда осуществляется соединение винтом, его головку стараются как можно глубже вдавить в поверхность, в то время как головка болта остается сверху. Что бы разъединить болтовое соединение, необходимо срезать головку. На рынке можно встретить винты чрезвычайно маленьких размеров. Они используются в часовых механизмах и для соединения микродеталей.

Подводя итог, обозначим основные отличия
  • разница в способе соединения;
  • фиксация болтом осуществляется при помощи гайки, винтом — резьбы;
  • болт надежно фиксирует элементы, они остаются статичными и неподвижными. Винтовое соединение не настолько прочное, детали могут прокручиваться и «отходить» друг от друга;
  • болт оснащен частичной резьбой, винт — по всему стержню;
  • разница в размерах изделий;
  • отличия в способе разъединения скрепленных элементов.

Без таких крепежных элементов, как винты и болты, не обойтись в любом строительстве. Для крепления всевозможных строительных конструкций применяются они повсеместно. Но как же понять, где применять болт, а где винт? В первую очередь для этого необходимо знать, что же собой представляют данные крепежи.

Болтом и винтом называют металлическое крепежное изделие, фиксирующее и соединяющее детали в одной точке. Их можно использовать не только в строительстве, но и в производстве товаров, они несут ответственность за соединение различных механизмов и конструкций. Интересно, между болтом и винтом разница в чем? Ведь внешне эти изделия очень похожи — сделаны в виде металлического стержня с резьбой и (чаще всего) головкой.

Отличие болта и винта по ГОСТ

Стандарт межгосударственный ГОСТ 27017-86 «Изделия крепежные. Термины и определения», в принципе, должен вносить ясность в то, в чем разница болта и винта. Для этого необходимо поконкретней узнать о характеристиках каждого из креплений, основываясь на стандарте.

Что такое болт

С английского «болт» переводится как «стержень». Согласно ГОСТ 27017-86:

Болт — это крепежное изделие в форме стержня с наружной резьбой на одном конце, с головкой на другом, образующее соединение при помощи гайки или резьбового отверстия в одном из соединяемых изделий.

Обычно шестигранную верхушку имеет болт, хотя можно встретить и с четырехгранной. Болт, как правило, закрепляется с помощью называют крепежное изделие, имеющее внутреннюю резьбу. При работе с болтами также часто используют шайбы. Шайба, в свою очередь, — изделие круглой формы, которое подкладывается под головку болта или под гайку, что позволяет увеличить опорную поверхность или предотвратить их самоотвинчивание.

Что такое винт

От немецкого gewinde происходит слово «винт», означает оно «нарезка, резьба». По определению ГОСТ 27017-86:

Винт — это крепежное изделие для образования соединения или фиксации, выполненное в форме стержня с наружной резьбой на одном конце и конструктивным элементом для передачи крутящего момента на другом.

Головка со шлицем для передачи крутящего момента может быть конструктивным элементом.

Двумя числами маркируют каждый винт, например, 4×30. Первое число информирует о диаметре винта под головкой, измеряется в миллиметрах, второе — длина участка винта (мм). У винтов машиностроительных или метрических, которые используются для металла, диаметр стержня по длине постоянен. Винт может быть вкручен в резьбовое отверстие, просверленное в металле, или же может быть пропущен в пакете скрепляемых деталей в сквозное отверстие, после на его конец надевается плоская или пружинная шайба и навинчивается гайка так, что детали между собой крепко сжимаются.

Гайка обозначается буквой М и маркируется цифрой (от М1 до М68). Цифрой обозначается диаметр винта, на который будет навинчена, предназначенная для него, гайка: например, гайка с маркировкой М4 подойдет только к винту диаметром 4 миллиметра. Хотя бывает и так, что даже если их диаметр совпадает, гайка не всегда может быть накручена на винт. Это может произойти из-за того, что они имеют разный профиль резьбы и шаг.

Отличия

И все же, в чем разница болта и винта? К основным отличиям можно отнести:

А что тогда такое саморез и шуруп?

Популярными металлическими крепежами, кроме болта и винта, являются шурупы и саморезы. Вкручиваться они могут в детали, не имеющие подготовленной резьбы. Что отличает их от болтов и винтов?

Саморез (самонарезающий винт — это полное его название) является разновидностью винта. Его отличие заключается в том, что он в соединяемых металлических или пластмассовых изделиях образует в отверстии одного из них специальную резьбу.

Шуруп же является отдельным крепежным изделием, имеющим форму стержня. С одной стороны у него наружная резьба с головкой, а с другой — резьбовой конический конец, который называется буравчик. При образовании соединений в пластмассовом или деревянном изделиях, он служит для нарезания резьбы.

Определив, в чем разница болта, винта и других крепежных элементов, будет легче понять, что и в каких случаях лучше всего будет применить.

Чем отличается винт от болта? Разница между болтом и винтом.

Винты, шурупы, саморезы, болты и гайки — все это объединено под одним названием «строительный крепеж» или, по-другому, «метизы». Основная их задача — скреплять различные части промышленных и бытовых конструкций. В зависимости от специфики производства и назначения, все крепежные изделия имеют свои особенности.

Самой распространенной деталью среди всех соединительных элементов, имеющих резьбу, является винт. С него и стоит начать отличительную характеристику всех резьбовых метизов, чтобы понять, чем отличается винт от болта и шурупа.

Как выглядит винт и чем отличается от болта

В принципе, винт — это маленький болтик, но, как правило, головка у него не многогранная, как у болта, а имеет шлиц (резцовое отверстие) под отвертку. Поскольку и болты бывают с резьбой на головке, особенно если они маленьких размеров, есть и ещё одно различие, по которому можно понять, чем отличается болт от винта. В то время как главным фиксатором болта является гайка, его собрат — винтик — фиксируется внутри детали по специально предусмотренной на скрепляемой детали резьбе без дополнительных крепежных элементов. Если на конце крепежного элемента нет гайки, значит, перед нами винт.

Благодаря перечисленному, винт может быть использован в тех местах, где доступ с обратной стороны закрыт. Например, крышки и заглушки в различных конструкциях, механизмах, бытовых и промышленных изделиях.

Винты изготавливают из самых разнообразных металлов: в основном из стали, но для электрооборудования их штампуют из бронзы, меди, латуни, когда к ним предъявляется требование не просто скреплять детали, но и хорошо проводить ток.

Как выглядит головка у винта

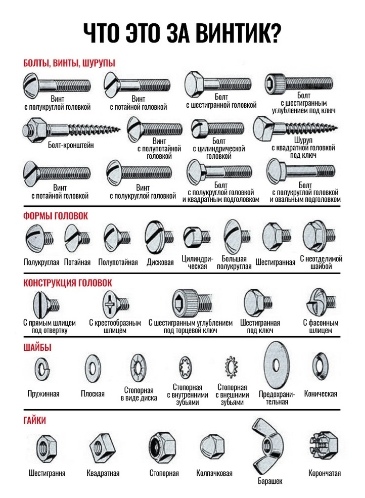

У винтов головки бывают разнообразных форм:

  • цилиндрические;
  • полусферические;
  • в виде усеченного конуса.

И даже не всегда можно понять, чем отличается болт от винта, потому, что головка у последнего может быть и многогранной, что преимущественно бывает у винтов больших размеров, применяемых в машиностроении.

Сечения на головках (шлицы) бывают полными, для плоских отверток, и неполными, для крестовых. Но сейчас часто изготавливают универсальные головки с полным сечением, дополненные крестовиной.

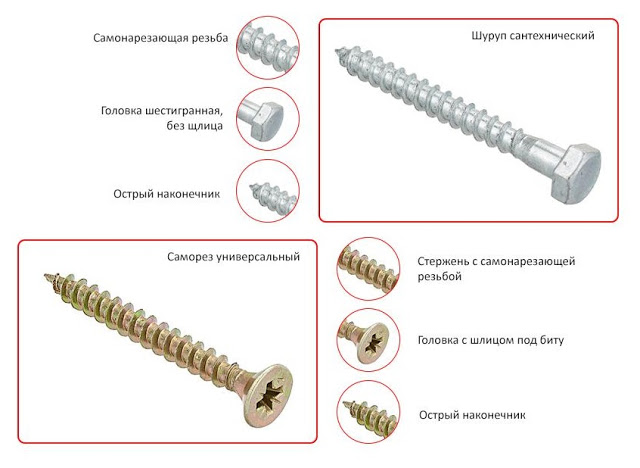

Что такое саморез и чем отличается от винта

Саморез — это разновидность винта, но с заостренным концом и более острой резьбой. Его основная задача — проделать резьбу внутри скрепляемой детали. Самым распространенным изделием такого плана у строителей является черный саморез.

Изготавливают саморезы для скрепления изделий из различных материалов, но в основном их делят на два вида:

  • для работы по дереву;
  • для работы по металлу.

Главное отличие — частота резьбы.

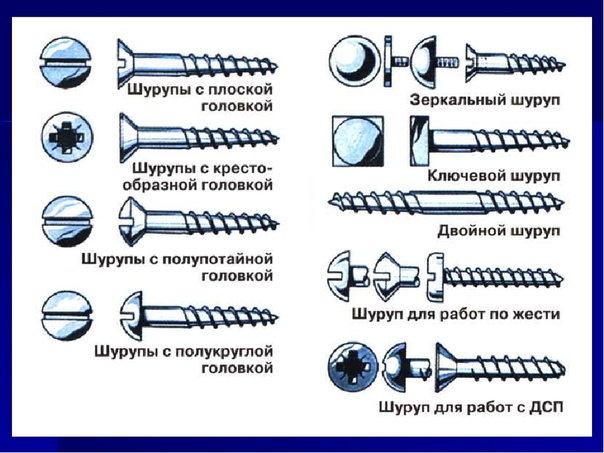

Чем отличается шуруп от самореза

Заостренный наконечник самореза закаливают в процессе изготовления, чтобы придать ему большую прочность, по сравнению с шурупом. В этом их главное различие, поскольку при стягивании деталей шурупами предусматривают насверленное отверстие, а при использовании самореза отверстие пробивает сам крепеж.

Но сам по себе шуруп — это разновидность винта. А разница между ними — в более широком шаге резьбы и заостренном кончике. Часто шуруп используется с дюбелями, для соединения с твердыми, но крошащимися материалами, такими как бетон, кирпич, газосиликат.

Как выглядит болт и чем отличается от винта

Как упоминалось выше, чтобы четко разграничивать, чем отличается болт от винта, определение каждого из них должно производиться по методу крепления. Так, в качестве фиксирующего элемента у болта используется гайка, а винт непосредственно закручивается вглубь скрепляемых деталей и имеет встречную резьбу во второй из них. Гайки должны иметь такой же размер резьбового отверстия, что и болты, иначе они не подойдут.

Всегда можно уточнить, какая конструкция бывает у болтов с шестигранной головкой, и определить, чем отличается винт от болта, по ГОСТу 7805-70. Именно этот документ регулирует производство названных деталей и их качественные и количественные характеристики.

Чаще всего изготавливаются универсальные болты с полной резьбой, но бывают и варианты с неполной — для скрепления плоских деталей большой толщины. По принципу крепления также можно понять, чем отличается болт от винта. Ведь при использовании болта, всегда его второй конец выходит из скрепляемой детали и фиксируется гайкой, тогда как у винта он прячется внутри детали. При рассмотрении конструктивных особенностей уже упоминалось, чем отличается болт от винта, и именно по этому различию болты предназначены для соединения двух плоских деталей, а винты — для плоской детали с изделиями любой толщины.

Болты к тому же при скреплении с гайкой под воздействием вибраций или при соединении деревянных деталей имеют свойство саморазвинчиваться. Чтобы предотвратить это, надевают на болт контргайку (вторую вслед за первой) или используют самоконтрящиеся гайки.

Чтобы не повредить болтом мягкий материал, такой как дерево или пластмасса, и чтобы крепеж под воздействием нагрузок не продавил мягкий материал, под головку болта кладут шайбу. Для более надежных соединений используют две шайбы, помещая вторую под гайку.

Шпилька как разновидность болта

Шпилька — это стержень, на который нанесена резьба либо по всей длине, либо на её концах. Фиксируется она так же, как и болт, гайками. Шляпка — единственное, чем болт отличается от шпильки. От винта же их отличает именно способ фиксации непосредственно между конструкциями.

Используют шпильки в основном для крепления подвесных воздуховодов, потолков и других конструкций. Средняя длина этой детали — 5 см, но в промышленности можно встретить такой крепеж и длиной до 2 метров.

Вопрос о разнице между винтом и болтом достаточно часто поднимается в интернет как среди специалистов, так и полных дилетантов в этой сфере. Но однозначного ответа не дано и сегодня.

Постараемся сделать анализ и все-таки найти эти «неуловимые» отличия между винтом и болтом.

Межгосударственный стандарт ГОСТ 27017-86 «Изделия крепежные. Термины и определения», который бы должен вносить полную ясность в данный вопрос, к сожалению ее не вносит. Согласно стандарта, болт это крепежное изделие состоящее из стержня и головки, которое формирует соединение при помощи гайки или отверстия в одной из скрепляемых деталей. По тому же стандарту, винт — крепежное изделия для создания соединения, включающее стержень и конструктивный элемент для передачи крутящего момента. Отдельно в примечании подчеркивается, что этот конструктивный элемент может быть головкой со шлицем, с накаткой или, при отсутствии головки, шлицем в торце стержня. Большая советская энциклопедия (сайт http://dic.academic.ru/) дает еще более расплывчатое понятие о болте. По ней болт это крепежная деталь с резьбой на одном конце и четырех- или шестигранной головкой на другом. Интересно также трактуется понятие «винт» в российской версии Википедии. По ней это крепежное изделие для соединения деталей в одной из которых есть внутренняя резьба или без нее.

Соберем все вышеперечисленные трактования и попробуем найти существенную разницу между этими двумя видами крепежных изделий. Главное, на что нужно обратить внимание это: используется ли в крепежном соединении , какая форма головки для передачи крутящего момента.

Диапазон размеров болтов, винтов: болт М6, болт М8, болт М10, болт М12, болт М16, болт М20, болт М24, болт М27, болт М30, болт М36, болт М42, болт М48, болт М52.

Если отталкиваться от определений ГОСТа то, ответным крепежным изделием для гайки (независимо от формы головки) всегда будет болт. Крепежное изделие с шестигранной головкой соединяющее детали, если в одной или обеих есть внутренняя резьба, — это болт. То же самое, но без внутренней резьбы в детали и не с шестигранной головкой — это винт.

Многие специалисты машиностроительной отрасли склоняются к тому, что винт, и болт определяются по ответному крепежу. Крепежное изделие с наружной резьбой и головкой плюс гайка — это болт. Такое же изделие плюс деталь — это винт.

Но все равно полной ясности в данном вопросе нет. Если в составе резьбового соединения работает гайка и крепежное изделие с наружной резьбой и потайной головкой с крестообразным шлицем. Это крепежное изделие винт или болт?

Да, есть вопросы к органам стандартизации.

Болты и винты являются незаменимыми деталями в соединениях машинных механизмов, необходимыми инструментами в строительстве и производстве мебели. Применяются они для крепежа и соединения различных конструкций. Но в чем же их отличие? Когда следует использовать болт, а когда – винт? Определим, в чем заключается их особенности.

Определение

Болт – это крепежная деталь, применяемая для соединения различных разъемных механизмов машин и строительных сооружений. Он имеет вид стержня, на одном конце которого частично резьба, на другом – четырех- или шестигранная головка. Болты отличаются по конструкции в зависимости от назначения соединения.

Винт – это металлический крепежный инструмент, применяемый для соединения разъемных деталей машин, механизмов и сборки мебели. Он имеет цилиндрическую, иногда коническую форму с винтовыми лопастями. Винты изготавливаются из углеродистой, низколегированной или специальной стали, латуни и других веществ.

Сравнение

Итак, винт от болта отличается способом соединения. Винт и болт используют на разных схемах нагружения. Расчет болта идет на срез (большая нагрузка приходится на место, перпендикулярное соединяемым деталям). Расчет винта идет на нераскрытие стыка (основная нагрузка приходится на место, расположенное вдоль или параллельно оси скрепляемых деталей).

По конструкции винт очень похож на болт. Тем не менее, их основное различие заключается в применении: болт проходит через соединяемые детали насквозь, на него накручивается гайка, а винт при помощи отвертки вкручивается в одну из соединяемых деталей, имеющую резьбу.

Винт можно затянуть либо выкрутить с помощью отвертки или торцевого ключа, вставленного в прорезь его головки. Болт затягивается гаечным ключом или гайкой. Поэтому и головки имеют различные прорези. Болт не может вращаться в результате соединения двух деталей, как некоторые разновидности винтов, используемые в подвижных, перемещающихся машинных механизмах.

Головку винта при вкручивании часто углубляют в соединяемую деталь, при болтовом соединении она остается на поверхности. Само понятие винта, как геометрической фигуры, соответствует слову «резьба». Ради примера можно привести ходовой винт в привычном всем домкрате и токарном станке. Болт же обозначает «стержень». Винты, в отличие от болтов, часто изготавливают очень маленького размера. К примеру, распространены винты для скрепления часового механизма и других микрогабаритных устройств. Болтовое соединение разъединяют путем срезания болта, а винтовое – срезанием резьбы винта.

Выводы сайт

  1. Различие в способе соединения: винтовое и болтовое;
  2. Болтовое соединение осуществляется при помощи гайки, а винтовое – резьбы;
  3. Различны методы закрепления в детали;
  4. Винт может вращаться в некоторых соединениях, болт всегда статичен;
  5. Винт иногда углубляют в деталь, болт нет;
  6. У винта резьба по всей поверхности, у болта – частично;
  7. Винты могут быть мелкими, болты – нет;
  8. Различие в способе разъединения конструкции.

Отличия и понятия болта, гайки, шурупа, винта.

Существует огромное количество крепежных элементов, которые используются в строительстве. Их основное назначение — соединять детали, а также держать конструкцию целостной. Среди крепежных элементов различают шайбы, гайки, винты, болты, а также шурупы, саморезы. Все эти изделия отличаются друг от друга не только внешним видом, но и назначением.

Что такое винт, шуруп, саморез, болт, шайба и гайка, как выглядит, для чего предназначен?

Шайба — это крепежное изделие, которое является вспомогательным и подкладывается под головку гайки. Основное назначение такого изделия — увеличить площадь давления, а также препятствовать разрушению других крепежных элементов. Кроме того, шайба препятствует развинчиванию крепления и делает его более устойчивым к разного рода механическим воздействиям.

Шуруп — крепежный элемент, который является разновидностью винта, отличается от него тем, что имеет толстый стержень, наружную резьбу, а также заостренный кончик. Это способствует более легкому и простому вхождению в твердую поверхность. А именно в дерево или бетон. Чаще всего для шурупов проделывают специальные отверстия, которые наполняют относительно мягким материалом. Обычно это дерево.



Винт — тоже крепежное изделие, разновидностью которого является саморез или шуруп. Основная особенность крепежного элемента в том, что это стержень с наружной резьбой и достаточно большой головкой для ввинчивания. Чаще всего на головке делают специальные отверстия, чтобы винты можно было закручивать при помощи отвертки. Или делают специальные насечки, чтобы ввинчивать изделия при помощи специального ключа.



Болт — крепежное изделие, которая представляет собой цилиндр с достаточно высокой шестигранной головкой. Чаще всего работает вместе с гайкой в паре, и используется с целью соединения некоторых деталей.



Гайка — крепежное изделие, внутри которого находится резьба, используется в комплекте с винтом или болтом. Обычно гайки изготавливаются шестигранной формы, для того чтобы можно было их крепить при помощи ключа.



Чем отличается болт от винта: сравнение, фото

Винт и болт внешне очень похожи друг на друга, и многие их могут спутать. Но они используются в абсолютно разных отраслях. Дело в том, что имеется особенность в конструкции, из-за этого в основном болт используется для того, чтобы скреплять детали с использованием гайки. То есть с одной стороны будет болт, посредине будет какая-то деталь. С другой стороны будет гайка, которая все это будет скреплять.



Винт отличается от болта тем, что не используется вместе с гайкой, а чаще всего применяется отдельно. То есть в самой детали есть резьба, в которую вкручивается винт. Таким образом осуществляется соединение, то есть дополнительные гайки под винт не используются.



Чем отличается шуруп от болта и винта: сравнение, фото

Шуруп отличается от винта и болта тем, что имеет более редкую резьбу и заостренный кончик. Используется без гайки и шайбы. Чаще всего его поверхность является самонарезающейся, то есть при прикладывании определенного усилия, саморез можно ввинтить в деревянную поверхность, без нарезания предварительной резьбы. Винты и болты не используются для этих целей, потому как нет у них заостренного кончика и они не обладают самонарезающейся характеристикой.







Чем отличается шуруп от самореза: сравнение, фото

Собственно саморез является разновидностью шурупа, но отличается некоторыми признаками. Дело в том, что технология изготовления саморезов несколько сложнее. Так как для изготовления применяются более твердые, прочные материалы, которые могут при определенном усилии разрушать поверхность. Например, саморез можно вкрутить без изготовления отдельного отверстия, достаточно приложить усилия. Ввинчивается от определенной силы. Таким образом саморез плотно войдет в поверхность дерева или другого материала. Для того чтобы ввести шуруп, необходимо предварительно сделать отверстие на поверхности.



То есть сам по себе шуруп без изготовления дополнительного отверстия ввинтить нельзя. Так как материал достаточно хрупкий и не такой прочный край. Они не такие острые, поэтому винтить без дополнительного отверстия достаточно затруднительно. Кроме того, шуруп имеет не такую большую высоту и меньше шаг резьбы. При этом кончик самореза более острый, нежели у шурупа.



Чем отличается гайка от болта: сравнение, фото

Гайка отличается от болта тем, что это два крепежных элемента, которые используются в паре. То есть у гайки есть внутренняя резьба, у болта наружная. Соответственно гайка накручивается на болт. Таким образом осуществляется соединение элементов конструкции.





Чем отличается гайка от шайбы: сравнение, фото

Гайка от шайбы тоже существенно отличается. Дело в том, что внутри у гайки имеется резьба. Шайба — это элемент, который обычно используется для уплотнения соединения между болтом и гайкой. То есть вкладывается непосредственно перед накручиванием гайки. Это способствует улучшению соединения. При этом сводится к минимуму возможность раскручивания, развинчивания гайки и ее удаление с поверхности болта. Шайбы бывают разными, как плоскими, так и фигурными. Их еще называют гроверами. Дополнительное давление улучшает сцепление болта и гайки и делает соединение деталей более надежным.





Как видите, существует множество крепежных элементов и деталей, которые используются для соединения узлов, механизмов и конструкций. Они имеют большое количество отличий и используются в каждом конкретном случае.

ВИДЕО: Отличия болтов, шурупов и винтов

Крепежные изделия – вещи хитрые. Вроде как все одинаковые, но только на первый взгляд. При повторном рассмотрении видны различия, а третий осмотр опять может всё привести к одному знаменателю. Как же все-таки разобраться, чем винт отличается от болта, и когда перед нами первый, а когда второй предмет?

Болт, шпилька, винт

Для уточнения стоит обратиться к официальному документу, коим является ГОСТ 27017‑86 «Крепежные изделия. Термины и определения». В нем собраны все основные характеристики по каждому конкретному метизу.

Согласно этому «словарику» и винт и болт – это крепежные изделия, имеющие стержень с наружной резьбой. Это, в принципе, ничего нам не говорит, потому как почти все основные метизы обязаны состоять из стержня. Однако в тексте ГОСТа есть то, что и расшифровывает, собственно, чем винт отличается от болта . Таких характеристик две.

Болт имеет головку , в то время как его сородич – обладатель некоего «конструктивного элемента для передачи крутящего момента», и это далеко не всегда такая же шестигранная или полукруглая головка. «Элементом» может быть и просто шлиц, нанесенный на один из концов тела винта.

Еще одно отличие – это способ соединения. Болтовой (его так и называют) отличается обязательным наличием дополнительного крепления – гайки, в то время как винтовое крепление требует только наличия резьбы, ею и обходится.

Не будем останавливаться и сравним другие крепежные изделия, ведь, болт, шпилька, винт , а еще шуруп и саморез часто мимикрируют друг под друга.

Шпилька – крепежное изделие, очень похожее на винт и болт , отличия правда, только в одной части, а именно в стержне с резьбой. Вообще-то, именно это – цилиндрическое тело с нарезкой на обоих концах или по всей длине – и представляет из себя шпилька. Она используется, когда появляется необходимость скрепить две поверхности, порой с оставлением промежутка между ними.

Шуруп – отличительной чертой этого крепежа считается особенность наконечника. Он, как правило, имеет конусообразный вид, что позволяет данному метизу самому создавать резьбу внутри поверхности, в которую его вкручивают. Впрочем, шурупы настолько интеллигентны, что требуют для себя предварительной обработки в виде отверстия, ибо чаще всего их используют в соединениях довольно мягких материалов – пластмассы или дерева.

Более брутальный старший брат шурупа – саморез или самонарезающий шуруп. И вот тут-то с терминами происходит загвоздка. Болт, шпилька, винт – тут различия вроде бы относительно понятны. Что касается шурупа и самореза, ГОСТ 27017-86 не считает их ни равноправными типами крепежных изделий, ни даже подвидами. Официальная версия такова: шуруп – метиз в виде стержня со специальной нарезкой и коническим окончанием, которое формирует резьбу в отверстии рабочей поверхности.

Болт и винт отличия

А вот то, что мы привыкли называть саморезом – это не шуруп, хотя по конструкции практически ему идентичен, а самонарезающий винт, отличием которого является наконечник в виде конуса и умение самостоятельно формировать резьбу просто сразу в детали. Ну а если саморез оканчивается сверлом, правильное официальное название такого крепежа будет самосверлящий самонарезающий винт. Довольно сложное имя, особенно для идентификации крепежных изделий в магазинах.

Чтобы не запутывать потенциальных покупателей, сами производители часто уходят от официальных, стандартизированных названий. Размеры и качественные характеристики крепежных изделий соответствуют ГОСТ, а вот наименования упрощаются. Винт и болт отличия означают сами себя, если первый небольших размеров, а второй поставляется сразу с гайкой. Шурупом называют изделия с коническим незаостренным наконечником, а вот под саморезами чаще всего подразумевают крепежи со сверлом. Тут уж точно сложно ошибиться.

Энциклопедия крепежных стандартов. Тайвань Метиз Альянс

ВВЕДЕНИЕ



Для того чтобы стандартизировать изделия крепежа в мире повсеместно создавались стандарты, описывающие тот или иной элемент крепежа максимально подробно, его вид, условия изготовления, материал, прочие характеристики. В СССР стандартами являлись ГОСТы, в Германии DIN (Deutsches Institut für Normung), в Италии UNI, для приведения всех стандартов к единному образцу разрабатывались общие стандарты — так для Европы были созданы стандарты EN, мировыми стандартами стали стандарты ISO.



Энциклопедия крепежных стандартов является некоммерческим информационным ресурсом Тайвань Метиз Альянс. Сайт разработан специально для Вашего  удобства и экономии времени по поиску необходимой информации о крепеже и стандартах. Просмотрев публикации, Вы получите краткую информацию о метизной продукции, особенностях, номенклатуре. В разделах сайта представлены статьи, связанные с крепежом общего и специального назначения, крепежом и деталях, используемых в автомобильной промышленности, авиационной промышленности, энергетических отраслях, на железной дороге, в строительстве. Выложены материалы о применении шурупов, саморезов, дюбелей, анкеров, болтов, гаек, шайб, заклепок и других комплектующих.



Сайт позволяет ознакомиться с действующими стандартами на крепежные изделия, болты, гайки, шайбы, шпильки, а также гвозди, муфты, шпонки, заклепки и такелаж. В разделах также представлена таблица соответствия крепежа немецкого стандарта DIN, российского стандарта ГОСТ, международного стандарта ISO.



Мы верим и надеемся, что информация, выложенная на сайте, поможет Вам правильно подобрать тот или иной крепежный элемент для решения стоящих перед Вами задач. В том случае, если Вам потребуется наша помощь или консультация, наши специалисты с радостью помогут Вам.



С уважением,
Тайвань Метиз Альянс

в чем разница? Чем отличается болт от винта и шурупа и для чего они предназначены. Болт для чего нужен В чем отличие креплений шпильки от болтового

В этой заметке мы вновь хотим поговорить с Вами на тему качества метизной продукции, а конкретнее — о качестве резьбовой шпильки. Не секрет, что китайские производители, да и наши покупатели этой продукции, стараются сэкономить на ее стоимости всеми возможными способами и часто это делается в ущерб качеству продукции.

Давайте разберемся, на какие ухищрения в этом случае идут производители. Резьбовую шпильку длиной 1-2 м (DIN 975, 976) изготавливают из калиброванного прутка методом накатывания на нем резьбы преимущественно по схеме с двумя постепенно сближающимися роликами, на наружных рабочих поверхностях которых имеется соответствующая резьба. Один из роликов получает радиальное перемещение, в результате чего ролики сближаются и вдавливаются в заготовку, приводя ее во вращение и накатывая (выдавливая) на ней резьбу.

Схема гостированного (стандартного) соединения «шпилька-гайка» с углом резьбы 60⁰ представлена на рис. 1. Поверхность ребер резьбы гайки плотно соприкасается с поверхностью ребер резьбы шпильки. В этом случае передача крутящего момента при затяжке происходит равномерно по соприкасающимся поверхностям ребер резьбы «шпилька-гайка».

Рис.1схематическое изображение стандартного соединения «шпилька-гайка»

Один из способов удешевить шпильку — уменьшить угол профиля ее резьбы: вместо угла 60⁰, соответствующего метрической резьбе, сделать угол в 45⁰ или даже в 30⁰. Тогда за счет увеличения высоты резьбы, т.е. резьба становится более глубокой, можно уменьшить диаметр исходного прутка и таким образом сэкономить на металле. При этом шаг резьбы остается неизменным (согласно норме), что позволяет использовать в соединениях стандартные гайки. Например, для шпильки М12 должен использоваться пруток диаметром 10,83⁻⁰’⁰⁹. Если для экономии металла взять пруток меньшего диаметра, например 9,5-9,9 мм, то чтобы выйти на наружный диаметр шпильки М12 надо значительно уменьшить угол профиля резьбы. В результате уменьшается и площадь поперечного диаметра шпильки, измеряемая по впадинам резьбы. Так площадь сечения гостированной шпильки М12 равна 84,37 мм 2 . В случае уменьшения угла резьбы площадь поперечного сечения уменьшается до 68,63-70,85 мм². При этом, если «правильная» (гостированная) шпилька кл.пр.4.8и 8.8 выдерживает max нагрузки до разрушения 3370 кг и 6740 кг соответственно, то в случае бракованной шпильки с уменьшенным углом профиля резьбы эти показатели равны 2745 кг и 5490 кг соответственно, т.е. ᷉ на 23 % меньше. Кроме того гайка на такой шпильке будет «ходить» (болтаться) и осуществить затяжку такого резьбового соединения с заданным усилием будет невозможно.

Кроме уменьшения угла профиля резьбы нередки случаи уменьшения длины шпильки на 20-25 мм, а в некоторых случаях и на 30мм, при допустимом стандартном отклонении +/-5мм. В табл. 1 представлены геометрические и весовые данные шпилек Болт.Ру и шпилек, приобретенных нами у фирмы, имеющей свое узнаваемое лицо на крепежном рынке.

Геометрические и весовые данные покупных шпилек и шпилек ООО ТК Болт.Ру

наименование поставщика длина (мм) Вес 1 шт (г) проверка резьбы калибрами D наружний (мм) D внутренний (мм)
проход ПР не проход НЕПР
Покупная 960 575 + 11.7 9.36
970 575.5 + 11.7 9.33
970 574.5 + 11.75 9.41
970 575 + 11.67 9.3
980 575 + 11.69 9.35
среднее значение 970 575 + 11.7 9.35
Болт. РУ 1000 700 + + 11.71 10.34
1000 700.5 + + 11.7 10.43
1000 701.5 + + 11.74 10.32
1000 702 + + 11.88 10.36
1000 698.5 + + 11.83 10.34
среднее значение 1000 698.5 + + 11.77 10.36

На рис. 2 представлены фотографии резьбы рассматриваемых шпилек с приложенным к ним резьбомером (резьбовым шаблоном). Наглядно видно, что в случае «хорошей» шпильки зазора между шпилькой и шаблоном нет. В случае же дефектной шпильки этот зазор значителен.


Рис.2 Возможные варианты профиля резьбы шпилек имеющихся на отечественном рынке крепежа

Наша компания всегда ответственно подходит к вопросам качества своей продукции, поэтому в нашем ассортименте нельзя найти изделия с нарушениями стандарта, будь то метрический крепеж (болты, шпильки, гайки, винты) или какой – либо другой (саморезы, шурупы, заклепки, дюбели, анкеры). Вы можете легко это проверить. Возьмите шпильку с дефектом и аналогичную, приобретенную в Болт.Ру. Теперь накрутите гайки на оба изделия и, как говорится, почувствуйте разницу: на шпильке с дефектом гайка «ходит», на второй такого безобразия не наблюдается. Выводы из этого напрашиваются сами собой.

Как известно, наши соотечественники смотрят прежде всего на цену, а не качество продукции. Поэтому, если Вас все же интересует качество продукции, то посещать таких дешевых продавцов необходимо с мерительным инструментом в руках.

P.S: Покупать дешевый некачественный крепеж можно только ради сиюминутной выгоды, не думая о последствиях.

Винты, шурупы, саморезы, болты и гайки — все это объединено под одним названием «строительный крепеж» или, по-другому, «метизы». Основная их задача — скреплять различные части промышленных и бытовых конструкций. В зависимости от специфики производства и назначения, все крепежные изделия имеют свои особенности.

Самой распространенной деталью среди всех соединительных элементов, имеющих резьбу, является винт. С него и стоит начать отличительную характеристику всех резьбовых метизов, чтобы понять, чем отличается винт от болта и шурупа.

Как выглядит винт и чем отличается от болта

В принципе, винт — это маленький болтик, но, как правило, головка у него не многогранная, как у болта, а имеет шлиц (резцовое отверстие) под отвертку. Поскольку и болты бывают с резьбой на головке, особенно если они маленьких размеров, есть и ещё одно различие, по которому можно понять, чем отличается болт от винта. В то время как главным фиксатором болта является гайка, его собрат — винтик — фиксируется внутри детали по специально предусмотренной на скрепляемой детали резьбе без дополнительных крепежных элементов. Если на конце крепежного элемента нет гайки, значит, перед нами винт.

Благодаря перечисленному, винт может быть использован в тех местах, где доступ с обратной стороны закрыт. Например, крышки и заглушки в различных конструкциях, механизмах, бытовых и промышленных изделиях.

Винты изготавливают из самых разнообразных металлов: в основном из стали, но для электрооборудования их штампуют из бронзы, меди, латуни, когда к ним предъявляется требование не просто скреплять детали, но и хорошо проводить ток.

Как выглядит головка у винта

У винтов головки бывают разнообразных форм:

  • цилиндрические;
  • полусферические;
  • в виде усеченного конуса.

И даже не всегда можно понять, чем отличается болт от винта, потому, что головка у последнего может быть и многогранной, что преимущественно бывает у винтов больших размеров, применяемых в машиностроении.

Сечения на головках (шлицы) бывают полными, для плоских отверток, и неполными, для крестовых. Но сейчас часто изготавливают универсальные головки с полным сечением, дополненные крестовиной.

Что такое саморез и чем отличается от винта

Саморез — это разновидность винта, но с заостренным концом и более острой резьбой. Его основная задача — проделать резьбу внутри скрепляемой детали. Самым распространенным изделием такого плана у строителей является черный саморез.

Изготавливают саморезы для скрепления изделий из различных материалов, но в основном их делят на два вида:

  • для работы по дереву;
  • для работы по металлу.

Главное отличие — частота резьбы.

Чем отличается шуруп от самореза

Заостренный наконечник самореза закаливают в процессе изготовления, чтобы придать ему большую прочность, по сравнению с шурупом. В этом их главное различие, поскольку при стягивании деталей шурупами предусматривают насверленное отверстие, а при использовании самореза отверстие пробивает сам крепеж.

Но сам по себе шуруп — это разновидность винта. А разница между ними — в более широком шаге резьбы и заостренном кончике. Часто шуруп используется с дюбелями, для соединения с твердыми, но крошащимися материалами, такими как бетон, кирпич, газосиликат.

Как выглядит болт и чем отличается от винта

Как упоминалось выше, чтобы четко разграничивать, чем отличается болт от винта, определение каждого из них должно производиться по методу крепления. Так, в качестве фиксирующего элемента у болта используется гайка, а винт непосредственно закручивается вглубь скрепляемых деталей и имеет встречную резьбу во второй из них. Гайки должны иметь такой же размер резьбового отверстия, что и болты, иначе они не подойдут.

Всегда можно уточнить, какая конструкция бывает у болтов с шестигранной головкой, и определить, чем отличается винт от болта, по ГОСТу 7805-70. Именно этот документ регулирует производство названных деталей и их качественные и количественные характеристики.

Чаще всего изготавливаются универсальные болты с полной резьбой, но бывают и варианты с неполной — для скрепления плоских деталей большой толщины. По принципу крепления также можно понять, чем отличается болт от винта. Ведь при использовании болта, всегда его второй конец выходит из скрепляемой детали и фиксируется гайкой, тогда как у винта он прячется внутри детали. При рассмотрении конструктивных особенностей уже упоминалось, чем отличается болт от винта, и именно по этому различию болты предназначены для соединения двух плоских деталей, а винты — для плоской детали с изделиями любой толщины.

Болты к тому же при скреплении с гайкой под воздействием вибраций или при соединении деревянных деталей имеют свойство саморазвинчиваться. Чтобы предотвратить это, надевают на болт контргайку (вторую вслед за первой) или используют самоконтрящиеся гайки.

Чтобы не повредить болтом мягкий материал, такой как дерево или пластмасса, и чтобы крепеж под воздействием нагрузок не продавил мягкий материал, под головку болта кладут шайбу. Для более надежных соединений используют две шайбы, помещая вторую под гайку.

Шпилька как разновидность болта

Шпилька — это стержень, на который нанесена резьба либо по всей длине, либо на её концах. Фиксируется она так же, как и болт, гайками. Шляпка — единственное, чем болт отличается от шпильки. От винта же их отличает именно способ фиксации непосредственно между конструкциями.

Используют шпильки в основном для крепления подвесных воздуховодов, потолков и других конструкций. Средняя длина этой детали — 5 см, но в промышленности можно встретить такой крепеж и длиной до 2 метров.

Крепежные изделия – вещи хитрые. Вроде как все одинаковые, но только на первый взгляд. При повторном рассмотрении видны различия, а третий осмотр опять может всё привести к одному знаменателю. Как же все-таки разобраться, чем винт отличается от болта, и когда перед нами первый, а когда второй предмет?

Болт, шпилька, винт

Для уточнения стоит обратиться к официальному документу, коим является ГОСТ 27017‑86 «Крепежные изделия. Термины и определения». В нем собраны все основные характеристики по каждому конкретному метизу.

Согласно этому «словарику» и винт и болт – это крепежные изделия, имеющие стержень с наружной резьбой. Это, в принципе, ничего нам не говорит, потому как почти все основные метизы обязаны состоять из стержня. Однако в тексте ГОСТа есть то, что и расшифровывает, собственно, чем винт отличается от болта . Таких характеристик две.

Болт имеет головку , в то время как его сородич – обладатель некоего «конструктивного элемента для передачи крутящего момента», и это далеко не всегда такая же шестигранная или полукруглая головка. «Элементом» может быть и просто шлиц, нанесенный на один из концов тела винта.

Еще одно отличие – это способ соединения. Болтовой (его так и называют) отличается обязательным наличием дополнительного крепления – гайки, в то время как винтовое крепление требует только наличия резьбы, ею и обходится.

Не будем останавливаться и сравним другие крепежные изделия, ведь, болт, шпилька, винт , а еще шуруп и саморез часто мимикрируют друг под друга.

Шпилька – крепежное изделие, очень похожее на винт и болт , отличия правда, только в одной части, а именно в стержне с резьбой. Вообще-то, именно это – цилиндрическое тело с нарезкой на обоих концах или по всей длине – и представляет из себя шпилька. Она используется, когда появляется необходимость скрепить две поверхности, порой с оставлением промежутка между ними.

Шуруп – отличительной чертой этого крепежа считается особенность наконечника. Он, как правило, имеет конусообразный вид, что позволяет данному метизу самому создавать резьбу внутри поверхности, в которую его вкручивают. Впрочем, шурупы настолько интеллигентны, что требуют для себя предварительной обработки в виде отверстия, ибо чаще всего их используют в соединениях довольно мягких материалов – пластмассы или дерева.

Более брутальный старший брат шурупа – саморез или самонарезающий шуруп. И вот тут-то с терминами происходит загвоздка. Болт, шпилька, винт – тут различия вроде бы относительно понятны. Что касается шурупа и самореза, ГОСТ 27017-86 не считает их ни равноправными типами крепежных изделий, ни даже подвидами. Официальная версия такова: шуруп – метиз в виде стержня со специальной нарезкой и коническим окончанием, которое формирует резьбу в отверстии рабочей поверхности.

Болт и винт отличия

А вот то, что мы привыкли называть саморезом – это не шуруп, хотя по конструкции практически ему идентичен, а самонарезающий винт, отличием которого является наконечник в виде конуса и умение самостоятельно формировать резьбу просто сразу в детали. Ну а если саморез оканчивается сверлом, правильное официальное название такого крепежа будет самосверлящий самонарезающий винт. Довольно сложное имя, особенно для идентификации крепежных изделий в магазинах.

Чтобы не запутывать потенциальных покупателей, сами производители часто уходят от официальных, стандартизированных названий. Размеры и качественные характеристики крепежных изделий соответствуют ГОСТ, а вот наименования упрощаются. Винт и болт отличия означают сами себя, если первый небольших размеров, а второй поставляется сразу с гайкой. Шурупом называют изделия с коническим незаостренным наконечником, а вот под саморезами чаще всего подразумевают крепежи со сверлом. Тут уж точно сложно ошибиться.

Каждый человек, который когда-либо занимался крепежом различных материалов, наслышан о таких крепёжных изделиях, как болт и шпилька. При этом практически никто из этих людей не задумывался о различиях между данными изделиями.

Болт и его характеристики

Болт – это изделие для крепежа, представлен в виде стержня, который имеет шестигранную головку (бывают и другие виды головок) и наружную резьбу. С помощью гайки или резьбового отверстия образовывает соединения.

Ещё до появления резьбовых соединений болтами называли изделия в форме цилиндра, примером считается арбалетный болт.

В зависимости от того, что именно необходимо скрепить болты разделяют на несколько видов:

  • Откидные.
  • Анкерные.
  • Рым-болты.
  • Болты, которые имеют головку с шестью гранями.
  • Болты, которые имеют головку в форме полукруга.
  • Болты, которые имеют потайную головку.

Основной материал для создания болтов – это нелегированная и легированная сталь .

Для того чтобы закрепить соединяемые детали болт вставляется в сквозное отверстие уже проделанное в этих деталях, после этого на резьбу болта нужно ввинтить гайку и стянуть детали с её помощью. Для предотвращения деформирования деталей или откручивания гайки под неё и под головку болта укладывают разнообразные шайбы.

На сегодняшний день выделяют 11 типов прочности болта . Самые прочные в нашей стране – это 6.8, 8.8, 9.8, 10.9, 12.9 (5 классов). Они используются в основном для скрепления деталей сельскохозяйственной и строительной техники и в мостостроении.

Изготовление болтов основано на использовании методов горячей и холодной высадки, а также накатки резьбы на специальном оборудовании. Затем производиться термообработка и нанесение покрытия.

Шпилька и её характеристики

Шпилька – это специальное изделие для скрепления деталей, внешне представлено в виде стержня , который имеет наружную резьбу. Соединение образовывается благодаря использованию гайки или резьбового отверстия.

Все конструкции и размеры выпускаемых шпилек стандартизованные.

Номинальный диаметр у шпильки может составлять от 2 до 52 миллиметров с разнообразным сочетанием мелких и крупных шагов до двух метров.

Учитывая вышеуказанные моменты шпильки, бывают следующих видов:

  1. Имеет одинаковую резьбу с обеих сторон.
  2. С двух сторон разная резьба. На одном конце шпильки резьба создана для изделий из дерева, а на другом конце – для металлических изделий. Этот вид шпилек используют в тех случаях, когда нужно в конструкции объединить элементы из различных материалов.
  3. Присутствует шляпка. Подобные шпильки отлично заменяют шайбы и болты.

Кроме того, существуют анкер шпильки. Их используют в тех видах робот, когда необходима качественная фиксация. К примеру, установка перил, подвесных потолков.

Анкер шпилька состоит из нескольких отдельных деталей:

  • Анкерная гильза.
  • Шпилька с коническим концом.
  • Гайка, которая имеет шесть граней.
  • Плоская шайба.

Шпильки создаются из таких материалов, как нелегированная и легированная сталь, как правило, автоматная. Как и в случае с болтами имеется 11 типов прочности.

Для создания шпильки требуется специальный станок-автомат.

Что общего между болтом и шпилькой?

Болт и шпилька обладают следующими общими чертами:

  1. Они являются изделиями для скрепления материалов.
  2. Оба крепёжных материала представлены в виде стержня.
  3. Для изготовления болтов и шпилек используют нелегированную и легированную сталь.
  4. Согласно ГОСТУ, как болты, так и шпильки имеют 11 типов прочности. В обоих случаях самыми прочными считаются классы 6.8, 8.8, 9.8, 10.9, 12.9 – всего 5 классов.
  5. Для того чтобы скрепить изделие болтом или шпилькой необходимо иметь гайку или резьбовое отверстие.

Разумеется, что учитывая тот факт, что болт и шпилька, абсолютно разные крепёжные изделия отличительные особенности у них более фундаментальные.

Основные различия между болтом и шпилькой

Основные различия между данными крепёжными изделиями заключаются в следующем:

  1. Болт по своему внешнему виду – это стержень с шестигранной головкой. Шпилька по своему внешнему виду – это стержень с наружной резьбой.
  2. Болт способен соединить две детали при наличии сквозного отверстия. А шпилька соединяет две детали без наличия сквозного отверстия. Её просто вкручивают в деталь на необходимую длину.
  3. Создание болта осуществляется с использованием нескольких станков, в том числе используются и методы холодной и горячей высадки. Для создания шпильки необходим специальный станок-автомат.

В результате полученной информации можно сделать вывод, что шпилька и болт, абсолютно разные крепёжные изделия и использовать их необходимо в разных целях. К примеру, заменить болт шпилькой и наоборот совершенно невозможно. А если даже человеку удастся это сделать, то надеяться на то, что скреплённый элемент прослужит длительное время не стоит. Сэкономить не получится, поскольку некачественный крепёж придётся переделывать.

Технологические особенности применения винтов и шурупов

Винт и шуруп, пожалуй, самые надежные виды крепежа. Во многом прочность соединения зависит от вида и габаритов этих деталей. Например, при работе с деревянными материалами следует правильно подобрать характеристики шурупа. Их зауженный с одного края стержень, словно сверло, вонзается в дерево. Шуруп в отличие от гвоздей не забивают, а вкручивают.

Использование шурупов порой требует сноровки и смекалки. «Посадить» большой шуруп достаточно сложно, поэтому заранее делают в материале отверстия меньшего радиуса, а затем закручивают туда крепеж. При расчете размера углубления необходимо учитывать зазор под нитку резьбы. «Загнать» маленький шуруп можно в предварительно заготовленное шилом отверстие.

Винты чаще всего используются, чтобы крепить изделия из металла. Детали прочно затягивают, соединение надежно фиксируется винтовой головкой. Она также пригодится при монтаже, чтобы метиз можно было подцепить отверткой или гаечным ключом. Винты стандартизированы, и делятся на разные виды в зависимости от строения головки. Выделяют крепеж с потайной, 6-гранной, полукруглой головками, и другие. С торца метиз плоский, на нем предусмотрена фаска, которая предотвращает резьбу от повреждений.

Особенности крепления винтов

  • В месте, куда планируется вкрутить метиз, необходимо проделать отверстие. Здесь важный момент: углубление должно четко соответствовать винту по размеру и соблюдать шаг нитки резьбы, то есть дырка в теле детали полностью совпадает по диаметру с крепежом.
  • Между ними расположена шайба. Ее диаметр подбирается так, чтобы винт свободно проходил через отверстие.
  • На краю винта есть возможность установить шплинт для дополнительной фиксации соединения. Небольшой отрезок проволоки с сечением в виде полукруга служит своего рода «замком» и гарантирует надежность крепления. Полусогнутый стержень защищает место соединения деталей от раскручивания гайки.

Если винт проржавел, достать его помогут обжимки. В качестве дополнительного инструмента можно использовать «ударник». В сложных случаях потребуется разогреть гайку. Выполнить эту процедуру можно с помощью:

  • Горелки, работающей на газу;
  • нагретого железного стержня;
  • паяльной лампы;
  • молоткового паяльника.

Популярные разновидности крепежей

  • Винт с внутренним шестигранником

Применяется в машиностроении, производстве, изготовлении мебели, приборостроении. Устанавливается комплектом с гайкой и шайбой соответствующего размера. Для монтажа требуется специальный ключ либо шуруповерт.

Отличается от винта тем, что резьба нанесена не на весь стержень, а лишь на его часть. Производится из стали-«нержавейки». Классифицируется по длине, полноте резьбы, классу прочности и виду головки.

  • Сантехнический шуруп

Применяется в строительстве из бруса, при установке сантехники, для фиксации деревянных конструкций на кирпичной или бетонной поверхности. Сделан из оцинкованной стали. Специальная обработка позволяет улучшить технические характеристики крепежа. Метиз рассчитан на использование в условиях повышенной влажности воздуха.

  • Саморез (самонарезающий винт)

Позволяет крепить настил к стенам здания. Производится из стали, имеет повышенную прочность. Крепкая и острая резьба без труда входит в материал разной толщины. Используется вместе с шайбами. Не требует предварительной подготовки, проделывания отверстий в деталях.

Стальной метиз, покрытий слоем белого цинка. Вместе с дюбелями применяется для крепления подвесных элементов и деревянных конструкций на кирпичной или бетонной поверхности. Крепкий, устойчивый к коррозии, может использоваться в помещениях с высокой влажностью.



Установочный винт – зачем он нужен?

Посредством установочных винтов монтируются шестерни и шкивы. С их помощью крепится учетное оборудование и измерительные приборы.

Отраслевые стандарты

Большинство винтов изготавливается по ГОСТ 28964 и ГОСТ 11075. Первый тип изделий имеет засверленный конец, второй – цапфу. Крепежи фиксируются за счет шестигранников, отличаются высокой прочностью (класс – 12,9). При сборке оборудования, работающего в агрессивных средах, используются метизы с цинковым покрытием. Продукция производится по ГОСТ 11074, устойчива к коррозионному поражению и механическому воздействию. Диаметр винтов составляет 3-16 мм, длина – от 3 до 100 мм.
Винты без внутреннего шестигранника получили меньшее распространение. Они востребованы при выполнении профильных операций, различаются спецификой монтажа и эксплуатационными параметрами.

Производители предлагают следующие типы изделий: Стоимость отдельных крепежей может быть высокой, поэтому при проектировании узлов их стараются заменить универсальными.

Винты с прямым шлицем и цилиндрическим концом

Продукция задействуется в приборо- и машиностроении, широко используется на отечественных предприятиях. Крепежи изготавливаются в соответствии с ГОСТ 1478-75, их торец имеет особую форму, обеспечивающую надежную фиксацию ответной детали.
Изделия производятся из углеродистой и нержавеющей стали. Шаг резьбы зависит от размерности УВ, варьируется в диапазоне 0,35 – 1,75 мм.

Зарубежные нормативы

В Россию экспортируются крепежи иностранного производства. Они имеют маркировку DIN, соответствуют международным стандартам качества. Наибольшее распространение получили три типа изделий.
  • DIN 913. Стержень, полностью покрытый резьбой. Он имеет тупой конец, протягивается шестигранным ключом. Размерность резьбы – от М2 до М24. При производстве используется латунь, углеродистая либо нержавеющая сталь. Продукция проходит дополнительную обработку в виде гальванического цинкования.

  • DIN 914. Металлический стержень с коническим концом и резьбой на всю длину. Коническая форма торца обеспечивает надежную фиксацию деталей, упрощает проведение монтажных работ. Размерность резьбы – от М2 до М20.

  • DIN 915. Стержень с цапфой и углублением под шестигранный ключ. Изделие имеет резьбу М3-М24, может покрываться цинком.

Крепежные элементы поставляются в деревянных ящиках, особо крупные партии перевозятся в специальных емкостях. Продукция сопровождается паспортами качества и сертификатами соответствия, востребована при создании нестандартных и типовых конструкций. При подборе установочных винтов учитываются:
  • параметры соединяемых деталей;
  • нагрузки, воздействующие на целевой узел;
  • условия эксплуатации;
  • специфика проведения монтажных работ;
  • требования действующих нормативных актов.
От качества крепежей зависит надежность всего сооружения. Приобретение продукции у профильного поставщика позволит получить функциональные винты, обладающие значительным запасом прочности. Другие статьи по теме:

БОЛТ или ВИНТ — Факультет МетМаш ДонГТИ

В книге  Войтова А.Г. Техника с заманивающим подзаголовком «Учебное пособие по курсам: «Теория машин и механизмов», «Детали машин»,  а также книга для любителей и  профессионалов техники» есть следующее его наблюдение.

«Моя ошибка была в том, что я не подозревал о невежестве инженеров в понимании крепежа. Каждый из них «академик»  в своей деятельности, использовании необходимого ему  крепежа, но теоретически  инженеры не знают крепежа. Я выяснил это на примере районного семинара пропагандистов. Там были, главным образом, инженеры и я провел опрос. Выяснил, что 50% инженеров не знают отличия болта от винта (оно состоит в гайке). Потом много раз проверял эту истину…»

Обзор мнений интернет-пользователей  в отношении чем же «Болт» отличается от «Винта» позволил выделить следующие версии:



1. Болт обязательно свинчивается с гайкой. Винт вкручивается в резьбовое отверстие детали (это как у вышеупомянутого Войтова). Выражение «Забить болт» не случайное — его действительно «забивают» (устанавливают с зазором в гладкие отверстия соединяемых деталей). Винт же в отличие от болта ввинчивают…

2. Болт это крепёж под ключ (винт, следовательно, под отвёртку)

3. Болт имеет нарезку на ограниченном участке стержня, винт в отличии от болта не имеет гладкой нерезьбовой части

4. Винты, в отличие от болтов,  крепеж для ненагруженных соединений.

5. Винт работает на сжатие-растяжение, а болт на срез, посему у него резьба идет не на всю длину.



И аргументы перечеркивающие любой из приведенных доводов:

1. Болт можно вкрутить в резьбовое отверстие корпуса, а на винт также  без труда навинтить гайку. Т.е пока не осуществиться соединение точно назвать крепеж нельзя.

2. Форма головы не является определяющей. Например: Крепеж с головой с внутренним шестигранником у нас называется ВИНТом (ГОСТ 11738), а импортный БОЛТом (DIN 912). ВИНТ невыпадающий ГОСТ 10338 имеет шестигранную голову.

3. Бывает шестигранная голова под ключ, и на ней еще шлиц под отвертку — что под рукой есть, тем её и крутим (на горных великах много этого добра). Это у нас кто, БОЛТОВИНТ или ВИНТОБОЛТ?





В заключении выдержка из стандарта ГОСТ 27017-86 «Изделия крепежные. Термины и определения» и небольшой комментарий в отношении стандартов как таковых: «И упаси Вас Бог искать в ГОСТах какой либо смысл! На вопрос — «Почему так называется?» — один разумный ответ: «Так исторически сложилось» ….»



Очевидно, что самая разумная (~верная)  версия та, которая приведена у Войтова — отличие в гайке…

В чем разница между винтами?

Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.

Все, что вы всегда хотели знать о винтах, но боялись спросить.

Многие инструменты и крепеж, которые мы используем в деревообработке, существуют уже тысячи лет. Идея винта восходит к древним грекам. Архимед взял клин, простое, но мощное устройство, и намотал им цилиндр.Спиральная резьба позволяла использовать рычаг, полученный от клина, посредством кругового движения.

До начала индустриальной эпохи винты были дорогими изделиями ручной работы. Некоторые приложения оправдывали свое использование, но в большинстве случаев другие методы имели больше смысла. В 18-19 веках было разработано оборудование, благодаря которому цена на винты была разумной; в 20-м веке были разработаны более совершенные методы заворачивания шурупов.

Большинство плотников относятся к шурупам и отверткам с любовью или ненавистью.Они работают хорошо, но это похоже на обман. Винты проявляют большую силу, но эта сила сосредоточена в двух довольно деликатных областях — крошечном кусочке металла, где резьба выходит из хвостовика, и на стыке между отверткой и головкой.

Когда что-то идет не так, эти слабые звенья выходят из строя, что обычно является результатом попытки заставить винт сделать то, для чего он не был предназначен, использования неправильного инструмента или неправильной техники.

Зажим с закруткой
Мне нравится думать о винтах как о струбцинах.Когда нити врезаются в один кусок дерева, голова плотно притягивает к нему другой кусок. Взгляните на изображение в разрезе в нижнем левом углу следующей страницы, на котором показаны две детали, которые были правильно соединены винтами. Нитки захватывают только нижнюю часть. В этой детали размер отверстия равен размеру части винта без резьбы, что позволяет резьбе плотно прилегать к окружающей древесине. Отверстие в верхней части немного больше стержня винта, а головка находится в зенковке.

На двух фотографиях ниже отверстие наверху было проделано путем принудительной подачи винта без предварительного сверления пилотного отверстия. Вместо аккуратно нарезанных ниток дерево было разорвано и раздавлено. Это повреждение продолжается за пределами винта, и окружающая древесина начинает раскалываться. Уловка состоит в том, чтобы получить отверстия подходящего размера, чтобы резьба надежно держалась, не повреждая стержнем окружающую древесину.

Рваное отверстие — результат заворачивания винта без предварительного сверления пилотного отверстия.

Отверстие просверливали конической коронкой, позволяя стержню скользить в верхней части дерева, а резьбы аккуратно нарезать нижнюю часть.

Есть еще пара других неприятностей, которые могут произойти в результате того, что пилотное отверстие не просверлено или слишком маленькое пилотное отверстие. Если нити зацепятся за верхний кусок дерева, это может помешать двум частям стягиваться вместе, что иногда называется «перемычкой». При попытке сдвинуть части вместе, оказывая большее давление на отвертку, резьба может быть сорвана, или в случае более твердой древесины головка винта может быть повреждена или винт может сломаться.

Три сверла в одном
Контрольное отверстие, отверстие с зазором и зенковка можно просверлить за один прием с помощью специальной коронки, как показано ниже. Зенковка Фуллера уже много лет является стандартом. Большим преимуществом является коническая насадка, которая обеспечивает достаточно большое отверстие с зазором и обеспечивает захват резьбы до конца винта.

Зенковка Фуллера приводится в движение сверлом. Когда зенковка
встречает сопротивление, она имеет тенденцию скользить по валу сверла

.

Самая большая проблема с зенковкой Fuller — это крепление фрезы для зенковки к валу сверла.Маленькие установочные винты с головкой под шестигранник плохо держатся на круглой насадке. Зенковка может скользить по биту, когда сталкивается с сопротивлением на поверхности древесины.

Более новый стиль от Amana имеет установочные винты большего размера, а вал, который входит в патрон сверла, является неотъемлемой частью зенковки. В дополнение к меньшей вероятности соскальзывания зенковка Amana имеет твердосплавный наконечник, который служит дольше, особенно при сверлении фанеры или ДСП.

Зенковка Amana входит в патрон сверла.У него меньше шансов поскользнуться, у него долговечный твердосплавный наконечник, но без конической насадки.

Выберите сверло подходящего диаметра, удерживая его за винтом. Вы должны заметить, что резьба винта шире, чем у биты, а бит имеет размер хвостовика.

Чтобы винт работал эффективно, он должен точно входить в отверстие.

Я устанавливаю глубину зенковки, удерживая сверло рядом с винтом и устанавливая конец конического сверла недалеко от острия винта.Если вы используете прямую коронку, установите конец биты в том месте, где начинается конус на винте. К сожалению, это может вызвать раскалывание древесины твердых пород. Я предпочитаю коническую коронку для массивной древесины и твердосплавную зенковку для искусственных материалов.

Какая длина винта
Диаметр винтов указывается в калибровочных размерах, при этом больший номер калибра указывает на больший диаметр. Для большинства деревообрабатывающих применений № 6 — это наименьший полезный калибр, а № 12 — самый большой. Лучшим универсальным размером, вероятно, является калибр №8.Для крепления оборудования к дереву часто используются винты №4 или №5 меньшего размера.

Правильная длина винта зависит от толщины соединяемых деталей и ориентации деталей соединения. В идеале, винт должен быть в 2–3 раза больше толщины прикрепляемой детали. Например, нижнюю часть ящика или заднюю стенку ящика толщиной 1⁄4 дюйма следует удерживать на месте винтом длиной 3⁄4 дюйма. Для более толстых деталей, таких как детали корпуса 3⁄4 дюйма, достаточно винта длиной 13⁄4 дюйма.

Более длинные шурупы создают проблемы с просверливанием пилотного отверстия на достаточной глубине и с сохранением ровного отверстия, чтобы шуруп не выходил за дальнюю сторону дерева.

Все шурупы разные.
Если вы работаете с более мягкой древесиной, не имеет большого значения, какой тип шурупа вы используете. Для более твердой древесины лучше потратить немного больше на шурупы, которые спроектированы и изготовлены как шурупы по дереву. Саморезы для гипсокартона довольно хрупкие, а небольшой диаметр придает им лишь предельную прочность.

Винт слева предназначен для обработки дерева. Винт для гипсокартона справа меньшего диаметра, имеет резьбу по всей длине вала и изготовлен из хрупкого металла.

В более твердых породах древесины вам может потребоваться смазка для облегчения вождения и предотвращения поломки шурупа. Я использую пчелиный воск из кольца унитаза — недорогой способ его получить. Я храню его в 35-миллиметровых пленочных контейнерах, и одно кольцо обеспечит мои потребности на несколько лет. Парафин тоже работает, но его не так просто использовать. Некоторые люди используют мыло, но мыло может притягивать влагу, вызывая повреждение винта.

Для металла в винтах доступны различные варианты отделки, некоторые из которых чисто декоративные, а некоторые обеспечивают устойчивость к коррозии, но для большинства внутренних работ дополнительные расходы не требуются.Латунные винты для крепежа требуют особого обращения, так как мягкий металл легко повредить. Используйте стальной винт того же размера, чтобы нарезать резьбу, затем замените его латунным винтом и не используйте драйвер для латуни.

Езда по кругу
Любой из часто используемых водителей легко расстраивается. У каждого есть свои особенности и недостатки. Обычная (или шлицевая) головка винта была единственным выбором примерно до 100 лет назад, когда развитие автомобильных сборочных линий привело к необходимости заворачивать больше винтов за меньшее время.

Винты с головкой Phillips, комбинированным приводом и квадратной головкой Робертсона (слева направо).

Если острие отвертки не отцентрировано точно над головкой винта со шлицем, отвертка будет соскальзывать с паза при повороте. Если вы заворачиваете винты вручную, это не такая уж большая проблема; вы просто центрируете водителя на глаз или наощупь, когда начинаете его поворачивать. Однако в случае отвертки с механическим приводом малейшее смещение или сопротивление вытолкнут отвертку из гнезда.

Если бы не сорвавшаяся коммерческая сделка и не упорство одного человека, винт с крестообразным шлицем никогда бы не появился. В 1908 году канадец П. Л. Робертсон изобрел комбинацию отвертки с конической квадратной выемкой и головки. Большим преимуществом этого является то, что водитель центрируется в голове и не скользит под давлением. Головка Робертсона держится так хорошо, что винт останется с отверткой даже в горизонтальном положении.

Квадратный привод Робертсона удерживается надежнее, чем Филлипс, он будет оставаться на поводке, когда поводок расположен горизонтально

Робертсон потерял деньги в своей первой попытке производить и распространять свой дизайн в Соединенных Штатах, и с тех пор настаивал на том, чтобы не передавать лицензию на его дизайн другим производителям.Генри Форд хотел использовать эти застежки на своем сборочном конвейере, но хотел производить их сам. Робертсон не сдвинулся с места, и, хотя винты с квадратным приводом уже давно популярны в Канаде, они только недавно прижились в Соединенных Штатах.

Головка Phillips появилась на свет только в 1930-х годах и была изобретена Джоном П. Томпсоном, который не смог убедить ни одного производителя винтов, что крестообразная выемка может быть произведена по доступной цене. Генри Ф. Филлипс купил права у Томпсона, получил патенты на дизайн и искал производителя.

American Screw Co. потратила полмиллиона долларов на разработку производственного процесса только после того, как президент компании пригрозил уволить всех своих инженеров. General Motors была первым заказчиком, и винты с крестообразной головкой были впервые использованы в кадиллаках 1936 года выпуска.

Не недостаток, это особенность
То, что большинство из нас считает самым большим недостатком винта с крестообразным шлицем, на самом деле было преимуществом, когда он был впервые применен. Поскольку пересечение скрещенных выемок слегка закруглено, отвертка соскользнет или выйдет из строя, когда винт с крестообразной головкой затянет.Это предотвратило чрезмерную затяжку на сборочной линии, но это проклятие любого плотника, у которого была отвертка, и он танцевал по готовой поверхности.

За последние 25 лет аккумуляторные дрели стали предпочтительным методом заворачивания шурупов для обработки дерева, а общее разочарование, связанное с битой Phillips, привело к росту популярности квадратного привода Робертсона, а также других типов.

Привод Quadrex или Combo представляет собой комбинацию типов Phillips и Robertson.Теоретически можно использовать любой драйвер, но они работают намного лучше с квадратным приводом, Phillips переводится в аварийное состояние, когда квадратный драйвер не может быть найден.

Pozi-Drive был запатентован компанией Phillips и имеет те же крестообразные выемки, что и Phillips, но на перекрестке есть дополнительная квадратная выемка, которая значительно уменьшает кулачок. Этот тип обычно используется в европейской фурнитуре для шкафов. Можно использовать бит Phillips, но проблемы с эксцентриком и зачисткой головки намного хуже, чем при использовании бит Pozi-Drive.

Существует множество других конфигураций приводов, но их цель, похоже, состоит в том, чтобы не дать обычному человеку что-либо разобрать, потому что нужный драйвер недоступен. Ни одна из этих других приводных систем не дает реальных преимуществ перед Robertson.

Какой бы тип отвертки ни использовался, стык между отверткой и головкой винта должен быть плотно прилегающим, чтобы предотвратить повреждение головки винта или конца отвертки. Плоские отвертки можно вернуть в форму, если они будут повреждены, но другие типы бит на самом деле не подлежат ремонту.Вы можете увеличить срок службы закругленной коронки Робертсона, немного отшлифуя ее конец, но я не знаю способа исправить поврежденную коронку Филипса.

Вместо того, чтобы заполнять один или два ящика своего ящика для инструментов отвертками различных размеров и форм, я использую вставные наконечники в отвертке с местом для хранения в ручке и магнитным наконечником, как показано в нижнем левом углу на предыдущей странице. Эти наконечники также подходят для магнитных держателей бит для работы с аккумуляторной дрелью. Магнетизм — ваш друг при закручивании большого количества винтов или при установке винта в труднодоступном месте.

Вы можете сэкономить много места в своем ящике для инструментов, используя сменные насадки с ручным отверткой или магнитный держатель бит в аккумуляторной дрели.

Головка в правильном направлении
Головка с зенковкой является наиболее часто используемой головкой в ​​деревообрабатывающей промышленности, и у нее есть еще одно преимущество, помимо того, что она располагается заподлицо с поверхностью древесины или немного ниже нее. Заклинивание зенковки выравнивает детали в одной и той же ориентации, когда вы разбираете их и складываете обратно.В большинстве случаев это именно то, что вам нужно, но иногда вам нужно учитывать движение древесины.

Из-за этого заклинивания отверстия под винты для метизов должны находиться точно по центру зенковки в фурнитуре. И снова на помощь приходит специальное сверло. Сверло Vix (ниже) имеет сверло, заключенное в самоцентрирующуюся направляющую. Пружина внутри направляющей удерживает сверло в стороне, пока вы не начнете оказывать давление вниз.

Бит Vix имеет самоцентрирующуюся подпружиненную направляющую, что делает его незаменимым при сверлении отверстий под крепеж.

Если вы вставили пилотное отверстие в неправильное место или сняли его, вы можете устранить повреждение с помощью небольшого куска дерева, вклеенного в отверстие. Для зачистки дырок можно использовать зубочистки. Приклейте их и отломайте заподлицо с поверхностью, пока в отверстии не останется дерева, достаточное для того, чтобы его можно было прикусить. Чтобы переместить отверстие, лучше вырезать из обрезков небольшой кусок дерева, приклеить его и долотом сделать заподлицо. Это упрощает сверление нового пилотного отверстия.

Винты

с полукруглой головкой позволяют двум частям скользить под плоской головкой.Это позволяет вам немного отрегулировать соединение при соединении, как с помощью карманного винта. Чтобы прикрепить столешницу или верх шкафа из цельного дерева, необходимо дать древесине возможность расширяться и сжиматься. Если отверстие в прикрепленной детали удлинено, древесина может сжиматься или разбухать, оставаясь при этом прочно на месте.

Вариант винта с полукруглой головкой, винт с анкерной головкой имеет увеличенную головку, которая выполняет функцию встроенной шайбы. Этот стиль, также известный как винт для передней части ящика, позволяет как незначительно регулировать положение, так и сезонное перемещение дерева.

Винт с анкерной головкой или передним винтом ящика имеет большую головку, которая позволяет помещать его в отверстие под хвостовик увеличенного размера. Это позволяет выполнять небольшие корректировки и сезонное перемещение древесины.

Winding Up
Так что жульничество использовать винты? Как и любой другой метод соединения дерева, бывают моменты, когда лучше всего подходит шуруп, а иногда — другой выбор. Когда я работал над деревянными лодками или строил коммерческие шкафы, я использовал тысячи винтов, не задумываясь. Для другой работы я использую их только в нескольких конкретных ситуациях.

Сезонное движение древесины может в конечном итоге разрушить хрупкую поверхность раздела между деревом и резьбой винта, увеличивая отверстие

Как и хомут, винт на самом деле не является постоянным крепежом. Со временем хрупкая связь между деревом и металлом ухудшается, поскольку эти разные материалы перемещаются по-разному. Это может занять десятилетия, но всякий раз, когда я вынимаю винт из антиквариата, я обычно нахожу раскрошенные кусочки дерева, как показано выше.

Винт не может служить вечно, но для крепления верхней части из массива дерева или фурнитуры или для усиления стыков в невидимых местах это лучший крепеж.Правильное его использование увеличит шансы на то, что ваша работа продержится дольше вас.

Скачать PDF: Successful_Screwing


Рекомендации по продукту

Вот некоторые расходные материалы и инструменты, которые нам необходимы в повседневной работе в магазине. Мы можем получать комиссию с продаж по нашим ссылкам; однако мы тщательно отбирали эти продукты на предмет их полезности и качества.

Различия между шурупами для листового металла и дерева

Последнее обновление 11 мая 2021 г. компанией Marsh Fasteners

Винт — это не просто винт.Фактически, существует несколько различных типов винтов, каждый из которых специально разработан для определенной работы и для использования с конкретными материалами. Большинство типов винтов из нержавеющей стали очень легко отличить друг от друга, поскольку их выдают их форма, длина, головки, резьба и острие (или их отсутствие). Однако есть два конкретных типа шурупов, которые не так легко отличить друг от друга: шурупы для листового металла и шурупы для дерева.

На расстоянии одной резьбы

Очевидно, основное различие состоит в том, что один используется для дерева, а другой — для листового металла, но как они предназначены для этих разных целей? На первый взгляд, они действительно выглядят очень похоже, и обе имеют одинаковое разнообразие головок, от плоских до круглых или овальных, со слотами Philips, прямыми или квадратными драйверами.Так как же заметить разницу?

Видимая разница в резьбе. Шурупы Woods имеют шурупы средней глубины с большим расстоянием между ними. Некоторые шурупы по дереву — более длинные — часто имеют наверху стержень без резьбы. С другой стороны, винты для листового металла всегда имеют более тугую и острую резьбу, которая покрывает всю их длину.

Эти винты не являются взаимозаменяемыми. В связке, если у вас не хватает подходящих шурупов, вы можете использовать шуруп для листового металла по дереву. Однако наоборот.Шурупы по дереву вряд ли образуют достаточно плотное соединение при использовании с листовым металлом, особенно если у них стержень без резьбы.

Шурупы по металлу и шурупы по дереву для проектов «сделай сам»

Хотя они схожи по функциям и полезности, шурупы по дереву и металлу обладают разными свойствами, которые различают их в зависимости от их роли.

Использование шурупов по металлу

Шурупы по металлу отличаются от шурупов по дереву своей конструкцией и конкретным назначением, поскольку в них имеются элементы дизайна, предназначенные для крепления материалов на основе металла и твердых пластмасс.Это саморезы, которые обычно используются для крепления листового металла к металлу, пластику, стекловолокну, дереву или другим материалам.

В некоторых металлических материалах предварительно просверливаются отверстия, поэтому иногда необходимо использовать винты, которые могут создавать собственные пилотные отверстия для максимальной эффективности. Металлические саморезы с легкостью протыкают тонкий металл за счет нарезания собственной резьбы и обеспечивают надежную фиксацию. Металлические винты предназначены для того, чтобы выдерживать напряжение, связанное с удерживанием вместе деталей из тяжелых металлов в течение длительного периода.

Металлический винт имеет полную резьбу для максимального захвата и полной фиксации двух соединительных деталей. Вы можете использовать винты по металлу в любое время, когда соединяете любой материал с металлической основой, будь то пластик, стекловолокно или дерево, поскольку это самые универсальные винты. Их также можно использовать для крепления петель, защелок, кронштейнов и другого оборудования.

Использование шурупов по дереву

Шурупы по дереву в некотором роде похожи на шурупы по металлу, но их различия позволяют им служить определенной цели.Как следует из названия, шурупы по дереву лучше всего подходят для крепления таких материалов, как фанера, пиломатериалы или другие породы дерева. Несколько ключевых конструктивных особенностей делают шурупы по дереву идеальными при работе с этими более мягкими материалами, но они также могут использоваться для крепления оборудования к дереву, если просверлено пилотное отверстие для размещения нерезьбовой части шурупа.

Как и деревянные крепежные детали, они отлично подходят для использования во многих различных областях, поскольку разработаны для гибкости. Шурупы по дереву имеют острый конец, который может впиваться в дерево, что делает их очень полезными для деревообработки.Большинство шурупов для дерева имеют лишь частичную резьбу, что позволяет более надежно соединить два деревянных бруска с минимальным повреждением прикрепленного деревянного элемента. Шурупов по дереву немного, и они расположены далеко друг от друга, чтобы минимизировать повреждения и предотвратить растрескивание. Однако эти винты явно используются для крепления материалов к дереву; им может не хватить прочности на разрыв для особо тяжелых нагрузок.

Короче говоря, если вы пытаетесь прикрепить листовой металл, вам следует выбрать винты по металлу. Их легче вбить в металл, и они обеспечат более высокий уровень прочности и безопасности.С другой стороны, шурупы для дерева лучше подходят для работы с фанерой, пиломатериалом и другими древесными материалами. Шурупы по металлу идеально подходят для саморезов, в то время как для шурупов по дереву саморезы невозможны. Эти крепления обычно используются в наружных строительных конструкциях, таких как настилы и заборы.

Простой ответ — всегда спрашивать винты правильного типа для работы, которую вы выполняете. Если вы не можете визуально отличить шурупы по дереву от металлических, ваш дилер или поставщик крепежа сможет вам это сказать.Чтобы получить самые качественные винты из нержавеющей стали любого сорта, посетите Marsh Fasteners.

Чем отличается лаг от шурупа по металлу?

Автор Джоди Мюланер

Стандартный винт с квадратной головкой (слева) и металлический винт с потайной головкой (справа).

Шурупы и шурупы по металлу — это два типа саморезов. Шуруп, известный в Великобритании как шуруп, в первую очередь предназначен для установки в дерево. И, как следует из названия, шурупы по металлу предназначены для ввинчивания в листовой металл.

Винты со шпонкой

прочные и часто имеют квадратную или шестигранную головку с внешним приводом, а также крупную резьбу и коническое острие. Шурупы со шпонкой намного более прочны, чем другие шурупы по дереву, которые оснащены шлицевыми или плоскими головками. Его название происходит от его первоначального использования для крепления клепок стволов, также известных как лаги.

Для этого типа крепежа необходимо просверлить отверстие того же диаметра, что и стержень винта. Острие буравчика помогает втянуть винт в отверстие, чтобы нарезать резьбу.Его также можно использовать для фиксации кирпичной кладки с помощью противоскользящего щита или нейлонового анкера.

Доступны типичные размеры от 1/4 до 3/4 дюйма в диаметре и от 1 до 16 дюймов в длину. Чаще всего используются сталь и нержавеющая сталь. Стальные винты часто подвергаются горячему цинкованию или цинкованию.

В некоторых случаях вместо стягивающего винта можно использовать строительный винт. У него более тонкий хвостовик, головка с внутренним приводом и рифленый наконечник, что исключает необходимость предварительного сверления.Фактически, строительные винты во многих сферах применения заменили стопорные винты.

Винты по металлу универсальны и имеют хвостовик с полной резьбой. Эти крепежные детали обычно имеют тонкую резьбу, которая является острой и закаленной, что позволяет нарезать резьбу. Они также имеют точку нарезания резьбы или нарезания резьбы, которая используется в предварительно просверленном отверстии или в точке самосверления.

Винт по металлу имеет головку с потайной или не потайной головкой с возможностью использования различных типов внутренних и внешних приводов в зависимости от области применения.Его размер обычно обозначается серией из трех цифр, представляющих номер диаметра, количество ниток на дюйм и длину в дюймах.

Один из видов саморезов по металлу, который обычно используется в кровле, — это самосверлящие шурупы для дерева по металлу. Он предназначен для прикрепления мягких материалов, таких как дерево или цементная плита, к металлу.

Этот тип застежки имеет самосверлящий наконечник с выступами вверх по валу. Эти крылья следуют за вырезом отверстия в мягком материале, но разрушаются при установке в более твердый металл.Этот винт обеспечивает сверление с зазором, резьбовое сверление, нарезание резьбы и фиксацию за одну операцию.

Ходовые винты

и шарико-винтовые передачи: все дело в применении

Современная среда автоматизации, управляемая движением, требует эффективных систем управления линейным движением, таких как ходовые винты и шарико-винтовые пары. Хотя ходовые винты часто рассматриваются как менее дорогие заменители шарико-винтовой передачи, принятие решения о том, какой тип винта использовать, намного сложнее, чем сосредоточение внимания исключительно на стоимости.

Среда автоматизации, управляемая движением

Современная среда автоматизации, управляемая движением, требует эффективных систем управления линейным движением, таких как ходовые винты и шарико-винтовые пары. Хотя ходовые винты часто рассматриваются как менее дорогие заменители шарико-винтовой передачи, принятие решения о том, какой тип винта использовать, намного сложнее, чем сосредоточение внимания исключительно на стоимости.

Основное различие между ходовыми винтами и шариковыми винтами заключается в том, что в шарико-винтовой передаче используются шариковые подшипники для устранения трения между гайкой и винтом, а ходовые винты — нет.Винт и гайка шарико-винтовой передачи имеют совпадающие спиральные канавки, которые позволяют шарикоподшипникам рециркулировать в этих дорожках качения, и обычно имеют полукруглую форму, чтобы принять сферический шарикоподшипник. Ходовые винты используют более глубокую спиральную резьбу и ответную гайку, которая обычно изготавливается из полимерного композита или бронзы. Катящийся характер шарико-винтовых пар исключает трение скольжения, связанное с ходовыми винтами.

Каждый тип привода имеет свои преимущества и недостатки. Прежде чем вы сможете решить, какой тип винта использовать, вам необходимо понять, как различные характеристики каждого из них соответствуют вашему конкретному применению.

Каковы преимущества / недостатки ходовых винтов?

  • Ходовые винты дешевле.
  • Ходовые винты самоблокирующиеся и не требуют тормозной системы.
  • Ходовые винты лучше подходят для вертикального применения.
  • Ходовые винты, как правило, менее эффективны, требуя большего крутящего момента и большего двигателя и привода.
  • Ходовые винты имеют более высокое трение и работают при более высоких температурах.
  • Большинство ходовых винтов плохо подходят для высокопроизводительных, высокоскоростных приложений, а также для непрерывных или длительных циклов.
  • Ходовые винты необходимо заменять чаще.

Каковы преимущества / недостатки ШВП?

  • Для шарико-винтовых пар требуются тормозные системы.
  • Шарико-винтовые пары могут иметь проблемы при использовании в вертикальном положении.
  • Шарико-винтовые пары более эффективны и требуют меньшего крутящего момента.
  • Шарико-винтовые пары имеют меньшее трение и работают при более низких температурах.
  • Для достижения расчетного срока службы шарико-винтовой пары
  • требуется консистентная или масляная смазка.
  • Шарико-винтовые передачи необходимо заменять реже.
  • Шарико-винтовые передачи издают шум.
  • Шарико-винтовые пары требуют тормозных механизмов для предотвращения обратного хода.
  • Шарико-винтовые пары дороже ходовых.

Как мое приложение определяет, какое из них использовать?

Вообще говоря, шарико-винтовые пары лучше подходят для приложений, требующих плавного движения, эффективности, точности, точности и продолжительного непрерывного или высокоскоростного движения.Традиционные ходовые винты больше подходят для простых задач передачи, для которых скорость, точность, прецизионность и жесткость не так важны.

Однако — новое поколение прецизионных ходовых винтов — например, предлагаемых HELIX Linear Technologies — значительно повышает точность ходовых винтов. Используя передовые процессы накатки резьбы и технологии композиции материалов, HELIX предлагает ходовые винты для точного машиностроения, которые так же точны и воспроизводимы, как шарико-винтовые пары.Главный вопрос, который следует задать себе о своем приложении, — насколько важна точность? Если точность является приоритетом, вы можете выбрать шарико-винт или ходовой винт точной конструкции.

Конечно, всегда приходится идти на компромисс в зависимости от вашего приложения. Помимо материалов, конструкции сборки и точности, следует учитывать такие важные переменные, как погрешность биения, шум, техническое обслуживание, эффективность и долговечность. В большинстве случаев оценка нагрузки, точности и шага для вашего приложения обычно дает ответ на вопрос о шарико-винтовой передаче или.ходовой винт. Если нагрузка в вашем приложении оказывается слишком большой для ходового винта, используйте вместо этого шариковую винт или точно сконструированный ходовой винт.

Если вам нужна помощь в определении того, следует ли использовать ходовой винт или шариковую винт для вашего приложения линейного перемещения, свяжитесь с нами сегодня.

Продукты

Ходовые винты

Смазочные материалы для линейного перемещения

Ресурсы

Инженерные калькуляторы

Дополнительное чтение

Ходовые винты и шарико-винтовые передачи: что лучше всего подойдет для вашего применения?

Шарико-винтовые передачи и ходовые винты — за и против

10 причин, по которым ходовые винты лучше шарико-винтовых передач

»Болты с шестигранной головкой vs.Винты с шестигранной головкой

Эти термины часто неправильно используются как синонимы. Основное различие между колпачковым винтом и болтом заключается в способе установки этих крепежных элементов. Технически болт устанавливается путем поворота гайки для затяжки крепежа, а винт с головкой под ключ устанавливается путем поворота головки болта для сборки и затяжки. Поэтому винты с головкой под ключ часто ввинчиваются в резьбовое отверстие на оборудовании или механизмах или устанавливаются в каком-либо другом OEM-приложении.

Различия между этими крепежными деталями довольно значительны как с точки зрения производства, так и с точки зрения размеров, а также с точки зрения применения. Вообще говоря, винты с шестигранной головкой используются в точных приложениях, таких как OEM-установка, где требуются жесткие допуски. Болты с шестигранной головкой часто указываются, когда механические свойства более важны, чем допуски на размеры, например, в строительной отрасли. Например, SAE J429 Grade 2 обычно предоставляется как винт с шестигранной головкой, тогда как ASTM A307-A — это стандартная спецификация на болт с шестигранной головкой.

Ниже приводится обзор некоторых особенностей, которым должны соответствовать эти крепежные детали.

Винты с шестигранной головкой

  • Плоская шайба под головкой, отвечающая определенным допускам, описанным в ASME B18.2.1-1996.
  • Обычно они производятся методом холодной высадки (большие партии стандартных размеров) или токарной обработкой CNC .
  • Радиус под головкой у хвостовика.
  • Диаметр кузова плюс ничего, минус.011 ″ для застежки диаметром 1-1 / 4 ″.
  • Некоторые общие характеристики крепежа, если не указано иное: ASTM A449 и SAE J429, классы 2, 5 и 8.

Болт с шестигранной головкой

  • Шов штампа на опорной поверхности допустим.
  • Стандартный болт изготавливается методом горячей штамповки.
  • Позволяет уменьшить диаметр корпуса не меньше минимального делительного диаметра резьбы.
  • Некоторые общие характеристики крепежа, если не указано иное: ASTM A307A, A354 и F1554.

Этот список не является исчерпывающим, но отражает некоторые различия между этими двумя обозначениями. Существует возможность использования других материалов, марок и стандартов на болты по согласованию между производителем и покупателем. Поэтому будьте осторожны при заказе болтов, убедитесь, что вы четко понимаете, требуются ли в ваших проектах винты с головкой или болты.

Написано , г.

24.04.2017

https: // www.portlandbolt.com/about/team/greg-lindsay/ Грег Линдсей

Телефон: 800.599.0565
Электронная почта: [email protected]

Portland Bolt

7 типов винтов, которые должен знать каждый домовладелец около

Диана Фуджи

Как будто попытка создать предмет мебели из ИКЕА, руководствуясь указаниями бренда, достаточно сложно, это становится почти невозможным, если вы не знаете, какие материалы используются.Конечно, вы знаете, что такое деревянный дюбель, но в каком маленьком мешочке есть болты с шестигранной головкой? Для этого нужны орехи? Все эти вопросы добавляют ненужного напряжения и без того сложной ситуации. Теперь эта путаница закончилась. Рой Берендсон, старший редактор журнала Popular Mechanics, поделился коротким уроком по крепежам. По словам Роя, ниже приводится разбивка семи наиболее распространенных типов винтов и болтов, с которыми каждый домовладелец столкнется в какой-то момент своей жизни.

Реклама — продолжить чтение ниже

Болты с шестигранной головкой

Болты с шестигранной головкой или винты с шестигранной головкой — это большие болты с шестигранной головкой (шестиугольной!), Используемые для крепления дерева к дереву или металла к дереву.«В отличие от болтов с квадратным подголовком, они будут иметь тенденцию вращаться при их затягивании, поэтому вам нужно удерживать головку болта гаечным ключом или головкой и затягивать (или ослаблять) гайку вторым гаечным ключом», — говорит Рой. Болты с шестигранной головкой имеют небольшую резьбу и гладкий стержень и могут быть из простой стали для внутренних работ или из нержавеющей стали или оцинкованной для наружного использования.

Шурупы по дереву

Шурупы по дереву имеют резьбовой стержень и используются для крепления дерева к дереву.Эти винты могут иметь несколько разное время резьбы. По словам Роя, шурупы для дерева с меньшим количеством резьбы на дюйм длины лучше всего использовать при креплении мягких пород дерева, таких как сосна и ель. С другой стороны, при соединении твердых пород дерева следует использовать шурупы с мелкой резьбой. Шурупы по дереву имеют много разных типов головок, но наиболее распространенными являются круглые и плоские головки. «У шурупа по дереву с круглой головкой есть головка, которая полностью расположена над заготовкой. У шурупа по дереву с плоской головкой есть головка, которая утоплена в заготовку», — объясняет Рой.Шурупы по дереву могут быть из простой стали, латуни, нержавеющей стали или стали с атмосферостойким покрытием.

Винты для листового металла

Винты для листового металла используются для скрепления двух частей листового металла вместе или для соединения листового металла с другими типами металла, такими как трубы. Эти винты обычно имеют круглую, плоскую или даже шестигранную головку. По словам Роя, о винтах для листового металла следует помнить о том, что они резьбонарезные.«Наконечник винта имеет такую ​​форму, чтобы врезать резьбу в принимающий металл, в который вбивается винт», — объясняет он, добавляя, что их часто называют «самонарезающими» винтами. Это почти всегда обычная сталь, гладкая сталь с атмосферостойким покрытием, алюминий или нержавеющая сталь для максимальной устойчивости к атмосферным воздействиям.

Машинные винты

Крепежные винты — это гибрид небольшого болта и винта, используемый для крепления металла к металлу или металла к пластику.В домашних условиях они используются для крепления электрических компонентов, например, для крепления осветительной арматуры к электрической коробке. В подобном случае крепежные винты превращаются в отверстие, в котором нарезается или «нарезается» подходящая резьба. Если в отверстии нет резьбы, для крепежного винта требуется гайка, говорит Рой.

Винты с головкой под торцевой ключ

Винты с головкой под торцевой ключ — это тип крепежных винтов с цилиндрической головкой для установки шестигранного ключа. В большинстве случаев эти винты используются для крепления металла к металлу и должны быть плотно затянуты, чтобы обеспечить безопасное соединение.Обычно они используются, когда есть вероятность, что со временем предмет будет разобран и снова собран.

Болты лага

Стягивающие болты, более известные как стягивающие винты, обычно имеют большой диаметр и достаточно длинные, чтобы глубоко проникнуть в дерево, чтобы создать прочное соединение с небольшой вероятностью ослабления винта после его затяжки. Обычные места, где можно найти этот тип винта, — это палубы, причалы и подпорные стены из дерева.Поскольку внешняя древесина, обработанная под давлением, вызывает коррозию, шурупы имеют антикоррозийное покрытие. «Они погружены в цинк или сделаны из нержавеющей стали», — объясняет Рой.

Болты с квадратным подголовком

Болты с квадратным подголовком, которые можно считать кузеном стягивающего винта, представляют собой большие болты, используемые с шайбой и гайками для скрепления вместе толстых деревянных частей. Под круглой головкой болта находится удлинитель в форме куба, который врезается в дерево и предотвращает проворачивание болта при затягивании гайки.Это облегчает заворачивание гайки (не нужно удерживать головку болта гаечным ключом) и предотвращает несанкционированное вмешательство. «Гайка почти всегда находится на задней стороне узла. Таким образом, после затяжки крепеж не может быть легко расстегнут, поскольку головка болта с квадратным подголовком круглая, как у старой заклепки, и вы не сможете легко схватить ее плоскогубцами. или гаечный ключ », — объясняет Рой.

Алисса Фиорентино Старший редактор контент-стратегии Алисса — старший редактор контент-стратегии House Beautiful, освещающий домашний декор, тенденции дизайна и новости.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Реклама — продолжить чтение ниже

36 типов винтов и головок винтов (полная таблица и руководство)

Есть много разных типов винтов.Мы углубились и провели массу исследований и составили это хорошо организованное и категоризированное руководство по покупке винтов, в котором излагаются и показаны все возможные типы головок винта, доступные для каждого типа работы, материала и т. Д.

Вы помните, как в первый раз сняли винт?

Верю. Мой отец был недоволен, потому что я раздевал его, пытаясь вытащить. К счастью, мы разобрались, но это было некрасиво.

Что касается винтов, существует множество различных типов винтов, а также сложный набор деталей для винта.Мы покопались и решили написать эпический гайд по вариантам винта. Вот.

Связанный: Типы гаек с проушинами | Типы строительных гвоздей | Шурупы для дерева, шурупы для гипсокартона и шурупы для настила

I. Руководство по покупке с головкой винта

Таблица, показывающая 60 типов винтов, головок винтов, болтов, гаек и шайб. Таблица

Поиск подходящей головки винта для вашего проекта, когда существуют сотни комбинаций типа привода и формы головки, может сбить с толку, особенно для начинающих домашних мастеров.

Важно понимать различия между формами и типами приводов не только для того, чтобы вы могли найти подходящие инструменты для ваших винтов, но и для того, чтобы вы могли быть уверены, что ваша головка винта сделает все, что вам нужно для вашего проекта.

Во-первых, давайте сосредоточимся на том, что значит для винта быть потайным или не потайным, и узнаем о различных типах головок винтов для каждого из них.

II. Формы с головкой под винт

Форма головки винта может показаться неважной, но каждый тип головки сделан таким по какой-то причине, что обычно позволяет упростить создание проекта и добиться желаемой отделки.

Головка винта — это то место, где ваш винт остановится. Только резьбовая часть будет находиться под поверхностью вашего проекта, оставляя головку снаружи или на одном уровне с поверхностью.

Головы некоторых форм помогают создать внешний вид готового продукта, но обычно они имеют не только эстетическую цель. Форма головки винта также помогает вам вбивать винт в материал, используя вашу силу и механику винта.

III. Типы головок винтов

А.Винты с потайной головкой

Источник: Для простых смертных

Зенкование — это метод, используемый для предотвращения раскалывания дерева при сверлении.

С помощью зенковки вы можете создать как пилотную опору, так и правильный угол, необходимый для размещения винта.

Этот процесс предварительно просверливает отверстие под правильным углом головки, чтобы создать профессионально выглядящую отделку для вашего проекта.

Некоторые головки винтов требуют зенковки из-за их формы и угла.Вот формы головок, которые вам нужно зенковать перед сверлением:

1. Квартира

Источник: Amazon

Плоские головки болтов полностью расположены заподлицо с поверхностью, не оставляя ни одной головки открытыми. Эти типы винтов требуют их зенковки.

Преимущество плоских шурупов в том, что вам не придется беспокоиться о том, что ваш винт выйдет из поверхности и зацепится за него другими вещами, что очень важно, если вы создаете свой собственный диван или строите книжную полку, которую люди будут часто проходите мимо.

Вы также не увидите головки винта, если используете крышку для винта.

Градусы плоской головки

Винты с плоской головкой имеют разную степень. Степень плоской головки относится к ее наклонному углу или углу от вершины головки к поверхности, где резьбовая часть встречается с головкой.

Плоская головка 82 градуса является стандартным углом, но есть также 90 градусов, 100 градусов и другие. Для более высокой степени требуется более короткое, но более широкое отверстие с зенковкой.

Плоская выточка 82 градуса

Плоская головка с поднутрением 82 градуса имеет тот же угол, что и стандартная головка 82 градуса, но головка намного короче.Такая форма головки помогает придать винту более длинную резьбу при той же длине винта из-за более короткого размера головки.

2. Собрано

Источник: Amazon

Головки с приподнятыми головками, иногда называемые головками овальной формы, имеют угол, очень похожий на плоские винты, но имеют скорее куполообразную головку. Вам также необходимо зенковать эти винты, чтобы подогнать под угол.

В отличие от винта с плоской головкой, головка винта с выступом немного выступает за поверхность. Эта форма не обязательно улучшает характеристики винта, она скорее служит украшением.

3. Горн

Источник: Amazon

Головки стекляруса используются в основном на шурупах для гипсокартона и гипсокартона.

Эта форма очень похожа на плоскую головку винта, за исключением того, что вместо угла под поверхностью головки вы увидите изогнутую форму, которая может уменьшить повреждение поверхности.

Винты с заглушкой

являются самосверлящими, поэтому вам не нужно сверлить какие-либо пилотные отверстия перед их использованием, а их уникальная форма позволяет им распределять напряжение по более широкой поверхности, чем плоские винты.

B. Головки винтов без потайной головки

Винты с потайной головкой, как правило, имеют форму головки без угла и ту, которая находится за пределами поверхности вашего проекта, поэтому нет необходимости создавать угол, в котором находится головка винта.

Вот наиболее распространенные типы головок, которые не требуют зенковки:

1. Переплет

Источник: Amazon

Стяжные винты — это уникальный тип винта, который можно использовать для различных проектов.Эти винты имеют слегка выпуклую головку и ввинчиваются друг в друга с наружной и внутренней стороны.

Часто короткие винты для переплета позволяют скрепить большие руководства и другие проекты переплета, но вы также можете использовать их для скрепления образцов, кожи и т. Д.

2. Куполообразный

Источник: Amazon

Куполообразные головы — один из самых распространенных типов, которые вы встретите. Они идеально подходят для проектов, в которых не требуется скрывать головку винта, как в случае с плоской головкой, например, с оттоманкой, используя декоративные винты, выступающие из ткани.

Форма купола создает визуально привлекательный дизайн на поверхности, в то время как плоская внутренняя часть купола помогает винту останавливаться там, где это необходимо, прямо на поверхности.

3. Фланец

Источник: Amazon

Винты фланца иногда называют винтами рамы.

Головка этих винтов может варьироваться от круглой до шестигранной, и она выступает из круглого фланца непосредственно под головкой.

Фланец помогает винту оставаться на своем месте, заменяя в некоторых проектах шайбу.

4. Ферма

Источник: Amazon

Головки фермы обычно шире, чем головки других винтов, и имеют слегка закругленную поверхность.

Головки фермы обычно требуются при работе с листовым металлом и других проектах, требующих больших отверстий, поскольку широкая головка предотвращает прохождение винта фермы через отверстие.

C. Комбинированные головки

Хотя это наиболее распространенные типы головок для винтов, можно найти их вариации и комбинации.

Важно обратить внимание на то, нужно ли винты иметь потайную головку или нет. Всегда это можно узнать, посмотрев на голову.

Головка винта, требующая зенковки, будет иметь угловую форму под головкой, в то время как винт, который не требует зенковки, будет плоской под головкой.

Ваш проект тоже стоит принять во внимание. Вы не возражаете, если закругленная головка выступает из поверхности, или вы бы предпочли гладкую поверхность плоского винта?

Возможно, вы найдете комбинацию головок винтов, которая удовлетворит ваши потребности, если вы понимаете, как каждая из них повлияет на сборку вашего проекта и готовый вид.

D. Типы приводов с винтовой головкой

Привод головки винта относится к типу инструмента, который вам понадобится для установки винта. Вы заметите на шурупах несколько различных форм, помимо типа головки, для работы с которыми потребуется специальная отвертка.

Привод напрямую связан с тем, как винт крепится к поверхности. Некоторые диски лучше избегают зачистки, которая делает винт бесполезным, чем другие, но также может стоить больше денег и труднее найти инструменты.

1. Внешний шестигранник

Источник: Amazon

Винты с внешним шестигранником имеют форму шестигранной головки, выступающей за поверхность. Некоторые из них имеют встроенные фланцы, тогда как другие имеют только шестиугольную форму в качестве полной головки.

Для установки или удаления этих винтов потребуется гаечный ключ или торцовый ключ. Вы можете получить хорошее усилие на этих винтах, поскольку вы поворачиваете всю головку, а не только внутреннюю часть головки.

Подробнее о болтах с шестигранной головкой см. Здесь.

2. Внутренний шестигранник

Источник: Amazon

Для установки или снятия винта с внутренним шестигранником требуется шестигранный ключ.

Эти винты обычно используются для мебели, требующей некоторой сборки, потому что они вряд ли будут повреждены шестигранным ключом при установке, в отличие от винта с крестообразным шлицем или винта со шлицем, что оставляет приятный вид.

Большинство винтов с внутренним шестигранником поставляются с подходящим для них гаечным ключом.

3. Филипс

Источник: Amazon

Винт Phillips — один из самых распространенных.Этот винт имеет крестообразную форму, которая помогает самоцентрировать винт, чтобы избежать его сверления под неправильными углами.

Вы также можете использовать сверло с винтом Phillips, потому что его самоцентрирующаяся конструкция позволяет ему оставаться на месте, когда вы прикладываете силу от сверла. Однако слишком большое усилие может быстро повредить голову.

4. Pozidrive

Источник: Amazon

Винты

Pizodrive похожи на винты Phillips, за исключением того, что в них есть еще несколько канавок, которые создают форму, напоминающую звезду.

Иногда для их удаления можно использовать отвертку Phillips, но не всегда.

Эти винты обеспечивают немного большую стабильность при приложении усилия, чем винты с крестообразным шлицем, но вам понадобится специальная бита или отвертка, чтобы совместить канавки.

Вы можете отличить винты Pozidrive от Phillips, посмотрев на них сбоку. На Pozidrive вы заметите ребра между каждым из четырех рычагов, и они будут отмечены знаком «pz».

5. Quadrex

Источник: Amazon

Головной привод Quadrex, также известный как квадратный привод Phillips, представляет собой комбинацию Phillips и квадратной выемки.

Он очень похож на дизайн Phillips, за исключением того, что середина креста имеет квадратную форму, а не заостренную, что может помочь предотвратить снятие изоляции при приложении большего усилия.

6. Щелевой

Источник: Amazon

Винты со шлицевой головкой — это то, что большинство людей называют винтами с плоской головкой, потому что в них есть одно узкое отверстие для плоской отвертки.

Хотя этот тип шурупов является одним из самых распространенных и недорогих, он также наиболее подвержен отслаиванию.На самом деле предполагается, что винты с шлицами должны сниматься по своей конструкции, чтобы вы не затягивали их слишком сильно.

Винты с шлицевой головкой лучше всего подходят для проектов, где требуется несколько винтов, которые можно вкрутить вручную, а не с помощью дрели, которая часто приводит к срыву винта или его выпуклости.

7. Квадратная выемка

Источник: Amazon

Винты с квадратной выемкой также обычно называют Робертсонами.

Они имеют квадратную центральную точку, предотвращающую выпадение кулачков.Сверло, которое вращает винты с квадратной выемкой, также выступает на квадратном конусе, что создает самоудерживающуюся конструкцию, так что вам не нужно удерживать сверло на месте.

8. Звезда

Источник: Amazon

Головы в форме звезд включают в себя несколько различных стилей, которые образуют формы, напоминающие звезды.

Двойной квадратный привод состоит из двух квадратов Робертсона, которые образуют восьмиконечную звезду посередине. Вы можете использовать коронку Робертсона для ее привода или специальную коронку для двойного квадрата для приложения более высокого крутящего момента.

Есть также тройной квадрат с тремя квадратами Робертсона, образующий 12-конечную звезду.

Тройные угольники чаще всего используются, когда вам требуется высокое усилие без снятия винта. Вы увидите их в основном на внутренних деталях автомобиля, например, на компонентах трансмиссии.

9. TORX

Источник: Amazon

У большинства людей есть сверла TORX в наборах сверл, но они редко используются.

Винты

TORX имеют форму шестигранной звезды посередине и часто используются в электронных устройствах, таких как компьютеры и DVD-плееры.

Одна из причин, по которой эти винты становятся все более популярными в последние годы, заключается в их способности предотвращать эксцентриситет, что особенно полезно при сборке электроники.

10. TORX Plus

Источник: OEM Fast

Винты

TORX Plus имеют более мелкие канавки между звездообразными точками, чтобы отвертка или бита имели больший контакт с головкой винта, что позволит вам приложить к ней большее усилие.

11. Tri-Wing

Источник: Global Industrial

Винты

Tri-Wing — это несколько недавнее изобретение компании Phillips Screw Company, которое предлагает как возможность приложения большего усилия, чем к обычному винту Phillips, так и большую надежность, чем другие винты.

Конструкция Tri-Wing требует специальной отвертки для ее установки и снятия, а ее глубокие канавки позволяют передавать больший крутящий момент от сверла.

E. Винты с защитой от взлома

Если вы найдете винт, который выглядит немного иначе, чем заявленный тип, то это, вероятно, версия с защитой от несанкционированного доступа.

Винты с защитой от взлома являются вариациями некоторых из наиболее распространенных типов, таких как TORX, Phillips и Hex.

Эти винты полезны для использования в общественных местах, которые могут стать жертвой кражи, например, в общественных туалетах, где для некоторых могут быть заманчивы дорогие приспособления.

Существуют различные типы винтов с защитой от несанкционированного доступа, каждый из которых обеспечивает несколько уровней защиты:

1. Винты со шпилькой

Источник: Amazon

Самый распространенный тип винта с защитой от несанкционированного доступа. Штифтовый винт будет иметь ту же конструкцию, что и их обычные версии, например крестообразную форму для винта Phillips, но с дополнительным уровнем защиты, предотвращающим легкое извлечение.

Каждая головка будет иметь дополнительный штифт в конструкции, который требует специального инструмента для их установки и удаления.Отвертка Phillips не подойдет для установки или удаления винта Phillips с защитой от несанкционированного доступа.

2. Сторожевые винты

Источник: Toolstop

Винты

Sentinel обеспечивают высокий уровень защиты, поскольку их можно заворачивать только в одну сторону. Их сложно удалить, поэтому они лучше всего подходят для постоянного крепления.

3. Винты с 2 отверстиями

Источник: Amazon

Винты

с двумя отверстиями, также известные как гаечные ключи, обеспечивают безопасность без ущерба для законченного вида.У них плоская головка с двумя небольшими отверстиями, для их установки и удаления требуется специальный инструмент.

F. Подробнее

Перед покупкой необходимо отметить еще несколько важных моментов в отношении различных головок винтов:

1. Как избежать эксцентрика

Мы упоминали, что довольно много винтов предназначены для предотвращения эксцентрика, в то время как производители винта со шлицем специально разработали его так, чтобы он выдвигался, чтобы предотвратить чрезмерное затягивание винта.

Cam out — это то, что не хочет, чтобы с вами случилось во время вашего проекта.

Когда винт выкручивается, отвертка или бита выскальзывают из головки винта. Когда это произойдет, это может быть:

  • Зачистите головку винта, и винт станет бесполезным
  • Сделайте так, чтобы дерево, в котором вы сверляете, раскололось
  • Вызвать повреждение другого материала с зазубринами, трещинами и т. Д.
  • Причинить травму пользователю

Винты, которые могут выдерживать больший крутящий момент или усилие, обычно с меньшей вероятностью будут выкручиваться. Головки болтов с несколькими канавками, такие как TORX и другие звездообразные головки, дают вашим инструментам больше точек и канавок, за которые можно держаться, что снижает риск выпадения кулачка.

Выбор правильной биты для вашего винта очень важен, чтобы избежать выпуклости. Это полезное видео покажет вам, как правильно выбрать бит для головки винта:

2. Предотвращение отслоения винтов

Самое важное, что вы можете сделать, чтобы не повредить винты, — это использовать правильное сверло и убедиться, что оно хорошее.

Дешевое сверло может сэкономить вам несколько долларов, но если оно тратит впустую все ваши винты, в долгосрочной перспективе это не принесет вам много пользы.

Однако виноват и бит неправильного размера. Немного слишком маленькое или большое количество может иметь одинаковый эффект на ваши винты: оголенная головка.

Также важно, чтобы вы не наклоняли коронку так, чтобы она не поворачивалась неправильно. Это легко предотвратить с помощью некоторых головок винтов, таких как TORX, но не так просто с более простыми головками, такими как Phillips и шлицы.

3. Удаление снятых винтов

Если ваши головки винтов отклеиваются, они будут повреждены до такой степени, что ваши обычные инструменты не смогут их установить или удалить.

Если вы пытаетесь установить винт с зачищенной головкой, не делайте этого. Удалите винт и начните с нового.

Удаление винта может быть затруднительным, если он установлен полностью, если только у вас нет специального инструмента, известного как съемник для снятых винтов.

Иногда эта специальная насадка входит в комплект с другими инструментами, которые работают вместе, чтобы захватить и вытащить зачищенный винт.

Это видео демонстрирует, как использовать экстрактор для извлечения зачищенного винта, а также несколько других удобных способов убрать его в задний карман:

4.Подбор головок винтов к материалам и проектам

Нет смысла тратить больше денег на винт и соответствующую биту, которые вам не нужны для вашего проекта.

Небольшие проекты по деревообработке, не требующие дополнительных усилий от сверла, обычно можно выполнить с помощью крестообразного, шлицевого или другого упрощенного винта с головкой.

Хорошее практическое правило — использовать более упрощенную конструкцию в любом проекте, для которого требуется лишь небольшое усилие дрели или ручное использование отвертки.

Для более сложных проектов с использованием сверхпрочных материалов, таких как установка гипсокартона или сборка автомобильных деталей, вам понадобится головка винта с конструкцией, имеющей несколько точек и канавок, например, винт TORX или Twi-Wing.

5. Материал головки винта

Материал головки винта почти всегда соответствует материалу резьбовой части винта.

Но разные материалы могут иметь большое значение в вашем проекте, в зависимости от материалов, с которыми вы работаете.

Большинство винтов состоят из стали, но также могут быть варианты, которые более устойчивы к атмосферным воздействиям, чем обычная сталь, например, нержавеющая сталь или титан. Это хорошие варианты для сборки уличной мебели или всего, что будет подвержено погодным или влажным условиям.

Вы также можете найти алюминиевые винты, которые могут быть хорошим вариантом для проектов, которые не будут подвергаться воздействию погодных условий. Алюминий может быстро подвергаться коррозии и менее прочен, чем сталь и другие сверхпрочные материалы.

Если вы собираетесь использовать дрель для завинчивания шурупов, вы также можете выбрать более прочный материал, поскольку алюминий легче снимается с помощью сверла с более высоким усилием.

6. Разница в цене

Самые распространенные винты относительно невысоки. Именно тогда, когда вам нужно искать винты нестандартных размеров, вы можете начать замечать резкий скачок их стоимости. Кроме того, специальные шурупы, такие как шурупы для гипсокартона, обычно стоят дороже, чем шурупы, предназначенные для обычных целей.

Головка винта в большинстве случаев имеет значение. Более распространенные головки, такие как шлицевые и Phillips, как правило, находятся в нижней части бюджета, тогда как звездообразные, TORX и другие высокопроизводительные винты могут стоить дороже.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
