Как сделать блоки ФБС своими руками 1

Первый вопрос, который задает себе каждый человек решивший сделать фундаментальные блоки сам — это из чего же их делать. Технология производства фундаментальных блоков подразумевает строительство небольшого здания, будь то гараж или небольшой дачный домик. Чтобы сделать фундаментальные блоки своими руками вам понадобится:

  • Форма для отливки блоков:
  • Гранитный щебень;
  • Портландцемент высокого качества;
  • Песок кварцевый;
  • Оборудование для производства фундаментальных блоков – виброустановка погружная.

Как сделать блоки ФБС своими руками 2

Изготовление формы для блоков ФБС своими руками

Самым затратным из всех этапов является возведение фундамента и именно на этом этапе можно приложить руку и изготовить фундаментальные блоки своими руками.
Чтобы производство фундаментальных блоков прошло правильно необходимо соблюдать порядок действий. Первое что нужно сделать — это определиться с размерами. Можно смастерить опалубку, которая имеет размер стандартного блока (2,4х0,6х0,4м).

Заливать фундаментальные блоки в форму из опалубки и переставлять ее дальше, таким образом действовать до конца заливки фундамента.

Опалубка получается многоразовая и чтобы не использовать автокран для доставки и монтажа, производство блоков ФБС нужно проводить непосредственно на месте размеченного фундамента.

Из чего сделать блоки ФБС?

Для изготовления формы для фундаментальных блоков нужно взять многослойную фанеру OSB. Ее ширина должна соответствовать высоте блоков, а длина должна составлять более чем 20 см, чем длина блоков. Изготавливая формы для фундаментальных блоков фанеру необходимо зачистить и окрасить водостойкой краской. Производство фундаментальных блоков подразумевает использование влагоустойчивой фанеры, которая не деформируется при попадании на нее воды.

Фанеру окрашивают с обеих сторон и после ее высыхания от краев делают поперечные прорези глубиной около 5 мм с помощью ножовки. Далее между краев фанеры и прорезью нужно просверлить отверстие для болтов, стяжки диаметром 14 мм.

Из подготовленного стального листа вырезаем две прямоугольные части, стороны которых соответствуют длине и ширине блоков ФБС.

После всех подготовительных работ можно приступать к сборке формы для фундаментальных блоков. Для этого все части склыдываются на ровную поверхность, фанера покрашенными сторонами укладывается вовнутрь. В пропилы нужно вставить металлические листы, а в отверстия стержни. Рядом со стяжкой на внутренней стороне фанеры фиксируем деревянные вставки для установки ширины блока. Затем затягиваем гайки и наша форма готова. Помните, что форма для фундаментальных блоков должна быть разборная, иначе вы можете повредить изделие при вынимании его из опалубки.

Как сделать блоки ФБС своими руками 3

Готовим раствор для блоков

Изготовление блоков ФБС требует приготовление раствора. Для этого берем щебенку (4 части), крупный песок (2 части), цемент (1 часть) и воду.

Чтобы фундаментальные блоки своими руками получились прочными, раствор после перемешивания должен остаться вязким. Консистенция регулируется с помощью воды.

Перед заливкой блоков в форму можно поставить деревянные бруски, которые при застывании образуют пазы для последующей укладки. Это поможет сделать сцепку между ними прочнее. Что упростит укладывание блоков в фундамент. Заливку смеси в форму осуществляем на ровной поверхности с применением строительного уровня.

Для того чтобы изделие не потрескалось во время высыхания его накрывают пленкой и в течение двух дней поливают водой. Перед применением блоки должны хорошо просохнуть в течение трех недель. За это время они, достигнут нужной прочности и твердости. Обязательно следите, чтобы на блоки не попадали солнечные лучи.

Как сделать блоки ФБС своими руками 4

После полного застывания опалубку можно разбирать. Как видим, изготовление блоков ФБС процесс длительный и трудоемкий, но не сложный.

Уплотнение фундаментальных блоков своими руками

Укладывать бетон в форму нужно так чтобы не было пустот, а углы были заполнены равномерно. После заливки бетон нужно хорошо уплотнить. Для этого берем небольшую лопаточку и втыкаем ее в раствор. Таким образом, бетон утрамбуется и усядется в форме. Чтобы процесс производства пошел быстрее можно сделать несколько форм.

Как сделать блоки ФБС своими руками 5

Фундаментные блоки своими руками

Фундаментные блоки своими руками

Если бюджет на строительство ограничен или просто хочется сэкономить, некоторые этапы возведения здания придётся выполнять собственноручно. Поскольку затраты на сооружение фундамента составляют примерно 1/5 стоимости всей постройки, а сам процесс достаточно прост в реализации, можно изготовить фундаментные блоки своими руками.

Работы выполняются в следующем порядке. Сначала необходимо определиться с размерами. Поскольку решено, насколько это возможно, обойтись собственными силами, и с максимальной экономией пиломатериалов.

Достаточно соорудить опалубку размером со стандартный блок ФБС вот его размеры 2,4 х 0,6 х 0,4 м. и постепенно после заливки очередного блока переставлять опалубку дальше, до окончательной заливки фундамента, таким образом наша опалубка будет использоваться много раз.

Изготовление фундаментных блоков

При таком подходе кроме экономии пиломатериалов мы также сэкономим на использовании автотранспорта для доставки готовых блоков и автокрана для их монтажа. Что бы изготовленные блоки не нужно было перемещать, установку опалубки и заливку бетона необходимо производить на месте размеченного фундамента.

Изготовление фундаментных блоков

Как сделать фундаментные блоки своими руками

Для создания опалубки следует взять фанеру OSB, ширина которой равна высоте блоков, а длина – на 20 см больше их длины. Одна сторона фанеры зачищается и окрашивается водостойкой краской.

После высыхания на окрашенной стороне обеих фанер в 10 см от краёв ножовкой делаются поперечные пропилы глубиной примерно в 5 мм.

Изготовление фундаментных блоков

Расстояние между ними на каждой заготовке из фанер должно быть равным длине блоков. Теперь между краем каждой фанеры и пропилом, примерно посередине, сверлятся отверстия диаметром 14 мм – для болтов будущей стяжки.

Из стального листа толщиной 1 мм вырезаются два прямоугольных куска: одна сторона каждого равняется высоте блоков, другая – ширине.

Они послужат в качестве торцевых вставок опалубки, для них и делались пропилы, так же можно использовать фанеру или обрезную доску.

Осталось приготовить несколько стальных стержней диаметром 12 мм и длиной, на 10 см превосходящей ширину блоков, с резьбой на концах, – и можно приступать к сборке.

Изготовление фундаментных блоков

Заготовки из фанеры укладываются на ровную поверхность параллельно друг другу окрашенной стороной вовнутрь. В пропилы вставляются металлические торцы, а в круглые отверстия – подготовленные стержни.

Прежде чем стянуть конструкцию гайками, с внутренней стороны фанеры, рядом со стяжкой, следует установить деревянные проставки для фиксации ширины блока.

Изготовление фундаментных блоков

Теперь гайки затягиваются и опалубка готова.

Для приготовления раствора 1 часть цемента соединяется с 2 частями песка и 4 частями гравия. Для того, чтобы блоки получились прочными, смесь после тщательного перемешивания должна остаться достаточно вязкой.

Изготовление фундаментных блоков

Нужная консистенция достигается регулировкой подачи воды. Перед заливкой раствора с внутренней стороны торцевых стенок, посередине, можно установить деревянные бруски. Впоследствии они удаляются и остаются пазы, которые при укладке готовых блоков заполняются раствором.

Это усиливает сцепку между ними, отчего фундамент становится прочнее. Теперь форма заполняется смесью и утрамбовывается. Во избежание растрескивания при высыхании конструкция накрывается плёнкой и в течение двух дней регулярно поливается водой, после чего опалубку можно разобрать.

Видео: Опалубка своими руками

Фундамент из блоков ФБС своими руками

Фундаментные строительные блоки позволяют возводить надежные и долговечные основания для самых разнообразных сооружений. Выгодно выделяясь на фоне монолитных конструкций удобством и скоростью обустройства, фундамент из блоков ФБС заслуженно стал популярным в сферах одноэтажного и многоэтажного строительства.

Фундамент из блоков ФБС своими рукамиФундамент из блоков ФБС своими руками

Следующее руководство позволит вам разобраться в технологии обустройства фундамента из строительных блоков и самостоятельно провести необходимые мероприятия.

Основные сведения о блочных фундаментах

Блоки ФБСБлоки ФБС
Блоки ФБСДлинаШиринаВысотаВес
ФБС-9-3-6т883058350
ФБС-9-4-6т884058470
ФБС-9-5-6т885058590
ФБС-9-6-6т886058700
ФБС-12-3-6т1183058460
ФБС-12-4-3т1184028310
ФБС-12-5-3т1185028390
ФБС-12-5-6т1185058790
ФБС-12-6-3т1186028460
ФБС-12-6-6т1186058960
ФБС-24-3-6т2383058970
ФБС-24-4-6т23840581300
ФБС-24-5-6т
23850581630
ФБС-24-6-6т23860581960
ФБС-12-4-6т1184058640

Конструкция блочного основания предельно проста. Она состоит из армированной подушки, стен из блоков и гидроизоляции. При необходимости обустраивается верхний армопояс. Об этом будет отдельно сказано далее.

Единственным существенным недостатком подобного фундамента является необходимость привлечения крана для поднятия блоков. Конечно же, можно соорудить лебедку и попытаться расставить блоки вручную, но трудозатраты в таком случае будут нецелесообразными.

В остальном же с обустройством фундамента из блоков ФБС не возникнет никаких затруднений даже у новичка.

Схема фундамента из блоков ФБССхема фундамента из блоков ФБС

В плане жесткости и прочности блочные основания уступают своим монолитным аналогам, зато выигрывает у них по стоимости, простоте и скорости возведения.

Блочные фундаменты лучше всего подходят для грунтов с преобладающим содержанием песка. На участках с рассыпчатой и мягкой почвой от возведения такого основания лучше воздерживаться – конструкция может попросту просесть, что приведет к существенным деформациям или даже полному разрушению возведенного над ней здания.

Блочные фундаменты нормально переносят воздействие сил пучения грунта. В условиях, при которых монолитная ленточная бетонная конструкция могла бы разорваться, блоки максимум выгнутся. Такое свойство блочного основания обеспечивается именно отсутствием его монолитности. В конструкции присутствуют швы, что обеспечивает необходимую подвижность и гибкость кладки.

Фундамент из блоковФундамент из блоков Фундамент из ФБСФундамент из ФБС

Также к числу преимуществ блоков следует отнести возможность их укладки хоть в снег, хоть в ливень. Бетон же при подобных погодных условиях заливать нельзя.

Цены на строительные блоки

Строительные блоки

Руководство по возведению фундамента

Порядок обустройства блочного основания сводится к последовательному выполнению нескольких технологических этапов. Следуйте руководству и все обязательно получится.

Первый этап – подготовительный

Для начала ознакомимся с особенностями самих блоков, а также изучим рекомендации по их выбору и в целом планированию работы.

Фундаментные блоки производятся по методу вибропрессования и используются преимущество для возведения опорных конструкций. Также такие блоки подходят для кладки стен цокольных этажей.

Блоки ФБСБлоки ФБС

Прежде чем приступать к работе, необходимо создать проект будущего фундамента. Для этого открываем любую компьютерную программу с соответствующими функциями и чертим раскладку наших блоков. Так мы сможем досконально разобраться в порядке их монтажа и перевязывания. При отсутствии навыков работы с такими программами, чертим кладку по старинке на бумаге.

Проект ступенчатого фундамента из фбсПроект ступенчатого фундамента из фбс Проект ступенчатого фундамента из фбсПроект ступенчатого фундамента из фбс Проект ступенчатого фундамента из фбсПроект ступенчатого фундамента из фбс

Чаще всего ширину первого ряда блочной опоры выдерживают на уровне 400 мм. Для двух следующих рядов этот показатель уменьшают до 300 мм. Зная необходимые размеры конструкции и требуемое количество блоков, можно отправляться в специализированный магазин за их покупкой. Как правило, такие магазины предлагают услуги по доставке и монтажу строительных материалов, что очень удобно.

Важно! Вы должны заранее определиться с местами вывода инженерных коммуникаций и выбирать блоки с учетом этих моментов. В продаже доступны кладочные элементы с предварительно созданными отверстиями. Если вы забудете о данном мероприятии, отверстия придется бурить в будущем, что потребует дополнительных временных, трудовых и финансовых расходов.

Второй этап – земляные работы

Внимательно изучите строительную площадку. Подумайте, где будет удобнее всего разместиться крану, что может мешать во время работы и т.д. По возможности устраните все существующие помехи. Далее работа выполняется в стандартном порядке.

Схема разметкиСхема разметки

Первый шаг. Определяем углы будущей конструкции и вбиваем в них колышки. Натягиваем между прутками веревки, а затем выставляем промежуточные элементы разметки в местах будущего обустройства внешних и внутренних стен.

Второй шаг. Роем котлован. По нормативам глубина ямы должна равняться глубине промерзания увеличенной на 20-25 см. Но в некоторых регионах глубина промерзания может достигать и двух метров – затраты на обустройство подобного основания будут нецелесообразными. Поэтому за «золотую середину» было принято значение в 80-100 см. Его и придерживаемся. Дополнительно рекомендуется снять верхний плодородный слой грунта (10-20 см) по периметру оставшегося пространства площадки.

Роем котлованРоем котлован

Третий этап – обустройство подошвы

Существует 2 варианта обустройства блочного основания: на песчаной подушке и на бетонном основании. Второй тип опоры подходит для неустойчивых грунтов, однако заливка бетонной подошвы существенно повышает затраты сил, времени и денег на строительство.

До момента обустройства утрамбованной песчаной подушки включительно, порядок возведения обоих видов основания является одинаковым. Непосредственно же процесс строительства фундаментной конструкции на бетонной опоре начинается с этапа монтажа опалубки и укладки арматуры.

Предварительно заготавливаем щебенку 20-40 фракции, песок и арматуру. Далее работаем в такой последовательности.

Первый шаг. Выравниваем стенки и дно котлована для обустройства подошвы.

Второй шаг. Засыпаем яму 10-15-сантиметровым слоем песка, проливаем его водой и тщательно утрамбовываем.

Песчаная подушкаПесчаная подушка

Третий шаг. Засыпаем песчаную подушку 10-сантиметровым слоем щебенки и опять утрамбовываем.

Далее выполняется монтаж опалубки и укладка армирующей сетки.

Четвертый этап – монтаж опалубки и армирование

Фундаментная лентаФундаментная лента

Для сборки опалубки хорошо подойдет обрезная доска толщиной 25 мм. Доски опалубки скрепляем подходящим способом. Обычно для этого используются саморезы. Выставляем опалубку по стенкам котлована и обязательно проверяем ровность ее монтажа при помощи уровня.

Для армирования используем стальные прутки диаметром 12-14 мм. Их мы свяжем в сетку с ячейками 10х10 см (можно 15х15 см) при помощи гибкой проволоки. Как правило, армирование выполняется в 2 слоя, при этом нижняя и верхняя сетка размещаются примерно на одинаковом отдалении от щебенки и верха будущей заливки соответственно. Для крепления сеток предварительно вбиваем в основание вертикальные прутки арматуры. При необходимости (к примеру, если запланировано строительство большого и массивного здания) количество армирующих слоев может быть увеличено.

Фундаментная лентаФундаментная лента Фундаментная лентаФундаментная лента

Пятый этап – заливка подушки

Заливаем всю обустроенную ниже конструкцию бетоном. Льем медленно, равномерным слоем. В нескольких местах протыкаем заливку арматурой для удаления лишнего воздуха. Поверхность подушки тщательно разравниваем.

Оставляем нашу конструкцию набирать прочность на 3-4 недели. В жару бетон нужно периодически смачивать водой, чтобы он не треснул.

Переходим к укладке блоковПереходим к укладке блоков

Шестой этап – укладка блоков

Для укладки ФБС, как отмечалось, нужно будет вызвать кран. Техника будет поднимать тяжелые строительные элементы. Вам же с помощниками нужно будет поправлять блоки и выставлять их в предназначенных для этого местах.

Монтаж блоков ФБСМонтаж блоков ФБС Монтаж блоков ФБСМонтаж блоков ФБС

Для кладки понадобится бетонный раствор марки М100. В среднем на монтаж одного блока уходит порядка 10-15 л такого раствора.

Сначала выставляем блоки по углам, для лучшего ориентирования натягиваем между ними веревку и последовательно заполняем пролеты блоками по уровню. Вертикальные швы заливаем раствором. Следующие ряды блоков укладываем на раствор в противоположном направлении. Постепенно перемещаемся от углов и наружной кладки к внутренним перегородкам. Регулярно проверяем качество и правильность выполняемой работы с помощью уровня.

Седьмой этап – гидроизоляция

Для гидроизоляции удобнее всего использовать жидкую мастику. Тщательно промазываем изоляционным составом внутренние и наружные стенки фундамента.

ГидроизоляцияГидроизоляция

В регионах с особо щедрыми осадками рекомендуется дополнительно укладывать слой рубероида для более качественной гидроизоляции.

Цены на мастики

Мастики

Восьмой этап – армопояс

Нередко для упрочнения конструкции основания, по верхнему ряду отливается железобетонный пояс толщиной 200-300 мм. Для армирования применяется 10-миллиметровая арматура. В дальнейшем именно на этот пояс будут укладываться плиты перекрытия.

АрмопоясАрмопояс

Опытные строители могут оспаривать необходимость обустройства армопояса, утверждая, что плиты и так достаточно равномерно распределяют поступающие нагрузки, нужно лишь правильно их уложить. Однако, как показывает практика, этап обустройства армопояса лучше не игнорировать – хуже от него точно не станет.

Пример опалубки армопоясаПример опалубки армопояса Чтобы опалубка не разъехалась снизу под давлением бетона, в местах, где находятся держащие доски была натянута проволока. Ее функция — стягивать противоположенные щиты опалубкиЧтобы опалубка не разъехалась снизу под давлением бетона, в местах, где находятся держащие доски была натянута проволока. Ее функция — стягивать противоположенные щиты опалубки Aрмопояс для фундаментаAрмопояс для фундамента

Конструкция возводится следующим образом:

  • по периметру стен фундамента устанавливается опалубка;
  • в опалубку укладывается армирующая сетка;
  • заливается бетон.

На этом фундамент из блоков ФБС готов. Технология трудоемкая, но несложная. Сделав все по инструкции, вы получите безопасное, надежное, прочное и долговечное основание, потратив, при этом, на его сооружение сравнительно немного денег.

Фундамент из ФБСФундамент из ФБС

Удачной работы!

Видео – Фундамент из блоков ФБС своими руками

Фундамент из блоков пошаговая инструкция, как сделать своими руками
Ленточный фундамент из блоковЛенточный фундамент из блоков

Учитывая, что бетонные блоки фбс теперь пользуются большой популярностью, то и сборные фундаменты с них встречаются на каждом шагу. Ведь с блоков можно возвести не только небольшие административные или жилые здания, но и достаточно громоздкие хозяйственные постройки.

Но многие застройщики, особенно в частном секторе, желают иметь здания с подвалами или техническими цокольными этажами и для таких целей отлично подходят ленточные фундаменты с блоков фбс.

Учитывая, что большинство застройщиков не обладают достаточным уровнем знаний по возведению таких оснований, то существует пошаговая инструкция, в которой четко поэтапно рассмотрены все ключевые моменты из строительства таких конструкций.

Преимущества бетонных блоков

Устройство сборного ленточного фундамента из блоков ФБС.Устройство сборного ленточного фундамента из блоков ФБС.

Даже обычную бытовку сделать их таких заводских конструкций не составит труда. Ведь такие конструкции универсальны, при возведении небольших хозяйственных зданий используются относительно легкие блоки с габаритными размерами 20х20х40 см, а они не отличаются большой массой и могут устанавливаться двумя людьми своими руками без использования механизированной техники.

Основные преимущества фундаментов из блоков фбс:

  • Все блоки производятся в заводских условиях со строгим контролем качества продукции;
  • С их помощью легко возвести обычную бытовку или жилое здание малой высоты;
  • Такой фундамент прост в монтаже и все работы можно сделать в кратчайшие сроки своими руками;
  • Отличные морозостойкие характеристики блоков, они отличаются прочностью, и нет нужды для малых зданий использовать дополнительное армирование конструкции;
  • Большой выбор размеров блоков, а самые популярные и дешевые остаются конструкции с размерами 20х20х40 см.

Поэтапная инструкция по возведению блочных фундаментов

Рассмотрим из каких этапов состоят работы по возведению основания дома или здания из блоков

Выбор типа фундамента

Столбчатый фундамент из блоков 20х20х40Столбчатый фундамент из блоков 20х20х40

Для бытовок отлично подходят ленточные и столбчатые типы фундаментов.

В большинстве случаев, блоки фбс используются при возведении ленточных фундаментов, ведь тут легче их устанавливать и фиксировать. К тому же размеры 20х20х40 см позволяют создавать промежуточные ответвления, пересечения стен и даже резкие угловые повороты конструкции несущих стен.

Такие основания используются под бытовки, индивидуальную компактную застройку, но могут также использоваться при возведении многоэтажных зданий.

Столбчатые фундаменты лучше использовать при возможном агрессивном воздействии грунтовых вод или при большой глубине промерзания почвы.

Соответственно, первый этап пошаговой инструкции предусматривает следующие действия:

  • Разработка проекта застройки;
  • Расчет массы будущего здания;
  • Анализ состояния почвы и учет максимальной глубины промерзания грунта;
  • Назначение будущего сооружения.

Выбор размеров блоков

Размер бетонного блока под фундаментРазмер бетонного блока под фундамент

Учитывая, что блоки фбс производятся стандартных размеров, то и купить можно только конкретные типоразмеры. Только при их выборе стоит помнить, что подбираются они в соответствии с толщиной несущих стен, поэтому не рекомендуется покупать меньшие по толщине конструкции, если стены больше. Для сравнения, можно подобрать необходимые конструкции из следующего перечня:

  • Высота: 200 мм, 600 мм и 300 мм.
  • Длина: 200 мм, 500 мм, 900 мм, 1200 мм, 2400 мм.
  • Толщина: 300 мм (для стен толщиной 250 мм), 400 мм (под стены 380 мм), 500 мм (для стен 510 мм), 600 мм (для стен 640 мм), 700 мм (для стен 770 мм).

При выборе толщины блоков нужно помнить, что покупать тонкие блоки для массивных стен запрещено. Причин тут несколько: высокая стоимость блоков, необходимость делать мощные надежные направляющие под стены и устанавливать дополнительные опоры.

Но, как правило, бытовки строятся толщиной в половину кирпича, поэтому для них оптимальными будут конструкции с размерами 200х200х400 мм (20х20х40 см).

Технология монтажа блоков

Монтаж блоков ФБСМонтаж блоков ФБС

Технология возведения таких оснований классическая и состоит из следующих этапов:

  • Разметка будущего участка, выравнивание поверхности;
  • В соответствии с готовым планом территории будущей застройки формируется траншея по всему периметру будущего здания, а также в местах пересечения несущих стен. Это можно сделать своими руками без использования механизированной техники;
  • Формирование плотной песчано-гравийной подушки. Для этого подходит просеянный мелкозернистый песок и щебень мелкой фракции;
  • На дно подушки заливается жидкий бетон как несущая платформа. Этот бетон должен застыть и постоять хоть несколько дней при теплой погоде;
  • На бетонный шар нужно начинать устанавливать бетонные блоки. Только тут нужно помнить, особенно когда возведение проводится своими руками, что недопустимо смещение конструкции по горизонтали и вертикали;
  • Установка гидроизоляционного слоя;
  • Монтаж утеплителя;
  • Обратная засыпка готового фундамента.

Выбор глубины заложения

На выбор глубины установки блоков влияет два фактора: наличие подвала и глубина промерзания почвы. Как правило, нижняя кромка бетонной отмостки должна быть ниже граничного уровня промерзания почвы на глубину не менее 30 см. В противном случае морозное пучение приведет к деформации основания и разрушит его.

Выбор подушки под блочную конструкцию

На самом деле, возвести сборный фундамент для бытовки из блоков своими руками не проблема. А вот подобрать правильную и оптимальную подушку под основание уже сложно. И для этого можно использовать: железобетонные фабричные плиты (дорого), песчаную, гравийную, щебневую, комбинированную подушки.

Если возводить тяжелый дом на блоках, тогда лучше сразу делать железобетонную подушку, ведь она способна выдержать огромные нагрузки за счет своего армирования.

Но и тут без песчаной прослойки не обойтись, ведь это, фактически, дренажная прослойка, которая отвечает не только за ровность поверхности, но и за отвод грунтовых и талых вод. Поэтому, многие застройщики при возведении бытовки отказываются от тяжелых и дорогих железобетонных плит и останавливаются на песчано-гравийной подушке, ведь она имеет ряд преимуществ:

  • Легко укладывается и трамбуется;
  • Дешевая;
  • С ее помощью можно быстро выровнять дно котлована;
  • Это природная дренажная система;
  • Обеспечивает равномерное распределение нагрузки по всей площади основания.

Но песчаная подушка имеет недостатки. Ее можно использовать при возведении небольших бытовок, а вот для строительства каменных или бетонных зданий такая подушка не подходит.

Укладка блоков

Схема фундамента из блоков ФБССхема фундамента из блоков ФБС

Все блоки укладываются с перевязкой, которая обеспечивает большую прочность конструкции. При возведении ленточных фундаментов своими руками перевязка составляет не менее 250 мм и больше. Фактически, каждый новый слой блоков смещается от предыдущего на 25 см, поэтому в некоторых случаях оправдано использование блоков различной длины с целью устранить их дальнейшую обработку и подгонку под заданные параметры фундамента.

Если при постройке будущего здания уже предусмотрена монолитная железобетонная подушка, тогда нужно делать арматурную обвязку еще и с ней, ведь бетон не способен устранить подвижки. Все стыки заделываются бетоном, пустоты нужно армировать.

Только для промежуточных стен допускается использование комбинации битого кирпича и бетонного раствора. Только за несколько недель можно приступать к возведению несущих стен.

Гидроизоляция фундамента

Процесс гидроизоляции фундамента из блоков ФБСПроцесс гидроизоляции фундамента из блоков ФБС

Учитывая, что бетон по своей структуре не способен выдерживать гидравлическое воздействие, то нужно дополнительно делать гидроизоляцию внешней поверхности основания. Существует несколько вариантов гидроизоляции сборного фундамента из блоков фбс:

  • Вертикальная;
  • Горизонтальная;
  • Отмостка по периметру здания.

Выбор способа изоляции зависит от финансовых возможностей частного застройщика и назначения будущего сооружения. Но отмостку делать нужно в любом случае, ведь это оптимальный способ защитить подножье фундамента от воздействия дождевой воды. Горизонтальная гидроизоляция выполняется по обрезу фундамента (конец бетонной стены и начало стен дома) и ниже уровня пола подвала, если он имеется. В качестве гидроизоляционного материала в этом случае можно укладывать:

  • рубероид;
  • гидроизол;
  • линокром.

устройство конструкции, плюсы и минусы, монтаж, область применения

Содержание статьи:

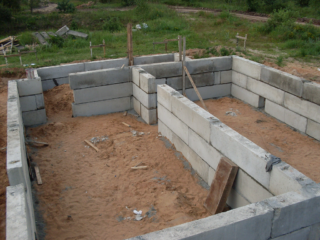

Сборный фундамент дома из железобетонных конструкций возводится быстро и не требует развернутых подготовительных работ в виде установки опалубки и устройства арматурного каркаса. Блоки ФБС не требуют времени для достижения прочности, бетон прошел испытания на заводе. Ленточное основание можно нагружать кладкой и делать цокольный этаж сразу после окончания монтажа.

Основные сведения и устройство блоков ФБС

Фундаментные блоки ФБС

Фундаментные блоки изготавливают из бетона в виде прямоугольной конструкции. Внутри по технологии устанавливают каркас из определенных типов арматуры. Искусственные камни делают любых размеров, вес варьируется в диапазоне 240 – 1960 кг.

Стандартные характеристики бетонных блоков:

  • водостойкость W2;
  • выдерживают не меньше 50 серий заморозки и оттаивания;
  • плотность в пределах 2,2 – 2,5 т/м3;
  • прочность 100 – 110 кг/см2;
  • морозостойкость F200.

Сборные элементы снабжаются монтажными петлями из арматуры, которые предназначаются для зацепления при монтаже кранами и располагаются на верхней плоскости. Применяют бетон от класса В7,5 до В15, заполнителем служит керамзит, щебень.

Заводы производят продукцию на заказ с разными видами металлических сеток, каркасов или закладывают линейные элементы. Изготовители делают бетонные смеси с несходными качествами, благодаря специальным добавкам, увеличивающим морозостойкость или сопротивление влаге.

Обозначение разновидностей фундаментов ФБС:

  • стандартные рядовые изделия сплошного наполнения — ФБС;
  • с внутренними пустотами для снижения веса — ФБП;
  • со сквозным отверстием под трубы — ФБВ;
  • фундаментные подушки — ФЛ.

Последняя разновидность представляет собой плоские изделия трапециевидной формы из тяжелого бетона с армированием.

Блоки нужно укладывать первым рядом под прямоугольные элементы, чтобы оптимизировать и равномерно распределять давление от здания на грунт. Подушки нивелируют неровности почвы и уменьшают колебания в жестких грунтах. Железобетонная подкладка снижет трудовые затраты при строительстве фундамента.

Сфера применения

Блоки ФБС применяют для строительства зданий различного назначения при невозможности заливки монолитного основания

Сборные изделия используются для устройства фундаментов многоэтажных сооружений с большим весом и для возведения опоры дома в частном строительстве. Уровень востребованности диктует прочность фундамента из блоков, которая дополнительно обеспечивается металлическим остовом внутри каждой штуки.

Сборные основания применяют там, где заливка монолитных участков неприемлема по разным причинам:

  • большая удаленность от завода по изготовлению бетонных смесей;
  • неблагоприятный климат для твердения материала в открытых условиях;
  • неготовность заказчика к длительному возведению нулевого цикла;
  • желание сократить трудовые затраты на объекте.

Сборные элементы для протяженного фундамента не применяют на пучинистых почвах и просадочных грунтах, т.к. лента из отдельных блоков плохо сопротивляется изгибающим усилиям. В таком случае используют подложку из фундаментных подушек или делают монолитную плиту под всем домом.

В нестабильном грунте фундамент из ФБС можно сделать, если есть система разделения давления в виде свай или отдельных столбов с соединением ростверком или плитой. Нужно установить обычные блоки, чередуя их с монолитными участками для повышения прочности на изгиб, при этом делается пошаговая перевязка швов между рядами сборных элементов.

Вырезы в изделиях используют для прокладки коммуникаций, что удобно для индустриализации строительства. Из облегченных элементов производится укладка стен цоколя, подвала, используются блоки с наполнителем из шлака, керамзита, с силиконовым типом вяжущего.

Достоинства и недостатки

Достоинство блоков – высокая скорость строительства

Основным достоинством является короткий период возведения прочного основания. В частном домостроении нет необходимости тщательно замешивать компоненты, чтобы соблюсти пропорции смеси, подготавливать материалы и строить опалубку. В зимний период устройство фундамента ведется без специального обогрева бетона, что экономит средства заказчика.

Плюсы использования фундаментных блоков ФБС:

  • блоки снабжаются монтажными петлями для использования оснастки подъемных механизмов;
  • в боковых поверхностях есть выступающие и вогнутые пазы для более прочного соединения элементов;
  • для холодных регионов в состав смеси добавляются противоморозные добавки;
  • материал производят на заводе, поэтому продукция соответствует стандартам;
  • срок эксплуатации приближается к пятидесяти годам;
  • есть специальные типы железобетонных стаканов под колонны.

Основным недостатком считается трудность обеспечения непромокаемости соединительных стыков между плитами ФБС. Проблема решается применением бентонитового шнура на внешних сторонах соединения. Общую изоляцию от влаги делают методом наплавки с применением стеклоткани или сшитого полипропилена. Гидробарьер крепят вверху основания выше отметки стояния грунтовой влаги, чтобы пленка не отслоилась во время строительства нулевого цикла.

Низкомарочные бетоны могут промерзать, поэтому для них делается хорошая термоизоляция наружных стенок. Утеплитель низкой плотности крепят к блокам с помощью клея, затем фиксируют землей при обратной засыпке фундаментных пазух.

Подготовительные работы

Разметка участка

На местности разбивают оси базовой основы, взятые из плана раскладки блоков для фундамента. Правильный расчет размеров на участке строительства позволит избежать перекосов и выдержать требования по установке вертикальных конструкций, а также по опиранию плит перекрытий на стены и колонны.

Порядок подготовки:

  • Оси здания размечает геодезист с использованием теодолита (углы строения) и нивелира (отметки низа котлована, траншеи).
  • По внутреннему и наружному краю фундамента натягивается шнур, точки разметки выносят на расстояние за пределы области строительства так, чтобы при земляных работах они остались нетронутыми.
  • Устраивается подложка из песка или цемента с трамбовкой и проливкой каждого слоя или ставится железобетонная подкладка из фундаментных подушек (блоки ФЛ).
  • Закладные детали подкладки из железобетона свариваются, швы обрабатываются гидроизоляционными материалами.
  • Проверяется правильность натяжения разметочного шнура.

Заготавливается песок, щебень и цемент, чтобы приготовить раствор для заделки стыков. Используются деревянные бруски 50 х 100 мм для прокладок при промежуточной кантовке блоков. Требуются емкости для воды и приготовления смеси, лопаты, кельмы, молотки. Горизонтальность проверяется водяным или лазерным уровнем, вертикальность установки блочного фундамента координируется отвесом.

Технология укладки

Подъемные автомеханизмы ставят так, чтобы не было обрушений стенок котлована. Первоначально укладывают блоки на углах ленточного фундамента, затем устанавливают столбчатые стаканы под колонны, если такие предусмотрены проектом.

Элементы ставят на цементно-песчаный раствор, который скрепляет их с подсыпанной или сборной подушкой. Иногда план раскладки предусматривает прокладку проволочной сетки в местах укладки фундамента из бетонных блоков. Правильность монтажа проверяют инструментами, регулируют ломом. Если перекос значительный, блок поднимают на стропах и выравнивают основание под установку.

Швы между сборными элементами заделывают раствором, предварительно проконопатив их и проштыковав для уплотнения. Второй ряд ставят на раствор так, чтобы соблюдалась перевязка вертикальных швов. Если при установке появляются незаполненные участки, в которые не помещаются стандартные блоки, их заделывают бетоном. Для этого устанавливают опалубку.

Готовую конструкцию с внешней стороны обшивают пленкой для изоляции от влаги, после этого утепляют пенопластом, пеноизолом или другими материалами с низким водопоглощением. Цокольный этаж или стена первого уровня кладется сразу после застывания раствора и обратной засыпки пазух.

Стены цоколя могут быть уже, чем лента фундамента, или нависать над ней. Это зависит от материала кладки, размеры при этом выбираются по конструктивному расчету. Если стена легкая и теплая (пенобетон, шлакобетон, газобетон), ее толщина будет небольшой. Перед кладкой делают горизонтальную изоляцию и ставят отлив из оцинковки по периметру стыка. Так дождь и снег не попадут в шов соединения.

Способ экономии средств

Плиты подушки можно укладывать с таким расстоянием, чтобы опирание вышележащего блока обоими концами приходилось на железобетонные элементы. Зазоры между сборными ФЛ забивают землей и трамбуют. Экономия от такой прерывистой установки составляет около 22 – 25%, что ведет к уменьшению стоимости строительства сборного фундамента.

Иногда применяют сухую смесь, разведенную водой, для заделки стыков между сборными конструкциями. Это удобно, но можно удешевить стоимость за счет приготовления обычного цементно-песчаного раствора в концентрации 1 : 3 (цемент и песок, соответственно).

Организация строительной площадки включает правильное складирование блоков на расстоянии вытянутой стрелы крана. Так не придется искать дополнительное место перед установкой блоков в монтажное положение и перебазировать подъемные механизмы.

На этапе возведения нулевого цикла используют небольшие автомобильные краны подходящей грузоподъемности, которые легко справятся с фундаментными блоками. Рельсовые башенные краны подключают на этапе возведения второго и дальнейших этажей, когда автокраны уже не смогут доставать до требуемой высоты.

Важно использовать технологическую карту строительства, где указывается каждый этап работ с указанием временного промежутка. Так будет меньше простаивать арендованная техника, строительство закончится в срок. Исполнитель работ должен организовать подвозку блоков с завода и монтаж их с колес, что даст ощутимую экономию средств.

Фундамент для дома из ФБС

ФБС (ГОСТ 13579-78) — это сплошные блоки из железобетона, предназначенные для строительства фундаментов, стен подвалов и цокольных этажей. Фундамент из таких блоков не используется для тяжёлых многоэтажных зданий, зато для таких строений, как баня, гараж или садовый домик будет идеальным вариантом. Он требует минимальных временных затрат на возведение и обладает отличными характеристиками прочности.

Фундамент для дома из ФБСФундамент для дома из ФБС Схема фундамента из блоков ФБССхема фундамента из блоков ФБС

Схема фундамента из блоков ФБСГОСТ 13579-78 (в актуальной редакции). Блоки бетонные для стен подвалов. Технические условия. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

ГОСТ 13579-78

Создание плана и выбор блоков

Строительство фундамента из блоков ФБС требует привлечения какой-либо подъёмной техники, так как даже самые маленькие по размеру блоки невозможно перемещать своими силами.

Блоки ФБСБлоки ФБС Зачем использовать ФБС-блокиЗачем использовать ФБС-блоки

Для начала нужно выбрать размер блоков. Следует иметь в виду, что чем крупнее блоки, тем прочнее готовый фундамент, так как в нём будет меньше швов (конечно, тут следует избегать максимализма). Поэтому выбираем для своей бани (или иного легкого сооружения) блоки, идеально подходящие под её предполагаемые габариты.

Таблица. Размеры блоков ФБС.

Блоки ФБСДлинаШиринаВысотаВес
ФБС-9-3-6т883058350
ФБС-9-4-6т884058470
ФБС-9-5-6т885058590
ФБС-9-6-6т886058700
ФБС-12-3-6т1183058460
ФБС-12-4-3т1184028310
ФБС-12-5-3т1185028390
ФБС-12-5-6т1185058790
ФБС-12-6-3т1186028460
ФБС-12-6-6т1186058960
ФБС-24-3-6т2383058970
ФБС-24-4-6т23840581300
ФБС-24-5-6т23850581630
ФБС-24-6-6т23860581960
ФБС-12-4-6т1184058640
Выдержка из ГОСТа, нормирующего размеры фундаментных блоковВыдержка из ГОСТа, нормирующего размеры фундаментных блоков

Можно составить план строительства фундамента на бумаге, но гораздо проще скачать специальную компьютерную программу для проектирования. С её помощью можно легко рассчитать, какое количество блоков потребуется на всё строительство.

Тщательно размечаем схему укладки блоков, их перевязки. Не забываем отметить пути пролегания коммуникаций и отверстия для их монтажа.

Недостатки ФБС-блоковНедостатки ФБС-блоков

Ленточный фундамент для бани из блоков

Схема устройства ленточного фундаментаСхема устройства ленточного фундамента

Этапы работы — пошаговая инструкция

Шаг 1. Расчищаем место, определяем углы будущего строения и вбиваем арматуру или колышки для разметки. На них натягиваем леску или шнур. Сначала создаём внешний контур траншеи, а затем так же размечаем внутренний контур. Колышки следует вбивать примерно на два сантиметра от края будущей траншеи, чтобы при выемке земли они не выпали раньше времени. Ширина траншеи должна быть примерно на 10 — 20 см больше выбранной ширины блока, а глубина обычно рассчитывается из схемы — глубина промерзания + 25 см. Но в северных районах это правило не действует, поэтому там берут ориентировочную глубину 60 см.

Разметка внешнего контура будущего фундаментаРазметка внешнего контура будущего фундамента Рытье траншеи с помощью спецтехникиРытье траншеи с помощью спецтехники Нужно правильно рассчитать ширину траншеиНужно правильно рассчитать ширину траншеи

Шаг 2. Тщательно выравниваем дно траншеи, используя строительный уровень, и засыпаем его слоем песка 10-15 сантиметров. Поливаем водой и тщательно уплотняем трамбовкой. Поверх насыпаем слой щебня, также 10 сантиметров.

Обустройство подушки (в данном примере - из щебня)Обустройство подушки (в данном примере — из щебня)

Калькулятор расчета количества песчано-гравийной смеси для подушки фундамента

Перейти к расчётам

Шаг 3. Затем нужно смонтировать опалубку для заливки подушки из бетона (некоторые делают песчаную подушку, но мы этот вариант не рассматриваем, так как он не отличается прочностью и не подходит для мягких и сыпучих грунтов). Опалубку изготавливаем из обрезных досок, толщиной 25 мм. По углам их можно скреплять саморезами или другим доступным способом. С внутренней стороны ввинчиваем саморезы и натягиваем шнур, по которому можно будет выравнивать верхний край залитого раствора.

Альтернативный вариант - использовать вместо бетона все те же блоки ФСБАльтернативный вариант — использовать вместо бетона все те же блоки ФСБ Процесс укладки блоковПроцесс укладки блоков

Шаг 4. Армирование подушки. Стандартная толщина подушки под фундамент из ФБС блоков составляет 20 см. Ширина соответствует ширине нижнего ряда блоков (30-40 см). Для армирования изготавливаем две сетки, которые размещаются, соответственно, на расстоянии 2-3 см от нижнего и верхнего края подушки так, чтобы после заливки металлическая сетка полностью ушла в бетон. Сетку вяжем из прутков диаметром 12-14 мм с ячейкой 10х10 см. Скрепляем гибкой проволокой. Ширину сетки также делаем на 4-6 см меньше будущей ширины подушки, чтобы проволока была полностью скрыта. Два ряда сетки закрепляем на нужном расстоянии друг над другом при помощи отрезков прутка, установленных вертикально. Частоту их установки подбираем по необходимости, чтобы не было провисания сетки.

АрмированиеАрмирование

Калькулятор расчета минимального количества прутов арматуры для ленточного фундамента

Перейти к расчётам

Шаг 5. Заливка подушки фундамента. Очень важно залить всю подушку одновременно, как можно быстрее, чтобы не образовывались слои с разной степенью застывания. Это оказывает решающее влияние на прочность конструкции. Поэтому если фундамент довольно большой, то лучше заказать строительный миксер. Но можно быстро залить и самостоятельно, используя бетономешалку. При заливке протыкаем массу прутком и постукиваем киянкой по борту опалубки, чтобы избежать образования воздушных полостей. Верхний край выравниваем по натянутому шнуру. После этого бетон должен застывать 3-4 недели. Прикрываем его плёнкой, а в жаркое время нужно время от времени дополнительно поливать водой, чтобы не пошли трещины.

Поверх арматурных прутов залит бетонПоверх арматурных прутов залит бетон Еще одно фото процессаЕще одно фото процесса

Шаг 6. Укладка ФБС блоков. После застывания бетона приступаем к монтажу блоков. Для их укладки нужно вызвать погрузчик или кран. На самом деле, это совсем недорогая услуга, зато укладка всего фундамента будет проведена в один день. Для укладки блоков лучше всего использовать раствор бетона марки М100. Перед укладкой каждого блока смазываем раствором верхний край нижнего блока и торец бокового, а по мере укладки блоков краном или погрузчиком, направляем и корректируем, чтобы стенка получалась идеально ровной. Укладку каждого последующего ряда ведём в противоположном направлении. Каждый ряд обязательно проверяем при помощи строительного уровня. После завершения укладки хорошо промазываем раствором все швы снаружи и заравниваем их.

Укладка ФБС блоковУкладка ФБС блоков Процесс укладки ФБС блоковПроцесс укладки ФБС блоков Для работы также использовалась спецтехникаДля работы также использовалась спецтехника

Шаг 7. Устройство гидроизоляции. Блоки ФБС не очень устойчивы к разрушительному воздействию влаги, поэтому при использовании их нужна тщательная гидроизоляция. Не рекомендуется использовать гидроизоляцию из рубероида, так как он через два-три года отслаивается и теряет свои свойства. Наилучший вариант — специальная изолирующая мастика. Её наносим на фундамент в два слоя с некоторым промежутком по времени. Использовать марки гидроизолирующей мастики, которые не требуют нагревания, удобнее, но те, которые плавят перед нанесением, зачастую обеспечивают лучшую гидроизоляцию. Что именно выбрать — решаем на месте. После гидроизолирования проводится обратная засыпка пустот между фундаментом и грунтом. Если грунт стабильный, можно проводить обратную засыпку изъятой ранее почвой, а на пучинистых грунтах засыпка делается из щебня или гравия.

Гидроизоляция фундаментаГидроизоляция фундамента Использовалась специальная мастикаИспользовалась специальная мастика

Шаг 8. Изготовление армированного пояса. Изготовление армированного пояса. Армирующий пояс на данном типе фундаментов изготавливают не всегда, но следует знать, что он намного увеличивает прочность конструкции на неустойчивых грунтах. При строительстве армированного пояса самой большой проблемой является настолько точная подгонка досок опалубки к стенке из блоков, чтобы бетонный раствор не протекал между ними. Дополнительное стягивание досок снизу осуществляется посредством проволоки, протянутой поперёк будущего фундамента. Прутки арматуры (диаметром 10-12 мм) связывают в конструкцию в форме цилиндра и помещают внутрь опалубки. Заливка смесью бетона и ведение срока его затвердевания осуществляется аналогично процессу заливки нижней армированной подушки.

Примечание. Толщина/ширина песчаной засыпки и бетонной подушки существенно зависят от того, какой размер блоков вы выбрали для строительства. Ниже показан ещё один вариант соотношения размеров (измерения даны в миллиметрах).

Поперечный разрез ленточного фундамента из блоковПоперечный разрез ленточного фундамента из блоков

Как сделать столбчатый фундамент для бани из блоков?

Блоки для столбчатого фундаментаБлоки для столбчатого фундамента

Столбчатый фундамент для такого лёгкого строения, как баня, может подойти даже лучше, чем ленточный. Правда, в этом случае нужно использовать не блоки под маркировкой ФБС, а простые бетонные фундаментные блоки, габаритами 20х40 см или других доступных размеров. Их укладку вполне можно провести своими силами, без привлечения подъёмной строительной техники. Порядок и техника проведения этапов работы остаются такими же, как и при строительстве ленточного фундамента, только блоки, соответственно, выкладываются не в линию, а столбиками, как показано на рисунке. Следует помнить, что столбик должен обязательно состоять из двух блоков — ни в коем случае нельзя выкладывать только одну стопку блоков друг на друга.

Незаглубленный столбчатый фундаментНезаглубленный столбчатый фундамент Подробная схема устройства каждого столбика фундамента из блоковПодробная схема устройства каждого столбика фундамента из блоков

Столбчатый фундамент пригоден как для стабильных, так и для пучинистых грунтов, только схема его устройства немного различается. На прочных каменистых грунтах с наружной стороны фундамента устраивается бетонная отмостка, а с внутренней стороны проводится обратная засыпка изъятым грунтом. На пучинистых неустойчивых грунтах обязательно проводится финишная засыпка гравием или щебнем. Кроме того, в этом случае значительно увеличивается толщина гравийной подушки под фундаментом.

Особенности устройства фундамента для стабильных грунтов: 1 – бетонная отмостка. 2 – обратная засыпка грунтом. Особенности устройства фундамента для стабильных грунтов: 1 – бетонная отмостка. 2 – обратная засыпка грунтом Особенности устройства фундамента для пучинистых грунтов: 1 – песчано-гравийная смесь. 2 – «подушка» из щебня или гравия Особенности устройства фундамента для пучинистых грунтов: 1 – песчано-гравийная смесь. 2 – «подушка» из щебня или гравия Строительство столбчатого фундамента из блоковСтроительство столбчатого фундамента из блоков Обвязка из деревянного брусаОбвязка из деревянного бруса

Для получения дополнительной информации просмотрите видео о строительстве фундаментов из блоков ФБС.

Видео — Строительство фундамента из блоков ФСБ

Видео — Как построить фундамент из блоков ФСБ

Фундамент из блоков в один ряд: отзывы о ФБС


Дом из блоков ФБС – это очень популярный вид постройки. Такой материал используют для создания несущих элементов постройки, которые можно эксплуатировать при температурах от -70 до +50 градусов. Наиболее актуально их применение для строительства подвальных и цокольных поверхностей и укладке ленточного фундамента. Стоит отметить, что такие блоки прекрасно сочетаются со всеми видами грунта и климатическими признаками. В нашей статье мы выясним, как построить здание из ФБС правильно и самостоятельно.

Плюсы и минусы материала

дом из блоков фбс

Прежде чем выбрать блоки для выполнения монтажных работ нужно ознакомиться с преимуществами и недостатками материала ФБС

Прежде чем выбрать блоки для выполнения монтажных работ нужно ознакомиться с преимуществами и недостатками материала ФБС. А именно таких:

  • Хорошая прочность;
  • Долговечность;
  • Устойчивость к механическому и биологическому воздействию;
  • Высокий уровень теплоизоляции;
  • Экологическая безопасность;
  • Широкий ассортимент моделей блоков.

Такие достоинства расширяют спектр применения изделий ФБС, позволяя использовать их в самых некомфортных условиях. Специалисты строительной сферы настоятельно рекомендуют использовать такой материал для укладки цокольных помещений, так как это позволить сократить время на возведения дома. Конечно, такие блоки имеют огромное количество преимуществ, но мы должны рассмотреть и минусы данных изделий:

  • Стоит отметить, отметить, что блоки имеют высокую стоимость, но, она ниже, чем у монолита;
  • Кроме этого, в большинстве случаем не получается получить максимальную герметизацию в местах стыкования. Если устанавливать фундамент наливного типа и цоколь, то можно получить более надежное строение. Особенно актуальна такая конструкция в сложных климатических условиях.
  • Для строительных работ возведения цоколя, необходимо воспользоваться услугами специальных машин.

Внимание! ФБС изделия стоят дороже других материалов, и требует дополнительной гидроизоляционной обработки цоколя или подвала.

Выбираем блоки для монтажа

фундамент дома из блоков фбс

Совершая выбор строительного материала для дома, а именно блоков ФБС, прежде всего, нужно проверить документацию товара и наличие паспорта

Совершая выбор строительного материала для дома, а именно блоков ФБС, прежде всего, нужно проверить документацию товара и наличие паспорта. Официальное удостоверение продукции должно содержать такую информацию:

  • Контактная информация завода производителя;
  • Серийный код и номер партии;
  • Габаритные параметры, марка, вес;
  • Показатель прочности во время сжатия;
  • Устойчивость к морозу и влаге;
  • Основные эксплуатационные правила.

Фундамент из блоков для дома необходимо выполнять из подходящих материалов. Именно по этой причине нужно делать замеры, которые должны иметь практически одинаковые размеры. Стоит отметить, что отклонение не должно превышать 6 мм. В противном случае, такой блочный куб покупать не стоит, так как вы потратите лишние финансы. Если вам необходимо приобрести элементы для цокольного этажа, то проконсультируйтесь у продавца подходит ли материал для таких целей.

Хотя блоки выполнены из железобетона и имеют большой вес, но многочисленные отзывы свидетельствуют о возрастание спроса на них. Стоит предположить, что на это повлиял 1 факт – способность выдерживать большие нагрузки. Плюс ко всему блоки долговечны и надежны. Очень часто изделия ФБС применяются в строительстве жилых и административных зданий. Но такое устройство оправданно только в таких ситуациях:

  • При необходимости постройки основания дома максимально быстро. В этой ситуации играет роль не скорость строительных работ, а качество постройки за такой короткий срок. Выполнить все монтажные задачи можно как своими руками, так и при помощи специализированной техники.
  • Если выполняется частное строительство, особенно в тех ситуациях, когда вы не имеете особых навыков. Чаще всего такую конструкцию используются из-за простоты процесса и легкости выполнения расчетов.
  • В случае, когда участок характерен смешанным типом грунта. Для решения всех возможных неприятных явлений, рекомендовано устанавливать в один ряд ленточное основание, расширенное к краям. Но, обязательно следует монтировать фундамент на песчаную подушку.

Выполняем фундамент из блоков своими руками

Выполнение строительного процесса из ФБС изделий не отличается, но выполнять работы нужно в точном соответствии инструкции. Итак, первое, что нужно – это рассчитать все величины. Давайте, об этом и поговорим более подробно.

Рекомендуем к прочтению:

Расчет количества материалов

фундамент из блоков отзывы

Перед тем, как отправляться за закупкой необходимо знать, сколько материала нам понадобится для выполнения постройки

Перед тем, как отправляться за закупкой. Необходимо знать, сколько материала нам понадобится для выполнения постройки. Объём несущей кладки рассчитывается по такой формуле:

V= l на a на h, то есть, длину умножить на толщину и высоту. Далее полученную величину разделяют на показатели одного блока. Если постройка имеет форму параллелепипеда, то на этом расчет окончен, полученная сумма и будет количеством необходимого материала.

Внимание! Здесь очень важно не забывать, что элементы ФБС имеют большой вес, поэтому для выполнения работ следует воспользоваться услугами специализированной техники. Отталкиваясь от этого факта, профессионалы рекомендуют выполнять расчеты для средних блоков, так как их будет проще устанавливать.

На сегодняшний день производители выпускают несколько стандартных параметров для блочных изделий. Такие величины упрощают выполнение строительных работ. Обычно блок имеет высоту 58 см, но для расчетных действий нужно использовать цифру 60. Боковые стенки могут быть немного выпуклыми, но это необязательная норма, поэтому большинство блоков ровные. Конструктивные особенности отталкиваются от финансовых возможностей владельца.

Внимание! Из главных требований нужно не забывать, что начинать строительство следует из создания песчано-гравийной подушки под фундамент. Все работы выполняются легко, главное выполнять все точно и правильно.

Инструменты и материалы для выполнения работ

фундамент из блоков в один ряд

Длительность процесса зависит от особенностей почвы на участке и общего веса постройки

Как мы уже выяснили – монтаж основания под дом выполняется без особых сложностей. Длительность процесса зависит от особенностей почвы на участке и общего веса постройки. Но, стоит не забывать, что блоки нужно монтировать на подготовленную поверхность, которая и занимает большую часть времени. Для выполнения укладки необходимы такие инструменты:

  • Уровень строительного назначения;
  • Специальный нивелир, фиксатор и длинную веревку;
  • Компактный экскаватор или лопата. Выбор этого инструмента зависит от габаритов дома.
  • Песок и щебень;
  • Вибрационный механизм для утрамбовки;
  • Блоки ФБС;
  • Доска из дерева для создания опалубки;
  • Раствор из бетона.

Материалами для создания сборного основания служат такие блоки ФБС, длиной от 120 до 240 см, и высотой – 40 и 60 см. Данные величины являются стандартными, но в нынешние время  специалисты используют и другие варианты.

Внимание! Прежде чем купить блоки вы должны самостоятельно решить. Какие блоки вам выгоднее будет устанавливать.

Предварительный этап строительства

фундамент из блоков фбс отзывы

Если постройка производиться на глинистой почве, то для таких условий необходимо выкопать ров определенной глубины

Когда нужно укладывать блоки, то нужно не забывать о самых важных работах – подготовительных. Данный этап включает в себя такие последовательные действия:

Рекомендуем к прочтению:

  • Подготавливаем территорию для работ. Для этого нужно выровнять почву, удалить большую траву и выпуклости участка. Далее глубинным шунтированием определяем вид почвы. Именно от данного фактора будет зависеть тип отделки.
  • Если постройка производиться на глинистой почве. Для таких условий необходимо выкопать ров, определенной глубины. На дно нужно уложить песок и гравий, шириной 30 см. Такой слой можно создавать несколькими способами, которые выбираются согласно наличию материалов для стройки. Утрамбовку подушки следует выполнить специальным вибро инструментом.
  • После выполнения слоя из песка и гравия, на подушку следует уложить трапециевидные плиты. ФБС изделия применяют для увеличения площади нагрузки на почву. Данный процесс увеличивает общую прочность и устойчивость здания. Выполнять укладку блоков, рекомендовано совершать через один, в виде шахматной доски.
  • Если на участке песчаная почва, то процесс немного отличается. Для выполнения укладки рекомендуется применять другой метод. Первое. Что нужно сделать – это подготовить траншею. Стоит отметить, что для такого грунта песчаную подушку делать не нужно. Дно утрамбовываем, устанавливаем плиту и выполняем заливку, толщиной 10 см.

Внимание! Для песчаного типа участка дешевле устанавливать ленточное основание.

Основной этап строительного процесса

фундаментные блоки отзывы

Укладывать ФСБ изделия нужно от угла к углу и по диагонали

Этот этап называется основным, так как именно сейчас выполняется укладка блоков. Существуют некоторые правила к выполнению данной задачи. Укладывать ФСБ изделия нужно от угла к углу и по диагонали. Начинаем мы работы с выполнения первого слоя постройки. Блоки нужно устанавливать на подготовленный бетонный слой, который должен быть прочный и без гравия и щебня. Стоит отметить, что такой принцип напоминает кирпичную кладку.

Монтаж блочных элементов необходимо производить с перевязкой в углах здания. При этом швы между соседними блоками должны отсутствовать. Каждый слой строения нужно защищать от воды и влаги. Для гидроизоляции подойдут такие материалы, как резина, жидкая смола и рубероид.

Не меньшую роль в качестве постройки играет положение конструкции. Стоит отметить, что выполняться она может вертикально и горизонтально. Для второго способа характерно совершение проверки с помощью специальных маяков, веревки и строительного уровня. Отклонение от нормы угла может составлять такие значения: по горизонтали – 2 градуса, по вертикали – 3.

Внимание! Нельзя создавать пустоты монтирую блочные устройства, так как они могут быстро деформировать или же привести к разрушению постройки.

Завершающий этап постройки

дом из блоков фбс отзывы

Выполнить гидроизоляцию материала можно с помощью рубероида, жидкой резины, битума

При создании постройки на любом типе грунта, за исключением песчаного вида, последний этап и заключается в выполнении таких обязательных работ:

  • Выполнить гидроизоляцию материала. Выполнить данную задачу можно с помощью рубероида, жидкой резины, битума.
  • Когда высохнет гидроизоляционное средство, необходимо выполнить засыпку песком территории возле стен с внутренней и наружной стороны. Стоит отметить. Что все слои нужно утрамбовывать виброблоком.

Внимание! Обязательным условием для такой постройки есть необходимость установки дренажной системы и отмостки из бетона.

Вот мы и ознакомились со всеми нюансами и особенностями монтажа домов из ФБС блоков своими руками. Теперь вы можете построить желаемое здание самостоятельно.

FBS10 4 10 5 10 6 10 8 ST Вставной мост для ST и PT Клеммные колодки для DIN-рейки Принадлежности | |
FBS PLUG IN мост для клеммных колодок на DIN-рейку Великобритании

ОПИСАНИЕ:

Штекерный мост для клеммных блоков серии ST доступен в различных положениях.

Изготовлен из никелированной латуни с огнестойким нейлоном PA66.

Технические параметры

Терминал Модель N o.

Терминал Модель N o.

Фиксированный мост Модель №

ST 1,5

FBS 10-4

ST 2,5

PT 2,5

FBS 2-5,

FBS 3-5,

FBS 4-5,

FBS 5-5,

FBS 10-5,

ST 2.5-TW

ST 2.5-QUATTRO

STTB 2,5

ST 2.5-3L

ST 4

PT 4

FBS 2-6,

FBS 3-6,

FBS 4-6,

FBS 5-6,

FBS 10-6,

ST 4-TW

ST 4-QUATTRO

STTB 4

ST 6

PT 6

FBS 2-8, FBS 3-8, FBS 4-8, FBS 5-8, FBS 10-8,

ST 10

FBS 2-10


2 проводки ST и PT Клеммные колодки для DIN-рейки L12.1 / h32.8 / W3.1mm Разъем 2 места | |

FBS PLUG IN для клеммных колодок на DIN-рейку

1. ОПИСАНИЕ

Тип Нет. Детали костюм для
ФБС 3-6 L12,1 / h32,8 / W3,1 мм ST 4
ST 4-TW
ST 4-QUATTRO

2.ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Терминал Модель N o.

Фиксированный мост Модель №

ST 1.5

FBS 10-4

ST 2.5

FBS 2-5,

FBS 3-5,

FBS 4-5,

FBS 5-5,

FBS 10-5,

ST 2.5-TW

ST 2.5-QUATTRO

STTB 2,5

ST 2.5-3L

ST 4

FBS 2-6,

FBS 3-6,

FBS 4-6,

FBS 5-6,

FBS 10-6,

ST 4-TW

ST 4-QUATTRO

STTB 4

ST 6

FBS 2-8, FBS 3-8, FBS 4-8, FBS 5-8, FBS 10-8,

ST 10

FBS 2-10, FBS 3-10, FBS 4-10, FBS 5-10, FBS 10-10,

.2 провода ST и PT Клеммные колодки для DIN-рейки L50.6 / h32.8 / W3.1mm 10 посадочных мест Разъем | |

FBS PLUG IN для клеммных колодок на DIN-рейку

1. ОПИСАНИЕ

Тип Нет. Детали костюм для
ФБС 10-5 L50,6 / h32,8 / W3,1 мм ST 2.5
ST 2.5-TW
ST 2.5-QUATTRO
STTB 2.5
ST 2.5-3L

2. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Терминал Модель N o.

Фиксированный мост Модель №

ST 1.5

FBS 10-4

ST 2.5

FBS 2-5,

FBS 3-5,

FBS 4-5,

FBS 5-5,

FBS 10-5,

ST 2.5-TW

ST 2.5-QUATTRO

STTB 2,5

ST 2.5-3L

ST 4

FBS 2-6,

FBS 3-6,

FBS 4-6,

FBS 5-6,

FBS 10-6,

ST 4-TW

ST 4-QUATTRO

STTB 4

ST 6

FBS 2-8, FBS 3-8, FBS 4-8, FBS 5-8, FBS 10-8,

ST 10

FBS 2-10, FBS 3-10, FBS 4-10, FBS 5-10, FBS 10-10,

.
Перемычки FBS2 5 3 5 4 5 5 5 10 5 Вставной мост для ST и PT Клеммные колодки для DIN-рейки Принадлежности | |
FBS PLUG IN мост для клеммных колодок на DIN-рейку Великобритании

ОПИСАНИЕ

Штекерный мост для клеммных блоков серии ST доступен в различных положениях.

Изготовлен из никелированной латуни с огнестойким нейлоном PA66.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Терминал Модель N o.

Терминал Модель N o.

Фиксированный мост Модель №

ST 1,5

FBS 10-4

ST 2,5

PT 2,5

FBS 2-5,

FBS 3-5,

FBS 4-5,

FBS 5-5,

FBS 10-5,

ST 2.5-TW

ST 2.5-QUATTRO

STTB 2,5

ST 2.5-3L

ST 4

PT 4

FBS 2-6,

FBS 3-6,

FBS 4-6,

FBS 5-6,

FBS 10-6,

ST 4-TW

ST 4-QUATTRO

STTB 4

ST 6

PT 6

FBS 2-8, FBS 3-8, FBS 4-8, FBS 5-8, FBS 10-8,

ST 10

FBS 2-10

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
