Как сделать блок питания на 12 В из энергосберегающей лампы

Несмотря на небольшие размеры энергосберегающих ламп, в них много электронных компонентов. По своему устройству это обычная трубчатая люминесцентная лампа с миниатюрной колбой, но только свернутой в спираль или иную пространственную компактную линию. Ее поэтому называют компактной люминесцентной лампой (в сокращении КЛЛ).

И для нее характерны все те же самые проблемы и неисправности, что и для больших трубчатых лампочек. Но электронный балласт лампочки, которая перестала светить, скорее всего, из-за перегоревшей спирали, обычно сохраняет свою работоспособность. Поэтому его можно использовать для каких-либо целей как импульсный блок питания (в сокращении ИБП), но с предварительной доработкой. Об этом и пойдет речь далее. Наши читатели узнают, как сделать блок питания из энергосберегающей лампы.

В чем разница между ИБП и электронным балластом

Сразу предупредим тех, кто ожидает получение мощного источника питания из КЛЛ – большую мощность получить в результате простой переделки балласта нельзя.

Дело в том, что в катушках индуктивности, которые содержат сердечники, рабочая зона намагничивания жестко ограничена конструкцией и свойствами намагничивающего напряжения. Поэтому импульсы этого напряжения, создаваемые транзисторами, точно подобраны и определены элементами схемы. Но такой блок питания из ЭПРА вполне достаточен для питания светодиодной ленты. Тем более что импульсный блок питания из энергосберегающей лампы соответствует ее мощности. А она может быть до 100 Вт.

Наиболее распространенная схема балласта КЛЛ построена по схеме полумоста (инвертора). Это автогенератор на основе трансформатора TV. Обмотка TV1-3 намагничивает сердечник и выполняет при этом функцию дросселя для ограничения тока через лампу EL3. Обмотки TV1-1 и TV1-2 обеспечивают положительную обратную связь для появления напряжения, управляющего транзисторами VT1и VT2. На схеме красным цветом показана колба КЛЛ с элементами, которые обеспечивают ее запуск.

Пример распространенной схемы балласта КЛЛ

Все катушки индуктивности и емкости в схеме подобраны так, чтобы получить в лампе точно дозированную мощность. С ее величиной связана работоспособность транзисторов. А поскольку они не имеют радиаторов, не рекомендуется стремиться получать от переделанного балласта значительную мощность. В трансформаторе балласта нет вторичной обмотки, от которой питается нагрузка. В этом главное отличие его от ИБП.

В чем суть реконструкции балласта

Чтобы получить возможность подключения нагрузки к отдельной обмотке, надо либо намотать ее на дросселе L5, либо применить дополнительный трансформатор. Переделка балласта в ИБП предусматривает:

Плата балласта извлечена из лампы

Для дальнейшей переделки электронного балласта в блок питания из энергосберегающей лампы надо принять решение относительно трансформатора:

  • использовать имеющийся дроссель, доработав его;
  • либо применить новый трансформатор.

Трансформатор из дросселя

Далее рассмотрим оба варианта. Для того чтобы воспользоваться дросселем из электронного балласта, его надо выпаять из платы и затем разобрать. Если в нем применен Ш-образный сердечник, он содержит две одинаковые части, которые соединены между собой. В рассматриваемом примере для этой цели применена оранжевая клейкая лента. Она аккуратно удаляется.

Удаление ленты, стягивающей половинки сердечника

Половинки сердечника обычно склеены так, чтобы между ними оставался зазор. Он служит для оптимизации намагничивания сердечника, замедляя этот процесс и ограничивая скорость нарастания тока. Берем наш импульсный паяльник и нагреваем сердечник. Прикладываем его к паяльнику местами соединения половинок.

Рассоединяем склеенные половины сердечника

Разобрав сердечник, получаем доступ к катушке с намотанным проводом. Обмотку, которая уже есть на катушке, отматывать не рекомендуется. От этого изменится режим намагничивания. Если свободное место между сердечником и катушкой позволяет обернуть один слой стеклоткани для улучшения изоляции обмоток друг от друга, надо сделать это. А потом намотать десять витков вторичной обмотки проводом подходящей толщины. Поскольку мощность нашего блока питания будет небольшой, толстый провод не нужен. Главное, чтобы он поместился на катушке, и половинки сердечника наделись на него.

Разобранный дроссель

Намотав вторичную обмотку, собираем сердечник и закрепляем половинки клейкой лентой. Предполагаем, что после тестирования БП станет понятно, какое напряжение создается одним витком. После тестирования разберем трансформатор и добавим необходимое число витков. Обычно переделка имеет целью сделать преобразователь напряжения с выходом 12 В. Это позволяет получить при использовании стабилизации зарядное устройство для аккумулятора. На такое же напряжение можно сделать и драйвер для светодиодов из энергосберегающей лампы, а также зарядить фонарик с питанием от аккумулятора.

Поскольку трансформатор нашего ИБП, скорее всего, придется доматывать, впаивать его в плату не стоит. Лучше припаять проводки, торчащие из платы, и к ним на время тестирования припаять выводы нашего трансформатора.

Концы выводов вторичной обмотки надо очистить от изоляции и покрыть припоем. Затем либо на отдельной панельке, либо прямо на выводах намотанной обмотки надо собрать выпрямитель на высокочастотных диодах по схеме моста. Для фильтрации в процессе измерения напряжения достаточно конденсатора 1 мкФ 50 В.

Готовая к тестированию плата с выпрямителемСхема импульсного блока питания

Тестирование ИБП

Но перед присоединением к сети 220 В последовательно с нашим блоком, переделанным своими руками из лампы, обязательно соединяется мощный резистор. Это мера соблюдения безопасности. Если через импульсные транзисторы в блоке питания потечет ток короткого замыкания, резистор его ограничит. Очень удобным резистором в таком случае может стать лампочка накаливания на 220 В. По мощности достаточно применить 40–100-ваттную лампу. При коротком замыкании в нашем устройстве лампочка будет светиться.

Последовательное соединение платы с лампочкой перед подачей напряжения 220 В

Далее присоединяем к выпрямителю щупы мультиметра в режиме измерения постоянного напряжения и подаем напряжение 220 В на электрическую цепь с лампочкой и платой источника питания. Предварительно обязательно изолируются скрутки и открытые токоведущие части. Для подачи напряжения рекомендуется применить проводной выключатель, а лампочку вложить в литровую банку. Иногда они при включении лопаются, а осколки разлетаются по сторонам. Обычно испытания проходят без проблем.

Более мощный ИБП с отдельным трансформатором

Они позволяют определить напряжение и необходимое число витков. Трансформатор дорабатывается, блок снова испытывается, и после этого его можно применить как компактный источник питания, который намного меньше аналога на основе обычного трансформатора 220 В со стальным сердечником.

Чтобы увеличить мощность источника питания, надо применить отдельный трансформатор, сделанный аналогично из дросселя. Его можно извлечь из лампочки большей мощности, сгоревшей полностью вместе с полупроводниковыми изделиями балласта. За основу берется та же схема, которая отличается присоединением дополнительного трансформатора и некоторых других деталей, изображенных красными линиями.

ИБП с дополнительным трансформатором

Выпрямитель, показанный на изображении, содержит меньше диодов по сравнению с выпрямительным мостом. Но для его работы потребуется больше витков вторичной обмотки. Если они не вмещаются в трансформатор, надо применить выпрямительный мост. Более мощный трансформатор делается, например, для галогенок. Кто использовал обычный трансформатор для системы освещения с галогенками, знает, что они питаются достаточно большим по величине током. Поэтому трансформатор получается громоздким.

Если транзисторы разместить на радиаторах, мощность одного блока питания можно заметно увеличить. А по весу и габаритам даже несколько таких ИБП для работы с галогенными светильниками получатся меньше и легче одного трансформатора со стальным сердечником равной им мощности. Другим вариантом использования работоспособных балластов экономок может быть их реконструкция для светодиодной лампы. Переделка энергосберегающей лампы в светодиодную конструкцию очень проста. Лампа отсоединяется, а вместо нее подключается диодный мост.

На выходе моста подключается определенное количество светодиодов. Их можно подключить между собой последовательно. Важно, чтобы ток светодиода равнялся току в КЛЛ. Энергосберегающие лампочки можно назвать ценным полезным ископаемым в эпоху светодиодного освещения. Они могут найти применение даже после завершения своего срока службы. И теперь читатель знает детали этого применения.

Блок питания из энергосберегающей лампы своими руками: схема и инструкция сборки

Многие электрические устройства после поломки можно использовать повторно. Большинство из них могут стать ценным материалом, своего рода вторсырьем для вторичного использования. Можно ознакомиться на просторах интернета с разными инструкциями необычных самоделок на основе интересующих вас аппаратов. Так, народные умельцы быстро сообразили, что можно сделать блок питания (БП) из вышедшей из строя энергосберегающей лампы (ЭСЛ) своими руками.

Схемы энергосберегающих ламп можно назвать уже наполовину готовым блоком питания. Осталось сделать разделительный трансформатор, потом выпрямитель и удалить ненужные детали. Также помните, что для разработки БП следует выбирать ЭСЛ мощностью не менее чем на 20 Вт, другие лампы могут пойти на запасные части.

Выходное напряжение такого блока получится постоянным, переменное же напряжение в энергосберегающих лампах не предусмотрено. На практике встречается, что лампы от других производителей имеют разные схемы, но разница обычно не очень сильная.

Как сделать блок питания из энергосберегающей лампы

Может показаться, что это дело так называемых радиолюбителей, опытных мастеров работы со схемами, электроприборами.

Но на деле оказывается, что заниматься «оживлением» старой техники может практически любой человек, сталкивающийся в быту с электрическими устройствами. Достаточно работать по плану и иметь схему устройства перед глазами.

Мы подготовили наглядную электросхему и поэтапный план работы над блоком из ЭСЛ.

Разбираем лампу

Будьте осторожны, когда разбираете ЭСЛ. Повредив целостность колбы, можно выпустить вредные пары ртути, которые быстро распространяются вокруг. Рекомендуем аккуратно, не спеша поддевать маленькой отверткой в месте шва.

Когда вам открылась схема, соединенная с колбой четырьмя выводами питания, отрежьте их и внимательно рассмотрите состояние элементов. Внешне можно понять, что они вышли из строя, по подгоревшим местам, вздутиям; могут отпаяться концы соединений. После внешнего осмотра необходимо прозвонить электрическую цепь. По опыту радиолюбителей в ЭСЛ часто портятся конденсаторы и резисторы.

Выходят из строя чаще всего именно конденсаторы и резисторы по причине частых включений и выключений энергосберегающей лампы. Если реже «щелкать выключателем», можно сохранить жизнь ЭСЛ на чуть более долгий срок.

Запасные элементы берутся из схем других энергосберегающих ламп, отложенных вами для будущего блока питания. После того, как из нескольких схем соберете одну, можно двигаться дальше.

Вам нужно решить, блок питания какой мощности вы хотели бы собрать. Если мощность блока равна мощности энергосберегающей лампочки, то больших изменений не потребуется; если же захотите увеличить мощность блока питания, то нужно добавить вторичную обмотку, выложенную медным проводником.

Подготовительные работы

Итак, мы уже удалили контакты, идущие до колбы. Красным на схеме изображен удаленный нами узел ЭСЛ. На оставшиеся концы в схеме садим перемычку. Для повышения выдаваемой мощности нужно добавить к дросселю (на схеме L5) дополнительную (вторичную) обмотку. Появится резерв мощности блока питания за счет нее.

Помимо этого, добавляем новые детали в схему:

  • конденсаторы (на схеме C9, С10)
  • мост диодный (VD14-VD17)

Поместите изоляцию между обмотками. Советуем использовать политетрафторэтиленовую ленту.

Нужное количество витков для вторичной обмотки определяется в несколько этапов:

  1. Укладывается временная обмотка около десяти витков и соединяется с нагрузочным сопротивлением, имеющим характеристики в пределах 30-ти ватт и более, и собственно самим сопротивлением от 5 до 6 Ом;
  2. После подключения питания измеряется напряжение на нагрузочном сопротивлении;
  3. Полученные цифры напряжения делятся на число витков – так узнается, какое напряжение приходит на один виток;
  4. Расчет нужного количества витков для питания постоянной обмотки и подбор диаметра проводника для вторичной обмотки.

Диаметр вторичной обмотки советуем выбрать 0,5 мм.

Количество нужных витков:

X = Uвых (достигаемое напряжение БП) /Uвит (напряжение одного витка)

Кардинальные преобразования

Однако надёжней сделать импульсный блок питания с нуля, поискав трансформатор с нужными характеристиками в старой электронике. Заводские трансформаторы будут гораздо долговечней самоделки. И не нужно к тому же высчитывать количество витков по формуле, достаточно присоединить паяльником концы обмотки трансформатора к схеме.

Если вы хотите сильно увеличить мощность блока питания, в несколько раз, то нужно выпаять старый дроссель и присоединить новый (на схеме ниже обозначен как TV2). Подсоединяем к блоку два диода, составляющих выходной выпрямитель (на схеме VD14, VD15), заменяем диоды на входном выпрямителе с большей мощностью (на схеме RO) и ставим конденсатор с большей емкостью (на схеме CO). Подбирать конденсатор необходимо в пропорциях 1 Ватт выходной мощности = 1 микрофарад. На схеме изображено сто микрофарад на сто ватт.

Опробовать блок питания можно на лампочке аналогичной мощности. Главное следить за тем, чтобы температура трансформатора нашего блока не превышала 60ºС, а транзисторов 80ºС. Измеряется температура ртутными либо спиртовыми термометрами. Также есть так называемые заводские термопары и термосопротивления. Опытный радиолюбитель всегда имеет такие приспособления под рукой.

Советуем посмотреть видео-инструкцию:

Что можно еще сделать из энергосберегающей лампы

Из нескольких неисправных ЭСЛ можно собрать одну работающую. Радиолюбители делают, например, такие самоделки, как усилитель низких частот, драйвер для питания и управления светодиода. Из цоколя можно сделать маломощный удлинитель для блока зарядки и мобильных устройств, ноутбуков и так далее; такой удлинитель получает питание не от розетки, а патрона, что очень пригодится в поездках за границу, где могут отличаться стандарты розеток от стандартов российских. Импульсный блок питания, сделанный из энергосберегающих ламп, используют ещё для работы шуруповерта.

Мы хотели бы рассказать о такой самоделке от народных умельцев, как импульсный паяльник.

Импульсный паяльник

Для начала перечислим его преимущества над обычным паяльником:

  • Быстрый прогрев жала и такое же быстрое остывание при отключении питания;
  • Электроэнергия используется только в момент пайки;
  • Жало легко меняется, на замену подойдет кусочек медной проволоки 3–3,5 мм2.

Импульсные паяльники приобрели широкую известность, несмотря на то, что имеют пару досадных недостатков: они тяжелей обычных паяльников и не подходят для пайки микросхем, очень чувствительных к перегреву. Но всё-таки преимущества нивелируют эти недостатки; среди знающих людей всё чаще встречаются эти типы паяльников.

Из деталей ЭСЛ нам понадобится только балласт (преобразователь).  Отдельно собирается трансформатор, преобразующий 220 вольт в любое низкое напряжение.

Также приготовьте:

  • Медные провода сечением 3–3,5 мм2 и 2 мм2;
  • Шнур с вилкой;
  • Рукоять с кнопкой.

Для сборки трансформатора необходимо сначала поискать парочку ферритовых колец. Первичную обмотку намотать на одно кольцо; обмотку сделать до 120 витков. Не забываем про изоляцию между обмотками, для неё можно использовать политетрафторэтиленовую ленту. Для вторичной обмотки понадобится всего один виток медной проволочки диаметром 3 – 3, 5 мм2. Вторичную обмотку тоже нужно изолировать. К ней и будет крепиться жало паяльника, сделанное из медной проволочки 2 мм.

Первичная обмотка присоединяется к выходным контактам преобразователя. Ко вторичной обмотке болтами или цангой прикрепляется жало.

Контакты внутри пистолетной рукояти соединяются с первичной обмоткой трансформатора, с другой стороны цепи – через кнопку – идет соединение со шнуром, вилка которого подключается в сеть питания на 220В.

Получиться может, например, такой самодельный аппарат:


Импульсный паяльник готов!

В заключение

Радиолюбители практически любое сломанное устройство могут использовать повторно, дать ему вторую жизнь. Прежде чем выбрасывать какой-то прибор, присмотритесь к нему, не поленитесь найти в интернете информацию о том, что можно сделать из него, какие детали использовать для будущего самодельного устройства, найдите электрическую схему.

В наше время люди часто выбрасывают отработавшую технику и электронику, которые увозятся на мусорные полигоны, там без толку гниют. Особенно это касается энергосберегающих ламп и прочих маленьких бытовых устройств.

Можно сдавать в металлолом, в пункты приема отработавших электроприборов, но правильней всего научиться использовать каждую деталь по максимуму, пока они совсем не станут непригодными для работы. Можно сделать пробу на энергосберегающей лампе, превратив её в импульсный блок питания.

Оставляйте комментарии и делитесь со статьей в социальных сетях. И помните, что любая техника может использоваться повторно!

Как сделать блок питания (БП) из энергосберегающей лампы своими руками

Ассортимент современных магазинов очень велик. С каждым днем появляются какие-либо новинки. Это касается и приборов для освещения, которые становятся более совершенными. Главные отличия между ними в яркости, экономических характеристиках и создание необходимого комфорта для глаз.

Содержание статьи

Большинство производителей пытались создать изделие подобное до обычной лампы накаливание, только с более усовершенствованными функциями. Которые позволят уменьшить потребность в электричестве, при этом степень их нагревания и влияние на окружающую среду. Поэтому мир увидел новый вид ламп светодиодных и энергосберегающих, которые ничем не уступают характеристикам стандартных изделий и имеют ряд преимуществ.

Многие мастера пытаются создать блок питания из энергосберегающей лампы. Ведь стоимость некоторых изделий существенно завышена. А для изготовления блока питания своими руками не понадобится много времени и денег.

Как из энергосберегающей лампы сделать блок питания

Импульсный блок питания из энергосберегающей лампы создать достаточно просто. Достаточно обладать базовыми знаниями, которые понадобятся нам в процессе создания данного изделия.

Для того, чтобы создать блок питания энергосберегающей лампы своими руками вам понадобятся такие материалы:

  • Старая лампа. Подойдет сгоревшая, нерабочая лампа.
  • Стеклотекстолит для соединения деталей. Существуют другие варианты для прикрепления светодиодов без использования пайки. Можно пользоваться любым другим известным вам вариантом.
  • Все необходимые элементы, которые есть в специальной схеме, в которых обязательно есть светодиоды. Для того, чтобы максимально сэкономить можно использовать любые подручные средства. Также покупать их лучше на рынке радиодеталей, где цены доступнее, чем в магазине.
  • Конденсаторы необходимых объемов, которые подойдут для максимального напряжения в 400 вольт.
  • Необходимое количество светодиодов.
  • Клей для фиксирования изделия.

Какая лампа нам понадобится

Блок питания из балласта энергосберегающих ламп – отличный вариант для создания дешевого и качественного освещения своими руками, без больших затрат. Таким образом можно заменить все лампы в вашем доме.

Чтобы создать БП из энергосберегающей лампы своими руками, для начала необходимо вырезать из текстолита круг по размеру изделия. Затем нужно нарисовать на этой форме круглые полоски. Для этого можно использовать любые подручное средства, которое есть у вас в хозяйстве. В этом деле важна точность и ровность линий. Ведь по этой схеме будут крепиться светодиоды. Пока изделие сохнет, можно подготовить другие необходимые детали для создания блока питания. Среди которых – пайка всех необходимых деталей, сверление отверстий с помощью дрели, которые нужны для крепления, скрепление всех элементов между собой. Крепятся все детали на специальный устойчивый к разным температурным режимам клей.

Для того, чтобы создать БП из энергосберегающей лампы вам не понадобится много времени. Сама процедура не займет больше часа. При этом вы сможете получить качественное изделия, которое поможет вам экономить на электроэнергии.

Также существует множество других способов для создания БП из энергосберегающей, которые полностью доступные и под силу практически каждому.

Читайте далее

Оставьте комментарий и вступите в дискуссию

Блок питания из энергосберегающей лампы своими руками. | МЕГАВОЛЬТ

Когда нужно получить 12 Вольт для светодиодной ленты, или еще для каких то целей, есть вариант сделать такой блок питания из энергосберегающей лампочки своими руками.

  Схема блока питания из лампочки

    Так как основной причиной выхода из строя компактных люминесцентных ламп является перегорание одной из нитей накала колбы, то практически их все можно переделать под импульсный блок питания с нужным напряжением.

    В данном конкретном случае я переделывал схему электронного балласта 15 ваттной лампочки в импульсный блок питания 12 вольт 1 ампер.

     Каждый производитель ламп имеет свои собственные наборы деталей с определенными номиналами в схемах изготавливаемых электронных балластов, но все схемы типовые. Поэтому на схеме я не приводил всю схему лампы, а указал только ее типовое начало и обвязку колбы лампы. Схема электронного балласта нарисована черным и красным цветом. Красным – выделены колба и конденсатор, подсоединенный к двум нитям накала. Их следует удалить. Зеленым цветом на схеме указаны элементы которые нужно добавить. Конденсатор С1 – следует заменить большей емкости, например, 10-20u 400v.

    В левой части схемы добавлен предохранитель и входной фильтр. L2 выполнен на кольце от материнской платы, имеет две обмотки по 15 витков проводом от витой пары Ø – 0.5 мм. Кольцо имеет наружный диаметр 16мм, внутренний – 8,5мм, ширину – 6,3мм. Дроссель L3 имеет 10 витков Ø – 1 мм, выполнен на кольце от трансформатора другой энергосберегающей лампы.

     Следует выбирать лампу с большей пустотой окна дросселя Tr1, так как его необходимо будет переделать в трансформатор. У меня получилось намотать по 26 витков Ø – 0.5 мм на каждую из половины вторичной обмотки. Такой вид намотки требует идеально симметричных половин обмотки. Чтобы добиться этого, рекомендую мотать вторичную обмотку сразу в два провода, каждый из которых будет служить симметричной половиной друг друга.

    Транзисторы оставил без радиаторов, т.к. предполагаемое потребление схемы меньше мощности, которую потребляла лампа. В качестве теста было подключено на максимальное свечение на 2 часа 5 метров RGB светодиодной ленты, потреблением 12v 1A.

Блок питания из ЭПРА своими руками

Начнём с определения.

ЭПРА (Электронный Пуско Регулирующий Аппарат) – это устройство, предназначенное для поджига газоразрядных ламп и поддержания их в рабочем состоянии.

Соответственно, горение таких ламп без ЭПРА невозможно, а, значит, этот блок имеется во всех светильниках, которые работают с лампами на основе инертных газов, или даже в самих лампах (например, в энергосберегающих неоновых со стандартными цоколями).

Рассмотрение преимуществ и недостатков ламп мы оставим на потом, а сейчас остановимся подробнее на блоке их питания.



Основные компоненты ЭПРА

В составе подавляющего большинства таких устройств имеются:

  • Фильтр (могут отсекаться помехи из сети питания, или, наоборот, создаваемые самим блоком питания).
  • Выпрямитель.
  • Корректор мощности.
  • Выходной сглаживающий фильтр.
  • Инвертор.
  • Балласт.

Однако, в целях экономии (габаритов или конечной стоимости) некоторые производители могут убирать те или иные блоки.

Блоки могут реализовываться из самостоятельных радиоэлементов или на основе специальных микросхем.



Применение

Даже при беглом взгляде на состав ЭРПА становится понятно, что перед нами – готовый импульсный блок питания.

И, например, если светильник больше эксплуатироваться по назначению не будет, то почему бы не использовать из него пускорегулирующий блок в других целях?

Например, можно собрать компактный блок питания светодиодных лент с минимумом дополнительных деталей или зарядное устройство для аккумуляторов.



Переделка ЭПРА из энергосберегающей лампы

Так выглядит обычная люминесцентная лампа с цоколем Е27.

Рис. 1. Люминесцентная лампа с цоколем Е27



А так выглядит её принципиальная схема.

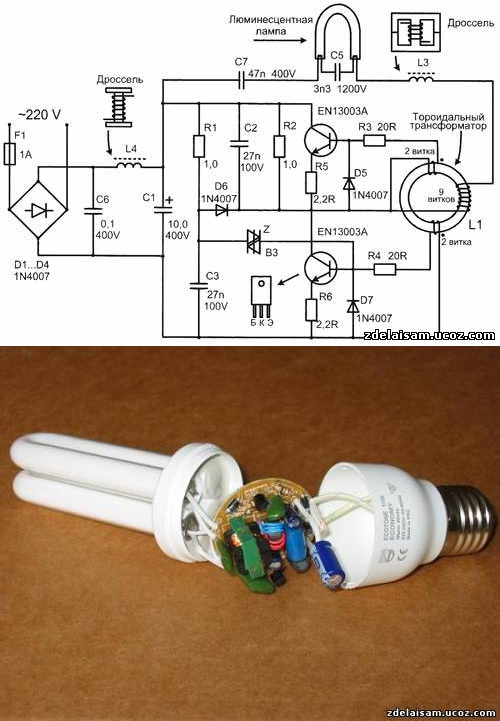

Рис. 2. Принципиальная схема люминесцентной лампы с цоколем Е27



Красным выделены элементы, которые необходимы для запуска колбы (они нам не понадобятся).

Физически блок выглядит так (после разбора лампы).

Рис. 3. Блок лампы с элементами



Практически единственное отличие от ИБП – дроссель L5. Его нужно заменить на трансформатор. Сделать это можно двумя способами:

  • Намотать на него вторичную обмотку;
  • Выпаять и заменить на подходящий трансформатор (обязательно импульсный).

Здесь сразу необходимо оговориться о мощности такого ИБП.

Примечание. Все элементы схемы для достижения компактности готового изделия подобраны строго под определённые выходные параметры. А значит, без значительной переделки и применения радиаторов / других теплоотводов выходную мощность повысить не получится. Лучше всего, если она останется в пределах исходной мощности лампы!

То есть, если лампа на 15 Вт, то при выходном напряжении в 12 В сила тока на выходе не должна быть выше 1 А (12·1= 12 Вт).

Путь с минимальными трудозатратами — конечно, замена на подходящий.



Перемотка

Штатный дроссель имеет небольшие габариты, что существенно затрудняет перемотку. И даже после переделки впаять его на место вряд ли получится (габариты увеличатся). Хотя при должной сноровке можно-таки разобрать дроссель, изолировать первичную обмотку стеклотканью и намотать 10-20 витков (толщина провода до 0,5 мм отлично подойдёт).

Переделанная схема может иметь вид как на схеме ниже.

Рис. 4. Переделанная схема



Конденсаторы С9 – 0,1 мкФ, С10 – 470 мкФ. Диоды или диодный мост должны быть импульсными.



Дополнительный трансформатор

ЭРПА можно дополнить своим трансформатором. Например, как на схеме ниже.

Рис. 5. Схема дополненная трансформатором



Здесь не обошлось без мелких переделок основной схемы. Был заменён:

  • Резистор R0 (минимум 3 Вт, можно включить два по 10 Ом, 2 Вт параллельно).
  • Конденсатор C0 (напряжение – до 350 В).
  • Транзисторы 13007 (VT1 и 2, ставятся на радиаторы с площадью минимум 20 см2).

Трансформатор можно взять готовый или намотать на основе дросселя из другой лампы, например, большей по мощности.

В качестве основы можно использовать ферритовое кольцо (2000НМ — 28 х 16 х 9мм или больше). В данной схеме использовалось кольцо с диаметрами 40 и 22 мм (внешний/внутренний), толщина – 20 мм. Первичная обмотка – 63 витка (ПЭЛ 0,85 мм2), вторичные – по 12 витков (провод тот же).

На схеме обозначена симметричная намотка вторичных обмоток. Её можно заменить одной, но на выходе должен быть диодный мост (как на первой схеме).

Схема 2 позволяет довести мощность блока питания до 100 Вт.

Больший ток может понадобиться для питания галогеновых ламп или для других задач.

Без подключённой нагрузки включать этот блок питания нельзя! Обратите внимание на показатели рассеиваемой мощности тестовой нагрузки.



Как посчитать витки трансформатора

Это, наверное, ключевой вопрос в переделке.

Алгоритм действий таков:

1.На дроссель необходимо намотать удобное количество витков (10/20/30 и т.п.).

2.Подключить нагрузку (это может быть резистор с рассеиваемой мощностью 30 Вт и больше).

3.Запитать схему и снять измерения на выходе (то есть на нагрузке).

4.Теперь легко понять какое напряжение приходится на 1 виток (имеющееся напряжение делите на количество намотанных витков).

5.Теперь можно рассчитать необходимое вам количество витков (требуемое напряжение делите на «цену» одного витка).

6.Наматываете своё количество витков.

Автор: RadioRadar

Импульсный блок питания из энергосберегающей лампы

Энергосберегающие лампы набирают все большую популярность, позволяя сберегать энергию, они еще обладают ровным белым светом, так же есть лампы теплого света, схожие цветом свечения с лампами накаливания. Но к сожалению, энергосберегающие лампы тоже не вечны, кто-то их просто выбрасывает, а кто-то … делает из них полезные самоделки.

В этой статье рассмотрим как сделать простой импульсный блок питания из энергосберегающей лампы. В большинстве случаев в энергосберегающей лампе из строя выходят нити накала, находящиеся в колбе, а  электронная часть остается целой.

Берем неисправную энергосберегающую лампу. И при помощи отвертки поддеваем две половины корпуса. Проходим по контуру и поочередно отгибаем одну половину от другой.

Далее откусываем провода идущие к лампе и патрону. Достаем плату.

Примерно все энергосберегающие лампы сделаны по такой схеме:

Для того, чтобы сделать импульсный блок питания, мы изменим ее к такому виду:

Сначала убираем все штырьки, два конденсатора и диоды(если они есть), у меня как видно на фото, их не было.

Снимаем импульсный дроссель, тут возможны два варианта, первый — это в свободное место дросселя наматывается вторичная обмотка и он устанавливается обратно на плату. В таком случае получить большую мощность не получится. Второй способ — мотается импульсный трансформатор например на ферритовом кольце. При установке радиаторов на транзисторы, можно получить мощность 100Вт и более.

Мне большая мощность была не нужна, целью было запитать метр белой светодиодной ленты, для изготовления чего-то наподобие кухонного ночника :). Напряжение питания также выбрал  около 8-10 Вольт, чтобы лента светилась не сильно ярко, в таком режиме работы она прослужит гораздо дольше.

Дроссель снят, разбираем его, это сделать достаточно легко, разматываем желтую синтетическую пленку, и вынимаем две половинки феррита. Перед тем как наматывать вторичную обмотку, необходимо сделать изоляцию, просто намотать на первичную обмотку электрокартон, простую бумагу, или же сантехническую фум ленту. Далее мотаем несколько витков.

Также делаем изоляцию и выводим края обмотки.

Собираем трансформатор в обратной последовательности, я воспользовался клеем типа «Секунда».

Устанавливаем трансформатор на плату. Соединяем перемычкой Р1 и Р4 (смотрите по схеме).

Для тестирования я подключил остаток мотка светодиодной ленты, предварительно выпрямив напряжение при помощи диода и конденсатора. Напряжение на выходе получилось 9 Вольт.

Всё импульсный блок питания из энергосберегающей лампы готов, работает, на плате ничего не греется.

Блок питания из эпра 2х36 своими руками

Очень часто причиной поломки электроприбора становится неисправность аккумулятора. Вследствие этого нужен ремонт или же покупка нового оборудования. Но можно избежать больших затрат, сделав блок питания из энергосберегающей лампы своими руками. Все необходимые детали можно взять из обычной люминесцентной лампы, стоимость которой невелика.

Балласт люминесцентной лампы

В каждой энергосберегающей лампочке имеется небольшая схема, которая предотвращает мигание во время включения, а также способствует постепенному разогреву спиралей устройства. Её название — электронный балласт. Именно с помощью него газ может испускать свечение (частота 30−100 кГц, а иногда и 105 кГц).

Вследствие того, что устройство может иметь такие высокие показатели частот, коэффициент потребления энергии возрастает до единицы, а это, в свою очередь, делает энергосберегающие лампы экономично выгодными.

Значительным преимуществом таких устройств является отсутствие какого-либо шума во время работы, а также электромагнитного поля, который негативно воздействует на организм человека.

Важную роль в схеме балласта энергосберегающей лампы играет электронный дроссель. Именно он определяет, будет ли устройство загораться сразу же с полной силой или же разогреваться постепенно в течение нескольких минут. Стоит отметить, что производитель никогда на упаковке не указывает время разогрева. Проверить это можно лишь во время эксплуатации устройства.

Те балластные схемы, которые выполняют функцию преобразования напряжения (а таковых большая часть), собираются на полупроводниковых транзисторах. В дорогостоящих устройствах схема более сложная, чем в дешёвых лампочках.

Из сгоревшей энергосберегающей лампы можно сделать заготовки для будущего импульсного блока питания. Также для этого можно взять и работающее устройство.

В составе компактной люминесцентной лампочки (КЛЛ) имеются следующие элементы:

  1. Биполярные транзисторы с защитными диодами. Как правило, они выдерживают напряжение в 700 В, а также силу тока до 4 А.
  2. Трансформатор импульсного тока.
  3. Электронный дроссель.
  4. Конденсатор (10/50 В, а также 18В).
  5. Двунаправленный триггерный неуправляемый диод (динистор).
  6. Очень редко в устройстве содержится униполярный транзистор.

Во время изготовления БП из энергосберегающей лампы своими руками с использованием недешёвых экономок достаточно дополнить источник некоторыми деталями. Также в качестве основы будущего блока можно взять драйвер для светодиодов, которые зачастую устанавливают в фонарики.

Важно отметить, что для выполнения ИБП брать схему, имеющую электролитический конденсатор, не рекомендуется. Это связано с тем, что она в приборе в качестве блока питания прослужит недолго. Также для этой цели не подходят электронные балласты, в составе которых имеются специальные платы небольших размеров.

Особенности импульсного блока питания

ИБП — это инверторная система, в которой входное напряжение выпрямляется, а затем преобразуется в импульсы. Главная особенность ИБП заключается в значительном увеличении частоты тока, передающегося на трансформатор. Также стоит отметить небольшие габариты такого устройства. Ещё одним преимуществом является то, что БП во время работы не имеет никаких потерь энергии, в отличие от линейных, которые теряют значительную часть во время преобразования на трансформатор.

Принцип функционирования импульсного блока питания из энергосберегающей лампы заключается в следующем:

  1. Входной выпрямитель, состоящий из диодного моста и конденсатора, превращает переменный ток (входной) в постоянный.
  2. Инвертор, в свою очередь, трансформирует постоянный ток в переменный, но частота при этом возрастает с 50 Гц до 10 кГц, что является выше в 200 раз.
  3. Такой ток передаётся на трансформатор. Он будет или повышать, или понижать напряжение.
  4. Выходной выпрямитель преобразует переменный ток в постоянный, но при этом частота остаётся высокой.

Как правило, в современных схемах используются MOSFET — транзисторы. Их главная особенность — очень быстрая скорость переключения. Соответственно в таких балластах должны быть использованы и быстродействующие диоды. Они размещаются в выходном выпрямителе.

При изготовлении ИБП лучше использовать диоды Шоттки, поскольку они меньше всего теряют энергию во время работы на высокой частоте (в отличие от кремниевых, у которых этот показатель значительно выше).

Если же выходное напряжение очень низкое, тогда функцию выпрямителя может выполнять транзистор. Кроме того, можно вместо этого использовать дроссель. Такие простые преобразователи тока встречаются в схемах энергосберегающих ламп на 20 Вт.

Изготовление ИБП своими руками

Чаще всего во время изготовления импульсного БП требуется незначительно изменять строение дросселя, если для этой цели используется двухтранзисторная схема. Конечно же, некоторые элементы в устройстве нужно будет удалить.

Если же изготавливается БП, который будет иметь мощность 3,7−20 Ватт, в таком случае трансформатор не является основной составляющей. Вместо него лучше всего сделать несколько витков провода, которые закрепляются на магнитопровод. Для этого необязательно избавляться от старой намотки, их можно выполнить поверх.

Рекомендуется для этой цели использовать провод марки МГТФ, имеющий фторопластовую изоляцию. Понадобится небольшое его количество. Несмотря на это обмотка будет полностью покрыта, поскольку большая часть отводится на изоляцию. Из-за этого такие устройства имеют низкие показатели мощности. Для её увеличения требуется использовать трансформатор переменного тока.

Использование трансформатора

Главным преимуществом при изготовлении блока питания своими руками является то, что есть возможность подстраиваться под показатели трансформатора. Кроме этого, не потребуется цепь обратной связи, которая чаще всего является неотъемлемой частью в работе устройства. Даже если во время сборки были сделаны какие-либо ошибки, чаще всего такой блок будет работать.

Для того чтобы сделать собственноручно трансформатор, потребуется иметь дроссель, межобмоточную изоляцию, а также обмотку. Последнюю лучше всего выполнить из лакированного медного провода. Следует не забывать о том, что дроссель будет работать под напряжением.

Обмотку нужно тщательно изолировать даже тогда, когда она имеет заводскую специальную защитную плёнку из синтетического материала. В качестве изоляции можно использовать или электрокартон, или же обычную бумажную ленту, толщина которой должна быть не меньше 0,1 мм. Только после того, как будет сделана изоляция, можно поверх неё наматывать медный провод.

Что касается обмотки, то провод лучше всего выбрать как можно толще, а вот количество необходимых витков можно подобрать исходя из требуемых показателей работы будущего устройства.

Таким образом, можно сделать ИБП, который будет иметь мощность более 20 Вт.

Назначение выпрямителя

Для того чтобы в импульсном блоке не произошло насыщение магнитопровода, требуется использовать только двухполупериодный выходной выпрямитель. В том случае, если трансформатор должен понижать напряжение, рекомендуется использование схемы с нулевой точкой. Чтобы выполнить такую схему, нужно иметь две абсолютно одинаковые вторичные обмотки. Их можно сделать самостоятельно.

Следует учитывать то, что выпрямитель по типу «диодный мост» для этой цели не подходит. Это связано с тем, что значительное количество мощности во время передачи будет теряться, а значение электрического напряжения будет минимальным (менее 12В). Но если делать выпрямитель из специальных импульсных диодов, тогда стоимость такого устройства обойдётся значительно дороже.

Наладка устройства

После того как БП будет собран, требуется проверить его работу на максимальной мощности. Это необходимо для того, чтобы измерить температуру нагревания трансформатора и транзистора, значения которых не должны превышать 65 и 40 градусов соответственно. Чтобы избежать перегрева этих элементов, достаточно увеличить сечение провода обмотки. Также часто помогает изменение мощности магнитопровода в большую сторону (учитывается ЭПР). В том случае, если дроссель был взят из балласта светодиодного фонаря, увеличить сечение не получится. Единственным вариантом будет контролировать нагрузку на прибор.

Подключение к шу

Чтобы установить импульсный блок питания в шуруповёрт, потребуется разобрать электроинструмент. Как правило, его внешняя часть состоит из двух элементов. Следующим этапом требуется найти те провода, с помощью которых двигатель соединяется с аккумулятором. Именно их нужно соединить с блоком питания (самоделкой), используя термоусадочную трубку. Также можно спаять провода. Скручивать их настоятельно не рекомендуется.

Чтобы вывести кабель наружу, потребуется сделать отверстие в корпусе шуруповёрта. Также рекомендуется установить предохранитель, который защитит провод от повреждений у основания. Для этого можно сделать специальную клипсу из тонкой алюминиевой проволоки.

Таким образом, переделка схемы балласта в импульсный блок поможет заменить повреждённый аккумулятор у шуруповёрта. К тому же, если учитывать все нюансы из области экономики во время изготовления, то можно утверждать, что сделать ИБП своими руками выгодно.

Блок питания из ЭПРА — полезное и очень важное устройство в радиолюбительской практике. Сейчас можно приобрести блок питания любой мощности (в пределах разумного), размера и цены, но иногда они значительным образом уступают самодельным блокам питания. В этой статье мы рассмотрим вариант изготовления самодельного блока питания из ЭПРА (балласта для энергосберегательной лампы).

Существует немало конструкций с применением ЭПРА. Конструкция такого блока достаточно проста, цена не превышает 2-2,5 американских долларов. Это импульсный блок питания, предназначенный для повышения сетевых 220 Вольт до более высокого номинала, который питает энергосберегающую лампочку. Схема балласта достаточно проста, из себя представляет повышающий преобразователь (чаще всего двухтактный).

Блок питания из ЭПРА — схема

В качестве силовых ключей используются импортные транзисторы MJE13003, MJE13007, в редких случаях MJE13009 и их аналоги. Транзисторы можно сказать,что создавались специально для работы в сетевых ИБП. Аналогичные транзисторы используются и в компьютерных блоках питания. Итак, для начала хочу представить основные достоинства такого блока питания.

  1. Компактные размеры и легкий вес
  2. Малые затраты и низкая стоимость
  3. Надежность работы

Это лишь основные достоинства нашего самодельного блока, но у него есть и другие (скрытые) достоинства. Некоторые ИБП работают только под определенной нагрузкой, иными словами блок питания не сможет работать в холостую или с маломощной нагрузкой. Таким свойством обладают достаточно популярные ЭТ (электронные трансформаторы), которые предназначены для питания галогенных ламп с мощностью 12 вольт. Наш блок питания включается при подачи сетевого напряжения, способен питать нагрузки с мощностью от долей ватта (светодиоды и т.п.) до 40-50 ватт. Такой блок может использоваться в качестве лабораторного блока питания для начинающего радиолюбителя.

Блок питания не боится коротких замыканий на выходе (взамен электронный трансформатор выходит из строя после секундного КЗ), обладает высокой стабильностью работы и может работать в течении очень долгого времени без выключения. Суть переделки балласта заключается в ее доработке. Нам нужно мотать импульсный трансформатор, который обеспечивает гальваническую развязку от сети 220 вольт и понижает напряжение до нужного нам уровня.

Трансформатор можно мотать практически на любом ферритовом сердечнике (кольца, броневые чашки или Ш-образный сердечник). Сетевая обмотка содержит 130 витков провода 0,3-0,6 мм, понижающая должна содержать 8-9 витков, что соответствует выходному напряжению 12 Вольт.

Напряжение от балласта подается на обмотку трансформатора через конденсатор ( напряжение конденсатора подобрать в пределах 1000-3000 вольт, емкость 3300-6600 пкФ). Вторичную обмотку трансформатора желательно мотать несколькими жилами тонкого провода (4 жилы провода 0,5мм), на выходе получается порядка 3,5-4 Ампер. Возможно также применение готовых трансформаторов из ЭТ с мощностью 50-150 ватт.

Для выпрямления напряжения следует использовать мощные импульсные диоды или диодные сборки от компьютерных блоков питания. Из отечественного интерьера можно использовать КД213. При подборе диодов для блока питания из ЭПРА следите, чтобы максимально допустимый ток диода был в районе 8-12 Ампер, сам диод должен работать на частотах 100-150 кГц.

Начнём с определения.

ЭПРА (Электронный Пуско Регулирующий Аппарат) – это устройство, предназначенное для поджига газоразрядных ламп и поддержания их в рабочем состоянии.

Соответственно, горение таких ламп без ЭПРА невозможно, а, значит, этот блок имеется во всех светильниках, которые работают с лампами на основе инертных газов, или даже в самих лампах (например, в энергосберегающих неоновых со стандартными цоколями).

Рассмотрение преимуществ и недостатков ламп мы оставим на потом, а сейчас остановимся подробнее на блоке их питания.

Основные компоненты ЭПРА

В составе подавляющего большинства таких устройств имеются:

  • Фильтр (могут отсекаться помехи из сети питания, или, наоборот, создаваемые самим блоком питания).
  • Выпрямитель.
  • Корректор мощности.
  • Выходной сглаживающий фильтр.
  • Инвертор.
  • Балласт.

Однако, в целях экономии (габаритов или конечной стоимости) некоторые производители могут убирать те или иные блоки.

Блоки могут реализовываться из самостоятельных радиоэлементов или на основе специальных микросхем.

Даже при беглом взгляде на состав ЭРПА становится понятно, что перед нами – готовый импульсный блок питания.

И, например, если светильник больше эксплуатироваться по назначению не будет, то почему бы не использовать из него пускорегулирующий блок в других целях?

Например, можно собрать компактный блок питания светодиодных лент с минимумом дополнительных деталей или зарядное устройство для аккумуляторов.

Переделка ЭПРА из энергосберегающей лампы

Так выглядит обычная люминесцентная лампа с цоколем Е27.

Рис. 1. Люминесцентная лампа с цоколем Е27

А так выглядит её принципиальная схема.

Рис. 2. Принципиальная схема л юминесцентной лампы с цоколем Е27

Красным выделены элементы, которые необходимы для запуска колбы (они нам не понадобятся).

Физически блок выглядит так (после разбора лампы).

Рис. 3. Блок лампы с элементами

Практически единственное отличие от ИБП – дроссель L5. Его нужно заменить на трансформатор. Сделать это можно двумя способами:

  • Намотать на него вторичную обмотку;
  • Выпаять и заменить на подходящий трансформатор (обязательно импульсный).

Здесь сразу необходимо оговориться о мощности такого ИБП.

Примечание. Все элементы схемы для достижения компактности готового изделия подобраны строго под определённые выходные параметры. А значит, без значительной переделки и применения радиаторов / других теплоотводов выходную мощность повысить не получится. Лучше всего, если она останется в пределах исходной мощности лампы!

То есть, если лампа на 15 Вт, то при выходном напряжении в 12 В сила тока на выходе не должна быть выше 1 А (12·1= 12 Вт).

Путь с минимальными трудозатратами — конечно, замена на подходящий.

Штатный дроссель имеет небольшие габариты, что существенно затрудняет перемотку. И даже после переделки впаять его на место вряд ли получится (габариты увеличатся). Хотя при должной сноровке можно-таки разобрать дроссель, изолировать первичную обмотку стеклотканью и намотать 10-20 витков (толщина провода до 0,5 мм отлично подойдёт).

Переделанная схема может иметь вид как на схеме ниже.

Рис. 4. Переделанная схема

Конденсаторы С9 – 0,1 мкФ, С10 – 470 мкФ. Диоды или диодный мост должны быть импульсными.

ЭРПА можно дополнить своим трансформатором. Например, как на схеме ниже.

Рис. 5. Схема дополненная трансформатором

Здесь не обошлось без мелких переделок основной схемы. Был заменён:

  • Резистор R0 (минимум 3 Вт, можно включить два по 10 Ом, 2 Вт параллельно).
  • Конденсатор C0 (напряжение – до 350 В).
  • Транзисторы 13007 (VT1 и 2, ставятся на радиаторы с площадью минимум 20 см 2 ).

Трансформатор можно взять готовый или намотать на основе дросселя из другой лампы, например, большей по мощности.

В качестве основы можно использовать ферритовое кольцо (2000НМ — 28 х 16 х 9мм или больше). В данной схеме использовалось кольцо с диаметрами 40 и 22 мм (внешний/внутренний), толщина – 20 мм. Первичная обмотка – 63 витка (ПЭЛ 0,85 мм2), вторичные – по 12 витков (провод тот же).

На схеме обозначена симметричная намотка вторичных обмоток. Её можно заменить одной, но на выходе должен быть диодный мост (как на первой схеме).

Схема 2 позволяет довести мощность блока питания до 100 Вт.

Больший ток может понадобиться для питания галогеновых ламп или для других задач.

Без подключённой нагрузки включать этот блок питания нельзя! Обратите внимание на показатели рассеиваемой мощности тестовой нагрузки.

Как посчитать витки трансформатора

Это, наверное, ключевой вопрос в переделке.

Алгоритм действий таков:

1. На дроссель необходимо намотать удобное количество витков (10/20/30 и т.п.).

2. Подключить нагрузку (это может быть резистор с рассеиваемой мощностью 30 Вт и больше).

3. Запитать схему и снять измерения на выходе (то есть на нагрузке).

4. Теперь легко понять какое напряжение приходится на 1 виток (имеющееся напряжение делите на количество намотанных витков).

5. Теперь можно рассчитать необходимое вам количество витков (требуемое напряжение делите на «цену» одного витка).

6. Наматываете своё количество витков.

Мнения читателей

Нет комментариев. Ваш комментарий будет первый.

Вы можете оставить свой комментарий, мнение или вопрос по приведенному вышематериалу:

Зарядка от балластных энергосберегающих ламп 85 Вт. Простой импульсный блок питания от энергосберегающей лампы

Современные люминесцентные лампы — настоящая находка для экономного потребителя. Они ярко светят, работают дольше ламп накаливания и потребляют гораздо меньше энергии. На первый взгляд — некоторые преимущества. Однако из-за несовершенства отечественных электросетей они исчерпывают свои ресурсы намного раньше заявленных производителями сроков. И часто они даже не успевают «покрыть» затраты на свое приобретение.
Но не спешите выкидывать несостоявшуюся «экономку». Учитывая немалую первоначальную стоимость люминесцентных ламп, желательно «выжать» из них по максимуму, используя до последнего все возможные ресурсы. Ведь прямо под спиралью в ней установлена ​​малогабаритная схема высокочастотного преобразователя. Для знающего человека — это целый «Клондайк» всевозможных запчастей.

Лампа в разобранном виде

Общая информация


Аккумулятор

По сути, такая схема представляет собой практически готовый импульсный блок питания.В нем отсутствует развязывающий трансформатор с выпрямителем. Поэтому, если колба цела, можно попробовать разобрать корпус, не опасаясь паров ртути.
Кстати, чаще всего выходят из строя осветительные элементы лампочек: из-за перегорания ресурса, безжалостной эксплуатации, слишком низких (или высоких) температур и т. Д. Внутренние платы более-менее защищены герметичным корпусом и деталями. с запасом прочности.
Советуем накопить определенное количество ламп перед началом ремонтных работ (можно поспрашивать на работе или с друзьями — обычно таких вещей хватает везде).Не факт, что все они будут ремонтопригодными. В данном случае для нас важен КПД балласта (т.е. платы, встроенной в лампочку).

Возможно, в первый раз придется немного покопаться, но тогда уже через час вы сможете собрать примитивный блок питания для подходящих по емкости устройств.
Если вы планируете создать блок питания, выбирайте модели люминесцентных ламп более мощные, начиная с 20 Вт. Однако будут использоваться и менее яркие лампочки — их можно использовать как доноры нужных деталей.
И в итоге из пары сгоревших домработниц вполне можно создать одну вполне работоспособную модель, будь то рабочий свет, блок питания или зарядное устройство.
Чаще всего мастера-самоучки используют балласт домработниц для создания блоков питания на 12 ватт. Их можно подключать к современным светодиодным системам, ведь 12 В — это рабочее напряжение большинства самых распространенных бытовых приборов, включая освещение.
Такие блоки обычно прячут в мебели, поэтому внешний вид агрегата особого значения не имеет.И даже если внешне поделка окажется корявой — ничего страшного, главное позаботиться о максимальной электробезопасности. Для этого необходимо внимательно проверить созданную систему на работоспособность, оставив надолго работать в тестовом режиме. Если скачков напряжения и перегрева не наблюдается, значит, вы все сделали правильно.
Понятно, что жизнь обновленной лампочке сильно не продлишь — все равно ресурс рано или поздно иссякнет (люминофор и нить накала сгорят).Но согласитесь, почему бы не попробовать восстановить вышедшую из строя лампу в течение полугода-года после покупки.

Разобрать лампу

Итак, берем неработающую лампочку, находим место стыка стеклянной колбы с пластиковым корпусом. Осторожно подденьте половинки отверткой, постепенно продвигаясь по «рундисту». Обычно эти два элемента соединяются пластиковыми защелками, и если вы собираетесь использовать оба компонента иным образом, не прилагайте особых усилий — кусок пластика легко может треснуть, и герметичность корпуса лампы будет нарушена.

После вскрытия корпуса осторожно отсоедините контакты, идущие от балласта к нитям в лампочке, так как они перекрывают полный доступ к плате. Часто их просто привязывают к штырям, и если вы больше не планируете использовать вышедшую из строя колбу, можно смело отрезать соединительные провода. В результате вы должны увидеть что-то вроде этого паттерна.


Разборка лампы

Понятно, что дизайн ламп у разных производителей может отличаться «начинкой».«Но общая схема и основные составляющие элементы имеют много общего.
Тогда нужно внимательно осмотреть каждую деталь на предмет вздутий, поломок, убедиться, что все элементы надежно спаяны. Если какая-то из деталей перегорела, то она будет сразу видно по характерной нагарке на плате. В случаях, когда видимых дефектов не обнаружено, но лампа не работает, используйте тестер и «прозвоните» все элементы схемы.
Как показывает практика, чаще всего резисторы, конденсаторы , динисторы страдают от больших падений напряжения, которые с незавидной регулярностью возникают в бытовых сетях.Кроме того, частое нажатие переключателя крайне негативно сказывается на сроке службы люминесцентных ламп.
Поэтому, чтобы как можно дольше продлить время их работы, старайтесь как можно реже включать и выключать их. Сэкономленные на копейках в итоге получатся сотни рублей на замену досрочно перегоревшей лампочки .


Лампы в разобранном виде

Если в результате первичного осмотра вы обнаружите на плате подпалины, вздутие деталей, попробуйте заменить вышедшие из строя блоки, взяв их с других неработающих донорских ламп.После повторной установки деталей «прозвоните» тестером все компоненты платы.
По большому счету, импульсный блок питания с мощностью, соответствующей мощности исходной лампы, можно сделать из балласта неработающей люминесцентной лампочки. Как правило, маломощные блоки питания не требуют значительных доработок. Но над блоками большей мощности, конечно, придется попотеть.
Для этого потребуется немного расширить возможности родного индуктора, снабдив его дополнительной обмоткой.Регулировать мощность создаваемого блока питания можно за счет увеличения количества вторичных витков на индукторе. Хотите узнать, как это сделать?

Подготовительные работы

В качестве примера ниже представлена ​​схема люминесцентной лампы Vitoone, но в принципе состав плат разных производителей не сильно отличается. В данном случае представлена ​​лампочка достаточной мощности — 25 Вт, из нее может получиться отличный зарядный блок на 12 В.


Схема лампы Vitoone 25 Вт

Блок питания

Красный цвет на схеме обозначает осветительный блок (т.е.е. лампочка с нитью накала). Если в нем прогорают резьбы, то эта часть лампочки больше не понадобится, и можно смело отгрызать контакты от платы. Если до поломки лампочка все-таки горела, пусть и тускло, то можно потом на какое-то время попробовать реанимировать, подключив к исправной цепи от другого изделия.
Но не об этом. Наша цель — создать блок питания с балластом, извлеченным из лампочки. Итак, мы удаляем все, что находится между точками A и A´ на диаграмме выше.
Для небольшого блока питания (примерно равного исходному для лампочки-донора) достаточно лишь небольшой переделки. Вместо выносного блока лампы необходимо установить перемычку. Для этого достаточно просто перемотать новый кусок проволоки на освободившиеся штифты — в месте крепления бывших нитей накаливания энергосберегающей лампочки (или в отверстия для них).

В принципе, можно попробовать немного увеличить генерируемую мощность, подав дополнительную (вторичную) обмотку на уже на плате индуктор (обозначен на схеме как L5).Таким образом, его родная (заводская) обмотка становится первичной, а другой слой вторичной обеспечивает такой же запас мощности. И опять же, его можно регулировать количеством витков или толщиной наматываемого провода.


Подключение питания

Но, конечно, существенно увеличить начальные мощности не получится. Все упирается в размер «рамки» вокруг ферритов — они очень ограничены, поскольку изначально предназначались для использования в компактных лампах.Часто можно нанести витки всего в один слой, для начала хватит восьми-десяти.
Постарайтесь нанести их равномерно по всей площади феррита для достижения максимальной производительности. Такие системы очень чувствительны к качеству намотки и будут неравномерно нагреваться, а в итоге придут в негодность.
Рекомендуем снимать дроссель с цепи на время работы, так как иначе выиграть будет непросто. Очистите его от заводского клея (смол, пленок и т. Д.).). Визуально оцените состояние провода первичной обмотки, проверьте целостность феррита. Так как при их повреждении нет смысла продолжать с ним работать в будущем.
Перед запуском вторичной обмотки положите полоску бумаги или электрокартона поверх первичной обмотки, чтобы избежать поломки. Скотч в этом случае — не лучший вариант, так как со временем клеевой состав появляется на проводах и приводит к коррозии.
Схема доработанной платы от лампочки будет выглядеть так


Схема доработанной платы от лампочки

Многие не понаслышке знают, что делать обмотку трансформатора своими руками — все равно одно удовольствие.Это скорее упражнение для прилежных. В зависимости от количества слоев можно потратить от пары часов до целого вечера.
Из-за ограниченного пространства дроссельного окна для создания вторичной обмотки рекомендуется использовать лакированный медный кабель сечением 0,5 мм. Потому что изолированным проводам просто не хватает места для намотки сколько-нибудь значительного количества витков.
Если вы решили снять изоляцию с имеющегося у вас провода, не используйте острый нож, так как после нарушения целостности внешнего слоя обмотки можно только надеяться на надежность такой системы.

Кардинальные преобразования

В идеале для вторичной обмотки нужно брать такой же тип провода, что и в исходном заводском исполнении. Но часто «окно» приемника дроссельного магнита настолько узкое, что намотать даже один полный слой невозможно. И все же необходимо учитывать толщину полосы между первичной и вторичной обмотками.
В результате невозможно радикально изменить выходную мощность цепи лампы, не внося изменений в состав компонентов платы.К тому же, как бы тщательно вы не делали намотку, сделать ее так качественно, как в моделях, изготовленных заводским способом, у вас не получится. И в этом случае проще собрать импульсный блок с нуля, чем переделать «добро», полученное бесплатно из лампочки.
Поэтому рациональнее искать готовый трансформатор с нужными параметрами на разборках старой компьютерной или теле- и радиотехники. Выглядит намного компактнее, чем «самоделка».И его запас прочности не идет ни в какое сравнение.


Трансформатор

И не нужно ломать голову над расчетами количества витков для получения нужной мощности. Припаял к схеме — готово!
Следовательно, если мощности блока питания нужно больше, скажем около 100 Вт, то надо действовать кардинально. И только запасные части, имеющиеся в светильниках, здесь не обойтись. Так что, если вы хотите еще больше увеличить мощность блока питания, вам нужно отключить и снять родной индуктор с платы лампочки (обозначен на схеме ниже как L5).


Подробная схема ИБП

Подключенный трансформатор

Затем на участке между прежним расположением дроссельной заслонки и реактивной средней точкой (на схеме этот участок расположен между разделительными конденсаторами С4 и С6) подключается новый мощный трансформатор (обозначенный как TV2). При необходимости к нему подключается выходной выпрямитель, состоящий из пары соединительных диодов (на схеме они обозначены как VD14 и VD15).Не помешает одновременно заменить на вход выпрямителя более мощные диоды (на схеме это VD1-VD4).
Не забудьте установить более емкий конденсатор (на схеме обозначен как C0). Подбирать его нужно из расчета 1 мкФ на 1 Вт выходной мощности. В нашем случае был взят конденсатор на 100 мФ.
В результате мы получаем полноценный импульсный блок питания от энергосберегающей лампы. Собранная схема будет выглядеть примерно так.

Пробный пуск


Пробный пуск

Подключенный к цепи, он выполняет роль предохранителя стабилизатора и защищает устройство в случае падения тока и напряжения.Если все хорошо, лампа особо не влияет на работу платы (из-за низкого сопротивления).
Но при больших скачках тока сопротивление лампы увеличивается, нивелируя негативное воздействие на электронные компоненты схемы. И даже если лампа вдруг перегорит — это будет не так жалко, как собственноручно собранный импульсный блок, над которым вы корпели несколько часов.
Самая простая схема тестирования выглядит так.

После запуска системы наблюдайте, как изменяется температура трансформатора (или дросселя, заключенного во вторичную цепь).В том случае, если он начинает сильно нагреваться (до 60 ° С), отключите схему и попробуйте заменить провода обмотки на аналог с большим сечением, либо увеличьте количество витков. То же самое и с температурой нагрева транзисторов. При ее значительном росте (до 80ºС) каждый из них следует оборудовать специальным радиатором.
Вот и все. Напоследок напоминаем о соблюдении правил безопасности, так как выходное напряжение очень высокое. Кроме того, компоненты платы могут сильно нагреваться, не изменяясь при этом внешне.

Также мы не рекомендуем использовать такие импульсные блоки при создании зарядных устройств для современных гаджетов с тонкой электроникой (смартфоны, электронные часы, планшеты и т. Д.). Зачем рисковать? Никто не даст гарантии, что «самоделка» будет работать стабильно, а дорогое устройство не испортит. Тем более, что подходящих товаров (то есть готовых зарядок) на рынке более чем достаточно, и они довольно недорогие.
Такой самодельный блок питания можно смело использовать для подключения различных типов лампочек, для питания светодиодных лент, простых электроприборов, не столь чувствительных к скачкам тока (напряжения).

Надеемся, вы усвоили весь предоставленный материал. Возможно, это вдохновит вас на попытку создать что-то подобное самостоятельно. Даже если первый блок питания, который вы сделали из платы лампочки, поначалу не будет реально работающей системой, вы получите базовые навыки. И самое главное — азарт и тяга к творчеству! А там, глядишь, а из подручных материалов получится полноценный блок питания для светодиодных лент, очень популярный сегодня. Удачи

«Глаза ангела» на авто своими руками.Как сделать самодельный светильник из веревок. Устройство и регулировка диммируемых светодиодных лент.

Дополнение:
Мощность блока питания ограничена общей мощностью импульсного трансформатора, максимально допустимым током ключевых транзисторов и размером охлаждающего радиатора при его использовании.

Небольшой источник питания может быть построен путем намотки вторичной обмотки непосредственно на раму существующего индуктора от лампового блока.

Если окно дроссельной заслонки не позволяет намотать вторичную обмотку, или если вы хотите построить блок питания с мощностью, значительно превышающей мощность КЛЛ, то потребуется дополнительный импульсный трансформатор.

Если вы хотите получить блок питания мощностью более 100 Вт, и использовать балласт от лампы на 20-30 Вт, то, скорее всего, вам придется внести небольшие изменения в схему электронного балласта.

В частности, может потребоваться установка более мощных диодов VD1-VD4 во входном мостовом выпрямителе и перемотка входной катушки индуктивности L0 более толстым проводом. Если текущий коэффициент усиления транзистора недостаточен, то ток базы транзисторов придется увеличить за счет уменьшения номиналов резисторов R5, R6.Кроме того, необходимо увеличить мощность резисторов в цепях базы и эмиттера.

Если частота генерации не очень высока, то может потребоваться увеличение емкости разделительных конденсаторов C4, C6.

R0 — ограничивает пиковый ток, протекающий через диоды выпрямителя в момент включения. В КЛЛ он также часто служит предохранителем.
VD1 … VD4 — выпрямительный мостовой.
L0, C0 — фильтр питания.
R1, C1, VD2, VD8 — цепь пуска преобразователя.
Стартовый узел работает следующим образом. Конденсатор С1 заряжается от источника через резистор R1. Когда напряжение на конденсаторе C1 достигает напряжения пробоя динистора VD2, динистор разблокируется и открывает транзистор VT2, вызывая автоколебания. После генерации на катод диода VD8 подаются прямоугольные импульсы и отрицательный потенциал надежно блокируется динистором VD2.
R2, C11, C8 — упрощают запуск преобразователя.
R7, R8 — улучшают запирание транзисторов.
R5, R6 — ограничивают токовую базу транзисторов.
R3, R4 — предотвращают насыщение транзисторов и действуют как предохранители при пробое транзисторов.
VD7, VD6 — защита транзисторов от обратного напряжения.
TV1 — трансформатор обратной связи.
Л5 — дроссель балластный.
С4, С6 — разделительные конденсаторы, на которых напряжение питания делится пополам.
ТВ2 — импульсный трансформатор.
VD14, VD15 — импульсные диоды.
С9, С10 — конденсаторы фильтра.

Пока ученые укрощают скорость света, я решил приручить ненужные люминесцентные лампы, превратив их в светодиоды.Компактные люминесцентные лампы (КЛЛ) ушли в прошлое по очевидным причинам: более низкая эффективность по сравнению со светодиодами, небезопасность окружающей среды (ртуть), ультрафиолетовое излучение, опасное для глаз человека, а также хрупкость.

Как и у многих радиолюбителей скопилась целая коробка этого «добра». Менее мощные можно использовать в качестве запчастей, а вот более мощные, начиная с 20Вт, можно переделывать блоки питания. Действительно, электронный балласт — это дешевый преобразователь напряжения, то есть простой и доступный импульсный источник питания, который можно использовать для питания устройств мощностью до 30-40 Вт (в зависимости от КЛЛ) и даже больше, если поменять выходной дроссель и транзисторы.Тем радиолюбителям, которые живут в глубинке или в определенных ситуациях, эти «энергосберегающие» будут полезны. Так что не спешите выкидывать их после выхода из строя — а работают они недолго!


В моем случае, около года назад (весной 2014 года), начав экспериментировать с ЭПРА, в поисках корпуса переделки на светодиодную лампу, вернувшись вечером с работы домой, меня осенило — увидев банку колы на тротуаре. Ведь алюминиевый корпус из-под 0.Напиток 25л как раз подходит в качестве радиатора для отвода тепла от светодиодной ленты. А еще он идеально садится под корпус финансового директора Vitoone с цоколем E27, на 25 Вт. Да, и по эстетике неплохо!


Сделав несколько модернизированных светодиодных ламп, я начал их испытывать в разных условиях эксплуатации. Один работает в подсобном помещении в жару и мороз (с отверстиями для вентиляции), другой — в жилом помещении (без отверстия в пластиковом основании). Другой подключен к трехметровой светодиодной ленте.Прошел почти год, а они до сих пор служат в обязательном порядке! Ну а учитывая, что по теме светодиодов статьи появляется все больше, пришлось наконец написать о своих проверенных временем идеях.


Обсудить статью ЛАМПА LED УНИВЕРСАЛЬНАЯ

Китайские отвертки

отличаются невысокой ценой и плохими батареями, которые приходят в негодность после первого года эксплуатации. Покупать новый аккумулятор не имеет смысла, поэтому возникает вопрос о питании от сети. Этот блок питания состоит из доступных частей и полностью помещается в батарейный отсек.

В его основе лежит плата из энергосберегающей лампы, импульсного трансформатора и выходного дросселя от блока питания компьютера. У меня были две одинаковые платы от ламп мощностью 95 Вт, но на обеих оказались сгоревшие полевые транзисторы, пришлось их поменять. Схема лампы представлена ​​на рисунке:


Детали, отмеченные красным, необходимо удалить. С выходного дросселя блока питания компьютера L3 (см. Схему ниже) снимаем все обмотки, кроме той, которая намотана самым толстым проводом.Паяем новые детали по схеме:


Входная цепь предохранителя и термистора не может быть установлена. Конденсатор С1 выставляем максимальной емкости. Если ваша энергосберегающая лампа сделана на биполярных транзисторах (чаще всего 13003, 13005), то их необходимо заменить на более мощные (13007, 13009). Также может потребоваться замена диодного моста D1-D4 и индуктивности L1. Чтобы избежать этих переделок, необходимо максимально брать плату от светильника.

Выходные диоды Шоттки D12, D13 (10А 100В) брали с запасом, так как во время тестов вышли из строя диоды от компьютерного блока питания mospec s20c40c. Автомобильная лампа EL используется в качестве подсветки, индикатора питания и нагрузки. Полевые транзисторы и диоды Шоттки снабжены радиаторами.


Работа шуруповерта представлена ​​на видео:

Несмотря на небольшие размеры энергосберегающих ламп, в них много электронных компонентов.По своей структуре это обычная трубчатая люминесцентная лампа с миниатюрной лампочкой, но только свернутая в спираль или другую пространственную компактную линию. Поэтому ее называют компактной люминесцентной лампой (сокращенно КЛЛ).

И для него характерны все те же проблемы и неисправности, что и с большими трубчатыми лампочками. А вот ЭПРА лампочки, которая перестала светить, скорее всего, из-за перегоревшей спирали, обычно сохраняет работоспособность. Поэтому его можно использовать для любых целей в качестве импульсного блока питания (в сокращении ИБП), но с предварительной доработкой.Об этом и пойдет речь далее. Наши читатели узнают, как сделать блок питания из энергосберегающей лампы.

В чем разница между ИБП и ЭПРА

Сразу предупредим тех, кто рассчитывает получить от КЛЛ мощный источник питания — большей мощности в результате простой переделки балласта получить невозможно. Дело в том, что в катушках индуктивности, содержащих сердечники, рабочая зона намагничивания строго ограничена конструкцией и свойствами намагничивающего напряжения.Поэтому импульсы этого напряжения, создаваемые транзисторами, точно выбираются и определяются элементами схемы. Но такого блока питания от ЭПРА вполне достаточно для питания светодиодной ленты. Причем импульсный блок питания от энергосберегающей лампы соответствует своей мощности. И может быть до 100 Вт.

Самая распространенная схема балласта КЛЛ построена по полумостовой (инверторной) схеме. Генератор на основе ТВ-трансформатора. Обмотка ТВ1-3 намагничивает сердечник и выполняет функцию дросселя для ограничения тока через лампу ЭЛ3.Обмотки ТВ1-1 и ТВ1-2 обеспечивают положительную обратную связь для появления транзисторов управления напряжением VT1 и VT2. На схеме красным цветом изображена лампочка КЛЛ с элементами, обеспечивающими ее запуск.

Пример общей схемы балласта КЛЛ

Все катушки индуктивности и емкости в цепи подобраны таким образом, чтобы получить точно дозированную мощность в лампе. Эффективность транзисторов связана с его стоимостью. А так как радиаторов в них нет, то не рекомендуется стремиться получить значительную мощность от переделанного балласта.Балластный трансформатор не имеет вторичной обмотки, от которой питается нагрузка. В этом его главное отличие от ИБП.

В чем суть реконструкции балласта

Чтобы можно было подключить нагрузку к отдельной обмотке, необходимо либо перемотать ее на катушке индуктивности L5, либо использовать дополнительный трансформатор. Переделка балласта в ИБП включает:


Для дальнейшего преобразования электронного балласта в источник питания от энергосберегающей лампы необходимо принять решение по трансформатору:

  • использовать существующий дроссель, изменив его;
  • либо применить новый трансформатор.

Дроссель трансформатор

Далее рассмотрим оба варианта. Чтобы использовать индуктор электронного балласта, его необходимо снять с платы, а затем разобрать. Если в нем используется П-образный сердечник, он содержит две идентичные части, которые соединены между собой. В этом примере для этой цели используется оранжевая лента. Она аккуратно снята.


Снятие ленты, стягивающей половинки сердечника

Половинки сердечника обычно склеивают так, чтобы между ними оставался зазор.Он служит для оптимизации намагничивания сердечника, замедления этого процесса и ограничения скорости нарастания тока. Берем наш импульсный паяльник и нагреваем сердечник. Наносим его на паяльник в местах соединения половинок.


Разобрав сердечник, получаем доступ к катушке с намотанным проводом. Намотку, которая уже находится на катушке, разматывать не рекомендуется. От этого изменится режим намагничивания. Если свободное пространство между сердечником и катушкой позволяет обернуть один слой стеклопластика для улучшения изоляции обмоток друг от друга, сделать это нужно.А затем оберните десять витков вторичной обмотки проводом подходящей толщины. Поскольку мощность нашего блока питания будет небольшой, толстый провод не нужен. Главное, чтобы она умещалась на катушке, а на нее отводились половинки сердечника.


После намотки вторичной обмотки собираем сердечник и скрепляем половинки изолентой. Предполагаем, что после тестирования БП станет понятно, какое напряжение генерируется за один виток. После тестирования разберем трансформатор и добавим необходимое количество витков.Обычно переделка предназначена для изготовления преобразователя напряжения на выход 12 В. Это позволяет использовать стабилизирующее зарядное устройство для аккумулятора. Такое же напряжение можно сделать от энергосберегающей лампы, а также зарядить фонарик от аккумулятора.

Так как трансформатор нашего ИБП, скорее всего, придется поддомкрачивать, впаивать его в плату не стоит. Лучше припаять торчащие из платы провода, и припаять к ним выводы нашего трансформатора на время теста.Концы выводов вторичной обмотки необходимо очистить от изоляции и покрыть припоем. Затем либо на отдельной розетке, либо непосредственно на выводах намотанной обмотки необходимо собрать выпрямитель на высокочастотных диодах по мостовой схеме. Конденсатора 1 мкФ 50 В достаточно для фильтрации при измерении напряжения.



Испытания ИБП

Но перед подключением к сети 220 В к нашему блоку обязательно подключается мощный резистор, переделанный своими руками из лампы.Это мера безопасности. Если через импульсные транзисторы в блоке питания протекает ток короткого замыкания, резистор ограничивает его. В этом случае лампа накаливания на 220 В может стать очень удобным резистором. По мощности достаточно использовать лампу на 40-100 ватт. Когда в нашем устройстве происходит короткое замыкание, загорается лампочка.


Далее подключаем щупы мультиметра к выпрямителю в режиме измерения постоянного напряжения и подаем 220 В в электрическую цепь с помощью лампочки и платы блока питания.Скручивания и открытые токоведущие части необходимо заранее изолировать. Для подачи напряжения рекомендуется использовать проводной выключатель, а в литровую банку поставить лампочку. Иногда при включении лопаются, и осколки разлетаются. Обычно тесты проходят без проблем.

Более мощный ИБП с отдельным трансформатором

Позволяют определить напряжение и необходимое количество витков. Трансформатор дорабатывается, блок снова испытывается, после чего его можно использовать как компактный источник питания, который намного меньше аналога на базе обычного трансформатора 220 В со стальным сердечником.

Для увеличения мощности блока питания необходимо использовать отдельный трансформатор, выполненный аналогично дросселю. Его можно снять с лампочки большей мощности, которая полностью сгорела вместе с полупроводниковыми продуктами балласта. За основу взята та же схема, которая отличается добавлением дополнительного трансформатора и некоторых других деталей, показанных красными линиями.


Выпрямитель, показанный на изображении, содержит меньше диодов по сравнению с выпрямительным мостом.Но для его работы потребуется больше витков вторичной обмотки. Если они не подходят к трансформатору, необходимо использовать выпрямительный мост. Сделан более мощный трансформатор, например, для галогенов. Любой, кто использовал обычный трансформатор для системы галогенного освещения, знает, что они питаются от довольно большого тока. Поэтому трансформатор громоздкий.

Если разместить транзисторы на радиаторах, мощность одного блока питания может быть значительно увеличена. А по весу и габаритам даже несколько таких ИБП для работы с галогенными лампами будут меньше и легче одного трансформатора со стальным сердечником равной им мощности.Еще одним вариантом использования исправных хозяйственных балластов может стать их реконструкция под светодиодную лампу. Превратить энергосберегающую лампу в светодиодную очень просто. Лампа отключается, а вместо нее подключается диодный мост.

На выходе моста подключено определенное количество светодиодов. Их можно соединять друг с другом последовательно. Важно, чтобы ток светодиода был равен току в КЛЛ. можно назвать ценным минералом в эпоху светодиодного освещения.Они могут найти применение даже по окончании срока службы. И теперь читатель знает подробности этого приложения.

Использование балластных энергосберегающих ламп высоковольтных импульсов. Импульсный блок питания от лампочки КЛЛ своими руками

Приобрел на AliExpress образец светодиодов 10 Вт 900лм тёплый белый свет. Цена в ноябре 2015 года составляла 23 рубля за акцию. Заказ пришел в стандартной сумке, проверил все исправно.


Для питания светодиодов в осветительных приборах используются специальные блоки — электронные драйверы, которые представляют собой преобразователи, стабилизирующие ток, а не напряжение на его выходе.Но так как драйверы для них (заказанные тоже на АлиЭкспреесс) еще были в дороге решил питаться от балласта от энергосберегающих ламп. У меня было несколько таких неисправных ламп. в колбе сгорела нить. Обычно такие лампы имеют преобразователь напряжения, и он может использоваться как импульсный источник питания или драйвер светодиода.
Разбираем люминесцентную лампу.

Для переделки взял лампу мощностью 20 Вт, дроссель которой легко помещается в нагрузку 20 Вт. Для светодиода мощностью 10 Вт дополнительная доработка не требуется.Если вы планируете запитать более мощный светодиод, нужно взять преобразователь от более мощной лампы, либо установить дроссель с большим сердечником.
Установил перемычки в цепи зажигания лампы.

На дросселе намотать 18 обмоток эмалевого канала, припаять выводы намотанной обмотки к диодному мосту, подать напряжение на лампу и измерить выходное напряжение. В моем случае блок выдал 9,7В. Подключил светодиод через амперметр, который показал ток, проходящий через светодиод на 0.83A. У моего светодиода рабочий ток 900 мА, но я уменьшил ток, чтобы увеличить ресурс. Собрал на плате диодный мост навесным способом.

Схема переделки.

Светодиод крепился на термопасте на металлическом абажуре старой настольной лампы.

Плата питания и диодный мост установлены в корпусе настольной лампы.

При работе около часа температура светодиода 40 градусов.

На глаз освещение похоже на 100-ваттную лампу накаливания.

Эта настольная светодиодная лампа работает около месяца. Пока все нормально а то время покажет. В итоге получил бесплатный драйвер для светодиодов. Когда придут заводские драйверы, сравню их работу с самодельными.
Кому какое дело до видео?

Бум люминесцентных энергосберегающих ламп постепенно подходит к концу. На смену им уже пришли светодиодные лампы, обладающие неоспоримыми преимуществами: лучшая экономичность, мгновенный доступ к условиям эксплуатации, более длительный срок службы, они не содержат паров ртути и не излучают ультрафиолетовый свет после горения люминофора внутри колбы.Единственная загвоздка — по-прежнему высокая стоимость светодиодных ламп. Но если есть вышедшая из строя люминесцентная энергосберегающая лампа, то ее легко можно переделать в светодиодную, применив методы, перечисленные ниже.

Сначала небольшое предисловие.

Приобретенные несколько лет назад энергосберегающие лампы компании ECOLIGHT довольно быстро начали выходить из строя. Сначала в колбе одной лампы сгорела нить, но эту неисправность оперативно устранили установкой на печатной плате перемычки параллельно рваной нити накала.Лампа также отлично освещалась от оставшейся цельной нити накала. Затем такая же участь постигла и вторую лампу. После ремонта, проработав еще полгода, оставшиеся нити накаливания сначала сгорели в одной лампе, а через месяц — в другой. Контактировать с люминесцентными лампами больше не хотелось, и возникла идея переделать вышедшие из строя лампы в светодиодные.

Первая лампа имела мощность 18 Вт и довольно широкий корпус диаметром 55 мм, что натолкнуло на мысль установить несколько десятков сверхъярких светодиодов белого цвета с рабочим током 20 мА, подключив их к сеть последовательно через диодный мост и с использованием конденсатора в качестве гасящего балласта.Результатом является диаграмма, показанная на рисунке ниже:

Всего использовано 40 светодиодов HL-654h345WC ø4,8 мм с яркостью 1,5 Кд и углом 140 °. Схема собрана на двух печатных платах из одностороннего фольгированного стеклотекстолита:


Между собой доски скреплены одной стойкой по центру. Вот что произошло:


Субъективно люминесценция этой лампы оказалась примерно такой же, как у лампы накаливания мощностью 30 Вт, а потребляемая мощность составила всего 1.1 Вт:


Цвет лампы намного холоднее лампы накаливания.

Интересно, что имеющиеся в продаже светодиоды теплых и холодных цветов одинаковой яркости различаются по цене в 4 раза, но даже применяемые светодиоды теплого свечения (более дорогие) имеют голубоватый оттенок по сравнению с лампой накаливания. Что касается итоговой стоимости изготовленной светодиодной лампы, то она оказалась на уровне готовой покупки с таким же количеством светодиодов.Неизвестно, есть ли в этих готовых лампах на 220 В. выпрямитель со сглаживающим конденсатором. Скорее всего, нет, потому что проще и дешевле соединить последовательно пары включенных и включенных светодиодов и добавить балластный конденсатор. И пусть лампа с удвоенной частотой сети мигает сама себе, ведь китайскому производителю точки зрения потребителя нет.

Учитывая довольно высокую стоимость сорока светодиодов (0,125 $ * 40 = 5 $), для переделки второй лампы мощностью 9 Вт в лампу 38.5 мм упаковка


было решено использовать один мощный трехклапанный светодиод. Выбор пал на EDEX-3LA1-E1 стоимостью 1875 долларов, имеющий следующие характеристики:

цветовая температура …………………………. 3200 К;

световой поток (при токе 700 мА) ………….. 130 лм;

угол освещения 135 °;

рабочий ток ……………………………………… 700 мА ;

напряжение ………………………………………. 4 V.

Эти светодиоды имеются в продаже готовых радиаторов «ЗВЕЗДА» по ​​цене 0,156 $:


Чтобы получить ток до 700 мА для питания такого мощного светодиода, было решено использовать существующий преобразователь в перегоревшей люминесцентной лампе. Замкнув все выводы колбы лампы и намотав дополнительную обмотку на имеющийся на плате дроссель, такой преобразователь может включить источник питания с минимальными затратами. По сути, лампа представляет собой готовый электронный трансформатор, необходимо только обеспечить стабилизированный ток для питания светодиода.

Вот схема энергосберегающей лампы, нарисованная прямо с платы:


Для преобразования его в электронный трансформатор достаточно снять колбу, замкнуть точки 2 и 4 платы и намотать на дроссель L2 дополнительную обмотку. К дополнительной обмотке подключен выпрямитель с фильтром.

Для стабилизации тока через светодиод метод, предложенный в [5]. Его суть заключается в намотке дополнительной обмотки на управляющий трансформатор Т1 и шунтировании ее открывающимися полевыми транзисторами для срыва колебаний преобразователя при превышении выходного напряжения (тока).Однако ничего хорошего из этого не вышло. Как показал анализ работы указанной схемы, для восстановления колебаний преобразователя для зарядки конденсатора С3 до напряжения пробоя диода DB3 (30 В) требуется около 3 мс. Даже при очень кратковременном шунтировании дополнительной обмотки на Т1 время перезапуска преобразователя составляло около 3 мс. В результате регулирующая характеристика преобразователя неполная. При попытке «чуть-чуть» снизить выходное напряжение, например до 90… 95%, на выходе фильтра выпрямителя (с дополнительной силовой обмоткой дросселя) вместо постоянного напряжения сразу появлялись короткие положительные импульсы с относительно длинными провалами в 3 мс. Те. Пределы регулирования были возможны только на начальном малом участке работы преобразователя.

Поэтому было использовано другое схемное решение, показанное на рисунке ниже:


Дополнительная схема представляет собой стабилизатор импульсного тока, собранный без использования специализированных микросхем на широко распространенной недорогой элементной базе.На дросселе лампы намотана дополнительная обмотка, напряжение с которой подается на диодный мост VD1 … VD4 с фильтрующими конденсаторами С1, С3. Использование мостовой схемы вызвано сложностью намотки дросселя L2 на половину большого количества витков с отводом от середины из-за ограниченного пространства.

Микросхема DA1 снабжена стабилизатором напряжения +2,5 В для питания компаратора DA2 и резистивного драйвера опорного напряжения R5, R6. Резистор R7 сопротивлением 0.1 Ом служит датчиком тока. Транзисторы VT1, VT2 имеют силовой ключ. В исходном состоянии, когда подано питание, пока ток через светодиод HL1 не течет, на выходе компаратора DA2 высокий уровень, VT1 закрыт, а VT2 открыт через R4. Через дроссель L1 в нагрузку протекает возрастающий ток. При превышении опорного напряжения на инвертирующем входе компаратора DA2 последний переключается в состояние низкого выхода. VT1 резко открывается и шунтирует соединение Z-VT2, замыкая последний и вызывая ток самоиндукции в цепях VD5, L1, C4, C5, HL1, R7.После снижения напряжения на инвертирующем входе компаратора DA2 по мере разряда С4, С5 последний снова переходит в состояние с высоким уровнем на выходе. VT1 закрывается, VT2 открывается, и весь процесс повторяется заново. Частота колебаний при входном напряжении 7 В составляет 50 … 70 кГц. Измеренный КПД импульсного стабилизатора тока составил 86%.

Значение тока светодиода выбрано равным 0,6 А для более щадящей работы и меньшего нагрева.

Порядок переделки лампы энергосберегающей

Корпус лампы открывается плоской отверткой (крепление на защелки).Верхняя часть с колбой аккуратно утилизируется (Внимание: в колбе с парами ртути при повреждении колбы необходимо обработать окружающие соприкасающиеся предметы раствором перманганата калия). С платы конденсатор С5 можно испарить. в работе он не участвует. Пункты 2 и 4 на доске сокращены. Дроссель L2 запаивается и на провод МГТФ-0,1 наматывается дополнительная обмотка из 14 витков (практически до полного заполнения зазора). Для хорошей гальванической развязки лучше использовать МГТФ.


Дроссель припаян на место. Не помешает проверить электролит С3 ESR-метром. По возможности лучше заменить на новый емкостью 4,7 … 10 мкФ х 400 В (105 ° С). Это снизит частоту пульсаций до 100 Гц на выходе преобразователя.

После этого изготавливается доска из одностороннего фольгированного стеклопластика:


Для изготовления дросселя L1 использовался готовый DP2-0.1 на 100 мкГн.С его помощью нож снимается с обмотки рейки и наматывается новой проволокой ПЭВ2 ø0,3 мм равномерно по всей длине сердечника в 3 слоя. Индуктивность дросселя 51 мкГн. Вы также можете использовать имеющийся в продаже дроссель с индуктивностью 47 мкГн и номиналом не менее 1,5 … 2 А.

Транзистор VT2 IRLML6401 можно заменить на IRLML6402.

Диоды VD1 … VD4 SS14 можно заменить любыми подходящими SMD-диодами Шоттки, рассчитанными на ток не менее 1А и обратное напряжение 30… 40В, например SM5818, SM5819.

Диод VD5 SS24 (2A, 40V) будет заменен на SS22, 10BQ015 или аналогичный.

Как было сказано выше, светодиод развязывается в готовый радиатор «ЗВЕЗДА», который в свою очередь устанавливается на более массивный радиатор. В данном случае использовался радиатор от старой материнской платы. С обрезанными «ушками» крепления его размеры 37,5 х 37,5 х 6 мм. Радиатор крепится к дополнительной плате на 3 стойках М3х15. Сама плата крепится к верхней части корпуса лампы несколькими витками изоленты.Между рейкой и дополнительными досками необходимо уложить изоляционную прокладку, вырезанную, например, из нематинированного стеклопластика.




Первое включение доработанной лампы желательно производить с нагрузкой в ​​виде резистора 5 Вт сопротивлением 5 … 6 Ом с последовательно включенным амперметром. Лампу безопаснее подключать к сети 220 В через обычную лампочку накаливания на 40 … 60 Вт. При нормальной работе ее спираль не должна светиться.На катоде VD5 должны присутствовать прямоугольные импульсы частотой 50 … 70 кГц. Напряжение на С3 должно быть 5 … 8 В, ток через нагрузку 0,6 А. Точнее значение тока можно установить подбором сопротивления резистора R5. После этого можно подключить светодиод.

Субъективно яркость свечения модифицированной таким образом лампы соответствует лампе накаливания мощностью 30 Вт. Оттенок теплый, но по сравнению с лампой накаливания немного холоднее. Измеренная потребляемая мощность составила 3.3 Вт:


Стоимость второго варианта светодиодной лампы была около 3,2 $.

Литература :

1) Как стабилизировать электронный трансформатор. А.Е. Шуфотинский. Radioamateur №1 / 2010.

ID: 1371

Как вам эта статья?

Пока ученые скрывают скорость света, я решил приручить ненужные люминесцентные лампы, превратив их в светодиоды.Компактные люминесцентные лампы (KLL) немного уходят в прошлое по понятным причинам: меньшая эффективность по сравнению с LED, небезопасность окружающей среды (ртуть), ультрафиолетовое излучение, опасное для глаз человека, и недолговечность.

Как и у многих радиолюбителей скопилась целая коробка этого «добра». Менее мощные можно использовать в качестве запчастей, но более мощные, начиная с 20Вт, также можно менять блоки питания. Ведь электронный балласт — это дешевый преобразователь напряжения, то есть простой и доступный импульсный блок питания, способный запитать устройства мощностью до 30-40 Вт (зависит от КЛЛ) и даже больше, если поменять выходной дроссель и транзисторы.Тем радиолюбителям, которые живут в глубинке или в определенных ситуациях, эти «энергосбережения» будут полезны. Так что не спешите выкидывать их после поломки — а работают они недолго!


В моем случае около года назад (весной 2014 г.), начав экспериментировать с ЭПРА, в поисках кузова под переделку в светодиодную лампу, возвращаясь вечером с работы домой, меня осенило — увидев на на тротуаре банка кокаина. Ведь алюминиевый корпус, сделанный из калибра 0.Напиток емкостью 25 л подходит как радиатор для отвода тепла от светодиодной ленты. А еще идеально садится под корпус КЛЛ «Vitoone» с цоколем Е27, на 25 Вт. А по эстетике неплохо!


Изготовив несколько модернизированных LED-ламп, я начал испытывать их в различных условиях эксплуатации. Один работает в подсобном помещении в жару и мороз (с вентиляционными отверстиями), другой — в жилом помещении (без отверстия в пластиковой розетке). Еще один подключен к трехметровой светодиодной полосе.Прошел почти год, а они до сих пор служат в обязательном порядке! Ну, а учитывая, что по теме светодиодов статьи появляется все больше, пришлось наконец написать о своих проверенных временем идеях.


ЛАМПА LED УНИВЕРСАЛЬНАЯ

Энергосберегающие лампы широко используются в быту и производстве, со временем приходят в негодность, а между тем многие из них можно восстановить после несложного ремонта. Если вышел из строя сам светильник, то из электронной «начинки» можно сделать достаточно мощный блок питания на любое нужное напряжение.

Как выглядит блок питания энергосберегающей лампы?

В быту часто требуется компактный, но мощный низковольтный блок питания, сделать это можно с помощью вышедшей из строя энергосберегающей лампы. Лампы чаще всего выходят из строя лампы, а блок питания остается в рабочем состоянии.

Для того, чтобы сделать блок питания, необходимо понимать принцип работы электроники, заключенной в энергосберегающей лампе.

Преимущества импульсных источников питания

В последние годы наметилась явная тенденция перехода от классических трансформаторных источников питания к импульсным.Это связано, в первую очередь, с большими недостатками трансформаторных источников питания, такими как большая масса, низкая перегрузочная способность, низкий КПД.

Устранение этих недостатков в импульсных блоках питания, а также развитие элементной базы позволило широко использовать эти розетки для устройств мощностью от нескольких ватт до многих киловатт.

Схема блока питания

Принцип работы импульсного блока питания в энергосберегающей лампе точно такой же, как и в любом другом устройстве, например, компьютере или телевизоре.

В целом работу импульсного источника питания можно описать следующим образом:

  • Переменный ток преобразуется в постоянный без изменения его напряжения, т.е. 220 В.
  • Преобразователь на широтно-импульсных транзисторах преобразует постоянное давление в прямоугольные импульсы с частотой от 20 до 40 кГц (в зависимости от модели лампы).
  • Это напряжение подается через дроссель на светильник.

Рассмотрим подробнее схему и порядок работы импульсного блока питания лампы (см. Ниже).


Электронный балласт энергосберегающих ламп

Сетевое напряжение подается на мостовой выпрямитель (VD1-VD4) через ограничивающий резистор малого сопротивления R 0, затем выпрямленное напряжение сглаживается на фильтрующем высоковольтном конденсаторе (C 0) и подается на транзисторный преобразователь. через сглаживающий фильтр (L0).

Запуск транзисторного преобразователя происходит в тот момент, когда напряжение на конденсаторе С1 превышает порог открытия диода VD2.Это запустит генератор на транзисторах VT1 и VT2, так что будет автогенерация на частоте около 20 кГц.

Другие элементы схемы, такие как R2, C8 и C11, играют вспомогательную роль, облегчая запуск генератора. Резисторы R7 и R8 увеличивают скорость закрытия транзисторов.

И резисторы R5 и R6 служат ограничительными в цепях баз транзисторов, R3 и R4 защищают их от насыщения, а при пробое играют роль предохранителей.

Диоды VD7, VD6 — защитные, хотя во многих транзисторах, предназначенных для работы в аналогичных устройствах, такие диоды встроены.

ТВ1 — трансформатор, с его обмотками ТВ1-1 и ТВ1-2 напряжение обратной связи с выхода генератора подается на основные цепи транзисторов, тем самым создавая условия для работы генератора.

На рисунке выше детали, которые необходимо удалить при переделке блока, выделены красным, точки A-A ‘необходимо соединить перемычкой.

Редизайн блока

Перед тем, как приступить к переделке блока питания, необходимо определить, сколько мощности нужно иметь на выходе, что определит глубину модернизации.Так что, если вам нужна мощность 20-30 Вт, преобразование будет минимальным и не потребует большого вмешательства в существующую схему. Если вам нужно получить мощность 50 и более ватт, то модернизация потребует более основательной.

Следует иметь в виду, что на выходе блока питания будет постоянное напряжение, а не переменное напряжение. Получить от такого блока питания переменное напряжение 50 Гц невозможно.

Определить мощность

Мощность можно рассчитать по формуле:

П — мощность, Вт;

I — сила тока, А;

U — напряжение, В.

Для примера возьмем блок питания со следующими параметрами: напряжение — 12 В, ток — 2 А, тогда мощность будет:

С учетом перегрузки можно взять 24-26 Вт, так что такой блок требует минимальных помех в цепи энергосберегающей лампы мощностью 25 Вт.

Новые детали


Добавление новых деталей в схему

Добавленные детали выделены красным, это:

  • диодный мост VD14-VD17;
  • два конденсатора С 9, С 10;
  • дополнительная обмотка размещена на балластном дросселе L5, количество витков подбирается экспериментально.

Дополнительная обмотка на дроссельной заслонке играет еще одну важную роль разделительного трансформатора, предотвращая попадание сетевого напряжения на выход блока питания.

Чтобы определить необходимое количество витков в добавляемой обмотке, необходимо выполнить следующие действия:

  1. на дросселе намотана обмотка, примерно 10 витков любого провода;
  2. подключаются к нагрузке с сопротивлением, мощность не менее 30 Вт, а сопротивление около 5-6 Ом;
  3. включить в сеть, измерить напряжение на сопротивлении нагрузки;
  4. полученное значение делится на количество витков, узнается сколько вольт на виток;
  5. рассчитать необходимое количество витков для постоянной обмотки.

Более подробный расчет приведен ниже.


Тестовое включение переделанного силового агрегата

После этого легко рассчитать необходимое количество витков. Для этого напряжение, которое планируется получить от этого блока, делят на напряжение одного витка, получается количество витков, к полученному результату прибавляется примерно 5-10%.

W = U out / U whit, где

Вт — количество витков;

Uout — необходимое выходное напряжение блока питания;

U вит — напряжение на один виток.


Обмотка дополнительной обмотки на штатном дросселе

Оригинальная обмотка дроссельной заслонки находится под напряжением! При намотке на него дополнительной обмотки необходимо предусмотреть изоляцию обмотки, особенно если провод намотан из ПЭЛ, в эмалевой изоляции. В качестве межобмоточной изоляции можно использовать ленту из политетрафторэтилена для герметизации резьбовых соединений, используемых сантехниками, ее толщина составляет всего 0,2 мм.

Мощность в таком блоке ограничена общей мощностью используемого трансформатора и допустимым током транзисторов.

Источник питания большой мощности

Для этого потребуется более сложное обновление:

  • дополнительный трансформатор на ферритовом кольце;
  • замена транзисторов;
  • установка транзисторов на радиаторы;
  • увеличить емкость некоторых конденсаторов.

В результате данной модернизации получен блок питания мощностью до 100 Вт, с выходным напряжением 12 В. Он способен обеспечивать ток 8-9 ампер.Этого хватит, чтобы привести в действие, например, шуруповерт средней мощности.

Схема модернизированного блока питания представлена ​​на рисунке ниже.


Блок питания 100 Вт

Как видно на схеме, резистор R 0 заменен на более мощный (3-ваттный) резистор, его сопротивление уменьшено до 5 Ом. Его можно заменить двумя 2-ваттными 10 Ом, подключив их параллельно. Далее C 0 — его емкость увеличена до 100 мкФ, при рабочем напряжении 350 В.Если нежелательно увеличивать габариты блока питания, то можно найти миниатюрный конденсатор такой емкости, в частности, его можно взять из камеры-мыльницы.

Для обеспечения надежной работы блока полезно немного уменьшить номиналы резисторов R 5 и R 6 до 18-15 Ом, а также увеличить мощность резисторов R 7, R 8 и R. 3, R 4. Если частота генерации невысокая, то конденсаторы C 3 и C 4 — 68n следует увеличить.

Изготовление трансформатора может быть самым сложным. Для этого в импульсных блоках чаще всего используются ферритовые кольца соответствующего размера и магнитной проницаемости.

Расчет таких трансформаторов довольно сложен, но в Интернете есть множество программ, с которыми это очень легко сделать, например, «Программа расчета импульсных трансформаторов Lite-CalcIT».


Как выглядит импульсный трансформатор?

Расчет, проведенный с помощью этой программы, дал следующие результаты:

Для сердечника используется ферритовое кольцо, его внешний диаметр 40, внутренний 22, толщина 20 мм.Первичная обмотка проводом ПЭЛ — 0,85 мм2 имеет 63 витка, а два вторичных провода с таким же проводом — 12.

Вторичная обмотка должна быть намотана на два провода одновременно, причем желательно их сначала немного скрутить по всей длине, так как эти трансформаторы очень чувствительны к асимметрии обмоток. Если это условие не выполняется, диоды VD14 и VD15 будут нагреваться неравномерно, и это еще больше увеличит асимметрию, что в конечном итоге выведет их из строя.

Но такие трансформаторы легко прощают существенные ошибки при подсчете количества витков, до 30%.

Так как данная схема изначально была рассчитана на работу с лампой мощностью 20 Вт, то установлены транзисторы 13003. На рисунке ниже позиция (1) — транзисторы средней мощности, их следует заменить на более мощные, например, 13007, как в позиции (2). Возможно, их придется установить на металлическую пластину (радиатор), площадью около 30 см 2.


Тест

Пробное включение должно производиться с соблюдением некоторых мер предосторожности, чтобы не отключать питание:

  1. Первое тестовое включение выполняется с помощью лампы накаливания мощностью 100 Вт для ограничения тока в блоке питания.
  2. Выход должен быть подключен к нагрузочному резистору 3-4 Ом, мощностью 50-60 Вт.
  3. Если все прошло успешно, дайте поработать 5-10 минут, выключите и проверьте степень нагрева трансформатора, транзисторов и диодов выпрямителя.

Если при замене деталей не было допущено ошибок, блок питания должен быть произведен без проблем.

Если тестовое включение показало работоспособность блока, остается протестировать его в режиме полной нагрузки. Для этого резистор нагрузочного резистора нужно уменьшить до 1,2-2 Ом и подключить напрямую без лампочки на 1-2 минуты. Затем выключите и проверьте температуру транзисторов: если она превысит 60 0 С, их придется установить на радиаторы.

В качестве радиатора может быть использован как заводской радиатор, что будет наиболее правильным решением, так и алюминиевая пластина, толщиной не менее 4 мм и площадью 30 см кв. Под транзисторы необходимо проложить слюдяную прокладку, прикрутить их к радиатору винтами с изоляционными втулками и шайбами.

Блок лампы. Видео

О том, как сделать импульсный блок питания из эконом-лампы, видео ниже.

Импульсный блок питания от балласта энергосберегающих ламп можно сделать своими руками, имея минимальные навыки работы с паяльником.

Со временем в бардачке любого радиолюбителя огромное количество электронной начинки от энергосберегающих лампочек, и многие радиодетали из них можно активно использовать в других радиолюбительских треках. Итак, высоковольтный генератор из балласта обычной энергосберегающей лампы собирается за 5 минут, а питание генератора Тесла уже есть.

Как показывает практика, лампы дневного света работают годами. Но со временем их светимость уменьшается. Такие лампы, конечно, еще могут служить вам до тех пор, пока колба, наполненная инертным газом, не прорвет высоковольтный разряд, но доводить их до этого состояния нецелесообразно, так как электронная часть тоже может гореть, а можно еще используй это.


Внутри энергосберегающего корпуса находится электронная схема — балласт. Это готовый к подъему высоковольтный преобразователь типа AC-DC, необходимо увеличить стандартные 220 вольт до 1000 вольт. Внимание, на его выходе присутствует опасное для жизни напряжение, поэтому во время экспериментов соблюдайте особую осторожность и всегда помните о нем.

Для построения схемы высоковольтного генератора нам понадобится линейный трансформатор, его можно позаимствовать из блока строчной развертки, таких людей массово выбрасывают, так что найти совсем не проблема.Еще одна важная составляющая высоковольтной конструкции — конденсатор. Кстати, его тоже можно встретить в блоке строчной развертки, например 2200 пФ 5 кВ. Напряжение с балласта поступает на обмотку сетевого трансформатора не напрямую, а через конденсатор, это соединение защищает цепь балласта. О правильном извлечении линейного трансформатора предлагаю узнать из видео:

С помощью мультиметра на трансформаторе находим обмотку с максимальным сопротивлением (кроме высоковольтной) и подаем на нее напряжение от балласта.Такой высоковольтный генератор можно использовать в экспериментах с электричеством. Если добавить две металлические планки — получится «лестница Иакова». Даже на нем можно собрать, потому что схема способна питать сетевой трансформатор за сутки, а напряжение на выходе линейного трансформатора 5 кВ.

белая светодиодная лампа, лампа для печатной платы, световая плата, 120 шт., Светодиоды, энергосберегающая лампа, DIY Kit, модуль, AC 85V-277V, с цоколем E27

Описание:
Убедитесь, что лампа может быть зажжена, а затем установите абажур, потому что крышку лампы будет нелегко снять после установки.
Светодиодные энергосберегающие лампы для его энергосбережения, защиты окружающей среды, длительного срока службы и других характеристик, все более широко используются, особенности упаковки следующие:
1>. Световая панель с последовательной и параллельной структурой, лучше, чем использование чистой последовательной структуры световой панели, может продлить срок службы лампы.
2>. Плата питания, световая панель, изготовленная из материала военного класса A, прокладка выдерживает многократную сварку и не упадет.
3>. Выбранные подходящие ламповые бусины с использованием большого пакета микросхем, низкой освещенности (5000 часов 3%), консистенция хорошая.

Параметр:

НЕТ. Параметр Значение
1 Модель YSU-L120
2 Диаметр абажура 80 мм
3 Высота (с лампой) 130 мм
4 Мощность 6W
5 Напряжение 85-277 В переменного тока
6 Световой поток 280-320ЛМ
7 Оттенок прозрачный цвет


Принцип схемы:
Схема состоит из трех частей: понижающей, выпрямительной и фильтрующей
1>.C1, R1 состав RC конденсаторной цепи, мощность 220 В переменного тока, необходимая для цепи, требуется переменный ток низкого напряжения.
2> .D1 — D4, состоящий из схемы мостового выпрямителя, импульсной мощности выпрямителя переменного тока низкого напряжения.
3> .C2 фильтр, отфильтруйте пульсирующий беспорядок постоянного тока, формирование плавного постоянного тока, параллельный R3 может эффективно улучшить эффект сбалансированного напряжения.
4> .R2 для резистора ограничения тока шариков светодиодной лампы, может уменьшить импульсный ток при ударе шариков светодиодной лампы.

Список компонентов:

НЕТ. Имя Шелкография для печатных плат Значение КОЛ-ВО
1 Металлопленочный резистор R2 10 Ом 1
2 Металлопленочный резистор R3 200 К 1
3 Конденсатор R1 470К 1
4 Конденсатор C1 1 мкФ 400 В 1
5 Конденсатор C2 4.7 мкФ 400 В 1
6 Диод D1-D4 1N4007 4
7 Корпус лампы 1
8 Абажур 1
9 Световое табло 1
10 Плата питания 1
11 Красный кабель 60 мм 1
12 Черный кабель 60 мм 1


Нажмите здесь, чтобы загрузить Руководство по эксплуатации:

I. Проверено выдающимся партнером ICStation ELECTROJUANYU:

Узнайте больше из видео:
(язык в видео — испанский )

II.Протестировано выдающимся партнером ICStation bzoli5706:

Узнайте больше из видео:
(язык в видео — английский )

III. Проверено выдающимся партнером ICStation ELECTROJUANYU:

Узнайте больше из видео:
(язык: английский )

Во-первых, мы должны сказать, что ICStation не принимает никаких форм оплаты при доставке.Раньше товары отправлялись после получения информации о заказе и оплаты.

1) Платеж через Paypal

PayPal — это безопасная и надежная служба обработки платежей, позволяющая делать покупки в Интернете. PayPal можно использовать на icstation.com для покупки товаров с помощью кредитной карты (Visa, MasterCard, Discover и American Express), дебетовой карты или электронного чека (т. Е. С использованием вашего обычного банковского счета).



Мы проверены PayPal

2) Вест Юнион


Мы знаем, что у некоторых из вас нет учетной записи Paypal.

Но, пожалуйста, расслабься. Вы можете использовать способ оплаты West Union.

Для получения информации о получателе свяжитесь с нами по адресу [email protected]

3) Банковский перевод / банковский перевод / T / T

Банковский перевод / банковский перевод / способы оплаты T / T принимаются для заказов, общая стоимость которых составляет до долларов США, 500 долларов США. Банк взимает около 60 долларов США за комиссию за перевод, если мы производим оплату указанными способами.(с бесплатным номером отслеживания и платой за страховку доставки)

(2) Время доставки
Время доставки составляет 7-20 рабочих дней в большинство стран; Пожалуйста, просмотрите приведенную ниже таблицу, чтобы точно узнать время доставки к вам.

7-15 рабочих дней в: большинство стран Азии
10-16 рабочих дней в: США, Канаду, Австралию, Великобританию, большинство стран Европы
13-20 рабочих дней в: Германию, Россию
18-25 рабочих дней Кому: Франция, Италия, Испания, Южная Африка
20-45 рабочих дней Куда: Бразилия, большинство стран Южной Америки

2.EMS / DHL / UPS Express

(1) Стоимость доставки: Бесплатно для заказа, который соответствует следующим требованиям
Общая стоимость заказа> = 200 долларов США или Общий вес заказа> = 2,2 кг

Когда заказ соответствует одному из вышеуказанных требований, он будет отправлен БЕСПЛАТНО через EMS / DHL / UPS Express в указанную ниже страну.
Азия: Япония, Южная Корея, Монголия. Малайзия, Сингапур, Таиланд, Вьетнам, Камбоджа, Индонезия, Филиппины
Океания: Австралия, Новая Зеландия, Папуа-Новая Гвинея
Европа и Америка: Бельгия, Великобритания, Дания, Финляндия, Греция, Ирландия, Италия, Люксембург, Мальта, Норвегия, Португалия, Швейцария, Германия, Швеция, Франция, Испания, США, Австрия, Канада
Примечание. Стоимость доставки в другие страны, пожалуйста, свяжитесь с orders @ ICStation.com

(2) Время доставки
Время доставки составляет 3-5 рабочих дней (около 1 недели) в большинство стран.

Поскольку посылка будет возвращена отправителю, если она не была подписана получателем в течение 2-3 дней (DHL), 1 недели (EMS) или 2 недель (заказное письмо), обратите внимание на время прибытия. пакета.

Примечание:

1) Адреса APO и PO Box

Мы настоятельно рекомендуем вам указать физический адрес для доставки заказа.

Потому что DHL и FedEx не могут доставлять товары по адресам APO или PO BOX.

2) Контактный телефон

Контактный телефон получателя требуется агентству экспресс-доставки для доставки посылки. Сообщите нам свой последний номер телефона.


3. Примечание
1) Время доставки смешанных заказов с товарами с разным статусом доставки следует рассчитывать с использованием самого длительного из перечисленных ориентировочных сроков.
2) Напоминание о китайских праздниках: во время ежегодных китайских праздников могут быть затронуты услуги определенных поставщиков и перевозчиков, а доставка заказов, размещенных примерно в следующее время, может быть отложена на 3–7 дней: китайский Новый год; Национальный день Китая и т. Д.
3) Как только ваш заказ будет отправлен, вы получите уведомление по электронной почте от icstation.com.
4) Отследите заказ с номером отслеживания по ссылкам ниже:

Основы мощного светодиодного освещения

Светодиоды

подходят для многих систем освещения, они разработаны для получения большого количества света за счет малого форм-фактора при сохранении фантастической эффективности.Здесь, в LEDSupply, есть множество светодиодов для всевозможных осветительных приборов, главное — знать, как их использовать. Светодиодная технология немного отличается от другого освещения, с которым знакомо большинство людей. Этот пост здесь, чтобы объяснить все, что вам нужно знать о светодиодном освещении: как безопасно подключать светодиоды, чтобы получить как можно больше света и как можно более длительный срок службы.

Что такое светодиод?

Светодиод — это тип диода, преобразующего электрическую энергию в свет.Для тех, кто не знает, диод — это электрический компонент, который работает только в одном направлении. По сути, светодиод — это электрический компонент, который излучает свет, когда электричество проходит в одном направлении, от анода (положительная сторона) к катоду (отрицательная сторона). Светодиод — это аббревиатура, обозначающая ‘ L ight E mitting D iode ‘. По сути, светодиоды похожи на крошечные лампочки, им просто требуется гораздо меньше энергии для включения и они намного эффективнее производят высокую светоотдачу.

Типы светодиодов

В целом мы предлагаем два разных типа светодиодов:

Сквозное отверстие 5 мм и поверхностное крепление.

5мм светодиоды

5-миллиметровых светодиодов — это диоды внутри линзы диаметром 5 мм с двумя тонкими металлическими ножками внизу. Они используются там, где требуется меньшее количество света. 5-миллиметровые светодиоды также работают с гораздо более низкими токами возбуждения, максимально около 30 мА, тогда как светодиоды для поверхностного монтажа требуют минимум 350 мА. Все наши 5-миллиметровые светодиоды от ведущих производителей доступны в различных цветах, интенсивности и схемах освещения.Светодиоды со сквозным отверстием отлично подходят для небольших фонарей, вывесок и всего, где вы используете макетную плату, поскольку их можно легко использовать с их проводами. Ознакомьтесь с нашим руководством по настройке 5-миллиметровых светодиодов, чтобы узнать больше об этих крошечных источниках света.

Светодиоды для поверхностного монтажа (SMD)

Рисунок 1 — Эмиттер без покрытия

Светодиоды

для поверхностного монтажа — это диоды, которые можно разместить на подложке (печатной плате) с кремниевым куполом над диодом для его защиты (см. Рис. 1). Мы поставляем мощные светодиоды для поверхностного монтажа от лидеров отрасли Cree и Luxeon.Оба на наш взгляд отличные, поэтому мы их все-таки носим. Некоторые предпочитают одно другому, но это приходит с опытом и знанием того, что искать. Cree, как правило, имеет более высокие показатели мощности Lumen и является лидером на рынке светодиодов высокой мощности. Luxeon, с другой стороны, имеет отличные цвета и терморегулятор.

Светодиоды высокой мощности

поставляются в виде неизолированных эмиттеров (как показано на рис. 1) или устанавливаются на печатную плату с металлическим сердечником (MCPCB). Платы изолированы и содержат токопроводящие дорожки для упрощения подключения цепей.Наши 20-миллиметровые платы со звездообразным расположением 1 и 3 являются бестселлерами. Мы также предлагаем QuadPod, которые могут содержать 4 светодиода высокой мощности на плате, немного превышающей размеры 20-миллиметровых звезд (см. Рис. 2). Все наши варианты светодиодов высокой мощности также могут быть построены на линейной конструкции. LuxStrip вмещает 6 светодиодов на фут и легко подключается до 10 футов в длину.

Рисунок 2 — Опции MCPCB

Полярность имеет значение: светодиоды подключения

Электронная полярность указывает, является ли схема симметричной или нет.Светодиоды представляют собой диоды, поэтому ток может течь только в одном направлении. Когда нет тока, не будет света. К счастью, это означает, что если мы подключим светодиод в обратном направлении, он не сожжет всю систему, он просто не загорится.

Положительная сторона светодиода — это анод, а отрицательная сторона — катод. Ток течет от анода к катоду и никогда не течет в другом направлении, поэтому важно знать, как отличить анод от катода. Для светодиодов для поверхностного монтажа это просто, поскольку соединения промаркированы, но для 5-миллиметровых светодиодов нужен более длинный провод, который является анодом (положительным), посмотрите на Рисунок 3 ниже.

Рисунок 3 — Поиск анода и катода светодиода

Варианты цвета

Одна из замечательных особенностей светодиодов — это различные варианты и виды света, которые вы можете получить от них.

Белые светодиоды

Коррелированная цветовая температура (CCT) — это процесс создания разного белого света при разных температурах. Цветовая температура указывается в градусах Кельвина (K), которые представляют собой шкалу температур, в которой ноль соответствует абсолютному нулю, а каждый градус равен одному Кельвину.При более низких температурах от 3000K до 4500K белый цвет становится более теплым или нейтральным. Более высокие температуры 5000K + — это холодные белые цвета, также известные как «дневной белый».

Цветные светодиоды

Для цветов на самом деле важна длина волны в нанометрах (нм). Для некоторых применений цвета необходимы для визуального эффекта, но иногда для таких применений, как лечение, выращивание, освещение рифовых аквариумов и многое другое, необходимы определенные длины волн. См. Рис. 4, где показано, при каких длинах волн и температурах получаются определенные цвета.

Рисунок 4 — Цвета светодиодов и цветовая температура

Мы стараемся обеспечить одинаковую цветовую температуру и длину волны для каждой марки и типа светодиодов. Вы всегда можете найти цвет или длину волны наших светодиодов в подразделе страницы продукта и даже можете выполнить поиск по цвету в раскрывающемся меню светодиодов на главной странице. В белом цвете мы несем 3000K, 4000K, 5000K и 6500K. Что касается цветов, мы работаем от 400 до 660 нм.

Яркость светодиода

Светодиоды

известны не только своими цветами, но и намного ярче, чем другие источники света.Иногда трудно сказать, насколько ярким будет светодиод, потому что он измеряется в люменах. Люмен — это научная единица измерения светового потока или общего количества видимого света от источника. Обратите внимание, что светодиоды диаметром 5 мм обычно указываются в милликанделах (мкд). Угол обзора 5-миллиметровых светодиодов также влияет на световой поток, который они излучают, подробнее об этом см. Здесь.

Зачем нужен ток…

Количество света (люмен), излучаемого светодиодом, зависит от величины подаваемого тока.Ток измеряется в миллиамперах (мА) или амперах (А). Мощные светодиоды выдерживают ток от 350 мА до 3000 мА. Светодиоды различаются по своим текущим параметрам, поэтому обязательно следите за этим при выборе светодиода и драйвера.

Определение яркости

А теперь самое сложное — выбрать комбинацию светодиода и драйвера, которая будет выдавать необходимый свет. Мы проделали большую работу здесь, в посте, измеряющем яркость каждого светодиода высокой мощности при разных токах возбуждения.Обратите внимание, что это меры для звезд 1-Up, поэтому, если вы хотите больше света, светодиоды 3-Up — хороший вариант, поскольку они в три раза больше света в одном и том же месте.

Указанный выше ресурс всегда можно использовать для определения светоотдачи светодиода, но найти его вручную не очень сложно.

Для этого необходима информация из технического паспорта светодиода. На всех наших светодиодных страницах мы ссылаемся на технические данные производителя в нижней части страницы.

Пример: определение яркости Cree XP-L при 2100 мА

В этом примере мы используем Cree XP-L.Сначала найдите таблицу характеристик потока (рисунок 5). Мы коснемся группировки позже, которая помечена в столбце «Группа», но предположим, что мы собираемся использовать холодный белый XP-L из самого верхнего контейнера (v5). Выделенное число — это типичный поток при 1050 мА, который является током, при котором измеряется XP-L. Справа от него указаны типичные значения люменов для управляющих токов 1500, 2000 и 3000 мА.

Рисунок 5 — График светового потока светодиода

Для этого примера предположим, что мы хотим запустить этот светодиод с драйвером светодиода BuckBlock 2100 мА, и нам нужно определить, какой будет световой поток.При управлении промежуточным приводным током, которого нет в списке, найдите график относительного потока в зависимости от тока в таблице данных, который выглядит как график справа.

Стрелка — проверенный (базовый) выход (при относительном потоке 100%). Следуя кривой до 2100 мА (?), Мы видим, что это увеличение освещенности на 75%. Если взять 460 люмен сверху и умножить его на 1,75, мы увидим, что холодный белый XP-L при 2100 мА дает около 805 люмен.

При переключении на светодиоды может быть трудно найти светодиоды и световой поток, необходимый для этого.Это связано с тем, что свет всегда измерялся мощностью лампочки. Светодиоды имеют гораздо лучшую эффективность, что делает практически невозможным измерение таким образом, поскольку светодиод на 50 Вт будет значительно ярче, чем лампа накаливания на 50 Вт. На рисунке 7 показаны различные лампы накаливания и количество люменов, которые они дают. Это помогает лучше понять, какое количество света ожидать от светодиода и будет ли оно таким же ярким, как и старое освещение.

Рисунок 6 — Мощность лампы накаливания в люменах

Угол обзора и оптика

У наших 5-миллиметровых светодиодов указаны углы обзора для каждого, поэтому просто найдите тот, который вам подойдет.Что касается светодиодов для поверхностного монтажа, большинство из них излучают очень широкий угол в 125 градусов! К счастью, светодиодные звездообразные платы совместимы и просты в использовании со светодиодной оптикой. Эта вторичная оптика используется для фокусировки света, они могут отражать свет от светодиода в пятно, среднее пятно, широкое пятно или эллиптические и овальные узоры.

Как видно на Рисунке 8, оптика 1-Up имеет форму конуса и требует держателя оптики. В случае наших светодиодных панелей держатели оптики имеют четыре ножки, которые входят в пазы звезды.Тройные светодиодные звезды также совместимы с оптикой Carclo, в плате которой есть три отверстия для ножек оптики.

Рисунок 7 — Светодиодная оптика и держатели

Как подключить светодиоды

Светодиоды

известны своей лучшей эффективностью среди всех других источников света. Эффективность — это мера того, насколько хорошо источник света излучает видимый свет, также называемый люменами на ватт. Другими словами, сколько света мы получаем на наш ватт мощности. Чтобы найти это, сначала выясните мощность используемого светодиода.Чтобы найти ватты, вам нужно умножить прямое напряжение (напряжение, при котором ток начинает течь в нормальном направлении) на ток возбуждения в амперах (обратите внимание, что он ДОЛЖЕН быть в амперах… а не в миллиамперах). Давайте посмотрим на светодиод Cree XP-L 1-up в качестве примера.

Рисунок 8 — Прямое напряжение светодиода

Допустим, мы используем Cree XP-L при 2000 мА. Из рисунка 8 видно, что при таком токе возбуждения прямое напряжение составляет 3,15. Итак, чтобы найти ватт, мы умножаем 3,15 (прямое напряжение) на 2 А (2000 мА = 2 А), что дает 6.3 Вт.

Итак, теперь, чтобы определить эффективность, нам просто нужно разделить 742 люмен (проверенное количество люмен для этого светодиода при 2000 мА) на 6,3 Вт. Таким образом, эффективность (люмен / ватт) этого Cree XP-L составляет 117,8. Это большая эффективность, но также следует отметить, что Cree может похвастаться тем, что светодиод XLamp XP-L имеет прорывную эффективность 200 люмен / ватт при токе 350 мА. Приятно знать, что эффективность снижается по мере того, как вы пропускаете больший ток на светодиод, поскольку это увеличивает тепло, что делает светодиод немного менее эффективным. Иногда вам нужно смириться с этим, если вам нужно, чтобы светодиод был очень ярким, но если вы хотите получить максимальную эффективность, вам следует использовать светодиоды с более низким током.Все это помогает определить, сколько энергии потребуется вашим приложениям, а также сэкономить энергию в будущем.

Подробнее о драйверах светодиодов

Это означает, что вам нужно найти драйвер светодиода, который может управлять светодиодами с током, который вам нужен, чтобы получить желаемое количество люменов. Драйвер светодиодов — это электрическое устройство, которое регулирует мощность светодиода или цепочки светодиодов. Драйвер реагирует на меняющиеся потребности светодиода, подавая на светодиод постоянное количество энергии, поскольку его электрические свойства меняются с температурой.Хорошая аналогия для понимания этого — автомобиль с круиз-контролем. Когда автомобиль (светодиод) движется по холмам и долинам (изменения температуры), круиз-контроль (водитель) следит за тем, чтобы он оставался на постоянной скорости (свет), регулируя при этом газ (мощность), необходимый для этого. Драйвер так важен, потому что светодиоды требуют очень специфической электроэнергии для правильной работы. Если напряжение, подаваемое на светодиод ниже, чем требуется, через переход проходит очень небольшой ток, что приводит к низкой освещенности и плохой работе.С другой стороны, если напряжение слишком велико, на светодиод течет слишком много тока, и он может перегреться и серьезно повредиться или полностью выйти из строя (тепловой разгон). Всегда проверяйте таблицу светодиодов, чтобы знать, какой ток рекомендуется, чтобы избежать этих проблем.

Какое напряжение мне нужно, чтобы загорелся светодиод?

Это часто задаваемый вопрос, и на самом деле его довольно легко понять. Все, что вам нужно знать, это прямое напряжение ваших светодиодов. Если у вас есть несколько светодиодов, включенных последовательно, вам необходимо учитывать все прямые напряжения вместе взятые, если у вас параллельная схема, вам нужно учитывать только прямое напряжение того количества светодиодов, которое у вас есть на цепочку.Подробнее о настройке проводки см. Здесь. Рекомендуется поддерживать как минимум 2-вольтовые накладные расходы, поскольку некоторые драйверы (например, драйверы LuxDrive) требуют этого для правильной работы драйвера. Так что, если ваше общее прямое напряжение для последовательной цепи составляет 9,55, вы должны быть в безопасности с источником питания 12 В. Для автономных драйверов (вход переменного тока) просто знайте выходное напряжение, на которое они рассчитаны, и убедитесь, что вы защищены, поэтому драйвер входа переменного тока с выходным диапазоном 3–12 В постоянного тока также подойдет для этого приложения.

Контроль нагрева

Определение мощности вашей системы также поможет вам узнать больше о необходимом вам регуляторе нагрева.Поскольку эти светодиоды обладают большой мощностью, они выделяют тепло, что может быть очень плохим, как вы можете узнать здесь. Слишком большое количество тепла приведет к тому, что светодиоды будут излучать меньше света, а также сократят срок службы. Мы всегда рекомендуем использовать радиатор и говорим, что на каждый ватт светодиодов приходится около 3 квадратных дюймов. Для большей мощности я бы порекомендовал поискать радиатор, который рекомендован для той мощности, которую вы используете.

Светодиодный биннинг и качество

Сейчас, когда индустрия светодиодов растет довольно быстрыми темпами, важно понимать разницу в светодиодах.Это частый вопрос, поскольку светодиоды могут варьироваться от очень дешевых до очень дорогих. Я был бы осторожен при покупке дешевых светодиодов, так как вы всегда получаете то, за что платите. Да, светодиоды могут сначала работать отлично, но обычно они не работают так долго или быстро перегорают из-за плохого тестирования.

Все светодиоды, представленные здесь, на LEDSupply, тщательно отобраны. У нас есть только лучшие марки и цветовые температуры. Наш обширный опыт в отрасли помог нам понять важность качественного производства и сборки светодиодов.При производстве светодиодов характеристики могут отличаться от средних значений, указанных в технических паспортах. По этой причине производители разделяют светодиоды по световому потоку, цвету и прямому напряжению. Мы выбираем бункеры с самым высоким световым потоком (видимый свет) и самым низким прямым напряжением, так как это гарантирует, что у нас есть светодиоды с максимальной эффективностью. Большое количество светодиодной продукции производится дешево и не документируется должным образом, что приводит ко многим неудачным проектам и заставляет людей думать, что светодиоды на самом деле не служат так долго, как говорят.Благодаря нашему опыту и покупательной способности мы можем предложить лучшие продукты по разумным ценам.

Это должно дать вам хорошее начало для понимания светодиодов и того, что искать, но если у вас есть дополнительные вопросы или вы хотите получить дополнительную информацию об определенном продукте и о том, подойдет ли он для вас, мы здесь, чтобы помочь. Просто напишите нам по адресу [email protected] или позвоните по телефону (802) 728-6031, чтобы поговорить с нашей очень хорошо осведомленной командой технической поддержки.

Питание от схемы экономичной лампы.Ремонт импульсного источника питания энергосберегающей лампочки

Здравствуйте, друзья. В эпоху светодиодных технологий многие до сих пор предпочитают использовать для освещения люминесцентные лампы (они же и домработницы). Это разновидность газоразрядных ламп, которую многие считают, мягко говоря, не очень безопасным видом освещения.

Но, вопреки всем сомнениям, они успешно висят в наших домах не одно десятилетие, поэтому у многих сохранились нерабочие эконом-лампы.

Как известно, для работы многих газоразрядных ламп требуется высокое напряжение, иногда в несколько раз превышающее напряжение в сети, и обычная домработница тоже не исключение.

В такие лампы встраиваются импульсные преобразователи или балласты. Как правило, в бюджетных вариантах используется полумостовой преобразователь автогенератора по очень популярной схеме. Схема такого блока питания работает достаточно надежно, несмотря на полное отсутствие каких-либо защит, кроме предохранителя.Нет даже нормального задающего генератора. Схема триггера основана на симметричном диакрите.


Схема такая же, как у у, только вместо понижающего трансформатора оттуда используется накопительный дроссель. Я намерен быстро и наглядно показать вам, как можно превратить такие блоки питания в полноценный импульсный блок питания более низкого типа, плюс обеспечить гальваническую развязку от сети для безопасной работы.

Для начала хочу сказать, что переделанный блок можно использовать как основу для зарядных устройств, блоков питания для усилителей.В общем, он может быть реализован там, где есть потребность в источнике питания.

Вам просто нужно изменить выход с помощью диодного выпрямителя и сглаживающего конденсатора.


Под переделку подойдет любая домработница любой вместимости. В моем случае это рабочая лампа мощностью 125 Вт. Для начала нужно открыть лампу, вынуть блок питания, и лампочка нам больше не понадобится. Даже не пытайтесь его разбить, потому что он содержит очень ядовитые пары ртути, которые смертельно опасны для живых организмов.

В первую очередь смотрим схему балласта.


Все они одинаковые, но могут отличаться количеством дополнительных компонентов. Довольно массивный чок сразу бросается в глаза на доске. Прогреваем паяльник и припаиваем.



Еще у нас есть небольшое кольцо на плате.


Это трансформатор обратной связи по потоку, он состоит из трех обмоток, две из которых главные,


, а третья — катушка обратной связи по потоку и содержит только один виток.


А теперь нам нужно подключить трансформатор от блока питания компьютерного блока, как показано на схеме.


То есть один из выводов сетевой обмотки подключен к обмотке обратной связи.


Второй вывод подключается к точке соединения двух конденсаторов полумоста.


Да, друзья, это конец процесса. Вы видите, как это просто.

Теперь я нагружу выходную обмотку трансформатора, чтобы убедиться в наличии напряжения.


Не забывайте, что первоначальный запуск балласта осуществляется с помощью контрольной лампы. Если блок питания нужен на малую мощность, можно вообще обойтись без трансформатора, а на самом дросселе намотать вторичную обмотку.


Не помешало бы установить на радиаторы силовые транзисторы. Они естественно нагреваются при работе под нагрузкой.


Вторичная обмотка трансформатора может быть выполнена на любое напряжение.

Для этого нужно его перемотать, но если блок нужен, например, для автомобильного зарядного устройства, то без перемотки можно обойтись. Для выпрямителя стоит использовать импульсные диоды, опять же оптимальное решение — наш КД213 с любой буквой.

В конце хочу сказать, что это лишь один из вариантов переделки таких блоков. Естественно, есть много других способов. На этом, друзья, вот и все. Что ж, с вами, как всегда, был КАСЯН АКА. До скорого. В то время как!

Люминесцентные лампы, или иными словами хозяйственные, уже давно успешно используются во многих домах.Поэтому найти в кладовках старую, даже вышедшую из строя экономную лампу — не проблема.

Чтобы лучше понять суть переделки, скажу несколько слов о самой газоразрядной лампе, принципе ее работы. Любая газоразрядная лампа, как и обычная домработница, для своей работы требует высокого напряжения, в несколько раз превышающего напряжение сети.

Такая лампа имеет встроенный импульсный преобразователь и балласт. Обычно для этого используется полумостовой автоколебательный преобразователь.Схема такого блока питания самая простая, у него даже нет дополнительной защиты, кроме предохранителя. Но между тем такая система работает надежно. Что касается пусковой мишени, то она построена на основе симметричной диакритики.


Схема аналогична принципам электронного трансформатора, с одним отличием используется накопительный дроссель, а не понижающий трансформатор. Итак, хочу в доступной форме объяснить, как получить полноценный импульсный блок питания понижающего типа от блока питания эконом-лампы — это во-первых.Во-вторых, опишите, как обеспечивается гальваническая развязка от сети для безопасного использования.

Главное, что нужно сделать, это доработать выход с помощью диодного выпрямителя и сглаживающего конденсатора.

Итак, приступим к работе:

1. Берем экономку любой мощности, брал рабочую лампу 125 Вт. Открыл лампу, снял блок питания. Колба не нужна, и ее необходимо утилизировать.
2. Затем проверьте схему балласта.В принципе, они одинаковые, но могут быть дополнены некоторыми компонентами.


Что мы видим на плате? Массивный дроссель — вот что нужно испариться. Используем для этого паяльник.



3. Для дальнейшей работы нам понадобится блок питания от компьютера (может быть нерабочим), точнее его силовой импульсный трансформатор. Мы достаем это.



Включает 3 обмотки:


2 обмотки ведущие,


, а третья — обмотка обратной связи, которая содержит всего 1 виток.

Подключаем трансформатор снятый с блока питания ПК. Как это сделать, смотрите на схеме.


Поясню подробнее: 1 вывод сетевой обмотки подключен к обмотке обратной связи.


Со вторым выходом поступаем так: подключаем полумост к месту соединения двух конденсаторов.



Можно сказать, что процесс завершен. Нагружаю выходную обмотку трансформатора и убеждаюсь в наличии напряжения.

Наконец, несколько советов:

— используйте предохранительную лампу для первого запуска балласта.



— В случае, когда блок питания требует малой мощности, возможен более простой принцип устройства: трансформатор не нужен, а вторичная обмотка выполняется на самом дросселе.



— Не лишним будет установить на радиаторы силовые транзисторы. Естественно, они нагреваются при нагрузке.


— Вторичная обмотка трансформатора обеспечивает любое напряжение, нужно только ее перемотать, но все зависит от цели использования.

Итак, когда устройство будет использоваться в автомобильном зарядном устройстве, перемотка не требуется.
Если это делается для выпрямителя, то нужно брать импульсные диоды.

Это все, что я хотел вам сегодня сказать. Отмечу, что вариантов переделки блока от эконом лампы много, это лишь один из них.

Энергосберегающие лампы широко используются в быту и на работе, со временем приходят в негодность, но многие из них можно восстановить после несложного ремонта.Если вышла из строя сама лампа, то из электронной «начинки» можно сделать довольно мощный блок питания на любое необходимое напряжение.

Как выглядит блок питания от энергосберегающей лампы?

В быту часто требуется компактный, но в то же время мощный низковольтный блок питания, сделать это можно с помощью вышедшей из строя энергосберегающей лампы. В лампах чаще всего выходят из строя лампы, а блок питания остается в рабочем состоянии.

Для изготовления блока питания необходимо понимать принцип работы электроники, содержащейся в энергосберегающей лампе.

Преимущества импульсных источников питания

IN в последние годы наметилась явная тенденция перехода от классических трансформаторных источников питания к импульсным источникам питания. Это связано, в первую очередь, с большими недостатками трансформаторных источников питания, такими как большая масса, низкая перегрузочная способность, низкий КПД.

Устранение этих недостатков в импульсных источниках питания, а также разработка элементной базы позволили широко использовать данные узлы питания для устройств мощностью от единиц ватт до многих киловатт.

Цепь питания

Принцип работы импульсного блока питания в энергосберегающей лампе точно такой же, как и в любом другом устройстве, например, компьютере или телевизоре.

В в общих чертах работу импульсного блока питания можно описать следующим образом:

  • Переменный ток сети преобразуется в постоянный без изменения его напряжения, т. Е. 220 В.
  • Транзисторный преобразователь ширины импульса преобразует постоянное давление в прямоугольные импульсы с частотой от 20 до 40 кГц (в зависимости от модели лампы).
  • Это напряжение подается через дроссель на светильник.

Рассмотрим схему и работу блока питания импульсной лампы (рисунок ниже) подробнее.


Цепь электронного балласта энергосберегающей лампы

Сетевое напряжение подается на мостовой выпрямитель (VD1-VD4) через ограничительный резистор R 0 малого сопротивления, затем выпрямленное напряжение сглаживается на фильтрующем высоковольтном конденсаторе (C 0), и через сглаживающий фильтр (L0 ) подается на транзисторный преобразователь.

Запуск транзисторного преобразователя происходит в тот момент, когда напряжение на конденсаторе С1 превышает порог открытия динистора VD2. Это запустит генератор на транзисторах VT1 и VT2, из-за чего самогенерация происходит на частоте около 20 кГц.

Другие элементы схемы, такие как R2, C8 и C11, играют вспомогательную роль в облегчении запуска генератора. Резисторы R7 и R8 увеличивают скорость закрытия транзисторов.

А резисторы R5 и R6 служат ограничивающими резисторами в базовых цепях транзисторов, R3 и R4 защищают их от насыщения, а в случае пробоя играют роль предохранителей.

Диоды VD7, VD6 являются защитными, хотя во многих транзисторах, предназначенных для работы в таких устройствах, такие диоды встроены.

ТВ1 — трансформатор, с его обмоток ТВ1-1 и ТВ1-2 напряжение обратной связи с выхода генератора подается на базовые цепи транзисторов, тем самым создавая условия для работы генератора.

На рисунке выше детали, которые необходимо удалить при переделке блока, выделены красным, точки А — А` необходимо соединить перемычкой.

Переделка блока

Перед тем, как приступить к переделке блока питания, следует определиться с тем, какую текущую мощность нужно иметь на выходе, от этого будет зависеть глубина модернизации. Так, если требуется мощность 20-30 Вт, то переделка будет минимальной и не потребует большого вмешательства в существующую схему. Если необходимо получить мощность 50 и более ватт, то потребуется более основательная модернизация.

Следует иметь в виду, что на выходе блока питания будет постоянное напряжение, а не переменное.Получить от такого блока питания переменное напряжение частотой 50 Гц невозможно.

Определить мощность

Мощность можно рассчитать по формуле:

Р — мощность, Вт;

I — сила тока, А;

U — напряжение, В.

Для примера возьмем блок питания со следующими параметрами: напряжение — 12 В, ток — 2 А, тогда мощность будет:

С учетом перегрузки можно принять 24-26 Вт, поэтому для изготовления такого блока требуется минимальное вмешательство в цепь энергосберегающей лампы мощностью 25 Вт.

Новые запчасти


Добавление новых деталей на диаграмму

Добавленные детали выделены красным, это:

  • диодный мост VD14-VD17;
  • два конденсатора С 9, С 10;
  • дополнительная обмотка размещена на балластном дросселе L5, количество витков подбирается опытным путем.

Дополнительная обмотка дросселя играет еще одну важную роль изолирующего трансформатора, предотвращая попадание сетевого напряжения на выход источника питания.

Для определения необходимого количества витков в добавляемой обмотке необходимо сделать следующее:

  1. на дроссель намотана временная обмотка, примерно 10 витков любого провода;
  2. , подключенный к нагрузке с сопротивлением, мощностью не менее 30 Вт и сопротивлением около 5-6 Ом;
  3. включить в сеть, измерить напряжение на сопротивлении нагрузки;
  4. получившееся значение делят на количество витков, узнают сколько вольт на 1 виток;
  5. рассчитать необходимое количество витков для постоянной обмотки.

Более подробный расчет приведен ниже.


Тестовое подключение преобразованного блока питания

После этого легко рассчитать необходимое количество витков. Для этого напряжение, которое планируется получить от этого блока, делится на напряжение одного витка, получается количество витков, и к результату прибавляется примерно 5-10%.

Вт = U вых / U вит, где

Вт — количество витков;

U out — необходимое выходное напряжение блока питания;

U вит — напряжение на один виток.


Обмотка дополнительной обмотки на штатном дросселе

Оригинальная обмотка дросселя находится под напряжением сети! При намотке на него дополнительной обмотки необходимо обеспечить межобмоточную изоляцию, особенно если намотан провод типа ПЭЛ, в эмалевой изоляции. Для межобмоточной изоляции можно использовать ленту из политетрафторэтилена для герметизации резьбовых соединений, которую используют сантехники, ее толщина составляет всего 0,2 мм.

Мощность в таком блоке ограничена общей мощностью используемого трансформатора и допустимым током транзисторов.

Источник питания высокой мощности

Это потребует более сложного обновления:

  • трансформатор дополнительный на ферритовом кольце;
  • замена транзисторов;
  • установка транзисторов на радиаторы;
  • увеличение емкости некоторых конденсаторов.

В результате данной модернизации получен блок питания мощностью до 100 Вт, с выходным напряжением 12 В. Он способен обеспечивать ток 8-9 ампер.Этого хватит, чтобы привести в действие, например, шуруповерт средней мощности.

Схема модернизированного блока питания представлена ​​на рисунке ниже.


Блок питания 100 Вт

Как видно на схеме, резистор R 0 заменен на более мощный (3-ваттный) резистор, его сопротивление уменьшено до 5 Ом. Его можно заменить двумя 2-ваттными 10 Ом, подключив их параллельно. Далее C 0 — его емкость увеличена до 100 мкФ, при рабочем напряжении 350 В.Если нежелательно увеличивать габариты блока питания, то можно найти миниатюрный конденсатор такой емкости, в частности, его можно взять от фотоаппарата-мыльницы.

Для обеспечения надежной работы блока полезно немного снизить номиналы резисторов R 5 и R 6, до 18-15 Ом, а также увеличить мощность резисторов R 7, R 8 и R 3, R 4. Если частота генерации окажется низкой, то номиналы конденсаторов C 3 и C 4 — 68n следует увеличить.

Самым сложным может быть изготовление трансформатора. Для этого в импульсных установках чаще всего используются ферритовые кольца соответствующих размеров и магнитной проницаемости.

Расчет таких трансформаторов довольно сложен, но в Интернете есть много программ, с которыми это очень легко сделать, например, «Lite-CalcIT Pulse Transformer Calculation Program».


Как выглядит импульсный трансформатор

Расчет, выполненный с помощью этой программы, дал следующие результаты:

В качестве сердечника используется ферритовое кольцо, его внешний диаметр 40, внутренний 22, толщина 20 мм.Провод первичной обмотки ПЭЛ — 0,85 мм2 имеет 63 витка, а два вторичных с таким же проводом — 12.

Вторичная обмотка должна быть намотана сразу двумя проводами, при этом их желательно предварительно слегка скрутить по всей длине, так как эти трансформаторы очень чувствительны к асимметрии обмоток. Если это условие не соблюдается, то диоды VD14 и VD15 будут нагреваться неравномерно, а это еще больше усилит асимметрию, что, в конечном итоге, выведет их из строя.

Но такие трансформаторы легко прощают существенные ошибки при подсчете количества витков, до 30%.

Так как данная схема изначально была рассчитана на работу с лампой мощностью 20 Вт, установлены транзисторы 13003. На рисунке ниже позиция (1) — транзисторы средней мощности, их следует заменить на более мощные, например, 13007, как в позиции (2). Возможно, потребуется их установка на металлическую пластину (радиатор) площадью около 30 см 2.


Тест

Пробное переключение следует проводить с соблюдением некоторых мер предосторожности, чтобы не повредить блок питания:

  1. Включите первый тестовый выключатель с помощью лампы накаливания мощностью 100 Вт, чтобы ограничить ток, подаваемый на источник питания.
  2. К выходу обязательно подключить нагрузочный резистор 3-4 Ом, мощностью 50-60 Вт.
  3. Если все прошло хорошо, дайте поработать 5-10 минут, выключите и проверьте степень нагрева трансформатора, транзисторов и диодов выпрямителя.

Если при замене деталей не было допущено ошибок, блок питания должен работать без проблем.

Если тестовое включение показало, что блок работает, остается протестировать его в режиме полной нагрузки. Для этого уменьшите сопротивление нагрузочного резистора до 1.2-2 Ом и подключить напрямую к сети без лампочки на 1-2 минуты. Затем выключите и проверьте температуру транзисторов: если она превышает 60 0 С, то их придется устанавливать на радиаторы.

В качестве радиатора можно использовать как заводской радиатор, что будет наиболее правильным решением, так и алюминиевую пластину толщиной не менее 4 мм и площадью 30 кв. См. Под транзисторы необходимо поставить слюдяную прокладку; их необходимо прикрепить к радиатору с помощью шурупов с изоляционными втулками и шайбами.

Блок лампы. Видео

Как сделать импульсный блок питания из эконом-лампы, видео ниже.

Импульсный блок питания из балласта энергосберегающей лампы можно сделать своими руками, имея минимальные навыки работы с паяльником.

Для работы отвертки требуется источник питания 18 В. Эти устройства работают от сети 220 В. Основным элементом блоков является преобразователь. Сегодня существует множество модификаций, различающихся параметрами и элементами конструкции.Как сделать блок питания для шуруповерта 18В своими руками? Для этого рекомендуется учитывать конкретные схемы сборки.

Модели с индикацией

Блок питания шуруповерта 18В для работы от сети с индикацией может быть выполнен на базе проводного преобразователя. Электропроводность элемента должна составлять 4,5 мкм. Конденсаторы используются на 5 пФ. Большинство специалистов устанавливают резисторы с однополюсными выпрямителями. Компараторы используются для стабилизации процесса преобразования.

Универсальные блоки

Сделать универсальный блок питания для шуруповерта 18В своими руками достаточно просто. Первым делом нужно подготовить выходной конденсатор 5 пФ. Требуется один дополнительный резистор. Преобразователи для блоков используются в отрицательном направлении. Они могут использоваться в цепи постоянного тока и хорошо подходят для сети 220 В. Специалисты советуют устанавливать компараторы с балочными переходниками. Они хорошо устойчивы к импульсным помехам. Также следует отметить, что фильтры для конденсатора подбираются электродным триггером.По окончании работы блок проверяют на сопротивление. При правильной сборке модификация должна выдавать не более 40 Ом.

Схема биполярного резистора

Как сделать так, чтобы блок питания для отвертки 18В работал от сети? Устройства с двухполюсным резистором можно собрать на базе контроллера адаптера. Преобразователь стандартно используется с фильтром. Показатель сопротивления элемента должен быть не более 40 Ом.

Также следует отметить, что при сборке блока используются только канальные фильтры, которые устанавливаются рядом с преобразователем.При замыкании контура в первую очередь проверяется футеровка. Триггеры используются для увеличения параметра перегрузки устройства.


Трехполюсное резисторное устройство

Вариант с двухполюсным резистором может быть добавлен на базе исправного преобразователя. Как правило, применяются модификации на 220 В. В начале сборки выбирается триггер. Фильтры для него устанавливаются канального типа. Также следует отметить, что проводимость резистора в блоке не должна превышать 4.5 мкм. Сопротивление на выходе преобразователя в среднем 40 Ом. Эти модификации хороши тем, что им не страшны импульсные помехи от сети 220 В. Кроме того, важно помнить, что устройства разрешено использовать с отвертками разных марок. Если рассматривать блоки на проводных компараторах, то выпрямители используются только на две пластины. Дополнительно учитывается проводимость самого компаратора.


Импульсные модификации

Импульсный блок питания для шуруповерта 18В своими руками собран со встроенными преобразователями.Компараторы для приборов используются на две или три пластины. Большинство моделей доступны с выпрямителями с низким сопротивлением. Индикатор перегрузки элементов начинается с 10 А.

Некоторые модификации стека с канальными фильтрами. Также среди самодельных доработок нередко встречаются модели на преобразователях привода. У них высокий индекс проводимости. К ним подходят только конденсаторы 4пФ. Фильтры используются с переходниками луча. Специалисты утверждают, что модели способны работать с шуруповертами на 18 В.


с усилителем

Модификации с усилителями распространены. Собрать блок питания для шуруповерта 18В своими руками можно с помощью проводного преобразователя. Также требуется пусковой контактор. Монтаж следует начинать с пайки транзисторов. Применяются они разной мощности, а проводимость элементов начинается от 4,5 мкм. Большинство экспертов рекомендуют фильтры канального типа. Они хорошо справляются с импульсным шумом. Также следует отметить, что для сборки потребуется один переходник преобразователя.Выпрямитель крепится непосредственно на двух пластинах. По окончании работы проводится проверка сопротивления на блоке. Указанный параметр в среднем составляет 45 Ом.

Стабилитроны

На стабилитроне блок питания для отвертки 18В собран с контактными преобразователями своими руками. Выпрямители разрешается использовать с переходниками электродов. При этом их проводимость должна быть не более 5,5 мкм. Контроллеры часто встречаются на трех пластинах.

Фильтры к ним подходят канального типа. Также есть сборки с простым инверторным преобразователем. Они выделяются со стабильной частотой, но не могут использоваться в сети. переменный ток … На выходе преобразователя установлен изолятор. Компаратор для модификации потребуется с дуплексным фильтром.

Модель с одним фильтром

Как самому сделать блок питания для отвертки 18В? Собрать модель с одним фильтром довольно просто.Начать работу стоит с выбора качественного преобразователя. Далее для изготовления блока питания шуруповерта 18В своими руками устанавливается курок на три контакта. В этом случае фильтр устанавливается за преобразователем. Стабилизатор подходит только для низкоомного типа, и его восстанавливаемость должна быть не более 4,5 мкм. После установки фильтра сразу проверяется сопротивление на блоке. Указанный параметр в среднем составляет 55 Ом. Триоды для устройства подходят однонаправленного типа.


Модификации без стабилизаторов

Есть много самодельных устройств без стабилизаторов. Электропроводность блоков этого типа составляет около 4,4 мкм. В этом случае преобразователи подвержены импульсным нагрузкам от сети 220 В. Также следует помнить, что устройства сильно перегружены от волновых помех. Если рассматривать модификации дипольных триггеров, то переходник у них всего один. Дополнительно следует отметить, что фильтр установлен за преобразователем.Крышка для него припаивается на выходе. Специалисты говорят, что тиристор можно использовать с низкой проводимостью. Однако сопротивление в цепи не должно опускаться ниже 45 Ом.

Если рассматривать устройства на проводных конденсаторах, то для моделей выбираются конденсаторы 3,3 пФ. Устанавливаются они только с канальными фильтрами, а проводимость блоков этого типа составляет примерно 50 Ом. Для самостоятельной сборки устройств используются контактные выпрямители на диодах. Их коэффициент проводимости в среднем равен 5.5 мкм.

Техническая информация: → Сделать питание от перегоревшей энергосберегающей лампы

Данная публикация содержит материалы по ремонту или изготовлению импульсных источников питания различной мощности на основе электронного балласта компактной люминесцентной лампы.

В короткие сроки можно сделать импульсный блок питания на 5 … 20 Вт. Изготовление 100-ваттного блока питания может занять до нескольких часов.

Соорудить блок питания не составит труда тем, кто умеет паять.И, несомненно, сделать это несложно, чем найти подходящий для изготовления низкочастотный трансформатор необходимой мощности и перемотать его вторичные обмотки на необходимое напряжение.

В последнее время широкое распространение получили компактные люминесцентные лампы (КЛЛ). Чтобы уменьшить размер балластного дросселя, они используют схему высокочастотного преобразователя напряжения, что позволяет значительно уменьшить размер дросселя.

В случае выхода из строя ЭПРА его легко отремонтировать.Но, когда выходит из строя сама лампочка, ее нужно выбросить.

Однако электронный балласт такой лампочки представляет собой практически готовый импульсный блок питания (БП). Единственное отличие схемы электронного балласта от реального импульсного блока питания — это отсутствие развязывающего трансформатора и выпрямителя при необходимости.

В последнее время радиолюбители иногда испытывают трудности с поиском силовых трансформаторов для питания своих самодельных конструкций.Даже если трансформатор найден, то для его перемотки требуется использование медных проводов необходимого диаметра, а массогабаритные параметры изделий, собранных на базе силовых трансформаторов, особо не радуют. Но в подавляющем большинстве случаев силовой трансформатор можно заменить импульсным блоком питания. Если для этих целей использовать балласт от неисправных КЛЛ, то экономия составит определенную сумму, особенно если речь идет о трансформаторах мощностью 100 Вт и более.

Отличие схемы КЛЛ от импульсного блока питания.

Это одна из самых распространенных электрических схем энергосберегающих ламп … Чтобы преобразовать схему КЛЛ в импульсный источник питания, нужно установить только одну перемычку между точками A — A ‘и добавить импульсный трансформатор с выпрямителем. Элементы, которые можно удалить, отмечены красным.

А это уже законченная схема импульсного блока питания, собранная на базе КЛЛ с использованием дополнительного импульсного трансформатора.

Для простоты снята люминесцентная лампа и несколько деталей заменены перемычкой.

Как видите, схема КЛЛ не требует серьезных изменений. Дополнительные элементы, внесенные в схему, отмечены красным.

Какой блок питания можно сделать из КЛЛ?

Мощность источника питания ограничена общей мощностью импульсного трансформатора, максимально допустимым током ключевых транзисторов и размером охлаждающего радиатора при его использовании.

Источник питания малой мощности может быть построен путем намотки вторичной обмотки непосредственно на раму имеющегося дросселя от лампового блока.

Если дроссельное окно не позволяет намотать вторичную обмотку или вам необходимо построить блок питания с мощностью, значительно превышающей мощность КЛЛ, то вам понадобится дополнительный импульсный трансформатор.

Если вам нужно получить блок питания мощностью более 100 Вт, и используется балласт от лампы на 20-30 Вт, то, скорее всего, придется внести небольшие изменения в схему электронного балласта.

В частности, может потребоваться установка более мощных диодов VD1-VD4 во входной мостовой выпрямитель и перемотка входного дросселя L0 более толстым проводом. Если коэффициент усиления транзисторов по току недостаточен, то ток базы транзисторов придется увеличить за счет уменьшения номиналов резисторов R5, R6. Кроме того, придется увеличить мощность резисторов в цепях базы и эмиттера.

Если частота генерации не очень высока, то может потребоваться увеличить емкость блокирующих конденсаторов C4, C6.

Импульсный трансформатор для питания.

Особенностью самовозбуждающихся импульсных полумостовых источников питания является возможность адаптации к параметрам применяемого трансформатора. А то, что цепь обратной связи не пройдет через наш самодельный трансформатор, еще больше упрощает задачу расчета трансформатора и настройки агрегата. Блоки питания, собранные по этим схемам, прощают ошибки в расчетах до 150% и выше.

Для увеличения мощности блока питания пришлось намотать импульсный трансформатор ТВ2.Кроме того, я увеличил емкость фильтра сетевого напряжения C0 до 100 мкФ.


Так как КПД блока питания далеко не 100%, пришлось прикрутить к транзисторам некоторые радиаторы.
Ведь если КПД агрегата будет хоть 90%, то 10 ватт мощности все равно придется рассеивать.

Мне не повезло, в моем балласте на транзисторах 13003 поз. Установлена ​​1 такая конструкция, которая, по всей видимости, рассчитана на крепление к радиатору с помощью фигурных пружин.Эти транзисторы не нуждаются в прокладках, так как они не оснащены металлической площадкой, но и тепло отдают гораздо хуже. Заменил их на транзисторы 13007 поз. 2 с отверстиями, чтобы их можно было прикрутить к радиаторам обычными шурупами. К тому же у 13007 максимально допустимые токи в несколько раз выше.
При желании можно смело навинтить оба транзистора на один радиатор. Проверил работает.

Только

: корпуса обоих транзисторов должны быть изолированы от корпуса радиатора, даже если радиатор находится внутри корпуса электроники.

Удобно крепить винтами М2,5, на которые предварительно необходимо надеть изолирующие шайбы и отрезки изоляционной трубки (батиста). Допускается использование теплопроводной пасты КПТ-8, так как она не проводит ток.

Внимание! Транзисторы находятся под сетевым напряжением, поэтому изоляционные прокладки должны обеспечивать условия электробезопасности!

На чертеже показано соединение транзистора с радиатором охлаждения в разрезе.

  1. Винт M2,5.
  2. Шайба М2.5.
  3. Шайба изоляционная М2,5 — стеклопластик, текстолит, гетинакс.
  4. Корпус транзистора.
  5. Прокладка представляет собой отрезок трубки (батист).
  6. Прокладка — слюда, керамика, фторопласт и др.
  7. Радиатор охлаждения.


А это рабочий импульсный блок питания на 100 ватт.
Резисторы фиктивной нагрузки погружены в воду из-за недостаточной мощности.

Мощность, выделяемая на нагрузку, составляет 100 Вт.
Частота автоколебаний при максимальной нагрузке — 90 кГц.
Частота автоколебаний без нагрузки — 28,5 кГц.
Температура транзистора 75ºC.
Площадь радиаторов каждого транзистора составляет 27 см².
Температура дросселя TV1 — 45ºC.
TV2 — 2000НМ (Ø28 x Ø16 x 9 мм)

Выпрямитель.

Все вторичные выпрямители импульсного источника питания полумоста должны быть двухполупериодными. Если это условие не выполняется, то магнитопровод может войти в насыщение.

Существуют две распространенные схемы двухполупериодного выпрямителя.

1. Мостовая схема.
2. Цепь с нулевой точкой.

Мостовая схема экономит метр провода, но рассеивает вдвое больше энергии на диодах.

Схема нулевой точки более экономична, но требует двух идеально сбалансированных вторичных обмоток … Несимметрия в количестве витков или расположении может привести к насыщению магнитной цепи.
Однако именно цепи с нулевой точкой используются, когда требуется получить большие токи при низком выходном напряжении.Затем для дополнительной минимизации потерь вместо обычных кремниевых диодов используются диоды Шоттки, на которых падение напряжения в два-три раза меньше.

Пример.
Выпрямители компьютерных блоков питания выполнены по схеме нулевой точки. При выходной мощности 100 Вт и напряжении 5 В 8 Вт могут рассеиваться даже на диодах Шоттки.
100/5 * 0,4 = 8 (Ватт)
Если использовать мостовой выпрямитель, да еще обычные диоды, то рассеиваемая на диодах мощность может достигать 32 Вт и даже больше.
100/5 * 0,8 * 2 = 32 (Ватт).
Обращайте на это внимание при проектировании блока питания, чтобы потом не искать, куда пропала половина мощности.


В выпрямителях низкого напряжения лучше использовать схему нулевой точки. Более того, при ручном намотке можно просто намотать обмотку на два провода. К тому же мощные импульсные диоды стоят недешево.

Как правильно подключить импульсный блок питания к сети?

Для настройки импульсных блоков питания обычно используют следующую схему подключения.Здесь лампа накаливания используется в качестве балласта с нелинейной характеристикой и защищает ИБП от выхода из строя в нештатных ситуациях. Мощность лампы обычно выбирается близкой к мощности тестируемого импульсного источника питания.
При работе импульсного блока питания на холостом ходу или с небольшой нагрузкой сопротивление лампы накаливания какао небольшое и не влияет на работу блока. Когда по каким-то причинам ток ключевых транзисторов увеличивается, спираль лампы нагревается и ее сопротивление увеличивается, что приводит к ограничению тока до безопасного значения.

На этом чертеже представлена ​​схема стенда для проверки и настройки импульсных источников питания, отвечающего стандартам электробезопасности. Отличие этой схемы от предыдущей в том, что она оборудована изолирующим трансформатором, обеспечивающим гальваническую развязку исследуемого ИБП от осветительной сети. Переключатель SA2 позволяет заблокировать лампу, когда блок питания обеспечивает большую мощность.

А это уже изображение реального стенда для ремонта и настройки импульсных блоков питания, которое я сделал много лет назад по схеме выше.

Важной операцией при тестировании БП является тест на фиктивную нагрузку. В качестве нагрузки удобно использовать мощные резисторы типа ПЭВ, ППБ, ПСБ и др. Эти «стеклокерамические» резисторы легко найти на радиорынке из-за их зеленой цветовой схемы. Красные цифры — рассеиваемая мощность.

Из опыта известно, что мощности эквивалентной нагрузки по каким-то причинам всегда не хватает. Перечисленные выше резисторы могут рассеивать мощность в два-три раза больше номинальной в течение ограниченного времени.Когда блок питания включен на длительное время для проверки теплового режима, а мощность эквивалентной нагрузки недостаточна, то резисторы можно просто окунуть в воду.

Будьте осторожны, чтобы не обжечься!

Согласующие резисторы данного типа способны нагреваться до температуры в несколько сотен градусов без каких-либо внешних проявлений!

То есть дыма или обесцвечивания вы не заметите и можете попробовать прикоснуться к резистору пальцами.

Как настроить импульсный блок питания?

Собственно блок питания, собранный на базе исправного ЭПРА, особой настройки не требует.
Его необходимо подключить к фиктивной нагрузке и убедиться, что блок питания способен выдавать номинальную мощность.
Во время работы под максимальной нагрузкой необходимо следить за динамикой повышения температуры транзисторов и трансформатора. Если трансформатор слишком сильно нагревается, то нужно либо увеличить сечение провода, либо увеличить общую мощность магнитопровода, либо и то, и другое.
Если транзисторы сильно нагреваются, то нужно установить их на радиаторы.
Если в качестве импульсного трансформатора используется самонаводящийся дроссель от КЛЛ, и его температура превышает 60 … 65 ° С, то необходимо снизить мощность нагрузки.
Не рекомендуется повышать температуру трансформатора выше 60… 65 ° C, а транзисторов — выше 80… 85 ° C.

Для чего предназначены элементы импульсной схемы питания?

R0 — ограничивает пиковый ток, протекающий через диоды выпрямителя в момент включения.КЛЛ также часто работают как предохранители.
VD1… VD4 — мостовой выпрямитель.
L0, C0 — фильтр питания.
R1, C1, VD2, VD8 — цепь запуска преобразователя.
Пусковой узел работает следующим образом. Конденсатор С1 заряжается от источника через резистор R1. Когда напряжение на конденсаторе C1 достигает напряжения пробоя динистора VD2, динистор разблокируется и открывает транзистор VT2, вызывая автоколебания. После начала генерации на катод диода VD8 подаются прямоугольные импульсы и отрицательный потенциал надежно блокирует динистор VD2.
R2, C11, C8 — упрощают запуск преобразователя.
R7, R8 — улучшают блокировку транзисторов.
R5, R6 — ограничивают базовый ток транзисторов.
R3, R4 — предотвращают насыщение транзисторов и действуют как предохранители при пробое транзисторов.
VD7, VD6 — защищают транзисторы от обратного напряжения.
TV1 — трансформатор обратной связи.
Л5 — дроссель балластный.
С4, С6 — разделительные конденсаторы, на которых напряжение питания делится пополам.
ТВ2 — импульсный трансформатор.
VD14, VD15 — импульсные диоды.
С9, С10 — конденсаторы фильтра.

Как сделать светодиодный домашний свет своими руками?

Хотя светодиодные фонари имеют много преимуществ во многих сферах применения, для домашнего использования они все же немного дороги. Сегодня я расскажу, как сделать домашний светодиодный светильник своими руками. Идея «сделай сам» пришла от студента колледжа. Я покажу вам, как он это сделал сам.

«У меня дома на потолке установлено много ламп. Все они энергосберегающие люминесцентные. Проблема в том, что мне приходится покупать новые лампы, чтобы менять их много раз каждый год.Я подумал и обнаружил, что затраты на освещение почти равны ежедневной экономии энергии. Кроме того, выброшенные луковицы — большое загрязнение окружающей среды. Итак, я хотел сделать своими руками долговечные светодиодные лампы для дома, которые экономят энергию и деньги ».

Как сделать светодиодный домашний свет своими руками?
«У меня есть аккумуляторный фонарик с ярким светодиодным источником света. Он использовался более двух лет. Хотя он несколько раз падал на землю и сломался корпус, он все еще может работать очень хорошо. .Затем я хотел бы сделать домашний светодиодный светильник, используя энергосберегающие люминесцентные светодиодные лампы. «Принцип работы

и чертежи своими руками
» Во-первых, я должен спроектировать электрическую схему. Чтобы добиться хорошего освещения, я должен соединить несколько светодиодов в последовательные цепи, использовать неполярный конденсатор для ограничения тока и применить схему выпрямителя для улучшения использования энергии ».


«Этот домашний светильник LED использует бытовое электропитание, 220 В переменного тока. Переменный ток 220 В, подаваемый выпрямителем C1 и фильтруемый конденсатором фильтра C2, обеспечивает постоянный ток питания для 19 светодиодов.Что касается проблемы плохого освещения и тепла, я выбрал в схемотехнике ток 15 мА. Измененная схема занимает меньше места, поэтому ее можно легко поместить в контейнер для отработанной люминесцентной лампы ».

Процесс своими руками
«Убедитесь, что монтажная сторона печатной платы направлена ​​вверх, а полярность светодиода находится в правильных местах. Внимание, длинноногая часть — положительная, а короткая — отрицательная. Паяльные работы можно начинать после установки светодиода. Перед пайкой убедитесь, что сторона для пайки обращена вверх.Рекомендуется использовать паяльник мощностью 30 Вт и подсоединить заземляющий провод. Обрежьте штырь. На этом сборка светового табло завершена. После этого поместите световую доску в световую чашку и приклейте к ней немного клея. Лучше закройте свет круглым плоским стеклом, чтобы снаружи не было контакта с внутренней проводкой, что безопасно для использования.

Стоимость и преимущества DIY
«Стоимость материалов для дома составляет менее 10 юаней. Вы также можете сделать другие типы светодиодных домашних светильников своими руками, изменив схему.Если этот светодиодный светильник, сделанный своими руками, будет запущен в массовое производство, он станет очень популярным домашним освещением. Мы можем тратить меньше электроэнергии, но сэкономим больше денег ».

Рекомендуемые сообщения:
« 4 основных преимущества и преимущества светодиодного освещения »
« Что такое светодиодное освещение »

12 способов экономии энергии Освещение вашего дома

В этой статье представлены 12 способов экономии энергии при освещении дома, а также советы по эффективному размещению светильников и методы, позволяющие не тратить энергию впустую.

Рискуя заявить очевидное, преобразование ламп накаливания в компактные люминесцентные (см. «Энергосберегающие лампочки») имеет решающее значение для экономии денег на счетах за свет.Но давайте продолжим разговор. Вот еще несколько полезных техник, которые вы можете использовать.

1 Выключите неиспользуемый свет

Угловой потолок Ириана Шиян / Shutterstock.com

Хорошо, ДА, это еще один очевидный вопрос. Что может быть проще, чем щелкнуть выключателем? Это самое простое и разумное решение, которое может привести к удивительно значительной экономии энергии. Учтите, что 75-ваттная лампочка, включенная на пару часов в день, может составлять до 2 процентов вашего общего ежемесячного счета за освещение.Возьмите за привычку всегда выключать свет, когда выходите из комнаты.

2 Обязательно протрите пыль

С таким же успехом вы можете получить как можно больше света от лампочки — слой пыли будет сокращать свет, который она излучает. Пыльная лампочка — это неэффективная лампочка. Уберите тряпку для пыли и окупите свои деньги своим освещением.

3 Используйте рабочее освещение

Просто используйте свет там, где он вам нужен. Не заливайте светом всю комнату, когда все, что вам нужно, — это небольшая лампа для чтения.Выбирайте освещение, соответствующее вашим конкретным функциональным потребностям. Прикроватные лампы, лампы для чтения, светильники под шкафами и настольные лампы — вот лишь несколько примеров хорошего рабочего освещения.

4 Разместите лампы по углам

Воспользуйтесь преимуществами стен как отражающей поверхности. Размещение ламп по углам позволяет свету отражаться от двух поверхностей стен, а это означает, что вам понадобится меньше света.

5 Выбирайте светлые тона при покраске стен © Джеймс МакКредди | Unsplash

Свет легче отражается от бледных тонов, чем от темных, что позволяет использовать в доме лампочки меньшей мощности.Если блики не являются проблемой, выберите краски с высокими показателями отражения.

6 Использование дневного света

Это практика использования естественного света для освещения. Улучшение дневного света в вашем доме может означать все: от простого перемещения ваших столов и рабочих поверхностей ближе к солнечным окнам до установки новых световых люков. См. «Техники дневного света» для получения дополнительной информации об этих методах.

7 Используйте автоматические таймеры и / или диммеры

Таймеры, которые регулируют потребление электроэнергии, включая и выключая источники освещения в заданное время, и диммеры, которые позволяют вам регулировать яркость источника освещения, могут внести большой вклад. к экономии энергии.Дополнительные сведения об этом см. В разделах «Параметры переключателя света» и «Переключатели затемнения освещения».

8 Не пренебрегайте наружным освещением

Выбор энергосберегающих лампочек

Когда придет время менять лампочку, вы можете сделать «зеленый» выбор — тот, который сэкономит энергию и деньги. Вот несколько предложений:

9 Выберите светодиодные или компактные люминесцентные лампы (КЛЛ). Компактные люминесцентные лампы используют от четверти до одной трети энергии для производства того же количества света, что и стандартные лампы накаливания, и могут прослужить в тринадцать раз дольше.Светодиоды также экономят много электроэнергии и служат десятилетиями. Компактные люминесцентные лампы необходимы для экономии энергии в доме. Шанс Агрелла | Горелки FreeRangeStock

CFL также доступны для замены энергоемких галогенных версий, которые приобрели популярность в 1990-х годах. Для получения дополнительной информации о КЛЛ см. Компактное флуоресцентное освещение.

10 Приобрести трехходовые лампы накаливания. Трехходовые лампы могут работать с тремя разными значениями мощности (например, 50 Вт, 100 Вт и 150 Вт), что позволяет вам выбрать минимальную мощность в соответствии с вашими потребностями.Они работают на лампах с тройными розетками. Доступны как CFL, так и лампы накаливания.

11 Выбирайте лампы малой мощности. Всегда используйте самую низкую мощность, которая соответствует вашим потребностям. Попробуйте использовать лампы различной яркости, измеряемой в люменах, чтобы найти лампу с наименьшим потреблением энергии для вашего конкретного освещения.

12 Выберите энергосберегающие ночники. Замените лампы накаливания на сменные электролюминесцентные панели, которые потребляют всего 3/100 Вт электроэнергии, или на более яркие мини-люминесцентные лампы, которые излучают столько же света, сколько стандартная лампа на 20 Вт.Кроме того, ночники с фотоэлементами определяют наличие света в комнате, автоматически включаются ночью и выключаются днем.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
