Армирование ростверка свайного фундамента: расчет

Ни один современный дом сейчас нельзя представить без фундамента. Именно фундамент собирает на себя все нагрузки от несущих конструкций, и передает их на грунты. Существуют разные типы фундаментов.

Монтаж опалубки для ленточного ростверка

В некоторых случаях уместно создавать ленточные монолитные фундаменты, в других же используют цельные монолитные конструкции. Мы же сейчас поговорим об особенностях свайного фундамента, а также ростверка на сваях и таком важном процессе, как армирование всех несущих конструкций фундамента.

Особенности и конструкция свайного фундамента

Свайный фундамент является одной из разновидностей несущих поддерживающих конструкций, на которые монтируют затем все остальное строение.

Так же, как и другие фундаменты, этот его тип проектируют и строят, используя СНИП и другую нормативную документацию. Однако чертеж, расчет и тип конкретных элементов буронабивного фундамента с ростверком будет немного отличаться от ленточного или цельного, так как и задачи у него немного другие.

В отличие от ленточных несущих конструкций, у свайных оснований несущими элементами и основными передатчиками напряжений являются непосредственно сваи.

Они отлично подходят для использования, когда необходимо монтировать дом на слабых грунтах. В таких случаях крупная подошва ленточных моделей фундаментных оснований слишком дорога, а вот создание точечных свай считается более уместным.

При конструировании такой конструкции используются сваи буронабивной, забивной и нескольких других технологий изготовления. Их расчет и нормирование регулирует подходящий СНИП.

Полная последовательность действий по созданию ленточного ростверкового фундамента

Без учета нормативной документации создавать такие важные элементы будущего строения запрещено, так как это может привести к довольно неприятным последствиям. Причем не имеет значения, какой тип конструкции вам предстоит строить, в любом случае СНИП будет приоритетным документом.

Помимо свайного основания из нескольких десятков элементов ни одна конструкция свайного фундамента не обойдется без ростверка. Стоит понимать, что тип свайного фундамента предусматривает установку непосредственно свай на расстоянии примерно 2-4 метров друг от друга.

Читайте также: как происходит погружение металлических и железобетонных свай-оболочек?

Конкретное расстояние регулирует чертеж, СНИП, тип фундамента и еще несколько параметров. Но в любом случае оно будет достаточно внушительным.

Чтобы собрать всю эту конструкцию воедино и пользуются созданием ростверкового обвязывающего пояса или плиты. Причем не имеет значения, применяется ростверк для обвязки буронабивных или забивных свай. В любом случае его наличие просто необходимо.

Сам ростверк являет собой последовательную и довольно внушительную часть свайного фундамента, он может состоять из большого количества балок или монолитной плиты.

Именно на конструкцию ростверка ложится вся основная нагрузка от несущих конструкций дома, а он уже, в свою очередь, передает ее на сваи, которые давят на грунт и распределяют нагрузку по почве.

Для свайного фундамента характерно использование разных типов свай (буронабивных, забивных) и разных материалов. В данном случае мы рассматриваем только железобетонные сваи, как самые прочные, надежные и нуждающиеся в армировании.

Читайте также: технология армирования фундаментной плиты.

Армирование свай и непосредственно всего свайного фундамента – это совершенно необходимый процесс. Без армирования бетон хоть и выполняет свои функции, но не так хорошо.

Дело в том, что бетон сам по себе является довольно прочным материалом, однако любой СНИП, ГОСТ или результаты официальных исследований говорят о том, что при всей своей прочности он плохо работает на изгиб. А именно нагрузки на изгиб давят на конструкцию ростверкового свайного фундамента.

Заливка буронабивных свай монолитным раствором

Если не армировать все эти конструкции, то есть большой риск их разрушения или основательного повреждения. В таком случае весь дом придется признать аварийным, так как фундаментное основание – это едва ли не самая главная его часть.

Для осуществления качественного армирования используется конкретный расчет. Его же регулирует текущий чертеж конструкции, а также его тип и нормативная документация, что даст вам всю дополнительную информацию (СНИП, ГОСТ, справочники и т.д.).

Читайте также: особенности технологического процесса армирования разных типов фундаментов.

Для армирования используется сварные арматурные каркасы в виде сетки с определенным шагом. Конкретный тип металлической или стеклопластиковой арматуры, ее длина и все остальные параметры определяет расчет конструкции. Тип сечения армирования определяет то, как сварная сетка будет собираться.

к оглавлению ↑

Виды и отличия ростверковых фундаментов

Как мы уже упоминали выше, существует несколько разновидностей фундаментов ростверкового типа, а также конструкций ростверка и свай. Все они имеют довольно серьезное значение не только за счет особенностей своей конструкции, но и за счет того, как арматурная сварная сетка будет применяться для их армирования.

Совершенно очевидно, что ленточный ростверк по своей форме, габаритам и предназначению отличается от цельного. А значит и сварная сетка для армирования у них будет разной.

Фундаменты такого типа начинаются из свай. Сваи могут собирать и монтировать по:

  • Буронабивной технологии;
  • Забивной технологии.

Для буронабивной технологии обустройства характерно создание свай с мощной нижней подушкой. Формируют их по технологии погружения в грунт специальных инструментов и его вытеснения, а затем укладки арматурной сетки и бетонирования всей конструкции.

Арматура, выпущенная из забитых свай

У буронабивных свай есть преимущество за счет наличия подушки, возможности выбирать арматурную сетку по своему желанию и т.д.

Забивные сваи, как правило, уже готовы к применению, так как являются сборными железобетонными элементами. Их нижняя часть имеет заостренное или конусообразное сечение.

Выбор конкретной марки бетона и сечения таких элементов регулирует СНИП.

Забивные конструкции, как можно понять из названия, устанавливают в грунт путем забивки специальными вибропрессами или другим подобным оборудованием.

Для ростверка тоже характерно применение нескольких популярных разновидностей. От их типа зависит весь чертеж конструкции. Ростверк по типу сечения делят на:

  • Ленточный;
  • Цельный.

Ленточный ростверк во многом повторяет все принципы, что применяются при устройстве ленточного фундамента. Он обвязывает непосредственно сваи, не распространяясь на остальную площадь дома.

Впрочем, этого и не требуется. Ленточный ростверк монтируется под несущие стены дома. Обходится он дешевле, чем цельный, а по своей эффективности и надежности редко ему уступает. Сечение ленточного ростверка напоминает укрупненную балку, а значит и чертеж его армирования по сути ничем от аналогичного у балок не отличается.

Читайте также: как делается ручная вязка арматуры для фундамента?

Для цельного ростверка характерно покрывать всю площадь дома. Такое решение используется реже, так как на создание цельной подушки приходится тратить намного больше времени и ресурсов. Не говоря уже о том, что далеко не всегда такие трудозатраты считаются оправданными.

Арматурная сетка цельного ростверкового фундамента

Чертеж и вся сварная сетка в таком случае будет практически идентичной сетке, что используется для армирования плит перекрытий, особенно тех, что являются монолитными и размещаются на колоннах.

к оглавлению ↑

Расчет армирования сетки ростверка

Теперь перейдем к самому важному моменту – расчету арматурной сетки (каркаса). Сварная сетка для ростверка будет отличаться в первую очередь в зависимости от его типа.

Читайте также: вязка арматурных прутьев с помощью крючка: преимущества, особенности технологического процесса.

Использование буронабивных, забивных или других типов свай будет иметь второстепенное значение, так как от свай в данном случае требуется только выпустить наружу связующие арматурные штыри, к которым сетку ростверка и присоединят.

Но не более того.

Расчет выполняется по чертежу конкретного типа ростверка. Так, линейный ростверк имеет форму крупной балки. Он обвязывает все сваи, образуя своеобразный пояс. По такой же схеме обвязывают колонны в несущих каркасных строениях.

Нижняя часть сетки будет собираться из более толстой арматуры диаметром от 20 мм. Верхняя же будет иметь сечение 8-15 миллиметров .

Так как основные нагрузки на поверхностный изгиб будут давить на ленту ростверка только в местах контакта со сваями, то серьезное усиление следует делать на участках ленты под сваями.

Причем достаточно всего лишь растянуть арматуру на 1,5-2 метра от центра сваи по ленте в обе стороны. В остальных же местах делать столь мощные конструкции верхней сетки рекомендуется, но вовсе не обязательно.

Сварная сетка-каркас в таком случае рассчитывается довольно легко. В учет берут ширину ленты и ее высоту. Арматуру нижнего уровня укладывают с шагом в 8-10 см. Как правило, на нижнюю сетку одной из лент ростверка уходит не меньше 4 стержней. На верхнюю может уходить от 6 стержней.

Пример обвязки арматурных выводов из отверстия под скважину

Этот расчет касается лент шириной в 25 сантиметров. Если лента намного шире, то и арматуры на нее придется потратить больше. Также верхняя и нижняя сетки обвязываются и крепятся друг к другу упорными хомутами из прочной арматуры. Это тоже следует учитывать.

Таким образом, обсчитав длину и ширину лент ростверка, а также создав чертеж его сетки, можно выполнить полноценный расчет армирования, узнать количество необходимого материала, его стоимость и кучу других полезных моментов.

Для цельного ростверка, так как он являет собой, по сути, укрупненную монолитную плиту перекрытия, сварная сетка уже будет немного другой. Во-первых, она будет покрывать всю площадь дома. Во вторых, он должна быть очень прочной и надежной.

Здесь с шагом в 20-25 см необходимо укладывать арматуру минимальным диаметром от 20-25 мм. Арматуру укладывают крест-накрест, чтобы создать чрезвычайно прочное основание.

А вот верхняя сетка имеет интересные особенности. Далеко не всегда ее следует монтировать по всей площади. Это объясняется тем, что нижняя сетка арматуры гасит практически все нагрузки.

Любая же верхняя сетка должна гасить нагрузки на изгиб, которые приходятся от взаимодействия несущих конструкций и верхних элементов здания. А это значит, что ее нужно устанавливать только возле несущих элементов, что будут размещаться сверху или несущих элементов, что ее подпирают.

В каркасных монолитных домах верхняя арматурная сетка перекрытий покрывает только площадки в 2×2 или 3×3 квадратных метра, с центром в каждой подпирающей колонне. Все остальные места либо снабжаются страховочной сеткой из тонкой арматуры, либо вообще остаются без нее.

Если выполнить расчет габаритов цельного ростверка, а также его полезной площади, можно точно так же узнать всю необходимую вам информацию.

к оглавлению ↑

Технология армирования ростверка

Описать саму технологию армирования довольно легко, так как она, по сути, практически идентична во всех случаях.

Готовый ростверковый фундамент для легкого дома

Этапы работы:

  1. Собираем опалубку, следим за ее прочностью и надежностью.
  2. Собираем нижний каркас арматурной сетки.
  3. Монтируем хомуты, поддерживающие стойки и другие элементы.
  4. Собираем верхний арматурный каркас в нужных местах.
  5. Обвязываем и закрепляем все части армирования проволокой и дополнительными хомутами.
  6. Заливаем конструкцию бетоном, следим за тем, чтобы бетон заполнял опалубку без образования пустот, идеальным будет применение вибропресса.
  7. Ждем в течение недели, пока бетон окончательно не схватится.

Стоит заметить, что железобетонная конструкция набирает свою прочность в течение 27 дней. Ходить по ней, однако, можно будет уже через 4-8 дней, но возведение последующих несущих конструкций рекомендуется отложить на месяц.

к оглавлению ↑

Особенности и нюансы армирования ростверка (видео)



Ленточный фундамент – обычный, или на сваях?

Уже на протяжении нескольких столетий, на болотистых и пучинистых почвах, где особенно высока вероятность подтопления, для постройки зданий используется свайный фундамент с ростверком. Свайно-ростверковый фундамент является наиболее универсальным и, в тоже время, относительно не сложным в установке. При этом оно полностью удовлетворяет современным технологическим нормам СНиП и способно выдерживать большие нагрузки.

Расчет свайного фундамента с ростверком

Для проведения расчетов такого плана следует обращаться к специалистам, специализирующихся в этом профиле. Перед этим проводятся геологические изыскания, позволяющие разработать проект, соответствующий почве на стройплощадке.

Совет эксперта! Если работы по геодезическому изысканию проведены не будут, то произвести точные расчеты основания с ростверком будет невозможно. Объясняется это тем, что несущая способность определяется только на основании силы сопротивления почвы.

Рис: Схема свайно-ростверкового фундамента

Для проведения изысканий на участке бурится отверстие в почве для ее пробы и анализа. Только потом можно проводить важные расчеты.

При разработке проекта учитываются такие параметры по сваям:

  • Глубина погружения.
  • Диаметр сваи.
  • Количество свай.
  • Схема их расположения.

По ростверку:

  • Форма ростверка (3 вида: высокий, повышенный, низкий).
  • Диаметр.
  • Устойчивость на изгиб и продавливание.
  • Метод армирования.

Рис: Схематическое положения ростверка свайного фундамента

Совет эксперта! Определить высоту ростверка следует исходя из веса будущего сооружения и уровня пучинистости грунта.

Об армировании ростверка свайного фундамента

В сфере индивидуального строительства при использовании свайного основания монолитный железобетонный ростверк является наиболее популярным вариантом, поскольку даже при значительных размерах его всегда можно изготовить своими силами.

Используемые для этого материалы могут быть доставлены на стройплощадку обычным грузовым или даже легковым транспортом без применения специальных платформ или подъемных кранов.

Однако, работы по монтажу монолитного ростверка являются более сложными, чем сборного, и главная трудность заключается в правильном армировании свайного ростверка.

Как работает ростверк

Часто можно слышать о схожести устройства ростверка и обычного ленточного фундамента, но такое утверждение верно лишь отчасти. Действительно, своим видом и функцией ростверк весьма похож на ленточное основание, однако условия работы этих конструкций значительно отличаются:

  • если для ленточного фундамента возникновение изгибающего момента в вертикальной плоскости — скорее, явление из ряда вон выходящее, то для ростверков, представляющих собой уложенные на сваи балки, это – норма. Находящийся между опорами пролет воспринимает вес частей здания и другие нагрузки, будучи при этом как бы подвешенным в воздухе, что и обуславливает прогиб;
  • еще одно отличие состоит в том, что приходящаяся на ленточный фундамент нагрузка является менее предсказуемой. Подстилающий грунт под различными участками основания может «поплыть» либо вспучиться. Это вызывает разнонаправленные прогибы, при которых растянутой может быть как верхняя, так и нижняя часть поперечного сечения. А растянутая зона, имеющая место при прогибе железобетонного элемента, — это, как известно, именно та зона, в которой должна располагаться арматура. Таким образом, обычный ленточный фундамент приходится армировать одинаково как в верхней части, так и в нижней.

В случае с ростверком воздействие со стороны грунта полностью исключается, поэтому возникающие в нем напряжения вполне прогнозируемы: в пролетах между сваями растянутой всегда оказывается нижняя часть поперечного сечения, в зонах опирания на сваи – верхняя.

Этим определяется и схема армирования ростверка свайного фундамента. Нижний пояс арматурного каркаса на участках между сваями делается более мощным, а в точках опирания на сваи усиливают верхний пояс.

Выбор материалов арматурного каркаса и определение его параметров

Диаметр используемой арматуры и параметры каркаса подбираются на основании расчета, учитывающего постоянные и временные нагрузки.

Расчет армирования ростверка свайного фундамента должен выполняться опытным строительным инженером, хорошо владеющим темой железобетонных конструкций.

Особенности основания на сваях с ростверком

Такой фундамент представляет собой систему вертикально установленных длинномерных опор, оголовки которых в наземной части обвязаны кольцевой балкой.

На заметку Нельзя сказать, что железобетонный ростверк на сваях возводится быстрее, чем обычная лента, ведь в обоих случаях нужно собирать опалубку. В течение трех суток фундамент набирает до 60% своей прочности, а на достижение показателя в 100% уходит до 28 дней.

Смысл такого фундамента заключается в том, что сваи, проходя сквозь неустойчивые слои грунта, зацепляются за более прочные. Глубина их залегания неодинакова даже в радиусе пары метров –оголовки выступают на разную высоту. Чтобы сформировать обвязку опор, их приходится подрезать в один уровень.

1.1 ростверк на опорах: за и против

Существует ряд неоспоримых преимуществ, которыми обладает ростверковый фундамент.

Минусов свайный фундамент с ростверком почти не имеет. В их числе необходимость использования спецтехники, что ограничивает её применение на уже застроенных участках. На таком фундаменте нельзя построить подвал, хотя в условиях вечной мерзлоты или высокой влажности грунта такое мало кому придёт в голову.

Смотрите также: Заливка плиты 10х10 цена

1.2 На каком уровне закладывать фундамент

Среднее расстояние от ростверка до земли 30-40 см, но в зависимости от условий строительства эта цифра может как увеличиваться, так и иметь отрицательное значение. При проектировании ростверка свайного фундамента принимают во внимание климатические условия и качество грунта на участке.

Смотрите также: Фундамент для дома 10х10 – цена

Существует три варианта расположения ростверка. Чтобы увидеть их все – переключайте вкладки.

Ленточный ростверк на свайном фундаменте представляет собой комбинацию двух видов опор, которые дополняют друг друга.

Смотрите также: Стоимость фундамента 9х9

Что такое ростверк и какая его роль в фундаменте?

Существует три основных типа фундамента: ленточный, свайный и плиточный. На практике применяется еще несколько разновидностей и модификаций этих технологий и ростверк одна из них. Эта монолитная железобетонная конструкция похожа на ленточный фундамент, но устанавливается поверх сваи (набивной или буронабивной). Важным технологическим моментом является армирование сваи, которое должно выходить за точку опоры с ростверкос на 30-40 см (для максимальной привязки).

Другими словами, ростверк – это ленточный фундамент, опирающийся на сваи. Поверх ростверка возводятся сразу стены с применением утеплителей и усадочных материалов. Ключевым моментом установки ростверка является армирование, от которого будет зависеть успех всей компании.

Дело в том, что на фундамент воздействуют силы (давление стен сверху, пучение и подмыв снизу), которые зачастую направлены в разные стороны. Каждому школьнику известно, что бетон работает на сжатие, а прогибы и деформации для него разрушительные. Поэтому правильная арматура для фундамента и технологически верная обвязка дают возможность ростверку воспринимать нагрузки с разных сторон.

Как правильно армировать ростверк

Чтобы армирование ростверка было не просто для галочки, а строго выполняло свою функцию, необходимо понимать следующее. По всей линии свайно-ленточного фундамента на него действуют силы в двух направления:

  • Снизу вверх. Участки, опирающиеся на сваи.
  • Сверху вниз (прогиб). Стена весом давит на ростверк, создавая усилия на прогиб.

Очевидно, что армирование ростверка при таких раскладах выполняется двумя методами:

  1. В местах пролета нижний пояс армирования должен быть усиленным, так как нижняя часть будет воспринимать всю нагрузку. Для этого используется арматура А3 (рельефная горячекатаная) диаметром от 13 до 16 мм.
  2. В местах опор на сваю усиленным делается верхний пояс, чтобы выдерживать давление, направленное снизу.

Каркас изготавливается из продольно и поперечно направленных прутьев. Вертикальные скобы, хомуты и поперечные участки можно вязать из арматуры диаметром 6-8 мм, даже с гладким сечением (все зависит от конструктивных особенностей здания).

Выдержки из требований по СНИП

При укладке арматуры для ростверка необходимо придерживать следующих требований:

  • Прутья одного ряда должны находиться на расстоянии друг от друга не меньше чем 3 см.
  • Расстояние между двумя продольными направлениями должно быть не больше 40 см. Допускается брать расстояние в 2 толщины стены над ним (максимум).
  • Если диаметр сваи больше 15 см, то в нижнем продольном ряду используется минимум 2 прута армирования.
  • Нельзя делать в ростверке закладные отверстия, больше ширина сваи (балки) на 1/3.

Технология армирования ростверка

Вязка арматуры каркаса необходима для создания правильной геометрии конструкции и для временного закрепления в пространстве. Существует 3 основных метода:

  1. Муфтовое. Самый надежный и 100% метод для создания неразрывного кольца в свайно-ленточном фундаменте. Муфта стоит больших денег, а поэтому у застройщиков, а тем более, в небольшом домашнем домостроении они не востребованы.
  2. Сварка. Сварка обеспечивает быстрый результат, но не всегда подходит под условия бетонирования (повышает коррозию, нагревает прут). По правилам варить каркас армирования можно только из прутьев диаметром больше 25 см. Такие массивные фундаменты применяются крайне редко, а поэтому метод неактуален.
  3. Скрутка. Чаще всего в частном домостроении и профессиональные застройщики используют проволочные скрутки. Это самый простой и эффективный метод, позволяющий вязать армировку в каркас с правильной геометрией и хорошей устойчивостью.

На практике применяют несколько способов ручной вязки, но самый проверенный и продуктивный – это использование специальных вязальных крючков. Существуют также автоматические инструменты, типа вязальный пистолет или жало с шуруповертом, но в реальных условиях такой подход не дает выгоды.

Узел сопряжения сваи с ростверком

Сваи сопрягаются с ленточным ростверком жёстким образом. Для этого оголовой сваи после забивки разбивается отбойным молотком таким образом, что бы оставшаяся бетонная часть была замоноличена в ростверк не менее, чем на 50мм, а длина освобожденных арматурных выпусков осталась не менее 50 диаметров этих выпусков.

Узел сопряжения оголовка сваи с ленточным ростверком.

В данном примере длина выпусков 600мм для арматуры диаметром 12мм. В том случае, если высота ростверка не позволяет полностью замонолитить выпуски, их загибают в тело ростверка перед его заливкой.

Для определения конструктива узла сопряжения с винтовыми сваями лучше всего запросить рекомендации от изготовителя свай. Обычно такой узел выполняется путем приварки арматурных анкеров к металлическому оголовку сваи. Анкера желательно выполнить немного большим диаметром, чем каркасы. Длина анкера – всё те же 50 диаметров. В некоторых случаях оголовок сваи полый, при таком варианте его заполняют арматурными анкерами и бетоном, затем анкера загибают в тело ростверка перед его заливкой. Кроме того, на винтовые сваи иногда выполняется свободной опирание, поэтому обязательно нужно запросить рекомендации производителя таких свай.

Схема армирования ростверка свайного фундамента

Выполняя армирование ростверка свайного фундамента, чертеж необходимо составить до начала строительных работ. При создании чертежа, следует учитывать то, что в местах, где ростверк соединяется со сваями, присутствуют повышенные нагрузки, такие места требуют дополнительного усиления, путем увеличения частоты укладки горизонтальной арматуры в 2 раза. Процесс укладки арматуры будет отличаться в зависимости от типа ростверка.

  • Для ростверка ленточного типа создание чертежа армирования ростверка свайного фундамента осуществляется довольно легко. Для его выполнения следует учитывать ширину и высоту ленты. Стандартное расстояние между горизонтальными прутьями – 8-10 см. Они укладываются в два слоя – верхний и нижний, которые соединяются между собой более редкими вертикальными прутьями.
  • Для монолитного ростверка используется армирование повышенной прочности. Для этого по всей площади дома, укладывается арматура диаметром от 20-25 мм. Шаг укладки составляет от 10 до 15 см, в зависимости от типа постройки. Помимо стандартных вертикальных и горизонтальных элементов, в конструкции такого каркаса для дополнительно усиления присутствуют также уложенные крест-накрест прутья, предназначенные для того, чтобы максимально упрочнить армирование ростверка свайного фундамента.

Чертеж допускает наличие только нижнего слоя армирующего каркаса, так как именно он, как и в случае с ленточным ростверком, принимает все нагрузки на себя. Верхняя сетка часто отсутствует совсем или остается только в виде тонких дополнительных прутьев.

Для получения максимально точных расчетов нужно учитывать не только вес будущего строения, но также вес кровли, бетонных перекрытий и дополнительных нагрузок, которые проявятся в будущем. Мебель, оборудование, осадки и количество людей, которые будут находиться в здании одновременно.

Таким образом, выполняя армирование-ростверка свайного фундамента, чертеж дает вам всю необходимую информацию о количестве нужных для проведения работ материалов и типе арматуры.

Свайно-винтовой фундамент

Винтовое основание сооружается из специальных труб круглого сечения с лопастями, которые могут быть расположены в один или несколько рядов. В большинстве случаев внутренняя полость свай после погружения заливается бетоном, что позволяет существенно повысить несущую способность будущего фундамента.

Рисунок 4. Способы обвязки свайно-винтового основания

Особенности

Свайно-ленточный фундамент обладает множеством преимуществ, но основным из них является возможность самостоятельного погружения свай. Благодаря наличию лопастей на стальных трубах их погружения можно выполнить силами 2-х человек. Реже для вкручивания привлекают спецтехнику или используют специальное оборудование.

Другие особенности:

Получить консультацию и заказать свайные работы можно заполнив форму заявки.

Так же рекомендуем посмотреть:

  1. Требования СНИП по забивке свай
  2. Как закрыть свайный фундамент

Наша компания занимается забивкой свай — обращайтесь, поможем!

Монтаж монолитного ростверка

Когда сваи установлены, подготовительные этапы (расчеты, подготовка поверхности) завершены, начинается монтаж ростверка.

Установка свай – первый этап, а не аналогичная процедура. Ростверком называется система из свай.

Монтаж: установка опалубки, армирование ростверка, заливка фундамента бетоном, гидроизоляция конструкции.

Монтаж опалубки

Опалубка – вспомогательная конструкция из дерева, без которой монтаж осложняется. От нее зависит форма, вид фундамента. Она съемная, сосуд, внутрь которого заливается цементобетон, бетон, похожий раствор.

Часто, для опалубки используют фанеру, реже – доски из пород дерева. Вариант конструкции зависит от расположения ростверка над уровнем грунта.

Опалубка

Основное отличие опалубки для висячего ростверка от наземного фундамента – «нижняя стенка». Закрепляют плотно, если дно вывалится, придется переделывать работу.

Армирование

Армирование производится металлическими прутьями.

Сначала, изготавливается, заверяется чертеж. По нему производится армирование.

Предварительные соединения между несущими прутьями выполняют проволокой, сваривают.

По произведению армирования, «внутренности» опалубки очищают пылесосом. После очищения будущий фундамент готов к заливке состава.

Заливка бетоном

Самый ответственный этап, залитую бетоном конструкцию нельзя разобрать, демонтировать один элемент, устранить. Перед созданием монолита проверяются основные параметры — прочность креплений, правильность воссоздания (относительно чертежей, заверенных мастером), геометрию (прямоту углов, общий уровень).

Цементный, бетонный раствор заготавливается заранее. Однородный, без комков. Цемент и бетон можно смешивать (или первично закупается цементобетонная масса).

Для равномерности советуют замешивать строительным миксером, бетономешалкой.

Осуществление замеса большого объема насадкой на дрель невозможно.

Заливка осуществляется в один подход, только так обеспечивается плотность, однородность монолита. Перерыв делается не больше, чем на час. Заливают каждый слой равномерно, не торопясь, постоянно помешивая, уплотняя разжижившийся раствор.

Опалубка поднимается, демонтируется после полного застывания цемента, бетона. До этого момента демонтаж формы приводит к деформации.

Заливка

Гидроизоляция

Гидроизоляция – защита полученного результата от воздействия воды.

Вид гидроизоляции зависит от варианта ростверка. Установлено, что вариантов два – углубленный, висячий.

Висячий изолируется от воздействия влаги смолистыми обмазками. Например, битумной мастикой.

Изоляция монолита с углублением начинается до возведения конструкции. Рубероид укладывается под будущий бетон. После формирования фундамента, подъема опалубки производится первичная обработка (шлифовка, выравнивание). После, укладывают изоляционную пленку на ростверковую поверхность.

Висячая конструкция изолируется пленкой, другими изоляционными материалами, но это непрактично. Пленка, другие модификации утяжеляют висячую конструкцию, создают дополнительную нагрузку. Это мешает фундаменту выполнять основную функцию – опора здания. Увеличивается риск продавливания, искажения формы.

В целях практичности, при нежелании использовать битумную мастику, нужно обращаться к аналогам, но не к окологрунтовому варианту.

Армирование ростверка свайного фундамента: чертеж и расчеты

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатыйФундамент под металлообрабатывающий станокУстройство фундамента из блоков ФБСЗаливка фундамента под домХарактеристики ленточного фундамента
  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтеплениеУстранение трещин в стенах фундаментаКак армировать ростверкНеобходимость устройства опалубкиКак сделать гидроизоляцию цоколя
  • Цоколь
    • ВсеКакой выбратьОтделкаУстройствоОтделка фундамента камнемВыбор цокольной плитки для фасадаЧто такое цокольКак закрыть винтовые сваи
  • Сваи
    • ВсеВидыИнструментРаботыУстройствоДинамические и статические испытания свайИспользование железобетонных свайИзготовление винтовых свай своими руками

Самостоятельная установка фундамента

  1. Установка первого колышка в один из углов, при этом, основным здесь является расстояние от границ участка до одной из стен.
  2. От установленного колышка откладывают расстояние в одну сторону по длине фундамента.
  3. Опять же, от первой метки отмеряют расстояние по ширине фундамента перпендикулярно первому отрезку.
  4. Обязательно контролируют угол между двумя линиями. Он должен обязательно получиться под 90 градусов.

Формирование ростверка

После построения внешних очертаний фундамента со сваями и ростверка, подобную процедуру проделывают и с внутренними. Для этого нужно отмерить расстояние, и также очертить контур, ширина которого составляет минимум 40 см.

Далее переходят к непосредственной установке свай. Их количество, а также расстояние между ними должно быть указано в расчётах, произведённых с учётом СНиП. После того, как сваи установлены, нужно создать деревянную опалубку, которая будет сложить основанием для ростверка. Для дополнительной прочности и долговечности в середину опалубки укладывается металлическая арматура, которая прочно соединяется между собой.

На этом подготовительные работы окончены и можно переходить к заливке бетонной смеси. Осуществляя данную процедуру по СНиП, желательно уплотнять бетон штыкованием, как показано на видео, а также следить, чтобы вся арматура оказалась внутри ростверка.

Для достижения максимальной прочности свайного фундамента следует использовать цемент необходимой прочности (обычно не менее М200), а также учитывать все указания СНиП. После заливки бетонной смеси, необходимо дать набрать ей прочность в течение, как минимум месяца. В этот период фундамент со сваями ни в коем случае нельзя нагружать.

После выполнения всех этапов и рекомендаций, а также соблюдения действующего СНиП, должен получиться прочный свайный фундамент с ростверком, который будет отличаться надёжностью и долговечностью.

О целесообразности армирования

Потребность усилить основание здания стальной арматурой связана с особенностями бетона. Материал обладает повышенной стойкостью к воздействию сжимающих усилий, однако восприимчив к воздействию изгибающих моментов и растяжения, вызывающих нарушение целостности и деформацию основания.

Отметим, что армированию подлежат фундаменты, в которых используются сваи двух видов — забивные и буронабивные

Армирование свайно ростверковой конструкции позволяет предотвратить вероятность разрушения, повысить устойчивость, ресурс эксплуатации возводимого здания. Расположенный внутри бетонного массива арматурный каркас воспринимает растягивающие нагрузки и изгибающие усилия, обеспечивая устойчивость возводимой основы.

Независимо от конструкции применяемых свай, расположенных внутри грунта, опорные колонны, также, усиливают арматурой. Расположенные в сваях стальные стержни связываются в общую конструкцию с арматурным каркасом опорной поверхности.

Армирование ростверка свайного фундамента позволяет:

  • Предотвратить разрушение монолитного массива в результате реакции почвы.
  • Значительно увеличить прочность базы, воспринимающей нагрузку от массы строения.
  • Не допустить усадку строения, вызванную низкими прочностными характеристиками основы.

Усиление ростверкового фундамента позволяет избежать негативных явлений.

Технология заливки фундамента

Порядок действий при строительстве свайно-ростверкового фундамента может выглядеть следующим образом.

Разметка участка

В отличие от разметки ленточного фундамента нанесение контура опорного основания на поверхность земли не производится. Основная операция — установка колышков на месте нахождения каждой сваи. Контрольная операция — проверка равенства длины диагоналей по угловым кольям наружного периметра и внутри каждого прямоугольника внутренних перегородок. Замеры нужно производить рулеткой соответствующей длины.

Необходимо вбить колышки в места установки свай, а затем проверить равенство диагоналей по крайним точкам фундамента

Земляные работы и заливка свай

Выемка грунта по контуру при высоком ростверке не производится. Нужно только пробурить шурфы на местах, где ранее были установлены колья. Для этого можно привлечь подрядчика с ямобуром, тогда все работы будут выполнены в течение нескольких часов. При использовании бура диаметром до 30 сантиметров шурфы можно сделать своими руками, если глубина погружения не превышает пяти метров.

Заливка каждой сваи должна производиться без перерывов. Для этого используется бетон марки 300, постоянно приготовляемый на месте выполнения работ. Подачу раствора внутрь скважины лучше производить по деревянному или металлическому лотку.

Работы выполняются в таком порядке:

  1. Удаляется растительность на площадке строительства, включая траву, кусты и деревья.
  2. Производится бурение скважины.

  3. На дне скважины устраивается дренажный слой из песка (до 15 сантиметров) и гравия средней фракции (до 20 сантиметров). Слой уплотняется трамбовкой и проливается водой.
  4. В скважины устанавливаются трубы из выбранного материала. Все верхние концы обсадок должны находиться на одном уровне по горизонту.

  5. Изготавливаются армирующие решётки и погружаются в шурфы, обеспечивая выпуск концов арматуры над срезом трубы для связи сваи с ростверком при его заливке.
  6. Приготавливается бетонный раствор и заливается в трубы. Допускается перерыв в заливке свай, но нельзя прерывать формирование сваи до заполнения трубы.

Обязательно в процессе заливки производить его уплотнение. В противном случае в теле сваи могут образоваться пустоты.

Можно воспользоваться услугами бетононасоса, тогда к заливке нужно приготовить все скважины одновременно.

Устройство ростверка, заливка бетоном

Приступать к заливке ростверка можно спустя не менее 7 дней после окончания бетонирования свай. Поэтому времени на подготовительные работы по ростверку вполне достаточно.

По окончании заливки свай нужно приступить к установке опалубки для ростверка. Она выполняется из любого доступного материала, но чаще всего из досок. По форме опалубка представляет собой лоток, закрепляемый на весу подпорками. При её установке нужно контролировать горизонтальность верхнего края, в противном случае может получиться неровная опорная поверхность, что неминуемо скажется на эксплуатационных характеристиках здания.

Опалубка выполняется в виде лотка на проектной высоте

Далее работы выполняются в следующей последовательности:

  1. Производится установка арматуры, которую предварительно можно смонтировать на земле в виде параллелепипеда. В зависимости от величины ростверка применяется четырёх- или шестипрутковая конструкция.

  2. Заливка ростверка бетоном. Заливка обязательно должна быть выполнена в один день. Обработка погружным вибратором в процессе заливки обязательна.
  3. Время полной готовности фундамента к дальнейшим работам наступает спустя 28 дней после окончания бетонирования. До этого момента нужно укрыть его плёнкой и ежедневно смачивать водой.

Видео: изготовление свайно-ростверкового фундамента

Свайно-ростверковые фундаменты в своё время стали революционным решением для строительства самых различных зданий. Применение винтовых металлических свай вообще исключает необходимость земляных работ, что значительно сокращает трудоёмкость и сроки сооружения фундамента. Успехов вам!

Особенности конструкции фундамента

Что такое фундамент на сваях? Это знают все – это определенное количество столбов, которые забиваются в грунт. Причем нижний край находится на глубине промерзания грунта. Но такая конструкция в чистом виде применяется на практике довольно редко.

Причина заключается в том, что достаточно сложно распределить нагрузку, которую создает дом на все сваи. На одной окажется большая нагрузка, а на второй — меньше. Именно по этой причине свайные фундаменты применяются, как правило, в конструкциях с малым весом – под срубы из бруса или бревна, каркасные дома.

Брусья или бревна обладают одним хорошим качеством – они позволяют перераспределить нагрузку равномерно на все точки опоры. Постройки из других материалов справляются с такой задачей намного хуже. Но вот устройство свайного фундамента с ростверком таково, что в нем нет недостатков, указанных выше. Поэтому его можно без проблем применять в конструкциях из кирпича или блока. Конструкция состоит из нескольких свай и ленты (обычно изготавливается из чистого бетона или с применением металлической арматуры), которая связывает все точки опор. Именно такую ленту и называют ростверком.

Расчет буронабивного фундамента с ростверком

В ходе разработки проектного задания выполняются расчетные действия по определению точного числа опорных свай и их размещение. Сваи выставляются рядами в соответствии с разметкой объекта, на его угловых участках, в точках пересечения стен и между этими местами.

Расстояние между опорами определяется общей массой строящегося объекта: чем он тяжелее, тем больше столбов потребуется, и расстояние установки будет меньше.

Следует учесть минимально разрешенные расстояния – не меньше трех свайных диаметров. Причина заключается в том, что на слишком часто расположенные опоры снижаются несущие способности.

Устанавливая сваи собственными силами рекомендуется проверять по уровню оголовки, которые должны возвышаться над поверхностью на одной высоте.

Рассмотрим, как выполняется расчет несущей способности буронабивного фундамента с ростверком.

Чтобы определить необходимое количество опорных элементов, потребуется два исходных показателя – масса объекта и несущие возможности отдельного элемента. Определение прочности одной сваи зависит от марки применяемой бетонной смеси. Если используется М100, то опора выдержит до ста килограмм на квадратный сантиметр. Сечение сваи 200 на 200 мм создает площадь опоры в 400 см. кв. Значит, опорный столб выдержит нагрузку в сорок тонн.

Следовательно, несущие возможности почвы значительно ниже, чем свайные. Получается, что определение потребности в сваях и их несущих характеристик будет недостоверным, если не учесть показатель прочности грунтового состава.

Ростверк объединяет всю конструкцию и повышает устойчивость основы. Если буронабивной фундамент устраивается без ростверка, следует выполнить расчеты, гарантирующие установку всех опор на необходимую глубину, гарантирующую, что сооружение не просядет и не «выдавится» морозным пучением.

Изготовление деревянного ростверка

Балки деревянной конструкции изготавливаются из бревен, бруса, клееных балок, сертифицированных для использования вне помещений. Подобно металлическим балкам, деревянные укладываются на предварительно изготовленные опоры, которые могут быть любого типа. Элементы, составляющие деревянный ростверк, как деревянный, соединяются между собой при помощи различных врезок, врубок, металлических забивных скоб, шурупов, резьбовых нагелей.

Важно! Для предотвращения появления плесени, гнили, поражения древоядными насекомыми элементы перед использованием нужно обработать антисептиками, а для защиты от пожаров антипиренами – веществами, не позволяющими древесине поддерживать горение.

Перед монтажом деревянных конструкций на оголовках опордолжна быть устроена надежная гидроизоляция, препятствующая фильтрации воды из влажного грунта к вышележащим элементам. Деревянная конструкция может использоваться для возведения цельных деревянных или деревянно-каркасных одноэтажных домов.

При должном укреплении фундамента, деревянные конструкция может использоваться в условиях дальнего востока и севера, где промерзает земля более чем на 50 сантиметров за зиму.

Однако потребуется дополнительная теплоизоляция.

Армирование ростверка свайного фундамента | ЗАФФХОЗ

Зачастую при возведении дома  применяется свайный тип фундамента.  Причем актуальность  и популярность армирования ростверка  свайного фундамента не вызывает сегодня никаких сомнений.  В данной статье разберемся в основных важнейших этапах, характеристиках и особенностях этого направления.

В каких случаях целесообразно использование свайного фундамента

Прежде всего,  такой тип фундамента становится актуальным в случае строительства на пучинистых, а также  слабых грунтах. Также такой вариант станет наилучшим тогда, когда на строительной площадке очевидны существенные перепады высоты либо имеются грунтовые воды.  Помимо этого, возведение такого фундамента становится необходимостью  при возведении дома в областях вечной мерзлоты.

Что в целом  представляет собой ростверк и процесс его армирования?

В описанных выше случаях могут использоваться разноплановые сваи. Они могут отличаться  касательно:

  • Применяемого для их изготовления материала;
  • Способа их погружения в грунт.

Ростверк является тем связующим элементом, который объединяет их в единую прочную и цельную конструкцию.

Армирование свайного фундамента, в свою очередь, выполняется с целью  придания требуемой прочности ростверку. Для этого должен составляться предварительный чертеж и должны выполняться  все важнейшие расчеты, касающиеся предстоящих нагрузок в процессе эксплуатации строения.

Какие особенности характерны для устройства ростверка.
  • Нормой для ростверков является наличие так называемого изгибающего момента в вертикальной плоскости. Ведь он представляет собой уложенные на сваи балки. В то же самое время пролет, который располагается между опорами,  восприимчив к весу различных  частей здания,  а также к  другим нагрузкам. Он как бы расположен в подвешенном состоянии в воздухе. По этой причине и появляется прогиб;
  • Ростверк полностью исключает всякое воздействие со стороны грунта. Поэтому можно довольно просто спрогнозировать возникновение в нем напряжения. К примеру, нижняя часть поперечного сечения во всех случаях оказывается растянутой в пролетах, находящихся  между сваями. Верхняя же – в зонах, где конструкция опирается на сваи.

Эти особенности ростверка имеют определяющее значение  в процессе составления схемы армирования ростверка свайного фундамента.  Неудивительно, что  большое внимание уделяется повышению мощности нижнего пояса устанавливаемого арматурного каркаса в  участках между сваями.  В то же самое время, важным остается усиление верхнего пояса в точках опоры.

Схема армирования ростверка свайного фундамента

Схема армирования ростверка свайного фундамента

Также следует помнить, что перед тем, как приступить к монтажу ростверка и его армированию, необходимо грамотно и четко  определить требуемый тип свайного фундамента и общее количество необходимых свай.

Их должно быть минимум 4 из  того расчета, что в случае каждого угла будет устраиваться собственная свая. Именно на такой фундамент свайного типа в последующем будет выполняться укладка ростверка. Причем он может иметь форму сплошной плиты либо может быть ленточного типа.

Схема ленточно свайного фундамента

Схема ленточно свайного фундамента

Как грамотно выбрать материалы для арматурного каркаса и определить его параметры

Для того, чтобы грамотно вычислить требуемый диаметр применяемой арматуры, а также  необходимые параметры каркаса, требуется грамотно выполнить расчет с обязательным учетом временных и постоянных нагрузок.

Рассмотрим важнейшие аспекты подробнее:

  • Прежде всего, необходимо максимально точно  и четко определить состав имеющегося грунта, располагаемого на строительной площадке.  С особой ответственностью стоит подойти к  глубине, на которой  собственно и планируется обустройство фундамента. Почему это так важно?  Эти моменты несут немаловажное значение для  расчета длины свай, а  также планирования их конструктивных особенностей. Кроме того,  немаловажными эти моменты станут для планирования обустройства фундамента.
  • Также необходимо грамотно выполнить расчеты несущей способности устанавливаемой будущей сваи.
  • Требуется определить возможные нагрузки, которые могут оказывать влияние не только на сваи, но  и на грунт.
  • С целью получения общего веса будущей постройки требуется суммировать вместе не только её вес, но и вес планируемых перекрытий и кровли.
  • Полезным станет учет возможных природных нагрузок (к примеру, массы людей, находящихся в доме, снега, разнопланового оборудования, а также мебели).

Все дальнейшие расчеты должны выполняться с обязательным учетом общей площади   строения.

В целом,  в наиболее частых случаях  ростверк  выбирают в случае  построек с площадью не меньше 300 квадратных метров. Причем рассчитывать армирование свайно ростверкого фундамента должен  строительный инженер, который отлично владеет знаниями и навыками касательно железобетонных конструкций.

После того, как происходит расчет  фундамента строения (с определением необходимого количества свай, а также  расстояния между ними,  глубины монтажа),  должна составляться соответствующая схема, а также чертеж.

Рассмотрим типовые решения  и правила, которых рекомендуется придерживаться:

  • Несколько стержней арматуры класса АIII продольного типа (диаметр — 20 мм) и выше должны укладываться в растянутых зонах  устанавливаемого ростверка;
  • Арматуру с диаметром от 8 до 15 мм располагают в сжатом поясе. Шаг между стержнями продольной (рабочей) арматуры должен составлять от 80 до 100 мм;
  • С целью восприятия поперечных растягивающих усилий, а также с целью объединения арматуры продольного типа в единый каркас, выполняют крепеж к ней поперечных стержней. В таком случае используют гладкую арматуру класса АI с диаметром 6-8 мм.  Причем расстояние между ними должно составлять не меньше 250 мм. Однако обычно оно составляет 3/8 от имеющейся  высоты сечения ростверка.

В случае, когда ростверк превышает 150 мм, в имеющемся  арматурном каркасе необходимо установить вертикальные стержни. Причем шаг должен соответствовать шагу поперечной арматуры.

В целом, зачастую вместо отдельных поперечных и продольных стержней применяют хомуты. Они представляют собой детали арматуры в форме перевернутой литеры «П» либо в форме замкнутого прямоугольника.

Советы по выбору свай  для фундамента

Специалисты рекомендуют выбирать  винтовые либо буронабивные сваи для дома. Причем винтовой вариант привлекает многих  своей выгодностью. Ведь для обустройства таких свай не требуется применение специальной техники.

Армирование ростверка

В процессе выполнения работ по устройству фундамента для постройки с ростверком  в обязательном порядке  осуществляют грамотное армирование конструкции.

Для чего армируют сваи? Для того, чтобы гарантировать им требуемую прочность.

С какой целью  выполняют армирование ростверка?  С целью максимального увеличения его возможной  несущей способности.

Причем та часть арматуры, которая имеет свойство выступать  из свайной конструкции, будет применяться в роли соединительного элемента непосредственно между самим  ростверком и  сваей.

Крепление, в свою очередь, в большинстве случаев выполняют  с использованием сварки.

С целью выполнения армирования требуется составить предварительный чертеж. Помимо этого,  важной является и схема армирования.

Схема ростверка ленточного фундамента

Схема ростверка ленточного фундамента

Не стоит забывать о том, что элементы ростверка, с которыми не будет выполнено грамотное армирование, не смогут выдержать нагрузок в процессе возведения перекрытий дома, а также его стен.

Для этих целей рекомендуют применять арматуру со следующим  диаметром сечения – 10-14 мм.

1. В случае монтажа ленточных ростверков арматурный каркас необходимо делать из двух отдельных поясов. Причем они должны быть максимально жестко связанными между собой с использованием вертикальных стержней, выполненных их металла (с требуемым диаметром сечения – до 8 мм). Почему актуален именно такой диаметр? Это происходит потому, что данные металлические прутья фактически не подлежат нагрузке. Их главная роль —  придавать каркасу необходимую форму.

Ленточный фундамент

Ленточный фундамент

Требуемое условие – каждый пояс должен включать не менее двух прутьев.  Причем пояса должны связываться между собой  с использованием стержней, которые располагаются горизонтально и связываются с помощью  так называемой вязальной проволоки.

При выполнении арматурных каркасов для фундаментов с ростверком в рамках промышленных предприятий с целью крепления поперечных соединений применяют сварочные аппараты.

Но при этом поперечные круги или же  квадраты с  прутьями  продольного плана соединяются только с использованием метода вязания.

2.В случае монтажа основания в форме сплошной монолитной плиты, схема армирования  останется такой же, как у фундаментов ленточного типа.

В таком случае верхний пояс каркаса выполняют  в форме  своеобразной сетки из арматуры, которая имеет диаметр сечения в 10-14 мм. С целью же обустройства вертикальных стержней  используют  арматуру с более маленьким диаметром.

Возможные варианты конструкции ростверков

В зависимости от конструктивных особенностей ростверки могут быть низкими либо высокими.  Независимо от типа конструкции применяется одинаковый принцип армирования ростверка свайного фундамента.

  • В случае, когда предполагается возведение основания так называемого загубленного типа, его нижнюю часть располагают на едином уровне с грунтом.  Однако в некоторых случаях можно  допустить  его опускание вплоть  до нескольких сантиметров ниже.
  • Для грамотной организации траншеи между сваями требуется изготовить подушки из утрамбованного щебня и песка.
  • После этого выполняется непосредственный монтаж опалубки, а также сборка арматурного каркаса.
  • Арматурный каркас, в свою очередь, необходимо жестким образом связать симеющимися  оголовками свай. Причем необходимо не доходить до стенок установленной опалубки приблизительно на 5 см.
  • После перечисленных выше шагов можно переходить к заливке фундамента бетоном.

Однако стоит иметь в виду, что такой вариант ростверка станет возможным  в случае возведения постройки на не пучинном грунте.  В иных случаях  важным условием станет монтаж более высокого ростверка с предельным вниманием к армированию конструкции.

Способы вязки арматуры

Рассмотрим подробнее, как вязать арматуру для свайного фундамента.

Наиболее часто встречаемый способ – связывание арматуры  с использованием специальной проволоки.  Со своей стороны, электросварка применяется достаточно редко (только в случае арматуры, которая обладает в маркировке  литерой «С»).  Соединение сваркой обычной арматуры недопустимо. Ведь по причине  воздействия высоких температур она может потерять свою прочность.

С целью вязания арматуры используют только отожженную  проволоку круглой формы с диаметром 1 мм. Ведь необожженная продукция обладает меньшей пластичностью и имеет свойство плохо гнуться.

Для ускорения процесса вязки используют специальный пистолет, который укомплектован аккумулятором.  Однако приобретать его логично только в случае необходимости выполнения большого спектра работ. Помимо этого, многие ценят его за удобство работы с  вязкой арматуры в   разнообразных труднодоступных местах.

В  целом армирование свайно ростверкового  фундамента  выполняют зачастую с использованием иного инструмента – специального крючка.  Причем профессионалы зачастую сами делают их, однако для разового выполнения работ полезным станет и покупной вариант.

На современном этапе  при желании можно приобрести винтовые (полуавтоматические), а также обычные крючки.

Схема вязки арматуры

Схема вязки арматуры

Причем винтовые варианты помогают ускорить процесс армирования . В то же самое время, по причине конструкционных особенностей, после затягивания они могут оставлять достаточно длинные свободные концы  используемой проволоки. Поэтому они имеют свойство  выступать  из бетона  и начинают довольно быстро ржаветь.

Какие виды узлов считают самыми простыми и удобными?  Так называемые «две петли» или «петля».  Петля применяется с целью соединения арматуры внахлест, две петли  —  в случае стыковых соединений.  На практике зачастую происходит использование петли не только в случае нахлесточных соединений, но и в случае угловых.

Не следует забывать, что завершающим этапом монтажа требуемого арматурного каркаса должно стать устранение бобышек, на которых происходила установка рабочей арматуры нижнего пояса.  После этого этапа каркас оказывается подвешенным на проволоке, которая обвивает верхние перемычки опалубки. После этих операций можно приступать непосредственно к заливке бетона.

Понятно, что армирование ростверка свайного фундамента представляет собой довольно  сложный многогранный процесс, который требует продуманного и грамотного подхода. Надеемся, что хитрости и  советы в данной статье помогут Вам выполнить все работы четко и легко.

Подписывайтесь на канал! Будет много интересного.
Оригинал статьи >>>

расчет, строительство, армирование и заливка монолитного ростверка

Строительство домов и других сооружений осуществляется на фундаментах различного типа. Свайно-ростверковый фундамент возводится, если к тому имеются основания.

Подобный фундамент строится в случае:

  • слабые пучинистые грунты;
  • большие перепады в рельефе участка строительства;
  • высокий уровень грунтовых вод;
  • наличие вечной мерзлоты и прочие причины.

Сваи могут применяться различные, как по способу погружения, так и по материалу изготовления. Но в любом случае, в прочную единую конструкцию их связывает ростверк.

Виды ростверка

Ростверк представляет собой конструкцию в виде единой плиты или балок, которые связаны с каждой из свай. В случае балочного ростверка получается конструкция, напоминающая ленточный фундамент, но в отличие от последнего,  лента ростверка практически никогда не заглубляется в землю. Это связано с тем, что грунт зимой из-за мороза выпирает, и это его свойство может негативно сказаться на целостности ростверка.

Соединение отдельных элементов ростверка и свай может осуществляться при помощи сварки и монолитных участков.

Ростверк из бетона с арматурным каркасом

Ростверк может выполняться :

  •  из бетона с укладкой арматурного каркаса,
  • может быть сборным из элементов заводского изготовления,
  • может быть комбинированным.

Железобетонный ростверк

Выполняя фундамент свайный с ростверком, можно использовать различные материалы и способы.

При возведении деревянных домов на сваях из дерева ростверком служит нижний венец дома, связывающий все сваи.

Можно сделать ростверк из металла, используя в виде балок швеллеры или двутавры. Но цена такого ростверка будет высока. К тому же, сделать такой ростверк вручную не по силам даже двоим. Нужно или приглашать бригаду  рабочих, или арендовать подъемный кран. И то и другое значительно увеличивает стоимость всего строительства.

И последний довод, не в пользу металлического ростверка — металл рано или поздно, даже обработанный антикоррозийными составами, будет подвержен разрушению ржавчиной, что приведет к полной реконструкции строения.

Металлический ростверк

Наиболее удобным в плане технологии и цены будет фундамент с монолитным ростверком, выполненным из железобетона. Потому что даже готовые железобетонные балки, укладываемые на головы свай, также имеют слишком большой вес. Чтобы уложить такие балки  или плиты потребуется подъемная техника.

Как рассчитать свайный фундамент с ростверком

В первую очередь, следует определить состав грунта на участке.

И в большей мере тот, который залегает на предполагаемой глубине устраиваемого фундамента, поскольку от этого будет зависеть:

  • длина свай;
  • их конструкция;
  • расстояние между сваями
  • несущая способность сваи.

При расчете свайного  фундамента с ростверком определяются нагрузки, оказываемые массой дома на сваю и грунт.

Общий вес здания складывается:

  • из его веса;
  • веса кровли;
  • веса перекрытий;
  • временных нагрузок в виде снега;
  • полезных нагрузок в виде людей, мебели, инженерного и бытового  оборудования.

Данные по нагрузкам умножаются на поправочный коэффициент, равный 1.3.

Дальнейший расчет производится, учитывая общую площадь строения. Обычно свайные фундаменты с ростверком применяются для домов с площадью не менее 300кв.м. При меньшей площади такие фундаменты нецелесообразны с экономической точки зрения.

Точный расчет свайного фундамента может сделать только квалифицированный инженер – строитель. Своими силами такой расчет сделать невозможно.

На основании инженерного расчета, где указано количество свай, шаг между ними, глубина их погружения, можно своими силами приступать к устройству  свайного фундамента с ростверком.

Сваи для частного дома можно сделать как буронабивными, так и винтовыми. Второй вариант более экономичный, так как требует меньше времени на устройство. При этом следует учитывать, что винтовые сваи можно заглублять своими силами, без привлечения специальной техники. Отпадает необходимость в расчистке участка от верхнего слоя почвы и выравнивания рельефа.

Главное условие при устройстве свайно-винтового фундамента с ростверком – это грамотно сделанный расчет несущей способности свай, их количества и расположения на участке строительства.

Армирование ростверка свайного фундамента

Свайный фундамент, независимо от вида свай, обязательно должен быть армированным. Сваи армируются для придания им надлежащей прочности, точно также и ростверк армируется для улучшения своей несущей способности.

Кроме этого, арматура, выступающая из бетона на голове сваи, служит местом соединения свай и ростверка в единую конструкцию. Даже когда железобетонные сваи срубаются для придания горизонтальности в плане, некоторая часть арматуры остается для последующего крепления сваркой с арматурой балок или плит ростверка.

Неармированные элементы ростверка попросту не смогут выдержать тех нагрузок, которые приходятся на них от веса стен и перекрытий.

При  устройстве  свайного фундамента с ростверком армирование осуществляется арматурой периодического профиля диаметром 10-12 мм, иногда используется арматура диаметра 14 мм.

При устройстве ленточных ростверков арматурный каркас изготавливается из двух поясов – верхнего и нижнего, которые связываются между собой вертикальными металлическими стержнями,  диаметром 6-8 мм. Меньший диаметр обусловлен тем, что вертикальные прутки арматуры практически не несут никакой нагрузки и предназначены только лишь для придания формы арматурному каркасу.

Каждый пояс состоит, как минимум, из двух горизонтально расположенных прутьев периодического профиля. Оба пояса связываются между собой посредством вертикальных стержней и вязальной проволоки. Причем вертикальные стержни не обязательно должны быть из стали периодического профиля.

На заводах ЖБИ при изготовлении арматурных каркасов для свай используются сварочные автоматы, которые сваривают поперечные соединения точечной сваркой, но сами поперечные круги или квадраты (в зависимости от формы сечения сваи) связываются с продольными арматурными прутьями только методом вязания.

Строительство фундамента с ростверком в виде плиты требует больших затрат на бетонную смесь и арматуру. Но принцип армирования такой же, как и в ленточных фундаментах. Также верхний пояс арматурного каркаса представляет собой сетку из стержней периодического профиля диаметром 10-14 мм и вертикальных стержней меньшего диаметра.

Фундамент с ростверком в виде плиты

Стоимость фундамента с ростверком, в основном, зависит от количества использованной бетонной смеси, количества арматуры, объема пиломатериала, затраченного на опалубочные работы и еще некоторых факторов.

По своей конструкции ростверки бывают:

  • высокими,
  • низкими.

Заглубленный ростверк находится своей нижней плоскостью на  одном уровне с землей или на несколько сантиметров  ниже уровня почвы.

Между сваями копается неглубокая траншея, в которую послойно укладывают песок и щебень с трамбованием.

Оголовки свай, которые находятся на одном уровне с подстилающим слоем,  должны быть закрыты гидроизоляцией.

Устанавливается опалубка, в которую монтируют арматурный каркас. Арматура каркаса и оголовок свай связываются между собой и производится заливка фундамента. При этом следует арматурный каркас укрепить в опалубке таким образом, чтобы он не доходил до стенок опалубки на 5 см.

Но такое устройство ростверка возможно лишь  на непучинистых грунтах. В противном случае, выдавленный морозом грунт может или выгнуть балку ростверка посередине, или совсем её оторвать от сваи. Поэтому, прежде чем устраивать такой ростверк, следует поинтересоваться видом грунта под вашим строением.

Сборные ростверки могут устраиваться как высокими, так и низкими. При устройстве высокого ростверка  готовую балку устанавливают на железобетонный оголовок, который предварительно смонтирован на свае при помощи монтажного хомута и залит бетонной смесью.

Низкий сборный ростверк устраивается непосредственно на выравнивающей подсыпке. Соединение балки и сваи происходит путем устройства монолитного участка в отверстиях балки, куда отгибаются выступающие из сваи арматурные стержни.

Схема армирования ростверка свайного фундамента. Схема армирования ростверка фундамента


чертеж, технология, инструменты и материалы

Армирование ростверка следует производить строго в соответствии с составленным ранее проектом, который должен отражать чертеж.

Схема армирования бетонного пояса (ростверка).

Ведь строительство, что особенно касается фундаментной части, без предварительного расчета и анализа может стать причиной нежелательных последствий. Самыми популярными сегодня считать можно 2 вида ростверков, среди которых ленточный и плитный.

Данный элемент выступает гарантией равномерного распределения давления будущей постройки на сваи либо столбы фундамента.

Инструменты и материалы

  • вязальные крючки;
  • станок для резки арматуры;
  • арматура.

Вернуться к оглавлению

Работы по армированию плитного ростверка

Работы с плитным ростверком осуществляются по той же технологии, как и при использовании плит перекрытия монолитного типа. Следует с выдержкой защитного слоя произвести укладку пары уровней горизонтальных сеток. Установку каждого прута следует производить с шагом, который не должен быть меньше 200 мм. Арматурные соединения не должны быть сварены, так как нагревание арматурного стержня сваркой значительно ухудшает прочностные свойства металла.

Схема устройства низкого ростверка.

Для того чтобы удержать арматуру в нужном положении, следует использовать вязальную обожженную проволоку. Можно применить специальные вязальные крючки, которые обеспечивают соединение.

Для того чтобы обеспечить выдержку пространственности каркаса, следует использовать вертикальные дистанции. Как правило, в качестве вертикальных дистанций выступают арматурные подставки, изготовленные самодельно из недлинного арматурного куска, его габариты должны быть такими, чтобы оказаться достаточно устойчивым.

Вертикальные свайные выпуски следует связать с продольными стержнями конструкции. В тех местах, где ростверк опирается на сваи либо столбы, следует дополнительно осуществить прокладку нескольких рядов арматурного сечения в 2-х направлениях верхнего и нижнего рядов. Но данные обрамления необходимо включить в проект, указав диаметр и длину арматурных стержней.

Работы с конструкцией можно считать завершенными, когда произведена укладка стержней в опалубку, а при давлении нет проседающих участков. В конце нужно будет лишь проверить, насколько надежен защитный слой, что особенно касается нижних участков, только после этого можно начинать бетонирование конструкции.

Вернуться к оглавлению

Работы по армированию ленточного ростверка

Схема устройства бетонного ростверка.

Технология армирования элементов ленточного типа незначительно отличается от армирования плитного ростверка. В качестве единственного различия выступает установленная опалубка, которая станет ограничивать зону действия.

Соединение арматуры производится исключительно вязальной проволокой. Арматурные нахлесты нужно выполнить на величину, которая не меньше 50 диаметров арматуры, применяемой при укладке.

Укладываемые горизонтальные прутья не должны оказаться провисшими, кроме того, необходимо проследить, чтобы они занимали верное проектное положение в момент заливки бетона. Для того чтобы произвести установку более жесткой позиции стержней арматуры, в процессе армирования ростверка нужно правильно осуществить размещение стержней по вертикали, наличие которых в ростверке ленточного типа является обязательным.

Для наглядности можно рассмотреть чертежи, иллюстрирующие верные и неверные схемы армирования ростверка ленточного типа, представленные на Изображении 1.

Вернуться к оглавлению

Работы по армированию свайного ростверка

Официальный документ Госстроя, раскрывая тему об армировании свайного ростверка, указывает на то, что свайные фундаменты, оснащенные кустами из пары свай, должны быть применены лишь в бескрановых каркасных построениях при том условии, что сваи будут расположены в створе пролета дома.

Изображение 1 содержит чертежи, иллюстрирующие армирование ростверка фундамента свайного типа. Процесс армирования в данном случае предполагает укрепление готового ростверка при помощи куда более прочных материалов. Плита должна быть укреплена поперечной и продольной арматурными решетками, что станет предотвращать процессы деформации. Изображение 3 содержит чертеж, который указывает на правильное армирование ростверка.

moifundament.ru

Схема армирования ростверка фундамента

Строительство любого частного жилого дома предусматривает качественную организацию фундамента. А организация фундамента предусматривает бетонную заливку, и, что самое сложное, придание определённой формы фундаментной конструкции. Осуществляется это при помощи таких элементов строительства, как опалубка и схема армирования фундамента.

Опалубка под фундамент

Армирование ленточного фундамента

В независимости от того, какой тип фундамента выбран для строительства жилого дома, обычно, это фундаментная конструкция ленточного типа. Для его выполнения потребуется изготовление опалубки. Для обычных типов фундамента опалубка нужна для создания надземной части, а при организации фундамента свайного типа опалубка пригодится для организации правильного ростверка.

Для изготовления качественной опалубки могут пригодиться различные строительные материалы. Для таких работ можно воспользоваться:

  • Листами прямого шифера;
  • Листами фанеры;
  • Листами оцинкованного или простого металла;
  • Досками.

Использование доски для изготовления опалубки считается самым распространённым. Такой тип строительного материала в изобилии имеется при любом типе строительства, что не приведёт к дополнительным затратам на приобретение специального строительного материала. Толщина доски, которая будет использоваться для изготовления опалубки, не должна быть меньше, чем 25 миллиметров. В противном случае, опалубка не сможет выдержать внутреннего давления бетона.

Все элементы опалубки должны выставляться горизонтально с применением уровня. Внутренние стенки опалубки должны быть идеально ровными, чтобы фундамент не получился конусным. Расстояние между досками опалубки ровняется ширине требуемого фундамента. Для того, чтобы соединить доски опалубки, а после высыхания бетонного раствора без труда их снять, используют распорки, которые крепятся к доскам при помощи вязальной проволоки. Для изготовления распорок можно использовать бруски, размер которых составляет 5 на 5 сантиметров.

При изготовлении опалубки стоит учитывать тот факт, что бетонная масса будет осуществлять определённое давление на внутренние стенки опалубки. Это может привести к тому, что доски опалубки могут разойтись. Для того, чтобы этого не произошло, в землю на определённом расстоянии необходимо вбить колышки, которые будут фиксировать стенки опалубки в определённом положении.

Армирование фундаментной плиты

Такой меры предосторожности достаточно только в том случае, когда надземная часть фундамента не более 20 сантиметров. В том случае, когда надземная часть фундамента более 70 сантиметров, необходимо использовать дополнительные опоры, которые смогут качественно удерживать стенки опалубки.

В идеальном варианте, для того, чтобы максимально надёжно скрепить опалубку, необходимо применять металлические скобы или хомуты. Данный способ соединения опалубки считается более затратным, что приводит к редкому его применению.

При использовании в качестве крепёжного материала гвоздей не стоит забывать о том, что забивать их нужно таким образом, чтобы шляпки находились внутри опалубки. Снимать опалубку после заполнения её бетонным раствором можно только после 10-15 дней высыхания бетона.

В некоторых типах строительства используется опалубка несъёмного типа. Такая опалубка имеет вид армированных щитов, которые имеют дополнительные гидроизоляционные свойства. Использование такой опалубки довольно практичное и эффективное, но довольно дорогостоящее. Именно благодаря высокой цене, такие щиты используют довольно редко.

Столбчатый фундамент

При использовании столбчатого фундамента, который имеет довольно хрупкий верхний слой, возведение опалубки является неотъемлемой частью строительства. В качестве опалубки для такого типа фундамента можно использовать трубу из асбеста, внутренний диаметр которой равен диаметру столбчатого фундамента.

Труба опускается в пробуренную скважину и только потом заливается бетонным раствором. В некоторых вариантах строительства необходимо изготовить и верхнюю (надземную) часть столбчатого фундамента. Для этого можно использовать рулонный рубероид, который сворачивается в определённый диаметр. Скрепить рубероид можно при помощи обычных скоб, которые после высыхания бетона довольно просто убрать.

Фундаментное армирование

Подготовка под ленточный монолитный фундамент

Для качественного армирования фундаментной конструкции при строительстве частного жилого дома необходимо использовать армированные пруты, диаметр которых варьируется от 10 до 14 миллиметров. Различают два типа армирования: горизонтальное армирование и вертикальное армирование.

Вертикальный тип армирования используется при строительстве свайного фундамента. Для этого 4 прута арматуры скрепляются между собой обрезками арматуры, которые крепятся к вертикальным элементам при помощи сварочного аппарата или вязальной проволоки.

После этого готовую конструкцию опускают в пробуренную скважину, которая заливается бетонным раствором. Длинна вертикальных элементов армирующей конструкции должна быть больше глубины скважины. Выступающие части вертикальной арматуры нужны для того, чтобы привязать ростверк к столбам фундамента.

При заливке фундаментной скважины бетонным раствором армирующую конструкцию необходимо встряхивать. Нужно это для того, чтобы создать нужную вибрацию, при которой наполнительные элементы бетонного раствора качественно заполнят все пустоты.

Армирование горизонтального типа используется при создании ленточного фундамента, плитного фундамента, а также для организации ростверков для фундамента свайного типа.

При выполнении плитного фундамента из прутов арматуры необходимо сделать своеобразную сетку. Ячейки такой сетки должны быть прямоугольной формы с размером 20 на 30 сантиметров. Такая сетка должна покрывать всю площадь фундаментной плиты. В идеальном варианте, таких сеток должно быть 2 штуки, которые соединяются между собой вертикальными кусками арматурного прута.

При выполнении ростверка или ленточного фундамента армирующие пруты необходимо уложить через каждых 10 сантиметров. Перекрещивать эти пруты нужно в каждом углу фундамента и в тех местах, где фундамент будет разделён внутренними стенами несущего типа. Прутья арматуры для такого фундамента укладываются в два слоя, между которыми расположены вертикальные распорки или обычный кирпич. Армирование любого типа фундаментных конструкций производится перед самой заливкой фундамента бетонным раствором.

Конструкция фундамента столбчатого типа

Схема армирования ленточного фундамента

Фундамент столбчатого типа состоит из определённого количества расположенных в грунте столбов, соединённых между собой в верхней части горизонтальной железобетонной плитой, которая называется ростверком. Располагаются такие столбы во всех местах пересечения стеновых конструкций возводимого дома.

Все остальные столбы, которые расположены между основными фундаментными столбами, можно считать дополнительной опорой фундамента. Верхняя часть фундаментного столба – это оголовок, а нижняя часть играет роль фундаментного основания. Именно на оголовки будет установлена конструкция коробки жилого дома. По этой причине все верхние части фундаментных столбов должны располагаться на одном уровне относительно поверхности грунта. Верхняя часть столбов должна находиться на высоте около 50 сантиметров над уровнем грунта. Именно эта высота будет уровнем чернового пола в постройке. Расстояние в 50 сантиметров между грунтом и нижней частью полового покрытия нужно для того, чтобы уберечь всю постройку от губительного воздействия влаги, которая поднимается от грунта.

Форма фундаментных столбов не обязательно делается круглой. Можно применять также прямоугольные или квадратные формы столбов для фундамента. Самыми распространёнными в строительстве частных жилых домов считаются круглые фундаментные столбы. Именно при использовании таких столбов довольно легко выполнить скважину. Для этого можно использовать обычный бур ручного типа.

Диаметр фундаментных столбов выбирается отдельно для каждой жилой постройки. Зависит правильный выбор от размера планируемого дома и того материала, из которого будут выполнены стены и кровля дома. Обычно, используются диаметры столбов от 15 до 40 сантиметров. Под каждую скважину такого диаметра можно подобрать бур ручного типа. Выбор глубины заложения фундаментных столбов зависит от геологических характеристик самого грунта. Столб должен быть опущен ниже уровня промерзания грунтовой толщи.

Обычно, такая глубина составляет около 2 метров. По той причине, что площадь опорной части фундаментного столба небольшая, для того, чтобы фундамент качественно принимал и распределял нагрузку коробки дома, необходимо пробурить скважину до уровня плотного грунта, который станет основанием фундаментной конструкции.

Типы фундаментных столбов

Опалубка под ленточный фундамент

Как правило, фундаментные столбы изготавливают из армированного монолитного бетона. В некоторых случаях, когда коробка дома выполнена из лёгких материалов, могут использоваться деревянные столбы. Такой тип столбчатого фундамента считается самым недолговечным. Даже при применении специальных антисептических растворов, которые позволяют дереву сопротивляться воздействию влаги и гниению, такие столбы не могут прослужить больше 15 лет.

В плане прочности приемлем вариант кирпичного столба. Вот только такой вариант выполнения фундаментного столба довольно проблематичен в выполнении. Сложить кирпичный столб в пробуренной скважине практически невозможно. Остаётся только вариант изготовления всего столба на поверхности грунта, и только тогда опускать его в готовую скважину. В таком варианте тоже можно найти негативные стороны. Поднять и опустить такой столб в скважину невозможно без задействования специальной техники, которая негативно повлияет на строительный бюджет.

Из всего этого следует, что самым надёжным, качественным и востребованным вариантом является создание фундаментного столба из монолитного бетона с применением такой конструкции, как схема армирования ростверка фундамента. Такой фундаментный столб может обеспечить все необходимые прочностные свойства. Наличие армированного каркаса в бетонном столбе позволяет ему выдержать любые нагрузки самого здания и грунта. Кроме того, приготовить бетонный раствор и залить пробуренную скважину довольно быстро и просто.

Фундаментные столбы имеют два разных поперечных сечения. Оно может быть переменное или постоянное. Постоянное сечение – это обычный цилиндр, а переменное сечение имеет конусный вид, в котором нижняя часть столба значительно шире, чем верхняя. Такой вариант выполнения фундаментного столба позволяет выполнить фундаментную конструкцию, которая максимально качественно будет принимать и распределять нагрузку всего дома. Кроме того, расширение несущей части столба позволяет более качественно сопротивляться пучению грунта при его замерзании. Из-за того, что столб имеет расширенную форму внизу конструкции, при пучении грунта выдавить такой столб вверх просто невозможно.

Ростверки

Армирование фундамента своими руками

Ростверком является наружная верхняя часть фундамента столбчатого типа. При помощи ростверка все фундаментные столбы соединяются в одну общую конструкцию, которая служит основанием для всего жилого дома. Основным предназначением ростверка является придание столбам максимальной устойчивости и распределение общей нагрузки конструкции дома между всеми фундаментными столбами. Как правило, ростверк имеет вид монолитного железобетонного пояса, который служит основанием для пола дома.

Армирование фундамента столбчатого типа

Бетонное изделие монолитного типа имеет довольно высокую прочность, которая реагирует на сжатие. А вот нагрузки, которые осуществляются на растяжение или изгиб, такая конструкция переносит намного хуже. Именно по этой причине бетонный фундамент необходимо правильно армировать, особенно в тех местах, которые могут принимать подобную нагрузку. Кроме того, фундамент столбчатого типа подвергается разрывным нагрузкам, которые производит грунт при своём пучении в зимнее время года.

Грунт начинает примерзать к поверхности столба, и, когда происходит процесс пучения, грунт пытается вытеснить фундаментный столб наружу. Для того, чтобы при осуществлении таких нагрузок фундаментный столб не треснул, его необходимо армировать вертикальным способом. Такое армирование состоит из 4 ребристых прутьев (для лучшей сцепки с бетонным раствором), которые соединены между собой поперечными элементами арматуры.

В том случае, когда фундамент столбчатого типа будет иметь ростверк, то армировать придётся и этот фундаментный элемент. Для этого необходимо создать монолитную железобетонную конструкцию. Учитывая существующие схемы армирования, фундамент столбчатого типа должен иметь выступающую за пределы грунта арматуру. Она нужна для того, чтобы качественно связать фундаментные столбы с ростверком.

Изготовление ростверка

Схема армирования фундамента

Первым делом, необходимо к выступающим из фундаментных столбов элементов арматуры привязать армированный каркас будущего ростверка. Такой каркас должен состоять из двух слоёв армирующих прутьев, которые соединены между собой вертикальными элементами арматуры во всех местах пересечения столбов и ростверка и стен.

После того, как армирующий каркас будет готов, необходимо приступать к сооружению прочной опалубки. Такая опалубка значительно сложнее, чем опалубка под ленточный фундамент. Основная сложность состоит в том, что ростверк будет расположен по большей части в воздухе. Поэтому опалубка для него состоит не только из двух боковых стенок, но и из нижней части.

Опалубка данного типа будет принимать значительную нагрузку бетонной массы. Поэтому через каждый метр опалубки необходимо устанавливать упор, который будет поддерживать нижнюю часть опалубки. После этого можно готовить бетонный раствор и заливать опалубку.

Снимать такую опалубку можно только через 30 дней высыхания. После того, как опалубка будет снята, ростверку необходимо сохнуть на протяжении, как минимум, одного месяца. В противном случае, качество фундамента будет довольно низким.

yegorka.com

Армирование ростверка нужно выполнять точно по проекту видео

Ростверк – это устройство, которое выполняет равномерное распределение нагрузки дома на столбы или сваи фундамента.

Схема армирования ленточного ростверка.

Есть 3 наиболее популярных видов ростверка: это ленточный, плитный и свайный. Армирование ростверка необходимо выполнять точно по проекту, который необходимо составить предварительно. В нем следует произвести предварительный расчет и анализ фундамента будущего дома. Потому что, пренебрегая этими данными, можно ошибиться в основании, что приведет к нежелательным и необратимым последствиям.

ПРОЦЕСС АРМИРОВАНИЯ ПЛИТНОГО И МОНОЛИТНОГО РОСТВЕРКА

Схема армирования стаканной части ростверка: 1 – сетки поперечного армирования; 2 – пространственный каркас; 3 – сетки косвенного армирования.

Когда делается армирование монолитного ростверка, надо обязательно произвести укладку 2 слоев горизонтальных сеток, а между ними сделать защитный слой. Арматурные прутья необходимо устанавливать на расстоянии (шаг) 200 мм. Сами соединения нельзя сваривать, потому что их нагрев ведет к потере прочности металла. Поэтому для арматурных соединений надо использовать вязальную проволоку, которую связывают специальными крючками. Арматурный каркас следует делать пространственным, для этого используют «вертикальные дистанции», которые делаются из нарезанных кусков арматуры. Эти отрезки делают не очень длинными, для того чтобы получившееся соединение обладало достаточным запасом прочности и устойчивости.

Вертикальный выпуск из свай фундамента нужно обязательно связать с горизонтальными стержнями. Делается это тоже при помощи вязальной проволоки. Армирование можно считать завершенным только тогда, когда в опалубку будут уложены все стержни, и они нигде не будут проседать при давлении на них. После этого необходимо проверить защитный слой в нижних участках соединений.

Убедившись в надежности конструкции, можно начинать процесс ее бетонирования.

ПРОЦЕСС АРМИРОВАНИЯ ЛЕНТОЧНОГО РОСТВЕРКА

Схема пирога стены.

Армирование ленточного ростверка по технологии практически ничем не отличается и похоже на армирование плитного. Различия будут заключаться в установленной опалубке, потому что она будет существенно ограничивать зону работы. В пределах самой опалубки надо обязательно выдерживать слои защиты со всех сторон. Производитьсоединение самой арматуры нужно тоже при помощи вязальной проволоки. Стержни необходимо укладывать внахлест. Величина нахлестов должна быть равна или быть немного больше, чем 50 диаметров используемых стержней.

Чтобы сделать правильно армирование, надо помнить, что прутья, которые будут укладываться в горизонтальном положении, не должны провисать. В тот момент, когда будет происходить бетонная заливка, прутья должны обязательно занимать то положение, которое оговорено в проекте. В ленточном фундаменте нужно правильно разместить вертикальные стержни, т.к. они обеспечат жесткость стержней. Поэтому их наличие в ленточном фундаменте обязательно.

Основное различие между плитным и ленточным ростверками состоит в том, что при первом варианте соединяются сразу все оголовки. При ленточном варианте ростверком соединяются только соседние конструкции.

Если вы армируете ростверк со свайным фундаментом, то делаться это может из разных материалов. Материал, из которого изготовлены сваи – в основном бетон. Процесс армирования ростверка свайного фундамента – дело довольно несложное. Для свайного фундамента необходимо подготовить арматурные прутья, диаметр которых должен составлять 1,0-1,5 см. Чтобы сваи, высота которых может составлять 2 метра, связать между собой, арматуру следует размещать на расстоянии 45-55 см друг от друга. Каркас из арматуры для свайного фундамента необходимо сделать так, чтобы выступы вертикальных прутов были 15-20 см. К ним и надо будет его привязать.

ОСОБЕННОСТИ ПРОИЗВОДСТВА РАБОТ

Схема ленточно-свайного фундамента.

Основная проблема, возникающая при строительстве и расчете фундамента, стоит в выборе поперечного сечения самого ростверка. Необходимо обязательно учитывать тот факт, что под ленточным ростверком должен быть сделан воздушный зазор, размер которого должен быть не меньше 15 см. Очень часто при строительстве может возникнуть желание совмещения плитной и ленточной конструкции. Это может в будущем привести к печальным последствиям, а именно: когда зимой произойдет промерзание грунта, лента фундамента будет подниматься, а плиты будут препятствовать этому. Что приведет к разрыву опор, а это вызовет в дальнейшем разрушение всего фундамента, а потом и разрушение дома.

Чтобы определиться с размером поперечного сечения ростверка, сначала нужно сделать проект дома: определиться с толщиной возводимых стен, с видом самого строения (этажность). Нужно узнать уклон строительной площадки и вид грунта. Если будет использоваться ленточный фундамент, он должен совпадать с толщиной самой стены дома. При этом надо учитывать утепление стены и ее отделку. Если на строительной площадке имеется уклон, то нужно сразу принять во внимание, что ленточный фундамент будет иметь разную высоту по всей своей длине.

Если уклон строительной площадки очень большой, то ростверк можно сделать ступенчатой конструкции. При этом опорные стержни нужно заглубить не меньше чем на 20-25 см. Опору нужно в него ввести на 5-7 см. При выборе высоты ступеней надо обязательно определиться с толщиной кладки стены. Ступени не должны зависеть от расположения самих опор, их расположение должно быть свободно. Когда будет производиться строительство стены в самом месте ступени, нужно обязательно проложить стержни, чтобы исключить появление трещин. Расположение этой арматуры должно быть в одной плоскости со строением и только в месте ступеней.

РАСЧЕТ АРМИРОВАНИЯ ПЛИТНОГО ФУНДАМЕНТА

Схема фундаментной сваи.

Чтобы рассчитать количество арматуры, нужно руководствоваться типом и формой фундамента. Их можно определить, исходя из нагрузки на фундамент и несущей способности грунта. Как пример, можно сделать расчет арматуры для дома, размер которого составляет 6х10 м и имеет 2 внутренние стены.

Будут использоваться стержни, которые имеют ребристую поверхность. Таким требованиям отвечает арматура класса А3. Толщину арматуры взяли диаметром 10 мм. Нужно помнить тот факт, что чем толще стержни, тем прочнее будет фундамент. Толщину арматурного прута необходимо подбирать с учетом массы дома и типа грунта, на котором он расположен. Если грунт, на котором будет располагаться будущее строение, довольно плотный и его несущая способность высокая, то деформация фундамента будет меньше. При постройке щитового, каркасного или легкого деревянного дома, где будет иметься грунт, у которого будет несущая способность хорошей, можно будет применить стержни диаметром 10 мм. Если же будут использоваться плитный фундамент и грунт со слабой несущей способностью, то в этом случае нужно использовать арматуру, диаметр которой составляет 14-16 мм. Шаг сетки каркаса из арматуры делают 20 см (0,2 м). Расчет количества будет выглядеть следующим образом:

((10/0,2)+1) = 51 шт. прутков по 10 м.

((6/0,2)+1) = 31 шт. прутков по 6 м.

51 + 31 = 82 шт. прутков.

Схема опалубки для сваи.

Так как фундамент плитный, то в нем используется 2 армированных пояса: нижний и верхний. В нем нужно удвоить количество прутов. Получается 164 прута, из них 102 шт. длиной по 10 м и 62 шт. длиной по 6 м. В итоге получается:

102 * 10 = 1020 м.

62 * 6 = 372 мм.

1020 + 372 = 1392 м.

Нижнюю сетку стержней нужно соединить между собой. Соединения делаются в месте пересечения поперечных и продольных прутов. Рассчитывается количество соединений:

51 * 31 = 1581 соединение.

Если используется плита, толщиной 200 мм. И расстояние поверхности плиты до каркаса 50 мм, то 200 – 50 – 50 = 100 мм или 0,1 м.

1581 * 0,1 = 158, м.

158,1 + 1392 = 1550,1 м. – необходимое количество стержней для плитного фундамента.

Рассчитывается вязальная проволока:

51 * 31 * 2 = 3162 соединения.

Соединять нужно вдвое сложенной вязальной проволокой. Длина куска проволоки -15 см. Умножается на 2, получается 30 см. Количество вязок в местах соединений умножается на количество соединений и получается 6324 шт.

6324 * 0,3 = 1897,2 м проволоки.

РАСЧЕТ ДЛЯ ЛЕНТОЧНОГО И СТОЛБЧАТОГО ФУНДАМЕНТОВ

Схема армирования углов ростверка

Продольные пруты нужно использовать А3 класса, а поперечные – класса А1. Ширина фундамента 600 мм, или 60 см. Рассчитывается длина фундамента. Дом имеет 2 внутренних стороны:

(6 + 10) * 3 =48 м.

При использовании 6 прутов, получается:

6 * 48 = 288 м.

Шаг делают равным 50 см. А высота фундамента составляет 0,19 м. Отступ прутов от фундамента при использовании 6 мм арматуры получится:

(190 – 10)*3 + (60 – 10)*2 = 640 см.

Количество соединений равно: (48/0,5) + 1 = 97

64 * 97 620,8 м.

Вязка стержней будет в 12 местах:

12 * 0,3 * 97 = 349,2 м.

Для столбчатого фундамента используется 6 мм арматура А3 класса для горизонтальных прутков. Для столбов используется 12-тимиллиметровые стержни, 4 шт. Связываются вертикальные стержни на расстоянии 20 см. по высоте столба – 2 м и диаметром 40 см в 4 местах.

4 * 2 = 8 м ребристых стержней,

4 * 4 * 0,2 = 3,2 м гладких стержней.

На 48 столбов надо:

48 * 8 = 384 м.

48 * 3,2 = 153,6 м.

Проволокой вяжется 4 вертикальных к 4 горизонтальным:

4 * 4 * 0,3 = 4,8

4,8 * 48 = 230,4 м.

Источник

stroy-bloks.ru

Схема армирования ростверка фундамента

Строительство любого частного жилого дома предусматривает качественную организацию фундамента. А организация фундамента предусматривает бетонную заливку, и, что самое сложное, придание определённой формы фундаментной конструкции. Осуществляется это при помощи таких элементов строительства, как опалубка и схема армирования фундамента.

Опалубка под фундамент

Армирование ленточного фундамента

В независимости от того, какой тип фундамента выбран для строительства жилого дома, обычно, это фундаментная конструкция ленточного типа. Для его выполнения потребуется изготовление опалубки. Для обычных типов фундамента опалубка нужна для создания надземной части, а при организации фундамента свайного типа опалубка пригодится для организации правильного ростверка.

Для изготовления качественной опалубки могут пригодиться различные строительные материалы. Для таких работ можно воспользоваться:

  • Листами прямого шифера;
  • Листами фанеры;
  • Листами оцинкованного или простого металла;
  • Досками.

Использование доски для изготовления опалубки считается самым распространённым. Такой тип строительного материала в изобилии имеется при любом типе строительства, что не приведёт к дополнительным затратам на приобретение специального строительного материала. Толщина доски, которая будет использоваться для изготовления опалубки, не должна быть меньше, чем 25 миллиметров. В противном случае, опалубка не сможет выдержать внутреннего давления бетона.

Все элементы опалубки должны выставляться горизонтально с применением уровня. Внутренние стенки опалубки должны быть идеально ровными, чтобы фундамент не получился конусным. Расстояние между досками опалубки ровняется ширине требуемого фундамента. Для того, чтобы соединить доски опалубки, а после высыхания бетонного раствора без труда их снять, используют распорки, которые крепятся к доскам при помощи вязальной проволоки. Для изготовления распорок можно использовать бруски, размер которых составляет 5 на 5 сантиметров.

При изготовлении опалубки стоит учитывать тот факт, что бетонная масса будет осуществлять определённое давление на внутренние стенки опалубки. Это может привести к тому, что доски опалубки могут разойтись. Для того, чтобы этого не произошло, в землю на определённом расстоянии необходимо вбить колышки, которые будут фиксировать стенки опалубки в определённом положении.

Армирование фундаментной плиты

Такой меры предосторожности достаточно только в том случае, когда надземная часть фундамента не более 20 сантиметров. В том случае, когда надземная часть фундамента более 70 сантиметров, необходимо использовать дополнительные опоры, которые смогут качественно удерживать стенки опалубки.

В идеальном варианте, для того, чтобы максимально надёжно скрепить опалубку, необходимо применять металлические скобы или хомуты. Данный способ соединения опалубки считается более затратным, что приводит к редкому его применению.

При использовании в качестве крепёжного материала гвоздей не стоит забывать о том, что забивать их нужно таким образом, чтобы шляпки находились внутри опалубки. Снимать опалубку после заполнения её бетонным раствором можно только после 10-15 дней высыхания бетона.

В некоторых типах строительства используется опалубка несъёмного типа. Такая опалубка имеет вид армированных щитов, которые имеют дополнительные гидроизоляционные свойства. Использование такой опалубки довольно практичное и эффективное, но довольно дорогостоящее. Именно благодаря высокой цене, такие щиты используют довольно редко.

Столбчатый фундамент

При использовании столбчатого фундамента, который имеет довольно хрупкий верхний слой, возведение опалубки является неотъемлемой частью строительства. В качестве опалубки для такого типа фундамента можно использовать трубу из асбеста, внутренний диаметр которой равен диаметру столбчатого фундамента.

Труба опускается в пробуренную скважину и только потом заливается бетонным раствором. В некоторых вариантах строительства необходимо изготовить и верхнюю (надземную) часть столбчатого фундамента. Для этого можно использовать рулонный рубероид, который сворачивается в определённый диаметр. Скрепить рубероид можно при помощи обычных скоб, которые после высыхания бетона довольно просто убрать.

Фундаментное армирование

Подготовка под ленточный монолитный фундамент

Для качественного армирования фундаментной конструкции при строительстве частного жилого дома необходимо использовать армированные пруты, диаметр которых варьируется от 10 до 14 миллиметров. Различают два типа армирования: горизонтальное армирование и вертикальное армирование.

Вертикальный тип армирования используется при строительстве свайного фундамента. Для этого 4 прута арматуры скрепляются между собой обрезками арматуры, которые крепятся к вертикальным элементам при помощи сварочного аппарата или вязальной проволоки.

После этого готовую конструкцию опускают в пробуренную скважину, которая заливается бетонным раствором. Длинна вертикальных элементов армирующей конструкции должна быть больше глубины скважины. Выступающие части вертикальной арматуры нужны для того, чтобы привязать ростверк к столбам фундамента.

При заливке фундаментной скважины бетонным раствором армирующую конструкцию необходимо встряхивать. Нужно это для того, чтобы создать нужную вибрацию, при которой наполнительные элементы бетонного раствора качественно заполнят все пустоты.

Армирование горизонтального типа используется при создании ленточного фундамента, плитного фундамента, а также для организации ростверков для фундамента свайного типа.

При выполнении плитного фундамента из прутов арматуры необходимо сделать своеобразную сетку. Ячейки такой сетки должны быть прямоугольной формы с размером 20 на 30 сантиметров. Такая сетка должна покрывать всю площадь фундаментной плиты. В идеальном варианте, таких сеток должно быть 2 штуки, которые соединяются между собой вертикальными кусками арматурного прута.

При выполнении ростверка или ленточного фундамента армирующие пруты необходимо уложить через каждых 10 сантиметров. Перекрещивать эти пруты нужно в каждом углу фундамента и в тех местах, где фундамент будет разделён внутренними стенами несущего типа. Прутья арматуры для такого фундамента укладываются в два слоя, между которыми расположены вертикальные распорки или обычный кирпич. Армирование любого типа фундаментных конструкций производится перед самой заливкой фундамента бетонным раствором.

Конструкция фундамента столбчатого типа

Схема армирования ленточного фундамента

Фундамент столбчатого типа состоит из определённого количества расположенных в грунте столбов, соединённых между собой в верхней части горизонтальной железобетонной плитой, которая называется ростверком. Располагаются такие столбы во всех местах пересечения стеновых конструкций возводимого дома.

Все остальные столбы, которые расположены между основными фундаментными столбами, можно считать дополнительной опорой фундамента. Верхняя часть фундаментного столба – это оголовок, а нижняя часть играет роль фундаментного основания. Именно на оголовки будет установлена конструкция коробки жилого дома. По этой причине все верхние части фундаментных столбов должны располагаться на одном уровне относительно поверхности грунта. Верхняя часть столбов должна находиться на высоте около 50 сантиметров над уровнем грунта. Именно эта высота будет уровнем чернового пола в постройке. Расстояние в 50 сантиметров между грунтом и нижней частью полового покрытия нужно для того, чтобы уберечь всю постройку от губительного воздействия влаги, которая поднимается от грунта.

Форма фундаментных столбов не обязательно делается круглой. Можно применять также прямоугольные или квадратные формы столбов для фундамента. Самыми распространёнными в строительстве частных жилых домов считаются круглые фундаментные столбы. Именно при использовании таких столбов довольно легко выполнить скважину. Для этого можно использовать обычный бур ручного типа.

Диаметр фундаментных столбов выбирается отдельно для каждой жилой постройки. Зависит правильный выбор от размера планируемого дома и того материала, из которого будут выполнены стены и кровля дома. Обычно, используются диаметры столбов от 15 до 40 сантиметров. Под каждую скважину такого диаметра можно подобрать бур ручного типа. Выбор глубины заложения фундаментных столбов зависит от геологических характеристик самого грунта. Столб должен быть опущен ниже уровня промерзания грунтовой толщи.

Обычно, такая глубина составляет около 2 метров. По той причине, что площадь опорной части фундаментного столба небольшая, для того, чтобы фундамент качественно принимал и распределял нагрузку коробки дома, необходимо пробурить скважину до уровня плотного грунта, который станет основанием фундаментной конструкции.

Типы фундаментных столбов

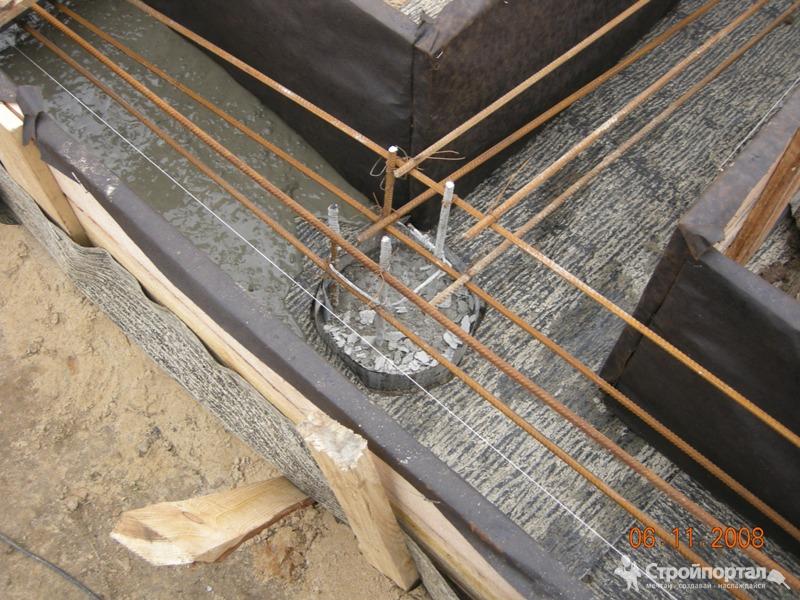

Опалубка под ленточный фундамент

Как правило, фундаментные столбы изготавливают из армированного монолитного бетона. В некоторых случаях, когда коробка дома выполнена из лёгких материалов, могут использоваться деревянные столбы. Такой тип столбчатого фундамента считается самым недолговечным. Даже при применении специальных антисептических растворов, которые позволяют дереву сопротивляться воздействию влаги и гниению, такие столбы не могут прослужить больше 15 лет.

В плане прочности приемлем вариант кирпичного столба. Вот только такой вариант выполнения фундаментного столба довольно проблематичен в выполнении. Сложить кирпичный столб в пробуренной скважине практически невозможно. Остаётся только вариант изготовления всего столба на поверхности грунта, и только тогда опускать его в готовую скважину. В таком варианте тоже можно найти негативные стороны. Поднять и опустить такой столб в скважину невозможно без задействования специальной техники, которая негативно повлияет на строительный бюджет.

Из всего этого следует, что самым надёжным, качественным и востребованным вариантом является создание фундаментного столба из монолитного бетона с применением такой конструкции, как схема армирования ростверка фундамента. Такой фундаментный столб может обеспечить все необходимые прочностные свойства. Наличие армированного каркаса в бетонном столбе позволяет ему выдержать любые нагрузки самого здания и грунта. Кроме того, приготовить бетонный раствор и залить пробуренную скважину довольно быстро и просто.

Фундаментные столбы имеют два разных поперечных сечения. Оно может быть переменное или постоянное. Постоянное сечение – это обычный цилиндр, а переменное сечение имеет конусный вид, в котором нижняя часть столба значительно шире, чем верхняя. Такой вариант выполнения фундаментного столба позволяет выполнить фундаментную конструкцию, которая максимально качественно будет принимать и распределять нагрузку всего дома. Кроме того, расширение несущей части столба позволяет более качественно сопротивляться пучению грунта при его замерзании. Из-за того, что столб имеет расширенную форму внизу конструкции, при пучении грунта выдавить такой столб вверх просто невозможно.

Ростверки

Армирование фундамента своими руками

Ростверком является наружная верхняя часть фундамента столбчатого типа. При помощи ростверка все фундаментные столбы соединяются в одну общую конструкцию, которая служит основанием для всего жилого дома. Основным предназначением ростверка является придание столбам максимальной устойчивости и распределение общей нагрузки конструкции дома между всеми фундаментными столбами. Как правило, ростверк имеет вид монолитного железобетонного пояса, который служит основанием для пола дома.

Армирование фундамента столбчатого типа

Бетонное изделие монолитного типа имеет довольно высокую прочность, которая реагирует на сжатие. А вот нагрузки, которые осуществляются на растяжение или изгиб, такая конструкция переносит намного хуже. Именно по этой причине бетонный фундамент необходимо правильно армировать, особенно в тех местах, которые могут принимать подобную нагрузку. Кроме того, фундамент столбчатого типа подвергается разрывным нагрузкам, которые производит грунт при своём пучении в зимнее время года.

Грунт начинает примерзать к поверхности столба, и, когда происходит процесс пучения, грунт пытается вытеснить фундаментный столб наружу. Для того, чтобы при осуществлении таких нагрузок фундаментный столб не треснул, его необходимо армировать вертикальным способом. Такое армирование состоит из 4 ребристых прутьев (для лучшей сцепки с бетонным раствором), которые соединены между собой поперечными элементами арматуры.

В том случае, когда фундамент столбчатого типа будет иметь ростверк, то армировать придётся и этот фундаментный элемент. Для этого необходимо создать монолитную железобетонную конструкцию. Учитывая существующие схемы армирования, фундамент столбчатого типа должен иметь выступающую за пределы грунта арматуру. Она нужна для того, чтобы качественно связать фундаментные столбы с ростверком.

Изготовление ростверка

Схема армирования фундамента

Первым делом, необходимо к выступающим из фундаментных столбов элементов арматуры привязать армированный каркас будущего ростверка. Такой каркас должен состоять из двух слоёв армирующих прутьев, которые соединены между собой вертикальными элементами арматуры во всех местах пересечения столбов и ростверка и стен.

После того, как армирующий каркас будет готов, необходимо приступать к сооружению прочной опалубки. Такая опалубка значительно сложнее, чем опалубка под ленточный фундамент. Основная сложность состоит в том, что ростверк будет расположен по большей части в воздухе. Поэтому опалубка для него состоит не только из двух боковых стенок, но и из нижней части.

Опалубка данного типа будет принимать значительную нагрузку бетонной массы. Поэтому через каждый метр опалубки необходимо устанавливать упор, который будет поддерживать нижнюю часть опалубки. После этого можно готовить бетонный раствор и заливать опалубку.

Снимать такую опалубку можно только через 30 дней высыхания. После того, как опалубка будет снята, ростверку необходимо сохнуть на протяжении, как минимум, одного месяца. В противном случае, качество фундамента будет довольно низким.

No votes yet.

Please wait…

domnuzhen.ru

Ростверк фундамента на сваях

Что такое ростверк? Это верхняя часть у столбчатого или свайного фундамента, объединяющая все столбы или сваи соответственно воедино. Ростверк фундамента сооружают в виде плиты или ленты. Ленточный ростверк объединяет оголовки соседних свай, расположенных под стенами дома, а плитный ростверк объединяет все головки свай сразу.

Ростверк можно делать из разных материалов, таких как железобетон монолитный ростверк или сборный), сталь, дерево. Когда строят дома из дерева, а именно бруса, то ростверком будет служить нижний венец всех брусьев, которые находятся на сваях. Стальной ростверк может быть в виде балке двутавровой. Однако этот вариант не особо хорош. Дело в том, что такой ростверк весьма дорог, а также вручную его соорудить не удастся (слишком тяжело), для этого нужен подъемный кран. Также металл подвержен коррозии, поэтому такой ростверк может со временем прийти в негодность. Самый приемлемый вариант ростверка это железобетонный монолитный ростверк. Его делают также сборным, но для индивидуального строительства это тоже не приемлемо. Блоки из железобетона или плиты на сваи установить не удастся.

Ростверк на сваях: необходимость армирования

Монолитный ростверк обязательно должен быть армирован, затем, чтобы он был устойчив к нагрузкам на изгиб. Если армирование не выполнить, то при малейшей деформации ростверк треснет. Ленточный монолитный ростверк армируют также, как и ленточный фундамент. Это нужно потому, чтобы противостоять переменным нагрузкам снизу от пучения грунта зимой (сила пучения действует на сваи, а они на ростверк), и сверху от давления веса дома. Выполняют два пояса армирования: нижний и верхний. В каждом поясе армирования должно быть минимум два продольных прута арматуры. Когда происходит продольное армирование ростверка-монолита, необходимо использовать арматуру диаметром от 10 до 12 мм., имеющую поперечное периодическое сечение. Такая арматура будет способствовать выдержке нагрузок деформации ростверка. Поперечные прутья арматуры не испытывают нагрузки, их необходимо использовать для того, чтобы каркас был связан воедино. Для этого используют гладкий прутья арматуры диаметром от 6 до 8 мм. Каркас арматуры полностью погружается в бетон, от поверхности на 3 или 5 см. от поверхности конструкции ростверка.

Плитный ростверк армируют похожим способом, что и монолитную плиту. Здесь также делают два пояса армирования: у нижней поверхности и у верхней поверхности ростверка. Каждый пояс – это сетка, состоящая из ребристой и толстой арматуры. Шагом армирования служит расстояние в 20-40 см. Пояса армирования должны быть связаны между собой с помощью вертикальных арматурных прутиков. Чтобы залить плитный ростверк, нужно намного больше бетона, чем для ленточного ростверка. Также обстоит дело и с расходом арматуры. Такие конструкции редко применяют в строительстве, и уж тем более индивидуальном.

Чтобы залить ростверк из железобетона, нужно установить опалубку и вставить в нее каркас из арматуры. Чтобы каркас арматуры был полностью покрыт бетоном, под нижние прутья ставят небольшие бруски 3-5 см. Если арматурный каркас положить непосредственно на дно опалубки, то нижние прутки арматуры окажутся на дне поверхности ростверка. Каркас в опалубке крепят, чтобы он не сдвигался в процессе заливки, после чего ее и производят.

Все столбы и сваи фундамента армируют. Чтобы каждая свая была закреплена с ростверком, прутики арматуры должны торчать из оголовков свай. Прутики соединяют с арматурным каркасом для того, чтобы ростверк был закреплен на сваях.

Ширина ростверка составляет больше, чем толщина стен дома, примерно на расстояние от 30 до 40 см. Форма поперечного сечения этой конструкции обычно квадратная или похожа на нее.

Ростверк: высокий, повышенный, заглубленный

Ростверк различается по видам в зависимости от расположения относительно уровня земной поверхности, а именно заглубленный, повышенный, высокий. Самым распространенным среди них является высокий. Он расположен выше уровня земли, как правило, на 10-15 см. Это нужно затем, чтобы грунт не упирался в ростверк при возникновении сил морозного пучения грунта. Если вспученный грунт поднимет ростверк, то будет отрывать и фундамент, или же просто ростверк оторвется от оголовков свай. В любом случае это плохо. Высокий ростверк плох тем, что существует пространство между полом и поверхностью земли. Пол первого этажа дополнительно утепляют. В такой конструкции дома подвала нет.

Повышенный ростверк представляет собой ростверк, у которого уровень подошвы совпадает с уровнем земли. В чем плюс этого ростверка? В том, что нет пространства между землей и полом первого этажа в этой конструкции. Чтобы при процессах пучения грунт не давил на ростверк, из-под него часть грунта должна быть снята.

Заглубленный ростверк, судя из названия, находится ниже уровня земли. Также под ним убирать лишний грунт, чтобы силы морозного пучения в нем не давили на конструкцию. Как для заглубленного, так и для повышенного ростверка правдива одна проблема. Пустое пространство под ними через время будет заполняться грунтом, и проблема морозного пучения возникнет. Поэтому ростверк ограждают от грунта. Например, это выполняют гладким шифером, листами железа. Это требует времени и дополнительных затрат. Поэтому эти виды ростверка не особо эффективны и используются.

Ростверка на сваях в строительстве по-другому называется свайно-ленточным или столбчато-ленточным фундаментом (из-за некоторого сходства с ленточным фундаментом). Однако эти названия не совсем правильны. Ростверк и лента имеют разные назначения. Лента фундамента испытывает нагрузку, которую передает в грунт от дома. Она ложиться на землю полностью, использую всю свою поверхность. Для такой ленты столбики или сваи не имеют смысла, поскольку не могут улучшить несущую способность и устойчивость к силам морозного пучения. Итак, ростверк нужен для того, чтобы объединить все сваи вместе. Сам он не давит на грунт, а только распределяет нагрузку между сваями. Значит, на земле он находиться не должен.

Ростверк на сваях: особенности техники

Ростверк на сваях — лучшее решение для конструкций, возводимых на слабых или неустойчивых грунтах. Основное назначение такой конструкции — объединение несущих элементов в монолитную конструкцию, что дает зданию дополнительный запас прочности и надежности. Эта технология предусматривает наличие армированных забойных свай диаметром 25-40 см, забиваемых в грунт на глубину 1,6-3 м. Ростверк на сваях — это верхний ярус фундамента, выполненный в виде толстой монолитной бетонной плиты или ленты.

Фундамент в основу этой технологии придает конструкции большую надежность и устойчивость. Это связано с тем, что ростверк на сваях удерживает и скрепляет вертикальные несущие конструкции. Это придает дополнительную прочность конструкции и противодействует силам морозного пучения почвы. Свайное поле для ростверка на сваях состоит из вертикальных несущих конструкций, установленных с интервалом от одного до полутора метров в зависимости от типа грунта и глубины мерзлых слоев.

Для укладки этой конструкции по периметру будущей стены роют неглубокую траншею примерно 30-40 см. Затем в нем с помощью специального сверла создаются отверстия для заполнения свайных конструкций. Внутрь отверстий опускается асбестоцементная труба с предварительно приклеенным арматурным каркасом. Траншея также выложена геотекстилем и засыпана песком. На получившуюся подушку монтируем опалубку. Затем вся конструкция заливается бетоном, что является очень важной операцией.

Здесь необходимо использовать специальный вибратор для уплотнения смеси и удаления пузырьков воздуха, способствующих образованию полостей самых разных фракций. В дальнейшем это может привести к растрескиванию конструкции и обрушению всего здания. Монолитный ростверк на сваях необходимо укрепить, чтобы он выдерживал изгибающие нагрузки. В противном случае при малейшей деформации возникнет угроза растрескивания бетона.

Укрепляет ростверк с двумя поясами жесткости — верхним и нижним, состоящими из нескольких продольных стальных стержней, количество которых зависит от массы, высоты конструкции и типа грунта, на котором она возводится.Эта конструкция также усилена поперечной арматурой, которая не принимает на себя нагрузку, но необходима для привязки всего каркаса к единому монолиту.

В современных крупногабаритных сооружениях используются такие материалы для ростверка, как сталь и сборные железобетонные конструкции марки М350 на гранитной основе. При возведении деревянных построек из бруса решеткой часто служит нижний выступ балок, размещенный непосредственно на сваях. Также в этом качестве могут использоваться двутавры.Правда, такой вариант дороже.

Согласно действующим технологическим нормам ростверк может применяться при возведении капитальных кирпичных построек, а также в сооружениях из газобетонных блоков или арболита, возводимых на глинистом и комбинированном грунте, на грунтах средней плотности и высокой водонасыщенности.

Создание свайно-ленточного и винтового свайного фундамента своими руками

Устройство свайного фундамента

Прежде чем мы рассмотрим условия применения, преимущества и недостатки плотного фундамента, хотелось бы поговорить о том, что представляет собой этот тип фундамента и из чего он состоит.

Свайный фундамент своими руками

Свайный фундамент — это в основном бетонная конструкция, служащая для того, чтобы выдерживать вес здания, которое на ней построено, и для того, чтобы создавать нагрузку на грунт.

Устройство свайного фундамента

Свайный фундамент состоит из свай и заглушек .

Сваи элементы конструкции свайного фундамента, представляющие собой длинные колонны, проникающие в грунт до определенной точки и передающие все нагрузки на грунт.Сваи могут быть деревянными, металлическими, бетонными и железобетонными. Форма поперечного сечения круглая, квадратная, пирамидальная. Бывают пустотелые и цельные сваи. По способу залегания в земле сваи делятся на опорные и подвесные. Теперь рассмотрим каждый вид и тип свай.

Древесная свая — самый дешевый и недолговечный вариант. Производится в основном из лиственницы, ели, пихты и сосны. Применяется очень редко и то для легких конструкций. Что бы продлить жизнь деревянным сваям, используя различные антисептики, предохраняет древесину от поражения грибком и другими заболеваниями.

Деревянная свая

Свая металлическая часто используется при создании свайного фундамента своими руками. Преимущество металлических свай — быстрота монтажа фундамента, независимость от времени года постройки и средняя долговечность. Недостаток — высокая цена материала и необходимость обработки антикоррозийными средствами.

Бетонные и железобетонные сваи также являются популярным вариантом. У них хорошее соотношение цена-качество.Может изготавливаться как на заводе, так и на месте строительства (заливка вручную). Прочность железобетонных свай превышает 1 век. Для создания такого типа свай своими руками рекомендуется использовать цемент М400.

Пустотные сваи представляют собой трубы, которые сначала устанавливаются в грунт, а затем при необходимости заполняются бетонным раствором. Этот вид свай считается очень хорошим, т.к. при создании легкой конструкции для экономии затрат на материал, а при строительстве тяжелых конструкций для облегчения установки свай в грунт, т.к.раствор будет заливаться после полной установки.

Сплошные сваи — стандартный вариант, на котором нет смысла останавливаться.

Подпорные сваи отличаются от подвесных тем, что на конце, который изначально уходит в землю, у них имеется «ножка» большего сечения, передающая всю нагрузку на грунт. Это устройство позволяет выдерживать больший вес (до 9 т на колонну).

Висячие сваи стержней постоянного сечения.Передача нагрузки от свай к грунту за счет сил трения между грунтом и колонной. Сваи как бы «врезаются» в почву на определенной глубине.

Длина свай может быть разной и зависит от типа постройки (многоэтажка, хозблок, жилой дом, беседка, летняя кухня). В основном минимальная длина свай составляет 3 метра, а максимальная, по некоторым данным, может доходить до 20 метров (но лично я так давно не встречал).

Шаг установки свай также зависит от конструкции и типа грунта, расстояние составляет от 1,5 до 2,5 метров.

Диаметр свай также зависит от типа конструкции. В основном используются сваи диаметром от 20 см.

По способу устройства свай в почвенном секрете:

Забивные сваи — установка свай в грунт с помощью специального оборудования, которое прикладывает к стержням силы вибрации или удара.

Набивные сваи — пробурена первая скважина, подходит для арматуры и заливного бетона.

Бурение железобетонной сваи — готовое изделие, краны устанавливают в подготовленную яму.

Винтовые сваи — наиболее простые в установке, представляют собой металлические стержни с резьбой (типа шурупов или сверл), которые ввинчиваются в грунт вручную или с помощью специального оборудования.

Винтовые сваи

По поводу свай, вроде бы все, что можно сказать. Также следует учесть, что для создания своими руками рекомендуется использовать бурение железобетонных или винтовых свай. Также обязательно сделайте свайную опору в грунте, чтобы обеспечить достаточную устойчивость конструкции.

Теперь перейдем ко второму элементу свайного фундамента — решетки . Решетки бывают горизонтальными, бетонная или металлическая конструкция, которая связывает все в одну сваю и служит приемником всех нагрузок для равномерного распределения по всем сваям.

Классификация фундаментов более скромная. Различают монолитный, сборный и сборно-монолитный ростверк.

Монолитный ростверк изготавливается непосредственно на месте строительства свайного фундамента с опалубкой, армирующими перевязками и жидким бетоном и раствором.

Сборный и сборно-монолитный ростверк представляют собой фабрики бетонных блоков, которые устанавливаются на строительной площадке. Их преимущество — сокращение времени на создание свайного фундамента своими руками. Недостатком является необходимость специальной техники (подъемного крана), более высокие материальные затраты и меньшая прочность фундамента.

Решетки могут быть высокие и низкие .

Высокая решетки расположены на небольшой высоте от поверхности земли и передают всю нагрузку исключительно на сваи.

Низкие решетки лучший вариант, т.к. они созданы на основе. Удаляется небольшой слой почвы (до 30 см), создается дренажный слой, заливается опалубка и бетонный раствор. Таким образом, невысокий ростверк передает часть нагрузок на грунт, снижая нагрузку на сваю и тем самым обеспечивая запас прочности всего фундамента. Низкие ростверки представляют собой свайно-ленточный фундамент, о котором мы поговорим позже.

Где использовать свайный фундамент?

Условия применения свайного фундамента следующие:

  • Водонасыщенные почвы с высоким уровнем грунтовых вод
  • Почва Pocasie
  • Рыхлая болотная почва
  • «Плавающий» грунт
  • Почва слабая устойчивость

Иными словами, можно сказать, что свайный фундамент подходит для грунтов со сложными горно-геологическими условиями.

Преимущество свайного фундамента таково:

  • Более низкий расход материалов, чем у других фундаментов
  • Простота строительства фундамента
  • Прочность фундамента
  • Подходит для самых сложных природных условий
  • Возможность строительства в любую погоду
  • Применяется для легких конструкций, а для многоэтажных домов

Недостатком свайного фундамента является необходимость привлечения крана и расчета специалистов свайного фундамента (мы тоже поговорим).

Расчет свайного фундамента

Расчет свайного фундамента требует работы специалистов. Самостоятельно оценивать свайный фундамент не рекомендуется, тем более, если в будущем он будет предназначен для дома.

Причина, по которой разрешен расчет свайного фундамента своими руками, заключается в том, что неопытные люди упускают многие важные нюансы. Эти нюансы в будущем негативно скажутся на прочности конструкции, материальных затратах на содержание и ремонт фундамента, а также на внешнем виде фундамента.

Мы знаем, что «скупой платит дважды», поэтому настоятельно рекомендуем Вам обратиться за помощью к профессионалам, которые, как никто другой, точно определят размер, материал, способ установки и другие элементы, создают свайный фундамент своими руками. Руки. Опытные архитекторы сначала исследуют свойства почвы, глубину водоносного горизонта, тектонику и другие факторы, которые будут продолжать влиять на фундамент.

Кроме того, специалисты смогут нарисовать точную схему необходимого вам фундамента и выбить смету на все строительные материалы для его возведения.

Следует отметить, что материальные затраты на создание фундамента составляют около 30% всех затрат на строительство здания, поэтому оплата специалистов не сильно изменит общую стоимость строительства, так как это существенно повлияет на его долговечность!

Как создать свайный фундамент своими руками

Самыми популярными свайными фундаментами являются винтовой, свайный с плотным фундаментом и свайно-ленточный фундамент, поэтому в дальнейшем мы предоставим инструкцию по их возведению своими руками.

Свайно-винтовой фундамент своими руками

Создание свайно-винтового фундамента своими руками — самое быстрое и приемлемое для загородного дома. Если вы собираетесь построить гараж или беседку, свайно-винтовой фундамент просто идеален, т.к. будет иметь следующие преимущества:

  • Монтаж конструкции можно реализовать за один рабочий день
  • Минимальное количество земляных работ
  • Низкие материальные затраты
  • Подходит для любых почв

Видеоурок по созданию свайно-винтового фундамента

Приступим к созданию чертежа схемы винтовой сваи-фундамента, где рассчитываем точное количество свай.Затем приобретаются готовые металлические винтовые сваи и, если они короткие, вкручивают их в землю с помощью стержня и нескольких помощников.

Рекомендуемый размер здания для создания свайно-винтового фундамента составляет 4 * 6 метров.

Завод, в основном, производит пустотные винтовые сваи, поэтому, если будущая постройка будет сложной, заливать их бетонным раствором, легкая — ничего не делать.

После того, как все сваи будут вкручены в землю, их нужно разрезать по уровню (можно использовать водяной уровень) и соединить металлическим швеллером, приваренным к стене.

На канале рекомендуется установить сборный железобетонный каркас и далее приступить к возведению стен. Это краткое руководство по созданию свайно-винтового фундамента своими руками считается полным, как видите, ничего сложного. Далее переходим к более сложному фундаменту — свае с плотом.

Свайно-винтовой фундамент своими руками

Свайный ленточный фундамент своими руками

Этот вид фундамента более надежен и устойчив.Ничего сложного в его конструкции нет, и теперь вы убедитесь.

Видео пример создания свайно-ленточного фундамента

Для начала рассчитаем размер фундамента и подготовим участок.

Далее с помощью бура вытягивают необходимое количество отверстий на определенную глубину и делают траншею под ленточный фундамент, после чего приступают к созданию свай.

Рекомендуется создать небольшую подушку из гравия и песка (дренажный слой), которую тщательно утрамбуют.Далее создайте гидроизоляцию сваи, используя листы рубероида. Из них делают формочки, в которые будут засыпаны сваи, связав эти формочки леской и установив в яму. В формы необходимо установить арматуру перевязки из нескольких стержней диаметром 12 мм. Арматуру обвязываем проволокой и делаем что бы она ни говорила от ямы до 15-20 см (для дальнейшей перевязки с ростверком).

Форма рубероида для свай

Когда будет создана арматура перевязки, начните заливку бетонного раствора, затем выждите 5-7 дней, пока она полностью не застынет.

После того, как сваи будут созданы, переходите к созданию решеток. Первым делом сколотите деревянную опалубку, что бы ширина будущего фундамента была не менее 40 см (а потом и 50). Позже в опалубку укладывают стержни клапана, привязав их проволокой к клапану, торчащему из свай. Когда стальной каркас будет создан, приступаем к созданию ленточного фундамента: бетонный раствор, возьмемся за ручки и обрушим опалубку.

Опалубка для свайно-ленточного фундамента

Подробно о создании планки Foundation читайте в соответствующей статье, где более подробный процесс.

Фундамент свайно-ленточный

Следует отметить, что процесс изготовления свайного фундамента с ростверком аналогичен, с той разницей, что плот будет находиться на высоте 30-50 см от земли, не давая на нее нагрузки. Такой вариант не всегда устраивает садоводов, т.к. слишком много бросается в глаза щель между землей и зданием, хотя можно неплохо закрыть пластиком.

Как видите, возведение свайно-ленточного фундамента тоже не представляет собой ничего сложного.Создание этого фундамента позволяет сэкономить на строительных материалах (готовые сваи дороже), не требует привлечения специальной техники, поэтому идеально подходит для дачных участков.

Специальные фонды


Затраты в соответствии с Разделом 11 (10)

Раздел 11 (10) Закона гласит, что если было дано согласие на строительство специальных фундаментов на земле Соседнего собственника и Соседний собственник возводит любое здание или конструкция и ее стоимость, как выясняется, увеличились в связи с существованием упомянутых фундаментов, тогда владелец здания, которому принадлежат упомянутые фундаменты, должен возместить Соседнему собственнику такую ​​часть стоимости, которая связана с существованием упомянутого фундамента. основы.Этот пункт часто использовался, чтобы заявить о затратах на устранение «перелива» бетона. Это не правильно. Перелив всегда может быть возмещен как убыток в соответствии с положениями статьи 7 (4) Закона. Положения Раздела 11 (10) были предназначены для решения очень значительных последствий фундаментов ростверкового типа, расположенных на соседней земле.


ЧТО НАСчет ЖЕЛЕЗОБЕТОНА?

Железобетон не является «сборкой балок или стержней».Интересно, что в определении в статье 20 Закона даже не упоминается конкретное. Это связано с тем, что тип «специального» фонда, предусмотренного Законом, — это стальной Grillage Foundation. Бетонное ограждение фундамента ростверка предназначено только для защиты стали от коррозии, оно не имеет конструктивного значения. В то время как без бетона остаточные стержни арматуры в железобетонных стенах не имеют структурного эффекта, они являются ингредиентом бетона, улучшающим его способность противостоять растягивающим нагрузкам, и не действуют независимо как структурный элемент для «распределения нагрузки».

ЧТО ТАКОЕ «СПЕЦИАЛЬНЫЕ ФОНДЫ»?


Раздел 20 Закона о партийных стенах определяет «специальные фундаменты» как:


«фундаменты, в которых набор балок или стержней используется для распределения любой нагрузки»

Раздел 7 (4) Указывает, что «Особые фонды» не могут быть заложены на земле соседа без письменного согласия соседа.


ПОДКЛОНКА ЖЕЛЕЗОБЕТОННАЯ ДЛЯ ПОДВАЛА?


Недавно геодезисты предположили, что железобетонная основа является «специальным фундаментом».Это создало ситуацию, когда соседи могут помешать укреплению партийной стены без уважительной причины или могут «задействовать» оплату или другую выгоду от соседа в качестве платы за согласие.

О ЧЕМ думали авторы акта?


Дэвид Боуден FRICS исследовал и получил протоколы заседаний комитета, ответственного за Закон 1939 года (предшественник нынешнего Закона). Этот документ ясно показывает, что предусмотренный тип фундамента был фундаментом ростверка, который представляет собой набор балок или стержней, используемых с целью распределения нагрузки.Дэвид Боуден изложил свои выводы в статье.

В течение некоторого времени инспекторы партийных стен (по нашему мнению, ошибочно) предполагали, что железобетонные (ЖБИ) фундаменты и опорные конструкции являются «особыми фундаментами», которые требуют согласия соседа, если они должны быть расположены на соседней стороне граница.

СОГЛАСИЕ НА ОСОБЫЕ ФОНДЫ

Это необходимо для предотвращения размещения фундаментов Grillage на соседней земле без согласования путем использования прав, предоставленных Разделом 1 (6), для размещения фундаментов на соседней земле.


Технология ручной резки головок сваи. Tag archives: валка свай

В конце погружения свай рабочая зона представляет собой частокол из выступающих из земли голов разного размера. Головки свай обрезаются, чтобы выровнять высоту фундамента в единой плоскости. Арматура, которая остается на месте пропила, используется при устройстве железобетонного ростверка для скрепления свай и плит в единую конструкцию.

Способы резки

Железобетонные сваи режутся по технологиям.

Отбойный молоток

Метод применим

  • при небольших объемах работ, если заказ спецтехники нецелесообразен (например, при строительстве коттеджа).
  • на экскаваторе с отбойным молотком

Недостатки:

  • Большие трудозатраты.
  • Низкая скорость.
  • Ударная вибрация и грохот.
  • Возможно повреждение фурнитуры.
  • Существует опасность повреждения тела сваи (растрескивания).


Гидравлическая резка головок сваи

Самый современный и популярный способ рубки.

  • Оборудование подключается к рабочей стреле крана или экскаватора.
  • Подключиться к гидравлической системе.
  • Поршень сжимает головку, давит на режущие зубья, дробит бетон, снимает его с арматурной рамы

Усилие, прикладываемое к свае при дроблении, составляет около 1000 тонн.

После резки

Преимущества метода:

Высокая производительность (от 250 свай за смену двумя рабочими на одном экскаваторе).
Простота рабочего процесса.
Грохота нет.
Пил аккуратный, по телу ворса трещин не образуется.
Арматура не страдает.
Оборудование надежное, поврежденные детали легко заменяются.

Недостаток:

при малых объемах (например, загородное строительство) использование спецтехники нерентабельно.


Оборудование для обрезки свай

1. Для ручной резки используется отбойный молоток.

2. Оборудование для гидравлики представляет собой систему цилиндрических сопел, соединенных между собой по окружности. Головка квадратной сваи представляет собой цельнолитую конструкцию, в которую встроены цилиндры.

3. Обрезка шляпок деревянных свай производится обычной пилой.

Re-co-me-do-em-look:

Слабые и водонасыщенные почвы — основная проблема при строительстве любого объекта — будь то небольшое хозяйственное здание или многоэтажный жилой дом.Самый действенный выход из ситуации — использование свайной технологии при закладке фундамента. Достаточно массивное здание можно ставить на сваи, не опасаясь его проседания или деформации. В этом случае верхние опорные части свай должны располагаться на одном уровне, а для выравнивания их по высоте применяется обрезка головок свай.

Необходимость выравнивания головок

На сегодняшний день существует несколько видов технологий забивки свай, каждая из которых имеет свои плюсы и минусы, свою область применения и технические нюансы.Все свайные фундаменты подразделяются на:

  • Забивные — когда сваи закапываются в грунт с помощью физической силы. Чаще всего для этих целей применяют механические или ручные сваебойные молотки, реже — вибрационные механизмы и машины, вдавливающие сваю в грунт собственным весом.
  • Скучно. В этом случае в земле сверлятся отверстия необходимого диаметра и глубины, в которые укладывается арматура и заливается бетон.
  • Винт.Сваи такого фундамента выполняются в виде заостренной трубы, вокруг нижнего конца которой установлен металлический лепесток спиралевидной формы. Углубление такой сваи происходит за счет ее вращения вокруг собственной оси с помощью специального приспособления — сваи. При этом сама свая, углубляясь в землю, работает как ввинчиваемый в пробку штопор.

Глубина свайных опор, а также их высота над поверхностью грунта регулируются конструкторской документацией.Это зависит от глубины залегания твердых пород грунта, массы будущего здания, его технических характеристик и т. Д. В зависимости от этих аспектов выбирается тип свай и составляется спецификация конструктивных элементов фундамента. Сваи служат опорами для верхней обвязки или ростверков, на которые, в свою очередь, опирается вся конструкция. В связи с этим у правильно оборудованного свайного фундамента верхушки опор должны быть ровными.

На самом деле добиться такого идеального результата практически невозможно.При забивании свай разброс по высоте может достигать десятков сантиметров. На этот показатель влияют геологические параметры грунта, размер свай и способ их углубления. Но, тем не менее, строительные нормы и правила требуют максимально ровного расположения свайных опор относительно горизонта.

Для выравнивания опор сваи обрезаются на одинаковой высоте.

Способы нарезки свай

На практике используется несколько способов выравнивания свайных опор.На использование той или иной технологии влияют:

  • Состав материала, из которого сделана свая.
  • Размеры сваи.
  • Наличие необходимого технического оборудования.

Обрезка головы сваи может производиться вручную или механически. В первом случае все работы производятся ручным инструментом: отбойным молотком, болгаркой, ножницами для резки арматуры и т. Д. Механизированный метод предполагает использование специального тяжелого оборудования, а срезание опор в этом случае производится без непосредственного вмешательства. приложение физических сил человека.Для механизированной резки свай могут использоваться два типа техники — фрезы и гидравлические механизмы.

Весь процесс выравнивания головок свай регулируется положениями СНиП «Устройство свайных фундаментов» 1982 г. п. 3.4. Согласно этому стандарту, приступать к выравниванию валки опор можно только после того, как все сваи будут заглублены и составлен акт приемки с прилагаемой схемой. После этого проводится разводка предстоящей работы, производится разметка линий реза.

Для разметки линии реза необходимо использовать точные инструменты — лазерный уровень или уровень. За точку отсчета берется репер, нанесенный на самую нижнюю сваю: от нее отмеряется каждый последующий маркер. Не допускается отсчет высоты каждой сваи от нулевого уровня земли. В этом случае возможно большое несоответствие высоты опор из-за неровности поверхности почвы.

Ручной способ валки

Для ручной резки сваи используются следующие инструменты:

  1. Отбойный молоток — для выравнивания монолитных или сборных железобетонных опор.
  2. Гидравлические ножницы — для отрезания сильно выступающих остатков арматуры. Также их можно использовать для укорачивания свай из металлических труб малого диаметра, бетонных головок.
  3. Угловая шлифовальная машина. Подходит как для резки бетонных опор, так и для резки металлических трубных свай. Все зависит от типа установленного на нем отрезного круга.

По сравнению с механизированным методом резки оголовка сваи ручной метод менее затратен с финансовой точки зрения.Особенно это актуально для частных застройщиков с ограниченным строительным бюджетом. Однако этот способ очень и очень долгий, поэтому на крупных промышленных строительных площадках малоэффективен. В последнем случае использование ручной технологии нарезки головок свайного фундамента позволяет значительно увеличить сроки строительства.

Срезание металлических опор

Наименее трудоемким и простым в исполнении является укорачивание опор из металлической трубы.Подобная конструкция имеет винтовой или приводной фундамент, предназначена для строительства небольших зданий — частных жилых домов, хозяйственных построек, легких складских и подсобных помещений. Металлические опорные стойки вырезают следующим образом.

Прежде всего, необходимо нанести разметку одного уровня на все сваи. Для этого с помощью средств измерений — гидравлического или лазерного уровня, уровня — находят нижнюю опору. За нее принимается самая низкая точка, от которой измеряется высота.


Если высота опоры указана в проектной документации и привязана к некоторому внешнему ориентиру, то маркеры на остальных сваях откладываются именно с этой точки.При разметке точек пропила не рекомендуется использовать обычный строительный уровень, перенося отметки с одной отметки на другую. Следы должны быть хорошо видны на металлическом фоне — лучше всего нанести их мелом или белой краской.

Далее с помощью шлифовального станка с отрезным кругом, предназначенным для работы с металлом, по окружности каждой опоры делается ровная выемка глубиной 1-2 мм. Он разработан для получения более гладкой режущей кромки без наклонов в ту или иную сторону.Головка сваи обрезается в зависимости от степени риска.

Аналогичным образом бетонная опора обрезается шлифовальной машиной с использованием специальных абразивных кругов. Для резки металлических свай можно использовать резаки открытого пламени — ацетиленовые, бензиновые, лазерные или плазменные.

Резка бетонной сваи

Более сложная работа — это резка верхней части бетонной сваи. Такие сваи можно заливать как непосредственно на месте (буронабивными), так и на заводе ЖБИ (забивать). В обоих случаях ручная резка бетонных опор осуществляется отбойным молотком.Технология маркировки в этом случае полностью аналогична маркировке металлических опор. Единственный нюанс — при нанесении знаков следует учитывать тот факт, что бетонные опоры фундамента соединяются между собой бетонной обвязкой-ростверком.

Ростверк при заливке как бы опирается на головки свай, образуя с ними единую конструкцию. В связи с этим верхние части опор бетонных свай должны быть утоплены в толщину ростверка не менее чем на несколько сантиметров, а выступающая арматура свай соединяется с арматурным каркасом бетонной обвязки.Поэтому отметки следует наносить немного выше уровня, указанного в конструкторской документации. Также следует учитывать, что при вырубке бетонной заливки возможны неожиданные расколы и растрескивание монолита ниже указанной отметки.

Выпиливать бетон необходимо попеременно противоположными движениями снизу вверх, а затем сверху вниз по всему периметру сваи. Валку нужно производить таким образом, чтобы в вертикальном разрезе концы срубленной части имели вид конуса.Выступающие части арматуры, оставшиеся после снятия бетонной засыпки, обрезаются на нужную высоту болгаркой или гидравлическими ножницами. Гидравлические ножницы также можно использовать для резки бетонных свай.

В этом случае на опору надевается специальная закругленная насадка и производится аккуратный откус небольших кусочков бетона. В этом случае режущая кромка более гладкая, чем при использовании отбойного молотка, и вероятность растрескивания прилегающих к разрезу деталей опоры снижается, что приводит к ослаблению ее несущей способности.

Техника безопасности

При разрезании фундаментной опоры вручную необходимо соблюдать правила техники безопасности, указанные в уже упомянутом СНиП от 1982 г. использоваться. Перед началом работ следует убедиться в надежности всей конструкции, и только с этого можно приступить к вырубке головок опор.

Запрещается использовать лестницы или стремянки вместо строительных лесов при работе болгаркой или отбойным молотком на высоте.Это связано с тем, что во время работы велика вероятность упасть с них и получить травмы разной степени тяжести.


При работе с ручным инструментом необходимо использовать защитную одежду, перчатки, защитные очки, а при работе на высоте — строительную каску. Это защитит рабочего от травм разлетающимися частицами бетона или металлической чешуей. При разрезании бетонной сваи абразивным кругом следует использовать респиратор или защитную ватно-марлевую повязку, чтобы предотвратить попадание мельчайшей каменной пыли в дыхательную систему.

Также необходимо следить за тем, чтобы при работе отбойным молотком или болгаркой на строительных лесах или подмостях не было посторонних лиц в радиусе 5 м. Падение осколков и крупных частей фундамента может серьезно повредить находящемуся под ним человеку. Если разрезается достаточно массивная опора, ее верхнюю часть, подлежащую срезанию, необходимо закрепить стропой с помощью крана или лебедки. Это позволит избежать падения тяжелой опоры на лесоруба или на строительные леса.

Механизированный способ

Чаще всего такие технологии используются в крупном промышленном строительстве, так как применяемое при этом специальное оборудование очень дорогое. Даже не каждая строительная компания считает необходимым приобретать такую ​​технику в собственность, предпочитая ее сдавать в аренду. Единственное исключение — это случай, когда предприятие по роду своей деятельности должно вести регулярное строительство на слабых или заболоченных почвах с использованием технологий укладки свайных фундаментов.

Кроме того, спецтехника требует соответствующих навыков работы с ней, высокой квалификации строителей.В связи с этим практически недоступный частному застройщику механизированный способ нарезания головок также относят к профессиональным. Профессиональные технологии позволяют значительно повысить производительность труда, одновременно увеличивая сметную стоимость фундамента.


Профессиональное оборудование устанавливается на строительную технику — краны, тракторы, экскаваторы и др. Для механической резки свай могут применяться различные сваорезы:

  • Пилорезы.
  • Гидравлический привод с различными способами воздействия на конструкцию.
  • Горелки с открытым пламенем для высоких температур.
  • Ударное действие с использованием порохового заряда.

Гидравлический привод передает давление жидкости, чаще всего машинного масла, от цилиндра к режущей или режущей кромке через систему армированных шлангов и поршней. Порошковые заряды используются для резки бетонных конструкций.

Введение кеглей вглубь бетона осуществляется за счет энергии взрыва пороховых зарядов.В этом случае бетонная конструкция буквально ломается пополам в нужном месте. Высокотемпературные горелки можно успешно использовать не только для укорачивания стальных или чугунных свай, но даже для резки бетонных опор.

Воздействие высокой температуры горелки вызывает растрескивание и обрушение бетона. Нарезка сваи фрезами и дисковыми пилами большого диаметра позволяет получить кромку с плоской головкой, не требующей последующей реконструкции или доводки до рабочих параметров.

На видео показано вырезание головки бетонной опоры с помощью фрезы:

Выбор той или иной технологии зависит от ряда параметров. В первую очередь — от объема работ, возведения фундамента, технических и финансовых возможностей застройщика. Прежде чем принять решение о той или иной технологии, нужно внимательно ознакомиться с ней, условиями и особенностями ее применения. Только в этом случае можно выровнять свайные опоры с минимальными затратами времени, сил и денег.

Одним из распространенных типов фундаментов стал свайный фундамент на стальных или железобетонных сваях. Технология установки опор делится на винтовые и приводные. Любым способом, чтобы продолжить строительство, вы должны обрезать их на одинаковой высоте. Как осуществляется валка свай, и поговорим в дальнейшем.

Отрубаем сваи своими руками

В зависимости от материала опор резка головок свай может производиться различными инструментами и выполняться как специализированными строительными бригадами, так и самими собственниками земельного участка… О профессиональных способах выполнения данного вида работ расскажем ниже. Сначала разберем, как можно резать сваи имеющимися инструментами без необходимой квалификации рабочих.

Выполняем подрезку опор стальных

Достаточно простой и доступной для самостоятельного выполнения является срезка свай из стальных круглых труб. Речь идет о винтовых опорах, оснащенных в нижней части одно- или двухзаходным винтом, что облегчает процесс проникновения в землю на глубину более 2 метров.

Резка металлических опор на шлифовальном станке

Чтобы расположить головки таких свай в одной горизонтальной плоскости, что обеспечит высокое качество монтажа на них любой конструкции, стойки необходимо разрезать. Делается это следующим образом:

  1. Для любой, как правило, угловой опоры с помощью белого маркера отметьте необходимый уровень. Получить ровную горизонтальную линию на круглой трубе поможет несложный способ. Достаточно взять ровную полоску бумаги, обернуть ею ворс и выровнять края.Сверху листа можно разметить необходимую горизонтальную линию.
  2. С помощью болгарки с установленным на ней металлическим диском аккуратно прорежьте линию по всему периметру на глубину около 1 мм;
  3. Далее, согласно предполагаемому риску, свая вырубается;
  4. Чтобы разметить и определить общую горизонтальную плоскость от отрезанной первой опоры с помощью лазерного уровня, отметьте необходимую высоту реза на остальных трубах.

Обрезка бетонных свай — задача сложная

Для многоэтажных домов часто используют железобетонные сваи вместо винтовых.Заливные опоры, представляющие собой цилиндрический каркас с установленной в нем стальной арматурой, залитые бетонной смесью, могут быть выполнены до необходимого общего уровня. Привод необходимо дополнительно подрезать.

Врубить железобетонные сваи намного сложнее, чем стальные. В этом случае часто возникает необходимость сохранить выступающие над вырубной опорой стержни арматуры для установки общей обвязки головок — ростверка. Основным инструментом решения этой проблемы является пневматический отбойный молоток.

Валка бетонных свай своими руками

Валка свай, технология которой описана выше, не подходит для бетонных опор. При этом общие точки в обоих процессах присутствуют:

  1. Аналогично металлическим сваям маркируются железобетонные сваи с указанием необходимого уровня разреза. Также для этого подойдут маркер и лист плотной бумаги.
  2. По линии разметки нарезается бороздка на глубину 1,5-2 см.
  3. Далее постепенно на необходимом уровне с помощью отбойного молотка отколачиваются куски оголовка сваи до полного разрушения бетона;
  4. Если нет необходимости делать ростверк, оголенные стержни арматуры в последующем обрезаются болгаркой с диском по металлу.

Недостатками данного способа нарезки свай являются повышенный шум при работе и большое образование цементной пыли, что может неадекватно восприниматься жителями соседних территорий.При установке большого количества опор и для ускорения процесса лучше задействовать силы профессионалов. У них не только есть необходимое оборудование для валки свай, но и есть опыт владения им.

Профессиональные способы нарезки свай

Для проведения процесса с большей скоростью, для значительного снижения уровня шума в процессе резки свай существует несколько способов, каждый из которых предполагает использование того или иного источника силового воздействия на бетон.Конечно, услуги профессиональных бригад потребуют дополнительных затрат на эти работы. Но нет смысла покупать дорогое оборудование для нарезки свай в одном доме.

Из наиболее распространенных методов удара по бетонным опорам наиболее распространены следующие:

  • Шкворни гидравлические различной конструкции;
  • Сваерубий ударный удар от порохового заряда;
  • шарниры открытого пламени;
  • Фрезы пилы.

Ознакомьтесь с принципом работы и использования различного оборудования.

Резка сваи гидроцилиндрами

Резка головок сваи, технология которой основана на использовании передачи давления масла через систему поршней и шлангов. Для ее реализации необходимо использовать специальную строительную технику, имеющую возможность установки навесного гидрооборудования. К ним относятся экскаваторы и автокраны.

У стрелы той или иной строительной машины корпус сваорезного станка устанавливается на необходимом уровне и закрепляется на нем.После этого за счет силы давления масла рабочие органы, чаще всего выступающие в роли заостренных стержней из высокопрочной стали, вводятся в корпус опоры и ломают его.

За счет этого головка сваи отрывается от опоры без образования большого количества бетонных фрагментов. Количество ножей в насадках разных производителей может быть разным, как и их ресурс. Благодаря этому оборудованию можно разрезать до 100 свай за смену.

Порох на службе у строителей

Так уж сложилось, что не найти строительную технику, способную снимать напряжение. В этом случае возможно использование оборудования для снятия головок сваи другого принципа действия. Это похоже на действие морской гарпунной пушки. Отличие лишь в том, что рабочий инструмент не вылетает из приспособления.

Для работы в специальных полостях корпуса сваеруба пороховые заряды помещаются в гильзы.При воздействии на них под действием образующихся газов создается необходимое давление, действующее на стальные клинья. Они, в свою очередь, воздействуют на материал железобетонной сваи, разрушая ее.

Бетон режет огонь

Другой метод разрезания свай — это подвергнуть бетонную опору открытому огню, который образуется при горении воздушной смеси различных легковоспламеняющихся жидкостей. Для его приготовления к прибору подключается специальная станция. Готовая горючая смесь по трубопроводам подается к горелкам.

Станция огневой резки бетонных свай

Форсунки содержат устройства дистанционного зажигания топлива. Высокая температура пламени приведет к разрушению бетона. Регулировка струи огня позволяет получить достаточно ровный срез опорной головки.

Резка сваи дисковой пилой

Метод довольно старый, в строительстве его применяли еще в прошлом веке. В его основе лежит принцип использования пильных полотен с высокопрочными зубьями.В качестве насадок на них в основном используются искусственные алмазные наконечники, которые способны резать как щебень, входящий в состав бетона, так и стальную арматуру.

Пилы дисковые для резки бетонных свай

Современные свайные пилы устанавливаются и фиксируются с помощью гидравлических зажимных систем непосредственно на опорном корпусе. Привод осуществляется мощными электродвигателями. Дополнительная система жидкостного охлаждения пильных полотен ограничивает использование этого типа оборудования.

После забивки свай оголовки свай обрезаются до проектных отметок с выходами арматуры или без них, в зависимости от указанного в проекте типа соединения свай с ростверком (плитой).

Осуществляем:

  • Резка сваи с сохранением арматуры (для жесткой заделки)
  • Резка сваи с снятием арматуры (для шарнирного окончания)
  • Резка ворса отрезными станками Hilti

Как правило, вырубку выполняют организации, выполняющие монолитные работы, однако в связи с постоянными запросами на выполнение комплекса работ наша организация закупила и успешно использует оборудование, позволяющее быстро и качественно вырезать и обрезать головы сваи по проектным отметкам. .

Прикладное оборудование

Самым популярным в последние годы методом разрезания свай является механизированный метод с использованием гидравлических сваебойных машин. Они устанавливаются на небольшие экскаваторы и могут достигать производительности 150-200 штук за смену, что недостижимо при ручной работе. При этом качество головок достаточное и не требует дополнительной отделки головок.

  • Гидравлические сваорезки 30×30 и 35×35
  • Алмазные пильные полотна Hilti по железобетону
  • Компрессор с отбойным молотком

Валку можно начинать, когда небольшая часть свайного поля готова.Не стоит ждать завершения свайных работ на всем объекте. Срубленные ботвы хранятся, а затем удаляются и утилизируются на полигонах твердых бытовых отходов. Преимущество механизированной валки (вкалывания свай) заключается еще и в отсутствии шума от рабочих бамперов, что часто актуально в непосредственной близости от других построек.

Фундамент ростверка — Проектирование старых конструкций

В любой быстро меняющейся технологии иногда есть ответвления от основного потока, которые являются критически важными, высокоразвитыми и недолговечными.Люди очень много работают, чтобы усовершенствовать то, что им нужно, только для того, чтобы через несколько лет это было заменено чем-то лучшим. Структурная инженерия сейчас меняется не так быстро, как 125 лет назад. Фундаменты ростверков были частью перехода на технологию стального каркаса в 1890-х годах и использовались до двадцатого века, но сейчас они настолько редки, что большинство инженеров никогда не анализировали их.

Идея ростверков была проста: было мало руководств по анализу железобетона, поэтому бетон использовался в основном как массовый неармированный материал, по сути, как геометрически гибкая кладка.Сталь была хорошо изучена и прочна, но уязвима для ржавчины. Учитывая эти материалы, как спроектировать раздельное основание, в котором сосредоточенная нагрузка от колонны, опоры или стены должна быть распределена по большой площади, чтобы получить достаточно низкое давление, чтобы почва могла ему противостоять? Ответом был ростверк с двумя или более слоями стальных балок под прямым углом для распределения нагрузки. Балки либо сидели поверх слоя неармированного бетона, либо закладывались в бетонный фундамент. Когда балки заделаны в бетон, их легко принять за железобетонную основу, но структурное действие другое: в ростверке балки выполняют всю работу, а не работают вместе с бетоном, как в современных железобетонных конструкциях. бетонный фундамент.Улучшения в анализе железобетона и материалов — вот что в конечном итоге уничтожило ростверки.

Изображение выше относится к строительству здания американского гаранта в Нью-Йорке в 1895 году и показывает стальные колонны, сидящие на голых ростверках. В данном случае ростверки располагались не на бетонной площадке, а на неармированных бетонных кессонах. Вот план ростверка, показывающий перекрещивающиеся балки на каждой колонне и балки, проходящие между ростверками по периметру, чтобы поддерживать основание внешней стены.На бродвейской стороне плана нет ни одной из этих стеновых балок, потому что там есть тротуарный свод. Север слева; фотография, кажется, смотрит в юго-восточный угол.

Здание Уилкса, расположенное в трех кварталах от него, имело достаточно продвинутую систему с использованием перевернутых коленных распорок и пластинчатых балок для распределения нагрузки над верхним слоем балок ростверка:

Здание Spreckels в Сан-Франциско, которое имело усовершенствованный каркас с некоторыми попытками сейсмической фиксации, похоже, имело ростверк со сплошным матом из стальных балок:

В здании Rand McNally в Чикаго использовались рельсы для ростверка, что является возвратом к середине 1800-х годов, до того, как стали доступны более тонкие двутавровые балки:

Отель St.Пол-билдинг, квартал от American Surety, имел такой же типичный ростверк, как и существовал:

Интересно, что два здания с конструкцией из предварительно изготовленных стальных конструкций, World Building в Нью-Йорке и Drexel Building в Филадельфии, имели менее совершенные фундаменты типа перевернутой арки:

Идея гражданского проекта 2021-2022 — Бесплатные проекты для всех

Список лучших гражданских проектов ниже:
  1. Гражданский проект по борьбе с вибрацией при землетрясениях с использованием модифицированной каркасно-сдвиговой стены
  2. Гражданский проект по усовершенствованным методам сейсмостойкости
  3. Гражданский проект по умным материалам
  4. Гражданский проект по предотвращению причин и ремонту трещин в доме
  5. Гражданский проект по реабилитационным технологиям.
  6. Гражданский проект по перспективному проектированию дорожной одежды
  7. Гражданский проект по очистке сточных вод
  8. Гражданский проект устойчивости высотных зданий.
  9. Гражданский проект по применению компьютеров в гражданском строительстве-ANN
  10. Гражданский проект по управлению водоразделом
  11. Гражданский проект по водному хозяйству
  12. Гражданский проект по механизму коррозии, предотвращению и ремонту конструкции ПКК
  13. Гражданский проект по разжижению грунта
  14. Гражданский проект по анализу сейсмической реконструкции зданий
  15. Гражданский проект по заводу товарных бетонных смесей
  16. Гражданский проект по передовым технологиям в геодезии
  17. Гражданский проект по удалению мышьяка из грунтовых вод путем коагуляции
  18. Гражданский проект по тестированию бетонных кубов — подход нейронной сети с использованием MATLAB 6.0
  19. Гражданский проект на морском пути Бандра-Ворли (вы можете провести тематическое исследование)
  20. Гражданский проект обрушения Всемирного торгового центра
  21. Гражданский проект по легкому ячеистому бетону
  22. Гражданский проект по опорам мостов и устойчивости
  23. Гражданский проект по развитию системы дистанционного мониторинга для гражданского строительства
  24. Гражданский проект по передовой технологии строительства
  25. Гражданский проект по водоотведению дождевой крыши
  26. Гражданский проект по перспективному проектированию дорожной одежды
  27. Гражданский проект по минеральным добавкам для высокопрочного бетона
  28. Гражданский проект по управлению безопасностью строительства
  29. Гражданский проект по сейсмозащитным устройствам
  30. Гражданский проект по устройствам рассеивания энергии для сейсмического проектирования.
  31. Гражданский проект по использованию полимерных композитов при реабилитации мостов
  32. Гражданский проект по ГИС, GPS и ее приложениям
  33. Строительный объект на свайном фундаменте
  34. Гражданский проект термально комфортного пассивного дома для тропических возвышенностей
  35. Гражданский проект по типам и конструкции опалубки
  36. Гражданский проект по стоимостной инженерии
  37. Гражданский проект по исправлению наклона наклона
  38. Гражданский проект на космической гостинице
  39. Гражданский проект по озеленению
  40. Гражданский проект по загрязнению морской среды
  41. Гражданский проект по интеллектуальной транспортной системе
  42. Гражданский проект по зданиям с нулевым потреблением энергии.
  43. Гражданский проект по переводу рек
  44. Гражданский проект «Повышение несущей способности песчаного грунта методом цементации»
  45. Гражданский проект строительства зданий с пассивной солнечной энергией
  46. Гражданский проект на гибком покрытии
  47. Гражданский проект по стеклобетону
  48. Гражданский проект по геосинтетике
  49. Гражданский проект по разрушению фундамента в результате землетрясения
  50. Гражданский проект по кварцевому бетону
  51. Гражданский проект по сейсмичности коллектора
  52. Гражданский проект по переоборудованию ламинатом из стеклопластика
  53. Гражданский проект по неразрушающему контролю бетона
  54. Гражданский проект по безопасности автомобильных дорог
  55. Строительный проект по золообетонному покрытию
  56. Гражданский проект по благоустройству территорий
  57. Гражданский проект на золотом четырехугольнике Индии
  58. Гражданский проект по глобальному потеплению
  59. Гражданский проект на небоскребах
  60. Гражданский проект по экологическому жилью
  61. Гражданский проект по ликвидации последствий стихийных бедствий
  62. Гражданский проект по проблемам строительства мостов в холмистой местности
  63. Гражданский проект по анализу конструкции предварительно напряженных железобетонных балок
  64. Гражданский проект по утилизации электронных отходов
  65. Гражданский проект по тканям из геоджута — в качестве стабилизатора почвы
  66. Гражданский проект по строительной технике
  67. Гражданский проект на морских сооружениях.
  68. Гражданский проект по загрязнению воздуха и его контролю
  69. Гражданский проект по требованиям пластичности сейсмостойкого железобетонного здания

Проекты РСС:

  1. RCC001- Проектирование и расчет многоэтажного коммерческого здания
  2. RCC002- Дизайн жилой квартиры
  3. RCC003- Конструкция бака R.C.C над головой
  4. RCC004- Проектирование и планирование аудитории
  5. RCC005 — Подготовка и планирование коммерческого строительства с использованием PRIMAVERA
  6. RCC006 — Стоимость и строительные процедуры для стали и R.C.C Structure
  7. RCC007- Экономичное проектирование здания (недорогой дом)
  8. RCC008- Планирование и проектирование закрытого сообщества
  9. RCC009- Дизайн смеси различными методами
  10. RCC010- Двухуровневый дом с солнечными батареями Анализ и проектирование
  11. RCC011- Строительство и проектирование завода RMC
  12. RCC012- Конструкция перемычки R.C.C
  13. RCC013- Конструкция плоских перекрытий
  14. RCC014- Проектирование свайного фундамента
  15. RCC015- Расчет недорасвернутой сваи в чернохлопчатобумажных грунтах
  16. RCC016- Проектирование плотного фундамента
  17. RCC017- Анализ и проектирование колонн с поперечными нагрузками (балки-колонны)
  18. RCC018- Конструкция рамы портала RCC
  19. RCC019- Конструкция срезной стенки RCC
  20. RCC020- Расчет на кручение в балках
  21. RCC021- Конструкция заглушек
  22. RCC022- Конструкция куполов
  23. RCC023- Расчет сейсмостойкости стыков в зданиях RCC
  24. RCC024- Проектирование труб RCC
  25. RCC025- Консольная конструкция подпорной стены
  26. RCC026- Проект гравитационной плотины
  27. RCC027- Конструкция дымохода RCC
  28. RCC028- Конструкция водопровода Rcc
  29. RCC029- Rcc ферма Конструкция
  30. RCC030- Энергосберегающие блочные здания колледжа с использованием солнечных батарей
  31. RCC031- Проектирование и проектирование кинотеатра
  32. RCC032- Требования к проектированию и строительству зданий в сейсмических зонах
  33. RCC033 — Сравнение затрат на экологичное строительство и обычное строительство
  34. RCC034 — Причины и предотвращение трещин в здании
  35. RCC035 — сборные и R.C.C Structure
  36. RCC036 — Сравнительное поведение железобетонной рамы с квадратной панелью из кирпичной кладки в соответствии с рекомендациями IS 456: 2000 и IS 13920: 1983

Проекты металлоконструкций:

  1. SD001- Расчет и проектирование стальных мостовых балок
  2. SD002- Конструкция и анализ стального резервуара для воды
  3. SD003- Конструкция стальных телевизионных опор
  4. SD004- Конструкция фундамента стального ростверка
  5. SD005- Проектирование промышленных крыш
  6. SD006- Проектирование стальной железной дороги балочно-балочного моста
  7. SD007- Изготовление гидравлической тележки для поддонов
  8. SD008- Изготовление станка для резки с гидравлическим датчиком

Расчет предварительно напряженных железобетонных конструкций:

  1. PCS001- Конструкция предварительно напряженной бетонной плиты (PT плита)
  2. PCS002- Конструкция балки моста из предварительно напряженного бетона

Проекты на основе STAAD PRO / E-TAB:

  1. SP001- Промышленные здания
  2. SP002- Коммерческие здания
  3. SP003- Емкости для воды

Транспортная инженерия:

  1. TE001 — Конструкция гибкого покрытия
  2. TE002- Конструкция с жестким покрытием
  3. TE003- Геотекстиль и его применение
  4. TE004- Автомобильные дороги и их обслуживание
  5. TE005- Дизайн дорожного покрытия с использованием текстиля Geo
  6. TE006- Использование дискретного волокна в дорожном строительстве
  7. TE007- Стабилизация основания с использованием текстиля Geo
  8. TE008- Оценка дорожного покрытия и применение геотекстиля в дорожном покрытии
  9. TE009- Зона, подверженная авариям для города Хайдарабад
  10. TE010- Проектирование гибких и жестких материалов с использованием летучей золы в качестве стабилизирующих материалов
  11. TE011- Оценка неровностей поверхности покрытия
  12. TE012- Геосинтетика в строительстве дорог
  13. TE013- Анализ движения и оценка покрытия

Экологическая инженерия:

  1. EE001 — Стандарты питьевой воды, тестирование и очистка.
  2. EE002 -Проектирование системы водоснабжения села
  3. EE003 — Проект очистных сооружений для города
  4. EE004 — Управление твердыми отходами
  5. EE005- Конструкция отстойника
  6. EE006 — Удаление токсичных металлов из промышленной воды с помощью скорлупы арахиса
  7. EE007 — Использование различных органических отходов для производства биогаза
  8. EE009 — Преобразование соленой воды в питьевую воду
  9. EE010 — Оценка пригодности площадки для текстильных очистных сооружений с использованием методов дистанционного зондирования
  10. EE011 — Анализ сточных вод текстильных фабрик
  11. EE012- Исследование воздействия загрязнителей на землю и реки из-за сброса сточных вод фабрики по производству бумажной упаковки
  12. EE013 — Исследования концентрации оседающей пыли, выделяемой сахарным заводом
  13. EE014 — Исследования эффективности установок по переработке отходов аккумуляторной промышленности
  14. EE015 Производство электроэнергии с использованием твердых отходов
  15. EE017 — Изменение климата, энергетика и децентрализованное управление твердыми отходами
  16. EE018 — Управление твердыми бытовыми отходами в условиях децентрализации
  17. EE019 — Модели управления отходами и их применение на строительных площадках
  18. EE020 — Определение потенциальной зоны с помощью дистанционного зондирования
  19. EE021 — Отбор проб, анализ и проектирование очистных сооружений для кожевенной промышленности
  20. EE022 — Исследование концентрации фторидов в грунтовых водах
  21. EE023 — Проект установки биогаза
  22. EE024 — Биогаз для коралловых органических отходов
  23. EE025 — Исследование стандартов качества питьевой воды в Ченнаи и его окрестностях (любой город)
  24. EE026 — Ежегодные исследования осадков для округа Тируваллур (любой округ)
  25. EE027 — Исследование и изготовление средств удаления загрязнителей атмосферного воздуха для бытового и промышленного использования

Строительные и сметные проекты:

  1. CE001 — Строительство и оценка коммерческого здания
  2. CE002 — Строительство и смета многоэтажного дома
  3. CE003 — Пример использования тротуаров
  4. CE004 — Оценка закрытого жилого комплекса Стоимость строительства и строительства

Технология бетона:

  1. CT001 — Проектирование бетонной смеси с индийскими и внутренними кодами
  2. CT002 — Фибробетон
  3. CT003 — Зеленый бетон

Геотехническая инженерия:

  1. GE001 — Характеристики напряженно-деформированного состояния связных грунтов при различных условиях влажности
  2. GE002 — Параметры прочности различных грунтов с добавкой
  3. GE003 — Экспериментальный анализ повышения устойчивости почвы с помощью натурального волокна
  4. GE004 — Стабилизация чернохлопковой почвы с использованием золы Baggase и GGBS
  5. GE005 — Исследование параметров сдвига глинистой почвы
  6. GE007 — Анализ на плотном фундаменте на разных типах грунта
  7. GE008 — Прочностные характеристики матрицы горных пород от мягкой до средней твердости с использованием трехосной системы
  8. GE009 — Экспериментальное исследование параметров прочности на сдвиг для несвязного грунта с градацией частиц
  9. GE010 — Повышение прочности почвы за счет цементации
  10. GE011 — Исследование различных методов улучшения грунта
  11. GE012 — Оптимизация труда при земляных работах
  12. GE013 — Стабилизация почвы с использованием отходов пластикового волокна
  13. GE014 — Прогноз оседания неглубокого фундамента по индексным свойствам глинистой почвы
  14. GE015 — Исследование дизайна различных фундаментов

Инженерия водных ресурсов:

  1. WRE001 — Проектирование земляной плотины
  2. WRE002 — Проектирование гравитационной плотины
  3. WRE003 — Проектирование оросительного канала и сравнение оросительной системы
  4. WRE004 — Конструкция септика
  5. WRE005 — Проект очистных сооружений
  6. WRE006 — Проект мини-плотины
  7. WRE007 — Проект гравитационной плотины с водосбросом Ogee
  8. WRE008 — Проектирование причальных сооружений
  9. WRE009 — Конструкция круглого резервуара для воды
  10. WRE010 — Конструкция водопровода
  11. WRE011 — Конструкция верхнего резервуара
  12. WRE012 — Конструкция прямоугольного резервуара для воды
  13. WRE013-Дизайн плавательного бассейна
  14. WRE014 — Проектирование подземной дренажной системы

ПРОЕКТЫ НА ОСНОВЕ ГИС:

  1. GIS001 — Дизайн и разработка исследования прогнозирования шума с использованием 3D-моделей городов и ArcGIS
  2. GIS002 — Идентификация грунтовых вод с помощью GIS
  3. GIS010 – Прогнозирование температуры поверхности земли с высоким пространственно-временным разрешением с использованием ИНС и МИКРОВОЛНОВОГО ИНДЕКСА РАСТИТЕЛЬНОСТИ

СТРУКТУРНЫХ ПРОЕКТОВ:

  1. SP001 — Нелинейный анализ непрерывных композитных бетонно-стальных балок при циклических нагрузках
  2. SP002 — Влияние стен из кирпичной кладки на сейсмические характеристики железобетонных каркасных конструкций по сравнению с заполнением из AAC и обычным кирпичным заполнением
  3. SP003 — Экспериментальные и численные исследования динамического отклика высоко податливых, усиленных полимерами, армированных графитом цементных композитов
  4. SP004 — Контроль прогиба в балках RCC с помощью полос из мягкой стали
  5. SP005 — Поведение колонн в композитной структурной системе CES
  6. SP006 — Разрушение разделения бетонного покрытия железобетонных балок, усиленных перекрытием
  7. SP007 — Сейсмическое улучшение конструкции стального каркаса с помощью системы распорок
  8. SP008 — Экспериментальное исследование поведения внутренних соединений колонн железобетонной балки, подвергающихся циклической нагрузке
  9. SP009 — Композитные RCC и кирпичные плиты со сдвиговой арматурой
  10. SP010 — Нелинейное поведение моста с перекосом перекрытия под нагрузкой транспортным потоком с использованием Staad Pro
  11. SP012 — Практический метод анализа и проектирования тонких железобетонных колонн, подверженных двухосным изгибающим и осевым нагрузкам
  12. SP014 — Дооснащение железобетонных балок ламинатом Simcon с внешней связкой

ПРОЕКТЫ НА ОСНОВЕ СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ:

  1. CMB001 — Геополимерный кирпич
  2. CMB002 — Маганезитовый кирпич
  3. CMB003 — Блок для реализации экологических бактерий
  4. CMB004 — Резервуар для воды из ферроцемента, септик
  5. CMB005 — Кирпич из шламовой золы
  6. CMB007 — Отходы сахарного завода, используемые в качестве строительного материала
  7. CMB009 — Бамбук как армирующий материал
СТОИМОСТЬ ТЕХНИЧЕСКИХ ПРОЕКТОВ:

ГРАЖДАНСКИЕ — ДИЗАЙН-ПРОЕКТЫ:

  1. DP001 — Проектирование, анализ, планирование и оценка здания аэровокзала
  2. DP002 — Проектирование, анализ, планирование и оценка здания аудитории
  3. DP004 — Проектирование, анализ, планирование и оценка коммерческого особняка
  4. DP005 — Проектирование опоры ЛЭП 132 кВ
  5. DP006 — Анализ конструкции, планирование и оценка плавучей конструкции
  6. DP007 — Проектирование, анализ, планирование и оценка многоэтажной автостоянки
  7. DP008 — Проектирование, анализ, планирование и оценка шестиугольного торгового комплекса
  8. DP009 — Анализ проекта, планирование и оценка здания с нулевым потреблением энергии
  9. DP010 — Анализ проектирования, планирование и оценка экологичного строительства
  10. DP011 — Анализ проектирования, планирование и оценка приливного парка
  11. DP012 — Анализ проектирования, планирование и оценка сейсмостойкого здания
  12. DP013 — Проектирование, анализ, планирование и оценка многоквартирного дома
  13. DP014 — Проектирование, анализ, планирование и оценка промышленного здания
  14. DP015 — Проектирование, анализ, планирование и оценка многоэтажного многоквартирного дома
  15. DP016 — Дизайн, анализ, планирование и оценка современного крытого стадиона
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
