Как резать пенопласт нихромовой проволокой: Резка пенопласта нихромовой проволокой в домашних условиях, видео

Резка пенопласта нихромовой проволокой в домашних условиях, видео

При строительных и отделочных работах возникает вопрос, чем осуществить резку пенопласта так, чтобы он не крошился. Для этого используют специальные инструменты и приемы, которые выбираются на основании размеров пенопластовой плиты. Такие резаки можно приобрести в магазине или изготовить самостоятельно. Чтобы сделать инструмент своими руками, не потребуются специальные знания или навыки.

Нихромовый резак своими руками

Осуществляется резка пенопласта струной, раскаленной до +120…+150°С и плавящей материал. Благодаря этому срез ровный, а пенопласт не крошится. На таких приспособлениях устанавливается нихромовая нить, через которую пропускается электричество. Сделать простой резак можно своими руками. Он отличается от станка портативностью и компактностью, поэтому температуру нагрева нихромовой проволоки на нем регулировать нельзя.

Необходимые инструменты и материалы

Чтобы сделать резак с нихромовой проволокой для резки пенопласта, понадобятся такие инструменты и материалы:

  • небольшой деревянный брусок;
  • шуруповерт и сверло;
  • 2 карандаша;
  • 2 отрезка медной проволоки;
  • круглогубцы;
  • термоклей или ПВА;
  • изолента;
  • коннектор для батареек;
  • выключатель;
  • 1 м проводов;
  • паяльник;
  • нихромовая нить.

Последняя продается в магазине радиодеталей. Также ее можно взять со старых нагревательных элементов от фена, кипятильника, бойлера и пр.

Самодельный резак для пенопласта

Самодельный резак предназначен для незначительных работ. Раскроить им весь лист пенополистирола не представляется возможным. Чтобы осуществить резку пенопласта в домашних условиях, необходимо:

  1. В деревянном бруске длиной 10-11 см сделать 2 отверстия. Они должны совпадать с диаметром карандашей. От края нужно отступить на 1-1,5 см. Углубление должно быть немного глубже половины бруска, чтобы зафиксировать карандаши. Благодаря такому расстоянию можно порезать лист пенопласта практически любой толщины.
  2. Оба карандаша вклеить в отверстия с помощью термоклея или ПВА.
  3. В каждом из карандашей сверху сделать небольшое отверстие для медной проволоки.
  4. Медную проволоку согнуть круглогубцами таким образом, чтобы на ее концах получились маленькие кольца. После этого установить в отверстия в карандашах.
  5. Коннектор для батареек приклеить перпендикулярно к деревянному бруску. Дополнительно он будет исполнять роль ручки.
  6. На брусок наклеить выключатель, чтобы можно было обесточивать струну.
  7. Затем подключить к коннектору 2 провода. После этого соединить с выключателем, а потом каждый вывести на отдельный карандаш. Чтобы провод не провисал и не мешал работе, его фиксируют изолентой. Чтобы обеспечить надежное качество подключения, нужно припаять провода к коннектору. Места соединений нужно изолировать с помощью термоусадочной трубки или изоленты.
  8. Второй конец каждого провода очистить от оплетки и прикрутить к медной проволоке. Соединение припаять.
  9. Нихромовую нить продеть в кольца из медной проволоки и закрепить на них. Струна должна быть туго натянута между карандашами. При нагревании она растягивается и немного провисает. Чем сильнее натяжение, тем меньше провисание.
  10. В коннектор вставить батарейки и приступить к резке пенопластовых листов.

Таким образом можно сделать простой прибор для резки пенопласта своими руками. И еще один вариант изготовления станка смотрите на видео:

Станок для резки пенопласта своими рукам

Станки для резки удобнее тем, что в них режущая нить зафиксирована и нужно двигать только пенопласт. Это позволяет повысить точность движений. При изготовлении понадобятся такие же инструменты и техника, как и в предыдущем случае.

Для начала нужно сделать столик, который представляет собой деревянное основание с небольшими ножками. Стол должен быть ровным и гладким, чтобы не допустить деформации пенопласта. Размеры основания выбираются произвольно. Перпендикулярно к столешнице прикручивается брусок, а к нему под углом 90° крепится деревянная перекладина. Затем необходимо усилить конструкцию перемычкой.

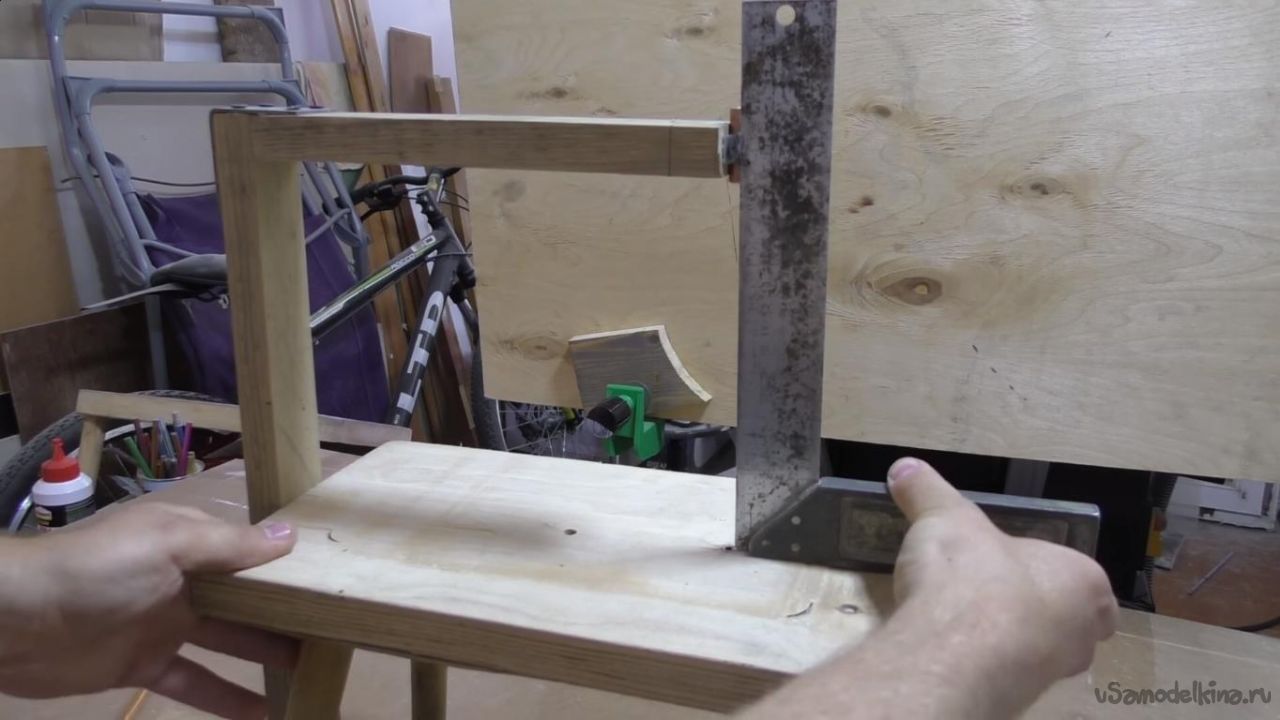

Угловой линейкой отмечается место, в которое будет уходить нить накаливания.

Если поверхность достаточно ровная, это можно сделать с помощью отвеса. Для этого в торец вкручивается саморез с широкой шляпкой, а на него накручивается нить с грузом. В выбранном месте сверлится отверстие диаметром 6 мм. Чтобы струна не обжигала дерево, устанавливается пластина из текстолита или металла. Следует поставить материал заподлицо с поверхностью.

В отверстие продевается проволока, нижний конец которой надевается на саморез. Шуруп вкручивается рядом с отверстием. Длина спирали должна быть такой, чтобы при нагревании последняя становилась красной. Поскольку при высоких температурах проволока удлиняется, необходимо использовать компенсирующую пружину, чтобы избежать провисания. На верхний саморез насаживается пружина, а к ней крепится нихромовая нить.

К концам нити подсоединяется источник энергии, которым может служить аккумулятор с напряжением 11,7-12,4 В. Чтобы регулировать этот показатель, используют схему тиристорного регулятора. Регулятор можно взять от электрической болгарки. Также контролировать напряжение можно с помощью спирали на станке для резки пенополистирола.

Эта спираль устанавливается на деревянном бруске, к которому крепится верхний край нити накаливания. Соединяется с проволокой последовательно. Ее функция заключается в удлинении нихромовой нити и, соответственно, уменьшении напряжения. Достичь этого можно, меняя место подключения к нихромовой спирали. Чем меньше расстояние, тем сильнее греется нить и больше плавится пенопласт.

Если к станку подключается трансформатор, он должен иметь гальваническую развязку. При этом должен использоваться трансформатор с отводами.

Для плавных и ровных срезов нужно сделать направляющую рейку. Ее изготавливают из бруска или любого другого ровного материала.

С помощью такого несложного станка осуществляется резка пенопласта своими руками. Дополнительно можно сделать разные приспособления. Можно изготовить во время ремонта стусло своими руками или лоток, которые помогут ровно порезать материал под нужными углами.


Технология 3D-резки пенопласта

Пенополистирольную продукцию стали широко использовать в маркетинговых и декоративных целях. Из пенополистирола делают логотипы компаний, вырезают названия, различные фигурки, элементы декора и пр. Поэтому 3D-резка приобрела широкую популярность. Использование пенопласта позволяет сэкономить средства и в то же время получить качественный и долговечный продукт.

Объемная резка осуществляется на специальных станках. Они раскраивают материал с помощью длинных струн или лазера и позволяют придать пенопласту любую форму.

Фигурная резка пенопласта

Фигурная резка пенополистирола осуществляется на специальных станках. Некоторые из них оборудованы ЧПУ. При работе на станке толщина листов пенопласта не имеет значения. Однако для несложной резки можно использовать простой резак, сделанный своими руками.

станок для резки пенопласта, пенополистирола за 30 минут из того, что есть в гараже

станок для резки пенопласта, пенополистирола за 30 минут.
Сделать станок быстрее, чем резать вручную.

Появилась задача нарезать пенопласт полосками по 6 см по всему периметру дома.
Решил, что сделать станок будет быстрее чем ножовкой резать.
Да и ровнее будет.
Для этого понадобится:

-Основа. Я взял дверку от мебели(мне нужно узкие полоски). Вы можете взять и лист ОСБ если нужно резать в ширину.
-нихромовая проволока
-2 болта
-Шайбы 4шт
-гайки 3шт

-зарядное для автомобильного аккумулятора(любое с регулировкой тока)

Всё что нужно на фото

берем дверку от мебели(стенка в зале)
все зависит от задачи. Мне не было необходимости резать весь лист вдоль. Если такая необходимость есть, тогда берем основу побольше.
Сверлим отверстия по двум углам и закрепляем болты гайтами.

нихромовую проволоку можно взять от старой печки или старого утюга или на хозяйственном рынке продается ремкомплект для утюга в виде спирали из нихрома.

У меня был моток нихромовой проволоки в керамических изоляторах. Много лет пролежала в гараже.

один конец закрепляем через шайбу просто на скрутку.

на второй конец закрепляем через шайбу и пружину
пружину берем любую не жесткую какую найдете.
Лучше если витки пружины будут тонкими, чтобы хорошо заходила в витки резьбы болта.
Тогда удобно переставлять размер реза

Там где шайба ходит по болту болгаркой затачиваем внутреннее отверстие шайбы с одной стороны.
Чтобы тоже заходила в канавку резьбы.
будет удобно переставлять высоту реза и не будет сбиваться размер.
Иначе придется придумывать как закреплять на какой-то зажим.

Всё!!!
Теперь подключаем к зарядному устройству автомобильного аккумулятора и ставим 2 — 3 Ампера
Полярность +- разницы нет.
Ток будет небольшой. крепкого зажима не нужно. Достаточно просто набросить провода.
Как определить нужное количество ампер?
Все зависит от длины проволоки и её диаметра.
У всех будет по разному.
Правило такое нагреваться должна не до красна. Иначе быстро перегорит.
Но около того иначе будет медленно резать.
Все поймете при эксплуатации.

и режем
режем
режем

Самодельный станок из нихрома для резки пенопласта: схема, подробная инструкция

Пенопласт – широко используемый в строительстве материал. Он является прекрасным утеплителем, так как имеет крайне низкую степень теплопроводности. Изготавливается он из вспененного полимера и обладает массой преимуществ перед другими изделиями, в основе которых находится тот же состав (например, Роквула Лайт Батс). Пенопласт имеет высокие показали по экологичности, звукоизоляции, влаго- и паронепроницаемости, пожаробезопасности.

Пенопласт является весьма подходящим материалом для утепления, что обусловлено его низкой стоимостью, широким ассортиментом и конструктивными особенностями.

Все его качества хороши, кроме одного существенного недостатка – способности крошиться и сложности при резке.

Это его свойство значительно осложняет работы с этим материалом. Особенно это становится заметным в каркасном домостроении, где утеплителем стен и перекрытий чаще всего выбирают именно его. Поскольку в сооружении каркаса дома расстояние между стойками, куда закладывают утеплитель, разное и не всегда совпадает со стандартными размерами листа, то возникает необходимость освоить такой вид работ, как резка пенопласта своими руками.

Способы резки пенопласта своими руками с помощью нихрома

Если не известны электрические параметры нихромовой проволоки, то нужно сначала попробовать подключить маломощные электроприбор, например электрическую лампочку 200Вт (потечет ток около 1А), далее обогреватель на 1кВт (1А), и так увеличивать мощность подключаемых приборов, пока нихромовая проволока станка для резки пенопласта не нагреется до нужной температуры. Электроприборы можно подключать и параллельно.

  • резка нихромовой проволокой: вариант 1.

Простой аппарат для резки пенопласта можно собрать своими руками. Помимо нихромовой струны, понадобятся: понижающий трансформатор на 12 или 24 вольта, отрезок любой трубы, пружина для натяжки струны, небольшой столик. Самое сложное – найти нихром. Но здесь может выручить старый фен. Проволоку можно взять именно в нем. Принцип работы аппарата следующий: с помощью понижающего трансформатора нихром нагревается до определенной температуры, к нему подводят пенопласт, который, расплавляясь, режется. Таким способом можно получить различные фигурные изделия из этого материала.

Сборка аппарата проста: на столе нужно закрепить деревянный брусок, в котором просверлим отверстие и установим в нем отрезок трубы. В нее продеваем проволоку и с помощью пружины, закрепленной с обратной стороны стола, натягиваем проволоку из нихрома. Ее подсоединяем к трансформатору, а его – к электросети. Медленно продвигая кусок пенопласта рукой к проволоке, режем его.

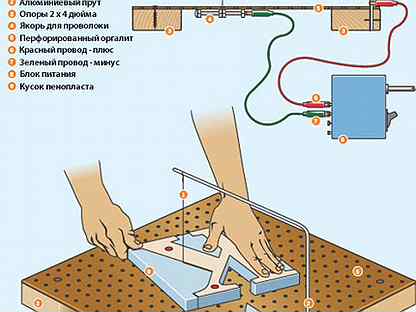

  • резка нихромовой проволокой: вариант 2.

Для изготовления этого устройства понадобятся:

  1. Оргалит, в котором нужно будет сделать дырочки для перфорации (с помощью дрели и тонкого сверла).
  2. Пруток из алюминия длиной 0,5 м.
  3. Клей быстрой фиксации.
  4. Отрезки проводов с “крокодильчиками”.
  5. Небольшие деревянные брусочки, толщиной 5-7 см.
  6. Лист картона.
  7. Скотч.
  8. Блок питания.
  9. Нихромовая проволока.
  10. Болт и 4 гайки.

Вернуться к оглавлению

Последовательность работ по сборке аппарата для резки пенопласта

Фактически это та же горячая струна, но доведенная до совершенства. Профессиональный инструмент позволяет добиться высокой скорости резки, возможно применение фигурных насадок.

  1. Изготовление основы для аппарата. Она представляет собой квадратный кусок оргалита (длина ребра 40-45 см), который нужно закрепить с помощью саморезов или гвоздей к двум деревянным брускам. Они будут выполнять роль “ножек”. Таким образом, получится довольно прочная подставка с перфорированной поверхностью.
  2. В одном из брусков нужно высверлить такое отверстие, чтобы в него прочно вошел приготовленный заранее алюминиевый пруток.
  3. Отмеряем на алюминиевом прутке 30 см и в этой точке сгибаем его под углом 90°.
  4. Вставляем пруток в высверленное в бруске отверстие.
  5. Находим на оргалите самую близко находящуюся к свободному концу прутка дырочку и отмечаем ее маркером.
  6. Алюминиевый прут с помощью ножниц для металла подрезаем таким образом, чтобы его кончик находился точно над помеченной дырочкой.
  7. Чтобы прут не вращался, через него и опору просверлим отверстие и вобьем туда гвоздь.
  8. Устанавливаем проволоку из нихрома. Первым делом накрутим на болт 2 гайки. Обернем вокруг него проволоку, завяжем ее и сверху накрутим еще 2 гайки. Их следует хорошенько затянуть.
  9. Положим болт с гайками на основу и зафиксируем на ней гайки с помощью клея. Важно сделать так, чтобы гайки не вращались.
  10. Обратим внимание на отверстие напротив кончика алюминиевого прута. Его мы помечали маркером. Проденем в него проволоку и, сделав петлю, накинем ее на пруток и затянем.
  11. Подключаем питание: с помощью “крокодильчиков” соединяем “+” с прутком из алюминия, а “-” – с болтом.
  12. На блоке питания нужно сделать такую регулировку, чтобы нихром нагревался не более чем на 100°. При работе с аппаратом нужно не забывать о безопасности рук.

Вернуться к оглавлению

Другие способы резки пенопласта

  • резка пенопласта возможна с помощью болгарки и самого тонкого диска. Но в этом случае получить ровный край не удастся;
  • возможна резка пенопласта с помощью острого ножа, но такой способ весьма затруднителен по причине выкрашивания материала;
  • некоторые умельцы предлагают в резке пенопласта использовать пилки по дереву с мелкими зубцами. Но этот метод тоже является сомнительным;
  • в магазинах строительных материалов можно купить специальный термонож для работ с пенопластом. Рабочая температура этого инструмента 600°, а скорость нагрева – не более 10 сек. Но это довольно дорогое приобретение. Поэтому, если вы не собираетесь открывать мастерскую по нарезке этого материала, проще и выгоднее собрать своими руками бесплатный самодельный станок.

Услуги мастеров

Стаж 5 лет
Мастер отделочных работ

ООО «ПромтЭксп»

Стаж 4 года
Мастер отделочных работ

Потолоксервис

Стаж 10 лет
Мастер отделочных работ

ЭКОПромт

Резка пенопласта нихромовой проволокой — лучший метод

Пенопласт является очень популярным материалом не только в строительной сфере, но и при изготовлении разных бытовых конструкций, в утеплении домов и каркасном домостроении. Кроме того, что данное сырье обладает массой преимуществ, обработку его осложняет свойство крошиться. Поэтому у тех, кто приобретает пенополистирол с целью дальнейшего его раскроя под свои нужды, возникает вопрос: «Чем и как лучше резать пенопласт?». Ответ на него можно найти в этой статье и приведенных в ней видео.

       Современное производство не стоит на месте. И поэтому на сегодняшний день есть несколько способов, как резать в домашних условиях легкий и высокопористый пенопласт.

Пенопластовые «проблемы»

Пенополистиролом называются вспененные массы с разной плотностью. Мягкий пенопласт является наиболее распространенным, так как при невысокой стоимости обладает хорошей теплоизоляцией, не поддается воздействию влаги и прочих внешних факторов. Но зачастую его сложно резать по причине своеобразной структуры и толщины листов.

Чтобы срез деталей получался ровным, без скосов и изъянов, более плотные листы пенопласта можно резать, применяя такие инструменты:

  1. Острым ножом. Наиболее подходит для этих целей лезвие канцелярского ножа. Если пенопласт не очень широкий, можно использовать обычный нож, предварительно его нагрев.
  2. Термоножом, который продается в сети строительных магазинов. Это приспособление нагревается до необходимой температуры меньше, чем за 10 секунд (максимальная температура – 600 градусов). Однако, так как это дорогостоящий инструмент, его приобретают для массового производства изделий из пенопласта.
  3. Пилой по дереву с зубцами мелкого размера.
  4. Ножовкой, предназначенной для резки металла.
  5. Паяльником с очень тонким жалом. Однако, этот способ требует много времени и навыков.

Как показала практика, не рекомендуется резать листы пенопласта при помощи электролобзика. Дело в том, что он нарушает структуру материала, сильно крошит его. В результате, качество среза оставляет желать лучшего. Также не вариант резать болгаркой пенополистирол. В результате применения данного инструмента получается тот же эффект.

На производстве обработку пенополистирола выполняют нихромовой проволокой. Но этот метод также можно освоить, чтобы самому в домашних условиях резать пенопласт. В сети интернета есть разнообразные видеоролики, описывающие изготовление в домашних условиях станков из подручных средств. Мы же расскажем, как сделать самый примитивный, но не менее эффективный.

Нихромовый метод и его преимущества

Метод кроя пенопласта раскаленной нитью из нихрома считается самым лучшим. Благодаря такой обработке, края деталей получаются ровными и слегка оплавленными, что делает их более устойчивыми к незначительным повреждениям.

Используя именно этот метод раскроя, из пенопласта можно вырезать самые разнообразные детали любой сложности, что подтверждают многочисленные фото и видео в сети. Обычно, при применении данного варианта резки, получаются красивые фигурные заготовки, используемые в дальнейшем для декора интерьеров, фасадов зданий, архитектурных целях и т. п.

Такой станок, чтобы резать листы пенопласта проволокой, можно соорудить и самому. Для этого необходимо обзавестись:

  • Нихромовой проволокой
  • Регулируемым реостатом
  • Электрическими проводами соответствующего сечения
  • Понижающим трансформатором (мощность от 12 до 24 Вольт)
  • Самым обычным столом и длинной вязальной спицей.

Для такого изобретения можно использовать силовой трансформатор, который некоторые «умельцы» извлекают из старых телевизоров. Обязательно необходимо предусмотреть регулирование силы тока, чтобы предотвратить перегрев проволоки. Начиная сборку станка, чтобы резать пенопласт, нужно замкнуть в последовательной схеме электрические компоненты. Затем необходимо закрепить на верстке спицу. Нихромовой проволокой соединяются концы спицы. Под действием тока, натянутая проволока раскалится и без проблем разрежет пенопласт любой толщины. Ни один другой инструмент не дает такого эффекта, как этот метод.

Разрезанные нихромовой проволокой детали по качеству среза не уступают изделиям, которые выполняют специалисты на фабриках.

Фигурные изделия, которые легко можно вырезать на самодельном станке, могут служить для разных целей. Это могут быть:

Пенопласт является уникальным материалом, который в домашних условиях можно обрабатывать, придавая необходимую форму. Как из него делать красивые и оригинальные изделия, используя разные методы резки сырья, показано на видео:

Как резать пенопласт в домашних условиях. Чем резать пенопласт, чтобы не крошился. Резка нихромовой проволокой

Чем выполнять резку пенопласта проще?

Из современного пенополистирола собирают теплоизоляционные конструкции, вырезают декоративные элементы и производят большое количество других вещей.

Его сфера применения очень широка. И не в последнюю очередь из-за того, что материал этот легок в обработке, быстро укладывается и его можно разрезать своими руками.

Самодельный терморезак для пенополистирола

Впрочем, резать пенопласт своими руками тоже надо уметь. Ведь чтобы получить действительно качественный разрез и итоговую деталь, нужно хорошенько постараться. Заметим, что пенопласт для здоровью людей не опасен.

1 Резка пенопласта

Итак, пенополистирол, как и любой другой материал нуждается в обработке перед использованием. Изначально его поставляют в обычных плитах с определенной толщиной. Однако далеко не всегда формы плит хватает на то, чтобы использовать их везде, где только необходимо.

Часто плиту приходится разрезать на куски, подрезать, подчищать. Иногда появляется необходимость срезать на краю плиты декоративную часть или сделать определенный угол.

Вариантов на самом деле масса. А вот вопрос остается один. Чем резать пенопласт? Казалось бы, зачем еще выдумывать какие-то дополнительные агрегаты, покупать специальный резак для пенопласта если его не то что резать, даже ломать можно своими руками. И это в буквальном смысле.

Тут надо обратиться к особенностям самого пенополистирола и армированного пенопласта для фасада. Сам по себе пенопласт состоит из мелких полистирольных шариков.

Изначальное сырье в нем – это полимер, что смешан с пенными заполнителями и воздухом. В итоге получается довольно податливая и очень легкая конструкция, что легко режется или ломается руками.

Вот только ломать пенопласт – это не лучшее решение. Линия излома никогда не получится у вас точной. Шарики пенополистирола будут искривлять ее, делая итоговую конструкцию непригодной для точной работы.

Однако все же отметим, что ломать или резать пенопласт очень легко. То есть резка пенопласта в домашних условиях вполне реальна. Другой вопрос, как сделать это точно и с минимальными разрушениями материала. Вот тут уже вам пригодится резак для пенопласта или любой самодельный аппарат.
к меню

2 Инструменты для резки

Инструмент для резки пенопласта может иметь разную конструкцию. Именно от конструкции и типа резки зависит, как именно резак для пенопласта будет справляться со своими задачами.

Пенополистирол состоит из мелких шариков и может крошиться

Механический резак используется для того чтобы иметь возможность провести сравнительно небольшие работы в стесненных условиях. Разрезать прибором механического воздействия тело пенополистирола можно. Вот только качество разреза, что получится в итоге, может быть не таким, как хотелось бы.

Термический резак для пенопласта это уже профессиональное оборудование. Его используют строители, дизайнеры и другие подобные специалисты.

Термический резак быстро проделывает отверстия или прорезает линии в пенополистироле любого типа. Начиная от обычного и заканчивая экструдированным пенопластом высокой плотности.

Термический аппарат в своей основе использует раскаленную нить или проволоку.

По типу сборки аппарат для нарезания пенополистирола на утепление дома пенопластом изнутри может делиться на:

  • Фирменные образцы;
  • Самодельные образцы.

В первом случае мы имеем дело агрегатами, что создавались на заводе. Они специально разрабатывались и задумывались так, чтобы дать человеку максимум производительности и удобства во время работы.

К фирменным моделям относят как специализированные ножи для пенопласта, так и крупные терморезаки или другое профессиональное оборудование.

Например, та же лазерная резка пенопласта возможна только благодаря использованию заводских лазеров слабой мощности, которые контролируются компьютером. Они дорогие, громоздкие и довольно сложные, но зато в результате работы с ними вы получите практически идеальную резку.
к меню

2.1 Механическая резка

Механическая резка выполняется инструментами, что в своей основе используют силу механического воздействия или трения.

Чаще всего такое оборудование применяется в домашних условиях. Когда у вас нет возможности прикупить терморезак, да и нет желания. Не будем забывать, что качественный терморезак может стоить довольно дорого.

И далеко не всегда его стоит покупать, особенно если вам надо всего лишь своими руками обрезать пару пенополистирольных плит для теплоизоляции.

Пенопласт реально резать даже обычным лезвием

Проще всего для резки пенопласта взять обычный нож, особенно если пенопласт режется на утепление канализационных труб в грунте. Идеально подойдет канцелярский нож с лезвием средней жесткости. С его помощью можно без особых проблем обрезать плиту толщину до 6-8 см. Причем плита будет обрезана качественно, особенно если у вас уже есть хотя бы базовый опыт.

А вот болгарки и лобзики если и можно применять, то очень осторожно. Тут уже надо понимать, что сильный момент вращения слишком серьезно воздействует на слабую структуру пенополистирола. Если не угадаете с вращательным моментом и выбором диска, то можете своими руками испортить плиту.

Рекомендации здесь могут быть только общие. Желательно покупать специальное оборудование для резки пенопласта. Если же под руками ничего такого не имеется, то постарайтесь хотя бы найти самый тонкий диск для болгарки или лезвие лобзика. Чем тоньше оно будет, тем лучше.

С пилами вообще нужно быть осторожным. Обычную пилу лучше для пенопласта не применять. Разве что вам вообще не нужна точность резки. Но в таком случае его проще просто разломать.

Если же покупаете специальную пилу, то тут уже разговор другой. Но в любом случае надо быть очень осторожным, так как пила, за счет неравномерности усилий, имеет больше шансов основательно повредить материал.
к меню

2.2 Термическая резка

Для термической резки всегда используют терморезак. Терморезак – это специальный агрегат для резки пенополистирола, стоит столько же почти, как и клей для пенопласта.

Состоит он из всего нескольких частей. Основная часть – это рабочий трансформатор, что подает напряжение. Трансформатор может иметь аккумуляторы, а может питаться напрямую от сети. Тут уже все зависит от конкретной модели.

От мини-трансформатора отходит две дугу или крепления. Эти дуги являются по сути корпусом рабочего элемента. К каждому концу дуги привязана специальная нить. Чаще всего применяют нихром. Нить натянута между концами дуги так, чтобы образовывать сильно натянутую проволоку.

При включении трансформатора он подает электричество на дуги, а те уже, в свою очередь, накаляют саму нить.

Раскаленная нить без проблем прорезает пенопласт в любых положениях и любых размеров. Ведь полимер это крайне нестабильный, и он очень плохо взаимодействует с высокими температурами.

Специальная подставка для самодельного терморезака по пенопласту

Большой плюс терморезака в том, что он дает вам возможность работать с филигранной точностью. Точнее резка может проводиться только лазерами. Да и то, если исключить человеческий фактор.

Нихром нагретый до серьезной температуры, режет пенопласт, как нож горячее масло. Более того, он даже не прикасается толком с плитой, то есть никакого физического давления вам прикладывать не придется. Почему это удобно? Да потому что прикладывание физических усилий всегда чревато возможностью совершить ошибку.

Если же всю работу проделывает нагретая проволока, что скорее расплавляет пенопласт, чем режет его, то и шанс сделать ошибку становится минимальным.

2.3 Самодельный терморезак

Смышленые радиотехники уже наверняка подумали о том, что конструкция терморезака очень проста, а значит, его можно собрать и своими руками. И действительно, собрать терморезак можно без особых проблем.

Главная ваша задача будет заключаться в подборе трансформатора небольших размеров для резки теплоизоляционных цилиндров Rockwool и подобных изделий. Ну это на самом деле не такая уж и проблема. Можно взять трансформатор от телевизора или переоборудовать его из рабочего образца.

Дальше надо собрать аналог дуг. Простейший такой механизм – это крепление на деревянной планке двух длинных шурупов. Дерево не даст им проводить электричество, между собой, поэтому единственным проводником останется нихромовая натянутая нить.

Нить натягивают между головками шурупов. Дальше остается только подсоединить трансформатор к шурупам, затем включить электричество и подрегулировать напряжение.

Желательно с напряжением не перебарщивать и четко понимать, что существует определенная корреляция между толщиной нихромовой нити и рабочим напряжением на выходе.

Слишком высокое напряжение раскалит нить докрасна, а в таком положении она будет просто выжигать пенополистирол, даже не прикасаясь к нему. В итоге ровной резки у вас не получится.
к меню

При осуществлении работ, связанных с утеплением дома, лучшего материала, чем пенопласт, вам не найти. Он популярен тем, что стоит недорого и является довольно неплохим теплоизолятором. Но когда вы приступили к работе, возникает естественный вопрос, как разрезать пенопласт и изготовить из него необходимые вам детали, чтобы линии отреза были ровные и имели необходимую вам конфигурацию.

Есть два вида пенопласта: твердый, или еще его называют жестким, и мягкий. Легче механической обработке (резке) поддается твердый вид пенопласта, поэтому он более популярен. Мягкие же виды пенопласта крошатся, и к ним надо применять особый режим. Нет также пенопластовых листов единой толщины, и из этого следует, что режимы резки будут разными и требующими индивидуального подхода для каждого случая. Мягкий вид можно резать любым острым тонким предметом, даже кредитной картой. Положите линейку или ровную рейку вдоль линии отреза и проведите по черте вашим режущим инструментом. Потом сместите пенопластовую плиту так, чтобы отрез совпал с краем стола, и прижимая ту часть плиты, что на столе, слегка нажмите на провисающую. Пенопласт разломается по линии отреза. Можно для резки пенопласта использовать зазубренный нож из кухонного набора. Чтобы удобней было работать, его надо натереть восковой или стеариновой свечой. Если вам нужно, чтобы пенопласт оставался чистым, то примените свечу из стеарина белого цвета. Пенопласт режьте равномерными длинными движениями, чтобы нож погружался всем лезвием. Для разрезания тонких листов пенопласта хорошо подойдет нож для резки бумаги с выдвигающимся лезвием. Этим ножом можно вырезать разные детали и фрагменты. Сначала сделайте надрез не на всю глубину, а потом равномерными движениями отрежьте необходимую вам деталь. Следите, чтобы лезвие вашего ножа было постоянно острым, потому что если оно тупое, то ровный надрез сделать не получится.


Если вам требуется много резать пенопласта, то для удобства можно использовать пилу. Причем подойдет любая с твердым или натяжным лезвием и маленькими зубами (ножовка, лобзик или лучковая пола). Гибкое же лезвие пилы не даст сделать линию отреза ровной. Резать пенопласт надо всем лезвием, равномерно надавливая рукой на пилу.


Когда вам надо резать большие плиты пенопласта, то удобно пользоваться электрическим лобзиком. Кладите плиту на стол так, чтобы отрез оказался за краем стола, и включив электролобзик, сделайте отрез необходимых вам фрагментов. При работе с электролобзиком используйте защитные очки. И самый удобный, на наш взгляд, способ – резка пенопласта с помощью нагреваемой проволоки. Сначала нужно изготовить сам аппарат для резки пенопласта. Нихромную проволоку закрепите на керамических изоляторах, а изоляторы – на П-образно изогнутую трубу. У вас должна получиться лучковая пила с нихромной проволокой вместо лезвия. К нихромной проволоке с обоих концов подсоедините гибкий изолированный провод, чтобы он не мешал, его на трубе можно закрепить с помощью изоленты. Теперь этот провод (сделайте его длинным) подключите к понижающему трансформатору 12 В. Включите в цепь реостат (переменное сопротивление) для регулировки накала нихромной нити. На саму трубу установите кнопку от электродрели и включите ее в цепь. Кнопка придаст дополнительные удобства в работе.


Подайте на ваш агрегат ток, нихром нагреется, и с помощью реостата сделайте, чтобы цвет нагрева нихромной нити был темновишневым. Таким агрегатом вы сможете вырезать детали любых конфигураций. Просто ведите нитью по линии отреза. Правда, будет задымленность, потому работать надо или на улице, или в хорошо проветриваемом помещении. Старайтесь также не прикасаться к включенной нити, чтобы не получить ожог.

Мы перечислили все основные способы резки пенопласта, все они хороши по-своему. Выбирайте сами, что вам более подходит.

При строительных и отделочных работах часто возникает вопрос, чем резать пенопласт и делать это так, чтобы материал не крошился.

Для этих целей используются специальные инструменты и приемы, которые выбираются в зависимости от размеров пенопластовой плиты .

В определенных ситуациях очень важно добиться точности реза. К решению этих задач нужно подходить взвешенно и последовательно.

Свойства пенопласта

Содержание:

Этот уникальный по своим свойствам материал на 95 % состоит из воздуха. Благодаря такой структуре удельный вес пенопласта очень мал.

При необходимости резку материала можно произвести своими руками любым острым и твердым предметом.

Пенопласт обладает следующими свойствами:

  • малый вес;
  • низкая теплопроводность;
  • доступная стоимость.

Его использование позволяет существенно уменьшить затраты на возведение объекта. Важно подчеркнуть, что материал не гниет и не поражается микроорганизмами.

Обладает высокими звукоизоляционными характеристиками. Чаще всего используется в качестве теплоизолятора.

Обладая широким спектром положительных свойств, пенопласт имеет и некоторые недостатки. Первое, что отмечают эксперты, материал не устойчив к воздействию открытого огня.

В такой ситуации в атмосферу выбрасываются токсичные соединения, которые очень вредны человеческому организму.

Еще одно свойство, которое относится к числу отрицательных, заключается в том, что пенопласт привлекает мышей.

Эти грызуны с большой скоростью проделывают норы в массиве пенопласта. Чтобы не допустить таких контактов, пенопласт следует надежно изолировать от внешних воздействий.

Инструменты и приспособления

В настоящее время пенопласт широко применяется в разных отраслях индустрии и строительстве. Его уникальные свойства позволяют создавать герметичные устройства для длительного хранения продуктов.

Домашние умельцы делают такие лари своими руками. При возведении жилых домов плиты пенопласта используют в качестве тепло- и звукоизоляции.

Материал очень хорошо подходит для упаковки сложных и хрупких приборов, которые готовятся к транспортировке.

В процессе использования стандартные плиты пенопласта приходится резать по конкретным размерам и шаблонам. Для этого можно задействовать самодельный станок или обойтись подручными инструментами.

Обойный нож

Повседневная практика показывает, что резка пенопласта в домашних условиях не вызывает у мастера особых затруднений.

Когда операцию нужно выполнить один или пару раз, то не стоит напрягаться – достаточно взять канцелярский нож со сменными лезвиями и разрезать лист на заданные кусочки. Лезвия нужно использовать острые. В этом случае отходов почти не бывает.

Таким способом легко и быстро выполняется резка листа толщиной до 5 мм. Если эта величина больше, то приходится использовать станок или другое приспособление.

В противном случае добиться ровности реза очень сложно. При этом образуется много отходов и пыли.

Когда обойного ножа под рукой не оказалось, не возбраняется резать плиту пилой-ножовкой. Работу можно в короткий срок выполнить своими руками.

Если у пилы крупный зуб, то опилок будет много, а поверхность реза – шероховатой. Чтобы избежать такого результата, желательно найти пилу с мелким зубом.

Можно воспользоваться полотном для резки металла. В этом случае пенопласт почти не крошится, но образуется мелкая пыль.

Режущий инструмент при работе с пенопластом выбирается в зависимости от поставленных задач и от производственных условий. Как правило, плиты пенопласта режут на балконе или в ванной комнате.

Резка электрическим лобзиком

Если в доме имеется электрический лобзик, то его можно использовать при острой необходимости для резки. В зависимости от модели длина лобзика достигает 10 см.

Из этого условия следует простой вывод, что толщина пенопластового листа не должна превышать этого значения.

Приступая к резке лобзиком, надо быть готовым к тому, что гладкость реза будет хуже, чем при работе ножом. Объем мусора тоже увеличится.

Главное преимущество резки лобзиком сводится к тому, что мастеру не приходится прилагать физических усилий. Однако чтобы выполнить резку лучше, можно воспользоваться другими инструментами.

Конструкция

Как правило, резка пенопласта дома производится в незначительных объемах. Раскроить несколько листов материала своими руками можно с помощью стальной проволоки.

Для этого не придется конструировать самодельный аппарат, достаточно будет пригласить помощника. К отрезку стальной проволоки диаметром 0,5 мм с двух сторон надо надежно прикрепить ручки.

После чего этим инструментом нужно просто распилить лист пенопласта по нанесенной заранее разметке. В процессе пиления проволока нагревается и оплавляет кромки у плиты. В результате кромка получается гладкой и жесткой, а мусора не бывает.

Резка раскаленной струной

Занимаясь ремонтом старой квартиры или отделкой новой, приходится резать пенопласт в больших объемах. В таких ситуациях работать обойным ножом или электрическим лобзиком нерационально.

В настоящее время аппарат для резки пенопласта появился в продаже. У мастера появилась возможность выбрать оптимальный вариант в соответствии со своими соображениями.

Схема резака для пенопласта: 1 — нихромовая проволока (спираль от электроплитки), 2 — винт с гайкой и шайбой, 3 — ручка (текстолит S 4 мм), 4 — электрошнур, 5 — вилка, 6 — резиновая или хлорвиниловая трубка .

Важно подчеркнуть, что основным рабочим органом станка является нихромовая проволока, которая нагревается под воздействием электрического тока.

Многочисленные отзывы специалистов подтверждают, что на текущий момент самодельный станок с раскаленной проволокой лучше всего подходит для резки пенопласта.

Для сборки станка потребуются следующие элементы:

  • понижающий трансформатор с выходным напряжением 12 – 24 В;
  • проволока из нихрома или фехраля;
  • реостат.

Чтобы подключить станок к сети, в дополнение к этому перечню понадобится медный провод. Специалистам известно, что проволоку не стоит нагревать до высокой температуры.

В этом случае пенопласт будет интенсивно плавиться, и рез окажется неровным. Достаточно, чтобы проволока слегка покраснела.

Технология резки

Перед тем как резать пенопласт, необходимо подготовить рабочее место. Прежде всего проверяется, исправен ли станок.

Следующим шагом нужно обеспечить достаточную освещенность рабочей зоны и вентиляцию, которая не вызывает сквозняков.

Затем наступает очередь выполнить разметку листа. Разметка выполняется в обязательном порядке, иначе рез с большой вероятностью окажется косым – практика это неоднократно доказывала.

Для разметки используются простой, остро заточенный карандаш и линейка. Линии на поверхности листа должны быть контрастными, чтобы их можно было рассмотреть сквозь стекла защитных очков.

Разметку при резке пенопласта можно не делать в одном случае – когда листы готовятся для теплоизоляции стен и кровель.

Поскольку количество листового пенопласта для этих целей всегда большое, то резка выполняется либо болгаркой, либо циркулярной пилой.

И тот, и другой способ предполагает использование жесткого шаблона. Станок с нихромовой проволокой здесь просто неуместен.

Причина проста – высоких требований к качеству кромок в процессе строительства не предъявляется. Главное, чтобы отформатированный лист пенопласта вставлялся в ячейку обрешетки.

Компании, которые специализируются на производстве пенопласта, всегда готовы проконсультировать заинтересованных лиц о способах резки этого материала.

В последнее десятилетие пенопласт широко используется при моделировании объектов и оформлении интерьеров.

Вырезать фасонные фигуры из пенопласта можно специальным ножом с нагревающимся лезвием. Устройство такого ножа похоже на конструкцию паяльника.

Этим инструментом для резки чаще всего пользуются дизайнеры интерьера и художники-модельеры.

Пенопласт сегодня широко используется в качестве звуко- и теплоизоляционного строительного материала, который в процессе работ приходится обрабатывать. Для того чтобы листы материала соответствовали габаритам поверхности, которая подвергается утеплению, их приходится кроить. Резка пенополистирола может быть произведена несколькими способами, один из которых вы можете применить в работе. Процесс раскроя требует определенного подхода по той причине, что пенопласт при неправильной резке может крошиться и ломаться.

Инструменты и материалы

Для работы понадобятся:

  • пенопласт;
  • линейка;
  • карандаш.

Вернуться к оглавлению

Способы резки пенопласта

Раскрой пенополистирола может быть проведен обойным ножом. Этот инструмент не только обойдется дешевле, но и окажется бесшумным в работе, а резка будет осуществлена в короткие сроки. В качестве преимущества данного способа выступает минимальное количество мусора.

Перед началом резки нужно проверить, насколько нож остр. Эта характеристика инструмента позволит быстрее и качественнее произвести работы.

Пенопласт с большей толщиной сложнее резать, а использовать для резки нож, если толщина материала превышает 5 см, и вовсе не следует, так как это будет неэффективно.

Электролобзик тоже не позволит получить ровную линию реза, кроме того, будет много мусора.

Перед началом резки следует приобрести длинную пилочку: она позволит разрезать листы, толщина которых не превышает 10 см.

Раскрой пенополистирола предпочтительнее всего производить ручной пилой, предназначенной для работы по дереву. Если для процесса вы предполагаете использовать обычный нож, перед началом его предстоит наточить. Затем лезвие следует подвергнуть нагреванию, только после этого можно приступать к резке. При этом резка материала станет сопровождаться плавлением края. Линия реза получится ровной, материал не станет сыпаться, а мусор будет образовываться в минимальных количествах.

Резку пенополистирола своими руками можно произвести и необычным способом, который предполагает использование раскаленной нихромовой проволоки. Однако перед началом придется немного потрудиться над созданием инструмента. Его можно изготовить из проволоки, пружины и трансформатора. Стол нужно установить под углом в 60°. Поперек ему предстоит натянуть проволоку, с одной стороны ее конец нужно укрепить как можно жестче, а с другой – конец должен быть укреплен через пружину. К концам проволоки нужно подсоединить провода трансформатора, который следует подпитать от электросети. После этого необходимо подать ток и уложить лист теплоизолятора на поверхность сверху проволоки. Так как стол имеет наклон, полотно теплоизолятора станет двигаться методом скольжения, поддаваясь влиянию своего веса.

Чтобы осуществлять резку, необходимо дождаться раскаливания проволоки до почти красного состояния, но не следует доводить ее до излишне сильного раскаливания. Если это допустить, разрез станет получаться излишне широким. В момент нагревания нихромовая проволока будет становиться длиннее. Это указывает на необходимость использования в конструкции сильной пружины. Она позволит откорректировать длину.

Резку можно произвести болгаркой, оснащенной диском по металлу. Применять при этом следует наиболее тонкий диск. Данный метод нельзя назвать самым комфортным. Кроме того, инструмент создает сильный шум, будет образовываться много мусора.

Пенопласт хорошо поддается обработке паяльником. Применение этого инструмента позволит произвести работы в самые короткие сроки. Конец паяльника предстоит расплющить с помощью молотка. После этого на него нужно надеть специальную деталь, выполненную из лезвия и стального колпака, взятого из перьевой ручки. Лезвие нужно установить на конце. Затем паяльник следует нагреть и можно начинать резать полотна.

Помимо того что из пенопласта можно сделать ровные полотна, их можно подвергнуть фигурной резке, придавая заготовкам разнообразные формы.

Если создать из пенопласта фигурные элементы, материал можно применить не только в качестве утеплителя, но и в роли декора любого помещения.

Пенопласт не боится окрашивания, именно поэтому его поверхность после раскроя можно покрыть краской. Каждый из вышеперечисленных способов резки имеет свои преимущества, однако стоит предпочесть тот, который будет для вас менее затруднительным.

Появление в широком доступе массивных полноразмерных плит пенопласта автоматически привело к буму в использовании относительно прочного, мягкого и одновременно легкого в обработке материала в домашних условиях. По сути, из толстого пенопластового листа стало возможным изготовление огромного количества всевозможных полезных вещей, нужно только подобрать способ, как и чем резать пенопласт, чтобы не допускать деформацию, надлом или крошение материала.

Почему сложно резать пенопласт

Широкое применение пенопластового материала во многом сдерживалось пористой структурой, напоминающей спрессованный слой из мельчайших полистирольных ячеек, наполненных газообразующим агентом.

Если вам доводилось резать пенопластовые листы, то наверняка обратили внимание на такую особенность:

  • Чем плотнее и тяжелее материал, тем проще резать его острозаточенными инструментами. Чем тоньше режущая кромка, тем проще и быстрее резать даже самый твердый карбамидный пеноматериал;
  • Легкие марки пенопласта легче всего резать с помощью электрических инструментов. Чем выше скорость режущей кромки, тем чище поверхность реза. В промышленных условиях нетолстые пенопластовые плиты режут тонкой водяной струей, практически без отходов;
  • При попытке резать плиту острым лезвием несколькими движениями складывается ситуация, когда каждый новый рез увеличивает количество пенопластовых опилок и пыли почти в два раза.

Совет! Нетолстые пенопластовые плиты мастера предпочитают резать сапожным способом. Для этого острооточенным широким лезвием с большим усилием выполняется разрез ножом «на себя», не меняя при этом угол наклона и глубину реза.

Большинство моделистов и мастеров, профессионально работающих с пенопластом, возразят, что резать пенопластовые плиты совсем несложно, тем более что плотность и прочность материала относительно невелика. И будут правы. Резать пенопласт в домашних условиях несложно, необходимо только точно подобрать режим и оборудование для резки пенопласта.

Число вариантов практического применения и использования пенопласта для тех, кто умет работать своими руками, давно перевалило за сотню. Из пенопластового материала изготавливают десятки различных моделей, литьевых форм, игрушек, лепнины, декоративных элементов, утепления, деталей акустических систем и даже холодильников. Основной проблемой, сопровождающей любые попытки обработать материал механическим способом, является подбор режима, как и чем резать пенопласт, чтобы не крошился, как следствие, резка всегда сопровождается образованием большого количества отходов.

Если острие режущего инструмента недостаточно заточено или движется с небольшой скоростью, при попытке разрезать мельчайшие газонаполненные шарики режущая кромка не рассекает их, а скользит по пенополистиролу, сминает и вырывает из спрессованной массы пенопласта. Резать пенопластовый лист таким способом можно, но образуется огромное количество отходов.

Технология, как правильно разрезать лист пенопласта

Для домашних условий можно предложить несколько проверенных способов:

  1. С помощью остро отточенного сапожного или строительного ножа;
  2. Ножовкой по металлу с усовершенствованным ножовочным полотном;
  3. Мощным паяльником с насаженным на жало бритвенным лезвием;
  4. Терморезаком или раскаленной нихромовой спиралью;
  5. Электролобзиком или болгаркой.

Важно! При любых попытках разрезать пенопластовый лист с помощью раскаленных лезвий, проволок или высокооборотным инструментом работать необходимо под вытяжкой или на улице, так как при плавлении пенопласта выделяется большое количество летучих токсичных веществ.

Если пенопласт требуется порезать с помощью электролобзика или болгарки, то обязательно следует воспользоваться респиратором и защитными очками. Пенопластовая пыль при резке сильно наэлектризуется и с невероятной силой прилипает к коже рук, лица, попадает в глаза и легкие.

Схема резки пенопласта механическим способом

Проще всего разрезать нетолстую, до 50 мм, плиту с помощью обычного, даже столового ножа. Для этого пенопластовую плиту укладывают на край рабочего стола и выполняют разрез. Режущая кромка ножа должна находиться как можно ближе к опорной плоскости. Перед резкой лезвие необходимо заточить и подправить на полировальном кругу.

Отрезаемую часть листа нужно обязательно поддерживать, чтобы под нагрузкой не обломать материал. Чтобы резать с максимальным качеством, нож перемещают с небольшим усилием в одном направлении — «от себя», обратный ход лезвия выполняют «вхолостую». Если приходится резать сапожным ножом лист, разложенный на столешнице стола, то направление приложения усилия меняется на противоположное — «на себя».

Резать тонколистовой пенопластовый материал на весу или в вертикальном положении категорически не рекомендуется.

Намного проще резать пенопласт ножовкой по металлу. Для плотных марок полотно ножовки можно не менять, для высокопористых пенопластовых листов боковые поверхности полотна шлифуют на точиле, чтобы убрать развод зубьев. Ножовкой можно резать практически в любом положении без ограничений.

Самым производительным инструментом для порезки листов является угловая машинка или болгарка. В зависимости от диаметра отрезного круга болгаркой можно на лету резать пенопласт толщиной до 50 мм. При этом качество реза будет намного выше, чем в случае использования ножа или пилы. Недостатком указанного способа является большое количество пыли и стружки. Если уменьшить скорость резки пенопласта до минимума, материал начнет гореть и оплавляться, что не всегда допускается условиями порезки.

Достаточно просто раскроить пенопластовый лист с помощью электролобзика. По производительности и качеству реза лобзик уступает болгарке, но у него есть неоценимое преимущество — с его помощью можно выполнить фигурные разрезы, которые сложно получить другим способом механической резки.

Термические способы порезки пенопласта

Вторым по распространенности способом резки пенопласта является терморезак. По сути, это нихромовая нить, уложенная на каркасе в виде рамки. При прохождении электрического тока по нихромовой проволоке поверхность металла нагревается и плавит пенопласт. Существует несколько вариантов конструкции резака. Наиболее простой выглядит, как нихромовая струна, натянутая на керамических изоляторах, установленных на концах деревянной или металлической рамки.

Таким инструментом можно резать не только пенопластовые листы, а и деревянные рейки, пластиковые трубы, любой материал с температурой плавления или разложения до 270 о С.

Если нужно выполнять раскройку плит с большой длиной реза, то более удобным будет использовать станок в виде вертикально натянутой нити на подставке из текстолита.

Для управления нагревом нихромовой струны используется ЛАТР или реостат. Слишком высокая температура поверхности может привести к оплавлению и даже воспламенению пенопласта. Замечательным свойством такого способа резки является полное отсутствие пыли и стружки, кроме того, поверхность реза получается заплавленной, словно покрытой алкидным лаком.

Если в процессе обработки пенопласта необходимо отрезать лишь небольшие фрагменты пенопластового блока, например, при изготовлении скульптуры или модели, лучше всего использовать насадку для мощного электропаяльника.

Отдельно следует упомянуть самый интересный способ резки пенопласта лазером. Возможно, это покажется фантастикой, даже в домашних условиях возможна лазерная резка пенопласта, фото. Обычный светодиодный лазер мощностью в 2-5 Вт позволяет резать лист пенопласта по совершенно произвольной траектории.

Пока подобный инструмент способен резать бумагу и пенопласт в течение 10-15 мин, поэтому больших объемов резки на нем добиться будет очень сложно.

Чем резать пенопласт

Резка пенопласта на станке и ножом

В строительстве часто проводятся работы связанные с утеплением конструкций, где используется пенопласт, как самый недорогой материал. Соответственно, и плотность подобного утеплителя низкая, что ведет при его резке к образованию множества мусора, который достаточно трудно собрать, так как кусочки пенопласта имеют свойство электризоваться и прилипать ко всему, что встретится на их пути. Чтобы облегчить процесс раскроя утепляющего материала существует много способов и устройств, помогающих резать пенопласт без крошек.

Чем и как резать пенопласт

Для того чтобы вырезать определенную форму утеплителя может использоваться любое приспособление для резки пенопласта:

  • нож;
  • ножовка по дереву или металлу;
  • паяльник;
  • угловая шлифовальная машинка, именуемая «болгаркой»;
  • тонкая металлическая проволока типа струны;
  • терморезак;
  • станок для резки пенопласта;
  • электролобзик с нагреваемой пилкой.

Если выбирается ножовка по дереву, то ее зубья должны быть как можно меньше. Все инструменты, которые не нагреваются до определенной температуры, не гарантируют, что не будет крошения пенопласта. Подобные инструменты используются при небольших объемах работ, но когда необходимо утеплить все ограждающие конструкции дома, лучше применить воспользоваться аппарат для резки пенопласта, действие которого основано на нагревании режущего элемента.

Как правильно резать пенопласт ножом, чтобы он не крошился

Когда в процессе утепления стен, перекрытий, кровли своими руками используются плиты полимерного материала, термические резаки не всегда оправданы. Конструкции, как правило, имеют строго геометрические формы, и разрезать материал вполне можно простым ножом, главное чтобы лезвие было тонким, а его длина превышала толщину листа утеплителя. Хороший инструмент для такой работы – канцелярский нож, если предстоит резать пенополистирол небольшой толщины.

Для резки пенопласта ножом нужно выбирать длинное лезвие

Дело в том, что лезвие подобного инструмента очень тонкое и при разрезании листа большой толщина идеально ровного среза добиться вряд ли получится, на срезе могут образоваться извилины, которые не позволят сделать плотное примыкание отдельных частей утеплителя. А это приведет к образованию мостиков холода.

Кроме ножа потребуется:

  • Мерная жесткая линейка или рейка идеальной формы.
  • Рулетка.
  • Простой карандаш, маркер.

Режут полистирол на твердом основании, чтобы лист не «играл» в руках. На поверхности полистирольной плиты делают отметки нужного размера, после чего укладывают жесткую линейку или рейку, и делают острым ножом разрез. Если длины лезвия ножа недостаточно, можно сделать разрезы с двух противоположных сторон листа, главное не сбиться с размера. Затем по разрезу лист просто разламывают. При должной сноровке работа будет проходить быстро, без лишнего шума и затрат электричества. Мусор, конечно, будет, но не так уж много, как от ножовки. Главное чтобы инструмент был очень острым и нужной длины.

Прежде чем отрезать материал, инструмент нужно нагреть, а также периодически подтачивать лезвие.

Как разрезать пенопласт без использования термических приборов

Принцип резки листов пенопласта при помощи ножовки, независимо, будет это полотно по металлу или по дереву, ничем не отличается от резки ножом, главное, чтобы зубцы были мелкими, а полотно достаточной длины.

В этом случае рез будет более ровным и не образуется много мелкого мусора. Движения пилой нужно совершать плавно, без рывков. Но и при таком методе резания будет много крошек пенополистирола.

Порезать пенопластовые листы можно с использованием электрического лобзика или угловой шлифовальной машинки (болгарки). Однако при таком методе огромное количество мусора гарантировано.

Болгарка для резки пенопласта

Высокая скорость вращения диска болгарки и достаточно крупные зубья спровоцирует сильное разрушение структуры материала в месте реза. При использовании электролобзика также невозможно получить на срезе идеально ровную поверхность, за счет вибрирования пилки, которое к тому же приводит к образованию мелкого полимерного мусора.

Меньше всего образуется крошек пенопласта при его раскрое, если используется самодельный прибор для резки пенопласта. Простейший вид подобного устройства представляет собой обычную тонкую проволоку (струну), к концам которой приделаны ручки, для большего удобства. Диаметр проволоки нужно выбирать самый меньший, не более 0,5 мм. Здесь одному человеку не справиться, нужен будет помощник. Проволоку устанавливают по намеченной отметке на пенопласте и делают равномерные движения с двух сторон. В результате трения металлической проволоки о пенополистирол происходит ее нагревание и материал начинает плавиться в месте реза.

Резка пенопласта струной – метод самый эффективный в плане образования минимального количества мусора, но время, затраченное на такую работу, значительно большее, чем при резке другими инструментами.

Термические аппараты и приспособления

Не всегда использование утеплителя предполагает его раскрой по правильным геометрическим размерам. Иногда приходится вырезать полукружья, отверстия и прочие формы с замысловатыми контурами. И здесь нож или ножовка уже не помогут. Но справиться с такой работой сможет станок для резки пенопласта, который вполне можно соорудить своими руками.

Фигурные изделия из пенопласта и пеноплекса

Принцип работы подобных устройств заключается в том, что на режущий элемент подается электрическое напряжение, вследствие чего он нагревается до определенной температуры, которая может регулироваться специальным прибором. А учитывая легкоплавкость материала резать пенополистирол нагретой струной или проволокой легко и быстро. И при этом не образуется трудноудаляемый мелкий мусор.

Как самостоятельно соорудить термический резак для пенопласта

Если выбирать, чем лучше резать утеплитель без образования мелкого мусора, то на первом месте, конечно же, будет стоять профессиональное оборудование. Но для домашнего использования приобретение такого устройства может быть дорогим «удовольствием», поэтому станок для резки пенопласта многие умельцы делают своими руками.

Схематический рисунок термического резака для горизонтального раскроя пенопласта

Необходимые материалы и инструменты

Для сборки режущего термического прибора потребуется:

  • Вольфрамовая (нихромовая) проволока Ø 0,2мм.
  • Материалы для изготовления рамы – бруски, металлопрофиль любого сечения. Пружины для крепления вольфрамовой нити.
  • Реостат или понижающий трансформатор.
  • Изоляторы.
  • Клеммы.

Вольфрамовую проволоку можно купить в специализированном магазине или добыть из бытовых приборов – из любого обогревателя, коме масляного. Отрежьте нужный кусок спирали и выпрямите ее да ровного состояния.

В обогревателе спираль выполнена из вольфрамовой проволоки

На твердом и прочном основании нужно собрать раму устройства. Это может быть стол, верстак или какая-то другая поверхность. Потребуется прикрепить вертикальные элементы из металла к основанию на таком расстоянии, чтобы между ними свободно проходил лист пенополистирола. Далее к вертикальным стойкам крепятся пружины, к пружинам изоляторы, и к ним – вольфрамовая проволока.

Пружины нужны для того, чтобы поддерживать проволоку в горизонтальном положении, поскольку нагреваясь, она имеет свойство изменять свои размеры в большую сторону, что грозит ее провисанием, если не будет пружин. Вместо пружин можно использовать грузики, задача которых будет такой же, как и у пружин.

Когда подобным резаком пользоваться приходится редко, источником питания может служить аккумулятор, что без сомнения безопасней, по сравнению с электрической сетью, где напряжение более 220 B, в то время как аккумулятор выдает не больше 10 -12, и этого вполне достаточно, чтобы нагреть проволоку. При наличии реостата напряжение, подаваемое на вольфрамовую нить можно регулировать в зависимости от толщины листа и скорости его перемещения по столу.

Данный прибор позволит разрезать пенопласт на горизонтальные пластины, толщина которых будет зависеть от того, какое расстояние между проволокой и столом. Если требуется кроить материал по вертикали, проволока должна устанавливаться также вертикально.

1 — Вольфрамовая проволока
2 — Груз
3 — Рама
4 — Основание устройства

Вертикальный резак для пенопласта подходит для резки фигурных элементов из экструдированного и обычного пенопласта. При пользовании подобным устройством срез получается ровным и без крошек. Работает это устройство по принципу лобзика. Для того чтобы сделать фигурную деталь лучше использовать пеноплекс, материал, получаемый методом экструзии из полимерного исходного сырья – стирола, в то время как пенопласт – это не прессованный стирол.

Резка пенопласта модернизированным паяльником

Быстро изготовить термический резак можно из паяльника. Для этого на конец инструмента устанавливают лезвие, если нужно раскраивать пенопласт по вертикали или горизонтали, или коронку от электродрели, когда требуется сделать в материале отверстие, выемку. Вместо коронки допускается использовать самодельную круглую деталь, которую делают из оцинкованного железа.

Основная суть статьи

Чем резать пенопласт – механическим инструментом – ножом, пилкой, электрическим – угловой шлифовальной машинкой, лобзиком, или при помощи устройств с нагреваемым режущим элементом, каждый выбирает по своему усмотрению. Термические приборы исключают образование мусора, но стоят дорого. Для домашнего использования есть возможность сэкономить средства и сделать своими руками термический станок для резки пенопласта.

Как резать пенопласт – максимальный результат при минимуме мусора

Многие задаются вопросом, чем резать пенопласт в домашних условиях. Ведь это один из самых популярных и востребованных материалов в строительстве, отличающийся многими положительными качествами и достоинствами. Пенопласт предназначен для звуковой и теплоизоляции жилых помещений. Он очень прост в использовании, доступен в каждом строительном магазине, стоимость его очень мала. Единственную сложность может вызвать процесс разрезания плит пенопласта без крошения.

Пенопласт или пенополистирол представляет собой материал белого цвета, состоящий практически на 95 процентов из воздуха. Он относится к категории экологически безопасных материалов, поэтому не опасен для здоровья. Из пенопласта производится огромное количество самых разнообразных изделий, в том числе упаковка для продуктов питания.

Различные размеры плит, а также структура в виде небольших газовых пор определяет основные положительные свойства пенополистирола:

  • Высокий уровень теплоизоляции как с внутренней, так и с внешней стороны дома. Если вы научились резать пенопласт в домашних условиях, то сможете устанавливать двойную теплоизоляцию. Причем стоимость материалов в любом случае будет гораздо ниже, чем у других современных изоляторов, выполняющих аналогичные функции.
  • Отличная акустическая изоляция помещений. Это будет очень кстати в современных квартирах, в которых звуковая изоляция практически полностью отсутствует. Пенопласт отлично подойдет для того, чтобы оградить себя от шумных соседей. И, естественно, соседи так же не будут слышать, если вы побалуете себя любимой музыкой на повышенной громкости.
  • Легкость установки и монтажа по причине небольшого веса. Листы огромных размеров весят так мало, что с ними может справиться и ребенок. Единственное, на что стоит обратить внимание, – так это на ветер при выполнении наружных отделочных работ. Даже слабое дуновение ветра может нарушить ваши заготовки, поэтому в ветреную погоду работать с пенопластом не рекомендуется.
  • Экологическая безопасность. Материал не представляет никакой опасности для человека, поскольку не выделяет токсичных газов и отходов. Производство пенополистирола ведется в соответствии со всеми европейскими нормами и стандартами, поэтому определенные его виды могут контактировать с пищевой продукцией.
  • Высокая стойкость к негативному воздействию грибков, бактерий, микроорганизмов, сырости, плесени. Эксплуатация на открытом воздухе в течение длительного времени не вызовет никаких изменений в потребительских свойствах пенопласта, он будет все также надежен и долговечен.

Перед тем как резать пенопласт, следует напомнить о некоторых правилах обращения с ним. Так, подавляющее большинство технических жидкостей наносят непоправимый ущерб материалу. В связи с этим необходимо ограничить его от прямого контакта с растворителями, бензинами, ацетонами и прочими аналогичными жидкостями. Даже пары последних вызывают необратимые разрушения, которые обязательно проявятся с течением времени.

Еще один важный фактор – это температура. В случае эксплуатации пенополистирола на поверхностях с температурой свыше 50 градусов Цельсия, могут возникнуть определенные проблемы. К примеру, материал начинает крошиться и ломаться даже от простых прикосновений. Поэтому следует избегать его монтажа, например, рядом с плитами.

В связи с большим количеством достоинств данный материал нашел самое широкое применение, причем отнюдь не только в строительной отрасли. Так, пенопластовые листы могут быть использованы в таких сферах деятельности, как:

  1. 1. Медицина – здесь пенополистирол незаменим в качестве упаковки для острых и стеклянных предметов, а также как футляр для оборудования.
  2. 2. Организация активного отдыха – если порезать пенопласт на листы необходимых размеров, его можно вставлять в поплавки, спасательные жилеты и даже буйки.
  3. 3. Дизайн – специалисты применяют материал для моделирования и конструирования различных предметов.
  4. 4. Судостроение – здесь листы пенопласта нашли применение как непотопляемый наполнитель грузовых отсеков на катерах, шлюпках и прочих судах небольших размеров.

Фигурная резка пенопласта

Таким образом, резка пенопласта в домашних условиях актуальна не только для выполнения строительных работ по звукоизоляции квартиры. Так, овладев этим искусством в достаточной мере, вы сможете сделать необычную декоративную фигурку, соорудить модель катера и даже самостоятельно воспроизвести защиту холодильного контура, расположенного в кондиционере.

Особенность разрезания пенопласта заключается в том, что материал очень легкий и ломкий, при неправильном обращении он начинает крошиться и ломаться. Следует соблюдать некоторые правила в работе с пенопластовыми плитами. Для резки можно использовать множество различных приспособлений, в том числе, паяльник, остро заточенный нож, болгарку и даже нихромовую проволоку.

Механическая обработка пенополистирола, несмотря на все его достоинства, может вызвать некоторые трудности, особенно у неискушенных новичков. Если вы не знаете, чем резать пенопласт, чтобы он не крошился, то в первую очередь позаботьтесь о приобретении острого ножа с резиновой насадкой. При работе следует помнить, что лезвие может очень легко соскользнуть с поверхности материала, поэтому работать нужно очень аккуратно и осторожно, выполняя все движения исключительно “в сторону” и “от себя”.

Можно выделить несколько основных инструментов для механической обработки пенополистирола:

  • В некоторых случаях подойдет самый обычный сапожный нож. Но лишь в тех случаях, когда требуется разрезать пенопласт толщиной до 40 мм. Остро заточив нож, не следует прятать далеко точило, поскольку через каждые полтора–два метра потребуется затачивать лезвие вновь. Рекомендуется надеть наушники либо вставить беруши в уши, поскольку процесс разрезания сопровождается не самым приятным “визгом” пенопласта.
  • Следующий инструмент, который отлично справится с пенополистиролом, – это ножовка по дереву. Посредством ножовки мы режем плиты толщиной до 80 мм. Рекомендуется покупать инструмент с тонкими небольшими зубьями, в таком случае срез будет ровнее и точнее. Главное преимущество ножовки перед ножом – минимальный риск травмировать себя. Да и сил прикладывать при работе потребуется существенно меньше.
  • Электролобзик также отлично подойдет для того, чтобы резать пенопласт в домашних условиях. Процесс продвигается максимально быстро и просто, все действия выполняются очень четко и аккуратно, вероятность нанести себе травму снижается практически до минимума. К тому же электролобзик относится к категории распространенных и востребованных инструментов, у настоящего хозяина этот инструмент просто обязан быть в распоряжении.
  • Также часто используют такой инструмент, как болгарка. Если требуется максимально быстро и без крошения разрезать пенопласт, постарайтесь приобрести самые тонкие алмазные диски. Стоимость этих дисков несколько выше по сравнению с другими, однако результат на все 100 процентов оправдает вложенные средства.

Все способы, представленные выше, позволяют нам обрабатывать пенополистирол исключительно по прямой ровной линии. В тех ситуациях, когда требуется сделать необычную фигуру, полукруг или зигзаг, можно воспользоваться нетрадиционными способами. К примеру, нихромовой нитью. С ее помощью вы узнаете, как резать пенопласт, чтобы не крошился, с минимальными временными и физическими затратами.

Для начала потребуется выполнить некоторые подготовительные работы для сборки необходимого оборудования. Так, следует позаботиться о наличии небольшой пружины, трансформатора на 24 вольта и нихромовой проволоки. Рабочая поверхность стола устанавливается под углом от 20 до 60 градусов. Натягиваем проволоку поперек стола. Пружиной фиксируем концы проволоки с каждой стороны стола.

После этого прикрепляем идущие от трансформатора провода к проволоке. При подаче тока в трансформатор, нихромовая нить нагревается, что видно по ее внешнему виду. Нам остается только положить лист любой толщины в соответствии с заранее нанесенной разметкой. Под собственным весом и по причине наклонной поверхности пенополистирол будет скользить вниз и одновременно прорезаться.

Никакого мусора, все происходит очень быстро и без лишних телодвижений. Единственная сложность – это сборка необходимого оборудования, поскольку трансформаторы имеются далеко не у каждого.

Таким образом, нет ничего сверхсложного в том, чем и как разрезать пенопласт в домашних условиях. Даже при помощи обычного ножа можно выполнить все необходимые операции. Если же приобрести более качественное оборудование, то процесс обработки займет минимум времени, без дополнительных усилий, шума и мусора.

Как и чем резать пенопласт в домашних условиях

Самый недорогой способ утепления и звукоизоляции строительных конструкций — отделка пенопластовыми плитами. Используется материал и для декора в виде плитки, плинтусов и других элементов. Нередко возникает необходимость точной подгонки, для чего плиты приходится разрезать. Сложно сделать это ровно и без мусора. Разберемся, как и чем резать пенопласт в домашних условиях, чтобы получить лучший результат.

Все о самостоятельной резке пенопласта

Что такое пенопластовые плиты

Пенополистирол, это второе название пенопласта, состоит из воздушных пузырьков, заключенных в пластиковую оболочку. Они склеены между собой и образуют массу с небольшой плотностью. Воздуха в каждой плите материала порядка 95%. Именно поэтому материал хорошо задерживает звук и тепло. Но при этом крошится, ломается и гнется при механическом повреждении, не выдерживает высоких температур, легко воспламеняется.

Несмотря на это пенополистирол широко используется в качестве изолятора. Кроме хороших изоляционных свойств, он отличается простотой монтажа. Малый вес при значительных размерах облегчает установку, не нагружает строительную конструкцию. Плиты не боятся повышенной влажности, в них не селятся насекомые и микроорганизмы. Однако почти все технические жидкости, включая кислоты, щелочи, растворители и некоторые разновидности клеев разрушают структуру пенополистирола.

Чем и как резать пенопласт, чтобы он не крошился

Особенности строения материала объясняют сложности при его резке. Пластиковые пузырьки неплотно соединены между собой, при нажатии они достаточно легко отламываются. В процессе нарезки их появляется очень много. Отделившиеся от основы шарики электризуются, что значительно затрудняет уборку. Иногда от последствий разрезания пенопластовых изделий не удается избавиться несколько дней.

Это нужно учесть, выбирая методику и инструмент для резки пенопласта.

Какие инструменты используют для резки

  • Острый тонкий нож, например, канцелярский.
  • Ножовка по дереву либо по металлу.
  • Угловая шлифмашина, она же болгарка.
  • Паяльник.
  • Тонкая струна из металла.
  • Профессиональный станок или его самодельный аналог.
  • Терморезак.

Выбор инструментов определяется объемом предстоящих работ и степенью их точности. Так, применение холодных приспособлений гарантирует, что материал будет крошиться в большей или меньшей степени. Термоинструменты дают ровный срез без мусора, но их цена высока. Не каждый может себе их купить. Разберемся, как работать разными инструментами.

Резка без термических приспособлений

Если не требуется своими руками вырезать из полистирола фигуру сложной формы или выполнить фигурный рез, можно смело разрезать его ножом или резаком. Главное, чтобы длина его лезвия была больше, чем толщина плиты. Иначе срез может получиться бугристым и кривым. При стыковке утеплителя на этих участках образуются мостики холода, что снизит качество утепления. Поэтому лучшим инструментом для разрезания пластин толщиной до 40 мм считается обычный канцелярский нож-резак.

Для резки более толстых плит выбирают ножовку. Для работы кроме инструмента понадобится еще длинная металлическая линейка либо ровная рейка, маркер и рулетка.

Правильный процесс работы
  1. Кладем пластину на прочное основание. Так, чтобы она на нем не «играла».
  2. Проводим разметку. С помощью рулетки отмеряем и маркером по линейке намечаем линию, где будем отрезать.
  3. Лезвие желательно немного подогреть, так оно будет резать лучше. Прижимаем направляющую к намеченной линии, делаем разрез. Если пласт слишком широкий, выполняем надрез с одной стороны, затем переворачиваем его и делаем еще один разрез точно напротив первого. Затем резким движением обламываем пластину.

Некоторые мастера рекомендуют периодически подтачивать нож, он очень быстро тупится в процессе резки. Разрезание пенополистирола ножовкой любого типа ничем не отличается от работы ножом-резаком. Важно, чтобы длина полотна превышала толщину пластины, а зубцы пилы были как можно более мелкими. Двигать полотно надо очень плавно, стараться избегать рывка. Иначе образуется много пенопластовых опилок.

Иногда используют болгарку. Она режет точно и быстро, но оставляет большое количество мусора. Для работы лучше выбирать диск с мелкими зубцами, однако это не спасает от опилок. Острые детали вращаются с высокой скоростью, что объясняет значительные разрушения структуры материала. Многое зависит от мастера, но чаще срез получается рваный. Похожий результат дает электрический лобзик.

Самый ровный срез даст струна для резки пенопласта. Это обычная проволока, диаметром не больше 0,5 мм. К ее концам прикрепляются ручки. Два человека берут их в руки, устанавливают струну на намеченную линию и плавно перетирают материал, придерживаясь разметки. Двигаясь, металл нагревается, он плавит пластик на участке разреза. Поэтому край удается порезать ровно с минимальным количеством мусора. Правда, времени на это уходит очень много.

Как разрезать пенопласт термическими приборами

Для прямых резов вполне достаточно ножа или пилы, но фигурные вырезы ими сделать не получится. Их выполняют специальным оборудованием, принцип работы которого связан с нагревом режущего лезвия. К нему подключаются электроды, на которые в момент активации подается напряжение. Резак нагревается и легко плавит пенопласт, вырезая заданные фигуры или линии. Такие станки используются профессионалами.Покупать профессиональный прибор для резки пенопласта для однократного использования не выгодно. Если есть такая возможность, его лучше одолжить либо взять в аренду. Но чаще всего в домашних условиях применяют самодельные устройства. С их помощью осуществляют резку нихромовой проволокой на станке или самостоятельно собранным терморезаком. Еще используют обычный паяльник, жало которого расплющивают или закрепляют на него небольшое лезвие.

В любом случае сначала размечают пластину. Затем включают устройство, ждут, пока резак нагреется. После этого аккуратно проводят им по намеченной линии, выполняя точный и ровный рез. Проще всего это сделать терморезаком, сложнее паяльником. Чтобы получилось правильно, желательно немного потренироваться с приспособлением на бракованных или не нужных фрагментах материала.

Резка пенопласта своими руками. Станок для резки пенопласта

Пенопласт – это недорогой материал, из которого умельцы делают самые разные изделия. Он очень популярен не только из-за дешевизны, но и из-за простоты обработки. Не все знают, что пенопласт совсем не обязательно резать обычным ножом. В таком случае он будет очень сильно крошиться и сделать ровный срез будет просто невозможно.

Но этот материал очень хорошо плавится, причем от относительно невысокой температуры. Именно поэтому наиболее удобным способом работы с пенопластом является его резка с помощью специальных резаков, которые основываются на высокой температуре. Но резка пенопласта своими руками возможна и другими способами, которые мы обязательно рассмотрим.

Что такое пенопласт и для чего он используется

Пенопласт белый материал, который почти полностью состоит из воздуха. Его используют для упаковки техники, продуктов питания, как теплоизоляционный и звукоизоляционный материал, как основу для изготовления предметов быта, логотипов и многих других вещей. Один из главных плюсов пенопласта – его дешевизна. Многие покупают его для того, чтобы сделать какое-то изделие из данного материала и выгодно продать его. Но даже простому человеку пенопласт будет очень полезен, ведь из него можно сделать очень много вещей для дома. Главное – уметь правильно работать с материалом, а также выбрать его для конкретных целей.

Какой материал выбрать для резки

Прежде, чем начать работать с материалом, нам нужно узнать, какой бывает пенопласт, какой его вид лучше всего использовать для резки в домашних условиях.

Полистирольный беспрессованный

Это самый обычный и привычный каждому пенопласт, который знаком нам по упаковкам от техники. Материал представляет собой множество небольших белых шариков, которые плотно скреплены между собой, но могут рассоединиться от механического воздействия. Именно он очень широко распространён и чаще всего используется при изготовлении изделий в домашних условиях.

Полистирольный прессованный

Это подобный вид пенопласта, который просто дополнительно прессуется. Из-за этого он имеет гораздо более плотную структуру, его сложнее раскрошить, но и стоит такой материал гораздо дороже, чем его не прессованный аналог. Из-за высокой цены полистирольный прессованный пенопласт не получил большого распространения, но для некоторых изделий его однозначно можно использовать, так как его структура достаточно гладкая.

Поливинилхлоридный пенопласт

Самый редкий и неиспользуемый вид этого материала, который обладает одним интересным свойством – способность самостоятельно затухать при возгорании. Он не выделяет опасных веществ, но если все-таки загорается, то дым от него очень опасен и может угрожать здоровью.

Цены на пенопласт

Как резать пенопласт без специального оборудования

Первый распространенный вопрос – что делать, если нужно отрезать пенопласт, но сооружать специальный резак слишком сложно, дорого и бесполезно. Выход есть, даже несколько.

Ножовка по дереву

Большие зубья ножовки позволяют цепляться за гранулы пенопласта и довольно эффективно его резать. Для реализации такого способа не нужно самостоятельно ничего дорабатывать, достаточно лишь приобрести или взять уже готовую ножовку по дереву. Точно также резку можно осуществлять и с помощью лобзика, в этом случае важно будет подобрать нужную пилку для него.

Но этот способ не получил большого распространения, так как при его использовании пенопласт в любом случае будет крошиться, а идеально ровного среза добиться не удастся. Также при неаккуратном использовании инструмента, плита может треснуть и вся работа пойдёт насмарку. Поэтому практически всегда для резки такого капризного материала используют следующие способы.

Резка материала с помощью горячего инструмента

Для раскроя листа пенопласта можно использовать самый обычный нож, если предварительно его подготовить к этой процедуре:

  1. Нужно удостовериться, что длина ножа с запасом больше толщины листа, который должен будет резаться.
  2. Далее нужно разметить линии на листе, по которым он должен будет отрезаться.
  3. Следующим шагом будет нагревание ножа с помощью газовой плиты или специальной газовой горелки. Раскалённым ножом нужно осторожно провести по намеченной линии, пенопласт начнет плавиться и резаться четко по линии.

Важно учитывать, что добиться идеально ровного среза таким методом не получится, а также он подходит только для резки небольших кусков материала. Дело в том, что ровной линии не дадут добиться даже немного трясущиеся руки, а постоянно остывающий нож не даст сделать аккуратный и длинный разрез.

Но если ваша цель – отрезать небольшой кусок, то раскаленный нож позволит сделать это очень быстро и без лишних затрат средств и времени. Обратите внимание, что нож после резки ни в коем случае нельзя использовать на кухне или в быту, так как в пенопласт содержаться токсичные вещества.

Простой резак из паяльника

Если вам нужно сделать достаточно много заготовок из пенопласта, а делать слишком сложный резак не хочется, то можно воспользоваться его простым аналогом, который работает на базе обычного паяльника.

Важно выбрать не слишком мощный паяльник, так как его температура избыточна для обычной резки листа. Если мощность будет слишком большая, то пенопласт будет сильно дымить, коптить, плохо резаться.

Следующим этапом будет подбор и установка насадки на кончик паяльника, так как стандартный наконечник никак не предназначен для этих целей. Нам нужно найти или самостоятельно изготовить длинный и плоский наконечник, который будет похож на небольшое лезвие ножа, но менее острое. Хорошо для изготовления такого предмета подойдет медная проволока, сложенная в несколько раз. Другой вариант – просто достать наконечник паяльника и придать ему нужный вид.

Далее наконечник плотно закрепляется на кончике паяльника и можно приступать к резке.

Паяльник вставляется в розетку, нагревается и режет пенопласт по похожему принципу с раскалённым ножом. Основной плюс такого способа – нет необходимости постоянно подогревать нож, резка может идти непрерывно.

Специальный резак для резки пенопласта

Если вы хотите на регулярной основе делать изделия из пенопласта, причем так, чтобы они получались действительно ровно и хорошо, то придется сделать специальный станок для резки, который позволит вам делать все это.

Цены на специальный резак для пенопласта

В интернете можно найти множество вариантов этой конструкции, которые отличаются размером, внешним видом, но суть у них одна. Мы разберем одну из самых популярных и простых конструкций, которая хорошо зарекомендовала себя.

Таблица 1. Основные способы резки пенопласта:

Способы резкиПреимуществаНедостатки
Пилой по деревуПростота и доступностьНе удастся добиться идеального среза
Раскаленным ножомДоступностьНож быстро остывает
Резаком из паяльникаНе остынет, поэтому можно делать длинные разрезыНужно затратить время на создание
Самодельным станкомПозволяет делать идеально ровные разрезыСложность

Пошаговая инструкция по изготовлению резака

Для начала нужно определиться с инструментами и материалами, которые понадобятся нам для создания резака. Список обязательных материалов включает в себя:

  1. Лист ДСП или другое плотное основание, размером приблизительно 600 на 400 миллиметров. Размер можно менять, он будет зависеть от размера листов, с которыми вы собираетесь работать.
  2. Ровная деревянная рейка, длиной около метра.
  3. Материал для ножек: 4 пробки от пластиковых бутылок, кусок рейки или другого материала.
  4. Нихромовая проволока, диаметром приблизительно 0.4 миллиметра. Нужно около половины метра, но лучше купить с запасом.
  5. Пружина на растяжение. Именно на растяжение, а не на сжатие. Такую пружину можно найти далеко не везде.
  6. 10-15 шурупов.
  7. Провода, крокодилы для их крепления.
  8. Блоки питания от компьютера и кабель для него.

Теперь перейдем к инструментам, которые понадобятся нам для изготовления и сборки конструкции. К ним относятся:

  1. Дрель или шуруповерт;
  2. Лобзик или ножовка по дереву;
  3. Отвертка;
  4. Плоскогубцы;
  5. Сверло под диаметр шурупа.

Цены на популярные модели дрелей

Видео- Как сделать станок для резки пенопласта своими руками

Где взять нихромовую проволоку

Нихромовая проволока – неотъемлемая часть резака, но не все знают что это, а главное – где ее взять. Нихромовая проволока отличается от обычной своей прочностью и очень высокой температурой плавления. Именно поэтому ее удобнее всего использовать для создания резака для пенопласта.

Такую проволоку используют в утюгах, кипятильниках и некоторых других нагревательных приборах. Кроме того, ее можно купить в магазинах электроники, на рынках.

Цены на нихромовую проволоку

Блок питания, его подключение и настройка

Наш резак будет работать от обычного компьютерного блока питания, который есть практически у каждого, но если его не нашлось, то его можно купить в любом компьютерном магазине, стоит он недорого.

Шнур питания нужно вставить в розетку и включить устройство. Но блок питания не включится из-за особенностей его работы. Для того чтобы он включился нужно:

  1. Найти самый большой разъем, который предназначен для материнской платы.
  2. Приготовить небольшой кусочек обычной проволоки или найти шпильку.
  3. Найти там зеленый провод, он будет один.
  4. Теперь с помощью шпильки нужно замкнуть зеленый провод с одним из черных проводов, причем неважно каким.

После этих нехитрых манипуляций блок питания заработает.

Осталось только получить каким-то образом нужное нам напряжение, используя блок питания. Для этого нужно найти разъём Molex, который представляет собой разъём с четырьмя отверстиями, к которым идут провода разных цветов.

В отверстия с желтым и черным проводом необходимо подключить провода проводка, которые и будут питать весь резак. На этом все манипуляции с блоком питания окончены, можно переходить к построению самого резака.

Выбор длины проволоки

Прежде чем начать изготовление самого станка для резки пенопласта, нужно рассчитать длину нихромовой проволоки, которой будет достаточно для нормальной резки материала. Для этого нужно:

  1. Взять длинную рейку, прикрутить к ней с двух сторон по шурупу.
  2. На один из шурупов необходимо прикрепить пружину на растяжение, которая также будет использоваться нами в дальнейшем.
  3. Натянуть нихромовую проволоку на максимально возможную длину. Один ее конец будет присоединен через пружину.
  4. Теперь нужно подсоединить один провод от блока питания на самый конец проволоки, который не имеет пружины.
  5. Второй провод закреплять плотно не нужно, его мы будем перемещать. В зависимости от положения провода будет увеличиваться температура проволоки. Чем два конца ближе – тем она горячее. Таким образом, нужно найти положение, при котором температура проволоки будет достаточной для резки пенопласта. Обратите внимание, что если расположить провода слишком близко, то пенопласт будет подгорать, что негативно скажется на конечном качестве изделия.

Далее нужно замерить расстояние между проводами и запомнить его. Именно столько проволоки будет использоваться для резки пенопласта.

Теперь всю конструкцию нужно разобрать и приступить к изготовлению основной части резака.

Основание

Первым делом нужно взять доску для основания и прикрутить к ней 4 ножки, подготовленные заранее. Проще всего для этого взять 4 пробки от пластиковых бутылок и закрепить их на обратной стороне доски с помощью обычных шурупов. Важно, чтобы шурупы не вышли с обратной стороны доски. Это может случиться, если подобрать слишком длинный крепеж.

Далее нужно найти самую ровную сторону основания и прикрепить туда конструкцию, к которой будет прикручиваться проволока.

Крепление для проволоки

Крепление для проволоки в нашей конструкции представляет собой два скрученных куска рейки, которые плотно прикреплены к основанию. Важно собрать все так, чтобы образовался угол в 90 градусов и ничего не шаталось.

Первым делом нужно скрепить две рейки между собой. Длина первой должна равняться длине проволоки, которая подходит для резки. Длина второй рейки будет выражать расстояние от края резака до проволоки. Его необходимо подбирать исходя из размера заготовки, которую вы собираетесь обрабатывать.

Теперь получившийся угол из реек нужно прикрутить к основанию, используя уголки. Важно сделать это так, что конструкция не шаталась.

Теперь в основании нужно просверлить сквозное отверстие там, куда будет уходить леска. Для этого к центру рейки нужно прикрутить шуруп, а на него привязать нитку. Когда нитка опустится, нужно поставить точку в месте, с которым она соприкасается. Здесь и нужно сверлить.

С обратной стороны основания, рядом с отверстием, нужно прикрутить небольшой шуруп. Он должен находиться как можно ближе к отверстию.

Крепление проволоки

Теперь нужно приступить к креплению проволоки. Первым делом нужно закрепить пружину на шуруп, который находится на рейке. К концу пружины приматывается нихромовая проволока, причем пружину нужно растянуть примерно наполовину.

Другой конец проволоки нужно плотно намотать на шуруп, который был прикручен с обратной стороны основания. Проволока должна быть хорошо натянута, а пружина не должна находиться в исходном положении. Нихромовая проволока может быть довольно неровной из-за того, что очень охотно принимает форму, которую ей придали. Чтобы сделать ее максимально ровной, ее нужно натянуть и поводить по ней кусочком дерева до тех пор, пока визуально она не станет гладкой. Вряд ли получится сделать проволоку идеальной, но незначительные неровности не будут сильно мешать резке.

Последним этапом будет настройка резака. Дело в том, что прикрученная рейка не создает прямой угол с основанием резака. Чтобы исправить это, нужно взять угольник и приложить его к рейке. Теперь с помощью шуруповерта или отвёртки нужно немного прокрутить шуруп до того момента, пока не образуется ровный угол.

На этом процесс создания самодельного резака для пенопласта закончен. Остается только подключить питание.

Подключение питания

Чтобы резак начал работать, к нему необходимо подключить питание от блока, который мы делали в предыдущих шагах. Для удобства крепления можно купить специальные крокодильчики, которые помогут закрепить провод за пару движений. Если крокодильчиков нет, то провод можно просто примотать в нужных местах.

Видео- Станок для резки пенопласта своими руками

Первый конец провода нужно подключить с обратной стороны основания, к шурупу, который мы туда прикрутили. Второй конец нужно разместить на самой нихромовой проволоки, под пружиной. Если немного опустить провод, то температура увеличиться и резак будет мощнее.

Если нужен полноценный регулятор мощности, то вот краткая инструкция, как его сделать:

  1. Нужно взять кусок нихромовой проволоки, который остался и намотать его на обычную шариковую ручку так, чтобы получилось что-то похожее на пружину.
  2. На концах пружины нужно выгнуть крючки.
  3. Теперь в произвольном месте на раме резака нужно вкрутить два шурупа на расстоянии примерно равном длине получившейся пружины. Проволоку необходимо закрепить на этих шурупах.
  4. Далее нужно соединить конец пружины с началом нихромовой проволоки самого резака.
  5. Первый провод от блока питания нужно подключить к тому же шурупу, который находится под основанием, а второй провод нужно закрепить на одном из витков проволоки. В зависимости от выбранного витка будет меняться сопротивление в цепи, а значит и мощность нашего прибора.

Процесс резки пенопласта

Для того чтобы резать пенопласт, нужно:

  1. Включить блок питания.
  2. Сделать качественную разметку на листе пенопласта, чтобы было видно, где должна быть линия среза.
  3. Взять металлическую линейку и приложить ее к линии среза. Без линейки будет очень тяжело производить резку.
  4. Вырезание сложных геометрических фигур на таком станке тоже возможно, но для этого обязательно нужно потренироваться на простых изделиях.

Направляющая доска

Для того чтобы простые изделия и фигуры резать было проще, можно прикрутить к основанию резака любую ровную доску и использовать ее как направляющую. Для этого нужно:

  1. Найти ровную доску и положить ее на основание пенопластового резака.
  2. В одном конце доски просверлить сквозное отверстие. На другом конце нужно сделать прорезь, в которой должен свободно ходить шуруп.
  3. Теперь остается только выставить нужный размер и прикрутить оба шурупа к самому резаку. Таким образом, доска будет служить направляющей, к которой нужно прижимать заготовку. С ее помощью можно вырезать изделия с идеально ровным краем.

Опасность резки в домашних условиях

Помните, что при горении, а значит и при резке с помощью нашего станка, может выделять высокотоксичные вещества. Эти вещества могут навредить человеку, поэтому обязательно нужно соблюдать технику безопасности, чтобы не навредить себе.

Техника безопасности при самостоятельной резке

  1. Работать обязательно в хорошо проветриваемом помещении, желательно большом.
  2. Нельзя дышать парами или дымом, которые исходят от пенопласта, желательно работать в маске или респираторе.
  3. Нельзя ставить руки близко к раскаленной проволоке.

Резак для пенопласта – это очень полезное в быту приспособление, которое не трудно изготовить своими руками. С ним вы сможете сделать много интересных вещей, которые обязательно пригодятся вам и вашим близким.

Сообщества › Сделай Сам › Блог › Резка пенополистирола.

Всем привет! Друзья нужно порезать пенополистирол плотный (который идёт на утепление домов и т.д.) ножом не вариант нужно ровно и в большом количестве и под разными углами. Хороший вариант порезать струной с нагревом, а вот как сделать такой аппарат не представляю, поэтому и прошу помощи и совета в изготовлении данного девайса.

Смотрите также

Комментарии 67

чертежей и рисунков нет но это скорей всего резак для пенопласта.

привет. берёшь лист фанеры в размер ставиш деревянные бртики в них две железные шпильки к одной + к другой — от инвертора сварочного между + и — нихромовую проволаку. настраиваешь всё как надо и режешь.

У меня в блоге гляньте, что-то ссылка не вставляется. Делал такой резак.

У меня было сломанное лезвие от кухонного года, обычная нержавейка. Выточил хвостовик и вставил в электролобзик, режет изумительно и быстро.

Зашил весь потолок без мусора от резки пенопласта.

Подцеплял к древнему, но вечному заряднику, доставшемся от папы

Блиин!Так у меня такой же и тоже отец отдал!Работает как миленький, вот только регулятор тока начал барахлить…если разберу, боюсь не найду на замену реостат.

Я сделал на скорую руку вот такую штуку

Обычный нож или тем более канцелярский — очень неудобны при резке ЭППС толщиной более 30 мм (лезвие заклинивает).
Я резал ЭППС самодельным ножом, сделанным из обычного полотна для резки металла.
Заточил и оставил зубчики на лезвии (серейторная заточка).
Вставил заточенное лезвие в ручку для ручной пилы.

Резать ЭППС очень ровно можно не стараться особо — все равно потом все стыки пеной заливать для герметизации.

Электроловзик и пилка заточенная как нож .

Канцелярским ножом шикарно режется

Я пилил ножовкой, щвы потом все равно пропениваются. Но лучше резать нихромной спиралью.

Я себе делал такую штуку, режет пенопласт на ура, самое главное ровно и край не крошится. Стол размером 1,5х1,2м. Отрез регулируется саморезами, передвигая спираль по бруску верх или вниз, спираль лучше к бруску крепить через шайбу к которой прицепить провод.

Спасибо за схему

Берешь нихром и подсоединяешь к сварочному аппарату . С амперожом сильно не наваливай, перегорит быстро. Нихром брал с реастата балластного старого. Я таким методом распускал 100 под углом для утепления цоколя, а сверху отлив. Удачи в резке! ✌️

. Смотреть с 3.50

. Смотреть с 3.50

Круто. Век живи, век учись, как говорится.

реж чем удобно, а щели пропенить и все. больше мороки, а эффект будет не на стлько лушче, тем более стыки все равно пропенивать нужно или склеивать.
специальный клей есть для этих целей

Детям для забавы делал резак по типу лобзикового станка.
Проволока нихром с рынка.
Блок питания ATX-250 от старого компа. На 5в дает ток 20А!
Подключается с двух концов от проволоки.

Хорошая идея! Уточнить бы еще диаметр и длину взятой нихромовой проволоки? Многим бы было полезно.

Давно это было. диаметр 0.8. длинну подбирал по току.

Струной с высоким сопротивлением через неё электричество, можно стационарно закрепить и как на циркулярке.

Режь ножом, ибо пенополистирол вплотную, например, к стенам не рекомендуется.
В идеале оставлять 1-2 см под пену.

Я буду заполнять баки плавучисти, и днище лодки которую делаю.

Бери только экструдированный другой воду впитывает утонеш

Это какой значит?

На нем написано или продавцов проси экструдированный

Это какой значит?

экструдированный -ЭППС, он обычно яркихцветов, синий, зеленый, оранжевый.
Но и стоит дороже. Но если для воды, то действительно, обычный пенопласт не имеет смысла.

про пенопласт речи вообще нет, мне нужен твердый -ЭППС
спасибо

Я буду заполнять баки плавучисти, и днище лодки которую делаю.

Блоки плавучести, из какого материала лодка и что будешь стелить на днище поверх пенопласта?

На пенопласта ляжет фанера, лодка тоже фанера будет обклеена стеклотканью

Длина в районе 4,5? какая толщина фанеры на корпусе? и какой движок планируешь вешать?

4,0 на 1,5 днище 6мм, борт 4мм, двигатель планирую до 30 лошадей

Пол будет по профилю шпангоутов или ровный от борта до борта? Лучше вдоль киля оставить свободное пространство 200 -300 мм, так как вода по любому будет попадать в кокпит и если всё заклеить, под пенопластом будет гнить. пенопласт можно резать лобзиком и не обязательно точно в размер, излишки можно подравнять лепестковым кругом на болгарке.

Для воды место обязательно будет, полы думаю ровными делать но решения окончательного ещё нет, когда подходишь к какой нибудь детали, очень много вопросов возникает и они стопорят весь процесс, щас заминка по транцу поэтому пока галтелю шпангоуты и паралельно продумывают транец с кормой.

Вода будет полюбому попадать, как не герметизируй. Поэтому рекомендую не закрепленный пол-палубу, а съемные пайолы, чтобы после окончания навигации, можно было их снять, вытащить блоки непотопляемости (этот самый твой ППС) и все просушить до весны 😉

Если речь идёт о пеноплексе, то самый быстрый и простой способ такой. Ножом под линейку делаешь надрез глубиной около 5 мм, а потом ломаешь об ровный край. Получается очень быстро и весьма ровно. Я сто раз так делал, Славик.:)))

Когда тесть утеплял дом, сделал очень простое но рабочее приспособление: дверь от старого шкафа, два шурупа, между ними нихромовая проволока, и зарядное для АКБ, клеммы на шурупы, в режиме “авто”. Шурупами можно регулировать угол среза…

Слышал, но не делал: берут пилку лобзика, доводят до состояния “зубов нет, ровная пластина” и пилят этим. ни сколов, ничего.
Хотя основная проблема — в нагреве, да

В идеале использовать резку нихромом (ниже писали)

Циркуляркой. Пара струбцин, правило или ровная доска, и все будет ровненько.

Я электролобзиком пилил.

Доска нужной длины, два гвоздя, нихромовая проволока и пружина.
В мое время был реостат школьный, цена ему сейчас рубль.
Резали пенопласт, гнули оргстекло и пластик.

А пружина зачем?

Ниже пишут про груз, противовес.
Мы же делали пружину, которая и держала в натяге нить.

Дочитал до конца 🙂

Я резал реноватором. Быстро, ровно.

к паяльнику мощному пруток привяжи или жало сточи

Игорь Негода на ютубе, очень ловко управляется с обработкой пенопласта при постройке самолётов.
Рекомендую

Я для пеноплекса делал резак, проволока нихром 0,5, транс у меня был на несколько напряжений, для 40см проволоки выставлял напругу около 5вольт, нагревалась до красна, напругу подбирал опытным путем, начиная с минимальной. Вместо транса как у меня можно использовать ЛАТР или реостат от выжигателя

Н — образная рамку делал. Снизу проволока нихромовая, сверху веревкой натяг регулируется.

Я ножовкой с мелким зубом пилил


в идеале блок питания на 12В и более 2А+ или тупо аккумулятор автомобильный, к нему вот такой понижающий преобразователь
ru.aliexpress.com/store/p…b61e153&priceBeautifyAB=0
на нем выставить силу тока при которой проволка будет нагреватся, но не перекаливатся, у меня если память не изменяет оптимальный режим был окого 2А но все зависит от толщины проволоки и ее длинны, чем длиннее проволока, тем выше напряжение надо будет, на кусок 0,5 проволоки длинной около 30-40см у меня выходило около 6-8 вольт.
Проволку надо нихром, у братьев китайцев ее навалом за копейки. пробовал струну от гитары, стальную, очень быстро перегорают и рвутся.
Все остальное зависит от потребностей.

резал на фундамент УШП. нихромовая проволка из спирали, пришлось скручивать в 3 ряда, иначе рвалась. подключал к заряднику акб. Натяг делал противовесом.

Как в домашних условиях резать пенополистирол

Пенопласт является достаточно востребованным стройматериалом. Его используют для тепло-, звукоизоляции помещений. В процессе проведения строительных работ данный материал требует обработки, в частности разрезания под требуемые параметры. Для резки пенопласта существует множество вариантов, которые применимы в домашних условиях.

Процедура раскройки пенопласта требует соблюдения некоторых правил, так как материал при неправильном обращении с ним способен ломаться, крошиться. Для выполнения резки пенопласта применяются самые разные инструменты, к примеру, хороший нож, паяльник, пилку с мелкими зубцами для дерева, металла, нихромовую проволоку, болгарку (только для тонкого пенопласта).

Рассмотрим несколько способов резки пенополистирольных материалов.

Резка струной

Можно изготовить дома своими руками специальное устройство для обработки (резки) пенопласта. Для этого нужно приобрести понижающий трансформатор, струну, пружины, при помощи которых будет натягиваться струна, трубу толщиной от 2 см для подкладки. Толщина самой плиты пенополистирола, которая будет разрезаться должна быть не меньше 2 см.

Для обустройства столешницы для данного оборудования понадобиться стол, профилированный лист, доска. Смастерить такое устройство для резки пенополистирола на дому значительного труда не составит.

Фигурная резка

Последнее время достаточно востребованной является фигурная резка пенопласта, для которой применяется терморезак. Режущим элементом в данном случае выступает нихромовая проволока, закрепляемая на оборудованной ручке из изолирующего материала. Терморезак дает возможность выполнять в пенополистироле углубления разной формы.

После подобной обработки на поверхности материала формируется оплавленная корочка, придающая большую прочность материалу, но и перекрывающая поры. Поэтому необходимо использовать понижающий трансформатор, который изготавливается самостоятельно. Только нужно приобрести специализированное трансформаторное железо.

Чтобы правильно выбрать величину тока, необходимо изготовить реостат, для чего можно использовать спираль электроплиты, предварительно растянутую. Чтобы сделать каркас обмотки, можно воспользоваться керамической или асбоцементной трубой (параметры трубы: толщина 1,5-2 см, длина 8 см). Нихромовую проволоку необходимо наматывать на трубу до полного заполнения каркаса.

Резка ножом

При выполнении утепления полового основания или потолка с помощью плит пенопласта, вовсе не обязательно применение специального оборудования.

Для резки пенополистирола на дому надо иметь:

  • Хороший нож.
  • Линейка длиной более одного метра.
  • Карандаш.

Процедура резки пенополистирольных плит таким способом достаточно простая:

  • Предварительно на поверхности материала карандашом отмечаются точки начала и конца линии разреза.
  • Далее к этим отметкам прикладывается линейка, зажимается, и по ней аккуратно производится надрез малярным ножом (полностью отрезать кусок пенопласта не обязательно).
  • Пенополистирольная плита переворачивается на другую сторону, и аналогично выполняется надрез, параллельно уже сделанному надрезу.
  • После выполнения надрезов нужно просто сломать пенопласт по линии.

Такой способ резки материала является самым дешевым, бесшумным и быстрым, также после окончания работ практически нет мусора. Обязательно перед началом проведения резки пенопласта необходимо проверить остроту ножа.

Использование ручной пилки

Разрезать плиту пенопласта большей толщины, превышающей 50 мм, при помощи ножа будет очень сложно и неэффективно. Если использовать электрический лобзик, то будет много мусора, а линия разреза ровной не получится. Поэтому оптимальный вариант резки пенополистирола толщиной до 10 см в домашних условиях ручной пилкой.

Для выполнения работ рекомендуется приобрести пилочку по дереву длиной, которая позволит разрезать материал толщиной 50-100 мм.

Станок для резки пенопласта

Пенополистирол – это хороший утеплитель, прекрасное сырье для различных декоративных элементов, изготавливать которые можно самостоятельно. Для декоративной резки пенопласта понадобиться специализированный станок. Вариантов такого оборудования множество, все зависит от предполагаемой конструкции изделия.

К плите из пенополистирола прикладывается необходимый трафарет, и при помощи вольфрамовой нити создается предмет. Данная процедура не представляет никакой сложности, не занимает много времени.

Также для оборудования можно применять лезвие строительное, резак. Устройство станков может отличаться, но принцип работы остается неизменным – применение вольфрамовой нити, которая подсоединяется к электросети. При помощи такого устройства можно самостоятельно изготавливать декоративные элементы из пенопласта любой конфигурации.

Для выполнения резки рекомендуется приобрести такой инструмент:

Если правильно собрать режущий станок, то никаких сложностей в процессе работы не будет. Главное использовать качественный инструмент, проявить максимальное старание и внимательность. И для выполнения подобных работ к опытным мастерам обращаться не понадобится.

Резка пенополистирола болгаркой

Резку пенополистирольной плиты можно произвести болгаркой, применяя для этой работы диск по металлу (нужно выбирать самый тонкий диск).

Подобный вариант резки не является достаточно эффективным и комфортным, так как работы сопровождаются большим шумом, а после их завершения остается большое количество мусора.

Резка пенополистирола паяльником

Пенополистирольные плиты отлично поддаются обработке с использованием паяльника. Данный инструмент дает возможность выполнять работы в наиболее минимальные сроки. Для проведения подобных работ паяльником, его конец необходимо расплющить молотком. На него необходимо надеть специально подготовленную деталь, которая предварительно изготовлена из лезвия, колпачка ручки перьевой, выполненного из стали.

Лезвие устанавливается на конец паяльника. После нагревания полученного инструмента можно осуществлять резку материала.

Пенополистирол прекрасно поддается окрашиванию, поэтому полученные вследствие резки декоративные элементы можно окрашивать. Каждый вариант выполнения резки пенопласта отличается своими преимуществами, но рекомендуется выбирать тот, который для вас будет менее затруднителен.


Электрический резак для пенопласта своими руками чертежи. Как осуществляется резка пенопласта? Как подобрать режущую проволоку

Пробовали резать пенопласт обычным ножом? Не получается, так как материал крошится. Я расскажу, как сделать резак для пенопласта своими руками, а также предложу три простые инструкции пошаговой сборки резаков для пенопласта и пластика.

Что надо знать о резке пенопласта

Пенополистирол — это ячеистый материал, структура которого состоит из множества плотных спрессованных пузырьков. Пузырьки плохо подаются механической деформации, так как продавливаются даже острым ножом.

Единственная возможность аккуратно резать такой материал — применение режущего инструмента, разогретого до температуры свыше +100 °С. Меньшая температура нагрева приведет к тому, что материал под резаком будет проминаться и рваться.

Температура нагрева режущего инструмента свыше +200 °С приведёт к тому, что края реза будут загораться и обгорать.

Кстати, правильно собранный термонож может резать не только пенопласт, но и экструдированный пенополистирол, полиэтилен и прочие полимерные материалы.

Сборка простого резака из обычного паяльника

Бывают ситуации, когда пенопласт нужно резать прямо сейчас и времени на изготовление сложного станка нет. Вот именно для таких случаев предлагаю простой способ переделки обычного паяльника в резак для пенополистирола.

Инструкция очень простая, а потому инструмент будет готов за 10 минут, а может и раньше.

Сборка ручного резака на нихромовой нити

Теперь, когда вы знаете, как своими руками сделать простой термонож из обычного паяльника, предлагаю инструкцию сборки ручного резака с режущей частью из нихромовой проволоки.

Этот резак такой же несложный, как и термонож, но его можно использовать для аккуратной, фигурной резки пенопласта.

Иллюстрация Описание действий

Подготавливаем все необходимое . Нам потребуется:
  • Нихромовая проволока толщина 0,8-1 мм;
  • Две палочки от мороженого или аналогичные деревянные планки;
  • Две металлические планки от детского конструктора;
  • Крепежные болтики и гайки с размером под отверстия в металлических планках;
  • Блок для двух пластиковых батарей формата АА;
  • Две пальчиковые батарейки формата АА;
  • Кнопка малого размера;
  • Паяльник, пистолет с термоклеем, плоскогубцы, дрель, отвертка.

Крепим к блоку батареек деревянные палочки . На край палочек наносим термоклей. Прикладываем палочки к блоку батареек, к тем стенкам, где располагаются металлические клеммы.

Сверлим в планках отверстия под кабель . С отступом в 5 мм от блока батареек, в деревянных палочках сверлим отверстие. Учитывая небольшой размер палочек, отверстия должны быть не более 2 мм.

Выводим провод . Один из двух проводов от блока батареек проводим через первое и второе отверстие на противоположную деревянную планку.

Крепим кнопку . Обрезаем свободный кусок провода с отступом 1 см от блока батареек.

Припаиваем кнопку к обрезку провода, а с другой стороны припаиваем отрезанный кусок провода. Кнопку крепим к планке термоклеем и тем же термоклеем изолируем участки пайки.


Сверлим отверстия для крепления металлических планок . В верхнем крае деревянных палочек сверлим, на одинаковом расстоянии от края, по одному отверстию с диаметром 3 мм.

Крепим металлические планки и провода . В отверстия в деревянных палочках просовываем болтики, которыми крепим металлические планки. На болтики накручиваем оголённые концы проводов от блока батареек и затягиваем соединение.

Крепим нить накаливания . В отверстия по краю металлических планок протягиваем нихромовую проволоку. Нить накаливания между металлическими планками фиксируем, используя винт с гайкой и шайбой. Излишки нихрома по краю срезаем кусачками.

Устройство для резки пенопласта в работе . Устанавливаем две пальчиковые батарейки, нажимаем кнопку и режем пенопласт.

Помним о технике безопасности, так как рабочая поверхность резака нагревается свыше ста градусов, поэтому об неё можно обжечься

Сборка стационарного станка вертикальной резки

Предыдущий нихромовый резак при работе удерживается в руке. Модель, о которой вы узнаете сейчас, стационарная. То есть, приспособление неподвижное, а пенопласт будет подаваться вручную к нити накаливания.

Иллюстрация Описание действий

Подготавливаем материалы . Нам потребуется:
  • Фанера толщина от 10 мм и больше или плоские листы ДСП;
  • Брусок 50×50 мм;
  • Небольшой талреп;
  • Металлическая пластина толщина не менее 1 мм;
  • Нихромовая проволока диаметр 0,8 мм;
  • Блок питания.

Собираем станину . Из многослойной фанеры вырезаем квадрат с размерами 70×70 см. Посредине края фанерного листа прикручиваем треугольный обрезок доски.

По двум противоположным краям фанерного листа крепим по куску деревянных брусков. Куски бруса крепим с отступом от края по 10 см.


Делаем крепление под талреп . С нижней стороны станины, между брусьями с отступом 5-7 см от края, на 2/3 длины вкручиваем саморез. За головку самореза можно будет зацепить талреп.

Собираем стойку мачты . К заранее закреплённому на станине уголку, двумя саморезами крепим брусок 50×50 мм длиной 60 см.

Устанавливаем на мачту перекладину . В верхней части установленной стойки, из бруска 50×50 мм крепим горизонтальную перекладину длиной 50 см.

Установленную перекладину, как показано на фото, укрепляем диагональной распоркой по внутреннему углу.


Определяем точку прохождения проволоки на станине . От верхней перекладины к станине будет проходить нихромовая нить накаливания.

Чтобы определить точку ее прохождения через станину, прикладываем угольник углом к станине и противоположной частью к перекладине.


Сверлим станину . Отмечаем соответствующую точку на станине. По сделанной отметке сверлим сквозное отверстие сверлом на 6 мм.

Подготавливаем металлическую накладку на отверстие . Режем из миллиметровой стали прямоугольную пластинку со стороной 50 мм.

Размечаем центр пластины и сверлим по центру сквозное отверстие с диаметром 2 мм.


Устанавливаем металлическую пластинку . Прикладываем пластинку к станине, так, чтобы отверстия совпали. Обводим пластинку карандашом по контуру.

Стамеской выбиваем древесину на толщину пластинки. В сделанную выемку вкладываем пластинку и вбиваем ее до тех пор, пока она не встанет заподлицо с поверхностью фанеры.


Делаем перекладину под нихромовую проволоку . Гвоздь длиной 100 мм в тисках сгибаем буквой «П». Головку и острие обрезаем болторезом.

Устанавливаем перекладину . С нижней стороны станины над отверстием, в которое будет проходить проволока, прикладываем согнутый гвоздь и делаем разметку ножек.

По разметке сверлим отверстия подходящего диаметра глубиной 5 мм. В отверстия заливаем немного термоклея и вставляем гнутый гвоздь.


Крепим конец нихромовой проволоки к перекладине на мачте . Для этого, с края перекладины, в той точке, которая располагается над отверстием в станине, вкручиваем шуруп.

На шуруп наматываем нихромовую проволоку. Шуруп затягиваем так, чтобы прижать проволоку.


Соединяем нихромовой проволокой верхнюю перекладину и талреп . Свободный конец проволоки проводим через отверстие в металлической пластине в станине.

Проволоку накладываем на перекладину из гвоздя и привязываем к распущенному талрепу.

Талреп прокручиваем до тех пор, пока режущая нихромовая проволока не натянется.


Подключаем питание . В нашем случае используется зарядник для аккумулятора с параметрами 12 В и 4 А. можно применить более мощный понижающий трансформатор и задействовать в нем вторичную обмотку.

Один кабель через клеммы подключаем к болту на перекладине, а второй кабель — к талрепу снизу станины.


!
В этой статье Даня Крастер, автор канала SuperCrastan покажет, как изготовить станок для резки пенопласта.

Перед тем как перейти к теме литья, Даня хочет показать Вам устройство, которое поможет решить некоторые задачи по изготовлению литьевых форм. В этот раз речь пойдет о станке для резки пенопласта.


Материалы и инструменты.
Кантал 0,6мм 50см
Несколько досочек или кусок ДСП, фанеры, для изготовления столика
Брус — достаточно жесткий для штанги, около метра — полутора
Стальная пластина 50*50*1мм
Тарлеп
Саморезы
Шуруповерт, сверла
Стамеска.

Сложно, на самом деле, назвать этот девайс станком. Даня бы сказал что это приспособление , хотя в целом, это полноценный инструмент.
Итак, для начала потребуется сделать вот такой вот столик.
4 деревяшки, 5 саморезов.


Показывать процесс изготовления оного Даня не будет по причине унылости, он покажет сборку собственно станочка. Под столиком у него будет минимум заморочек.
Вкручивает саморез, на который будет крепиться талреп. Талреп — это приспособление, которым натягивают трос.


Далее прикручивает к уголку брусок, назовет его мачтой.


К мачте на саморез сажает перекладину.


И усиливает это дело еще одним уголком из бруска.


В итоге должна получиться вот такая вот «виселица».


Угловой линейкой с упором отмечает место, куда должна уходить нить накаливания.


В принципе, если стол ровный, можно это сделать отвесом.
Помечает место Х, которое затем рассверливает сверлом на 6 миллиметров.


Далее, на заранее подготовленной металлической пластинке, толщиной 1 миллиметр, отмечает центр.


И сверлит миллиметровым сверлом.


Пластина нужна для того, чтобы нагретая нить в процессе резки не прожигала дерево и не расшатывалась во все стороны. Отмечает место установки пластины в столик.


Вставлять будет заподлицо, а для этого необходимо выбрать слой фанеры.
Делать это Даня будет с помощью обычной стамески и небольшого молотка.
Прорезав края, начинает выбирать верхний слой.


После того, как пластина уверенно заняла свое положение, и ничего не цепляет, автор будет гвозди гнуть.


А для чего — сейчас поймете. Сгибает гвоздь в тисках, в форме буквы П.


Обрезает лишние куски болторезом.


Далее отмечает получившиеся расстояние между «ножками» с нижней стороны столика.


Эта деталь нужна для того, чтобы опять же нить не жгла дерево, и чтобы талреп мог спокойно крутится.
Высверливает отверстия для скобы с помощью шуруповерта.


Вклеивает гвоздь — скобу на термоклей.


И приклеивает пластину.


Для пущего качества, усаживает ее молотком.


Далее, особо не парясь над креплением нити, наполовину вкручивает саморез с широкой шляпкой. В простонародье клоп.


И наматывает на него кантал 0,6 миллиметров, он же фехраль.


Благо, с распространением вейп-шопов, этот материал теперь супер доступен. Клопа можно поджать немного.


Протягивает нить накаливания через отверстие.


Наматывает кантал на талреп, а другую сторону тарлепа крепит к саморезу.


Талреп крутит в ту сторону, в которую он затягивается.


Отлично натянулось, прямо как струна.


Включает питание. У Дани под рукой завалялся зарядник для авто аккумуляторов, поэтому его и будет пользовать.


12 Вольт, 4 Ампера, 40 сантиметров 0,6 кантала. Как то так получилось.

Пенопласт (экструдированный пенополистирол) используют в качестве теплоизоляции при внешней и внутренней отделке, применяют для упаковки товаров или изготовления сборных конструкций. Материал выпускается в виде листов, которые на месте обрезают и подгоняют под размеры поверхностей. Для быстрой резки пенопласта понадобится специальное приспособление, позволяющее делать прямой или фигурный срез.

Ручная обработка пенопласта возможна в домашних условиях и небольших мастерских с помощью простого прибора, собранного из подручных материалов. Экструдированный пенополистирол отличается достаточно плотной структурой, поэтому резать плиты можно металлическим инструментом , нагретым до определенной температуры. В качестве режущей поверхности подойдет проволока, подающая электрический ток, с подводом которого и связана основная трудность сборки.

Самостоятельно изготовленный станок позволяет из обычного пенопласта для упаковки получить плитки или бруски подходящей толщины с дальнейшим их применением в тех или иных конструкциях. Таким устройством можно раскраивать еще и поролон или аналогичные материалы, которые нужны для изготовления или ремонта мягкой мебели. Компактные размеры приспособления для резки пенопласта своими руками с помощью нихрома позволяют установить станок в маленькой мастерской или даже на балконе.

Для резки пенопласта в домашних условиях понадобится конструкция, которую можно собрать из простых материалов, доступных в любом строительном магазине. Предварительно нужно определить параметры каждого элемента с учетом размеров плит пенопласта, которые придется обрабатывать. В большинстве случаев достаточно следующих деталей:

  1. Основание из плотной фанеры, ДСП или массива. Можно заказать новые детали или использовать элементы старой мебели (двери, стенки, полки). Для работы с пенопластом достаточно основания 400 x 600 мм.
  2. Струна или проволока в виде термоножа для пенопласта.
  3. Металлические стойки, винты, пружины или обычные гвозди для фиксации проволоки. Высота установки резака зависит от предполагаемой толщины готовых плит.
  4. Крепления для деталей на основании. Достаточно нескольких саморезов, которыми фиксируют элементы конструкции.

Чтобы собрать терморезак, понадобится до одного часа рабочего времени. Каждый из элементов конструкции можно быстро заменить в процессе ремонта или расширения возможностей приспособления.

Алгоритм действий

Для изготовления приспособления под порезку пенопласта или аналогичных материалов нужны самые обычные инструменты (молоток, отвертка, плоскогубцы). Работать можно в любом месте с достаточным пространством (балкон, комната, прихожая, гараж и т. д.). Никакого участия помощников или сторонних специалистов не потребуется.

Сборка осуществляется в следующем порядке:

К основе можно прикрепить ножки, что повысит устойчивость при резке пенопласта струной.

Как подобрать режущую проволоку

Подходящий резак можно сделать из нихромовой проволоки (Х20Н80), которая применяется в конструкции большинства бытовых приборов в качестве нагревательного элемента. По механическим характеристикам нихром сравним с обычной сталью, при этом отличается большим удельным сопротивлением и пределом нагрева до температур +1200 ºC. Для изготовления приспособлений под порезку доступна проволока диаметром до 10 мм.

Точная и плавная резьба пенопласта возможна при нагреве линии реза до температуры, которая в два-три раза превышает порог плавления (+270 ºC). Следует учитывать, что такой процесс предполагает расход энергии и на поглощение тепла самим материалом пропорционально его плотности. Поэтому для эффективной и безопасной резки нужно подобрать проволоку подходящей толщины, чтобы исключить расплавление металла при максимальном нагреве.

Расчет и подготовка электрической части

Для безопасной работы аппарата нужно правильно смонтировать токопроводящие элементы, которые соединяют с источником электроэнергии через накидные клеммы. Чтобы порезать материал, можно использовать переменный или постоянный ток. Мощность источника рассчитывают исходя из того, что для эффективной порезки на 10 мм проволоки понадобится до 2,5 Вт (для 500 мм — 125 В).

Напряжение тока пропорционально сопротивлению и рассчитывается по формулам или таблицам. Но в среднем при диаметре проволоки 0,8 мм, длине 500 мм и сопротивлении 2,2 Ом понадобится источник тока напряжением 12 В с током нагрузки 12 А. Изменение длины в большую или меньшую сторону потребует и аналогичного повышения или снижения напряжения при той же силе тока.

Источники электроэнергии и схема подключения

Безопасную порезку обеспечивает подключение к обычной бытовой сети 220 В через автомобильный трансформатор. Для регулировки напряжения в единственной первичной обмотке предусмотрена ручка, с помощью которой перемещают графитовое колесо и снимают напряжение с соответствующего участка. Изменять этот параметр можно в пределах от 0 до 240 В. Подключение к источнику тока осуществляется через клеммную коробку.

При подключении самодельного станка для разрезания пенопласта к электросети нужно убедиться, что фаза не приходится на общий провод. Все необходимые параметры и схему подключения можно найти на корпусе трансформатора. До подключения к сети нужно проверить работоспособность устройства с помощью мультиметра.

Более простой вариант подачи тока на проволоку заключается в использовании обычных понижающих трансформаторов с отводами от вторичных обмоток. В таком случае не придется подбирать величину напряжения , поскольку это значение всегда постоянно и достаточно для нагрева проволоки до нужной температуры. Подобрать нужное значение можно при первоначальной настройке трансформатора, предусмотрев в цепи определенное количество витков обмоток.

Нагреть проволоку для порезки пенопласта можно и с помощью бытовых приборов. При этом учитывают следующие нюансы:

Нужно учитывать, что режущий инструмент под напряжением сразу будет горячий, поэтому к нему нельзя прикасаться для проверки температуры.

Чтобы изготовить термонож для пенопласта или поролона, не потребуется значительных затрат сил и времени. Для этого подойдет проволока практически любого диаметра, но при неизвестных параметрах (диаметр, сопротивление) наращивать мощность нужно постепенно, подключая сначала маломощные источники тока. Большое значение имеет надежная изоляция контактов и контроль положения фазы, которую нельзя подключать к проволоке.

Тем, кто задумал утеплить квартиру или новопостроенный дом своими руками, обязательно следует ознакомиться со способами, которыми осуществляется резка пенопласта в домашних условиях, ведь это один из самых популярных и доступных способов изоляции.

Пенопласт – это вспененный материал и по большей части состоит из воздуха, поэтому он очень легкий и с ним просто работать. Однако не стоит думать, что никаких проблем не возникает, ведь кроме всего пенопласт и довольно хрупкий материл. Поэтому если воспользоваться электрической болгаркой, то на ровные края надеяться не стоит, к тому же все помещение и площадка будет усыпана раскрошенным пенопластом.

Каким бы острым ни был нож, материал все равно будет крошиться. Безусловно, это незначительный дефект и листы будут пригодны к использованию, а вот уборка превратится в хлопотное мероприятие . Из такого положения есть выход, вы можете воспользоваться термоножом. При этом края материала оплавляются и он не крошится. Но вот незадача, стоит такое приспособление очень много, но в принципе можно нагреть и обыкновенный нож. Однако в этом случае надо быть весьма аккуратным, чтобы не получить ожога, да и работа существенно затянется.

Для этой цели можно воспользоваться различным режущим инструментом, например, болгаркой, только тогда следует использовать самый тонкий диск. Очень часто строители пользуются и простым острым ножом. Иногда советуют брать и ножовку с очень мелкими зубьями, но последний метод весьма сомнительный. Кроме того, в магазинах продают специальные термоножи, предназначенные для работ с пенопластом.

Термонож нагревается до 600 °С всего за 10 секунд. Однако этот инструмент довольно дорогостоящий, поэтому далеко не всегда есть смысл покупать его.

Выходом же из положения во многих случаях станет приспособление для резки листов пенопласта, сделанное самостоятельно. Вероятно, оно несколько громоздкое, зато при наличии необходимых компонентов абсолютно бесплатное и всегда доступное. А если вам придется заниматься масштабной работой, например, у вас впереди , который вы возвели для своей большой семьи, то вопрос, как удобно разрезать пенопласт, да еще много и быстро, не всплывет на протяжении всего мероприятия, насколько бы оно ни затянулось.

Для того чтобы собрать резак для пенопласта, понадобится столешница, по паре пружин, винтов М4 и стоек длиной в 28 мм, а также нихромовая нить, которая и будет выступать в качестве режущего инструмента. Сначала делаем в основании два отверстия, запрессовываем в них стойки, а у основания шляпки винта пропиливаем небольшую канавку, благодаря которой нить будет надежно фиксироваться в заданном положении.

Когда все собрано, крепим к винтам струну, но так как она может провисать во время нагревания, следует соединять ее через пружины, тогда нить будет всегда находиться в натянутом положении. Источник же питания подсоединяется к такому приспособлению посредством обыкновенных скруток. Так можно сделать самодельный и очень эффективный резак для пенопласта, при этом затратив минимум сил, времени и денег.

Пробуем разрезать пенопласт самостоятельно

Теперь немного поговорим о различных технологиях, методах и, конечно же, приведем подробную инструкцию, что и как делать.

Как самостоятельно разрезать пенопласт — пошаговая схема

Шаг 1: Подготовительные работы

Неважно, каким именно инструментом вы собираетесь пользоваться – ножом, нихромовой нитью либо же иными режущими приспособлениями, все равно начинать необходимо с разметки. Так что берем линейку, угольник, рулетку, карандаш и наносим на поверхности листа отметки, затем соединяем их в линии. В общем, рисуем контуры будущего разреза.

Есть и еще способы, как можно . Например, с использованием нихромовой нити. В этом случае на нее подается небольшой ток, который способен раскалить струну до нужной температуры, и резка аккуратно производится по заданному контуру. Безусловно, качество реза в этом случае получится значительно лучше, однако немного придется потрудиться, чтобы сделать станок. Поэтому данный метод не всегда оправдывается, если вам необходимо обработать всего несколько листов, просто нет смысла тратить время на конструирование приспособления. Как видим, нельзя дать однозначного ответа, чем же лучше резать пенопласт, все зависит от объемов и навыков.

Пенопласт – это недорогой материал, из которого умельцы делают самые разные изделия. Он очень популярен не только из-за дешевизны, но и из-за простоты обработки. Не все знают, что пенопласт совсем не обязательно резать обычным ножом. В таком случае он будет очень сильно крошиться и сделать ровный срез будет просто невозможно.

Но этот материал очень хорошо плавится, причем от относительно невысокой температуры. Именно поэтому наиболее удобным способом работы с пенопластом является его резка с помощью специальных резаков, которые основываются на высокой температуре. Но резка пенопласта своими руками возможна и другими способами, которые мы обязательно рассмотрим.


Листы пенопласта

Пенопласт белый материал, который почти полностью состоит из воздуха. Его используют для упаковки техники, продуктов питания, как теплоизоляционный и звукоизоляционный материал, как основу для изготовления предметов быта, логотипов и многих других вещей. Один из главных плюсов пенопласта – его дешевизна . Многие покупают его для того, чтобы сделать какое-то изделие из данного материала и выгодно продать его. Но даже простому человеку пенопласт будет очень полезен, ведь из него можно сделать очень много вещей для дома. Главное – уметь правильно работать с материалом, а также выбрать его для конкретных целей.

Какой материал выбрать для резки

Прежде, чем начать работать с материалом, нам нужно узнать, какой бывает пенопласт, какой его вид лучше всего использовать для резки в домашних условиях.

Полистирольный беспрессованный

Это самый обычный и привычный каждому пенопласт, который знаком нам по упаковкам от техники. Материал представляет собой множество небольших белых шариков, которые плотно скреплены между собой, но могут рассоединиться от механического воздействия. Именно он очень широко распространён и чаще всего используется при изготовлении изделий в домашних условиях.

Полистирольный прессованный

Это подобный вид пенопласта, который просто дополнительно прессуется. Из-за этого он имеет гораздо более плотную структуру, его сложнее раскрошить, но и стоит такой материал гораздо дороже, чем его не прессованный аналог. Из-за высокой цены полистирольный прессованный пенопласт не получил большого распространения, но для некоторых изделий его однозначно можно использовать, так как его структура достаточно гладкая.


Полистирольный прессованный пенопласт

Поливинилхлоридный пенопласт

Самый редкий и неиспользуемый вид этого материала, который обладает одним интересным свойством – способность самостоятельно затухать при возгорании. Он не выделяет опасных веществ, но если все-таки загорается, то дым от него очень опасен и может угрожать здоровью.

Цены на пенопласт

Пенопласт

Как резать пенопласт без специального оборудования

Первый распространенный вопрос – что делать, если нужно отрезать пенопласт, но сооружать специальный резак слишком сложно, дорого и бесполезно. Выход есть, даже несколько.


Способы резки пенопласта

Ножовка по дереву

Большие зубья ножовки позволяют цепляться за гранулы пенопласта и довольно эффективно его резать. Для реализации такого способа не нужно самостоятельно ничего дорабатывать, достаточно лишь приобрести или взять уже готовую ножовку по дереву. Точно также резку можно осуществлять и с помощью лобзика, в этом случае важно будет подобрать нужную пилку для него.


Пила по дереву

Но этот способ не получил большого распространения, так как при его использовании пенопласт в любом случае будет крошиться, а идеально ровного среза добиться не удастся. Также при неаккуратном использовании инструмента, плита может треснуть и вся работа пойдёт насмарку. Поэтому практически всегда для резки такого капризного материала используют следующие способы.

Резка материала с помощью горячего инструмента

Для раскроя листа пенопласта можно использовать самый обычный нож, если предварительно его подготовить к этой процедуре:

  1. Нужно удостовериться, что длина ножа с запасом больше толщины листа, который должен будет резаться.
  2. Далее нужно разметить линии на листе, по которым он должен будет отрезаться.
  3. Следующим шагом будет нагревание ножа с помощью газовой плиты или специальной газовой горелки. Раскалённым ножом нужно осторожно провести по намеченной линии, пенопласт начнет плавиться и резаться четко по линии.

Важно учитывать, что добиться идеально ровного среза таким методом не получится, а также он подходит только для резки небольших кусков материала. Дело в том, что ровной линии не дадут добиться даже немного трясущиеся руки, а постоянно остывающий нож не даст сделать аккуратный и длинный разрез.

Но если ваша цель – отрезать небольшой кусок, то раскаленный нож позволит сделать это очень быстро и без лишних затрат средств и времени. Обратите внимание, что нож после резки ни в коем случае нельзя использовать на кухне или в быту, так как в пенопласт содержаться токсичные вещества.


Нож

Простой резак из паяльника

Если вам нужно сделать достаточно много заготовок из пенопласта, а делать слишком сложный резак не хочется, то можно воспользоваться его простым аналогом, который работает на базе обычного паяльника.

Важно выбрать не слишком мощный паяльник, так как его температура избыточна для обычной резки листа. Если мощность будет слишком большая, то пенопласт будет сильно дымить, коптить, плохо резаться.

Следующим этапом будет подбор и установка насадки на кончик паяльника, так как стандартный наконечник никак не предназначен для этих целей. Нам нужно найти или самостоятельно изготовить длинный и плоский наконечник, который будет похож на небольшое лезвие ножа, но менее острое. Хорошо для изготовления такого предмета подойдет медная проволока, сложенная в несколько раз. Другой вариант – просто достать наконечник паяльника и придать ему нужный вид.

Паяльник вставляется в розетку, нагревается и режет пенопласт по похожему принципу с раскалённым ножом. Основной плюс такого способа – нет необходимости постоянно подогревать нож, резка может идти непрерывно.


Резак из паяльника

Специальный резак для резки пенопласта

Если вы хотите на регулярной основе делать изделия из пенопласта, причем так, чтобы они получались действительно ровно и хорошо, то придется сделать специальный станок для резки, который позволит вам делать все это.

Цены на специальный резак для пенопласта

Резак для пенопласта

В интернете можно найти множество вариантов этой конструкции, которые отличаются размером, внешним видом, но суть у них одна. Мы разберем одну из самых популярных и простых конструкций, которая хорошо зарекомендовала себя.

Таблица 1. Основные способы резки пенопласта:

Пошаговая инструкция по изготовлению резака

Для начала нужно определиться с инструментами и материалами, которые понадобятся нам для создания резака. Список обязательных материалов включает в себя:

  1. Лист ДСП или другое плотное основание, размером приблизительно 600 на 400 миллиметров . Размер можно менять, он будет зависеть от размера листов, с которыми вы собираетесь работать.
  2. Ровная деревянная рейка, длиной около метра.
  3. Материал для ножек: 4 пробки от пластиковых бутылок, кусок рейки или другого материала.
  4. Нихромовая проволока, диаметром приблизительно 0.4 миллиметра . Нужно около половины метра, но лучше купить с запасом.
  5. Пружина на растяжение. Именно на растяжение, а не на сжатие. Такую пружину можно найти далеко не везде.
  6. 10-15 шурупов .
  7. Провода, крокодилы для их крепления.
  8. Блоки питания от компьютера и кабель для него.

Теперь перейдем к инструментам, которые понадобятся нам для изготовления и сборки конструкции. К ним относятся:

  1. Дрель или шуруповерт;
  2. Лобзик или ножовка по дереву;
  3. Отвертка;
  4. Плоскогубцы;
  5. Сверло под диаметр шурупа.

Цены на популярные модели дрелей

Видео- Как сделать станок для резки пенопласта своими руками

Где взять нихромовую проволоку


Мотки нихромовой проволоки

Нихромовая проволока – неотъемлемая часть резака, но не все знают что это, а главное – где ее взять. Нихромовая проволока отличается от обычной своей прочностью и очень высокой температурой плавления. Именно поэтому ее удобнее всего использовать для создания резака для пенопласта.

Такую проволоку используют в утюгах, кипятильниках и некоторых других нагревательных приборах. Кроме того, ее можно купить в магазинах электроники, на рынках.

Цены на нихромовую проволоку

Нихромовая проволока

Блок питания, его подключение и настройка

Наш резак будет работать от обычного компьютерного блока питания, который есть практически у каждого, но если его не нашлось, то его можно купить в любом компьютерном магазине, стоит он недорого.

Шнур питания нужно вставить в розетку и включить устройство. Но блок питания не включится из-за особенностей его работы. Для того чтобы он включился нужно:

  1. Найти самый большой разъем, который предназначен для материнской платы.
  2. Приготовить небольшой кусочек обычной проволоки или найти шпильку.
  3. Найти там зеленый провод, он будет один.
  4. Теперь с помощью шпильки нужно замкнуть зеленый провод с одним из черных проводов, причем неважно каким.

После этих нехитрых манипуляций блок питания заработает.


Компьютерный блок питания

Осталось только получить каким-то образом нужное нам напряжение, используя блок питания. Для этого нужно найти разъём Molex, который представляет собой разъём с четырьмя отверстиями, к которым идут провода разных цветов.

В отверстия с желтым и черным проводом необходимо подключить провода проводка, которые и будут питать весь резак. На этом все манипуляции с блоком питания окончены, можно переходить к построению самого резака.

Выбор длины проволоки

Прежде чем начать изготовление самого станка для резки пенопласта, нужно рассчитать длину нихромовой проволоки, которой будет достаточно для нормальной резки материала. Для этого нужно:

  1. Взять длинную рейку, прикрутить к ней с двух сторон по шурупу.
  2. На один из шурупов необходимо прикрепить пружину на растяжение, которая также будет использоваться нами в дальнейшем.
  3. Натянуть нихромовую проволоку на максимально возможную длину. Один ее конец будет присоединен через пружину.
  4. Теперь нужно подсоединить один провод от блока питания на самый конец проволоки, который не имеет пружины.
  5. Второй провод закреплять плотно не нужно, его мы будем перемещать. В зависимости от положения провода будет увеличиваться температура проволоки. Чем два конца ближе – тем она горячее. Таким образом, нужно найти положение, при котором температура проволоки будет достаточной для резки пенопласта. Обратите внимание, что если расположить провода слишком близко, то пенопласт будет подгорать, что негативно скажется на конечном качестве изделия.

Теперь всю конструкцию нужно разобрать и приступить к изготовлению основной части резака.


Подбор длины проволоки

Основание

Первым делом нужно взять доску для основания и прикрутить к ней 4 ножки, подготовленные заранее. Проще всего для этого взять 4 пробки от пластиковых бутылок и закрепить их на обратной стороне доски с помощью обычных шурупов. Важно, чтобы шурупы не вышли с обратной стороны доски. Это может случиться, если подобрать слишком длинный крепеж.


ДСП для основания резака

Крепление для проволоки

Крепление для проволоки в нашей конструкции представляет собой два скрученных куска рейки, которые плотно прикреплены к основанию. Важно собрать все так, чтобы образовался угол в 90 градусов и ничего не шаталось.

Первым делом нужно скрепить две рейки между собой. Длина первой должна равняться длине проволоки, которая подходит для резки. Длина второй рейки будет выражать расстояние от края резака до проволоки. Его необходимо подбирать исходя из размера заготовки, которую вы собираетесь обрабатывать.

Теперь получившийся угол из реек нужно прикрутить к основанию, используя уголки. Важно сделать это так, что конструкция не шаталась.

Теперь в основании нужно просверлить сквозное отверстие там, куда будет уходить леска. Для этого к центру рейки нужно прикрутить шуруп, а на него привязать нитку. Когда нитка опустится, нужно поставить точку в месте, с которым она соприкасается. Здесь и нужно сверлить.

С обратной стороны основания, рядом с отверстием, нужно прикрутить небольшой шуруп. Он должен находиться как можно ближе к отверстию.


Установка проволоки

Крепление проволоки

Теперь нужно приступить к креплению проволоки. Первым делом нужно закрепить пружину на шуруп, который находится на рейке. К концу пружины приматывается нихромовая проволока, причем пружину нужно растянуть примерно наполовину.

Другой конец проволоки нужно плотно намотать на шуруп, который был прикручен с обратной стороны основания. Проволока должна быть хорошо натянута, а пружина не должна находиться в исходном положении. Нихромовая проволока может быть довольно неровной из-за того, что очень охотно принимает форму, которую ей придали. Чтобы сделать ее максимально ровной, ее нужно натянуть и поводить по ней кусочком дерева до тех пор, пока визуально она не станет гладкой. Вряд ли получится сделать проволоку идеальной, но незначительные неровности не будут сильно мешать резке.

Последним этапом будет настройка резака. Дело в том, что прикрученная рейка не создает прямой угол с основанием резака. Чтобы исправить это, нужно взять угольник и приложить его к рейке. Теперь с помощью шуруповерта или отвёртки нужно немного прокрутить шуруп до того момента, пока не образуется ровный угол.

На этом процесс создания самодельного резака для пенопласта закончен. Остается только подключить питание.


Натяжение проволоки через пружину

Подключение питания

Чтобы резак начал работать, к нему необходимо подключить питание от блока, который мы делали в предыдущих шагах. Для удобства крепления можно купить специальные крокодильчики, которые помогут закрепить провод за пару движений. Если крокодильчиков нет, то провод можно просто примотать в нужных местах.

Видео- Станок для резки пенопласта своими руками

Первый конец провода нужно подключить с обратной стороны основания, к шурупу, который мы туда прикрутили. Второй конец нужно разместить на самой нихромовой проволоки, под пружиной. Если немного опустить провод, то температура увеличиться и резак будет мощнее.

Если нужен полноценный регулятор мощности, то вот краткая инструкция, как его сделать:

  1. Нужно взять кусок нихромовой проволоки, который остался и намотать его на обычную шариковую ручку так, чтобы получилось что-то похожее на пружину.
  2. На концах пружины нужно выгнуть крючки.
  3. Теперь в произвольном месте на раме резака нужно вкрутить два шурупа на расстоянии примерно равном длине получившейся пружины. Проволоку необходимо закрепить на этих шурупах.
  4. Далее нужно соединить конец пружины с началом нихромовой проволоки самого резака.
  5. Первый провод от блока питания нужно подключить к тому же шурупу, который находится под основанием, а второй провод нужно закрепить на одном из витков проволоки. В зависимости от выбранного витка будет меняться сопротивление в цепи, а значит и мощность нашего прибора.


Регулятор мощности

Процесс резки пенопласта

Для того чтобы резать пенопласт, нужно:

  1. Включить блок питания.
  2. Сделать качественную разметку на листе пенопласта, чтобы было видно, где должна быть линия среза.
  3. Взять металлическую линейку и приложить ее к линии среза. Без линейки будет очень тяжело производить резку.
  4. Вырезание сложных геометрических фигур на таком станке тоже возможно, но для этого обязательно нужно потренироваться на простых изделиях.

Направляющая доска

Для того чтобы простые изделия и фигуры резать было проще, можно прикрутить к основанию резака любую ровную доску и использовать ее как направляющую. Для этого нужно:

  1. Найти ровную доску и положить ее на основание пенопластового резака.
  2. В одном конце доски просверлить сквозное отверстие. На другом конце нужно сделать прорезь, в которой должен свободно ходить шуруп.
  3. Теперь остается только выставить нужный размер и прикрутить оба шурупа к самому резаку. Таким образом, доска будет служить направляющей, к которой нужно прижимать заготовку. С ее помощью можно вырезать изделия с идеально ровным краем.


Процесс резки материала

Опасность резки в домашних условиях

Помните, что при горении, а значит и при резке с помощью нашего станка, может выделять высокотоксичные вещества. Эти вещества могут навредить человеку, поэтому обязательно нужно соблюдать технику безопасности, чтобы не навредить себе.

Техника безопасности при самостоятельной резке

  1. Работать обязательно в хорошо проветриваемом помещении, желательно большом.
  2. Нельзя дышать парами или дымом, которые исходят от пенопласта, желательно работать в маске или респираторе.
  3. Нельзя ставить руки близко к раскаленной проволоке.

Резак для пенопласта – это очень полезное в быту приспособление, которое не трудно изготовить своими руками. С ним вы сможете сделать много интересных вещей, которые обязательно пригодятся вам и вашим близким.

Резка пенополистирола

Резка пенополистирола

Если вы много работаете с пенополистиролом, резак для горячей пены сделает процесс проще и чище. Резка пенополистирола ножом не всегда обеспечивает ровную кромку. Вы можете получить осколки и скопление большого количества пыли. Кусачки для горячей проволоки делают хобби и производственные работы более быстрыми и точными.

Нож для резки горячей проволоки прорежет пенополистирол, оставляя чистый готовый край.Ремесленники обнаружат, что с помощью подходящего оборудования они могут легко создавать подробные модели. Для небольших разрезов можно использовать лукорез или ручное устройство. Использование вертикального резака, который по конструкции похож на ленточную пилу, позволит вам освободить обе руки для выполнения сложных или более крупных разрезов в материале.

Лучшая пена для резки
Жесткий полистирол, включая пенополистирол (EPS) и экструдированный полистирол (XPS)
Вспененный полипропилен (EPP)
Гибкий пенополиэтилен (PE)

Примечание: Не используйте инструмент для резки горячей проволоки для пенополиуретана.Полиуретан может выделять токсичные газы при нагревании.

Чтобы вырезать узор на куске пенополистирола, нарисуйте форму на доске мелким маркером или инструментом для рисования углем. С равномерным давлением перемещайте пену по горячей проволоке. Сначала удалите самые большие участки ненужного материала, чтобы обеспечить большую гибкость в работе. Мелкие детали, возможно, придется вырезать горячим ножом или другими инструментами, оставьте их напоследок. Изгибы можно создать, медленно поворачивая пенопласт при нажатии на горячую проволоку.

Профили можно разрезать с помощью проволоки большого сечения. Сама проволока может быть сформирована изогнутой или угловой, а затем присоединена к электрическим соединениям на резаке. Лучше всего для этого подойдут более тяжелые калибры; они сохранят свою форму с большей точностью. Как только вы освоите свою технику, вы найдете невероятное разнообразие шаблонов, доступных для создания проектов.

Продвинутый дизайн можно также создать на специально изготовленном токарном станке. Блок из пенопласта с отверстием в центре помещается на вращающийся стержень.Затем пену поворачивают против горячей проволоки на глубину, необходимую для размерных работ.


Калибровщики горячей проволоки и кусачки

Кусачки для горячей проволоки можно использовать для изготовления изделий из пенополистирола, а также для промышленных и коммерческих работ. Вы найдете множество вариантов размеров и стилей резаков. Вы даже можете сделать собственное оборудование для резки пенополистирола с использованием проволоки электрического сопротивления. Когда вы создаете собственное режущее устройство, вы можете добавить такие функции, как контроль температуры и двойной провод для резки.Добавление потенциометра — один из способов контролировать количество тепла.

Выбор правильной проволоки имеет решающее значение, если вы делаете резак для горячей пены. Проволока должна выдерживать температуру, необходимую для чистой резки пенополистирола. Вы хотите, чтобы проволока сохраняла свою форму, не деформировалась и не ломалась. К проводу необходимо прикладывать натяжение, не вызывая его разрывов. Нихромовая проволока — один из лучших вариантов для устройства для резки горячей проволоки. Оцинкованные металлы прочны, но при нагревании могут выделять пары.

Диаметр, или размер AWG, является фактором, определяющим, какое сопротивление проволока будет обеспечивать при нагревании. Это также может быть фактором, определяющим тип разреза, который вы делаете. Для тонких или небольших порезов нужна тонкая проволока. Большие порезы будут быстрее с более тяжелой проволокой.

Нихром обеспечивает высокую прочность на разрыв и высокую температуру плавления. Он обеспечивает долговечность для непрерывного использования. Для большинства изделий из пеноматериала потребуется проволока, способная нагреваться до температуры 600 ° F (315 ° C) или выше. Для нагрева нихрома 18 AWG до этого температурного диапазона потребуется 6 штук.5 ампер. При 20 AWG вам нужно чуть больше пяти ампер. Для нихромового провода 26 AWG требуется всего 2,1 А. Проволока 26-го калибра — хороший выбор для меньшего энергопотребления и подходящего размера резки.

TEMCo предлагает широкий диапазон калибров для проволоки Nichrome 60, Kanthal A-1 и Kanthal D. Профессионалы компании TEMCo готовы помочь вам в выборе проволоки лучшего типа и размера для ваших нужд по резке горячей проволокой.


Соображения безопасности

Перед тем, как начать резку пенополистирола с помощью горячей проволоки, узнайте у производителя пенопласта или в паспорте безопасности материала (MSDS) любые опасности для здоровья или опасности при нагревании пенопласта.Всегда работайте в хорошо вентилируемом помещении, чтобы не вдыхать пары. Используйте респиратор от пыли, маска также защитит от переносимых по воздуху частиц пыли.

Большинство пеноматериалов не представляют опасности возгорания. Дым, поднимающийся при резке пенополистирола, в основном состоит из воды и углеводородов. Как только пена будет удалена от тепла, она перестанет гореть или плавиться.

Настольный нож для пенополистирола

Сделай сам: Настольный резак для пенополистирола

Подносы для мяса, которые вы покупаете в продуктовом магазине, картонные коробки для яиц, транспортировочный арахис и сотни других обычных предметов, которые вы используете каждый день, изготовлены из пенополистирола, также известного как пенополистирол или EPS.«Вы найдете EPS, который используется для упаковки электронных продуктов и защиты их от повреждений во время транспортировки, но, что удивительно, EPS также используется в строительстве. Большие« римские столбы », которые вы видите перед зданием, часто имеют сердцевину из EPS, которая покрытый химическим веществом для герметизации и увеличения прочности, затем окружен бетоном, чтобы обеспечить стойкость к атмосферным воздействиям и долговечность колонны.

EPS можно вырезать практически любой формы с помощью ножа для пенополистирола. Эти резаки бывают самых разных конструкций, от резаков с компьютерным управлением до резаков настольного типа.Здесь мы собираемся построить стол для резки пенополистирола, используя резистивный провод, который сильно нагревается, когда через него пропускается электрический ток.


Первые соображения

Если прижать горячую проволоку к пенопласту, он плавится. Если проволока достаточно горячая, она делает чистый разрез и стремится запечатать крошечные пузырьки в пене, когда она проходит. Существует несколько видов проволоки, известной как проволока сопротивления, которую можно использовать для резки пенополистирола. Сплавы нихром 60 и кантал специально разработаны для нагрева до более чем 2000 ° F (почти 1100 ° C), чего более чем достаточно для выполнения работы.Во многих случаях достаточно источника питания от 10 до 20 вольт (переменного или постоянного тока), чтобы нагреть провод до оранжевого свечения. Лучший источник питания — это регулируемый трансформатор, известный как Variac, потому что он позволяет вам регулировать ток и, следовательно, выделяемое тепло на нужном уровне. Можно использовать батареи, однако необходимы как минимум 12-вольтовые батареи и подходящие средства регулировки тока.

Провода

Nichrome 60 и Kanthal доступны в различных калибрах от 16AWG до 32AWG (американский калибр проводов).Они соответствуют диаметрам от 0,0508 дюйма (1,29032 мм) для 16AWG до 0,0050 дюйма (0,12700 мм), причем толщина последнего составляет примерно пять человеческих волос.

Более тонкая проволока имеет большее электрическое сопротивление на фут, чем толстая проволока, поэтому выбор проволоки правильного калибра для резки пенополистирола очень важен. Как правило, хорошо подходят провода от 20 до 32AWG.


Материалы и инструкции

Удовольствие от проектов DIY заключается в том, что вы можете использовать практически любой материал, который есть под рукой, для изготовления этого резака для пенополистирола.

1. Резак для пенополистирола построен на доске разделочного стола. Вы можете использовать ламинированный стеллаж, фанеру (гладкой стороной вверх) или даже мазонит или колышек. Закрепите резиновую ножку на каждом углу на нижней стороне разделочной доски, чтобы она не скользила, когда вы проталкиваете пенополистирол через нихромовую проволоку. Вы можете нарисовать параллельные линии сетки поперек стола, чтобы ваша работа выровнялась при работе с пенопластом разного размера.

2. Направляющий блок в задней части разделочной доски служит направляющей, к которой при необходимости можно удерживать большие куски пенопласта.

3. L-образный кронштейн может быть изготовлен из:

Дерево. Его преимущество в том, что он непроводящий, с ним легко работать и он недорогой.

Труба ПВХ с коленом. Соединение деталей из ПВХ требует грунтовки и клея и может стоить на несколько долларов дороже, чем древесина.

В каждом случае вертикальный размер L-образного кронштейна определяет толщину пены, которую вы можете разрезать. Удлинение L-образного кронштейна ограничивает ширину пенопласта, который можно разрезать, прижимая его к направляющей.Поэтому примите во внимание размеры, которые вы ожидаете обрезать, и соответственно определите размер разделочной доски и L-образного кронштейна.

ПРИМЕЧАНИЕ: Если вы используете дерево или ПВХ для изготовления L-образного кронштейна и хотите иметь большой вертикальный зазор — или очень большой горизонтальный вылет — вы можете построить такой кронштейн с натяжной проволокой, поддерживающей горизонтальный рычаг.

Вы можете установить L-образный кронштейн на направляющую пластину, просверлив направляющую пластину и L-образный кронштейн, а затем вставив длинный крепежный винт с барашковой гайкой в ​​задней части L-образного кронштейна.Это позволяет наклонять всю L-образную скобу для выполнения разрезов под углом. Небольшой транспортир можно даже приклеить к задней части направляющей, чтобы «откалибровать» выбранный вами угол наклона. Сквозное отверстие в разделочной доске позволяет нихромовой проволоке свободно перемещаться при наклоне L-образного кронштейна. Просверлите начальное отверстие (сверло на дюйма), затем наклоните сверло вперед и назад, чтобы увеличить и удлинить отверстие до «паза».

Ваш источник питания может быть таким же простым, как зарядное устройство на 12 В, доступное в любом отделе розничной торговли электроникой.Он должен иметь мощность 1 А или лучше. В качестве альтернативы вы можете использовать модельный трансформатор поезда, который дает вам переменное напряжение и, следовательно, контроль температуры нихромовой проволоки.

Поскольку нихромовая проволока при нагревании растягивается, используйте небольшую пружину, чтобы прикрепить нихром к L-образному кронштейну. Пружина компенсирует провисание проволоки, удерживая ее натянутой при резке пенополистирола. Если вы используете дерево или ПВХ для L-образного кронштейна, просто установите шуруп для дерева или саморез (или рым-болт) в конец кронштейна, а затем прикрепите к нему пружину.

Нихромовая проволока может быть прикреплена под разделочной доской с помощью рым-болта или винта. Протяните проволоку через отверстие в столе достаточно туго, чтобы растянуть пружину примерно на половину ее длины. Затем несколько раз оберните проволоку вокруг винта или рым-болта.

Убедитесь, что ваш источник питания ВЫКЛЮЧЕН. Подключите провода от источника питания с помощью зажимов типа «крокодил» непосредственно к нихромовому проводу (не к пружине или винту) на конце L-образного кронштейна; и в точке подключения под таблицей.Для аккуратной сборки используйте изоленту, чтобы закрепить провода на L-образном кронштейне. Под столом вы можете прикрепить провода источника питания к нижней части стола для резки, чтобы они не спутывались и не мешали вашей работе.

Наконец, чтобы нарезать пену круглой или даже конической формы, вы можете добавить небольшой кусок с вбитым в него гвоздем и направляющей на одном конце. Приложите направляющую к передней части стола, затем поместите кусок поролона, который вы хотите разрезать, на ноготь. Включите питание и сдвиньте всю деталь к горячей проволоке.Затем вы можете вращать пену вокруг ее центра (ногтя), чтобы вырезать почти идеальный круглый кусок. Наклоняя L-образный кронштейн, вы можете вырезать конические части.


Заключение

Строительство ножа для пенополистирола — это простой проект, который часто можно выполнить примерно за 10 долларов. Несколько кусочков найденного материала, дерево, труба из ПВХ, четыре резиновые ножки и разные крепежи — вместе с нихромовой проволокой — все, что нужно для изготовления резака. Убедитесь, что ваш блок питания нагревает нихромовый провод до точки, в которой он светится тускло-оранжевым.Продвигая пену через горячую проволоку, продолжайте надавливать на деталь. Если вы будете держать пену неподвижно слишком долго, вы прожигете круглое отверстие, а не получите чистый и гладкий срез.

Выбор нихромовой проволоки и трансформатора

Я рекомендую вам прочитать информацию о трансформаторе (Понимание трансформаторов), чтобы вы лучше понимали трансформаторы, если вы не знаком с ними. На странице «Дизайн источника питания» объясняется, как построить полный блок питания. поставка для резака для вспененной горячей проволоки после того, как вы выбрали проволоку и трансформатор.

На этой странице собрана информация о том, как выбрать оба нихромовая проволока и трансформатор для блока питания, потому что они идут вместе — один зависит от другого.

Измерение проводов

Проволока измеряется калибром. Есть несколько различные эталоны манометров, поэтому обычно используется десятичное измерение вместо манометра Теперь. Для нихромовой проволоки и других цветных металлов используется американский стандарт калибра AWG. Калибр проводов, и это стандарт, который я использую на своем веб-сайте, но я также указываю десятичный дюймы.AWG такой же, как у стандарта B&S, Brown и Sharp. Этот стандарт также используется для медный и алюминиевый провод такого же калибра, какой используется для электропроводки в вашем доме.

Проволока из черных металлов, такая как железо и проволока из нержавеющей стали обычно используют калибр проволоки W&M, Washburn & Moen.

Сравнительная таблица размеров проводов различного калибра стандарты и дополнительную информацию о калибрах проводов и их происхождении можно найти здесь: http: // www.sizes.com/materls/wire.htm. Еще одна полезная сравнительная таблица, содержащая десятичный эквивалент, а не размер шкалы, как выше можно найти здесь: http://www.dave-cushman.net/elect/wiregauge.html.

Чем больше калибр, тем больше размер провода. меньше. Калибр AWG 40 — это прекрасно, в то время как калибр AWG 14 почти такой же большой, как домашняя проволочная вешалка для одежды.

Какой размер провода мне использовать?

Вы можете использовать проволоку любого размера.Пена может быть и режется проволокой размером от 40 калибра (0,003 дюйма) до 11 калибра (0,091 дюйма) диам.). Самый распространенный размер — 26 калибра. Короткий кусок проволоки 40 калибра был используется с 9-вольтовой батареей для резки очень тонких (0,020 дюйма) и узких полосок пенопласта для прогулочные планеры для воздушного серфинга. Две батареи D-элемента могут привести в действие 4-дюймовый кусок нихромовой проволоки 32-го калибра в маленькой руке. прошел резак для пенопласта.

Источник питания 12 В питает до 24 дюймов 26 калибр проволоки.Это будет включать почти все настольные резаки для пенопласта, которые являются наиболее обычный тип резака для пенопласта, и будет включать небольшие резаки для лука. Вот почему 26 калибра самый распространенный. Размеры от 24 до 30 также использовались для настольных моделей.

калибр от 16 до 11 используется для резки пенопласта. формы, такие как лепка, потому что они достаточно жесткие, чтобы держать форму, а не прямой. На кусок нихромовой проволоки 14 калибра диаметром 12 дюймов требуется только 1 штука.9 вольт, но почти 12 усилители. Проволока большего диаметра также используется для очень длинных фрез, например 8 или 10 футов.

Фактор натяжения

Все металлы расширяются при нагревании, поэтому нихромовая проволока при температура резки также увеличивается и увеличивается. Из-за этого какой-то метод Для резки пенопласта необходимо поддерживать натяжение проволоки. Это обычно выполняется либо с помощью пружинящей рамы, между которой протягивается проволока, либо с помощью пружины. использовал.Также возможно использование груза с тросом над шкивом. Натяжение проволоки также помогает удерживать ее в раздражении, поэтому при небольшом давлении режущая пена, проволока остается достаточно прямой, что необходимо для хорошего качества и равномерный крой.

Из-за необходимости натяжения проволока То есть, меньшее натяжение может быть применено без разрыва или постоянного растяжения проволоки. Использование проволоки 40 калибра означает, что возможно очень небольшое натяжение, и будет труднее сохранить Проволока насмехается при резке.Чем длиннее проволока, тем большее давление нужно приложить к проволоке, чтобы она оставалась прямой и насмехалась. Вот почему, как правило, чем длиннее проволока, тем она должна быть толще. Не существует стандарта длины и калибра поскольку теоретически можно использовать любой размер на любой длине при надлежащем напряжении и текущая мощность источника питания.

Зависимость датчика / тока / температуры

Температура прямого провода при комнатной температуре спокойный воздух можно рассчитать.Заданная температура приведет к определенному току протекает через проволоку определенного диаметра. Неважно, какой длины будет провод, данный ток, протекающий через провод, приведет к той же температуре. Для Например, провод 26 калибра с протекающим через него 2,1 ампера приведет к температуре 600 градусов по Фаренгейту. будь то 2 дюйма в длину или 200 дюймов в длину.

Чем больше диаметр, тем больше требуется тока нагреть до той же температуры.Например, только 0,31 ампера приведет к 600F в 40 калибра провода, но для провода калибра 14 требуется 11,6 ампер. Кроме того, чем больше диаметр проволоки, тем больше времени потребуется для достижения равновесной температуры.

Равновесная температура.

Причина, по которой прямой провод достигает заданной температуры и остается там в спокойном воздухе комнатной температуры — это то, что течение продолжает производить больше нагрейте, пока течет ток.В то же время тепло отводится от провода до окружающего воздуха. Чем горячее проволока, тем быстрее нагревается переведен прочь. Проволока достигает равновесной температуры, когда выделяемое тепло равно теплу, переданному прочь.

Если свернуть провод в тугую катушку, как в нагревателях, передача тепла от проволоки уменьшается, потому что в данном объеме проволоки больше воздуха, и проволока станет горячее.

Таким же образом провод контактирует с любым другим материал изменит скорость передачи тепла от проволоки. Если материал это находится в контакте с хорошим проводником тепла, например с медью, равновесная температура будет ниже, потому что тепло отводится быстрее. Если материал в контакт с плохим проводником тепла (изолятором) равновесная температура будет выше, потому что отводится меньше тепла.Эти ситуации приводят к сложным уравнения теплопередачи, которые нелегко решить. В этом случае экспериментирование Требуется найти правильный провод и напряжение для создания желаемой температуры.

При использовании в печах, печах и в закрытых отапливаемых областях провод сопротивления будет становиться все более горячим по мере того, как печь или печь нагреваются, если не изменять напряжение. В равновесная температура основана на температуре окружающего воздуха и будет довольно постоянная РАЗНИЦА температуры между проводом и температура воздуха.Итак, если вы начали с 28 футов 22 калибра проволока, которая была намотана таким образом, чтобы температура была вдвое выше, чем у прямой провод, это будет около 1200F (316C), разница в 1130F между температурой воздуха и провода, если температура воздуха в корпусе стартовал на 70F. Если бы провод при этом просто покраснел бы температура. К тому времени, когда вы достигнете 1400F (760C) воздух в помещении температура, температура провода будет 1400F плюс разница 1130F или 2530F. Проволока расплавится . Для печей и прочие высокотемпературные оболочки, калибр, тип, длина, катушка проводов размеры и приложенное напряжение должны быть тщательно спроектированы, чтобы ограничить температура проволоки при конечной достигнутой температуре воздуха должна быть хорошей ниже точки плавления, и прибор должен быть рассчитан на отключение при целевой температуре или ниже. Это нетривиальный дизайн процесс и обычно должен быть предоставлен инженеру, обученному теплоте перевод и электротехническое проектирование.

Ток, создаваемый приложенным напряжением

Как упоминалось выше, не имеет значения, какой длины проволоки, определенный ток, протекающий через проволоку заданного диаметра, приведет к заданному температура на открытом воздухе. Так как же создается этот ток? Приложенное напряжение через два конца провода создают этот ток. Чем длиннее провод, тем больше напряжение требуется для создания такого же тока.Это связано с разницей в общее сопротивление провода разной длины.

Закон Ома

Закон

Ом необходим для определения силы тока и напряжение отношения. Закон об омах гласит:

В = ИК

В — напряжение в вольтах (традиционный E используется для напряжение и обозначает электродвижущую силу вместо В), I — ток в амперах, а R — сопротивление в Ом.Вы можете переставить формулу, чтобы найти текущий:

I = V / R

Из этого видно, что сопротивление растет, так же требуется напряжение, чтобы получить такой же ток. Сопротивление нихромовой проволоки указывается в омах на фут. Чем длиннее провод, тем большее сопротивление он имеет. чем длиннее провод, тем большее напряжение требуется для проталкивания тока через сопротивление провода.

Какой трансформатор мне нужен?

Мощность рассчитывается по формуле:

W = I

2 R или W = VI

Трансформатор обычно измеряется в ваттах или вольт-амперах. Для небольших трансформаторов они по сути одинаковы и взаимозаменяемы. Тебе следует знать мощность, необходимую для нагреваемого провода, чтобы знать, какого размера будет трансформатор требуется.Чтобы рассчитать это, вы сначала решаете, какой калибр вы будете использовать, и найдете сопротивление этого провода в омах на фут. Например, провод 26 калибра имеет сопротивление 2,67 Ом на фут. Если вы используете проволоку для резки пенопласта, нормальный желаемая температура 600F. Чтобы обеспечить некоторую гибкость в температуре, цифра 800F. (Вы всегда можете выключить его, если у вас есть источник переменного напряжения). Вам также необходимо знать длину провода. Допустим, вы будете использовать 2 фута.Теперь вы можете рассчитать сопротивление, напряжение и требования к мощности.

I = 2,6 ампер (из температурной таблицы)

r = 2,67 Ом

R = RL = 2,67 X 2 = 5,34 Ом

В = IR = 2,6 X 5,34 = 13,9 вольт

P = VI = 13,9 X 2,6 = 36,1 Вт

I = ток в амперах

r = сопротивление на фут провода в Ом

R = общее сопротивление провода

L = длина провода в футах

P = мощность в ваттах

Значит, вам нужен трансформатор, способный потушить хотя бы 2.6 ампер с номинальной мощностью 36 Вт или более при выходном напряжении 13,9 В или более. В самое близкое, что вы можете найти с таким напряжением или выше, — 24 вольт. Вы можете использовать диммер, чтобы уменьшите напряжение (см. страницу с описанием блока питания). Вам нужно 2,6 ампера, чтобы вы необходимо умножить требуемые амперы на выходное напряжение, чтобы получить мощность в ваттах, 2,6 X 24 = 62,4 Вт или вольт-ампер. Ближайший к 62,4 Вт или более — 24 Вт. выходное напряжение, трансформатор 100 Вт.

Вы решили, что это слишком много, и хотите использовать 50 трансформатор ватт. Что ты можешь сделать? Понизить напряжение? Нет, это будет снизить температуру. Сделать провод короче? Может быть. Помните, что текущий требуется одинаково, независимо от длины провода, и данный трансформатор ограничен определенное количество тока, протекающего по его обмоткам, независимо от напряжения. В мощность трансформатора ограничена его способностью передавать тепло.Жара измеряется в ваттах и ​​определяется током и сопротивлением, поэтому, если ни одно из значений не изменится, Вт остается прежним. Если вы уменьшите первичное напряжение на трансформаторе, выходное напряжение также падает, но сопротивление обмоток не меняется, поэтому максимальный ток тоже не меняется. Укорочение провода не меняет текущее требование, но не меняет требования к напряжению.

Как выясняется, требование напряжения для 18 дюймов нихромовая проволока при 800F — 10.4 вольта, поэтому вместо выходного трансформатора 24 вольт, 12 вольт мощность, можно использовать трансформатор на 50 Вт. Текущая мощность составляет 50/12 = 4,1 ампер, значительно выше требуемых 2,6 ампер. Трансформатор на 12 вольт на 50 ватт имеет более тяжелый обмотка, чем выход 24 В, поэтому он может выдерживать удвоенный ток, но весь трансформатор намного меньше 100-ваттного трансформатора.

Трансформаторы — калибр и максимальная длина

Ниже приведены несколько примеров из 27 трансформеры ношу сейчас.Увидеть страница трансформатора, где каждый трансформатор имеет свой график. На графиках показана минимальная и максимальная длина каждого Трансформатор нагревается до 800F при использовании диммера для резки пеной. Для пластика При изгибе проволока должна быть горячее, поэтому максимальная длина будет короче. В нормальная температура резки пенопласта составляет 600F, но расчет на 800F дает некоторое пространство для корректирование. Все выходы, кроме одного, имеют двойное напряжение, поэтому более низкое напряжение обрабатывается более высоким. ток и, таким образом, расширяет диапазон до проводов большего диаметра, потому что допустимая сила тока удваивается, когда напряжение уменьшается вдвое.Более высокое напряжение подходит для меньшего калибра, но более длинного провод. Диммеры не доводят до нуля вольт, они доходят примерно до 20%, так что есть минимальная длина провода, которую можно использовать.

Этот трансформатор можно использовать с короткие отрезки более жесткой проволоки для фигурной резки.

Этот трансформатор подходит большинству настольные резаки для пенопласта и средние луки с использованием нихромовой проволоки калибра 24-26 калибра
.

Гибка горячей проволоки для придания пену уникальной формы

Два наиболее распространенных метода изготовления — это аддитивное производство и субтрактивное производство. «Аддитивное производство» обычно используется для описания такой технологии, как 3D-печать, где материал создается для формирования объекта. «Субтрактивное производство» гораздо более разнообразно и охватывает все, от обработки с ЧПУ до плазменной резки и гидроабразивной резки.Резка горячей проволокой — это еще один тип субтрактивного производства, при котором тонкая проволока нагревается до высокой температуры для плавного прорезания материала, такого как пенополистирол (экструдированный пенополистирол с закрытыми ячейками). Этот робот может сгибать эту горячую проволоку, чтобы разрезать гораздо более сложные объекты, чем это обычно возможно.

В типичном резаке для вспененного горячего троса есть отрезок тонкой нихромовой проволоки, натянутый между двумя стойками. Когда электрический ток проходит через нихромовую проволоку, сопротивление заставляет ее нагреваться примерно до 200 градусов по Цельсию.Он достаточно горячий, чтобы быстро и легко расплавить экструдированный пенополистирол и добиться гладких резов. Резаки для вспененного горячего материала можно переносить в ручном режиме или прикреплять к машине или роботу для многократного выполнения точных разрезов. Последний, например, часто используется для резки упаковочного пенопласта по размеру. Но поскольку проволока обучена, эти разрезы должны быть прямыми.

Этот робот «RoboCut» имеет две руки и держит между ними раскаленную нихромовую проволоку. Перемещая и поворачивая свои руки, робот может управлять изгибом проволоки для получения дуги или даже S-образной формы.Нихромовая проволока относительно толстая, поэтому изгиб более предсказуемый и стабильный. Эти изгибы позволяют выполнять гораздо более сложные разрезы. Например, вогнутую чашу невозможно будет разрезать прямой проволокой — просто невозможно попасть проволокой в ​​полость, разрезая стенки чаши. Этот робот мог бы легко разрезать чашу, просто изогнув проволоку дугу, чтобы она вошла в полость. Возможности RoboCut были продемонстрированы путем вырезания трехмерного кролика из пенопласта, а также ряда других фигур.Поскольку процесс резки является быстрым, эту технологию можно использовать для быстрого прототипирования, которое происходит быстрее, чем другие методы.

инструментов — Как определить подходящую скорость резки термоусадочного ножа для пенопласта?

tools — Как определить подходящую скорость резания термоусадочного ножа для пенопласта? — Обмен инженерными стеками
Сеть обмена стеков

Сеть Stack Exchange состоит из 178 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  1. 0
  2. +0
  3. Авторизоваться Подписаться

Engineering Stack Exchange — это сайт вопросов и ответов для профессионалов и студентов инженерных специальностей.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 308 раз

$ \ begingroup $

Я разрабатываю автоматический резак для вспененного материала горячей проволокой для своего проекта, и я застрял в вычислении наиболее приемлемой скорости резки для моей конструкции.В качестве режущего инструмента используется нихромовая проволока, а в качестве материала — полистирольная плита. Как найти наилучшую скорость резки нагретой нихромовой проволоки, учитывая, что температура плавления пенополистирола составляет 240 градусов по Цельсию, а толщина панели Styro составляет примерно полдюйма.

Глорфиндель

2511 золотых знаков22 серебряных знака99 бронзовых знаков

задан 29 мая ’19 в 12: 232019-05-29 12:23

Шан Джиррен ЛатасаШан Джиррен Латаса $ \ endgroup $ 6 $ \ begingroup $

Вот что я знаю, исходя из моего небольшого опыта ручной резки пенопласта для моделей самолетов, и из того, что я слышал от настоящих экспертов:

  1. Она зависит от температуры проволоки, которая, в свою очередь, зависит от приложенного напряжения и скорости резки.Таким образом, не существует единственной правильной скорости, и все может резко измениться, если вы будете активно контролировать температуру проволоки.
  2. Она зависит от плотности пены (хотя обычно авиамоделисты используют самую легкую пену, которую они могут достать).
  3. Вам нужно искать диапазон, потому что если вы режете что-то сужающееся, то большой конец должен двигаться быстрее, чем маленький конец.
  4. В некоторой степени вы можете компенсировать медленную резку, допуская больший пропил — горячая проволока, медленно проходящая через пену, расплавляет больше материала, и вы можете вроде как исправить это.

Думаю надо просто поэкспериментировать.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
