Устройство проема в несущей кирпичной стене: Устройство проемов в кирпичных стенах, их усиление и пробивка, цены

Устройство проемов в кирпичных стенах, их усиление и пробивка, цены

Пробивка проемов представляет комплекс мероприятий, направленный на расширение старых или обустройство новых ниш и проходов в несущих стенах и перегородках. Последовательность действий зависит от материала конструкций, особого внимания требуют кладки из мелкоштучного кирпича. Такие работы оказывают прямое влияние на прочность, к их выполнению приступают только после получения соответствующего разрешения жилищных служб, в идеале их доверяют профессионалам. К основным нюансам технологии относят создание систем дополнительных опор, контроль за ходом пробивки или резки и укреплении с целью правильного распределения нагрузки.

Оглавление:

1. Что учитывается при проектировании?
2. Способы усиления проемов
3. Технология резки
4. Расценки

Устройство и размеры

Строительные нормы ограничивают высоту ниш и проходов в несущей стене многоквартирного кирпичного дома 2,1 м, ширину – 0,7-2.

Требования ужесточаются с повышением нагрузки, на первых этажах допустимый максимум составляет 0,9 м. При подготовке и согласовании проекта учитываются следующие факторы:

• Наличие или отсутствие весовых нагрузок: сделать проем в перегородке проще, чем в несущих системах. С учетом того, что на большинство внутренних стен в жилых МДК укладываются балки или плиты перекрытий, требования к безопасности возрастают, укрепление становится обязательным. Точное назначение указывается в техпаспорте дома.
• Информация о предыдущих перепланировках. Согласно строительным нормам дверные проходы на разных этажах должны располагаться на одной линии, выполнение этих работ соседями снижает шансы на получение разрешения на пробивку.
• Расстояния до наружных стен (допустимый минимум составляет 1 м), колонн, перекрытий, вентиляционных каналов, коммуникаций и дымоходов. В каждом случае эти параметры разные, по этим причинам проектированием занимаются специалисты. В несущих конструкциях проемы располагают как можно ближе к центру.
• Состояние кирпичного основания (при наличии), фундамента дома и степени износа стен и перекрытий, схема перевязки изделий, проявление или отсутствие каких-либо дефектов кладки, срок службы дома.

Снимается отделка, при подборе размеров учитывается потребность в люфтах для дверной коробки. К выполнению работ приступают после получения соответствующего разрешения, отклонения от плана недопустимы. Установленные при предыдущих перепланировках перегородки и проемы не затрагиваются, принимаются меры по удалению в нужных местах проводки и изменению разводки основных коммуникаций. При отсутствии плана их размещения в квартире используется металлоискатель.

Технология усиления

При работе с ответственными несущими конструкциями обязательным условием допуска является наличие дополнительных опор, поддерживающих временную балку, воспринимающую и перераспределяющую весовые нагрузки.

Их можно сделать в виде колонн из кирпичей или путем установки надежных домкратов, стальных балок или деревянного бруса на небольшом расстоянии от пробиваемой стены на участке будущего проема. После этого в нужных местах с помощью перфоратора бурятся сквозные отверстия для металлических шпилек, поддерживающих временную горизонтальную подпорку.

Такой способ позволяет удалить ряд блоков и разместить в полученной нише толстый деревянный брус, ж/б перемычку или металлический швеллер. Глубина захода горизонтальной опоры зависит от ее высоты, стандартный диапазон варьируется в пределах 15-30 см. Перемычки закрепляются шпильками и бетоном, к разборке нижних рядов приступают после застывания раствора. Укрепление является обязательным условием, вид, размеры и толщина металлических закладываемых профилей в случае несущих конструкций обосновываются расчетом, провести который могут только специалисты.

Второй, более простой метод, заключается в закреплении двух толстых (не менее 8 мм) уголков, фиксируемых надежными металлическими болтами, проходящими сквозь кладку.

Для их вдавливания с помощью алмазных пил следует сделать по две небольших прорези – на глубину захода опор по длине и с учетом размера полки. Для исключения риска рассыпания раствора образовавшиеся при сверлении щели замазываются цементным составом. Такая технологи позволяет получить достаточно надежную перемычку, этот способ часто выбирается при переносе проемов в своих домах.

Поддержка верхних рядов обязательна, стена без перемычки быстро разрушается и снижает общую прочность здания. Исключение – арки, но их разрешают делать только в ненагружаемых перегородках. При сомнении в надежности принимаются дополнительные меры. К ним относят заполнение возможных щелей и дефектов цементно-полимерным раствором, установку П-образной рамы или уголков по периметру или монтаж 2-3 горизонтальных полок. Последние закладываются путем сверления продольных полос алмазными пилами и размещением в прорези уголков. Все металлические элементы соединяются сваркой или болтами, стыки очищаются от окалин, поверхность обрабатываются антикоррозийными составами.

Последовательность пробивки проема

Стандартная схема действий после получения разрешения на внесение изменений включает следующие этапы:

• Защита пола и близлежащих конструкций от боя кирпича, исключение рисков повреждения коммуникаций. На этом этапе снимаются все лишние предметы и плинтусы, от места будущего прохода на расстояние 2,5 м отодвигается мебель, все поверхности защищаются от пыли.
• Разметка и прорезка с целью закрепления перемычки.
• Установка опор для разгрузки несущих стен.
• Закладка перемычки с последующим укреплением бетоном. Приступать к следующему этапу допустимо только после его затвердевания.
• Пробивка перфоратором или алмазная резка по направлению сверху-вниз с последующей выборкой кирпичей и выносом лишнего мусора.
• Проверка состояния краев, при необходимости их укрепление.
• Согласование правильности усиления, получение акта завершения работ.
• Внесение изменений в техпаспорт дома в БТИ.
• Отделка.

В зависимости от вида используемого инструмента формирование стен нового проема или его расширение осуществляется методом алмазной резки или путем пробивки с помощью перфоратора, кувалды, клиньев и разборных щипцов. Преимущество первого варианта: при задействовании охлаждаемых водой пил практически не образуется пыль, кладка не подвергается ударным и вибрационным воздействиям, а само выполнение работ занимает минимум времени. Этот способ рекомендуют выбрать при внесении изменений в несущие конструкции МДК, в том числе из-за низкого шумообразования.

К минусам алмазной резки относят высокие расценки и потребность в дорогостоящем оборудовании, такие услуги оказывают далеко не все строительные фирмы. Пробивку проемов проводят ударными инструментами (в сравнении с алмазными пилами перфоратор является более доступным).

Последовательность действий в целом остается неизменной: под перемычкой просверливается несколько отверстий, ослабляющих сцепление кирпича → изделия выбиваются кувалдой или молотком → отбиваются все лишние выступы, трещины и зазоры заполняются цементно-песочным или полимерным раствором → при необходимости укрепляются боковые грани → все металлические части зачищаются и окрашиваются антикоррозийными грунтами.

Отверстия создаются аккуратно, бур перфоратора направляется перпендикулярно стене. При работе с обычными внутренними перегородками приступать к пробивке можно без усиления, оптимальным вариантом считается полная разборка этого участка и стандартное заложение поддержки на нужной высоте. Несущие конструкции однозначно нуждаются в установке дополнительных опор, любые действия, направленные на разрушение кладки выполняются после переноса нагрузки на балки и будущую перемычку.

Расширение проводится по той же схеме, единственным отличием является необходимость демонтажа старой дверной коробки. С учетом небольшого объема вынимаемых кирпичей сверление рекомендуется делать с помощью алмазных пил. Поддерживающие уголки чаще всего нуждаются в удлинении, во избежание рисков стоит их заменить. За редкими исключениями размещать новую перемычку для проема не нужно. При превышении ширины прохода свыше 0,9 м новые края лучше усилить металлическим уголком.

Стоимость работ

Ориентировочные расценки на данные услуги без учета цены стройматериалов приведены в таблице:

Вид	Дополнительные условия, толщина	Ед.измерения	Цена, рубли
Устройство проема в кирпичной стене	До 25 см	м2	1500
	До 50 см		2500
	Более 50 см		От 3000
Возведение арок в кирпичных перегородках	При толщине до 15 см		1500
Обустройство проемов в пределах стандартных размеров с применением алмазной резки и последующим усилением металлом	Стена до 15 см, укрепляемая уголком 50×50	шт.	15000
	до 25 см/100×100 мм		23000
	До 60 см/100×100 мм		37000
Пробивка перфоратором с последующей уборкой мусора	Стена в 12,5 см	м2	1700
	25 см
	38-40 см		2000
	50 см		3000
	75 см		5000
Расширение проема методом алмазной резки с одновременным укреплением	Стена в 12,5 см	п. м	800
	25 см		1500
	38-40 см		3000
	50 см		4000
	75 см		6000
Установка перемычек после разбора перегородок и заложения нового проема	—		150
Усиление уголком	При размерах уголка 63×63		1600
	100×100		2600
	160×1600		7000
Сложное усиление проема в кирпичных стенах швеллером	12 швеллер		2600
	16 швеллер		4200
	24 швеллер		7000

Приведенные цены не учитывают стоимость стройматериалов и затраты на их доставку. Условия сбора и вывоза мусора также оговариваются отдельно с учетом стандартных расценок и объемов боя кирпича. Цены за работу зависят от назначения стен, внесение изменений для нагружаемых конструкций обходится дороже. Правильность укрепления обязательно проверяется жилищной инспекцией перед подписанием акта завершения, пробивку и установку перемычек доверяют фирмам, имеющим соответствующий допуск.

Устройство проемов в несущих стенах. Общие сведения

Устройство новых или расширение старых проемов в существующих несущих (кирпичных или железобетонных) стенах – это довольно распространенные сегодня мероприятия, необходимость в которых часто возникает при проведении перепланировок, а также в рамках капитального ремонта, реконструкции и модернизации зданий.

Реализация этих мероприятий предполагает изменение первоначальной конструктивной схемы стены, перераспределению внутренних усилий и нарушению общей пространственной жесткости несущего остова всего здания.

Проще говоря, пробивка нового проема в любой несущей стене неминуемо приведет к ее «ослаблению», т.е. к снижению проектной несущей способности. Другими словами, ослабленная проемом стена уже не сможет так как раньше воспринимать вес опирающихся на нее перекрытий и вышележащих стен. И если не предпринять никаких мер, компенсирующих потерянную за счет пробивки проема несущую способность стены, то она может попросту обрушиться (в случае, если стена – кирпичная). В связи с этим, для обеспечения нормальной (безаварийной) эксплуатации несущей кирпичной или железобетонной стены, ослабленной проемом, необходимо выполнить усиление этого проема по специально разработанному проектному решению.

В современной строительной практике существует множество типовых конструктивных решений по усилению вновь устраиваемых или расширяемых проемов, сущность большинства из которых сводится к повышению несущей способности ослабленной стены за счет «включения» в ее состав дополнительных разгружающих и (или) закрепляющих металлических элементов.

Давайте бегло пробежимся по основным из них.

УСИЛЕНИЕ ПРОЕМОВ В КИРПИЧНЫХ СТЕНАХ

Вариант усиления №1. Перемычка из двух спаренных швеллеров

Самое простое и наиболее часто встречающееся решение по усилению вновь устраиваемых проемов в каменных стенах шириной от 0,6 до 1,5 метра. Над пробиваемым проемом в заранее проделанные с двух сторон стены борозды устанавливаются 2 швеллера (на цементном растворе), связываемые друг с другом стяжными металлическими шпильками диаметром 16 мм с шайбами и гайками по обоим концам. Шаг шпилек по длине швеллеров принимается не более 500 мм (но не меньше 3-х шпилек на проем). Снизу (по нижним полкам) швеллера соединяются между собой привариваемыми планками из листовой стали толщиной 5-6 мм (для предотвращения обвала кирпичной кладки, занимающей пространство между вертикальными стенками швеллеров), шаг которых обычно принимают равным шагу шпилек. К работам по пробивке проема (разборке кладки) приступают только после установки и затягивания шпилек.



---



Вариант усиления №2. Швеллерная перемычка с вертикальными стойками

Данный способ принципиально ничем не отличается от предыдущего и его применение целесообразно при устройстве широких проемов (более 1,5 м). Ключевым элементом усиления проема по-прежнему является металлическая перемычка из двух швеллеров №10-240 (сечение швеллеров определяется расчетом), связанных шпильками М16 и приваренными к нижним полкам пластинами из листовой стали.



---



УСИЛЕНИЕ ПРОЕМОВ В ЖЕЛЕЗОБЕТОННЫХ (ПАНЕЛЬНЫХ) СТЕНАХ

Вариант усиления №3. Обрамление проема швеллерами

Универсальный способ усиления проемов, устраиваемых в монолитных железобетонных и панельных стенах. Усиление осуществляется путем обрамления проема с помощью сваренных между собой швеллеров, закрепляемых в теле стены посредством анкеров. Применение данного решения целесообразно при толщине стен до 24 см.



---



Вариант усиления №4. Обрамление проема уголками

Конструктивно данный вариант усиления ничем не отличается от предыдущего: вместо швеллеров используются равнополочные уголки, соединяемые между собой при помощи привариваемых накладок из полосовой стали. Замена швеллеров уголками позволяет добиться некоторой экономии на стоимости материалов (металлоконструкций).



---



Вариант усиления №5. Сварные рамы на шпильках

Две одинаковые сварные рамы, состоящие из швеллеров, устанавливаются с каждой стороны проема (вплотную к стене) и стягиваются шпильками (сквозь стену). В конструктивном плане данный вариант является самым сложным, в экономическом — самым дорогим. К реализации данного решения прибегают при значительных нагрузках, а также при устройстве проема на всю высоту стены (этажа).



---



Следует отметить, что в настоящей статье перечислены далеко не все возможные способы усиления проемов, а лишь основные из них. В следующих публикациях мы перейдем к более детальному изучению данного вопроса, рассмотрим основные теоретические, практические и организационные аспекты проектных и строительных работ по усилению вновь устраиваемых или расширяемых проемов в существующих несущих и самонесущих стенах.

До скорых встреч!




Проем в несущей стене. Что нужно знать в 2021 году?

Нередко при проведении серьезного ремонта и перепланировки квартиры изменения затрагивают не только межкомнатные перегородки, но и несущие стены дома. Например, если требуется выполнить в одной из них новый проем, перенести или расширить существующий.

Проем в несущей стене, фото:​

Можно ли в несущей стене сделать проем?

Ситуации, когда без устройства нового проема в несущей стене или переноса/расширения уже имеющегося вам не обойтись, встречаются довольно часто.

Вопреки устоявшемуся мнению, что при перепланировке нельзя затрагивать несущие конструкции, выполнить такие работы возможно, хотя для этого вам придется позаботиться о том, чтобы будущая перепланировка не повредила конструкциям здания и не создала угрозы безопасности проживания в нем. С этой целью проводится усиление проема в несущей стене металлоконструкциями.

Кроме того, важно помнить, что такие работы должны выполняться с соблюдением жилищного законодательства, а также строительно-санитарных норм и правил пожарной безопасности. Далее мы подробно расскажем, как узаконить проем в несущей стене.

Наша организация оказывает услуги по согласованию, резке и усилению проемов в несущих стенах.
Быстро, качественно, низкие цены, имеется допуск СРО.
Бесплатные консультации по согласованию перепланировок –обращайтесь по телефону 8 (495) 720-64-18 или напишите нам [email protected]

Согласование проема в несущей стене

Главное условие при устройстве проема в несущей стене – соблюдение законности, то есть проведение предварительного согласования и получение разрешения жилищной инспекции.

Это требование закреплено в подпункте 2. 2.4 Приложения 1 к постановлению Правительства Москвы №508 в редакции 840, которое относит пробивку проемов в несущих стенах к работам, требующим разработки проектной документации и предварительного согласования, поскольку такие мероприятия не должны угрожать прочности конструкций дома и безопасности проживания.

Чтобы обеспечить выполнение этого требования, следует провести укрепление проема в несущей стене при помощи металлоконструкций в соответствии с расчетами по проекту.

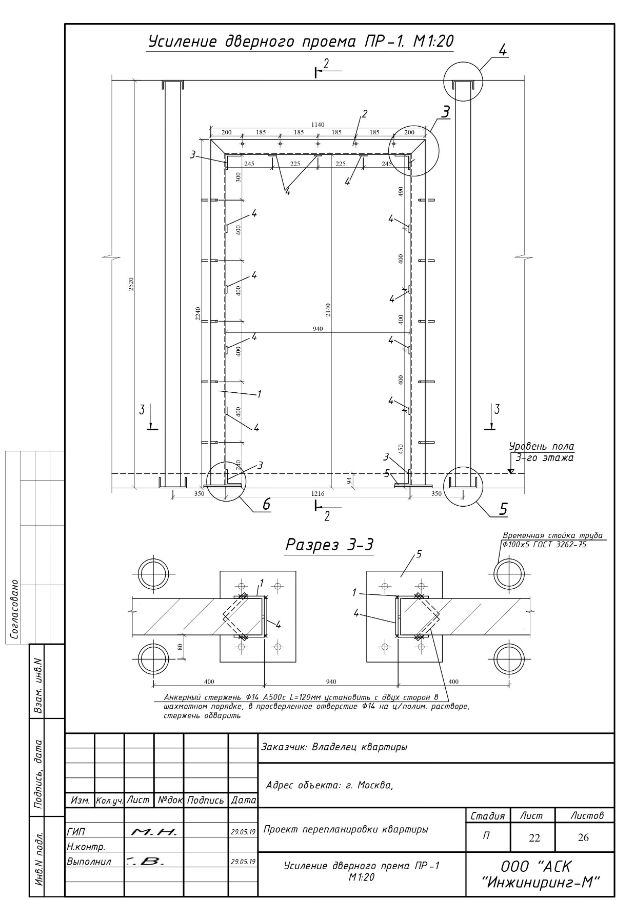

Вид усиления проема, фото:

Дверные проемы в несущих стенах требуют сложных инженерных расчетов по габаритам, нагрузкам и усилению, и, как следствие, разработки проекта перепланировки с оформлением технического заключения от автора проекта дома. Соблюдение этих условий гарантирует, что работы будут выполнены в соответствии со строительными нормами и в дальнейшем не приведут к обрушению или растрескиванию стены.

На возможность устройства проема в несущей стене с усилением влияет много факторов – от этажности (чем ниже этаж, тем сложнее делать проем) до текущего состояния несущих конструкций, степени их износа, наличия или отсутствия скрытых дефектов в фундаменте и др.  Кроме этого, потребуется информация о наличии перепланировок у соседей сверху и снизу, ведь если на соседних этажах делались проемы в несущих стенах, то шансы проделать то же самое в вашей квартире существенно уменьшаются.

Все это можно выяснить только в процессе технического обследования, которое проводится разработчиком проекта дома вашей серии или ГБУ «Экспертный центр» (данная организация уполномочена делать технические заключения при затрагивании несущих стен, если авторы проектов домов уже не существуют).

Конечно, узаконивание перепланировки с проемом в несущей стене может увеличить сроки подготовки к проведению ремонта, однако самовольные работы будут рано или поздно выявлены. И практика показывает, что согласовать «по факту» незаконный проем в капитальной стене удается не всегда, и планировку квартиры приходится возвращать к первоначальной.

Вдобавок вас обяжут выплатить штраф, а если работы привели к появлению трещин на стенах или испорченному ремонту в квартирах соседей, то и ликвидировать все последствия за собственный счет.

В случае систематического нарушения жилищная инспекция может ограничить вам выезд за границу, а в дальнейшем – обратиться в суд, по решению которого вас могут даже выселить из квартиры, лишив права собственности. Чтобы избежать подобных ситуаций, лучше оформить и согласовать все заранее.

Если по результатам обследования вам оформили техническое заключение о возможности проведения перепланировки, то следующий этап – разработка проекта и сбор необходимых для согласования документов. Проект перепланировки должен разрабатываться организацией с допуском СРО. При его составлении учитываются все выводы и рекомендации технического заключения.

Разрешение на перепланировку с устройством проема в несущей стене квартиры в панельном доме (пункт 1.3):

В дальнейшем проектная организация будет нести ответственность за проведение работ по резке и усилению дверного проема в несущей стене. Для этого заключается договор авторского надзора, по которому компания обязуется проверять правильность выполнения скрытых работ. В данном случае скрытыми работами считается усиление проема в несущей стене металлоконструкциями, которое должно соответствовать утвержденной проектной документации.

Какие документы нужно получить от строителей после резки проема?

Перепланировка в квартире жилого дома – ответственное мероприятие хотя бы по той причине, что живете вы в этом доме не особняком, и многие ваши действия могут повлечь серьезные последствия для всех жильцов. Поэтому регламент перепланировки достаточно строг и последователен, а сбор и предоставление документов является необходимым требованием.

Окончанием этапа согласования проема в несущей стене принято считать не получение разрешения на перепланировку и даже не окончание ремонтных работ. Ваши работы могут считаться законченными только тогда, когда приемочной комиссией Мосжилинспекции будет подписан акт завершенной перепланировке, после чего БТИ сможет зафиксировать новую планировку квартиры и внести ее в техпаспорт.

Как оформить разрешение на перепланировку, мы уже подробно рассказывали.  Теперь несколько слов о том, какие документы после резки проема в несущей стене необходимо получить у строителей, чтобы затем оформить акт о завершенной перепланировке.

1. Акты скрытых работ на усиление проема.

Акты освидетельствования скрытых работ подтверждают, что проем усилен металлоконструкциями, которые описаны в проекте перепланировки.

Акт освидетельствования скрытых работ на усиление проема, фото:

Стоит, пожалуй, начать с того, что все работы необходимо освидетельствовать после того, как перепланировка уже завершена. Занимается этим инспектор Мосжилинспекции, однако некоторые работы скрыты под отделочными слоями, например, штукатуркой или плиткой, и потому не обойтись без их вскрытия. Однако не так уж несовершенно наше законодательство, и поэтому предусмотрено составление актов на скрытые работы, которые заполняются именно строителями. Но не каждая строительная бригада может заполнять эти акты, а только лицензированная допуском СРО.

2. Допуск СРО.

Примеры его вы можете видеть ниже.

Допуск СРО, фото:

Советуем обращать особое внимание на наличие такого допуска у ваших строителей – без актов на скрытые работы придется переделывать часть ремонта, что и дорого и неудобно. В случае, если вы не сможете найти подходящую бригаду строителей с этим допуском, мы можем посоветовать своих партнеров, которые могут оформить все необходимые документы. Еще одной причиной не проводить ремонт силами строителей-шабашников является необходимость предоставить договор-подряд при подаче запроса на прием перепланировки.

3. Договор подряда на ремонтно-строительные работы.

Его заверенная копия также сдается в архив жилищной инспекции.

Договор-подряд на проведение ремонтных работ, фото:



4. Журнал ремонтно-строительных работ.

Еще одним документом, в заполнении которого будут участвовать ваши строители, станет журнал ремонтно-строительных работ. Его должны заполнять не только они, но и собственник квартиры. Кроме того, представитель строительной бригады, как правило, участвует и в приемке перепланировки. Приведем примеры документов, которые необходимо оформлять при помощи строительной бригады.

Журнал производства ремонтно-строительных работ, фото:

5. Кроме того, авторы проекта и ремонтная компания несколько позже должны будут проставить свои печати в акте о завершенном переустройстве.

Подробнее об акте о завершенном переустройстве вы можете прочитать на данной странице.

Акт о завершенном переустройстве, фото:

Итого резюмируем.

При устройстве проемов в несущих стенах в жилищную инспекцию необходимо предоставить:

1. Акты скрытых работ на усиление проема.
2. Договор подряда на ремонтно-строительные работы.
3. Строительный допуск СРО от ремонтной компании, которая прорезала проем.
4. Заполненный и пропечатанный журнал ремонтно-строительных работ.
5. Печати проектной и строительной организаций в акте о завершенной перепланировке.

В том случае, если вы будете придерживаться рекомендаций и не упустите необходимые документы, согласовать перепланировку не составит особого труда. Однако если вы не желаете заниматься этим самостоятельно, наша организация предложит свои услуги в качестве специалистов по разработке и согласованию проектной документации. Все необходимые допуски и разрешения, как на проектирование, так и на строительство, у нас имеются, и о сборе документов для перепланировки голова будет болеть уже у нас.

Резка проемов в несущих стенах с усилением

Как правило, технология изготовления проема в несущей стене указывается в соответствующем разделе проектной документации («указания и порядок производства работ»). Довольно часто в нем оговаривается условие свести к минимуму использование перфоратора и отбойного молотка. Это обусловлено тем, что данные инструменты оказывают вредное воздействие на стену и вызывают образование трещин в бетоне или осыпание кирпича.

Правила устройства проема в несущей стене

Чтобы избежать этих неприятностей, рекомендуется проводить демонтажные работы в несущих стенах при помощи алмазной резки. Оборудование для алмазной резки оказывает более щадящее воздействие на бетон, кирпич и другие материалы, и к тому же позволяет работать в разы быстрее, нежели перфоратором или кувалдой.

Большинство заказчиков волнует вопрос шума при проведении работ. Несмотря на то, что многие строительные организации обещают «бесшумную резку», несколько скорректируем данное понятие. Вырезать проем абсолютно бесшумно нельзя.

То, что относительно бесшумно для оператора алмазной пилы, работающего в наушниках, которые поглощают 95% шума, не является таковым для всех окружающих. При применении любого оборудования шум присутствует. Основная задача, это минимизировать как его, так и само время резки.

Нарушение технологии производства работ, равно как и нарушение СНиПов, СаНПинов и ГОСТов, строго запрещается.

Например, нельзя устраивать проемы на расстоянии ближе, чем 1 метр от наружной стены дома. Не допускается резать проем в несущей стене рядом с уже существующим. Вообще, чем больше дистанция, отделяющая дверные проемы, тем меньше создается угроза появления трещин и деформаций стены. При организации проема в несущей стене также не удастся согласовать работы, при которых затрагиваются колонны, столбы, стыки между плитами перекрытий, балками, колоннами. Это запрещено нормативами и законодательством.

Усиление проема в несущей стене металлоконструкциями, фото:​

При обустройстве каждого нового проема в несущей стене или расширении старого, учитывается и то обстоятельство, что устройство проемов в несущих стенах желательно проводить не в шахматном порядке, а друг над другом. Поэтому при расчете усиления проема в несущей стене учитывается наличие и размер проемов в вышерасположенных квартирах и в квартирах на нижних этажах.

Расширение проема в несущей стене

Иногда собственники хотят расширить проем в несущей стене или даже сделать в ней арку. Отметим, что, как правило, авторы домов и жилищная инспекция выступают против данных мероприятий. Размер стандартного проема в несущей стене – 90 см (в домах, разработанных АО МНИИТЭП).

На верхних этажах иногда разрешают сделать и больше, но решается это в каждом случае индивидуально. На первых этажах проем в несущей стене могут и вовсе запретить, исходя из особенностей конкретного дома, хотя в нашей практике был случай, когда на первом этаже удалось согласовать проем шириной 1,2 м. Но это очень большая редкость.

Поэтому если вы хотите увеличить проем в несущей стене, подождите выводов технического заключения.

Расширение проема в несущей стене, фото:​

Проем в несущей стене панельного дома

Если вы проживаете в панельном доме и хотите объединить кухню и комнату, или даже соединить две квартиры, то почти наверняка затронете несущую стену, поскольку в панельных домах большинство внутренних стен являются несущими (кроме хрущевок). Собственно поэтому большинство заявок на перепланировку квартиры с устройством проема в несущей стене поступает от жителей панельных домов.

Кстати, сделать проем в несущей стене панельного дома можно не только на основании согласованного индивидуального проекта перепланировки, но и по типовому проекту.

Примеры типовых проектов соединения квартир в панельных домах АО МНИИТЭП:​

 В серии 1-515                   В серии П-30                        В серии П30                    В серии П-3М

Проем в несущей стене кирпичного дома

Конструктивная схема кирпичных домов обуславливает больший простор для проведения разного рода перепланировок. Это связано, главным образом, с особенностями строения несущих конструкций в кирпичных домах. В жилых зданиях такого типа затрагивание (демонтаж, снос, устройство проема) внутренних стен, зачастую ненесущих перегородок, возможен. Ригели перекрытий равномерно распределят общую нагрузку, переносимую стенами, сводя к минимуму угрозу аварийной ситуации.

Варианты усиления проема в несущей стене, фото:​

Практика проведения перепланировок показывает, что наибольшую сложность представляет сделать дверной проем в несущей стене в кирпичном доме. Как правило, перед началом демонтажа участка кирпичной стены не обойтись без предварительного усиления перекрытия подпорками.

Также перед началом резки нового проема в несущей стене кирпичного дома потребуется предварительно убрать нагрузку с места будущего проема и перенести вес вышележащей конструкции на ближайшие участки стены с помощью перемычки из швеллеров, под которую стена заранее штробится в нужных местах. Без соблюдения правильной технологии вырубки проема в несущей кирпичной стене такая перепланировка может привести к трагическим последствиям.

Дверной проем в несущей стене монолитного дома

Что касается монолитных домов, то при строительстве монолитов в начале возводится каркас дома, который состоит из столбов и перекрытий. Крайне редки для таких домов несущие стены. Чаще встречаются несущие колонны.

И особенность устройства проема в несущей стене монолитного дома как раз и состоит в том, что капитальных стен в здании мало и, соответственно, на них выпадает большая нагрузка. Следовательно, подходить к перепланировке с затрагиванием несущих конструкций нужно очень осторожно.

Как правило, в монолитах разрешается делать проем только в самых длинных стенах, а вмешательство в пилоны и колонны вообще категорически запрещено.

Усиление проемов в несущих стенах

Независимо от того, расширяется ли проем в несущей стене или режется новый, схема усиления в обоих случаях будет одинаковой: это П-образная рама. Различия в проекте усиления проема в несущей стене могут быть только в выборе типа металлических профилей. В одних случаях это будут равнополочные или неравнополочные уголки, в других – швеллеры. А иногда, например, может потребоваться смешанное усиление с перемычкой из швеллера и стойками из уголков (характерно не только для кирпичных, но также и для блочных домов).

Следует учесть, что институт АО МНИИТЭП (а он разработал почти все типовые серии домов в Москве) требует усиливать проемы в своих панельных домах только неравнополочными уголками размерностью 100х63х8.

Обойма усиления, фото:​

Иногда для дополнительного усиления несущих проемов применяется инъектирование межпанельного стыка под затронутой стеной. Для этого специальным насосом под нужный участок стены закачивают специальный саморасширяющийся полимерцементный раствор. Застывая, это вещество заполняет пустоты, щели и трещины и придает стене дополнительную прочность и устойчивость.

Инъектирование проема в несущей стене:​

Проем в несущей стене с усилением – стоимость услуг

Цены на проектирование проемов в несущей стене могут меняться в зависимости от типа дома, объема предстоящих изменений, сложности проектной документации и различных нюансов согласования, зависящих, опять же, от каждого конкретного случая.

Также следует различать стоимость перепланировки с проемом в несущей стене (ознакомиться с нашими общими расценками вы можете в следующем разделе) и цену алмазной резки проема. Как правило согласованием и резкой проемов занимаются разные организации.

Впрочем, у нас для подобных случаев имеются проверенные партнеры, которые давно занимаются алмазной резкой. Они же могут помочь и с оформлением актов скрытых работ, если ваш подрядчик не имеет допуска СРО на устройство проемов в несущих стенах.

Дверной проем в кирпичной стене, как его правильно сделать, усиление

Один из самых переделываемых объектов в отечественных квартирах – дверные проемы: кто-то хочет их расширить, кто-то – перенести. Наиболее часто приходится переделывать дверной проем в кирпичной стене, просто потому что кирпичная застройка – самая распространенная.

Устройство дверного проема в кирпичной стене

Устройство проемов в кирпичных стенах должны производиться по правилам. В противном случае, велик риск сделать дверной проем стене неправильно и потом долго, болезненно и дорого его переделывать.
Поэтому, при устройстве нового или переделке старого проема нужно учитывать несколько нюансов. Первое – строительные нормативы, которые регулируют величину проема в зависимости от вида стен. В частности, максимальное устройство проемов в несущих стенах составляет от 70-200 см. в ширину при стандартной высоте 210 см. Не больше!

Рекомендуется, также, делать проем как можно ближе к центру стены, чтобы обеспечить равномерное распределение нагрузки.

Жителям нижних этажей повезло меньше всех, т.к. там максимальная ширина проема в несущей стене составляет только 90 см. Но не нужно расстраиваться раньше времени! Хитрость в том, что сделать проем шире все равно можно! Только нужно предусмотреть возведение замещающих опорных конструкций.
Кирпичные стены – одни из самых капризных в отношении подобных работ. Хотя считается, что они прочные, на самом деле, это не так. Поэтому ударная нагрузка может повредить кладку не только там, где нужно, но и вокруг. В связи с этим, специалисты рекомендуют использовать на кирпичных стенах алмазную резку, которая гораздо бережнее относится к стенам. По сути, техника резки похожа на работу алмазного стеклореза, она не затрагивает кладку за пределами прорезаемого отверстия. Помимо этого, алмазная резка производит гораздо меньше шума, пыли и мусора, чем ударная техника, и требует меньшего увлажнения, а значит, потребуется гораздо меньше уборки.

Специалисты советуют соблюдать 2 простых правила.

1. Аккуратность. Неточная разметка или небрежное проведение работ могут привести к деформации стен и дверных коробок.
2. Точность замысла. Нужно заранее решить, для чего делается проем. Почему? Потому что размер самой дыры в стене не обязательно соответствует размеру объекта, который будет в нее установлен. Например, для установки дверных и оконных коробок проем должен превышать их размер на 1 см в ширину и на 0,6 см в высоту, для арок нужно предусмотреть зазор под отделку и т.д.

Пробивка дверного проема в кирпичной стене

Вопреки прогрессу, до сих пор ведущим способом устройства дверных проемов остается ударный. Это можно объяснить как его дешевизной, так и тем, что он не требует особой квалификации от исполнителя. Работы можно разделить на несколько этапов:

• Разметка будущего проема. При отсутствии специальных приборов, лучше это делать при помощи большого угольника и метровой линейки. При этом разметку желательно делать на наружной стороне стены, а все покрытия, какие есть (штукатурка, побелка, обои и т.д.) удалить в месте разметки, чтобы была видна кладка. Это нужно для того, чтобы правильно установить опорные перемычки на требуемой высоте. Отметив положение перемычек, нужно сделать еще отметки под опоры на расстоянии 15 см от них.
• Установка опор. Они ставятся только при ширине проема больше 90 см, т.к. меньшее расстояние кирпичная кладка выдержит самостоятельно. Расстояние от опор до стен – 60-90 см. Опорами служат либо кирпичные же столбы (но это долго, поскольку нужно ждать, пока схватится раствор и дорого), либо железобетонные балки.
• Делаем отверстия под опоры и шпильки. В размеченных ранее точках просверливаются сквозные отверстия, далее придется работать молотком и зубилом, чтобы сделать отверстия прямоугольными. Сами шпильки имеют размер примерно 75*100 мм и делаются из брусьев. Готовые шпильки вставляются в отверстия и подпираются вертикальными опорами. после регулировки конструкции по вертикали можно закрепить все гвоздями. В результате получится контур будущего проема, отделенный от остальной кладки опорами. Это нужно, чтобы при выбивании не повредить всю стену.
• Со стены внутри контура снимаются все кроющие материалы (штукатурка, краска и т.д.) – с помощью все тех же молотка и зубила. Снаружи контура тоже, примерно на 2-3 см. Начинаем разбирать стену от перемычки, т.е сверху вниз. Здесь может помочь перфоратор. Сделав отверстие ровным, можно вставлять опорную балку, которая будет держать свод. Все отверстия заливаются раствором, а работы останавливаются до его полного застывания.

• Теперь с помощью молотка и перфоратора можно разбирать стену. Можно, конечно, по старинке, выбивать ее кувалдой, но последствия сомнительны. Просверливание же перфоратором отверстий в нескольких точках ослабит кладку и позволит применять меньшую ударную силу. В идеале, работы должны вестись с обеих сторон стены одновременно. После разбора стены нужно будет аккуратно отбить выступающие кирпичи и зачистить проем от мусора, выступов и штукатурки.

Усиление дверного проема в кирпичных стенах

Если проем располагается в несущей стене, его нужно будет усиливать, без этого проект переделки согласование не пройдет.
Наиболее часто в этих целях используются стальные швеллеры, реже уголки или двутавры. Полученный горячим прокатом профиль замечательно справляется с нагрузкой, устойчив к скручиванию, сжатию, изгибам и растяжениям. Единственный недостаток швеллеров – скругленные края и скосы, которые не позволяют обеспечить 100% прилегания к краям проема.
При установке швеллеров им либо обтачивают края (для чего нужны перфоратор и алмазный резчик), либо заливают все полости раствором, но это тоже не всегда возможно, поскольку после установки к их внутренней части уже не подступиться.
Именно поэтому часто швеллер заменяют уголками. Технические характеристики у них не хуже, а вот углы и плоскости – ровные. Поэтому уголки плотно прилегает в краям проема и несущей стене. Остается только стянуть их болтами.
Технология усиления абсолютно одинакова для всех материалов. Пара уголков (швеллеров) крепится по одному с внешней и внутренней стороны проема в специально проделанное для них в кладке горизонтальное отверстие, а затем (так же через ранее проделанные отверстия) стягивается болтами.
Главное, помнить, что усиливается не проем, а стена над ним, поэтому выступающая часть усиливающего элемента должна быть направлена на стену над проемом.

Устройство и усиление проемов в несущих стенах

Устройство новых и расширение существующих проемов в несущих стенах – одни из самых распространенных решений при перепланировке квартир.

Более того, в каталоге типовых перепланировок, разработанном МНИИТЭП для домов, где этот проектный институт является автором, в большинстве представленных вариантов предполагается проем в несущей стене.

Тем не менее, несмотря на популярность подобных решений, реализовывать их на практике разрешено далеко не везде. Там где устройство проема возможно, несущие конструкции требуется усиливать специальной металлической рамой, воспринимающей на себя часть нагрузки.

Где допустимо устройство проема в несущей стене

В каждом из случаев, когда при перепланировке затрагиваются несущие стены дома, решение о допустимости этих работ принимается на основе обследования строительных конструкций и инженерного расчета.

Нагрузка, воспринимаемая каждой из стен, напрямую зависит от этажа расположения квартиры и этажности самого здания. На нижних этажах расчетная величина веса, удерживаемого несущими конструкциями, может оказаться чрезмерной для стены с проемом, даже с учетом монтажа усиления.

Имея намерение выполнить проем в несущей стене панельного дома, спроектированного МНИИТЭП, важно знать, когда он построен. Дело в том, что все дома, возведенные по проектам этого института после 2007 года, выполнялись с конструкционной защитой от прогрессирующего обрушения.

Во многих таких домах возможность устройства проема предусмотрена конструктивно – в стене между кухней и комнатой в плите выполнена ниша, которую можно преобразовать в проем.

Согласовать прорезание непредусмотренного проема в несущей стене дома с защитой от прогрессирующего обрушения, скорее всего не получится – проектировщик (МНИИТЭП) лишь в редких случаях ободряет такие работы, как  и демонтаж подоконных блоков в наружных панелях.

Узнать серию и дату постройки дома в Москве можно по его адресу, а обладая этой информацией можно установить и авторскую организацию.

Что определяет допустимую ширину проема

В основном допустимая ширина проема, выполняемого в несущей стене квартиры, зависит от величины воспринимаемой этой стеной нагрузки.

Более широкие проемы легче согласовать на верхних этажах, но в любом случае требуется учитывать множество факторов:

• Тип конструкционных материалов несущих стен (кирпичная кладка, бетонные блоки, панели, монолит).
• Тип межэтажных перекрытий (монолит, сборные бетонные плиты, деревянные и смешанные конструкции).
• Степень износа строительных конструкций и их взаимное расположение.
• Наличие проемов у соседей выше и ниже в тех же стенах.
• Иные особенности, усчитываемые при расчете проема для конкретного здания.

На сегодня не существует стандарта, определяющего допустимую ширину проема в несущей стене – слишком много факторов оказывает влияние на итог инженерных расчетов и решения Мосжилинспекции.

Как показала практика согласований, минимальная ширина проема будет составлять около 80 см, иначе проход будет противоречить требованиям эргономики. Максимальная ширина лишь в редких случаях превысит 100 см.

Отделано стоит упомянуть кирпичные дома, где ширина проема в отдельных случаях может быть больше.

Высота проемов в квартирах рассчитывается под установку стандартной двери – то есть 2100 -2200 мм.

Усиление проема в проекте перепланировки

Устройство проема в несущих стенах необходимо проектировать и согласовывать до ремонта. Проект намеченной перепланировки разрабатывается организацией, имеющей для этого необходимый допуск СРО после получения положительного Технического заключения от авторов проекта дома или от организации из списка Мосжилинспекции.

Пример проекта с устройством с усилением проема (фрагмент)

В данном случае проем выполнили в несущей стене между кухней и комнатой (выделен на плане кружком) и установили в нем раму усиления.

В проекте перепланировки предлагается проектное решение выполнения самого проема, для чего рекомендуется разработать Рабочий проект по усилению проема по которому будут производиться строительно-монтажные работы.

В Рабочем проекте указываются материалы и комплектующие изделия, конструкция рамы усиления с описанием технологии ее монтажа с описанием используемых материалов и оборудования.

Рабочая документация является логическим завершением всех принятых ранее решений в проекте перепланировки, поэтому с ней взаимодействуют строительно-монтажные организации.

Вся подобная информация для проведения СМР находится на схемах и чертежах, где присутствуют все необходимые указания.

Такой проект, а также участие квалифицированных строителей с допуском СРО предполагает дальнейшую безопасную эксплуатацию здания.

Фото рамы усиления проема

Несмотря на то, что сегодня можно узаконить и выполненную перепланировку, данный вид работ относится к потенциально опасным и его согласование по факту выполнить достаточно сложно – потребуется вскрыть отделку для инженерного обследования строительных конструкций и рамы усиления проема.

Кроме того, для узаконивания проема в несущей стене проверят допуск СРО у строителей и проверят наличие проемов у соседей снизу и сверху.

► Чтобы избежать вскрытия конструкций, и не портить выполненный ремонт, необходимо перед началом ремонтных работ заказать Рабочий проект по усилению проема. Также потребуется  оформить актом освидетельствования скрытые работы по усилению этого проема.

Данный акт подписываются строительно-монтажной организацией с допуском СРО, которая выполняет работы и инженером проектной организации. С этими документом у Вас не будут требовать вскрытия конструкции и на их основании будет разработано техническое заключение о допустимости устройства данного проема.

►Сразу стоит отметить, что большинство проемов сделанных без проектной документации, содержат те или иные недочеты, которые не позволяют их узаконить в существующем виде.

Проемы в несущих панелях

Так как большинство квартир в Москве находятся в панельных домах, большинство вопросов связано именно с ними.

Многое зависит от расположения квартиры – в панельных девятиэтажках не стоит рассчитывать на согласование проема, если квартира расположена ниже третьего этажа.

В 16-ти этажных домах, проемы редко согласуют, если их планируют ниже 5 или 6 этажа.

В панельных зданиях большей этажности тенденция та же, но нагрузка рассчитывается всякий раз индивидуально и решение во многом зависит также от серии дома.

Даже если серия дома, год его постройки и этаж расположения квартиры допускают устройство проема в несущей стене, нужно учитывать следующие особенности, связанные с конструкцией панельных домов:

1. При устройстве проема не следует располагать его ближе одного метра от края панели или уже существующего в ней проема.
2. В панельных зданиях не допускается расширение существующих проемов в несущих стенах.
3. В панелях, которые исполняют функцию ребер жесткости здания устройство проемов запрещено.
4. Для устройства проема панель должна располагаться строго по центру межпанельного шва в перекрытии.

В каждом конкретном случае проект и техническое заключение от автора дома или замещающей его организации определяют шансы выбранного решения на согласование в жилищной инспекции.

Проемы в несущих стенах блочных и кирпичных домов

Устройство проемов в блочных зданиях распространенных серий (II-18, II-68, И209А и прочих) во многом схоже с проемами, выполняемыми в несущих стенах из кирпича, но есть и отличия.

В блочных домах реже согласуют проемы в несущих стенах, которые намечено сделать ниже 6-го этажа. В кирпичных домах проем на нижних этажах проемы согласуются чаще.

Также есть конструктивное отличие рам усиления и в технологии ее установки, что учитывается на этапе создания проекта перепланировки и в последующем.

В кирпичных домах, особенно старых, где применялся кладочный раствор малой прочности, может потребоваться укрепление окружающей проем кладки иньектированием.

Часто усиление проема при помощи дополнительных конструкций распространяют на прилегающие к проему стены и колонны.

Проем в монолитной стене

На площади квартир, в монолитных зданиях, несущих стен встречается не много. Все они, как правило, несут весьма значительную нагрузку.

Устройство проемов в несущих стенах монолитных домов возможно лишь в том случае, если эта стена имеет существенную длину. Инженерное обследование в этом случае потребует вскрытия участков стены для определения шага и расположения арматуры.

Марку бетона в разных точках контролируют специальными приборами.

Проемы в монолитных стенах также потребуют усиления металлоконструкциями, как и в других типах зданий.

Чаще всего несущая система монолитных зданий выстроена с использованием колонн и пилонов (удлиненных колонн), которые при перепланировке затрагивать категорически запрещено.

Как согласовать и сделать дверной проем в несущей стене

Постановлением правительства г. Москвы №508-ПП определяется регламент согласования перепланировок, в том числе и с затрагиванием несущих конструкций.

Согласование в государственной жилищной инспекции города Москвы производится на основании учетно-технической документации БТИ, выводов инженеров, разработавших техническое заключение и проект перепланировки.

Важно помнить, что рабаты по перепланировке квартиры, в том числе с устройством проема в несущей стене и установкой конструкций его усиления, имеет право выполнять лишь организация с допуском СРО.

Скрытые работы, к которым относится также монтаж усиления проема, оформляются актом, который потребуется предоставить приемочной комиссии при сдаче ремонта.

Также понадобится правильно заполненный журнал производства работ, подписанный представителем строительной организации и уполномоченным специалистом авторского надзора от проектной организации.

Подробнее с процедурой согласования перепланировки можно познакомиться в этом разделе нашего сайта..

Если у Вас есть вопросы по перепланировке, обращайтесь за бесплатной консультацией в нашу организацию, имеющую многолетний опыт в проектировании и согласовании перепланировок.

Усиление проемов в кирпичных стенах: требования

Усиленный проем в перепланированной городской квартире.

Чтобы сделать помещение более функциональным и современным, владельцы выполняют перепланировку. В этом случае нужно отличать несущие конструкции от перегородок. В первой ситуации потребуется разрешение соответствующих органов. При выполнении работ по изменению помещения нужно строго соблюдать технологию. Усиление проемов в кирпичных стенах выполняют швеллерами и металлическими уголками. Если пренебречь этим этапом, то стена в скором времени разрушится.

Когда требуется усиливать проем

В многоэтажных домах все жильцы обязаны следить за техническим состоянием квартир. Невыполненные вовремя ремонтные работы могут повлечь не только разрушение одного помещения, но и всего дома.

В каких случаях требуется усиление проема:

• Если над окнами и дверями имеются трещины, выпадают кирпичи, разрушен цементный слой между элементами постройки, заметна деформация. В этом случае устанавливают укрепляющий металлический уголок.
• При замене старых окон и дверей нужно следить, чтобы над ними был установлен уголок или железобетонная перемычка. Если усиливающий элемент отсутствует, требуется выполнить усиление.
• При перепланировке помещения и монтаже новых проемов их необходимо качественно укрепить.

Усиление проема в несущей стене выполняют с использованием мощных металлических конструкций, способных удержать на себе вес здания. Для перегородок достаточно выполнить укрепление балкой или стальными элементами толщиной 2 мм.

Нужно ли брать разрешение

Без предварительного обследования квартиры начинать работы по перепланировке не стоит. При изменении целостности несущих конструкций понадобится оформить пакет разрешительных документов. Если этого не сделать, продать квартиру после самовольной перепланировки не получится. Здание может придти в аварийное состояние из-за несанкционированных, непродуманных действий одного из жильцов.

Изменение конструкции обычных перегородок оформляют по факту выполнения ремонтных работ. Уведомляют жилищную инспекцию и предоставляют заявление с ксерокопией плана помещения, на которой отмечают внесенные изменения. Комиссия осматривает на месте квартиру и вносит в документацию соответствующие изменения.

Способы укрепления проемов

Технология укрепления проемов в несущей стене зависит от ее толщины и материала изготовления. Основные методы представлены в таблице:

№	Материал для усиления	Характеристики
1	Стальной швеллер	Наиболее распространенный среди строителей вариант. Для выполнения работ достаточно 2 человек. Устанавливают стальной швеллер, при необходимости стягивают конструкцию резьбовыми стяжками. При ширине проема более 1000 мм его усиливают металлической обоймой.
2	Металлический уголок	Усиление проема уголком выполняют по всему контуру или устанавливают его только в качестве перемычки. Уголки закрепляют анкерами внахлест или заподлицо на краях проема. В качестве связующего элемента применяют поперечные пластины, которые приваривают к уголкам. Под опорные элементы приваривают металлические пятки, которые способствуют равномерному перераспределению нагрузки.
3	Металлическая рама (обойма)	Применяется для усиления разрушенных, деформированных стен из кирпича. Представляет собой конструкцию из соединенных между собой стальных уголков. В нижней части рамы устанавливают опорные металлические пластины, которые служат для перераспределения нагрузки.
4	Железобетонная перемычка	Чаще всего применяется для усиления конструкций во время строительства. При выполнении ремонтных работ железобетонную перемычку монтируют редко из-за ее большого веса.

Перед монтажом металлических элементов их нужно обработать антикоррозийными средствами. Усиление швеллером является оптимальным вариантом по соотношению цена-качество.

Что нужно знать

Усиление дверного прохода при перепланировке.

При укреплении проема в несущей стене нужно учитывать основные технологические моменты:

• В случае если при перепланировке пробивают проем в несущей стене, укрепление нужно установить до того, как начали разбирать стену.
• Нижняя граница уголка или швеллера должна опираться на целый кирпич.
• Чтобы получилась крепкая надежная конструкция, элементы сваривают по всей линии, точечное соединение не даст нужной жесткости. Процесс выполнения работ показан на рисунке:

Для демонтажных работ применяют метод алмазной резки, который оставляет стены ровными и гладкими, благодаря чему уголки будут лучше соприкасаться с их поверхностью. Стены, вырезанные перфоратором, болгаркой или измененные с помощью кувалды, требуют дополнительной обработки.

Очень важно при монтаже проема с усилением пользоваться строительным или лазерным уровнем.

Усиление кирпичного проема

Устройство проемов в несущих стенах из кирпича выполняют с помощью швеллера.

1. Первым этапом с 2 сторон стены на нужной высоте делают отверстия под установку швеллеров. Рассчитать нижний уровень штробы нужно так, чтобы она проходила по нижней части крайнего кирпича. Если перемычка будет опираться на неполный кирпич, он может не выдержать давления и раскрошиться.
2. Устанавливают швеллера строго в горизонтальной плоскости и скрепляют их между собой с помощью шпилек.
3. Штукатурят проем бетонным раствором.

Такие конструкции способны выдержать нагрузку от здания.

После выполнения декоративной отделки металлические элементы будут незаметны. Их закрывают цементно-песчаным раствором, смешанным в пропорции 3:1. Затем штукатурят, оклеивают обоями, отделывают гипсокартоном и т.д.

Пробивка проема в кирпичной стене

Здесь представлена информация, как правильно осуществить пробивку проема в несущей стене из кирпича. Чтобы правильно распределялась нагрузка, упор перемычки по боковым сторонам должен быть на 20-30 см больше ширины прохода.

Пошаговая инструкция:

1. Алмазным диском проходят по верхнему краю разметки.
2. Постепенно, то с одной, то с другой стороны стены углубляются в проем до тех пор, пока не достигнут ширины швеллера. Сразу насквозь стену пробивать нельзя.
3. Обрабатывают металлические элементы антикоррозийными составами.
4. Устанавливают усиливающие элементы, стягивают их между собой болтами на расстоянии 40 см.
5. Пробивают проем в стене.

Как пробить проход в кирпичной стене, показано на видео:

Чем больше этажей в доме и шире изменяемое пространство при наличии на стене трещин и деформации, тем более крепкая и надежная понадобится перемычка.

Проем в панельном доме

Устройство проема в несущей стене панельного дома нужно выполнять после оформления всех разрешительных документов. Особенностью таких построек является то, что практически все стены являются несущими.

Требования к усилению проема в монолитной несущей стене:

• Проем должен находиться от несущей стены и других проемов на расстоянии не менее метра, иначе он не выдержит несущей нагрузки здания.
• Максимальная ширина 900 мм, в редких случаях разрешают пробить проем 1100-1200 мм.
• Жителям 1 и 2 этажей зачастую отказывают в получении разрешения на перепланировку, так как на их несущие стены воздействует максимальная нагрузка от всего здания.

Возможность устройства проема в панельном доме, его размеры и место расположения определяет автор-разработчик проекта. Он выдает техническое заключение о безопасности вмешательства в конструкцию дома. На основании этого документа согласующие органы выдают разрешение на ремонт.

Проем в монолитной стене

Монолитные дома больше приспособлены для выполнения перепланировок. Так как их чаще всего строят небольшие компании, у этих организаций легче получить разрешение на ремонтные работы с изменением функционального назначения помещения.

Ремонтные работы осуществляют по вышеописанной схеме: стену сначала усиливают, только после этого приступают к ее видоизменению.

Устройство проема в стене на первый взгляд не является сложной операцией. Но работы по монтажу и усилению требуют выполнения правильных расчетов и соблюдения технологического процесса. При нарушении норм вмешательство в несущие конструкции может привести к разрушению всего здания.

Усиление проемов в бетонной и кирпичной стене, устройство дверного проема в несущей стене, порядок, требования, материалы

Типовые решения в современных квартирах не всегда функциональны и удобны. Чтобы исправить недостатки планировки, а также привести жилье в соответствие со своими представлениями об удобном и прекрасном, счастливые обладатели квадратных метров задумываются о перепланировке.

Межкомнатный проем, проем из кухни в гостиную, между комнатой и коридором, между двумя комнатами…Количество вариантов ограничено только фантазией заказчика. Тем более современный алмазный инструмент позволяет выполнить  работы по устройству проема в стене быстро, безопасно и сравнительно недорого. Естественно необходимо неукоснительно соблюдать технологию, а именно, выполнять усиление. Проем без должного усиление в скором времени приведет к разрушению стены.

При монтаже новых проемов в стене в обязательном порядке необходимо провести усиление при помощи металлоконструкций — балок, швеллеров, уголка.

Надо ли разрешение на устройство проемов в несущих стенах

Если проем делается в несущей стене — однозначно необходимо собрать пакет разрешительных документов. Нарушение целостности несущих стен без соответствующих обследований и разрешений может привести к разрушению конструкции. Нарушаются права соседей, т.к возникает угроза деформации дома.

Если же речь идет о проеме в обычной перегородке, то оформление происходит по факту выполненных работ.

Подготовка материалов для усиления дверного проема

Для усиления проема в бетонной или кирпичной стене, как правило используют металлопрокат — швеллер, балка, уголок, полоса. Жб перемычку используют редко из-за большого веса.

Швеллеры, металлические пластины, балки и уголки режут по указанным в проекте усиления проема размерам, бурят отверстия для стягивания перемычки гайками. После того, как хлысты металлопроката нарезаны по заданным размерам, металл необходимо загрунтовать. Для этого можно использовать специальную грунтовку или любую краску по металлу. Без грунтовки через какое-то время возможно окисление металла, и как следствие этого, возникновение ржавчины – а на стенах и обоях появятся ржавые пятна.

Как проходит усиление проема в стене

В настоящее время монтажные работы проводятся при помощи алмазной резки. Этот метод позволяет получить идеально ровную стену для идеального соприкосновения металлический элементов со стеной. Т.е после резки алмазным диском не требуется дополнительная обработка стен, в отличии от старого доброго сочетания перфоратора и кувалды.

Вырезаемый проем укрепляется временным брусом. Затем  подготавливается металл, нарезается в размер. В зависимости от типа усиления в проем устанавливается металлическая рама из швеллера или уголка, после чего обваривается.   Проем укрепляется по проекту заказчика либо используется одно из типовых решений усиления.

Чтобы выполнить качественное усиление важно не экономить материалах.  Металлопрокат должен соответствовать марке стали, указанной в проекте. Усиление проема проводят в соответствии с разработанным проектом, строго придерживаясь указаний проектировщика.

Важно знать


• Крепкое и надежное соединение даст полная сварка элементов усиления по шву. Точечная сварка не даст достаточной жесткости.

• Оптимальный способ получения проема в бетонной или кирпичной стене — резка алмазным диском.
• Перед монтажом обязательно необходимо обработать металлические элементы антикоррозийными средствами
• Для безопасного распределения нагрузки упор перемычки на боковые стороны должен быть на 20-30 см шире проема.

Все работы по демонтажу и усилению конструкций и проемов выполняются в соответствии СНиП РФ. Ниже перечислены все необходимые документы:

• СНиП — II-22-81 «Каменные и армокаменные конструкции»,

• СНиП — 52-01-2003 «Бетонные и железобетонные конструкции. Основные положения»,

• СНиП — II-23-81 «Стальные конструкции»,

• СНиП — 3.03.01-87 «Несущие и ограждающие конструкций».

Читайте также:

Подробнее про алмазную резку бетона
Подробнее про алмазную резку диском

Открытие каменной стены

Наша компания, Great Lakes Builders, недавно была приглашена, чтобы расширить дверной проем во внешней стене кирпичного дома на 4 фута. Пространство за пределами проема должно было быть покрыто крышей и выветрено, чтобы расширить готовый подвал.

Стены дома были из бетонных блоков с облицовкой из кирпича, и мы должны были поддержать стену перед установкой новой верхней балки для расширенного проема. Что еще хуже, пол дома над проемом поддерживался сетчатыми фермами, которые нам пришлось поправить, когда мы устанавливали опоры для стены.Из-за ограниченного пространства перед проемом у нас было бы очень мало места после установки опоры. Поэтому нам пришлось расположить балку, которая будет поддерживать расширенный проем в бетонном полу, сразу за проемом, прежде чем мы сможем установить опору.

Укрепление стены

Работая по инженерным чертежам, мы начали с вырезания шести отверстий в кирпичной облицовке и стене из бетонных блоков (вверху).

Затем мы установили четыре опорные башни, по две с каждой стороны стены, для поддержки каменной стены.

Опорные башни были оснащены U-образными головками регулируемой длины, которые мы использовали для удержания пар коротких балок S5x10, идущих перпендикулярно стене (вверху).

Поверх этих меньших балок S5x10 мы разместили пару гаечных балок W10x22, по одной с каждой стороны стены. Они, в свою очередь, поддерживали шесть игольчатых балок, которые мы вставили через отверстия в кирпичной стене (вверху).

С помощью регулируемых головок на опорных башнях мы прижали короткие балки к фермам пола внутри стены и подняли внешние башни на тот же уровень (вверху).

Закрепили игольчатые балки хомутами (вверху).

С помощью уровня для игл и гаечных ключей (см. Выше) зазоры между игольчатыми балками и существующей кладкой были готовы к заполнению безусадочным раствором.

Сначала мы распылили воду на существующую кладку, чтобы обеспечить хорошую адгезию (вверху слева), затем залили безусадочный раствор (вверху справа).

Подготовка к новой балке

Когда раствор затвердел, стена полностью опиралась на опалубку.Мы заполнили отверстия для игольчатых балок изоляцией, а затем начали снимать кладку по всей ширине проема, обнажая существующую балку перемычки (вверху).

Мы удалили оригинальную балку перемычки с помощью кривошипного подъемника и разрезали ее пополам для облегчения утилизации (см. Выше).

Раскрыв всю ширину, мы начали подготовку кладки с обеих сторон для поддержки новой балки (вверху). Детали кладки различались по обе стороны от оригинального проема; правая сторона имела стенку ствола, а кирпичный шпон уходил вниз дальше, чем на левой стороне.

С правой стороны мы удалили бетонный блок до линии облицовки кирпичом — обратите внимание на вертикальный пропил для бетонной секции, которая останется на месте для поддержки колонны с этой стороны (вверху слева). Затем мы обрезаем конец старой кирпичной фанеры (вверху справа).

Затем мы обработали всю поверхность раствором (вверху слева). С другой стороны проема после снятия балки перемычки в кирпичной кладке образовалась пустота, которую необходимо было поддержать конструктивно (вверху справа)…

… со слоем плоских бетонных блоков (вверху слева).Позже кладка шпатлевки была покрыта раствором (вверху справа).

Установка новой балки

Мы поместили новую опорную балку W12x35 в проем с кривошипным подъемником, который находился на роликах (вверху). Балку прикатили прямо под каменную стену, а затем подняли на место.

Мы временно поддерживали балку в проеме с помощью опорной башни с деревянной опорой. Существующая кирпичная кладка была неровной, поэтому мы заполнили зазор конструкционным раствором до того, как были сняты опоры.Установив балку на место и надлежащим образом поддерживая, мы начали удаление оставшейся правой стены ствола кладки до линии пропила (вверху).

После подготовки кладки с каждой стороны мы начали установку изготовленных по индивидуальному заказу стальных колонн для поддержки балки. Начиная с правой стороны, насухо устанавливаем основание колонны на оставшуюся часть бетонной стены (вверху слева). Мы удалили часть существующей штукатурки, чтобы колонна плотно прилегала к стене (вверху справа).

Колонна была прикреплена к опорной башне длиной 2×4 и забита молотком (вверху слева). Пустота между основанием колонны и оставшейся опорной стеной из каменной кладки — или пилястра — была заправлена ​​структурным раствором (вверху справа).

С левой стороны проема, основание колонны обернуто поверх каменной опоры ниже (вверху слева). Как и в случае колонны на противоположной стороне, распорка 2×4 удерживала колонну в вертикальном и неподвижном положении, пока структурный раствор под основанием затвердел.После того, как строительный раствор затвердел, мы просверлили отверстия для 5/8-дюймовых крепежных болтов, которые были заделаны эпоксидной смолой в соответствии с техническими требованиями инженера (вверху справа).

Гайки

были навинчены на болты после отверждения эпоксидной смолы, а концы болтов обрезаны шлифовальной машиной (вверху слева). Правое основание (вверху справа) крепится тремя болтами.

Вершины колонн были прикреплены к опорной балке болтами из закаленной стали (вверху).

После того, как мы установили колонны, вес кирпичной стены был перенесен на новую балку. Опора, которая поддерживала балку и стену, была демонтирована, а территория очищена (вверху). Пространство было готово к покрытию кровлей и выветриванию, чтобы расширить жилую площадь подвала.

Фото Джейка Левандовски

Как вставить дверь или окно в несущую стену

Вставка двери или окна в несущую стену может быть сложной задачей, но не невозможной.Причина, по которой этот проект настолько сложен, заключается в потенциальной опасности — несущая стена поддерживает конструкцию, поэтому ее отсутствие в результате случайного разрушения может привести к обрушению комнаты или всего дома. Однако, если вы знаете, где прорезать стену, проект довольно прост.

Шаг 1 — Подготовка

Поскольку несущие стены имеют решающее значение для устойчивости вашей конструкции, количество ошибок должно быть ограничено, а надлежащая подготовка имеет первостепенное значение. Это начинается с понимания того, где вся проводка, сантехника и прочие приспособления расположены по всей стене.Обратите внимание, можно ли и как эти приспособления перенаправить, чтобы приспособить их к добавлению. Крайне важно знать, где именно вы будете резать, внутри и снаружи, поэтому вы также должны знать приблизительный размер двери или самого окна (обратите внимание, что «приблизительный» подразумевает от двух до трех дюймов больше по всей желаемой области). Отметьте свой участок и накройте его пленкой.

Наконец, отключите питание всех цепей в стене.

Работайте безопасно и убедитесь, что питание полностью отключено, с помощью тестера напряжения или мультиметра, подобного доступному здесь.

Шаг 2 — Проконсультируйтесь со специалистом

Перед началом резки вам понадобится эксперт. Создание проема в несущей стене означает, что передаваемая вниз нагрузка на пол должна быть смещена в стороны от стены. Единственный способ узнать, какое давление можно позволить, — это обратиться за помощью к специалисту.

Тип бруса, используемого для несущей стены, также является важным фактором, поэтому проверьте чертежи, осмотрите себя или вызовите специалиста, чтобы помочь с этим.Опять же, неправильное определение типа пиломатериалов может, но не обязательно, привести к проблемам, и проблем следует избегать при работе со стеной, несущей конструкцию.

Шаг 3 — Обрежьте проем и опору смещения

Используйте кончик пильного диска, чтобы проткнуть пленку — это отправная точка. Хороший совет — стратегически разместить грубую начальную точку проема между любыми стойками стены, чтобы стойка использовалась как часть каркаса, сокращая время, поскольку это устраняет необходимость создания каркаса для одной стороны стены.Воспользуйтесь рамочным квадратом и карандашом, чтобы перенести отметки разреза на внутреннюю часть оставшегося проема, а затем продолжите резку. Если вы решили, что вам нужно добавить временные опорные балки или дополнительные опоры для других стен, чтобы выдержать вес, сделайте это до того, как сделаете окончательные разрезы.

Затем начните сверлить отверстия в каждом углу проема. Эти следы от сверла помогут направить ваши следы на другой стороне стены. Затем, используя ручную или торцовую пилу, продолжайте резку по мере необходимости.Если на пути мешается проводка, вам нужно будет зажать некоторые провода, чтобы перенаправить их подальше от рабочего места.

Шаг 4 — Рамка и установка

После внесения всех необходимых изменений в проем, включая установку обрамления для окна или двери, вы готовы к установке и установке. Перед добавлением дверного косяка, в случае установки двери, используйте уровень, чтобы проверить отвес и уровень пола. Если пол неровный, обратите внимание, что сторону дверного косяка необходимо изменить так, чтобы она была полностью параллельна полу.Прибейте куски косяка финишными гвоздями и замазкой для дерева закройте отверстия. Затем прикрутите порог на место, если он вам понадобится, когда он будет обрезан по длине, а затем нанесите полоску силиконового герметика по краям, чтобы плотно закрыть его.

Вставьте дверь на место и используйте три пары клиновых прокладок с каждой стороны для поддержки и вертикального прикосновения к косяку. Еще раз отметьте, нужны ли какие-либо изменения, прежде чем прикреплять петли к раме. Затем проверьте дверь или окно, если они исправны, и внесите окончательные изменения, если необходимо.

_{Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.}

Испытание трещиностойкости ненесущих керамических стен с дверными проемами

Abstract

Трещины в ненесущих внутренних перегородках — серьезная проблема, которая часто возникает в новых зданиях в короткие сроки после их ввода в эксплуатацию или еще до завершения строительства. Иногда оно настолько велико, что оккупанты не могут его принять.В статье представлены испытания на растрескивание керамических стен с дверным проемом, жестко и гибко соединенным по вертикальным краям. Первые анализы были проведены с использованием метода конечных элементов (МКЭ), а затем измерения деформаций и напряжений в стенах на прогибающемся перекрытии были выполнены в полном масштабе в реальной конструкции здания. Измерения позволили определить деформации пола, приводящие к растрескиванию стен, а также установить зависимость между величинами растягивающих напряжений в зоне углов дверного проема и их расположением по длине стен и типом вертикального соединения с конструкцией.

Ключевые слова: перегородки, кирпичные стены, прочность на изгиб, растрескивание

1. Введение

Растрескивание перегородок в зданиях — частое явление. Согласно статистическим данным, имеющимся в литературе [1,2,3], смещение их опорных элементов является причиной 60–70% повреждений стен в Центральной и Восточной Европе. Частично это связано с отсутствием возможности точного анализа пространственных перемещений строительных конструкций.Применение негабаритных элементов несущих конструкций с целью ограничения растрескивания перегородок является экономически неоправданным мероприятием. Небольшие трещины элементов заполнения в здании, как правило, не повод для беспокойства; однако распространенность этого типа дефектов, их масштабы и часто значительная ширина трещин являются причинами для ускоренных ремонтных работ, которые часто завершаются еще до передачи конструкций в эксплуатацию. Масштаб этого явления приводит к вопросу о возможности и методах противодействия ему, обоснованности исследований, проведенных в рамках этого объема, и согласованности требований как в отношении допустимых деформаций конструкций, поддерживающих перегородки, так и методов выполнения их круговых соединений. и элементы, влияющие на взаимодействие со строительной конструкцией.В странах Центральной и Восточной Европы в жилых домах ненесущие стены возводятся в основном с использованием элементов кладки. Процент индивидуальных строительных материалов для возведения этого типа стен в Польше показан в [3].

Распределение использования стеновых материалов для возведения ненесущих стен жилых домов в Польше в 2020 году.

Несмотря на растущую популярность гипсокартонных легких стен в странах Центральной и Восточной Европы, эта технология в настоящее время используется в основном для изготовления перегородок в офисных и хозяйственных зданиях.В жилых домах, построенных в 2020 году в Польше, более 95% ненесущих стен выполнено по технологии кирпичной кладки. Причем 27,5% стен выполнены из керамических элементов, что указывает на суть проблемы их растрескивания, проведенной в представленном исследовании.

Проведены исследования влияния деформаций фундамента на растрескивание керамических стен. Из первых анализов исследований работы каменных стен на гибких опорах можно сделать вывод, что для защиты их от растрескивания отношение прогиба опорной конструкции к ее пролету не должно превышать 1/2000, а предел прочности при изгибе — стена не должна быть ниже 0.21 МПа [4]. В своем исследовании [5] Беранек рекомендует, чтобы предел прочности стен на изгиб при растяжении был минимум 0,1–0,3 МПа. В исследовании [6] представлены результаты испытаний на прочность стен с оконными и дверными проемами и без них. Модели были изготовлены в масштабе 1: 3 по сравнению с реальными размерами стен с использованием керамических стеновых элементов соответствующего уменьшенного размера. Модели укладывались на двухпролетные железобетонные балки и испытывались в два этапа. На первом этапе равномерно распределенная нагрузка прикладывалась с помощью распорной балки к верхнему краю стены.Затем пришлось принудительно перенести железобетонную балку, которая служила опорой стены в середине ее пролета. В модели без отверстий первая трещина появилась при соотношении прогиба балки к ее размаху 1/1000. В моделях с отверстиями трещины наблюдались несколько позже, когда отношение прогиба к пролету составляло 1/947. Проемы в стене существенно повлияли на расположение трещин. В исследовании [7] представлены результаты испытаний и анализов стен из цельнокерамического кирпича.Был сделан вывод, что допустимый прогиб несущей конструкции зависит от того, выполнена она с отверстиями или без них. В случае стен без проемов рекомендовалось, чтобы прогиб несущей конструкции не превышал 1/500 пролета, а в стенах с проемами — 1/1000 пролета. В исследовании [8] опубликованы испытания стены из керамического кирпича длиной 3,11 м, высотой 0,98 м и шириной 0,1 м. Стена была построена на стальной балке двутаврового сечения, и испытание заключалось в нагружении стены сверху с использованием силы, имитирующей нагрузку от потолка, и принудительного перемещения стальной опорной балки.Первая трещина появилась при прогибе порядка 2,5 мм, что составляет примерно 1/1200 пролета стены. В исследовании [9] цитируются испытания полных стен и стен с проемами из кладочного кирпича в полном объеме. Стены были построены на стальной балке, отклоняющейся от увеличения нагрузок, приложенных через железобетонную анкерную балку к верхнему краю стены. Чтобы предотвратить растрескивание кирпичной стены, опирающейся на пол или элемент балки, было рекомендовано выполнить требование о недопустимости превышения ее предельной деформации, характеризующейся углом деформации формы стены Θ.Исследования [10,11,12] указывают на результаты испытаний керамических перегородок в полном объеме. Был сделан вывод, что они характеризуются меньшей прочностью пола на изгиб, чем ранее описанные масштабные перегородки из керамических элементов. Все описанные результаты представлены в.

Таблица 1

Критические прогибы и напряжения при растрескивании кирпичных перегородок.

Порядковый номер	Автор и дата	Тип и описание стены	Предел прочности при изгибе	Отношение прогиба опорной конструкции к ее размаху при растрескивании
1	Meyer, 1953 [4]	Наружные стены кирпичные без проемов; разные габариты; аналитический подход	0,21	1/2000
2	Беранек 1983 [5]	Наружные кирпичные стены с проемами; разные габариты; аналитический и экспериментальный подход	0,1–0,3	1/2000
3	Rolanda et al., 2003 [6]	Кирпичная стена без проема в масштабе 1: 3, экспериментальный подход	—	1/1000
4	Pfeffermann et al.1981 [7];	Кирпичная стена с проемом в масштабе 1: 3, экспериментальный подход	—	1/946
5	Loots et al.l 2004 [8]	Кирпичная стена без проема в масштабе 1: 2,5, экспериментальный подход	—	1/1200
6	Piekarczyk 2019 [9]	Кирпичные стены с (а) и без проема (б) асимметрично нагружены, экспериментально-лабораторный подход	—	1/1700 (а) 1/2800 (б)

Обычно используемым методом ограничения растрескивания заполненных каменных стен является их расширение от верхнего потолка, например, путем заполнения зазора пенополиуретаном.Толщина компенсатора зависит от расчетной величины прогиба потолка. Наиболее распространенным вертикальным соединением является стальной анкер, который укрепляет перегородку в направлении, перпендикулярном поверхности стены [13]. В проведенных до настоящего времени исследованиях было показано несколько испытаний разрушения ненесущих стен в реальных условиях, то есть строительных конструкций, претерпевающих деформации формы в полном масштабе. Поэтому авторы статьи взялись за эту задачу.

Появление трещин в перегородках при прогибе опорных перекрытий в стандартах рассматривается как превышение предельного условия их пригодности [13,14,15,16].Нормы, касающиеся пределов прогибов конструкций, образующих опору под каменными стенами, часто доступны в стандартах, касающихся проектирования железобетонных конструкций, и, реже, в стандартах, касающихся каменных конструкций. Избранные требования к допустимым деформациям пола представлены в.

Таблица 2

Сравнение допустимых значений прогиба несущей конструкции под перегородками.

Порядковый номер	Стандартный номер	Страна / регион	Максимальное отношение отклонения опорной конструкции к ее размаху или максимальное отклонение	Дополнительная информация
			[-] или [мм]
1	ACI 318-08 [17]	США	1/480	—
2	ACI-530-08 / ASCE 5-08 / TMS 402-08 [18]	США	1/600 или 7.6 мм	нижнее значение имеет решающее значение
3	BS 5628-2 [19]	UK	1/500 или 20 мм	нижнее значение имеет решающее значение
4	DIN 1045 -1 [20]	Германия	1/500	—
5	NBN B 03-003 [21]	Бельгия	1/1000 или 1/500 *	* — действительно для неармированные стены с проемами
6	EN 13747: 2005 [22]	Европейский Союз	1/350 или1 / 500 *	* — действительно для кирпичных стен
7	EN 1992-1 -1: 2008 [23]	Европейский Союз	1/250 или 1/500 *	* — значение действительно для прогибов, влияющих на ненесущие стены
8	PN-B-03264 : 2002 [24]	Польша

Американский стандарт ACI 318-14 [17] и его аналог. Более ранние версии, в которых неструктурные элементы спроектированы на полу (например,g., кладка перегородок), допускает значения прогиба не более 1/480 полезного пролета перекрытия. С другой стороны, американский стандарт ACI 530-08 / ASCE 5-08 / TMS 402-08 [18] требует, чтобы прогиб балок и перемычек от постоянных и переменных нагрузок был ограничен 1/600 пролета, или 7,6. мм, где меньшее значение имеет решающее значение. В британском стандарте BS 5628-2: 2005 [19] предполагается, что прогиб несущей конструкции стены не должен превышать 1/500 пролета, или 20 мм.Немецкий стандарт DIN 1045-1 [20], предназначенный для проектирования железобетонных конструкций, ограничивает прогиб пола с основанными на нем перегородками до 1/500 пролета и устанавливает минимальную толщину перекрытия. В бельгийском стандарте NBN B 03-003 [21] приняты следующие рекомендации относительно предельного прогиба несущей конструкции стены: неармированные стены с проемами — l / 1000, неармированные стены без проемов или армированные стены с проемами — l / 500, усиленные стены — л / 350, подвижные стены — л / 250.В стандарте ЕС 6 [25] было оговорено, что удобство использования структурных элементов каменной кладки не может ухудшаться из-за поведения других структурных элементов, таких как прогиб полов или стен. С другой стороны, стандарт не определяет никаких правил для проверки этих прогибов или не указывает каких-либо предельных прогибов конструкций, на которых будут построены стены.

Представленный обзор литературы показывает различия в результатах трещиностойкости стен из кладки из-за прогиба опор.Требования стандартов [17,18,19,20,21,22,23,24] относительно воздействия конструкции здания на ненесущие стены предусматривают различные допустимые значения прогибов перекрытий. Справочные документы не полностью описывают влияние расположения дверных проемов в зависимости от длины стен, условий опоры плиты и условий контакта между стеной и окружающими конструкциями на их сопротивление растрескиванию [10, 11,12,13,14,15,16,26,27].Поэтому исследования поведения перегородок на гибких опорах по-прежнему необходимы. Влияние этих факторов на напряженное состояние и растрескивание самонесущих перегородок с дверными проемами из керамического кирпича, опирающихся на бетонную плиту, является предметом данной статьи.

2. Материалы и методы

Для проведения исследования были проведены три типа тестов и анализов. Сначала были проведены испытания образцов стен в лабораторных условиях, чтобы получить данные о материалах, необходимые для проведения численного анализа с использованием метода конечных элементов (МКЭ).После завершения численного анализа были проведены испытания натурных стен конструкции здания. Порядок и объем проведенного исследования указаны ниже.

1. Лабораторные испытания: их цель состояла в том, чтобы охарактеризовать используемые материалы и получить прочностные параметры стен в соответствии с протоколом, предусмотренным в стандартах [28,29,30,31,32]. В объем исследования были включены, в частности, следующие механические параметры кладочных материалов и образцов кладки:

   • Код испытания LAB 1 — механические параметры керамического кирпича и раствора;

   • ЛАБ 2 — прочность на сжатие исследуемых образцов стен в горизонтальном и вертикальном направлениях;

   • ЛАБ 3 — прочность на разрыв испытуемых образцов стен в горизонтальном и вертикальном направлениях;

   • ЛАБ 4 — прочность испытуемой стенки на сдвиг и коэффициент ее внутреннего трения.

2. Численный анализ, проведенный с использованием метода конечных элементов (МКЭ) в программной среде ANSYS: для моделирования стен использовались механические параметры, полученные на основе вышеупомянутых лабораторных испытаний. Полные механические характеристики исследуемых стен, использованные при моделировании, послужили причиной применения модели однородного изотропного материала. Численный анализ проводился для стен высотой 3,07 м, длиной 5,75 м и толщиной 12 см с дверным проемом 2.1 м в высоту и 0,99 м в ширину. Следующие две модели стен были проанализированы по типам их соединения со строительной конструкцией по их вертикальным краям:

3. Испытания натурных перегородок, проведенных на стенах, построенных на железобетонных полах в реальном здании: Перегородки были подготовлены с использованием тех же материалов и протоколов, что и при лабораторных измерениях и анализе методом конечных элементов. Были протестированы две перегородки с дверными проемами в середине их пролета и такими же размерами и типами вертикальных соединений, что и при анализе методом конечных элементов, а именно:

   • ЗДАНИЕ 1 — вертикальное соединение стены гибкими стальными анкерами, ограничивающими перемещение только в поперечном к ее поверхности направлении;

   • КОМПЛЕКТ 2 — соединение с жесткими зубьями.

2.1. Материалы

Стены для всех испытаний, представленных в данном исследовании: лабораторных (лаборатория БелНИИС, Брест, Беларусь), численных и натурных, были построены из пустотелого (18%) керамического кирпича класса М12.5 (FCP, Брест, г. Беларусь). Это самый распространенный в Беларуси элемент из керамического кирпича для внутренних перегородок в квартире (при толщине стен 12 см). Размеры и расположение отверстий под керамический кирпич показаны на рис.

Размеры и расположение отверстий под керамический кирпич класса М12.5 (ФЦП, Брест, Беларусь).

Испытания стен выполнены на стандартном бетонном растворе с прочностью на сжатие 10,9 МПа, с межслойными швами 10–15 мм. Для приготовления кладочных растворов использовалась сухая смесь заводского изготовления (ФЦП, Брест, Беларусь).

Сначала были испытаны элементы кладки и раствор (LAB 1). Прочность раствора на сжатие на момент испытаний была установлена ​​в соответствии с требованиями EN 1015-11 [25].

Образцы стенок изготовлены в лаборатории и испытаны на стенде собственного производства с использованием гидравлического пресса 3000 кН (Pneumat P3000, Минск, Беларусь).Циферблатные индикаторы (Baker V2, Пуна, Индия, 0,01 мм) использовались для измерения перемещений испытуемых образцов. Изготовление образцов кладки, их отверждение, испытания и обработка результатов испытаний проводились в соответствии со стандартом EN 1052-1 [26,27,28]. Образцы были испытаны с осевой сжимающей нагрузкой, действующей перпендикулярно и параллельно направлению горизонтальных швов раствора (LAB 2). В диаграмме испытательного стенда на прочность на сжатие при осевой нагрузке направлена ​​перпендикулярно горизонтальным швам раствора стены.

Испытание на прочность при сжатии в направлении, перпендикулярном горизонтальным швам строительных растворов образцов стен: ( a ) вид спереди и ( b ) вид сбоку.

Образцы стен были также испытаны на прочность на разрыв в направлении вдоль и поперек горизонтальных стыков раствора (LAB 3). В случае, когда разрушение происходит из-за разрыва элемента кладки (), предел прочности образца стены на растяжение определяется уравнением (1) следующим образом:

f _{t 1} = 0.5 · f _bt ⋅ 1 / (1 + t _m / h _u ),

(1)

где f _bt — предел прочности на разрыв элемента кладки, t _м — толщина швов раствора, а h _u — высота элемента кладки.

Разрушение образца стены из кладки под действием осевого растяжения с растрескиванием по стыкам и элементам кладки.

Если разрушение проходит только по швам раствора, предел прочности на разрыв образца стены устанавливается в соответствии с уравнением (2) следующим образом:

f _{t 2} = f _{v 0} · u _j / ( h _u + t _m ),

(2)

где f _{v 0} — начальная прочность кладки на сдвиг в плоскости горизонтальных стыков раствора (тангенциальная связь), определяемая в лабораторных условиях, а u _j — расстояние между трещины в швах и в элементах кладки, согласно.

Разрушение образца кирпичной стены под действием осевого растяжения с растрескиванием только по швам.

За характеристическую прочность кладки при осевом растяжении принимается минимальное значение, полученное в результате расчетов испытаний.

Начальная прочность кладки на сдвиг (тангенциальное сцепление f _{v 0} ) и коэффициент внутреннего трения ( tg α ) были определены на основе испытания на оттаивание образцов кладки, подвергнутых одновременному воздействию. напряжений сжатия и сдвига в соответствии с EN 1052-3 [29] (LAB 4), который показан на.

Испытание начальной прочности на сдвиг и коэффициента внутреннего трения кирпичной стены.

Поскольку величина сжимающих напряжений во время испытаний была переменной, можно было проверить зависимость между усилиями сдвига f _{v, i} и сжимающими силами f _{c, i} . Прочность чистого среза (касательная адгезия) f _{v 0} была установлена ​​экстраполяцией графика на ординату f _{c, i} = 0.

2.2. Численные расчеты

Численные расчеты были выполнены с учетом полностью завершенных деформационных швов от пола по верхним краям стен для нагрузок от собственного веса перегородок. Расчеты проводились методом конечных элементов (МКЭ) в вычислительной среде программы ANSYS (AES, Канонсбург, Пенсильвания, США). Решение об использовании среды ANSYS для численного анализа является результатом ее обширной вычислительной среды с модулем структурного анализа, широкой библиотеки конечных элементов и опыта авторов.Для целей анализа, представленного в этом исследовании, численные испытания моделей проводились до тех пор, пока не было превышено предельное состояние по пригодности к эксплуатации. Из-за размера анализируемой проблемы и сравнительного анализа конструкций в естественных условиях, проведенного на следующем этапе исследования, был проведен глобальный анализ методом конечных элементов. Керамическая стена была смоделирована как однородный изотропный материал. Использование макромоделирования стало возможным благодаря широкому спектру испытаний образцов стенок, которые позволили реализовать механические свойства.Результаты макромодели подтверждены результатами экспериментальных испытаний. Выбор линейной гибкой модели был принят для описания свойств материала. Принятым критерием образования трещин является превышение основных растягивающих напряжений над пределом прочности кладки в соответствующем направлении.

Конечные элементы (КЭ) были реализованы из доступной программной библиотеки ANSYS. Выбор КЭ был обусловлен разными свойствами моделируемых элементов конструкции (каркаса и стены заполнения).Столбы и балки каркаса были смоделированы с использованием двухузловых элементов BEAM3 с тремя степенями свободы в каждом узле (в направлениях горизонтальной и вертикальной оси и вращения). Стены, подлежащие анализу, были смоделированы с использованием четырехузловых элементов PLANE182 с двумя степенями свободы в каждом узле (перемещения в горизонтальном и вертикальном узловых направлениях), предопределенных для элементов поверхности как стены. Элементы были определены с учетом координат, толщины стенки и упругих свойств материала.Размеры стенового КЭ 50 мм × 50 мм. В углах дверного проема и в зоне соприкосновения с прилегающей конструкцией КЭ утолщен до размеров 10 мм × 10 мм. Разделение сеток произведено методом КЭ уплотнения в зоне предполагаемого растрескивания материала.

В ходе расчетов решалась задача о нелинейном контакте стены с элементами каркаса строительной конструкции. Нелинейность контакта между элементами возникает из-за переменного сцепления и трения контактирующих поверхностей в условиях деформации.В принятых расчетных моделях контакт между стенками и прилегающими конструкциями моделировался с помощью контактных конечных элементов (КЭП). Контактные конструкции рассматривались как деформируемые тела, контактирующие поверхности которых образуют контактную пару. Целевая поверхность (элементы рамы) моделировалась с помощью FE TARGE169, а контактная поверхность (заполнение) моделировалась с помощью FE CONTA171. При расчетах трения использовалась базовая модель Кулона – Мора. В этой модели две соприкасающиеся поверхности могут иметь касательные напряжения определенной величины из-за их взаимодействия до фазы скольжения.Это состояние известно как прилипание. Модель трения Кулона-Мора определяет эквивалентное напряжение сдвига τ , в котором скольжение по поверхности сначала представляет собой часть контактного давления (3) следующим образом:

где μ — коэффициент трения, p — контактное давление и c — тангенциальное сцепление. Значения μ и c являются свойством материала контактной поверхности. Как только предельное напряжение сдвига будет превышено, две контактные поверхности скользят друг относительно друга.Это состояние известно как скольжение. Расчет сцепления-проскальзывания определяет, когда точка меняется с сцепления на проскальзывание и наоборот.

2.3. Испытания натурных стен

Экспериментальные натурные испытания были проведены на натурных ненесущих перегородках в строящемся жилом доме каркасной конструкции. Были испытаны две каменные стены (высота H = 3,07 м, длина L = 5,75 м, толщина 12 см) с дверным проемом (высота 2,1 м и ширина b = 0,99 м) в середине их пролета.Полосы стен между проемом и потолком были укреплены снизу с помощью трех стальных стержней (диаметром 12 мм), закрепленных в горизонтальных швах на длине 250 мм. Этот тип усиления планки стены над дверным проемом является типичным решением в Минской области (Беларусь), а некоторые также появляются в Польше. Между потолком и верхним краем стены сделали компенсационный шов (толщиной 30 мм). Такой тип горизонтального соединения филенки стены и потолка позволяет расширить эти элементы.Это наиболее часто используемое решение для подключения в многоэтажных зданиях в Центральной и Восточной Европе, исследованное в [10,13]. Стены возведены на перекрытии из сборных железобетонных многоканальных плит (ФЦП, тип: 240 × 90 × 24 см ³ , Брест, Беларусь), опирающихся на железобетонные перемычки каркаса здания. Одна из стен была соединена с поперечными стенами с помощью гибких стальных анкеров, которые сдерживали перемещение только в направлении, поперечном к ее поверхности (ЗДАНИЕ 1).Вторая стена была жестко связана с кирпичными несущими поперечными стенами, построив из нее зубчатые зацепления (ЗДАНИЕ 2). Схема измерительной станции представлена ​​на рис.

Общая схема испытываемых перегородок с размещенными узлами для измерения деформаций и перемещений: 1 — железобетонная перемычка, 2 — многоканальные перекрытия из железобетона, 3 — кирпичные поперечные стены, 4 — испытуемая перегородка. 5 — компенсатор горизонтальный (Т — измерители деформации циферблатные, точность до 0.001 мм, C — датчики перемещения циферблатные, точность до 0,01 мм, P — датчики прогиба пола, точность до 0,01 мм).

представляет фотографии испытательного стенда после размещения измерительных инструментов. При испытании перегородки прогиб пола был вызван нагружением его в середине пролета с помощью гидроприводов грузоподъемностью 100 кН (Pneumat P100, Минск, Беларусь). Для передачи нагрузки на пол под стеной между исполнительными механизмами и перекрытиями были размещены стальные резьбовые распорки (б).

Вид исследуемых перегородок ( a ) с установленными измерительными инструментами и стальными распорками ( b ) для нагрузки на пол.

Пол нагружали постепенно с увеличением прогиба на каждом этапе на 1 мм до значения, при котором произошло растрескивание перегородки. На каждом этапе нагружения измерялись прогибы пола, вертикальные перемещения нижнего края перегородок и толщина образовавшегося зазора между ними. Толщина зазора между стеной и полом измерялась с помощью набора стальных щупов (Kafer M2 / 20 T, Villingen-Schwenningen, Германия) с точностью до 0.1 мм. Это позволило определить длину контакта между стеной и полом. Кроме того, с помощью механических индикаторов часового типа (Kafer FM1000 / 5 T, Villingen-Schwenningen, Германия) измерялась деформация стенки с точностью до 0,001 мм в направлении траектории основных растягивающих напряжений, как наиболее опасных из них. что касается трещин в стене. Расположение датчиков было установлено на основе численных расчетов испытуемых стен (а). Размер измерительной базы зависел от направления измерения деформации и включал, по крайней мере, элемент стены с стыками кладки.Измерения снимали сразу после достижения заданного уровня прогиба пола и после воздействия нагрузки в течение 15–20 мин.

3. Результаты и обсуждение

3.1. Результаты лабораторных измерений

Результаты лабораторных испытаний (LAB 1) керамических стеновых элементов, которые являются объектами дальнейших исследований, представлены на рис.

Таблица 3

Средние значения прочностных характеристик керамического кирпича с пустотностью V = 18%.

f _{by, mv}
(МПа) 9010 bv10 mv10 mv10 9010 mv10 9010 (МПа)

Средняя нормализованная прочность согласно EN 772-1 1	Прочность на сжатие в направлении, горизонтальном к поверхности растяжителя	Прочность на растяжение при изгибе	Прочность на сдвиг	Прочность на осевое растяжение 148	f bx, mv (МПа)	f btb, mv (МПа)	f bt, mv (МПа)
18.37	7,50	2,97	2,81	0,99

Прочность раствора на сжатие на момент испытаний была установлена ​​в соответствии с требованиями EN 1015-11, достигнув значения 3,1 МПа. Результаты определения прочностных и деформационных характеристик каменных стен (ЛАБ 2 – ЛАБ 4) при сжатии по и поперек горизонтальных швов раствора представлены в.

Таблица 4

Характерные значения прочностных и деформационных свойств испытанных образцов стенок при сжатии в горизонтальном ( x ) и вертикальном ( y ) направлениях.

Прочность каменных стен на сжатие (МПа)		fcy, mvfcx, mv	Кратковременный модуль упругости E (МПа)		Ey, mvEx, mv	Коэффициент боковой деформации
f cy, мв	ф сх, мв		E у, мв	E x, мв		ν xy, mv	ν yx, мв
5.2	3,5	1,49	5400	5642	0,96	0,26	0,27

Результаты лабораторных испытаний на растяжение и фрикционные свойства проанализированных кирпичных стен представлены в.

Таблица 5

Характерные значения механических свойств испытанных перегородок.

Начальная прочность на сдвиг	Внутренний коэффициент трения	Прочность на растяжение между опорными соединениями	Прочность на растяжение вдоль опорных соединений
f	Tg α (-)	f w, obs (МПа)	f t, cal (МПа) 0.18	0,63	0,16	0,22

Представленные значения механических свойств образцов стенок были использованы для численных расчетов, приведенных в разделе 3.2.

3.2. Результаты численных расчетов

На первом этапе анализов (FEM TEST 1) расчеты проводились для стен, вертикальные грани которых не были связаны с вертикальными несущими конструкциями здания, с дверным проемом в середина их пролета.В Центральной и Восточной Европе наиболее популярным методом соединения ненесущих каменных стен по вертикальным краям является использование гибких стальных анкеров, сдерживающих перемещение только в направлении, поперечном к его поверхности. Испытания проводились в плоском напряженном состоянии. По этой причине в расчетах FEM TEST 1 для этого типа соединения использовалась модель без соединений в горизонтальном и вертикальном направлениях в плоскости поверхности стены. Было определено, что при прогибе пола основные максимальные растягивающие напряжения концентрировались в верхних углах проемов под углом примерно 45 ° к опорному стыку ().

Траектории основных напряжений в ненесущей перегородке с дверным проемом при прогибе пола.

При превышении допустимого предельного напряжения деформации формы стены могут привести как к диагональным, так и к горизонтальным трещинам стены в этой зоне. Согласно проведенному анализу, как и ожидалось, было установлено, что морфология этих трещин зависит, в том числе, от следующих факторов:

• —

  расстояние дверного проема от вертикального края стены;

• —

  отношение длины к высоте;

• —

  прочность и деформируемость стенки;

• —

  способ соединения стены с вертикальными несущими конструкциями здания.

Представленные коэффициенты применимы ко всем технологиям кладки стен с заполнением.

В нижних зонах стены также возникают растягивающие напряжения, которые, однако, имеют гораздо меньшие значения, чем в углах проема. Наличие проема приводит к снижению основных растягивающих напряжений σ ₁ , возникающих в зонах контакта с полом по сравнению со стеной без проема. Значения максимальных растягивающих напряжений σ ₁ в зоне контакта стены с полом составляют примерно 5–6% от максимального значения контактных сжимающих напряжений σ _c в этой зоне.

Как и ожидалось, на основе проведенных численных испытаний было определено также, что уровень напряжений стены, вызванных прогибом пола, в значительной степени зависит от свойств упругости стены. Это является результатом взаимодействия стен с полом как статически неопределенной структурной системы, в которой материалы стен и полов имеют различные характеристики деформируемости как в отношении временных, так и долгосрочных нагрузок. Чем меньше модуль упругости при изгибе Е, тем ниже значения растягивающих напряжений в углах проема и в зоне контакта стены с полом.Полученная зависимость между напряжениями в зоне дверного проема и модулем упругости при изгибе E стены представлена ​​в.

График зависимости между отношением σ ₁ / σ _{1 ′} и модулем упругости стенки E [МПа] ( σ ₁ — основное растягивающее напряжение с пониженным модулем упругости упругости и σ _{1 ′} — напряжение для модуля упругости E = 5600 МПа).

Исходя из этих закономерностей, можно сделать вывод, что уровень напряжений в ненесущих стенах можно снизить, используя элементы кладки с более низким модулем упругости при изгибе. Также можно констатировать, что в стенах с швами стандартной толщины 10–12 мм снижение напряжений возможно за счет использования раствора, обладающего высокой эластичностью и деформируемостью.

В стене, в которой проем перемещен к одному из вертикальных краев, максимальные значения растягивающих напряжений σ ₁ находятся около угла, примыкающего к более длинному участку стены ().

Траектории основных напряжений в стене с дверным проемом перемещены к вертикальному краю стены.

Чем ближе проем к краю стены, тем выше значения основных растягивающих напряжений в зоне угла на более длинной стороне стены. показывает кривую максимальных значений σ ₁ в углу в зависимости от расположения дверного проема.

График зависимости между σ ₁ / σ _{1 (0.5) коэффициент} и локализация дверного проема по длине стены. σ _{1 (0,5)} — основные растягивающие напряжения в зоне углов дверного проема, расположенной в средней части стены ( a / L = 0,5), a — расстояние от вертикали край стены до центра проема, а L — длина стены .

На уровень основных растягивающих напряжений σ ₁ в углах проема в стенах, не связанных по горизонтальным краям с несущей конструкцией здания, существенное влияние оказывает значение коэффициента трения ( tg α ) между кирпичной стеной и полом.представлена ​​зависимость σ ₁ / σ _{1 (0)} —tg α , где σ _{1 (0)} — основные растягивающие напряжения в зоне углов двери при tg α = 0.

График σ _{1 /} σ _{1 (0)} — зависимость tg α ( σ _{1 (0)} — основные растягивающие напряжения в зоне угла двери при коэффициенте трения tg α равном 0).

При увеличении коэффициента трения tg α от 0 (отсутствие трения) до 1 (жесткое соединение с полом) напряжения σ ₁ в зоне углов дверного проема уменьшаются более чем в пять раз. С другой стороны, касательные напряжения, действующие в зоне соприкосновения стены и пола, увеличиваются. Превышение f _{v 0 , obs} (напряжения прочности стены на сдвиг по опорным швам) может привести к горизонтальному сдвигу стены в зоне контакта с полом.Предотвратить это можно путем передачи растягивающих усилий Т непосредственно на несущие элементы конструкции здания по вертикальным стыкам стены.

Согласно проведенным численным испытаниям, в случае жесткого соединения стены с вертикальными несущими конструкциями здания (FEM TEST 2) с увеличением прогиба перекрытия основные растягивающие напряжения увеличиваются только в зона соприкосновения стены и пола. В углах дверного проема значения σ ₁ незначительны и практически не зависят от уровня прогиба пола.Кроме того, был проведен сравнительный анализ основных напряжений в стенах с дверным проемом и сплошных стенах. Сделан вывод, что при равных значениях прогиба пола основные растягивающие напряжения в зоне контакта с полом в стене с дверным проемом были примерно на 25% ниже, чем в стене без проема. Это является результатом более высокой жесткости стены на изгиб без открытия и, следовательно, ее меньшей способности адаптироваться к прогибу пола.

3.3. Экспериментальные испытания на объекте

представлены графики прогиба железобетонного перекрытия и вертикальных перемещений нижнего края перегородки, не связанной с поперечными стенами на первом и последнем этапах нагружения (ЗДАНИЕ 1).

Графики прогиба пола и нижнего края перегородки, не связанной с поперечными стенами. ( a ) стена на первом этапе нагружения и ( b ) стена на последнем этапе нагружения.

Как видно из графиков, уже на первом этапе нагружения пола между полом и нижним краем стен возникает зазор, толщина которого увеличивается с увеличением прогиба пола. Это иллюстрируется зависимостями между максимальными вертикальными перемещениями нижнего края стен u _a (в конце края вертикальных дверных проемов) и прогибом пола u в середине показанного пролета. в .На заключительном этапе нагружения максимальный прогиб пола примерно в пять раз превышал максимальное вертикальное смещение нижнего края стен. Вертикальные смещения нижнего края перегородки, укрепленной поперечными стенами (ЗДАНИЕ 2), были в 1,5–2 раза меньше, чем у стены, не соединенной поперечными стенами. Сравнение экспериментальных и теоретических вертикальных перемещений нижних краев стен показывает, что при прогибе пола в середине его пролета u = 1–5 мм расхождение значений этих перемещений не превышало 15%.

Графики максимальных вертикальных перемещений нижнего края стены ( u _a ) в зависимости от максимального прогиба пола ( u ).

Искажение контакта пола с нижним краем стены начинается в самом начале изгиба пола. В результате отрыва стены от пола с увеличением ее прогибов длина контакта стены с полом уменьшается. Например, при прогибе пола в середине его пролета u = 1.0 мм длина его контакта со стенкой, не связанной с поперечными стенками, составила 28 см, а при прогибе u = 6,1 мм длина контакта уменьшилась до значения 9,3 см. В случае жестко соединенной с поперечными стенами стены с прогибом пола u = 1,2 мм длина контакта пола со стеной составила примерно 10 см, а при прогибе u = 5,3 мм это длина была 8 см. Графики относительной длины зоны контакта стены с полом ( l _cont / L ) в зависимости от относительного прогиба u / L пола показаны на рис.

Графики относительной длины контакта между стенами и полом l _{cont /} L , в зависимости от максимального относительного прогиба пола u / L .

Любое изменение длины контакта перегородки с полом вызывает перераспределение контактных напряжений. Их концентрация происходит в зонах с минимальными прогибами пола, которые находятся в опорных зонах. В этих зонах стена нагружается контактными напряжениями, вызывающими ее локальное сжатие перпендикулярно опорным швам.Это может привести к местному раздроблению стены или появлению диагональных трещин в угловых участках перегородок. Одним из положительных эффектов такого перераспределения является уменьшение изгибающих моментов в полу от нагрузки, вызванной перегородками. Локальный характер передачи нагрузки от перегородок на перекрытия с нарушением контакта между ними не всегда входит в стандартные положения. Например, согласно стандарту [33], 60% собственного веса перегородки с дверным проемом передается на пол в виде равномерной линейной нагрузки по длине стены.С другой стороны, оставшиеся 40% передаются на пол в виде сосредоточенных сил, действующих на участок на 1/3 длины стены от опор пола до дверного проема. В европейских стандартах нагрузка от перегородок обычно считается линейной или поверхностной. Эти рекомендации противоречат представленным результатам проведенных тестов.

иллюстрирует зависимости нормальных напряжений, действующих в направлении, параллельном опорным швам на нижнем и верхнем крае полосы стены над проемом, от величины прогиба пола u. Эти напряжения определяются как произведение модуля Юнга E и деформаций стенки ε , полученных на основе измерений с использованием датчиков T13 и T10 ().

Графики изменения нормальных напряжений на краях планки стены над проемом в стене, не связанной с поперечными стенами, в зависимости от прогиба пола u .

Сжатие верхнего края полосы и расширение нижнего указывает на эксцентрическую нагрузку на полосу в направлении ее длины, вызванную уравновешенными растягивающими силами T , возникающими на контакте стены с полом .Значения растягивающих напряжений на нижнем крае полосы при максимальных прогибах пола аналогичны пределу прочности стены по опорным швам f _{t, cal} = 0,22 МПа ().

В случае жесткого соединения перегородки с поперечными стенками полоса стены над проемом также действовала как эксцентрично сжатая (). Все поперечное сечение полосы было сжато, и величина максимальных сжимающих напряжений была примерно в три раза ниже, чем в случае перегородки, не связанной с поперечными стенками ().Это связано с уменьшением горизонтальных деформаций стены вертикальными конструктивными элементами здания.

Графики изменения регулярных напряжений на краях планки стены над проемом в стене, жестко связанной с поперечными стенами, в зависимости от прогиба пола u .

Установлено также, что вблизи контакта с полом происходило расширение стены по опорным швам. В стенке, жестко связанной по вертикальным краям, значения деформаций расширения равнялись 1.В 5–2 раза ниже, чем в свободно соединяемых стенках. В обоих случаях напряжения, вызванные этими деформациями, не превышали предел прочности стены по опорным швам ( f _{t, cal} = 0,22 МПа, согласно). В стене, не связанной с поперечными стенами, с помощью датчиков Т7, Т8, Т16 и Т17 () регистрировались деформации расширения стены по вертикальным краям проема в направлении, перпендикулярном опорным швам. Величины этих деформаций увеличивались при приближении к углам дверного проема.Наиболее напряженными участками стены являются углы проема, где максимальные растягивающие напряжения действуют под углом 45 ° к вертикальным опорным швам. Зависимости относительных деформаций стенок ε в этом направлении, зарегистрированные с помощью датчиков Т12 и Т15 (), от прогибов стенок и показаны на рис. В случае стены, соединенной поперечными стенами, стена способствовала сжатию как по вертикальным краям дверного проема, так и под углом 45 ° к опорным швам в зоне его углов.Это происходит в результате усиления перегородки с несущими поперечными стенами, поскольку в верхних областях перегородки, согласно измерениям с помощью датчиков T1, T2, T22 и T23 (), стена способствовала расширению вдоль опорных швов, в то время как в нижние участки, по данным датчиков Т3 и Т21, способствовали сжатию.

Зависимость прогиба пола u от относительных деформаций ε стены под углом 45 ° в углах дверного проема для стены, не связанной с поперечными стенами.

Повреждение перегородки, не связанной с поперечными стенами, произошло в результате растрескивания стены в зоне углов дверного проема. Трещины в стенах возникли в форме и последовательности, показанной на рис.

Характер и последовательность стеновых трещин на стене, не связанных с поперечными стенами; ( 1 ) — горизонтальная трещина; ( 2 ) — вертикальная трещина; ( 3 ) — косая трещина.

Горизонтальная трещина (1) появилась в опорном стыке, вертикальная (2) появилась в вертикальных стыках, а наклонная трещина (3) имела форму ступенек, совпадающих с вертикальным и опорным стыками.Трещины возникли внезапно, с прогибом пола в середине его пролета на величину более 6 мм, то есть относительный прогиб u / L = 1/958. Трещина (2) возникла при растягивающих напряжениях на нижнем крае полосы стены над проемом σ = 0,18 МПа, близко к пределу прочности стены по опорным швам f _{т, кал} = 0,22 МПа (). Трещина (3) появилась при максимальных значениях деформации стенки ε = 2.5 × 10 ⁻⁵ , то есть напряжение σ = 0,14 МПа, сравнимое с пределом прочности стены по опорным швам f _{w, obs} = 0,16 МПа ().

Как уже упоминалось, в стене, жестко связанной с поперечными стенами (ЗДАНИЕ 2), сжимающие напряжения возникали в области углов проема и в полосе стены над проемом () на всех этапах нагружения пола. Это существенно повлияло на трещиностойкость стены.При максимально достигнутом прогибе пола u = 12 мм, то есть при относительном прогибе u / L = 12/5750 = 1/479, трещин и повреждений в исследуемой стене не обнаружено.

3.4. Результаты исследований и их применение

На основе численного анализа FEM TEST 1 была получена взаимосвязь между модулем упругости стены при изгибе и растягивающими напряжениями в области дверного проема. Подтверждено, что использование элементов кладки или раствора с более низким коэффициентом упругости приводит к снижению величины растягивающего напряжения в угловой зоне дверного проема.Полученные зависимости позволяют рассчитать теоретические напряжения для заданной упругости проектируемых перегородок.

Получена зависимость между коэффициентом трения tg α (между испытуемой стеной и фундаментом) и максимальными растягивающими напряжениями в области дверного проема. Подсчитано, что с увеличением коэффициента трения tg α от 0 (отсутствие трения) до 1 (жесткое соединение с полом) напряжения в зоне углов дверного проема уменьшаются более чем в пять раз.

Была получена зависимость между расположением дверного проема по длине стены и значением максимальных растягивающих напряжений в области над дверным проемом. Было показано, что расположение дверного проема близко к краю стены приводит к увеличению значения растягивающего напряжения на 175% по сравнению с расположением дверного проема посередине длины стены.

Проведенные анализы могут иметь практическое применение для расчета растягивающих напряжений в ненесущих стенах из кирпичных элементов с дверным проемом и при проектировании такого типа конструкций.

Численный анализ стены с жестким соединением с вертикальной конструкцией (FEM TEST 2) показал, что с увеличением прогиба пола основные растягивающие напряжения увеличиваются только в зоне контакта стены с полом. В углах дверного проема значения σ ₁ незначительны и практически не зависят от уровня прогиба пола.

На основании экспериментальных испытаний установлено, что величина относительного прогиба фундамента u / L , который привел к растрескиванию стены с дверным проемом в середине пролета, свободно соединенные по вертикальным краям (ЗДАНИЕ 1), составило 1/958.Эксперимент BUILD 1 (проведенный в натуральном масштабе в реальном здании) показал, что деформация фундамента, вызывающая растрескивание ненесущей кирпичной стены, была сопоставима с результатами испытаний стен в масштабе 1: 3. выполненный Пфефферманом [7]. Жесткое соединение вертикальных краев стены с конструкцией здания, выполненное в эксперименте BUILD 2, позволило избежать растрескивания в степени относительного прогиба фундамента u / L 1/479.Это значение позволяет избежать растрескивания стен, возведенных на фундаменте, с максимальным прогибом в диапазоне, предусмотренном всеми стандартами, указанными в [17,18,19,20,21,22,23,24]. Опираясь на эти результаты, авторы предлагают спроектировать и выполнить кладку перегородок с жестким соединением по их вертикальным краям.

В будущем планируется провести замеры и эксперименты на стенах с различными элементами кладки, разными статическими схемами фундамента и разнообразными схемами проемов в стенах.

Результаты представленных исследований ограничиваются анализируемым типом материалов и связями стен с конструкцией здания.

Изготавливаем двери в несущую стену своими руками. Тонкости работы с несущей стеной. Как сделать проем в несущей кирпичной стене дома? Сделать дверь в несущей стене

Перепланировкой своих домов, в том числе в панельные, сегодня занимаются многие собственники недвижимости. Эта процедура обычно позволяет улучшить квартиру не только с точки зрения комфорта, но и эстетики.

Одной из основных операций, выполняемых при перепланировке, является устройство проемов в стенах. Такие работы, конечно же, должны выполняться со строгим соблюдением всех необходимых технологий и только после согласования с соответствующими органами. Неправильно оборудованный проем в несущей стене панельного дома может вызвать перекос, растрескивание или даже обрушение его ответственных конструкций.

Где можно сделать

В зависимости от выполняемой функции стены в городских квартирах могут быть:

Проемы допускаются в обоих этих типах ограждающих конструкций.Несущие стены в квартире выполняют очень важную задачу — они поддерживают плиты перекрытия перекрывающего этажа. Закон разрешает делать в них отверстия, но не во всех местах. Пробить такие ограждающие конструкции можно только в том случае, если эта процедура не ослабит конструкции здания. Если проем в несущей стене панельного дома выполнен с нарушениями, это обязательно скажется на эксплуатационных характеристиках и сроке службы всей многоэтажки.За такую ​​незаконную перепланировку владельцев квартир наказывают штрафом.

Пробивка проема в навесной стене, конечно, не может привести к печальным последствиям для конструкций здания. Однако такая операция до сих пор официально считается перепланировкой и, соответственно, требует регистрации. В этом случае необходимо будет внести изменения в схему квартиры. То есть снять заложенные двери с чертежа и отметить новые.

Проем в несущей стене панельного дома: согласование

Какие именно функции выполняет та или иная стена в квартире, вы можете увидеть на схеме в техпаспорте.Конструктивная оболочка будет отмечена на этом чертеже толстыми линиями. Пробить проем в навесной стене можно без предварительного посещения контролирующей организации. В этом случае после окончания работ вам останется только обратиться в БТИ для внесения необходимых изменений в техпаспорт.

Прежде чем приступить к организации проема в несущей стене панельного дома, необходимо собрать все необходимые документы и отправить их в ЖЭК (для жилых квартир) или в префектуру (для нежилых помещений) .В этом случае для получения разрешения на перепланировку вам потребуются следующие документы:

• технический паспорт помещения;
• заключение о возможности устройства проема;
• проект перепланировки;
• разрешения Роспотребнадзора, ДЭЗ, пожарных служб.

Точно так же должна проводиться такая процедура, как панельный дом. Такая операция, конечно, тоже может вызвать ослабление конструкций многоэтажки.

К кому обратиться

Заключение о возможности пробивки нового проема дает организация, некогда проектировавшая дом. Если такой компании еще нет, вы можете связаться с любой другой компанией аналогичной специализации, имеющей соответствующую лицензию.

Чтобы получить проект перепланировки, инженеров нужно будет вызвать на дом. Специалисты произведут замеры и дадут необходимые рекомендации относительно возможности устройства проема, а также подходящего места для его расположения.

Ответственность

Иногда владельцы квартир выламывают новые двери в несущих стенах панельных домов без предварительного согласования и регистрации этой процедуры. Если такое в квартире впоследствии обнаружится, владельцы недвижимости обязательно выпишут штраф. Сумму за самовольный дверной проем в несущей стене, в том числе панельном доме, скорее всего, придется заплатить небольшую сумму. Однако если жилищная комиссия обнаружит, что изменения, внесенные в планировку квартиры, стали причиной ослабления конструкции дома, собственники будут обязаны вернуть все на свои места.То есть деньги на ремонт в этом случае будут потрачены зря.

Более того, может оказаться, что собственник квартиры самостоятельно не сможет исправить последствия своих необдуманных действий. В этом случае ему придется обратиться в организацию, которая занималась проектированием и строительством дома. Строители могут попросить очень большую сумму за реставрацию стены, а то и вовсе отказаться от этой работы. В последнем случае по закону квартира может быть даже выставлена ​​на аукцион.

Уже имеющийся проем в несущей стене панельного дома: как оформить

О такой перепланировке обязательно договариваться заранее. Легализация существующего открытия — довольно сложная и трудоемкая процедура. В этом случае владельцы квартир также должны будут связаться с проектировщиком здания или любой другой лицензированной компанией той же специализации. Далее вам нужно будет следовать инструкциям инженеров. Скорее всего, специалисты обяжут хозяев квартиры либо проложить проем в несущей стене панели, либо выполнить какие-либо работы по его укреплению.В любом случае, владельцам недвижимости, осуществившим незаконную перепланировку, будет наложен штраф.

Правила устройства проемов в панельных домах

Такая перепланировка проводится в многоэтажных квартирах, естественно, с соблюдением определенных норм. Сделать проем в несущей стене панельного дома технологически в принципе несложно. Однако перед этим обычно приходится проводить довольно сложные вычисления. В первую очередь необходимо будет определить вектор напряжений ограждающей конструкции.Эту работу обычно выполняют специалисты. Но для того, чтобы узнать, возможна ли вообще такая перепланировка и стоит ли обращаться в проектную организацию, примерный предварительный расчет, конечно, можно сделать самостоятельно. Для этого вам понадобятся специальные таблицы или специальная онлайн-программа в Интернете.

В большинстве случаев инженеры, помимо прочего, поручают владельцам квартир укрепить новые проемы в панельных стенах. Эту процедуру предполагается выполнить с помощью уголка, например, 100х63х8 мм.Швеллеры, согласно существующим стандартам, категорически не разрешается использовать для этой цели.

Также согласно СНиП предполагается обустройство проемов на расстоянии не менее 1 м от прилегающих стен или уже имеющихся дверей. При пробивке ни в коем случае нельзя касаться колонн и столбов или стыков плит перекрытия, балок и т. Д.

Ширина дверных проемов в несущих стенах панельных домов при стандартной планировке, по нормам не может быть более 90 см.Лишь в отдельных случаях жилищная комиссия может дать разрешение на увеличение этого параметра до 120 см.

Необходимые инструменты и материалы

После получения разрешения жилищной комиссии можно приступать к самой пробивке стены. Лучше, конечно, доверить эту работу специалистам. Но если вы хотите проделать проем в стене, руководствуясь рекомендациями инженера, вы можете сделать это самостоятельно. Нормы ни в коем случае не запрещают этого.

Однако делать проем в стене панельного дома своими руками, конечно же, необходимо при строгом соблюдении всех необходимых технологий.

Вы, конечно, можете проделать проем в панельной стене по старинке. То есть использовать для этой цели перфоратор, молоток и кувалду. Но все же лучше немного потратиться и приобрести для выполнения таких работ специальное оборудование для огранки алмазов. При использовании такого инструмента срез по всему контуру проема получится идеально ровным, что сэкономит деньги и силы на его отделке.

Дополнительно из инструментов вам потребуется приготовить:

• рулетку;
• уровень;
• строительная пл.

Из материалов вам понадобятся:

• цемент и песок;
• шпатлевка;
• малярный валик;
• якорь;
• краситель.

Как правильно пробить отверстие

При алмазной резке эта процедура выполняется быстро и легко. Перед тем, как приступить к пробивке проема, конечно же, необходимо нанести разметку на стену.Выполнять эту работу следует строго с использованием строительного уровня, а еще лучше — уровня.

Для пробивки отверстий в стенах панелей с помощью алмазной резки можно использовать несколько технологий. Но чаще всего ненужные части панелей при такой перепланировке удаляются постепенно — небольшими отрезками, которые впоследствии выносятся из квартиры. В некоторых случаях проем можно вырезать полностью сразу за один прием. При использовании этой технологии снятый кусок стены сначала укладывают несколько человек, например, на автомобильные покрышки.Далее, чтобы вынуть вырезанный таким образом панельный «прямоугольник» из квартиры, его разбивают на куски молотком или кувалдой.

Усиление проема

При выполнении перепланировки эту процедуру, как уже было сказано, предполагается производить с помощью многополочных уголков. Швеллеры не подходят для этой цели, потому что они не слишком плотно прилегают к краям проема. То есть сделать из такого материала достаточно надежные опоры не получится.Процедура усиления проема в несущей стене панельного дома обычно проводится со следующей обрезкой:

• вырезают угол, по параметрам проема;
• сварная неразъемная арматурная конструкция из двух стоек и перемычки;
• установить раму в проем и жестко закрепить анкерами.

Правила сборки арматуры

Элементы арматурного каркаса свариваются между собой стальными клиньями.Перед установкой арматурной конструкции к плите перекрытия дома прикрепляют металлические каблуки. Он также опирается на анкер для фиксации таких опор под столбами.

Варианты отделки

На заключительном этапе перфорированному и укрепленному отверстию, конечно же, должен быть придан эстетичный вид. После того, как каркас из углов будет установлен на место, все пустоты между ним и панельной стеной следует заделать цементным раствором.

Иногда в новые проемы в квартирах устанавливают обычные межкомнатные двери… Но нередко их просто не прикрывают. Вариантов отделки таких проемов всего два:

• стандарт — без изменения конструкции;
• арочные — с изменением конфигурации.

В первом случае проем обычно отделывают белыми или под дерево ПВХ панелями или штукатуркой. Оба метода позволяют сделать стену достаточно эстетичной.

В несущих стенах панельного дома (а также в ненесущих) обычно оборудуют в помещениях, когда для их отделки используется гипсокартон.В таких листах верх проема вырезается в виде дуги. Снизу этот изогнутый участок подшивается сложенной полосой гипсокартона.

Необходимость закладки или расширения проемов в панельном или кирпичном доме возникает при перепланировке, совмещении квартир или ремонтных работах, их выполнение начинают только после утверждения изменений жилищной инспекции. Особого внимания требуют несущие конструкции, их воздействие напрямую влияет на распределение нагрузок и целостность здания.Размеры, расположение и необходимость армирования в этом случае регламентируются нормами СНиП, СанПин и ГОСТ, отклонения от норм недопустимы.

В отличие от ненагруженных и тонких перегородок они принимают вес всей верхней кладки и перекрытий и распределяют их по нижним. В панельных МКД большая часть внутренних стен несущая, за исключением хрущевок, но точное назначение можно узнать только из плана дома. Такая информация указывается в свидетельстве о регистрации или в домовой книге; при его отсутствии примерное назначение определяется по косвенным признакам.К несущим относятся все внешние стены толщиной 38 см и более, примыкающие к соседним квартирам и лестничным клеткам. На них укладываются плиты перекрытия меньшей стороной, нет дополнительных балок или перемычек, принимающих весовые нагрузки.

Вопреки распространенному мнению устройство или расширение проемов в несущей кирпичной кладке не запрещено. Но учитывая прямую угрозу безопасности эксплуатации здания, такие работы требуют серьезного согласования, внесенные изменения обоснованы расчетом, все конструкции армированы металлом.Мало составить простой проект: проверяется текущее состояние дома, определяется степень износа, наличие или отсутствие дефектов полов и фундамента, данные с предыдущих перепланировок.

Размеры отверстий

Эти параметры строго регламентированы, высота арок не может превышать 2,1 м, ширина варьируется от 0,7 до 2 (на первом этаже — в пределах 0,9). Допустимое расстояние до вентиляционных каналов и дымоходов не более 30 см; трубопроводы и электропроводку необходимо согласовывать со специалистами.Обязательным условием является наличие люфта между проходом (заглушкой) и самой стеной, 2,5 см по бокам и 0,6 — сверху. Новый проход расположен ближе к центру внутренних стен, но на расстоянии не менее 1 м от внешних.

Верхняя линия прохода совпадает с горизонтальным швом кладки, все расположенные выше кирпичи должны быть сплошными. При выборе места расположения нового подъезда учитывается расстояние до ближайшего оставшегося в квартире и информация о перепланировках на других этажах.Шахматные узоры избегают, согласно строительным нормам, проходы расположены на одной линии. Помимо вышеперечисленного, при составлении проекта учитывается расстояние до плит перекрытия, колонн или столбов и любых балок; только профессионалы могут составить план, не затрагивающий эти конструкции.

К форме и ширине предъявляются не менее серьезные требования, расширить дверной проем выше утвержденного в проекте изначально или построить арку в кирпичных домах крайне сложно.На верхних этажах разрешены незначительные изменения в сторону большей стороны; на первом запрещается прокладка прохода шириной более 90 см. К разработке проектной документации приступают только после получения предварительных заключений ТЗ, сами работы — после подписания разрешения.

Способы усиления перед разборкой стен

Независимо от ширины кладки над новой дверью необходимо усиление, если больше 90 см — по всему периметру. Самый простой способ — установить перемычку из металлического швеллера.Требования к толщине и размеру уголка высокие, рекомендуемый минимум для кирпичных несущих стен — 100 × 63 × 8. В большинстве случаев перемычку рекомендуется делать из швеллера или неравномерного профиля, ставить на обоих. боковых сторон, по горизонтали устанавливается более широкая планка.

Резка стен возможна только после передачи весовой нагрузки на балку, поддерживаемую временными опорами. При армировании проемов выбирается один из следующих способов: крепление металла метизами или посадка бруса или швеллера на бетонный раствор.Перемычка на 50 см длиннее ширины двери, с вылетом по 25 см с каждой стороны. Точное значение глубины опоры балки находится по формуле — половина высоты + 15 см. Отверстия под шпильки просверливаются заранее, не менее 3 — в центре и по бокам.

При высоких требованиях к надежности перемычка укладывается на бетонную подушку или полнотелый кирпич. Более значительные нагрузки уголки выдерживают при армировании бруском или цементным составом. Вне зависимости от выбранного метода разметке бороздок уделяется особое внимание; Прорези под углами рекомендуется проделывать с помощью алмазных дисков.Приступать к демонтажу кладки под перемычкой разрешается только после застывания раствора. Следует помнить, что необходимо обосновать размеры и прочность используемых материалов расчетом, правильность монтажа подтверждается специалистами, без принятия соответствующего акта работы они считаются незавершенными.

Дополнительные меры по укреплению проемов включают закачку межпанельных швов под поврежденные конструкции саморасширяющимися смесями на основе полимеров и цемента.Такие составы закачивают в возможные пустоты с помощью насосов и временами укрепляют кладку после застывания. Их использование не исключает необходимости установки перемычек, но снижает вероятность неравномерного распределения нагрузки. При высоких рисках весь периметр арки укрепляют металлом, последовательность действий по креплению практически не меняется. Системы временной поддержки помогают снизить угрозу деформации.

Нюансы вырезания проемов в кирпичных стенах

Кладка, выполняющая несущие функции, не должна разрушаться ударными инструментами, вибрационное воздействие перфоратора или отбойника способствует отслаиванию раствора.Это приводит к выбиванию блоков, что недопустимо. Арку следует возводить быстро, с минимальным шумом и пылью. наивысшие оценки, достигнутые при использовании алмазных пил. Их использование позволяет снизить уровень шума на 95%, сократить время работы и повысить трещиностойкость кромок.

Особого упоминания заслуживают оконные проемы. В многоквартирных домах запрещено их расширение, как и полный снос балконных перегородок. Любые действия по объединению пространства требуют серьезной согласованности из-за риска растрескивания фасада и нарушения теплотехнических норм.Проем можно сделать только путем замены блоков стеклоблоками, колоннами или подобными элементами. В частных домах такие проблемы встречаются реже.

Последовательность действий осталась неизменной, но кирпич рекомендуется выбирать с двух сторон. К отделке приступают только после получения акта выполненной перепланировки, все изменения сразу отражаются в техническом паспорте и подтверждаются БТИ.

Когда дело касается перепланировки квартиры, хозяин дома может задуматься о проведении масштабных работ.Можно сделать дверной проем в несущей стене. Однако для выполнения такой работы одного желания недостаточно. Несущие стены считаются ключевыми элементами любого здания. Чтобы не нарушать целостность дома, требуется получить разрешение и правильно провести строительные работы.

Перед тем, как создать новый дверной проем в несущей стене панельного дома, нужно тщательно подготовиться по своему плану. В первую очередь нужно учесть некоторые особенности:

1. Поговорите с жильцами нижней и верхней квартиры.Спросите у них о наличии дополнительных дверных проемов в несущих стенах — для сохранения целостности дома нужно постараться, чтобы они совпадали.
2. Нельзя забывать, что нагрузка на несущие конструкции увеличивается с этажностью. При создании дверного проема в многоэтажных домах необходимо делать дополнительное армирование стен.
3. Заранее подготовьте черновик будущего отрывка. Можно просто отодвинуть имеющийся проем в сторону, сделать прямоугольный или арочный проход.

Однако перед проведением таких полномасштабных работ необходимо получить разрешение администрации, под контролем которой находится щитовой или кирпичный дом.

Одобрение перепланировки

Вопрос о том, можно ли сделать дверной проем в несущей стене, решает администрация жилого комплекса, в котором расположена квартира. Есть закон, обязывающий любого человека, владеющего квартирой, согласовывать серьезную перепланировку с администрацией.Это касается добавления новых тепловых пунктов, работ с сантехникой и капитального строительства.

Проведение работ без согласования с вышестоящими инстанциями может повлечь не только административную ответственность, но и разрушение несущих конструкций.

Хозяин квартиры должен составить план, в котором поэтапно будет описан процесс создания дверного проема, указана его форма и т. Д. В дополнение к этому нужно указать все мелочи, чтобы не сталкиваться серьезные проблемы в будущем.А также нельзя забывать об описании армирования декоративными колоннами или перемычками, если они планируются.

У людей, проживающих на верхних этажах, больше шансов получить разрешение на проведение работ по созданию новых проемов в несущих конструкциях.

Примеры проемов в несущей стене

Прежде чем человек узнает, можно ли прорезать дверь в несущей стене, необходимо создать проект будущего проема.Это касается формы, расположения и размера. В данном случае:

1. Стандартный проход. Проем прямоугольный для установки двери с коробкой. При создании нового проема необходимо учитывать тот факт, что имеющийся проход влияет на распределение нагрузки. Его можно оставить или замуровать.
2. Arch. Нестандартная форма дверного проема, которая характерна для квартир с интерьером в классическом стиле. Выбирая такую ​​форму, необходимо учитывать особенности загибов.Если дом кирпичный, с этим справится только профессионал. Это связано с тем, что нужно учитывать расположение швов в кладке.
3. Перемещает существующий проход на небольшое расстояние влево или вправо. Считается самым простым и безопасным видом работ. Имеющийся проем вырезается в выбранном направлении, а его старая часть кладется кирпичной перегородкой.

После выбора формы необходимо установить размеры. Чем меньше ширина прохода, тем больше шансов получить разрешение на его создание.Это касается и его высоты.

Необходимое оборудование и инструменты

Если получено разрешение администрации, нужно подготовить инструменты для создания прохода. В этом случае можно использовать электроинструмент и специализированное оборудование. Второй вариант включает:

1. Алмазное бурение. Используется специальное оборудование, которое оснащено алмазными сверлами. Их форма может быть конической или квадратной.
2. Резка каната. Специальное оборудование, суть которого заключается в перемещении режущих канатов с алмазным напылением.
3. Распил опорной конструкции алмазной пилой по рабочему диску. Дополнительно в резаки устанавливается пистолет-распылитель. Вода охлаждает диск и сбивает пыль.

Совет! Нет смысла приобретать дорогостоящие инсталляции для создания проема. Их можно арендовать у строительных компаний или нанять рабочую бригаду, у которой будет аналогичное оборудование.

А еще можно проделать проем электроинструментом. Для самостоятельной работы вам потребуется:

1. Перфоратор, большой шлифовальный станок или отбойный молоток при работе в монолитном здании.
2. Бензопила при работе в газобетонном или деревянном доме … Она хорошо распиливает балки или ячеистые блоки.
3. Измерительные инструменты.
4. Кувалда, молоток.
5. Малая шлифовальная машина для резки переплетной арматуры.

Перед использованием электроинструмента рекомендуется использовать датчик скрытой проводки, чтобы не попасть в провода, трубы или фитинги.

Этапы переноса дверного проема в несущую стену

Существует определенный порядок действий, при соблюдении которого дверной проем может совершить человек, не обладающий определенными навыками.Важно заранее подготовить инструменты и материалы, чтобы не отвлекаться в процессе.

Укрепление будущего открытие

Укрепление будущей конструкции — важнейший этап. Он убережет человека от внезапного обрушения стены или потолка возле рабочего места. Для этого создаются временные опоры. Опора состоит из металлической опоры и двух пластин, которые упираются в пол и потолок.

Структурная резка стен

Для сохранения целостности стен желательно отказаться от отбойного молотка и перфоратора.Эти электроинструменты создают мощную ударную вибрацию, которая может сделать отверстие больше, чем необходимо, и расколоть стены.

Лучше использовать специализированное оборудование, газорезку или крупную болгарку. Перед тем как приступить к резке, с помощью измерительного инструмента очерчивают контур будущего проема. Разметку нужно углубить болгаркой с двух сторон. Затем вы можете начать резать стену.

Совет! Опытные отделочники рекомендуют разделить проем на несколько зон, каждую из которых нужно вырезать отдельно.Таким образом можно облегчить работу.

Закрепление проема

После создания прохода его нужно усилить. Для этого используются металлические швеллеры. Если дом кирпичный, достаточно установить в верхней части проема один канал. Если дом панельный, нужно закрепить 3 металлических элемента — сверху и по бокам.

Расширение проема в несущей стене

Многие красивые двери, которые производятся сегодня, не подходят к стандартным проходам советских квартир.Из-за этого расширение проема поможет решить проблему. Для проведения работ вам понадобится болгарка большого размера с дисками с алмазным напылением. выполняется по тому же принципу, что и создание нового.

Не забывайте о первоначальном усилении стены и потолка, чтобы не произошло обрушения.

Перед началом работы важно внимательно прислушаться к рекомендациям опытных отделочников:

1. Приступать к использованию электроинструмента можно только после проверки стены датчиком скрытой проводки.
2. Вы не можете приступить к работе без согласия администрации.
3. При появлении трещин на стенах или потолке прекратите работы.
4. Дополнительную временную арматуру можно сделать домкратом, двумя деревянными щитками и металлической трубой … Необходимо закрепить трубу на домкрате, подложив один деревянный щиток под его основание, а второй — на конец трубы.
5. В деревянном или газобетонном доме проемы можно делать как во время строительства, так и после его завершения.Во втором случае стройматериалы будут расходоваться нерентабельно.

Если вам необходимо изготовить проход сложной формы, то лучше доверить работу профессионалам.

Завершение внешнего вида проема

После создания проема. Если предполагается установка дверной коробки, необходимо подготовить наличники и фурнитуру.

Если хозяин сделал арочный проход или не желает устанавливать дверь, необходимо произвести отделку с помощью штукатурки и шпатлевки.Пошаговые действия:

1. Перед началом чистовой обработки рабочая поверхность очищается от мусора и пыли.
2. Места нанесения штукатурки покрыть грунтовкой.
3. После высыхания грунта по углам проема закрепляют перфорированные уголки, соблюдая уровень.
4. Нанесен первый слой грубой штукатурки.
5. На нанесенный слой укладывается армирующая сетка.
6. На сетку наносится слой мелкозернистой штукатурки.
7. Подготовленная поверхность перед отделочными работами очищается (декоративная штукатурка, шпатлевка).

Стоит приложить максимум усилий и внимательно следить за нанесением каждого слоя, чтобы результат был достойным.

Заключение

В заключение можно сказать, что перед тем, как делать дверной проем в несущей стене, нужно взвесить все риски. Если идея интересная, то нужно обратиться в администрацию за разрешением. Правильная последовательность действий и использование специализированного оборудования поможет избежать обрушения стен и потолка.

Иногда при перепланировке в квартире или частном доме необходимо сделать новый дверной или оконный проем. Создание проема в несущей стене многоквартирного дома — задача не из легких. С перепланировкой в ​​частном доме дела обстоят проще, здесь каждый сам себе хозяин.

Что такое дверной проем? Это отверстие в стене для установки входных колодок. Неподвижный неподвижный элемент в пространстве между стенами называется дверной коробкой.Часто арку делают как декоративный элемент интерьера.

Устройство дверного проема в несущей кирпичной стене

Перед началом работ необходимо обратиться к специалисту, который сделает демонстрационный проект со всеми расчетами исходя из пожеланий клиента. Для реализации проекта требуются значительные затраты, которые начинаются от 30 тысяч рублей. Так что если взяться за дело, нужно многое предвидеть. Самостоятельная работа по устройству дверного проема поможет хозяину сэкономить — это обойдется примерно в 15 тысяч рублей.

Обустройство нового проема

• он должен соответствовать строительным нормам;
• расположите отверстие, предпочтительно в центральной части опорной конструкции;
• необходимо совместить верхнюю часть с цементным швом кладки;
• межстенное пространство шириной до 0,9 м не требует операций по армированию.

При создании межстенного пространства в несущей стене необходимо правильно создать арматуру … Важным при изменении дизайна стен является безопасность жизни других жителей многоквартирного дома и сохранение конструкции самого дома.

Порядок работы

В первую очередь необходимо определиться с местом расположения дополнительного места для входа и выхода. Все начинается с разметки … Нужно определиться с шириной лунки, а потом приступить к определению ее будущего местоположения карандашом. От внешней стены нужно измерить расстояние и сделать отметку — отсюда начинаем рисовать контур будущего внутристенного пространства.

Толстостенная конструкция разрезается с обеих сторон, поэтому маркировка будет необходима и на обратной стороне.

Для их точного совпадения необходимо просверлить несколько отверстий по разметке карандашом (рис. 1). А затем с другой стороны соедините все дырочки карандашной линией.

Рис. 1

Указанные выше манипуляции следует проводить с помощью строительного уровня, треугольника и линейки. .

Так как пространство мы будем делать в несущей стене кирпичного дома, необходимо заранее позаботиться о вспомогательных перегородках и перемычках (рис.2).

Рис. 2

Удаление участка стены

Рис. 3

Перед началом работ необходимо по проведенной линии освободить несущую стеновую конструкцию от слоя штукатурки, чтобы были видны швы кладки. Однако снимать штукатурку необходимо очень осторожно, поскольку, скорее всего, под ней находится проводка — повреждение может привести к разрушению всей системы электроснабжения.

Когда видны швы на месте будущего пустого места, можно приступать к работе.Приступать к удалению кирпичей нужно с самого верха. Сначала снимается верхний ряд кирпичей, который будет шириной всего дверного пространства … Сюда вставляется перемычка, на которой будет держаться конструкция.

Далее над перемычкой проделываются еще отверстия. В получившееся отверстие необходимо вмонтировать балку, которая будет выступать опорой. Опорную балку необходимо поддерживать домкратом, чтобы конструкция не разрушилась во время работы. Балка и домкрат выдержат вес всей конструкции стены (рис.3).

Перемычка от канала

Затем все отверстия смазываются бетонным раствором. После высыхания бетонной смеси можно продолжить работу по выбиванию кирпича.

Конструкция должна быть усилена, если ширина дверного пространства превышает один метр. .

Для защиты пола от падающих кирпичей необходимо сделать настил из досок. Кирпичи следует удалять алмазными сверлами, чтобы минимизировать повреждение конструкции стены.

Нарушение технологии снятия кирпича может привести к ослаблению конструкции, ее преждевременному износу и деформации..

Следует учесть, что пространство под дверью должно быть на 10-20 сантиметров больше, чем дверная или оконная рама. Этот зазор можно заполнить пенополиуретаном.

Укрепление проема

Работы по укреплению занимают максимальное время, так как выполняются кропотливо. Организованное пустое пространство под дверью или аркой необходимо укрепить швеллерами … Желательно использовать швеллерную перемычку с вертикальными стойками. С двух сторон монтируются швеллеры, которые прикручиваются к ранее установленной деревянной перемычке с помощью болтов (рис.4).

Рис. 4

Если пространство в конструкции стены широкое, то оно усиливается не только в верхней части, но и по бокам (рис. 5).

Рис. 5

Как определить несущую стену в кирпичном доме?

Самый простой способ определить опорную стену — это ознакомиться с планом гостиной. Такой план является обязательным в техническом паспорте или домовой книге. Чтобы разбираться в схемах и рисунках, нужно иметь небольшие навыки рисования.Опыт строительства не будет лишним. Тогда легко отличить несущую стену от обычной перегородки.

Рис. 6

Обычно толщина внутренних стен не превышает 18 сантиметров. Наименьшая толщина подпорной стены 38 сантиметров — кладка из трех кирпичей … Возможна четырехкирпичная кладка, образующая стену толщиной 51 сантиметр. Нередко толщина стен в кирпичных домах составляет 64 сантиметра — пятикирпичная кладка (рис.6).

Если план найти не удалось, то стоит воспользоваться общими правилами определения несущих стен в доме:

• если стены выходят на улицу, однозначно можно сказать, что они поддерживающие;
• стены общие с соседями;
• толщина стенки более 380 мм, как упоминалось ранее;
• стены с видом на подъезд.

Наружная отделка

После завершения работ по формированию проема в кирпичной несущей стене все должно быть декоративно отделано (рис.7). Что для этого нужно? В первую очередь нужно определиться с выбором отделочного материала. Будет ли это дерево, пластик или декоративный камень — решать вам. Далее нужно проявить немного фантазии и создать элементы декора в образовавшемся пространстве кирпичной стены.

Рис. 7

Для самостоятельной облицовки необходимо иметь базовые знания в области отделочных работ, а также потребуется специальный инструмент.

Если необходимо оформить пространство под дверью без ее присутствия, то стоит использовать дополнительные доски.Это добавит элегантности вашему новому дизайну комнаты и добавит изысканности интерьеру. Создать такую ​​облицовку можно самостоятельно.

Красиво смотрится проем, выполненный в виде арки. Как правило, арки бывают круглой или стрельчатой ​​формы. Чтобы определить форму арки для клиента, ознакомьтесь с каталогами дизайна. Наиболее распространены сегодня византийский и греческий стили. В некоторых случаях арка может иметь подсветку.

Собственник квартиры несет ответственность за незаконную перепланировку жилища.Чтобы избежать неприятных ситуаций, необходимо согласовать перепланировку жилого объекта в МЖЭК.

Согласование проема в несущей стене панельно-кирпичного дома в Москве

Для согласования проема в несущей стене в квартире панельного или кирпичного дома в 2020 году необходимо Разработать проект усиления проема и согласовать его с авторами проекта дома, в Москве чаще всего это:

• ОАО «МНИИТЭП»
• ОАО «Моспроект»,
• ЗАО «ЦНИИЭП ЖКХ».

Инженер-проектировщик должен провести обследование состояния несущих конструкций в перепланированном помещении, а также в квартирах вверху и внизу, чтобы правильно рассчитать армирование проема. После обследования вы получите техническое заключение обследования конструкции (ТЗК) и схему усиления дверного проема.

Помощь в согласовании и оформлении дверного проема в несущей стене

Для согласования перепланировки квартиры с устройством дверного проема в несущей стене в МЖК необходимо:

• заказать технический паспорт на квартиру в БТИ;
• инспектировать капитальные сооружения;
• на разработку проекта перепланировки и усиления проема в несущей стене;
• для подготовки технического заключения на обследование конструкций и возможность устройства автором проекта проема в несущей стене дома или в Экспертном центре;
• сделать копии правоустанавливающих документов и нотариально заверить их;
• написать заявление на согласование перепланировки на имя начальника МЖЭК.

Несущие стенки: проблемы снятия и предупреждающие знаки

Удаление несущей стены может вызвать структурные проблемы в доме, включая провисающие потолки, неровные полы, трещины в гипсокартоне и торчащие двери. Важно распознать предупреждающие признаки этого. Даже удаление части несущей стены для создания более широкого дверного или оконного проема может стать проблемой, если все сделано неправильно.

Удаление несущих стен без должной поддержки несущей нагрузки может иногда приводить к обрушению конструкции и даже травмам.

Что такое несущая стена?

В доме есть два основных типа стен: несущие и ненесущие. Как следует из названия, один имеет вес выше, а другой — нет. Несущая стена представляет собой конструктивную стену , которая может выдерживать вес крыши, вес верхних этажей и даже вес потолка комнаты. Вес часто называют «грузом».

Нагрузка, начиная с крыши и всего, что находится под крышей, передается на опоры.Инженеры часто называют «путь нагрузки», который в основном представляет собой путь или маршрут, по которому вес переносится на фундамент и / или опоры дома.

Как правило, внешние стены несущие. Внутренние стены дома могут быть несущими, а могут и не быть несущими, в зависимости от того, как дом был спроектирован. В старых домах с коридором по центру одна или обе стены коридора могут быть несущими. Во многих новых одноэтажных домах, построенных с использованием ферм, могут отсутствовать внутренние несущие стены, потому что все нагрузки передаются фермам на внешние стены.

Реконструкция

Наиболее вероятно, что несущая стена будет снята, когда в доме будут выполнены ремонтные работы. Владельцы старых домов часто хотят иметь более открытую планировку, поэтому они убирают стены, чтобы получить более открытый вид. При этом они снимают несущую стену и не понимают, что это несущая стена. Профессиональные подрядчики обычно сначала проверяют, выдерживает ли стена нагрузку, прежде чем снимать ее. Если это так, они обычно вставляют в проем жатку (деревянную или стальную), чтобы выдержать вес.Иногда инженеру может потребоваться произвести расчеты конструкции и размера коллектора.

Предупреждающие знаки о снятии несущей стены

Провисание или падение потолка

Если стену между двумя комнатами убрать или даже переместить, чтобы увеличить комнату, потолок может провиснуть. Это происходит, когда не была установлена ​​надлежащая структурная опора, способная выдержать вес, который держала удаленная стена. Гипсокартонные и гипсовые потолки обычно соединяются с деревянными балками потолка, расположенными на расстоянии 12, 16 или 24 дюймов по центру, или соединяются с деревянными фермами.Когда снимается стена, удерживающая концы балок потолка или ферм, вес потолка и любая нагрузка над ним могут привести к провисанию или падению потолка. Потолок может провисать на полдюйма или более, а в некоторых случаях может рухнуть.

Прогиб на 1/4 дюйма или прогиб на 2 дюйма?

Потолки, прогибающиеся на четверть или даже полдюйма, не всегда являются признаком того, что несущая стена была снята, поскольку со временем потолки могут естественным образом провиснуть. Если потолок опускается на полдюйма сразу после снятия несущей стены, это вызывает беспокойство.Потолок, провисающий на дюйм или два, вызывает большую озабоченность из-за того, что несущая стена была удалена и потолок не был должным образом поддержан. Консультации с инженером-строителем могут предоставить ценную информацию.

Проседание пола или неровное

Если в двух- или трехэтажном доме снята несущая стена без обеспечения надлежащей структурной поддержки, то пол второго или третьего этажа может провиснуть в области над местом снятия несущей стены под полом.Если вы видите, что пол на втором или третьем этаже проседает, вам следует спуститься на один этаж вниз и посмотреть на потолок на предмет провисаний или прогибов.

Двери и окна заедают или заедают

Если несущая стена была удалена на первом этаже без надлежащей опоры, установленной для нагрузки над ней; тогда двери или окна на полу над ним могут тереться, заклинивать или не открываться из-за того, что каркас в стене, в которой находится дверь или окно, мог сместиться.

Помните, что двери или окна могут прилипать или тереться по ряду причин, помимо снятия несущей стены.Эти причины могут включать смещение или движение фундамента, вздутие из-за влажности и влажности, слишком много слоев краски или даже плохое качество изготовления и монтажа.

Трещины в гипсокартоне или штукатурке

Обычно трещины появляются в гипсокартоне или штукатурке, когда несущая стена снимается без должной поддержки нагрузки, которую она несла. Это в основном потому, что потолок может опускаться или провисать, что приводит к появлению трещин. На некоторых участках стен также могут возникать трещины из-за напряжения, создаваемого движением каркаса, потолков и стен.

Примечание. Предупреждающие знаки о том, что несущая стена была удалена и не была установлена ​​надлежащая опора, могут не появиться сразу после завершения работы. На проявление тревожных признаков проблем могут уйти месяцы или даже годы.

Снятие несущей стены

При удалении несущей стены или даже ее части должен быть план того, как будет поддерживаться вес, который она несет. Демонтаж несущей стены должен выполняться профессионалом, который понимает, как вес, который она несет, будет временно поддерживаться во время установки постоянных модификаций опоры.Если удаляемая область небольшая и нагрузка не является чрезмерной, может не потребоваться поддержка или может потребоваться минимальная поддержка.

Обычно балка, деревянная или металлическая, устанавливается в том месте, где была снята стена, чтобы выдержать вес. Иногда подрядчик может называть эту балку «заголовком».

На каждом конце коллектора или балки подрядчик обычно имеет опору определенного типа, часто столб. Основание этого столба требует твердой поверхности или основания, на котором можно сидеть.Иногда требуется установка бетонной опоры или опоры, чтобы облегчить перенос веса.

У инженеров есть разные способы опоры потолка с удаленной несущей стены

Домовладельцы и покупатели обычно имеют несколько вариантов того, как выдержать нагрузку над несущей стеной после снятия. Естественно, одни способы сложнее или дороже других. Хорошо осведомленные и обладающие соответствующей квалификацией генеральные подрядчики и подрядчики по возведению каркаса являются хорошими ресурсами, с которыми можно проконсультироваться, а также с инженерами-строителями.

Разрешения

Как правило, в большинстве строительных юрисдикций требуется разрешение на структурные изменения дома. Небольшие проемы для дверей и окон обычно легко и быстро получить. Когда собирается демонтировать длинную или большую несущую стену, строительным отделам обычно требуется набор планов, которые проштампует инженер-строитель. Если в стене есть электричество или водопровод, то для этих модификаций может потребоваться разрешение на электричество и водопровод.

• Вам может понадобиться только профилактическое обслуживание
• Если совсем мелочь, то может просто надо следить
• Если требуется ремонт, его гораздо дешевле исправить на ранних стадиях, чем после того, как он превратился в серьезную проблему
• Если это серьезная проблема, возможно, вам потребуется проконсультироваться с квалифицированным специалистом.

Найдите минутку и просмотрите другие наши статьи, чтобы узнать, есть ли у вас какие-либо предупреждающие признаки потенциальных проблем.

Статьи и ресурсы по общим структурным вопросам в домах

Перекрытие проемов в кирпичных стенах

При планировании добавления дверного проема или окна к кирпичной стене необходимо убедиться, что стена не теряет своей прочности.Оконные и дверные рамы не предназначены для переноски тяжелых грузов, поэтому вы всегда должны поддерживать проем перемычкой. Даже в ненесущей стене неподдерживаемые кирпичи над проемом могут вызвать серьезные проблемы. В несущих стенах проблемы могут быть катастрофическими.

Выбор перемычки

Тип необходимой перемычки будет зависеть от веса, который будет давить на нее. Перемычка должна выдерживать совокупный вес кирпича, верхних этажей и т. Д. Без изгиба или срезания.Дополнительную информацию о различных типах перемычек можно найти в нашем Руководстве по перемычкам. Но стоит ли поговорить с инженером-строителем или опытным строителем для больших пролетов? Вес, который потребуется перемычке для поддержки, сильно варьируется в зависимости от того, где будет отверстие, и вычисление точного количества — непростая задача. Опять же, если есть малейшие сомнения, всегда обращайтесь к профессионалу!

Когда вам нужно поддержать стену

Как мы уже говорили, всегда полезно поддерживать кирпичную стену над любым новым проемом, но для проемов менее 1 м в хорошо скрепленной ненесущей стене вы действительно может обойтись без какой-либо поддерживающей перемычки.В таком узком проеме эффект самокругления кирпичной кладки означает, что только несколько кирпичей фактически поддерживаются на дверной или оконной раме. По мере увеличения ширины отверстия увеличивается и оказываемое давление. Проверьте состояние стены, чтобы убедиться, что она хорошо приклеена и находится ли она в хорошем состоянии.

Регулируемые подпорки

Если вы планируете создать проем в несущей стене, например, во внешней стене, вам нужно будет установить временные опоры, прежде чем вы начнете снимать кирпичи.Вы можете арендовать регулируемые стальные опоры в пунктах проката по дневной или недельной ставке. Вам также понадобится древесина длиной не менее 150 мм x 100 мм (в данном случае она называется иглой) и пара досок для строительных лесов, чтобы распределить вес нижней части опор.

Отметьте дверной или оконный проем, а затем переместите 2 ряда кирпичей наверх, где будет перемычка. Выбейте один кирпич и проденьте иглу в отверстие. Поддерживайте любой конец иглы регулируемыми подпорками (не забывая размещать под ними доски для строительных лесов).Для проемов шириной более 1 м потребуются 2 иглы и 4 опоры, расположенные равномерно.

Изменение несущей стены

Это несущая стена с большим проемом и дверью.

Модификация несущей стены СОВЕТЫ

• Смотрите мое ВИДЕО об удалении несущей стены ниже
• Проконсультируйтесь с инженером-строителем
• Сосредоточенные нагрузки, скрытые на стенах с существующими гигантскими отверстиями
• Прибейте временные опоры вместе
• НАЖМИТЕ ЗДЕСЬ, чтобы подписаться на Tim’s БЕСПЛАТНЫЙ информационный бюллетень

Я помню первую несущую стену, которую я модифицировал.Мне было чуть больше двадцати, и я никогда раньше этим не занимался. Это было в огромном старом доме в Клифтоне, пригороде центральной части города Цинциннати, штат Огайо.

Я работал субподрядчиком в компании по ремонту и знал достаточно, чтобы быть чрезвычайно опасным. Перемотка вперед . . . Дом не рухнул, и увеличенный проем, который я создал, не просел до сих пор. Но должен сказать, что в тот день мне очень повезло. Все могло пойти не так.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от инженеров-строителей в вашем городе.

Зная нагрузки

Создание арочных проемов или проемов в несущих стенах практически всегда возможно. Просто становится вопрос о том, где будут сосредоточены нагрузки. Типичная несущая стена имеет тенденцию передавать примерно одинаковую нагрузку на нижний этаж через стенные стойки.

Если вы решили создать в стене большой проем, то нагрузки над проемом должны быть смещены в стороны проема с помощью балки подходящего размера.Достаточно ли будет дубля 2х6? Как насчет сингла 2 x 12?

ВАЖНЫЙ СОВЕТ. По правде говоря, по номеру только опытные плотники, успешно установившие балки, или инженеры-строители, обученные определять размеры и спецификацию балок, должны звонить по телефону . Не пытайтесь пробудить в воображении свои мистические силы и угадать.

Они могут сделать это, только посетив ваш дом. Во время этого визита эксперт проведет осмотр на предмет скрытых КОНЦЕНТРИРОВАННЫХ нагрузок над стеной.

НЕ доверяйте советам других веб-сайтов, занимающихся улучшением дома, у которых на своей странице «О нас» мало или совсем нет информации о том, кто дает совет.

Стоимость найма зарегистрированного инженера-строителя окупается. Часто этот человек даже рисует небольшой план, показывающий вам, как построить временную опорную стену.

Бесплатные и быстрые ставки

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от инженеров-строителей в вашем городе или поселке, которые могут определить правильную балку и рассказать, как ее поддержать.

Видео о снятии несущей стены

Временная опора

Если вы хотите установить балку в существующую несущую стену, есть множество уловок и методов.Если это внутренняя стена, есть крутой способ установить балку без строительства каких-либо временных опорных стен.

У вас должен быть доступ к обеим сторонам стены, в которой будет размещаться балка. Все, что вы делаете, это просто устанавливаете половину балки за раз. Вы делаете выемки глубиной 1,5 дюйма в верхней части одной стороны стены и вставляете балку в это углубление. Добавьте королевские шпильки на каждом конце балки, идущей от верхней пластины к нижней пластине. Затем вы добавляете стержни домкрата рядом с стержнями короля.

Эти элементы каркаса фактически выдерживают нагрузку от балки. Если грубое отверстие новой балки составляет 72 дюйма или меньше, вам обычно требуется только по одной шпильке на каждом конце. Как только все это будет на месте и стойки домкрата будут надежно поддерживаться снизу, вы можете удалить оставшиеся старые стойки с выемками, так как вес стены будет нести одна половина балки, которая надежно закреплена и находится на месте.

Убедитесь, что вторая половина балки уже обрезана и готова к установке на место!

Скрытие балки

Допустим, вы хотите удалить стену между двумя комнатами, но хотите, чтобы потолок был гладким, как в двух комнатах.Вы же не хотите, чтобы балка свешивалась на фут там, где раньше была стена.

Вы можете установить балку на том же месте, что и балки пола, и просто использовать балки для крепления балок для соединения балок пола с новой балкой.

Это будет работать, только если высота балки достаточна, чтобы выдержать переносимый на нее вес.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от инженеров-строителей в вашем городе.

Когда вам нужно

Часто вы не можете сделать крутой трюк, который я описал.Возможно, вы работаете с внешней стеной и хотите восстановить отделку стены на внешней стороне новой балки. Вам нужно построить временную стену на расстоянии 3 фута от существующей несущей стены.

Но стой! Прежде чем приступить к возведению стены, необходимо построить балку и уложить ее на пол рядом с существующей стеной. Почему? Многие плотники-новички построили временную стену, проделали дыру в существующей стене только для того, чтобы обнаружить, что они не могут продеть балку в узкое пространство между старой и временной стенами!

Временная опорная стена должна иметь верхнюю и нижнюю пластины, а стойки этой стены должны как можно плотнее заходить под и над балками пола и потолка.Шпильки туго обрезаются, поэтому их нужно вставить на место. Я просто добавляю несколько ногтей, которые частично входят в верхнюю и нижнюю пластины. Будьте осторожны, чтобы не испортить готовые полы и потолки!

Каменные стены

Даже не думайте о создании проема в каменной стене без помощи профессионала. Кладка стен очень тяжелая. Вес стальных элементов крыши и нагрузки на пол могут быть огромными.

Часто вам нужно установить иглы в стену из кирпичного блока, чтобы выдержать нагрузку, пока вы работаете над установкой балки.Инженер-строитель может также спроектировать временную балку, которая крепится болтами к ряду (ям) кладки, которые находятся чуть выше того места, где будет установлена ​​новая балка.
