Свайно ростверковый фундамент под кирпичный дом: схема устройства, плюсы и минусы, цена - Стройматериалы в Иркутске

«Фундаменты Домов» Строительная компания — Свайно-ростверковый фундамент под ключ цена. Свайный фундамент под ключ. Свайно-ленточный фундамент. Свайный фундамент с ростверком. Свайный фундамент для дома

Правильное армирование

Мощное армирование фундамента металлическими арматурными каркасами. Докажем правильность нашего армирования расчётами

Профессиональная опалубка

Заливаем свайные фундаменты с ростверком в опалубке из ламинированной фанеры. Фундамент получается ровным и красивым!

Идеально точные размеры

Каменщики признают: фундаменты компании «Фундаменты Домов» — лучшие фундаменты из всех, что им приходилось видеть

Фундамент для тяжелого дома

Наши фундаменты рассчитаны на действительно тяжелые дома. Если ваш дом именно такой — звоните в «Фундаменты Домов», тел. (495) 175-7-123

Линейка наших фундаментов

За годы нашей работы мы выявили исчерпывающий перечень фундаментов, целесообразных в нашем регионе (Москва и Московская область). Мы строим все эти фундаменты.

№1: Свайный фундамент на буронабивных сваях с ростверком

Свайный фундамент, состоящий из буронабивных свай и ленты-ростверка, объединяющего сваи на поверхности грунта. Ростверк служит основанием для строительства дома. Свайный фундамент с ростверком внешне не отличим от ленточного фундамента.

Свайный фундамент с ростверком подойдёт для домов:

Любые дома, от тяжёлых домов из каменных материалов с монолитными или пустотными перекрытиями до легких деревянных домов.

Свайный фундамент с ростверком подойдёт для грунтов:

Любые грунты, как пучинистые так и непучинистые, от песка до глины, кроме органических слабых грунтов: ил, торф.

№2: Ленточный фундамент

Ленточный фундамент неглубокого заложения является экономически целесообразным вариантом для легких деревянных домов. Если дом тяжёлый, то следует рассматривать фундамент на буронабивных сваях с ростверком. Ленточный фундамент заглубленного типа для тяжелого дома будет менее целесообразным решением.

Ленточный фундамент подойдёт для домов:

Лёгкие деревянные дома: дома из бруса, бревна, каркасные дома на любых грунтах, кроме органических слабых грунтов.
В некоторых случаях ленточный фундамент может быть применим для тяжёлых каменных домов на прочных, непучинистых грунтах.

№3: Фундамент плита

Фундамент-плита является единственным фундаментом, подходящим для слабых грунтов. Плитный фундамент дороже остальных типов фундаментов, поэтому его стоит рассматривать только при действительно плохом грунте. Такими грунтами являются органические отложения: ил или торф. Если Вы решили строить плитный фундамент, то стоит рассмотреть фундамент «Утеплённая шведская плита (УШП)».

Фундамент-плита подойдёт для домов:

Любые дома – как тяжелые каменные, так и лёгкие деревянные дома на слабых грунтах (ил, торф).

№4: Фундамент с уширением основания свай и «висячим» ростверком (ТИСЭ)

Фундамент ТИСЭ строится в ограниченных количествах случаев, а именно когда на глубине залегают более прочные грунты, чем на поверхности, которые во влажном состоянии не имеют текучести. В противном случае фундамент ТИСЭ противопоказан.

Фундамент ТИСЭ подойдёт для домов:

В основном лёгкие деревянные дома на грунтах, которые во влажном состоянии не имеют текучести.

Дома на фундаментах компании «Фундаменты Домов»

Фундамент для дома из кирпича

Свайный фундамент в Москве под дом из кирпича:

Кирпичный дом на этом фундаменте:

Фундамент для дома из дерева

Свайный фундамент в Москве под дом из дерева:

Деревянный дом на этом фундаменте:

Компания «Фундаменты Домов» специализируется на классических фундаментах на буронабивных сваях с ростверком, объединяющего сваи на поверхности грунта.

Иногда такой фундамент называют буронабивным фундаментом, свайно-ростверковым фундаментом, свайно-ленточным фундаментом.
Основанные на геологических исследованиях расчёты показывают: фундамент на буронабивных сваях с ростверком является идеальным фундаментом для Москвы и Московской области. Свайно-ленточный фундамент стоит дешевле обычного ленточного фундамента, при этом фундамент на сваях надежнее ленточного фундамента.
Все многоэтажные дома в Москве стоят на фундаментах на сваях с ростверком. Уж тем более, на фундамент на сваях с ростверком можно ставить двух-трехэтажные дома из каменных материалов с плитами перекрытий. Разумеется, свайно-ленточный фундамент подойдет и для легкого деревянного дома.

О компании «Фундаменты Домов»

«Фундаменты Домов» — одна из старейших компаний, ведущих строительство фундаментов в Москве. Мы построили фундаменты, пожалуй, во всех уголках Московской области и в радиусе до 200 км. от Москвы.

Мы не понаслышке знаем, где и какой у нас грунт. Мы знаем, как ведут себя фундаменты на наших грунтах. Мы строим действительно надежные фундаменты для самых разных домов — от легких каркасных до тяжелых многоэтажных каменных домов.

«Фундаменты Домов» в интернете:

«Фундаменты Домов» — строительство фундамента под ключ для дома из блоков, кирпича, дерева
«Фундаменты Домов» -фундамент на буронабивных сваях из монолитного бетона под ключ для каменных и деревянных домов в Москве и Московской области
Строительная компания «Фундаменты Домов»: какой фундамент лучше для домов в Москве и Московской области
Фундамент для каменного дома: цена в Москве от компании «Фундаменты Домов»
Фундамент для деревянного дома: цена в Москве от компании «Фундаменты Домов»
Строительство фундамента для дома на буронабивных сваях с ростверком
Строительство фундамента для деревянного дома на буронабивных сваях с ростверком
Строительство фундамента для каменного дома на буронабивных сваях с ростверком.

Скидки и акции на строительство фундаментов.
О строительной компании «Фундаменты Домов» на портале Москвы

Свайно-ростверковый фундамент | «Арт Строй Дизайн»

Свайно-ростверковый фундамент – это система свай, которые устанавливаются глубоко в грунт, ниже уровня промерзания, они связываются между собой металлическим, деревянным, либо бетонным ростверком, который придаёт необходимую жёсткость конструкции. Монтаж свай производится под местами, на которые происходит наибольшая нагрузка, такими как колонны и несущие стены дома. В зависимости от глубины промерзания грунта и расположения его несущего слоя, длина одной сваи может варьироваться от 1,5 до 3 метров. А от типа грунта и величины нагрузки зависит расстояние между сваями, которое может составлять от 1 до 1,5 метров.

Возведение свайно-ростверкового фундамента наиболее целесообразно на пучинистых или обладающих низкой несущей способностью грунтах. Данный фундамент больше всего подходит для достаточно лёгких строений, возведённых из газобетона или дерева (в т. ч. каркаса). Используемые в конструкции данного вида фундамента сваи, позволяют перенести весь вес конструкции на нижние слои почвы, которые имеют высокую несущую способность и не промерзают.

Строительство свайно-ростверкового фундамента

Для установки свайно-ростверкового фундамента производят бурение отверстий, которые затем обсаживают рубероидом, либо другими листовыми материалами, рассчитывая всё так, чтобы верхняя часть сваи была размещена выше уровня земли. Также допускается применение асбоцементной трубы в качестве обсадки. Затем внутрь отверстия устанавливают четыре нитки арматуры, которые связываются между собой, делается это так чтобы верхняя их часть выходила из сваи и при этом связывалась с ростверковой арматурой. После всего этого происходит заливка бетона в получившиеся отверстия.

По прошествии семи суток, после того как бетон наберёт более половины своей марочной прочности, происходит начало работ по выполнению ростверка.

Прежде всего, производится сооружение опалубки, в которую закладывают пенополистирол или засыпают песок. Это нужно для того, чтобы поднять получившийся ростверк над уровнем земли и выровнять дно опалубки относительно верхней части свай.

Перед тем как начать армировать ростверк, производят гидроизоляцию верхней части свай относительно от него. Так как расположение свай и распределение нагрузок в ростверке является различным в каждом отдельном случае, расчёт армирования производится индивидуально. Арматуру, которая была предварительно выпущена из свай, связывают с арматурой ростверка. Затем, после того как ростверк наберёт более 50% своей марочной прочности, подсыпку из под него убирают, тем самым получая ростверк висящий на сваях над землёй. На грунт между сваями опираться ростверк не должен.

Преимущества свайно-ростверкового фундамента:

— Возможность заливки данного фундамента бетоном самостоятельного производства;

— Невысокая стоимость фундамента и небольшое количество требуемых для его возведения материалов;

— Подходит для слабонесущих и пучинистых грунтов.

Недостатки свайно-ростверкового фундамента:

— Невозможность строительства цокольного этажа или подвала;

— Невозможность применения свайно-ростверкового фундамента под тяжелые стены;

— Необходимо сложное проведение расчётов конструкции фундамента.

Ознакомиться с тем как производится расчет свайного фундамента с ростверком.

Цены на свайные фундаменты

Указаны цены за 1 сваю + материал + работы. В перечень работ по строительству свайного фундамента входит:

— Разметка осей фундаментных лент;

— Земляные работы в отвал;

— Монтаж опалубки;

— Укладка геоткани;

— Буровые работы;

— Монтаж свай;

— Гидроизоляция;

— Установка каркаса из арматуры;

— Укладка песчаной подушки с вибротрамбованием;

— Устройство вентиляционных отверстий;

— Укладка бетона с применением глубинного вибратора;

— Материал и работы по монтажу фундамента.

№	Тип фундамента	Единица измерения	Стоимость в рублях
1	На буронабивных сваях	м/п	3900
2	Свайно-ростверковый	м/п	3800
3	Свайный фундамент c закладными	м/п	4000
4	Свайный фундамент c обвязкой брусом	м/п	4000
5	Свайно-винтовой	м/п	4600

За дополнительную плату вы можете заказать:

Увеличение диаметра арматуры
Обсадные асбестоцементные трубы для свай
Изменение глубины заложения свай
Изменение высоты или ширины ростверка
Увеличение марки бетона
Уменьшение шага между сваями

Полезная информация по свайно-ростверковому фундаменту:

Свайно-ростверковый фундамент.

В частном малоэтажном домостроении всё большую популярность набирает фундамент в виде коротких свай, объединённых монолитным ростверком. При неопределённости инженерно-геологических условий такой тип фундамента в плане надёжности очень хорошо себя зарекомендовал.

● Фундамент в виде коротких свай используется для возведения каркасных строений, а также в качестве основания для домов с несущими стенами, строительство которых ведётся на слабых грунтах.

● Сваи-столбы выполняются методом заливки бетоном заранее вырытых скважин и соединённых монолитным балочным ростверком.

● От чего зависит длина сваи:

— от величины приходящейся на неё нагрузки;
— от расчётного сопротивления пересекаемых ею грунтов.

• Длина сваи ограничивается имеющейся возможностью для бурения скважин, но пята сваи должна находиться в слое непромерзающего грунта.

● В зависимости от характера работы в грунте сваи могут быть:

— висячими в окружении сжимаемого грунта, в этом случае сваи передают нагрузку на грунт за счёт сил трения, которые возникают под её пятой и вдоль её поверхностей;
— опирающимися на практически несжимаемый грунт стойками.

● Низ ростверка фундамента зависит от местной специфики рельефа и от наличия технического помещения или подвала. Высота технического подполья для удобства обслуживания коммуникаций не может быть менее 0,7 м.

● Принципы конструирования свайно-ростверковых фундаментов определены в своде правил 24.13330.2011. Зачастую при малоэтажном строительстве пренебрегают геологическими изысканиями и расчётами оснований. Но для того, чтобы обеспечить необходимую надёжность фундамента и обеспечить запас несущей способности, необходимо расположить сваи на минимально допустимо расстоянии друг от друга — не менее одного метра.

Центры свай должны совпадать с разбивочными осями здания. В местах пересечения стен и в углах расположения свай является обязательным.

• Ширина ростверка должна быть на 100-150 мм больше диаметра свай. Диаметр свайных столбов может быть от 150 до 400 мм. Центр ростверка должен совпадать с разбивочной осью строения.

• Заливка монолитного ростверка

Алгоритм устройства свайно-ростверкового фундамента

• Разметка будущего фундамента — установка кольев по углам и натягивание между ними шнура. В сооружениях с подвалом определение габаритов котлована. Если планируется возведение дома с полами по грунту, то определяется расположение траншей для ростверка. На участке с уклоном делаются поправки для получения правильной проекции на наклонную плоскость.

• Рытьё котлована до заранее заданной отметки. Земляные работы.

• Бурение скважин под свай-столбы длиной до трёх метров можно осуществлять тремя способами:

1. Используя специальную буровую технику.
2. Буровыми устройствами — мотобуром, гидравлическим или электрическим буром.
3. При помощи ручного земляного бура. Этот вариант отличается ограниченностью диаметра (100-200 мм) и малой глубиной скважин — до одного метра. При всём этом присутствует довольно высокая трудоёмкость.

• Устройство песчаной или песчано-гравийной подушки под подошвой ростверка — её толщина составляет 10-20 см. Для снижения отрицательного влияния сил морозного пучения такую подсыпку можно выполнять из крупного песка, из смеси песка с гравием, из мелкого щебня.

• Подготовка арматуры. Армирование ростверка и свай производится пространственными вязаными или сварными каркасами. Используется продольная арматура класса А-III (А400). Диаметр рабочих стержней арматуры для свай должен быть не менее 8 мм, а для ростверка — не менее 12 мм. Поперечные стержни и хомуты диаметром 6-10 мм располагаются с шагом 50-80 см — используется сталь класса А-I (А240). Хомуты оборачиваются вокруг продольных стержней арматуры с фиксируются с использованием вязальной проволоки.

• Установка опалубки ростверка — его высоту будет удобно воспринимать кратной ширине используемых досок, толщина которых должна быть не менее 40 мм. Предварительно скрепив доски между собой по высоте, производится их установка на месте с постоянным контролем строительным уровнем. Противоположные стенки опалубки между собой можно соединить специальными болтами или досками. Если опалубочные доски планируется использовать не один раз, то их можно обтянуть плёнкой — также эта плёнка поможет получить более ровную поверхность ростверка.

• При установке арматурных каркасов, используя специальные фиксаторы, следует обеспечить защитный слой бетона в 15-20 мм под каркасами ростверка. При устройстве свай-столбов под стойки производятся эти же манипуляции. При строительстве на слабых грунтах рекомендуется делать жёсткое сопряжение свай с ростверком методом заделки выпусков арматуры свай на длину анкеровки — не менее 0,4-0,5 м. Выпуски стержней допустимо отгибать и соединять с каркасом ростверка вязальной проволокой. Такие же работы можно производить в случаях, когда в строении изначально заложены внецентренно приложенные нагрузки на стены.

• Бетонирование будет более продуктивным, если его производить с перерывами на уплотнение бетона ручными штыками или вибротрамбовками. В первую очередь могут быть залиты скважины под сваи, на втором этапе — ростверк. Чем меньше будет образовываться рабочих швов, тем лучше. По окончании бетонирования поверхность ростверка заглаживается.

• Демонтаж опалубки можно производить лишь после набора бетоном прочности — не раньше, чем через трое суток. После разборки опалубки на сухую поверхность ростверка наносится слой гидроизоляции.

Ошибки при устройстве свайных фундаментов

• Ошибочное назначение ширины ростверка — если ширина ростверка будет равна диаметру свай, то при условии допущенных при бурении скважин погрешностей невозможно будет сделать прямую линию ростверка.

• Расположение рабочей арматуры в свае выполнено неправильно.

• Отсутствие тщательного уплотнения бетона.

• Использование досок для опалубки толщиной менее 40 мм.

• Бетонирование при отрицательной температуре без принятия необходимых мер по утеплению опалубки.

• Устройство висячих свай в трубах с гладкими стенками, которые в значительной степени уменьшают силы трения вдоль боковых поверхностей.

Свайно ростверковый фундамент плюсы и минусы

На слабых, пучинистых и переувлажненных грунтах обычно возводят свайно-ростверковое основание, которое за счет минимальной площади подошвы свай и равномерного распределения нагрузки не дает фундаменту усаживаться и деформироваться, а за счет ростверковой бетонной ленты позволяет поставить не только деревянный или пеноблочный, но и тяжелый дом из кирпича или бетоноблоков. В индивидуальном строительстве свайно ростверковый фундамент плюсы и минусы которого будут рассмотрены ниже, применяется практически для любых типов сооружений, будь то хозяйственная постройка или двухэтажный коттедж. Универсальное его использование ограничивается только сложностью оборудования подвала.

Схема строительства свайно-ростверкового основания

Особенности конструкции

Фундамент на сваях, объединенных ростверком, имеет одно неоспоримое преимущество перед другими типами оснований – дом с таким фундаментом можно смело строить на участке с любым рельефом и свойствами грунта, а само здание может быть построено из любых материалов, и может быть любой архитектурной и конструктивной сложности.

К недостаткам можно причислить наличие определенной специфической практики и теории возведения таких оснований, сложность расчетов конструкции и частичное применение спецтехники. Проще, но дороже, будет нанять специалистов и арендовать землеройную технику, чтобы избежать дилетантских ошибок.

При проектировании любых типов оснований в расчеты закладываются несущая способность грунта и минимизация сил морозного и сезонного пучения, а свайно-ростверковый фундамент как нельзя лучше подходит для осуществления оптимального проекта надежного дома. Обеспечение нагрузочной (несущей) способности почвы разрешается сквозным бурением нестабильных слоев грунта и строительством основания на грунте с высокой несущей способностью.

Погружение свай в разрезе слоев грунта

Минимизировать или нивелировать действие пучения можно такими решениями:

Слабый и подверженный пучению слой грунта вынимают, на его место послойно и с трамбовкой засыпают нерудные стройматериалы;
Укладка теплоизоляционного слоя под подошвой основания и отмосткой, а также защита стен фундамента (бетонного ростверка) вертикальным утеплением, которое должно переходить в утепление стен здания;
Обустройство дренажной и ливневой систем вокруг фундамента.

Что может препятствовать осуществлению этих работ: возросшая строительная смета.

Если ростверк свайного фундамента будет заглубляться в почву, то скважины рекомендуется заглублять ниже точки промерзания почвы, а сам ростверк возводить на песчано-щебневой подушке. К тому же, такой армированный ростверк придется заливать бетоном за один прием, что повлечет за собой дополнительные расходы на обеспечение требуемого объема раствора.

При возведении ростверка на сваях, приподнятого над поверхностью грунта, эти недостатки процесса исчезают:

Сваи так же опускаются ниже уровня промерзания, до упора в несущий слой;
При этом плотная забивка свай дает дополнительное усиление фундамента за счет сил бокового трения, не позволяющих силам пучения вытолкнуть опору наверх и разрушить ростверк;
Выталкивающие силы у пучинистого грунта для свай маленького диаметра намного меньше, чем для ростверка, погруженного в грунт, или для монолитной бетонной плиты;
Ростверк по оголовкам свай более равномерно распределяет нагрузки от сооружения.

Соблюдая высокую устойчивость к опрокидыванию, свайно-ростверковая конструкция без конструкционного напряжения и с достаточным запасом прочности выдерживает воздействие опрокидывающих сил и сил пучения.

Послойное обустройство свайно-ростверкового основания

Преимущества свайно-ростверковой конструкции:

Строительство относится к низкобюджетному;
Быстрый монтаж свай – за один рабочий день можно установить до 30 единиц;
Возможность строительства на участке со сложными условиями;
Нет необходимости проводить геологические изыскания;
Абсолютная ремонтопригодность без функциональных ограничений по эксплуатации дома.

Главные недостатки:

Невозможно или трудно обустроить подвальное помещение;
Открытое пространство под домом необходимо защищать от ветра и атмосферных осадков, а также декорировать;
Инженерные коммуникации, проходящие в подполье и в грунте до уровня его промерзания, необходимо утеплять.

Фундамент по технологии ТИСЭ

Сфера применения конструкции

При использовании свайно-ростверкового фундамента для строительства МАФ (малые архитектурные формы), хозяйственных и дворовых построек, появляются возможности для значительной экономии бюджета. Выбивать комбинацию ростверк-сваи (сваи могут быть любой конструкции) рекомендуется для таких случаев:

При высоком уровне залегания грунтовых вод. Так как бетонный ростверк не контактирует с грунтом, то и силы пучения на него не оказывают никакого влияния;
При строительстве дома из древесины или пиломатериалов рекомендуется строить ростверк из двутавров или швеллеров – для облегчения конструкции и более легкого увязывания стен дома с основанием;
При использовании в основании буронабивных свай можно строить стены из кирпича или ячеистых бетонов в плане возведения малоэтажного дома.

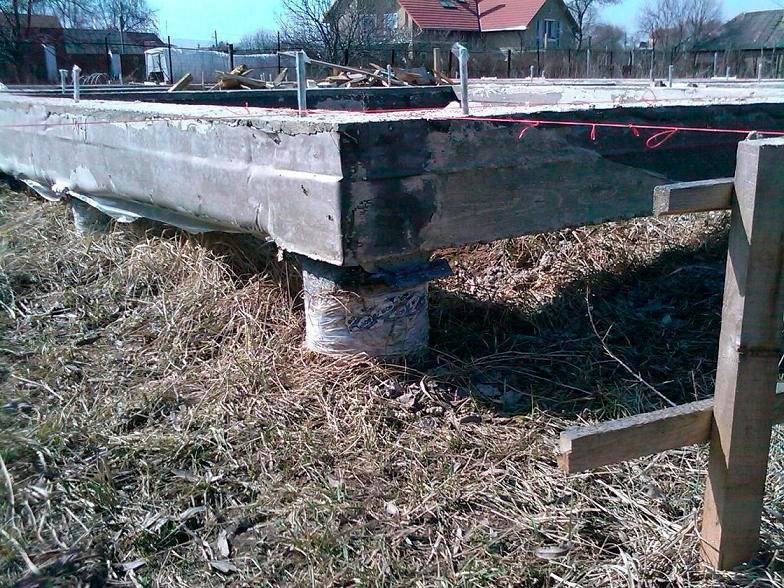

Готовый фундамент на сваях с ростверком

Часто ленточное основание на сваях застройщики называют ростверком, но это – разные конструкции. Бетонный или металлический ростверк лежит на свайных оголовках и не контактирует с грунтом. Предназначение такого ростверка – равномерное распределение нагрузок. Для ленточного основания опорой служит поверхность грунта, а сваи только увеличивают нагрузочные возможности фундамента, если верхние слои грунта слабые или влагонасыщенные.

К тому же, существуют такие геологические условия, при которых возможно применение исключительно свайно-ростверковой конструкции:

Строительство в прибрежной зоне облегчено за счет того, что не нужно копать траншеи и постоянно откачивать из них воду, а также обустраивать дополнительную гидроизоляция основания;
На участке со сложным рельефом или с уклоном более 2 метров на стройплощадке обустройство плиты или ленты увеличит смету в 2-3 раза.

Буронабивные, забивные или винтовые сваи можно использовать в ремонте различных типов оснований: ленточного, плитного или столбчатого, на которых могут стоять срубы, каркасные дома, панельные или кирпичные здания. К тому же, минусы использования свай в значительной мере преувеличиваются конкурирующими компаниями. В качестве примера можно привести срок службы свай с горячей оцинковкой, которые были погружены в почву 40-60 лет назад, но работают до сих пор, и неизвестно, сколько еще они могут простоять.

Сваи горячего цинкования

Отличия винтовых и буронабивных свай

В частном секторе популярными конструкциями являются сваи винтовые и буронабивные, так как их можно изготовить самостоятельно, а значит, намного дешевле. Хотя по обустройству в грунте конструкции похожи, конструктивные отличия между ними большие:

Основной недостаток процесса при изготовлении буронабивной (правильное название – буровой) сваи состоит в больших трудозатратах, так как даже при механизации операций сделать глубокую скважину достаточно сложно. А иногда глубина сваи диаметром 50-70 см может достигать 5-7 метров;
Свайно-ростверковую основу с применением винтовых сваях можно построить максимум за неделю, и сроки зависят в основном от материала, из которого будет возводиться ростверк.

Минусы использования буронабивных опор: при ручном ввинчивании глубина погружения составит 3-5 метров. Такое неглубокое погружение ограничивает использование свай на слабых, насыпных и переувлажненных участках. Фундамент на винтовых сваях подобных ограничений не имеет:

Не обязательно вкручивать сваи вручную: можно купить или арендовать мультипликатор к электродрели, что увеличит точность установки опоры и уменьшит количество рабочих на стройплощадке.

Винтовые сваи

Значительным минусом можно назвать подбор материалов для винтовых свай при самостоятельном их изготовлении, так как основная масса компаний-производителей этих элементов не отличается предъявлением высоких требований к качеству продукции – стенки свай могут быть тонкими, а антикоррозионная защита – слабой. Также наблюдаются расхождения в точности изготовления лопастей и шага спирали, что априори ослабляет конструкцию. Но эти недочеты относятся к сварным изделиям, а литые сваи от них избавлены. Кроме того, литые изделия можно дополнительно защитить от коррозии перед их погружением в грунт.

Буронабивные сваи

Для прочного соединения ростверка из различных стройматериалов и винтовых свай необходимо использовать такие технологии:

В свайной трубе сваркой делаются отверстия диаметром, превышающим диаметр арматуры, на высоте армирующего каркаса бетонного ростверка;
Через отверстия протягиваются прутья арматуры и связываются с армирующим каркасом ростверка;
С металлическим ростверком сваи соединяются сваркой или широкими хомутами.

Если используются буронабивные сваи, то соединить их с бетонным ростверком еще проще: арматура не вяжется, а бетонируется в тело конструкции. Для обеих конструкций необходимо обустраивать декорированную забирку, дренаж и ливневую канализацию с отмосткой.

Выводы: основные недостатки свайно-ростверкового основания – это невозможность обустройства подвала и сложности расчетов при составлении проекта.

Гидроизоляция свайно ростверкового фундамента. Монолитный свайно ростверковый фундамент цена

Свайно-ростверковый фундамент — «Правильный Фундамент» строительная компания

Свайно-ростверковый фундамент

Ростверки свайных фундаментов бывают различной формы. Например, под высотные дома в Казани часто по сваям заливают плиту. В данном случае эта плита и является ростверком. Фундамент в данном случае будет уже не плитным, а свайно-ростверковым фундаментом. Всё просто. Плита без свай — это плитный фундамент. Плита со сваями — уже свайно-ростверковый фундамент.

В малоэтажном строительстве необходимость в ростверке-плите отсутствует, поэтому сваи объединяются ленточным ростверком, повторяющим конфигурацию несущих стен. А такой фундамент часто называют свайно-ленточный фундамент. Именно со свайно-ростверковым фундаментом чаще всего мы имеем дело, начиная строить дом. Свайный фундамент с лентой-ростверком внешне очень трудно отличить от обычного ленточного фундамента. Свайно-ленточный фундамент также удобен для кладки стен, как и ленточный фундамент. И свайно-ленточный фундамент гораздо удобнее ленточного фундамента, когда дело доходит до прокладки коммуникаций.

Самый распространенный в Казани способ изготовления свай — буронабивной. Такие сваи называются буронабивными сваями. Они же являются и самыми дешевыми. При этом буронабивные сваи несут очень большую нагрузку.Такой фундамент еще называют буронабивной свайно-ростверковый фундамент.

Свайно ростверковый фундамент: плюсы.

Плюсы свайно-ростверкового фундамента заключаются в том, что для него нужно очень мало бетона. По сравнению с ленточным фундаментом для свайно-ростверкового фундамента нужно в несколько раз меньше бетона. Также несущая способность свайно-ростверкового фундамента как минимум такая же, как у ленточного фундамента, а в подавляющем большинстве случаев гораздо больше её. Еще плюс — гидроизоляция свайно-ростверкового фундамента гораздо проще.

Свайно-ростверковый фундамент: минусы.

Минусы свайно-ростверкового фундамента в том, что он более трудоемок. Гораздо проще выкопать экскаватором траншею за один день, а на следующий день залить в неё 100 кубометров бетона, сделав ленточный фундамент. На свайный фундамент с ростверком мы потратим 20 кубометров бетона, но будем делать его 10 дней. Однако, устройство свайно-ростверкового фундамента в итоге выйдет дешевле ленточного фундамента.

Свайно-ростверковый фундамент: цена.

Цена свайно-ростверкового фундамента будет равна или ниже стоимости аналогичного ленточного фундамента. Это достигается за счет экономии бетона. Правильный свайно-ростверковый фундамент требует в несколько раз меньше бетона. Поэтому стоимость свайно ростверкового фундамента ниже. Цену на свайно-ростверковый фундамент можно узнать здесь: Свайно-ростверковый фундамент цена под ключ.

Расчет свайно-ростверкового фундамента

Расчет свайно-ростверкового фундамента сводится к определению максимальных изгибающих моментов в ростверке. Для этого сначала делается расчет нагрузки. Затем, зная предельную допустимую величину прогиба ростверка для дома из заданного материала и нагрузку на погонный метр ростверка, инженер подбирает количество арматуры в ростверке и расстояние между сваями. Вообще это достаточно сложный процесс, и его с правильно может сделать только толковый инженер. Кстати, у нас как раз есть такой. Вообще гораздо проще заказать свайно-ростверковый фундамент под ключ, чем самостоятельно пытаться разобраться во всех этих вопросах.

Мелкозаглубленный свайно-ростверковый фундамент

Мелкозаглубленный свайно-ростверковый фундамент — немного неправильное выражение. Сваи такого фундамента всегда идут глубоко — на глубину промерзания грунта и иногда ниже. Заглубление ростверка зависит от перепада грунта на площадке строительства фундамента. Если перепад небольшой, то ростверк оказывается не так низко. Если перепад более 60 сантиметров, то в месте, где грунта было больше, верхняя поверхность ростверка окажется ниже уровня грунта.

Если заливать свайно-ростверковый фундамент правильно, ростверк не следует заглублять в землю без необходимости. Технология свайно-ростверкового фундамента такова, что чем меньше ростверк уйдет в землю, тем лучше.

Пол на свайно-ростверковом фундаменте

Пол на свайно-ростверковом фундаменте делается либо по грунту (пол по грунту на свайно-ростверковом фундаменте), либо по заводским пустотным плитам перекрытия.

Подробно про пол по грунту можно почитать здесь. Посмотрите, как непросто сделать правильный пол по грунту.

Плиты перекрытия однозначно лучше для пола на свайно-ростверковом фундаменте, так как Вы получаете техническое подполье и пол сделается за один день.

Рассмотрим свайно-ростверковый фундамент кирпичного дома

Свайно-ростверковый фундамент кирпичного дома Казань

Свайно-ростверковый фундамент для кирпичного дома почти такой же как свайно-ростверковый фундамент для дома из газобетона. Некоторые полагают, что для дома из газобетона можно сделать фундамент попроще и подешевле. Это не так.

Газобетон, в отличие от кирпича, склонен к растрескиванию. Стены дома из газобетона нельзя армировать металлической сеткой, как это делается в кирпичных стенах.

Поэтому правильный свайно-ростверковый фундамент под дом из газобетона должен быть более прочным и жёстким, чем свайно-ростверковый фундамент под дом из кирпича, чтобы не допустить появления трещин на стенах. Вязка арматуры свайно-ростверкового фундамента для дома из газобетона должна вестись чаще.

Заливка свайно-ростверкового фундамента ведется поэтапно. Сначала заливаются буронабивные сваи, а затем — ростверк. Так заливается правильный фундамент.

Арматура для свайно-ростверкового фундамента подойдет только металлическая.

xn——6kcbbajrkwemshtlcefvv1dqx6oyat.xn--p1ai

Монолитный свайно ростверковый фундамент цена. Фундамент сваи. mstyle-fur.ru

Фундаменты Свайно-ростверковый фундамент

Свайно-ростверковый фундамент

Свайно-ростверковый фундамент – это система свай, которые устанавливаются глубоко в грунт, ниже уровня промерзания, они связываются между собой металлическим, деревянным, либо бетонным ростверком, который придаёт необходимую жёсткость конструкции. Монтаж свай производится под местами, на которые происходит наибольшая нагрузка, такими как колонны и несущие стены дома. В зависимости от глубины промерзания грунта и расположения его несущего слоя, длина одной сваи может варьироваться от 1,5 до 3 метров. А от типа грунта и величины нагрузки зависит расстояние между сваями, которое может составлять от 1 до 1,5 метров.

Возведение свайно-ростверкового фундамента наиболее целесообразно на пучинистых или обладающих низкой несущей способностью грунтах. Данный фундамент больше всего подходит для достаточно лёгких строений, возведённых из газобетона или дерева (в т.ч. каркаса). Используемые в конструкции данного вида фундамента сваи, позволяют перенести весь вес конструкции на нижние слои почвы, которые имеют высокую несущую способность и не промерзают.

Строительство свайно-ростверкового фундамента

Для установки свайно-ростверкового фундамента производят бурение отверстий, которые затем обсаживают рубероидом, либо другими листовыми материалами, рассчитывая всё так, чтобы верхняя часть сваи была размещена выше уровня земли. Также допускается применение асбоцементной трубы в качестве обсадки. Затем внутрь отверстия устанавливают четыре нитки арматуры, которые связываются между собой, делается это так чтобы верхняя их часть выходила из сваи и при этом связывалась с ростверковой арматурой. После всего этого происходит заливка бетона в получившиеся отверстия.

По прошествии семи суток, после того как бетон наберёт более половины своей марочной прочности, происходит начало работ по выполнению ростверка. Прежде всего, производится сооружение опалубки, в которую закладывают пенополистирол или засыпают песок. Это нужно для того, чтобы поднять получившийся ростверк над уровнем земли и выровнять дно опалубки относительно верхней части свай.

Преимущества свайно-ростверкового фундамента:

— Возможность заливки данного фундамента бетоном самостоятельного производства;

— Невысокая стоимость фундамента и небольшое количество требуемых для его возведения материалов;

— Подходит для слабонесущих и пучинистых грунтов.

Недостатки свайно-ростверкового фундамента:

— Невозможность строительства цокольного этажа или подвала;

— Невозможность применения свайно-ростверкового фундамента под тяжелые стены;

— Необходимо сложное проведение расчётов конструкции фундамента.

Цены на свайные фундаменты

Указаны цены за 1 сваю + материал + работы. В перечень работ по строительству свайного фундамента входит:

— Разметка осей фундаментных лент;

— Земляные работы в отвал;

— Установка каркаса из арматуры;

— Укладка песчаной подушки с вибротрамбованием;

— Устройство вентиляционных отверстий;

— Укладка бетона с применением глубинного вибратора;

— Материал и работы по монтажу фундамента.

Расчет цены на ростверковый фундамент на сваях

До недавнего времени преимущественно возводились фундаменты четырех видов – свайные, столбчатые, плиточные и ленточные. Чаще всего основание закладывают на глубину промерзания почвы, здание будет стоять вполне надежно, но обходится это дорого. Примерно на 45 % от стоимости всех работ, заложенных в смету! Это и объясняет резкий рост популярности нового финского свайно-ростверкового фундамента, особенно с несъемной опалубкой. Его цена получается в районе 10-25 % общей сметы на постройку. Он идеален для участков с неровной поверхностью, на склонах, и на неустойчивом грунте.

Стоимость фундамента на сваях с ростверком

Цена одного погонного метра основания под ключ из свай формируется исходя из:

количества столбов и частоты их расположения;
качества, длины и диаметра опор;
типа материала для ростверка и его расхода;
расценок на монтаж.

Технологически работы по обустройству фундамента не сложные, а затраты минимальные. В основном это закупка стройматериалов, например арматуры, цемента, гравия, песка, досок или готовой опалубки, аренда спецтехники. В целом, цена на такой фундамент в разы меньше, чем на другие виды оснований.

В стоимость возведения свайно-ростверкового основания включаются:

разметочные и земляные работы;
установка опалубочных конструкций;
бурение и закладка свай;
укладка гидроизоляционного слоя;
сварка арматурного каркаса;
обустройство песчаной подушки и ее вибротрамбование;
монтаж вентиляционных каналов;
заливка и утрамбовка бетона глубинным вибратором;
стройматериалы и работы по монтажу фундамента.

Дополнительно можно заказывать:

использование арматуры большего диаметра;
трубы асбестоцементные для обсадки свай;
увеличение глубины закладки столбов;
изменение размеров ростверка;
применение цемента более высокой марки;
уменьшение расстояния между сваями.

Как правильно сэкономить без ущерба качеству

Существует два варианта сокращения расходов при строительстве: на наемной рабочей силе или стройматериалах.

Имея некие навыки и силы, собственную бетономешалку, ручной бур и большое желание осилить строительство вполне реально и самостоятельно, что довольно просто и дешево. Судя по отзывам владельцев домов на свайном основании все работы можно осуществить вполне экономно собственноручно, если скрупулезно спланировать и провести подготовительные мероприятия. Правильно заложив такой фундамент, он вам прослужит и 100 лет.

Расход строительных материалов можно уменьшить, используя схему с определенным шагом закладки свай с глубиной до 2 метров и расстоянием 3 м. Под ростверком обустраивают песчаную подушку. Также делая оптовые закупки, получается экономия на расценках для больших объемов.

Особенности конструкции из свай и ростверка

Свайный фундамент с ростверком – это конструкция из свай, углубленных на уровень промерзания почвы и связанных ростверком из металла, дерева, или бетона придающим прочность основанию. Опоры бывают готовые, для их забивания нужна спецтехника, и буронабивные, изготовить которые можно самостоятельно. Сваи монтируются в эпицентрах наибольших нагрузок, под колоннами и несущими стенами. В зависимости от конкретных условий заложение производят на 1,5-3 м с шагом от 1 до 1,5 м.

Целесообразность возведения основания из свай с ростверком возрастает на грунтах склонных к пучению и со слабой несущей способностью. Такой фундамент предпочтителен для дома из газобетона или дерева, то есть легких зданий. Подобное основание дает возможность передать всю тяжесть конструкции на более твердые и стабильные нижние слои грунта, которые не промерзают. Фундамент из свай с ростверком под кирпичный дом не предполагает дополнительных усилий, требуется лишь грамотный расчет.

Действительно рабочий законный способ экономии.Это нужно знать каждому!

В условиях сложных грунтов и индивидуального жилищного строительства сегодня все чаще возводят ТИСЭ. Это разновидность свайного фундамента, где опора имеет усовершенствованную конструкцию, своеобразное техническое утолщение. Оно призвано повысить разрешенные нагрузки до 10-15 тонн на столб и противостоять пучению грунта при замерзании и вытеснению сваи.

Главным преимуществом возведения фундамента по ТИСЭ является то, что применяя всего лишь бур и опалубочную форму ТИСЭ не прибегая к помощи профессиональных каменщиков, зачастую, дорогих, можно соорудить основание для своего дома личными руками.

Детальнее ознакомиться с устройством свайно-ростверкового основания можно на следующей схеме.

Плюсы и минусы свайно-ростверкового фундамента

5 основных преимуществ:

Устойчивое и прочное основание один столб, которого выдерживает нагрузку до 10-15 тонн.
Применяется на подвижных и неустойчивых грунтах.
Дает возможность строить на склонах и участках с неоднородным рельефом.
Низкая себестоимость и экономия за счет меньшего расхода материалов.
Заливать ростверк можно бетоном приготовленным самостоятельно.

Нет технической возможности обустройства подвала или цоколя.
Не подходит для тяжелых стен.
Довольно сложные расчеты конструкций.

Свайный фундамент с ростверком

Фотографии

Свайный фундамент с ростверком – дешево и надежно

Свайный фундамент с ростверком – надежная и достаточно старая технология. Сначала этот способ применяли исключительно для промышленных зданий и военных объектов, а сегодня с успехом используют в дачном строительстве.

К преимуществам метода следует отнести низкую стоимость (гораздо дешевле, чем плитные или ленточные аналоги) и возможность строительства на косогорах, других участках со сложным ландшафтом, в местах с близким уровнем грунтовых вод. Фундамент изначально закладывается на глубину промерзания грунта, но при этом сохраняет ландшафт.

К недостаткам следует отнести необходимость соблюдения технологии строительства свайного фундамента с ростверком и выполнения правильных расчетов. Так, конструкция будет недостаточно прочной, если заложить слишком тонкую арматуру или не выполнить гидроизоляцию скважин.

Технология строительства свайного фундамента с ростверком

Различают строительство свайного фундамента с висячим и заглубленным ростверком. В первом случае ростверк как бы парит над землей, защищая конструкцию от вспучивания грунта. Во втором (это более распространенный способ) – ростверк заглубляют в почву на 200 мм.

Наша компания выполняет свайные фундаменты с монолитным ростверком под ключ.

Сначала выполняется разметка на участке. После того, как определены оси фундамента и места забивания свай, вырывается траншея глубиной 400 мм.

Следующий шаг – бурение скважин на глубину промерзания грунта. Для глинистого и заболоченного грунта применяются обсадные трубы, в остальных случаях достаточно рубашки из двойного слоя рубероида. В пробуренную скважину опускают каркас из арматуры и выполняется бетонирование. Часть выступающей арматуры необходима для последующего связывания с арматурой ростверка.

По дну траншеи насыпается песчаная подушка слоем 200 мм.

Следующий шаг – выполнение опалубки ростверка. По контуру ростверка укладывается несколько рядов арматуры, которая связывается между собой и выступающей частью прутьев, составляющих основу свай. После процедуры армирования приступают к бетонированию образовавшегося желоба.

Очень важно при строительстве свайного фундамента с ростверком угадать нужное количество воды. Лучше, если ее будет немного больше (лишняя жидкость просто выдавится наружу). При недостатке влаги бетон будет впитывать ее из грунта и шелушиться .

Несколько недель нужно выделить для схватывания раствора. Еще один важный аспект – следует прикрывать бетон в жаркую и солнечную погоду и не выполнять свайный фундамент с ростверком при низких температурах.

Наша компания обладает огромным опытом и строго придерживается принятых в строительстве стандартов. В нашем распоряжении – квалифицированный персонал и специальное оборудование, техника. Мы выполняем несколько типов стандартных свайных фундаментов с ростверком, в цену которых закладывается стоимость материалов и весь спектр необходимых работ. Можно варьировать параметры самого ростверка, толщину арматуры и глубину свай, заказать усиленную марку бетона.

Обращайтесь в нашу компанию, и ваш дом простоит долгие годы.

Водоснабжение дома

Бурение скважин
Обустройство скважины
Обустройство адаптером
Кессоны для скважины

Металлический кессон
Пластиковый кессон

Кессон Альта
Кессон БИО-С

Установка кессона

Оборудование для скважины

Водоснабжение из колодца

Электрические водонагреватели

Разводка труб в санузле

Очистка воды

Канализация

Септики энергонезависимые

Септик Росток

Септик Барс Био

Септик ДКС

Септик YES!

Септик ПЛАСТ

Септик КАРАТ

Схемы монтажа

Cептик ГЕРКУЛЕС

Септик Ground Master

Комплектующие для установки септиков

Станции энергозависимые

Станция ALTA BIO

Станция Барс-Аэро

Станция АСТРА

Станция Эко-Гранд

Септик Топас

Септик Биопурит

Септик Коло Веси

Накопительные емкости

Накопительные ёмкости Alta

Накопительная емкость БАРС-Н

Накопительная емкость Флотенк

Накопительная емкость Родлекс

Жироуловители под мойку

Промышленные жироуловители

Отопление

Строительство

Фундамент под дом

Мелкозаглубленный ленточный

Глубокий ленточный

Монолитная плита

Свайный с ростверком

Барьеры дорожные

Автоматические шлагбаумы

Автоматические раздвижные двери

Сварочные работы

Автоматизация вентиляции

Гидроизоляция фундамента и стен

Для дома и дачи

Погреб пластиковый

Погреб Тингард

Погреб Альта

Погреб Келлари

Погреб Барс

Уличная мебель

Мебель Brattan (Италия)

Мебель Yalta

Складная уличная мебель Holzhof

Бак для душа пластиковый

Душевые кабины

Детские песочницы

Туалетные кабины

Пластиковые сараи

Металлические сараи

Уличные купели с подогревом

Интересные статьи

Источники: http://ro-stroj.ru/vozvedenie-fundamentov/svajno-rostverkovyj-fundament, http://stroitel-list.ru/fundament/raschet-ceny-na-rostverkovyj-fundament-na-svayax.html, http://aquaf.ru/fundament-dlya-doma/svaynyy-fundament-s-rostverkom

Комментариев пока нет!

mstyle-fur.ru

Правильный свайно ростверковый фундамент. Правильный фундамент. KakPravilno-Sdelat.ru

» Правильный фундамент

Свайно-ростверковый фундамент: как спроектировать и возвести надежную конструкцию

Еще недавно в строительстве были распространены только четыре вида фундамента – свайный, ленточный, плитный и столбчатый. Причем предпочтение отдавалось в основном ленточному – его закладывают ниже точки промерзании грунта, благодаря чему здание стоит надежно, но обходится этот нулевой уровень дорого. На сколько? На целых 45% сметной стоимости всех работ! Вот почему новый финский тип устройства нулевого уровня #8212; свайно-ростверковый фундамент – стал так быстро приобретать популярность. Особенно тот его подвид, который сооружается в несъемной опалубке. И выходит он в пределах 10-25% общей сметной стоимости на баню – все благодаря тому, что не нужно ставить щиты и монтировать их деревянными брусками, и демонтаж затвердевшего бетона также не нужен.

А еще свайно-ленточный фундамент (его еще называют так) отлично справляется со своей задачей на склонах, участках с неровным рельефам и на неустойчивом грунте. Если баня планируется массивная и не с одним этажом – как раз такой нулевой уровень выдержит все.

Содержание

Ростверк – это плиты либо балки, которые и связывают между собой сваи уже на поверхности земли. Такая конструкция фундамента просто идеальна для бань, которые возводятся по каркасной технологии и их основные элементы связаны со сваями, и когда ширина ленточного фундамента планируется слишком широкой.

Свайно-ростверковый фундамент в разрезе

Итак, в таком фундаменте для бани ростверк может быть монолитным, сборным и сборно-монолитным. Если он монолитный, из бетона с опалубкой – это еще и ленточный фундамент на буронабивных сваях, который не менее прочный и долговечный.

По материалам сваи могут быть железобетонными, бетонными, металлическими и изредка деревянными. Также различают висячие сваи, передающие нагрузку бани на боковые поверхности, и сваи-стойки – которые этот же вес передают уже на материнский грунт.

Современный свайный фундамент с ростверком делается сегодня и с набивными сваями, которые удобно укладывать в подготовленные отверстия прямо на месте строительства, и инъекционными – они заливаются в неширокие отверстия до 12 см с одиночной арматурой. Неплохая альтернатива и забивные сваи – готовые столбы, которые забиваются в землю специальной техникой.

Всего существует 5 способов расположения свай в свайно-ростверковом фундаменте:

Одиночный – когда сваи находится каждая под своей опорой.
Ленточный – когда они равномерно расположены по всему периметру бани.
В виде полос – когда сваи ставятся в 2 и более рядов в ростверке большой длины. Это для огромных и массивных бань с бассейнами и этажами.
Кустами – сваи находятся в местах высокой нагрузки и под несущими колоннами.
В виде поля – сваи расположены рядами или в шахматном порядке под ростверком больших размеров.

Сваи для такого фундамента понадобятся с круглым сечением, а в землю они будут вводиться благодаря работе строительного бура. После бурения скважин в них будет закладываться песчаная подушка в слой 30 см. Подготовьтесь к тому, что свай будет много – и в основании стен, и на углах ленты, причем на расстоянии не менее 1,8-2 метров друг от друга. В качестве гидроизоляции такого фундамента традиционно используют асбестоцементные трубы и те, что делаются из обычного рубероида с помощью лески.

Самый простой вариант свайно-ростверкового фундамента – это сваи, заглубленные на 2 метра и удаленные друг от друга на 3 м, и ростверк в земле на 20 м. А внутри ростверка тогда можно устроить подпол на песчаной подушке или стяжке – тогда не нужно будет гидроизоляция. Дешево и сердито, как любят говорить в России.

Шаг 1. Проводятся разведовательно-изыскательные геологические работы, которые позволяют понять, какой именно грунт на участке и насколько он однороден. Причем, если нет возможности привести специалиста, нужно хотя бы все это проделать в примитивном смысле – ведь известно, что характеристики грунта могут оказаться разными в пределах совсем небольшой площади. Кроме того, важны и такие параметры, как ветровая нагрузка, вес строительных материалов бани и величина уклонов рельефа – все это тоже берется за основу.
Шаг 2. Подготавливается песчаная подушка для железобетонной ленты фундамента – чтобы вся конструкция была максимально защищена от механического воздействия почвы.

Шаг 3. Делается традиционная опалубка, как для ленточного фундамента – по тем же принципам. Что касается свайно-ростверкового фундамента с несъемной опалубкой, то роль «посуды» в нем выполняет экструдированный пенополистирол «Пеноплэкс» или «ТермоМонолит». В итоге сам фундамент получается теплый и даже гидроизолированный. А все мостики холода устранят стеклопластиковая арматура и СВТ-стяжки.

Шаг 4. Делаются сваи. Отверстия для их бурятся специальной техникой, потом их обсаживают рубероидом или подобным ему листовым материалом – в расчете на то, что верхняя часть размещается на уровне земли. Причем асбоцементная труба может использоваться в качестве обсадки. А вот внутрь отверстия ставятся четыре нитки арматуры – связанные с собой так, чтобы их верхняя часть выходила из сваи и связывалась с ростверковой арматурой. Туда же и происходит потом заливка бетона.

Но перед армированием ростверка сначала гидроизолируется от него верхняя часть свай – количество материала рассчитывается в индивидуальном порядке. А вот арматура, которая выпущена из свай, крепко связывают с арматурой ростверка. После набирания им 50% прочности, подсыпку можно убирать и будет получен ростверк над землей – опираться на грунт он не должен.

Шаг 5. Сваи и ленты армируются воедино и заливаются бетоном – для этих целей лучшей всего использовать строительную вибротехнику. Это и есть, по сути, ленточный фундамент на сваях, который официально называется – «свайный фундамент с монолитным ростверком». Причем сваи заливаются первыми – и, только через большой промежуток времени можно бетонировать всю железобетонную ленту. А, точнее, ровно через неделю, когда бетон уже наберет половину своей марочной прочности, начинаются работы по ростверку. Итак, сначала сооружается опалубка, куда засыпается песок или закладывается пенополистирол. Это необходимо, чтобы поднять ростверк над землей и подровнять дно опалубки по верхней части свай. К слову, этот фундамент заливать можно бетоном собственного производства.

Но есть у свайно-ростверкового фундамента и свои недостатки. Во-первых, цокольного этажа у парной с ним не будет, под тяжелые стены такая конструкция не ставится, и сами расчеты свайно-ростверкового фундамента достаточно сложны. Но для обычной русской бани вариант – почти идеальный.

Свайно-ростверковый фундамент под деревянный дом (делаем правильно)

Строительство частного дома требует грамотного, профессионального подхода к устройству фундамента. Ведь именно он является одним из главных элементов всего строения.

Экономия, необдуманное проектирование, использование неподходящих материалов может привести к появлению глобальных проблем, решить которые будет не просто. Поэтому свайно-ростверковый фундамент под деревянный дом должен отвечать всем необходимым требованиям и выполняться с соблюдением инструкции и правил.

Для каких сооружений подходит?

Обратите внимание на то, что свайно-ростверковый фундамент подходит исключительно для строительства легких конструкций. Это может быть дом из бруса, каркасно-щитовой и т.д. При этом такие строения могут иметь несколько этажей и временных сооружений. Например, такой фундамент подойдет для бани. дачи и т.д.

Наиболее часто его укладывают тогда, когда по конкретным причинам делать основание из бетона нельзя. Что же касается грунта, то он может быть любым. Ограничением является лишь скалистая и каменистая почва.

Для местности с высоким уровнем грунтовых вод он является лучшим решением. А вот на плотных грунтах свайно-ростверковый фундамент поможет вам сэкономить материал и деньги на работе. Как видите, устанавливать его можно даже на сложных рельефах, не боясь при этом нежелательных последствий.

О чем нужно знать?

Название фундамента полностью оправдывает свою конструкцию, так как она представляет собой сваи. Наиболее часто для данной цели применяют винтовые изделия, которые заглубляются либо полностью, либо частично по всей территории, на которой будет располагаться дом.

Перед тем, как сделать выбор в пользу данного вида фундамента, учитывайте следующие нюансы:

Его можно залить бетоном. который вы изготовили самостоятельно;
Стоимость его невысока;
Материалов требуется совсем немного;
Идеально подходит для пучинистых грунтов ;
Выбрав такой фундамент, вы не сможете построить подвал или цокольный этаж;
Ни в коем случае не применяйте его для тяжелых стен.

Расстояние в свайно-ростверковых фундаментах под деревянный дом во многом зависит от качества грунта. Как правило, оно составляет около двух сантиметров. Если же почва плохая, это расстояние рекомендуется сократить, увеличив при этом количество используемых свай. Изготавливают их из дерева, металла, железобетона и т.д.

Какие сваи приобрести?

Многие люди интересуются вопросом, какие именно сваи приобрести для фундамента. Ответить однозначно на это вопрос невозможно, так как многое здесь зависит не только от материала, но и формы.

Они бывают продольного и поперечного сечения. Большое значение при выборе имеет форма заглубления. Ведь каждая из свай должна пройти все слабые и рыхлые почвы и закрепиться в нижних слоях грунта. Важно учитывать и степень промерзания грунта.

Правильно выбранные сваи обеспечивают конструкции устойчивость и равновесие, так как вся нагрузка распределяется по ним. Следует учитывать и тот факт, что расположить их можно в виде свайных лент, одиночных или кустов. Последний вариант рекомендуется для поддержания особо нагруженных участков домов.

Важно! Установка ростверка добавляет дополнительные преимущества фундаменту. Благодаря ему существенно понижаются тепловые потери дома, контакт с грунтом сводится к минимуму, уменьшается уровень вибрации, что играет большую роль для домов, которые расположены возле магистрали или шоссе.

Из чего состоит?

Сваи и ростверк – вот из чего состоит данный фундамент. Каждый из элементов является незаменимым и играет свою роль в столь важном процессе. Итак, давайте же рассмотрим каждый из них в отдельности.

Сваи – это железные или бетонные столбы, которые имеют сечение, которое может быть как круглым, так и прямоугольным. Именно на них передается вся масса строения. Поэтому они должны опираться на поверхность, имеющую плохую сжимаемость. Очень часто сваи армируют, что оказывает благоприятную роль на устойчивость строения.

Ростверк – это монолит, выполнен из железобетона. Именно он связывает сваи, которые выступают из земли. Также он является основанием для строения стен и распределяет нагрузку между сваями.

Недостатки и ошибки

Главным недостатком такого фундамента является сложность обустройства цоколя. Все дело в том, что между ростверком и землей возникает пространство, что требует заполнения. При этом заполнять его полностью категорически нельзя, вы должны оставлять небольшие зазоры.

Отдельное внимание нужно уделить наиболее распространенным ошибкам, к которым можно отнести:

Отсутствие хорошей связи между двумя главными элементами: ростверком и сваями;
Неправильно рассчитанная глубина заложений;
Неправильно рассчитана несущая способность;
Отсутствие воздушной полости под нижней частью.

Эти ошибки могут проявиться не сразу, а через некоторое время. Но, как бы там ни было, устранять их нужно немедленно.Выполнив закладку правильно, данный вид фундамента прослужит вам около ста лет. Поэтому не стоит экономить на данной процедуре.

Стоит ли обращаться за помощью?

Свайно-ростверковый фундамент под деревянный дом требует специальных навыков для установки. Поэтому, если вы раньше не выполняли данную работу, лучше всего обратиться за помощью к специалистам. Ведь даже самые, казалось бы, незначительные ошибки могут привести к печальным последствиям.

Современные фирмы, которые специализируются в данном вопросе, откроют перед вами ряд преимуществ, а именно:

Работа будет выполнена в максимально сжатые сроки;
Процесс будет проходить правильно, с соблюдением необходимых норм;
Вы сможете быть уверены, что работники профессионально справятся с поставленными целями;
Специалисты проанализируют грунт, примут во внимание особенность климата и подберут наиболее подходящие сваи;
Вы получите гарантии на проделанную работу.

Рекомендуемое к просмотру видео:

Немаловажным является и тот факт, что стоимость процедуры не настолько велика, как думают многие. Однако здесь не стоит гнаться за ценами, сделайте выбор в пользу качества.

Расскажите об этой статье друзьям в соц. сетях!

Как правильно выбрать и смонтировать свайно ростверковый фундамент? Полное описание технологии монтажа.

Свайно ростверковый фундамент не часто используется при строительстве частного дома. Но бывают ситуации, что лучшим решением будет свайно ленточный фундамент. В основном такое решение применяется на заторфованных грунтах или при крутых склонах.

Что из себя представляет свайно ростверковый фундамент?

Свайно ростверковый фундамент состоит из двух элементов. сваи и ростверка. Сваи могут различаться по типу, конструктиву и т.д. Чаще всего используются набивные сваи с уширением на конце сваи из железобетона, под них бурится отверстие в земле, а затем устанавливается каркас и заливается бетоном. Но также могут использоваться сборные/готовые забивные сваи, которые будут забиваться в готовые отверстия на участке. Альтернативой могу быть еще винтовые сваи.

Шаг и длина свай рассчитывается в зависимости от здания (а точнее нас интересует вес здания и нагрузки в нём) и геологических условий. Понятное дело, что сваи будут применяться там, где болотистая местность и высокий уровень грунтовых вод, но возможно не всё так плохо. Могут быть варианты расположения свай, при относительно хорошей геологии, что свая будут стоять только в углах.

Стоит отметить, что самым эффективным решением по выбору сваи, стоит отдать свае с уширением на конце.

Сваи стоит разделить по материалам:

По способу монтажа:

Ростверк

Ростверк #8212; это конструкция, которая передает нагрузка на фундамент, через несущие конструкции ( стены, каркас) и распределяет ее равномерно по сваям. В зависимости от материала сваи, выбирается и материал ростверка. Используется в виде балок или плиты.

Существую варианты монтажа:

Монолитное #8212; жесткая заделка со сваями, единая конструкция
Сборное #8212; менее жесткая конструкция.
Сборно-монолитное.

В чем преимущество сборного фундамента #8212; это скорость монтажа и качество отпускной конструкции.

Преимущество монолитного #8212; это жесткость конструкции, единое ядро жесткости без каких-либо слабых мест в соединениях.

Последовательность монтажа свайно ленточного фундамента

Этап 1. Подготовительные работы. Провести инженерные изыскания, отдать дядьке проектировщику, чтобы определился с типом фундамента, количеством и длиной свай. Подбор ширины и высоты ростверка. Подбор арматуры (каркас) и марки бетона. Выдает планы с расположением свай и сопутствующие спецификации.

Этап 2. Рассмотрим пример на монолитном свайно ростверковом фундаменте. Изначально делаем разбивку по сваям на местности. Соблюдаем диагонали, чтобы ростверк получился прямоугольным, а не параллелограммом. Параллельно начинаем варить каркасы под сваи и ростверк, согласно проекту.

Этап 3. Начинаем бурить скважины под сваи, на конце делаем уширение в скважине. На конце скважины укладываем ЩПС (щебеночно-песчаная смесь) и уплотняем её. Начинаем укладывать каркасы в скважины. После завершения со сваями, начинаем собирать опалубку под ростверк.

Этап 4. Тип опалубки может быть съемной или несъемная. Предлагаю выбирать несъемную, чтобы забыть про неё и она будет служить дополнительной защитой и теплоизоляцией для ростверка. Затем её можно обшить. В общем начинаем собирать опалубку и устанавливать каркасы для ростверка. Уделить особое внимание обвязке каркасов в местах, стыковки со сваями. Там должна быть анкерная арматура (строители называют их еще уточками).

Этап 5. Ну и по завершению всех подготовительных работ, подходим к бетонированию. Конечно самый идеальный вариант, когда приезжает миксер и бетонирует всё за один раз. Рабочие конечно не забывают про уплотнение. И получится единая монолитная конструкция. Но если бетонируете своими силами, не забывайте про расположение технологических швов.

Советую залить одну сваю и половину ростверка до другой сваи (можно в 2-х направлениях) для технологического шва
Не забываем про защитный слой для арматуры
Ухаживать за бетоном, летнее время #8212; самое жаркое, влага испаряется, поливаем его периодически.

Источники: http://stroy-banya.com/fundament/svajno-rostverkovyj-fundament.html, http://sdelai-fundament.ru/svajno-rostverkovyj-fundament-pod-derevyannyj-dom.html, http://structure.su/fundamenti/svajno-rostverkovyj-fundament

Комментариев пока нет!

www.kak-sdelatpravilno.ru

Устройство свайно-ростверкового фундамента | Эксперт Ремонта, журнал о строительстве и ремонте

Обычно свайно-ростверковый фундамент устраивают для нетяжелых конструкций: деревянных, каркасных домов или со стенами из газобетона. Сваи позволяют перенести вес постройки на более устойчивые и не промерзающие низкие слои грунта. Строительство свайно-ростверкового фундамента состоит из таких этапов:

Подготовительные работы (снимают верхний слой грунта с растениями, выполняют разметку осей здания и для каждой сваи, выносят и закрепляют в натуре осевые линии).
Бурение свай (дно скважины утрамбовывают, обычно – с добавлением гравия, и очищают от разрыхленного грунта).
Армирование свай (арматурные каркасы готовят до бурения).
Бетонирование свай (выполняют в один день с бурением из-за того, что грунт может осыпаться). После заливки бетона его вибрируют и укутывают пароизоляционным материалом.
Подготовка к устройству ростверков и армирование (выполняют через 3-4 дня, после затвердения бетона в сваях).
Монтаж опалубки.
Бетонирование ростверков (после заливки за бетоном ухаживают: накрывают рубероидом, после схватывания – поливают, чтобы бетон быстрее затвердел).Снятие опалубки (выполняют через 2-3 недели, когда бетон стал прочным).

Последующие работы (гидроизоляцию фундамента, кирпичную кладку стен) можно делать сразу после распалубки, а не спустя год (чтобы фундамент отстоялся), как считают некоторые. Участница форума «Дом и дача» Алёнка555 строила дом на глинистом грунте из керамзитобетона. По предварительным подсчетам, двухэтажное здание с четырехскатной кровлей и со всеми нагрузками должно весить около 350 тонн. Пирог стены состоял из цокольного сайдинга и минеральной ваты в качестве утеплителя. Сначала планировали использовать несъемную опалубку, впоследствии это решение изменили. Перекрытие первого этажа делалось сборно-монолитным, второго – из пенополистеролбетона по деревянным балкам. Общая площадь оснований свай составила 134 тысяч кв. см. Размеры ростверка: 10,6х10,6 м, сечение – 500х600 мм. Зазор из-за перепада высоты по земле составил от 150 до 250 мм. Сваи закладывались на глубину 3 м. Было использовано 34 сваи диаметром 350 мм с диаметром расширения к подошве 700 мм. Расширенная «пята» увеличивает несущую способность сваи и позволяет в полтора-два раза уменьшить количество свай. Такой фундамент можно строить даже в сейсмоопасных районах и зонах вечной мерзлоты. Сваи были усилены арматурой класса А400 диаметром 16 мм (4 прутка), которая немного заходила в расширения. Для ростверка использовали АIII с диаметром 14 мм (четыре – сверху и столько же – снизу). Сначала выполнили разметку с помощью деревянных кольев. Купили арматуру, сварили рамки из арматуры диаметром 10 мм и сделали арматурный каркас. Затем вызвали ямобур, который пробурил 34 ямы и сделал уширения основания свай. Для уширения основания свай используется бур со съемным расширителем дна. Из оцинкованного листа сделали обсадную трубу. Впоследствии оказалось, что можно было обойтись без этого (несущая способность одной сваи была бы выше), так как грунт был сухим (грунтовые воды пролегали на глубине 20 м). Сначала оцинкованную трубу обматывали рубероидом, но потом от этого пришлось отказаться, так как диаметр свай был пробурен меньше необходимого (вместо 400 мм – 350 мм). Сразу поставили опалубку. Затем залили 13 кубометров бетона. Для опалубки ростверка купили 5 кубов доски 40-ки и 20 кг саморезов. Через каждые полметра кувалдой вбивали вертикальные упоры на 20-30 см. К ним крепили доску сверху вниз. Чтобы защитить доску, ее оборачивали тентами от грузовиков. Их нарезали и строительным степлером прикрепили к опалубке. Затем по внутреннему периметру насыпали отсев и утрамбовали его в два слоя, поливая из лейки. Было использовано полтора КАМАЗа песка. Положили корытцем рубероид и степлером прикрепили его к доске опалубки. Связали армокаркас. В сваи заливали бетон М350 (штыковался), в ростверк – М300 с противоморозными добавками (вибрировался с шагом 0,5-1 м). Спустя несколько дней опалубку разобрали, а из-под ростверка достали песок. По материалам участницы форума «Дом и Дача»

Вернуться к разделу «Свайный, свайновинтовой и фундамент ростверк» 11 Августа 2013

rem-video.ru

🏠 Свайно-ростверковый фундамент: виды и назначение

Если участок имеет достаточно сложный ландшафт, в качестве основания для дома стоит использовать свайно-ростверковый фундамент. Подобное основание обладает высокими эксплуатационными характеристиками и имеет ряд достоинств. Предлагаем познакомиться с существующими разновидностями и порядком выполнения монтажных работ.

ФОТО: postroifundament.ru
Свайно-ростверковый фундамент – универсальное основание.

Читайте в статье

Свайно-ростверковый фундамент: условия применения

Подобное основание способно прослужить много лет, выдерживая значительные температурные колебания. Подходит для общественных зданий и жилых домов. Применяют для каркасных строений, а также сооружений, построенных из кирпича и газосиликатных блоков. Допустимо строительство на участках с повышенной плотностью, высоким уровнем грунтовых вод либо с нестабильной почвой и плывунами.

ФОТО: f136.ru
Выдерживает нагрузку, создаваемую кирпичными стенами.

Конструктивные особенности и принцип работы

Свайно-ростверковый фундамент состоит из свай и ростверка. Последний – это плиты либо балки, соединяющие опоры между собой. Монтируется над поверхностью земли. Бывает монолитным, сборно-монолитным, сборным.

ФОТО: montag-rb.ru
Свайно-ростверковый фундамент состоит из опор и ростверка.

Соединение опор между собой с помощью ростверка способствует равномерному распределению нагрузки. Это актуально при строительстве блочных либо кирпичных строений.

ФОТО: teremforum.ru
Ростверк равномерно распределяет нагрузку.

Основные виды свайно-ростверкового фундамента

Конструктивное исполнение свайно-ростверкового фундамента может отличаться. Для его устройства могут использоваться опоры разного типа. Предлагаем познакомиться с основными видами, чтобы вам было проще сделать выбор в пользу основания конкретного типа.

ФОТО: vitoslavica.ru
Исполнение свайно-ростверкового фундамента может отличаться.

По типу обвязки

Для изготовления ростверка может использоваться стальной швеллер либо монолитный железобетон. Наибольшее распространение получил второй тип. Такая конструкция способна выдержать значительную нагрузку. Если возводится хозпостройка, гараж либо каркасное строение, можно использовать металлическую обвязку.

ФОТО: superfundamentufa.ru
Железобетон способен выдержать значительную нагрузку.

По типу свай

В зависимости от типа используемых опор, свайно-ростверковый фундамент может быть:

Винтовым. Аналогичен основанию на винтовых сваях, но имеет расположенный на опорах ростверк. Сваи металлические, имеют большой диаметр. Их нижняя часть выполняется заострённой с лопастями для удобства закручивания.
Буронабивным. Опоры формируются внутри асбестоцементных труб, используемых в качестве несъёмной опалубки. Оптимальный вариант при устройстве основания своими руками.
Забивным. Допускает использование пустотелых опор, а также цельных, изготовленных из стали, дерева, железобетона. Монтируются в предварительно подготовленные скважины, глубина которых равна трети длины опоры.

ФОТО: vitoslavica.ru
Буронабивные сваи достаточно популярны.

По способу погружения в грунт

Свайно-ростверковый фундамент, в зависимости от способа погружения опор в грунт, принято делить на:

забивной. Для забивания свай используется спецтехника;
набивной. Сначала бурятся скважины, затем в подготовленные ямы заливается бетон;
винтовой. Для вкручивания опор используется спецоборудование.

ФОТО: sdmco.ru
Забивные сваи погружаются в грунт с помощью спецтехники.

Достоинства и недостатки

Для свайно-ростверкового фундамента характерен ряд преимуществ. Такое основание:

доступно. Минимальный объём земляных работ существенно снижает затраты на устройство фундамента;
устойчиво. Благодаря большой несущей способности может использоваться для возведения многоэтажных строений из тяжёлых материалов;
универсально. Оптимальный вариант для большинства грунтов и участков с любым ландшафтом. Уровень грунтовых вод также не имеет значения;
допускает отдельный монтаж набивных свай и ростверка, позволяя сократить затраты на бетонную смесь;
позволяет выбрать месторасположение свай с учётом прохождения подземных коммуникаций. Это значительно упрощает выполнение проектных работ;
обладает высокой прочностью. При условии, что все монтажные работы были выполнены с соблюдением правил, свайно-ростверковый фундамент не деформируется в процессе эксплуатации;
позволяет отказаться от выполнения подготовительных работ;
обладает хорошими теплоизоляционными характеристиками;
существенно снижает риск затопления дома при выборе свайных конструкций достаточной высоты;
легко монтируется. Работы могут выполняться самостоятельно;
формируется в сжатые сроки.

ФОТО: kabrus.ru
Подходящий вариант для участков с любым ландшафтом.

Из недостатков стоит отметить:

сложность строительства на участках с каменистой почвой, так как на них достаточно проблемно установить сваи;
необходимость выполнения дополнительных теплоизоляционных работ при возведении дома в регионе с суровым климатом;
невозможность устройства подвала либо цокольного этажа;
необходимость расчёта несущей способности опор, который проблематично выполнить самостоятельно.

От устройства свайно-ростверкового фундамента стоит отказаться при возведении частного дома на участке с горизонтальным смещением почвы либо со значительной усадкой. Это может спровоцировать нарушение устойчивости опор.

ФОТО: sps-str.ru
От устройства повала придётся отказаться.

Критерии выбора: когда свайно-ростверковый фундамент – лучший вариант

Выбор в пользу свайно-ростверкового фундамента делается в том случае, если:

участок с большим уклоном. Устройство ленточной конструкции будет затруднено;
имеются элементы ландшафтного дизайна, которые не хочется разрушать при строительстве дома;
невозможно выполнить земляные работы из-за близкого расположения соседних строений;
грунтовые воды подошли близко к поверхности. Устройство высокой подсыпки чревато значительными финансовыми тратами;
надо сократить сроки строительства;
на участке уже имеются инженерные коммуникации. Их наличие усложняет возведение фундамента.

ФОТО: small-house.ru
В ряде случаев свайно-ростверковый фундамент – лучший вариант.

Проектирование

До начала монтажных работ выполняется точный расчёт свайно-ростверкового фундамента, который начинается с проработки проекта будущего здания и составления эскиза основания. Обязательно прорабатывается схема расположения свай. Их устанавливают в местах пересечения стенок и в углах.

ФОТО: obetone.com
Схема расположения свай тщательно продумывается.

Внимание! Расстояние между сваями обычно не превышает 3 м. При большем значении монтируются дополнительные опоры.

Совместно с расчётом количества и определением месторасположения опор, рассчитывается их высота и толщина. Для точного вычисления надо знать:

массу возводимого строения. Рассчитывается суммарный вес отделочных материалов, мебели, домашней утвари;
опорную площадь. Зная вес и учитывая коэффициент надёжности, определяют нагрузку на каждую опору;
габариты свай. Определяется площадь одной опоры. Суммарное значение сравнивается с требуемой опорной площадью.

Расчёт необходимого количества материалов

До начала монтажных работ следует приобрести всё необходимое. Количество свай рассчитывается по разработанной схеме. Материал для изготовления ростверка закупается с учётом его параметров. Для этого определяется необходимый объём бетонного раствора.

ФОТО: stroyfora.ru
Необходимое количество материала рассчитывается для конкретной конструкции.

Технология строительства: основные этапы

Чтобы свайно-ростверковый фундамент смог выдержать эксплуатационную нагрузку, при выполнении монтажных работ следует тщательно соблюдать технологию. Предлагаем познакомиться с основными этапами и их содержанием.

Разметка и земляные работы

До начала строительных работ на участке выполняется подготовка территории. Если имеются насаждения или камни, мешающие формированию основания, их удаляют. Грунт выравнивается. Наносится разметка. Для определения положения опор свайно-ростверкового фундамента используются колышки с ниткой. Выясняется место наружной и внутренней стены. Контролируются положения диагоналей.

После выполнения разметки производятся земляные работы. Прокапывается траншея под ростверк. Её ширина зависит от назначения возводимого строения. Для жилых домов – 0,8 м, для хозпостроек – 0,25 м. Глубина траншеи – 0,7 м, отверстий под столбы 0,2–0,3 м. Сверлятся лунки под опоры. Делается это с помощью подходящего инструмента или спецтехники.

Земляные работы выполняются по предварительно выполненной разметке

Формирование песчаной подушки

Геометрия подготовленной траншеи контролируется с помощью уровня. На дно укладывается песчаная подушка толщиной не меньше 0,2 м. Для её формирования используется песок крупной фракции.

Внимание! Перед утрамбовкой песок следует тщательно смочить.

Песчаная подушка должна иметь достаточную толщину

Обустройство опалубки

Установка опалубки производится на подготовленное основание. Ширина ростверка должна быть больше толщины стен. В процессе сборки щиты следует надёжно зафиксировать, чтобы избежать смещений под массой залитого раствора.

ФОТО: skb44.ru
Опалубка монтируется по всему периметру.

Монтаж свай

Выполняется монтаж свай выбранным способом. Опоры должны погружаться на достаточную глубину, чтобы исключить их смещение под действием неблагоприятных факторов.

Опоры должны располагаться вертикально

Заливка ростверка

После установки опор производится заливка ростверка. Для этого:

Утепление и гидроизоляция

Чтобы в доме было тепло и комфортно, по всему периметру возводимого дома выполняется гидроизоляция и утепление свайно-ростверкового фундамента. Чаще всего для этого используется пенопласт и монтажная пена.

Открытое пространство стоит утеплить

Возможные ошибки при строительстве свайно-ростверкового фундамента

При самостоятельном устройстве свайно-ростверкового фундамента начинающие строители нередко допускают ошибки, способные оказать негативное влияние на срок службы основания в целом. Чаще всего, это:

отсутствие связи между сваями и ростверком. В зимний период из-за промерзания грунта опрокидывающая сила может вытолкнуть сваю, вызвав повреждение постройки. Особенно, если для её строительства использовались лёгкие материалы;
отсутствие пространства под ростверком, что может стать причиной повреждения последнего при движении грунта. Для исключения подобного явления на дно опалубки укладываются плиты пенополистирола, используемые в качестве амортизатора;
недостаточная глубина заложения. Это может стать причиной усадки конструкции и заполнения пространства между ростверком и грунтом;
ошибки при расчёте несущей способности основания из-за неправильного определения типа грунта.

ФОТО: remontnik.ru
При заливке фундамента следует избегать типовых ошибок.

Делитесь в комментариях, приходилось ли вам монтировать свайно-ростверковый фундамент? Для какого строения вы выбрали это основание?

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Grillage Foundation | Виды ростверка | Фундамент стальной ростверк

Фундамент ростверка

Фундамент ростверка — это фундамент типа , который состоит из более одного дополнительного слоя балок , которые обычно представляют собой сталь , помещенную на слой бетона для распределения и передачи структурной нагрузки на большую площадь грунта ниже основание.

Эти фундаментов типа используются для сильно нагруженных колонн.Фундамент ростверка состоит из нескольких слоев балки, покрытых бетоном и расположенных под углом 90 градусов друг к другу. Этот фундамент типа в основном используется для строительных лесов , сильно нагруженных конструкций и колонн.

Хотя другие типов фундаментов и опоры ростверка выглядят одинаково, они совершенно разные. Везде, где фундамент принимает структурную нагрузку и передает ее на основание, сетка фундамента распределяет ее по большой площади почвы под фундаментом.

Типы фундаментов ростверков

Ниже приведены типы опор для ростверков,

Фундамент стальной ростверк.
Фундамент для деревянных решеток.

Подробнее: Что такое ремонт фундамента | 8 видов способов ремонта фундамента дома | Как исправить фундамент

1. Фундамент стальной ростверк

Фундамент стальной ростверк состоит из балок, и стальных соединений или , они собраны в один или несколько слоев.Его название указывает на его функцию , потому что он изготовлен из балок , которые сделаны из стали. Его также называют стальные балки после прокатки .

Фундамент стальной ростверк

Минимум кожух из 10см не сломан на внешней стороне внешних балок, кроме того, на выше , чем более высокие фланцы самого высокого уровня . Глубина бетона должна быть не менее 15 см.

Когда мы стараемся выровнять дно и заливку бетона , мы всегда должны проверять , если бетон c ompaction закончен должным образом и между ними должно оставаться минимальное покрытие. Сталь, входящая в состав этого ростверкового фундамента типа , обеспечивает защиту от грунтовых вод , которые могут вызвать коррозию стали , используемой для фундамента.

После этого основных слоев балок укладываются на бетон с соблюдением минимального расстояния от 150 мм до 350 мм с использованием трубы в качестве временного разделителя. Заливка бетона выполняется вокруг слоев главной балки с надлежащим уплотнением и контролем, чтобы в бетоне не осталось стали .

После того, как бетон наберет достаточной прочности, 2-й слой стальных балок помещается на место используемых разделителей труб. Заливка бетона снова производится для перекрытия балки со всех сторон.

Фундамент стальной ростверк

Затем 2-й слой балки соединяется с верхней стальной опорой колонны с помощью угловых скоб и узла опорной плиты .

Соединение опорной плиты и верхней стальной опоры колонны залито бетоном t o Скрыть стык между ними.

Фундамент стального ростверка состоит из стальных балок , структурно называемых катаными стальными балками (RSJ.) , состоящими из двух или дополнительных ярусов. В случае двойного яруса ростверка (который обычно предоставляется) самый высокий ярус из балок ростверка расположен под прямым углом к очень дешевому ярусу.

Балки или балки каждого яруса управляются распорными стержнями диаметром двадцать миллиметров с разделителями труб диаметром двадцать пять миллиметров . На рис. 3.10 показано устройство и разрез такого фундамента . Балки ростверка закладываются в бетон.

2. Деревянный ростверк

В местах, где почва оказывается переувлажненной или постоянно мягкой по своей природе, несущие конструктивные стены могут быть экономически поддержаны правильным проектированием деревянного фундамента Grillage Foundation.

Фундамент деревянного ростверка можно использовать для строительства малонагруженного здания за счет минимизации нагрузки на почву до 5,5 т / кв.м. При строительстве фундамент , бетонный блок ck, который размещается под несущей стеной , заменяется использованием деревянных платформ .

Деревянный ростверк

Деревянные платформы , используемые в этом фундаменте, обычно имеют толщину от 80 до 100 мм.Эти платформ были размещены в 2 слоя, одна в продольном направлении поперек фундамента, а другая размещена, выступая на за пределы опоры основания в диапазоне от 45 см до 60 см с обеих сторон.

самых нижних слоев досок сохраняются толщиной от 50 до 100 мм с учетом условий площадки и нагрузки на стены.

Timb er доски два слоя разделены прямоугольным деревянным профилем , расстояние между которыми не превышает 380 мм. Глубина каждой секции составляет примерно 0,75 ширины секции.

Подробнее: 8 этапов строительства фундамента | Ступеньки фундамента дома

Фундамент ростверка Проект

Проектирование фундамента ростверка выполняется путем расчета нагрузки , приходящейся на колонну, и момента на конструкцию и надстройку. Кроме того, определение минимальной площади основания требуется с с учетом допустимой несущей способности грунта и условия давления на строительной площадке.

Fo r эта конструкция , необходимо рассчитать величину , количество и размер каждой стальной балки ростверка . является существенным. Стальные балки ярусов затем спроектированы так, чтобы консольно или выступать из границы яруса , что помогает выбрать размер балки до c , чтобы сбалансировать моменты напластования и силы сдвига.

Согласно проектным требованиям для ростверка , который состоит из бетонного покрытия, различных строительных технологий могут быть реализованы с учетом условия нагрузки l .Это комбинированное действие стальных балок и бетона используется для урегулирования нагрузки в установленных пределах.

Устройство фундамента ростверка

Далее следуют этапы установки фундамента ростверка ,

Во-первых, для сплошного монолитного ростверка мы должны поставить и построить каркас . Нам нравится этот ростверк , потому что он очень надежный.
Опалубка формируется из бортовых досок в виде прямоугольных желобов. Его высота составляет одну линейную единицу, а ширина соответствует наименьшей толщине стенки. Он должен быть установлен относительно зазора 6-8 дюймов между каждыми ростверками .
Внутри опалубки мы должны выровнять каркас соединений арматуры виктимизацией проволокой . Требуется минимальное расстояние между рамой и лицевой стороной опалубки аналогично.
Затем арматуры соединяются с помощью аналогичной вязальной проволоки , которая использовалась ранее.
Затем Concrete должен быть готов к работе с бетономешалкой . Заливается в опалубку за более чем непрерывного цикла . Арматура должна быть сделана на уровне 25-30мм , чтобы она полностью погрузилась в бетон.
Бетон должен быть , тщательно залит , чтобы ограничить полостей .При заливке бетона поверхность должна быть хорошо обработана и в течение некоторого времени должна оставаться сухой . После высыхания опалубка снимается. муза готовится в настоящее время.

Характеристики фундамента ростверка

Фундамент Steel Griallage соединяет всю конструкцию вместе, что помогает в равномерном распределении структурной нагрузки на весь фундамент.
Фундамент ростверка во многих случаях строится в виде монолитного блочного фундамента, залитого бетоном.
Расстояние между стальными балками составляет около 8 см, что позволяет легко заливать бетон. Бетон заполняется между промежутками, чтобы покрыть все стальные балки и защитить их от коррозии.
Основная функция бетона в стальном ростверковом фундаменте — объединить всю балку вместе и сделать ее единым конструктивным телом.
Нижнее покрытие находится под стальной балкой, расположенной на расстоянии около 15 см от грунтового основания.

Преимущества ростверка

Ниже приведены преимущества балок ростверка,

Фундамент ростверка может быть построен за м3, а использованный материал дн. Также мизер по сравнению с по сравнению с другими фундаментами.
Выделение тепла контролируется с помощью таких фундаментов .
Вибрации, возникшие в доме из-за некоторых нарушений, сняты фундаментом ростверка. Он обладает способностью на снизить значительное количество вибраций на .
Gr illage Foundation в основном используется для важных структур , таких как тяжеловесных колонн, опор, свай и строительных лесов.
Самым важным преимуществом фундамента ростверка является то, что он выдерживает тяжелую опорную нагрузку на большую площадь фундамента .

Подробнее: Плотный фундамент | Мат Фундамент | Типы плотного фундамента | Процесс строительства плотного фундамента

Недостатки Фундамента Grillage

Недостатки Grillage Foundation перечислены ниже,

Сваи, необходимые для этого фундамента, должны быть вставлены на на большую глубину .
Пустое пространство слева от стальной балки необходимо нагреть и заполнить. следовательно, требуется квалифицированных рабочих, человек.
При строительстве ростверка следует проводить выемку на большей площади, что увеличивает стоимость строительства.
Сильное давление подъема может распределять этот яруса фундамента.
Structur Размещение опорной плиты должно быть , иногда меняется в конструкции фундамента ростверка.

Grillage Foundation?

Фундамент, состоящий более чем из одного дополнительного уровня балок, обычно стальных, покрытых слоем бетона для распределения нагрузки по большой площади, называется фундаментом Grillage

Насколько экономичен фундамент ростверка?

Для строительства конструкции, которая передает большую конструктивную нагрузку от колонны на грунт, имеющий низкую несущую способность, фундамент ростверка является одним из наиболее подходящих оснований.В этом сценарии Grillage Foundation является наиболее экономичным. Он распределяет нагрузку на большую площадь и препятствует возникновению разрушения при сдвиге.

Где используется ростверк?

Использование фундамента для ростверка ,
1. Фундамент для ростверка используется в нижней части столбцов .
2. Этот тип фундамента обычно используется для значительного строения , опор колонн и лесов . №
3. При передаче больших нагрузок от колонн на грунт с низкой несущей способностью используется Фундамент ростверк.
4. Используется для распределения нагрузки по большой площади в фундаменте для гриля.

По каким причинам можно рекомендовать фундамент Grillage?

Причины порекомендовать ростверк
1. Процесс установки балки ростверка требует меньше времени и материалов.
2. Выделение тепла контролируется с помощью таких оснований
3. Он обладает способностью снижать значительное количество вибраций.
4. Этот тип фундамента можно использовать для значительных конструкций , таких как опоры колонн и подмости.
5. Он способен преобразовывать нагрузку на большую площадь .

Опора ростверка

Фундамент с ростверком — это фундамент типа , который состоит из ne, двух или дополнительных уровней балок , которые обычно изготавливаются из стали , наложенных на слой бетона для распределения нагрузки по большой площади.

Вам также может понравиться

Изображение предоставлено: Изображение1 Изображение2 Изображение3 Изображение4

Типы фундаментов и способы устройства разного типа фундаментов

Ниже приведены некоторые из основных типов фундаментов и методы их строительства:

Фундаменты мелкого заложения:

Фундаменты, расположенные непосредственно под самой нижней частью конструкции, рядом с уровнем земли, известны как фундаменты неглубокого заложения.Такие фундаменты в основном закладываются на первых твердых и прочных пластах, имеющихся ниже уровня земли. Фундаменты мелкого заложения далее подразделяются на следующие типы:

Фундамент с насыпным или открытым грунтом
Фундамент ростверк
Плотные фундаменты
Фундамент ступенчатый
Фундамент перевернутой арки

1) Фундамент с раздвижными опорами:

Фундаменты, построенные путем увеличения площади основания конструкции с помощью выносов, называются фундаментами с раздельным фундаментом.В таких фундаментах расстояние под основанием стены или колонны задается с помощью смещений. Это распространение называется опорой, а сам фундамент называется опорой для спуска.

См. Также: Зачем закладывать фундамент? | Анализ нагрузки на несущую способность | Подпорная стенка

В общих чертах, все типы фундаментов мелкого заложения можно отнести к фундаментам с широким фундаментом. Однако с точки зрения конструкции и конструкции они обозначены отдельно.Существуют различные типы фундаментов с раздельными опорами;

a) Стеновые опоры:

Это распространенный и самый простой тип фундамента с раздвижными опорами; Он состоит из ряда кирпичей, самый нижний из которых обычно вдвое превышает толщину стены наверху. В этом типе фундамента ширина основания стены увеличивается за счет отступов на 5 см (четверть длины кирпича) с каждой стороны стены. Глубина каждого ряда обычно 10 см

Однако в некоторых случаях глубина дна составляет 20 см.В случае фундамента для стен магазина величина смещения немного больше, чем у фундамента кирпичной стены.

Метод строительства фундамента в стене:

Для устройства основания стены сначала укладывается слой тощего цементного бетона (1: 8: 16) по всей длине стены. Толщина этого тощего бетонного основания обычно составляет 15 см, а его ширина на 20–30 см больше ширины нижнего слоя.

Ни в коем случае глубина бетонной станины не должна быть меньше ее выступа за основание стены.Для фундаментов на твердом или уплотненном грунте можно отказаться от бетонного основания под фундаментом кирпичной стены. После укладки бетона для строительства бетонного основания его следует тщательно утрамбовать и затвердеть перед укладкой основного слоя стены.

Пригодность:

Это самый дешевый тип фундаментов с широким фундаментом, который в основном используется для стен обычных зданий.

б) Опора столба каменной кладки:

Изолированные опоры используются для поддержки отдельных столбов и колонн, построенных из кирпичной или каменной кладки.Они опускаются в фундамент стены после того, как бетонный фундамент со всех сторон смещен на 15 см.

c) Опора бетонной колонны:

Они бывают ступенчатого, сланцевого или наклонного типа с выступами в бетоне. Для выдерживания больших нагрузок в основании также предусмотрена арматура. Предусмотренная арматура в виде стальных стержней размещается в обоих направлениях. Бетонные опоры колонн могут быть как изолированными, так и комбинированными.Изолированные опоры используются для поддержки отдельных колонн, тогда как комбинированные опоры используются там, где выступы разных колонн невозможны со всех сторон из-за ограниченного пространства.

Комбинированные опоры обычно имеют прямоугольную форму, если обе колонны имеют одинаковое сечение, и трапециевидную форму, когда колонны имеют разные сечения.

2) Фундамент ростверк:

Фундамент, состоящий из одного или двух ярусов из деревянных или стальных профилей с залитым бетоном пространством, называется фундаментом ростверка.Это так называется, потому что грядка, построенная в этом типе фундамента, называется ростверком. Этот тип конструкции позволяет избежать глубоких земляных работ и обеспечивает необходимую площадь у основания конструкции, чтобы снизить интенсивность давления в пределах безопасной несущей способности почвы.

ОБЪЕКТ:

Целью этого типа фундамента является распределение нагрузки по большой горизонтальной площади у основания конструкции.

Виды фундаментов ростверков

В зависимости от материала, используемого в строительстве, фундаменты ростверков подразделяются на два типа.

Фундамент стальной ростверк
Деревянный ростверк

Фундамент стальной ростверк

Способ устройства фундамента стального ростверка:

Для устройства фундамента из стального ростверка вырывается траншея расчетной ширины и глубиной около 0,90–1,50 м. Дно траншеи утрамбовывается и выравнивается.
Затем укладывается и уплотняется слой тощего цементного бетона (1: 8: 16) толщиной около 30 см.
После этого укладывается слой богатого цементного бетона (1: 2: 4) толщиной около 15 см и уплотняется, образуя бетонную подушку.
Над подготовленным таким образом бетонным основанием нижний ярус, состоящий из ряда стальных двутавров проектных размеров, размещается на заданном расстоянии друг от друга с помощью распорных стержней. Затем пространство между стальными балками и вокруг них заполняется цементным бетоном.
На этот нижний ярус при необходимости укладывается второй слой стального двутавра.
Затем все пространство заполняется цементобетоном 1: 2: 4. На подготовленном таким образом основании ростверка возводится конструкция в виде стальной стойки, колонны, опоры.

Для устройства фундамента из деревянных ростверков

Деревянные доски обычно толщиной от 5 до 8 см укладывают бок о бок в продольном направлении на подготовленное дно траншеи, вырытой для этой цели.
Ширина досок должна быть на 45-60 см больше с каждой стороны, чем расчетная ширина основного ряда конструкции.
На этот нижний слой досок укладываются прямоугольные деревянные секции подходящего размера примерно на 35 см от центра к центру.
Затем поверх него должен быть наложен верхний слой досок, обычно толщиной от 8 до 10 см, расположенных бок о бок, шириной, равной ширине основного ряда конструкции.
На подготовленной таким образом деревянной платформе возводится конструкция в виде деревянной колонны или даже каменной стены.

Пригодность стального ростверкового фундамента:

Фундаменты из стальных ростверков используются для таких конструкций, как колонны, опоры, опоры, подвергающиеся сильным сосредоточенным нагрузкам, и, следовательно, используются для фундаментов таких зданий, как театры, фабрики, городские здания, залы и т. Д.Фундаменты с деревянными ростверками обычно предусматривают под деревянные колонны, подвергающиеся сильным сосредоточенным нагрузкам. Этот тип ростверкового фундамента также можно безопасно использовать для легких построек, где встречающаяся почва мягкая и постоянно заболачивается.

3) ОСНОВАНИЕ ПЛОТА:

Фундамент, состоящий из толстой плиты R.C.C, покрывающей всю площадь мата, известен как плотный фундамент.

Способ устройства плотного фундамента:

При строительстве плотного фундамента вся территория выкапывается на заданную глубину и на 30 см шире покрываемой площади.
Грядку утрамбовывают и поливают водой.
Затем укладывается слой известково-бетонного или тощего бетона (1: 8: 16) до подходящей толщины, чтобы действовать как нижнее покрытие.
После этого укладывается арматура. Армирование состоит из близко расположенных стержней, расположенных под прямым углом друг к другу.
Затем укладывается цементобетон (1: 2: 4) и уплотняется до необходимой толщины.
Уложенная таким образом бетонная плита затем должным образом затвердевает.
При чрезмерных нагрузках можно также построить толстые бетонные балки, проходящие под колоннами.

ПОДХОДИТ:

Этот тип фундамента полезен для общественных зданий, офисных зданий, школьных зданий, жилых кварталов и т. Д., Где состояние грунта очень плохое, а несущая способность почвы настолько мала, что невозможно обеспечить индивидуальное опорное основание.

4) СТУПЕНЧАТЫЙ ФУНДАМЕНТ:

Другим типом фундамента является ступенчатый фундамент. Для ступенчатого строительства фундамента земляные работы выполняются ступенями небольшой длины и одинаковой толщины, а кладочные работы выполняются на подготовленном таким образом горизонтальном основании из бетона.

Если есть вероятность проскальзывания конструкции, сваи RCC можно забивать по бетонному основанию на наклонной стороне.

5) ФУНДАМЕНТ ПЕРЕВЕРНУТОЙ АРКИ:

Фундамент, состоящий из перевернутых арок между опорами, известен как фундамент перевернутой арки. В этом типе фундамента нагрузка от опор передается на грунт путем сооружения арок в перевернутом положении у их основания. Подъем перевернутых арок составляет примерно от одной пятой до одной десятой пролета, и они обычно строятся полукирпичными кольцами.Положение арок может быть либо вдоль ряда опор, либо поперек ряда опор в обоих направлениях в зависимости от характера почвы и типа земли, которую они будут использовать.

СПОСОБ СТРОИТЕЛЬСТВА:

Для сооружения данного типа фундамента;

Земляные работы ведутся на необходимую глубину.
Дно котлована выровнено и утрамбовано
Затем закладывается бетонный фундамент необходимой толщины и завершается его отделка в соответствии с планом возводимых арок под опорами.
Затем на цементном растворе закладываются арочные кольца, обычно толщиной в половину кирпича, и сооружаются опоры.
Концевые опоры должны быть спроектированы и изготовлены таким образом, чтобы они воспринимали толчки наружу, вызванные действием арки.

ПОДХОДИТ:

Этот фундамент обычно не используется для зданий, но вполне подходит для других конструкций, таких как мосты, резервуары, резервуары, опоры для дренажных линий и т. Д.

ГЛУБОКОЕ ОСНОВАНИЕ:

Фундамент, построенный достаточно ниже уровня земли с некоторыми искусственными сооружениями, такими как сваи, колодцы и т. Д., В их основании, называется глубоким фундаментом.Глубокие фундаменты подразделяются на следующие типы;

Свайный фундамент
Фундамент колодца
Фундамент Кессон

1) ФУНДАМЕНТ СВАИ:

Фундамент (раскладывающийся фундамент или ростверк), опирающийся на сваи, называется свайным фундаментом. Свайный фундамент обычно представляет собой основание из раскладного фундамента или ростверка, опирающегося на сваи на их дне. Сваи распределяют нагрузку конструкции на почву при контакте либо только за счет трения, либо за счет трения в сочетании с опорой на их концах.

ПОДХОДИТ:

Этот тип фундамента подходит в следующих ситуациях;

Когда почва очень мягкая и твердое основание недоступно на разумной глубине, чтобы поддерживать несущую способность в безопасных пределах.
Когда ростверк и плотный фундамент очень большие.
Когда здание находится на очень большой высоте и несет большие сосредоточенные нагрузки.
Когда необходимо построить здание на берегу моря или русла реки

Сообщите нам в комментариях, что вы думаете о концепциях в этой статье!

Проектирование фундамента здания (с расчетами)

Прочитав эту статью, вы узнаете: — 1. Ремонт фундаментов 2. Минимальная глубина фундамента 3. Населенный пункт 4. Фундамент ростверка 5. Проходка фундамента.

Ремонт фундаментов:
Обветшание, повреждение и ремонт фундамента — явление не очень распространенное для зданий. На самом деле, если фундамент, такой как ростверк, и глубокий фундамент, такой как сваи, плот, сваи с недоработкой и т. Д., Повреждены, все здание будет повреждено, и ремонт этих фундаментов будет невозможен.
Следовательно, техническое обслуживание этих фундаментов для поддержания, которое не может быть обобщено, не требуется, если иное не требуется в некоторых особых случаях, когда часть фундамента могла быть повреждена, требуя восстановления.
Однако происходит гниение и повреждение других фундаментов из неглубокой кладки, полностью или частично, требующих ремонта и восстановления.
Минимальная глубина фундамента :
Фундамент оказывает давление на почву внизу.Из-за давления, передаваемого на грунт, при небольшом движении основания вниз образуются полностью пластичные зоны, и грунт выпирает по обе стороны от фундамента, что является общим разрушением при сдвиге. Из-за смещения грунта снизу происходит оседание фундамента.
Чтобы противодействовать поднятию или смещению почвы, требуется определенная нагрузка на верхнюю часть почвы, прилегающую к фундаменту. Грунт над основанием фундамента обеспечивает нагрузку на почву и удерживает ее на месте.
Формула Ренкина обеспечивает минимальное поднятие почвы:
где q = интенсивность нагрузки в тоннах / кв.м
ϒ = удельный вес грунта,
θ = угол естественного откоса почвы.
Расчетный фонд :
Осадка неглубокой кладки или R.C.C. фундаменты зданий часто встречаются. Расчет может быть равномерным или дифференцированным.
Причины :
Осадка фундамента может быть произведена:
а. Недостаточная безопасная несущая способность грунта под фундаментом,
г. Перенапряжение кирпичной кладки фундамента, которое может быть вызвано раздавливанием и оседанием,
г.Местные слабые места, такие как пустоты, оставленные в кирпичной кладке, или зазоры в швах раствора, случайно оставленные во время строительства,
г. Открытие фундамента из-за выемки грунта рядом с ним для прокладки дренажного трубопровода и обратной засыпки, выполненной ненадлежащим образом и, таким образом, подвергая фундамент воздействию погодных условий,
e. Утечка из дренажных, грунтовых или водопроводных труб или грунтовых вод с внешней на внутреннюю поверхность через фундаментную стену,
ф. Известь, которая используется в строительном растворе, уступает место в процессе старения, образуя полости, а иногда эти полости увеличиваются, обеспечивая доступ к большим крысам, которых обычно называют грызунами.
г. Движение при землетрясении,
г.
ч. Повторное понижение и повышение уровня грунтовых вод,
и. Вибрация, вызываемая почвой при любой деятельности в окрестностях,
Дж. Обеспечивает меньшую глубину фундамента, чем требуется согласно формуле Ренкина для минимальной глубины фундамента, и
к. Посадка деревьев рядом с домом. Корни этих деревьев извлекают влагу из почвы и делают ее восприимчивой к оседанию. Корни входят в кладку фундамента и вызывают в ней трещины, приводящие к оседанию фундамента.Деревья не следует сажать на расстоянии ожидаемой высоты дерева от конструкции.
Фундамент ростверка :
Фундамент ростверка — это особый тип изолированного фундамента, который обычно используется для сильно нагруженных стоек, особенно в тех местах, где несущая способность почвы низкая. Глубина фундамента ограничена от 1,0 м до 1,5 м.
Нагрузка колонны или стойки распределяется или распределяется по большей площади с помощью слоев или ярусов балок, каждый ярус размещается под прямым углом к следующему ярусу.Весь фундамент с балками залит бетоном с соответствующим покрытием со всех сторон.
Фундаменты ростверков бывают двух видов по материалам, из которых они изготовлены:
а. Фундамент стальной ростверк,
г. Фундамент деревянный ростверк.
Под стенами можно использовать фундамент из деревянных ростверков.
Из характера конструкции очевидно, что фундамент из стального ростверка, если он построен правильно и нагрузка распределяется на почву внизу, находится в пределах безопасной несущей способности почвы, фундамент требует очень небольшого обслуживания.Деревянные ростверки не заделываются в бетон и остаются в контакте с почвой и водой.
Однако, если древесина не выдержана и не обработана должным образом, она будет подвержена преждевременному гниению, требуя замены и обновления. В настоящее время фундаменты деревянных ростверков устаревают из-за отсутствия древесины и непомерно высокой стоимости.
Проходка фундамента:
Ремонт из-за провала фундамента — редкость. Однако на практике такие случаи встречаются.После выяснения причины неисправности и в соответствии с характером и типом конструкции в каждом конкретном случае следует выбирать способ ремонта.
Профилактические меры против растительности:
Растительность важна для жизни человека. Следовательно, посадка новой растительности и ее поддержание имеют важное значение. Но иногда растительность создает опасность для строений. Удаление растительности также вызывает не только загрязнение окружающей среды, но и наносит вред строящимся сооружениям.
и. Когда здание строится на усаживающейся почве, деревья, особенно быстрорастущие, не следует выращивать на расстоянии от предполагаемой высоты дерева.
ii. Если рядом со старым зданием, на некотором расстоянии от него, есть старые деревья, их не следует удалять сразу за одну операцию. Если удаление деревьев неизбежно, это нужно делать поэтапно.
iii. Если участок с усаживающейся почвой был недавно разработан для строительства зданий путем расчистки существующих деревьев и растительности, строительные работы не следует начинать до тех пор, пока почва, высушенная корнями деревьев, не нормализуется по содержанию влаги.
Обследование существующего фундамента для проверки его возможностей и способов его усиления при необходимости :
Иногда возникает необходимость осмотреть фундамент существующего здания, чтобы проверить, является ли он безопасным или безопасным для добавления одного или нескольких этажей к существующей конструкции.
Сечение фундамента должно быть определено либо путем получения его из чертежа «как построено», либо, в случае его отсутствия, путем обнажения фундамента путем выемки грунта по бокам и проведения измерений.
Следующим шагом будет определение несущей способности грунта вблизи фундамента и на уровне основания фундамента с учетом перекрывающего грунта.
Необходимо рассчитать статическую и временную нагрузку на фундамент, исходящую от существующей конструкции, включая фундамент. Оцениваемую таким образом интенсивность давления на грунт под фундаментом следует сравнивать с безопасной несущей способностью грунта.
Если интенсивность давления меньше допустимой несущей способности, фундамент может выдерживать дополнительную нагрузку до тех пор, пока интенсивность давления не останется в пределах безопасной несущей способности.
Теперь рассчитывается нагрузка дополнительного перекрытия, предлагаемого к добавлению, и проверяется сечение существующих несущих стен с учетом снижения прочности из-за старения конструкции. Если секция стены признана безопасной и фундамент также признан безопасным, а интенсивность давления на грунт под фундаментом находится в допустимых пределах, можно построить предлагаемый дополнительный пол.
Однако, если фундамент окажется несоответствующим, его необходимо укрепить путем расширения основания фундамента с учетом степени развития нижнего баллона под давлением.Расширение основания непросто, поскольку добавление бетона по бокам основания не сделало бы его монолитным с существующим основанием.
В таком случае решением было бы обеспечить новую основу требуемой ширины и толщины, предпочтительно RCC, чуть ниже существующей. В качестве альтернативы фундамент можно снести на уровне, на котором несущая способность грунта будет выше, и построить полностью новый фундамент.
В обоих случаях существующий фундамент должен быть освобожден от нагрузки надстройки, так как его придется снести.Это может быть сделано путем подколотки, то есть путем продевания балок (игл) через стену над фундаментом. Таким образом, вся нагрузка на конструкцию будет передаваться на вставленные балки и передаваться на грунт через опоры столбов балок или свай.
Когда нагрузка существующей конструкции будет успешно передана, существующий фундамент будет открыт внизу, а новый фундамент уложен сегментами. В качестве альтернативы, весь фундамент придется снести, заложить новый фундамент на желаемой глубине и построить стену, чтобы соединить существующую стену.
Пример 2.1 :
В двухэтажном каменном доме предлагается надстроить дополнительный этаж. Как бы вы проверили, безопасен ли существующий фундамент для дополнительного этажа? Могут быть приняты подходящие данные для существующей ширины фундамента, давления грунта, нагрузки и т. Д.
Предлагаемый разрез двухэтажного дома показан на рис. 2.9. Вес фундамента на грунте:
Масса Р.C. Плита = 0,10 x 1 x 1 x 2, 400 = 240 кг / м ²
Вес заполнения или отделки = 0,025 x1 x 1 x 2300 = 58 кг / м ²
Вес штукатурки потолка = 0,006 x 1 x 1 x 2300 = 14 кг / м ²
Известковое покрытие на крыше = 0,10 x 1 x 2,000 = 200 кг / м ²
Общая нагрузка от полов и крыши = 2 × 240 + 1 × 58 + 2 × 14 + 200 + 200 + 150 = 1116 кг / м ²
Поскольку пролет составляет 3000 мм, нагрузка на стену от перекрытий и крыши будет составлять половину пролета = 0.5 x 3,0 x 1,116 = 1,674 кг / м
Общий вес на земле от существующего фундамента = 3,720 + 476 + 1,674 — 5,870 кг / м
Требуемая ширина фундамента = 5 870/10 000 = 0,5870 м или 600 мм.
Существующее фундаментное основание шириной 600 мм было в порядке. Вес дополнительного этажа с учетом высоты этажа 3,0 м и толщины плиты, известковой террасы и т. Д. Такой же, как у существующего
Вес стены = 1 x 3,0 x 0,25 x 1,0 x 1,920 = 1440 кг / м
Статическая нагрузка Р.C.C. штукатурка кровли, пола и потолка = 1 x1,5 × 1 x (240 + 58 + 14) = 468 кг / м ²
Живая нагрузка 1 x1,5 × 200 = 300 кг / м
Общая дополнительная нагрузка = 1440 + 468 + 300 = 2208 кг / м
Суммарная нагрузка на фундамент с дополнительной нагрузкой = 5870 + 2208 = 8,078 кг / м
Ширина, необходимая для фундамента = 8,078 / 10,000 = 0,8078 м или 808 мм
Существующее основание шириной 600 мм будет небезопасным. Обеспечить ширину фундамента 900 мм.
Основание шириной 900 мм и толщиной 200 мм из R.C.C. будет предоставлен в нижней части существующей базы.
Нагрузка на почву будет увеличена на, 1 x 0,9 x 0,2 x 1 x 2400 = 432 кг / м
Общая нагрузка составит 8 078 + 432 = 8 510 кг / м
Требуемая ширина фундамента = 8,510 / 10,000 = 0,851 м или 851 мм
Предоставленная база 900 мм безопасна.
Проверка глубины фундамента:
По формуле Ренкина минимальная необходимая глубина
Предусмотренная глубина фундамента = 3 x 0.15 + 0,20 = 650 мм, сейф. Новое основание будет расположено под существующим, как показано на эскизе.
Если при проверке будет обнаружено, что существующее цементобетонное основание в плохом состоянии, оно будет снесено и удалено, а зазор будет заполнен кирпичной кладкой с цементным раствором 1: 4 того же размера после укладки нового R.C.C. база.
% PDF-1.4 % 479 0 объект > >> эндобдж 57 0 объект > эндобдж 55 0 объект > эндобдж 53 0 объект > эндобдж 51 0 объект > / Граница [0 0 0] / Rect [125.48 713,52 218,37 728,17] / Подтип / Ссылка / Тип / Аннотация >>> / Граница [0 0 0] / Rect [453,06 713,52 496,69 728,17] / Подтип / Ссылка / Тип / Аннотация >>> / Граница [0 0 0] / Rect [508,13 713,52 546,52 728,17] / Подтип / Ссылка / Тип / Аннотация >>> / Граница [0 0 0] / Rect [230,84 698,87 276,12 713,52] / Подтип / Ссылка / Тип / Аннотация >>> / Граница [0 0 0] / Rect [319,58 698,87 343,07 713,52] / Подтип / Ссылка / Тип / Аннотация >>> / Граница [0 0 0] / Rect [354,5 698,87 384,91 713,52] / Подтип / Ссылка / Тип / Аннотация >>> / Граница [0 0 0] / Rect [432.98 698,87 459,53 713,52] / Подтип / Ссылка / Тип / Аннотация >>> / Граница [0 0 0] / Rect [460,73 698,87 489,17 713,52] / Подтип / Ссылка / Тип / Аннотация >>> / Граница [0 0 0] / Rect [508,46 698,87 551,74 713,52] / Подтип / Ссылка / Тип / Аннотация >>] / Содержание [576 0 R 52 0 R 504 0 R 577 0 R] / MediaBox [0 0 612 792] / Родитель 1 0 R / Ресурсы 2 0 R / Повернуть 0 / Тип / Страница >> эндобдж 45 0 объект > эндобдж 49 0 объект > эндобдж 47 0 объект > эндобдж 41 0 объект > эндобдж 13 0 объект > эндобдж 21 0 объект > эндобдж 39 0 объект > эндобдж 33 0 объект > эндобдж 37 0 объект > эндобдж 27 0 объект > эндобдж 29 0 объект > эндобдж 9 0 объект > / Граница [0 0 0] / Rect [139.1 67,52 261,52 82,17] / Подтип / Ссылка / Тип / Аннотация >>> / Граница [0 0 0] / Rect [458,98 67,52 524,87 82,17] / Подтип / Ссылка / Тип / Аннотация >>] / Содержание [534 0 R 10 0 R 483 0 R 535 0 R] / MediaBox [0 0 612 792] / Родитель 1 0 R / Ресурсы 2 0 R / Повернуть 0 / Тип / Страница >> эндобдж 7 0 объект > эндобдж 31 0 объект > эндобдж 19 0 объект > / Граница [0 0 0] / Rect [128,330000 284,840 177,58 299,49] / Подтип / Ссылка / Тип / Аннотация >>> / Граница [0 0 0] / Rect [198,6 284,840 230,84 299,49] / Подтип / Ссылка / Тип / Аннотация >>] / Содержание [544 0 R 20 0 R 488 0 R 545 0 R] / MediaBox [0 0 612 792] / Родитель 1 0 R / Ресурсы 2 0 R / Повернуть 0 / Тип / Страница >> эндобдж 15 0 объект > эндобдж 23 0 объект > эндобдж 1 0 объект > эндобдж 35 0 объект > эндобдж 17 0 объект > эндобдж 5 0 obj > эндобдж 25 0 объект > эндобдж 43 0 объект > / Граница [0 0 0] / Rect [164.76 728,17 214,01 742,08] / Подтип / Ссылка / Тип / Аннотация >>> / Граница [0 0 0] / Rect [396,6 714,25 410,06 728,17] / Подтип / Ссылка / Тип / Аннотация >>> / Граница [0 0 0] / Rect [103,11 658,59 137,21 672,5] / Подтип / Ссылка / Тип / Аннотация >>> / Граница [0 0 0] / Rect [333,72 616,84 361,48 630,76] / Подтип / Ссылка / Тип / Аннотация >>] / Содержание [568 0 44 0 ₽ 500 0 569 0 ₽] / MediaBox [0 0 612 792] / Родитель 1 0 R / Ресурсы 2 0 R / Повернуть 0 / Тип / Страница >> эндобдж 11 0 объект > эндобдж 2 0 obj > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> эндобдж 512 0 объект > / Граница [0 0 0] / Rect [20 762 484.772 748.128] / Подтип / Ссылка / Тип / Аннотация >> эндобдж 510 0 объект > / Граница [0 0 0] / Rect [20 762 484.772 748.128] / Подтип / Ссылка / Тип / Аннотация >> эндобдж 303 0 объект > транслировать Икс?
Что такое ростверк и типы ростверков
Что такое ростверк и типы ростверков
Фундамент ростверк — это тип фундамента с одним, двумя или более ярусами балок (обычно стальных), уложенных под углом 90 °. градусов, чтобы распределить нагрузку по обширной площади.Этот ростверк фундамент обычно используется для опор тяжелых конструкций, лесов, стоек и опор колонн.
Фундамент ростверка используется в основании колонн. Эти ярусы залиты бетоном и расположены под прямым углом друг к другу.
Хотя и фундамент, и ростверк выглядят так, как будто они разные. Если фундамент передает нагрузку от конструкции на землю, ростверк распределяет тяжелые нагрузки на большие площади.
Типы фундамента ростверка
Категории фундамента ростверка соответствуют материалам, используемым в строительстве. Фундамент ростверка бывает двух типов:
Деревянный фундамент ростверка
Стальной фундамент ростверка
Сборный железобетон

Фундамент деревянный ростверк
Фундамент деревянный предназначен для тяжелонагруженной кладки стены из деревянных колонн.Фундамент обычно используется в заболоченных районах и , где несущая способность грунта довольно низкая и опять же, где нагрузка на грунт ограничивается 50-60 кН / кв.м. Вместо стальных балок используются деревянные балки и деревянные доски. Между опорами бревен не заливался бетон.
Фундамент стального ростверка
Фундамент стального ростверка имеет стальные соединения или балки, выполненные в виде двух или одного яруса. Наименьшее покрытие в 10 см держится на внешней поверхности внешних балок и над ней.
Глубина бетона в фундаменте стального ростверка должна быть более 15 см. После выравнивания основания и заливки бетона убедитесь, что уплотнение выполнено должным образом и образовался непроницаемый слой толщиной не менее 15 см. T
защищает стальную балку от воды, которая может вызвать коррозию. Затем мы укладываем первый слой поверх бетонного основания на расстоянии от 100 мм до 300 мм с помощью сепараторов свай.
Залить бетон между балками первого яруса и вокруг них.После этого укладываем второй ярус балки под углом 90 градусов к первым ярусам с помощью разделителя.
IRJET-Запрошенная вами страница не найдена на нашем сайте
IRJET приглашает статьи из различных инженерных и технологических дисциплин для Тома 8, выпуск 9 (сентябрь 2021 г.)
Отправить сейчас
IRJET Vol -8 Выпуск 9, сентябрь 2021 г. Публикация продолжается …
Обзор статей
Получено IRJET «Импакт-фактор научного журнала: 7.529 «на 2020 г. Сентябрь 2021 г.)
Отправить сейчас
IRJET Vol-8 Выпуск 9, сентябрь 2021 г. Публикация продолжается …
Обзор статей
Получено IRJET «Фактор влияния научного журнала: 7.529 «на 2020 г. Сентябрь 2021 г.)
Отправить сейчас
IRJET Vol-8 Выпуск 9, сентябрь 2021 г. Публикация продолжается …
Обзор статей
Получено IRJET «Фактор влияния научного журнала: 7.529 «на 2020 г. Сентябрь 2021 г.)
Отправить сейчас
IRJET Vol-8 Выпуск 9, сентябрь 2021 г. Публикация продолжается …
Обзор статей
Получено IRJET «Фактор влияния научного журнала: 7.529 «на 2020 г. Сентябрь 2021 г.)
Отправить сейчас
IRJET Vol-8 Выпуск 9, сентябрь 2021 г. Публикация продолжается …
Обзор статей
Получено IRJET «Фактор влияния научного журнала: 7.529 «на 2020 г. Сентябрь 2021 г.)
Отправить сейчас
IRJET Vol-8 Выпуск 9, сентябрь 2021 г. Публикация продолжается …
Обзор статей
Получено IRJET «Фактор влияния научного журнала: 7.529 «на 2020 г. Сентябрь 2021 г.)
Отправить сейчас
IRJET Vol-8 Выпуск 9, сентябрь 2021 г. Публикация продолжается …
Обзор статей
Получено IRJET «Фактор влияния научного журнала: 7.529 «на 2020 г. Сентябрь 2021 г.)
Отправить сейчас
IRJET Vol-8 Выпуск 9, сентябрь 2021 г. Публикация продолжается …
Обзор статей
Получено IRJET «Фактор влияния научного журнала: 7.529 »на 2020 год.
Проверить здесь
IRJET получил сертификат регистрации системы менеджмента качества ISO 9001: 2008.
Гистограмма и свайный фундамент
Расчет количества материала, влияющего на фундамент

Выберите тип колонны Фундамент
Это могут быть столбы с круглым или прямоугольным основанием, а также с круглой или прямоугольной основной частью.
Укажите размеры в миллиметрах
B — Ширина или диаметр.
H — Высота основной части.
A — Опора высоты основания. Если ворс без причины, то не используйте этот размер.
D — Ширина или диаметр основания.
D1 — Длина прямоугольного основания.
B1 — Ширина для прямоугольной стойки.
При круглых сечениях эти размеры не участвуют.
Размеры влияют на фундамент
X — Ширина основания.
Y — Базовая длина.
X1 — Количество стоек, включая стойки по углам.
Y1 — Количество стоек, включая стойки по углам.
S — Если этот флажок установлен, будут вычисляться столбцы с равномерным интервалом. Если нет, то только по периметру основания.
Размеры ростверка
E — Балочный ростверк.
F — Высота ростверка.
Если расчет монолитного ростверка не нужен, не используйте эти размеры.
Арматура
ARM1 — Количество арматуры в одной стойке.
ARM2 — Количество рядов в ленточном ростверке.
ARMD — Диаметр клапанов. Всегда в миллиметрах.
Если не требуется, установите это значение на 0.
Укажите количество цемента для изготовления одного кубометра бетона. В килограммах.
Укажите пропорции изготовления бетона по весу. Эти данные в каждом случае разные.
Это зависит от марки цемента, размеров щебня и технологии строительства. Спросите их поставщиков строительных материалов.
Для расчета сметной стоимости стройматериалов укажите их цены.
Программа автоматически вычисляет:
Расстояние между опорами основания и их количество.
Бетонный объем для одиночного столба, отдельно для верха и низа.
Количество бетонных ростверков.
Длина и вес приспособления.
Стоимость стройматериалов для монолитного свайного фундамента с надстройкой или плотного фундамента.
Чертежи дадут общее представление и помогут в оформлении свайного фундамента.
Для бань и домов без подвала, домов со светлыми стенами и домов из кирпича, где применять ленточный фундамент неэкономично, часто используется пирс для фундамента.Его расчет трудоемок, но наши расчеты не займут у вас много времени. Все, что вам нужно сделать, это заполнить соответствующие поля согласно инструкции, и вы получите информацию о необходимых для строительства материалах, узнаете их количество и общую стоимость.
Краткое описание
Фундамент пирса имеет вид колонн, которые объединены при помощи ростверка. Эти столбы располагаются по углам будущей конструкции, а также на пересечении стен, под несущими или просто тяжелыми стенами, балочными перекрытиями и конструкциями.В местах наибольшей нагрузки. Фундамент служит для усиления фундамента пирса и укрепляется перемычкой между стойками.
Где не применять Pier Foundation
Использовать опорный фундамент не рекомендуется там, где есть подвижные или слабые грунты типа торфа или водонасыщенных глинистых грунтов. Не используйте этот вид фундамента и на участках, где произошел резкий перепад.
Преимущества
Фундамент для пирса имеет ряд преимуществ, которые делают его оптимальным решением при строительстве частного дома.Он дешевле, чем ленточный или плотный фундамент, экономнее расход строительных материалов и затрат на строительство, дает меньшую усадку и уменьшает общую площадь подвала. Фундамент эффективно противостоит разрушительному воздействию морозного пучения почвы.
Материалы
В зависимости от веса и этажности дома следует подбирать и материалы для изготовления фундамента. Это камень, кирпич, бетон и железобетон. По типу материала выбирается и минимальное сечение столбов.Так, для бетонных столбов размер сечения должен быть не менее 400 мм, для кладки не менее 600 мм, для кладки 380 мм, если она находится над уровнем земли, и на 250 мм при использовании техники забирочной перевязки.
Строительство фундамента
Перед тем, как приступить к строительству, необходимо выяснить глубину промерзания грунта, тип и состав грунта, чтобы при необходимости его замены и уровень грунтовых вод выявить необходимость в дренаже и гидроизоляции. Строительство фундамента причала в 9 последовательных этапов.
