Расшивка швов кирпичной кладки | Строительный портал

Если вы приобрели загородный участок и решили самостоятельно заняться строительством кирпичного дома, специалисты не рекомендуют забывать о ряде нюансов, связанных с технологией кирпичной кладки. Одним из таких нюансов является расшивка швов кладки из кирпича. Ее важность обусловлена тем, что независимо от окончательного предназначения здания, перед началом эксплуатации его кирпичные стены должны подвергнуться качественному эстетическому оформлению. И одним из способов внешней его отделки является расшивка швов кирпичной кладки. Однако специалисты утверждают, что расшивку швов в кирпичной кладке можно произвести не только в момент возведения стены, но и на старой кладке здания, бывшего уже в эксплуатации долгие годы. Естественно технология расшивки в том и другом случаях будет различаться. Как осуществляется расшивка швов кирпичной кладки, а также в чем различия технологии расшивки швов только что возведенной стены и стены здания, бывшего в эксплуатации – на эти и другие вопросы вы получите ответ в настоящей статье.

Но, прежде чем перейти к рассмотрению технологии расшивки швов, мы предлагаем вам ознакомиться с некоторыми теоретическими аспектами кирпичной кладки.

Содержание

Немного теории: системы перевязки швов кладки
Расшивка швов кирпичной кладки: актуальность вопроса
Виды расшивки швов: основные характеристики
В чем заключается предназначение расшивки швов?
Особенности применения расшивки швов кирпичной кладки
Технология расшивки швов: пошаговое руководство

И напоследок

Немного теории: системы перевязки швов кладки

Как известно, основное требование к кирпичной стене – это устойчивость, достигнуть которой позволяет перевязка швов кирпичной кладки. Она выполняется таким образом, чтобы каждый вышележащий кирпич опирался два или три нижележащих кирпича и при этом перекрывал швы между нижними кирпичами. Именно такой способ укладки кирпичей и был назван перевязкой. Он способствует не только повышению устойчивости стены, но и равномерному распределению нагрузок на кирпичную стену в случае неравномерных осадков и температурных деформаций. В строительной практике наибольшее применение нашли следующие виды перевязки:

Цепная однорядная перевязка;
Трехрядная перевязка;
Многорядная перевязка.

Каждая из них характеризуется надежностью, так как прочно объединяет кирпичи в единую систему. Однако есть смысл рассмотреть каждую в отдельности. Опытные мастера знают, что ряды кирпичной кладки в зависимости от расположения кирпичей делятся на ложковые и тычковые.

Технология однорядной перевязки кирпичной кладки предполагает чередование ложковых и тычковых рядов, и чаще всего применяется чаще всего в том случаях, когда отделка стены облицовочным кирпичом не предусмотрена.

Трехрядная перевязка

, являющаяся популярной разновидностью многорядной системы, предполагает перевязку каждых трех ложковых рядов тычковыми рядами. В большинстве случаев трехрядная система применяется в тех случаях, когда выкладывают простенки и столбики.

Многорядная перевязка предполагает выкладывание ложковых рядов, которые через каждые 5-6 рядов перевязывается тычковыми рядами. Что касается количества ложковых рядов, то оно зависит от толщины кирпича. Если она составляет 65 мм, необходимо выкладывать 6 ложковых рядов, и в том случае если она равна 88 мм, технология многорядной перевязки предполагает выкладку 5 ложковых рядов.

Расшивка швов кирпичной кладки: актуальность вопроса

Традиционная кирпичная кладка предполагает наличие вертикальных и горизонтальных швов кирпичной кладки. Технология кирпичной кладки предполагает их заполнение раствором, предназначенным для связывания кирпичей в единое целое. После осуществления кирпичной перевязки излишки раствора, которые выступили за пределы швов, удаляют. Осуществив это, производят расшивку швов кирпичной кладки, которая представляет собой процесс затирки швов с целью повышения их герметичности. Благодаря проведению данной процедуры, стена становится не только привлекательной, но и устойчивой к воздействию внешних неблагоприятных факторов. В связи с этим, приходим к выводу, что расшивка швов кирпичной кладки существенно продлевает эксплуатационные соки здания.

Виды расшивки швов: основные характеристики

Прежде чем ознакомиться с алгоритмом и технологией расшивки швов кирпичной кладки, прежде всего, необходимо ознакомиться с возможными вариантами заделки швов кирпичной кладки, которые чаще всего применяются в строительной практике.

Прямоугольная вподрезку или, так называемая, расшивка заподлицо – является одним из самых простых и, соответственно, популярных способов расшивки швов. Технологически данный способ подразумевает срезание со стены лишнего раствора с использованием кельмы, а затем щеткой с жестким ворсом обрабатывают швы между кирпичами. После такой обработки швы четко выделяются;

Прямоугольная заглубленная используется в качестве декоративной отделки кирпичной кладки. Несмотря на то, что данный способ более трудоемкий, его применение нецелесообразно для обработки кирпичной кладки, подверженной воздействию атмосферным осадкам. Технология выполнения данного способа расшивки подразумевает в первую очередь удаление из всех швов раствора на глубину 5-6 мм, их последующее уплотнение и разглаживание нового раствора с использованием округлого нагеля;

Вогнутая расшивка – популярный способ затирки швов, предполагающий использование специального инструмента для расшивки швов с одноименным названием «расшивка».

В первую очередь, данный способ предполагает срезание лишнего раствора с последующей обработкой их полукруглой расшивкой на протяжении всей длины шва;

Скошенная расшивка – способ, применение которого актуально в условиях с суровым климатом. Перед ее осуществлением производят тщательную заточку кельмы, после чего, направив ее под острым углом, срезают раствор. Оптимальный уровень углубления инструмента при этом 3-4 мм;

Важно! В процессе расшивки швов важно соблюдать последовательность их обработки: вначале обрабатывают вертикальные швы и только потом – горизонтальные.

При этом, по мнению специалистов, толщине швов кирпичной кладки не придается определяющее значение, и она варьируется в течение 10-12 мм. Данное правило обусловлено правилами СНИП, в соответствии с которыми размер швов кирпичной кладки – показатель вариабельный и для горизонтального шва колеблется в пределах 10-15 мм, тогда как для вертикального эти цифры варьируются в пределах 8-15 мм. Кроме того, зачастую возникают ситуации, когда строители отдают предпочтение тонким швам, толщина которых достигает 3-4 мм. Это обусловлено стремлением к экономии цементного раствора.

Важно! Толщина швов кирпичной кладки показатель весьма вариабельный и может претерпевать изменение в зависимости от климатических условий, в которых располагается здание, стремлением к экономии материалов, а также ответственности и педантичности, с которыми мастер подходит к выполнению работы.

В чем заключается предназначение расшивки швов?

В связи с тем, что многие сооружении обходятся без расшивки швов и эксплуатируются при этом в течение длительного времени, мы считаем нужным рассмотреть основное функциональное предназначение расшивки швов кирпичной кладки. Итак, в чем же оно заключается?

Как уже было отмечено ранее, она существенно повышает эстетические характеристики постройки. Воспользовавшись данным способом декорирования сооружения, вы сможете эффективно замаскировать разницу в оттенках, в том случае если замешивание раствора производится постепенно, в течение нескольких дней;

Использование затирки для кирпичных швов позволяет предотвратить разрушение цементной основы, что позволяет не только продлить эксплуатационный срок здания, но и надолго отложить проведение капитального ремонта. Это достигается за счет сокращения влаги, попадающей на швы, так как именно она разрушает кирпичную кладку, а, как вы знаете, цена восстановления кирпичной стены, претерпевшей разрушение вследствие трещинообразования и обвалов стен, оставляет мало приятных впечатлений;

Осуществив расшивку швов кирпичной кладки в соответствии со всеми правилами, вы сможете существенно повысить теплоизоляционные характеристики здания и сохранить тепло в помещении в холодное время года;

Особенности применения расшивки швов кирпичной кладки

Мастера должны знать, что расшивка швов актуально не только для домов, возведенных из строительного кирпича, но и для тех, которые возводились из двойного силикатного кирпича М150.

Важно! Главное правило, которое необходимо соблюдать при расшивке швов – стена, подвергаемая отделке, не должна быть ранее оштукатуренной, так как расшивка швов кирпичной кладки является своеобразным аналогом отделочного материала, нанесение которого осуществляется только на отдельно взятую часть поверхности.

В наибольшей степени распространено использование расшивки швов для отделки уличных стен;
Внутренние работы также зачастую не обходятся без ее применение, которое допустимо в тех случаях, когда отделываемая поверхность нуждается в придании ей определенного колорита;

Стены, возводимые из натурального камня, также могут отделываться с помощью расшивки швов кирпичной кладки;
Расшивка кладки может осуществляться на любом этапе строительства, будь то непосредственное возведение стен или отделка здания после того, как оно будет определенное время эксплуатироваться и даст усадку. Однако, в случае с первым вариантом, удаление лишнего раствора происходит более «безболезненно», так как будучи свежим, он еще не успевает высохнуть, дойдя до этапа расшивки швов. В случае расшивки швов старого дома, это происходит намного сложнее, так как раствор становится существенно прочнее;
Кроме того, если вы решили заняться расшивкой швов на старом здании, в процессе удаления старого раствора необходимо производить более основательного углубление до 10-15 мм;

Нельзя забывать о том, что для повышения прочности конструкции на этапе строительства используется перевязка швов кирпичной кладки, подразумевающая выкладывание вышележащего ряда кирпичей не параллельно нижележащему, а с некоторым смещением;
В процессе расшивки швов важно использовать только остро заточенные инструменты, например, это может быть зубило, предназначенные для удаления затвердевшего раствора. Только лишь в том случае, если инструмент остро заточен, вы сможете качественно удалить затвердевший раствор, в противном случае возникает риск соскальзывания инструмента и повреждения строительного материала.

Технология расшивки швов: пошаговое руководство

Так как вы тщательно ознакомились с теоретическими аспектами расшивки швов кирпичной кладки, пришло время изучить алгоритм ее осуществления, состоящий из нескольких этапов.

Этап № 1: подготовка кирпичной кладки

Как и любое строительное мероприятие, расшивка швов кирпичной кладки начинается с проведения подготовительных работ. В чем же их заключается их сущность? Рассмотрим далее.

С поверхности стен, подвергшихся обработке, удаляются овсе загрязнения, в том числе и пылевые. После этого, используя щетку с жестким ворсом, цементные швы необходимо очистить от наиболее «грубых» загрязнений. Также возможно использование аппарата, в основе принципа работы которого лежит использование высокого давления. Именно благодаря ему, вы получаете возможность удалить даже самые мельчайшие частицы, не заметные глазу;

Закончив чистку поверхности, подготовьте валик и ведро с водой, а затем произведите смачивание тех швов, с которыми вы планируете осуществлять работу в ближайшее время.

Важно! Мастера советуют не производить расшивку швов кирпичной кладки в жаркое время года, так как в этом случае раствор чрезвычайно быстро высыхает, что способствует нарушению всей технологии расшивки. Также рекомендуется прекратить выполнение работы в случае начавшегося дождя, так как раствор может впитать избыточное количество влаги, что также противоречит технологии расшивки швов.

Этап № 2: приготовление раствора

Раствор для расшивки швов в кладке реализуется строительными магазинами в виде сухой смеси, компоненты которой строго указываются на упаковке, или в виде готового раствора. Если вы приобретаете сухую смесь, ее необходимо разбавить водой, количество которой указано на упаковке со смесью. Независимо от того, приобретаете ли сухую смесь или раствор, необходимо следовать инструкции, указанной на упаковке, а также четко соблюдать все указанные пропорции. Помимо этого необходимо строго учитывать временные ограничения, в течение которых раствор необходимо полностью использовать.

Для смешивания раствора лучше отдать предпочтение автоматизированному способу и воспользоваться специализированной дрелью, оснащенной насадкой «миксер», так как смешивание раствора ручным способом – процесс намного более трудоемкий и более затратный по времени.

Важно! Специалисты не рекомендуют замешивать раствор для нанесения на все стены сразу. По их мнению, лучше подготавливать его небольшими порциями и использовать для этого преимущественно электрическую бетономешалку. Если на температурный шов в кирпичной кладке вы нанесете слишком жидкий или уже немного подсохший раствор, это чревато нарушением целостности вследствие первого резкого температурного перепада.

Этап № 3: расшивка швов кирпичной кладки

Первоначально произведите удаление небольшого количества старого раствора (достаточным будет 10-15 мм). Если в некоторых местах произошло разрушение кирпичной кладки на более глубоком уровне, нанесите заведомо большее количество свежеприготовленной смеси.

Затем вновь возьмите щетку с жестким ворсом и тщательно удалите со стены следы раствора. В труднодоступных местах раствор удаляют с использованием специальных аппаратов или зубилом, о котором мы писали выше.

В верхней части стены необходимо подготовить подмостки для расшивки швов. Несмотря на то, что наиболее эффективным способом, по-прежнему, остается установка лесов, вы можете воспользоваться стремянкой.

Полностью подготовив поверхность, вы можете приступать к нанесению раствора.

Важно! В процессе нанесения раствора помните, что залогом качественного конечного результата является однородность наносимой смеси и полное отсутствие комкообразных масс.

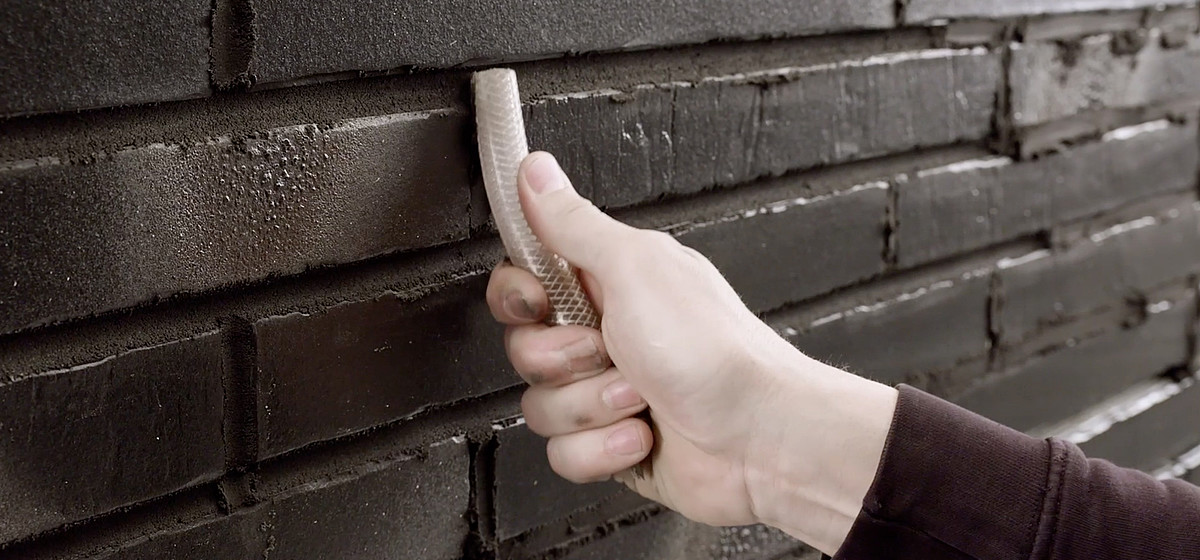

Техника нанесения раствора при расшивке швов кирпичной кладки подразумевает его нанесение с некоторым излишком, который сразу же удаляется с помощью кельмы.

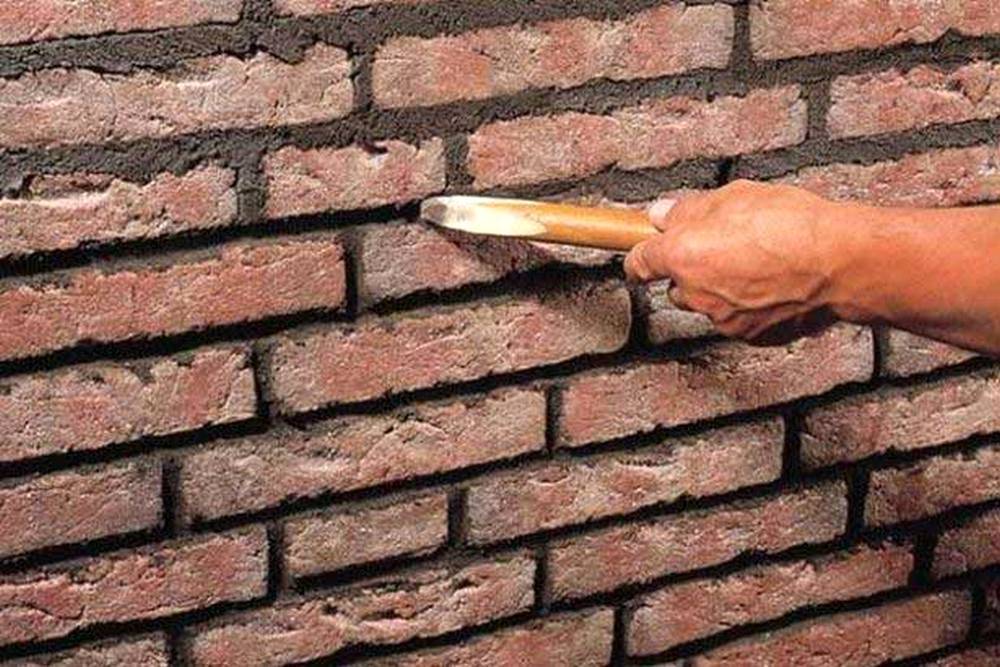

Далее возьмите узкую расшивку, и производите интенсивное вдавление раствора в вертикально ориентированные швы. При этом важно именно вдавливать, а не приглаживать, так как только использование данного приема позволяет избавиться от излишка воздуха, который при несоблюдении техники работы может остаться между старым и новым слоем цементной смеси.

Далее производят обработку горизонтальных швов с помощью длинной расшивки, которой орудуют так, чтобы раствор равномерно распределялся по всему шву.

Далее новому раствору придают желаемую форму, что можно осуществить с использованием подручных средств, например, пластиковой трубки или резинового шланга, используя которые, вы сможете сделать вогнутый шов. Чтобы получился скошенный шов, специалисты рекомендуют воспользоваться деревянной планкой, перед работой с которой необходимо четко определиться с ее размером. А использование заточенного деревянного колышка позволит без труда превратить прямоугольный шов в заглубленный.

Важно! Если в процессе расшивки швов вас настиг дождь, временно прекратите работу и изолируйте обрабатываемую поверхность с помощью обычной полиэтиленовой пленки.

Как видно из выше приведенной инструкции, процесс расшивки швов не представляет собой особых сложностей и может быть осуществлен даже новичком в строительном деле. Конечно, будучи новичком в этой отрасли, скорее всего, вы затратите большее количество времени, чем опытный мастер, однако существенным плюсом при этом является то, что вы сможете сэкономить, отказавшись от услуг рабочих.

Важно! Возводя кирпичные строения своими руками, помните о существовании деформационных швов в кладке, предусмотрев которые, вы сможете защитить свою постройку от возможных сейсмических колебаний местности, неравномерной усадки строения или резких температурных перепадов.

И напоследок

Мы понимаем, что большая часть наших читателей не является профессионалом в строительной отрасли, поэтому мы постарались максимально подробно разъяснить весь процесс расшивки швов кирпичной кладки. Вам остается лишь ознакомиться с предложенными материалами и последовать нашим советам. Чтобы облегчить процесс понимания всей технологии, ниже будет предложено видео, в которой еще раз подробно рассматривается процесс расшивки швов кирпичной кладки.
