Печь кирпичная для бани видео: Видео как построить печь для бани из кирпича своими руками - Стройматериалы в Иркутске

Видео как построить печь для бани из кирпича своими руками

Не обращая внимания на то, что печь сделанная из кирпича нагревается длительнее печи из металла, она может гарантировать более одинаковый прогрев парильни и отсутствие «холодных зон». Квалифицированные парильщики говорят, что находится в этом помещении удобно даже при большой температуре.

Печи из кирпича считаются довольно сложными устройствами, и их укладка просит специального умения. Выполнить ее собственными руками можно, но исключительно при точном соблюдении схемы укладки (порядовки) и знании некоторых нюансов.

Необходим ли фундамент?

Подобная конструкция станет иметь большой вес, благодаря этому перед ее установкой в первую очередь строится крепкое основание. Некоторые профессионалы говорят, что, если здание выстроено на сплошном фундаменте, индивидуальное его сооружение для печи не потребуется. Но в болотистой местности или в районах севера, где из-за температурных перепадов даже тщательно утрамбованная почва будет «играть», для каменки лучше рассчитать отдельный фундамент.

Разрезать ригельные балки и деревянные бруски для его строительства, стропильные ноги и перекрывающие балки для вывода дымовой трубы нежелательно, благодаря этому место под печь лучше подобрать еще перед началом строительства строения.

Важно! Не следует привязывать этот фундамент к ключевому, так как из-за большой разности температур при нагреве показатель увеличения будет очень уж большим. Расстояние между ключевым и печным фундаментами обязано быть как минимум полуметра.

Фундамент для печи для бани

Фундаментное строительство для печи

Глубина котлована устанавливается если исходить из особенностей грунта: при большой плотности достаточно 20-50 см, в рыхлых почвах он углубляется на 50-100 см. Его ширина должна быть на кирпич больше основания печи. в начале укладки на днище насыпается песок, который для уплотнения тщательно проливается водой, потом ложится и плотно протрамбовывается щебень или бой кирпича.

Важно! Раствор из цемента и песка целиком застывает и набирает крепость не менее недели, благодаря этому сооружать тяжёлую печь до его полного засыхания не следует.

Основание фундамента не должна доходить до отметки пола на высоту 2-ух кирпичей. На готовом основании размещается 2 слоя гидрозащите: толь, пропитанный дегтевой мастикой или рулонный кровельный материал, обработанный битумным раствором. Зазоры между основанием и полом заполняются песком и трамбуются.

Фундамент может также производиться из кирпича полнотелого или бута (крупного строительного камня сложной формы), которые ложатся на залитое раствором из цемента основание. Предпоследний ряд фундамента из кирпича при этом также перекрывается гидроизоляционным слоем.

Закладывание фундамента

Начало кладки

Что такое порядовка?

Порядовкой называют детальную схему кладки с указыванием порядка расположения кирпичей в каждом ряду. Для работ необходимо выбрать порядовку печи, необходимую размеру парильни. Если например каменка будет находиться над камерой сгорания, для оснащения их самого большого прогрева топливник выполняется не меньше 0,5 м. При объемах парильни до 12 кв. м и бачком для воды 40 л размер каменки с сухим паром как правило составит 0,77?0,5 м. Высота топливника при этом должна быть около 0,5 м.

При отсутствии должного опыта схему менять не нужно. Если помещение оригинальное, и все же требуется внесение какие-нибудь перемен, скорректированную порядовку лучше показать компетентному специалисту.

Схема кладки на любых чертежах всегда начинается с нулевого ряда. Он требуется, чтобы вывести фундамент на уровень пола. Определить высоту будущей конструкции нетрудно: на схеме каждое дробление составляет 10 см и равно средней высоте кирпича.

На 2-ух рисунках, размещенных ниже, показан пример печьки из кирпича с бачком для воды и ее порядовка. На схеме видно, что кирпичи ложатся по-разному: ложком (набок) или постелью (широкой частью) вниз.

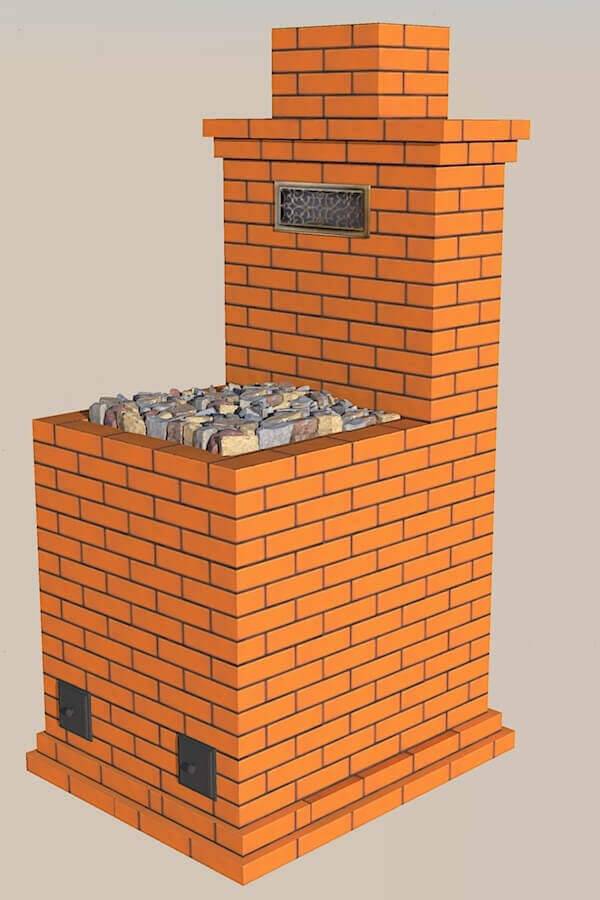

Печь-каменка с бачком

Порядовка каменки с бачком, размещенным вверху

Песчано-глиняный раствор

Цемент практически не переносит действие больших температур, благодаря этому для печи не применяется. Укладка выполняется при помощи глиненного раствора, добытой на достаточной глубине нет примесей земли и прочих инородных включений, и песка.

Начало кладки

Перед тем как начать работы глина должна постоять в водной массе на протяжении нескольких суток и размякнуть. Перед соединением с песком она тщательно размешивается с водой до консистенции жирной сметаны густой консистенсии. Оставшиеся комочки можно разбить при помощи миксера для строительных работ или дрели с особенной насадкой.

Чтобы в узкие швы не попадала галька и очень маленькие камни, песок тщательно просеивается. Для кладки шамотного кирпича глина с песком перемешивается в соотношении 1:2. Чтобы раствор не сох, замес готовится маленькими дозами. Раствор обязан быть чуть шероховатым, максимально эластичным и укладываться без разрывов.

Но жирность глины бывает разнообразной, и чем она жирней, тем больше песка должно располагаться в растворе. Собственно поэтому квалифицированные печники выверяют вязкость при помощи встряхивания его с палки или мастерка.

Нормальная толщина слоя, оставшегося после встряхивания 2 мм. Если она меньше, добавляется глина. Если же раствор по консистенции напоминает пластилин, и после встряхивания остается раствор более 3 мм, в смесь необходимо добавить еще песка.

Выбор кирпича

Если предполагается топочная камера углем или газом, для работ применяется жаропрочный качественный кирпич устойчивостью к морозам до 25 циклов. Для дровяной печи лучше применять его тугоплавкую (типа гжельского) разновидность. Полые и силикатные виды не применяются, так как под воздействием больших температур они быстренько приходят в негодность.

Иногда для экономии жаростойким (шамотным) кирпичом выкладывают лишь камеру сгорания, а недостающую часть печи докладывают традиционным силикатным. Но, так как показатель их терморасширения различен, не следует сочетать их в обвязке.

Проверить качества кирпича можно традиционным постукиванием по нему любым твёрдым объектом. При отсутствии брака звук будет не глухим, а звонким, «железным». Не необходимо применять изделия с видимыми трещинами, сторонними вставками и излишне пористые. Качественный огнеупорный кирпич имеет сочный желтоватый (песочный) оттенок, необожженный – бледный и тусклый цвет.

Огнеупорный кирпич

Печная кладка

Перед укладыванием с целью улучшения сцепки и оберегания от обезвоживания раствора кирпич вымачивается пару минут в водной массе до выделения пузырьков. Огнеупорный кирпич можно только на какое-то время загрузить в воду для убирания пыли.

Начальный ряд кирпичей должен ложиться на фундамент досуха без использования песчано-глиняной смеси. При дальнейшей кладке толщина слоя раствора должна составлять 3-6 мм. Раствором промазывается пласт и тычковая часть кирпича. На подобранном месте его необходимо чуть подвигать, а потом, постукивая мастерком, прижать плотно.

Укладка кирпича

Для упрочения конструкции кирпич ложиться со сдвигом второго ряда на 30-50% и перекрытием стыка. Во время работы в первую очередь потребуются половинки и четверти. Чтобы не допустить появление трещин, резку лучше делать при помощи угловой шлифмашинки, оборудованной алмазным диском.

Кладка половинок и частей кирпича

В местах примыкания к кирпичам дверки изолируется асбестом, к ней при помощи болтов и шайб закручивается 4 крепких проволки или полосы оцинкованной жести, которые будут закладываться в швы кладки. Для достижения плотности по размерам проволки в кирпичах вырезаются канавки.

Установка дверки

Чтобы обеспечить прекрасный прогрев, банные камни располагаются на стальной или чугунной решётке. Чем их меньше, тем более сухой пар будет в помещении. В русской баньке вес камней составляет не меньше 50-60, в сауне – 30 кг.

Сооружение трубы и дымоотвода

Металлические дымовые трубы имеют значительный минус: при температурных перепадах на них возникает конденсат, который «притягивает» сажу, благодаря этому их лучше сооружать из также из кирпича.

Важно! В дымотвод закладываются только целые кирпичи. Из-за риска их выпадения применение половинок и растрескавшихся частей непозволительно. Стенка дымоотвода должна быть очень ровной. В другом случае в углах будут накапливаться комочки сажи, и шахта быстро забьется. По всему пути движения дыма выступы лучше всего скруглить.

При устройстве дымоотвода нужно выполнять несколько правил:
• хайлом называют систему ходов, объединяющих камеру с топливом и дымотвод; размер его части которая находится снизу зависят от ширины топливника и в среднем составляет 3/4 кирпича; его площадь сечения должна быть около 60-65% от всей площади дымоотвода;
• все места прохождения дыма нужно сразу же вычистить и полностью удалить останки раствора;
• непозволительно сужать канал дымоотвода – по всей его длине он обязан быть одинаковым; также, его сечение не может быть меньше сечения хайла, а его вся длина от края трубы до колосника не менее пяти метров;

Укладка дымоотвода

• при укладывании дымоотвода и камеры сгорания кирпичи лучше разместить самой обожженной стороной к огню и дыму;
• при чрезмерно коротком дымоходе дым не успеет остынуть, и жар будет просто улетать в трубу;
• для оберегания от загорания в месте прохождения через потолок труба дополнительно отделывается кирпичом и оборачивается термоустойчивым материалом;

Облицовка места примыкания трубы к поверхности потолка

• высота трубы после конька крыши должна составлять не меньше 0,5 м;
• чтобы можно было запросто установить повреждение, труба белится известковым раствором: в данном случае места утечки дыма запросто установить по следам копоти.

Пробная растопка печи

Считается, что замечательно высушенная перед первой растопкой печь прослужить длительнее, благодаря этому оставить лучше ее на несколько недель с открытыми дверками до полного засыхания. Если нет дождя, задвижку трубы тоже оставляют открытой. Проветривать в такие деньки следует и само помещение.

Пробную растопку делают малым количеством (около 500 г) бумаги. Это выполняется для того, Чтобы узнать наличие тяги и удалить из печи останки влаги. Поддувало в данный момент должно быть полностью открыто. После чего печь оставляют еще на день.

Совет. Если на улице сыро, первый раз огонь может разжигаться плохо. В данном случае, чтобы «продавить» воздух вверх, можно прожечь свернутую в трубу газету в верхней прочистной дверке или вьюшке.

Дальнейшую растопку щепками с малым количеством дров следует проводить осторожно. Очень много топлива можно залаживать исключительно после нескольких растопок. Замечательно сложенная печь не дымит и нагревается одинаково. Определить степень прогрева можно при помощи прикосновения руки к самым разнообразным частям ее поверхности. Остывать кирпичная печь должна также ровно.

Плотность кладки и отсутствие трещин формируют при помощи сжигания в дымовом канале материалов, дающих много дыма. При нахождении трещин, через которые будет проходить дым, их замазывают раствором.

Схема движения дыма

Видео по теме: Банную печь из кирпича собственными руками

Как выстроить кирпичная печь для бани – от теории до практики

Не обращая внимания на хорошие характеристики железных банных печей, квалифицированные печники все же отдают предпочтение постройкам из кирпича. Дело все в особой атмосфере, которая характерна только печкам, выполненным из кирпича – тут и мягкое тепло, и горячий, но достаточно приятный пар, и широкий спектр других хороших качеств.

Кроме этого, непременно стоит отметить и довольно хорошие зрительные качества данного оборудования. В сегодняшней статье речь пойдёт про то, как делать кирпичные банной печи собственными руками.

Классификация банных печей

Дровяные кирпичные банной печи приготавливаются по одной из следующих схем:

Печь «по-черному». Результативность подобной конструкции проверена столетиями – такие печи давно применялись в сёлах. За счёт отсутствия дымоотвода достигается максимально сочный пар и запах. Сложность заключается в том, что необходимо каждый раз дожидаться, пока горючее прогорит до конца.
Печь «по-серому». Подобная кирпичная печь для бани оснащается дымоотводом, и тот час же появляются плюсы в виде большей экономности и скорости прогрева бани. Минус все тот же – копоть в большом количестве остается на камнях, и нужно ждать до той поры, пока дрова не выгорят полностью.
Печь «по-белому». Положительные качества аналогичных печей понятны – полное отсутствие загрязнений в помещении и весьма хорошее теплосбережение. Правда, есть и минус – на прогрев подобной печи может уходить до 12 часов, что значительно уменьшает удобство применения такого оборудования. Дело все в нагреве камней за счёт железной плиты перекрытия, что по настоящему замедляет нагревание.
Печь с плитой. Для бани данное оборудование подходит идеально. В подобной конструкции есть бачок, установленый на чугунной плите, как и банные камни. Плиты накрыты не полностью, что несколько убыстряет прогрев помещения. Бачок с 3-х сторон закрывается кирпичными стенками, благодаря чему получается поддерживать большую температуру воды. В классической конструкции бачок ставится сверху камеры сгорания, а камни ложатся над дымоотводом, но порой камни с бачком размещаются в ином порядке.

Подбирать вид банной печи всегда приходится в индивидуальном порядке. Чтобы разобраться в вопросе, стоит прочесть пару публикаций о том, как подобрать банную печь, взглянуть фото разных конструкций, и собственно тогда делать выводы.

Выбор кирпича для печи в бане

Обустраивая банную печь из кирпича собственными руками, нередко доводится встречаться с нехваткой бюджета, и в данном случае печь для бани делается из обыкновенного кирпича. Собственно это оказывается основой разных проблем.

А дело все в том, что обыкновенный кирпич имеет размеры 25х12х65 мм, а традиционные кирпичи от стандарта очень часто выделяются. В результате швы кладки могут не совпадать на целый сантиметр. При строительстве дома такие допуски могут находится, однако при укладке печи в бане их не должно быть.

Во избежание такой трудности, можно чуть-чуть сделать меньше длину среднего кирпича, который ложится на стороне квадрата. Благодаря этому размеры типовой печи уменьшатся до 74х74 см, зато ширина швов как правило составит не больше 5 мм.

Порядовка кирпичные печи

Проекты печей сделанных из кирпича для бани бывают самыми разными, и выбор хорошей схемы – дело персональное. Вот что можно сказать точно, так это то, что оборудовать печку собственными руками можно даже без особенного опыта, если в течении всей работы точно следовать подобранной порядовке.

Стандартная схема банной печи из кирпича в себя включает следующие шаги:

Обустройство основания;
Создание песчано-глиняной смеси;
Начало укладки;
Процесс установки бачка для воды;
Установка колосниковой решётки;
Кладка пятого ряда;
Фиксация топочной дверки;
Кладка верхних рядов.

При выполнении каждого этапа в первую очередь появятся собственные маленькие детали, благодаря этому необходимо обратить много внимания на все детали прежде чем ложить печь в бане.

Обустройство основания

Неважно от того, какая порядовка кирпичной банной печи была подобрана, в первую очередь необходимо заняться разработкой слоя гидроизоляции над монолитно бетонным основанием – это даст его поддержание в холодном состоянии не зависимо от времени года. Фундамент сам по себе должен быть довольно прочным, а размерами он должен на десять сантиметров превосходить все размеры банной печи.

Снизу в первую очередь оставляется мало места и отверстие в передней части – это подпечье, в каком будет находиться весь нужный инвентарь. Сверху данная конструкция укрывается кирпичным сводом, дополненным брусками, перекрытием из бетона или металлом.

Над всей этой конструкцией подготавливается настил. Для него понадобится рулонный кровельный материал, общаяя площадь которого отвечает площади кирпичей, укладываемых на сам фундамент. Два куска рулонного кровельного материала делят фундамент и начальный ряд кирпичей, а остаток материала нужно положить между промежуточным рядом кирпичей и печью. Собственно переходный ряд скомпенсирует небольшие изъяны, допущенные при разработке фундамента.

Дальше готовится кирпич для оборудования защитной стены из пяти рядов, благодаря которой будет предотвращаться загорание элементов из дерева, присутствующих в бане. При обустраивании этого экрана вполне разрешается применение обыкновенного раствора из цемента.

Точность укладки достигается с помощью заблаговременно вывешенного отвеса. Главное – навесить его таким образом, чтобы его острая часть была над первым рядом. Отвес в этом положении остается до той поры, пока укладка банной кирпичные печи не будет закончена.

Создание песчано-глиняного состава

Следующий после подготовки основания шаг – замешивание глины и песка. Кажется, для чего необходим конкретно такой состав, если есть цемент, но ответ понятен – раствор цемента абсолютно не может держать действие больших температур. Собственно поэтому все проекты печи каменки из кирпича для бани просят песчано-глиняного состава.

Самую хорошую глину для укладывания печи в бане можно добыть на глубине около полуметра. Естественно, материал необходимо тщательно почистить и вымачивать перед тем как применить в течении нескольких суток. Для вымачивания можно создать маленькую канавку рядом с баней. Готовить необходимо не только глину, но и песок – его необходимо почистить от самых разных примесей и тщательно просеять, чтобы в швах кладки не было мусора.

Глина конкретно перед рабой разминается. У опытных печников под эти цели применяется специализированное «весло», прекрасно подобающее под эти цели. Дальше в глину добавляется вода, и это все отлично смешивается до состояния сметанки. В размешанную с водой глину добавляется смоченный песок.

Для определения качества полученного раствора в него опускается сухая и чистейшая палка, а результат устанавливается по следующим признакам:

Если на палке налип слой смеси толщиной менее 1 мм – необходимо добавить глины;
Если толщина налипшего слоя превосходит 3 мм, добавляется песок;
Если на палке налипло 2 мм смеси, то раствор подходящ к работе.

Делать раствор необходимо маленькими дозами – он слишком быстро застывает и теряет собственные качества. Стоит еще сказать, что, печка для бани из кирпича собственными руками ложится неспеша, и это еще 1 аргумент в пользу смешивания раствора если потребуется.

Начало укладки печи

Подготовив материалы для раствора и инструменты которые понадобятся, можно начать работу. Относительно инструментов – понадобится тщательно прописанная порядовка, плоскогубцы, угольник, веник с совком и наждачный круг для отделки кирпичей.

Начальный ряд кладки обязан иметь дверку для очищения, крепление которой должно располагаться под кирпичами. Про материал для крепежа дверки нечасто кто-то говорит, считая данный пункт очевидным. В конце концов предпочтение отдают оцинкованной проволоке диаметром 3 мм – это очень надежный и хороший вариант.

Чтобы проволока не мешала в последующей работе, в кирпичах для нее вырезаются маленькие канавки. Это же правило касается и дверки для очищения, ведь ее высота чуть-чуть превосходит толщину кирпича, благодаря этому его придется подрезать таким образом, чтобы вся система могла встать на собственное место. Все оставшиеся щели в последующем заполняются раствором.

Процесс установки бачка и установка колосниковой решётки

Завершив предыдущие шаги, можно заняться установкой бачка, если он вообще нужен. Ничего особого в данном процессе нет, а но есть один невидимый момент состоит в том, что бачок можно купить уже готовый или сварить своими силами. На завершальный вариант, конечно, уйдет побольше времени.

Что же касается установки решётки, то ничего неожиданного тут тоже не случается. Из проблем можно подчеркнуть нехватку высоты 2-ух установленных в поддувале кирпичей, которые находятся чуть-чуть ниже верха 4-го ряда порядовки. Для компенсации понадобится из новых кирпичей вырезать две пластинки таким образом, чтобы они четко легли одновременно с раствором и решёткой в одном уровне с выложенным рядом.

Тоже очень важно, чтобы решётка чуть-чуть не доставала до стенок камеры сгорания, иначе при ее нагреве случится тепловое расширение, и печь сделанная из кирпича каменка для бани будет изменяться. Для устранения подобного явления требуется подгонка кладки кирпичом.

Кладка пятого ряда

Если кирпичная печь для бани должна быть с бачком, то на этом этапе появится маленькое затруднение. Два кирпича, размещенные у дымового канала возле задней стены, могут из-за оригинальных размеров иметь между собой серьезные зазоры. Избавится от проблемы, замазав отверстия глиной, никак не получится – она через определенный промежуток времени отпадет.

Тем не менее, решение есть – оба кирпича сдвигаются на 3 см к поддувалу таким образом, чтобы просвет между ними был очень маленьким. 3-ий же кирпич необходимо сменить 2-мя кусками таким образом, чтобы щели между ними предельно уменьшились. В конце концов, переместив крайний левый брусок на 1,5 см вперед, можно полностью убрать все лишние щели.

После подгонки печная створка и бачка для воды обматываются 2-мя слоями асбестового шнура в соединительных местах с кладкой из кирпича для устранения случайных повреждений.

Установка топочной дверки и укладка верхних рядов

Створка камеры сгорания фиксируется обыкновенной оцинкованной проволокой, с той лишь разницей, что для одного отверстия понадобится три куска материала. Заделка и подгонка кирпича делается точно также, как и в случае с установкой прочистных створок.

При продолжении укладки уже на шестом ряду опять будет помехой старая проблема – традиционные кирпичи нечасто соответствуют нормам, которые берутся во внимание во время проектирования печей для бани. Из-за таких, кажется, невидимых недостатков при укладывании появляются большие проблемы.

Во избежание их, необходимо резать кирпичи на некоторые кусочки и подгонять их подобающим образом – только это даст возможность исключить все лишние в кладке отверстия.

Как минимум, при укладывании восьмого ряда подгонять некоторые кирпичи не придется. Завершив кладку на девятом ряду, можно заняться установкой плиты, края которой должны заходить на кирпичи хотя бы на несколько сантиметров. Остается только установить дымотвод, но данный процесс просит досконального описания, благодаря этому стоит прочесть необходимую публикацию.

Заключение

Прежде чем заняться укладкой печки в бане, необходимо выучить разные порядовки печей для бани из кирпича и подобрать самую подобающую. Следуя во время работы подобранной порядовке и выполняя все нюансы, можно сделать эффектную печь, какая гарантирует комфорт и уют в сауне.

Печь сделанная из кирпича для бани собственными руками

1 Общее описание
2 Производственный процесс
2.1 Подготовка
2.2 Процесс установки основания
2.3 Последующий процесс установки
3 Печь-каменка
3.1 Из кирпича
3.2 Из металла
4 Видео
5 Фото
6 Чертежи

Строительство собственной бани – это, бесспорно, решение, достойное уважения. Баня не просто позволяет, не выходя со двора решать вопросы проведения процедур связанных с гигиеной, причем, несмотря на определенный период времени года, но сможет помочь улучшить здоровье и привести в норму нервную систему.

Лечебные свойства бани известны с давних времен и служат частью альтернативной медицины во многих государствах.При этом необходимо понимать, что в большинстве случаев данные качества обуславливаются особенными способами протапливания помещения. К примеру, бывают ситуации, когда для того, чтобы баня «заработала, как нужно» ее следует топить на протяжении нескольких часов, при этом применяя специализированные дрова и добавки. А, поэтому, и печь для такой бани необходима, способная держать такие интенсивные нагрузки температур.

В публикации мы побеседуем о том, как выполнить печку из кирпича для бани собственными руками, дадим пошаговую инструкцию, чертежи, фото и видео материалы.

Общее описание

Печь каменка

Перед тем как переходить к рассмотрению тех. процесса изготовления банной печи, нужно пару слов сказать про то, в чём будут заключаться общие моменты выполнения работ и какие инструменты и материалы чтобы это сделать будут нужны.

Для начала стоит заметить, что банную печь будет в большей мере разниться от обычной печи, устанавливаемой в доме. В основном отличия будут обусловливаются практическим назначением печки. А дело все в том, что постройка печи в доме подразумевает ее применение в целях теплоснабжения помещения, приготовления пищи и в большинстве случаев применения ее как место для сна. При этом пользоваться ею предполагается в помещении, которое имеет нормальные показатели влаги. А если речь идет о банной печи, то она не считая обогревания помещения, должна обогревать так же и воду, а происходить это все будет в помещении с, говоря мягко, очень высокой влажностью. Более того, от печи для бани очень часто нужны более большие температуры, чем от ее домашнего аналога. Эти обстоятельства накладуют отпечаток и на технологию выполнения работ и на применяемые при этом материалы.

Производственный процесс

Порядовка

Для того чтобы в общем понимать то, как выполнить печку из кирпича для бани необходимо узнать для себя, что задача предстоит не из легких. Даже в сёлах, где отопление печью считается привычным моментом и без приувеличения частью жизни, за изготовление печей берутся только единицы. Хитрости процесса передаются устно и просят долгой практики. Хотя с другой стороны, выполнить обычную печку, при правильном объеме знаний и наличии опыта как правило возможно. Работы при этом можно поделить на пару этапов, исполнять которые стоит постепенно.

Подготовка

Огнеупорный кирпич

Одним из очень важных ситуаций любого дела считается подготовка. В случае монтажа печки в баню идет речь о том, что необходимо купить все необходимые материалы и приготовить инструменты. Тут все, кажется, просто, однако есть определенные тонкости:

В первую очередь, нужно выделить, что для производства печи понадобится несколько сортов кирпича. Так, для установки камеры сгорания необходим огнеупорный (шамотный) кирпич, а для производства дымоотводов можно обойтись и традиционным.
На этом же шаге нужно приготовить все элементы из металла печи, например дверки, заглушки, колосники и другое. Важно проверить, чтобы детали не имели трещин, так как это уменьшит эксплуатационный период и появится риск появления угроз возникновения пожара.
Если предполагается установка котла для нагрева для воды, то это также должно быть учтено на подготовительном шаге, так как в зависимости от места его размещения будут немного разниться и действия. Кстати, можно дабы гарантировать посетителей горячей водой можно обойтись и без оборудования бака для нагрева.
Также на данном шаге необходимо определиться с местом размещения будущей печи и демонтировать покрытие для пола, а еще выпилить деревянные бруски, если пол уже поставлен.

Процесс установки основания

Фундамент под печку из кирпича

Для того чтобы печь стояла долго и исполняла собственные функции качественно вряд ли можно обойтись без монтажа крепкого и ровного основания.

Для этого в месте возможной установки убирается покрытие для пола и деревянные бруски, а земляное основание чуть-чуть заглубляется по форме будущей печи.
Потом в углублении делается стяжка из песка из цемента. При этом нужно учесть, что толщина стяжки должна быть не меньше 30 см, а еще слой её обязан быть армирован стальной арматурой, ее толщина должна составлять не меньше 10 мм.
Как только стяжка станет сухой нужно положить первый слой кирпичей, которые сыграют роль основания всей дальнейшей кладки.

Тут добавить можно, что работы, которые связаны с раствором из цемента навряд ли можно именовать чистыми, благодаря этому, если имеется желание уберечь от грязи поверхности, к примеру, пола, их нужно закрыть пленкой.

Последующий процесс установки

Укладка печи для бани

Как только основание будет готово приступаем к укладке дальнейших кирпичных рядов. Между прочим, полная и полная порядовка кирпичной банной печи отличается в зависимости от подобранной конструкции. Ее детальное описание собой представляет отдельный материал, ниже будет приведен лишь примерный порядок действий.

В первую очередь ложится начальный ряд кирпича. Уже на данном шаге нужно отразить все особенности конструкции печи. Тут есть в виду воздушные каналы, конкретно место камеры сгорания, грядущая труба и так дальше. Кирпичи ложатся близко друг к другу на раствор. Останки убираются мастерком.
Дальше, по рядам таким образом ложатся дальнейшие слои кирпича до места установки первой дверки воздушного канала (поддувала). После того как произошла установка оной, кладка кирпича длится. Тут добавить можно, что если сделать не просто воздуховодный канал, а над поддувалом оставить свободное пространство, то с его помощью можно разрешить вопрос подачи горячей воды в моечное отделение. В середину данного пространства помещается волнистый железный шланг, который выводится концами наружу. Когда печка будет топиться, шланг будет естественно много разогреваться. Если запустить по нему воду, то, на выходе выйдет горячая вода. Аналогичным образом, нет необходимости в баке нагрева, что очень важно для помещений, которые имеют застенчивые размеры.
Так, двигаясь поэтапно по рядам, сформировывается «тело» печки. Когда подойдёт очередь установки колосников, для комфорта можно подобрать определенное пространство в 2-ух кирпичах, равное толщине колосников и ставить их в это место.
Как только будет сформировано топочное пространство, соблюдая проектную документацию печи, можно либо закрыть его кирпичами, либо положить металлическое основание, на которые в последующем будут положены камни.
Дальше, приблизительно аналогичным образом, ложиться вытяжка, в самом верху которой, для экономии материала, можно подсоединить трубу из металла и вывести сквозь крышу.

Печь-каменка

Важнейшим элементом бани считается печь. В последнее время под эти цели в большинстве случаев применяются печи-каменки. Они могут быть кирпичными и железными. Сказать из каких материалов печь-каменка лучше тяжело. Здесь скорее все может зависеть от некоторых обстоятельств, а конкретно от площади бани, количества человек, пребывающих за один день в данном помещении и т. д. Ввиду этого, рассмотрим специфики железной и кирпичной каменки в отдельности.

Каменки также бывают закрытыми и открытыми. Каменка открытого типа быстро нагревается, но и также быстро стынет. Она прекрасно проходит для маленьких компаний. Камни в печах такого типа положены над топливником кучей. Их температура может поднять до 250?.

Закрытая каменка передает тепло в одном уровне. В ней предусматривается паровая дверь. В процессе сжигания топлива дверь закрыта, за счёт чего дым от огня не попадает в пространство помещения. Дверку можно открыть только перед входом в парилку. Вследствии этого температура в парильне нагревается до 60?.

Из кирпича

Характерность кирпичной печи-каменки состоит в том, что она содержит толстые стены, выстроенные из огнеупорного кирпича. Печь данного типа довольно габаритна, имеет закрытую каменку и значительный объем камней. Сжигать в ней можно лишь твёрдое горючее. В основном, это дрова или торф.

Среди положительных качеств печи необходимо отметить такие:

Возможность обогревать бани более тридцати метров 2 .
Конструкция пожаробезопасная.
Долго хранит тепло в бане.
Даже на следующий день тепло в бане сберегается в районе 20?, что дает возможность применять помещение, к примеру, для стирки белья.

Из металла

Железные каменки всего 1,5–2 часа греют баню. Они очень компактны, благодаря этому прекрасно подойдут для маленьких помещений. Каменки в большинстве случаев открытого типа. Камни греются за счёт топки. В печи из металла можно сжигать различные виды топлива все зависит от модели.

Важные достоинства печи:

Быстрый нагрев бани.
Конструкция малогабаритна, весит мало, а это делает меньше расходов на ее процесс установки.
Вероятность принятия процедур бани в процессе камеры сгорания.

О том, как выполнить печь-каменку вы можете узнать из данной статьи «Печь-каменка собственными руками».

На этом общее описание процедуры установки кирпичной банной печи можно считать завершенным. Для наиболее полного понимания процесса можно познакомиться с соответствующими видео по стилистике.

В данном видео подробнейшим образом и понятливо поясняется, как выполнить печку из кирпича для бани собственными руками:

Также рекомендуем вам прочесть публикацию «Котел для бани собственными руками».

Печь отделана облицовочным кирпичом

Выложена кафелем

С бачком для воды

Печь в сельской бане

Печь-камин из кирпича

В комнате отдыха

У которых есть функция котла

Чертеж печи из железа

Чертеж кирпичной печки

Чертеж печи из металла

Печь из трубы

Плодотворная схема печи

Из баллона

Другой вариант

Схема каменки

Схема печи

С камерой сгорания из предбанника

Парная в схематичном формате

Принцип тяги и распределения воздуха в печи

Металлическая печка для бани

Кирпичная печь в бане

Навигация по записям

Руководство по строительству кирпичной банной печи

Кирпич по праву считается классическим материалом для заложения банных печей, конструкции на его основе соответствуют нормам пожарной безопасности, привлекательно выглядят, обеспечивают комфортную температуру в парилке и выработку насыщенного, но не обжигающего пара. При соблюдении всех требований их срок службы составляет десятки лет, вложенные усилия и траты обязательно окупаются. Размеры блоков позволяют реализовать самостоятельно проект любой сложности, окончательный результат напрямую зависит от качества продукции, опыта каменщика и точности следования правилам и рекомендациям.

Оглавление:

Обзор разновидностей
Печка с топкой из предбанника
Кладка кирпича своими руками
Советы, возможные ошибки и видео уроки

Описание

Эти конструкции выполняют несколько задач, в идеале их тепловой мощности хватает для прогрева парной и остальных помещений, выработки достаточного объема пара и воды в баке для помывки.

Их классификация условная, различия заключаются в способе нагрева камней и виде каменки, типе и месте размещения водогрейных емкостей, наличии или отсутствии конвективных поверхностей, вариантах организации тяги и системах дымооборота, и даже участке расположения в общем плане постройки.

Виды банных печей

Ключевое значение имеет место расположения камней для выработки пара, именно эта часть отвечает за микроклимат в парной. В зависимости от этого условия все конструкции разделяются на 2 группы: с закрытой или открытой каменкой. Первый вариант выбирается при укладке классических русских печек, при таком исполнении ниша с камнями по аналогии с топкой и поддувалом часто закрывается дверцей. Для выработки пара они должны нагреться до 300 °С, после чего для получения насыщенного, мелкодисперсионного и не обжигающего пара достаточно плеснуть на них воды.

К плюсам относят возможность ускоренного прогрева парилки путем открытия дверцы и хорошую аккумуляцию тепла, к минусам – потребность в топке как минимум за 2 часа до начала банных процедур.

Открытая форма лучше подходит для небольших парных и финских саун, при таком расположении камней помещения быстрее прогреваются, но регулировка микроклимата отсутствует. В отличие от закрытой каменки, всегда каким-либо методом изолированной от зоны нагрева, куски жадеита или диабаза может отделять от огня обычная решетка, что приводит к топке «по-черному» (выдача большого объема пара становится возможной только после прогорания дров, при чрезмерном поливе помещение быстро остывает). Как следствие, такое исполнение выбирают редко, но в большинстве проектов русских бань от него отказываются, в саунах камни оставляют открытыми, но изолируют от огня плитой.

В зависимости от конструктивных особенностей и способа вывода дымовых газов все кирпичные печи в банях разделяются на:

1. Топящиеся «по-черному», не имеющие трубы и направляющие продукты сгорания через камни и камин к вентиляционным отверстиям в верхней части двери. Однозначным минусом такого исполнения является неизменно открытая каменка и загрязнение парилки и остальных комнат бани сажей. Такую печь проще уложить при переделке построек под сауну (отсутствует потребность в разборке крыши), многие любители ценят этот вариант за уникальные характеристики пара и запах дыма, но протопить помещение с ними является целым искусством.

2. Топящиеся «по-белому», с отдельной закрытой каменкой, разделенной массивной железной плитой, обогревом дымовыми газами водогрейного бака и других теплообменников с последующим выводом через трубу. Это решение идеально подходит для русских бань из-за отсутствия ограничений по выработке пара и долгого аккумулирования тепла (конструкции и вода остаются теплыми еще 1-2 дня). Сажа на стенах предбанника и парилки не откладывается, единственным минусом такого исполнения является потребность в длительном нагреве (4-6 ч для достижения 75-80 °С, 10-12 – для получения более высоких температур).

3. Топящиеся «по-серому», с проходом продуктов сгорания сквозь камни, но выводом в атмосферу через трубу. В этом случае помещения быстро прогреваются без откладывания сажи на стенках при минимальном расходе дров, но выработка пара возможна только после полного прогорания топлива (камни раскаляются до 900 °С, полив их водой при прямом контакте с огнем опасен).

4. С чугунными плитами. Такое решение часто выбирается при укладке печей для русской бани с закрытой каменкой, располагаемой вместе с водогрейным баком поверх толстого слоя металла, закрывающего как саму топку, так и дымоход, ведущий к трубе. Объем вырабатываемого пара по сути не ограничен, плюсом варианта является готовка на плите пищи.

В зависимости от планировки все печи разделяются на устанавливаемые непосредственно в парилке и размещенные в стене. С учтем места расположения дверцы для закладки дров выделяются следующие группы:

Обогреваемые непосредственно из парной. Этот вариант наиболее распространен: его проще самому сложить из кирпичей, в любой момент можно изменить тягу или заменить металлическую дверцу закаленным стеклом. Но сама конструкция при этом занимает много места и выжигает кислород в помещении.
Печи для бани с топкой из предбанника или зоны отдыха. Такое исполнение ценится за безопасность, комфорт, экономию пространства и дров и полную чистоту в парилке, но сама система считается более сложной и требует предварительного планирования.

С выходящей на улицу дверцей топливника. Минусы очевидны (отвлечение на загрузку и дозагрузку, сырость дров), но иногда выбирается в редко используемых и малогабаритных банях.

Печка с топкой из предбанника: нюансы врезки в стену

Вне зависимости от схемы порядовки уложить своими силами такую систему из кирпича в сравнении с отдельно стоящими в разы сложнее, в идеале она присутствует изначально в основном проекте бани. В остальных случаях ее приходится врезать в стену с учетом требований безопасности и удобства, а именно: с монтажом на отдельный или плитный фундамент, с расстоянием от верхнего ряда кирпичной кладки до деревянных или возгораемых поверхностей не менее 1,3 м (то же от окна топливника – 1,2), обязательной изоляцией дымовой трубы и защитой полов листовой сталью или базальтовой плитой.

Дверцу топки при этом выводят на один уровень со стенами предбанника или немного углубляют, второе исполнение признано более безопасным. Все конструкции и слои перекрытия изолируют термостойкими материалами (асбестовым шнуром или плитой, невозгораемой минватой, базальтовой крошкой, огнестойким ГКЛ, рукавом из силиконов), с толщиной прослойки от 2 см и выше при возведении их из кирпича или искусственного камня и не менее 25 см в деревянных и возгораемых банях. Схема порядовки выбирается из условия размещения каменки в парилке, место водогрейного бака в данном случае особой роли не играет.

Правила укладки кирпича

В отличие от остальных строительных конструкций, допускающих толщину швов в 10-12 мм, к печным постройкам эти требования жестче – расстояние между соседними рядами и блоками поддерживается в пределах 0,4-0,5 мм, не более. Это приводит к потребности использования кирпича исключительно одинакового размера с гладкими стенками и цельными гранями и качественного пластичного раствора, тщательному отслеживанию уровня во всех направлениях и постоянному контролю за ровностью.

Габариты изделий и порядовка согласовываются заранее, при необходимости отдельные блоки подрезаются с помощью углошлифовальной машинки с точностью до 1 мм.

Для возведения отдельных элементов кирпичной печи применяются разные изделия: топку и футеровку нужно сложить из огнеупорного шамота, остальные конструкции – из полнотелого красного с маркой прочности не ниже М-150, морозостойкостью от 30 циклов и выше, изготовленному методом пластичной формовки. Проверка его качества обязательна, правильно обожжённый элемент издает чистый звонкий звук при ударе и имеет однородный цвет по всей структуре. Клинкерные разновидности не используются из-за слабой адгезии, но из них можно уложить наружную часть трубы или облицовку.

Соединительные смеси на разных участках также отличаются. Сооружения из красного кирпича укладывают на обычный глиняно-песчаный раствор (при средней жирности вяжущего и пропорциях 1:2,5 или 1:3), топка и футеровка – на составы на основе огнеупорной глины и шамотной крошки или специализированные сухие клеи, внешняя часть дымохода – исключительно на ЦПС, чистые или с добавками извести. В виде инертного наполнителя применяется мытый и просушенный карьерный песок с размером зерен в пределах 1-1,25 мм, но не мельче.

Для затворения подходит только чистая вода с минимальным содержанием солей и посторонних добавок, ее дозировка подбирается опытным путем. И огнеупорную, и обычную глину предварительно замачивают: на 1-2 дня, с одновременным разминанием комков и процеживанием через сито. Качество и консистенция проверяются визуально, при нормальной жирности мастерок вынимается из смеси чистым, состав не выталкивает воду, не плывет и не рвется при разгребании и удерживается на кельме вплоть до ее поворота наполовину.

Нижние ряды кирпичной кладки требует особого внимания, опытные строители сначала размещают с учетом выбранной схемы без раствора и согласовывают с ней размеры и форму изделий. От фундамента они отделяются 20 мм прослойкой ЦПР на основе ПЦ М400 с песком, смешанных в пропорции 1:3, первая линия выполняется идеально ровной, без отклонений по горизонтали или диагонали. После чего по углам натягивается вертикальный шнур, впоследствии используемый для проверки ровности на каждом ряду без исключений. На участках между футеровкой и остальными конструкциями размещаются защитные экраны и предусматривается зазор для компенсации температурного расширения около 22-25 мм.

Как сложить печь из кирпича своими руками?

Работы начинаются с подбора порядовки, расчета стройматериала и приобретения его с минимальным 10 % запасом. Далее приступают к разметке и подготовке основания. С учетом многотонного веса конструкция из кирпича требует заложения монолитного фундамента глубиной не менее 60 см, расширенного на 10-15 см снизу и размещенного на классическую подушку из утрамбованных слоев песка и щебня толщиной в 10 см и больше. Основание армируется сеткой или каркасом с шагом прутьев 15×15 см и заливается бетоном с маркой не ниже М200.

Раствор заливается послойно, без перерывов, с обязательной выгонкой воздуха и выравниванием верхнего края. Фундамент оставляют для набора прочности на 2 недели как минимум и впоследствии изолируют горячим битумом и 2 слоями рубероида. В конечном итоге между верхним краем основания и нулевым уровнем грунта остается промежуток в 15 см, в дальнейшем закрываемый сплошной кладкой первого ряда. Этап завершают подготовкой и проверкой изделий, компонентов для смеси, металлических элементов (дверец, баков, экранов и плит).

Сборка печки из кирпича выполняется согласно выбранной схеме. Придерживаются следующей последовательности действий:

Заложение первого ряда – исключительно сплошным, с чередованием тычка и ложков.
Формирование зольной камеры начиная со второго ряда. Заложение отверстия под дверцу с 5 мм зазором для компенсации температурного расширения и крепление ее самой с помощью проволоки. На 3 ряду продолжается сплошная кладка и завершается этап сооружения зольника.
На 4 р. приступают к заложению основания топки и устанавливают колосники.
На 5 и последующих вплоть до 9 р. как минимум формируется топочное пространство с одновременным размещением и перекрытием дверцы топливника.
На 10 р. обычно закладываются конструкции для поддержки водогрейного бака или металлические плиты, в дальнейшем массив кирпичной печи возводится согласно выбранной схеме вплоть до горизонтальных перекрытий. При необходимости размещения сплошных рядов под изделиями размещаются тонкие полоски из базальтовой плиты, в нужных местах предусматривается отверстие под дымоотвод.
Приступают к возведению трубы с одновременной закладкой дымовой задвижки. Система доводится до проектной высоты и изолируется на участках контакта с перекрытием кровли.

проекты, этапы кладки, пошаговая технология, фото

В современной загородной жизни баня является важной составляющей гармоничного существования и бережного отношения к своему здоровью. Возможность попариться в собственной бане — удовольствие, от которого трудно отказаться, и которое полностью зависит от печи.

Уже тысячу лет назад у разных народов существовали различия между банями и способами принятия банных процедур. Несколько столетий назад самой распространенной русской баней была баня по-черному (курная), из камня или глины. Кирпич тогда был дорогим материалом — производился вручную и был по карману только очень состоятельным людям. Массово банная печь из кирпича стала появляться с развитием промышленных способов производства (и удешевлением) этого материала.

Печь-каменка — сердце русской баниИсточник fr.aviarydecor.com

Печи для бани: особенности и характеристики

Баня помогает избавиться от отрицательных эмоций и часто ассоциируется со здоровым отдыхом, бодростью духа и уютной обстановкой. Печь — сердце бани; от ее характеристик зависит комфорт, качество пара и безопасность. Главный банный атрибут выбрать не так-то просто, слишком много критериев выбора и предъявляемых к нему требований. И если хозяин решил строить баню, ему предстоит разобраться с несколькими вопросами: определиться с материалом и конструкцией печи, продумать ее размер и вид топлива.

Сегодня мало кто кроме профессиональных печников знает, что способ возведения и принцип работы банной печи отличается от функционирования печи, на которой готовят пищу. Кирпичная банная печь — продолжение традиций предков, имеющая следующие особенности:

Конструкция. Главными частями является: топка, дымоход, колосниковая решетка (место для топлива) и зольник (камера, где накапливается зола).

Банная печь с самобытным дизайномИсточник pinterest.com

Характерная черта. Каменка, емкость для камней, которая бывает закрытой и открытой. Камни используются как аккумулятор тепла, увеличивающий время банных процедур.
Вес. Может достигать 1000-1200 кг (зависит от размера печки). Для такого массивного сооружения обустраивают надежный фундамент.
Топливо. Для топки используют дрова, но печка может работать и на электричестве, и на газе.

Банные печи из кирпича определяются двумя основными параметрами:

Габариты. Размер зависит от площади помещений, которые планируется обогревать. Чаще всего встречаются печи с площадью основания 3,5х4 кирпича (890х1020 мм) или 4х5 кирпичей (1020х1290 мм). Если не учитывать дымоходную трубу, высота конструкции составляет 1680 мм (или 2100 мм, если потолок парилки высокий).
Конструкция. Хозяева предпочитают устанавливать модель с водяным контуром, в качестве которого выступает бак для нагрева воды. Бак может иметь верхнее (рядом с дымоходом) или нижнее (около топки) расположение.

Каменка оставлена в парной, топка вынесена в предбанникИсточник sdelaikamin.ru

Достоинства и недостатки кирпичной печи

Как бы ни были выгодны и просты в использовании металлические печи, хозяева, умудренные житейским опытом, предпочитают проверенные кирпичные конструкции. Кирпичная банная печь обладает следующими достоинствами:

Теплоемкость. Печь способна удерживать тепло в течении 6-8 часов и прогревать несколько помещений (в зависимости от расположения).
Энергонезависимость. Печь на дровах — идеальный вариант, если отсутствует газификация, а присутствуют перебои с электричеством.
Экономия при эксплуатации. Не нужно подводить газовую трубу или тянуть проводку, а потом оплачивать счета. Дрова обойдутся значительно дешевле (особенно, если заготавливать их самостоятельно).
Комфорт. Такие печи производят насыщенный, но не обжигающий (легкий) пар и мягкое тепло. Атмосфера парилки не затрудняет дыхание и идеальна для любителей париться часто и со вкусом.

Компактная кирпичная конструкцияИсточник tproekt.com

Экологичность. И кирпич, из которого сложена печь, и дрова являются экологичными материалами, безопасными для здоровья.
Дизайн. Встречаются настоящие шедевры печного искусства с потрясающей архитектурой и оформлением.
Пожаробезопасность. Обеспечивается конструктивными особенностями, полностью соответствующими СП 7.13130-2013.

Кирпичные печи проигрывают другим конструкциям из-за недостатков:

Сложности в исполнении. Процесс кладки имеет нюансы, а грамотного печника найти не просто.
Размер. Большая печь съедает драгоценную площадь парилки.
Цена. Кирпичное удовольствие обходится недешево: необходимо обустроить фундамент, приобрести качественный кирпич и оплатить услуги мастера.
Время. Печь растапливается, а парилка разогревается долго.
Уход. Требуется систематическая чистка зольника и периодическая — дымохода.

Кирпичная печь излучает мягкое тепло, максимально комфортное для человекаИсточник tutknow.ru

Безопасность проекта

Печь для бани из кирпича нуждается в грамотной изоляции от деревянных поверхностей — правило, нарушение которого иногда заканчивается пожаром. Чтобы банные процедуры были безопасными, должны выполняться несколько условий:

Фундамент. Необходимо надежное основание, которое обустраивается по определенным правилам.
Дымоход. Труба проходит через потолок, элементы перекрытия и кровлю. При обустройстве дымохода необходимо не только защитить прилегающие поверхности от нагрева, но и сохранить герметичность парилки. Трубу отделяют от всех элементов постройки зазором, заполненным слоем огнеупорного материала.
Расположение печи. Общее правило — деревянные стены должны быть защищены от нагрева. Поэтому существуют минимальные разрешенные расстояния: между боковыми поверхностями печи и стенами — 50 см, между топочной дверцей и противоположной стеной — 150 см.
Изоляция. Стена за печкой защищается кирпичной кладкой и металлическими листами. На пол перед топкой укладывается металлический лист (толщиной 10 мм), защитная мера от угольков, вылетевших из пламени.

Пол перед топкой изолирован кирпичным слоемИсточник kvartal-club.

com.ua

Материалы для печи: какие и сколько

Для кладки подходит кирпич, способный выдерживать многократные температурные перепады. Существуют два достаточно прочных, огнеупорных вила кирпича:

Шамотный кирпич. Жаростойкий материал кремово-желтоватого цвета, выдерживающий нагрев до 1400°C, без потерь прочности. Такой кирпич без вреда для себя накапливает тепло и одновременно обладает большой тепловой инерцией (медленно нагревается и остывает). По параметрам превосходит другие разновидности, но и стоит дороже, из-за чего используется в основном для выкладывания топки (потребуется 20-30 штук).
Полнотелый красный кирпич с маркировкой М (не менее М150). Из него выкладывают корпус, дымоход и декоративные элементы. Для скромной конструкции может хватить 250-280 кирпичей, для большого проекта понадобится 800 (а то и 1000) керамических кирпичей.

Этот шамотный кирпич выдержит температуру применения до 1350°C (маркировка ШБ)Источник nsk.

zoon.ru

Кроме кирпича будут нужны другие материалы и инструменты:

Кладочный раствор. Состоит только из глины и песка. Для него не используют цемент, который крошится при нагреве и со временем вызывает разрушение кладки.
Печное литье. Используются чугунные дверцы, стальные емкости для воды и камней, колосник (решетка), вьюшка (печная заслонка).
Теплоизолятор. Подходит любой материал, выдерживающий температуру до 1200°C — например, базальтовая вата в тонких листах.
Инструменты. Потребуются мастерки, рулетка и строительный уровень.

О печи с топкой в комнате отдыха в следующем видео:

Каменка — особенность печки для русской бани

Главный атрибут бани часто классифицируют и по способу топки:

Первыми появились печи, которые топились по-черному. У них не было дымохода, и пока поленья горели, дым собирался в помещении и чернил стены копотью. После дым выпускался в окошко, а чтобы попариться, приходилось дожидаться момента, пока дрова полностью прогорали. Тепло и пар получали от нагретых камней, лежащих в очаге, прообразе каменки.
Печи, которые топятся по-серому или по-белому, имеют в своей конструкции дымоход и каменку. Баня по-серому (с открытой каменкой) прогревается быстрее, но сажа тоже накапливается на камнях, и это означает, что надо ждать полного прогорания дров.
В бане по-белому печь оборудована закрытой каменкой. Она не загрязняет стены парилки, не сжигает кислород и старательно бережет тепло в течение длительного времени. Если из открытой каменки пар выходит жестким, обжигающим, то здесь он остается комфортным, мягким, даже если градусник показывает 100°C.

Баня по-черному, с открытой каменкойИсточник pechnoy.guru

Кроме кирпича будут нужны другие материалы и инструменты:

Кладочный раствор. Состоит только из глины и песка. Для него не используют цемент, который крошится при нагреве и со временем вызывает разрушение кладки.
Печное литье. Используются чугунные дверцы, стальные емкости для воды и камней, колосник (решетка), вьюшка (печная заслонка).
Теплоизолятор. Подходит любой материал, выдерживающий температуру до 1200°C — например, базальтовая вата в тонких листах.
Инструменты. Потребуются мастерки, рулетка и строительный уровень.

О печи с топкой в комнате отдыха в следующем видео:

Каменка — особенность печки для русской бани

Главный атрибут бани часто классифицируют и по способу топки:

Первыми появились печи, которые топились по-черному. У них не было дымохода, и пока поленья горели, дым собирался в помещении и чернил стены копотью. После дым выпускался в окошко, а чтобы попариться, приходилось дожидаться момента, пока дрова полностью прогорали. Тепло и пар получали от нагретых камней, лежащих в очаге, прообразе каменки.
Печи, которые топятся по-серому или по-белому, имеют в своей конструкции дымоход и каменку. Баня по-серому (с открытой каменкой) прогревается быстрее, но сажа тоже накапливается на камнях, и это означает, что надо ждать полного прогорания дров.
В бане по-белому печь оборудована закрытой каменкой. Она не загрязняет стены парилки, не сжигает кислород и старательно бережет тепло в течение длительного времени. Если из открытой каменки пар выходит жестким, обжигающим, то здесь он остается комфортным, мягким, даже если градусник показывает 100°C.

Баня по-черному, с открытой каменкойИсточник pechnoy.guru

Печи для бани удобно делить и по способу топки:

Периодического действия. Здесь камни находятся на решетке над пламенем, имеют с ним максимальный контакт. Воду на камни можно лить только после того, как прогорят дрова (иначе вы рискуете залить пламя). Печку приходится топить периодически.
Постоянного (непрерывного) действия. Камни находятся в закрытой каменке (изолированной металлической емкости), которая и нагревается огнем. Немного страдает теплопередача, но зато лить воду и топить разрешается все время (постоянно), а сажа остается внутри и не загрязняет парилку. Печка топится тогда, когда в помещении находятся люди; ее конструкция не дает продуктам сгорания попасть в парилку.

Конструкция печки отвечает за генерирование того самого знаменитого «легкого пара», оптимальной температуры (70°C) и влажности (60%). Лучше всего с этой задачей справляются печки с закрытой (внутренней) каменкой.

О печи с водяным баком в следующем видео:

Конечно, печка с грудой камней сверху выглядит гораздо эффектнее и пар с виду производит отличный. На самом деле, открытая каменка больше подходит для финской бани, с ее высокой температурой и сухим воздухом (воды финны льют немного). Высокая температура и высокая влажность могут вызвать у неподготовленного человека проблемы с сердцем. Главная выгода открытой каменки (как и металлической печки) состоит в быстром прогреве помещения.

Возведение банной печи из кирпича: последовательность работ

Каждая кирпичная печка для бани является продуктом штучного производства. Не зависимо от того, какая конфигурация выбрана, печь возводится по установленному порядку, от фундамента до дымохода и отделки. Главная задача — добиться того, чтобы она не дымила и эффективно нагревала парную.

Планирование

Проект печки (размер и особенности конфигурации) выбирается заранее, одновременно с составлением проекта бани. После выбора проекта составляется порядовка — план, на котором показана раскладка кирпичей отдельно для каждого слоя (ряда).

Пример порядовки (схемы) кирпичной печи с нижним размещением водяного бакаИсточник banya-expert.com
Отопительные печи для дома: разнообразие и особенности конструкций, плюсы и минусы, правила выбора печей

Фундамент

Даже скромная по размерам печка весит около 800 кг; вес солидной конструкции для большой парилки легко переходит за тонну. Понятно, что такой агрегат должен покоиться на солидном основании, для которого предъявляются определенные требования:

Место под печь лучше выбирать до начала строительства, иначе придется резать несущие балки и лаги пола для обустройства основания и стропильную систему, чтобы вывести трубу.
Печной фундамент практичнее делать несвязанным с основанием бани; это поможет обезопасить строение, если он вдруг начнет давать усадку. Основания не должны соприкасаться, даже если печь будет размещаться около внешней стены. В таком случае между основаниями делают зазор (не менее 5 см), который заполняют теплоизоляцией.
Фундаменты для бани и печки закладывают на одной глубине, но не меньше глубины промерзания грунта (в европейской части России величина составляет 70-80 см). Если грунт плотный, достаточно 40-50 см.
Правильный фундамент выглядит как перевернутая трапеция — нижнее основание (в котловане) совпадает с размером печки (например, 90х95 см), верхнее делают на 10-12 см больше по всем сторонам (получается не менее, чем 100х105 см).

Схема фундамента для кирпичной банной печкиИсточник banyabest.ru

Подготовка раствора

Традиция предполагает выполнять кладку на глиняно-песчаной смеси, без использования цемента, не переносящего высоких температур. Для того, чтобы улучшить качество кладки, делают следующие приготовления:

Глину перед использованием замачивают на сутки. Лучшее качество получается при использовании красной или шамотной глины — тогда будет совпадать температурное расширение материалов.
Песок просеивают, чтобы очистить от примесей и сделать смесь однородной.

Качество и срок эксплуатации печки зависит от толщины кладочного шва. Идеальная величина составляет 0,5 см; увеличение или уменьшение этого значения снижает срок службы.

О подробном процессе кладки каменки в следующем видео:

Кладка

Когда глиняный раствор готов, приступают к кладке. Начинать рекомендуется с возведения кирпичной стены, защищающей прилегающую стену от критического нагрева. Кладка печей для бани выполняется с соблюдением следующих правил:

Перед началом работы запасаются распечатанной порядовкой.
Кирпичи укладываются согласно плану; по мере необходимости вставляется литье.
Опытные печники предпочитают укладывать каждый ряд сначала «на сухую», без раствора. Такая предварительная примерка заметно улучшает процесс и позволяет избежать труднопоправимых ошибок. Способ дает возможность точно подобрать кирпичи и примерить литье.
Формирование первого ряда. Важный этап, от которого зависит геометрия печи. По окончании ряда проверяют углы.
Укладка корпуса. Второй ряд (и последующие) укладывается со смещением, так, чтобы каждый шов приходился на середину кирпича из предыдущего ряда. Такой шахматный порядок обеспечивает надежность конструкции.

Для кладки топочной части используют шамотный кирпичИсточник tproekt.com
Печное отопление частного дома: разновидности печей и варианты их обустройства

Кладка топки. Для нее используют огнеупорный (шамотный) кирпич и готовят специальный раствор на шамотной глине (можно приобрести готовый). Топка возводится одновременно со стенами корпуса (с которыми она не связана) и дымовыми каналами. Чтобы повысить температуру горения (уменьшить теплопроводность), в зазор иногда закладывается слой жаростойкой теплоизоляции.
При выкладке кирпичей сверяются со схемой, чтобы не пропустить детали — формирование поддувальной камеры, место для дверцы и колосника, закладку дымоходного канала и сооружение дымоходной трубы (включая задвижку).
Во время работы необходимо регулярно проверять толщину швов, а также вертикальность стен; это убережет печь от перекосов и трещин.

Элегантная чугунная топочная дверцаИсточник msk-kamin.ru

Водонагревательный бак

Чаще всего в проекте запланирована емкость для воды — это удобно и экономно. Место для ее установки выбирают так, чтобы она могла поглощать максимальное количество тепла. Бак может быть навесным или встроенным, что зависит от размера печки, и устанавливается рядом с дымоотводным каналом.

Объем бака рассчитывают из расчета, что на одного взрослого требуется запас 20-25 л горячей воды. Если баня планируется для использования компанией, практичнее будет установить бак объемом от 100 л. Чтобы вода не желтела, выбирают емкость из нержавеющей стали.

Просушка печи

После того как печь закончена, ей дают просохнуть 2-4 дня (на срок влияет размер). Затем в щадящем режиме проводят проверочную топку — печь протапливают щепками и соломой, что дополнительно просушивает конструкцию. Таких предварительных топок может потребоваться несколько — до тех пор, пока заслонка перестанет оставаться с ночи влажной.

Топочную дверцу закрепляют проволокой, уложенной в кладочный шовИсточник tproekt.com

О банной печи Кузнецова

Команда под руководством Игоря Викторовича Кузнецова разработала принципиально новую конструкцию печи с двухъярусным колпаком — камерой, в которой происходит нагрев (в нижнем колпаке) и разделение движения горячих и холодных газов (в верхнем). Горячие газы задерживаются в печи, что значительно повышает теплоотдачу конструкции.

Кирпичная печь Кузнецова может поддерживать подходящий температурный режим не только в парной, но и в моечной, и в комнате отдыха. Высокий КПД, экономный расход топлива и минимальное количество сажи при сгорании способствуют популярности конструкции.

Фрагмент кладки кирпичной печиИсточник bazar.bg

Кирпичная печь: особенности облицовки

Кирпичные печки подходят для облицовки как никакие другие, поскольку кирпич и облицовка имеют примерно равный коэффициент температурного расширения, чего не скажешь о металлической конструкции. Кирпичная печь нагревается постепенно, и облицовка успевает прогреться равномерно. Самыми популярными облицовочными материалами являются:

Клинкерная плитка. Клинкер отличается высокой тугоплавкостью и теплоемкостью, он не деформируется со временем и придает уютный вид парилке. При производстве в клинкер замешивают красители и шамотную глину.
Терракота. Прессованная неглазированная глина, подвергшаяся обжигу. Плитка имеет характерный красно-коричневый цвет и отличные показатели прочности.

Мода на изразцы распространилась в 17-18 веках и осталась востребованной до нашего времениИсточник forumhouse.ru

Майолика. Плиточный материал, получаемый прессовкой; усовершенствованный вариант терракоты. На плитку наносят цветной рисунок и покрывают глазурью.
Изразец (разновидность кафеля). Плитка специальной коробчатой формы, часто ручной работы, украшенная утонченным рисунком и залитая глазурью, изначально придумывалась для облицовки печей. Изразцы имеют особую конструкцию тыльной стороны и крепятся специальными металлическими штырями в швы, одновременно с печной кладкой.

Установка банной печи: особенности и этапы монтажа на деревянный пол

Заключение

Конечно, строительство традиционной печи для бани — дело хлопотное, дорогостоящее и длительное. Трудно найти мастера-печника, способного грамотно (с учетом ваших пожеланий) подобрать и поставить печку с максимальной теплоотдачей и экономным расходом топлива. Несмотря на все сложности, сопутствующие строительству, кирпичные конструкции не теряют своей популярности. Знатоки банного дела ценят каменку за то, что она способна выработать наилучший легкий пар, создать атмосферу полного расслабления, недостижимую для всех остальных печей.

как установить своими руками чугунную или кирпичную банную печь с внутренней каменкой

Традиционная русская баня имеет более чем тысячелетнюю историю, а положительное и целебное воздействие банных процедур известно многим людям.

Отличительные черты русской бани – высокая влажность, большое количество горячего пара. Температура воздуха в парной может достигать 50–70 градусов при влажности до 60 процентов.

Сами банные печи значительно отличаются от обычных приборов, использующихся для отопления дома.

Какую печь можно построить для бани?

По типу устройства выделяют две конструкции:

С закрытой каменкой — традиционный вариант, позволяющий долго сохранять тепло в парной. Камни располагаются внутри печи на решетке, обычно в несколько уровней, и нагреваются от воздействия пламени и горячего воздуха. Печь протапливается в течение четырех часов, после чего высокая температура в помещении сохраняется до двух суток.

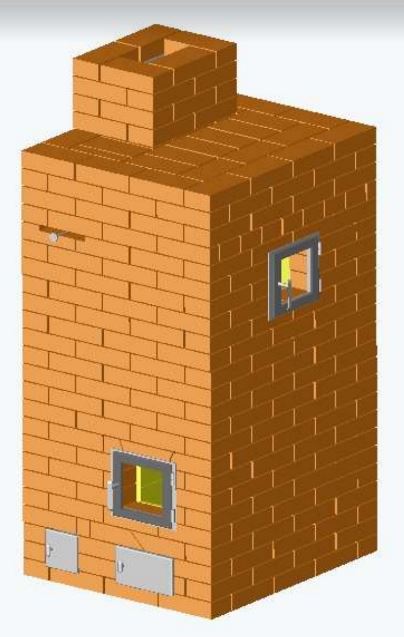

Фото 1. Кирпичная банная печь с закрытой каменкой. Конструкции такого размера хватит, чтобы протопить все помещение.

С отрытой каменкой — камни засыпаются сверху и остаются открытыми. Устройство позволяет быстро прогреть помещение, но такая печь быстро остывает.

Наиболее распространена банная печь с закрытой каменкой. Ее сложное устройство и большие габариты позволяют качественно натопить помещение, а затем продолжительное время удерживать уровень тепла и обеспечивать образование пара.

Виды печей с закрытой каменкой

Для изготовления печей применяют следующие материалы:

Кирпич — традиционный вариант, обеспечивающий медленный равномерный прогрев стенок печи, а также длительную отдачу тепла. Устройства из этого материала имеют долгий срок службы, но их недостатки — довольно продолжительная и хлопотная растопка, сложное и дорогостоящее обслуживание и возведение.
Металл — для создания отопительных приборов чаще всего применяется нержавеющая сталь или чугун. Преимуществом таких устройств будет быстрый нагрев помещения, достижение высоких температур при меньшей влажности воздуха, недостаток приборов — быстрое остывание. Использовать металлические модели лучше в небольших помещениях.
Комбинированные — чаще всего этот вариант применяется в случае установки чугунной печи, которую закрывают экраном из кирпича для защиты от растрескивания при случайном попадании холодной воды. Кирпичная облицовка увеличивает продолжительность теплоотдачи.

Фото 2. Пример комбинированной конструкции: металлическая печка для безопасности обкладывается кирпичом со всех сторон.

По типу топлива печи делятся на следующие разновидности:

Дровяные устройства. Позволяют добиться качественных параметров по степени прогрева помещения, количеству пара.
Газовые приборы. Часто отличаются компактным размером, подходят для саун, где нет нужды в большом количестве пара.
Электрические модели. Удобный, но дорогостоящий вариант, компактный и многофункциональный, часто устанавливается в квартире.

Размер кирпичных печей с закрытой каменкой довольно большой. Это обусловлено необходимостью увеличения продолжительности теплоотдачи. Металлические модели могут быть небольшими, но эффективными, особенно при двухкамерной конструкции длительного горения.

Выбор печи: чугунная или кирпичная?

При выборе модели устройства для бани значение имеют следующие факторы:

желаемое время прогрева бани, количество пара, продолжительность процедур;
теплоизоляция помещения, его площадь, планировка;
материал изготовления;
вид топлива;
стоимость оборудования, его обслуживания.

Часто выбор делается в пользу кирпичных и чугунных устройств. Чугунная печь для бани с закрытой каменкой отличается высокой надежностью и длительным сроком службы, а также имеет большую теплоемкость. В отличие от кирпичной печи, чугунное устройство проще установить, его эффективность почти не уступает традиционному варианту.

Особенности конструкций с внутренней каменкой

Металлические печи с закрытой каменкой состоят из топливной камеры, где происходит прогорание дров, и расположенного сверху отсека для камней.

В топливную камеру воздух попадает через колосниковую решетку, снизу располагается выдвижной зольник. Над каменкой устанавливается дымоход для вывода дыма и части горячего воздуха.

Специальная дверца-задвижка у отсека с камнями позволяет регулировать температуру воздуха в помещении и количество пара. Печи также оборудуются баком для нагрева воды, который располагается сбоку.

Кирпичная печь с закрытой каменкой по конструкции напоминает металлический прибор, но обычно отличается большей массивностью. Для длительной теплоотдачи кирпичные устройства оборудуют дополнительными дымоходными каналами. Тепло от такой печи сохраняется в течение двух суток. Размеры кирпичных приспособлений позволяют удобно расположить отсек с камнями и бак для нагрева воды.

Вам также будет интересно:

Строительство банной печи своими руками

При выборе проекта будущей печи учитываются условия конкретного помещения — его площадь и качество теплоизоляции. Еще один значимый фактор, на который обращают внимание перед строительством — наличие условий для удобного проведения дымохода.

Важно! Если парная создается для большой семьи и дружеских посиделок, целесообразно будет установить крупногабаритную кирпичную печь. Для небольшой парной на 1—3 человек достаточно компактного металлического устройства.

Материалы

Строительство начинают с выбора материала. Для банной печи понадобится высокопрочный шамотный кирпич, отличающийся высокой огнестойкостью. Для кладки внешних стен подойдет полнотелый керамический кирпич.

Чтобы сделать кладочный раствор, смешивают глину с песком или используют готовые строительные смеси на основе термостойкого цемента.

Камни для каменки должны обладать высокой теплоемкостью, не трескаться при попадании холодной воды. Форма камней должна быть округлой, ровной. Хорошо подойдет отшлифованный речной булыжник.

Инструменты

Для работ понадобятся:

емкость для смешивания кладочного раствора;
лопата для перемешивания раствора;
мастерок для накладывания смеси;
молоток-кирка для раскалывания кирпича;
пила-ножовка, болгарка;
правило для удаления излишков раствора;
отвесы;
строительный уровень;
угольник.

Различные металлические элементы: заслонки, дверцы, а также петли к ним приобретаются в строительных магазинах.

Место для постройки

Стены бани чаще всего выполняются из дерева, поэтому важно соблюдать нормы пожарной безопасности. Стены и потолок в месте расположения печи обшивают негорючим материалом, само устройство должно находиться на расстоянии 25—30 см от стены.

Фото 3. По правилам пожарной безопасности деревянные стены и пол вокруг металлической печки закрыли кирпичной кладкой.

Если печь небольшая, целесообразно расположить ее по центру помещения для более качественной теплоотдачи.

Фундамент

В зависимости от размера будущей печи высчитывается площадь основания, далее выполняются работы:

Вырывается котлован глубиной 50—60 см, на дно укладывается мокрый песок.
Насыпается слой щебенки или битого кирпича толщиной не менее 10 см.
Устанавливается опалубка.
Устанавливается армированная сетка.
Заливается бетонный раствор.
Фундамент просушивают несколько дней, затем снимают опалубку.
Поверх фундамента укладывается гидроизоляция из рубероида.

Фундамент должен подниматься над грунтом на 10—15 см.

Порядок кладки

В соответствии с выбранной заранее порядовкой и чертежом выполняется кладка:

Без раствора выкладывается слой кирпича, перекрывающий все дно печи.
Выкладываются стены основания, ровность рядов проверяется уровнем.
Устанавливается зольник с дверцей и колосниковая решетка.
Выкладывается топочная камера из шамотного кирпича.
Устанавливается каменка с дверцей для выхода пара и котел для подогрева воды.
Устанавливается дымоход и его теплоизоляция.

Самостоятельная кладка может вызвать проблемы у неопытного мастера, поэтому рекомендуется сначала выложить порядовку без раствора, а также подготовить и нарезать кирпич.

Возможные ошибки и сложности

При самостоятельной постройке часто допускаются ошибки:

использование неподходящего раствора приводит к растрескиванию швов при эксплуатации, к опасности отравления угарным газом;
неправильное расположение прибора может затруднить его использование, так как в непосредственной близости от печи температуры будут превышать комфортные значения;
неправильное устройство дымохода приводит к соприкосновению трубы с перекрытиями, что может вызвать пожар.

Чтобы избежать перечисленных ошибок, рекомендуется не изменять выбранный проект, порядовку банной печи.

Полезное видео

Видео, в котором объясняются некоторые тонкости строительства банной печи: где ставить, как складывать, когда и чем можно топить.

Правильная эксплуатация

Увеличить срок службы отопительного прибора помогут простые правила эксплуатации:

своевременная чистка зольника и топочной камеры от сажи;
периодическая проверка цельности кладки и швов;
регулярный осмотр камней, удаление потрескавшихся и расколовшихся элементов;
установка стальной загородки над каменкой позволит избежать попадания сажи вместе с паром в помещение.
