Печь для бани из кирпича порядовка: как сделать порядовку банной печи, фото и видео примеры

как сделать порядовку банной печи, фото и видео примеры

Содержание:

1. Виды печей из кирпича
2. Выбор кирпичей для строительства печи
3. Этапы порядовки печи для бани

Несмотря на то, что в последнее время в продаже появились металлические печки, кирпичные печи для бани до сих пор пользуются большим спросом. И все благодаря тому, что они быстро прогревают помещение, долгое время поддерживают высокую температуру и экономичны. Помимо этого, они могут стать настоящим украшением бани, ведь с помощью кирпичей можно воплотить в жизнь самые необычные дизайнерские задумки.

Если нет возможности доверить порядовку печи для бани профессионалам (такая работа стоит недешево), то можно попытаться выполнить кладку самостоятельно (детальнее: «Самодельные печи для бани — изготовление по размерам»). Но при этом нужно в точности следовать инструкции, так как несоблюдение правил может стать причиной неприятностей.
Порядовка банной печи своими руками должна строго соблюдаться – в противном случае конструкция получится ненадежной и долго не прослужит.
Но в целом, для строительства агрегата не требуется особых навыков, и с этим делом может справиться любой человек, любящий что-то мастерить своими руками.

Виды печей из кирпича


Чтобы получилась банная печь порядовка должна соблюдаться в точности. Но прежде чем приступить к выбору схемы кладки, следует разобраться с видами печных конструкций.

Они бывают:
  • серые;
  • черные;
  • белые;
  • совмещенные с плитой.

Черные печи не имеют дымохода. Это самый древний вариант, который существует уже не одно столетие. С их помощью можно получить большое количество пара, но у них есть существенный недостаток – нужно дождаться полного прогорания топлива.
Серые топки строят с дымоходом. Такие печи экономичны, для обогрева помещения достаточно небольшого количества топлива. Но они имеют аналогичный недостаток, что и черные топки – необходимо ждать, пока полностью прогорят дрова.

Белые печи долго прогревают помещение, но в то же время, в воздух не попадают продукты сгорания. Камни нагреваются на раскаленной металлической плите, поэтому в парилке длительное время сохраняется тепло.

Печи с плитой в настоящее время являются самыми распространенными, их используют и для обогрева частных домов. Их преимущество заключается в том, что они могут применяться не только для отопления, но и для приготовления пищи. Они экономичны и не выбрасывают в помещение продукты сгорания.

Простые конструкции вполне можно сделать самостоятельно. Сначала размещается нагревательный бак и камни. Емкость для воды обшивают со всех сторон кирпичом, это позволяет длительное время сохранять температуру в помещении. При этом важно в точности следовать схеме порядовки банных печей (подробнее: «Порядовки печей из кирпича своими руками»). Камни размещают непосредственно под дымоходом – это важно с точки зрения безопасности.

Выбор кирпичей для строительства печи


Для банных печей подходит самый обычный кирпич среднего качества. При использовании недорогой продукции нужно учитывать, что их размеры не всегда до миллиметра соответствуют стандарту. Из-за этого швы могут получиться неаккуратными и неоднородными. При строительстве дома эти недочеты незначительны, но при кладке печей такое недопустимо. В связи с этим специалисты советуют при необходимости подравнивать кирпичи.

Этапы порядовки печи для бани


Печная конструкция, сделанная своими руками – это предмет гордости мастера. Порядовка печи для бани не так уж сложна, но нужно делать все поэтапно и в точности следовать инструкции. Схему укладки можно посмотреть на фото.

  1. Создание основания. Сначала делают гидроизоляцию фундамента из железобетона. Он должен быть прочным, а размеры его несколько превышать габариты печи.
  2. Подготавливается состав для скрепления кирпичей. Для того, чтобы печь получилась долговечной, нужно брать глину, добытую на глубине более 50 сантиметров и не содержащую посторонних примесей. Перед началом работ ее обязательно вымачивают в течение минимум 5 суток. Таким же образом подготавливают и песок. Глину и песок берут в пропорции 2:1.

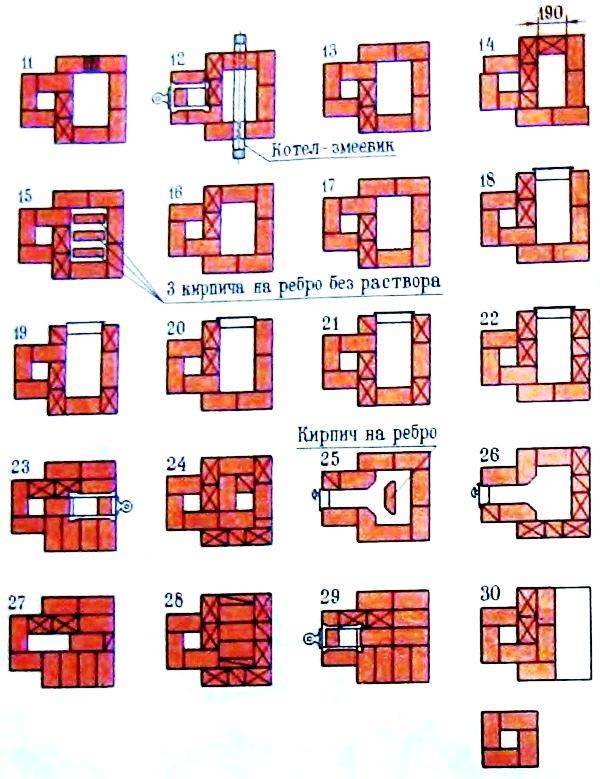

  3. Чертеж, на котором указана порядовка банной печи, должен находиться под рукой. Также для работы потребуются: угольник, плоскогубцы, совок с веником, наждачный круг (для обработки кирпича). Во время кладки печи все зазоры тщательно заделываются раствором.
  4. Устанавливается промышленный или сварной бак.
  5. Прикрепляется колосник. При этом нужно следить за тем, чтобы решетка не упиралась в стенки топки, в противном случае она будет давить на стенки кладки, расширяясь при нагревании.
  6. Создается пятый ряд кладки, закрепляется дверца печной камеры, обработанная в целях пожарной безопасности асбестом.
  7. Закладываются три последующих ряда.
  8. После десятого ряда устанавливается плита. Часто углы печи на этом этапе закругляют, чтобы придать изделию более интересный вид.
  9. На двенадцатом-тринадцатом ряду размещают настил для чугуна, который перекрывает топочный отсек.
     Читайте также: «Как правильно установить печку в бане».

Детально о порядовке печи для бани на видео:



Такая порядовка печи для бани – далеко не единственный вариант. Самостоятельная кладка хороша тем, что при желании можно создать абсолютно уникальный дизайн. Но выбирая схему, рекомендуется рассматривать самые простые варианты, если нет опыта в печном деле.

Кирпичная печь для бани с закрытой каменкой, с баком

В сети полно материалов, которые предлагают без какой-либо предварительной планировки, разбора элементов и их связи в системе, именуемой «банной печью», сразу приступить к ее кладке. Это говорит только о том, что люди писавшие крайне далеки от практики, а их советы содержат в себе вперемешку полезную информацию, ересь и умолчание по существенным вопросам.

Мы пойдем другим путем: не касаясь напрямую вопроса о самостоятельной кладке, расскажем то, что знают профессиональные печники о кирпичных каменках для бани.

Печь-каменка из кирпича для бани

Начнем с того, что каменку из кирпича для бани выбирают любители конкретно русской парной, потому что печь заточена под ее кондиции. На нашем сайте много материалов, которые рассказывают о том, что это за кондиции, поэтому сейчас достаточно сказать, что закрытая каменка — это одно из важных условий, работающих в связке:

  • кирпичная кладка;
  • закрытая со всех сторон емкость для камней, размещенная внутри печи;
  • управляемая конвекция (возможность практически полного перекрытия воздушных потоков).

Однако в банях можно встретить и открытые каменки. Это не совсем «по правилам», но такой вариант не является новоделом. Скорее, это отголосок или потомок печей для бани «по-черному».

Основная проблема открытой каменки заключается в том, что она свободно отдает тепло окружающему воздуху, не позволяя регулировать этот процесс. Кроме того, верхний ряд камней никогда не нагревается до температуры получения легкого пара, поэтому «добывать» его в случаях открытых каменок приходится с помощью паровой пушки

, подводящей воду к наиболее нагретым камням внизу закладки.

Мы не станем рассматривать вариант, который менее соответствует нашему понятию о русской бане, поэтому сразу перейдем к «правильной печке»:

C закрытой каменкой

Отдельного рассмотрения заслуживает кирпичная печь для бани с закрытой каменкой. Конструкции печей-каменок из кирпича довольно разнообразны, в частности, они могут наследовать у обычных обогревательных печей систему дымооборота, которая позволяет существенно снижать температуру уходящих в трубу дымохода печных газов, аккумулируя тепло в массиве печи.

Однако размещение внутри кирпичной печи-каменки каменной закладки позволяет не менее эффективно отбирать тепло у проходящих сквозь нее или обтекающих ее (в зависимости от конструкции) печных газов.

Таким образом, наиболее простой вариант реализации кирпичной печи для бани с закрытой каменкой — это прямоточная печка без дымооборота. Что не лишено плюсов, потому что избавляет владельца от необходимости более сложной, чем в данном случае, прочистки.

Печка состоит из топки, над которой находится каменная засыпка в проточной каменке, и дымохода. Плотность и масса засыпки таковы, что печные газы теряют не только тепло, но и искры, а в дымоход уходит только дым.

ВАЖНО! Рекомендуется в такую печь класть камней из расчета 15 кг на кубометр парилки, но это минимальное значение. Оптимальное — 40-50 кг. При этом не стоит беспокоиться об объеме — камни тяжелые, у них высокая плотность (1600-1800 кг/куб), поэтому места они много не занимают.

Печники рекомендуют делать верх каменки сводом — в этом случае увеличивается КПД печи.

Также не помешает футеровка. Причем желательно обложить шамотным кирпичом не только топку изнутри, но и каменку. Главное достоинство футеровки — это увеличение срока службы печи.

Другим средством для того же самого служат металлические полосы и уголки, которыми стягивается футеровка, а при желании — и сама печка снаружи.

Что касается выбора формы основания печки, то она может быть квадратной или прямоугольной. Если исходить из геометрии кирпича, то прямоугольная форма будет лучше, потому что тогда не придется резать кирпич. Впрочем, есть и квадратные схемы, где резать почти ничего не приходится.

С поддувалом или без?

Теперь про поддувало. Если возводится кирпичная печь-каменка для бани, нужно ли в ней поддувало? Поясним для начала, что такое

поддувало. Это своего рода канал, который подводит воздух под колосниковую решетку, а через нее — в топку, снабжая топливо необходимым для его сгорания кислородом. Для регуляции интенсивности потока воздуха (тяги) используется дверка.

Тяга существует при наличии двух отверстий — внизу печи и наверху дымохода. Поэтому размеры их связаны между собой. Помимо этого есть определенная зависимость между объемом топки и тягой — если тяга будет слишком сильной, дрова будут сгорать быстро и при более высокой температуре.

Ставя у себя печь-каменку из кирпича для бани, вы можете отказаться от поддувала и выложить глухой под. Это не значит, что тяги у вас не будет вовсе. Она будет за счет приоткрытой топочной дверцы. В принципе, печка работать будет, однако размеры топочной дверцы достаточно велики, чтобы можно было тонко регулировать подачу воздуха.

КПД печки при этом становится ниже, чем мог быть.

Но и это не единственный аргумент против глухого пода. Большим наказанием для хозяев будет опасность выпадения горящих угольков при открытой дверце, а также необходимость частой работы кочергой, потому что дрова не прогорают до конца никогда. По завершении процесса топки нужно будет еще вытаскивать головешки и тут же тушить их в ведре с водой.

Если же говорить о достаточных размерах колосника и сечения дымоходной трубы, то оба могут быть приблизительно равны площади одного стандартного кирпича. Этого достаточно для нормальной тяги.

Советам по выбору размера печи посвящена отдельная публикация.

Кстати! Тяга будет лучше, если поддувало будет расположено низко. К примеру, его можно начать выкладывать уже со второго ряда.

Печь-каменка из кирпича: как понизить теплопотери

Один из способов снижения теплопотерь при устройстве кирпичной печки заключается в закладке шанцевых каналов в самом низу печи, на уровне поддувала.

Шанцы — это глухие каналы, чье основное предназначение заключается в уменьшении контакта низа печи с полом и подвалом. Воздух внутри шанцев выступает в качестве термоизолятора.

Помимо этого с помощью шанцевых каналов можно улучшить конвекцию воздуха в проблемном месте — низе печки. Забирая часть тепла у кирпичного массива, каналы отдают его помещению. При этом не происходит лишней аккумуляции тепла в глубине печки.

На заметку! Повысить конвекцию можно не только с помощью шанцев, но и с помощью толстой чугунной трубы, проложенной внутри печки — ничем не заполненная труба будет нагреваться и греть воздух, выступая в роли калорифера. Ее концы образуют отверстия с двух сторон печи, а сама она проходит через топку.

Каменка из кирпича для бани: материалы

Понятно, что для возведения печки основными материалами будут кирпич и раствор. Однако помимо этого требуются также еще металлические детали (фурнитура), которые нужно прикупить заранее.

В частности, это будут:
  • дверца топочная;
  • дверца поддувала;
  • дверца каменки;
  • колосниковая решетка;
  • розетки и душники (для шанцев и обогревательной трубы).

Печам, полностью выполненным из металла, в частности чугуна, посвящены отдельные публикации.

Стоит заметить, что в продаже вы найдете герметичные дверцы, но их обычно ставят на печки, у которых топливом — уголь.

Так как размеры стандартного кирпича известны, высота дверец может измеряться кратно высоте одного ряда с учетом шва — это 7 см. Обычная топочная дверка чаще всего делается равной четырем рядам — 28 см, а поддувальная — двум рядам — 14 см. Если поддувальная будет в полтора ряда, у вас появятся ненужные сложности, берите 14-сантиметровую.

Возвращаясь к дверцам. Лучшим материалом для них остается чугун. Дело в том, что сталь при постоянной термической нагрузке «ведет», она теряет форму, и это ведет к необходимости замены вышедших из строя деталей. Чугун в этом плане более стоек.

А вот если выбирать топочную дверцу по конструкционным особенностям, то советуем обратить внимание на модели, у которых имеется дополнительный металлический экран, приваренный с внутренней стороны дверцы — он отвечает за снижение температуры снаружи дверцы.

Дверца топки может быть и остеклена, что модно в наши дни (см. тут про печи-камины). Но в таком случае не забудьте о том, что без той или иной системы самоочистки стекла, она обрекает вас на постоянную борьбу с сажей, которая закрывает обзор. Облагородить печь возможно также с помощью портала.

Что касается водяных баков, то при самостоятельном изготовлении не рекомендуется использовать такие материалы, как черная и оцинкованная сталь. Вместо этого остановите выбор либо на луженой меди, либо на нержавеющей стали.

А что говорят печники о кирпиче? Говорят, что нет в наше время никакой альтернативы красному, полнотельному, изготовленному методом влажного прессования. Разумеется — с правильной геометрией, без изменения цвета, говорящей о неоднородном обжиге. А также звонко, как металл, звучащий при ударе по нему. Недожженность проявляется бледностью цвета, а пережженность можно увидеть только на изломе — там будут участки сине-черного цвета.

Порой можно прочитать, что морозостойкость кирпича важна только для дымоходной трубы. Вовсе нет. Для топки и для трубы нужно брать материал, у которого не менее 30 циклов, а если больше — то и лучше.

Что касается трубы, то с момента, когда она прошла кровлю, ее лучше обкладывать клинкерным кирпичом, но и его надо уметь выбрать. Причина — в повышенной морозостойкости — 70 и более циклов.

Внимание! Клинкерный не подходит для кладки самой печки, потому что у него слабая адгезия с раствором — он не берет воду.

Шамотный кирпич используется только для возведения топливного ядра, что также можно рассматривать как футеровку топки. В описанном нами случае футеровка была сделана и для каменки.



Важно! Красный кирпич кладется на обычный раствор из глины и песка, а шамотный — на смесь огнеупорной глины с шамотной крошкой. Труба выше уровня крыши — раствор без глины, цементно-песчаный или цемент, песок, известь.

На одну часть глины берется от 1 до 6 частей песка, но тут все зависит от жирности самой глины, чем больше она крошится при высыхании, тем меньше песка ей надо. Жирная глина не крошится, она трескается. Нормальный раствор не трескается, а если крошится, то только по краю. Обычно для вычисления пропорции делаются пробники с разными долями песка и подсушиваются.

Совет! Если есть возможность, берите карьерный или горный песок — он лучший.

Считают кирпичи просто: по чертежам кладки, а высота одного ряда с раствором — 7 см. При обкладке трубы количество кирпичей в ряду тоже умножается на количество рядов по высоте, плюс 50 штук на распушку (противопожарное расширение) и 70 — на оголовок и выдру. Остается только вычислить количество кубометров, но и это просто: исходим из того, что в одном кубе 420 кирпичиков. При покупке стоит добавить еще 10% сверх от полученного количества.

Кирпичные печи с каменкой и с баком

Бак не является непременным атрибутом банной печки, но для тех, у кого проблемы с горячей водой, он становится весьма актуальным дополнением.

Нужно лишь принимать во внимание следующие вещи: камни в каменке должны прогреваться градусов до 300, чтобы от них можно было получить легкий пар. А вода выше 100 градусов просто не может нагреться. Что это значит? Что если мы поставим бак бок о бок с каменкой, вода будет существенно охлаждать камни и мешать достижению нужной температуры.

И тут у нас возникает два варианта: либо сконструировать печь так, чтобы каменка и бак вовсе не соприкасались, либо позволить сначала нагреться камням, а над ними поставить бак рядом с трубой. Есть еще третий вариант: греть воду с помощью змеевика-теплообменника (печи с теплообменником рассмотрены отдельно), который располагается внутри топки, путем естественной или принудительной конвекции нагревая воду во внешнем баке.

Кирпичная каменка для бани, варианты размещения бака для воды

Понятно, что при боковом расположении бака удобнее его наполнять и опорожнять, если нет сети холодного водоснабжения, то есть вручную, однако делать это придется не раз и не два за время нагрева печи, потому что вода будет закипать быстро.

Тем, кто попытается «решить проблему» тем, что увеличит объем бака, мы должны сказать, что идея не так уж хороша — вода отнимает тепло у печки, и чем ее больше, тем сильнее вы понизите КПД печки. Более того, даже дойдя до температуры кипения, она все равно будет отнимать тепло, потому что внутри температуры куда выше.

Единственное, что можно предложить в данной ситуации — это спроектировать конструкцию печи, в которой бак будет как можно ближе к топочной дверце. Таким образом можно уменьшить немного нагрев.

Если выбирать конструкцию с баком над каменкой, то только при наличии холодного водопровода. Потому что таскать воду наверх замучаешься.

Тем не менее, она действительно хороша с точки зрения повышения КПД — вода будет отнимать тепло у трубы и у верха каменки.

На заметку! Вода может подаваться в бак под давлением, что заставляет позаботиться о двух вещах: понадобится предохранитель (подрывной клапан), который сбрасывает избыток давления, а также нужны будут стяжки внутри бака.

Но если давление возникает только в момент подачи воды в бак, то можете забыть о сказанном выше. Зато вам может понадобиться труба перелива.

Бак не стоит ставить на голый кирпич. Профи советуют взять лист асбеста или базальтового картона и вымочить его в глиняном растворе. Потом кладете вымоченный лист на кирпичи, а поверх ставите бак. Сверху бака — еще такой же лист. На него — фольга и что-нибудь из числа негорючих термоизоляторов — минвата, керамзит, пеностекло…

Кстати! Когда топливное ядро, на которое будет установлен бак, уже выложено, торопиться с его установкой не стоит. Надо подождать пару недель, которые нужны кладке, чтобы высохнуть в достаточной мере. Только после этого можно ставить бак — на асбест или картон, как говорилось выше.

+++

Если приведенной нами информации недостаточно, рекомендуем почитать книгу, написанную печником — Поляков И.С. «Печи, камины, банные каменки, барбекю». Там, помимо практических советов, вы найдете еще и данные о технологии и этапах кладки разных печей.

Также следует помнить, что кирпичные печи не относятся к недорогим решениям для бань. Поэтому, если вы ищете доступные по стоимости агрегаты для бани и сауны, то следует обратить внимание на прочие виды печей, изучение информации о которых позволит сделать вывод, какая каменка лучше.

Где купить

После выбора оптимальной модели печи, возможно приступить к покупке каменки. Приобрести агрегат возможно у сотрудников компаний, которые представлены в разделе «Где купить печи для бань».

Порядовка печи для бани, подготовительные работы и технология укладки

Содержание статьи:

Технология возведения печи для бани своими руками

Не так важно, какой конструкции выбрана кирпичная печь, возводится она всегда в определённом порядке – фундамент, кладка печи, монтаж дымохода. . Первым этапом всегда становится заливка фундамента

Первым этапом всегда становится заливка фундамента.

Лучшим вариантом будет выполнение данной работы заранее, вместе с возведением фундамента самой бани. Заливка фундамента выполняется в следующем порядке:

  1. Первоначально следует определиться с местом, где будет расположена банная печь. При выборе площадки для фундамента нужно иметь в виду, что фундамент печи не должен прилегать к основанию бани, а быть расположен на расстоянии от него. Размеры площадки должны соответствовать габаритам основания, указанным в выбранном проекте. Котлован под фундамент роется на глубину около 60 см. Для увеличения устойчивости будущего фундамента к подвижкам грунта, 10-15 см его нижней части следует слегка расширить. Затем расширенная на 5-10 см зона котлована засыпается песком и утрамбовывается.
  2. Следующей частью данного этапа будет засыпка щебня. Его слой должен быть засыпан на глубину примерно 10 см и утрамбован. Далее из досок монтируется опалубка, а затем монтируется арматурная сетка, изготовленная из стальных стержней. Сетка должна иметь ячейки размером 15 х 15 см, полученные путем скрепления стержней специальными фиксаторами, либо вязальной проволокой. Сетка должна быть закреплена так, чтобы от нее до стенок и дна котлована был зазор около 5 см. После монтажа армирующей сетки подготавливается бетонный раствор, состоящий из цемента М400, песка, щебня и воды. Котлован аккуратно заполняется раствором так, чтобы его поверхность находилась ниже грунта площадки на 150 мм. Примерно за неделю бетон наберет необходимую прочность.
  3. Наступает очередь демонтажа опалубки и засыпки образовавшихся пустот мелким гравием, тщательно утрамбованным. Завершает работу над созданием создание двух гидроизоляционных слоев, выполненных из рубероида, залитого расплавленным битумом. В образованный промежуток между бетонным основанием и поверхностью площадки укладывается стартовый ряд кирпичей.

Возведение фундамента обычно не вызывает затруднений даже у тех, кто не имеет особых навыков строительного мастерства. Выполнить своими руками кладку печи для бани значительно труднее. Чертеж одного из варианта печи для бани из кирпича приведен ниже.

Печные мастера не только без особых проблем выкладывают печи заданной конфигурации, но и способны улучшить ее конструкцию. Владельцы бань, решившие выполнить эту работу самостоятельно, обычно пользуются готовыми схемами, на которых обозначен отдельно каждый ряд будущей печи, указано количество кирпичей и даже место каждого из них.

Остается только точно следовать имеющейся схеме, аккуратно монтировать на предназначенные места колосники, дверцы и задвижки, тщательно закрепляя их.

Внимание! Для обеспечения пожаробезопасности деревянная стена бани не должна прилегать к печи вплотную. Расстояние должно быть не менее 25 см, и заполнено негорючим материалом.

. Многие мастера рекомендуют кирпичи каждого ряда первоначально укладывать без раствора, чтобы точно подогнать их по размеру

Только после такой примерки выполнять кладку с использованием раствора. Для того, чтобы кирпич лучше схватывался, перед укладкой его необходимо на несколько секунд опустить в воду.

Многие мастера рекомендуют кирпичи каждого ряда первоначально укладывать без раствора, чтобы точно подогнать их по размеру. Только после такой примерки выполнять кладку с использованием раствора. Для того, чтобы кирпич лучше схватывался, перед укладкой его необходимо на несколько секунд опустить в воду.

При кладке важно следить за ее вертикальностью и толщиной шва. Горизонтальный кладочный шов должен иметь толщину 0, 5 см, вертикальный не более 0,3 см. Все верхние части проемов необходимо в процессе кладки укреплять металлическим уголком. Выполнив кладку всех рядов, указанных в схеме, включая дымоход, можно считать, что первый опыт по самостоятельному возведению кирпичной печи для бани получен.

Убедиться, что печь получилась качественная, можно будет только спустя две недели. Столько времени потребуется, чтобы раствор засох, а печь стала единым целым с дымоходом. Перед тем, как начать полноценно пользоваться печью, следует несколько раз ее протопить в щадящем режиме.

Расчёт печи и подбор материалов

Прежде, чем начать кладку печи, производят её расчёт под то или иное помещение. Обычно его выполняют, исходя теплоотдачи в ккал/час. При этом задача расчета постараться обеспечить условия для того, чтобы поддержать температуру в помещении до следующей топки.

Расчёт печей – это сложная процедура, и большинство домовладельцев выполнить её не в состоянии. Конечно, существует метод И.В. Кузнецова, основанный на усреднённой тепловой мощности единицы поверхности. Однако лучше не рисковать и доверить проведение всех расчётов опытному печнику.

После того, как печь для бани из кирпича рассчитана, и выбирается порядовка, необходимо будет заняться подбором материала для кладки. Дело в том, что именно от схемы кладки полностью зависит приобретение того или иного материала и расходников для кладки печи. Так, основным материалом необходимым для её кладки является печной кирпич.

Стоит выбирать кирпич красный М-150, который отлично подойдёт для кладки русской печи. Дело том, что он может выдержать температуру до 800 °C и отлично противостоит механическим повреждениям. При этом топочные части выкладывают из шамотного кирпича, который может долго держать тепло и выдерживает температуру в 1600 C.

При этом основными признаками качества любого кирпича считаются его мелкозернистая структура и отсутствие видимых глазом включений и пор. Другой метод проверки – выстукивание лёгким молоточком. Если в процессе проведения данной процедуры раздаётся звонкий или же чёткий отрывистый звук, то кирпич качественный, а если же глухой растянутый – это брак.

В том случае, когда по звуку понять ничего не удалось, кирпич проверяют на спайность, то есть роняют его с высоты или же разбивают. При этом некачественный кирпич должен раскрошиться, а хороший – расколоться на крупные куски с зернистым изломом. При этом всегда стоит помнить о том, что использовать силикатный кирпич при кладке любых частей печи нельзя, поэтому всегда старайтесь приобрести печной кирпич или шамот с запасом. В некоторых случаях, правда, можно использовать клинкерный кирпич, но никак не силикатный.

В том случае, когда выкладывается кирпичная печь для бани своими руками, а также самостоятельно выполняется порядовка, стоит запомнить, что шамотный кирпич используется для этого полномерным, в 3/4 длины, а также четвертями и половинками. Именно так они отмечаются на всех схемах кладки.

Что же касается раствора, а также печных приборов, то их лучше всего купить готовыми. Конечно, можно намешать раствор самому, но лучше просто взять готовую смесь и приготовить ее по инструкции. В этом случае вы получите прочную кладку и не потеряете много времени на замешивание раствора.

Каким кирпичом обложить железную печь в бане

Не каждый вид кирпича подходит для обкладки печи, здесь нужен материал с большим значением тепловой инерции, огнеупорный, полнотелый, который не деформируется при высоких температурах. Поэтому, выбирая материал для этих целей, следует сразу исключить те варианты кирпича, которые непригодны для обкладки печи. Это силикатный, шликерный и кирпич-сырец. Первый вид – не термостойкий, он хорошо проводит тепло (коэффициент теплопроводности кладки из силикатного кирпича составляет 0,7 Вт/м*К при плотности 1800 кг/ м3) и от высокой температуры разрушается. Шликерный тоже плохой вариант, он будет рассыпаться от регулярного термического воздействия. Что касается кирпича-сырца, то материал гигроскопичный, что абсолютно не соответствует требованиям планируемой работы.

Лучше всего купить специальный печной кирпич. По сути, это тот же керамический, только изготовленный из высококачественного отборного сырья. Его стоимость намного дороже обычного керамического и зависит от марки и производителя. Жаростойкий шамотный кирпич также крайне редко используют для обкладки, основная сфера его применения – устройство каминов и непосредственно самих печей. Он относится к высокой ценовой категории печных материалов.

Таким образом, выбор кирпича для бани и в частности для конструкции экрана чаще всего приходится на красный керамический штучный материал. Получают его из глины (возможны добавки, формирующие определенные свойства) путем обжига. В результате технологического процесса керамический кирпич приобретает отличные показатели прочности, морозостойкости. Применяют два способа его изготовления: пластическая формовка и полусухое прессование. Для обкладки печи более подходит кирпич, выпускаемый по технологии пластической формовки с последующим обжигом при температуре более 900 градусов. Изделия, выпускаемые по методу сухого прессования, хуже переносят переменные термические нагрузки.

Строительный рынок предлагает интересные образцы кирпича с фактурной поверхностью. Применяя его можно выполнить оригинальное декоративное оформление печи.

Помимо вопроса, каким кирпичом обложить печь в бане, необходимо определиться и с раствором для кладки. Варианта два: сделать его самостоятельно или купить готовый огнеупорный состав, предназначенный для кладки печей. Он представляет собою сухую смесь, которую разводят водой до определенной консистенции согласно с рекомендациями производителя. В нее входят компоненты, которые обеспечивают надежность кладки при воздействии высоких температурных режимов.

Если идти по традиционному пути и замешивать раствор самостоятельно, то можно воспользоваться простым и дешевым глиняным с добавлением песка. Такой раствор обычно применяется для кладки кирпичных печей. Процесс приготовления смеси заключается в следующем:

  • глину замачивают водой, после чего протирают через сито, чтобы в раствор не попали чужеродные частицы и мусор;
  • просеивают песок;
  • соединяют компоненты, тщательно перемешивая.

Раствор должен быть пластичным. Иногда в песчано-глиняную смесь добавляют 5-10% цемента. Для печных работ еще применяют цементно-известковый, глиняно-шамотный или цементно-шамотный растворы.

Возведение банной печи из кирпича последовательность работ

Каждая кирпичная печка для бани является продуктом штучного производства. Не зависимо от того, какая конфигурация выбрана, печь возводится по установленному порядку, от фундамента до дымохода и отделки. Главная задача — добиться того, чтобы она не дымила и эффективно нагревала парную.

Планирование

Проект печки (размер и особенности конфигурации) выбирается заранее, одновременно с составлением проекта бани. После выбора проекта составляется порядовка — план, на котором показана раскладка кирпичей отдельно для каждого слоя (ряда).

Пример порядовки (схемы) кирпичной печи с нижним размещением водяного бака
Это может быть интересно! В статье по следующей ссылке читайте про .

Фундамент

Даже скромная по размерам печка весит около 800 кг; вес солидной конструкции для большой парилки легко переходит за тонну. Понятно, что такой агрегат должен покоиться на солидном основании, для которого предъявляются определенные требования:

  • Место под печь лучше выбирать до начала строительства, иначе придется резать несущие балки и лаги пола для обустройства основания и стропильную систему, чтобы вывести трубу.

  • Печной фундамент практичнее делать несвязанным с основанием бани; это поможет обезопасить строение, если он вдруг начнет давать усадку. Основания не должны соприкасаться, даже если печь будет размещаться около внешней стены. В таком случае между основаниями делают зазор (не менее 5 см), который заполняют теплоизоляцией.

  • Фундаменты для бани и печки закладывают на одной глубине, но не меньше глубины промерзания грунта (в европейской части России величина составляет 70-80 см). Если грунт плотный, достаточно 40-50 см.

  • Правильный фундамент выглядит как перевернутая трапеция — нижнее основание (в котловане) совпадает с размером печки (например, 90х95 см), верхнее делают на 10-12 см больше по всем сторонам (получается не менее, чем 100х105 см).

Схема фундамента для кирпичной банной печки

Подготовка раствора

Традиция предполагает выполнять кладку на глиняно-песчаной смеси, без использования цемента, не переносящего высоких температур. Для того, чтобы улучшить качество кладки, делают следующие приготовления:

  • Глину перед использованием замачивают на сутки. Лучшее качество получается при использовании красной или шамотной глины — тогда будет совпадать температурное расширение материалов.

  • Песок просеивают, чтобы очистить от примесей и сделать смесь однородной.

Качество и срок эксплуатации печки зависит от толщины кладочного шва. Идеальная величина составляет 0,5 см; увеличение или уменьшение этого значения снижает срок службы.

С поддувалом или без

Теперь про поддувало. Если возводится кирпичная печь-каменка для бани, нужно ли в ней поддувало? Поясним для начала, что такое поддувало. Это своего рода канал, который подводит воздух под колосниковую решетку, а через нее — в топку, снабжая топливо необходимым для его сгорания кислородом. Для регуляции интенсивности потока воздуха (тяги) используется дверка.

Тяга существует при наличии двух отверстий — внизу печи и наверху дымохода. Поэтому размеры их связаны между собой. Помимо этого есть определенная зависимость между объемом топки и тягой — если тяга будет слишком сильной, дрова будут сгорать быстро и при более высокой температуре.

Ставя у себя печь-каменку из кирпича для бани, вы можете отказаться от поддувала и выложить глухой под. Это не значит, что тяги у вас не будет вовсе. Она будет за счет приоткрытой топочной дверцы. В принципе, печка работать будет, однако размеры топочной дверцы достаточно велики, чтобы можно было тонко регулировать подачу воздуха. КПД печки при этом становится ниже, чем мог быть.

Но и это не единственный аргумент против глухого пода. Большим наказанием для хозяев будет опасность выпадения горящих угольков при открытой дверце, а также необходимость частой работы кочергой, потому что дрова не прогорают до конца никогда. По завершении процесса топки нужно будет еще вытаскивать головешки и тут же тушить их в ведре с водой.

Если же говорить о достаточных размерах колосника и сечения дымоходной трубы, то оба могут быть приблизительно равны площади одного стандартного кирпича. Этого достаточно для нормальной тяги.

Кстати! Тяга будет лучше, если поддувало будет расположено низко. К примеру, его можно начать выкладывать уже со второго ряда.

Применение кирпичей для строительства бани

Строительство банных стен

Баня, выстроенная с использованием кирпича, имеет отличный внешний вид и хорошие эксплуатационные качества. Пожаробезопасные, прочные, долговечные стены, не подверженные гнили, насекомым и другим вредителям, могут обеспечивать отличную теплоизоляцию, при применении хороших теплоизолирующих материалов между слоями.

При выборе материала для кладки в первую очередь обращают внимание на такие показатели, как влаго- и морозостойкость, индекс теплопроводности. .

Облицовка

В ряде случаев, для улучшения эстетических качеств, применяться облицовочный кирпич. Этот вид стройматериалов, по используемым компонентам, делится на керамический (глина), гиперпрессованный (известняк или ракушечник) и клинкерный (особый сорт глины, красители). Из перечисленных самым дорогим является клинкерный, а самым дешёвым – гиперпрессованный. Облицовочные материалы обладают отличными показателями влагостойкости, а пустотелые – к тому же хорошо сохраняют тепло.

Оптимальным вариантом по соотношению цена-качество будет пустотелый керамические облицовочные кирпичи.

Печь из кирпича

Традиционные кирпичные печи являются самым оптимальным вариантом для бани. Обладая хорошими лечебными свойствами, глина, нагреваясь, излучает инфракрасные волны строго определённого диапазона, благоприятно воздействующие на костно-мышечную систему. Поэтому кирпичная печь является предпочтительным видом.

Для правильного обустройства печи необходимо использование в топочной части огнеупорного кирпича. Остальные части могут быть выложены из обычных кирпичей. По отношению к кирпичам для трубы в СНиПах предусмотрено использование марки не менее М-200.

Возведение экрана около металлической печи

Не всегда в бане возможна постройка кирпичной печи. Если устанавливается металлическая печь, для увеличения теплоаккумулирующих свойств бани, для более равномерного прогрева и «смягчения» жара очень часто печь окружают кирпичной кладкой, создавая некое подобие традиционной печи. Оптимально оставлять зазор 4-6 см между печью и стенкой, для обеспечения равномерного и качественного нагрева. Также возможно дополнительное оборудование экрана чугунной дверцей, для регулировки теплоотдачи.

В таких сооружениях чаще всего используется полнотелые красные кирпичи.

Характеристики кирпича

С возведением стен мы разобрались. Но тут встаёт вопрос о выборе облицовочного кирпича для бани. Сначала поясним, какими он должен обладать характеристиками, а затем дадим Вам конкретные рекомендации по выбору. Итак, кирпич для облицовки бани следует выбирать даже тщательнее, чем для дома. Всё дело в том, что он будет получать нагрузку больше, чем лицевой кирпич дома. Нам потребуется пустотелый лицевой кирпич с высокой прочностью, низким водопоглощением и хорошей морозостойкостью. Вот минимальные характеристики, которые нам подойдут: прочность М175, морозостойкость допускается F50, но лучше F75. Если эти цифры больше, то это хорошо, если меньше — выбирайте другой кирпич. Водопоглощение же наоборот, чем меньше, тем лучше. Максимально допустимое водопоглощение 14%, но лучше, если оно будет около 6%. Но из каждого правила есть исключение, в данном случае это кирпич ручной формовки, его эти правила не касаются вообще. Дело в том, что это принципиально другой кирпич, его делают по другой технологии и из особой глины, поэтому он обладает особой структурой. Эта структура полностью компенсирует более слабые технические характеристики, поэтому для облицовки бани кирпич ручной формовки подходит.

Также для этой цели оптимально подойдёт любой клинкерный кирпич, например, Roeben, Feldhaus Klinker, ABC и любой другой. Вполне отвечает всем требованиям керамический кирпич «Браер», Tiileri, «Лоде» и «ЛСР». Если Вам нужна более подробная консультация, помощь в расчётах или Вы просто хотите посмотреть и выбрать кирпич для бани, обращайтесь в «Балтийский Дом Керамики», у нас лучший выбор и самые профессиональные менеджеры. Адрес офиса вверху этой страницы, единый телефон (812) 337-20-90

Также вы можете Заказать обратный
звонок нашего специалиста

Предыдущая статья

Кирпичная печь для бани небольших размеров

Изготовить такую печку достаточно просто. Конструкция имеет маленький вес. Если толщина лаг будет достаточной, а также будут соблюдены меры противопожарной безопасности, конструкция может выкладываться без изготовления специального фундамента. Принцип выкладки кирпичей тот же, что и в предыдущем проекте печи.Печки постоянного функционирования могут топиться даже в то время, когда в бане находятся люди. Данные приспособления конструируются так, чтобы продукты горения не проникали в здание.

Сегодня существует достаточно большое количество различных проектов печек – каждый владелец здания желает максимально использовать собственное пространство, потому приходится изменять и корректировать готовые проекты. Если имеется хотя бы минимальный опыт работы с кирпичом и строительными смесями, то печь для бани или сауны можно с легкостью собрать из кирпича своими руками. Однако если нет уверенности в собственных силах, то рекомендуется воспользоваться услугами печника с опытом работы. Таким образом можно будет сэкономить значительное количество собственных денежных средств. Следует понимать, что в большинстве случаев перекладка печки и устранение огрехов стоят намного дороже, чем кладка подобной конструкции.

Каменка из кирпича для бани материалы

Понятно, что для возведения печки основными материалами будут кирпич и раствор. Однако помимо этого требуются также еще металлические детали (фурнитура), которые нужно прикупить заранее.

В частности, это будут:

  • дверца топочная;
  • дверца поддувала;
  • дверца каменки;
  • колосниковая решетка;
  • розетки и душники (для шанцев и обогревательной трубы).

Стоит заметить, что в продаже вы найдете герметичные дверцы, но их обычно ставят на печки, у которых топливом — уголь.

Так как размеры стандартного кирпича известны, высота дверец может измеряться кратно высоте одного ряда с учетом шва — это 7 см. Обычная топочная дверка чаще всего делается равной четырем рядам — 28 см, а поддувальная — двум рядам — 14 см. Если поддувальная будет в полтора ряда, у вас появятся ненужные сложности, берите 14-сантиметровую.

Возвращаясь к дверцам. Лучшим материалом для них остается чугун. Дело в том, что сталь при постоянной термической нагрузке «ведет», она теряет форму, и это ведет к необходимости замены вышедших из строя деталей. Чугун в этом плане более стоек.

А вот если выбирать топочную дверцу по конструкционным особенностям, то советуем обратить внимание на модели, у которых имеется дополнительный металлический экран, приваренный с внутренней стороны дверцы — он отвечает за снижение температуры снаружи дверцы. . Дверца топки может быть и остеклена, что модно в наши дни (см

). Но в таком случае не забудьте о том, что без той или иной системы самоочистки стекла, она обрекает вас на постоянную борьбу с сажей, которая закрывает обзор.

Дверца топки может быть и остеклена, что модно в наши дни (см. ). Но в таком случае не забудьте о том, что без той или иной системы самоочистки стекла, она обрекает вас на постоянную борьбу с сажей, которая закрывает обзор.

Что касается водяных баков, то при самостоятельном изготовлении не рекомендуется использовать такие материалы, как черная и оцинкованная сталь. Вместо этого остановите выбор либо на луженой меди, либо на нержавеющей стали.

А что говорят печники о кирпиче? Говорят, что нет в наше время никакой альтернативы красному, полнотельному, изготовленному методом влажного прессования. Разумеется — с правильной геометрией, без изменения цвета, говорящей о неоднородном обжиге. А также звонко, как металл, звучащий при ударе по нему. Недожженность проявляется бледностью цвета, а пережженность можно увидеть только на изломе — там будут участки сине-черного цвета.

Порой можно прочитать, что морозостойкость кирпича важна только для дымоходной трубы. Вовсе нет. Для топки и для трубы нужно брать материал, у которого не менее 30 циклов, а если больше — то и лучше.

Что касается трубы, то с момента, когда она прошла кровлю, ее лучше обкладывать клинкерным кирпичом, но и его надо уметь выбрать. Причина — в повышенной морозостойкости — 70 и более циклов.

Внимание! Клинкерный не подходит для кладки самой печки, потому что у него слабая адгезия с раствором — он не берет воду.

Шамотный кирпич используется только для возведения топливного ядра, что также можно рассматривать как футеровку топки. В описанном нами случае футеровка была сделана и для каменки.



Важно! Красный кирпич кладется на обычный раствор из глины и песка, а шамотный — на смесь огнеупорной глины с шамотной крошкой. Труба выше уровня крыши — раствор без глины, цементно-песчаный или цемент, песок, известь.
. На одну часть глины берется от 1 до 6 частей песка, но тут все зависит от жирности самой глины, чем больше она крошится при высыхании, тем меньше песка ей надо

Жирная глина не крошится, она трескается. Нормальный раствор не трескается, а если крошится, то только по краю. Обычно для вычисления пропорции делаются пробники с разными долями песка и подсушиваются.

На одну часть глины берется от 1 до 6 частей песка, но тут все зависит от жирности самой глины, чем больше она крошится при высыхании, тем меньше песка ей надо. Жирная глина не крошится, она трескается. Нормальный раствор не трескается, а если крошится, то только по краю. Обычно для вычисления пропорции делаются пробники с разными долями песка и подсушиваются.

Совет! Если есть возможность, берите карьерный или горный песок — он лучший.

Считают кирпичи просто: по чертежам кладки, а высота одного ряда с раствором — 7 см. При обкладке трубы количество кирпичей в ряду тоже умножается на количество рядов по высоте, плюс 50 штук на распушку (противопожарное расширение) и 70 — на оголовок и выдру. Остается только вычислить количество кубометров, но и это просто: исходим из того, что в одном кубе 420 кирпичиков. При покупке стоит добавить еще 10% сверх от полученного количества.

Как сделать своими руками

Чтобы самостоятельно сложить стандартную печь, первым делом необходимо подобрать подходящий кирпич. Материал должен быть очень прочным, способным выдерживать высокие температуры и обладающим огнеупорными свойствами. Наилучшим вариантом считается бледно-желтый кирпич на основе огнеупорной шамотной глины. Стоит учитывать, что он представляет собой дорогостоящий материал, поэтому при строительстве самодельной печи его дополняют полнотелым красным кирпичом. Например, для фрагментов, подвергающихся наиболее сильному нагреву, используют шамотный кирпич, а чтобы обкладывать внешние стенки, дымообороты и декоративные элементы – красный полый марки М с номером от 75 до 150.

Выбирая кирпич, стоит придерживаться нескольких простых правил:

  • При ударе киркой или молотком о качественный кирпич раздастся звонкий и чистый звук;
  • Кирпич должен удовлетворять стандартным параметрам: 250 на 120 на 65 миллиметров;
  • У качественного материала отсутствуют выраженные повреждения и дефекты, за исключением нитевидных трещинок и бороздок;
  • Если у кирпича присутствует «слюдообразная» пленка, это говорит о браке.

Чтобы построить кирпичную печь, понадобится владение знаниями кладки блоков и соблюдение единой порядовки. Первым делом обустраивается гидроизоляционный слой в основании из железобетона с целью охлаждать фундамент. На этом же этапе формируется подпечье для хранения инвентаря. Затем начинается подготовка глины и песка для соединения элементов, ведь цемент в этой ситуации не подходит. Глина предварительно тщательно очищается от камней и примесей и замачивается на несколько дней. Рекомендуется брать образцы, добытые на глубине 150 сантиметров под поверхностью земли. Карьерный или речной песок тщательно просеивается на предмет камешков или кусочков гальки. После этого глину необходимо размешать, разбавить чистой водой без затхлого запаха и соединить с песком, подготовленным таким же образом.

При использовании глины с высокой жирностью рекомендуется разбавлять ее песком в пропорциях 1: 2. Чтобы проверить, правильная ли получилась смесь, необходимо воспользоваться деревянной палочкой. Она окунается в раствор, и если полученный слой обладает толщиной в 2 миллиметра, то можно приступать к работе. Специалисты также рекомендуют отдавать предпочтение глине, лежащей в основе выбранного кирпича, то есть либо красной, либо шамотной.

На следующем этапе будет необходимо выложить кирпичные блоки. Как правило, для этого потребуется порядовка, угольник, плоскогубцы, веник с совком и наждачный круг. Каждый кирпич предварительно помещается в воду, чтобы все пузырьки воздуха вышли из пор, и чтобы обезвоживание раствора было предотвращено. Шамотный кирпич не рекомендуется надолго опускать в жидкость, достаточно нескольких секунд для снятия пыли. Кладка начинается с угла. Первый ряд укладывается на сухой фундамент, без нанесения песочно-глиняной смеси.

В определенный момент происходит также установка бака для воды, плиты, и при необходимости колосниковой решетки, а также закрепление дверок. Независимо от метода кладки, ключевые части остаются одни и те же: топка из огнеупорного кирпича, дымоотвод, бак с водой и зольник, состоящий из чугунной плиты, топки и подпечья. Сушка банной печи проходит в течение 4-5 дней при открытых окнах в помещении. Спустя этот срок ее можно начинать топить мелкими щепками 1 раз в сутки, максимум в течение 10-15 минут. Пока конденсат продолжает выступать на поверхность, печь еще не готова к полноценной эксплуатации. По желанию после этого можно осуществить и финишную отделку, например, облицевать изразцами.

Схемы кладки

Если прежде строить каменку не случалось, то рекомендуется не приниматься собственноручно за составление чертежа, а отыскать готовую порядовку и воспользоваться ею. В настоящее время используются различные схемы кладки, наиболее сложные из которых выбираются профессионалами, а простые – любителями. В обоих случаях итог получается удовлетворительным, а печь эффективно работает. Кроме традиционных способов кладки, также выделяют и порядовку колпаковых банных печей Кузнецова. Такая конструкция занимает значительно меньше места.

Изначально печь выкладывается на сухую, чтобы расчертить план порядовки. Необходимо помнить, что стандартные схемы подходят не для всех помещений, поэтому для каждой бани их нужно создавать индивидуально, внося необходимые изменения в существующие. Как только появляется ясное понимание, как выполняется каждый ряд, пора приступать к основной сборке.

Порядовка всегда начинается с фундамента печи, так называемого нулевого ряда. На этом уровне укладка выполняется сплошной, но сбоку обычно оставляется полуокошко, чтобы создавалась дополнительная тяга и осуществлялась чистка шахты дымохода. На следующем уровне осуществляется перевязка – это означает, что ряд смещается на 30-50%, чтобы сделать конструкцию устойчивой. Если потребуются половинки или четвертинки кирпича, то рекомендуется воспользоваться болгаркой с алмазным диском. Необходимо помнить, что такие элементы не могут находиться в дымоходах, шахты которых всегда собираются из цельного кирпича, а только внутри конструкции.

На третьем уровне обычно появляется заслонка, и начинается монтаж дверки зольника. Четвертый ряд обозначает появление дверки для выборки сажи. На шестом этапе, как правило, происходит разделение шахты с помощью перемычки на две части, одна из которых станет шахтой плиты. На двенадцатом ряду одна из шахт будет заложена, и останется одна основная. Обычно на двадцать пятом и двадцать шестом этапе заканчивается кладка главной конструкции, и дальше происходит уже кладка дымохода.

Порядовка банной печи из кирпича

Порядовка банной печи из кирпича представлена в полном и подробном объеме. Разделим каждый ряд и начнем к описанию:

1. Первый ряд ни чего особенного не требует. Выкладываем ровно, без отклонений размер вашей конструкции.

2. Здесь начинаем формирование поддувала (зольника). Устанавливаем приобретенную заранее дверцу для зольника. Необходимо оставить зазоры между основанием и вашей дверцей по 5 миллиметров с каждой стороны. Крепить эту деталь, как и все остальное, будем следующим образом.

Каждая дверца оснащается специальными ушками, в них продеваем проволоку (толщиной 5 мм). Оставляем длину порядка 10-15 см с каждого ушка детали и вставляем ее в подготовленный проем (необходимо в проем вставить асбестовый шнур, для этого мы оставляли зазор). И по ходу кладки печи дверца замуровывается в конструкцию. Монтируя данным способом, вы обеспечиваете качественную конструкцию для фиксации детали.

3. Продолжаем монтировать зольник. Укрепляем дверцу. Проверяем правильность установки и монтирования (исключить перекосы).

4. Выкладываем основание камеры сгорания из огнеупорного кирпича. Устанавливаем колосники в подготовленные в кирпичах пазы.

5. Формируем размеры камеры сгорания, вся кладка ведется исключительно огнеупорным материалом.

6. Устанавливаем дверцу топки. Монтирование производить, абсолютно идентично, описанному выше процессу монтирования дверцы зольника. При больших размерах специальных ушек на деталях следует использовать более толстую проволоку, для более надежного крепления нашей детали.

7. Выкладываем весь ряд огнеупорным кирпичом, продолжая формирование топки.

8. Поднимаем целый ряд кладки огнеупорным кирпичом.

9. Перекрывая дверцу камеры сгорания огнеупорным кирпичом. Продолжая кладку топки.

10. На боковых стенках необходимо выложить четвертинки огнеупорного кирпича, для образования проемов, куда будут монтироваться наши железные трубы. На данном ряду подготавливаем место для установки водяного бака. Монтируем трубы, если остались щели между деталями и кирпичами, следует забить их базальтовым картоном. Монтируем водяной бак.

11. Смонтированные трубы закладываются обычным кирпичом.

12 -18. Основание печи монтируется обычным кирпичом. Следует напомнить, что необходима проверка на наличие искривления печки. Не забывайте как можно чаще проверять кладку на уровень. Не ровная печь долго вам не прослужит.

19. На данном этапе заполняется внутреннее пространство булыжниками. Ряд поднимается, как и предыдущие.

20. Подготовка перекрытия водяного бака. Следует над поверхностью бака положить железные полоски, чтобы исключить соприкосновение бака и строительного материала.

21. Перекрывается водяной бак. Подготавливается место для установки дверцы (или можно просто оставить отверстие) для подачи воды на камни.

22 – 25. Возводим конструкцию печки, сохраняя отверстие для дверцы (дверцу необходимо вставить с первым рядом начала ее возведения). Проверяем уровень сооружения.

26. Проверяем на устойчивость смонтированную дверцу. Над дверцей устанавливаем две железные полоски, для предотвращения соприкасание следующего ряда кладки с металлической деталью.

27. Отверстие для подачи пара перекрыто. Теперь нужно подготовить перекрытие всей печки. Расстояние достаточно большое. Для этого необходимо сделать перекрытия (две железные толстые пластины). Делаем необходимые пропилы в кладке, устанавливаем пластины. Нагрев железа приводит к расширению металла. Не забудьте сделать не большие зазоры для этого.

28. Перекрывается вся печь. Оставляется место для дымовой трубы. Делается отверстие для посадки задвижки дымохода. Монтируется задвижка.

29-30. Обустраивается перекрытие сооружения.

31 -… . Производится формирование дымоотводящей трубы. Высоту необходимую для вашей конструкции определить в соответствии необходимой вам.

Эпилог

Используя приведенную , вы можете собственноручно построить желаемую печь, приложив достаточно усилий. Рассмотренный проект создан для общего понятия и структурирования правильной последовательности возведения конструкции. Размеры, внешний вид, конфигурацию вы можете менять на свой вкус и цвет.

А для заинтересовавшихся в постройке именно этого проекта смотрим видео

Кирпичные печи с каменкой и с баком

Бак не является непременным атрибутом банной печки, но для тех, у кого проблемы с горячей водой, он становится весьма актуальным дополнением.

Нужно лишь принимать во внимание следующие вещи: камни в каменке должны прогреваться градусов до 300, чтобы от них можно было получить легкий пар. А вода выше 100 градусов просто не может нагреться

Что это значит? Что если мы поставим бак бок о бок с каменкой, вода будет существенно охлаждать камни и мешать достижению нужной температуры.

И тут у нас возникает два варианта: либо сконструировать печь так, чтобы каменка и бак вовсе не соприкасались, либо позволить сначала нагреться камням, а над ними поставить бак рядом с трубой. Есть еще третий вариант: греть воду с помощью змеевика-теплообменника, который располагается внутри топки, путем естественной или принудительной конвекции нагревая воду во внешнем баке.

Кирпичная каменка для бани, варианты размещения бака для воды

Понятно, что при боковом расположении бака удобнее его наполнять и опорожнять, если нет сети холодного водоснабжения, то есть вручную, однако делать это придется не раз и не два за время нагрева печи, потому что вода будет закипать быстро.

Тем, кто попытается «решить проблему» тем, что увеличит объем бака, мы должны сказать, что идея не так уж хороша — вода отнимает тепло у печки, и чем ее больше, тем сильнее вы понизите КПД печки. Более того, даже дойдя до температуры кипения, она все равно будет отнимать тепло, потому что внутри температуры куда выше.

Единственное, что можно предложить в данной ситуации — это спроектировать конструкцию, в которой бак будет как можно ближе к топочной дверце. Таким образом можно уменьшить немного нагрев.

Если выбирать конструкцию с баком над каменкой, то только при наличии холодного водопровода. Потому что таскать воду наверх замучаешься.

Тем не менее, она действительно хороша с точки зрения повышения КПД — вода будет отнимать тепло у трубы и у верха каменки.

На заметку! Вода может подаваться в бак под давлением, что заставляет позаботиться о двух вещах: понадобится предохранитель (подрывной клапан), который сбрасывает избыток давления, а также нужны будут стяжки внутри бака.

Но если давление возникает только в момент подачи воды в бак, то можете забыть о сказанном выше. Зато вам может понадобиться труба перелива.

Бак не стоит ставить на голый кирпич. Профи советуют взять лист асбеста или базальтового картона и вымочить его в глиняном растворе. Потом кладете вымоченный лист на кирпичи, а поверх ставите бак. Сверху бака — еще такой же лист. На него — фольга и что-нибудь из числа негорючих термоизоляторов — минвата, керамзит, пеностекло…

Кстати! Когда топливное ядро, на которое будет установлен бак, уже выложено, торопиться с его установкой не стоит. Надо подождать пару недель, которые нужны кладке, чтобы высохнуть в достаточной мере. Только после этого можно ставить бак — на асбест или картон, как говорилось выше.

Какой кирпич подойдет для строительства бани

Не использовать силикатный кирпич! Подбираем кирпич, который можно использовать при высокой влажности и температуре. Это точно не силикатный – большую долю его составляет песок, поэтому он может раскрошиться под действием температур.

  • Кирпич полнотелый одинарный – хороший вариант, но его нельзя использовать в местах высокого накала – для печи и трубы.
  • Шамотный – применяют для кладки печи и труб: он огнеупорный, очень прочный и дорогой.
  • Пустотелый — применяют для кладки перегородок, стен, но никак не фундамента!
  • имеет необходимые показатели огнеупорности и влагозащищенности; из него часто строят бани.
  • Специалисты выделяют клинкерный кирпич как самый подходящий: он прочный и не боится температур, произведен из глины высокого качества. Клинкер не имеет повреждений и при температуре 100 º, не стирается и своими характеристиками напоминает природные материалы. Как правило, он глазированный и им можно выложить пол в бане. Очень часто этот материал применяют в хамамах. Не покупайте китайский и польский кирпич этого вида! Его качество заставляет желать лучшего.

Полезные советы:

  • Битый кирпич не кладут в опорных местах, а также углах постройки.
  • В целях экономии средств, а также эффективности помещения, его цоколь и фундамент выкладывают полнотелым кирпичом, стены – пустотелым, чтобы не давали лишней нагрузки на фундамент.
  • Кирпич изолируют от соприкосновения с почвой, чтобы не дать ему возможность впитывать разрушающую влагу. Поэтому его изолируют с помощью мастик с битумом или оклеивают рубероидом.

Внимание! Приобретайте кирпич у проверенных поставщиков! Опасайтесь подделок и необычных состояний материала: ярко-алый – это недожженный материал, бурый с оттенками – пережженный. Первый рассыплется как песок, а второй создаст проблемы непонятной формой и слишком высокой прочностью

Достоинства и недостатки кирпичной печи

Как бы ни были выгодны и просты в использовании металлические печи, хозяева, умудренные житейским опытом, предпочитают проверенные кирпичные конструкции. Кирпичная банная печь обладает следующими достоинствами:

  • Теплоемкость. Печь способна удерживать тепло в течении 6-8 часов и прогревать несколько помещений (в зависимости от расположения).

  • Энергонезависимость. Печь на дровах — идеальный вариант, если отсутствует газификация, а присутствуют перебои с электричеством.

  • Экономия при эксплуатации. Не нужно подводить газовую трубу или тянуть проводку, а потом оплачивать счета. Дрова обойдутся значительно дешевле (особенно, если заготавливать их самостоятельно).

  • Комфорт. Такие печи производят насыщенный, но не обжигающий (легкий) пар и мягкое тепло. Атмосфера парилки не затрудняет дыхание и идеальна для любителей париться часто и со вкусом.

Компактная кирпичная конструкция

  • Экологичность. И кирпич, из которого сложена печь, и дрова являются экологичными материалами, безопасными для здоровья.

  • Дизайн. Встречаются настоящие шедевры печного искусства с потрясающей архитектурой и оформлением.

  • Пожаробезопасность. Обеспечивается конструктивными особенностями, полностью соответствующими СП 7.13130-2013.

Кирпичные печи проигрывают другим конструкциям из-за недостатков:

  • Сложности в исполнении. Процесс кладки имеет нюансы, а грамотного печника найти не просто.

  • Размер. Большая печь съедает драгоценную площадь парилки.

  • Цена. Кирпичное удовольствие обходится недешево: необходимо обустроить фундамент, приобрести качественный кирпич и оплатить услуги мастера.

  • Время. Печь растапливается, а парилка разогревается долго.

  • Уход. Требуется систематическая чистка зольника и периодическая — дымохода.

Кирпичная печь излучает мягкое тепло, максимально комфортное для человека
На нашем сайте Вы можете ознакомиться с самыми от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

Требования и характеристики

Кирпич, как материал, используемый для постройки бани, эффективен тем, что он жаростойкий, безопасный. Он предотвращает возникновение пожара. Но, с другой стороны, он не может удерживать тепло на достаточном уровне. Из кирпича возводятся стены, печь, дымоход и другие конструкции

К требованиям, на которые нужно обратить внимание при строительстве бани, относятся:

  • Создание двойных стен с прослойкой для утепления.
  • Применение для их устройства раствора хорошего качества, не реагирующего на влажность и перепады температуры.
  • Кладка и дальнейшая штукатурка должны выполняться опытным специалистом.
  • Использование для выкладки стен кирпичного материала с плотной и однородной рельефностью без выемок.
  • Создание внешнего слоя простым облицовочным кирпичом, внутреннего — из огнеупорного.
  • Внедрение между этими слоями специального утеплителя. Рекомендуется использовать базальтовые плиты, производимые из минеральной ваты на синтетическом связующем, безопасные по противопожарной технике безопасности.

Банную печь часто строят именно из такого материала.

Большой популярностью пользуется такой строительный материал в обустройстве печей для бани. Основная характеристика изделия включает:

  • техника укладки несложная, не требующая штукатурки и облицовки;
  • хорошая теплоустойчивость;
  • отсутствие в составе вредных химических веществ;
  • экологическая безопасность.

Печи для бани, построенные из кирпича, прочные и простые в эксплуатации.

Классификация печей для бани

Дровяные кирпичные печи для бани обустраиваются по одной из следующих схем:

  1. Печь «по-черному». Эффективность такой конструкции проверена веками – такие печи издавна использовались в деревнях. За счет отсутствия дымохода достигается максимально насыщенный пар и аромат. Проблема заключается в том, что нужно каждый раз дожидаться, пока топливо прогорит до конца.
  2. Печь «по-серому». Такая кирпичная банная печь оборудуется дымоходом, и сразу же появляются преимущества в виде большей экономичности и скорости прогрева бани. Недостаток все тот же – сажа в немалом количестве остается на камнях, и приходится ждать до тех пор, пока дрова не выгорят полностью.
  3. Печь «по-белому». Достоинства подобных печей очевидны – полное отсутствие загрязнений в помещении и очень хорошее сохранение тепла. Правда, есть и минус – на прогрев такой печи может уходить до 12 часов, что существенно снижает удобство использования данного оборудования. Все дело в нагреве камней за счет металлической плиты перекрытия, что естественным образом замедляет прогревание.
  4. Печь с плитой. Для бани такое оборудование подходит очень хорошо. В такой конструкции присутствует бак, установленный на чугунной плите, как и банные камни. Плиты накрыты не полностью, что несколько ускоряет прогрев помещения. Бак с трех сторон закрывается кирпичными стенками, за счет чего удается поддерживать высокую температуру воды. В традиционной конструкции бак устанавливается поверх топки, а камни укладываются над дымоходом, но иногда камни с баком располагаются в другом порядке.

Выбирать тип печи для бани всегда приходится в индивидуальном порядке. Чтобы разобраться в вопросе, стоит прочитать пару статей о том, как выбрать печь для бани, посмотреть фото различных конструкций, и только тогда делать выводы.

Подготовительные работы

Выбор бака для воды

Одной из главных составляющих обогревательного устройства является бак или емкость для воды. Объём бака следует выбрать еще до начала всех строительных работ.

Он зависит от количества людей и посещения бани: чем больше желающих попариться, тем больший объём бака нужно использовать. На одного человека обычно расходуется один литр воды.

В качестве бака лучше всего использовать открытый резервуар. Такую емкость будет удобнее заполнять водой. В процессе эксплуатации на баке может появиться накипь. Ее легче устранить, если емкость будет открытой.

Если вы не пользуетесь баней в зимнее время, всю жидкость из емкости лучше удалить. Так вы препятствуете замерзанию воды и порчи или деформации самого бака.

Фундамент будущей печи

Одной из наиболее важных составляющих любой печи является ее фундамент. Кирпичная печь с закрытой каменкой для русской бани изготовленная своими руками должна находиться на качественном основании.

Следует делать глубин фундамента ниже уровня промерзания грунта в среднем на полметра. Площадь фундамента должна быть больше печи на несколько сантиметров по периметру.

Этапы построения фундамента:

  • нужно выкопать углубление для установки опалубки.
  • дно засыпать песком (примерно 15 см) и залить его водой для уплотнения. На поверхность укладываются мелкие камни, после чего они утрамбовываются.
  • Опалубка делается из досок. Внутренний размер опалубки должен быть идентичным размеру фундамента. Для построения важно использовать уровень.
  • Опалубка закрепляется в котловане, а внутрь вставляется прочная арматура.
  • После этого остается только забетонировать площадь и оставить на несколько дней. Деревянный каркас снимается, а щели между землей и бетоном засыпаются песком или гравием. Конструкция накрывается пленкой и оставляется примерно на семь дней.

Какой кирпич использовать?

Уместно использовать в бане керамический огнеупорный кирпич. Он имеет красный окрас и отличается прочностью и стойкостью к высоким температурам.

Как выбрать качественный кирпич? Прежде чем закупать целую партию кирпича удадитесь в его качестве. Для этого приобретите несколько кирпичей и разбейте их. Если у вас останутся несколько больших кусков – это отличный материал.

Если же он рассыпается на мелкие детали – это плохой материал.  Важен не сам размер кирпича, а одинаковые параметры каждого отдельного прямоугольника.

Есть еще один вид кирпича, который используют только в топливной зоне печи. Он имеет название шамотный. Такой материал отличается стойкостью к нагреванию. Шамотный имеет больший, по сравнению с другими, размер.  Но его можно легко подпилить и сделать нужного размера.

Приготовление раствора

Печка-каменка для бани своими руками делается с помощью двух видов раствора:

  • для наружной кладки
  • для топки и дымохода.

Первый делается достаточно легко

Основное внимание в этом процессе следует уделить составляющим: песку и глине. Перед приготовлением песок просеивают

Он должен быть мелким и однородным. А глину лучше всего выбрать ту, которая перезимовала на открытой местности. Ее также следует перетереть через сито, предварительно намочив водой.

Пропорции компонентов могут быть различными. Это зависит от того, насколько качественная глина используется. Но обычно это соотношение равно 1 к 2 (1 части глины и 2 песка), воды должно быть примерно 1/4 часть от количества глины.

Чтобы укрепить шамотный кирпич (для кладки топки) используют раствор из термостойкой глины (она имеет белый цвет). При воздействии высоких температур он плотно сжимается и образовывает надежную защиту от жара. Все растворы нужно вымешивать постепенно до консистенции жидкой сметаны.

Инструменты

Для построения каменки не требуется особых инструментов. Нужны лишь уровень, мастерок, емкость для замешивания раствора. Они есть в каждого хозяина, поэтому не придётся тратить средства на рабочий инвентарь. Если выбранная вами кладка требует обрезки кирпича, воспользуйтесь болгаркой и молотком.

Видео описание

О подробном процессе кладки каменки в следующем видео:

Кладка

Когда глиняный раствор готов, приступают к кладке. Начинать рекомендуется с возведения кирпичной стены, защищающей прилегающую стену от критического нагрева. Кладка печей для бани выполняется с соблюдением следующих правил:

  • Перед началом работы запасаются распечатанной порядовкой.

  • Кирпичи укладываются согласно плану; по мере необходимости вставляется литье.

  • Опытные печники предпочитают укладывать каждый ряд сначала «на сухую», без раствора. Такая предварительная примерка заметно улучшает процесс и позволяет избежать труднопоправимых ошибок. Способ дает возможность точно подобрать кирпичи и примерить литье.

  • Формирование первого ряда. Важный этап, от которого зависит геометрия печи. По окончании ряда проверяют углы.

  • Укладка корпуса. Второй ряд (и последующие) укладывается со смещением, так, чтобы каждый шов приходился на середину кирпича из предыдущего ряда. Такой шахматный порядок обеспечивает надежность конструкции.

Для кладки топочной части используют шамотный кирпич
Это может быть интересно! В статье по следующей ссылке читайте про .

  • Кладка топки. Для нее используют огнеупорный (шамотный) кирпич и готовят специальный раствор на шамотной глине (можно приобрести готовый). Топка возводится одновременно со стенами корпуса (с которыми она не связана) и дымовыми каналами. Чтобы повысить температуру горения (уменьшить теплопроводность), в зазор иногда закладывается слой жаростойкой теплоизоляции.

  • При выкладке кирпичей сверяются со схемой, чтобы не пропустить детали — формирование поддувальной камеры, место для дверцы и колосника, закладку дымоходного канала и сооружение дымоходной трубы (включая задвижку).

  • Во время работы необходимо регулярно проверять толщину швов, а также вертикальность стен; это убережет печь от перекосов и трещин.

Элегантная чугунная топочная дверца

Водонагревательный бак

Чаще всего в проекте запланирована емкость для воды — это удобно и экономно. Место для ее установки выбирают так, чтобы она могла поглощать максимальное количество тепла. Бак может быть навесным или встроенным, что зависит от размера печки, и устанавливается рядом с дымоотводным каналом.

Объем бака рассчитывают из расчета, что на одного взрослого требуется запас 20-25 л горячей воды. Если баня планируется для использования компанией, практичнее будет установить бак объемом от 100 л. Чтобы вода не желтела, выбирают емкость из нержавеющей стали.

Просушка печи

После того как печь закончена, ей дают просохнуть 2-4 дня (на срок влияет размер). Затем в щадящем режиме проводят проверочную топку — печь протапливают щепками и соломой, что дополнительно просушивает конструкцию. Таких предварительных топок может потребоваться несколько — до тех пор, пока заслонка перестанет оставаться с ночи влажной.

Топочную дверцу закрепляют проволокой, уложенной в кладочный шов

Порядовка строительства

Все кирпичные печи имеют собственные конструктивные отличия, поэтому можно смело сказать, что идеального проекта не существует. Любой проект будет дорабатываться в зависимости от собственных потребностей и условий эксплуатации бани. Небольшая банная печь, порядовка которой представлена выше, может быть построена своими руками за короткий срок.
Еще одним интересным вариантом является установка печи из металла. Такую печь можно купить, а затем обложить кирпичом для обеспечения лучшего температурного режима. Также можно купить электрокаменку.

Как заказать у нас баню? – Элементарно!

5 причин, почему уже 873 человекадоверили строительство бань нам!

Особенности выбора кирпича для постройки бани

Для бани такой кривой кирпич не подходит, наша стена должна быть гладкой, ровной, иметь по всей площади одинаковые кладочные швы, в противном случае баня не прослужит долго. Поэтому выбирайте кирпич для бани в средней ценовой категории: для кладки несущих стен идеальный кирпич с красивой лицевой поверхностью ни к чему, но и кривой непрочный кирпич тут не годится. Если Вы строите баню одновременно с домом, Вам проще пойти другим путём.

Вы наверняка закупаете на дом . Возможно, менеджер «Балтийского Дома Керамики» даже сделал Вам хорошую скидку в случае, если Вы делаете комплексную закупку. И зачем Вам тогда мучиться с покупкой одинарного кирпича? Закупите чуть больше блока, и стройте из него, так Вам будет выгоднее! Не забудьте только обсудить это с Вашими строителями, это сведёт к нулю вероятность ошибки при монтаже. А полнотелый одинарный кирпич Вам всё равно понадобится для печи, тут мы поможем Вам с выбором и расчётом.

Печи для бани особенности и характеристики

Баня помогает избавиться от отрицательных эмоций и часто ассоциируется со здоровым отдыхом, бодростью духа и уютной обстановкой. Печь — сердце бани; от ее характеристик зависит комфорт, качество пара и безопасность. Главный банный атрибут выбрать не так-то просто, слишком много критериев выбора и предъявляемых к нему требований. И если хозяин решил строить баню, ему предстоит разобраться с несколькими вопросами: определиться с материалом и конструкцией печи, продумать ее размер и вид топлива.

Сегодня мало кто кроме профессиональных печников знает, что способ возведения и принцип работы банной печи отличается от функционирования печи, на которой готовят пищу. Кирпичная банная печь — продолжение традиций предков, имеющая следующие особенности:

  • Конструкция. Главными частями является: топка, дымоход, колосниковая решетка (место для топлива) и зольник (камера, где накапливается зола).

Банная печь с самобытным дизайном

  • Характерная черта. Каменка, емкость для камней, которая бывает закрытой и открытой. Камни используются как аккумулятор тепла, увеличивающий время банных процедур.

  • Вес. Может достигать 1000-1200 кг (зависит от размера печки). Для такого массивного сооружения обустраивают надежный фундамент.

  • Топливо. Для топки используют дрова, но печка может работать и на электричестве, и на газе.

Банные печи из кирпича определяются двумя основными параметрами:

  • Габариты. Размер зависит от площади помещений, которые планируется обогревать. Чаще всего встречаются печи с площадью основания 3,5х4 кирпича (890х1020 мм) или 4х5 кирпичей (1020х1290 мм). Если не учитывать дымоходную трубу, высота конструкции составляет 1680 мм (или 2100 мм, если потолок парилки высокий).

  • Конструкция. Хозяева предпочитают устанавливать модель с водяным контуром, в качестве которого выступает бак для нагрева воды. Бак может иметь верхнее (рядом с дымоходом) или нижнее (около топки) расположение.

Каменка оставлена в парной, топка вынесена в предбанник

Плюсы и минусы использования кирпича для бань и саун

Такой материал относится к категории экологически чистых.

Преимущества кирпича для строительства бани заключаются в следующих характеристиках:

  • Обладает хорошей устойчивостью к огню по сравнению с другими стройматериалами, что обеспечивает высокие показатели пожаробезопасности.
  • Является долговечным — кирпичная баня может прослужить больше 50 лет.
  • Изготавливается из натурального сырья, поэтому кирпич экологически безопасен.
  • Имеет большой спектр цветов и видов для архитектурных решений, что дает возможности возводить не только простые конструкции, но и бани различных форм и параметров.

К недостаткам относятся:

  • Повышенная теплоемкость. Для повышения температуры материала ему нужно передать большое количество теплоты. Парная из кирпича нагревается дольше, чем деревянные сооружения.
  • Высокие показатели гигроскопичности — способности поглощать водяную пару из воздуха. Поэтому впитывание влаги происходит быстро. Для того чтобы постройка не сырела, необходимо провести гидро- и пароизоляцию — защиту постройки от проникновения воды и пара.
  • Цена выше по сравнению с другими строительными материалами, поэтому постройка бани обойдется недешево.

При выборе строительного изделия следует исходить из размеров помещения и финансового положения. Сооружение кирпичной бани не является простым мероприятием. Не имея опыта в подборе кирпича и его укладке, можно нарушить необходимые параметры постройки. Поскольку стены бани обустраиваются в два слоя и заполняются теплоизоляцией, следует обратиться за помощью к профессионалам.

Кирпичная кладка

При строительстве бань и саун чаще всего выполняют облегченную кладку из красного обожженного кирпича. толщиной в сорок сантиметров. Такая кладка не требует большого количества строительного материала и обладает воздушной прослойкой, что обеспечивает сохранение тепла в помещении.

Какой кирпич и цемент используют для строительства бани или сауны

При выборе материалов для строительства бани следует обратить внимание на следующее:

  • Красный глиняный кирпич применяется в основном для возведения стен, фундамента, печи и дымовой трубы (см. также статью Кирпичный дымоход – особенности возведения ).

Совет. При выборе кирпича для бани не следует приобретать материал ярко-алого цвета – это недожженный кирпич, который будет быстро разрушаться в процессе эксплуатации.

Фиолетово-бурый кирпич – пережженный, который имеет высокую прочность и неправильную геометрическую форму, затруднит выполнение кладки.

  • Пустотелый кирпич – чаще всего используется для возведения стен и перегородок, но не для печи и фундамента бани или сауны. Материал не требует возведения массивного фундамента и обладает хорошими теплоизоляционными характеристиками.
  • Силикатный кирпич не рекомендован для строительства бань и саун ввиду своей низкой влагостойкости и неустойчивости к резким перепадам температурного режима.
  • Шамотный кирпич обладает прекрасными огнеупорными свойствами, поэтому из такого кирпича обычно возводят печи в банях и саунах. камины, а также внутренние экраны вокруг котлов.

В качестве связующего материала при строительстве бани или сауны своими руками рекомендовано использовать портландцемент. Для кирпичной кладки чаще всего используются портландцемент марки М100 и М150. Также можно в раствор дополнительно добавить специализированные наполнители и добавки, повышающие водоотталкивающие свойства смеси и ее стойкость к перепадам температурного режима.

Последовательность работ при выполнении облегченной кирпичной кладки

Схема облегченной кирпичной кладки для бани или сауны

  • Первый ряд кирпичной кладки выполняется на слой гидроизоляции в поперечном направлении. Два первых ряда кирпичной кладки должны быть сплошными. Дверные и оконные проемы также выполняются сплошной кладкой.

Совет. Для закрепления дверных и оконных проемов кирпичи должны выступать примерно на четверть.

  • После двух основных сплошных рядов кирпичной кладки возводят основную облегченную кладку из нескольких стенок в половину кирпича.
  • Промежуток между двумя облегченными стенами заполняется слоем теплоизоляции. Расстояние между стенами обычно равно тринадцати – четырнадцати сантиметрам.
  • Две стенки облегченной кирпичной кладки закрепляют между собой через один метр при помощи металлических диафрагм, проволочной связки или арматурной сетки.
  • Заканчивают кладку облегченного варианта стены тремя или четырьмя рядами сплошной кладки с обязательным армированием.
  • На завершающий тычковый ряд укладывают настенные брусья и гидроизоляцию. Это и служит опорой для нижних прогонов стропил кровли и опорой для балок потолочного перекрытия.

Порядовка банной печи

Автор материала: Семенов Петр Дмитриевич

1. Нулевой ряд. Выводит фундамент на уровень выше чистового пола. В переднем ряду вправо и влево выпущены кирпичи, которые послужат опорой для кирпичной разделки


2.
Первый ряд. В левом дальнем углу сделан выпуск кирпича как опора для разделки.


3. Второй ряд. Формируется поддувальная камера и подверточный канал. Установлены прочистная и поддувальная дверка. Дверки обмотаны шнуровым асбестом. Здесь мной была допущена ошибка. В дальней части подверточного канала установлены кирпичики, распиленные вдоль длиной в кирпич и в полкирпича. Расстояние от этой перегородки до правой наружной стенки – полкирпича. Через один ряд обнаружилось, что один кирпич перекрытия этого проема не имеет опоры. То есть в этом ряду в перегородке должен быть брусочек не в полкирпича длиной, а в три четверти. И соответственно в следующем ряду.


4. Третий ряд. Видно, как крепятся дверки. Проволока загибается под прямым углом и под натягом забивается в шов. Натянуты вертикальные шнурки.


5. Четвертый ряд. Перекрыто поддувало. Прием классический, кирпич пилится под 45 градусов. И опять ошибка! Между кирпичами перекрывающими проем над дверкой и вторым перекрывающим рядом должна быть щель на размер поддувала! Обязательно! Мне пришлось ее расчистить уже в процессе эксплуатации. Очень здорово защищает топочную дверь от перегрева, а если дверка со стеклом, то от копоти на стекле.


6. Первый ряд шамотного ядра. Колосник передней и задней частью опирается на кирпичи предыдущего ряда. Скосы в шамотных кирпичах сделаны так, чтобы шамот и колосник стыковались на одном уровне. Обязательны зазоры на температурное расширение.


7. Второй ряд шамотного ядра.


8. Третий и четвертый ряды шамота. Боковые кирпичи топочного проема спилены на угол по ширине топочной дверки. Опору кирпичей перекрывающих проем уберем после того как они зажмутся следующими рядами.


9. Видны отверстия для подачи вторичного воздуха (ВВ) . Пятый ряд основной кладки набран насухо. Установлена дверка подачи ВВ. Из опыта эксплуатации сделал вывод, что вторичного воздуха поступает недостаточно. Поэтому сейчас сделал бы отверстия с двух сторон ядра  и дверку подачи ВВ размером 12*12 установил бы на задней стенке печи.


10. Пятый ряд шамота. Вдоль боковых стенок кирпичи лежат на плашку и образуют площадку для решетки.


11. А вот и она сама – шамотная решетка. Кирпичи стыкующиеся между собой приходится пилить, а отпиленные кусочки  используем как вставки между рядами. Экономика должна быть экономной!


12. На пятом ряду основной кладки начинается перегородка между опускным и подьемным каналом. На первом фото виден опускной канал сечением полтора кирпича. Подьемный канал получается сечением в кирпич. Зазор между основной кладкой и шамотным ядром составляет 7-8 мм. В зазоры вставлен базальтовый картон толщиной 5мм. Кроме того, чтобы раствор,  выдавливаемый при кладке не уменьшал зазор, вставляем еще и обычный упаковочный картон, который по мере роста кладки вытаскиваем вверх. По периметру топочного отверстия ставим базальтовый картон, сложенный вдвое. Естественно там где должен проходить ВВ, базальт не ставим.


13. Ну что же, пришла пора и топочную дверку поставить. Загляните в пункт 25. Это дверка каменки, подготовленная к установке. Использовалась оцинковка от промышленного вентиляционного короба толщиной примерно 0,8 мм. Полоски крепятся к рамке винтами с полукруглой головкой и гайками М6. Аналогичная процедура проделана и с топочной дверкой. По периметру рамки прокладывался базальтовый картон в два слоя.


14. Между шестым и седьмым рядом  врезан нижний вывод регистра.


15. На правой боковой стенке щель служит для подачи ВВ, поэтому базальт не ставим. А на задней стенке (но фото справа) к листу базальта добавляем полоску из того же базальта. Такой набор толщиной в 10 мм плотно зажмется в щели 7-8мм и не даст воздуху гулять где ему не положено.


16. Снимаем фаску с кирпича. Метод быстрый, но опасный. Не делайте как я. Лучше использовать углошлифовальную машинку с жесткой щеткой.


17. Восьмой ряд. Закрепляем верхнюю часть дверки.


18. Девятый ряд. Перекрыта топочная дверка и сооружение уже стало похоже на печь.


19. Десятый, одиннадцатый и двенадцатый ряд особых пояснений не требуют. На правой боковой стенке выше десятого ряда закрепляем листовой базальт, замкнув сверху пространство для ВВ.


20. Возвращаемся к шамоту. Решетка на которой будут лежать камни была шестым рядом шамота. А теперь формируются стенки каменки, выкладываем седьмой и восьмой ряд шамотного ядра.


21. Возвращаемся к основной кладке. Выше тринадцатого ряда выходит верхний вывод регистра.


22. Четырнадцатый, пятнадцатый и шестнадцатый ряды основной кладки просты и понятны. Растет красавица!


23. Опять шамот! Он уже слегка поднадоел! Ну ничего, за три ряда мы с ним разберемся. В девятом ряду ядра формируется проем  дверки каменки и хайло, то бишь выход горячих газов из каменки в опускной канал. Он выполнен с опорной стойкой посередине.


24. Десятый ряд ядра ложится кирпичом на плашку, т.е. частично перекрывается верхний проем.


25. А вот это апогей – вершина и в прямом и в переносном смысле. Одинадцатый ряд перекрывает каменку сверху, одновременно перекрывается боковой проем дверки каменки. Самый сложный и трудоемкий ряд в печке. Но зато на этом с шамотом покончено!


26. В семнадцатом ряду основной кладки напротив проемов в шамоте формируем соответствующие проемы.


27. Восемнадцатый ряд. Поднимаемся как в песне – все выше и выше!


28. Девятнадцатый ряд с правой стороны печи. Закрепляем дверку каменки. С левой стороны фото нет, там перекрываются два окна из каменки.


29. А сейчас требуется небольшое отступление. Обратимся к рисунку (разрез). Разрез сделан по линии, проходящей посередине опускного и подьемного каналов. Красным цветом обозначены выходы горячих газов из каменки в опускной канал. При закрытой задвижке  газы опускаются вниз, подворачиваются в подьемный канал и далее попадают в трубу. При открытой задвижке они идут прямо в трубу. Задвижка предназначена для перекрытия проема в кирпич (13см*25см), а мы имеем опускной канал в полтора кирпича, поэтому двадцатым рядом мы частично перекрываем проем, уменьшаем его на пол кирпича. В моем случае потолочные балки расположены так, что трубу нужно было вывести ровно посередине боковой стороны печи. На рисунке видно как это реализовано.


30. Двадцатый  ряд  с левой стороны печи. Кирпичи набраны насухо. Полотно задвижки надвинуто на тот самый кирпич, который частично перекрывает опускной канал.


31. А здесь те же кирпичики уже стоят на растворе а задвижка уложена на мягкое ложе из базальтового картона. Он обеспечит необходимые зазоры на температурное расширение. С правой стороны печи перекрыта дверка каменки. В процессе кладки этот момент не сфотографирован, но можно увидеть на фото каменки. Заодно полюбуйтесь на раскаленные камушки!


32. Двадцать первый ряд. Сформировано два канала размером в кирпич, которые предстоит свести в один. С правой стороны для перекрытия пространства над шамотным ядром на проем напускаются трехчетверки. Что это за зверь? Это кирпич, от которого отрезана одна четвертая часть, примерно 6см. А три четверти осталось. Т.е. 18–20см. Своими двумя четвертями он опирается на предыдущий ряд, а одной четвертушкой нависает над проемом. Ну, а я даже больше делал длину. Сантиметра этак по 22. Зазор между шамотным ядром и основной кладкой составляет 2-3см. Пустоты заполнялись минерально-ватным утеплителем.


33. Двадцать второй ряд. Окончательно перекрыт проем над ядром. Начато смещение каналов к середине. В своей печи  этим рядом над ядром я кладку завершил.

Но практика показала, что перекрытие склонно к трещинообразованию. Поэтому рекомендую уложить над ядром еще один ряд кирпича.


34. Двадцать третий ряд. Продолжаем сужение дымохода.


35. Очередной ряд с сужением. Ну а еще через один ряд кладка переходит в классический пятерик с внутренним размером в кирпич.


36. Установка задвижки. Через два ряда процедура повторяется, то есть установлено последовательно две задвижки. Смотреть на фото 3-е фото пунктом ниже.


37. Далее кладка переходит в классическую распушку, ну и вот что получилось в итоге.


38. Восемь вот таких чугунных кирпичиков уложены на шамотную решетку в каменке. Схема укладки на рисунке (чугун). Сверху на чугун уложено сорок кг камней.


39. Бак для горячей воды и обвязка регистра. Ближний к нам на фото кран врезан в контур, это будет горячая вода. Второй кран просто закреплен на кронштейне, приваренном к трубе. В дальнейшем к нему будет подведена холодная вода от черной трубы, торчащей из пола. Обьем бака – 70 литров. Надо сказать, что размер регистра маловат для такого обьема. Вода нагревается примерно до 60 градусов. Но поскольку у меня еще установлен бойлер на 50 литров, ничего переделывать не стал.


40. Процесс пошел! Заработало!



Кирпичная печь для бани или как сделать печь для бани из кирпича

Какими бы ни были выгодными и упрощенными металлические печи для бани, и как бы быстро они не прогревали парилку, большинство опытных печников всегда советуют своим клиентам именно кирпич. Ведь только в таких парных атмосфера на редкость комфортная, дыхание не затруднено, тепло приятное, а пар идет насыщенный, но не обжигающий. Мягкое тепло – вот конек всех кирпичных печей для бань, которые просто идеальны для тех, кто предпочитает использовать парную часто и со вкусом. А уж дизайн у таких печей просто потрясающий – ведь из такого строительного материала можно выложить какие угодно архитектурные шедевры.

Кирпичный вариант печи всегда выглядит наиболее роскошно и традиционно

Каких видов бывает кирпичная печь?

Саму печь для бани из кирпича можно построить четырех видов: «по-белому», «по-серому», по-черному и «с плитой».

Кирпичные печи для бань, топящиеся «по-черному», не имеют дымохода, и именно такие когда-то и использовали в деревнях. Говорят, только в них действительно качественный пар и аромат, но каждый раз нужно ждать, пока полностью не сгорит топливо.

Подробнее о том, как топить баню по-чёрному, можно узнать тут: http://stroy-banya.com/video/ot_banshikov/kak-pravilno-topit-banyu-po-chernomu-2.html

Далее, печи для бани из кирпича «по-серому» строятся уже с дымоходом и куда более экономичны – баня прогревается достаточно быстро. Но сажа в них все-таки откладывается на камнях, а потому здесь тоже нужно ждать полного сгорания дров.

Виды кирпичных печей (по способы нагреванию камней) и их конструктивные особенности

Печи «по-белому» совершенно не загрязняют помещение, но достаточно долго прогревают его – до 12 часов. Все потому, что нагрев камней в них происходит от перекрывающей металлической плиты. Зато хранят тепло они тоже много часов.

Можно сделать своими руками еще и такую печь в баню из кирпича: бак и камни расположены на двух чугунных плитах, которая еще и не до конца закрыта – чтобы помещение прогревалось быстрее. С трех сторон этот бак закрывается кожухом из кирпича, который обеспечивает высокую температуру воды.

Расположен бак прямо над топкой, а камни – над дымоходом. Причем их можно даже менять местами.

Газифицированная кирпичная печь-каменка — вполне современное решение

Какой нужен кирпич для строительства печи?

При ограниченном бюджете для строительства банной печи можно выбрать самый обыкновенный кирпич среднего качества. Но стоит в таком случае готовиться к тому, что размеры таких кирпичей могут не отвечать стандарту – 25х12х65 мм, а потому швы квадрата могут не получаться до 10 мм – что допустимо при строительстве дома, но абсолютно не допустимо для возведения банной печи. В этом случае будет необходимо укоротить по длине средний кирпич – тот, что составляет сторону квадрата, где последовательно уложены три кирпича. Размеры печи станут немного меньшими из-за этой манипуляции – 74х74 см, зато ширина швов не окажется больше 5 мм.

Если вы хотите узнать, как правильно класть кирпич и сделать идеальные швы, советуем посмотреть видео http://stroy-banya.com/video/kirpich_block/kak-pravilno-klast-kirpich-i-sdelat-idealnye-shvy.html

Как сложить печь самостоятельно?

Итак, как говорится, не боги горшки лепят, и не только мега-мастер способен построить добротные кирпичные печи для бани своими руками. Все, что нужно – это знать хотя бы азы кладки и строго, до последнего сантиметра, следовать представленной порядовке. И все получится!

Пример одной из многочисленных вариантов порядовки

Шаг 1. Работа над основанием

В первую очередь необходимо позаботиться о гидроизоляции железобетонного фундамента – это поможет ему даже в самое жаркое лето оставаться холодным. Сам фундамент для печи нужен прочный, ровно на 10 см превышающий размеры самого агрегата.

Если вам интересно узнать, как сделать фундамент для печи, рекомендуем прочитать статью http://stroy-banya.com/video/kirpich-pechi/delaem-fundament-dlya-kirpichnoj-pechki.html

А вот внизу нужно оставить свободное пространство с небольшим отверстием в передней части – это подпечье, которое будет служить для хранения инвентаря. Сверху оно накроется кирпичным сводом с деревянными брусками, бетонными балками или же сталью. Поверх всего этого и будет строиться настил.

Для работы понадобятся несколько кусков рубероида, размер которых будет полностью соответствовать площади кирпичей поверх фундамента. Первых два куса отделят бетонную часть готового фундамента от первого ряда кирпичей, а остальные будут уложены между промежуточным рядом кирпичей и массивом печи. А вот все возможные огрехи во время строительства фундамента будут полностью устранены благодаря кирпичам промежуточного ряда.

Теперь нужно нарезать кирпич для сооружения защитной стенки в 5 рядов – благодаря ей вагонка в бане будет полностью защищена от возгорания, если такая применялась. В качестве раствора для этой стены уже смело можно применять цемент-песчаный раствор.

Для точности первой кладки нужно подвесить тросик отвеса – так, чтобы его острый конец был выше печной кладки первого ряда. Вот так он провисит еще долго.

Начало конструирования — первые три шага строительства

Шаг 2. Подготовка глины и песка

Теперь нужно подготовить глину – ведь насухо будет ложиться только первый ряд. А цемент при кладке использовать нельзя – он плохо переносит высокие температуры.

Добротная кирпичная печь в баню строиться должна из глины, добытой на полуметровой глубине и хорошо очищенной от примесей, а также замоченной перед употреблением на несколько суток. Для этого можно вырыть специальную канаву неподалеку от бани.

Нуждается в подготовке и песок под печи для бань из кирпича – его тоже необходимо хорошо очистить от мусора и просеять, иначе в узкие швы будут попадать мелкие частицы от гальки.

Теперь глину нужно размять каким-нибудь удобным твердым предметом – печники, например, используют для этого «весло». После разминания в нее нужно добавить воду и перфоратором с миксером все хорошо перемешать. В итоге глина должна быть на вид как густая сметана. Только после этого к ней можно добавлять слегка политый водой песок.

Совет печника: «Если глина была найдена слишком жирная, соотношение песка к ней должно быть как 1:2».

Хороший ли получился раствор, можно проверить с помощью сухой чистой палки – ее нужно окунуть в смесь и вынуть:

  • Если на полке останется слой в 2 мм – раствор годен.
  • Если толщина слоя – менее 1 мм, значит, нужно добавить глину.
  • Если больше 3-х мм – нужен еще песок.

Заготавливать раствор заранее по целому ведру не нужно – он быстро теряет свое качество. Лучше по небольшим порциям – кирпичные печи-каменки для бани строятся не спеша, с толком и расстановкой.

Шаг 3. Начало кладки печи

Теперь, как только глиняный раствор и все инструменты готовы, можно начинать саму кладку. Всего же для работы понадобиться распечатанная порядовка, плоскогубцы, угольник, совок с веником и наждачный круг, чтобы потом им обрабатывать кирпичи.

Итак, конструкция кирпичной печи для бани такова, что на первом ряду кладки будет находиться первая прочистная дверца, а потому ее нижние крепежные элементы будут заделаны еще под сами кирпичи. К слову, ни одна книга по печному делу не посоветует использовать для крепления дверей проволоку – но полоски стали закрепить обычно попросту нечем. Да и оцинкованная проволока диаметром 3 мм за многие годы, судя по отзывам, вовсе не приводит к разбалтыванию печных дверец. А чтобы она легче сгибалась, ее можно немного прожечь.

Далее, чтобы скрученная проволока не мешала дальнейшей укладке кирпичей, в них лучше заранее прорезать специальные канавки. Тоже касается и приочистных дверцей – они по высоте немного больше, чем толщина кирпича, а потому в последних тоже нужны прямоугольные вырезы – 3-5 мм больше высоты той части дверок, что выступает. А все щели потом нужно будет заполнить глиняным раствором.

Шаг 4. Установка бака для воды

Как только подгонка кирпичей под скрученную проволоку будет завершена, и новый ряд кирпичей займет свое место, можно переходить к установке бака для воды – если такой планировался, конечно.

Качественный бак для такой печи можно сварить даже самостоятельно. Главное – правильное установить.

Середина процесса конструирования — шаги с четвертого по шестой

Шаг 5. Закрепление колосниковой решетки

Если вдруг так случилось, что два кирпича в поддувале, стоящие на ребре, не достали до верхней кромки четвертого ряда – это, значит, что производители кирпича не выдержали размеры. И что нужно болгаркой из нового кирпича вырезать две пластины – так, чтобы с раствором они под колосниковой решеткой образовали идеально ровную поверхность.

Самое главное – следить за тем, чтобы колосниковая решетка не упиралась в стенки топки. Иначе при высокой температуре она расширится и немного раздвинет кирпичи. Если упирается – нужна подгонка.

Шаг 6. Подгонка кирпичей пятого ряда

Если кирпичная печь каменка предполагает наличие бака для воды, может появиться новая проблема: два кирпича, перекрывающие дымовой канал у задней стенки печи, благодаря возможному незаметному для глаза несоответствию стандартным размерам способны оставить меду собой достаточно широкие щели. Замазывать которые глиной бесполезно – она рано или поздно вывалиться. А потому для решения этой проблемы нужно сделать вот что: вдоль левой стенки эти два кирпича нужно сдвинуть на 3 см в сторону поддувала, сделать между ними минимальной щель, а третий кирпич заменить на два бруска такой ширины, чтобы между ними тоже были почти нулевые щели. Только левый брусок нужно сдвинуть на 1,5 см вперед – и все.

После таких манипуляций можно уже спокойно обматывать печную дверцу асбестовым шнуром в два слоя, как и сам бак там, где он будет контактировать с кирпичами. Это необходимо сделать для перестраховки – кто-то может потом начать топить печь, забыв предварительно налить в бак воды.

Шаг 7. Закрепление топочной дверцы

Для закрепления топочной дверцы тоже подходит оцинкованная проволока – даже в 2 мм диаметром. Только скручивать нужно будет не один кусок для каждого отверстия, а целых три. А сам способ заделки и подгонки кирпича такой е, как и при закреплении прочистных дверок. Только свитые шесть проволок намного жестче, а справиться с ними не сложно с помощью обычных плоскогубцев.

Шаг 8. Кладка 6-8-го ряда

На этом этапе может снова поджидать та же проблема, что и при кладке 5-го – несоответствие размеров приобретенного кирпича стандарту. Ведь чертежи кирпичных печей для бани априори рассчитаны на доброкачественный материал. А вследствие невидимого для глаза брака чего снова появится щель – и заделывать ее глиной бесполезно, куда лучше применить уже старый проверенный метод – замену кирпича двумя брусками.

Заканчиваем укладку основной конструкции — седьмой и восьмой шаги

А вот уже в восьмом ряду подгонки не понадобится. И, как только будет выложен 9-й ряд, можно будет устанавливать плиту – так, чтобы ее края лежали на кирпичах на расстоянии 20-25 мм. Для придания фирменного вида у плиты можно закруглить углы. А дальше уже – строительство дымохода, о чем на нашем портале есть отдельная статья.

Как изготовить кирпичную печь для бани правильно: порядовка

Оглавление:
  • Составление проекта печи для бани
  • Порядовка печи для бани из кирпича
    • Последовательность действий по кладке печи для бани
  • Кирпичная печь для бани небольших размеров

Габариты кирпичной печи для бани будут зависеть прежде всего от размеров помещения. Принять во внимание нужно и количество посетителей, которые будут находиться в бане. Следует знать, что некоторые печки используются не только для нагревания парилки, но и для приготовления пищи или отопления помещения.

Составление проекта печи для бани

Практически невозможно найти готовый проект печи для бани, который полностью устраивает хозяина. Поэтому нужно будет вносить некоторые изменения в порядовку. Понадобится тщательно продумать каждый из рядов кирпичей, в конце порядовка печи для бани должна быть показана специалисту.

Если вносились даже малейшие изменения, то все равно рекомендуется проконсультироваться. Печка в бане должна быть безопасной, потому нужно получить совет от опытного специалиста.

Корректировать проект надо с учетом некоторых особенностей кладки печи для бани:

Схема печи для бани с теплообменником.

  1. Топливник в каменке в большинстве случаев делается большого размера. Чтобы обеспечить приемлемый процесс горения, понадобится устроить правильный приток воздуха. Поэтому поддувало и соответствующая дверь должны также быть приличных размеров.
  2. Для получения сильного притока воздуха в камеру топливника колосники должны укладываться вдоль канала поддувала. Отыскать колосник необходимых размеров очень сложно, потому может понадобиться выполнить монтаж нескольких решеток небольших размеров поперек поддувала.
  3. Если каменка располагается над топкой, высота топливника должна быть больше 55 см. Конструкция должна состоять из 8-9 рядов кирпича, чтобы камни могли нагреваться до температуры приблизительно 800°C. Если уменьшить высоту топливника, то это может способствовать не ускорению нагрева конструкции, а понижению температуры камней и появления между ними сажи.
  4. Если конструкции из дерева не защищаются огнестойкими материалами, то расстояние до печки должно быть больше 30 см.
  5. Перед укладкой кирпичей на смесь из глины и песка их рекомендуется выложить насухо. Начинать нужно с какого-либо из углов. Кирпичи должны быть таких размеров, чтобы ширина швов была менее 5 мм. Только после этого кирпичи можно будет выкладывать на кладочную смесь.
  6. В процессе укладки каждого из рядов его нужно проверять на горизонтальность и вертикальность. Сделать это можно с помощью уровня. Точность соблюдения углов проверяется смонтированными отвесами. Важно вносить коррективы даже в случае минимальных отклонений.
  7. В процессе установки дверей их нужно будет надежно закрепить. Все двери в местах, где они прилегают к кирпичам, нужно обмотать шнуром из асбестоцемента или полоской из асбеста. Закрепляются на месте они с помощью проволоки или полосок стали, которые скрепляются в швах. Чтобы выполнить надежное скрепление, под проволоку в кирпичах нужно проделать специальные углубления.
  8. Следует обратить внимание на место прохождения трубы от печки через потолочную конструкцию или стенку. В данном месте труба должна быть изолирована базальтовой ватой или другими материалами, которые способны переносить высокие температуры.
  9. Для приготовления кладочной смеси следует использовать исключительно качественную глину. Песок должен быть мелкозернистым, его надо просеять через сито.

Схема фундамента под печь в бане: 1 – подошва из щебня, 2 – подземная часть каменной кладки, 3 – верхний срез, 4 – слой гидроизоляции, 5 – печная кладка.

Проект печки для сауны, в которой бачок для нагрева воды присоединен к каменке и обогревается благодаря отдаче тепла от дымоходной конструкции. Данная конструкция имеет маленькие размеры, изготовить ее очень просто.

Емкость для каменки размерами 53х51х50 см изготавливается из стали толщиной 8-10 мм. Бачок для воды можно изготовить из трубы диаметром 40 см. В качестве опорной конструкции для каменки будет использоваться каркас, который сваривается из металлических уголков. Для бачка с водой нужно будет изготовить опору для скольжения.

В каменке есть крышка, через которую можно будет закладывать камни и подавать воду. Чтобы камни могли нагреваться до более высоких температур, крышку понадобится закрыть. Если надо будет понизить температуру камней, крышку следует открыть. После установки на обрешетку печка должна быть обложена кирпичом, который устанавливается на ребро.

Другой проект печи для бани с закрытой каменкой и бачком для воды, который располагается в боковой части конструкции.

Порядовка печи для бани из кирпича

Порядовка основания для печи из кирпича.

Печка постоянного действия может обогревать парилку средних размеров. В закрытую конструкцию загружать камни можно только после того, как кирпичная печь полностью высохнет.

Основное преимущество данной конструкции возможность организовать вентиляцию или просушку пространства под полом. Для этого понадобится использовать обыкновенный гофрированный шланг.

Чтобы сделать кирпичную печь, понадобится подготовить следующие элементы:

  • огнеупорный кирпич (700 шт),
  • шамотный кирпич (40 шт),
  • песок (приблизительно 30 ведер),
  • глина (примерно 15 ведер),
  • 2 дверцы для печки,
  • 2 двери поддувала,
  • 2 двери для прочистки,
  • 2 решетки,
  • 2 заслонки,
  • уголок из металла 30х30 мм,
  • варочная панель,
  • емкость для камней,
  • порядовка печи для бани.

Последовательность действий по кладке печи для бани

Шкафчик для камней может быть изготовлен из нержавеющей стали только этот материал способен выдержать температуру 800°C.

Порядовка кирпичной кладки для печи.

Чтобы придать печи колос жесткости, на боковые основания надо будет дополнительно наварить ребра жесткости.

Кладка печи начинается с нулевого ряда. В данном случае формируется вентиляционный канал. Важно строго соблюдать схему размещения кирпичей. В процессе кладки проверяется горизонтальность и вертикальность всех рядов, также надо отслеживать правильность углов.

Заслонку надо будет установить в третьем ряду. Здесь же начинается сооружение зольников нескольких топок. После этого на них нужно установить двери. В следующем ряду заслонка должна быть перекрыта поперечно размещенным каналом для прочистки сажи. После этого понадобится установить на него дверь.

Двери поддувала закрываются в пятом ряду. В нем же монтируются перемычки для перехода к сооружению топки. Толщина стали для перемычек составляет 3 мм. В следующем ряду надо будет разделить шахты, для этого монтируется несколько решеток колосника. Шахта должна быть выложена шамотным кирпичом с применением кладочной смеси. Под решетки в кирпичах надо будет выпилить углубление так, чтобы осталась щель на температурное расширение (8-10 мм со всех сторон). После формируются независимые каналы дымохода, для этого укладываются полоски стали.

В следующем ряду кирпич устанавливается на ложок. После этого монтируются дверцы топок, каналы дымохода не меняются. В данном случае понадобится установить и дверцы топок. Следующий ряд схож с предыдущим. На этом этапе обкладываются дверцы, после чего перекрываются полосками металла, на которые будут опираться кирпичи.

Потом двери закрываются кирпичами в верхней части, для этого их нужно подпилить. Над одной шахтой нужно будет уложить платформу плиты, над другой шахтой шамотный кирпич укладывается исключительно по коротким сторонам топки. После монтажа емкости для камней на данном месте будут располагаться каналы дымохода.

Далее устанавливается короб из металла, после чего закладывается какой-либо из каналов дымоходной конструкции. Следующие два ряда идентичны, после этого монтируется дверь для чистки сажи. После надо будет добавить несколько перемычек из металла над главной шахтой.

Затем шахта дымохода должна быть разделена на несколько каналов, над плитой закрепляются перемычки из металла, которые будут использоваться в качестве основания для кирпичей других рядов. Следующие несколько рядов ничем не отличаются. После этого устанавливается дверца дымохода. Затем нужно смонтировать перемычки с обратной стороны печки, которые будут служить основанием перекрытия.

В следующем ряду устанавливаются каналы дымохода. После этого сужаются топливные шахты. На данном этапе шахта, в которой устанавливается емкость для камней, будет полностью перекрыта. Далее нужно будет перекрыть еще одну шахту. В 27-м ряду выкладывается дымоход.

Кирпичная печь для бани небольших размеров

Изготовить такую печку достаточно просто. Конструкция имеет маленький вес. Если толщина лаг будет достаточной, а также будут соблюдены меры противопожарной безопасности, конструкция может выкладываться без изготовления специального фундамента. Принцип выкладки кирпичей тот же, что и в предыдущем проекте печи.Печки постоянного функционирования могут топиться даже в то время, когда в бане находятся люди. Данные приспособления конструируются так, чтобы продукты горения не проникали в здание.

Сегодня существует достаточно большое количество различных проектов печек каждый владелец здания желает максимально использовать собственное пространство, потому приходится изменять и корректировать готовые проекты. Если имеется хотя бы минимальный опыт работы с кирпичом и строительными смесями, то печь для бани или сауны можно с легкостью собрать из кирпича своими руками. Однако если нет уверенности в собственных силах, то рекомендуется воспользоваться услугами печника с опытом работы. Таким образом можно будет сэкономить значительное количество собственных денежных средств. Следует понимать, что в большинстве случаев перекладка печки и устранение огрехов стоят намного дороже, чем кладка подобной конструкции.

Порядовка печи для бани из кирпича

С давних времён для возведения печей в банных помещениях используют полнотелый керамический кирпич. На данный момент на строительном рынке появились более перспективные конструкции, например, котёл из металла, но старая каменная печка не теряет популярности и сейчас благодаря натуральности, красивому внешнему виду и особенной атмосфере, которая так необходима для любой сауны или банного помещения. Многие мастера могут возвести каменку самостоятельно, но в такой работе необходимы хотя бы первоначальные навыки обращения с кирпичом.

На начальном этапе выполнения подобных работ, необходимо составить чертёж возводимой печи для бани, а также определить из каких конструкционных элементов будет состоять печка. Следует заметить, что возведение каменки не отличается особой сложностью, если соблюдать порядовку и технологию перевязки растворных швов. При составлении чертежа, учитывают габаритные размеры печки, размещение определённых узлов, а также многие другие нюансы. Основная схема каменки состоит из таких узлов:

  • топка – это конструкционная часть для загрузки дров и передачи тепла в помещение. В этом месте происходит горение;
  • зольник – место для отходов, полученных в результате сгорания топлива;
  • дымоход – труба или кирпичная шахта разного диаметра и высоты, предназначенная для отвода дыма из топки в атмосферу;
  • место для накопления тепла – каменка;
  • котёл для подогрева воды.

Количество рядов, а также расположение кирпичей в каждом конкретном ряде печи называют порядовкой. Кирпичная каменка имеет значительный вес, поэтому перед её возведением нужно залить бетонный фундамент, а после набора прочности основанием, провести гидроизоляционные работы, используя рубероид или другие материалы на основании битума.

Порядовка печи для бани поэтапно

Распишем порядовку печи для бани из кирпича поэтапно.

После укладки гидроизоляции начинают выкладывать кирпич по составленному самостоятельно или готовому проекту. При такой работе толщина растворных швов не должна превышать 5-ти миллиметров, а ряды изделий рекомендовано располагать плотно и ровно. Второй и третий ряды должны проводиться с перевязкой швов, только в этом случае конструкция приобретёт необходимую прочность и жёсткость. После завершения укладки третьего ряда кирпича, закрепляют дверцы поддувала при помощи прочной металлической проволоки или полосок стали, которые заводят в швы, двери плотно обжимают кирпичом.

Далее проверяют качество выполнения кладки при помощи строительного уровня и отвеса, а затем приступают к монтажу четвёртого ряда керамических изделий. В процессе работ нужно выложить колодец для отходов горения, а также заложить колосники (металлические решётки, которые используются просеивания накопившейся в топке золы и подачи воздуха, необходимого для горения). При монтаже колосников на четвёртом ряду кладки оставляйте зазоры по одному сантиметру с каждой стороны для расширения металла в результате нагревания. Для уменьшения сопротивления подачи воздуха заднюю часть зольника скругляют.

Теперь можно выложить пятый и шестой ряды кладки, на седьмом закрепляют колосники и начинают монтировать дверцы для топки по технологии аналогичной креплению дверей поддувальной камеры. Лучше всего использовать чугунные дверцы, так как они обеспечивают хорошую прочность и не боятся влияния жара.

При укладке восьмого ряда кирпича, устраивают перегородку для начала дымохода. В последующем все ряды кладки вплоть до четырнадцатого выполняются без изменений. Далее при помощи металлического швеллера и кирпича устраивают проём для металлической ёмкости, которая применяется для нагревания воды. Следующий ряд печи выкладывают из половинок, установленных под определённым углом. Следующие три ряда монтируются аналогично первым трём, в этом случае каждый кирпич находящийся сверху должен перекрывать два элемента конструкции расположенных ниже. Все дверцы, а также бак для воды обмазывают асбестом для защиты от высоких температур.



В девятнадцатом по счёту ряду нужно предусмотреть отверстие для выпуска лишнего пара. В последующие два ряда кладки монтируют металлические полосы, в процессе работы нужно укрепить бачок для нагревания жидкости. В 23 ряду предусматривают отверстие для крепления дымохода.

Дровяная печь для сауны | Дровяные печи для сауны в Мичигане

Принадлежности для печи для сауны

НАРУЖНАЯ ПОДАЧА — 4 ”, 6”, 8 ”- 125 долларов США

Выдвиньте дверь сауны через блок или кирпичную стену, чтобы запитать печь снаружи парной. Дверные надставки доступны в версиях 4, 6 и 8 дюймов.

водная рубашка — 125 $

Если вам нужна водяная рубашка вместе с печью для сауны, не нужно искать в другом месте. Мы вас прикрыли!

ПОДВЕСНОЙ БАК ДЛЯ ГОРЯЧЕЙ ВОДЫ — 275-300 долларов США

Наши подвесные резервуары из нержавеющей стали обеспечивают дополнительную воду для вашей печи сауны и интегрируются с вашей печью для экономии места.Емкости можно повесить сзади, слева или справа от печи.

МАЛЕНЬКИЙ ПОДВЕСНОЙ БАК:
Цена: $ 275
Вместимость: 10,5 галлона.
Размеры: 15,14 x 20 x 8,14 дюйма

БОЛЬШОЙ ПОДВЕСНОЙ БАК:
Цена: $ 300
Вместимость: 19 галлонов.
Размеры:

15,14 x 24 x 12,14 дюйма
БАК ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ — 375 $

Мы предлагаем большой резервуар из нержавеющей стали, если у вас есть дополнительное место в сауне и вам необходимо хранить большое количество дополнительной воды.
Вместимость: 19 галлонов.
Размеры: 24 дюйма в высоту, 15,38 дюйма в диаметре, фитинги 1 дюйм NPT

ТЕПЛОВОЙ ЩИТ — 100 $

Добавьте зажим на теплозащитный экран сбоку (ах) на плиту для дополнительной защиты.

КАМЕННАЯ КОРЗИНА, СВАРНАЯ НА СПИНЕ — 150 $

Каменная корзина выполняет двойную функцию как тепловой экран и дополнительный источник пара. Эта каменная корзина приварена к задней части банной печи.

Торговые чертежи

Подвесные резервуары из нержавеющей стали — рабочие чертежи
БАК ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ — ЧЕРТЕЖ МАГАЗИНА
ЗАЖИМ НА ТЕПЛОВОЙ ЭКРАН — ЧЕРТЕЖ МАГАЗИНА
КАМЕННАЯ КОРЗИНА — ЧЕРТЕЖ МАГАЗИНА

Фотогалерея

Что говорят наши клиенты

«Большое спасибо !! Будьте уверены, что после окончательной установки печи мы будем рекомендовать вас всем, кто хочу один.«

«Печь идеальна. Нагрева более чем достаточно. Нагревается до 160 за 35 минут при минимальном запасе дров. Пар от камней мощный и готов к 140. Размер в самый раз, и, как вы сказали, печь сохраняет тепло еще долго после того, как сауна сделана. Я также использую меньше древесины, поэтому она горит эффективно, и мне очень нравится эта модель меньшего размера. Размеры моей сауны: 8’x6’10×8’H. «

«Печь прибыла в эти выходные. Красивое маленькое устройство. Именно то, что мы хотели».

«Спасибо, ребята! Вы, ребята, отлично поработали с плитой!»

«Просто хотел сказать, что нам очень нравится печь для сауны.Нагревает воду намного быстрее, чем старая печь, и раскалывает камни! »

«Наконец-то разожгли мою печь для сауны около недели назад. Вы, ребята, делаете лучшую печь на рынке. Размер сауны 9 x 7, и печь может легко снизить температуру в сауне более 200».

Сауны Christensen — Печь Blueberry

Печь Blueberry

Мы строим наши печи не для экономии денег, а для того, чтобы предоставить вам лучшую печь. Вы видите, что все остальные печи предназначены для отправки.Каждый лишний фунт — это прибыль из окна. Дополнительные 50 фунтов мало что значат для нас в сауне на 4000 фунтов.
Отдельно не продается. чтобы гарантировать правильную установку и безопасность.
примечание: вам понадобится около семи галлонов камней для сауны, которые не входят в комплект.

Обратите внимание на тяжелую конструкцию и круглую топку.

Это руководство по безопасному использованию нашей печи Blueberry для кормления на открытом воздухе. Наши печи безопасны при правильном использовании. Никогда не оставляйте огонь без присмотра и не используйте обычные дрова, так как большие поленья будут гореть еще долго после того, как вам понадобится тепло, и могут вызвать перегрев после того, как вы закончите пользоваться сауной.
Конечно, вы хотите, чтобы они были горячими, и вы хотите, чтобы сауна стала горячей достаточно быстро. Чтобы быстро развести огонь, лучше всего подожгите небольшие сухие дрова на бумаге. Воздух — важный элемент и лучший способ контролировать интенсивность огня.
Разместите растопку над измельченной газетой, оставив достаточно места для смешивания воздуха с топливом. Подача воздуха осуществляется только через открытую дверь или через регулятор тяги в двери. Заслонка в трубе печи отсутствует по уважительной причине — демпфер в выходной трубе печи будет поддерживать тепло в питающую горловину.Это область, которая проходит через стену, и я хочу, чтобы сюда входил прохладный воздух, чтобы уменьшить случайное возгорание стены. Никогда не устанавливайте заслонку в дымоход.

При быстром разжигании костра лучше всего подойдет приоткрытая дверь. Это нормально, только если вы здесь. Пожалуйста, если вы уйдете, закройте и защелкните дверь, используя регулятор тяги в центре двери. Этот регулятор тяги можно использовать в широко открытом положении для разведения огня, но после того, как сауна станет достаточно горячей на ваш вкус, сдвиньте ее до почти закрытой.Если держать его открытым примерно на 1/4 дюйма, огонь будет гореть с постоянной скоростью. Когда в сауне прогреется хорошая температура, добавление дров и почти закрытый регулятор тяги — это все, что вам нужно для разведения огня. Если вам нужна горячая сауна в течение более длительного периода, позже можно добавить больше дров.

Слишком большой огонь действительно охладит вашу горячую комнату, так как самая горячая часть пламени находится ближе к вершине. Если из дымохода выходит огонь, в сауне больше не будет тепла, и вы будете всасывать прохладный воздух, чтобы накормить большое пламя.

У печи Blueberry есть круглая топка, сделанная из стали толщиной 1/4 дюйма. Когда сталь нагревается, она расширяется и охлаждается, она сжимается, без деформации, как у плоской печи. Круглая топка — единственная конструкция, которая не пытается разорвать себя на части.
Еще одно преимущество круглой топки — скальные опоры над самой горячей частью печи, тепло впитывается в них и не так сильно уходит наружу, а также снижает тепло к стенам.
Некоторым плитам с плоской стороной требуется кирпич внутри, чтобы защитить металл. Тогда тепло остается и уходит в дымоход.
Поскольку мы очень верим в это, мы больше не будем использовать печь другой марки.

Это способ загрузки камней.

Добавление камней увеличивает вашу способность накапливать тепло.

Сложите их как можно больше.

Дровяных обогревателей для саун, проданных и обслуживаемых почти Heaven Group

Дымоход

Печь может подключаться как к кирпичной или каменной трубе, так и к металлической. один.Дымоход диаметром 104 мм (4 дюйма) может быть подсоединен сверху. или задняя часть плиты.

Дровяная печь поставляется в комплекте с присоединением к дымоходу с фланцем. Когда при строительстве кирпичного или каменного дымохода оставьте отверстие от 15 до 18 см в диаметр, подходящий для обеспечения расстояния от пола до середина проема 60 см. Вставьте патрубок дымохода в отверстие так, чтобы центр трубы находится на высоте 60 см над уровнем пола. Затем запечатайте соединение дымохода минеральной ватой.

На рисунках 2 и 3 показаны примеры монтажа дымовой трубы и дымохода. Использовать Предусмотрена крышка, закрывающая отверстие дымохода на неиспользуемой плите.

Эксплуатация и обслуживание

Печь предназначена для работы с дровами, торфом, брикетами и бумагой. ДСП, ДСП, ДВП и пластмассы использовать нельзя. Для ради безопасности, убедитесь, что вы храните любое топливо, которое вы используете, при температуре ниже 80 градусов по Цельсию (176 градусов по Фаренгейту).

Как тяга, сквозной поток воздуха в печи зависит от отрицательного давления. в дымоходе, а не положительное давление в топке, форма дымоход имеет большое значение. На осадку также могут влиять факторы например, разница в высоте окружающих зданий, высокие деревья, вентиляция в сауне и т. д. Чтобы добиться максимального эффекта от печи, она можно регулировать тягу, регулируя зольник.

Обогрев

Эффект печи можно регулировать с помощью зольника.Когда он закрыт тяга самая слабая, а время стрельбы максимальное. Когда зольник открыть эффект лучше всего и огонь минимизирован. При топке печи максимальная тяга и при хорошей тяге дымохода дымоход будет светиться красным. Следует избегать слишком сильного нагрева печи, так как это сократит срок службы печи. плита.

Если вы собираетесь оставить печь для сауны неиспользованной какое-то время, это желательно смазать его, чтобы предотвратить образование ржавчины.

Вентиляция

Вентиляционное отверстие должно располагаться на стене ближе к полу и как можно дальше от пола. от плиты по возможности.Вентиляционное отверстие должно быть размером около 100-150 кв. См. он должен иметь регулируемую крышку, чтобы можно было регулировать скорость воздушного потока по желанию. Сама печь действует как вытяжной вентилятор, устраняя тем самым необходимость в специальной вытяжке или вентиляции.

FNR-100

FNR-100


FNR-100

Маркетинг и использование

Совместная служба поддержки

Университет Пердью

West Lafayette, IN 47907





Даниэль Кассенс и Сюзанна Баденхоп

Древесина, когда она доступна, — дешевый источник дома. топливо.К сожалению, из-за неправильной эксплуатации печей может возникнуть пожар в доме. установлены или неаккуратно эксплуатируются и обслуживаются.

Эта публикация с использованием Национальной ассоциации пожарной безопасности (NFPA) стандартов, описывает правильную установку излучающих дровяные комнатные обогреватели в жилых домах. Эти стандарты основа многих строительных норм. Рекомендации будут отличаться для печи, циркуляционные печи, кухонные плиты и плиты. Во всех случаях, Вам следует проконсультироваться с местными властями для получения подробной информации и руководствоваться здравым смыслом при установке, эксплуатации и техническом обслуживании печи.Некоторые государства порекомендуйте вам проконсультироваться с начальником пожарной охраны и вашим страховым агентом а также местный офис разрешения на строительство перед установкой печь.

Большинство пожаров возникает, когда горючие вещества находятся слишком близко к горячему печи, выходом горячих газов или пламени через трещину в дымоход, проводя тепло от дымохода или печи к горючих материалов, искр или углей, выходящих из печи. Необходимо обеспечить защиту горючих стен, потолка и пола. материалы возле плиты и дымохода, а также там, где дымоход проходит через или вблизи горючих стен, потолков и другие материалы.

Защита стен

Печи и дымоходы должны быть удалены от стен и других горючие материалы для предотвращения возгорания. Они не должны быть устанавливается в нишах, туалете или подобных местах. Таблица 1 показывает минимальные зазоры от горючих стен и потолков. Деревянная рамка стены, покрытые гипсокартоном, считаются горючими.

Если защита стен не используется, обычная излучающая печь или обогреватель должен располагаться на расстоянии не менее 36 дюймов от стены.Этот расстояние может быть значительно сокращено, если асбестовый картон и / или 28 для защиты стен используется листовой металлопрокат. Воздух размером 1 дюйм или шире зазор между стеной и асбестовым картоном или металлической панелью должен предоставляться. Однодюймовые распорки должны быть из негорючего материала. материал. Кроме того, требуется воздушный зазор 1 1/3 дюйма или больше при низ асбестового картона или металлической панели. Циркуляционный воздух охладит панель и стену за ней (Рисунок 1). Не менее 36 между верхней частью плиты и незащищенный потолок.Кирпич или камень практически не обеспечивают защиты для горючей стены, поскольку они являются хорошими проводниками высокая температура. Поэтому сами по себе они не подходят в качестве настенных. протекторы. Однако при использовании они также должны располагаться на расстоянии от стена с зазором внизу для обеспечения циркуляции воздуха.

Существует простой тест, который покажет, достаточно ли вы предоставили оформление. Положите руку на ближайшую поверхность. Если ты сможешь сохранить рукой там удобно, пока печь работает, локация проходит проверку.В противном случае вам потребуется дополнительная защита.

Таблица 1. Минимальные расстояния от горючих стен и потолка. *

                    Тип печи

Тип защиты Radiant Circulating Stovepipe
--------------------------------------------------
Нет 36 "12" 18 "
Асбестовый картон 1/4 дюйма,
разнесены 1 "18" 6 "12"
Листовой металл толщиной 28,
разнесены 1 "12" 4 "9"
Листовой металл толщиной 28 на
1/8 дюйма.асбестовый картон,
разнесены 1 "12" 4 "9"
--------------------------------------------------
  * Из Национальной ассоциации противопожарной защиты № 89М, 1976 г.


Рис. 1. Циркуляция воздуха за стеной любого типа. защита важна для охлаждения.

Защита пола

Все этажи, на которых устанавливаются печи, кроме бетонных, должны быть защищен от жары как от огня, так и от выпадения раскаленных углей при добавлении топлива (рисунок 2).NFPA рекомендует охватить пол под печью из листового металла № 24 или толще. Металл с асбестовой основой и асбестовый картон. Если шифер, кирпич и т. д., они должны быть заделаны на месте без пробелы. Металлический или асбестовый картон необходимо установить между кирпич (шифер или камень) и пол.

Если ножки печи обеспечивают зазор менее 6 дюймов, от 2 до 4 дюймов пустотелой кладки, уложенной для обеспечения циркуляции воздуха с между полом и кладкой проложен лист из листового металла толщиной 24 рекомендуемые.Ножки от восьми до десяти дюймов обеспечат больше воздушного пространства, а меньше тепла будет передаваться полу. 2-дюймовый слой песка или зола, положенная на дно печи, также поможет предотвратить перегрев пола.

Материалы, используемые для защиты пола, должны выступать на 12 дюймов. за стенками печи без отверстий и на 18 дюймов за сторона с дверью или другими потенциальными проемами.

Фигура 2.Свободное пространство для печки и дымохода от стен и пола.

Прочие горючие вещества

Прочие горючие материалы, такие как дрова, бумага, занавески и т. Д. пластмассы следует держать на расстоянии не менее 36 дюймов от плиты.

Печные трубы

Как и камины, дровяные печи должны иметь выход наружу. здания. Дымоход используется для соединения печи с кладкой. дымоход или сборный металлический дымоход.Дымоход иногда бывает называется разъемом. Одностенный 24-дюймовый или более толстый рекомендуется дымоход из коррозионно-стойкой стали. Если дымоход диаметр превышает 10 дюймов, необходимо использовать более тяжелый металлический калибр. В диаметр дымохода должен быть таким же, как диаметр топки. торговая точка. В некоторых ситуациях сборный или изолированный металл дымоход можно подключить непосредственно к печи. В таблице 2 показаны общие мощность дымохода, необходимая для печей разного размера.

Таблица 2. Объем дымохода в зависимости от размера печи. * Площадь дымохода в квадратных дюймах

               19 28 38 50 78 113
   Суммарный дымоход Комбинированная мощность печей в
  высота в футах, тысячи БТЕ / час
------------------------------------------------
       6 45 71 102 142 245 NR
       8 52 81 118 162 277 405
      10 56 89 129 175 300 450
      15 66 105 150 210 360 540
      20 74 120 170 240 415 640
NR означает не рекомендуется
--------------------------------------------------
  * Из Национальной ассоциации пожарной безопасности No.HS-8, 1974.


Просветы от стен. Печи, как и печи, излучают тепло. Если они устанавливаются рядом с горючими материалами, пожар может результат. NFPA рекомендует, чтобы дымовая труба была не менее 18 дюймов. от ближайшего горючего материала. Допускаются более близкие зазоры в некоторых ситуациях (таблица 1).

Просветы сквозь стены и потолки. NFPA не разрешает дымовая труба, чтобы пройти через любой пол или потолок или через любой огонь стена или противопожарная перегородка.Однако если дымовая труба должна проходить через перегородка, отличная от противопожарной перегородки, одна из следующих должны соблюдаться условия:

Горючие материалы в пределах 18 дюймов от неизолированного дымоход необходимо снять. Для трубы диаметром 6 дюймов требуется 6 дюймов плюс 2 x 18 дюймов или отверстие диаметром 42 дюйма в горючем стена. Это отверстие можно закрыть или накрыть негорючим материалом. изоляционные материалы (рисунок 3).

Зазор 18 дюймов можно уменьшить, используя металлический наперсток или обожженный наперсток из огнеупорной глины и окружающий его не менее 8 дюймов огнезащитного материала (рисунок 3).

Рис. 3. Один из способов пропустить неизолированный дымоход через горючая стена. Зазор 18 дюймов можно уменьшить до 8 дюймов вытягивая наперсток (см. пунктирную линию) и окружая его минимум 8 дюймов огнезащитного материала.

При использовании металлической гильзы вентилируемого типа наперсток должен быть как минимум на 12 дюймов больше в диаметре. чем дымоход (рисунок 4).

Просвет в дымоход.Если дымоход подсоединен к кладке дымохода, он должен проходить через ближнюю стенку дымохода к внутренняя поверхность облицовки дымохода, но не за ее пределами. Наперсток должен зацементировать высокотемпературным цементом в кладку стены дымоход и дымовая труба вставлены в гильзу без цемента для легкого снятия для очистки и замены. Если используется наперсток, дымоход должен быть плотно затянут, чтобы в топка печи не выбьет трубу.

Длина. Дымовая труба должна быть прямой и короткой, как возможно. Длинные неизолированные дымоходы могут увеличить нагрев. эффективности, но они не приветствуются, потому что выхлопные газы охлаждается и креозот может развиваться быстрее. Скопления креозота создают серьезную опасность пожара. Дополнительная информация о креозоте депозиты следует в рубрике «Пожары в дымоходах».

Иногда дымоходы можно использовать в горизонтальном положении для подключить печь к дымоходу.В этом случае код NFPA указывает ограничить горизонтальный пробег. Если есть неизолированная дымовая труба. используемой, она не должна быть длиннее 75 процентов высоты дымоход выше точки входа в дымоход. Если утепленный дымовая труба, — длина горизонтального участка не должна превышать 100 процентов высоты дымохода над точкой входа в дымоход камин. Предполагается, что дымоход имеет естественную тягу. В горизонтальная часть дымохода должна иметь повышенный уклон или подъем не менее 4 дюймов на погонный фут.Точка подключения к дымоход должен располагаться выше, чем конец, ближайший к печь. Каждый стык дымохода должен быть закреплен не менее чем тремя винты для листового металла или аналогичные. Стыки должны плотно прилегать и перекрываются примерно на 2 дюйма с гофрированным (охватываемым) концом, указывающим вниз в следующий кусок. Такое расположение предотвратит появление креозота. утечки. При подключении печи к дымоходу желательно иметь только один локоть под углом 90 градусов. Однако при необходимости можно использовать два.

В дымовую трубу часто устанавливают заслонку, которая помогает контролировать тягу. возле печки. Обратитесь к производителю печи или к дилеру. рекомендации для деталей. Автоматические регуляторы тяги активируются термостат может быть установлен в соответствии с указаниями производителя и местные коды.

Дымоходы

Дымоходы могут быть каменными или сборными металлическими. Каменная кладка дымоходы обычно устанавливают при строительстве дома.В однако в некоторых случаях они могут быть добавлены позже. Сборный металл дымоходы могут быть добавлены в любое время и обычно используются при кладке дымоход отсутствует.

Рис. 4. Вентилируемый металлический наперсток может быть используется для пропускания дымохода через горючую перегородку.

Кладка дымоходов. Если будет использоваться существующий дымоход из каменной кладки, проверьте его на герметичность. Также должна быть облицовка дымохода. Если дымоход старый и изношенный или без облицовки дымохода, сборные металлические дымоходы можно вставить в старый дымоход.

При использовании существующего дымохода площадь поперечного сечения дымоход должен быть как минимум на 25 процентов больше, чем дымоход. Это обеспечит достаточную тягу для выхлопных газов. от плиты. Дымоход нельзя подключать к дымоходу камина если проем камина не загерметизирован. Также приемлемо, если дымоход плотно загерметизирован между проемом камина и дымоход вход в дымоход. Каминные отверстия и дымоходы должны быть запломбирован таким образом, чтобы в будущем прочистить дымоход.не мешает.

Кладочные дымоходы также должны быть выполнены с надлежащим окладом. и седла для предотвращения протечек крыши.

Сборные дымоходы. Там, где нет каменных дымоходов, можно использовать сборные дымоходы. Эти дымоходы короче секции различной длины, которые соединяются вместе. Они могут быть двойными конструкция стены с изоляцией между каждой стеной или конструкция с тройными стенками, спроектированная таким образом, что воздух циркулирует вниз по одной полости стены и вверх по другой.Внутренняя подкладка этих дымоходы обычно из коррозионно-стойкой нержавеющей стали. Использоваться для дровяных печей эти дымоходы должны быть внесены в список UL ALL FUEL. дымоходы. Необходимые зазоры от горючих материалов: отмечены на каждой секции сборного дымохода, внесенного в список UL. Для утепленный двустенный дымоход, минимальный зазор обычно составляет два дюйма. Сборные дымоходы эффективны и просты в эксплуатации. установить. Скопление креозота в дымоходе изолированного типа сведено к минимуму. из-за быстрого утепления внутренних стен.Однако тройной настенного типа, в котором циркулирует воздух, может вызвать быстрое охлаждение дымовые газы и, таким образом, увеличивают образование креозота.

Рисунок 5а. Минимальная высота дымохода 3 фута требуется там, где дымоход выходит за линию крыши менее чем на 10 футов (измерено по горизонтали) от пика.

Чтобы дождевая вода не попадала в дом, сборные дымоходы обычно продаются со штормовыми ошейниками и вставками, а также с кепками. и искроулавливающие экраны.

Высота дымохода. Для скатной кровли высота дымохода должна быть минимум 3 фута от места проникновения в крышу или минимум 2 футов над самой высокой поверхностью крыши в пределах 10 футов по горизонтали (Рисунок 5). На плоских крышах дымоходы должны быть не менее чем на 3 фута выше. крыша. Эти меры предосторожности должны предотвратить сквозняки, а также крышу. возгорание от искр.

Мульти-дымоходы. NFPA рекомендует, чтобы комнатные обогреватели, кухонные плиты, и т.п.не следует подключать к общему дымоходу. Дымовые газы и искры может перейти от одного отверстия дымохода к другому и взорваться, или ядовитые пары могут проникать в дом. Несколько подключений могут также приводит к неудовлетворительной тяге, а если в дымоходе все же происходит пожар, его нельзя задушить.

Рисунок 5b. Если между ними есть кобыла более 10 футов пик и место выхода дымохода за линию крыши, тогда необходимо добавить не менее 2 дополнительных футов дымохода выше 10-футового горизонтального измерения.

Пожары в дымоходе

Возгорание дымохода возникает из-за отложений креозота в дымоходе. воспламеняется — обычно от особо горячего огня. Креозот образуется при несгоревшие газы (дым) охлаждаются и конденсируются внутри дымохода или дымоход. При первом образовании креозот представляет собой жидкость черного цвета, и он может просачиваться через трещины в каменных дымоходах или стыковые соединения в дымоходы. Позже он может высохнуть и образовать корку в дымоходе или камин.Со временем эти отложения накапливаются и, наконец, сгорают. что приводит к сильному горячему огню, который может воспламенить близлежащие горючие вещества и крыша дома.

Креозотовые отложения удалить невозможно. Однако это помогает использовать хорошо выдержанную твердую древесину в качестве топлива и лучше разводить небольшой горячий огонь чем большой тлеющий. Разжигая огонь или добавляя дрова в огонь, запустить огонь в горячем состоянии на 10-20 минут. Это быстро нагреет дерево. и прогнать часть влаги.

Очень важны частые осмотры дымохода. Проверить на креозот отложений после каждого сжигания деревянных шнуров или, по крайней мере, один раз в год. Отложения креозота в некоторых ситуациях накапливаются быстрее, чем другие. Например, новые «герметичные» печи очень эффективны. и имеют тенденцию быстрее образовывать отложения креозота. Рано или поздно потребуется тщательная чистка дымохода.

Рис. 6. Креозот и отложения сажи, удаленные из дымохода проволокой. щетка.Эти депозиты накопились менее чем за два месяца.

Для очистки сборных дымоходов многие дилеры печей продают круглую проволоку. щетки, которые можно прикрепить к металлическим трубам малого диаметра или веревки. Затем труба или веревка с прикрепленной щеткой перемещается вверх и вниз в дымоход, пока не будут удалены все отложения креозота. В отложения должны опускаться на дно дымохода и должны быть удалены (рисунок 6). Хотя мешки из мешковины не так эффективны, соломой и грузами, такими как камни, можно тянуть вверх и вниз по дымоход для удаления отложений креозота.

В случае возгорания дымохода ограничьте подачу воздуха в дымоход. Пожар. Разрядите огнетушитель в печь и вызовите огонь отделение. Многоцелевой сухой химический огнетушитель (класс ABC). является предпочтительным. Этот тип подходит и для других домашних каминов.

Сводка

Дровяные печи могут быть экономичным источником домашнего тепла. Однако если они не установлены, не обслуживаются и не эксплуатируются должным образом, серьезные это может привести к пожарам в доме и даже смерти.В этом бюллетене процедуры установки, рекомендованные Национальным пожарным ведомством Ассоциация профилактики. Эти рекомендации написаны для применения к все ситуации и, следовательно, носят общий характер. При установке вашей печи, проконсультируйтесь с местными властями для получения подробной информации и следуйте инструкциям рекомендации производителя. Всегда включайте плиту в разумным способом, и периодически осматривайте его на предмет повреждений. Обычно очистить дымоход от креозотовых отложений. Держите огнетушитель присутствовать всегда и остерегаться самоуспокоенности.

Рекомендуемая литература

    Дымоходы, камины и вентиляционные отверстия. 1977. Национальная противопожарная охрана. Association, 470 Atlantic Ave., Бостон, Массачусетс 02210, 50 стр. (3 доллара США)
    Допуски для теплопроизводящих устройств, 1976 г. Национальная служба пожарной безопасности Association, 470 Atlantic Ave., Бостон, Массачусетс 02210, 14 стр. (3,00 доллара США)
    Безопасное использование дровяных и угольных печей, 1974. Национальное предотвращение пожаров Association, 470 Atlantic Ave., Бостон, Массачусетс 02210, 12 стр.(2 доллара США)
    Энциклопедия Вудбернера, 1977 г., Vermont Crossroads Press, Box 333, Waitsfield, VT 05673, 162 стр. (7,95 долл. США)
    Камины и дымоходы. Министерство сельского хозяйства США, Служба сельскохозяйственных исследований, Вестник фермеров № 1889, перепечатанный Сентябрь 1977 г.

Связанные публикации

Следующая публикация доступна в Mailing Room, Здание сельскохозяйственной администрации, Университет Пердью, Запад Lafayette, IN 47907, или через агента по расширению вашего округа.

FNR-79 Древесина для отопления дома


RR 3/86

Информация, представленная здесь, предоставлена ​​с пониманием что не предполагается никакой дискриминации и одобрения со стороны Индианы Предполагается совместная служба расширения.

Кооперативная консультативная работа в сельском хозяйстве и домохозяйстве, Состояние Индиана, Университет Пердью и Министерство сельского хозяйства США Сотрудничаем.Х.А. Уодсворт, директор, West Lafayette, IN. Выдается в выполнение законов от 8 мая и 30 июня 1914 года. Это политика Кооперативной службы распространения знаний Университета Пердью, что все люди должны иметь равные возможности и доступ к нашим программам и удобства.

Что поставить за дровяную печь

Дровяные печи работают с использованием металла. корпус печи, чтобы поглощать тепло от огня внутри и излучать это тепло в комнату.

В результате должно быть достаточное расстояние к любым близлежащим объектам, и для горючие предметы, чем негорючие.

Защита может быть декоративной. такие функции, как эффект камня, помогают создать фон для печи.

Дровяные печи обычно ставят напротив стена в доме, и что же ставить за дровяную печь?

Любая материалы, размещаемые за дровяной печью, должны быть огнестойкими и соблюдать расстояния смещения в соответствии с вашим местным и / или национальным зданием правила.Кирпич и камень — распространенные материалы, которые используют для дровяной печи. в то время как многие печи можно приобрести с дополнительными теплозащитными экранами, чтобы уменьшить зазоры.

Установлены собственные дровяные печи. в существующих открытых каминах из каменной кладки, поэтому мы объяснили более подробно ниже почему кирпич — отличный материал для дровяной печи, а также обсудить какие еще материалы могут быть хорошим выбором.

Мы также обсудили, какие еще варианты там, когда дело доходит до защиты стены за печью, в том числе покупать печи, которые могут поставляться с дополнительными тепловыми экранами, и использовать такие продукты как пожарный к.

Что поставить за дровяную печь?

Дровяные печи обычно устанавливаются в существующих открытых каминах, потому что печь не только может помочь улучшить тепловую мощность по сравнению с открытым огнем, но и дымоход обеспечивает подходящий путь для установки дымохода, а также очаг подходящего размера, подходящий для часто предусматривается плита.

Во многих случаях существующий открытый камин сможет разместить дровяную печь без необходимости каких-либо конструктивных изменения.

Открытые камины также будут иметь огнеупорных материалов для облицовки топки .

Множество традиционных каминов (как у нас) будет иметь кирпичную спинку и окантовку для топки.

В нашем камине в гостиной есть кирпичная топка (хотя и окрашенная в черный цвет), и было бы отличным местом для установки печи, потому что за ней ничего не нужно ставить.

Наряду с камнем, кирпич является очень распространенным материал, который будет использоваться за дровяной печью. Его термостойкие свойства означает, что он не загорится и не повредится под воздействием тепла от печи.

Кирпич также может сохранять часть тепла генерируется плитой и может продолжать излучать это тепло еще долгое время после огонь в печи погас.

Поскольку кирпич — огнестойкий материал, печь обычно можно разместить ближе к кирпичным стенам по сравнению с горючими материалы, а это значит, что плита не будет так далеко заходить в комнату.

Даже если кирпич положить за дровами плита, должны быть достаточные зазоры предоставляется в близлежащие материалы в соответствии с вашим местным и / или национальным строением Регламент .

У нас в семье было две печи устанавливается внутри существующих открытых каминов.

Материал футеровки топок открытого типа. каминов было кирпичей .

Обе печи в нашей семье были установлены внутри открытых каминов с кирпичом за печью.

Использование кирпича разрешено как для печи должны быть установлены без каких-либо изменений, необходимых для существующих каминов.

Однако не во всех домах будет существующая камин для установки дровяной печи и поэтому должен быть размещен в другом месте.

У стены на первом этаже дома — обычное место для печки, но во многих случаях что-то придется be поставить за дровяную печь, чтобы разместить .

Обычные вещи для дровяной печи включают:

  • Искусственные панели , например, камень
  • Противопожарные панели

Искусственные Панели

Обычный способ защитить стену за дровяной печью и создать фон для вашей печи включает в себя использование искусственных панелей из кирпичной кладки .

Камень или кирпич — распространенный материал, используемый для дровяной печи.

Эти панели помогают создать больше фокусного точка для комнаты.

Панели, расположенные за дровяной печью, могут помочь создать красивый фон

NASD объясняет, что любая область в пределах 36 дюймов от печи во всех направлениях должна быть закрыта.

NASD также заявляет, что использование таких защита за дровяной печью не сработает позволяют обеспечить уменьшенные зазоры от плиты до стены.Должно быть обеспечено достаточное расстояние до горючего материала.

Firebacks

A fireback представляет собой чугунный предмет, который можно разместить за печью, чтобы защитить стену.

Firebacks также очень декоративные элементы , которые могут помочь улучшить внешний вид вашей печи.

Вы можете найти список firebacks, доступный здесь.

Огнеупорная стена за дровяной печью

Во многих ситуациях при установке дровяной печи в стене за печью могут быть использованы горючие материалы.

По соображениям безопасности, подобно тому, как дровяная печь должна быть размещена на очаге подходящего размера, любая стена, окружающая печь, также должна быть защищена.

Гипсокартон — горючий материал и следует снять со стены за печью.

Этот включает сняв его из-за любого настенного щита , используемого для защиты стены от тепла печи, так как настенные экраны могут нагреваться на их задней стороне, как они делают на лицевой стороне.

Идеи защиты стен для дровяных печей включают:

На веб-сайте NASD представлена ​​информация о расстояниях между дровяными печами и стенами, а также о том, как далеко должна располагаться противопожарная защита позади печи.

Тепловой экран за дровяной печью

Некоторые модели дровяной печи можно купить с теплозащитными экранами , которые могут помочь уменьшить расстояние до горючих материалов за печкой.

Одна из наших печей, изготовленных Clearview, могла были приобретены вместе с дополнительным задним теплозащитным экраном , который имел бы позволили уменьшить зазор между задней частью печки и любыми горючие материалы за ним.

Поскольку эта печь была установлена ​​в существующий открытый камин с кирпичной топкой не было необходимости в отоплении щит, так как в топке котла отсутствуют горючие материалы. открытый камин.

Нашу многотопливную печь можно было купить с дополнительным теплозащитным экраном, чтобы уменьшить расстояние до горючих объектов сзади, но в нашем случае в нем не было необходимости.

Теплозащитные экраны обычно не слишком дороги но оно того стоит, если поможет придвинуть печь еще дальше к стене.Как Например, тепловой экран для нашей печи стоил бы около 150 долларов.

Заключение

Стена за дровяной печью должна быть достаточно защищенным от тепла, выделяемого плитами.

Между задняя часть печи и стена в соответствии с местным и / или национальным строением правила. Требуемые расстояния до близлежащих горючих материалов, например, сухих стены, как правило, находятся на расстоянии больше, чем расстояние до негорючих материалов, таких как кирпич или камень.

Внутри установлено много дровяных печей. существующие открытые камины и традиционный камин могут уже обеспечить подходящая защита в виде каменной топки.

Распространенные идеи противопожарных стен за Печь состоит из камня, кирпича и плитки.

Внешний вид дровяной печи может быть усилены за счет использования искусственной панели (например, имитация каменного шпона) или использования fireback.

Тепловой экран может быть установлен сзади печи, чтобы уменьшить расстояние между печью и любым горючим материалы.Теплозащитные экраны обычно специфичны для каждой печи и поэтому должны быть покупается как дополнительная опция при покупке печи или потенциально может быть дооснащен впоследствии.

Дополнительная литература

Что следует учитывать при покупке дровяной печи

Что искать в дровяной печи

Может ли дровяная печь обогреть весь дом?

Нужна ли дровяная печь в демпфере?

Требуется ли электричество для дровяных печей?

Часто задаваемые вопросы о дровяной технике

Ниже приведены ответы на вопросы, полученные Агентством по охране окружающей среды о дровяных устройствах и древесном дыме.

На этой странице:

Выбор печей и принадлежностей

  • Какие технологии используются в сертифицированных печах для повышения эффективности и сокращения выбросов?
  • В чем разница между каталитическими и некаталитическими дровяными печами?
  • Газовые плиты чище, чем дровяные печи или печи на гранулах?
  • Что такое печь на пеллетах? Они сжигают чище?
  • Есть такая вещь, как кукурузная печь? Они горят чище, чем дровяные печи?
  • А как насчет газовых или пропановых плит? Они сертифицированы EPA?
  • Что такое печь с принудительной подачей воздуха?
  • Что такое водяной обогреватель / дровяной котел для улицы?
  • Какая печь для меня самая лучшая — тип, размер, стоимость?
  • Чем камины по сравнению с дровяными печами? Они так же эффективны?
  • Чем отличается каменный обогреватель от каменного камина?
  • Что такое каминные топки?
  • Что такое пожарные журналы?
  • Можно ли сжигать произведенные дрова в каминах? Они загрязняют воздух больше или меньше, чем древесина?
  • Что такое этанольные камины и чем они отличаются от дровяных каминов?

О плитах, сертифицированных EPA

  • Чем отличаются печи, сертифицированные EPA, и почему они лучше?
  • Где я могу купить печь, сертифицированную EPA?
  • «Сертифицировано EPA» — это то же самое, что «Аттестовано EPA»?
  • Как узнать, сертифицирована ли моя плита EPA?
  • Могу ли я получить сертификат на мою плиту?
  • Действительно ли переход на печь, сертифицированную EPA, сэкономит мне деньги?
  • Что делает дровяную печь, сертифицированную EPA, чище, чем несертифицированная дровяная печь?

Установка и замена печи

  • Как я могу узнать о программах замены дровяной печи в моем районе? Управляет ли EPA программой замены?
  • Может ли EPA предоставить мне скидку / скидку на замену дровяной печи дровяной, гранульной или газовой?
  • Предоставляется ли федеральный налоговый кредит для новых дровяных печей?
  • Местное агентство по борьбе с загрязнением воздуха сообщает, что я не могу продать свою старую дровяную печь, чтобы заплатить за дровяную печь, сертифицированную Агентством по охране окружающей среды.Это почему?
  • Сколько будет стоить замена моей печи на более чистую печь?
  • Мне сказали, что я не могу получить скидку на дровяную печь, работающую на более чистом топливе, если я установлю ее сам. Почему я не могу установить собственную печь и сэкономить на установке?
  • Что мне делать с несертифицированной печью, если я хочу от нее избавиться?
  • Требуется ли разрешение на установку дровяной печи?

Загрязнение и вопросы безопасности

  • Что выделяется при горении древесины?
  • Что происходит, когда вы вдыхаете древесный дым?
  • Я чувствую запах дыма в доме, когда сжигаю дрова.Я должен быть обеспокоен?
  • Дым от моего соседа влияет на качество воздуха и мое здоровье, что мне делать?
  • Что такое креозот и чем он вреден?
  • Новые печи безопаснее? У них меньше накоплений креозота?
  • Люди сжигают дрова с каменного века — почему дым от дерева стал проблемой сейчас?
  • Какие еще источники дыма существуют помимо бытовых дровяных обогревателей?
  • Какие есть более эффективные и чистые способы обогрева домов?
  • Верно ли, что древесный дым часто вносит больше вредных частиц, чем любой другой источник в городских районах?
  • Какие дни без ожогов?

Выбор печей и принадлежностей

Какие технологии используются в сертифицированных печах для повышения эффективности и сокращения выбросов?

Сертифицированные устройства обычно используют катализатор, вторичное сгорание или комбинацию двух технологий (гибрид) для удовлетворения требований к выбросам.

В чем разница между каталитическими и некаталитическими дровяными печами?

Некоторые дровяные печи облегчают сжигание топлива за счет использования химического процесса, который снижает образование загрязняющих веществ. Этот процесс называется каталитическим сжиганием. Каталитическая камера сгорания дровяной печи сравнима с каталитическим нейтрализатором в автомобиле. Внутри печи дымный выхлоп проходит через покрытые соты (катализатор). Устройство химически покрыто металлом, который вступает в реакцию с дымом и другими побочными продуктами горения.Эти побочные продукты обычно горят при температуре около 500 градусов, что намного ниже, чем у некаталитической печи, для которой требуется температура 1100 градусов. Это позволяет пользователям сжигать очиститель при низких скоростях горения, что приводит к меньшему расходу древесины и повышению общей эффективности. Средняя эффективность составляет около 78% (в диапазоне от 63 до 84%) при использовании более высокого нагрева топлива (HHV).

Обратите внимание, что печь с катализатором горит более чисто при более низкой скорости горения. При высоких скоростях горения твердые частицы проходят через катализатор быстрее, с меньшим временем удерживания, что приводит к более высоким выбросам.

Каталитические печи обычно более дороги в долгосрочной перспективе, чем некаталитические модели, потому что каталитические соты в конечном итоге выходят из строя и требуют замены. Современные катализаторы могут прослужить до 10 лет при правильном уходе и использовании.

Поперечное сечение дровяной печи с катализатором

Предоставлено Blaze King

Печи некаталитического или вторичного сгорания составляют около 80% рынка. Они, как правило, дешевле и имеют средний КПД 71% (с диапазоном 60-80%).Усовершенствования конструкции современной модели, такие как изоляция топки, большая перегородка для увеличения протяженности пути более горячего газа и предварительно нагретый воздух для горения, который проходит через небольшие отверстия над топливом в топке, снижают выбросы. Фактический огонь и пламя обычно более заметны по сравнению с каталитической печью. Некаталитические печи проще в эксплуатации и не требуют обслуживания или очистки катализатора.

Гибридный агрегат имеет как катализатор, так и вторичное сгорание, поэтому выбросы снижаются как при низком, так и при сильном сжигании.Некоторые производители гибридных печей позволяют вам выбрать, какую технологию вы хотите использовать (например, вторичное сжигание, катализатор или и то, и другое) в любой момент времени. Например, если домовладельцы хотят добиться максимальной отдачи тепла и им не нужно видеть огонь, они могут настроить печь на использование только катализатора. Если они хотят и тепла, и обзора огня, они могут выбрать технологию вторичного сжигания.

Газовые плиты чище, чем дровяные печи или печи на гранулах?

Газ (используете ли вы природный газ или пропан) выделяет меньше сажи и других загрязняющих веществ в атмосферу.

Что такое печь на пеллетах? Они сжигают чище?

Пеллетная печь сжигает небольшие прессованные гранулы из измельченной, высушенной древесины и других отходов биомассы. Печи на пеллетах, как правило, являются одними из самых чистых дровяных отопительных приборов, доступных сегодня, и обладают высокой общей эффективностью. В отличие от дровяных печей и каминов, большинству печей на гранулах требуется электричество для работы. Небольшое электрическое устройство контролирует поток гранул в печь, где они сжигаются. Некоторые модели даже включают термостат.

Существует ли кукурузная печь? Они горят чище, чем дровяные печи?

Да. Кукурузные печи очень похожи на печи на гранулах, за исключением того, что они сжигают зерна сушеной кукурузы вместо прессованных древесных гранул. Их действие и эффективность такие же, как у пеллетных печей. Фактически, некоторые печи на гранулах также могут сжигать сушеные зерна кукурузы.

А как насчет газовых или пропановых плит? Они сертифицированы EPA?

Газовые плиты (и газовые каминные топки) не требуют сертификации EPA.Независимо от того, предназначены ли они для сжигания природного газа или пропана, они горят очень чисто, выделяя очень мало загрязнений. Хотя некоторые модели не требуют вентиляции снаружи, EPA не поддерживает их использование из-за проблем с качеством воздуха в помещении. Как и любую печь, ее должен устанавливать сертифицированный специалист и регулярно осматривать.

Что такое печь с принудительной подачей воздуха?

Печи с принудительной подачей воздуха также известны как печи с теплым воздухом и обычно располагаются внутри помещений. Они предназначены для сжигания дров, древесных гранул или щепы для отопления жилых помещений.

Система центрального отопления с принудительной подачей воздуха нагревает воздух, а затем передает тепло с помощью системы вентиляторов, воздуховодов, вентиляционных отверстий и пленумов. Этот агрегат отделен от традиционных систем отопления, хотя в тандеме часто используется резервная система, использующая другое топливо.

Механика воздушной печи

Печь с принудительной подачей воздуха

Что такое водяной обогреватель / дровяной котел для улицы?

Гидравлические обогреватели (также называемые уличными дровяными обогревателями или уличными дровяными котлами) обычно располагаются вне зданий, которые они отапливают, в небольших сараях с короткими дымовыми трубами.Как правило, они сжигают древесину для нагрева жидкости (воды или воды-антифриза), которая подается по трубопроводам для обеспечения теплом и горячей водой жилых зданий, таких как дома, сараи и теплицы. Однако водяные обогреватели также могут быть расположены в помещении, и они могут использовать другую биомассу в качестве топлива (например, кукурузу или древесные гранулы).

Поперечное сечение водонагревателя

Как водяной обогреватель обогревает дом?

Какая печь мне подходит — тип, размер, стоимость?

Это действительно зависит от ваших потребностей, предпочтений и бюджета.Вы можете найти печи разных размеров, стилей и цен, чтобы они соответствовали вашей чековой книжке. Если вы решите сжигать дрова, есть множество дровяных печей, сертифицированных EPA. Если вы предпочитаете не таскать и не рубить дрова, вам может быть удобнее использовать пеллетную или газовую плиту. Если перегрев во время отключения электроэнергии вызывает беспокойство, вы должны знать, что для автоматической системы подачи пеллет в пеллетных печах требуется электроэнергия.

Чем камины отличаются от дровяных печей? Они так же эффективны?

Как правило, камины не являются эффективным средством сжигания дров.Они не горят так чисто, как дровяные печи, сертифицированные EPA. Кроме того, камины обеспечивают меньше тепла в ваш дом, так как большая часть тепла от камина уходит в дымоход. Большинство владельцев каминов не используют свои камины в качестве основного источника тепла. Они могут сжигать дрова в камине в качестве дополнительного тепла в холодные дни или для создания атмосферы в своем доме. Для более эффективного отопления с меньшим количеством дыма, подумайте о том, чтобы установить в камин дровяную каминную топку, сертифицированную газом, гранулами или EPA.

Чем отличается каменный обогреватель от каменного камина?

Хотя каменные каменки и каменные камины обеспечивают тепло и атмосферу в доме, они значительно различаются по дизайну. Оба устройства могут быть построены из кирпича, блока или камня и иметь топку. Но каменный обогреватель отличается от каменного камина большой кладочной массой и лабиринтом каналов теплообмена. Эти особенности позволяют каменному обогревателю накапливать тепло от огня внутри своей каменной конструкции.После того, как огонь потухнет, каменный утеплитель в течение дня продолжает отдавать тепло в жилище. Камин из каменной кладки дает тепло, только пока горит огонь.

Поскольку каменные каменки предназначены для горения небольших быстрых горячих огней, они производят гораздо меньше дыма, чем каменный камин, маломассивный камин или несертифицированная дровяная печь, но при этом поверхность каменки не становится слишком горячей для прикосновения.

Что такое каминные топки?

Каминная топка — это дровяная печь, предназначенная для установки в существующий камин.Она работает так же, как дровяная печь, и должна быть сертифицирована EPA. И точно так же, как есть газовые печи и печи на пеллетах, есть газовые и пеллетные каминные топки, которые горят чище и эффективнее.

Что такое пожарные журналы?

Термин «пожарный журнал» или «пожарный журнал» может относиться к двум вещам. Это может означать искусственное бревно, содержащее газовые горелки, также известное как «газовое бревно», предназначенное для придания вида настоящего деревянного бревна в газовом камине или печи. Это также может относиться к бревну, изготовленному из прессованных опилок и / или другого органического материала, иногда с добавлением воска, для сжигания в камине.Газовые журналы обычно не являются проблемой загрязнения воздуха; пожарные бревна, изготовленные для сжигания, могут вызывать беспокойство.

Можно ли сжигать дрова в каминах? А как насчет дровяных печей и каминных топок?

Данные показывают, что сжигание одного деревянного полена в камине приводит к меньшему загрязнению воздуха, чем сжигание нескольких поленьев. Если вы сжигаете изготовленное бревно, вы должны обязательно следовать инструкциям производителя, сжигать только одно бревно за раз, не только для уменьшения загрязнения воздуха, но и для пожарной безопасности.Если вы используете промышленные бревна, выбирайте те, которые сделаны из 100% прессованных опилок. Сжигание в камине, сжигаете ли вы искусственные или настоящие дрова, не является эффективным способом обогрева вашего дома. Не сжигайте поленья из воска и опилок в дровяной печи или каминной топке — они предназначены для открытых очагов.

Что такое этанольные камины и чем они отличаются от дровяных каминов?

Декоративные этанольные камины становятся все более популярными во всем мире.Они отличаются от традиционных каминов тем, что не сжигают дрова, а используют в качестве топлива недорогие спирты, такие как этанол и 2-пропанол. Обычно они не используются для обогрева и в основном являются декоративными. Из соображений безопасности этанол часто используется в виде геля или пасты (например, путем добавления ацетата кальция), чтобы избежать серьезных возгораний из-за проливания жидкости на пол. При использовании жидкого топлива авария может привести к тяжелым травмам. Эти камины обычно не выходят наружу, а это означает, что все продукты сгорания, включая летучие органические соединения (ЛОС) и другие газы и твердые частицы, выбрасываются внутрь здания.В 2013 году немецкое исследование ( Environ. Sci.Technol. , 2014 , 48 (6), стр. 3583–3590 DOI: 10.1021 / es404972s) показало, что количество выделяемого диоксида углерода и диоксида азота по этим устройствам были высокими. Камины этанола также были сильными источниками мелких частиц и могут выделять опасные загрязнители воздуха, такие как бензол и формальдегид. В исследовании сделан вывод о том, что при использовании таких устройств следует учитывать неблагоприятное влияние этанольных каминов на качество воздуха в помещении и пожарную безопасность.

О плитах, сертифицированных EPA

Чем отличаются печи, сертифицированные EPA, и чем они лучше?

«Сертифицировано» означает, что дровяной прибор соответствует стандартам EPA по чистому воздуху. Она генерирует меньше дыма (меньше частиц), чем несертифицированная печь, и использует меньше древесины для создания большего количества тепла. Сертифицированы только новые печи. Сертификация происходит при изготовлении печи.

Оборудование, сертифицированное EPA, включает:

  • Дровяные печи и печи на гранулах
  • Каминные топки
  • Водонагреватели (уличные дровяные котлы)
  • Печи с принудительной циркуляцией воздуха

Камины и каменки не сертифицированы EPA.

Все сертифицированные дровяные устройства были независимо протестированы аккредитованной лабораторией на соответствие ограничениям выбросов твердых частиц для конкретного типа оборудования.

Где я могу купить печь, сертифицированную EPA?

Большинство дровяных печей, представленных сегодня на рынке, имеют сертификаты EPA, поэтому вы должны иметь возможность купить их у любого розничного продавца очагов. Ассоциация «Очаг, патио и барбекю» может помочь вам найти ближайшего к вам продавца.Важно не только приобрести печь, имеющую сертификат EPA, но и обеспечить ее правильную установку сертифицированным специалистом.

«Сертифицировано EPA» — это то же самое, что «Сертифицировано EPA»?

Нет. С 1988 года Агентство по охране окружающей среды ввело в действие нормативные акты под названием «Стандарты производительности нового источника для жилых дровяных обогревателей» (NSPS), которые регулируют производство и продажу дровяных обогревателей (дровяные печи и печи на пеллетах, каминные топки, водяные обогреватели и нагнетание воздуха). печи). Модели, соответствующие требованиям NSPS, считаются сертифицированными EPA.Сертифицировано EPA — это термин, используемый для каминов, которые, как было продемонстрировано, соответствуют уровням выбросов, установленным Добровольной программой для каминов EPA. Эти камины могут выделять не более 5,1 грамма твердых частиц на килограмм сожженной древесины, чтобы претендовать на участие в добровольной программе. Агентство по охране окружающей среды начало эту программу, чтобы побудить производителей производить модели с более низким уровнем выбросов, поскольку камины не считаются дровяными обогревателями и, следовательно, не подпадают под действие NSPS, но выделяют вредное загрязнение воздуха.

Как узнать, сертифицирована ли моя плита EPA?

Дровяной прибор, имеющий сертификат EPA (например, дровяная печь), имеет этикетку на задней стороне, указывающую на сертификацию EPA. Поскольку со временем были изменения, этикетка будет выглядеть примерно так же и иметь текст, аналогичный этой этикетке:

Вы также можете проверить сертифицированную базу данных EPA по дровяным обогревателям.

Могу ли я сертифицировать свою печь?

№ Сертификация завершается производителями печей при выпуске нового модельного ряда.Чтобы соответствовать требованиям сертификации, печи должны иметь встроенные системы контроля загрязнения.

Действительно ли переход на печь, сертифицированную EPA, сэкономит мне деньги?

Да. С дровяной печью, сертифицированной EPA, вы можете рассчитывать на использование на треть меньше дров, чем при использовании более старой, менее эффективной печи. Дым, выходящий из трубы, на самом деле является потерянной энергией. В печи, сертифицированной EPA, сгорает большая часть дыма, что приводит к увеличению тепла для вашего дома от того же количества дров.Это также сэкономит ваше время, потому что вам нужно будет возить меньше древесины.

Что касается печи наилучшего размера, поговорите с опытными продавцами печной продукции, которые знают рабочие характеристики продаваемой ими продукции. При посещении приносите с собой поэтажный план вашего дома. Квалифицированные продавцы могут помочь вам найти дровяную печь, каминную топку или другое изделие для очага, которое хорошо подходит для помещения, которое вы хотите отапливать. Вы можете найти местных розничных продавцов через Ассоциацию Очага, Патио и Барбекю.

Что делает дровяную печь, сертифицированную Агентством по охране окружающей среды, чище, чем несертифицированная дровяная печь?

Когда древесина сгорает не полностью, образуется сложная смесь газов и частиц — древесный дым. Поскольку дровяные печи с сертификатом EPA разработаны с лучшей изоляцией и улучшенным потоком воздуха, больше этих газов и частиц сгорает внутри печи, что приводит к меньшему количеству дыма. В большинстве случаев вы не увидите видимых выбросов из дымохода и почувствуете меньше запаха дыма от правильно установленной печи, сертифицированной EPA.

Установка и замена печи

Как я могу узнать о программах замены дровяной печи в моем районе? Управляет ли EPA программой замены?

Хотя EPA не имеет программы стимулирования замены дровяной печи или модернизации камина, существуют некоторые государственные, местные и племенные агентства, которые ее проводят. Эти программы стимулирования замены предусматривают ваучеры, скидки и / или финансовые стимулы для замены (замены) старого или более загрязняющего древесного устройства сжигания на более эффективное устройство с более чистым сжиганием (например,g., сертифицированный EPA прибор или тепловой насос). Свяжитесь с вашим государственным, племенным или местным агентством по борьбе с загрязнением воздуха, чтобы узнать о возможных программах и / или перейдите по следующим ссылкам, чтобы просмотреть список областей, в которых есть программы: Следующие ссылки выходят с сайта

  • Список текущих мероприятий ассоциации Hearth, Patio & Barbeque Association Программы замены и поощрения
  • Список программ замены Альянса «Зеленая жара»

Может ли EPA предоставить мне скидку / скидку на замену моей дровяной печи дровяной, гранульной или газовой?

К сожалению, EPA не предоставляет индивидуальных скидок или скидок на печи, работающие на более чистом топливе.Вы можете узнать в своем государственном, племенном или местном агентстве по борьбе с загрязнением воздуха и в местном розничном магазине продуктов для домашнего очага, предлагают ли они какие-либо скидки на более чистые печи.

Предоставляется ли федеральный налоговый кредит для новых дровяных печей?

Да. Мы передаем все вопросы, касающиеся нынешней федеральной налоговой льготы в размере 26% на дровяные обогреватели (известной как налоговая льгота 25 (D) для печи на биомассе на 2021-2023 годы), в Налоговую службу. Свяжитесь с горячей линией налоговой службы по телефону (202) 317-6853 и оставьте сообщение для Jennifer Records или отправьте свой вопрос по факсу (855) 591-7868.Мы будем ссылаться на любое руководство по налоговому кредиту от IRS, как только оно будет опубликовано на их веб-сайте.

Местное агентство по борьбе с загрязнением воздуха говорит, что я не могу продать свою старую дровяную печь, чтобы заплатить за дровяную печь, сертифицированную Агентством по охране окружающей среды. Это почему?

Замена старой печи на печь с более чистым горением не улучшит качество воздуха, если старая печь будет повторно использована в другом месте. По этой причине программы замены дровяной печи обычно требуют, чтобы старые печи были уничтожены и переработаны в металлолом или приведены в неработоспособное состояние.

Сколько будет стоить замена моей печи на печь с более чистым горением?

Стоимость печи для чистки горения варьируется в зависимости от размера, стиля и характеристик выбранной вами печи. Как правило, вы можете найти цены в диапазоне от 750 до 3500 долларов. Стоимость установки также может варьироваться в зависимости от состояния существующего дымохода (например, вам может потребоваться новый дымоход) и составляет от 600 до 1200 долларов.

Мне сказали, что я не могу получить скидку на дровяную печь, работающую на более чистом топливе, если я установлю ее сам.Почему я не могу установить свою печь и сэкономить на установке?


EPA настоятельно рекомендует, чтобы сертифицированный специалист установил вашу сертифицированную EPA дровяную печь или каминную топку для обеспечения надлежащей работы. Во-первых, безопасность вашего дома и семьи зависит от полного понимания требований производителя и строительных норм. Любые ошибки при установке (выполненные непрофессионалом) могут быть не видны, а проблемы могут не проявляться в течение значительного периода времени, а некоторые из них могут привести к домашнему пожару.
Во-вторых, правильное функционирование системы вентиляции (также известной как дымоход) является ключом к эффективному и более чистому сжиганию древесины. Система вентиляции — это «двигатель», который управляет процессом горения; если она не обеспечивает достаточной тяги, ваша печь будет работать плохо или отказывать. Печь и система вентиляции, размер и установка которых имеют надлежащие размеры, потребуют меньше древесины, производят больше полезного тепла и уменьшат потребность в обслуживании из-за неэффективных пожаров.

Что мне делать с несертифицированной печью, если я хочу от нее избавиться?

Бывшие в употреблении несертифицированные печи часто можно продать на металлолом или иногда обменять на покупку сертифицированной печи или каменки, не работающей на дровах (т.е. природный газ, плита или камин). Обратитесь к местным розничным продавцам дровяных печей, чтобы узнать о возможностях обмена. Чтобы воздух оставался более чистым, убедитесь, что старую дровяную печь нельзя использовать для сжигания дров (например, снимите дверцы старой печи).

Требуется ли разрешение на установку дровяной печи?

Все зависит от того, где вы живете. Подробную информацию о требованиях к получению разрешений в вашем районе можно получить в отделе строительства вашего города или округа.

Загрязнение и вопросы безопасности

Что выделяется при горении древесины?

Дым образуется при горении древесины или других органических веществ.Выбросы варьируются в зависимости от интенсивности огня и от того, горит ли он на открытом воздухе, в дровяной печи или другом дровяном обогревателе.

Когда древесина сгорает не полностью, дым, который она производит, содержит мелкие частицы (также называемые загрязненными частицами, твердыми частицами или PM2,5), а также окись углерода и токсичные загрязнители воздуха, включая бензол, формальдегид, акролеин и полициклические ароматические вещества. углеводороды и др. Чем эффективнее горит дрова (например, при использовании дровяной печи с сертификатом EPA и сухой выдержанной древесины), тем меньше дыма образуется.

Что происходит, когда вы вдыхаете древесный дым?

Наибольшую опасность для здоровья от дыма представляют мелкие частицы, также называемые мелкими твердыми частицами или PM2,5. Эти микроскопические частицы могут попасть в ваши глаза и дыхательную систему, где они могут вызвать жжение в глазах, насморк и такие заболевания, как бронхит. Мелкие частицы могут ухудшить симптомы астмы и вызвать приступы астмы. Они также могут вызывать сердечные приступы, инсульт, нарушения сердечного ритма и сердечную недостаточность, особенно у людей, которые уже подвержены риску этих состояний.

Древесный дым может повлиять на всех, но наиболее уязвимыми являются дети до 18 лет, пожилые люди, люди с сердечными заболеваниями, люди с астмой или другими заболеваниями легких, а также люди с диабетом.

Я чувствую запах дыма в доме, когда сжигаю дрова. Я должен быть обеспокоен?

Если вы чувствуете запах дыма в доме, возможно, что-то не так. Просмотрите наши видеоролики о лучших методах сжигания, чтобы узнать о том, как эффективно сжигать древесину и сокращать количество дыма. Вам также следует ежегодно проверять свою дровяную печь у сертифицированного трубочиста или аналогичного сертифицированного специалиста.Если вас интересует ближайший к вам сертифицированный специалист, проконсультируйтесь с Американским институтом безопасности дымоходов (CSIA) или Национальным институтом каминов (NFI).

Дым от моего соседа влияет на качество воздуха и мое здоровье, что мне делать?

К сожалению, дым может распространяться далеко от источника огня и напрямую влиять на качество воздуха внутри и снаружи других домов по соседству. Если у вас проблемы с задымлением, вызванные сжиганием дров вашим соседом, у вас есть несколько вариантов:

  • Проверьте наличие каких-либо правил или ограничений штата / региона / племени: Хотя это и не является широко распространенным явлением, некоторые государственные, местные или племенные органы власти имеют правила или ограничения, применимые к сжиганию древесины.Например, правила неприятного запаха / неприятного запаха могут иногда использоваться для устранения дыма соседей от древесины. Другим примером являются правила, связанные с тем, когда вы можете или не можете сжигать и / или «видимые выбросы» или «пределы непрозрачности» для дыма из дымохода домовладельца. Видимые пределы выбросов / непрозрачности означают, что домовладелец не может иметь густые облака дыма, выходящие из дымохода домовладельца. Города, округа или штаты с такими правилами могут направить инспектора на место, о котором идет речь, как только они узнают о проблеме. В некоторых случаях местная пожарная служба может помочь.Свяжитесь с вашим государственным агентством, чтобы узнать, существуют ли эти варианты в вашем районе.

  • Подумайте, открыт ли ваш сосед к стратегиям уменьшения дыма: Если вы решите поговорить со своим соседом, EPA предоставит образовательную информацию о том, как сжигать дрова более эффективно, чтобы образовывалось меньше дыма. При необходимости вы можете поделиться советами и лучшими методами записи с вашим соседом, включая видео. Эти советы могут помочь вашему соседу снизить риск возгорания дымохода, сжигать меньше древесины, что может сэкономить им время и деньги.Информация доступна на веб-сайте Burn Wise Агентства по охране окружающей среды, и вы можете распечатать или заказать бесплатные копии учебных материалов.

Вы также можете уменьшить задымление и связанное с ним загрязнение частицами в своем доме и улучшить качество воздуха в помещении, используя следующие стратегии:

  • Используйте переносной воздухоочиститель: Эффективность портативного воздухоочистителя в снижении концентрации дыма зависит от нескольких факторов, таких как размер воздухоочистителя, площадь, которую необходимо очищать, эффективность фильтра, частота использования и скорость вентилятора.Портативный воздухоочиститель должен соответствовать размеру помещения и не выделять озон, который является вредным загрязнителем воздуха. В Калифорнии есть таблица со списком сертифицированных в Калифорнии воздухоочистителей по маркам, номерам моделей и типам. Сертификация основана на их низких (обычно близких к нулю) выбросах озона и электробезопасности.

  • Модернизируйте воздушные фильтры в ваших системах центрального кондиционирования воздуха : Фильтры центральной печи или отопления, вентиляции и кондиционирования (HVAC) предназначены для фильтрации воздуха по всему дому.Обновление воздушного фильтра в вашей печи или центральной системе отопления, вентиляции и кондиционирования воздуха может помочь улучшить качество воздуха в помещении. Для получения дополнительной информации см. Веб-страницу EPA о воздухоочистителях и воздушных фильтрах в доме, которая включает Руководство по воздухоочистителям в доме.

Что такое креозот и чем он вреден?

Когда дым, то есть побочные продукты горения, образующиеся при сжигании древесины, поднимаются в более прохладную трубу, они могут конденсироваться и прилипать к внутренним стенкам трубы. Это называется креозот, который представляет собой легковоспламеняющиеся остатки черного или коричневого цвета.Если скопится достаточно, это может вызвать пожар в дымоходе.

Креозот имеет тенденцию к накоплению в следующих условиях:

  • Ограниченная подача воздуха : когда дверцы прибора закрыты, если заслонка не открыта достаточно широко или если поток воздуха недостаточен для быстрого перемещения нагретого дыма вверх по дымоходу. Чем дольше дым остается в дымоходе, тем больше вероятность образования креозота.
  • Сжигание необработанной древесины : требуется много энергии, чтобы получить воду из необработанных бревен до того, как они сгорят.Это производит больше дыма, который откладывает больше креозота по мере его прохождения через дымоход.
  • Ваш дымоход холоднее обычного: Если температура наружного воздуха очень низкая, конденсация может образоваться быстрее.
  • Перегрузка топки в дровяных печах для увеличения времени горения. Это также может повредить топку и создать угрозу безопасности.

Помните, чистые дымоходы не загораются!

Люди сжигают дрова с каменного века — почему дым от дерева стал проблемой сейчас?

Действительно, древесный дым существует с момента открытия огня; это то, с чем мы все знакомы.Со временем мы многое узнали о древесном дыме и его влиянии на здоровье. Древесный дым представляет собой сложную смесь газов и частиц. Когда эти микроскопические частицы попадают в ваши глаза и дыхательную систему, они могут вызвать такие проблемы со здоровьем, как жжение в глазах, насморк и такие заболевания, как бронхит. Загрязнение твердыми частицами также может усугубить хронические заболевания сердца и легких и связано с преждевременной смертью людей с этими хроническими состояниями.

Новые печи безопаснее? У них меньше накоплений креозота?

Креозот — это горючий остаток, образующийся из древесных газов, которые не полностью сгорают.Если в дымоходе скопится слишком много креозота, это может привести к пожару в дымоходе. Дровяные печи, сертифицированные EPA, горят более эффективно, чем старые несертифицированные модели, что приводит к меньшему скоплению креозота в дымоходе. Таким образом, замена старой несертифицированной печи на сертифицированную EPA снизит вероятность пожара в дымоходе. Тем не менее, EPA и представители пожарной безопасности рекомендуют ежегодно профессионально проверять и чистить вашу дровяную печь, дымоход и вентиляционные отверстия, чтобы поддерживать их в безопасном рабочем состоянии. Американский институт безопасности дымоходов (CSIA) предоставляет список сертифицированных трубочистов, доступный для поиска по штатам.

Какие еще источники дыма существуют помимо бытовых дровяных обогревателей?

Лесные пожары являются крупнейшим источником выбросов дыма от древесины. К другим источникам в жилых помещениях относятся ямы для костра на открытом воздухе, химены и бочки для выжигания на заднем дворе. Промышленные, коммерческие и общественные котельные и кухонные плиты, использующие древесину в качестве топлива, также являются источниками древесного дыма.

Какие есть более эффективные и чистые способы обогрева домов?

К эффективным и чистым способам обогрева дома относятся пассивное солнечное тепло, активное солнечное излучение, геотермальные тепловые насосы (GHP) и природный газ.Если вы отапливаете дом дровами, делайте это как можно более аккуратно. Используйте сертифицированный EPA нагревательный прибор и сжигайте только сухую, выдержанную древесину, чтобы уменьшить количество загрязняющих частиц, производимых вашим дровяным обогревателем.

Верно ли, что древесный дым часто вносит больше вредных частиц, чем любой другой источник в городских районах?

Дым от древесины в жилых домах может быть значительным источником выбросов твердых частиц в некоторых населенных пунктах. Например, в округе Кинг, штат Вашингтон (район Сиэтла), древесный дым в жилых помещениях был самой крупной категорией прямых выбросов твердых частиц, на которую приходилось почти треть всех прямых годовых выбросов PM2.5, согласно Национальному реестру выбросов EPA за 2014 г., v.1.

Что такое дни без сжигания или запреты на сжигание? Могу ли я использовать дровяную печь, камин или место для костра в течение дня без горения или запрета на сжигание?

Дни без сжигания также называются программами запрета сжигания или сокращенными программами. Это добровольные или обязательные меры, используемые государственными и местными правительственными учреждениями, чтобы не дать качеству воздуха достичь нездорового уровня или предотвратить дальнейшее ухудшение качества воздуха. В дни, когда не горит, сжигание на заднем дворе и у открытого огня часто запрещено, а в некоторых районах ограничено использование дровяных печей и каминов.Точные требования зависят от региона. Программы обычно предоставляют механизм отказа для людей, сжигающих дрова в качестве единственного источника тепла. Чтобы определить, законно ли сжигание в вашем районе, свяжитесь с властями вашего штата и / или местного самоуправления.

Как сделать тепловые экраны для дровяных печей

Достаточные зазоры — одно из двух наиболее важных элементов безопасности при установке любой дровяной печи. (Другой — подходящие материалы.) Правильно установленная и обслуживаемая дровяная печь может быть одним из самых безопасных приборов в вашем доме.Но изменение разрешений может создать очень опасную ситуацию.

Не верь изображениям

Глянцевая плитка для очага и Карлик 4кВт

Мы получаем много вопросов о фотографиях печей, которые кажутся гораздо более тесными, чем разрешено. «Как они могут это сделать?»

Иногда бывает сложно определить расстояние от плиты до стены по фотографии. Зазоры могут быть нормальными, но на фотографии они кажутся более близкими, чем есть на самом деле.

Люди действительно часто нарушают допуски и публикуют результаты в Интернете.То, что это кто-то сделал, не означает, что это безопасно.

В некоторых случаях печи устанавливаются таким образом, что их невозможно установить, а потом исправить. Например, в Tiny House Nation S5E15 у них не было времени установить дымоход перед съемкой эпизода, поэтому декораторы просто поставили плиту там, где, по их мнению, она выглядела лучше всего. На фотографиях в эпизоде ​​печь слишком близко к стене, но если вы присмотритесь, то увидите, что печь еще не подключили.

Пиролиз — почему зазоры такие большие

Свободные зазоры важны, потому что дровяные печи во время работы очень сильно нагреваются. Горючие материалы, расположенные слишком близко к плите, могут нагреться до температуры самовоспламенения и загореться. Для разжигания огня не требуется искра, достаточно тепла, топлива и кислорода.

В большинстве случаев нарушение разрешений не вызывает немедленного возгорания. Поскольку материал многократно нагревается, он разрушается на молекулярном уровне, и его температура самовоспламенения начинает падать в процессе, называемом пиролизом.После нескольких месяцев или лет многократного нагрева поверхность, «у которой еще не было проблем», может самопроизвольно загореться.

В целях безопасности температура открытых горючих материалов вокруг печи никогда не должна превышать 117 градусов по Фаренгейту выше температуры окружающей среды, а температура в открытых областях (например, под очагом) не должна превышать температуру на 90 градусов по Фаренгейту. Если вы наблюдаете обесцвечивание потенциально горючих материалов вокруг плиты, это может быть признаком пиролиза. Но вы не всегда сможете это увидеть.

Что происходит, когда вы обманываете

Последствия пожара в сауне

Нарушения габаритов представляют собой особенно опасную проблему, поскольку зачастую они не вызывают немедленного возгорания. Иногда пиролиз проявляется в обесцвечивании или обугливании поверхности горючих материалов, но иногда пиролиз может происходить внутри стены. Вы можете без проблем использовать дровяную печь в течение месяцев или лет, пока однажды ваша стена не загорится изнутри без предупреждения.

Зазоры для мошенничества также могут быть вызваны использованием неподходящих материалов.Например, если вы используете гранулированную трубу вместо надлежащей дымоходной трубы класса A для проникновения в вашу крышу, и вы соблюдаете рекомендуемый производителем зазор до горючих материалов, вы создадите опасное нарушение зазора. Труба для пеллет рассчитана на гораздо более низкие температуры, чем дровяные печи, поэтому зазоры рассчитываются с учетом этих более низких температур. Подсоедините трубу для пеллет к дровяной печи, и номинальные зазоры, указанные производителем, больше не соответствуют требованиям.

Как безопасно сократить зазоры для дровяной печи

Зазоры в дровяной печи нельзя полностью исключить, но их можно значительно уменьшить, используя правильно сконструированный тепловой экран.Очень важно, чтобы теплозащитные экраны были спроектированы должным образом и чтобы соблюдалось уменьшение номинальных зазоров для данного типа экрана.

NFPA-211, промышленный стандарт для установки дровяных печей, описывает три различных типа теплозащитных экранов. (Примечание: NFPA-302 — это стандарт для лодок, который немного отличается от правил, изложенных в NFPA-211 и этой статье. Правила в NFPA-302 менее подробны, чем NFPA-211, поэтому мы рекомендуем следовать NFPA-211. стандарты, если вы не устанавливаете на лодке.)

Как создать тепловые экраны с воздушным охлаждением

Карликовая печь с изогнутым металлическим экраном

Самыми эффективными теплозащитными экранами являются экраны с воздушным охлаждением. Эти экраны состоят из листа толщиной 24 мм или более, или цементной плиты 1/2 дюйма или толще, с воздушным пространством 1 дюйм за экраном и по периметру для обеспечения свободного потока воздуха. Для этой цели 1-дюймовые прокладки для теплозащитного экрана доступны в Интернете или иногда в вашем местном хозяйственном магазине.

Старайтесь не размещать распорку непосредственно между центром печи и стеной, так как распорки могут проводить тепло через экран к горючей стене.Обычно лучше размещать распорки по периметру щита.

Воздушный поток за экраном и по периметру экрана имеет решающее значение для его успеха. Когда экран нагревается, естественная конвекция воздуха вокруг экрана будет поддерживать охлаждение экрана и материала за ним.

Правильный тепловой экран с воздушным охлаждением уменьшает зазоры до 2/3 (18 дюймов становится 6 дюймов) при использовании в качестве защиты стен или до 1/2 (18 дюймов становится 9 дюймов) при использовании в качестве защиты потолка.

Как рассчитать зазоры с теплозащитным экраном

Расстояния рассчитываются от источника тепла до горючей поверхности.Таким образом, для уменьшения зазора 18 дюймов до 6 дюймов с экраном, который находится на расстоянии 1 дюйма от стены, потребуется не менее 5 дюймов от экрана до источника тепла.

Насколько большими должны быть тепловые экраны?

Щиток из листового металла на скамейке

Зазоры рассчитываются во всех направлениях по прямой. Самый простой способ выяснить, какие поверхности должен покрывать щит, — это отрезать дюбель до номинального зазора, который вы проверяете.

Например, от задней части печи Dwarf расчетное расстояние до горючих материалов составляет 18 дюймов.С помощью 18-дюймового дюбеля измерьте все точки на стене, которых вы можете коснуться одним концом дюбеля, в то время как другой конец касается задней части печи. Все эти точки должны быть закрыты теплозащитным экраном.

Карликовая печь с плиточным щитом

Сделайте то же самое для дымохода и боковых стенок печи на соответствующих зазорах.

В этом упражнении вы заметите несколько моментов. Во-первых, тепловые экраны будут значительно больше, чем профиль печи или дымохода.Во-вторых, чем дальше от горючего материала находится печь или дымовая труба, тем меньше должен быть тепловой экран.

Крепление экранов непосредственно к плите или дымовой трубе

Лазерный настенный экран и трубный экран

Нормы промышленного стандарта NFPA-211 для настенных и потолочных экранов не распространяются на крепление экранов непосредственно к плите или трубе, но в некоторых случаях можно уменьшить зазоры с помощью прикрепленных экранов.

Прикрепление тепловых экранов с воздушным охлаждением непосредственно к корпусу печей Dwarf с помощью нашего заводского комплекта теплозащитных экранов сокращает необходимые зазоры наполовину, так что 16 дюймов по бокам становятся 8 дюймов, а 18 дюймов сзади становятся 9 дюймов.Точно так же прикрепление теплозащитных экранов с воздушным охлаждением к нашей одностенной трубе создает двустенную трубу, для которой требуется 9-дюймовый зазор до горючих материалов с теплозащитным экраном между ними вместо стандартных 18 дюймов.

Самый простой способ сделать тепловые экраны для дымохода с воздушным охлаждением — это разрезать кусок одностенного дымохода. Затем прикрутите экран к трубе, используя термостойкие винты 1-1 / 4 дюйма и керамические или металлические прокладки теплозащитного экрана 1 дюйм.

Посмотрите видео по установке 5er Ника, чтобы увидеть пример использования щитов, прикрепленных непосредственно к плите и трубе, чтобы уменьшить зазоры с минимальным визуальным воздействием.

Если ваша плита произведена другим производителем, прикрепление щита своими руками непосредственно к плите или дымовой трубе может быть запрещено, а заводские тепловые экраны могут быть доступны или отсутствовать. Так что обязательно уточняйте у производителя.

Изолированные экраны, экраны для каменной кладки и другие типы щитов

Карликовая печь с каменным щитом

В NFPA-211 описаны два других типа экранов, но они редко используются в крошечных живых объектах. Эти два типа щитов построить не легче, чем щиты с воздушным охлаждением, и они менее эффективны.

Изолированные экраны идентичны экранам с воздушным охлаждением, но вместо 1 дюйма воздушного пространства за экраном вы используете 1 дюйм огнестойкой изоляции, такой как минеральная вата или керамическое волокно. Щит такого типа может уменьшить зазоры от стен на 1/2 или зазоры от потолка на 1/3.

Щиты для каменной кладки — это кирпичи толщиной 3-1 / 2 дюйма без воздушного пространства, т. Е. Стандартная кирпичная стена. Щиты этого типа могут уменьшить зазоры от стены до 1/3 и обычно не используются для потолка.

Любой тип экрана, кроме трех типов, упомянутых в NFPA-211, обычно не должен использоваться для уменьшения зазора, если эта конфигурация не была протестирована.Хотя экраны с воздушным пространством или изоляцией, отличными от 1 дюйма, или экраны с двойным слоем листового металла, вероятно, дадут определенную пользу, степень безопасного уменьшения зазора, которую они могли бы обеспечить, неизвестна.

Щиты, которые не являются щитами

Плитка, прикрепленная непосредственно к стене без изоляции или воздушного пространства, не является теплозащитным экраном. Плитка будет проводить тепло прямо через горючую поверхность позади нее. Если толщина слоя плитки не менее 3-1 / 2 дюйма, он не обеспечивает уменьшения номинального зазора.

Листовой металл, прикрепленный непосредственно к стене без воздушного пространства, также будет проводить тепло прямо через нее и не обеспечивает уменьшения номинального зазора.

Записка для жилых помещений

Помещения, на которые распространяется действие строительных норм и правил, обычно имеют особые требования к свободному пространству. Если печь внесена в список UL для жилых помещений, вы должны следовать инструкциям производителя в руководстве. Тем не менее, большинство крошечных печей не внесены в списки UL, поэтому вам может потребоваться следовать руководящим указаниям местного строительного кодекса для не включенных в списки печей, которые обычно требуют зазора 36 дюймов для горючих материалов во всех направлениях.

Если вы используете тепловой экран для уменьшения зазоров в проекте в соответствии со строительными нормами, он не может уменьшить зазоры до менее 12 дюймов в любом направлении, если только щит и печь специально не протестированы и внесены в список для этой цели. .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
