Металлическая перемычка в кирпичной стене: Металлическая перемычка в кирпичной стене — Elite-k

Устройство металлической перемычки

Если нет возможности купить сборные перемычки, можно сделать металлические.

Кирпичная кладка после набора прочности раствором сама по себе отлично несет собственный вес (при умеренной ширине окна, конечно, и отсутствии нагрузки от перекрытия). Но на период строительства, пока раствор не набрал прочности, кирпичная кладка над проемом нуждается в поддержке. Также кладка нуждается и в дальнейшей поддержке в период эксплуатации, если проем в стене широкий или есть значительная нагрузка (от перекрытия или высокой стены над проемом).

Какие бывают перемычки?

Ну, во-первых, сборные. Их большим достоинством является высокая скорость монтажа, надежность и простота подбора (по альбомам типовых серий). Недостаток — нет завода — нет и перемычек.

Во-вторых, монолитные железобетонные. Такую перемычку нужно рассчитать, подобрать высоту и армирование, да и в изготовлении она сложнее — нужна опалубка, нужно эту опалубку подпереть, связать арматуру и качественно забетонировать.

Плюсом является то, что все можно выполнить в условиях строительной площадки, нет зависимости от завода-изготовителя.

И в-третьих, перемычки из металлических прокатных профилей (уголков, швеллеров или двутавров).

Для подбора металлических элементов в качестве перемычек необходимо выполнить расчет и определить, достаточно ли прочности у подобранных элементов, а также, не будет ли прогиб перемычки больше допустимого.

Условие прочности:

Мр = 1,12WR (1),

где Мр — расчетный момент, который зависит от длины перемычки и нагрузки, а также от коэффициента надежности по нагрузке,

W — момент сопротивления металлического элемента (для перемычек, составленных из двух уголков или двух швеллеров момент сопротивления составного элемента равен сумме моментов сопротивления каждого из элементов), берется из справочников (например, страницы 408-412 из книги Васильев А.А. «Металлические_конструкции» ) ;

R — расчетное сопротивление стали.

Условие прогиба:

1/200 = Мн*L/(10EI) (2),

где Мн — нормативный момент, который зависит от длины перемычки и нагрузки,

L — расчетная длина перемычки, равная ширине в чистоте плюс 1/3 длины опирания каждой стороны перемычки;

Е — модуль упругости стали;

I — момент инерции перемычки;

1/200 — максимально допустимый прогиб.

Обычно, если нужно подобрать металлический элемент, условия (1) и (2) преобразовывают следующим образом:

W = Mp/(1,12*R) — минимально допустимый момент сопротивления перемычки;

I = 200Мн*L/(10Е) — минимально допустимый момент инерции.

Рассмотрим на примерах подбор перемычке для дверных и оконных проемов.

Пример 1.

Исходные данные. Дверной проем в стене толщиной 250 мм, без опирания перекрытия. Высота кладки над перемычкой 900 мм. Ширина проема 1000 мм. Подобрать металлическую перемычку.

Определим нагрузку от кладки (удельный вес кирпича 1,8 т/м3) на 1 погонный метр перемычки:

q = 0,25*0,9*1,8*1 = 0,41 т/м.

Определим момент по формуле

М = qL2/8, где L — расчетная длина перемычки.

Глубина опирания перемычки 200 мм, тогда

L = 1000 + 2*200/3 = 1130 мм = 113 см.

Мн = 0,41*1,132/8 = 0,065 т*м = 65 кН*см;

Мр = 1,1*65 = 73 кН*см.

Необходимый момент сопротивления из условия прочности:

W = Mp/(1,12*R) = 65/(1,12*21) = 2,76 см3

.

Необходимый момент инерции:

I = 200Мн*L/(10Е) = 200*73*113/(10*21000) = 7,85 см4.

Принимаем перемычку, состоящую из двух уголков 50х50х5 (W = 7,88 см3 > 0,5*2,76 см3, I = 11,2 см4 > 0,5*7,85 см4.

Пример 2.

Исходные данные. Оконный проем в стене толщиной 250 мм. Высота кладки над перемычкой 900 мм. Ширина проема 2000 мм. На стену опираются сборные железобетонные плиты длиной 3600 мм (вес плиты 300 кг/м2), толщина конструкции пола 100 мм (удельный вес 1800 кг/м3), временная нагрузка на перекрытие 200 кг/м2. Подобрать металлическую перемычку.

Определим нагрузку от кладки (удельный вес кирпича 1,8 т/м3) на 1 погонный метр перемычки:

q = 0,25*0,9*1,8*1 = 0,41 т/м.

Определим нагрузку от плит перекрытия и пола на 1 погонный метр перемычки:

q = (0,3 + 0,1*1,8)*1*3,6/2 = 0,9 т/м.

Определим временную нагрузку на 1 погонный метр перемычки:

q = 0,2*1*3,6/2 = 0,36 т/м.

Определим момент по формуле М = qL2/8, где L — расчетная длина перемычки.

Глубина опирания перемычки 200 мм, тогда

L = 2000 + 2*200/3 = 2130 мм = 213 см.

Мн = (0,41 + 0,9 + 0,36)*2,132/8 = 0,95 т*м = 950 кН*см;

Мр = (0,41*1,1 + 0,9*1,1 + 0,36*1,2)*2,132/8 = 1,06 т*м = 1060 кН*см.

Необходимый момент сопротивления из условия прочности:

W = Mp/(1,12*R) = 1060/(1,12*21) = 45 см3.

Необходимый момент инерции:

I = 200Мн*L/(10Е) = 200*950*213/(10*21000) = 193 см4.

Принимаем перемычку, состоящую из двух швеллеров №10 (W = 34,8 см3 > 0,5*45 см3, I = 174 см4 > 0,5*193 см4).



И напоследок, цитата из СНиП «Каменные и армокаменные конструкции» (для тех, кто подходит к вопросу подбота перемычек более тщательно) — металлических перемычек она тоже касается:



Еще полезные статьи:

«Выбор материала для стен»

«Как подобрать перемычки в кирпичных стенах»

«Как подобрать перемычки в частном доме – примеры расчета.»

«Подбираем перемычки в кирпичных перегородках – примеры расчета. Проемы №1-3.»

«Подбираем перемычки в самонесущих кирпичных стенах — примеры расчета. Проемы №4-6.»

«Подбираем перемычки в несущих кирпичных стенах — примеры расчета. Проемы №7-11.»

«Как выполнить чертеж перемычек — схему перекрытия оконных и дверных проемов»

«Расчет кладки из газобетона на смятие под действием нагрузки от перекрытия. »

«Как рассчитать стены из кладки на устойчивость.»

«Как пробить проем в существующей стене.»

Внимание! Для удобства ответов на ваши вопросы создан новый раздел «БЕСПЛАТНАЯ КОНСУЛЬТАЦИЯ».

class=»eliadunit»> Добавить комментарий

Усиление проемов в кирпичных стенах. Таблицы подбора перемычек

Согласно требованиям действующих норм, при устройстве в существующей каменной стене нового проема шириной более 600 мм над ним должна быть установлена перемычка, тип и конструкция которой назначаются в рамках индивидуально разработанного проектного решения.

Самым распространенным способом усиления проемов в каменных стенах является устройство металлической перемычки, состоящих из двух прокатных швеллеров, которые устанавливаются над проемом (с двух сторон, в заранее подготовленные борозды) и соединяются между собой при помощи анкерных шпилек с затянутыми гайками на концах. Данный способ усиления реализуется по типовому конструктивному решению, принципиальные схемы которого приведены на Рис. 2, 3.

При разработке проекта усиления пробиваемого или расширяемого проемов значительная часть рабочего времени конструктора уходит на выполнение простых, но достаточно трудоемких расчетно-вычислительных операций, связанных с подбором оптимального сечения несущих металлических балок проектируемой перемычки (выполнение расчетов по I и II группам предельных состояний).

Представленные ниже таблицы позволяют значительно упростить и ускорить процесс конструирования металлических перемычек, а также минимизировать возможность появления ошибок, которых так сложно избежать при выполнении расчетов вручную.

Методика подбора перемычек по таблицам

Перед тем, как начать пользоваться приведенными ниже таблицами необходимо определить тип проектируемой перемычки в зависимости от характера ее статической работы и схемы нагружения. По данному классификационному признаку все перемычки, устраиваемые в каменных стенах, можно разделить на две большие группы: несущие и ненесущие.

Несущие перемычки воспринимают два вида эксплуатационных нагрузок: давление от веса кирпичной кладки, расположенной над усиляемым проемом, и нагрузку от междуэтажных перекрытий. Ненесущие перемычки воспринимают только вес вышележащей кладки стен. Чтобы определить к какому из двух типов относится проектируемая перемычка достаточно взглянуть на Рис.1.

Рис.1. Схемы несущей и ненесущей перемычек в кирпичных стенах

Таким образом, нагрузка на перемычки от перекрытий не учитывается, если они расположены выше квадрата кладки со стороной, равной пролету перемычки.

Подбор несущих элементов металлических перемычек (швеллеров) производится в соответствии со схемами, представленными на Рис.2-4, по двум известным параметрам: ширине проектируемого проема (B) и толщине стены.

Рис.2. Схема устройства металлический перемычки при ширине проема менее 2 м

Рис.3. Схема устройства металлический перемычки при ширине проема более 2 м

Рис. 4. Поперечный разрез 1-1 (к схемам на Рис.2,3)




Таблицы подбора металлических перемычек

(для увеличения изображения кликните по нему)

Таблица 1. Подбор перемычек для стен толщиной 250 мм

Таблица 2. Подбор перемычек для стен толщиной 380 мм

Таблица 3. Подбор перемычек для стен толщиной 510 мм

Таблица 4. Подбор перемычек для стен толщиной 640 мм

Металлические элементы перемычек (прокатные балки) рассчитаны на восприятие давления от вышележащих стен, величина которого эквивалентна весу столба кладки высотой, равной 1/3 пролета перемычки. Несущие перемычки, кроме того, рассчитаны еще и на равномерно-распределенную погонную нагрузку от перекрытий величиной q=4,4 т/пог.м. Для несущих перемычек, устраиваемых в стенах толщиной 250 мм (кладка в 1 кирпич), расчетная погонная нагрузка от перекрытий принята равной q=2,2 т/пог.

м.

Для проемов шириной более 3 м и нагрузках, отличающихся от указанных выше, сечение элементов перемычек принимать по расчету.

Устройство перемычек в кирпичных стенах по всем праввилам

Клиновая перемычка, как оригинальный архитектурный элемент

Перемычкой называют конструктивный элемент стены, который позволяет не только перекрыть проём будущей двери или окна, но и будет нести определённые нагрузки. Как минимум, это вес кладки, возводимой над верхней границей проёма, но при опирании на стену плит перекрытия, нагрузки многократно усиливаются.

Исходя из этого, устройство перемычек в кирпичных стенах может осуществляться в различных вариантах. Используя в качестве наглядного пособия видео в этой статье на тему: «Опирание перемычек на кирпичную стену», мы расскажем о тех способах перекрытия проёмов, которые можно осуществить при  самостоятельном возведении кладки.

Перемычки сборные из бетона

Так как перемычка из кирпича является довольно сложным с конструктивной точки зрения архитектурным элементом, правильно сделать её своими руками у новичка вряд ли сразу получится. Их устраивают только над проёмами, не превышающими двухметровую ширину, и на стенах, которые не несут нагрузок от перекрытий — ведь по прочности на изгиб они не могут составить конкуренцию перемычкам железобетонным. Поэтому в частном строительстве практически повсеместно, даже на нешироких проёмах, используют именно их.

Опирание перемычки на кирпичную кладку

В ассортименте большинства заводов ЖБИ, есть перемычки для кирпичных стен, изготавливаемые по стандарту 948, действующему с 1984 года. Данный ГОСТ регламентирует изготовление из тяжёлого бетона перемычек, специально предназначенных для зданий из кирпича – и не только жилых, но и любого другого назначения.

Их так же можно использовать для установки в проёмы стен, возводимых из камней природного и искусственного происхождения. К категории искусственных камней, относится, собственно, и сам кирпич — а ещё, всевозможные мелкоформатные блоки из зольного или автоклавного бетона.

Типы и параметры

Существует четыре типа перемычек для таких стен, и различаются они по форме и размерам. Для наглядности представим скомпонованную в виде таблицы информацию о том, как они выглядят, и в каких ситуациях применяются.

Внешний вид изделия Назначение, размеры
Перемычка брускового типа (ПБ) Данный вид перемычек напоминает по форме деревянный брус. Его сечение может быть квадратным, но если оно прямоугольное, то высота больше, чем ширина – например: b-120 мм, h-220 мм. То есть, в проектном положении брусок должен стоять на ребре.Единственный вариант, где размер b больше, чем h – это 120*65 мм. Но он используется только на ненесущих стенах. Вариаций длины очень много: начиная от 1030 мм, и заканчивая 5960 мм.

Максимальная ширина перемычек типа ПБ составляет 250 мм – а значит, их применяют только в тех случаях, когда толщина стен не превышает длину одного кирпича.



Плитный вариант перемычки (ПП) Перемычки данного типа предназначены для стен, толщина которых начинается от 1½ кирпича. Они всегда монтируются плашмя, и соответственно, их ширина больше высоты.А вообще, по ширине тут всего 2 варианта: 380 мм и 510 мм. Высота может быть 65; 140 и 220 мм. Максимальная длина – 2980 мм.
Перемычка балочного типа (ПГ) Здесь мы видим, что в отличие от двух предыдущих вариантов, сечение у перемычки-балки не прямоугольное, а ступенчатое. Выступающая полка нужна для того, чтобы на неё могла опираться плита перекрытия.Общая ширина в сечении составляет 250; 380 либо 510 мм – по толщине кирпичных стен. Высота перемычки и высота полки, так же, как и их пропорции, значительно варьируются. Длина изделия минимум 1550 мм, максимум 5950 мм.
Сечение фасадной перемычки (ПФ) По конфигурации, перемычка фасадного типа очень похожа на ПГ. Разница между ними состоит только в том, что на её торцах полка имеет выемки. На чертеже – вид сверху и с торца.На нём видно, что полка короче самого изделия с каждой стороны на величину «a».Такая перемычка, смонтированная на стену, просматривается с фасада – отсюда и название. Укороченная полка нужна для того, чтобы, чтобы можно было перекрыть проём с четвертью.

Обратите внимание! Брусковые и плитные перемычки взаимозаменяемы. Там, где, к примеру, нужна одна плита 2ПП17-5, размер которой составляет 380*140*1680 мм, можно использовать три бруска 2ПБ17-2. Они имеют такую же высоту и длину, отличается только ширина: 120 мм. Конечно, цена одного более крупного изделия ниже, чем суммарная стоимость трёх штук меньшего размера. Но ситуации бывают всякие – например: нет в наличии нужных перемычек плитного типа.

Нюансы устройства бетонных перемычек

Технология монтажа сборных ЖБ изделий предельно проста, а потому такие перемычки над окнами можно увидеть гораздо чаще, чем любые другие. Для их укладки в стене должен быть предусмотрен уступ шириной не менее 25 см с каждой стороны проёма. То есть, перемычка по длине всегда должна превышать его ширину на полметра.

Всё что нужно для монтажа, так это автокран, который поднимет бетонный брус или плиту, и опустит на опорную пяту в стене. На ней, как и при кладке кирпича, перед установкой перемычки расстилается раствор. Горизонтальность положения конструкции выверяется уровнем по нижней грани.

Устройство монолитной перемычки

Иногда сборный вариант не получается подобрать по ширине проёма, а для стен в 2,5 кирпича, готовые бетонные перемычки и вовсе не выпускают. В таких случаях, над проёмами устанавливают опалубку, вяжут из арматуры каркас, и заливают перемычки монолитным способом. Как это выглядит, хорошо видно на представленном выше примере. Здесь показана обычная съёмная опалубка, но есть и другие варианты.

Лотковый керамзитобетонный блок для устройства перемычки

Например, для заливки монолитной перемычки можно использовать бетонные или керамические U-блоки, которые используют в качестве несъёмной опалубки. Они по всем параметрам соответствуют обычной перемычке, но имеют полость, в которой укладывается арматура и осуществляется заливка бетона.

Перемычки из металла

Иногда бывает гораздо проще и дешевле установить не железобетонную перемычку, а металлическую. Например, если это дверной проём, или окно небольшой ширины. Когда стены не толстые, или это просто кирпичная облицовка, одного или двух швеллеров, либо уголков с широкой полкой, бывает более чем достаточно.

Стальные перемычки в кирпичной кладке

Взять, допустим, каркасно-кирпичный дом, который мы видим на фото сверху. Здесь кладка не несёт нагрузок от веса здания — они приходятся на каркас, ячейки которого и заполняет кирпич.

Здесь железобетонная перемычка вообще ни к чему, а выкладывать их из кирпича в многоэтажном доме, точно никто не будет. Это занимает слишком много времени, и к тому же, требует привлечения каменщиков с более высокой квалификацией.

Перемычка из уголка в лицевой кладке

Достоинство перемычек из металлопроката заключается в том, что они имеют малый вес, стоимость, и всегда можно отрезать такую длину, какую надо. И ещё: перекрыть металлопрокатом проём можно в таких случаях, когда никакую другую перемычку установить невозможно. Например: в стене эксплуатирующегося здания вырезается новый, или расширяется старый проём.

Усиление проёма двутавровыми перемычками

Важно! Заострим ваше внимание на том, что металлические перемычки не устраивают в стенах, на которые опираются плитные перекрытия. Там должны быть только железобетонные конструкции. В остальном, перемычки в кирпичных стенах, изготовленные из металлопроката — это очень удобное и практичное решение.

Подпорка для металлических перемычек

Так как металл имеет свойство изгибаться под большой нагрузкой, а кладка, которая будет над простенком, весьма тяжёлая, для перемычек устраивают подпорки. Опорные стойки и убирают, когда раствор наберёт полную прочность, и кладка сама может нести собственный вес.

Подбор металлопроката под перемычки, в проектах осуществляется на основе расчёта, ну а частники, работающие «на глазок», должны помнить, что запас прочности никогда не помешает.

Перемычки из кирпича

Перемычки кирпичные являются не только конструктивным, но и интересным архитектурным элементом здания. Нами было уже сказано, что их можно применять только там, где нет опирания плит перекрытия. Что касается проёмов шириной более двух метров, на которых перемычки из кирпича обычно не делают, то тут есть отличный выход из ситуации.

Консоли навесные с хомутами

Не так давно на отечественном рынке стройматериалов появились металлические консоли для устройства кирпичных перемычек. Как они выглядят, вы можете видеть на фото сверху. Консоли обычно используют при облицовке здания кирпичом.

Их монтируют к основной стене по верху проёма, а между собой соединяют полкой. С неё свисают хомуты, которые закладываются в вертикальные швы между кирпичами, и фактически армируют всю конструкцию. Консоли увеличивают прочность перемычки, и принимают на себя вес вышележащей кладки, что позволяет перекрыть и проём любой ширины.

Широкий проём, перекрытый кирпичом по навесным консолям

Это пока ещё новая технология, и думаем, что в маленьких городах и населённых пунктах, такие консоли не всегда найдёшь. Поэтому традиционные варианты устройства кирпичных перемычек пока ещё никто не отменял.

Конструкции кирпичных перемычек

Существует всего четыре варианта кирпичных перемычек, отличающихся по форме. Среди них рядовые и арочные перемычки, среди которых различают клинчатые, лучковые и сводчатые. Возведение рядовых и арочных конструкций имеет принципиальные различия.

Основные виды перемычек из кирпича: 1-рядовая, 2-клинчатая, 3-лучковая, 4-сводчатая
Особенности рядовых перемычек

Самые простые конструктивно — это перемычки рядовые. Они выкладываются из одинарного полнотелого кирпича — иногда высотой в пять-шесть горизонтальных рядов. Для устройства такой перемычки требуется соорудить опалубку, подпираемую временными стойками.

Рядовая перемычка на узком проёме

Выглядит это примерно так. На дно опалубки выкладывают слой раствора и утапливают в нём три арматурины диаметром 6 мм. Длина стержней должна быть такой, чтобы была возможность оставить свободные концы. Это нужно для того, чтобы ими можно было обогнуть ближайшие кирпичи в проёме.

Обустройство рядовой перемычки в опалубке

Как и в случае с навесными консолями, для этого можно приобрести готовую систему армирования перемычек. Состоит она из рамок, арматурных прутов и соединительных деталей с треугольными зубьями, загнутыми под 45 градусов. Они расположены в шахматном порядке, что даёт возможность качественно зафиксировать пруток.

Система армирования перемычек BAUT

Сама арматура оцинкована, что исключает возможность коррозии металла. Рамки предназначаются для того, чтобы можно было по своему усмотрению расширить армируемую площадь — это уже зависит от толщины стеновой кладки.

Кирпичные арки в проёме

Данный вид перемычек интересен уже тем, что выкладывают их из кирпича, имеющего форму клина. То есть, в сечении он представляет собой не прямоугольник, а трапецию. Как он выглядит, и какие имеет размеры, можно видеть на представленном фото.

Особых размерных вариаций тут нет — бывает только, что ширина более узкой стороны составляет не 45, а 55 мм. Как видите, клиновой кирпич отличается от кирпича обычного практически по всем параметрам.

Форма и размеры клинового кирпича

Выкладывают его тоже по опалубке — только это не прямая конструкция, а криволинейный шаблон, благодаря которому перемычка примет заданную форму. Кирпичи укладывают по разметке, на узкий торец. Разметка по шаблону делается для того, чтобы рассчитать количество клинышков так, чтобы их получилось нечётное количество.

Круглая арка над окном

Естественно, при этом нужно учитывать толщину швов. Они получаются разной толщины: снизу 0,5 см, сверху 2,5 см. Укладку кирпичей начинают от краёв перемычки к центру, с небольшим наклоном для создания распора. Благодаря клиновидной форме кирпича, из него очень удобно выкладывать арки различного типа.

Так как при их выкладке кирпич располагается вертикально, то ряды в кладке считают не как обычно, а по горизонтали. Нечётное количество элементов нужно для симметрии: по бокам одинаковые дуги – и один центральный (замковый) клин.

Арочные перемычки, вкупе с соответствующим обрамлением, необыкновенно украшают фасад

Очень важно, чтобы при ведении кладки швы заполнялись полностью, а иначе в перемычке может произойти сдвиг элементов, что сильно снизит прочность конструкции. Напоследок заметим, что для качественного возведения кирпичных перемычек нужна не просто инструкция в теории, а хороший мастер-класс.

Металлическая перемычка в кирпичной стене

Калькулятор раскладки железобетонных перемычек

Предлагаем бесплатную программу для расчета раскладки железобетонных перемычек над дверными и оконными проемами в кирпичной кладке.

От вас потребуются всего четыре параметра, которые вы хорошо знаете:

– ширина перекрываемого проема,

– тип кирпича кладки стены (силикатный или керамический),

– является ли стена несущей (опираются ли на нее плиты перекрытий).

Четыре простых шага:

  • Шаг 1: ширина перекрываемого проема. Введите ширину проема в метрах. Программа рассчитана на проемы с шириной от 0,8 до 2,7 м, при вводе большей ширины будут рассчитаны перемычки на 2,7 м. Калькулятору не важно, какой проем рассматривается: оконный или дверной.
  • Шаг 2: тип кирпича кладки стен. Программа подбирает перемычки для зданий из следующих материалов:
    • керамический одинарный кирпич ГОСТ 530-2012 «Кирпич и камень керамические» высотой 65 мм,
    • силикатный полуторный кирпич ГОСТ 379-95 «Кирпич и камни силикатные» высотой 88 мм.
  • Шаг 3: несущая или нет стена. Вы должны обозначить, опираются ли на рассматриваемую стену плиты перекрытий. Если да, потребуется также указать, опираются ли они с одной стороны или с двух. С двух сторон плиты опираются на внутренние несущие стены, с одной – на внешние.
  • Шаг 4. толщина стены в мм. Возможные варианты: o – 250 мм, o – 380 мм, o – 510 мм, o – 640 мм. При вводе любых иных значений программа применит толщину, арифметически близкую к одной из стандартных толщин кирпичной кладки.
    Все! Введя эти четыре значения, вы получите схему раскладки перемычек над одним проемом. Кроме того, калькулятор предоставит спецификацию с указанием марок и ГОСТа перемычек, требуемое количество перемычек на проем и массу каждой из них. Проделайте ту же процедуру для всех проемов вашего дома или коттеджа, и вы получите материалы для комплексного заказа всех сборных железобетонных перемычек на объект. Таким образом, вы бесплатно получите всю необходимую информацию для приобретения перемычек.
    Подробнее

После ввода данных вы увидите схему раскладки перемычек по проему. При необходимости можно вернуться на любое количество шагов назад и поменять любой из параметров. Пересчет схемы раскладки произойдет сразу.

Программа раскладывает только брусковые перемычки марок ПБ по ГОСТ 948-84 «Перемычки железобетонные для зданий с кирпичными стенами». Данный стандарт распространяется на железобетонные перемычки, изготовляемые из тяжелого бетона и предназначенные для перекрытия проемов в кирпичных стенах зданий различного назначения.

Марка перемычки состоит из буквенно-цифровых групп. Например, марка перемычки 5ПБ27-37 расшифровывается следующим образом:
5 – перемычка сечением 250×220 мм,
ПБ – перемычка брусковая,
27 – длина перемычки в дециметрах с округлением до целого числа (в данном случае 2720 мм),
37 – расчетная нагрузка с учетом собственного веса, с округлением до целого числа (в данном случае 37,3 кН/м).
В марках перемычек, имеющих строповочные петли, добавлена строчная буква «п». Например, 5ПБ27-37-п.

При необходимости мы готовы предоставить документацию с исходными данными и спецификацией подобранных перемычек совершенно бесплатно. Укажите адрес электронной почты, на который мы отправим требуемый документ, содержащий также данные об организации, выполнившей подбор перемычек, имя ответственного специалиста и ссылку на допуски нашей организации, позволяющие выполнять указанный вид проектных работ. Пример оформления документа приведен по ссылке.
s Раскладка железобетонных перемычек – один из этапов проектирования коттеджа. Другие важные этапы включают в себя проектирование фундаментов, раскладка плит перекрытий, проектирование стен подвалов и лестниц. У нас вы можете заказать проект несущих конструкций коттеджа или дома, который будет выполнен опытными проектировщиками (см. «наша команда»). В работе мы применяем современные программные комплексы для расчетов и проектирования несущих конструкций.


Стальные и бетонные перемычки

При строительстве частных жилых домов используются перемычки, изготовленные из железобетона или стали. Бетонные перемычки могут быть готовыми, а могут быть созданы в процессе строительства. Стальные перемычки представляют собой минимум две балки швеллера или двутавра.

Металлические перемычки

Стальные перемычки используются для проемов, ширина которых более 2,5 метра. Также они устанавливаются в проемах меньшей ширины, но при воздействии на проемы значительных нагрузок (например, при упоре на проем главной балки). Так как перемычки из стали обладают повышенной жесткостью, их используют для усиления гаражных ворот и балконных блоков. Непосредственно перед выполнением монтажа стальных перемычек, для увеличения адгезии штукатурки, опорную часть балок закрывают монтажной сеткой. В связи с тем, что под перемычками из металла присутствует значительное напряжение, для его компенсации, в местах соединения перемычки со стеной, организуют своеобразные распределительные подушки, выполненные из кирпичей или бетона.

Существует правило, согласно которому глубина опирания стальной перемычки равняется 1/2 ее высоты плюс 15,0 см. Особенно важно соблюдать это правило при строительстве стен из материалов сравнительно небольшой прочности (например, керамические блоки из поризованной керамики, ячеистый бетон и т.п.). Пустоты между балками заполняют блоками или кирпичом. Если используются двутавровые балки, то кирпичом облицовываются также бока перемычек. При использовании в строительстве перемычек из стали опалубку, как правило, не делают. Это связано с тем, что стальные профили кладутся с определенными промежутками, которые дают возможность укладывать кирпичи непосредственно на полки перемычек. Сделанная таким образом металлическая перемычка сразу может выдерживать значительные нагрузки и не нуждается в дополнительном времени для обретения соответствующей несущей способности.

Стальные балки во внутренних стенах здания (перегородках), используются при толщине стен от 6,5 см до 12,0 см. Несущим элементом для такой перемычки служит угловой прокатный профиль, выполненный из стали. Для наполнителя используются блоки или полнотелый кирпич. Так как нагрузки на внутренние стены, по сравнению с несущими стенами, небольшие, места опирания балки на стену не нуждаются в дополнительном усилении кирпичом или бетоном.

Глубина опирания стальной перемычки в перегородке может не превышать 15,0 см с каждого бока. Для повышения адгезии штукатурки нелишним будет обмотать стальной профиль специальной сеткой.

Железобетонная перемычка

Бетонная перемычка представляет собой конструктивный строительный элемент, несущая способность которого достигается благодаря применению и взаимодействию между собой двух составляющих: бетона и стали. В железобетонных перемычках стальные элементы повышают устойчивость элемента к растяжению, а бетон служит для обеспечения необходимой жесткости и увеличению сопротивления конструкции к сжатию. Основную роль в конструкции железобетонных перемычек играет точное соблюдение необходимой толщины слоя бетона, который защищает стальную арматуру. Точное выполнение технологичных требований обеспечивает отличное взаимодействие стали и бетона в одном конструктивном элементе.

Используют перемычки, представляющие собой железобетонные монолитные балки, обычно при строительстве частных домов для стен из разнообразных материалов. Применение монолитных железобетонных перемычек обусловлено сравнительно невысокой стоимостью используемых материалов и самой работы, широко распространенной информацией о создании конструкций из железобетона, возможностью создания различных форм перемычек для достаточно больших проемов, высокой надежностью при воздействии значительных нагрузок конструкции частного дома.

Профессиональный проектировщик может точно рассчитать параметры монолитной перемычки для любого, даже достаточно большого проема. Для этого необходимо правильно определить размеры железобетонной балки, сечение и количество стальной арматуры, а так же правильно выбрать соответствующую марку и класс бетона. Ширина проема, который может перекрываться монолитной железобетонной перемычкой, учитывая нагрузки в частном доме, может колебаться в пределах от 1,0 м до 5,0 м.

Для создания монолитной перемычки вначале формируется опалубка соответствующей формы, размера, герметичности и жесткости. Главное при устройстве опалубки не допускать ошибок, которые впоследствии могут привести к ее разрушению в процессе заливки бетона или вызвать трудности при нанесении штукатурки. Многие производители строительных материалов для стен из керамзитобетона или ячеистого бетона, также выпускают особые U-образные элементы, предназначенные для бетонных перемычек. Они являются своеобразными несъемными опалубками. Использование при строительстве таких элементов значительно упрощает работу по формированию бетонных перемычек. Эти U-образные элементы устанавливаются на подпертой стойками ровной доске.

После того, как опалубка сделана, в нее кладется стальная арматура. Для обеспечения защищающего арматуру слоя из бетона толщиной 2,0 см, применяют специальные пластиковые кольца для арматуры или дистанционную прокладку из раствора цемента. Затем осуществляют укладку и утрамбовку бетонного раствора. В последующем, для достижения необходимого качества перемычки, бетон нужно защитить от ветра, мороза, прямых солнечных лучей, а также обеспечить периодический полив водой, чтобы избежать быстрого высыхания бетона. Снимать опалубку можно не ранее двух, а лучше- четырех недель после укладки бетона.

Перемычки заводского изготовления отличаются по форме, размерам, отделки наружной поверхности, несущим характеристикам. Несмотря на достаточно высокую стоимость такие перемычки достаточно удобны как при проектировании, так и при строительстве. Они обладают высоким качеством и значительной несущей способностью. Единственным ограничением есть ширина проема, которая не должна быть больше 3,0 м. Наибольшей популярностью пользуются L-образные железобетонные перемычки заводского изготовления. Длина таких балок соответствует стандартным размерам оконных и дверных проемов- от 120,0 см до 270,0 см (шаг 30,0 см). Ширина балки- 12,0 см, высота- 19,0 см и 22,0 см, толщина- 6,0 см.

Бетонные балки кладут на раствор, а зазор между ними наполняют изолятором или легким бетоном.


Минимальное опирание перемычек на кирпичную стену

Перед тем как осуществить монтаж перемычек на кирпичные стены, необходимо понять некоторые важные нюансы. Во-первых, что такое перегородка и обязательно ли ее вообще использовать в строительстве?

Перемычкой считается элемент конструкции, который ложится над дверными и оконными проемами и несет нагрузку кирпичных стен. Если давление действует на кладку над проемами, то следует использовать железобетонные перегородки.

Когда воздействие отсутствует или нагрузка на кирпичи вне проема, то допустимо использовать не несущие железобетонные или кирпичные конструкции, обязательное условие – применение качественного раствора и арматуры между рядами кирпичей.

Перемычка

Удобно использовать железобетонные перемычки

Каким же образом правильно подобрать перемычки для кирпичных стен, для каких целей следует их использовать? Все перегородки выполняют следующие функции:

  • являются основной частью проема;
  • усиливают конструкцию перекрытий: если верхнюю часть проемов не укреплять, тогда стена обрушится, так как не сможет удерживать нагрузку;
  • создают основание для дальнейшей укладки рядов.

Для перемычек применяют материалы с высокими прочностными показателями, часто их изготавливают из аналогичного сырья, что и уличная стена, но иногда сырье заготовок отличается по всем имеющимся показателям.

Независимо от типа материала перегородка должна максимально усиливать проем, а также перераспределять силу тяжести над собой. Перед тем, как подобрать необходимые перемычки для кирпичных стен, следует рассмотреть виды.

Их изготавливают из 4 основных материалов:

  • кирпич;
  • железобетон;
  • металл;
  • деревянные балки.

Если требуется расширить размеры проема, то следует позаботиться о верном расположении перегородки над ним. Расширить высоту вверх не получится, только если убирать ряды снизу. При изменении проема по ширине нужно удлинить балки укрепления, учитывая показатель минимального опирания перемычек на кирпичную стену.

Перегородка из кирпича

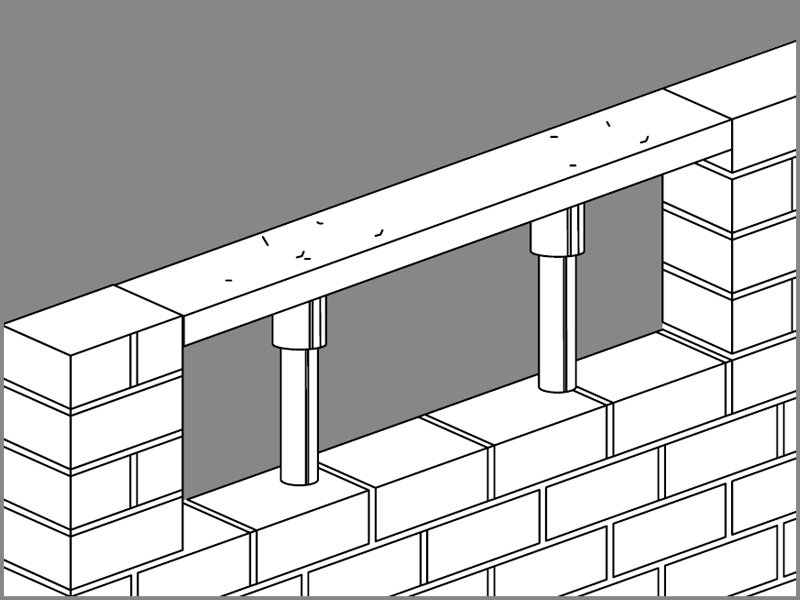

При сборке кирпичной перемычки используют подпорки из труб

Опалубка будет удерживаться непосредственно на кладке, при ее демонтаже выступающие камни стесывают. Если ширина проема больше 1,5 м, то короб ложится на деревянные кружала, установленные на ребро. Помимо деревянной конструкции опалубки, также используют опоры из труб, такую конструкцию достаточно легко собрать.

Для этого берут пару кусков трубы диаметром 5 см и закрепляют в большую диаметром 6 см, во время монтажа перегородки из кирпича конструкцию раздвигают в разные стороны, чтобы концы меньших труб входили в саму кладку. На каждый проем следует устанавливать минимум по два кружала, затем из красного кирпича делают кладку лучковых или клинчатых перегородок со швами в виде клиньев.

Сначала выкладывают опорную пяту

Кладка перегородок из кирпича: а — вид спереди, б — сечение перегородки, в —перемычка на опалубке из дерева, г —конструкция на кружалах из труб; 1 — арматура, 2 — доска, 3 —кружала из доски, 4 —кружала Огаркова.

Толщина швов должна быть сверху до 25 мм, а внизу примерно 5-7 мм. Перед тем, как выкладывать перемычки в проёме, важно возвести стены по всему периметру до их уровня. Изначально стоит выложить опорную кирпичную пяту, только после этого произвести установку самой перегородки.

Перед монтажом опорной плоскости следует подготовить необходимый шаблон, потом по изготовленной опалубке выполняют кладку поперечными рядами. Ее важно производить так, чтобы их количество по горизонтали было нечетным. Центральный ряд из кирпича считается замковым, расположен он строго в вертикальном положении.

Кладка клинчатых или лучковых перегородок осуществляется таким образом, чтобы с каждой стороны от пяты к центральному замку ряд завершался центральным кирпичом, затем проверяют правильное расположение швов с помощью веревки, ее закрепляют в местах опорных частей на кирпичной стене.

Если ширина проема больше 2 м, то запрещается проводить кладку клинчатой перемычки, так как они могут обвалиться.

Арочные перемычки

Ряды перегородки укладывают перпендикулярно направлению действующей силы

Монтаж арочных перегородок осуществляется в той же последовательности, что и клинчатых. Швы кирпичей следует располагать перпендикулярно каркасу кладки толщиной 25 мм сверху и 5 мм снизу.

Нагрузка при возведении арок действует по касательной, поэтому ряды стоит укладывать перпендикулярно направлению действующей силы, а швы кладки плотно заполняют цементом. Для увеличения надежности арок ее поверхность необходимо заштукатурить, толщина слоя должна быть не менее четверти толщины кирпича.

Правильное расположение швов проверяется при помощи веревки, а расположение рядов – по шаблону. Собирать деревянный короб для арок следует так, чтобы после укладки всех кирпичей его можно было легко ослабить, опустить и разобрать. Под кружала устанавливают клинья, с помощью которых опалубка поднимается или опускается.

После монтажа арки из кирпича ее необходимо выдержать в опалубке. Точное время застывания раствора зависит от марки цемента.

Железобетонные перемычки

Готовые перемычки сэкономят время

Монтаж перегородок из железобетона предназначен для усиления проема в несущей стене. Предварительно следует произвести расчет, а уже по нему осуществляют подбор перемычки в кирпичных стенах. Часто строители не закупают готовые изделия, а делают заготовку на месте, так как стоимость собранного товара намного выше, чем изготовленного в домашних условиях.

Устанавливают опалубку из досок, прокладывают в нее арматуру и заполняют готовым бетонным раствором. Устройство перемычки в кирпичных стенах чаще всего зависит от самого изделия, геометрии проема и давления на стены. Если нет ни времени, ни возможности изготовить деталь самостоятельно, то устанавливают готовые перегородки. Подробнее о видах перемычек смотрите в этом видео:

Для надежного их удерживания требуется дополнительно проложить арматурный пояс только на границе соприкосновения железобетона и несущей стены.

При монтаже железобетонных конструкций важно соблюдать рекомендованные правила их установки. Как подобрать подходящие перемычки для кирпичных стен? Они должны полностью охватывать весь проем, а также минимально опираться по 25 см на каждый край.

Чаще всего применяют в строительстве стандартные прямые заготовки, но при желании выполнить перемычку можно любой формы, стоит лишь предварительно изготовить шаблон. Гораздо надежнее будет использование железобетонной полукруглой разновидности вместо клинчатой кирпичной, ее также можно применять на проемах шириной больше 2 м.

Металлическая

Перед выбором балки сделайте расчеты на прогиб

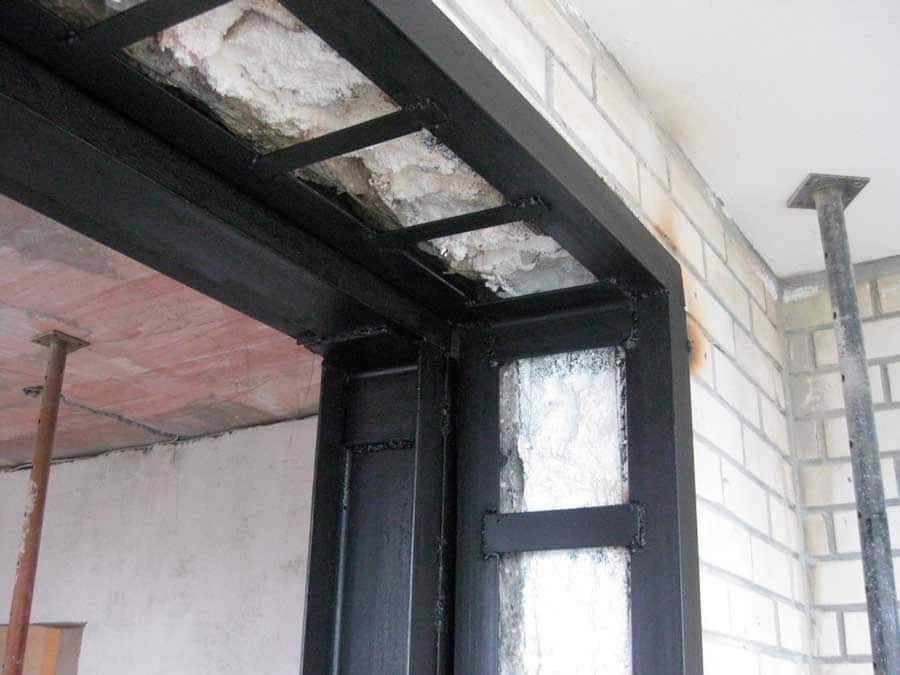

Для усиления отверстий в несущей стене применяют металлические элементы. Перегородки выполнены из железного уголка, материал которого имеет высокую прочность и способен справиться с большим давлением на поверхность.

Как верно подобрать перемычки для кирпичных стен? Перед тем, как подбирать металлические углы, следует выполнить расчет для предотвращения прогиба перегородки выше установленных норм, затем требуется определить прочность выбранных железных элементов.

Для монтажа железного профиля в проем подгоняют деталь под швы между кирпичами кладки, края нет необходимости укреплять дополнительно стыковочной арматурой. Подробнее о том, как изготовить перемычку, смотрите в этом видео:

Чтобы уголок прочно удерживался и справлялся с нагрузкой, его важно положить минимум по 15 см на каждую сторону.

Сборные железные перегородки применяются для всех видов сооружений. Расчет усиления проводить перед монтажом не требуется.

Перекрытия из дерева

Деревянные перемычки недолговечны, но дешевы

Такие конструкции очень часто используются в строительстве частных домов из кирпича.

К недостаткам деревянных изделий относят: малую долговечность, неспособность справляться с высокой нагрузкой, гниение материала.

Единственным плюсом можно считать невысокую стоимость готового изделия.

Минимальное опирание перемычек из дерева на стены должно быть не меньше 15 см с каждой стороны. Установка перегородок из данного материала в настоящее время осуществляется только в каркасных домах.

Перемычки в кирпичном доме: кирпичные, железобетонные, металлические

Для устройства и укрепления оконных, а также дверных проемов в момент возведения здания формируются перемычки в кирпичных стенах. Во время проектирования внутренней планировки дома важно оптимально расположить требуемые проемы и продумать какой вид соединительного устройства подойдет для этих элементов. Следует иметь в виду, что любая перемычка должна выдерживать определенные нагрузки, поэтому стоит сначала провести точный расчет показателя, а затем приступить к возведению.

Зачем нужны?

В момент строительства жилых домов либо других зданий особое внимание уделяется расчету оконного и дверного проема, над которым важно правильно подобрать вид перекрытия. Усиливающие детали устанавливаются над проемом, их основные функции:

  • Укрепить стеновую конструкцию. Без дополнительного усиления кирпичная кладка разрушится, потому что размеры порталов немаленькие, а образовавшаяся пустота внизу повышает нагрузку на стену.
  • Сформировать проем. С помощью усиливающих элементов удастся создать безопасное и надежное отверстие требуемой формы.
  • Создать основу для продолжения возведения здания. На конструкцию будут опираться потолочные элементы, также перемычка станет опорой остальной части стены.

При желании дверное либо оконное отверстие в несущих стенах и перегородках по форме можно изменить. При этом учитывается расположение перемычек и минимальное опирание на вертикальную часть здания, т. к. увеличить проем по высоте не удастся.

Вернуться к оглавлению

Какие есть виды перемычек в кирпичном доме?

Такую конструкцию часто делают с помощью железобетонных балок.

Устройство перемычек в кирпичных стенах над окнами и дверьми предполагает использование прочных и надежных материалов, потому как их основное предназначение — укрепление отверстия и равномерное распределение нагрузки. Усиливающие элементы бывают разных типов и конструкций, но чаще всего используется железобетон, деревянные балки, металлический швеллер. Стандартные ненесущие перемычки устраивают на стенах, где нагрузка минимальна. Усиленные конструкции предназначены для несущих стенок.

Вернуться к оглавлению

Железобетонные

Таким видом укрепляют несущие стены и отверстие, формируемое в них. Перемычку из железобетона можно сделать своими руками с помощью арматуры, деревянной опалубки и бетонного раствора. Если нет такой возможности, покупаются готовые элементы. Железобетонные перемычки важно правильно установить. Так, элемент должен полностью охватить отверстие, зайдя внутрь стены не менее чем на 250 мм.

Вернуться к оглавлению

Кирпичные

Предназначены для обустройства отверстий в несущих стенках в доме, выстроенном из блоков. Кирпичные перемычки предпочтительнее в одноэтажных зданиях, а где нагрузки больше их использовать не стоит. Кладка перемычек выполняется с использованием специальной, прочной растворной смеси. Внутрь стены дополнительно проводится монтаж металлического уголка либо трубы.

Такой тип конструкции позволяет сделать проем в виде арки.

Главной особенностью такой разновидности конструкции является возможность возвести эффектные арочные своды. В этом случае проем в кирпичной стене обрамляют лучковые или клинообразные элементы, при этом необходимо контролировать расположение швов — они формируются перпендикулярно готовому нижнему ярусу. А также таким способом формируется клинчатая перемычка, которая считается продолжением стеновой кладки.

Вернуться к оглавлению

Металлические

Используются для усиления дверных, а также оконных проемов. Такие элементы продаются в виде металлических уголков, изготовленных из надежного сплава, способного выдерживать большое давление. Перед установкой металлической перемычки проводится ее подбор под швы кладки, при этом вертикальная кладка не требует дополнительного усиления арматурой. Уголку нужно расположиться на глубину 150—200 мм вглубь стены.

Вернуться к оглавлению

Как сделать перемычку из кирпича?

Расчет материала

Перед тем как начать проводить монтаж перемычек на кирпичные стены, нужно подготовить проект и провести необходимые расчеты. Параметры усиления отверстия дверного портала представлены в таблице:

ПараметрКак рассчитать
ПрочностьСопротивление элемента * сопротивление материала * 1,12
ПрогибНормативный момент * длина усиливающей детали / (10 * момент инерции * модуль упругости элемента)
НагрузкаТолщина отверстия * ширину * высоту * вес элемента
Момент сопротивленияНагрузка / 8 / сопротивление материала
Момент инерцииГлубина опирания детали * момент инерции материала * расчетную длину элемента / (10 * модуль упругости)
Вернуться к оглавлению

Инвентарь

В ходе работы строителям понадобится отвес.

После определения всех параметров и размеров проводится установка перемычек. Для этих целей необходимо подготовить такие инструменты:

  • мастерок или кельму;
  • молоток-кирку;
  • расшивку;
  • порядовку;
  • шнур, отвес, уровень.
Вернуться к оглавлению

Как проводится кладка?

Как устроить рядовые?

Такие перекрытия формируют методом обычной кирпичной кладки, которая проводится с перевязкой и надежным формированием швов. Здесь важно строго соблюдать качество работы. Швы важно качественно заполнить раствором, чтобы создать прочные дверные или оконные перемычки. Если в отверстии нет надежной опоры, рядовая перемычка сжимается и изгибается под весом стены.

Для предупреждения разрушения проема, необходимо правильно провести расчеты. Конструкция выполняется из облицовочного кирпича, который отличается прочностью и надежностью. Усилить сформировавшийся проем поможет система армирования от компании «Баут» (Baut), куда входят специальные аксессуары для устройства усиливающих элементов. Каждый может выбрать себе в новый дом подходящую конструкцию, благодаря которой кирпичные перемычки будут надежно выполнять свои функции.

Вернуться к оглавлению

Устройство клинчатых перекрытий

При выборе такого метода усиления армирование не требуется. Несущая способность проема обеспечивается распором кирпичных блоков, размещенных клинообразным способом. Для работы рекомендуется использовать новый, цельный облицовочный кирпич. Кладка начинается с двух сторон от пят по направлению к середине. В центре проема формируется кирпич-замок. Во время возведения усиливающего перекрытия важно строго контролировать заполненность и перевязку швов.



Устройство перемычки над проемом в кирпичной кладке

Устройство перемычки над проемом в кирпичной кладке

Согласно требованиям действующих норм, при устройстве в существующей каменной стене нового проема шириной более 600 мм над ним должна быть установлена перемычка, тип и конструкция которой назначаются в рамках индивидуально разработанного проектного решения.

Самым распространенным способом усиления проемов в каменных стенах является устройство металлической перемычки, состоящих из двух прокатных швеллеров, которые устанавливаются над проемом (с двух сторон, в заранее подготовленные борозды) и соединяются между собой при помощи анкерных шпилек с затянутыми гайками на концах. Данный способ усиления реализуется по типовому конструктивному решению, принципиальные схемы которого приведены на Рис. 2, 3.

При разработке проекта усиления пробиваемого или расширяемого проемов значительная часть рабочего времени конструктора уходит на выполнение простых, но достаточно трудоемких расчетно-вычислительных операций, связанных с подбором оптимального сечения несущих металлических балок проектируемой перемычки (выполнение расчетов по I и II группам предельных состояний).

Представленные ниже таблицы позволяют значительно упростить и ускорить процесс конструирования металлических перемычек, а также минимизировать возможность появления ошибок, которых так сложно избежать при выполнении расчетов вручную.

Методика подбора перемычек по таблицам

Перед тем, как начать пользоваться приведенными ниже таблицами необходимо определить тип проектируемой перемычки в зависимости от характера ее статической работы и схемы нагружения. По данному классификационному признаку все перемычки, устраиваемые в каменных стенах, можно разделить на две большие группы: несущие и ненесущие.

Несущие перемычки воспринимают два вида эксплуатационных нагрузок: давление от веса кирпичной кладки, расположенной над усиляемым проемом, и нагрузку от междуэтажных перекрытий. Ненесущие перемычки воспринимают только вес вышележащей кладки стен. Чтобы определить к какому из двух типов относится проектируемая перемычка достаточно взглянуть на Рис.1.

Рис.1. Схемы несущей и ненесущей перемычек в кирпичных стенах

Таким образом, нагрузка на перемычки от перекрытий не учитывается, если они расположены выше квадрата кладки со стороной, равной пролету перемычки.

Подбор несущих элементов металлических перемычек (швеллеров) производится в соответствии со схемами, представленными на Рис.2-4, по двум известным параметрам: ширине проектируемого проема (B) и толщине стены.

Рис.2. Схема устройства металлический перемычки при ширине проема менее 2 м

Рис.3. Схема устройства металлический перемычки при ширине проема более 2 м

Рис.4. Поперечный разрез 1-1 (к схемам на Рис.2,3)

Таблицы подбора металлических перемычек

(для увеличения изображения кликните по нему)

Таблица 1. Подбор перемычек для стен толщиной 250 мм

Таблица 2. Подбор перемычек для стен толщиной 380 мм

Таблица 3. Подбор перемычек для стен толщиной 510 мм

Таблица 4. Подбор перемычек для стен толщиной 640 мм

Металлические элементы перемычек (прокатные балки) рассчитаны на восприятие давления от вышележащих стен, величина которого эквивалентна весу столба кладки высотой, равной 1/3 пролета перемычки. Несущие перемычки, кроме того, рассчитаны еще и на равномерно-распределенную погонную нагрузку от перекрытий величиной q=4,4 т/пог.м. Для несущих перемычек, устраиваемых в стенах толщиной 250 мм (кладка в 1 кирпич), расчетная погонная нагрузка от перекрытий принята равной q=2,2 т/пог.м.

Для проемов шириной более 3 м и нагрузках, отличающихся от указанных выше, сечение элементов перемычек принимать по расчету.

Устройство перемычек в кирпичных стенах: полезная информация для начинающих строителей

Перемычкой называют конструктивный элемент стены, который позволяет не только перекрыть проём будущей двери или окна, но и будет нести определённые нагрузки. Как минимум, это вес кладки, возводимой над верхней границей проёма, но при опирании на стену плит перекрытия, нагрузки многократно усиливаются.

Исходя из этого, устройство перемычек в кирпичных стенах может осуществляться в различных вариантах. Используя в качестве наглядного пособия видео в этой статье на тему: «Опирание перемычек на кирпичную стену», мы расскажем о тех способах перекрытия проёмов, которые можно осуществить при самостоятельном возведении кладки.

Перемычки сборные из бетона

Так как перемычка из кирпича является довольно сложным с конструктивной точки зрения архитектурным элементом, правильно сделать её своими руками у новичка вряд ли сразу получится. Их устраивают только над проёмами, не превышающими двухметровую ширину, и на стенах, которые не несут нагрузок от перекрытий — ведь по прочности на изгиб они не могут составить конкуренцию перемычкам железобетонным. Поэтому в частном строительстве практически повсеместно, даже на нешироких проёмах, используют именно их.

Опирание перемычки на кирпичную кладку

В ассортименте большинства заводов ЖБИ, есть перемычки для кирпичных стен, изготавливаемые по стандарту 948, действующему с 1984 года. Данный ГОСТ регламентирует изготовление из тяжёлого бетона перемычек, специально предназначенных для зданий из кирпича – и не только жилых, но и любого другого назначения.

Их так же можно использовать для установки в проёмы стен, возводимых из камней природного и искусственного происхождения. К категории искусственных камней, относится, собственно, и сам кирпич — а ещё, всевозможные мелкоформатные блоки из зольного или автоклавного бетона.

Типы и параметры

Существует четыре типа перемычек для таких стен, и различаются они по форме и размерам. Для наглядности представим скомпонованную в виде таблицы информацию о том, как они выглядят, и в каких ситуациях применяются.

Внешний вид изделияНазначение, размеры
Перемычка брускового типа (ПБ)Данный вид перемычек напоминает по форме деревянный брус. Его сечение может быть квадратным, но если оно прямоугольное, то высота больше, чем ширина – например: b-120 мм, h-220 мм. То есть, в проектном положении брусок должен стоять на ребре.Единственный вариант, где размер b больше, чем h – это 120*65 мм. Но он используется только на ненесущих стенах. Вариаций длины очень много: начиная от 1030 мм, и заканчивая 5960 мм.

Максимальная ширина перемычек типа ПБ составляет 250 мм – а значит, их применяют только в тех случаях, когда толщина стен не превышает длину одного кирпича.

Плитный вариант перемычки (ПП)Перемычки данного типа предназначены для стен, толщина которых начинается от 1½ кирпича. Они всегда монтируются плашмя, и соответственно, их ширина больше высоты.А вообще, по ширине тут всего 2 варианта: 380 мм и 510 мм. Высота может быть 65; 140 и 220 мм. Максимальная длина – 2980 мм.
Перемычка балочного типа (ПГ)Здесь мы видим, что в отличие от двух предыдущих вариантов, сечение у перемычки-балки не прямоугольное, а ступенчатое. Выступающая полка нужна для того, чтобы на неё могла опираться плита перекрытия.Общая ширина в сечении составляет 250; 380 либо 510 мм – по толщине кирпичных стен. Высота перемычки и высота полки, так же, как и их пропорции, значительно варьируются. Длина изделия минимум 1550 мм, максимум 5950 мм.
Сечение фасадной перемычки (ПФ)По конфигурации, перемычка фасадного типа очень похожа на ПГ. Разница между ними состоит только в том, что на её торцах полка имеет выемки. На чертеже – вид сверху и с торца.На нём видно, что полка короче самого изделия с каждой стороны на величину «a».Такая перемычка, смонтированная на стену, просматривается с фасада – отсюда и название. Укороченная полка нужна для того, чтобы, чтобы можно было перекрыть проём с четвертью.

Обратите внимание! Брусковые и плитные перемычки взаимозаменяемы. Там, где, к примеру, нужна одна плита 2ПП17-5, размер которой составляет 380*140*1680 мм, можно использовать три бруска 2ПБ17-2. Они имеют такую же высоту и длину, отличается только ширина: 120 мм. Конечно, цена одного более крупного изделия ниже, чем суммарная стоимость трёх штук меньшего размера. Но ситуации бывают всякие – например: нет в наличии нужных перемычек плитного типа.

Нюансы устройства бетонных перемычек

Технология монтажа сборных ЖБ изделий предельно проста, а потому такие перемычки над окнами можно увидеть гораздо чаще, чем любые другие. Для их укладки в стене должен быть предусмотрен уступ шириной не менее 25 см с каждой стороны проёма. То есть, перемычка по длине всегда должна превышать его ширину на полметра.

Всё что нужно для монтажа, так это автокран, который поднимет бетонный брус или плиту, и опустит на опорную пяту в стене. На ней, как и при кладке кирпича, перед установкой перемычки расстилается раствор. Горизонтальность положения конструкции выверяется уровнем по нижней грани.

Иногда сборный вариант не получается подобрать по ширине проёма, а для стен в 2,5 кирпича, готовые бетонные перемычки и вовсе не выпускают. В таких случаях, над проёмами устанавливают опалубку, вяжут из арматуры каркас, и заливают перемычки монолитным способом. Как это выглядит, хорошо видно на представленном выше примере. Здесь показана обычная съёмная опалубка, но есть и другие варианты.

Лотковый керамзитобетонный блок для устройства перемычки

Например, для заливки монолитной перемычки можно использовать бетонные или керамические U-блоки, которые используют в качестве несъёмной опалубки. Они по всем параметрам соответствуют обычной перемычке, но имеют полость, в которой укладывается арматура и осуществляется заливка бетона.

Иногда бывает гораздо проще и дешевле установить не железобетонную перемычку, а металлическую. Например, если это дверной проём, или окно небольшой ширины. Когда стены не толстые, или это просто кирпичная облицовка, одного или двух швеллеров, либо уголков с широкой полкой, бывает более чем достаточно.

Стальные перемычки в кирпичной кладке

Взять, допустим, каркасно-кирпичный дом, который мы видим на фото сверху. Здесь кладка не несёт нагрузок от веса здания — они приходятся на каркас, ячейки которого и заполняет кирпич.

Здесь железобетонная перемычка вообще ни к чему, а выкладывать их из кирпича в многоэтажном доме, точно никто не будет. Это занимает слишком много времени, и к тому же, требует привлечения каменщиков с более высокой квалификацией.

Перемычка из уголка в лицевой кладке

Достоинство перемычек из металлопроката заключается в том, что они имеют малый вес, стоимость, и всегда можно отрезать такую длину, какую надо. И ещё: перекрыть металлопрокатом проём можно в таких случаях, когда никакую другую перемычку установить невозможно. Например: в стене эксплуатирующегося здания вырезается новый, или расширяется старый проём.

Важно! Заострим ваше внимание на том, что металлические перемычки не устраивают в стенах, на которые опираются плитные перекрытия. Там должны быть только железобетонные конструкции. В остальном, перемычки в кирпичных стенах, изготовленные из металлопроката — это очень удобное и практичное решение.

Так как металл имеет свойство изгибаться под большой нагрузкой, а кладка, которая будет над простенком, весьма тяжёлая, для перемычек устраивают подпорки. Опорные стойки и убирают, когда раствор наберёт полную прочность, и кладка сама может нести собственный вес.

Подбор металлопроката под перемычки, в проектах осуществляется на основе расчёта, ну а частники, работающие «на глазок», должны помнить, что запас прочности никогда не помешает.

Перемычки из кирпича

Перемычки кирпичные являются не только конструктивным, но и интересным архитектурным элементом здания. Нами было уже сказано, что их можно применять только там, где нет опирания плит перекрытия. Что касается проёмов шириной более двух метров, на которых перемычки из кирпича обычно не делают, то тут есть отличный выход из ситуации.

Консоли навесные с хомутами

Не так давно на отечественном рынке стройматериалов появились металлические консоли для устройства кирпичных перемычек. Как они выглядят, вы можете видеть на фото сверху. Консоли обычно используют при облицовке здания кирпичом.

Их монтируют к основной стене по верху проёма, а между собой соединяют полкой. С неё свисают хомуты, которые закладываются в вертикальные швы между кирпичами, и фактически армируют всю конструкцию. Консоли увеличивают прочность перемычки, и принимают на себя вес вышележащей кладки, что позволяет перекрыть и проём любой ширины.

Широкий проём, перекрытый кирпичом по навесным консолям

Это пока ещё новая технология, и думаем, что в маленьких городах и населённых пунктах, такие консоли не всегда найдёшь. Поэтому традиционные варианты устройства кирпичных перемычек пока ещё никто не отменял.

Конструкции кирпичных перемычек

Существует всего четыре варианта кирпичных перемычек, отличающихся по форме. Среди них рядовые и арочные перемычки, среди которых различают клинчатые, лучковые и сводчатые. Возведение рядовых и арочных конструкций имеет принципиальные различия.

Особенности рядовых перемычек

Самые простые конструктивно — это перемычки рядовые. Они выкладываются из одинарного полнотелого кирпича — иногда высотой в пять-шесть горизонтальных рядов. Для устройства такой перемычки требуется соорудить опалубку, подпираемую временными стойками.

Рядовая перемычка на узком проёме

Выглядит это примерно так. На дно опалубки выкладывают слой раствора и утапливают в нём три арматурины диаметром 6 мм. Длина стержней должна быть такой, чтобы была возможность оставить свободные концы. Это нужно для того, чтобы ими можно было обогнуть ближайшие кирпичи в проёме.

Обустройство рядовой перемычки в опалубке

Как и в случае с навесными консолями, для этого можно приобрести готовую систему армирования перемычек. Состоит она из рамок, арматурных прутов и соединительных деталей с треугольными зубьями, загнутыми под 45 градусов. Они расположены в шахматном порядке, что даёт возможность качественно зафиксировать пруток.

Система армирования перемычек BAUT

Сама арматура оцинкована, что исключает возможность коррозии металла. Рамки предназначаются для того, чтобы можно было по своему усмотрению расширить армируемую площадь — это уже зависит от толщины стеновой кладки.

Кирпичные арки в проёме

Данный вид перемычек интересен уже тем, что выкладывают их из кирпича, имеющего форму клина. То есть, в сечении он представляет собой не прямоугольник, а трапецию. Как он выглядит, и какие имеет размеры, можно видеть на представленном фото.

Особых размерных вариаций тут нет — бывает только, что ширина более узкой стороны составляет не 45, а 55 мм. Как видите, клиновой кирпич отличается от кирпича обычного практически по всем параметрам.

Форма и размеры клинового кирпича

Выкладывают его тоже по опалубке — только это не прямая конструкция, а криволинейный шаблон, благодаря которому перемычка примет заданную форму. Кирпичи укладывают по разметке, на узкий торец. Разметка по шаблону делается для того, чтобы рассчитать количество клинышков так, чтобы их получилось нечётное количество.

Круглая арка над окном

Естественно, при этом нужно учитывать толщину швов. Они получаются разной толщины: снизу 0,5 см, сверху 2,5 см. Укладку кирпичей начинают от краёв перемычки к центру, с небольшим наклоном для создания распора. Благодаря клиновидной форме кирпича, из него очень удобно выкладывать арки различного типа.

Так как при их выкладке кирпич располагается вертикально, то ряды в кладке считают не как обычно, а по горизонтали. Нечётное количество элементов нужно для симметрии: по бокам одинаковые дуги – и один центральный (замковый) клин.

Арочные перемычки, вкупе с соответствующим обрамлением, необыкновенно украшают фасад

Очень важно, чтобы при ведении кладки швы заполнялись полностью, а иначе в перемычке может произойти сдвиг элементов, что сильно снизит прочность конструкции. Напоследок заметим, что для качественного возведения кирпичных перемычек нужна не просто инструкция в теории, а хороший мастер-класс.

Перемычки в доме из кирпича

Для устройства и укрепления оконных, а также дверных проемов в момент возведения здания формируются перемычки в кирпичных стенах. Во время проектирования внутренней планировки дома важно оптимально расположить требуемые проемы и продумать какой вид соединительного устройства подойдет для этих элементов. Следует иметь в виду, что любая перемычка должна выдерживать определенные нагрузки, поэтому стоит сначала провести точный расчет показателя, а затем приступить к возведению.

Зачем нужны?

В момент строительства жилых домов либо других зданий особое внимание уделяется расчету оконного и дверного проема, над которым важно правильно подобрать вид перекрытия. Усиливающие детали устанавливаются над проемом, их основные функции:

  • Укрепить стеновую конструкцию. Без дополнительного усиления кирпичная кладка разрушится, потому что размеры порталов немаленькие, а образовавшаяся пустота внизу повышает нагрузку на стену.
  • Сформировать проем. С помощью усиливающих элементов удастся создать безопасное и надежное отверстие требуемой формы.
  • Создать основу для продолжения возведения здания. На конструкцию будут опираться потолочные элементы, также перемычка станет опорой остальной части стены.

При желании дверное либо оконное отверстие в несущих стенах и перегородках по форме можно изменить. При этом учитывается расположение перемычек и минимальное опирание на вертикальную часть здания, т. к. увеличить проем по высоте не удастся.

Какие есть виды перемычек в кирпичном доме?

Устройство перемычек в кирпичных стенах над окнами и дверьми предполагает использование прочных и надежных материалов, потому как их основное предназначение — укрепление отверстия и равномерное распределение нагрузки. Усиливающие элементы бывают разных типов и конструкций, но чаще всего используется железобетон, деревянные балки, металлический швеллер. Стандартные ненесущие перемычки устраивают на стенах, где нагрузка минимальна. Усиленные конструкции предназначены для несущих стенок.

Железобетонные

Таким видом укрепляют несущие стены и отверстие, формируемое в них. Перемычку из железобетона можно сделать своими руками с помощью арматуры, деревянной опалубки и бетонного раствора. Если нет такой возможности, покупаются готовые элементы. Железобетонные перемычки важно правильно установить. Так, элемент должен полностью охватить отверстие, зайдя внутрь стены не менее чем на 250 мм.

Кирпичные

Предназначены для обустройства отверстий в несущих стенках в доме, выстроенном из блоков. Кирпичные перемычки предпочтительнее в одноэтажных зданиях, а где нагрузки больше их использовать не стоит. Кладка перемычек выполняется с использованием специальной, прочной растворной смеси. Внутрь стены дополнительно проводится монтаж металлического уголка либо трубы.

Главной особенностью такой разновидности конструкции является возможность возвести эффектные арочные своды. В этом случае проем в кирпичной стене обрамляют лучковые или клинообразные элементы, при этом необходимо контролировать расположение швов — они формируются перпендикулярно готовому нижнему ярусу. А также таким способом формируется клинчатая перемычка, которая считается продолжением стеновой кладки.

Металлические

Используются для усиления дверных, а также оконных проемов. Такие элементы продаются в виде металлических уголков, изготовленных из надежного сплава, способного выдерживать большое давление. Перед установкой металлической перемычки проводится ее подбор под швы кладки, при этом вертикальная кладка не требует дополнительного усиления арматурой. Уголку нужно расположиться на глубину 150—200 мм вглубь стены.

Как сделать перемычку из кирпича?

Расчет материала

Перед тем как начать проводить монтаж перемычек на кирпичные стены, нужно подготовить проект и провести необходимые расчеты. Параметры усиления отверстия дверного портала представлены в таблице:

Кирпичная кладка арок, сводов и перемычек

Виды кирпичных перекрытий проёмов

Строительство любого здания не возможно без сооружения перемычек.

Перемычка — это перекрытие дверного или оконного проема. В строительстве чаще всего применяются железобетонные перемычки, поскольку они могут перекрывать длинные пролеты и справляться с высокими нагрузками. Кирпичные перемычки не обладают для этого достаточной прочностью, поэтому в современном строительстве используются только для несущих стен.

Рядовые (обычные) кирпичные перемычки возводятся с помощью арматуры. Именно она и поддерживает кирпич. Арочные, клинчатые, лучковые, коробковые, стрельчатые, полуциркулярные перемычки – популярные архитектурные детали фасадов на протяжении многих десятков и даже сотен лет.

Многообразие перемычек зависит от конфигурации верхней части дверного или оконного проема. Так, например, своды-перекрытия зданий сооружаются по технологии строительства арочной перемычки.

До конца XIX века проемы сооружали только из кирпича. Устройство кирпичных перемычек было не только данью красоте. Главным их предназначением было то, что они удерживали высокую нагрузку от стены за счет распора, который обеспечивал веерное расположение кирпича в кладке.

Возведение арок и сводов при строительстве храмов изначально было лишь способом перекрытия кирпичных зданий. Со временем они стали неотъемлемой частью и даже каноном церковного зодчества. Сегодня арочные перемычки из кирпича являются лишь дизайнерским решением.

Практически во всех загородных домах возводятся печи и камины. Для их декорирования часто используют арочные, клинчатые перемычки, возводят цилиндрические своды.

Рядовые перемычки

Рядовые перемычки сооружаются так же, как и обычная кирпичная кладка, с перевязкой и четкой линией швов. При работе необходимо учитывать следующие особенности:

1) швы кирпичной кладки должны быть тщательно заполнены;

2) рядовые перемычки не имеют опоры в проеме, поэтому могут сжиматься под тяжестью вышележащей стены;

3) размер перемычки определяется из расчета ее работы в проеме на изгиб;

4) высота составляет около 5-6 рядов кладки, длина рассчитывается по ширине проема и предполагает запас по 500 мм в каждую сторону от него.

Поскольку кирпичное перекрытие конструкции должно выдерживать достаточно большие нагрузки, кирпич стоит использовать отборный, а марка раствора должна быть не ниже 25. Усиление рядовой перемычки производится с помощью армирования. Расчет его зависит от величины нагрузки на проем. При небольших нагрузках арматура устанавливается конструктивно из круглой стали. Ее диаметр составляет 4-6 мм, количество – один стержень на половину кирпича стены. Арматура должна заходить в кладку за грань проема минимум на 250 мм, при этом ее концы загибают вверх вокруг кирпича.

Технология выполнения рядовых перемычек

  1. Инструмент. Для устройства рядовой перемычки потребуется тот же самый инструмент, с помощью которого выполняется обычная кладка кирпичных стен.
  2. Для создания армированной опоры кирпичу необходима установка опалубки. Для ее изготовления потребуются доски толщиной 40-50 мм.
  3. Перед началом работ желательно защитить доски полиэтиленовой пленкой либо рулонной гидроизоляцией. Это позволит не допустить протекания кладочного состава и придать нижней части перемычки более ровный вид. Следует учесть тот факт, что любые неровности на поверхности опалубки могут негативно отразиться на внешнем виде сооружаемого проема.
  4. На опалубке расстилается растворная смесь. Арматурные стержни укладываются на нее, а затем втапливаются в этот состав.
  5. Затем арматура покрывается вторым слоем раствора. Его толщина не должна быть меньше 3 см, поскольку этот слой обеспечивает защиту металлических изделий.
  6. Чтобы обеспечить устойчивость опалубки, из кладки выпускают кирпичи. После того, как раствор наберет полную прочность, снимают доски и срубают выступающий кирпич. Можно воспользоваться другим вариантом — сделать в кладке борозду, поместить в нее опалубку, а после ее удаления установить туда кирпич с устройством кладочного шва. Опорные доски в этом случае для жесткости можно установить на ребро.

Клинчатые перемычки

Кладка клинчатых перемычек не требует сооружения опоры из армированного раствора. Их устойчивость и несущая способность обеспечиваются за счет распора в клинообразной установке кирпича.

Клинчатые кирпичные перемычки имеют два варианта:

  • клинообразный вертикальный шов кладки;
  • клинообразная форма кирпича.

В первом случае толщина шва снизу не должна быть менее 5 мм снизу, а сверху – не более 25 мм. Если же используется клинчатый кирпич, толщина кладочного шва не должна превышать 10 мм. Клинчатая перемычка устанавливается при помощи опалубки с кружалами.

Если кладка оконного или дверного проема осуществляется с четвертями, для сооружения перемычки потребуется три кружала. Одно — более короткое, устанавливается на уровне четвертей, два других — внутри проема. На более длинные кружала настилается опалубка, ее можно сделать из досок.

Стену возводят c устройством опоры до уровня верхней части перемычки. Угол наклона края перемычки (кирпичей) относительно вертикали определяется сразу. Затем необходимо сделать разметку всех рядов на опалубке будущего перекрытия. Их количество обязательно должно быть нечетным. Важно при расчете устройства каждого ряда учитывать толщину шва.

Центральный кирпичный ряд вставляется вертикально и является замком. Благодаря ему в нижней части перемычки создается сжатие, что позволяет выдерживать вышележащую нагрузку без армированного усиления.

Клинчатые кирпичные перемычки выполняются от опоры к середине с двух сторон, чтобы подойти к центральному кирпичу – замку. Точное направление каждого шва определяется по точкам пересечения линий направления обеих опор. В это место на опалубке вбивается гвоздь, и с помощью привязанной к нему веревки обозначается линия каждого шва.

Арочные перемычки, арки и своды

Кирпичная арочная перемычка по принципу устройства не отличается от кладки клинчатых перекрытий проемов. По форме арки могут быть лучковыми, стрельчатыми, полуциркулярными, коробковыми. Их отличие заключается в выборе центра, размера сегмента и радиуса окружности.

В независимости от вида, центральная линия шва всегда будет перпендикулярна внутренней поверхности перемычки или арки. Кривая линия создается благодаря клиновидному кирпичу или фигурной форме шва. Кладка арочной перемычки предполагает центральную линию шва как продолжение радиуса кривой.

Толщина швов такая же, как и в клинчатых перемычках:

  • минимум 5 мм — для нижней части вертикального шва;
  • максимум — 25 мм — для верхней части.

1 — кирпич перемычки; 2 — клиновидный раствор; 3 — замковый кирпич; 4 — кружало

Форма опалубки кирпичных перемычек будет зависеть от внешнего вида проема. Проверка радиального направления швов и правильности кривизны арок осуществляется с помощью верёвки, привязанной к центру окружности каждого участка перемычки.

Арки выкладывают по той же технологии, что и арочные перемычки.

Своды популярны в современном строительстве общественных зданий, храмов, церквей. Для их возведения изготавливают сплошную опалубку необходимого очертания. Часто использующийся прием – выкладывание цилиндрических сводов «елкой». Кладка выполняется одновременно параллельно оси свода под углом в 45°.

Под опалубку подкладываются клинья, которые затем постепенно вынимаются, обеспечивая ее равномерное опускание. Свежая кладка обладает высокой чувствительностью к нагрузкам. На нее недопустимо помещать емкости с раствором или кирпич, это может привести к искажению формы перекрытия и нарушению сцепляемости кирпича с кладочной смесью.

Кирпичное перекрытие, имеющее достаточно простую конфигурацию, можно возвести самостоятельно. Необходимо лишь изучить технологию и тщательно соблюдать последовательность действий. Арки и своды сложной формы лучше доверить специалисту, имеющему высокую квалификацию.

Кирпичные перемычки, арки и своды, украшали здания еще сотни лет назад. И сегодня они не утратили своего значения, продолжая украшать фасады современных зданий, камины, печи, создавая неповторимый интерьер и экстерьер на любой вкус.

Руководство по установке и замене стальной перемычки

Прежде чем читать это руководство по установке стальной перемычки, необходимо понять, что это такое и зачем оно вам нужно.

Метод стальных перемычек разработан и веками применяется в строительстве и строительстве кирпичных зданий. Это простой способ изменить прижимную силу здания, особенно вокруг проема, такого как окно или дверь, и направить эту силу на фундамент ниже.

Принцип его работы заключается в установке стальных перемычек над окнами и дверями, которые блокируют вес и силу, чтобы вся конструкция не прогибалась на фундаменте в каменных зданиях.

В этом руководстве мы объясним, как устанавливается и заменяется стальная перемычка. Если по какой-либо причине вам нужна эта услуга в вашем здании, мы являемся экспертами в этом виде услуг и будем рады работать над вашим зданием или домом.

Инструменты, необходимые для установки стальной перемычки в кирпичной стене

Это основные инструменты, которые вам понадобятся для установки перемычки. Однако обратите внимание, что для крупных проектов и особых ситуаций требуется больше инструментов и профессиональная кровельная компания, которая знает, как справиться с этой работой.

  • Молот
  • Долото
  • Мастерок
  • Раствор
  • Стальная перемычка
  • Санки малые
  • Очки для глаз

Пошаговая инструкция по установке стальной перемычки

Шаг 1 — Найдите правильное место, чтобы проделать отверстие

Найдите подходящее место, чтобы пробить дыру. Вы можете и, вероятно, должны проконсультироваться с инженером-строителем, который поможет вам найти правильное место для отверстия.Как только вы найдете его, отметьте строительный раствор, в который будет входить перемычка.

Убедитесь, что на концах перемычки имеется около 300 мм дополнительного пространства по ширине с каждой стороны, потому что перемычка будет опираться на кирпичи.

шаг 2 — Вырезание щели

На этом этапе нам нужно будет разрезать раствор в кирпичах. Вы можете использовать угловую шлифовальную машину, чтобы вырезать это, и ничего страшного, если вы также разрежете немного кирпича. Теперь возьмите долото и молоток и обязательно выбейте остатки раствора, если таковые имеются.

Как только это будет сделано, воспользуйтесь перфоратором с 10-миллиметровым камнем, чтобы хорошо его очистить.

Шаг 3 — Установка перемычки

Возьмите перемычку, которую вы хотите поместить в щель, осторожно постучите молотком по щели в стене. Как только он будет нанесен, возьмите немного готовой строительной смеси и с помощью шпателя нанесите ее на концы перемычки.

Можно пальцем сделать профиль красивым и даже очистить оставшийся мокрый раствор.Не забудьте расширить мокрые кирпичи влажной тряпкой на конце, чтобы они хорошо смешались со стеной.

  • Несколько советов по установке стальных перемычек

Не бойтесь попросить помощи у друга, стальные перемычки могут быть тяжелыми, если вам нужно разместить их на высоком месте, и может быть опасно пытаться удерживать все вместе в одиночку.

При работе с кирпичом всегда надевайте защитные очки. Вы удивитесь, сколько стружек и мелких деталей может попасть вам в глаза во время работы и нанести серьезный ущерб.

Не пытайтесь делать все самостоятельно. Если работа кажется вам непосильной или вы не знаете, как ее выполнять, лучше обратитесь к профессионалу. В Chicago Brick Co мы устанавливаем перемычки и заменяем их в течение многих лет, и мы можем помочь вам сделать это в кратчайшие сроки.

* изображения взяты из банинов

Что такое перемычка и почему она так важна?

Перемычка? Разве это не суп? На самом деле, это очень важная часть структуры вашего дома, о которой не многие домовладельцы знают или задумываются.В этом сообщении в блоге мы узнаем, в чем истинное предназначение перемычек и какова ваша ответственность как домовладельца за поддержание своих перемычек в хорошем состоянии.

Итак, что такое перемычка?

Перемычка — это балка, размещаемая через отверстия, такие как двери, окна и т. Д. В зданиях, чтобы выдерживать нагрузку от конструкции, расположенной выше. Окна и двери не должны быть конструктивными элементами дома. Когда в доме делается проем, над дверным или оконным проемом возникает сосредоточенная нагрузка, которую необходимо поддерживать.И последнее важное замечание: перемычки чаще всего встречаются на кирпиче или других каменных конструкциях. В деревянных конструкциях есть балки, которые обычно называют коллектором, которые служат той же цели.

Где найти перемычки?

Если ваш дом или здание построено из кирпича или каменной кладки, то между окном / дверью и кирпичным / каменным блоком над окном должны быть перемычки. Можно установить шесть различных типов перемычек, но мы не будем вдаваться в подробности здесь.Ознакомьтесь с этой статьей для получения дополнительной информации по каждому из них. В этой статье я просто включу два типа, которые чаще всего встречаются в Чикаго.

  • Стальные перемычки — Угловые стальные перемычки являются наиболее популярным типом перемычек, и вы можете увидеть хорошее визуальное представление их установки на рисунке ниже. Две стальные пластины под углом помещаются для поддержки кирпичной кладки проема и опираются на стороны проема. Сталь поддерживает кирпичную стену, так что ваши окна и двери не должны быть вынуждены.

  • Каменные перемычки — большой прямоугольный камень используется в качестве перемычки в корпусе и поддерживает кирпичные стены для дверей и окон.Прочность перемычки в этом случае не так велика, но она может быть более эстетичной, а также не ржавеет, как стальная перемычка. На рисунке ниже изображена установка каменной перемычки.

Что мне нужно делать для ухода за перемычками?

Для стальных перемычек самое важное — защитить их от окружающей среды и сквозной ржавчины. Правильная установка гидроизоляции во время строительства является ключевым моментом, так как вода не собирается вокруг перемычек.Когда вы начинаете замечать ржавчину на стальных перемычках, самое время нанести новое покрытие. Перед перекрашиванием перемычек убедитесь, что подрядчик удалил всю существующую ржавчину.

Для каменных перемычек то же самое относится и к надлежащему дренажу. Вам не придется беспокоиться о ржавчине камня, но если вы заметите, что камень портится, это признак проникновения воды, и вам следует нанять подрядчика, чтобы изучить его поближе.

Вам также могут понравиться: Что следует знать о Строительных нормах

Каковы признаки выхода из строя перемычки?

Если стальная перемычка начинает истончаться из-за точечной коррозии (ржавчины, которая начинает разъедать металл), существует вероятность того, что перемычка выйдет из строя.Ступенчатое растрескивание стыков оконного или дверного раствора, поддерживаемых перемычкой, может быть признаком того, что перемычка вышла из строя или начинает разрушаться (см. Рисунок 3 ниже). Вы также можете заметить растрескивание оконных стекол, что может быть признаком того, что окно несет конструктивную нагрузку.

Для разрушенной каменной перемычки признаки растрескивания раствора могут быть аналогичными, однако вы можете заметить трещину на самом камне. Ремонт этих сломанных перемычек может быть дорогостоящим, так как для этого необходимо удалить несколько слоев кирпича, удалить старую перемычку и заменить ее новой.Вот почему своевременное техническое обслуживание и своевременное обнаружение проблем может стать ключом к экономии денег в будущем. Как всегда, если у вас есть какие-либо вопросы по этому или другому сообщению в блоге, обращайтесь к нам по адресу [email protected]

Что такое перемычка? 6 Типы перемычек

Перемычки являются неотъемлемой частью зданий. Всякий раз, когда мы хотим создать в здании проем, такой как двери и окна, мы используем перемычку над проемом как простое решение.

Хотя конструкция перемычки проста и используется очень часто, мы здесь, чтобы описать теоретическое определение перемычки.

В этой статье мы также представили типы перемычек и кратко обсудим их, чтобы дать вам представление. Почему это важно? Это поможет вам выбрать лучшую перемычку для ваших строительных работ.

Перемычка — это балка одного типа, которая используется для поддержки указанного выше материала стены или перегородки, когда отверстия, такие как двери, окна и т. Д., Необходимы для создания конструкции здания. Основная функция перемычки — воспринимать нагрузки, исходящие от высокой стены, и передавать ее кучу на боковые стены.

Балка перемычки обычно заканчивается каменной стеной, чтобы передать вес, который они переносят на каменные стены, и ее ширина равна ширине стены. Перемычка также может использоваться как оживляющий композиционный компонент.

В то время как древесина все еще используется при строительстве домов, можно использовать и более тяжелые материалы, например, блоки, бетон и камень, особенно в случае бизнес-структур и частных площадей для кондоминиумов. Таким образом, использование стальных перемычек с мешалкой становится все более широко известным.В зависимости от стоимости и доступности материалов для возведения перемычек используются разные материалы. По элементам развития перемычки подразделяются на следующие типы:

  1. Перемычка деревянная
  2. Перемычка каменная
  3. Перемычка железобетонная
  4. Перемычка кирпичная
  5. Перемычка железобетонная
  6. Перемычка стальная

Увидев эти шесть типов перемычки вы можете задать простой вопрос.

Какую из этих перемычек следует использовать для вашего строительного проекта?

Это вы должны решить ответ.Но чтобы помочь вам определиться, ниже приводится краткое описание этих шести типов перемычек.

Деревянные перемычки

Деревянные перемычки или деревянные перемычки являются наиболее выдержанными видами перемычек. Они в основном используются в холмистых районах, где доступна древесина. Но на открытых площадках использование древесины ограничено из-за значительных затрат и доступности современных материалов. Если должны появиться более крупные перегородки, деревянную перемычку делают из двух деревянных частей, избегая, по возможности, деревянных перегородок.Иногда деревянные перемычки усиливают за счет расположения пластин из мягкой стали в их верхней части и в основании; такие перемычки называются перемычками с перемычкой. У него есть еще несколько недостатков —

  • Он менее прочен.
  • Древесина горючая, она уязвима к пожару.
  • Эти перемычки имеют тенденцию к слабой конструкции.
  • Без соответствующей вентиляции древесина обязательно гниет.

Каменная перемычка

Прямоугольные кусочки камня можно использовать в качестве перемычки.Этот тип перемычки в основном используется в тех местах, где камень легко доступен. На случай, если длина проема будет большой, к тому времени в любом случае соединяют два бруса, чтобы сделать перемычку все, что считается проемом. Их просто используют в горных постройках, так как они слишком много весят и из-за отсутствия других материалов для их строительства. Его использование неразрывно связано с каменными кладками. Каменные перемычки необходимо использовать с учетом характерного наслоения.Толщина каменной перемычки — важный фактор для ее дизайна. Как правило, толщина принимается равной 4 см. На 30 см длины пролета и минимальная толщина должна быть 8 см. Такая перемычка будет прочной и прочной. Есть также некоторые неудобства из-за каменной перемычки.

  • Его высокая стоимость и, во-вторых, его неспособность выдерживать чрезмерное поперечное напряжение.
  • Из-за их слабого растяжения они не используются в зданиях, где конструкция подвергается вибрационным нагрузкам.
  • Их сложно развернуть в городах, так как их транспортировка — очень сложная задача.

Железобетонные перемычки

В настоящее время железобетонные перемычки очень распространены. В этом типе арматура используется для решения проблемы низкой пластичности бетона. Они разработаны в современных структурах. Они подходят для больших нагрузок и больших пролетов. Их толщина держится примерно до 8 сантиметров на каждый метр. Перемычки RCC могут быть сборными или монолитными.Обычно перемычки из сборного железобетона используются, когда пролет перемычек меньше. Ширина перемычки должна быть такой же, как ширина стены. Глубина перемычки зависит от длины пролета и величины нагрузки.

Бетон, несмотря на то, что он прочен на сжатие, хрупок к растягивающим напряжениям, поэтому основные арматурные стержни используются внизу, чтобы выдержать растягивающее напряжение. Половина этих стержней загнута на концах. Предусмотрены срезные хомуты, способные выдерживать напряжение сдвига. Обычно цемент, песок и заполнители смешиваются в соотношении 1: 2: 4 для образования цементно-бетонного раствора.У этой перемычки есть несколько преимуществ:

  • Они прочные, жесткие и прочные.
  • Железобетонная перемычка обладает огнестойкими свойствами.
  • Они экономичны и просты в конструкции.
  • Главное преимущество перемычек RC — возможность приспособления к любому размеру и форме.

Кирпичные перемычки

Кирпичные перемычки строятся из прочного, хорошо обожженного первоклассного кирпича. Он может быть выполнен в виде кирпичей на концах, кирпичей на краю и горизонтально уложенных кирпичей над проемами.Этот тип перемычки используется при небольшом проеме (менее 1 м) с небольшими нагрузками. Их глубина варьируется от 10 см (толщина одного кирпича) до 20 см в зависимости от пролета. Кирпичи с крестовинами, заполненными раствором, дают большее сопротивление сдвигу в торцевых швах, чем стандартные блоки.

Армированные кирпичные перемычки

Большие нагрузки и большая длина пролета являются проблемами для кирпичных перемычек. Их можно преодолеть с помощью арматурных стержней. Таким образом, перемычки из армированного кирпича обеспечивают большую поддержку, чем перемычки из кирпича.Глубина перемычек армированного кирпича равна 10 см. или кратные 10 см (или толщине одного кирпича). Расположение кирпичей должно быть таким, чтобы между соседними кирпичами оставалось достаточно места для вставки стержней из мягкой стали в качестве арматуры. После установки стержней оставшийся зазор заполняется цементным раствором 1: 3. Штанги диаметром 6 мм используются в качестве вертикальных хомутов на каждом третьем вертикальном стыке. В качестве первичной арматуры используются стержни диаметром от 8 до 10 мм, размещенные внизу.

Стальные перемычки

Стальные перемычки подходят для случаев, когда накладываются большие нагрузки, а зазоры значительны.Стальные перемычки предпочтительнее, когда глубина перемычки играет важную роль, потому что проектировщик не может игнорировать глубину железобетонных перемычек из-за больших нагрузок. Эти перемычки состоят из секций швеллеров или прокатных стальных балок или секций швеллеров, используемых по отдельности или в сочетании из двух или трех единиц. В зависимости от требований перемычка может быть односекционной или комбинированной из двух или более. Одиночная стальная балка либо залита бетоном, либо облицована камнем, чтобы сохранить ширину стены.Комбинация из двух или более блоков размещается рядом и удерживается на месте разделителем труб. В любом случае разгрузка водой осуществляется в течение десяти дней. Он имеет множество преимуществ:

  • Стальные перемычки могут использоваться для облегчения более тяжелых нагрузок на более выступающих расстояниях без необходимости изменения или усиления.
  • Стальные перемычки устойчивы к ржавчине, эрозии и деформации.
  • Стальные перемычки более практичны и менее трудозатратны.

Это еще не все !!!!!!
Вот список статей о перемычках на нашем сайте

Другие статьи о перемычках скоро появятся…

Остерегайтесь ремонта каменной кладки своими руками

Кирпич долгое время предпочитался как прочный и долговечный строительный материал, тем более что строители часто дополняют его прочность такими компонентами, как сталь. Однако то, что строительный материал прочен и долговечен, не означает, что он непобедим, и даже кирпичные (и стальные) здания подвержены износу со временем. Большинство домовладельцев не особо задумываются о своих перемычках, но это то место, где ухудшение может серьезно повредить внешний вид и структурную целостность конструкции, если ее не обработать.

Что такое перемычка?

«Перемычка» — это архитектурный термин, обозначающий горизонтальную опору, перекрывающую проем в стене, например дверь или окно. Перемычка служит опорной полкой для кирпичной кладки, расположенной выше. В большинстве кирпичных конструкций в качестве перемычек используются стальные балки. Обычно они не открываются, а вместо этого крепятся к стене и перекрываются дополнительной кладкой.

Что вызывает порчу перемычки?

Поскольку большинство перемычек изготовлено из стали, они подвержены ржавчине и другим проблемам, связанным с окислением.Трещины во внешней кладке позволяют влаге просачиваться внутрь и достигать перемычки. Такое сочетание кислорода и влаги заставляет перемычку расширяться и деформироваться, давя на кирпич изнутри. Если вы видите участки, которые в углах над окнами и дверными проемами начинают выпирать или трескаться, это может быть ранним признаком порчи перемычки.

Что можно сделать, чтобы исправить износ перемычки?

Избегать трещин в кирпичной кладке — хороший способ избежать причин ее разрушения.Закрепление кирпичной кладки, когда она начинает крошиться, поможет предотвратить просачивание влаги через трещины. Однако, как только началось ухудшение, важно не игнорировать проблему и не пытаться исправить ситуацию своими руками. Вместо этого обратитесь к профессионалу, который сможет диагностировать проблему в полном объеме. Если перемычку необходимо заменить, профессионал должен будет укрепить и поддержать кладку при замене перемычки на новую оцинкованную сталь.

Если не лечить, повреждение перемычки может вызвать эстетические и структурные проблемы в вашем доме, поэтому лучше выявить это как можно раньше.С 1938 года команда Soumar Masonry Restoration, Inc. занимается оказанием помощи людям в поддержании и восстановлении их красивых кирпичных и каменных зданий, включая устранение этого вида разрушения. Если вас беспокоят трещины в кирпичной кладке или ухудшение состояния перемычки, запросите бесплатную консультацию по реставрации.

Что такое перемычка? Типы перемычек и их применение в строительстве

🕑 Время чтения: 1 минута

Что такое перемычка?

Перемычка — это балка, помещаемая поперек проемов дверей, окон и т. Д.в зданиях, чтобы выдерживать нагрузку от вышеуказанной конструкции. Ширина балки перемычки равна ширине стены, а ее концы встраиваются в стену. Перемычки классифицируются в зависимости от материала, из которого они изготовлены.

Горизонтальные перемычки строить проще, чем арки.

Подшипник перемычки

Предусмотренный подшипник должен быть как минимум из следующих 3-х вариантов.

  1. 10 см
  2. Высота балки
  3. 1/10 th до 1/12 th пролета перемычки.

Типы перемычек, используемых в строительстве

Перемычки классифицируются в зависимости от материала конструкции как:

1. Деревянная перемычка

В былые времена строительства в основном использовались деревянные перемычки. Но сейчас они заменены несколькими современными методами, однако в холмистой местности они используются. Основными недостатками древесины являются более высокая стоимость, меньшая долговечность и уязвимость к возгоранию.

Если длина проема больше, то это обеспечивается соединением нескольких деревянных частей с помощью стальных болтов, как показано на рис. (А).В случае более широких стен он состоит из двух деревянных частей, которые держатся на расстоянии с помощью деревянных упаковок. Иногда они усиливаются за счет использования пластин из мягкой стали в их верхней и нижней части, называемых перемычками с перемычкой.

2. Каменная перемычка

Это самый распространенный тип, особенно там, где камень имеется в изобилии. Их толщина — самый важный фактор в его конструкции. Они также предусмотрены над проемами в кирпичных стенах.Каменная перемычка поставляется в виде одной цельной детали или более чем одной детали.

Глубина этого типа должна составлять 10 см / метр пролета при минимальном значении 15 см. Применяются до пролетов до 2 метров. В конструкции подвергаются вибрационным нагрузкам, в каменной перемычке образуются трещины из-за ее слабого растягивающего характера. Следовательно, необходима осторожность.

3. Перемычка кирпичная

Они используются, когда проем меньше 1 м и действуют меньшие нагрузки.Его глубина колеблется от 10 см до 20 см в зависимости от пролета. Кирпичи с крестовинами более подходят, чем обычные кирпичи, потому что крестовины, заполненные раствором, дают большее сопротивление сдвигу торцевых стыков, которые известны как перемычки из кирпича с изломами.

4. Армированная кирпичная перемычка

Используются при больших нагрузках и пролете более 1 м. Глубина перемычки армированного кирпича должна быть равной 10 см или 15 см или кратной 10 см. кирпичи располагаются таким образом, чтобы между соседними кирпичами оставалось расстояние от 2 до 3 см по длине для вставки стержней из мягкой стали в качестве арматуры.Для заполнения зазоров используется цементный раствор 1: 3.

Вертикальные хомуты диаметром 6 мм предусмотрены в каждом 3-м вертикальном стыке rd . Внизу предусмотрена основная арматура, состоящая из стержней диаметром от 8 до 10 мм, загнутых вверх на концах.

5. Стальная перемычка

Они используются, когда накладываются большие нагрузки, а проемы большие. Они состоят из швеллеров или стальных балок. Мы можем использовать одну секцию или в комбинации в зависимости от требований.

При использовании по отдельности стальная балка либо залита бетоном, либо облицована камнем, чтобы ширина оставалась такой же, как ширина стены. Когда более одного блока размещаются рядом, они удерживаются на месте разделителями труб.

6. Армированная цементно-бетонная перемычка

В настоящее время перемычки из железобетона широко используются для перекрытия проемов дверей, окон и т. Д. В конструкции из-за их прочности, жесткости, огнестойкости, экономичности и простоты конструкции.Они подходят для всех нагрузок и любого пролета. Ширина равна ширине стены, а глубина зависит от длины пролета и величины нагрузки.

Основная арматура предусмотрена внизу, а половина этих стержней загнута на концах. Предусмотрены срезные хомуты для сопротивления поперечному сдвигу, как показано на рис.

Перемычка R.C.C над окном с выступом показана на рис.

На стенках полости предусмотрены перемычки

R.C.C.Это придаст хороший внешний вид и будет экономичным. Выше предоставляется гибкий D.P.C, как показано на рис.

Часто задаваемые вопросы

Что такое перемычка?

Перемычка — это балка, размещаемая поперек проемов, таких как двери, окна и т. Д. В зданиях, чтобы выдерживать нагрузку от конструкции, расположенной выше. Ширина балки перемычки равна ширине стены, а ее концы встраиваются в стену. Перемычки классифицируются в зависимости от материала, из которого они изготовлены.

Какие бывают типы перемычек в строительстве?

Перемычки классифицируются как:
1.Деревянные перемычки
2. Каменные перемычки
3. Кирпичные перемычки
4. Армированные кирпичные перемычки
5. Стальные перемычки
6. Железобетонные перемычки

Что такое стальная перемычка?

Используются, когда накладываются большие нагрузки, а отверстия большие. Они состоят из швеллеров или стальных балок. Мы можем использовать одну секцию или в комбинации в зависимости от требований.
При использовании по отдельности стальная балка либо залита бетоном, либо облицована камнем, чтобы ширина оставалась такой же, как ширина стены.Когда более одного блока размещаются рядом, они удерживаются на месте разделителями труб.

Подробнее:

Виды расчетных нагрузок на перемычку кладки с расчетами

Виды проемов в стенах, их части и типы перемычек и арок для проемов

Различия между блоком связующей балки и блоком перемычки

Стальные перемычки для массивных внешних стен.

Конструкции наружных массивных стен различаются по толщине и составу, из кирпича, бетонного блока или их комбинации.Сталь — идеальный материал для перемычек для массивных стен, будучи достаточно прочным и достаточно универсальным, чтобы создавать изделия, которые незаметно сидят в стенах, поддерживая всю толщину конструкции над структурными проемами.

Что такое сплошная стена?

Типичная внешняя сплошная стена имеет толщину от 200 мм до 215 мм и представляет собой двойную толщину «стандартной» кирпичной кладки и / или кладки из бетонных блоков. В отличие от каменной полой стены, сплошная стена не имеет значимого воздушного пространства между двумя каменными «оболочками».

Состав сплошной стены зависит от желаемой внешней отделки. Сплошная стена может быть построена полностью из кирпича, камня или с бетонной внутренней и кирпичной внешней стороной. В качестве альтернативы, если требуется штукатурка или облицовка, вся стена может быть построена из бетонных блоков.

В некоторых случаях термин «сплошная стена» также используется для несущих кирпичных стен толщиной от 75 до 100 мм. Компания Catnic различает внешние и внутренние стены, предлагая отдельные перемычки для внутренних стен.

Какие типы перемычек доступны для сплошных стен?

Наряду с конструкцией стены, спецификация перемычки определяется размером проема, который она должна перекрыть, и нагрузкой, создаваемой конструкцией, расположенной выше. Catnic предлагает два типа стальных перемычек для внешних прочных стен, и обе линейки включают варианты для стандартных и тяжелых условий нагрузки.

Коробчатые перемычки имеют полый прямоугольный профиль, который устанавливается как часть внутренней «оболочки» кладки.Выступающий зацеп проходит через внешнюю «кожу», поддерживая эту часть стены. Если теплоизоляция должна быть частью конструкции стены, то коробчатая перемычка может иметь встроенную изоляцию, чтобы уменьшить влияние стали на общие потери тепла через стену.

Перемычки типа Inverted T — это именно то, на что они похожи, они состоят из опорной плиты, которая перекрывает всю толщину стены и поддерживает кладку. Центральная пластина, перпендикулярная центру основания перемычки, придает перемычке жесткость и находится в центре конструкции стены между двумя облицовками кладки.Интегральная изоляция не вариант.

Используйте средство выбора перемычек Catnic, чтобы начать процесс спецификации и помочь найти подходящие перемычки для вашего проекта. Выполните поиск по типу стены и условиям нагрузки, среди других параметров, чтобы увидеть релевантные результаты поиска и изучить рабочие характеристики каждой перемычки.

Чтобы получить подробную техническую поддержку или обсудить нестандартные решения для стальных перемычек для других конструкций из массивных стен, свяжитесь с нами, чтобы обсудить ваши требования.

Необычные конфигурации стальных перемычек | ООО «Салливан Инжиниринг»

Автор: Джимми Монахан

Замена перемычки обычно выполняется в рамках проектов реставрации фасадов.Перемычка — это горизонтальный опорный элемент, состоящий из камня, кирпичной кладки, дерева, бетона или стали, который устанавливается в верхней части двери, окна или другого проема для поддержки нагрузки над проемом и передачи нагрузки вниз на нижнюю часть проема. стена. В этой статье основное внимание будет уделено стальным перемычкам, в частности перемычкам с перевернутым С-образным каналом.

Важно, чтобы консультанты по строительным ограждениям тщательно осматривали перемычки, чтобы убедиться, что они в хорошем состоянии и правильно выдерживают указанные выше нагрузки.Общие признаки разрушения включают в себя появление ржавчины на концах, несоответствующую длину опоры, смещение кладки и чрезмерный прогиб из-за потрескавшихся швов раствора.

Перемычка с перевернутым С-образным каналом можно распознать по открытой поверхности наружного фланца на фасаде, и наличие этих каналов может создать сложности при необходимости замены перемычки. Функция перемычки — охватывать всю ширину проема в стене и поддерживать всю кладку над проемом.Как правило, С-образные каналы должны перекрывать и выдерживать 2 или 3 слоя кирпича. Поэтому важно, чтобы сменные перемычки из конструкционной стали были точно спроектированы, чтобы должным образом поддерживать эту дополнительную кладку над проемами. Этот объем работ может потребовать установки стальных уголков большего размера или дополнительных, а также дополнительной гидроизоляции и укладки кирпичной кладки. Если в рамках реставрации фасада требуется существенная замена перемычки, этот увеличенный объем может негативно повлиять на выделенные надбавки и бюджет проекта.

Кладка над перемычкой перевернутого С-образного канала более склонна к дестабилизации со временем. Из-за вертикальных фланцев С-образного канала сложно установить кирпич заподлицо над перемычкой. В некоторых случаях поверх стального канала укладывают толстый слой раствора, чтобы создать ровную поверхность для установки кирпичной кладки. Этот слой раствора со временем потрескается и испортится из-за накопления влаги. Перевернутые С-образные каналы будут задерживать влагу в стене, особенно если нет надлежащих средств для смягчения воды, таких как: гидроизоляция, дренажные отверстия или отверстия, просверленные во внешнем фланце стали.По мере разрушения слоя раствора кладка сверху будет ложиться на фланцы канала. Со временем кирпичная кладка дестабилизируется из-за этого повышенного напряжения. И, как упоминалось ранее, этот нестабильный кирпич всегда имеет глубину 2 или 3 Вт. Из-за увеличения количества разрушенного и разрушающегося кирпича, связанного с заменой перевернутых С-образных каналов, потребуется установка большего количества кирпича как часть усилий по восстановлению.

Во время любой реставрации фасада абсолютно необходимо, чтобы внешняя стена была стабилизирована во время сноса.Временная опалубка во время сноса абсолютно необходима при замене кирпича и перемычки; однако, как указывалось ранее, увеличенная замена кирпича и замена перемычки большего размера, характерная для замены перемычки С-образного канала, требует дополнительных опор для стабилизации стены. Во время сноса Подрядчик и Инженер должны действовать осмотрительно и систематически, чтобы обеспечить поддержку каждого участка кладки. Выполнение многожильных опор должно быть особенно стратегическим при замене перемычек, которые находятся рядом или рядом друг с другом.К каждому месту сноса следует обращаться независимо, чтобы свести к минимуму количество нарушенных кладки и одновременных опор, которые потребуются. Этот тип опалубки требует дополнительных материалов, времени и планирования, что в конечном итоге приводит к увеличению затрат.

Последней проблемой для консультантов по строительным ограждениям является эстетический вид кирпича, установленного над новыми перемычками. Установка стального уголка вместо перевернутого С-образного канала может нарушить структуру соединения кирпичной кладки.Вместо того, чтобы устанавливать большие слои раствора, подрядчикам часто приходится разрезать кирпичную кладку, чтобы стыки кладки и раствора оставались ровными и однородными. При рассмотрении эстетики замены перемычки такого типа ключевым фактором является квалификация каменщика.

Как обсуждалось в этой статье, чрезвычайно важно определить эти типы конфигураций перемычек на ранней стадии проектирования любого проекта восстановления фасада. Привлекая консультанта по облицовке здания, проблемы и повышенные затраты, связанные с их заменой, могут быть решены и учтены до начала проекта.

Устранение необычных конфигураций стальных перемычек (инвертированные С-каналы) 2017-10-282019-04-11 https://sullivanengineeringllc.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
