Кирпичная кладка арок, сводов и перемычек своими руками. Как проводится кирпичная кладка сводов и арок

Апрель 11 • Ремонтные и строительные работы, Строительство • Просмотров 696 • Комментариев к записи Кирпичная кладка арок, сводов и перемычек своими руками нет

Строительство частного дома – сложная комплексная задача, на решение которой необходимо потратить много сил и знаний. Каждый из этапов строительства от разметки траншеи под заливку фундамента и до финишной отделки фасада является очень важным. От правильности и качества проведения каждого из них зависит устойчивость и эксплуатационные характеристики всего строения.

Особое внимание стоит уделить возведению перемычек над оконными и дверными проемами. Это самое слабое место во всей стене, и от правильности его укладки зависит ее прочность. В современном строительстве используют железобетонные перемычки.

Такая конструкция является довольно прочной и способна выдержать большие нагрузки. Это позволяет строить дверные и оконные проемы большой ширины. Кирпичные перемычки в настоящее время применяют только в декоративных целях. О том, как возвести кирпичную перемычку, свод и арку своими руками, расскажем далее.

Виды кирпичных перемычек и сводов

Прежде чем начать разговор о кирпичных перемычках, стоит отметить тот факт, что они не предназначены для монтажа на несущих стенах. Особенно если это касается многоэтажных строений. В таких случаях лучше использовать бетонные перемычки — либо готовые, либо отливать их по месту. Максимальная ширина проема, при которой допускается применение кирпичных перемычек – 1,7 метра. Если планируется проем больше, то следует монтировать только бетонные перемычки.

Виды кирпичных перемычек:

Рядовая перемычка. Состоит из обычных кирпичей, которые уложены в один ряд. Это самая простая проемная перемычка, которую можно сделать своими руками. При этом не требуется никаких специальных знаний и опыта работ.
Клинчатая перемычка. Как и последующие виды проемных перемычек применяется только в качестве декоративного элемента. Для ее монтажа используют специальный клинчатый кирпич.
Лучковая перемычка. По своей конструкции напоминает клинчатую. Различием между данными кладками является то, что лучковая имеет форму радиуса, больше похожую на арку.

Арочные перемычки. Это один из самых сложных и в то же время красивых видов перемычек. Класть их без опыта проведения каменных работ и особой необходимости не следует. Как правило, применяются они при работах по реконструкции старых зданий.

Укладка рядовой перемычки проемов своими руками

Чтобы уложить кирпич над проемом, необходим такой же инструмент, как и для обычной кирпичной кладки:

Кельма.
Отвес.
Уровень.
Киянка.

Работы по укладке рядовой кирпичной перемычки ничем принципиально не отличаются от кладки стен.

В ходе укладки рядовой перемычки проемов своими руками следует придерживаться данных правил:

Перевязка швов при кирпичной кладке перемычек обязательна. Также при проведении работ необходимо следить за ровностью рядов и соблюдать их вертикальность. Так как данная кладка будет испытывать дополнительные нагрузки не только на сжатие, но и на изгиб (так как не имеет под собой опоры), качество проведения работ должно быть на высоте. Особое внимание следует уделить заполнению швов цементным раствором. Марка бетона должна быть не менее 25. В нем должно быть больше цемента, чем в обычном растворе.

Количество рядов над проемом, которые необходимо укладывать с особым качеством, должно быть не менее шести.
Глубина заделки перемычек в кирпичную кладку должна быть на полметра с каждой стороны. Если его ширина составляет 1,5 метра, то длина ряда должна быть не менее 2,5 метров.

Между рядами кирпичные перемычки вертикальной кладки армируются при помощи конструкционной стали. Для этих целей используется стальная арматура диаметром 6-8 мм или гладки пруток, такого же размера. Арматура укладывается сверху ряда и накрывается раствором, на который укладывается следующий ряд кирпича. Концы арматуры загибаются в направлении верхнего ряда.

Для того чтобы ровно уложить кирпич и исключить протекание раствора, над проемом можно смонтировать опалубку. На нижнюю доску стоит уложить слой рубероида. Далее на поверхности опалубки выкладывается слой цементного раствора. Затем в него необходимо утопить несколько прутов арматуры, который укрывается вторым слоем раствора.
Опирание перемычки на кирпичную кладку будет проводиться именно благодаря арматуре. После этого процедуру повторяют. Для того чтобы арматура под воздействием влаги не поддавалась коррозии, слой раствора над ним должен быть не менее 30 мм. Укладку кирпича на подготовленную постель можно проводить уже на следующие сутки. Однако, опалубку не стоит демонтировать на протяжении 2-х недель летом или 3-х осенью и весной.

Клинчатая кладка для проемных перемычек

Прочность такой кладки достигается благодаря клиновому распору кирпича, поэтому она не требует дополнительного армирования. Клин при такой укладке достигается двумя способами:

При помощи специального кирпича, один из тычков которого гораздо больше противоположного.
За счет расклинивания обычного кирпича раствором.

Установка такой перемычки производится при помощи специальных кружал. Для проведения работ их необходимо три.

Виды и характеристики кирпичных арок

Арочный свод может украсить дизайн любого помещения, независимо от того, в каком стиле выполнено оформление интерьера. Чаще всего возводятся арочные конструкции из кирпича. Они устойчивы, надежны и имеют красивый внешний вид. Более того, кладка арок кирпичных сводов будет под силу любому мастеру, который внимательно ознакомился с технологией выполнения монтажных работ. По своей форме и конструкции арка напоминает полукруглую перемычку, соединяющую между собой две вертикальных опоры.

Устанавливается такой свод в дверных, оконных и межкомнатных проемах, а также в печах и мангалах. Далее рассмотрим подробнее инструкцию, как сделать кирпичную арку.

Различают несколько разновидностей арок из кирпича:

Полная арка в форме полукруга. Самый распространенный тип конструкции. В данном случае две опоры соединяются между собой сводом полукруглой формы. Кирпичная кладка арок такого типа под силу любому мастеру, обладающему хоть какими-то навыками работы с кирпичом.
Арочный свод прямоугольной формы. Представляет собой ровную перемычку, которая соединяет между собой две вертикальные опоры. Такую конструкцию очень сложно будет создать неопытному мастеру.

Усеченный арочный свод. Это очень интересная конструкция арки, здесь кирпич выкладывают по направлению усеченной дуги. Такой свод, как и прямоугольный, довольно сложно будет смонтировать тому, кто ни разу не выполнял кирпичную кладку.
Арка в форме усеченного конуса. Такие конструкции устанавливают в современных помещениях, обустроенных в стиле модерн и хай-тек.
Прямоугольный свод с закругленными углами. Арки данного типа монтируются в помещениях, оформленных в романтическом или классическом стиле. Для того чтобы установить такую конструкцию, потребуется освободить для работы достаточно большой участок стены.

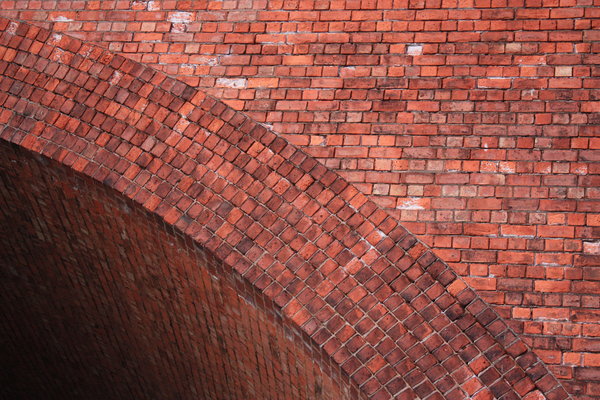

Кирпичная кладка арочных сводов

После того как определили конструкцию будущей арки и начертили схематический эскиз, следует подготовить инструменты и материалы для работы.

Для выполнения монтажных работ вам понадобится:

Кирпичи для сооружения арочного свода. Лучше отдавать предпочтение при покупке материала клиновому кирпичу, который имеет трапециевидную форму.
Раствор – предназначен для крепления кирпичей. В его состав входит песок, глина и гравий.
Кружала.
Емкость для замешивания раствора.
Рейки.
Гвозди.
Распорки (клинья).
Строительный уровень – предназначен для контроля за правильностью проведения работ.
Молоток.
Лобзик.
Маркер или карандаш.

Порядок монтажных работ:

Изначально следует изготовить пяты по шаблону. При монтаже пят следует опираться на размеры конструкции, указанные в эскизе. Для изготовления шаблона предварительно заготавливаются качественные листы ДСП и деревянные бруски. Затем на ДСП-панели с помощью маркера отмечаются крайние точки конструкции. Следует помнить, что шаблон лучше делать на 1-2 см меньше, нежели планируемый свод, тогда его легче будет смонтировать. Далее точки между собой соединяются дугообразной линией.

По сделанной разметке с ДСП-листа необходимо вырезать шаблон. Он должен состоять из двух дугообразных деталей, скрепленных между собой деревянными брусками. В качестве крепежных элементов для фиксации брусьев необходимо использовать саморезы. Готовый шаблон следует при помощи опор и деревянных клиньев зафиксировать в проеме (там, где планируется дальнейшая установка кирпичной арки).
Далее необходимо укрепить фундамент арки, так как дополнительная нагрузка на опоры может вызвать их деформацию. Кроме того, неукрепленная арка с течением времени может обрушиться. Для строительства основы используется бетон и кирпичи.
Затем переходим к строительству арочной перемычки для кирпичной кладки. Для этого по бокам шаблона следует сделать штробы, в которых в дальнейшем размещаются дополнительные крепежные элементы конструкции. В центре верхней дуги необходимо закрепить замковый кирпич, благодаря которому будет обеспечиваться крепление свода.

На следующем этапе осуществляется установка боковых элементов свода и колонн, на которые крепится опалубка. Колонны возводятся из бетона или кирпича. Для того чтобы расстояние между боковыми стойками было одинаковое по всей высоте опор, следует предварительно вырезать доску, длина которой будет равна ширине пролета арки. Этой доской нужно контролировать правильность проведения монтажных работ.
После того как шаблон зафиксирован со всех сторон, переходим к укладке кирпича. Кладка проводится поперечными полосами с двух сторон свода по направлению от пят до закрепленного замкового кирпича. Для того чтобы боковые опоры получились одинаковыми, следует укладку материала производить одновременно с обоих боков. После того как возведены опоры свода, следует закрепить подпорочный деревянный брус с двух сторон конструкции. Длина нижнего шва арки должна равняться 6-7 см, а верхнего – 3 см.

Выкладывая свод арки, ориентируйтесь на ранее закрепленный шаблон. Швы между материалом залейте раствором. В процессе укладки свода закрепляйте кирпичи клиньями так, чтобы они приняли нужную форму. Монтируйте свод с двух сторон одновременно. Следите за тем, чтобы закрепленный замковый кирпич оставался строго посередине арки.
Когда кладка кирпича закончится и раствор затвердеет, удалите его излишки кистью. Затем можно убрать шаблон.

Как сделать кирпичную арку: видео

Кирпичная кладка арок и сводов. Кладка арки из кирпича: советы самостоятельным строительным

Арка из кирпича или другого материала — это элемент архитектуры, перемычка криволинейной формы. Она может возводиться над оконными и дверными проемами, в отопительной печи и камине. Ее можно построить просто между стоящими опорами. Арки из кирпича применяются для украшения интерьеров и фасадов зданий. Для любого мастера, имеющего небольшой опыт работы, арка из кирпича своими руками не является большой проблемой.

Какие могут быть арки

Арка — это сводчатая конструкция. Она может быть:

клинчатая;
лучковая;
полная.

В клинчатой конструкции кирпичи выложены клином. Фиксируются они своеобразным замком. Лучковая арка строится в виде усеченной дуги. Полная — это полукруг, высота которого равна половине ширины оконного или дверного проема. Есть и другие виды конструкций, но они используются крайне редко. Каждая конструкция имеет свои плюсы и минусы. Возводятся все они примерно одинаково, отличия не очень большие. Любители должны помнить, что допустимое расстояние между опорами у полной арки может составлять до 2,5 метров, лучковая бывает до 1,5, клинчатая — до 1 метра.

Как сделать арку из кирпича? Вся работа состоит из нескольких этапов:

разрабатывается шаблон свода и изготавливается из подходящих материалов;
готовый шаблон устанавливается на место возведения конструкции;
выкладываются кирпичные своды;
арочная конструкция фиксируется;
шаблон разбирается;
производится отделка кладки.

Шаблон делается из деревянных брусков, досок толщиной 20 мм и листового материала: фанеры, ДСП, гипсокартона, оргалита. ДСП и гипсокартон нужно выбирать толщиной 10 мм. Сделать рабочий шаблон нужно правильно, так как от его качества полностью зависит кладка арок и сводов. А для этого необходимо выполнить некоторый расчет.

Готовое изделие размерами должно быть меньше ширины арочного проема. Это нужно для более простого разбора шаблона после возведения конструкции из кирпича. На листе материала нужно нанести центр арки, нижнюю и верхнюю точки. Все точки соединяются друг с другом дугой. По полученной разметке остается вырезать кружала и соединить их друг с другом рейками. Готовый шаблон должен повторять арку полностью. Он устанавливается с помощью распорок в проеме.

Изготовление арки

Строительство требует применения таких инструментов, как:

ножовка;
кельма;
молоток;
расшивка;
строительный уровень;
шнур-расчалка.

Закончить кладку необходимо за единый прием. Иначе различное высыхание раствора вызовет разрушение готового изделия. Кладка арки начинается с того, что в арочный проем вставляются штрабы. Они легко зажимают конструкцию. Набор сооружения идет снизу вверх. Кирпичи кладутся одновременно с двух сторон. На самом верху делается замок из плотно забитого кирпича. Выложенная арочная кладка фиксируется довольно прочно. Шаблон после высыхания раствора разбирается и удаляется. Время высыхания — около 2 недель. Чтобы придать сооружению аккуратный внешний вид, всю поверхность нужно зачистить. Делать это рекомендуется тщательно, с уборкой всех кусочков оставшегося раствора и зачисткой всех швов.

Класть сводчатые перекрытия лучше с использованием клинового кирпича. Его форма в виде трапеции помогает лучше фиксироваться всей конструкции. Купить материал можно в строительных магазинах. Можно поступить другим способом: обтесать обычный строительный кирпич марки не ниже М-150 до трапециевидной формы.

Кирпичная кладка ведется обычно на специальном растворе. Печные арки требуют раствора на основе глины, в которую добавляют шамотный песок, гравий размером до 0,8 см. Такой раствор дает возможность делать минимальные по толщине швы.

Остальные конструкции кладутся на растворе из цемента и песка. При соблюдении технологии они служат долго и становятся украшением здания.

Причинами разрушений могут стать следующие факторы:

широкий проем при недостаточной высоте арочного свода провоцирует образование трещин;
использование шаблона из металлических деталей ведет к растрескиванию кладки;
несвоевременно снятый шаблон из дерева и ДСП впитывает в себя много влаги из раствора, в кладке возникает избыточное напряжение;
слабый фундамент здания может просесть и разрушить своды.

Подводя итоги

Чтобы построить арку для дома, нужно сделать правильный расчет, соорудить шаблон и установить его. Только после этого начинается кирпичная кладка. Арочные перекрытия оконных и дверных блоков в доме придают кирпичной стене неповторимый внешний вид. Штукатурка может накладываться на конструкцию, а можно и обойтись без нее.

Подобные перекрытия применялись не только при возведении дома, но и при строительстве церквей.

Не обойтись без таких конструкций при возведении печи в доме, при строительстве камина. Штукатурка на них может применяться как обычная, так и декоративная.

Статья содержит подробное описание технологии строительства кирпичной арки. Поэтапная инструкция с видеоуроками поможет разобраться с основными моментами расчёта, подготовки и кладки свода. Вы узнаете, как правильно собрать опалубку и не допустить ошибок при её установке.

Арочный свод или перемычка — эффектное решение внешнего вида и надёжная конструкция верха любого проёма. Из-за большей длины (по сравнению с прямой перемычкой) она лучше распределяет нагрузку, что позволяет обходиться без применения металла или бетона при возведении стен или облицовке. Область применения арочной конструкции из кирпича:

Проёмы несущих стен.
Облицовка кирпичом.
Камины, печи (очаг или топка).
Уличные барбекю и мангалы.
Отдельно стоящие порталы (калитка, ворота).

Для построения арки понадобятся развитые навыки каменщика и плотника. Если нет уверенности в своих силах, лучше выложить пробную конструкцию, оценив её устойчивость. Мы рассмотрим вариант создания арки на абстрактном примере.

Для работы потребуется следующий инструмент:

Набор каменщика — кирка, шнур, мастерок, вёдра.
Электроинструмент — болгарка, шуруповёрт, электролобзик.
Плотницкий измерительный и разметочный инструмент.

Подготовка к работе

Для кладки арки необходимо собрать из дерева (брусок, рейка, листовой материал) временную несущую опалубку. Это деревянная опора, которая повторяет форму и размеры внутренней плоскости арки. Для того чтобы её сделать, нужно знать следующие параметры будущей конструкции:

Форма свода. Всего существует две разновидности арочных сводов — правильная арка и лучковая перемычка. Подробнее о них можно мы рассказали в статье «Оконная перемычка» . В самой работе выбранная форма не играет большой роли, поэтому здесь следует руководствоваться больше сочетанием внешнего вида с другими архитектурными элементами.
Радиус арки. В правильной арке радиус полуокружности (свода) равен половине расстояния между опорами (по внутренней плоскости). Радиус свода лучковой перемычки определяется произвольно (индивидуально) из соображений внешнего вида.
Расстояние между внутренними плоскостями опор. Определяется по месту. Кружало должно свободно проходить между опорами.
Толщина стенки. Арка может быть любой толщины, даже непрерывным тоннелем. Для начала рекомендуем построить конструкцию толщиной в 1 кирпич (250 мм).
Предварительный расчёт. Главное условие стабильности кирпичной перемычки — нечётное количество кирпича. То есть центральный («замковый») камень должен находиться на равном расстоянии от опор или их проекций. Если он будет немного меньше стандарта, можно подрезать его болгаркой. При этом толщина шва в нижней части кладки должна быть не менее 5-6 мм, в верхней не более 30 мм.

Когда все размеры сняты и есть полная ясность желаемого результата, можно приступать к сборке опалубки.

Сборка опалубки

Ход работы:

Из листового материала (ОСБ, фанера, ДСП) вырезать два одинаковых полукруга или сегмент по размерам будущей арки (мастера называют эти сегменты «кружало»).

К кружалам прикрутить бруски для усиления — по низу и в верхней трети (горизонтально, параллельно).
Зафиксировать стенки на необходимом расстоянии (250 мм) бруском.
Распределить рейки с шагом 200 мм по грани окружности таким образом, чтобы они образовывали поддерживающий каркас. Зафиксировать их саморезами.
Тонким листовым материалом (фанера, ОСБ 4-6 мм, оцинковка, ДВП) перекрыть рабочую плоскость опалубки (место укладки кирпича). Деревянную плоскость можно смазать маслом или соляркой, чтобы не портилась от раствора, и легче было снимать опалубку.

Опалубка готова. Теперь нужно установить её непосредственно в проём.

Установка опалубки

Даже если вес кирпичей предполагается небольшой, и арка находится на высоте, настоятельно рекомендуем устанавливать опалубку на вертикальные стойки. Их можно зафиксировать к опорам дюбелями в шов, а в середине поставить дополнительную опору. Обязательно сделайте распорки стоек.

Как правило, арку выкладывают одновременно с плоскостью, поэтому место «пяты» (опорной площадки свода арки) определяется по уровню ряда кладки. Его высота должна быть известна заранее (в пределах допуска).

Если вы решили делать лучковую (сегментную) перемычку, придётся дополнительно выложить упоры для пяты. Для этого кирпич подрезается по месту. Форма подрезки — соответственно положению первого кирпича свода. Опалубку при этом устанавливают так, чтобы начало свода приходилось на плоскость пяты.

Кладка арки и подрезка пяты, видео

Своды правильной арки начинаются с кирпича, лежащего горизонтально, затем поднимаются, постепенно изменяя угол наклона. Поэтому опалубку следует установить после укладки первого кирпича в опору. Начало свода будет приходиться на него (на первый кирпич).

Кладка кирпича

От рядовой кладки арка мало чем отличается — основные трудности связаны с правильным расчётом и изготовлением ровной опалубки. Если вы делаете арку «холодной» конструкции, используйте цементный раствор усиленной пропорции (1 часть цемента, 2,5 части песка). Если это будет печь или мангал, следует применить специальный раствор на глине.

Кирпич на опалубку укладывается с двух сторон одновременно. Используйте ограничители толщины нижнего слоя и проверяйте плоскость. Она должна совпадать с плоскостью опор, а швы заполнены раствором. Демонтировать кружала можно не ранее 21 дня с момента укладки.

Уличный камин — видео кладки стен и арки

Освоив главные принципы расчёта, создания опалубки и общего подхода, начинающий мастер вырабатывает собственные приёмы и ноу-хау. Чем больше практики, тем лучше будет результат. На основе данных этой статьи вы сможете овладеть кладкой любого вида каменных перемычек.

Топка в виде арки. Пошаговое видео с комментариями

Зачастую перед строителем возникает задача выстраивания арочного перекрытия, обустройства куполообразной кровли или оригинального «горбатого» мостика над водоемом, который становится все более популярной малой архитектурной формой. При этом, в большинстве случаев мастера не утруждают себя сложными расчетами, используя две величины, которые известны даже семикласснику. Такими величинами являются ширина пролета, впоследствии перекрываемая аркой, и высота подъема арки, которая рассчитывается путем определения расстояния между воображаемой горизонтальной линией, проведенной между точками, на которые осуществляется упор арки, и наивысшей точкой арки. По мнению специалистов, данных величин недостаточно, чтобы обустроить надежную арку с высокими эксплуатационными характеристиками. Основная роль при конструировании арочного перекрытия отводится выбору материалов, из которого будет сооружаться арка, и связанному с ним расчету арки, правильность проведения которого определяет ее последующие эксплуатационные характеристики. Следуя данным рекомендациям, вы сможете сконструировать надежное арочное перекрытие, которое станет отличным решением и не только разнообразит дизайн квартиры, но и станет отличным украшением ландшафтного дизайна сада. Специалисты в данной сфере без труда произведут все необходимые расчеты, но что делать, если нет возможности воспользоваться их услугами, и приходится выполнять все работы самостоятельно? В этом случае воспользуйтесь нашими рекомендациями, которые помогут вам максимально эффективно справиться с поставленной задачей.

Арочные системы с точки зрения профессионала

С точки зрения специалистов инженеров, арочными конструкциями называются системы ломаного или криволинейного характера, на опорные элементы которых действуют вертикальные нагрузки, приводящие к наклонным реакциям, направленным внутрь проема. Горизонтальной составляющей подобной опорной реакции является распор, что свидетельствует о том, что арочные системы являются распорными конструкциями. Это и является их основным отличием от балок, которые испытывают только нормальное механическое напряжение. В современном строительстве арки используются в качестве основных несущих конструкций сооружений различного назначения, будь то хозяйственные, промышленные или сельскохозяйственные постройки, пролетом от 12 до 70 м. Что касается зарубежного строительства, то в данной отрасли конструирование арочных пролетов еще более развито, что позволяет сооружать арки высотой до 100 м и более.

Классификация арок: основные разновидности

В соответствии со статической схемой , различают бесшарнирные , двухшарнирные и трехшарнирные арки ;

Также опорные конца арки можно соединить горизонтально расположенным стержнем, воспринимающим горизонтальную нагрузку и называемым затяжкой . Расчет арки с затяжкой несколько отличается от расчета двухшарнирной арки или трехшарнирной арки без затяжки.

Для каждого из этих типов характерны свои достоинства и недостатки, в связи с чем, выбор конструкции осуществляется инженером-проектировщиком, который осуществит расчет трехшарнирной арки с учетом прочностных требований, предъявляемых к ней, материалов, используемых для ее конструирования, и архитектурных задач, которые возлагаются на ту или иную конструкцию.

В соответствии со схемой опирания, выделяют арки с затяжкой и арки без затяжки . Если первые воспринимают распор, то распор последних передается на опоры. Изготовление затяжки осуществляют из профильной стали или арматуры. Если эксплуатация арки будет осуществляться в условиях агрессивных сред, способствующих коррозии металла, допускается использование деревянных клееных затяжек.

По форме различают:

Треугольные арки, состоящие из прямых полуарок. Расчет треугольной арки не представляет сложностей, и вы сможете произвести его самостоятельно;

Пятиугольные арки;
Сегментарные арки, оси полуарок которых располагаются на общей окружности;
Стрельчатые арки, состоящие из нескольких полуарок, оси которых расположены на двух окружностях;

Как осуществить расчет трехшарнирной арки с затяжкой: рекомендации специалистов

Если вы планируете осуществить монтаж небольшой арки, расчет и конструирование не доставят вам особых сложностей, так как для их производства предпочтительнее использовать листы строительного материала огромных размеров, такого как фанера, гипсокартон или OSB-плиты. Наибольшие показатели их длины ширины составляют 250 и 120 см соответственно, что позволяет просто начертить арку на листе материала и выпилить как минимум две составляющие детали несущих балок. В завершение такие арки обшивают листовым материалом, после чего можно считать, что арка готова. Несмотря на быстроту и простоту монтажа арок данным методом, для него характерны и свои недостатки, среди которых большое количество материала, затраченного на отходы, декоративность готовой арки и неспособность конструкции нести нагрузки.

Обустройство арочных конструкций существенно усложняется, если перед мастером стоит задача монтажа арки над большим просветом (до нескольких метров) или арки, способной выдерживать высочайшие нагрузки. В связи с тем, что на строительном рынке трудно найти материалы, размеры которых позволяют осуществить монтаж такой арки, она конструируется как наборная конструкция, состоящая из нескольких деталей. В связи с этим, перед мастером встает задача точного расчета арки и определения размеров ее деталей.

Как уже упоминалось ранее, арки различают в соответствии с такими параметрами, как форма, размер и высота, и прежде, чем реализовать проект расчета деревянной арки, необходимо четко представлять себе конструкцию и приблизительные размеры желаемой арки. С учетом данных параметров, легче определиться с выбором материалов для ее монтажа и последующим проведением расчетов.

Дилетанты, услышав словосочетание «расчет арки» зачастую пугаются, однако расчеты в данном случае несложные и основаны на использовании школьных формул из геометрии. Кроме того, чтобы облегчить проведение расчетов, необходимо начертить на миллиметровой бумаге контур арки в несколько уменьшенном масштабе. После этого изготавливают шаблон арки в реальном размере, имея который, вы сможете наиболее эффективно провести дальнейшие расчеты, так как сможете приложить так называемую копию арки к месту ее монтажа и оценить правильность проведенных расчетов. Для изготовления шаблона можно использовать плотный картон, фанеру или лист ДВП.

Арочные конструкции занимают обширную нишу в архитектуре, и их использование — широчайшая тема, объять которую невозможно в одной статье. В настоящем материале мы рассмотрим изготовление арки в квартире или частном доме, так как традиционный прямоугольный проем, оформленный в виде арки, станет эксклюзивной деталью интерьера квартиры, выгодно отличающей ее от других квартир.

Рассмотрим пример расчета трехшарнирной арки:

В большинстве случаев, независимо от опыта мастера, ему известны три параметра арки, среди которых ширина пролета, перекрываемого аркой, высота арки, а также глубина (ширина) стены. Перед мастером при этом стоит задача рассчитать параметры деталей арки, собрать их в единую арочную конструкцию и прочно закрепить ее.

Способ № 1 — эмпирический

Несмотря на то, что любой расчет арки начинается с вычисления радиуса ее окружности, арка не всегда представляет дугу окружности. Существуют ситуации, когда арка состоит из двух дуг (это относится к аркам, выполненным в готическом стиле) или характеризуются несимметричными очертаниями. В этом случае расчет каждой дуги арки производится отдельно. Но, вернемся к расчету окружности арки. Его удобнее производить на бумаге, при этом уменьшив размер, в масштабе, например, 1: 50. Подготовив бумагу и циркуль, чертим на листе дверной проем с учетом масштаба и проводим ось симметрии, делящую проем пополам. После этого ось циркуля необходимо изменить, поставив ножку с иглой непосредственно на ось симметрии. Далее нужно начертить несколько дуг и, остановив свой выбор на наиболее оптимальной, остальные убрать с помощью ластика.

Чтобы нагляднее продемонстрировать данный пример, изобразим дугу арки:

где R — радиус окружности арки, а L представляет собой половину хорды дуги, тогда как размер хорды соответствует длине арочного просвета. Что касается H, то данный показатель отображает высоту подъема арки.

Способ № 2 — математический

Чтобы осуществить математический расчет радиуса окружности арки, воспользуйтесь теоремой Пифагора, в соответствии с которой:

R= L2 + (R2 — h3)

R= L2 + (R — H)2

Разложив двучлен, преобразуем выражение в вид:

R2 = L2 + R2 — 2HR + h3

Вычтем из обеих частей R и получим:

L2 + h3 — 2HR = 0

Перенесем слагаемое с R за знак равенства:

2RH = L2 + h3

И, наконец, получим искомый R:

R = (L2 + h3)/ 2H

Важно! Формула для вычисления радиуса окружности арки: R = (L2 + h3)/ 2H , где R — радиус окружности арки, H — высота подъема арки, L — половина хорды дуги (длина арочного просвета).

В связи с тем, что арка состоит из нескольких частей, для изготовления которых придется использовать доску определенной ширины, произведем расчет размеров детали, которую можно изготовить из доски с конкретными размерами. Для этого необходимо решить обратную задачу. С учетом известного радиуса арки и высота ее подъема (в данном случае это ширина доски), рассчитаем максимально возможную длину детали, которую можно изготовить из доски с определенной шириной, то есть произведем расчет длины арки. В связи с тем, что из предыдущих расчетов нам уже известны определенные соотношения, выведем следующую формулу:

L2 = 2RH — h3

HR — h3

Чтобы правильно изготовить арку, необходимо подготовить несколько больше деталей, с учетом того, что в процессе монтажа их придется стыковать. Способ стыковки выбирается в зависимости от назначения арки. Практикуется использование накладных деталей по «щекам» арки и стыковка двух арок, с учетом сдвига на полдетали.

В процессе расчета деталей необходимо учитывать то, какая сторона арки, в зависимости от ее расположения по отношению к деталям, больше всего нас интересует (внутренняя или внешняя). Проще говоря, нам необходимо понять, как будут располагаться несущие детали арки по отношению к самой арке. Например, при обустройстве куполообразной кровли, несущие детали арочной конструкции будут располагаться ниже арки, а при монтаже арочного свода — выше. Возникают ситуации, когда необходимо обустроить двустороннюю арку. В последнем случае расчет деталей арки произведет по наименьшему закруглению.

Если в процессе эксплуатации, арка будет нести высокие нагрузки, необходимо произвести ее усиление с помощью различных балок и затяжек, установленных между узлами арки. Таким образом, вы сможете обустроить несущую ферму, которая способна выдержать повышенные нагрузки.

Если вы решили обустроить арку в готическом стиле, вам необходимо максимально точно определить радиус закругления арки на концах. В этом случае вы облегчите себе задачу, используя эмпирический способ расчета арки, с помощью которого вы экспериментальным путем подберете точку закругления арки, далее из этой точки вниз проведете линию, идущую параллельно стене, измерите полученное расстояние и проведете линию такой же длины с другой стороны. Затем ножку циркуля ставят на эту линию, определяют расстояние (радиус) и, двигаясь вниз или вверх параллельно линии, определяют точку, где линия стены и дуга арки сомкнутся посредством второй (меньшей) дуги. На второй стороне чертежа необходимо произвести то же самое.

Чтобы облегчить себе задачу и максимально эффективно произвести расчет арки, вы можете сделать несколько чертежей и выбрать наиболее подходящий. Как вы уже поняли, приведенные примеры расчета арки далеко не единственные, и существуют другие способа расчета, однако эмпирический способ наглядно вам демонстрирует, как будет выглядеть арка после осуществления монтажа. Кроме того, в процессе осуществления расчетов вы сможете легко корректировать чертеж до тех пор, пока не достигнете желаемого результата.

Сделав чертеж и удостоверившись в его правильности, необходимо изготовить шаблон арки, используя который, вы без труда осуществите монтаж любой арочной конструкции.

Несколько слов о выборе материала для арки

Для изготовления арки можно использовать различные материалы, в том числе и металл (расчет металлической арки производится несколько иначе), а также кирпич и бетон, однако наиболее простым и дешевым способом является изготовления арки из гипсокартона. В связи с тем, что арка, изготовленная из кирпича и бетона, будет очень тяжелой, для нее необходимо монтировать арматурный каркас. Арматура легко поддается сгибанию, и вы без труда сможете сварить из нее каркас. После этого, используя перфоратор, в стенах необходимо просверлить отверстия, вбить в них штыри и приварить к ним арочный каркас.

Изготовление арки из гипсокартона осуществляется намного проще и быстрее, однако готовая конструкция будет менее прочной, чем ее кирпичные или бетонные аналоги. Для этого необходимо изготовить каркас из жестяных профилей, по бокам обшить их гипсокартоном, а для обшивки внутреннего проема использовать сегменты(для их изготовления гипсокартон разрезают с одной стороны, выгибают и в заключение закрепляют саморезами). Образовавшиеся грани необходимо сгладить шпаклевкой.

Расчет кирпичной арки: основные моменты

Чтобы осуществить расчет кирпичной арки, также необходимо изготовить шаблон из ДВП, качество которого во многом определяет эксплуатационные характеристики и внешний вид будущей кирпичной арки. В первую очередь необходимо рассчитать размеры шаблона, для чего потребуется знание ширины арочного проема. Например, ширина арочного проема составляет 15000 мм.

Так как ширина шаблона должна быть на 5 мм меньше, значит, она составит 1495 мм. Даже если произойдет разбухание шаблона от влаги, вы сможете без труда осуществить его демонтаж на финальных стадиях работы. Высота шаблона должна соответствовать высоте арки, в нашем случае пусть будет 168 мм. Так как целый лицевой кирпич рекомендуется класть в верхней части арки, необходимо произвести расчет числа кирпичей. Так как высота одного ряда составляет около 72 мм (высота кирпича + высота шва), а общее число рядов равно 4, арочная высота составляет 72*4 — 120 = 168мм. (120мм при этом — высота кирпича, уложенного на ребро).

И в заключение

Чаще всего монтаж арочных конструкций осуществляется для декоративного оформления помещения, независимо от его предназначения. Это может быть и дом, и квартира, и офис.

Зачастую с помощью арки оформляют дверной проем между кухней и гостиной. Однако монтаж арки может использоваться и в процессе более масштабных видов строительства. Если вы планируете оформить с помощью арки внутреннее убранство помещения, специалисты рекомендуют изготовить арочную конструкцию из гипсокартона, так как это намного дешевле, проще и менее трудозатратно. При этом готовая конструкция ничуть не уступит аркам из кирпича или дерева. Чтобы не разочароваться в красоте и правильности арки, специалисты рекомендуют подойти к монтажу арочной конструкции с должной тщательностью и провести расчет арки, что можно осуществить несколькими способами. В нашей статье мы предложили вам два наиболее распространенных и эффективных способа расчета арки, воспользовавшись которыми, вы сможете соорудить надежную и эстетически привлекательную арку.

Если вам на глаза попадается красиво сложенная арка, первыми вашими словами почти наверняка будут: «Как красиво! Словно в античном греческом или римском городе!». И потом: «Сколько же труда потребовалось, чтобы построить эту арку! Мне такую никогда не сделать!»

В кладке полукруглых арок действуют только сжимающие и не могут возникать растягивающие и изгибающие силы, поэтому для перекрытия сравнительно больших пролетов — это лучшее решение.

Почему то слова «арочный свод», «арки из кирпича» у большинства из нас ассоциируются с древней Элладой или Византией. Действительно, искусство строительства кирпичных зданий и сооружений пришло на Русь из Византии. Но достаточно внимательно и вдумчиво всмотреться в арочную архитектурную форму, и мы легко узнаем в ней ту самую знаменитую подкову, которую наши предки в качестве оберега вешали над входом в свои жилища задолго до крещения Руси.

Наши предки-славяне очень хорошо знали, как нужно сложить арку. Достаточно вспомнить хотя бы традиционную русскую печь или сводчатый украинский льох. А если вы считаете эти примеры малозначащими и несерьезными, полюбуйтесь на арку киевских Золотых ворот или на фасады старинных, времен киевской Руси, церквей и храмов. Так что знание про строительство арок заложено в наших генах. Давайте же шаг за шагом вспомним о том, как сделать арку из кирпича.

Обычно считается, что любое строительство, главным элементом которого является кирпичная кладка, начинается с фундамента. Арочная форма из кирпича является исключением. То есть фундамент в ее строительстве может присутствовать, но только в том случае, если арку делать самостоятельным архитектурным сооружением, что сегодняшнее строительство использует очень редко.

Разновидности кирпичных арок

Арка — это перемычка, соединяющая две вертикальные опоры. Существует великое разнообразие арочных форм, отличающихся по внешнему виду, но далеко не все из них можно сделать из кирпича, особенно если построить их своими руками. В существующей практике арочного строительства из кирпича чаще всего используют три разновидности арок:

Обычная арка (ее иногда называют полной аркой) — при ее постройке арочный свод нужно делать в половину диаметра круга. Самая легкая разновидность арки для любителей что-то сделать своими руками.

Клинчатая (или прямоугольная) — арочный свод нужно делать равным радиусу круга. По внешнему виду похожа на букву «П». Самая тяжелая арочная форма для строительства из кирпича. Сложенная руками любителя, не имеющего достаточного опыта и профессионализма в , скорее всего, завалится.

Лучковая арка (другие ее названия — усеченная или неполная) — арочный свод нужно делать низким, он должен быть меньше половины диаметра круга. Промежуточная разновидность между обычной и клинчатой как по внешнему виду, так и по сложности постройки.

В зависимости от разновидности арок разнится и допустимая длина между опорными колоннами арки. Для полной арки допустимая длина до 2,5 м, для лучковой — до 1,5 м и для клинчатой — не более 1 м. Эти цифры нужно хорошо помнить любителям все делать своими руками с небольшим профессиональным уровнем.

Подготовка к строительству

Необходимо помнить, что в наивысшей точке арки должен находиться целый кирпич.

Прежде всего нужно сложить опорные колонны, на которые будет опираться арка. Если пролет кирпичной кладки в арке более 1 м, опорные колонны нужно выложить в два кирпича, так как от длины пролета напрямую зависит высота арки, а от ее высоты зависит боковая нагрузка на несущие колонны.

Строительство опорных колонн нужно вести симметрично. Цементный раствор нужно делать чуть гуще, чем обычно, так как при жидком растворе кирпичная кладка может расползаться. После укладки ряда кирпичей его обязательно надо проверить с помощью уровня. Чтобы кладки обеих колонн были симметричны, нужно использовать шнур.

Самая ответственная работа — сделать деревянный шаблон, на который будет ложиться кирпичная кладка.

В строительстве арки шаблон одновременно выполняет две очень важные функции: формообразующую и несущую.

Схема установки специальной формы из дерева — кружала.

Шаблон несложно сделать своими руками. Для этой цели нужны два полукруга ДСП, толщиной 20 мм, и обрезок доски шириной равной или чуть больше длины кирпича. Доску гвоздями прибиваем к основанию полукругов. Отрезок доски и полукруги ДСП по длине должны соответствовать расстоянию между опорными столбами. Полукруги ДСП по окружности скрепляем деревянными брусками одинаковой длины таким образом, чтобы расстояние между внешними сторонами полукругов равнялось ширине доски. После этого остается к окружностям полукругов, начиная с основания, прибить полоску железа толщиной 6-8 мм, и шаблон готов.

Готовый шаблон нужно выложить на опорные столбы. Для этого нужно сделать деревянные или металлические подпорки диаметром 8-10 см. Высотой они должны равняться высоте опорных столбов. Эти подпорки необходимо подставить между опорными столбами с внутренней стороны и укрепить деревянными распорками. Сверху на них устанавливается готовый шаблон.

Если делать шаблон своими руками, важно соблюдать правило: на каждые полметра шаблона необходимо поставить минимум одну распорку. Следовательно, если длина арки будет равна 1 м, то, помимо распорок, по краям шаблона необходимо поставить еще одну в центре; если длина арки 1,5 м, то дополнительных подпорок понадобится 2 и т.д. Эти подпорки нужны, чтобы сырая кирпичная кладка своим весом не прогнула шаблон.

Техника кирпичной кладки

Схема кладки арочной перемычки: 1 — стойки, поддерживающие опалубку; 2 — клинья; 3- кружальная опалубка; 4 — шаблон-угольник; 5 — шнур; 6 — пята арки.

Главное правило арочной кирпичной кладки: кладка должна быть начата и закончена в один прием, без перерыва. Цементный раствор быстро схватывается, создавая определенное давление на структуру кирпича, как бы «растягивая» его. Если сделать длительный перерыв в , то места, где была после перерыва продолжена кладка кирпича, пойдут трещинами.

Некоторые источники советуют перед кладкой кирпича делать на шаблоне разметку, чтобы кирпичная кладка была ровной и симметричной. На самом деле в этом нет особой необходимости, даже если ее своими руками будет делать малоопытный каменщик. Главное в технике кладки: кирпичи необходимо класть одновременно с двух сторон и таким способом попарно выгонять кладку до середины, пока с помощью последнего, непарного, кирпича не замкнем ее точно по центру замком.

Построить клинчатую арку несложно, поскольку техника не отличается от обычной. Кирпичи ставят на шаблон, скрепляя их между собой с помощью цементного раствора. Швы обычные, ровные. Кладка ведется с двух сторон, кирпичи кладут попарно, используя расходящийся верхний наклон кирпича в 4-5 градусов (т.е. при кладке от левой опорной колонны верхний край кирпичей чуть-чуть наклоняется влево, а при кладке от правой колонны — вправо), скрепляя в средине замком из клинообразного кирпича. И все же, несмотря на кажущуюся простоту, не рекомендуется браться за нее любителям строить своими руками, у которых нет достаточного опыта в технике кирпичной кладки, так как только профессионалы способны положить кладку так, чтобы после того, как ее перестанет поддерживать шаблон, она не завалилась.

Кирпичная кладка полной и лучковой арки отличается от обычной кладки кирпича тем, что раствор нужно класть клинообразно, шов кверху нужно делать толще обычного. Укладка следующего ряда кирпича ведется точно таким же способом, что и нижнего. Для симметричности в качестве ориентира можно использовать шнур. Рекомендуется обязательно делать , а также, пока раствор не успел схватиться, сделать косметическую очистку кладки, сначала сухой, а затем влажной кистью.

Шаблон удаляем, когда раствор окончательно затвердеет, — и с этого момента наша арка становится самонесущей. Инструменты для строительства арки:

пила-ножовка;
молоток;
мастерок;
уровень;
расшивка;
шнур.

Вы любитель своими руками сделать что-то красивое и оригинальное, у вас есть навыки каменщика и понимание, как нужно , есть место и возможность сложить арку? Так сделайте это чудо зодчества, и пусть те, кто увидит вашу арку, воскликнут: «Как красиво! Словно в античном греческом или римском городе!».

Задумывались ли вы, каким образом можно преобразить внешний вид дома?

Если вы обратитесь к опытным архитекторам или специалистам по евроремонтам, то они вам посоветуют такой декор, как кирпичная арка. И действительно, когда вы обращаете внимание на элитный особняк, то наверняка на глаза попадаются арочные своды. Они подчеркивают статус и величие хозяина дома и украшают любой стиль оформления фасада здания и внутренних переходов. В этом случае у вас может появиться желание сделать подобное и у себя дома, заменив дверь аркой.

Отделка вместо дверного проема

В статье мы расскажем, как сделать арочный свод из кирпича своими руками.

Разновидности

Когда разговор заходит об арочном своде, то нужно уточнять — какой вид вы имеете ввиду. Дело в том, что их несколько и каждый из них по-своему уникален и индивидуален. Кладка этих сводов из кирпича в каждом из видов осуществляется по-своему.

Арочный свод представляет собой полукруг в проеме между двумя вертикальными основами, в роли которых выступают стены здания. Что же касается упомянутых видов, то их три.

Арочный свод на улице

На первом месте стоит обычная или, как ее еще называют, – полная арка. Данная разновидность считается одной из самых востребованных по ряду причин. О таком виде можно смело сказать, что она выполнена просто, но со вкусом. Свод подобного типа выполнен в форме правильного полукруга.

К тому же, если вы выбрали этот тип арки, то можете запросто выложить его самостоятельно.

На втором месте стоит клиновая или же прямоугольная арка. Выложить ее без должного опыта проблематично. Поэтому это не лучший выбор, даже для людей, которые привыкли все делать самостоятельно, по найденным в интернете инструкциям. Данное предостережение актуально потому, что без должного опыта вы рискуете соорудить арку, которая не простоит и пары лет. Внешне же она смотрится неплохо и напоминает букву П.

На последнем, третьем месте, стоит лучковая арка. Свод ее имеет заниженный полукруг.

Виды арок и устройство проема в кирпичной стене

Перед тем, как выбрать, какой тип арки хотелось бы видеть у себя дома, следует поговорить о некоторых нюансах, таких, как расстояние между несущими колоннами.

Вы не выложите клинчатую арку в широком проеме. Данное ограничение объясняется тем, что она не будет прочной, если расстояние между опорными колоннами шире, чем один метр.

У лучковой арки данное расстояние больше. Ее можно строить между колонами, расположенными друг от друга на расстоянии до полутора метров. Если же вы хотите арочный свод, а несущие колонны расположены друг от друга на расстоянии в два или даже в два с половиной метра, то подойдет полная арка.

Эти и другие параметры можно узнать, изучив методические указания по расчету кладки арок.

Подготовка к процессу кладки

Прежде чем приступить к работам, определитесь, где будет находиться арка. Дело в том, что в большинстве пособий по строительному делу рассматривается вариант, когда кладка делается с нуля, при возведении самого дома. В этом случае процесс описывают с возведения самих опорных колонн.

Шаблон для возведения конструкции

В частных же случаях хозяева переделывают проходы, создавая в них арочный свод. В данном случае, при необходимости, делается предварительная пробивка самих проемов в кирпичных стенах.

Какой бы из вариантов вами не был бы выбран, первым делом должна быть произведена кладка и, при необходимости, укрепление несущих колонн. Под укреплением подразумеваются случаи, когда планируемое расстояние между колоннами превышает один метр. Ведь тогда возрастет нагрузка на несущие колонны. Поэтому выкладывают толщиной в пару кирпичей.

На данном этапе стоит обратить внимание на то, что не должно быть прекоса между уложенными кирпичами обеих арок. Каждый ряд кирпичей контролируется строительным уровнем.

Когда же вы дойдете до свода, то обратите внимание на пару строительных хитростей. Во-первых, как нельзя кстати пригодится специальный деревянный шаблон, который будет контролировать укладку кирпичей свода, держать их до тех пор, пока не затвердеет цементный раствор. Создание деревянного шаблона мы рассмотрим в этой статье далее.

Во-вторых, сам цементный раствор делают гуще обычного, жидкий раствор не гарантирует вам того, что впоследствии кладка не расползется под собственным весом.

Деревянный шаблон

Данный шаблон незаменим во время кладки арок своими руками. Для его создания достаточно наличия нужных материалов и энтузиазма.

Прежде найдите пару листов ДСП. Они впоследствии станут основой будущего шаблона. Из приготовленных листов вам нужно вырезать два идентичных полукруга, повторяющих контур планируемой арки.

Шаблон для арки, чтобы выложить кирпичом

После того, как вы справитесь с данной задачей, раздобудьте широкую доску, совпадающую с толщиной несущей опоры. Хотя подойдет и узкая доска.

На основании этой доски вам нужно закрепить с помощью гвоздей вырезанные ранее шаблоны свода из ДСП. Чтобы придать шаблону жесткость, располагают между листами ДСП деревянные бруски. Таким образом вы придадите конструкции необходимую жесткость.

Образовавшийся полый полукруг шаблона нужно сверху зашить с помощью стальной полосы, шести или восьми миллиметров толщиной. Данной толщины достаточно, чтобы ее впоследствии не продавили располагающиеся сверху кирпичи.

Получившийся деревянный шаблон закрепляют между выложенными опорными столбами вашей будущей арки. Для закрепления вам придется воспользоваться деревянными распорками, которые в дальнейшем будут убраны, как и сам шаблон.

Толщина выбранных деревянных распорок должна быть порядка восьми или даже десяти сантиметров. Расстояние же между распорками — не менее половины метра.

Кладка арки

Вот мы и добрались до того момента, когда можно приступать к кладке арки. Прежде чем вы начнете укладывать первые кирпичи, освойте одно правило. Вся работа по укладке кирпичей свода должна производиться в один заход. Ни в коем случае нельзя допускать перерыва, давая цементному раствору засохнуть.

Как заложить шаблон

Данное правило связано с тем, что во время высыхания цемент начнет как бы растягивать кирпичи в стороны, создавая дополнительное напряжения. Поэтому, если вы решите производить кладку арки не за один, а за несколько дней, приготовьтесь к тому, что она в итоге потрескается.

Саму же кладку правильно начинать одновременно с обеих сторон шаблона, постепенно добираясь до центральной части. Последний кирпич, устанавливаемый в центре кладки, будет своего рода замком.

Характерно, что данные рекомендации подходят для любого типа арки, на каком бы вы не остановили выбор. Единственной же проблемой, с которой вы можете столкнуться, будет установка кирпичей под определенными углами относительно друг друга, создавай тем самым арочный полукруг. Чтобы упростить данный процесс, делают предварительную разметку на деревянном шаблоне, а во время кладки кирпичей пользоваться угольником. Соответственно, во время такой кладки кирпичей цементный раствор тоже будет лежать неравномерно. Его слой будет толще в верхней части арочного свода.

Однако, с какими бы трудностями вам не пришлось столкнуться, при должной внимательности и напористости у вас обязательно все получится, и вы правильно построите арочный свод своей мечты.

Кладка арок и сводов.

Кладка печей своими руками

Кладка арок и сводов

При кладке печей часто приходится перекрывать различные топочные отверстия, топливники и всевозможные камеры, применяя перемычки простой и сложной формы.

Перекрытие в стене называется аркой или арочной перемычкой, а перекрытие, устраиваемое между стенами, — сводом.

Количество кирпичей в арке и рядов в своде должно быть нечетным. Средний нечетный кирпич замковый. В практике встречается и четное количество, правда, очень редко, тогда замковыми будут два кирпича. Кирпичи, на которые опирается перемычка, называются пятами, и им всегда придается нужная форма соответствующей обработкой. Пространство, перекрываемое любой перемычкой, называется пролетом. Необходимо помнить, что при выкладке любой перемычки все швы между уложенными кирпичами всегда направляют к одной точке или центру, из которого описывается кривая арки или свода. Высота подъема свода или арки называется стрелой подъема. Арки бывают высокими и низкими.

Любую перемычку начинают с закладки пят, которые выполняют по шаблону. Так как высота арки или свода бывает разная, то и угол пяты изменяется. Нельзя применять одну форму пяты для всех арок и сводов.

Во временных печах узкие топливники шириной до 420 мм перекрывают упрощенным треугольным сводом, укладывая кирпич плашмя (рис. 27) с последующим продолжением кладки стенок, которые будут прочно прижимать пяты к нижележащим рядам кладки.

Рис. 27. Перекрытие узкого топливника треугольным сводом

Если такой свод по каким-либо причинам возводят без продолжения кладки, то уложенные пяты не всегда могут прочно удерживать кирпичи треугольного свода, так как они не будут прочно прижаты сверху с достаточной силой к своей постели. Это может привести к сдвигу пят распором свода, и он может обрушиться.

Чтобы этого не случилось, уложенные под свод пяты надо стянуть или сжать брусками из квадратной, прямоугольной, угловой или тавровой стали и связать проволочным жгутом. Жгут должен находиться внутри кладки (рис. 28). Если жгут останется открытым и будет находиться в топливнике, он быстро перегорит.

Рис. 28. Укрепление пят треугольного свода путем сжатия угловой или полосовой сталью со стягиванием проволочным жгутом:

^{1 — тавровая сталь; 2 — проволочный жгут}

Вместо проволоки можно применять полосовую сталь, прочно скрепив ее с брусками (приклепав).

В зависимости от условий и назначения печи концы брусков могут выходить наружу и стягиваться также жгутами или круглыми стальными стержнями нужной толщины, иногда с резьбой и гайками на концах. Конечно, для них следует просверлить в концах брусков соответствующие отверстия.

При кладке пологих сводов у русских печей иногда приходится также применять бруски для стягивания пят, скрывая жгуты или другие виды стяжек внутри кладки, или выводить их наружу. На такой печи можно сушить различные продукты в большом количестве, не боясь разрушения свода.

Топливники с пролетами до 380 мм можно перекрывать кирпичом, выпущенным из боковых стенок кладки (рис. 29).

Рис. 29. Перекрытие топливника путем выпуска кирпича из боковых сторон кладки

Для прочного защемления свешивающихся опорных кирпичей из стенки кладку выводят выше перекрываемого ряда не менее четырех рядов. Вообще, чем больше выкладывается рядов, тем лучше, так как предупреждается опрокидывание перекрытия внутрь печи.

В процессе кладки приходится перекрывать топочные отверстия различными перемычками, так как запрещается опирать кирпичи на рамку дверки.

Топочное отверстие при ширине менее кирпича перекрывают так называемым кирпичом взамок, а если это отверстие шириной более одного кирпича, то перекрытие выполняют кирпичной клинчатой перемычкой (рис. 30, а, б). Если перекрываемое отверстие большое, то приходится делать арочное перекрытие (рис. 30, в).

Рис. 30. Перекрытие проемов печей и топливников над топочными дверками:

^{а — кирпичной перемычкой взамок; б — кирпичной клинчатой перемычкой; в — аркой}

Топливники комнатных и русских печей перекрывают только кирпичными сводами толщиной не менее полкирпича. Опираются своды на боковые стороны (стенки) топливника, у которого плоскости стесаны под определенным углом, называемым пятами. Свод должен также опираться на заднюю и переднюю стенки топливника.

Своды бывают высокие или крутые, плоские или пологие (рис. 31). Полуциркульный свод высокий и равен половине окружности.

Рис. 31. Форма сводов:

^{а — полуциркульный; б — пологий; в — трехцентровый}

Пологий свод менее крутой, но лучший из них трехцентровый. Он более пологий и лучше излучает тепло на под печи, что весьма важно для выпечки хлебобулочных изделий и варки различной пищи. Под от такого свода нагревается равномерно во всех точках. Имеются более пологие своды, применяемые в хлебопекарных печах.

Чем круче свод, тем он больше выдерживает нагрузку, то есть на печь накладывают большое количество различных продуктов для сушки, и наоборот.

Для выкладки правильного и прочного свода его следует выполнять по опалубке. Кирпичи свода должны прочно прилегать друг к другу и опираться на стенки топливника. Поэтому последний или верхний ряд стенок выкладывают из специально отесанного кирпича.

Чтобы получить кружала и шаблоны пят, надо вычертить свод нужной формы, но с таким расчетом, чтобы в нем уложилось нечетное количество рядов кладки.

Свод строят на листе бумаги, картона, фанеры или на двух досках — широкой и узкой, сбитых под прямым углом. Широкая доска должна быть на 30–50 мм больше высоты подъема свода.

Рассмотрим построение свода на двух досках. Это удобно тем, что на широкой доске остается форма кружала, которую следует только вырезать.

Сперва, посередине узкой доски проводят ось (обозначена пунктиром), но так, чтобы она пересекла и широкую доску. От нижней кромки широкой доски на расстоянии 30–50 мм проводят прямую линию А — Б и откладывают на ней ширину топливника, но так, чтобы ось была строго посредине. Края топливника метят буквами В и Г. На оси от линии А — Б отмеряют кверху стрелу подъема свода и обозначают ее буквой Д. После этого опытным путем подбирают центр О так, чтобы проводимая из него кривая, образующая свод, проходила через точки В и Г и верхнюю точку стрелы подъема свода.

Таким образом, получается форма кружала 1 и пяты 2, по которой в дальнейшем изготовляют шаблон для разметки пят на кирпиче и проверки его после тески (рис. 32).

Рис. 32. Построение кружала для свода и шаблона для пят:

^{а — построение кружала; б — кружало и шаблоны; 1 — кружало; 2 — шаблон пяты; 3 — шаблон для тески пят; 4 — проверка отесанного кирпича}

Изготовив два кружала, можно приступить к устройству опалубки. В пролете свода устанавливают стойки, но не прямо на уложенные доски или под, а на клинья (по два под каждую стойку). Клиньями выравнивают опалубку, но они способствуют и более легкому удалению ее из топливника после кладки свода.

На стойки кладут прогоны, а на них кружала. На кружала укладывают доски, устраивая обшивку или настил. Их применяют узкими и слегка прибивают к кружалам. Сильно прибивать не следует, так как это затруднит разборку. Устроив опалубку, ее вторично проверяют и выравнивают, вынимая или подбивая клинья (рис. 33).

Рис. 33. Опалубка для кладки сводов:

^{1 — дощатый настил по кружалу; 2 — пята; 3 — кружало; 4 — прогоны; 5 — стойки; 6 — клинья}

Однако лучше опалубку сделать разъемной, так как она легко вынимается и при необходимости ее можно использовать многократно (рис. 34). Стойки изготовляют обычно с проушинами глубиной не менее 50 мм и такой ширины, чтобы в них плотно входило кружало. Для свода изготовляют не менее двух кружал. Кружала рекомендуется устанавливать в стойки так, чтобы они выступали на 20–30 мм. Монтируют стойки с кружалами также на клиньях, которые, в свою очередь, опираются на два ряда уложенного кирпича. Конечно, можно и три ряда кирпича, тогда опалубка при разборке опускается в горниле (топливнике) намного ниже, что создает удобство при разборке. Сами кружала делают такой длины, чтобы они не доходили до стенок печи на 20 мм, что дает им возможность свободно опускаться при удалении опалубки.

Рис. 34. Устройство разъемной опалубки:

^{а — стойка с пазом; б — установка кружала в стойке; в — установка опалубки на кирпичах и клиньях; г — кружало с вырезами для укладки реек; д — расположение реек в кружале; 1 — кирпичи; 2 — клинья; 3 — вырезы; 4 — шпильки; 5 — рейки; 6 — зазоры между рейками}

Обшивку или настил делают из узких трех-, четырехсантиметровых реек, которые крепят к кружалам вплотную или с зазорами, но так, чтобы они приходились на середине укладываемого кирпича, а швы кладки были на середине реек. Длину брусков обшивки также берут короче горнила или топливника на 20 мм. Это также необходимо для того, чтобы опалубка при разборке свободно опускалась. Чтобы опалубка не шаталась, между кружалами и стенками печи ставят клинья, которые вынимают перед разборкой. Таким образом, опалубка прочно удерживается между стенками печи.

Кладку лучше всего вести из клиновидного кирпича, но из-за отсутствия последнего применяют обычный кирпич, сужая шов внизу и расширяя его вверху.

Устанавливают опалубку с неоднократной проверкой точности ее положения, подбивая и опуская ту или другую сторону, используя для этого клинья. Выверив опалубку, ее закрепляют, вбивая клинья между ней и стенками печи.

Выложив свод и выдержав его пять-шесть дней, опалубку разбирают. Сперва вынимают по одному клину под каждой стойкой, затем по другому, вслед за ними по первому и второму ряду уложенных кирпичей. Опалубка осядет на 180–200 мм. Когда укладывают три ряда кладки, то опалубка оседает еще больше, чем создаются лучшие условия для разборки. Рейки вынимают, стойки повертывают и снимают с кружал, которые вынимают в последнюю очередь. Можно стойки снять и после удаления клиньев и кирпичей; это еще больше упростит разборку.

Зазоры между рейками нужны для того, чтобы через них из кладки быстрее удалялась влага и свод приобретал прочность.

Вытесывать пяты и укладывать их нужно аккуратно, так как заполнение пустот раствором и щебнем приводит к осадке свода или арки и их разрушению.

После установки и закрепления опалубки необходимо найти центральную точку О, с которой вычерчивалось кружало. В эту точку вбивают гвоздь, крепят к нему прочный шпагат, необходимый для проверки рядов кладки свода и разметки укладываемых кирпичей. Если кладку делают из клиновидного кирпича, то швы имеют одинаковую толщину, а из обычного кирпича — клинообразные. Кирпич следует применять отборный.

Кладку свода начинают с краев от обоих пят одновременно, двигаясь к середине свода или к замку.

Кирпичи подгоняют так, чтобы они почти касались со стороны топливника друг друга, то есть как можно плотнее.

Продольные швы между рядами кладки должны идти от дуги арки. Направление швов кладки свода или арки проверяют шпагатом, прикрепленным к гвоздю (рис. 35).

Рис. 35. Проверка правильного расположения швов кладки в арке

Швы в кладке свода должны быть тщательно перевязаны. Для получения прочного свода кладку следует вести как можно внимательнее и аккуратнее, добиваясь самых тонких швов. Лучше, если кирпичи будут в своде примыкать друг к другу впритирку.

В последний ряд кладки свода или арки вкладывают замковый кирпич, предварительно смазав его с двух сторон глиняным раствором, и с силой вгоняют его между выложенными рядами поленом или деревянным молотком. Обычным молотком кирпич можно расколоть, и удары приходится наносить по уложенной сверху доске. Замковый кирпич, показанный в последующих рисунках может быть заштрихован.

Некоторые печники выполняют кладку свода так называемыми захватками или ступеньками (рис. 36).

Рис. 36. Кладка свода отдельными захватками:

^{1 — замковый ряд}

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

Арки, своды и арочные перекрытия

Читайте также
Списание долгов по кредиту
Бали — не сравнится ни с чем

Количество кирпичей в арке и рядов в своде должно быть нечетным. Средний, нечетный, кирпич замковый. Встречается и четное количество, правда, очень редко, тогда замковыми являются два кирпича. Кирпичи, на которые опирается перемычка, называются пятами, соответствующей обработкой им придается нужная форма.

Пространство, перекрываемое перемычкой, называется пролетом. Необходимо помнить, что при выкладке любой перемычки все швы между уложенными кирпичами всегда направляют к одной точке или центру, из которого описывается кривая арки или свода.

Высота подъема свода или арки называется стрелой подъема. Арки бывают высокими и низкими.

В некоторых случаях делают упрощенный треугольный свод, укладывая кирпич плашмя с последующим продолжением кладки стенок, которые будут прочно прижимать пяты к нижележащим рядам кладки.

Если такой свод возводят без продолжения кладки, то Уложенные пяты не всегда могут прочно удерживать кирпичи треугольного свода, так как они не будут прочно прижаты сверху с достаточной силой к своей постели. Это может привести к сдвигу пят распором свода, и он может обрушиться.

Чтобы этого не случилось, уложенные под свод пяты надо стянуть или сжать брусками из квадратной, прямоугольной, угловой или тавровой стали и связать проволочным жгутом. Жгут должен находиться внутри кладки. Вместо проволоки можно применять полосовую сталь, скрепив ее с уголками клепкой.

При кладке пологих сводов иногда приходится также применять бруски для стягивания пят, скрывая жгуты или другие виды стяжек внутри кладки, или выводить их наружу.

Для прочного защемления свешивающихся опорных кирпичей из стенки кладку выводят выше перекрываемого ряда не менее чем на четыре ряда. Вообще, чем больше рядов, тем лучше, так как предупреждается опрокидывание перекрытия внутрь печи.

Своды бывают высокие или крутые, плоские или пологие. Полуциркульный свод высокий, он равен половине окружности. Чем круче свод, тем он больше выдерживает нагрузку.

Для выкладки правильного и прочного свода его выполняют по опалубке. Кирпичи свода должны прочно прилегать друг к другу и опираться на стенки топливника. Поэтому последний или верхний ряд стенок выкладывают из специально отесанного кирпича.

Свод строят на листе бумаги, картона, фанеры или на двух досках — широкой и узкой, сбитых под прямым углом. Широкая доска должна быть на 30-50 мм больше высоты подъема свода.

Сначала посередине узкой доски проводят ось (обозначена пунктиром), но так, чтобы она пересекла и широкую доску. От нижней кромки широкой доски на расстоянии 30-50 мм проводят прямую линию А-Б и откладывают на ней ширину арки, но так, чтобы ось была строго посредине. Края метят буквами В и Г. На оси от линии А-Б отмеряют кверху стрелу подъема свода и обозначают ее буквой Д. После этого опытным путем подбирают центр О так, чтобы проводимая из него кривая, образующая свод, проходила через точки В и Г и верхнюю точку стрелы подъема свода. Таким образом получается форма кружала и пяты, по которой в дальнейшем изготовляют шаблон для разметки пят на кирпиче и проверки его после тески.

На стойки кладут прогоны, а на них кружала. На кружала укладывают доски, устраивая обшивку. Их слегка прибивают к кружалам. Сильно прибивать не следует, так как это затруднит разборку. Устроив опалубку, ее вторично проверяют и выравнивают, вынимая или подбивая клинья.

Однако лучше опалубку сделать разъемной, тогда на легко вынимается и при необходимости ее можно было использовать многократно. Стойки изготовляют обычно с проушинами глубиной не менее 50 мм и такой ширины, чтобы в них плотно входило кружало. Для свода изготовляют не менее двух кружал. Кружала рекомендуется устанавливать в стойки так, чтобы они выступали на 20-30 мм. Монтируют стойки с кружалами также на клиньях, которые, в свою очередь, опираются на два ряда уложенного кирпича.

Кладку лучше всего вести из клиновидного кирпича, но применяют и обычный, сужая шов внизу и расширяя его кверху.

Устанавливают опалубку, подбивая и опуская ту или другую сторону, используя для этого клинья. Выверив опалубку, ее закрепляют, вбивая.

Выложив свод и выдержав его пять-шесть дней, опалубку разбирают. Сперва вынимают по одному клину под каждой стойкой, затем по другому, вслед за ними — по первому и второму ряду уложенных кирпичей. Опалубка осядет на 180-200 мм. Когда укладывают три ряда кладки, то опалубка оседает еще больше, чем создаются лучшие условия для разборки. Рейки вынимают, стойки повертывают и снимают с кружал, которые вынимают в последнюю очередь. Можно стойки снять и после удаления клиньев и кирпичей, это упростит разборку.

После установки и закрепления опалубки необходимо найти центральную точку О, с которой вычерчивалось кружало. В эту точку вбивают гвоздь, крепят к нему прочный шпагат, необходимый для проверки рядов кладки свода и разметки укладываемых кирпичей. Если кладку делают из клиновидного кирпича, то швы имеют одинаковую толщину, а из обычного кирпича клинообразные. Кирпич следует применять отборный.

Кладку свода начинают с краев от обоих пят одновременно, двигаясь к середине свода или к замку. Кирпичи подгоняют так, чтобы они почти касались со стороны топливника друг друга, т. е. как можно плотнее. Продольные швы между рядами кладки должны идти от дуги арки. Направление швов кладки свода или арки проверяют шпагатом, прикрепленным к гвоздю.

Швы в кладке свода должны быть тщательно перевязаны. Для получения прочного свода кладку следуй ет вести как можно внимательнее и аккуратнее, добиваясь самых тонких швов. Лучше, если кирпичи будут в своде примыкать друг к другу впритирку.

В последний ряд кладки свода или арки вкладывают замковый кирпич. Предварительно смазав его с двух сторон глиняным раствором, с силой вгоняют между выложенными рядами поленом или деревянным молотком. Обычным молотком кирпич можно расколоть, и удары в этом случае приходится наносить по уложенной сверху доске.

________________

Кирпичные арки в садовых строениях встречаются довольно часто. Этими сооружениями дополняют архитектурный стиль основных строений, добиваясь определенной гармонии. Арочные своды на фоне дворовых построек придадут определенный шарм участку. Арка может быть выполнена как отдельный элемент или быть в составе кирпичной стенки, ограды, обрамляться декоративными цветниками и т.д. В любом случае это декоративное украшение, верой и правдой служащее уже не одному поколению зодчих, хорошо сочетается как со старинными зданиями, так и с домами, построенными в современном стиле. Но арка будет красивой, если выполняются определенные условия ее построения.

Кирпичные арки или, как их еще называют, арочные перемычки опираются на кирпичные стены или опоры, передавая на них не только вертикальные нагрузки, но и распор (рис.1). Плоскости, которыми арка соприкасается с опорами, называют пятами арки. Криволинейность очертания обычно достигается устройством клинчатых (расширяющихся кверху) швов или подсечкой кирпича.

Рис. 1. Арочная (лучковая) перемычка: 1-пята; 2-кпинчатые швы; 3-замковый кирпич

Чаще всего кирпичную кладку арки выполняют по кружалам. Толщина кирпичной кладки при этом должна быть не менее 1 кирпича. Иногда арки опирают на пяты из косо стесанных кирпичей. В этом случае для изготовления пят делают специальный шаблон. При этом следует учитывать, что число кирпичей в своде арки должно быть нечетным. Нечетный кирпич, располагающийся вверху, называют замковым или замком, который закрепляет выложенный свод. Замок может состоять из нескольких кирпичей (рис. 2).

После тщательной разметки свода все это переносят на доски и вырезают нужное количество кружал и шаблон пяты. Кружало, по которому выполняется кирпичная кладка арки, может быть цельным или состоять из нескольких элементов (рис. 3). При этом следует сделать и обратный шаблон пяты для проверки стесанных сторон кирпича. Кладку свода начинают после сооружения стены на необходимую высоту и установки пят арки. Для этого выставляют и закрепляют кружала (при помощи клиньев и подпорок, как показано на рис. 4), по которым устанавливают опалубку.

Проверив правильность установки опалубки, приступают к кладке свода арки. Кладку свода можно выполнять в одной плоскости со стеной или сделать арку выступающей над этой плоскостью. В последнем случае швы кладки чаще всего выполняют под расшивку, придавая арке еще большую декоративность.

Работу ведут одновременно с двух сторон (с пят), двигаясь к середине свода. При кладке тщательно соблюдают перевязку швов и стесывают при необходимости нижние части ребер кирпича. Но лучше арки выкладывать из лекального кирпича, у которого один конец шире, а другой – уже. В этом случае все швы будут иметь одинаковую толщину. Средний, или замковый, ряд замыкает свод, поэтому в кладку его вставляют с усилием (заклинивают). Каждый выложенный ряд проверяют шнуром или линейкой, определяя правильность направленных швов, как по длине свода, так и по высоте укладываемого кирпича. Готовый свод оставляют в опалубке несколько дней (чтобы окреп раствор), а затем опалубку снимают, предварительно вынув клинья и распорки.

Арки можно выкладывать и без подтески кирпича, делая шов внизу как можно тоньше, а вверху – толще (рис. 5). Для утолщения в верхние швы приходится вставлять кирпичную щебенку, заделывая швы густым раствором. Этот способ хорош, если разница в толщине между верхними и нижними швами не очень большая (не боле 2 мм), что соблюдается в арках с большим радиусом кривизны.

При неглубоких сводах вместо опалубки можно поставить только два-три кружала, закрепляя их стойками и клиньями. Желательно ряды кладки пят закрепить стальной полоской или уголком, предохраняя их от возможного сдвигания свода.

Каменные арки конструктивно несколько отличаются от кирпичных (рис.158).

Рис. 2. Замок арки из трех кирпичей
1-замок

Рис. 3. Кружало

Рис. 4. Кирпичная кладка с опалубкой (два варианта)
1-стойки; 2-клинья; 3-опалубка; 4-пята арки; 5-шнур; 6-шаблон; 7-овшивка; 8-ряд кладки; 9-сборное кружало

Рис. 5. Кладка арок без подтески кирпича

Здесь нет строгих линий швов, подчеркивающих искусственное происхождение данного сооружения. Технология сооружения каменных арок практически не отличается от рассмотренных вариантов кирпичных арок Кладка ведется по заранее установленной опалубке, состоящей из деревянных (или металлических) кружал. Камни для арки подбирают очень тщательно. Принцип отбора камней зависит от того, какой должна получиться арка. Если есть необходимость имитировать старинное сооружение, то камни следует подбирать приблизительно одинаковыми по форме и величине. Швы из цементного раствора в данном случае должны заполнять все промежутки между камнями и с лицевой стороны могут затираться или расшиваться. Для имитации искусственного происхождения свода лучше камни подбирать различной формы, но так, чтобы из них можно было сложить арку. Швы в данном случае стараются скрыть, выставляя с лицевой части поверхности, созданные самой природой. Чем меньше будут заметны следы искусственного происхождения данного сооружения, тем естественней оно выглядит.

Естественный вид арке можно придать, выполнив ее из монолитного бетона. Но в данном случае традиционные методы бетонирования в опалубке не годятся.

Рис. 6. Каменная арка, обрамляющая калитку

Конечно, опалубку из кружал, ограничивающих нижнюю часть свода, нужно выставлять обязательно. Но дальнейшая методика укладки бетона в корне отличается от всех ранее рассмотренных вариантов. Для того чтобы бетон выглядел естественно, его укладывают небольшими порциями так, чтобы он растекался Для этого в полиэтиленовый пакет накладывают цементный раствор средней текучести В пакете делают отверстие и выдавливают раствор на опалубку из пакета тонкими слоями чтобы он немного растекался. После того как первый слой немного загустеет, на него накладывают второй слой, имитируя вид растекающейся вулканической лавы. Таким образом, слой за слоем формируют всю арку или свод. Если на бетоне посадить мох (или со временем он вырастет сам) то это придаст монолитной конструкции вполне естественный природный вид. Конечно, такое послойное бетонирование может занять много времени, но если условия садового ландшафта этого требуют, то можно не посчитаться со временем. Этим же способом можно построить не только своды, но и различные замысловатые фигуры, которые так искусственно создает сама природа.

Гроты Привлекательность гротов заключается в том, что здесь очень тесно переплетается фантазия природы и человека. Человек как бы доводит до логического и эстетического завершения пейзаж, созданный природой. Очень часто грот напоминает руины давно ушедших цивилизаций, причудливые очертания древних архитектурных решений, что отвлекает мысли, способствует в наибольшей мере полноценному отдыху. Данный грот является продолжением выхода на поверхность скальных пород у небольшого, водоема. Водоем предельно малой глубины создан искусственно для усиления впечатления.

Рис. 7. Сочетание простейшего грота и водоема

Вообше сочетание грота и водоема считается самым удачшж дизайнерским решением. Простейший грот со скамейкой для отдыха у водоема по своему решению доступен каждому владельцу участка. Для усиления впечатления берега водоема можно обложить небольшими валунами, скрепив их раствором (рис. 7). Хотя раствор можно и не применять, достаточно насыпать слой щебня и на него уложить валуны. Грот имеет правильные геометрические формы, для его строительства использованы сравнительно небольшие камни. Сооружение такого грота, как впрочем и большинства гротов вообще, потребует опалубки. Вообще требования к гротам, внутри которых предполагается место для отдыха, очень высоки в части соблюдения необходимых строительных норм. Ведь любой неправильно сложенный грот может со временем обрушиться, из него могут выпадать отдельные фрагменты. Последствия такого по ворота событий очевидны. Поэтому самым лучшим решением будет устройство места для отдыха рядом с гротом, а лучше напротив его. Если на участке имеется родник, то его надо обязательно оформить гротом из камней в виде арки.

____________

Материал с сайта gardenweb.ru

..Следующая страница->

Кладка арок и сводов печи. 3 формы арок и 3 формы сводов

При кладке печей приходится перекрывать топочные отверстия, топливники, камеры, применяя перемычки простой и сложной формы. Перекрытие в стене называют аркой или арочной перемычкой, перекрытие между стенами — сводом.

3 формы арочных перекрытий

Для перекрытия больших пролетов применяют арочное перекрытие. Своды могут быть крутыми, плоскими и пологими.

Перекрытие проемов печей и топливников над топочными дверками:
а — кирпичной перемычкой в замок; б — кирпичной клинчатой перемычкой; в — аркой

Полуциркульный свод равен половине окружности. Пологий свод менее крутой, чем полуциркульный. Трехцентровый свод еще более пологий, он лучше излучает теплоту на под печи (нижняя часть варочной камеры), который нагревается равномерно по всей поверхности. Это важно при выпечке пирогов и варке пищи.

Количество кирпичей в арке и рядов в своде должно быть нечетным. Средний нечетный кирпич называют замковым или замком. Кирпичи, на которые опирается перемычка или свод, называют пятами, им всегда путем тески придается нужная форма. Пространство, перекрываемое любой перемычкой, называется пролетом. Высота подъема свода или арки называется стрелой подъема.

3 формы сводов

Выполнение любой перемычки начинается с закладки пят, которые вытесывают по шаблону из кирпича. Так как высота арки или свода может быть различной, угол пяты изменяется. Нельзя применять одну форму пяты для всех арок и сводов.

Форма сводов печей:
а — полуциркульный; б — пологий; в — трехцентровый

Для подготовки кружал и шаблонов пят на листе бумаги, картона, фанеры или на двух досках (широкой и узкой), сбитых под прямым углом, вычерчивают свод нужной формы с таким расчетом, чтобы в нем уложилось нечетное количество рядов кладки. Широкая доска должна быть на 3-5 см больше высоты подъема свода.

Рассмотрим наиболее простой и удобный способ построения свода на двух досках. Посередине узкой доски проводят ось (обозначена штриховой линией) так, чтобы она пересекла и широкую доску. На расстоянии 3-5 см от нижней кромки широкой доски вычерчивают прямую линию А-Б, откладывая на ней ширину топливника. Ось должна проходить посередине топливника, между точками Б и Г. На оси от линии А-Б отмеряют кверху высоту стрелы подъема свода. Полученную точку обозначают буквой Д. После этого опытным путем подбирают центр О так, чтобы проводимая из него окружность, образующая свод, проходила через точки В, Г и верхнюю точку стрелы подъема свода.

Так получают форму кружала 1 кривой части арки и пяты 2, по которой изготовляют шаблон для разметки пят на кирпиче и проверки его после тески.

Для кладки прочного свода применяют опалубку которую настилают по изготовленным кружалам.

После установки и закрепления опалубки в центральную точку О, с которой вычерчивалось кружало, вбивают гвоздь, крепят к нему прочный шпагат, необходимый для проверки рядов кладки свода и разметки укладываемых кирпичей. Кирпич для кладки сводов отесывают, придавая ему клиновидную форму. В этом случае швы имеют одинаковую толщину; при использовании обычного кирпича швы будут клинообразные — внизу тоньше, вверху толще. Как и везде при кладке печей, швы должны быть обязательно полностью заполнены раствором. Отесывание пят и их укладка должны вестись аккуратно, так как заполнение больших пустот раствором и щебнем приводит к осадке свода или арки и их разрушению.

Кладку свода начинают с краев, от обеих пят одновременно, двигаясь к середине свода или к замку. Кирпичи подгоняют плотно, так, чтобы они почти касались друг друга со стороны топливника; швы между ними нужно направлять к одной точке или к центру, из которого описывается кривая арки или свода.

Самым последним в ряд кладки свода или арки с усилием вставляют замковый кирпич, смазанный с двух сторон глиняным раствором. Удары наносят поленом или киянкой, обычный молоток может расколоть кирпич.

В процессе работы точность установки опалубки постоянно проверяют и регулируют, вбивая клинья между ней и стенками печи. Готовый свод оставляют в опалубке несколько дней, после чего ее разбирают, постепенно вынимая клинья. Кружала вынимают последними.

Арки из кирпича своими руками. Расчет и кладка арки из кирпича. Арочные перемычки, арки и своды

Сделать арку из кирпича – задача непростая даже для опытного домашнего мастера. Такое действие требует определенных навыков и знаний. И если навыки нужно обрести на практике, то знания можно получить, ознакомившись с рекомендациями и инструкцией как сделать арку из кирпича. Для наглядности приводим фото и видео материалы.

Формы

Арка из кирпича своими руками может быть создана самой разной формы, учитывая необходимый архитектурный стиль. Виды проемов, учитывая кладку:

классическая – высота полукруга — полширины проема;
лучковая – обрезанный конус, характерный для восточного стиля;

Процесс строительства

клинчатая – в виде клина, вверху крепится замковым элементом, что характерно для готического стиля;
модерн – дуга как усеченный конус;
романтизм – прямоугольной формы с небольшим закруглением углов;
эллипс – используется в постмодерне или нью-вейве;
портал – прямоугольная форма.

Та или иная кладка арок из кирпича характеризуется особенностями, которые нужно учитывать, особенно гармоничность с определенным стилем.

Последовательность

В целом процедура различна для всех типов арок, но можно выделить основные этапы этого мероприятия:

создание проекта;
построение шаблонного элемента;
его установка;

кладка;
снятие шаблона;
отделка.

Стоит отметить, что шаблонный элемент может изготавливаться либо из деревянных брусков, либо из ДСП. Размеры определяются заранее. И от качества шаблона зависит привлекательность кирпичной кладки.

Что необходимо?

Чтобы выложить из кирпича арку, потребуется опалубка-шаблон, который делается из досок и двух стоек для поддержки.

Кладка выполняется без зазоров, используя клиновый кирпич. Допускается толщина швов до 1 см. При применении цементно-песчаного раствора снимать шаблон можно только через две недели.

Статья по теме: Инструкция для сливного механизма унитаза

Если клинового кирпича нет, можно переделать прямоугольный. Для печной арки этот параметр должен быть малым. К тому же использовать раствор для такого случая не рекомендуется, иначе вероятно разрушение.

Создание шаблона

Шаблон создается достаточно сложно. Можно сказать, что этот этап возведения является самым сложным. Ведь результат будет отвечать за форму, и при этом играть роль несущей конструкции. Шаблон создается из полукруга ДСП и куска доски. Их следует прибить между собой, а далее фиксируется оргалит.

Монтаж опорных столбов

Из досок делаются боковые подпорки, для установки с внутренней стороны столбцов. На торец этих элементов устанавливается шаблон. Дальше занимаемся разметкой, определяя расположение каждого кирпича.

Кладка

Сделать кладку своими руками легко, если соблюсти определенные рекомендации. Кирпичи укладываются от краев к середине. Они должны размещаться по меткам на шаблоне. Контролировать качество арки можно, когда останется к укладке три кирпича.

Наносить раствор следует клинообразно. Чтобы соблюсти симметрию второго ряда, применяется шнур.

Чистить раствор стоит после его схватывания. Для этого применяется влажная кисть.

Особенности конструкции для гаража

Можно привести достаточное количество фото арок из кирпича, которые применяются в гаражах. Для обеспечения ее долговечности рекомендуется учитывать несколько особенностей.

Например, многие стремятся сделать дугу минимальной, однако это лишь снижает надежность конструкции. Также рекомендуется соотносить прочность шаблона и вес арки.

Стойки должны плотно прилегать, чтобы арка не просела. Перед началом процесса следует определить требуемое количество кирпича. Если арка большая, необходимо избегать толстых швов. Толщина нижнего шва должна составлять 3-6 мм. Укладка выполняется от кроев к центру. Последним укладываем центральный кирпич.

Если арка выполняется для гаража, расстояние в проеме будет большим. Для увеличения прочности стены над аркой стоит заложить по арматуре.

Особенности конструкции для печей и каминов

В этом случае кирпичи подгоняются плотно, чтобы они касались в нижней части. Когда кладка высохнет, шаблон может выниматься со сложностями. Тогда есть альтернатива – палить его в процессе топки.

Проем изогнутой формы или арка – это яркий архитектурно-дизайнерский элемент, который представляет собой декоративное соединение верхней части проема окна или двери. Очень популярно оформление в виде арки проемов между двумя несущими балками. С помощью арки, выполненной кирпичом, можно украсить внешний вид дома снаружи и внутри, именно поэтому многие хозяева, занятые облагораживанием собственного жилища, интересуются, как сделать арку из кирпича.

Виды арок и их характеристики

Существует огромное множество форм арок, поэтому, перед тем как приступать к работе, необходимо определиться с тем, какой формы конструкция вам необходима.

Существуют следующие основные виды конструкций такого рода:

Арочная (лучковая) перемычка: 1-пята, 2-кпинчатые швы, 3-замковый кирпич.

Клинчатые. Для создания арок в форме клиньев кирпич укладывают соответствующим образом и фиксируют самую верхнюю острую точку специализированным строительным элементом. Подобные дизайнерские решения наиболее часто можно встретить в интерьерах готического стиля.
Лучковые. Такая арка обладает формой усеченного конуса. Встретиться с подобными проемами можно в помещениях с декором восточного стиля.
Правильный полукруг или классическая форма арок. Для создания такой конструкции необходимо, чтобы величина полукруга была равна половине ширины декорируемого проема.
Модерн. Данная форма является дугой, повторяющей габариты усеченного конуса.
Романтика. Такой проем является прямоугольным, но углы его скруглены, что придает проему более мягкий и нежный внешний вид.
Эллипс. Данная форма является ярким представителем таких стилей, как постмодерн и нью-вейв.
Портал – самая простая прямоугольная конструкция.

Все представленные формы обладают как достоинствами, так и недостатками, которые непременно необходимо брать в расчет, делая свой выбор. Так, к примеру, готическая остроконечная арка из кирпича предполагает, что высота перекрытий в строении достигает 3-х и более метров.

Итак, если с внешним видом конструкции вы определились, пришло время поговорить о материалах, инструментах и этапах производства работ.

Вернуться к оглавлению

Создаем качественную кирпичную арку

1-замок.

Процесс кладки арок из такого материала, как кирпич, можно условно разделить на следующие этапы:

Создание чертежа планируемого строения и работа над расчетами его параметров.
Работы, связанные с установкой в проеме ДСП-шаблона верхней формы.
Выкладывание перемычек проема.
Закрепление кладки строительного материала и его фиксация.
Снятие шаблонного элемента.
Отделка созданного проема.

Вернуться к оглавлению

Создание шаблона и некоторые расчеты

Чтобы сделать арку, вам непременно потребуется шаблон. Он служит для определения и сохранения формы будущего проема. Перед тем как что-то строить, следует произвести все нужные расчеты и для строительства арок, необходимы замеры таких величин, как:

толщина несущих конструкций;
уровень расположения потолка;
необходимая ширина проема.

Вымерив данные величины, можно начинать работу над расчетами. Для начала создаем на бумаге эскизный чертеж будущего ДСП-шаблона:

Задаем нужный радиус будущей арки исходя из ширины проема под ней.
С помощью циркуля чертим на эскизе оптимально выгнутую дугу.

Если планируется построение сложного арочного пролета с витиеватыми изгибами или с наличием нескольких уровней с различным радиусом дуг, каждый элемент должен быть рассчитан по отдельности.

Согласно созданному эскизу, можно изготовить шаблонную деталь из ДСП. Следует учесть, что данное изделие вырезается на пару сантиметров меньше по ширине и высоте. Такое несоответствие в размерах необходимо, чтобы шаблон можно было легко удалить из проема.

Вернуться к оглавлению

Как сделать арку из кирпича: нюансы

Теперь, когда вы точно знаете размеры будущего проема, следует разобраться с тем, как сделать арку. Начинать этот процесс следует с монтажа шаблона и укладывания кирпича:

По самому центру верхней дуги располагают, а скорее вбивают, заключительный замковый кирпич, который служит для фиксации формы.
Далее выкладываются боковые части проема, и при этом необходимо знать, что количество строительных элементов с каждой стороны должно быть нечетным.
После окончания укладки кирпича будет уложен подпорочный брус с двух сторон арки.
По боковым поверхностям проема располагают штробы.
Чтобы сделать арку, для начала необходимо произвести монтаж конструкции, которая будет поддерживать будущую кладку до ее застывания. Шаблон изготавливается из ДСП с толщиной листа не менее 10 мм. Округлые части изделия вырезаются в соответствии с подготовленным эскизом.
Изготовленный шаблон крепится к проему при помощи распорочных брусьев и обыкновенных саморезов.
Укладывание кирпича ведется с боковых сторон проема единовременно справа и слева.
Между округлыми частями из ДСП и брусьями располагают специальные клинья, которые понадобятся для выравнивания каркаса. Кроме того, данные клинья позволят в будущем без труда удалить шаблон.
Нужно проконтролировать, чтобы все зазоры и швы были плотно заполнены без пузырей и пустот.
Как только работа с кирпичом будет окончена и раствор просохнет, шаблон можно удалить.

В зависимости от желаемого результата, вы можете покрыть конструкцию финишным отделочным материалом.

Строительство любого здания не возможно без сооружения перемычек.

Перемычка — это перекрытие дверного или оконного проема. В строительстве чаще всего применяются железобетонные перемычки, поскольку они могут перекрывать длинные пролеты и справляться с высокими нагрузками. Кирпичные перемычки не обладают для этого достаточной прочностью, поэтому в современном строительстве используются только для несущих стен.

Рядовые (обычные) кирпичные перемычки возводятся с помощью арматуры. Именно она и поддерживает кирпич. Арочные, клинчатые, лучковые, коробковые, стрельчатые, полуциркулярные перемычки – популярные архитектурные детали фасадов на протяжении многих десятков и даже сотен лет.

Многообразие перемычек зависит от конфигурации верхней части дверного или оконного проема. Так, например, своды-перекрытия зданий сооружаются по технологии строительства арочной перемычки.

До конца XIX века проемы сооружали только из кирпича. Устройство кирпичных перемычек было не только данью красоте. Главным их предназначением было то, что они удерживали высокую нагрузку от стены за счет распора, который обеспечивал веерное расположение кирпича в кладке.

Возведение арок и сводов при строительстве храмов изначально было лишь способом перекрытия кирпичных зданий. Со временем они стали неотъемлемой частью и даже каноном церковного зодчества. Сегодня арочные перемычки из кирпича являются лишь дизайнерским решением.

Практически во всех загородных домах возводятся печи и камины. Для их декорирования часто используют арочные, клинчатые перемычки, возводят цилиндрические своды.

Рядовые перемычки

Рядовые перемычки сооружаются так же, как и обычная кирпичная кладка, с перевязкой и четкой линией швов. При работе необходимо учитывать следующие особенности:

1) швы кирпичной кладки должны быть тщательно заполнены;

2) рядовые перемычки не имеют опоры в проеме, поэтому могут сжиматься под тяжестью вышележащей стены;

3) размер перемычки определяется из расчета ее работы в проеме на изгиб;

4) высота составляет около 5-6 рядов кладки, длина рассчитывается по ширине проема и предполагает запас по 500 мм в каждую сторону от него.

Поскольку кирпичное перекрытие конструкции должно выдерживать достаточно большие нагрузки, кирпич стоит использовать отборный, а марка раствора должна быть не ниже 25. Усиление рядовой перемычки производится с помощью армирования. Расчет его зависит от величины нагрузки на проем. При небольших нагрузках арматура устанавливается конструктивно из круглой стали. Ее диаметр составляет 4-6 мм, количество – один стержень на половину кирпича стены. Арматура должна заходить в кладку за грань проема минимум на 250 мм, при этом ее концы загибают вверх вокруг кирпича.

Технология выполнения рядовых перемычек

Инструмент. Для устройства рядовой перемычки потребуется тот же самый инструмент, с помощью которого выполняется обычная кладка кирпичных стен.
Для создания армированной опоры кирпичу необходима установка опалубки. Для ее изготовления потребуются доски толщиной 40-50 мм.
Перед началом работ желательно защитить доски полиэтиленовой пленкой либо рулонной гидроизоляцией. Это позволит не допустить протекания кладочного состава и придать нижней части перемычки более ровный вид. Следует учесть тот факт, что любые неровности на поверхности опалубки могут негативно отразиться на внешнем виде сооружаемого проема.
На опалубке расстилается растворная смесь. Арматурные стержни укладываются на нее, а затем втапливаются в этот состав.
Затем арматура покрывается вторым слоем раствора. Его толщина не должна быть меньше 3 см, поскольку этот слой обеспечивает защиту металлических изделий.
Чтобы обеспечить устойчивость опалубки, из кладки выпускают кирпичи. После того, как раствор наберет полную прочность, снимают доски и срубают выступающий кирпич. Можно воспользоваться другим вариантом — сделать в кладке борозду, поместить в нее опалубку, а после ее удаления установить туда кирпич с устройством кладочного шва. Опорные доски в этом случае для жесткости можно установить на ребро.

Клинчатые перемычки

Кладка клинчатых перемычек не требует сооружения опоры из армированного раствора. Их устойчивость и несущая способность обеспечиваются за счет распора в клинообразной установке кирпича.

Клинчатые кирпичные перемычки имеют два варианта:

клинообразный вертикальный шов кладки;
клинообразная форма кирпича.

В первом случае толщина шва снизу не должна быть менее 5 мм снизу, а сверху – не более 25 мм. Если же используется клинчатый кирпич, толщина кладочного шва не должна превышать 10 мм. Клинчатая перемычка устанавливается при помощи опалубки с кружалами.

Если кладка оконного или дверного проема осуществляется с четвертями, для сооружения перемычки потребуется три кружала. Одно — более короткое, устанавливается на уровне четвертей, два других — внутри проема. На более длинные кружала настилается опалубка, ее можно сделать из досок.

Стену возводят c устройством опоры до уровня верхней части перемычки. Угол наклона края перемычки (кирпичей) относительно вертикали определяется сразу. Затем необходимо сделать разметку всех рядов на опалубке будущего перекрытия. Их количество обязательно должно быть нечетным. Важно при расчете устройства каждого ряда учитывать толщину шва.

Центральный кирпичный ряд вставляется вертикально и является замком. Благодаря ему в нижней части перемычки создается сжатие, что позволяет выдерживать вышележащую нагрузку без армированного усиления.

Клинчатые кирпичные перемычки выполняются от опоры к середине с двух сторон, чтобы подойти к центральному кирпичу – замку. Точное направление каждого шва определяется по точкам пересечения линий направления обеих опор. В это место на опалубке вбивается гвоздь, и с помощью привязанной к нему веревки обозначается линия каждого шва.

Арочные перемычки, арки и своды

Кирпичная арочная перемычка по принципу устройства не отличается от кладки клинчатых перекрытий проемов. По форме арки могут быть лучковыми, стрельчатыми, полуциркулярными, коробковыми. Их отличие заключается в выборе центра, размера сегмента и радиуса окружности.

В независимости от вида, центральная линия шва всегда будет перпендикулярна внутренней поверхности перемычки или арки. Кривая линия создается благодаря клиновидному кирпичу или фигурной форме шва. Кладка арочной перемычки предполагает центральную линию шва как продолжение радиуса кривой.

Толщина швов такая же, как и в клинчатых перемычках:

минимум 5 мм — для нижней части вертикального шва;
максимум — 25 мм — для верхней части.

1 — кирпич перемычки; 2 — клиновидный раствор; 3 — замковый кирпич; 4 — кружало

Форма опалубки кирпичных перемычек будет зависеть от внешнего вида проема. Проверка радиального направления швов и правильности кривизны арок осуществляется с помощью верёвки, привязанной к центру окружности каждого участка перемычки.

Арки выкладывают по той же технологии, что и арочные перемычки.

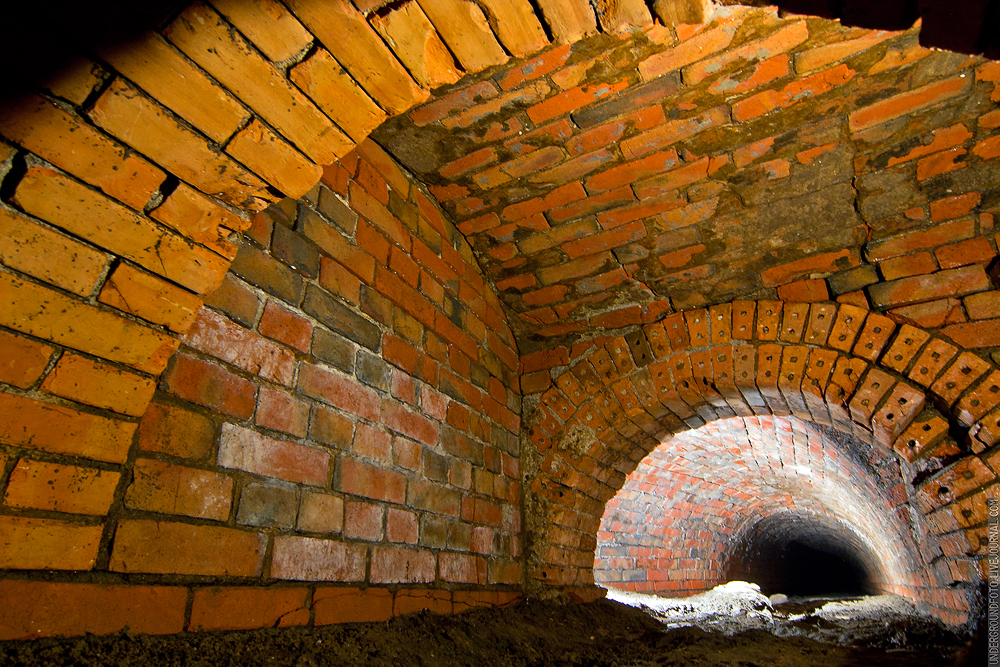

Своды популярны в современном строительстве общественных зданий, храмов, церквей. Для их возведения изготавливают сплошную опалубку необходимого очертания. Часто использующийся прием – выкладывание цилиндрических сводов «елкой». Кладка выполняется одновременно параллельно оси свода под углом в 45°.

Под опалубку подкладываются клинья, которые затем постепенно вынимаются, обеспечивая ее равномерное опускание. Свежая кладка обладает высокой чувствительностью к нагрузкам. На нее недопустимо помещать емкости с раствором или кирпич, это может привести к искажению формы перекрытия и нарушению сцепляемости кирпича с кладочной смесью.

Кирпичное перекрытие, имеющее достаточно простую конфигурацию, можно возвести самостоятельно. Необходимо лишь изучить технологию и тщательно соблюдать последовательность действий. Арки и своды сложной формы лучше доверить специалисту, имеющему высокую квалификацию.

Кирпичные перемычки, арки и своды, украшали здания еще сотни лет назад. И сегодня они не утратили своего значения, продолжая украшать фасады современных зданий, камины, печи, создавая неповторимый интерьер и экстерьер на любой вкус.

Категория: Двери, проемы, арки

Не секрет, что оформленный в виде арки дверной проем смотрится эстетически куда привлекательней, чем стандартный прямоугольный. Благодаря арочным сводам можно использовать нестандартные решения для дизайна. Одним из таких вариантов в оформлении интерьера может стать в Вашем жилище.

Арочные формы обладают определенными сложностями, поэтому необходимо достаточное мастерство, чтобы изготовить подобную архитектурную конструкцию самостоятельно. В этом уроке будет показано, как правильно осуществить кладку кирпичной арки самостоятельно, имея минимальные строительные навыки.

Разновидности кирпичных арок

Арка представляет собой перемычку в виде полукруга, который осуществляет соединение между собой двух вертикальных опор. Прочность арки обеспечивается за счет распределения нагрузки в стороны (распор). Обычно арки выкладывают над оконными или дверными проемами. Также арки делают у печей и мангалов.

В существующей практике строительства различают 3 формы арок из кирпича:

Обычная (полная) арка. При ее возведении полукруг арки делается в половину диаметра круга. Такую арку сможет сделать любой домашний мастер.
Клинчатая (прямоугольная) арка. Данный вид арки является по форме напоминает букву «П». Арочный свод равен радиусу круга. Такая арка из кирпича является в строительстве самой сложной.
Лучковая (усеченная или неполная) арка. В такой арке арочный свод делается низким, меньше половины диаметра круга. При этом укладка кирпича производится по усеченной дуге. По сложности исполнения лучковая арка занимает промежуточное положение между обычной и клинчатой арками.

Технология кладки из кирпича вышеприведенных видов арок практически мало чем различаются. Остается только подготовить необходимы инструменты и материалы, чтобы сложить арку из кирпича своими руками, которая станет частью задуманного Вами дизайна интерьера.

На начальном этапе, когда уже известна форма будущей арки из кирпича необходимо разработать и изготовить шаблон сводчатого элемента. В качестве материала для изготовления шаблона применяются деревянные брусочки и листы ДСП.

Шаблон легко изготавливается своими руками. На листе ДСП чертится горизонтальная линия, которая равна ширине проема, отмечается центр арочного свода, а также ее крайние нижние и верхние точки, которые затем также соединяются линиями между собой. В итоге должен получиться усеченный полукруг (кружало) будущей арки.

Далее ножовкой или лобзиком выпиливаются по намеченным линиям два кружала, которые необходимо соединить между собой с помощью саморезов и брусков. Затем полученный шаблон будущей арки необходимо установить в проем и зафиксировать в нем с помощью распорок и опор.

Перед началом выкладки по обеим сторонам арки на уровне ее нижней границы устанавливаются штрабы, которые позволят зажать конструкцию, обеспечив ее устойчивость и прочность.

Арка из кирпича своими руками должна быть сделана без перерыва в работе за один прием . Кладка производится, двигаясь по дуге шаблона снизу вверх одновременно укладывая кирпичи с обеих сторон. По окончании набора в вершину кладки плотно вбивается кирпич (замок), основной функцией которого является фиксация всей арочной конструкции. После этого шаблон убирается, а поверхность кирпичной кладки зачищается от остатков раствора.

Чтобы выложить арочную конструкцию применяют специальный клиновый кирпич, имеющий форму трапеции, который обеспечивает лучшую фиксацию кирпичной арки. Такой кирпич купить не проблема. Он продается в специализированных строительных магазинах, но его можно сделать самостоятельно, обработав болгаркой до нужной формы.

Правильно смонтированная арка из кирпича своими руками может прослужить очень долго, придавая Вашему дому оригинальный внешний вид и наполняя его домашним теплом и уютом. Дополнительную информацию к уроку Вы найдете, просмотрев арка из кирпича своими руками видео.

Фото арок из кирпича

Всем прекрасно известно, что обустроенный в качестве арки дверной проем выглядит намного интереснее, нежели обычный прямоугольный вход. За счет использования арочных сводов можно прибегнуть к необыкновенным дизайнерским решениям. Одним из таких необычных решений в благоустройстве интерьера может стать кирпичная арка, возведенная своими руками. Этот декоративный элемент, служащий уже не одному поколению архитекторов, великолепно гармонирует с интерьерами старых построек, а также превосходно вписывается в более современные дизайны.

Однако имейте в виду, что арочные формы в постройке достаточно сложны, поэтому для получения достойного результата следует обладать некоторыми навыками в сфере строительства.

Арка – это своеобразная перемычка в форме полукруга, которая соединяет между собой две вертикальные опоры. Прочность арка обретает благодаря распределению нагрузки в разные стороны. Как правило, арки используются для украшения дверных и оконных проемов, а также мангалов и печей.

Сейчас наиболее распространенными считаются 3 формы кирпичных сводов:

Типы кирпичных арок.

Полная арка. Во время ее постройки полукруг оформляется в половину диаметра. Подобный свод может благоустроить, пожалуй, всякий мастер, обладающий минимальным мастерством.
Прямоугольный свод. Такая арка внешне напоминает букву «П». Подобная постройка считается наиболее сложной.
Усеченная арка. В таком строении свод делают низким, менее половины диаметра круга, а кирпич ложится по усеченной дуге. В плане трудоемкости и сложности усеченная арка занимает среднее место между клинчатым и обыкновенным сводами.

Кроме всех перечисленных типов кирпичных арок, известны такие своды: модерн – обустраивается в форме усеченного конуса, в стиле романтизм – прямоугольная арка с закругленными углами, эллипс – обычно используется в интерьере постмодерн, портал – классическая прямоугольная. Однако каждая из описанных конструкций обладает и собственными достоинствами, и некоторыми недостатками. К примеру, кирпичная арка в готическом стиле предусматривает высоту потолка не менее трех метров. А обустройство эллипсовидного свода нуждается в наличии достаточно большого, лишенного каких-либо проемов и декоративных деталей участка стены.

Вернуться к оглавлению

Инструменты и материалы для кладки арки из кирпича

Приняв решение о возведении определенного типа свода, который будет гармонично сочетаться со стилистикой оформляемого помещения, следует подготовить все нужные строительные материалы и инструменты.

Концепции установки всех арок из кирпича мало чем отличаются друг от друга. Необходимо лишь запастись всеми нужными инструментами и материалами, чтобы построить этот шедевр собственноручно.

Итак, для работы вам понадобится:

раствор,
кружала,
гвозди и рейки,
клинья,
кирпичи,
метр и уровень,
молоток и кувалда,
кельмы,
чаша для приготовления смеси,
электролобзик,
карандаш,
зубило.

Для того чтобы свод выглядел эстетично, а сама кладка оставалась гладкой и достаточно надежной, применяется клиновой кирпич. Этот материал обладает трапециевидной формой, за счет чего обеспечивает наиболее прочное крепление всей структуры. Клиновый кирпич вы можете найти в строительных магазинах, но если вы все-таки не смогли этого сделать, такой материал возможно сделать и самостоятельно. Для этого у обыкновенного кирпича обтешите боковые стенки с двух боков, доведя его таким образом до необходимых габаритов. Укладывается кирпич с использованием специальных смесей. К примеру, для благоустройства печных арок, как правило, применяется раствор, который включает в свой состав шамотный песок, мелкий гравий и глину. Для выкладки можете воспользоваться также полнотелым кирпичом, бетонными блоками либо природным камнем. При возведении свода старайтесь оставлять минимально возможную толщину швов.

Вернуться к оглавлению

Подготовительная работа

Кладка сводов в каждой ситуации будет индивидуальной, принимая во внимание запланированный вид конструкции, однако при любых обстоятельствах процесс можно подразделить на несколько основных этапов:

Конструкция опалубки арки с использованием кружала и стоек.

чертеж и выделка арочной дуги;
установка в проеме шаблона;
непосредственная выкладка кирпича;
укрепление свода;
удаление кружал;
декоративная облицовка.

Всякую арку необходимо начинать с установки пят, которые подготавливают по шаблону. Поскольку высота свода бывает различной, то и угол пяты изменяется. Нельзя пользоваться одной формой пяты для всех арок. Иногда устраивают упрощенный треугольный свод, выкладывая материал плашмя, после чего продолжают укладку стен, которые будут хорошенько прижимать пяты к нижерасположенным линиям кладки.

В старых зданиях следует дополнительно укрепить фундамент кирпичной арки, потому что добавочные нагрузки на стены способствуют деформации проемов.

Шаблон для будущего свода производится из ДСП и деревянных брусьев по предварительно рассчитанным габаритам. Чем аккуратнее вы сделаете шаблон, тем эстетичнее в итоге будет смотреться арка из кирпича. Иногда, если нужна более устойчивая и прочная конструкция, привычную ДСП сменяют на каркас из арматуры. Такой каркас тоже производится по габаритам свода и соединяется с помощью сварки. Подготовьте шаблон чуть-чуть меньше ширины пролета – и вы не столкнетесь с какими-либо трудностями при его демонтаже.

На панели ДСП проведите линию по всей ширине пролета и нанесите крайние точки арки, потом соедините их четко вычерченной дугой. По нарисованным полоскам вырежьте две равных полукруглых детали свода и скрепите их при помощи саморезов и брусков. В результате у вас выйдет шаблон в настоящую величину арки. Затем вмонтируйте его в обустраиваемый проем и зафиксируйте распорками и опорами.

Для более надежной установки с двух сторон проема на нижнем рубеже свода вмонтируйте штрабы, которые зажмут конструкцию и гарантируют ей достаточную крепость. По середине верхней дуги свода осторожно вбейте замковый кирпич, который обеспечит крепление формы. После этого можно приступать к выкладке боковых частей проема, при этом имейте в виду, что число строительных деталей с обеих сторон должно остаться нечетным.

Затем возведите колонны, на которые потом будет помещена опалубка. Строятся они, как правило, из бетона либо кирпича, однако в первую очередь устанавливается фундамент. Для того чтобы линии колонн совпадали между собой, их необходимо выравнивать при помощи шнура. Кроме того, обязательно проверяйте точность и верность расстояния между столбами с помощью предварительно подготовленной доски, которая будет равна необходимой ширине пролета.

Вернуться к оглавлению

Укладка кирпича для арки.

На зафиксированном заранее шаблоне разметьте линии выкладки кирпича, при этом не забудьте о швах. Укладку следует все время проверять. Для этого можете воспользоваться шнуром, идущим от забитого по центру дуги кирпича, линейкой либо уровнем.

Если вы запланировали обустроить свод из нескольких рядов, то внимательно контролируйте каждый уровень аналогично первому, чтобы не разрушить расположение кирпича.

Укладывайте материал поперечными полосами с обеих сторон от пят к замковому кирпичу. При этом швы должны соответствовать радиусу шаблона. Кроме того, учтите, что шов внизу арки должен быть не меньше 5 мм, а вверху не более 2,5 см. Кладка арок производится с двух сторон свода одновременно. По завершении процесса необходимо уложить подпорочный брус с обоих боков арки. Между округлых деталей из ДСП и брусьев следует располагать специальные клинья, которые пригодятся в процессе выравнивания конструкции. К тому же эти клинья обеспечат впоследствии легкий демонтаж шаблона.

Поперечные и продольные швы непременно заполните раствором целиком. Принимайте во внимание тот факт, что кладка работает и на изгиб, и на сжатие. Если вы забудете об этом нюансе, в итоге арка может разрушиться. Не пытайтесь обивать материал, чтобы вместить его. Если такая нужда возникла, то просто увеличьте слой смеси. Обязательно контролируйте наполнение швов, они должны быть лишены пустот и зазоров.

Если вы желаете предварительно посмотреть на арку, можете выложить кирпичи без раствора на клинья.

Во время укладки материала обязательно следите, чтобы он оставался ровным и с лицевой, и с обратной стороны. Кирпичи нужно правильно совмещать между собой, укладывая четко по нанесенному чертежу. В последнюю очередь размещается замковый камень, который должен располагаться вертикально.

При выкладке арки необходимо соблюдать толщину швов.

Еще раз тщательно проверьте кладку с помощью линейки либо уровня.

Выкладка завершающего ряда нуждается в особенном подходе, поскольку замковый камень должен находиться четко посередине.

После того как раствор затвердеет, его поверхность нужно очистить при помощи сухой кисточки. Прилипшие комки смеси удалите влажной кистью, пока раствор не застыл полностью.

После того как процесс выкладки кирпича будет закончен и раствор засохнет, шаблон можете убирать.

На этом обустройство арочного проема можно считать завершенным.

Красивая кладка арки из кирпича. Кладка арки из кирпича: советы самостоятельным строительным

Архитектурные особенности строений различной конфигурации вынуждают выполнять кладку не только стен, но и прочих поверхностей (арок, сводов, столбов и т.п.) из кирпича или иного камня правильной формы.

Особенностью является то, что все работы необходимо проводить с использованием специального раствора (портландцемент), который обладает особыми характеристиками. Это обусловлено необходимостью быстрейшего застывания раствора.

Процесс кладки арок и сводов достаточно трудоемкий и требует особого внимания и умения. Прежде, чем приступать в данной задаче, следует составить проект, утвердить и только потом приступать к строительству. При наличии рабочих чертежей, в которых выполнен расчет кирпичного свода, закупаются материалы для выполнения поставленной задачи.

Традиционно для кладки арок и сводов используют клиновый кирпич, который имеет трапециевидную форму. Применение такого кирпича обеспечивает не только эстетическую привлекательность конструкции, но и максимальную надежность и прочность крепления всей структуры.

Можно использовать и обычный кирпич, который при необходимости по всей его длине подтесывают для придания клиновидной формы. В обязательном порядке проводится постоянный контроль качества кладки. Для этого используется шнур, линейка, уровень. Замковый кирпич устанавливается с применением усилия, таким образом, заклинивая кладку.

Область применения арок и сводов

Арочный свод может служить одним из вариантов выполнения верха любого проема. Как правило, подобную конструкцию сооружают:

в проемах стен;
в качестве облицовки;
при возведении печей, каминов, уличных мангалов, барбекю;
для создания оригинального портала (ворота, калитка).

Дополнительно можно соорудить купол из кирпича, что будет служить некой «изюминкой» архитектурного дизайна. Мастерская кладка карниза из кирпича выглядит не менее привлекательно, но обусловлена определенными нюансами, не позволяющими выполнить данную задумку на разных объектах недвижимости.

Перед началом кладки следует смастерить опалубку, по которой будет передвигаться шаблон, при этом учитываются следующие параметры:

выбор формы свода;
точный расчет радиуса арки;
определение расстояния между опорами;
уточнение толщины кладки;
предварительный расчет.

Если арку планируется возводить на старом здании, то предварительно необходимо укрепить фундамент, что минимизирует вероятность деформации проемов. Процесс кладки сводов зависит от планируемого вида конструкции, но предполагает проведение этого мероприятия в несколько этапов:

составление чертеж конструкции;
монтаж шаблона;
кладка свода;
укрепление конструкции;
демонтаж кружал;
выполнение облицовочной декорации.

Все этапы выполняются максимально быстро. Причем кладку необходимо вести от «пят» к «замку» синхронно с обеих сторон. Швы не оставляются пустыми. Они полностью заполняются строительным раствором, а верхняя поверхность затирается остатками смеси. Немаловажную роль для выполнения данного мероприятия играет температура воздуха и влажность. Выкладывать кирпичный свод при минусовых температурах категорически запрещено.

Возведение арок и сводов применяется не только в гражданском строительстве. Довольно часто подобную технологию используют в процессе сооружения церквей. Технология выполнения данного мероприятия аналогична. Разница лишь в масштабах и количестве необходимого стройматериала. По конструкции кирпичные своды бывают:

крутые;
плоские;
пологие;
полуциркульные;
трехцентровые.

Проведение подготовительных работ и процесса кладки

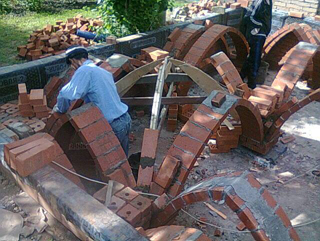

пример стройки церкви

Визуально оценив масштабы работы, следует приступать к построению утвержденной конструкции. Для изготовления шаблона обычно используют ДСП и брусья. Предварительно рассчитанные параметры наносятся на лист и вырезается заготовка. Монтировать шаблон следует предельно аккуратно, поскольку от этого зависит эстетичность будущей арки. Если существует необходимость создания более прочной конструкции, то целесообразней использовать каркас, изготовленный из арматуры. Такой шаблон применяется в качестве кружала при сооружении опалубки.

Перед началом кладки все необходимые материалы и инструменты следует максимально близко расположить к рабочей зоне. Кирпич предварительно замачивается в воде. Поскольку кладка арки выполняется одновременно с двух сторон, складировать кирпич следует и с правой, и с левой стороны от места работы. Если в качестве основы кладки используется кирпич, бывший в употреблении, то для придания эстетичности поверхность арки необходимо дополнительно облицевать. Можно также соорудить карниз кирпичной стены, что создаст законченный вид конструкции.

Если нет уверенности в точности выполнения кладки, следует предварительно отрепетировать весь процесс. Проанализировав недочеты и оценив свои способности можно приступать к возведению арки непосредственно на месте его будущего расположения.

Рассматривая проекты церквей из кирпича, становится очевидным, что высота купола и его габаритность предполагают укрепление стен сооружения. Кладка выполняется по однорядной или многорядной системе перевязки швов. В местах, максимальной нагрузки дополнительно укладывается стальная сетка, которая не позволяет появляться трещинам.

Учитывая то, что со временем своды могут немного просесть, монтаж кружал выполняют немного выше предполагаемой высоты. В таком случае кирпичные своды перекрытия будут сооружаться с предельной аккуратностью, не допуская каких-либо оплошностей. Ведь даже малейший недочет может привести к неустойчивости конструкции и ее дальнейшему разрушению.

После того, как арочный свод из кирпича будет выложен, необходимо предоставить время, позволяющее раствору окончательно затвердеть. В зависимости от сложности и габаритов конструкции данный этап может продлиться несколько дней, после чего можно будет демонтировать опалубку. В некоторых случаях не предоставляется возможным безболезненно вынуть опалубку не повредив свод. Поэтому необходимо заранее проработать возможность установки съемной конструкции.

Еще по теме :

Разновидности кирпичных арок

Подготовка к строительству

Необходимо помнить, что в наивысшей точке арки должен находиться целый кирпич.

Самая ответственная работа — сделать деревянный шаблон, на который будет ложиться кирпичная кладка.

В строительстве арки шаблон одновременно выполняет две очень важные функции: формообразующую и несущую.

Схема установки специальной формы из дерева — кружала.

Техника кирпичной кладки

пила-ножовка;
молоток;
мастерок;
уровень;
расшивка;
шнур.

В целях украшения фасада дома часто используются декоративные архитектурные элементы, придающие его виду особую красоту и своеобразие. Среди таких элементов можно отметить оконные арки. Используются они часто как в частных домах, так и в зданиях различных учреждений.

Как сделать арку? Трудно ли это? Сколько времени займет претворение работ? Обо всем этом и не только и пойдет речь дальше.

Для начала рассмотрим, что такое арка и каких видов она бывает. Арка – это фигурная дуга, которая может устанавливаться как над дверными, так и над оконными проемами. Далее будет рассмотрена именно оконная арка.

Видов оконных арок различают три:

клинчатая арка, при которой кирпичи над прямоугольным окном выложены клином, при этом кирпичи фиксируют сами себя, прижимаясь друг к другу;
обычная арка (полная) представляет половину круга, то есть высота равна радиусу.
лучковая арка, которую еще называют усеченной или неполной, представляет собой дугу, форма которой меньше ширины, то есть радиуса;

Каждая из перечисленных арок имеет свои плюсы и минусы. Ниже будет описана методика создания лучковой арки, которая прекрасно подходит практически для всех фасадов.

Как сделать арку из кирпича своими руками?

Технология создания арки содержит в себя несколько этапов:

изготовление шаблона;
установка шаблона;
набор арки кирпичом;
сдавливание арки;
демонтаж шаблона;
чистовая отделка.

Изготовление шаблона арки

Коренной этап – изготовление шаблона. Сам шаблон изготавливается из листа ДСП с использованием ДВП и деревянных брусков. Качество шаблона, соответствие его форм и размеров заданным параметрам определяют пропорции самой арки, поэтому к его изготовлению нужно подойти максимально не серьезно.

Для начала нужно определить размеры шаблона. Для сего замеряется ширина проема (возьмем для примера окно, шириной 1500 мм). Ширина шаблона принимается на 5 мм меньше – 1495 мм. Это поможет в будущем без проблем демонтировать шаблон на последних этапах, даже когда он разбухнет от влаги. Высота шаблона должна соответствовать выбранной высоте арки, к примеру возьмем 168 мм. Желательно, чтобы по верху арки укладывался полный лицевой кирпич, поэтому и высота выбирается из расчета количества кирпичей. Возвышенность одного ряда составляет приблизительно 72 мм (высота кирпича и шва), а часть рядов выбирается 4. Таким образом, высота арки составляет: 72*4-120=168 мм, идеже 120 мм – высота фасонного кирпича, уложенного на ребро.

Высоту дозволяется выбирать и выше, и ниже, но нужно учитывать, что слишком низкая арка при большой ширине может просесть под действием нагрузки от кирпичной кладки.
Толщина шаблона зависит от толщины стены. Арка должна быть такой, чтобы не пришлось изготовлять второй шаблон, ведь арок должно быть две: лицевая и забутовочная. Принимаем толщину 200 мм, сколько составляет половину толщины шлакоблока. Более крупный шаблон будет тяжче, что тоже нежелательно.

Итак, параметры шаблона следующие: ширина – 1495 мм, возвышенность – 168 мм, толщина – 200 мм. Теперь можно приступать к его изготовлению. Получай листе ДСП отмечается центр арки, верхняя и нижние точки. Так чтобы получить усеченный полукруг, верхняя и нижние точки соединяются между на вывеску дугой. Для этого можно использовать проволоку или нитку с привязанным к ней с одной стороны карандашом, а с обратной стороны – металлическим колышком. Это своеобразный циркуль, только его радиус несравненно больше, чем у обыкновенного.

Для более удобного монтажа шаблона нужно отступить от крайних нижних точек дуги около 100 мм. Это нужно для того, чтобы арка имела опоры для крепления брусков.
Точно по полученному контуру вырезается окружность. Для этого можно использовать электролобзик.

Стандарт состоит из двух таких кружал, поэтому их нужно склеивать в двух экземплярах. При этом легче сначала вырезать первое, а впоследствии обвести его, приложив на лист ДСП, и по полученному контуру резать второе.

Для того, чтобы шаблон стал объемным, между двумя кружалами фиксируются деревянные бруски. После конструкция шаблона скрепляется саморезами или гвоздями.
На верхнюю арочную часть шаблона крепится гвоздями (20-25 мм) полоска ДВП. Она делает ее более гладким, придает ему правильную форму, а также удерживает кирпичи, уложенные свыше.

Установка шаблона арки в оконный проем

Далее шаблон устанавливается в окончатый проем. Под него устанавливаются подпорки из досок толщиной 20 мм, а между подпорками – распорку для их фиксации. Шаблон устанавливается на доски на одном уровне с лицевым фасонным кирпичом, его высота должна совпадать с обрамлением окна.

При установке лучковой арки нужно слегка сократить болгаркой верхний кирпич, который будет устанавливаться на шаблон, и оконное оправа. В этом случае арка установится ниже, а кирпич переместится в сторону внутреннего угла.

Стрелка лицевой арки

Лицевая арка обычно выступает над поверхностью стены, и этот выступ должен быть минимальным (менее 60 мм). Большой выступ может привести к размоканию кирпичей арки и их постепенному разрушению. Но даже незначительные выступы желательно накрывать каким-то материалом, например, плиткой или же листом металла. С другой стороны, чем больше выступ, тем более эффектно и объемно смотрится арка, так что, Вам решать, чему отдавать предпочтение: красоте или практичности.

При кладке лицевого кирпича, нужно обратить внимание на тот момент, что он имеет две лицевые стороны, а в случаях, когда кирпич сильно выступает за плоскость стены, на виду оказываются не только лицевые стороны, но и «изнаночные», поверхность которых неровная и шероховатая, выглядит не очень привлекательно.

Строительство лучковой арки из кирпича

Перед тем как приступить к выкладыванию арки, нужно с двух сторон установить штрабы, которые дадут возможность быстрее и проще зафиксировать арку.

Начинать изготовление арки нужно с «пяток», на которые она и опирается. После их установки рулеткой измеряется высота одного ряда кладки и вычисляется количество рядов вокруг арки. В описанном примере кирпич со швом по высоте занимает 70,5 см, а количество рядов равно десяти. Далее на шаблон наносятся риски, отмечающие положения рядов.

Арка набирается сразу с двух сторон снизу вверх. Последний кирпич, который называется «замочный» устанавливается по центру арки в ее вершине и фиксирует остальные кирпичи. Таких кирпичей может быть и два, если их общее количество четное. Замочные кирпичи нужно плотно забивать в кладку, чтобы они не только держались сами, но и удерживали всю арочную конструкцию.

Зажим арки кирпичом

Когда арка набрана, ее нужно зажать кирпичем, вдобавок делать это желательно в тот же день, не откладывая потом, иначе она может лопнуть. Поскольку ранее были установлены кирпичные штрабы, стеснить арку не составит особого труда.

После зажатия арки разом же можно удалить шаблон и зачистить поверхность. Если погода хорошая и температура воздуха высокая, раствор быстро застынет в тот же день, это точно даст возможность вынуть шаблон без повреждения кладки. Если его оставить на день или два, очистить швы от раствора будет намного труднее.

Чистка арки от раствора

Швы в процессе кладки далеко не всегда получаются идеально ровными и чистыми, поэтому их очистка является обязательной процедурой. Раствор может выдавливаться из швов, попадая на лицевую поверхность кладки, или же не полностью их заполнять. В первом случае швы зачищаются и вытираются сухой тряпкой. Во втором – раствор дополнительно накладывается в швы по направлению снизу вверх.

На следующий день стену с аркой нужно поднять на несколько кирпичных рядов.

Забутовочная арка

Теперь можно приступать к забутовочной арке. Для ее изготовления используется тот же деревянный шаблон, но с некоторыми доработками. Поскольку арочные окна имеют по бокам четверть 5 см, то и арка, и соответственно шаблон должны ее иметь, поэтому шаблон нужно дорастить на эту величину. Для этого на лист ДВП прибиваются деревянные брусочки сечением 45х45 мм и длиной 200 мм, расстояние между ними около 70 мм.

Поскольку лист достаточно гибок, полученная лента легко сгибается и крепится у верхней арочной части шаблона.

Следом технология изготовления забутовочной арки повторяет технологию изготовления лицевой арки. Попервоначалу устанавливаются «пятки», от них к вершине арки выкладываются кирпичи. Для этого обычно используются б/у забутовочные одинарные кирпичи, установленные на ребрышко.

Перед тем, как приступить к работе, желательно сразу подготовить безвыездно необходимые материалы и инструменты, а также сделать шаблон, нарезать деревянные брусочки, подпорки и распорки. В общей сложности круглый процесс изготовления арки занимает 8,5-9 часов, так что скорее начать работу утром и за один день все сделать.

Благодаря этому арка может лопнуть?

Рассмотрим причины, по которым арка может прорваться:

слишком маленький радиус (высота) арки при большой ширине. Такая строй воспринимает значительные нагрузки, которые не распределяются равномерно. Результатом может присутствовать появление трещин, но сама арка при этом не разрушится;
в качестве шаблона используются уголки иначе говоря металлические основания. Они применяются, чтобы дополнительно укрепить конструкцию, однако иногда это приводит к противоположному результату. Почему? При использовании деревянного шаблона со временем его удаления кирпичная кладка дает усадку и уплотняется. Если а использовать металлическое основание, оно не дает кладке просесть, так как он не удаляется и мешает равномерной естественной усадке. При этом в целом вид получится достаточно прочной, хотя и с трещинами;
шаблон находился в арке достанет долгое время после ее изготовления. Например, его не забрали в один присест, а оставили на ночь. За это время древесина впитала влагу, разбухла, и арочная носка не выдержала напряжения. Правда, такое случается нечасто, но любое равно в случаях, когда нельзя сразу вынуть шаблон, лучше сервировать арку полиэтиленом;
проседание фундамента. Появление трещин около оконных проемов – Водан из признаков неправильно выбранного или построенного фундамента, и трещины сверху арке – не исключение. В этом случае нужно укреплять фундамент.

Это все, что касается строительства арки из кирпича над окном. Здесь видно, ничего сложного в этом нет, а сам процесс занимает никак не более 9 часов, так что вполне можно управиться за один день. Главное – заранее подготовить все необходимое и четко следовать технологии. Сие и является залогом качественного результата.

Практически постоянно хозяева жилищ находятся в поисках интересных дизайнерских решений, однако зачастую они оказываются совершенно очевидными. Достаточно всего лишь творчески подойти к тому или иному вопросу, чтобы полностью преобразить свое жилье. В данном случае мы рассмотрим процесс создания арки из кирпича.

В самом начале имеет смысл отметить, что ничего принципиально сложного в этом нет. Достаточно всего лишь в полной мере ориентироваться в самом процессе, чтобы все прошло гладко. Очевидно, что перед самим процессом нужно оценить масштабы строительных работ, а также проанализировать все возможные проблемы, которые могут повлиять на результат.

Зачастую арки из кирпича создаются в частных домах, где в распоряжении достаточно большие пространства, поэтому созданная композиция будет смотреться очень солидно. Однако на сегодняшний день существует немало вариантов, которые способны создать уникальную атмосферу и внутри обычной квартиры в многоэтажном доме. При этом нужно понимать, что создание арок – это рисковое дело, так как реализовать общую композицию на этой основе не так уж просто. Опять же, нужно подходить к этому вопросу творчески.

Разновидности арок из кирпича

Зачастую во многих жилищах можно обнаружить сводчатую конструкцию из кирпича, которая, ко всему прочему, являются невероятно прочной и надежной. Именно поэтому большинство людей и делает выбор в пользу такого дизайнерского решения.

Конечно же, существует и ряд других сценариев по созданию арок. К примеру, не так уж редко создаются клинчатые арки. Они представляют собой конструкцию, которая выкладывается клином. В конечном итоге получается не менее интересная композиция, чем при использовании остальных решений.

Лучковая арка имеет необычный вид, однако на этом спорные моменты заканчиваются. Подобные виды арок укладываются по урезанной дуге. В некоторых жилищах такое решение позволит зрительно увеличить пространство в доме, а также сделать сам интерьер более оригинальным.

Полная арка – это самое распространенное архитектурное решение. Оно основывается на выкладывании кирпичной арки по всей высоте проема. При этом арка образует полукруг. Иногда кирпичная часть может занимать всего половину проема, однако все зависит непосредственно от хозяев.

Что касается сложности создания арок, то по большому счету все решения имеют приблизительно равный уровень, однако в некоторых моментах может понадобиться строительный опыт, который позволит легко избежать распространенных ошибок.

Также от выбора того или иного вида арочного проема зависит объем строительных материалов. В отдельных случаях можно существенно сэкономить на этом деле, а также создать уникальный интерьер. Не нужно думать, что большое количество кирпича означает удачный исход всех строительных мероприятий.

Перед всеми работами можно набросать небольшой эскиз, который позволит примерно оценить все особенности будущей арки. А еще лучше найти в интернете фотографии готовых арочных проемов, и выбрать лучший вариант.

Достоинства и недостатки арки из кирпича

Не секрет, что арочные проемы имеют как достоинства, так и недостатки. Об этом нужно всегда помнить, так как в конечном итоге избежать разочарования будет достаточно сложно.

Достоинства:

Уникальный интерьер. Во всемирной сети можно найти сотни снимков с оригинальными дизайнерскими решениями, основанными на арочном проеме. Таким образом, хозяева всегда смогут выбрать самый интересный вариант и украсить жилище.
Простота процесса. Для создания кирпичной арки не нужно иметь много опыта. Достаточно ответственно подойти к данному процессу, а также следовать всем представленным ниже советам. И уж тогда конечный результат не разочарует.
Монолитность арки. Благодаря тому, что арка полностью состоит из кирпича, такая конструкция является невероятно выносливой и практически вечной. Конечно же, многое зависит от технологии создания арки, однако в большинстве случаев это архитектурное решение куда прочнее остальных разновидностей проемов.
Кроме того, арки можно создавать не только в дверных проемах, но и во многих других местах. К примеру, арки очень часто возводят на входе в дачный участок. Более того, встречаются и арочные оконные проемы. Однако в данном случае мы также получаем большие проблемы, связанные с выбором подходящих окон.

Недостатки:

Создание единого интерьера. Очевидно, что арка требует создания общего дизайнерского стиля, который заключается в соответствующей отделке стен, обустройстве пола, а также окон и предметов интерьера. К сожалению, это слишком большой объем работ, который наверняка создаст немало проблем для неопытных хозяев. Для создания отдельных разновидностей арок также понадобится потолок высотой от 3 метров.
Следование технологии. Несмотря на относительную простоту процесса создания арки из кирпича, существуют технологии, от которых строго нельзя отходить. Любая ошибка может привести к тому, что такая арка в один момент завалится. Таким образом, в некоторых случаях все же имеет смысл привлечь к работе специалистов.
Надежность конструкции. Да, действительно, надежность и долговечность созданной арки может обернуться многочисленными проблемами. При обнаружении даже самых незначительных ошибок потребуется полностью демонтировать арку. Соответственно, это колоссальный объем работ, который не каждый потянет.

Однако всех проблем можно избежать, если предварительно были обдуманы все планы и затеи, связанные с созданием арки. Как уже говорилось, предварительно можно проконсультироваться со специалистами в строительном деле, которые, возможно, поделятся секретом либо уберегут от фатальной ошибки.

Материалы для арок

Как уже можно было понять, арка из кирпича – достаточно специфическая конструкция, которая требует особого подхода. Таким образом, следует серьезно выбирать материалы для её создания. Зачастую в таких работах используется клиновый кирпич, который имеет наиболее подходящую форму для создания арки. Зачастую такая продукция присутствует в магазинах, однако некоторые умельцы не желают переплачивать за необычную форму стройматериала, обтесывая обычный кирпич.

Кроме того, для создания арок зачастую используются несколько необычные растворы. Это связано с тем, что сама по себе арочная конструкция имеет свои особенности, связанные с расположением строительных элементов. Нередко применяется раствор, созданный на основе глины. Также часто в раствор добавляют шамотный песок и гравий. Однако это только в тех случаях, если арочная конструкция должна выдерживать высокие температуры. Опять же, небольшая толщина швов – обязательное требование, которое обеспечит высокую прочность конструкции. Однако при этом цементный раствор должен быть высокого качества, иначе долговечность арки может оказаться под большим вопросом.

Инструменты и строительные ресурсы для создания арки

Зачастую для создания арочной конструкции используются следующие приспособление и строительные материалы:

Цементный раствор.
Рейки.
Кирпичи.
Клинья.
Молоток/киянка.
Емкость для приготовления смеси.
Строительный уровень.
Зубило.
Карандаш.
Кружало (гипсокартон или ДСП).

Основные этапы создания арок из кирпича

После тщательного анализа всех особенностей арочной конструкции, нужно начинать непосредственно сам процесс создания декоративного элемента.

В первую очередь происходит разработка арочного элемента. Желательно проработать все детали конструкции на чертеже. Далее нам понадобится гипсокартон (или ДСП) для создания сводчатого шаблона. В конечном итоге нам понадобится два таких элемента, которые и создадут форму нашей арке. Также нам понадобятся деревянные распорки, которые будут обеспечивать необходимое расстояние между элементами шаблона.

После этого наш шаблон нужно установить. Конечно же, он должен плотно входить в проем. Для фиксации можно также использовать деревянные подпорки. Следует несколько раз убедиться в том, что шаблон бесповоротно находится на одном месте, и никакие нагрузки не сместят его.

Укладка кирпича сверху шаблона происходить снизу вверх, причем одновременно и с обеих сторон. Предварительно нужно рассчитать, чтобы все кирпичи поместились в проеме. Разрезать кирпич для создания арки не рекомендуется, так как это нарушит целостность декоративной композиции. Стоит понимать, что швы между кирпичами должны быть минимальными.

Кладку нужно производить осторожно, чтобы цементный раствор не попадал на поверхность шаблона. При этом нужно заполнить все пустоты, образованные между кирпичами. После завершения кладки нужно зачистить поверхность, а также удалить лишние объемы цемента, которые всегда остаются после проводимых работ. Кроме того, не помешает выровнять все швы, так как они должны выглядеть одинаково. В строительных магазинах можно найти инструменты, которые помогут превратить обычные швы в своеобразное украшение объекта.

После того как цементный раствор застыл, можно смело извлекать шаблон из созданной арки. Конечно же, можно его и оставить, при этом данный элемент нужно будет покрасить либо произвести отделку поверхности. В самом конце нужно тщательно проверить каждый миллиметр поверхности, так как любая допущенная ошибка может стоить слишком дорого.

Распространенные ошибки во время создания арки

Даже несмотря на то, что сам процесс создания арки может показаться достаточно простым, нередко возникают различные проблемы. Зачастую неудачи связывают с недостаточным опытом людей, занимающихся строительством, и в этом на самом деле есть доля истины.

Не так уж редко проблемы начинают давать о себе знать в том случае, если арка имеет большую ширину, но слишком малую высоту. При таком раскладе нередко появляются различные трещины. А через некоторое время арочная конструкция может и вовсе начать рушиться.

Как уже говорилось, зачастую шаблон, использующийся при возведении арки, после окончания процесса просто убирается. Однако нередко хозяева затягивают с этим, оставляя шаблон на месте. В это же время древесная основа (ДСП) может впитать в себя много влаги. В первую очередь это касается тех арок, которые возведены на открытой местности. Таким образом, шаблон может набрать немалый вес, что негативно скажется на целостности арки. Специалисты советуют накрывать конструкцию полиэтиленом либо сразу после застывания цемента извлекать шаблон.

Как уже стало понятно, шаблон является основной преградой для получения оптимального результата строительных работ. В данном случае также нужно сказать, что нередко в качестве этого элемента используют различные металлические элементы. Однако они, как оказалось, негативно влияют на арочную конструкцию. Деревянная основа шаблона способствует равномерной усадке, чем не может похвастаться металл. Таким образом, металлический шаблон может стать причиной появления трещин.

Стоит знать, что целостность арки зависит не только от технологии создания конструкции, но и от некоторых других факторов. Самое серьезное влияние имеет фундамент. Если основа строения имеет многочисленные изъяны, то арка может начать рушиться в любой момент. Также существует местности, на территории которых фундаменты зданий постепенно оседают. Это, в свою очередь, снова негативно сказывается на целостности арки. Если это возможно, то следует провести полный объем мероприятий, способный укрепить фундамент жилища. В противном случае лучше не возводить арочную конструкцию, так как это может оказаться пустой тратой денег.

Конечно же, сложности могут оказаться самыми разнообразными. Все они зависят не только от фундамента жилища и используемых материалов, но и от некоторых других факторов, которые на первый взгляд могут оказаться неприметными. Таким образом, имеет смысл обратиться к специалистам, которые проанализируют каждую деталь, связанную с созданием арочной конструкции.

Задумывались ли вы, каким образом можно преобразить внешний вид дома?

Отделка вместо дверного проема

В статье мы расскажем, как сделать арочный свод из кирпича своими руками.

Разновидности

Арочный свод на улице

К тому же, если вы выбрали этот тип арки, то можете запросто выложить его самостоятельно.

На последнем, третьем месте, стоит лучковая арка. Свод ее имеет заниженный полукруг.

Виды арок и устройство проема в кирпичной стене

Эти и другие параметры можно узнать, изучив методические указания по расчету кладки арок.

Подготовка к процессу кладки

Шаблон для возведения конструкции

Деревянный шаблон

Шаблон для арки, чтобы выложить кирпичом

Кладка арки

Как заложить шаблон

Саму же кладку правильно начинать одновременно с обеих сторон шаблона, постепенно добираясь до центральной части. Последний кирпич, устанавливаемый в центре кладки, будет своего рода замком.

Brick Vault House / Space Popular

© Mariela Apollonio + 37
ShareShare
Facebook

Pinterest
Pinterest

2

Mail
или
https://www.archdaily.com/937285/rick- убежище-пространство-популярный © Mariela Apollonio Текстовое описание предоставлено архитекторами. The Brick Vault House — это прототип загородного дома, в котором промышленные методы строительства сочетаются с традиционным мастерством в Валенсии, Испания. Он разработан Space Popular по заказу местного разработчика и в сотрудничестве с Estudio Alberto Burgos и Javier Cortinal Maruenda.
© Mariela Apollonio Основные принципы проектирования дома Brick Vault House соответствуют доступным в регионе методам строительства — как традиционным, так и современным — и испанскому средиземноморскому климату.Он организован вокруг структурной сетки, которая позволила нам решить типичные детали конструкции, чтобы будущие дома могли иметь разные конфигурации, избегая дублирования, но сохраняя при этом определенный уровень стандартизации. Характер дома определяется конструкционными материалами — зеленым стальным каркасом и открытыми несущими кирпичными сводами, присутствующими во всех помещениях, а также его нерегулярной модульной планировкой, создающей многочисленные веранды и террасы, а также различные виды. Дом отвечает своему контексту, принимая местные методы строительства, как старые, так и новые.
© Mariela Apollonio План участка Этот экземпляр Brick Vault House построен на наклонном участке, что позволило нам создать эмпирическую последовательность, в которой постепенно раскрываются масштаб и особенности дома. Когда вы входите в то, что выглядит как полузатонувший двухэтажный дом, вы направляетесь ко входу в дом, который также является центром циркуляции, где вы найдете лестницу. Вокруг него организованы различные пространства без коридоров.Смещающиеся плиты пола создают богатую последовательность точек обзора и, следовательно, области с очень четким визуальным характером в рамках модульной системы. Мы стремимся иметь различные пространственные качества и виды, вокруг которых можно строить свою повседневную жизнь. Место, где вы сидите утром за завтраком, может отличаться от того, где вы проводите свой день, а ваши летние и зимние будни могут использовать пространство по-разному.
© Mariela Apollonio План первого этажа © Mariela Apollonio Структура дома состоит из зеленой стальной пространственной рамы, заполненной открытыми несущими кирпичными сводами и белыми гипсокартонными фасадами.
© Mariela Apollonio Стальная пространственная рама – квадратная труба 100×100 мм – соответствует сетке 375×375 см в плане и высоте 316 см, которая, по нашему мнению, наиболее подходит для жилых помещений и местных ограничений планирования и определяет общий объем здания. Стальная конструкция была установлена на месте всего за несколько дней с помощью ножничного подъемника, без кранов или строительных лесов. После завершения кирпичные мастера могли использовать его в качестве строительных лесов. Кирпичные своды являются несущими и парят над стальной конструкцией, отделяясь от нее, так что каждый материал может оседать в своем собственном темпе.Этот тип кирпичного свода, который восходит к 13 веку и был популяризирован Рафаэлем Гуаставино в 19 веке, не требует опалубки. Вместо этого он полагается на рецепт гипса, так что каждый кирпич мгновенно приклеивается на место без какой-либо дополнительной поддержки. Несмотря на то, что сегодня существуют более быстрые и эффективные методы строительства плит, мы выбрали эту систему из-за сочетания экологических материалов и поощрения квалифицированного ручного труда на месте.
© Mariela Apollonio © Mariela Apollonio Внутри сетки заполнены только некоторые модули, что создает обширные крытые открытые площадки, которые позволяют использовать большие энергосберегающие окна, пропускающие солнце зимой и затеняемые летом.Это обеспечивает бесшовное проживание в помещении и на открытом воздухе, что мы считаем возможностью, которую нельзя упускать при проектировании для мягкого климата. Сетка также является объединяющим элементом всего дома. Мы думаем, что человек чувствует себя более комфортно, живя в пространстве, где все это можно легко различить. Зеленый цвет смешивается с растительностью, он уравновешивается меняющимися оттенками неба, и этот цвет часто встречается в домашних интерьерах в небольших количествах благодаря комнатным растениям. Несущие кирпичные своды становятся главной деталью интерьера, придавая ощущение расширения и легкости, а также тепла.Остальные отделки являются простыми и доступными, обеспечивая нейтральный холст, на котором каждый арендатор может наложить свой предпочтительный стиль и чувствовать себя как дома. Таким образом, The Brick Vault House достигает баланса между приданием дому характера и при этом оставляет достаточно места для индивидуальной настройки. Мы попытались изобразить версию живого дома на фотографиях Мариэлы Аполлонио, привнеся мебель, любезно предоставленную нам Теулатом, но мы с нетерпением ждем, когда дом преобразится благодаря его обитателям, на самом деле, мы думаем, что так и будет. только тогда быть полным и в лучшем виде.
© Mariela Apollonio Вольтижировка Амбиции | Национальный фонд гуманитарных наук
Разработанный и установленный испанским иммигрантом по имени Рафаэль Гуаставино, он включал в себя серию повторяющихся арок вдоль сильно изгибающейся дорожки, украшенной цветными плитками с геометрическими узорами, напоминающими инкрустацию дерева. Станция City Hall, позже названная «подземным собором» и «Моной Лизой станций метро», заняла двенадцатое место в списке самых красивых станций метро мира журнала Travel + Leisure за 2009 год.
Тем не менее сегодня City Hall — это станция-призрак, которую публика не видела почти семьдесят лет. (Сотрудники нью-йоркского Музея общественного транспорта могут посетить его время от времени.) Шли годы, поезда метро становились длиннее, что создавало проблемы для крутого изгиба путей мэрии, а близлежащая станция Бруклинский мост становилась куда более оживленной. К 1945 году только шестьсот пассажиров в день пользовались станцией мэрии; он закрылся 31 декабря.
К счастью, у публики есть много шансов увидеть другие примеры великолепных сводчатых потолков, созданных по всей территории Соединенных Штатов фирмой этого испанского иммигранта в течение примерно полувека, начиная с 1889 года.Компания Guastavino Fireproof Construction Company установила потолки более чем в двухстах зданиях только в Нью-Йорке, включая регистрационный зал на острове Эллис, главный вход в Карнеги-холл, пещерный собор Святого Иоанна Богослова в Морнингсайд-Хайтс и Устрицу. Бар на Центральном вокзале, построенный в 1912 году, где уникальная акустика позволяет кому-то шептать в углу и быть услышанным на расстоянии шестидесяти футов, как если бы он говорил другому человеку прямо в ухо. «Гуаставино были одними из величайших мастеров, мастеров-строителей в истории нашей страны», — говорит профессор Массачусетского технологического института Джон Оксендорф, инженер-строитель и археолог, который исследовал их работу в течение последнего десятилетия.«Тем не менее, они почти полностью невоспеты. Их история не была рассказана и малоизвестна».
Это скоро изменится. Открывающая глаза выставка «Дворцы для людей: Гуаставино и великие общественные пространства Америки», финансируемая Национальным фондом гуманитарных наук, открылась в сентябре в Бостонской публичной библиотеке, месте первого большого триумфа Гуаставино в Америке. Команда Оксендорфа семь лет работала с библиотекой над созданием презентации. В следующем году планируется поездка в Национальный строительный музей в Вашингтоне, округ Колумбия.C., и в Музей города Нью-Йорка. Роскошная книга Оксендорфа 2010 года Guastavino Vaulting: The Art of Structural Tile сочетает в себе дотошную научную работу с роскошными книжными макетами. А проект Гуаставино на базе Массачусетского технологического института (www.guastavino.net) активно сохраняет и документирует наследие плиточных сводов, которые компания построила в более чем тысяче зданий в одиннадцати странах, более шестисот из которых сохранились до наших дней.
Компания вела записи своей работы, но они неполные, и не показывают все проекты с их хранилищами.Тем не менее, «тот факт, что у нас вообще есть записи, — это что-то вроде чуда», — говорит Оксендорф. В начале 1960-х историк искусства Джордж Коллинз из Колумбии сидел в часовне Святого Павла этого университета. Он заметил, что потолок напоминает потолок в зданиях каталонского архитектора Антонио Гауди, которые он изучал в Барселоне.
Коллинз узнал, что сводчатый потолок был работой компании Guastavino, и позвонил на их фабрику в Воберне, штат Массачусетс. Он спросил, есть ли у них перечень их работ.«Да, мы знаем, но мы закрыли компанию и просто выбросили все записи в мусорный контейнер». (Гуаставино заключил свой последний контракт в 1962 году.) Коллинз сказал: «Не выбрасывайте их!» и поехал в Вобурн, где погрузил в свою машину коробки с рисунками и пластинками Гуаставино. С тех пор при поддержке NEH эти материалы были каталогизированы Библиотекой архитектуры и изящных искусств Эйвери при Колумбийском университете.
«Многие из спасенных [Коллинзом] артефактов, в том числе оригинальные рисунки, будут представлены на выставке, — говорит Оксендорф.
Сага о Гуаставино — это история отца и сына. Патриарх Рафаэль Гуаставино, родившийся в Валенсии, Испания, в 1842 году, получил многогранное образование в области строительства в школе в Барселоне, что присвоило ему титул mestre d’obres («мастер-строитель») в 1872 году. «Это было нечто среднее между архитектором и инженером», — объясняет Оксендорф. К тому времени Гуаставино уже спроектировал и построил крупнейшую в Барселоне текстильную фабрику. Он был высококвалифицированным мастером, когда приехал в Нью-Йорк в возрасте тридцати девяти лет в 1881 году.«Он знал, что в крупных городах Соединенных Штатов для него есть больший рынок, — говорит Оксендорф. «И он хотел, чтобы современные строительные материалы, такие как портландцемент, были доступны в Америке».
Были личные и профессиональные причины начать новую жизнь. Брак Гуаставино распался; его жена переехала в Буэнос-Айрес, взяв с собой троих из четырех детей. «В этом было что-то скандальное, — говорит Оксендорф. «Я думаю, что он связался с няней и приехал в Нью-Йорк с этой очень молодой няней и своим младшим сыном Рафаэлем-младшим., которому было девять лет». Гуаставино-старший никогда больше не видел ни свою бывшую жену, ни других своих детей, и больше никогда не возвращался в Испанию.
Большой прорыв в карьере строителя наступил в 1889 году, когда он получил заказ на работу в Бостонской публичной библиотеке (BPL). Когда она открылась в 1895 году, библиотека стала выставкой его великолепных сводчатых потолков. «Нам не совсем ясно, как он получил этот проект, — говорит Оксендорф, — но мы знаем, что они были очень обеспокоены пожаром». В конце девятнадцатого века в американских городах произошло несколько крупных пожаров.Великий чикагский пожар 1871 года сжег более семнадцати тысяч зданий. В следующем году пожар в Бостоне сжег семьсот семьдесят зданий. «Огонь был постоянной проблемой для архитекторов и строителей, — говорит Оксендорф, — и особенно если вы строите библиотеку — в BPL хранится библиотека Джона Адамса и некоторые из самых ранних произведений Шекспира — это важные книги, и вы хотите, чтобы здание должно быть пожаробезопасным». Рафаэль Гуаставино рекламировал свою систему черепичных сводов как огнеупорный метод строительства: она, конечно же, была основана на тонких кирпичах, а не на дереве.
Тем не менее, нужно было преодолеть социальные препятствия. Ведущим проектировщиком библиотеки был знаменитый архитектор Чарльз МакКим из McKim, Mead and White, фирмы из высшего общества. «Вот что было сложной задачей для Гуаставино — пробиться в эти круги», — говорит Оксендорф. «Он иммигрант, у которого нет хорошего английского и социальных связей. Но то, что у него есть, — это продукт и способность». Скептически настроенный МакКим потребовал, чтобы Гуаставино построил пробное хранилище и подверг его испытанию под нагрузкой. Он так и сделал, используя груды свинца, чтобы подвергнуть свое хранилище мощному давлению до пятисот пятидесяти фунтов на квадратный фут.Это оказалось безопасным.
Таким образом, этот недавний иммигрант получил контракт на сумму 85 554 долларов на сводчатые потолки библиотеки. Как только он вошел в дверь, он превратил здание в настоящую демонстрацию того, на что он способен. Оксендорф насчитал там семь различных типов сводов — экспозиция, которая привлекла внимание ведущих архитекторов того времени. Кроме того, когда Гуаставино строил своды в Испании, он покрывал кирпичи штукатуркой, поэтому плитки, из которых состоят своды, не были видны.«Но в BPL он впервые оставляет кирпичи открытыми, — говорит Оксендорф, — что открывает новые декоративные возможности в американской архитектуре».
Бостонская библиотека оказалась лучшей рекламой, которую Гуаставино мог иметь, и принесла не только доверие, но и немалую известность в своей области. На Колумбийской выставке 1893 года в Чикаго Гуаставино пригласили выступить с программной речью на Конгрессе Американского института архитекторов, что позволило ему описать свои идеи и методы перед самым сосредоточенным собранием потенциальных клиентов, которое только можно себе представить.
Бизнес процветал. Хранилища Гуаставино были возведены в тридцати двух штатах, включая такие центральные проекты, как Западная палата Капитолия штата в Линкольне, штат Небраска. Со временем компания открыла офисы в одиннадцати городах, а их кирпичный завод в Уоберне, штат Массачусетс, производил почти девятьсот тысяч кирпичей в год самых разных форм и размеров. Пиковым годом компании, возможно, был 1910 год, когда они работали над сотней зданий по всему Восточному побережью. К тому времени Рафаэль мл.руководил фирмой, взяв на себя руководство после смерти отца в 1908 году. Он вырос в этом бизнесе и так охотно взялся за дело, что к девятнадцати годам получил четыре патента в США.
«Магия хранилищ Гуаставино заключалась в том, что в одной системе архитекторы имели все, что им было нужно», — объясняет Оксендорф. «Это была мощная несущая система, огнеупорная даже при высоких температурах, а также декоративная — из такой плитки можно было сделать красивый интерьер. Компании была предоставлена полная свобода в дизайне.Архитекторы писали на плане «Гуаставино идет сюда» и оставляли это место пустым».
Величайшим триумфом Рафаэля-младшего, возможно, стала его роль в строительстве Собора Святого Иоанна Богослова в Нью-Йорке, самой большой церкви в Северной Америке (и четвертой по величине в до дна», — говорит Оксендорф. Здание, начатое в 1892 году, строилось с тех пор и до сих пор остается незавершенным. В начале 1900-х годов «они построили большие опоры перехода, но не знали, как закрыть переход в том месте, где неф пересекает трансепты», — говорит Оксендорф.«Летом 1909 года Гуаставино-младший сказал: «У меня есть решение», и построил купол над пересечением собора за пятнадцать недель — один из самых больших куполов, когда-либо построенных в мире. это без поддержки снизу. Как и купол Брунеллески во Флоренции, они построили его в виде концентрических колец, которые были самонесущими и устойчивыми на каждом этапе строительства. Толпы людей собрались на улицах Нью-Йорка, чтобы посмотреть на это. журнал Scientific American назвал это большим достижением.Этот купол задумывался как временный переход — решение Гуаставино было самым дешевым, которое они смогли найти. Он существует уже более века и все еще работает. Их длина составляла около 130 футов, а купол был толщиной в пять дюймов, что, пропорционально радиусу, намного тоньше яичной скорлупы».
Фирма нуждалась в командах мастеров и нанимала много итальянских и английских каменщиков. Они работали с обожженными керамическими кирпичами, которые были очень тонкими — обычно шесть на двенадцать дюймов и толщиной всего около одного дюйма.А без поддержки снизу каменщики либо стояли на помосте, либо работали сверху, как это было у св. Иоанна Богослова.
«Если вы собираетесь построить римскую арку, вам нужно построить опалубку, — объясняет Оксендорф, — или то, что технически называется , центрируя , то есть тяжелую деревянную раму, которая может выдержать вес всего камня до тех пор, пока замковый камень на месте, потому что арка не устоит, пока не будет установлен замковый камень. Но мастера Гуаставино могли начать с четырех стен комнаты и продвигаться к центру.Каменщики могли стоять на лестнице или платформе, но им не нужно было строить деревянный каркас, чтобы поддерживать свою конструкцию, пока она строилась — это почти казалось чудом. Их секрет заключался в использовании тонкого кирпича и очень быстро схватывающегося раствора. Они использовали гипс, клали его на край кирпича, а затем удерживали его там, где он должен быть, примерно пять секунд, и раствор затвердевал достаточно, чтобы выдержать вес одного кирпича».
Рассмотрим великие соборы Европы, которые простояли тысячу лет: они заполнены несущими сводами из кирпича или камня, которые имеют великолепные декоративные возможности.Творения Гуаставино «похожи на римскую арку или готический свод», — говорит Оксендорф. «Кирпичи или камни удерживаются на месте за счет сжатия. Гравитация действует вниз, но геометрия конструкции направляет силу гравитации на землю через пропорции и форму свода. Гуаставино были абсолютными мастерами создания стабильной геометрии».
Рафаэль-старший входил в длинную череду испанских мастеров-строителей; он изучил метод строительства, который, вероятно, возник в Испании четырнадцатого века у мавританских строителей из Северной Африки.Он был деятелем девятнадцатого века, который основывал свое ремесло на надежных традиционных знаниях. Его сын был скорее человеком двадцатого века и разработал методы расчета для планирования геометрии сводов.
На обложке Guastavino Vaulting изображена винтовая лестница, построенная на территории кампуса Университета Карнеги-Меллона. «Это сложная спираль, состоящая из трех слоев плитки», — говорит Оксендорф. «Сегодня нам трудно рассчитать геометрию этой структуры.У меня есть студенты в Массачусетском технологическом институте, которые проводят докторские исследования, пытаясь понять, как устояли эти структуры. Сегодня мы не можем построить эту лестницу.
Таким образом, своды Гуаставино могут быть примером утраченного искусства, подобно скрипкам Страдивари семнадцатого и восемнадцатого веков. Некоторые из их великих зданий были буквально потеряны, например, оригинальный (1910 г.) Пенсильванский вокзал на Манхэттене, здание МакКима, Мида и Уайта, снесенное в 1963 г., чтобы освободить место для нового железнодорожного вокзала и Мэдисон-Сквер-Гарден.Но их методы и мастерство также ускользнули в потоке времени, хотя Оксендорф, его ученики и Проект Гуаставино пытаются понять и восстановить их. «В таком месте, как Массачусетский технологический институт, вы можете легко стать жертвой идеи, что мы находимся на вершине всех времен — что мы находимся на вершине технологических достижений в мировой истории», — говорит Оксендорф. «Вероятно, это верно в отношении понимания человеческого мозга. Но есть и утерянные искусства. Они могли делать то, что мы только начинаем понимать и ценить сегодня.
Используя исследовательский инструмент обучения на практике, Оксендорф руководил работой четырех студентов Массачусетского технологического института — Кармен Кастаньос, Сук Ли, Саймона Окайна и Николаса Соуна, — которые работали с каменщиками над созданием полумасштабной репродукции того самого свода Гуаставино в музее BPL. выставочный зал, где в настоящее время экспонируется выставка «Дворцы для народа». Эта репродукция, один из элементов обширной презентации, размещена на уровне талии и намеренно неполная: отверстие в середине свода функционирует как анатомический разрез, давая зрителям представление о том, как мастера соединяли эти структуры.В экспозицию также включен документальный фильм, показывающий строительство макета свода. «Создание этой репродукции стало для нас огромным вызовом!» — говорит Оксендорф. «Вещи, которые кажутся легкими и простыми, на самом деле очень трудны для нас — даже с нашим программным обеспечением и дипломами Массачусетского технологического института!»
Тем не менее, Оксендорф, его ученики и Проект Гуаставино продолжают собирать кусочки головоломки, чтобы реконструировать это великолепное утерянное искусство и продолжить исследование, начатое в 2000 году, когда Оксендорф, получивший тогда докторскую степень в Кембриджском университете в Англии, получил премию Фулбрайта в учиться прыжкам с трамплина в Испании.Хотя его проекту уже более десяти лет, данные все еще поступают. Например, профессор Колумбийского университета Джордж Коллинз подсчитал, что в районе Бостона было сто зданий Гуаставино; продолжающееся исследование выявило шестьдесят пять из них, сохранившихся или уничтоженных. Проект Гуаставино призывает общественность рассказать им о сводчатых потолках, с которыми они столкнулись, которые могут иметь оттенок Гуаставино. «Вы войдете в здание, поднимете подвесной потолок и скажете: «О, это мой старый друг Гуаставино», — говорит Оксендорф.«Мы обнаруживаем один или два проекта в среднем в месяц».
Сводчатый кирпичный павильон в Барселоне от Map13
Испанский архитектурный коллектив Map13 объединил традиционную испанскую технику строительства с инструментами цифрового дизайна, чтобы создать этот сводчатый кирпичный павильон во дворе Барселоны (+ слайд-шоу).
Названное Bricktopia, сооружение было спроектировано Map13 с использованием каталонского свода — метода, при котором простые кирпичи укладываются вдоль плавно изогнутых форм, образуя серию гладких низких арок.
«В отличие от строительства, которое можно увидеть в наши дни, этот проект направлен на восстановление мастерства и воображения строителей», — пояснили архитекторы.
Структура была задумана с использованием программы трехмерного моделирования Rhino и плагина под названием Rhinovault. Это позволило архитекторам протестировать геометрию конструкции и адаптировать ее таким образом, чтобы на свод действовали только сжимающие напряжения.
Этот подход основан на прототипе, разработанном исследователями Филиппом Блоком, Маттиасом Риппманом и Ларой Дэвис из Технического университета Цюриха.
Фотография сделана eme3
«Это исследование собирает материальные традиции и конструктивные знания о черепичных сводах и объединяет их с современными вычислительными инструментами», — сказали дизайнеры.
Фотография: eme3
Структура была построена студентами-архитекторами и волонтерами, которые использовали перекрещивающиеся металлические стержни и куски картона, чтобы очертить основной каркас.
Завершенная конструкция состояла из четырех сводчатых пространств с изогнутыми проемами, образующими двери и окна.
Bricktopia был построен в рамках Международного фестиваля архитектуры Eme3, который проходил в июне, и использовался для проведения программы летних мероприятий, включая беседы, мероприятия и показы фильмов.
Фотографии сделаны Мануэлем де Лозаром и Паулой Лопес Барба, если не указано иное.
Вот еще информация от архитекторов:
Bricktopia, Фестиваль современных ремесел EME3
Bricktopia, разработанный архитекторами международного коллектива Map13, стал победителем в категории «Build-it» на Международном архитектурном фестивале Eme3, проходившем с 27 по 30 июня в Барселоне.Этим летом его можно посетить в одном из дворов бывшей фабрики Fabra i Coats в районе Сан-Андреу.
Это вмешательство настраивает новую площадь, где можно выполнять различные действия как под зданием, так и вокруг него. Он включает в себя места для купания и террасы для загара, бар и сцену для наслаждения летом 2013 года.
Это сводчатое сооружение из кирпича с использованием традиционной техники строительства, называемой черепичным сводом (или «каталонским сводом»).Он был разработан с использованием новых цифровых инструментов для оптимизации структуры с помощью геометрии. Предложение является результатом академического исследования, которое в настоящее время проводится Мартой Доменек Родригес, Давидом Лопесом Лопесом и Марианой Палумбо Фернандес, соучредителями группы Map13, с помощью разных профессоров из разных областей и различных школ архитектуры.
Эта конструкция основана на прототипе, созданном Филиппом Блоком, Матиасом Риппманом и Ларой Дэвис в Техническом университете Цюриха, с помощью которого они продемонстрировали надежность «RhinoVault», плагина для Rhinoceros, использованного для проектирования павильона.
Поскольку «Bricktopia» является экспериментальным проектом, в котором эта традиционная техника работает на пределе своих возможностей, ее реализация потребовала расширения команды, в которую вошли Паула Лопес Барба и Хосеп Бразо Рамирес. Строительство также потребовало усилий фестиваля Eme3, который оказывает поддержку молодым талантливым людям в реализации их проектов, спонсорской помощи компаний, предоставивших рабочую силу и материалы, а также помощи волонтеров и студентов-архитекторов.
Это исследование собирает материальные традиции и конструктивные знания о черепичных сводах и объединяет их с современными вычислительными инструментами. Этот проект, разработанный на закрытой территории кирпичного завода девятнадцатого века, использует тот же материал, создавая новую топографию в старом дворе. Тем не менее, он противостоит промышленному строительству, предлагая вогнутое и защищенное пространство, которое связывает истоки всех культур.
Сводчатый павильон подчеркивает актуальность этой традиционной системы, родом из Каталонии и веками широко использовавшейся в различных частях мира.Он экономичный, устойчивый, с формальной и функциональной универсальностью, и в настоящее время он также предлагает возможность строительства в развивающихся странах для крыш, лестниц, дренажных систем и т. д.
В отличие от строительства, которое можно увидеть в наши дни, этот проект направлен на восстановление мастерства и воображения строителей. «Бриктопия» была построена превосходными строителями, которые добились беспрецедентного мастерства. Задача, требующая хорошей планировки при строительстве черепичного свода, особенно сложной формы, подобной этой, предполагает работу как противоположность механической работе.
План объекта — нажмите, чтобы увеличить изображениеПлан — нажмите, чтобы увеличить изображениеКонструктивные чертежи — нажмите, чтобы увеличить изображенияРазрез и перспектива
Плитка вместо стали: искусство бубнового свода
Мастерство, связанное с прыжками с бубна, давно исчезло, но достижения все еще с нами сегодня.
Кирпич, камень и бетон — это материалы, прочные на сжатие (их можно складывать почти до бесконечности), но слабые на растяжение (если ширина конструкции увеличивается, материал должен поддерживаться множеством колонн, иначе он разрушится).
В настоящее время эту проблему решают стальными конструкциями или применением сталежелезобетона – предел прочности стали значительно больше, чем у кирпича, камня или простого бетона. До Второй мировой войны слабая прочность кирпича на растяжение компенсировалась превосходным мастерством.
«Тимбральный свод» позволил построить конструкции, которые сегодня ни один архитектор не посмеет построить без стальной арматуры. Техника была дешевой, быстрой, экологичной и долговечной.
Изображение вверху: Лонха-де-ла-Седа-де-Валенсия, 15 век
————————————————— ————————————————— ——————————————-
Метод прыжков с бубна был разработан в 14 веке в Средиземноморье, хотя его точное происхождение неизвестно.Свод бубна также известен как «каменный свод», «каталонский свод», «черепичный свод», «многослойный свод», «плоский свод» и «многослойный свод» (происходит из испанского, французского, итальянского и каталонского описаний).
Крыша из черепицы
Тимбрельский свод существенно отличается от римского метода строительства арок, основанного на гравитации. Римский свод состоит из одного слоя толстых клиновидных камней (см. ниже).
Свод бубна зависит не от силы тяжести, а от сцепления нескольких слоев перекрывающихся плиток, сплетенных вместе с быстросхватывающимся раствором.Если бы использовался только один слой тонкой плитки, конструкция разрушилась бы, но добавление двух или трех слоев делает полученную многослойную оболочку почти такой же прочной, как железобетон.
Результат противоречит здравому смыслу, потому что тимпановый свод очень тонкий по сравнению с римским сводом, но в то же время способен выдерживать гораздо большие нагрузки. Это, конечно, обеспечивает более широкие пролеты и более плавные изгибы.
Бубновый свод совершенствовался в Каталонии, северо-восточном регионе Испании.Уже были некоторые известные средневековые образцы, такие как Санта-Мария-дель-Мар (внизу) и Санта-Мария-дель-Пи, обе церкви в Барселоне и собор Героны (самый широкий готический неф в Европе — второе и третье фото ниже).
В конце 19-го и начале 20-го века тимпанный свод был заново открыт каталонскими архитекторами модернизма. Некоторыми яркими примерами являются склеп Колония Гуэль (второй внизу), который Антонио Гауди спроектировал очень низкотехнологичным способом, подвешивая веревки и грузы к потолку (здание сейчас подверглось катастрофической реставрации), Аймерих Амат и Ховер в Террассе, текстильной фабрике, построенной Льюисом Монкуниль и Парельяда (первая внизу), или Celler Cooperatiu de Pinell de Brai Сезара Мартинеля (третья внизу).
Однако большинство шедевров каталонского прыжка находятся в Соединенных Штатах. Ранее этот метод был неизвестен в Америке, пока его не импортировала семья по имени Гуаставинос. Рафаэль Гуаставино, родившийся в Валенсии в 1842 году, усовершенствовал многовековую технику и переименовал ее в «связную конструкцию». Он заменил кирпичи тонкой плиткой, а традиционный раствор быстро затвердевающим портландцементом, что позволило ему строить своды в 3-5 раз шире, чем типичный размер традиционных арочных тимпанов.
В начале своей карьеры, примерно в 1880 году, Гуаставино иммигрировал в США. Там он и его преемники более полувека сотрудничали с архитекторами при строительстве более 1000 зданий и сооружений, многие из которых сегодня являются известными памятниками. Почти 400 из них расположены в Нью-Йорке. Гуаставино сделали каменные полы, потолки, своды, купола и лестницы. Их достижения были малоизвестны широкой публике, поскольку они работали подрядчиками, а не архитекторами.
Некоторыми примерами работы Гуаставино являются Бостонская публичная библиотека (хорошо задокументированный проект), потолок Oyster Bar в Центральном вокзале (второе изображение вверху), приемная на острове Эллис (третье вверху), Карнеги-холл, здание Верховного суда США, Капитолий штата Небраска, мост Квинсборо, Военный колледж армии США в Вашингтоне и собор Святого Иоанна Богослова (который имеет самый большой купол Гуаставино из когда-либо построенных — см. рисунок выше).
Рафаэль Гуаставино и его сын (также по имени Рафаэль) получили более 20 патентов, и к 1891 году у компании были офисы в Нью-Йорке, Бостоне, Провиденсе, Милуоки и Чикаго. В 1900 году они открыли собственную фабрику по производству плитки.
Экономичный и быстрый
Популярность бубнового свода не ограничивалась его эстетической привлекательностью. Просто это был очень быстрый и экономичный метод по двум причинам. Во-первых, и это логично, требовалось гораздо меньше строительного материала.Во-вторых, не было необходимости в деревянных подмостках. Строительство римского свода требует большого количества дерева, так как каждая арка должна поддерживаться деревянным центром в течение длительного периода после первоначального строительства.
Каменный свод, с другой стороны, является самонесущим, за исключением временно необходимой легкой смещаемой опалубки в начале работы. При строительстве тимпанового свода рабочие просто стояли на вчерашней работе (толщиной от двух до четырех дюймов).
Эта огромная экономия как на строительных материалах, так и на строительном оборудовании означала, что Гуаставино могли предлагать гораздо более низкие цены, чем их конкуренты.
Прочный и огнестойкий
Сплоченная конструкция также сделала здания пожаробезопасными (примером этого является Санта-Мария-дель-Мар в Барселоне, которая горела в течение 11 дней во время гражданской войны в Испании, не обрушившись и не слишком сильно повредившись). В 19 веке было несколько крупных городских пожаров (например, великий пожар в Чикаго в 1871 году), и Гуаставино метко увидели маркетинговый потенциал: вскоре они переименовали себя в «Гуаставино огнеупорную строительную компанию».Преимуществ у конструкции было больше. Полы, потолки, арки и лестницы были звукоизолирующими и устойчивыми к наводнениям, сырости и поселению вредителей, таких как крысы и тараканы.
Убеждение общественности
Сплоченная конструкция также оказалась очень прочной. Во время реставрации острова Эллис в 1980-х годах пришлось заменить только 17 из почти 29 000 плиток. И, конечно же, несколько церквей являются живым свидетельством достижений тимпанного искусства в средние века.
Поначалу семьям Гуаставино было трудно убедить общественность в том, что их ультратонкие и сверхлегкие арки прочны и безопасны. Чтобы убедить своих покупателей, техника была продемонстрирована публично (см. рисунок справа).
Во многих отношениях своды с бубнами обладали свойствами, аналогичными железобетону, но без использования стали.
Это было достигнуто без компьютеров и инженерных расчетов, полагаясь вместо этого на интуицию и практику.
Кубинские художественные школы
По словам Рафаэля Гуаставино, каменный свод станет основным строительным материалом будущего.Он оказался неправ. Фирма Guastavinos закрылась в 1962 году, через двенадцать лет после смерти его сына. Рост затрат на рабочую силу и появление методов строительства из стали и бетона сделали эту технику практически устаревшей. Тем не менее, два более поздних примера заслуживают внимания.
Одним из них был уругвайский архитектор Эладио Диесте, который применил тимпановый свод к современным зданиям (включая стальную арматуру, которая позволила строить на большую ширину, например, эта церковь в Атландиде).
Наиболее заметными и наиболее важными являются художественные школы Кубы (все три изображения ниже), незавершенный проект, который был начат с 1961 по 1965 год.Амбициозный план предусматривал создание национального комплекса художественных школ. Поскольку строительных материалов было мало, а рабочей силы было много, применялись тимпановые своды. Знания передал бывший масон Антонио Гауди.

Актуальность сегодня
Дефицит материалов по-прежнему является проблемой на Кубе и все больше становится проблемой для всего мира. Когда-нибудь каменные своды могут снова пригодиться.
В последнее время было проведено больше исследований структурного поведения этой строительной системы, и некоторые люди, например, в Массачусетском технологическом институте, также пытаются возродить эту технику на практике, что привело к созданию нескольких тимпанов, сделанных своими руками (см. ниже). . Массачусетский технологический институт и Бостонская публичная библиотека планируют организовать выставку Гуаставино в 2009 году.
© Крис Де Декер (под редакцией Шамиза Жубера и Винсента Грожана). Спасибо Катрин
Обновления:

Дальнейшее чтение:
Гуаставино.net: документирование работ компании Guastavino в районе Бостона (MIT). На сайте также размещены патенты и эссе Рафаэля Гуаставино и его сына.
Sezer Atamturktur: содержит очень подробную информацию о физике техники.
Статьи по теме :

Главная страница
кластер кирпичных сводов образует дамганский дом студии MAAN в иране
защищенный внутренний двор

иранская практика Студия MAAN начинает рассказ о своем «дамганском доме» с входной двери.западный вход представляет собой узкий и вытянутый коридор с кирпичной крышей, создающий ширму между общественным и частным — улицей и домом.

блуждая по этому закрытому пространству, посетитель попадает в небольшой двор, возвышающийся над уровнем улицы, откуда можно увидеть улицу, сохраняя при этом уединение от взглядов пешеходов. этот приподнятый двор приветствует естественный свет, проходящий через полуприватные пространства дома. наличие как внутреннего двора, так и входного коридора освобождает дом от необходимости постоянно закрывать окна и задергивать шторы, сохраняя при этом его безопасную частную зону от случайных прохожих.кроме того, помещения на западной стороне могут лучше освещаться, поскольку вестибюль вместе с приподнятым внутренним двором может выступать в качестве фильтра, смягчающего западную экспозицию.
визуализации предоставлены студией MAAN

садовые оазисы студии maan

Архитекторы студии MAAN отмечают, что главная проблема при проектировании дома на дамгане — это процесс создания участок, на котором расположены спальни.Чтобы решить эту проблему, команда дизайнеров организует главный двор и малый входной двор — один с юга, а другой с запада — таким образом, чтобы он проникал в план по двум осям. с этими двумя открытыми садами команда не только вводит естественное освещение, но и вводит естественную вентиляцию.

Эти дворы предлагают жильцам два маленьких оазиса в самом сердце дома. их также можно воспринимать как небольшие сады в спальнях, предлагая наблюдателю захватывающую перспективу на главный двор каждый раз, когда задергиваются шторы.окна этих садов расположены рядом друг с другом таким образом, что наблюдатель может наблюдать за другими сегментами дома и просматривать сады поочередно, один за другим.

взглядов вверх

Дамганский дом студии MAAN позволяет своим жильцам смотреть на небо через несколько приемов — не только из садовых двориков, но и через мансардные окна, установленные в гостиной и через световые люки, установленные в гостиной и одном мансардном окне. спальни. Глядя в небо, сводчатые потолки, которые определяют индивидуальность дома снаружи, можно также наблюдать изнутри.потребность в свете и потребность созерцать удовлетворяются изнутри дома, поощряя интроверсию пространств, одновременно увеличивая глубину резкости и господства.
Роботизированный свод: совместный роботизированный метод сборки кирпичного свода
Бертши Р., Кнаусс М., Бонвеч Т., Грамазио Ф., Колер М. (2010) Волнистая кирпичная кладка. Достижения в области архитектурной геометрии, 2010 г. Springer, Нью-Йорк, стр. 137–147
Глава. Google Scholar
Бонвеч Т., Кобель Д., Грамазио Ф., Колер М. (2006) Информированная стена: применение аддитивных цифровых технологий изготовления в архитектуре.В: Международная конференция ACADIA 2006, стр. 489–495
Bonwetsch T, Gramazio F, Kohler M (2007) Цифровое изготовление нестандартных кирпичных стен. ManuBuild, стр. 191–196
British Pathé (1967 г.) Каменщик-механик (1967 г.). https://www.youtube.com/watch?v=4MWald1Goqk
Дерфлер К., Сэнди Т., Гифтталер М., Грамазио Ф., Колер М., Бухли Дж. (2016) Мобильная роботизированная кирпичная кладка: автоматизация дискретного роботизированного производственного процесса с помощью автономного мобильного робота.Роботизированное производство в архитектуре и дизайне 2016. Springer, Берлин
Google Scholar
Колер М., Грамазио Ф., Уиллманн Дж. (2014) Фасад виноградника Гантенбайн. Прикосновение робота: как роботы меняют архитектуру. Издательство Чикагского университета, Чикаго, стр. 66–75
. Google Scholar
Колер М., Грамазио Ф., Уиллманн Дж. (2014) Запрограммированная колонка. Прикосновение робота: как роботы меняют архитектуру.Издательство Чикагского университета, Чикаго, стр. 208–215
. Google Scholar
Parascho S (2019) Совместная роботизированная сборка: расчетное проектирование и роботизированное изготовление пространственных металлоконструкций. Кандидатская диссертация, ETH Zurich,
Парашо С., Гандия А., Мирьян А., Грамазио Ф., Колер М. (2017) Совместное изготовление пространственных металлических конструкций. в Fabricate 2017, Лондон, 2017, стр. 24–29. https://doi.org/10.3929/ethz-b-000219566
Parascho S, Han IX, Beghini A, Miki M, Walker S, Bruun EPG, Adriaenssens S (2021) LightVault: метод проектирования и изготовления роботов для сложных каменных конструкций.В: Достижения в архитектурной геометрии 2021, Париж, Франция, (будет опубликовано)
Пискорец Л., Дженни Д., Парашо С., Майер Х., Грамазио Ф., Колер М. (2018) Кирпичный лабиринт. Springer, Берлин, стр. 489–500
Google Scholar
Тома А., Адель А., Хельмрайх М., Верле Т., Грамазио Ф., Колер М. (2018) Роботизированное изготовление модулей деревянного каркаса на заказ. Роботизированное производство в архитектуре, искусстве и дизайне 2018.Springer, Берлин, стр. 447–458
Google Scholar
Thomson J (1904) Машина для укладки кирпича. US772191A, 11 октября 1904 г.
Ву К., Килиан А. (2018) Равновесие робота: арочные сборки без каркаса. В: Материалы 38-й ежегодной конференции ассоциации автоматизированного проектирования в архитектуре, ACADIA, стр. 342–349
Кирпичный дом-свод — другое светлое и воздушное жилище
В этом прототипе проекта Space Popular в Валенсии сочетаются стальная пространственная рама и кирпичные арки.
Brick Vault House — это впечатляющее новое жилище, расположенное в пригороде Новой Санта-Барбары в Валенсии, Испания. В брифе от разработчик запросил что-то «другое» .
Почему кирпичный дом-хранилище? Разработать отличительную модель дома, которая соответствует ожиданиям типичного дома среднего размера и сочетает воспроизводимость с возможностью индивидуальной настройки.
Это средне-большая резиденция с четырьмя спальнями площадью 235 кв.План включает в себя многочисленные мощеные открытые площадки, некоторые из которых защищены этажом выше.
Проект выполнен совместно с местными архитекторами Estudio Alberto Burgos и Javier Cortina Maruenda . Интерьер дома был разработан застройщиком, а на изображениях представлена мебель местного дизайнерского бренда Валенсии Teulat.
Умы, стоящие за Brick Vault House – Space Popular
Space Popular была основана Ларой Лесмес и Фредриком Хеллбергом в Бангкоке в 2013 году и базируется в Лондоне с 2016 года.Лара родом из Испании, а Фредрик из Швеции. Они оба окончили Архитектурную ассоциацию в Лондоне.
Space Popular — это исследовательская и проектная практика , которая работает в самых разных масштабах и средах . Они создают проекты в области архитектуры, продуктов, мебели, графики, интерфейсов и исследований.
Их работа включает в себя многочисленные академические проекты, а также выставки и строительные проекты. Пара также имеет большой опыт преподавания .Они читали лекции в INDA в Бангкоке и в Архитектурной ассоциации в Лондоне.
Существует прочная концептуальная основа их подхода . Они представили ряд интригующих предложений на архитектурные конкурсы, а представили новую структурную систему из инженерного дерева на Венецианской биеннале в 2018 году .
Недавно Space Popular организовала сказочно красочную выставку Freestyle: Architectural Adventures in Mass Media, которая продлится в RIBA до середины мая 2020 года.
Материалы и технологии – местное и современное объединение
Материалы были вдохновлены и выбраны из тех, которые обычно используются в испанских зданиях. К ним относятся кирпич, сталь и гипс.
Характерная стальная рама, используемая во время строительства в качестве строительных лесов. В дополнение к стальной раме окна и перила также выполнены из металла .
Большие окна и стеклянные двери от пола до потолка позволяют проникать большому количеству света и проникать во все помещения .
Плита пола внутри каждой стальной решетки поддерживается снизу арочным кирпичным сводом . Открытая кирпичная арка также находится под лестницей.
Стиль и эстетика – легкость и современность с оттенком традиций
Наиболее отличительной чертой дома является стальная решетка зеленого цвета, которая объединяет весь проект . Комнаты, открытые площадки и центральная лестница — все они привязаны к сетке и аккуратно прорезаны внутри.
Размер стали 10 см x 10 см, каждая сетка имеет размеры 3,75 м x 3,75 м и высоту 3,16 м. Решетка выходит за пределы дома , а незанятые сетки по-прежнему отмечены стальным каркасом.
Стены внутри и снаружи чисто-белые. Стальной каркас также выделяется в интерьере, где видны его зеленые линии, идущие по потолкам, над окнами и между комнатами. Зеленый цвет переходит в более мягкие оттенки в оконных рамах и перилах .
Кремово-оранжевые кирпичи контрастируют с зеленым и белым. Они предлагают текстуру ручной работы, которая перекликается с традиционной испанской архитектурой и добавляет легкости пространствам .

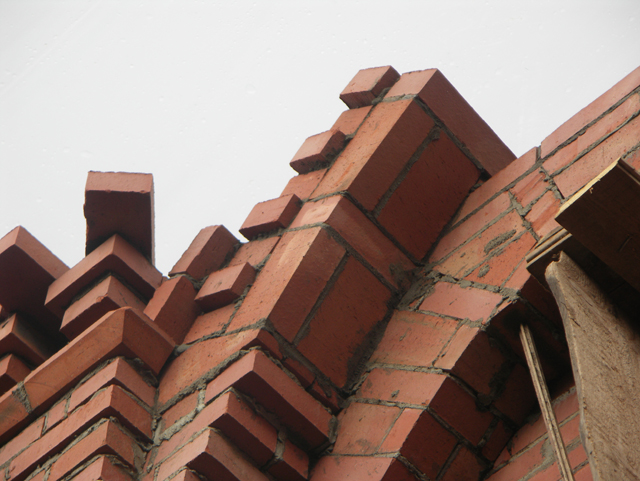

Арки без опалубки
Удивительно, но кирпичные своды под плитами построены без какой-либо несущей опалубки.
Они имеют пологий арочный уклон и были установлены с использованием гипса, который высох в нужном количестве. Сухость кирпичей позволяет им схватываться и удерживаться на месте .
Эта техника широко использовалась валенсийским архитектором Рафаэлем Гуаставино. Он лихо экспортировал стиль в Соединенные Штаты, где его можно увидеть во многих известных зданиях, включая Центральный вокзал в Нью-Йорке .
Дизайн-сувенир – простая система, допускающая повторение и изменение
Сетка кирпичного дома-хранилища является эффективным средством получения воспроизводимых модулей дизайна . Этот проект был задуман не только как отдельный дом, но и устанавливает стиль и систему, которые можно повторить.
Как объясняют подход проектировщики: «Мы предложили сеточную систему, с помощью которой мы могли бы решить типичные детали, что позволило бы им создавать различные конфигурации в последующих домах, избегая дублирования, но сохраняя при этом определенный уровень стандартизации».
Заключительные мысли — экспериментальный настрой и тщательно разработанный план
Строгая сетка придает проекту модернистский и экспериментальный вид . Включая избыточные элементы сетки, он напоминает работы Питера Эйзенмана, а также более современные проекты Соу Фудзимото.
План очень использует компактный участок земли и позволяет создать много пространств, которые можно легко разделить для уединения . Смещение внутреннего пространства с одного уровня на другой и открытые жилые помещения на каждом уровне еще больше повышают интерес, универсальность и пригодность для жизни в этом жилище.
.

Кирпичная кладка арок, сводов и перемычек своими руками. Как проводится кирпичная кладка сводов и арок

Виды кирпичных перемычек и сводов

Укладка рядовой перемычки проемов своими руками

Клинчатая кладка для проемных перемычек

Виды и характеристики кирпичных арок

Кирпичная кладка арочных сводов

Как сделать кирпичную арку: видео

Похожие Записи

Кирпичная кладка арок и сводов. Кладка арки из кирпича: советы самостоятельным строительным

Какие могут быть арки

Изготовление арки

Подводя итоги

Подготовка к работе

Сборка опалубки

Установка опалубки

Кладка кирпича

Арочные системы с точки зрения профессионала

Классификация арок: основные разновидности

Как осуществить расчет трехшарнирной арки с затяжкой: рекомендации специалистов

Способ № 1 — эмпирический

Способ № 2 — математический

Несколько слов о выборе материала для арки

Расчет кирпичной арки: основные моменты

И в заключение

Разновидности кирпичных арок

Подготовка к строительству

Техника кирпичной кладки

Разновидности

Подготовка к процессу кладки

Деревянный шаблон

Кладка арки

Кладка арок и сводов.

Арки, своды и арочные перекрытия

Кладка арок и сводов печи. 3 формы арок и 3 формы сводов

3 формы арочных перекрытий

3 формы сводов

Арки из кирпича своими руками. Расчет и кладка арки из кирпича. Арочные перемычки, арки и своды

Формы

Последовательность

Что необходимо?

Создание шаблона

Монтаж опорных столбов

Кладка

Особенности конструкции для гаража

Особенности конструкции для печей и каминов

Виды арок и их характеристики

Создаем качественную кирпичную арку

Создание шаблона и некоторые расчеты

Как сделать арку из кирпича: нюансы

Рядовые перемычки

Технология выполнения рядовых перемычек

Клинчатые перемычки

Арочные перемычки, арки и своды

Разновидности кирпичных арок

Фото арок из кирпича

Инструменты и материалы для кладки арки из кирпича

Подготовительная работа

Красивая кладка арки из кирпича. Кладка арки из кирпича: советы самостоятельным строительным

Область применения арок и сводов

Проведение подготовительных работ и процесса кладки

Разновидности кирпичных арок

Подготовка к строительству

Техника кирпичной кладки

Как сделать арку из кирпича своими руками?

Изготовление шаблона арки

Установка шаблона арки в оконный проем

Стрелка лицевой арки

Строительство лучковой арки из кирпича

Зажим арки кирпичом

Чистка арки от раствора

Забутовочная арка

Благодаря этому арка может лопнуть?

Разновидности арок из кирпича

Достоинства и недостатки арки из кирпича

Материалы для арок

Инструменты и строительные ресурсы для создания арки

Основные этапы создания арок из кирпича

Распространенные ошибки во время создания арки

Разновидности

Подготовка к процессу кладки
