Как рассчитать арку в несущей кирпичной стене?

Как рассчитать арку в несущей кирпичной стене

Если конкретно ответить на Ваш вопрос, без описания не нужных действий, в виде того как укрепляются несущие стены, то ответ будет очень коротким, а именно никак.

Самостоятельно выполнять работы по удалению части несущих стен категорически запрещено законодательством РФ.

Вам может грозить не только штраф, но и суд.

Вы нарушаете несущую способность всего здания, это может привести к трагедии.

Помогите, советом, при перепланировке квартиры в кирпичном доме возникла необходимость сделать арку

Пошаговая инструкция как всё сделать правильно (Вы об этом спрашиваете).

1) Подаётся заявка в архитектурный отдел (находится в Городском Совете).

2) На место выезжает инженер, который проводит все расчёты, расчёты производятся на основе осмотра и справки из БТИ.

3) Далее разрабатывается проект, в котором и прописаны методы работы и типы усиливающей конструкции.

4) После выполнения всех работ, причём работы имеют право выполнять только профессиональные строители из фирм у которых есть лицензия на этот вид деятельности, работа принимается (или не принимается) ответственным за проект инженером.

Если работы выполнены строго по проекту, то он даёт «добро» и Вы можете идти в БТИ и получать новый паспорт.

Ответ написал исходя из требований законодательства.

Давать советы иного плана, это вводить Вас в заблуждение.

Лучше не рискуйте, деформироваться могут несущие перекрытия, тут уже просто штрафом не отделаться, придётся потратить огромные деньги на восстановление конструкций.

По закону, в многоквартирных домах, даже штробить несущие стены нельзя, это может повредить защитный слой стены (арматура начнёт ржаветь и так далее), что приведёт к её (стены) разрушению.

В Вашем случае (дом кирпичный), получить разрешение на штробление более реально, а вот жители панельных домов, практически не имеют шансов.

Только после согласования с властями.

Усиление арки в несущей стене. Как безопасно пробить стену и сделать дверной проем самостоятельно

Причины «переформатировать» жилище у каждого свои – прибавление в семействе, обустройство отдельного, дополнительного помещения под кабинет, установка арки или что-то еще. Как правило, перепланировка особых сложностей у хозяев не вызывает; есть годами наработанные методики. Другое дело – проем в несущей стене. Она является нагруженным элементом конструкции здания, и в данном случае лишь желания собственника явно недостаточно.

Общая информация

Прорубать стену или нет, владелец частного строения решает самостоятельно. Данный вопрос ему не требуется согласовывать с надзорными органами. Но и ответственность за негативные последствия целиком ляжет на его плечи. Если же перепланировка делается в квартире, то на это необходимо получить разрешение. Проем в несущей стене, обустроенный неграмотно, в нарушение всех норм и правил, может привести к появлению трещин по всей высоте здания, смещению перекрытий и тому подобное.

И вряд ли дело ограничится административными мерами взыскания.

Любое согласование в инстанциях – долгая процедура; иногда вопрос решается месяцами. Это время можно потратить рационально, если кое-что оценить, проверить и проанализировать. Возможно, проблема отпадет автоматически, так как довольно часто проем там, где хочется, обустраивать нельзя в принципе или технически крайне сложно. А значит, нецелесообразно.

Что принять во внимание:

  • Степень изношенности строения.
  • Материал стены и ее толщина.
  • Этажность дома и уровень, на котором находится жилище. Максимальная нагрузка оказывается на стены нижних этажей. По этой причине для таких квартир если и допускается прорубание проема, то его габариты ограничиваются.
  • Понадобится ли делать усиление стены в этом месте, по какой методике, чем – данный вопрос необходимо уточнить заранее.
  • Схема помещения и отстояние проема от внешней стены. И по этому пункту имеется ограничение. Если интервал менее 1 м, то работы вести нельзя, иначе межкомнатную перегородку может «повести».
    Такое в основном характерно для кирпичного дома.
  • Геометрия проема. Проще говоря, что именно хочется сделать. В основном реализуется 2 варианта: простой проход (прямоугольный) или арочный. Если проем требуется лишь сместить, не меняя его геометрии, то все гораздо проще; частичное расширение с одной стороны и заделка с другой.

Вывод – прежде чем бегать по инстанциям, согласовывать различные бумаги, оплачивать аудит и тому подобное, стоит посоветоваться с профессионалом. Возможно, именно в этом помещении проем делать нельзя.

Порядок работы

Юридическая сторона вопроса – отдельная тема. С практической точки зрения интереснее другое – как прорубается проход в стене в зависимости от ее материала.

Этап подготовки

Перепланировка жилища начинается именно с этого.

  • Составление схемы. Желательно поинтересоваться, делались ли проемы в квартирах этажом ниже/выше. Оптимально, если они будут расположены одинаково. Кстати, это несколько упростит получение разрешения. В процессе проектирования учитываются и параметры двери, а потому соответствующую модель стоит присмотреть заранее. Иначе придется дополнительно расширять/сужать проем, а это лишняя работа.
  • Зачистка основы. Прежде чем приступать к прорубанию стены, нужно оценить ее состояние. Если видны признаки гнили, то придется делать обработку, пропитку спец/средствами. Кроме того, станет ясно, что понадобится в ходе работы. Сделать проем в несущей стене, имея под рукой лишь набор бытового инструмента, однозначно не получится.

Использовать эл/инструмент ударного типа (отбойный молоток, перфоратор с такой функцией) не стоит. Его работа инициирует появление трещин в стене, и куда они могут «пойти», неизвестно. А это – снижение прочности конструкции. Для прорубания прохода в жилом строении единственный приемлемый вариант – резка материала «болгаркой» (с алмазным диском).

  • Разметка поверхности. Это необходимо для того, чтобы получить правильную геометрию проема, без скосов и искривлений его торцевых частей.
    Особенно актуально для толстых стен; именно в этом случае значительные погрешности неизбежны, так как врезаться в материал придется поочередно с обеих сторон.

После нанесения контура по его периметру, выдерживая точное направление режущего инструмента (перпендикулярно основе), высверливаются сквозные отверстия (на каком расстоянии, решается на месте). Ориентируясь на них, с обратной стороны стены вычерчивается аналогичный контур.

Обустройство проема

  • Монтаж опор. Целесообразность этого определяется местной спецификой. Но бревна (шпалы, брус), установленные вертикально в районе рабочей зоны, разгружают стену, и нагрузка на нее снижается.
  • Защита напольного покрытия. Пыль не так страшна, как тяжелые фрагменты. Делая дверной проем в панельном доме, нужно быть готовым к тому, что станут отваливаться крупные куски бетона с торчащей арматурой. А потому пленка п/э пол не спасет. Его желательно устлать резиновыми полосами, толстой тканью и тому подобное. Сгодятся плиты/листы ДСП, фанеры, доски.
  • Выемка материала. На первом этапе следует обозначить контур врезкой диска, с обеих сторон проема. После этого разбить его на сегменты и вырезать их по очереди. Если речь идет о кладке, то еще проще – она демонтируется рядами.
  • Обработка проема. В любом случае стена в этом месте должна укрепляться. Следовательно, необходимо проходу придать правильную геометрию. Если в строении из кирпича работы немного, то применительно к панельному дому ее объем увеличивается. Придется срезать все торчащие куски арматурного прутка, произвести бетонирование поврежденных участков. В результате должен получиться прямоугольник расчетной ширины и высоты.
  • Усиление прохода. Методика выбирается в зависимости от материала стены.
  • Кирпич. В этом случае достаточно швеллера. В верхней части проема обустраиваются небольшие ниши, с обеих сторон, куда и закладывается металлическая заготовка. Для обеспечения надежности упора его края должны заходить в кладку не менее чем на 25 см.
    Несколько сложнее с толстой стеной. Для ее усиления понадобится 2 швеллера, устанавливаемых с обеих сторон проема. Они стягиваются сквозными шпильками, на концы которых накручиваются болты. Образующиеся в стене полости заполняются раствором.
  • ЖБИ. Для бетона одной лишь горизонтальной перемычки явно недостаточно. Чтобы действительно усилить несущую стену, в проем устанавливается П-образный каркас. Изготовить его можно заранее (по размерам дверного блока) или сварить в процессе работы из полосового (толстого) железа, двутавра, швеллера. Фиксируется такая конструкция анкерами; одной лишь «посадкой» на раствор надежности не добиться.

Если проем достаточно габаритный, то его дополнительное усиление можно выполнить в виде опор для перекрытия, стилизованных под колонны. Проще всего использовать стальные трубы большого сечения. Вариантов их декорирования достаточно, и услуги специалиста не понадобятся.

Еще на этапе подготовки к разметке стены необходимо уточнить, как именно организована на данном участке внутридомовая эл/проводка. Тем более, если занимался ею не хозяин, а кто-то другой. Самая простая методика – с помощью сотового телефона в режиме «FM». Перемещая его вдоль поверхности стены, по уровню шумов несложно определить схему прокладки проводов.

Для повышения прочности конструктивных элементов (труб, швеллеров) желательно произвести инъектирование. То есть ввести в полости раствор хорошей текучести. После отвердевания он не только улучшит прочность образцов, но и повысит надежность их скрепления с материалом основы.

В принципе, проделать проем в стене несложно. Технология достаточно простая и по силу домашнему мастеру. Но только при условии грамотных расчетов и правильного выбора инструмента и материалов. Поэтому именно на этап подготовки и следует обратить особое внимание. Все остальное – дело времени.

Несмотря на известную поговорку, которая гласит «ломать — не строить», над вопросом о том, проем в кирпичной стене, нужно хорошенько задуматься. Выбить кирпичи из кладки, в принципе, может каждый, но существует ряд правил, которые нужно соблюдать до и после того, как сделаете проём. Вы ведь не хотите, чтобы со временем на стене образовалась трещина либо верхняя кладка зажала дверную коробку.

Какая бывает кладка

Прежде чем мы расскажем вам о методах кладки (а это надо, поскольку от них зависит дальнейший принцип ваших действий), мы должны объяснить структуру самого кирпича. У него есть 3 стороны. Плоская поверхность, наибольшая по площади, называется «постель». Боковая сторона постели, имеющая такую же длину — «ложок», а торец кирпича — «тычок».

Проём в несущей стене с кирпичной кладкой

Лучшим вариантом перекладины для проёма в несущей стене будет двухсторонний швеллер. Кроме того, нужны будут вертикальные стойки, которыми могут быть уголки 50*50 мм либо профильная труба 20*40 мм. таких стоек потребуется металлическая полоса.

Сначала сделайте , затем сделайте по ним надрезы, используя всё ту же болгарку. Приготовьтесь изрядно попотеть, ведь если у вас колодцевая кладка, а она наверняка именно такая, то придётся , толщина которой достигает по 2-3 кирпича с обеих сторон от «колодца». Выбейте только часть стены вверху так, чтобы вы смогли установить ригель. Вставьте затем швеллер хотя бы с одной стороны, а под него установите уголок или профильную трубу.

ВАЖНО! Только после того, как вы установите одну сторону швеллера с вертикальной стойкой, можно будет продолжать выбивать кирпичную кладку из стены.

Халатность в этом деле может привести к травмам работающих на объекте людей, вплоть до летальных последствий.

  1. Постарайтесь сначала выбить , где будет перемычка, после чего установите туда перекладину и залейте цементным раствором. Потребуется около недели, а то и двух, чтобы цементный раствор окончательно зафиксировал перекладину. После этого можно будет вынимать оставшуюся кирпичную кладку и доделывать проём.
  2. Половинки кирпичей в случае ложковой кладки, мешающие установить дверь в дверной проём, должны выбиваться перфоратором. Орудовать этим так, чтобы насадка перфоратора была перпендикуляром к стене. Запрещается заходить в дверной проём и выбивать половинки перфоратором, направляя ударную волну сверху вниз. Это может привести к плохим последствиям (перекладина может не выдержать такой нагрузки).
  3. Кирпичи, половинки которых торчат в дверном проёме, можно выбить и полностью. Но перед установкой двери не забудьте залить в стену половинки кирпичей, боковые стороны.
  4. Эти же половинки можно перерезать при помощи болгарки с двух сторон.

Заключение

Мы постарались рассказать вам подробно, как прорезать проем в кирпичной стене. Если у вас ещё остаются какие-либо вопросы, то задавайте их в комментариях к этой статье.

Планировка помещений в квартире не всегда нравится ее хозяевам. Возникает необходимость в реконструкции жилого помещения или его перепланировке, соединении соседних комнат. Возможно, появилась надобность в оборудовании новых окон или дополнительного дверного проёма, тогда для этого нужно пробить отверстия в кирпичной стене.

Цены: Алмазная резка (алмазным диском)

Толщина конструкций (см. )КирпичБетонМонолитАсфальт
До 125008001000400
13-1570010001400550
16-19100014001800780
20-221400180022001000
23-25180022002500
26-30220025003000
31-35250030003500
36-40300035004000
41-50350040004500
51-60400045005000
61-70450050005500
71-80500055006000

Это решение должно быть обязательно подкреплено разрешением архитектурной службы, особенно, если это касается несущих стен. В противном случае неквалифицированное вмешательство может стать причиной разрушения не только отдельной стены, но и всего здания. Это может повлечь за собой не только административную, но и юридическую ответственность.

Важно знать, что при проектировании некоторых жилых зданий для уменьшения затрат снижают запас прочности строительных конструкций. Поэтому в таких домах нельзя выполнять .

Возможно, соседи уже вносили изменения в строительные конструкции, и их прочность уменьшилась. Тогда перепланировка также невозможна.

Что нужно для устройства проёма в кирпичной стене?

Прежде чем приступить к работе, нужно выяснить, не проходят ли на месте будущего проема коммуникации — трубы, провода. Обнаруженные коммуникации переносят на другое место. Со стены полностью снимаются штукатурка и другое покрытие до кирпичей.

Важно выяснить, не является ли перестраиваемая стена несущей. Для этого используют строительные чертежи.

Величина проёма регламентируется строительными нормативами. В несущей стене максимально допустимая ширина проёма 200 см. Нагрузка будет распределена равномерно, если проём устроить ближе к центру стены.


Очень важно, приступая к работе, сделать правильные разметки будущего проёма. Если будут допущены ошибки, в дальнейшем их трудно исправить. Разметки наносятся в соответствии с проектом на поверхность стены с одной стороны с помощью линейки, угольника и карандаша. Чтобы перенести метки на другую сторону стены, просверливают сквозные отверстия по углам периметра и соединяют их карандашом, намечая периметр будущего проёма. Чтобы не произошло обрушение кирпичной кладки, устанавливают опоры. По периметру будущего проёма пробиваются прямоугольные отверстия 75 * 100 мм, по размеру деревянных шпилек, которые нарезают из брусьев. Шпильки вставляют в приготовленные отверстия и подпирают вертикальными опорами из железных балок. Получается закрепляющий стену контур. Теперь, при пробивании проёма стена не будет повреждена.

Пробивка проёма в кирпичной не несущей стене

Чтобы не допустить обрушения, выемку кирпичей начинают с верхнего ряда. Кирпичи аккуратно выбиваются при помощи молотка и зубила или с использованием . Отверстие нужно укрепить перемычкой, которая равномерно распределит нагрузку на проём. Для перемычки используют два швеллера, которые должны быть с каждой стороны на 30 см длиннее проёма. Предварительно в швеллерах через каждые 30 см сверлят отверстия. Чтобы установить укрепляющие элементы, с обеих сторон стены делают канавки, в них вставляют швеллеры, соединяют их между собой металлическими шпильками, продетыми в приготовленные отверстия, и скрепляют шайбами.

Как пробивается проём в несущих стенах

Если реконструкции подвергается несущая стена, то её обязательно нужно усилить над проёмом. Для этого используют металлические уголки или швеллер. Они хорошо выдерживают нагрузки, не подвергаясь деформации. Уголки предпочтительнее, так как они плотно прилегают к стене и краям проёма. Технология установки усиливающей конструкции такова. По периметру проёма проделываются канавки, в которые вкладываются уголки или швеллеры попарно с одной и другой стороны. Через проделанные сквозные отверстия уголки стягиваются между собой болтами. Далее приступают к выемке кирпичей для будущего проёма, используя алмазный инструмент, или осторожно орудуя зубилом и молотком.


Когда проём будет пробит, следует укрепить его боковые плоскости и нижнюю часть. Для этого отрезают две пары швеллеров нужной длины для боковых опор и одну пару для низа, делают в них отверстия. На стене вырезают канавки, в которые вставляют швеллеры и скрепляют их строительными шпильками, продевая в просверленные в стене сквозные отверстия. Боковые швеллеры свариваются с верхним и нижним швеллерами. Дополнительно металлическую конструкцию усиливают вертикальными металлическими перемычками. Для перемычек используют полосы металла, нарезанные на отрезки, равные толщине стены. С помощью сварки их соединяют с вертикальными швеллерами с отступом 30 см. Перемычки ставятся по всему периметру проёма.

Завершающим этапом работ будет оштукатуривание пробитого проёма, установка в нём окна или двери.

11 октября 2017

Чтобы добиться визуального расширения площади квартиры, дизайнеры пользуются популярным приемом, создавая дополнительный проход. Сделать в стене самостоятельно может каждый человек, знакомый с техническими правилами и имеющий строительные навыки.

Для чего и как делается дверной проем?

В некоторых квартирах для создания свободного пространства делают перепланировку, в которую входит:

  • перенос двери;
  • расширение окна;
  • увеличение арочного прохода.

Как сделать дверной проем, чтобы не было катастрофических последствий? Этот вопрос волнует владельцев собственных квартир. Ответ одинаков. Необходимо обязательно знать технологию строительства и иметь строительный опыт.

Если делать проход, не соблюдая нормативных требований, можно разрушить и стену, и дом.

Укрепление прохода в несущей стене

На что обратить внимание

Затраты на создание прохода зависят от исполнителя работ. Если выполнять такую работу самостоятельно, можно серьезно сэкономить, но отвечать за неправильные действия придется самому. Свой выбор вы должны обдумать, чтобы потом не жалеть.

Перед началом работы соберите полную информацию. Ознакомьтесь, каким образом делается проем в стене. Нужно обязательно учесть несколько факторов:

  • материал стены;
  • ширина проема;
  • этажность здания;
  • трещины;
  • изгибы;
  • выбоины.

Необходимо узнать, как расположены перекрытия и к какому типу они относятся. Такая информация понадобится для расчета укрепления прохода, если для этого пришлось разобрать несущую стену. Сделанный проем должен иметь надежные перемычки, чтобы не случилось обрушение здания. Подходящий материал для этого — стальной швеллер.

Демонтаж стены под дверной проем

Если стена сделана из кирпича

Как сделать проем в кирпичной стене, чтобы избежать катастрофических последствий? Согласно технологии, нужно сначала из кладки удалить пару кирпичей. Перед началом разборки большого участка сначала устанавливается перемычка, которая будет удерживать стену. Толщина такой усиливающей конструкции — 12 см.

Если нужно прорубить отверстие над проходом для установки перемычки, над потолком будущего проема делаются штробы глубиной, равной ширине уголка. Длина штробы — больше ширины проема. За основу расчета берется длина одного кирпича.

Чтобы получить надежное крепление, вставленные уголки должны быть хорошо закреплены. В уголке и стене делаются зазоры, куда вставляются крепежные болты для стяжки уголка.

Укрепление проема в кирпичной стене

Как работать с бетонной стеной?

Когда кирпич удален, уголки между собой крепятся стальными полосами, приваренными к полкам. После этого крепеж удаляется. Усиление вертикали делается с помощью швеллеров, приваривающихся к перемычке, что создает одну конструкцию.

Перенести дверной проем в кирпичной стене можно, выполняя вышеописанную технологию. Необходимо придерживаться последовательности операций и заранее установить усиливающие перемычки.

Такая работа требует много времени. Сделать все быстро не получится. В отличие от кирпичной стены, здесь вырезается дверной проход, не устанавливая перемычки. Бетонная панель сделана монолитной, поэтому она не требует дополнительной поддержки.

Когда проход разобран, делают усиление. По толщине проема подбирается швеллер, который служит обрамлением верхней перекладины. Он будет поддерживать вертикальные стены проема.

Резка бетона

Работа с железобетонной стеной

Бетонные стены делаются несущими. Поэтому как сделать проем в такой железобетонной стене, чтобы не разрушить здание, указано в нормативных документах. Важно сделать правильный расчет усиливающего каркаса. Такую работу лучше не делать самому, чтобы избежать неприятных последствий.

Подобные изменения в несущей конструкции требуют специального разрешения. Необходимо представить план работы и чертежи будущей перепланировки помещения. В документах учитываются даже малейшие нюансы. Только в этом случае можно рассчитывать на одобрение работы архитектурной организацией. После получения разрешения можно начинать работу.

Сначала делается разметка будущего прохода. Причем она должна быть сделана с двух сторон стены. Чтобы линии совпадали, в углах стены сверлятся пазы, и, отталкиваясь от них, проводятся разметочные линии. Затем сверлятся пробоины по периметру проема, с шагом 30 мм.

Для обработки бетонных стен желательно иметь алмазные пилы. Они легко справляются с бетонной поверхностью. Без них такая работа потребует большого количества времени и станет трудоемкой.

В пробитой стене делается обвязка проема. Для этого используют металлический швеллер. Можно установить уголки, предварительно приваренные друг к другу.

Швеллерное усиление проема

Установка дверного проема на новое место

Проще перенести дверной проем, если он межкомнатной стене. Она не является несущей, поэтому как перенести дверной проем, знает каждый владелец квартиры. Можно обойтись без сложных расчетов и проводить демонтаж, не боясь, что будет повреждена целостность здания.

Перекрытие делается из самого разного материала:

  • кирпича;
  • гипсокартона;
  • бетона.

Сделать проход в такой стене просто. Можно выпилить, а можно и выбить.

Перед началом работы делается разметка. На стене чертятся контуры проема. Причем необходимо учесть размеры дверного короба. Поэтому контур должен иметь несколько сантиметров запаса. В дальнейшем это поможет без труда установить дверь.

Чтобы выпилить проем, понадобится болгарка и алмазный диск. Только не пытайтесь сразу выпилить весь проем. Разделите участок на несколько фрагментов, прорезайте каждый по очереди.

Выбить проем можно и тяжелой кувалдой. Но перед началом работы сделайте перфорирование стены с шагом 5 см. Стена будет ломаться только по границам.

Сдвиг дверного прохода

В случае низкой прочности материала проем обязательно усиливается перемычкой. Если этого не сделать, он может обрушиться. Материалом перемычки может стать:

Чтобы начать работу, необходимо предварительно сделать зазор, в который вставить перемычку и зафиксировать. Она не даст стене разрушаться.

Старый проем заложить кирпичом. Иногда в этом ненужном проходе делают каркас и обшивают гипсокартоном. Свободное пространство заполняют минеральной ватой. Получается отличный уровень изоляции звука.

Помните, что проход в несущей стене нельзя сделать без соответствующего разрешения. Для выполнения такой работы лучше пригласить профессионалов. Они сделают нужные расчеты и сделают работу быстро и качественно.

О том, как делаются , можно узнать из представленного видео.

Изготовление дверного проема, его параметры, расчет и виды, подготовительные работы, технология монтажа и оформление.

Содержание статьи:

Дверной проем — это неотъемлемая часть любого интерьера или наружной ограждающей конструкции. Он изготавливается как при возведении коробки здания, так и при планировке его внутренних помещений. Причем, форма проема, его размеры и отделка могут быть достаточно разнообразными. В большинстве случаев вход в квартиру, комнату или дом можно выполнить самостоятельно. Об этом пойдет речь в нашем материале.

Параметры дверных проемов



Расчет проемов обычно выполняют на стадии проектирования дома. Исключением может быть небольшая перепланировка помещений, не затрагивающая несущих конструкций, например, изготовление гипсокартонных перегородок с дверями. В расчетах учитывают размеры дверных проемов, внешний вид и способы их укрепления. В настоящее время, несмотря на огромную популярность нестандартных дизайнерских решений, за основу по-прежнему принимаются базовые параметры, соответствующие понятиям СНиПа и ГОСТа.

При расчетах проема в первую очередь учитываются:

  • Высота двери . В обычных домах или квартирах ее величина принимается равной двум метрам с небольшими поправками в большую или меньшую сторону.
  • Ширина . Ее стандартные значения — 0,7-0,8 м. Входные двери могут иметь ширину 90 и 100 см, двери в туалет и ванну обычно уже — до 70 см.
  • Укрепление проема . Это необходимое мероприятие, так как в области его расположения стена частично теряет прочность. Поэтому для перераспределения нагрузки от ее нависающей части верх проема снабжается перемычкой, которая может иметь разную форму и материал изготовления.
Высота и ширина двери напрямую влияет на габариты проема. Его размеры берутся несколько больше для возможности монтажа дверной коробки. Если в доме высокие потолки и есть желание создать «парадный» вход, можно отойти от принятых стандартов и увеличить его габариты, но такое решение должно быть согласовано с проектной организацией.

Особенности расчета проема для двери



До того как устанавливать дверной проем, необходимо определиться с его габаритами. При расчетах важно знать размеры дверного полотна и толщину его коробки. Обычные створки изготавливаются по ГОСТу и имеют стандартные размеры:
  1. Туалет и ванна: ширина дверного полотна здесь может составлять 600 мм и 500 мм, высота — 1900 или 2000 мм, толщина дверной коробки — 50-70 мм.
  2. Кухня: ширина полотна — 700 мм, высота — 2000 мм, толщина коробки — 70 мм.
  3. Гостиная: при двухстворчатой конструкции дверного блока его ширина составляет 1200 мм, высота — 2000 мм, толщина коробки — 70-200 мм.
  4. Межкомнатные: ширина дверного полотна — 800 мм, высота — 2000 мм, толщина коробки — 50-60 мм.
Дверные блоки заводского изготовления имеют максимальную толщину 128 мм. Подгонка блока к проему в случае несовпадения их толщины осуществляется при помощи доборных планок и специальных нащельников.

Ширину дверного проема можно определить, если просуммировать значения ширины полотна, двойной толщины боковых стоек коробки, ширину технических швов и зазоров по притворам. На полученное значение, учитывая погрешность 10-20 мм, следует ориентироваться. Это будет оптимальная ширина проема.

Его высоту следует вычислять с учетом отсутствия или наличия порога. Если планируется монтаж двери с порогом, то к значению высоты створки нужно добавить 100 мм или же 60 мм в случае отсутствия порога.

К примеру: требуется определить габариты дверного проема для полотна размерами 190х60 см. Вначале вычисляется ширина входа: 60+3,5х2 (удвоенная толщина стойки) + 0,2 (зазоры по петлям) + 0,4 (зазоры по замку) + 1х2 (зазоры монтажных швов) = 60+7+0,2+0,4+2 = 69,6 см.

Высота проема с порогом вычисляется так: 190+3,5х2+0,3х2 (зазоры по притворам) +1х2+10 = 190+7+0,6+2+10 = 209,6 см. Без порога высота проема будет такая: 190+7+0,6+2+6 = 205,6 см. В итоге получаем: для монтажа двери размерами 190х60 см необходим проем 210х70 см с порогом или 206х70 см без него.

Толщина боковых стенок проема должна быть одинаковой на всем их протяжении. Не следует изготавливать дверной проем с большим запасом по высоте и ширине, так как размер наличника не всегда позволяет замаскировать большие щели.

Основные разновидности дверных проемов



Перед тем как сделать дверной проем, нужно выбрать его оптимальный вид, подходящий к общему стилю интерьера того или иного помещения. Существует несколько видов проемов, на которые стоит обратить внимание:
  • Портал . Это стандартный прямоугольный проем, но его ширину можно увеличивать, в зависимости от того, какие двери планируется установить.
  • Арка . Это может быть тот же портал, верхняя часть которого выполнена в виде дуги правильной или произвольной формы. Другой вариант: арка берет свое начало от поверхности основания и замыкается на прямолинейной боковой стороне проема либо продолжается до линии пола. Двери в арочных проемах обычно не устанавливаются.
Кроме этого, существуют сложные конструкции дверных проемов, которые отличаются нестандартными решениями в виде уникальных форм и дополнительных элементов. В большинстве случаев такие проемы изготавливаются в гипсокартонных перегородках, так как в этом плане возможности ГКЛ практически безграничны. Ниже мы рассмотрим этапы изготовления дверных проемов в стенах, выполненных из различных материалов.

Подготовительные работы перед изготовлением проема



В строительстве любой серьезный процесс начинается с изготовления чертежа. Поэтому перед началом работы необходимо составить схему стены, на которой будет изображен проем желаемой формы, с указанием его размеров, радиусов кривизны при необходимости таковой и привязки контрольных точек периметра проема к потолочному перекрытию, углам или другим базовым конструкциям.

Дверной проем может изготавливаться на стадии строительства стены или перегородки либо вырезаться в существующей конструкции при перепланировке помещений. Второй случай — наиболее сложный, поэтому сегодня мы уделим ему основное внимание.

Итак, в первую очередь необходимо знать, что устройство дверных проемов в несущих стенах зданий без соответствующего на то разрешения категорически запрещено. Поэтому перед началом такой «диверсии» нужно оформить нужные бумаги и получить одобрение на перепланировку. В противном случае радость от выполненной работы может в лучшем случае омрачиться штрафом, а в худшем — обрушением перекрытия.

Если такой проблемы не существует, следует запастись мешками для строительного мусора, спецодеждой, рабочими перчатками, защитными очками, респиратором и набором инструментов, в который входят:

  1. Перфоратор или дрель . Они будут необходимы для сверления стены при обозначении контура будущего дверного проема.
  2. Угловая шлифовальная машинка «болгарка» с режущим кругом по камню . Она позволяет аккуратно вырезать проемы в стенах из кирпича, бетона или дерева. Резка производится с обеих сторон конструкции.
  3. Зубило . Оно пригодится для зачистки швов кирпичной кладки.
  4. Кувалда . Это основное орудие, предназначенное для выбивания материала стены внутри прорезанного контура проема.
  5. Алмазный резак . По сути, это та же «болгарка», только в увеличенном виде. С его помощью можно делать надрез стены с одной ее стороны на глубину до 40 см. Продвинутые модели используются в комплексе с промышленным пылесосом, который в процессе работы сразу удаляет строительную пыль во встроенный контейнер с водой.

Технология монтажа дверного проема

Рассмотрим процесс монтажа проема для двери в стенах, изготовленных из разных материалов.

Изготовление дверного проема в кирпичной стене



Особенностью этого процесса является то, что линия верха проема всегда совпадает с продольным швом кладки в этом месте, так как резка кирпича по ложку недопустима.

Вначале следует выполнить согласно схеме разметку контура проема на стене. Он переносится на конструкцию в натуральную величину при помощи длинной линейки-правила, маркера или кусочка мела. На этом этапе важно соблюдать вертикаль боковых линий проема. Его желаемая высота определяется с учетом количества рядов кладки. Если верх проема приходится на середину кирпичей, его следует поднять выше до близлежащего шва.

После обозначения контура в его двух углах нужно выполнить перфоратором сквозные отверстия. Для этого понадобится бур диаметром 12 мм и длиной не менее толщины стены. Такие отверстия необходимы для обозначения контрольных точек контура проема по другую сторону конструкции.

Затем над верхней линией будущего проема следует вырезать специальную штрабу, то есть полость для закладки перемычки, которая будет удерживать участок стены над проемом, не давая ему обрушиться после вырезания отверстия. Длина полости должна быть больше ширины проема на 1 м. Это обеспечит надежную опору перемычки на боковых сторонах прямоугольного отверстия в стене.

Перемычку можно изготовить из двух швеллеров. Перед монтажом каждого из них в профилях следует выполнить совпадающие отверстия для выполнения стягивающего их крепления. Шаг отверстий — 300 мм.

После этого один из профилей нужно зафиксировать в полости стены раствором, а через его отверстия просверлить перегородку насквозь. Затем с другой стороны конструкции следует вырезать аналогичную штрабу, установить в ней второй швеллер, а потом оба профиля через отверстия стянуть шпильками.

Когда перемычка будет установлена, можно вырезать дверной проем. Лучше всего для этого использовать алмазный резак с промышленным пылесосом. Работу можно вести только с одной стороны стены, так как диаметра его диска вполне достаточно для получения глубоких надрезов.

После ослабления стены лишний материал внутри контура проема следует выбить кувалдой, а потом собрать мусор в мешки. При демонтаже кладки наверняка останутся неповрежденными некоторые кирпичи. Их выбрасывать не следует — после очистки от раствора они могут пригодиться в хозяйстве.

Изготовление проема для двери в бетонной панели



Этот процесс имеет меньшие ограничения по обозначению линий проема и обладает похожим алгоритмом работы: прорисовка контура, монтаж перемычки, вырезание отверстия, удаление из него лишнего материала.

В отличие от кирпичной стены, где ненужную часть кладки можно разбить кувалдой, бетонная конструкция не столь податлива. Поэтому здесь придется контур проема поделить на квадраты и удалять лишние фрагменты стены частями при помощи режущего инструмента и перфоратора. Работу по монтажу дверного проема нужно вести по линиям разметки внутри его контура. Некоторые части будут удаляться с легкостью, для удаления других потребуется резка арматуры стены.

После вырезания проема в бетонной или кирпичной стене требуется выполнить его усиление. Швеллеры перемычки следует соединить сваркой, используя при этом металлические полосы. Такой крепеж осуществляется через каждые 200 мм по длине перемычки.

Боковые стороны проема нужно усилить металлическими уголками. Их верхние концы соединяются сваркой с профилями горизонтальной части проема. Помимо этого, уголки, обрамляющие углы отверстия, попарно связываются пластинами и стягиваются шпильками по заранее подготовленным отверстиям. Если стена — несущая, то проем в ней дополнительно усиливается нижней перемычкой, которую нужно приварить к боковым стойкам.

Изготовление проема в гипсокартонной перегородке



Дверной проем в гипсокартонной перегородке формируется на стадии изготовления ее каркаса. Конструкция такой стены состоит из направляющих и стоечных алюминиевых профилей, звукоизоляционного наполнителя и наружной обшивки в 1-2 слоя ГКЛ.

Направляющие профили крепятся к потолку и полу помещения, обозначая контур стены. Стоечные профили устанавливаются вертикально в направляющие и служат для обеспечения жесткости конструкции и основой для крепежа обшивки. Два таких профиля формируют дверной проем в выбранном месте перегородки.

После их установки с учетом ширины дверного полотна нужно изготовить горизонтальную верхнюю часть проема. Для этого ножницами по металлу следует отрезать кусок из отходов стоечного профиля, длина которого будет соответствовать ширине проема. Помимо этого, понадобится пара коротких отрезков стойки по 10 см, которые нужно соединить в букву «П» с поперечным профилем.

Затем этот элемент требуется развернуть на 180 градусов и зафиксировать шурупами к стойкам в качестве горизонтальной верхней перекладины проема. Жесткость боковых стоек можно увеличить, если вставить в них деревянный брус. Таким способом дверной проем будет сформирован. Окончательный вид он приобретет после обшивки каркаса перегородки гипсокартонными листами.

Тонкости оформления дверного проема



Для оформления изготовленного своими руками дверного проема можно использовать различные материалы, которые смогут надлежащим образом подчеркнуть стиль интерьера. Чаще всего применяется:
  • Искусственный и натуральный камень . Они превосходно смотрятся в обрамлении проема, имеющего внушительные размеры. Если грамотно подойти к выбору цветового решения и вида каменной облицовки, можно создать визуальный интригующий эффект прорубленного в скале проема.
  • Натуральное дерево . Оформление его ценными породами дверных проемов придает интерьерам изысканность и роскошь. Удовольствие — дорогое, но оно того стоит.
  • Декоративная штукатурка . Она обладает массой полезных свойств. Материал долговечен и экологически чист, может иметь разнообразную рельефную поверхность и окрашиваться в любой цвет. Такая штукатурка укрепляет откосы дверного проема, заполняет пустоты на их поверхности и имеет презентабельный вид.
  • Гипсокартон . Он является одним из самых практичных материалов, которые используются при оформлении дверных проемов. С его помощью входу в помещение можно придать практически любую форму: прямую, криволинейную, арочную, овальную и пр. Элементы, вырезанные из гипсокартонных листов, крепятся к проему при помощи металлического каркаса или клея. Они могут окрашиваться в любой цвет и служить основой для монтажа светодиодного освещения. Кроме этого, на гипсокартонные листы можно клеить обои, плитку и наносить декоративную штукатурку.
Следует заметить, что откосы дверных проемов постоянно подвергаются механическим воздействиям при переноске, например, мебели, случайном задевании углов какими-либо предметами и т.д. Поэтому, если шикарное оформление проема для вас не критично, самой надежной защитой его откосов послужит обычная цементная стяжка. Она легко ремонтируется в случае повреждения в отличие от облицовки, которая потребует замены своих элементов. К тому же такое обслуживание обходится совершенно не дорого. В любом случае, решение этого вопроса за вами.

Как сделать дверной проем — смотрите на видео:


Помимо вышеперечисленных материалов, дверные проемы часто оформляются в зависимости от стиля интерьера колоннами, витражами или просто шторами с красивым орнаментом. Удачи!

Арка из кирпича для печи своими руками. Красивая кладка арки из кирпича

В целях украшения фасада дома часто используются декоративные архитектурные элементы, придающие его виду особую красоту и своеобразие. Среди таких элементов можно отметить оконные арки. Используются они часто как в частных домах, так и в зданиях различных учреждений.

Как сделать арку? Трудно ли это? Сколько времени займет претворение работ? Обо всем этом и не только и пойдет речь дальше.

Для начала рассмотрим, что такое арка и каких видов она бывает. Арка – это фигурная дуга, которая может устанавливаться как над дверными, так и над оконными проемами. Далее будет рассмотрена именно оконная арка.

Видов оконных арок различают три:

  • клинчатая арка, при которой кирпичи над прямоугольным окном выложены клином, при этом кирпичи фиксируют сами себя, прижимаясь друг к другу;
  • обычная арка (полная) представляет половину круга, то есть высота равна радиусу.
  • лучковая арка, которую еще называют усеченной или неполной, представляет собой дугу, форма которой меньше ширины, то есть радиуса;

Каждая из перечисленных арок имеет свои плюсы и минусы. Ниже будет описана методика создания лучковой арки, которая прекрасно подходит практически для всех фасадов.

Как сделать арку из кирпича своими руками?

Технология создания арки содержит в себя несколько этапов:

  • изготовление шаблона;
  • установка шаблона;
  • набор арки кирпичом;
  • сдавливание арки;
  • демонтаж шаблона;
  • чистовая отделка.

Изготовление шаблона арки

Коренной этап – изготовление шаблона. Сам шаблон изготавливается из листа ДСП с использованием ДВП и деревянных брусков. Качество шаблона, соответствие его форм и размеров заданным параметрам определяют пропорции самой арки, поэтому к его изготовлению нужно подойти максимально не серьезно.

Для начала нужно определить размеры шаблона. Для сего замеряется ширина проема (возьмем для примера окно, шириной 1500 мм). Ширина шаблона принимается на 5 мм меньше – 1495 мм. Это поможет в будущем без проблем демонтировать шаблон на последних этапах, даже когда он разбухнет от влаги. Высота шаблона должна соответствовать выбранной высоте арки, к примеру возьмем 168 мм. Желательно, чтобы по верху арки укладывался полный лицевой кирпич, поэтому и высота выбирается из расчета количества кирпичей. Возвышенность одного ряда составляет приблизительно 72 мм (высота кирпича и шва), а часть рядов выбирается 4. Таким образом, высота арки составляет: 72*4-120=168 мм, идеже 120 мм – высота фасонного кирпича, уложенного на ребро.

Высоту дозволяется выбирать и выше, и ниже, но нужно учитывать, что слишком низкая арка при большой ширине может просесть под действием нагрузки от кирпичной кладки.
Толщина шаблона зависит от толщины стены. Арка должна быть такой, чтобы не пришлось изготовлять второй шаблон, ведь арок должно быть две: лицевая и забутовочная. Принимаем толщину 200 мм, сколько составляет половину толщины шлакоблока. Более крупный шаблон будет тяжче, что тоже нежелательно.

Итак, параметры шаблона следующие: ширина – 1495 мм, возвышенность – 168 мм, толщина – 200 мм. Теперь можно приступать к его изготовлению. Получай листе ДСП отмечается центр арки, верхняя и нижние точки. Так чтобы получить усеченный полукруг, верхняя и нижние точки соединяются между на вывеску дугой. Для этого можно использовать проволоку или нитку с привязанным к ней с одной стороны карандашом, а с обратной стороны – металлическим колышком. Это своеобразный циркуль, только его радиус несравненно больше, чем у обыкновенного.

Для более удобного монтажа шаблона нужно отступить от крайних нижних точек дуги около 100 мм. Это нужно для того, чтобы арка имела опоры для крепления брусков.
Точно по полученному контуру вырезается окружность. Для этого можно использовать электролобзик.

Стандарт состоит из двух таких кружал, поэтому их нужно склеивать в двух экземплярах. При этом легче сначала вырезать первое, а впоследствии обвести его, приложив на лист ДСП, и по полученному контуру резать второе.

Для того, чтобы шаблон стал объемным, между двумя кружалами фиксируются деревянные бруски. После конструкция шаблона скрепляется саморезами или гвоздями.
На верхнюю арочную часть шаблона крепится гвоздями (20-25 мм) полоска ДВП. Она делает ее более гладким, придает ему правильную форму, а также удерживает кирпичи, уложенные свыше.

Установка шаблона арки в оконный проем

Далее шаблон устанавливается в окончатый проем. Под него устанавливаются подпорки из досок толщиной 20 мм, а между подпорками – распорку для их фиксации. Шаблон устанавливается на доски на одном уровне с лицевым фасонным кирпичом, его высота должна совпадать с обрамлением окна.

При установке лучковой арки нужно слегка сократить болгаркой верхний кирпич, который будет устанавливаться на шаблон, и оконное оправа. В этом случае арка установится ниже, а кирпич переместится в сторону внутреннего угла.

Стрелка лицевой арки

Лицевая арка обычно выступает над поверхностью стены, и этот выступ должен быть минимальным (менее 60 мм). Большой выступ может привести к размоканию кирпичей арки и их постепенному разрушению. Но даже незначительные выступы желательно накрывать каким-то материалом, например, плиткой или же листом металла. С другой стороны, чем больше выступ, тем более эффектно и объемно смотрится арка, так что, Вам решать, чему отдавать предпочтение: красоте или практичности.

При кладке лицевого кирпича, нужно обратить внимание на тот момент, что он имеет две лицевые стороны, а в случаях, когда кирпич сильно выступает за плоскость стены, на виду оказываются не только лицевые стороны, но и «изнаночные», поверхность которых неровная и шероховатая, выглядит не очень привлекательно.

Строительство лучковой арки из кирпича

Перед тем как приступить к выкладыванию арки, нужно с двух сторон установить штрабы, которые дадут возможность быстрее и проще зафиксировать арку.

Начинать изготовление арки нужно с «пяток», на которые она и опирается. После их установки рулеткой измеряется высота одного ряда кладки и вычисляется количество рядов вокруг арки. В описанном примере кирпич со швом по высоте занимает 70,5 см, а количество рядов равно десяти. Далее на шаблон наносятся риски, отмечающие положения рядов.

Арка набирается сразу с двух сторон снизу вверх. Последний кирпич, который называется «замочный» устанавливается по центру арки в ее вершине и фиксирует остальные кирпичи. Таких кирпичей может быть и два, если их общее количество четное. Замочные кирпичи нужно плотно забивать в кладку, чтобы они не только держались сами, но и удерживали всю арочную конструкцию.

Зажим арки кирпичом

Когда арка набрана, ее нужно зажать кирпичем, вдобавок делать это желательно в тот же день, не откладывая потом, иначе она может лопнуть. Поскольку ранее были установлены кирпичные штрабы, стеснить арку не составит особого труда.

После зажатия арки разом же можно удалить шаблон и зачистить поверхность. Если погода хорошая и температура воздуха высокая, раствор быстро застынет в тот же день, это точно даст возможность вынуть шаблон без повреждения кладки. Если его оставить на день или два, очистить швы от раствора будет намного труднее.

Чистка арки от раствора

Швы в процессе кладки далеко не всегда получаются идеально ровными и чистыми, поэтому их очистка является обязательной процедурой. Раствор может выдавливаться из швов, попадая на лицевую поверхность кладки, или же не полностью их заполнять. В первом случае швы зачищаются и вытираются сухой тряпкой. Во втором – раствор дополнительно накладывается в швы по направлению снизу вверх.

На следующий день стену с аркой нужно поднять на несколько кирпичных рядов.

Забутовочная арка

Теперь можно приступать к забутовочной арке. Для ее изготовления используется тот же деревянный шаблон, но с некоторыми доработками. Поскольку арочные окна имеют по бокам четверть 5 см, то и арка, и соответственно шаблон должны ее иметь, поэтому шаблон нужно дорастить на эту величину. Для этого на лист ДВП прибиваются деревянные брусочки сечением 45х45 мм и длиной 200 мм, расстояние между ними около 70 мм.

Поскольку лист достаточно гибок, полученная лента легко сгибается и крепится у верхней арочной части шаблона.

Следом технология изготовления забутовочной арки повторяет технологию изготовления лицевой арки. Попервоначалу устанавливаются «пятки», от них к вершине арки выкладываются кирпичи. Для этого обычно используются б/у забутовочные одинарные кирпичи, установленные на ребрышко.

Перед тем, как приступить к работе, желательно сразу подготовить безвыездно необходимые материалы и инструменты, а также сделать шаблон, нарезать деревянные брусочки, подпорки и распорки. В общей сложности круглый процесс изготовления арки занимает 8,5-9 часов, так что скорее начать работу утром и за один день все сделать.

Благодаря этому арка может лопнуть?

Рассмотрим причины, по которым арка может прорваться:

  • слишком маленький радиус (высота) арки при большой ширине. Такая строй воспринимает значительные нагрузки, которые не распределяются равномерно. Результатом может присутствовать появление трещин, но сама арка при этом не разрушится;
  • в качестве шаблона используются уголки иначе говоря металлические основания. Они применяются, чтобы дополнительно укрепить конструкцию, однако иногда это приводит к противоположному результату. Почему? При использовании деревянного шаблона со временем его удаления кирпичная кладка дает усадку и уплотняется. Если а использовать металлическое основание, оно не дает кладке просесть, так как он не удаляется и мешает равномерной естественной усадке. При этом в целом вид получится достаточно прочной, хотя и с трещинами;
  • шаблон находился в арке достанет долгое время после ее изготовления. Например, его не забрали в один присест, а оставили на ночь. За это время древесина впитала влагу, разбухла, и арочная носка не выдержала напряжения. Правда, такое случается нечасто, но любое равно в случаях, когда нельзя сразу вынуть шаблон, лучше сервировать арку полиэтиленом;
  • проседание фундамента. Появление трещин около оконных проемов – Водан из признаков неправильно выбранного или построенного фундамента, и трещины сверху арке – не исключение. В этом случае нужно укреплять фундамент.

Это все, что касается строительства арки из кирпича над окном. Здесь видно, ничего сложного в этом нет, а сам процесс занимает никак не более 9 часов, так что вполне можно управиться за один день. Главное – заранее подготовить все необходимое и четко следовать технологии. Сие и является залогом качественного результата.

Архитекторы часто в своих работах используют архитектурно-дизайнерские элементы, которые придают строению оригинальность и красоту. Одной из таких декоративных деталей является арка. Внутренние конструкции легко оформляются с помощью гипсокартона. Для сооружения наружных геометрических элементов используется кирпич. Многих начинающих мастеров интересует вопрос: как делается арка из кирпича своими руками?

Виды арок

Арки в архитектуре используются в зодчестве разных народов. Соответственно, на их форму оказывало влияние культурного наследия стран. Примером этому может служить аравийская арка, широко распространенная в архитектуре ближневосточных государств.

Наиболее часто встречаются следующие типы арок:

  • полуциркульная или полукруглая: имеет вид полуокружности, центр которой находится на одном уровне с пятами арки. Опирается такая конструкция чаще всего на пилоны. Данный вид арки можно отнести к классике;
  • лучковая: по форме представляет собой дугу, равную четверти окружности. Арки такого типа украшали оконные проемы жилых домов Древнего Рима;
  • стрельчатая или ломаная арка, образованная двумя пересекающимися под углом дугами.

В современной архитектуре в качестве декоративного элемента используются два первых типа – полукруглые (их сейчас называют полными) и лучковые. Не меньшей популярностью пользуются и клинчатые арки – такое название они получили, благодаря технологии строительства: кирпичи выкладывают клином с последующей их фиксацией»замком».

Общая технология кладки кирпичных арок

Кладка арки из кирпича, независимо от выбранного типа, производится в следующем порядке:

  1. Разрабатывается общий вид арки.
  2. Производится расчет ее параметров.
  3. Вычерчивается рабочий чертеж с указанием всех необходимых размеров.
  4. Изготавливается шаблон, который затем устанавливается в проеме.
  5. Выкладываются перемычки проем.
  6. Закрепляется и фиксируется кирпичная кладка.
  7. Производится демонтаж шаблона.

На последнем этапе выполняется отделка сформированного проема.

Расчет шаблона

Перед тем как сделать арку из кирпича, необходимо изготовить вспомогательную конструкцию – шаблон. Его качество оказывает непосредственное влияние на конечный результат. По этой причине необходимо тщательно рассчитать его размеры. В качестве примера можно рассмотреть оформление окна шириной 1500 мм при помощи лучкового типа.

Обратите внимание: для проектирования арочного проема важна не его ширина, а длина дуги, по которой и будет выкладываться кирпич. Чтобы не создавать себе проблем в дальнейшем, надо этот размер на стадии расчета подкорректировать таким образом, чтобы он был кратным 70-75 мм.

Шаблон по ширине должен быть меньше проема на 5 мм. Этот небольшой зазор облегчит операции его установки и разборки (даже если он отсыреет).

Высота вспомогательной конструкции должна совпадать с аналогичным параметром арки. Кстати, она не должна быть слишком низкой – это чревато проседанием кирпичной кладки под воздействием нагрузки.

Теперь осталось определиться с толщиной шаблона. Если она будет слишком большой, вес конструкции усложнит работу. Оптимальной в нашем примере можно считать толщину 200 мм.

Изготовление шаблона

Работу начинаем с разметки арки на листе ДСП. Для этого надо:

  • разметить осевую линию;
  • симметрично осевой провести границы проема;
  • на оси отметить верхнюю точку арки;
  • от высшей точки отложить вниз размер, равный высоте арки, и через полученную отметку провести прямую, перпендикулярную оси. Места пересечения вспомогательной линии с правой и левой границами проема отметить точками;
  • от той же (высшей) точки вниз отложить отрезок, равный радиусу арочной дуги – таким образом находится центр окружности;
  • в центральной точке установить металлический стерженек (колышек) и привязать к нему отрезок вязальной проволоки, равный по длине радиусу окружности;
  • ко второму концу прикрепить карандаш, и при помощи импровизированного циркуля соединить три ранее размеченные точки.

Шаблон состоит из двух таких деталей – кружал – соединенных между собой брусками. Если кружала вырезать точно по разметке, то острые углы не дадут возможности их скрепить друг с другом. Поэтому перед тем, как приступить к выпиливанию, надо от нижних точек арочного профиля отложить вниз по 100 мм, увеличив таким образом тело детали.

После этого можно вырезать деталь электролобзиком.

Второе кружало размечать намного проще: для этого надо использовать уже вырезанную деталь в качестве выкройки. Просто наложите ее на новый лист ДСП и обведите по контуру.

Бруски, предназначенные для скрепления кружал, должны по длине соответствовать заданной толщине шаблона. Скручивают подготовленные детали саморезами. По верху шаблона прибивается полоса ДВП – таким способом все возможные неровности приспособления сглаживаются.

Кружало в оконном проеме для кладки кирпичной арки

Установка шаблона в проеме

Под края шаблона устанавливаются подпорки из обрезной доски толщиной 20 мм. Для предотвращения их падения между ними вставляют распорку.

Шаблон устанавливается сверху на подпорки заподлицо с краем фасонного лицевого кирпича. Следует иметь в виду один нюанс: слишком выступающая арка (более 60 мм) в процессе эксплуатации будет разрушаться от морозов и дождей. Если все-таки вы решитесь на такой шаг, закройте ее сверху керамической плиткой или металлом.

Кладка арки из кирпича своими руками

Сначала выкладывают правую левую пяты арки. После этого можно приступить к разметке порядовки. Делается это при помощи рулетки. Для удобства на шаблоне делают разметку через каждые пять кирпичей.

По толщине шва решение принимается на месте.

После этого можно выложить арку от пяток к высшей точке — с двух сторон. Последние один или два кирпича (в зависимости от того, четное или нечетное число получилось при разметке) — называются замковыми. После их укладки на место швы тщательно забиваются раствором. Если этого не сделать, арка может «сесть».

Арку – лицевую и забутовочную – необходимо выложить за один прием. Шаблон можно снять через два-три часа после того, как кладка обжата. Если убрать вспомогательную конструкцию в этот же день не получается, защитите ее от возможного дождя полиэтиленовой пленкой. Иначе разбухшее дерево может подорвать свежую кладку, и работу придется полностью переделывать.

Категория: Двери, проемы, арки

Не секрет, что оформленный в виде арки дверной проем смотрится эстетически куда привлекательней, чем стандартный прямоугольный. Благодаря арочным сводам можно использовать нестандартные решения для дизайна. Одним из таких вариантов в оформлении интерьера может стать в Вашем жилище.

Арочные формы обладают определенными сложностями, поэтому необходимо достаточное мастерство, чтобы изготовить подобную архитектурную конструкцию самостоятельно. В этом уроке будет показано, как правильно осуществить кладку кирпичной арки самостоятельно, имея минимальные строительные навыки.

Разновидности кирпичных арок

Арка представляет собой перемычку в виде полукруга, который осуществляет соединение между собой двух вертикальных опор. Прочность арки обеспечивается за счет распределения нагрузки в стороны (распор). Обычно арки выкладывают над оконными или дверными проемами. Также арки делают у печей и мангалов.

В существующей практике строительства различают 3 формы арок из кирпича:

  1. Обычная (полная) арка. При ее возведении полукруг арки делается в половину диаметра круга. Такую арку сможет сделать любой домашний мастер.
  2. Клинчатая (прямоугольная) арка. Данный вид арки является по форме напоминает букву «П». Арочный свод равен радиусу круга. Такая арка из кирпича является в строительстве самой сложной.
  3. Лучковая (усеченная или неполная) арка. В такой арке арочный свод делается низким, меньше половины диаметра круга. При этом укладка кирпича производится по усеченной дуге. По сложности исполнения лучковая арка занимает промежуточное положение между обычной и клинчатой арками.

Технология кладки из кирпича вышеприведенных видов арок практически мало чем различаются. Остается только подготовить необходимы инструменты и материалы, чтобы сложить арку из кирпича своими руками, которая станет частью задуманного Вами дизайна интерьера.

На начальном этапе, когда уже известна форма будущей арки из кирпича необходимо разработать и изготовить шаблон сводчатого элемента. В качестве материала для изготовления шаблона применяются деревянные брусочки и листы ДСП.

Шаблон легко изготавливается своими руками. На листе ДСП чертится горизонтальная линия, которая равна ширине проема, отмечается центр арочного свода, а также ее крайние нижние и верхние точки, которые затем также соединяются линиями между собой. В итоге должен получиться усеченный полукруг (кружало) будущей арки.

Далее ножовкой или лобзиком выпиливаются по намеченным линиям два кружала, которые необходимо соединить между собой с помощью саморезов и брусков. Затем полученный шаблон будущей арки необходимо установить в проем и зафиксировать в нем с помощью распорок и опор.

Перед началом выкладки по обеим сторонам арки на уровне ее нижней границы устанавливаются штрабы, которые позволят зажать конструкцию, обеспечив ее устойчивость и прочность.

Арка из кирпича своими руками должна быть сделана без перерыва в работе за один прием . Кладка производится, двигаясь по дуге шаблона снизу вверх одновременно укладывая кирпичи с обеих сторон. По окончании набора в вершину кладки плотно вбивается кирпич (замок), основной функцией которого является фиксация всей арочной конструкции. После этого шаблон убирается, а поверхность кирпичной кладки зачищается от остатков раствора.

Чтобы выложить арочную конструкцию применяют специальный клиновый кирпич, имеющий форму трапеции, который обеспечивает лучшую фиксацию кирпичной арки. Такой кирпич купить не проблема. Он продается в специализированных строительных магазинах, но его можно сделать самостоятельно, обработав болгаркой до нужной формы.

Правильно смонтированная арка из кирпича своими руками может прослужить очень долго, придавая Вашему дому оригинальный внешний вид и наполняя его домашним теплом и уютом. Дополнительную информацию к уроку Вы найдете, просмотрев арка из кирпича своими руками видео.

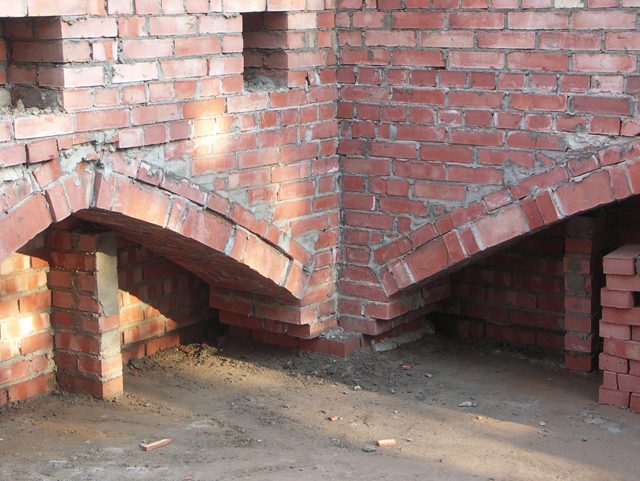

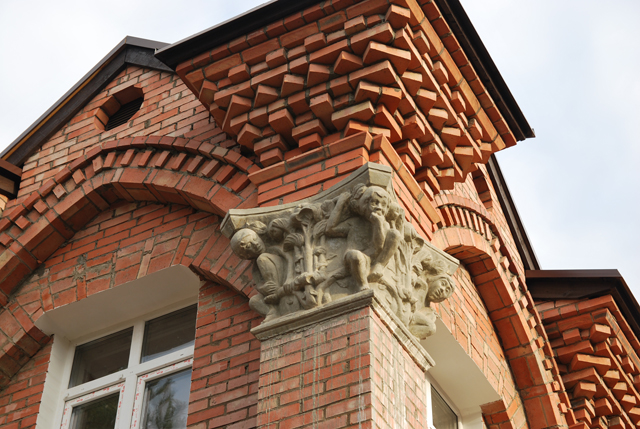

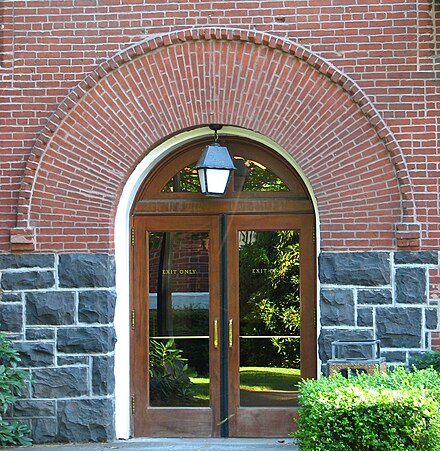

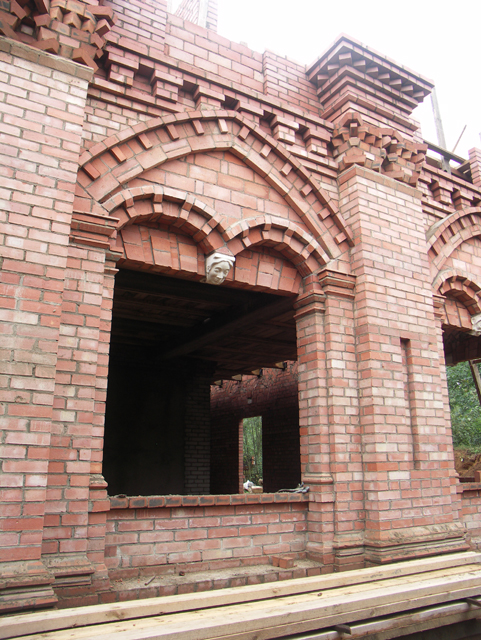

Фото арок из кирпича

Зачастую перед строителем возникает задача выстраивания арочного перекрытия, обустройства куполообразной кровли или оригинального «горбатого» мостика над водоемом, который становится все более популярной малой архитектурной формой. При этом, в большинстве случаев мастера не утруждают себя сложными расчетами, используя две величины, которые известны даже семикласснику. Такими величинами являются ширина пролета, впоследствии перекрываемая аркой, и высота подъема арки, которая рассчитывается путем определения расстояния между воображаемой горизонтальной линией, проведенной между точками, на которые осуществляется упор арки, и наивысшей точкой арки. По мнению специалистов, данных величин недостаточно, чтобы обустроить надежную арку с высокими эксплуатационными характеристиками. Основная роль при конструировании арочного перекрытия отводится выбору материалов, из которого будет сооружаться арка, и связанному с ним расчету арки, правильность проведения которого определяет ее последующие эксплуатационные характеристики. Следуя данным рекомендациям, вы сможете сконструировать надежное арочное перекрытие, которое станет отличным решением и не только разнообразит дизайн квартиры, но и станет отличным украшением ландшафтного дизайна сада. Специалисты в данной сфере без труда произведут все необходимые расчеты, но что делать, если нет возможности воспользоваться их услугами, и приходится выполнять все работы самостоятельно? В этом случае воспользуйтесь нашими рекомендациями, которые помогут вам максимально эффективно справиться с поставленной задачей.

Арочные системы с точки зрения профессионала

С точки зрения специалистов инженеров, арочными конструкциями называются системы ломаного или криволинейного характера, на опорные элементы которых действуют вертикальные нагрузки, приводящие к наклонным реакциям, направленным внутрь проема. Горизонтальной составляющей подобной опорной реакции является распор, что свидетельствует о том, что арочные системы являются распорными конструкциями. Это и является их основным отличием от балок, которые испытывают только нормальное механическое напряжение. В современном строительстве арки используются в качестве основных несущих конструкций сооружений различного назначения, будь то хозяйственные, промышленные или сельскохозяйственные постройки, пролетом от 12 до 70 м. Что касается зарубежного строительства, то в данной отрасли конструирование арочных пролетов еще более развито, что позволяет сооружать арки высотой до 100 м и более.

Классификация арок: основные разновидности

В соответствии со статической схемой , различают бесшарнирные , двухшарнирные и трехшарнирные арки ;

Также опорные конца арки можно соединить горизонтально расположенным стержнем, воспринимающим горизонтальную нагрузку и называемым затяжкой . Расчет арки с затяжкой несколько отличается от расчета двухшарнирной арки или трехшарнирной арки без затяжки.

Для каждого из этих типов характерны свои достоинства и недостатки, в связи с чем, выбор конструкции осуществляется инженером-проектировщиком, который осуществит расчет трехшарнирной арки с учетом прочностных требований, предъявляемых к ней, материалов, используемых для ее конструирования, и архитектурных задач, которые возлагаются на ту или иную конструкцию.

В соответствии со схемой опирания, выделяют арки с затяжкой и арки без затяжки . Если первые воспринимают распор, то распор последних передается на опоры. Изготовление затяжки осуществляют из профильной стали или арматуры. Если эксплуатация арки будет осуществляться в условиях агрессивных сред, способствующих коррозии металла, допускается использование деревянных клееных затяжек.

По форме различают:

  • Треугольные арки, состоящие из прямых полуарок. Расчет треугольной арки не представляет сложностей, и вы сможете произвести его самостоятельно;

  • Пятиугольные арки;
  • Сегментарные арки, оси полуарок которых располагаются на общей окружности;
  • Стрельчатые арки, состоящие из нескольких полуарок, оси которых расположены на двух окружностях;

Как осуществить расчет трехшарнирной арки с затяжкой: рекомендации специалистов

Если вы планируете осуществить монтаж небольшой арки, расчет и конструирование не доставят вам особых сложностей, так как для их производства предпочтительнее использовать листы строительного материала огромных размеров, такого как фанера, гипсокартон или OSB-плиты. Наибольшие показатели их длины ширины составляют 250 и 120 см соответственно, что позволяет просто начертить арку на листе материала и выпилить как минимум две составляющие детали несущих балок. В завершение такие арки обшивают листовым материалом, после чего можно считать, что арка готова. Несмотря на быстроту и простоту монтажа арок данным методом, для него характерны и свои недостатки, среди которых большое количество материала, затраченного на отходы, декоративность готовой арки и неспособность конструкции нести нагрузки.

Обустройство арочных конструкций существенно усложняется, если перед мастером стоит задача монтажа арки над большим просветом (до нескольких метров) или арки, способной выдерживать высочайшие нагрузки. В связи с тем, что на строительном рынке трудно найти материалы, размеры которых позволяют осуществить монтаж такой арки, она конструируется как наборная конструкция, состоящая из нескольких деталей. В связи с этим, перед мастером встает задача точного расчета арки и определения размеров ее деталей.

Как уже упоминалось ранее, арки различают в соответствии с такими параметрами, как форма, размер и высота, и прежде, чем реализовать проект расчета деревянной арки, необходимо четко представлять себе конструкцию и приблизительные размеры желаемой арки. С учетом данных параметров, легче определиться с выбором материалов для ее монтажа и последующим проведением расчетов.

Дилетанты, услышав словосочетание «расчет арки» зачастую пугаются, однако расчеты в данном случае несложные и основаны на использовании школьных формул из геометрии. Кроме того, чтобы облегчить проведение расчетов, необходимо начертить на миллиметровой бумаге контур арки в несколько уменьшенном масштабе. После этого изготавливают шаблон арки в реальном размере, имея который, вы сможете наиболее эффективно провести дальнейшие расчеты, так как сможете приложить так называемую копию арки к месту ее монтажа и оценить правильность проведенных расчетов. Для изготовления шаблона можно использовать плотный картон, фанеру или лист ДВП.

Арочные конструкции занимают обширную нишу в архитектуре, и их использование — широчайшая тема, объять которую невозможно в одной статье. В настоящем материале мы рассмотрим изготовление арки в квартире или частном доме, так как традиционный прямоугольный проем, оформленный в виде арки, станет эксклюзивной деталью интерьера квартиры, выгодно отличающей ее от других квартир.

Рассмотрим пример расчета трехшарнирной арки:

В большинстве случаев, независимо от опыта мастера, ему известны три параметра арки, среди которых ширина пролета, перекрываемого аркой, высота арки, а также глубина (ширина) стены. Перед мастером при этом стоит задача рассчитать параметры деталей арки, собрать их в единую арочную конструкцию и прочно закрепить ее.

Способ № 1 — эмпирический

Несмотря на то, что любой расчет арки начинается с вычисления радиуса ее окружности, арка не всегда представляет дугу окружности. Существуют ситуации, когда арка состоит из двух дуг (это относится к аркам, выполненным в готическом стиле) или характеризуются несимметричными очертаниями. В этом случае расчет каждой дуги арки производится отдельно. Но, вернемся к расчету окружности арки. Его удобнее производить на бумаге, при этом уменьшив размер, в масштабе, например, 1: 50. Подготовив бумагу и циркуль, чертим на листе дверной проем с учетом масштаба и проводим ось симметрии, делящую проем пополам. После этого ось циркуля необходимо изменить, поставив ножку с иглой непосредственно на ось симметрии. Далее нужно начертить несколько дуг и, остановив свой выбор на наиболее оптимальной, остальные убрать с помощью ластика.

Чтобы нагляднее продемонстрировать данный пример, изобразим дугу арки:


где R — радиус окружности арки, а L представляет собой половину хорды дуги, тогда как размер хорды соответствует длине арочного просвета. Что касается H, то данный показатель отображает высоту подъема арки.

Способ № 2 — математический

Чтобы осуществить математический расчет радиуса окружности арки, воспользуйтесь теоремой Пифагора, в соответствии с которой:

R= L2 + (R2 — h3)

R= L2 + (R — H)2

Разложив двучлен, преобразуем выражение в вид:

R2 = L2 + R2 — 2HR + h3

Вычтем из обеих частей R и получим:

L2 + h3 — 2HR = 0

Перенесем слагаемое с R за знак равенства:

2RH = L2 + h3

И, наконец, получим искомый R:

R = (L2 + h3)/ 2H

Важно! Формула для вычисления радиуса окружности арки: R = (L2 + h3)/ 2H , где R — радиус окружности арки, H — высота подъема арки, L — половина хорды дуги (длина арочного просвета).

В связи с тем, что арка состоит из нескольких частей, для изготовления которых придется использовать доску определенной ширины, произведем расчет размеров детали, которую можно изготовить из доски с конкретными размерами. Для этого необходимо решить обратную задачу. С учетом известного радиуса арки и высота ее подъема (в данном случае это ширина доски), рассчитаем максимально возможную длину детали, которую можно изготовить из доски с определенной шириной, то есть произведем расчет длины арки. В связи с тем, что из предыдущих расчетов нам уже известны определенные соотношения, выведем следующую формулу:

L2 = 2RH — h3

HR — h3

Чтобы правильно изготовить арку, необходимо подготовить несколько больше деталей, с учетом того, что в процессе монтажа их придется стыковать. Способ стыковки выбирается в зависимости от назначения арки. Практикуется использование накладных деталей по «щекам» арки и стыковка двух арок, с учетом сдвига на полдетали.

В процессе расчета деталей необходимо учитывать то, какая сторона арки, в зависимости от ее расположения по отношению к деталям, больше всего нас интересует (внутренняя или внешняя). Проще говоря, нам необходимо понять, как будут располагаться несущие детали арки по отношению к самой арке. Например, при обустройстве куполообразной кровли, несущие детали арочной конструкции будут располагаться ниже арки, а при монтаже арочного свода — выше. Возникают ситуации, когда необходимо обустроить двустороннюю арку. В последнем случае расчет деталей арки произведет по наименьшему закруглению.

Если в процессе эксплуатации, арка будет нести высокие нагрузки, необходимо произвести ее усиление с помощью различных балок и затяжек, установленных между узлами арки. Таким образом, вы сможете обустроить несущую ферму, которая способна выдержать повышенные нагрузки.

Если вы решили обустроить арку в готическом стиле, вам необходимо максимально точно определить радиус закругления арки на концах. В этом случае вы облегчите себе задачу, используя эмпирический способ расчета арки, с помощью которого вы экспериментальным путем подберете точку закругления арки, далее из этой точки вниз проведете линию, идущую параллельно стене, измерите полученное расстояние и проведете линию такой же длины с другой стороны. Затем ножку циркуля ставят на эту линию, определяют расстояние (радиус) и, двигаясь вниз или вверх параллельно линии, определяют точку, где линия стены и дуга арки сомкнутся посредством второй (меньшей) дуги. На второй стороне чертежа необходимо произвести то же самое.

Чтобы облегчить себе задачу и максимально эффективно произвести расчет арки, вы можете сделать несколько чертежей и выбрать наиболее подходящий. Как вы уже поняли, приведенные примеры расчета арки далеко не единственные, и существуют другие способа расчета, однако эмпирический способ наглядно вам демонстрирует, как будет выглядеть арка после осуществления монтажа. Кроме того, в процессе осуществления расчетов вы сможете легко корректировать чертеж до тех пор, пока не достигнете желаемого результата.

Сделав чертеж и удостоверившись в его правильности, необходимо изготовить шаблон арки, используя который, вы без труда осуществите монтаж любой арочной конструкции.

Несколько слов о выборе материала для арки

Для изготовления арки можно использовать различные материалы, в том числе и металл (расчет металлической арки производится несколько иначе), а также кирпич и бетон, однако наиболее простым и дешевым способом является изготовления арки из гипсокартона. В связи с тем, что арка, изготовленная из кирпича и бетона, будет очень тяжелой, для нее необходимо монтировать арматурный каркас. Арматура легко поддается сгибанию, и вы без труда сможете сварить из нее каркас. После этого, используя перфоратор, в стенах необходимо просверлить отверстия, вбить в них штыри и приварить к ним арочный каркас.

Изготовление арки из гипсокартона осуществляется намного проще и быстрее, однако готовая конструкция будет менее прочной, чем ее кирпичные или бетонные аналоги. Для этого необходимо изготовить каркас из жестяных профилей, по бокам обшить их гипсокартоном, а для обшивки внутреннего проема использовать сегменты(для их изготовления гипсокартон разрезают с одной стороны, выгибают и в заключение закрепляют саморезами). Образовавшиеся грани необходимо сгладить шпаклевкой.

Расчет кирпичной арки: основные моменты

Чтобы осуществить расчет кирпичной арки, также необходимо изготовить шаблон из ДВП, качество которого во многом определяет эксплуатационные характеристики и внешний вид будущей кирпичной арки. В первую очередь необходимо рассчитать размеры шаблона, для чего потребуется знание ширины арочного проема. Например, ширина арочного проема составляет 15000 мм.

Так как ширина шаблона должна быть на 5 мм меньше, значит, она составит 1495 мм. Даже если произойдет разбухание шаблона от влаги, вы сможете без труда осуществить его демонтаж на финальных стадиях работы. Высота шаблона должна соответствовать высоте арки, в нашем случае пусть будет 168 мм. Так как целый лицевой кирпич рекомендуется класть в верхней части арки, необходимо произвести расчет числа кирпичей. Так как высота одного ряда составляет около 72 мм (высота кирпича + высота шва), а общее число рядов равно 4, арочная высота составляет 72*4 — 120 = 168мм. (120мм при этом — высота кирпича, уложенного на ребро).

И в заключение

Чаще всего монтаж арочных конструкций осуществляется для декоративного оформления помещения, независимо от его предназначения. Это может быть и дом, и квартира, и офис.

Зачастую с помощью арки оформляют дверной проем между кухней и гостиной. Однако монтаж арки может использоваться и в процессе более масштабных видов строительства. Если вы планируете оформить с помощью арки внутреннее убранство помещения, специалисты рекомендуют изготовить арочную конструкцию из гипсокартона, так как это намного дешевле, проще и менее трудозатратно. При этом готовая конструкция ничуть не уступит аркам из кирпича или дерева. Чтобы не разочароваться в красоте и правильности арки, специалисты рекомендуют подойти к монтажу арочной конструкции с должной тщательностью и провести расчет арки, что можно осуществить несколькими способами. В нашей статье мы предложили вам два наиболее распространенных и эффективных способа расчета арки, воспользовавшись которыми, вы сможете соорудить надежную и эстетически привлекательную арку.

Арочные проемы зодчие строили еще в глубокой древности. Еще 6 тысяч лет назад в Месопотамии, или Междуречье, арка из кирпича была одной из особенностей ирригационных сооружений, а также жилых построек. Сегодня арки стали характерной чертой многих дворцов, особенно итальянских палаццо, культовых сооружений, торговых и жилых зданий.

Арочные проемы будут очень привлекательно смотреться в любом помещении.

В период хрущевского минимализма в строениях, будь то гражданские сооружения или жилье, никаких излишеств не было. Во время бума индивидуального строительства снова вспомнили об арочных проемах. Арка из кирпича или другого строительного материала придает интерьеру дома или квартиры изысканность, ощущение простора, открытости пространства.

Виды арок и их функции

Арочные проемы, заменяющие двери, позволяют зрительно расширить пространство, сделать интерьер помещения нестандартным. Их главная функция — зонировать пространство, при этом визуально увеличивая его.

Арку в романтическом стиле используют, когда проем имеет большую ширину.

Арочная конструкция в архитектуре имеет множество видов, форм и конструктивных особенностей. В зависимости от формы это может быть круглая, стрельчатая, подковообразная, эллиптическая, тюдоровская или аравийская, распространенная в испано-мавританской архитектуре, конструкция.

Сегодня в жилой архитектуре используют 4 основных вида арок:

  1. Арка в классическом стиле. Она имеет четкую форму сегмента круга. Обычно этот сегмент близок к полукругу. Это наиболее широко применяемая в современном жилищном строительстве арка. Ее проще рассчитывать, и она имеет очень эффектный вид.
  2. Конструкция в романтическом стиле — это прямоугольный проем со скругленными углами. Ее используют, когда проем имеет достаточно большую ширину. В противном случае вид конструкции будет непривлекательным.
  3. Арочный проем эллиптической формы рассчитывается гораздо труднее, чем классический проем в форме полукруга. Наверное, поэтому и строят его намного реже, чем «классику».
  4. Проем в модернистском стиле. Это несколько вытянутый вверх полукруг. Такая форма визуально сужает проем в стене, одновременно увеличивая высоту помещения.

Вернуться к оглавлению

Строительные материалы для дугообразных проемов

Арка в стиле модерн сужает проем в стене, увеличивая тем самым высоту помещения.

Самый распространенный на сегодня материал для таких проемов — это гипсокартон. Он очень легко обрабатывается, шпаклюется, красится. Конструкция из этого материала приобретает идеальную форму и имеет после обработки идеальную поверхность. При помощи гипсокартона можно легко сооружать округлые конструкции вокруг готового прямоугольного дверного или внутреннего оконного проема. Однако из этого популярного стройматериала можно делать конструктивные элементы только для внутренних частей помещений. Наружный вход или оконные проемы снаружи здания из него выполнить нельзя.

Природный камень используют в качестве строительного материала для сооружения входов дугообразной формы в частное домовладение. Это могут быть калитка или даже ворота. Но последние не должны иметь большую ширину, так как такое строение громоздкое на вид и очень тяжелое. Под него нужно подводить мощный фундамент.

Оптимальным строительным материалом для создания наружных входных конструкций округлой формы или оконных проемов является кирпич.

Вернуться к оглавлению

Арочные проемы из кирпича

Как сделать арку из кирпича? Ответ на этот вопрос не так просто, как может показаться на первый взгляд. Для этого нужно обладать теоретическими знаниями в области проектирования и немалыми практическими навыками в сооружении подобных конструкций. Поэтому лучше не браться за эту работу своими руками, доверить весь процесс конструирования и сооружения кирпичных арок в руки профессионалов.

Стоит заметить, что можно делать арки из кирпича только там, где стены сложены из идентичного стройматериала. Обычно межкомнатные перегородки изготавливают из гипсокартона со звукоизолирующим заполнителем или из газобетона. Особенно это касается многоквартирных домов. Поэтому межкомнатные проемы закругленной формы лучше сооружать из гипсокартона. В частном строительстве с этой целью используется и кирпичная кладка.

Если у вас есть достаточный строительный опыт, время и возможность построить весь дом, в том числе проемы в виде арок, своими руками, следует учесть несколько моментов.

Кладку округлой формы лучше делать из специального лекального кирпича.

Он имеет разную толщину торцов. Это не только облегчит кладку, но и сделает ее более красивой и ровной. Это важно при сооружении наружных арок.

Для кладки проема округлой формы нужно изготовить опалубку, основой которой является так называемое кружало (лекало из досок в форме полукруга). На него будет опираться кладка, а под него подводятся опоры до полного высыхания раствора, на который кладется кирпич.

Арки из кирпича своими руками. Кирпичная арка своими руками

Архитекторы часто в своих работах используют архитектурно-дизайнерские элементы, которые придают строению оригинальность и красоту. Одной из таких декоративных деталей является арка. Внутренние конструкции легко оформляются с помощью гипсокартона. Для сооружения наружных геометрических элементов используется кирпич. Многих начинающих мастеров интересует вопрос: как делается арка из кирпича своими руками?

Виды арок

Арки в архитектуре используются в зодчестве разных народов. Соответственно, на их форму оказывало влияние культурного наследия стран. Примером этому может служить аравийская арка, широко распространенная в архитектуре ближневосточных государств.

Наиболее часто встречаются следующие типы арок:

  • полуциркульная или полукруглая: имеет вид полуокружности, центр которой находится на одном уровне с пятами арки. Опирается такая конструкция чаще всего на пилоны. Данный вид арки можно отнести к классике;
  • лучковая: по форме представляет собой дугу, равную четверти окружности. Арки такого типа украшали оконные проемы жилых домов Древнего Рима;
  • стрельчатая или ломаная арка, образованная двумя пересекающимися под углом дугами.

В современной архитектуре в качестве декоративного элемента используются два первых типа – полукруглые (их сейчас называют полными) и лучковые. Не меньшей популярностью пользуются и клинчатые арки – такое название они получили, благодаря технологии строительства: кирпичи выкладывают клином с последующей их фиксацией»замком».

Общая технология кладки кирпичных арок

Кладка арки из кирпича, независимо от выбранного типа, производится в следующем порядке:

  1. Разрабатывается общий вид арки.
  2. Производится расчет ее параметров.
  3. Вычерчивается рабочий чертеж с указанием всех необходимых размеров.
  4. Изготавливается шаблон, который затем устанавливается в проеме.
  5. Выкладываются перемычки проем.
  6. Закрепляется и фиксируется кирпичная кладка.
  7. Производится демонтаж шаблона.

На последнем этапе выполняется отделка сформированного проема.

Расчет шаблона

Перед тем как сделать арку из кирпича, необходимо изготовить вспомогательную конструкцию – шаблон. Его качество оказывает непосредственное влияние на конечный результат. По этой причине необходимо тщательно рассчитать его размеры. В качестве примера можно рассмотреть оформление окна шириной 1500 мм при помощи лучкового типа.

Обратите внимание: для проектирования арочного проема важна не его ширина, а длина дуги, по которой и будет выкладываться кирпич. Чтобы не создавать себе проблем в дальнейшем, надо этот размер на стадии расчета подкорректировать таким образом, чтобы он был кратным 70-75 мм.

Шаблон по ширине должен быть меньше проема на 5 мм. Этот небольшой зазор облегчит операции его установки и разборки (даже если он отсыреет).

Высота вспомогательной конструкции должна совпадать с аналогичным параметром арки. Кстати, она не должна быть слишком низкой – это чревато проседанием кирпичной кладки под воздействием нагрузки.

Теперь осталось определиться с толщиной шаблона. Если она будет слишком большой, вес конструкции усложнит работу. Оптимальной в нашем примере можно считать толщину 200 мм.

Изготовление шаблона

Работу начинаем с разметки арки на листе ДСП. Для этого надо:

  • разметить осевую линию;
  • симметрично осевой провести границы проема;
  • на оси отметить верхнюю точку арки;
  • от высшей точки отложить вниз размер, равный высоте арки, и через полученную отметку провести прямую, перпендикулярную оси. Места пересечения вспомогательной линии с правой и левой границами проема отметить точками;
  • от той же (высшей) точки вниз отложить отрезок, равный радиусу арочной дуги – таким образом находится центр окружности;
  • в центральной точке установить металлический стерженек (колышек) и привязать к нему отрезок вязальной проволоки, равный по длине радиусу окружности;
  • ко второму концу прикрепить карандаш, и при помощи импровизированного циркуля соединить три ранее размеченные точки.

Шаблон состоит из двух таких деталей – кружал – соединенных между собой брусками. Если кружала вырезать точно по разметке, то острые углы не дадут возможности их скрепить друг с другом. Поэтому перед тем, как приступить к выпиливанию, надо от нижних точек арочного профиля отложить вниз по 100 мм, увеличив таким образом тело детали.

После этого можно вырезать деталь электролобзиком.

Второе кружало размечать намного проще: для этого надо использовать уже вырезанную деталь в качестве выкройки. Просто наложите ее на новый лист ДСП и обведите по контуру.

Бруски, предназначенные для скрепления кружал, должны по длине соответствовать заданной толщине шаблона. Скручивают подготовленные детали саморезами. По верху шаблона прибивается полоса ДВП – таким способом все возможные неровности приспособления сглаживаются.

Кружало в оконном проеме для кладки кирпичной арки

Установка шаблона в проеме

Под края шаблона устанавливаются подпорки из обрезной доски толщиной 20 мм. Для предотвращения их падения между ними вставляют распорку.

Шаблон устанавливается сверху на подпорки заподлицо с краем фасонного лицевого кирпича. Следует иметь в виду один нюанс: слишком выступающая арка (более 60 мм) в процессе эксплуатации будет разрушаться от морозов и дождей. Если все-таки вы решитесь на такой шаг, закройте ее сверху керамической плиткой или металлом.

Кладка арки из кирпича своими руками

Сначала выкладывают правую левую пяты арки. После этого можно приступить к разметке порядовки. Делается это при помощи рулетки. Для удобства на шаблоне делают разметку через каждые пять кирпичей.

По толщине шва решение принимается на месте.

После этого можно выложить арку от пяток к высшей точке — с двух сторон. Последние один или два кирпича (в зависимости от того, четное или нечетное число получилось при разметке) — называются замковыми. После их укладки на место швы тщательно забиваются раствором. Если этого не сделать, арка может «сесть».

Арку – лицевую и забутовочную – необходимо выложить за один прием. Шаблон можно снять через два-три часа после того, как кладка обжата. Если убрать вспомогательную конструкцию в этот же день не получается, защитите ее от возможного дождя полиэтиленовой пленкой. Иначе разбухшее дерево может подорвать свежую кладку, и работу придется полностью переделывать.

Для украшения фасада дома часто используются декоративные архитектурные элементы, придающие его виду особую красоту и оригинальность. Среди таких элементов можно отметить оконные арки. Используются они довольно часто как в частных домах, так и в зданиях различных учреждений.

Как сделать такую арку? Трудно ли это? Сколько времени займет выполнение работ? Обо всем этом и не только и пойдет речь далее.

Виды арок из кирпича

Для начала рассмотрим, что же такое арка и каких видов она бывает. Арка – это фигурная перемычка, которая может устанавливаться как над дверными, так и над оконными проемами. Здесь будет рассмотрена именно оконная арка.

Видов арок различают три:

  • клинчатая арка, при которой кирпичи над прямоугольным окном выложены клином, при этом кирпичи фиксируют сами себя, прижимаясь друг к другу;
  • лучковая арка, которую еще называют усеченной или неполной, представляет собой дугу, высота которой меньше ширины, то есть радиуса;
  • обычная арка (полная) представляет собой половину круга, то есть высота равна радиусу.

Каждая из перечисленных арок имеет свои плюсы и минусы. Ниже будет описана технология создания лучковой арки, которая прекрасно подходит практически для всех фасадов.

Как сделать арку из кирпича своими руками?

Технология создания арки включает в себя несколько этапов:

  • изготовление шаблона;
  • установка шаблона;
  • набор арки кирпичом;
  • обжатие арки;
  • демонтаж шаблона;
  • чистовая отделка.

Изготовление шаблона арки

Первый этап – изготовление шаблона. Сам шаблон изготавливается из листа ДСП с использованием ДВП и деревянных брусков. Качество шаблона, соответствие его форм и размеров заданным параметрам определяют качество самой арки, поэтому к его изготовлению нужно подойти максимально серьезно.

Для начала нужно определить размеры шаблона. Для этого замеряется ширина проема (возьмем для примера окно, шириной 1500 мм). Ширина шаблона принимается на 5 мм меньше – 1495 мм. Это поможет впоследствии без проблем демонтировать шаблон на последних этапах, даже если он разбухнет от влаги. Высота шаблона должна соответствовать выбранной высоте арки, для примера возьмем 168 мм. Желательно, чтобы по верху арки укладывался целый лицевой кирпич, поэтому и высота выбирается из расчета количества кирпичей. Высота одного ряда составляет приблизительно 72 мм (высота кирпича и шва), а количество рядов выбирается 4. Таким образом, высота арки составляет: 72*4-120=168 мм, где 120 мм – высота фасонного кирпича, уложенного на ребро.

Высоту можно выбирать и выше, и ниже, но нужно учитывать, что слишком низкая арка при большой ширине может просесть под действием нагрузки от кирпичной кладки.
Толщина шаблона зависит от толщины стены. Она должна быть такой, чтобы не пришлось изготовлять еще один дополнительный шаблон, ведь арок должно быть две: лицевая и забутовочная. Принимаем толщину 200 мм, что составляет половину толщины шлакоблока. Более крупный шаблон будет тяжелее, что тоже нежелательно.

Итак, параметры шаблона следующие: ширина – 1495 мм, высота – 168 мм, толщина – 200 мм. Теперь можно приступать к его изготовлению. На листе ДСП отмечается центр арки, верхняя и нижние точки. Чтобы получить усеченный полукруг, верхняя и нижние точки соединяются между собой дугой. Для этого можно использовать проволоку или нитку с привязанным к ней с одной стороны карандашом, а с другой – металлическим колышком. Это своеобразный циркуль, только его радиус значительно больше, чем у обыкновенного.

Для более удобного монтажа шаблона нужно отступить от крайних нижних точек дуги около 100 мм. Это нужно для того, чтобы арка имела опоры для крепления брусков.
По полученному контуру вырезается кружало. Для этого можно использовать электролобзик.

Шаблон состоит из двух таких кружал, поэтому их нужно вырезать в двух экземплярах. При этом легче сначала вырезать первое, а потом обвести его, приложив на лист ДСП, и по полученному контуру вырезать второе.

Для того, чтобы шаблон стал объемным, между двумя кружалами фиксируются деревянные бруски. После этого конструкция шаблона скрепляется саморезами или гвоздями.
На верхнюю арочную часть шаблона крепится гвоздями (20-25 мм) полоска ДВП. Она делает шаблон более гладким, придает ему правильной формы, а также удерживает кирпичи, уложенные сверху.

Далее шаблон устанавливается в оконный проем. Под него устанавливаются подпорки из досок толщиной 20 мм, а между подпорками – распорку для их фиксации. Шаблон устанавливается на доски на одном уровне с лицевым фасонным кирпичом, его высота должна совпадать с обрамлением окна.

При установке лучковой арки нужно слегка подрезать болгаркой верхний кирпич, который будет устанавливаться на шаблон, и оконное обрамление. В этом случае арка установится ниже, а кирпич переместится в сторону внутреннего угла.

Лицевая арка обычно выступает над поверхностью стены, и этот выступ должен быть минимальным (менее 60 мм). Большой выступ может привести к размоканию кирпичей арки и их постепенному разрушению. Но даже незначительные выступы желательно накрывать каким-то материалом, например, плиткой или же листом металла. С другой стороны, чем больше выступ, тем более эффектно и объемно смотрится арка, так что, Вам решать, чему отдавать предпочтение: красоте или практичности.

При кладке лицевого кирпича, нужно обратить внимание на тот момент, что он имеет две лицевые стороны, а в случаях, когда кирпич сильно выступает за плоскость стены, на виду оказываются не только лицевые стороны, но и «изнаночные», поверхность которых неровная и шероховатая, выглядит не очень привлекательно.

Перед тем, как приступить к выкладыванию арки, нужно с двух сторон установить штрабы, которые дадут возможность быстрее и проще зажать арку.

Начинать изготовление арки нужно с «пяток», на которые она и опирается. После их установки рулеткой измеряется высота одного ряда кладки и вычисляется количество рядов вокруг арки. В описанном примере кирпич со швом по высоте занимает 70,5 см, а количество рядов равно десяти. Далее на шаблон наносятся риски, отмечающие положения рядов.

Арка набирается сразу с двух сторон снизу вверх. Последний кирпич, который называется «замочный» устанавливается по центру арки в ее вершине и фиксирует остальные кирпичи. Таких кирпичей может быть и два, если их общее количество четное. Замочные кирпичи нужно плотно забивать в кладку, чтобы они не только держались сами, но и удерживали всю арочную конструкцию.

Когда арка набрана, ее нужно зажать кирпичем, причем делать это желательно в тот же день, не откладывая на потом, иначе она может лопнуть. Поскольку ранее были установлены кирпичные штрабы, зажать арку не составит особого труда.

После зажатия арки сразу же можно удалить шаблон и зачистить поверхность. Если погода хорошая и температура воздуха высокая, раствор быстро застынет в тот же день, что даст возможность вынуть шаблон без повреждения кладки. Если его оставить на день или два, очистить швы от раствора будет намного труднее.

Швы в процессе кладки далеко не всегда получаются идеально ровными и чистыми, поэтому их очистка является обязательной процедурой. Раствор может выдавливаться из швов, попадая на лицевую поверхность кладки, или же не полностью их заполнять. В первом случае швы зачищаются и вытираются сухой тряпкой. Во втором – раствор дополнительно накладывается в швы по направлению снизу вверх.

На следующий день стену с аркой нужно поднять на несколько кирпичных рядов.

Забутовочная арка

Теперь можно приступать к забутовочной арке. Для ее изготовления используется тот же деревянный шаблон, но с некоторыми доработками. Поскольку арочные окна имеют по бокам четверть 5 см, то и арка, и соответственно шаблон должны ее иметь, поэтому шаблон нужно дорастить на эту величину. Для этого на лист ДВП прибиваются деревянные брусочки сечением 45х45 мм и длиной 200 мм, расстояние между ними около 70 мм.

Поскольку лист достаточно гибкий, полученная лента легко сгибается и крепится у верхней арочной части шаблона.

Далее технология изготовления забутовочной арки повторяет технологию изготовления лицевой арки. Сначала устанавливаются «пятки», от них к вершине арки выкладываются кирпичи. Для этого обычно используются б/у забутовочные одинарные кирпичи, установленные на ребро.

Перед тем, как приступить к работе, желательно сразу подготовить все необходимые материалы и инструменты, а также сделать шаблон, нарезать деревянные брусочки, подпорки и распорки. В общей сложности весь процесс изготовления арки занимает 8,5-9 часов, так что лучше начать работу утром и за один день все сделать.

Почему арка может лопнуть?

Рассмотрим причины, по которым арка может лопнуть:

  • слишком маленький радиус (высота) арки при большой ширине. Такая конструкция воспринимает значительные нагрузки, которые не распределяются равномерно. Результатом может быть появление трещин, но сама арка при этом не разрушится;
  • в качестве шаблона используются уголки или металлические основания. Они применяются, чтобы дополнительно укрепить конструкцию, но иногда это приводит к противоположному результату. Почему? При использовании деревянного шаблона после его удаления кирпичная кладка дает усадку и уплотняется. Если же использовать металлическое основание, оно не дает кладке просесть, поскольку он не удаляется и мешает равномерной естественной усадке. При этом в целом конструкция получится достаточно прочной, хотя и с трещинами;
  • шаблон находился в арке достаточно долгое время после ее изготовления. Например, его не забрали сразу, а оставили на ночь. За это время древесина впитала влагу, разбухла, и арочная кладка не выдержала напряжения. Правда, такое случается нечасто, но все равно в случаях, когда нельзя сразу вынуть шаблон, лучше накрыть арку полиэтиленом;
  • проседание фундамента. Появление трещин около оконных проемов – один из признаков неправильно выбранного или построенного фундамента, и трещины на арке – не исключение. В этом случае нужно укреплять фундамент.

Вот и все, что касается строительства арки из кирпича над окном. Как видно, ничего сложного в этом нет, а сам процесс занимает не более 9 часов, так что вполне можно управиться за один день. Главное – заранее подготовить все необходимое и четко следовать технологии. Это и является залогом качественного результата.

Задумывались ли вы, каким образом можно преобразить внешний вид дома?

Если вы обратитесь к опытным архитекторам или специалистам по евроремонтам, то они вам посоветуют такой декор, как кирпичная арка. И действительно, когда вы обращаете внимание на элитный особняк, то наверняка на глаза попадаются арочные своды. Они подчеркивают статус и величие хозяина дома и украшают любой стиль оформления фасада здания и внутренних переходов. В этом случае у вас может появиться желание сделать подобное и у себя дома, заменив дверь аркой.

Отделка вместо дверного проема

В статье мы расскажем, как сделать арочный свод из кирпича своими руками.

Разновидности

Когда разговор заходит об арочном своде, то нужно уточнять — какой вид вы имеете ввиду. Дело в том, что их несколько и каждый из них по-своему уникален и индивидуален. Кладка этих сводов из кирпича в каждом из видов осуществляется по-своему.

Арочный свод представляет собой полукруг в проеме между двумя вертикальными основами, в роли которых выступают стены здания. Что же касается упомянутых видов, то их три.


Арочный свод на улице

На первом месте стоит обычная или, как ее еще называют, – полная арка. Данная разновидность считается одной из самых востребованных по ряду причин. О таком виде можно смело сказать, что она выполнена просто, но со вкусом. Свод подобного типа выполнен в форме правильного полукруга.

К тому же, если вы выбрали этот тип арки, то можете запросто выложить его самостоятельно.

На втором месте стоит клиновая или же прямоугольная арка. Выложить ее без должного опыта проблематично. Поэтому это не лучший выбор, даже для людей, которые привыкли все делать самостоятельно, по найденным в интернете инструкциям. Данное предостережение актуально потому, что без должного опыта вы рискуете соорудить арку, которая не простоит и пары лет. Внешне же она смотрится неплохо и напоминает букву П.

На последнем, третьем месте, стоит лучковая арка. Свод ее имеет заниженный полукруг.


Виды арок и устройство проема в кирпичной стене

Перед тем, как выбрать, какой тип арки хотелось бы видеть у себя дома, следует поговорить о некоторых нюансах, таких, как расстояние между несущими колоннами.

Вы не выложите клинчатую арку в широком проеме. Данное ограничение объясняется тем, что она не будет прочной, если расстояние между опорными колоннами шире, чем один метр.

У лучковой арки данное расстояние больше. Ее можно строить между колонами, расположенными друг от друга на расстоянии до полутора метров. Если же вы хотите арочный свод, а несущие колонны расположены друг от друга на расстоянии в два или даже в два с половиной метра, то подойдет полная арка.

Эти и другие параметры можно узнать, изучив методические указания по расчету кладки арок.

Подготовка к процессу кладки

Прежде чем приступить к работам, определитесь, где будет находиться арка. Дело в том, что в большинстве пособий по строительному делу рассматривается вариант, когда кладка делается с нуля, при возведении самого дома. В этом случае процесс описывают с возведения самих опорных колонн.


Шаблон для возведения конструкции

В частных же случаях хозяева переделывают проходы, создавая в них арочный свод. В данном случае, при необходимости, делается предварительная пробивка самих проемов в кирпичных стенах.

Какой бы из вариантов вами не был бы выбран, первым делом должна быть произведена кладка и, при необходимости, укрепление несущих колонн. Под укреплением подразумеваются случаи, когда планируемое расстояние между колоннами превышает один метр. Ведь тогда возрастет нагрузка на несущие колонны. Поэтому выкладывают толщиной в пару кирпичей.

На данном этапе стоит обратить внимание на то, что не должно быть прекоса между уложенными кирпичами обеих арок. Каждый ряд кирпичей контролируется строительным уровнем.

Когда же вы дойдете до свода, то обратите внимание на пару строительных хитростей. Во-первых, как нельзя кстати пригодится специальный деревянный шаблон, который будет контролировать укладку кирпичей свода, держать их до тех пор, пока не затвердеет цементный раствор. Создание деревянного шаблона мы рассмотрим в этой статье далее.

Во-вторых, сам цементный раствор делают гуще обычного, жидкий раствор не гарантирует вам того, что впоследствии кладка не расползется под собственным весом.

Деревянный шаблон

Данный шаблон незаменим во время кладки арок своими руками. Для его создания достаточно наличия нужных материалов и энтузиазма.

Прежде найдите пару листов ДСП. Они впоследствии станут основой будущего шаблона. Из приготовленных листов вам нужно вырезать два идентичных полукруга, повторяющих контур планируемой арки.


Шаблон для арки, чтобы выложить кирпичом

После того, как вы справитесь с данной задачей, раздобудьте широкую доску, совпадающую с толщиной несущей опоры. Хотя подойдет и узкая доска.

На основании этой доски вам нужно закрепить с помощью гвоздей вырезанные ранее шаблоны свода из ДСП. Чтобы придать шаблону жесткость, располагают между листами ДСП деревянные бруски. Таким образом вы придадите конструкции необходимую жесткость.

Образовавшийся полый полукруг шаблона нужно сверху зашить с помощью стальной полосы, шести или восьми миллиметров толщиной. Данной толщины достаточно, чтобы ее впоследствии не продавили располагающиеся сверху кирпичи.

Получившийся деревянный шаблон закрепляют между выложенными опорными столбами вашей будущей арки. Для закрепления вам придется воспользоваться деревянными распорками, которые в дальнейшем будут убраны, как и сам шаблон.

Толщина выбранных деревянных распорок должна быть порядка восьми или даже десяти сантиметров. Расстояние же между распорками — не менее половины метра.

Кладка арки

Вот мы и добрались до того момента, когда можно приступать к кладке арки. Прежде чем вы начнете укладывать первые кирпичи, освойте одно правило. Вся работа по укладке кирпичей свода должна производиться в один заход. Ни в коем случае нельзя допускать перерыва, давая цементному раствору засохнуть.


Как заложить шаблон

Данное правило связано с тем, что во время высыхания цемент начнет как бы растягивать кирпичи в стороны, создавая дополнительное напряжения. Поэтому, если вы решите производить кладку арки не за один, а за несколько дней, приготовьтесь к тому, что она в итоге потрескается.

Саму же кладку правильно начинать одновременно с обеих сторон шаблона, постепенно добираясь до центральной части. Последний кирпич, устанавливаемый в центре кладки, будет своего рода замком.

Характерно, что данные рекомендации подходят для любого типа арки, на каком бы вы не остановили выбор. Единственной же проблемой, с которой вы можете столкнуться, будет установка кирпичей под определенными углами относительно друг друга, создавай тем самым арочный полукруг. Чтобы упростить данный процесс, делают предварительную разметку на деревянном шаблоне, а во время кладки кирпичей пользоваться угольником. Соответственно, во время такой кладки кирпичей цементный раствор тоже будет лежать неравномерно. Его слой будет толще в верхней части арочного свода.

Однако, с какими бы трудностями вам не пришлось столкнуться, при должной внимательности и напористости у вас обязательно все получится, и вы правильно построите арочный свод своей мечты.

Практически постоянно хозяева жилищ находятся в поисках интересных дизайнерских решений, однако зачастую они оказываются совершенно очевидными. Достаточно всего лишь творчески подойти к тому или иному вопросу, чтобы полностью преобразить свое жилье. В данном случае мы рассмотрим процесс создания арки из кирпича.

В самом начале имеет смысл отметить, что ничего принципиально сложного в этом нет. Достаточно всего лишь в полной мере ориентироваться в самом процессе, чтобы все прошло гладко. Очевидно, что перед самим процессом нужно оценить масштабы строительных работ, а также проанализировать все возможные проблемы, которые могут повлиять на результат.

Зачастую арки из кирпича создаются в частных домах, где в распоряжении достаточно большие пространства, поэтому созданная композиция будет смотреться очень солидно. Однако на сегодняшний день существует немало вариантов, которые способны создать уникальную атмосферу и внутри обычной квартиры в многоэтажном доме. При этом нужно понимать, что создание арок – это рисковое дело, так как реализовать общую композицию на этой основе не так уж просто. Опять же, нужно подходить к этому вопросу творчески.

Разновидности арок из кирпича

Зачастую во многих жилищах можно обнаружить сводчатую конструкцию из кирпича, которая, ко всему прочему, являются невероятно прочной и надежной. Именно поэтому большинство людей и делает выбор в пользу такого дизайнерского решения.

Конечно же, существует и ряд других сценариев по созданию арок. К примеру, не так уж редко создаются клинчатые арки. Они представляют собой конструкцию, которая выкладывается клином. В конечном итоге получается не менее интересная композиция, чем при использовании остальных решений.

Лучковая арка имеет необычный вид, однако на этом спорные моменты заканчиваются. Подобные виды арок укладываются по урезанной дуге. В некоторых жилищах такое решение позволит зрительно увеличить пространство в доме, а также сделать сам интерьер более оригинальным.

Полная арка – это самое распространенное архитектурное решение. Оно основывается на выкладывании кирпичной арки по всей высоте проема. При этом арка образует полукруг. Иногда кирпичная часть может занимать всего половину проема, однако все зависит непосредственно от хозяев.

Что касается сложности создания арок, то по большому счету все решения имеют приблизительно равный уровень, однако в некоторых моментах может понадобиться строительный опыт, который позволит легко избежать распространенных ошибок.

Также от выбора того или иного вида арочного проема зависит объем строительных материалов. В отдельных случаях можно существенно сэкономить на этом деле, а также создать уникальный интерьер. Не нужно думать, что большое количество кирпича означает удачный исход всех строительных мероприятий.

Перед всеми работами можно набросать небольшой эскиз, который позволит примерно оценить все особенности будущей арки. А еще лучше найти в интернете фотографии готовых арочных проемов, и выбрать лучший вариант.

Достоинства и недостатки арки из кирпича

Не секрет, что арочные проемы имеют как достоинства, так и недостатки. Об этом нужно всегда помнить, так как в конечном итоге избежать разочарования будет достаточно сложно.

Достоинства:

  • Уникальный интерьер. Во всемирной сети можно найти сотни снимков с оригинальными дизайнерскими решениями, основанными на арочном проеме. Таким образом, хозяева всегда смогут выбрать самый интересный вариант и украсить жилище.
  • Простота процесса. Для создания кирпичной арки не нужно иметь много опыта. Достаточно ответственно подойти к данному процессу, а также следовать всем представленным ниже советам. И уж тогда конечный результат не разочарует.
  • Монолитность арки. Благодаря тому, что арка полностью состоит из кирпича, такая конструкция является невероятно выносливой и практически вечной. Конечно же, многое зависит от технологии создания арки, однако в большинстве случаев это архитектурное решение куда прочнее остальных разновидностей проемов.
  • Кроме того, арки можно создавать не только в дверных проемах, но и во многих других местах. К примеру, арки очень часто возводят на входе в дачный участок. Более того, встречаются и арочные оконные проемы. Однако в данном случае мы также получаем большие проблемы, связанные с выбором подходящих окон.

Недостатки:

  • Создание единого интерьера. Очевидно, что арка требует создания общего дизайнерского стиля, который заключается в соответствующей отделке стен, обустройстве пола, а также окон и предметов интерьера. К сожалению, это слишком большой объем работ, который наверняка создаст немало проблем для неопытных хозяев. Для создания отдельных разновидностей арок также понадобится потолок высотой от 3 метров.
  • Следование технологии. Несмотря на относительную простоту процесса создания арки из кирпича, существуют технологии, от которых строго нельзя отходить. Любая ошибка может привести к тому, что такая арка в один момент завалится. Таким образом, в некоторых случаях все же имеет смысл привлечь к работе специалистов.
  • Надежность конструкции. Да, действительно, надежность и долговечность созданной арки может обернуться многочисленными проблемами. При обнаружении даже самых незначительных ошибок потребуется полностью демонтировать арку. Соответственно, это колоссальный объем работ, который не каждый потянет.

Однако всех проблем можно избежать, если предварительно были обдуманы все планы и затеи, связанные с созданием арки. Как уже говорилось, предварительно можно проконсультироваться со специалистами в строительном деле, которые, возможно, поделятся секретом либо уберегут от фатальной ошибки.

Материалы для арок

Как уже можно было понять, арка из кирпича – достаточно специфическая конструкция, которая требует особого подхода. Таким образом, следует серьезно выбирать материалы для её создания. Зачастую в таких работах используется клиновый кирпич, который имеет наиболее подходящую форму для создания арки. Зачастую такая продукция присутствует в магазинах, однако некоторые умельцы не желают переплачивать за необычную форму стройматериала, обтесывая обычный кирпич.

Кроме того, для создания арок зачастую используются несколько необычные растворы. Это связано с тем, что сама по себе арочная конструкция имеет свои особенности, связанные с расположением строительных элементов. Нередко применяется раствор, созданный на основе глины. Также часто в раствор добавляют шамотный песок и гравий. Однако это только в тех случаях, если арочная конструкция должна выдерживать высокие температуры. Опять же, небольшая толщина швов – обязательное требование, которое обеспечит высокую прочность конструкции. Однако при этом цементный раствор должен быть высокого качества, иначе долговечность арки может оказаться под большим вопросом.

Инструменты и строительные ресурсы для создания арки

Зачастую для создания арочной конструкции используются следующие приспособление и строительные материалы:

  • Цементный раствор.
  • Рейки.
  • Кирпичи.
  • Клинья.
  • Молоток/киянка.
  • Емкость для приготовления смеси.
  • Строительный уровень.
  • Зубило.
  • Карандаш.
  • Кружало (гипсокартон или ДСП).

Основные этапы создания арок из кирпича

После тщательного анализа всех особенностей арочной конструкции, нужно начинать непосредственно сам процесс создания декоративного элемента.

В первую очередь происходит разработка арочного элемента. Желательно проработать все детали конструкции на чертеже. Далее нам понадобится гипсокартон (или ДСП) для создания сводчатого шаблона. В конечном итоге нам понадобится два таких элемента, которые и создадут форму нашей арке. Также нам понадобятся деревянные распорки, которые будут обеспечивать необходимое расстояние между элементами шаблона.

После этого наш шаблон нужно установить. Конечно же, он должен плотно входить в проем. Для фиксации можно также использовать деревянные подпорки. Следует несколько раз убедиться в том, что шаблон бесповоротно находится на одном месте, и никакие нагрузки не сместят его.

Укладка кирпича сверху шаблона происходить снизу вверх, причем одновременно и с обеих сторон. Предварительно нужно рассчитать, чтобы все кирпичи поместились в проеме. Разрезать кирпич для создания арки не рекомендуется, так как это нарушит целостность декоративной композиции. Стоит понимать, что швы между кирпичами должны быть минимальными.

Кладку нужно производить осторожно, чтобы цементный раствор не попадал на поверхность шаблона. При этом нужно заполнить все пустоты, образованные между кирпичами. После завершения кладки нужно зачистить поверхность, а также удалить лишние объемы цемента, которые всегда остаются после проводимых работ. Кроме того, не помешает выровнять все швы, так как они должны выглядеть одинаково. В строительных магазинах можно найти инструменты, которые помогут превратить обычные швы в своеобразное украшение объекта.

После того как цементный раствор застыл, можно смело извлекать шаблон из созданной арки. Конечно же, можно его и оставить, при этом данный элемент нужно будет покрасить либо произвести отделку поверхности. В самом конце нужно тщательно проверить каждый миллиметр поверхности, так как любая допущенная ошибка может стоить слишком дорого.

Распространенные ошибки во время создания арки

Даже несмотря на то, что сам процесс создания арки может показаться достаточно простым, нередко возникают различные проблемы. Зачастую неудачи связывают с недостаточным опытом людей, занимающихся строительством, и в этом на самом деле есть доля истины.

Не так уж редко проблемы начинают давать о себе знать в том случае, если арка имеет большую ширину, но слишком малую высоту. При таком раскладе нередко появляются различные трещины. А через некоторое время арочная конструкция может и вовсе начать рушиться.

Как уже говорилось, зачастую шаблон, использующийся при возведении арки, после окончания процесса просто убирается. Однако нередко хозяева затягивают с этим, оставляя шаблон на месте. В это же время древесная основа (ДСП) может впитать в себя много влаги. В первую очередь это касается тех арок, которые возведены на открытой местности. Таким образом, шаблон может набрать немалый вес, что негативно скажется на целостности арки. Специалисты советуют накрывать конструкцию полиэтиленом либо сразу после застывания цемента извлекать шаблон.

Как уже стало понятно, шаблон является основной преградой для получения оптимального результата строительных работ. В данном случае также нужно сказать, что нередко в качестве этого элемента используют различные металлические элементы. Однако они, как оказалось, негативно влияют на арочную конструкцию. Деревянная основа шаблона способствует равномерной усадке, чем не может похвастаться металл. Таким образом, металлический шаблон может стать причиной появления трещин.

Стоит знать, что целостность арки зависит не только от технологии создания конструкции, но и от некоторых других факторов. Самое серьезное влияние имеет фундамент. Если основа строения имеет многочисленные изъяны, то арка может начать рушиться в любой момент. Также существует местности, на территории которых фундаменты зданий постепенно оседают. Это, в свою очередь, снова негативно сказывается на целостности арки. Если это возможно, то следует провести полный объем мероприятий, способный укрепить фундамент жилища. В противном случае лучше не возводить арочную конструкцию, так как это может оказаться пустой тратой денег.

Конечно же, сложности могут оказаться самыми разнообразными. Все они зависят не только от фундамента жилища и используемых материалов, но и от некоторых других факторов, которые на первый взгляд могут оказаться неприметными. Таким образом, имеет смысл обратиться к специалистам, которые проанализируют каждую деталь, связанную с созданием арочной конструкции.

Статья содержит подробное описание технологии строительства кирпичной арки. Поэтапная инструкция с видеоуроками поможет разобраться с основными моментами расчёта, подготовки и кладки свода. Вы узнаете, как правильно собрать опалубку и не допустить ошибок при её установке.

Арочный свод или перемычка — эффектное решение внешнего вида и надёжная конструкция верха любого проёма. Из-за большей длины (по сравнению с прямой перемычкой) она лучше распределяет нагрузку, что позволяет обходиться без применения металла или бетона при возведении стен или облицовке. Область применения арочной конструкции из кирпича:

  1. Проёмы несущих стен.
  2. Облицовка кирпичом.
  3. Камины, печи (очаг или топка).
  4. Уличные барбекю и мангалы.
  5. Отдельно стоящие порталы (калитка, ворота).

Для построения арки понадобятся развитые навыки каменщика и плотника. Если нет уверенности в своих силах, лучше выложить пробную конструкцию, оценив её устойчивость. Мы рассмотрим вариант создания арки на абстрактном примере.

Для работы потребуется следующий инструмент:

  1. Набор каменщика — кирка, шнур, мастерок, вёдра.
  2. Электроинструмент — болгарка, шуруповёрт, электролобзик.
  3. Плотницкий измерительный и разметочный инструмент.

Подготовка к работе

Для кладки арки необходимо собрать из дерева (брусок, рейка, листовой материал) временную несущую опалубку. Это деревянная опора, которая повторяет форму и размеры внутренней плоскости арки. Для того чтобы её сделать, нужно знать следующие параметры будущей конструкции:

  1. Форма свода. Всего существует две разновидности арочных сводов — правильная арка и лучковая перемычка. Подробнее о них можно мы рассказали в статье «Оконная перемычка» . В самой работе выбранная форма не играет большой роли, поэтому здесь следует руководствоваться больше сочетанием внешнего вида с другими архитектурными элементами.
  2. Радиус арки. В правильной арке радиус полуокружности (свода) равен половине расстояния между опорами (по внутренней плоскости). Радиус свода лучковой перемычки определяется произвольно (индивидуально) из соображений внешнего вида.
  3. Расстояние между внутренними плоскостями опор. Определяется по месту. Кружало должно свободно проходить между опорами.
  4. Толщина стенки. Арка может быть любой толщины, даже непрерывным тоннелем. Для начала рекомендуем построить конструкцию толщиной в 1 кирпич (250 мм).
  5. Предварительный расчёт. Главное условие стабильности кирпичной перемычки — нечётное количество кирпича. То есть центральный («замковый») камень должен находиться на равном расстоянии от опор или их проекций. Если он будет немного меньше стандарта, можно подрезать его болгаркой. При этом толщина шва в нижней части кладки должна быть не менее 5-6 мм, в верхней не более 30 мм.

Когда все размеры сняты и есть полная ясность желаемого результата, можно приступать к сборке опалубки.

Сборка опалубки

Ход работы:

  1. Из листового материала (ОСБ, фанера, ДСП) вырезать два одинаковых полукруга или сегмент по размерам будущей арки (мастера называют эти сегменты «кружало»).
  1. К кружалам прикрутить бруски для усиления — по низу и в верхней трети (горизонтально, параллельно).
  2. Зафиксировать стенки на необходимом расстоянии (250 мм) бруском.
  3. Распределить рейки с шагом 200 мм по грани окружности таким образом, чтобы они образовывали поддерживающий каркас. Зафиксировать их саморезами.
  4. Тонким листовым материалом (фанера, ОСБ 4-6 мм, оцинковка, ДВП) перекрыть рабочую плоскость опалубки (место укладки кирпича). Деревянную плоскость можно смазать маслом или соляркой, чтобы не портилась от раствора, и легче было снимать опалубку.

Опалубка готова. Теперь нужно установить её непосредственно в проём.

Установка опалубки

Даже если вес кирпичей предполагается небольшой, и арка находится на высоте, настоятельно рекомендуем устанавливать опалубку на вертикальные стойки. Их можно зафиксировать к опорам дюбелями в шов, а в середине поставить дополнительную опору. Обязательно сделайте распорки стоек.

Как правило, арку выкладывают одновременно с плоскостью, поэтому место «пяты» (опорной площадки свода арки) определяется по уровню ряда кладки. Его высота должна быть известна заранее (в пределах допуска).

Если вы решили делать лучковую (сегментную) перемычку, придётся дополнительно выложить упоры для пяты. Для этого кирпич подрезается по месту. Форма подрезки — соответственно положению первого кирпича свода. Опалубку при этом устанавливают так, чтобы начало свода приходилось на плоскость пяты.

Кладка арки и подрезка пяты, видео

Своды правильной арки начинаются с кирпича, лежащего горизонтально, затем поднимаются, постепенно изменяя угол наклона. Поэтому опалубку следует установить после укладки первого кирпича в опору. Начало свода будет приходиться на него (на первый кирпич).

Кладка кирпича

От рядовой кладки арка мало чем отличается — основные трудности связаны с правильным расчётом и изготовлением ровной опалубки. Если вы делаете арку «холодной» конструкции, используйте цементный раствор усиленной пропорции (1 часть цемента, 2,5 части песка). Если это будет печь или мангал, следует применить специальный раствор на глине.

Кирпич на опалубку укладывается с двух сторон одновременно. Используйте ограничители толщины нижнего слоя и проверяйте плоскость. Она должна совпадать с плоскостью опор, а швы заполнены раствором. Демонтировать кружала можно не ранее 21 дня с момента укладки.

Уличный камин — видео кладки стен и арки

Освоив главные принципы расчёта, создания опалубки и общего подхода, начинающий мастер вырабатывает собственные приёмы и ноу-хау. Чем больше практики, тем лучше будет результат. На основе данных этой статьи вы сможете овладеть кладкой любого вида каменных перемычек.

Топка в виде арки. Пошаговое видео с комментариями

Проём в несущей стене

Вы решились на ремонт и хотите сделать проем в несущей стене? Объединить кухню с гостиной или перенести дверь? Если в проекте не предусмотрен дверной блок (проходы или арки) в несущей стене, его установка будет проблематичной. За самостоятельную вырезку дверного проёма владельцам квартиры выпишут штраф. Также потребуется закрыть блок обратно. Если вследствие самовольных действий пострадает здание, неприятностей не обобраться.

Для справки! Несущие стены — конструкции, принимающие нагрузку от крыши и плит перекрытия. При самовольном демонтаже части стены могут возникнуть проблемы в виде появления трещин. В дальнейшем это привлечёт к обрушению сооружения.

При возникновении необходимости дверного блока, прохода или арки в несущей стене нужно написать заявление и предоставить его начальнику соответствующей службы. Потребуется план квартиры и детальное описание планируемых изменений. При получении положительного решения владелец недвижимости обращается в БТИ, ему разрабатывают новую проектную документацию. Изменения согласовывают с газовой службой и последнюю «точку» ставит контролирующая организация.

Не стоит всегда рассчитывать на положительный результат. Многие владельцы домов, желающие сделать проём в несущей стене, получили отказ. Причины разные:

  • Здания, которым более 20 лет считаются ветхими, если в них не проводился капитальный ремонт, делать изменения в таком доме 100% не разрешат.
  • Если соседи, располагающиеся этажом выше, успели раньше вас сделать «окно» в кирпичной или бетонной стене, вам откажут. По закону два дверных блока не могу находиться один над другим.
  • Расположение жилого помещения на первом этаже — причина, по которой не дают положительного решения.

Также не разрешают демонтировать всю стену. Причина — возможность обвала плит перекрытия.

Резка проемов в несущей стене


Если вы получили «добро» на проделывание проёма для обустройства дверной конструкции или прохода, работы начинаются с очистки поверхностей. Необходимо удалить имеющиеся отделочные материалы до появления блоков или кирпича. С помощью карандаша рисуют  проём, отвечающий параметрам, указанным в технической документации. Потом делают отверстия насквозь, служащие ориентиром для вырезания дверного блока.

Прежде чем приступить к резке, необходимо установить специальные подпоры, обеспечивающие временную поддержку плитам перекрытия.

На заметку! Перфоратор создаёт сильные динамические воздействия, в результате чего на стенах возможно образование трещин. Избежать неприятностей поможет алмазная резка. Она позволяет вырезать проём с максимальной точностью, не создаёт шума и пыли.

Усиление проема в несущей стене


Поскольку при нарушении правил вырезки дверного блока может разрушиться здание, к вопросу нужно подойти серьёзно. Чтобы стена оставалась прочной, дальше выполняла поставленные на неё задачи, потребуется усиление дверного проёма в кирпичных и бетонных стенах.

В качестве усилителей используют различные виды материала, которые помогут укрепить дверной проём. Самый распространённый вариант — стальной швеллер. Если ширина проёма более 1000 мм, требуется дополнительное усиление. К проёму крепят стальную раму П-образной формы.

Металлическая рама также используется для деформированных кирпичных стен.

Укрепляют блок по всему контуру металлическим уголком. Возможно закрепление анкерами внахлест или заподлицо на краях проема. Следующий шаг — монтаж опорных стоек, принимающих всю нагрузку. Стягиваются поставленные стойки специальными шпильками. Используют также сварку.

Усиление выполняют и другим методом. Вверху делают углубление, глубина которого — половина толщины стены. Помещают швеллер. Подобные работы проделывают в нижней части и напротив. В швеллере делают отверстия под болты и соединяют их, используя перемычки. После проведения таких работ начинают вырезать проём по отмеченному контуру. Аккуратно выбивают бетон.

На заметку! Железобетонная перемычка из-за большого веса используется редко.

Вырезание дверного или арочного проёма и его усиление — сложная задача, рассчитанная на профессионалов. Во избежание ошибок пользуйтесь их услугами. Специалисты используют современный инструмент, знакомы с тонкостями обустройства дверных проёмов в несущих стенах. У них также должен быть допуск СРО к соответствующим работам.

Если вы находитесь в поисках таких специалистов, обращайтесь в компанию «Арт-Ремонт». У нас имеются все СРО допуски, а штат состоит из мастеров с большим опытом за плечами. При необходимости помогаем сделать проект и согласовать его с БТИ.

Установка межкомнатных дверей купе своими руками: видео, фото в интерьере

Когда не сталкиваешься с ремонтом, кажется все так просто и понятно. Вот тут убрал часть стены, тут ее восстановил. Благо супермаркеты и строительные рынки сплошь и рядом забиты недорогими строительными материалами. Однако когда начинаешь вплотную приближаться к выполнению задуманного, становиться не по себе из-за тех нюансов, которые, оказывается, не были предусмотрены, но без которых получить качественную красивую, а главное, безопасную конструкцию просто невозможно.

Делаем арку в несущей стене

Стены

В каждом доме стены – это перекрытия, служащие для разделения комнат. Чаще всего, особенно в панельных домах, используются специальные бетонные плиты перекрытия, которые устанавливаются во внутренние части дома. Но здесь также есть одно большое «но». Не всегда хороший качественный материал для стен, те же плиты перекрытия, дает идеально ровный результат. Иногда приходится дополнять, выравнивать, делать обрешетку, создавая дополнительные трудности. А если стены несущие? Для начала, наверное, стоит посмотреть, что такое несущие стены, какую функцию они выполняют и почему все так боятся попасть на несущую стену.

Процесс распила

Так называются стены, которые связаны не только с потолком и полом. Несущая стена — это небольшой разветвитесь, от которого в индивидуальном порядке исходят остальные стены. Причем иногда несущая связана с соседями, что еще более неудобно для перепланировки. Естественно, многие сейчас не смотрят на существование норм даже в строительстве, однако это не значит, что ваш дом легко впишется в веянье моды интерьера. Но вернемся к несущим стенам и определимся, неужели их и вправду нельзя рушить?

Надо сказать, что в каждой квартире, в зависимости от комплектации, — 2-3 несущих стены. Для того чтобы приступать к работам по перепланировке, следует пообщаться со специалистами и узнать реальную техническую возможность использования несущей стены.



Иногда она может быть расположенной настолько странно и нелепо, что никак нельзя от нее избавиться, разве что сделать в ней арку. А вы представьте себе арку в стене спальни? Сразу стоит отметить, кому лучше всего делать арку в спальне. Это могут быть молодожены без детей, а также пожилые люди или дружные большие семи. Кстати, еще немного в защиту арок. Арка может быть идеальным вариантом в желании расширить пространство, если нет возможности полностью удалить стену.

Итак, давайте смотреть на фото и решать, как можно сделать арку в несущей стене, а именно, в спальне своими руками. Что для этого надо? Вначале проделывается специальный портал в стене. Для того чтобы все было правильно, необходимо оставлять определенный процент стены нетронутой, чтобы он не мешал устойчивости всей конструкции. Это очень важно, поэтому, задумываясь об арке, еще стоит подумать о ее правильной установке.

Лучше всего, чтобы проход был достаточно широким. Оставался с определенной долей материала перекрытия. Делать отверстие лучше всего специальной ударной дрелью, перфоратором. Можно, конечно, и своими руками с помощью молотка и зубила, но скорость ремонта от этого явно пострадает.

Материал

После того, как основной проход в спальне будет сделан, можно перейти к организации арки. Как уже упоминалось, для арок берутся совершенно разные материалы. Но один из важных моментов продавца — именно в нужном количестве. Теперь посмотрим на материал отделки.

Но, главное, вспомним замечательный материал – гипсокартон. Арка для спальни из гипсокартона – это вдобавок замечательный способ убрать дефекты, сделать комнату чище и светлее.

Итак, смотрим на фото, арка в стене из гипсокартона – это естественная, великолепная методика создания арки.

Гипсокартон имеет ряд свойств. Одним среди многих является то, что материал достаточно гибок к монтажу. Например, при его резке практически исключена ломка, в особенности если речь идет о повышенной влажности.

Инструкция к работе

Итак, арка из гипсокартона своими руками, что для нее надо и как сделать? На самом деле, все гораздо проще и менее страшно, чем кажется на первый взгляд. Для начала необходимо определиться с материалом несущей стены, потому что нужно будет делать в ней отверстие. Если это кирпич, что бывает крайне редко, тогда достаточно будет снять штукатурку и разобрать частично стену. Остальную, видную часть кирпича хорошо заделать цементным раствором, после чего уже заниматься гипсокартоном.

Лучше всего, безусловно, просмотреть видео и фото с основными рекомендациями. Но если не уверены в устойчивости несущей стены, ее материалах и предназначении, лучше всего воспользоваться услугами профессионала. Ведь основная нагрузка приходиться на эту стену, поэтому крайне важно сделать правильный расчет арки.

После того, как проем готов, можно приступать к конструкции. Для этого по ее контурам ставится специальная обрешетка из металлического или деревянного профиля, к которому крепятся листы гипсокартона.

Дальше материал декорируется. Его можно зашпаклевать, зачистить наждачной бумагой, прогрунтовать и покрасить – конструкция готова.

Смотрите также:

Расчет арки: особенности, правила и примеры

Зачастую перед строителем возникает задача выстраивания арочного перекрытия, обустройства куполообразной кровли или оригинального «горбатого» мостика над водоемом, который становится все более популярной малой архитектурной формой. При этом, в большинстве случаев мастера не утруждают себя сложными расчетами, используя две величины, которые известны даже семикласснику. Такими величинами являются ширина пролета, впоследствии перекрываемая аркой, и высота подъема арки, которая рассчитывается путем определения расстояния между воображаемой горизонтальной линией, проведенной между точками, на которые осуществляется упор арки, и наивысшей точкой арки. По мнению специалистов, данных величин недостаточно, чтобы обустроить надежную арку с высокими эксплуатационными характеристиками. Основная роль при конструировании арочного перекрытия отводится выбору материалов, из которого будет сооружаться арка, и связанному с ним расчету арки, правильность проведения которого определяет ее последующие эксплуатационные характеристики. Следуя данным рекомендациям, вы сможете сконструировать надежное арочное перекрытие, которое станет отличным решением и не только разнообразит дизайн квартиры, но и станет отличным украшением ландшафтного дизайна сада. Специалисты в данной сфере без труда произведут все необходимые расчеты, но что делать, если нет возможности воспользоваться их услугами, и приходится выполнять все работы самостоятельно? В этом случае воспользуйтесь нашими рекомендациями, которые помогут вам максимально эффективно справиться с поставленной задачей.

Содержание

  1. Арочные системы с точки зрения профессионала
  2. Классификация арок: основные разновидности
  3. Как осуществить расчет трехшарнирной арки с затяжкой: рекомендации специалистов
  4. Несколько слов о выборе материала для арки
  5. Расчет кирпичной арки: основные моменты
  6. И в заключение



Арочные системы с точки зрения профессионала

С точки зрения специалистов инженеров, арочными конструкциями называются системы ломаного или криволинейного характера, на опорные элементы которых действуют вертикальные нагрузки, приводящие к наклонным реакциям, направленным внутрь проема. Горизонтальной составляющей подобной опорной реакции является распор, что свидетельствует о том, что арочные системы являются распорными конструкциями.  Это и является их основным отличием от балок, которые испытывают только нормальное механическое напряжение. В современном строительстве арки используются в качестве основных несущих конструкций сооружений различного назначения, будь то хозяйственные, промышленные или сельскохозяйственные постройки, пролетом от 12 до 70 м. Что касается зарубежного строительства, то в данной отрасли конструирование арочных пролетов еще более развито, что позволяет сооружать арки высотой до 100 м и более.

Классификация арок: основные разновидности

В соответствии со статической схемой, различают  бесшарнирные, двухшарнирные и трехшарнирные арки;

Также опорные конца арки можно соединить горизонтально расположенным стержнем, воспринимающим горизонтальную нагрузку и называемым затяжкой. Расчет арки с затяжкой несколько отличается от расчета двухшарнирной арки или трехшарнирной арки без затяжки.

Для каждого из этих типов характерны свои достоинства и недостатки, в связи с чем, выбор конструкции осуществляется инженером-проектировщиком, который осуществит расчет трехшарнирной арки с учетом прочностных требований, предъявляемых к ней, материалов, используемых для ее конструирования, и архитектурных задач, которые возлагаются на ту или иную конструкцию.

В соответствии со схемой опирания, выделяют арки с затяжкой и арки без затяжки. Если первые воспринимают распор, то распор последних передается на опоры. Изготовление затяжки осуществляют из профильной стали или арматуры. Если эксплуатация арки будет осуществляться в условиях агрессивных сред, способствующих коррозии металла, допускается использование деревянных клееных затяжек.

По форме различают:

  • Треугольные арки, состоящие из прямых полуарок. Расчет треугольной арки не представляет сложностей, и вы сможете произвести его самостоятельно;

  • Пятиугольные арки;
  • Сегментарные арки, оси полуарок которых располагаются на общей окружности;
  • Стрельчатые арки, состоящие из нескольких полуарок, оси которых расположены на двух окружностях;

Как осуществить расчет трехшарнирной арки с затяжкой: рекомендации специалистов

Если вы планируете осуществить монтаж небольшой арки, расчет и конструирование не доставят вам особых сложностей, так как для их производства предпочтительнее использовать листы строительного материала огромных размеров, такого как фанера, гипсокартон или OSB-плиты. Наибольшие показатели их длины  ширины составляют 250 и 120 см соответственно, что позволяет просто начертить арку на листе материала и выпилить как минимум две составляющие детали несущих балок. В завершение такие арки обшивают листовым материалом, после чего можно считать, что арка готова. Несмотря на быстроту и простоту монтажа арок данным методом, для него характерны и свои недостатки, среди которых большое количество материала, затраченного на отходы, декоративность готовой арки и неспособность конструкции нести нагрузки.

Обустройство арочных конструкций существенно усложняется, если перед мастером стоит задача монтажа арки над большим просветом (до нескольких метров) или арки, способной выдерживать высочайшие нагрузки. В связи с тем, что на строительном рынке трудно найти материалы, размеры которых позволяют осуществить монтаж такой арки, она конструируется как наборная конструкция, состоящая из нескольких деталей. В связи с этим, перед мастером встает задача точного расчета арки и определения размеров ее деталей.

Как уже упоминалось ранее, арки различают в соответствии с такими параметрами, как форма, размер и высота, и прежде, чем реализовать проект расчета деревянной арки, необходимо четко представлять себе конструкцию и приблизительные размеры желаемой арки. С учетом данных параметров, легче определиться с выбором материалов для ее монтажа и последующим проведением расчетов.

Дилетанты, услышав словосочетание «расчет арки» зачастую пугаются, однако расчеты в данном случае несложные и основаны на использовании школьных формул из геометрии. Кроме того, чтобы облегчить проведение расчетов, необходимо начертить на миллиметровой бумаге контур арки в несколько уменьшенном масштабе. После этого изготавливают шаблон арки в реальном размере, имея который, вы сможете наиболее эффективно провести дальнейшие расчеты, так как  сможете приложить так называемую копию арки к месту ее монтажа и оценить правильность проведенных расчетов. Для изготовления шаблона можно использовать плотный картон, фанеру или лист ДВП.

Арочные конструкции занимают обширную нишу в архитектуре, и их использование – широчайшая тема, объять которую невозможно в одной статье. В настоящем материале мы рассмотрим изготовление арки в квартире или частном доме, так как традиционный прямоугольный проем, оформленный в виде арки, станет эксклюзивной деталью интерьера квартиры, выгодно отличающей ее от других квартир.

Рассмотрим пример расчета трехшарнирной арки:

В большинстве случаев, независимо от опыта мастера, ему известны  три параметра арки, среди которых ширина пролета, перекрываемого аркой, высота арки, а также глубина (ширина) стены. Перед мастером при этом стоит задача рассчитать параметры деталей арки, собрать их в единую арочную конструкцию и прочно закрепить ее.

Способ № 1 — эмпирический

Несмотря на то, что любой расчет арки начинается с вычисления радиуса ее окружности, арка не всегда представляет дугу окружности. Существуют ситуации, когда арка состоит из двух дуг (это относится к аркам, выполненным в готическом стиле) или характеризуются несимметричными очертаниями. В этом случае расчет каждой дуги арки производится отдельно. Но, вернемся к расчету окружности арки. Его удобнее производить на бумаге, при этом уменьшив размер, в масштабе, например, 1: 50. Подготовив бумагу и циркуль, чертим на листе дверной проем с учетом масштаба и проводим ось симметрии, делящую проем пополам. После этого ось циркуля необходимо изменить, поставив ножку с иглой непосредственно на ось симметрии. Далее нужно  начертить несколько дуг и, остановив свой выбор на наиболее оптимальной, остальные убрать с помощью ластика.

Чтобы нагляднее продемонстрировать данный пример, изобразим дугу арки:

где R – радиус окружности арки, а L представляет собой половину хорды дуги, тогда как размер хорды соответствует  длине арочного просвета. Что касается H, то данный показатель отображает высоту подъема арки.

Способ № 2 — математический

Чтобы осуществить математический расчет радиуса окружности арки, воспользуйтесь теоремой Пифагора, в соответствии с которой:

R= L2 + (R2 — h3)

R= L2 + (R — H)2

Разложив двучлен, преобразуем выражение в вид:

R2 = L2 + R2 – 2HR + h3

Вычтем из обеих частей R и получим:

L2 + h3 — 2HR = 0

Перенесем слагаемое с R за знак равенства:

2RH = L2 + h3

И, наконец, получим искомый R:

R = (L2 + h3)/ 2H

Важно! Формула для вычисления радиуса окружности арки: R = (L2 + h3)/ 2H, где R – радиус окружности арки, H – высота подъема арки, L – половина хорды дуги (длина арочного просвета).

В связи с тем, что арка состоит из нескольких частей, для изготовления которых придется использовать доску определенной ширины,  произведем расчет размеров детали, которую можно изготовить из доски с конкретными размерами. Для этого необходимо решить обратную задачу. С учетом известного радиуса арки и высота ее подъема (в данном случае это ширина доски), рассчитаем максимально возможную длину детали, которую можно изготовить из доски с определенной шириной, то есть произведем расчет длины арки. В связи с тем, что из предыдущих расчетов нам уже известны определенные соотношения, выведем следующую формулу:

L2 = 2RH – h3

HR – h3

Чтобы правильно изготовить арку, необходимо подготовить несколько больше деталей, с учетом того, что в процессе монтажа их придется стыковать. Способ стыковки выбирается в зависимости от назначения арки. Практикуется использование накладных деталей по «щекам» арки и стыковка двух арок, с учетом сдвига на полдетали.

В процессе расчета деталей необходимо учитывать то, какая сторона арки, в зависимости от ее расположения по отношению к деталям, больше всего нас интересует (внутренняя или внешняя). Проще говоря, нам необходимо понять, как будут располагаться несущие детали арки по отношению к самой арке. Например, при обустройстве куполообразной кровли, несущие детали арочной конструкции будут располагаться ниже арки, а при монтаже арочного свода – выше. Возникают ситуации, когда необходимо обустроить двустороннюю арку. В последнем случае расчет деталей арки произведет по наименьшему закруглению.

Если в процессе эксплуатации, арка будет нести высокие нагрузки, необходимо произвести ее усиление с помощью различных балок и затяжек, установленных между узлами арки. Таким образом, вы сможете обустроить несущую ферму, которая способна выдержать повышенные нагрузки.

Если вы решили обустроить арку в готическом стиле, вам необходимо максимально точно определить радиус закругления арки на концах. В этом случае вы облегчите себе задачу, используя эмпирический способ расчета арки, с помощью которого вы экспериментальным путем подберете точку закругления арки, далее из этой точки вниз проведете линию, идущую параллельно стене, измерите полученное расстояние и проведете линию такой же длины с другой стороны. Затем ножку циркуля ставят на эту линию, определяют расстояние (радиус) и, двигаясь вниз или вверх параллельно линии, определяют точку, где линия стены и дуга арки сомкнутся посредством второй (меньшей) дуги. На второй стороне чертежа необходимо произвести то же самое.

Чтобы облегчить себе задачу и максимально эффективно произвести расчет арки, вы можете сделать несколько чертежей и выбрать наиболее подходящий. Как вы уже поняли, приведенные примеры расчета арки далеко не единственные, и существуют другие способа расчета, однако эмпирический способ наглядно вам демонстрирует, как будет выглядеть арка после осуществления монтажа. Кроме того, в процессе осуществления расчетов вы сможете легко корректировать чертеж до тех пор, пока не достигнете желаемого результата.

Сделав чертеж и удостоверившись в его правильности, необходимо изготовить шаблон арки, используя который, вы без труда осуществите монтаж любой арочной конструкции.

Несколько слов о выборе материала для арки

Для изготовления арки можно использовать различные материалы, в том числе и металл (расчет металлической арки производится несколько иначе), а также кирпич и бетон, однако наиболее простым и дешевым способом является изготовления арки из гипсокартона. В связи с тем, что арка, изготовленная из кирпича и бетона, будет очень тяжелой, для нее необходимо монтировать арматурный каркас. Арматура легко поддается сгибанию, и вы без труда сможете сварить из нее каркас. После этого, используя перфоратор, в стенах необходимо просверлить отверстия, вбить в них штыри и приварить к ним арочный каркас.

Изготовление арки из гипсокартона осуществляется намного проще и быстрее, однако готовая конструкция будет менее прочной, чем ее кирпичные или бетонные аналоги. Для этого необходимо изготовить каркас из жестяных профилей, по бокам обшить их гипсокартоном, а для обшивки внутреннего проема использовать сегменты(для их изготовления гипсокартон разрезают с одной стороны, выгибают и в заключение закрепляют саморезами). Образовавшиеся грани необходимо сгладить шпаклевкой.

Расчет кирпичной арки: основные моменты

Чтобы осуществить расчет кирпичной арки, также необходимо изготовить шаблон из ДВП, качество которого во многом определяет эксплуатационные характеристики и внешний вид будущей кирпичной арки.  В первую очередь необходимо рассчитать размеры шаблона, для чего потребуется знание ширины арочного проема. Например, ширина арочного проема составляет 15000 мм.

Так как ширина шаблона должна быть на 5 мм меньше, значит, она составит 1495 мм. Даже если произойдет разбухание шаблона от влаги, вы сможете без труда осуществить его демонтаж на финальных стадиях работы. Высота шаблона должна соответствовать высоте арки, в нашем случае пусть будет 168 мм. Так как целый лицевой кирпич рекомендуется класть в верхней части арки, необходимо произвести расчет числа кирпичей. Так как высота одного ряда составляет около 72 мм (высота кирпича + высота шва), а общее число рядов равно 4, арочная высота составляет 72*4 – 120 = 168мм. (120мм при этом – высота кирпича, уложенного на ребро).

И в заключение

Чаще всего монтаж арочных конструкций осуществляется для декоративного оформления помещения, независимо от его предназначения. Это может быть и дом, и квартира, и офис.

Зачастую с помощью арки оформляют дверной проем между кухней и гостиной. Однако монтаж арки может использоваться и в процессе более масштабных видов строительства. Если вы планируете оформить с помощью арки внутреннее убранство помещения, специалисты рекомендуют изготовить арочную конструкцию из гипсокартона, так как это намного дешевле, проще и менее трудозатратно. При этом готовая конструкция ничуть не уступит аркам из кирпича или дерева. Чтобы не разочароваться в красоте и правильности арки, специалисты рекомендуют подойти к монтажу арочной конструкции с должной тщательностью и провести расчет арки, что можно осуществить несколькими способами. В нашей статье мы предложили вам два наиболее распространенных и эффективных способа расчета арки, воспользовавшись которыми, вы сможете соорудить надежную и эстетически привлекательную арку.

Структурные арки, спроектированные и изготовленные компанией Bulmer Brick Cutting

Полностью склеенная конструкционная кирпичная арочная система со скрытыми перемычками из нержавеющей стали обеспечивает наиболее прочную структурную поддержку, отвечая всем требованиям Building Control.

Структурные расчеты поставляются с вашими арочными перемычками, что позволяет полностью соответствовать действующим строительным нормам. Перед вашим заказом чертежи для каждого стиля арки или пролета выдаются на утверждение вашим инженерам-проектировщикам и консультантам.Проект переходит в производство только тогда, когда все детали согласованы и подтверждены.

С учетом всех факторов, таких как стоимость, простота в обращении, простота установки, качество отделки, долговечность и эстетическая «привлекательность бордюра», эти арки, будь то плоские, сегментные или полукруглые, рассматриваются как более привлекательное решение, чем многие другие варианты, в том числе облицованный кирпичом бетон или тонкие композитные альтернативы из кирпичной кладки.

Преимущества арочной системы для резки кирпича
  • Безопасная и быстрая установка
  • Эти арки значительно легче сборных железобетонных и кирпичных конструкций аналогичной длины; средние пролеты легко поднимаются двумя людьми
  • Каждая арочная перемычка имеет специальные подъемные проушины для перемещения вручную, краном или вилочным погрузчиком
  • Кирпичная арка является самонесущей при строительстве и устраняет необходимость во временной опоре
  • Стальная перемычка защищает кирпичную кладку от ударов при транспортировке и хранении
  • Высокопрочная арка традиционно изготавливается из целых кирпичей (а не из плашек или кирпичей), что исключает риск падения секций с течением времени
  • Кирпичная кладка является конструкционной и действует как традиционная арка даже без стальной перемычки
  • При изготовлении однослойной перемычки между внутренней и наружной стенами нет мостика холода
  • Однослойная перемычка позволяет избежать напряжения между внутренней и внешней створкой, уменьшая склонность к деформации или растрескиванию внутренней отделки.
  • Простые приспособления для гидроизоляции и изоляции полостей
  • Кирпичный софит полностью виден, и на фасаде или софите не видно стали. Идеально подходит для использования с традиционными оконными переплетами или фигурными арками с глубокими выступающими софитами
  • Полные структурные расчеты доступны для каждого проекта, отвечающего потребностям вашего инспектора по надзору за строительством
Одностенные арочные перемычки.

Наиболее экономичным решением для плоских и сегментных арочных перемычек является вариант с одинарной обшивкой.Внутренний лист или внутренняя кладка (конструкция с толстыми или сплошными стенами) может поддерживаться стандартной коробчатой ​​перемычкой или сборным железобетонным раствором, в то время как внешняя кирпичная кладка поддерживается скрытой стальной перемычкой.

Перемычки арочных перемычек для полых стен.

Эти перемычки поддерживают как внутреннюю, так и внешнюю створку современной полой стены. Из-за различий в дизайне важно четко указать размеры секции полой стены и стиль рамы под, позади или внутри проема.

Полные чертежи и проектные расчеты

Наши арки спроектированы таким образом, чтобы обеспечить необходимую структурную поддержку и соответствовать строительным нормам. Полные чертежи и проектные расчеты для вашей структурной арочной перемычки доступны для отправки в Building Control.

Являются ли кирпичные арки самонесущими? – Firstlawcomic.com

Являются ли кирпичные арки самонесущими?

Некоторые арки, такие как цилиндрические своды и купола, могут быть полностью самонесущими даже во время строительства.Тем не менее, большинство применений каменной арки, используемых сегодня, требуют надлежащей поддержки и крепления. Как несущие, так и ненесущие арки должны иметь надлежащую опору на протяжении всего строительства.

Являются ли арки несущими?

Вся арка не может быть несущей. Вероятно, вы можете поднять его немного с того места, где он находится, если он несущий. Вырежьте отверстие в сухой стене и посмотрите, что там.

Какой вес может выдержать кирпичная арка?

Более распространенной аркой из бетонной кладки является малая арка, максимальный пролет которой ограничен примерно 6 футами (1.8 м) с отношением высоты к пролету не более 0,15 и несущей нагрузкой до 1500 фунтов на фут пролета (21 891 Н/м).

Как кирпичные арки держатся?

Самый простой способ поддержать кирпичную кладку над проемом – использовать перемычку – горизонтальный конструктивный элемент. В прошлом для этой цели обычно использовались камень и дерево. Камень, будучи относительно слабым на растяжение, мог использоваться только на узких пролетах.

Нужны ли перемычки для кирпичных арок?

RE: Когда каменная арка нуждается в перемычке? Если арка испытывает напряжение и не сжимается на всем протяжении, она нуждается в усилении натяжением или в перемычке и не является аркой, как сказал Б.А.

Что такое перекос назад в арке?

перекос. / (ˈskjuːˌbæk) / существительное. наклонная поверхность с обеих сторон сегментарной арки, принимающая на себя тягу. один или несколько камней, обеспечивающих такую ​​поверхность.

Как узнать, является ли арка несущей?

Чтобы определить, является ли стена несущей, Том предлагает спуститься в подвал или на чердак и посмотреть, в какую сторону идут балки. Если стена параллельна балкам, скорее всего, она не несущая. Если стена перпендикулярна, скорее всего, она несущая.

Сколько может выдержать средний арочный мост?

Арочный мост номер один выдержал 21,5 фунта. Второй арочный мост выдерживал 21 фунт, поэтому средний вес арочных мостов составлял 21,25 фунта. Ферменный мост номер один выдерживал 24 фунта. Второй мост с фермами выдерживал 23 фунта, поэтому средний вес мостов с фермами составлял 23,5 фунта.

Выдерживают ли арки больший вес?

Арочный мост прочнее балочного просто потому, что у балки есть слабое место в центре, где нет вертикальной опоры, в то время как арки прижимают вес наружу к опоре.

Как называется арка с перемычкой?

РАЗГРУЗОЧНАЯ АРКА   Когда деревянная перемычка предусмотрена над более широким проемом, над перемычкой сооружается кирпичная разгрузочная арка. Снятие нагрузки с кладки на перемычку.

Как используются арки в несущей кладке?

В современном каменном строительстве арки в несущей кладке встречаются не так часто, как арки в шпоне. Однако основные принципы аналогичны. Арки с небольшим подъемом, как правило, строятся из перемычек или других конструктивных элементов, которые при необходимости могут быть усилены (технически это также перемычки).

Может ли кирпичная стена быть несущей стеной?

не определено не определено / Getty Images. Кирпичная стена кажется несущей, поскольку каменная кладка представляет собой твердый, прочный и чрезвычайно прочный строительный материал. Но каменная стена может быть несущей, а может и не быть. Положение кладки может указывать на ее несущую способность (например, находится ли она снаружи?).

Какой высоты должно быть кирпичное здание, чтобы оно было несущим?

Несущие кирпичные здания со стенами, равными или превышающими номинальную толщину 6 дюймов, могут быть спроектированы в соответствии с эмпирическими положениями Кодекса MSJC.Однако эмпирические положения, как правило, нельзя использовать для зданий высотой более одного этажа или в районах с сильным ветром или сейсмической активностью.

Почему несущие стены не используются при землетрясениях?

Несущая каменная конструкция сегодня не используется по ряду причин: Она не очень хорошо работает при землетрясениях. Большинство смертей при землетрясениях во всем мире произошло в несущих каменных зданиях. Он крайне трудозатратен, так как строится в основном из каменной кладки, которую изготавливают вручную.

В современном каменном строительстве арки в несущей кладке встречаются не так часто, как арки в шпоне. Однако основные принципы аналогичны. Арки с небольшим подъемом, как правило, строятся из перемычек или других конструктивных элементов, которые при необходимости могут быть усилены (технически это также перемычки).

не определено не определено / Getty Images. Кирпичная стена кажется несущей, поскольку каменная кладка представляет собой твердый, прочный и чрезвычайно прочный строительный материал.Но каменная стена может быть несущей, а может и не быть. Положение кладки может указывать на ее несущую способность (например, находится ли она снаружи?).

Несущие кирпичные здания со стенами, равными или превышающими номинальную толщину 6 дюймов, могут быть спроектированы в соответствии с эмпирическими положениями Кодекса MSJC. Однако эмпирические положения, как правило, нельзя использовать для зданий высотой более одного этажа или в районах с сильным ветром или сейсмической активностью.

Несущая каменная конструкция сегодня не используется по ряду причин: Она не очень хорошо работает при землетрясениях.Большинство смертей при землетрясениях во всем мире произошло в несущих каменных зданиях. Он крайне трудозатратен, так как строится в основном из каменной кладки, которую изготавливают вручную.

Влияние способа возведения на несущую способность арок с косой кладкой

https://doi.org/10.1016/j.engstruct.2018.05.005Получить права и содержание каменные своды исследуются с помощью дискретно-элементной модели.

Критическое положение нагрузки не зависит от угла наклона и метода конструкции.

Поведение логарифмических и геликоидальных арок очень похоже друг на друга.

Для косых арок можно выделить три основных типа механизмов разрушения.

Abstract

В этой статье исследуется влияние метода построения (т.г. метод ложного перекоса, геликоидальный и логарифмический) на механическое поведение и несущую способность однопролетных арок с косой кладкой. Моделирование проводилось с помощью программного обеспечения для трехмерных вычислений, основанного на методе анализа дискретных элементов. Каждый камень/кирпич каменной косой арки был представлен отдельным блоком. Растворные швы были смоделированы как интерфейсы нулевой толщины, которые могут открываться и закрываться в зависимости от величины и направления приложенных к ним напряжений.Исследуемыми переменными были метод строительства, угол наклона, размер блоков кладки и критическое расположение временной нагрузки вдоль пролета арки. К каждой косой арке постепенно прикладывалась вертикальная линейная нагрузка на всю ширину до разрушения. В результате анализа результатов установлено, что для арки из косой кладки, сооруженной методом ложного перекоса, с увеличением угла перекоса увеличивается проскальзывание между выступами в арке и снижается разрушающая нагрузка. Однако для арок с косой кладкой, сооруженных геликоидальным и логарифмическим способом, с увеличением угла наклона возрастает разрушающая нагрузка.Были идентифицированы три различных характерных режима отказа в зависимости от угла контактного трения и метода конструкции. Эти наблюдения дают новое представление о поведении и приводят к предложениям для понимания грузоподъемности и режима отказа косых арок.

Ключевые слова

Ключевые слова

Ключевые слова

MASONRY

ARCH

Дискретный элемент

Дискретный элемент

Численное моделирование

Численное моделирование

Cracking

In-Plane Loading

Рекомендуемые статьи Статьи (0)

Просмотреть полный текст

© 2018 Elsevier Ltd.Все права защищены.

Рекомендуемые статьи

Ссылки на статьи

Кирпичная арка — Как обсудить

Кирпичная арка

Что такое кирпичные арки и для чего они нужны? Кирпичные арки Кирпичные арки представляют собой декоративные наполнители, сделанные из небольших кусочков, соединенных вместе в виде кривой или серии кривых. Арки не требуют дополнительной жесткости, как кирпичные перемычки, так как клиновидные элементы с увеличением нагрузки уплотняются.

Почему кирпичные арки не нуждаются в перемычках?

Кирпичные арки представляют собой декоративные формы, используемые для заполнения промежутков, состоящие из небольших блоков, соединенных вместе в виде кривой или серии кривых. Арки не требуют дополнительной жесткости, как кирпичные перемычки, так как клиновидные элементы с увеличением нагрузки уплотняются.

Почему некоторые арки не имеют несущих конструкций?

Ненесущие арки требуют поддержки других элементов. Многие используемые сегодня арки построены не конструктивно, а чисто из эстетических соображений. Конструктивная поддержка арки может потребоваться из-за недостаточной прочности арки или колонны или из-за отсутствия структурного анализа арки.

Что нужно учитывать при проектировании арки?

Общая терминология дуг показана на рисунке 1.Первое важное соображение при проектировании каменной арки — будет ли арка несущей. То есть, если арка передает вертикальные нагрузки на опоры или полностью опирается на стальной кронштейн.

Кирпич

Почему в строительстве стен используют кирпичные арки?

Сегодня кирпичная арка используется в строительстве, чтобы закрыть проемы в стенах и добавить эстетики, поскольку арка является идеальным определением формы и функции. В этом кирпичном файле обсуждаются соображения по проектированию кирпичных арок в конструкции из листового металла.

Что нужно знать об арках?

Арка представляет собой изогнутую конструкцию, соединяющую приподнятое или открытое пространство, которое поддерживает большие нагрузки и силы сверху. Строительство арки требует тщательной работы и, следовательно, квалифицированного персонала. В этой статье объясняются характеристики кирпича, его центрирование и опалубка, а также строительство круглых и плоских арок.

Какая сталь используется для кирпичных арок?

Носовая часть может проходить через проемы до 2600 мм и может быть опущена с помощью подъемных проушин с помощью крана или лебедки.Для больших пролетов можно использовать перемычку из нержавеющей стали. Каменщик режет и шлифует камни владельца. Эти арки идеально подходят для быстрого строительства.

Какое описание арки лучше всего подходит?

Центр дуги находится на горизонтальной линии, проходящей через вершины вертикальных частей. Это своего рода полуэллиптическая дуга с тремя или пятью центрами. Сегментированные плоские подковообразные арки, полукруглые арки и арки на сваях представляют собой центрированные арки.

Лучшие места для жизни в штате Мэн [Жизнь в штате Мэн плюсы и минусы] Какие города лучше всего подходят для жизни в штате Мэн? Жители штата Мэн переживают все четыре времени года, включая суровую зиму и прохладное лето.Портленд, Бангор и Огаста — одни из лучших мест для жизни в штате Мэн. Какие самые популярные места отдыха в штате Мэн? Кеннебанкпорт является одним из самых популярных туристических районов в штате Мэн. Скалистая береговая линия Уокер-Пойнта впечатляет, а большая часть города типична для пляжного городка. Морепродукты – это…

Для чего нужна разгрузочная дуга?

Разгрузочная дуга построена на плоской дуге или на деревянной перемычке для дополнительной прочности. В случае возникновения разрядной дуги ими легко можно заменить прогнившую деревянную перемычку без ущерба для устойчивости конструкции. Концы этой арки должны надлежащим образом опираться на стойки.

Почему арка является лучшей формой кладки?

Арка использует преимущества высокой прочности кирпичной кладки на сжатие и при правильной геометрии не требует дополнительного армирования или поддержки. Арка имеет эстетичную форму и «хорошо» смотрится на кирпичной кладке.

Как поддерживаются опоры арки?

Во-вторых, опоры должны выдерживать вертикальную нагрузку и боковую тягу арки.Если арка или опора неисправны, арку следует считать ненагруженной, а арку и дополнительную нагрузку следует полностью поддерживать железными уголками или стальными пластинами.

Переделка камина из кирпича

Что такое кирпичные арки и что они делают для дома

Если арка армированной или неармированной кирпичной стены статически непригодна, арку необходимо поддерживать. Этот кронштейн обычно обеспечивается стальным кронштейном. Это наиболее распространенный метод поддержки каменных арок в современных сооружениях. Стальной уголок сгибают, чтобы согнуть низ арки.

Какой раствор вы используете для строительства арки?

Предварительно заливаются эпоксидным раствором в шов толщиной 3 или 5 мм. Традиционные вуссуары (сводчатые блоки) монтируются на изготовленную по индивидуальному заказу сборную перемычку с концевыми кронштейнами. Затем носовая часть может проходить через проемы до 2600 мм и может опускаться с помощью подъемных проушин с помощью крана или лебедки.

Какой кирпич используется для кладки стен?

Верхняя часть кладки стен облицована плиткой различных форм и размеров.Эти типы кирпича имеют решающее значение не только для защиты нижележащего слоя раствора, но и для регулирования влажности.

Какой бетон используют для арок?

Бетонная кладка для сооружения арки должна быть на 100% монолитной, монолитной или заполненной. Применимые спецификации ASTM: Строительные бетонные блоки, ASTM C 55 (ссылка 3) Облицовочные кирпичи из силиката кальция, ASTM C 73 (песчано-известняковый камень) (сноска 2) Строительные бетонные блоки, ASTM C 90 (ссылка 4).

Кирпичные столбы [Как класть кирпичные колонны и солдатские курсы!] Как используются кирпичные колонны в доме? Кирпичные столбы — отличное дополнение к любому дому.Они могут быть высокими или низкими и часто используются, чтобы подчеркнуть перила вашего патио или крыльца. Они эстетически привлекательны как колонны на террасах или как отдельно стоящие колонны для украшения. Вы также можете использовать каменные столбы в качестве опор для растений в саду. Какой раствор использовать для колонн? Для лучшей устойчивости рекомендуется заливать…

Как долго бетонные арки остаются на месте?

Бетонная кладка арок выполняется с опалубкой или временной опорой. После сборки приспособление удерживается на месте до тех пор, пока арка не станет достаточно прочной, чтобы выдерживать нагрузку, которой она подвергается.Для неармированных бетонных арок опалубка должна оставаться на месте в течение примерно недели после возведения.

Какой раствор вы используете для кирпичных арок?

Если длина пролета превышает 10 футов, арка должна быть установлена ​​на цементный раствор.

Что за треугольник кирпич над перемычками?

Как показано на рис. 3, сплошная кладка на перемычках или арках представляет собой равнобедренный треугольник с углом наклона 60 градусов, образованный склеиванием кирпичей.

Какие перемычки используются для проемов в стенах?

Предварительно напряженные стальные перемычки различной длины и поперечного сечения предназначены для стандартных проемов, толщин стен, высоты кирпичной кладки и соответствующей торцевой опоры.Прочность на сжатие предварительно напряженных стальных перемычек следует повышать путем заполнения их бетоном при большой ширине проема.

Вилла дом [Строительство удивительного красивого кирпичного бассейна и современного двухэтажного дома с дизайном виллы в лесу] В чем разница между виллой и квартирой? Вилла обычно представляет собой дом для одной семьи, в отличие от квартир и таунхаусов, которые предназначены для нескольких семей. Виллы расположены в менее населенных районах, а апартаменты и таунхаусы – в более густонаселенных районах. Что такое дом в стиле виллы? Вилла представляет собой полностью независимый двухуровневый дом с роскошными удобствами…

Почему происходит движение вокруг кирпичной арки?

Когда он подошел к окну, каменная арка слегка опустилась. Местное движение вокруг дуги может быть результатом отказа дуги или, если таковой имеется, падения. Арки и перемычки могут погнуться из-за небольших перемещений внутри конструкции, что приведет к потере опоры со стороны несущих опор.

Как построить кирпичную арку?

Ручкой шпателя ударьте по верху кирпичей и плотно погрузите их в раствор.Используйте шпатель, чтобы удалить излишки раствора из затирки между кирпичами, и проведите полым шпателем по затирке. Используйте эту процедуру для всех соединений при строительстве кирпичных опор и арок.

Что такое арочный кирпич?

Кирпичные арки. Кирпичная арка – классический символ элегантности и надежности конструкции. Используемая вокруг дверных и оконных проемов, арка является лестницей и абсурдным декоративным элементом для традиционных и современных дизайнов.

Что такое каменная арка?

Кирпичная арка может означать: Триумфальную арку, памятник архитектуры с аркой, построенной из нескольких образцов камня, включая Мраморную арку в Лондоне и Триумфальную арку в Париже.Пешеходы и/или автомобильное движение.

Французская архитектура [Один из самых ценных примеров французской неоклассической архитектуры] Какие самые известные французские архитекторы? Известные французские архитекторы. Откройте для себя некоторых из лучших французских архитекторов, в том числе Ле Корбюзье, Гюстава Эйфеля, Фредерика Огюста Бартольди, Жана Нувеля и Поля Вирилио. Что такое архитектура французского стиля? Французская архитектура. Французский архитектурный стиль характеризуется разнообразием форм и деталей, но в целом ассоциируется с характером…

Что такое кирпичный строитель?

The Brick Builder — дом Бена Крейга, художника, который использует кубики LEGO. Бен объединил свою давнюю страсть к вездесущим кирпичам и свой опыт в маркетинге и организации мероприятий, чтобы создать The Brick Builder как идеальную платформу для контрактного проектирования, мероприятий, особых случаев и школьных мероприятий.

Можно ли нависать над перемычкой кирпичом?

Кирпичная кладка не должна выступать за стальные перемычки сверх допустимого; Каменная кладка не должна выступать над перемычками более чем на 25 мм, так как больший выступ может привести к возникновению горизонтальных трещин в кладке вверху.

Что нужно знать о перемычке?

Перемычка представляет собой конструкционную опору над проемом, позволяющую передавать нагрузки на фундамент без перегрузки рам, таких как окна или двери. Перемычка должна быть достаточно прочной и жесткой и изготовлена ​​из материала, совместимого с кладкой, на которую она опирается.

Кирпичные арки в домах

Кирпичные или каменные арки могут придать любому зданию невероятную привлекательность, и их популярность в жилищном строительстве Далласа/Форт-Уэрта возросла с 1980-х годов, но многие строители и каменщики не применяли должным образом основные принципы для обеспечения устойчивого и эстетичный дизайн. .

Что такое облицовочный кирпич

Что мне нужно, чтобы положить на перемычку?

Кладка должна иметь раствор между кирпичом и стальной перемычкой; раствор между камнем и перемычкой предотвращает скручивание перемычки во время использования.

Когда строить разгрузочную арку над перемычкой?

ПОДЪЕМНАЯ АРКА 42  Если над самым широким проемом установлена ​​деревянная перемычка, над перемычкой строится рельефная арка из кирпича.  Выброс кладки по перемычке.07.11.2014 v 43 6.

Какой кирпич используется для перемычек?

Кирпич BRICKSTURZ — это полнотелый, хорошо обожженный кирпич высшего качества BRICKSTURZ. Подходит для небольших пролетов (максимум 90 см). Кирпичи с лягушками больше подходят. 07.11.2014 v 4.

Зачем армировать арку?

Внутренние и фоновые линии или изогнутые дуги называются внутренними точками. Старые арки иногда приходится укреплять, потому что замковые камни гниют и образуют так называемую голую арку. В железобетонных конструкциях принцип арки используется для использования сопротивления бетона сжимающим усилиям.

Стандартный размер кирпича

Что нужно знать о супинаторе?

Для тех, у кого высокий свод стопы, обеспечивает правильное выравнивание и устойчивость. Бегуны с нормальным сводом стопы нуждаются в дуге, чтобы предотвратить травмы и поглотить удар. Людям с травмами или болями в нижних конечностях он необходим для облегчения боли и восстановления.

Почему важны абатменты с обеих сторон арки?

СТОПЫ Кирпичная кладка по обеим сторонам арки служит главным образом для поддержки арки и должна выдерживать горизонтальную силу (распор), создаваемую аркой.Учтите, что арки имеют минимальную высоту, например В. Дуга цилиндра создает большую тягу, поэтому колонны должны быть выше.

Какова функция арки в архитектуре?

Арка представляет собой криволинейную конструктивную форму, которая передает нагрузки вокруг проема и передает их по профилю арки на опоры, стойки или стойки с любой стороны. Они были важной архитектурной особенностью со времен этрусков, которым приписывают их изобретение, хотя римляне развили и расширили их использование.

Что произойдет, если носить обувь без поддержки свода стопы?

По мере продолжения растяжения и разрыва воспаление, раздражение и боль усиливаются. Ношение обуви без надлежащей поддержки свода оказывает большее давление на свод стопы, что может способствовать развитию и ухудшению этого состояния стопы.

Продать б/у кирпичи Как продать старый кирпич? Как продавать б/у кирпичи Сначала закажите б/у камни. Найдите в своем сообществе зеленых или экологически сознательных предпринимателей.Разместите бесплатное объявление в Интернете, используя местную версию Craigslist или аналогичные сайты объявлений. Покажите заинтересованным людям ваши использованные камни, лично или отправив фотографии. Сколько здесь продают старые кирпичи? Глина на самом деле лучший вариант для окружающей среды. Поддон из них стоит от 300 до 700. Хотя это не дешево…

Почему некоторые дуги не имеют структурной опоры в теле

Одним из наиболее распространенных симптомов неправильного ухода за дугой является боль в дуге. Боль в дуге может возникать по разным причинам, чаще всего из-за структурных проблем или травм связок, сухожилий, костей или мышц, составляющих дугу.

Почему важны своды стоп?

Свод стопы также придает стопе гибкость, облегчая такие движения, как бег и ходьба. Они также помогают вам адаптироваться к изменениям рельефа, стабилизировать движения, создавать баланс и поддерживать ваш вес. Что такое арочная поддержка?

Чем отличаются разные типы арок?

Высота, ширина и форма арки варьируются от человека к человеку. Дети рождаются с плоскостопием.Дуга начинает формироваться в детстве, и форма меняется от детства к подростковому возрасту. Существует три различных типа поклона: нормальный поклон, высокий поклон и нисходящий поклон (плоскостопие).

Зачем нужна поддержка свода стопы в обуви?

Ну, это именно то, на что это похоже. Супинаторы могут быть в виде стелек для поддержки свода стопы или могут быть встроены в обувь для поддержки свода стопы. Поддержка свода стопы защищает свод стопы от ежедневных ударов при ходьбе по поверхности и помогает облегчить боль в стопе.

Кровельное покрытие

Что лучше фиксированная арка или бесшарнирная арка?

Неподвижная дуга (или невращающаяся дуга) крепится к полюсам таким образом, что момент передается на полюс. Неподвижная арка имеет три дублирования, не позволяет поворачиваться на уровне фундамента. Твердый лук имеет очень жесткую конструкцию и меньше прогибается, чем другие луки.

Что вызывает обрушение арки во время строительства?

Несущие и ненесущие арки должны иметь достаточную поддержку во время строительства.Преждевременное удаление временной конструктивной поддержки арки может привести к ее разрушению. В основном это происходит из-за бокового смещения абатмента до того, как он правильно схватится.

Почему некоторые арки не имеют определения несущей опоры

Такое расположение означает, что арка является самонесущей, но временные опоры должны быть ■■■■■■под ней, обычно в виде деревянных центров (иногда называемых центрами или арками). формирователи), пока ключ не окажется на месте. Нижняя внутренняя кривизна арки называется внутренним свесом.

Старший бит Значение

Какие существуют типы поддержки свода стопы?

Существует три различных типа лука: обычный лук, высокий лук и нисходящий лук (плоскостопие). Люди с плоскостопием или низким сводом стопы, как правило, более заметны, в то время как люди с высоким сводом стопы, как правило, ниже среднего. Пронация или выкатывание также называется супинацией.

Как узнать, высокий или низкий уровень поддержки свода стопы?

Если свод стопы не виден во время теста стоя или сидя, значит, у вас жесткий низкий свод и вам следует выбрать стельки Tread Labs с низким сводом. Поддержка снизу, вероятно, будет очень неудобной на арке. и дает вам ощущение мяча для гольфа в вашей обуви.

Почему своды арок опираются на легкие опоры?

Однако арки в ряду можно поддерживать легкими подпорками, потому что распор одной арки противодействует распору соседних, и система остается стабильной до тех пор, пока арки на каждом конце ряда усилены.

Как супинатор поддерживает ваши ноги?

Свод стопы поглощает удары и сжимается, когда стопы касаются земли.Сухожилия и связки свода стопы могут запасать упругую энергию. Эта энергия расходуется во второй фазе, когда лук падает и толкает их вперед.

Продать лего

Как кривизна арки связана с ее прочностью?

Чем больше степень кривизны (чем больше полуокружность арки), тем больше нагрузка на нижнюю часть моста. Постройте арку достаточно большой, чтобы напряжение в конечном итоге превысило естественную прочность несущих конструкций.

Каково назначение арки в архитектуре?

Арка в архитектуре и строительстве представляет собой изогнутый элемент, используемый для перекрытия проема и восприятия нагрузки сверху. Арка послужила основой для разработки свода. Подробнее об этом. Архитектура: арх.

Чем арки отличаются от других структурных форм?

С тех пор методы проектирования и строительства арок превратились во многие другие конструктивные формы, включая арки, арки и мосты.Арки – это несущие конструкции, а значит, в них нет растягивающих напряжений. Они самодостаточны и стабилизируются за счет силы тяжести, действующей на их вес, чтобы удерживать их под давлением.

Что характерно для арочной конструкции?

Криволинейные конструкции представляют собой уникальные конструктивные формы, которые в первую очередь противостоят силам, преобразуя их в сжимающие силы в процессе, обычно известном как изгиб.

Европейский стиль [Бумажные бусины в европейском стиле с красивой золотой деталью — Учебник (2021)] Какую одежду носят в Европе? Европейцы довольно консервативны, когда речь идет о повседневной одежде. Вы не увидите европейцев в широких джинсах, ярких принтах или больших белых кроссовках. Мужчины аккуратно одеты в сшитые на заказ брюки. Женщины носят капри вместо шорт. Как одеваются европейские женщины?В жаркие летние месяцы в Восточной Европе легкие платья и юбки являются обычной одеждой восточных …

Как более плоская арка влияет на дизайн?

Чем более пологая носовая часть, тем больше горизонтальная нагрузка, которая может повлиять на выбранную конструкцию, независимо от того, следует ли устанавливать анкерный стержень, или на жесткость палубы по отношению к носовой части.Арочные мосты можно моделировать и анализировать с помощью программного обеспечения Staad Pro, они демонстрируют это на примере параболического арочного моста.

Каковы основные цели архитектурного проектирования?

Архитектор определяет размер, расположение и пропорции между всеми комнатами. Основная цель схематического проекта — определить форму и размер здания, используя некоторые основные пространственные планы. На схеме они примерно указывают, как будет выглядеть и функционировать здание.

Что делать, если дуга неполноценна?

Если арка или опора неисправны, арку следует считать ненагруженной, а арку и связанную с ней нагрузку следует полностью поддерживать железными угловыми стойками или стальными пластинами.В качестве альтернативы можно использовать армирование для увеличения прочности одной или обеих арок и опор.

Какие существуют типы арочных мостов?

На конструкцию арочного моста могут влиять многие факторы, такие как тип настила, условия окружающей среды, стоимость и осуществимость. Однако с точки зрения конструктивной формы арки можно условно разделить на шарнирные и несъемные. Навесная арка может состоять из двух или трех арок.

Современное здание [Покраска ВСЕГО Дома В БЕЛЫЙ!!! | Ремонт домика на дереве Джошуа] Каковы характеристики современного здания? Честно с материалами.Сталь, бетон, стекло и дерево — четыре наиболее часто используемых материала в современных зданиях. Цель – это суть. Это принцип, который предполагает, что функция является центральной целью и определяет общую форму структуры. Простота до мозга костей. Четкие и четкие линии. Меньше — больше. Что такое дома в современном стиле? А…

Что следует учитывать при проектировании арочного крепления

Arch Linux должен работать на любом компьютере, совместимом с x86_64, с оперативной памятью не менее 512 МБ, хотя для загрузки работающей системы для установки требуется больше памяти.Базовая установка должна иметь менее 2 ГБ свободного места на диске.

Кто автор кургана Мраморная арка?

Планы включают относительно непривлекательные идеи, такие как частичная пешеходная зона и улучшенное мощение и ландшафтный дизайн. Холм был спроектирован MVRDV, офисом в Роттердаме, чей голландский павильон для выставки Expo 2000 в Ганновере представлял собой многоэтажный сад с ветряными турбинами на крыше.

Что делает курган Мраморной арки в Лукке особенным?

Мраморная арка Кургана будет завершена в Лондоне в начале этого месяца.Фото: Джонатан Брейди / Пенсильвания Башня Гуиниджи в Лукке, Италия, представляет собой средневековую кирпичную башню, красивую, но распространенную в исторических тосканских городах. Что делает его особенным, так это лес каменного дуба, который растет на вершине.

Как проверить подлинность Arch Linux?

Команда gpg отображает отпечаток открытого ключа. Еще один способ проверить подлинность подписи — убедиться, что отпечаток открытого ключа совпадает с отпечатком разработчика Arch Linux, подписавшего файл ISO.

Что такое аркада в оттоновской архитектуре Что является примером османской архитектуры? Клеве, галерея и галерея являются образцами османской архитектуры. Османская архитектура — это стиль, получивший дальнейшее развитие при императоре Оттоне Великом. Клеве, галерея и галерея являются образцами османской архитектуры. Так что же является примером османской архитектуры? Одним из лучших сохранившихся образцов османской архитектуры является церковь Сан-Чириако (960965) в Гернроде, Германия. Центральная часть т…

Что следует учитывать при проектировании арочного моста

Несущая конструкция состоит из прикрепленных деревянных ферм, поддерживающих настил моста с помощью несущих тросов.Железобетонные и стальные арки, как правило, намного легче конструкций, чем кирпичные мосты.

Что нужно знать о проектировании моста?

Опишите процесс, который инженер использует для проектирования моста, включая определение нагрузок, расчет максимальной нагрузки и расчет количества материала, который выдержит нагрузки. Каждый урок или задание TeachEngineering соответствует одному или нескольким образовательным стандартам K12 в области естественных наук, технологий, инженерии или математики (STEM).

Как определяется жизнеспособность арочного моста?

Согласно , прибыльность арочного моста зависит от пригодности геологии участка и характера почвы. В этой статье рассматривается анализ и проектирование бетонного арочного моста с использованием модели нагрузки Еврокода 1 с программным обеспечением Staad Pro.

Когда нужен железобетонный арочный мост?

1. Знакомство с арочными мостами: Железобетонные арочные мосты используются, когда считается, что балочные мосты неэкономичны.По мере увеличения пролета поперечное сечение балки увеличивается настолько, что вес балки составляет значительную долю общей нагрузки.

Транцевое окно над входной дверью Как называется маленькое окошко над дверью? В архитектуре поперечная балка представляет собой поперечную горизонтальную структурную балку или балку или поперечное сечение, отделяющее дверь от вышележащего окна. Это в отличие от вертикального столба, вертикального структурного элемента. Перекладина или транец — это также обычное американское слово для обозначения зеркального света, окна над этим поперечным сечением.Почему в старых домах окна над дверью? Окна верхнего этажа над большей частью…

В каких случаях необходимо усиление арки?

Прокладки могут быть добавлены для предотвращения скольжения под углом, поскольку прокладка действует как гаечный ключ. Сжатие происходит, когда сжимающие напряжения в дуге превышают прочность камня на сжатие.

Как проще всего обрамить арку?

Выровняйте каждую половину арки под углом к ​​отметке высоты, которую вы только что сделали на стойке.Ногтем прикрепите бант к стойке. Это так просто. Вы почти закончили изготовление лука. Теперь приколите квадратную половину банта к голове. Вот и все. Сейчас он профессионал в луковой индустрии.

Какие существуют типы архитектурных фреймов?

Архитектурная структура предоставляет ряд общих категорий, которые охватывают критические точки для важных инженерных решений. Инфраструктура качественных атрибутов обеспечивает общие качества и атрибуты, формирующие архитектуру вашего приложения, такие как производительность, безопасность, масштабируемость, управляемость, предоставление ресурсов, связь и многое другое.

Какой фрейм является каноническим в руководстве по архитектуре приложения?

Каноническая структура приложения описывает на метауровне слои и слои, которые должен учитывать архитектор. Каждый уровень/уровень описывается на основе его назначения, функции, возможностей, общих шаблонов проектирования и технологий. С каждой из этих структур в качестве фона руководство накладывает связанные принципы и модели.].

Стоимость установки фрамуги

Что следует учитывать при проектировании арочной конструкции

КОНСТРУКЦИЯ АРКИ Первое важное соображение при проектировании каменной арки – выдержит ли арка нагрузку или нет.То есть, если арка передает вертикальные нагрузки на опоры или полностью опирается на стальной кронштейн.

Каково назначение арочной системы?

Арочная система Арка представляет собой изогнутую конструкцию, предназначенную для перемещения грузов в пространстве в основном за счет сжатия. Механический принцип арки точно такой же, как у портала. Прямые куски материала, соединенные замкнутыми кривыми, сглаживаются в непрерывную кривую.

Каковы внутренние напряжения трехшарнирной арки?

Статический анализ и определение размеров трех дуг шарнира включает определение внутренних напряжений (изгибающий момент, касательное напряжение, нормальная сила и кручение в конструкции из-за внешней нагрузки) и обеспечение достаточных поперечных сечений для поддержки приложенной нагрузки.

Вам нужен супинатор для сломанной стопы?

Ваш хирург-ортопед может порекомендовать хорошую, прочную, поддерживающую обувь, если у вас сильная боль. Могут поставляться стельки, которые можно вставить в вашу текущую обувь. Так или иначе, он накладывает на ногу гипс. Супинаторы могут не выглядеть как гипс для сломанной ноги, но они делают то же самое.

Мексиканские дома

Можно ли поставить супинатор в гипсе?

Могут быть поставлены стельки, которые можно вставить в вашу текущую обувь.Так или иначе, он накладывает на ногу гипс. Супинаторы могут не выглядеть как гипс для сломанной ноги, но они делают то же самое.

На что следует обратить внимание при проектировании положения арки

Небольшой мост между осуществимостью и инновациями — это работа архитектора. Прежде чем нанять кого-то, проверьте его зрение и то, насколько легко он может мыслить нестандартно. Но вы также должны убедиться, что они трезвые и практичные.

Как архитектор осуществляет индивидуальную планировку помещений?

Архитектор проведет предварительные исследования и любой анализ собственности, включая зонирование и строительные нормы, которые могут повлиять на любое развитие.На этом этапе осуществляется планировка отдельных помещений, при этом заказчик предоставляет архитектору список помещений, из которых состоит здание.

Какие три этапа архитектурного проектирования?

Этапы архитектурного проектирования 1 1 ГРАФИК ПРОЕКТИРОВАНИЯ (ПП) 2 Эскизный проект. Думайте об этом как о подготовительной фазе рисования. Обычно это составляет около 15% от стоимости работ и сборов, которые архитекторы платят за весь проект. 3 2 РАЗРАБОТКА ДИЗАЙНА (DD) Разработка дизайна составляет примерно 20% работы и гонораров архитекторов.

Бриклберри Нетфликс

Кирпичная арочная стена

Кирпичная арка, найденная в руинах Ура в Месопотамии, датируется 1400 годом. Сегодня кирпичная арка используется в строительстве, чтобы скрыть отверстия в стенах и добавить эстетики, поскольку арка является идеальным определением формы и function.. В этом кирпичном файле обсуждаются соображения по проектированию кирпичных арок в конструкциях из листового металла.

Как лучше оформить кирпичную кухню?

Вот некоторые из самых популярных способов создать дизайн кирпичной кухни, который вам понравится: Полностью кирпичный дизайн. Кирпичная кухня может отлично выглядеть и лучше всего работать при контрастном естественном освещении.

Почему кирпичные стены важны на кухне?

Круглые кирпичные стены Источник изображения: Digs Digs Кирпичная стена придает этой просторной и естественной кухне теплый и землистый оттенок. Теплый цвет необработанного кирпича проникает сквозь гладкие белые стены и придает дому теплый городской вид. Промышленная кирпичная стена кухни.

Что использовать в качестве акцентной стены на кухне?

Акцентная стена отделана панелями из старинного кирпича, которые резко контрастируют с элегантными кухонными шкафами из массива тикового дерева и полами из светлого дуба.Для этой кухни кирпич является тонким дополнением, которое используется в качестве задней стены.

Обрамление камина из сланца [Сделай сам, как сделать так, чтобы сланец вокруг камина и очаг снова сияли как новые с помощью тунгового масла.] Можно ли положить плитку на камин? Большинство настенных плиток подходят для камина. Но на всякий случай убедитесь, что они рекомендованы для применения при высоких температурах. Еще один совет: выберите рекомендуемую мозаику в качестве мозаики панели инструментов. Большинство плиток для фартука рассчитаны на более высокие температуры, так как их часто размещают вокруг духовок и других высокоинтенсивных…

Какую краску использовать для кирпичной кухни?

Темно-красный кирпич уравновешивается кухонными шкафами из светлого бука и бежевыми стенами, создавая баланс между темными и светлыми цветами.Современная деревенская кухня, сочетающая в себе гладкий гладкий мрамор и серые лакированные шкафы с деревенскими дубовыми шкафами и балками.

Что делать с картинками кирпичного крыльца?

Просмотрите фотографии крыльца разных цветов и стилей, и если вы найдете дизайн крыльца из кирпича, который вас вдохновит, сохраните его в книге идей или проконсультируйтесь с профессионалом, который сделал это, чтобы узнать, какие дизайнерские идеи они предлагают для вашего дома.

Что вызывает боковое смещение арки крыльца?

Распространенная проблема бокового смещения в жилищном строительстве возникает, когда арка крыльца проходит между опорами.Эти причалы часто строят из массивных каменных или деревянных причалов с краем кирпичной стены. Колонна обычно проектируется в соответствии с требованиями к осевой нагрузке с учетом горизонтальной тяги дуги.

Арка из криволинейного кирпича

Вокруг колонн применена техника криволинейного кирпича. Однако витые дуги не имели внутреннего стержня и были построены в деревянной форме в модели кручения. После того, как кирпичи и раствор застыли, формы были удалены, и стал виден волнистый узор.Это было захватывающе, и это был очень уникальный и интересный эффект.

Скандинавская архитектура [Назад Загородный дом | ООО Студия Архитектурного Дизайна | АрхиПро] Что такое скандинавская архитектура? Традиционный тип скандинавской архитектуры – горизонтальная блочная конструкция. Скандинавская архитектура отличается простотой, современным и минималистичным дизайном. Скандинавские архитекторы ищут функциональные дома и постройки. Что представляет собой традиционная скандинавская архитектура типа F? Эти два.Горизонтальные и вертикальные блочные конструкции…

Влияние метода строительства на несущую способность арок с косой каменной кладкой

Новые сенсорные технологии — например, волоконно-оптические датчики на волоконной брэгговской решетке (ВБР) — предлагают инженерам новые средства для изучения динамического распределенного поведения сложных конструкций, таких как каменные арочные мосты. Эти мосты, которые являются общими чертами многих европейских транспортных сетей, часто представляют собой стареющие конструкции со сложной историей повреждений и ремонтных работ.Кроме того, свойства их материалов и невидимая геометрия могут быть сложными, если не невозможными, для определения, что создает неопределенность в надежности компьютерного анализа. В частности, в свете финансовых и экологических затрат на их замену, а также вклада, который многие из этих мостов вносят в наше общее архитектурное и промышленное наследие, становится все более настоятельной необходимость улучшить наше понимание структурного поведения каменных арочных мостов в условиях их реальной эксплуатации. нагрузки.Поскольку эти мосты подвергаются множеству циклов нагрузки, что может непосредственно привести к их износу, их реакция в рабочих условиях часто важнее, чем понимание их поведения при разрушении, которое можно изучить с помощью общепринятых методов, таких как анализ предельного состояния. В этой диссертации мониторинг состояния конструкций используется для получения новых сведений о поведении каменных арочных мостов и виадуков. Часть 1 включает начальное исследование, в котором результаты упрощенных моделей конечных элементов сравниваются с ранее собранными данными мониторинга ВБР, описывающими реакцию поврежденного каменного виадука на приложенную нагрузку поезда.Выявлено, что влияние повреждения на реакцию виадука носит преимущественно локальный характер, в то время как обычные «одноточечные» измерения, такие как вертикальные смещения венца, могут быть хорошо согласованы с упрощенными моделями. Кроме того, количественно оценивается относительный вклад каждого из основных структурных компонентов виадука в его общую производительность SLS. Оставшаяся часть диссертации посвящена мониторингу объекта исследования: недавно отремонтированного перекошенного каменно-арочного железнодорожного моста.ВБР используются для подробного мониторинга динамического поведения этого моста, в частности, реакции на деформацию в плоскости и движения по трещинам, включая как открывание, так и сдвигающие движения по ключевой разделительной трещине между стволом арки и стеной перемычки. Представлена ​​чувствительность этих реакций к ряду внешних переменных, а именно скорости поезда, температуре окружающей среды, времени суток и дате. Поезда, движущиеся со скоростью примерно от 80 до 90 миль в час, вызывают локальную деформационную реакцию, которая до 15% выше, чем у более медленных поездов, хотя этот эффект присутствует только вблизи вершины арки, где нагрузки больше всего сосредоточены на внешних концах.Тенденция времени суток соответствует ожидаемому поведению пассажиров. Поезда в часы пик приводят к более высокой величине и меньшему статистическому разбросу реакции моста; следовательно, сравнение поездов, зарегистрированных в это время, позволяет нормализовать переменную пассажирскую нагрузку. Также измеряется и визуализируется поток силы в плоскости наклонной арки с использованием новой реализации «розетки деформации ВБР», которая отслеживает основные деформации арки. Эти распределения силовых потоков, экспериментально подробно отображенные впервые для наклонной каменной арки, очень согласуются во многих событиях поезда, что предполагает общую реакцию на различные типы нагрузки поезда.Отдельно видеограмметрия используется для измерения внеплоскостных вертикальных смещений арки. Распределение этих перемещений используется для подгонки упрощенной балочной модели поперечного изгибающего компонента реакции арки. Этот структурный мониторинг является частью более широкого совместного исследования, в рамках которого проверяется широкий спектр различных технологий мониторинга на мосту для тематического исследования. В данной диссертации представлена ​​практическая оценка этих различных технологий; несмотря на более высокие первоначальные затраты на систему ВБР, множество точек измерения и высокое качество данных, обеспечиваемые этой технологией, означали, что она выгодно отличалась от более устоявшихся подходов.В другом сотрудничестве существующие методы анализа лазерного сканирования каменных арочных мостов были распространены на наклонные арки и использованы для изучения исторической распределенной деформации этого моста. Показано, что текущая деформированная геометрия могла быть вызвана небольшими опорными движениями в тупых углах устоя арки, что согласуется с прошлыми гипотезами в литературе относительно поведения арочных мостов с перекосом кладки. Большая часть этой диссертации связана с анализом и интерпретацией данных, собранных в ходе мониторинга моста тематического исследования на месте, который проводился в течение шестимесячного периода.С этого времени система ВБР на мосту была адаптирована для автономного дистанционного зондирования. Представлены необходимые улучшения системы, охватывающие как оборудование, установленное на мосту, так и сопутствующие стратегии обработки данных, которые теперь позволяют автоматизировать категоризацию, анализ и визуализацию данных. После этого анализируются долгосрочные данные, собранные на сегодняшний день. Эти данные показывают дальнейшие тенденции, в частности, связь реакции моста с температурой окружающей среды. Более низкие температуры приводят к большей величине отклика — возможно, из-за теплового сжатия кладки, вызывающего открытие существующих трещин по всему мосту и, таким образом, увеличивающих возможность возникновения движений под действием приложенных нагрузок.

Внешний вид VS. Функция: Джек Арки



В нынешнюю эпоху домостроения идея строительства дома с использованием функционирующих конструктивных моделей часто игнорируется и редко упускается из виду. Проще говоря, строительный образец может быть любым аспектом дома — от черепицы и колонн до стиля кирпичного шва, карниза и лепнины для обуви. Поскольку многие люди хотят большие дома за счет традиционного качества и функциональности, стандарт сегодняшнего традиционного дома уже не тот, что был раньше.Такие узоры, как несущие домкратные арки, исчезают из нынешнего традиционного дома. Это не хорошо; это не имеет никакого смысла. Но вместо того, чтобы выяснять, почему функциональность и качество сегодняшних традиционных стандартов домостроения снизились за последние десятилетия, давайте посмотрим, почему функциональность важнее внешнего вида.

Есть правильный путь, а есть неправильный. Это обычное сложносочиненное предложение является правдой только наполовину. Всегда есть больше способов сделать что-то не так.Одна из самых распространенных ошибок, совершаемых в процессе строительства традиционного дома, заключается в том, что внешний вид модели ставится выше ее функции. Чтобы объяснить, давайте посмотрим на домкратные арки. Домкратные арки представляют собой несущие кирпичные узоры, установленные над окнами и дверями, которые удерживаются на месте по дизайну. Предоставленное изображение (находится на http://www.johnbuilt.com/1158scott.htm) является типичным изображением домкратной арки — даже если 2 × 4 удалить снизу, домкратная арка все равно будет поддерживать себя.Причина, по которой арка из отдельных кирпичей может выдерживать собственный вес, заключается в том, что каждый кирпич имеет форму клина. Форма клина позволяет весу каждого кирпича и того, что находится выше, давить на другие, не разрушаясь из-за веса, толкающего наружу стену, таким образом удерживая арку на месте. Таким образом, этот узор не только значительно улучшает визуальную привлекательность дома, но, что более важно, он также выполняет свою функцию.

Что так обескураживает во многих домкратных арках, строящихся сегодня, так это то, что, хотя они все еще остаются модными, многие строители строят их неправильно и используют для визуальной привлекательности домкратной арки, забывая о самонесущей функции арки.Домкратные арки больше не служат той цели, для которой они были созданы. Многие застройщики, строящие дешевые дома, не используют кирпичи с клиньями, и проблемы только начинаются. Неисправна арка из стандартных прямоугольных кирпичей, не имеющих сходящихся центров; его конструкция не позволит держать арку. Искусственные арки поддерживаются стальными перемычками — ингредиентом, которого нет в создании функционирующей домкратной арки. Такие арки и им подобные легко заметить и принять к сведению.

Итак, в каком лагере вы оказались? Вы бы предпочли экономить деньги здесь и там на функционирующих схемах вместо того, чтобы иметь дом большего размера? Включите искусственное то и другое, чтобы в конечном итоге сделать ваш дом ярким примером совершенно новой школы архитектуры? ИЛИ вы относитесь к лагерю, который одобряет функциональность, а не внешний вид? Это твой дом. Твой дом. Где сосредоточена ваша история и где ваши дети чувствуют себя в безопасности. Разве вам не хотелось бы знать, что ваш дом есть и будет лучшим — прочным оплотом действующей традиционной архитектуры на вашей улице — для будущих поколений? Есть правильный путь, и есть несколько неправильных.Что вы выбираете?

Арки и перемычки: Часть 1 — Арки

Введение.

Арки и перемычки используются везде, где необходимо поддерживать стену и т. д. над проемом, ширина которого обычно не превышает двух метров. Они оказывают поддержку совершенно по-разному, и понимание этого имеет основополагающее значение для их выбора, определения и оценки.
Арки встречаются в природе, и есть несколько известных примеров, например. Дердл-Дор в Дорсете и в национальных парках США.Тем не мение. Прошло много столетий, прежде чем человечество поняло механику арки и изобрело средства для их успешного строительства. В настоящее время существует так много различных типов, что полный список выходит за рамки этой статьи.
Арки опираются на окружающую их кладку. Это обеспечивает устойчивость к силам, создаваемым формой арки и нагрузкой на нее. Этот документ посвящен самим аркам и не включает проблемы, возникающие в арках из-за внешних причин, таких как оседание или движение самого здания.
Перемычки намного проще, и задействованные силы полностью находятся внутри перемычки. Они обеспечивают поддержку, сопротивляясь изгибающим моментам и силам сдвига, возникающим в результате приложенных к ним нагрузок. Первыми примерами, вероятно, были деревья, падающие через ручей, и человечество быстро научилось использовать перемычки. Есть примеры использования камня в качестве перемычек еще в доисторические времена.
Этот документ является первым из двух и посвящен аркам. Второй документ будет посвящен перемычкам.

Арки.

Успех

арок зависит от упоров на каждом конце, способных обеспечить достаточную поддержку, чтобы противостоять силе, создаваемой аркой. Форма и подъем арки важны, потому что некоторые арки обеспечивают гораздо лучшую поддержку, чем другие. Высота арки всегда должна быть не менее одной двенадцатой части пролета. Некоторые из наиболее распространенных типов арок можно классифицировать как: —

  • Циркуляр
  • Готика
  • Полукруглый («римский»)
  • Сегментный (Очень распространен в викторианских зданиях)
  • Tudor (две центральные и прямоугольная центральная секция)
  • Индийский (Четыре по центру)
  • Арабский (с обратной кривизной вверху)
  • Эллиптический
  • Три центра
  • Плоский или домкрат
  • Заполненные арки.(Где пространство между нижней кривой арки (intrados) и
  • обычно горизонтальная верхняя поверхность оконной или дверной рамы снизу заполняется ненесущим материалом, таким как профилированные деревянные бруски).
  • Ложные арки. (Где арка на самом деле является только декоративной, а структурная поддержка обеспечивается перемычкой, поддерживающей арку).
  • «Поддерживаемые» арки. (Где арка (обычно непреднамеренно) зависит от поддержки оконной или дверной рамы ниже).

Арки обычно сооружаются из камня, кирпича, плитки или комбинаций кирпича и плитки/камня. Все они могут обеспечить удовлетворительную структурную поддержку, если построены правильно. Всегда следует рассматривать вопрос о привлечении квалифицированного архитектора для создания детального проекта. Кирпичные арки могут быть сформированы из кирпичей стандартной формы с сужающимися швами кладки для получения необходимой кривизны. Можно использовать специально изготовленные конические кирпичи с швами постоянной толщины. Кирпичи стандартной формы можно обрезать до клиновидной формы для формирования арки с растворными швами постоянной толщины.Также используются кирпичи специальной формы. Мягкий кирпич оранжевого цвета, известный как «красная резина», часто используется для высококачественной работы. Эти кирпичи натирают абразивным материалом для придания правильной формы и формируют так, чтобы они плотно прилегали друг к другу, количество швов часто не превышает 1 или 2. мм шириной. Швы заполняются известковым раствором, придающим раствору классический белый вид. Иногда в зданиях можно увидеть желтые «каучуки».
При задании или описании арок полезно использовать стандартный метод.Первой частью описания должно быть количество колец кладки в своде. Многие арки, особенно построенные из камня или плитки, обычно имеют только одно кольцо кладки. Кирпичные арки обычно имеют один, два, а иногда и три кольца кладки. Там, где имеется более одного кольца, полезно сначала описать нижнее кольцо, а затем обработать кольца последовательно. В более крупных сооружениях, таких как железнодорожные арки, распространены пять, шесть и более колец кладки. Отдельные кольца действуют индивидуально при нагрузке.Обычно это не проблема размеров арок в зданиях, но, например, в железнодорожных и подобных арках кольца имеют тенденцию отделяться друг от друга под нагрузкой.
Следующей частью описания должна быть высота колец от нижнего изгиба арки (intrados) до верхнего изгиба арки (extrados). Обычно это либо длина в один кирпич (номинальная 9 дюймов, либо фактическая 215 мм), длина в половину кирпича, либо иногда кирпич, уложенный горизонтально (где номинальная высота составляет 3 дюйма или фактическая 65 мм).
Иногда кольца скрепляются вместе с соединяющим их кирпичом. Их можно описать как связанные кольца, но большинство арок имеют отдельные несвязанные кольца. Это должно составить третью часть описания.
Четвертой частью описания должен быть тип арки.
Типичным описанием арки в жилом доме будет «1,2 м пролета, одинарное кольцо высотой в один кирпич, нескрепленная сегментная арка». Другие арки могут быть описаны как «арка Тюдоров с пролетом 1,2 м, состоящая из двух кольцевых полукирпичей, несвязанная арка Тюдоров» или «1.Пролет 2 м, два кольцевых полукирпича с кладкой из кирпича, плоская несвязанная сегментная арка».

Определение/оценка арок.

При определении новых арок или оценке существующих следует учитывать характеристики арок. Их работоспособность и восприимчивость к нежелательным структурно значимым движениям зависит от нескольких факторов. Отношение пролета к подъему особенно важно. Подъем — это расстояние по вертикали от линии, соединяющей пружины арки, до нижней стороны внутренней части.Другими важными факторами являются количество кладки над каждой стороной арки и количество кладки с каждой стороны проема.
Объем кладки непосредственно над аркой обычно является основной нагрузкой на арку. Поскольку сила (T), создаваемая в арке нагрузкой, имеет тенденцию вызывать расширение арки (т. е. увеличение пролета), вертикальная нисходящая нагрузка от кладки с каждой стороны арки (W) создает сжимающее напряжение в кладке с каждой стороны. открытия. Результирующая (R) сил от арки и каменной кладки над каждой ее стороной распределяется на кладку с каждой стороны проема.В идеале эта сила должна продолжаться до уровня фундамента внутри каменной кладки, как показано в левой части диаграммы ниже. Иногда недостаточно кладки со стороны проема и / или веса сверху, и результирующая (R) проходит через сторону кладки, как показано на правой стороне диаграммы ниже. Это может привести к вращению кладки (по часовой стрелке в примере с правой стороны на диаграмме ниже) или к образованию трещин сдвига вдоль ее линии действия. Однако во многих случаях (например, эркеры в викторианских домах) недостаточно кирпичной кладки по обе стороны от проема, и арка зависит от поддержки оконной или дверной рамы, чтобы удерживать ее на месте.

Схема основных сил в арках

Проблема поддерживаемых арок часто не осознается в строительной отрасли и особенно в компаниях, занимающихся заменой окон. Удаление исходной, обычно деревянной, оконной рамы лишает арку опоры и несет с собой опасность обрушения либо во время замены, либо позже, потому что замененные окна обычно по крайней мере на 5 мм меньше по периметру, чем исходные. Это необходимо для установки сменных окон.Первоначальные окна часто встраивались в кирпичную кладку во время строительства и, следовательно, могли непреднамеренно поддерживать арку, чего не было из-за небольшого количества окружающей кирпичной кладки в эркерах.
Арки, где видна кладка, относительно легко оценить. Однако есть здания, внешняя поверхность которых отрендерена и арочная конструкция не видна. В этих ситуациях требуется вероятностный подход, если только нельзя провести физическое исследование.

Формы арок.

Арки бывают разных форм. Круговая арка является наиболее устойчивой, потому что, будучи полным кругом, силы уравновешиваются вокруг арки. Проблемы с этим типом арки возникают очень редко.
Полукруглые арки составляют верхнюю половину круглой арки. Опять же, с этим типом арок очень редко возникают проблемы, за исключением случаев, когда они используются снаружи над боковыми воротами рядом со зданием. В этой ситуации силы со стороны арки со стороны здания адекватно противостоят зданию, но с другой стороны часто есть тонкий кирпичный пирс, возвышающийся над уровнем земли.У него недостаточно прочности, чтобы противостоять силам на этом конце арки, и вершина опоры может двигаться наружу от здания, в результате чего арка теряет опору, трескается и иногда выходит из строя.
По мере увеличения отношения пролета к подъему арки прилагают больше усилий на каждом конце. В викторианских зданиях много сегментных арок, и там, где они встроены в стену в той же плоскости, что и арка, они редко создают проблемы. Арки с тюдоровскими, индийскими, арабскими. или готические формы редко доставляют проблемы, поскольку они имеют хорошее соотношение высоты и высоты.
Эллиптические арки дороги в строительстве из-за их сложной формы и обычно встречаются только в высококачественных зданиях. Обычно они изготавливаются из красной резины в известковой замазке. Похожая, но более простая и дешевая арка — трехцентровая. По форме он приближается к эллиптической арке, но состоит из трех радиусных кривых, по одной на каждом конце и одной в центре. Отношение пролета к подъему для обоих типов арок обычно достаточно для предотвращения возникновения проблем.
«Плоские» или «домкратные» арки имеют большое отношение пролета к подъему и часто демонстрируют признаки структурного движения.Обычно они строились с уклоном от 1:96 до 1:100 вдоль внутренней части каждого источника, «чтобы обеспечить оседание». Малейшее смещение, включая плохо подогнанные стыки, усадку при высыхании или структурное смещение здания, скорее всего, приведет к нежелательному структурно значимому смещению. Из этих арок нередко выпадают кирпичи.
Есть разные необычные формы арок. Один довольно распространенный из них представляет собой полукруглую арку между двумя «плоскими» или «гнездовыми» арками, по одной с каждой стороны, над деревянным окном с тремя эркерами.Этот тип арки не является конструктивно устойчивым и полностью зависит от поддержки нижней оконной рамы. Поскольку окно состоит из трех секций, под каждым концом полукруглой арки есть деревянный косяк, а стойки в верхней части боковых окон обеспечивают поддержку арок «Плоская» или «Джек». Работа над этим типом комбинации арка/окно требует особого внимания.
Пространство между внутренней частью арки и верхней частью оконной или дверной рамы часто заполняется неструктурным наполнителем, таким как профилированные деревянные бруски.Эти заполненные арки редко создают проблемы, потому что отношение пролета к подъему арки обычно достаточно для обеспечения несущей конструкции.
В более современном здании арки могут быть «ложными» (т.е. только декоративными), а опора конструкции обеспечивается перемычками с изогнутыми фасадными секциями. В пустотелых стенах перемычки обычно поддерживают оба листа кладки. Арку следует игнорировать, а перемычку следует исследовать при оценке адекватности несущей конструкции над проемом.
Если арка имеет более длинный пролет (обычно более 1.5 м), или имеет большое отношение пролета к подъему, или имеет небольшую кладку над ним с каждой стороны арки, или имеет небольшую кладку по обе стороны от проема, это может быть «поддерживаемая» арка, опирающаяся на оконную или дверную раму ниже. При работе с поддерживаемыми арками следует обратиться за консультацией к специалисту.

Оценочный стол.

Таблица для помощи в оценке арок показана как Таблица 1.

ТАБЛИЦА 1 – ЭФФЕКТИВНАЯ ОЦЕНКА АРОК.

Тип: Круглый
Отношение размаха/ подъема: 1
Стабильность: Очень хорошая

Тип: Gothic
Соотношение размаха/подъема: Обычно между 1.0 и 1.2
Стабильность: Очень хорошая

Тип: Арабский
Отношение размаха к подъему: Около 1,3
Стабильность: Обычно удовлетворительная

Тип: Полукруглый
Соотношение размаха/высоты: 2
Устойчивость Очень хорошо подходит для стен
Комментарии: Остерегайтесь изолированных полукруглых арок над боковыми воротами.

Тип: эллиптический
Отношение размаха к подъему: примерно от 2,8 до 5
Стабильность: Обычно удовлетворительная
Комментарии: Остерегайтесь больших пролетов и плоских эллиптических кривых

Тип: трехцентровый
Отношение размаха/подъема: примерно от 2.от 8 до 5
Стабильность: Обычно удовлетворительная
Комментарии: Остерегайтесь большого центрального радиуса

Тип: Индийский
Отношение размаха к подъему: Около 3 к 4
Стабильность: Обычно хорошая
Комментарии: Нечасто встречается

Тип: Tudor
Отношение размаха к высоте: обычно от 3 до 4
Стабильность: Обычно хорошая
Комментарии: Остерегайтесь больших радиусов в центре арки, которые могут быть недостатком

Тип: Сегментный
Соотношение между пролетом и подъемом: Обычно между 10 и 20
Стабильность: Обычно хорошая
Комментарии: Широко используется в викторианских зданиях, с пролетами до 1.2м

Тип: «Плоский» или «Джек»
Соотношение между пролетом и подъемом: более 90
Стабильность: Склонен к смещению под действием внутренних и внешних причин
Комментарии: Остерегайтесь незакрепленных кирпичей и смещений в кирпичной кладке

Тип: «Поддерживаемый»
Соотношение между пролетом и подъемом: Варьируется
Устойчивость: Зависит от оконной или дверной рамы ниже
Комментарии: Перед выполнением любых работ проконсультируйтесь со специалистом.

Тип: Необычная форма
Соотношение размаха/высоты: Варьируется
Стабильность: Варьируется в зависимости от формы
Комментарии: Перед выполнением любых работ проконсультируйтесь со специалистом

Примечание: охватывает примерно 1.5 м требуют особого внимания из-за большей тяги, создаваемой аркой.

Резюме.

Арки обеспечивают удобный способ поддержки проемов. Существует множество различных типов, и некоторые из них более структурно стабильны, чем другие. Все типы зависят в большей или меньшей степени от окружающей кладки для поддержки. При определении или оценке арок следует тщательно учитывать последствия типа и состояния арок и, при необходимости, например, для отчета о покупке дома, доведенного до сведения настоящего или будущего владельца здания.Инспектор по строительству всегда сможет дать хороший совет, касающийся состояния арки, но в сложных ситуациях может быть более подходящим обследование конструкции инженером-строителем.

Chris Shaw CEng FICE MIStructE MCMI FIIExE
15 Mareschal Road Guildford GU2 4JF
Тел: / Ответ: / Факс: 01483 536577
Электронная почта: [email protected]

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
