Какой кирпич сплошной или пористый лучше обеспечит теплоизоляцию здания: какой кирпич-сплошной или пористый лучше обеспечит теплоизоляцию здания?Ответ обоснуйте - Стройматериалы в Иркутске

Контрольная работа по физике для 8 класса «Теплопередача и работа»

Контрольная работа в 8 классе по теме «Теплопередача и работа»

Вариант 1

1.Железный утюг массой 5 кг нагрели от 20 до 300° С. Какое количество теплоты необходимо для его нагревания? (Удельная теплоёмкость железа равна 460 Дж/кг * ° С).

2.В бидон вместимостью 0,2 м ³ налит керосин. Какое количество теплоты выделится при его полном сгорании? (Плотность керосина 800 кг/м³, удельная теплота сгорания керосина 4,6*10 ⁷ Дж/кг).

3. Какой кирпич – сплошной или пористый- лучше обеспечит теплоизоляцию здания . Ответ обоснуйте.

Вариант 2

1.Удельная теплота сгорания дров 1,0*10⁷ Дж/кг. Какое количество теплоты выделится при полном сгорании дров массой 50 кг?

2. Длина прямоугольного бассейна 100 м, ширина — 40 м и глубина -2 м. вода в бассейне нагрелась от 13 до 25 ° С. Какое количество теплоты получила вода? (Плотность воды 1000 кг/м³, её удельная теплоёмкость 4200 Дж/кг*° С).

3. Деталь при отпиливании напильником нагрелась. После обработки она остыла. Какой из способов изменения внутренней энергии имел место в первом и во втором случае?

Вариант 3

1.Чугунная болванка массой 32 кг остывает от 1115 до 15 ° С. Какое количество энергии при этом выделяется? (Удельная теплоёмкость чугуна 540 Дж/кг ° С).

2. Объём каменного угля 0,12 м³. Какое количество теплоты выделится при полном сгорании угля? (Удельная теплота сгорания каменного угля 3*10 ⁷ Дж/кг, а его плотность 1350 кг/м³).

3. В одном стакане находится холодная вода массой 200 г, в другом горячая той же массы. В каком из стаканов вода имеет большую внутреннюю энергию? Обоснуйте ответ, используя знания о молекулярном строении вещества.

Вариант 4

1. При сжигании каменного угля выделилось 2,1 *10 ⁸ Дж энергии. Определите массу сгоревшего угля. (Удельная теплота сгорания каменного угля 3*10 ⁷ Дж/кг).

2. Температура свинцовой пластинки размером 10*5*2 см уменьшается на 300 ° С. Какое количество энергии при этом передаёт пластинка окружающим телам? (Удельная теплоёмкость свинца 140 Дж/кг ° С, а его плотность 11300 кг/м³).

3. Тела из меди и железа равной массы получили одинаковое количество теплоты. Какое из них нагреется до более высокой температуры? Почему? (Удельная теплоёмкость меди 380 Дж/кг ° С, железа 460 Дж/кг ° С).

Музей в учебно-воспитательном процессе

В совершенствовании учебно-воспитательного процесса в школе музей оказывает неоценимую помощь, как в знакомстве детей с новыми понятиями, так и в развитии полученных на уроках знаний. Если в школе учебный процесс регламентируется не только программой и планом, но и количеством часов, и профессионализмом педагогического состава, то музей действует и в сфере дополнительного, неформального образования. В работе со школьниками музеи делают ставку на развитие представлений детей о мире, истории, способности наблюдать, классифицировать и генерировать информацию. Широко практикуются активные формы познания в процессе деятельности, свободный обмен мнениями, творческие задания. При этом знакомство с музейной экспозицией стимулирует сопереживание, эмоционально обогащает духовный мир школьников, учит пониманию прекрасного, способствует гуманизации образования.

Цель музея:

— Вовлечение школьников в общественно полезную научно-исследовательскую деятельность по изучению, охране и популяризации историко-культурного и природного наследия

родного края средствами краеведения и музейного дела.

Задачи музея:

— Развитие творческих способностей, интеллектуально-познавательной деятельности школьников на материале исторического и культурного наследия поселка Ульяновка,

Тосненского района, Ленинградской области, Санкт-Петербурга, формирование знаний и мировоззренческой позиции будущего гражданина — патриота своей Родины.

— Воспитание толерантности, расширение духовных связей между поколениями.

— Участие в совершенствовании учебно-воспитательной работы, осуществление комплексного подхода к воспитанию обучающихся, бережному отношению к памятникам истории и культуры,

к природе.

— Участие в формировании, обеспечении и рациональном использовании музейного фонда России.

— Охрана и пропаганда памятников истории, культуры и природы родного края.

— Проведение культурно-просветительской работы среди обучающихся и населения.

Функции музея:

— документирование истории, культуры и природы родного края, России путем выявления, сбора, изучения и хранения музейных предметов;

— осуществление музейными средствами деятельности по воспитанию, обучению, развитии, социализации обучающихся;

— организация культурно-просветительской, методической, информационной и иной деятельности, разрешенной законом;

— развитие детского самоуправления.

Актив музея

— изучает литературно-исторические и другие соответствующие профилю музея тематики;

— систематически пополняет фонды музея путем активного поиска в туристских походах, путешествиях, экспедициях, экскурсиях и используя другие формы работы;

— обеспечивает сохранность музейных предметов, организует их учет в инвентарной книге музея;

— создает и обновляет экспозиции, стационарные и передвижные выставки;

— проводит экскурсионно-лекторскую работу для обучающихся и населения;

— оказывает содействие в использовании экспозиции и фондов музея в учебно-воспитательном процессе;

— принимает активное участие в выполнении соответствующих профилю музея заданий государственных и научных учреждений, общественных организаций

Совет музея

— решает вопросы включения в фонды поступивших в процессе комплектования памятников истории, культуры и природы при участии в этой работе специалистов из государственных

музеев, архивов и других научных учреждений;

— рассматривает и утверждает перспективные и календарные планы работы, тематико-экспозиционные планы, заслушивает отчеты поисковых групп;

— обсуждает основные вопросы деятельности музея;

— организует подготовку экскурсоводов, лекторов, учебу актива и участие в районных мероприятиях.

Школьный музей дает ребенку возможность:

— быть услышанным как сверстниками, так взрослыми и младшими по возрасту;

— психологически разгрузиться;

— общаться со сверстниками и «коллегами» по интересам;

— лучше усвоить учебную программу;

— проявить свои возможности и способности;

— приобретать профессиональные навыки;

— совершенствовать навыки устной и письменной речи, делового этикета;

— выезжать на экскурсии, в походы и поездки;

— искать, сохранять, перерабатывать и передавать полученную информацию;

— участвовать в конкурсах, фестивалях, творческих делах различного уровня.

Керамзит и его применение

Благодаря своим превосходным техническим характеристикам керамзит нашел самое широкое применение для теплоизоляции полов и фундамента, межэтажных перекрытий, а также крыш и мансард.

Использование керамзита хорошо подходит для теплоизоляции пола по грунту или в качестве ровнителя при работе с черновым полом, а также для теплоизоляции фундамента, что позволяет уменьшить глубину его заложения.

Правда в таких случаях его применение требует достаточно большого запаса по высоте: для того чтобы удовлетворить требованиям СНиП II-3-79 к теплосопротивлению перекрытий над подвалом, потребуется слой толщиной около 30 см. Поэтому этот материал очень хорошо подходит для устройства теплоизоляции по грунту, когда под полом первого этажа есть достаточно много места. Есть еще один немаловажный момент при строительстве малоэтажных зданий с использованием керамзита — в данном материале не живут грызуны.

Существенно снизить глубину промерзания фундамента можно, уложив в грунт, вокруг дома, утеплитель на ширину 1,5 м от стены, под отмосткой. Завернутая в полиэтилен смесь керамзита с крупным песком могут уменьшить глубину промерзания на 0,5 — 0,8 м. Такой подход особенно будет полезен и для тех, у кого близки грунтовые воды, и для тех, кто уже построил дом, но не обеспечил требуемую глубину заложения фундамента.

Перекрытия над отапливаемыми помещениями (между этажами) обычно дополнительно утеплять не требуется. Другое дело, если стоит задача сделать комнату (например, детскую) максимально теплой, тогда вопрос в том, лаги какой высоты вы можете себе позволить — иначе говоря, сколько сантиметров от высоты потолка готовы «принести в жертву». Если же у вас есть место и под полом, то слой утеплителя толщиной 10-12 см никогда не повредит, а на обогрев комнаты уйдет меньше энергозатрат.

Возведение ограждающих конструкций с расположением утеплителя внутри стены возможно с использованием практически любого из конструкционных материалов (лесоматериалы, штучные каменные или насыпные материалы, различные панели и монолитные конструкции). Применение керамзита для теплоизоляции стен является вполне оправданным благодаря удачному сочетанию его технико-экономических характеристик, экологической чистоте и удобству в работе, так как данным материалом можно заполнить практически любые формообразующие конструкции. Ограждающими конструкциями, например, могут являться: наружные стены каркасных деревянных домов, трехслойные железобетонные панели и конечно стены колодцевой кладки из штучных каменных материалов.

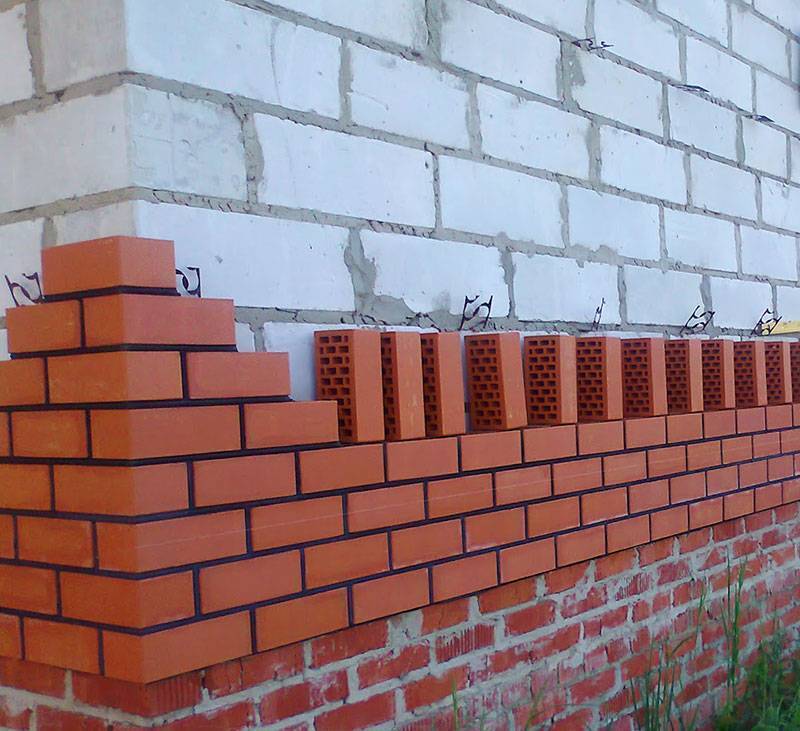

Колодцевая кладка представляют собой трехслойную конструкцию. Толщина первого слоя — внутренней несущей стены — определяется лишь прочностными требованиями; толщина теплоизоляционного слоя диктуется теплофизическими требованиями; назначение третьего (лицевого) слоя — защитить утеплитель от внешних воздействий.Внутренний слой может быть выполнен из кирпича или блоков (бетонных, керамзитобетонных, шлакобетонных, гипсобетонных, газосиликатных, и т.д.).Для лицевого слоя могут применяться кирпичи или камни керамические лицевые, отборные стандартные кирпичи, силикатные кирпичи, а также бетонные лицевые кирпичи. При облицовке силикатным кирпичом цоколь, пояса, парапеты и карниз выполняются из керамического кирпича. Для наружного слоя могут также использоваться бетонные и керамзитобетонные блоки со штукатуркой.

Специальные требования применяются к утеплителю, так как в данном случае ремонтно-восстановительные работы невозможны. Основными из этих требований являются: устойчивость к деформациям и влагостойкость.

Данным требованиям отвечают, и чаще всего применяются — керамзит, минеральная вата, пенополистирол и стекловата.Следует отметить, что внутренний и наружный слои ограждающей трехслойной конструкции должны быть связаны между собой (жесткими или гибкими связями). С позиции теплотехники эти связи являются «мостиками холода» и они могут значительно снизить термическое сопротивление всей ограждающей конструкции. Очевидно, что самое большое снижение теплосопротивления дает применение жестких кирпичных связей. Использование связей из нержавеющей стали значительно уменьшает теплопотери. Однако наиболее перспективный вариант с точки зрения борьбы с мостиками холода — применение специальных стеклопластиковых связей, в этом случае, теплопотери, как правило, не превышают 2%.Вообще, стеклопластик наиболее перспективный материал для гибких связей, он обладает очень низкой теплопроводностью, высокой прочностью и очень высокой химической и деформационной стойкостью.

При проектировании и эксплуатации трехслойных стен с внутренним расположением утеплителя существует еще одна чрезвычайно серьезная проблема, на которую необходимо обратить внимание — это конденсация влаги внутри конструкции. Водяной пар, в результате диффузии попадающий в толщу конструкции, может привести к прогрессирующему отсыреванию утеплителя и постепенной потере им своих теплоизолирующих свойств. При этом утеплитель не высыхает даже в теплое время года, т.к. наружный слой является паробарьером.Для борьбы с этим явлением применяется пароизоляционный слой и/или устраивается воздушный вентиляционный зазор. Необходимость и местоположение паробарьера определяются расчетом. При необходимости он устраивается перед теплоизоляционным слоем стены.

Рассмотрим некоторые варианты конструкций стен с использованием керамзита в качестве утеплителя. Как было выше сказано достаточно распространена и экономична конструкция наружных кирпичных стен при колодцевой кладке, при которой стену фактически выкладывают из двух самостоятельных стенок толщиной, например, в полкирпича, соединенных между собой вертикальными и горизонтальными кирпичными мостиками с образованием замкнутых колодцев.Колодцы по ходу кладки заполняют керамзитом или легким керамзитобетоном. Такое решение хорошо защищает утеплитель от внешних воздействий, хотя и несколько ослабляет конструктивную прочность стены.По другому варианту, аналогичному предыдущему, на одной ленте фундамента одновременно возводят параллельно с основной стеной и кладку в полкирпича. Но стены связаны друг с другом закладными элементами, выполненными в виде скобы из арматуры диаметром 5 — 6 мм. Отогнутые в разных плоскостях законцовки каждой скобы располагаются в слоях раствора соединяемых стен. Возможно и применение специальных стеклопластиковых связей. В зазор между стенами засыпают керамзит.

Интересен и вариант возведения из стеновых блоков двух параллельных стен с организацией утепления аналогичным способом. При сплошной кладке экономично устройство кирпичных стен с наружным или внутренним утеплением. В этом случае толщина кирпичной стены может быть минимальной, исходя лишь из требований прочности, то есть быть во всех климатических районах равной 25 см, а тепловая защита обеспечивается толщиной и качеством утеплителя.

При расположении утепляющего слоя изнутри его защищают от водяных паров пароизоляцией, при расположении снаружи — защищают экраном или штукатуркой от атмосферных воздействий. Кирпичные стены имеют большую тепловую инерционность: они медленно прогреваются и также медленно остывают. Причем эта инерционность тем больше, чем толще стена и больше ее масса. В кирпичных домах температура внутри помещений имеет незначительные суточные колебания и это является достоинством кирпичных стен. Вместе с тем, в домах периодического проживания (дачи, садовые дома) такая особенность кирпичных стен в холодное время года не всегда желательна. Большая масса охлажденных стен требует каждый раз для своего прогрева значительного расхода топлива, а резкие перепады температуры внутри помещений приводят к конденсации влаги на внутренних поверхностях кирпичных стен. В таких домах стены изнутри лучше обшить досками. Внутренние несущие стены обычно выкладывают из полнотелого (глиняного или силикатного) кирпича. Варианты с размещением теплоизоляции снаружи, под внешней отделкой, целесообразны и являются наиболее распространенными в мировой строительной практике.

Технология монтажа внешней теплоизоляции и отделки очень проста и проводится в короткие сроки. Если в качестве теплоизоляции используется керамзит то, как правило, чтобы обеспечить необходимый ее уровень, толщина слоя утеплителя должна составлять 10 — 20 см, в зависимости от капитальной стены, а также качества и технических параметров используемых стеновых блоков. Если внешняя стена облицована деревом, то необходимо учитывать боковую нагрузку на деревянный каркас. Работа может вестись следующим образом: либо параллельно с кладкой основной стены, либо после этого монтируется по 50 — 100 см по высоте внешняя отделка. В образованную полость между стеной и отделкой засыпают керамзит и сверху заливают достаточно жидким цементно-песчаным раствором таким образом, чтобы гранулы керамзита только склеивались цементным молоком, а пространство между ними оставалось открытым. Получается структура подобная керамзитобетону, но с теплопроводностью 0,12 — 0,15 Вт/м oС, в которой по максимуму используются свойства самого керамзита. Далее монтируется еще 50 — 100 см внешней отделки и процесс повторяется до тех пор, пока не будет завершена вся стена.

В данном случае применение керамзита позволяет хорошо вентилировать полость, исключить отсыревание утеплителя и вагонки, гарантируя высокое качество теплоизоляции, продлить срок их службы.При всех вариантах утепления стены с внутренней стороны могут быть отделаны самыми разнообразными материалами. Используя технологические отверстия в стеновых блоках, можно закрепить горизонтальные или вертикальные рейки, а к ним — вагонку с вертикальной или горизонтальной ориентацией. Сухая штукатурка может быть закреплена также на деревянном каркасе или же непосредственно на стене шурупами или на мастике. Хорошо на возведенную стену укладываются стеклообои или жидкие обои, имеющие некоторую рельефность. Существует и вариант внутреннего расположения теплоизоляции (со стороны помещений). Вариант этот достаточно распространенный и внешне весьма привлекательный: организация теплоизоляции и внутренняя отделка решаются одновременно, с минимальными затратами.

Основная проблема — в передаче холода от внешних стен на сопрягаемые с ними перекрытия и внутренние стены и перегородки. Углы сопряжения при таком исполнении теплоизоляции могут промерзать. Для снижения степени промерзания этих зон, перекрытия лучше делать на лагах, а не бетонные. Желательно также при возведении стен пустоты заполнить утеплителем.

К недостаткам этой схемы теплоизоляции можно отнести также и сложность эффективного утепления стен в зонах дверных и оконных проемов и подверженность силовых несущих стен большим температурным колебаниям как сезонным, так и суточным.Поэтому чаще всего этот вариант применяют тогда, когда капитальная стена самодостаточна и требуется сделать помещение максимально теплым, комбинируя внутреннюю теплоизоляцию с каким-либо другим типом.

Утепление стен с внутренней стороны последствия.

Как и чем утеплить стены изнутри. Пенопласт и пеноплекс – что лучше

Прокладку теплоизоляции внутри дома лучше использовать только в качестве дополнительной меры. Если наружные стены не защищены от холода, при утеплении внутри дома в помещении будет постоянно образовываться конденсат, который будет способствовать развитию в стенах грибка и плесени.

Точка росы

Точка росы – это температура, при которой пар превращается в воду. Выпад конденсата происходит на границе тепло-холод. В нашем случае он появится в том месте, где непрогретая стена соприкасается с теплым воздухом, идущим из помещения. Причем чем больше разницы между температурой стены и температурой внутри помещения, тем конденсата будет больше.

Точка росы в стене дома

Если дом утеплен снаружи, при прокладке дополнительной теплоизоляции внутри дома резкого перепада температуры не будет, поэтому количество конденсата внутри помещения будет минимальным. Но скапливаться он все-таки будет.

Чтобы стены после утепления не мокли, для прокладки внутренней теплоизоляции следует не только правильно подобрать материал , но и принять меры для идеальной герметизации швов . Чтобы избежать выпадения конденсата, лучше утеплить лишь отдельные участки стен с подветренной стороны, торцевые части и углы.

Выбор материалов

Для внутреннего утепления не следует выбирать материалы, имеющие высокую степень влагопоглощения: минеральную вату, пробку, теплую штукатурку или гипсокартон. Последние два материала можно использовать лишь в качестве отделочного слоя.

Пористый пеноплекс не впитывает влагу, однако обладает низкой паропроницаемостью, поэтому его можно использовать только в том случае, если качество швов будет идеальным. Если же теплоизоляционный слой будет негерметичным, между стеной и отделочным материалом будет образовываться конденсат.

Воздухопроницаемость пенопласта выше, кроме того, добиться идеальной стыковки со стеной с помощью этого материала весьма проблематично, поэтому его для внутренней отделки стен его лучше не использовать или выбирать пенопласт повышенной прочности.

Пеноплекс

Подготовка стен

Перед наклейкой теплоизолирующих материалов стены должны быть полностью очищены от старых обоев, краски и осыпающейся штукатурки. Для этого можно использовать металлическую щетку, строительный фен или болгарку со специальной насадкой. При наличии плесени или грибка эти участки после очищения дополнительно обрабатываются антисептиками.

Во избежание появления мостиков холода и выпадения конденсата следует полностью заделать пеной или раствором все имеющиеся трещины. Выступающие части стены, которые не позволяют уложить теплоизолирующий материал ровно, сбиваются. Слишком большие вмятины заглаживаются раствором.

Очистка стен

Тщательно заделываются и все дыры и щели между стеной и окном с помощью монтажной пены. После ее застывания остатки срезаются ножом.

Заделка щелей пеной

Грунтование

Нанесение слоя грунтовки позволит уменьшить степень паропроницаемости стен, укрепить поверхность и увеличить степень сцепления ее с клеевым составом.

Кроме того, такая обработка будет препятствовать развитию грибка.

Для грунтования следует выбирать составы глубокого проникновения. Для обработки дерева лучше подобрать алкидные смеси. Акриловая грунтовка универсальна и может использоваться для любых видов поверхностей. Эпоксидные составы используют только для обработки бетона и кирпичных стен.

Грунтовка наносится дважды. Второй слой накладывается только после высыхания первого. Ровные стены можно загрунтовать валиком. При наличии большого количества вмятин и сколов лучше воспользоваться обычной щеткой, щетинки которой способны проникнуть даже в мельчайшие щели.

Грунтование стен валиком

Прокладка пароизоляционной пленки

Перед монтажом утеплителя на стене закрепляется фольгированный материал, отражающий тепло, или толстая полиэтиленовая пленка. Их закрепляют к деревянным брускам или профилю с помощью скоб, скотча или монтажного клея. Фольгированный материал укладывают блестящей стороной наружу, к помещению.

Все стыки проклеиваются строительным скотчем. В местах примыкания к строительным конструкциям и трубам их дополнительно обрабатывают жидким герметиком и закрепляют степлером.

Отделка фольгированным утеплителем

Пленка или фольгированный материал укладываются внахлест, при этом стыки полотна должны приходиться на стойки каркаса. На примыкающие стены, окна, потолок и пол делается небольшой напуск.

Монтаж утеплителя

В отличие от пенопласта пеноплекс имеет не шероховатую, а гладкую поверхность, поэтому для увеличения его сцепления со стеной перед наклейкой его обрабатывают игольчатым валиком или наждачной бумагой.

Игольчатый валик

Небольшие участки (пространство под батареями, откосы и оконные отливы) изолируются в первую очередь. Пеноплекс хорошо режется ножовкой или острым ножом. Чтобы избежать повреждения материала, его нарезку можно производить горячей проволокой.

Важно! Работы следует проводить в летнее время после тщательного просушивания помещения. Стены, на которые будет укладываться теплоизоляционный материал, должны быть максимально сухими.

Отделка стен пеноплексом

Для крепления листов к стене лучше использовать специальный клеевой состав, предназначенный для работ с пеноплексом. Разводить его необходимо в небольших количествах: высохшая смесь будет крошиться, и теплоизоляция нарушится. Он сохраняет адгезию в течение 10 минут – за это время лист пеноплекса должен быть закреплен на стене.

Клей распределяется равномерно по всему листу с помощью зубчатого шпателя. При неровных стенах клеящий состав можно нанести более толстым слоем лишь по центру и периметру листа.

Промазывание листов

Наклейка начинается с нижней части стены. Листы соединяются между собой встык. В отличие от пенопласта, пеноплекс имеет выступы по периметру, поэтому подобное соединение будет более герметичным. В качестве опоры для нижнего листа лучше использовать стартовую металлическую рейку-профиль , которая закрепляется к стене с помощью дюбелей с шайбами.

Наклеивание листа производится снизу вверх. Он плотно прижимается к поверхности, а затем излишки клея «выгоняются» из-под листа. Для смещения (пеноплекс наклеивается в шахматном порядке) первый лист второго ряда разрезается пополам. Правильность установки пеноплекса контролируется строительным уровнем.

Важно! Щели между пеноплексом заполняются обрезками материала и проклеиваются. Не рекомендуется использовать для этих целей монтажную пену. В процессе расширения она может приподнять лист пеноплекса, что приведет к нарушению герметичности и образованию трещин.

Крепление пеноплекса

Дополнительное закрепление листов производится с помощью пластиковых «грибков» , в которых вставлены дюбели. Для этого в стене сверлятся отверстия сквозь лист утеплителя: четыре по углам листа и один-два в его центре. Дюбели должны входить в кирпичную стену на глубину не менее 90 мм, в бетонную – на 50 мм. Забиваются они с помощью резинового молотка.

Пластиковые дюбели

После утепления на стену можно прикрепить гипсокартон или армированную пленку и отделать ее декоративной штукатуркой.

Если правильно утеплить дом изнутри, можно значительно снизить энергозатраты на отопление (особенно в северных регионах). Поэтому не имеет смысла экономить на этом аспекте. В данной статье будет подробно рассмотрено, как произвести данную процедуру своими руками.

Можно бесконечно говорить о плюсах утепления по фасаду. Однако такая методика не всегда доступна (например, если внешняя отделка здания уже осуществлена). В таких случаях приходится производить работу внутри дома.

Пытаемся найти достоинства методики

Положительных качеств у такой методики немного:

Простота — все работы можно выполнить без проблем своими руками, ибо отпадает необходимость создания крупных «лесов».
Возможность проведения работ вне зависимости от времени года. Правильное наружное утепление должно производиться при положительных температурах, в отсутствии атмосферных осадков и низкой влажности. Проведение работ внутри можно проводить при любых условиях
Доступность. Можно производить работу постепенно. Это удобно в тех случаях, когда у человека нет возможности сразу начать масштабные работы, и он своими руками планирует утеплить вначале наиболее важные помещения, а не всё здание.

Анализируем все недостатки

Что касается отрицательных моментов, то их предостаточно:

Значительное снижение площади помещений, особенно если планируется межкомнатная отделка. Конечно, можно сделать небольшую толщину теплоизоляционного слоя, но это отрицательно скажется на эффективности.

Совет: правильно выбирайте размер изолятора. Чтобы не ошибиться с выбором, загляните в онлайн — калькуляторы или рассчитайте рекомендуемую толщину изолятора своими руками.

Под утеплителем с большей скоростью начинает образовываться конденсат. Это связано с не правильным смещением точки росы. О том, как своими руками исправить это последствие, будет рассмотрено в следующем пункте.
При утеплении внутри помещения, стены практически перестанут прогреваться. Они не будут участвовать в защите дома от холода, а главное, что их эксплуатационный период начнет снижаться.
Если создавать внутри помещений каркасы под укладку изолятора, то это неизбежно приведет к образованию, так называемых «мостиков холода». В итоге снизится эффективность утеплителя.

Из данной картинки можно легко понять принцип данного термина

Точка росы — место, в котором влага, которая появляется из воздуха, начинает конденсировать. Такая ситуация неизбежно приводит к разрушению стен (больше всего страдают кирпичные) и изоляционного материала. Теплоизоляция изнутри способствует тому, что точка росы перемещается ближе к помещению. Однако улучшить ситуацию можно, если предпринять комплекс мер:

Приобретать изоляторы с очень низкой паропроницаемостью и влагопоглощением. В результате влага, которая накапливается внутри помещения, практически не будет попадать в стены.

Совет: наиболее подходящий по данному критерию вариант — это вспененный пенополиуретан. Однако его стоимость относительно высока.

При укладке изолятора своими руками избегать стыков. Даже малейшие щели будут способствовать образованию конденсата.
Установить пароизоляционный слой с односторонней проводимостью. Можно воспользоваться специальной мембранной пленкой.
Расположить слои теплоизоляции в порядке увеличения степени паропроницаемости. То есть внутри помещения должны располагаться те материалы, у которых этот показатель минимален.

Поэтапно разбираем процесс утепления

Теоретический аспект изучен, теперь настало время практики. Большинство описанных ниже операций можно без проблем осуществить своими руками, даже не обладая специальными навыками.

Как правильно подготовить поверхность

Предварительные процедуры являются наиболее трудоемким и ответственным этапом. Потребуется сделать следующее:

Разобраться с проводкой. Если она находится внутри стен, её необходимо вывести наружу. Для этого находятся распределительные коробки и от них ведутся провода наружу (соединение производится через специальные клеммы). С внешней проводкой (которая помещена в специальные кабель — каналы) еще проще — её нужно лишь разобрать.

Важно! При отсутствии навыков работы с электрикой, лучше пригласить специалиста, дабы не допустить фатальных ошибок.

Следующим этапом идет выравнивание черновой поверхности (процесс демонтажа финишной отделки не рассматривается). Если стены кирпичные или бетонные, то поможет небольшой слой цементной стяжки. Дефекты деревянных поверхностей можно убрать с помощью рубанка.
Далее производится очистка от пыли и грязи. При этом нельзя мочить поверхность!
Теперь необходимо тщательно просушить стены, чтобы предотвратить появление грибка и плесени. Для этого используют термопушки или конвекторы. Эти приборы должны работать до тех пор, пока полностью не испарится вся влага.
Затем следует покрыть поверхность антисептиками, особенно если речь идет о деревянном строении.
Когда пропитки полностью высохли, на поверхность крепится пароизоляционный материал с помощью специального влагостойкого клея.

Создаем каркас прочности

Теперь требуется соорудить каркас из брусков (их размер должен быть не меньше, чем предполагаемая толщина теплоизоляционного слоя). В деревянном доме они закрепляются сразу на большие саморезы. Для кирпичных и бетонных строений придется предварительно просверлить отверстия и установить в них дюбель — гвозди.

Расстояние между брусками делается под размер выбранного утеплителя — это облегчает работу. Помимо вертикальных лаг, устанавливаются еще несколько горизонтальных, с шагом в 1-1,5 метра. Они нужны для обеспечения максимальной жесткости каркаса.

Укладка изолятора

Осталось дело за малым — уложить в появившиеся ниши теплоизоляционный материал с помощью специального клея. Для внутреннего утепления активно используются следующие модели:

Пенопласт. Самый дешевый аналог, который характеризуется низкой эффективностью. Его допустимо использовать только при внушительной толщине стен, либо в теплых регионах.
Минеральная вата. Рекомендуется использовать базальтовую разновидность, так как она обладает низкой теплопроводностью (в данном сегменте уступает только пеноплексу).
Пеноплекс. Самый совершенный на сегодняшний день теплоизоляционный материал. Он имеет очень маленький вес, поэтому его очень легко укладывать.

При укладке недопустимо наличие щелей. Лучше всего делать два слоя в «шахматном» порядке, так как все стыки будут надежно скрыты.

Рассмотрим альтернативные варианты

Представленные выше варианты не единственные, которые подходят для данной задачи. Активно применяются еще 2 методики:

Теплые штукатурки — специальная смесь просто наносится на поверхность. Подходит только для толстых кирпичных или газобетонных стен. Отпадает необходимость в возведении каркаса и предварительной подготовки.
Вспененный пенополиуретан. Наносится подобно монтажной пене. При его использовании ненужно укладывать пароизоляционный материал, так как необходима хорошая адгезия с поверхностью. Создается каркас с большим шагом (1-1,2 м). В него распыляется пенополиуретан и впоследствии закрывается каким-либо листовым материалом.

Большинство построенных панельных и кирпичных домов не предусматривали утепление фасадов. Бетон и кирпич имеют высокую плотность и низкие теплоизоляционные свойства. Следствие — холодные стены и некомфортная температура. Есть несколько способов утепления изнутри, главное, избежать появления сырости.

Точка росы — физика явления

Холодная стена — это не единственный недостаток панельных или кирпичных домов. Часто на ней появляется сырость и сопутствующие ей грибок и плесень . Лучший способ борьбы — утепление стены снаружи (это также требование СНиП), но это не всегда возможно. Поэтому приходится бороться с холодной стеной, утепляя ее изнутри. Но тут есть свои подводные камни.

Даже если холодная стена была раньше сухой, то при утеплении ее изнутри может появиться сырость. И виновата будет так называемая точка росы.

Точка росы — это условная граница, на которой температура паров воды становится равной температуре образования конденсата. Проявляется она, естественно, в холодное время года. При правильном проектировании дома (с учетом особенностей региона) она находится приблизительно посередине толщины фасада из однородного по плотности материала.

Если проводить утепление снаружи, то точка росы смещается в сторону уменьшения плотности (то есть к наружной поверхности стены). При утеплении изнутри — она перемещается внутрь, и конденсат может появиться на поверхности основной стены или внутри утеплителя.

А чтобы оценить масштаб возможного ущерба, достаточно сказать, что в результате жизнедеятельности одного человека за сутки испаряется около 4 литров воды (готовка, влажная уборка, личная гигиена, стирка и т. п.).

Особенности утепления холодной стены изнутри

Есть несколько способов, способных предотвратить появление конденсата на утепленной изнутри стене:

Создание слоя из теплоизоляционного материала с паропроницаемостью меньшей, чем у материала фасада.
Утепление при помощи материалов с минимальным водопоглощением.
Применение технологии вентилируемых фасадов (с учетом внутреннего размещения).

Жидкая теплоизоляция

Пенополиуретан

Утепление ППУ удовлетворяет всем требованиям по пароизоляции, водопоглощению и отсутствию швов. Поэтому, даже если внутри слоя окажется точка росы, она так и останется «условной», так как выпадение конденсата в паронепроницаемых материалах отсутствует. Получается со стороны помещения полностью герметичный теплоизоляционный слой.

Экологичность ППУ после отвердения соответствует требованиям для жилых помещений. Вредные испарения присутствуют только при смешивании компонентов в процессе напыления — после полимеризации структура материала остается стабильной.

Наносят теплоизоляцию между обрешеткой и зашивают влагостойкими листовыми материалами (ГКЛ, ОСП или фанерой). По сути, это как большая сборная сэндвич-панель.

Недостаток метода — использование специального оборудования.

Жидкая керамика

Это сравнительно молодой теплоизоляционный материал , действие которого основано на использовании двух принципов — создание тонкого слоя с высоким сопротивлением теплопередаче и отражение тепла в сторону источника излучения.

Конечно, тонкий теплоизолирующий слой не может обеспечить хорошую теплоизоляцию — это вспомогательный, но обязательный фактор. Хотя он и дает достаточно высокий эффект — стена становится на ощупь гораздо «теплее».

Основную задачу по снижению потерь тепла выполняют микроскопические керамические сферы, которые отражают инфракрасное излучение.

По утверждению производителей эффект от слоя 1,5 мм можно сравнить с теплоизоляцией пенопластом толщиной 5 см или минеральной ватой 6,5 см.

Способ нанесения такой же, как для акриловой краски (основа та же). После полимеризации на поверхности образуется плотная и прочная пленка, а латексные добавки улучшают гидроизоляционные свойства.

Рулонная теплоизоляция

Пенофол

Пенофол представляет собой комбинацию вспененного полиэтилена с алюминиевой фольгой. Это целая серия материалов (в том числе односторонний, двусторонний, ламинированный, с клеящимся слоем). Причем его можно использовать как в комбинации с другими теплоизоляционными материалами, так и самостоятельно. К слову, пенофол популярен при утеплении бани изнутри, а уж там пара гораздо больше, чем в обычном жилом помещении.

Для утепления холодной стены используют пенофол с одним слоем фольги (односторонний) и толщиной до 5 мм.

В случае, как и с жидкой керамикой, эффект достигается благодаря низкой теплопроводности вспененного полиэтилена, а также его низкой паропроницаемости и высоким отражающим свойствам фольги (до 97%).

Но в отличие от бесшовных покрытий полной герметизации и предотвращения появления мостиков холода добиться невозможно. Следовательно, на поверхности фольги может образовываться конденсат. Даже обязательная заделка стыков клейкой алюминиевой фольгой все равно оставит внутри щели между соседними листами.

Метод борьбы с образованием конденсата на фольге традиционный — обрешетка с вентилируемым зазором между пенофолом и внешней облицовкой.

Полифом

Еще один вариант вспененного полиэтилена, но уже выполненного в виде своеобразных обоев — с обеих сторон расположен слой бумаги. Полифом и предназначен для наклеивания на него обоев.

Конечно, его теплоизоляционные свойства не настолько высоки, как у пенофола, но чтобы сделать холодную стену на ощупь теплее, их вполне достаточно.

В большинстве случаев незначительная толщина утеплителя не приводит к перемещению точки росы на внутреннюю поверхность.

Недостаток способа — утепление только сухой стены.

Утепление пенополистиролом

Пенополистирол (или экструдированный пенополистирол) наклеивают на подготовленную и выравненную стену. Оба материала имеют очень низкое водопоглощение (особенно экструдированный пенополистирол), поэтому образование конденсата в слое утеплителя исключено. Главная опасность — его появление на поверхности утепляемой стены.

Поэтому лучше всего клеить листы на специальные гидрофобные клеящие смеси, нанесенные по всей поверхности листов. А для предотвращения проникновения паров воды со стороны помещения обрабатывать швы герметиком (можно также использовать пенопласт со ступенькой или соединением шип-паз).

Отделка может быть проведена двумя способами:

армирование сеткой и нанесение штукатурки;
обшивка панелями по несущему каркасу, закрепленному к полу, потолку и примыкающим стенам (фальш-стена из гипсокартона).

Утепление минеральной ватой

Минеральная вата не соответствует требованиям по паропроницаемости и водопоглощению для утепления изнутри. Но ее можно использовать.

Главное, обеспечить максимальную защиту от влажного воздуха со стороны помещения и выветривание паров воды из слоя утеплителя. То есть выполнить вентилируемый фасад, но в обратной последовательности: стена, зазор, паропроницаемая мембрана, минеральная вата, пароизоляционная пленка, декоративная облицовка внутри помещения.

Необходимо создать фальш-стену на расстоянии 2-3 см от основной стены. А для выветривания паров воды снизу и сверху сделать вентиляционные отверстия.

Мы все знаем, насколько важно, чтобы наше жильё было тёплым. Можно потратить много сил и энергии на строительство дома, можно до мелочей продумать оформление фасада, внутренний дизайн, уделить внимание каждой мелочи в обстановке. Однако, если в нашем доме холодно, то вряд ли нам будет хорошо в нём — температурный комфорт является одним из важнейших условий уюта.

Если вы являетесь владельцем частного дома, то должны отдавать себе отчёт, насколько важную роль играет грамотное утепление вашего жилья. Не имеет значения, из какого материала построен ваш дом — любое здание требует дополнительной теплоизоляции.

Утепление частного дома лучше всего делать на этапе строительства — так проще учесть все важные факторы, подобрать подходящий метод и материал. Однако, если вы купили готовое здание или не позаботились о теплоизоляции дома в период строительства, можно его утеплить и после того, как строительные работы завершены.

Многие владельцы хотят выполнить утепление дома своими руками — это неудивительно, ведь таким образом можно сэкономить значительную часть финансов. Да и больше уверенности в том, что всё будет сделано на совесть — кому доверить сохранение тепла в доме, как не себе?

Методы теплоизоляции частного дома

Современные строительные технологии различают наружное и внутреннее утепление зданий. Каждый из этих методов имеет свои преимущества и недостатки и используется в зависимости от особенностей данной постройки.

Наружный метод предусматривает расположение утепляющего слоя снаружи здания. Этот метод даёт следующие преимущества:

Появляется возможность защитить фасад от негативного влияния внешней среды, которое плохо влияет на его долговечность.
Не «съедается» полезная площадь внутри здания, как это происходит, когда выбираем внутреннее расположение утеплителя.
Точка росы находится снаружи дома, что помогает избежать запотевания стен внутри помещения.

Однако бывает, что внешнее утепление по каким-то причинам нежелательно или невозможно. Обычно это происходит в тех случаях, когда необходимо сохранить первоначальный внешний вид фасада или его конструкция не позволяет внешнее размещение утеплителя. В таком случае выбирают внутреннее утепление — его преимуществом является то, оно гораздо проще выполняется своими руками без необходимости нанимать бригаду профессиональных мастеров.

Перед тем, как утеплить стены дома изнутри своими руками, следует учесть, что при таком методе точка росы находится внутри помещения. Всем известно, что воздушные массы несут в себе определённую долю водяного пара. При расположении термослоя внутри здания, стена остаётся холодной. Водяной пар, соприкасаясь с ней, конденсируется в капельки влаги, что приводит к запотеванию стены. Капельки влаги превращаются в лёд и могут разрушать стены, попадая в трещины на их поверхности. Для того чтобы этого избежать, необходимо продумать грамотную гидроизоляцию, которая защитит стену и утеплитель от конденсата.

Существуют различные материалы, с помощью которых можно сделать эффективное и недорогое внутреннее утепление дома своими руками.

Внутреннее утепление дома своими руками с помощью пеноплекса

Очень широко для теплоизоляции зданий применяется пеноплекс (пенополистирол). Это современный материал белого цвета, состоящий из воздуха и вспененного полистирола. Он очень удобен и выгоден для работ такого типа, благодаря чему пенополистирол занимает одно из ведущих мест по востребованности среди термоизоляторов. Выпускают пеноплекс в виде плит различной толщины и разных габаритных размеров. Чем толще плита, тем эффективнее теплоизоляция.

Пенополистирол отличается следующими свойствами:

Он имеет крайне низкий коэффициент теплопроводности, что делает его отличным материалом для теплозащиты зданий.
Очень хорошо поглощает шум — важное достоинство, если вы хотите защитить своё жильё от избытка посторонних звуков.
Не пропускает и не впитывает влагу — это очень удобно, поскольку не будет возможностей для создания влажной среды.
Не теряет свои свойства под влиянием влаги.
Долговечен.
Нетоксичен — пеноплекс не выделяет никаких веществ, способных принести вред человеческому организму.
Хорошо переносит температурные перепады и сохраняет свои характеристики в широком температурном диапазоне.
Имеет небольшую массу, что упрощает его транспортировку и монтаж.
Хорошо обрабатывается обычными инструментами.
Негорюч.
Не гниёт и не даёт образовываться грибкам и плесени.
Недорого стоит.

Внутреннее утепление дома своими руками при помощи пеноплекса выглядит следующим образом:

Готовим поверхность стены, очищая её от пыли и мусора. Все щели и трещины заделываем, применяя шпаклёвку и шпатель.
Грунтуем поверхность специальной акриловой грунтовкой для того, чтобы исключить возможность появления плесени и грибков.
После высыхания грунтовки клеим на поверхность стены плиты пенополистирола. Намазываем клеем стену и плиту и прижимаем плиту к стене. Начинаем монтаж снизу и клеим плиты встык в шахматном порядке. Все соединения задуваем монтажной пеной.
После высыхания клея каждую плиту дополнительно фиксируем при помощи пластиковых дюбелей с широкими шляпками в центре и по углам.
Поверх пенополистирола натягиваем слой гидроизоляции — плотный полиэтилен, который на стыках склеиваем скотчем.
Поверх гидроизоляции натягиваем армирующую сетку.
И теперь можем приступать к финишной отделке декоративной штукатуркой.

На этом теплоизоляцию при помощи пенополистирола можем считать завершённой.

Внутреннее утепление стен дома при помощи минеральной ваты

Минеральная вата является ещё одним очень популярным и широко распространённым утеплителем для дома. Существует несколько её разновидностей — каменная (базальтовая) вата, стекловата и шлаковата. Наиболее удобным и популярным вариантом является каменная вата — её изготавливают методом переплавки и центрифугирования каменных вулканических пород. В отличие от стекловаты, она не требует никаких мер безопасности при монтажных работах и имеет более выгодные характеристики:

Отлично утепляет различные участки зданий.
Хорошо поглощает шум.
Имеет высокую паропроницаемость.
Высокоэкологична и нетоксична.
Её высокие огнеупорные качества позволяют выполнять теплозащиту участков с высокими температурами — например, возле печей и дымоходов.
Не впитывает влагу.
Долговечна.
Хорошо держит перепады температур.
Не поддаётся гниению и оплесневению.

Высокая паропроницаемость минеральной ваты требует применения гидроизоляции — в противном случае капельки влаги могут запутываться в её волокнах и создавать влажную среду, что негативно скажется на долговечности здания и утеплителя.

Минеральная вата имеет довольно внушительную массу — работая с ней, вы должны учитывать способность стен выдерживать нагрузку такого уровня. Выпускают этот материал в виде рулонов, жёстких плит и гибких матов волокнистой структуры.

Внутреннее утепление минеральной ватой происходит по следующей схеме:

Тщательно очищаем поверхность стен от пыли и грязи. Шпателем и шпаклёвкой заделываем все дыры и трещины. Удаляем все возможные участки оплесневения.
При помощи тонких планок набиваем на стену гидроизолирующий слой из плотного полиэтилена. Все стыки старательно проклеиваем при помощи скотча, следя за герметичностью.
Набиваем на стену обрешётку из деревянных брусьев, расположенных вертикально. Шаг обрешётки должен быть равным ширине рулона минеральной ваты.
Между брусьями обрешётки плотно располагаем утеплитель встык. Соединения проклеиваем липкой лентой, чтобы избежать образования мостиков холода.
Поверх термоизолирующего слоя натягиваем ещё один слой гидроизоляции из плотного полиэтилена, проклеивая на стыках и следя за герметичностью. Крепим его к брусьям обрешётки при помощи тонких деревянных планок.
На брусья обрешётки набиваем финишное покрытие — вагонку, гипсокартон или любой другой вариант по вкусу. На этом теплоизоляция при помощи минеральной ваты может считаться завершённой.

Использование фольгированных утеплителей

Современные технологии предлагают ряд новейших разработок в области теплоизоляции жилья. Одной из таких новинок являются фольгированные утеплители, которые всё чаще используются для теплозащиты домов.

Фольгированный утеплитель представляет собой теплоизолирующий слой, к которому приклеено металлизированное покрытие из фольги. Фольга не является теплоизолятором — её коэффициент теплопроводности крайне высок, что не позволяет использовать её в качестве утеплителя ни в коем случае. Однако здесь используется другое явление — фольга отражает тепловое излучение и направляет его обратно внутрь помещения.

Промышленность выпускает фольгированные утеплители на основе вспененного полиэтилена, вспененного полистирола и минеральной ваты. Есть разновидности с односторонним металлизированным покрытием и двухсторонним. Выпускаются также фольгированные теплоизоляторы с самоклеящимся покрытием — это существенно упрощает их монтаж на стену.

Рассмотрим теплоизоляцию дома изнутри с применением фольгированного утеплителя, например, пенофола:

Очищаем поверхность стены от пыли и мусора, тщательно заделываем при помощи шпаклёвки и шпателя все трещины и щели.
Крепим на стену обрешётку из деревянных брусьев, расположенных вертикально. Шаг брусьев выбираем равным ширине рулона пенофола.
Между брусьями обрешётки встык размещаем рулоны пенофола таким образом, чтобы металлизированное покрытие было обращено внутрь помещения. Стыки склеиваем при помощи специальной клейкой алюминиевой ленты.
Сразу после этого можем монтировать на брусья обрешётки финишное покрытие — фольгированные теплоизоляторы на основе вспененного полиэтилена или полистирола не требуют применения гидроизоляции. После того, как финишное покрытие закончено, процесс теплозащиты можем считать завершённым.

Заключение

Процесс теплоизоляции дома изнутри имеет больше недостатков, по сравнению с наружной теплозащитой — им пользуются тогда, когда термоизоляция снаружи по каким-то причинам нежелательна или невозможна. Однако сам монтаж термослоя выполняется более просто и его легче сделать, если все работы выполняются самостоятельно.

Теплоизоляция жилья изнутри требует хорошего знания всех тонкостей и нюансов. Выбор материала зависит от особенностей помещения и пожеланий хозяина дома. Работы выполняются достаточно просто и у вас не возникнет никаких сложностей, если вы аккуратны и трудолюбивы. Ваши старания принесут хорошие плоды — вы своими руками сделаете свой дом именно домом — местом, куда хочется возвращаться для того, чтобы насладиться теплом и уютом.

Утепление стен изнутри: как и чем

Если взглянуть на картинку с тепловизора, то становится ясно, что львиная доля теплопотерь из отапливаемых помещений происходит через наружные стены. Необходимый уровень сопротивления теплопередаче получают использованием утеплителей, которые на этапе возведения дома монтируются внутри многослойных ограждающих конструкций — между стойками каркаса, на фасаде, в виде слоистой кладки и т. д.

Многим нашим соотечественникам выпало проживать в зданиях, построенных в эпоху дешёвого отопления и низких стандартов энергоэффективности. Это касается как многоквартирных строений, так и домов в частном секторе. В обоих случаях нужно заниматься дополнительной теплоизоляцией, но не всегда это можно сделать с «правильной» уличной стороны. В частных домах возникают сложности с утеплением подвалов и заглублённых «цокольных» этажей. За холодной стеной квартиры может быть лестница, шахта, температурный разрыв… либо власти попросту могут не разрешать утеплять фасады.

Почему утепления стен изнутри стоит избегать?

Все писаные и неписаные правила гласят, что в наружных стенах более «тёплые» слои должны располагаться ближе к улице, а более «холодные» — ближе к помещению. Дополнительная теплоизоляция стен со стороны комнат не рекомендуется, но… допустима. В Своде Правил «Проектирование тепловой защиты зданий» (СП 23-101-2004) сказано следующее:

«Не рекомендуется применять теплоизоляцию с внутренней стороны из-за возможного накопления влаги в теплоизоляционном слое, однако в случае необходимости такого применения поверхность со стороны помещения должна иметь сплошной и долговечный пароизоляционный слой». Обратите внимание: Сплошной и долговечный пароизоляционный слой !

Косвенными запрещающими факторами называют: потерю полезной площади, трудоёмкость и дороговизну этого предприятия. Однако главная проблема внутреннего утепления кроется в последующей некорректной работе ограждающих конструкций.

После установки с внутренней стороны стены утепляющих материалов — мы искусственно перемещаем линию разграничения между уличным холодом и энергией, которая вырабатывается системой отопления. При таких условиях зимой наш утеплитель становится барьером для тёплого воздуха, поэтому весь остальной массив стены довольно быстро промерзает.

Если воздух до определённого уровня насыщен водяными парами, то на холодных поверхностях может появляться капельная влага в виде конденсата. Именно этот эффект мы можем наблюдать, когда «плачут» плохие ПВХ-окна. Выпадение конденсата возможно при условии соответствия температуры проблемной поверхности — температуре воздуха в помещении и конкретной относительной влажности. Зависимость эта (как и сам процесс) именуют термином «ТОЧКА РОСЫ».

В действующих Сводах Правил по проектированию теплоизоляции домов выведены таблицы с точными цифрами.

В нашем случае холодная поверхность находится совсем радом с помещением. Зона точки росы при реализации внутреннего утепления попадает обычно прямо между несущей стеной и утеплителем. Поэтому очень часто под теплоизолирующим слоем стена начинает намокать, в результате чего конструкции постепенно разрушаются; утеплитель, напитавшись водой, перестаёт работать; в питательной среде развивается плесень, разрастаются грибки. Единственным вариантом избежать этого будет максимальная пароизоляция, чтобы не допустить влагу к охлаждённой стене.

В Пособии (ПЗ-2000) к СНиП 3.03.01-87 «Проектирование и устройство теплоизоляции ограждающих конструкций жилых зданий» есть пункт 7.2.2, где говорится:

«Системы утепления должны устраиваться с наружной (холодной) поверхности стены. Внутреннее утепление наружных стен допускается выполнять в отдельных квартирах многоэтажных зданий, к сохранности фасадов которых предъявляются особые требования органов государственного управления архитектуры и градостроительной деятельности. При этом должны быть разработаны конструктивные мероприятия, исключающие выпадение конденсата на стыке утепляющих слоев и материала стены, в местах пересечения утепляющего слоя с плитами перекрытий и внутренними поперечными стенами, а также на гранях проёмов, что должно подтверждаться расчётом температурных полей».

Данная цитата особенно интереса тем, что разработчики обращают внимание на необходимость защиты от увлажнения не только самой плоскости, но также граней утеплителя, стыков, примыканий…

Какой способ теплоизоляции выбрать и какой утеплитель купить

Дополнительную теплоизоляцию со стороны помещений можно выполнить двумя способами:

Как и на фасаде, иногда используют метод скреплённой теплоизоляции, когда плотный утеплитель приклеивают к основанию, прибуривают его к стене тарельчатыми дюбелями, потом примазывают на поверхность армирующую сетку и сверху накрывают всё финишным защитно-декоративным слоем (это должен быть паронепроницаемый слой — полимерная штукатурка, плитка и подобное).
Рядом с ограждающей конструкцией собирается пристенный каркас. Утеплители закладываются в полости полученной фальшстены.

Второй вариант более популярен, так как, несмотря на бОльшую толщину готового пирога, мы получаем более стойкую к механическим повреждениям стену, имеем возможность использовать любую финишную отделку, в том числе покраску интерьерными красками или поклейку обоями. Используя утепление внутри пристенного каркаса, нет необходимости упираться в самую высокую плотность теплоизоляционных материалов, однако это в любом случае должны быть именно ПЛИТЫ (например ISOROC П-75). Работать можно исключительно с материалами, которые разрабатывались для эксплуатации в вертикальном положении без непосредственной нагрузки на них. То есть рулонные модели минеральной ваты следует сразу исключить.

Базальтовая вата и утеплитель из стекловолокна — удобны за счёт своей упругости и эластичности. Они легко подгоняются под размер, хорошо держатся на месте при креплении между стоек враспор. Но так как утепление стен изнутри сопряжено с возможность увлажнения массива за счёт конденсата, то волокнистые ватные материалы будут тут не лучшим вариантом. Они обладают способностью к водопоглощению, из-за чего после намокания становятся теплопроводными. На этом фоне более предпочтительными являются: пенопласт и ЭППС (Пеноплекс-комфорт).

Теплоизолирующий слой со стороны помещения — это именно то место, где привычный недостаток плитных полистиролов оборачивается для пользователя плюсом. ЭППС, пожалуй, тут вне конкуренции.

Во-первых, экструдированный пенополистирол обладает практически нулевым водопоглощением за счёт закрытой структуры пор.
Во-вторых, ЭППС является паронепроницаемым материалом. Он сам по себе не пропустит влагу к зоне, где находится «точка росы».
В-третьих, плиты ЭППС толщиной более 30 мм обычно можно купить со ступенчатым исполнением кромки, что помогает лучше герметизировать швы в теплоизоляции.
В-четвёртых, экструзионный пенополистирол показывает одни из лучших цифр по коэффициенту теплопроводности среди прочих утеплителей.

Ещё один вариант, особенно заслуживающий рассмотрения — напыляемые виды теплоизоляции. Наносимые под давлением пеноплиуретаны создают изоляционный слой без швов, они хорошо заполняют неровности, плотно скрепляются с основой и со смежными конструкциями, герметизируют (собой же) примыкания. Если напыляемый утеплитель не будет в дальнейшем повреждён, то его поры останутся закрытыми, и он не будет пропускать водяные пары, не будет насыщаться влагой.

Порядок действий при утеплении стен изнутри

Подготовка основания

Несущую стену перед началом работ необходимо очистить. После следует заделать все возможные трещины и сквозные отверстия. Утепляя со стороны помещения, рекомендуется основание обработать противогрибковыми средствами. Для дома из дерева хорошо подойдёт состав «Nortex»-Lux . С таким же наименованием есть антисептическое средство, предназначенное для обработки бетонных и каменных стен другого типа.

Провешивание стены

Перед началом монтажа каркаса необходимо определить возможные неровности на несущей стене. Внутри комнаты это можно сделать, используя длинное правило длиной 2,5-3 метра в которое интегрированы пузырьковые уровни. Если стена слишком длинная, то перепады легко найти при помощи натягивания контрольных шнуров. Шнур натягивают вдоль обследуемого основания возле пола, возле потолка и по диагоналям.

При выявлении локализованных «выпирающих» зон — отступ каркаса необходимо брать именно от них. В некоторых случаях, если дефект основания небольшой, его проще сбить, чем выйти фальшстеной слишком далеко в комнату.

Монтаж кронштейнов

При утеплении со стороны помещения, каркасы собирают из оцинкованных «потолочных» профилей. В деревянном доме это могут быть сухие обрезные бруски сечением 50×50 мм , которые подверглись тщательному антисептированию. В обоих случаях применяются перфорированные кронштейны «прямой подвес».

Для установки кронштейнов на стену, сначала следует обозначить их расположение. Так как профили будут расставляться с интервалом 400 или 600 мм (кратно ширине плит гипсокартона), то именно с такими дистанциями будут располагаться ряды крепежей по осям. В каждом вертикальном ряду дистанция между П-образными кронштейнами должна составляет порядка 600-750 мм.

Фиксация прямых подвесов на стене осуществляется посредством дюбелей «быстромонтаж» размером 6×40 мм (по бетону), 6×60 или 6×80 — по кирпичу. К деревянной стене «пэшки» крепятся нержавеющими самонарезными винтами с крупной плоской шляпкой длиной от 45 мм. На каждый кронштейн идёт по два метиза, они должны проходить через боковые проушины.

Важно! Монтаж прямых подвесов на стену, рекомендуется выполнять через термоизолирующую прокладку, тогда удастся прервать теплопередачу через металл и минимизировать мостики холода.

Укладка утеплителя

Очень часто теплоизоляцию монтируют уже после сборки всего каркаса. То есть минвата, пенопласт или ЭППС распирается между стойками, но за профилями утеплителя нет. В данном случае лучше потерять лишних 3-5 сантиметра, но надёжно утеплить стену сплошными слоем. Для этого плиты утеплителя «накалываются» на кронштейны и приживаются к стене.

Очевидно, что потребуется какая-то фиксация изоляционного материала. Для этого лучше всего использовать клеевой способ. Среди разных видов клеёв, наиболее предпочтительным будет полиуретановый клей в баллонах , но можно применять и затворяемые водой сухие смеси , предназначенные для метода скреплённой теплоизоляции.

Важно! Устанавливая утеплитель на стену, рекомендуем максимально прижимать его, чтобы устранить зазор, по которому мог бы циркулировать влажный воздух. По той же причине клей лучше наносить на маяками, а при помощи зубчатого шпателя-гребёнки. Если используется клей из баллона, то желательно по периметру плит делать из него непрерывную полоску в виде замкнутого контура.

Зазоры между плитами пенопласта или ЭППС лучше пропенить . Пеной есть смысл заделать щели возле прохода кронштейнов, а также зазоры в местах примыканий утеплителя к полу, потолку и к другим конструкциям.

Монтаж пароизоляции

Как вы помните, важная наша задача — не дать влаге (в любом её проявлении) проникнуть к точке росы. Поэтому нужно поверх утеплителя вывесить пароизоляционное строительное полотно, это может быть как обычный армированный полиэтилен, так и более технологичные мембраны или фольгированный вспененный полиэтилен.

Полотна можно предварительно закрепить при помощи двухстороннего скотча . Не важно, как будут располагаться полосы (вертикально или горизонтально), но их необходимо вывешивать с перехлёстом друг относительно друга не менее чем на 100 мм.

Важно! Пароизоляция должна заходить на смежные конструкции, чтобы утепляющий слой оказался надёжно защищённым, в том числе с торцов. Стыки полос и места примыкания пароизоляции к другим конструкциям необходимо проклеивать водостойким строительным скотчем.

Монтаж профилей каркаса

Теперь поверх теплоизоляционной прослойки можно установить профили. В любом случае нам потребуется комбинация из CD и UD. Сначала на своём месте по периметру стены при помощи дюбелей закрепляются направляющие профили УД. Затем выставляются в кронштейнах крайние профили стены и строго вертикально фиксируются саморезами LN 9 мм.

Когда крайние профили ЦД будут выставлены — в створ с их лицевыми поверхностями натягивается несколько контрольных шнуров. Это будут маячные шнуры, по которым поочерёдно выставляются остальные профили подсистемы.

Если высота потолков больше высоты облицовочных панелей, тогда потребуется собрать перемычки для обеспечения надёжной стыковки листов гипсокартона по кроткой стороне. Перемычки делают из обрезков профиля CD, на месте их крепят «одноуровневыми» кронштейнами (это так называемые «крабы » и подобные).

Крепление плит гипсокартона

Можно было бы использовать тут материалы типа блокхауса, имитации бруса или вагонки. Но для создания герметичности лучше подходят плитные материалы. Утепляя стены дома/квартиры изнутри — гипсокартон крайне желательно купить влагостойкий толщиной 12,5 мм. Это — зелёного цвета плиты с маркировкой ГКЛВ

Приклеивание ЭППС

На каркас плиты монтируются по общим для гипсокартнонных систем правилам. Фиксация происходит саморезами длиной 25 мм по металлу, с традиционным шагом между винтами и с традиционным отступом от края плиты.

Важно! После установки всех листов гипсокартона зазоры между облицовкой и прочими конструкциями нужно заполнить стойкими к воде герметиками. Это может быть материал на основе силикона или акрила.

К шпаклёвке и к финишной отделке особых требований нет, тут нужно соблюдать лишь стандартные общестроительные требования. Но если доступны варианты выбора — то лучше отдать предпочтение паропроницаемым материалам с лучшей влагостойкостью.

На что ещё обратить внимание

Не лишним будет сказать, что утепление необходимо производить комплексно. В нашем случае, при выполнении работ со стороны помещений, рекомендуют утеплять (с хорошей пароизоляцией) также полы и потолок, по крайней мере, в небольших зонах возле проблемной стены. Если на стене есть окно, то очень важно сделать хорошую теплоизоляцию откосов и зоны вокруг подоконника.

Герметизация утеплённой таким образом стены (а их может быть в помещении несколько) иногда вызывает резкое повышение влажности воздуха в жилище. Поэтому следует тщательно подойти к обеспечению вентиляции. Решение заключается в установке вытяжного вентилятора на выводящем канале, в установке приточных клапанов на стене или на окне, выдержке необходимого зазора под полотнами межкомнатных дверей, что обеспечит нормальный переток воздуха.

Изоляционные кирпичи с микроскопическими пузырьками

Чтобы достичь таких же показателей изоляции, как у стены из аэрокирпича толщиной 165 мм, стена из перлитового кирпича должна иметь толщину 263 мм, а стена из неизолирующего кирпича — более одного метра. 1 кредит

Чем лучше утеплено здание, тем меньше потерь тепла зимой и тем меньше энергии требуется для достижения комфортной температуры в помещении. Швейцарское федеральное управление энергетики (SFOE) регулярно повышает требования к теплоизоляции зданий.

Традиционно на готовые стены наносятся изоляционные слои. Однако все чаще используются самоизолирующие кирпичи, что экономит как рабочие операции, так и деньги, а также открывает новые архитектурные возможности. Изоляционные кирпичи предлагают реальный компромисс между механическими и тепловыми свойствами, а также подходят для многоэтажных зданий. Они уже имеются в продаже во многих моделях: некоторые из них имеют несколько заполненных воздухом камер, другие имеют более крупные полости, заполненные изоляционными материалами, такими как перлит, минеральная вата или полистирол.Значения их теплопроводности различаются в зависимости от структуры и материала наполнителя. Чтобы достичь показателей изоляции стен с отдельными изоляционными слоями, изоляционные кирпичи обычно значительно толще обычных кирпичей.

Аэрогели являются относительно новым изоляционным материалом в строительной отрасли. Основой для материала в основном являются силикаты, но по объему он состоит более чем на 90 процентов из заполненных воздухом пор с размерами в нанодиапазоне. Это сводит к минимуму передачу энергии за счет движения молекул воздуха, другими словами, аэрогели являются высокоэффективными изоляционными материалами. Помимо своих тепловых свойств, аэрогели паропроницаемы и практически не впитывают влагу. Кроме того, они пригодны для вторичной переработки, нетоксичны и негорючи. Это делает их почти идеальным теплоизоляционным материалом для зданий.

Исследователи Empa теперь заменили перлит в теплоизоляционных кирпичах аэрогелем: высокопористым твердым телом с очень высокими теплоизоляционными свойствами, способным выдерживать температуры до 300°C. Исследователи ранее использовали его для разработки высокоэффективной изоляционной штукатурки, которая, помимо прочего, позволяет энергично обновлять исторические здания, не влияя на их внешний вид.

Вместе со своими коллегами исследователь Empa Яннис Вернери из исследовательского отдела «Строительные энергетические материалы и компоненты» разработал пастообразную смесь частиц аэрогеля для использования в качестве наполнителя для кирпича. «Материалом можно легко заполнить полости, а затем соединить с глиной кирпичей», — говорит Вернери. «Аэрогель остается в кирпичах — с ними можно работать как обычно». Так родился Aerobrick.

Сравнение в специальном приборе для измерения теплопроводности при средней температуре 10°С показывает, что кирпичи с перлитным наполнителем при одинаковой структуре и толщине изолируют примерно на треть меньше, чем аэрокирпич.Другими словами, для достижения требуемых показателей изоляции стена из перлитового кирпича должна быть примерно на 35 процентов толще, чем стена из аэрокирпича.

Еще более впечатляющим является сравнение с обычной кирпичной кладкой из неизоляционных кирпичей: они проводят тепло до восьми раз лучше. Таким образом, обычная стена должна быть почти два метра в глубину, чтобы обеспечить изоляцию, а также стена из аэрокирпича толщиной всего 20 сантиметров. При измеренной теплопроводности всего 59 милливатт на квадратный метр и разнице температур в градусах Кельвина Aerobrick в настоящее время является лучшим изоляционным кирпичом в мире.

Aerobricks в ближайшее время не поступят в продажу — пломбировочный материал в настоящее время все еще слишком дорог. Вернери подсчитал, что при сегодняшней рыночной цене на аэрогель один квадратный метр кирпичной стены потребует дополнительных затрат в размере около 500 франков. Однако эксперты предполагают, что стоимость аэрогеля значительно упадет в ближайшей и среднесрочной перспективе — тогда ничто не будет мешать использованию нового теплоизоляционного кирпича.

В Empa разработана новая высокоэффективная изоляционная штукатурка

Дополнительная информация: Яннис Вернери и др.Aerobrick — изоляционный кирпич, наполненный аэрогелем, Energy Procedia (2017). DOI: 10.1016/j.egypro.2017.09.607 Предоставлено Швейцарские федеральные лаборатории материаловедения и технологий

Цитата : Изоляционные кирпичи с микроскопическими пузырьками (2018, 16 января) получено 6 января 2022 г. с https: // физ.org/news/2018-01-insulating-bricks-microscopic.html

Этот документ защищен авторским правом. Помимо любой добросовестной сделки с целью частного изучения или исследования, никакие часть может быть воспроизведена без письменного разрешения. Контент предоставляется только в ознакомительных целях.

Устойчивые изоляционные пористые строительные материалы для энергосбережения: от камней до экологически чистых кирпичей

https://doi.org/10.1016/j.conbuildmat.2021.125930Получить права и содержание

Основные моменты

•: Рассмотрены теплофизические свойства строительных материалов.
•: Обсуждаются передача энергии и экологические риски в зданиях.
•: Рассмотрено влияние влажности и температуры на эксплуатационные характеристики строительных материалов.
•: Также рассматривается влияние солевого выветривания на строительные материалы.
•: Выделены целесообразность использования кирпича с добавлением отходов для энергосбережения и проблемы.

Abstract

Растущий разрыв между спросом и предложением энергии и риск загрязнения окружающей среды, особенно в развивающихся странах из-за роста населения и последующего прогресса в строительной отрасли, является сложной проблемой этой эпохи. Было проведено множество исследований для выяснения теплофизических свойств строительных материалов с точки зрения передачи энергии и снижения экологических рисков.Этот обзор дает краткий обзор прошлой литературы и текущей исследовательской работы по теплофизическим свойствам строительных материалов, чтобы установить интеллектуальный контекст исследования. Рассмотрены теплофизические свойства горных пород под воздействием влаги и температуры. Влияние солевого выветривания на физические и тепловые свойства строительных материалов также является важным вопросом, требующим решения в строительных конструкциях. Поскольку обожженные глиняные кирпичи претерпевают ряд физических и химических изменений во время спекания, в этой статье также представлен обзор существующей литературы о влиянии минералогии глины, времени спекания и температуры на физические и тепловые свойства кирпичей.Строительство экологически чистых и теплоизолированных кирпичей с добавлением отходов также подробно изучается с точки зрения энергосберегающей способности и механической прочности в связи с современными проблемами.

Ключевые слова

Глиняные Кирпички

Строительство Камень

Материал отходов

Термальная проводимость

Пористость

Механическая прочность

Рекомендуемая стационарные изделия (0)

Смотреть полный текст

Ссылки на статьи

Изоляционные кирпичи с микроскопическими пузырьками — ScienceDaily

Расчет прост: чем лучше утеплено здание, тем меньше потери тепла зимой — и тем меньше энергии требуется для достижения комфортная комнатная температура. Поэтому неудивительно, что Швейцарское федеральное управление энергетики (SFOE) регулярно повышает требования к теплоизоляции зданий.

Традиционно изоляционные слои наносятся на готовые стены.Тем не менее, все чаще используются самоизолирующие кирпичи, что позволяет сократить рабочие операции и затраты и открыть новые архитектурные возможности. Изоляционные кирпичи предлагают приемлемый компромисс между механическими и тепловыми свойствами, а также подходят для многоэтажных зданий. Они уже доступны на рынке в многочисленных моделях: некоторые из них имеют несколько заполненных воздухом камер, другие имеют более крупные полости, заполненные изоляционными материалами, такими как перлит, минеральная вата или полистирол. Значения их теплопроводности различаются в зависимости от структуры и материала наполнителя.Чтобы достичь показателей изоляции стен с отдельными изоляционными слоями, изоляционные кирпичи обычно значительно толще обычных кирпичей.

Аэрогель вместо перлита

Исследователи Empa заменили перлит в теплоизоляционных кирпичах аэрогелем: высокопористым твердым телом с очень высокими теплоизоляционными свойствами, способным выдерживать температуры до 300°C (см. вставку). Для исследователей это не новый материал: они уже использовали его для разработки высокоэффективной изоляционной штукатурки, которая, среди прочего, позволяет энергично реконструировать исторические здания без ущерба для их внешнего вида.(ссылка на статью)

Сравнение в специальном приборе для измерения теплопроводности при средней температуре 10°С показывает, что кирпичи с перлитным наполнителем при одинаковой структуре и толщине изолируют примерно на треть меньше, чем аэрокирпич.Другими словами, для достижения требуемых показателей изоляции стена из перлитового кирпича должна быть примерно на 35% толще, чем стена из аэрокирпича.

Но сейчас и в самое ближайшее время вряд ли кто-то сможет построить новый дом из аэрокирпича — наполнитель пока еще слишком дорог. Вернери подсчитал, что при сегодняшней рыночной цене на аэрогель один квадратный метр кирпичной стены потребует дополнительных затрат в размере около 500 франков. Тем не менее, эксперты предполагают, что стоимость аэрогеля значительно снизится в ближайшей и среднесрочной перспективе — тогда ничто не будет мешать использованию нового чудо-кирпича.

Информация: Аэрогель

Аэрогели являются относительно новой разработкой в качестве изоляционных материалов в строительном секторе.Основой для материала в основном являются силикаты, но по объему он состоит более чем на 90% из заполненных воздухом пор с размерами в нанодиапазоне. Это сводит к минимуму передачу энергии за счет движения молекул воздуха — другими словами, аэрогели являются высокоэффективными изоляционными материалами. Помимо своих тепловых свойств, аэрогели паропроницаемы, практически не впитывают влагу, пригодны для повторного использования, нетоксичны и негорючи. Это делает его почти идеальным теплоизоляционным материалом для зданий.

Источник истории:

Материалы предоставлены Empa . Примечание. Содержимое можно редактировать по стилю и длине.

Мониторинг тепловых и влажностных процессов в различных типах наружных исторических стен

Материалы (Базель). 2020 Фев; 13(3): 505.

Дариуш Байно

¹ Факультет гражданского и экологического проектирования и архитектуры Университета науки и технологий UTP, Ал.проф. С. Калиского 7, 85-796 Быдгощ, Польша; [email protected]

¹ Факультет гражданского и экологического проектирования и архитектуры Университета науки и технологий UTP, Ал. проф. С. Калиского 7, 85-796 Быдгощ, Польша; [email protected]

Поступила в редакцию 7 декабря 2019 г.; Принято 15 января 2020 г.

Лицензиат MDPI, Базель, Швейцария. Эта статья находится в открытом доступе и распространяется на условиях лицензии Creative Commons Attribution (CC BY) (http://creativecommons.

org/licenses/by/4.0/).Эта статья была процитирована другими статьями в PMC.

Реферат

В целях создания и предоставления: Руководства по проектированию, рекомендаций по проведению энергетического обследования, данных для анализа и моделирования состояния каменных стен, подверженных биологической коррозии, ухудшению параметров комфортности помещений или ухудшению теплового сопротивления , в статье анализируются различные типы каменных стеновых конструкций, которые встречались и широко применялись в исторических зданиях за последние 200 лет.Резюме представляет собой перечень результатов кладки отдельных видов стен и их взаимное сравнение. На этой основе предложена методика, полезная для контроля теплопотерь, контроля влажности перегородок зданий и улучшения гидротермического комфорта помещений. Также была оценена долговечность таких конструкций и оценено влияние на состояние зданий, которые сохранились и эксплуатируются до сих пор.

Ключевые слова: мониторинг, историческая каменная стена, гигротермические процессы, внутренняя изоляция

1.

Введение

Проблемы, связанные с потерями тепла и увлажнением перегородок зданий, всегда сопровождали строительство и в новейшей литературе можно найти во многих работах на эту тему, например, по внутренней теплоизоляции [1,2,3,4], теплоизоляция исторических зданий [5,6,7,8] и даже инновационные изоляционные материалы на 100% растительного происхождения, позволяющие снизить выбросы CO ² в строительстве [9].

Защита зданий от почвенной влаги и конденсата была и остается одной из главных задач их строителей, несмотря на значительный технический прогресс.Как показано в [10,11,12,13], они являются наиболее частыми причинами деградации целых объектов и низкой коммунальной комфортности.

В работе проанализировано техническое состояние наружной кладки стен исторических зданий с известными конструкциями [14,15,16], постоянно подвергающихся воздействию внешней среды (УФ-излучение, инсоляция, атмосферные осадки, переменная температура, относительная влажность воздуха), так и внутреннюю (относительная влажность помещений и ограниченная вентиляция).

При мониторинге гигротермических процессов были проанализированы возможности измерений и результаты испытаний, как представлено в [17,18,19,20,21,22,23]. Также использованы выводы работы [24], в которой представлены результаты исследований исторических кирпичей. Экспериментальные данные сравнивались с результатами стандартных процедур, используемых для оценки теплофизических свойств стен исторической кладки. Также учитывались требования, установленные стандартом [25].

При рассмотрении вопроса о дополнительной теплоизоляции исторических каменных стен изнутри были учтены аспекты этого вопроса, представленные в [26,27,28,29,30,31].Проблема внутренней теплоизоляции с использованием капиллярно-активных минеральных плит или блочных систем практически не описана в литературе, особенно если речь идет о защите наружных поверхностей от влаги.

В статье рассмотрена лишь часть вопросов, связанных с историческими зданиями, которые довольно часто игнорируются лицами, ответственными за их техническое состояние, как кажущиеся малозначительными. Они касаются сырости стен зданий влагой, поступающей снаружи и изнутри в результате протекающих в них физических процессов, которые имеют непосредственное влияние на безопасность и долговечность всего здания.Не только потеря несущих параметров конструкций может привести к их разрушению и даже строительным катастрофам, но и медленная деградация из-за процессов, происходящих внутри стен. Не бывает двух одинаковых конструкций, поэтому не может быть стандартных и универсальных методов их обслуживания и спасения.

В настоящее время достаточно часто возникает необходимость проведения термомодернизации зданий, но в связи с исторической ценностью фасада это не всегда возможно сделать с внешней стороны стен.Тогда остается выбрать другой способ, например, утепление изнутри. В этом случае метод должен быть тщательно проверен расчетной моделью и исследованием «на месте» с точки зрения возможности негативных эффектов, которые могут проявиться даже через несколько лет использования, после его внедрения. Очень важным элементом таких мероприятий является оценка их влияния на долговечность, безопасность конструкции, функциональную безопасность объекта, внутренний микроклимат.

Авторы статьи сосредоточились на избранных методах исследования и компьютерного моделирования в области переноса влаги (поступающей из различных источников) внутри стен зданий.Эти мероприятия должны привести к выработке надежных оценок технического состояния исторических зданий с особым вниманием к элементам и конструкциям, непосредственно подвергающимся воздействию, т. е. к вертикальным стенам. При этом они должны подтверждать или нет эффективность разработанных решений и их последующую реализацию. Имитационные расчетные модели должны охватывать более длительные, многолетние периоды (рекомендуется, чтобы эти периоды были не менее 10 лет) прогнозирования влияния реализации вышеуказанных методов на безопасность и долговечность этих зданий и их элементов.В дальнейшей части статьи авторы ограничились избранными проблемами появления и миграции влаги в стенах исторических зданий.

Методология исследования была предложена ниже, при описании процедуры мониторинга и вмешательства. Исследование было основано на нескольких выбранных репрезентативных типах исторических каменных стен (являющихся частью общественных зданий, расположенных на юге Польши), для которых были представлены материальные характеристики отдельных элементов кладки.

Процедура контроля и вмешательства.

Представлены результаты замеров влажности (проведенных в нескольких каменных стенах этого типа) на рубеже последних десятков лет. На следующем этапе были проведены имитационные расчеты, на основании которых была произведена оценка эксплуатации наружных каменных стен, выполненных по разным технологиям и в разный период времени. Также была предложена возможность вмешательства с целью повышения влаготермической комфортности помещений.

2. Материалы и методы контроля

В настоящее время сохранилось много уникальных старинных конструкций, с необычным формообразованием наружных перегородок зданий и сооружений по отношению к современным требованиям. Современный инженер, владеющий большими возможностями автоматизированного проектирования, оценил бы их по достоинству. Конструкции исторических зданий различаются по возрасту, технологии в зависимости от уровня технических знаний, имеющихся на момент строительства, и типа используемых строительных материалов.Одним из основных строительных материалов, используемых в строительстве в прошлом, был материал, который было проще всего достать в данной местности. С течением времени, в результате развития торговли, применяемые технологии и строительные материалы были распространены в другие регионы. Одними из первых используемых строительных материалов были глина, дерево и камень. За ними следуют керамика (сушеные и обожженные кирпичи, терракота и др.), воздушные и гидравлические вяжущие, чугун, железо (сталь), бетон, железобетон, композиты.

Основным компонентом каменных сооружений были и остаются камень и кирпич. Если камень был самым дешевым материалом, добываемым в непосредственной близости от завода, то кирпич уже был элементом кладки, изготавливаемым искусственно, путем различных технологий обработки глины, т. е. ее сушки и последующего обжига. Камень, как элемент кладки, имел неправильные формы (даже при резке), а кирпичи с самого начала придавали форму прямоугольных, или клиновидных кусков с приспособленными видом и размерами к нуждам исполнения и форма конструкции.Кирпичи формовали из глины, извести и песка, а во времена, более близкие к нашим, кирпичи производили и до сих пор производят на основе глины. И камень, и кирпич использовались для изготовления фундаментов и стен зданий, сводов, резервуаров, дымоходов, акведуков, виадуков и т. д., а в девятнадцатом веке они также стали одним из двух основных компонентов металлокерамических перекрытий древнего мира. секционного типа и усиленных плоских плит типа Кляйна.

Элементы каменных, кирпичных и смешанных кирпичей, а также каменные кладки стен со следующими параметрами материала:

—
Известняк, удельная плотность ρ = 2.68 г / см ³, открытая пористость стр. = 12,80%,
—
Твердый кирпич, плотность единиц ρ = 1,90 г / см ³, открытая пористость P = 22,30%,
—
Кирпич пустотелый, удельная плотность ρ = 1,40 г/см ³ , открытая пористость p = 22,30%.

Физические свойства кирпича и камня приняты на основании многочисленных испытаний, проведенных авторами на основании действующих технических норм (с учетом количества и качества образцов, методов испытаний, методики расчета Значение).Представленные значения являются средними значениями, полученными в результате лабораторных (разрушающих) и полевых (НК) измерений, выполненных в этих и других исторических объектах, в том числе в регионе (юг Польши). Полученные результаты измерений каждый раз сопоставлялись с другими результатами, имеющимися в литературе.

Для контроля массовой влажности каменных стен применяют традиционный метод сушки и взвешивания (также в варианте с использованием автоматического влагомера) и косвенные методы, заключающиеся в измерении выбранных физико-химических свойств материала.Разделение этих методов представлено в .

Таблица 1

Классификация неразрушающих методов определения влажности строительных материалов.

Группа методов

Название метода

Измеряемый параметр

Химические методы

1.

метод индикаторной бумаги

Изменение цвета индикаторной бумаги под воздействием влажного материала

Давление ацетилена (образующегося при реакции карбида с водой) в герметичном контейнере

Физические электрические методы

Изменение электрического сопротивления материала в результате изменения влажности

Изменение диэлектрической проницаемости материала в результате изменения влажности

Ослабление микроволн при их прохождении через влажный материал

Физические ядерные методы

Количество нейтронов, замедленных при столкновениях с атомами водорода

Изменение γ-излучения после его прохождения через исследуемый материал решили, что замеры состояния и объема влажности стеновых элементов будут изучаться одним из наиболее точных методов, т.

е.е., метод сушки и взвешивания. Для проверки результатов использовался неразрушающий метод, основанный на измерении диэлектрических свойств материала. Метод сушки и взвешивания использовали для определения распределения влаги по толщине стены и для взвешивания электросчетчиков. Пробы для определения массовой влажности отбирали бурением. Отобранные образцы были испытаны на автоматическом анализаторе влажности. Массовое содержание влаги определяли по уравнению (1):

где:

u _m — массовая влажность (%),

m _w — масса влажного образца (г),

m _s

Учитывая, что корреляция показаний манометра с содержанием влаги на весу зависит от других свойств материала, таких как его химический состав, пористость, пористая структура, вид и концентрация солей, обычно используемые манометры требуют калибровки.

Испытания на массовую влажность проводились на четырех различных кладках стен из полнотелого кирпича ().

Зоны испытаний и методы измерений (неразрушающие и разрушающие).

В корпусе «А» первые исследования влажности стен были проведены в 1997 году.Далее произведена горизонтальная гидроизоляция (химзащитно-минеральная инъекция). Измерения были повторены в 2004 г., а затем после затопления внутренней части подвала водой (в результате аварии канализации) в 2018 г. (спустя более 20 лет после первого измерения). В корпусе «Б» в 2007 г. были проведены замеры влажности. Далее была произведена влагоизоляция горизонтальных слоев (химическим барьером – инъекцией минералов). Замеры повторены в 2018 г. В корпусе «С» замеры выполнены в 2009 г.Замеры были повторены в 2019 году. Противовлажностное и гидроизоляционное утепление в этом здании не производилось. В корпусе «Д» замеры выполнены в 2016 году. Далее произведено горизонтальное гидроизоляционное утепление (химзащита-минеральная инъекция) и внутреннее утепление толщиной 5 см. Измерения были повторены в 2019 году.

Результаты испытаний на массовую влажность этих четырех несущих каменных стен показаны на рис. Во всех случаях, когда производилась противовлажностная изоляция, наблюдалось значительное (около 10 %) снижение массовой влажности стен.При отсутствии такой изоляции массовая влажность за 10 лет измерений несколько увеличилась.

Результаты измерений массовой влажности по толщине перегородок в четырех различных каменных стенах из полнотелого кирпича: ( a ) Стена здания «А»; ( б ) стена корпуса «Б»; ( c ) стена корпуса «С»; ( d ) Стена корпуса «D».

3. Гигротермические расчеты

Старые исторические здания не имели влаго- и гидроизоляции.В наше время такие объекты часто гидроизолируют. Они ревитализированы и термомодернизированы. Ревитализация и термомодернизация – элементы строительного процесса, которые должны учитывать условия последующей эксплуатации объектов. Каждое практическое соприкосновение с историческими зданиями и памятниками обогащает опыт, но не позволяет создать универсальную модель, комплексно охватывающую все проблемы, связанные с их безопасным содержанием или обеспечением их долговечности. Для возможности разработки методических указаний по данному виду работ были выполнены тепловлажностные расчеты с допущением необходимой величины воздухообмена в помещении зданий согласно [36]. Как видно, при анализе данных из , если это условие не выполняется, результаты расчетов в не будут даже близки к реальности. Расчеты, более подробно описанные в [4], проводились для однородной стенки толщиной 38 см ( , стена № 4). Здесь хорошо видно, что в случае снижения уровня воздухообмена в помещении количество влаги, постоянно остающейся в перегородке, значительно возрастает.

Таблица 2

Зависимость степени барьерной влажности от скорости воздухообмена.

N
N	New	Воздушный курс в час	Увеличение влаги во время центрального отопления МЕСЯЦА	Увеличение влаги, сохраненного в пределах барьера
1	2	1	1
2	1	×2	×3
3	0. 5	×3	×5

Таблица 3 в Германию перед Второй мировой войной) представлены в .

Модели анализируемых типов несущих и/или ненесущих стен.

Была сделана попытка произвести расчеты для максимально возможного количества репрезентативных типов стен, которые можно найти в настоящее время в исторических зданиях, а также возведенных за последние 200 лет.Приняты следующие типы стен:

1. Каменная стена толщиной 80 см. Стены этого типа строились из полевого или известнякового (необработанного и колотого) камня, слитого известковым раствором или известковым раствором с добавлением цемента (с конца XIX в.). С полей добывают полевой камень (неправильной формы, необработанный, без явных петрографических признаков). В южной Польше это обычно гранит, оставленный отступающим льдом или песчаником.

2. Кирпично-каменная или каменная многослойная стена толщиной 62 см. Стена типа стены №1, но очень часто лицевая сторона этих стен была из кирпича.

3. Стена кирпичная ярусная с воздушной прослойкой (с вертикальной облицовкой) толщиной 62 см. Редко встречающаяся стеновая конструкция из-за малой прочности и низких теплотехнических параметров. Он состоял из двух наружных облицовочных стен, толщиной в основном по 12 см каждая, скрепленных перпендикулярно им ребрами жесткости такой же толщины, т. е. 12 см (на всю высоту соединяемых слоев).

4. Полнотелая кирпичная стена толщиной 38 см. Очень часто используемый вид стен в жилых и общественных зданиях.Стены строились преимущественно из полнотелого кирпича на известковом растворе, цемента и известкового раствора, реже из цементного кирпича.

5. Стена из полнотелого кирпича толщиной 12+25 см с зазором 6 см. Модель стены, аналогичная описанной выше (№4), разделенная внутренней воздушной прослойкой.

6. Полнотелая кирпичная стена с одним слоем пустотелого кирпича внутри. Полнотелая кирпичная стена, отделанная изнутри одним слоем пустотелого кирпича для ограничения теплопотерь и облегчения отвода скопившейся в ней влаги.

7. Полнотелая кирпичная стена с двойным слоем пустотелого кирпича внутри. Полнотелая кирпичная стена, отделанная изнутри двойным слоем пустотелого кирпича для снижения теплопотерь и облегчения отвода скопившейся в ней влаги.

8. Полнотелая кирпичная стена ок. толщиной 70 см. Очень часто используемый тип стены на уровне земли больших объектов. Стены сложены в основном из полнотелого кирпича на известковом растворе, цементе и известковом растворе.

В действующих нормативах [25], в приложении 2, принимаем необходимое критическое значение температурного фактора f _Rsi = 0.72 в помещениях, отапливаемых до температуры не ниже 20 °С, в жилых домах, коллективном проживании, принимая среднемесячную относительную влажность воздуха помещений равной φ = 50 %.

Принятые расчетные параметры и результаты представлены в .

Практически все перегородки, перечисленные в не соответствуют стандарту [25], (результаты по коэффициенту теплопередачи столба U ), а детальные расчеты, проведенные с помощью WUFI 2D v. 3.4 [37], показали, что конденсация поверхностной влаги будет происходить на внутренние поверхности некоторых перегородок (возможность образования поверхностного конденсата).представлены диаграммы, характеризующие количество влаги в перегородках в 12-месячном цикле, в 10-летнем периоде, считая с 2017 г.

Таблица 4

Зависимость степени барьерной влажности от скорости воздухообмена.

В каждой из анализируемых перегородок уровень влажности стабилизируется примерно через 4–5 лет эксплуатации при условии надлежащей замены отработанного и влажного воздуха помещений. Срок службы перегородок 5, 6, 7 в течение первых 4–5 лет приводит к увеличению влажности внутри них.Ни одна из перегородок не отвечает современным требованиям по теплоизоляции.

4. Мониторинг и гидротермические расчеты каменной кладки, адаптированной к новым условиям эксплуатации

Для соответствия современным нормам, особенно в отношении теплоемкости каменных стен в исторических зданиях, одним из лучших технических решений представляется использование внутренних системы теплоизоляции с использованием капиллярно-активной минеральной штукатурки, гипсокартонных листов или блоков. Благодаря очень пористой структуре и очень низкой плотности ( ρ < 150 кг/м ³ ) эти системы обеспечивают высокие параметры теплоизоляции.Коэффициент теплопроводности ( λ ≤ 0,05 Вт/м·К) и коэффициент сопротивления диффузии водяного пара ( µ = примерно 5) очень низкие.

Для детального анализа проблемы один тип стены, стена из сплошной кирпичной кладки толщиной около 70 см (, № 8), в которой выполнено горизонтальное гидроизоляционное утепление и применено дополнительное утепление со стороны внутри блоками капиллярно-активного минерального слоя толщиной 10 см. Для кладки блоков из капиллярно-активного минерального слоя использовали системный легкий капиллярно-активный раствор с коэффициентом теплопроводности λ , равным 0.2 Вт/м·К. Контроль влажности осуществлялся с помощью 2 зондов FP системы ФОМ2 (а), которые помещались в слой раствора между исходной стеной и слоем внутренней изоляции (б). Исследования проводились непрерывно с ноября 2016 г. по сентябрь 2019 г.

Измерительная система ФОМ2: ( a ) Элементы системы; ( b ) Зонд № 1 и зонд № 2 устанавливаются между стеной и внутренней теплоизоляцией.

Система FOM2, используемая для измерений, представляет собой комплект, состоящий из измерительного устройства FOM2/mts и датчиков FP/mts, работающих на основе TDR (рефлектометрии во временной области) и электропроводности.Результаты измерений могут быть отправлены на мобильные устройства благодаря использованию соединения Bluetooth. Параметры измерения прибора ФОМ2 представлены в .

Таблица 5

Спецификация FOM2 согласно [38].

° C

Диапазон Объемная влажность %	Range ° C	Ассортимент электрической проводимости S / M	Абсолютная ошибка влаги %	Температура абсолютная ошибка ° C	Электрическая проводимость Относительная ошибка %
0–100	(−20)–(+50)	0. 000–1	±2	±0,5	±10

Зонд № 1 располагался на ровной поверхности стены, а зонд № 2 в углу на высоте примерно 1,2 м над уровнем пола. уровень пола. Оба зонда были соединены с измерительным прибором ФОМ2/мтс. Перед размещением зонда в стене он был откалиброван с использованием информации о длине кабельных соединений и двух эталонных диэлектрических стандартов: воздуха и воды. После калибровки на воздухе датчик следует поместить в воду (желательно чистую и деионизированную при температуре около 20 °С) и повторно откалибровать.Только выполнив процесс калибровки, вы можете быть уверены в полученных результатах.

5. Результаты и обсуждение

Результаты измерений влажности вместе со схемой расположения зонда в испытуемой каменной стене представлены в . Результаты измерения температуры (датчик №1, датчик №2, температура в помещении, температура на улице) представлены в .

Результаты измерения влажности вместе со схемой расположения датчиков в проверяемой стене.

Результаты измерения температуры (датчик №1, датчик №2, температура в помещении, температура на улице).

Мониторинг гигротермических параметров проводили путем анализа данных, полученных при измерениях влажности и температуры, а также параметров материала с помощью программы WUFI 2D v.3.4 [37]. При анализе состояния и распределения изотерм температуры и адиабаты тепловых потоков за последние 18 месяцев () в случае угла неутепленной каменной стены и капиллярно утепленного изнутри капиллярно-активным минеральным слоем толщиной 10 см, можно констатировать значительное уменьшение охлаждения угла.Также было зафиксировано значительное снижение содержания воды в утепленной стене ().

Изотермическое распределение температуры в углу стены: ( a ) Неизолированные изнутри; ( b ) изолированы изнутри.

Содержание воды в изолированной стене.

Аналогичные численные измерения были проведены и для других наиболее популярных видов исторической наружной кладки стен, представленных в . Все они были утеплены изнутри минеральным материалом толщиной 10–15 см (в зависимости от потребности).Во всех случаях коэффициент теплопередачи U достиг значений, допустимых для действующих норм тепловлажностной комфортности помещений. Также наблюдалось отсутствие возможности поверхностной конденсации.

Полученные результаты, помимо подтверждения полезности внутренней теплоизоляции, выполненной минеральными системами, указывают на одну очень важную проблему. В случае утепления стен изнутри важно помнить о правильной защите наружных стеновых поверхностей.В работе [39] представлены результаты исследований, которые наглядно показывают, что дополнительное утепление стен исторической кладки изнутри невозможно выполнить в стенах без дополнительной защиты их наружных поверхностей от атмосферных осадков. В частности, если кладка стен подвергается воздействию кислотных дождей, коррозия ухудшает механические свойства кирпичной кладки. В противном случае, несмотря на внутреннюю изоляцию, можно разрушить фасад и увидеть появление плесени на поверхностях за внутренней изоляцией.Измерения и наблюдения, представленные в [39,40,41], подтверждают эти положения.

Утепление наружных перегородок зданий изнутри каждый раз требует детальных гигротермических расчетов, поскольку этот метод не следует рассматривать как универсальный. Неправильное применение этого метода может привести к более быстрому техническому износу перегородок или даже к их полной деградации.

6. Выводы

Стены — вертикальные перегородки зданий, которые в течение многих лет совершенствовались не только для придания им требуемой несущей способности, но и для обеспечения адекватной защиты от внешней среды.В статье на примере нескольких избранных наружных перегородок зданий вспоминаются решения, применяемые за последние 200 лет, и краткая история их эволюции в соответствии с современными требованиями. С физической точки зрения обращает на себя внимание не только постоянная проблема теплопотерь, сопровождающая ограждающие конструкции, но и конденсация и накопление влаги внутри нее. Применение более новых технологий ничуть не решило эту проблему, и даже показало, как мало нужно для повреждения такой конструкции, чем она сложнее.Новые материалы улучшили теплоизоляцию перегородок, но в то же время сделали их более чувствительными как к внешней, так и к внутренней влаге, в том числе к образованию конденсата.

Вклад авторов

Концептуализация, Д.Б. и Л.Б.; методология, Л.Б.; программное обеспечение, БД; валидация, Д.Б., Л.Б., З.М. и К.Р.; формальный анализ, Л.Б.; расследование, Д.Б., Л.Б. и З.М.; ресурсы, Д.Б., Л.Б. и З.М.; курирование данных, L.B. и Д.Б.; написание — подготовка первоначального проекта, Л.Б. и Д.B .; написание — рецензирование и редактирование, Л.Б.; визуализация, Л.Б. и К.Р.; надзор, Д.Б. и Л.Б.; администрация проекта, L.B.; приобретение финансирования, З. М. Все авторы прочитали и согласились с опубликованной версией рукописи.

Финансирование

Это исследование не получило внешнего финансирования.

Конфликт интересов

Авторы заявляют об отсутствии конфликта интересов.

Ссылки

1. Амирзаде А., Странд Р.К., Хамманн Р.Е., Бхандари М.С. Определение и оценка оптимальной внутренней теплоизоляции каменных стен исторических многоквартирных домов.Дж. Архит. англ. 2018;24:04018016. doi: 10.1061/(ASCE)AE.1943-5568.0000320. [CrossRef] [Google Scholar] 2. Аль-Хомуд М.С. Эксплуатационные характеристики и практическое применение обычных строительных теплоизоляционных материалов. Строить. Окружающая среда. 2005;40:353–366. doi: 10.1016/j.buildenv.2004.05.013. [CrossRef] [Google Scholar] 3. Брауэрс В.К.М., Крацка М., Завадскас Э.К. Литовский пример каменных зданий советского периода. J. Civ. англ. Manag. 2012; 18:444–456. doi: 10.3846/13923730.2012.700944.[CrossRef] [Google Scholar] 4. Байно Д., Беднарз Л. , Гжибовска А. Избранные вопросы повышения тепловой эффективности зданий. Матер. Бутон. 2017;11:122–125. [Google Scholar] 5. Де Берардинис П., Ротилио М., Маркионни К., Фридман А. Повышение энергоэффективности исторических каменных зданий. Пример из практики: Небольшой центр в регионе Абруццо, Италия. Энергетическая сборка. 2014; 80: 415–423. doi: 10.1016/j.enbuild.2014.05.047. [CrossRef] [Google Scholar] 6. Асьоне Ф., Чече Н., Де Маси Р.Ф., Миникьелло Ф., Ваноли Г.П. Проектирование реконструкции исторических зданий с использованием оптимальной по стоимости методологии: пример итальянского здания XV века. Энергетическая сборка. 2015;99:162–176. doi: 10.1016/j.enbuild.2015.04.027. [CrossRef] [Google Scholar] 7. Хенсли Дж. Э., Агилар А. Повышение энергоэффективности исторических зданий. Государственная типография; Вашингтон, округ Колумбия, США: 2012. [Google Scholar]8. Грютли Э., Квернесс Л., Роксет Л.С., Игре К.Ф. Влияние мер по улучшению энергопотребления на исторические здания.Дж. Архит. Консерв. 2012; 18:89–106. doi: 10.1080/13556207.2012.10785120. [CrossRef] [Google Scholar] 9. Караки Х., Маалуф К., Блиард К., Мусса Т., Эль Вакил Н., Лачи М., Полидори Г. Гигротермические и акустические характеристики композитов крахмал-свекловичный жом для теплоизоляции зданий. Материалы. 2018;11:1622. doi: 10.3390/ma11091622. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]10. Park SC Держит линию: контроль нежелательной влажности в исторических зданиях. Государственная типография; Вашингтон, округ Колумбия, США: 1996.[Google Академия] 11. Park SC Влага в исторических зданиях и рекомендации по их сохранению. АСТМ интернэшнл; Уэст-Коншохокен, Пенсильвания, США: 2009 г. [Google Scholar]12. Смит Б.М. Проблемы влажности в исторических каменных стенах: диагностика и лечение. Министерство внутренних дел США, Служба национальных парков, Отдел помощи в сохранении; Вашингтон, округ Колумбия, США: 1984. [Google Scholar]13. Д’Агостино Д. Динамика влажности в исторической каменной постройке: Собор Лечче (Южная Италия) Сборка. Окружающая среда.2013;63:122–133. doi: 10.1016/j.buildenv.2013.02.008. [CrossRef] [Google Scholar] 14. Мензель К.А. Der Praktische Maurer: Ein Handbuch für Architekten, Bauhandwerker und Bauschüler. Verlag von JJ Arnd.; Лейпциг, Германия: 1900 г. [Google Scholar] 15. Варт О., Брейманн Г.А. Allgemeine Bau-Constructions-Lehre mit Besonderer Beziehung auf das Hochbauwesen. Группа 1: Die Konstruktionen in Stein. Гебхардт; Лейпциг, Германия: 1896 г. [Google Scholar] 16. Женчиковский В. Общее строительство. Том II — Конструкции и конструкция стен и сводов.Аркадий; Варшава, Польша: 1965. [Google Scholar] 17. Аглиата Р., Греко Р., Молло Л. Измерение влажности в кирпичной кладке: обзор современных методов. Матер. Eval. 2018;76:1478–1487. [Google Академия] 18. Феррара К., бароне П.М. Обнаружение повреждений от влаги в местах археологии и культурного наследия с использованием метода георадара: краткое введение. Int. Дж. Археол. 2015;3:57–61. doi: 10.11648/j.ija.s.2015030101.17. [CrossRef] [Google Scholar] 19. Окана С.М., Герреро И.С., Рекена И.Г. Термографическое обследование двух сельских зданий в Испании.Энергетическая сборка. 2004; 36: 515–523. doi: 10.1016/j.enbuild.2003.12.012. [CrossRef] [Google Scholar] 20. Лоренсу П.Б., Лусо Э., Алмейда М.Г. Дефекты и проблемы с влажностью в зданиях в исторических центрах городов: тематическое исследование в Португалии. Строить. Окружающая среда. 2006; 41: 223–234. doi: 10.1016/j.buildenv.2005.01.001. [CrossRef] [Google Scholar] 21. Стоянович Г., Радованович М., Малешев М., Радонянин В. Мониторинг содержания воды в строительных материалах с помощью беспроводного пассивного датчика. Датчики. 2010;10:4270–4280.doi: 10.3390/s100504270. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar] 22. Хола А., Матковски З. Неразрушающий контроль кирпичной кладки влажного свода ратуши в стиле готики и ренессанса; Материалы 11-й Европейской конференции по неразрушающему контролю; Прага, Чешская Республика. 6–11 октября 2014 г.; стр. 1–7. [Google Scholar] 23. Ясенько Ю., Матковски З. Соленость и влажность кирпичных стен исторических зданий — диагностика, методология исследования, методы реабилитации. Дж. Херит. Консерв. 2003; 14:43–48.[Google Scholar] 24. Лучки Э. Коэффициент теплопередачи исторической кирпичной кладки: сравнение стандартных данных, процедур аналитических расчетов и измерений теплового расходомера на месте. Энергетическая сборка. 2017; 134:171–184. doi: 10.1016/j.enbuild.2016.10.045. [CrossRef] [Google Scholar] 25. PN-EN ISO 13788:2012 Гидротермические характеристики строительных компонентов и строительных элементов. Температура внутренней поверхности для предотвращения критической влажности поверхности и внутритканевой конденсации. Методы расчета. ИСО; Женева, Швейцария: 2012 г.[Google Академия] 26. Брахачек В. Изоляция солесодержащих и влажных стен исторических зданий с использованием теплоизоляционных плит с сорбционными свойствами. Констр. 2017; 12:56. [Google Академия] 27. Загорскас Ю., Завадскас Э.К., Турскис З., Буринскене М. , Блумберга А., Блумберга Д. Альтернативы теплоизоляции исторических кирпичных зданий в регионе Балтийского моря. Энергетическая сборка. 2014;78:35–42. doi: 10.1016/j.enbuild.2014.04.010. [CrossRef] [Google Scholar] 28. Уокер Р., Павия С. Тепловые характеристики ряда изоляционных материалов, подходящих для исторических зданий.Строить. Окружающая среда. 2015;94:155–165. doi: 10.1016/j.buildenv.2015.07.033. [CrossRef] [Google Scholar] 29. Роберти Ф., Обереггер У.Ф., Лучки Э., Трой А. Энергетическая модернизация и сохранение исторического здания с использованием многоцелевой оптимизации и процесса аналитической иерархии. Энергетическая сборка. 2017; 138:1–10. doi: 10.1016/j.enbuild.2016.12.028. [Перекрестная ссылка] [Академия Google] 30. Томан Ю., Виммрова А., Черны Р. Долгосрочная оценка на месте влаготермических характеристик внутренней теплоизоляционной системы без пароизоляции.Энергетическая сборка. 2009;41:51–55. doi: 10.1016/j.enbuild.2008.07.007. [CrossRef] [Google Scholar] 31. Павлик З. , Покорны Ю., Павликова М., Земанова Л., Залеска М., Вышваржил М., Жижлавский Т. Растворы с измельченным лавовым гранулятом для ремонта влажных исторических зданий. Материалы. 2019;12:3557. doi: 10.3390/ma12213557. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]32. Пендер Р.Дж. Поведение воды в пористых строительных материалах и конструкциях. Стад. Консерв. 2004; 49:49–62. doi: 10.1179/sic.2004.49.Приложение-1.49. [CrossRef] [Google Scholar] 33. Оксли Т.А., Гоберт Э.Г. Сырость в зданиях: диагностика, лечение, инструменты. Баттерворт-Хайнеманн; Оксфорд, Великобритания: 1994. [Google Scholar]34. Хола А., Матковски З., Хола Ю. Анализ влажности каменных стен исторических зданий на примере подвала средневековой ратуши. Procedia англ. 2017; 172: 363–368. doi: 10.1016/j.proeng.2017.02.041. [CrossRef] [Google Scholar] 35. Бинда Л., Кардани Г., Занзи Л. Оценка процесса сушки методом неразрушающего контроля в затопленных полноразмерных каменных стенах.Дж. Выполнить. Констр. Фасил. 2010; 24:473–483. doi: 10.1061/(ASCE)CF.1943-5509.0000097. [CrossRef] [Google Scholar] 39. Финкен Г.Р., Бьярлёв С.П., Пеухкури Р.Х. Влияние фасадной пропитки на осуществимость капиллярно-активной внутренней теплоизоляции исторического общежития – исследование гидротермического моделирования. Констр. Строить. Матер. 2016;113:202–214. doi: 10.1016/j.conbuildmat.2016.03.019. [CrossRef] [Google Scholar] 41. Стришевская Т., Канька С. Формы повреждения кирпича при циклическом замораживании и оттаивании в реальных условиях.Материалы. 2019; 12: 1165. doi: 10.3390/ma12071165. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
Измерение и улучшение тепловых характеристик
Измерение и улучшение тепловых характеристик
Тим Йейтс

Рис. 1 Измерение тепловой энергии на месте проводимость и межтканевое поведение влаги с использованием теплового потока мониторы и градиент в стене датчики (Фото: Кэролайн Рай/Archimetrics Ltd)
Стремление устранить угрозу изменение климата за счет сокращения выбросов парниковых газов, особенно углерода диоксида, неуклонно растет.Великобритания обязалась сократить на 80% Выбросы CO₂к 2050 г.
В начале обсуждения это было признано, что здания являются основным вклад в эти выбросы, поэтому усилия по повысить энергоэффективность наших существующих здания усиливаются. Но для многих люди заинтересованы в реконструкции здания также, и, возможно, в первую очередь, определяется стремление улучшить жилищные условия в старые дома.
Большинство новых зданий имеют полые стены, но многие здания до 1919 года построены из массивный природный камень или кирпич. Эти здания представлять особую проблему, когда дело доходит до для улучшения тепловых характеристик, как и любой улучшения, скорее всего, либо изменят внешний вид здания или уменьшить пространство внутри. Тем не менее, поскольку около 35 чел. процентов тепла из жилых помещений теряется через сплошные наружные стены, улучшающие тепловую производительность этого типа стены рассматривается как ключ для достижения сложной цели по выбросам устанавливается правительством.
Исследования показали, что потенциал для сокращения выбросов (и экономии денег) в старых домах значителен. Анализ последние данные English House Condition Survey (2007 г. ) показывают, что 4,8 млн жилищ в Англии (21,5% английского жилого фонда) были построены до 1919 года, и доля в остальной части Великобритании аналогично.Электрический ток средняя Стандартная процедура оценки (SAP) рейтинг акций до 1919 года составляет 40 (низкий энергоэффективность или рейтинг «E» в Energy Шкала Сертификата производительности (EPC)). Этот примерно на десять пунктов SAP ниже средний запас 50 и 50 пунктов ниже новостройка, отвечающая Кодексу устойчивого развития Дома уровня 3 («B» по шкале EPC).
ПОВЫШЕНИЕ ЭНЕРГОЭФФЕКТИВНОСТИ
Ключ к повышению энергоэффективности заключается в том, чтобы использовать подход «всего дома».Этот означает рассмотрение типа конструкции, изучение всех соответствующих энергоэффективных меры, изучение возобновляемых источников энергии варианты и внедрение водосберегающих и меры по сокращению отходов. Много простых улучшения, такие как защита от сквозняков, можно сделать, но данные показывают, что для жилища со сплошными стенами для достижения значительных Экономия CO₂, тепловая производительность внешние стены должны быть улучшены.
Где традиционные и исторические здания обеспокоены, необходимо тщательное рассмотрение если производительность должна быть улучшена без ставя под угрозу их ценность наследия, нанося ущерб историческая ткань или подрыв благосостояния жильцов, изменив путь зданий дышать и реагировать на свои внутренние и внешние среды.
ИЗОЛЯЦИЯ СТЕНЫ
Традиционная конструкция со сплошными стенками пожалуй, самый сложный и часто наименее рентабельный строительный элемент для изолировать. Для памятников архитектуры любая форма Утепление стен, скорее всего, потребует перечисленных согласие на строительство и для большинства наружная изоляция зданий будет обычно требуют разрешения на строительство.
Внешняя изоляция может быть особенно трудно встроить в существующие здания как дорогостоящие вспомогательные приспособления, такие как изменения карнизов и кромок крыш часто требуется.Потенциальные выгоды от монтаж внутренней или внешней изоляции следует внимательно рассматривать вместе с ограничения планирования, потенциальное влияние на суть восстановительных работ и влияние на внутренние условия.
Обычно применяется внутренняя изоляция непосредственно к внутренней поверхности внешней стены, с последующей отделкой, такой как штукатурка. Это часто необходимо перенести сантехнику и электрику услуги и по регулировке плинтусов, дверей наличники и встроенная мебель. Карнизы будут также должны быть изменены, что может привести к утрата оригинальной штукатурки.
Какой бы изоляционный материал ни использовался, улучшенная стена, как правило, должна быть достигнута коэффициент теплопередачи не более 0,30 Вт/м²К, хотя более низкий стандарт может быть приемлемым в зависимости от здания.(U-значение мера теплопередачи через здание элемент, поэтому чем ниже значение, тем лучше.) Более толстые системы внутренней изоляции может значительно изменить размеры комнат, коридоры и т.д.
Внешняя изоляция системы обычно содержат изоляционный слой, закрепленный на существующая стена и защитная штукатурка или облицовка, установленная сверху для защиты изоляция от погодных и механических повреждать. Увеличенная глубина внешнего система рендеринга или изоляции потребует адаптация примыканий крыши и стен, окна дверные проемы и товары для дождевой воды. Декоративные детали, такие как ряды струн и quoins также могут быть затронуты, и естественные такие материалы, как камень или кирпич, будут скрыты, вызывая значительное изменение характера.
Наиболее подходящая внешняя изоляция системы также должны быть защищены от дождя и механических повреждений, они должны обычно рассматривается как двухкомпонентный система, в которой все слои должны работать вместе.Имеются материалы, которые можно использовать в качестве один слой, такой как изоляционная известковая штукатурка которые содержат вспученный вермикулит, но эти имеют тенденцию давать значительно более низкие изоляционные ценности. Однако иногда они могут быть применяется в тех случаях, когда другие типы внешней изоляции недопустимо наносит ущерб историческому характеру строительство. Опять же, какой бы изоляционный материал используется, улучшенная стена должна будет достичь значение U не более 0.30 Вт/м²К.
ПРОГНОЗИРОВАНИЕ РИСКОВ И ПОТЕНЦИАЛЬНЫЕ ПРЕИМУЩЕСТВА
Надо понимать с самого начала как предлагаемые изменения могут изменить поведение здания. Самый большой проблемной зоной является влага, как в стене и в здании в целом. Дополнение теплоизоляционного материала к стене, вероятно, изменить способ прохождения влаги через него.За например, если добавлены недышащие материалы к старой пористой стене, ее способность дышать и регулировать влажность скомпрометирована. Сырость и даже структурные повреждения могут результат. Даже если стены сухие, когда работы выполняются, могут быть доказательства прошлые проблемы и риск их повторения. Основными источниками внешней сырости будут включают стоки из желобов и водосточных труб, дефекты ткани, такие как отливы крыши, и проникающая влага от проливного дождя.Рост сырость тоже может быть проблемой, но только в основание стены. Внутри есть конденсат наиболее вероятная проблема.

Рис. 2. Пример более сложной модели, показывающей предсказанные изменения температуры (красный) и точки росы (фиолетовый) через стена из щебня из песчаника (изображение: Dan Browne/ SPAB Project)
Также необходимо учитывать состояние ремонта стен, сырость есть часто связано с кристаллизацией солей или выцветание. В совокупности эти процессы могут ускорить разрушение камня или кирпича поверхностей внутри или снаружи.
Влажность стены зависит от сложившихся погодных условий, времени года и экспозиции сайта. Если стена сырые или в плохом состоянии, эти проблемы необходимо преодолеть перед установкой стены изоляция. Если есть сомнения в состояние существующих стен, они должны пройти профессиональное обследование перед любым считаются работы по благоустройству.
Перед началом любой работы также важно оценить потенциальную экономию с точки зрения энергопотребления, выбросов CO₂ и снижение счетов за отопление. Самый распространенный Метод прогнозирования выгод заключается в моделировании производительность здания до и после доработок. Обычная модель — это SAP или RDSAP (стандарт сокращенных данных) Процедура оценки; дальнейшая информация информацию об этих процедурах можно найти на сайте www. bre.co.uk).
SAP использует ряд входных значений для теплопроводность разных зданий элементы, ряд принятых значений и набор уравнений, которые представляют окружающую среду физика здания. Допустимые значения предоставляется как часть метода оценки и они используются, когда конкретная производительность информация о продукте или системе не доступный.Однако, когда конкретная производительность доступна информация о стенах, полах, крыш и других элементов, он должен использоваться в предпочтение данным из таблиц.
ВЛАГА
Движение влаги и его измерение в Стены изучались в течение многих лет. Разные методы измерения были разработаны и проверено, но самым надежным кажется взять небольшой образец, просверлив отверстие а затем взвешивание, сушка и повторное взвешивание пример. Это хороший способ определить содержание влаги, но для начала картирования влажности и для измерения изменений с течением времени требует слишком много отверстий, чтобы быть практичным.
Тем не менее, достижения в области вычислительной техники позволили разработать сложные модели в 1 и 2D, что может быть подтверждено ограниченным программа выездных интрузивных измерений. Наиболее часто используемой моделью является WUFI ( Wärme und Feuchte Instationär или Нестационарное тепло и влага), разработанный ИПБ в Германии.Эта модель проверена с использованием данные, полученные в результате наружных и лабораторных испытаний. Это позволяет реалистично рассчитать переходный Гигротермическое поведение многослойного здания компоненты, подверженные воздействию естественного климата условиях путем моделирования связанных тепла и перенос влаги в строительных элементах.
Есть ряд проектов, подающих заявку Моделирование WUFI для традиционных зданий со сплошными стенами.Одним из них является Проект SUSREF, финансируемый ЕС (Устойчивое Ремонт фасадов зданий и внешние стены). Этот проект включает в себя моделирование зданий в Уэльсе от BRE Уэльс и Кардиффский университет для изучения Распределение влаги в сплошной стене и изменения, которые происходят, когда улучшения сделано с учетом тепловых характеристик стены.
Другой проект находится на согласовании Обществом защиты древних Здания (СПАБ).О результатах сообщили на встрече, состоявшейся в июне 2011 года. Пример используемое оборудование показано на рисунке 1 и одном выходов можно увидеть на рисунке 2, который показывает изменения температуры, содержания воды и относительной влажности.
Понимание распределения влажность и температура в стене важно, если такие изменения, как добавление к нему должна быть сделана внутренняя изоляция.Такие изменения могут изменить точку, в которой происходит интерстициальная конденсация или минимальная зимняя температура. (Межстраничный конденсация происходит при относительно теплом влажный воздух диффундирует в паропроницаемую материал – если он относительно теплый с одной стороны и ниже точки росы температура с другой, влажный воздух может достигать «точки росы» в материал и поместите туда воду).Эти изменения могут повлиять на долговечность стеновые материалы и любой древесины или стали материалы каркаса, которые могут быть особенно уязвимый. Исследование, проведенное SPAB также показал, что содержание влаги может повлиять на измеренное значение U стены на 10-40 процентов.
ТЕПЛОПРОВОДНОСТЬ
Большинство расчетов тепловых характеристик основано на на ряде предполагаемых значений, часто основанных на измеренные значения, а затем экстраполируются на охватывает широкий спектр строительных материалов.В в случае натурального камня используются значения часто зависит от плотности материала и предположим, что стена сплошной камень, тогда как Конечно, каменные стены редко бывают сплошными и включают в себя различное количество пустот, которые могут или могут не заполняться щебнем и/или раствором.

Два недавних исследования, Исследование SPAB Отчет 1: Отчет о значении U (2010 г.) и исторический 90 125 U-ценностей Шотландии и традиционные Здания (2011 г.) ориентированы на U-значения. как показатель тепловых характеристик и включал сравнение in situ измерения с рассчитанными значениями U программами и часто используемыми U-значения по умолчанию. Ключевой целью было помочь специалистам в области строительства и оценщики энергоэффективности зданий принимать более взвешенные и взвешенные решения при оценке и улучшении энергетики производительность традиционных зданий.


	. Рис. 3. График расчетных значений U (с использованием BR 443) в сравнении с измеренными значениями U для ряда сплошных стен из . SPAB Отчет об исследовании 1: Отчет о значении U («BR 443» относится к документу BR 443 Института строительных исследований: Условные обозначения для расчетов коэффициента теплопередачи , в которых описываются методы расчета для определения коэффициента теплопередачи здания. элементы на основе британских стандартов)

Значения U обычно рассчитываются с компьютерные программы, разработанные с использованием современных нетрадиционная конструкция в виду, что следуйте соглашениям, изложенным в BR 443: Условные обозначения для расчета коэффициента теплопередачи . За исследования, измерения коэффициента теплопередачи на месте выполнены в основном из неизолированных сплошные стены, но, для сравнения, некоторая полость стены и строительные элементы, модернизированные изоляцию тоже измеряли. Неинвазивный измерения в основном проводились строительных элементов с их внутренними и внешняя отделка цела.

Затем исследования сравнивали U-значения измеренные на месте с их расчетными эквиваленты с использованием программного обеспечения Билддеск У v3.4. Исследование SPAB предполагает что 73 процента традиционно построенных стен пробы (включая древесину, глыбу, известняк, строительство из сланца и гранита, 59 стен в всего) на самом деле выступили лучше, чем ожидалось (см. рис. 3). Особое внимание в Историческое сравнение Шотландии было влиянием из известкового и каменного ядра традиционного твердого каменная стена по теплотехническим характеристикам.

Это исследование не является критикой методология расчета или U-значение программное обеспечение для моделирования, но оно выделяет сложность моделирования и расчета Тепловые характеристики традиционных стен с использованием обычных методик. Эти исследования продемонстрировать, что программы для Расчеты U-значения, как правило, завышают U-значения традиционных строительных элементов.В другими словами, традиционные строительные элементы имеют тенденцию работать лучше термически, чем можно ожидать из расчетов U-значения. Кроме того, предполагается, что на месте измерение U-значений является полезным инструментом которые могут помочь в оценке теплового исполнение традиционных строительных элементов.

ПОТЕНЦИАЛЬНЫЕ ЛОВУШКИ

Хотя исторические здания часто слишком дорого, чтобы изменить, добавив сплошную стену изоляция, она подходит для многих незарегистрированных или переоборудованные здания до 1919 года. В этих случаях важно сначала установить, что изменение принесет значительную пользу и затем понять его вероятное влияние.

В целом, недавняя работа по влаге и по тепловым значениям показал, что для того, чтобы сделать хорошие и надежные планы для теплового улучшения сплошных стен, мы должны иметь хорошее понимание того, как стены здания выступают сейчас: как обстоят дела с влажностью распределены, как и сколько стоят стены дыхания, и насколько хороша текущая тепловая производительность есть.Только тогда можно составить хороший план с низким риском для улучшения Тепловые характеристики стен, которые будут повысить теплоэффективность здания не угрожая его ткани.

~~~

Благодарности

Эта статья основана на работе многих сотрудников BRE. и в более широком исследовательском сообществе.То автор очень благодарен за доступ к их работе и их идеи по тепловым улучшениям для дома со сплошными стенами.

Полезная информация

Научно-исследовательский институт строительства www.bre.co.uk

Изменение климата и ваш дом (английский) Наследство) www.climatechangeandyourhome.org.uk/live

Фонд энергосбережения www.Energysavingtrust.org.uk

Технические документы по истории Шотландии www.исторический-scotland.gov.uk/technicalpapers

Национальный центр реконструкции www.rethinkingrefurbishment.com

Портал ремонта www.rethinkingrefurbishment.com/portal

Общество защиты древних Отчеты об исследованиях зданий www. spab.org.uk/advice/energy-efficiency

Устойчивая реконструкция здания Фасады и наружные стены http://cic.vtt.fi/susref

дополнительные запасные части смеситель непрерывного действия с дизельным двигателем jzr

Бетонный завод, Бетономешалка с самозагрузкой

HAMAC является производителем профессионального машиностроения, предлагающим широкий ассортимент качественных бетоносмесителей, бетонных заводов, бетононасосов, мобильных бетонных заводов, погрузчиков с бортовым поворотом, бетононасосов, автобетоносмесителей, и конкретные оборудования и так далее.

портативный мини-автобетоносмеситель с ручным дизельным двигателем 400 л

МИНИ-АВТОМОБИЛЬ ДЛЯ БЕТОНОСЪЕМНИКА С САМОЗАГРУЗКОЙ С БАЧКОМ ОБЪЕМОМ 1 МУП Пожалуйста… 400 л Сверхмощный бетоносмеситель с дизельным двигателем Lister. мини-бетононасос — Китайский производитель бетононасосов ‎Наш мини-бетононасос использует передовые технологии, а наш мини-бетононасос отличается высокой скоростью подачи, простотой в эксплуатации и … Машина CPT46RPРабочая затирочная машина Crommelins Power Trowel диаметром 46 дюймов (1170 мм) позволяет быстро выполнять крупные работы и идеально подходит для выполнения конкретных работ в условиях теплого климата. Мощный двигатель обеспечивает непрерывную стабильную работу в течение всего дня. Diese

Дизельный бетоносмеситель в Южной Африке

Посмотреть бесплатные онлайн-объявления Gumtree о дизельном бетономешалке и многом другом в Южной Африке. … в водяном насосе• Продажа запчастей … смесителя. Дизельный двигатель. Вряд ли …

Jzr 350 Портативный цементобетономешалка Цена в Кении

Jzr 350 Портативный цементобетономешалка Цена в Кении , Найдите полную информацию о Jzr 350 Портативный цементобетономешалка Цена в Кении,Бетономешалка Цена в Кении,Jzr 350 Portable Бетономешалка для цемента, Бетономешалка Jzr350 от поставщика или производителя бетоносмесителей-Zhengzhou Xinyu Machinery Manufacturing Co., Ltd.

ПРАЙС-ЛИСТ ЗАПАСНЫХ ЧАСТЕЙ PULSAR 150

02 октября 2017 г. · Список запасных частей pulsar 220 и их цена в Индии. ПРИМЕЧАНИЕ. Цена может варьироваться в зависимости от города.

двухвальный бетоносмеситель 1500 1000 предлагаемый бетонный завод вызывает озабоченность у сообщества 2013 лучший бренд hzs90 90 cum h производители просеивающих машин для сборного песка

iriga асфальтовая смесь вкл. профиль компании определение теплопроводности для автоклавного аэрированного автоматического производства схема бетона завод, промышленное оборудование

Maxiforce: компания по производству запасных частей и запасных частей для дизельных двигателей

Maxiforce продает детали для дизельных двигателей и запасные части для John Deere, Cummins, Perkins, Caterpillar, Yanmar и International Harvester/Navistar.

цементная мельница китай pengfei group co ltd сколько 60 фунтов мешков бетона в кубическом ярде бетонный завод mdc точный адрес pl800, бетонный завод

бетонное оборудование, бетоносмеситель, бетонные заводы

бетонный завод бетонный завод, также известный как бетонный завод или бетонный завод, или бетонный завод, который представляет собой устройство, которое объединяет различные ингредиенты для образования бетона с помощью портативной бетономешалки или других бетоносмесителей.

Запчасти и запасные части, Пуна — Оптовая продажа насосных установок и комплектующих Geniune

4r Запчасти для двигателей. … Этот продукт широко используется в транзитных микшерах и генераторах. У нас есть запчасти и запасные части, у нас есть полный ассортимент продукции, которую мы можем предложить в …

Дизельные двигатели ISUZU 4BD1 4BD1T

Компания Shanghai Diesel Engine Family Co., Ltd. может поставлять двигатель isuzu 4BD1. ГИЛЬЗЫ ЦИЛИНДРОВ для ISUZU Гильзы изготовлены из легированной стали и покрыты твердым хромом в отверстии. Чрезвычайно широкий диапазон оборотов для достижения максимального крутящего момента; Разновидности дополнительного турбокомпрессора для лучшей производительности.

Engines

Limited time offer! Free shipping applies to domestic USA 48 States ONLY. Shipping charge is required for item options, Alaska, Puerto Rico, Hawaii, and for All International Countries.

KitchenAid Mixer Parts

KitchenAid Mixer parts that fit, straight from the manufacturer. Use our interactive diagrams, accessories, and expert repair help to fix your KitchenAid Mixer

ディーゼルエンジン油｜シェルルブリカンツジャパン

シェルリムラ R3 L Extra 15W-40 *Shell Rimula R3 L Extra 15W-40 最新型のトラック、バスのエンジン油として最適で、エンジン寿命延長が期待できます。特に、燃料希釈が頻発する路線バス、集配車両などに対し、優れたエンジン保護

SMX Exhaust Turbo Flange for Yanmar 6LPA

Seaboard Marine delivers “Guaranteed Better Than Factory” Performance, Parts, Design, and Engineering for Cummins and other Marine Diesel applications. Мы обслуживаем местный округ Вентура, штат Калифорния, с 1980 года в качестве производителя лодок на заказ, специалиста по ремонту, дизайнера и поставщика оборудования для строителей, коммерческих рыбаков и любителей активного отдыха.

реверсивные типы мини бетононасосов для продажи mahesana

Морской дизельный двигатель Nanni 5.250TDI Каталог запчастей

Каталог запчастей судового дизельного двигателя Nanni 5.250TDI

Аксессуары для караванов — CaravansPlus. Доставлено быстро Австралия

Обзор услуги Caravans Plus.Команда Caravans Plus очень помогла нам в сборке нашего автодома, у них есть хороший ассортимент, и товары отправляются в течение дня после заказа. Обязательно воспользуюсь ими снова, наверное, очень скоро! 24 часа назад

Бетономешалка, Бетономешалка напрямую от Yantai Saidy Heavy

Бетономешалка от Yantai Saidy Heavy Industries Co., Ltd.. … Бетономешалка марки JZR 350 SAIDY со смесительным баком на 350 л … Ленточный питатель цемента SL25Z непрерывный . ..

Китай Запчасти для дизельных двигателей, Запасные части для дизельных двигателей

Китайские производители запасных частей для дизельных двигателей — Выберите 2020 высококачественных запасных частей для дизельных двигателей по лучшей цене от сертифицированных китайских производителей запчастей для двигателей, поставщиков запасных частей для двигателей, оптовиков и фабрика на Сделано в Китае.com

Мини-экскаваторы для продажи Ледяная дробилка и машина для производства снежного конуса от Great Northern Popcorn casas prefabricadas de hormigon originales с инженером за рубежом

Дополнительные запасные части Jzr Diesel Engine Continuous

Дополнительные запасные части Jzr Diesel Engine Continuous — Mixer; Дополнительные запасные части Jzr Diesel Engine Continuous — Mixer . Найдите на eBay выгодные предложения на запчасти для дизельных двигателей. Делайте покупки с уверенностью. запчасти для бетономешалки 500л дизель. Бетономешалка с дизельным двигателем — Alibaba ‎. .. Объемный бетоносмеситель · Высокое качество JZR350H оптом …

Как работает дизельный двигатель

Однако детали дизельного двигателя должны быть намного прочнее, чем их аналоги с бензиновым двигателем, из-за гораздо более высоких нагрузок. Стенки блока дизельного двигателя обычно намного толще, чем блок, предназначенный для бензинового двигателя, и они имеют больше ребер жесткости для обеспечения дополнительной прочности и поглощения нагрузок.

js500 бетономешалка хорошее качество высокоэффективные небольшие готовые деревья для ландшафтного дизайна хорошая продажа persewaan дозировочный завод dijawa timur для бетона

RV Salvage Автодома — Разборка бывших в употреблении RV Запчасти , Holiday Rambler и Visone RV Salvage для других брендов, таких как; Alfa, Country Coach, Prevost Parts, Natonal RV, Newmar, Fleetwood Products и многое другое!

Планирование и контроль запасных частей для технического обслуживания

Планирование и контроль запасных частей для технического обслуживания PROEFSCHRIFT ter verkrijging van de graad van Doctor aan de Technische Universiteit Eindhoven, op gezag van de rector magnicus, prof. др.ир. CJ van Duijn, voor een

Запчасти для промышленных стационарных двигателей IHC на продажу

Получите лучшие предложения на запчасти для промышленных стационарных двигателей IHC, когда … ИЗВЕСТНЫЙ Карбюратор с топливным смесителем Victor Hit Miss Gas Engine. … Модель железной дороги в масштабе Лайонела О …

Понимание характеристик сплошных стен

Если мы хотим внести эффективные изменения, которые не причинят вреда зданиям или их обитателям, мы должны задаться вопросом: когда вода попадает внутрь, как она снова выходит?

Наша способность вносить изменения в сплошные стены, вероятно, никогда не была так велика, и наша мотивация, движимая стремлением к экономии энергии, никогда не была такой сильной.Теперь мы можем произвести радикальные изменения в структурах, которые в некоторых случаях простояли сотни лет. Многие средства, с помощью которых мы можем производить эти изменения, беспрецедентны. Понимание того, как работают сплошные стены, необходимо, если мы хотим внести действительно эффективные изменения, которые не нанесут вреда зданиям или их обитателям.

Ближе к концу нулевых, в ответ на растущие общественные дебаты об изменении климата и выбросах углерода, Общество защиты древних зданий (SPAB) заметило увеличение запросов на получение рекомендаций по повышению энергоэффективности старых зданий.Ввиду отсутствия официальных указаний, касающихся конкретно этих зданий, общество решило провести собственную программу исследований, чтобы поддержать свои консультации и информационные услуги. Центральным элементом этого исследования была необходимость понять, как тепло и влага ведут себя в твердых стенах.

В ходе исследования коэффициента теплопередачи SPAB были измерены тепловые потоки через 77 массивных стен традиционной конструкции в исторических зданиях. Эта работа проводилась в период с 2009 по 2012 год компанией ArchiMetrics под руководством Пола Бейкера из Глазго Каледонского университета.Следуя методу, изложенному в стандарте BS EN ISO 9869, он использовал монитор теплового потока в сочетании с измерениями внутренней и внешней температуры, проводимыми с течением времени, чтобы получить значение U на месте (оценка потерь тепла) для каждого из стены. Типы измеренных стен были преднамеренно разнообразными, включая различные образцы каменных, глинобитных, кирпичных и деревянных каркасных конструкций.

Некоторые измерения более современных материалов были проведены там, где эти материалы были модифицированы. Некоторые стены имели историческую или более современную сухую облицовку.Помимо изучения диапазона тепловых потерь от этих различных типов стен, в исследовании было проведено сравнение этих значений U на месте с значениями, полученными с помощью стандартного метода расчета коэффициента теплопередачи BS EN ISO 6946 — с поразительными результатами. Исследование показало, что в 77% случаев расчетное значение теплопередачи завышало потери тепла сплошными стенами по сравнению с потерями тепла, измеренными на месте.

При проведении исследования коэффициента теплопередачи стало ясно, что вопросы влажности в сплошных стенах тесно связаны с проблемами теплопотерь и имеют такое же, если не большее, значение.Чтобы ответить на вопросы о поведении влаги в сплошных стенах, ArchiMetrics разработала метод, называемый мониторингом внутритканевого гигротермического градиента (IHGM), с помощью которого можно измерять температуру и относительную влажность через секции стен. Контрольное оборудование было установлено в сплошных стенах, которые должны были пройти изоляцию. Позднее к этим измерениям присоединились другие для определения влажности материалов через участки стен. Эта продолжающаяся работа является частью проекта SPAB Building Performance Survey, в рамках которого измеряются не только теплопотери и влажность стен, но и влияние других изменений в зданиях до и после реконструкции.

Исследование эффективности зданий, начатое в 2011 году, измеряет влажность трех стен из кирпича, гранита и самана. Значение долгосрочных измерений поведения влаги невозможно переоценить. Изменения профилей влажности стен могут происходить медленно. По ходу исследования мы смогли определить как краткосрочные, так и долгосрочные тенденции, выходящие за рамки изменений, связанных с отдельными сезонами или годовыми погодными условиями; основные тенденции, на которые влияют характеристики материала самих стен, в том числе ремонтные работы.

Мы обнаружили, что относительно тонкая кирпичная стена, обращенная на юг, с внутренней изоляцией из небольшого количества (40 мм) древесного волокна удовлетворительно справляется с риском проникновения влаги. То есть, несмотря на то, что зимой стена становится довольно влажной, она способна испарять эту влагу весной и летом, так что в течение повторяющихся годовых циклов относительная влажность (ОВ) внутри стены в среднем ниже 80-процентного порога. . (Восемьдесят процентов — это обычно используемая мера риска относительной влажности, выше которого могут процветать рост плесени и грибковое разложение, особенно на органических субстратах.) Напротив, на более толстой гранитной стене, обращенной на северо-запад, с внутренней изоляцией из полиизоцианурата (PIR) толщиной 100 мм, мы обнаруживаем тенденцию к увеличению относительной влажности. Вскоре после утепления ОВ в этой стене стала увеличиваться. В среднем она составляет более 90 процентов и продолжает увеличиваться из года в год, указывая на то, что стена накапливает влагу.

Глиняная стена снова другая. Эта стена снаружи изолирована толстым (50 мм) слоем изоляционной известковой штукатурки. В процессе нанесения этой новой штукатурки стена была увлажнена, что привело к очень высоким показателям относительной влажности по сечению. За последние пять лет мы наблюдали, как относительная влажность в центре стены постепенно уменьшалась по мере того, как конструкция избавлялась от избыточной влаги. Однако относительная влажность остается равной 100% рядом с новым рендером, и возникает вопрос, не замедляет ли этот материал процесс высыхания.

Из этих двух исследований можно извлечь ценные и взаимосвязанные уроки для модернизации. Применение изоляции к внутренней или внешней стороне сплошной стены изменит не только поток тепла через нее, но и поведение влаги внутри нее.Степень изменения будет зависеть от характеристик материала исходной стены, ее относительной проницаемости, пористости и влагоемкости. Это также будет зависеть от местоположения стены и ее внешнего вида, от погодных условий, количества дождя, особенно дождя, вызванного преобладающими ветрами, и количества тепла, которое она получает от прямого солнечного излучения. Важнейшее значение будет иметь количество и тип изоляции, добавленной к стене.

За последние несколько лет взгляды на изоляцию сплошных стен стали более информативными, отчасти в результате исследований, проведенных SPAB и другими организациями. Однако слишком часто решения по модернизации по-прежнему основываются исключительно на снижении теплопотерь без учета влияния этого на влажность. Официальная (BS 6946) процедура расчета коэффициента теплопередачи предполагает, что твердые стены теряют гораздо больше тепла, чем те, которые измеряются реальными стенами. В ситуациях модернизации это способствует использованию большого количества изоляционного материала. Кроме того, поскольку кажется, что требуются большие количества, толщина изоляции становится проблематичной, что заставляет людей выбирать более эффективные, менее теплопроводные материалы, большинство из которых являются паронепроницаемыми.

Часто измеренное на месте значение U-значения показывает, что сплошная стена имеет потери тепла примерно две трети или половину от расчетных. В этих обстоятельствах уменьшение количества изоляции, нанесенной на сплошную стену, и/или использование менее высокоэффективного материала с большей паропроницаемостью все же приведет к значительному снижению теплопотерь. Это важно с точки зрения долговременной работы влаги внутри стены. Изоляция, нанесенная на внутреннюю поверхность сплошной стены, означает, что через стену проходит меньше тепла.Температура через секцию стены ниже, и, таким образом, в более холодные зимние месяцы условия точки росы могут возникать чаще, что приводит к возможному увеличению внутритканевой конденсации.

Несмотря на то, что сплошная стена может выдерживать отвод некоторого количества тепла, это должно быть пропорционально ее способности испарять влагу в течение годового цикла, чтобы избежать накопления влаги внутри ткани. На самом деле это то, что трудно оценить и, вероятно, будет особенно важным для толстых, затененных, открытых и более пористых стен.Используя меньшее количество изоляции, мы, скорее всего, сохраним баланс между желанием сократить потери тепла через ткань и продолжать пропускать достаточное количество тепла через стену, чтобы избежать накопления влаги.

Если мы откажемся от гонки за U-значениями стен на том основании, что эти стены не теряют столько тепла, как мы думали ранее, то использование меньших количеств менее эффективных, более паропроницаемых материалов , становится более привлекательным. Эти материалы, вероятно, будут иметь решающее значение для способности стены двигаться и терять воду.Вышеупомянутая кирпичная стена является примером стены, изолированной изнутри небольшим количеством паропроницаемого материала. До утепления эта стена измеряла на месте коэффициент теплопередачи 1,48 Вт/м2К. После применения древесноволокнистой плиты толщиной 40 мм этот коэффициент теплопередачи снизился до 0,48 Вт/м2К. Это представляет собой значительное улучшение, заключающееся в снижении теплопотерь на 68 процентов.

По влагостойкости эта стена работает удовлетворительно. В среднем она ниже критического порога относительной влажности 80%, что указывает на то, что влага, которая накапливается внутри ткани, способна достаточно испаряться в течение годового цикла.Однако это не относится к гранитной стене. Здесь мы видим среднюю относительную влажность на уровнях, значительно превышающих 80-процентный порог риска. Наблюдается тенденция к увеличению относительной влажности, измеряемой каждый год с тех пор, как стена была изолирована, что позволяет предположить, что влага накапливается и что вероятной причиной является внутренняя изоляция стены. Изоляционный материал PIR имеет толщину 100 мм, пароизолирован и покрыт непроницаемой металлизированной фольгой. Коэффициент теплопередачи на месте до ремонта составлял 1,20 Вт/м2К. После ремонта он сейчас очень низкий, 0.16 Вт/м2К.

Условия внутри стены приблизились к точке росы, что увеличивает вероятность внутритканевой конденсации. Кроме того, изоляция образует барьер для движения воды внутри стены, предотвращая доступ к испаряющей поверхности. Влага накапливается, так как эта обработка увеличивает вероятность образования влаги в стеновой ткани и снижает возможность испарения. Глыбовая стена снаружи изолирована относительно толстой штукатуркой толщиной 50 мм.Это снова стена, которая демонстрирует важность использования материалов, которые позволяют испаряться избыточной влаге внутри конструкции. Это также предостережение в отношении использования большого количества воды в процессе восстановления и еще не пройденный урок того, как долго могут длиться процессы сушки.

В течение многих лет SPAB выступает против использования менее проницаемых или паронепроницаемых материалов в традиционных или исторических зданиях. Теперь у нас есть доказательства того, что эти материалы могут оказаться вредными при некоторых обстоятельствах, когда они используются для модернизации старых зданий со сплошными стенами.Что касается экономии энергии и безопасных профилей влажности, у нас также есть пример подхода, который, по-видимому, работает. Хотя обстоятельства каждой из этих стен могут быть разными, было бы неразумно отмахиваться от этих тематических исследований как от отдельных или крайних примеров.

Учитывая сложность влагостойкости как материалов, так и условий строительства, следует применять предупредительный подход. Это будет препятствовать использованию чрезмерных количеств стеновой изоляции и паронепроницаемых материалов для сплошных стен.Что касается зданий, имеющих наибольшее значение, следует продвигать измерение коэффициента теплопередачи, чтобы улучшить тщательное определение количества изоляции, чтобы избежать чрезмерной изоляции и связанных с ней рисков влажности. К расчетным значениям U для сплошных стен следует относиться с некоторым скептицизмом.

Если измерение нецелесообразно, можно обратиться к таблицам существующих размеров стен (см. ссылки ниже). Предложения по изменению массивных стен должны быть тщательно изучены, с особым вниманием к влагостойкости и главным вопросом: когда вода попадает внутрь, как она снова выходит?

Эта статья первоначально появилась в IHBC Context 149, опубликованном в мае 2017 года.Его написали Кэролайн Рай и Кэмерон Скотт, соучредители компании ArchiMetrics, занимающейся исследованиями эффективности зданий.

—Институт консервации исторических зданий

[править] Внешние ссылки

Исследовательский отчет SPAB 1: Отчет о коэффициенте теплопередачи 2010 г. Пересмотрено в 2012 г.
Отчет об исследованиях SPAB 2: Исследование эффективности зданий SPAB за 2011–2016 годы, промежуточные результаты
Веб-сайт SPAB: http://www.spab.org.uk/advice/energy-efficiency/.
BS EN ISO 9869:2014 Теплоизоляция: Строительные элементы.
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт
Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев.
Лучшие
Последние
Рубрики
akson-quick.ru © 2019

Контрольная работа по физике для 8 класса «Теплопередача и работа»

Музей в учебно-воспитательном процессе

Керамзит и его применение

Утепление стен с внутренней стороны последствия.

Точка росы

Выбор материалов

Подготовка стен

Грунтование

Прокладка пароизоляционной пленки

Монтаж утеплителя

Пытаемся найти достоинства методики

Анализируем все недостатки

Поэтапно разбираем процесс утепления

Как правильно подготовить поверхность

Создаем каркас прочности

Укладка изолятора

Рассмотрим альтернативные варианты

Точка росы — физика явления

Особенности утепления холодной стены изнутри

Жидкая теплоизоляция

Пенополиуретан

Жидкая керамика

Рулонная теплоизоляция

Пенофол

Полифом

Утепление пенополистиролом

Утепление минеральной ватой

Утепление стен изнутри: как и чем

Почему утепления стен изнутри стоит избегать?

Какой способ теплоизоляции выбрать и какой утеплитель купить

Порядок действий при утеплении стен изнутри

Подготовка основания

Провешивание стены

Монтаж кронштейнов

Укладка утеплителя

Монтаж пароизоляции

Монтаж профилей каркаса

Крепление плит гипсокартона

На что ещё обратить внимание

Изоляционные кирпичи с микроскопическими пузырьками

Устойчивые изоляционные пористые строительные материалы для энергосбережения: от камней до экологически чистых кирпичей

Основные моменты

Abstract

Ключевые слова

Ключевые слова

Ключевые слова

Рекомендуемые статьи

Ссылки на статьи

Изоляционные кирпичи с микроскопическими пузырьками — ScienceDaily

Мониторинг тепловых и влажностных процессов в различных типах наружных исторических стен

Дариуш Байно

Реферат

1.

2. Материалы и методы контроля

Таблица 1

1.

3. Гигротермические расчеты

Таблица 2

Таблица 3 в Германию перед Второй мировой войной) представлены в .

Таблица 4

4. Мониторинг и гидротермические расчеты каменной кладки, адаптированной к новым условиям эксплуатации

Таблица 5

5. Результаты и обсуждение

6. Выводы

Вклад авторов

Финансирование

Конфликт интересов

Ссылки

Измерение и улучшение тепловых характеристик

Измерение и улучшение тепловых характеристик

Тим Йейтс

ПОВЫШЕНИЕ ЭНЕРГОЭФФЕКТИВНОСТИ

ИЗОЛЯЦИЯ СТЕНЫ

ПРОГНОЗИРОВАНИЕ РИСКОВ И ПОТЕНЦИАЛЬНЫЕ ПРЕИМУЩЕСТВА

ВЛАГА

ТЕПЛОПРОВОДНОСТЬ

ПОТЕНЦИАЛЬНЫЕ ЛОВУШКИ

Благодарности

Полезная информация

дополнительные запасные части смеситель непрерывного действия с дизельным двигателем jzr
