Армирование кирпичной кладки: Армирование кирпичных стен кладочной сеткой

Армирование кирпичной кладки: вертикальное, продольное и поперечное


Лучшего крепежа для навесных конструкций чем анкера для кирпичной стены просто не придумать. С не меньшим успехом их используют и для подвешивания тяжелых конструкций на бетонные стены.

Монтаж анкера для кирпича.

Сейчас разработаны специальные конструкции анкеров и для других материалов. Ведь решив сделать навесную мебель в кухне или устанавливая бойлер в ванной, хозяину придется использовать какой-то прочный крепеж.

Актуально во все времена


армирование кирпичной кладки

Идея с укреплением таких поверхностей не нова – её применяют с давних времен. Армирование кирпичных стен особенно важно, если это несущая колонна или такая же по функционалу деталь здания. Но и для перегородок эта мера также сохраняет свое значение. Предыдущие поколения использовали самые различные материалы для проведения подобных мероприятий. На сегодняшний день разработаны специальные правила — СНиП по кладке кирпича. Подобный метод позволит сделать стройку более прочной. Причем воплотить это в жизнь можно и собственными руками.

Что представляют собой гибкие связи для облицовочного кирпича и газобетона

Раньше для связки облицовочного слоя и стены использовали либо металлическую сетку, либо (чаще всего) анкера из тонкой арматуры. Такая методика имела отрицательное свойство — поскольку нагревается или остывает только наружный слой, то его размеры подвержены постоянным изменениям.

Это приводит к постоянным подвижкам стержней, понемногу расшатывающим гнезда и снижающим прочность крепления. В конечном счете связка просто теряла свои механические качества, поскольку стержни не держались в стене.

Решением вопроса стали гибкие связи, обладающие некоторой эластичностью. Они способны менять вектор направления стержня без разрушения прочности закладки. В стену производится крепление анкерного типа — при завинчивании стержень увеличивает диаметр и прочно закрепляется в гнезде.

Второй конец закладывается между рядами, осуществляя связку слоев. Кроме того, для уплотнения утепляющего материала имеется специальная пластиковая шайба, прижимающая утеплитель к стене. Она не дает материалу отставать от стены, исключает сползание или иную деформацию.

На подвижки внешнего облицовочного слоя такой тип связей реагирует некоторым смещением без ослабления жесткости соединения с обоими слоями — основной стеной и облицовкой, что намного увеличивает срок службы и решает проблемы жестких связок.

В качестве материала для изготовления гибких связей используется нержавеющая сталь или более новая разработка — композитные полимерные материалы:

Обладая оптимальными свойствами, эти материалы совершенно не изменяют своих свойств в течение всего срока службы и обеспечивают качественное соединение трехслойных конструкций стен. Стержни имеют внешнее напыление из песка с утолщениями на концах, что значительно усиливает адгезию к песчано-цементной смеси.

Варианты проводимых работ

Армирование перегородок из кирпича зависит от того направления нагрузки веса, который воздействует на строение.


армирование перегородки фото

Выделяют следующие виды:

  • горизонтальное;
  • вертикальное;
  • поперечное.

Каждое из них имеет особенности в исполнении. Выражаться это будет в следующем:

  1. Использование первого типа повышает устойчивость всей строящейся конструкции. Чаще всего его используют в сейсмоопасных районах.
  2. Вертикальное армирование кирпичной кладки выполняют при помощи расположенных в строго предписанном инструкцией порядке металлических прутьях. Их диаметр, чаще всего, не будет превышать 15 мм.
  3. Как армировать кирпичную кладку у колонны или другие сложные проемы? Для этого было придумано их поперечное усиление. Здесь используется сетка или подобный материал. Такой подход будет препятствовать разрушению кирпича и укрепит поверхность во всех имеющихся направлениях. Срок эксплуатации всего дома, естественно, улучшиться. Все эти факторы делают этот метод самым популярным.

Кладочная сетка для кирпича

Арматурное полотно (рабочее или распределительное) должно отвечать стандартам ГОСТа. Различают несколько основных типов:

  1. по сечению;
  2. по техническим характеристикам;
  3. по назначению.

Арматурные пруты по сечению бывают:

  • Тяжелыми. Для изготовления сетки такого типа используют стальные пруты горячей прокатки или термомеханически упрочненные стержни диаметром до 35-40 мм.
  • Легкой. Изготавливается из прутиков или тонкой проволоки (до 10 мм). Типовой шаг варьируется в пределах 15-30 см.

Арматура рабочего типа располагается поперек или вдоль сетки, распределительная — перпендикулярно ей. Строительные сетки бывают 5 типов:

  1. 1 тип. Рабочие тяжелые прутья шире распределительных. Расположение — продольное.
  2. 2 тип. Тяжелые стержни располагаются поперек и вдоль рабочей сетки.
  3. 3 тип. Тяжелые пруты располагаются поперек сетки.
  4. 4 тип. Легкие стержни устанавливают поперек карты по всей ее ширине.
  5. 5 тип. Легкие поперечно расположенные пруты устанавливаются со смещением.

По типу сварки выделяют сетки повышенной и обыкновенной точности. По предназначению арматурная сетка бывает:

  • Дорожной. Полотно изготовлено из гладкой или рифленой проволоки диаметром до 10 мм. Размер квадратных или прямоугольных ячеек — не более 30 см. Точечная сварка прутов и проволоки обеспечивает специальный станок. Сетка реализуется рулонами 20-30 м, ширина полотна — не более 200 см. Используется при армировании фундамента для усиления грунта.
  • Кладочной. Полотном можно укрепить кирпичную кладку, столбчатый фундамент и ростверк. Проволока диаметром до 6 мм реализуется рулонами или картами шириной до 65 см.

Специалисты рекомендуют приобретать арматурную сетку в рулонах — ее легко отмерять, сгибать и резать.

Поперечное армирование

Под данным методом укрепления подразумевают закладку полотна, прутья (диаметром до 8 мм) которого прочно соединены друг с другом (приварены или связаны). Расчеты проводятся согласно СНиП. Полотном застилают каждые 3-5 рядов. Чтобы определить рядность, учитывают прочность стены и толщину кладки.

Вместо армированного полотна можно использовать проволоку, которую укладывают зигзагом. В этом случае карту укладывают между двух соседних рядов. Раствор бетона или цемента укрепляют фиброволокнами — специальными армирующими добавками. Волокно образует прочное соединение, распределяясь по всей цементной массе.

В бетон можно добавлять стекловолокно — такой раствор при высыхании трескается редко. В цемент добавляют полипропиленовое волокно — недорогой материал, придающий прочность стяжке.

Продольное армирование

Этот метод укрепления помогает повысить прочность конструктивов сжатого типа. Укрепленные подобным образом здания возводят в сейсмоопасных регионах. Металлические пруты соединяют друг с другом сваркой. Соединение осуществляется внахлест при помощи вязальной проволоки (перехлест стержней). Концы прутов слегка загибают, чтобы образовались крюки.

В качестве сцепки используют щебень, его добавляют в бетон и равномерно распределяют вокруг верхней части стержня. Арматуру устанавливают внутри или снаружи кладки. Наиболее подходящая марка цемента — М50. Класс стали, используемой в процессе укрепления:

Арматуру связывают с кладкой хомутами, соблюдая расстояние снаружи (до 20 диаметров) и внутри (до 15 диаметров).

Вертикальное армирование

Вертикальное армирование требует изготовления каркаса и предварительной разбивки местности, где планируется возведение здания. Под разбивкой понимают определение осей, которые будут проходить рядом с конструкцией. Процедура проходит в несколько этапов:

  1. вбивается дюбель в фундамент или бетонное основание;
  2. зона разграничивается маркером, карандашом или краской.

Метки лучше наносить акриловой краской, она устойчива к перепадам температуры и влаге. При детальной разбивке по периметру натягивают капроновые шнуры или вязальную проволоку.

Базовый элемент в армокаркасе — вертикальный стержень, который проходит через всю конструкцию. Арматурный выпуск монтируют в фундамент и соединяют его с прутами, повторяя процедуру на каждом перекрытии. На стержни во время монтажа попадает бетон, краска или лак, поэтому пруты можно заранее обернуть полиэтиленом, который легко снимается при необходимости. Цемент очищают при помощи щетки с металлической щетиной.

Какой материал использовать в поперечном виде?

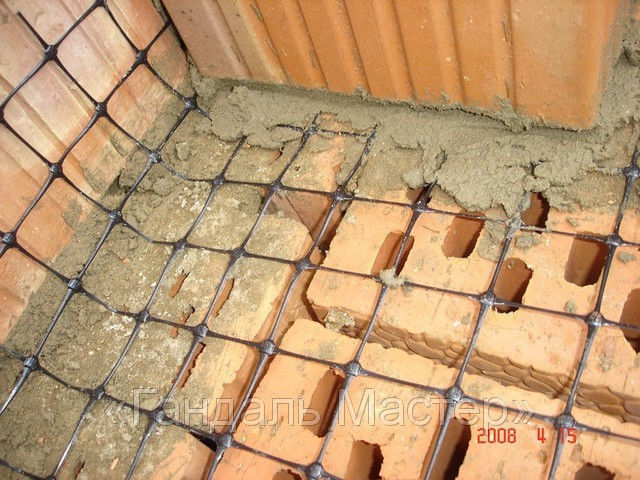

сетка для армирования

Есть несколько исходных материалов, которые могут быть использованы именно в этом случае. Среди них:

  • зигзагообразный вид.
  • армированная сетка для кирпичной кладки;

Сама сетка для армирования кирпичной кладки может быть переплетена сталью (полосовой или же плетеной). Иногда её изготавливают на заводе или варят на объекте (чаще всего для таких целей используют арматуру диаметра №4).

Арматурная сетка для кирпичной кладки «рождается» в цехах по металлообработке. Внешне она представляет собой сваренную сетку с ячейками разного размера (они могут варьироваться от 30*30 до 100*100 мм).

«Поставленная» перед таким материалом задача проста и одновременно ответственна — она как нельзя лучше поможет распределить весовые усилия. Для того чтобы достичь этого, необходимо применять подобную сетку через каждые пять рядов кирпича. Затем достаточно будет делать от нее небольшой выступ наружу. Если не планируется дальнейшая облицовка, то в дальнейшем торчащие края просто обрезаются.

Порядок укладки стержней

Вместо сетки может использоваться проволока, укладываемая зигзагом. Проволока должна располагаться в соседних рядах, причем по отношению друг к другу, они должны располагаться перпендикулярно.

Арматура должна выступать из кладки не меньше, чем на 5 миллиметров, можно оставлять выступ больше, ведь выступающая проволока, в дальнейшем, может использоваться для закрепления слоев отделки, например, штукатурки. По выступающим из рядов сеткам можно контролировать везде ли уложена сетка.

Армирующая проволока укладывается на слой раствора, не менее 2 миллиметров и сверху и снизу. Такой прием, необходим для защиты арматуры от коррозии в период эксплуатации, а значит, что стены будут прочными и надежными на протяжении всего срока эксплуатации.

Материалы для изготовления арматурной сетки:

  • Арматурная проволока (необходимой толщины).
  • Вязальная проволока.
  • Крючок для вязания арматуры.

Выполняется все очень просто. Для начала нужно отмерить длину поперечных и продольных стержней арматурного каркаса. Длина поперечных стержней должна быть немного больше, чем толщина кирпичной кладки. Потом нужно нарезать стержни по отмеренной длине. Затем остается только связать прутики между собой, это просто сделать при помощи специального вязального крючка.

Чем хорош зигзаг


зигзаг армирования

Внешне подобная сетка для кирпичной кладки будет выглядеть как искривленная проволока. Специально рассчитанные деформации идут через каждые 5 (максимум 10) сантиметров. Чаще применяется её тонкий вариант. Как будут проходить работы в этом случае? Использовать подобный вид необходимо через каждые пять рядов, но при этом делать это нужно перпендикулярно двум соседним. Метод считается простым и бюджетным.

Технические характеристики анкеров

Полимерные гибкие связи имеют такие рабочие параметры:

  • Полная устойчивость к щелочному воздействию цементных растворов.
  • Малый удельный вес, отсутствие нагрузки на конструкцию.
  • Не создают радиопомех, магнитоинертны.
  • Отсутствие мостиков холода.
  • Диаметр стержня — 6 мм.
  • Длина — 200-600 мм, выпускаются с шагом 10 мм.
  • Долговечность — 100 лет (расчетная).
  • Коэффициент теплопроводности — 0,48 Вт/(м·K).
  • Рабочие температурные пределы — от -60 до +93.
  • Разрушающее растягивающее усилие — 21500 Н.
  • Модуль упругости (мин) — 50000 мПа.
  • Прочность на изгиб — 1500 мПа.
  • Усилие вырыва — 9970 Н.
  • Минимальная глубина погружения анкерной части — 90 мм.

Как самостоятельно сделать армирование кирпичной кладки стен

Такое мероприятие нельзя назвать сложным в своем исполнении — оно не требует для своего воплощения каких-то специальных квалификационных навыков.


армирование кладки своими руками

Есть только одно «но» — соответствие всем условиям стандартизации процесса (армирование кирпичной кладки сеткой СНиП). А поскольку дело это — обязательное (иначе можно распрощаться с мечтами о долговечности постройки), то следует изучить все тонкости будущей работы. Прежде чем приступить к непосредственному укреплению, необходимо высчитать, сколько такого материала нам понадобится для исполнения задачи. Здесь нужно учитывать и сам вид выбранного исходника, и уже описанные ранее особенности технологии. Обычно армирование кирпичной кладки сеткой расход составит 10 м3 на такой же кубический метр кирпича (при условии, что он сам будет одинарным). Это необходимый минимум. Важно запомнить некоторые условия. Они помогут в усилении разных частей дома:

  1. Для надежных фасадных стен работы нужно начинать с самого низа. Если цоколь из того же материала, то укреплять нужно и его. Выглядит это следующим образом: на ленту фундамента будет ложиться первый ряд кирпичей — именно на него и следует укладывать уже готовую арматуру. И так — каждый ряд из этих пяти горизонтальных. Затем шесть обычных и все повторяется.
  2. Проемы и некоторые проблемные места также очень важно укреплять — именно в этих них чаще всего и появляются трещины. Для дверного такую операцию надо выполнять в два ряда над ним. Что касается окон, здесь это тоже делается в пару заходов, только снизу и сверху.
  3. Под проблемными зонами чаще всего понимается перепад высот (например, где имеются пристройки). Расколы появляются из-за разницы в вертикальном давлении. Укрепить нужно верхнюю часть нижнего этажа со смещением центра в сторону стыка.

Крепление основания крыши с помощью анкерных болтов

Если выполняется реализация проекта нового дома, анкерными болтами может закрепляться мауэрлат, который равномерно распределяет несущую нагрузку на стеновую конструкцию.

Единственным недостатком считается высокая стоимость анкеров. Для соединения деревянного мауэрлата со стеной нужно руководствоваться следующей инструкцией:

  1. Начиная обустройство каркаса, по периметру нужно залить армопояс. Он состоит из бетона и армированных элементов. Наличие этой конструкции способствует повышению жесткости постройки.
  2. На этапе заливки пояса его оснащают анкерными болтами.
  3. Когда раствор окончательно застынет, к крепежам прикладывается мауэрлат и делаются отверстия.
  4. После этого брус насаживается на анкеры. Для повышения прочности фиксации поверх болтов закручивают шайбы.

//www.youtube.com/watch?v=OVLnaUgIxIo

Cтатьи по теме

Как сделать крышу на кирпичном доме — разновидности, укрепление, инструкция, советы каменщиков

Мозаика кирпичиками — подготовка, особенности кладки, инструкция, советы каменщиков

Отбивка штукатурки с кирпичных поверхностей аппаратами и вручную, инструкция, советы каменщиков

Толщина штукатурки по кирпичу — внешняя и внутренняя отделка, инструкция, советы каменщиков

Кирпичная забирка — как сделать, утепление, защита, инструкция, советы каменщиков

Отопление в доме из кирпича — воздушное, радиаторное, инструкция, советы каменщиков

Как утеплить дом в полкирпича минеральной ватой и пенополистиролом?, инструкция, советы каменщиков

Столбики из кирпича под лаги — подготовка, как делают, инструкция, советы каменщиков

Отзывы ()

Основные виды и маркировки гибких связей

Гибкие связи могут различаться по типу использования:

  • Для перпендикулярно примыкающих внутренних стен. Имеют форму перфорированной полосы, прикрепляемой в согнутом состоянии к несущей стене и закладываемой в междурядные промежутки кладки примыкающей стены. Изготавливаются преимущественно из нержавеющей стали, поскольку специфика внутренней эксплуатации не угрожает образованием мостиков холода.
  • Для трехслойных стен с утеплителем и наружным облицовочным слоем. Это рассматриваемые анкерные стержни из полимерных материалов с песчаным нанесенным покрытием.

Маркировка гибких связей полностью отражает параметры стержня:

БПА — 300-6-2П

  • где БПА — базальтопесчаная арматура.
  • 300 — длина анкерного стержня.
  • 6 — диаметр.
  • 2П — 2 песчаных анкера.

Иногда в маркировке прямо указывается тип материала несущих стен, для которых предназначен данный анкер, например:

СПА -250-6-газобетон.

  • СПА — стеклопластиковая арматура.
  • 250 — длина стержня.
  • 6 — диаметр.
  • Газобетон — материал несущей стены. Указание материала обычно свидетельствует о наличии на одном конце пластиковой гильзы, устанавливаемой по типу дюбеля в несущую стену. Газобетон — довольно мягкий материал, и обычные методы установки для него не годятся.

Способы отделки дома

Газобетон требует обязательной отделки, так как со временем он может начать впитывать влагу. Дополнительная облицовка помогает удерживать тепло, придать привлекательный внешний вид строению.

Облицевать здание можно, используя облицовочный кирпич, крепление к стене которого возможно разными способами: этот материал не только имеет привлекательный внешний вид, но и надежно защитит газобетон от повреждений, холода и влаги.

Между облицовкой и стеной можно разместить утеплитель. Еще одним достоинством кирпича является способность дышать: это позволит отвести влагу от газобетона, дать фасаду необходимую вентиляцию. Однако если закладные не делались изначально, может возникнуть проблема, так как отсутствует крепление облицовочного кирпича с несущей стеной. Это решаемо, предлагается несколько способов выполнить поставленную задачу.

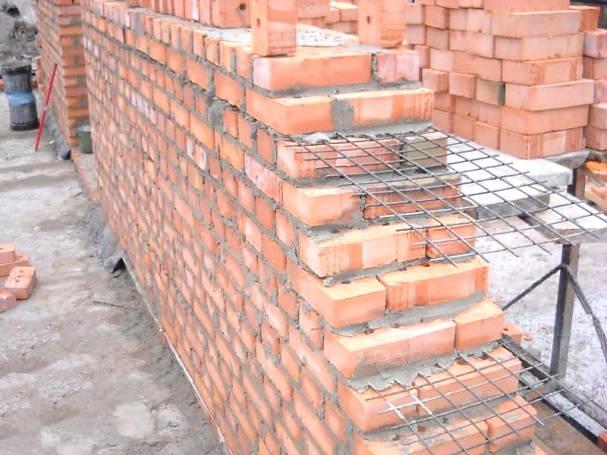

Армирование кирпичной кладки при помощи кладочной сетки

В строительной индустрии в процессе армирования кирпичных стен используется специальная сетка для кладки. Основная задача кладочной сетки – упрочнение всей конструкции.

Металлическая сетка укладывается в каждом 4 или 5 кирпичном ряду. Масса стены воздействует на армирующий материал. Под ее весом она зажимается и работает с кладкой как единая целостная конструкция. Процедура армирования возводимой стены особенно необходима, если между облицовочным (наружным) кирпичом и стеной предполагается прохождение вентиляционных отверстий и шахт.

Процесс армирования кирпичной кладки подразделяется на два вида: продольное армирование и поперечное. В поперечном способе стержни материала воспринимают поперечные растягивающие нагрузки, которые возникают в процессе сжатия кладки. Благодаря присутствию металлической сетки в кладке, предотвращается разрушение кирпича, который подвергается растяжению или изгибу, и увеличивается несущая способность стены. Поперечное армирование активно применяется при возведении колонн и простенок.

Для армирования кирпичной кладки чаще используют обычную «черную» кладочную сетку. В кирпичной кладке она полностью покрывается цементным раствором, который предохраняет материал от контакта с атмосферой. Но кладочная сетка используется не только для возведения стен из кирпича. Ею ограждают строительные леса, фасады зданий, строительные территории, обустраивают дренажные терассы, обшивают трубопроводы, возводят заборы, используют как основания для укладки трубок для «теплого пола». Для этих работ специалисты рекомендуют выбирать материал с цинковым покрытием. Оцинкованная металлическая сетка не боится контактировать с внешней окружающей средой. Специальный защитный слой предупредит развитие коррозийных процессов, а значит, материал прослужит верой и правдой не один год.


Полезные материалы:
 Возводим кирпичные стены с помощью кладочной сетки

Зачем нужно армирование кладки из кирпича

Армирование кирпичной кладки повышает несущую способность стен и придает дополнительную крепость зданию. Так ли важно армировать кирпичную, а также облицовочную кладку и как правильно это сделать, читайте в данной статье.

Как правило, дома построенные из кирпича считаются заведомо прочными. Однако, для увеличения надежности и прочности несущих, а также облицованных кирпичом внешних стен, применяется армирование. Усиление стен производится при помощи специальных стальных элементов, которые укладывают в раствор между кирпичами. Это повышает несущую способность и придает дополнительную крепость зданию.



На текущий момент армирование кирпичной кладки в строительстве применяется очень часто. Для его проведения производятся различные элементы в виде металлических сеток или специальных стержней, разной толщины и диаметров.

Преимущественно они изготавливаются из высококачественной стали или нержавейки. Раствор, в который укладывается кладочная арматура, защищает металл от коррозии. Армирование выполняется на основании технического проекта, в котором описываются все детали процесса и необходимые для этого материалы. Увеличение сейсмостойкости, долговечности и прочности здания достигается при использовании армирования, что безусловно оправдывает затраты на его выполнение.



Правила армирования несущей стены из кирпича



При строительстве стены из рядовых кирпичей армирование выполняется сварной сеткой квадратной либо прямоугольной формы. Для её изготовления используется проволока из стали с диаметром не более 4 мм. При выполнении армирования следует помнить, что в местах, где будет нахлёст из сетки, необходимо, чтобы кладочный шов был больше, чем диаметр проволоки на 4 мм. Также во избежание коррозии металлических стержней, они должны быть полностью покрыты раствором.



Профессиональные строители рекомендуют в каждый пятый ряд кирпичей укладывать сетку и связывать её между собой специальной проволокой, либо сваривать, что придаст жесткость всему каркасу стены. В случае использования кирпичей, размер которых превышает стандартный, армирование сеткой выполняется в каждый четвертый ряд. При динамических нагрузках на конструкции армирование выполняется обязательно.



Процесс армирования зигзагообразными сетками происходит немного по-другому. Их укладывают парно, при этом укладку сетки необходимо производить таким образом, чтобы стержни были перпендикулярны к двум предшествующим рядам. Практически всегда зигзагообразная кладочная арматура изготавливается на строящемся объекте. Этот метод армирования считается достаточно простым и экономичным.



Нужно ли армировать облицовочную кладку



В настоящее время одним из наиболее востребованных способов отделки наружных стен является облицовка их кирпичом.

Очень часто для уменьшения теплопотерь, к несущей стенке монтируется утеплитель, после чего идёт вентиляционный зазор между слоями и только потом выполняется облицовка кирпичом. Отсюда следует, что внешняя стена, толщина которой всего один кирпич, обязательно будет нуждаться в дополнительном укреплении.



О методах наружной теплоизоляции, а также о том, с чего начинается теплоизоляция и что необходимо учитывать при решении вопросов теплоизоляции дома читайте статью Теплоизоляция. Все об утеплении дома.



Усиление оконных и дверных проёмов также является необходимым условием при строительстве, так как на них приходится большая нагрузка, а за счёт их армирования будет повышена устойчивость всего здания.



О том, какие моменты нужно учесть при возведении оконных и дверных перемычек при строительстве кирпичного дома, читайте в статье Оконные и дверные перемычки при строительстве из кирпича


Одним из лучших производителей оснащения для армирования облицовочной кладки является фирма BAUT. Перечень выпускаемой ею продукции очень разнообразен и отвечает всем самым высоким стандартам качества. Выпускаемая продукция производится только из нержавеющей стали, обладает антикоррозионными свойствами и имеет длительный срок службы.





Советуем также посмотреть видео про армирование кирпичной кладки:



Армирование кладки — Доктор Лом

С другой стороны за это время наука и технологии сделали огромный шаг вперед, появились совершенно новые строительные материалы, однако дома из камня, кирпича и прочих блоков продолжают строить. При этом строить не просто так, на глаз, и основываясь на опыте предыдущих поколений, а согласно долгим и сложным расчетам, регламентированным нормативными документами. При этом практически в каждом проекте дома со стенами из кирпича высотой в 5 этажей и более предусматривается горизонтальное (косвенное) армирование кладки сварными сетками.

А иногда горизонтальное армирование рекомендуется и для 2-3 этажного дома. Где же истина? Когда армирование каменной кладки необходимо, а когда без него можно обойтись. И вообще, что дает это самое армирование и какое оно бывает?

Особенно сильно эти вопросы интересуют людей, не имеющих прямого отношения к проектированию и расчетам, тем не менее собирающихся построить небольшой 1-2 этажный домик для личного пользования. И отсылать таких людей к действующим нормативным документам — не совсем корректно, хотя и нужно. Потому попробую ответить на эти вопросы как можно более просто и лаконично (пояснения к ответам можете не смотреть).

Вопрос: Когда нужно армировать кладку?

Ответ: Когда того требуют расчет или конструктивные соображения.

Я понимаю, что ответ звучит достаточно неопределенно, поэтому попробую пояснить. Как я уже говорил, раньше кладочные работы часто выполнялись без армирования кладки, а всякие там замки да дворцы до сих пор радуют нас своим внешним видом. Все дело в том, что эстетика и надежность раньше очень ценились, а про экономию материалов не то, чтобы не знали, но относились наплевательски — все выкладывали из камня приблизительно одной марки по прочности из ближайшей каменоломни. Да и спешить было особо не куда, здания строились на века и потому строительство, продолжавшееся десятки лет, никого особо не пугало.

Сейчас совсем другое дело. Объемы строительства увеличились в десятки, если не в сотни раз, при этом и время строительства значительно сократилось. Кроме различных видов натуральных и искусственных камней теперь еще и десяток марок по прочности, да и растворов кладочных — тоже множество. Таким образом, когда известна нагрузка на стену, при таком многообразии всегда можно подобрать и камень и раствор соответствующей марки, чтобы обеспечить необходимую прочность. В крайнем случае можно увеличить параметры сечения, проще говоря, сделать стену толще.

Однако далеко не всегда такие решения будут оптимальными. Например более толстая стена будет означать увеличившуюся нагрузку на фундамент, а значит и пересчет фундамента. Кроме того, при строительстве кирпичного дома высотой в 16 этажей подбирать для каждого этажа кирпич и раствор соответствующей марки — занятие не благодарное, особенно если застройщик имеет доступ к кирпичам 2-3 марок прочности. Да и контролировать качество работ при таком разнообразии достаточно тяжело, я уже не говорю о возможной путанице на стройплощадке, когда здание возводится неравномерно. А иногда бывают и странные капризы архитектора, в которые инженеру-проектировщику нужно вписаться.

А еще есть конструктивные требования, основанные на многолетнем опыте строительства и проектирования, зафиксированные в различных нормативных документах. Удобство конструктивных требований в том, что не всё и не всегда нужно считать, к тому же учесть при расчетах все возможные факторы влияния достаточно сложно. А потому соблюдение конструктивных требований никогда не помешает.

В связи с этим общий совет такой: если вы сомневаетесь нужно вам армирование кладки или не нужно, то лучше сделайте, запас прочности еще никому и никогда не помешал.



Вопрос: Какие бывают виды армирования каменной кладки?

Ответ: Армирование может быть вертикальным и горизонтальным: косвенным (сетками) или продольным (стержнями, листовым металлом и др.).

Вопрос: Когда применяются те или иные виды армирования?

Ответ:

Вертикальное армирование

используется для увеличения прочности кладки, работающей на изгиб. Принцип работы арматуры в этом случае такой же, как и в железобетонных элементах, т.е. арматура работает на растяжение, тем самым уменьшая растягивающие напряжения в кладке. Для вертикального армирования может использоваться металлопрокат любого профиля, главное — надежно соединить его с кладкой. Технологически процесс вертикального армирования достаточно сложный, к тому же в малоэтажном строительстве вертикальное армирование кладки практически не применяется, поэтому дальше мы его рассматривать не будем.

Горизонтальное армирование продольными стержнями

используется как правило при кладке перегородок и стен толщиной в один блок (камень) в местах сопряжений стен, в местах скачка внутренних напряжений, а также по всей длине сплошных стен (часто такое армирование в виде железобетонной балки называют армопоясом).

Поперечное армирование (армирование сетками)

Используется для армирования кладки стен толщиной в 2 и более камня (кирпича, блока), а также для отдельно стоящих столбов и простенков.

Вопрос: Что дает продольное армирование кладки?

Ответ: Позволяет увеличить местную устойчивость стен в местах сопряжений, а также прочность на растяжение, при работе стены как балки.

Увеличение местной устойчивости позволяет минимизировать риск появления трещин в местах сопряжения наружных стен, наружных и внутренних несущих стен, стен и перегородок. Что в свою очередь повышает теплоизоляционные качества кладки.

Например, наружные стены под действием внецентренно приложенной нагрузки будут выгибаться примерно так, как показано на рисунке 250.1.в):

Рисунок 250.1. Эпюры внутренних напряжений в поперечных сечениях элементов с различными геометрическими параметрами.

При этом в местах сопряжения таких перпендикулярно расположенных стен (в местах перевязки кирпичей или блоков) возникают касательные растягивающие напряжения τ (на рисунке не показаны). И чем ближе рассматриваемое поперечное сечение к середине высоты стены, тем касательные растягивающие напряжения больше. Соответственно, если через каждые несколько рядов в кладку завести продольную арматуру, то она будет воспринимать эти касательные растягивающие напряжения.

Также продольное армирование применяется при возведении относительно длинных сплошных стен. При этом стена армируется по всей длине в несколько рядов по высоте. Это позволяет снизить или даже полностью исключить риск появления трещин в результате температурных и усадочных деформаций. И если сплошные стены длиной более 50 м в малоэтажном строительстве — большая редкость, то деформации стен в результате осадки фундамента — явление достаточно распространенное. В таких случаях стена уже может рассматриваться как балка и соответственно арматура в растянутой зоне балки будет работать на растяжение.

Вместо арматуры могут использоваться полосы металла соответствующей толщины и ширины. Кроме того продольное армирование может выполняться в отдельных железобетонных элементах — армопоясах. Армопояса как правило устраиваются под перекрытиями каждого этажа (или на отметке перекрытий при монолитном перекрытии).

Вопрос: Что дает сетчатое армирование кладки?

Ответ: Армирование увеличивает прочность кладки.

На первый взгляд такой ответ кажется глупым. Ведь камень, как натуральный, так и искусственный — это материал, хорошо работающий на сжатие. Точнее расчетное сопротивление сжатию у камня в несколько раз больше расчетного сопротивления растяжению. И при центральном загружении в каменной кладке должны возникать только сжимающие напряжения. И чем может помочь арматура, хорошо работающая на растяжение, находясь в рассматриваемом поперечном сечении стены?

Однако не все так просто. Линейное напряженное состояние даже и при центральном сжатии — это не более, чем расчетная предпосылка, позволяющая значительно упростить процедуру расчета. В действительности даже куб, показанный на рис. 250.1.а), будет находиться в объемном напряженном состоянии. В результате действия нагрузки на куб произойдет не только линейная деформация — уменьшение высоты куба, которое обычно и учитывают при расчетах, но при этом увеличатся длина и ширина рассматриваемых сечений куба. Происходит это потому, что любое физическое тело, под действием внешней нагрузки деформируется, но все равно старается сохранить свой объем (речь идет о упругих деформациях), а точнее расстояние между атомами и молекулами. Даже когда кузнец выковывает какую-то деталь, он не изменяет объем, а лишь изменяет форму. В свою очередь это означает, что в рассматриваемых сечениях куба кроме нормальных сжимающих напряжений σ будут действовать касательные растягивающие напряжения т. Для восприятия этих растягивающих напряжений и используется горизонтальное армирование кладки сетками.

Вопрос: Почему тогда армируется не каждый ряд кладки, а иногда каждый второй, каждый пятый и т.д.?

Ответ: Потому что так следует из расчета на прочность.

Дополним картину, описанную в ответе на предыдущий вопрос. Стена, выложенная из кирпича — это композитный неоднородный материал, состоящий из попеременных рядов кирпича и кладочного раствора (качество выполнения кладки и методы ведения кладки, также влияющие на прочность, мы здесь вообще не рассматриваем). А так как модули упругости кирпича и кладочного раствора разные (причем модуль упругости камня как правило больше модуля упругости раствора), то в месте контакта камня и раствора возникают опять же растягивающие касательные напряжения. Кроме того, вертикальные стыки кладки как правило заполняются кладочным раствором хуже, чем горизонтальные, а значит и площадь сечения раствора, воспринимающего вышеуказанные растягивающие напряжения, уменьшается. Армирование сетками позволяет минимизировать вышеуказанные факторы. А еще сетки, располагаемые через несколько рядов, служат как бы дополнительной перевязкой кладки и соответственно увеличивают прочность.

Армирование кирпичной кладки | Блог прораба Олега Клышко

Здравствуйте, уважаемый читатель блога, многие люди, которые занимаются строительными работами, заинтересованы в улучшении качества постройки. По этой причине рассматриваются разнообразные методики увеличения показателя прочности.

Кирпичная кладка является одной из часто используемых и, кроме специального раствора или бетона, многие люди не применяют во время возведения стены ничего. Это неправильный подход. Надо закрепить кладку, добавляя в нее некоторые элементы. Одним из известных вариантов решения проблемы является армирование рядов кладки.

Что собой представляет армирование кирпичной кладки?

Укрепление кирпичной кладки армированием – это один из самых простых и известных вариантов увеличения степени крепости сооружения. Сама технология отрабатывалась немалое количество времени, использовать ее начали давно.

Целесообразным применение материала будет в случае, если к возводимому зданию предъявлены высокие требования прочности. Частично армированная кладка будет усложнять конструкцию и в несколько раз улучшать прочность стен.
Элементы, усиливающие прочность стены, располагаются в плоскости или в поперечном направлении. Необходимо определится, какое расположение применяется, исходя из предстоящего воздействия на создаваемую стену во время ее использования.

Благодаря арматуре, имеющейся в стене, происходит корректное перераспределение нагрузки. Локальные места перегрузки возникать не будут.
Армирование кирпичной кладки способно решить такие проблемы, как:
1. использование низкокачественного или хрупкого кирпича;
2. недостаточная прочность строительных материалов;
3. некачественное связующее вещество.
За счет использования дополнительных материалов, несущая способность кирпича увеличивается в несколько раз.

Как проводится поперечное армирование?

Для осуществления такой работы необходима накладка элемента, армирующего постройку, на поверхности из кирпича. На сжатии и изгибе она получает максимально высокие показатели прочности, а сколько сетки надо – зависит от высоты постройки.

Используется чаще всего во время создания наклонной кладки, к которым относятся арки. Армирующая сетка или специальная арматура используется в отдельном конкретном случае. Ее выбор зависит от требований к постройке. Возможно использование как заводской арматуры, так и той, которая самостоятельно создавалась из проволоки для укрепления рядов.
Если создается колонна или перегородка, то используется поперечное армирование. Элемент, исходя из конструкции, будет выкладываться на заранее просчитанном слое кирпича. Сверху он покрывается раствором, который наносится дополнительно. Его толщина – минимум 2 мм.

Сколько есть видов армирования кирпичной кладки?

Оно бывает как продольным, так и поперечным. Первый вариант можно разделить на два вида выполнения – горизонтальное и вертикальное для разных рядов кирпича.
Материалами, которые используются для проведения работ, могут выступать стержни или сетка из стали. В первом случае можно предотвратить разрушение кирпича, его деформацию при изгибе либо растяжении. Элемент может создаваться из сетки и стержня, которые фиксируются между собой сваркой.

Альтернативным вариантом выступает вязальная проволока. Шаг присоединения может варьироваться от 30 до 120 мм. Если есть смежные углы, то нельзя использовать отдельно стержни и укладывать их перпендикулярно.
Какое бы армирование кирпичной кладки ни было выбрана, необходимо уточнить, что металлическая сетка подвергается коррозии. Для минимизации негативного фактора она будет «утапливаться» в растворе минимум на 2 мм с каждой стороны. Учтем, что 14 мм — это минимальная толщина, которую составляет шов. Чтобы понять всю специфику работы, необходимо рассмотреть все варианты проведения армирования, где используется сетка.
Специалисты утверждают, что армирующая сетка укладывается на каждом пятом ряду кладки. Исключением является кирпич, имеющий большой размер. В этом случае армирование проходит по четвертому ряду.

Продольный вариант

Выступает в двух видах – внутреннем и внешнем. Выбор зависит от стены, где имеются упрочняющие элементы. Что стоит знать, обращаясь к такому виду армирования?

1.Для работы будут применены стержни из металла.
2. Если проводится внешнее армирование, между стержнями шаг будет не более 15 обхватов самой арматуры. Рассматривая внутреннюю работу, этот показатель учитывается до 25 диаметров.
3. При вертикальном варианте стержень будет закрываться в кладку, он направляется вертикально вдоль постройки. Его диаметр доходит до 15 мм. Если здание габаритное, а на стены будет идти сильная нагрузка, можно использовать стержень более 30 мм.

Горизонтальный вариант хорошо подойдет для придания прочности армированию продольного вида. Произойдет максимальная связка вертикальных стержней. Если говорить о горизонтальных элементах, то применяется уголок и арматура из стали.

Габариты каждого элемента исходят от того, насколько большой будет вертикальная арматура. Чтобы защитить используемые элементы от негативного влияния окружающего мира, используется раствор. Оптимальный вариант его нанесения – 20 мм во время внешнего армирования, а использование при проявлении сильной влажности требует наслоения до 30 мм.

Армирование стержневое поперечного вида

Лучшим материалом для него выступает арматура из стали в виде зигзага. Изготовление происходит точно так же, как и создается сетка. Зигзаг идет на каждые 5-10 см. Укладка происходит через 3-5 слоев выложенного кирпича. Все зависит от габаритов материала. Расстояние, через которое идет укладка, может меняться. К моментам, с которыми стоит познакомиться перед началом работы, относят следующее:
1. При корректной кладке применяются только прямые стержни.
2. Оптимальная ширина их расположения будет варьироваться в промежутке от 30 до 120 мм друг от друга.
3. Расположение арматуры происходит в поперечном направлении. Материал заводится в шов между кладкой, глубина введения может доходить до 2 см.
4. Диаметр металлической арматуры в среднем получается около 8 мм. Выбор зависит от того, насколько толстые сами швы между кирпичами.
Альтернативным вариантом материала, используемого для армирования, выступает полоса из стали. Она используется, если необходима отменная прочность кладки из кирпича. Ее размер исходит из того, какие параметры прочности применялись.

Какая сетка для армирования кирпичной кладки существует?

Говоря о проведении процесса армирования, нельзя не затронуть основной материал для его проведения. Максимальный результат дает использование стержней или специальной сети. Большую популярность получает элемент, визуально похожий на ячейки. Сеть бывает зигзагообразной, прямоугольной.

1.Зигзагообразная сеть создается из проволоки, которая была искривлена один раз через 5-10 см. Промежуток зависит от ширины арматуры. Реже для создания элемента применяется арматура, диаметр которой от 5 до 8 мм. Укладка происходит через каждые пару слоев кирпича.

2.Прямоугольные и квадратные виды создаются из проволоки (материал сталь). Диаметр сетки доходит до 5 мм. Вариация размера ячейки происходит от 3 до 10 см. Применяется сетка через 5 слоев укладки. Используют ее так, чтобы конец проволоки находился на внутренней стороне стены. Снаружи выступает до 3 мм материала. Подобного рода выступ при отделке корректируется специальными ножницами по металлу, маскируется штукатуркой.





Важно о процессе армирования

Провести процедуру можно и самостоятельно, сложной она не является, зато применяется для разнообразных условий строительства. Дополнительные расходы на покупку материалов выступают гарантом длительной эксплуатации помещения, отсутствия повреждений, трещин в стенах.

Расчет материала и проведение армирования происходит, исходя из норм и требований возведения постройки, расстояния, через которые проводится укладка. Многие специалисты, работающие в строительной сфере, относят армирование к целесообразным затратам.

Если есть, что сказать, то напишите дополнения в комментариях по теме армирование кирпичной кладки.

С уважением, Олег Клышко.

Армирование кирпичной кладки. Как сделать своими руками?

Армирование кирпичной кладки

Содержание статьи:

При самостоятельном возведении зданий, требуется безуклонно соблюдать все нормы строительных технологий и правил. Однако в независимости от этого, может потребоваться дополнительные действия которые направленны на усиление прочностных характеристик строения — армирование кирпичной кладки.

В тоже время при самостоятельном армировании кладки у многих возникают такие вопросы как: через сколько рядов производить армирование кладки, расход и гост армирование кирпичной кладки. В данной статье мы попробуем ответить на все эти вопросы, а ниже вы сможете также увидеть видео про армирование кирпичной кладки, что в наглядном процессе покажет выполнения данного процесса мастерами.

Армированная кладка понадобится и там, где присутствует риск обвала грунта или же повышенная геосейсмическая активность. На сегодня, существует достаточно много различных технологий, которые предполагает самостоятельное армирование кирпичной кладки. Наиболее популярные способы, при которых используется сетка для армирования кирпичной кладки. Выполнение данной технологии, позволит избежать в дальнейшем трещин на стенах при усадке здания, что значительно сократит финансовые растраты в будущем.

Армирование кирпичной кладки

  • Поперечное армирование кирпичной кладки;
  • Вертикальное армирование кирпичной кладки;
  • Продольное армирование кирпичной кладки;

При выполнении поперечного армирования, используют металлические стержни, которые могут быть изготовлены из проволоки катанки или другого материала. Также активно в этом плане используется металлическая сетка — рабица, однако технология армирования в данном случае несколько отличается.

Стержни, изготовленные из металла, позволят эффективно предотвратить деформацию и последующее разрушение кирпичной кладки. Строителям хорошо известно, что кирпичная кладка отлично переносит сжатие, но абсолютно не имеет никакой защиты против растяжений.

При армирование кирпичной кладки кусками проволоки или арматуры, необходимо обязательное их скрепление в сетку. Для этого лучше всего использовать сварку. Также допускается применение и вязальной проволоки в качестве соединения металлических прутьев в сетку.

Армирование кирпичной кладки арматурой

Соединение необходимо проводить с определённым шагом, который варьируется от 30 до 120 миллиметров. В смежных швах, абсолютно недопустимо укладывать перпендикулярно направленные отдельные стержни.

Если в качестве армировки применяется арматура, то важно чтобы она не была бы слишком толстой, поскольку в дальнейшем это приведёт к непременному разрушению кирпичной кладки. Также уменьшиться и прочность стены, увеличатся горизонтальные швы.

Сетка для армирования — как использовать?

При армирование столбов, стен или, например простенков при помощи сварной кладочной сетки, её форма может быть зигзагообразной, квадратной или прямоугольной. Очень важно, для того чтобы в дальнейшем предотвратить возникновение коррозии, утопить сетку или прутья не менее двух сантиметров в раствор.

Причём раствором накрываться сетка обязательно должна с двух сторон, только так возможно предотвратить возникновение ржавления в дальнейшем. Армируя стену, сетку требуется укладывать между каждым четвёртым либо пятым кирпичным рядом. Если кирпич используется несколько больших размеров от стандартных, то количество рядов можно снизить до трёх.

Расчет армирования кирпичной кладки

В районах, где возможна сейсмическая активность, стены следует армировать продольным либо вертикальным способами армирования. Данные способы позволяют эффективно поглощать деформационные расширения кирпичной кладки, на тонких стенах, а также столбах и перегородках.

При самостоятельном армировании кирпичной кладки, сетка укладывается на раствор с некоторым выступом вовнутрь простенка, примерно на несколько миллиметров. Это в свою очередь является неким ориентиром расположения сетки в кирпичных рядах, для того, кто производит укладку и армирование.

Армирование стен — технология выполнения своими руками

При продольном виде армирование стен, применяется несколько способов: внутренний способ, а также наружный.

Используя наружный способ продольного армирования кирпичной кладки, выдерживают шаг хомутов, который не должен превышать примерно пятнадцати диаметров применяемой арматуры для армирования. В случае использования внутреннего продольного армирования, шаг несколько увеличен, до двадцати пяти диаметров.

Продольное армирование кирпичной кладки

Продольный метод армирования, можно выполнять арматурой первого и второго классов. Количество необходимого раствора будет зависеть напрямую от уровня имеющейся да момент армирования влажности. Так, например если влажность умеренная, то толщина всего кирпичного шва, как правило, не превышает и 12 миллиметров. При повышенной влажности, толщина кирпичной кладки несколько увеличиться, и будет составлять уже около 20 — 30 миллиметров.

Оценить статью и поделиться ссылкой:

Сетка для армирования кирпичной кладки: какую выбрать?

О том, что стены из кирпича, газобетона, пеноблока нужно армировать, знает, пожалуй, каждый строитель. Но вот чем именно? Тут возникают вопросы: строить по старинке с металлической арматурой или использовать новые технологии, в частности – базальтовые сетки. Последние гораздо легче металлических аналогов, проще в монтаже, да и дешевле. Однако некоторые скептики все же с сомнение относятся ко всему новому, да и дешевизна – не самый убедительный показатель качества. Далее поговорим о том, как проявляют себя в эксплуатации базальтовые сетки, и стоит ли их отказываться от металлической арматуры.

Металлическая VS базальтовая сетка: что лучше?

Сравним их по нескольким критериям, чтобы сомнений не оставалось:

  1. Цена. Безоговорочную победу одерживает базальтовая сетка, которая обойдется в два раза дешевле, чем металлическая оцинкованная.
  2. Разрывная нагрузка. В первом случае этот показатель составляет 6,7 кН, во втором — 50/50 кН/м. Базальт вновь лидирует.
  3. Теплопроводность. Почти в 100 раз в этом плане базальт вновь лучше оцинкованного металла: показатели составляют 0.46 вт/м2 и 40-60 вт/м2 соответственно.
  4. Вес. ССБ весит 300 гр.м2, когда металлическая оцинкованная сетка — 2.04 кг.м2. Несложно посчитать, что рулон изделия будет весить 15 кг и 102 кг соответственно. Если в первом случае материал можно транспортировать обычной легковушкой, то во втором – как минимум придется нанимать газель. К тому же, чем меньше вес сетки – тем меньше нагрузки на фундамент. А этот, опять же, плюс.
  5. Травмоопасность. Немаловажный показатель непосредственно для тех, кто осуществляет кладку. Базальт более гибкий и легкий, поэтому чтобы об его края поранить руки или разорвать одежду, нужно сильно постараться. В то время, как с металлической решеткой – и стараться не нужно. Ее острые края доставляют массу неудобств не только монтажникам, но даже грузчикам.

Неоспоримым преимуществом обладает базальтовая сетка по сравнению с металлической, если говорить о работе с газобетонными блоками. Дело в том, что она имеет одинаковый коэффициент теплового расширения с бетоном. А значит, на колебание температур она будет реагировать одинаково со стеной, что сводит к нулю возможность деформации здания и появления трещин.

А что говорится в СНиП?

Согласно последней редакции Строительных норм и правил гибкие сетки могут изготавливаться как из коррозийно-стойких сталей, так и из композиционных полимерных материалов, к которым относятся базальтовые волокна. Применение и тех, и тех разрешено, поэтому строителям предоставляется выбор, который они должны сделать самостоятельно.

Однако необходимо помнить, что несмотря на все преимущества базальтовых сеток, среди них могут попасться изделия низкого качества. В качественной сетке узловые соединения прошиты с двух сторон, трапеция ровная, без изгибов, а цвет – насыщенный коричнево-бронзовый (не белый!). Если товар отличается от описанных выше характеристик – перед Вами низкосортная продукция, которая не сможет обеспечить прочность и надежность возводимой конструкции.

Армирование швов кровати — журнал Masonry

Почти во всех проектах каменной кладки в горизонтальных швах крепи устанавливается тот или иной тип арматуры. Он используется для контроля усадки, первичного армирования, а также в соответствии с предписывающими требованиями кода:

.
  • Используется с деформационными швами для контроля усадки в бетонной кладке. Все конструкции КМУ должны иметь горизонтальное армирование – это относится как к облицовке КМУ, так и к несущей кладке.
  • Для удовлетворения минимальных требований к горизонтальному сейсмическому усилению кода TMS 402.
  • Во всей кирпичной кладке в соответствии с требованиями Кодекса TMS 402 (могут быть соединены либо стальными, либо армированными связующими балками).
  • В качестве основного структурного усиления для стен, проходящих горизонтально между пилястрами или колоннами. (Рисунок)
  • В качестве поперечной арматуры в стенах жесткости, уменьшая или устраняя необходимость в армированных связующих балках.
  • Для обеспечения связи между витками там, где стык воротника залит раствором.
Каменщик укладывает армирование швов в звукоизоляционную стену из кирпича «Постиль и панель».Стена этого типа не имеет сплошного основания, а армирование швов помогает панели действовать как глубокая балка, проходящая между колоннами на просверленных опорах.

Одно предостережение: ЗАПРЕЩАЕТСЯ использовать трехстержневую арматуру в конструкциях полых стен. Поперечные стержни, охватывающие узкие полости, не обладают достаточной гибкостью, чтобы приспособиться к перемещению между облицовкой и опорной конструкцией. В результате могут возникнуть трещины и вздутия.

Старые нормы предъявляли особые сейсмические требования к анкеровке шпона, когда проволочные стержни заделывались в швы на растворе и прикреплялись к анкерам шпона. Недавние исследования показали, что эти стержни не улучшают сейсмические характеристики облицовки, и это требование было снято с TMS 402.

Армирование швов с боковыми стержнями и поперечными стержнями калибра № 9 (диаметр 0,148 дюйма) является наиболее распространенным размером, используемым для контроля усадки. Инженерный проект иногда требует более толстого армирования швов 3/16 дюйма, чтобы соответствовать требованиям сейсмостойкости или сдвигу. При использовании на наружных стенах нормы требуют, чтобы арматура швов была оцинкована горячим способом для защиты от коррозии.Оцинкованная (гальваническая) отделка приемлема только для сухих внутренних помещений с низкой влажностью.

Поперечные стержни могут быть прямыми в армировании швов лестничного типа или диагональными в армировании швов ферменного типа. Диагональные поперечные стержни в арматуре ферменного типа имеют тенденцию блокировать армирование и заливку цементным раствором. Армирование швов лестничного типа предпочтительнее для армированных кирпичных стен: поперечные стержни располагаются на расстоянии 16 дюймов друг от друга и располагаются поверх поперечных перемычек, оставляя ячейки CMU открытыми для облегчения размещения арматуры и цементного раствора. (Рисунок)

Арматура шва укладывается всухую на КМУ и замазывается раствором. Фото предоставлено компанией Masonry Construction.

Армирование швов укладывается поверх блочного ряда с добавлением раствора по мере укладки следующего ряда (фото). Раствор обтекает уложенную всухую арматуру, соединяя ее с верхними и нижними блоками. Стыковая сталь удерживается на расстоянии не менее 5/8 дюйма от поверхности стены, в соответствии с нормами, для надлежащего сцепления с раствором, а также для обеспечения дополнительной защиты от коррозии от атмосферных воздействий.

Предварительно изготовленный угловой элемент.

Армирование швов должно быть непрерывным, чтобы правильно работать и выдерживать напряжение по всей длине стены. Это означает резку и гибку боковых стержней в полевых условиях по углам или с использованием предварительно изготовленных угловых секций (рис.). Боковые стержни притерты для обеспечения непрерывности для передачи напряжения от одной секции к другой. Нахлест должен быть не менее 6 дюймов (диаметр 40 стержней для боковых стержней калибра № 9) (рисунок).

Соединение внахлест между секциями арматуры.

Уточните у своего инженера-проектировщика, как обрабатывать арматуру в контрольных стыках.Чаще всего соединительная сталь должна останавливаться коротко, а не пересекаться, но это решение остается за инженером.

Арматурная сетка для кирпичной кладки

Производители и поставщики Арматурная сетка для кирпичной кладки

из нержавеющей стали на Alibaba.com — это многофункциональная проволока, которая может с совершенством служить множеству различных целей. Эти продукты имеют премиальное качество и были протестированы для обеспечения долговечности. Арматурная сетка для кирпичной кладки на строительной площадке может быть легко использована для множества различных работ, таких как электропроводка, сетка, фильтрация и многие другие, благодаря их прочности и антикоррозийным свойствам.Арматурная сетка для кирпичной кладки сплетена с использованием современных технологий для лучшей устойчивости и защиты.

Арматурная сетка для кирпичной кладки на месте изготавливается из оцинкованной и нержавеющей стали, а тип плетения может быть полностью настроен в соответствии с ожиданиями заказчика. Арматурная сетка для кирпичной кладки идеально подходит для украшения, ограждения и просеивания благодаря разнообразию диаметров, размеров ячеек и стиля плетения. Эти мощные армирующие сетки для кирпичной кладки также часто можно увидеть в клетках зоопарка для защиты животных от внешнего мира и наоборот.Вы можете выбрать из множества различных моделей в зависимости от ваших конкретных требований.

Alibaba.com предлагает множество армирующих сеток для кирпичной кладки дизайнов, цветов и форм, соответствующих вашим требованиям. Арматурная сетка для кирпичной кладки обладает антикоррозийными свойствами, может многократно использоваться, устойчива к ржавчине, а еще одной уникальной особенностью является устойчивость к пережевыванию животными. Свободные углы и изогнутая складка этих армирующих сеток для кирпичной кладки облегчают их установку и повышают прочность.Эти продукты бывают двух основных разновидностей: сетки с узлами и сетки с наконечниками, а также четыре различных стиля плетения, а именно: полотняное, голландское, саржевое и саржевое голландское.

Если вы являетесь поставщиком и оптовым продавцом арматурной сетки для кирпичной кладки , вы можете сэкономить кучу денег, изучив различные диапазоны арматурной сетки для кирпичной кладки , доступные на Alibaba.com. Эти продукты сертифицированы по стандартам ISO и оснащены великолепным послепродажным обслуживанием. Вы также можете размещать OEM-заказы по запросам.

Армирование швов в кирпичной кладке | Журнал по бетонным конструкциям

  • Главная >
  • Армирование швов в кирпичной кладке Stack Bond
Практическое руководство

Опубликовано:

Почему нормы требуют армирования кирпичной кладки армированием горизонтальных швов? Я понимаю, что в кирпичной кладке стековой кладки нет перекрывающихся элементов, как в схеме бегущей кладки. Это перекрытие, однако, не происходит через швы ни в одной каменной кладке, однако нормы не требуют вертикального армирования.
Цель армирования горизонтальных швов в кирпичной кладке с ячеистым соединением состоит в том, чтобы ограничить вертикальное растрескивание. Блоки внахлест в кирпичной кладке с подвижной кладкой обеспечат большую прочность в вертикальных плоскостях, потому что они устраняют непрерывные вертикальные швы, которые возникают в стенах с ячеистой кладкой. Прочность сцепления раствора с кирпичом в головных швах очень мала.Схемы бегущей связи не зависят от головных соединений для прочности в горизонтальном направлении, а скорее от прочности самих блоков. Причина, по которой головные швы обычно имеют более низкую прочность сцепления, чем стыковые швы, связана с ориентацией растворного шва при возведении стен. В кирпичной кладке с подвижной кладкой горизонтальный растворный шов легко выполнить с полными швами. Кроме того, стыки кроватей испытывают сжатие при кладке стены из-за веса кладки. Головные соединения образуются путем смазывания концов блоков раствором и их вталкивания в соседние блоки.В отличие от постельных соединений, они не подвергаются сжатию. В больших блоках каменной кладки головные швы заполнить труднее, чем швы ложа, и поэтому они могут быть заполнены не полностью. По этим причинам связь между головными суставами, как правило, намного ниже, чем между суставами ложа. Другая причина более прочной связи между швами кровати связана с формированием блоков глиняной кладки, вырезанных проволокой. В этих агрегатах поверхность стыковки кровати выполнена проволочной. Поверхности, обрезанные проволокой, часто имеют шероховатую текстуру поверхности, что обеспечивает лучшее механическое сцепление и, следовательно, лучшее сцепление.Головные соединения часто представляют собой гладкие экструдированные поверхности, которые могут иметь нижнее соединение. ACI 530 / ASCE 5 / TMS 402 Объединенного комитета по стандартам каменной кладки Строительные нормы и правила для каменных конструкций требуют, чтобы армирование швов постели помещалось в кирпичную кладку, чтобы обеспечить минимальную площадь горизонтальной арматуры, равную 0,0003 площади вертикального поперечного сечения. стена. Армирование должно располагаться на расстоянии не более 48 дюймов от центра. Это предписанное горизонтальное армирование предназначено для замены сопротивления изгибу, параллельного швам постели, которое присутствует в кирпичной кладке с бегущей связью, но обычно отсутствует в кирпичной кладке.

Расширенная металлическая сетка и клетчатая пластина и поставщик оборудования для обработки металла

XS Стандартный расширенный металл

Стандартный расширенный металл обеспечивает высокую жесткость в различных размерах и весах. Углы алмазных нитей обеспечивают максимальную циркуляцию воздуха и распределяют нагрузку на металл на опорные рамы. Стандартный просечно-вытяжной лист также называют приподнятым просечно-вытяжным листом.Расширенный металл высекается и растягивается на прессе для расширенного металла. Пряди и соединения расположены под одинаковым углом к ​​плоскости просечно-вытяжного листа, что придает изделию дополнительную прочность и жесткость, сохраняя при этом сопротивление скольжению и максимальную циркуляцию воздуха. Отверстия в форме ромба из просечно-вытяжного листа имеют слегка приподнятую поверхность. Обычный просечно-вытяжной лист представляет собой открытую сетку, готовый продукт, который одновременно высекается и расширяется, когда он проходит через прогрессивные штампы на прессе. В процессе расширения металл может быть расширен в десять раз по сравнению с первоначальным размером, терять до 80% своего первоначального веса на квадратный фут и при этом сохранять форму и жесткость (обычный расширенный металл также может называться «поднятым» или просечно-вытяжной лист «Стандарт»).Расширенные металлические листы изготовлены из стали, которая была разрезана и растянута в ромбовидные отверстия.

Подробнее
XG Промышленный просечно-вытяжной лист

Толстостенный просечно-вытяжной лист, широко используемый в качестве армирования для бетонных плит, дорог, мощения, фундаментов, морских сооружений и банковских хранилищ. Расширенная стальная пластина в сплошную сетку без стыков. Тяжелая металлическая сетка может использоваться в качестве ступенчатой ​​сетки масляных резервуаров, рабочей платформы, коридора и пешеходной дороги для тяжелого модельного оборудования.-Прочный -Чрезвычайно универсальный — Низкая устойчивость к ветровым нагрузкам — Множество вариантов материалов — мягкая сталь, нержавеющая сталь, оцинкованная сталь и алюминий.

Подробнее
KG Обычный расширенный металл

Всякая сетка от тонкой сетки для фильтрации масла или бумажной пыли до прочных решеток для подножек локомотивов и подмостей цистерн. Прочные и практически непроходимые сетки для изготовления высоконадежных ограждений нефтеперерабатывающих заводов, заводов и складов. А также долговечные оконные решетки и ворота.Уникальная расширенная сетчатая структура имеет костяшки каждого ряда прядей, остающиеся неразрезанными от следующего ряда на всем протяжении листа. На расширенный стальной забор трудно взобраться. Небольшой размер и вертикальное расположение ромбовидных отверстий затрудняет и усложняет захват руками и не обеспечивает эффективной опоры. Защитные ограждения быстро и просто крепятся и могут использоваться несколько раз. Производственный процесс состоит из разрезания и вытягивания листового металла в открытую сетку. шаблон. В результате получается тонкая сетка, которая может быть более жесткой, чем исходный лист.

Подробнее
Ребристая рейка

Ребристая рейка широко используется в качестве основы для штукатурки потолков, стен и каркасных перегородок. Конструкция каркаса материала делает его превосходным в качестве фонового армирования, позволяя принимать штукатурку и бетон, тем самым укрепляя нанесенные участки. Ребристые сетки подходят для конструкционного применения в качестве основы для штукатурки, применения подвесных потолков и стальных огнеупорных материалов. обшивка работает.

Подробнее
Hy Rib

Толстая металлическая обрешетка, усиленная глубокими ребрами жесткости, Hy-Rib тяжелее и прочнее, чем Rib-Lath, и широко используется в качестве комбинированной опалубки и арматуры для бетона, устраняя необходимость в закрытой опалубке. . Типичные области применения включают конструкционные швы, плиты пола и крыши и круглые резервуары. Hy-Rib представляет собой уникальный опалубочный материал, обладающий рядом преимуществ, в частности, для стыков и рабочих швов в бетонных конструкциях.Hy-Rib помещается и остается на месте, пальцы сетки захватывают бетон и обеспечивают превосходный ключ для следующей заливки. Арматурные стержни легко продеваются между ребрами. Hy-Rib может использоваться для плоских и изогнутых форм и может поставляться в готовом изогнутом виде. Hy-Rib устраняет деревянную опалубку, экономя трудозатраты на распалубку и повторное смазывание. Hy-Rib представляет собой бесшовную стальную сетку, усиленную цельными ребрами. Листы Hy-Rib изготавливаются из мягкой оцинкованной стали с плотным покрытием. Сетка и жесткие ребра V-образного сечения формируются на машинах, которые сначала прессуют сетку, а затем прокатывают ребра, одновременно растягивая промежуточную сетку до расширенной формы.Hy-Rib используется в качестве опалубки и арматуры для бетона, в качестве прочной планки для штукатурки или внешней штукатурки, а также в непокрытом состоянии в качестве обшивки для потолков. Hy-Rib представляет собой просечно-вытяжной лист, специально разработанный для использования в качестве несъемной опалубки для бетона.

Подробнее
Угловые валики

Измерительный валик используется в качестве валика глубины для выступающей штукатурки, расширенные крылья служат ключом. Его использование необходимо там, где стены должны быть идеально ровными и ровными. Может также использоваться для обеспечения правильной минимальной толщины штукатурки.

Подробнее
Армирующая сетка для кирпичной кладки

Армированная кирпичная кладка предпочтительнее неармированной во всех типах зданий, поскольку стальная арматура увеличивает прочность на растяжение к присущей этому традиционному методу строительства прочности на сжатие. Армирование значительно снижает вредное воздействие вибрации и перепадов температуры.Кроме того, значительная экономия может быть достигнута в стоимости материалов и рабочей силы, а также в пространстве и собственном весе. Армирующая сетка для кирпичной кладки предпочтительна во всех типах зданий. При укладке между рядами кирпичной или блочной кладки и заделывании швов раствором образует цельную структуру с большой прочностью на растяжение, устойчивую к нагрузкам, вибрациям и температурным перепадам.

Подробнее
Заглушки из гипса
Подробнее
Наличники
Подробнее
Декоративная пластина в клетку
Подробнее
Общая клетчатая пластина
Подробнее
Промышленная клетчатая пластина
Подробнее
Защитная решетка Tranction Trap

Легкая защитная решетка, которую легко переносить, делает установку проще и быстрее, даже если с ней может справиться только один человек. Это хороший выбор для промышленного применения. KGSG-201 — это рельефная решетка с круглыми отверстиями. Круглые отверстия достаточно малы, чтобы поймать большинство падающих инструментов и других опасных предметов. Самоочищающаяся открытая конструкция позволяет быстро сливать жидкости, стружку, жир и грязь, обеспечивая при этом вентиляцию и освещение.

Подробнее
Защитная решетка для захвата

Защитная решетка для захвата KGSG-202 представляет собой нескользящую открытую стальную пластину с алмазной матрицей.Его поверхность обеспечивает сопротивление скольжению во всех направлениях и обеспечивает преимущества высокой грузоподъемности с минимальным прогибом, прочностью и долговечностью. Обычно для изготовления дорожки в промышленности.

Подробнее
Защитная решетка Perf-O Grip

KGSG-203 Защитная решетка Perf-O Grip представляет собой противоскользящую открытую матричную стальную пластину типа O. Обеспечивает защиту от скольжения и безопасность во внешней/внутренней рабочей зоне, независимо от наличия грязи, льда, снега, жира.

Подробнее
8-футовые станки из расширенного металла Стандартный тип

Наш станок из расширенного металла имеет последнюю версию сервосистемы, удобный для оператора дизайн позволяет пользователю менять штамп быстрее и проще, чтобы помочь клиенту сэкономить время. С нашими 40 многолетний опыт производства расширенных металлических машин, наша машина может предоставить индивидуальный дизайн и выполнить проект «под ключ». Каждая отдельная машина может быть спроектирована в соответствии с запросом клиента.

Подробнее
Станки из расширенного металла Стандартный тип

Наш станок из расширенного металла имеет последнюю версию сервосистемы, удобный для оператора дизайн позволяет пользователю менять штамп быстрее и проще, что помогает клиенту сэкономить время.

Подробнее
Высокоскоростные станки для производства расширенного металла

Наш станок для производства расширенного металла оснащен сервосистемой последней версии. Удобная конструкция позволяет пользователю менять штамп быстрее и проще, что помогает клиенту сэкономить время.

Подробнее
Станки из расширенного металла, тип Heavy Duty

Наш станок из расширенного металла оснащен сервосистемой последней версии. Удобная конструкция позволяет пользователю менять штамп быстрее и проще, что помогает клиенту сэкономить время.

Подробнее
Линия по производству клетчатых пластин

Линия по производству клетчатых пластин Ken Gi использует автоматический интерфейс, опыт технического специалиста не требуется. Автоматическая производственная линия использует меньше труда для экономии затрат. Толщина материала составляет до 6 мм, включая мягкую сталь, гальванику, алюминий и нержавеющую сталь …. и т. Д. Мы предлагаем 15 моделей на ваш выбор. Мы также можем разработать новый шаблон для удовлетворения запросов клиентов, чтобы соответствовать местному маркетингу клиентов.

Подробнее
Машина для производства армирующей сетки для кирпичной кладки

Линия по производству арматурной кладки для кирпичной кладки Ken Gi, ее продукт предназначен для строительства.Материал может быть оцинкованным (толщиной до 0,8 мм), нержавеющей сталью (толщиной до 0,6 мм) и т. д. Клиент может выбрать ширину (200 мм, 300 мм и 600 мм). В соответствии с требованиями заказчика, мы разработали машину для армирования кирпичной кладки диаметром 610 мм. Она состоит из разматывателя, основной штамповочной машины, независимого пневматического блока ножниц и двухстороннего наматывающего устройства (для рулонов) или правильной машины со сборным столом (для листов).

Подробнее
Линия для производства ребрышек Hy

Линия для производства ребрышек Hy-Rib, которая может производить продукт с 6 или 7 ребрами.Толщина материала до 0,5 мм, скорость до 400 ударов в минуту. Продукт широко используется на строительных швах. Изготовленная из оцинкованной стальной сетки, Hy-Rib имеет встроенные V-образные ребра для обеспечения дополнительной жесткости и формирования постоянной опалубки для строительных швов. Изготавливается из оцинкованного стального листа. Вся производственная линия состоит из разматывателя, основной машины, профилировочно-стригальной машины и сборочного стола.

Подробнее
Линия по производству реберной планки

Линия по производству реберной планки, которая может производить продукцию с 7 ребрами, 9 ребрами или 11 ребрами. Толщина материала до 0,6 мм, скорость до 600 ударов в минуту. Продукт широко используется на строительных или строительных проектах. Например, подпорные стены, мосты, работы по очистке сточных вод, проекты небоскребов и т. д.

Подробнее
Линия по производству штукатурки/уголка

Включает в себя разматыватель, основную машину, машину для профилирования и резки и сборочный стол.

Подробнее

КИРПИЧНАЯ АРМИРОВАННАЯ (R.Б. РАБОТА) — Гражданский Гян

АРМИРОВАННАЯ КИРПИЧНАЯ КЛАДКА (РАБОТКА Р.Б.)

МАТЕРИАЛЫ


Кирпич должен быть строгим первоклассного качества, а раствор — из свежего портландцемента. Мелкий заполнитель должен быть чистым и не содержать посторонних включений. Стальная арматура должна иметь стандартную спецификацию, как описано в пунктах.

ЦЕНТРОВКА И ЗАКРЫТИЕ


Центровка и опалубка должны быть изготовлены из обшивки или листов из бамбука, сложенных вместе на определенном уровне, опирающихся на полозья балок и покрытых тонким слоем толщиной около 2 мм.Грунт толщиной 5 см засыпается мелким заполнителем. Центровка должна быть простой в изготовлении, чтобы ее можно было удобно снять, не нарушая конструкции. Обшивка не должна касаться плиты и опираться только на поперечные балки. Доски нельзя класть слишком близко, иначе они могут заклинить. Перекладину следует нести по стенам, раскрепляя их через промежутки шаровыми опорами или временными столбами из сухого кирпича. Верхняя центрирующая поверхность должна иметь выпуклость 2 мм на каждые 30 см пролета, но не более 4 см для перемычек.



ЗАМЕШИВАНИЕ РАСТВОРА


Раствор из цемента и мелкого заполнителя тщательно смешивают в пропорции 1:3. Сначала мы должны смешать его всухую, а затем, медленно и постепенно добавляя воду и перемешивая, переворачивая не менее трех раз, чтобы получить однородную пластичную смесь пригодной для работы консистенции, чтобы раствор можно было уплотнить вокруг арматуры. Количество воды не должно превышать 25 л/мешок цемента. Раствор должен быть замешан непосредственно перед тем, как он фактически потребуется для использования, и должен быть использован в течение 30 минут.Ни в коем случае нельзя использовать просроченный или затвердевший раствор.



ПРОКЛАДКА


Перед использованием все кирпичи должны быть тщательно пропитаны водой не менее чем за шесть часов. Кирпич укладывают крестовиной вниз по центру по прямой линии, параллельной направлению арматурных стержней, оставляя необходимый зазор для растворного шва. Следует иметь в виду, что по внутреннему краю стены не должно проходить вертикального шва. Зазор, предусмотренный для строительного шва, в который должна быть помещена арматура, должен быть не менее четырехкратного диаметра стержня, чтобы обеспечить покрытие 12 мм со всех сторон предусмотренных стальных стержней.Обычно растворный шов должен составлять от 32 мм до 40 мм. Другие швы, где не будет стержня, должны иметь толщину от 6 мм до 10 мм. Армированная кирпичная плита должна иметь несущую способность, эквивалентную ее толщине, но не менее 12 см.

После того, как кирпичи уложены и расположены по центру по прямой линии по всей площади, в зазоры между кирпичами должен быть помещен свежий замешанный раствор толщиной 2,5 мм. Арматурные стержни, уже обрезанные до нужной длины, согнутые и зацепленные в соответствии с проектом, должны быть размещены точно в центре стыка и вдавлены в раствор, чтобы под стержнем оставался слой 12 мм чистого раствора.После этого швы должны быть полностью заполнены свежим раствором. Вновь уложенную часть нельзя трогать, тревожить или ходить по ней. Каждая плита должна быть уложена за одну операцию. Следует позаботиться о том, чтобы арматура во всех точках была полностью окружена раствором.

Центровку и опалубку снимать медленно и осторожно без ударов не ранее чем через 10 дней. После снятия центровки, если работа признана дефектной, а сталь оголена и видна в достаточной степени, работа должна быть демонтирована и восстановлена. Если сталь оголяется лишь в нескольких местах, то их следует замазать обильным цементным раствором в пропорции 1:2, залив раствор в щели сразу после снятия центровки, пока уложенная конструкция находится в зеленом состоянии.

Для двойных слоев верхний слой следует укладывать швами толщиной 10 мм с использованием цементно-песчаного раствора в соотношении 1:3 сразу после укладки нижнего слоя. Если в верхнем слое предусмотрены верхние планки, то швы должны быть толще, чем в нижнем слое.

Цементный бетон толщиной от 2,5 см до 4 см в пропорции 1:2:4 может быть уложен поверх одного слоя работы RB, если указано, что он имеет значительную прочность на сжатие.

ОТВЕРДЕНИЕ


Примерно через два часа укладки, когда раствор и бетон начали затвердевать, их следует поддерживать влажными, накрыв их мокрыми джутовыми мешками или мокрым песком в течение 24 часов, а затем вылечить путем заливки водой, создав глинобитные стены высотой 7,5 см, или покрыв их влажный песок или землю и выдерживали постоянно во влажном состоянии в течение 15 дней.

ИЗМЕРЕНИЕ


Измерение должно производиться в кубических футах (куб. футах) для готовой работы, и вычеты на объем предоставленной стали не производятся. Стальная арматура измеряется отдельной статьей в центнерах как единое целое. Штукатурка, если таковая имеется, не должна учитываться при измерении. Ставка R.C.C. работа должна выполняться в полном объеме, как указано, за исключением стали, но включая центрирование и опалубку, а также все инструменты и установки.



ШТУКАТУРКА


Швы кирпичной кладки должны быть зачищены на глубину 18 мм, а поверхность стены вымыта и выдержана во влажном состоянии не менее двух дней перед оштукатуриванием.

Материалы из строительного раствора, цемента и песка или извести и сурки, или песка, или извести канкар, как указано, должны соответствовать стандартным техническим условиям, указанным в Кодексе стандартов Индии или если таковые упоминаются. Материалы или строительный раствор должны быть сначала правильно перемешаны в сухом виде путем измерения с помощью ящиков определенного объема для получения требуемой пропорции, а затем медленно и постепенно добавляется вода и тщательно перемешивается.

Толщина штукатурки должна быть, как указано, обычно 12 мм и наносится в два или три слоя.Чтобы обеспечить равномерную толщину штукатурки, сначала следует наносить заплатки полосами 15 см х 15 см на расстоянии 1 м друг от друга и штукатурки шириной 10 см на расстоянии около 2 м друг от друга, чтобы они служили ориентиром для поддержания уровня. Сначала раствор наносят штрихами и утрамбовывают на оштукатуриваемую поверхность, а затем доводят до действительно гладкой и однородной поверхности с помощью терки и кельмы. Наружную штукатурку следует начинать с верхней части и продвигаться вниз к полу. Внутреннюю штукатурку следует начинать, когда каркас здания готов и центрирование плит крыши снято.Оштукатуривание потолка должно быть завершено до начала штукатурки стен. Оштукатуренная поверхность выдерживается во влажном состоянии в течение 10 дней для набора необходимой прочности. Поверхность должна быть защищена от сильного дождя, солнца, мороза и т. д. и должным образом выдержана.

Отверждение следует начинать, как только штукатурка достаточно затвердеет, чтобы ее нельзя было повредить во время полива. Оштукатуренная поверхность должна оставаться влажной не менее 10 дней. Любые дефекты оштукатуренной поверхности должны быть вырезаны прямоугольной формы и заменены.



НАВЕДЕНИЕ


Швы кирпичной кладки должны быть разгребены на глубину 20 мм, а поверхность стены должна быть вымыта и очищена и выдержана во влажном состоянии в течение двух дней перед расшивкой.

Материал строительного раствора должен быть сначала тщательно перемешан в сухом виде путем измерения с помощью ящиков, чтобы иметь требуемую пропорцию, как указано (1: 2 или 1: 3 для цементно-песчаного раствора, 1: 1 для известкового раствора сурхи или канкар известковый раствор), и затем тщательно перемешивают, медленно и постепенно добавляя воду.

Затем раствор

наносится на швы в небольшом количестве в избытке и прижимается подходящим инструментом требуемой формы и размера. Лишний раствор, если таковой имеется, удаляется, и поверхность становится гладкой. Раствор не должен растекаться по лицевой стороне кирпича, а края кирпича должны быть четко очерчены для придания аккуратного и эстетичного вида. После нанесения поверхность должна оставаться влажной не менее семи дней.

Учет движения бетонных блоков

Учет движения бетонных блоков

В этом техническом документе содержатся дополнительные указания относительно того, как могут быть выполнены функциональные требования, указанные в техническом руководстве.В этой статье рассматриваются следующие вопросы:

Растущий спрос и доступность строительных материалов привели к тому, что бетонные кирпичи становятся все более популярными.

Все строительные материалы тем или иным образом перемещаются либо из-за усадки при высыхании, движения влаги (поглощение и высыхание), теплового воздействия или структурного движения. Бетонные кирпичи не уникальны в этом отношении.

Типы движения

Движение в конструкции может быть вызвано эффектами:

  • Термические воздействия
  • Характеристики усадки и движения влаги наружной кладки
  • Изменения ориентации или формы здания
  • Практика на месте
  • Тип и марка строительного раствора
  • Неправильное хранение и защита материалов

Для всех изделий из бетона характерна небольшая усадка со временем и при высыхании, хотя они могут вернуться почти к своим первоначальным размерам под воздействием влаги.Как и все материалы, они также подвержены тепловому движению. Следовательно, расположение подвижных суставов должно определять наиболее подходящее положение для обеспечения этого движения с учетом эстетических, практических и структурных факторов.

Усадка

Усадка бетона происходит в основном из-за усадки затвердевшего цементного теста. Тип и количество заполнителя могут влиять на величину усадки бетонных кирпичей.

Тип агрегата

Сумма усадки

Заполнитель песчаника

Типичная усадка в течение 1 года при 0.116%

Гранитный заполнитель

Типичная усадка в течение 1 года при 0,047%

Известняковый заполнитель

Типичная усадка в течение 1 года при 0,032%



В связи с высокой разницей перемещений между различными доступными сырьевыми материалами, используемыми в производстве бетонного кирпича, крайне важно, чтобы конструкция для перемещения в стеновой панели соответствовала усадочной способности используемого бетонного кирпича, и должны соблюдаться требования производителя. .Во всех случаях перед началом работ необходимо получить консультацию у производителя.

Материалы

Бетонные блоки должны иметь маркировку CE*. Использование бетонных кирпичей, не являющихся CE, должно быть передано на рассмотрение в группу технической поддержки.

*Маркировка СЕ допускается до 1 января 2022 года.

С 1 января 2022 года потребуется маркировка UKCA в соответствии с Положением о строительных изделиях Великобритании и стандартами проектирования.

Бетонные блоки должны быть надлежащим образом выдержаны перед доставкой на стройплощадку.

Избыточная влага, попадающая в кирпич, приводит к более высокой степени усадки. Кирпичи должны оставаться сухими при хранении на площадке и штабелировании. Кирпичи не следует мочить перед укладкой, а незавершенную кирпичную кладку следует защищать от дождя и снега, так как это сведет к минимуму риск усадки и вымывания высолов вокруг растворных швов.

Тепловой механизм: гарантийное положение

Стены, выходящие на юг, особенно те, что построены из кирпича темного цвета, более подвержены тепловому движению, чем другие фасады.В то время как простого деформационного шва может быть достаточно для более защищенных возвышенностей, швы для возвышений, выходящих на южную сторону, должны иметь деформационные швы, способные реагировать как на расширение, так и на сжатие.

Миномет

Строительный раствор должен быть пригодным для использования, а удельная прочность раствора, используемого на месте, должна учитываться при проектировании.

Более прочные строительные растворы имеют более высокие показатели усадки, поэтому необходимо соблюдать осторожность, чтобы обеспечить указание и использование правильной марки раствора.

Благодаря факторам безопасности, включенным поставщиками раствора, готовая смесь может иметь повышенную прочность. Следовательно, должны быть доступны документы на поставку строительного раствора, чтобы убедиться, что строительный раствор соответствует требуемым спецификациям, и гарантировать, что растворная смесь не является более прочной смесью из-за факторов безопасности.

Разнородные материалы

В некоторых случаях на одной и той же отметке могут сочетаться различные кладочные материалы. В случае глиняных кирпичей, обладающих способностью к расширению, и бетонных кирпичей, которые могут слегка усаживаться, важно предусмотреть это дифференциальное движение.

Если, например, глиняный кирпич используется до уровня гидроизоляционного слоя (DPC), а бетонный кирпич используется в качестве надстройки, сам DPC может действовать как плоскость скольжения и допускать дифференциальное движение. Это может зависеть от статической нагрузки на DPC, и следует обратиться за советом к инженеру-строителю. Во всех случаях необходимо предусмотреть обеспечение устойчивости конструкции.

Если два разнородных материала смешиваются на одном фасаде, то должны быть введены плоскости скольжения или армировано стыковое соединение, чтобы рассеять области растягивающего напряжения.Опять же, следует обратиться за советом к инженеру-строителю и принять меры, чтобы гарантировать, что устойчивость конструкции не будет нарушена.

Соотношения панелей

Листы наружных стен из бетонной кирпичной кладки должны быть спроектированы как ряд панелей, разделенных деформационными швами для предотвращения усадки.

Степень перемещения зависит от типа юнита. Как правило, вертикальные швы для горизонтального перемещения должны быть предусмотрены с интервалом 6 м. Отношение длины панелей к высоте, как правило, не должно превышать 3:1 (BS 5628).

Рисунок 1: Фасад дома, разделенный на панели

На рис. 1 выше показана надстройка в виде ряда панелей (на диаграмме не показано положение деформационных швов). Например, на фасадах, где оконные проемы широки по сравнению с их высотой, оставляя длинные низкие участки каменной кладки (см. панели 1, 2 и 3 на рис. 1), или где эти типы проемов расположены друг над другом, это может привести к в кирпичных панелях между окнами менее 6 метров, но превышающих соотношение 3:1.

В этих случаях может потребоваться рассмотреть возможность включения дополнительных вертикальных деформационных швов или, в качестве альтернативы, ввести усиление швов для рассеивания напряжений внутри панели (рис. 2 ниже).

Рисунок 2: Фасад дома, примеры усиления

Армирование вокруг отверстий

Особое внимание следует уделить проемам шириной более 1,5 м, особенно если они расположены непосредственно друг над другом. В этом случае панель не может превышать 6 м или соотношение 3:1, но может подвергаться нагрузкам от больших площадей кирпичной кладки, прилегающих к проемам.

В этих случаях над и под проемами следует вводить усиление швов (рис. 2). Усиление стыка кровати обычно должно проходить на 600 мм за пределы отверстий и не должно проходить через какой-либо деформационный шов. Необходимо позаботиться о том, чтобы армирование постели было установлено в правильных рядах кирпичей в соответствии с рекомендациями производителя кирпича.

Армирование должно быть лестничного/решетчатого типа, а не расширенной сетки.

Несмотря на то, что такое армирование швов постели поможет предотвратить возможное растрескивание, оно не является полной альтернативой деформационным швам, и их все равно следует устанавливать в соответствующих местах.

Позиционирование деформационных суставов

Расположение деформационных швов должно учитывать необходимость сохранения структурной целостности стены. Деформационные швы не должны проходить через конструктивные элементы, т.е. перемычки. По возможности рекомендуется, чтобы деформационные швы не совпадали с дверными или оконными проемами из-за сложности продолжения деформационного шва между рамами и кладкой и вокруг концов перемычек (рис. 4).

Таким образом, вертикальные деформационные швы должны располагаться в секциях полной высоты кладки между проемами (рис. 3).

Вертикальные деформационные швы не должны проходить через арматуру швов постели и не должны располагаться в непосредственной близости от проемов, которые могут нарушить структурную целостность стены.

При отсутствии каменной панели полной высоты расположение и детали деформационного шва должны быть разработаны инженером таким образом, чтобы он не проходил вокруг оконных и дверных рам.

Рис. 3: Правильное размещение деформационного шва и арматуры

Примечание: деформационный шов должен быть в полной высоте кладки между оконными и дверными проемами.



Рис. 4: Неправильное расположение компенсаторов

Примечание: Рекомендуется, чтобы деформационные швы не проходили через проемы из-за сложности продолжения шва между рамой и кладкой и вокруг концов перемычек.

Рис. 5. Избегайте отверстий

Примечание: Там, где в каменной кладке нет прохода на всю высоту, деформационный шов должен быть спроектирован так, чтобы не было дверных или оконных проемов. Конструкция может предусматривать введение плоскости скольжения, чтобы соединить стык в шахматном порядке.

Формование швов

Деформационные швы в наружных стенах должны быть сформированы из сжимаемого материала, такого как пенополиуретан, и использоваться для формирования шва и герметика для предотвращения проникновения воды.Ширина этих швов должна соответствовать рекомендациям производителя.

Рекомендации

  • Должны использоваться только бетонные кирпичи с маркировкой СЕ*, которые должны быть надлежащим образом выдержаны перед использованием на месте
  • Конструкция для перемещения должна соответствовать способности усадки используемого кирпича, и должны соблюдаться требования производителя кирпича. Во всех случаях перед началом работ следует получить от производителя рекомендации по конкретному месту
  • .
  • При хранении и штабелировании кирпичи должны быть сухими.Кирпичи перед укладкой не мочить, а незавершенную кладку защищать от дождя и снега
  • Убедитесь, что указана и используется правильная марка строительного раствора
  • Деформационные швы должны располагаться на расстоянии 6 м от центра. Соотношение длины и высоты панелей не должно превышать соотношение 3:1
  • Места для передвижения должны быть обеспечены в длинных/низких местах над или под большими проемами
  • По возможности деформационные швы не должны проходить через проемы из-за сложности продолжения шва между рамой и кладкой и вокруг концов перемычек
  • Усиление швов кровати или дополнительные средства для движения должны использоваться там, где проемы превышают 1.5м

Каталожные номера

  1. Техническое руководство Раздел 6 Наружные стены
  2. BS 5628 — своды правил 3:2001 по проектированию каменной кладки. Часть 3: Материалы и компоненты, проектирование и качество изготовления
  3. Бетонные блоки из заполнителя: руководство по управлению движением
  4. National Concrete Masonry Association, серия информационных материалов от национального органа по технологии бетонной кладки



*Маркировка CE допустима до 1 января 2022 года.



Обратите внимание: мы приложили все усилия, чтобы информация в этой статье была верной на момент публикации (декабрь 2021 г.). Любое предоставленное письменное руководство не заменяет профессионального суждения читателя, и любой строительный проект должен соответствовать соответствующим строительным нормам или применимым техническим стандартам. Тем не менее, для получения самых последних технических указаний по гарантии LABC обращайтесь к своему специалисту по управлению рисками и к последней версии Технического руководства по гарантии LABC .

УСИЛЕНИЕ СОЕДИНЕНИЙ — Thor Helical | Настенные стяжки | Спиральные стержни | Изоляционные крепления | Европа | Азия | Америка | Австралазия

Спиральные стержни представляют собой арматурные стержни из нержавеющей стали, используемые для укрепления и стабилизации каменных стен. Их можно использовать во время строительства, но чаще всего они используются в ремонтных работах.

Тор Спиральные стержни вставляются в пазы, вырезанные в стене, чтобы скрепить или зашить потрескавшуюся кирпичную кладку. Их можно использовать для создания глубоких каменных балок, которые усиливают панели кладки и передают структурные нагрузки от ослабленных зон к областям, имеющим прочную опору.Стержни идеально подходят для структурного ремонта и укрепления провисшей или треснувшей кирпичной кладки, что обычно может быть вызвано:

Прогиб перемычки или разрушение арки

Обычно можно найти плоскую или неглубокую арку, используемую для переноса кирпичной кладки над проемом. Оригинальная деревянная рама часто действует как случайная перемычка, которая поддерживает арку. Такие арки чувствительны к растрескиванию из-за небольших подвижек контрфорсной кладки. Кроме того, замена оконной рамы на ПВХ-блок может подорвать опору и спровоцировать разрушение каменной арки.

Фондовое движение

Нередки случаи проскальзывания фундаментной сваи или обрушения части ленточного фундамента. Это частично удаляет опору по длине стены, в результате чего в каменной стене над оседающим фундаментом образуется вертикальная трещина.

Изменения температуры или влажности

Трещины могут появиться, когда различная влажность или тепловые движения приводят к растягивающим напряжениям, которые превышают предел прочности материалов, используемых для возведения стены.

Стержни

Thor Helical изготавливаются из круглой проволоки из нержавеющей стали, которая проходит через ряд профилированных валков, постепенно изменяя форму поперечного сечения. Затем профилированная проволока пропускается через фильеру для скручивания, чтобы получить запатентованный прецизионный спиральный арматурный стержень с уникальными характеристиками упругости при кручении и прочностью на растяжение, которая в два раза выше, чем у стандартной нержавеющей стали.

Усиление швов кровати Retrofit может использоваться для:

  • Связывая трещины в кирпичной кладке, ряд винтовых стержней может зашивать трещины, чтобы восстановить структурную целостность стены.
  • При формировании глубоких каменных балок для перекрытия проемов или областей местного проседания стержни используются парами, каждая пара образует верхний или нижний пояс балки.

Спиральные стержни имеют глубокую и непрерывную спираль, которая обеспечивает превосходный ключ для химических связующих. При использовании с модифицированным полимером раствором ВОЗ-60 армирование швов постельного белья перераспределяет нагрузки и повышает прочность на растяжение, сдвиг и изгиб кладочной панели. Испытания с маркировкой CE и отчет BRE о каменных балках, сформированных с помощью модернизированных спиральных стержней Thor, свидетельствуют об эффективности этой универсальной системы армирования кладки.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
