Расчет и кладка арки из кирпича

Архитекторы часто в своих работах используют архитектурно-дизайнерские элементы, которые придают строению оригинальность и красоту. Одной из таких декоративных деталей является арка. Внутренние конструкции легко оформляются с помощью гипсокартона. Для сооружения наружных геометрических элементов используется кирпич. Многих начинающих мастеров интересует вопрос: как делается арка из кирпича своими руками?

Виды арок

Арки в архитектуре используются в зодчестве разных народов. Соответственно, на их форму оказывало влияние культурного наследия стран. Примером этому может служить аравийская арка, широко распространенная в архитектуре ближневосточных государств.

Наиболее часто встречаются следующие типы арок:

• полуциркульная или полукруглая: имеет вид полуокружности, центр которой находится на одном уровне с пятами арки. Опирается такая конструкция чаще всего на пилоны. Данный вид арки можно отнести к классике;
• лучковая: по форме представляет собой дугу, равную четверти окружности. Арки такого типа украшали оконные проемы жилых домов Древнего Рима;
• стрельчатая или ломаная арка, образованная двумя пересекающимися под углом дугами.

разновидности круглых арок

В современной архитектуре в качестве декоративного элемента используются два первых типа – полукруглые (их сейчас называют полными) и лучковые. Не меньшей популярностью пользуются и клинчатые арки – такое название они получили, благодаря технологии строительства: кирпичи выкладывают клином с последующей их фиксацией»замком».

Общая технология кладки кирпичных арок

Кладка арки из кирпича, независимо от выбранного типа, производится в следующем порядке:

1. Разрабатывается общий вид арки.
2. Производится расчет ее параметров.
3. Вычерчивается рабочий чертеж с указанием всех необходимых размеров.
4. Изготавливается шаблон, который затем устанавливается в проеме.
5. Выкладываются перемычки проем.
6. Закрепляется и фиксируется кирпичная кладка.
7. Производится демонтаж шаблона.

На последнем этапе выполняется отделка сформированного проема.

Расчет шаблона

Перед тем как сделать арку из кирпича, необходимо изготовить вспомогательную конструкцию – шаблон. Его качество оказывает непосредственное влияние на конечный результат. По этой причине необходимо тщательно рассчитать его размеры. В качестве примера можно рассмотреть оформление окна шириной 1500 мм при помощи лучкового типа.

Обратите внимание: для проектирования арочного проема важна не его ширина, а длина дуги, по которой и будет выкладываться кирпич. Чтобы не создавать себе проблем в дальнейшем, надо этот размер на стадии расчета подкорректировать таким образом, чтобы он был кратным 70-75 мм.

Шаблон по ширине должен быть меньше проема на 5 мм. Этот небольшой зазор облегчит операции его установки и разборки (даже если он отсыреет).

Высота вспомогательной конструкции должна совпадать с аналогичным параметром арки. Кстати, она не должна быть слишком низкой – это чревато проседанием кирпичной кладки под воздействием нагрузки.

Теперь осталось определиться с толщиной шаблона. Если она будет слишком большой, вес конструкции усложнит работу. Оптимальной в нашем примере можно считать толщину 200 мм.

Изготовление шаблона

Работу начинаем с разметки арки на листе ДСП. Для этого надо:

• разметить осевую линию;
• симметрично осевой провести границы проема;
• на оси отметить верхнюю точку арки;
• от высшей точки отложить вниз размер, равный высоте арки, и через полученную отметку провести прямую, перпендикулярную оси. Места пересечения вспомогательной линии с правой и левой границами проема отметить точками;
• от той же (высшей) точки вниз отложить отрезок, равный радиусу арочной дуги – таким образом находится центр окружности;
• в центральной точке установить металлический стерженек (колышек) и привязать к нему отрезок вязальной проволоки, равный по длине радиусу окружности;
• ко второму концу прикрепить карандаш, и при помощи импровизированного циркуля соединить три ранее размеченные точки.

Шаблон состоит из двух таких деталей – кружал – соединенных между собой брусками. Если кружала вырезать точно по разметке, то острые углы не дадут возможности их скрепить друг с другом. Поэтому перед тем, как приступить к выпиливанию, надо от нижних точек арочного профиля отложить вниз по 100 мм, увеличив таким образом тело детали.

После этого можно вырезать деталь электролобзиком.

Второе кружало размечать намного проще: для этого надо использовать уже вырезанную деталь в качестве выкройки. Просто наложите ее на новый лист ДСП и обведите по контуру.

Бруски, предназначенные для скрепления кружал, должны по длине соответствовать заданной толщине шаблона. Скручивают подготовленные детали саморезами. По верху шаблона прибивается полоса ДВП – таким способом все возможные неровности приспособления сглаживаются.

Кружало в оконном проеме для кладки кирпичной арки

Установка шаблона в проеме

Под края шаблона устанавливаются подпорки из обрезной доски толщиной 20 мм. Для предотвращения их падения между ними вставляют распорку.

Шаблон устанавливается сверху на подпорки заподлицо с краем фасонного лицевого кирпича. Следует иметь в виду один нюанс: слишком выступающая арка (более 60 мм) в процессе эксплуатации будет разрушаться от морозов и дождей. Если все-таки вы решитесь на такой шаг, закройте ее сверху керамической плиткой или металлом.

Кладка арки из кирпича своими руками

Сначала выкладывают правую левую пяты арки. После этого можно приступить к разметке порядовки. Делается это при помощи рулетки. Для удобства на шаблоне делают разметку через каждые пять кирпичей.

По толщине шва решение принимается на месте.

После этого можно выложить арку от пяток к высшей точке — с двух сторон. Последние один или два кирпича (в зависимости от того, четное или нечетное число получилось при разметке) — называются замковыми.

После их укладки на место швы тщательно забиваются раствором. Если этого не сделать, арка может «сесть».

Арку – лицевую и забутовочную – необходимо выложить за один прием. Шаблон можно снять через два-три часа после того, как кладка обжата. Если убрать вспомогательную конструкцию в этот же день не получается, защитите ее от возможного дождя полиэтиленовой пленкой. Иначе разбухшее дерево может подорвать свежую кладку, и работу придется полностью переделывать.

Арка из кирпича своими руками – как сделать арку из кирпича

Категория: Двери, проемы, арки

Не секрет, что оформленный в виде арки дверной проем смотрится эстетически куда привлекательней, чем стандартный прямоугольный. Благодаря арочным сводам можно использовать нестандартные решения для дизайна. Одним из таких вариантов в оформлении интерьера может стать арка из кирпича своими руками в Вашем жилище.

Арочные формы обладают определенными сложностями, поэтому необходимо достаточное мастерство, чтобы изготовить подобную архитектурную конструкцию самостоятельно. В этом уроке будет показано, как правильно осуществить кладку кирпичной арки самостоятельно, имея минимальные строительные навыки.

Разновидности кирпичных арок

Арка представляет собой перемычку в виде полукруга, который осуществляет соединение между собой двух вертикальных опор. Прочность арки обеспечивается за счет распределения нагрузки в стороны (распор). Обычно арки выкладывают над оконными или дверными проемами. Также арки делают у печей и мангалов.

В существующей практике строительства различают 3 формы арок из кирпича:

1. Обычная (полная) арка. При ее возведении полукруг арки делается в половину диаметра круга. Такую арку сможет сделать любой домашний мастер.
2. Клинчатая (прямоугольная) арка. Данный вид арки является по форме напоминает букву «П». Арочный свод равен радиусу круга. Такая арка из кирпича является в строительстве самой сложной.
3. Лучковая (усеченная или неполная) арка. В такой арке арочный свод делается низким, меньше половины диаметра круга. При этом укладка кирпича производится по усеченной дуге. По сложности исполнения лучковая арка занимает промежуточное положение между обычной и клинчатой арками.

Технология кладки из кирпича вышеприведенных видов арок практически мало чем различаются. Остается только подготовить необходимы инструменты и материалы, чтобы сложить арку из кирпича своими руками, которая станет частью задуманного Вами дизайна интерьера.

Арка из кирпича своими руками: советы по кладке арки из кирпича

На начальном этапе, когда уже известна форма будущей арки из кирпича необходимо разработать и изготовить шаблон сводчатого элемента. В качестве материала для изготовления шаблона применяются деревянные брусочки и листы ДСП.

Шаблон легко изготавливается своими руками. На листе ДСП чертится горизонтальная линия, которая равна ширине проема, отмечается центр арочного свода, а также ее крайние нижние и верхние точки, которые затем также соединяются линиями между собой. В итоге должен получиться усеченный полукруг (кружало) будущей арки.

Далее ножовкой или лобзиком выпиливаются по намеченным линиям два кружала, которые необходимо соединить между собой с помощью саморезов и брусков. Затем полученный шаблон будущей арки необходимо установить в проем и зафиксировать в нем с помощью распорок и опор.

Перед началом выкладки по обеим сторонам арки на уровне ее нижней границы устанавливаются штрабы, которые позволят зажать конструкцию, обеспечив ее устойчивость и прочность.

Арка из кирпича своими руками должна быть сделана без перерыва в работе за один прием. Кладка производится, двигаясь по дуге шаблона снизу вверх одновременно укладывая кирпичи с обеих сторон. По окончании набора в вершину кладки плотно вбивается кирпич (замок), основной функцией которого является фиксация всей арочной конструкции. После этого шаблон убирается, а поверхность кирпичной кладки зачищается от остатков раствора.

Чтобы выложить арочную конструкцию применяют специальный клиновый кирпич, имеющий форму трапеции, который обеспечивает лучшую фиксацию кирпичной арки. Такой кирпич купить не проблема. Он продается в специализированных строительных магазинах, но его можно сделать самостоятельно, обработав болгаркой до нужной формы.

Правильно смонтированная арка из кирпича своими руками может прослужить очень долго, придавая Вашему дому оригинальный внешний вид и наполняя его домашним теплом и уютом. Дополнительную информацию к уроку Вы найдете, просмотрев арка из кирпича своими руками видео.

Фото арок из кирпича

Возведение арки из кирпича

Опубликовано:

02.06.2015

Элемент декора

Если вам на глаза попадается красиво сложенная арка, первыми вашими словами почти наверняка будут: “Как красиво! Словно в античном греческом или римском городе!”. И потом: “Сколько же труда потребовалось, чтобы построить эту арку! Мне такую никогда не сделать!”

В кладке полукруглых арок действуют только сжимающие и не могут возникать растягивающие и изгибающие силы, поэтому для перекрытия сравнительно больших пролетов – это лучшее решение.

Почему то слова “арочный свод”, “арки из кирпича” у большинства из нас ассоциируются с древней Элладой или Византией. Действительно, искусство строительства кирпичных зданий и сооружений пришло на Русь из Византии. Но достаточно внимательно и вдумчиво всмотреться в арочную архитектурную форму, и мы легко узнаем в ней ту самую знаменитую подкову, которую наши предки в качестве оберега вешали над входом в свои жилища задолго до крещения Руси.

Наши предки-славяне очень хорошо знали, как нужно сложить арку. Достаточно вспомнить хотя бы традиционную русскую печь или сводчатый украинский льох. А если вы считаете эти примеры малозначащими и несерьезными, полюбуйтесь на арку киевских Золотых ворот или на фасады старинных, времен киевской Руси, церквей и храмов. Так что знание про строительство арок заложено в наших генах. Давайте же шаг за шагом вспомним о том, как сделать арку из кирпича.

Обычно считается, что любое строительство, главным элементом которого является кирпичная кладка, начинается с фундамента. Арочная форма из кирпича является исключением. То есть фундамент в ее строительстве может присутствовать, но только в том случае, если арку делать самостоятельным архитектурным сооружением, что сегодняшнее строительство использует очень редко.

Разновидности кирпичных арок

Разновидности арок

Арка – это перемычка, соединяющая две вертикальные опоры. Существует великое разнообразие арочных форм, отличающихся по внешнему виду, но далеко не все из них можно сделать из кирпича, особенно если построить их своими руками. В существующей практике арочного строительства из кирпича чаще всего используют три разновидности арок:

Обычная арка (ее иногда называют полной аркой) – при ее постройке арочный свод нужно делать в половину диаметра круга. Самая легкая разновидность арки для любителей что-то сделать своими руками.

Клинчатая (или прямоугольная) – арочный свод нужно делать равным радиусу круга. По внешнему виду похожа на букву “П”. Самая тяжелая арочная форма для строительства из кирпича. Сложенная руками любителя, не имеющего достаточного опыта и профессионализма в кладке кирпича, скорее всего, завалится.

Лучковая арка (другие ее названия – усеченная или неполная) – арочный свод нужно делать низким, он должен быть меньше половины диаметра круга. Промежуточная разновидность между обычной и клинчатой как по внешнему виду, так и по сложности постройки.

В зависимости от разновидности арок разнится и допустимая длина между опорными колоннами арки. Для полной арки допустимая длина до 2,5 м, для лучковой – до 1,5 м и для клинчатой – не более 1 м. Эти цифры нужно хорошо помнить любителям все делать своими руками с небольшим профессиональным уровнем.

Подготовка к строительству

Необходимо помнить, что в наивысшей точке арки должен находиться целый кирпич.

Прежде всего нужно сложить опорные колонны, на которые будет опираться арка. Если пролет кирпичной кладки в арке более 1 м, опорные колонны нужно выложить в два кирпича, так как от длины пролета напрямую зависит высота арки, а от ее высоты зависит боковая нагрузка на несущие колонны.

Строительство опорных колонн нужно вести симметрично. Цементный раствор нужно делать чуть гуще, чем обычно, так как при жидком растворе кирпичная кладка может расползаться. После укладки ряда кирпичей его обязательно надо проверить с помощью уровня. Чтобы кладки обеих колонн были симметричны, нужно использовать шнур.

Самая ответственная работа – сделать деревянный шаблон, на который будет ложиться кирпичная кладка.

В строительстве арки шаблон одновременно выполняет две очень важные функции: формообразующую и несущую.

Схема установки специальной формы из дерева – кружала.

Шаблон несложно сделать своими руками. Для этой цели нужны два полукруга ДСП, толщиной 20 мм, и обрезок доски шириной равной или чуть больше длины кирпича. Доску гвоздями прибиваем к основанию полукругов. Отрезок доски и полукруги ДСП по длине должны соответствовать расстоянию между опорными столбами. Полукруги ДСП по окружности скрепляем деревянными брусками одинаковой длины таким образом, чтобы расстояние между внешними сторонами полукругов равнялось ширине доски. После этого остается к окружностям полукругов, начиная с основания, прибить полоску железа толщиной 6-8 мм, и шаблон готов.

Готовый шаблон нужно выложить на опорные столбы. Для этого нужно сделать деревянные или металлические подпорки диаметром 8-10 см. Высотой они должны равняться высоте опорных столбов. Эти подпорки необходимо подставить между опорными столбами с внутренней стороны и укрепить деревянными распорками. Сверху на них устанавливается готовый шаблон.

Если делать шаблон своими руками, важно соблюдать правило: на каждые полметра шаблона необходимо поставить минимум одну распорку. Следовательно, если длина арки будет равна 1 м, то, помимо распорок, по краям шаблона необходимо поставить еще одну в центре; если длина арки 1,5 м, то дополнительных подпорок понадобится 2 и т.д. Эти подпорки нужны, чтобы сырая кирпичная кладка своим весом не прогнула шаблон.

Техника кирпичной кладки

Схема кладки арочной перемычки: 1 – стойки, поддерживающие опалубку; 2 – клинья; 3- кружальная опалубка; 4 – шаблон-угольник; 5 – шнур; 6 – пята арки.

Главное правило арочной кирпичной кладки: кладка должна быть начата и закончена в один прием, без перерыва. Цементный раствор быстро схватывается, создавая определенное давление на структуру кирпича, как бы “растягивая” его. Если сделать длительный перерыв в кладке арки, то места, где была после перерыва продолжена кладка кирпича, пойдут трещинами.

Некоторые источники советуют перед кладкой кирпича делать на шаблоне разметку, чтобы кирпичная кладка была ровной и симметричной. На самом деле в этом нет особой необходимости, даже если ее своими руками будет делать малоопытный каменщик. Главное в технике кладки: кирпичи необходимо класть одновременно с двух сторон и таким способом попарно выгонять кладку до середины, пока с помощью последнего, непарного, кирпича не замкнем ее точно по центру замком.

Построить клинчатую арку несложно, поскольку техника укладки кирпича не отличается от обычной. Кирпичи ставят на шаблон, скрепляя их между собой с помощью цементного раствора. Швы обычные, ровные. Кладка ведется с двух сторон, кирпичи кладут попарно, используя расходящийся верхний наклон кирпича в 4-5 градусов (т.е. при кладке от левой опорной колонны верхний край кирпичей чуть-чуть наклоняется влево, а при кладке от правой колонны – вправо), скрепляя в средине замком из клинообразного кирпича. И все же, несмотря на кажущуюся простоту, не рекомендуется браться за нее любителям строить своими руками, у которых нет достаточного опыта в технике кирпичной кладки, так как только профессионалы способны положить кладку так, чтобы после того, как ее перестанет поддерживать шаблон, она не завалилась.

Кирпичная кладка полной и лучковой арки отличается от обычной кладки кирпича тем, что раствор нужно класть клинообразно, шов кверху нужно делать толще обычного. Укладка следующего ряда кирпича ведется точно таким же способом, что и нижнего. Для симметричности в качестве ориентира можно использовать шнур. Рекомендуется обязательно делать расшивку швов, а также, пока раствор не успел схватиться, сделать косметическую очистку кладки, обработав кирпичи сначала сухой, а затем влажной кистью.

Шаблон удаляем, когда раствор окончательно затвердеет, – и с этого момента наша арка становится самонесущей. Инструменты для строительства арки:

• пила-ножовка;
• молоток;
• мастерок;
• уровень;
• расшивка;
• шнур.

Вы любитель своими руками сделать что-то красивое и оригинальное, у вас есть навыки каменщика и понимание, как нужно делать кладку из кирпича, есть место и возможность сложить арку? Так сделайте это чудо зодчества, и пусть те, кто увидит вашу арку, воскликнут: “Как красиво! Словно в античном греческом или римском городе!”.

кладка кирпичной арки, сводов, технология

Многим этот вопрос кажется сложным. Но если знаешь секрет, то все становится очень простым. Для кладки кирпичной арки применяется шаблон. Шаблон делается вручную с помощью подручных материалов. Чаще всего материалом служат доски, фанера, листы жести. Мы рассмотрим кладку кирпича аркой с простейшим для нее шаблоном.

Начнем с того, что наша арка из кирпича будет простой. Свод ее перекрытия состоит из десятка кирпичей. Для того, что бы ее построить нужно немного усилий и элементарных знаний геометрии.

Готовим шаблон для свода

Заготовки шаблона для кладки кирпичной арки.

Шаблон мы изготовили из двух параллельных досок, вырезанных полукругом с помощью электролобзика. Между собой они скреплены кусками той же доски с помощью саморезов № 75. Саморезы вкручиваются с помощью шуруповерта.

Шаблон для кладки арки из кирпича.

Устанавливаем шаблон на место кладки арки и фиксируем с помощью тех же досок, скрепив его до неподвижности. Выставляем его по уровню. Пробуем на прочность.

Шаблон готов и установлен.

Расчет количества кирпичей

Установив и закрепив шаблон можно приступать непосредственно к кладке свода. Для этого по краям заранее подрезаем место под кладку свода. Кладка свода осуществляется способом установки кирпича на “руба” (четверть кирпича) с цементированием по бокам.

Расчет кирпичей проводится так, что бы свод был симметричен по кирпичам. В нашем случае количество кирпича в своде парное – верхняя точка свода будет попадать на вертикальный шов. Если количество кирпича в своде непарное, верхняя точка свода будет посредине центрального кирпича. Это важный момент. От него зависит геометрическая эстетичность арки.

Кладка арки

Фото кладки арки из кирпича.

Кладка производится следующим образом. Берется кирпич и на боковую его часть накладывается раствор. Укладываем кирпич на подготовленную поверхность вперед раствором. Берем следующий кирпич. Мостим на него раствор и растворной частью кладем его на предыдущий.

Процесс кладки арки.

Следует отметить, что кладку производят сразу с обеих сторон свода. Так легче уследить за симметричностью кладки. И так делаем, пока кирпичи в своде не “встретятся”.

После того, как арка сделана, нужно раствором заполнить все пустоты в кладке.

Заполняем пустоты швов раствором.

Арка должна подсохнуть. Когда кладка немного «схватиться» берем тряпку (лучше всего для этого подходит мешковина), и аккуратно вытираем кладку от лишнего раствора.

Фото кладки кирпичной арки.

Оставить в таком виде на сутки. После чего, не вынимая шаблона, продолжить остальную кладку стены. Если после арки продолжения стены не будет, то оставить шаблон не менее, чем на трое суток нетронутым. По истечению трех суток шаблон можно аккуратно снять.

арка из кирпича

 Кирпичные арки применялись всегда. Они устанавливаются над входными или оконными проемами, как элемент орнамента, над воротами, над каминными или печными топками (своды) и во многих других случаях.



Например, при строительстве кирпичного забора, арка из кирпича над входом украсит  и забор и весь внешний вид жилого участка. Арки, к тому же, позволяют перекрыть проем без применения специальных бетонных или металлических перемычек, а также являют собой красивый архитектурный элемент. О технологии строительства арки мы здесь и поговорим.



Подготовка к строительству

Кирпичная кладка арки является достаточно сложной работой, но при знании технологии, вполне доступна и мастеру любителю. Здесь мы и рассмотрим основные этапы возведения арки, основываясь на которые, каждый желающий может построить для себя именно тот вариант, который пожелает. Здесь можно посмотреть, как производится кладка кирпича.



Перед началом строительства арки, нужно, как всегда составить рабочий чертеж, где указать все размеры. Это и ширина проема под аркой и форма самой арки. А она может быть, повторяющей форму окружности или эллипса или другой уникальной формы. После этого стоит изготовить шаблон для арки или «кружало».



Кружало – это конструкция, чаще всего, изготавливаемая из деревянных досок или фанеры, точно повторяющая кривизну будущей арки. Она изготавливается и устанавливается в проеме так, чтобы на нее при кладке арки опирались кирпичи.



Порядок кладки арки

Кладка арки ведется вместе с возведением стены. Когда высота стены достигнет уровня начала арочного свода, необходимо установить шаблон «кружало». Кирпичи в арочном своде укладываются на ребро. Швы между кирпичами должны быть направлены в центр арки (в зависимости от радиуса кривизны центр может быть на уровне начала свода или ниже).



Швы между кирпичами нужно заполнять раствором тщательно, это влияет на прочность. Кладка ведется с обоих сторон одновременно и в самом верху вставляется клиновый кирпич, сточенный на конус. Иногда обходятся и без него. Тогда нужно точно разметить положение кирпичей в арке, чтобы швы получились везде одинаковые при установке целых кирпичей.



После того, как арка будет выложена, продолжают кладку стен. После достижения вершины арки, стену продолжают выкладывать обычным образом. После нескольких дней, необходимых для набора прочности кладки, снимают шаблон. Для того чтобы это сделать легко, перед установкой под опорные элементы шаблона вставляют деревянные клинья. Перед снятием выбивают опорные клинья и шаблон опускается. После этого убрать его не представляет труда. Желаю успехов!

Как сделать арку из кирпича — виды арок, инструкция (видео)

Все знают, что сделанный типа арки дверной проём смотрится гораздо оригинальнее, чем простой классический вход. За счёт применения арочных сводов возможно воспользоваться уникальным выбором дизайнера. Одним из этих уникальных выборов в обустройстве интерьера сможет стать такая арка, возведённая самостоятельно. Кирпичная конструкция, которая служит уже не одному поколению архитекторов, прекрасно сочетается с интерьерами старых возведений, кроме того, великолепно вписывается в наиболее современные дизайны.

Впрочем, надо учитывать, что подобные возведения довольно сложны, потому для получения достойного исхода требуется владеть кое-какими умениями в области строительства.

Виды арок

1. Клинчатые. К данным формам нередко используют поклонники интерьеров присущий стилю готики. Выкладка из кирпича в подобной ситуации обязана создать клиновый проём, высшая отметка острия фиксируется дополнительным строительным элементом.
2. Лучковые. Данный декоративный элемент владеет формой усечённого конуса. Увидеть подобные элементы возможно в комнатах с интерьером восточного стиля.
3. Обычный полукруг либо стандартная форма проёма. Для сформирования аналогичной арки нужно, чтобы размер полукруга был идентичен половине ширины интерьерного свода.
4. Модерн. Это дугообразная форма, повторяющая параметры усечённого конуса.
5. В романтическом стиле. В подобном ситуации проём надо возводить прямоугольной формы, а угловую часть полукруглую, что придаёт проёму наиболее мягкую внешность.
6. Эллипс. Представленный декоративный элемент круглый в проёме и сможет иметь различные габариты.
7. Портал – обычная прямоугольная арка.

@bel-dom-stroy.ru

Все вышеперечисленные формы владеют и преимуществами, и недостатками, которые обязательно требуется учитывать, делая собственный выбор. Так, допустим, готическая острая на конце кирпичная конструкция предусматривает, что высота сводов в возведении достигает от трёх метров.

Изготовление шаблона

Строительство начинается с разметки конструкции на листе ДСП. С этой целью потребуется:

• Сделать отметку продольной линии.
• Симметрично продольной сделать границы проёма.
• На оси указать высшую разметку декоративного элемента.
• От верхней отметки выложить вниз размер, идентичный высоте своду, и через установленную точку прочертить прямую, перпендикулярно оси. Места пересечения дополнительной линии с противоположных сторон границами проёма выделить отметками.
• От той же (верхней) отметки вниз проложить кусок, идентичен радиусу арочного кружала – так определяется центр окружности.
• В центральной отметке поставить металлический стерженёк и прикрепить к нему кусок вязальной проволоки, одинаковый по длине радиусу окружности.
• Ко второму концу привязать карандаш, и с использованием импровизированного циркуля объединить 3 ранее отмеченные разметки.

@dvernoigid.ru

Шаблон состоит из 2 таких элементов – кружал – соединённых между собой брусками. Если дуги обрезать точно по контуру, то из-за заострённых уголков не получится их закрепить друг с другом. Потому до того как начать выпиливать, надо от нижних отметок арочного профиля опустить вниз по 100 мм, повысив так тело элемента.

После этого возможно обрезать деталь электрическим лобзиком.

2-е кружало распределять гораздо легче: с этой целью необходимо воспользоваться вырезанным элементом в виде выкройки. Просто приложите её на новый лист ДСП и проведите по линии.

Бруски, приготовленные для закрепления дуг, должны по размеру отвечать заданному объёму шаблона. Скрепляют готовые элементы шурупами. Сверху по шаблону прикрепляется полоска ДВП – таким методом все вероятные складки приспособления разглаживаются.

Порядок выкладывания арки

@assz.ru

Арочная выкладка производится совместно с выстраиванием стены. При достижении стеной начала свода, требуется вмонтировать шаблон «кружало». Кирпичи в данном соединении выполняется кладка на ребро.

Швы между кирпичами требуется наполнять раствором аккуратно, это воздействует на прочность. Кладка ведётся сразу с обеих сторон и на вершине вставляется клиновый кирпич, выточенный на конус. Бывает обходиться и без него. То необходимо точно выставить положение кирпичей в конструкции, чтобы швы получились везде идентичные при монтаже целых кирпичей.

В дальнейшем как конструкция будет возведена, продолжается выкладка стен. По достижению пика конструкции, стену продолжают также выстраивать. Спустя пару суток, требуемых для застывания выкладки, убирают шаблонный элемент. Для лёгкого снятия, до монтажа под опорные детали шаблона вбивают колышки из древесины. Перед устранением убирают опорные колышки и шаблон спадает. После чего снять его достаточно просто.

Распространённые ошибки

Кирпичная конструкция собственными руками при грамотном расчёте и конкретному следованию способа выполнения возведений станет превосходной декорацией вашей квартиры и отслужит длительное время. Впрочем, имеется перечень факторов, способных спровоцировать обрушение арки:

• Неподходящая высота декоративного элемента при значительной ширине проёма – поэтому нагрузка рассредотачивается неодинаково, что провоцирует формирование щелей.
• Эксплуатация уголков из металла и оснований в роли шаблона, в отличие от древесины, препятствует ровной простейшей арочной усадке, что сможет спровоцировать её потрескивание.
• Несвоевременный демонтаж шаблона – когда дерево успеет впитать влажность и набухнуть, то это сможет спровоцировать появление избыточного напряжения, потому арочную конструкцию стоит обезопасить от попадания влажности, прикрыв её плёнкой.
• Слабое основание – трещины на декоративных элементах зачастую появляются при просадке фундамента, тогда потребуется выполнить ряд процедур, которые способствуют укреплению фундамента и предотвращению просадки арки.

Внимание! Если учесть все вероятные ошибки, приложить силу и старания, возможно выложить уникальную арочную конструкцию самостоятельно.

Строгая, красивая, надежная арка из кирпича своими руками

Арка из натурального кирпича — это приятный и элегантный элемент дизайна, будь то арка над садовой калиткой, окно с арочным верхом, арка над входом и так далее.

Основой под арку должны служить кирпичные столбы, могущие воспринять нагрузку конструкции; начать же работу следует с создания шаблона, по которому будет выровнено расстояние между колоннам и на котором будет собрана сама арка из кирпича своими руками.

Для шаблона будем использовать плиту ДСП толщиной 19 мм, такой же толщины полосы ДСП с шириной 24 см, гибкую полосу оргалита и гвозди. Из плиты вырезаем два полукруга, соответствующие высоте и ширине будущей арки. Ширину следует делать порядка 0,8-0,9 метра (возьмем за основу 0,85). Два этих полукруга прибиваем, стыкуя срез полукруга с краем доски, затем по всей длине внешнего края прибиваем к обоим плитам полосу оргалита. Целесообразно обработать шаблон водостойкой пропиткой.

Колонны рекомендуется делать шириной в два кирпича, когда кладка состоит из двух чередующихся типов укладки кирпичей. Каждый слой надо проверять уровнем, следя за равномерным распределением раствора. Итоговая высота колонны должна составлять от 200 см. Вторая колонна укладывается с тщательной проверкой уровнем, проверкой высоты каждого слоя и с контролем расстояния с помощью планки заданной ширины.

К готовым колоннам приставляем и фиксируем подпорки для шаблона — доски заданной высоты с прибитыми сверху брусками, обращенными вовнутрь прохода. На них будет покоиться шаблон и арка во время сборки, поэтому проследите за должной прочностью конструкции.

Далее следует разметить верхний край шаблона. Для этого на середину шаблона ставим на ребро кирпич и, учитывая его ширину и добавляя по полсантиметра на толщину шва, устанавливаем ножки циркуля на данное значение. Отсчитываем циркулем расстояние от центра до одного из краев полукруга. Скорее всего, у Вас получится определенное количество кирпичей и небольшой остаток; его разделяем на полученное кол-во и добавляем значение к расстоянию между ножками циркуля. Затем уже размечаем поверхность шаблона сначала в одном направлении от центра, затем в другом.

Кирпичи укладываются, начиная от колонн и двигаясь в центру. Раствор нужно распределять с утолщением на внешнем крае, клинообразно, либо использовать слегка усеченные, клиновидные кирпичи. Последний кирпич должен располагаться строго по центру, поэтому тщательно проследите за толщиной раствора и положением близких к центру кирпичей.

Вы можете следить за комментариями к этой записи через ленту RSS 2.0.

Строительные кирпичные арки — Домостроение

Сводка: Мейсон Джон Кэрролл рассказывает о процессе строительства четырех полукруглых кирпичных арок для опорной конструкции под пристройкой. На фотографиях шаг за шагом изображено строительство и установка форм, укладка первого и последующих рядов, выявление внутренней арки и отделка стыков. Кэрролл объясняет, как рассчитать расстояние между кирпичами для каждого ряда и какие инструменты лучше всего заполнять, упаковывать и формовать раствор для получения вогнутого профиля.

---

Я выполнял каменных работ на протяжении десятилетий, и подавляющее большинство этих работ связано с построением прямоугольных форм по прямым линиям. Но время от времени мне приходится работать за пределами прямых линий и строить кирпичные арки, что требует более высокого уровня планирования и планировки. Недавно я построил серию кирпичных арок для опорной конструкции под пристройкой.

Хотя арка является очень прочным и проверенным временем архитектурным элементом, арки в этом проекте были в основном эстетичными.Фактической опорой для пристройки послужили шесть литых бетонных столбов, которые были установлены до моего приезда. Моя работа заключалась в том, чтобы добавить кирпичного шпона вокруг колонн, а затем соединить колонны с арками: четыре полукруглые арки (то, что я называю римскими арками) по бокам и сегментная арка с одного конца. В этой статье я расскажу о моем подходе к общему процессу выкладки и строительства римских арок.

Уровень под этой пристройкой имел уклон вниз, и на более высокой стороне подрядчик соединил колонны с бетонными секциями на высоте уступа, а на нижней стороне он оставил эти пространства пустыми, чтобы обеспечить доступ для пешеходов. Первой задачей было уложить кирпичную облицовку вокруг бетонных колонн до того места, где должны были начинаться арки. Я прошел 18 трасс в высоту, и при некотором тщательном планировании все верхние площадки оказались шириной в три кирпича, что дало мне очень важную и последовательную отправную точку для построения арок.

Разместите кирпичи

Я планировал уложить кирпичи для арки со смещением (в шахматном порядке) «бегущей связкой». Чтобы арка пересекалась с колоннами с обеих сторон по одинаковому рисунку, необходимо нечетное количество рядов.Чтобы выложить нечетное количество рядов на арке, каменщики начинают с «краеугольного камня», который перекрывает точный центр арки.

От Fine Homebuilding # 298

Чтобы прочитать всю статью, нажмите кнопку Просмотреть PDF ниже.

Ссылки по теме:

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

× Посмотреть PDF

Арки

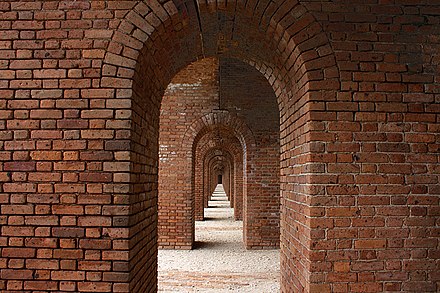

Арка издавна используется в кладочных конструкциях.Фактически, кирпичная арка, найденная в руинах Ура в Месопотамии, восходит к 1400 году до нашей эры. Сегодня кирпичная арка используется в строительстве, чтобы перекрыть проемы в стенах и добавить эстетики, поскольку арка является непревзойденным определением формы и функции. В этом кратком обзоре рассматриваются вопросы проектирования кирпичных арок при строительстве из шпона. Общая терминология арки показана на рисунке 1. Первое важное соображение при проектировании кирпичной арки — является ли арка структурной или неструктурной.То есть потребуется ли арка для передачи вертикальных нагрузок на опоры или она будет полностью поддерживаться стальным уголком. Хотя это может показаться очевидным, часто возникает путаница из-за множества конфигураций арочной конструкции.

Введение

Арка издавна используется в кладочных конструкциях. Фактически, кирпичная арка, найденная в руинах Ура в Месопотамии, восходит к 1400 году до нашей эры. Сегодня кирпичная арка используется в строительстве, чтобы перекрыть проемы в стенах и добавить эстетики, поскольку арка является непревзойденным определением формы и функции.В этом кратком обзоре рассматриваются вопросы проектирования кирпичных арок при строительстве из шпона. Общая терминология арки показана на Рисунке 1.

Первое важное соображение при проектировании кирпичной арки — является ли арка структурной или неструктурной. То есть потребуется ли арка для передачи вертикальных нагрузок на опоры или она будет полностью поддерживаться стальным уголком. Хотя это может показаться очевидным, часто возникает путаница из-за множества конфигураций арочной конструкции. Чтобы ответить на этот вопрос, необходимо учитывать два конструктивных требования, необходимых для того, чтобы кирпичная арка могла адекватно выдерживать вертикальные нагрузки. Во-первых, арка должна воспринимать вертикальные нагрузки и передавать их на опоры. Во-вторых, опоры должны выдерживать вертикальную нагрузку и боковую тягу от арки. Если либо арка, либо абатмент являются дефектными, арка должна считаться неструктурной, и арка и относящаяся к ней нагрузка должны полностью поддерживаться стальным уголком или пластинами. В качестве альтернативы можно использовать армирование для увеличения прочности одной или обеих арок и абатментов.

Арки несущие

Рисунок-1.-Arch-Терминология

Технические примечания 31, 31A и 31C касаются структурного проектирования арок из кирпичной кладки. Методология проектирования и примерные расчеты представлены для домкратных, сегментных и полукруглых арок. Читатель должен обратиться к этим Техническим примечаниям для получения конкретных рекомендаций по дизайну. В этом кратком обзоре обсуждаются требования к проектированию структурной арки в отношении общих проблем арки.

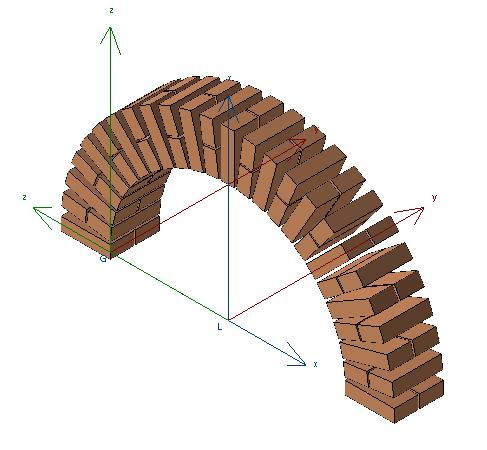

Арка . Существует три режима разрушения арки из неармированного кирпича: вращение арки относительно опоры, скольжение арки при перекосе и раздавливание кладки.Вращение происходит при развитии напряжения в

.

арка. Напряжение можно уменьшить, увеличив глубину или приподняв арку. Если в арке возникает напряжение, можно добавить арматуру, чтобы противостоять растягивающим силам. Смещение арки будет зависеть от угла перекоса (измеренного от горизонтали) и вертикальной нагрузки, воспринимаемой аркой. Армирование может быть добавлено, чтобы избежать скольжения при перекосе, поскольку армирование действует как срезной ключ. Сдавливание произойдет, когда сжимающие напряжения в арке превысят прочность кирпичной кладки на сжатие.Если сжимающие напряжения слишком велики, арка должна быть перепроектирована с меньшим пролетом или большей глубиной арки. Нарушение сжатия случается редко.

Абатмент . Опора обычно представляет собой колонну, стену или комбинацию стены и угла полки. Если для примыкания к арке используется полочный уголок, то полочный уголок необходимо прикрепить к негорючему материалу. Разрушение абатмента происходит из-за чрезмерного бокового движения или превышения прочности абатмента на изгиб, сжатие или сдвиг.

Боковое смещение абатмента происходит из-за горизонтальной тяги дуги. Эта тяга развивается во всех дугах, кроме цепной дуги. Чем ровнее арка, тем больше горизонтальная тяга. Это давление должно быть достаточно сдержанным, чтобы боковое смещение абатмента не привело к растрескиванию арки или ее разрушению.

Распространенная проблема бокового смещения, встречающаяся в жилищном строительстве, возникает, когда арка крыльца проходит между колоннами. Эти колонны часто строятся из твердой кирпичной кладки или деревянных стоек с кирпичной кладкой вокруг них.Колонна обычно проектируется с учетом требований к осевой нагрузке с учетом горизонтальной осевой нагрузки на арку. Усилие арки заставляет колонну отклоняться в сторону, что приводит к обрушению арки. Решение этой проблемы состоит в том, чтобы укрепить колонны, обеспечить прилегающую стену или обеспечить связь между колоннами.

Арки неструктурные

Арки, не являющиеся частью конструкции, требуют поддержки другими элементами. Многие арки, используемые сегодня, не являются конструктивными и построены исключительно из эстетических соображений. Структурная поддержка арки может потребоваться из-за недостаточной прочности арки или опоры или из-за отсутствия структурного анализа арки.Опора обеспечивается перемычкой, перекрывающей проем, или уголком полки, прикрепляемым к негорючим материалам. Рекомендации по проектированию стальных перемычек приведены в Технической записке 31B.

Расширительные швы

Деформационные швы в кирпичной кладке могут вызвать проблемы при использовании в здании арок. Жилое строительство часто не требует компенсационных швов, поскольку сплошные стены короткие. Однако, если рядом с аркой требуется компенсационный шов, необходимо соблюдать осторожность, чтобы не повлиять на целостность арки. Это обычная проблема для очень длинных арок или участков нескольких арок вдоль опор колонн.

Вертикальные компенсаторы не следует размещать в области непосредственно над структурной аркой. Эта область кладки находится в состоянии сжатия, поэтому компенсационный шов просто закроется, что приведет к вертикальному отклонению и возможному обрушению арки. Также нельзя размещать вертикальные компенсаторы в опоре возле арки. Это связано с тем, что компенсационный шов допускает боковое смещение абатмента из-за давления на арку, что может привести к разрушению арки.В частном случае, когда несколько арок расположены близко друг к другу, вертикальные компенсаторы следует размещать только на концах и на достаточном расстоянии от конца пролета арки, чтобы обеспечить достаточное сопротивление горизонтальным толчкам арок.

мигающий

В жилищном строительстве наличие карнизов, свесов и небольших участков стен над проемами снижает вероятность проникновения воды в местах арок. Однако оклад на арке так же важен, как и над любым другим проемом в стене.Ремонт арки может быть затруднен в зависимости от типа арки и типа материала для гидроизоляции.

Дуги домкрата легче всего прошить, потому что они плоские. Гидроизоляцию можно размещать под аркой на оконной раме для несущих арок или над стальной перемычкой для арок, не являющихся несущими. В качестве альтернативы, оклад может быть помещен в шов раствора над аркой или замковым камнем. Крепление гидроизоляции к опорной и концевой перемычкам должно производиться в соответствии со стандартными процедурами.

Сегментную или полукруглую арку сложнее прошить должным образом.Это связано с тем, что материалы для гидроизоляции, такие как металлические элементы, очень жесткие, и их сложно обработать вокруг изогнутой арки. См. Краткое описание « Ступенчатый оклад » для получения подробного решения по примыканию сегментной или полукруглой арки.

Строительные предприятия

Как несущие, так и несущие арки должны иметь надлежащую опору на протяжении всего строительства. Преждевременное удаление временной опоры несущей арки может привести к обрушению арки. Чаще всего это происходит из-за воздействия на абатмент бокового давления до того, как произойдет надлежащее отверждение.

Нестандартные распорки необходимы для всех арок. В конструкции из шпона он обеспечивается за счет вспомогательного материала через стяжки. Арки, которые не имеют поперечных связей, могут потребовать увеличенной толщины кладки или усиления для выдерживания нагрузок, перпендикулярных плоскости арки.

Арки могут иметь особую форму или правильные элементы. Стыки раствора могут быть сужены неразрезанными обычными элементами. В качестве альтернативы, обычные элементы можно разрезать, чтобы обеспечить равномерную толщину шва. В целом, использование кирпича особой формы, обеспечивающего равномерную толщину швов, будет более эстетичным.Многие производители кирпича предлагают арочные блоки особой формы.

Практические правила для арок из шпона

Ниже приводится список практических правил, которые можно использовать при проектировании структурных арок из фанеры.

Джек Арч

• Максимальный пролет шесть футов без перемычки.
• Больший угол перекоса при большем размахе
• Отклонение = 1/2 дюйма на фут (4 мм на 100 мм) пролета для каждой глубины свода 4 дюйма (102 мм)
• Изгиб 1/8 дюймана фут (1 мм на 100 мм) пролета
• Минимальная глубина свода на единицу длины, не только уключины
• Длина абатмента равна: длине пролета для одной поверхности, 1/2 длины пролета для двух поверхностей (см. Рис.2)

Сегментарные дуги (менее полукруга)

• Отношение подъема / размаха от 0,15 до 0,5
• Сделайте угол перекоса как можно меньше
• Увеличьте глубину дуги для лучшей производительности
• Высота стены над линией отвода не менее 1.3-кратный радиус дуги
• Длина абатмента равна:
  • 0,66 длины пролета на одну поверхность
  • 0,33 длины пролета для двух поверхностей (см. Рис. 2)

Полукруглые арки (полукруг)

• Глубина арки до 1/2 длины кирпича
• Стена сверху должна находиться на расстоянии не менее (0,9) (пролет) от линии пружины
• Длина абатмента равна:
  • 0,4 ​​длины пролета на одну поверхность
  • 0.2-кратная длина пролета для двух поверхностей (см. Рис.2)

>

Рисунок-2.-Поверхности

Примечание: чтобы считаться двумя поверхностями, абатмент должен доходить до коронки дуги. Кроме того, комбинированные настенные и стальные угловые абатменты имеют только одну поверхность.

Brick Briefs — это краткие обсуждения определенной темы. Информация, содержащаяся в данном документе, основана на опыте технического персонала Ассоциации производителей кирпича и должна использоваться с хорошей технической оценкой.Окончательные решения об использовании этой информации должны приниматься разработчиком и владельцем проекта.

Кирпичные арки

261. При достаточной высоте над окном, дверью или любым другим проемом в кирпичной стене кирпичная арка, круглая или сегментная, используется для перекрытия проема и образует очень прочный и легко возводимая опора для верхней стены. При возведении кирпичных арок следует проявлять особую осторожность при их строительстве и укладывать их с заполнением швов из раствора.Если пролет больше 10 футов, арку следует укладывать на цементный раствор; На самом деле, лучше и безопаснее всего закладывать все кирпичные арки в цементном растворе.

262. При возведении полукруглых арок из обычного кирпича кирпичи кладут вплотную друг к другу по внутреннему краю, или intrados, с клиновидными соединениями по внешнему краю, или extrados; иными словами, швы раствора шире на верхней поверхности кирпичного кольца, чем на нижней поверхности, так что наверху шва больше раствора, чем внизу.Поверхности основания кирпича поэтому не находятся на радиальных линиях, как в калиброванной кирпичной арке, но предполагается, что радиальные линии проходят через центр каждого стыка раствора.

На рис. 112 изображена полукруглая арка, состоящая из четырех рядов кирпичных уключин. Эти арочные кирпичи уложены в виде коллекторов и имеют 8-дюймовую выемку на нижней стороне или на потолке арки. Арки, построенные таким образом из ряда уключин или концентрических колец, не имеют никакого соединения между кольцами, кроме того, которое обеспечивается адгезией раствора.

Рис. 112.

Арки Rowlock часто прикрепляются обратно к задней стенке с помощью пялец, впускаемых под прямым углом к ​​стыкам.

263. Для получения лучшего сцепления часто используется дуга, показанная на рис. 113. Эта арка скреплена в нескольких местах с подрамником, установленным на концах, и служит той же цели, что и вуссуары в каменном строительстве. Заголовочный кирпич показан как a, а подрамник, образующий voussoirs, как b. Арка такого типа может быть прикреплена обратно к задней стене с помощью коллекторов, на которых расположены носилки, и известна как арка с блокировкой по ходу движения.

264. В арках больших пролетов, построенных из обычного кирпича, особенно в кирпичной облицовке туннелей и сводов, соединение часто осуществляется путем встраивания коллекторов, которые объединяют концентрические кольца в местах соединения двух колец. . Пример этого приведен на рис. 114, на котором изображена дуга из четырех рядов, два из которых представляют собой ряды колонтитула и два ряда носилок, при этом ряды колонтитула и носилок связаны заголовками, как показано на a.

Рис. 113.

Рис. 114.

265. перекаты

перекосы . Когда должны быть построены кирпичные арки с большим пролетом, они во всех случаях должны иметь прочную опору, из которой могла бы исходить арка; такой подшипник называется перекосом или пружинящим камнем и показан как b на рис. 114 и 116. Камень следует разрезать так, чтобы он входил в кирпичную кладку опоры, а поверхность c, из которой исходит арка, следует разрезать до истинной радиальной плоскости.

266. На рис. 115 показана полукруглая арка, построенная из калиброванного или фасонного кирпича.Измерение или придание формы может быть выполнено путем разложения арочного кольца на полу и резки, протирания или шлифовки кирпича до определенной толщины или рисунка так, чтобы каждый кирпич точно соответствовал выбранному для него месту. и все строительные или радиальные швы будут иметь одинаковую толщину.

Рис. 115.

Когда откос или пространство между оконной рамой и внешней стороной стены составляет всего 4 дюйма, арки из калиброванного кирпича обычно не связаны между собой в основной части стены и в кирпиче. в арке необходимо укладывать с большой осторожностью и аккуратностью.

Калиброванный или фасонный кирпич поставляется большинством крупных производителей прессованного кирпича, которые подготавливают кирпич так, чтобы каждый из них точно соответствовал своему положению в арке. Когда эти кирпичи заказываются у производителей, должны быть предоставлены чертежи в натуральную или крупномасштабную форму с указанием пролета проема, радиуса арки и глубины проема.

267. Рис. 116 и 117 дают примеры кирпичных сегментарных арок. На рис. 116 показана трехрядная арка, полностью построенная из подрамного кирпича.Эта форма арки, если она не прикреплена к задней стенке с помощью металлического ремня, не является прочной конструкцией.

Рис. 116.

Рис. 117 показывает 12-дюймовую сегментную кирпичную арку над оконным проемом, с аркой, построенной из калиброванного кирпича, и оконной рамой, вставленной в голову.

Рис. 117.

Рис. 118 показывает плоскую арку, прикрепленную к задней стенке при помощи коллекторов a, a. Лучше всего придать потолку таких арок небольшой изгиб или изгиб, как показано на рисунке b, потому что, когда они выровнены, они почти наверняка осядут и немного провиснут, и стекло в створке треснет.На плане оконного проема и подоконника (б) на рис. 118, а показан откос кирпичной кладки; b, смещение на 2 дюйма для оконной рамы окна; и c, подоконник. Сечение (c), фиг. 118 показывает нижнюю сторону или нижнюю часть арки в точке a и деревянную перемычку в точке b. Эта деревянная перемычка размещается за кирпичной аркой, а также может использоваться в качестве опоры для балок перекрытия. Перемычка может иметь опору от 4 до 6 дюймов на каждом оконном косяке.

Рис. 118.

Эта установка с кирпичной аркой растворяется под дождем, оставляя скелет из строительного раствора

Эта установка с кирпичной аркой растворяется под дождем, оставляя каркас из строительного раствора

© EH (Kyoungtae Kim) + stpmj ShareShare

• Facebook

• Twitter

• Pinterest

• Whatsapp

• Почта

Или

https: // www.archdaily.com/880691/this-brick-arch-installation-dissolves-in-the-rain-to-leave-a-mortar-skeleton

Остров Чеджу в Южной Корее, который иногда называют «Островом богов», характеризуется его вулканическими породами, потрясающими водопадами и теплым тропическим климатом. Здесь жизнь сочетается с природой, а архитектура гармонирует с ландшафтом. Dissolving Arch, инсталляция от stpmj, учитывающая погодные условия, отвечает условиям тропической среды острова. Строение начало свою жизнь как массивный кирпичный свод, который затем медленно растворялся в жаркие и дождливые периоды Чеджу, образуя легкий пористый каркас из оставшегося раствора, который соединяет людей с природой.

+ 20

© EH (Kyoungtae Kim) + stpmj

Концепция проекта проистекает из любопытства дизайнеров к материальности кирпича и конструкции. Установка была в основном построена из блоков каменной соли, материала, который имеет два определяющих качества: полупрозрачность и растворимость. Каждый кирпич из каменной соли имел размеры 200 x 100 x 50 миллиметров, и строительство было завершено с использованием цементного раствора. Чтобы построить установку, каждый кирпич из каменной соли был надрезан с одной стороны, чтобы обеспечить его сцепление с раствором, в то время как цемент был армирован стальной проволокой.В исходном состоянии Арка растворения кирпичи из каменной соли окружали арку, создавая плотный твердый объект. Несмотря на то, что это было закрыто снаружи, пространство было освещено пучками света, проникающими через розовые блоки.

© EH (Kyoungtae Kim) + stpmj © EH (Kyoungtae Kim) + stpmj

В течение трех месяцев выставки дождь и влажность Чеджу растворили кирпичи из каменной соли, оставив после себя только остов строительного раствора. По мере того, как структура начала пропускать больше света и создавать связь с природой, восприятие пространства постепенно трансформировалось.

© EH (Kyoungtae Kim) + stpmj

Стремление stmpj состояло в том, чтобы создать диалог, в котором твердый, плотный объект, отделенный от окружающей среды, может трансформироваться в легкую, освещенную структуру, соединяющую людей с природой. В отличие от традиционного глиняного кирпича, каменная соль не впитывает влагу раствора и не создает шероховатую поверхность с трением — остальная структура гладкая. Конечное состояние Dissolving Arch — это то, которое позволяет свету проникать внутрь и стирает барьер между внутренним и внешним миром.

© EH (Kyoungtae Kim) + stpmj Axonometric + Detail

Архитектор: stpmj
Команда проекта: Seung Teak Lee, Mi Jung Lim, Seung Yeon Han
Расположение: Osulloc Tea Museum, Seoguipo, Jeju Island, Корея
Программа: Временная установка
Площадь: 3,6 см (1,2 м x 3,0 м x 2,4 м)
Проектирование конструкций: Centum Engineering
Строительство: stpmj
Заказчик: Amorepacific Museum of Art
Год завершения : июнь 2017
Фотография: EH (Kyoungtae Kim) + stpmj

Эта статья была первоначально опубликована 14 октября 2017 года.

© EH (Kyoungtae Kim) + stpmj

Типы арок в строительстве (13 различных типов)

Это различные типы арок, которые используются при строительстве домов.

Конструкция, построенная с помощью клиновидных кирпичей или камня в сочетании с раствором, изгибающимся над проемом, чтобы выдержать вес стены над ним вместе с другими дополнительными нагрузками, называется аркой.

За счет клиновидной части кирпичей или камней блоки поддерживают друг друга, а нагрузки делают их более компактными и позволяют передавать давление вниз в их опоре.

Различные типы арок в домах:

1.Плоские арки:

В плоских арках угол перекоса составляет 60 ° по отношению к горизонтали, следовательно, получается равносторонний треугольник с внутренними ребрами в качестве основания.

Внутренняя поверхность на самом деле плоская, но небольшое увеличение верблюда от 1 см до 1,5 см на метр ширины проема дается внутренним узлам для достижения меньших поселений, в то время как экстрадосы размещаются горизонтально.

Эти арки подходят для небольших нагрузок высотой до 1,5 м.

2. Кирпичные арки:

Кирпичные арки в основном подразделяются на арки из необработанного кирпича, арки из осевого кирпича или арки из грубого кирпича, арки из калиброванного кирпича и специальные кирпичные арки.

Эти типы арок классифицируются как арки из необработанного кирпича и арки из осевого кирпича следующим образом:

A) Арки из грубого кирпича:

Когда арки строятся без вырезания обычных кирпичей в форме вуссуаров, они называются необработанным кирпичом. арки.

В таких дугах стыки выполняются клиновидными, чтобы получить дугу с большей толщиной на наружных поверхностях и меньшей толщиной на внутренних.

Из-за большей толщины в дополнительных и меньшей толщины в Intrados, весь вид арки не так красив или красив, поэтому эта арка не используется для наружной кирпичной кладки.

B) Арки из осевого кирпича:

В арке из осевого кирпича кирпичный топор используется для разрезания кирпичей в форме клина.

Из-за того, что кирпичи нарезаются по форме клина, толщина швов близка к радиальной линии, которая не видна в арках из грубого кирпича.

Поскольку кирпичи нарезаются на клин, а не окончательно обрабатываются, внешний вид этой арки не выглядит красивым или приятным.

3. Каменные арки:

Каменные арки обычно используются для каменных и кирпичных конструкций, дверных и оконных проемов и подъездов, в то время как эти типы арок классифицируются следующим образом:

A) Арки из щебня:

Эти арки из щебня являются Построен из булыжников, которые обработаны молотком и сделаны примерно по форме и размеру сосудов.

B) Арки из тесаного камня:

Когда камни полностью обработаны, чтобы придать им надлежащую форму, и когда такие камни используются в строительстве арок, это называется арками из тесаного камня.

4. Калиброванные арки:

В этой калиброванной арке точно подготовлена ​​арка клиновидной формы.

Твердый кирпич нельзя использовать в такой арке, потому что сложнее разрезать твердый кирпич до точной и точной формы клина.

При каменной кладке камни обрабатывают до истинной клиновидной формы, иногда кирпичи делают специально клиновидную форму, эти специально изготовленные кирпичи называются резиновыми кирпичами, которые непосредственно используются в строительстве арок.

5. Типы полукруглых арок:

В полукруглой арке центр лежит на линии пружины, и полученная кривая похожа на полукруг.

В этих дугах перекос является горизонтальным, поэтому нагрузка на опору полностью передается в вертикальном направлении.

6. Разгрузочные арки:

Эти разгрузочные арки специально сконструированы для снятия нагрузки с перемычки, связанной с каменной кладкой, поэтому требуется деревянная перемычка для установки на более широкий проем.

Эти арки обычно сооружаются над перемычкой, поскольку размер перемычки может быть уменьшен за счет разгрузочной арки.

7.Корбель-арка:

Из-за своей формы этот тип называется поясной аркой.

Эти типы арок используются в каждой трассе, консольные или изогнутые одна над другой до тех пор, пока две симметричные стороны не встретятся или не пересекутся в точке «O».

8. Сегментные арки:

Эти сегментные арки являются основным типом арок, используемых для зданий, у которых центр арки находится под линией пружины.

Внутри сегментарной арки ферма перенесена под углом к ​​опоре.

9. Подковы для лошадей:

Подковы для подков — это форма подковы, которая изгибается более чем на полукруг, что обычно используется для обеспечения васту.

10. Острые арки:

Остроконечные арки также известны как готические арки.

В такой арке окружности двух дуг пересекаются наверху, поэтому образуется треугольник, он может быть равнобедренным или равносторонним.

11. Типы венецианских арок:

Венецианские арки имеют заостренные арки, но их корона темнее, чем у пружины, имеющей 4 центра, расположенных на линии пружины.

12. Флорентийские арки:

Флорентийские арки имеют форму полукруга, а остальная часть арки такая же, как венецианская арка с тремя центральными торговыми центрами, расположенными на линии пружины.

13. Наклонные арки:

Заиленные арки состоят из полукруглой арки с двумя вертикальными элементами на пружине, середина арки расположена на горизонтальной линии через самую высокую из вертикальной части.

 Также прочтите: Типы фундаментов, типы ферм и типы конструкций

Заключение:

Все типы арок передают наложенную нагрузку на тротуар за счет трения между поверхностями вуссуара и сцепления ступка.

Плоская дуга изгиба

Название каждого типа арки происходит от основной геометрической формы. В этом случае верхняя линия, голова или край арки являются плоскими. В то время как дно, внутренняя поверхность или софит может быть плоским или выпуклым. Когда присутствует выпуклость, кривая обычно поднимается к центру 1/8 дюйма на фут пролета, что составляет примерно 1% от пролета. Однако развал может резко меняться. оптическая иллюзия провисания арки из-за расширенных перекосов на обоих концах.

Эта арка арочного типа также известна как арка Джека или арка перекоса. Откос — это лицевая сторона арки, которая встречает лицевую часть стены. Наклон спинки расположен под углом к ​​горизонтальному уровню; этот угол и есть угол перекоса. Его можно описать либо как угол, измеренный транспортиром, либо как линейное расстояние за размахом. Стык раствора, образующий угол перекоса, должен соответствовать этим стыкам самой арки.

На рисунке показан пример структурной арки, изготовленной компанией Bulmer. Анимационный ролик демонстрирует простой процесс строительства.

Чтобы указать плоскую арку, вам потребуется следующая информация. При измерении свойства периода полезно измерить работу, используя систему, в которой она была построена. Обычно до 1970 года в Великобритании работы строились с использованием английских размеров. 4 ступени на фут или метрическую систему, 4 ступени на 305 мм:

• Тип и цвет кирпича
• Цифровое изображение аналогичных арок на участке
• Размах открывания
• Высота забоя (измеряется вертикально по косяку)
• Угол перекоса
• Ширина шва
• Количество voussoirs (полные конические секции от Intrados до Extrados, считая через арку).
• Узор скрепления (горизонтальный узор шва поперек дуги)
• Подъем изгиба (измеряется в центре от самых низких точек арки)
• Глубина потолка (спереди назад)
• Отделка под кирпич (затертый или шлифованный)

Нам также необходимо знать, будет ли арка иметь какие-либо особенности, такие как замковый камень или резной потолок. Если вы не уверены, позвоните нам по телефону 01787 269132 для получения консультации или отправьте запрос по электронной почте info @ brickcutters.com

Мастер по ремонту и восстановлению кирпичной кладки

Отказ кирпичной арки. Очень немногие дома в регионе Даллас имеют правильно построенные арки. Строителям достаточно взглянуть только на последние несколько тысячи лет архитектуры, чтобы увидеть, что работает, а что нет, и многое другое главное почему. Если ваш вход в арку или арочное окно имеет трещины или разделение в стыках раствора, это пытается вам что-то сказать. В последнее, что вы хотите сделать, — это проигнорировать его и надеяться, что он исправится сам.

Литой камень оседает. После ремонта

Во многих домах с арочными входами и окнами в первые несколько лет, а затем остаются стабильными и безопасными в течение многих лет. Другие, к сожалению, будут постоянно перемещаться месяцами и годами, пока не станут полностью провалиться. (видеть веб-сайты исследования арки)

В этом случае кирпичная кладка арки оседала вниз и продолжала смещаться из-за того, что колонны не могли выдержать вес выше.Были добавлены стальные перемычки, и кирпичная кладка под аркой сможет поддержать любое будущее поселение. Многие домовладельцы не хотят терять арочный вид, но этот метод является безопасной альтернативой, навсегда и гораздо менее дорогостоящим, чем удаление всей кирпичной кладки и восстановление внутренней стальной конструкции, которая должна быть изготовлена ​​на заказ. (щелкните изображение, чтобы увеличить)

v

В других случаях арочная кладка не может поддерживаться вообще, и лучше всего просто удалить тяжелую кирпичную кладку и применить деревянную отделку, чтобы она выглядела оригинально для дома.

Виды арок . Два основных типа арок, используемых в подъездах и окна «полукруглые» и сегментные «

«.

Полукруглая арка известна как сбалансированная арка с небольшими боковыми усилиями. выталкивая наружу. Сегментарные дуги постоянно находятся в боковом положении. сила, выталкивающая наружу. Если достаточно массы с каждой стороны выдержит это, все в порядке. Высокие узкие колонны по бокам не дадут такого масса, и на протяжении всей истории многие сегментарные арки терпели неудачу.Многие покупателям жилья нужны арки в доме, но им не хватает высоты для полукруглые арки. Строители вместе с архитекторами, желающие привлечь покупателей жилья, дать им сегментарные арки, не учитывая физику вовлеченный. Здесь, в Master Masonry, мы можем определить ваши

Звоните сегодня

.
