Устройство фундамента плита монолитная: Технология устройства монолитной плиты фундамента

Технология устройства монолитной плиты фундамента

Простота технологии плитного фундамента обманчива, при всех своих достоинствах система построения такого рода основания требует не меньшего, а зачастую даже большего внимания к особенностям грунта и рельефа местности. Устройство подобного рода монолитной плиты недаром называют «плавающим», нестандартное название прилипло в большей части за широкое использование в качестве фундамента для частного дома на слабой заболоченной почве. Плавающий – это значит, плита из бетона, отлитая по технологии, способна держать здание при высоком уровне грунтовых вод, образно говоря – «по уши в грязи».

Технология и устройство фундамента монолитная плита

Чтобы понять, в чем главная особенность технологии устройства монолитных плитных вариантов, необходимо различать, в чем основное отличие монолитной плиты фундамента отленточных типов фундаментных систем. Обе схемы преимущественно используются при устройстве опоры тяжелых коробок зданий, но условия работы монолитной плиты и бетонной ленты существенно отличаются:

  • Устройство монолитной плиты предусматривает наличие подготовленной поверхности грунта на всем пятне фундамента, тогда как лента требует очень хорошей несущей способности опорной части грунта только по периметру здания и под внутренними капитальными стенами;
  • Давление на грунт монолитного фундамента на порядок меньше, чем у ленточной схемы. Здание можно строить на слабых грунтах. При правильном расчете и соблюдении технологии плита с коробкой здания не должна тонуть или давать крен, но в остойчивости такое устройство плитного фундамента явно уступает бетонной ленте;
  • В жесткость ленточного фундамента основной вклад вносят слои твердого и прочного грунта с небольшим довеском за счет коробчатого устройства ленты. В монолитной схеме весь объем устойчивости и прочности решается за счет только бетонного тела плиты.

Важно! Но при высокой стоимости работ по устройству у монолитной плиты практически нет альтернативы для возведения зданий на слабых грунтах большой толщины. Реальную конкуренцию монолитной плите могут составить только забивные железобетонные сваи.

Варианты технологии обустройства монолитного фундамента

На первый взгляд монолитная фундаментная плита представляет собой привязанный к подушке базовый слой бетона с заделанной в бетонный массив арматурой. На самом деле обеспечить прочность и жесткость технология ручного обустройства единой монолитной плиты приличных размеров не может. Поэтому на практике изготовленная вручную монолитная плита, даже при соблюдении технологии, получается в виде очень тяжелого бетонного массива, дорогого и неоднородного по структуре.

Прежде чем принимать решение об использовании монолитной плиты в качестве фундамента дома, следует понимать, что строительство должно базироваться на точном конструкторском расчете и технологическом устройстве основных компонентов:

  1. Грунтовой поддержки и подготовки основы под фундамент. Объем затрат на выемку верхнего слоя грунта и подготовка пластов под монолитную плиту в некоторых случаях стоят не дешевле затрат на бетон и арматуру;
  2. Укладка гидроизоляции, утепления, монтаж и заполнение труб будущей канализации, водопровода, всех жизненно важных элементов коммуникаций. Устройство арматурного каркаса, установка опалубки;
  3. Заливка бетона в форму, наиболее сложный этап устройства монолитной основы, потребуется учесть массу нюансов технологии заливки и контроля схватывания бетонной массы большого объема;
  4. Устройство гидроизоляции, утепления контура и отмостки плиты фундамента.

Важно! Устройство монолитной фундаментной системы всегда связано с риском выйти за пределы и без того объемной и недешевой сметы. Поэтому перед заключением договора на строительство с подрядчиком абсолютно все ключевые и дорогостоящие приемы технологии следует оговорить заранее до мелочей.

Технология подготовки основы плитного фундамента своими руками

Подготовка грунта под устройство монолитной плиты является своего рода «изюминкой» во всей технологии выведения фундамента. От качества работы с подушкой под заливку бетонной плиты зависит 90% успеха всех дальнейших этапов обустройства. Понятно, что большая часть проблем возникает именно на тех этапах реализации проекта монолитной плиты, которые невозможно точно и объективно учесть при проектировании и выборе технологии реализации задуманного.

Речь идет о структуре грунта и уровне грунтовых вод. На первом этапе выполняется забивка породных шурфов и скважин на глубину воды. Технология требует, перед тем как выполнить проектирование, необходимо получить максимально точное представление о том, что у нас под ногами.

Чем больше замеров, тем точнее можно подобрать технологию уплотнения грунта под плиту.

Если решение об использовании монолитного типа фундамента под здание принято окончательно, можно, не дожидаясь результатов расчета схемы армирования плиты, приступать к подготовке грунта по следующей технологии.

Удаляется весь плодородный слой, торф, суглинки, супесь на глубины устойчивого сухого основания. Это может быть 60 см, а может быть и 100 см. В некоторых случаях такой подход приводит к значительному увеличению расходов на земляные работы, и к этому необходимо быть готовым. Учитывая тот факт, что абсолютно ровных, как стол, планов под постройку дома не существует, под будущую монолитную плиту по технологии потребуется выполнить планирование и выравнивание поверхности.

Уже на этапе первичной подготовки по технологии в обязательном порядке нужно установить очень качественный глубинный дренаж. Для этого по контуру подготовленного котлована выкапывается ров в 25 см, отсыпается отсевом, укладывается труба, геотекстиль, опять отсев. Все трубы дренажа под монолитную плиту необходимо делать под уклоном до 3о с обустройством вывода в емкость дренажного колодца. Без дренажа котлована плиты работать с уплотнением отсыпки бессмысленно. Но даже при заделке дренажных трубв основание монолитной плиты потребуется последовательно, как требует технология, выполнить усиление несущей способности дна котлована.

Для этого потребуется отсыпать щебеночный слой в 15-20 см толщиной. Материал, по технологии, трамбуется минимум в три слоя засыпки, с максимальной забивкой щебенки в грунт, сначала крупной фракции, последний слой породным отсевом. При соблюдении технологии мы получим сухой участок, отсыпанный достаточно ровным и прочным слоем отсева. Границы отсыпанного и трамбованного с грунтом слоя щебенки примерно на метр шире периметра будущих стен здания.

Далее уложим слой геотекстиля. Обычно по технологии строительства монолитных плит используется марка дакрон или смесь песка с отсевом.

Устанавливаем опалубку и укладываем полотно геотекстиль. Далее по технологии требуется отсыпать слой песка минимум в 15 см толщиной и тоже утрамбовать с максимальной степенью нагрузки. На песчаный слой по технологии потребуется уложить полиэтиленовую пленку и новый слой щебня, который выравнивается с максимальной тщательностью по горизонту.

Заливка бетона

Далее технология требует уложить на бетонную подготовку слой гидроизоляции, и можно приступать к укладке утеплителя и арматуры. Пруток устанавливается ячейкой не менее 25 см, расстояние от утеплителя до нижнего слоя арматуры 2,5-3 см, верхний слой бетона над арматурной сеткой устанавливают в пределах 4- 5 см.

Бетон заливается набивкой. В этом случае смесь отливается секторами под борта опалубки. Лучше использовать автомобильную насосную установку и подавать бетон с помощью рукава, установленного на стреле.

Существует определенного рода иллюзия о том, что на очень слабых и нестойких почвах проблему несущей способности монолитной плиты можно решить за счет обычного наращивания толщины и устройства дополнительного слоя арматуры.

Такая технология становится первой рекомендацией большинства «опытных» мастеров, допустивших брак в подготовке грунта. Мало того, что это повлечет значительные дополнительные расходы, это может только усугубить ситуацию.

В такой ситуации можно посоветовать дополнить устройство плиты установкой по периметру винтовых или набивных свай с обустройством армированного ростверка.

Прочность плиты определяется не столько мощностью или толщиной плиты, сколько правильностью укладки арматуры. В тонкой плите арматура работает практически на 100%, фундамент получается более гибкий, но при этом остается достаточно прочными одновременно податливым, чтобы под нагрузкой адаптироваться к противодавлению грунта.

Заключение

Технология устройства монолитной структуры постепенно вытесняется более легким и устойчивым свайным фундаментом с монолитным ростверком. В этом случае исключается подавляющее количество проблем, связанных с теплоизоляцией фундамента и возможным пучением грунтов.

Устройство такого фундамента не намного сложнее монолитной схемы, а стоимость постройки практически вдвое ниже.

схема устройства своими руками, пошаговая инструкция

Чтобы строительство нового дома своими руками через пару лет не переросло в капремонт, нужно позаботиться о правильном фундаменте. От него требуется не только выдерживать вес постройки – с этим-то проблем обычно и не возникает. Гораздо труднее компенсировать влияние излишне подвижного грунта на стены. На сложных участках со слабой почвой с этой задачей может справиться только фундамент монолитная плита.

Оглавление:

  1. В каких случаях выбирается плита?
  2. Строительство по шагам
  3. Полезные советы

Когда без плиты не обойтись?

По сути это всего лишь железобетонная «подушка», на которой и стоит дом. Благодаря максимальной площади опоры нагрузка от строения передается на грунт уже в распределенном виде, а давление уменьшается в несколько раз. И чем шире окажется «пятно контакта» на схеме, тем оно ниже. Это свойство позволяет применять плитный фундамент там, где вес постройки превышает несущую способность почвы.

Еще один случай, когда без сплошного основания не обойтись – пучинистые грунты (пески, супеси, все глинистые типы). Сюда же можно отнести обводненные и заболоченные зоны. Использование на таком участке монолитной ленты приведет к тому, что одна часть дома в сезон будет подниматься, другая опускаться, а несущие стены просто станут работать на разрыв. И если упругое дерево подобные нагрузки еще способно переносить, то кирпичные или блочные постройки от такого обращения быстро пойдут трещинами.

Выход – та же монолитная плита. Помните картинку из учебника физики, где спичечный коробок качается на волнах, но не двигается? По такому же принципу будет работать и плоский фундамент. Грунт может поднимать или опускать его, а дом останется неподвижен относительно бетонной плоскости.

Это два исключительных случая, когда применение монолитной основы экономически оправдано. В любой другой ситуации от него лучше отказаться в пользу более дешевых металлических свай или бетонных лент. Впрочем, это лишь вопрос денег – других ограничений нет. Цена фундамента под ключ даже небольшой толщины в 25 см начинается от 3600 руб/м

2, более мощная плита потянет уже на 4000-5200. И даже устройство монолитного основания своими руками выйдет лишь вдвое дешевле, так как главная статья расходов – это закупка и доставка стройматериалов. А их как раз потребуется немало.

Поэтапная технология возведения

Если участок как раз попал под определение исключений или строителю не так жалко денег, как собственных сил, пора знакомиться с монолитной технологией и изучать руководство по устройству плиты. Пошаговая инструкция разделяет строительство фундамента на отдельные этапы. Каждый шаг – это новый слой своеобразного «пирога», и пропускать ни один нельзя. Работы традиционно начинаются с разметки, подготовки и выравнивания котлована. В него и будут постепенно укладываться стройматериалы. Обычно под мелкозаглубленный плитный фундамент достаточно снять пласт плодородной почвы и вырыть ровную площадку на глубине от 0,5 до 0,7 м.

Дальше порядок работ будет таким:

1. Устройство дренажной подушки.

Засыпают первый слой песка, увлажняют и трамбуют его до получения ровной поверхности. В зависимости от веса будущей постройки (с учетом самой плиты фундамента) толщину готовой подушки выбирают от 20 до 30 см. Сверху стелют геотекстиль и делают повторную отсыпку на высоту 20 см, но уже из щебня.

На этом этапе можно выполнить бетонную подготовку из жидкого раствора марки М100. При наличии гравийной подушки этот пункт необязателен, хотя стоимость заливки невелика, зато пользы много. Толщина защитного бетонного слоя составляет всего 1 см, но обеспечивает большую устойчивость фундамента на грунте и лучшую его защиту от избыточной влаги.  На этом же этапе можно позаботиться об утеплении монолитного основания и частично реализовать технологию шведской плиты. Для этого по всей площади формируется сплошная подушка из пенопласта или полистирола высокой плотности. Но, опять-таки, все на усмотрение хозяина.

2. Гидроизоляция фундамента.

Самый недорогой и важный этап работ, после которого монолитная плита приобретает «иммунитет» к разрушительному влиянию влаги. Ведь незаглубленное основание в любом случае окажется выше уровня промерзания грунта, и зимой впитавшаяся вода начнет разрывать его изнутри. Недоступность бетона для воды станет залогом его длительной службы.

Инструкция по гидроизоляции фундамента рекомендует начинать работы с геоткани поверх дренажа. Ее преимуществом иногда называют непроницаемость для цементного молочка, но чтобы оно достигло слоя гравия, плиту пришлось бы заливать водой из шланга.

На самом деле плотная мембрана обеспечивает защиту тонкой изоляции от повреждений. На геоткань в два слоя укладывают п/э пленку толщиной 0,2 мм и спаивают стыки двойным швом. Иногда в качестве гидробарьера используют рубероид, но срок его службы недостаточно большой – лет через 10 он сгниет, а заменить будет нельзя. Изоляция берется такой ширины, чтобы по окончании работ плитный фундамент можно было обернуть ей с торцов. Так создается безразрывный водонепроницаемый слой, который защитит бетон от влаги и последующего разрушения с приходом морозов.

3. Монтаж опалубки и каркаса.

Плитный фундамент имеет небольшую высоту – от 15 до 40 см, так что для палубы будет достаточно обычных досок. Главное – хорошо их укрепить, поставив боковые укосы и распорки, а также проверить параллельность противоположных стенок. Арматура укладывается двумя горизонтальными поясами с поперечными перевязками. Размер ячеек выбирается от 200 до 300 мм – такая схема армирования монолитной фундаментной плиты считается оптимальной в плане прочности, хоть и требует большого расхода стержней и вязальной проволоки. Расстояние от концов прутьев до внешних стенок монолита должно быть около 50 мм. Это обеспечит металлу надежную защиту от коррозии в теле бетона.

Если же планируется армирование фундамента стеклопластиковой арматурой, разницу можно уменьшить вдвое, так как композит совершенно не боится влаги. В остальном схема укладки стержней остается прежней. Подобная замена традиционного металла выполняется прутьями меньшего диаметра и дает неплохую экономию средств, при этом прочность каркаса сохраняется. Плюс – на разрыв сопротивление у стеклопластиковой арматуры гораздо выше, чем у той же АIII.

4. Укладка бетона.

Весь объем опалубки фундамента необходимо заливать в один прием. Вручную такое количество раствора приготовить будет сложно, так что проще заказать его доставку с ближайшего РБУ. Марка бетона выбирается на основании прочностного расчета, но обычно хватает М250-М350. Главное, чтобы подвижность смеси была достаточной – класс П3 или выше, если работы выполняются в жаркую погоду.

Свежезалитая монолитная плита уплотняется и выравнивается вибромашинами либо заглаживается широким правилом. Качество бетонной поверхности на этом этапе имеет огромное значение, так как схватившийся раствор тяжело поддается обработке. Лучше сразу все сделать правильно, чем потом шлифовать цементный камень. Плита накрывается пленкой, но уже через сутки ее придется смачивать. Вообще бетонные работы желательно подгадывать на сырую и пасмурную погоду, чтобы гидратация протекала в нормальном режиме.

По технологии монолит должен набирать прочность 4 недели, но распалубку фундамента можно выполнить и раньше. Для продолжения строительства бетону хватит и 70 % от заявленной марки – их он достигнет уже на второй неделе. Так что выжидать полный срок необязательно. После распалубки оставленные края гидроизоляции поднимают с земли и припаивают к торцам плиты.

Рекомендации

Технология устройства монолитного основания действительно является самой простой и не требует от строителей большого опыта. Именно поэтому ее часто выбирают те, кто вынужден обходиться своими силами. Ведь при соблюдении инструкции серьезные ошибки практически исключены, а с расходами на первых порах никто не считается.

Но на строительстве монолита можно, а порой и нужно экономить. Для этого делают расчет толщины плитного фундамента на основании схемы постройки. Монолит должен быть достаточно мощным, чтобы сопротивляться нагрузкам на изгиб в промежутках между стенами. Частично «плечо рычага» можно уменьшить за счет формирования на плите ребер жесткости.

В то же время фундамент слишком большой толщины окажется не только материалоемким и дорогим, но еще и увеличит давление на грунт за счет своего веса. Так что стоит потратить полчаса времени и самостоятельно разобраться в технологии проектирования ж/б-плит.

Фундамент монолитная плита своими руками

Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см. Так выглядит в разрезе русский плитный фундаментСтроение фундаментной плиты с ребрами вниз и вверх

Технология строительства утепленной плиты

Экономия энергоносителей становится действительно актуальной темой, так что фундамент без утепления  уже мало кто строит. Любой плитный фундамент — это многослойная конструкция, а в случае с утеплением слоев еще больше. Для достижения нужного уровня качества необходимо тщательно выполнять каждый из уровней. Остановимся на каждом подробнее.

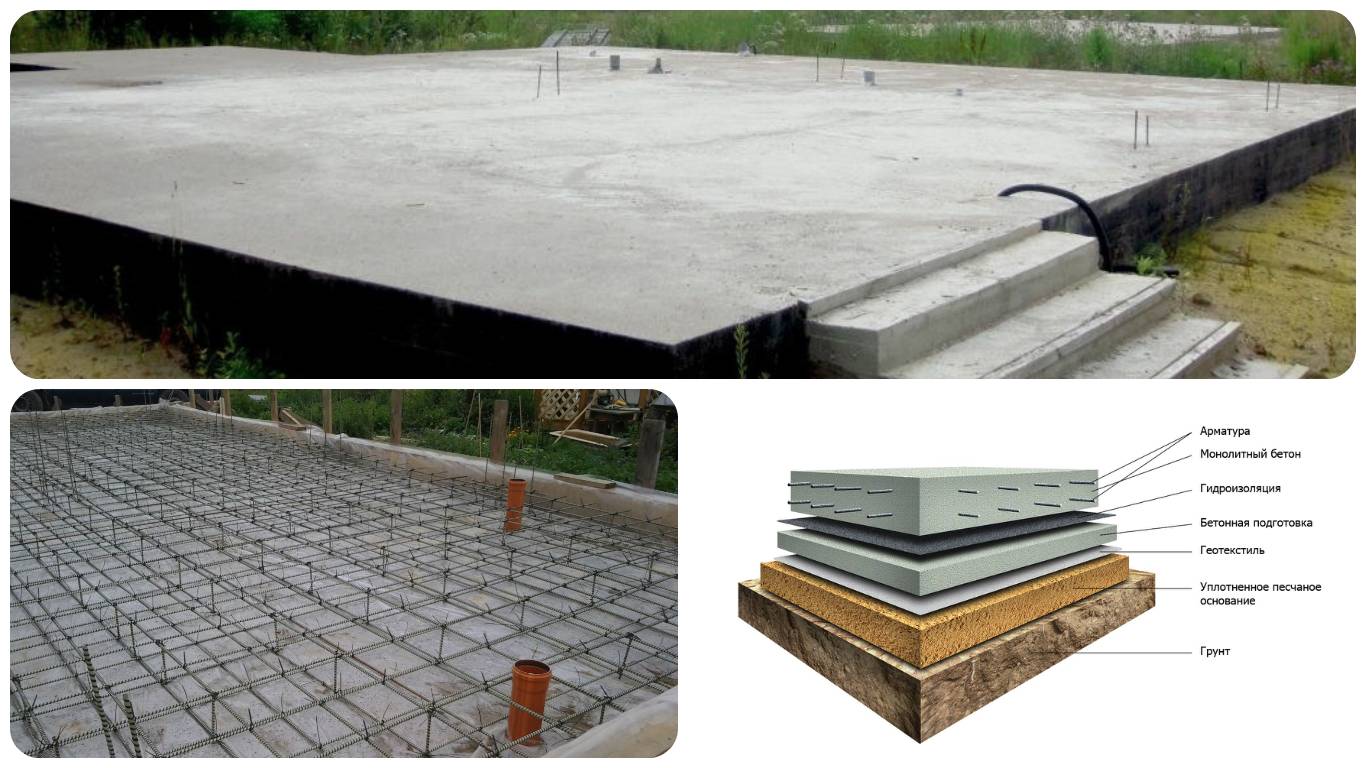

Структура фундамента монолитная плита

Подготовка основания

Размеры котлована под монолитную плиту должны быть больше самого здания, как минимум, на 1 метр. На этом участке полностью снимается плодородный грунт. Его толщина в разных регионах разная — от 20-30 см до 50 см и больше. В любом случае убирают все.

Выкопать котлован с запасом в 1 метр во все стороны

По краю котлована, чуть ниже общего уровня дна, укладываются дренажные трубы, отводящие поверхностные воды в дренажные колодцы. Эта мера необходима, чтобы стены и сам фундамент не мокли.

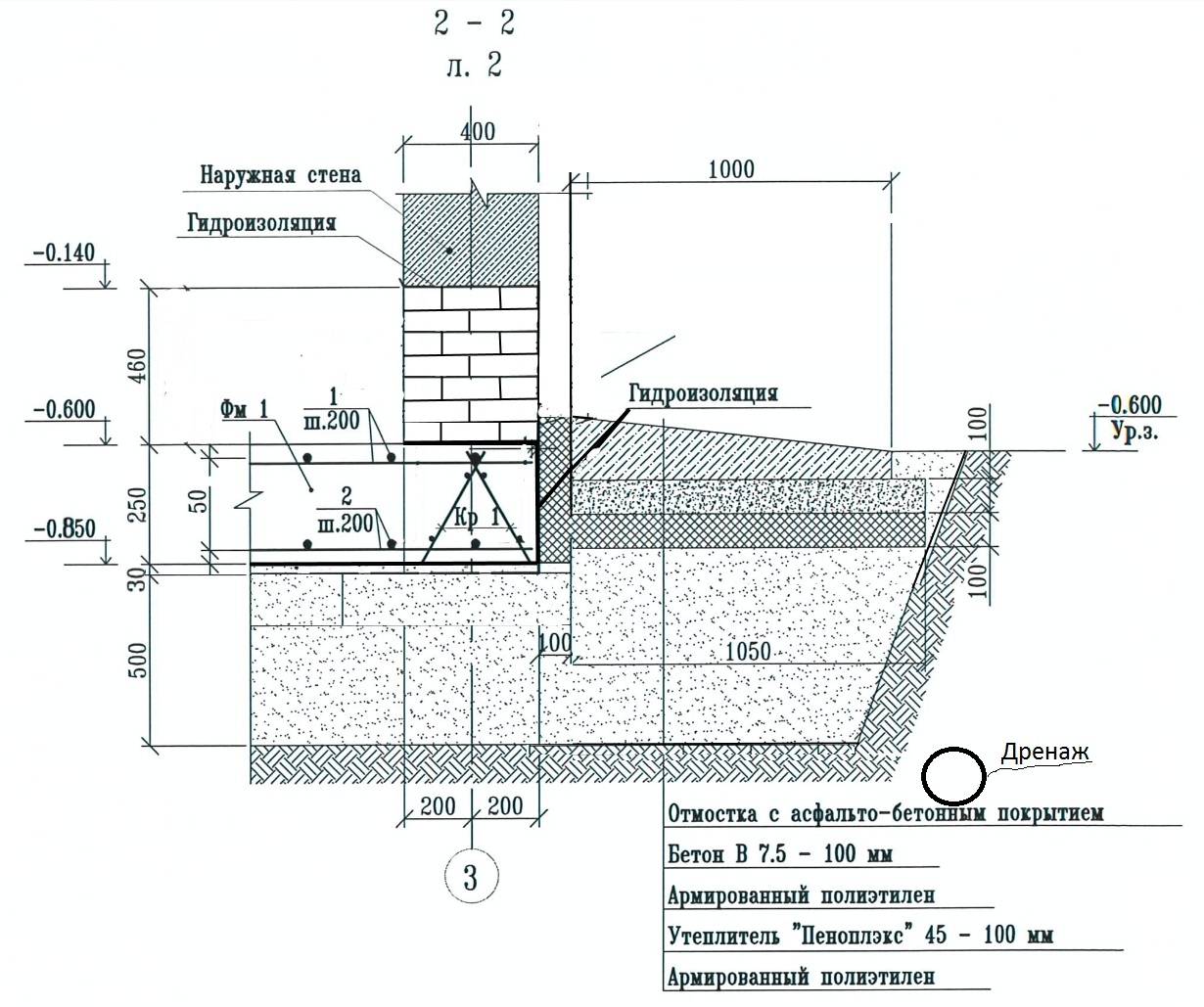

Полная схема фундамента монолитная плита

Дно ровняют, ямы засыпают, горбы убирают, тщательно все ровняют в уровень горизонта и уплотняют. На выровненное дно раскатывается геотекстиль. Он должен закрывать не только дно, но и  стенки. Полотна расстилаются с нахлестом, края склеиваются армированным скотчем. Геотекстиль не дает корням растений прорастать, а также предотвращает вымывание песка, который служит демпферной подушкой.

Выравнивание дна в уровень

На уложенный геотекстиль насыпают чистый песок средней зернистости. Слой песка — 20-30 см. Его насыпают тонкими слоями, равномерно распределяют и послойно трамбуют. Слой песка, который качественно можно утрамбовать ручной виброплитой — 8-10 см. Вот такими слоями и укладывают песок. Он должен также быть уложен в уровень, одинаковым слоем по всему котловану.



Песок насыпан, его надо пролить и утрамбовать

Толщину слоя можно контролировать при помощи натянутых шнуров. Их привязывают к вбитым кольям, специально сделанным опорам — скамейкам, к установленной в уровень опалубке (смотрите на фото ниже). Все шнуры должны находится в горизонтальной плоскости. Зная изначальное расстояние от дна котлована до натянутых нитей, можно определять высоту насыпанного слоя.

На утрамбованный песок насыпают щебень. Засыпают сразу весь объем, равномерно распределяя по площадке. Выровненный щебень трамбуют до высокой плотности.

Щебень засыпан, установлены закладные элементы канализации и водопровода

На этом этапе закладывают канализационные и водопроводные трубы. В уже утрамбованном щебне выкапывают канавы требуемой глубины. Они должны быть такими, чтобы вокруг закладных элементов было некоторое пространство. В канавы укладываются трубы, засыпаются песком, выравнивают, лопатой или доской песок уплотняют. Более серьезное уплотнение может привести к трещинам. Потому и укладывают трубы уже после трамбовки.

Бетонная подготовка

По периметру котлована ставят опалубку. Ее собирают обычно из доски толщиной 40 мм  или фанеры 18-21 мм. Высота опалубки для монолитной плиты — суммарная толщина оставшихся слоев. По ее краю удобно контролировать уровень бетона при заливке, потому доска должна быть обрезной. Для экономии материала, можно выставить опалубку только на подготовку. После схватывания бетона ее демонтируют и выставляют выше, используя повторно для заливки основной плиты. Но потери времени при таком подходе значительные, так что так делают далеко не всегда.

В любом случае опалубку подпирают с наружной стороны упорами и укосинами. Конструкция должна быть жесткой, чтобы выдержать массу бетона.

На утрамбованный гравий наливают слой бетона 100 мм. Это может быть бетон невысоких марок — В7,5 — В10. Бетонная подготовка будет надежной основой для укладки гидроизоляции и утеплителя, также служит для более равномерного распределения нагрузки от дома.

Залита бетонная подготовка

Гидроизоляция

Так как монолитная плита фундамента находится полностью в грунте, она нуждается в тщательной гидроизоляции. Потому обычно используют два типа материалов: обмазочную и рулонную. Основание сначала тщательно обеспыливают, потом пропитывают разведенным керосином или растворителем праймером (и бока бетонной подготовки тоже промазывают). Продается он очень густым и плохо схватывается с бетоном. В результате рулонная гидроизоляция приклеивается плохо и фундамент будет мокнуть. Разведенный он становится более текучим и проникает глубже в бетон. Свойства свои при этом почти не теряет.

При раскладке рулонной гидроизоляции, ее выпускают за пределы фундамента на 10-15 см. Полотнища раскатываются с нахлестом, соединяющиеся края обязательно промазывают битумной мастикой и хорошо прижимают. При раскладке надо следить, чтобы не было заломов и волн.

Если уровень грунтовых вод высокий, может понадобится два слоя рулонной гидроизоляции. Ее тогда раскатывают поперек, и клеят тоже на праймер (битумную гидроизоляцию), но уже можно не разводить.

Гидроизоляция монолитной плиты фундамента двойная — обмазочная и рулонная

Из рулонных гидроизоляционных материалов лучше всего себя показали Гидроизол, Технониколь Техноэласт ЭПП -4 на полистироле высокой плотности. У Технолниколя данной марки высокая прочность на разрыв около 60 кг, что увеличивает шансы, что его не повредят при дальнейших работах. Использовать рубероид, как бы ни хотелось сэкономить, не следует. В современном исполнении он слишком тонкий и ломкий, быстро теряет свои свойства. Заменить гидроизоляцию в плите вы не сможете, потому закладывайте лучший материал.

Уменьшить капиллярный подсос влаги через плиту можно еще при помощи жидких пропиток типа Бетонита. Она в разы снижает впитываемость влаги. Проникает на глубину до 50-60 см, так что бетонную подготовку пропитает насквозь. Минус этого материала — высокая цена, но свойства у материала отличные.

Утепление

Для утепления плитного фундамента используют экструдированный пенополистирол высокой плотности. Толщина слоя утеплителя — 10-15 см, в зависимости от региона (для Средней Полосы достаточно 10 см). Укладку проводят как минимум в два слоя, перекрывая швы, который образуют мостики холода. Времени это требует больше, но затраты на отопление будут меньше. Если плиты будут иметь L-образный замок, их можно класть в один слой.

Утеплитель уложен

Так как пенополистирол «не дружит» с нефтепродуктами, на него расстилают плотную полиэтиленовую пленку, а потом уже укладывают теплоизоляционный материал.

Армирование

Для армирующего каркаса используется ребристая арматура класса AIII, диаметром 12-14 мм. Она укладывается вдоль и поперек, с шагом в 15-30 см, может иметь один или два слоя. Все зависит от типа грунта и массы здания. Все параметры армирования считаются отдельно.

От края плиты арматура должна находится на расстоянии не менее 5 см. Потому укладывается она на специальные подставки, которые обеспечивают требуемый зазор.

Первый ряд армирования связан, выставлены некоторые стойки для подвязывания второго пояса

При армировании получается клетка, в каждом месте пересечения прутья связывают между собой специальной мягкой стальной проволокой. Есть еще техники соединения — при помощи пластиковых хомутов или сварки. Пластиковыми хомутами связывать быстро, но не все им доверяют. Сварку использовать не рекомендуют, потому что сварной шов — самое уязвимое для ржавчины место, да и слишком жесткое получается соединение. При использовании проволоки и хомутов вся конструкция может немного «играть» без разрушения связки, а при сварке такие подвижки приводят к тому, что шов лопается. В результате надежность такого армирования низка.

Заливка фундаментной плиты бетоном

Толщина плиты рассчитывается под каждый конкретный случай и может быть от 20 см до 50 см. При заливке используют бетон не ниже марки B30. Весь периметр надо залить за один день, избегая появления вертикальных швов. Потому для бетонирования плитного фундамента чаще всего бетон привозят готовый: требуются большие объемы в определенный срок.

Одновременно с распределением бетона его вибрируют

График прибытия машин надо рассчитать так, чтобы у вас было время распределить первую порцию и уплотнить ее. Для уплотнения используют строительные глубинные вибраторы, которые создают высокочастотные колебания. В результате удаляются весь воздух, бетон лучше перемешивается, становится более текучим и пластичным. Результат этой обработки — не только ровная поверхность бетона, но и более высокий класс по гигроскопичности.

В крайнем случае можно заливать плиту горизонтальными слоями. Вертикальное деление в данном случае неприемлемо, так как в местах стыков скорее всего пойдут трещины.

Уход за бетоном

Для нормального процесса твердения бетона необходим достаточный уровень влажности 90-100% и температуры выше +5°C. Заливать плиту желательно в теплую погоду с температурой около +20°C. Этот температурный режим оптимален для процесса твердения. Уход за бетоном монолитной плиты состоит в предупреждении механических повреждений и поддержании влажности.

Сразу же после укладки бетон закрывают пеленкой или брезентом. Это не дает ему нагреваться от солнца, на него не действует ветер. Пленку склеивают в большие полотнища. Полосы укладывают с заходом в 10-15 см, проклеивают скотчем. Желательно чтобы непрокленных стыков было как можно меньше, то есть укрытие должно состоять из одного или двух кусков, если один слишком неудобен. При этом отдельные куски пленки заходят один на другой не менее чем на полметра.

Послезаливки монолитная плита укрывается пленкой

Размеры пленки такие, чтобы была закрыта и боковая поверхность опалубки, а на края пленки можно было уложить груз, который не даст ветру ее поднять. Также грузом — досками- прижимают место прехлеста двух полотнищ, чтобы уменьшить парусность, их можно разложить по поверхности.

Если температура воздуха выше +5°C, примерно через 8 часов после заливки, бетон первый раз поливают водой. Орошение должно быть капельным, не струйным. Чтобы не повредить поверхность каплями, на нее можно уложить мешковину или насыпать слой опилок, а сверху закрыть пленкой. Поливают укрывной материал, а он поддерживает влажность бетона. В любом случае полив ведут только при температуре выше +5°C.

Политая поверхность

Если есть угроза заморозка, плиту и опалубку дополнительно утепляют. Использовать можно любые теплоизолирующие материалы, как приготовленные для строительства дома, так и опилки, солому и другие подручные средства.

Когда снимать опалубку

Для монолитной плиты рекомендуют удалять опалубку после того, как бетон наберет 70% от проектной прочности. Этот срок зависит от температуры, в которую происходит твердение. Эта зависимость приведена в таблице.

Таблица набора прочности бетона в зависимости от температуры

Отличия утепленной монолитной шведской плиты и видео о ее строительстве

Как уже говорили ранее, разработанная шведскими строителями утепленная плита под дом является энегосберегающей. При ее строительстве используется несъемная опалубка из экструдированного пенополистирола. В результате утечки тепла в грунт минимальны. Второе коренное отличие — вмонтированная в плиту система водяного теплого пола.

Так как инженерные системы оказываются залиты в толще бетона, она требует точного и грамотного расчета. Высокие требования предъявляются и к исполнению. Даже небольшие ошибки критичны. Делать УШП вы можете и сами, но проект лучше заказать. Примерный расклад по затратам смотрите в следующем фото. Суммы уже неактуальны, но процентное соотношение справедливо. Стоимость проекта фундамента составляет порядка 1%.

Примерное процентное соотношение затрат на монолитный плитный фундамент

В следующих видео вы увидите этапы изготовления шведской плиты под конкретный дом. Описано много полезных приспособлений, которые облегчат работу, даны пояснения по некоторым особенностям.

А еще посмотрите, как такую плиту заливают немцы. Тоже много полезных нюансов.

Устройство монолитного фундамента — разбираем по полочкам

Если заказчику требуется установка надежного и прочного основания даже на подвижных грунтах, при этом, не стесняя себя в реализации архитектурных задумок, монолитный фундамент представляется лучшим выбором. Он может быть выполнен как в виде сплошной заливки фундамента плиты, так и в виде отдельных свай, поверх которых залит ростверк. Сама природа прочной заливной плиты не боится больших нагрузок и воздействия мороза, грунтовых вод. А значит, частный дом сохранит устойчивость при любых катаклизмах.

Еще одно неоспоримое преимущество устройства монолитного фундамента состоит в том, что можно обойтись без аренды кранового и бурового оборудования, обеспечив на строительной площадке лишь подачу бетона. Следовательно, это решение применимо в 80-90% загородного строительства.

Различают такие основания по нескольким признакам:

  • по типу: монолитные и монолитные свайно-ростверковые фудаменты;
  • по способу возведения: простые, состоящие из обыкновенной бетонной или бутовой заливки, и армированные, с применением двухслойного пояса из арматуры.

Основная черта любого из этих типов – неразрывность конструкции опалубки и бетонной заливки. Так, если выбор пал на свайно-ростверковый фундамент, пространство между сваями заполняется щебнево-песчаной засыпкой. На практике ленточные монолитные фундаменты пользуются наибольшим спросом на грунтах с большой глубиной промерзания и в помещениях с наличием подвала. Считается, что подобная архитектурная задумка выдерживает колебания грунта и не дает осадки здания. Несомненно, если устраивать заглубленный фундамент, надо быть готовым к серьезным расходам на материал и рабочую силу. Поэтому там, где это целесообразно, применяют фундамент в виде плиты.

Прежде чем перейти к технологии заливки, следует по существу отметить достоинства и недостатки монолита, исходя из которых заказчик и проектировщик определяет возможность выбора данного фундамента. Среди преимуществ:

  • прочность и неразрывность конструкции, исключающие возможность деформаций;
  • долгий срок эксплуатации по сравнению с кирпичными, свайными фундаментами;
  • правильное и равномерное перераспределение нагрузки от конструкций даже большой массы;
  • возможность возведения на плавучих и пучинистых почвах;
  • обеспечение полной герметичности без стыковых швов.

К недочетам относятся:

  • большая стоимость ввиду расходов на бетон, арматуру, опалубку;
  • повышенный объем земляных работ;
  • затраты на гидроизоляцию.

Технология монтажа монолитного основания

Первое, чего потребует устройство ленточного монолитного фундамента, – это подготовка траншеи и установка опалубки. В устройстве плиты-монолита существует другой нюанс – необходимо подготовить арматурную решетку. Это более затратно, так как экономить на качестве прута не стоит, укладку лучше производить в два и более слоев. Да и сама толщина плиты не должна быть менее 40 см при условии, что 3/4 ее возвышаются над землей.

Монолитная плита возводится в несколько этапов, которые мы рассмотрим пошагово:

  1. Как и в любом другом случае, в первую очередь готовится котлован. Земля расчищается, при необходимости боронится и обрабатывается солевыми растворами (обязательно в холодное время года, чтобы предотвратить промерзание). Рекомендуется расчищать площадку под монолитную плиту и оставлять по 2 м с боков под доступ.
  2. Далее обязательно засыпается песчаная подушка из кварцевого речного песка и щебня мелкой фракции. Кроме того, параллельно по периметру проводятся дренажные каналы и укладывается первичная гидроизоляция.
  3. Для создания водонепроницаемой подушки при устройстве гидроизоляции необходимо создать базу, содержащую минимум 2 слоя.
  4. По периметру закладывается в перевязке арматура и начинается предварительная бетонная заливка, которая должна производиться слоями по 15-20 см. Для предотвращения расслоения смесь следует постоянно перемешивать.
  5. По мере полного застывания монолитного железобетонного фундамента необходимо обеспечить связку железного каркаса и арматуры. Важно учесть эти два фактора еще на этапе закладки стержней – арматура должна покрывать опалубку, расстояние между элементами решетки должно быть не больше 30 см.
  6. Теперь можно приступать к устройству опалубки, которая выравнивается балками.
  7. Осуществляется окончательная заливка фундамента с выравниванием и утрамбовкой до выступления влаги на поверхности бетона, которая должна быть фактически отшлифована до ровного состояния.
  8. После сушки монолитного железобетонного фундамента опалубка удаляется.

Такова пошаговая инструкция инженерного решения, которое повлечет большие расходы на материал и рабочую силу, но обеспечит срок службы основания до 150 лет.

Технология устройства монолитного свайно-ростверкового фундамента

Суть данного процесса заключается в связывании отдельных свай между собой монолитной лентой, которая и будет служить опорой для здания. Ростверк позволит равномерно распределить нагрузку между отдельными сваями, связав их между собой.

Технология устройства такого основания отличается от заливки обычной бетонной плиты лишь необходимостью установки свай, дальнейшие этапы работы совпадают.

В качестве свай могут быть использованы как винтовые и забивные конструкции, так и буронабивные. Изготовление вторых заключается в заливке бетона в пробуренные и подготовленные скважины с оборудованной опалубкой под сваи. Не допускается оборудование ростверка на уровне земляного покрова или ниже его.

Преимущество данного типа фундамента состоит в меньшем (до 30 %) расходе бетона, а также в возможности поднять нулевую отметку здания над грунтом в случае низкого расположения уровня грунтовых вод.

Недостатком такого типа основания является невысокая прочность, ввиду чего его использование не рекомендовано при возведении многоэтажных кирпичных, тяжелых зданий.

Фундамент из монолитной плиты — Стройматик

Современный фундамент из монолитной плиты представляет собой сплошную конструкцию из железа и бетона, уложенную под всей площадью строения. Особенностью данного сооружения является его устойчивость. Это обеспечивается большой площадью опоры.

Некоторые виды грунтов, обладающих повышенной подвижностью, делают строительство проблематичным. Их волнообразное вспучивание может разрушить строение. Если в таком месте требуется устройство фундамента, монолитная плита подойдёт лучше других. Подвижки будут поднимать всю плиту, а не её отдельные элементы. Такая особенность предотвратит возникновение перекосов и минимизирует вероятность обрушения сооружения.

Устройство фундамента: монолитная плита

Различается и зависит от конкретных условий. Стандартный вариант включает:

  • утрамбованная песчаная подушка;

  • геотекстиль;

  • слой щебёнки;

  • бетонная стяжка, предохраняющая гидроизоляцию от повреждения;

  • гидроизоляция;

  • в холодном климате необходим слой утеплителя;

  • полиэтиленовая плёнка, закрывающая теплоизоляцию;

  • монолитная плита.

Если монолитная плита под фундамент сделана не по технологии, качественные характеристики могут быть значительно снижены.

Заливка монолитной плиты

В зависимости от технологии исполнения, выделяют два вида плитного фундамента.

  • Монолитный. Это цельнолитая плита, являющаяся самым надёжным вариантом устройства фундамента. Позволяет заниматься капитальным строительством на грунтах, обладающих разными свойствами. При возведении тяжёлых построек, рекомендуется рыть котлован до материкового грунта. Такая заливка монолитной плиты обеспечит зданию устойчивость.

  • Сборный. На дне котлована укладывают отдельные железобетонные элементы. Сверху делают бетонную стяжку. Такая технология значительно уступает монолитной по прочности. Однако сгодится для устойчивых грунтов или лёгких построек.

В зависимости от профиля, различают три вида плитного фундамента.

  • Сплошной. Фундамент служит черновым полом для первого этажа.

  • Ребристый. В нижней части фундамента имеются дополнительные несущие элементы, значительно увеличивающие допустимую нагрузку на конструкцию.

  • Коробчатый. Дом с цоколем, расположенным на плите и перекрытым сверху.

Все три вида могут быть сделаны по монолитной или сборной технологии. Самая надёжная монолитная фундаментная плита имеет ребристый профиль и устроена по монолитной технологии.

Монолитная фундаментная плита имеет свои преимущества и недостатки

Преимущества монолитного фундамента:

  • Относительная простота монтажа.

  • Повышенная прочность конструкции.

  • Возможность использования поверхности плиты в качестве чернового пола.

  • Возможность устройства цокольного этажа.

Единственным весомым недостатком технологии является её дороговизна. Особенно если нужно создать просторное подвальное помещение.

Монтаж монолитной плиты:

  • Рытьё котлована.

  • Устройство подушки, гидроизоляции и дренажа.

  • Мероприятия по утеплению.

  • Заливка или монтаж монолитной плиты.

Качественное строительство монолитной плиты – дело довольно дорогое. Зато можно быть уверенным в прочности и долговечности такого фундамента. Рассчитайте стоимость монолитной плиты на нашем сайте.


Стоимость фундамента из монолитной плиты

В стоимость входит:

  • Планировка и разметка участка под фундамент
  • Земляные работы, устройство котлована, траншеи
  • Устройство песчаной подушки под фундамент
  • Укладка геотекстиля
  • Монтаж опалубки
  • Вязка арматуры
  • Установка коммуникаций
  • Заливка бетона М300

Доставка рассчитывается отдельно.

**Более точную стоимость фундамента под ключ вы можете узнать, позвонив нам.

Устройство фундаментной плиты схема, фото, видео

Монолитная плита – это самый надежный тип фундамента. Конструкция выбирается в том случае, если будущая постройка будет стоять на участке со сложным грунтом. На практике монолитная плита возводится в следующих случаях:

  • близкое расположение грунтовых вод;
  • заболоченные участки;
  • торфяники.

Также этот тип основания в строительстве называется плавающим. Такое наименование конструкция получила из-за того, что при просадке или пучении почвы фундамент плывет как по волнам. Основание представляет собой железобетонную плиту. Монолитная плита надежно защищает стены постройки от деформации, так как любые изменения почвы расходятся по поверхности фундаментной плиты.

Совет! Фундаментная плита будет идеальным решением для дома с двумя и более этажами. Также мастера рекомендуют выбирать этот тип конструкции для кирпичных или блочных построек.

К недостатку конструкции можно отнести тот факт, что с таким основанием будет проблематично построить подвал. Это минус можно обойти в том случае, если выбрать глубокозаглубленный фундамент. В данном материале мы подробно разберем устройство основания, а также рассмотрим процесс подготовки и монтажа монолитной плиты.

Подготовка к строительству фундамента

Схема монолитной плиты фундамента



Строительство любого типа фундамента начинается с подготовительных операций, монолитная плита не является исключением. Когда подходящая схема выбрана, можно начинать подготовительные работы:

  • Подбор «пирога». Под этим определением понимается состав и количество слоев, из которых будет состоять плита. Помимо бетона в «пирог» входят песочная подушка, а также изоляционные слои.
  • Подбор способа армирования. Чтобы подобрать подходящую конструкцию, необходимо провести анализ почвы, ландшафта, а также знать примерную нагрузку от будущей постройки.
  • Выбор подходящих теплоизоляционных материалов. Дом будет стоять на сплошной бетонной плите, поэтому стоит заранее продумать теплоизоляцию.
  • Гидроизоляция для стен. Речь идет о конструкциях, которые будут опираться на края основания после завершения строительства.
  • Расчет укреплений из армопоясов, которые являются обязательным требованием при строительстве здания из кирпичной кладки или блоков. В противном случае в основании и несущих конструкциях образуются трещины.

У читателей наверняка возник вопрос: «А можно ли возвести такой тип фундамент своими руками?». В теории это возможно, но при заливке бетона должно участвовать много людей, так как заливать фундамент нужно быстро и равномерно. Что касается подготовительных этапов, то в них в обязательном порядке должны участвовать.

Процесс возведения монолитного фундамента

Схема укладки основания. Здесь подробно показан «пирог», из которого состоит фундамент.



Нельзя сказать, что монолитная плита является самой сложной конструкцией, но работы здесь будет больше, чем с ленточным, столбчатым или свайным типом фундамента. Начинать строительство и расчеты стоит только после консультации с профессионалами, которые составят для вас проект. Также рекомендуется позаботиться о спецтехнике, она заметно ускорит процесс постройки.



Изучив устройство можно приступать к работе:

  1. Первым делом необходимо выполнить разметку площадки, на которой будет вестись строительство. Следующим шагом будет рытье котлована – в строительстве этап называется выемкой грунта.
  2. Когда котлован вырыт, можно заняться настилом изоляционных материалов, с выбором которых вам подскажут профессиональные строители. Довольно часто при строительстве плит используется Дорнит. Кладется этот слой для того, чтобы песок не проникал в глину.
  3. Теперь можно переходить к песчаной подушке. Площадка засыпается щебнем и песком, после чего выполняется утрамбовка. Кладется подушка в несколько слоев примерно по 10 сантиметров, песок должен быть чистым. Этап выполняется с помощью виброплиты. В качестве альтернативы можно использовать деревянные трамбовки.
  4. После подушки начинается прокладка коммуникаций, к которым относятся водопровод и канализация.
  5. Далее выполняется бетонная подготовка. Это 10-метровая стяжка, которая находится выше песчаной подушки. Для этой работы можно брать цемент M100, так как высокое качество здесь не требуется. Готовят раствор чаще всего из пескобетона марки M300.
  6. Бетонная плита уже есть, теперь необходимо позаботиться о гидроизоляции. Для монолитных плит используются рулонные материала, монтаж которых выполняется с помощью специального паяльника или горелки. Таким образом, они надежно прикрепляются к основанию. Следующим гидроизоляционным слоем должен быть пенополистирол, обычно строители выбирают экструдированный вариант. Выполнив дополнительную гидроизоляцию фундамента, хозяину не придется утеплять пол цокольного или первого этажа.
  7. В итоге получается слоеный пирог, на устройство которого выполняется монтаж из арматуры. Каркас необходимо возводить из двух сеток, для этой цели необходимо закупить прутья арматуры 12-16 миллиметров. Соединение прутьев должно образовывать клетки по 20×20 и 30×30 сантиметров. Первая сетка должна быть положена в нижней части основания монолитной плиты, а вторая – сверху. Схема армирования монолитной плиты фундамента



  8. Выполнив все вышеперечисленные этапы, можно переходить к установке опалубки. Закрепить опоры необходимо максимально надежно, так у монолитной плиты очень высокое давление.
  9. Теперь снова заливается бетонная смесь, утрамбовку которой необходимо выполнять вручную. Помогут в этом глубинные вибраторы. Далее необходимо загладить и выровнять бетон. Так как площадь большая, заниматься этим процессом должно несколько человек, количество которых зависит от размеров монолитной плиты.
  10. Основная работа завершена – плиту следует накрыть пленкой и ждать полного затвердевания (обычно оно наступает через 25-30 дней после заливки). Раз в неделю бетон необходимо увлажнять.
  11. После полного затвердевания могут выполняться дополнительные работы по гидроизоляции, если это необходимо. В любом случае, это обговаривается при составлении проекта.
Схема гидроизоляции фундаментной плиты – материал выбирается в зависимости от типа почвы, климата и ландшафта. Об этом подробно вам расскажут строители, которые будут составлять проект будущей постройки.



Положительные и отрицательные стороны монолитной плиты

Если бы фундаментная плита была лучшим решением, то ее бы использовали абсолютно для всех построек. Как и любой тип основания, монолит имеет свои минусы и плюсы.

Начать стоит с плюсов. К ним можно отнести максимальную прочность среди других конструкций, долговечность (постройка на плите может простоять до 150 лет). Применять монолит можно к разным типам сооружений. Если выбирается глубокозаглубленное устройство фундамента, то плита становится полом для первого, подвального или цокольного этажа в доме.

Схема демонстрирует, что монолит может быть сделан и в ленточном основании дома.



К недостаткам можно отнести дороговизну работ, ведь материала для фундаментной плиты нужно куда больше, чем для стандартного ленточного или столбчатого основания. Также оттолкнуть усложненный расчет, который просто обязывает обратиться в строительное бюро. И последнее – это трудоемкость процесса, ведь рабочим предстоит выполнить большой объем земляных работ.



Калькулятор

плюсы и минусы, сравнение и выбор.

Монолитный фундамент: схема и реализация

Монолитный фундамент является максимально прочной конструкцией, которая широко применяется для строительства домов. Фундамент типа монолитная плита, плюсы и минусы которой достаточно многообразные, обеспечивает комфортную и безопасную эксплуатацию разнообразных зданий.

Что такое плитный фундамент?

Плитный фундамент — это фундаментная плита, которая размещается на подложке, которую необходимо делать из сыпучих материалов. Такая конструкция не боится перемещений грунта, что обеспечивает ей длительную эксплуатацию. Фундамент плита, плюсы и минусы которой описаны ниже, укладывается на дренажную подушку. Материалом ее производства является крупный щебень, укладка которого осуществляется прямо на грунт (читайте подробно о том, как подобрать щебень для фундамента). Для гидроизоляции фундамента в большинстве случаев используют виниловую пленку, ее накладывают прямо на плиты. Гидроизоляцию фундамента необходимо выполнять в период строительства в обязательном порядке. У нас также есть более подробная статья о гидроизоляции плитного фундамента.

Плитный фундамент, со всеми его плюсами и минусами, требует применения утеплителя. С этой целью необходимо использовать экструдированный пенополистирол. В период строительства дома не обязательно использовать утеплитель, но с его помощью можно значительно сэкономить на отоплении помещения в зимнее время года. Фундаментная плита должна иметь армирующий каркас. Для укладки фундамента в большинстве случаев применяется арматура из металла. Именно поэтому монолитная плита может выдерживать большие нагрузки. К выбору бетона для фундамента в период строительства дома необходимо подойти максимально ответственно — он должен полностью соответствовать нормам морозостойкости. Как это сделать читайте в статье про утепление фундамента пеноплексом.

к оглавлению ↑

Типы плитных фундаментов

Дом на монолитной плите, характеризуется длительной эксплуатацией. Для того чтобы фундамент смог выдерживать большие нагрузки, необходимо его правильно выбирать. Наиболее часто для возведения постройки используется классический тип фундамента. Его располагают ниже слоя промерзания грунта. Именно поэтому дома могут оснащаться цокольными этажами и подвальными помещениями. Также для возведения здания может применяться фундаментная плита, которую укладывают по плавающему типу. Ее укладка производится на глубине от 70 до 90 см на поверхности грунта. Читайте пошаговую инструкцию по обустройству плавающего фундамента.

Монолитный фундамент, со всеми его плюсами и минусами, может быть:

  • Сплошным;
  • Обычным;
  • Из цельной плиты.

Укладка обычного фундамента осуществляется, если в грунте роется обыкновенный котлован. При этом конструкция должна иметь подушку, не менее 15 сантиметров. Сплошной фундамент применяется при строительстве домов в сложных климатических условиях. Для возведения крупных построек идеальным вариантом являются цельные плиты. Они способны выдерживать максимально высокие нагрузки.

к оглавлению ↑

Монолитный фундамент своими руками: расчет и строительство

Для того чтобы осуществить возведение долговечной здания, необходимо правильно выполнить расчет всех необходимых материалов, что положительно повлияет на качество строительства. Расчет бетонной плиты осуществляется с учетом нагрузки, которую она должна выдерживать. В период расчета должна учитываться не только толщина плиты, но и ее площадь. Также нужно учитывать, что монолитная плита должна иметь гидроизолирующий слой. Перед проведением работ производят расчет и этих материалов. Кроме этого, при расчете материалов для фундамента учитываются особенности почвы. Более подробно об этом можно узнать из статьи: расчет материалов для плитного фундамента.

Для правильного обустройства основания осуществляется расчёт количества необходимых плит из бетона. Железобетонную плиту можно использовать не только для фундамента, но и для перекрытия дома между этажами. При возникновении необходимости в укладке плит между этажами дома нужно провести расчет таких материалов, как гидроизоляция и звукоизоляция.

Проектирование и расчет плитного фундамента

Проведение работ по укладке плитного фундамента – это трудоемкий процесс. Перед строительством дома нужно провести исследование грунта. Если почва соответствует стандартам, тогда приступают к укладке плитного фундамента. Изначально нужно снять верхний слой грунта. Эта процедура выполняется до глубины промерзания почвы. Если планируется возводить здание в несколько этажей, тогда удаляется больший слой грунта.

На почву укладывают подушку из песка. Подушку необходимо максимально качественно разровнять и утрамбовать. Далее обустраивают основание из свай. При возведении конструкции нужно смонтировать дренажную систему и гидроизоляцию, что обеспечит ей высокий уровень прочности. После укладки основания приступают к опалубке. По всему периметру конструкции должна быть опалубка. На следующем этапе работ заливают бетон. Толщина бетона должна составлять не менее 15 сантиметров. Если для плитного фундамента используют железобетонную плиту, то заливка бетона не производится.

Укладка плитного фундамента является трудоемкой процедурой. Ее возможно выполнить только при благоприятности почвы и наличии специальной техники.

к оглавлению ↑

Стоимость материалов и работ

Стоимость плитного фундамента напрямую зависит от того, какие плиты применяются для его возведения. Если возводятся здания в несколько этажей, то толщина плиты должна быть максимальной.

Стоимость фундамента зависит от типа основания, которое укладывается на грунт, – песочное или на основе щебня. Толщина фундамента для одноэтажных конструкций достаточно невысокая, что положительно влияет на снижение цены. От опалубки и количества свай также зависит стоимость. Площадь плитного фундамента также играет важную роль в установлении стоимости на него.

к оглавлению ↑

Очевидные плюсы плитного фундамента

Очень часто для возведения фундамента используются плиты из бетона. Они характеризуются высоким уровнем стойкости к атмосферным воздействиям, что положительно отражается на длительности эксплуатации конструкции. Для плитного фундамента характерна большая площадь, что позволяет снизить нагрузку на грунт. Благодаря наличию армирующего слоя плитный фундамент может применяться в разнообразных местностях. Плиты из бетона характеризуются простотой укладки. Для монтажа плитного фундамента нужно использовать минимальное количество тяжелой техники. Заглубленность бетонных плит, а также наличие свай приводят к упрощению процесса монтажа конструкции.

Плитный фундамент образует монолитную платформу

Плиты из бетона характеризуются простотой изготовления, что позволяет выполнить этот процесс даже мастеру без соответствующего опыта. Укладку свай и защитного слоя можно провести рабочими, которые имеют невысокую квалификацию. Благодаря плитному фундаменту осуществляется создание общей монолитной платформы. Это устраняет возможность локальной деформации конструкции, а также гарантирует высокий уровень стойкости к негативным влияниям. Применение плитного фундамента может осуществляться на болотах, торфяниках и других сложных местностях.

Бетонные плиты имеют отменную несущую способность, что объясняется большой площадью соприкосновения с землей. Плитный фундамент способен полноценно выдержать негативное воздействие талых и грунтовых вод, что положительно воздействует на длительность применения конструкции. Бетонные плиты являются абсолютно безопасными, что позволяет их использовать для строений различного предназначения. Благодаря наличию свай и опалубки обеспечивается максимально высокая прочность плитного фундамента.
Монолитные плиты – это идеальный вариант возведения фундамента для разнообразных строений.

к оглавлению ↑

Основные минусы плитного фундамента

Несмотря на наличие огромного количества плюсов, монолитный фундамент имеет и свои минусы. Наиболее часто минусы заключаются в том, что они не пригодны для применения в сложных ландшафтах. Если наблюдается перепад высоты поверхности более чем в два метра, то плитный фундамент использовать не рекомендуется.

Монолитная плита делает невозможным проведение монтажа подвала. Именно поэтому плитный фундамент в большинстве случаев применяется частными застройщиками. Монолитная плита характеризуется нулевой ремонтопригодностью коммуникационных систем. С целью замены трубопровода осуществляется вскрытие плитного фундамента. Задача усложняется в том случае, если он имеет значительную толщину. Минусы также заключаются в том, что монолитная плита требует монтажа дренажной системы. Плитный фундамент характеризуется достаточно высоким расходом стройматериалов, что негативно отражается на его стоимости.

Заливка плитного фундамента и монтирование гидроизолирующего слоя

Минусы фундамента также заключаются в том, что в период его применения необходимо монтировать гидроизолирующий слой. Несмотря на значительную толщину плиты перед ее укладкой необходимо расчистить площадь. Этот процесс является не только трудоемким, но и занимает очень много времени. Именно поэтому возведение строений затягивается. Данный вид характеризуется достаточно большим расходом металла на арматуру и цементно-песчаной смеси, что требует от заказчика значительных денежных затрат.

Возведение любого строения требует укладки фундамента. На сегодняшний день существует огромное количество фундаментов, которые производятся из разнообразнейшего сырья. Их выбор напрямую зависит от предпочтений и финансовых возможностей заказчика. Достаточно популярным является фундамент из бетона. Эта конструкция была проверена временем. Его можно полноценно использовать не то что несколько столетий, но и несколько тысячелетий. Возведение плит – достаточно простой процесс.

Единственным недостатком является их достаточно большой вес, что требует применение специальной техники для монтажа фундамента. При ее отсутствии лучше всего обратиться за помощью к высококвалифицированным специалистам. Они досконально знают особенности проведения работ, что положительно сказывается на их качестве и скорости.



различий между фундаментными стенами и монолитными фундаментами |

Есть два типа фундаментов, которые преимущественно используются при строительстве нового дома; Стенки и монолитные плиты. Оба имеют определенные преимущества и проблемы во время строительства, и важно знать их, прежде чем начинать строительство нового дома. В этой статье мы рассмотрим различия и преимущества двух типов фундаментов.

Монолитная плита

Монолитный означает «все за одну заливку», поэтому фундамент строится за одну заливку, состоящую из бетонной плиты с более толстыми участками под несущими стенами и краями по всему периметру, которые заменяют нижние колонтитулы.Поскольку эта плита заливается сразу, это происходит намного быстрее и снижает затраты на рабочую силу.

При использовании в правильных условиях плиты Monoslab могут быть такими же прочными, как плиты Stem-Wall. В большинстве жилых домов, построенных на суб-разделенных участках, земля ровная по всей территории и более плотно уплотнена, и требуется очень небольшое количество грунта для заполнения. В этом случае, если все отметки готового этажа одинаковы от партии к участку и имеется очень небольшой уклон, лучшим выбором могут быть монопласты.

Есть несколько серьезных проблем, которые могут возникнуть, если условия партии не влияют на монолитную плиту. Их нельзя использовать, когда требуется много засыпной грязи, потому что бетон более склонен к растрескиванию, если грунт не утрамбован достаточно хорошо. Это проблема для домов, которые должны быть построены так, чтобы подниматься выше уровня наводнения, предоставленного вашим инженером (как и большинство строительных площадок во Флориде). В этой ситуации моноплитки имеют тенденцию треснуть по периметру стен и других основных несущих областях.Это растрескивание может вызвать структурные проблемы, которые влияют на другие аспекты дома в процессе строительства, такие как гипсокартон и пол, если каркасные стены нестабильны.

По этим причинам большинство строителей участков во Флориде (включая нас) предпочитают фундаменты со стволовыми стенами.

Стенка-ножка

Стеновые и настенные плиты перекрытия строятся в процессе, состоящем из нескольких частей, при котором нижний колонтитул заливается на чистом уровне земли, а затем укладываются блоки, формирующие стену до готовой отметки плиты.Этот тип фундамента намного более устойчив, когда требуется заполнить грунт для достижения окончательной высоты постройки. Этот процесс занимает немного больше времени, чем монолитная плита, но более стабильный фундамент предотвратит другие проблемы, которые могут возникнуть в будущем с фермами или конструкцией стен. При работе с различными условиями участка ствол-стены — гораздо более последовательный метод строительства фундамента.

Качественное строительство начинается с прочного и прочного фундамента.

Исследование строительства монолитного фундамента

| Скотч-Плейнс, штат Нью-Джерси, участок

Этот пост был добавлен участником сообщества.Мнения, выраженные здесь, принадлежат автору.

Некоторое время мы избегали этой темы. Посмотрим правде в глаза, домашние фонды так же увлекательны, как разговоры о выращивании вашей травы. Что касается цокольных этажей, то есть два типа фундаментов — монолитные и стандартные. Некоторые люди назовут монолитным плавающим фундаментом, а другие — стандартным фундаментом нижнего колонтитула. Тем не менее, вот краткое определение и того, и другого.

Узнайте, что происходит в Скотч-Плейнс-Фанвуд, с бесплатными обновлениями в режиме реального времени от Patch.

  • Монолитные плиты — это фундаментные системы, построенные как одна бетонная заливка, состоящая из бетонной плиты с утолщенными частями плиты под несущими стенами и краями по всему периметру, которые заменяют нижние колонтитулы.
  • Стандартные плиты — это фундаментные системы, состоящие из трех компонентов; нижний колонтитул для передачи нагрузки на подстилающий грунт, кладочный фундамент и залитую плиту.

Узнайте, что происходит в Скотч-Плейнс-Фанвуд, с бесплатными обновлениями в режиме реального времени от Patch.

Монолитный фундамент возвести очень просто. Все это можно сделать за один день.

Монолитные фундаменты (MF)

Монолитные — это «все в одной заливке». Это означает, что опоры и пол заливаются одним выстрелом.

Глубина

Монолитный фундамент имеет глубину всего 12 дюймов. Это измеряется от дна отверстия до монолитного определения: «Имея массивную однородную структуру, не допускающую индивидуальных вариаций», согласно Стандартному словарю Funk & Wagnall.

При правильном армировании это основа выбора с точки зрения стоимости, скорости и структуры. Его также легче всего передать. Когда бетон заливается целиком и подкрепляется достаточным количеством стали, чтобы не расслаиваться, это, безусловно, лучший выбор. Без армирования швов и холодных стыков не бывает. Сборные опоры не используются.

Монолитный: Определение монолитного плиточного фундамента: заливные бетонные основания и бетонный пол заливаются одновременно как одна непрерывная система.

  • Земляные работы и бетонные опалубки используются для формирования частей фундамента и стен фундамента сооружения. Поддерживаемые плиты — (см. Плиту на иллюстрации уклона выше)

    Определение фундамента из опорной плиты: залитая бетонная плита опирается на опору / фундамент / штифты. Уязвимы к микротрещинам ступенек в стенах блоков, которые опираются на плиту; (FL за Марка Крамера). Трещины от микроволокна до 3/16 обычно в верхней части выступа плиты.

Бетонное покрытие или пол, поверхностный слой которого сформирован как единое целое с плитой внизу.

Мнения, выраженные в этом сообщении, принадлежат автору. Хотите опубликовать в патче? Зарегистрируйтесь для получения учетной записи пользователя.

Исследование строительства монолитного фундамента

Правила ответа:

  • Будьте вежливы. Это место для дружеских дискуссий на местном уровне.Запрещается использовать расистские, дискриминационные, вульгарные или угрожающие выражения.
  • Будьте прозрачными. Используйте свое настоящее имя и подтверждайте свои претензии.
  • Держите это местным и актуальным. Убедитесь, что ваши ответы соответствуют теме.
  • Ознакомьтесь с принципами сообщества по исправлению.

Ответить на эту статьюReply

Фундаменты из монолитных плит — CementWright

Конструкционные бетонные плиты

Подготовка площадки для фундамента удаленной кабины с утолщенными краями.Хорошая подготовка поверхности с достаточным количеством гравия и уплотнения заметно улучшает структуру.

CementWright предлагает прочную конструкцию из монолитных конструкционных плит. Иногда их называют матовыми фундаментами или плавающими плитами (не подвесными плитами — они разные), это универсальная система фундамента, используемая в жилых, коммерческих и промышленных бетонных зданиях. Области применения:

  • плиты для генераторов и компрессоров
  • фундаменты трансформаторов
  • фундаменты резервуаров
  • гаражные плиты и фундаменты
  • фундаменты зерновых бункеров
  • фундаменты для хранения материалов
  • защитные конструкции
  • фундаменты зданий
элеватор Транскона, около 1913 (Архивы Манитобы, Л.Собрание Б. Фута, № 1801 N2793). Зерновые бункеры превышали несущую способность почвы и опрокидывались вскоре после загрузки; в конечном итоге они были исправлены и используются до сих пор. Для более подробного обзора начните здесь.

CementWright может предоставить ряд объемов работ, связанных со строительством фундамента из бетонной плиты, выемкой грунта, подготовкой площадки, арматурой, формованием и бетоном, или мы можем заключить контракт на полный проект фундамента, включая проектирование.

Концепция перекрытия на горизонтальном фундаменте

Общий принцип, лежащий в основе плиты на фундаментном фундаменте, заключается в создании оболочки из связанного материала, которая свободно перемещается как одно целое.Это часто достигается за счет различной модификации и усиления земляного полотна. Сколько будет сделано, зависит от типа грунта на участке и расчетных нагрузок плиты. Основной материал обнажается и уплотняется, и на нем формируются и уплотняются слои выработки карьера и дробленого гравия. Затем поверх этой опорной конструкции заливается железобетонная плита. Заливается пол и фундамент одновременно.

Разнообразие инженерных плитных фундаментов

Существует множество конструктивных вариаций в зависимости от грунта и замысла проекта.Глубина гравия и уплотнения может варьироваться в зависимости от конструкции, а спецификации бетона и арматуры могут сильно варьироваться. Фундамент бункера, магазина или гаража в центральной части провинции Альберта часто представляет собой довольно толстую уплотненную основу, несущую железобетонную плиту с утолщенными краями. Фундаменты для вращающегося оборудования, такого как генераторная установка, могут быть построены аналогичным образом, но более толстые и с несколькими уровнями армирования. Некоторые плавающие плиты имеют одинаковую толщину; другие включают изоляцию между бетоном и гравием для защиты от мороза и незначительных перепадов земляного полотна; другие построены на рыхлом промытом гравии для отвода воды.Плавающие бетонные плиты могут быть спроектированы для размещения на высоких уровнях грунтовых вод, при плохой засыпке и в других местах, где применение других систем невозможно. Плиты и опорные конструкции земляного полотна спроектированы с учетом использования и местной геологии.


Плавающие плиты и подготовка

Некоторые системы могут найти лучшее решение в подвешенных плитах на уклоне, которые могут полностью ограничить движение на морозе и могут быть размещены на бедных почвах. Он построен путем размещения системы железобетонных плит и балок на сваях с размещением пустот для обеспечения зазора между конструкцией плиты и грунтом.

Двойная арматура для бетонного фундамента компрессора. Правильное расположение арматуры позволяет достичь оптимальной прочности и долговечности без дополнительных материальных затрат.
Преимущества прочности и стоимости

Преимущества конструкции плавающей плиты могут включать эффективность, стоимость, универсальность и малое относительное перемещение внутри системы. Поскольку фундаментная система интегрирована с полом, существует небольшое дифференциальное движение. Конструкция, построенная на бетонной плите на уровне уклона, может оседать или перемещаться в зависимости от сезона по сравнению с другими точками на участке, но она не будет сильно перемещаться относительно себя.Это может быть большим преимуществом по сравнению с более традиционными системами, такими как морозостойкая стена и конструкция фундамента. Система также может быть построена за одну выемку и заливку, что обеспечивает экономию средств и времени по сравнению с другими системами.

Стабильное качество для долговременной эксплуатации

Хорошая ценность монолитного плиточного фундамента достигается за счет выполнения проектных спецификаций подготовки грунта, размещения арматуры, а также подачи и укладки бетона. Все части системы фундамента предназначены для совместной работы, и сутулость по любому аспекту конструкции ограничивает всю конструкцию.Правильное выполнение не требует больших затрат, но обеспечивает дополнительный срок службы, меньшие затраты на переделку и лучшее удобство использования. CementWright строго контролирует все объемы работ, на которые мы заключили контракт, чтобы гарантировать, что мы полностью реализуем потенциал вашего проекта. Мы предпочитаем небольшую перестройку, а не альтернативу.

Позвоните нам или отправьте контактную форму с деталями проекта или вопросами. Мы можем помочь на этапах планирования решить, подходит ли конструкция плавающей плиты для вашего проекта.Наш опыт и способность принимать несколько масштабов ограничивают проблемы планирования и связи и приводят к более плавному и эффективному выполнению проекта в целом.

DOE Building Foundations Section 4-1

Рисунок 4-1. Монолитный фундамент с наружной изоляцией

4.1 Рекомендуемые детали конструкции и конструкции

КОНСТРУКЦИЯ КОНСТРУКЦИИ

Основными конструктивными элементами фундаментной плиты перекрытия являются сама плита перекрытия и либо профилированные балки, либо фундаментные стены с опорами по периметру плиты (см. Рисунки 4-2 и 4-3).В некоторых случаях необходимы дополнительные опоры (часто утолщенная плита) под несущими стенами или колоннами в центре плиты. Бетонные перекрытия с перекрытиями, как правило, рассчитаны на то, чтобы иметь достаточную прочность, чтобы выдерживать нагрузки на пол без армирования при заливке на ненарушенный или уплотненный грунт. Правильное использование сварной проволочной сетки и бетона с низким водоцементным соотношением может уменьшить растрескивание при усадке, что является важной проблемой для внешнего вида, а также может помочь в стратегиях контроля инфильтрации радона.

Фундаментные стены обычно строятся из монолитного бетона или бетонных блоков. Фундаментные стены должны быть спроектированы таким образом, чтобы выдерживать вертикальные нагрузки от вышележащей конструкции и передавать эти нагрузки на фундамент. Бетонные опоры должны обеспечивать опору под фундаментные стены и колонны. Точно так же опорные балки на краю фундамента поддерживают надстройку выше. Опоры должны иметь размер, достаточный для распределения нагрузки на почву. Замерзшая вода под опорами может вздыбиться, вызвать растрескивание и другие структурные проблемы.По этой причине опоры должны располагаться ниже максимальной глубины промерзания, если только они не основаны на скальных породах или не подверженных промерзанию почвах или изолированы для предотвращения промерзания.

При наличии обширных грунтов или в районах с высокой сейсмической активностью могут потребоваться специальные методы строительства фундамента. В этих случаях рекомендуется проконсультироваться с местными строительными чиновниками и инженером-строителем.

УПРАВЛЕНИЕ ВОДОЙ / ВЛАЖНОСТЬЮ

В общем, схемы управления влажностью должны контролировать воду в двух состояниях.Во-первых, поскольку почва, контактирующая с фундаментом и плитой перекрытия, всегда имеет относительную влажность 100%, фундамент должен иметь дело с водяным паром, который будет иметь тенденцию мигрировать внутрь в большинстве условий. Во-вторых, жидкая вода не должна скапливаться вокруг фундамента и под ним. Жидкая вода поступает из таких источников, как:

  • Неконтролируемые потоки поверхностных вод
  • Высокий уровень грунтовых вод
  • Капиллярный поток через конструкции подземного фундамента

Рисунок 4-2.Компоненты структурной системы фундаментного перекрытия с профильной балкой

Рисунок 4-3. Методы дренажа фундаментных перекрытий

Методы контроля накопления и движения влаги в фундаменте являются важным компонентом всей конструкции. Неправильное управление влажностью может привести к структурным повреждениям, повреждению отделки пола и росту плесени, ремонт которых может быть очень дорогостоящим и опасным для здоровья.

Следующие методы строительства предотвратят возникновение проблем из-за избытка воды в виде жидкой воды и пара.Это достигается за счет использования соответствующего дренажа и замедлителей образования пара. Эти руководящие принципы и рекомендации применимы к утолщенным краевым / монолитным плитам и фундаментам стеновых стволов с независимыми конфигурациями перекрытий над уровнем земли (PATH 2006). Эти две конфигурации плиты на уровне грунта показаны на рисунках 4-2 и 4-3.

  • Управляйте внешней почвой и дождевой водой, используя водосточные желоба и водосточные трубы, а также выравнивая поверхность по периметру не менее чем на шесть дюймов при падении на десять футов пути.
  • Замедлитель парообразования, такой как полиэтиленовый лист толщиной 6 мил, следует размещать непосредственно под бетонной плитой (DOE 2009). Замедлитель пара предотвратит проникновение влаги из земли через плиту в здание. Рекомендуется, чтобы замедлитель образования пара находился в непосредственном контакте с бетонной плитой, и чтобы между ними не было песка или гравия (Lstiburek 2008).
  • Слой для разрыва капилляров, состоящий из трех-четырех дюймов чистого гравия (без мелкой фракции), должен быть установлен под замедлителем образования пара.Этот слой помогает еще больше предотвратить просачивание основной массы почвенной влаги на плиту и позволяет отводить эту влагу, если установлена ​​дренажная система (PATH 2006). Этот слой также служит расширителем поля давления для системы вентиляции почвенного газа, если она установлена.
  • Добавьте капиллярный разрыв (герметик для поролона с закрытыми порами или прокладка) между верхней частью бетона и пластиной порога, чтобы предотвратить миграцию влаги между бетонным фундаментом и конструкцией стены выше.Для конструкций с балками со встроенным грунтом выдвиньте замедлитель образования пара под плиту под основание, доведя его до уровня грунта.
  • Существует несколько различных вариантов отделки пола, которые можно использовать на фундаментном основании, однако следует избегать использования непроницаемых материалов, таких как виниловые полы, потому что они предотвращают высыхание влаги из плит в интерьер дома. Влагостойкие покрытия, такие как пятна от плитки, терраццо и бетона, особенно рекомендуются для влажного климата. Также можно использовать такие чувствительные к влаге покрытия, как ковролин и деревянные полы.Однако, чтобы их можно было использовать надлежащим образом, следует использовать изоляцию суб-плиты, поверхности плиты или периметра плиты для регулирования температуры плиты. Низкие температуры могут вызвать конденсацию на плите, что приведет к повреждению отделки, а также к росту плесени.
  • После того, как бетон для плиты был залит, он все еще будет содержать большое количество влаги, и ему необходимо дать возможность застыть. Рекомендуется использовать бетон с низким содержанием воды, чтобы уменьшить количество оставшейся влаги, которая должна высохнуть после схватывания плиты.Чтобы предотвратить растрескивание и коробление в процессе отверждения, следует использовать методы отверждения во влажной среде в сочетании с армированием сварной проволочной сеткой. Горизонтальная непрерывная арматура №5 сверху и снизу стенки ствола или утолщенной кромки плиты также должна использоваться для предотвращения растрескивания (PATH 2006). Перед установкой отделки плите необходимо дать ей достаточно высохнуть (Lstiburek 2008).

ДРЕНАЖНАЯ И ГИДРОИЗОЛЯЦИЯ

Поскольку фундамент из плит не закрывает пространство ниже уровня земли, традиционная гидроизоляция часто не требуется.Однако между землей и внутренними частями здания / над уровнем земли необходим непрерывный слой материалов, замедляющих образование капилляров / паров. В зависимости от конструкции фундамента сюда могут входить субплитные замедлители образования пара, уплотнители порогов, прокладки, гидроизоляционные мембраны или другие подходящие материалы.

Дождевую воду можно правильно контролировать, используя хорошо спроектированную систему водостока и водосточной трубы, а также выравнивая грунт вокруг фундамента (6 дюймов на 10 футов), чтобы отвести воду от фундамента (Lstiburek 2006).Плиту также следует поднять как минимум на восемь дюймов над уровнем земли, чтобы предотвратить скопление воды в основании (PATH 2006).

Поскольку фундамент из плит размещает все жилое пространство над уровнем земли, дренаж земляного полотна не всегда необходим. В некоторых случаях, когда может происходить сезонное скопление поверхностных вод или на участках с непроницаемыми почвами, рекомендуется установить дренаж фундамента непосредственно рядом с основанием фундамента, как это рекомендуется для подвалов и подвалов. Сборка дренажа фундамента включает фильтрующую ткань, гравий и перфорированную пластиковую дренажную трубу, обычно диаметром 4 дюйма.Дренаж выходит на дневной свет или в герметичный поддон ..

Рисунок 4-4. Возможные места установки плиты на изоляционном материале класса

РАСПОЛОЖЕНИЕ ИЗОЛЯЦИИ

Изоляция входит в состав перекрытия для двух целей:

  1. Изоляция предотвращает потерю тепла зимой и приток тепла летом. Этот эффект наиболее выражен по периметру плиты, где в противном случае край плиты напрямую контактирует с наружным воздухом.
  2. Даже в климатических условиях и в местах на плите (периметр vs.посередине), где изоляция плиты может не дать больших энергетических преимуществ, теплоизоляция плиты может предотвратить низкие температуры плиты, которые в противном случае могут вызвать конденсацию внутри дома. Это может привести к появлению плесени и другим проблемам, связанным с влажностью, особенно если плита покрыта ковром.

Для изоляции фундаментных плит перекрытия можно использовать самые разные методы (рисунки 4-4 и 4-5). Хорошая строительная практика требует поднять плиту над уровнем земли не менее чем на 8 дюймов, чтобы изолировать деревянный каркас от брызг дождя, сырости почвы и термитов, а также удерживать дренажный слой под плитами над окружающей землей.Наиболее интенсивная теплопередача происходит через эту небольшую площадь фундаментной стены над уровнем земли, поэтому при ее детализации и установке требуется особая осторожность. Тепло также передается между плитой и почвой, через которую оно перемещается к внешней поверхности земли и воздуху. Теплоотдача с почвой максимальна на краю и быстро уменьшается по мере удаления от нее. В жарком климате прямое соединение грунта с плитой может снизить охлаждающую нагрузку, хотя и с риском конденсации влаги из воздуха в помещении.

Оба компонента теплопередачи плиты — по краю и через почву — должны быть учтены при проектировании системы изоляции. Утеплитель можно разместить вертикально за пределами фундаментной стены или горизонтальной балки. Такой подход эффективно изолирует открытый край плиты над уровнем земли и спускается вниз, чтобы уменьшить тепловой поток от плиты перекрытия к поверхности земли за пределами здания. Вертикальная внешняя изоляция (рис. 4-5а) — единственный метод снижения теплопотерь на краю балки и перекрытия фундамента.Для фундаментов стволовых стен основным преимуществом внешней изоляции является то, что внутренний стык между плитой и фундаментом может не нуждаться в теплоизоляции, что упрощает конструкцию. Одним из недостатков является то, что жесткая изоляция должна быть покрыта защитной плитой, покрытием или гидроизоляционным материалом. Еще одно ограничение заключается в том, что глубина внешней изоляции регулируется глубиной основания. Однако можно обеспечить дополнительную внешнюю изоляцию, отводя изоляцию горизонтально от фундаментной стены.Поскольку этот подход позволяет контролировать промерзание у основания, его можно использовать для уменьшения требований к глубине основания при определенных обстоятельствах (рис. 4-5a). Этот метод известен как «неглубокий фундамент с защитой от замерзания» (FPSF). Вариант для неотапливаемых зданий показан на Рисунке 4-5b. См. NAHB (2004) для получения дополнительной информации об этом методе, который может существенно снизить начальную стоимость строительства фундамента.

Наружная изоляция должна быть одобрена для использования в некачественных условиях.Обычно используются три продукта ниже сорта: экструдированный полистирол, пенополистирол и жесткие панели из минерального волокна. (Baechler et al. 2005). Экструдированный полистирол (номинальное сопротивление R-5 на дюйм) является обычным выбором. Пенополистирол (номинал R-4 на дюйм) дешевле, но имеет более низкие изоляционные свойства. Пены низкого качества могут подвергаться риску накопления влаги при определенных условиях. Экспериментальные данные показывают, что это накопление влаги может снизить эффективное значение R на 35% -44%.Исследования, проведенные в Национальных лабораториях Ок-Ридж, изучали содержание влаги и термическое сопротивление пенопластовой изоляции, находящейся ниже уровня земли в течение пятнадцати лет; влага может продолжать накапливаться и ухудшать тепловые характеристики по истечении пятнадцатилетнего периода исследования. Это возможное снижение следует учитывать при выборе количества и типа используемой изоляции (Kehrer, et al., 2012, Crandell 2010).

Рисунок 4-5. Возможные места установки плиты на изоляционном материале класса

Изоляция также может быть размещена вертикально внутри ствола или горизонтально под плитой.В обоих случаях уменьшаются потери тепла с пола и устраняются трудности с размещением и защитой внешней изоляции. Внутренняя вертикальная изоляция ограничена глубиной фундамента, но изоляция под плиткой в ​​этом отношении не ограничивается. Обычно утепляются внешние 2–4 фута периметра плиты, но при желании можно утеплить весь пол. Помните, что контроль конденсации является важным фактором наряду с использованием тепловой энергии. Важно изолировать стык между плитой и фундаментной стеной всякий раз, когда изоляция размещается внутри фундаментной стены или под плитой.В противном случае через тепловой мост на краю плиты происходит значительная теплопередача. В этот момент толщина изоляции обычно не превышает 1 дюйм. На рис. 4-4d показана изоляция под плитой и на краю плиты для контроля температуры плиты, при этом внешняя изоляция расположена вертикально и горизонтально, чтобы предотвратить проникновение промерзания в основание.

Другой вариант теплоизоляции фундаментной плиты — это размещение изоляции над плитой перекрытия (Рисунок 4-5c).Это может быть единственный вариант для модернизации приложений. Он также может быть уместен для нового строительства, особенно когда желаемой отделкой пола является дерево. Эти методы имеют важные детали, которым необходимо следовать, чтобы избежать проблем с влажностью; полное описание можно найти в Lstiburek (2006).

Другие специальные системы могут быть использованы для стволовых стенок «плита-на-уровне». К ним относятся изолированные бетонные формы (ICF), плиты после натяжения и системы, в которых пенопластовая изоляция размещается между двумя слоями монолитного бетона.

Рисунок 4-6. Методы контроля термитов на грунте

МЕТОДЫ КОНТРОЛЯ ТЕРМИТА И ДРЕВЕСИНЫ

Методы контроля проникновения термитов через жилые фонды необходимы на большей части территории Соединенных Штатов (см. Рис. 4-6). Для получения дополнительной информации проконсультируйтесь с местными строительными органами и правилами.

  1. Сведите к минимуму влажность почвы вокруг фундамента с помощью поверхностного дренажа и использования желобов, водосточных желобов и водостоков для удаления воды с крыши.
  2. Удалите с участка все корни, пни и древесину. Деревянные колья и опалубку также следует удалить с участка фундамента.
  3. Обработайте почву термитицидом на всех участках, уязвимых для термитов (Labs et al. 1988).
  4. Поместите соединительную балку или ряд массивных заглушек поверх всех бетонных стен фундамента, чтобы убедиться, что не осталось открытых стержней. Как вариант, заполните все сердцевины на верхнем слое строительным раствором. Стык раствора под верхним слоем или соединительной балкой должен быть усилен для дополнительной защиты.
  5. Поместите порог на высоте не менее 8 дюймов над уровнем земли; это должно быть обработано консервантом давления, чтобы противостоять гниению. Поскольку термитные щиты часто повреждаются или устанавливаются недостаточно тщательно, они считаются необязательными и сами по себе не могут считаться достаточной защитой.
  6. Убедитесь, что внешний деревянный сайдинг и отделка находятся на высоте не менее 6 дюймов над уровнем земли.
  7. Конструируйте подъезды и внешние плиты так, чтобы они отклонялись от стены фундамента, были усилены стальной или проволочной сеткой, обычно находились не менее чем на 2 дюйма ниже внешнего сайдинга и были отделены от всех деревянных элементов 2-дюймовым зазором, видимым для осмотра. или сплошной металлический оклад, припаянный по всем швам.
  8. Заполните стык между монолитным полом и фундаментной стеной жидким уретановым герметиком или каменноугольной смолой, чтобы сформировать барьер от термитов и радона.

Пенопласт и изоляционные материалы из минеральной ваты не имеют пищевой ценности для термитов, но они могут обеспечить защитное покрытие и облегчить проходку туннелей. Изоляционные установки могут быть детализированы для облегчения осмотра, хотя часто за счет снижения тепловой эффективности.

В принципе, щитки от термитов обеспечивают защиту, но на них не следует полагаться как на барьер.Термитные щиты показаны в этом документе как компонент всех конструкций плиты на уровне грунта. Их цель — вытеснить любых насекомых, пролезающих через стену, наружу, где их можно будет увидеть. По этой причине щитки от термитов должны быть сплошными, а все швы должны быть герметизированы, чтобы не допустить обхода насекомыми.

Эти опасения по поводу изоляции и ненадежности защиты от термитов привели к выводу, что обработка почвы является наиболее эффективным методом борьбы с термитами с помощью изолированного фундамента.Однако ограничения на широко применяемые термитициды могут сделать этот вариант либо недоступным, либо вызвать замену более дорогими и, возможно, менее эффективными продуктами. Эта ситуация должна стимулировать использование методов изоляции, которые улучшают визуальный осмотр и создают эффективные барьеры для термитов. Для получения дополнительной информации о методах борьбы с термитами см. NAHB (2006).

Рисунок 4-7. Методы контроля содержания радона в плите

МЕТОДЫ УПРАВЛЕНИЯ РАДОНОМ

Уплотнение плиты

Следующие методы минимизации инфильтрации радона через фундамент плиты являются подходящими, особенно в областях с умеренным или высоким потенциалом радона (зоны 1 и 2), как определено Агентством по охране окружающей среды (см. Рисунки 4-7 и 4-8).Чтобы определить это, свяжитесь с государственным радоновым персоналом.

  1. Используйте сплошные трубы для дренажей в полу для дневного света или обеспечьте механические ловушки, если они выходят в подземные стоки.
  2. Положите полиэтиленовую пленку толщиной 6 мил поверх дренажного слоя гравия под плитой. Эта пленка служит одновременно и радоном, и замедлителем влажности. Надрежьте «x» на полиэтиленовой мембране в местах проникновения. Поднимите язычки и заклейте их до места проникновения герметиком или лентой. Следует проявлять осторожность, чтобы избежать непреднамеренного пробивания барьера; рассмотрите возможность использования руслового гравия, если он доступен по разумной цене.Круглый русловой гравий обеспечивает более свободное движение почвенного газа и не имеет острых краев, которые могли бы проникнуть в полиэтилен. Края должны быть притерты не менее 12 дюймов. Полиэтилен должен выходить за верхнюю часть фундаментной стены или под монолитную балку перекрытия или террасу, заканчиваясь не ниже готовой отметки. Используйте бетон с низким соотношением вода / цемент, чтобы минимизировать растрескивание.
  3. Обеспечьте изоляционное соединение между фундаментной стеной и перекрытием, где ожидается вертикальное перемещение.После того, как плита застынет в течение нескольких дней, закройте шов, залив полиуретаном или аналогичным герметиком в канал размером 1/2 дюйма, образованный съемной полосой. Полиуретановые герметики хорошо прилегают к кирпичной кладке и долговечны. Они не прилипают к полиэтилену. Не используйте латексный герметик.
  4. Установите сварную проволоку в плиту, чтобы уменьшить влияние усадочного растрескивания. Рассмотрите возможность контрольных швов или дополнительной арматуры возле внутреннего угла L-образных плит. Две части арматурного стержня № 4, длиной 3 фута и с 12-дюймовым центром на участках, где ожидается дополнительное напряжение, должны уменьшить растрескивание.Использование волокон в бетоне также уменьшит количество трещин при пластической усадке.
  5. Контрольные соединения должны иметь углубление на 1/2 дюйма. Полностью заполните это углубление полиуретановым или аналогичным герметиком.
  6. Сведите к минимуму количество заливок, чтобы избежать образования холодных швов. Начните отверждение бетона сразу после заливки в соответствии с рекомендациями Американского института бетона (1980; 1983). При температуре 70 ° F требуется не менее трех дней, а при более низких температурах — дольше.Используйте непроницаемый покровный лист или влажную мешковину.
  7. Создайте зазор шириной не менее 1/2 дюйма вокруг всех вводов водопровода и инженерных сетей через плиту на глубину не менее 1/2 дюйма. Заполните полиуретаном или аналогичным герметиком.
  8. Разместите сливы конденсата HVAC таким образом, чтобы они выходили на дневной свет за пределы ограждающей конструкции или в слив в полу, надлежащим образом загерметизированный от проникновения радона. Отводы конденсата, которые соединяются с сухими колодцами или другой почвой, могут стать прямыми проводниками почвенного газа и могут быть основным источником поступления радона.
  9. Поместите слой из твердых блоков, соединительную балку или верхний блок поверх всех каменных стен фундамента, чтобы заделать ядра, или заполните открытые ядра блоков в верхнем ряду бетоном. Альтернативный подход — оставить сердцевины кладки открытыми и заполнить их твердым телом во время заливки плиты перекрытия путем заливки бетона в верхний ряд блока.
  10. Не размещайте воздуховоды HVAC под плитой.

Рисунок 4-8. Методы сбора и сброса почвенного газа

Улавливание почвенного газа

Самый эффективный способ ограничить проникновение радона и других газов в почву — это использовать активную разгерметизацию почвы (ASD).ASD работает за счет снижения давления воздуха в почве по сравнению с внутренним. Избегать проемов фундамента в почву или герметизировать эти проемы, а также ограничивать источники разгерметизации помещений вспомогательными системами ASD. Иногда используется система пассивной разгерметизации грунта (PSD, без вентилятора). Если тестирование на радон после занятия показывает, что желательно дальнейшее снижение содержания радона, в вентиляционную трубу можно установить вентилятор (см. Рисунок 4-8).

Снижение давления с помощью поддона оказалось эффективным методом снижения концентрации радона до приемлемых уровней даже в домах с чрезвычайно высокими концентрациями (Dudney 1988).Этот метод снижает давление вокруг оболочки фундамента, в результате чего почвенный газ направляется в систему сбора, избегая внутренних пространств и выбрасывая наружу.

В фундаменте с хорошим подземным дренажем уже есть система сбора. Дренажный слой из гравия под плитами можно использовать для сбора почвенного газа. Он должен быть не менее 4 дюймов в толщину и из чистого заполнителя не менее 1/2 дюйма в диаметре. Гравий должен быть покрыт слоем полиэтиленового радона толщиной 6 мил и замедлителем парообразования.

Вентиляционная труба из ПВХ диаметром 3 или 4 дюйма должна быть проложена от подкладочного слоя гравия через кондиционированную часть здания и через самую высокую плоскость крыши. Труба должна заканчиваться под плитой тройником. Чтобы предотвратить засорение трубы гравием, к ножкам тройника можно прикрепить отрезки перфорированного дренажа длиной десять футов и загерметизировать его концы. В качестве альтернативы вентиляционная труба может быть подключена к дренажной системе по периметру, если эта система не подключена к внешней среде.Горизонтальные вентиляционные трубы могут соединять вентиляционную трубу через стены ниже уровня земли с проницаемыми участками под прилегающими плитами. Одной вентиляционной трубы достаточно для большинства домов с площадью перекрытия менее 2500 квадратных футов, которая также включает проницаемый подслой. Вентиляционная труба выводится на крышу через сантехнические желоба, внутренние стены или туалеты.

Система PSD требует, чтобы плита перекрытия была почти воздухонепроницаемой, чтобы не возникало короткого замыкания из-за втягивания чрезмерного количества воздуха в помещении через плиту в систему.Трещины, проникновения в плиты и контрольные швы должны быть заделаны. Следует избегать сточных вод в полу, которые выходят на гравий под плитой, но при их использовании они должны быть оборудованы механической ловушкой, способной обеспечить герметичное уплотнение.

В то время как правильно установленная система пассивной разгерметизации почвы (PSD) может снизить концентрацию радона внутри помещений примерно на 50%, системы активной разгерметизации почвы (ASD) могут снизить концентрацию радона внутри помещений на 99%. Система PSD более ограничена с точки зрения вариантов прокладки вентиляционных труб и менее прощает дефекты конструкции, чем системы ASD.Кроме того, в новом строительстве можно использовать небольшие вентиляторы ASD (25-40 Вт) с минимальным энергетическим воздействием. В активных системах используются бесшумные прямые канальные вентиляторы для забора газа из почвы. Вентилятор должен располагаться снаружи, а в идеале над кондиционируемым помещением, чтобы любые утечки воздуха со стороны положительного давления вентилятора или вентиляционной трубы не попадали в жилое пространство. Вентилятор должен быть ориентирован так, чтобы в корпусе вентилятора не скапливался конденсат. Стек ASD должен быть проложен через здание, пристроенный гараж или навес и выступать на двенадцать дюймов над крышей.Его также можно провести через ленточную балку и вверх по внешней стороне стены до точки, достаточно высокой, чтобы не было опасности перенаправления выхлопных газов в здание через вентиляционные отверстия чердака или другие проходы. Поскольку системы PSD полагаются на естественную плавучесть для работы, стек PSD должен быть проложен через кондиционированную часть дома.

Вентилятор, способный поддерживать всасывание воды на 0,2 дюйма в условиях установки, подходит для обслуживания подсобных систем сбора в большинстве домов (Labs 1988).Это часто достигается с помощью центробежного вентилятора мощностью 0,03 л.с. (25 Вт), 160 куб. Футов в минуту (максимальная мощность), способного втягивать до 1 дюйма воды перед остановкой. В полевых условиях на глубине 0,2 дюйма воды такой вентилятор работает со скоростью около 80 кубических футов в минуту.

Можно проверить всасывание подсистемы подслоя, просверлив небольшое (1/4 дюйма) отверстие в участках плиты, удаленных от точки всасывания, и измерив всасывание через отверстие с помощью микроманометра или наклонного манометра. Целью подсистемы сброса давления внутри плиты является создание отрицательного давления воздуха под плитой по сравнению с давлением воздуха в прилегающем внутреннем пространстве.Всасывание в 5 Па считается удовлетворительным, когда дом находится в наихудшем состоянии разгерметизации (т. Е. Дом закрыт, все вытяжные вентиляторы и устройства работают, а система отопления, вентиляции и кондиционирования воздуха работает с закрытыми внутренними дверями). После испытания отверстие необходимо закрыть.

Системы

PSD требуют почти идеальной герметизации проемов в почве, поскольку система использует 3- или 4-дюймовую трубу для более эффективной вентиляции, чем весь дом. Герметизация отверстий в почве менее критична для борьбы с радоном с помощью систем ASD, хотя это очень желательно для ограничения потерь энергии, связанных с утечкой кондиционированного воздуха внутри помещения в подслаб с пониженным давлением, а оттуда на улицу.Срок службы вентиляторов ASD составляет в среднем около десяти лет, причем ожидаемый срок службы увеличивается, если вентилятор защищен от непогоды. Так как система ASD может быть отключена жильцами, сервисные выключатели обычно располагаются в зонах с ограниченным доступом.

Для получения дополнительной информации посетите Центр решений Building America.

Монолитная плита — Home Definition

Монолитная плита

Фундамент из плиты , являющийся частью фундамента.



Для фундамента из плит площадка выравнивается, и по периметру жилой площадки выкапывается траншея. Затем гравий распределяется по площадке и заливается бетоном толщиной около четырех дюймов на проволочную сетку и влагозащитный барьер. В областях несущих стен необходимо вырыть траншеи, чтобы обеспечить дополнительную толщину в этом месте. Плита Фундамент не имеет опор или балок перекрытия, а бетонная плита является системой перекрытий.


Подвал — это пригодный для использования фундамент , который обычно имеет высоту потолка 8 футов и часто используется как жилое или складское помещение.


Пространство между первым и вторым этажами дома, обычно не выше четырех футов.


Замена выкопанной земли в траншею вокруг или напротив подвала или подвала фундамент стены.


Точка, в которой несущая или структурная нагрузка сосредоточена и передается на фундамент .



Выступ или фундамент стена , используемая для поддержки балки перекрытия или придания жесткости стене.


Ребристые стальные стержни установлены в фундамент бетонные стены, нижние колонтитулы и залиты бетонными конструкциями, предназначенными для укрепления бетона. Поставляется разной толщины и прочности.


Коробка квадратной или прямоугольной формы, устанавливаемая в бетонном фундаменте или блочной стене. В этом «баке» на этапе строительства сайдинга в конечном итоге будет установлено окно.


этот означает, что по одному и тому же полису застрахованы две или более жизни, но пособие в случае смерти выплачивается только при первой смерти. Если два или более человека по одному и тому же адресу приобретают страхование жизни одновременно, целесообразно сравнить стоимость , этого вида , возраст с возрастом , с отдельными полисами, имеющими множественную скидку по полисам.


этот означает, что по одному и тому же полису застрахованы две или более жизни, но пособие в случае смерти выплачивается последнему умершему человеку.Стоимость этого типа c старше лет намного меньше, чем политика первого умершего и обычно используется для защиты стоимости имущества детей, где могут быть существенные налоги на прирост капитала, подлежащие уплате после смерти последнего родителя. Этот вид политики также полезен, когда один из двух людей c старше ed имеет проблемы со здоровьем, которые запрещают получение индивидуума c старше лет.


Тип страхового полиса или аннуитета, по которому владелец не получает дивиденды.


Полис предлагает возможность участия в успехе страховой компании посредством получения дивидендов.


Документ, определяющий точное местоположение здания на участке и описывающий тип и размер здания, включая пристройки, если таковые имеются.


Разница между ценой, по которой дом мог быть продан (рыночная стоимость), и общей суммой зарегистрированной задолженности.


Один из группы дома s в двухэтажном доме, с собственным гаражом и подъездом.


Дом во дворе

Дом с внутренним двором в качестве главного входа.


Домашняя гарантия

Как и любая другая гарантия, эта гарантирует собственность от отказа механической системы s, такой как водопровод, электричество, отопление и установленные приборы.


Дом с патио

Небольшой дом на одну семью Дом с патио.



Одноквартирный дом

Частный дом.


Резерв

Денежная сумма, зарезервированная в контракте на строительство для предметов, которые имеют , не выбраны и не указаны в контракте на строительство. Например, для выбора плитки в качестве напольного покрытия может потребоваться разрешение , для материала подложки, или электрическое разрешение , , которое откладывает сумму денег, которую нужно потратить на электрическую арматуру.


Стены участка

Гофрированные металлические или бетонные стены установили вокруг окна подвала, чтобы удерживать землю.


Фундамент подвала

Подвал — это пригодный для использования фундамент , который обычно имеет высоту потолка 8 футов и часто используется как жилое или складское помещение.


Бетонный блок

Пустотелый бетонный блок «кирпич», часто размером 8 x 8 x 16 дюймов. Часто используется в малоэтажном коммерческом и жилом строительстве. Оригинальный дизайн и использование приписываются архитектору Фрэнку Ллойду. Wright.


Crawlspace Foundation

Пространство между землей и первым этажом дома , обычно не выше четыре футов.


Система высокого напряжения

См. Электричество.


материал, используемый для покрытия внутренних каркасных областей стен и потолков


Точка несущей нагрузки

Точка, в которой несущий вес или вес конструкции концентрируется и переносится на фундамент .


Несущая стена

Включает все внешние стены и любые внутренние стены, которые выровнены над опорной балкой или балкой.Обычно любая стена имеет двойную горизонтальную верхнюю пластину.



Низковольтная система

Обеспечивает безопасность, развлечения, связь, контроль окружающей среды, работу в сети и другие функции, как правило, с питанием от сигнального кабеля, телефонной линии или кабеля для передачи данных. Обычно не измеряется.


Несущая стена

Стена, не несущая нагрузки , кроме собственного веса.


Свес

часть крыши, которая нависает над стеной.


ДСП

Заменитель фанеры, изготовленный из опилок, смешанных со смолой и спрессованных в листы. Используется для стеллажей, стеллажей пола , ступеней лестниц и т. Д.


Перегородка

Стена, разделяющая пространство на любом этаже здания или комнаты.


Полиэтиленовый пароизоляционный слой

Пластиковая пленка, используемая для предотвращения проникновения влаги через неизолированную изоляцию. Полиэтилен толщиной 4 и 6 мил предпочтительнее, потому что они с меньшей вероятностью будут повреждены во время строительства.


Излучающий барьер

Излучающий барьер — это отражающая поверхность на строительном элементе или рядом с ним, которая перекрывает поток лучистой энергии к и от строительного компонента.


Излучающая барьерная система

Излучающая барьерная система (RBS) — это секция здания, которая включает излучающий барьер , обращенный к воздушному пространству.


Система отражающей изоляции

Система отражающей изоляции Система образована комбинацией поверхностей с низким коэффициентом излучения и воздушных пространств, которые создают отражающие полости, которые имеют низкий уровень передачи лучистой энергии.


Дом из палки

Дом, построенный без сборных конструкций часть s. Также называется обычным зданием.


Черновой пол

Конструкционный материал, перекрывающий балок перекрытия . Она служит рабочей площадкой при строительстве и служит основанием для отделки пола .


Гайка для проволоки

Пластиковое устройство, используемое для соединения оголенных проводов вместе.


Ярд бетона

Один кубический ярд бетона имеет объем 3 x 3 x 3 дюйма, или 27 кубических футов.Один кубический ярд бетона залит 80 квадратных футов 3-дюймового тротуара или подвала / гаража этаж .


Относится к: дому, ипотеке, страхованию, покупателю жилья, недвижимости, собственности, покупке дома, страхованию жилья, финансирование, жилищное финансирование, покупатель жилья, первый покупатель жилья, дома, покупка жилья, кредит, квартира

Монолитная бетонная конструкция — R.J. Potteiger Construction Services, Inc.

Монолитное бетонное строительство — одна из самых инновационных форм бетонного строительства, доступная сегодня компаниям.В некоторых ситуациях монолитная бетонная конструкция является очень привлекательной формой строительства, которая может выполнять работу быстрее, чем другие методы. Рассматривая услуги по бетонному строительству, узнайте больше об истории монолитного бетонного строительства, а также об его преимуществах и недостатках.

Что такое монолитная бетонная конструкция?

Монолитная архитектура относится к типу зданий, которые были отлиты, выкопаны или вырезаны из одного куска материала.Исторически сложилось так, что монолитные здания были построены путем вырезания комнат и других элементов в скалах. Монолитная бетонная конструкция — это разновидность монолитной архитектуры. В частности, это относится к конструкции, сделанной из бетона, которая одновременно отливает все свои компоненты.

История монолитного бетонного строительства

Монолитная бетонная конструкция насчитывает тысячу лет, если не больше. Некоторые из наиболее известных примеров раннего монолитного строительства происходят из монолитных церквей династии Загве, которые были построены во время правления этой династии примерно с 900 по 1270 год нашей эры.Д.

Считается, что эти постройки были вдохновлены одним из царей Загве, Лалибелой, который надеялся создать «Новый Иерусалим» в горном районе Эфиопии. Основываясь на этом видении, рабочие и мастера создали 11 монолитных церквей, вырезав их в скале. При создании этих церквей они нашли большие блоки скал, а затем начали их вырубать. Вырезая скалы, они могли создавать крыши, окна, двери, колонны и другие детали.

Каждая церковь впечатляет сама по себе с красивыми парадными проходами, функциональными стеблями дренажных канав и встроенными в них катакомбами.Бьете Медхани Алем, выделяющийся среди других, считается самой большой монолитной церковью в мире. Другие монолитные здания по всему миру пережили века, например, Индийский береговой храм, построенный между 700 и 728 годами нашей эры, является одним из самых впечатляющих примеров.

В этой области не было много разработок до 1908 года, когда Томас Эдисон сделал большой шаг вперед в монолитной архитектуре, когда он подал заявку на патент, который касался строительства зданий с использованием только одного бетонного основания.Для создания этих зданий требовалась сложная форма и дорогое оборудование, поэтому Эдисону было трудно убедить других купить его бетонные дома. Хотя здания продавались как огнестойкие, простые в уходе и доступные, их было трудно продать покупателям.

Хотя их было трудно продать, некоторые бетонные здания были построены в Нью-Джерси, и некоторые из них сохранились до сих пор. История в значительной степени сочла бы набег Эдисона на бетонное строительство провалом, поскольку его цементная компания потеряла миллионы долларов.Тем не менее, он показал способность монолитной архитектуры использоваться в жилых целях.

С тех пор, как Эдисон предпринял первую попытку создать монолитные бетонные дома, этот метод прижился, и он стал отличным методом для времен, когда спрос на жилье резко возрастает. Быстрый и простой метод строительства делает его сегодня привлекательным вариантом для некоторых. Например, центральный департамент общественных работ Индии использует технологию монолитного строительства для создания офисных комплексов и крупных жилищных проектов.Вы можете ожидать, что и дальше будут использоваться монолитные бетонные конструкции по всему миру, где необходимы скорость и качество.

Сравнение монолитной бетонной конструкции и ступенчатой ​​конструкции

Пошаговое строительство — самый распространенный способ строительства. Поэтапное строительство выполняется не сразу, а поэтапно. Напротив, монолитное бетонное строительство относится к процессу строительства, завершенному за один раз. Поскольку монолитная бетонная конструкция чаще всего используется с фундаментами, ниже будут сравниваться два различных метода строительства фундамента.

Конструкция Step-Wise

Традиционные бетонные фундаменты строятся поэтапно. Этот процесс состоит из трех основных частей:

  1. Передача нагрузок на подстилающий грунт
  2. Устройство фундаментных стен
  3. Заливка плиты

Первым шагом к возведению фундамента ступенчатым строительством является установка опор. Под опорой понимается бетонная зона, уложенная глубоко в почву. Обычно эти опоры довольно широкие, поскольку они предназначены для распределения веса конструкции по земле.Равномерное распределение веса снижает вероятность того, что здание сдвинется или потрескается.

Здания и сооружения в более холодном климате также могут извлечь выгоду из них, поскольку опоры могут предотвратить замерзание. Поскольку опоры закладываются глубоко в землю ниже линии промерзания, они предотвращают повреждение конструкции. Без опор или опор, неправильно установленных над линией замерзания, вода может пройти цикл оттаивания и замерзания, что может привести к образованию полостей под фундаментом, что может привести к обрушению фундамента и нарушению структурной целостности здания.

После того, как фундамент уложен, следующим шагом является строительство фундаментных стен, которые кладутся поверх фундаментов и соединяют все здание. Эти стены часто можно увидеть в недостроенных подвалах.

Последним элементом ступенчатой ​​конструкции является плита, которая опирается на фундамент и между стенами фундамента. Как правило, эта плита является вашим черновым полом или цокольным полом и сделана из бетона.

Со всеми шагами, которые требуются для завершения поэтапного строительства фундамента, компаниям часто приходится планировать потратить значительное количество времени на заливку и отверждение каждого элемента фундамента.Дополнительное время, затрачиваемое на установку фундамента, может привести к увеличению затрат и снижению производительности, что заставит некоторых искать более эффективные методы.

Монолитное строительство

Монолитное строительство по фундаментным плитам — одна из самых распространенных альтернатив ступенчатым фундаментам. Вместо того, чтобы разбивать фундамент на несколько частей, монолитные плиты объединяют бетонную плиту и фундаментные основания в одно целое. Одновременно вы будете заливать плиту и фундамент, что поможет вам быстрее завершить проекты.

По сравнению с более традиционными фундаментами монолитные фундаменты оказываются намного тоньше. Как правило, опоры для этих фундаментов будут идти только около 12 дюймов от основания до пола, а фундамент будет только около четырех дюймов толщиной. Хотя для ускорения работы можно использовать специальное землеройное оборудование, вы также можете копать вручную, так как вам нужно копать землю всего на несколько дюймов.

В случае монолитных плит вы также обнаружите, что они опираются на гравийную подушку, предназначенную для надлежащего дренажа.Плита также будет иметь проволочную сетку или арматуру, чтобы укрепить плиту и снизить вероятность появления трещин. В особенно холодном климате можно добавить слой утеплителя, который окружает фундамент и обеспечивает внутреннее отопление. Изоляционный слой отодвинет линию замерзания и защитит вашу конструкцию от таяния и замерзания.

Типы фундаментов дома, способы использования, плюсы и минусы

Фундамент подвала с полным или дневным освещением BanksPhotos / Getty Images

Фундамент подвала — самый глубокий из трех основных типов фундаментов.Полный подвал соответствует большей части или всей площади пола уровня выше и обычно имеет высоту не менее 7 футов. В новых домах обычно есть более высокие подвалы, чтобы облегчить преобразование в жилое пространство.

Основное преимущество подвала — это дополнительное пространство, которое он предоставляет для хранения или проживания. В некоторых домах отделка подвала может почти удвоить жилую площадь дома. Подвал может быть кондиционированным (то есть отапливаемым или охлаждаемым), как и остальная часть дома, или может быть без кондиционирования.

Полные подвалы

Полноценный подвал — это тот, который соответствует периметру вышеупомянутого дома. Итак, если площадь первого этажа дома составляет 800 квадратных футов, площадь полного подвала также составляет 800 квадратных футов — более или менее.

Полноценный подвал состоит из структурных фундаментных стен, которые опираются на фундаментные опоры, идущие по периметру подвала. Опоры обычно проходят ниже линии промерзания, на глубину, до которой земля промерзает зимой.

Полноценный подвал с потолком высотой 7 футов и выше является ценным активом для дома.Его можно превратить в жилое пространство или превратить в домашний спортзал, детскую игровую площадку, домашний кинотеатр или просто оставить на хранение.

Подвалы дневного света

Одним из вариантов полного подвала является дневной подвал, который иногда называют частичным подвалом. Построенный на склоне подвал с дневным освещением имеет одну или несколько сторон, полностью погруженных в землю от пола до потолка. Однако по мере того, как склон спускается, одна или несколько сторон фундамента открываются и могут иметь большие окна и двери, пропускающие дневной свет.

Дневные подвалы часто более практичны для преобразования в жилые помещения, чем полноценные подвалы. Они предлагают возможность добавления отдельного входа, что необходимо, если вы планируете сдавать помещение в аренду. Подвалы с дневным освещением также позволяют избежать многих аспектов жизни в подвальных помещениях из-за увеличения естественного света и воздуха. В светлых подвалах легче бороться с плесенью и плесенью, чем в полностью закрытых подвалах.

Плюсы

  • Возможность жилой площади

  • Увеличенное складское помещение

Минусы

  • Расширенное техобслуживание

  • Часто проблемы с водой

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
