Свайный фундамент: виды, рекомендации и применение

Решение иметь свой загородный коттедж влечет за собой ряд вопросов, которые следует решить до начала строительства. Прежде всего, необходимо приобрести участок под строительство дома. Если вы не воспользовались своим правом приватизации, то есть возможность получить участок бесплатно , иначе земельный участок можно купить. Выбирая участок, следует обратить внимание на характеристики грунта, так как от этого зависит, какой фундамент будет под будущим домом. Есть почвы, для которых подойдет только свайный фундамент.

После выбора участка следует этап разработки проекта. Возможны несколько вариантов создания проекта:

купить готовый проект, например, у соседа;
разработать индивидуальный;
подобрать типовой проект.

Именно на этапе проектирования выбирается фундамент для будущего коттеджа. При его выборе следует учитывать следующие факторы:

вес строения с полной нагрузкой;

характеристики грунта;
близость грунтовых вод.

Это один из моментов, на которые нужно обратить внимание, чтобы правильно построить дом . На этапе проектирования идет планирование и разбивка земельного участка. При этом полезно будет узнать все о ландшафтном дизайне , чтобы все строения смотрелись гармонично на участке.

Причины применения свайного фундамента

Существуют почвы, на которых для возведения надежного дома с прочным основанием лучше использовать сваи для фундамента. Основанием для возведения свайного фундамента являются следующие причины:

Низкая несущая способность грунта. К таким грунтам относятся почвы со значительным слоем перегноя обычно возле лесов, с большой влажностью.

Суглинистая, песчаная и глиняная почва в различном состоянии не подходит для монолитного ленточного фундамента , так как не имеет достаточной прочности. Сваи в этом случае можно устанавливать на глубину, где проходит крепкий несущий слой. Во многих технологиях строительства применяется фундамент из свай на почвах со слабым несущим слоем.
При значительной глубине промерзания превышающей 2 метра.
Для строительства тяжелых домов массой более 350 тонн.
При высоком уровне грунтовых вод.

Если грунт слишком плотный, то земляные работы по рытью котлована и траншей становятся экономически невыгодными, особенно, если ведется строительство недорогого дома . В этом случае свайно винтовой фундамент – выгодный экономичный вариант.
Свайный фундамент применяется при необходимости быстрого и малозатратного строительства. Благодаря небольшим объемам фундамента, есть возможность сэкономить на бетоне и арматуре.
Если стоит выбор строительства каркасного остова на слабонесущих землях, то лучше вырыть кусты для свай, чем устраивать ленточный или монолитный фундамент.

Еще одним преимуществом устройства основания из свай является возможность проведения работ в зимний период. Поэтому его используют в условиях вечной мерзлоты. Кроме того, устройство свайных фундаментов исключает риск просадки здания при сдвиге, пучении почвы либо подтоплении.

Разновидности свай

Сваи представляют собой длинные столбы, которые погружают в грунт в виде готовых изделий или изготавливают непосредственно в грунте.

Виды свай можно разделить по следующим признакам:

взаимодействию с грунтом;
способу заглубления в грунт;
устройству самих свай;
материалу изготовления.

По взаимодействию с грунтом сваи делятся на следующие виды:

висячие, оказывают воздействие на грунт путем силы трения между грунтом и боковыми гранями столбов;
сваи-стойки, которые опираются на грунт и передают ему всю нагрузку от здания.

По методу погружения в грунт сваи делятся на:

Забивные, изготавливаемые из металла, дерева, железобетона. Для их погружения применяются молоты, специальная техника: вибропогружатели, виброударные, вибровдавливающие и вдавливающие устройства. Погружение производится без выемки земли.
Сваи-оболочки из железобетона. Для их погружения применяются вибропогружатели. Они могут погружаться как с частичной выемкой грунта, так и без.

Набивные: изготавливаются путем обжатия грунтом и заполнением полости бетоном.
Винтовые сваи, состоящие из металлической винтовой лопасти и металлического ствола, погружаются в почву путем ввинчивания под давлением.
Буровые. Предварительно бурятся скважины, а затем в них устанавливаются железобетонные столбы или они заполняются бетоном.

Забивные железобетонные сваи отличаются сечением, они могут быть:

квадратными;
круглыми;
прямоугольными;
тавровыми;
двутавровыми;
полыми.

Сваи могут отличаться конфигурацией исполнения и способом армирования. Кроме того, столбы могут быть выполнены в виде цельной конструкции или состоять из отдельных элементов (кирпичные, каменные).

По виду материала изготовления столбы могут быть:

Деревянные. Применяется дерево только твердых хвойных пород (сосна, лиственница, пихта, ель). Длина таких столбов до 8,5 метров. Используются деревянные столбы редко, так как подвержены гниению.
Металлические. Изготавливаются из прокатных видов стали. Не рекомендуются к применению по следующим причинам: высокая стоимость, большой расход металла, использования кранов для установки, необходимость покрытия свай антикоррозийными средствами.
Железобетонные. Это наиболее экономичный вариант свай. Они могут изготавливаться на строительной площадке, имеют большой срок службы.

Вид используемых свай зависит от климатических условий, свойств почвы и нагрузки от строения.

Виды свайных фундаментов

Группа свай, соединенных по верху ростверком из плит или бетонных лент, называется свайным фундаментом. Функция такой конструкции распределить нагрузку от здания, в том числе и от крыши из битумной черепицы , на все основание.

В зависимости от количества используемых опор и способа распределения нагрузки существуют следующие типы оснований с использованием свай:

Одиночные сваи. Используется для передачи нагрузки от единичных объектов, например, колон. Могут использоваться в качестве колон.
Свайно ленточный фундамент используется для возведения протяженных конструкций или при необходимости распределения нагрузки по периметру.
Свайные «кусты». Применяются, если необходимо передать нагрузку от отдельного элемента строения на несколько свай, например, колоны.
Свайное «поле». Применяется для возведения крупногабаритных тяжелых зданий, когда нагрузка передается системно расположенным опорам.

Кроме фундамента из одиночных свай, во всех свайных фундаментах используется ростверк. Он может быть монолитным и сборным. Свайно ростверковый фундамент отличается глубиной расположения ростверка:

низкий: расположен немного ниже поверхности почвы. Это дает возможность передавать нагрузку не только на столбы, но и на грунт;
повышенный: расположен непосредственно над поверхностью земли. Нагрузка передается только на столбы, исключается нагрузка на грунт;
высокий. Применяется при строительстве гидротехнических сооружений или при устройстве подвального помещения в частном доме.

Главное назначение ростверка – объединение свай и бетонных конструкций. Для выполнения этой задачи применяется армирование. Главное, правильно сделать расчет свайного фундамента. Для этого можно воспользоваться калькулятором .

Применение свайных фундаментов

При строительстве частных жилых домов чаще всего применяется свайный буронабивной фундамент. Он более экономичен, проще в технологии изготовления по сравнению с другими видами свай. Для большей прочности буронабивные сваи могут иметь расширение в корне, т. е. выполнена бетонная пятка сваи.

Если строение небольшое, а твердые грунты находятся на небольшой глубине, то ямы для устройства свай можно выкопать вручную или с помощью специальных буров. В любом случае земельных работ требуется намного меньше, особенно, если применять винтовой фундамент. При твердом грунте опалубку можно не выполнять.

Если грунт осыпается, то в скважину вставляют гидроизоляционный материал (полиэтиленовую пленку, рубероид), а в него устанавливается каркас из арматуры и заливается бетонная смесь.

По новым технологиям стало популярно каркасное строительство. При строительстве многоэтажных каркасных домов используют свайно плитный фундамент. Применение этого фундамента обосновано в районах с неустойчивой сейсмической обстановкой, где возможна вероятность землетрясений и подвижек грунта. При устройстве фундамента создается необходимая жесткая связь железобетонной плиты со сваями, что обеспечивает единую деформацию всех элементов основания во время сейсмических нагрузок.

Возведение свайно плитного фундамента начинают с установки свайных «кустов». При устройстве ростверка выполняется выпуск арматуры, чтобы прикрепить в последующем тонкую железобетонную плиту. Для обеспечения независимости осадки строения и гидроизоляции конструкции между ростверком и железобетонной плитой выполняют шов из герметичного материала.

Если при строительстве элитных домов предусмотрены колоны, то для них свайный фундамент выполняется без ростверка. В качестве свай используются готовые конструкции: железобетонные стаканы, насадки или оголовки. В элитных домах часто устанавливаются нестандартные межкомнатные двери.

Несмотря на описанные достоинства, свайные фундаменты не пользуются популярностью при строительстве частных домов из-за высокой стоимости транспортных расходов для доставки материала, а также применения специальной техники для установки свай.

Для правильного выбора фундамента нужно иметь строительный опыт, поэтому для возведения загородного лучше заключить договор со строительной фирмой. Надежной строительной фирмой является компания «КиевНовБуд», имеющая много строящихся объектов, побывав на которых можно убедиться в качестве выполняемых работ.

Самым выгодным вариантом сотрудничества является заключение о строительстве под ключ. Кроме того, компания предоставляет различные строительные услуги , проводит акции , которые выгодны для клиента. Сотрудничество с нашей фирмой дает возможность сэкономить на материалах, так как нашими поставщиками являются проверенные фирмы, на материалы дается гарантия 5 лет. При этом не делается наценка на материалы, так как прибыль компания получает за счет выполнения работ.

Данный материал является частной записью члена сообщества Club.CNews.
Редакция CNews не несет ответственности за его содержание.

Свайный фундамент под ключ в Челябинске

Такие основания стали применяться еще в начале прошлого века, но тогда с их помощью возводили только легкие строения (сараи, гаражи) из-за недостаточного развития оборудования и технологий.

Современные материалы и инструменты дают возможность применять свайно-винтовые фундаменты более широко. Сегодня основные сферы их использования – это малоэтажное жилищное строительство, возведение бань, малых архитектурных форм и т. д.

Особенности устройства фундамента на сваях

Устройством свайного фундамента должны заниматься профессионалы, которые смогут грамотно рассчитать необходимое количество свай, их заглубление и т. д. Наши специалисты выполняют необходимые расчеты с учетом:

Характеристик будущего строения (его расчетного веса, высоты цоколя, наличия или отсутствия инженерных коммуникаций

Климатических особенностей местности (высоты снежного покрова в зимнее время, глубины промерзания грунта)

Характеристик грунта, включая тип грунтового покрытия (глина, торфяник, суглинок и т. д.)

Рельефа строительной площадки, глубины залегания грунтовых вод

После выполнения расчетов начинается непосредственно строительство свайно-монолитного фундамента ручным или механическим способом. Первый метод подходит для небольших участков, где нет возможности применить ямобурную установку. Там, где нет проблем с пространством, работы ведутся механическим способом, который позволяет намного сократить сроки строительства.

Преимущества фундамента на сваях

Если сравнивать свайно-винтовой фундамент с ленточным или с бетонными сваями, он имеет преимущества в виде:

Возможности применения для любых типов строений, начиная от легких каркасно-щитовых дачных домиков и заканчивая капитальными домами, возводимыми из бревен и бруса до 240 мм

Коротких сроков строительства — фундамент готов за 1-2 дня, при этом можно начинать сборку сруба, не дожидаясь усадки фундамента

Возможности применения на участках с плотной застройкой или наличием большого количества зеленых насаждений

Хорошей вентиляции, предотвращающей гниение древесины и способствующей продлению срока службы дома

Возможности применения на грунтах любого типа, кроме скальных пород, и на любом рельефе местности

Длительным сроком службы (до 80-100 лет)

Наша компания «Каркас» имеет большой опыт устройства свайно-ростверковых фундаментов под ключ. Наши специалисты могут возвести фундамент с ленточными или столбчатыми ростверками для загородного дома с круглогодичным проживанием, летнего дачного домика, гаража, бани и других конструкций.

Как сделать заказ на фундамент

Если вы хотите заказать устройство свайного фундамента в Челябинске по выгодной цене, обращайтесь в нашу компанию «Каркас»! Чтобы сделать заказ, напишите нам по электронной почте или заполните на сайте форму обратной связи с указанием своих контактных данных. После получения вашей заявки наши специалисты свяжутся с вами для уточнения деталей заказа.

Если вам нужна профессиональная консультация или вы хотите уточнить стоимость строительства свайного фундамента с ростверком, звоните нам по телефонам из раздела «Контакты», и мы ответим на все ваши вопросы!

Свайный фундамент: основные моменты его обустройства

Для начала стоит отметить, что свайный фундамент имеет преимущества перед другими типами фундаментов. Фундамент на сваях может быть использован на сложных и неровных участках. А так же при высоком уровне грунтовых вод. Фундамент на сваях больше всего подходит для зданий с небольшой массой. Вся нагрузка от построенной на сваях конструкции переносится на глубокозалегающие плотные грунты.

Что вы узнаете

Свайный фундамент: последовательность обустройства

Геологическая разведка

Во-первых, следует произвести геологическую разведку. Этим занимаются специализированные организации. Они дают вам заключение о грунтах, находящийся на определенном участке.

Этими же организациями выполняются:

разметка пятна застройки будущего дома;
вынесение осей;
установка обносок.

Разработка плодородного слоя земли под свайный фундамент

Если вы считаете, что эта операция вам по силам, ее вы можете выполнить сами.

Бурение шурфов под сваи

Геологический шурф — вертикальная (редко наклонная) горная выработка квадратного, круглого или прямоугольного сечения, небольшой глубины (редко более 20-30 м), проходимая с земной поверхности для разведки полезных ископаемых.

Если же речь идет о свайном фундаменте, то шурфы высверливаются для установки в них несущих свай. Для их высверливания, как правило, требуется специальная техника.

Установка асбоцементных труб и монтаж опалубки

В шурфы устанавливаются асбестоцементные трубы для заливки будущих свай. На трубах монтируется деревянная опалубка для будущей обвязки свай монолитным поясом (лентой).

Армирование свай

Чаще всего армирование выполняется решеткой. Которая устанавливается внутрь асбестовой трубы.

Бетонирование свай

Лучше всего для бетонирования свайного фундамента (да и любого другого фундамента) заказывать заводской бетон. Бетон, сделанный вручную, не надежен и со временем будет крошиться и трескаться.

Обратная засыпка пятна застройки

Производится засыпка грунтом пятна застройки. Если предусмотрено проектом, свайный фундамент может быть выполнен с монолитным поясом по верху свай.

Однако необходимо подчеркнуть, что все сваи подрезаются под один уровень.

Лучше всего опалубку делать из фанеры. Поскольку она придаст поверхности ленты необходимую гладкость.

Внутрь опалубки укладывается пленка. Это делается для того, чтобы влага в бетоне дольше держалась, и он лучше схватился. Также укладывается арматура. Причем, арматуру связывают.

Готовый свайный фундамент из асбестовых труб

Вот что у нас получилось в итоге.

Баня на свайном фундаменте

Вот так выглядит, например, баня на свайном фундаменте из асбестовых труб без обвязочного пояса. В принципе, пояс делать не обязательно.

Приходилось ли вам обустраивать свайный фундамент? Поделитесь опытом в комментариях к статье.

Автор статьи: Сергей Юшков

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями.

Свайный фундамент | Строительство фундамента

Свайный фундамент

Сегодня можно заметить повышенный спрос на такое основание дома при строительстве, как свайный фундамент. Он является практически незаменимым при сооружении многих домов, во избежание всевозможных неприятных ситуаций, которые могут появиться в случае его отсутствия. Свайный фундамент является достаточно сложным при возведении, поэтому данный процесс необходимо доверить исключительно профессионалам, имеющим огромный опыт работы в данной сфере.

Что такое свайный фундамент

Его можно отнести к ряду специальных опор род, предназначенных под капитальное строение. Данная основа способна максимально передать вес всей конструкции здания грунту. Глубина погружения может варьироваться от трёх до двадцати метров. Они соединяются сверху в одно целое, с помощью специальной фундаментной плиты или ростверки. Свайный фундамент способен максимально передать вес имеющийся конструкции здания в грунт, за счет специального погружения в него на определенное расстояние вглубь.

Наиболее актуальным свайный фундамент можно отметить в случае, когда под зданием расположен слабый слой грунта. При возведении свайных фундаментов необходимо обратиться к специалистам для достижения высококачественного результата и получения эффективных работ.

Заказать строительство фундамента можете по телефону: 8 (800) 100-24-23 или через форму

Подробнее о типах фундамента

Преимущества свайного фундамента

1. Цена фундамента на винтовых сваях в среднем на 30-70% ниже, чем произведенного по стандартным технологиям;
2. Монтаж не займет много времени, достаточно 1 дня, обусловлено это отсутствием нагрузки при ввинчивании сваи, для этого не требуется пробуривание скважин;
3. Идеально подходят для монтажа в сложные грунты;
4. Срок службы превышает 150 лет без всяческого ухода. С обслуживанием, подразумевающим своевременную обработку фундамента специальным химическим составом, около 200-250 лет;
5. Установка свои никак не влияет на почву в плане рельефа, сохраняет ее первозданном состоянии. Никаких земельных работ не требуется;
6. Монтаж производится при любых погодных и температурных условиях;
7. Высокий запас прочности. Винтовые сваи способны выдерживать нагрузку до 18 тонн, пиковое значение можно бесконечно повышать за счет увеличения диаметра сваи;
8. Возможен монтаж в виде пирса или речного причала, свая располагается под водой;
9. Равномерное распределение несущей нагрузки с учетом особенностей строения;
10. Однородная несущая способность в сложных грунтах;
11. Влагостойкие, устойчивы к резким перепадам температуры и изменениям условий окружающей среды;
12. Винтовые сваи пригодны для несения полного объема нагрузок сразу после установки;

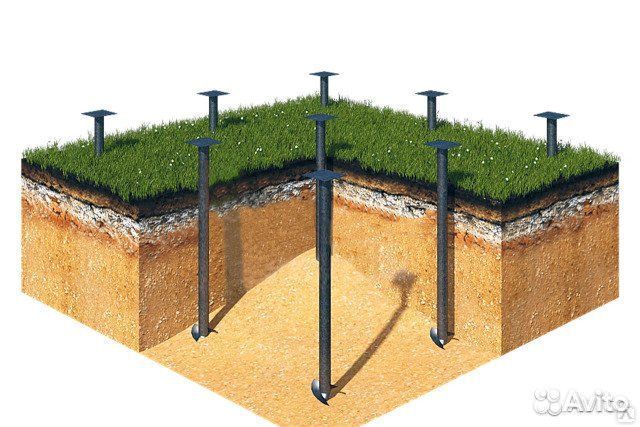

Винтовые сваи

Прочность и надежность наших фундаментов обеспечивается особой конструкцией нижней части сваи, на ней расположена режущая лопасть, с помощью которой свая и фиксируется в грунте. Лопасть позволяет углубиться в грунт на любое расстояние, за счет чего любые движения фундамента, даже при промерзании почвы, исключаются.

Винтовые сваи – самый надежный из существующих фундамент для использования на территориях со сложным грунтом.

Правильно заложенный фундамент – гарантия продолжительной и безопасной эксплуатации строения. Из-за непрофессионального проектирования фундамента, установки неподходящей для грунта разновидности, часто возникают аварийные ситуации типа трещин в кирпичной кладке, перекосившихся стен и даже обвала почвы под строением, что чревато серьезными последствиями для находящихся внутри здания людей.

Одна из самых часто встречающихся ошибок при закладке фундамента – пренебрежения особенностями грунта, часто устанавливается стандартный ленточный фундамент, непригодный для сложных грунтов, содержащих глину, торф, песок и почву с повышенной влажностью. Для этих сложных, достаточно проблемных, грунтов ленточного фундамента недостаточно, здесь нужен особый подход не только при выборе типа фундамента, но и при проектировании его закладки.

Грунты с преобладанием торфа или песка не способны выдерживать нагрузки здания, они попросту проседают, неся за собой разрушения. Что касается грунтов с глиной, то они проявляют себя при минусовых температурах, замерзая, они начинают разрушаться. На территориях с подобными грунтами рекомендуется использовать фундамент на винтовых сваях, специально предназначенный для нахождения в таких условиях. Винтовые сваи достаточно надежны, их использование экономически выгодно и они обладают великолепными эксплуатационными качествами.

Компания «Детинец» в лице своих специалистов поможет вам спроектировать и установить фундамент с учетом особенностей грунта, мы выполним все предварительные работы: анализ грунта, расчет площади и силы давления, проектирование будущего фундамента. После чего установим нужные сваи, которые гарантированно прослужат долгие годы. Доверяя работы нашим профессионалам, вы значительно сократите сроки и финансовые затраты на строительство фундамента.

Обвязка для свайных фундаментов из железобетона, металла и дерева

В переводе с нем. Rost — решетка, Werk — строение. Ростверком называют конструкцию, связывающую элементы свайного фундамента в единое целое и формирующую основание для возведения стен. Говоря языком политэкономии, с установкой ростверка у дома появляется «базис для устойчивого роста»

Виды ростверков

Сваи или столбы — довольно частый вариант фундамента для одно-двухэтажных загородных домов, дач и бань. Устройство таких оснований, как правило, подразумевает применение специальной техники, создает сложности при создании подвала и требует тщательнейшего утепления нижнего перекрытия, но зато избавляет от большого объема земляных работ, а главное — позволяет вести строительство на проблемных грунтах и сложном рельефе. Свайные фундаменты оптимально подходят для участков с высоко залегающими подземными водами, с нестабильными, слабонесущими или пучинистыми грунтами (глины, суглинки и пр.), а также для площадок в холмистой местности или с ярко выраженным уклоном.

Чтобы отдельно стоящим сваям не грозил крен и нагрузка от дома распределялась на них равномерно, опоры должны быть жестко соединены в одну конструкцию. Этой цели и служит ростверк, являющийся контуром обвязки фундамента. Изготовить его можно из железобетона, металлопроката или дерева, — все зависит от того, какая несущая способность от него требуется. Тип ростверка, шаг и глубина установки опор определяются проектным расчетом.

Перед устройством ростверка следует убедиться, что верхняя плоскость всех свай или столбов находится строго на одном уровне, и при необходимости принять меры по их выравниванию. В любом случае в процессе монтажа обвязки важно строго следить за ее горизонталью, ведь даже небольшие перекосы могут обернуться неравномерной осадкой здания и деформацией ограждающих конструкций

Железобетонный ростверк

Такая обвязка значительно утяжеляет фундамент и требует особо прочного основания, поэтому обычно ее делают в сочетании с опорами из армированного бетона (готовыми забивными или отливаемыми прямо по месту). Это наиболее надежный вариант ростверка для массивных зданий со стенами из кирпича и блочных материалов. Фактически свайно-ростверковый фундамент данного типа представляет собой усиленную столбами бетонную ленту — со всеми присущими ей достоинствами (высокая несущая способность, прочность к изгибу) и недостатками (трудоемкость исполнения, продолжительное время застывания раствора). К сведению: для построек большой площади рекомендуется сооружать сплошное свайное поле, которое накрывают монолитной плитой.

Железобетонный ростверк

Бетонный ростверк может быть так называемым висячим (высоким), наземным (низким) или залегающим ниже нулевой отметки. В первом случае пояс обвязки возвышается над уровнем земли не менее чем на 15 см, что из-за отсутствия контакта с грунтом исключает влияние на него сил морозного пучения. Если ростверк поднят на значительную высоту, вертикальные опоры испытывают сильные нагрузки на поперечный изгиб, и поэтому в дополнение к ним иногда ставят наклонные сваи, придающие конструкции большую жесткость и прочность.

Наземная лента покоится на песчано-гравийной подушке толщиной 15–20 см, засыпанной в траншею и тщательно утрамбованной. Дренажная прослойка не позволяет талым и дождевым водам застаиваться под ростверком, однако она не способна противостоять силам, направленным на его выталкивание, так что данное решение возможно исключительно на непучинистых грунтах. Плюс в том, что отсутствие зазора между фундаментом и поверхностью земли не дает потокам холодного воздуха свободно гулять под нижним перекрытием, а также облегчает отделку цоколя дома.

Ростверк, расположенный ниже уровня земли, по сути является малозаглубленным ленточным фундаментом, передающим нагрузку не только на опоры, но и на грунт. Это самый трудозатратный вариант бетонной обвязки, требующий устройства дренирующей подушки, гидроизоляции, отмостки и возможный только при подходящих характеристиках грунта и низком УГВ.

Помимо монолитной ленты, железобетонные опорные столбы можно соединить сборным ростверком, сложенным из армированных бетонных балок прямоугольного сечения. Между собой элементы обвязки скрепляют раствором, а с опорами — бетонированием стыка и привариванием закладных арматурных стержней столба к монтажным петлям на балке

Что такое свайный куст?

В тех точках фундамента, где согласно проекту на опору будет ложиться повышенная нагрузка (например, от массивного камина с керамическим дымоходом, колонны или другой тяжелой конструкции), вместо одиночной сваи может быть установлен свайный куст. Так называется группа опор, расположенных рядом друг с другом и соединенных замкнутым ростверком, что позволяет создать стабильную и очень прочную базу, способную легко выдержать и увеличенную нагрузку, и давление грунта.

В частности, свайные кусты используют при возведении каменных заборов на подвижных грунтах (влагонасыщенных, осадочных и т. п.), где несущим стойкам будет постоянно грозить смещение. Разумеется, вбить под них не по одной, а по три сваи выйдет и дороже, и дольше, и трудозатратнее, даже если сделать это не по всей длине ограждения, а только на самых проблемных и ответственных участках. Но ради того, чтобы не увидеть свой забор завалившимся, на такие издержки все же стоит пойти.

Арматурные выпуски из свай соединяют с каркасом поперечными связями

Для отливки ленты сколачивают опалубку в ширину стен дома и высотой не менее 30 см (для надежности ее укрепляют подпорками), настилают на дно рубероид или пленочную изоляцию и вяжут по всей протяженности пояса силовой каркас. Арматурные выпуски из свай (длиной от 60–70 см) загибают и соединяют поперечными проволочными связями с верхним и нижним рядами арматуры в каркасе, — данная мера послужит дополнительной фиксации ростверка на опорах и полностью исключит вероятность его смещения при подвижках грунта. Расстояние между продольными стержнями — от 15 до 35 см, между армокаркасом и стенками опалубки (а также поверхностью отливки) — минимум 5 см, диаметр прутьев — 10–12 мм.

Далее послойно заливают бетон марки М200, уплотняя массу вибромашиной или штыкованием. По завершении работ ленту накрывают пленкой и оставляют набирать прочность (периодически отливку смачивают, чтобы она не растрескалась от быстрой потери влаги). После снятия опалубки ростверк с трех сторон покрывают водозащитными рулонными или обмазочными материалами, а сверху укладывают отсечную гидроизоляцию.

Основанием для железобетонного ростверка под каменные здания могут служить также металлические винтовые сваи. Опалубку устанавливают так, чтобы ее дно было расположено ниже верхушки опор и их головы находились в толще ленты. В стволы свай опускают два-три арматурных прута, соединяют их концы поволокой и продевают ее сквозь просверленные в верхней части трубы отверстия. Эти выпуски перевязывают с силовым каркасом ростверка. Дно опалубки гидроизолируют и бетонируют сначала сваи, а затем горизонтальный пояс (в сваях смесь тоже штыкуют, чтобы не было пустот).

При строительстве свайного фундамента с монолитной железобетонной обвязкой важно заранее предусмотреть в ленте технологические отверстия для ввода в дом коммуникаций и проветривания подпольного пространства (так называемые продухи). Если этого не сделать еще перед заливкой раствора, потом придется прорубать проходы в застывшем бетоне, рискуя ослабить конструкцию

Металлический ростверк

Разрез каркасного дома с обвязкой свайного фундамента из металлического швеллера

Несмотря на то, что винтовые сваи в сочетании с железобетонной лентой прекрасно справляются с нагрузкой от массивных каменных стен, все же чаще всего они служат фундаментом для более легких деревянных и каркасных построек, для чего их связывают ростверком из швеллера шириной 12–20 см (в зависимости от диаметра свай). Используют с этой целью также и стальные двутавровые балки, уголки, профильные трубы.

Элементы пояса соединяют между собой электродуговой сваркой и дополнительно стягивают болтами. Швеллер, «надеваемый» на сваю полками вниз, приваривают прямо к опоре. Если его располагают полками вверх (так формируется ложе для укладки деревянного бруса или блоков из легких ячеистых бетонов) либо ставят на боковую грань, то, как правило, на сваю крепят оголовок в виде стальной пластины. Такая площадка необходима при монтаже двутавра и уголков (к примеру, два уголка образуют раму нужной ширины вместо швеллера), а также во всех случаях, когда требуется выровнять верхнюю плоскость опоры по горизонтали.

Еще одна функция оголовка — «запечатать» пустотелый ствол, то есть перекрыть попадание в него воды, когда обвязка проходит по внешнему (или по внешнему и внутреннему) контуру свай и приваривается к ним не сверху, а по боковым стенкам.

К слову: оголовок, не только металлический, но и отлитый поверх железобетонных столбов, — главный элемент безростверковых свайных фундаментов, выполняющий функцию опорной основы для конструктива здания. Кроме того, при реконструкции старых просевших построек, когда нужно завести под них укрепляющие опоры, наиболее надежным вариантом будут сваи с оголовками.

Антикоррозионную обработку металлической обвязки следует производить уже после ее монтажа, поскольку особенно нуждаются в защите как раз сварные соединения

Деревянный ростверк

Фундамент из деревянных свай

Такую обвязку выполняют в случае брусовых и каркасных строений, не оказывающих большой нагрузки на фундамент (одноэтажный дом, баня и т. п.). В основе могут лежать как металлические винтовые, так и деревянные сваи. Последние изготавливают из окоренной прямоствольной ели, сосны, лиственницы (редко из дуба или кедра). Низ бревен заостряют либо «обувают» в стальные башмаки, а сверху надевают бугель — укрепляющие кольцо. Обязательная процедура — защита от порчи специальными пропитками, обжигом и обработка препаратами на основе масел и смол. Срок службы деревянных свай — до 20 лет, поэтому под капитальные строения использовать их нет смысла, но, скажем, для беседок, террас, детских игровых комплексов такой вариант фундамента вполне приемлем. Монтаж обвязочного бруса на стойках в данном случае ничем не отличается от способа крепления горизонтальных и вертикальных элементов в деревянном домостроении.

Конструкция свайного фундамента с деревянным ростверком

При устройстве деревянного ростверка по металлическим опорам его роль играет нижний венец брусовых стен или обвязочный контур «каркасника». К сваям приваривают оголовок, гидроизолируют его битумной мастикой или куском рулонного материала (дерево не должно соприкасаться с металлом) и фиксируют брусья стальными шпильками и крепежными уголками на болтах.

Перед монтажом древесину непременно нужно пропитать огнебиозащитными составами, которые повысят ее сопротивляемость возгоранию и предохранят от биопоражений. От качества такой обработки в немалой степени зависит надежность и срок службы конструкции.

Свайный фундамент для частного дома: обустраиваем своими руками

Первый этап строительства любого частного дома – это устройство фундамента. От того, насколько правильно рассчитан и качественно залит фундамент, зависит прочность и надежность всей конструкции. В зависимости от характеристик почвы, параметров сооружения и прочих факторов выбирается один из видов фундамента.

Наибольшее распространение получили ленточные, столбчатые, плитные и свайные виды фундаментов. Ленточный фундамент (о котором мы подробно рассказывали в предыдущей статье) представляет собой вытянутую конструкцию, которая принимает нагрузки от несущих стен здания. Под лентами находятся фундаментные плиты, что обеспечивает распределение нагрузки на большую площадь.

Столбчатая разновидность устанавливается за счет погружения столба в заранее пробуренную скважину. Столбы объединяются при помощи железобетонных балок, на которых и строится дом. Плитный фундамент представляет собой сплошную плиту из железобетона, повторяющую контуры здания. Она укладывается на глубину 30-100 см в землю. Свайный фундамент – одно из самых популярных оснований для частных домов, о котором более подробно пойдет речь в данной статье.

Содержание статьи

Этапы строительства свайного фундамента

Первый этап строительства фундамента на сваях – это проектирование. На этом этапе определяются характеристики грунта с целью правильного расчета фундамента. Испытательное бурение проводится для того чтобы взять пробы грунта и определить его свойства. Также осуществляется зондирование грунта, во время которого изучается его подвижность. Степень сжимаемости грунта определяется с помощью прессиометрического испытания. Далее почва испытывается эталонными сваями, в результате чего выбирается наиболее подходящий тип свай.

Конечно, эти испытательные работы могут и не проводиться при строительстве небольшого частного дома. Однако в этом случае установка свайного фундамента должна производиться с запасом прочности.

Непосредственно сами строительные работы включают следующие этапы:

Бурение скважин или рытье котлованов под установку свай. Ямы должны быть расположены по периметру будущего сооружения, а их диаметр и глубина напрямую зависят от габаритов и веса дома.
Устанавливаются трубы из рубероида. Их длина должна быть больше на 3 метра, чем глубина вырытых ям, т.к. вверху будет создаваться опалубка. Если не задействовать рубероидные трубы, то долговечность свайной конструкции существенно уменьшится.
Армирование свай – закладываются пруты арматуры, которые будут соединять опоры с ростверком.
Бетонирование – раствор заливается порциями, чтобы обеспечить его равномерное засыхание.

Более точный технологический процесс можно составить лишь после выбора способа исполнения. Их существует несколько, и о каждом из них пойдет речь в следующей главе.

Разновидности свайных фундаментов

Свайный фундамент может выполняться по нескольким технологиям и с различными вариантами используемых свай. Каждая из разновидностей предпочтительна в определенных случаях, и обладает рядом достоинств и недостатков. Правильный выбор свайного фундамента и ростверка способствует удешевлению строительных работ и увеличению срока службы частного дома.

По способу работы

Сваи фундамента классифицируется по нескольким признакам, способ работы – первый из них. Существуют сваи-стойки и висячие сваи.

Сваи-стойки

Первая разновидность распределяет нагрузку от дома по всей поверхности земли. Однако до 85% всего веса здания приходится именно на стойку, поэтому они должны быть максимально прочными. Такой вариант свайного фундамента самый распространенный, т.к. он практически не оседает, при этом выдерживает высокие нагрузки.

Висячие сваи

Висячие сваи на грунт не упираются, а фиксируются за счет действующих сил на боковые поверхности, подобно удержанию в доске гвоздя. Такие сваи обладают большей площадью и диаметром и имеют рельефную структуру для увеличения сцепляющей силы. Данный способ строительства свай используют в тех случаях, когда плотные породы грунта находятся слишком глубоко, и бурение на такую глубину экономически нецелесообразно.

В зависимости от материала изготовления

Выбор свай зависит не только от характеристик грунта и сооружения, но и от располагаемого бюджета и удобства монтажа. На эти показатели большое влияние оказывает материал изготовления свай. Всего на данный момент используется три вида свай в зависимости от материала:

Деревянные;
Железобетонные;
Стальные.

Деревянные сваи

Деревянные опоры изготавливают из сосны или ели, реже можно встретить дубовые или лиственничные сваи. Дерево отлично обрабатывается, а для многих регионов – это самый доступный материал. Поэтому в некоторых случаях будущие владельцы дома закрывают глаза на такие явные недостатки, как небольшая прочность и долговечность в результате разрушения дерева. Возведение построек на деревянных сваях обосновано в тех случаях, когда сооружение устанавливается на ограниченный срок.

Технология строительства деревянных свай включает вырывание ям и установка в них брусков из дерева. Диаметр брусков должен быть не меньше 180 мм, а длина не превышает 16 м. Для устройства более длинных свай используют несколько стволов дерева.

Железобетонные сваи

Железобетонные сваи сегодня считаются самыми популярными, т.к. сочетают в себе долговечность и сравнительно небольшую стоимость. Кроме того, этот свайный фундамент своими руками можно установить без привлечения подъемной техники. Дело в том, что технология позволяет заливать сваю любых габаритных размеров непосредственно в грунте. Также есть возможность поставить уже готовые железобетонные сваи, выпущенные на заводе. Они могут иметь прямоугольную или квадратную форму в поперечном сечении. Распространены следующие размеры 200х200 мм, 400х400 мм и 200х400мм.

Стальные сваи

Стальные сваи самые прочные и долговечные. Могут быть представлены в виде трубы с толщиной стенок до 12 мм, двутавра, или других форм металлопроката. Чтобы придать еще большую прочность конструкции стальные сваи также могут заливаться раствором бетона после забивания в землю.

Винтовой фундамент строится с использованием металлических винтовых свай. Выглядят такие сваи, как сверло, или труба, которая оснащена шнеком. Опоры могут завинчиваться с помощью специализированного оборудования (кабестанов). Если же установка ведется на небольшую глубину, то с задачей может справиться два человека, используя ворот. Такой вид свай отличается повышенной прочностью, т.к. резьбовая конструкция по всей своей площади надежно фиксируется в грунте. К преимуществам винтовых свай также можно отнести возможность их многоразового использования – они не заливаются бетоном, поэтому при необходимости перенести постройку, могут быть выкручены тем же способом из земли.

Свайно винтовой фундамент имеет некоторые недостатки. Связаны они со способом установки основания – вкручивание, при котором разрыхляется земля. Поэтому боковая поверхность практически не участвует в принятии нагрузок от дома. Такую сваю можно отнести к категории стоек, нагрузки которых сконцентрированы на конце шнека или лопасти. Еще один недостаток заключается в том, что металл подвержен коррозии. Даже покраска не всегда защищает сталь от ржавчины, ведь во время вкручивания в землю лакокрасочный слой стирается.

Виды свай по способу монтажа

В зависимости от способа погружения сваи в землю, их разделяют на четыре категории:

Молотом или вибропогружателем
Завинчиванием
Установка в скважину
Заливка в грунт.

Сваи, которые вбиваются в грунт молотом или специальным механизированным устройством, вибропогружателем, называют забивными сваями. Для этих целей используются сваи с заостренным концом, длина которого составляет 1.5-2 метров. Для защиты сваи при забивании в прочный грунт применяют специальное устройство – башмак. Сверху опора также защищается толстым кольцом, чтобы под механическими ударами она не разрушилась.

К преимуществам такого способа устройства свай можно отнести отсутствие необходимости проведения земляных работ. Однако недостаток очевиден – требуется привлечение специальной, дорогостоящей строительной техники. Поэтому при возведении частных домов данный способ используется крайне редко.

Завинчивание – это способ установки винтовых свай. Как уже было сказано выше, при таком способе монтажа земля возле сваи взрыхляется лопастями, поэтому уже не может поддерживать опору. При вбивании свай, грунт наоборот уплотняется по бокам, обеспечивая дополнительную поддержку.

Недостаток погружного способа в готовую скважину очевиден – необходимо выполнять земляные работы. Однако есть и ряд преимуществ: свая имеет плоский конец, вместо заостренного, в результате она в меньшей степени проседает в грунт; при погружении сваи, ее гидроизоляция точно не повредится. Также сваи могут заливаться прямо в грунте, перед этим тоже бурится скважина или выкапывается яма. В котлован устанавливается опалубка, фиксируется арматура, после чего заливается бетон.

Ростверк для свайного фундамента

При различных разновидностях свайного фундамента могут применяться ростверки – конструкция в виде рамы, которая распределяет нагрузки дома по всем сваям. Свайно ростверковый фундамент может быть ленточным и плитным. Первый вариант напоминает обычный ленточный фундамент, т.е. укладывается вдоль несущих стен здания. Представляет собой балки, которыми соединены все сваи. Плитные ростверки выполняются в виде плоской плиты на всю площадь дома. Они используются в тех случаях, когда сваи распложены также по всей площади здания.

В зависимости от конструкции выделяют сборные, сборно-монолитные и монолитные ростверки для свайных фундаментов. Сборные представляют собой балки из швеллера или двутавра, установленные поверх свай. Сборно-монолитные оснащаются специальным замками, для их устройства используют готовые железобетонные элементы. Монолитные ростверки заливаются непосредственно на строительной площадке. Последний способ для строительства частного дома подходит лучше всего, т.к. позволяет ограничиться подручными инструментами.

Инструкция по строительству буронабивного свайного фундамента с монолитным ростверком

Особую популярность в частном строительстве получила буронабивная технология заливки свайного фундамента. Она сравнительно недорогая, позволяет возводить дома и коттеджи на слабых грунтах, недалеко от водоемов, при сложном геологическом рельефе, а также при большой глубине залегания твердых грунтов. Данная технология заключается в бурении скважин и последующем формировании сваи в котлованах из металлического каркаса и бетона.

Расчет свайного фундамента

Чтобы сделать расчет свайного фундамента необходимо изучить характеристики почвы. Для этих целей можно воспользоваться отрывкой шурфов, или ручным бурением. Поэтому нужно разработать грунт на 500 мм ниже, чем предполагается нижняя точка фундамента.

Тип грунта можно определить визуально, воспользовавшись таблицами из ГОСТа «Грунты, классификация». Также для определения типа почвы, нужно исследовать ее консистенцию, и сравнить с характеристиками, приведенными в соответствующей таблице.

Почва из глины в области подошвы сваи Глинистая почва на протяжении длины опоры Песчаный грунт Крупнообломочные породы

Помимо характеристик почвы при расчете свайного фундамента понадобится информация о весе самого дома. Здесь нужно высчитать нагрузки, которые распределяются на сваи, и нагрузки на ростверк. Разделение этих нагрузок необходимо для того, чтобы правильно выполнить ростверк.

При сборе информации о весе дома, необходимо учитывать, как постоянные нагрузки, так и временные (люди, снег, оборудование и пр.) За основу можно взять следующую таблицу:

Конструкция	Действующая нагрузка (кг/кв.м.)
Стена каркасная, толщиной 15 см с утеплителем.	30-50
Деревянная стена, 30 см	150
Кирпичная стена 51 см	918
Деревянное междуэтажное перекрытие с утеплителем	100-150
Пирог кровли с металлочерепицей	60
Пирог кровли с керамочерепицей	120

Также следует учитывать нагрузки, действующие на сваи со стороны самого фундамента. Для этого берем плотность бетона 2500 кг/куб.м. и умножаем на объем. Кроме того, полученное значение следует умножить на коэффициент надежности, который обеспечивает запас прочности. Данный коэффициент зависит от материала изготовления дома, погодных условий, количества мебели и прочих факторов.

Следующий этап расчета – это выбор свай и частота их установки. Здесь принимается в расчет шаг свай, их длина, а также диаметр поперечного сечения. Как правило, сечение подбирается заранее, еще до проведения расчетов. И уже на основании этой информации вычисляется расстояние между опорами и их длина.

Делим общую массу здания, которая была получена на предыдущем этапе, на длину ростверка. Учитываются и внутренние и наружные стены. В результате получится нагрузка на каждый погонный метр фундамента. Далее определяется несущая способность фундамента по формуле:

Формула определения несущей способности фундамента

Р=(0,7 х R x S)+(U x 0,8 x fin x li)

где Р – это максимально допустимая нагрузка, выдерживаемая одной сваей. R – прочность почвы, определяемая по составу грунта. S – площадь сваи внизу. U – периметр части фундамента. Fin- сопротивление почвы по бокам фундамента. Li – толщина грунта, который соприкасается с боковой поверхностью опоры.

Для расчета шага свай достаточно воспользоваться простой формулой

I=P/Q

где Q – это общая масса дома, действующая на один погонный метр фундамента. Также от полученной величины необходимо отнять ширину самой сваи. Расчеты нужно выполнять с несколькими вариантами длин, сравнивая затраты на каждый из них, чтобы выбрать наиболее целесообразный вариант.

В качестве армирующего основания в буронабивных сваях используют рифленую арматуру, диаметром от 10 до 16 мм. Пруты соединяются друг с другом при помочи хомутов из гладкопрофильной арматуры, диаметром 6-8 мм. Характеристики арматуры можно взять с этой таблицы:

Ростверк считается по формуле

B=M/(L x R)

где В – это ширина обвязки, М – масса здания со сваями, L – длина ростверка и R – прочность грунта на поверхности. Арматура подбирается так же, как и для свай.

Земляные работы

Итак, после проведения всех расчетов и закупки необходимого материала, необходимо приступить непосредственно к самим строительным работам.

Вначале проводятся земляные работы, вводятся коммуникации. Отклонение от запланированных размеров допускается в пределах 10 мм. Процедура переноса осей с проекта на землю включает следующие этапы:

Устанавливаются обноски – два колышка, которые вбиваются по углам, а между ними натягиваются веревки вдоль стен. Таким же образом отмечаются контуры внутренних стен.
Намечаются места установки свай. Краской или мелом намечаются точки, где должны устанавливаться сваи.

В соответствии с нормами СП минимальный диаметр железобетонных свай ограничен 30, бетонных 40 и бутобетонных 50 см. Найти ручные буры с диаметром 50 см довольно сложно, т.к. их мало кто производит. В связи с этим возникает необходимость в выкапывании шурфа на всю глубину. Используется свая-опора, и после снятия опалубки засыпается нерудными материалами.

При использовании железобетонных свай шириной до 40 см, нет необходимости в аренде специализированной мощной техники. Также уменьшаются земельные работы, т.к. несущая способность таких свай довольно большая даже при небольшой глубине заложения. Для бурения скважин вполне достаточно мотобура, аренда которого обойдется не дорого.

После вырывания котлованов под сваи происходит заведение коммуникационных и инженерных систем. Канализация проводится на глубине 0,5-0,7 метров, водопровод – 0,7-1 метра. Если используется свайный фундамент с ростверком висячего типа, то коммуникации нужно утеплить.

Опалубка и армирование

Следующий этап: опалубка и армирование. При изготовлении опалубки, необходимо учитывать следующие нюансы:

Если фундамент заливается просто в землю, значительно увеличивается сила трения, а значит и прочность конструкции.
При использовании рубероидных цилиндров, прочностные свойства свай практически не падают.
Применение асбоцементной несъемной опалубки приводит к снижению несущей способности боковых стенок на 15%.
Используя полиэтиленовые трубы, теряется до 70% способности боковых граней выдерживать нагрузки. Практически все нагрузки ложатся на подошву сваи.

Поэтому, если твердый слой почвы не начинается на глубине 2 метра, то лучше от полиэтиленовой несъемной опалубки отказаться, либо увеличить шаг в 1.5-2 раза, что экономически нецелесообразно. Выбирая высоту опалубки, необходимо учитывать тип ростверка.

Железобетонные сваи армируются рифлеными прутами, сечением 10-20 мм. Перевязываются они хомутами, или из тонкой гладкой арматуры, или из отожженной проволоки. При армировании необходимо чтобы пруты выступали на 30-40 за пределы опалубки. После засыхания раствора и снятия опалубки, эти пруты изгибают под прямым углом по направлению несущих стен, чтобы потом соединить с ростверком.

Заливка бетона и гидроизоляция

Следующий этап – заливка бетона и гидроизоляция. Из-за больших объемов работ по заливке фундамента, эта операция проходит в несколько этапов. Вначале заливаются сваи, бетон утрамбовывается чтобы в нем не было воздушных пустот. Достаточно выдержать 3-4 дня, прежде чем приступить к устройству ростверка.

Для опалубки ростверка выполняют следующие работы: устанавливают палубу, а в щите вырезаются отверстия, соответствующие размерам опор. Этими отверстиями щиты надеваются на сваи и по всей длине подпираются стойками. Далее ставятся боковые стенки, а между ними устанавливаются распирающие бруски. После этого происходит армирование ростверка при помощи все той же арматуры, что использовалась в сваях.

Далее происходит заливка цемента, после чего смесь уплотняется. Опалубку необходимо заполнить за один раз. Необходимо обеспечить требуемые условия высыхания – не допустить попадания влаги (закрыть пленкой) и не допустить пересыхания (посыпать сверху опилками). Ростверк также нуждается в гидроизоляции, которая проводится после снятия опалубки. Для этих целей используют битумные мастики или оклеивание рулонными гидроизоляционными материалами.

Свайный фундамент своими руками: использование и строительство

Однажды, готовя под фундамент котлован, вы обнаружили, что грунт становится слабее по мере заглубления вместо того, чтобы с глубиной уплотняться все больше. Если, в конце концов, вы достигли твёрдого основания, то наименее дорогостоящим и самым простым является решение размещения ленточного фундамента. Но в случае, когда слабый грунт расположен ниже разумных пределов, то целесообразнее устроить другие типы конструкции, одним из которых выступает свайный фундамент.

Оглавление:

Понятие свайного фундамента
Причины выбора свайных фундаментов
Конструкции свайного фундамента
Расположение и материалы свай
Технология строительства свайного фундамента.
Бурение скважины
Бетонирование и армирование свай
Устройство ростверка
Ограничения в использовании свайного фундамента

Понятие свайного фундамента

С давних пор на территории, которая часто подвергалась затоплению, люди возводили дома на сваях, вбитых в землю. Сваи изготавливали из бревен и загонялись вручную в почву – подобный процесс хоть и отнимал у застройщиков много сил и времени, но позволял, тем не менее, приподнять на метр-два дом и спасти от воды имущество.

Свайный фундамент до сих пор пользуется большой популярностью, когда приходится сооружать постройку на слабом грунте, малопрочном или сильносжимаемом, то есть на такой почве, что не подходит для обычного мелкозаглубленного фундамента.

Свайный фундамент характеризуется множеством преимуществ и среди строителей слыл одним из самых надежных конструкций. Если сравнивать свайный и столбчатый фундамент, технология свайного фундамента является намного проще, потому что отпадает необходимость вырывать ямы, засыпать пазухи и делать опалубку.

При возведении свайного фундамента иногда получается обойтись без земляных работ – сваи принято вгонять специальной техникой в грунт, а скважины для буронабивных свай можно пробурить с помощью ручного строительного бура.

Свайный фундамент широчайшее применение нашел в гражданском и промышленном строительстве. Использование свайного фундамента способствует сокращению работы по сооружению подвала зданий, или вообще исключает подобное из строительных работ. С большим успехом свайные фундаменты используются в строительстве коттеджей, загородных жилых и дачных домов.

Причины выбора свайных фундаментов

Чем же может быть обусловлено устройство свайного фундамента при строительстве загородного дома? Главной причиной выступает слабый верхний слой почвы. К слабому грунту причисляют растительные грунты с торфом или перегноем, лессовидные грунты, которые теряют устойчивость при наличии воды, песчано-глинистые грунты плывуны, что сильно насыщены водой, суглинки и глинистые почвы в текущем и пластичном состоянии.

В выше описанных ситуациях есть необходимость нагрузку перенести от здания к более плотной почве, которая располагается на глубине. Свайный фундамент также позволяет справиться с пучинисностыми грунтами.

Ещё одной причиной с другой стороны является строительство в плотных грунтах. Свайные фундаменты могут использоваться для уменьшения объема земельной работы и затрат, которые могут спровоцировать такие работы – вывоз грунта после рытья котлована, засыпка и дальнейшее бетонирование.

Если вы решили с малыми трудозатратами и быстро возвести фундамент, то возведение свайного фундамента своими руками для этих целей подойдет как нельзя кстати. Чтобы установить сваю, который имеет длину 3 метра и диаметр 30 сантиметров, вам нужно вырыть 0,2 метров кубических земли. В случае с выбором ленточного фундамента, объемы земельных работ будут существенно больше.

Если вы выбираете фундамент исходя из разновидности несущего остова, к примеру, если применяется каркасный остов на слабом грунте, то рациональнее устроить не ленточный фундамент, а свайные «кусты» под колонны.

Конструкции свайного фундамента

Существует много разновидностей свайных фундаментов, зависящих от вида используемых свай и методики их изготовления, расположения свай под сооружением, уровня погружения свай в почву и конструкции ростверков. Заострить свое внимание стоит исключительно на тех конструкциях свайного фундамента, которые под силу застройщику создавать своими руками.

Сваи представляют собой длинные стержни, которые погружаются в почву в готовом виде или изготавливаются непосредственно в грунте. С одной стороны готовые сваи имеют заостренный конец, что принято заострять и защищать стальным наконечником от различных повреждений при погружении в почву. На верхний конец надевают стальное кольцо, чтобы свая не раскололась от ударов молота. По поводу изготавливаемых свай, то подобная методика подразумевает бурение скважин с армированием и следующей заливкой бетонной массы.

По способу погружения в землю сваи подразделяются на:

забивные, которые погружаются с помощью вибропогружателей и подобных вдавливающих механизмов;
буровые железобетонные сваи, которые устанавливаются в пробуренных скважинах;
набивные бетонные сваи и сваи из железобетона, которые создаются посредством бурения скважины и заливки бетона;
винтовые сваи, что устанавливаются путем закручивания в почвы сваи в форме сверла.

По методу воздействия сваи бывают:

висячие сваи, которые передают нагрузку путем трение земли о стенки свай;
стойки, что передают нагрузку на прочный грунт, который находится под толщей слабой почвы. Данный фундамент почти не дает осадки.

По принципу расположения бывают сваи:

одиночные, которые выполняют роль отдельно стоящей опоры;
объединенные в свайные ленты, что располагаются по периметру стен и распределяют нагрузку равномерно;
объединенные в свайные кусты, что размещаются под колоннами несущих основ зданий.

Расположение и материалы свай

По поводу чертежа свайного фундамента и расположения свай, то они, как правило, размещаются строго вертикально, но существуют и варианты наклонного расположения свай. Такие решения используются обычно в почве с горизонтальными силами, к примеру, на площадке под воздействием долговременных осадков или весеннего таяния могут возникнуть силы, что вызывают подвижки грунтов.

Материалы, которые используются для изготовления свай:

Дерево. Сваями из древесины выступают очищенные ровные столбы, что имеют диаметр до 34 сантиметров и длину до 8,5 м. Для изделий используют твердые хвойные породы дерева (лиственницу, сосну, ель и пихту). Деревянные сваи считают самым дешевым способом, однако практикуют его редко. Это объясняется подверженностью древесины быстрому гниению. Однако используя доступные сегодня на рынке препараты для обработки дерева, подобная методика имеет право на жизнь.
Сталь. Недостатков у подобных свай много. Во-первых, требуется крановое оборудование, если диаметр труб составляет больше 10 сантиметров и длина более 3 метров. Также необходимо обработать металл самым тщательным образом с помощью антикоррозийного покрытия. К тому же такой способ предполагает большие затраты металла.
Железобетон. Достоинством этих свай выступает возможность их выполнения непосредственно на месте, если в наличии есть соответствующая техника. Для изготовления подобных свай используют бетон не ниже маркировки М200. Срок полезной службы железобетонных свай составляет больше 100 лет.

Наилучшими вариантами для частного загородного строительства выступают железобетонные изделия сплошного сечения, винтовые стальные и набивные бетонные сваи. Наиболее предпочтительным решением заглубления называют буронабивной способ.

Технология строительства свайного фундамента

Если сравнивать методику возведения столбчатого фундамента, требующую рытье ям с откосами, создание опалубки и засыпание пазух, то технология строительства свайного фундамента является более технологичной. Фундамент в общем виде подразумевает бурение скважины определенного диаметра, установку в нее арматуры и заливку в созданную яму бетона. Большой плюс подобного варианта кроется в том, что можно выполнять бурение скважины ручным строительным буром.

Бурение скважины

Количество буронабивных свай, что будут располагаться по периметру здания и зафиксируются в плане свайного фундамента, следует определять, исходя из веса будущего жилого дома вместе с эксплуатационными нагрузками. Параметры внутренних свай получится определить, учитывая нагрузки, которые создаются полом, кровлей, перегородками и эксплуатационными нагрузками.

При подсчетах необходимо не забывать, что максимально возможное значение диаметра ручного бура, который можно использовать вручную, должно достигать 300 миллиметров, подобные буры в свободной продаже имеются в большом ассортименте. Можно регулировать длину штанги буров, а это позволяет в свою очередь выполнять скважины глубиной до 5 метров и больше.

Режущие лопасти бура располагаются таким способом, чтобы прикладываемые усилия при бурении были минимальными. Сейчас выпускаются строительные аппараты для ручного бурения, что позволяют устраивать значительное уширение нижней части скважины. Вместе с этим получается опорная пята для сваи, позволяющая эффектно сократить количество свай и сэкономить бетон.

Если вам нужно бурить скважину диаметром 500-600 миллиметров, то для работы принято использовать моторизированные и электрические буры. К примеру, электрический ям-бур, что применяется для бурения скважины под установку высоковольтных линий и помогает получить скважину диаметром до одного и глубиной до четырех метров.

Бетонирование и армирование свай

После того, как были пробурены скважины, необходимо посмотреть руководство о свайном фундаменте и изготовить трубы из рубероида по диаметру скважины, которые имеют длину на 200-300 миллиметров больше, чем глубина ямы. Верхнюю часть «трубы» нужно делать из двух-трех слоёв рубероида, затем стянуть их с помощью мягкой стальной проволоки. Эта часть станет опалубкой. Затем аккуратно вставьте трубу в скважину.

Если на дне в скважине имеется в небольшом количестве вода, то не нужно на это обращать внимание. Однако если воды больше 1/4 глубины ямы, то перед заливкой бетона её следует откачать.

Если не использовать так называемую «трубу», то это спровоцирует отрицательные результаты, которые влияют на прочность столбов фундамента. Когда бетон схватывается и набирает прочность, большое значение остается за наличием в бетонной массе «цементного молочка», а оно с легкостью может уйти в почву, и в итоге не получиться проектной прочности.

Силы морозного пучения при промерзании грунта будут действовать намного сильней на шероховатые стенки сваи, что получены при заливке бетона в яму без обустройства трубы, чем более гладкие с использованием «трубы».

Когда скважина сделана, для увеличения прочности столбов нужно сделать пространственный арматурный каркас. Хватит трех вертикальных прутков из арматуры диаметров 6 миллиметров, которые скреплены между собой через каждые 500-600 миллиметров поперечинами.

Вертикальные стержни для соединения столбов и ростверка нужно выводить выше заливаемых изделий на высоту, что равняется высоте ростверка минус два-три сантиметра. После установки в скважину каркаса подается бетон (40 – 60 сантиметров), при этом производят его уплотнение с использованием вибраторов.

Устройство ростверка

Ростверком фундамента свайного типа выступает конструкция, что объединяет сваи и обеспечивает равномерное распределение нагрузок на грунт и сваи. Ростверки бывают сборными, монолитными и сборно-монолитными, а также высокими и низкими. Низкие ростверки размещаются заглубленными в грунт, и часть вертикальных нагрузок передается на почву. По поводу высоких ростверков, то их нагрузка полностью передается на сваи.

По сваям ростверк выполняют монолитным или из сборных железобетонных балок. Для легких домов рекомендуемые параметры ростверков такие:

высота — не меньше 300 миллиметров;
при однорядном размещении свай ширину принимают равной ширине цоколя, если цоколь отсутствует — толщине стены первого этажа, но не меньше 400 миллиметров.

Не допускается разрезание или пересечение ростверка санитарно-техническими трубопроводами. Отклонение от вертикального положения центров свай после бетонирования или погружения не должно составлять больше 5 сантиметров.

При монтаже сборных элементов следует обязательно посмотреть видео о свайном фундаменте своими руками и уделять особое внимание закреплению на оголовке свай. В процессе заполнения бетонной смесью полости набивной сваи бетонируют Т-образный арматурный стержень вертикально. На оголовок сваи необходимо укладывать горизонтально следующий арматурный стержень.

Длина такого стержня должна быть равной ширине сваи с пластинками-ограничителями, что приварены с обеих сторон. Их высоты должно хватить для захвата сваи и элемента ростверка, что монтируется. Затем монтажный стык принято бетонировать, а коротыши вертикальных стержней — приваривать к монтажным петлям ростверка с использованием арматурных стержней желаемой длины.

При замене сборной балки ростверка на железобетонные несущие перемычки их рекомендуется закреплять между собой сваркой путем арматурных стержней или связывать проволочной скруткой. После того, как ростверк устроен, все швы и стыки нужно заполнить цементным раствором или мелкозернистым бетоном.

Перед возведением стен жилого дома нужно проверить отметки верхней плоскости ростверка и выровнять при необходимости цементным раствором под монтажный горизонт. Для этого можно воспользоваться нивелиром или водяным уровнем. Проверку размеров ростверка и прямоугольности плана окончательно измеряют его диагонали и стороны.

Ограничения в использовании свайного фундамента

Не смотря на все достоинства и стоимость свайного фундамента, эти конструкции имеют и свои недостатки, а если быть точнее — ограничения, которые препятствуют их применению, а конкретно:

Свайный фундамент плох в горизонтально-подвижной почве, к которой относят просадочные и набухающие грунты. Характерность земли можно определить только посредством лабораторных исследований, в рамках которых понадобится проведение детального геологического исследования из-за недостаточного уровня устойчивости к опрокидыванию.
При устройстве свайного фундамента возникают сложности со строительством цоколя. Пространство между сваями нужно заполнить (выполнить забирку) как и в конструкции столбчатых фундаментов. А это дополнительные расходы денег и затраты сил.

Таким образом, вы знаете, в каких случаях стоит устраивать свайный фундамент на своем земельном участке, и как сделать свайный фундамент. Выбирая фундамент для собственного жилого дома, необходимо хорошо обдумать все возможные минусы и плюсы, чтобы принять окончательное решение. Если вы не разберетесь во всем, свайный фундамент может не только оказаться идеальным решением в строительстве, но и стать самой большой ошибкой.

Что такое свайный фундамент? Типы свайных фундаментов

Фундаменты поддерживают конструкцию, переносят нагрузки от конструкции на почву. Но слой, на который фундамент переносит нагрузку, должен иметь адекватную несущую способность и подходящие характеристики осадки. В зависимости от различных соображений существует несколько типов фундамента, например:

Общая нагрузка от надстройки.
Почвенные условия.
Уровень воды.
Чувствительность к шуму и вибрации.
Доступные ресурсы.
Сроки реализации проекта.
Стоимость.

В общих чертах, фундаменты можно разделить на мелкие и глубокие. Неглубокие опоры обычно используются, когда несущая способность поверхностного грунта достаточна для восприятия нагрузок, создаваемых конструкцией. С другой стороны, глубокие фундаменты обычно используются, когда несущая способность поверхностного грунта недостаточна для восприятия нагрузок, создаваемых конструкцией.Таким образом, нагрузки должны передаваться на более глубокий уровень, где слой почвы имеет более высокую несущую способность.

Свайный фундамент , своего рода глубокий фундамент, на самом деле представляет собой тонкую колонну или длинный цилиндр, изготовленный из таких материалов, как бетон или сталь, которые используются для поддержки конструкции и передачи нагрузки на желаемой глубине посредством торцевого подшипника или поверхностного трения. .

Свайные фундаменты — это глубокие фундаменты. Они состоят из длинных, тонких, столбчатых элементов, обычно сделанных из стали или железобетона, а иногда и из дерева.Фундамент называют «свайным», если его глубина более чем в три раза превышает его ширину.

Свайный фундамент обычно используется для больших конструкций и в ситуациях, когда почва на небольшой глубине не подходит для противодействия чрезмерной осадке, сопротивлению поднятию и т. Д.

Когда использовать свайный фундамент

Ниже приведены ситуации при использовании сваи система фундамента может быть

Когда уровень грунтовых вод высокий.
Возлагаются тяжелые и неравномерные нагрузки от надстройки.
Другие типы фундаментов дороже или нецелесообразны.
Когда почва на небольшой глубине сжимается.
Когда есть возможность размыва из-за его расположения у русла реки или моря и т. Д.
Когда рядом со строением есть канал или глубокая дренажная система.
Когда выемка грунта на желаемую глубину невозможна из-за плохого состояния почвы.
Когда становится невозможным сохранить траншеи фундамента сухими с помощью откачки или других мер из-за сильного притока просачивания.

Свайные фундаменты можно классифицировать по функциям, материалам, процессу установки и т. Д. Ниже приведены типы свайных фундаментов, используемых в строительстве:

в зависимости от функции или использования
1. Шпунтовые сваи
2. Несущие сваи
3. Конец Несущие сваи
4. Фрикционные сваи
5. Сваи для уплотнения грунта
В зависимости от материалов и метода строительства
1. Деревянные сваи
2. Бетонные сваи
3. Стальные сваи
4. Композитные сваи

На следующей диаграмме представлены типы фундаментов обсуждалось выше.

Эти сваи кратко рассматриваются ниже.

Классификация свайных фундаментов по функциям или применению

Шпунтовые сваи

Этот тип свай в основном используется для обеспечения боковой поддержки. Обычно они сопротивляются боковому давлению рыхлой почвы, потоку воды и т. Д. Они обычно используются для коффердамов, покрытия траншей, защиты берега и т. Д. Они не используются для обеспечения вертикальной поддержки конструкции. Обычно они используются для следующих целей:

Строительство подпорных стен.
Защита от эрозии берегов рек.
Удерживайте рыхлый грунт вокруг траншеи фундамента.
Для изоляции фундамента от прилегающих грунтов.
Для удержания грунта и увеличения несущей способности почвы.

Несущие сваи

Этот тип свайного фундамента в основном используется для передачи вертикальных нагрузок от конструкции на грунт. Эти фундаменты передают нагрузки через грунт с плохой несущей способностью на слой, способный выдерживать нагрузку.В зависимости от механизма передачи нагрузки от сваи на грунт несущие сваи далее классифицируются как проточные.

Концевые опорные сваи

В этом типе сваи нагрузки проходят через нижний конец сваи. Нижний конец сваи опирается на прочный слой почвы или камня. Обычно ворс лежит на переходном слое слабого и сильного истребителя. В результате свая действует как столб и безопасно передает нагрузку на прочный слой.

Общую несущую способность концевой несущей сваи можно рассчитать, умножив площадь вершины сваи на несущую способность на той конкретной глубине грунта, на которую опирается свая.С учетом разумного запаса прочности рассчитывается диаметр сваи.

Сваи трения

Сваи трения переносят нагрузку от конструкции на почву за счет силы трения между поверхностью сваи и почвой, окружающей сваю, такой как жесткая глина, песчаный грунт и т. Д. Трение может развиваться по всей длина сваи или определенная длина сваи, в зависимости от толщины грунта. В фрикционных сваях, как правило, вся поверхность сваи работает для передачи нагрузок от конструкции на почву.

Площадь поверхности сваи, умноженная на безопасную силу трения, развиваемую на единицу площади, определяет вместимость сваи.

При проектировании сваи поверхностного трения необходимо тщательно оценить поверхностное трение, которое может возникнуть на поверхности сваи, и рассмотреть разумный коэффициент безопасности. Кроме того, можно увеличить диаметр сваи, глубину, количество свай и сделать поверхность сваи шероховатой для увеличения емкости фрикционной сваи.

Сваи уплотнителя грунта

Иногда сваи забивают через определенные промежутки времени, чтобы увеличить несущую способность почвы за счет уплотнения.

Классификация свай по материалам и методу конструкции

В первую очередь сваи можно разделить на две части. Сваи смещения и сваи без смещения или замены. Сваи, которые вызывают вертикальное и радиальное смещение грунта по мере того, как они забиваются на землю, известны как сваи смещения. В случае замены свай земля просверливается и грунт удаляется, а затем образовавшаяся яма либо заполняется бетоном, либо вставляется сборная бетонная свая.Несущие сваи по материалам свайной конструкции и процессу их установки можно классифицировать следующим образом:

Деревянные сваи
1. Необработанные
2. Обработанные консервантом
Бетонные сваи
1. Сборные сваи
2. Литые -наместные сваи
стальные сваи
1. двутавровые сваи
2. пустотелые сваи
композитные сваи

деревянные сваи

деревянные сваи укладываются под уровень воды.Срок их службы составляет около 30 лет. По форме они могут быть прямоугольными или круглыми. Их диаметр или размер может варьироваться от 12 до 16 дюймов. Длина ворса обычно в 20 раз больше ширины верха.

Обычно они рассчитаны на 15-20 тонн. Дополнительную прочность можно получить, прикрутив к стенке сваи пластины для рыбы болтами.

Преимущества деревянных свай —

Доступны деревянные сваи стандартного размера.
Экономичный.
Простота установки.
Низкая вероятность повреждения.
Деревянные сваи можно обрезать до любой длины после их установки.
При необходимости деревянные сваи легко вытаскиваются.

Недостатки деревянных свай —

Сваи большей длины не всегда доступны.
Прямые сваи малой длины получить сложно.
Забить сваю сложно, если грунт очень твердый.
Приправка сваи древесины затруднена.
Деревянные или деревянные сваи не подходят для использования в качестве концевых свай.
Для обеспечения прочности деревянных свай необходимо принять специальные меры. Например, деревянные сваи часто обрабатывают консервантом.

Бетонные сваи

Сборные бетонные сваи

Сборные бетонные сваи закладываются в свайное основание в горизонтальной форме, если они имеют прямоугольную форму. Обычно круглые сваи забивают вертикальными формами. Сборные сваи обычно армируют сталью, чтобы предотвратить их разрушение при перемещении от станины к месту основания.После того, как сваи залиты, необходимо провести их отверждение в соответствии со спецификацией. Обычно период отверждения сборных свай составляет от 21 до 28 дней.

Преимущества сборных свай

Обеспечивает высокую стойкость к химическим и биологическим трещинам.
Они обычно имеют высокую прочность.
Для облегчения забивки по центру сваи может быть установлена труба.
Если сваи залиты и готовы к забиванию до наступления срока установки, это может увеличить темпы работ.
Можно обеспечить удержание арматуры.
Качество сваи можно контролировать.
Если обнаружена какая-либо неисправность, ее можно заменить перед поездкой.
Сборные сваи можно забивать под воду.
Сваи могут быть загружены сразу после забивки на необходимую длину.

Недостатки сборных свай

После того, как длина сваи определена, впоследствии будет трудно увеличить или уменьшить длину сваи.
Их сложно мобилизовать.
Требуется тяжелое и дорогое оборудование для вождения.
Поскольку они недоступны для покупки в готовом виде, это может привести к задержке проекта.
Существует вероятность поломки или повреждения во время погрузочно-разгрузочных работ и забивки свай.

Монтируемые в дворец бетонные сваи

Сваи этого типа сооружаются путем бурения грунта на желаемую глубину и последующего нанесения в это место свежезамещенного бетона и выдерживания там.Этот тип сваи строится либо путем вбивания металлической оболочки в землю и заполнения ее бетоном с оставлением оболочки вместе с бетоном, либо оболочка вытаскивается во время заливки бетона.

Преимущества монолитных бетонных свай

Оболочки легкие, поэтому с ними легко обращаться.
Длину свай можно легко варьировать.
Снаряды собираются на месте.
Никаких дополнительных мер не требуется только для предотвращения повреждений при обращении.
Отсутствие возможности поломки при установке.
При необходимости можно легко поставить дополнительные сваи.

Недостатки монолитных бетонных свай

Монтаж требует тщательного наблюдения и контроля качества.
Требуется достаточно места на территории для хранения строительных материалов.
Сложно построить монолитные сваи при сильном течении подземных вод.
Нижняя часть сваи не может быть симметричной.
Если свая не армированная и не обшитая, она может разрушиться при растяжении, если будет действовать поднимающая сила.

Стальные сваи

Стальные сваи могут быть двутавровыми или полыми. Они залиты бетоном. Размер может варьироваться от 10 дюймов до 24 дюймов в диаметре, а толщина обычно составляет дюйма. Из-за небольшой площади сечения сваи легко забиваются. Чаще всего они используются в качестве концевых свай.

Преимущества стальных свай

Их легко установить.
Они могут достигать большей глубины по сравнению с любым другим типом сваи.
Проникает в твердый слой почвы за счет меньшей площади поперечного сечения.
Легко соединять стальные сваи
Может выдерживать большие нагрузки.

Недостаток стальных свай

Склонность к коррозии.
Имеет возможность отклоняться во время движения.
Сравнительно дорого.

Статьи свайного фундамента

Свайный фундамент — Проектирование зданий Wiki

Фундаменты служат опорой для конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки.Доступен очень широкий спектр типов фундаментов, подходящих для различных применений, в зависимости от таких соображений, как:

В широком смысле фундаменты можно разделить на мелкие и глубокие. Фундаменты мелкого заложения обычно используются там, где нагрузки, создаваемые конструкцией, невелики по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностного грунта недостаточна для выдерживания прилагаемых нагрузок, и поэтому они передаются на более глубокие слои с более высокой несущей способностью.

Фундаменты свайные — фундаменты глубокого заложения. Они состоят из длинных, тонких, столбчатых элементов, обычно сделанных из стали или железобетона, а иногда и из дерева. Фундамент считается «свайным», если его глубина более чем в три раза превышает его ширину (см. Аткинсон, 2007).

Свайные фундаменты в основном используются для передачи нагрузок от надстроек через слабые сжимаемые пласты или воду на более прочный, более компактный, менее сжимаемый и жесткий грунт или скалу на глубине, увеличивая эффективный размер фундамента и выдерживая горизонтальные нагрузки. .Обычно они используются для больших конструкций и в ситуациях, когда почва не подходит для предотвращения чрезмерной осадки.

Сваи могут быть классифицированы по их основной конструктивной функции (опора на конце, трение или комбинация) или по методу конструкции (смещение (забивание) или замена (бурение)).

Торцевые сваи развивают большую часть трения у носка сваи, опираясь на твердый слой. Свая передает нагрузку непосредственно на твердые породы, а также получает боковую сдержанность от грунта.

Для получения дополнительной информации см. «Концевые несущие сваи».

Фрикционные (или плавающие) сваи развивают большую часть несущей способности сваи за счет касательных напряжений по сторонам сваи и подходят для случаев, когда более твердые слои слишком глубоки. Свая передает нагрузку на окружающий грунт за счет трения между поверхностью сваи и грунтом, что, в сущности, снижает уровень давления.

Для получения дополнительной информации см. «Фрикционные сваи».

Забивные (или перемещаемые) сваи забиваются, поднимаются домкратом, вибрируют или ввинчиваются в землю, смещая материал вокруг вала сваи наружу и вниз вместо его удаления.

Забивные сваи используются в морских условиях, устойчивы в мягких выдавливаемых грунтах и могут уплотнять рыхлый грунт.

Различают две группы забивных свай:

Для получения дополнительной информации см. «Забивные сваи».

Буронабивные (или сменные) сваи удаляют грунт, образуя отверстие для сваи, которая заливается на месте. Они используются в основном в связных грунтах для образования фрикционных свай и при формировании свайных фундаментов рядом с существующими зданиями.

Буронабивные сваи более популярны в городских условиях, поскольку они имеют минимальную вибрацию, их можно использовать там, где высота над головой ограничена, отсутствует риск вспучивания и где может потребоваться изменение их длины.

Для получения дополнительной информации см. «Буронабивные сваи».

Если бурение и заливка производятся одновременно, сваи называются сваями с непрерывным шнеком (CFA).

Винтовые сваи имеют спираль возле носка сваи, поэтому их можно вкручивать в землю. Процесс и концепция аналогичны вворачиванию в дерево.

Для получения дополнительной информации см. «Фундаменты на винтовых сваях».

Микросваи (или мини-сваи) используются там, где доступ ограничен, например, для опорных конструкций, затронутых осадкой. Их можно вбить или прикрутить.

Для получения дополнительной информации см. «Микросваи».

Свайные стены можно использовать для создания постоянных или временных подпорных стен. Их формируют путем размещения стопок непосредственно рядом друг с другом. Это могут быть близко расположенные смежные стены свай или взаимосвязанные секущие стены свай, которые в зависимости от состава вторичных промежуточных свай могут быть твердыми / мягкими, твердыми / твердыми или твердыми / твердыми секущими стенками.

Для получения дополнительной информации см. «Шпунтовые сваи и« секущая свайная стена ».

Геотермальные сваи объединяют свайных фундаментов с замкнутыми геотермальными системами тепловых насосов. Они обеспечивают поддержку конструкции, а также действуют как источник тепла и теплоотвод.

Фактически, тепловая масса земли позволяет зданию накапливать нежелательное тепло от систем охлаждения и позволяет тепловым насосам обогревать здание зимой. Обычно наземные тепловые насосы извлекают тепло из земли с помощью подземных труб, которые проложены горизонтально или вертикально в земле.В геотермальных сваях петли труб укладываются вертикально внутри самих свай.

Для получения дополнительной информации см. «Геотермальные свайные фундаменты».

Groynes в прибрежной инженерии (CIRIA C793), опубликованный CIRIA в 2020 году, определяет смежные сваи как; «… Монолитные бетонные сваи, непосредственно прилегающие друг к другу или соприкасающиеся друг с другом. Иногда используется для досок ».

Для забивки свай доступен широкий спектр оборудования, в том числе:

Для получения дополнительной информации см. «Свайное оборудование».

Сваи могут использоваться по отдельности для поддержки нагрузок или сгруппированы и связаны вместе железобетонной крышкой. Поскольку бурение или забивание сваи строго вертикально очень сложно, заглушка сваи должна быть способна компенсировать некоторые отклонения в конечном положении головок сваи. Заглушка сваи должна выступать над внешними сваями, обычно на расстояние 100-150 мм со всех сторон, в зависимости от размера сваи.

Заглушки свай также могут быть соединены между собой железобетоном для создания ограждающих балок.Для обеспечения устойчивости против боковых сил (за исключением кессонных свай) необходимы как минимум три сваи с перекрытиями. Опорные балки также подходят для распределения веса несущей стены или близкоцентрированных колонн к ряду свай. Сваи могут располагаться в балке в шахматном порядке, чтобы учесть любой эксцентриситет, который может возникнуть в условиях нагрузки.

Закрывающую балку следует держать подальше от земли там, где назначение свай — преодолеть проблему вздутия и усадки грунта.Это может быть сделано путем заливки ограждающей балки на полистирол или другой сжимаемый материал, что позволяет перемещать землю вверх без повреждения балки.

Для получения дополнительной информации см. «Перекрывающая балка».

Рекомендуется испытать нагрузку, по крайней мере, одной сваи на схему, сформировав пробную сваю, которая находится в непосредственной близости, но не является частью фактического фундамента. Сваю следует перегрузить не менее чем на 50% от ее рабочей нагрузки и выдержать 24 часа. Это позволяет проверить предельную несущую способность сваи, а также качество изготовления, необходимое для ее формирования.

Для получения дополнительной информации см. «Испытание свайных фундаментов».

Целостность новых и существующих свай можно измерить путем проведения испытания на целостность.

Свайный фундамент — Designing Buildings Wiki

Фундаменты служат опорой для конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки. Доступен очень широкий спектр типов фундаментов, подходящих для различных применений, в зависимости от таких соображений, как:

В широком смысле фундаменты можно разделить на мелкие и глубокие.Фундаменты мелкого заложения обычно используются там, где нагрузки, создаваемые конструкцией, невелики по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностного грунта недостаточна для выдерживания прилагаемых нагрузок, и поэтому они передаются на более глубокие слои с более высокой несущей способностью.

Фундаменты свайные — фундаменты глубокого заложения. Они состоят из длинных, тонких, столбчатых элементов, обычно сделанных из стали или железобетона, а иногда и из дерева.Фундамент считается «свайным», если его глубина более чем в три раза превышает его ширину (см. Аткинсон, 2007).

Свайные фундаменты в основном используются для передачи нагрузок от надстроек через слабые сжимаемые пласты или воду на более прочный, более компактный, менее сжимаемый и жесткий грунт или скалу на глубине, увеличивая эффективный размер фундамента и выдерживая горизонтальные нагрузки. . Обычно они используются для больших конструкций и в ситуациях, когда почва не подходит для предотвращения чрезмерной осадки.

Для получения дополнительной информации см. «Концевые несущие сваи».

Фрикционные (или плавающие) сваи развивают большую часть несущей способности сваи за счет касательных напряжений по сторонам сваи и подходят для случаев, когда более твердые слои слишком глубоки.Свая передает нагрузку на окружающий грунт за счет трения между поверхностью сваи и грунтом, что, в сущности, снижает уровень давления.

Для получения дополнительной информации см. «Фрикционные сваи».

Различают две группы забивных свай:

Для получения дополнительной информации см. «Забивные сваи».

Для получения дополнительной информации см. «Буронабивные сваи».

Если бурение и заливка производятся одновременно, сваи называются сваями с непрерывным шнеком (CFA).

Для получения дополнительной информации см. «Фундаменты на винтовых сваях».

Микросваи (или мини-сваи) используются там, где доступ ограничен, например, для опорных конструкций, затронутых осадкой.Их можно вбить или прикрутить.

Для получения дополнительной информации см. «Микросваи».

Для получения дополнительной информации см. «Шпунтовые сваи и« секущая свайная стена ».

Для получения дополнительной информации см. «Геотермальные свайные фундаменты».

Для забивки свай доступен широкий спектр оборудования, в том числе:

Для получения дополнительной информации см. «Свайное оборудование».

Для получения дополнительной информации см. «Перекрывающая балка».

Для получения дополнительной информации см. «Испытание свайных фундаментов».

Целостность новых и существующих свай можно измерить путем проведения испытания на целостность.

Свайный фундамент — Designing Buildings Wiki

Фундаменты служат опорой для конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки. Доступен очень широкий спектр типов фундаментов, подходящих для различных применений, в зависимости от таких соображений, как:

В широком смысле фундаменты можно разделить на мелкие и глубокие.Фундаменты мелкого заложения обычно используются там, где нагрузки, создаваемые конструкцией, невелики по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностного грунта недостаточна для выдерживания прилагаемых нагрузок, и поэтому они передаются на более глубокие слои с более высокой несущей способностью.

Фундаменты свайные — фундаменты глубокого заложения. Они состоят из длинных, тонких, столбчатых элементов, обычно сделанных из стали или железобетона, а иногда и из дерева.Фундамент считается «свайным», если его глубина более чем в три раза превышает его ширину (см. Аткинсон, 2007).

Свайные фундаменты в основном используются для передачи нагрузок от надстроек через слабые сжимаемые пласты или воду на более прочный, более компактный, менее сжимаемый и жесткий грунт или скалу на глубине, увеличивая эффективный размер фундамента и выдерживая горизонтальные нагрузки. . Обычно они используются для больших конструкций и в ситуациях, когда почва не подходит для предотвращения чрезмерной осадки.

Для получения дополнительной информации см. «Концевые несущие сваи».

Фрикционные (или плавающие) сваи развивают большую часть несущей способности сваи за счет касательных напряжений по сторонам сваи и подходят для случаев, когда более твердые слои слишком глубоки.Свая передает нагрузку на окружающий грунт за счет трения между поверхностью сваи и грунтом, что, в сущности, снижает уровень давления.

Для получения дополнительной информации см. «Фрикционные сваи».

Различают две группы забивных свай:

Для получения дополнительной информации см. «Забивные сваи».

Для получения дополнительной информации см. «Буронабивные сваи».

Если бурение и заливка производятся одновременно, сваи называются сваями с непрерывным шнеком (CFA).

Для получения дополнительной информации см. «Фундаменты на винтовых сваях».

Микросваи (или мини-сваи) используются там, где доступ ограничен, например, для опорных конструкций, затронутых осадкой.Их можно вбить или прикрутить.

Для получения дополнительной информации см. «Микросваи».

Для получения дополнительной информации см. «Шпунтовые сваи и« секущая свайная стена ».

Для получения дополнительной информации см. «Геотермальные свайные фундаменты».

Для забивки свай доступен широкий спектр оборудования, в том числе:

Для получения дополнительной информации см. «Свайное оборудование».

Для получения дополнительной информации см. «Перекрывающая балка».

Для получения дополнительной информации см. «Испытание свайных фундаментов».

Целостность новых и существующих свай можно измерить путем проведения испытания на целостность.

Свайный фундамент — Designing Buildings Wiki

Фундаменты служат опорой для конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки. Доступен очень широкий спектр типов фундаментов, подходящих для различных применений, в зависимости от таких соображений, как:

В широком смысле фундаменты можно разделить на мелкие и глубокие.Фундаменты мелкого заложения обычно используются там, где нагрузки, создаваемые конструкцией, невелики по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностного грунта недостаточна для выдерживания прилагаемых нагрузок, и поэтому они передаются на более глубокие слои с более высокой несущей способностью.

Фундаменты свайные — фундаменты глубокого заложения. Они состоят из длинных, тонких, столбчатых элементов, обычно сделанных из стали или железобетона, а иногда и из дерева.Фундамент считается «свайным», если его глубина более чем в три раза превышает его ширину (см. Аткинсон, 2007).

Свайные фундаменты в основном используются для передачи нагрузок от надстроек через слабые сжимаемые пласты или воду на более прочный, более компактный, менее сжимаемый и жесткий грунт или скалу на глубине, увеличивая эффективный размер фундамента и выдерживая горизонтальные нагрузки. . Обычно они используются для больших конструкций и в ситуациях, когда почва не подходит для предотвращения чрезмерной осадки.

Для получения дополнительной информации см. «Концевые несущие сваи».

Фрикционные (или плавающие) сваи развивают большую часть несущей способности сваи за счет касательных напряжений по сторонам сваи и подходят для случаев, когда более твердые слои слишком глубоки.Свая передает нагрузку на окружающий грунт за счет трения между поверхностью сваи и грунтом, что, в сущности, снижает уровень давления.

Для получения дополнительной информации см. «Фрикционные сваи».

Различают две группы забивных свай:

Для получения дополнительной информации см. «Забивные сваи».

Для получения дополнительной информации см. «Буронабивные сваи».

Если бурение и заливка производятся одновременно, сваи называются сваями с непрерывным шнеком (CFA).

Для получения дополнительной информации см. «Фундаменты на винтовых сваях».

Микросваи (или мини-сваи) используются там, где доступ ограничен, например, для опорных конструкций, затронутых осадкой.Их можно вбить или прикрутить.

Для получения дополнительной информации см. «Микросваи».

Для получения дополнительной информации см. «Шпунтовые сваи и« секущая свайная стена ».

Для получения дополнительной информации см. «Геотермальные свайные фундаменты».

Для забивки свай доступен широкий спектр оборудования, в том числе:

Для получения дополнительной информации см. «Свайное оборудование».

Для получения дополнительной информации см. «Перекрывающая балка».

Для получения дополнительной информации см. «Испытание свайных фундаментов».

Целостность новых и существующих свай можно измерить путем проведения испытания на целостность.

Свайный фундамент — Designing Buildings Wiki

Фундаменты служат опорой для конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки. Доступен очень широкий спектр типов фундаментов, подходящих для различных применений, в зависимости от таких соображений, как:

В широком смысле фундаменты можно разделить на мелкие и глубокие.Фундаменты мелкого заложения обычно используются там, где нагрузки, создаваемые конструкцией, невелики по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностного грунта недостаточна для выдерживания прилагаемых нагрузок, и поэтому они передаются на более глубокие слои с более высокой несущей способностью.

Фундаменты свайные — фундаменты глубокого заложения. Они состоят из длинных, тонких, столбчатых элементов, обычно сделанных из стали или железобетона, а иногда и из дерева.Фундамент считается «свайным», если его глубина более чем в три раза превышает его ширину (см. Аткинсон, 2007).

Свайные фундаменты в основном используются для передачи нагрузок от надстроек через слабые сжимаемые пласты или воду на более прочный, более компактный, менее сжимаемый и жесткий грунт или скалу на глубине, увеличивая эффективный размер фундамента и выдерживая горизонтальные нагрузки. . Обычно они используются для больших конструкций и в ситуациях, когда почва не подходит для предотвращения чрезмерной осадки.

Для получения дополнительной информации см. «Концевые несущие сваи».

Фрикционные (или плавающие) сваи развивают большую часть несущей способности сваи за счет касательных напряжений по сторонам сваи и подходят для случаев, когда более твердые слои слишком глубоки.Свая передает нагрузку на окружающий грунт за счет трения между поверхностью сваи и грунтом, что, в сущности, снижает уровень давления.

Для получения дополнительной информации см. «Фрикционные сваи».

Различают две группы забивных свай:

Для получения дополнительной информации см. «Забивные сваи».

Для получения дополнительной информации см. «Буронабивные сваи».

Если бурение и заливка производятся одновременно, сваи называются сваями с непрерывным шнеком (CFA).

Для получения дополнительной информации см. «Фундаменты на винтовых сваях».

Микросваи (или мини-сваи) используются там, где доступ ограничен, например, для опорных конструкций, затронутых осадкой.Их можно вбить или прикрутить.

Для получения дополнительной информации см. «Микросваи».

Для получения дополнительной информации см. «Шпунтовые сваи и« секущая свайная стена ».

Для получения дополнительной информации см. «Геотермальные свайные фундаменты».

Для забивки свай доступен широкий спектр оборудования, в том числе:

Для получения дополнительной информации см. «Свайное оборудование».

Для получения дополнительной информации см. «Перекрывающая балка».

Для получения дополнительной информации см. «Испытание свайных фундаментов».

Целостность новых и существующих свай можно измерить путем проведения испытания на целостность.

Различные типы свайных фундаментов и их применение в строительстве

Фундаменты можно разделить на мелкие и глубокие. Фундаменты мелкого заложения обычно используются там, где нагрузки, создаваемые конструкцией, невелики по сравнению с несущей способностью поверхностных грунтов.Глубокие фундаменты необходимы там, где несущая способность поверхностного грунта недостаточна для выдерживания прилагаемых нагрузок, и поэтому они передаются на более глубокие слои с более высокой несущей способностью.

Использование свайного фундамента

Свайные фундаменты в основном используются для передачи нагрузок от надстроек через слабые сжимаемые пласты или воду на более прочный, более компактный, менее сжимаемый и жесткий грунт или скалу на глубине, увеличивая эффективный размер фундамента и выдерживая горизонтальные нагрузки.Обычно они используются для больших конструкций и в ситуациях, когда почва не подходит для предотвращения чрезмерной осадки.

Поскольку свайные фундаменты несут большую нагрузку, их необходимо проектировать очень тщательно. Хороший инженер изучит грунт, в который закладываются сваи, чтобы убедиться, что грунт не перегружен сверх своей несущей способности.

Каждая свая имеет зону воздействия на почву вокруг нее. Следует позаботиться о том, чтобы сваи располагались достаточно далеко друг от друга, чтобы нагрузки распределялись равномерно по всей почве, которая их несет, а не концентрировались на нескольких участках.

Ниже приведены ситуации, когда с помощью системы свайного фундамента можно

Когда уровень грунтовых вод высокий.
Возлагаются тяжелые и неравномерные нагрузки от надстройки.
Другие типы фундаментов дороже или нецелесообразны.
Когда почва на небольшой глубине сжимается.
Когда есть возможность размыва из-за его расположения у русла реки или берега моря и т. Д.
Когда рядом со строением есть канал или глубокая дренажная система.
Когда выемка грунта на желаемую глубину невозможна из-за плохого состояния почвы.
Когда становится невозможным сохранить траншеи фундамента в сухом состоянии с помощью откачки или других мер из-за сильного притока просачивания.

Классификация свайных фундаментов

Назначение свайного фундамента — передавать и распределять нагрузку через материал или пласт с недостаточной несущей способностью, скольжением или подъемом на более твердый слой, способный выдержать нагрузку без вредного смещения.Доступен широкий спектр типов свай для применений с различными типами грунта и конструктивными требованиями. Сваи могут быть классифицированы по их основной конструктивной функции (концевое опора, трение или комбинация) или по методу конструкции (смещение (забивное) или замена (скучающий)).

Концевые опорные сваи:

В концевых несущих сваях нижний конец сваи опирается на слой особо прочного грунта или камня. Нагрузка здания передается через сваю на прочный слой.В некотором смысле эта куча действует как колонна. Ключевой принцип заключается в том, что нижний конец опирается на поверхность, которая является пересечением слабого и сильного слоев. Таким образом, нагрузка обходит слабый слой и безопасно передается на сильный слой.

Концевые опорные сваи и сваи трения
Сваи трения :
Фрикционные сваи работают по другому принципу. Свая передает нагрузку здания на почву по всей высоте сваи за счет трения.Другими словами, вся поверхность сваи, имеющая цилиндрическую форму, работает для передачи усилий на грунт.
Чтобы представить себе, как это работает, представьте, что вы вставляете твердый металлический стержень, скажем, диаметром 4 мм в емкость с замороженным мороженым. После того, как вы его вставите, он станет достаточно прочным, чтобы выдержать некоторую нагрузку. Чем больше глубина заделки в мороженом, тем большую нагрузку оно может выдержать. Это очень похоже на то, как работает фрикционная свая. В фрикционной свае величина нагрузки, которую может выдержать свая, прямо пропорциональна ее длине.
Свайные фундаменты — это фундаменты глубокого заложения. Они состоят из длинных, тонких, столбчатых элементов, обычно сделанных из стали или железобетона, а иногда и из дерева. Фундамент описывается как «свайный», когда его глубина более чем в три раза превышает его ширину. Свая представляет собой длинный цилиндр из прочного материала, который вдавливается в землю и служит устойчивой опорой для построенных на нем конструкций.
Классификация свайных фундаментов по влиянию грунта:
Забивные сваи:
Забивные сваи, также известные как сваи смещения, представляют собой широко используемую форму фундамента здания, которая обеспечивает поддержку конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки.Забивные сваи обычно используются для поддержки зданий, резервуаров, башен, стен и мостов и могут быть наиболее экономичным решением для глубокого фундамента. Их также можно использовать в таких сооружениях, как насыпи, подпорные стены, переборки, анкерные конструкции и коффердамы.
Забивные сваи
Буронабивные сваи:
Буронабивные сваи, также известные как сменные сваи, представляют собой широко используемую форму фундамента здания, которая обеспечивает поддержку конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки.Буронабивные сваи — это сваи, в которых при удалении грунта образуется отверстие для железобетонной сваи, которая заливается на месте. Грунт заменяется сваей, следовательно, «заменяющими» сваями в отличие от свай-вытеснителей, где грунт вытесняется забиванием или завинчиванием сваи. Буронабивные сваи используются в основном в связных грунтах для образования фрикционных свай и при формировании свайных фундаментов вблизи существующих зданий. Они популярны в городских условиях, поскольку там минимальная вибрация, где высота над головой ограничена, где нет риска вспучивания, а также при необходимости варьировать длину свай.
Буронабивные сваи
Винтовые сваи:
Фундамент на винтовых сваях — это тип свайного фундамента со спиралью у носка сваи, чтобы сваи можно было вкручивать в землю. Процесс и концепция аналогичны вворачиванию в дерево. Винтовая свая может иметь более одной спирали (также называемой винтовой), в зависимости от использования и условий грунта. Обычно указывается больше спиралей, если требуется более высокая нагрузка или встречается более мягкий грунт.
Винтовая свая
Классификация по материалу конструкции свай:
Сваи деревянные:
Деревянные сваи — самые старые из ныне используемых свай.Обычно это сборные вытесняющие сваи, устанавливаемые методом забивки или, реже, вибрационным методом. Естественное схождение стволов свай позволяет получить относительно высокую несущую способность сваи. При правильном применении они представляют собой очень экономичное, эффективное и безопасное фундаментное решение как для временных, так и постоянных сооружений. Это может быть оправдано рядом исторических построек на деревянных сваях, которые эксплуатируются тысячи лет. Деревянные сваи, применяемые для несущих конструкций, пропитываются под давлением
Деревянные сваи
Стальные сваи:
Забивные стальные сваи устанавливаются с помощью ударных или вибрационных молотков до проектной глубины или сопротивления.Вы можете установить полный набор забивных свай от трубчатых свай малого диаметра до стальных кессонов большого диаметра для поддержки вашего проекта. Забивные сваи эффективно приобретают геотехнические возможности за счет смещения грунта вокруг вала и уплотнения грунта у основания во время установки. Стальные трубы могут иметь закрытый или открытый конец. Энергия для забивания свай обеспечивается либо высокочастотным колеблющимся молотом, либо ударным молотом.
Стальные сваи
Бетонные сваи:
Бетонные сваи — это обычные структурные элементы фундамента, используемые для поддержки морских сооружений, таких как мосты, нефтяные вышки и плавучие аэропорты.Использование оффшорных структур — все еще довольно новый метод, и в этой области еще предстоит провести много исследований. Нагрузка на морскую конструкцию состоит из двух компонентов: вертикальных структурных нагрузок и боковых волновых нагрузок. Взаимодействие этих двух компонентов нагрузки оказывает значительное влияние на реакцию сваи и на то, как напряжения распределяются по свае. Кроме того, свая будет иначе реагировать на небольшую нагрузку на конструкцию, чем на большую нагрузку на конструкцию.
Бетонные сваи
Способ установки свай
Сваи устанавливаются разными способами, каждый из которых выбирается в соответствии с потребностями. Различные факторы, влияющие на тип сваи, которая вам понадобится, и способы ее установки, могут включать:
Глубина котлована
Материал, из которого сделаны ваши сваи
Угол забивки ваших свай
Экологические проблемы, которые могут повлиять на местных жителей, флору или фауну
После оценки ваших потребностей, Вам будет легче решить, какой из двух наиболее распространенных методов установки свай вы будете использовать для своего проекта: смещение или замена.Установка сваи смещения — это метод забивки свай в землю без предварительного удаления почвы или другого материала. Установка сменной сваи — это метод выкапывания ямы, в которую затем забивается свая.
Решения о типе оборудования для испытаний свайной нагрузкой должны быть неотъемлемой частью проекта. Разработчик должен выбрать приборы, которые обладают достаточной точностью для измерения требуемых данных. Постоянные приборы используются для сбора данных о напряженном состоянии и поведении сваи в условиях эксплуатационной нагрузки.Используя постоянные контрольно-измерительные приборы, можно получить полезные знания не только о поведении конкретного свайного фундамента, но и об анализе и расчетных допущениях в целом.
Критерии и методы выбора наилучшего типа свайного фундамента
Координация структурных и геотехнических работ. Полностью скоординированные усилия инженеров-геотехников, инженеров-строителей и геологов должны гарантировать, что результат анализа свайного фундамента должным образом интегрирован в общий проект фундамента.Эта координация распространяется на планы и спецификации, предварительные встречи и строительство.
Анализ отказов — Разрушения конструкции или фундамента можно классифицировать как фактическое обрушение или функциональный отказ. Функциональный отказ может быть вызван чрезмерным прогибом, недопустимыми дифференциальными движениями, чрезмерной вибрацией и преждевременным износом из-за факторов окружающей среды. Для критических структур невыполнение функциональных требований может быть столь же серьезным, как фактическое обрушение меньшей конструкции.Следовательно, проектировщики должны учитывать не только степень защиты от разрушения, но и влияние осадки и вибрации на функциональные характеристики.
Свайный фундамент в строительстве
Соображения безопасности — Факторы безопасности представляют собой резервную способность фундамента или конструкции против обрушения при заданном наборе нагрузок и расчетных условиях. Неопределенные расчетные параметры и нагрузки требуют более высокого запаса прочности, чем требуется, когда расчетные параметры хорошо известны.Для большинства гидротехнических сооружений проектировщики должны иметь высокий уровень уверенности в параметрах почвы и свай, а также в анализе. Следовательно, следует минимизировать неопределенность в анализе и параметрах конструкции, а не требовать высокого запаса прочности. Для менее значимых конструкций допустимо использовать более высокие коэффициенты безопасности, если неэкономично уменьшить неопределенность в анализе и проектировании путем выполнения дополнительных исследований, испытаний и т. Д.
Соображения структуры грунта — Функциональное значение и экономические соображения конструкции будут определять тип и степень программы исследования и испытаний фундамента, программу испытаний свай, анализы осадки и просачивания, а также аналитические модели для сваи и состав.\ Для критических конструкций в программе испытаний фундамента должны быть четко определены необходимые параметры для проектирования свайного фундамента, такие как типы и профили грунта, прочность грунта и т. Д.
Источник информации и изображений — Vpgroundforce.com, инженерные открытия, cedengineering.com, weebly.com, science direct,
.

Свайный фундамент: виды, рекомендации и применение

Причины применения свайного фундамента

Разновидности свай

Виды свайных фундаментов

Применение свайных фундаментов

Свайный фундамент под ключ в Челябинске

Особенности устройства фундамента на сваях

Как сделать заказ на фундамент

Свайный фундамент: основные моменты его обустройства

Свайный фундамент: последовательность обустройства

Геологическая разведка

Разработка плодородного слоя земли под свайный фундамент

Бурение шурфов под сваи

Установка асбоцементных труб и монтаж опалубки

Армирование свай

Бетонирование свай

Обратная засыпка пятна застройки

Готовый свайный фундамент из асбестовых труб

Баня на свайном фундаменте

Свайный фундамент | Строительство фундамента

Свайный фундамент

Что такое свайный фундамент

Подробнее о типах фундамента

Преимущества свайного фундамента

Винтовые сваи

Обвязка для свайных фундаментов из железобетона, металла и дерева

Железобетонный ростверк

Что такое свайный куст?

Металлический ростверк

Деревянный ростверк

Свайный фундамент для частного дома: обустраиваем своими руками

Этапы строительства свайного фундамента

Разновидности свайных фундаментов

По способу работы

Сваи-стойки

Висячие сваи

В зависимости от материала изготовления

Деревянные сваи

Железобетонные сваи

Стальные сваи

Виды свай по способу монтажа

Ростверк для свайного фундамента

Инструкция по строительству буронабивного свайного фундамента с монолитным ростверком

Расчет свайного фундамента

Земляные работы

Опалубка и армирование

Заливка бетона и гидроизоляция

Свайный фундамент своими руками: использование и строительство

Понятие свайного фундамента

Причины выбора свайных фундаментов

Конструкции свайного фундамента

Расположение и материалы свай

Технология строительства свайного фундамента

Бурение скважины

Бетонирование и армирование свай

Устройство ростверка

Ограничения в использовании свайного фундамента

Что такое свайный фундамент? Типы свайных фундаментов

Когда использовать свайный фундамент

Классификация свайных фундаментов по функциям или применению

Шпунтовые сваи

Несущие сваи

Концевые опорные сваи

Сваи трения

Сваи уплотнителя грунта

Классификация свай по материалам и методу конструкции

деревянные сваи

Бетонные сваи

Сборные бетонные сваи

Монтируемые в дворец бетонные сваи

Стальные сваи

Статьи свайного фундамента

Свайный фундамент — Проектирование зданий Wiki

Свайный фундамент — Designing Buildings Wiki

Свайный фундамент — Designing Buildings Wiki

Свайный фундамент — Designing Buildings Wiki

Свайный фундамент — Designing Buildings Wiki

Различные типы свайных фундаментов и их применение в строительстве

Добавить комментарий Отменить ответ
