Фундамент на сваях

Строительство домов в средней полосе России, а особенно в Подмосковье, почти всегда сопряжено с проблемой выбора фундамента: состояние грунтов оставляет желать лучшего. На участках с мелкопесчаными, пылеватыми, лессовидными, пучинистыми грунтами, в болотистой местности, на торфяниках и участках с высоким уровнем грунтовых вод лучшим выбором, несомненно, будет фундамент на сваях.

Наша компания осуществляет забивку свай в любых условиях, даже в районах с плотной застройкой: для этого у нас имеется наиболее подходящая техника и обученный персонал.


ФУНДАМЕНТ НА СВАЯХ: назначение

Потребность в использовании фундамента на железобетонных сваях возникает при возведении зданий и сооружений в сложных грунтовых условиях. Если на участке преобладает низкоплотный либо насыщенный влагой грунт, почва склонная к горизонтальным сдвигам и пучению, ни один фундамент — ленточный, стобчатый, плитный, не обеспечит зданию той надежности и устойчивости, которую может дать свайное основание.

Важно: на фундаменте из ЖБ свай могут возводиться постройки любой этажности — это основной вид фундамента при строительстве кирпичных многоэтажек и тяжелых зданий с ЖБ перекрытиями.


Рис: Фундамент на железобетонных сваях
Также фундамент на сваях востребован при строительстве быстровозводимых деревянных зданий из щитовых и каркасных панелей — в таком случае используются металлические винтовые сваи.

Несущей способности данных свай недостаточно для тяжелых домов, однако при возведении легких сооружений это предпочтительный вариант ввиду оперативных сроков монтажа — готовый к дальнейшему строительству винтовой фундамент можно установить за 2-3 дня.


Рис: Фундамент на металлических винтовых сваях

Фундамент на сваях: разновидности

Сегодня применяют следующие разновидности свайных фундаментов:

  • Свайный фундамент с высоким ростверком: ростверк – железобетонная конструкция, соединяющая сваи между собой. Может быть в виде ленты или в виде плиты. В данном случае ростверк «висит» на сваях не касаясь грунта. При сильном пучении грунтов целесообразен именно такой вид фундамента.
  • Свайный фундамент с низким ростверком: в данном случае ростверк передает часть нагрузки непосредственно на грунт, что позволяет снизить количество забиваемых свай.
  • Свайно-ленточный фундамент: стал применяться сравнительно недавно. В таком фундаменте сваи соединяются заглубленным ленточным фундаментом, что позволяет с одной стороны усилить конструкцию сваями, с другой – обустраивать в строении подвальные помещения, что при обычном свайном фундаменте невозможно.

Классификация фундаментов на сваях также выполняется исходя из схемы размещения свайных опор, согласной которой выделяют:
  • Фундаменты с рядовым расположением свай
    ;
В таких фундаментах сваи размещаются по контуру внутренних и внешних стен здания, с шагом 2-3 метра, и обвязываются ленточным ростверком из железобетона, бруса либо металлопроката. Данная схема используется для строительства зданий малой этажности (от 1 до 3 этажей) из любых материалов — кирпича, пенобетона, дерева.


Рис: Фундамент с рядовым расположением свай

  • Фундаменты в виде свайного поля.
Такие основания применяются для возведения многоэтажных сооружений. Сваи в них размещены по всему периметру здания на одинаковом расстоянии друг от друга. Обвязка свайных полей осуществляется с использованием ростверка из железобетонной плиты, который укладывается на выровненные по одному уровню головы свайных столбов.


Рис: Свайное поле под многоэтажный дом
Также свайные фундаменты делятся на виды в зависимости от типа свай, которые использовались для их обустройства:
  • Фундаменты на железобетонных сваях.
Железобетонные фундаменты обладают максимальной несущей способностью и устойчивостью в грунте, они используются для возведения многоэтажных зданий и на участках со сложными грунтовыми условиями.
Надежность данных фундаментов достигается за счет использования железобетонных свай больших размеров (длиной от 6 до 20 метров). При погружении они вскрывают неустойчивый слой почвы и переносят исходящую от здания нагрузку на глубинный пласт высокоплотного грунта.

Рис: Схема фундамента на забивных железобетонных сваях
  • Фундаменты на металлических сваях.
Такие фундаменты используются для строительства легких построек в нормальных грунтах. Длина используемых винтовых свай редко превышает 6 м. (диапазон от 2 до 6 м.), ввиду чего аналогичной ЖБ сваям устойчивости в грунте они не имеют.

Важно: винтовые фундаменты на металлических сваях позволяют возводить дома на участках со сложным рельефом, они не требуют предварительного выравнивания уклона строительной площадки. В таком случае для обустройства фундамента используются сваи разной длины, которые после погружения обрезаются по одному нулевому уровню.

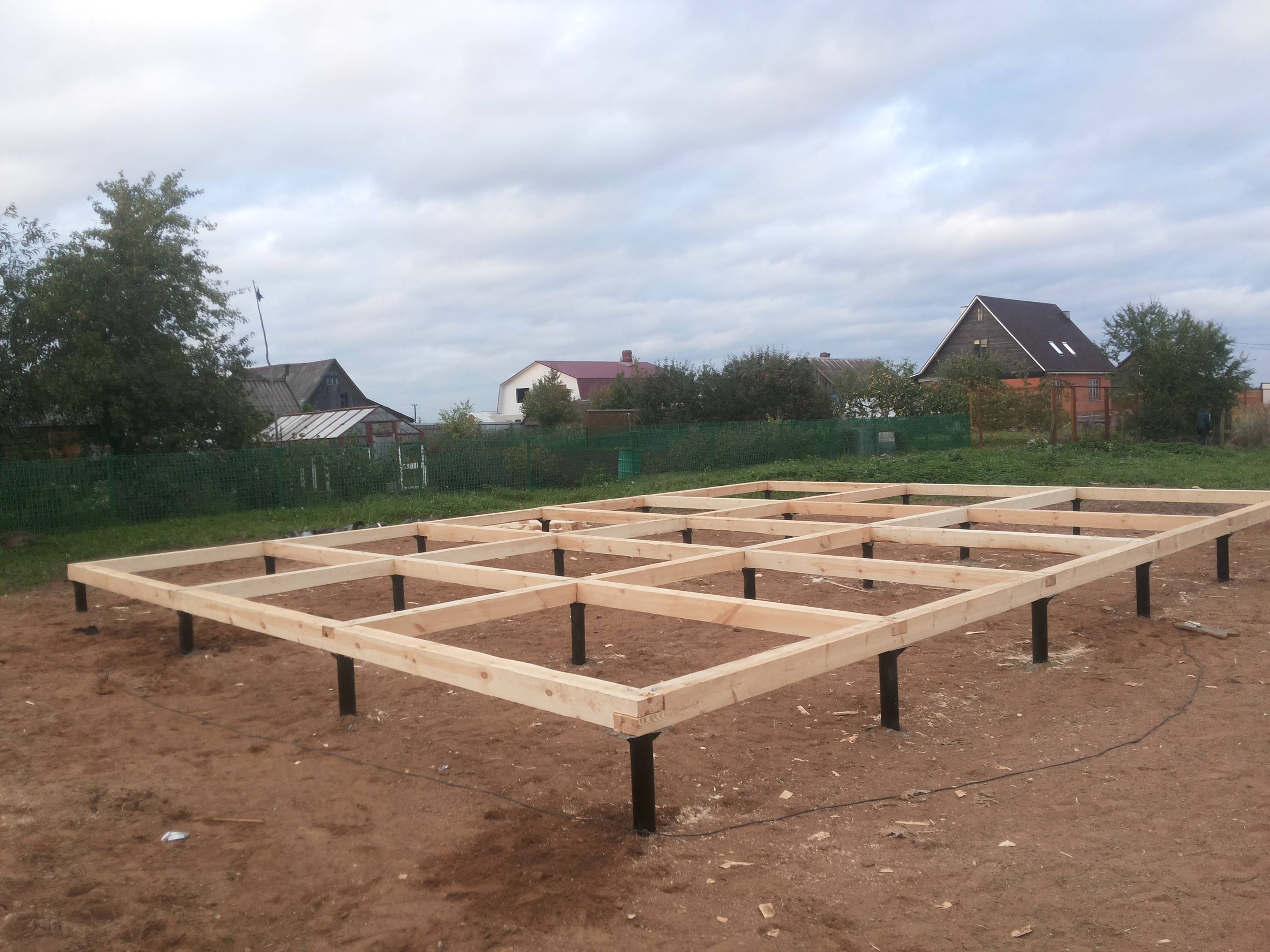

Рис: Дом с фундаментом на винтовых сваях

Полезные материалы для Вас:

Типы используемых свай при строительстве

Существует три разновидности свай, которые используются для обустройства фундаментов — забивные, винтовые и набивные опоры.

Забивные сваи — железобетонные изделия заводского производства, которые погружаются в грунт с помощью сваебойных установок. В зависимости от формы выделяют следующие виды забивных свай:

  • Сплошного квадратного сечения;
  • Квадратного сечения с круглой полостью;
  • Прямоугольного сечения;
  • Круглого сечения.
В жилищном строительстве наиболее востребованы квадратные сваи сечением 30*30, 35*35 и 40*40 см. Они могут обладать длиной от 6 до 20 метров. Такие столбы изготавливаются из бетона марок М200-М300 и армируются продольным либо продольно-поперечным арматурным каркасом.


Рис: Сваи сплошного квадратного сечения 30*30 см

Важно: забивные сваи бывают цельными либо составными — состоящими из нескольких стыкующихся секций, соединяющихся в процессе погружения с помощью сварки либо анкеров. Общая длина составной сваи может доходить до 40 метров.

Набивные сваи — опоры, создающиеся с помощью заливки бетоном пробуренных на строительном участке скважин. Существует два вида формируемых в грунте свай  — буронабивные и буроинъекционные.

Готовые к эксплуатации сваи каких-либо отличий не имеют, различается лишь технология их обустройства. При создании буронабивных свай первостепенно бурится скважина, после чего в нее погружается арматурный каркас и с помощью бетонолитной трубы полость заполняется бетоном.

Скважины для буроинъекционных опор создаются с помощью специальных CFA-буровых колонн, обладающих внутренним каналом для подачи бетона. Заполнение скважины осуществляется через буровую колонну сразу же по завершению ее проходки, и арматурный каркас погружается в уже заполненную бетоном полость.

 Рис: Схема обустройства буронабивных свай

Важно: несущая способность набивных опор может превышать аналогичную характеристику забивных свай за счет большего диаметра. Размеры набивных свай ограничиваются лишь функциональными возможностями используемой для их обустройства буровой техники — диаметр таких опор варьируется в пределах от 30 до 350 см.

Винтовые сваи — металлические конструкции, состоящие из полого стального ствола и зафиксированных на нем спиралеобразных лопастей. Погружение винтовых свай осуществляется посредством их вкручивания в грунт с помощью ручной силы либо специальных механизированных установок — кабестанов.

В зависимости от функционального назначения выделяют следующие виды винтовых свай:

  • Однолопастные конструкции, используются для строительства легких зданий в нормальных грунтах;
  • Многолопастные сваи, применяются для возведения среднетяжелых домов и двухэтажных зданий в слабой почве;
  • Узколопастные конструкции (заостренные и трубчатые), предназначенные для строительства фундаментов в высокоплотной и мерзлой почве.

Рис: Разновидности винтовых свай

Фундамент на сваях что учесть при возведении

Свайный фундамент — конструкция, требующая тщательного проектирования и возведения, выполненного согласно всем правилам технологии. Только при таком подходе будет в полной мере реализован весь потенциал фундамента на сваях и он получит максимальную надежность и долговечность.

При создании свайного фундамента необходимо учитывать:

  • Правильно спроектировать свайный фундамент невозможно без предварительного проведения геодезических изысканий на строительной площадке, в результате которых определяются характеристики почвы, непосредственно влияющие на несущую способность свай — плотность, сила сопротивления, насыщенность грунтовой влагой;
  • Любые теоретические расчеты характеристик будущего фундамента должны проверяться полевыми испытаниями свай, позволяющими определить их фактическую несущую способность и внести в проект соответствующие коррективы.  Испытания свай проводятся двумя методами — динамической и статической нагрузки;
  • При монтаже фундамента необходимо максимально тщательно выполнять позиционирование погружаемых конструкций — даже малейший уклон от вертикали станет причиной неправильной работы сваи в грунте и, как следствие, уменьшения ее несущей способности.

Рис: Статическое испытание свай

Фундамент на сваях: преимущества

Преимущества фундаментов на сваях очевидны:

  • при монтаже на сваях фундамент можно строить практически на любых (кроме скалистых или с горизонтальной подвижностью) грунтах
  • полное отсутствие, либо минимум затратных земляных работ
  • возможность строительства в любых ландшафтных условиях
  • невысокая себестоимость
  • экономия строительных материалов
  • высокая несущая способность и надежность фундамента на сваях

Таким образом, применение фундамента на сваях  — наилучший вариант для строительства при сложных геолого-физических характеристиках грунтов на участке.

Фундамент на сваях: отзывы

Бытует мнение, что для сооружения фундамента на сваях требуется использование большого количества тяжелой техники. Это не так. Наша компания имеет мобильную, высоко проходимую и производительную технику. Наши специалисты способны погружать до 30 свай за день в любых условиях одним единственным сваебоем!

Все, кто строил фундамент на сваях, отзывы о качестве фундамента и профессионализме наших сотрудников дают лишь положительные.

Фундамент на сваях под ключ цена в Москве

Наша компания предлагает лучшие в Москве и центральном регионе России цены на обустройство свайных фундаментов под ключ. Мы готовые взять на себя выполнение всех этапов фундаментных работ, от поставки качественных железобетонных свай до их забивки и испытаний фактической несущей способности.

Конкретная цена свайного фундамента рассчитывается в индивидуальном порядке, она зависит от количества используемых в фундаменте свай и их размеров:

Сравните стоимость наших услуг с ценами конкурентов и вы убедитесь в превосходстве нашей ценовой политики!

Свяжитесь с нами и мы выполним работу

Обращайтесь, мы обеспечим надежное свайное основание для Вашего дома!


Наша компания предоставляет услуги по возведению фундаментов на сваях — обращайтесь, поможем!

Полезные материалы

Фундамент с ростверком на сваях

Особенностью строительства домов в средней полосе России, и особенно в Подмосковье, является частая необходимость возведения свайных фундаментов.





Сколько стоит фундамент для дома

Традиционно в строительстве используется несколько типов фундаментов, обеспечивающих устойчивость здания и надёжное сцепление несущих конструкций с основанием.





Заказ фундамента на сваях



Свайно-Винтовой Фундамент по Низким Ценам в СПб, Фундаменты на Винтовых Сваях

Свайно-винтовой фундамент «под ключ» в Санкт-Петербурге и Ленобласти

Как мы монтируем сваи?

Механический способ с помощью техники

Один из самых надежных способов монтажа винтовых свай. В своей работе мы применяем ямобуры АИЧИ и Тадано. Подробнее о них вы можете почитать на странице об аренде ямобура.

Вручную, с помощью специального оборудования

Недорогой, но в то же время качественный способ монтажа свай. Благодаря компетентности и опыту работы нашей бригады, работа будет выполнена в кратчайшие сроки.

Особенности наших свайно-винтовых фундаментов

Высокая скорость монтажа свайного фундамента (всего один день) и его приемлемая цена, по сравнению с тем же ленточным фундаментом, безусловно делают его одним из самых востребованных на настоящий момент. И чем более сложный рельеф у участка для строительства, тем более выраженными становятся преимущества винтовых свай.

Металл, который мы используем для изготовления свай предварительно обрабатывается, что повышает его защитные и антикоррозийные способности.

Важным плюсом свайных фундаментов является то, что при желании, его вполне возможно нарастить, если возникнет необходимость в сооружении какой-либо дополнительной конструкции к дому.

Срок службы не менее 100 лет. Но необходимо в течение всего срока эксплуатации проводить небольшие ревизии на предмет коррозии отдельно взятой сваи у поверхности грунта, тем более, что такая проверка не представляет сложности.

Для получения более подробной информации по расчету стоимости и монтажу, вы можете связаться с нами по специальным номеру: 8 (812) 566 00 25

Так же Вы можете оставить заявку через сайт и наши менеджеры свяжутся с Вами в максимально ближайшее время!

Как строят винтовой фундамент

5 / 5 ( 289 голосов )

На каких участках винтовые фундаменты лучше строить в холода и как это сделать?

Зима пришла. И что же — теперь прощай, стройка, до будущей весны? Ну, с какими-то строительными процессами действительно лучше подождать до наступления тепла. А вот, например, устройство винтового фундамента можно и не откладывать. Чтобы все было сделано качественно, нужно создать нормальные условия для проведения работ и, главное, следовать рекомендациям специалистов по зимнему монтажу свай

Свайно-винтовые фундаменты получают все более широкое применение благодаря массе преимуществ перед ленточными и плитными основаниями. Прежде всего, они допускают установку даже на проблемных грунтах (с низкой или неравномерной плотностью), за исключением скальных и крупнообломочных валунных. Это могут быть пучинистые глины и суглинки, подвижные супеси, торфяники и пр. Винтовые сваи — оптимальный вариант для участков с уклоном или большими перепадами высот на рельефе. Сооружение такого фундамента в большинстве случаев не требует использования тяжелой спецтехники, исключает трудозатратные земляные работы и обходится в разы дешевле, чем отливка ленты или плиты. При этом весь процесс занимает не более двух-трех дней, после чего можно сразу приступать к возведению стен, тем самым значительно сокращая время строительства.

Фундаменты на основе винтовых свай чаще всего закладывают под брусовые или каркасные дома и дачи в один-два этажа, бани, теплицы, заборы. Однако при выборе изделий увеличенного диаметра (обычно от 133 мм) и правильном расчете свайного поля несущей способности таких оснований будет достаточно и для более тяжелых бревенчатых и каменных построек. Правда, вместо металлического или деревянного ростверка может понадобиться создание железобетонной обвязки, что заметно усложнит и затянет работы — ведь, по сути, придется сооружать усиленный сваями наземный или малозаглубленный ленточный фундамент, со всеми вытекающими отсюда «бетонными» процессами — сборка опалубки, отливка, просушка и пр.

Свайный фундамент под дом из клееного бруса

Свайный фундамент под каркасный дом

Строительство причала на свайном фундаменте

Установка бревенчатой бани на винтовые сваи

Теплица на винтовых сваях

Установка винтовых свай для забора

Как правило, при индивидуальном строительстве для ввинчивания металлических свай используют компактные полумеханические установки на основе рычагов и вращателя с гидравлическим или электроприводом

Недостатком свайных оснований принято считать проблемы со строительством подвала, однако стоит отметить, что такие фундаменты как раз и выбирают в тех случаях, когда подземный этаж не планируется в здании изначально (например, если гидрогеологические особенности участка просто не позволяют его сделать). Деревянные полы в домах на сваях гарантированы от отсырения, поскольку отсутствует риск капиллярного подсоса влаги из грунта в стенки фундамента, а из них — в конструкцию пола. Другое дело, что не всем нравится открытое пространство под зданием, где гуляет ветер, из-за чего перекрытие первого этажа может сильно продуваться и поэтому нуждается в особо тщательном утеплении. Цоколь, точнее, навесная облицовка пролетов между сваями теплоизоляцию пола заметно не улучшит, зато уменьшит приток воздуха в зону подполья, защитит его от наметания снега, сухой листвы и мусора, а также придаст архитектурному облику дома законченный вид.

Ремонт и укрепление фундамента старого дома с помощью винтовых свай

Установка винтовых опор нередко является безальтернативным способом укрепления построек, просевших или деформированных из-за ошибок, допущенных при возведении фундамента. В таких ситуациях попытка произвести реконструкцию может повлечь за собой разрушение дома, а сваи позволяют не просто подпереть его, но усилить основание настолько, что оно получает способность нести на себе дополнительную нагрузку — например, еще один или даже два надстроенных этажа. Укрепленная таким образом постройка простоит долгие годы, а сама процедура потребует гораздо меньших финансовых затрат, чем разборка старого и сооружение нового фундамента (если дом будет в состоянии пережить эту операцию).

Особенно ощутимой экономия средств станет при подпорке аварийных зданий на размываемом грунте. Кроме установки винтовых свай, которые перенесут нагрузку на более глубокие и прочные грунтовые слои, помочь тут могут только очень дорогостоящие мероприятия, подразумевающие полную замену грунта под домом или его уплотнение с помощью специального цементного раствора.

Особенности зимнего монтажа

Установку винтового фундамента для причалов и пирсов лучше оставить на зиму

Все описанные преимущества применения свайно-винтовых фундаментов сохраняются и при ведении работ в зимний период. Более того, при строительстве в береговых зонах и на воде (причалы, мостки, бани у кромки водоемов и пр.), на участках с высоким уровнем подземных вод, на склонах, где существует опасность оползней, а также на заболоченных и подтопляемых площадках рекомендуется устанавливать сваи именно в холода, когда вода скована льдом, грунт подморожен, а значит, уплотнен и стабилен. Сваям, которые не опираются на верхние слои почвы, а ввинчиваются в твердые пласты, залегающие на отметке около 1,8–2 м, и обязательно ниже глубины промерзания, не угрожает ни морозное пучение, ни боковое смещающее давление грунта.

При строительстве на воде летом возникают проблемы с установкой на берегу ямобура со стрелой. Как правило, для него приходится сооружать, например, специальную насыпь, чтобы расположить его максимально близко к кромке водоема. А при использовании вращателя необходим упор, который на воде могут обеспечить только понтоны. Зимой же можно без всех этих сложностей ввинчивать сваи прямо сквозь лед, конечно, если он достаточно прочный для безопасной работы

Образцы грунта для исследования

Первым этапом работ в идеале должны быть либо комплексные инженерно-геологические изыскания, либо геотехнические исследования методом зондирования в сочетании с лабораторным анализом грунта на коррозионную активность к металлоконструкциям. На практике, из соображений экономии, большинство застройщиков обычно ограничиваются экспресс-исследованием, которое поводится методом пробного бурения. Оно не дает исчерпывающей информации о свойствах залегающих на участке грунтов, но позволяет получить представление об их структуре и несущей способности. Наиболее показательный способ — ввинчивание двух свай разного диаметра в одно отверстие. При этом важно, чтобы величина крутящего момента измерялась не по усилиям, прилагаемым для заглубления сваи, а с помощью специального контрольного инструмента. Для получения более точных сведений бурение должно выполняться в нескольких точках на пятне застройки, так как даже на небольшой площадке грунты могут быть неоднородны и иметь разную плотность.

Информация о характере грунта, а главное — о глубине залегания и толщине его твердого, несущего слоя необходима, чтобы определиться с длиной и диаметром свай, их количеством и схемой расстановки. Исходя из тех же данных выбирается ширина, толщина и конфигурация лопастей, от параметров которых, в свою очередь, зависит величина допустимой нагрузки на фундамент, а также то, насколько сильно будет нарушена структура близлежащего массива грунта при погружении свай.

Свая для вечномерзлого грунта

Проводя пробное бурение в зимний период, следует иметь в виду, что в морозы влагонасыщенные грунты могут «смазать» картину глубины промерзания и оказывать сопротивление, характерное для более прочных слоев. Понятно, что и само завинчивание свай в мерзлый грунт будет затруднено и потребует больше времени и сил, чем монтаж в теплые сезоны. Обратите внимание: в номенклатуре продукции у многих предприятий есть сваи, наилучшим образом приспособленные для зимней установки. Это могут быть изделия с усиленной лопастью в области заходной части или имеющие заострение в виде косого среза (тип ВСГ-1). Такие конструктивные особенности препятствуют повреждению и облегчают погружение опоры в промерзший грунт.

При завинчивании свай, особенно зимой, покрытие на их верхней части может получить механические повреждения, и по окончании монтажа эти места нужно обязательно обработать защитной эмалью. Но если покрытие некачественное, то при трении о грунт, в котором имеются абразивные включения, сильно пострадает и нижняя часть ствола, что грозит фундаменту ускоренной коррозией

Чтобы учесть все неровности рельефа и сделать правильную разметку согласно проекту, строительную площадку следует очистить от снега, но делать это нужно не заранее, а непосредственно перед установкой свай, ведь снежный покров служит естественным «утеплителем» для почвы. Процесс самого монтажа стандартный: в местах под опорами снимают 15–20 см грунта и строго вертикально вворачивают сваи. Если же земля померзла на глубину 1 м и более и лопасти не могут разрéзать грунт, то на начальном этапе придется использовать мощные отбойные молотки или даже прибегнуть к прогреву почвы. Готовые опоры подрезают, выравнивая их по уровню, заполняют стволы бетоном или сухой песчано-цементной смесью (чтобы выгнать из них воздух и не допустить коррозию металла) и приваривают оголовки, герметично закупоривая полость сваи.

Комментарий специалиста

Фриев Руслан Казбекович, основатель компании «ХеликсПРО», руководитель проектов «Радосваи» и ККЗМ

Качество свай = долговечность фундамента

Виды винтовых свай

Стандартная толщина стенок свай, выпускаемых отечественными предприятиями, 3,5–5 мм. Так, например, несущая способность опор Ø 108 мм (для фундаментов под деревянные подстройки), с толщиной стенок ствола 4 мм и с лопастью из 5-миллиметрового металла Ø 300 мм составляет порядка 5–7 т на каждую единицу конструкции. Изделия с теми же толщинами металла, с диаметрами ствола и лопасти 133 и 350 мм соответственно, используемые для оснований под бревенчатые и каменные здания, выдерживают нагрузку в 10–12 т. Однако важно, что толщина стенок свай определяет не только их несущую способность, но и коррозионную стойкость, от которой напрямую зависит срок службы фундамента.

Кроме толщины металлопроката, на устойчивость изделий к коррозии влияет и сама марка стали, использованной для их изготовления: физико-механическими свойствами материала обусловлена остаточная толщина стенок сваи при эксплуатации в среде с той или иной степенью агрессивности, и данный показатель учитывается при расчете долговечности свайной конструкции. Это может быть, например, конструкционная углеродистая сталь обыкновенного качества Ст3 (ГОСТ 380-2005), пригодная для опор под легкие или временные сооружения. А может быть и качественная углеродистая сталь Ст20 (ГОСТ 16523-97 и др.), способная выдерживать значительные нагрузки и — за счет высокой коррозионностойкости — на 10–15% увеличивающая рабочий ресурс фундамента.

Узнать по виду, из какого материала изготовлены сваи, невозможно, так что смело требуйте у продавца паспорт качества на сырье. При производстве не только сварных, но и литых изделий применяется сварка, подтвердить сплошность которой может только протокол УЗК (Ультразвуковой неразрушающий контроль сварных соединений). Ну а убедиться в качестве защитного слоя, — будь то холодная или горячая оцинковка, эпоксидное, полиуретановое или полимерное покрытие, — позволят соответствующие сертификаты

Измерение толщины антикоррозийного покрытия сваи. У свай HelixPro покрытие составляет 0,129 мм (при средней толщине 0,06 мм)

Еще один, не менее существенный фактор долговечности свай — свойства защитного покрытия. Оно должно надежно противостоять агрессивному воздействию грунта (в разных местностях он может сильно отличаться по химическому составу и скорости протекания в нем коррозионных процессов, что и делает необходимым его лабораторный анализ), грунтовой и атмосферной влаге, абразивному износу, перепадам температур, ультрафиолету (в наземной части свай). Данным требованиям в полной мере удовлетворяют современные полимерные покрытия, имеющие отличную адгезию к металлу и обладающие высокой стойкостью к любому виду коррозии и механическим повреждениям. Именно такие покрытия наносятся, в частности, на бесшовные (цельнотянутые) сваи повышенной прочности с толщиной стенок 6–6,5 мм, выпускаемые отечественными компаниями Helix, «СВ-фундамент», «СВФ-Премиум» и др. Основываясь на лабораторных испытаниях, производители заявляют, что срок службы фундаментов на усиленных сваях достигает 150 лет.

Винтовые сваи для фундамента: в чём особенность и преимущества

Фундамент любой конструкции влияет на качество возводимого объекта. Классический фундамент, построенный с соблюдением всех нормативов, занимает времени до трех месяцев, и цена его обойдется будущему владельцу дома в треть от стоимости всей застройки.

Проседание фундамента и нарушение симметрии постройки происходит не только из-за несоблюдения технологического процесса. Причиной может быть неправильный выбор способа подготовки основы для строительства. Прежде чем сделать выбор, нужно изучить грунт, рельеф, рассчитать несущую нагрузку. Во многих случаях оптимальный вариант фундамента – свайно-винтовой. Это один из быстрых, дешевых и в то же время надежных вариантов.

В чем особенность фундамента на винтовых сваях?

Дом на винтовых сваях можно поставить даже посреди болота или на склоне горы. Особенности фундамента на винтовых сваях в том, что он незаменим:

  • при строительстве дома в районах со слабым грунтом;
  • в условиях глубокого промерзания грунта и заболоченности;
  • на местности со сложным рельефом;
  • при возведении пристройки к уже существующему зданию;
  • в строительстве сооружений в труднодоступных местах, где не проедет громоздкая техника.

Целесообразно купить винтовые сваи для усиления фундамента существующего строения, т.к. их установка не дает вибрации, нарушающей фундамент.

Почему быстро и дешево?

Причины быстрой установки фундамента на винтовых сваях таковы:

1. Доступная цена;
2. Винтовые сваи устанавливаются в любое время года.
3. Быстрый монтаж и возможность начать строительство сразу после установки свайно-винтового фундамента.
4. Возможна установка винтовых свай в районах со сложным рельефом: на склонах, холмистой местности. Земляные работы и выравнивание поверхности не требуется.
5. Не требуется осушение грунта в месте проведения строительных работ.
6. Возможна установка без применения специального оборудования, в том числе своими силами.
7. Возможности реконструировать и усилить любой фундамент без разбора стен дома.

Сваи винтовые для фундамента имеют доступные цены, поэтому востребованы при строительстве дачных домов, хозяйственных построек и возведения ограждений.

Купить винтовые сваи можно в интернет-магазине компании «Таврос» по цене от производителя. Для этого достаточно оставить заявку на официальном сайте, указав контактные данные. Компания обеспечит доставку, представитель компании ответит на интересующие вопросы и даст рекомендации по установке.

R*

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter

Фундамент – сваи под каркасный дом

Фундамент – сваи под каркасный дом

Главная задача фундамента, обеспечить зданию устойчивость и предотвратить неравномерную усадку строения. На плавающих, подвижных и грунтах сильной пучинистости,  это обеспечивается плитным или ленточным фундаментом. Однако эти фундаменты одновременно являются наиболее дорогими по стоимости.

Столбчатый фундамент относится к недорогим  по стоимости. Однако их монтаж требует точного размещения элементов фундамента в местах максимальной нагрузки под зданием, расчета нагрузок на каждый элемент и уверенности строителей, что грунт под некоторыми столбами не осядет. Поэтому, элементы фундамента дополнительно укрепляют в грунте. Столбчатый фундамент ставят для небольших зданий из дерева, каркасных или щитовых домов, поскольку нагрузки на него не такие значительные, как у тяжелых зданий из кирпича или бетона.

Для деревянных каркасных домов можно выбрать фундамент:

  • Ленточный;
  • Плитный;
  • Столбчатый;
  • Свайный.

На выбор фундамента влияют:

  • Геологическая характеристика участка;
  • Степень промерзания почвы;
  • Расположение и уровень грунтовых вод;
  • Проектные характеристики дома.

Свайный фундамент создается из металла, бетона, композитных смесей или дерева. Свайные фундаменты бывают опорными и висячими, первые упираются концовкой сваи в специально подготовленное основание или в твердый грунт, вторые выдерживают нагрузки благодаря трению сваи с окружающим грунтом. Свайный фундамент монтируют для крупных объектов, на неустойчивых грунтах. Сваи, в виде бетонных армированных столбов, заостренных в нижней части, забивают в грунт на глубину до 3-5 метров. В дальнейшем, все забитые сваи соединяются железобетонным ростверком или обвязываются швеллером, который служит основанием строящегося здания.

Для более легких зданий используют буронабивные сваи. Вначале бурят круглые отверстия на глубину, превышающую границу промерзания земли и уровень грунтовых вод, и устанавливают в них асбестоцементные трубы. В трубы для прочности устанавливают арматуру, которая далее заливается раствором бетона. Установленные таким способом сваи под каркасный дом служат основой для ростверка.

Модификацией свайного фундамента является фундамент на винтовых сваях, который подходит большинству легких строений, вне зависимости от характеристик грунтов и ландшафтных характеристик. Свайно-винтовой фундамент не требует земляных работ по подготовке участка.

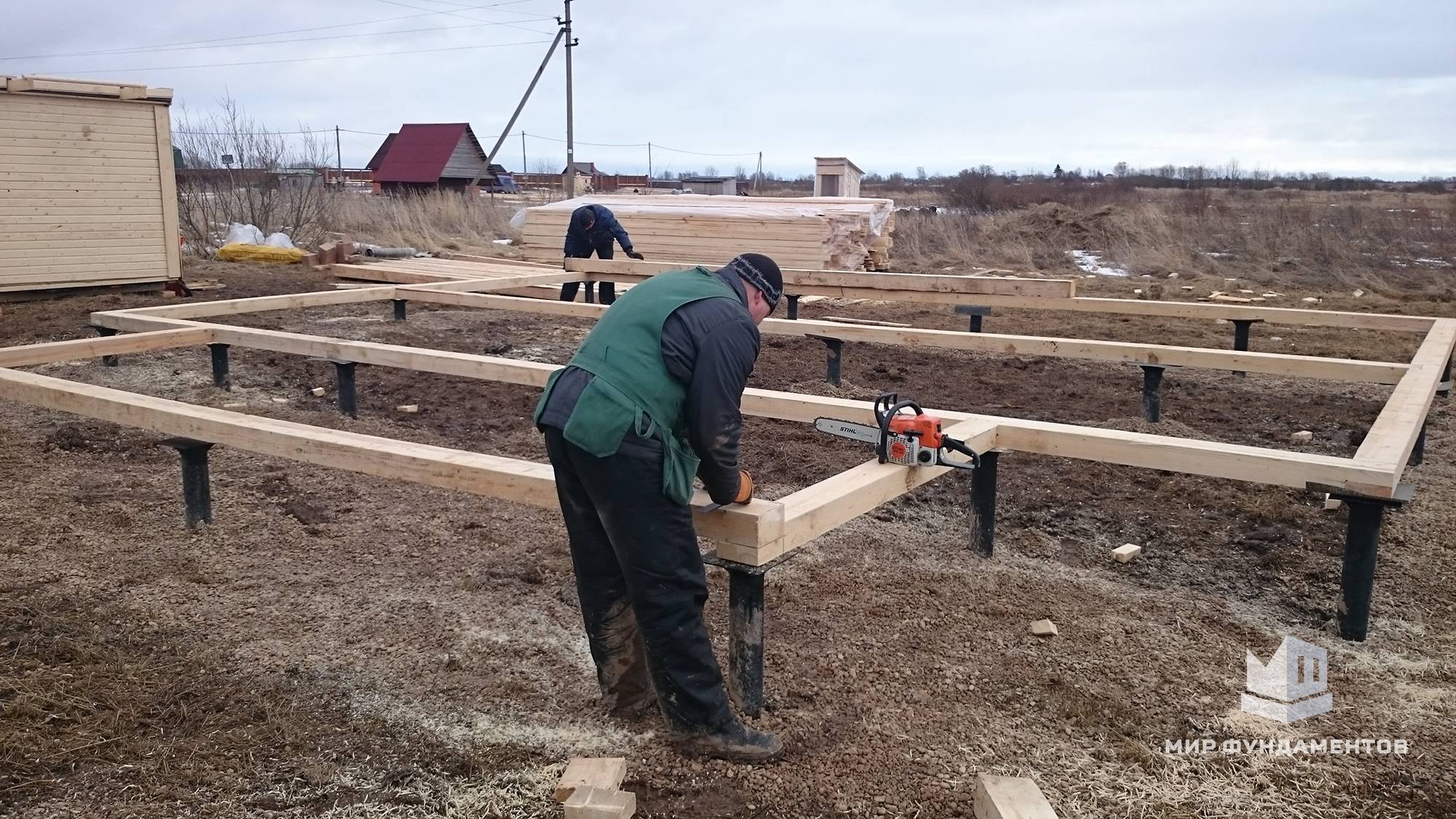

Свайно-винтовой фундамент каркасного дома

Устройство винтовых свай

Основу этого фундамента составляют винтовые сваи под каркасный дом. Винтовая свая это стальная труба, которая имеет конусообразный наконечник, с приваренными к нему лопастями. В верхней части трубы делают отверстия для фиксации поворотного механизма. По завершению вкручивания  свай в грунт их обрезают по проектному уровню, далее на них привариваются оголовки. Затем  монтируют ростверк, объединяющий все винтовые сваи.


Стандартный диаметр свай под каркасный дом равен 108 мм, диаметр лопасти 30см, толщина стенки 4 мм, с длиной сваи 2 — 2,5 м. Они изготавливаются на заводе с соблюдением геометрических размеров, обеспечивающих эффективное  вхождение в грунт. Там же на заводе производят их обработку антикоррозионным составом.

Для более легких конструкций (дача, баня, беседка, терраса) с давлением на фундамент до 300 кг на кв. метр,  изготавливают сваи меньшего диаметра. Их устанавливают «ручным приводом». Геометрия лопастей сваи, их размер различны, они изготавливаются для различных грунтов. Для глинистых плотных грунтов, диаметр лопастей меньше, для песчаных грунтов диаметр лопасти больше по размеру. Сваи неприменимы в скальных грунтах. На таких грунтах монтируют ленточный или столбовой фундамент.

Винтовые сваи ввинчивают в грунт до момента, когда даже с помощью механизмов свая не поворачивается в результате  уплотнения грунта под лопастями. Далее все сваи обрезаются по проектному уровню, а  внутрь засыпают песчано-цементную смесь для уменьшения коррозии металла. На каждую сваю приваривается оголовок, будущая основа для монтажа ростверка.

Характеристики винтовых свай

Их преимущества

  1. Достоинством винтовых свай является быстрая установка фундамента из них.
  2. Не требуются подготовительные земляные работы на участке.
  3. Технология возведения фундамента не требует мокрых процессов, что позволяет немедленно после монтажа свайного фундамента приступить к строительству дома.
  4. Стоимость винтовых свай вместе с работой по их установке меньше стоимости буронабивных свай и существенно меньше стоимости столбчатого или ленточного фундамента.
  5. Они могут применяться на многих типах  сложных грунтов, кроме скалистых грунтов.
  6. Их применение позволяет возводить строения на неудобьях, рядом с деревьями, на склонах участка, вблизи воды.
  7. Используя их, можно делать пристройки к готовым домам, не затрагивая конструкцию дома.
  8. Вентиляция подпола дома, предотвращающая гниение деревянных частей пола дома.
  9. Сваи можно повторно использовать в строительстве.

Недостатки винтовых свай

  • Винтовые сваи будут стоять более 60 лет, но при нарушении антикоррозийного слоя срок их службы сокращается вдвое.
  • Сваи в фундаменте требуют дополнительного усиления конструкции. Оголовки должны обязательно привариваться, сваи дополнительно скрепляются между собой укосами для усиления жесткости и предотвращения колебаний дома от внутренних и внешних воздействий.
  • Винтовые сваи в теплое время года могут «просесть», а в холодное время года их может выталкивать мерзлый грунт, что приводит к нарушению жесткости конструкции дома. Соблюдение технологии монтажа фундамента исключает подобные ситуации.
  • Нестабильность винтовых свай в фундаменте может появляться при ввинчивании их на «заданную глубину», а не до упора. Для надежности свайного фундамента необходимо обязательное обследование грунта под фундаментом, и вкручивание свай до упора.

Устройство фундамента на винтовых сваях

Фундамент на винтовых сваях каркасного дома требует точного инженерного расчета. Имея проект каркасного дома на руках, достаточно легко определить вес будущего дома и нагрузку на его фундамент. В Интернете можно обнаружить калькуляторы расчета фундамента на винтовых сваях. Расчеты носят приблизительный характер, но достаточны для определения параметров винтовых свай, их количества, уровня заглубления свай на участке.

Расположение винтовых свай соответствует основным нагрузкам по углам дома и в пересечении стен. Нагрузки должны учитывать количество людей, которые будут в нем проживать, снеговые нагрузки в зимний период. Полученную расчетную массу дома необходимо скорректировать на запас прочности фундамента в 1,5-2%. Точность расположения винтовых свай имеет большое значение, поскольку возможны нарушения конструкции свай при неравномерной нагрузке на них, возникающей при неправильном их расположении.


Проектные расчеты проводят по компьютерным программам. Для этого вводятся данные о грунтах и расчетных нагрузках дома на фундамент. Результат моделирования представляет собой разметку точек установки свай, в каждой точке монтируется конкретный диаметр сваи каркасного дома,  глубина заглубления и уровень их подрезки для формирования ростверка. Монтаж винтовых свай с помощью механизмов проходит под руководством профессионалов, исключающих не правильную их установку.


После установки свай, производят обрезку на расчетном уровне от нулевой отметки и привариваются оголовки. Сваи обвязываются профилированной трубой и дополнительно связываются металлическими укосами. На оголовки размещается обвязочный брус, швеллер или бетонный ростверк.

Затраты на установку свайного фундамента

В стоимость свайно-винтового фундамента входят:

  • цена свай и расходных материалов;
  • затраты на исследования грунта под фундамент;
  • затраты на установку свай;
  • стоимость материалов для ростверка и стоимость его монтажа.

Конкретную стоимость свайно-винтового фундамента определяют в компании РНР при его заказе отдельно или при заказе каркасного дома.

Свайно-винтовой фундамент, это правильный выбор при строительстве каркасных домов, поскольку обеспечивается быстрота монтажа, надежность и долговечность эксплуатации при относительно невысокой цене.

Ленточный фундамент на сваях — надежная основа для дома

Ленточные мелкозаглубленные фундаменты подходят для легких построек. Если же планируется возведение основательного дома на два или более этажей, то имеет смысл возвести ленточный фундамент на сваях. Это видоизмененный и доработанный вариант фундамента в виде железобетонной ленты. Такой фундамент может быть самым подходящим вариантом для СИП дома, если он строится на сложном и нестабильном грунте.

Свайно-ленточный фундамент – это железобетонная лента-ростверк, которая монтируется на сваи. При помощи свай фундамент становится устойчивым к подвижкам грунта, его морозному вспучиванию. Сваи устанавливаются ниже уровня промерзания почвы, а значит, строение будет устойчивым и не будет оседать и деформироваться. Бетонная лента может быть мелкозаглубленной или вовсе не заглубленной. Если грунт пучинистый, можно даже устроить ленту с отступом от линии земли.

Технология изготовления

  • делается разметка для фундамента и выкапывается траншея для него глубиной около 40 см;
  • в траншее на расстоянии не больше 2 метров друг от друга устанавливают сваи, они должны занимать не больше трети ширины траншеи, их желательно гидроизолировать при помощи рубероида;
  • сваи могут быть и железобетонными, тогда для них бурятся скважины, затем устанавливается арматура и заливается бетон;
  • на дне траншеи необходимо утрамбовать слой мелкозернистого песка толщиной до 30 см;
  • устанавливается опалубка для бетонной ленты;
  • внутри опалубки укладывается арматура, причем она должна образовывать армированный пояс для свай;
  • заливается бетон с трамбовкой и уплотнением;
  • через несколько дней опалубка снимается;
  • окончательное застывание бетона происходит через 4 недели, после чего можно переходить к гидроизоляции фундамента.

Преимущества такого фундамента

Если стоит выбор, ленточный или свайно-винтовой фундамент устроить для возведения дома, стоит обратить внимание на следующие достоинства свайно-ленточного фундамента:

  • благодаря ленточной части нагрузка на фундамент распределяется равномерно;
  • сваи же в свою очередь фиксируют фундамент;
  • ленточный фундамент на буронабивных сваях стоит относительно недорого, при этом одна свая выдерживает более 1500 кг;
  • фундамент подходит для строительства на участках с активными грунтовыми водами;
  • железобетонные ленты с «якорями» в виде свай противостоят вспучиванию земли зимой, что особенно актуально в нашей стране.

Благодаря несложному монтажу свайно-ленточный фундамент довольно популярен. Он подходит и для массивных построек, а для легких каркасников или домов из СИП панелей. Если сравнивать, что лучше – винтовые сваи или ленточный фундамент, то ответ будет зависеть от типа почвы. Ленточный фундамент используется на стабильном грунте, без наклона, не склонном к сильному промерзанию и воздействию грунтовых вод. А винтовые сваи можно использовать на любом грунте, кроме сильно каменистого — на склонах, в воде, в пучинистых грунтах, при этом устройство свайно-винтового фундамента может вестись даже зимой, а ленточный можно делать только в сухую погоду и при положительной температуре.

Если сравнивать, какой фундамент дешевле – ленточный или свайный, то преимущество будет у свайно-винтового.

Фундамент на винтовых сваях: свайно-винтовой фундамент

В последнее время – в частном малоэтажном строительстве уверенно набирает популярность фундамент на винтовых сваях или свайно-винтовой фундамент.

Свайно-винтовой фундамент представляет собой комплекс свай, ввинченных в грунт ниже его уровня промерзания, что гарантирует устойчивость будущего дома даже в условиях близкого залегания грунтовых вод и пучинистой почвы. Отлично подходит для строительства домов из бруса, бревна, для возведения деревянных бань, хозяйственных построек, беседок и даже для строительства заборов.





Отдельная винтовая свая представляет собой толстостенную пустотелую трубу, в нижней части которой приваривается литой спиралевидный наконечник или лопасти из листовой стали. В верхней части трубы обычно приваривают плоскую площадку под дальнейшую обвязку свай брусом, швеллером, двутавром или др. под фундамент. В целях защиты от коррозии сваи покрываются лакокрасочными материалами на основе эпоксидной смолы.

Винтовые сваи ввинчиваются в грунт по разметке согласно плану фундаментного поля по периметру здания и под несущими перекрытиями. Ввинчивание обычно ведется механизированным способом, но в отдельных случаях и вручную. Для повышения устойчивости сваи к сдвигающим нагрузкам внутренняя полость труб заливается бетонной смесью, которая дополнительно предохраняет сваю от коррозии изнутри.

После того, как все винтовые сваи установлены в штатное положение, еще раз проверяется правильность их установки, и можно приступать к строительству деревянного дома.

Достоинства свайно-винтового фундамента:

  • относительно низкая стоимость, в зависимости от проекта деревянного дома цена свайно-винтового фундамента может быть ниже на 30…70% стоимости обычного ленточного фундамента;
  • нет ограничения по сезонности, работы по возведению фундамента на винтовых сваях можно проводить в любое время года;
  • ландшафт не накладывает никаких ограничений на строительство домов из бревна, бруса и других относительно легких строительных материалов, — возводить дома можно в условиях любого рельефа без каких-либо земельных работ;
  • скорость возведения, — даже под проект большого дома свайно-винтовой фундамент закладывается всего лишь за несколько дней, при этом строительство можно начинать сразу же, как ввинчена последняя свая;
  • универсальность – винтовые сваи под фундамент можно применять на любых грунтах: пучинистых, неустойчивых, обводнённых и др., свайно-винтовые фундаменты используют даже при строительстве причалов, пирсов и мостов;
  • большой срок службы – расчетный срок эксплуатации правильно заложенного свайно-винтового фундамента составляет 100 лет, а первый маяк, который был возведен по подобной технологии, стоит уже более 150 лет (с 1850 года).



Свайный фундамент | Типы свайных фундаментов

Что такое свайный фундамент?

Свайный фундамент — это один из типов тонких конструктивных элементов, изготовленных из стали, бетона, дерева или композитного материала. Сваи могут быть залиты на месте, выкапывая яму и заполняя ее бетоном или сборным железобетонным элементом, который вбивается в грунт. В строительстве используются различные типы свайных фундаментов .

В случае, если у земли нет слоев с хорошей несущей способностью, фундамент конструкции должен быть заглублен с целью получения несущего слоя, подходящего во всех отношениях.

Наиболее распространенными формами глубоких фундаментов являются:

  1. Свайные фундаменты
  2. Фундаменты Cassions или Aell
  3. Перемычки

Существуют различные типы свайных фундаментов , которые используются для передачи конструкционных нагрузок на глубину, где грунт обладает необходимой способностью передавать нагрузки. Сваи чем-то похожи на колонны в том, что нагрузки, возникающие на одном уровне, передаются на более низкий уровень, но сваи получают боковую поддержку от грунта, в который они встроены, так что не возникает опасений по поводу потери устойчивости.

 Именно в этом отношении они отличаются от столбцов. Сваи относительно длинные. Сваи могут быть забиты или размещены вертикально или с забивкой. Свайный фундамент обычно состоит из нескольких свай, которые вместе поддерживают конструкцию.

Подробнее: T Типы фундаментов и оснований и их использование в строительстве


Использование свайных фундаментов

Свайные фундаменты предпочтительны в следующих ситуациях

  1. Нагрузка на надстройку большая и распределяется неравномерно
  2. Верхний слой почвы имеет плохую несущую способность.
  3. Уровень грунтовых вод высок, поэтому откачка воды из открытых траншей для мелкозаглубленных фундаментов затруднена и неэкономична.
  4. Имеются большие колебания уровня грунтовых вод.
  5. Там, где крепление к траншеям затруднено и дорого.
  6. Сооружение расположено на берегу моря или русла реки, где существует опасность размывающего действия воды.
  7. Выход канала или глубокого дренажа возле фундамента.
  8. Верхний слой почвы имеет обширный характер.
  9. Сваи используются для фундамента опор ЛЭП, морской платформы, которая подвергается воздействию подъемных сил.

Подробнее: Whi ch Самый прочный и лучший фундамент для дома (типы фундамента для дома)


Факторы, влияющие на выбор свайных фундаментов

При выборе типа свайного фундамента необходимо учитывать следующие факторы:

  1. Природа структуры
  2. Загрузка Состояние
  3. Наличие средств
  4. Наличие средств
  5. Доступность материалов и оборудование
  6. Типы грунтов и его недвижимости
  7. Таблица подземных вод
  8. Самосветный ворс
  9. Долговечность ворса
  10. Стоимость ворса
  11. Техническое обслуживание ворса
  12. Длина куча Требуется
  13. Количество кучи Требуется
  14. Человек Исследование соседнего здания
  15. Удобства, доступные для вождения в кучу
  16. Трудности в водных ресурсах

Типы воротных фондов

А.

Типы свайных фундаментов в зависимости от их функции или использования

По функциональному назначению сваи классифицируются как

  1. Конец подшипника Куча
  2. фрикционные сваи
  3. Композитный куча
  4. Натяжение натяжения
  5. Якорь куча
  6. Fender Suck
  7. Лучше Куча
  8. Лист Куча

1. Конец подшипника

Эти типы свайных фундаментов заглубляются в мягкий грунт, а их подошва или концы опираются на твердый слой.Эти сваи действуют как колонны. Мягкий материал, окружающий ворс, обеспечивает некоторую поддержку. Для опорной сваи Qu = Qp


2. Висячая свая

Если фундамент сооружения имеет рыхлый грунт, то висячие сваи удлиняются на такую ​​глубину, чтобы сопротивление трения, развиваемое по бокам свай, равнялось нагрузке, приходящейся на сваи. Висячие сваи обычно используются там, где на большей глубине имеются твердые слои фундамента.


3.Уплотнительная свая

Когда сваи забивают в рыхлый зернистый грунт с целью увеличения несущей способности грунта, дугу сваи называют уплотняющей сваей. Сами по себе свайные фундаменты не несут никакой нагрузки.


4. Натяжная свая

Эти типы свайных фундаментов анкеруют конструкции, подвергающиеся подъему за счет гидростатического давления или опрокидывающего момента. Его также называют подъемной сваей.

5.Анкерная свая

Анкерные сваи, используемые для противодействия горизонтальному растяжению шпунтовых свай или другим тянущим силам.

6. Свая крыла

Отбойные сваи в основном используются для защиты береговых сооружений от ударов кораблей или других плавучих объектов.

7. Улучшенный ворс

Они используются для сопротивления большим горизонтальным силам или наклонным силам.

 8. Шпунтовые сваи

Они используются в качестве переборок или в качестве непроницаемой перегородки для уменьшения просачивания и подъема под гидротехническими сооружениями.

Шпунтовые сваи, используемые для следующих целей,

  1. Для изоляции фундамента от прилегающего грунта.
  2. Для предотвращения подземного движения воды.
  3. Для предотвращения передачи вибрации машины на соседние конструкции.
  4. Для строительства подпорной стенки в доках, пристанях и других морских сооружениях.
  5. Для защиты расколотых берегов.
  6. Для фиксации бортов фундаментных траншей.

Подробнее: Разница между основанием и фундаментом


Б.Типы свайных фундаментов по материалам и составу
1. Сборные железобетонные сваи

Сборные железобетонные сваи – это сваи, изготовленные на заводе вдали от строительной площадки, а затем забитые в землю в требуемом месте. Естественно, для таких типов свайных фундаментов требуется тяжелая сваебойная техника.

Сборные сваи могут быть квадратными, восьмиугольными или круглыми в поперечном сечении и могут иметь конические или параллельные стороны в продольном направлении.Из-за движущих и погрузочно-разгрузочных нагрузок (например, при транспортировке и подъеме) сборные железобетонные сваи обычно армируют.

Размер сваи может варьироваться от 30 см до 50 см в поперечном сечении и до 20 м и более в длину. Арматура может состоять из продольных стальных стержней диаметром от 20 до 40 мм, от 4 до 8 шт. с боковыми связями диаметром от 6 до 10 мм при шаге в центре 100 мм для верхней и нижней длины п.м. и шаге в центре 300 мм для средней длины.Предусмотрено бетонное покрытие толщиной не менее 50 мм. Марка бетона должна быть М20

2. Сваи монолитные бетонные

В монолитной бетонной свае отверстие выкапывается в грунте путем вставки кожуха. Затем это отверстие заливают бетоном после размещения стальной арматуры, если таковая имеется. Кожух можно оставить на месте или снять. Сваи с обсадной зоной известны как облегченные монолитные бетонные сваи, а сваи без обсадной трубы известны как необсаженные монолитные бетонные сваи.

1. Фонд Рэймонда Пайлза

Сваи Раймонда в основном представляют собой висячие сваи. Он имеет равномерную конусность 1 к 30, что приводит к более коротким ворсам.

Длина стандартных свай Reymond варьируется от 6 до 12 м. Диаметр свай варьируется от 40 до 60 см вверху вверху и 20 до 30 см внизу. Т Свая состоит из тонкой гофрированной оболочки (кожуха), закрытой снизу.Стальной корпус армирован спирально намотанной жесткотянутой проволокой с шагом 8 см. Один из важных видов свайных фундаментов.

Оболочка забивается в землю с разборной стальной оправкой или сердечником, имеющим такую ​​же конусность. Когда сваю забивают на нужную глубину, оправка механически разрушается и выдвигается, оставляя оболочку внутри грунта. Оболочку осматривают изнутри, используя свет от зеркала, фонарика или капельного света. Эту пустую оболочку постепенно доверху заливают бетоном.

2. Мак Артур Пайлз

Mac Arthur изготовлен из гофрированной стальной оболочки одинакового диаметра, которая остается на месте, как у Raymond Piles. Тяжелый стальной кожух с сердечником вбивается в землю, как показано на рис. Эти типы свайных фундаментов используются, когда достигается желаемая глубина, ядро ​​извлекается и в кожух помещается гофрированная стальная оболочка: Наконец, бетон помещается в оболочку, постепенно ее уплотняя и извлекая стальной кожух:

3.Забивные сваи на основании BSP

Эти типы свайных фундаментов состоят из спирально сваренной обечайки из стального листа и бетонной пробки, уложенной в нижней части сваи.

Забивка свай производится ударом молота по бетонной пробке. Обсадную трубу вбивают на нужную глубину, а затем заливают бетоном.

Подробнее: 9 типов строительных материалов для фундамента


4. Обжимные сваи Обжимные сваи

используются с преимуществом в некоторых грунтах, где забивка очень жесткая или где она предназначена для того, чтобы оставить водонепроницаемую оболочку на некоторое время перед заливкой бетона.

Во-первых, стальная оболочка помещается на сборную железобетонную заглушку, а стальной сердечник, длина которого недостаточна для достижения заглушки, вставляется в заглушку.

На втором этапе, когда труба над заглушкой, пока сердечник не достигнет заглушки, труба обжимается конусом заглушки, образуя водонепроницаемое соединение.

На третьем этапе труба загоняется на определенную глубину. Движущая сила практически воздействует на заглушку со стороны сердечника, и труба скорее тянется вниз, чем приводится в движение.

На четвертом этапе, когда свая заложена на нужную глубину, сердцевина удаляется и заливается бетоном.


5. Кнопочные нижние сваи

Эти типы свайных фундаментов используются там, где необходимо увеличить площадь торцевой опоры. В свае используется бетонная пробка в форме кнопки. Эта кнопка образует увеличенное отверстие в почве во время движения.

Эти типы свай можно использовать при длине до 23 м и нагрузке до 50 тонн.

На первом этапе на бетонную кнопку устанавливается стальная труба с толщиной стенки 12 мм. Диаметр бетонной кнопки на 25 мм больше диаметра сваи.

На втором этапе труба и кнопка забиваются на заданную глубину. На третьем этапе, опираясь на кнопку, гофрированная стальная оболочка вставляется в трубы

.

На четвертом этапе корпус снимается, оставляя кнопку на месте, и корпус заливается бетоном. При необходимости можно использовать усиление.


Необсаженные монолитные бетонные сваи

Эти типы свайных фундаментов не используют кожух и, следовательно, дешевле. Однако для их строительства требуются большие навыки. Эти сваи используются только там, где есть уверенность, что ни почва, ни вода не попадут в отверстие, не протиснутся и не уменьшат размер отверстия, а также там, где соседние сваи не повредят свежий бетон. Очень важно провести тщательную проверку установки, поскольку после их установки проверка невозможна.

Типы свайных фундаментов из монолитного бетона:

  1. Простые сваи
  2. Сваи Franki
  3. Вибросваи
  4. Опорные сваи
  5. Напорные сваи
1. Простые сваи

Симплексные сваи можно забивать через мягкий или твердый грунт. В этом типе сваи арматура из стальной трубы с чугунным башмаком вбивается в землю на нужную глубину.

Арматура, при необходимости, помещается внутрь трубы, затем в трубу заливается бетон, и труба медленно вынимается, не утрамбовывая бетон, оставляя за собой чугунный башмак.

В этих типах свайных фундаментов, если трамбовка бетона производится через равные промежутки времени по мере извлечения трубы, мы получаем симплексную трамбованную сваю.


2. Фрэнки Пайлз

В этих типах свай пробка из сухого бетонного щебня образуется на поверхности грунта тяжелой съемной трубчатой ​​оболочкой.

Падающий молот весом от 20 до 35 кН свободно сбрасывается на заглушку. В результате образуется плотная пробка, которая проникает в грунт и увлекает за собой трубу за счет трения, возникающего между пробкой из трубобетона.

Когда труба уменьшится до нужной глубины, труба удерживается в этом положении с помощью тросов, а молоток применяется к бетонной пробке, заставляя ее опускаться и выдвигаться наружу. Это приводит к расширению основания в форме гриба.

При необходимости свежая загрузка полусухим бетоном не увеличивает колбу.

После этого изготавливают шахту, вводя последовательные заряды бетона, утрамбовывая каждый по очереди, и постепенно извлекая обсадную трубу примерно на 300 мм за один раз.На поверхности готовой сваи образуются гофры.

Диаметр сваи Франка варьируется от 50 см до 60 см, при этом увеличенное основание может иметь диаметр около 90 см. Свая имеет грузоподъемность от 60 тонн (660 кН) до 90 тонн (900 кН).

На следующем этапе производится изготовление шахты путем последовательной загрузки бетона. утрамбовывая каждую по очереди и постепенно вытягивая корпус примерно на 300 мм за раз. На поверхности готовой сваи образуются гофры.


3. Вибросваи

Эти типы свайных фундаментов используются там, где грунт мягкий, что обеспечивает небольшое сопротивление трению потоку бетона. Стандартная и расширяемая сваи могут быть забиты с помощью вибрационного процесса.

Эти сваи формируются путем забивки стальной трубы и башмака, заполнения бетоном и извлечения стальной трубы.

Стандартные вибропогружатели изготавливаются диаметром 45 и 50 см для нагрузок от 60 до 70 тонн.Их можно формировать длиной от 25 м и более.

A Стальная труба с чугунным башмаком, установленным на дне, приводится в действие молотом массой от 2 до 2,5 тонн, работающим от пара или сжатого воздуха, производящим до 40 ударов в минуту, с ходом около 1,4 м.


4. Опорные сваи

Эти типы свай используются там, где тонкий несущий слой достигается на разумной глубине. Свая пьедестала создает эффект широкой опоры на этой сравнительно тонкой опоре.

Сердечник и корпус вместе забиваются в землю до достижения желаемого уровня.

Извлекается сердечник и в трубу помещается заряд бетона. Сердечник снова помещается в кожух, чтобы он опирался на залитый бетон; на бетон оказывается давление через сердечник, и в то же время вынимается обсадная труба. Процесс повторяется до тех пор, пока оболочка не будет полностью удалена.


Стальные сваи
  1. H-сваи
  2. Коробчатые сваи
  3. Трубчатые сваи
1.Н – Сваи

Эти типы свайных фундаментов обычно имеют широкополочные сечения. Они подходят для конструкций эстакадного типа, в которых сваи возвышаются над уровнем земли, а также действуют как колонны. Так как они имеют небольшие площади поперечного сечения, следовательно, их можно легко забить в грунты, в которых забить обычные сваи смещения будет затруднительно. Их используют в качестве длинных свай с высокой несущей способностью.

2. Коробчатые сваи

Имеют прямоугольную или восьмигранную форму, заполненную бетоном.Эти типы свайных фундаментов применяют, когда нет возможности забить сваи в твердые породы.

3. Трубчатые сваи

В этом типе трубы из стали вбиваются в землю. Внутри трубчатых свай заливают бетон. Круглые сваи просты в обращении и легко забиваются в поперечном сечении, эти типы свайных фундаментов просты в обращении и легко забиваются.


Деревянные сваи

Эти сваи готовятся из стволов деревьев.Они могут быть круглыми или квадратными. Эти типы деревянных свай имеют диаметр от 30 до 50 см и длину, не превышающую 20-кратную ширину в верхней части.

Внизу предусмотрен чугунный башмак, а вверху закреплена стальная пластина. Если забивается группа деревянных свай, вершину каждой сваи доводят до одного уровня, а затем устраивают бетонный колпак, чтобы иметь общую площадку. Типы свайных фундаментов имеют меньшую несущую способность и не являются постоянными, если их не обработать.


Композитные сваи

Затем яма засыпается песком и хорошо утрамбовывается.Используемый песок должен быть влажным во время укладки. Верх отвала большей частью покрыт бетоном для ограничения выброса вверх из-за бокового давления.

Песчаные сваи располагаются на расстоянии от 2 до 3 м, как правило, под колоннами строения. Для определения несущей способности песчаной сваи необходимо провести испытание под нагрузкой. Правильно сложенная песчаная куча, опирающаяся на твердые слои, может выдерживать нагрузку 100 т/м2 и более.

Длина кучи песка примерно в 12 раз больше ее диаметра.Диаметр сваи зависит от нагрузки, действующей на сваю.


C.

Классификация свай по методу установки:

В зависимости от способа установки сваи можно классифицировать следующим образом:

1. Забивные сваи

Эти сваи, как правило, забиваются в землю с помощью тяжелого молота. В основном сборные железобетонные, деревянные и стальные сваи забиваются путем забивки, которая может быть забита в нужное положение либо вертикально, либо под наклоном.

2. Забивные и монолитные сваи

Данные типы свайных фундаментов представляют собой забивку путем забивания в грунт кожуха с закрытым нижним концом. Затем корпус заливают бетоном. Корпус может сниматься, а может и не сниматься. Если обсадная труба сваи не удалена, она называется необсаженной сваей, а если обсадная труба не снята, она называется обсаженной сваей.

3. Буронабивные и монолитные сваи

Эти типы свайных фундаментов формируются путем выкапывания ямы в земле и заполнения ее бетоном.

4. Винтовые сваи

Эти типы свайных фундаментов завинчиваются в грунт.

5. Сваи

Эти типы свайных фундаментов вдавливаются в землю путем приложения усилия вниз с помощью гидравлического домкрата.

6. Под рассверленные сваи

Эти типы свайных фундаментов исследованы и разработаны C.B.R.I. для использования в качестве основания под черноземы хлопковые, насыпные грунты и другие виды грунтов, обладающих малой несущей способностью.

Свая с недорасширением представляет собой буронабивную монолитную бетонную сваю, имеющую в нижней части один или несколько утолщений или проставок. Луковицы или подрасширители формируются с помощью инструмента для рассверливания.

Недорасширенные сваи обычно имеют диаметр от 20 до 50 см, а диаметр луковицы варьируется от 2 до 3 диаметров сваи. Длина рассверленных свай составляет от 3 м до 8 м. Расстояние между сваями может варьироваться от 2 м до 4 м. На песчаных грунтах с высоким уровнем грунтовых вод также можно использовать заглубленные сваи.

Несущая способность недорасширенных свай может быть увеличена за счет применения свай большего диаметра, увеличения длины свай или увеличения количества утолщений в основании.

Как правило, одна свая под стопкой может иметь одну или несколько луковиц. Когда в основании предусмотрены две или более луковицы, это называется многолуковиной с расширенным ворсом. Вертикальное расстояние между двумя луковицами колеблется от 1,25 до 1,50 диаметра луковицы.


Подробнее:

Каковы потребности и функции свайного фундамента?

🕑 Время чтения: 1 минута

Недостаточная несущая способность грунта для несущей конструкции потребует свайного фундамента.Свайный фундамент выбирают исходя из:
  1. Состояние почвы
  2. Виды нагрузок, действующих на фундамент
  3. Нижние слои почвы
  4. Условия сайта
  5. Условия эксплуатации
Свайный фундамент состоит из ростверка и свай, расположенных одиночно или группами. Нагрузки, исходящие от надстройки, безопасно передаются на твердые слои, почву и камни под ними с помощью свай. Сваи представляют собой длинные тонкие элементы, длина которых может достигать более 15 м. Свайный фундамент выполняет множество функций, благодаря которым он широко применяется в строительстве. Здесь мы обсудим необходимость и функции свайного фундамента.

Рис.1: Конструкция свайного фундамента

Когда и где используются свайные фундаменты?

Есть определенные строительные площадки, которые могут пойти только на свайный фундамент, потому что он удовлетворяет исключительно определенные потребности. Некоторые из этих потребностей упомянуты ниже.
  1. Свайный фундамент необходим в районах, где сооружаются большие и тяжелые конструкции, а грунт под ними слабый.
  2. В районах, где проблемы осадки являются обычным явлением из-за разжижения почвы или проблем с уровнем грунтовых вод, лучшим выбором является свайный фундамент.
  3. В некоторых случаях уровень грунтовых вод на участке будет настолько высоким, что это сильно повлияет на использование другого фундамента. В такой ситуации свайные фундаменты могут легко пробиваться водой и расширяться до достижения твердого слоя.
  4. На конструкции могут воздействовать горизонтальные силы, которые воздействуют на фундамент.Использование свайного фундамента помогает противостоять этому изгибающему действию, а также поддерживать вертикальную нагрузку, приходящуюся на фундамент. Поэтому свайный фундамент необходим для возведения грунтовых водозаборных сооружений и строительных конструкций, сильно подверженных боковым (землетрясениям и ветру) силам.
  5. Свайный фундамент необходим для сопротивления подъемным силам, возникающим из-за подъема уровня грунтовых вод или по любой другой причине. Подъемные силы чаще встречаются при строительстве опор ЛЭП и морских платформ.Для этих сооружений потребуются свайные фундаменты.
  6. Свайный фундамент необходим для участков, где окружающая конструкция подвержена эрозии почвы. Неглубокий фундамент может этому не противостоять.
  7. Когда план конструкции нерегулярный, распределение нагрузки также не будет носить равномерный характер. Использование мелкозаглубленного фундамента в этих случаях приведет к дифференциальной осадке. Для устранения дифференциальной осадки в таких случаях становится необходимым свайный фундамент.
  8. Свайный фундамент необходим вблизи линий глубокого дренажа и каналов.
  9. Примыкающий грунт может быть ограничен шпунтовым фундаментом, как показано на рисунке 2 ниже.

Рис.1. Фундамент из шпунтовых свай для ограничения грунта вблизи водоема

Функции свайного фундамента Основные функции свайного фундамента при возведении сооружений перечислены ниже.
  1. Основной функцией свайного фундамента является безопасная передача нагрузок, приходящихся на него, на землю.Передача выполняется, будь то вертикальные или горизонтальные или наклонные нагрузки.
  2. Свайный фундамент можно соорудить в несвязном грунте с использованием методов перемещения и вибрации.
  3. Свайный фундамент помогает уменьшить осадку.
  4. Свайный фундамент способствует повышению запаса прочности тяжелых конструкций или зданий.
  5. Свайный фундамент гарантирует вышеперечисленным вертикальным конструкциям безопасность, надежность и безопасность.
  6. Расположение свай и ростверков в свайном фундаменте способствует равномерному распределению нагрузки.

Типы свайных фундаментов по способу возведения

🕑 Время чтения: 1 минута

Существует три типа свайных фундаментов в зависимости от способа их возведения: забивные сваи, забивные сваи, забивные и забивные сваи.

Типы свайных фундаментов в зависимости от метода строительства

1.Фундаменты с забивными сваями Фундаменты на забивных сваях могут изготавливаться из бетона, стали или дерева. Эти сваи предварительно изготавливаются перед размещением на строительной площадке. Когда забивные сваи изготавливаются из бетона, они изготавливаются сборными. Эти сваи забивают с помощью свайного молота. Когда эти сваи забиваются в сыпучие грунты, они вытесняют равный объем грунта. Это способствует уплотнению почвы по краям свай и приводит к уплотнению почвы. Сваи, уплотняющие прилегающий к ней грунт, также называются уплотняющими сваями. Такое уплотнение почвы увеличивает ее несущую способность. Насыщенные илистые грунты и связные грунты обладают плохой дренажной способностью. Таким образом, эти грунты не уплотняются при бурении через них забивных свай. Чтобы почва уплотнилась, воду необходимо слить. Таким образом, напряжения, возникающие рядом со сваями, должны восприниматься только поровой водой. Это приводит к увеличению порового давления воды и снижению несущей способности грунта.

2. Фундаменты свайные монолитные Набивные сваи представляют собой бетонные сваи.Эти сваи строятся путем бурения отверстий в земле на необходимую глубину и последующего заполнения отверстия бетоном. Арматура также используется в бетоне в соответствии с требованиями. Эти сваи имеют меньший диаметр по сравнению с буровыми сваями. Набивные сваи представляют собой прямые буронабивные сваи или с одним или несколькими утолщениями через определенные промежутки времени. Сваи с одним или несколькими луковицами называются недорасширяемыми сваями.

3. Забивные и монолитные сваи Забивные и забивные сваи обладают преимуществами забивных и забивных свай.Порядок установки забивной и монолитной сваи следующий: Стальную оболочку диаметром сваи забивают в грунт с помощью оправки, вставленной в оболочку. После забивания оболочки оправку удаляют, а в оболочку заливают бетон. Оболочка изготавливается из гофрированной и армированной тонколистовой стали (однотрубные сваи) или труб (сварные трубы Armco или обычные бесшовные трубы). Сваи такого типа называются сваями-оболочками. Безоболочечный тип формируется путем извлечения оболочки во время укладки бетона.В обоих типах свай дно оболочки закрыто коническим наконечником, который можно отделить от оболочки. Путем выбивания бетона из оболочки в сваях обоих типов может быть образована увеличенная луковица. Сваи Franki относятся к этому типу. В некоторых случаях оболочку оставляют на месте, а трубу бетонируют. Этот тип свай очень часто используется при укладке свай над водой.

Винтовые сваи и бетонные буронабивные валы (кессоны)

Изучите определения и различия между двумя популярными вариантами фундаментов глубокого заложения — винтовыми сваями и бетонными буронабивными шахтами или кессонами.

Существует несколько решений, которые инженеры и подрядчики могут выбрать, когда требуется глубокий фундамент. При глубоком фундаменте нагрузка конструкции передается на более глубокие грунты. Глубокий фундамент используется, когда мелкозаглубленный фундамент невозможен, нецелесообразен или не выдерживает нагрузки. Примерами являются слабые, неустойчивые или обширные поверхностные почвы. Двумя популярными вариантами глубоких фундаментов являются винтовые сваи и буронабивные сваи , также известные как буронабивные сваи или кессоны.



Винтовая свая представляет собой вытесняющий фундамент. Спиральные сваи ввинчиваются в землю с минимальным нарушением грунта до тех пор, пока винтовые пластины не войдут в устойчивый несущий грунт. Винтовая свая развивает грузоподъемность за счет торцевой опоры на винтовых пластинах с небольшой грузоподъемностью, развиваемой за счет поверхностного трения о вал. Несущий грунт может включать твердые глины, твердые пески и остаточные грунты над коренной породой.

Пробуренная шахта представляет собой замену фундамента, то есть грунт удаляется и заменяется более конструкционным материалом.В земле просверливается или просверливается отверстие, и почва заменяется бетоном. Свая может иметь как прямой ствол, так и раструб на конце. Прямой просверленный вал может развивать способность к трению на стороне вала или на конце вала в концевом подшипнике, или на том и другом. Вал с раструбом развивает мощность в первую очередь на конце с раструбом в концевом подшипнике. Длина бурового ствола зависит от прочности грунта.

Хотя на первый взгляд эти методы могут показаться похожими, есть некоторые ключевые области, в которых они различаются.

  • Грузоподъемность — Винтовые сваи обладают преимуществом известной грузоподъемности после их установки. Крутящий момент, измеренный во время установки, подтверждает грузоподъемность сваи. Если грунт, встречающийся во время установки, отличается от бурения в грунте, показания крутящего момента во время установки покажут это. Затем установщик может модифицировать винтовую сваю, добавляя или убирая удлинения, чтобы сделать сваю глубже или мельче. Можно использовать меньшую свинцовую секцию, секцию со спиральными пластинами, или можно добавить спиральные удлинения.Поскольку спиральная свая является модульной, ее можно легко модифицировать, если грунтовые условия отличаются от ожидаемых. Пробуренная бетонная шахта может предложить только приблизительную мощность, основанную на данных бурения грунта.
  • Нисходящее сопротивление – Также известное как отрицательное поверхностное трение, нисходящее сопротивление возникает, когда почва вокруг вала уплотняется или сжимается по мере высыхания почвы. Пробуренный ствол имеет большую площадь контакта с грунтом просто из-за его большого диаметра, и когда грунт затвердевает, будут возникать большие силы сжатия, увеличивающие нагрузку на фундамент. Тонкий ствол винтовой сваи не испытывает такого же отрицательного лобового сопротивления в расширяющихся грунтах просто потому, что ствол меньше по сравнению с ним.
  • Установка – Полное затвердевание бетона может занять 2-4 недели, что делает вытесняющий фундамент трудным и медленным началом проекта. Спиральные сваи могут быть установлены и загружены сразу, без необходимости времени на отверждение. Поскольку винтовые сваи могут проходить там, где бетонные опоры недоступны, они представляют собой простое решение для участков с плохим доступом, сложными почвенными условиями, пересеченной местностью, поймами, ледниковыми отложениями, песком, болотами или трясинами.
  • Оборудование – Бетон весит около 4000 фунтов на кубический ярд, а полный бетоновоз может весить 66000 фунтов, не считая буровой установки, необходимой для бурения шахты! Для сравнения, винтовые сваи могут быть установлены с помощью легкодоступного гидравлического оборудования, малого или большого размера, и могут быть установлены практически в любом месте. Экскаваторы-погрузчики, погрузчики с бортовым поворотом и мини-экскаваторы легко оснащаются моментными двигателями с гидравлическим приводом для установки винтовых свай на строительных площадках, недоступных для более крупного оборудования, необходимого для других систем глубокого заложения.
  • Погодные условия – Монтажники бетона ограничены погодными температурами с многочисленными корректировками, которые необходимо сделать, чтобы справиться с морозом или жарой, дождем и снегом. Хотя бетон можно укладывать в некоторых из этих условий, это часто влияет на время отверждения и может снизить производительность. Спиральные сваи могут быть установлены в любую погоду и в любых условиях, в которых подрядчик готов работать. С помощью ROCK-IT, модифицированной свинцовой секции, можно преодолеть даже условия твердой скалы или вечной мерзлоты.За счет размещения несущих винтовых пластин в подходящих несущих слоях под активными расширяющимися глинами или зонами промерзания винтовые сваи CHANCE могут быть короче, чем бетонные сваи эквивалентной грузоподъемности.
  • Воздействие на окружающую среду – Спиральные сваи менее вредны для окружающей среды без необходимости очистки, связанной с бетоном. Винтовые сваи, не требующие утилизации, предлагают подрядчикам значительные преимущества, когда речь идет о местных правилах утилизации. Поскольку винтовые сваи можно снять и повторно использовать в другом месте, сокращается количество строительных отходов, что обеспечивает значительную экономию за счет временных фундаментов, распространенных на рынках нефти и газа и в аквакультуре.

Компания CHANCE стала пионером в области спиральных технологий, в результате чего винтовые сваи и анкеры успешно используются во всем мире для широкого спектра применений в гражданском строительстве, в том числе: восстановительный ремонт существующих фундаментов, подвергшихся разрушению, новые строительные фундаменты для зданий, тротуары, солнечные фермы, анкеры. для подхватов, грунтовых гвоздей, анкеров для коммунальных и телекоммуникационных оттяжек.

Винтовые сваи представляют собой экономичную альтернативу традиционным глубоким фундаментам, таким как буронабивные шахты.Если у вас есть какие-либо вопросы относительно винтовых свай или продуктов CHANCE, оставьте свой комментарий ниже, и мы свяжемся с вами.

Если вы действительно хотите погрузиться глубже, ознакомьтесь с Руководством по техническому проектированию CHANCE, издание 4 th .

Свайные фундаменты. Руководство по проектированию, строительству и испытаниям

Свайные фундаменты сооружаются, когда невозможно построить строение на мелкозаглубленных фундаментах. В зависимости от характера строения и по ряду причин выбор свайных фундаментов производится так, как рассмотрено в статье.

Мы сосредоточимся на основных темах этой статьи.

Обзор

Gook Foundations Дизайн

Строительство Piies

3

Куча

Начнем с понимания . ..

Что такое ворс?

Это тип фундамента, который заглубляется в землю, и в строительстве используются в основном круглые сечения.

Фундаменты мелкого заложения опираются на землю и передают вертикальные нагрузки непосредственно на грунт.Емкость грунта представлена ​​как допустимая несущая способность, и если приложенное давление меньше допустимого давления смятия, геотехнический расчет в порядке.

Однако в свайных фундаментах используются разные методы и разные параметры.

При проектировании учитываются поверхностное трение грунта (положительное и отрицательное), поверхностное трение выветренной породы, поверхностное трение в породе и торцевая опора породы.

Почему сваи должны поддерживать конструкцию

  • Когда вертикальные нагрузки, воздействующие на фундамент, не могут быть выдержаны мелкозаглубленными фундаментами из-за низкой несущей способности.
  • При наличии слабых слоев грунта, таких как торф, присутствующий в грунте
  • Для восприятия растягивающих усилий, прилагаемых к фундаменту. Сваи могут быть закреплены в скале, чтобы выдерживать растягивающие усилия.
  • Для восприятия боковых нагрузок (сжатия), действующих на фундамент. Наклонная свая будет построена таким образом, чтобы воспринимать как сжимающие, так и растягивающие усилия.
  • При очень высоких вертикальных нагрузках, особенно в высотных зданиях, несущей способности грунта недостаточно для таких нагрузок.нам нужны сваи.

Факторы, влияющие на проектирование и строительство свайных фундаментов

  • Нагрузки от надстройки
  • Состояние грунта. В зависимости от характера почвы трение кожи будет различным. При наличии слоев грунта, таких как торф, при геотехническом расчете сваи необходимо учитывать отрицательное поверхностное трение.
  • Состояние породы. Значения RQD и CR, определенные при исследовании скважины, сильно влияют на грузоподъемность сваи.
  • Стоимость строительства также является важным фактором, учитываемым при выборе свай в качестве несущей системы.
  • Необходимо проверить доступность площадки.
  • Должны быть проверены зазоры от границ
  • Должны быть проверены ограничения уровня вибрации и звука. Чрезмерная вибрация может привести к повреждению прилегающих объектов.

Типы свайных фундаментов

Эта классификация основана на типе материала, используемого при возведении свай, и на основе характера конструкции.

  1. Скучающие груды / литые в SITU Pieles
  2. приводные сваи / сборные груды
  3. листовые сваи
  4. листовые куча
  5. пиломатериалы свай
  6. винтовые сваи
  7. используемый тип сваи. В большинстве сооружений, построенных на свайных фундаментах, встречаются дощатые сваи.

    Свая вбита в скалу. В зависимости от характера нагрузки и величины нагрузки будет варьироваться глубина залегания в породе.

    Кроме того, количество свай, необходимых для поддержки колонны, зависит от мощности сваи и приложенной нагрузки.

    Во-первых, мы находим геотехническую мощность и структурную мощность сваи. Тогда минимальное из этих значений принимается за вместимость сваи.

    Поскольку приложенная нагрузка известна, можно рассчитать количество свай.

    Буронабивные сваи изготавливаются в виде одиночных свай или групповых свай в зависимости от приложенных нагрузок. Как правило, групповые сваи необходимы для поддержки сдвиговых ядер, сдвиговых стен, подъемных ядер и т. д.

    Забивные сваи / сборные сваи

    Это сборные сваи.

    Их изготавливают, когда приложенная нагрузка сравнительно мала по сравнению с буронабивными сваями.

    Кроме того, сборные сваи не забиваются в скалу, а заделываются или вставляются в твердый слой грунта. Должен быть плотный слой почвы для опоры сваи и обеспечения концевой опоры.

    Эти сваи в основном представляют собой сваи с преобладающим трением, хотя и имеют концевую опору.

    Забивка может производиться вручную путем опускания массы в сваю или с помощью вибрационной сваебойной машины.

    Доступны сваи различных размеров, начиная с 400 мм. Далее, в зависимости от характера конструкции, могут быть изготовлены еще меньшие размеры.

    Кроме того, эти типы свайных фундаментов широко используются в малоэтажных зданиях, когда они не могут быть построены с мелкозаглубленными фундаментами.

    Микросваи

    Микросваи широко используются в малоэтажном строительстве.

    Когда состояние грунта слабое и нет достаточной несущей способности, чтобы выдерживать нагрузки от надстройки, необходимо построить глубокий фундамент.

    В этом фоне, если посмотреть на доступные варианты; мы должны выбрать тип фундамента из буронабивных свай, сборных свай и микросвай.

    Из них буронабивные сваи в целом более дороги по сравнению с двумя другими типами.

    В зависимости от характера и вида нагрузок от надстройки производится выбор типа сваи.

    Кроме того, при сооружении этих типов фундаментов желательно получить рекомендацию инженера-геотехника.

    Проект должен быть выполнен на основе тех параметров, которые указаны в отчете об исследовании грунта, и они должны быть проверены после строительства путем проведения необходимых испытаний.

    Микросвая представляет собой стальной кожух, заполненный бетоном. При необходимости и по мере увеличения диаметра микросваи внутрь сваи также может быть помещен арматурный каркас для улучшения ее несущей способности.

    Микросваи используются в конструкциях устоев и опор мостов.Боковые нагрузки, действующие на опору, могут быть переданы на грунт с помощью наклонных микросвай.

    В конструкции опор используются три или шесть свай шестиугольной формы, используемые для восприятия вертикальных нагрузок.

    Основным риском данного типа конструкции является коррозия стали. Если подвергнуться воздействию или допустить соответствие требованиям по коррозии, свая может разрушиться.

    Однако, с другой стороны, риск меньше, так как свая находится под землей и меньше шансов получить все ингредиенты для коррозии.

    Если сооружение должно быть построено в прибрежной зоне, большое внимание следует уделить защите стального корпуса.

    Микросваи сооружаются из стальных оболочек 150, 200, 300 мм и т. д.

    Шпунтовые сваи

    Шпунтовые сваи также можно рассматривать как тип свайного фундамента, хотя они в основном не используются для прямой поддержки конструкций, как другие типы свай.

    Например, шпунтовые сваи используются для поддержки грунта вокруг конструкции, а также служат постоянной конструкцией.Удаление или рассмотрение в качестве постоянных работ зависит от характера конструкции и состояния грунта.

    Кроме того, шпунтовые сваи широко используются в строительстве для удержания земли при земляных работах. В конструкциях глубоких подвалов, как указано выше, можно использовать правильно закрепленные шпунтовые сваи.

    Кроме того, он также используется при строительстве коффердамов.

    Существуют различные типы шпунтовых свай в зависимости от профиля и схемы соединения.Кроме того, мы можем выбрать подходящий шпунт на основе требуемого модуля сопротивления сечения в соответствии с проектными требованиями.

    В статье подпорная стенка из шпунта обсуждается конструкция устойчивости подпорной стены из шпунта.

    Деревянные сваи

    Не только нынешнее, но и древнее строительство также использует лучшую технологию.

    Они знали, что когда есть слабый грунт, нужно делать сваи. Поэтому они использовали устойчивый материал, чтобы сделать это.

    Даже сейчас, когда строительство или расширение завершено, можно наблюдать нагромождение деревянных свай.

    В частности, здания и мосты построены на деревянных сваях.

    Деревянные сваи долговечны, экономичны и устойчивы.

    Специальная древесина с хорошей износостойкостью.

    Перенесите нагрузку от обшивки трения и торцевого подшипника.

    Конструкции в очень слабых местах, где нельзя подъехать к тяжелым машинам, используются деревянные сваи.

    Винтовые сваи

    Свая похожа на винт, как показано на следующем рисунке.

    Тип винта зависит от типа конструкции.

    Кроме того, существуют различные типы винтовых свай.

    Винтовые сваи можно использовать для соединения зданий или любых других конструкций, таких как строительство мостов.

    Проектирование свайных фундаментов

    После выбора свай в качестве типа фундамента в соответствии с рекомендациями отчета о геотехнических исследованиях проводится оценка количества свай.

    Затем нам нужна вместимость сваи.

    В свайных фундаментах есть двухкомпонентные для оценки несущей способности слоев.

    Мы берем меньшее из следующих.

      • Геотехнический дизайн
      • структурный дизайн

      Геотехнический дизайн сваи

      Оценка геотехнического потенциала кучей осуществляется на основе состояния почвы, а состояние рок-рок привязано рок.

      Геотехническая нагрузка сваи может быть представлена ​​следующим уравнением – Предельное поверхностное трение сваи

      Допустимая нагрузка (Qall) может быть рассчитана как

      Qall = Qu / FoS

      FoS – Коэффициент запаса прочности; варьируется 2,5 -4

      Кроме того, существуют различные методы расчета допустимой мощности сваи. Метод применения коэффициента безопасности может различаться в разных странах в зависимости от местных стандартов.

      Иногда применяется отдельный коэффициент запаса прочности как для торцевого подшипника, так и для поверхностного трения, а также используется единый коэффициент запаса прочности.

      Отмечено, что низкий коэффициент безопасности, такой как 2,0, также используется для трения кожи. При проектировании настоятельно рекомендуется использовать местные стандарты.

      В основном существует пять компонентов, связанных с геотехнической емкостью сваи.

      1. Поверхностное трение о грунт (положительное поверхностное трение и отрицательное поверхностное трение)
      2. Поверхностное трение выветренной породы
      3. Поверхностное трение о породу
      4. Торцевая опора породы
      5. Торцевая опора грунта

      Если свая заканчивается в грунте (твердом слое), в случае сборных свай используется торцевая опора в грунте. Если свая вбита в скалу (залитые на месте буронабивные сваи), то для расчета несущей способности сваи используется торцевая опора в скале.

      Вышеуказанные пять параметров предусмотрены геотехнической рекомендацией на основании данных скважинных исследований.

      Если мы знаем параметры почвы, мы можем рассчитать значения поверхностного трения в соответствии с уравнениями.

      Для расчета поверхностного трения о грунт доступны следующие методы.

      Поверхностное трение в песке
      • На основе вскрышных пород и угла трения между грунтом и сваей
      • Корреляция со стандартным испытанием на проникновение (SPT)
      • Корреляция с испытанием на конусное проникновение (CPT)
      Поверхностное трение в глине
      метод
    • α метод
    • β метод
    • Корреляция с CPT

    Торцевая опора грунта также может быть рассчитана с помощью различных предложенных методов.Следующие методы широко используются дизайнерами.

    Подшипник почвы

    1
    • Метод Meyerhof (песок / глина)
    • метод Васика (песок / глина)
    • Метод Coyle и Castello (песок)
    • корреляция с SPT и CPT
    кожи трение порода

    корка породы определяется в зависимости от состояния и типа породы.

    Как правило, предельное поверхностное трение свежей и выветрелой породы приводится в отчете о геотехнических исследованиях.

    Мы должны применить коэффициент безопасности для расчета допустимой мощности. Если указана допустимая мощность, мы можем использовать ее напрямую.

    Точечный подшипник (концевой подшипник)

    Оценка основана на результатах испытаний. В большинстве случаев для определения прочности породы проводится испытание на прочность при одноосном сжатии (UCS).

    Соотношение между ПСК и концевым подшипником используется для определения окончательного значения.

    Значения RQD и CR также должны быть проверены при определении грузоподъемности свай и длины раструбов, поскольку они отражают состояние породы.

    Таким образом, мы получим необходимые геотехнические параметры, такие как поверхностное трение и значения торцевого подшипника, из отчета о геотехнических исследованиях. Что нам нужно сделать, так это применить необходимый запас прочности и рассчитать геотехническую мощность.

    Расчет конструкции сваи

    Допустимое напряжение бетона в буронабивных сваях, залитых на месте, в большинстве стандартов рассматривается как 0,25fcu . Есть только небольшие отклонения.

    • ACI 318 : 0,25 fcu
    • EC2 : 0,26 fcu
    • CP4 : 0,25 fcu

    Однако сваи необходимо проверять на коробление, особенно если они установлены на слабом основании. Таким образом, выполняется расчет устойчивости свайных фундаментов.

    И, учитывая то же самое, может быть выполнен структурный дизайн или дизайн армирования.

    Существует два метода/шага проектирования сваи.

    1. Рассчитайте критическую нагрузку потери устойчивости и проверьте, превышает ли она приложенную нагрузку.
    2. Проведение более тщательного анализа потери устойчивости и выполнение проекта.

    Ниже приводится сводка шагов расчета. Дальнейшее чтение должно быть сделано перед выполнением проектирования.

    Шаг 01

    Рассчитайте критическую нагрузку потери устойчивости (Pcr).

    Этап 02

    На основе Pcr, пружин грунта, вращения в верхней части сваи (может иметь некоторую фиксацию вращения) и т. д. найдите эффективную длину (Lcr).

    Шаг 03

    Поскольку нам известны приложенные нагрузки, эффективная длина и диаметр сваи, мы можем рассчитать сваю обычным методом или с помощью программного обеспечения.

    Основные факторы, которые необходимо учитывать при проектировании свайных фундаментов, приведены ниже.

    • Оцените геотехническую и структурную мощность сваи и примите меньшую из них как мощность сваи.
    • Разделите грузоподъемность сваи на приложенную нагрузку (нагрузка на колонну или приложенная нагрузка; предельное состояние пригодности к эксплуатации), чтобы найти количество свай.
    • При проектировании группы свай индивидуальная нагрузка рассчитывается на основе центра нагрузки и геометрического центра каждой сваи. Нагрузки должны распределяться в зависимости от положения сваи.
    • Если имеется более одной сваи, минимальный зазор между сваями должен быть в 2,5 раза больше диаметра сваи.
    • Увеличение зазора между сваями не позволит использовать ферменный аналог конструкция оголовка сваи . Поэтому зазор между сваями выдерживают в 2,5-3 раза больше диаметра сваи.
    • Следует обратить внимание на отрицательное трение кожи при наличии органических загрязнений. В противном случае оценка емкости сваи будет неверной.
    • Раскряжевка свай должна быть проверена при наличии очень слабых грунтов, таких как торф, на большую глубину.
    • Внимание на значения RQD и CR следует обратить при выборе длины раструба.
    • Как правило, в соответствии с большинством стандартов допустимый допуск на отклонение конструкции составляет 75 мм. Это необходимо учитывать при проектировании оголовка сваи. Особое внимание следует уделить при наличии одной стопки. Момент центробежности должен восприниматься заземляющими балками.Следовательно, это должно быть учтено при проектировании заземляющей балки.

    Строительство свайных фундаментов

    Рассмотрим основные этапы строительства свай. Следующая процедура обсуждается в отношении залитых на месте свай.

    Следующие допуски допускаются различными стандартами в качестве допустимых отклонений при строительстве.

    Код Допустимое отклонение
    ACI-336 4% диаметра или 75 мм; в зависимости от того, что меньше
    BS EN 1536 100 мм; для сваи диаметром (D) ≤ 1000 мм

    0.1D для 1000

    150 мм D>1500

    Исполнение с передним углом менее 1 из 15 пределов до 20 мм/м

    Исполнение с передним углом от 1 из 4 до 1 из 15 пределов до 40 мм/м

    CP4
    75 мм 75 мм
    BS 8004 не более 1 в 75 из вертикального или 75 мм

    Отклонение до 1 в 25 допускаемых для скучающих грузов, пробуренных на граблях до 1 в 4

    Этапы строительства свай и основные аспекты, на которые следует обратить внимание

    • Выполнение установки
    • Начать удаление верхнего слоя почвы до уровня камня. Он всегда должен стараться поддерживать положение сваи, как указано на чертежах, хотя обычно допустимый допуск составляет 75 мм.
    • Начать отбор керна и следить за глубиной залегания керна. В этом случае он должен удостовериться, что отбор проб производится в свежей породе, а не в выветрившейся породе.
    • Должны быть измерены образцы, скорость проникновения, данные каротажа скважины, другие глубины свай, если таковые имеются.
    • Из-за трудностей с поиском свежей породы первый слой будет залит ближе к скважине.Затем можно оценить другие параметры. Исходя из этого, мы можем приступить к укладке.
    • Визуальный осмотр производится для проверки качества породы.
    • Кроме того, для проверки прочности породы можно использовать такие методы испытаний, как испытание точечной нагрузкой. Результаты испытаний точечной нагрузкой могут быть сопоставлены для определения концевой опоры сваи. Если результат неудовлетворительный, необходимо производить отбор керна до тех пор, пока не будет найдена здоровая порода. Для получения дополнительной информации об испытаниях можно обратиться к статье о методах испытаний строительных материалов .
    • После завершения отбора керна в породе в соответствии с длиной раструба будет выполнена очистка.
    • Основной целью очистки является удаление грязи, песка и т. д. в бентоните для удаления. Это также называется промывкой.
    • Есть параметры, которые необходимо проверить, чтобы убедиться, что ворс достаточно чистый. На следующем рисунке показаны предельные значения. Эти значения будут меняться от спецификации к спецификации.

    • Как только содержание бентонита в выемке достигает заданных пределов, промывка прекращается.
    • Затем в котлован помещается тремая труба.
    • Затем медленно заливается бетон в треми. Как только он заполнен, треми приподнимается на очень небольшую величину, позволяя бетону вытекать.
    • Этот бетон будет постепенно подниматься со всей грязью и примесями на дне кучи. Затем снова заполняют бетоном и дают бетону вытечь.
    • Он должен убедиться, что конец трубы tremie всегда находится в свежем бетоне.Это позволяет всегда свежему бетону смешиваться со свежим бетоном и постепенно поднимать верхний слой бетона.
    • Кроме того, очень важно контролировать скорость заливки бетона, чтобы избежать подъема арматурного каркаса. Если скорость выше, клетка будет поднята.
    • Повторяйте это до завершения бетонирования.

    Испытание свайных фундаментов

    В отличие от других фундаментов, мы не можем видеть, что происходит под землей.

    Ничего не видно…

    Как определить, правильно ли мы построили сваю..

    • Адекватный чехол для арматуры
    • без вырезания
    • без выпуклости
    • без бетонных смеси с бентонитом
    • без полостей (как соты) в бетоне
    • без грязья в нижней части кучи
    • и т. Д. …

    Поэтому нам необходимо провести испытания сваи, чтобы убедиться, что она построена правильно.

    Подрядчик несет ответственность за проведение испытаний свай в консультации с консультантом проекта и сторонним испытательным агентством.

    Методы испытания свай

    В основном существует четыре типа методов испытания свай.

    1. Испытание сваи на целостность (испытание на целостность при низкой деформации)
    2. Испытание на динамическую нагрузку (динамическое испытание при высокой деформации)
    3. Испытание на статическую нагрузку
    4. Испытание на акустическое воздействие через отверстия
    Испытание на целостность сваи

    Самый простой метод сваи.

    С помощью этого теста можно предсказать вздутия, сужения, впадины и т. д.

    Это наилучший метод выявления дефектного файла, но не позволяет оценить емкость стопки.

    Обеспечивает начальное предупреждение о неисправности сваи.

    Проверка целостности сваи используется для определения сваи, подлежащей испытанию другими методами, такими как динамическое испытание сваи и испытание сваи на статическую нагрузку.

    Кроме того, этот метод тестирования не требует больших затрат по сравнению с другими тестами. Далее все сваи тестируются этим методом.

    Испытание динамической нагрузкой

    Наиболее широко используемый метод определения несущей способности сваи в современном строительстве.

    Не похоже на испытание статической нагрузкой, оно дает результаты мгновенно. Емкость плие можно получить на месте сразу после испытаний. Тем не менее, после анализа с помощью программного обеспечения, такого как CAPWAP, будет проведен дальнейший анализ, чтобы дать точные ответы.

    Мы можем получить поверхностное трение сваи и торцевую опору, разработанную для испытательной нагрузки.

    Первоначально тестирование сваи будет смоделировано с помощью программного обеспечения, а высота падения молота будет определена таким образом, чтобы он не создавал растягивающих напряжений, превышающих допустимые или которые могут выдержать арматуру сваи.

    Это называется анализом волновых уравнений (WEAP). При этом методе не требуется применять ударную нагрузку несколько раз, пока мы не найдем испытательную нагрузку.

    WEAP обеспечивает взаимосвязь между испытательной нагрузкой, напряжением сжатия и развитием напряжения растяжения.

    Таким образом, тестирование может быть выполнено очень легко.

    Испытание статической нагрузкой

    Это более надежный и традиционный метод, используемый при испытании свай. Поскольку все измерения проводятся вручную, мы имеем представление о том, что происходит при увеличении нагрузки.

    Нагрузку на сваю увеличиваем до испытательной нагрузки, указанной в проекте сваи, и постепенно уменьшаем ее.

    Деформация сваи контролируется и проверяется, находится ли она в допустимых пределах.

    Акустический тест поперечного отверстия

    Этот тест используется для проверки состояния сваи. Его можно использовать для проверки состояния соответствующей работы в отверстиях, размещенных в свае.

    Трубопроводы укладываются в кучу. Затем в стопку помещают испытательный прибор и проверяют.Передатчик и приемник используются для проверки состояния сваи.

    На основе скорости волны прогнозирует состояние сваи. Дополнительную информацию о методе испытаний можно найти в статье Википедии межскважинный акустический каротаж .

    Введение в свайные фундаменты — Bright Hub Engineering

    История свайных фундаментов

    Свайные фундаменты использовались в течение многих лет для передачи нагрузок на грунт, который считается слабым по структуре из-за состояния грунта.На ранних этапах развития села и города располагались в непосредственной близости от озер и рек из-за наличия воды, а также для обеспечения должной охраны местности. Поэтому слабый несущий грунт укрепляли деревянными сваями, которые либо вбивали в землю вручную, либо закрепляли в ямах, которые заполняли камнями и подставкой. После промышленной революции примитивные методы установки свай были изменены, и были введены методы установки с помощью паровых или дизельных машин. С развитием технологий механики грунтов и других смежных дисциплин были разработаны превосходные сваи и системы установки свай.

    Назначение свайных фундаментов

    Сваи обычно используются, когда считается, что несущая способность масла s

    недостаточна для структурной нагрузки тяжелой конструкции. Сваи передают нагрузку на твердый грунт, расположенный на глубине. Если неглубокий грунт нестабилен или предполагаемая осадка недопустима, то использование свай может быть единственным практичным решением.Кроме того, если состояние почвы требует обширной разработки земли, которая является дорогостоящей, использование свай может быть более экономичным. Использование свай полезно не только в неустойчивой мелководной почве, но также полезно в нормальных грунтовых условиях, чтобы выдерживать вертикальные и горизонтальные нагрузки или фундаменты над водой, такие как причалы.

    Проектирование свайных фундаментов

    Свайные фундаменты должны быть тщательно спроектированы в соответствии с условиями грунта и нагрузки, а также стоимостью. Для обеспечения надежности свайного фундамента, который должен работать как единое целое, оголовки свай следует стыковать с балками или железобетонной плитой, способной работать на растяжение и сжатие.Сваи должны быть спроектированы таким образом, чтобы выдерживать осевые, сдвигающие и изгибающие напряжения, которые могут возникать при относительном горизонтальном перемещении свай между слоями в грунте. Сваи могут быть изготовлены из различных материалов, таких как сталь, древесина и бетон, каждый из которых обладает различными характеристиками, которые следует учитывать.

    Установка свай

    Техника установки свай является важной характеристикой

    конструкции свайных фундаментов, которую следует тщательно выбирать с учетом сопротивления для достижения желаемого заглубления, характеристик свай, доступного места на площадке. , и помехи из-за шума.Обычно используемый метод установки свай — сваебойный. В них используется метод падающего груза, при котором соответствующий груз поднимается на подходящую высоту в рукаве, отпускается для удара о головку сваи, после чего свая вбивается в землю. Техника может быть одностороннего или двойного действия с падающим грузом, приводиться в действие паром, сжатым воздухом или гидравлически. В технике двойного действия сжатый воздух также используется во время опускания груза.

    Винтовые сваи 101: Укрепление фундамента

    Когда мы проезжаем по мосту и видим оголенную арматуру и обломки бетона, мы предполагаем, что мост требует внимания.Мы можем даже задаться вопросом, безопасен ли мост. Но когда дело доходит до безопасности и целостности моста, здесь задействовано гораздо больше, чем то, что мы видим над землей. Структура хороша ровно настолько, насколько хорош ее фундамент. Помимо надстройки, как мы обеспечиваем прочность и устойчивость фундамента конструкции? Одно эффективное решение: винтовых сваи.

    Для чего используются винтовые сваи?

    Спиральные сваи представляют собой полые стальные трубы, которые используются для стабилизации конструкций путем прикрепления груза к окружающему грунту, подобно забивным сваям. Однако винтовые сваи ввинчиваются глубоко в землю, при необходимости секция за секцией. Их ввинчивают в землю до тех пор, пока не будет доказано, что площадь может должным образом удерживать требуемую несущую способность конструкции.

    Спиральные сваи

    можно использовать для создания новых фундаментов, для поддержки ослабевающих фундаментов и для лучшей стабилизации существующих фундаментов при подготовке к более высоким нагрузкам.

    Другие популярные названия винтовых свай:
    • Винтовые сваи
    • Спиральные сваи
    • Спиральные анкеры
    • Анкерные болты
    • Цилиндрические винтовые анкеры
    • Спиральные фундаменты

    Когда использовать винтовые сваи?

    Спиральные сваи

    — идеальное решение для анкеровки фундамента, когда грунтовые условия не подходят для веса конструкции. Если почва мягкая или перенасыщенная, со временем она осядет и уплотнится. Это может привести к смещению всей конструкции, что может быть опасно.

    Например, поезда могут сойти с рельсов, если их пути осядут всего на несколько дюймов. Поэтому важно создать прочный фундамент, чтобы вся конструкция не двигалась. В нашей отрасли винтовые сваи особенно полезны при строительстве и ремонте фундаментов мостов, железных дорог и доков на заболоченных территориях, в гаванях и на слабых грунтах.

    В чем преимущество винтовых свай по сравнению с забивными?

    По данным Ассоциации винтовых свай, фундамент, созданный с использованием винтовых свай, предпочтительнее, чем забивные сваи, буронабивные сваи, залитые цементным раствором сваи, раструбные сваи и другие системы глубокого фундамента по ряду причин:

    1. Более быстрая и чистая установка

    2. Можно загрузить сразу

    3. Устранение высоких затрат на мобилизацию, связанных с забивными сваями, буронабивными или буронабивными сваями

    4. Мгновенная обратная связь крутящий момент-производительность для управления производством

    5. Упрощенное изменение в полевых условиях

    6. Более высокая эффективность на участках с ограниченным доступом, высоким уровнем грунтовых вод и слабой поверхностной почвой

    7.  Оборудование может быть легко оснащено моментными двигателями с гидравлическим приводом и винтовой установкой сваи

    Реальный пример использования винтовых свай

    У одного из наших лучших клиентов-железнодорожников возникли проблемы с перекосом одного из железнодорожных путей при переходе поездов с моста на землю.Им нужно было уникальное решение, и они обратились к нашей команде, чтобы оценить ситуацию и помочь определить план действий.

    После осмотра мы определили, что опора, поддерживающая один конец моста, осела из-за нестабильности подстилающего грунта. Чтобы должным образом решить проблему основания железной дороги, мы предложили винтовые сваи.

    Для нашего клиента винтовые сваи были идеальным решением. Мы предложили создать новый более глубокий фундамент и с помощью винтовых свай «приколоть» к нему существующую опору моста и фундамент.После одобрения мы приступили к работе!

    Шесть членов нашей бригады приступили к работе на мостике. Мы построили и укрепили новую пристройку со стороны реки к существующему устою. Для этого мы расчистили завалы и откопали насыпь перед старым устоем. Затем мы завинтили 10 винтовых свай длиной от 72 футов до 108 футов под углом 20 или 30 градусов с помощью нашего экскаватора с высокими рельсами. Затем в существующую опору были просверлены дюбели, а к вершинам винтовых свай были приварены квадратные стальные пластины.Все они были связаны между собой с помощью арматуры.

    После того, как мы установили новый фундамент, мы залили его бетоном с помощью скользящей линии. По завершении новый фундамент укрепил первоначальную конструкцию, которая опиралась на деревянные сваи.

    Для этого проекта железной дороги мы установили винтовые сваи с помощью экскаватора для высоких рельсов. Каждая секция была 18 футов в длину, и для ее установки на место требовалось всего около 7 минут. Затем к предыдущей 18-футовой секции прикрепляли болтами другую секцию, и снова начинался 7-минутный процесс бурения, пока их длина не достигала 72 футов или 108 футов.

    Окончательный вариант винтовых свай

    Называете ли вы их винтовыми сваями, винтовыми опорами или винтовыми анкерами; Винтовые сваи — относительно быстрое и экономичное решение для фундамента, обеспечивающее устойчивость и прочность фундамента. Они особенно пригодятся, когда есть структурное повреждение фундамента или, в нашем примере выше, опоры моста.

    У нас есть положительный опыт использования спиральных фундаментных систем, а у вас?

    Хотите поделиться собственным опытом? Свяжитесь с Бреннаном здесь или напишите нам по адресу [email protected]ком.

    Прочтите наш самый популярный блог Cofferdams 101, чтобы узнать больше о гражданском образовании от нашей команды.

    .

Добавить комментарий

Ваш адрес email не будет опубликован.
