Схема армирования монолитной плиты фундамента: Армирование плитного фундамента: зачем проводится, выбор арматуры, схема армирования, этапы работ

схема и технология, чертеж (видео)


Использование монолитных фундаментов — достаточно частое явление, особенно в условиях нестабильных грунтов. Такая плита является надежной опорой всему сооружению. Одним из этапов возведения такой конструкции является армирование. Этот процесс очень важен, поскольку благодаря ему обеспечивается устойчивость к высоким нагрузкам. При помощи армирования вся конструкция многие десятилетия остается целостной, выполняя без изменения свои функции.

Зачем необходимо армирование

Бетон — это материал, который хорошо справляется с работой на сжатие, но имеет очень небольшую прочность при изгибе или растяжении. При строительстве дома на бетонной плите, нагрузки по ней распределены неравномерно, что приводит к появлению изгибающего момента.

Это очень опасно для бетонной конструкции, но исключить негативное влияние возможно с помощью установки арматурных сеток или каркасов. Бетон берет на себя сжимающие нагрузки, а арматура воспринимает изгибающие. Это позволяет обеспечить максимальную надежность.

Этапы монтажа каркаса

На самом деле работы по армированию на столь сложны, их легко выполнить, самостоятельно имея минимальные навыки строительных работ. Перечислим этапы. При этом не будем уделять внимания тому, с помощью какой технологии проводится соединение, так как (что уже говорилось выше) нет разницы сварка это или вязка. Связывание занимает больше времени но не требует специального оборудования при сварных стыках затраты времени на устройство сокращаются. Перед началом монтажа каркаса выполняем все предварительные операции — устройство подушки и гидроизоляции, опалубки. Заготовку материала (нарезание по размеру) можно проводить как предварительно, так и в процессе работы. Второй вариант предпочтительнее, так как может потребоваться подгонка отдельных узлов. Затем собираем арматуру:

  • Вначале укладываем и соединяем между собой нижнюю сетку, для того чтобы обеспечить необходимую толщину защитного слоя используем фиксаторы.
  • К нижней сетке крепим вертикальные элементы. В местах их сближения с боковыми стенками плиты также устанавливаем фиксаторы.
  • Крепим остальные ярусы горизонтальных сеток.
  • При необходимости устанавливаем закладные детали.
  • По окончании сборки проверяем соответствие размерам и прочность соединений. По необходимости устраняем огрехи.

После всего этого можно приступать к бетонированию.

Схема армирования

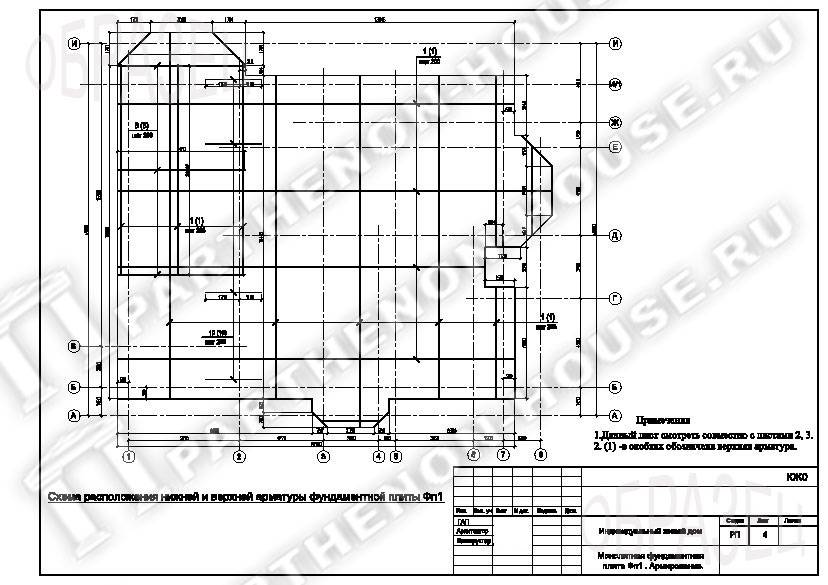

Пример схемы (чертежа) армирования плитного фундамента.

Армирование железобетонной плиты производится неравномерно: в местах опирания стен или колонн необходимо дополнительное усиление. Такие участки называются зоны продавливания. Укладка арматуры производится в один слой при толщине плиты 150 мм и менее. При величине более 150 мм армирование выполняют каркасами. В качестве примера необходимо рассмотреть основные узлы конструкции.

Основная ширина плиты

Здесь схема представляет собой сетки с постоянным размером ячейки. Шаг прутьев в обоих направлениях должен быть одинаковым. В зависимости от расчетной нагрузки его принимают в пределах 200-400 мм. Для кирпичных домов подойдет шаг арматуры 200 мм, для более легких каркасных можно укладывать стержни реже. При этом важно учитывать, что по СП «Бетонные и железобетонные конструкции» расстояние между стержнями не должно превышать толщину плиты в 1,5 раза.

Схема армирования плиты.

Чаще всего стержни укладывают в два ряда: верхний и нижний. Их совместная работа обеспечивается установкой вертикальных стержней. Шаг таких прутов может быть равен шагу основного армирования или приниматься в два раза больше.

С торцов плита армируется П-образными хомутами.

Согласно СП 63.13330.2012 (п. 10.4.9) на торцах плита должна армироваться П-образными стержнями арматуры, длина этих стержней должна быть равна 2-м толщинам плиты или больше. Стержни связывают верхний и нижний ряды армирования и обеспечивают восприятие крутящих моментов у края плиты и анкеровку концов продольной арматуры.

Внимание! Арматура должна быть утоплена в бетон на 20-30 мм со всех сторон: снизу, сверху, с торцов. Иначе возможна ускоренная коррозия арматуры и разрушение конструкции.

Зоны продавливания

В местах опирания несущих вертикальных конструкции раскладка меняется — уменьшают шаг армирования. Например, если по основной ширине плиты стержни укладывались через 200 мм, то под стенами рекомендуется использовать шаг 100 мм. Это позволит избежать чрезмерного продавливания и появления трещин.

Зона сопряжения с монолитной стеной подвала

Конструкция плиты позволяет изготавливать ее на одном уровне с поверхностью земли, но если в здании планируется обустройство подвала ее глубина заложения будет зависеть от высоты помещения. В этом случае необходимо обеспечит совместную работу основания и стен.

Выпуски арматуры в плите для сопряжения с монолитными стенами.

Чтобы правильно армировать фундамент, необходимо связать вместе каркасы монолитной стены и плиты. При заливке фундамента оставляют выпуски в виде вертикальных стержней, именно они будут связующим звеном. Концы выпусков запускают в тело плиты (загибают на конце на 2 высоты плиты и вяжут к основному каркасу).

Для удобства и точного расчета материалов выполняют чертеж, на котором показана схема армирования, включающая данные о расстоянии между стержнями и их диаметрах.

Выбор арматуры

При изготовлении стальной арматуры руководствуются ГОСТ 5781-82*. Для железобетонной монолитной плиты применяют стержни класса A400 (или в устаревшем варианте Alll). Чтобы не ошибиться необходимо знать, как отличить пруты разных классов визуально.

  • A240 (Al) имеет гладкую поверхность;
  • A300 (All) характеризуется периодическим профилем с кольцевым узором;
  • A400 (Alll), та которая необходима, имеет периодический профиль, образующий «елочку»(серповидный).

Важно! Применение арматуры более низких классов не допускается.

Рекомендуем: Какая арматура нужна для фундамента.

Как правильно связывать арматуру для фундамента

Процесс изготовления армокаркаса для монолитного фундамента достаточно простой. Очень важным моментом в таком процессе является скрепление прутьев арматуры между собой. Это происходит следующим образом:

  1. Изначально нарезается стальная проволока на отрезки, равные в длину 20 см.
  2. После этого прутья арматуры раскладываются по периметру всей конструкции.
  3. Далее проводится установка прутьев вдоль опалубки в вертикальном положении.
  4. Крепление арматуры начинается со связывания в нижней части вертикально стоящих прутьев с горизонтальными. Сначала это делают, используя нить. Расстояние, которое должно соблюдаться при расположении фиксации – 5-7 см относительно грунта или песчаной подушки.

  5. После того, как было проведено крепление всех прутьев, следует приступать к окончательной фиксации этих мест. Для этого используют проволоку и крюк. Накручивают проволоку не слишком плотно, в виде восьмерки. Крепление нужно провести таким образом, чтобы не было лишнего трения, но одновременно с этим, сетка оставалась прочной.
  6. Процесс финишного крепления можно проводить поочередно, либо по всей конструкции сразу.

Способы изготовления сеток и каркасов

Сетки изготавливаются по ГОСТ 23279-2012. Вариантов соединения стержней между собой существует всего два: связывание и сварка.

При первом используется тонкая проволока диаметром 2-3 мм, которая вручную или с помощью специальной установки обматывается вокруг прутов. Вариант достаточно трудоемкий, но обеспечивает большую надежность соединений, поскольку позволяет стержням приспосабливаться к небольшим подвижкам конструкции.

Вертикальные хомуты можно изготовить как на фото ниже:

Паук из арматуры диаметром 8 мм.

Готовые сварные сетки обеспечат высокую скорость работ. Но количество их типоразмеров ограничено, и не всегда можно подобрать необходимую. Если же принято решение применять сварку прямо на стройплощадке, в особо ответственных местах (углы здания, участки опирания массивных стен) арматуру соединяют проволокой.

Шаблон поможет при вязке арматуры.

Какая должна быть арматура для плитного основания?

Нагрузки на каркас могут достигать довольно больших величин, поэтому стоит выбирать качественную арматуру высоких марок. Естественно, сверхпрочный прокат, предназначенный для высотных зданий и мостов, укладывать не стоит, он только увеличит стоимость строительства, но желательна марка арматуры не ниже третьего класса. Исключение можно сделать только для вертикальных элементов, так как уже говорилось выше, нагрузки здесь меньше.

Можно использовать как готовые сетки промышленного производства, так и вязать или сваривать их на месте. Выбор способа монтажа не имеет значения, прочность железобетонного монолита не пострадает от выбора способа соединения. Стыки прутьев должны удержать конструкцию до и во время заливки бетонной смеси. В затвердевшем бетоне монолитной плиты то, какую прочность имеют соединения элементов каркаса между собой, не важно.

Точно выбрать марку проката, диаметр, шаг арматуры можно только путем расчета, требующего множества исходных данных, в том числе и исследований грунта на месте строительства. При самостоятельном возведении конструкции лучше всего оттолкнутся от похожих объектов или типовых проектов для данного региона.

Также отметим — любая конструкция имеющая контакт с почвой подвергается воздействию повышенной влажности. Хотя бетонный камень и защищает сталь от коррозии благодаря тому, что создает щелочную среду, а так же несмотря на то, что фундамент укладывают на гидроизоляцию, все равно необходимо позаботиться, чтобы металл был максимально защищен от коррозии. Поэтому следует отдавать предпочтение легированным сталям. Целесообразным можно считать и использование современных стеклопластиковых или полимерных стержней.

Укладка арматуры

Нахлест продольных стержней не менее 40 диаметром арматуры.

При укладке со всех сторон обеспечивают стержням защитный слой из бетона 20-30 мм. Это необходимо для предотвращения коррозии и разрушения. Чтобы соблюсти необходимое расстояние применяют пластиковые фиксаторы, «лягушки» или «стульчики» из металла.

Специальный пластиковый стакан обеспечивает защитный слой.

Если длины прута не хватает на всю ширину фундамента, соединение двух деталей производят с нахлестом не менее 40 диаметров рабочих стержней. Например, для арматуры 12 мм длина нахлеста будет равняться 40*12 мм = 480 мм.

Расход арматуры при армировании

Обладая точными цифрами, можно правильно подобрать арматуру, толщину плиты, марку и количество бетона. Это в свою очередь позволит сэкономить силы и финансовые средства.

Напомним снова, как бы банально это не было, но не стоит экономить на покупке качественных стройматериалов, особенно, когда дело касается фундамента. В противном случае то может


сказаться на сроке эксплуатации конструкции, и при ремонте потребуется выложить гораздо больше денег, чем было сэкономлено.

Существуют общепринятые нормы, как рассчитать расход арматурного материала в расчете на 1 кубометр бетонного раствора. При укладке арматура размещается вплотную на поверхности плиты, при этом от края остается 3-5 см.

Расчет на примере плиты 8х8

Точное количество арматуры рассчитывается на примере плиты размером 8х8 метров.

Для устойчивости грунта идеально подойдет стержень арматуры ∅ 10 мм. Как правило, сетка из арматуры выкладывается через шаг до 200 мм. Исходя из этого, не сложно вычислить нужное количество стержней.

Для этого ширина плиты делится на размер шага в метрах и прибавляется 1 прут (8/0,2+1=41). Для получения сетки стержни размещаются в перпендикулярном направлении. Значит, полученный результат нужно умножить на два (41х2=82 стержня).

Важно! При монтаже монолитной плиты требуется укладка двух слове сетки из арматуры сверху и снизу. Следовательно, данные снова умножаем на два (82х2=164 стержня).

Длина стандартного арматурного стержня составляет 6 метров. Исходя из этого, получается следующий расчет: 164х6=984 м.

Слои связаны между собой точками пересечения, количество которых легко вычислить, если количество стержней умножить на этот же показатель (41х41=1681 штук). Арматура в виде сетки укладывается в 5 см от основания плиты.


Толщина монолитной плиты равняется 200 мм. Чтобы произвести соединение, потребуется стержень длиной 0,1 метров.

Для осуществления всех соединений понадобится 0,1х1681=168,1 метров арматурного материала. Итого для проведения строительных работ потребуется 984+168,1=1152,1 метров арматуры, это теперь можно посчитать и в весе, если знать, сколько весит метр арматуры. Цифра получится также важной для расчета нагрузок на основания строения.

Практически всегда арматурные стержни продаются в строительных магазинах в килограммах. Один стержень весит в среднем 0,66 кг, значит, потребуется 0,66х1152,1=760 килограмм арматуры.

Расчет диаметра арматуры

Расчеты, связанные с монолитной плитой, достаточно сложны и требуют особых знаний. Далеко не каждый конструктор может их правильно выполнить. Для индивидуального строительства можно руководствоваться минимальными значениями, принимаемыми по пособию «Армирование элементов монолитных железобетонных зданий».

Требования для монолитной плиты представлены в приложении 1, раздел 1. Общая площадь сечения рабочей арматуры в одном направлении принимается не менее 0,3% от общего сечения фундамента. Минимальный диаметр стержней назначается 10 мм при стороне плиты менее 3 м и 12 мм при большей длине стороны. Диметр вертикальных стержней должен составлять не менее 6 мм, но также необходимо учитывать условия свариваемости. Максимальный размер рабочего армирования 40 мм, на практике чаще используют 12, 14 и 16 мм.

Способы армации

Независимо от усиливающего материала, технология армирования бетона может так же различаться. В строительстве укрепление цементного раствора может быть произведено несколькими способами. На практике применяют монолитное, сеточное или дисперсное усиление.

Монолитное

Стальное или композитное армирование арматурой бетона — наиболее распространенный способ усиления конструкций в частном строительстве. Особенно часто монолит с внутренним усиливающим остовом заливают при строительстве фундаментов, стен или перекрытий.

Прутья связываются или свариваются в несколько уровней, опускаются в опалубку и заливаются бетоном. При этом каркас из прутьев неподвижен и прочен.

Важно! При связывании в одной линии двух прутков, длина нахлеста должна составлять 40 диаметров стержня. Нахлест связывается, как минимум, в трех местах.


Для сохранения большей упругости прутья в каркас связываются, а не свариваются

Сеточное

Армировка бетона с использованием строительной сетки — быстрый и удобный способ. Сетка выполняется из стальной или композитной проволоки. Данный метод весьма эффективен для усиления бетонных стяжек, ремонта небольших участков монолита.

  • Сетка продается в картах длиной 2 м с различной шириной полотна. При этом размер ячейки может быть разным.
  • При выборе сетки лучше отдавать предпочтение композитному или полимерному материалу.
  • Цена их несколько ниже, чем у стальных карт, но при эксплуатации строения значительно снижается риск возникновения коррозии бетона.


Металлическая армирующая сетка в картах

Волоконное

Усиление бетонной заливки фиброволокном называется дисперсной армацией. Фибра вводится в раствор при затворении. Как правило, данный способ используется при необходимости усилить тонкий слой заливки или в качестве дополнительного укрепления конструкций с повышенной механической нагрузкой.

Например, при устройстве железобетонных лестниц, которые зачастую являются несущим элементом здания, кроме укладки в опалубку стальных прутьев, в раствор замешивается фиброволокно. Это делает конструкцию значительно прочнее и продлевает срок её безремонтной эксплуатации.

Самые распространенные ошибки

Хотя правильно смонтировать армирование плиты фундамента несложно, все-таки часто допускают ошибки при выполнении этой работы, приводящие к снижению прочности и долговечности. Перечислим наиболее распространенные недочеты.

  • Соединение стержней встык. Для того чтобы арматурный прут работал как целый его необходимо (даже необязательно сваривать) соединять с предыдущим внахлест на длину не менее 15 диаметров.
  • Несоблюдение защитного слоя бетона. Для фундаментов он должен быть не менее 30 миллиметров. Точно его выдержать помогают фиксаторы.
  • Крепление стержней к опалубке или установку их в землю. Таким образом создается место для проникновения влаги к металлу, кроме того заглубление вертикальных элементов в грунт неизбежно повреждает гидроизоляцию. Требование по защитному слою относится не только к расстоянию от поверхности бетона до плоскости сетки, расстояние от торцов стержней должно быть не меньше.
  • Использование вместо фиксаторов деревянных брусков или других нестандартных материалов. После заливки раствора они остаются внутри монолитного бетона и нарушают его целостность. Кроме того пористые материалы могут послужить мостом для проникновения воды к арматуре а дерево разбухнуть и разрушить фундамент. Поэтому для крепления арматуры нужны, использовать только стандартные фиксаторы.

Максимальный армирующий процент

При армировании нельзя укреплять бетонную конструкцию слишком большим количеством прутьев. Это приведет к существенному ухудшению технических показателей железобетонного материала.ГОСТ предлагает определенные нормативы максимального процента армирования.

Максимально допустимая величина усиления, вне зависимости от марки бетона и типа арматуры, не должна превышать пяти процентов. Речь идет о расположении в разрез сечения изделия с колоннами. Для других изделий допускается максимально четыре процента. При заливке арматурного каркаса, бетонный раствор должен проходить сквозь каждый отдельный конструкционный элемент.

Вернуться к оглавлению

Армирование монолитного фундамента. Укладка арматуры.

Зачем нужен монолитный армированный фундамент?


Фундамент – основная деталь любой постройки, основа, от которой зависит долговечность вашей конструкции. Фундамент должен выполняться согласно технологии и с соблюдением всех стандартов, только в этом случае у вас будет уверенность, что он не станет деформироваться, трескаться и создавать угрозу целостности постройки.

Монолитная бетонная плита – один из самых устойчивых к деформации видов фундаментных оснований. Конструкция, основанная на монолитной плите, имеет высочайшие показатели сопротивления поперечному давлению постройки и устойчивости к проседанию. Но, вопреки тому, что бетон отлично справляется с вертикальными и горизонтальными нагрузками на сжатие, при растяжении или на изгибах он сильно деформируется. По этой причине, чтобы предотвратить подобное и используют армирование монолитного фундамента. Пластичный металл в сочетании с прочной бетонной основой, делают фундамент постройки максимально надежным.

Во время обустройства фундамента своими руками, имейте ввиду, что монолитная бетонная плита требует серьезных материальных затрат, так как следуя требованиям, указанным в государственных стандартах, для оборудования такой плиты требуется бетон высокой марки и большое количество металлических прутьев для проведения арматурного армирования.

Расчет арматуры


Перед тем, как начать армирование монолитного фундамента, следует точно высчитать количество материала, который потребуется, ведь лишняя арматура, оставшаяся после заливки фундамента – это выброшенные впустую деньги. Для строительства требуется большое количество металлических прутьев различных видов, поэтому при заказе арматуры указывается вес в тоннах. Для того, чтобы выполнить расчет необходимого количества арматуры, нужно сначала высчитать ее длину и диаметр, а затем в зависимости от типа арматуры, перевести полученные результаты в массу.

Арматура бывает двух видов: металлическая и из стеклопластика. Несмотря на то, что стеклопластик практически ничем не уступает металлу по характеристикам, использовать для армирования предпочитают металлическую арматуру, как более надежную.хї

Проведем пример расчета количества арматуры. Если фундаментная плита размером 980*720 см, тогда вычисления будут проводится следующим образом:

  • Считаем длину для укладки поперечных элементов каркаса. Поперечные прутья обычно укладываются с шагом в 20 см, 780/20 = 36 металлических прутьев по 720 см каждый. (36*7.2) = 259.2 м. Но поскольку арматура укладывается на две стороны каркаса, умножаем полученное число на 2. Итог: 518.4 м арматуры для поперечной укладки.

  • Аналогичным образом вычисляем количество арматуры для продольной части каркаса. 920/20 = 49

    ; 49*9.2 = 450.8 м арматуры для одной стороны и 450.8*2 = 901.6 м.

  • Складываем оба полученных числа: 901.6+518.4 = 1420 м.

  • Теперь нужно умножить результат на вес одного метра арматуры, который будет зависеть от типа, диаметра и материала, из которого сделаны прутья. Для металлической арматуры 16-го диаметра, вес равен 1.58 кг, 1420*1.58 = 2243.6 кг.

Выбор арматуры


Перед началом работ следует определиться, какая арматура потребуется. Для устройства арматурного каркаса используют прутья различных типов:

  • А1 — металлические прутья с гладкой поверхностью.

    Прутья класса А1 обычно имеют небольшой по сравнению с другими диаметр и используются в основном для создания основы под каркас в местах без больших нагрузок.

  • А3 – прутья с рифленой поверхностью. Это прочная арматура, обладающая хорошим сцеплением с бетоном. Для нее существует 3 типа профилей: кольцевидный — повышенное сцепление с бетонной основой, серповидный – устойчивость к нагрузкам растяжения и смешанный, объединяет достоинства обоих типов.

При выборе следует также обратить внимание на то, как вы планируете армировать монолитную плиту фундамента. Если это будет сварка, стоит выбирать арматуру с маркировкой «С», это означает, что она пригодна для сварки.

При попытке скрепить с помощью сварки прутья для этого не предназначенные, могут возникнуть негативные последствия. И в будущем такая арматура будет более подвержена коррозии и менее устойчива к воздействию других разрушительных факторов.

Подготовительный этап


Перед тем как армировать монолитную плиту, прутья необходимо разрезать на отдельные части нужного размера.

Для этого используется ручная болгарка и круг для резки по металлу, диаметр, которого должен быть 125 или 250 мм. В случае если для армирования используется арматура небольшого диаметра, рекомендуется резать по нескольку прутьев одновременно, это значительно сократит процесс подготовки арматуры к последующему формированию каркаса.

Стандартный размер прутьев чаще всего равен 12 м. Таким образом, после разрезания будут оставаться небольшие куски арматуры. Для того, чтобы зря не терять материал, можно сваривать их вместе и устанавливать, как дополнительные армирующие элементы в центре каркаса.

В соответствии с требованиями по тому, как армировать монолитную плиту, армирующий каркас должен быть минимум на 10-20 см ниже верхнего уровня бетона, поэтому вертикальные прутья должны быть короче, чем размеры плиты.

Схема армирования монолитной плиты фундамента


Перед началом формирования каркаса, необходимо составить схему того, как армировать монолитную плиту фундамента, учитывая особенности постройки, материалы и распределение давления постройки на фундамент. При выполнении схемы следует учитывать несколько пунктов.

  • Армирование монолитной бетонной плиты проводится неравномерно. В местах с дополнительными нагрузками требуется усиленное армирование. Это места, где фундамент поддерживает стены или колонны, а также на изгибах и в зонах растяжения. В таком случае расстояние между отдельными элементами каркаса уменьшают.

  • Если толщина плиты не более 15 см, то армирующий каркас выполняется в один слой, если же ее толщина превышает 15 см, армирование монолитного фундамента проводится в несколько «этажей»

  • Прутья должны укладываться на одинаковом расстоянии в оба направления. Обычно это расстояние составляет до 20 см для кирпичных домов и до 40 см для каркасных домов и небольших построек. Согласно требованиям шаг, с которым арматура укладывается в каркас, не должен составлять более чем 1.5 толщины фундамента.

  • Стержни для каждого слоя каркаса (если каркас многослойный) устанавливаются как сверху, так и снизу и скрепляются между собой вертикальными прутами, которые могут быть небольшого диаметра и с гладкой поверхностью, поскольку не принимают на себя больших нагрузок.

  • В соответствии с тем, как армировать монолитную плиту фундамента требуют стандарты, арматура должна быть не менее, чем в 10-20 см от любого края плиты.

Армирование монолитной плиты фундамента


После того, как будут завершены подготовительные работы для армирования монолитного фундамента, следует формирование нижней части армирующего каркаса. Начинать установку арматуры лучше с поперечного направления, так как там арматура меньшего размера и с ней более удобно работать.

Арматура должна укладываться с фиксированным шагом, размер которого зависит от типа здания и распределения нагрузок на фундамент.

Обратите внимание, что арматура категорически не должна касаться грунта и должна быть приподнята на 5 см над его уровнем. Обычно для этого используют кирпичи, но в магазинах также продаются специальные приспособления. Расставлять их следует так, чтобы потом было легко убрать, так как кирпичи в составе фундамента снижают его прочность.

Если нижняя часть каркаса уложена, можно приступать к тому, чтобы армировать верхнюю часть монолитной плиты. Для этого нужно установить вертикальные прутья нужной длины с шагом в два раза большим, чем при укладке горизонтальных элементов. Затем остается только уложить верхний слой арматуры, учитывая то, что она должна быть не более чем в 10 см. от верхнего края бетонной основы.

Заливка бетоном


Когда арматура монолитной плиты фундамента уже установлена, можно приступать к заливке бетоном. Для проведения работ такого типа требуется высококачественный бетон марки не меньше, чем М250. Он обладает оптимальными характеристиками прочности для обустройства фундамента индивидуальных построек. Расчет необходимого количества бетона выполняется с поправкой на небольшой процент утечки жидкой части бетона и на то, что при застывании он уменьшается в объеме. Коэффициент усадки строго определен для каждой марки бетона и его можно узнать в документации.

Важно точно выполнить все расчеты, так как недостача материалов во время проведения работ приведет к прерыванию строительного процесса и, впоследствии, из-за неравномерного застывания бетонной массы могут появляться микротрещины, что негативно влияет на состояние фундамента.

Бетон полностью застывает на протяжении 28 дней с момента заливки, но продолжает медленно набирать прочность на протяжении последующих лет.

При выполнении работ по армированию монолитного фундамента в нестандартных условиях: при низких температурах или при повышенной влажности в раствор добавляются различные присадки, которые придают ему необходимые свойства. После завершения заливки плиты, ее покрывают полиэтиленом для ускорения процесса застывания и предотвращения утечки цементного молочка.

Основные ошибки


Для того чтобы фундамент не поддавался коррозии, не трескался и не деформировался, все работы должны быть выполнены согласно технологии. Однако, если заливка и армирование монолитного фундамента проводится собственноручно, необходимо очень тщательно следить за тем, чтобы не допустить ошибок. Самые распространенные недоработки:

  • Использование деревянных брусков для поднятия нижней части арматурного каркаса.

  • Трещины и щели на поверхности опалубки.

  • Отсутствие полиэтиленовой пленки поверх залитой конструкции.

  • Недостаточное расстояние от арматуры до краев бетонной основы.

  • Неравномерный или слишком большой шаг укладки арматуры.

  • Отсутствие подготовительной подушки, состоящей из песка и щебня.

Предыдущая запись Следующая запись

зачем проводится, выбор арматуры, схема армирования, этапы работ

Чтобы выстроить малый дом в 1-2 этажа, хоз. постройку, придорожный магазинчик или гараж устраивается ленточный фундамент.
Это недорогой и надежный вариант при возведении строений малой этажности.

На его заливку расходуется минимум материалов и времени.

Бетон сам по себе довольно хрупкий и подвержен разрушению. Для его упрочнения используется арматурный каркас.

Преимущества армирования

Следует отметить несколько важных преимуществ, которыми обладает армирование плит:

  • При выполнении работ не требуется специальная техника.
  • Армирование плит позволяет сделать плиту необходимого размера и с нужной прочностью.
  • Опорой такой плиты может выступать не только стены, но и любые другие сооружения, например колонны. Это позволяет сделать самую разнообразную планировку и архитектуру здания.
  • Монолитная армированная плита обладает большей прочностью в сравнении с деревянными, что говорит об их бесспорном преимуществе.
  • Они не воспламеняются и могут выдержать до 1 часа воздействия высокого напряжения.
  • Используя монолитную плиту можно добиться утепления и значительно улучшить свойства звукоизоляции.
  • Существует возможность снизить влияние нагрузок на фундамент, за счет того, что конструкция плиты не имеет слишком большого веса.

Очень важно, чтобы при монтаже перекрытий были правильно проведены все необходимые технологические расчеты, по которым можно определить необходимую толщину плиты, иначе это может быть опасно, к тому же при уменьшении толщины необходимо использовать значительно больше арматуры, а при увеличении соответственно увеличить количество бетона.


Что необходимо для армирования фундаментной плиты

Для устройства фундамента на основе армированной плиты, потребуются:

  • Арматура, диаметром от 12 мм;
  • Цементная масса;
  • Гидроизоляционный материал;
  • Песок для засыпки основания плиты;
  • Гравий. Является вторым слоем в засыпке основания;
  • Опалубка.

Теперь стоит отдельно разобрать каждый из элементов, все они имеют ряд требований при заливке фундамента.

Армированная плита

Арматура должна соответствовать проектируемому сооружению.

Если сооружение небольшое, и нагрузка на плиту будет достаточно низкой, то диаметр арматуры может быть и 12 мм. Однако, если сооружение крупное, и подразумевает несколько этажей, то и толщина арматуры должна быть гораздо больше. То же самое и с количеством прутов, его можно рассчитать исходя из площади конструкции.

Здесь тоже многое зависит от самого здания и от грунта основания – именно они определяют размер ячейки в сетке каркаса.

Помимо толщины, арматура должна соответствовать еще одному требованию – быть ребристой. Это является очень значимым пунктом, поскольку именно пруты с неоднородной текстурой прочно связываются с бетоном и обеспечивают максимальную устойчивость фундамента.

Цементная масса применяется в стандартных пропорциях.

Марку цемента для такого сооружения стоит выбрать не менее М350, а лучше, если это масштабное строительство, М400. Также стоит обратить внимание на показатели влагостойкости – не менее W8, и морозостойкости – не менее F200.

Гидроизоляционные материалы также во многом зависят от региона строительства.

При нормальном грунте с глубоким залеганием грунтовых вод достаточно использовать специальную рулонную гидроизоляцию. Ее размер можно рассчитать, умножив площадь плиты на два, не забыв прибавить запас на толщину конструкции. А вот при наличии большого количества воды в грунте, стоит применить более надежный способ. К таким способам сегодня относят два вида гидроизоляций – обмазочную и проникающую. Первая обеспечивает высокую влагостойкость плиты за счет использования битумных мастик. Вторая – за счет химических веществ, которые при столкновении с влагой отталкивают ее, не давая проникнуть в бетон.

Арматура для фундамента

Остальные материалы не требуют отбора по особым критериям, достаточно просто хорошего качества продуктов и их пригодности для строительства.

Разновидности плит перекрытия

Прежде чем приступать к армированию, следует разобраться, какие плиты существуют. Для этого нужно разобраться в их маркировке, состоящей из букв и цифр. Буквы означают тип плиты:

  • ПНО – плиты настила облегченные.
  • ПК – плиты перекрытия.
  • НВ – настил внутренний.

Первые две цифры, указанные в маркировке плит всегда означают длину и ширину плиты, а третья допустимую нагрузку.

Помимо данной классификации, не стоит забывать и о структуре плиты, которая может быть пустотной, ребристой или сплошной. Наиболее часто используются пустотные плиты благодаря своему небольшому весу, что облегчает работу с ними.

Поскольку существует огромный выбор плит, это позволит выбрать плиты в зависимости от их прямого предназначения, и природных условий местности.

Разновидности схем армирования

Армирование монолитной плиты перекрытия может происходить по нескольким схемам, в зависимости от типа плиты, однако все они сводятся к тому, что плита должна выдерживать нагрузку, которая поступает сверху и равномерно распределяется вниз по всему периметру плиты. Именно поэтому необходимо делать два пояса арматуры, нижний из которых будет являться основным, а верхний выдерживать нагрузку на сжимание.

Стандартная схема армирования плиты имеет следующие составляющие:

  • Рабочие стержни в нижней части плиты.
  • Рабочие стержни в верхней части плиты.
  • Армирование, которое перераспределяет нагрузку.
  • Подставки из катанки.

Как правило, при соединении арматуры используют один из двух способов:

  • Без сварки внахлестку.
  • Механическим и сварным соединением.

Следует отметить, что наиболее часто используют плиты, которые частично или полностью опираются на опору, например по углам или защемляются по одной кромке.

Какая арматура нужна для фундамента

По материалу арматуру разделяют на два вида – стальную и композитную. Последняя появилась сравнительно недавно и, обладая рядом недостатков (как и преимуществ), на сегодняшний день редко применяется в частном строительстве.

Стальная арматура подразделяется на стержневую и проволочную. Для армирования ленточного фундамента применяется стержневая арматура периодического профиля в качестве основной (рабочей, ещё говорят «продольной») и гладкая в виде дополнительной (поперечной).

Рабочая арматура должна иметь хорошее сцепление с бетоном для обеспечения совместной работы. Такую арматуру делают с периодическим профилем, разделяя её на классы по прочности. По ГОСТу времён СССР для частного строительства применяется арматура класса A-III или её аналог по современному ГОСТу — A400. В качестве поперечной арматуры применяют гладкие стержни класса A-I или её современный аналог A240. Арматура по современному ГОСТу отличается несколько изменённым профилем (серповидный). Принципиальных отличий между ними нет.

Арматура периодического профиля.

Арматура гладкого профиля.

Основные правила армирования

Армирование необходимо выполнять по всем требованиям технологического процесса, иначе это может быть чревато негативными последствиями. Среди них:

  • Использовать сетку (состоящую из высокопрочного каната) необходимо лишь, в случае если плита имеет длину свыше 8 м и применяется для перекрытия пролетов.
  • Для качественного армирования применяют обычную сетку из арматуры диаметром свыше 6 мм, при этом очень важно, чтобы расстояние между прутами не превышало 60 см.
  • Очень важно помнить, что толщина перекрытия напрямую зависит от его ширины. То есть оно имеет соотношение 1:30. При меньшем соотношении, армирование необходимо, и наоборот, при большем, армирование не имеет смысла.
  • Если плита будет иметь толщину около 15 см, то можно ограничиться всего лишь одним поясом арматурной сетки. Если же толщина превышает 15 см, то необходимо выполнить два слоя арматурной сетки, сверху и снизу.
  • Заливать арматуру необходимо жидким бетоном, который имеет марку не ниже М200, поскольку другие марки не позволят создать прочную конструкцию.
  • При армировании плиты очень важно усиливать плиту в нескольких местах, особенно в тех, на которые припадает наибольшая нагрузка, например в середине плиты, в местах касания к опорам.
  • Чтобы выполнить качественное армирование нужно выполнить все необходимые технологические расчеты. При необходимости применяют дополнительное армирование в некоторых местах.
  • Опалубка должна устанавливаться на всю длину и ширину плиты.

Армирование плиты: основные этапы

Выполнить армирование можно в несколько этапов:

  1. Создание и установка опалубки.
  2. Армирование.
  3. Заливка бетона.

Так наиболее важным этапом при армировании является установка опалубки, которая может быть изготовлена из дерева, однако важно, чтобы стойки были качественно закреплены, поскольку вес бетона, залитого в нее, может превышать 300 кг на один квадратный метр.

Установленная опалубка должна также иметь специальный защитный слой, сделанный из арматуры диаметром около 20 мм. Под армирующую сетку после установки опалубки необходимо уложить специальные опоры.

Когда армирующая сетка уложена, выполняется заливка бетона. При заливке бетона очень важно его хорошо утрамбовать и исключить возможность формирования воздушных пустот. Для этого его трамбуют при помощи специального строительного вибратора. Когда бетон полностью залит, его поверхность разравнивается, после чего его оставляют до полного высыхания, которое может составлять до 4-х недель.

Только после полного застывания бетона, конструкцию можно использовать по назначению с теми нагрузками, которые были рассчитаны.

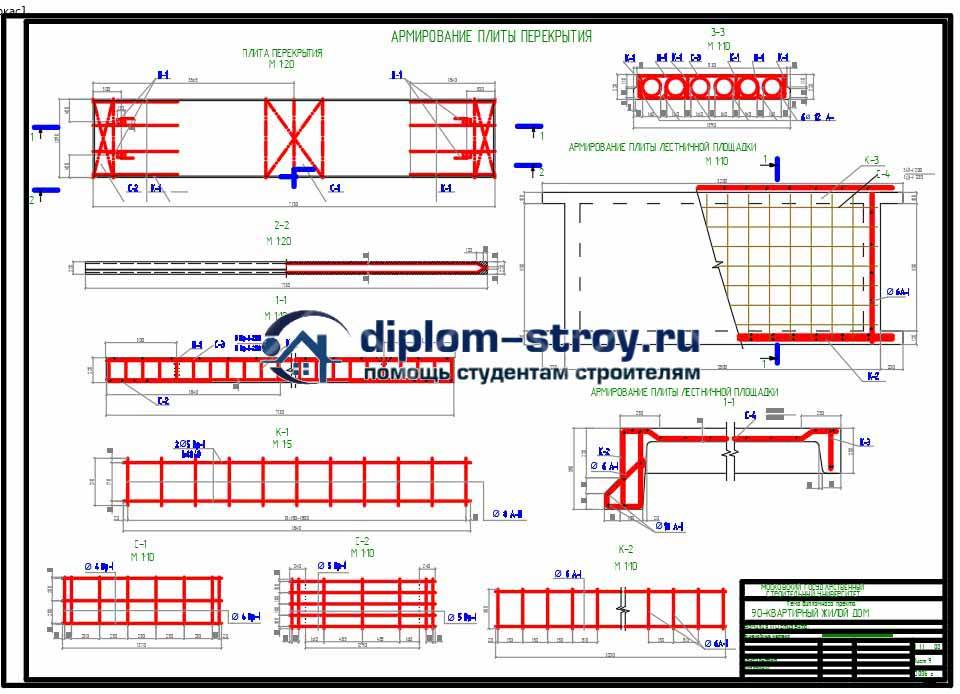

На фото ниже можно наглядно увидеть чертеж армирования монолитной плиты перекрытия:

Схема армирования монолитных без балочных перекрытий

Схема армирования многопролетных балочных плит

В заключение, необходимо сказать, что выполнить армирование монолитной плиты перекрытия можно самостоятельно, однако важно не пренебрегать расчетами нагрузок и правильно их выполнить. Именно поэтому рекомендуется привлечь специалистов, которые определят все нагрузки и определят схему армирования. Также хочется отметить, что таким способом можно проводить армирование не только монолитных плит, но и уже готовых железобетонных плит перекрытий.

Популярные ошибки в армировании фундаментных плит

Довольно часто, из-за отсутствия опыта или знаний, при строительстве армированных фундаментных плит допускаются ошибки. Это может повлечь не только образование трещин, но и полное обрушение строения. Дабы не повторять чужих ошибок, рассмотрим самые популярные из них.

  • Углубление армирующей сетки в грунт. Такого происходить не должно, поскольку та арматура, которая заглубляется в грунт, не будет покрыта бетоном и будет подвержена коррозии, которая по ней распространится и на внутреннюю часть плиты.
  • Крупные ячейки армирующих сеток. Для качественного сцепления и долговечности ячейки армирующих решеток не должны превышать 40 см. А в том случае, когда изготовление плиты производится впервые и самостоятельно, лучше будет сократить его до 20 см.
  • Отсутствие теплоизоляции фундамента в постройках сезонного пользования. К таким постройкам можно отнести дачу. Поскольку в холодное время года дача не отапливается, или отапливается нерегулярно, в дополнение к гидроизоляции стоит предусматривать и теплоизоляцию. Она позволит уберечь строение от перепадов температур, которые при наличии даже небольшого количества влаги в бетоне могут разрушить всю постройку.
  • Отсутствие защитного бетонного слоя по бокам плиты. Если опалубка ставилась вплотную к армирующей конструкции, то вполне возможно, что часть металлических элементов будет на поверхности, что приведет к коррозии и разрушению плиты.

Похожие публикации:

  • Варианты фундамента для забора из профнастила и этапы строительства
  • Технология заливки ленточного фундамента: этапы строительства
  • Заливка плиты фундамента своими руками
  • Укладка плит перекрытия на фундамент: материалы, монтаж, рекомендации

Нажмите, чтобы отменить ответ.

Какая арматура нужна для монолитной плиты фундамента

Расчет арматуры для монолитной плиты

Монолитные плиты применяются, когда планируется отойти от стандартных параметров при строительстве и использовать особенные характеристики зданий.

Благодаря повышенной жесткости, использование монолитных плит является наиболее экономически выгодным вариантом. Единственный минус – монолитные плиты сложно укладывать при пониженных температурах.

Чтобы перекрытие было устойчивым и прочным и прослужило долгие годы, важно производить точный расчет монолитной конструкции, а если она заливается самостоятельно, то здесь не обойтись без расчета арматуры, которая является основой конструкции.

Во время создания составления проекта необходимо:

  • определить марку бетона
  • тип арматуры,
  • просчитать схему ее укладывания,
  • продумать систему изоляции от воздействия воды и тепла,
  • подсчитать, сколько стройматериала необходимо для проведения работ.

Применение арматуры в строительных целях

Арматурные стержни в первую очередь служат для того, чтобы уберечь бетонное основание от значительных нагрузок и, как следствие, образования разрушений и трещин. Бетон сам по себе не может дать прочностные характеристики, особенно при большой площади использования, заливки.

В первую очередь арматура, стальная или композитная . позволяет фундаменту справляться с резкими скачками температур и подвижностью грунта. Здесь сразу становится актуальным информация о фундаменте на пучинистых грунтах, и о том, как именно его собирать и заливать.

В свою очередь, бетонное покрытие же спасает арматуру от плавления под воздействием огня и уберегает от коррозии, правда, последнее относится к стальному материалу, если же в работе используется современная стеклопластиковая арматура, то коррозия ей совершенно не страшна.

Неровная поверхность арматуры позволяет прочно сцепляться материалам при заливке бетонного раствора. Стержни арматуры укладываются продольно и поперечно для прочности всей конструкции. При этом укладку следует проводить по всем правилам.

Важно! Приступая к работе с армированием монолита, нужно понимать, как на практике реализовывается схема армирования .

Кроме того, необходимо выбрать способ соединения арматуры. Если это стальные стержни, то можно использовать и вязательную проволоку и сварку, если композитная, то проволоку.

Правила выбора арматуры

Перед тем, как подобрать материал, важно выяснить уровень планируемой нагрузки. Для этого выбирается фундамент и производится анализ грунта.

Далее производится расчет арматурного сечения. Для монолитной плиты выбирается диаметр стержней свыше 10 мм. При этом важно помнить о степени нагрузки на грунт.

При слабом грунте применяются более толстые арматурные стержни, к примеру, от 12 мм. Что касается углов строения, то здесь может быть использована и арматура до 16 мм.

Арматура бывает нескольких видов в зависимости от особенностей:

  • Арматура продольного типа не позволяет растягиваться конструкции и появляться вертикальным трещинам. При воздействии арматурный стержень берет на себя часть нагрузки и равномерно распределяет по всей поверхности плиты.
  • Арматура поперечного типа защищает от появления трещин в момент воздействия напряжения на опоры.

Расход арматуры при армировании

Обладая точными цифрами, можно правильно подобрать арматуру, толщину плиты, марку и количество бетона. Это в свою очередь позволит сэкономить силы и финансовые средства.

Напомним снова, как бы банально это не было, но не стоит экономить на покупке качественных стройматериалов, особенно, когда дело касается фундамента. В противном случае то может сказаться на сроке эксплуатации конструкции, и при ремонте потребуется выложить гораздо больше денег, чем было сэкономлено.

Существуют общепринятые нормы, как рассчитать расход арматурного материала в расчете на 1 кубометр бетонного раствора. При укладке арматура размещается вплотную на поверхности плиты, при этом от края остается 3-5 см.

Расчет на примере плиты 8х8

Точное количество арматуры рассчитывается на примере плиты размером 8х8 метров.

Для устойчивости грунта идеально подойдет стержень арматуры ∅ 10 мм. Как правило, сетка из арматуры выкладывается через шаг до 200 мм. Исходя из этого, не сложно вычислить нужное количество стержней.

Для этого ширина плиты делится на размер шага в метрах и прибавляется 1 прут (8/0,2+1=41). Для получения сетки стержни размещаются в перпендикулярном направлении. Значит, полученный результат нужно умножить на два (41х2=82 стержня).

Важно! При монтаже монолитной плиты требуется укладка двух слове сетки из арматуры сверху и снизу. Следовательно, данные снова умножаем на два (82х2=164 стержня).

Длина стандартного арматурного стержня составляет 6 метров. Исходя из этого, получается следующий расчет: 164х6=984 м.

Слои связаны между собой точками пересечения, количество которых легко вычислить, если количество стержней умножить на этот же показатель (41х41=1681 штук). Арматура в виде сетки укладывается в 5 см от основания плиты.

Толщина монолитной плиты равняется 200 мм. Чтобы произвести соединение, потребуется стержень длиной 0,1 метров.

Для осуществления всех соединений понадобится 0,1х1681=168,1 метров арматурного материала. Итого для проведения строительных работ потребуется 984+168,1=1152,1 метров арматуры, это теперь можно посчитать и в весе, если знать, сколько весит метр арматуры . Цифра получится также важной для расчета нагрузок на основания строения.

Практически всегда арматурные стержни продаются в строительных магазинах в килограммах. Один стержень весит в среднем 0,66 кг, значит, потребуется 0,66х1152,1=760 килограмм арматуры.

Необходимый расчёт арматуры на монолитную плиту

Производится расчет арматуры для фундаментной плиты в соответствии с нормативами СНиП 52-01 от 2003 года. Основными задачами при проектировании являются: выбор сечения стержней, хомутов, изготовление схемы армирования каждого пояса, определение количества в метрах, перевод в единицы веса для покупки на стройрынке.

Для чего нужен армопояс?

На фундаментную плиту действуют преимущественно растягивающие нагрузки от веса здания, мебели, жильцов, ветра, снега. Однако присутствуют и сжимающие усилия. Бетон работает исключительно на сжатие, причем подобным нагрузкам этот материал противостоять не может. Поэтому в нижней части плиты у подошвы помещают арматурную сетку, компенсирующую сжатие. В верхней части уложена вторая сетка, воспринимающая усилия растяжения.

Расчет арматуры позволяет обеспечить прочностной запас для максимально возможного ресурса конструкции при минимальном сечении прутка, шага ячейки сетки. Кроме того, для стальных прутков необходим защитный слой (15 – 40 мм), на который их необходимо погрузить в бетон для отсутствия коррозии.

Порядок расчета арматуры

Согласно нормативам СНиП, процент армирования бетона должен составлять 0,15 – 0,3% (М300 – М200, соответственно). Практика проектирования показывает, что пруток периодического сечения 12 мм обладает достаточным запасом прочности для любых малоэтажных зданий с кирпичными, бетонными стенами. Максимально возможный диаметр стержня, используемый индивидуальными застройщиками, составляет 16 мм. То есть, с увеличением сборных нагрузок необходимо увеличивать, как толщину плиты, так и диаметр арматуры.

Расчет арматуры начинается с определения толщины плиты:

Например, для стандартных 6 м пролетов толщина конструкции составляет 30 см. Армируют плиту исключительно горячекатаной арматурой класса А2 и выше. Хомуты, вертикальные перемычки допускается изготавливать из прутков класса А1 диаметром 6 – 8 мм.

Определение сечений

Расчет арматуры по сечению зависит от прочности бетона (класс В10 – В25), арматуры (класс А240 – А500, В500) на сжатие. Чаще используется бетон В25, арматура А500, имеющие расчетное сопротивление 11,5 МПа, 435 МПа, соответственно. Опирание по контуру в кирпичных коттеджах (четыре несущих стены по периметру) встречается редко. Поэтому используется расчет статической конструкции со средними опорами, план нижнего уровня. Конфигурация верхнего, мансардного этажа обычно совпадает с ним.

Последнее допущение позволяет перестраховаться при незначительном увеличении сметы строительства, не заказывать геологию, топографию, определять грунты на глаз. При сборе нагрузок достаточно производят расчет нагрузки от плиты – объемный вес ж/б (2500 кг/м 2 ) умножается на высоту плиты, коэффициент надежности (1,2). Аналогичным образом добавляются нагрузки от всех конструкций (полы, стропила, кровля, перекрытия, снеговая, ветровая).

Схема армирования

При наличии внутренних стен нагрузки распределяются неравномерно, расчет арматуры производится по нескольким сечениям плиты. Вычисления могут производиться по нескольким методикам с примерно одинаковым результатом (новый СНиП, способ ж/б балки, по моменту сопротивления), изменится высота расположения сетки армопояса.

После чего корректируется принятая на начальном этапе толщина плиты для экономии бетона. После сверки с таблицами СНиП вычисляются необходимые площади сечения, количество прутков, диаметр арматуры. Затем этот параметр унифицируется с учетом коэффициента армирования в зонах опор. При значительных габаритах плиты реальная экономия металлопроката достигает 27% за счет отсутствия нижней сетки в ее центральной части

Расчет количества

Арматура обычно продается весом, у каждого продавца имеется таблица перевода длины прутка в массу и наоборот. Если произвести вычисления заранее, можно проконтролировать эти цифры при покупке. Производится расчет количества арматуры по схеме:

  • вычисление количества продольных стержней – из длины короткой стены необходимо отнять два защитных слоя по 2 см, разделить цифру на шаг сетки, отнять еще единицу
  • подсчет количества поперечных стержней – аналогично предыдущему способу, только с размером длиной стены

Далее необходимо учесть наращивание прутков по длине:

  • стандартный размер арматуры 6 м либо 12 м
  • доставить на объект легче 6 м прутки
  • если длина стен больше этого размера, потребуется нарастить цельный стержень обрезком
  • минимальный нахлест по СНиП 60 диаметров (например, 60 см для 10 мм арматуры)

Останется сложить длину всех прутков, нахлестов, чтобы получить общий погонаж «рифленки». Для хомутов используется гладкая арматура, куски которой изгибаются в пространственные конструкции сложной формы. Подсчитать длину заготовки можно сложением всех сторон.

Для каждого стыка потребуется 30 см кусок вязальной проволоки. Их количество можно вычислить перемножением продольных прутков на поперечные. Если в проект заложена «шведская», чашеобразная плита, расход арматуры автоматически увеличится:

  • в каждом ребре жесткости проходят 4 продольных прутка (возможно с нахлестом)
  • они связываются квадратными хомутами через каждые 30 – 60 см
  • ребра обязательны по периметру
  • могут добавляться параллельно короткой стене через 3 м

На последнем этапе расчет арматуры заключается в переводе единиц измерения. Зная массу погонного метра, можно вычислить общий вес каждого сортимента металлопроката для плитного фундамента коттеджа.

Корректировка конструкции ж/б плиты

Если заменить дорогостоящий плитный фундамент ленточным невозможно по ряду объективных причин, можно постараться снизить бюджет строительства. Например, при толщине 30 см крупногабаритные конструкции сложно залить даже при регулярном приеме смеси из миксеров. Выходом часто становится подбетонка:

  • при толщине 5 – 7 см она не требует армирования
  • заливается в один прием
  • выравнивает основание
  • защищает гидроизоляцию от порывов щебнем
  • снижает толщину защитного слоя (нижнего) на 20 – 35 мм
  • использует тощий бетон

Однако в этом случае сечение стержней верхнего слоя придется пересчитать. Для несимметричных плит (внутренняя стена смещена относительно центра конструкции) производится расчет по большему значению длины пролета, как для симметричных. Запас прочности повысится при незначительном повышении сметы.

Подобным способом можно рассчитывать арматуру для плитных фундаментов любой сложности. Кроме того, существует ПО для проектировщиков, делающих это с высокой точностью.

Похожие статьи:

Навигация по записям

Расчет фундаментной плиты, армирование и устройство плитного фундамента дома

Монолитная фундаментная плита – это плита из бетона с арматурным укреплением. Правильный расчет фундаментной плиты является основой крепкого и прочного дома. Этот тип фундамента в основном применяют при строительстве не особо тяжелых зданий на размываемых грунтах. Чтобы правильно провести расчет фундаментной плиты, нужно определить вид и качество грунта в том месте, где будет строиться дом.

Что учесть при расчете фундаментной плиты

Защитить от продавливания и обеспечить прочность основания поможет расчет фундаментной плиты. Устройство плитного фундамента требует правильного расчета для того, чтобы узнать марку и класс бетона, количество арматуры внутри плиты. При проектировке здания на плиту опирают либо колонны, либо стены. Именно поэтому для каждого отдельно взятого объекта расчёты индивидуальны.

Итак, чтобы провести армирование фундаментной плиты, нужно учесть, что расчет монолитной плиты – это вычисление размеров основания и установление количества материалов для изготовления фундамента. Преимущества монолитного фундамента в том, что площадь покрытия грунта достаточно велика.

Устройство плитного фундамента имеет некоторые особенности, которые стоит учесть: промежуток между сетками арматуры, толщину бетонного слоя и толщину арматуры.

Самый простой способ рассчитать толщину плитного фундамента – это суммировать все показатели. От состава грунта зависит конечный результат и решение, какую схему армирования выбрать. Путем несложных подсчетов получается, что минимальная толщина фундамента должна быть приблизительно 60 см.

Этот показатель неокончательный и зависит от веса будущей постройки и характеристик грунта. Конкретные показатели можно вычислить путем точного расчета, который лучше доверить профессиональным строителям.

Основные расчёты

Узнать, что такое фундамент, плита своими руками можно самостоятельно, как и научиться проводить расчеты фундамента.

Первым делом необходимо рассчитать нагрузку всего строения на фундамент. Кроме постоянных нагрузок, учесть нужно и временные, такие как погодные условия. К постоянным нагрузкам относится вес здания и его эксплуатационные характеристики: количество жильцов, мебели и других предметов, которые будут постоянно проживать и находиться в доме.

Начинается расчет монолитной плиты с определения площади опоры. Стоит учесть, какие строительные материалы планируют использовать при возведении фундамента и самого дома. Зная, что такое фундамент, плита своими руками вполне реальный процесс для непрофессиональных строителей. Но, возводя дом самостоятельно, нужно иметь хотя бы приблизительные расчеты.

Такие расчёты можно производить даже вручную. Для этого нужно определить вес будущего дома, который включает в себя такие элементы, как фундаментальные плиты, стены, потолок, цоколь. крыша, пол и наличие лестниц.

Зная данные удельного веса стройматериалов для возведения всех этих элементов, можно рассчитать примерный вес строения и округлить сумму, которая вышла в большую сторону.

Нагрузка на грунт рассчитывается с помощью показателей веса фундамента и самого дома. Размер и вес фундамента напрямую зависят от типа постройки.

Итак, подводя итог, можно выделить такие основные направления расчета:

  1. Рассчитывается нагрузка на фундамент.
  2. Примерный вес здания.
  3. Нагрузка на грунт.
  4. Расчёт на продавливание.

Армирование плитного фундамента

Плитный фундамент – это лучший выбор для слабого грунта. Такой тип фундамента имеет свои преимущества: защищает стены от микротрещин, от грызунов и насекомых и не требует больших денежных вложений.

Слой утрамбованного щебня или песка называют подушкой или основой для фундамента. Устройство плитного фундамента предусматривает укладку арматуры и заливку бетона.

Армирование фундаментной плиты осуществляется с помощью обычной арматуры любого класса. Фундаментная плита может эффективно служить и защищать грунт, если проводить армирование в два ряда.

В этом случае она будет полноценно выполнять свои функции #8212; не даст стенам строения разрушаться и предотвратит изменения в грунте. Таким образом, устройство плитного фундамента имеет следующую схему: так называемая подушка (песок либо щебень), армирование и сама плита.

Ошибки, которые допускаются при армировании фундамента

Армирование новичками в строительном деле влечет за собой возможные допущения различных ошибок и недочетов. Это может привести к негативным последствиям, поэтому рассмотрим самые распространенные ошибки:

  • Отсутствие полиэтиленовой пленки. Этой пленкой после заливки обязательно покрывать конструкцию, иначе цемент может вытечь.
  • Не утрамбовывается перед заливкой подушка или же подушка вообще не выполняется, что ведет к деформации фундамента.
  • Не устраняются щели при устройстве опалубки.
  • Отсутствие слоя гидроизоляции.
  • Не устанавливается защитный слой в торцы плитного фундамента.

Если не допускать таких ошибок и подойти к процессу ответственно, то вполне реально уложить фундамент самостоятельно. Главное в этом деле качественная подготовка и точные расчеты.

Вы можете порекомендовать этот материал другим пользователям в социальных сетях

Нажмите на иконку требуемой социальной сети, так вы поделитесь ссылкой со своим окружением:

Добавить комментарий
Отменить ответ

Источники: http://dom-fundament.ru/raschet-armatury-dlya-monolitnoj-plity.html, http://fundamentdomov.ru/raschet-armatury-na-monolitnuyu-plitu/, http://funddom.ru/plitnyjj-fundament/raschet-fundamentnojj-plity-armirovan/


Комментариев пока нет!

Что такое монолитно-плитный фундамент?

У вас традиционный трехсекционный или монолитно-плитный фундамент?

Традиционный трехсекционный фундамент: Т-образный фундамент, состоящий из нескольких частей. Фундамент размещается ниже линии промерзания. Блоки укладываются на место, чтобы сформировать стену после затвердевания фундамента. После возведения стен между ними и поверх фундамента заливается плитный пол.

Монолитный: Этот фундамент создается путем заливки одного слоя бетона для формирования плиты и фундамента.Подрядчикам нравится монолитная концепция, потому что она снижает затраты на рабочую силу, а процесс строительства происходит быстрее, чем при использовании других фундаментов.

Известный монолитный плитный фундамент имеет толщину 12-18 дюймов у основания и 4-6 дюймов у плиты. Для возведения монолитного фундамента требуется правильная подготовка площадки и армирование бетона арматурой и проволокой.

Надлежащая подготовка места
  • Почва под плитой не должна содержать органических веществ.Почву необходимо уплотнить (снять верхний слой почвы) и хорошо дренировать.
  • Соблюдение норм определяет тип и расположение арматуры в этом типе фундамента. Чаще всего используется монолитная плита арматуры №4. Арматура представляет собой два металлических стержня, которые легко гнутся и размещаются рядом друг с другом внахлест в траншеях и связываются проволокой.
  • Канавка по периметру плиты создает утолщенный край. Чиновники строительных норм определяют глубину и ширину траншеи.Эта траншея может быть шириной 1 фут и глубиной 1 фут в теплом климате или шириной 1 фут и глубиной 2 фута в условиях морозного пучения.
Типовой монолитно-плитный фундамент с шлакоблочными стенами.

Плюсы монолитно-плитного фундамента

Монолитный фундамент имеет много преимуществ перед традиционным фундаментом. К плюсам можно отнести следующее:

  • Строительство быстро и легко: После того, как траншея по периметру уложена и гравий разложен, можно приступать к заливке бетонного пола.
  • Эта основа высыхает быстрее, чем все другие основы.
  • Прочный фундамент: Этот фундамент прочный при условии правильной установки анкерных болтов и арматуры.
  • Не требует особого ухода: Монолитный фундамент требует осмотра только через определенные промежутки времени, чтобы убедиться в отсутствии трещин в фундаменте.
  • Энергоэффективность: Меньше энергии тратится впустую, потому что между домом и землей нет пространства. Воздух не проходит под полом.

Минусы монолитно-плитного фундамента

Конечно, есть и минусы при устройстве монолитной конструкции фундамента. Вот минусы этого типа фундамента:

  • Опасность затопления: Ваш дом поднят только на ок. 6 дюймов над уровнем земли с этим фундаментом, поэтому дом находится под угрозой затопления.
  • Стоимость ремонта дорого: При наличии трещины в фундаменте требуются дорогостоящие методы ремонта фундамента.
  • Возможна снижение стоимости при перепродаже.

Когда следует выбирать монолитно-плитный фундамент?

Есть несколько случаев, когда плитный фундамент является идеальным выбором:

Идеальный вариант для климата, где земля не промерзает, а температура не очень жаркая и не пустынная. Если нет необходимости в подвале или подвале; можно использовать монолитную плиту для повышения энергоэффективности.

Какие проблемы с монолитным фундаментом?

Несмотря на удобство и простоту установки монолитного фундамента, могут возникнуть проблемы, которые могут повредить фундамент.Фундамент может потребовать дорогостоящего ремонта, а это значит, что лучше использовать традиционный фундамент.

Типичными проблемами монолитного фундамента являются трещины в других частях дома, поддерживаемых фундаментом.

  • Трещины в фундаменте вызывают большую озабоченность. При появлении трещин фундамент может расколоться по холодным стыкам (стена встречается с плитой). Узкие отверстия облегчают проникновение воды, влаги и насекомых в дом.
  • Проблемы с повышенной влажностью почвы или неправильное строительство могут повредить фундамент.Это может привести к тому, что столешницы, полы и стены в доме станут неровными.
  • Движение в фундаменте может привести к тому, что двери и окна застрянут в стенах из гипсокартона и появятся трещины.

Когда следует избегать монолитного плитного фундамента для строительства
  • Подрядчикам следует избегать использования монолитных плитных фундаментов (монолитных) в определенных ситуациях.
  • Дома с уклоном могут привести к значительным расходам из-за необходимого количества бетона.
  • Приусадебные участки с большим количеством засыпанных грязью отверстий под домом приводят к растрескиванию бетона.
  • Строительная компания не может возводить монолитно-плитный фундамент в зоне затопления из-за требований нормативных документов.

Стоимость монолитного фундамента

Средняя стоимость фундамента может варьироваться от 4600 до 20 000 долларов США в зависимости от нескольких факторов. Некоторые из факторов, определяющих цену фундамента, включают место вашего проживания, размер вашего дома, арматуру, используемую в бетоне, толщину и почву, на которой вы строите.

Связанные статьи:

Опубликовано: 7 апреля 2021 г.

Подвалы должны иметь инженерные закладки, выполненные при гидроизоляции подвала для прочного фундамента. Очень важно оставлять участки пола в нижнем колонтитуле.

Опубликовано: 24 марта 2021 г.

Ложный уровень грунтовых вод является основной причиной сырости подвалов, разрушения стен фундамента и растрескивания полов. Это «ложно», потому что это временно.

Опубликовано: 17 марта 2021 г.

Затопление подвала обычно происходит, когда грунтовые воды находят путь наименьшего сопротивления.Есть шесть вещей, которые вы можете сделать, чтобы предотвратить затопление вашего подвала.

Размещено: 27 января 2021 г.

Монолитный плитный фундамент создается путем заливки одного слоя бетона для формирования плиты и фундамента. Процесс строительства быстрее и дешевле.

Почему я выбрал монолитный плитный фундамент для своего дома

Узнайте о преимуществах монолитной плиты по сравнению с традиционным бетонным фундаментом и посмотрите, как я реализовал это в своем энергоэффективном доме.

Давненько ты не слышал обо мне. Оказывается, строительство дома требует много времени и энергии. Тем не менее, я обещал провести вас по моему путешествию по строительству энергоэффективного дома, поэтому рассказ о моем фонде кажется хорошим началом. Если вы что-нибудь знаете обо мне или о доме, который я строю, вы знаете, что это не совсем традиционно. Ну и моя деталь плиты не исключение.

Что такое монолитная плита?

Монолитная плита представляет собой бетонный фундамент, который укладывается за одну заливку.В моем проекте бетон имеет толщину 12 дюймов по периметру для поддержки несущих стен с плитой толщиной 4 дюйма посередине. Традиционные фундаменты, часто называемые стволовыми стенами, обычно требуют 3 заливок: фундамент, стены фундамента и затем плита. Монолитные плиты объединяют все это в одно целое и выступают частью конструкции дома.

Для таких занудных строительщиков (таких как я) вот подробная схема моего фонда:

Почему стоит выбрать монолитную плиту?

Хотя в традиционном фундаменте из ствола и стены нет ничего плохого, есть ряд причин, по которым я решил перейти к монолитной плите.

Моя монолитная плита хорошо изолирована и помогает повысить энергоэффективность

Если вы что-нибудь знаете о моем новом доме, вы знаете, что энергоэффективность лежит в основе каждого решения, которое я принимаю. Монолитная конструкция позволила мне уложить в плиту 2 слоя пены XPS толщиной 1,5 дюйма. Я планирую использовать плиту в качестве тепловой массы для удержания тепла в солнечные дни, поэтому наличие такой изоляции очень важно. Я также смог поддерживать непрерывный воздушный барьер от плиты до наружных стен.

Я сэкономил кучу денег на своей монолитной плите

Если бы кто-то сказал вам, что вы можете сэкономить 20 000 долларов на своем фундаменте, не жертвуя качеством или долговечностью, вы бы это сделали? (Конечно!) Поскольку у меня нет подвала (пост в блоге на следующий день) и мне не нужно копать нижние колонтитулы, мои раскопки прошли на одном дыхании. Я также сэкономил деньги, так как мне не пришлось покупать блок, а пришлось платить только за одну заливку бетона, а также значительно сократить трудозатраты.

Монолитные плиты быстро возводятся

За неделю мы подготовили, залили и вырезали весь фундамент.Для простого процесса раскопок мой брат привез свой удобный садовый трактор и выполнил всю подготовительную работу за 2 дня.

Использование только одной заливки бетона вместо трех также сэкономило нам значительное количество времени. Любой, кто когда-либо строил дом, знает, что время – деньги. Каждая минута, которую мы сэкономили в процессе фундамента, была минутой раньше, чем мы могли начать кадрирование.

Есть ли провалы в монолитных плитах?

Когда строительный инспектор посмотрел на мою плиту, он признался, что никогда не видел ничего подобного.Они не распространены, особенно в более холодном климате. (Надо любить зимы Огайо!) Вот некоторые из причин, по которым люди избегают монолитных плит:

  • Если у вас неровный участок, монолитная плита не лучший вариант. Требуется слишком много бетона, чтобы компенсировать уклон земли.
  • Если ваш дом должен быть построен высоко над землей из-за того, что он находится в зоне затопления, монолитная плита не позволяет использовать эту высоту.
  • Если вы считаете, что вам «нужен» подвал, этот фундамент вам не подойдет, потому что вам нужны фундаментные стены.
  • Морозное пучение возникает, когда под землей образуется лед. Замерзание и оттаивание грунта могут вызвать трещины и структурные проблемы в вашем фундаменте. По этой причине существует ошибочное мнение, что все стены фундамента должны располагаться ниже линии промерзания, которая здесь, в Огайо, находится на глубине 32 дюйма под землей. (Вот как сооружаются типичные фундаменты со стенками-стволами.) Чего многие люди не осознают, так это того, что надлежащие методы изоляции монолитной плиты могут защитить фундамент от мороза, устраняя риск морозного пучения.
  • Людям нравится делать что-то традиционным способом. Это легко и удобно. Ствольно-стеновой фундамент встречается гораздо чаще, чем монолитный.

Детали моей монолитной перекрытия

Несмотря на то, что я хвастался легкостью и простотой своей монолитной плиты, это все же был детальный процесс. Вот базовая разбивка шагов:

Этап 1: Раскопки

Как я уже упоминал выше, мы смогли полностью раскопать дом с помощью небольшого садового трактора.Сначала мы сняли существующий верхний слой почвы. Затем мы распределили 3 дюйма гравия № 57 и 3 дюйма гравия № 304, которые мы уплотнили виброплитой.

Шаг 2: Пенопластовая изоляция

Для защиты от мороза и повышения энергоэффективности я положил 2 слоя пены XPS толщиной 1,5 дюйма. Я расположил пенопластовые плитки в шахматном порядке, чтобы предотвратить совмещение швов между двумя слоями. Вся плита имеет 2 слоя XPS, за исключением 16 дюймов внутри по периметру. Это 16-дюймовое пространство было использовано для увеличения толщины бетона для моей балки.

Шаг 3: Гравий

Затем я уложил 5 дюймов гравия № 57 поверх пенопласта для дополнительной тепловой массы и для получения необходимой высоты по периметру. Я сделал формы из пенопласта XPS по периметру, чтобы гравий не соскальзывал по периметру.

Шаг 4: Изоляция периметра

Больше пеноизоляции! Я добавил 2 слоя пены XPS толщиной 1,5 дюйма по внешнему периметру фундамента. (В конце концов он был покрыт грязью.) Два слоя вертикальной пены по периметру были заделаны в гравий на несколько дюймов и поддержаны сверху обработанной опалубочной доской 2 × 10, которая останется после завершения строительства дома.Эта доска защитит пену.

Шаг 5: Пароизоляция

Я добавил непрерывный пароизоляционный слой из пластика толщиной 6 мил. Бетон пористый, поэтому этот барьер будет препятствовать попаданию влаги в бетон из земли. Во многих случаях люди будут использовать несколько кусков пароизоляции и склеивать их вместе. Мне посчастливилось получить один непрерывный лист, чтобы обеспечить еще лучшую защиту.

Шаг 6: Арматурный стержень

Для бетона я использовал всю арматуру диаметром ⅝ дюйма. Утолщенный фундамент по периметру привязан к плите сплошной арматурой, согнутой с помощью арматурогибочного станка и прочности на сдвиг моего брата. Я уложил арматуру по сетке 2 х 2 фута и связал всю сталь вместе, чтобы получился непрерывный монолитный блок.

Шаг 7. Заливка бетона

Мы залили 45 ярдов бетона с давлением 4000 фунтов на квадратный дюйм.

Шаг 8: Конструкционные седла

В качестве детали фундамента бомбардировщика мы установили седла для моих несущих колонн до высыхания бетона.Это обеспечивает очень прочное соединение фундамента со стеной, обеспечивая исключительную прочность на сдвиг. Эта повышенная прочность на сдвиг была особенно важна для меня из-за нашей сетки окон размером 12 x 16 футов, выходящих на юг.

Шаг 9: Изоляция горизонтального крыла

Наконец, я добавил 1 слой пены XPS толщиной 1,5 дюйма, который выходит на 2 фута от нижнего края фундамента. Это помогает сохранить тепло, чтобы предотвратить морозное вздымание.

Партнеры и продукты

Мне всегда нравится хвалить, когда я сталкиваюсь с отличной продукцией и заслуживающими доверия местными компаниями.Ознакомьтесь с информацией о моих материалах и субподрядчиках ниже.

  • Пенопластовая изоляция
    • Приобретено в Insulation Depot
    • Детали: 1,5-дюймовый переработанный пенопласт XPS. Его сняли со старого коммерческого здания в Джорджии, и я спас его от отправки на свалку. (Это также сэкономило мне тысячи долларов на покупке нового!)
  • Бетон
  • Переработанный бетон (для гравия)

Рассматриваете монолитную плиту?

Не бойтесь отходить от традиционного! Проведите исследование, ознакомьтесь с местными строительными нормами, а затем будьте уверены в своем решении.

Есть вопросы? Нашли эту статью полезной? Оставьте мне комментарий!

Развивайся!

Установка стен ICF на монолитном фундаменте – децентрализовано вкл.

Стены

ICF строить гораздо сложнее, когда у вас некачественно уложенная монолитная плита. Первый курс должен быть выровнен, чтобы проект продолжался успешно. Строители ICF не любят строить на существующих монолитных фундаментах, поэтому они мало фотографируют этот процесс.Нередки случаи установки ИТФ на монолитном фундаменте, но фото этого найти сложно.

Единственная фотография, которую я смог найти, изображала бетонный блок на монолитном фундаменте. Это поучительно как наглядное изображение и дает мне возможность также объяснить проблемы использования блоков на монолитном фундаменте. Использование бетонного блока на монолитном фундаменте повлечет за собой выравнивание первого слоя с помощью прокладок и заливки раствором, чтобы компенсировать любые несоответствия в плите. Каменщик корректировал каждый ряд с помощью раствора и уровня по мере укладки рядов, чтобы поддерживать уровень рядов, а стены и углы — отвесными.

Стены ICF соединяются от ряда к ряду без раствора, поэтому крайне важно, чтобы первый ряд был правильным, чтобы обеспечить быстрое сцепление следующих рядов. Стена ICF также имеет пластиковые вертикальные крепежные «шпильки», утопленные в полистироле, которые необходимо отвесить и выровнять от ряда к ряду, чтобы помочь прикрепить внутренние и внешние поверхности, шкафы, прокладку проводки и все остальное. Пену можно разрезать, чтобы углы выровнялись, а верхнюю часть можно обрезать, чтобы выровнять линию крыши, но это плохое решение проблемы, которая началась в фундаменте и не была там исправлена.Если вы решите использовать монолитную плиту или если вы строите дом ICF на плите, которая все еще находится на месте после того, как ураган сорвал дом с фундамента, важно правильно установить первый ряд в качестве важного первого шага с добавлением уход и отдельная заливка бетона только для первого слоя.

Прежде чем приступить к монтажу пенопласта, необходимо просверлить плиту для установки арматуры. Арматурный стержень должен быть длиной 3 фута и заходить не менее чем на 1–2 фута в нижний колонтитул.Используйте бетонный клей на конце, который вы вставляете в плиту, чтобы облегчить соединение. Если это новый фундамент, то перед заливкой монолитного фундамента установите вертикальные арматурные стержни и используйте арматурные стержни длиной 5 футов, которые доходят до основания нижнего колонтитула и на 3 фута выше финишной плиты. Интервал будет указан на планах. Обычно каждые 3 фута по горизонтали вдоль фундамента. Вы можете пропустить установку в дверных проемах или просто отрезать арматуру позже и отшлифовать арматуру перед установкой пола.Перед заливкой первого слоя нанесите связующее вещество на плиту внутри форм, чтобы способствовать равномерному сцеплению залитого бетона с плитой, которая могла быть залита днями, неделями или годами ранее, в зависимости от проекта.

У вас есть 2 варианта прокачки первого уровня. Вы можете обрезать нижнюю часть форм, чтобы обеспечить необходимый наклон или отклонения. Это может быть чрезвычайно сложно, отнимает много времени и разочаровывает. Я предпочитаю метод соединения форм путем свинчивания их вместе по 4 формы за раз (секции 12 футов) с использованием 2 X 3 металлических шпилек, ввинченных в крепежные полосы на формах ICF. Эти металлические полосы добавят структуру и удаляются после отверждения первого слоя бетона. Это позволяет подойти к отсутствию уровня в 12-футовых секциях, которые можно соединить вместе. Выровняйте весь первый ряд, используя прокладки для уровня и отвеса. Это оставит зазоры внизу между плитой и дном форм. Заполните щель монтажной пеной. Если зазоры больше 1/2 дюйма, заполните их пеной, а затем установите заплату под прямым углом (Scab), сделанную из OSB (древесно-стружечной плиты) толщиной 1/2 дюйма или больше.Если вас это сильно беспокоит, вы можете разрезать листы 4X8 на 4-дюймовые полосы на настольной пиле, чтобы ускорить процесс. Их можно использовать позже в других проектах, таких как металлические шпильки 2 x 3. Прикрутите OSB к 2 X 4 на плоскости. Вкрутите OSB в крепежные шпильки на формах ICF и используйте пенопластовый клей, чтобы приклеить 2 X 4 к плите. Аккуратно залейте первый слой с помощью бетономешалки, используя полив, если это возможно, чтобы не платить за насосную машину, которая может стоить 1000 долларов за заливку. Теперь вы просто платите за груз бетона, который вы бы купили в любом случае.Если вы заливаете всю стену с промежутками внизу, гидроудар бетона, падающего с 8 футов, может сдуть ваши струпья и прокладки на дне. Лучше правильно установить и вылечить первый ряд, прежде чем строить остальную часть стены. После отверждения первого курса (3 часа) вы можете удалить струпья (отвинтить от стенок ICF и использовать лопату, чтобы выбить 2 X 4, или оставить их на месте до тех пор, пока стена не будет установлена. Затем вы можете удалить 2 X 3 металлические шпильки из формы Сохраните металлические шпильки и стружки для будущих проектов.Они служат годами при правильном хранении и экономят много времени в будущих проектах. После того, как первый слой будет на месте и вылечен, процесс возведения стен и остальной части проекта пойдет гладко, и конструкция крыши встанет на место в соответствии с планом.

Мелкий фундамент с защитой от мороза | JLC Онлайн

Когда Митч Франкенберг решил построить пять небольших коттеджей для расширения своего отеля типа «постель и завтрак» в центральном Вермонте, он искал стратегию, которая соответствовала бы его бюджету. О заливке пяти отдельных обычных фундаментов с морозостойкими стенами глубиной 4 фута не могло быть и речи. Вместо этого он решил ставить каждый коттедж на защищенный от мороза мелкозаглубленный фундамент (FPSF).

Роу Осборн Раскопки и фундамент. Первым шагом является земляные работы для сборки фундамента. При открытом котловане бригада может засыпать слой щебня. Бригада устанавливает формы 2×4 для основания, используя лазер, чтобы убедиться, что они идеально выровнены.Митч Франкенберг После того, как бригада устанавливает формы на место, бетоновоз аккуратно их заполняет. Митч Франкенберг Утепленные формы. После установки фундамента бригада вырезает и устанавливает изолированные формы из пенополистирола для плиты. Формы легко режут ручной пилой, и бригада подрезает углы.Митч Франкенберг Далее выравнивают землю внутри форм свежим слоем щебня, уплотняя слои по ходу. Митч Франкенберг Подготовка плиты. После установки горизонтальных крыльев изоляции вокруг основания опалубки экскаватор засыпает опалубку, чтобы зафиксировать ее на месте.Грунт, добавленный внутрь форм, уплотняется. Митч Франкенберг Затем бригада укладывает слой полиэтилена в качестве пароизоляции под бетонную плиту. Вертикальные секции арматуры будут привязаны к арматурной сетке перекрытия.

Нажмите, чтобы увеличить

Тим Хили Захватив тепло. Изоляция вокруг защищенного от мороза мелкозаглубленного фундамента улавливает окружающее тепло земли, чтобы предотвратить промерзание и пучение почвы под фундаментом.Г-образные опалубки из пенополистирола создают наращенный край для армированной защиты грунта под фундаментом от промерзания и пучения. Г-образные формы EPS создают нарост для армированной монолитной плиты и удерживают тепло от земли. Изоляция крыла XPS поднимает линию промерзания по периметру здания.

Улавливание тепла земли

FPSF работает, удерживая окружающее тепло земли, чтобы предотвратить замерзание и вздутие почвы под неглубокой монолитной плитой (см. Формы EPS для неглубокого фундамента выше).FPSF требует минимальных земляных работ и гораздо меньшего количества бетона, что приводит к экономии, которая более чем компенсирует дополнительные затраты на изоляцию.

Для этих фундаментов подрядчик Франкенберга связался с J.E. McLaughlin, местной компанией, которая изготовила L-образные формы из 6-дюймового пенополистирола. EPS имеет плотность 2 фунта для большей прочности на сжатие, чтобы выдерживать обратную засыпку и укладку бетона.

Тим Хили Арматурная сетка.Сетка из 1/2-дюймовой арматуры образует армирующий слой для монолитной плиты. Концы стержня вставляются в пенопласт, а куски CMU действуют как стулья, на которые садится сетка. Тим Хили Каждое пересечение связано проволокой и прикреплено к вертикальным секциям арматуры. Дополнительный слой арматуры под основным слоем укрепляет наращенный край плиты. Митч Франкенберг Размещение плиты.Бригада бетонщиков укладывает плиту, заливая смесь заподлицо с верхней частью опалубки. Тим Хили Обработанные порожки для стен крепятся к плите с помощью шурупов по бетону для позиционирования. Заделанные J-образные болты по периметру плиты обеспечивают постоянная анкеровка каркаса.

Простые материалы

Прелесть этого FPSF в том, что все материалы были простыми и с ними было легко работать. После первоначальных раскопок бригада уложила опоры с помощью 2х4. Формы из пенополистирола легко режут ручной пилой и собираются вместе, как гигантские лего.

Застроенные края плиты были сформированы путем добавления и уплотнения грунта внутри опалубки из пенополистирола. Особое внимание было уделено построению арматурной сетки, а сама заливка была простой. Когда все было готово, каждая плита была готова к тому, чтобы бригада по возведению каркаса могла приступить к строительству небольших коттеджей.

Amazon.com: Практическое руководство по строительству фундамента из монолитных бетонных плит: Эндрю Моррисон, Эндрю Моррисон, Габриэлла Моррисон: фильмы и ТВ

Описание продукта

Этот исчерпывающий DVD-диск шаг за шагом проведет вас через процесс создания собственного фундамента из бетонных плит.В простом для понимания формате мы покажем вам, как подготовить площадку, установить формы, залить и закончить бетон. Планируете ли вы построить небольшой сарай для хранения или заняться новым фундаментом дома, этот DVD предоставит вам подробную информацию, необходимую для того, чтобы сделать все правильно с первого раза. Вот лишь некоторые из вещей, которые вы узнаете из этого производства:

-Узнайте, какие инструменты вам нужны и как их использовать.
-Установите формы прямоугольными и ровными, чтобы упростить обрамление.
-Узнайте, какой тип бетона заказать и как подготовить плиту к доставке бетона.
— Залейте и доведите плиту до полированной поверхности.
— Изучите основы установки трубок для обогрева пола.
— Научитесь окрашивать и штамповать бетон.

Обзор

Это очень подробный DVD-диск с бетонным фундаментом. Мне дали предложение в размере 2200 долларов на строительство бетонной площадки размером 20 х 20 футов для летнего дома. Этот DVD только что сэкономил мне более 1500 долларов! Совершенно очевидно, что большую часть работы я могу сделать сам и сэкономить много денег. Это стоило каждого пенни.Это замечательное изделие. Б. Ричардс —Б. Richards Vancouver, BC

Недавно я купил и просмотрел практическое руководство по строительству фундамента из монолитной бетонной плиты и нашел его хорошо составленным, подробным и информативным. Я строитель с 25-летним стажем. Я всегда отдавал субподряд на работу с плитами, не чувствуя уверенности, что смогу сделать это сам. Наблюдение за пошаговой процедурой, представленной в видео, снимает с процесса всякую тайну. Я взволнован, чтобы взять его сейчас. Chris Morano —Chris Morano Ashfield, MA

Мы с мужем многому научились на DVD.Видеть процедуры было намного понятнее, чем просто читать о них в книге. Работа Андрея была кропотливой, и его слова были точными. —К. Wells Cheraw, SC

Бетонный пол — проектирование зданий

Бетон представляет собой композитный материал, состоящий в основном из портландцемента, воды и заполнителя (гравия, песка или камня). Когда эти материалы смешиваются вместе, они образуют рабочую пасту, которая со временем постепенно затвердевает. Это важный строительный материал, широко используемый в зданиях, мостах, дорогах и плотинах.Его использование варьируется от структурных применений до тротуаров, бордюров, труб и водостоков.

Бетонные полы обладают многочисленными преимуществами с точки зрения прочности, жесткости, протяженности, огнестойкости, акустики, обслуживания и долговечности.

Бетонный пол обычно представляет собой пол, в котором плоская плита формируется из бетона, который либо заливается на месте, либо собирается на заводе. Арматура, также известная как арматурная сталь и арматурная сталь, представляет собой стальной стержень или сетку из стальной проволоки, часто используемую для армирования бетона.Арматура необходима, чтобы компенсировать тот факт, что, хотя бетон прочен на сжатие, он относительно слаб на растяжение. Заливая арматуру в бетон, он способен выдерживать растягивающие нагрузки и, таким образом, увеличивать общую прочность.

Бетонные полы могут быть:

Эта мокрая форма конструкции требует, чтобы пол набрал полную прочность, что обычно происходит примерно через 28 дней после заливки. Опалубку необходимо оставить на требуемый период времени, пока плита не наберет достаточную прочность.

Самый простой тип – это бетонная плита, которая проходит в одном направлении (т.е. арматура действует только в одном направлении между двумя опорами). Этот тип пола обычно экономичен только при небольших пролетах около 3-5 м.

Сплошная бетонная плита пола может использоваться в качестве «мембраны», опирающейся на колонны без балок. Это может оказаться более экономичным, чем строительство из пустотелых блоков в малоэтажных домах высотой до четырех этажей. По мере увеличения пролета и нагрузки увеличивается и толщина плиты.Двусторонние пролетные плиты могут использоваться для более высоких нагрузок и более длинных пролетов. Они включают армирование, которое проходит в обоих направлениях.

Плоский пол представляет собой еще один тип монолитного перекрытия и состоит из сплошной армированной плиты, опирающейся на бетонные колонны и образующей монолитную конструкцию. Плита (или плита) обычно включает арматуру по всей площади и действует как упругая диафрагма, опирающаяся на точечные опоры.

Плоские перекрытия состоят из простой опалубки и армирования и легче по сравнению с конструкцией из балок и плит.Кроме того, их непрерывный софит позволяет перегородкам быть одинаковой высоты, что особенно полезно для офисных перегородок.

[править] Тавровые перекрытия на месте

Они включают в себя отливку ряда параллельных армированных тавровых балок одновременно с плитой, в результате чего получается монолитная конструкция с ребристым потолком. Хотя окончательная форма может быть легче, чем пол из массивной плиты, она дороже, поскольку для создания правильной формы требуются специальные формы — стальные или полипропиленовые.Ребра обычно сужаются, около 100 мм внизу и расширяются кверху, а расстояние между центрами обычно составляет 500-600 мм, хотя это будет зависеть от требований к нагрузке.

[править] Полы из пустотелых блоков монолитного монтажа

Эти полы легче, чем простые полы из цельных плит, и в результате получается плоский софит. Они основаны на конфигурации тавровой балки, которая является результатом использования пустотелых глиняных или бетонных блоков, уложенных встык для образования непрерывных тавровых балок, поддерживаемых временной опалубкой или опалубкой.В промежутках между блоками укладывают арматуру, а конструкцию заливают бетоном, в результате получается монолитная плитно-тавровая конструкция. Бетон заливают так, чтобы образовалась конструкционная накладка – это толщина бетона над верхним уровнем блоков.

[править] Вафельные плиты

Вафельные плиты состоят из прямоугольной сетки пересекающихся балок, созданных с помощью опалубки квадратного сечения и заливки бетона между ними после размещения арматуры.Результатом может стать как значительное уменьшение толщины плиты и общего собственного веса перекрытия, так и интересный эффект при взгляде снизу.

Сборные полы не требуют опалубки и исключают описанные выше методы заливки мокрым способом. Таким образом, они экономят много работы и времени на строительной площадке, сокращают количество отходов, следовательно, являются более экономичными и, поскольку производятся в заводских условиях, обеспечивают точный компонент, изготовленный с малыми допусками.

Существует большое разнообразие систем сборных перекрытий, хотя они больше подходят для правильных, а не неправильных форм в плане.В строительстве могут участвовать:

Предварительное напряжение Бетонный пол Компоненты могут уменьшить толщину и собственный вес пола и увеличить экономический диапазон. Наиболее часто используемый метод — это предварительное натяжение балок на заводе, хотя в некоторых системах можно использовать и постнатяжение: это можно сделать на заводе или на месте. После того, как балки с предварительным или последующим натяжением уложены с усилением, на месте заливают конструкционное бетонное покрытие, чтобы сформировать монолитную композитную конструкцию.

Предварительно натянутые доски можно рассматривать как отдельные полосы бетонной плиты, относительно тонкие и обычно содержащие полости для уменьшения веса. Опираясь на несущие стены или балки, они обычно укладываются бок о бок, образуя непрерывную опалубку и рабочую платформу; Затем сверху заливается конструкционное бетонное покрытие, толщина которого зависит от пролета и ожидаемой нагрузки. Типичные пролеты для этих систем могут быть до 10-15м, а иногда и больше.

Монолитно-плитный фундамент: расчет, толщина и особенности

Плитный фундамент представляет собой сплошное основание из железобетона, которое закладывается под всю площадь здания.Фундаменты этого типа очень прочные и оказывают наименьшее давление на грунт. Но этими преимуществами могут обладать только те плитные фундаменты, толщина которых рассчитывается с учетом характера грунта, глубины заложения и нагрузок, которые будет нести сам фундамент в процессе своей эксплуатации.

Особенности расчета толщины плитного фундамента

При расчете толщины монолитной фундаментной плиты необходимо учитывать следующие величины:

  • зазор между арматурными сетками;
  • толщина слоя бетона над верхней и нижней арматурной сеткой;
  • толщина арматуры.

Простейший расчет толщины плитного фундамента осуществляется суммированием всех этих показателей, при этом оптимальным значением считается толщина плиты 20-30 см. Конечный результат расчета во многом определяется составом грунта и равномерностью залегания горных пород.

Помимо размеров опорной плиты, при устройстве фундамента необходимо учитывать ширину дренажного слоя и песчаной подушки.Для установки плитного фундамента снимается верхний слой грунта и выкапывается котлован глубиной около 0,5 м. Эта величина определяется с учетом того, что щебень укладывается слоем около 20 см, песок – около 30 см.

В результате простого суммирования получается, что минимальная толщина всего плитного фундамента не может быть меньше 60 см. Но этот показатель может существенно варьироваться в зависимости от изменения характеристик грунта и веса всего будущего здания, под которое возводится этот фундамент.

Так, плитный фундамент для кирпичного дома должен быть толще такого же фундамента для пенобетонного дома на 5 см. При этом при наличии в кирпичном доме второго этажа толщина монолитной плиты фундамента увеличивается до 40 см (и более — в зависимости от веса и конфигурации здания), а при возведении двухэтажного пенопластового бетонное здание, минимум до 35 см. Эти цифры приведены для примера, чтобы понять, как толщина плитного основания зависит от типа здания, под которым оно уложено.Точные показатели для конкретного здания определяются расчетами, которые рекомендуется доверить специалистам.

Зачем измерять толщину плитного фундамента

Все эти расчеты необходимо выполнять согласно нормам соответствующих СНиП и ГОСТ. Зная, какая толщина плитного фундамента наиболее подходит для возводимого здания, можно не только обеспечить прочный фундамент для строящегося здания, но и определить количество материалов, необходимых для его кладки.

Помимо толщины, для расчета плитного фундамента необходимо определить:

  • периметр (длина всех сторон) основания;
  • площадь плиты
  • , в том числе тепловая и гидроизоляционная;
  • площадь боковой поверхности;
  • количество бетона;
  • вес бетона
  • ;
  • грунтовая нагрузка;
  • диаметр арматуры в сетке;
  • диаметр стержней вертикальной арматуры;
  • размер ячейки сетки
  • ;
  • арматура внахлест;
  • общая длина арматурных стержней;
  • общий вес арматуры.

Для расчета количества бетона, необходимого для заливки плитного фундамента, из общего объема вычитается объем укладываемой теплоизоляции.

Подушка под плитный фундамент: определить толщину

Подушка под плитное основание укладывается по всей площади. Он состоит из слоя щебня и слоя песка, которые наносятся на предварительно выровненное дно котлована. Сначала насыпают щебень, как правило, слоем 20 см, а затем песок слоем 30 см.Так, наиболее распространенная толщина подушки под плитный фундамент составляет примерно 0,5 м.

Следует иметь в виду, что толщина каждого из двух слоев песчано-гравийной подушки может варьироваться в достаточно значительных пределах. Этот показатель зависит от нескольких факторов, среди которых основными являются характеристики грунта и вес постройки. Например, для легких деревянных построек будет достаточно подушки толщиной 15 см, для гаража — 25 см, а для больших кирпичных строений лучше всего подойдет полуметровый слой.

Щебень в данном случае компенсирует пучинистость и малую плотность грунта, а также является прекрасным дренажем, особенно на глинистых грунтах с высоким уровнем грунтовых вод. Песок при этом обеспечивает равномерность нагрузки на грунт.

Пример расчета толщины и объема плитного фундамента

Расчет плитного фундамента выполняется для определения количества бетона, необходимого для его заливки. Для этого площадь подошвы следует умножить на ее толщину (высоту).

Проще всего разобраться с расчетом на конкретном примере, который можно использовать для других случаев, изменив соответствующие цифры. Допустим, будет построен дом размером 10х10 метров и монолитно-плитным фундаментом толщиной 0,25 м. Объем плиты в этом случае составит 25 кубометров (10х10х0,25). Столько же бетона потребуется для заливки фундамента. Также необходимо учитывать установку ребер жесткости, служащих для повышения сопротивления деформации.Они располагаются с шагом в три метра вдоль и поперек плиты, создавая в ней квадраты.

Для расчета плитного фундамента следует определить длину и высоту ребер жесткости. Первый показатель устанавливается в соответствии с длиной каждой стороны основания и в данном примере составляет 10 метров. Всего потребуется 8 ребер, поэтому общая длина составит 80 метров.

Сечение изготавливается в виде трапеции или прямоугольника. По стандарту ширина ребра должна быть 0.8 высоты. Для прямоугольных ребер общий объем составит 0,25х0,8х80 = 16 куб. Для трапециевидных ребер нижнее основание равно 1,5 толщины фундамента, верхнее — 0,8. В рассматриваемом примере площадь трапециевидного сечения будет равна (0,8+1,5)/2х0,25=0,15 кв.м, а объем всех ребер 0,15х80=12 куб.м.

Из рассмотренного примера видно, что для заливки монолитного плитного фундамента толщиной 25 см и размером 10х10 метров потребуется 25 кубометров бетона.Это значение несложно рассчитать самостоятельно, чтобы определить затраты, которые потребуются для обустройства фундамента.

Толщина плитного фундамента – очень важный показатель, обеспечивающий его прочность и надежность.

Добавить комментарий

Ваш адрес email не будет опубликован.
