Разметить фундамент самому: Разметка фундамента под дом своими руками – схемы, способы и примеры

Разметка фундамента своими руками: фото, видео

В противном случае лучше не экономить материальные средства и обратиться за помощью к профессионалам. Такое решение можно назвать мудрым, поскольку допустить ошибку в разметке фундамента, это то же самое, что еще в первом классе научить ребенка, что 2*2=5. Как бы дальше не старались в школе учителя, а у вас на стройке мастера, ничего хорошего уже из этого не получится. Сделав неправильную разметку, вы потом проделаете массу других строительных работ, потратите на них много времени, денег и усилий, и, несмотря на это, новопостроенное здание все равно нельзя будет назвать надежным и безопасным.



Поэтому, если вас впервые интересует разметка под фундамент своими руками, видео, фото и текстовые материалы, которые есть на эту тему в Сети, желательно просмотреть по несколько раз. Кроме того, желательно обзавестись помощью опытных строителей хотя бы для совершения контроля ваших действий.

Как сделать разметку фундамента своими руками?

Начинать работы по разметке фундамента нужно только тогда, когда у вас на руках уже есть законченный проект дома со всеми необходимыми схемами и вычислениями.

В нем указан не только тип фундамента, который у вас будет (ленточный, столбчатый или свайный), но и его подробный чертеж. Далее нужно просто неукоснительно следовать этому чертежу, и разметка под фундамент своими руками закончится великолепным результатом. Все разметки, которые есть на чертеже, нужно перенести на землю в том месте, на котором будет стоять дом.



При этом не забывайте учитывать масштаб рисунка, он всегда указан на каждой странице чертежей. На первый взгляд неопытного в строительной сфере человека может показаться, что разметка контура фундамента – легкий и быстрый этап работы. Это только частично правда, ведь на этом этапе нужно проявить большую осторожность и ответственность. Разметки для стен должны быть точны вплоть до сантиметра, а каждый угол должен иметь ровно 90 градусов. Допустить ошибку на этом этапе – значит, в скором времени потерять это здание и строить новое. Умножьте свои расходы на два, и предельная осторожность сама появится в вашей работе.

Разметка под фундамент своими руками всегда должна быть максимально точной, но особенно это касается тех строек, на которых в качестве строительного материала используются готовые заводские заготовки. Из них сооружают дома каркасного типа, их детали изначально идут со стандартными размерами. Их нельзя на месте подтесать или растянуть, чтобы они красиво и правильно легли на заготовленный фундамент, он должен быть выполнен в точном соответствии со схемами.

Какие инструменты нужны для разметки фундамента?

Чтобы разметить основу под свой будущий дом, вам необходимо приобрести или арендовать такие вспомогательные инструменты:

• достаточно длинная рулетка, которой хватит, чтобы вымерять всю длину каждой из стен;
• арматура – это могут быть как пруты, так и колышки;
• зажимы или прищепки;
• толстый шнур из нейлона;
• угольник большого размера;
• уровни.



Необязательно, но очень желательно наличие лазерного уровня (нивелира), который во многом упростит как само строительство дома, так и его последующую отделку. Нелишними также во время разметки будут элементарные школьные знания геометрии.

Какую нужно выполнить подготовительную работу?

Если проект для вашего дома создавали специалисты компании «ИнноваСтрой», то он уже учитывает все особенности грунта, рельефа и преобладающих погодных условий вашего участка. Но бывают и такие случаи, когда хозяин стройки хочет сэкономить на проекте, и приобретает типовой его вариант, который нужно еще соотносить со своими условиями. При этом нужно учитывать, что, чем ровнее будет строительная площадка, тем проще будет подвести к ней все коммуникации. Кроме того, нужно соблюдать стандартные отступы: к соседям со всех сторон дом должен находиться не ближе чем за три метра, а к передней своей границе не ближе чем за пять метров.



Само собой разумеется, то перед началом работы над разметкой, территорию для нее нужно убрать – траву скосить, кусты и деревья выкорчевать, мусор собрать и вынести.Самой популярной, и в то же время самой сложной по выполнению является разметка ленточного фундамента своими руками.

Для создания правильной разметки ленточного фундамента понадобится намного больше знаний, усилий и времени, чем требует, например, разметка столбчатого фундамента своими руками. Для столбчатого фундамента, как и для плиточного, вполне сгодится общая методика, адаптированная под ваши условия.



Внешний контур

Разметка фундамента под дом своими руками всегда начинается с вбивания первого колышка. Вбивать его нужно в угол, который расположен наиболее близко к границе участка. Уже отталкиваясь от него нужно вымерять расстояние, которое соответствует длине фундамента, указанной в чертежах. Это можно делать, ориентируясь на фронтальную границу и проводить черту, параллельную ей, или выбрать для себя какой-либо другой ориентир. Аналогично вымеряется и отрезок фундамента вглубь участка, перпендикулярный фронтальной границе. Получившийся между этими двумя отрезками угол нужно сразу же вымерять, он должен быть ровно 90 градусов.



Вот тут и пригодится лазерный нивелир, с помощью которого углы вымеряются за несколько секунд.

Если у вас нет возможности купить или взять взаймы этот замечательный инструмент, можно вымерять углы обычным самодельным угольником, каждая сторона которого имеет длину не меньше метра. На этом этапе работы вы точно вспомните пресловутую теорему Пифагора, повествующую о равности египетского треугольника. Согласно этой теореме, треугольник, стороны которого равны 3, 4 и 5 сантиметрам, будет иметь прямой угол между сторонами 3 и 4.

Разметка фундамента своими руками требует не только знания, но и применения на практике этой теоремы. Это происходит следующим образом: отрезается шнур длиной ровно 12 метров, делается отметка через три, а потом через 4 метра и фиксируется с помощью колышка. Первая линия этого шнура закрепляется на одной стороне разметки, вторая (в 4 метра длиной) растягивается четко перпендикулярно к ней. Конец шнура должен совпасть с его началом. Если не совпал, это означает, что угол не совсем прямой, его нужно подкорректировать, колышки переставить. Точно также размечаются и проверяются и все остальные стороны и углы.



В том случае если фундамент здания выполняется в форме правильного прямоугольника, можно измерить его диагонали, и таким образом перепроверить его правильность. Если диагонали ровные, значит углы фундамента прямые. Сложнее проверить фундамент, который имеет сложную форму – г-образный, усложненный нишами и другими архитектурными решениями. Такие фундаменты стоит разделять на небольшие участки – квадратной или прямоугольной формы и проводить измерения каждого из них отдельно.



Внутренний контур

Закончив разметку внешнего контура и проверив правильность каждого угла, можно приступать к разметке внутреннего контура и несущих стен. Рекомендованная толщина фундамента – не менее 40 сантиметров. Это расстояние нужно отмерять от внешней границы и закрепить с помощью колышков. Таким образом, вы получите внутренние границы фундамента. Точно так же отмечаются и внутренние несущие стены дома, если таковые предусмотрены проектом. Каждый квадрат и прямоугольник, который получается во внутреннем пространстве разметки, должен проверяться путем измерения его диагоналей.

Чтобы шнур было удобно крепить во время обозначения внутренних несущих стен, можно к парам колышков, обозначающим границы стены с разных сторон, прикрепить сверху доску с вбитыми в нее двумя гвоздиками. К ним и будет прикреплен шнур, который не сможет выскользнуть из такого лабиринта. Устанавливать такие доски нужно на одном горизонтальном уровне, который соответствует той высоте фундамента, которая указана в проектной документации. Очень важно, чтобы при выполнении разметки была выдержана строгая горизонтальность всей сетки меток. Именно из них состоит фундаментная плоскость. Они также являются тем ориентиром, от которого меряют глубину траншей.

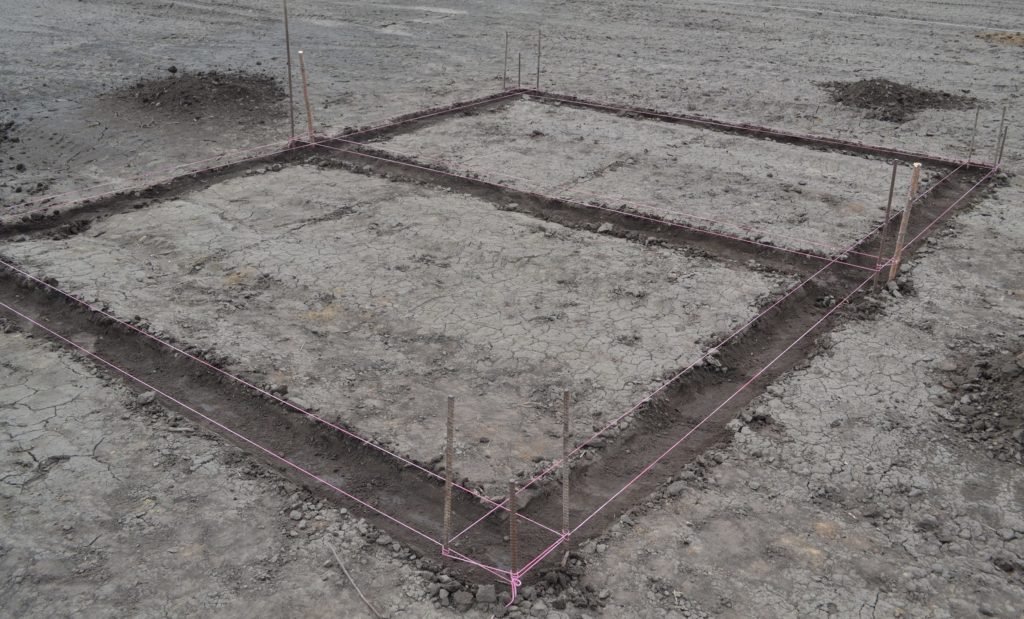

Закончив разметку под фундамент, вы должны увидеть на своем участке красивую картинку из контуров, обозначенную парами шнурочков. Углы фундамента будут обозначены пересечениями этих шнурков. Точки крепления шнуров переносятся за границы фундамента и должны сохраняться вплоть до завершения всех работ по его сооружению.

Советы от профессионалов

Благодаря опыту наших специалистов, для которых разметка фундамента своими руками – привычное дело, мы можем дать вам несколько ценных советов по этой теме:

• Копая траншею под фундамент, лучше делать небольшие отступы в каждую сторону. Примерно по 5 сантиметров. Сделав это, вы не будете подвержены риску потери колышков.
• Работая над разметкой фундамента, очень удобно пользоваться обноской. Это колышки, которые стянуты леской. Они располагаются параллельно с фундаментом на расстоянии нескольких сантиметров от его линии.
• Если вам нужен шаблон, с помощью которого вы будете измерять прямые углы, его можно сделать из двух досок, прочно состыковав их с помощью уголка. Длина каждой из этих досок должна быть не менее одного метра.
• Углы также можно проверять столярными угольниками или обычными школьными треугольниками. Еще с этой задачей неплохо справляются уголки от листов OSB или любых других материалов, изготовленных на заводе.
• Когда разметка фундамента своими руками будет закончена, получившийся рисунок нужно еще раз сверить с проектом в каждой детали и перепроверить все размеры стен и расстояния между ними. После этого колышки необходимо закрепить прочно.

Закончив все эти манипуляции, можно начинать копать траншеи и готовить к установке опалубку. Внизу этой страницы вы сможете увидеть своими глазами, как правильно происходит разметка фундамента своими руками. Видео подготовлено опытными специалистами и дает совершенно четкое представление обо всех тонкостях и нюансах этого процесса.



Несмотря на то, что многие новички в строительном ремесле часто не знают, как сделать разметку под фундамент своими руками, опытные мастера могут выполнить ее в течение нескольких часов. Для этого им понадобится два человека, набор необходимых инструментов и проектная документация. Среди специалистов этот этап считается самым простым и быстровыполнимым. Тем не менее, результат этой работы всегда подвергается коррекции. Она необходима после того, как все земляные работы будут завершены, и нужно будет выставлять опалубку для фундамента. Земляные работы часто нарушают первоначальную разметку, но это обычно не критично и легкоисправимо.



Создавая разметку под фундамент дома, не забывайте о том, что от результата этой работы зависит, насколько безопасным и надежным получится здание, и насколько долгой будет его эксплуатация. Правильно выполнив разметку, вы сможете построить прочный качественный фундамент, на котором дом сможет простоять много лет и служить не одному поколению вашей семьи. Обратите также свое внимание на тот факт, что строительная сфера развивается очень быстро. С каждым днем в ней появляются все новые и новые технологии, инструменты и открытия, помогающие возводить прочные, многофункциональные здания в рекордные сроки.

Начиная строительство собственного дома, не смотрите в сторону старых технологий. Пообщайтесь со специалистами, посоветуйтесь с ними по вопросам, в которых слабо ориентируетесь, и тогда каждый этап строительства пройдет для вас легко и быстро. Архитекторы и строители компании «ИнноваСтрой» всегда рады общению с новыми клиентами. Они всегда готовы не только создать для них проект дома или взять на себя выполнение основных работ по его возведению, но и подробно рассказать, как можно самостоятельно справиться с такими задачами.

Разметка ленточного фундамента своими руками: особенности работы

Для многих заливка фундамента кажется неосуществимым занятием и требующим огромного опыта и мастерства. Но на самом деле в этом нет ничего сложного, если следовать рекомендациям мастеров и четко выполнять инструкции. Ленточный фундамент является прочным и надежным, и осуществить разметку ленточного фундамента своими руками очень просто. Такой фундамент подходит для небольших и не слишком тяжелых сооружений.

Процесс его создания отличается простотой и легкостью, поэтому выполнить все работы можно самостоятельно. Именно по этим причинам данное основание встречается довольно часто, а также пользуется заслуженной популярностью. С помощью ленточного фундамента можно сделать дом, который будет оснащен подвалом, и при этом он будет хорошо защищен от воздействия грунтовых вод. Создаётся такое основание с помощью заливки траншей бетонным раствором, в результате чего получаются качественные и прочные несущие стены, а также остается самому разметить основание под ленточный фундамент.

Использовать такое основание можно даже на довольно сложных грунтах, которые могут отличаться неоднородностью. От веса сооружения выбирается глубина фундамента, а также его ширина и другие параметры. Дело в том, что основание должно быть прочным и должно выдерживать все нагрузки, которые воздействуют на него от дома.

Как сделать ленточный фундамент?

Любой процесс строительства начинается с:

• Составления плана постройки;
• Узнавания гидрологической обстановки на участке;
• Возможные подводные каналы;
• Составляется проект выполнения всех работ;
• Подготавливается инструмент.

Первоначально необходимо создать проект, выполнить разметку ленточного фундамента под дом и будущие сооружения, поскольку именно под строение будет создаваться основание. Определяются все основные параметры дома, после чего на участок, который отделен под строительство, наносится разметка ленточного монолитного фундамента. Именно по ней будут выполняться работы, связанные с созданием основания. Также в данном проекте указываются материалы, которые будут использоваться во время строительства. Для создания фундамента необходимо подготовить бетонный раствор и песок, арматуру и проволоку, а также гидроизоляционный материал в виде рулона и инструмент, с помощью которого будет вязаться проволока, скрепляющая арматуру между собой, в результате чего будет получен прочный и надежный каркас.

Начинается процесс создания основания с помощью рытья траншей, причем они создаются строго по нанесенной разметке. Они должны проходить в местах нахождения всех стен, причем как наружных, так и внутренних. Траншеи можно создать с помощью лопаты или специализированного оборудования. Удаляется грунт обыкновенным экскаватором. Глубина ям полностью зависит от особенностей почвы и тяжести будущего строения, а также от того, будет ли в доме иметься подвал.

Дно и стенки созданных траншей необходимо тщательно утрамбовать, а также выложить специальную подушку, созданную из песка и гравия. Этот слой необходимо хорошо полить водой, чтобы он был тщательно утрамбован. Однако не следует поливать слишком обильно, поскольку это может привести к негативным последствиям.

Следующий этап работы заключается в монтаже опалубки. Перед этим на стенки траншей необходимо уложить гидроизоляционный материал в виде рулона, причем чаще всего для этого применяется пергамин. Этот материал является прочным и качественным, поэтому идеально подходит для фундамента. Создается опалубка чаще всего из прочных и толстых досок, причем с одной стороны они должны обладать идеальной ровностью, а также полностью должны отсутствовать какие-либо дефекты. Располагать доски необходимо в правильном вертикальном положении, а при этом они должны быть выше уровня земли. Все элементы должны располагаться в строго нужном положении, а их закрепление осуществляется обыкновенными гвоздями, которые следует вбивать изнутри, а снаружи они просто загибаются.

Далее согласно плану выполнятся разметка под ленточный фундамент армированной опалубки, с помощью которого будущее основание приобретает высокую прочность, надежность и долговечность, а также устойчивость даже к серьезным механическим воздействиям. Для этого используется уже подготовленная арматура, с помощью которой создается специальный каркас. Между собой все прутья скрепляются вязальной проволокой, однако нередко в этих целях применяется сварка, но в результате данного процесса получается каркас, обладающий плохой гибкостью, поэтому наиболее оптимально и целесообразно применять проволоку. Проволока закрепляется специальными инструментами, причем выбрать можно совершенно любой. Сюда относятся пассатижи или крюки, а также можно применять пистолет, специально предназначенный для этих целей.

Как только опалубка будет полностью готова, а также будут выполнены все работы, связанные с ее закреплением и армированием, можно приступать к самому ответственному, трудоемкому и сложному этапу, который заключается в заливке конструкции бетонным раствором. Для этого в первую очередь следует сделать данный раствор. Он состоит из цемента и песка, а также допускается применять различные наполнители или особые добавки, существенно повышающие важные свойства бетона. Самым лучшим решением будет приобретение готового бетонного раствора, сделанного непосредственно на заводе. Дело в том, что купленная смесь будет обладать всеми нужными параметрами, однородностью и правильной консистенцией.

Специалисты утверждают, что для получения качественного и надежного ленточного основания необходимо выполнять заливку бетонного раствора всего за один раз, поэтому все траншеи должны быть полностью заполнены за один день. При поэтапной заливке возможны неровности основания, которые могут негативно сказаться на постройке в виде трещин, скоса стен и потолка.

Заливку можно осуществлять вручную с помощью самодельного желоба или же применять специализированное оборудование. С помощью одного заполнения опалубки бетоном можно избежать послойного затвердевания бетона, а также между слоями никогда не будет каких-либо пустот. Как только заливка будет полностью выполнена, необходимо применить специальный глубинный вибратор, с помощью которого будут полностью устранены различные пустоты, которые могут появиться в бетонном растворе во время его заливки. Работы лучше всего осуществлять в теплое время года, однако если есть необходимость создавать фундамент в зимнее время, то это нужно делать с помощью греющей опалубки и специального раствора, в котором будут присутствовать особые добавки.

Как только фундамент будет полностью залит, необходимо накрыть бетон пленкой, а также в течение первых десяти дней периодически увлажнять его, чтобы не произошло быстрое и послойное высыхание, которое может стать причиной появления трещин и дефектов. Также через две недели можно демонтировать опалубку и нанести на все поверхности основания битумную мастику, а также накрыть его гидроизоляционным материалом.

В результате данных работ получается качественное, прочное и надежное ленточное основание, которое прослужит без проблем много лет.

Под итог

Для самостоятельной заливки ленточного основания требуются:

1. проект постройки;
2. разметка ленточного фундамента своими руками;
3. вырытая траншея;
4. собирание короба;
5. заливка опалубки;
6. бетонирование;
7. накрытие пленкой;
8. застывание;
9. высыхание.

Выполняя самостоятельно или с помощью специалистов каждый из этих пунктов, постепенно можно создать фундамент под новую постройку. Следует запомнить, что приступать к выполнению каждого пункта следует после полного окончания предыдущего и его положительных результатов.

В своих работах стоит использовать только качественные проверенные материалы, которые прошли проверку и получили сертификаты качества. Покупая материалы у неизвестных фирм, можно подвергнуть риск здоровье и жизнь окружающих людей.

Заливка ленточного основания очень важная и ответственная участь и к ней следует отнестись со всей долей серьезности и практичного мастерства. Недочеты, халтура и некачественные материалы могут привести к поломке основания и трещинам в уже построенном доме.

Тщательное проектирование, разметка ленточного фундамента своими руками, а также работа профессионалов при строительстве позволит получить качественный фундамент и хорошую прочность дома в дальнейшем.

Как разметить фундамент своими руками

Планируя строительство дачного дама, гаража или более солидного строения, нелишне помнить народную мудрость, что глаза боятся, а руки делают, т.к. многие технологические этапы вам по силам, даже если вы никогда с этим не сталкивались. Например, для разметки фундамента достаточно объема знаний школьной геометрии, причем, если вы ее напрочь забыли, вспомнить необходимо лишь понятие диагонали и что такое прямой угол. Читаем, как разметить фундамент своими руками, оперируя минимумом знаний, огромным желанием и терпением.

Начинают разметку фундамента с привязки плана вашего будущего строения к местности, для чего ищем заметные ориентиры, например, угол забора соседа или дорога вдоль вашего участка и, отступив положенное число метров, вбиваем первый колышек. Теперь, отмерив от этой угловой метки планируемый метраж фасада или боковины строения, вбиваем второй колышек, так же «привязывая», корректируя его положение на местности по отношению к другим ориентирам. Итогом этих важнейших двух действий, на расчищенной и выравненной площадке вашего участка, должна быть видимая линия, равная реальной длине какой либо стороны дома и расположенной так, как планируется стоять строению, например, для гаража – воротами параллельно дороге, а для дома, согласно утвержденного плана — окнами на улицу, а входом на восток. Теперь эта выверенная линия становится базовой, т.е. ее уже больше изменять нельзя, от которой будут откладываться все размеры.

Что бы разметить третий угол фундамента дома необходимо обеспечить условие его прямоугольного расположения по отношению к базовой стороне, т.е. недостаточно просто отложить длину здания в метрах, необходимо, что бы эта сторона составляла с первой 90°, прямой угол. На бумаге для этого обычно используется прямоугольный треугольник, который, в принципе, мы и будем изготавливать для дальнейшей разметки, его называют еще Пифагоровым треугольником или «золотым». Стороны этого треугольника должны иметь соотношение 3:4:5, т.е. если его стороны равны 3, 4 и 5 м, то угол между короткими сторонами будет прямым. Если сбивать шаблон из реек, то он получится жестким, но громоздким, проще взять шнур и через указанные расстояния сделать колечки. Вставляем в колечки колышки и устанавливаем их на нашу базовую линию, получая 4 м точку под прямым углом к базе. Ту же операцию повторяем на втором углу, получая вторую точку, так же под прямым углом к базе, а контролируем «практическую» геометрию замером расстояния между полученными точками, оно должно быть равно длине базовой стороны. Работа с золотым треугольником не дает осечек вот уже несколько тысячелетий, главное следить, чтобы шнурок не провисал и не растягивался, изменяя длину своих сторон, и проверять верность разметки другими способами.

Отложив четыре угла, проверяем правильность работ, для чего зовем помощника и измеряем диагонали полученного прямоугольника, они должны быть равны. Если все четыре угла прямые, то диагонали одной длины, а если промеры отличаются, у вас ромб или разметка длин выполнена с погрешностью. Вновь проверяем длину базы, противоположной стороны, прилежащих, и переставляя 3 и 4, не первые колышки, добиваемся истинности разметки.

Не думаю, что получив габаритную, внешнюю разметку фундамента строения, у вас появятся сложности, отложив его ширину, разметить внутренний контур фундамента, используя теперь лишь рулетку и не забывая стрельнуть диагонали. Аналогично размечают внутренние перегородки или примыкания к нему, используя теперь выверенный и обозначенный периметр в качестве базы.

Как правильно разметить фундамент

Как правильно разместить и разметить фундамент своими руками: нормы расположения по СНиПам, рекомендации по выставлению горизонтальности и переносу плана на участок с соблюдением углов и размеров

Разметка фундамента – второй после составления проекта этап строительства дома. Суть данного процесса состоит в том, чтобы план будущего строения, выполненный в масштабе, перенести на участок в реальном размере. От степени знания и понимания того, как правильно разметить фундамент, в значительной мере зависит его качество и обеспечение последующих этапов строительства крепкой и надежной основы.



Подготовительные работы

Проведение разметки фундамента предполагает наличие достаточно ровного участка земли. Во всех других случаях сначала производится выравнивание площадки. Допускается незначительный уклон, но он должен быть учтен при осуществлении разметки.

Важной характеристикой фундамента является его абсолютная горизонтальность. Для ее обеспечения нужно обеспечить привязку контрольных точек будущей конструкции к какой-нибудь одной отметке на прочно зафиксированном предмете, например, на бетонном столбике. Это будет так называемый репер. При установке его также можно привязать при помощи нивелира к любой постоянной по высоте точке. Данный уровень будет «нулем высоты» для последующего строительства.

Также на подготовительном этапе работ следует подготовить необходимые инструменты. Для проведения разметки понадобятся:

• длинные деревянные колья (по 1,5 метра)
• деревянные колышки
• крепкий шнур
• доски
• рулетка
• строительный угольник
• гвозди, молоток, ножницы.



Определение места под дом

Первый колышек рекомендуется вбивать в тот угол, который расположен наиболее близко к границам участка. Так будет проще соблюсти требования СНиПов, с которыми нужно ознакомиться еще до того, как сделать разметку под фундамент.

При разметке следует учитывать установленные этими нормами расстояния от дома до:

• соседнего участка – 3 м;
• хозяйственных строений для домашних животных, уличных уборных и мусоросборников – 15 м;
• септика – 5-8 м (в зависимости от продуктивности).

Указанные нормы должны применяться с учетом построек, расположенных и на собственном участке, и на смежных. Кроме того жилой дом необходимо располагать на определенных расстояниях от красной линии: не менее 3 м, если это жилая улица, и не менее 6 м – если магистральная.



Выполнение разметки

Для застройщиков, которых интересует вопрос того, как разметить фундамент своими руками, рекомендуется осуществлять данный процесс в следующем порядке:

1. В точках углов начальной стены вбиваются колышки, а затем линия между ними продлевается в каждую сторону на 1-2 метра и в этих местах забиваются заготовленные полутораметровые колья на глубину 1 метр. Такой «уход в сторону» обусловлен тем, что при копании траншеи под фундамент колышки, обозначающие углы, будут мешать и их придется вынуть.
2. Между кольями, расположенными за пределами участка, натягивается шнур.
3. Обозначается второй угол дома. Для этого необходимо создать очень точный прямой угол между стенами. Частично в этом поможет строительный угольник, с помощью которого можно взять направление, отмерить рулеткой длину стены и зафиксировать ее колышком. Затем нужно проверить угол, что легко выполнить с использованием лазерного нивелира или (если его нет) специально подготовленной веревки.

По правилу египетского треугольника, любимого всеми строителями, в фигуре со сторонами, равными 3, 4 и 5 единиц, угол между меньшими (катетами) будет иметь 90 градусов. Иными словами, нужно отрезать 12 м шнура и сделать на нем отметки – сначала на расстоянии 3 м, а затем отмерить еще 4 м.

Первая отметка (3 м) фиксируется колышком, конец шнура закрепляется на одной линии разметки, а отметка 4 м – на прилегающей к ней. Если оставшийся кусок шнура точно соединяется с началом, то угол прямой, если нет, то колышки нужно переставить.

Если принять значение «единицы» равное, к примеру, двум, то длина шнура будет больше вдвое, а его отрезки составят соответственно 6, 8 и 10 метров.

4. Остальные стороны размечаются аналогичным образом.

Если фундамент имеет сложную форму или ниши, то его условно разделяют на отдельные прямоугольники и таким же способом размечают каждый из них.



Разметка внутреннего контура фундамента

После выполнения разметки внешних границ основания необходимо подумать о том, как разметить под фундамент внутреннее пространство, то есть обозначить его внутренний контур и выполнить разметку фундамента под несущие стены в доме.

Для выведения внутреннего контура от линии внешнего периметра отмеряется расстояние, заданное в проектной документации, и при помощи колышков и шнура намечаются соответствующие линии. Если в плане дома предусмотрены внутренние несущие стены, они размечаются на поверхности аналогичным образом. Для каждого получившегося прямоугольника обязательно проверяется равенство углов.

Для удобства крепления шнура, когда будут вбиты пары кольев, обозначающих внешний и внутренний контур фундамента, к их верхушке прикрепляется дощечка с двумя гвоздями, к которым и будет крепиться шнур.

Горизонтальные дощечки устанавливаются на одном уровне, равном проектной высоте фундамента. Большое значение имеет соблюдение горизонтальности всей системы меток, поскольку ими обозначается плоскость фундамента и от них отмеряется глубина траншеи.

После окончания разметки на участке появится красивая картинка в виде контура фундамента, обозначенного парами шнуров. Его углы будут находиться на их пересечении. Перенос точек крепления шнуров за внешние контуры фундамента называется обноской. Она сохраняется до окончания работ с фундаментом.

Разметка фундамента своими руками относится к самым простым видам работ по строительству дома. Имея одного помощника, можно без труда выполнить поставленную задачу в течение часа. Но полученный результат нужно будет откорректировать после завершения земляных работ при установке опалубки для фундамента, поскольку на этом этапе разметка очень часто нарушается. Однако, несмотря на простоту выполнения разметки, к этому процессу необходимо подходить ответственно, поскольку углы должны быть абсолютно прямыми, а размеры стен соблюдены до сантиметра.



Объяснения специалиста про разметку фундамента (видео)



Читайте также:

Разметка фундамента своими руками: правила, пошаговое руководство, инструменты

Воплощение в реальную жизнь любого запроектированного сооружения начинается с обустройства заглубленной основы. А разметить план на земле своими силами так же сложно малоопытному застройщику, как и возвести фундамент под дом.

Оглавление:

1. Необходимость разметки
2. Способы составления схемы
3. Инструкция по шагам

Почему так важно правильно разметить основание?

Сооружение современных зданий, включая и частные, немыслимо без использования типовых шаблонных строительных элементов, с конкретными, заданными размерами. А любая неточность или несоответствие проекта на начальных этапах влечет за собой ошибку, которая в результате исправлений обрастает новыми, еще более актуальными погрешностями.

И если для ленточного фундамента абсолютная неукоснительность не принципиальна, то для столбчатых или свайных оснований, которые монтируются строго по привязкам, требуется соблюдения проектных координат. Такая же принципиальность планировки заглубленной части строения необходима при возведении бревенчатых домов или из бруса. Ведь для них стеновые элементы готовятся оговариваемой длины. И для сэндвич-панелей, изготавливающихся на производстве с конкретными габаритами, также имеет большое значение разметка площадки.

Способы нанесения контуров основания

Нанесение контуров заключается в создании разными методами прямых углов. То есть цель одна – организовать на выделенном под застройку участке угол в 90° от репера. Простейший и безошибочный вариант – это разметка с помощью лазерного нивелира. Неопытные потенциальные домовладельцы, строящие своими руками себе жилища, в целях экономии предпочитают обходиться старыми традиционными методами разметки без нивелира, применяя азы геометрии. Самые популярные из них:

• «золотой» треугольник;
• паутина;
• скрещивание кривых.

Первый основан на теореме известного древнего грека и классической закономерности трех цифр: 3,4,5. Сумма квадратов первых из них равна квадрату последнего. Этому же закону подчиняются и цифры, кратные данным: 6,8,10. Если принять за катет направляющую одну из длин фундамента, которая равна, например, 8 м и разметить шнуром смежный катет в 6 м, то гипотенуза, соединяющая их, равняется 10 м. Если эта цифра не получается в реальности, значит, этот треугольник не прямой. Чаще всего создание фигуры начинают с самой протяженной стороны.

Метод паутины заключается в сравнении диагоналей прямоугольника. Забивается 4 колышка, которые охватываются шнуром, равным по длине периметру строения. Делается прямоугольник, а затем сопоставляются длины диагоналей. Если они разные, значит, в этой фигуре нет прямых углов. Этот способ элементарный, но требует присутствия второго человека, потому что выполнить разметку диагоналей фундамента под дом своими руками без товарища проблематично.

3-й варианта также базируется на самой длинной стороне задания. Для того чтобы построить абсолютно параллельную ей линию и прямой угол, метраж длины делится пополам. От крайних точек палкой, привязанной к веревке или шпагату, вычерчиваются как циркулем кривые. И соединение точки их скрещивания с серединой первоначальной прямой дает перпендикуляр, где можно отмечать длину другой стороны.

Как выполнить правильный алгоритм разметки и что для этого надо?

Чтобы правильно разметить фундамент самому, нужно начать с приобретения инструментария. Для нанесения контура основания в первую очередь необходимо приобрести рулетку метражом, превышающим самую длинную сторону. В крайнем случае пускай они будут равны. Собрать для фиксации реперных точек много реек и прутьев метровой длины, а лучше 1,3–1,5 м для натяжения веревок.

Неплохо к этому добавить арматурные прутья. А также заготовить:

• Рейки, для создания так называемой обноски, о которой речь пойдет ниже.
• Большие угольники со сторонами не менее метра.
• Уровни, 2–3 штуки, для оценки горизонтальности и вертикальности плоскостей.
• Шнуры из крепких, не растягивающихся материалов, в 2-3 раза превышающих по длине общий периметр основания. Имеется в виду и наружный, и внутренний.

В идеале желательно иметь лазерный дальномер или нивелир, которые за секунду решали бы многие вопросы.

Разбивочный план каждого проекта, геодезически, привязывается к каким-либо существующим объектам. Это могут быть углы соседнего участка или здания, межа, опоры линии электропередач. На основании этих привязок и осуществляется расположение первых двух точек одной стороны.

Алгоритм размещения контура ленточного фундамента, расположенного на границе участка, следующий:

• Определяем первую точку и забиваем туда колышек или арматуру со шпагатом.
• Выставляем на местности 2 точку, которая с 1 должна образовать линию вдоль межи участка, как указано в проекте. Также фиксируем ее, как и первую.
• Теперь, если бы у нас были лазерные приборы, мы бы оперативно от 2 точек выстроили нужные нам углы и линии. В случае их отсутствия по вышеприведенным способам нахождения угла в 90° создается прямоугольник или квадрат. И каждый угол фиксируется, как и первые два, реперами.
• Таким образом, контур будущего основания нанесли. Но еще предстоит зафиксировать ширину фундамента для выполнения земляных работ. Из имеющихся реек нужно соорудить и укрепить в грунте букву «П». Это и есть реперы так называемой обноски. Она будет вынесена за пределы контурного пятна.

Для этого вначале забиваются вертикальные рейки, а сверху, гвоздями, на них закрепляется горизонтальная. Они могут быть шириной около 5 см, заостренные как пики, чтобы было сподручно вгонять их в грунт. Длина до вхождения в землю, как и перемычки, где-то 60-90 см. В поперечную рейку вкручивают 2 шурупа на расстоянии, равном ширине фундамента постройки.

Полученные конструкции устанавливаются за размеченной фигурой основания на расстоянии от угла примерно 0,9–1,6 м. У каждого угла имеется по 2 «буквы». У размеченного прямоугольника будет всего 8 П-образных реперов. Горизонтальными нитями соединяются (с проверкой уровня) саморезы. Пересекание шнуров происходит в угловых точках.

Одна нить в этих «буквах» располагается строго над размеченной уже внешней границей фундамента. Внутреннюю наносят с помощью отвеса, который опускается от шнура и проецируется на землю. По завершению нужно еще раз сверить построенную конфигурацию и ее габариты с заданной проектной, и только после этого окончательно утрамбовать колышки в землю.

под дом, беседку, гараж, забор своими руками

Строительные работы отличаются своими сложностями и нюансами. Состоят они из многочисленных операций, имеющий в отдельности важное значение для будущего результата. Первое, что выполняется на площадке, отведенной под застройку – подготовка территории и разметка фундамента. Правильность ее выполнения влияет на качество дальнейших мероприятий.

С чего начать

Разметка относится к начальному этапу строительных работ, и важность ее переоценивать не стоит. Особенность состоит в том, что при выполнении большего количество построений потребуется знать правила прямоугольной разметки. Практически в любом случае можно использовать только эти сведения, и качество при этом останется на должном уровне.

Перед тем, как разметить фундамент, выполняем подготовку. Важнейшим мероприятием является уборка территории – удаление мусора и растительности, выравнивание поверхности.

Разметка ленточного фундамента имеет определенные правила, и все построения должны выполняться в соответствии с ними.

В противном случае, основание получится неровным или перекошенным. Сложней всего выполнять разметку уклонного или неровного участка. Здесь придется правильно выбрать тип основания, чтобы стены дома получились прямыми.

Разметка фундамента под дом своими руками считается сложной работой, которую рекомендуется доверить профессиональным специалистам, способным учесть все особенности ее выполнения.

Материалы и инструменты

Перед тем, как разметить фундамент для дома, следует подготовить все необходимое для работы.

Разбивка выполняется с применением специальных инструментов, которые должны быть у вас под рукой. К такому набору относятся:

• рулетка. Длина ее должна соответствовать или превышать аналогичный параметр диагонали. Разрешается использовать и короткие приспособления, но в работе это создаст определенные неудобства;
• деревянные колышки. С их помощью крепится бечевка по земле, как только вы перенесете разметку осей в нижнюю плоскость;
• угольник. Необходим для того, чтобы проверять угловые участки в девяносто градусов. Будет неплохо, если такие инструменты вы заготовите для проверки углов на тридцать и шестьдесят градусов;
• разметочный шнур;
• крепеж. С его помощью шнур фиксируется на кольях. С этой целью используют гвозди, прищепки, зажимы;
• разметка выполняется теодолитом, но лазерный уровень в этом вопросе будет более удобен. Допускается применять недорогой вариант – ватерпас.

Как найти прямой угол

Первая сторона фундаментного основания привязывается к одному из объектов, имеющихся на площадке. Как правило, многие берут ориентир «под забор», рекомендуется также учитывать и солнечную сторону.

Определив основной ориентир, натягиваем первый шнурок на необходимое расстояние, забиваем пару кольев.

Чтобы колышки не проваливались в процессе подготовки траншеи, их рекомендуется вбивать немного подальше от фундаментных углов.

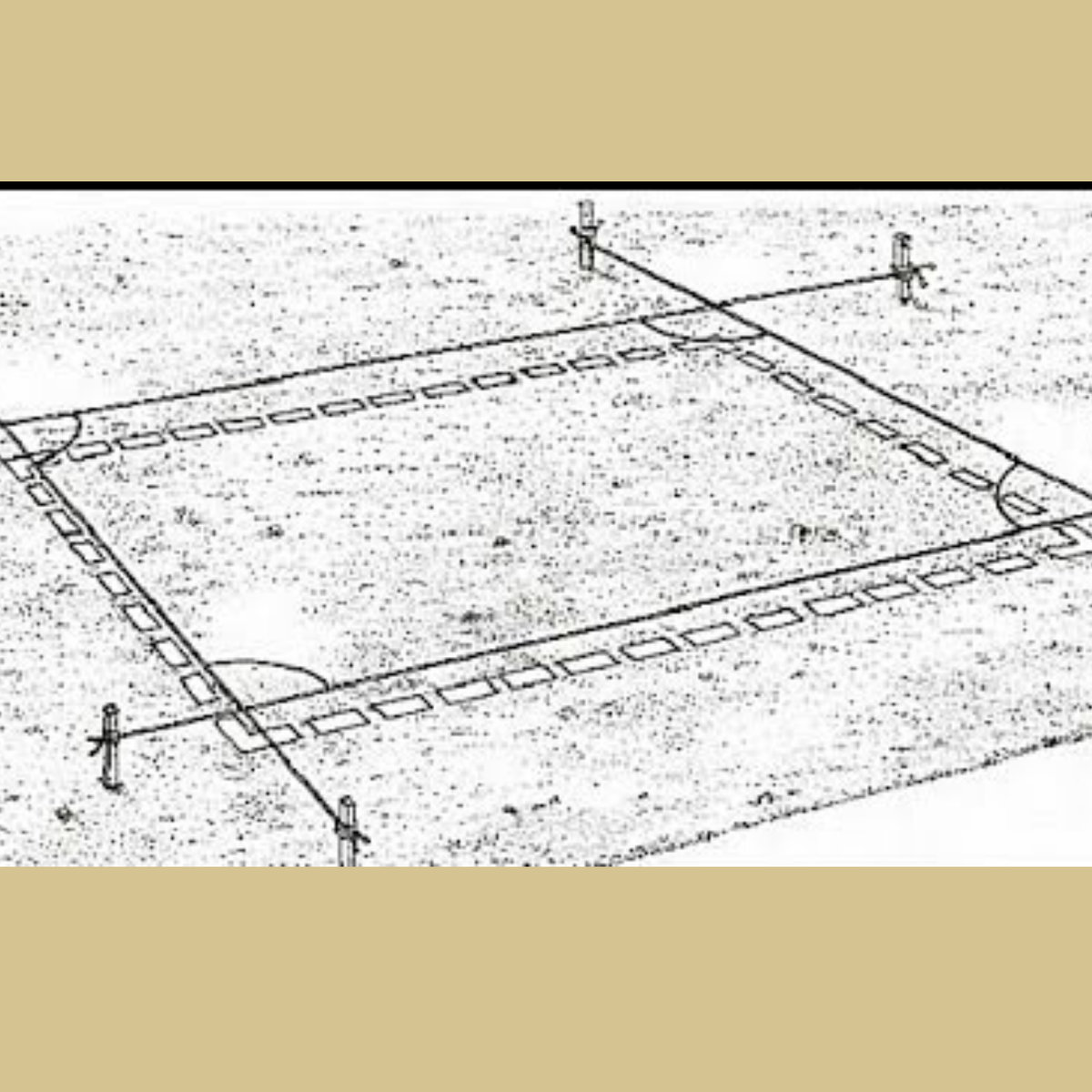

В точках пересечений бечевок находятся предполагаемые углы. Этот вариант расположения разметочного шнура позволяет сохранять начальную разметку.

Разберемся, как найти прямой угол. Предположим, мы решили строить здание 6 на 6. Разметив одну из сторон, приступаем к разметке второй. Для этого следует вбить дополнительный колышек, привязать к нему бечевку и протянуть ее перпендикулярно первой, скрепив в месте пересечения. Таким образом можно найти угол в 90 градусов. На отрезке второй веревки отсекается шестиметровая длина для второй стороны объекта.

Формируется угол с помощью теоремы Пифагора. Чтобы не выполнять глубокие геометрические вычисления, рекомендуется взять отрезки трех- и четырехметровой длины. На одном из шнуров, обозначающем длину основания, откладывается длина в четыре метра, наносится отметка. Для второго шнура выполняются аналогичные действия на трехметровую длину. Остается рулеткой соединить две точки, чтобы длина ленты была равна пяти метрам. Если все получилось – действуете правильно. В том случае, если есть отклонения, конец шнурка с отметкой в три метра смещают, пока не образуется требуемое расстояние.

Получив прямой угол, на бечевках отмеряют стороны будущего фундамента (по шесть метров). После этого можно размечать третью фундаментную сторону. Для этого очередной шнурок натягивается строго перпендикулярно первой бечевке и скрепляется в точке, совпадающей с отметкой в шесть метров.

Четвертую веревку протягиваем перпендикулярно второму отрезку шнура, находим шестиметровую длину, скрепляем. Если все отметки на вновь натянутых шнурах совпали – вы построили прямоугольный четырехугольник, а в нашем случае – квадрат.

Если диагонали совпадают по длине, то разметка по осям выполнена правильно.

Такая внешняя разметка применяется для устройства плитного фундамента. При изготовлении ленточной основы разметка выполняется по внутреннему периметру, при этом учитывается ширина железобетонной ленты.

Закончив первоначальную разбивку, необходимо выполнить обноску территории, чтобы сохранить натянутые шнуры до окончания строительных работ.

Обноска выполняется за границами фундаментной траншеи и состоит из парных колышков, соединенных планками. Момент ответственный, так как планки должны располагаться по одному уровню. Лучше всего при выносе разметки использовать гидроуровень.

Технология разметки

Приведем пошаговые инструкции, с помощью которых можно выполнить разметку участка под разные типы фундаментов.

Под столбчатый фундамент

Следует заметить, что разметка столбчатого фундамента особых сложностей не вызывает, так как такое основание представляет собой наиболее простой вариант свайного фундамента.

При установке такого фундамента под оси сооружения монтируют опорные элементы прямоугольной или круглой формы, установленные вертикально.

Установка их выполняется в наиболее загруженных местах – по углам, в точках пересечений несущих и межкомнатных стен.

Как правило, шаг установки опор составляет полтора – два метра, верхние их участки соединяются балками, свободное пространство заполняется песчано-щебеночной смесью.

Размеры элементов определяются с учетом высоты будущего основания. Чтобы разметить подобный фундамент, необходимо соорудить обноску. Для этого потребуются доски, расположенные попарно друг напротив друга и ограниченные шнуром, чтобы получился квадрат либо прямоугольник.

Опорные столбы располагают по уровню, веревки натягиваются по отметкам, нанесенным с помощью гидроуровня. В точках пересечений бечевок устанавливаются колышки, обозначающие места для бурения скважин.

Теперь веревки разрешается снять, вместо каждого колышка устроить приямок, в углубление вставить сваю, залить свободное пространство бетонным раствором.

Затем проводится основная разметка будущего фундамента, действия соответствуют общепринятым правилам подобных работ.

Под ленточный фундамент

Мы знаем, как выполняется разметка под свайный фундамент. Теперь предлагаем вашему вниманию последовательность действий о том, как правильно сделать разметку под ленточный фундамент своими руками.

Возведению ленточного основания предшествует правильно исполненная разметка. Такой тип фундамента представляет собой непрерывную железобетонную ленту, уложенную в траншею. Параметр ширины ее опорной части определяется с учетом качества грунтового состава и используемыми для возведения стен материалами. К примеру, ширина ленты под кирпичную кладку или под блоки должна быть минимум пятьдесят сантиметров.

Уровень заглубленности определяется по точке промерзания почвенного состава. Ленточные конструкции заливаются по прочному грунту, монтируются легко, дают возможность для обустройства подвала или цокольного этажа.

Проводя разметку на местности, необходимо учитывать, что ваше сооружение должно быть удалено от ограждения и соседней территории на определенные расстояния:

• оконные проемы до стен соседнего здания должны быть удалены на шесть метров, сам объект возводится не ближе трех метров от территории соседа;
• санитарно-бытовые правила определяют, что удаления должны быть минимум по три метра.

Размечают ленточное основание по общепринятым правилам разбивки участка для строительных работ, по такому же принципу делается обноска.

В верхние части элементов обноски вбиваются гвоздики для выполнения отметок:

• в центре – оси фундаментных стен;
• по бокам от осевой – метка под ширину фундамента;
• ширина опорной подушки.

Под плитный фундамент

Если нет возможности разместить свайное поле под фундамент или забетонировать ленту, устраивают основание из плит. Такой вариант считается наиболее надежным, применяется на участках с проблемным грунтом, по торфяной или заболоченной местности.

Разметить устройство плитного фундамента можно самому, так как порядок определения углов с расстановкой колышков и натягивание бечевки нам уже знаком.

Есть одна особенность в устройстве такого основания – приходится принимать во внимание площадь фундаментных плит. Если какая-то из них не войдет в размеченный контур, все придется переделывать заново.

Если нет возможности проверить диагональ, придется уточнять общую площадь фундаментного основания и аналогичные параметры каждой плиты, после всего значения всех плит складываются, и выполняется сравнение с проектным решением.

Фундамент произвольной формы

Естественно, разметка прямоугольных фундаментов 10 на 10 для дома, 4 на 4 под беседку, 3 на 6 под гараж 3 на 3 и т. п. выполнять просто. Но порой возникает необходимость залить основание под конструкцию с многочисленными углами. Возникают определенные сложности, но процесс вполне решаемый. Алгоритм действий следующий:

• в первую очередь придется самому разметить общий контур объекта, отметить расстояния от крайних точек и построить большой прямоугольник;
• затем все углы корректируются, снова проверяются диагонали и размеры сторон;

• начинается сложный этап – разметка изломных участков. Заметим, что каждый такой отрезок представляет собой дополнительный прямоугольник, который тоже приходится строить. В завершении выставляются и перепроверяются угловые участки;
• отвесами определяются места пересечений, которые формируют контур объекта.

Такой фундамент не рекомендуется размечать на неровном участке.

Тонкости разметки

Теперь вы знаете, как разместить столбчатый фундамент или разметить плитное основание, как закрепить шнур, чтобы сохранить данные разметки до окончания строительства.

В обязательном порядке принимайте в расчет отсчетную точку, располагайте один из угловых участков с привязкой к какому-то сооружению. Это необходимо, чтобы легко исправить допущенные ошибки. При выполнении разметки пользуйтесь тахеометром.

Как разметить фундамент для дома своими руками правильно

Строительство дома, очень сложный и ответственный процесс. Любая, даже самая мелкая ошибка может привести к краху всей конструкции, поэтому большинство людей предпочитают в таких вопросах обращаться к профессионалам. Но, тем не менее, обладая нужными знаниями и головой на плечах, можно построить дом полностью самостоятельно.

При этом, важен каждый этап строительства, в данной статье будет рассмотрен, наверное, самый важный, а именно – строительство фундамента.

Общие правила разметки

Первым шагом в строительстве фундамента, является разметка фундамента, тут необходима особая точность иначе в итоге дом может поехать либо завалиться, поэтому необходимо быть крайне внимательным на этом этапе, учитывать особенности грунта, на котором будет стоять дом, то какой дом вы хотите построить и какими средствами располагаете.

В зависимости от этих параметров можно выбрать подходящий фундамент из нескольких возможных, а именно:

• Столбчатый.
• Ленточный.
• Свайный.
• Плитный.

Кроме того, имеется несколько способов разметки фундамента:

• Метод паутины.
• Золотой треугольник.
• Обноска.

Каждый из этих методов имеет свои особенности, но все они имеют общие правила при разметке. Для того чтобы правильно разметить фундамент, одну из основных сторон фундамента, необходимо привязать к какому-то объекту участка, к примеру, это может быть забор.

Таким образом, расстояние от забора должно быть одинаковое на протяжении всей стены. Также, для разметки фундамента любым способом, необходимо иметь определенные предметы и инструменты.

Итак, что необходимо для разметки:

• Калькулятор.
• Бечевка. Как можно прочнее, ведь для правильной разметки её необходимо будет довольно сильно натягивать.
• Рулетка. Желательно что бы её длинна была как минимум равна длине основной стены.
• Колья, длиною примерно в метр.
• Режущие инструменты.

Методы разметки прямоугольного фундамента

Прямоугольная форма фундамента является наиболее простой для строительства.  Для его разметки можно использовать следующие способы:

• Метод паутины.
• Золотой треугольник (т. Пиагора).
• Обноска (чаще используется для сложных форм).

Золотой треугольник

Очень простой и надежный способ разметки фундамента. Для того чтобы сделать разметку с помощью данного способа вам необходимо:

• Вбить колышек в углу главной стены.
• Отмерять по главной стене 4 метра и вбить колышек
• Соединить 2 имеющихся колышка веревкой
• Отмерять от первого колышка по смежной стене 3 метра и вбить колышек.
• Соединить 1й и третий колышек веревкой.
• Протянуть веревку от колышка находящегося на главной стене, до колышка находящегося на смежной стене веревку. Длина веревки должна быть 5 метров.
• Если веревка не достанет до колышка на смежной стене – подвинуть его ближе, если же веревка не будет натянута – отодвинуть дальше.

Таким образом, вы получите ровный угол в 90 градусов. Далее необходимо будет продолжить стены на необходимую длину. Чтобы получит оставшиеся в стены, отмерьте 2 куска веревки необходимой длины и протяните от угловых колышков уже имеющихся стен до натяжения. Затем закрепите. Вот и все – прямоугольная разметка готова.

Разметка в зависимости от типа фундамента

Каждый фундамент имеет свои особенности в связи, с которыми имеются свои особенности в разметке.

Ленточный фундамент

По углам фундамента ставятся колышки, между которыми необходимо натянуть бечевку либо цветную ленту. Колышки вбиваются по углам вешних граней, траншея при этом капается с внутренней стороны разметки. Трудно найти идеально ровный участок, поэтому глубина траншеи, как правило, измеряется по самой низкой точке разметки фундамента.

Для небольшой постройки будет достаточно траншеи глубинно в полметра. Крайне важно, что бы дно траншеи было как можно ровнее. Также траншея должна иметь строго вертикальные стены.

Столбчатый фундамент

Разметка столбчатого, свайного или плитного фундамента очень похожа на обычную разметку, но процесс несколько усложнен. На гранях разметки фундамента необходимо разметить точки размещения опор. Расстояния между ними должно быть не более 2х метров.

Рассмотрим устройство каждого из типов фундамента отдельно

Ленточный фундамент

Разметка фундамента под дом 3х3 м

Ленточный фундамент представляет собой траншеи, заполненные железобетоном, бутобетоном, кирпичом или фундаментными железобетонными блоками. Траншеи копаются непосредственно под стенами.

Материал, используемый для фундамента, зависит от типа грунта:

• Кирпичный фундамент. Используется крайне редко, в основном для наружной части фундамента. Данный тип может быть использован на глиняном грунте. Ни в коем случае нельзя его применять при повышенном уровне грунтовых вод.
• Бутобетон. Применяется на скалистых либо песчаных грунтах.
• Бетонные плиты и литой железобетон используется на глиняных грунтах.

Плюсы данного фундамента заключаются в следующем:

• Подходит для строительства на любом грунте.
• Возможность размещения под постройкой подвала.
• Более дешевый и простой чем плитный.

Ленточный фундамент может быть:

• Мелкозаглубленый. Используется на устойчивых, стабильных грунтах и для строительства легких построек. Глубина траншеи для такого грунта не превышает 70 см, то есть, не проходит глубже уровня промерзания грунта.
• Заглубленный фундамент. Используется только для тяжелых построек. Глубина траншеи для такого грунта проходит дальше уровня промерзания земли. Такой тип фундамента хорош тем, что является устойчивым к сдвигам грунта. Однако только при условии что здание, стоящее на нем будет достаточно тяжелым.
• Монолит. Внутреннее пространство граней заливается бетоном.
• Сборная лента. Данный тип фундамента не заливается раствором, а собирается из отдельных железобетонных фундаментных плит.

Разметка внешнего контура фундамента

Свайный фундамент

Если грунт, на котором строится дом слишком слабый чтобы удержать постройку, либо слишком неровный, разумным решением будет свайный фундамент.

Благодаря тому, что сваи проникают довольно глубоко, появляется возможность миновать слабые слои и поставить опору на более сильные. Сверху на сваи устанавливаются балки и стены, таким образом, получается устойчивый фундамент.

Сваи бывают следующих типов:

• Забивные. Массивные, длинные, армированные бетонные сваи с заостренным концом. Углубляется в грунт путем забивания с помощью специальной техники. Обычно не используется в частном строительстве небольших домов, так как использование техники, является довольно затратным удовольствием.
• Буронабивные. Вместо того чтобы вбивать готовые сваи, в грунте пробуриваются скважины, которые заполняются бетоном, высота верхушек которых регулируется в зависимости от плана постройки. Могут быть армированные или же неармированные.
• Винтовые. Металлические, заостренные сваи с винтами на конце. Это дает возможность более простым способом углубить их на необходимую глубину. Такой тип фундамента чаще используется в негабаритных частных постройках.

Плитный фундамент

Универсальный, надежный и самый дорогой тип фундамента. Монолитная железобетонная плита отливается на «подушке» под размер дома или немного больше. При движении грунта, подушка может плавать, что придает строению устойчивости.

Плитный фундамент может быть следующих типов:

• Мелкозаглубленный плитный фундамент. Устанавливается на поверхности грунта. Минусом такого фундамента является то что исключается возможность строительства подвала.
• Заглубленный плитный фундамент. При его строительстве вырывается яма с ровными стенами под размер дома, по дну выливается плита. При использовании данного фундамента возможно строительство подвала.

Схема разметки фундамента с учетом установленных норм расстояния до соседнего участка

Столбчатый фундамент

Является самым простым и дешевым, однако, и самым ненадежным фундаментом. Суть его заключается в том, что по периметру обозначения контуров стен устанавливаются невысокие столбы из кирпича, камней или бута. Устанавливаются они в наиболее ответственных местах, расстояние между ними от 1,2 до 2,5 метров.

Сверху устанавливается связующая балка, которая и формирует основу для будущего строения. Так же существует углубляющийся тип столбчатого фундамента. В местах основных опорных мест бурятся скважины, которые заливаются бетоном и армируются.

Снизу, для большей устойчивости, такие столбы расширены. Столбчатый фундамент устанавливается только на устойчивых фундаментах, и подходит лишь для малоэтажных, легких построек. Кроме того исключается строительство подвала.

Статья была полезна?

0,00 (оценок: 0)

Как выкопать фундамент | HowToSpecialist

Эта статья про , как выкопать фундамент под дом, террасу или любое другое сооружение. Копка фундамента имеет важное значение для прочности и долговечности вашей конструкции в долгосрочной перспективе, поэтому важно обратить внимание на наше пошаговое руководство своими руками. Помните, что вам нужно нанять квалифицированного инженера, чтобы определить глубину вашего фундамента, а также количество и сложность арматурных стержней, которые вы собираетесь использовать.Тем не менее, в этой статье мы покажем вам несколько основных приемов, когда речь идет о рытье фундамента.

Вы должны понимать, что структура почвы в значительной степени влияет на глубину и размер вашего фундамента. Например, в большинстве случаев вам придется строить столбы, если у вас есть засыпной участок. С другой стороны, для средней почвы вы должны выкопать траншеи глубиной 3-4 фута и шириной 2 фута. Поэтому лучше оценить качество грунта перед его покупкой или перед принятием решения о строительстве сооружения.Перед копанием фундамента необходимо основательно подготовить участок. Следовательно, вы должны удалить деревья и, самое главное, их корни. Тем не менее, вы должны соблюдать местные правила в отношении этих вопросов, в противном случае вы рискуете получить значительный штраф. Если на вашем участке много старых деревьев, неплохим решением будет поискать другой участок, так как рубить деревья, перевозить их и удалять корни из земли очень дорого и требует много времени.

Чтобы выкопать фундамент , у вас есть два основных варианта: арендовать гидравлический экскаватор или нанять несколько человек для рытья траншей с помощью лопаты.Очевидно, что первая альтернатива выполнит эту работу быстро, но бывают случаи, когда гидравлический экскаватор может не иметь доступа к узким или изолированным участкам. В этом случае единственное решение — нанять 3-4 человека для рытья фундамента лопатой. По нашему опыту, копать фундамент лопатой лучше и дешевле, чем арендовать экскаватор. Во-первых, траншеи могут обрушиться при использовании техники, а во-вторых, у вас больше контроля при использовании лопаты. Тем не менее, если мы говорим о большом фундаменте, лучшим выбором будет экскаватор.

Сделано по плану

Материалы

Инструменты

подсказки

• Забейте обшивочные доски в землю на расстояние не менее 16 дюймов / 50 см.
• Тщательно очистите ваши инструменты после завершения проекта

Время

• Несколько дней в зависимости от поверхности фундамента

Закладка фундамента дома

Доски для теста

Первый шаг — заложить фундамент вашего дома.Для правильной работы вам необходимо построить две доски для теста для каждого внешнего угла фундамента. Для изготовления досок из теста вам понадобятся пиломатериалы 1 × 4 или 2 × 4, несколько гвоздей и молоток. Помните, что тестовые доски должны быть жесткими, иначе при рытье фундамента вы можете сместить их из правильного положения. Кроме того, вы должны прямо над двумя кольями закрепить крестовину.

Планировка периметра фундамента

Затем вам нужно разметить периметр вашего дома, но вы должны убедиться, что он находится точно над местом, указанным в вашем разрешении на строительство.Даже малейшая ошибка сделает вашу жизнь невыносимой, поэтому будьте внимательны при установке досок и выкладке периметра фундамента.

Smart Tip: Измерьте стороны периметра, чтобы убедиться, что они правильные. Кроме того, вы должны измерить обе диагонали, чтобы проверить, равны ли они. Если они не ровные, вам придется снова установить тестовые доски и струны.

опоры угловые

Затем вы должны проверить прямоугольность углов с помощью известного метода 3-4-5 .Начиная с одного угла, вы должны измерить одну сторону 3 ′ и сделать отметку на веревке. Затем отмерьте 4 ′ вдоль другой стороны угла и снова сделайте отметку. Затем вам нужно измерить расстояние между двумя отметками. Если расстояние между двумя метками составляет 5 футов, то ваш угол идеально квадратный, в противном случае вам придется повторять предыдущие шаги, пока ваш макет не станет идеальным. Вы должны применить технику 3-4-5 как минимум для 3-х углов макета. Еще раз проверьте, равны ли диагонали.

Как выкопать фундамент

Копание фундамента

После того, как вы убедились, что планировка вашего дома идеальна, можно приступать к рытью фундамента. Как мы уже говорили, бывают случаи, когда нельзя арендовать экскаватор с гидроприводом, поэтому приходится использовать традиционный метод: копать подошву лопатой. Хотя это может показаться простым процессом, мы можем заверить вас, что это сложно, но если вы обратите внимание на наши рекомендации, вы легко справитесь с этим.

Во-первых, вы должны отметить след вашего фундамента на земле. Таким образом вы убедитесь, что опоры будут прямыми. Однако мы должны подчеркнуть, что вы должны внимательно прочитать планы фундамента, чтобы правильно вырыть фундамент. Еще один аспект, который вы должны принять во внимание, — это подготовить площадку рядом с фундаментом, где можно разместить грунт, который вы выкапываете из траншей.

Умный совет: Перед тем, как копать фундамент, необходимо удалить растения, которые мешают вашему дому.Следовательно, используйте лопаты и пилы, чтобы удалить их корни.

Копка фундамента вдоль дома

Если вам нужно выкопать фундамент рядом с домом, вы должны уделить особое внимание работе, так как это может повлиять на жесткость конструкции вашего дома. Следовательно, вы должны следить за тем, чтобы не копать под фундамент дома, чтобы не повредить его.

Работайте внимательно и терпеливо, так как любая допущенная вами ошибка усилится при строительстве настоящего дома.Как это ни странно, многие думают, что фундамент не важен, так как его не видно. Нет ничего более неправильного, поэтому убедитесь, что вы строите фундамент в соответствии с планами, поскольку на карту поставлена ​​ваша безопасность.

Умный совет: При расширении вашего дома в большинстве случаев вам также придется укрепить фундамент вашего старого дома, чтобы убедиться, что он выдержит более высокие силы, проявляемые новым строительством.

Разрушение бетонной плиты отбойным молотком

Если на месте фундамента есть бетонные штампы, их придется разбивать отбойным молотком.Это самый простой и эффективный способ разбить бетон, но вы также можете использовать кувалду. Он будет делать то же самое, но вам придется приложить больше усилий и времени, поэтому мы настоятельно рекомендуем вам арендовать отбойный молоток на день или около того.

Smart Tip: При использовании отбойного молотка обязательно используйте защитные очки и средства защиты органов слуха.

Фундаментные траншеи

Продолжайте копать фундамент в соответствии с планом и убедитесь, что вы заложили грунт рядом со строительной площадкой, так как вам потребуется значительная сумма для засыпки фундамента.

Умный совет: Остаток почвы, выкопанной у основания, можно использовать для создания отличных ландшафтных проектов. Тем не менее, если он вам совсем не нужен, вы можете отдать его кому-нибудь, кто сможет использовать его в своем саду.

Перемещение земли с тачкой

Грунт с фундамента можно транспортировать на тачке. Тачка — отличный инструмент, так как позволяет без особых усилий вносить почву рядом со строительной площадкой.

Умный наконечник: Убедитесь, что колесо накачано должным образом, иначе почву будет труднее перемещать.

Устройство деревянного моста через траншеи

Если вам нужно транспортировать грунт или просто пройти по траншеям фундамента, было бы неплохо сделать мост, используя две толстые деревянные доски (пиломатериалы 2 × 4), скрепленные вместе с обоих концов двумя кусками 1 × 2. деревянные доски.

Умный совет: Убедитесь, что вы окружили траншеи фундамента забором в ночное время, так как люди или животные могут получить травмы или попасть в ловушку, если они упадут в траншеи.

Глубина фундамента

При рытье фундамента важно следить за тем, чтобы его дно было идеально ровным. Бывают случаи, когда площадка неровная, поэтому на глаз сложно определить, идеально ли выровнено основание фундамента по всей поверхности. Тем не менее, мы покажем вам технику, которая работает в любой ситуации.

Просто используйте лазерный уровень или водяной уровень, чтобы сделать видимые отметки на четырех столбах, установленных в каждом углу фундамента.Затем используйте рулетку, чтобы увидеть расстояние от отметок до дна траншеи фундамента. Если четыре глубины равны, это означает, что углы вашего фундамента ровные. Если глубины различаются, вы должны соответствующим образом отрегулировать их.

Подробнее о , как построить опалубку для фундамента .

Спасибо, что прочитали нашу статью о , как выкопать фундамент , и мы рекомендуем вам ознакомиться с остальными нашими проектами.Не забывайте ставить лайки и делиться нашими статьями с друзьями, используя виджеты социальных сетей.

Опоры и фундаменты

Если вы еще этого не сделали, вы должны вскоре выбрать тип дверей, окон, гаражных ворот, сайдинга или лепнины, отделки, кирпича, печи, камина, шкафов, ванны и душа.

Калькуляторы объема бетона: опоры, фундаменты, Плиты и многое другое

9. Инженерное дело

В определенных условиях может потребоваться инженер; Мэрия, ваш генеральный подрядчик или вы можете почувствовать, что в доме или участке есть что-то, что требует одобрения инженера.

• При строительстве на склоне вы можете попросить инженера определить, что нужно, чтобы ваш дом оставался на месте. Например, для фундаментных стен может потребоваться дополнительная сталь, или вам, возможно, придется использовать более прочный тип бетона. Использование инженера временами может показаться немного дорогостоящим, но он сохранит все в надлежащих условиях, и вы можете просто оказаться в одном из самых счастливых домов в округе.
• Любой подвал с (засыпанными) фундаментными стенами высотой более 7-8 футов требует инженерного ремонта.

10. Земляные работы

Когда строитель или геодезист отметили, где будет расположен дом на участке, въезжает экскаватор и выкапывает яму под фундамент.

Дополнительно: съемка

Хотя это может стоить немного дороже, в трудной ситуации вы можете попросить геодезиста отметить углы дома. Большинство участков требует проведения обследования после того, как фундамент заложен. Если вы проведете их до того, как начнете с фундамента, это будет стоить немного дороже, но это может сэкономить вам много денег и сэкономить нервы.Многие фундаменты приходилось перемещать или полностью переделывать, потому что они находились не в том месте.

• Возможно, вы захотите сейчас покопаться в сервисных подключениях. Спросите об этом сантехника и электрика.
• Сантехник выполнит работы по прокладке ливневой канализации, канализации и водоснабжения. Они должны быть проверены городским инспектором, и компания водоснабжения захочет увидеть подключение к водопроводу.
• Электрик проложит трубы для Cable, BC Tel и любые электрические соединения.Провода и кабели будут протянуты соответствующими коммунальными предприятиями позже.
• При необходимости соединение можно будет установить позже.

11. Песок и гравий

В зависимости от вынутого грунта вам понадобится хороший песок, земляные выемки и дренажная порода.

• Под всеми плитами должно быть не менее 6 дюймов гравийной засыпки.
• В определенных условиях вам придется внести некоторую заливку. Либо для повышения уровня грязи, либо из-за нестабильной грязи.Этот слой (обычно ямы) необходимо утрамбовать и выровнять. Не стоит дешево обходиться с этим; убедитесь, что вы делаете хорошую работу. Компактное оборудование можно арендовать в компании по аренде. Просто убедитесь, что вы получаете оборудование подходящего размера для работы.

12. Фундамент

Закажите материалы, необходимые для фундамента, на складе пиломатериалов, а Формы — у компании по производству бетона. Когда материалы будут доставлены, строители смогут приступить к закладке фундамента.

Рассчитайте количество бетона, которое вам понадобится для вашего фундамента: Британская система мер: Бетонный калькулятор; Метрика: Калькулятор бетона

• Не пытайтесь сэкономить на заказе всех стройматериалов в это время.Вы будете тем, кто будет перемещать его, когда он встанет на пути. Склады пиломатериалов разделят материалы на две или три (или сколько угодно) упаковок.

13. Сантехника, отопление и электричество

Свяжитесь со специалистами по сантехнике, отоплению и электричеству, чтобы они могли установить все необходимое до заливки бетона.

• Пример: для Legal Suite электрик может проложить кабель внутри бетона.
• Постарайтесь не слишком расстраиваться, ожидая кого-либо из этих людей. Некоторые блокировки сделаны для их удобства. Если они не хотят делать это сейчас, они могут выкопать их позже (но не хотите ли вы копать? Ха-ха). Вещи случаются, будь вежливым.

14. Осмотр опор

Когда строители закончат укладку фундамента, свяжитесь с мэрией и запросите осмотр фундамента.

• Некоторые строители сначала заливают бетон для фундаментов, а затем для фундамента, в то время как другие предпочитают заливать бетон для фундаментов и фундаментов одновременно.

16. Ленточный фундамент

Обычно на следующий день после заливки бетона фундамент можно зачищать. Для получения бланков необходимо позвонить в бетонную компанию.

• Постарайтесь разместить снятые материалы в таком месте, где они не будут мешать и останутся прямыми и чистыми.

17. Гидроизоляция

Гидроизоляция требуется на той части фундамента, где перекрытие или поверхностное покрытие ниже уровня грунта.

• Это может быть грязно. Просто прислонитесь к стене с брызгами.

18. Дренажная плитка

Водосточная плитка должна быть размещена по периметру вашего дома всякий раз, когда есть жилое пространство ниже уровня класса (уровня земли). Сюда входит пространство для хранения или обхода контента.

• Правила, касающиеся дренажа, зависят от почвенных условий или типа дома. В большинстве ситуаций с перекрытием на уровне земли (когда бетонный пол находится выше уровня земли) вы можете отказаться от дренажной плитки.Но установить его никогда не помешает.
• Эту работу обычно делаете вы с хорошими тачками, лопатой и множеством друзей.
• Верх сливной плитки должен быть уложен на уровне стыка фундамент / фундамент.
• В некоторых муниципалитетах с ливневой канализацией вам не разрешат подключать водосточные трубы к водосточной трубе по периметру. То же самое, если у вас установлен слив в колодце. Вам придется проложить вторую линию и слить ее в гравийную яму.
• Убедитесь, что эта работа выполнена правильно; это может просто помешать вам получить бассейн в вашем подвале.

19. Проверка дренажной плитки

Инспектор мэрии.

20. Монтажные устройства для канализации и водоснабжения

Сантехник обычно подключает канализацию и воду. Когда это будет завершено, инспектор мэрии будет вызван для проверки. Кроме того, местная компания водоснабжения должна проверить водопроводную сеть, прежде чем она будет закрыта.

• На случай, если это не было сделано при раскопках.
• Примечание: газовая компания будет устанавливать собственные подключения к счетчику газа.

21. Засыпка и профилирование

После осмотра дренажной плитки в большинстве случаев можно выполнить засыпку и профилирование.

Примечание. Опять же, хотя иногда это упускается из виду, хорошо подготовленный фундамент для вашего дома и подъездной дороги будет одним из ваших лучших вложений. Как строитель, вы будете ответственны за это. Если вы не способны или не желаете взять на себя эту ответственность, наймите инженера или вы можете рассмотреть возможность привлечения генерального подрядчика.Опять же, это может стоить немного; Я бы не стал шутить с этой частью. В любом случае руководствуйтесь здравым смыслом и спрашивайте, если сомневаетесь.

• Используйте хороший материал для внутренней части фундамента, гаража, проезжей части и тротуаров. Не экономьте на уплотнении этих участков.
• Сталь поможет с укреплением и удержанием вещей на месте. Но из-за оседания у вас, скорее всего, со временем появятся трещины в плите или полу гаража. Большинство трещин можно исправить.

• Плита или обезжиривающее покрытие: состоит из слоя гравия, поли (который должен быть изолирован от газа радона), а затем слоя бетона.
• Легкое пальто можно закончить самостоятельно. Но для изготовления плит наймите профессионального мастера по отделке бетона. Примечание: возможно, за исключением ограниченного пространства для лазания, что бетонные работы могут быть выполнены после завершения обрамления. Единственная разница в том, что на этом этапе большую часть времени вы можете обойтись без помпы, что маловероятно в будущем.

<< Начало работы Обрамление >>

Планировка жилого участка | Журнал Concrete Construction

Некоторые фирмы преуспевают, почти полностью специализируясь на рынке жилой недвижимости. По данным PCA, на жилищное строительство приходилось около 24% потребления цемента за последние 3 года — это самая крупная категория, за исключением тротуаров.

Для успешного размещения фундаментов, фундаментов и плит жилых домов вам необходимо работать эффективно и точно, чтобы другим профессионалам было легче завершить строительство.Доступен ряд сложного оборудования, чтобы помочь вам разметить строительную площадку (см. «Геодезические работы и разметка, геодезия и разметочные работы» из CC, февраль 2010), но и такие традиционные инструменты, как рулетка, струнные линии и переходы (или уровни строителя ) отлично подходят для большинства жилых проектов.

Проверить анкету

Начните с плана участка, в котором указано, где на участке должен быть расположен дом. Роб Ширли, операционный менеджер FraserCon, подрядчика по производству бетона в жилых домах из Кэрроллтона, штат Техас, говорит, что важно подтвердить правильность информации на плане участка: «Сначала мы смотрим на участок на бумаге, а затем выходим и видим каково это на самом деле.Мы хотим убедиться, что метки собственности геодезиста на месте, и, если что-то не кажется правильным, мы свяжемся со строителем, чтобы проверить углы, прежде чем мы продолжим. Мы стараемся сделать так, чтобы расположение дома учитывало любые удобства и соответствовало местным требованиям. Мы также проверяем, нет ли деревьев, которые нам нужно будет исправить во время строительства ».

После проверки правильности разбивки границ участка, правильности разбивки меток участков, а также того, что на чертеже плана участка отражены фактические условия участка, следующим шагом будет измерение границ участков, чтобы разметить площадь дома. .Некоторые подрядчики, такие как FraserCon, используют строительный уровень или лазерный уровень и длинную рулетку для самостоятельного выполнения этих измерений, а затем устанавливают колья и струны. Ширли говорит, что его бригады вызывают сертифицированного геодезиста для проверки размещения после того, как они выкопали фундамент и установили формы, но перед заливкой бетона.

Другие подрядчики, такие как North Star Foundations, Фредерик, штат Мэриленд, придерживаются иной позиции. Президент North Star Ник Кокерхэм говорит, что его бригады прибывают после того, как геодезист уже сделал компенсационные ставки.«Геодезист устанавливает ступицы [вешки] на определенном расстоянии, обычно от 10 до 15 футов, от угловых точек здания. Смещения дают экскаватору место для рытья фундамента. Мы протягиваем веревочные линии между гвоздями в ступицах, чтобы убедиться, что расстояния соответствуют планам, затем подтягиваем точки к фактическому следу здания. Также вытягиваем диагонали, чтобы углы были прямоугольными. Если конструкция дома сложная, мы измеряем и проложим линии по всем точкам по периметру ».

«Вытягивание диагоналей» относится к измерению по диагональным углам, а также между соседними углами.Если углы выложены под квадрат, оба размера по диагонали будут равны.

Установка уровня

Каким бы важным ни было получение правильных размеров и квадратов углов, не менее важно при планировочных работах правильно выровнять фундамент и подоконник. Ровный фундамент — ключ ко всему, что строится после. Традиционный инструмент для создания ровного фундамента — строительный уровень.

Геодезическая съемка должна включать в себя контрольную точку высотной отметки для участка, которая часто, но не может быть высотой в верхней части плиты, как указано на плане строительной площадки.Установите уровень строителя, плотно вдавив концы основания штатива в землю в месте в пределах видимости контрольной точки и рядом с углом запланированного фундамента. Прикрутите уровень к треноге, совместив оптический прицел с противоположной парой регулировочных винтов. Поворачивайте регулировочные винты до тех пор, пока пузырек наверху уровня не будет отцентрирован, а затем поверните прицел, чтобы выровнять его с другой парой винтов, и снова отцентрируйте пузырек, отрегулировав эти винты. После центрирования пузыря горизонтальное перекрестие в прицеле уровня представляет плоскость уровня при вращении уровня.Увеличение прицела достаточное, чтобы вы могли точно прочитать мерную ленту или стержень с расстояния 100 футов и более.

Направьте горизонтальный прицел на контрольную точку геодезиста, где находится партнер с нивелирной рейкой или измерительной лентой, и измерьте его расстояние от плоскости уровня. Затем поверните прицел в сторону угла здания и разместите там измерительного партнера. Если указанная отметка перекрытия выше или ниже контрольной точки, вычислите, на сколько и определите, где эта точка должна быть по отношению к плоскости уровня.Найдите эту точку на выравнивающей рейке или ленте и попросите вашего партнера отметить ее на угловой стойке. Повторите процесс для каждого угла, а затем используйте метки для установки линий.

Зачем работать вручную?

Учитывая распространение современного оборудования для разметки, почему многие подрядчики, выполняющие работы в жилых домах, продолжают использовать более традиционные методы, в том числе некоторые компании, которые владеют тахеометрами и используют их для размещения более крупных проектов?

«Техника хорошая, но это все еще строительство.На небольших работах иногда лучше просто засучить рукава и приступить к работе. Традиционные методы занимают меньше времени, и мы, вероятно, по-прежнему будем использовать их для перепроверки схемы, полученной с помощью тахеометра », — говорит Кокерхэм. CC

Кеннет А. Хукер, писатель-фрилансер, живет в Оук-парке, штат Иллинойс.

---

Макет: что сегодня просто? Члены Concrete Foundations Association (CFA) отвечают:

Джим Бэти из CFA спросил участников, что они думают по поводу выкладки фундамента с использованием струны и уровня геодезиста — считается ли это все еще «простым» или теперь, с помощью роботизированного оборудования для разметки, старое становится «сложным», а новое — новым. новый «простой.”

Скотт Смит, Современные заливные стены, Кливленд, Огайо

Поскольку мы долгое время использовали роботизированные инструменты, наши специалисты на местах, как правило, не обладают навыками закладывания фундаментов по старинке. Так что в этом смысле нам труднее разметить вручную, чем с помощью машины. Тем не менее, мы обнаружили, что некоторые из наших макетов быстрее выполняются командой вручную, когда они прибывают, вместо того, чтобы каждый раз отправлять отдельного макетчика. Итак, мы делаем смесь из двух.

Брюс Нил, Modern Foundations, Балтимор, Мэриленд

Все простые работы выполняются вручную, а некоторые более сложные, потому что у нас есть только один человек, обученный работе с тахеометром. Я думаю, что неплохо продолжать делать это вручную. Все сложные работы мы выполняем с помощью тахеометра, и наша репутация производителя квадратного фундамента остается очень хорошей.

Марк Латорре, Latorre Concrete Construction, Колумбус, Огайо

Готов поспорить, если я спрошу некоторых из наших рабочих, что за отвес, я бы посмотрел на них пустым взглядом.Удивительно, как легко забывают основы. Мы полностью полагаемся на наш роботизированный инструмент, хотя есть один старик (я), который, возможно, все еще может разметить вручную. Мы также обнаружили, что экскаваторы не прилагают особых усилий для сохранения смещенных ступиц, поскольку они знают, что для компоновки нам нужно всего два.

Мэтт Менке, Menke Brothers Construction, Лима, Огайо

Все делаем по старинке, за исключением очень сложных планировок. Мы хотим способствовать пониманию этого процесса.Мы считаем, что это дает нам более образованные взгляды, позволяющие анализировать работу и обеспечивать точность. Старый простой способ прост, потому что он включает в себя основные инструменты, но более сложен, потому что требуется больше умственных способностей.

Как залить фундамент бетонного сарая

28 мая 2011 г. | от Итана (электронная почта) |

Заливка бетона находится на пороге того, что сделают своими руками, но с правильной подготовкой и знаниями вы действительно сможете построить что-то стоящее.Это не слишком сложный проект, особенно когда вы привлекаете к себе на помощь несколько друзей. В этой статье рассказывается о выборе места, проблемах копания, инструментах, материалах и методах, которые мы использовали для заливки плиты размером 8 x 12 футов для нового сарая.

Заливка навеса — отличное решение для навесов, которые будут построены или поставлены на относительно ровную поверхность. При установке на наклонной поверхности вам нужно проявить больше творчества, выбрав фундамент сарая, предназначенный для склонов и холмов. В этом альтернативном методе поддержки сарая используется конструкция из столбов и балок поверх залитых бетонных нижних колонтитулов для получения ровной поверхности сарая.

Этапы подготовки

Для успешной заливки необходимо выполнить некоторые приготовления. Убедитесь, что подушка расположена в удобном месте, без препятствий для деревьев или камней. Сделайте себе одолжение и избегайте больших склонов, на которых потребуется много копать и больше бетона.

Подготовительный этап 1. Найдите подземные линии

После того, как вы выберете место, вам нужно будет проложить все линии метро. В Мэриленде мы называем мисс Утилита, но в каждом штате есть аналогичные ресурсы.Эти услуги бесплатны, требуются по закону и очень просты в использовании. Позвоните по крайней мере за 48 часов до начала вашего проекта, и они выйдут и отметят любые закопанные линии электропередач, коммуникаций, газа и воды. Нажмите здесь, чтобы узнать больше о правилах копания и о том, что означают разные цвета. Наш сарай располагался в месте, где не было подземных коммуникаций. Вот почему вы не видите ничего отмеченного на наших фотографиях.

Подготовительный этап 2: Разрешения и правила ТСЖ

Важно получить разрешение любой ассоциации домовладельцев и, при необходимости, разрешение.Мы пошли на согласование с архитектурным комитетом ТСЖ и прилегающими соседями. В нашем округе сарай размером 8 на 12 футов не требует разрешения. Проверьте местный кодекс, чтобы убедиться, что вы его соблюдаете.

Подготовительный этап 3: спланируйте подходящую погоду

Хорошая погода может значительно облегчить бетонирование. Перед стартом мы ждали, когда наступит весна и температура почвы поднимется намного выше нуля. Бетон можно успешно заливать при более низких температурах, но вам нужно использовать теплую воду и утепленные одеяла, чтобы бетон должным образом застыл.На самом деле у нас были идеальные дни с температурой 70 ° и без дождя всю неделю.

Инструменты и материалы

Вот инструменты и материалы, которые мы использовали для завершения этого проекта:

• Рулетка
• 4 ‘уровень
• Лазерный дальномер (на фото ниже)
• Краска-спрей (для разметки земли)
• Лопаты, грабли, мотыга, сучкорез, водяной шланг, шнур
• Пиломатериалы 2 x 6 футов, деревянные колья, стяжка, арматура, анкерные крепления, двуглавые гвозди
• Гравий,
• Бетон (мы использовали Quickrete no.1006 — см. Ниже)
• Бетономешалка
• Ручная пила, мастерок

Для этого проекта мы использовали бетонную смесь, стойкую к трещинам QUIKRETE® (№ 1006). Это строительная смесь портландцемента, песка, гравия и специальных армирующих волокон, которые уменьшают усадочные трещины и улучшают ударопрочность. Ознакомьтесь с их полной линейкой продуктов, чтобы узнать, какая из них подходит для вашего проекта. В QUICKRETE также есть полезный калькулятор, чтобы определить, сколько мешков с бетоном вам понадобится.Нам нужна была плита размером 4 x 12 x 8 футов, и мы использовали мешки размером 55 80 фунтов.

Шаг 1: Отметьте местоположение сарая

Этот сарай будет расположен на границе участка, и мы использовали лазерный дальномер, чтобы убедиться, что у нас правильное расстояние от дома. Мы не хотели случайно оказаться на служебном сервитуте или в собственности соседа. Используя рулетку и аэрозольную краску, мы отметили место бетонной площадки.

Шаг 2. Выкопайте фундамент

На этом этапе мы должны были быстро измерить уклон земли.Это важно, потому что тогда вы будете знать, насколько глубоко вам нужно копать. Мы закончили тем, что перетасовывали землю немного больше, чем необходимо, потому что в определенных местах копали слишком глубоко. Самый простой способ найти уклон — поставить столбики в землю с линией между ними. Выровняйте линию и измерьте изменение высоты от линии до земли.

Как бы то ни было, мы удалили верхний слой земли, чтобы добраться до более твердой почвы и убедиться, что вершина нашей формы будет находиться как минимум на 1 дюйм над землей.Мы копали достаточно глубоко, чтобы учесть несколько дюймов гравия и обеспечить толщину плиты 4 дюйма. Выкопайте участок больше желаемой площадки, потому что вам нужно место, чтобы установить форму на место. Сучкорез пригодился для обрезки корней деревьев, а садовая мотыга — для обрезки краев.

Шаг 3: Постройте бетонную форму

Вы можете приобрести комплекты для изготовления бетонной формы, но мы предпочитаем строить ее из досок 2 x 6. Целью была площадка 12 футов на 8 футов, поэтому мы купили две доски 12 футов и две доски 10 футов и отрезали их до нужного размера.Убедитесь, что вы получаете хорошие, прямые пиломатериалы, и помните, что внутреннее измерение имеет значение. Форма снимается после застывания бетона. Двуглавые гвозди не обязательны, но потом их очень легко вытащить.

Шаг 4: Установите форму на место и установите уровень

Мы переместили форму на место и начали проверять ее квадратность. Самый простой способ сделать это — измерить расстояние по диагонали (от одного угла до противоположного).Чтобы убедиться, что они измеряют одинаково, требуется некоторое время, но это очень важно. Затем мы забили пару деревянных кольев по внешнему краю каждой стороны формы. Используя уровень в качестве ориентира, мы забивали или поднимали колья, чтобы достичь уровня. Это также требует некоторого времени назад и вперед, поэтому не торопитесь. Когда все станет квадратом на уровне и , сделайте небольшой уклон, чтобы вода стекала с холма.

Шаг 5: Установите гравий для достижения однородной глубины 4 дюйма

Гравий полезен для участков с плохим дренажем, потому что он позволяет воде течь, не разрушая почву.Мы укладываем несколько дюймов универсального гравия, стараясь поддерживать минимальную глубину бетона 4 дюйма.

Шаг 6: Установите арматурный стержень

Арматурный стержень (арматурный стержень) — это ребристый стальной стержень, используемый для обеспечения прочности бетона на растяжение. Мы разместили несколько брусков, заходя в каждый угол и прикрепленных друг к другу стяжками.

Шаг 7. Опрыскайте гравий и арматуру водой

Бетон приобретает прочность в результате химического процесса гидратации, когда вода соединяется с портландцементом.Здесь прекрасный баланс, потому что вам не нужно слишком много или слишком мало воды. Перед заливкой бетона форму и щебень намочили шлангом. Вы не хотите, чтобы вода сливалась вместе, но все должно быть влажным. Периодически повторяйте процесс по мере необходимости.

Шаг 8: Смешайте и залейте бетон

Взял в аренду миксер у Big Orange. Он утверждал, что может смешивать четыре 80-фунтовых мешка одновременно, но мы сократили его до двух мешков, чтобы предотвратить разливы. Вы можете отмерить воду и медленно добавлять ее, стараясь не добавлять слишком много.Мы решили использовать шланг и медленно добавляли воду до консистенции картофельного пюре. Смеситель был стоящим, потому что он устранял несмешанные карманы бетона и помогал нам работать быстрее.

Когда мы сбрасывали каждую партию, два человека использовали лопату и садовую стойку, чтобы распределить бетон по всей форме и по углам. Мы смешали много бетона, пока форма не заполнилась чуть выше краев.

Шаг 9: Снижение временных ставок Уровень

С помощью ручной пилы обрежьте временные стойки на уровне поверхности рамы.

Шаг 10: Используйте стяжную доску для выравнивания поверхности

Затем мы обрезаем все деревянные колья так, чтобы они не выходили за верхнюю часть формы. Мы использовали 12-дюймовую стяжную доску, чтобы заделать бетонный уровень верхней частью нашей формы, сделав несколько проходов. Мы работали по принципу «распиливания», заполняя нижние области по мере продвижения от одной стороны к другой.

Шаг 11: Отделка, кромка и бетон

Наша прокладка предназначена для сарая, поэтому нам было безразлично, как будет выглядеть поверхность после отверждения.Если вы заливаете уступ, ступеньки или что-нибудь еще, что будет видно, подумайте об использовании шпателя, терки или кисти для отделки поверхности. Обработка кистью обеспечивает текстуру и идеально подходит для ступенек или других участков, которые будут скользкими во влажном состоянии. Внутренние полы обычно наносятся шпателем / бетонной теркой. Затирка происходит после того, как поверхностная влага испарится и бетон потерял свой блеск. Вы также можете использовать инструмент для снятия фаски, чтобы создать чистую профессиональную кромку. После того, как бетон начал затвердевать, проведите инструментом для снятия фаски по периметру.

Шаг 12: Обеспечьте надлежащее отверждение, сохраняя бетон влажным

Правильно затвердевший бетон намного прочнее и будет служить дольше. Ранее мы упоминали, что важно предотвратить слишком быстрое высыхание бетона, поскольку это приводит к плохому сцеплению. Есть несколько различных методов отверждения бетона, и мы предпочитаем периодически опрыскивать плиту водой в течение следующих нескольких дней. Оставить форму на месте — еще одна полезная мера для удержания влаги.Нам повезло, что всю следующую неделю стояла умеренная погода.

Финальные изображения

Процесс ремонта фундамента

— чего ожидать, шаг за шагом

Процесс ремонта фундамента

— чего ожидать

Пошаговое руководство — процесс ремонта фундамента и чего ожидать

Разберитесь в процессе ремонта фундамента и чего ожидать. Да, ремонт фундамента — важное событие, но приготовьтесь, зная, чего ожидать.Он снимает беспокойство, задает ожидания и является ярким светом в конце туннеля. Следуйте за нами через полный лифт для ремонта фундамента дома. Это лучший способ осветить процесс и помочь объяснить, чего ожидать.

---

В этом доме в Северном Техасе около 4800 кв. Он нуждался в подъеме на шесть с лишним дюймов. Обычно это означает подъем всего дома до ровного (или почти ровного) состояния. Затем конструкция «приподнимается» на дополнительную сумму. Это помогает предотвратить воздействие смещения грунта на конструкцию в будущем после завершения ремонта фундамента.

---

1. Сваи необходимо укладывать по всему периметру балки.
   • Балка периметра — внешний край фундамента
   • Свайные опоры — это колонны, которые закладываются в землю под фундаментом. Это ставит ваш дом на прочный фундамент.
2. Под домом вырыты тоннели. Они проходят под плитой с интервалами от одного конца дома до другого. Они нужны для доступа ко всем внутренним балкам фундамента.
   • Нижняя сторона фундамента выглядит как вафля. Более толстые части изогнутой нижней стороны называются фундаментными балками.
3. Под домом вырыты тоннели. Они проходят под плитой с интервалами от одного конца дома до другого. Они нужны для доступа ко всем внутренним балкам фундамента.

---

Колодки кондиционера необходимо поднять. Пэды — это то, на что опираются блоки A / C. Когда дом поднимается, все рядом с домом поднимается.Поднятие подушек кондиционера на этапе подготовки помогает всем соединениям кондиционера перемещаться вместе с лифтом. Соединения в земле открыты, чтобы они могли свободно перемещаться во время подъема.

---

После того, как подъемник для ремонта фундамента завершен, ландшафтный дизайн восстанавливается, а соединения снова засыпаются землей.

---

Часто есть участки из асфальта или бетона, такие как гаражи или подъездные пути, которые требуют «прорыва». «Прорыв» — это прорыв в твердой поверхности, обеспечивающий доступ к фундаментным балкам.Прорывы заделываются после подъема.

---

Это прорыв пола гаража ремонта фундамента. При выполнении полноподъемного ремонта фундамента часто бывает необходимо пробить пол гаража, чтобы добраться до балки, расположенной под гаражом. На этой фотографии показаны два троса постнатяжения. Кабели укрепляют фундамент.

---

После ремонта фундамента ремонтируют лифт, прорывы и проезжую часть. Стрелка указывает на то место, где был залит бетон, чтобы закрыть прорыв.

---

Перед подъемом подвергаются сантехнические и электрические услуги. Часто требуется ремонт сантехники со значительным подъемником для ремонта фундамента. Обратите внимание на то, что водопровод был открыт. Это до подъема на ремонт фундамента.

---

Это тот самый сантехнический стоечный подъемник. К его большому разочарованию, наш парень принимает душ. Произошла утечка, и ее необходимо устранить.

---

Перед подъемом выставляются инженерные сети (газовые, электрические и т. Д.). Это поможет предотвратить повреждение во время подъема.Коммунальным предприятиям необходимо пространство и воздух, чтобы перемещаться вместе с лифтом. Без этой гибкости они сломаются. Обратите внимание, где стрелка отмечает поверхность земли.

---

Обратите внимание, где стрелка отмечает поверхность земли после того, как дом был поднят. Коммуникации переехали с лифтом. Никаких повреждений инженерных сетей во время и после подъема на ремонт фундамента не было.

---

Вспомните туннели, которые были вырыты. Теперь они будут использоваться для доступа к каждой балке под домом. Туннели под плитами имеют ширину примерно 3 фута и глубину 3 фута.Этого места как раз достаточно, чтобы технический персонал мог маневрировать под домом. Сваи для ремонта фундамента будут размещены под каждой балкой с интервалом 8-10 футов.

---

Гидравлические домкраты входят в тоннели. Помещенные под балки фундамента, они поднимут дом на нужный уровень.

---

Затем опорные цилиндры помещаются под балки и устанавливаются регулировочными шайбами ​​на нужную высоту.

---

Обратите внимание на зазоры, которые появляются после подъема. Также обратите внимание на чистый бетон, открытый во время подъема.При необходимости проводится ремонт проезжей части и другие квартирные работы.

---

Дом снят всего на 12 дюймов. Обратите внимание, как грязь вдоль спины поднялась вместе с домом; полный 12 дюймов. Любые растения, столбы ворот или другие предметы рядом с домом были бы подняты и отклонились от дома. Пришло время нашим бригадам начать уборку. Здесь все начинается вместе. На переднем плане мы опустили землю на исходную высоту. Любые другие объекты, которые были подняты из положения, также будут возвращены в исходное положение.

---

Вот другая сторона дома после завершения работы. Все подобрано. Грязь вокруг фундамента снова на месте.

---

Входы в тоннель закрыты. Туннели остаются нетронутыми, чтобы обеспечить доступ под плиту для любого будущего ремонта водопровода или регулировки свай. Для слива воды из туннелей устанавливается самотечный или дренажный насос. Это для дренажной трубы фундамента.

---

Ландшафтный дизайн вернули на место.

---

Дом снят. Уборка закончена.
Это фасад здания после завершения капитального ремонта 12-дюймового фундамента.

---

Мы надеемся, что это пошаговое руководство поможет понять процесс ремонта фундамента и чего ожидать. Первоначальный процесс может быть хаотичным. Помните, что после того, как лифт закончен, порядок восстанавливается. Хаос становится порядком, и дом остается на прочном фундаменте.

---

Об авторе
Фредерик Маршалл — генеральный директор Advanced Foundation Repair, LP, компании по ремонту фундаментов, специализирующейся на ремонте домов от фундамента, включая ремонт фундамента, дренаж фундамента, наружную гидроизоляцию фундамента, орошение фундамента и сантехнические услуги.Advanced Foundation Repair специализируется на ремонте фундаментов домовладельцев Техаса более 100 лет.

Линии разметки привязки для стен

Первым шагом в процессе обрамления стен является нанесение «линий плит», которые помогут вам расположить стены ровно и под прямым углом.

Цель

• Продемонстрировать процесс разметки квадратных линий для размещения наружных стен дома.

Необходимые навыки

• Умение читать рулетку.
• Умение читать планы домов и переносить размеры с планов.

Инструменты и материалы

• Сверхпрочная строительная рулетка
• 100-футовая рулетка
• Меловая линия с перманентным мелом (перманентный мел обычно красный или черный; синий мел можно смыть и предназначен для интерьера макет).

На несущих плитах строители вычеркивают линии плит меловой линией по краям плиты, чтобы направлять размещение грязей.Затем возводят стены поверх грязей.

На зданиях с обледеневшими стенами команда наносит линии разметки грязевых грязей поверх бетонных стен, а затем обрамляет и ставит стены на грязевые грязи.

Для зданий с фундаментными стенами для цокольных этажей или подвальных помещений бригада по каркасу вырезает линии пластин для грязевых грязей непосредственно на верхней части фундаментных стен. Затем они строят каркас пола, или «палубу», поверх грязевых отмелей и закрепляют второй набор линий, чтобы настенные плиты оставались верными.Макет для этого второго набора линий выполняется так же, как и для верхней части фундамента.

В этой статье мы покажем процесс компоновки и возведения в квадрат на колоде, используя два метода — «метод диагоналей» и «метод 3-4-5». Независимо от используемого метода, вам нужно быть максимально точным; в противном случае вы получите фрейм, который не соответствует действительности, который будет преследовать вас и каждого специалиста по проекту до конца работы.

Условия компоновки стен

Базовая линия: Самая длинная стена в доме, с которой вы берете все остальные расчеты компоновки.
Размер по диагонали : Измерение между противоположными углами на параллельных стенах.
Плиты : Верхние и нижние элементы каркаса горизонтальных стен.
Грязевые отливы : Обработанная древесина, прикрепленная к бетонной плите или фундаментной стене, на которой построены каркасные стены или система перекрытий.
Пол или настил : Горизонтальная платформа, состоящая из балок и обшивки, закрывающая либо подвал, либо весь подвал, образующий начальный слой для каркаса дома.

Метод диагоналей

Шаг 1: Отметьте углы, используя мерную планку (лом из двух пластинчатого материала) и линию привязки для самой длинной стены (базовая линия).

Шаг 2: Поместите измерительный блок на край настила пола, чтобы найти расстояние X, , и используйте это расстояние, чтобы привязать линию к параллельной стене.

Шаг 3: Используйте измерительную планку по бокам настила пола, чтобы отметить приблизительные угловые точки на параллельной линии стены.

Шаг 4: Измерьте диагонали и отрегулируйте углы до точного совпадения двух диагональных измерений.

Шаг 5: Сделайте привязку линий для перпендикулярных или квадратных стен через отрегулированные угловые метки.

Шаг 6: Измерьте и сделайте привязку линий для меньших прямоугольников; проверить с диагоналями

3-4-5 Метод

Шаг 1: Для нового строительства используйте измерительный блок, чтобы отметить угловые точки и линию привязки для самой длинной стены (базовая линия).Для реконструкции существующей стены используйте измерительный блок и отметьте угловую точку A вдоль существующей стеновой пластины.

Шаг 2: Измерьте расстояние от существующей стены и используйте мерный блок на краю настила пола, чтобы найти расстояние X , и используйте это расстояние, чтобы привязать линию к параллельной стене.

Шаг 3. Начиная с угловой точки A на базовой стене, измерьте 12 ‘и отметьте точку B .

Шаг 4. Протяните ленту от угловой точки A к параллельной стене и второй лентой от точки B по диагонали.Отметьте точку C в месте пересечения размеров 9 и 15.

Шаг 5: Проведите линию мелом от угла A до точки C , продолжая линию до параллельной стены. Базовая линия и сторона A-C теперь идеально квадратные. Измерьте от стороны A-C, чтобы определить противоположную стену, если необходимо.

Шаг 6: Измерьте и сделайте привязку линий для меньшего прямоугольника с помощью диагоналей или метода 3-4-5

Следующая страница: Следуйте за бригадой обрамления, которая вычеркивает линии плит на обрамленном настиле пола.

Как заливать бетон для опор

Бетонные опоры и стены стволов — два важных компонента любого бетонного фундамента. Чрезвычайно важно знать, как заливать бетон для строительства фундамента, потому что, если основание размещено неправильно, это может привести к разбалансировке всей конструкции или ее прямому перекосу. Обычно бетонное основание имеет два основных аспекта: бетон и стальную арматуру. Арматура важна для того, чтобы противостоять давлению конструкции и противостоять движению почвы под ней.

Для правильной заливки бетона в фундамент важно подготовить основание фундамента и хорошо перемешать бетон. Обе эти вещи определяют, насколько хорошо вы сможете залить бетон и выровнять фундамент. Самовыравнивающаяся бетонная смесь хоть и дорогая, но является отличным вложением средств в фундамент здания. Вот как можно заливать бетон для опор.

Шаг 1 — Подготовка опоры

Чтобы подготовить основание, на которое будет опираться основание, выкопайте всю площадь так, чтобы она была глубиной не менее восьми дюймов.Глубина копаемого участка обычно зависит от высоты сооружения, которое вы хотите возвести. Длина и ширина будут зависеть от размера конструкции, которую вы планируете построить.

Шаг 2 — Укладка основания

Чтобы положить основание в траншею, начните укладку струн и тестовых досок. Туго натяните веревку и присыпьте ее небольшим количеством песка. Когда вы потянете веревку вверх, она оставит след, который будет служить ориентиром для траншей. Теперь с помощью трамбовки и шпателя выровняйте основание фундамента и положите основание из гравия.

Шаг 3 — Укладка стальной арматуры

Чтобы уложить стальную арматуру, сначала положите ряд кирпичей, на которых вы можете поддерживать стальную арматуру. Арматуру следует размещать на высоте посередине общей высоты выкопанного основания. После того, как стальная арматура размещена, вы можете использовать миксер для измельчения бетона и подготовки к заливке бетона.

Шаг 4 — Заливка опоры

Залейте опору от одного конца основания до другого и с помощью лопаты равномерно утрамбуйте ее.После того, как вся траншея будет заполнена бетоном, используйте кусок дерева, чтобы равномерно распределить его по всей поверхности. Если на поверхности есть неровные пятна, выровняйте их шпателем и дайте твердо стоять. Если есть какие-либо выступы или пробелы, вы можете полностью их скрыть.

Шаг 5 — Отверждение

Дайте основанию высохнуть в течение примерно трех-четырех дней. Чтобы основание полностью застыло, накройте его пластиковым листом. В течение как минимум четырех дней не давите на опору и не применяйте силу.В конце четвертого дня вставьте стальной шип в угол и посмотрите, осел ли и высох ли бетон.

.
