Как правильно сделать отмостки от фундамента дома: Отмостка вокруг дома своими руками: как правильно сделать, инструкция

Как правильно залить отмостку вокруг дома – мастер класс

Заливка отмостки вокруг дома – важный этап в строительстве любого дома или строения. Она незаметна и кажется несущественной. Но опытный строитель и пользователь знает о её важности. Надо соблюдать технологию её изготовления, правильно выбрать вид. При тщательном изучении технологии строительства её можно сделать своими руками.

Назначение

Представление о значении бетонной отмостки поможет ответить на вопрос: “Как правильно залить отмостку вокруг дома?” Основная миссия отмостки – защитить фундамент дома. Эта строительная часть отводит дождевую воду, весенние паводки. Чем дальше уходит влага от периметра дома, тем суше подвал. Отмостка снижает нагрузки на дренажную систему, спасает вертикальную гидроизоляцию. Основной параметр отмостки – её ширина. Самая обычная величина – один метр.

Можно ограничиться и меньшим размером, если дом мал, а величина участка крохотная. Но это отступление не должно превышать 20 сантиметров. Существенный ориентир – карниз дома. Его проекция на отмостку обязана быть на 20 сантиметров меньше, должна быть ближе к фундаменту. Отмостка завершает архитектурный образ любого дома, служит территорией для пешеходов. Она обязана иметь небольшой уклон в сторону от дома. Так вода будет лучше отводиться от фундамента. Будет достаточно два процента уклона. Перед началом работы важно вычислить высоту отмостки около стены дома.

Конструкция и материалы

Схема отмостки выглядит так:

  1. Слой песка. Его трамбуют и уплотняют с поливом.
  2. Дренаж. Трамбуют без полива.
  3. Слой гидроизоляции.
  4. Бетона 10 см.
  5. Демпферный шов через каждые 2 метра отмостки.
  6. Дёрн, который примыкает к отмостке с противоположной стороны от фундамента.

Залить отмостку вокруг дома невозможно без материалов:

  1. Подсыпка. Она готовится до начала заливки раствора. На её изготовление потребуется песок, щебень или гравий не очень больших размеров. Считается нарушением заливка бетона по мелкому песку. Подобное основание будет не прочным, обязательно даст усадку. Чем серьёзней конструкция – тем она надёжнее. Предпочтительно делать подушку минимум из двух веществ. Нижний слой уплотнит грунт, уровняет поверхность. Потребуется гравий или щебёнка. Для второго слоя нужен будет песок.
  2. Армирующая сетка. Пригодится арматура с диаметром от 6 до 8 миллиметров. Чем мягче грунт, тем меньше размеры ячеек. Они могут быть от 20 до 50 см.
  3. Деревянная опалубка. Хватит досок толщиной 20-30 мм., и шириной 100 мм.
  4. Бетонный раствор. Прочность бетона не должна быть меньше В15. Использовать более серьёзный бетон экономически невыгодно. Но если дом находится в северных широтах, бетон обязан быть более морозоустойчивым.
  5. Герметик.

Проблематично будет выполнить эту работу без следующих инструментов и приспособлений:

  1. Лопата штыковая, лопата совковая.
  2. Молоток и гвозди для опалубки.
  3. Шпатель, мастерок.
  4. Правило для выравнивания раствора.
  5. Уровень, рулетка.
  6. Ёмкость для приготовления смеси.
  7. Вёдра.
  8. Шпагат или леска.

Бетонный раствор

Марка используемого бетона должна отталкиваться от зимней температуры. Не применяют марку ниже F50. Оптимальный вариант для российских условий – марка F100. Главное при изготовлении бетона собственными силами – точно выдержать пропорции. Идеальный вариант – использовать готовую смесь с завода. Но это стоит денег, очень трудно будет одному быстро выработать количество, которое доставит бетоновоз. Заливка отмостки вокруг дома – процесс трудоёмкий: Вы просто не справитесь физически. Часть бетона пропадёт или схватится, сделав проблемы на ближайшее будущее.

Бетон домашнего изготовления потребует использования четырёх ингредиентов: вода, песок, цемент и щебень. Оптимальная марка цемента – М400. Песок желательно брать среднего размера, мелкий подойдёт в качестве альтернативы. Для получения смеси марки В15 потребуется следующее соотношение:

  • Цемент – 1 доля.
  • Песок – 2,9 долей.
  • Щебёнка – 4,9 долей.
  • Вода – 0,6 долей.

Если взять десять литров цемента, то вышеназванная пропорция выдаст 54 литра бетона. Другие марки цемента предполагают аналогичное соотношение песка и немного меньшее количество крупного наполнителя.

Очерёдность основных операций

Правильная заливка отмостки предполагает выполнение операций в строгом соответствии с очерёдностью:

  1. Разметка вокруг дома. Она поможет определить периметр будущего сооружения.
  2. Выемка грунта по всему периметру дома. Глубина траншеи должна учитывать толщину всех слоёв – подсыпки и самого бетона. Стандартная глубина – 30 сантиметров.
  3. Трамбовка основания.
  4. Монтаж опалубки. Должна получиться цельная, прочная конструкция.
  5. Закладка сыпучих материалов – щебня и песка. Процесс сопровождают уплотнением. Минимальная толщина первого слоя – 20 сантиметров. Иногда между грунтом и сыпучими материалами укладывают небольшой слой глины (5 сантиметров). Процесс трамбовки песка сопровождают поливом. Чем ближе к фундаменту, тем больше усилий стоит прилагать. Вместо щебня можно использовать кирпичный бой.
  6. Закладка сеток арматуры. Если используется обычная арматура, то её перевязывают проволокой.
  7. Монтаж досок, которые будут служить деформационными швами. Они не будут давать бетону разрушаться зимой. Шаг уже был указан выше: 2 метра.
  8. Бетонирование отмостки: укладка самого бетона и его уплотнение, выравнивание. Стандартная толщина – 10 сантиметров.
  9. Железнение поверхности конструкции. Оно придаст твёрдости, будет надёжно защищать от влаги. Железнение – это засыпка свежего раствора мелким слоем цемента спустя 20 минут. Шпателем или мастерком его растирают по всей поверхности отмостки. Эту операцию можно пропустить, если Вы будете укладывать плитку или другой вид декоративного материала на отмостку.
  10. Уход за бетоном в процессе схватывания. Сооружение надо защитить от несанкционированного проникновения посторонних предметов, животных, гостей двора.

Тонкости и нюансы

К изготовлению отмостки надо приступать сразу после возведения фундамента и его отделки. Следует помнить, что отмостка не должна вплотную примыкать к нему. Необходимо обеспечить небольшой зазор между цоколем и отмосткой. Рекомендуемая величина – 20 миллиметров. Зазор позволит этим двум мощным конструкциям оседать с разным значением. Это не приведёт к появлению трещин на их поверхности. Если не использовать утеплитель для фундамента и отмостки, то этот зазор рекомендуется заполнить герметиком.

Полное схватывание залитой отмостки происходит через 4 недели при температуре 20 градусов тепла. Чем ниже температура и больше влажность – тем больше этот срок. Действует простой принцип: чем дольше, тем лучше! Но опалубку можно демонтировать гораздо раньше этого срока. Не будет лишним уход за бетоном. Он состоит в систематическом смачивании. Чтобы предотвратить испарение можно конструкцию залить плёнкой. Это не допустит возникновения трещин во время схватывания.

Приветствуется утепление отмостки. Поможет экструдированный пенополистирол, который закладывается под слоем бетона на подсыпку. Эта процедура актуальна, если подошва цоколя находится выше величины промерзания грунта. Идеальная конструкция отмостки имеет сливной канал, который расположен на её краю. Он поможет эффективно отводить дождевую воду. Сооружение этого канала не будет проблематичным, если двор имеет наклон. Продвинутая отмостка будет снабжена утеплителем, который является одним целым со слоем утеплителя всего дома. А зазор между отмосткой и фундаментом будет располагать к этому.

Декоративное оформление

Отмостка может быть не только защитной конструкцией, но и стать украшением фундамента дома. Её поверхность можно покрыть брусчаткой, кирпичом. Очень популярны ФЭМы – фигурные элементы для мощения. Можно заложить отмостку асфальтом, но это дорого. Лучший вариант – отмостка из брусчатки.

Она имеет подходящую прочность, долгий срок службы, производится в разном цветовом исполнении. Её укладывают после полного затвердевания отмостки. Положить её можно на сухую смесь или на обычный раствор песка и цемента. Знатоки добавляют немного вещества, которым моют посуду. Покрытие укладывают на раствор, выравнивают с помощью резинового молотка. Промежутки между элементами заполняют песком или цементом. Ходить можно через неделю после монтажа.

Дополнительно

Перед началом всех работ можно взять небольшой мастер класс у специалистов. А ещё лучше поработать несколько дней подручным в строительной бригаде. Помните о технике безопасности, работайте в перчатках. Главный опасный фактор при проведении этой работы – поднятие тяжестей. Будет уместна помощь напарника.

Так же, рекомендуем перед началом работ, посмотреть видео, об одном из вариантов заливки отмостки своими руками.

Сейчас смотрят:

Устройство отмостки вокруг дома своими руками.

Как сделать отмостку из щебня вокруг дома своими руками?

5 ошибок, из-за которых получается ненадежная отмостка — ТЕХНОНИКОЛЬ

При строительстве загородного дома будущие жильцы часто не уделяют должного внимания созданию отмостки. Ее оставляют на потом, чтобы благополучно забыть, или пытаются сэкономить и делают некачественно, потому что не понимают, зачем она вообще нужна.

Рассказываем, почему обязательно нужно делать отмостку, если хотите сохранить свой дом, и как избежать распространенных ошибок.

Зачем нужна отмостка

Главная задача отмостки – это защита фундамента от влаги. Без нее влага от грунтовых вод и сам грунт, меняющий свой объем из-за промерзания, разрушают основание дома. От этого появляются трещины и покосившиеся углы.

Отмостка – это не прихоть прораба или строительной бригады, ей нужно уделять пристальное внимание, если хотите сохранить фундамент и все здание на долгие годы.

Есть два вида отмостки – мягкая и жесткая. Для создания мягкой используют гравий, тротуарную плитку и газон, а для жесткой – бетон и асфальт. Больше всего возникает ошибок при строительстве именно жесткой отмостки.

Ошибка 1. Слишком узкая отмостка

С таким же успехом можно ее вообще не делать, ведь капли от дождя даже при отличной водосточной системе будут попадать на открытый грунт и насыщать его влагой. Эффективная отмостка обязательно должна выходить за пределы кровли примерно на 35 см.

Согласно «Нормам и правилам проектирования комплексного благоустройства на территории г. Москвы МГСН 1.02-02 ТСН 30-307-2002», ширина отмостки должна быть от 0,8 м до 1,2 м. Если дом строится в сложных геологических условиях, то еще шире – от 1,5 до 3 м. Оптимальная ширина отмостки составляет обычно 1 м.

Ошибка 2. Отсутствие уклона

Если сделать отмостку абсолютно ровной, падающая с крыши вода останется на ее поверхности, а вокруг дома постоянно будут лужи. По нормам, уклон должен быть не менее 10 % от ширины отмостки. Например, если хотите сделать ее шириной в 1 метр, перепад высоты должен быть минимум 10 см.

По внешнему периметру отмостки также необходимо сделать сливные дренажные лотки, чтобы вода не застаивалась на месте и уходила. Это могут быть пластиковые короба, закрытые металлической решеткой, или просто распиленные вдоль трубы на надежном основании.

Ошибка 3. Изготовление бетона с нарушением технологии

С бетоном лучше вообще не рисковать, иначе получите трещины по всей поверхности. Нельзя делать что-то на глазок, нужно строго соблюдать регламент изготовления.

В состав бетона входят цемент, щебень (фракции до 20 мм), песок и вода. В этом ошибиться сложно. Зато можно запросто совершить ошибку в порядке перемешивания – сперва необходимо смешивать сухие компоненты и только потом добавлять воду.

Также можно легко нарушить весовое соотношение компонентов.

Для точного измерения достаточно использовать обыкновенное ведро. Примерные пропорции цемента, песка и щебня должны быть 1:3:5 соответственно.

Точное значение сказать сложно, потому что на практике все зависит от марки бетона и цемента, физических и химических характеристик песка и щебня.

Долго перемешивать в бетоносмесителе тоже не стоит: для сухих компонентов достаточно двух минут, после постепенного добавления воды – еще двух минут.

Чтобы исключить появление трещин, в опалубку, которая закладывается перед тем, как заливается фундамент, прокладывают тонкие деревянные бруски, которые не дают бетону расширяться и сжиматься при изменении температуры. Их также называют температурными швами. Также для обеспечения долговечности и защиты от трещин, бетонную отмостку часто армируют при помощи стальной сетки.

Ошибка 4. Отказ от утепления отмостки

Без утеплителя отмостка постепенно разрушается из-за влаги, грибка и перепадов температур. Если же ее утеплить, она не только дольше простоит без трещин, но и не даст проникнуть холоду в дом. Так вы застрахуете фундамент от воздействия перепада температур.

Для утепления отмостки отлично подходит экструзионный пенополистирол (XPS) ТЕХНОНИКОЛЬ CARBON ECO. Этот прочный материал выдерживает любые климатические условия – он не впитывает влагу и не подвержен появлению плесени, к тому же его не могут разрушить корни растений.


Пример отмостки с использованием экструзионного пенополистирола.

Ошибка 5. Отсутствие дренажного и водоотводящего слоя у мягкой отмостки

Если вы решили делать мягкую отмостку с гравием, газоном или тротуарной плиткой, то не забудьте позаботиться о надежном дренажном и фильтрующем слое, чтобы обеспечить своевременный отвод влаги от фундамента.

Обеспечить качественный дренаж и фильтрацию позволяет профилированная мембрана PLANTER Geo. Чтобы сделать дренажный слой профилированную мембрану с фильтрующим слоем укладывают на слой основания с необходимым уклоном.

При этом необходимо обеспечить заведение профилированной мембраны на цоколь на 30-40 см.

Мембрана состоит из двух слоев. Нижний сделан из полиэтилена высокой плотности и имеет выступы в виде усеченных конусов – они формируют дренажный зазор для отвода воды от дома. А верхний сделан из геотекстиля Typar SF27, который фильтрует воду и не дает дренажу засориться.

Как видите, сделать качественную отмостку несложно. Придется потратить немного больше усилий, зато ваш фундамент будет надежно защищен на долгие годы.

Как сделать отмостку вокруг частного дома правильно?

Отмостка вокруг коттеджа не только служит завершающим этапом строительства, но также защищает грунт от намокания из-за чего он теряет свои несущие свойства. В статье мы расскажем, как правильно сделать отмостку вокруг частного дома самостоятельно. Главное — подобрать материалы и соблюсти технологию.

Для чего нужна отмостка вокруг дома

Основная функция отмостки вокруг дома — защитная, но защищает не только фундамент. Она предотвращает намокание и подмывание почвы вокруг дома. Ослабленный грунт может отрицательно повлиять на несущую способность здания, вызвать разрушение фундамента, появление трещин. Она является частью архитектурного решения дома, поэтому идеально, когда материал стилистически сочетается с дизайном дома. Также отмостка выполняет роль пешеходной дорожки, что особенно важно, когда приусадебный участок небольшой.

Какой должна быть отмостка дома

Отдельного стандарта, какой должна быть дорожка вокруг фундамента, нет. Однако в различных нормативных документах собраны рекомендации по назначению, ширине, углу наклона и другим параметрам.

Материал. Отмостка может быть твердой и мягкой. Для мягкой используются газонное покрытие, гравий, легкая плитка, для твердой — бетон, асфальт, тротуарная плитка.

Размер. Ширина отмостки вокруг дома должна быть на 20 см больше, чем размеры свеса кровли. В среднем она должна составлять 0,8–1,2 м, а на грунтах с карстами — 1,5–3 м.

Углы наклона. Чтобы возле фундамента не застаивалась вода и не образовывались лужи, нужно укладывать покрытие под углом 2–10 градусов по направлению от фундамента. Если сделать слишком большой уклон, по дорожке сложно будет ходить, если маленький — может застаиваться вода.

Варианты отмостки вокруг дома


  • Жесткое покрытие делают из бетона, асфальтобетона, тротуарной или клинкерной плитки, причем плитка укладывается на слой бетонного раствора. Технология монтажа схожа с технологией обустройства пешеходных дорожек.

  • Мягкое покрытие впитывает воду, которая отводится в дренаж. Подходит для пучинистых грунтов. В качестве материала для отмостки вокруг дома используется утрамбованная водоупорная глина. Сверху укладывается гравий или плитка на слой песка.


  • Скрытая отмостка сделана из профилированной мембраны, геотекстиля и слоя щебня, прикрытого сверху грунтом, который засевают газонной травой. Минус такого покрытия — по нему нельзя ходить.

Как сделать бетонную отмостку вокруг дома своими руками

  • Для бетонного покрытия важно сделать правильную бетонную смесь с соблюдением пропорций цемента, песка, щебня и воды. Для получения 1 м³ бетона марки М 250 для отмостки дома нужно взять 332 кг цемента М 400, 1 080 кг щебня фракции до 20 мм, 750 кг песка и примерно 215 л воды.
  • Сделайте траншею по размеру отмостки на глубину 30 см. Уложите слой глины и щебня. Можно разделить слои геотекстилем.
  • Установите опалубку на нужное расстояние и уложите поперек бруски, которые выполняют роль температурных компенсационных швов, предотвращающих растрескивание.
  • Уложите бетонную смесь и уплотните виброплитой, которая обеспечит высокое качество финишных работ. Бетонный настил должен возвышаться над грунтом примерно на 7 см.

Как сделать мягкую отмостку из глины и щебня

Отмостка из щебня состоит из нескольких слоев. Первый слой делают из жирной глины с наименьшим содержанием песка, так как она более прочная и водонепроницаемая. Выкопайте по периметру траншею глубиной 50 см. Уложите и утрамбуйте слой глины толщиной 15 см с уклоном в 3-5 градусов. Покройте слоем рубероида или ПВХ-пленки с припусками на фундамент и стенки траншеи и внахлест 10 см. Места соединения смажьте битумом. Уложите дренаж из песка 10–15 см и утрамбуйте, затем — геотекстиль и щебень.

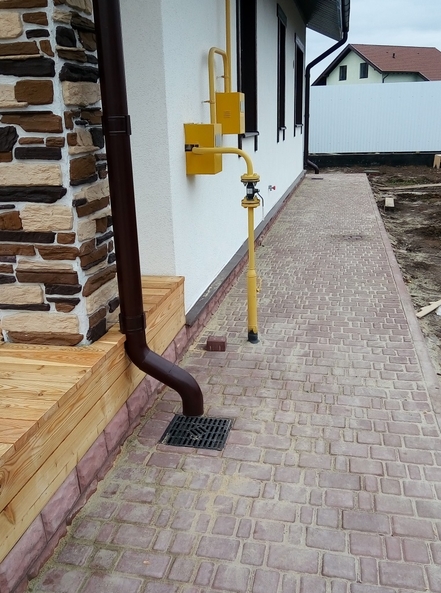

Как правильно сделать отмостку плиткой

Отмостка из тротуарной или клинкерной плитки выглядит очень эстетично и ее легко уложить без участия специалистов. Порядок проведения работ похож на обустройство дорожки из монолитного бетона. Для устройства отмостки вокруг дома сначала нужно выкопать по периметру дома траншею  глубиной 40 см, а затем с уклоном уложить слоеный пирог из глины, геотекстиля, песка и щебня. Сверху наыпать слой из 3 частей песка, 1 части цемента и плитку. Швы заделать песчано-цементной затиркой.


Гидроизоляция отмостки дома

Гидроизоляция защищает фундамент от разрушения и попадания влаги в подвал. Она может быть сделана по более сложной или простой технологии в зависимости от количества осадков и типа почвы. Для гидроизоляции используется рубероид, ПВХ-пленка, геотекстиль, профилированные мембраны. Полосу материала укладывают с заходом на фундамент на 20 см, швы замазывают битумом.

Отмостка дома с утеплителем

Нужно ли утеплять отмостку дома, зависит от климата и типа почвы. Глинистые, суглинистые и другие пучинистые почвы при морозах подвергаются пучению, разрушая фундамент. Чтобы избежать этого, а также снизить теплопотери здания, сверху необходимо проложить слой утеплителя из пенополистирола или пенополиуретана, либо проложить подушку из керамзита

Чем покрыть бетонную отмостку вокруг дома

Не всегда бетонное покрытие смотрится эстетично, поэтому сверху его можно облицевать брусчаткой, тротуарной плиткой, керамогранитом или засыпать цветным щебнем. Если нужна дополнительная защита покрытия, можно нанести сверху гидроизоляционные составы, которые проникают в поры и предотвращают попадание влаги.

Отмостка вокруг дома на участке с уклоном

Отмостку вокруг дома под уклоном лучше делать сразу после возведения фундамента. Нелишним будет устройство водоотвода и утепления, которое исключает промерзание фундамента. Ширина должна быть не менее 1 м, уклон от стен в направлении участка следует увеличить до 10 градусов, глубину сделать стандартную — 30–50 см.

Чем заделать щели между домом и отмосткой

Отмостка не должна иметь жесткого соединения с цоколем дома, чтобы не появилась трещина. Она может появиться из-за особенностей грунта, неравномерной усадки, нарушения технологии приготовления раствора и укладки отмостки. Сначала очистите щели от мусора и пыли, а затем устраните дефект с помощью выбранного материала в зависимости от размера щели и ваших предпочтений. Можно заполнить ее битумной мастикой, бетонным раствором, герметиком, монтажной пеной или закрепить демпферную ленту.



Как правильно сделать отмостку вокруг частного дома

Содержание:

  1. Правильная отмостка вокруг дома, конструкция
  2. Изготовление, строительство отмостки вокруг дома и ее назначение
  3. Материалы верхнего слоя
  4. Виды
  5. Жесткая
  6. Полужесткая
  7. Мягкая
  8. Основные причины порчи конструкции
  9. Утепленный вид
  10. Эксплуатация и ремонт

Не все домовладельцы знают, что отмостка вокруг дома – это не просто интересный декоративный элемент. Часто этот конструкционный элемент расценивает в качестве какой-то дополнительной дорожки. Чтобы удобно было ходить вдоль стен помещения, не мочить ноги в ненастную погоду. Но на деле, хоть декорирующую и сугубо практическую функцию (удобное хождение) никто не отменял, у нее есть вполне функциональное назначение. Такие детали использовали еще с древнейших времен. Грунтовые и даже осадочные воды быстро размывают грунт под строением. Он сходит со своей оси, возможен наклон, трещины, расслоение фундамента и обрушение.

Причем в первую очередь опасность несут именно подземные воды. Они способны подниматься на значительный уровень в весеннее время года, размывая верхние слои грунта. Стоит понимать, что хотя в какой-то мере такой элемент и помогает снизить нагрузка водного фактора на сам фундамент, это не ключевое предназначение. Ведь фундамент обладает собственной гидроизоляцией, которая по нормам должна полностью ограничивать его от влаги. Но всегда лучше перестраховаться.


Правильная отмостка вокруг дома, конструкция

Для начала уточним, что не существует на текущий момент в Российской Федерации никаких норм, которые бы строго регламентировали этот момент. Да, есть нормы СНиП, в которых есть парочка ограничений. Они касаются ширины конструкции, которая должна отличаться в зависимости от типа почвы, зоны, уровня вод. Что примечательно, даже эти нормы сообщают нам только о минимальных параметрах ширины. Про максимальный размер нет ни строчки. Так что теоретически можно продолжать ее по всему участку коттеджа. Многие, кстати, так и делают, асфальтируя территорию под свои стандарты эстетики. Но часто забывают, что помимо описанного требования, есть и еще одно – уклон.

По отношению к цоколю этот элемент должен отклоняться на определенный процент. По стандарту, минимальный параметр – 0.03%. И разницы уровня между началом плоскости и ее конечной точкой должна быть не менее 5 сантиметров. Выходит, это вполне отчетливый уклон, который видно невооруженным глазом. Даже без специальных измерительных средств.

Для выбора подходящего строителя дома по желаемой технологии малоэтажного домостроения воспользуйтесь поиском в каталоге Building Companion. В профиле подрядчиков видны примеры работ и отзывы, можно запросить оценку стоимости их работ.

Найти компанию для строительства коробки дома »

Требования по ширине различные. Для нормальной почвы достаточно остановиться на отметке в 60 сантиметров. Этого достаточно, чтобы не нарушить ни одной нормы. А вот если речь идет про песчаное основание, то цифра возрастает еще на десять сантиметров. Но самые суровые требования предъявляются, если имеет место присадочный грунт, глиняное основание, как вариант. Тогда заявленная ширина – целый метр.


Изготовление, строительство отмостки вокруг дома и ее назначение

По периметру постройки часто возникает локальное замачивание. Скопления воды все сильнее проникают внутрь почвы, размачивая ее. И чем дальше идет процесс, тем больше воды будет скапливаться. В итоге  она дойдет до фундамента и зданию грозит серьезная угроза. Плюс, не забываем, что зимой вся эта влага начнет замерзать. И раздвигать, можно сказать, вспучивать землю. Поверхность под постройкой начнет менять свою форму. Не нужно объяснять, чем это грозит. При применении утепления под отмосткой можно также уменьшить глубину промерзания грунта, при этом снизить шанс морозного пучения, при высоких уровнях грунтовых вод.

Как видно, назначение вполне понятно. Но вторую функцию списывать со счетов тоже не будем. Это просто декорирующий аспект. Разумеется, если сделать конструкцию просто залив ее бетоном, то никакой особой привлекательности они нести не будет. И это просто борьба с размоканием. Но ведь можно выложить ее разноцветным гравием, покрыть брусчаткой с цельным узором, даже поработать натуральным камнем.

Ведь почему бы не сделать ее красивой, раз это Ваша отмостка вокруг дома, как правильно её сделать в зависимости от материала – вопрос простой. Есть множество различных вариаций, видов и классов. Но всегда главным требованиям выступает водонепроницаемость. Если сырьё в принципе не пропускает влагу, то использовать его в качестве верхнего слоя можно.

Покрытие может быть и мягким, и твердым. При строительстве стоит ориентироваться не только на функциональность, но и внешний вид. Хотя, играет роль еще и стоимостный фактор. Бетонный вариант проще и надежнее, никто не спорит. Но редко можно придумать дизайн, куда бы сплошное серое пятно, расположенное по всему периметру здания вписалось бы удачно. Это на любом этапе будет вызывать ассоциации с незаконченной постройкой, ремонтом и так далее. Так бетонную отмостку также можно отделать декоративными элементами.


Материалы верхнего слоя

Выбор, из чего лучше сделать отмостку вокруг дома – обширен. А все благодаря тем же нормам СНиП, которые в принципе решили обойти этот момент. Уклон – зафиксирован, ширина – даны строгие цифры. А вот как делать, из чего – решайте сами.

Компании в РФ в основном начали ориентироваться на опыт зарубежных коллег. Где более жесткие требования, существует масса проверок, а значит, складываются жестко отобранные и протестированные временем варианты.

А поскольку правил в нашей стране не предусматривается, не выявляется какого-то единственного верного решения. И это касается не только выбора слоя, но и всех этапов строительства. И пошаговая инструкция не помешает.

Правда, уточним, что устройство конструкции не такое уж и простое. И если Вы беретесь за это дело без профессиональных строительных познаний и навыков, то велик шанс допустить несколько существенных ошибок. Попадание мусора в зазор между плитами, несоблюдение пространственной зоны между цоколем и началом конструкции. Казалось бы, мелочь, а приводит к вздутию и трещинам. В результате не так важно, как сделать отмостку вокруг частного дома, как сделать правильно – вот ключевой вопрос.

Благо, конкретно выбор материала не оказывает такого уж сильного влияния. Существует определенный перечень в каждом классе, которые стоит использовать. Они уже давно себя зарекомендовали, точно подойдут и будут безопасны. Да и любое другое сырьё, которое обладает крепостью, абсолютным равнодушием к влаге и долговечностью, в теории может быть использовано при возведении. То есть, дерево и иные варианты биологического происхождения, равно как и сталь, даже при самом нестандартном дизайне не могут быть применены.


Видовое разнообразие

Примечательно, что вся классификация как раз и пляшет вокруг верхнего слоя. Ведь остальные зачастую идентичные – гравий, песчаная смесь. А вот покрытие – это и самый устойчивый элемент, и (по задумке) красивый. Разберем, какие виды существуют, а также как сделать около дома отмостку жесткого, мягкого или усредненного типа.

Жесткая

Пожалуй, наиболее распространенный вариант (засчет своей дешевизны иотносительной легкости исполнения). Надежность же выбора зависит как раз от качества укладки. Используется зачастую лишь бетон или его аналог, асфальтобетон. По сути, второй метод использует куда более жесткий материал, стойкий, выдерживающий довольно сильную нагрузку на сгибе.

А вот бетонная дорожка может и дать трещины на поворотах, поэтому ее точно придется армироваться. Своими руками обычно домовладельцы подобным не занимаются. Поэтому работать лучше с профессионалами. С другой стороны, у экспертов можно заказать не серую массу бетона, а что куда более привлекательное.

Сама технология, по которой происходит укладка, практически не имеет отличий от обычного залива дорожек. А тем, кто дачные или дорожки на участке без особых мудрствований просто заливал бетоном, этот процесс будет знаком отлично. Но не забывайте, если мы делаем отмостку вокруг дома, то нам важно соблюдать правила уклона. На дорожках того нет, а вот по периметру нужно создавать небольшое, но ощутимое понижение уровня.

Ищете качественные строительные материалы по адекватным ценам для загородного дома? Получите промокод на скидку от завода-производителя и воспользуйтесь им в процессе стойки дома.

Получить скидку на строительные материалы »

К слову, при использовании асфальтобетона дополнительных укреплений и манипуляций с армированием уже не нужно. Он и сам по себе стойкий к нагрузке на изгиб. Так что легко перенесет все неприятности и справится с задачей. Хотя со стилистической точки зрения опять же, подходит не всегда.


Полужесткая

Уйдем немного от монолитности, и перейдем к современному выбору. Который в значительной мере отличается визуально. Легко вписывается практически в каждый дизайн, дополняет собой общую картинку.

А что касается функциональности – тут особой разницы не наблюдается. Это мягкое покрытие может считаться менее надежным, чем твердое. А усредненный вариант ничем не проигрывает. Правда, разбираться, как правильно делать отмостку вокруг и у дома таким типом – сложнее. Ведь тут недостаточно выставить заметки и залить все раствором.

Чаще всего домовладельцы конструируют периметр из клинкерного кирпича. Но также расхожим видом стоит назвать и брусчатку. Для крупных зданий, а также нежилых или муниципальных помещений часто берут тротуарную плитку. Но вот в небольшом коттедже, если повсюду можно наблюдать газон и живые насаждения, тротуарная плитка вокруг постройки будет выглядеть уже несколько нелепо. В крупных жилых комплексах, где между коттеджами остается мало пространства, сугубо мощеного, как раз плитка смотрится удивительно органично. И зачастую в принципе не отличается визуально от общей мостовой.

Помните, что ни брусчатку, ни кирпич нельзя уложить просто так. Понадобится надежная гидроизоляция. Подойдет мембранный слой, если размещение происходит непосредственно на песчаное основание. Но чаще поступают даже не так, а создают первый фундамент из бетона. То есть, у нас смешиваются виды. Но в данном случае используется не так много смеси. Только для борьбы с чрезмерной влагой. Ведь сам кирпич и брусчатка, как ни крути, зазоры оставят. И не могут считаться полностью водонепроницаемыми.

И главный аспект, как правильно сделать отмостку возле дома – всегда заключается в качественном и надежном основании для верхних слоев.


Мягкая

Наиболее бюджетная методика. Которая применяется часто, причем суть метода пришла еще из древних времен. Нам понадобится специализированная плотная глина, которая полностью перекрывает доступ влаге. Не слишком надежно, с механической точки зрения, вероятность разрушения весьма серьезная. Но в принципе, небольшой трафик такой вид выдержать может. Главное, не перемещать непосредственно по дорожке тяжелый груз.

Стоит знать, что для придачи декорирующего момента, зачастую слой покрывается чем-то еще. Значительную актуальность снискал разноцветный гравий. Он доступен, имеет массу исполнений и выглядит вполне неплохо. Но если вспомнить про функциональное предназначение, а именно защиту от проникания воды, одной глины может быть и недостаточно. И стоит постелить еще и водозащитную пленку. Расположим ее сразу после глины, а сверху уже засыпаем выбранным декором.

Дань старине мы отдали. А теперь взглянем на более современные способы, как делать отмостку вокруг дома. Блокирующий элемент можно полностью скрыть с помощью непроницаемой мембраны. Правда, для этого сначала по всему периметру нужно вырыть полость, траншею с углублением до 300 мм. И на ее дно и уложить нашу мембрану. А далее, варианты разнятся. Но преимущественно используют специализированный геотекстиль. Тоже немного, буквально в пару сантиметров. Остальной участок запасается песчаной смесью, щебенкой или даже ПГС-ом. Разница небольшая. А поверх уже укладывают обычный грунт. И под окнами прямо у стен будет расположен цветущий сад, ровная лужайка, отличный газон или что угодно по вашему выбору. При том что все нормы безопасности СНиП будут строго соблюдены.


Основные причины порчи конструкции

Экономить, разумеется, хорошо. Но иногда излишний фанатизм в этой области приводит к серьезным проблемам. Это касается как  экономии на самом материале, так и попыток все сделать самостоятельно, без найма профессионалов. Особенно если никаких строительных познаний у домовладельца не имеется. Рассмотрим самые популярные ошибки:

  • Халатное отношение к трамбовке грунта. Ведь тогда он в самый неподходящий момент усядет еще больше. Дойдет до нужной плотности. Но все остальные слои же уже находятся на своих местах. И гидроизоляция нарушается. А хуже, если серьезный перекос повредит жесткую поверхность. Бетонное основание даст трещину, что приведет в негодность всю зону;

  • Грамотный контроль не только равномерности засыпки, но и уклона самого дна. Иногда этот аспект просто не берут во внимание. В итоге, выделить корректной угол становится проблематично;

  • Отсутствие швов. Бетон треснет с огромной долей вероятности;

  • Ошибки в создании уклона. А если не учесть возможное вспучивание земли у кромки, ведь туда будет стекать вода, уклон может стать в принципе обратным. И тогда вся влага направится к дому, а не от него;

  • Бетонная смесь не должна содержать глиняных компонентов. Нам понадобится очень прочный материал, способный выдержать значительную нагрузку. Так что стоит обойтись песком;

Это не все ошибки, которые возникают, когда непрофессионалы разбираются, как сделать отмостки. Их перечень куда больше. Просто описывать каждый возможный фактор не имеет смысла.

Утепленный вид

Тем, кто хочет избежать воздействия низких температур на получившуюся конструкцию, подойдет этот метод. Причем теплоизоляция накладывается не только на дно и стенки, изолируя слои. Это работает лишь против промерзания самого грунта. А действие также направлено еще и против промерзания цокольной стены. И на нее тоже наносится изолирующий материал. По итогу, мало того что почва полностью не промерзает даже при предельно низких температурах, так еще и дома становится ощутимо теплее. Но стоит помнить, что понадобится сугубо небиологическая изоляция, которая не будет гнить со временем и от влаги. Пенопласт – идеально.


Эксплуатация и ремонт

Нельзя сказать, что есть какие-то предписанные правила эксплуатации. Это надежный барьер, фактически – дорожка для людского трафика. Но стоит помнить, что в отличие от обычных дорог, тут повреждения поверхности приведут к нарушению функций изоляции. Поэтому их нужно ремонтировать заблаговременно.

Любая щель обязана быть залита раствором, смесью или асбестом. Но стоит понимать, что на первом этапе ее необходимо тщательно промыть, очистить от любого мусора, расширить, если это необходимо для проникновения смеси как можно ниже. И только после пары дней сушки, пора заливать битум или асбест.

Что же, теперь в общих чертах, Вы понимаете, как правильно сделать отмостку в частном доме. А также насколько важно провести процедуру корректно. И этот тот случай, где сильно экономить нелогично и чревато проблемами. Так что если вы не уверены в своих силах, лучше найти компетентных специалистов на building-companion.ru.

материалы, технология устройства, советы по защите

Продолжительная эксплуатация дома зависит не только от прочного и надежного основания, но и от отмостки. Благодаря ей обеспечивается защита конструкции основания от разрушения, а помимо этого, она защищает почву вокруг дома от попадания влаги. Если вокруг дома накапливается вода, что может происходить при таянии снега и при обильных дождях, то это может приводить к размыванию верхнего слоя грунта, в результате влага достигает фундамента.

Если она просочится вглубь земли до подошвы фундамента, то это приведет к повреждению основания и его прочность существенно снизится, что негативным образом отразится на несущей способности фундамента. В результате может возникнуть угроза разрушения строения.

Некоторые специалисты строительной сферы высказывают мнение, что при обустройстве водостока нет необходимости в устройстве отмостки у дома. Однако это мнение глубоко ошибочно. Водосточный слив обеспечивает защиту участка около фундамента от воды, которая стекает с крыши. Но он не защищает от осадков, которые регулярно увлажняют землю.

Особенно велика роль отмостки в тех случаях, когда для строительства дома был использован мелкозаглубленный фундамент. У него подошва располагается совсем близко к поверхности земли. Поэтому при обильных осадках вода может быстро достичь подошвы основания. Под воздействием влаги происходит размывание подошвы, она теряет свой профиль и происходит неравномерное проседание. Следствием этого является то, что возникают процессы деформации и происходит последующее разрушение фундамента. Однако даже если используется хорошо заглублённый фундамент, то без устройства отмостки не обойтись.

Как правильно устроить отмостку вокруг дома?

Когда владелец понимает необходимость создания отмостки около своего дома, то, узнав о том, что от нее зависит надежность строения и продолжительный срок его службы, то главное желание, которое у него возникает – сделать так, чтобы она служила продолжительное время. Добиться этого можно, если при сооружении использовать качественные материалы, а кроме этого неукоснительно соблюдать технологию строительства.

Первое, что следует сделать — определиться с шириной покрытия. Обеспечивать защиту фундамента от влаги — это ее основное назначение. Поэтому ширина должна быть максимальной. Чем дальше дорожка будет располагаться от дома, тем меньше влаги будет впитывать, а, значит, тем меньше риск для разрушения основания дома.

Если отталкиваться от существующих строительных норм, то минимальная ширина защитного покрытия должна составлять не менее 0,8 м. Каких-то стандартов относительно максимальной ширины отмостки нет. Здесь все во многом зависит от желания застройщика.

Основная функция, которую выполняет отмостка — защита фундамента дома от влаги. Кроме этого, она используется в качестве дорожки по периметру дома. На это также следует обращать внимание, выбирая ее. Если сделать слишком узкую дорожку, то при ходьбе по ней человек будет испытывать определенный дискомфорт, поскольку ему придется перемещаться по ней боком или прижиматься к стене. Исходя из всего этого, можно говорить о том, что оптимальная ширина дорожки такая, которая варьируется в пределах от 1 до 2,5 м.

При устройстве отмостки необходимо подумать и об её наклоне. Именно благодаря ему будет обеспечиваться постоянное стекание падающей на отмостку воды в направлении от стен дома. В советское время нормативами определялась величина уклона в диапазоне от 50 до 100 мм на 1 метр ширины. Это означает, что у дорожки, которая имеет ширину 1 м, высота у стен дома будет варьироваться от 50 до 100 мм, а у другого края будет находиться вровень с поверхностью земли. Такой крутой спуск дорожки обеспечит оптимальный сток воды от дома.

Наклон отмостки

Вода, попав на отмостку, будет быстро стекать, создавая неудобства. Если уклон будет меньше, то это приведет к тому, что вода будет стекать медленно с поверхности. К тому же ходить по ней будет не совсем удобно. Компромиссом в вопросе комфорта и эффективности наклона у дорожки можно считать наклон 15 мм на 1 м ширины отмостки. Когда это покрытие имеет такой наклон, то при ходьбе по ней человек не испытывает никакого дискомфорта, при этом не происходит задерживания воды на поверхности. Она полностью стекает вниз.

В принципе для того чтобы обеспечить эффективное удаление воды с поверхности дорожки, будет достаточно наклона 10 мм на 1 метр, при условии, если поверхность дорожки является гладкой и ровной. Однако есть и недостаток у отмостки с таким наклоном. Все дело в том, что в зимнее время ходить по ней недостаточно удобно, поскольку она становится скользкой.

Если владелец решил сделать защитное покрытие не у дома, а по периметру гаража, то ее линия наклона при въезде должна составлять до 30 мм на 1 метр. Это обеспечит наибольшую защиту поверхности от дождевых вод, которые будут стекать достаточно быстро. Это позволит обеспечить защиту гаража от появления луж и льда.

Материалы для отмостки

Как правильно сделать это защитное покрытие — один из важных вопросов, который возникает, когда человек решает устроить отмостку у своего дома. Ее качество во многом зависит от выбранного для ее создания материала. Существует несколько вариантов изготовления дорожки, которые предполагают использование разных материалов. Однако чаще всего она изготавливается из железобетона.

В большинстве случаев владельцы при создании дорожки используют следующую технологию:

  • первым делом выполняется очистка площадки, на которой будет создаваться отмостка;
  • потом берут металлические прутья сечением 6 мм и укладываются сеткой с ячейками, размер которых составляет 0,3х0,3 м. Для их соединения между собой используется вязаная проволока;
  • после этого создается опалубка, которая изготавливается из необрезных досок;
  • следующим этапом идет заливка опалубки приготовленным бетоном;
  • следует знать, что, прежде чем приступать к изготовлению отмостки, необходимо создать основание. Для этого нужно по периметру на ширину будущей отмостки снять верхний слой грунта на глубину около 13 см. Немного больше следует снять около стен цоколя. В этом случае залитый бетон будет стекать по направлению к дому, слегка сдавливая его. Дополнительное крепление отмостки создавать не нужно;
  • после этого необходимо выполнить разметку границ отмостки здания, забить колышки, после чего натянуть шнур;
  • на дно траншеи следует засыпать слой песка, толщина которого должна составлять 5 см. Песчаная подушка будет выступать в качестве основы под бетон. Засыпку песком можно не производить, если на участке преобладает песчаный грунт. На подушку необходимо смонтировать опалубку, а потом выложить арматурную сетку. Только после этого выполняется заливка бетоном. Большое значение имеет расположение арматуры. Она должна полностью находиться в бетонном основании. А для этого её необходимо слегка приподнять;
  • для приготовления бетонного раствора используется цемент марки М400. Кроме него, используют песок и щебень. Эти компоненты берут в пропорции 1:2:4-5.

Некоторые специалисты используют золу при создании дорожки. Этот материал является продуктом сгорания угля на теплоэлектростанции. Однако, работая с ним, необходимо проявлять осторожность, поскольку этот специфический материал может быть радиоактивным. Если создать из него отмостку, то здоровье проживающих в доме людей может существенно ухудшиться.

Особенности устройства отмостки вокруг дома

Создание отмостки, какая или любая другая задача в строительной сфере, имеет свои нюансы, о которых необходимо узнать еще до начала работ.

Заниматься строительством отмостки не следует сразу после завершения работ по устройству цоколя. Чернозем или глину используют при обратной засыпке траншеи. Грунт в любом случае просядет. Но на это необходимо определенное время. Если заняться устройством отмостки, не дождавшись проседания грунта, то при попадании влаги в грунт она будет проседать, что приведет следующему:

  • поверхность отмостки деформируется;
  • на ней могут появиться трещины.

Во избежание этого явления необходимо выполнить обратную засыпку. Можно использовать песок, который легко пропускает воду. Он быстро просядет и уже через сутки можно заниматься работами по устройству отмостки.

Для создания отмостки вокруг дома нежелательным является использование плитки из керамогранита. Она имеет гладкую поверхность и при этом довольно скользкая. Когда поверхность такого покрытия мокрая, то высок риск возникновения травм. К тому же срок службы такой отмостки будет непродолжительным. Плитка укладывается на бетонную поверхность. А при низких температурах она лопается, что приводит к трещинам.

Защита отмостки

Основная функция, которую выполняет отмостка – защита основания жилища. Однако не будет лишним защитить и саму отмостку вокруг дома от попадания на ее поверхности воды, стекающей с крыши. Для этого необходимо подумать о создании организованного водоотвода, который необходимо расположить по всему периметру крыши. При этом сначала вода должна попадать в желоба, а уже потом стекать по трубе. Конечно, полностью избавиться от попадания воды не удастся, однако на поверхность будет попадать меньшее её количество, что снизит нагрузку на поверхность отмостки.

По существовавшим ранее нормам система водоотвода устанавливалась в обязательном порядке на зданиях, которые имели больше двух этажей. В настоящее время эту систему используют в каждом новом доме вне зависимости от того, сколько этажей он имеет.

В отдельных случаях специалисты проводят работы по дополнительному утеплению отмостки вокруг дома, чтобы свести к минимуму промерзание грунта в зимнее время.

В качестве утеплителя чаще всего используется керамзит, который применяется вместо щебня в бетонном растворе.

Существует еще один способ утепления отмостки. Её заливают в два слоя, между которыми выполняется закладка утеплителя. В качестве такового часто используется пенопласт.

Как сделать отмостку вокруг дома?

На основании приведенной выше информации можно сделать следующие выводы:

  • ширина отмостки должна варьироваться в диапазоне от 1 до 2 м, чтобы по ней можно было свободно перемещаться. Уклон должен быть не менее 15 мм на 1 м ширины;
  • занимаясь подготовкой основания, необходимо выкапывать траншею с небольшим уклоном в сторону дома, чтобы было обеспечено плотное прилегание отмостки к строению по всей глубине;
  • лучшее решение для создания отмостки — использование железобетона, который обеспечит прочность и продолжительный срок службы. К тому же такая отмостка будет безопасна для перемещения владельца;
  • чтобы отмостка служила длительное время, необходимо подумать о создании организованного водоотвода.

Заключение

Каждый владелец, построивший дом, мечтает о том, чтобы его жилище простояло десятилетия. Это зависит от надежности и прочности фундамента и его защиты от влаги, которая является его главным врагом. Если основание вашего жилища имеет гидроизоляционный слой, то это ещё не означает, что оно хорошо защищено от влаги.

Частые осадки могут привести к проникновению влаги вглубь земли и разрушению подошвы. Следствием этого станет деформация основания и его постепенное разрушение. А это негативным образом отразится на надежности и сроке службы строения. Поэтому необходимо для защиты фундамента устроить отмостку вокруг дома.

Сделать её не так уж и сложно, поэтому каждый владелец строения может справиться с ней самостоятельно. Самое главное — необходимо использовать качественные материалы и в точности следовать технологии создания отмостки. Тогда можно обеспечить надежность для своего особняка и в длительной его службе можно будет не сомневаться.

Оцените статью: Поделитесь с друзьями!

отмостка фундамента дома по технологии

Отмостка является очень важной частью любого строения. Как сделать отмостку вокруг фундамента, чтобы защитить подземные конструкции дома? Для этого нужно правильно понимать её назначение.

Для чего нужна отмостка

Конструкция отмостки

Отмостка представляет собой замкнутое покрытие поверхности вокруг дома. Прочный защитный пояс предохраняет цоколь и фундамент дома от проникновения природных осадков (дождь, талый снег) в структуру подземных конструкций. Защитный пояс вокруг строения уменьшает возможное вспучивание грунта от промерзания. Отмостка вокруг дома должна быть сделана непрерывной лентой.

Подготовка основания под устройство отмостки

Когда определают ширину защитного покрытия, на земле отмечают линию проекции краёв кровли. К полученному расстоянию от стен здания добавляют 20 см и получают требуемую ширину отмостки. Обычно ширина покрытия составляет не более 60 см.

Полученный контур фиксируют колышками с натянутой на них бечёвкой.

По разметке выкапывают траншею глубиной 25-30 см. Чтобы исключить проращивание корней растений, грунт в траншеях обрабатывают гербицидами. На дно насыпают песок слоем 10 см. Затем песок поливают водой и тщательно трамбуют. В случае необходимости можно сделать дополнительный слой из утрамбованной глины.

На песчаной подушке делают слой из щебня или из мелкого гравия.

Значение и устройство деформационных швов

Расположение деформационных швов отмостки

По всей длине отмостки делают деформационные швы. Эти швы гасят внутренние напряжения от неравномерной осадки грунта.

Через каждые 2-3 метра по всему периметру вокруг дома устанавливают на ребро деревянные рейки толщиной 10-20 мм. Рейки укладывают с минимальным уклоном 1.5 градуса от стены наружу. Уклон можно сделать и более крутым. Их верхняя плоскость должна соответствовать уровню поверхности отмостки. Деревянные детали обрабатывают антисептиком.

Деформационный шов выполняют шириной 1,5 – 2 см.

Особенно важно устройство деформационных швов по углам здания. В этих углах наиболее сильно концентрируются негативные напряжения.

Следует учитывать и то обстоятельство, что при создании поверхностного слоя рейки деформационных швов будут играть роль маячков. По маячкам контролируют ровность поверхности и правильный уклон покрытия.

Обязательно нужно сделать правильный деформационный шов в местах стыка отмостки и стен. Такой шов делают во время заполнения бетоном или другим материалом пространства опалубки. Деформационные швы покрывают битумной мастикой, или цементным раствором.

Устройство опалубки

Устройство опалубки отмостки

Опалубку делают из обструганных досок толщиной 20 мм. В соответствии с обозначенной разметкой, устанавливают опалубку. Закреплённые доски с помощью распорок с внешней стороны, устанавливают с учётом уклона покрытия. Места примыкания отмостки к стене дома отбивают крашеной нитью, обозначая линию верхней поверхности покрытия.

Опалубку делают таким образом, чтобы её внешняя сторона находилась на расстоянии 50 – 100 мм от края подстилающего слоя. Это должно быть сделано для формирования окончательного скоса ограждения фундамента после снятия опалубочных досок.

Гидроизоляция

Гидроизоляцию укладывают на подушку в траншею. В качестве материала для гидроизоляции применяют рубероид в два слоя или полимерную плёнку. Прилегающий к дому край рубероида или плёнки выводят чуть выше отмеченной линии поверхности отмостки. Места примыкания гидроизоляции к стенам промазывают горячим битумом. Рубероид, уложенный таким способом, сформирует деформационный шов.

Устройство покрытия отмостки

Существует несколько популярных видов покрытий:

  • бетонное;
  • асфальтовое;
  • покрытие из декоративной керамической плитки.

Бетонное покрытие

Бетонная отмостка

Ограждённое опалубкой пространство, заливают бетонной смесью с мелким заполнителем. Использование шлака из отходов металлургического производства, даст возможность получить покрытие высокого качества. Перед бетонированием на основание можно уложить дополнительно полимерную арматурную сетку.

По влажной поверхности стяжки растирают цемент. Этот процесс называют железнением. Железнение поверхности укрепляет верхний слой стяжки и придаёт ей эстетичный вид.

Покрытие из асфальтовой смеси

Самый простой и дешёвый способ устройства ограждения фундамента – это укладка в опалубочное пространство асфальта. Технология производства работ такая же, как и при строительстве автодорог. Используют для укладки асфальта ручной каток.

Укладка декоративной плитки

По стяжке устраивают поверхность из декоративной плитки. Особенно красиво смотрится отмостка фундамента из уложенных вокруг дома плиток разных полутонов. Конечно,такой вид поверхности стоит немалых затрат.

Утепление отмостки

Чтобы уберечь фундамент дома от вспучивания грунта и его промерзания, отмостку утепляют. На постеленную гидроизоляцию подстилающего слоя основания укладывают плиты из пенопласта, минеральной ваты или другого полимерного материала. Затем переходят к формированию покрытия. Посмотрите видео, как соорудить отмостку своими руками.

Для утепления ограждающей конструкции прекрасно подойдёт такой материал, как керамзит. Керамзит по своим теплоизоляционным свойствам превосходит многие строительные материалы. Правильно подобранная толщина слоя из него (не более 10 см) вполне достаточна для обеспечения эффективной теплоизоляции.

Устройство скрытого водоотвода

Существует дорогостоящий, но эффективный способ устройства скрытого водоотвода.

Трубы для скрытого водоотвода

Когда правильно сделан подстилающий слой и закончен монтаж гидроизоляционного материала вокруг здания, на неё укладывают полимерные трубы по всему периметру дома. В местах расположения сливных отверстий водосточных труб устанавливают приёмные короба. Полимерный короб с открытой верхней поверхностью предназначен для сбора дождевой воды и слива её в трубу. Специальными замками вся водоотливную арматуру соединяют вручную в единую систему. Дождевая вода из скрытого водоотлива поступает в трубу, которую выводят в ливневую канализацию. Если нет возможности подключить водоотвод к канализации, трубу соединяют с водонакопителем. Врытая в землю ёмкость выполняет функцию водонакопителя. Через дренажные отверстия вода постепенно уходит в землю на достаточно безопасном расстоянии (8 – 10 метров) от строения.

Все трубы должны быть уложены под уклоном, обеспечивающим беспрепятственное удаление дождевой воды из системы.

После монтажа водоотлива, делают слой цементной стяжки и производят дальнейшие работы по формированию окончательной поверхности ограждающей конструкции.

Конструкция такого водоотвода предохраняет поверхность ограждения от излишней дождевой воды. В зимнее время нужно делать регулярную чистку отмостки от снега.

При правильном выполнении всех требований по устройству отмостки вокруг дома фундамент будет защищён на долгие годы.

инструкция изготовления конструкции и её монтажа, исправление и избежание ошибок

Если вести речь о том, как надежно защитить дом от негативного влияния на него внешних факторов, например, таких как талая вода, стекающая после дождя влага, то трудно обойти вниманием обсуждение вопроса о том, как же конструируется отмостка фундамента своими руками.

Для чего нужна конструкция: техническое предназначение

Именно благодаря этой нехитрой структуре блокируется потенциальная возможность попадания лишней жидкости в почву и, соответственно, ее последующее размытие и проседание. Понятно, что все это имеет крайне негативное последствие для дома – его строительное основание может проседать. Именно этому, по сути, и препятствует пресловутая отмостка вокруг фундамента.

Ниже будет рассмотрен интересующий многих людей вопрос о том, как же самостоятельно сконструировать качественную защитную строительную систему, какого рода исходные ресурсы изначально потребуются для осуществления этой цели, а также остановимся на обсуждении того факта, каким образом можно добиться того, чтобы нововозведенное хозяином сооружение прослужило ему значительно дольше.

Тема о предназначении отмостки как таковой особых противоречивых вопросов не вызывает, без нее не обойтись в любом случае, с каким бы зданием мы не имели дело. То ли это будет капитальное сооружение, то ли времянка, все равно придется самому сделать отмостку фундамента.

Что и как: этапы работы

Техника и последовательность изготовления указанной конструкции носит следующий характер. Во-первых, система защиты должна обязательно выступать над поверхностью почвы, а также быть погруженной в нее не меньше, чем на 10-15 см. Зачем это нужно? А затем, что:

  • Прежде всего, проложенный толстым слоем бетон изначально препятствует процессам деструкции – растрескиванию и дальнейшему разрушению – значительно дольше;
  • Помимо этого, именно такой избранный подход к организации работы позволяет предотвратить существенное промокание грунта под самой отмосткой после того, как выпало значительное количество природных осадков.

Как вывод – стоит вырыть котлован вокруг дома, которому свойственны такие размерные параметры: 10 см – глубина конструкции, 0, 4 м и больше – ширина.

Говоря о последнем параметре, необходимо остановиться на конкретизации нескольких фактов:

  1. Так, чем больше будет величина отмостки – точнее, ее ширина – тем более затрудненным будет путь воды, движущейся по направлению к фундаменту;
  2. Следует учитывать тот факт, что зачастую отмостка выступает неким инструментом, который позволяет хозяевам подобраться к самому дому – об этом стоит подумать тогда, когда строитель будет заниматься ее конструированием.

В любом из указанных случаев отмостка фундамента своими руками возводится под наклоном от дома с небольшим углом. Делается это для того, чтобы лишняя вода стекала в почву. Именно поэтому для того, чтобы конструкция была полноценной, стоит еще и соорудить специальную опалубку. Для идеального результата необходимо добиться целостности сооружения, избегая всякого рода соединительных линий, стыков и дополнительных вставок в промежутках системы.

Технология монтажа: особенности

Чтобы сама опалубка была максимально ровной, стоит дополнительно установить маяки. Их расположение должно быть сконцентрировано исключительно вокруг возводимого здания. Для того чтобы соорудить одну из этих установок, можно взять один край от деревянной опалубки, а для второго применим конструкционный профиль, выполненный из гипсокартона типа ud с направляющими свойствами.

Предварительно, перед тем, как монтировать маяки, следует провести ряд подготовительных мероприятий. К основным из них относятся следующие:

  • Необходимо осуществить засыпание мощным слоем щебенки вырытого вручную либо же с применением специальной техники котлована, полученную массу хорошо и плотно утрамбовать.
  • Произвести надежное армирование. С этой целью можно использовать железобетон – он и трескается реже, и грунт не будет проседать.

Процесс осуществляется при помощи сетки из металла с ячейками размером 100х100 мм либо же непосредственно арматурой. Первый стройматериал имеет значительно меньшую цену, да и подлежит боле удобной эксплуатации. Лишь после того, как сам армирующий пояс уложен, можно приступать к тому, чтобы устанавливать структурные маяки и отливать саму конструкцию.

Работа над ошибками

Важно помнить о том, что правильная отмостка фундамента предполагает надежное укрепление ее «проблемных мест», а именно стыков – зон прилегания защитной конструкции к стенам здания. Часто уже сразу после высыхания строительного бетона возникает немаленькая трещина, через которую тут же начинает протекать в помещение талая или дождевая вода. Именно поэтому стоит усилить этот «пробел». Сделать это можно при помощи перфоратора, создав конструкцию так, чтобы бетон чуть-чуть – не более чем на 35 см – прошел вглубь стены.

К сожалению, этой процедуры не достаточно. Стоит дополнительно просверлить несколько отверстий, в которые будет вбита арматура. Только такая технология помогает максимально защитить соединение самой отмостки фундамента и стены строительного сооружения. Именно этим методом можно навсегда предотвратить возникновение трещин любой величины в этом месте строения.

Загвоздка для большинства мастеров состоит в том, чтобы перед началом работы правильно изготовить раствор, смешав ингредиенты в нужных для оптимального результата пропорциях.

Большая ошибка – делать смесь аналогичную той, которая является пригодной для монтажа стяжки. В большинстве случаев даже интенсивное армирование не поможет цементной технологии смешанного раствора в условиях крайне агрессивной внешней среды либо же открытого пространства, поэтому технология подобного рода в данной ситуации не применима, не надежна.

На помощь в данной ситуации приходят строительный бетон, а также дополнительные ингредиенты, оснащенные морозостойкими свойствами. Непосредственно бетонная смесь готовится исходя из пропорции ингредиентов 3 на 1 (на одну часть цемента добавляется три части песка со щебнем), а вот жидкость заливается до тех пор, пока создаваемый раствор не приобретет такой уровень плотности, чтобы не возникала возможность его стекания по склону.

Добавки термостойкого свойства добавляются исходя из рекомендаций на их упаковке. Далее бетонная смесь выливается вглубь опалубки. В этой ситуации, по факту, нет ничего сложного, стоит лишь правильно приготовить раствор. Далее качественно выровняете его с использованием специальной линейки и оставьте на некоторое время до последующего застывания.

Профилактика неудач

В вопросе, как сделать отмостку фундамента своими руками, важен механизм процесса качественного застывания бетона. Его обязательно стоит проконтролировать. Важно осознавать, что для осуществления процесса монтажа сооружения конструкционный раствор не должен избавляться от влаги очень быстро.

Если же это все-таки произойдет, то бетон потеряет свои строительные свойства, начнет растрескиваться, потеряет свою форму. Соответственно, вся проделанная ранее работа, направленная на то, чтобы утепленная отмостка фундамента была надежной, пойдет насмарку.

Как же предотвратить подобную ситуацию? Сделать это можно двумя основными способами:

  1. Выложить под арматуру слой уплотнителя из рубероида либо же мощного полиэтилена.
  2. Подливать в бетон воду во время его застывания.

По большому счету, поливать строительный материал придется в любой ситуации.

На конечном этапе работы проводится утепление фундамента и отмостки при помощи дополнительных конструкций. По большому счету, в целом, работа несложная, но, как видно, обязательно потребуется бетономешалка.

Несколько слов о ремонтных работах по восстановлению уже сконструированной отмостки для фундамента. Так, бывают ситуации, когда уже готовое сооружение начинает давать трещины, которые необходимо в обязательном порядке расшивать, а также заливать с использованием специального раствора цемента. Самые большие неприятности, как уже говорилось выше, подстерегают хозяев в зоне стыка возведенной конструкции и защитного сооружения. Для их заделки чаще всего применимы специальные герметики либо порозаполнители с гидроизоляционными функциональными характеристиками.  Если же щель стала уже очень большого размера, нужно ее устранить, залив бетоном. Вот так и обстоит дело с устройством отмостки для фундамента своими руками.

Как сделать одну отмостку и нужно ли это? | МосарМпроф

В конструкции фундамента дома есть один элемент, который с некоторыми считается обязательным в строительстве, и даже имеет регламентированные инструкции по обустройству. Он не придает особого значения, а иногда даже не замечает, но его наличие действительно важно. Опишу отмостку.

Обычно отмостка воспринимается как дорожка, примыкающая к зданию, выложенный тротуар, бетонная плитка или просто залитый бетонным или асфальтовым покрытием.Но не все так просто, как кажется, ведь ее назначение гораздо интереснее и важнее, чем декоративная облицовка ландшафта.

Содержание статьи

  • 1 целевая отмостка
  • 2 Дизайн отмостки
  • 3 Теплая или не теплая отмостка — советы экспертов
  • 4 Технические условия и Положение по устройству отмостки
  • 5 Как обустроить отмостку фундамента дома своими руками

назначение отмостки

Неслучайно при строительстве любая часть здания имеет свое предназначение и место, что делает эту область человеческой деятельности проф.вполне логично и законно. То же правило касается и отмостки. Оборудуйте этот элемент по следующим причинам:

  • Гидроизоляция подвала — Эта область вокруг дома заставляет воду принимать функцию, удаляя отложения со стен дома за пределами фундамента, тем самым не давая ему дальнейшего сирета. Для увеличения плотности и влажности в бетон заполнитель добавляет специальные пластификаторы, позволяющие исходному материалу долгое время не терять прочности и не впитывать влагу.Асфальтобетон в этом случае более выгоден, так как одним из основных его компонентов является непосредственно гидроизоляция — битумная смола;
  • Защита фундамента от затопления и оседания — отмостка, как защитный слой, предназначенный для защиты фундамента от внешнего затопления водой или наносом. В водонасыщенном грунте вероятны разные процессы — каменная насыпь, сдвиги грунта, вздутие и т. Д. Эти явления не полезны для фундамента, какой бы крепости он ни был, и для стен дома, и могут привести к его разрушению;

Насыщение почвы влагой неравномерно, так как ее плотность может меняться из-за различных природных и техногенных факторов даже на территории, занимаемой небольшим домом.В случае пучения это приводит к неравномерному перемещению слоев почвы и такому же пагубному воздействию на фундамент.

  • Элемент дренажной системы — ширина и наклон отмостки позволяют ему выполнять функцию прилива, убирая осадки в заданном направлении. При наличии дренажной системы пазы отмостки можно оборудовать специальными лотками, по которым вода будет стекать в дренаж уловителя;
  • Декоративно-прикладные функции — поскольку ширина отмостки может достигать 1–1,20 м, ее часто используют в качестве мощения дорожек вокруг дома, при отделке различных видов тротуарной плитки.Это комфортно и удобно, а также добавляет стиль и внешний вид дому, подчеркивая дизайнерские решения в архитектуре здания.

Дизайн отмостки

Конструкция отмостки представляет собой многослойный пирог, состоящий из следующих слоев:

  • уплотненный грунт — грунтовые отмостки, представляющие собой слой уплотненного грунта земли. Готовят вручную или уплотняют вибратором;
  • Гравийная или песчано-гравийная подушка — небольшой слой подстилки, также утрамбованный бетонной кладкой.Толщина этого слоя — около 100 мм;
  • Компенсатор — узкий (30-50мм) слой экструдированного пенополистирола, снижающий давление нижних слоев грунта на бетонное основание отмостки;
  • Бетонный фундамент
  • — Залить бетон по консистенции, отформовать по размеру и уклону отмостки. В нижней части, для придания большей прочности прослойке, помещен каркас из проволочной сетки из арматуры. В обычном варианте этот слой может быть завершающим;
  • Декоративное покрытие
  • — популярным материалом для отделки отмостки является тротуарная плитка.Обилие форм, размеров и оттенков способно расставить этот элемент яркими и привлекательными акцентами.

Отмостка располагается близко к цоколю или фундаменту дома. Снаружи остается свободным. В случае заливки бетона, который образуется опалубкой, окантовка отмостки не требуется. А вот для тротуарной плитки используются элементы галтели, которые устанавливаются заподлицо с тротуарной плиткой, защищая ее от механических повреждений, отслаивания и придавая законченный вид всей композиции отделки.

Теплая или не теплая отмостка — советы экспертов

До сих пор не утихают споры по поводу наличия пенопласта или экструдированного полистирола, часто помещаемого в слой отмостки перед заливкой бетона. Сторонники заявляют о полной изоляции, она снижает теплоотдачу снаружи фундамента.

На самом деле это мало помогает в повышении теплоизоляции, потому что речь идет о ней, когда дело касается интерьера. Снижение теплопотерь происходит за счет устранения тепловых мостов, смещения точки росы через внешние изоляционные ограждения.

К дому примыкает отмостка, часто даже не прикрепленная к нему через анкеровку. Между домом и отмосткой в ​​случае отстаивания деформационного шва. Это сделано специально для того, чтобы облегчить просадку отмостки, не пострадавшей от просадки тяжелого здания.

Что касается слоя пенополистирола, то он выполняет роль компенсатора давления, который создает почву в процессах набухания и набухания, позволяя отмостке оставаться целой, без трещин на протяжении десятилетий.

Технические условия и Положение по устройству отмостки

Отдельной технической документации на устройство отмостки не выделяется. Инструкции и спецификации для этих видов работ содержатся в различных документах, наиболее важные из которых мы оформляем.

  • СНиП 2.02.01 83 — основной документ, содержит инструкции по устройству фундаментов оснований, расчет двух предельных условий и напряжений — краткосрочного и долгосрочного.Он также описывает свойства почв, их свойства и типы, расположенные на их основе. Эта документация полезна как обобщающее знание;
  • СНП III-10-75 — Содержит общую информацию по благоустройству прилегающих к зданию территорий. Согласно этому документу, отмостка должна иметь уклон 1-10 градусов. Уплотнение грунтового основания допускается производить вручную, чтобы исключить подвижность грунтовых масс. По внешнему краю бетонной отмостки не должно быть кривизны, превышающей 10мм, трещин и выбоин в бетоне.Класс бетона выбирается по ГОСТ 9128-97 и ГОСТ 7473-94.

Ширина отмостки должна превышать размер карниза крыши не менее чем на 20-30см. Это особенно относится к неорганизованным водостокам, где нет желобов и водостоков, концентрирующих осадки в заданном направлении. Это требование предотвратит затопление грунта в районе подвала.

Как обустроить отмостку фундамента дома своими руками

Фазовый замок и отмостка для частного дома состоит из следующих работ:

  • Подготовка основания — отмостка устраивается по окончании фундаментных работ, при засыпке фундамента.Для нее все необходимое, чтобы удалить почву на глубину 300-350мм. Основание тщательно утрамбовывается по периметру дома. Для улучшения гидроизоляции выкопанный просвет будущей отмостки можно закрыть полиэтиленовой пленкой;
  • наполнение подушки — слой щебня или ПГС (песчано-гравийная смесь) Помогает нейтрализовать уровень отмостки для заливки бетона. Этот слой тоже нужно утрамбовать;
  • Компенсатор укладки — листы экструдированного пенополистирола укладываются горизонтально.Стыки между ними необходимо заделать монтажной пеной;
  • Бетонирование — Подготовительные работы на этом этапе заключаются в укладке арматурного каркаса на полистирол таким образом, чтобы он не касался дна минимум на 30 мм. В противном случае от арматуры будет мало толку, так как будет предусмотрена связь с бетонным каркасом. Чтобы обеспечить это состояние, мы используем накладку из кусков рельса, стержня и т. Д. Размер вариативной ячейки, он составляет от 50х50мм до 100х100 и зависит от диаметра арматуры и желаемой прочности каркаса.

Когда при заливке бетона действует окончательный внешний слой отмостки, его необходимо покрыть путем разлома, прожелезнить сухим цементом и протереть древесным полировщиком. Это делается на вторые-третьи сутки после бетонирования. Также классическое отверждение предполагает смачивание теплой погодой и покрытие полиэтиленовой пленкой. Это сделано для замедления твердения бетона и исключения его растрескивания при быстром высыхании;

  • Укладка декоративного покрытия — тротуарная плитка закрывает отмостку на самом последнем этапе, соблюдая технологию укладки.К этой сухой смеси цемента и песка насыпают просеянное бетонное основание и плотно прибивают плитку резиновым молотком. Все, что нужно для завершения работы — обильно залить водой поверхность отмостки и установить по внешнему краю элементы бордюра.

Отмостка — неотъемлемая часть современных построек, защищающая фундамент от атмосферных осадков и исключающая его деформацию и разрушение. Этот неважный элемент, часто воспринимаемый обычной дорожкой по дому, на самом деле очень важный.Учитывая простоту технологии и дешевизну материалов, полностью отмостку по силам сделать своими руками, тем более что это фундамент вашего здания сохранится на долгие годы.

Видео посвящено устройству бетонной отмостки вокруг дома. Создатель раскрывает весь процесс строительных работ с момента основания и подготовки к отделке отмостки, подробно рассказывая об использованных материалах и их назначении для каждого слоя отмостки.

Источник: ria.ru

УСТРОЙСТВО ОКНА ВОКРУГ ДОМА СВОИМИ РУКАМИ | Своими руками

Современная сцена выглядит как стильная мостовая, опоясывающая здание по периметру. Его можно принять за декоративный элемент дома, но на самом деле это не так. Жалюзи выполняют очень важную функцию: защищают фундамент фундамента от поверхностных вод.

Штора — это школьная конструкция в виде дорожки, которая наклоняется от стены в сторону площадки.Он предназначен для защиты фундамента дома от дождевых и паводковых вод. Задерживая и отводя воду в ливневую канализацию, такая конструкция предотвращает деформацию фундамента, возникающую в результате промерзания грунта.

Отмостка сделана по периметру всего дома, шириной около 60-80 и с небольшим уклоном (3-10 °), ЧЕМ ОНА БЫЛА ЛУЧШЕ, там будут лучше осадки. Ширина жалюзи зависит от типа полки, но при этом всегда должна быть на 20 см больше карниза кровли.Обычно размер отмостки не превышает 80 см, но если дом расположен на сильно сжимаемых грунтах, его ширина может достигать 1 м.

Отмостка должна плотно примыкать к основанию дома и не быть прерывистой по всему периметру, иначе вода попадет в щели между отмосткой и стеной. Если в доме теплый подвал или подвал, то для уменьшения глубины промерзания делают отмостку с утеплителем. Теплоизоляционный материал защищает подвал от резких перепадов температур.К тому же при использовании утеплителя почва возле подвала не набухает.

Прививка почвы — дело хитрое и может иметь непредсказуемые последствия. Здания возводятся вместе с фундаментом при промерзании грунтов и опадании при их таянии. Неравномерность этих процессов часто приводит здание в аварийное состояние. Дом перекосится, в стенах появляются трещины, а в редких случаях постройка полностью рушится.

Последовательность работ по устройству отмостки

Возведение шторки начинается со снятия поверхностного слоя почвы на глубину не менее 15 см.Глубина траншеи зависит от типа грунта и карниза крыши. На верхнем слое почвы он должен быть не менее 30 см.

При снятии слоя почвы необходимо придерживаться общей планировки поверхности и выдерживать небольшой уклон для отвода воды в сторону естественного уменьшения ландшафта. В идеале внешний периметр отмостки оборудуют неглубокой дренажной системой, исключающей малейший контакт грунтовых вод с фундаментом.

Сама площадь основания без дополнительной тепло- и гидроизоляции, как правило, состоит из подстилающего слоя и покрытия.Лучшим материалом для подстилки, проверенным веками, является глина. Застеленный траншеей и хорошо утрамбованный слой глины не пропускает воду. Глина также выполняет функцию гидроизоляции и обеспечивает отвод поверхностных вод со стен здания. Но работа с этим материалом очень кропотливая и трудоемкая, поэтому чаще всего дно траншеи засыпают слоем песка толщиной 10-15 см, не забывая его уплотнять. Чтобы песок уплотнился, его поливают водой.Независимо от того, какой материал выбран для нижележащего слоя, конструкция отмостки всегда должна обеспечивать ее водонепроницаемость.

Засыпая и утрамбовывая песок, устанавливают бордюр по внешнему краю отмостки. Затем слой песка в углублении между бордюром и стеной дома засыпают слоем щебня, который, опять же, тщательно утрамбовывают. После этого нанесите верхний слой бетона. асфальт, тротуарная плитка и т.д. Это классический вариант устройства шторки , но есть и упрощенный.

Стандартным вариантом конструкции и устройства является схема

Прочные конструкции не менее эффективные.

Для их устройства делают выемку глубиной 5-10 см, дно тщательно утрамбовывается вручную, а затем на всю ширину канавы покрывают двумя слоями гидроизоляционного материала с нахлестом 20-30 см. Это может быть полиэтиленовая пленка, рубероид и другие необрастающие материалы. На гидроизоляцию для заполнения ниши уложить песчано-гравийную смесь, а поверх нее — покрытие из щебня или щебня, залив его цементно-песчаным раствором.

Роль гидроизоляции выполняют профилированные ПВП мембраны (из полиэтилена высокого давления). Их укладывают на землю под слоем песка и гравия. Покрытие такой шторки может быть любым, например в виде газонной травы. Достаточно насыпать щебень слоем плодородной почвы толщиной 20-30 см и засеять траву.

Отделка отмостки

Для покрытия используют разные материалы, чаще всего — бетон, асфальт и тротуарную плитку, но фантазия архитекторов не знает границ.Можно сделать отмостку из дерна, булыжника, щебня, клинкерного кирпича и т. Д. При этом у каждого материала есть свои нюансы.

Жалюзи из монолитного бетона следует устраивать на песчаном основании, утрамбованном до плотности не менее 0,98. Бетон, применяемый для отмостки, по морозостойкости должен соответствовать дорожному бетону. Перед тем, как ее залить на нижележащий слой, необходимо уложить арматуру, иначе монолитная шторка может разрушиться под воздействием природных условий.

Не забываем о температуре стыков бетонной отмостки . Для них подойдет просмоленная или обработанная антисептическая плита толщиной 15-20 мм, уложенная на край. Можно использовать деревянные бруски, пропитанные отработанным маслом, или виниловые ленты толщиной 10-15 см, которые даже при сильной нагрузке убережут шторку от трещин. Практика показывает, что в первую зиму твердая насыпь лопается. Разделительные рельсы служат демпфером (устройством для гашения механических колебаний) и надолго защищают покрытие от разрушения.Температурные стыки устанавливаются через 2-2,5 м. Шаг установки зависит от ширины отмостки.

Правильно выполненные бетонные покрытия очень эффективны, потому что они менее чувствительны к естественным воздействиям. Хотя многие специалисты считают, что в суровых зимних условиях лучше не использовать пень из бетонных плит и заливать бетон. Основная проблема в том, что конструкция просто лежит на опоре и при колебаниях температуры (при промерзании и оттаивании земли) может оторваться от подвала, который остается практически неподвижным из-за глубокого залегания.В этом случае сквозь щели и щели под фундамент будет проникать дождевая и талая вода. Чтобы создать отмостку, не боящуюся морозов и не пропускающую воду под фундамент, понадобится гидроизоляционный материал.

Для повышения эрозионной стойкости бетон необходимо обжигать. Делается это после заполнения очередного участка отмостки, примерно через 1-2 часа. Свежий бетон посыпают цементом, создавая слой толщиной 3-7 мм. Затем бетон протирают шпателем.В результате от атмосферных осадков материал защищает уникальную глазурь.

Иногда для покрытия отмостки используют железобетонные плиты размером 30 х 30 или 50 х 50 см. Швы между ними засыпают землей и засевают травой. Железобетонные плиты укладываются друг на друга так, чтобы под ними оставалось воздушное пространство. Этот прием значительно снижает вспучиваемость почвы.

Неплохо справляется с влагой асфальтобетон . Основание под покрытием из асфальтобетона следует утрамбовать щебнем или гравием размером 40-60 мм, вдавливая его в землю катком или утрамбовывая.Работы проводить только в сухую погоду. Асфальтобетонные покрытия изготавливают из горячей смеси заводского приготовления, температура которой при укладке должна быть не менее 120 ° С. Температура воздуха при работе с горячими асфальтобетонными смесями не должна быть ниже 5 ° С.

Аля отмостки из булыжника используют глину, песок и, соответственно, булыжник. Сначала насыпается слой глины толщиной 15 см, а затем слой песка толщиной 10 см, в который закладываются булыжники.

Для отмостки из тротуарной плитки нужен крупнозернистый просеянный песок и гравий из дикого камня средних размеров без примеси крупной булыжника. Песок насыпают на щебень, укладывают на него, утрамбовывая, тротуарную плитку или гранитную брусчатку. Не кладите плитку на затирку, иначе шторка начнет трескаться.

Самое дешевое покрытие для отмостки — это утрамбованный слой щебня.

Однако при неорганизованном желобе с кровли, когда вода стекает не по водостокам, а прямо со всего ската, такое покрытие придется регулярно корректировать.

В настоящее время большой популярностью пользуется пескоструйная очистка, которая наряду с защитной выполняет необычную декоративную функцию. Сделать такую ​​шторку несложно, весь процесс сводится к нескольким технологическим операциям. Песок, засыпанный траншеей, засыпать не щебнем, а водой с жидким стеклом и раствором отвердителя. В результате получается монолитная поверхность из песчаника, которая не вымывается, не пропускает влагу и выглядит очень эффектно. Для обустройства такой отмостки можно использовать готовые составы или полуфабрикаты, требующие измельчения и варки в течение 6-8 часов.Более трудоемкий, но невероятно красивый и органичный «дедовский» вариант — отмостка из дерна. Для создания такой конструкции слой земли по периметру выносится на глубину до 5 см, грунт уплотняется и устраивается дренаж из крупного песка. Затем насыпают слой измельченной глины, которую также тщательно утрамбовывают, образуя уклон для отвода воды. После этого уложите слой плодородной почвы и дерна, желательно лугового.

Этот первый этап необходимо поливать и регулярно подрезать.Через несколько недель на полу из лома образуется полоска газа с эластичным дерном, который сложно растоптать или размыть. Такое покрытие выглядит интереснее бетона или асфальтобетона.

Ошибки при строительстве отмостки

При устройстве шторки ошибки могут возникнуть на любом этапе работы. Даже неправильная засыпка грунта вокруг дома может вызвать его усадку.

Распространенный вариант — отмостка, жестко соединенная ломом.В ужасных явлениях он имеет тенденцию подниматься, отклоняться и разрушаться. При оттаивании грунта под ним могут появиться полости, по которым будет постоянно течь вода. Шторка должна примыкать к дому за счет термического шва, выполненного демпферной лентой или однокомпонентным полиуретановым герметиком.

Отметим еще недосмотр, который приводит к тому, что отмостка буквально «стреляет» (реальная история, рассказанная хозяином дома на форуме). При бетонировании отмостки рабочие использовали песок с включениями глины.Весной, когда штора днем ​​увлажнялась, а ночью замерзала, хозяева просыпались от звуков, похожих на выстрелы. И вот что произошло: куски бетона в отмостке «обстреляли» мерзлой глиной, оставив на поверхности выбоины и снаряды.

Ремонт отмостки своими руками

Необходимо постоянно следить за состоянием отмостки и вовремя ремонтировать. Например, небольшие трещинки расширить и залить цементным раствором.

Самым проблемным местом отмостки является место ее стыковки с фундаментом. Примерно 50% неприятностей возникает при выходе отмостки из фундамента. Если он немного отошел от подвала, можно использовать герметики или гидроизоляционные наполнители. Если образовался достаточно большой зазор, его нужно сразу устранить, но более трудоемким способом.

Специалисты рекомендуют залить зазор бетоном, предварительно очистив его от песка, земли и мусора.Для надежности в бетон добавить железную арматуру Можно использовать цементно-песчаный раствор, добавив в него щебень. Через два-три дня после застывания раствора поверхность необходимо покрыть обычной грунтовкой для наружных работ.

После заделки зазора необходимо провести профилактические работы. Чтобы отмостка не отходила, нужно с противоположной ее стороны выкопать котлован глубиной 20-30 см и также залить его бетоном.

Важно! Независимо от того, какой материал был выбран для нижележащего слоя и покрытия, конструкция отмостки всегда должна обеспечивать ее водонепроницаемость.

Варианты отвода воды от прямого попадания в отмостку

Кровля забирает большую часть воды, что может негативно повлиять на фундамент и прилегающий к дому участок. Поэтому важно не только правильно собрать, но и забрать.

Один из вариантов — отвод в открытый желоб, совмещенный с закрытым коллектором и водой из отмостки (1).

Другой — это открытый желоб для слива и открытый по периметру (2).Особенностью такой системы является необходимость более частой очистки, которая вызвана засорением грязью и листьями. Благодаря защитным решеткам из металла или пластика закрытые водостоки лишены такого недостатка.

Также используйте точечные решетки для слива воды из слива (3). Их минус — ограниченный забор воды с кровли. Для воды, которая попадает на стены и жалюзи, необходимо продумать отдельную структуру водосбора.

Необычный вариант отмостки

Если хозяин коттеджа или особняка не привык к экономии и желает вложиться в стройматериалы высочайшего качества, то для отмостки лучше выбрать керамогранит.Он очень устойчив к атмосферным изменениям и сохраняет свои свойства в течение десятков лет, поэтому легко обеспечит респектабельный вид и долговечность. Такая отмостка не боится воды, грязи и плесени. Как правило, гранитная шторка выполняется в тон цокольного этажа, облицована керамогранитной плиткой. Удовольствие не из дешевых: 1 м2 отмостки из керамогранита обойдется примерно в 60-70

у.е.

Внимание к деталям

  • Если сделать шторку шириной не менее 1 м, ее функциональность увеличится.Он не только защитит фундамент, но и послужит садовой дорожкой;
  • Чтобы бетон не рассыпался при быстром высыхании, образуя бетонное покрытие, отмостку накрывают влажной тряпкой, которую необходимо время от времени увлажнять;
  • Вместо классической бороздки для сбора воды, которая, несмотря на свою полезность, немного портит вид, особенно если рядом с подставкой высаживают газон, сегодня для сбора воды используются желоба. Их устанавливают вдоль отмостки.Желоба, в отличие от бороздок, не зарастают травой и сорняками.

Параметры правильной отмостки

Параметр значение
Ширина Не менее 60 см, по просадке фунтов — 100-120 см
Свес над крышей 15-20 см.
Поперечный откос (от стен дома) 3-5 ° на ширине 1 м для твердых и гладких покрытий, 5-10 ° — для тисненых и неплотных
Глубина траншеи 15-30 см.
Толщина покрытия Не менее 5 см, для бетона — не менее 10 см
ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Как сделать отмостку вокруг дома бетонной? Бетон какой марки нужен для мощения? Толщина и уклон дорожного покрытия

Для защиты фундамента дома от грунтовых вод и внешних факторов необходимо устройство бетонного покрытия.Она около дома. Такой подход обеспечивает полную защиту от влаги, с чем не справляется ни один другой материал. Такая конструкция защищает не только фундамент, но и цоколь здания. Помимо барьера, тротуар выполняет еще одну важную функцию — запускает движение по поверхности. Кроме того, с помощью этого сайта можно придать дому законченный вид.

Требования к настилу

Перед тем, как сделать отмостку вокруг дома из бетона, следует ознакомиться с санитарными нормами и правилами 2.02.01-83. По их мнению, отмостка должна иметь ширину на 200 мм больше свеса рубероида. Если в здании есть водостоки, необходимо учитывать и его параметры. Эти правила и положения регламентируют ширину, которая зависит от типа почвы. Оптимальной шириной можно считать 1 м. Этот вариант обеспечивает свободу передвижения и функцию пути.

Важно помнить, что базу нужно защищать по периметру. Тротуар должен охватывать здание.Исключением служит только место, где стоит бетонная веранда. Перед началом следует учесть глубину конструкции. Этот параметр не должен быть больше 1/2 глубины промерзания почвы.

Толщина дорожного покрытия предельная от 70 до 100 мм. Если на поверхности запланирована повышенная нагрузка в процессе эксплуатации, например, удар автомобиля, то настройку можно увеличить до 150 мм. Один из важных показателей — предвзятость.Он регулируется санитарными правилами III-10-75 и равен пределу от 10 до 100 мм на каждый метр ширины, что составляет 1-10%.

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве является очень трудоемким процессом, его использует большинство садоводов. Посадка семян в открытый грунт — простой и удобный метод, но эффективен только в определенных климатических зонах.I …

Светоотражающая краска. Сфера применения

Когда автомобили начали заполнять дороги, их популярность начала набирать светоотражающая краска. Благодаря этой краске, как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска — лакокрасочный материал, который …

Уклон тротуара должен быть направлен в сторону, противоположную основанию здания. Требования к этому параметру зависят от количества осадков в вашем регионе и типа почвы.На практике уклон равен пределу от 20 до 30 мм на 1 м, что примерно равно 2-3%. Если вы сделаете это значение выше, чем обледенение на палубе, будет трудно двигаться.

Важно помнить о наличии бордюра. Этот элемент в данном случае декоративный, и решение о его установке должно быть принято с учетом предпочтений хозяина дома и бюджета на работу. Если на отмостках находятся кусты, которые представляют собой корневых агрессоров, или деревья, характеризующиеся сильной корневой системой, лучше всего прибегнуть к ограничителю.

Перед началом работы важно учитывать также высоту крышки. Минимально он равен 500 мм. Это актуально для жесткого покрытия. Если речь идет о мягких типах, то высота плинтуса должна быть не менее 300 мм. Описываемая конструкция относится к жесткой разновидности. От уровня земли отмостку необходимо увеличить на 50 мм. Эта рекомендация связана с тем, что жидкость должна оставаться на краю и образовывать лужи. Если это произойдет при низких температурах, это вызовет точку замерзания воды, что поспособствует разрушению конструкции.

Производство отмостки: учебный материал

Марка — показатель качества бетона. От этого значения в пределах от 100 до 1000 зависит, какими характеристиками будет обладать конструкция. Эти цифры говорят о содержании цемента в растворе. Класс соединения может находиться в диапазоне от v3. От 5 до B8 и обозначает силу. Например, раствор класса В15 указывает, что давление заполнения куба 15 МПа. Это справедливо для конструкций размером 15 x 15 x 15 см.

Возможно, вас заинтересует также вопрос о том, какой марки бетона необходимо для мощения.Обычно для этого берется цемент М200, который соответствует классу Q15. Параметры бетона зависят от его марки. Они определяются компонентами. Для устройства нижнего слоя понадобится песок, который ляжет в основу подушки. Это может быть карьера или река. Главное условие, чтобы материал не содержал серьезных примесей, которые могли бы повредить геотекстиль.

Для отмостки лучше использовать щебень фракции от 10 до 20 мм. Это может быть гравий. Для гидротамбо понадобится геотекстиль или глина.Этот слой в подушке отсутствует, потому что бетон отлично отводит воду. Для железнения нужно использовать цемент.

Раствор

Обустройство отмостки вокруг дома из бетона можно проводить с помощью приготовленного раствора, иначе его придется варить самостоятельно. Марка бетона будет определяться маркой цемента и его удельным весом. Для отмостки лучше использовать цемент М400. Цемент должен быть свежим, поэтому покупать его заранее не нужно, так как через месяц хранения материал потеряет 5% своих свойств.Если использовать свежий цемент высоких марок, это позволит сэкономить на воде и получить хороший бетон.

Для приготовления раствора необходимо подготовить просеянный, предварительно промытый и очищенный от примесей песок. Чтобы объем воды оставался неизменным, материал необходимо просушить. Что касается гравия, то это щебень, а не гравий. Если есть необходимость придать бетону качественную морозостойкость, использование дополнительных веществ может быть жидкое стекло. Среди инструментов:

  • Емкость для замеса или миксер;
  • Ковш;
  • Лопата;
  • Емкость для воды;
  • Вибропластика или утрамбовка куска дерева.

Приготовление растворов

Технология производства бетона отмостки вокруг дома предполагает приготовление смеси собственными силами. Готовить композицию рекомендуется отдельными порциями, правда, если вы планируете укладку делать самостоятельно. При приготовлении имеет значение порядок ингредиентов.

Для перемешивания необходимо залить цемент и воду. К ним добавляются другие компоненты: сначала насыпается небольшая порция песка, а затем щебень или гравий.Между подачей компонентов рекомендуется выдерживать интервал 5 минут, это улучшит перемешивание.

Подготовка основания, разметка и устройство hikosaka

Перед тем, как сделать отмостку вокруг дома из бетона, необходимо подготовить грунт. Для этого удалите верхний слой почвы, удалите камни и корни. Ниже субстрата следует устранить активность за счет использования гербицидов. Учитывая тот момент, когда отмостка превышает край ската крыши на 200 мм, следует по отвесу обозначить границы конструкции.Для раскладки нужно натянуть зашитые в углах колышки на веревку. Во избежание его провисания нужно установить промежуточные колья, расстояние между ними 6 м.

Для определения уклона тротуара необходимо установить на основание дополнительные маячки (для натягивания троса). Крепление осуществляется через каждый метр. После этого можно перейти к устройству хикосака. Для этого подойдет 150-миллиметровый слой жирной глины, который можно заменить геотекстилем.

Пленка не должна рваться, на дно траншеи засыпается 100-миллиметровый слой песка.Сверху пленка засыпается еще одним слоем песка. Песок должен быть гладким, увлажняющим и заделывающим. Если вы решили работать с глиняным гидротамбо, слой песка должен быть единым. Укладывая пленку, нужно избегать натяжения, она должна свободно перемещаться вместе с землей.

Если вы задумались о том, как сделать вокруг дома отмостку, следует помнить, что возле хикосака лучше поставить хороший дренаж. Для этого вырывается траншея глубиной и шириной 100 мм и 200 мм соответственно.На дно засыпается щебень, после чего укладывается труба, которую нужно обернуть геотекстилем. Это увеличит скорость отвода воды. Многие пренебрегают этим шагом, но на практике это выражается в том, что вода уходит под фундамент, и при замерзании увеличивается давление на него.

Засыпка щебня и песка. Утепление отмостки и арматура

Если у вас, как и у многих домашних питомцев, возник вопрос, как сделать отмостку вокруг дома, то вам следует знать, что следующий этап засыпается щебнем.Толщина этого слоя должна быть от 50 до 100 мм. Гравий необходимо разложить и утрамбовать. Можно использовать специальную решетку, которая применяется в ландшафтном дизайне.

В песке необходимо проделать отверстие под патрубок и вводы ливневой канализации, после чего можно переходить к утеплению отмостки. На утрамбованный песок, которым насыпают до дна траншеи, следует укладывать пенополистирол или пенополистирол. Для отмостки подойдет жесткий утеплитель, но он боится точечных нагрузок, поэтому нужно класть его на песчаную подушку.

Устранить мосты холода можно методом укладки утеплителя в 2 слоя. Необходимо организовать изолированное пространство для подзарядки. Для этого используют арматурную сетку с квадратными ячейками со стороной 50 или 100 мм. Армирование каркаса связано. Сетку-сетку для этой цели использовать не следует, так как она слишком гибкая. Если утепленная отмостка не нужна, армирующую сетку можно расположить на щебне. Это будет способствовать лучшему распределению бетонной смеси.

Установка опалубки и заливка

Опалубка может состоять из фанеры или досок. Увеличивает ставки, которые устанавливаются снаружи. При монтаже не следует забывать, что опалубка съемная. Для устройства деформационных швов необходимо по краю установить деревянные планки, обработанные антисептиком. Расстояние между швами должно быть 2 м.

Швы должны располагаться по диагонали в месте поворота опалубки по углам.Компенсатор имеет одно важное назначение, которое выражается в компенсации теплового расширения материала при эксплуатации. Заливку отмостки следует проводить с удалением воздушных карманов. Если смесью равномерно заполнить все пространство, получится прочная конструкция.

При забросе важно исключить вдавление и бугорки, их наличие будет способствовать застоя воды. Если всей колоды за один раз не делать, можно заполнить только ее часть, а затем возобновить работу.Заливка отмостки должна сопровождаться стыкованием. Для этого бетон прокалывают, что облегчит заполнение всего пространства.

Разновидности мощения без бетона

В строительстве отмостка делится на три типа:

  • Сплошное;
  • Classic;
  • Асфальт или камни.

Классическая отмостка обычно имеет ширину в пределах 80 см и возводится по периметру дома. В основе этой конструкции может быть глина.По периметру дома для этого выкапывают траншею, которую засыпают мокрой глиной и плотно утрамбовывают. После высыхания можно получить плотную массу, которая обеспечит должный уровень защиты фундамента от влаги.

Поверх глиняного слоя можно насыпать щебень средней фракции, и он хорошо запаивается. Рассматривая виды отмосток вокруг дома без бетона, необходимо более подробно ознакомиться с каменным строительством, которое возводится с помощью камней и валунов.Траншея в этом случае имеет глубину в пределах 30 см. Укладывается гравий, который необходимо уплотнить, а затем засыпать глиной, которую также необходимо утрамбовать. Ниже верхнего слоя для защиты от влаги необходимо уложить изоляционные материалы в виде рубероида. После этого можно приступать к возведению декоративного слоя из камней.

Альтернативные виды мостовой: оформление из плитки

Если вы хотите сделать колоду, то запускайте ее из плитки. Важно обратить внимание на щебень гидроизоляции конечностей.Его цель — не дать размыться первому слою песка. Общая вместимость подушки должна составлять 30 см. Однако этот параметр актуален только для отмостки, которая будет лежать в перегное.

Если слой более тонкий, то осушенные слои не должны углубляться в плотную почву. Слой глины должен быть пределом от 15 до 20 см. Толщина слоя гравия равна трем значениям первого слоя песка. Что касается градиентов, то они должны уменьшаться снизу вверх. Глиняная тренировка будет иметь уклон от 8 до 12 см на каждый метр.Нижний слой гравия имеет уклон до 7 см на каждый метр. Верхний слой гравия будет иметь уклон до 4 см на метр. Подушка плитки — горизонтальная.

Стоимость работ

Если у вас возник вопрос о том, как сделать отмостку вокруг дома из бетона, и вы оценили свои возможности, решили, что лучше доверить это дело профессионалам, вам стоит задать вопрос Стоимость работы. Стоимость строительства квадратного метра составит 2 170 рублей. Слой бетона 10 см, такая же толщина песчаной подготовки и армирующей сетки.Правда, цена квадратного метра отмостки вокруг дома может показаться довольно внушительной, особенно если у постройки большая площадь. Так что, возможно, для начала стоит изучить технологию.

В заключение

Без отмостки фундамент и цоколь здания могут быстро прийти в негодность. После всех работ можно заняться железнением дизайна. Эти манипуляции производятся на литом бетоне, который покрывается слоем цемента и впоследствии стирается. Если вы еще задумываетесь над тем, как сделать отмостку вокруг дома из бетона, знайте, что существует еще и мокрый метод железнения, который проводят через 14 дней после завершения заливки, когда раствор высохнет.Для этого в поверхность конструкции необходимо нанести цементно-песчаный раствор.

| Американский фонд помощи слепым

При обычном ходе событий слепые люди отстают от своих зрячих собратьев в том, чтобы пожинать плоды технического прогресса. Однако было одно яркое исключение. За четырнадцать лет до того, как их видящие соседи догнали, слепые люди использовали долгоиграющую граммофонную пластинку, широко известную как LP. У них было другое название. Это называлось Говорящей Книгой.

Из всех устройств, проложивших путь прогресса слепым в двадцатом веке, «Говорящая книга» была особенным классом. Одним вращением проигрывателя он открыл мир чтения для трех из четырех слепых взрослых, которые никогда не владели чтением по пальцам достаточно хорошо, если вообще не овладели им, чтобы использовать его в качестве удовлетворительного средства общения. То, что Фонд при разработке «Говорящей книги» в 1934 году так внимательно следил за прорывом в системе Брайля, который он сам спровоцировал, — это, как выразился в то время один наблюдатель, «совпадение, не лишенное иронии.»С самого начала» Говорящей книге «было суждено превзойти шрифт Брайля, быстро и навсегда, как широчайший канал литературы и информации для слепых людей всех возрастов.

Основная идея не нова. Когда Томас Эдисон подал заявку на патент на свой фонограф из оловянной фольги в 1877 году, одним из десяти возможных применений, которые он перечислил для своего изобретения, были «фонографы, которые будут говорить со слепыми без каких-либо усилий с их стороны». Интересно, что этот пункт был вторым в его списке из десяти; «воспроизведение музыки» было четвертым.

Почему же тогда потребовалось более пятидесяти лет, прежде чем идея Эдисона нашла практическое применение? В первую очередь это был вопрос техники. В изобретении Эдисона использовались вращающиеся цилиндры, покрытые фольгой, воском, твердой резиной или подобными веществами. Незадолго до начала века плоское блюдо заменило цилиндр, и шеллак стал основным ингредиентом, используемым при их формовании. В течение многих лет после этого стандартная пластинка фонографа воспроизводилась на пластинке с пружинным или электрическим приводом, вращающейся со скоростью 78 оборотов в минуту.На этой скорости время воспроизведения двух популярных пластинок — 10 и 12 дюймов в диаметре — составляло три и пять минут соответственно. Эти ранние пластинки шеллака со скоростью вращения 78 об / мин воспроизводили музыку с разумной точностью, но у них были и существенные недостатки. Они были дорогими. Они были тяжелыми — средняя 12-дюймовая пластинка весила больше полфунта. Они были хрупкими — упавший рекорд означал побитый.

В 20-е годы с появлением радио произошли радикальные изменения в технике записи.Программы и рекламные ролики, записанные в нью-йоркских студиях, должны были быть отправлены на радиостанции по всей стране, чтобы они вышли в эфир в соответствии с местным расписанием. Бьющиеся рекорды шеллака не выдержали превратностей почтовой обработки. Более того, получасовая программа потребовала бы воспроизведения по крайней мере шести больших пластинок с раздражающими промежутками между сменами. Чтобы преодолеть эти препятствия, радиоинженеры разработали так называемые электрические транскрипции, которые могли воспроизводиться непрерывно в течение 30 минут.Это были 16-дюймовые диски, сделанные из алюминия или полуэластичного соединения ацетата целлюлозы и предназначенные для воспроизведения на негабаритных вертушках, вращающихся с меньшей скоростью 33⅓ об / мин.

Читатель поймет, как работают современные долгоиграющие пластинки, но только в 1948 году и пластинка, и инструмент для игры на ней были усовершенствованы, чтобы воспроизводить музыку достаточно хорошо для коммерческого рынка. В двадцатые годы оставалось еще слишком много нерешенных технических проблем. В тридцатые годы, когда некоторые из этих проблем были преодолены, экономические условия препятствовали успешному продвижению предметов роскоши, и на протяжении большей части сороковых годов нехватка материалов и рабочей силы в военное время имела такой же эффект.

Дополнительным толчком к развитию науки о записи в конце двадцатых годов стало новейшее развлекательное чудо — говорящее кино. Чтобы обеспечить звуковые дорожки для ранних звуковых фильмов, крупные кино- и звукозаписывающие компании щедро инвестировали в исследования и разработки. Именно в инженерных лабораториях этих студий проводились основные эксперименты, в ходе которых после изучения множества альтернативных методов и материалов, способных воспроизводить звук, был сделан выбор в пользу постоянной скорости вращения проигрывателя 33⅓ об / мин с использованием гибких, относительно небьющихся пластинок, изготовленных из ацетатных смесей.

Роберт Ирвин с большим интересом следил за всеми этими техническими разработками. В 1924 году его посетил Джон У. Дайер, молодой человек, отец которого, Фрэнк Л. Дайер, только что подал заявку на получение нескольких патентов, охватывающих вариации существующих методов записи: скорость проигрывателя меньше 78 об / мин, канавки уже, чем преобладающий стандарт, и расположены друг от друга. ближе друг к другу, чем обычные от 90 до 100 линий на дюйм. Старший Дайер был инженером-механиком, а затем юристом, который был патентным поверенным, а затем главным юрисконсультом компаний Эдисона.На момент визита сына в Фонд он занимался независимой практикой в ​​качестве консультанта по техническим вопросам.

Ирвин был немедленно заинтригован возможностями патентов Дайера. В апреле 1924 года он написал своему другу, что «набирает обороты схема, в которой я чрезвычайно заинтересован … по созданию пластинок для фонографа, которые будут содержать 15000 слов на стороне 12-дюймового диска», которые можно было бы дешево изготовить и воспроизвести на музыкальном инструменте. недорогой проигрыватель. «Если мы не умрем слишком молодыми, возможно, мы оба доживем до революционных изменений в книгах для слепых», — написал он другому другу несколько месяцев спустя.

Перспектива, что записи могут быть использованы для чтения книг слепым людям, очень понравилась Ирвину. Однажды он признался: «Я всегда мечтал о книгах на граммофонных пластинках с тех пор, как впервые услышал скрипящий цилиндр Эдисона. Я никогда не умел быстро читать шрифт Брайля… Когда я был мальчиком… и заработал несколько пенни, чтобы потратить, я раньше копил эти гроши, чтобы нанять устройство для быстрого считывания с пальца, чтобы читать мне то, что я хотел услышать «.

Ирвин ничего не знал о бизнесе фонографов в 1924 году, но в последующие годы он получил гуманитарное и коммерческое образование.Среди прочего, он в конце концов узнал, что патенты Дайера, выданные в 1927 году, не рассматриваются в суде. Дайер рассчитывал, что крупные звукозаписывающие компании купят права на его патенты; когда они отказались и продолжили свою собственную разработку тихоходных пластинок с узкими канавками, он подал в суд за нарушение патентных прав. Его иски проиграли на том основании, что его патенты не вводили оригинальные принципы, а просто различия в степени существующих процессов. Хотя Фонд знал об этих судебных процессах, пока они находились в стадии рассмотрения, Фонд счел благоразумным пойти вместе с Дайером, поскольку он с самого начала согласился отказаться от гонораров или любой другой финансовой выгоды от любого использования его патентов в интересах слепых. .Однако в качестве неденежной компенсации он попросил публично признать его взносы.

В соглашении, оформленном обменом письмами в начале 1932 года, главным условием было то, что все «Говорящие книги», выпускаемые Фондом, признавали, что использование бесплатных патентов было дано в память о покойной жене Дайера. Это обещание было выполнено даже после проигрыша исков Дайера. Между 1934 и 1948 годами, когда срок действия патентов истек и Дайер умер, на каждой этикетке «Говорящей книги» была надпись «Мемориальная запись Изабель Арчер Дайер».«

Еще одно юридическое препятствие, которое необходимо было устранить, прежде чем «Говорящая книга» станет реальностью, касалось авторских прав. Если бы «Говорящие книги» завоевали широкую аудиторию среди слепых читателей, они должны были бы включать новые и текущие книги, а также классику литературы в общественное достояние. В принципе, авторы и издатели, которые долгое время разрешали воспроизводить свои книги, защищенные авторским правом, шрифтом Брайля, также были настроены сделать свою работу доступной для слепых читателей в этой новой форме, но они высказали некоторые понятные возражения.«Если бы такие диски использовались для общественных залов или, особенно, для радиовещания, они попали бы в сферу публичного исполнения и, следовательно, явно составили бы конкуренцию печатным книгам», — отмечает издание Publishers Weekly от 21 апреля 1934 года. .

Как защитить интересы правообладателей — предмет переговоров, продолжавшихся год, Фонд вел сначала с Лигой авторов, а затем с Национальной ассоциацией книгоиздателей.В конечном итоге согласованная формула заключалась в том, что для защиты принципа авторского права будет выплачиваться символическая плата в размере 25 долларов за книгу; что каждая запись Говорящей книги будет помечена «исключительно для использования слепыми» и будет подтверждать разрешение владельца авторских прав; и что «Говорящие книги» никогда не будут продаваться зрячим людям, никогда не будут использоваться на публичных собраниях или транслироваться по радио. Эти соглашения, первоначально рассчитанные на годичный испытательный период, впоследствии были продлены. С небольшими изменениями те же условия продолжали преобладать в 1972 году.

Фонд не изначально думал, что он может или должен сам стать производителем записанных книг. Поскольку в лабораториях крупных студий звукозаписи продолжаются обширные исследования, логичным было обратиться к ним за помощью в разработке метода, позволяющего сделать такие книги доступными для слепых читателей по низкой цене. Еще в 1927 году были сделаны попытки обратиться к Western Electric Company и Edison Laboratories. Чарльз Эдисон, сын изобретателя, казался отзывчивым, но его сотрудники не видели коммерческих возможностей в этой идее, и единственным ощутимым результатом была экспериментальная запись, которую три года спустя сыграли для правления Фонда на его заседании.

Прошел еще один год, и становилось все более очевидным, что в отсутствие потенциальной прибыли ни один из коммерческих производителей не был заинтересован в производстве недорогих бухгалтерских книг. Фонд сделал последнюю попытку. В феврале 1932 года Мигель отправился к Дэвиду Сарноффу, президенту Радиокорпорации Америки, с планом, который он впоследствии подтвердил в письменной форме. Фонд предоставит рассказчиков для записи книг и займется распространением готового продукта, если RCA будет производить записи и продавать их по себестоимости.

Сарнофф, как и Чарльз Эдисон до него, дал этому плану свое общее благословение, но обсуждения с его руководителями производства быстро показали, что даже на некоммерческой основе использование мощностей большого завода для крошечных производственных циклов, которые имел Фонд в ум повлечет за собой непомерно высокие затраты.

Остался только один вариант: своими руками. В следующем месяце Фонд официально обратился в Корпорацию Карнеги. Гранты Карнеги в 1927 и 1928 годах сыграли важную роль в значительном сокращении стоимости книг со шрифтом Брайля, напомнил Ирвин д-ру.Фредерик А. Кеппел, президент Карнеги. Теперь в перспективе появился новый метод публикации книг, который принесет еще более значительные выгоды слепым читателям:

У меня в офисе есть пластинка, способная играть по 25 минут с каждой стороны и содержащая примерно 4500 слов [на каждую сторону]. Каждое слово совершенно ясно и приятно для слуха; почти полностью устранен поверхностный звук; и, что очень приятно, стоимость производства снизилась до такой степени, что книги для грампластинок могут изготавливаться так же дешево, как книги со шрифтом Брайля несколько лет назад.

Записанные книги, как он отметил в своем последующем сообщении, «можно было одолжить десятки — если не сотни — раз, прежде чем они изнашиваются. Что, пожалуй, наиболее важно, почти каждый слепой человек после двух или трех уроков мог бы научись пользоваться фонографом и читать, сколько душе угодно ».

Запрашивая первоначальный грант в размере 15 000 долларов на экспериментальную работу, Ирвин откровенно признал, что это будет только начало. Для начала производства оборудования потребуются дополнительные 35-40 тысяч долларов.У Фонда был долгосрочный план; он запустит кампанию по снабжению слепых людей недорогими фонографами для воспроизведения пластинок «Говорящей книги» и попытается получить часть ежегодных федеральных ассигнований в размере 100 000 долларов на книги для слепых взрослых, которые используются для книг в записанной форме.

Нигде смелость воображения Роберта Ирвина не проиллюстрирована лучше, чем в безоговорочном заявлении, которое он сделал Кеппелу: «Я верю, что библиотеки для слепых будущего будут снабжены пластинками для фонографов вместо книг со шрифтом Брайля, и что эти записи будут доставляются по почте так же, как сегодня книги Брайля.«

Смелость Ирвина была тем более примечательной, учитывая экономический и психологический климат того времени. Девятнадцать тридцать два года были одним из самых мрачных лет депрессии. Сам Фонд оказался в затруднительном финансовом положении. Его операционный бюджет, который в 1929 году достиг 126 000 долларов, был урезан и снова урезан. Цифра на 1932 финансовый год составляла менее 100 000 долларов, а в следующем году сократится до 87 500 долларов. Не только упали взносы, но и снизилась доходность вложенных средств.Корпоративные и муниципальные облигации не выполнили свои обязательства, дивиденды по акциям были сокращены или не выплачены, а владения недвижимостью и ипотечные кредиты, которые были плодотворными инвестициями в 20-е годы, не приносили их обычного дохода. К счастью, инвестиционная политика была полностью консервативной, и в долгосрочной перспективе было понесено относительно небольшое количество капитальных убытков. Но требовались строгие меры, чтобы избежать ежегодного операционного дефицита. В 1933 году сотрудников попросили согласиться на сокращение заработной платы на 14–18 процентов, а также на обязательные двух-четырехнедельные летние каникулы без сохранения заработной платы.В некоторых случаях они даже не брали отпуск, а предоставляли свои неоплачиваемые услуги.

Парадоксально, но сам факт депрессии помог «Говорящей Книге» стать реальностью. В самый подходящий момент из-за сокращения производства на орбите Фонда появился именно тот человек. Он был талантливым молодым инженером-электриком по имени Джексон Оскар Клебер, чей опыт работы включал работу в записывающих лабораториях Radio Corporation of America и Electrical Research Products, дочерней компании Bell Telephone Laboratories.Клебер не только был в курсе всех последних разработок в области звукозаписывающих технологий, но и через своих бывших коллег имел доступ к новостям о том, что происходит во всех основных лабораториях. Вместе с Клебером в штате Ирвин написал доктору Кеппелю 23 мая 1932 года: «Мы начинаем наши исследования именно там, где закончили RCA Victor и Bell Telephone Labs».

На своем заседании на следующий день правление Корпорации Карнеги проголосовало за грант в размере 10 000 долларов. Чтобы собрать остаток на необходимую сумму, Фонд обратился к Джону Д.Рокфеллера-младшего, но ему отказали. Однако последняя стрела в его колчане попала в цель. Миссис Уильям Х. Мур была богатой и щедрой женщиной, которая в 1930 году внесла 20 000 долларов в благотворительный фонд. На просьбу выделить 5000 долларов, которые составят разницу между грантом Карнеги и 15000 долларов, необходимых для первоначальных экспериментов, миссис Мур не только согласилась, но и сделала аналогичный подарок в следующем году, а когда Фонд строил собственное здание в 1934 году, дал еще 15 000 долларов на оборудование студий «Говорящей книги».

J.O. Клебер сразу приступил к работе. Неугомонный, сообразительный человек, он был прообразом «изобретателя из подвала» — человека, который постоянно интересовался идеями механических и электрических устройств и подходил к каждой проблеме с радостным предвкушением ребенка, работающего над головоломкой. «Самый упорный коллекционер всякой всячины, которого я когда-либо знал», — так описал его один коллега. «Все, что выглядело так, как будто это могло быть полезно в каком-нибудь эксперименте Руба Голдберга, было извлечено из кучи хлама и увезено к нему домой.… Такие вещи, как электродвигатели, насосы, старые усилители и динамики, и, возможно, все остальное, к чему были подключены провода и от них ».

С таким складом ума Клебер нисколько не смутился огромным количеством технических вопросов, стоявших перед ним. Какой тип компаунда позволит создать записи, достаточно гибкие, чтобы их можно было пересылать по почте, достаточно прочные, чтобы выдерживать нагрузку в библиотеке, достаточно тонкие, чтобы занимать минимум места на полках? Какая игла могла проигрывать такие пластинки, не повредив их? Можно ли разработать прочный проигрыватель грампластинок из стандартных деталей по достаточно низкой цене, которую может позволить себе средний слепой? Какой метод производства «Говорящих книг» тиражом всего 100 экземпляров был бы наиболее экономичным? Какой из нескольких способов записи следует использовать при изготовлении мастеров? Насколько близко друг к другу можно вырезать канавки на пластинках без потери четкости и прочности? (Чем больше количество бороздок, тем больше текста на блюде.) Какая будет лучшая скорость чтения для рассказчиков, чьи голоса должны были быть записаны? Какие вокальные качества желательны в таких рассказчиках?

Доверие и энтузиазм Клебера разделял Ирвин, который был достаточно оптимистичен в отношении перспектив «Говорящей книги», чтобы публично объявить о новом проекте на съезде Американской ассоциации инструкторов слепых в 1932 году, инсценировав свои замечания с помощью игры. тестовых записей.

К ноябрю того же года, когда Фонд успешно подал заявку в Корпорацию Карнеги на второй грант в размере 10 000 долларов США, он почти закончил оснащение импровизированной студии для производства мастер-записей, завершал приготовления для обработки и печати мастер-записей при относительно низких затратах. cost, разработал две конструкции недорогих электрических воспроизводящих машин и работал над моделью с пружинным приводом для использования в сельских домах, не оборудованных электричеством.

Несколькими месяцами ранее были предприняты шаги, чтобы расчистить путь для важного элемента общей стратегии: записи книг, которые были разрешены для покупки и распространения Библиотекой Конгресса на тех же основаниях, что и книги Брайля. Закон Пратта-Смута 1931 года разрешал ежегодные ассигнования просто на «книги для слепых взрослых». Когда сенатор Смут и конгрессмен Пратт подали поправку о включении книг в записанной форме, издательства Брайля сразу же выдвинули возражения.Сенатор Джесси Меткалф из Род-Айленда, возглавлявший Комитет по образованию и труду, в компетенцию которого входил законопроект в верхней палате, запросил мнение библиотекаря Конгресса Герберта Патнэма. Ответ библиотекаря был прохладным:

Поскольку целью первоначального законопроекта было увеличение количества литературы, доступной слепым, поправка, которая просто расширяет форму, в которой может быть предоставлена ​​такая литература, кажется в принципе последовательной.

Конкретная форма, предложенная только что — граммофонная пластинка — еще не усовершенствована.Его успех зависит от недорогой аппаратуры по сравнению с существующими фонографами, которая, следовательно, может быть использована самими слепыми.

Если предположить, что записи будут выпущены, их доступность для любого слепого человека будет зависеть от того, владеет ли он самим фонографом. До тех пор, пока не будет обеспечена какая-либо гарантия этого владения в целом (либо путем покупки самими слепыми, либо путем бесплатного распространения через какой-то фонд, который еще не виден), перспектива использования таких записей кажется маловероятной.

Когда сенатор направил копию этого письма в Фонд с просьбой о комментариях, Мигель ответил, что для того, чтобы слепые люди были снабжены говорящими машинами, должны быть средства на регистрацию книг. Далее он заявил: «Когда стало совершенно ясно, что присвоение книг вслепую может быть использовано для покупки фонографических записей, наш Фонд предлагает начать общенациональное движение, чтобы заинтересовать местные сообщества в снабжении своих слепых граждан говорящие машины.«Более того,« в S 5189 нет ничего обязательного ». Он просто разрешает библиотекарю Конгресса по своему усмотрению публиковать книги для слепых на граммофонных пластинках».

То, что издатели шрифта Брайля не были смягчены, стало очевидно, когда Комитет Сената по труду и образованию провел слушание по S 5189. В письме от 23 февраля 1933 года Ирвин написал своему другу Кальвину Гловеру в Цинциннати:

Уважаемый Cal:

Что ж, я добрался до Вашингтона как раз вовремя, чтобы предстать перед комитетом Сената и рассказать им о Говорящей Книге.Когда я прибыл в город, я позвонил секретарю сенатора Меткалфа, чтобы спросить, нужно ли мне явиться в комитет. Он сказал, что только что получил стаю телеграмм от различных руководителей [школ для слепых], протестующих против законопроекта, который позволит перенести часть закона Пратта-Смута на «Говорящие книги». … Я обратил внимание сенатора Меткалфа на тот факт, что все эти люди были либо владельцами, либо попечителями предприятий по изданию шрифтов Брайля, после чего они с гораздо большим интересом читали телеграммы.

В Как я это видел Ирвин добавил показательную деталь к этой последовательности событий. Когда в ходе слушания один сенатор спросил, будет ли кто-нибудь склонен возражать против законопроекта, председатель, передавая информацию, предоставленную Ирвином, сказал, что возражений не было, кроме издателей шрифта Брайля. «Возможно, к счастью, — лукаво заметил в книге Ирвин, — члены комитета не осознавали, что это некоммерческие организации». Излишне говорить, что он не вызвался их просвещать.

Придерживаясь языка во время слушания в комитете, Ирвин, возможно, обошел оппозицию, но он не недооценил ее. Битва двумя годами ранее за принятие первоначального закона Пратта-Смута показала ему, насколько сильно на законодателей могут повлиять письма от своих избирателей, и он закончил свое письмо Гловеру, попросив большой письменной поддержки.

Когда сразу после утверждения комитетом законопроект о внесении поправок в закон Пратта-Смута появился в единодушном календаре сената, несколько сенаторов, получивших те же телеграммы, что и посланные в комитет, попросили отсрочку.То же самое произошло через два дня. 3 марта, в последний день 72-го Конгресса, когда законопроект был снова внесен на рассмотрение, сенатор Роберт М. Лафоллет-младший из Висконсина выступил против него. Аргументы, которые он привел, заключались в том, что «во-первых, есть много людей, которые не оснащены надлежащим воспроизводящим оборудованием для использования этих записей; и, во-вторых, средства, которые сейчас выделяются на публикацию книг, напечатанных шрифтом Брайля, слишком ограничены и [для книг со шрифтом Брайля] следует выделять больше денег, чем меньше.«

Возражения против законопроекта, по словам Лафоллетта, поступили к нему не от издателя шрифта Брайля, а от суперинтенданта Висконсинской школы для слепых, «который абсолютно бескорыстен». Эта фраза была столь же лицемерной, как и молчание Ирвина на заседании комитета. Суперинтендантом из Висконсина был Дж. Хупер, который, как и все другие руководители школ для слепых, был по должности попечителем Американской типографии для слепых. Кроме того, в типографии работала дочь суперинтенданта Марджори Хупер.

В связи с тем, что Конгресс запланировал перерыв на тот же день, ЛаФоллетт предложил поправку, которая ограничила бы сумму, которая должна быть потрачена на бухгалтерские книги, до 10 000 долларов из ассигнований на приобретение книг для слепых в 100 000 долларов. Сенатор Фредерик К. Уолкотт от Коннектикута указал, что, поскольку законопроект уже был принят палатой, любое изменение вынудит ее созвать конференцию, для которой не остается времени до переноса заседания. Он сделал встречное предложение. Если Лафоллетт отменит предложенное изменение, «мы можем заявить о себе здесь в пользу указания доктору Патнэму не превышать ассигнований на этот эксперимент в размере 10 000 долларов в течение первого года.После этого законопроект прошел третье чтение и был принят как публичный закон 72-439. Он был подписан президентом Гербертом Гувером на следующее утро (4 марта 1933 года), в последний день его пребывания в должности.

Первое препятствие было преодолено. Ограничение в размере 10 000 долларов на расходы «Говорящей книги» на 1933/34 финансовый год было не таким серьезным, как могло показаться. Должностные лица Библиотеки Конгресса дали понять, что не выделят ни единого доллара на «Говорящие книги», пока в руках слепых читателей не окажется достаточное количество воспроизводящих устройств, а это потребует времени.Вопрос о том, сколько из них составляет «достаточное количество», оставался без ответа.

Были и другие вопросы, на которые требовались немедленные ответы. Каков был самый лучший и самый быстрый способ получить проигрыватели в руках тех, кто от них выиграет? Лишь небольшая часть слепых сможет купить себе что-нибудь, даже по скромной цене в 25 или 30 долларов. Большинству пришлось бы получить в подарок автоматы с Говорящей Книгой.

Существовало три возможных способа финансирования таких подарков.Фонд мог бы организовать общенациональную кампанию по сбору денег, а затем раздать машины квалифицированным слепым людям, как это было с радио. Он мог бы отказаться от общественной кампании и вместо этого обратиться к небольшому количеству благотворительных лиц и фондов, которые взяли на себя оплату стоимости одной или двух тысяч машин.

Фонд выбрал третью альтернативу; он назначил бы полевых агентов, чтобы помочь местным агентствам для слепых в каждом штате собрать средства для поставки машин людям из их собственных сообществ.Это могла быть более медленная и, возможно, более дорогостоящая процедура, чем любая из других, но это была лучшая государственная мудрость, потому что она защитила бы Фонд от любых обвинений в отборе средств у местных сообществ для национальных целей. Все средства, которые Фонд мог бы собрать для своего собственного счета, затем можно было использовать для разработки и совершенствования продукта «Говорящая книга», над которым еще многое предстоит сделать.

Очевидным выбором была Хелен Келлер, чтобы возглавить публичную кампанию, необходимую для запуска кампании штата за штатом.Хелен, которая проводила год в Шотландии с Энн Салливан Мэйси и Полли Томсон, телеграфировала в Фонд в сентябре 1933 года, чтобы спросить, понадобится ли она для целей кампании той зимой. Мигель телеграфировал, а затем послал письмо, чтобы сказать «да». Зная о решимости Хелен зарезервировать свои усилия по сбору средств для завершения благотворительного фонда, он написал, что это могло быть основной целью, но проект «Говорящей книги» также возможен.

После получения телеграммы Мигеля, но прежде чем она смогла получить его письмо, Хелен ответила телеграммой с категорическим отказом:

, если исполнительный комитет решит продолжить благотворительную кампанию, сразу же вернется.говорящие книги — роскошь, без которой слепой может обойтись в настоящее время. Поскольку десять миллионов человек остались без работы, я не желаю просить денег на фонографы. нежно келлер.

Как только письмо Мигель дошло до нее, она отправила длинную записку с извинениями, в которой говорилось, что внезапное ухудшение здоровья ее и ее товарищей исключит возможность их кампании с какой-либо целью той зимой. «Единственная мысль, которая поддерживает меня в моем расстроенном состоянии ума, — писала она, — это то, что в условиях экономических трудностей, которые продолжаются в Америке, нам вряд ли удастся собрать много денег в этом году; и, судя по всем отчетам, д-р.У Нэгла все хорошо «.

(Доктором Нэглом, которого она упомянула, был Дж. Стюарт Нэгл, бывший священник, которого Фонд время от времени нанимал для сбора средств. Именно он первоначально заручился поддержкой миссис Мур и убедил ее дарить ей подарки для программы «Говорящая книга». Серьезный, веселый человек, которого в целом любили. Нэгл по какой-то причине раздражал Хелен и ее соратников. Энн Салливан Мэйси насмешливо назвала его «Веселым мальчиком». настолько, чтобы потребовать от Ирвина обещания, что Нэгла будет держаться подальше от семьи Келлер.Можно только предполагать, что любой успешный сбор средств ослабил часто высказываемое Энн убеждение, что одна только Хелен Келлер может получить существенную поддержку для Фонда.)

Отказ Хелен участвовать в кампании «Говорящей книги» удивил и встревожил попечителей Фонда. Некоторые объясняли ее отношение к ней собственной глухотой, из-за чего она могла недооценивать важность произнесенного слова. Другие считали, что это отражение ее давних социалистических убеждений, которые по понятным причинам ставили хлеб выше «роскоши».Какова бы ни была причина, позже она оказалась открытой для убеждения, и, хотя она никогда не выходила на улицу, чтобы собрать средства для программы «Говорящая книга», она действительно внесла ряд жизненно важных вкладов в ее популяризацию.

Первым орудием кампании машины Говорящей Книги была статья в Outlook за октябрь 1933 года, описывающая инструмент, именуемый «воспроизводящим устройством» Говорящей Книги, разработанный в студии Фонда:

Эта машина имеет площадь примерно пятнадцать квадратных дюймов на одиннадцать дюймов в глубину, весит тридцать фунтов и, при нынешних ценах на материалы и рабочую силу, может быть построена в больших количествах по цене примерно тридцать долларов каждая.… Инструмент имеет различные элементы управления, которые позволяют изменять скорость, тон и громкость воспроизводимого звука, тем самым давая читателю возможность изменить звук в соответствии со своими личными требованиями. Кейс можно закрыть, а весь инструмент переносить в чемодане. … [A] Модель с пружинным приводом может быть построена в больших количествах по цене около двадцати долларов каждая.

На прилагаемой фотографии был изображен неопознанный мужчина (это был Клебер), возвращающийся к камере, держащий тонкую стопку записей перед открытым устройством.На столе для визуального сравнения стояли три громоздких тома Брайля, содержащие такое же количество слов, как и записи.

К весне следующего года комитеты, организованные в 17 штатах, приняли квоты для достижения национальной цели — 5 000 машин в руках слепых читателей в течение следующих 12 месяцев. Их кампании выглядели достаточно многообещающими, чтобы исполнительный комитет Фонда санкционировал немедленное производство 600 машин Говорящей книги. Библиотека Конгресса, которая решила начать заказывать звукозаписывающие книги после продажи 300 машин, теперь была готова потратить 10 000 долларов, выделенных в ее бюджете на 1933–1934 годы, и выделить некоторые средства из ассигнований на следующий финансовый год.

Какими должны быть эти первые названия? С принятием Закона Пратта-Смута в 1931 году д-р Герман Х. Мейер, возглавлявший Справочную службу по законодательным вопросам Библиотеки Конгресса, получил дополнительное задание — руководить тем, что называлось «Проектом« Книги для слепых »». Доктор Мейер, ученый, приближающийся к пенсионному возрасту, разделял точку зрения Герберта Патнэма о том, что книги, издаваемые под эгидой Библиотеки Конгресса, должны носить «информативный характер» и более или менее постоянный характер, т.е.э., литературная классика. С другой стороны, Роберт Ирвин знал — и множество писем от слепых подтверждали, — что чрезмерный упор на классику легко может убить только что начавшуюся программу. Первая группа названий, писал он Мейеру, должна «включать книги, которые рядовые, видящие люди, бросятся брать в библиотеку».

Они пошли на компромисс. Как отмечалось в годовом отчете Библиотекаря Конгресса за 1934 год, библиотека впервые заказала следующие книги:

Четыре Евангелия

Псалтирь

Избранные патриотические документы:
Декларация независимости и Конституция Соединенных Штатов
Прощальная речь Вашингтона и письмо Вашингтонской Вэлли-Фордж Континентальному Конгрессу.Геттисбергское обращение Линкольна, первое и второе инаугурационные обращения Линкольна.

Сборник стихов

Шекспир:
Как вам это понравится, Венецианский купец, Гамлет, Сонеты.

Художественная литература:
Кэрролл: Пока Земля вращается
Делафилд: Дневник провинциальной леди
Джарретт: Ночь над прудом Фитча
Киплинг: Мальчик в кустах
Мейсфилд: Птица рассвета
Вудхаус: Очень хорошо, Дживс

Даже порядок, в котором были перечислены эти названия, был деликатным для Библиотеки.Доктор Мейер послал конкретные инструкции по этому поводу: «когда вы перечисляете [названия], спонсором которых выступает Библиотека Конгресса, обязательно напечатайте Евангелия и Псалмы, Патриотические документы, Сборник стихов, пьесы Шекспира, первый. Куда вы положите остальные, не имеет значения «.

Первоначальный заказ Библиотеки Конгресса был на 100 комплектов каждого названия, распределенных в соответствии с формулой распространения среди тех же 24 региональных библиотек для слепых, что и те, которые получали книги с рельефным шрифтом.В мае 1934 года был принят законопроект о внесении поправок в закон о почте, который распространяет на «Говорящие книги» те же привилегии бесплатной рассылки, что и книги со шрифтом Брайля.

Непосредственная дилемма при запуске программы «Говорящая книга» заключалась в том, как профинансировать необходимые капитальные затраты. Необходимо было выделить средства на детали, используемые при производстве сотен устройств воспроизведения, на которые имелись условные заказы. Производство первой партии записей, заказанных Библиотекой Конгресса, означало авансирование денег на материалы и рабочую силу.Было подсчитано, что для покрытия этих расходов потребуется оборотный фонд в размере 50 000 долларов в дополнение к 15 000 долларов для продолжения исследований и разработок. В Корпорацию Карнеги была подана заявка на грант в размере 65 000 долларов, но на этот раз кассовый аппарат зазвонил очень слабо, на сумму 15 000 долларов. Обращения к другим благотворительным организациям были еще менее успешными. Оказалось, что Фонду придется брать займы из собственного фонда пожертвований, что приведет к потере дохода в связи с другой его работой. Ситуация была временно улучшена с провиденциальным появлением наследства, под которое были заимствованы некоторые из операционных фондов (по преобладающей годовой процентной ставке 2 процента), пока год спустя не появилось совершенно иное решение.

Деньги были не единственной головной болью. Программа «Говорящая книга» только начала разворачиваться, когда новую полемику поднял «Боевой Боб» Аткинсон из Американского института Брайля. Хотя он вместе со своими товарищами по изданию шрифта Брайля в 1933 году решительно выступал против того, чтобы «Говорящая книга» подпадала под действие Закона Пратта-Смута, он, очевидно, решил подняться на борт победившего автомобиля. Менее чем через три месяца после принятия поправки, согласно которой Talking Books попали в сферу компетенции Пратт-Смута, Аткинсон обратил внимание Фонда на то, что он «в течение некоторого времени» вел переговоры с инженером из Лос-Анджелеса, который запатентовал «революционное» изобретение для звукозапись, называемая Readophone.По словам Аткинсона, Readophone может превзойти Talking Book по всем параметрам: по продолжительности записи, цене, качеству звука и т. Д. Фонд отреагировал на эту интригующую новость, убедив Аткинсона принести свою машину и некоторые образцы записей на съезд AAWB. , запланированный на конец этого месяца в Ричмонде, штат Вирджиния. Аткинсон отказался, но в течение следующих нескольких месяцев продолжал активно рекламировать Readophone. Стало выглядеть так, как будто не за горами новая «война точек».

Мигель, когда-либо выступавший в роли посредника, уговаривал Аткинсона отправить Ридофон в Нью-Йорк для изучения. Мигель писал 21 марта 1934 года, что если Аткинсон или его инженер сочтут за лучшее сопровождать машину в демонстрационных целях, Фонд оплатит половину путевых расходов. Аткинсон возразил на том основании, что не может позволить себе вторую половину. Затем Фонд предложил отправить своего инженера в Лос-Анджелес, но это предложение было отклонено, потому что, как писал Аткинсон, «есть те, кто всегда стремится копировать работы других, и от них мы должны защитить себя.Его встречное предложение заключалось в том, что и он, и его инженер привезут машину в Нью-Йорк при условии, что Фонд покроет все расходы. Фонд согласился, и 28 мая 1934 года было назначено датой демонстрации. За этим последовала серия почти ежедневных писем. от Аткинсона, озабоченный финансовыми и другими деталями.Он оценил стоимость своей поездки в 300 долларов и попросил аванс, затем пересмотрел сумму до 700 долларов и, наконец, объявил, что решил, что вместе с инженером он решил, что его жена будет сопровождать его.Его дорожный счет, который в конечном итоге составил более 900 долларов, был оплачен Мигелем из его собственных средств.

Гораздо более раздражающим, чем мелкие торги, был тот факт, что Аткинсон неоднократно откладывал дату демонстрации, поскольку он использовал свою бесплатную поездку для организации остановок для демонстраций Readophone в Кливленде, Чикаго, Бостоне и Вашингтоне. Задержка была серьезной, потому что — на случай, если Ридофон окажется тем, что его спонсор потребовал, — Фонд приостановил собственное производство «Говорящей книги».

Поскольку в Ридофоне использовался другой принцип записи, чем в Говорящей Книге, для оценки этих двух машин был собран беспристрастный комитет экспертов. Это неоплачиваемое «жюри» состояло из шести звукорежиссеров: двое из штата RCA Victor, один нанятый отделением по электротехническим исследованиям Bell Laboratories, и трое связаны с независимыми студиями звукозаписи.

Демонстрация наконец состоялась 12 июня, и сразу после этого техническая группа подала единогласный отчет, отклонивший Readophone.Их главный момент заключался в том, что его «революционный» принцип, известный как метод постоянной линейной записи, существовал уже много лет и неоднократно опробовался, но ни один коммерческий производитель, несмотря на большие инвестиции в инженерные исследования, не смог его усовершенствовать. чтобы обеспечить стабильно хорошую производительность. В заключение в отчете содержится рекомендация Фонду продолжать «придерживаться системы постоянной скорости поворотного стола, которая используется в коммерческих машинах…»

Хотя Фонд теперь был уверен в возобновлении производства машин и звукозаписей «Говорящих книг», Аткинсон не был в натуре терпеть поражение лежа.Он продолжил свои запланированные демонстрации и призвал группы слепых, которые присутствовали, написать Библиотеку Конгресса, прося ее спонсировать записанные книги, в которые можно было бы играть на Ридофоне. Из-за разницы в методах записи «Говорящие книги» нельзя было использовать на устройствах Readophone, и наоборот.

Еще до поездки в Нью-Йорк Аткинсон уведомил должностных лиц библиотеки о разработке Ридофона, и они дали ему тот же ответ, что и Фонд.Библиотека не начинала закупать какие-либо записанные книги до тех пор, пока в руках слепых читателей не окажется по крайней мере 300 игровых автоматов. Переехав в Вашингтон после демонстрации в Нью-Йорке, Аткинсон продемонстрировал свою машину доктору Мейеру. Он также принял меры предосторожности и предоставил себе альтернативу. Он написал Мигелю, что «когда я сказал ему [Мейеру], что мы можем легко оборудовать его для записи говорящих книг для машины, разработанной Фондом, он сказал, что даст нам возможность участвовать в торгах на такие записи.«

Последняя возможность так и не реализовалась. Ридофон тоже не производился. Главный эффект всего этого дела — пробуждение тревожных подозрений у тысяч слепых людей. Наконец, именно Библиотека Конгресса положила конец этой неприятной ситуации. Когда прошел почти год и, несмотря на шумиху, было заказано лишь несколько Рэдофонов, доктор Мейер написал Аткинсону 21 февраля 1935 года, что Библиотека не будет покупать записи, которые нельзя будет воспроизвести на машине Фонда.Он отказался «быть ввергнутым в борьбу между конкурирующими воспроизводящими машинами для использования слепых, борьбу, похожую на борьбу за тисненые образцы несколько десятилетий назад».

Дело Ридофона, несомненно, помешало Фонду передать 5000 машин с говорящей книгой в руки слепых читателей в течение 12 месяцев. Требовалось что-то, чтобы снова запустить программу, и движущей силой была Хелен Келлер, которая теперь вернулась в Соединенные Штаты.Хелен не могла участвовать в кампании, потому что ее учитель снова был серьезно болен, и она упорно отказывалась собирать деньги для программы «Говорящая книга». Но она согласилась использовать свое влияние в ее интересах. Фонд получил от Columbia Broadcasting System обещание посвятить сетевую трансляцию продвижению «Говорящей книги», и в ноябре 1934 года Хелен написала письма выдающимся радиоведущим с просьбой об их участии.

Александр Вулкотт — остроумие, критик, эссеист, рассказчик, антолог и общественный деятель — имел огромную аудиторию своих еженедельных передач «Городской глашатай воздуха».Пылкий, импульсивный, сентиментальный, он был одним из первых и горячих сторонников движения собак-поводырей и познакомился с Хелен и ее учителем на ужине по сбору средств для Глаз-поводырь. Он быстро добавил их в свой эклектичный круг друзей. Когда он узнал о госпитализации Анны, он каждый день присылал розы, чтобы украсить ее комнату больного; он также заглядывал к ней при каждой возможности. Говорят, что, когда она умерла, два года спустя, последними словами, которые она вложила в руку Хелен, были: «Вы должны послать за Александром.Я хочу, чтобы он мне прочитал «.

Письмо Хелен Вулкотту о трансляции, написанное с типичной поэтической грацией и образностью, вызвало его согласие. Также «да» сказали Эдвин С. Хилл, выдающийся комментатор новостей, и известный ирландский тенор Джон МакКормак.

Уилл Роджерс пошел еще дальше. За два дня до Рождества он опубликовал в своей широко распространенной газетной колонке большую часть письма, которое он получил от «самой замечательной женщины в мире». Роджерс никогда не встречал Хелен Келлер; Их дружба по переписке началась в 1929 году, когда в рамках благотворительного фонда копии книги Хелен Midstream были разосланы многочисленным знаменитостям.Роджерс был одним из немногих, кто не признал книгу или прилагаемую к ней заметку. Затем Хелен написала озорное кокетливое письмо, в котором просила его, как «волшебника слов», посвятить колонку призыву к общественной поддержке Фонда.

Роджерс ответил чеком на 500 долларов. «Вот моя маленькая штучка, — писал он, — это не так много на пути к двум миллионам, но я просто не хочу, чтобы Рокфеллер был единственным в категории« Р »». Он пообещал написать что-нибудь о кампании для финансирования, если сможет придумать способ подойти к этой теме, но этого так и не произошло.Публикация письма, которое Хелен написала ему четыре года спустя, могла быть его способом выполнить это просроченное обещание.

Сетевая трансляция и другие крупные рекламные мероприятия помогли; так же был и растущий список «Говорящих книг», которые теперь начала заказывать Библиотека Конгресса. К январю 1935 года количество наименований достигло 35, и до конца 1934–35 финансового года было обещано еще 20. Американское библейское общество и Нью-Йоркское библейское общество, которые присоединились к финансированию первых записей Евангелий и Псалмов, заявили, что будут спонсировать записи полных текстов Ветхого и Нового Заветов.

Сообщая об этих разработках в Корпорацию Карнеги, Роберт Ирвин также упомянул о необходимости исследований по разработке недорогого метода записи на диск, который «сделал бы возможной транскрипцию« Говорящих книг »добровольцами, в чем-то похожую на работу, проводимую руками добровольцев со шрифтом Брайля. транскриберы в настоящее время «. Потребовалось более десятка лет, прежде чем эта идея стала реальностью, но ее место в грандиозном замысле было ясно визуализировано, когда «Говорящая книга» находилась в зачаточном состоянии.

В середине 1934–35 финансового года стало очевидно, что Библиотека Конгресса не может выделить 100 000 долларов в год на удовлетворение потребностей слепых читателей как в брайлевской, так и в звуковой форме. «Говорящие книги» получили почти треть годового ассигнования. Выделять больше, чтобы удовлетворить требования читателей о записанных книгах, значило бы нанести серьезный ущерб издательской программе для считывателей пальцев, и никто не хотел, чтобы это произошло. Пора было поднять потолок федеральных ассигнований.Поправка к Закону Пратта-Смута, разрешающая увеличение до 175 000 долларов, была внесена в начале 1935 года и без труда принята в мае.

То, что на этот раз не было организованной оппозиции, было связано с оговоркой в ​​поправке, согласно которой Библиотека Конгресса может потратить до 100 000 долларов на книги со шрифтом Брайля и до 75 000 долларов на литературу в письменной форме. После восстановления первоначального распределения у издателей шрифта Брайля не было причин жаловаться, хотя некоторые думали, что было бы лучше, если бы эти два ассигнования были разделены.Эллис, сменивший в 1930 году покойного Эдгара Брамлетта на посту суперинтенданта Американской типографии для слепых, был одним из них. Он послал Ирвину несколько четко сформулированных писем с призывом к разделению, но в конце концов уступил последнему убеждению, что законопроект был бы более приемлемым для администраторов библиотеки, если бы им было предоставлено право решать, как следует распределить ассигнования. В ходе этой переписки Ирвин рискнул догадаться, «что вы [когда-нибудь] захотите сами продвинуть публикацию« Говорящих книг »…» и предложил ему помощь в нужное время.Эллис признал, что «есть некоторая вероятность, что когда-нибудь в Типографии появится отдел фонографической книги». Он принял предложение Ирвина о помощи и попросил предоставить информацию о расходах и других факторах, связанных с оборудованием студии звукозаписи. Клебер подготовил подробные оценки и впоследствии отправился в Луисвилл, чтобы обсудить их с Эллисом и его сотрудниками.

Что касается законопроекта, увеличивающего ассигнования на книги для слепых, стоит отметить один момент, сделанный в ходе краткого обсуждения, которое проходило в зале палаты перед единогласным голосованием.Представляя положительную рекомендацию Библиотечного комитета, конгрессмен Кент Келлер заметил, что «машины для использования этих записей не должны стоить правительству ни гроша. Они предоставляются слепым людям страны либерально настроенными людьми, которые в них заинтересованы. »

В то время это было достаточно правдой, но это должно было полностью измениться в течение нескольких месяцев. Именно с этим переворотом «Говорящая книга», наконец, вступила в свои права.

В архивах Американского фонда для слепых нет ни малейшего ключа к разгадке того, кто задумал производство машин Talking Book в качестве одного из проектов по оказанию помощи при работе, инициированных в рамках Нового курса.Первый документ, касающийся этого, письмо Франклину Д. Рузвельту 17 апреля 1935 года, раскрывает полностью продуманный план. После объяснения «Говорящей книги» и ее значения для слепых в ней говорилось:

Через частные каналы нашему Фонду удалось передать в руки слепых тринадцать сотен машин Говорящей Книги, проданных по фактической стоимости производства. В руках слепых должно быть не менее десяти тысяч машин, но, к сожалению, слепые в целом не те люди, средства которых позволили бы им приобрести эти машины.

Поэтому мы с уважением представляем вам запрос, чтобы либо через Администрацию общественных работ, либо с помощью любых других средств, которые в ваших силах выделить, достаточную сумму для производства, скажем, пяти тысяч машин Talking Book.

Производство и сборка … дадут работу нескольким сотням людей прямо или косвенно в производстве ламп, двигателей, корпусов, радиоприемников, наушников и т. большое количество людей будет значительным подспорьем для восстановления промышленности.

Эти машины могут и должны оставаться собственностью федерального правительства, и могут быть распределены через Библиотеку Конгресса или переданы в аренду различным комиссиям штата по делам слепых для бесплатного предоставления слепым во временное пользование.

Подписано М.К. Мигель, письмо закончилось просьбой разрешить ему и Хелен Келлер обсудить это предложение с президентом. По завершении этой встречи несколько недель спустя Ф.Д.Р. взял телефон и проинструктировал Фрэнка К.Уокеру из Национального совета по чрезвычайным ситуациям, чтобы ускорить проект. Он также сообщил о своем личном интересе Гарри Л. Хопкинсу, администратору Управления производственного процесса, и Фрэнсис Перкинс, министру труда.

Хелен никогда не встречалась лицом к лицу с Франклином Д. Рузвельтом до этой встречи, но они обменялись письмами. Их переписка имела любопытное начало. В 1929 году одно из писем Хелен о сборе средств было отправлено Рузвельту, тогдашнему губернатору штата Нью-Йорк, с предложением стать членом Фонда.Он отказался, но забыл подписать записку. Хелен импульсивно отправила письмо обратно в Олбани с написанным от руки сообщением на обратной стороне. Квадратным шрифтом она тщательно написала:

.

Описание

Рузвельт вернул ей письмо, подписанное, и таким образом завязал отношения взаимного уважения, которые Хелен подпитывала, посылая ему время от времени восхищенные записки, когда он делал публичные заявления, которые особенно ей нравились. На политическом обеде в Вашингтоне, на котором присутствовал президент в начале 1935 года, Уилл Роджерс, исполнявший обязанности тамадора, небрежно упомянул свою предстоящую трансляцию от имени Talking Book, после чего Ф.D.R. На карточке, переданной Роджерсу, было написано: «Я за все, для чего предназначена Хелен Келлер». Роджерс процитировал это в своем обращении по радио.

Такие инциденты, возможно, помогли подготовить почву для сочувственного ответа Рузвельта на запрос Фонда. Также полезным был тот факт, что член правления Фонда Мэри В. Хун из Олбани, штат Нью-Йорк, была близким другом семьи и давним политическим соратником Рузвельта; во время его губернаторства она была председателем Комиссии штата Нью-Йорк по делам слепых.Наконец, был факт, что всего за несколько месяцев до этого Франклин Д. Рузвельт стал почетным президентом Американского фонда помощи слепым.

Во времена Рузвельта считалось, что сильным элементом его щедрого отношения к работе для инвалидов было чувство товарищества, выросшее из его собственной физической инвалидности. Какими бы ни были причина или причины, личное одобрение F.D.R. плана производства машин Talking Book в качестве проекта по оказанию помощи при работе было, вероятно, единственным, что спасло его от удушения бюрократизмом.

Технически план фактически не квалифицируется как проект по оказанию помощи при работе. Было создано Управление прогресса работ, чтобы предоставить рабочие места безработным, и его административная политика предусматривала, что 75 центов из каждого доллара должны быть потрачены на непосредственный труд. Однако производство «Говорящих книг» было в первую очередь сборкой с использованием имеющихся в продаже проигрывателей виниловых пластинок, двигателей, динамиков, усилителей и т. Д. Они были куплены из дюжины различных источников; трудозатраты, связанные со сборкой и креплением, составляли менее 40% от общей стоимости готового изделия.

Пробиться через бюрократические слои, чтобы получить разрешение на это отклонение от формулы WPA, было непростой задачей. Еще одна проблема заключалась в получении согласия Библиотеки Конгресса на получение титула на машины с говорящей книгой после того, как они будут произведены. Библиотеке эта идея не понравилась; Причастность к владению и распространению проигрывателей была беспрецедентной, казалось бы, чуждой функцией для научного учреждения. Фонд предложил сделать все от него зависящее, чтобы облегчить положение.

«Если вы хотите, чтобы мы сделали это», — написал Мигель в письме библиотекарю Конгресса Герберту Патнэму,

.

Фонд договорится с Государственными комиссиями по делам слепых в каждом штате, чтобы они несли ответственность за машины, выделенные этому штату — различные комиссии, чтобы определить, какие слепые люди могут получить машины в бессрочную ссуду на таких условиях, которые вы, возможно, пожелаете предписать. . По вашему желанию, Фонд обязуется организовать для Комиссии или любого другого агентства в каждом штате периодическую проверку машин и инструктаж по их использованию.Короче говоря, Фонд избавит Библиотеку Конгресса от всех деталей, связанных с распространением этих машин, насколько вы захотите. …

Именно на этом основании Библиотеку убедили «спонсировать ребенка-сироту», как Ирвин выразился в болтливом письме Хелен Келлер в конце августа. Наблюдать за производством 5000 машин стоимостью 210 000 долларов было бы «хорошей грязной работой». Тем не менее: «Какая работа — собрать эти деньги из частных источников!»

19 сентября 1935 года президент Рузвельт подписал распоряжение министерству финансов о переводе 211 500 долларов Библиотеке Конгресса на строительство машин Говорящей книги.Затем Библиотека назначила Американский фонд помощи слепым своим агентом для наблюдения за проектом; С этой целью Роберт Ирвин был приведен к присяге помощником Библиотеки Конгресса с годовой оплатой труда.

К декабрю был арендован чердак на Десятой авеню 475 в Манхэттене, и некоторые из мужчин, которые собирали машины Говорящей книги в подвале здания Фонда, переехали, чтобы установить производственные линии в новом помещении. Проект NEC №11620 находился в стадии реализации.

проектов WPA в то время были предметом бесчисленных шуток; сатирический термин «бесполезное занятие» вошел в язык для описания деятельности, имеющей мало практического значения или не имеющей никакого практического значения, к которой были приписаны некоторые работники WPA.Однако проект «Говорящая книга» был одним из ярких исключений. Хотя его белые воротнички были совершенно неопытны в сборочных операциях, энтузиазм и мастерство надзорной бригады быстро привели их в соответствие. Как среди рабочих, так и среди руководителей (последний зарабатывал 20 долларов за 40-часовую рабочую неделю, первый — 16,40 доллара) было несколько человек, бессознательно начинающих карьеру на всю жизнь в работе для слепых. Артур Хелмс, который стал менеджером по производству отдела говорящих книг Фонда, начинал в магазине WPA.Так же поступил и Чарльз Г. Риттер, который позже положил начало росту услуг Фонда по оказанию помощи и приспособлений.

Руководил магазином в качестве менеджера проекта «другой Клебер» — Честер К. Клебер, известный как «Си-Си». чтобы отличить его от его двоюродного брата «J.O.» ДЖО. продолжил работу в Фонде, сконцентрировавшись на исследованиях дизайна и надзоре за производством записей Talking Book. C.C. не был изобретателем; он был администратором и директором по продажам, чьи навыки превосходно подходили ему как для руководства проектом WPA, так и для должности, которую он в конечном итоге занял в качестве генерального менеджера National Industries for the Blind.

Несмотря на многочисленные проблемы (неопытность рабочих, постоянная текучесть кадров, поскольку мужчины постепенно возвращаются к работе в качестве белых воротничков, поставки прибывают с опозданием или в неприемлемом состоянии, неоднократное бюрократическое вмешательство со стороны дублирующих государственных структур, отвечающих за контроль над расходами ВПА) , проект «Говорящая книга» прошел так хорошо, что его возобновляли снова и снова в течение семи лет. К тому времени, когда в 1942 году производство было окончательно прекращено, было произведено 23 000 машин «Говорящих книг» на общую сумму 1 181 000 долларов.Продление контракта ни в коем случае не было автоматическим; было несколько потрясающих эпизодов, когда угроза неминуемого увольнения была предотвращена только прямым обращением к Франклину Д. Рузвельту. Однако все чаще у проекта появлялись новые друзья во влиятельных кругах. Конгрессмен из Нью-Йорка Мэтью Дж. Мерритт, который инспектировал проект через шесть месяцев после его открытия, был настолько впечатлен, что поместил отчет о своих наблюдениях в Congressional Record:

Мои первые впечатления… простота, энергия и хорошее управление.На одном большом цехе, который разделен на необходимые секции, работают 300 человек, чтобы охватить все этапы производства, от предварительной проверки деталей до отгрузки. Невозможно сомневаться, что каждый из этих людей черпает вдохновение из вывески, которая висит в одном конце комнаты. Он гласит: «Каждый человек, работающий здесь, вносит свой вклад, чтобы сделать слепых страны счастливее». Об этом свидетельствует бодрость и энергия, которые проявляют W.P.A. мужчины обращаются к своей работе.

Довольно рано в игре возник логичный вопрос. Если процесс сборки можно было бы достаточно упростить, чтобы уместить неуклюжие пальцы бывших клерков, разве нельзя было бы приспособить его и для слепых рабочих? Несколько безработных слепых были испытаны экспериментально с помощью специальных приспособлений и инструкций, разработанных для их использования в различных операциях. Это оказалось настолько успешным, что были наняты дополнительные слепые и инвалиды; в какой-то момент, когда на фабрике работали 197 мужчин из ВПА, 89 были инвалидами по зрению, а еще 33 были глухими или имели сердечные нарушения.

Слепые люди повсюду были в восторге от машин, произведенных WPA. Что касается государственных и местных агентств по раздаче слепых, их реакция отражала как удовлетворение, так и страдание. Типичным было это письмо домашнего учителя слепых из Джефферсон-Сити, штат Миссури:

У меня есть 16 округов с более чем 800 слепыми и 13 машинами с говорящими книгами WPA, которые можно использовать на территории. … Я уверен, что смогу использовать в четыре или пять раз больше машин, чем смогу, так что мне делать? Я планирую одолжить машину человеку на два или три месяца, а затем забрать ее и позволить кому-то еще использовать ее на некоторое время.

Эта учительница закончила свое письмо настоятельным призывом к машинам с пружинным приводом, а также к электрифицированным. Подобных запросов было получено из сельских районов так много, что для проекта WPA было предусмотрено создание нескольких тысяч игроков, которые можно было бы запускать вручную.

На протяжении всего времени существования проекта WPA и в течение нескольких лет после этого Фонд продолжал производить свои собственные машины с говорящей книгой для продажи людям, которые хотели постоянно владеть своими инструментами и не желали ждать, пока один из них будет предоставлен Библиотекой Конгресса. .С годами были внесены различные улучшения. Всего было произведено и продано около 5000 таких машин с 1934 года, когда первые были выпущены на рынок, до 1951 года, когда Фонд остановил производство.

К началу 1937 года, когда 10 000 машин WPA уже были распространены и еще 5 000 находились в процессе производства, было очевидно, что потолок ассигнований 1935 года в размере 75 000 долларов на записанные книги был совершенно недостаточен для обслуживания читательской аудитории, число которой увеличилось в десять раз. два года и должен был продолжать расти.Поэтому была внесена новая поправка к Закону Пратта-Смута, поднявшая потолок «Говорящей книги» до 175 000 долларов. Он без труда прошел Конгресс и был подписан законом 23 апреля 1937 года. Три года спустя, когда количество машин с говорящей книгой достигло 20 000, разрешенная цифра была увеличена до 250 000 долларов. В следующий раз он был увеличен в 1942 году, когда закончился проект WPA, и впервые Библиотеке Конгресса пришлось использовать часть собственных средств для ремонта и замены старых машин.Дальнейшее увеличение в 1944 году позволило израсходовать до 400 000 долларов как на пластинки, так и на машины. Количество разрешенных для машин было относительно невелико, потому что в годы войны не хватало как рабочей силы, так и запчастей. Только после окончания войны нельзя было потратить значительную сумму на новые машины. Соответственно, ассигнования на «Говорящую книгу» на следующий финансовый год были увеличены более чем вдвое (925 000 долларов). В том же 1946 году потолок для литературы для взрослых, который оставался неизменным на уровне 100 000 долларов с 1935 года, также был увеличен вдвое.

Этот уровень расходов сохранялся в течение десяти лет. В 1957 году, когда снова прозвучал призыв к дополнительным средствам, Конгресс решил не продолжать лоскутное одеяло Закон Пратта-Смута с бесконечной серией поправок, а полностью поднять законодательный потолок и потребовать от Библиотеки Конгресса подавать заявки на каждый год. присвоение на основании обоснованной необходимости. С тех пор ассигнования неуклонно увеличивались. Цифра в миллион долларов, которая казалась гигантской в ​​1947 году, составляла лишь одну девятую от суммы, утвержденной на 1972–73 годы.

Не все изменения, касающиеся книг для слепых, касались увеличения бюджетов. Четыре из них повлияли на основную суть программы. Первый вступил в силу в 1939 году. В закон была добавлена ​​фраза, уточняющая, что при покупке «Говорящих книг» библиотекарь Конгресса «будет отдавать предпочтение некоммерческим учреждениям или агентствам, деятельность которых в первую очередь касается слепых». Это было сделано для защиты программы от снижения стандартов в результате коммерциализации.Второе изменение, принятое в 1952 году, удалило слово «взрослый» из закона. Третий, десять лет спустя, расширил программу, включив в нее музыкальные партитуры и учебные тексты по музыке, написанные шрифтом Брайля и звуковые записи. Это позволило Библиотеке Конгресса, объединив фонды различных региональных библиотек и получив дополнительные материалы из всех частей мира, создать свою национальную циркулирующую и справочную коллекцию для слепых музыкантов и студентов.

Это было четвертое фундаментальное изменение, произошедшее в 1966 году, которое в значительной степени повлияло на качественный скачок в производстве, тираже и расходах «Говорящей книги».Публичный закон 89-522 расширил право на услугу «Говорящая книга» для всех лиц с физическими недостатками, которые не могут читать или работать с обычными печатными материалами. В число читателей Talking Books теперь могут входить не только люди, страдающие физическими ограничениями, вызванными такими заболеваниями, как рассеянный склероз, церебральный паралич, диплегия, паркинсонизм и т. Д., Но также тысячи взрослых и детей с нарушениями зрения, которые ранее не имели права на участие в программе, потому что имели не подпадают под юридическое определение слепоты.

Хотя слепые дети до 1952 года не имели права на получение «Говорящих книг», издаваемых под эгидой Библиотеки Конгресса, они начали получать пользу от записанного чтения в 1936 году, когда Американская типография для слепых получила постановление, разрешающее расширение программы школьных учебников для слепых детей. на том же основании, что поправка Пратта-Смута 1933 года расширила книгоиздание для слепых взрослых: книги были книгами, будь то рельефный шрифт или записанная форма. Типография построила полную студию звукозаписи и прессовый завод и в следующем году приступила к производству для распространения в школах в соответствии с выделенными квотами таких говорящих книг, как Сайлас Марнер, Остров сокровищ, и Путешествие Гулливера. В то же время он получил значительное увеличение ежегодных федеральных ассигнований.

После того, как типография была оборудована для выпуска книг для школьного округа, она получила возможность запросить долю заказов Библиотеки Конгресса на книги для взрослых слепых. В рамках разумной государственной политики Библиотека приветствовала наличие дополнительного поставщика. Фонд тоже. Организовав в рамках проекта WPA тысячи новых воспроизводящих машин для слепых читателей, и обеспечив законодательство, увеличивающее более чем вдвое ассигнования на «Говорящие книги», Фонд не смог произвести достаточно записей для удовлетворения возросших требований.

И не захотел. Роберт Ирвин был искренен, когда написал, что нет никакого желания монополизировать «Говорящие книги». Фонд видел свою роль в продолжении исследований и инноваций во всех областях, затрагивающих слепых. Стать в первую очередь студией звукозаписи — значит отклониться от своего основного пути. Кроме того, нужно было учитывать серьезные финансовые соображения. Даже после того, как часть продукции «Говорящей книги» перешла в типографию, возникла немедленная необходимость инвестировать больше капитала в производство и оборудование.До этого момента производство Говорящих Книг состояло из двух частей: основные записи делались в студии Foundation, а остальные этапы — гальваника мастеров и прессование готовых пластин — передавались по контракту на завод RCA-Victor. в Камдене, Нью-Джерси. В связи с перспективой того, что в 1937–1938 годах Фонду придется выполнить заказы на сумму более 100 000 долларов для Библиотеки Конгресса, разумное руководство потребовало вложить средства в дополнительное студийное оборудование и создать небольшой отдел гальваники и прессования.Это, как утверждал Ирвин, убеждая правление Фонда согласиться на новые капитальные затраты, «сделает нас более независимыми от компании Victor, если они внезапно перестанут быть такими же дружелюбными, как сейчас».

Это был дальновидный шаг. Через несколько лет компания «Виктор», как всегда дружелюбная, была слишком занята высокоприоритетными военными делами, чтобы уделять много внимания «Говорящим книгам». К тому времени Фонд уже достаточно узнал о производстве пластинок, чтобы справиться с каждым этапом этого процесса.Первоначально это было в ограниченном масштабе; только после войны появилось достаточно места и оборудования, чтобы разместить весь объем заказов Говорящей книги. В 1950 году, когда к помещению Фонда было пристроено четырехэтажное крыло, все субподряды на изготовление пластинок прекратились.

Обстоятельства типографии были иными. Расположенная на просторной, выделенной государством земле на окраине Луисвилля, типография была оборудована для всех этапов производства практически с самого начала.После того, как он был переведен на полномасштабную эксплуатацию, он стал полноправным партнером по производству «Говорящих книг». Библиотека Конгресса приняла сознательную политику разделения своего бизнеса пятьдесят на пятьдесят между Фондом и Типографией, каждая из которых неоднократно увеличивала производственные мощности и помещения, чтобы приспособиться к постоянно растущим объемам.

Почти сразу после того, как «Говорящая книга» стала реальностью, Эдвард Ван Клив из Нью-Йоркского института образования слепых заказал несколько комплектов «Говорящих книг» для опробования в старших классах школы.В основном это были рассказы или классические стихи, знакомые поколениям английских школьников: «Шильонский узник» Байрона , элегия Грея , написанная на деревенском погосте и т. Д. В середине 1936 года учитель в Van Cleve’s School сообщил о том, как он использовал такие записи, и пришел к выводу, что Talking Book был «союзником, а не соперником шрифта Брайля».

Это беспокоило некоторых педагогов. Если бы слепые дети научились полагаться на записанные книги, какая у них была бы мотивация, чтобы освоить трудный и утомительный процесс чтения по пальцам? Этот вопрос был достаточно обоснованным, чтобы потребовать серьезного исследования, которое изучило бы соответствующие роли шрифта Брайля и записных книжек в образовании слепых детей.Для финансирования такого исследования Фонд снова обратился к Корпорации Карнеги, которая в конце 1938 года ответила грантом в размере 10 000 долларов. Несколько месяцев спустя Фонду снова посчастливилось найти нужного человека в нужное время.

Бертольд Ловенфельд, который был директором одной из самых выдающихся европейских школ для слепых, Blindeninstitut в Вене, только что прибыл в Соединенные Штаты как беженец из оккупированной нацистами Австрии. Доктор философии Доктор психологии Венского университета, Ловенфельд не только знал английский, но и провел 1930–31 годы в Соединенных Штатах в качестве научного сотрудника Рокфеллера, изучая методы преподавания в американских школах для слепых.Обладая многолетним опытом преподавания, ученым образованием и глубоким знанием слепых детей, подкрепленным исключительной степенью личного обаяния, Ловенфельд был идеально подготовлен для работы со школьными директорами над изучением образовательной роли записанных книг. Под его руководством образовательный проект «Говорящая книга», который длился с 1939 по 1945 год, привлек к сотрудничеству 14 ведущих школ для слепых в испытании способов, с помощью которых пальцы и уши ребенка могут работать вместе, чтобы обогатить его знания о мире, который он не мог видеть.

Проект достиг поставленных целей в несколько этапов. Первым шагом было изучение классических литературных произведений, уже имеющихся в форме «Говорящей книги», и выбор из них тех, которые могли бы вписаться в образовательные программы на разных уровнях обучения. Аннотированный каталог таких записей «Обучение через слушание» был распространен в школах и классах для слепых. Чтобы облегчить немедленное использование записей, инженеры Фонда разработали сверхмощную модель машины Говорящей Книги для производства в рамках проекта WPA; более 500 из них были розданы школам и классам для слепых детей.

Чтобы проверить относительную образовательную ценность шрифта Брайля и «Говорящих книг», был сделан ряд специальных записей. В них были представлены стандартные материалы для чтения для детей третьего и четвертого классов в трех различных формах записи: прямое чтение, чтение с инсценировкой, чтение, иллюстрированное звуковыми эффектами. Сопоставимая подборка историй была представлена ​​шрифтом Брайля. Ответы детей и учителей школ, участвовавших в тестах, были однозначными: материал, который казался сухим и неинтересным шрифтом Брайля, привлекал внимание детей, когда он был представлен в записанной форме со звуковыми эффектами и инсценировками.

Чтобы продемонстрировать методы, с помощью которых художественно записанные книги могут быть включены в учебную программу, ряд учебных единиц был переведен в записанную форму. Социальные исследования оживили инсценировки важнейших событий: Через перешеек (история Панамского канала), Wires Round the World (история телеграфа), Haste Post Haste (история почтовой службы). Записи исследования природы воспроизводили крики птиц, чтобы проиллюстрировать устный текст, описывающий различные виды птиц, их повадки и среду обитания.

Другой целью образовательного проекта было продемонстрировать «Говорящую книгу» как фактор обогащения в процессе обучения. «Скорость среднего читателя Брайля сравнительно низкая, и этот фактор обязательно ограничивает количество материала для чтения, которое может усвоить слепой ребенок», — отмечает Ловенфельд. Слепой ребенок мог бы приблизиться к паритету со зрячим, если бы вместо того, чтобы рисовать историю пальцами со скоростью 60 слов в минуту, он мог бы слышать, как ее читают вслух при стандартной скорости чтения «Говорящей книги» от 160 до 180 слов в минуту.

На момент начала образовательного проекта практически не существовало детских книг, кроме текстов, в записанной форме. Изучив ассортимент детской литературы и посоветовавшись с библиотечными экспертами, Ловенфельд составил список книг, которые затем убедили Американскую типографию для слепых издать для распространения в школах. В ходе проекта было выпущено 115 таких заголовков в «иллюстрированном» виде с театрализованными фрагментами и звуковыми эффектами, вставленными в повествование.

После того, как основные принципы были установлены, Образовательный проект «Говорящая книга» получил поддержку W.K. Kellogg Foundation распространит свои специальные методы на дополнительные учебные единицы. В музыке, например, было записано семь младших биографий великих композиторов. Вместо партитур для фортепиано, использованных в печатных изданиях этих книг для иллюстрации творчества композиторов, в изданиях Talking Book воспроизводились записанные отрывки из произведений. Дальнейшее обогащение внесли «музыкальные заключительные статьи» — начало и конец каждой «Говорящей книги» в этой серии отрывками, характерными для творчества композитора.Таким образом, биография Йозефа Гайдна открылась разделом Toy Symphony и завершилась финальным припевом The Creation.

В отчете Kellogg Foundation, описывающем этот и аналогичный творческий подход к образовательным потребностям слепых детей, также приводились результаты тестов, проведенных для определения соответствующих ролей чтения по пальцам и чтения по ушам: «понимание повествовательного материала так же хорошо, как слушать «Говорящую книгу», как если бы она читалась шрифтом Брайля… но материал, который в основном информативен, как в учебниках физики или химии, лучше воспринимается, если читать шрифтом Брайля.«Тест на понимание повествовательного материала состоял из тщательно продуманного эксперимента, в ходе которого 700-страничная книга американской истории была одновременно издана шрифтом Брайля и в форме« Говорящей книги »(для первого потребовалось 10 томов, для второго — 54 двусторонних диска). Результаты были настолько убедительны, что дневным книгам было обеспечено постоянное место в обучении слепых детей.

Ловенфельд, который был назначен директором образовательных исследований вскоре после того, как он присоединился к персоналу Фонда, оставался там до 1949 года, когда он ушел в отставку и стал суперинтендантом Калифорнийской школы для слепых.Хотя он ушел с этой должности с 1964 года, он продолжает оказывать активное влияние в сфере образования в качестве консультанта, автора и редактора. И его профессиональный статус, и его личная популярность были публично признаны, когда он был удостоен награды Шотвелла Американской ассоциации рабочих для слепых в 1965 году, а три года спустя — собственной медалью Мигеля Фонда.

Навигация в помещении с помощью Access Explorer от Американской типографии для слепых: шаг вперед | Американский фонд помощи слепым

Билл Холтон

Помните, как вы в первый раз поехали в аэропорт одна? Каким-то образом вы добрались до билетной кассы, где вызвали услужливого помощника, который дал вам выбор: ехать в инвалидном кресле к своим воротам, несмотря на то, что у вас есть две идеально работающие ноги, или ехать на машине «динь-динь». , путешествуя со скоростью примерно две мили в час мимо запахов кофе, Cinnabon’s и множества других угощений, от которых невозможно оторваться.И не дай бог, тебе придется пользоваться туалетом.

В наши дни, используя GPS-навигацию и одно из многих доступных приложений для навигации, не только возможно, но и относительно легко найти и сесть на автобус или совершить поездку в центр города, переориентироваться и использовать трость или собаку-поводыря, чтобы добраться до крыльца. мэрии, краеведческого музея или аэропорта.

Конечно, вся эта доступная навигация обычно заканчивается у входной двери в пункт назначения, и вам нужно либо заранее запомнить маршрут, который вам нужно выбрать, либо попросить помощи, чтобы пройти внутрь.Сигналы GPS плохо передаются внутри зданий, и даже если бы это было так, без адекватного картографирования сигналы практически бесполезны.

Краткая история навигации внутри помещений

На протяжении многих лет было предпринято множество попыток и подходов к обеспечению навигации внутри помещений. «Одним из первых был расчет на мертвые точки», — говорит Майк Мэй, основатель Sendero Group, одного из первых разработчиков доступной навигации и навигации. «Вы начинаете с известной позиции, а затем ваши шаги будут отслеживаться с помощью компаса, а ваше положение будет обновлено.По словам Мэй, «проблема с этой системой заключалась в том, что вам требовались дорогие высококачественные компасы, и любые ошибки увеличивались по мере того, как вы продвигались дальше».

Другие попытки определения пути в помещениях были предприняты с использованием радио- и телесигналов, сигналов Wi-Fi, чипов RFID и даже уникальных оптических сигналов, излучаемых балластами люминесцентных ламп.

Одним из первых прорывов в области навигации внутри помещений стало появление iBeacon от Apple. Маяки передают радиочастотный сигнал, который приложения могут использовать для определения местоположения и другой информации через Bluetooth.«Мы очень надеялись, что сможем использовать эти сигналы для картирования внутренних пространств». говорит Мэй. К сожалению, маяки еще не достигли необходимой критической массы популярности. «McDonald’s не транслировал гамбургеры за 1 доллар людям, проходящим мимо магазина, и когда я посетил магазин Apple, никто из сотрудников даже не знал, как они работают», — говорит Мэй. «Общественность не просила о них, поэтому заведения и компании не хотели вкладывать деньги».

По словам Мая, два из сильных сторон маяков также оказались двумя из их самых слабых сторон.«Они маленькие, недорогие и питаются от батарей, поэтому им не нужен источник питания поблизости. Кроме того, технология все еще развивается быстрыми темпами ». Мэй работает удаленно из своего дома в Уичито, где три года назад город установил пятьсот маяков, обозначающих автобусные остановки. «Теперь, по прошествии трех лет, батареи разряжаются, и вопрос в том, заменяют ли они батареи или обновляют их до новых технологических маяков, и если они это сделают, будут ли они использовать батареи или тратить дополнительные деньги на прямое подключение к электросети? ”

Нередко технологии, изначально представленные широкой публике, модифицируются и становятся доступными для людей с нарушениями зрения.Сама по себе GPS-навигация была такой технологией, как и доступные компьютеры и смартфоны, на которые большинство из нас полагается при обучении и трудоустройстве. Но бывает и наоборот. Технология или модификация, изначально разработанная для инвалидов, оказывается полезной для населения в целом. Срезы бордюров, первоначально введенные для инвалидов-колясочников, нравятся родителям, толкающим коляски. Компьютерная диктовка была находкой для людей, страдающих от повторяющихся стрессовых травм, но в наши дни она повсюду, как и технологии преобразования текста в речь и оптического распознавания символов, которые изначально были разработаны для слепых.

Access Explorer: поиск пути в помещении, ориентированный на удовлетворение потребностей людей с нарушениями зрения

Поскольку первые попытки создания путеводных маяков не вызывали общественного спроса, ряд компаний и предпринимателей начали подходить к проблеме с противоположного, более традиционного направления: разработать технологию для людей с нарушениями зрения, а затем посмотреть, куда идут дела. Вот почему Американская типография для слепых (APH) недавно превратила свои активы Nearby Explorer в новую коммерческую компанию под названием Access Explorer.

«Наша цель — сделать поиск внутри помещений более дешевым и доступным для слепых, и в то же время предложить ценность и для зрячего сообщества», — говорит Мэй, недавно присоединившаяся к команде Access Explorer в качестве главного евангелиста.

Теперь компания предлагает наносить на карту и маркировать закрытые объекты, такие как аэропорты, правительственные здания и другие объекты, доступность которых является обязательной задачей. «Надеюсь, другие места начнут видеть преимущества и также начнут предлагать навигацию», — говорит Мэй, отмечая, что слепые не единственные, кому, возможно, нужно знать, где находится ближайшая ванная комната или как добраться отсюда. к выходу 25 в аэропорту.После этого всего несколько шагов от «Siri, где выдача багажа» до «Siri, где в этом магазине я могу найти тот набор полотенец, который, как я слышал, продается?»

В рамках своих инвестиций APH передала свой Nearby Explorer и бесплатный Nearby Explorer Online новому стартапу. Он уже включает в себя навигацию внутри помещений, где это возможно. Один из пилотных проектов новой компании находится в аэропорту Луисвилля. Вы можете совершить виртуальный тур прямо сейчас. См. Инструкции в конце этой статьи.

Работа над последовательным поиском пути внутри помещений

Есть несколько различных компаний, работающих над поиском пути внутри помещений, в том числе Blindsquare, популярное приложение для поиска пути для слепых, которое также предлагает внутреннюю навигацию для нескольких аэропортов и других объектов, где были установлены маяки и правильно помечены теги. В надежде избежать несоответствий между различными системами и приложениями, Ассоциация потребительских технологий (CTA) недавно выпустила набор передовых практик и добровольных стандартов для реализации этой технологии, чтобы помочь разработчикам приложений и владельцам внутренних помещений, таких как аэропорты, железнодорожные вокзалы, конференц-центры и музеи.

«Стандарт CTA поможет нам создать один и тот же набор звуковых инструкций для доступа к поезду или автобусу метро, ​​независимо от того, находится ли человек в Вашингтоне, округ Колумбия, или в Лос-Анджелесе», — говорит Дэвид Шаффер, сотрудник по политике доступа Управления транзитных перевозок столичной метрополии Вашингтона. и член комитета, который разработал руководящие принципы.

Полный стандарт доступен бесплатно на сайте CTA.

Совершите виртуальную экскурсию по аэропорту Луисвилля с помощью проводника поблизости

Вы можете использовать бесплатное приложение Nearby Explorer Online для iOS или Android, чтобы совершить виртуальную экскурсию по аэропорту Луисвилля.После установки приложения выполните следующие действия:

  1. Открыть ближайший проводник в Интернете В настройках установите для своего поставщика поиска значение OpenStreetMap. Убедитесь, что вы загрузили область, которую хотите виртуально исследовать, в OpenStreeMap Manager в разделе «Настройки». Для аэропорта Луисвилля вам необходимо загрузить Кентукки.
  2. Найдите «Международный аэропорт Луисвилля». Если вы находитесь на расстоянии более 30 миль, вам нужно искать по адресу: 600 Terminal Dr, Louisville, KY.
  3. Выберите терминал аэропорта
  4. Во всплывающем меню выберите «Virtual Go To»
  5. Искать снова
  6. На экране поиска используйте значок эскалатора (вверху справа), чтобы подняться на уровень
  7. Поднимитесь на следующий уровень, чтобы перейти на уровень 1
  8. Выберите интересный POI или достопримечательность (например, главный вход).
  9. Во всплывающем меню выберите «Виртуальный переход». В этот момент вы находитесь в виртуальном режиме у главного входа в аэропорт.Вы можете использовать функцию GeoBeam для определения ближайших POI. Держите телефон боком так, чтобы экран был обращен к левой стороне, а задняя часть телефона — к правой стороне, а верхняя часть телефона указывала в направлении, которое вы хотите исследовать. Когда вы повернетесь, вы услышите объявления о POI, на которые вы указываете.

По словам генерального директора Access Explorer Хосе Газтамбиде: «К концу 2019 года мы планируем выпустить новое бесплатное приложение для внутренней навигации, которое будет основано на многих достижениях Nearby Explorer.В частности, приложение будет обеспечивать пошаговую навигацию по внутренним помещениям, интегрируя компонент «человек в петле» для оказания помощи в реальном времени. Он будет использовать дополнительные сигналы, такие как датчики телефона и сигналы Wi-Fi в алгоритме позиционирования, чтобы предлагать более точную локализацию и позиционирование. Новое приложение также будет иметь более удобный интерфейс как для зрячих, так и для незрячих пользователей, а также более легкую кривую обучения для навигации как на открытом воздухе, так и в помещении ».

Эта статья стала возможной отчасти благодаря щедрому финансированию Фонда Джеймса Х.и Благотворительный фонд Алисы Тьюберт, Хантингтон, Западная Вирджиния.

Комментарий к статье.

Статьи по теме:

Еще автора:

Вернуться к содержанию

Отмостка бетонная. Слепой ремонт. как предотвратить разрушение. Как обработать или покрасить бетонную отмостку вокруг дома, чтобы уменьшить водопоглощение? Как защитить бетонную отмостку от разрушения

домой → Ягоды → Отмостка бетонная.Слепой ремонт. как предотвратить разрушение. Как обработать или покрасить бетонную отмостку вокруг дома, чтобы уменьшить водопоглощение? Как защитить бетонную отмостку от разрушения

Отмостка защищает фундамент от излишней влаги во время атмосферных осадков. Избыточная влажность ухудшает микроклимат в доме, сокращает срок службы конструкций и провоцирует проседание здания в землю. В начале осени самое время подготовиться к сезону дождей и сделать отмостку или отремонтировать старую.

Плюсы и минусы бетонной отмостки

Бетонная отмостка — наиболее распространенное решение в частном секторе. Главный его плюс — простота создания. Не нужно покупать специальные материалы и что-то придумывать.

Опытные застройщики обычно заказывают бетон для фундаментов и перекрытий с небольшим запасом «утруски», которого, наверное, хватит. И если поставщик не обманывает объемами, то остатки используются для отмостки (следует предусмотреть опалубку).

Новая бетонная отмостка выглядит солидно и придает конструкции опрятный и законченный вид.

Проблема с бетонной отмосткой в ​​том, что через год-два она обязательно треснет. Замкнутый контур из неупругого материала из-за термических деформаций просто не может оставаться целым.

Бетонная отмостка не всегда вписывается в ландшафтный дизайн двора. Это выглядит чужеродным, если дорожки и площадки не из бетона. Но бетон — не самый удачный материал для тротуаров.Из него постоянно осыпается песок и цементная пыль, которая будет попадать в дом.

Что делать с бетонной отмосткой?

Старое или новое бетонное покрытие не следует рассматривать как законченную конструкцию. Считайте его прочной бетонной подготовкой для надежной и красивой отмостки.

Отделку отмостки желательно делать до отделки основания. Вы можете прочитать об этом подробнее.

Поверх бетона необходимо уложить слой гидроизоляции.Выбор материала зависит исключительно от бюджета. Это может быть самая недорогая полиэтиленовая или качественная ПВХ-пленка, предназначенная для бассейнов. Любая гидроизоляция будет лучше, чем ее отсутствие.

Край гидроизоляционного слоя должен проходить по основанию под отделку. Не забываем про уклон: вода должна стекать с фундамента.

Бетонное покрытие можно отделать тротуарной плиткой или натуральным камнем. Выравнивающая ложе под ним может быть сделана из каменной кладки, песка или смеси песка и цемента (примерно 1:10).

Обратите внимание на такой момент. Если вы сознательно и целенаправленно заливаете бетонное основание под отмостку (например, для укрепления осыпающегося фундамента в старом доме), то не делайте его монолитным вокруг всего дома. Разбейте бетон на «плиты» длиной не более двух метров. Зазоры между «плитами» заполните эластичной шпатлевкой, например, остатками плиточного клея. Такая конструкция позволяет избежать трещин.


Блоки без бетона

Сделать отмостку вокруг дома правильно, легко и просто без бетона.Рассмотрим три варианта:

1. Отмостка из тротуарной плитки или каменно-плиты без бетонного основания. Гидроизоляция укладывается прямо на землю (или песчаную подушку), а поверх нее — финишное покрытие. Это лучший вариант для нового дома.


2. Если двор заасфальтирован, то по щебеночному основанию целесообразно сделать тротуар из асфальта.

3. «Мягкая отмостка» из гравия. На землю укладывается прочная гидроизоляция с уклоном от дома.Поверх гидроизоляции насыпают щебень слоем в 3-4 сантиметра (желательно гальку круглой формы). Минеральная засыпка защищает гидроизоляцию от ветра и солнечного ультрафиолета. По мягкой отмостке ходить не стоит, ведь острые края гальки могут повредить гидроизоляцию. Однако такая простая и недорогая отмостка отлично справляется со своей прямой задачей. Подходит для загородных домов или хозяйственных построек.


Желоб, дренаж и утепление

Планируя отмостку, не забываем про ливневые водозаборы.Их устанавливают под водосточные трубы. Сначала протестируйте работу дренажной системы, а уже потом заканчивайте устройство дорожной одежды в районе водозаборов ливневых вод. Это позволит правильно определить размер водозабора ливневой воды и его положение на отмостке.

На фото ниже показан не очень удачный пример.


Монолитное бетонное основание выполнено с уклоном к водозабору ливневой воды, при этом «корзина» возвышается над бетоном.То есть лужа в этом месте запрограммирована изначально. Монолитное бетонное основание со временем потрескается в узком месте, прямо над трубой. Так вода из лужи уйдет под отмостку.

Обратите внимание, что на сливной трубе нет нижнего изгиба. Вода под высоким давлением будет бить о решетку водозабора и брызгать вокруг.

Еще кое-что можно исправить. Добавьте раствор вокруг водозабора ливневой воды. На этом этапе используйте двойной слой гидроизоляции между бетонным основанием тротуара и финишным покрытием (когда бетон треснет, гидроизоляция на время спасет ситуацию).Поставьте колено на водосточную трубу и поднесите край трубы как можно ближе к решетке водоприемной корзины ливневой воды.

В нашем климате утеплять отмостку обычно не имеет смысла. Но в некоторых случаях это может потребоваться. Когда небольшой маяк находится где-то в низине, на почвах, насыщенных влагой. Такая конструкция рискует пострадать от морозного пучения. Зимой он будет выталкиваться из земли, а летом станет заметна неравномерная просадка. Предусмотрены трещины в фундаменте и стенах.

Стабилизировать ситуацию поможет широкая утепленная отмостка. В качестве нижнего слоя следует положить экструдированный пенополистирол (EPS). Не забудьте утеплить грунт под землей, если он вентилируемый и неотапливаемый.

Сергей Сысоев

Наружная часть фундамента, которую правильнее называть цоколем, является наиболее уязвимой частью любого здания. Да, стены, крыша и окна здания подвержены старению, но разрушение подвала — гораздо большая потеря.Как укрепить фундамент, чтобы не приходилось раньше времени восстанавливать или, что еще хуже, реконструировать свой дом? А как покрасить отмостку, чтобы сохранить ее на долгие годы? В этом материале мы ответим на самые животрепещущие вопросы по защите цоколя, фундамента и отмостки.

Почему защита подвала, отмостки и фундамента играет такую ​​важную роль?

Цоколь дома, как надземное продолжение фундамента, служит основой всей конструкции.Неважно, какой высоты будет цоколь в вашем доме; Важно, что без надлежащей защиты он может легко вызвать нежелательные проблемы. Пористая структура материалов основы способствует беспрепятственному проникновению воды внутрь. При перепаде температур и морозе эта влага внутри бетона или кирпича совершенно не нужна. Преждевременное старение основания — это не только потеря внешней привлекательности дома. Это может вызвать перекос и даже разрушение всего здания. Поэтому первое, что вы можете сделать для своего душевного спокойствия, — это создать дополнительную защиту фундамента.Для этого нужно купить специальную резиновую краску и покрыть ею цоколь и отмостку. Благо сегодня рынок может предложить универсальный вариант, который подходит для окраски любых поверхностей, облицованных камнем, кирпичом, керамикой, щебнем или штукатуркой. Принцип действия компонентов краски прост: создать прочное и долговечное покрытие, которое не позволит проникать влаге или солевым растворам в бетон или кирпич. Особенно актуальна окраска цоколя в регионах с нестабильным климатом и продолжительными холодами.

Как правильно выбрать краску для основы и отмостки?

Чаще всего при окраске фасада дома возникает вопрос, какая краска совместима с бетонной поверхностью основания. Ведь чаще всего для возведения фундамента и отделки основания используется именно бетон. А это значит, что нужно выбирать краску, которая не только идеально ложится на поверхность, но и прослужит несколько лет. При этом вопрос цены на краску отходит на второй план, ведь лучше делать это один раз за десять лет, чем каждый год шлифовать и тонировать.
Какие свойства у него есть? Она должна быть:

  • морозостойкий;
  • паропроницаемый;
  • огнестойкий;
  • влагостойкий;
  • экологически чистый.

Кроме того, краска для колпачка должна сохранять цвет, а покрытие легко смываться. Сегодня на рынке представлено несколько видов красок, которые можно использовать для окраски наружных бетонных поверхностей. Среди них водорастворимые, латексные, силиконовые и акриловые краски.Некоторые из них дешевы, но их сложно использовать. Другие хорошо сцепляются с бетоном, но имеют в составе резкий запах и токсичные вещества. Поэтому лучший способ защитить основание и отмостку — это резиновая краска по бетону. Он сочетает в себе все вышеперечисленные свойства и на сегодняшний день не имеет аналогов.
Краска может быть использована сразу после вскрытия, ее использование не требует специальных материалов или средств защиты. Поверхность, окрашенная резиновой краской Super Decor, не выгорает и не выгорает от солнца и дождя в течение 10 лет.Благодаря латексу в краске бетон отталкивает грязь и не позволяет влаге проникать в бетон. Это идеальный инструмент для наружных малярных работ по всему участку. Если после покраски цоколя и жалюзи вокруг дома вы задумались о защите фасада, забора, внешней лестницы, садовых дорожек и площадки, то здесь идеально подойдет резиновая краска.

Как подготовить поверхность перед покраской фундамента?

Для подготовки цоколя здания к покраске потребуется очистить рабочую поверхность от грязи, налета, мха, плесени и растительности, прилегающих к стенам дома.Для этого можно использовать и веник, и щетки, и струю воды из шланга. Если основание сильно загрязнено, специальные растворы, железные щетки или абразивы помогут избавиться от стойких пятен или плесени. Если в основании основания нет отмостки, то грунт нужно отодвинуть в сторону, чтобы закрасить поверхность без зазоров. Если есть отмостка, убедитесь, что между ней и фундаментом нет трещин или щелей. В противном случае все трещины и неровности нужно очистить и залить раствором цемента и песка.Перед тем, как красить фундамент, его также необходимо загрунтовать. Например, грунтовка Super Dekor поможет еще больше укрепить основу и обеспечит равномерное окрашивание. Резиновую краску также можно наносить непосредственно на бетон, но если вы хотите добиться максимально эффективного результата, лучше потратьте время на грунтовку поверхностей.

Бетонные поверхности следует красить в сухую и солнечную погоду; перед этим основание необходимо хорошенько просушить. Влажная, рыхлая, маслянистая или крошащаяся поверхность не будет правильно прилегать к краске, и в дальнейшем покрытие может отслоиться или отслоиться.

Укрепляем фундамент, или Как красить бетонные поверхности?

Вы можете приступить к покраске бетона, если полностью уверены, что соблюдаете все советы предыдущего раздела. Не стоит торопиться, если вы не уверены, просохла основа или нет. Обращайте внимание на погодные условия, отслеживайте их изменения на несколько часов вперед. Важно, чтобы при покраске и сушке поверхностей не было дождя, тумана, ветра, росы. Оптимальной температурой для покраски на улице считается от +5 до +30 градусов.Сама резиновая краска не требует подготовки, разводить ее не нужно.
Красить фундамент лучше начинать с неровностей и затененных участков, чтобы дать им больше времени для высыхания. Неровные места следует закрасить кистью, ровные и большие площади — валиком или краскопультом с соплом 2,5 мм. Расход краски по бетону при первоначальной покраске будет довольно большим. Кстати, предварительная грунтовка помогает немного его уменьшить. Первый слой должен полностью высохнуть.На это уйдет около 2-3 часов, в зависимости от температуры и влажности. Чтобы нанести второй слой, и времени, и краски будет намного меньше. Время высыхания — до 3 часов.

По окончании окраски весь инструмент необходимо промыть водой. Оставшуюся краску нужно хранить в теплом помещении, плотно закупорив банку. Впоследствии с его помощью можно покрасить балкон, дорожку, лестничный пролет или любую бетонную поверхность на вашем участке.
Чтобы качественное и долговечное покрытие радовало вас своим внешним видом долгие годы, покупайте резиновую краску Super Decor только у официального представителя — на страницах каталога производителя «Балтиколор».Для этого свяжитесь с нашим менеджером по телефону, который указан вверху. Они не только ответят на все ваши вопросы, но и помогут быстро и без ошибок оформить заказ.

Отмостка из бетона защищает фундамент от намокания дождем и талой водой, а стену — от грунтовой влаги, поэтому без нее невозможно представить внешний вид дома. Как правило, отмостка представляет собой бетонный ободок вокруг дома по периметру подвала. В большинстве случаев его оставляют как есть, но некоторые домовладельцы отдают предпочтение эстетике и практичности во всем и покрывают конструкцию дополнительными облицовочными материалами.

Зачем закрывать отмостку

Выбор материала зависит от желаемого эффекта. Покрытие может быть гидроизоляционным (по желанию) или декоративным.

Гидроизоляция отмосток принята для дополнительной защиты бетона от воды, а значит, продлевает срок службы слоистой конструкции. Для этого используйте разные методы:

  • окрашивание
  • проникающая гидроизоляция,
  • рулонных материалов.

Отмостка также облицована для придания ей эстетичного вида.Часто это становится дорожкой вокруг дома, особенно если ширина ленты составляет 0,7 метра и более. В этом случае отделка выполняется плиткой или засыпается щебнем. Хорошо смотрится комбинированный вариант набережной с брусчаткой.

Гидроизоляция

При установке отмостки проводится внутренняя гидроизоляция конструкции. Обычно он выполняется рулонными или покрытыми материалами и укладывается под бетон с подходом к стене, чтобы защитить несущие элементы от намокания.К тому же сам бетон не боится воды.

Тем не менее вторичная гидроизоляция поможет продлить срок службы бетона.

Крашение

Самый простой и доступный способ защитить отмостку — с помощью специальных составов. Для этого подходят эмали:

  • полиуретан;
  • акрил;
  • Праймер для эмали
  • .

Эти составы образуют водонепроницаемую пленку на поверхности бетонного камня и защищают ее от разрушения на длительный срок — до 5 лет.

Преимущество использования красок — удобство работы с ними — не нужно предварительно грунтовать поверхность. Нанесение проводится на сухую основу валиками или кистью в 1 или 2 слоя. Рекомендуется обрабатывать не только поверхность самой отмостки — основание основания также следует красить на высоту 10-20 см.

Стоит отметить: поверхность, обработанную морилкой, лучше не подвергать механическим воздействиям, ходить по дому не рекомендуется — защитный слой быстро изнашивается.

Гладильная

Железная гидроизоляция — это эффективный и надежный способ защиты бетона. Обработка может осуществляться двумя способами:

  • Свежеуложенные бетонные отмостки сразу же заливают сухим цементом М300-М400 (чем выше марка вяжущего, тем прочнее и долговечнее покрытие). Далее поверхность протирается и полируется после затвердевания.
  • На укрепленный бетон (2-3 недели после укладки) наносится жирный цементный раствор и разглаживается.

Суть в проникновении цемента в пористую поверхность бетонного основания и его затвердевании. Таким образом укрепляют полы на автостоянках и промышленных ангарах. Обработанную отмостку можно нагружать и ходить по ней.

Проникающая гидроизоляция

Специальные растворы и сухие смеси для обработки бетона проникают в его структуру на разной глубине и заполняют пустоты кристаллами. В результате образуется абсолютно водостойкий камень, через который вода не фильтруется.Бетон достаточно покрыть один раз, эффект сохраняется на протяжении всего срока службы конструкции без необходимости дополнительной обработки.

Применяют препараты согласно инструкции. Сухие смеси разбавляют водой и наносят на поверхность кистью или валиком. Готовые проплавные растворы также прокатываются длинноволокнистым роликом. Процесс кристаллизации происходит естественным образом — компоненты препарата впитывают влагу из бетона и, расширяясь, заполняют капилляры в теле камня.

Рулонное покрытие

Битумные рулонные и мелованные материалы в качестве самостоятельной защиты отмосток используются редко, но их внешний вид неэстетичен. В основном их установка проводится для последующей отделки или при обработке отливов фундамента гаражей, промышленных зданий и технических сооружений.

Покрытие и рулонный утеплитель совмещены — стыки между отдельными полотнами рубероида и его аналогов обрабатываются жидким раствором.

Накладывают на стену гидроизоляционный перехлест, фиксируют полотно жидкой мастикой. Стык между отмосткой и стеной важно заделать специальной шнуровой пломбой.

Рубероидные материалы после укладки засыпать щебнем, песком или выложить плиткой.

Полы кафельные

Если ширина отмостки позволяет организовать тротуарную дорожку вокруг дома, оптимально выполнить облицовку бетонной конструкции брусчаткой или внешней плиткой.Правда, это следует предусмотреть заранее, чтобы углубить обнажение, чтобы выровнять поверхность тротуара и газона. Бетонный слой соответственно будет менее тонким, чем в варианте без облицовки.

Для облицовки подходит любой товар:

  • Плитка тротуарная бетонная;
  • Керамогранит;
  • Брусчатка клинкерная.

При правильном монтаже эта отделка дополнительно защищает отмостку от механических воздействий и дождевой воды.

По периметру отвала по ширине тротуара необходимо установить бордюры, которые будут удерживать брусчатку на месте, а также завершать ее внешний вид.Заглубление обычно делается ниже уровня плитки на 300-400 мм.

Готовая бетонная тротуарная плитка должна быть направлена ​​не на бетонный раствор, а на песок. Это поможет сохранить в целости основную конструкцию без перенапряжения.

Самостоятельно выполнить работу несложно:

  • На бетонном основании следует выполнять гидроизоляцию любого типа гидроизоляции (проникающую, рулонную);
  • Затем укладывается слой сухого песка толщиной не менее 3-5 см и разравнивается;
  • Накладная плитка.Уложить на песок несложно, легко откорректировать расположение фрагментов и узор;
  • Швы затирают сухой цементно-песчаной смесью.

В итоге облицовка получается довольно высокой — толщина плитки обычно 3 и более сантиметра плюс песчаная подушка. Скрыть подъем поможет правильно подобранный бордюрный камень или недооцененная ранее в основании отмостка.

Песок для удобства можно заменить цементно-песчаной сухой или влажной смесью в соотношении 1: 1 или 1: 2.

Параллельно с укладкой плитки необходимо смонтировать желоба для отвода воды. Это могут быть бетонные вставки для отмостки или отдельные металлические или полимерные системы.

После завершения работ плитку необходимо перелить из шланга или из лейки, чтобы цементно-песчаная смесь уплотнялась, вяжущее активировалось и начинались процессы твердения.

Заключение

Гидроизоляция и облицовка отмосток станет дополнительной мерой защиты конструкционного бетона.Морилка хороша сама по себе, не выделяет внешний вид чугуна. Рубероидную защиту следует использовать в сочетании с отделкой кафелем по периметру дома, а также с отслаивающимся покрытием.

Если хозяева дома хотят застелить отмостку тротуарной плиткой, это необходимо заранее спланировать, чтобы правильно рассчитать глубину укладки защитной конструкции.

Для защиты фундамента от дождевых и паводковых вод по периметру дома устраивают отмостку.Имея хорошее качество, он не только служит надежной защитой от проникновения поверхностных вод к основанию фундамента, но и является декоративным элементом внешнего благоустройства, выполняя роль своего рода тротуара вокруг дома.

Монтаж отмосток проводят после того, как строительство дома завершено, поэтому часто на это не обращают должного внимания. И это основная ошибка, которая может привести к разрушению самой отмостки, а также фундамента здания, поскольку основная функция отмостки — защита фундамента от воды.

Бетонная отмостка — безусловно, самый популярный способ защиты фундамента.

УСТРОЙСТВО ДЛЯ БЕТОННЫХ ДОРОГ.

1. Расчет толщины всей конструкции, при котором требуется учесть все слои.

2. Определение геометрических размеров. В среднем ширину следует принимать в пределах 90-100 см. Уклон от бетона 3-5%.

3. Удаление разметки на местности. Для этого границы будущей конструкции по периметру фундамента обозначают колышками с натянутым на них шнуром.

5. Грунт основания тщательно уплотняют. Для дополнительной защиты от влаги изготавливается глиняный замок.

6. Уложен слой песчаной подушки. Подушка из песка изготавливается только из крупного и среднего песка. Использование мелкой фракции может привести к большой усадке, что в свою очередь вызовет трещины и нарушение гидроизоляции. Толщина слоя подбирается в зависимости от характеристик грунта. Если грунт крепкий, то достаточно 200 мм песка. Для нестабильных оснований может потребоваться подстилка толщиной 500 мм.

7. Заливка из щебня. Отмостка на таком основании увеличивает прочность почвы.

8. Установка опалубки. Опалубка нужна, чтобы бетонная смесь не вытекла за разметку. При установке опалубки важно помнить о компенсационном шве. Устанавливать доску необходимо прямо к стене здания. Толщина компенсатора 20-40 мм. Шов необходим для предотвращения растрескивания и деформации конструкции при разной усадке фундамента и отмостки.

9. Армирование. После того, как опалубка установлена, укладывается арматурная сетка.

10. Установка поперечных досок. Поперечные доски устанавливаются по всему периметру фундамента для обеспечения деформационных швов. Шаг досок 2 метра.

11. Заливка бетона. Оптимальная марка — М300 (В20-В22,5). Такое решение обеспечит долговечность и необходимую прочность конструкции. Заполнение каждого отсека осуществляется за один прием. После чего необходимо запломбировать.

12. После заливки проводится глажка поверхности для повышения прочностных характеристик.

13. Прочность и уход за поверхностью.

14. Когда бетон наберет 70% прочности, можно снимать опалубку.

РЕМОНТ БЕТОННОГО УРОВНЯ С ПРИМЕНЕНИЕМ РЕМОНТНЫХ СОСТАВОВ МБР «ГОРНЫЙ КРИСТАЛЛ».

В процессе эксплуатации из-за несоблюдения технологии устройства, отмостки или из-за использования некачественных материалов отмостка может начать разрушаться.Разрушение отмостки приводит к дальнейшему разрушению фундамента. Поэтому очень важно не затягивать с ремонтом. поможет самостоятельно решить вопрос с восстановлением повреждений отмостки и предотвратить его дальнейшее разрушение.

Виды уничтожения:

1. трещина

2. пачка

3. крошится

ТРЕЩИНА.

Ремонтные работы проводить в межсезонье (очень / весной).

Причины трещин:

Если старый, то он долгое время подвергался атмосферным / естественным воздействиям (расширение и сжатие).В результате на отмостке образуются трещины, которые и дальше будут ломаться.

Неравномерная осадка дома. Нарушение герметичности стыков отмостки и цоколя здания. В результате туда проникает вода.

Просадка отмостков. Причина такого явления — проседание грунта или нарушение технологии укладки покрытия вокруг дома.

Этапы работы:

1. Подготовка. Перед проведением необходимо очистить поверхность от старого покрытия от пыли и грязи.Расширьте и полностью удалите разрушенные участки. Загрунтуйте трещину грунтовкой ПрС-03 «Кристалл Маунт», чтобы улучшить адгезию ремонтного состава к старому основанию.

2. Приготовление раствора. Приготовление рабочего раствора ремонтной смеси МБР осуществляется непосредственно на строительной площадке с помощью тихоходной бетономешалки или растворосмесителя. Для приготовления небольшого количества раствора применяют электродрель низкую с насадкой-миксером для достижения однородной консистенции при перемешивании.Перемешивание гравитационными мешалками и вручную не допускается.

Для приготовления рабочего раствора ремонтной смеси МБР вначале в раствор заливается минимальное расчетное количество (рассчитанное с учетом минимального значения расхода воды, указанного в характеристиках смеси) числовой пресной воды заливки. миксер или в емкость для смешивания, затем при постоянно работающей мешалке постепенно загружается расчетное количество сухой смеси и перемешивается в течение 1-2 минут до получения пластичного гомогенного раствора без комков.При необходимости для получения рабочего раствора заданной подвижности в него добавляют необходимое количество воды (в пределах количества, указанного в характеристиках смеси) и дополнительно перемешивают 1-2 минуты.

Приготовленный раствор ремонтной смеси межконтинентальных баллистических ракет до полной готовности оставляют на 5 минут, а затем повторно перемешивают в течение 30 секунд.

!!! ВАЖНО. Растворение специальных добавок в смеси происходит постепенно, поэтому крайне важно тщательно перемешать смесь и при необходимости небольшими дозами добавлять воду при постоянном перемешивании раствора.

4. Позаботьтесь о растворе. После выполнения работ по нанесению рабочего раствора тиксотропной смеси для ремонта бетонных МБР необходимо обеспечить тщательный температурно-влажностный уход за нанесенным покрытием. Сразу после нанесения ремонтной смеси необходимо защитить его от быстро высыхает под воздействием наружной температуры, прямых солнечных лучей и ветра. Для ухода используются стандартные методы ухода за цементосодержащими материалами.3. Укладка раствора. Нанесение раствора для ремонтной смеси межконтинентальных баллистических ракет производится вручную с помощью штукатурных шпателей, а уплотнение, разглаживание и разравнивание раствора — с помощью шпателей, правил и шпателей. Бетонный ремонт лучше начинать с самой высокой точки, периодически контролируя соблюдение запланированного уклона. После укладки ремонтной смеси в дефектном месте необходимо ее выровнять. Выравнивание — это удаление лишнего количества смеси с целью выравнивания поверхности по соответствующему контуру и высоте.

Уход может осуществляться разными способами:

Регулярное орошение ремонтного покрытия межконтинентальных баллистических ракет разбрызгиваемой струей воды через 2-3 часа (полное схватывание) после укладки в течение 3 суток отверждения не менее 2 раз в сутки с расходом воды 1-3 л / м2. . Наименьшее количество увлажнений ремонтируемой поверхности конструкций в течение дня в зависимости от средней температуры воздуха в течение дня показано в таблице 1;

при невозможности намочить поверхность водой рекомендуется на ремонтируемую поверхность постелить мокрую / мокрую мешковину или накрыть полиэтиленовой пленкой, брезентом, прорезиненной тканью;

обработка поверхности ремонтного покрытия пленкообразующими составами, уменьшающими испарение ().

Таблица 1

п / п

Температура воздуха, ºС

Наименьшее количество ремонтов смачивания

Отсутствие мер по влажному режиму может привести к образованию микротрещин на поверхности затвердевшего слоя ремонтного покрытия, особенно в жаркую и сухую погоду.

ПУЧКА И ДРОБИЛКА.

Причины расслоения и осыпания бетона:

Неравномерное затвердевание бетонного раствора (происходит весной при заливке бетона на холодное основание)

Слишком большая толщина

Избыточное содержание воздуха в растворе

Превышение доли щебня в бетонном растворе.

Этапы работы:

1. Подготовка. Перед началом работ необходимо определить границы повреждения.Вырежьте поврежденную часть, удалите разрушенные части и загрунтуйте края неповрежденного бетона.

2. Приготовление раствора (см. Выше).

3. Кладку крупных и глубоких дефектов (более 40 мм) залить ремонтной смесью. удерживается опалубкой.

4. Следите за свежеприложенным раствором.

Если повреждение невозможно вовремя отремонтировать, то в дальнейшем необходимо демонтировать отмостку и сформировать новую конструкцию. Поэтому рекомендуется своевременно проводить весь ремонт.

КАК ПРЕДОТВРАТИТЬ РАЗРУШЕНИЕ БЕТОННОЙ ВОДОСТЕНЫ.


Что нужно сделать, чтобы не допустить разрушения отмостки?

Если поверхность отмостки будет отделана камнем или плиткой, необходимо обработать поверхность бетона гидрофобной пропиткой «Хрустальная гора».

Если поверхность не будет декорирована, необходимо покрыть поверхность лаком для бетонных поверхностей «Crystal Mount». Лак защитит бетон от проникновения воды, повысит износостойкость поверхности, повысит устойчивость к загрязнениям и облегчит ее очистку.

Как сделать отмостку вокруг дома из бетона? Бетон какой марки нужен для отмостки? Толщина и наклон

Для защиты фундамента дома от воздействия грунтовых вод и внешних факторов необходимо устройство бетонного покрытия. Он расположен вокруг дома. Такой подход обеспечивает полную защиту от влаги, с которой не справится ни один другой материал. Такая конструкция защищает не только фундамент, но и фундамент здания.Помимо шлагбаума, отмостка выполняет еще одну важную функцию — организует движение по поверхности. Кроме того, с помощью этого узла можно придать дому законченный вид.

Требования к стенду

Перед тем, как сделать отмостку вокруг дома из бетона, следует ознакомиться с санитарными нормами и правилами 2.02.01-83. По их мнению, отмостка должна иметь такую ​​ширину, которая на 200 мм больше по сравнению с свесом рубероида.Если в здании есть водосток, необходимо также учитывать его параметры. Те же правила и нормы регулируют ширину, которая также зависит от типа почвы. Оптимальной шириной можно считать 1 м. Этот параметр обеспечивает свободу передвижения и выполняет функцию дорожки.

Также важно помнить, что фундамент нужно ограждать по периметру. Отмостка должна охватывать здание. В виде исключения есть только место, где находится бетонное крыльцо.Перед тем как начать, необходимо также учитывать глубину конструкции. Этот параметр не должен быть больше 1/2 глубины промерзания почвы.

Толщина отмостки в пределах от 70 до 100 мм. Если при эксплуатации на его поверхность планируется повышенная нагрузка, например, удар автомобиля, то указанный параметр можно увеличить до 150 мм. Один из важных показателей — предвзятость. Он регулируется санитарными нормами и правилами III-10-75 и равен пределу от 10 до 100 мм на каждый метр ширины, что составляет 1-10%.

Уклон отмостки должен быть направлен в сторону, противоположную низу здания. Требования к этому параметру зависят от количества осадков в вашем регионе и типа почвы. На практике уклон равен пределу от 20 до 30 мм на 1 м, что примерно равно 2-3%. Если это значение сделать больше, то по сцене будет сложно перемещаться с обледенением.

Также важно помнить о наличии бордюра. Этот элемент в данном случае декоративный, и решение о его установке принимается с учетом предпочтений хозяина дома и бюджета на работу.Если рядом с насаждением находятся кустарники, являющиеся корневыми агрессорами, или деревья, отличающиеся мощной корневой системой, то лучше всего прибегнуть к установке ограничителя.

Перед началом работы важно также принять во внимание высоту угла. Минимум 500 мм. Это актуально для жесткой отмостки. Если речь идет о его мягкой разновидности, то высота цоколя должна быть не менее 300 мм. Описываемая конструкция относится к жесткой разновидности. От уровня земли отмостку следует приподнять на 50 мм.Эта рекомендация объясняется тем, что жидкость не должна задерживаться на краю и образовывать лужи. Если это произойдет при низких температурах, это вызовет замерзание воды, что поспособствует разрушению конструкции.

Изготовление заглушки: подготовка материала

Марка — показатель качества бетона. От этого значения в пределах от 100 до 1000 зависит, какими характеристиками будет обладать конструкция. Цифры относятся к содержанию цемента в растворе.Класс смеси может варьироваться от B3,5 до B8 и обозначает прочность. Например, раствор класса В15 указывает на то, что к кубу заливки можно приложить давление 15 МПа. Это актуально для конструкции размером 15 х 15 х 15 см.

Вас может заинтересовать вопрос, какой марки бетон нужен для отмостки. Обычно для этого берут цемент М200, соответствующий классу В15. Параметры бетона зависят от его марки. Они определяются компонентами.Для устройства нижнего слоя понадобится песок, который ляжет в основу подушки. Это может быть карьера или река. Главное условие в этом случае — чтобы материал не содержал крупных примесей, которые могли бы повредить геотекстиль.

Для отмостки лучше использовать щебень фракцией от 10 до 20 мм. Это может быть гравий. Для установки гидрозамка вам понадобится геотекстиль или глина. Этот слой отсутствует в подушке, потому что бетон отлично справляется с отводом воды.Для уплотнения нужно использовать цемент.

Состав раствора

Обустройство отмостки вокруг дома из бетона можно вести с помощью уже готового раствора, в противном случае его придется готовить самостоятельно. Марка бетона будет определяться маркой цемента и его удельным весом. Для отмостки лучше использовать цемент М400. Цемент должен быть свежим, поэтому его не следует приобретать заранее, потому что через месяц хранения материал потеряет 5% своих свойств.Если использовать свежий цемент высокой марки, это позволит сэкономить на растворе и получить хороший бетон.

Для приготовления раствора необходимо подготовить просеянный, предварительно промытый и очищенный от примесей песок. Чтобы объем воды оставался неизменным, материал необходимо просушить. Что касается щебня, то щебень предпочтительнее мелкой гальки. Если есть необходимость придать бетону качества морозостойкости, то следует использовать дополнительные вещества, это может быть жидкое стекло. Среди инструментов следует выделить:

  • смесительный бак или бетономешалку; Ведро
  • ;
  • лопата;
  • емкость мерная для воды;
  • Виброплита или бревно трамбовочное.

Приготовление раствора

Технология изготовления отмостки вокруг дома из бетона предусматривает приготовление самой смеси. Закрывать состав рекомендуется отдельными порциями, что актуально, если вы планируете делать вышивание самостоятельно. При приготовлении важен порядок ингредиентов.

Для перемешивания необходимо залить цемент и залить водой. К этим компонентам добавляются остальные: сначала насыпается небольшая порция песка, а потом уже щебень или гравий.Между подачей компонентов рекомендуется выдерживать интервал в 5 минут, это улучшит перемешивание смеси.

Устройство подготовки, разметки и гидрозатвора основания

Перед тем, как сделать отмостку вокруг дома из бетона, необходимо подготовить основание. Для этого снимите верхний слой почвы, удалите косточки и корни. Под субстратом активность следует устранить применением гербицидов. Учитывая момент, когда отмостка превышает край ската крыши на 200 мм, следует с помощью отвеса обозначить границы конструкции.Для разметки нужно натянуть веревку, забитую по углам углов. Во избежание его провисания необходимо установить промежуточные колья, расстояние между которыми 6 м.

Для определения уклона отмостки необходимо установить на основание дополнительные маяки (натянуть трос). Крепление осуществляется через каждый метр. Затем можно переходить к гидравлическому замку. Для этого укладывается 150-миллиметровый слой жирной глины, которую можно заменить геотекстилем.

Пленка не должна рваться, для этого до дна в траншею насыпают 100-миллиметровый слой песка. Поверх пленки насыпается еще один слой песка. Песок необходимо разровнять, увлажнить и утрамбовать. Если вы решили работать с глиняным гидрозатвором, то слой песка должен быть один. При укладке пленки нужно избегать ее натяжения, она должна свободно перемещаться с почвой.

Если вы задаетесь вопросом, как правильно сделать отмостку вокруг дома, то надо помнить, что возле гидрозатвора лучше проложить хороший дренаж.Для этого выкапывается траншея глубиной и шириной 100 мм и 200 мм соответственно. На дно насыпается щебень, затем следует труба, которую необходимо обернуть геотекстилем. Это увеличит скорость забора воды. Многие пренебрегают этим этапом работ, но на практике это приводит к тому, что вода уходит под фундамент, и при замерзании увеличивает давление на него.

Засыпка щебня и песка. Увядание и армирование

Если перед вами, как и перед многими отечественными мастерами, встал вопрос, как правильно сделать отмостку вокруг дома, то вам следует знать, что следующий этап засыпается щебнем.Толщина этого слоя должна быть от 50 до 100 мм. Гравий необходимо разложить и утрамбовать. Для этого можно использовать специальную сетку, которая применяется в ландшафтном дизайне.

В песке необходимо сделать углубление под трубы и душ, после можно переходить в тепло отмостки. Для утрамбованного песка, который засыпает на дне траншеи, необходимо уложить пенопласт или пенополистирол. Для отмостки подойдет жесткий утеплитель, но он боится точечных нагрузок, поэтому его необходимо класть на песчаную подушку.

Устранение мостиков холода путем укладки теплоизоляции в 2 слоя. Утепленная отмостка обязательно должна быть организована. Для этого используют армирующую сетку с квадратными ячейками, сторона которой 50 или 100 мм. Подключается арматурный каркас. Использовать net-netto для этого не стоит, так как он слишком гибкий. Если утепленная шторка не нужна, то армирующая сетка может располагаться на щебне. Это будет способствовать лучшему распределению бетонной смеси.

Установка опалубки и заполнение

Опалубка может состоять из фанеры или досок.Он усилен кольями, которые устанавливаются снаружи. При установке не забывайте, что опалубка съемная. Для устройства деформационных швов необходимо установить на нервюры деревянные рейки, которые обработаны антисептиком. Расстояние между швами должно быть 2 м.

Швы должны располагаться по диагонали В месте поворота опалубки по углам. Деформационный шов имеет одно важное назначение, которое выражается в компенсации температурного расширения материала во время эксплуатации.Заливку отмостки следует проводить с удалением воздушных карманов. Если смесь равномерно заполнила все пространство, то у вас получится прочная конструкция.

При заливке важно исключить углубления и бугорки, их наличие будет способствовать застоям воды. Если всю отмостку за один раз нет возможности, то можно заполнить только ее часть, а затем возобновить работу. Заброс отмостки должен сопровождаться штыком. Для этого протыкается бетон, который поможет заполнить все пространство.

Разновидности отмостки без бетона

В строительстве этап делится на три типа:

  • монолитный;
  • классический;
  • из асфальта или камней.

Классическая отмостка обычно имеет ширину 80 см и выстраивается по периметру дома. Основой для такой конструкции может послужить глина. По периметру дома для этого выкопайте траншею, куда насыпают и плотно утрамбовывают влажную глину.После высыхания можно получить плотную массу, которая обеспечит должный уровень защиты фундамента от влаги.

Над слоем глины можно засыпать фракцию гравия и хорошо ее затянуть. Рассматривая виды отмостки вокруг дома без бетона, следует поближе познакомиться с каменной конструкцией, которую устраивают с помощью камня и булыжника. Траншея в этом случае имеет глубину 30 см. На дно укладывается гравий, его нужно утрамбовать, а затем закапывают глина, которую тоже нужно отсыпать.Снизу верхнего слоя для обеспечения защиты от влаги необходимо укладывать изоляционные материалы в виде рубероида. Затем можно переходить к сооружению декоративного слоя из камней.

Альтернативные разновидности отмостки: строительство из плитки

Если вы хотите сделать отмостку, то выполнить ее можно из плитки. Важно обратить внимание на прогиб гидроизоляции из щебня. Его цель — не дать потускнеть первому слою песка.Общая толщина подушки должна быть 30 см. Однако этот параметр актуален только для отмостки, которая будет лежать в перегное.

Если его слой тоньше, то дренированные слои не обязательно проникают в плотный грунт. Слой глины должен составлять от 15 до 20 см. Толщина слоя щебня равна трем значениям первого слоя песка. Что касается уклонов, то они должны уменьшаться снизу вверх. Глиняная подготовка будет иметь уклон от 8 до 12 см на метр.Нижний слой щебня имеет уклон до 7 см на метр. Верхний слой щебня будет иметь уклон до 4 см на метр. Верхняя часть подушки под плитку будет горизонтальной.

Стоимость работ

Если перед вами встал вопрос, как сделать отмостку вокруг дома из бетона, и вы, оценив свои возможности, решили, что лучше доверить это дело специалистам, вам стоит спросить о Стоимость работы. Стоимость постройки за квадратный метр — 2 170 рублей.Слой бетона 10 см, такая же толщина песка и арматурной сетки. Правда, цена метра отмостки вокруг дома может показаться довольно внушительной, особенно если здание имеет большую площадь. Поэтому, наверное, нужно сначала изучить технологию.

Наконец

Без покрытия фундамент и цоколь здания могут быстро выйти из строя. После выполнения всех работ можно приступать к глажке конструкции.Эти манипуляции проводятся над свежеслитым бетоном, который присыпается слоем цемента и в последующем натирается. Если вы все еще думаете, как сделать отмостку вокруг дома из бетона, знайте, что существует еще метод мокрого глажения, который проходит через 14 дней после завершения заливки, когда раствор высохнет.

Добавить комментарий

Ваш адрес email не будет опубликован.
