Расчет глубины заложения фундамента из винтовых свай

Для надлежащего восприятия проектных нагрузок и последующей передачи их на основание лопасть сваи должна закрепиться в грунте с достаточной несущей способностью мощностью слоя не менее трех диаметров лопасти. Кроме того, чтобы его несущая способность не снизилась, структура основания в процессе установки должна быть нарушена минимально. Добиться этого возможно, если подобрать правильную конфигурацию лопасти (подробнее «Ключевые принципы подбора параметров лопастей»).

Грунт с достаточной несущей способностью имеет относительно высокие прочностные и деформационные характеристики (подробнее «Несущая способность винтовой сваи»). Он всегда расположен ниже глубины промерзания, что исключает воздействие сил морозного пучения. В регионах, где глубина промерзания незначительна, важно учесть толщину почвенно-растительного слоя.

Конечно, нельзя исключать ситуации, в которых интересующий слой будет располагаться на большей глубине.

Для их решения нужно комплексно оценить грунтовые условия в верхней части геологического разреза. Если знать механические характеристики этого слоя, то можно подобрать такую конструкцию сваи, которая обеспечит надежность и экономичность решения.

Так как механических характеристик грунтов будет вполне достаточно для принятия решения, от полного комплекса изысканий можно отказаться. Всю необходимую информацию даст процедура, включающая ряд исследований (геотехнические и геолого-литологические исследования, измерения коррозионной агрессивности грунтов), адаптированных к нуждам малоэтажного строительства, в том числе и с позиции цены (подробнее «Геотехнические и геолого-литологические исследования и измерения коррозионной агрессивности грунтов»).

Динамическое зондирование грунтов

А вот на результаты пробного завинчивания полагаться не стоит. Эта процедура не является методом исследования грунта. Более того, в ее основе лежит принцип: «Если свая тяжело крутится на предполагаемой глубине установки, то ее несущая способность является достаточной». Считать такую информацию о несущей способности грунтов объективной – весьма опрометчиво.

Во-первых, из-за влияния большого числа факторов (глубина промерзания, влагонасыщение и т.п.) результаты пробного завинчивания находятся в сильной зависимости от времени года.

Во-вторых, невозможно полностью исключить вероятность «ложного отказа», который может быть вызван наличием в основании линз более прочных грунтов (прослоек толщиной 0,4-0,6 м). Хотя завинчивание из-за них и окажется затруднено, достаточной несущей способности они не обеспечат.

В-третьих, пробное завинчивание не позволяет получить какие-либо данные о типе и свойствах грунта под сваей.

Таким образом, контроль величины крутящего момента, который косвенно происходит при пробном завинчивании, целесообразно применять только для подтверждения предельно допустимой нагрузки на сваю.

В этой связи специалистами компании «ГлавФундамент» была разработана методика производственного контроля несущей способности винтовых свай по величине крутящего момента (ВКМ), а также прибор для проведения соответствующих измерений (Патент №151668). Она позволяет надежно контролировать качество производимых работ без проведения дорогостоящих контрольных полевых испытаний грунтов натурными сваями.

Свайный фундамент с ростверком: пошаговая инструкция

В статье будет рассмотрен свайный фундамент с ростверком. Не всегда можно применить традиционные конструкции – плитные или ленточные. Иногда они становятся чересчур дорогими, только на изготовление фундамента уйдет до 50% общего бюджета. Как правило, применяют свайный фундамент такого типа в тех случаях, когда происходит строительство на территории, на которой глубина промерзания почвы более двух метров. Нередко такие фундаменты возводятся на слабонесущих и нестабильных типах грунтов.

Особенности конструкции фундамента

Что такое фундамент на сваях? Это знают все – это определенное количество столбов, которые забиваются в грунт. Причем нижний край находится на глубине промерзания грунта. Но такая конструкция в чистом виде применяется на практике довольно редко.

Причина заключается в том, что достаточно сложно распределить нагрузку, которую создает дом на все сваи. На одной окажется большая нагрузка, а на второй — меньше. Именно по этой причине свайные фундаменты применяются, как правило, в конструкциях с малым весом – под срубы из бруса или бревна, каркасные дома.

Брусья или бревна обладают одним хорошим качеством – они позволяют перераспределить нагрузку равномерно на все точки опоры. Постройки из других материалов справляются с такой задачей намного хуже. Но вот устройство свайного фундамента с ростверком таково, что в нем нет недостатков, указанных выше. Поэтому его можно без проблем применять в конструкциях из кирпича или блока. Конструкция состоит из нескольких свай и ленты (обычно изготавливается из чистого бетона или с применением металлической арматуры), которая связывает все точки опор. Именно такую ленту и называют ростверком.

Особенности ростверка

Ростверк является частью фундамента, которая объединяет верхние части свай. Он принимает всю нагрузку, которую создает конструкция, а за счет своего устройства замкнутого типа он ее равномерно перераспределяет на все сваи. Ростверк бывает таких типов:

Бетонным.
Железобетонным.
Металлическим.
Деревянным.

Также железобетонные и бетонные можно разделить на две подкатегории – высокие и низкие.

Первые располагаются существенно выше уровня земной поверхности. Очень часто ростверки изготавливают из металла – в ход идут квадратные металлические трубы, швеллеры с большим сечением. А вот устройство бетонного ростверка оказывается намного сложнее.

Особенности работы ростверка

Как вы понимаете, дом дает разную нагрузку в помещениях. Ведь в нем мебель, отделка, различные приборы и вещи распределены неравномерно. Само собой, нагрузка на опоры тоже окажется разной. При помощи ростверка получается преобразовать все нагрузки таким образом, чтобы на сваи, установленные под ним, воздействовали одинаковые силы. Это качество очень полезно, так как позволяет добиться стабильности всей конструкции.

Если сваи будут нагружены равномерно, то уменьшается вероятность того, что они будут по-разному усаживаться. Если фундамент будет усаживаться неравномерно, то обязательно появятся на нем и стенах трещины. Устройство свайно-ростверкового фундамента отличается высокой стабильностью. Но все равно не избавилась конструкция от основного недостатка свай – неизвестно, какой тип грунта находится возле них.

Стоит ли использовать сваи?

Архитекторы не очень доверяют конструкциям, в основе которых находятся сваи – заранее спрогнозировать поведение их в грунте почти нереально. Возле одной сваи грунт будет плотным, а рядом с двумя соседними — рыхлым. И произойдет неравномерная усадка всего дома.

Но существуют более предсказуемые конструкции, о которых мы поговорим дальше. В частности, это свайно-винтовой фундамент с ростверком, который отличается высокой прочностью. Но и стоимость его довольно высокая.

Ленточные фундаменты на сваях

Низкие типы ростверков хороши тем, что их поведение можно предугадать. Начинаются ростверки такого типа значительно ниже уровня земли. А изготавливаются из простого бетона или армированного. Нужно отметить, что арматура, выходящая из свай, соединяется механически с арматурой самого ростверка. Стоит также отметить, что утепление ростверка свайного фундамента производится так же, как и ленточного. Материалы при этом используются те же. Конструкции очень похожи.

У нас ростверком называется ленточный фундамент мелкозаглубленного типа. Изготовление его производится по такой же технологии. А отличие в том, что дополнительно есть связь со сваями, которые существенно повышают устойчивость и надежность всей конструкции. Фундаменты такого типа называют свайно-ленточными или ленточными на сваях. Они без преувеличения считаются идеальными, так как они сочетают в себе все преимущества обоих видов фундаментов, а недостатки компенсируются.

Работа фундамента

Работа происходит следующим образом. Вся нагрузка, которую создает дом, воздействует на ленту из бетона. Так как имеется продольная арматура, силы распределяются равномерно по всей площади опоры. Частично нагрузка уходит в грунт, остальное принимают сваи. И нужно отметить одну особенность – усадка и нагрузка равномерны, так как эти параметры выравниваются при помощи ленты. Желательно, чтобы был установлен на глубину промерзания свайный фундамент с ростверком.

В зимнее время на фундамент воздействуют силы пучения – в этот момент можно увидеть все достоинства ленточной конструкции на сваях. Когда пучинистый грунт воздействует на ленту конструкции, сваи не позволяют сместиться фундаменту. В этом случае уменьшается вероятность перекоса здания. От воздействия пучинистых грунтов можно избавиться, если фундамент залить ниже точки промерзания. Но затраты на такую конструкцию довольно большие, использовать ее не рекомендуется.

В каких случаях можно применять свайно-ростверковые фундаменты

А теперь давайте поговорим о том, в каких случаях использование фундаментов такой конструкции просто необходимо:

В случаях, когда слабонесущие и нестабильные грунты уходят на большую глубину. Как правило, это почвы карстового, торфяного, лесового типов, а также растительные, плывуны, плодородные, у которых толщина свыше полутора метров. Нагрузку необходимо передавать на грунт более плотный, который располагается значительно ниже. Как вы понимаете, выкопать траншею и достичь грунта с высокой несущей способностью достаточно сложно. А строительство фундамента окажется достаточно дорогим – поэтому использование свай является выходом из ситуации.
При строительстве на участке, на котором наблюдается большой перепад высот. При сооружении фундамента оказывается проще применять сваи с различной высотой, нежели выравнивать поверхность или заливать ленту на большой глубине, дабы немного компенсировать неровности.
Если грунтовые воды расположены слишком высоко. В этом случае важна только высота ростверка свайного фундамента. Стоит отметить, что при возведении свайного фундамента не имеет значения, на какой глубине располагаются воды. Главное, чтобы под так называемой пяткой располагался грунт, у которого высокая несущая способность. Уровень, на котором находятся грунтовые воды, может повлиять только на вид ростверка. В случае если вода близко к поверхности, нужно делать высоким ростверк. А если воды глубоко, допускается делать и низкую конструкцию.
Если строится здание на жестком грунте. При возведении ленточного или плитного фундамента необходимо проделывать большой объем земляных работ. В этом случае применение свай оправдано.
При строительстве каркасных домов нет смысла возводить ленточный фундамент – это просто трата денег. Запас прочности оказывается неоправданно высоким, лучше всего выбрать свайно-ростверковую конструкцию.
Если суммарная масса сооружения свыше 350 тонн, лучше всего возвести свайный фундамент с ростверком. Ленточные или плитные конструкции будут слишком массивными, да и дорогими.

Стоит все же заметить, что самыми надежными типами фундамента считаются ленточные и плитные. Но если нет средств возводить такую сложную конструкцию, а запаса прочности большого не требуется, допускается применять свайно-ростверковый тип.

Какие бывают сваи

Как правило, при строительстве применяют абсолютно все типы свай. При выборе нужно обращать внимание только на вид грунта и предельно допустимую нагрузку, которую создает здание. Сваи можно изготовить из бетона или металла, крайне редко их делают из древесины. Сечение либо квадратное, либо круглое. Делать армирование ростверка свайного фундамента необходимо, чтобы вся конструкция оказалась максимально прочной.

Можно выделить такие типы свай по виду установки:

Забивные – монтируются без использования выемки грунта или бурения. Их забивают в грунт при помощи специальной техники. Именно по этой причине в частном строительстве они применяются редко.
Буронабивные – в грунте необходимо проделать скважину, в которую ставится опалубка. После ее крепежа монтируется арматура (она повышает прочность конструкции. После проведенных действий внутрь заливается бетон.
Буровые железобетонные – как и в прошлом случае, необходимо сначала проделать скважину. После чего уже готовые сваи забиваются в нее. Усилий для этого нужно значительно меньше, нежели при установке забивных.
Винтовые – чем-то похожи на саморезы. Изготавливаются они из металла, концы заострены и имеются лопасти. С их помощью происходит разрезание грунта. Если необходимо на большую глубину установить сваи, без специальной техники не обойтись. Но при монтаже на глубину до трех метров можно обойтись и без нее.

При строительстве частных домов применяются чаще всего сваи буронабивного типа. Но, как правило, они устанавливаются в качестве опор под небольшие строения – сараи, бани, и т. д.

Формы свай

Отличаются сваи и по форме сечения:

Круглые.
Квадратные.
Треугольные.
Полые круглые.

Нередко разрабатываются и более сложные формы, все зависит от конкретного проекта.

Распределение нагрузки на грунт

Нужно отметить, что свайные фундаменты с монолитным ростверком являются наиболее прочными и крепкими. Но, как вы понимаете, сваи могут распределять по-разному нагрузку на грунт. Существуют такие типы:

Сваи-стойки.
Висячие.

Последние имеют довольно большую боковую поверхность. Именно с ее помощью они передают на грунт львиную долю нагрузки (около 70%). Применяют такие конструкции в тех случаях, когда нецелесообразно заглубляться дальше, а достигнутого уровня недостаточно, чтобы можно было выдержать всю нагрузку. У конструкции имеется пятка, но ее наличие не меняет картины – вся нагрузка уходит на грунт не через острие, а посредством боковой поверхности.

А вот сваи-стойки нагрузку передают посредством острия. Стенки гладкие и неразвитые, а вот в конце делается пятка – расширение, которое позволяет увеличить площадь опоры. Благодаря такой опоре силы пучения не могут поднять весь фундамент. Но для того чтобы опора оказалась качественной, необходимо провести расчет ростверка свайного фундамента. Доверить эту процедуру лучше опытным специалистам.

Как располагаются сваи в ростверке

Как правило, сваи располагаются в грунте строго вертикально, но в некоторых случаях они монтируются и наклонно. Причем допускается установка нескольких свай в одном месте. Этот способ строительства применяют в случаях, когда есть вероятность возникновения горизонтально направленных сил. Хороший пример – если строительство происходит на участке с наклонами.

Также допускается точечное расположение свай под опорами. Это характерно при возведении навесов или строительстве крыши над открытой площадкой. Сваи устанавливаются под теми колоннами, которые удерживают крышу.

При строительстве частного дома небольшой этажности сваи допускается располагать как ленту. Их устанавливают в ряд, а иногда в два или три. Нередко в местах, в которых планируется наличие большой нагрузки на грунт, располагается несколько свай на маленьком расстоянии друг от друга.

фундамент из труб, свайный фундамент, свайный фундамент с ростверком

Ни одно строение не может обойтись без фундамента. Забор не является исключением. Для забора существует несколько вариантов фундамента. Выбор в пользу того или иного варианта зависит от материала забора и его веса, а также типа грунта.

Если не уделить должного внимания фундаменту, то забор через некоторое время покосится, а кирпичный забор разрушится.

Зачем нужен фундамент?

Основная проблема любого фундамента это пучинистые грунты (глина, суглинок). Грунты этого типа содержат большое количество воды. Зимой вода замерзает и увеличиваясь в объеме, что создает нагрузку на фундамент и на конструкцию, которая на нем стоит. Это может привести к разрушению фундамента и конструкции.

Избежать указанного недостатка можно только заглубляя фундамент ниже уровня промерзания грунта. Следует отметить, что если грунт не относится к пучинистым породам, например, песок, то возможно устройство мелкозаглубленного фундамента. Если речь идет о легких заборах, то возможно снижение влияния грунта за счет различных технических решений.

Свайный фундамент

На даче нечасто строят массивный кирпичный или каменный забор для которого требуется мощный фундамент. Поэтому для упрощения постройки забора применяют свайный фундамент. Свайный фундамент может быть реализован различными способами. Тип свайного фундамента выбирают исходя из массы забора и особенностей грунта.

Сваи из металлических столбов

Сваи из металлических столбов самый распространенный фундамент для забора. Такие сваи хорошо работают на легких заборах, например, из металлической сетки, рейки и прочих легких материалов. Фундамент из металлических труб хорош для пучинистых грунтов, так как за счет малой площади сечения трубы практически не испытывает давление грунта в вертикальной плоскости.

Свайный фундамент из металлических труб изготавливают из водопроводной трубы диаметром 50 – 100 мм. Часто применяют старые трубы. Это позволяет неплохо сэкономить. В зависимости от высоты забора длина труб может быть 2 – 2,5 м. Трубы располагают на расстоянии 2 – 2,5 м друг от друга.

Рис.1. Свая из металлической трубы.

Для установки труб в земле делают углубление обычно 1 м. Сделать это можно с помощью садового бура или вырыв яму. Так же для этих целей можно использовать старый рыболовный бур для льда.

Рис.2. Бурение земли для установки сваи.

В сделанные углубления опускают трубу и засыпают ее землей. При засыпке важно утрамбовывать слои земли. Таким образом труба будет хорошо держаться в грунте.

Бетонированные сваи

Бетонированные сваи могут воспринимать значительно большие нагрузки, чем металлические столбы. Это становится возможным за счет бетонирования столбов. Бетон увеличивает площадь опоры сваи.

Применять такие сваи в пучинистых грунтах следует с осторожностью. Благодаря большей площади опоры, без заглубления ниже уровня промерзания, они могут испытывать значительные нагрузки со стороны грунта в вертикальной плоскости. Поэтому сваи этого типа следует либо заглублять на глубину 1,5 метра, либо применять в грунтах не склонных к пучению.

Существует два варианта устройства бетонированых свай: бетонирование основания сваи и бетонирования столба.

Для установки забора чаще всего применяют первый вариант свай.

Работы по устройству практически аналогичны сваям из металлических столбов. Такие сваи изготавливают из металлической трубы.

Для установки свай необходимо сделать углубление в грунте диаметром равным 2 – 3 диаметрам трубы. На дно углубления насыпают щебень, это обеспечит дренаж. Помещают трубу в яму и заливают бетон. Бетон размешивают в пропорциях 1:3. В бетон желательно добавить щебень.

Рис.3. Бетонированная труба.

Второй вариант – это бетонирования ствола сваи. Сваи этого типа изготавливают из асбестоцементной трубы. Ее заглубляют в землю, а ствол заполняют бетоном.

Винтовые сваи

Несмотря на простоту работ и доступность материалов, описанных вариантов создания фундамента для забора, эти способы имеют достаточно большую трудоемкость. Ускорить возведения фундамента и упростить работу можно с помощью винтовых свай.

Рис.4. Винтовые сваи.

Для строительства забора используют винтовые сваи диаметром 50 мм и длиной 1,5 метра. Устанавливают сваи с промежутком 2 – 2,5 м. В большинстве случаев этого бывает достаточно.

Установка винтовых свай очень проста. Благодаря наличия специальной конструкции в основании сваи она просто завинчивается в землю.

Свайный фундамент с ростверком

Свайный фундамент с ростверком применяют для установки заборов из камня или кирпича. Ростверк — это аналог ленточного фундамента, который опирается не на грунт, а на сваи.

Устройство этого типа фундамента для забора начинают с установки свай. Учитывая, что для такого фундамента не приемлемы любые деформации, вызванные пучинистым грунтом, сваи необходимо устанавливать ниже глубины промерзания на 20 – 30см. В зависимости от региона глубина промерзания колеблется от 1 – 2 м.

Рис.5. Свайный фундамент с ростверком.

После того как все сваи установлены сооружают опалубку по линии установки забора. С таким расчетом, что сваи проходили по центру опалубки. В опалубку устанавливают арматуру и заливают бетоном.

Размер ростверка зависит от веса забора, обычно имеет высоту 20 – 30 см, а ширину равную ширине кладки.

Ленточный фундамент

Ленточный фундамент самый дорогостоящий и трудоемкий в устройстве вариант. Делать выбор в пользу этого типа фундамента следует в случае невозможности устройства свайного фундамента.

Рис.6. Схема ленточного фундамента.

Устройство ленточного фундамента выполняют в следующей последовательности.

Роют траншею глубиной 2 м.
На дно насыпают песок толщиной 20 – 30 см. Песок выполняет роль подушки.
Устанавливают опалубку. Высота опалубки над поверхности земли должна быть 20 – 30 см.
Собирают металлический каркас из арматуры.
Заливают бетоном.

Потребность в фундаменте этого вида может быть только в случае тяжелого каменного забора. Для всех остальных видов заборов можно обойтись простым свайным фундаментом.

Свайно-ростверковый фундамент

Что такое свайный фундамент вообще? Он представляет собой столбы, погруженные на нужную, по инженерным соображениям (до твердого грунта и ниже глубины промерзания), глубину или залитый в пробуренную скважину бетон. Сверху столбы соединяют железобетонными фундаментными балками (рандбалками) либо ростверком.

Не будем рассматривать сложный и очень дорогой забивной тип свайного фундамента, когда готовые сваи забивают в землю специальной машиной, под грозным названием копёр, если конечно Вы не собрались строить железобетонный девятиэтажный дом на живописном болоте.

Поговорим о классическом свайно-ростверковом фундаменте, тем более, его применение в некоторых случаях просто необходимо. Например, когда на участке большие (более 60см на 10м) уклоны и неровности. Он изготавливается путём бурения, на расчётном расстоянии друг от друга, скважин до опирания на твёрдый грунт, затем выставляется опалубка под ростверк, армируется и заливается бетоном. Главное правило этого фундамента — ростверк не должен лежать на земле, он должен стоять на сваях с зазором от земли, что бы компенсировать морозное пучение. К огромному сожалению, очень многие «строители» это правило игнорируют, и мало того, что льют прямо на землю без зазора и даже подсыпки, так они ещё рассчитывают его как весь опирающийся на грунт, а это категорически не правильно, потому, что в этом случае нагрузки от дома ломают его сверху, так ещё и морозное пучение разрушает его снизу.

Мы, как и остальные малочисленные представители «исчезающего вида» хороших строителей, рассчитываем свайно ростверковый фундамент по опиранию на твёрдый грунт только свай, а армирующий каркас ростверка рассчитывается так, что даже если убрать одну сваю, дом должен даже не дрогнуть.

Есть ещё одна, достаточно дешёвая модификация свайно-ростверкового фундамента, и применяется на лёгких каркасных домиках, это винтовые сваи с металлическим (из швеллера) или деревянным (из бруса) ростверком. У такого варианта есть одно большое преимущество — он устанавливается очень быстро и в любое время года. Но есть и минус, который сводит всю экономию «на нет» — колоссальные теплопотери через перекрытие цоколя. Для того, чтобы не «греть улицу» придется потратиться на его тщательное утепление, а это не дёшево. Так же до сих пор никто точно не может назвать срок службы металлических свай, которые находятся в земле, в достаточно «агрессивной» для металла среде — под землёй.

Выбор типа фундамента (свайный или заливной) для дома в условиях сурового климата

Вопрос от Алены

Добрый день! Я хотела бы проконсультироваться по поводу фундамента. Что надежней, и какой бы вы порекомендовали фундамент – заливной или свайный? Дом предполагаю строить 2-этажный, общая площадь 180 кв.м., проживаю на Камчатке, поэтому климат суровый. Заранее благодарю.

Однозначно ответить на ваш вопрос достаточно сложно, потому что выбор типа фундамента под малоэтажные жилые дома обычно производится в зависимости от сочетания факторов, характеризующих местность, где планируется строительство.

Тип грунта

Твердые почвы. На грунтах, состоящих из песчано-каменистой или суглинистой основы, предпочтительнее использовать ленточный фундамент с небольшим заглублением. При этом заливать его лучше единым монолитом под дом, включая все пристройки, чтобы избежать взаимных перемещений частей строения.
Глина. Если глинистая почва содержит много воды, то поверхностный ленточный фундамент может выталкиваться из земли под действием перемещений ее внутренних слоев. Поэтому при высоком уровне грунтовых вод фундамент необходимо заливать ниже глубины промерзания, которая в Камчатском крае составляет в среднем 2 метра. Если же вода находится глубоко, этих сложностей можно избежать, обязательно защитив бетонное основание песчаной подушкой.
Торф. Один из самых неудачных случаев с точки зрения несущей способности грунта. Здесь возможны два варианта: снимать верхний слой торфа и засыпать образовавшийся котлован песком или использовать винтовые сваи.
Плывуны. Это герметичные пласты грунта, содержащие мелкий песок в большом количестве воды. Если плывун находится достаточно глубоко, допускается устройство ленточного фундамента в слое почвы над ним. Если же он располагается близко к поверхности, то применяется конструкция из свай, опирающихся на твердое основание под плывуном.

Глубина промерзания

Глубиной промерзания называется максимальное расстояние от поверхности земли вглубь почвы, на котором замерзает вода. Если глубина промерзания находится ниже уровня грунтовых вод, то зимой происходит вспучивание грунта, приводящее к нежелательным деформациям всего строения. В таких случаях необходимо заглублять фундамент, чтобы его основание находилось в незамерзающей зоне.

Как уменьшить глубину промерзания?

Не разгребать зимой снег, обеспечивая равномерное покрытие поверхности – снег хороший теплоизолятор;
Посадить кустарник по периметру дома;
При постоянном проживании в доме глубина промерзания под ним снижается примерно на 20%.

Стоимость

Немаловажный фактор, в ряде случаев являющийся решающим. Стоимость винтового свайного фундамента, как правило, в полтора-два раза ниже, чем заливного. А при самостоятельном выполнении работ разница может получиться еще более существенной. Что же касается прочности, то вес двухэтажного деревянного или кирпичного дома выдержит фундамент любого типа, если он правильно спроектирован.

В заключение отметим, что приведенные нами советы носят чисто рекомендательный характер. Окончательное решение лучше всего принимать, заказав геодезическое исследование состава почвы у специалистов. Полезную информацию можно также получить у соседей, построивших свои дома несколько десятков лет назад.

Свайный фундамент. Плюсы и минусы готовых конструкций

Имея соответствующее оборудование, пару помощников и хорошую информационную базу, сегодня вполне реально построить дом самостоятельно, даже не имея профессиональных навыков. Фундамент закладывается в основе строительства любого здания. Свайный фундамент становится все более популярным при строительстве частного дома. Плюсы и минусы этого типа фундамента строения и его разновидностей мы рассмотрим в этой статье.

Типы фундамента

Одной из важных, хотя и незаметных снаружи, частей дома является фундамент. От того, насколько правильно выполнен монтаж данной строительной площадки, зависит долговечность и качество постройки.

В зависимости от технологии монтажа и области применения фундаменты можно классифицировать следующим образом:

Ленточный фундамент применяется в основном в малоэтажном строительстве. Делится на сборную, состоящую из блоков, и монолитную – в виде опалубки, в которую заливается бетон
Монолитный фундамент, очень прочный, применяется в местах, где есть риск просадок грунта. Представляет собой монолитную железобетонную плиту.
Столбчатый фундамент закладывается при строительстве одноэтажных домов. Выполняется в виде столбов, которые затем соединяются балочной обвязкой.
Свайный фундамент в последнее время получил большее распространение благодаря надежности, универсальности и доступности монтажа своими руками.

Свайный фундамент и этапы его устройства

Кладка свайного фундамента применяется при строительстве зданий разной этажности.Этот вид фундамента не требует трудоемкого рытья котлована, что является существенным преимуществом перед другими видами фундамента дома. Одним из основных преимуществ этого метода является возможность установки практически на любой местности, с любым грунтом.

Для того чтобы определить плюсы и минусы свайного фундамента, рассмотрим его разновидности.

Свайный фундамент

Этапы закладки свайного фундамента

Перед началом устройства любого фундамента необходимо провести определенные подготовительные работы и расчеты, которые включают в себя следующее.

инженерно-геологический анализ грунтов;
определение типа свай для фундамента;
подробный чертеж плана дома с указанием всех деталей строения;
расчет нагрузки на фундамент;
чертеж подземной части;
установка свай;
расчет и заполнение решетки;
установка на первом этаже;
Расчет стоимости фундамента.

Фундамент из винтовых свай с железным ростверком

Варианты свайного фундамента

Фундамент на сваях имеет несколько разновидностей, отличающихся технологией монтажа и областью применения.

Забивные сваи

Это железобетонные стержни, которые забиваются глубоко в землю. Технология этого строительства основана на точных расчетах распределения всей нагрузки будущего здания на эти фундаментные опоры. Сваи забиваются глубже, пока не достигнут наиболее устойчивого участка грунта.Этот тип основания фундамента используется в промышленном строительстве, так как работа по забиванию свай в грунт осуществляется тяжелой спецтехникой. Этот тип свай не подходит для загородного дома или коттеджа, так как установить их своими руками невозможно.

Место под домом с высоким фундаментом из свай можно использовать как навес для машины

Буронабивные сваи

При таком типе фундамента необходимо предварительно пробурить скважины, в которые закладываются сваи и заливается бетон.Этот вид установки опор чаще всего используется при строительстве многоэтажных домов. Техническая сложность, сложные расчеты и дороговизна работ – это минус фундамент на буровых сваях.

Фундамент на винтовых сваях

Этот тип свайного фундамента наиболее предпочтителен при строительстве загородного дома. Установка винтовых свай своими руками (видео можно найти на многих строительных площадках) наиболее доступна по цене и объему работ. Основой для такого фундамента служат стальные трубы со специальной резьбой наподобие шнека.Благодаря такой нарезке сваи «ввинчиваются» в землю, а с помощью винтовых лопастей прочно в ней удерживаются (как показано на видео). Если грунт слишком рыхлый, используйте винтовые опоры с резьбой по всей трубе. Бетон заливается в стальные трубы, что придает большую устойчивость конструкции.

Полезно знать! Фундамент на винтовых сваях — лучший способ создания фундамента для легкого каркасного дома .

Свайно-винтовой фундамент, плюсы и минусы которого рассмотрены ниже, можно заложить даже без помощи специальной техники, поэтому такой способ обустройства фундамента является наиболее доступным для монтажа своими руками.

Преимущества и недостатки свайно-винтового метода

Основными преимуществами фундамента на винтовых сваях являются:

доступная цена;
скорость работы;
возможность самостоятельной установки;
укладка практически в любой грунт;
независимость от времени года.
Изготавливается без предварительных земляных работ;

Для устойчивости и долговечности фундамента винтовые сваи ввинчивают до погружения в твердый грунт

К недостаткам свайно-винтового метода относятся:

подверженность коррозии при нарушении защитного слоя стальной трубы;
невозможность установки в скальных местах;
проблемная установка рядом с другими постройками;
необходимость точных расчетов глубины крепи.

Основные этапы устройства свайно-винтового фундамента

Являясь самым передовым на сегодняшний день методом, свайно-винтовой вариант обустройства фундамента привлекает в первую очередь возможностью монтажа своими руками. Таким образом, будущий владелец загородного дома может существенно сэкономить на дорогостоящем оборудовании и профессиональных строителях.

Первый этап работ — это изучение грунта, подробный расчет и чертеж плана дома.

Обычно на начальном этапе строительства строительную площадку выравнивают и проводят земляные работы, связанные с рытьем котлованов или траншей.Закладка фундамента на винтовые сваи не требует таких действий, что снижает трудоемкость и увеличивает скорость процесса.

На втором этапе производится установка свай под фундамент: с интервалом около 2 м расставляются маркеры – места, где в дальнейшем будут закручиваться сваи. Исходя из назначения строящегося здания, производится подбор свай определенного диаметра и веса.

Следующим шагом является затяжка винтовых опор.В местах разметки выполняется неглубокое сверление. Сваи ввинчиваются в землю наподобие шурупа. Эта работа может производиться как с помощью механизмов, так и ручным методом.

На заметку! В среднем закладка свайно-винтового фундамента может занять около двух дней.

После установки опор их выравнивают по вертикали и заливают полую часть труб песчано-цементным раствором, что повышает устойчивость свай и защищает их от коррозии.

Последний этап монтажа фундамента – объединение опор с монолитным ростверком и последующее создание цоколя дома.

Свайно-ростверковый фундамент

После установки свай они соединяются монолитным ростверком, на котором впоследствии возводится все здание. Такая конструкция равномерно распределяет нагрузку на опоры фундамента и является основой цоколя дома.

Ростверк выполняется ленточным или монолитным способом из деревянных балок или железобетонных плит, объединяющих опоры фундамента. В зависимости от расположения свайный фундамент с монолитным ростверком подразделяют на: высокий, промежуточный и заглубленный.

Ростверк — основа цоколя дома

Важно! Из-за естественного понижения температуры почвы в холодное время года внутри почвы возникает явление, называемое морозным геологическим грунтовым нагромождением.

Влага в почве зимой замерзает и увеличивается в объеме. Это может привести к выдавливанию фундамента, а значит и дома.Для противодействия этому явлению сваи сочетают с высоким ростверком на высоте 0,1 – 0,15 м от уровня земли. Обычно такой ростверк устанавливают под строениями небольшого веса.

Для возведения фундамента из свай не нужно копать траншеи и котлованы

Промежуточный ростверк укладывается на уровне земли с использованием песчаной или гравийной подушки. Недостатком этого вида ростверка является незащищенность от морозного пучения грунта, которое может вырвать сваи и повредить кладку.

Низкий ростверк расположен ниже уровня земли.Опускается на глубину промерзания в пучинистых грунтах; на слабопучинистых грунтах конструкцию закладывают на 0,2-0,3 м ниже уровня земли.

При строительстве частного дома чаще всего используется высокий свайный фундамент с монолитным ростверком. При устройстве фундамента на винтовых сваях ростверком может служить деревянный брус, который крепится анкерными болтами.

Свайный фундамент с ростверком из деревянного бруса

Плюсы и минусы свайно-ростверкового фундамента следующие:

Преимущества свайно-ростверкового фундамента:

доступная цена;
возможность сделать самому;
скорость установки;
надежность – практически не дает усадки.

Минусы конструкции:

строгий расчет ростверка свайного фундамента;
используется только для легких зданий;
влияние коррозии на стальную часть.

Свайный фундамент. Плюсы и минусы

Одним из главных преимуществ свайного фундамента при строительстве дома является доступность и цена. Это наиболее привлекательный фактор для тех, кто строит дом своими руками. Важным преимуществом также является скорость устройства фундамента и возможность работы в любое время года.

Также преимуществом этого варианта установки фундамента является устойчивость и надежность конструкции: лопасти винтовых свай хорошо уплотняют грунт. Кроме того, это дает возможность обустроить фундамент практически в любом грунте.

Дом на свайном фундаменте можно построить очень быстро.

К недостаткам фундамента на сваях можно отнести возможную усадку строения. Чтобы избежать такого явления, необходимо провести исследование грунта и точные расчеты с чертежом свайного фундамента с ростверком.К минусам свайного фундамента можно отнести тщательную подготовительную работу.

Большое значение при устройстве фундамента на сваях имеет качество используемого материала. При нарушении защитного слоя стальные конструкции фундамента подвергаются коррозии.

Учитывая плюсы и минусы свайного фундамента, выбор его в качестве основы загородного дома на сегодняшний день считается наиболее оптимальным и перспективным.

(PDF) Эффективные способы забивки свай в сезонномерзлые грунты

XIII Международная научная конференция Архитектура и строительство 2020

IOP Conf.Series: Materials Science and Engineering 953 (2020) 012032

IOP Publishing

doi:10.1088/1757-899X/953/1/012032

[3] Gu Q, Yang Z.

[3] Gu Q, Yang Z. сваи с боковой нагрузкой в мерзлых грунтах методом эффективного анализа чувствительности

, Наука и техника холодных регионов, том 121, стр. 42-51,

doi.org/10.1016/j.coldregions.2015.10.006.

[4] Лю Дж., Ван Т., Тай Б., Лв П., 2020 г. Метод прогнозирования промерзания одиночной сваи в вечной мерзлоте

, Acta Geotechnica, том 15, выпуск 2, с.455-470, doi.org/10.1007/s11440-018-0711-0.

[5] Кудрявцев С., Шин Э.-С., Ковшун В., 2019, Лабораторное исследование несущей способности металлической сваи в зависимости от местных геокриологических условий, 16-я Азиатская

Региональная конференция по механике грунтов and Geotechnical Engineering,

[6] Aldaeef AA, Rayhani MT, 2019 Передача нагрузки и ползучести открытых трубчатых свай в

мерзлых и немерзлых грунтах, Innovative Infrastructure Solutions, vol 4, Issue 1, 1 December

2019

[7] Чао, Г, Лу, З, 2019, Морозное пучение котлована для сезонных районов вечной мерзлоты Журнал

гражданского строительства, 86 (2) стр. 61–71 8] Гилев Н.Г., Зенков Е.В., Поверенный У.С., Дубров А.Д., Кузьмин Д.А., Мелентьев А.С.,

Павлов В.А., Бердников Н.Н., 2019, Оптимизация капитальных затрат на свайные фундаменты при строительстве

нефтегазовая добыча выемочные сооружения на многолетнемерзлых грунтах, Нефтяное хозяйство Том 2019,

Выпуск 11, 2019, стр 46-49 ОИЖ-2019-11-046-049-RU

[9] Жусупбеков А, Шин, Е.С., Шахмов, З, Тлеуленова , G Экспериментальное исследование фундаментов модельных свай

в сезонномерзлых грунтах, 2018, International Journal of GEOMATE, Nov,

vol15, issue 51, pp 85-90 DOI: 10 21660/2018 51

[10] Третьякова , О.В., Юшков Б.С., 2017, Сваи перевернутые конусные для транспортных сооружений в сезонномерзлых грунтах

, Механика грунтов и устройство оснований, т. 54, вып. 3, 1 июля

2017, с. 173-176 DOI: 10 1007/ s11204-017-9453-5

[11] Майрбергер, Т., Браун, К., Скотт, В. Н., Колоджи, Дж., 2013 г., Характеристики прочности

вибрационных забивных свай, ISCORD 2013: Планирование для устойчивых холодных регионов — Материалы

10-го Международного симпозиума по развитию холодных регионов, стр. 45-5 8

[12] Майрбергер, Т., Браун, К., Скотт, В.Н., Колоджи, Дж., 2012 г., Вибрационные забивные сваи в холодной вечной мерзлоте

, Общество инженеров-нефтяников – Конференция по арктическим технологиям, том 2, 2012 г., стр.

694-705 DOI: 10 4043/23784-ms

[13] Верстов В., Юдина А., 2017, Контроль и снижение динамических возмущений при вибрации

Забивка шпунтовых свай в грунт, Механика грунтов и проектирование фундаментов Дордрехт: Kluwer

Academic Publishers, том 54 (1), стр. 56-59 doi org/10 1007/s11204-017-9447-3.

[14] Дуань, З., Ву, Ю., Ян, П., 2013, Численный анализ процесса бурения буронабивной сваи в сезонной мерзлоте

на западе Китая, Прикладная механика и материалы, том 256-259, выпуск

ЧАСТЬ 1. DOI: 10 4028/www Scientific Net/AMM 256-259 503

. ) 355-368 DOI: 10 1016/j coldregions 2007 10 005

[16] Онищенко А. и др., 2020 г. Достижения в области интеллектуальных систем и вычислений 229–237

doi:10. 1007/978-3-030-57450-5_21

[17] Серебренников А.А., Плохов А.А. б 2019, Влияние физико-механических характеристик снега

на интенсивность процесса таяния ИОП Серия конференций: Земля и окружающая среда

Наука, том 272, выпуск 2. DOI: 10.1088/1755-1315/272/2/022131

[18] Степанчук О., Белятинский А., Пилипенко О. Достижения в интеллектуальных системах и

Computing 81–93 doi: 10.7007/10.807/2020. -3-030-57450-5_8

%PDF-1.5 % 138 0 объект > эндообъект внешняя ссылка 138 81 0000000016 00000 н 0000002674 00000 н 0000002991 00000 н 0000003126 00000 н 0000003216 00000 н 0000003372 00000 н 0000003841 00000 н 0000003868 00000 н 0000004008 00000 н 0000004276 00000 н 0000004702 00000 н 0000004757 00000 н 0000004802 00000 н 0000013652 00000 н 0000013689 00000 н 0000014085 00000 н 0000014702 00000 н 0000014739 00000 н 0000015244 00000 н 0000015295 00000 н 0000015652 00000 н 0000015885 00000 н 0000015942 00000 н 0000016107 00000 н 0000017050 00000 н 0000017904 00000 н 0000018163 00000 н 0000018411 00000 н 0000018687 00000 н 0000018925 00000 н 0000019095 00000 н 0000019271 00000 н 0000019417 00000 н 0000020318 00000 н 0000021463 00000 н 0000022646 00000 н 0000023857 00000 н 0000025025 00000 н 0000025677 00000 н 0000027065 00000 н 0000027100 00000 н 0000027151 00000 н 0000028328 00000 н 0000028595 00000 н 0000442177 00000 н 0000442902 00000 н 0000444074 00000 н 0000444332 00000 н 0000944734 00000 н 0000944827 00000 н 0000944872 00000 н 0000944895 00000 н 0000945118 00000 н 0000945272 00000 н 0000945342 00000 н 0001017298 00000 н 0001017564 00000 н 0001017750 00000 н 0001017925 00000 н 0001017952 00000 н 0001018246 00000 н 0001018912 00000 н 0001018956 00000 н 0001018991 00000 н 0001019410 00000 н 0001020114 00000 н 0001021286 00000 н 0001021330 00000 н 0001021365 00000 н 0001021976 00000 н 0001022727 00000 н 0001023899 00000 н 0001023943 00000 н 0001023978 00000 н 0001024713 00000 н 0001025469 00000 н 0001026641 00000 н 0001026685 00000 н 0001026720 00000 н 0001027433 00000 н 0000001916 00000 н трейлер ]/предыдущая 1450825>> startxref 0 %%EOF 218 0 объект >поток hagged SmHQ~esntmt} 5u-9RTPfYi8$2ψ~XH*JXI_TzEsy=@H!Lg+V>R f͵ĝ»Al 5{:I$FБ֛&KK:+4u&fUJ4mUE;/Z3’MٺyF. i>.U&qL4sAwo’&}ًBu~&XMy$ZIy>GC!UQbWIVDBZ릂L.Ă]NF \dhrhk$JJ.SϠ/N%{zhYFq((wΟACKǸ5fbe*(9QL>kzě+*}*湞,uY}h 9Zfb#- d[H׃Hp˽+AF{~@’+l:.%

5b}](_##’FI_>daZ& biB͗E

&\{TqwS8}u_I’g׀Nnwmch_ \egĕx%c?ejQBF»DFst _0aP _»t4f2 P25sxŎAet: 9xhCrn:JzU7e19W:?NU:F;zSi7{ JeW mP.f~rj`a&Nw{0/(/{tf {>R,(u$Q+O bh]F’ɩqHoM2G{Je\NNщ ]6QM8{R8d]*u1w1792~}u F~7CC狙GMf*y*9ao b1Oa׽$.냈f1~c#zOUg3tm=պv~[ q7\)/L8/>b3@>Ib$»v~7\,%%˕-ƣh(k{Nk$-aD59Nc1]Z5 NJLY0hfA)jfO`V0

ƀi\6CTa(Cm7R7уa[.wCOp+u XLQjC;2L8.cND?+ZB2V;S;]V ad[!hdœ98\>ju̢dlia9L]DY bz{rX TA_{G2o3|QK8w)CST3- /%GuI(ſ’wg,C\ZUI O%a6c/$5]6djP»g|

Фундамент комбинированный — варианты и некоторые схемы. Свайный фундамент с ростверком: устройство своими руками Тип фундамента свайный ростверк

Давно хотел задать вопрос по очень популярной теме.
Примем, что «свая» — это искаженный в сознании «свайный ростверк»
Благодаря книге г-на Яковлева и ТИСЭ стало принято говорить, что «де-факто» — должен быть висячим. С ним все более-менее понятно, воздушная прослойка защищает от пучения грунта.
В литературе встречается 3 вида ростверка.
1) встраиваемый
2) не заглубленный
3) подвесной
Тем более, что я не нашел более-менее внятного описания что к чему и для чего он используется.
С п3 все понятно — на форуме много информации.
С п.1 не все понятно, кроме того, что ростверк как бы закапывается чуть ли не на глубину промерзания и используется в «большом» строительстве.В общем, этот взгляд не очень интересен.
Но на данный момент меня больше всего интересует вариант 2. Так как его часто называют «свайной лентой» и делают некоторые строители.
Уважаемый ALEX2626, в ответ на мое заявление, он описал следующую конструкцию — «свайно-ленточный фундамент»
А как вы думаете назвать его, заполненный, как не свайно-ленточный, и при чем тут воспаленный мозг строители имеют к этому отношение. Свайно-ленточный (или свайно-ростверковый) — выход практически в любом грунте, при соблюдении условий дешевле получается просто. Например, самый распространенный тип мелкозаглубленного фундамента — ленточный — 300 мм в земле, 500 над землей, ширина 400 мм — площадь сечения = 0,32 м2, умножая на для 10*12 м — длина ленты 64 м, ОБЩИЙ ОБЪЕМ ФУНДАМЕНТА = 20,48 м3, при этом под ленту необходимо положить песок со щебнем на 300-400 мм, поэтому копать на глубину 600-700 мм, а это 18 м3 земельных работ. Теперь рассматриваем сваю-ленту — бурим бензобуром (или ручной дрелью с насадками) на глубину промерзания (в Самаре 1.6 м) за один день 42 лунки, кладем прямо на землю ПГС 100 ММ и делаем на ней ленту 500*400 мм, объем фундамента = сваи 3,3 м3 + лента 12,8 м3 = 16,1 м3 — итого получаем фундамент устроен по всем нормам, т.е. на глубину промерзания с меньшими затратами
Так часто делают. на любом грунте мотивируя тем что столбы ниже глубины промерзания а значит все ок. Я считаю, что такая конструкция безопасна только на некаменистых грунтах — по следующей причине:
Так как вода при замерзании расширяется, объем грунта, насыщенного водой, увеличивается. Грубо говоря, земля, расширяясь, давит на фундамент снизу.
Если у вас просто столбы, то на них воздействуют боковым сцеплением с землей и прессом снизу — если столб выше глубины промерзания.
В случае «ворсовой ленты» по версии ALEX2626 — добавление 10 см ПГС «прямо на землю» сила морозного пучения никуда не денется. Получается, что при промерзании почвы расширяющийся грунт будет давить не только на столбы, но и на эту «ленту» и то, что столбы находятся ниже уровня промерзания, здесь совершенно не важно.
Поскольку лента жестко связана со сваями, вся эта конструкция начнет выдавливаться. И самое неприятное здесь следующее — при выдавливании сваи поднимутся в свои «колодцы» и между дном колодца и дном сваи образуется пустота. В эту пустоту может запросто осыпаться грунт со стен, или может случиться много других неприятных вещей.
В результате пустота будет заполнена, а весной, когда грунт «уйдет»
Свая может и не вернуться на свое место, и все равно останется «поднятой», а так как жестко связана с «лентой «, это деформирует ленту.
Соответственно это прямой путь к потенциальным проблемам с таким фундаментом на пучинистых грунтах.
Я специально выделил слово потенциал — потому что это один, но вероятный путь развития событий. Причем это может произойти не сразу, а скажем через 2 года или 5 лет или 10. А может и «понесет»…
Вот только непонятно зачем играть в такую рулетку, когда можно по другому
Так Хотелось бы понять — что такое «ленточный свайный фундамент» без воздушного зазора и сколько он имеет право жить в пучинистых грунтах.
Примечание. ал185. Резюме темы

Не всегда и не во всех ситуациях можно использовать традиционные фундаменты — плитные. В некоторых ситуациях они становятся слишком дорогими: на их обустройство может уйти до 40-50% стоимости всего здания. Обычно это происходит при строительстве в районах с большой глубиной промерзания (менее 2 метров) или на неустойчивых, слабонесущих грунтах. В таких случаях часто лучшим выходом является свайно-ростверковый фундамент.

Что такое свайно-ростверковый фундамент

свайный фундамент, наверное, каждый себе представляет: это определенное количество свай, заглубленных в землю до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип основы используется редко. Это связано со своеобразной конструкцией, не позволяющей перераспределять нагрузку от дома между сваями. Поэтому свайный фундамент в основном делают для срубов из бревна или бруса, иногда для каркасных построек.Эти виды стройматериалов в силу своих характеристик сами перераспределяют нагрузку. Они плохо сочетаются с домами из других материалов.

А вот их усовершенствованная форма – свайный фундамент с ростверком – лишена многих недостатков и может применяться как для кирпичных, так и для блочных зданий. В них все опоры связываются металлической или железобетонной (бетонной) лентой в единую конструкцию. Эта лента называется ростверком.

Ростверк – часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, а за счет закрытой конструкции перераспределяет нагрузку, передавая ее на сваи. Это может быть металл, дерево, бетон или железобетон. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

Высокий ростверк выше уровня земли. Чаще всего изготавливается из металла – швеллера большого сечения или металлических труб квадратного сечения. Такой ростверк тоже делают из бетона, но его устройство сложнее: надо придумать, как залить ленту на расстоянии от земли.

Как устроен ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, сантехника, прочие вещи расставлены неравномерно. Следовательно, нагрузка с разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. На сваи уже передается «выровненная» нагрузка.

Чем отличаются свайные фундаменты от свайно-ростверковых (для увеличения размера картинки щелкните по ней правой кнопкой мыши)

Почему это хорошо? Дело в том, что при одинаковой нагрузке на сваи меньше шансов, что они будут усаживаться неравномерно. А неравномерная усадка приводит, как известно, к трещинам в фундаменте и стенах. Поэтому свайно-ростверковый фундамент более устойчив. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, какой грунт находится под каждой из свай. Поэтому предсказать их поведение нереально. Именно поэтому их очень не любят архитекторы: гарантировать длительную эксплуатацию дома невозможно.

Ленточный фундамент на сваях

В этом плане низкие ростверки более предсказуемы.Обычно они начинаются ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем армирование свай связано с армированием ростверка.

В данном случае ростверк представляет собой мелкозаглубленный ленточный фундамент и выполняется он по той же технологии. Отличается тем, что имеет жесткое соединение со сваями, что значительно повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными.Эта конструкция практически идеальна: она сочетает в себе достоинства свайного и ленточного фундамента, во многом компенсируя их недостатки.

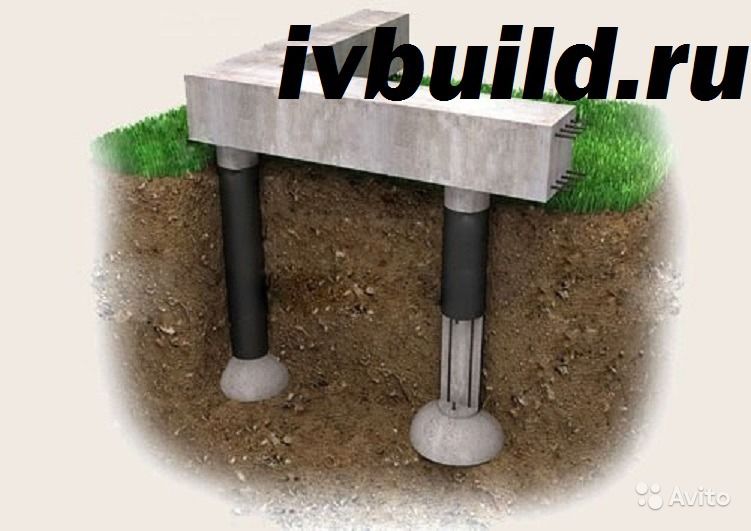

Устройство свайно-ленточного фундамента (для увеличения размера картинки щелкните по ней правой кнопкой мыши)

Как он работает? Нагрузка от дома передается на ремень. Благодаря наличию продольной арматуры она перераспределяется по всей площади. Поскольку лента тоже опирается на землю, часть нагрузки передается на нее, остальная приходится на сваи.При этом нагрузка и усадка равномерны: лента их «выравнивает».

В зимнее время, когда на фундамент начинают действовать силы пучения, проявляются все преимущества свайно-ленточного фундамента. Если дом стоит на пучинистых грунтах, глубина их заложения ниже уровня промерзания, очень сложно представить условия, при которых дом покоробится или даст неравномерную усадку.

При воздействии сил пучения на ленту «пятки» свай, да и сами они, не позволяют грунту сдвинуть фундамент.Поэтому ленточные свайные фундаменты – отличный выбор для сильнопучинистых грунтов. В этом случае затраты намного выше, чем при строительстве обычного свайного фундамента, но значительно ниже, чем при строительстве ленточного ниже глубины промерзания.

Когда можно использовать

Иногда даже проще: начинают с самой низкой стоимости. Но всегда нужно помнить, что любой тип свайного фундамента менее надежен, чем плитный и ленточный.А все потому, что мы не можем точно знать, какой грунт находится под каждой из свай. Именно поэтому при расчете параметров в конструкцию закладывается повышенный запас прочности. Не 1,2, как принято считать, а 1,4. И все равно никто ничего не может гарантировать.

Какие сваи использовать

В свайно-ростверковых фундаментах могут применяться любые сваи. Их выбирают исходя из грунта, планируемой нагрузки дома. Сваи делают из металла, бетона, иногда из дерева. Они могут быть круглыми или квадратными.Они отличаются способом установки:

В частном строительстве чаще всего применяют буронабивные сваи. Они особенно популярны при строительстве коттеджей или бань. Также их можно использовать при строительстве небольших домов. Но если дачи и бани можно сделать без расчета, то при строительстве дома очень желательно заказать проект.

Сваи бывают разной формы: квадратные или треугольные, круглые заполненные и круглые пустотелые, иногда специально для проекта разрабатываются сложные формы.По тому, как сваи передают нагрузку на грунт, их бывает:

Висячие сваи имеют большую боковую поверхность и с ее помощью передается значительная часть нагрузки (до 60-70%). Их применяют, если несущей способности грунта на достигнутом уровне недостаточно для выдерживания всей нагрузки, а дальнейшее углубление нецелесообразно. В этом случае наличие «пятки» почти ничего не меняет: основную нагрузку несет поверхность, а не острие сваи.

Сваи-стойки, наоборот, большая часть нагрузки передается через острие. В этом случае боковые стенки получаются неразвитыми и гладкими, и имеет смысл расширяться в конце сваи. Одним из видов этого типа является . Имеют цилиндрическое расширение внизу, за счет чего переносят нагрузку на большую площадь. Также пята препятствует поднятию фундамента силами пучения.

Расположение свай в ростверке

В большинстве случаев опоры в грунте ставятся вертикально. Иногда может понадобиться наклонная установка, причем несколько штук в одном месте. Этот метод используется, если могут возникнуть горизонтально направленные силы. Например, при строительстве на наклонных участках.

Сваи могут располагаться точечно — под опорами (колонны, стойки). Такое расположение типично при строительстве навесов или кровли над открытыми площадками. Затем опоры ставят точно под столбы, удерживающие крышу.

Под частные дома небольшой этажности сваи ставят в виде ленты.Их размещают в один ряд, иногда в два-три, смещая друг относительно друга. Иногда на наиболее нагруженных участках, например, в углах, под участками с большой плановой нагрузкой, их располагают кустами: по несколько штук на небольшом расстоянии друг от друга.

Как самому расположить дома на плане

При самостоятельном проектировании свайного фундамента обычно поступают следующим образом. На плане здания, составленном в масштабе, необходимо заложить сваи по углам и в местах пересечения со стенами. Если они отделены друг от друга на расстоянии более 3 метров, между ними ставят промежуточные опоры. Желательно, чтобы сваи располагались одна от другой на расстоянии от 2 до 3 метров.

Принцип простой, но еще нужно определить необходимую площадь сваи. И его нужно вычислить (вернее, подобрать).

Расчет свайно-ростверкового фундамента

Чтобы быть хотя бы частично уверенным в надежности фундамента, желательно хотя бы приблизительно его рассчитать.Для этого вам нужно будет произвести некоторые не самые сложные расчеты.

Рассчитывается масса дома (учитываются все материалы и примерный вес «начинки»).
В зависимости от веса и коэффициента безопасности определяется необходимая площадь опоры.
Поскольку сваи уже расставлены, мы можем подсчитать их количество.
Далее подбираем площадь сечения сваи. Так как мы знаем их количество, то умножая на выбранную площадь, узнаем общее количество.
Полученный результат сравнивается с эталонной площадью, рассчитанной ранее (пункт 4).
Если площадь, найденная на шаге 4, больше площади, рассчитанной на шаге 2, то выбранные параметры сваи нам подходят.
Если меньше, увеличиваем планируемое сечение сваи, снова умножаем и сравниваем. Так находим искомую площадь сваи.

Иногда выгоднее не увеличивать площадь свай, а ставить их чаще. Метод расчета не меняется.

Несущая способность свай разного диаметра в разных грунтах (для увеличения изображения щелкните по нему правой кнопкой мыши)

Площадь опоры, необходимая для нормального распределения нагрузки, рассчитывается по формуле:

Где Н — несущая способность грунта (можно взять из таблицы). Коэффициент 1,4 применен из-за того, что свайные фундаменты требуют большего запаса прочности: мы не знаем, какой грунт находится под всеми сваями.Вот почему лучше перестраховаться.

Подробнее о расчете площади основания и расчете массы дома смотрите в видео.

Строительная техника

Итак, у вас есть готовый проект, либо вы сами определились с расположением свай, их параметрами, типом и высотой ростверка. Вы можете начать строить.

разметка

Сначала снимается весь плодородный слой земли, выносится в огород или складывается в одном из углов участка.Площадь фундамента выравнивается. Затем с помощью колышков и шнуров отметьте границы домика. Причем натягиваются два шнура, размечающие наружную и внутреннюю поверхности стен. Обязательно проверьте геометрию, измерив и сравнив все диагонали попарно.

После завершения разметки можно отметить места для установки свай. Их чертят на плане и рассчитывают, определяют расстояния между ними.

Схематическое изображение порядка работ при строительстве свайно-ростверкового фундамента своими руками (для увеличения размера картинки щелкните по ней правой кнопкой мыши)

Земляные работы и забивка свай

То, как именно будут проводиться работы, зависит от типа используемых свай.Чаще всего при строительстве дома используют винтовые или буронабивные сваи.

Винты можно вкручивать вручную. При скручивании их головки устанавливаются на одном уровне. Его удобнее размечать шнурами.

Для расточенных потребуется либо специальное оборудование, либо ручная дрель подходящего диаметра. Этими приспособлениями просверливаются отверстия в нужных местах. В готовые колодцы опускают выбранную опалубку, устанавливают арматуру (четыре стержня ребристой арматуры, соединенные между собой).Если фундамент свайно-ленточный, то арматура должна иметь выход не менее 60-70 см. Затем он будет контактировать с ростверком. Последним шагом на этом этапе является заливка бетона.

Свайный фундамент готов к установке опалубки ростверка. В данном случае использовалась опалубка из рубероида или рубероида, сложенного в несколько раз

Устройство ростверка

Если выбран металлический ростверк, то он приваривается к оголовкам свай. При работе важно соблюдать строгую горизонтальность: тогда нагрузка будет передаваться равномерно.

Для устройства заглубленного железобетонного ростверка (низкого) потребуется добавить щебень фракцией 20-60 мм и уплотнить его виброплощадкой. Минимальный слой щебня – 15 см. Чтобы улучшить несущую способность грунта под поясом, необходимо насыпать щебень небольшими слоями (по 5 см) и тщательно уплотнить его виброплощадкой. Хорошо утрамбовать вокруг свай не получится, но это и не столь важно.

На эту подушку устанавливается опалубка

. Ширина ленты немного больше ширины стен, высота щитов делается с учетом необходимой высоты основания. Сборка щитов и установка упоров в точности повторяет технологию монтажа

Армирование проводят в большинстве случаев так же, как и при строительстве ленты: два пояса вверху и внизу из ребристой арматуры, поперечные и вертикальные стойки из гладкого прутка меньшего диаметра.Все правила армирования сохраняются. Добавляется только перевязка сваями. Выгибают выпуски арматуры из свай: один ряд привязывают к нижнему поясу, второй – к верхнему (не забудьте сделать выпуски разной длины). Они должны быть не менее 50 диаметров стержня (если используется арматура 12 мм, нужно гнуть 600 мм (50*12 мм)). Схема армирования примыкания сваи показана на рисунке.

Установка закладных деталей

На данном этапе необходимо оставить вентиляционные отверстия и проложить трубы и каналы, по которым будут подведены инженерные коммуникации (водоснабжение, отопление, электричество, канализация).

Если этого не сделать, то бетон придется забивать молотком. А это большое зло для фундамента, ведь нарушается целостность монолита. Так что хорошенько все продумайте: переделать не получится.

Заливка бетона

Бетон не просто заливают. Он все еще вибрирует. Без этого процесса очень сложно добиться однородности и высокой прочности. Поэтому обработку бетона фундамента вибратором можно считать обязательным процессом.

Если температура воздуха после заливки бетона составляет около +20°С, то опалубку можно снимать через четыре дня. За это время бетон наберет примерно 50% расчетной прочности, чего достаточно для следующих работ. Если температура была около +10°, ждать придется 10-14 дней. При более низких температурах условия считаются зимними, и для заливки бетона требуется теплоизоляция или подогрев.

Все готово к заливке бетоном: армопояс подсоединен, опалубка выставлена и закреплена (для увеличения размера картинки щелкните по ней правой кнопкой мыши)

При всей своей привлекательности свайные фундаменты имеют недостатки:

Как уже было сказано, из-за того, что невозможно определить, какой грунт находится под каждой из свай, предсказать его поведение практически невозможно.
В таких зданиях нельзя обустраивать подвалы.
При высоких ростверках надо как-то закрыть щель: там любят селиться животные и насекомые.

Отечественные строители частных домов обычно предпочитают делать фундамент в монолитно-ленточной конструкции. Но при больших значениях глубины промерзания грунта этот вариант дорог. Ведь в подобной ситуации его необходимо закладывать очень глубоко, а это дополнительные значительные затраты на железобетон. Чтобы уменьшить смету на строительство фундамента коттеджа, сейчас частные застройщики все чаще стали отдавать предпочтение свайно-ростверковому фундаменту, заглубление опорных свай которого обходится значительно дешевле.

Что такое свайный фундамент с ростверком?

Конструктивно свайно-ростверковый фундамент представляет собой ряд опор, погруженных в грунт ниже точки промерзания, и соединяющих их сверху «обвязкой» из стали или железобетона.На последние уже укладываются первые ряды кирпича или бруса (брёвна). Такая конструкция обеспечивает равномерное перераспределение нагрузок как от дома, так и от земли.

Схема фундамента

Точечные удары, возникающие от пучения от свай, расходятся по всей ленте ростверка такого основания. Стены не испытывают избыточного давления ни в одной точке. Перекосы и разрушения кладки на подобном основании практически исключены.

Типы фундаментов на сваях

Ростверк данного типа свайного фундамента изготавливается из монолитного железобетона или стального швеллера. Чаще всего используется бетонная конструкция с армированием. Он выдерживает значительные нагрузки. Вариант, где обвязка металлическая, больше предназначен для легких построек (гаражей, хозяйственных построек, построек из СИП-панелей и бань).

Свайный фундамент с металлическим каркасом

Свайный фундамент с монолитной обвязкой

По типу используемых опор свайно-ростверковый фундамент может быть двух разновидностей:

Винт.

Боронабивная.

В первом случае это практически полная копия фундамента на винтовых сваях. Только на опорах у него более мощный монолитный ростверк. При этом стальные «винты» для такой конструкции приходится выбирать более прочные, у которых толщина стенки и диаметр больше.

Те, кто собирается делать фундамент своими руками, часто предпочитают использовать буронабивные сваи в несъемной опалубке в виде асбестоцементных труб. Эта технология проще и дешевле при самостоятельном выполнении.

Преимущества и недостатки

Сваи рассматриваемой несущей конструкции за счет большой глубины погружения обеспечивают прекрасную устойчивость всему миниленточному фундаменту сверху. И стоят они гораздо меньше, чем железобетонный монолит той же высоты. А если опорные столбы сверху обвязать не бетонной лентой, а металлическим ростверком, то можно еще немного сэкономить. Этот вариант является одним из самых недорогих способов создания опоры для частного дома.

Этот фундамент имеет следующие преимущества:
Возможность размещения на склонах и в заболоченных местах;
Сравнительная дешевизна сооружения свайно-ростверковой конструкции;
Минимальные затраты времени на строительство фундамента;
Нет необходимости привлекать подъемный транспорт;
Простота технологии установки буронабивных и винтовых опор, а также заливки бетона;
Отличные показатели стабильности в движущихся областях.

По скорости устройства свайный фундамент с ростверком уступает только аналогу только винтовых опор. Плюс ко всему фундамент из фундаментных блоков стены будет готов дать фору рассматриваемой конструкции. В обоих случаях высокая скорость работ обусловлена отсутствием бетонных работ, когда приходится ждать несколько недель до завершения твердения бетона.

Если участок под застройку имеет уклон, то заливать на него монолит проблематично и дорого.Без этого вида фундамента на таком участке будет сложно обойтись. Только с помощью свай получится сделать устойчивое и ровное горизонтальное основание для строения. Это одно из главных преимуществ фундамента. Все остальные варианты ему на стройках со сложным рельефом проигрывают сразу.

Еще один неоспоримый плюс – крайняя простота исполнения. Сделать своими руками набивные опоры из асбестоцементных труб и бетона внутри несложно.На них еще проще сделать железобетонную ленту, маленькую по размеру и весу.

Небольшие сложности здесь могут возникнуть только при монтаже опалубки на весу. Его нельзя закапывать в землю. Столбы должны приподнимать часть ростверка над землей не менее чем на 30 см, иначе при сильном пучении он может «сплыть» с опор вместе со зданием сверху.

Фундамент с бетонным ростверком на сваях тоже имеет недостатки, но их откровенно мало:
Невозможность сделать подвал;
Стоимость дополнительного утепления пола.

Подземное пространство коттеджа на свайном фундаменте с ростверком должно быть закрыто от ветра, иначе постоянные сквозняки под полом будут выдувать все тепло из здания. Для этого можно использовать фасадные панели из различных материалов или сделать кладку из красивого облицовочного кирпича. Плюс пол в таком доме обязательно придется утеплять. Эти расходы лучше включить в общую смету строительства жилого помещения.

Пошаговая инструкция по строительству фундамента своими руками

Расчет и составление проекта фундамента под дом, будь то свайно-ленточный фундамент, лучше доверить профессиональному проектировщику. Если сваи подобраны неправильно по высоте и толщине, то долго железобетонная опора и здание на ней не прослужат.

Маркировка на сайте

При этом закладывать параметры «про запас» тоже не стоит, это приведет только к удорожанию работ. Как таковое устройство фундамента рассматриваемого типа своими руками не должно вызывать затруднений. Ниже приведена краткая пошаговая инструкция, позволяющая быстро разобраться во всех нюансах этого процесса.

Для изготовления фундамента из буронабивных свай и монолитного ростверка необходимо:

Нижний край опор должен быть ниже точки промерзания почвы. При этом скважины для свай делают на 10–15 см шире взятых асбестоцементных труб. Чтобы столбы более прочно стояли на месте, в их нижней части устраивают расширяющуюся бетонную подошву.Ямы в земле для опор по ширине делаются как раз под его размеры.

Гидроизоляция бетона выполняется рубероидом или мастикой. Даже гибкая черепица из модифицированного битума. Правда, это будет стоить дороже, чем обычные толи.

Использование

Сравнивая плюсы и минусы свайно-ростверковой конструкции фундамента, сразу видно, что первых гораздо больше, чем вторых. Такое основание подойдет как для небольших хозяйственных построек, так и для одноэтажных частных домов из пенобетона или кирпича. При этом вы без проблем сможете все сделать сами. Земляных и бетонных работ придется делать не так много, а устройство самой конструкции предельно просто.

До недавнего времени в строительстве были распространены только четыре типа фундаментов — свайные, ленточные, плитные и столбчатые. Причем предпочтение отдавалось в основном ленте – ее укладывают ниже точки промерзания почвы, благодаря чему здание стоит надежно, но стоит этот нулевой уровень дорого. Сколько? На целых 45% от сметной стоимости всех работ! Вот почему так быстро стал набирать популярность новый финский тип устройства нулевой отметки – свайно-ростверковый фундамент.Особенно тот его подвид, который строится в несъемной опалубке. И выходит это в пределах 10-25% от общей сметной стоимости бани – все за счет того, что не нужно ставить щиты и монтировать к ним деревянные бруски, а также не нужен демонтаж затвердевшего бетона.

А еще свайно-ленточный фундамент (его еще называют) отлично справляется на склонах, участках с неровным рельефом и на неустойчивом грунте. Если баня планируется массивная и не с одним этажом, именно такой нулевой уровень выдержит все.

Что такое ростверк и зачем он нужен?

Ростверк представляет собой плиты или балки, которые соединяют сваи друг с другом уже на поверхности земли. Такая конструкция фундамента просто идеальна для бань, которые строятся по каркасной технологии и их основные элементы соединяются сваями, и когда ширина ленточного фундамента планируется слишком большой.

Итак, в таком фундаменте под баню ростверк может быть монолитным, сборным и сборно-монолитным.Если он монолитный, из бетона с опалубкой, то это еще и ленточный фундамент на буронабивных сваях, не менее прочный и долговечный.

Какие сваи лучше для такого фундамента?

По материалам сваи могут быть железобетонными, бетонными, металлическими и иногда деревянными. Существуют также висячие сваи, передающие нагрузку бани на боковые поверхности, и сваи-стойки – передающие уже тот же вес на материнский грунт.

Современный свайный фундамент с ростверком сегодня делают набивными сваями, которые удобно закладывать в подготовленные ямы прямо на строительной площадке, и инъекционными — их заливают в узкие до 12 см лунки с одинарным армированием. Хорошей альтернативой являются забивные сваи – готовые столбы, которые забиваются в землю при помощи специальной техники.

Как правильно расположить сваи в ростверке?

Всего существует 5 способов расположения свай в свайно-ростверковом фундаменте:

Одинарная — когда сваи находятся каждая под своей опорой.
— когда они равномерно расположены по всему периметру ванны.
В виде полос — при размещении свай в 2 и более рядов в ростверке большой длины.Это для огромных и массивных бань с бассейнами и полами.
Втулки — сваи располагаются в местах повышенной нагрузки и под несущими колоннами.
В виде поля — сваи располагаются рядами или в шахматном порядке под крупным ростверком.

Строительство такого фундамента в пошаговом рассмотрении

Сваи для такого фундамента потребуются круглого сечения, а в грунт они будут внедряться благодаря работе строительного бура.После бурения скважин в них будет заложена песчаная подушка слоем 30 см. Приготовьтесь к тому, что свай будет много – и у основания стен, и по углам ленты, и на расстоянии не менее 1,8-2 метров друг от друга. В качестве гидроизоляции такого фундамента традиционно используют асбестоцементные трубы и те, что сделаны из обычного рубероида с леской.

Простейший вариант свайно-ростверкового фундамента – сваи, заглубленные на 2 метра и 3 м друг от друга, и ростверк в грунте на 20 м.А внутри ростверка то можно устроить подполье на песчаной подушке или стяжке — тогда гидроизоляция. Дешево и сердито, как любят говорить в России.

Этап 1. Проводятся разведочно-изыскательские геологические работы, которые позволяют понять, какой грунт на участке и насколько он однороден. Причем, если нет возможности привезти специалиста, нужно хотя бы сделать все это в примитивном смысле – ведь известно, что характеристики грунта могут оказаться разными в пределах совсем небольшого участка.Кроме того, важны и такие параметры, как ветровая нагрузка, вес. строительные материалы бани и величина уклонов рельефа – все это тоже берется за основу.
Шаг 2. Готовится песчаная подушка под железобетонную ленту фундамента – чтобы вся конструкция была максимально защищена от механического воздействия грунта.

Шаг 3. Делается традиционная опалубка, что и для ленточного фундамента – по тем же принципам.Что касается свайно-ростверкового фундамента с несъемной опалубкой, то роль «тарелок» в нем играет экструдированный пенополистирол «Пеноплэкс» или «ТермоМонолит». В результате сам фундамент получается теплым и даже гидроизолированным. А все мостики холода будут устранены стеклопластиковой арматурой и связями СВТ.

Этап 4. Изготовление свай. Отверстия для них сверлят специальным оборудованием, затем засаживают рубероидом или подобным ему листовым материалом – в расчете на то, что верхняя часть будет располагаться на уровне земли.Причем в качестве кожуха можно использовать асбестоцементную трубу. Но внутрь отверстия помещают четыре нити арматуры – соединяют между собой так, чтобы их верхняя часть выходила из сваи и соединялась с арматурой ростверка. Здесь заливают бетон.

Но прежде чем армировать ростверк, из него сначала гидроизолируют верхнюю часть свай – количество материала рассчитывается в индивидуальном порядке. А вот арматура, выпускаемая из свай, прочно связана с арматурой ростверка.После набора 50% прочности засыпку можно убрать и получится ростверк над землей – он не должен упираться в землю.

Шаг 5. Сваи и ленты армируются между собой и заливаются бетоном – для этих целей лучше всего использовать строительную вибротехнику. Это, по сути, ленточный фундамент на сваях, который официально так и называется — «свайный фундамент с монолитным ростверком». Причем сначала заливаются сваи – и, только по прошествии длительного времени, можно бетонировать всю железобетонную ленту.А, точнее, ровно через неделю, когда бетон уже набрал половину своей марочной прочности, начинаются работы по ростверку. Итак, сначала строится опалубка, куда засыпается песок или укладывается пенополистирол. Это необходимо для поднятия ростверка над землей и подрезки нижней части опалубки по вершине свай. Кстати, этот фундамент можно залить бетоном собственного производства.

Но у свайно-ростверкового фундамента есть свои недостатки. Во-первых, парилка не будет иметь при себе цокольного этажа, такую конструкцию не ставят под тяжелые стены, да и сами расчеты свайно-ростверкового фундамента достаточно сложны.А вот для обычной русской бани вариант практически идеальный.

До недавнего времени для строительства жилых домов применялись только четыре типа фундаментов — ленточный, плитный, столбчатый и свайный. Наиболее распространенным оказался ленточный, так как глубина его укладки зависит от промерзания грунта. Это гарантирует, что возводимая конструкция будет надежно защищена. Но в последнее время особой популярностью стал пользоваться свайно-ростверковый фундамент, обладающий массой положительных качеств при гораздо меньшей стоимости.

Что такое свайно-ростверковый фундамент

Чтобы более подробно разобраться, что такое свайно-ростверковый фундамент, следует вспомнить конструкцию классического свайного фундамента. Это несущая конструкция, представленная определенным количеством заглубленных в землю свай. Сваи заглубляются по периметру и площади будущего строения с определенным шагом, который рассчитывается исходя из расчетной нагрузки.

Для обвязки свайного фундамента используется ростверк из деревянного бруса.

Основным недостатком свайного фундамента является плохое распределение нагрузки между опорами. Поэтому такой тип несущего основания используется только для небольших бревенчатых и каркасных построек.

Свайно-ростверковый фундамент является модернизированным вариантом свайного фундамента. Несущие опоры объединяют деревянным, бетонным или железобетонным ростверком, который укладывают на сваи.

Благодаря жесткому соединению между опорами нагрузка на фундамент распределяется более равномерно. Это дает возможность использовать свайный фундамент ростверкового типа для строительства зданий из блоков и кирпича.

Как устроен ростверк

Ростверк – верхняя горизонтальная часть свайного фундамента, объединяющая несущие опоры в единую конструкцию. Этот элемент фундамента принимает и равномерно распределяет нагрузку от стен здания на опоры в виде свай. Несущие элементы, в свою очередь, передают нагрузку на грунт.

Высота опор свайно-ростверкового фундамента зависит от глубины промерзания грунта

По сути, основная задача ростверка – объединение свай в единую конструкцию, что значительно улучшает распределение нагрузки, предотвращает погружение отдельных свай в землю и снижает риск повреждения. несущие стены и другие конструктивные элементы здания.

По способу исполнения ростверк фундамента может быть сборным или монолитным.Наиболее показательным примером сборного ростверка является пояс из стальных балок, которые скрепляются между собой сваркой. В основном сборный ростверк применяют для нежилых построек, рассчитанных на 15–20 лет эксплуатации.

Монолитный ростверк – это более прочная и долговечная конструкция, для изготовления которой используются различные материалы. Например, популярным видом монолитного ростверка является железобетонная лента. Иногда этот вид ростверка еще называют ленточным из-за некоторой схожести с одноименным фундаментом.

Наземный ростверк должен располагаться на песчаной подушке толщиной до 30 см

В зависимости от положения сооружения относительно земли различают следующие виды ростверка:

висячий — расположенный над землей на высоте расстояние 10–15 см и более;
наземный — ростверк лежит на поверхности земли без заглубления в землю;
заглубленный — нижняя часть ростверка расположена ниже уровня земли и опирается на песчано-гравийную подушку.

В строительстве жилых домов чаще всего применяют висячий или так называемый высокий тип ростверка. Расстояние между грунтом и нижней плоскостью ростверка предохраняет основную конструкцию фундамента от деформации и вырывания особо пучинистых типов грунта.

Наличие пустоты между грунтом и полом здания позволяет постоянно проветривать черновой пол, что снижает уровень влажности в помещениях дома или бани. Наземный и заглубленный ростверк применяют при строительстве малоэтажных домов, когда требуется более прочное основание с повышенными теплоизоляционными качествами.

Достоинства и недостатки

К достоинствам свайно-ростверкового фундамента можно отнести следующие:

Свайно-ростверковый фундамент рекомендуется для устройства не только на подвижных и малонесущих типах грунтов, но и на грунтах с повышенной плотностью , при подготовке котлована и проведении других земляных работ под ленточный или монолитный фундамент неоправданно.

Среди существенных недостатков данного фундамента можно отметить то, что обустроить полноценный цоколь в строящихся домах вряд ли получится. Даже при устройстве свайного фундамента с заглубленным ростверком потребуются большие вложения, чтобы получить теплое и функциональное помещение.

При устройстве фундамента обязательно используется специальное оборудование, позволяющее забивать сваи на нужную глубину. Это не относится к существенным недостаткам, но перед возведением фундамента следует не только рассчитать его несущую способность, но и продумать план прохода техники.

Как сделать свайно-ростверковый фундамент

Прежде чем приступить к строительству свайного фундамента с ростверком, необходимо провести подготовительные работы. Для этого потребуется определить тип несущих опор и рассчитать их минимальное количество. После этого необходимо составить проект или план-схему, где необходимо будет расположить опоры по размерам будущего строения.

Какие сваи лучше использовать

В зависимости от способа погружения в грунт и основного материала, из которого изготовлена опора, можно выделить следующие виды свай:

В промышленном строительстве, помимо используются перечисленные типы свай, вибропогружные и вдавливаемые типы свай.Винтовые сваи оптимальны по соотношению цены и качества. Их несущей способности достаточно для возведения деревянных и бревенчатых малоэтажных домов.

По конструкции винтовые сваи делятся на три вида: однолопастные, многолопастные, узколопастные. Однолопастные сваи применяются редко из-за низкой производительности. Являются самым дешевым и доступным видом изделий для возведения свайных фундаментов.

Сваи многолопастные винтовые применяются при строительстве домов на большинстве типов грунтов.Они обладают высокими прочностными и эксплуатационными качествами. Способен выдержать вес одно- и двухэтажных зданий весом более 70 тонн.

Винтовые сваи позволяют обустраивать ростверк из бруса, швеллера, двутавра и железобетона

Винтовые узколопастные сваи — специализированный вид изделий, предназначенный для устройства свайных фундаментов на скальных и твердых типах грунтов. За счет уменьшенного диаметра лопастей сваи легко ввинчиваются в скальный грунт. При этом небольшого диаметра лопастей вполне достаточно, чтобы удерживать опору.

Расположение свай в ростверке

При устройстве свайно-ростверкового фундамента существует несколько способов расположения свай:

Как расположить сваи на плане дома

Для самостоятельного расположения свай вокруг периметр и площадь участка, где будет заложен фундамент, необходимо знать параметры возводимого здания. На основании этого составляется примерный план с указанием основания строения и свай в уменьшенном масштабе.Для этого можно использовать обычную бумагу и карандаш.

Несущие опоры должны располагаться по углам и в местах пересечения со стенами. Если расстояние между опорами превышает 3 м, то на этом участке необходимо предусмотреть установку промежуточной сваи. Оптимальное расстояние между промежуточными сваями 2–3 м. После расположения свай можно переходить к их выбору с учетом способа заглубления и материала.

При составлении схемы должны быть указаны размеры и расстояние между сваями

Точное количество свай и их опорная площадь зависят от расчетной массы возводимого здания.Несущая способность свай определенного типа должна быть указана в спецификации изделия, с которой можно ознакомиться на сайте производителя или в точке продажи, где будут приобретаться сваи.

Исходя из расстояния между сваями и их несущей способности рассчитывается минимально необходимое количество изделий.

Расчет свайно-ростверкового фундамента

В качестве примера рассчитаем количество винтовых свай, необходимых для строительства каркасного дома, имеющего размер 8×8 м.Общий вес здания составит 30 тонн. Строение будет возведено на грунте средней плотности.

Шаг между сваями не должен превышать 3 м

Расчет свай для фундамента производится в следующей последовательности:

Суммарная нагрузка на фундамент 30000 + 9600 + 11520 = 51120 кг. С учетом коэффициента надежности: 51120*1,1=56232 кг.

Количество стопок 56232/2000 = 28,116 шт, но так как стопка цельное изделие, то в нашем случае понадобится 29 шт.Длина сваи 2500 мм. Шаг между опорами 2 м.

Используемые в формулах коэффициенты взяты из СНиП 2.01.07–85 «Нагрузки и воздействия».

Технология заливки фундамента

После составления плана и расчета минимально необходимого количества свай можно приобрести материал и приступить к подготовке площадки под фундамент. Для этого необходимо будет провести разметку на выбранном участке земли и провести земляные работы.

Разметка места под фундамент

Для разметки места под строительство фундамента используются деревянные колышки и капроновый шнур.В первую очередь необходимо тщательно выровнять участок с помощью подручных средств и садового инвентаря. Если участок сильно рельефный, то может понадобиться специальное оборудование, с помощью которого месту необходимо придать равномерный уклон.

После установки колышков или стальных стержней между ними натягивается капроновая нить

Дальнейшие действия по разметке места под фундамент следующие:

В результате должна получиться разметка с указанием размеров несущего фундамента.Это позволит определить точки, в которых будут ввинчиваться или заливаться сваи.

Земляные работы и забивка свай

Земляные работы, которые необходимо выполнить перед устройством фундамента, во многом зависят от выбранного типа свай. Для устройства свайного фундамента ростверкового типа, предназначенного для жилых домов, чаще всего используют винтовые или буронабивные сваи.

Винтовые сваи ввинчиваются в грунт вручную или с помощью специальной установки без предварительной подготовки скважины.В качестве ориентира по высоте используется шнур, натянутый относительно горизонта.

Подготовку скважин и засыпку буронабивных свай производят следующим образом:

С помощью специального оборудования в грунте бурят скважины глубиной 80-100 см. Диаметр скважины зависит от общей массы конструкции и сечения используемой насадки. При необходимости скважину можно расширить обычной лопатой.
Перед заливкой бетонной смеси в колодец устанавливается армирующий каркас
Внутренние стенки каждого колодца обшиты теплоизоляционным материалом.Например, можно использовать обычный рубероид. Для этого необходимо вырезать лист рубероида длиной 50–70 см и аккуратно вставить его в колодец.
После изоляции на дно колодца насыпают 5-сантиметровый слой гравия фракцией 20–40, который слегка утрамбовывают деревянной рейкой. Далее в скважину устанавливается армирующий каркас из стальной арматуры Ø18–22 мм.
Бетон марки М500 применяется для заливки буронабивных свай
Стандартный вариант каркаса состоит из 4 стержней, соединенных поперечинами из арматуры Ø 14–16 мм с шагом 20 см.Примерная схема вязания показана на фото выше. Верхняя часть рамы обязательно должна выступать из колодца на 15–20 см. Это необходимо для его дальнейшего соединения с ростверком.
После всех подготовительных действий производится заливка бетонной смеси. Для этого используют бетон марки М500 от производителя. Если вы планируете замешивать раствор самостоятельно, рекомендуется использовать бетономешалку и готовые сухие смеси.

Если позволяют возможности и навыки, то вязку каркаса можно выполнить сваркой.В противном случае используется проволока из нержавеющей стали. При заливке свай рекомендуется трамбовать бетон. Это можно сделать при помощи стального арматурного стержня или деревянной рейки. Это поможет избежать образования пустот в бетоне.

Устройство ростверка и установка опалубки

При монтаже ростверка из стальных балок применяется сварка. В процессе работы необходимо приварить сборную конструкцию ростверка к оголовкам свай в виде армирующего каркаса.

Армирующий пояс ростверка должен быть надежно прикреплен к свайному каркасу.

Для установки заглубленного железобетонного ростверка потребуется:

Вместо обычной доски для изготовления опалубки можно использовать толстую фанеру или листы металла. При изготовлении опалубки стоит помнить, что ее высота должна быть на 5–10 см выше уровня ростверка.

Установка закладных и заливка ростверка

Перед заливкой бетонной смеси необходимо проложить трубы, которые в дальнейшем будут выполнять роль каналов для различных коммуникаций: отопления, канализации, водоснабжения.

Вентиляционные отверстия устраивают на противоположных стенах фундамента или ростверка

А также в конструкции ростверка должны быть предусмотрены вентиляционные отверстия. Обычно они располагаются на противоположных сторонах фундамента, что обеспечивает естественный уровень тяги без установки дополнительных устройств.

Для устройства вентиляционных отверстий и дальнейшей заливки ростверка потребуется сделать следующее:

Внутри армирующего пояса укладывается короткая труба, длина которой равна ширине будущего фундамента.Можно использовать более длинную трубу, но для этого потребуется вырезать отверстие в опалубке с помощью дрели с корончатой насадкой по дереву.
Трубы укладываются с определенным шагом на противоположные стены будущего ростверка. Если в фундаменте предусмотрены внутренние перегородки, то в них также устанавливаются трубы. Примерную схему можно увидеть на фото выше.
Вентиляционная труба укладывается между стержнями арматурного каркаса
После укладки труб можно переходить к приготовлению бетонной смеси на основе цемента М500.Перед заливкой выступающую часть свай и внутреннюю поверхность опалубки утепляют рубероидом.
Бетонная смесь заливается из любого угла опалубки. В процессе заливки бетон утрамбовывают с помощью специального инструмента или подручных средств. Важно, чтобы полная заливка ростверка была выполнена за одну рабочую смену. Верхний слой бетона выравнивают с помощью правила и проверяют уровень.
Полное затвердевание бетона произойдет через 25-28 дней с момента заливки
После заливки конструкция закрывается полиэтиленовой пленкой.Если ростверк заливался при температуре выше 20°С, то через 4–5 дней опалубку можно снимать, а через 7–10 дней приступать к дальнейшим строительным работам.

Если работы по устройству свайно-ростверкового фундамента проводились при температуре ниже 10–15 °С, то снимать опалубку можно только через 14–16 дней.

Видео: свайно-ростверковый фундамент своими руками

Свайно-ростверковый фундамент – наиболее удачная конструкция несущего основания, сочетающая в себе высокие эксплуатационные качества ленточного и свайного фундамента. Этот тип фундамента прекрасно подходит для строительства жилых домов по каркасной технологии, а также для возведения бань, саун или технических построек.

обзор. Какие сваи лучше использовать

Популярен среди участников FORUMHOUSE фундамент на буронабивных сваях, с уширением в основании — «пяткой» и нависающим над землей. Сказалось наличие технологии и возможность самостоятельного изготовления такого типа основания.

Однако, как и при любой постройке, при возведении такой необходимо учитывать определенные особенности. В связи с этим интересен практический опыт и «хитрости» пользователей нашего портала, которые они используют при возведении такого фундамента.

Взик FORUMHOUSE пользователя

У меня уже на этом типе фундамента дом из газобетона, баня, беседка, гараж и кирпичный забор. Могу сказать, что при правильном расчете и соблюдении технологии строительства проблем с этим фундаментом не возникает.

Несмотря на то, что нашими пользователями накоплен большой опыт возведения сваи-ростверка с уширением в основании сваи, его нельзя считать универсальным решением, подходящим для любого типа грунта и конструкций.

Выбор конструкции, в первую очередь, основывается на данных геологического изучения участка. На основании полученных результатов определяют несущую способность грунта, состав грунта, уровень грунтовых вод, наличие просадочных оснований и т. д.определяются. После этого, принимая во внимание вес здания и совокупность нагрузок, которые фундамент (в данном случае «пятки» свай) должен перераспределять на грунт, наиболее целесообразным и экономически выгодным типом фундамента является выбрано .

Исходя из практического опыта, можно сказать, что свайно-ростверковый фундамент с надставкой в основании сваи наиболее востребован на сильнопучинистых грунтах, на участках с большими перепадами высот.В этих условиях применение другого типа основания может быть экономически невыгодным из-за большого объема земляных и бетонных работ.

Также следует помнить, что расчет свайно-ростверкового фундамента не так прост, как может показаться на первый взгляд. При грубом нарушении технологии возведения , без знания типа грунта, уровня залегания грунтовых вод и т.п. такой фундамент может превратиться в «бомбу замедленного действия» под домом.Причем к конечной стоимости свайно-ростверкового фундамента необходимо добавить мероприятия по его утеплению, устройству отмостки, отводу поверхностных и грунтовых вод, устройству водозабора.

Забирка устраивается по периметру подвала и закрывает подземное пространство под домом, чтобы там не «гулял» ветер.

Такой подход позволит понять, выгодно или нет устраивать такой тип фундамента.Свайно-ростверковый фундамент представляет собой оторванную от земли «ленту» (ростверк), к которой добавляются сваи. Отсюда (исходя из расчета) может оказаться, что в ряде случаев экономически выгоднее строить классический малозаглубленный ленточный утепленный фундамент.

К основным признакам свайно-ростверкового фундамента, с уширением в основании сваи, относятся:

Свая закладывается ниже глубины промерзания (в зависимости от региона).
В нижней части сваи делается уширение — «пятка» с определенным отношением к диаметру сваи и расчетной несущей способности. Таким образом, свая надежно «заякоривается» в грунте.
Ростверк не должен касаться или лежать на земле.

Вышеперечисленные мероприятия позволяют минимизировать силы морозного пучения.

Взик FOUMHOUSE пользователь

Устанавливаю ворота.В силу своей профессиональной деятельности часто наблюдаю проблемы, возникающие с опорными стойками входной группы. Из-за воздействия сил морозного пучения столбы «гуляют», ворота перекашиваются, калитки заклинивают и т. д. Конечно, можно залить монолитную бетонную ленту под весь периметр забора, но это тоже не панацея. Я видел много «рваных» и по деньгам этот вариант получается самым дорогим.

Опираясь на свои знания и опыт, полученные при строительстве дома, Взик решили, что для забора подойдет и фундамент ТИСЭ.Как показал четырехлетний опыт эксплуатации тяжелого кирпичного забора, форумчанин не прогадал. Несмотря на морозы, малоснежные зимы, при которых земля сильно промерзает, забор стоит. За время эксплуатации подвижек фундамента и перекосов входной группы — распашных ворот и калитки — не произошло. Тем интереснее конструкция и способ возведения этого фундамента.

К строительству забора Взик приступили еще в 2012 году, делая его одновременно со строительством гаража.

На участке грунт состоит из следующих слоев:

«Благодатный» — около 20-30 см;
песок 0,5 м.

Форумчанин советует не бурить скважину вручную, а арендовать мотобур со шурупом, диаметром 25см.

Взик

Пока я еще бурил отверстия под фундамент под дом, понял, что делать это вручную дело неблагодарное. Сравните: в первый день два человека смогли сделать «на глине» одну яму диаметром 25 см, 1.Глубина 8 м, ширина по дну 60 см. Полностью освоили всего 30 свай за 10 дней, а нужно было 50! Решили — будем дальше бурить мотобуром.

После аренды мотобура дело пошло веселее. Всего за 2 часа было пробурено 20 шурфов глубиной 1,5 м. После этого их углубили до 1,8 м и сделали на дне уширения тисесовским буром.

Поэтому, когда дело дошло до проделывания отверстий под фундамент под забор, выбор был очевиден – сверлить все только мотобуром.За один день было пробурено 50 шурфов глубиной 1,5 метра, после чего они были углублены ручным буром до 2-х метров и сделана нижняя пристройка.

Совет: «пятки» лучше делать непосредственно перед заливкой бетона, иначе они могут рассыпаться раньше времени.

При изготовлении данного вида фундамента мы придерживаемся следующей технологии:

В связи с тем, что скорость приготовления рассверливаемых вручную надставок невелика, нет необходимости заказывать миксер с заводским бетоном.Заливаем сваю бетонными «самомами». В день можно делать 5 стопок. Так вы сэкономите деньги и меньше устанете.
Для свай диаметром 25 см вяжем каркас из 4 арматурных стержней диаметром 10-12 мм. В качестве соединительного элемента используется сварная металлическая сетка с ячейкой 15х15 см. Такой квадрат хорошо входит в просверленное отверстие. Выпуски по 2 см с каждой стороны направляют арматурный каркас и обеспечивают бетонное покрытие.
Арматурный каркас можно вязать не вязальной проволокой, а пластиковыми стяжками.Хотя этот способ несколько дороже, чем с использованием проволоки, он экономит время и значительно упрощает процесс вязания каркаса. Прочности стяжки достаточно, чтобы арматурный каркас выдерживал заливку бетонной смеси и дальнейшую вибрацию. После затвердевания бетона стяжки уже не несут никакой силовой нагрузки.

Взик

На своей стройке вязала все арматурные каркасы (для дома, забора и т.) с завязками, проволоку вообще не использовал. Конечно, если вязать проволокой, то это немного надежнее, но практика показала, что пластиковая стяжка справляется со своей задачей хорошо.

Кстати, при использовании стяжек вместо проволоки мы получаем еще один бонус, касающийся заливки свай с уширением в нижней части. В чем суть идеи, которую применил пользователь с ником Destructor, хорошо видно на следующих фотографиях.

Сгибаем «ножки» (внизу каркаса) каждого из четырех арматурных стержней под углом 90 градусов.Загнутые концы направлены внутрь рамы. Вяжем каркас пластиковыми стяжками. Далее действуем следующим образом:

Залейте пятку бетоном.
Опускаем раму в просверленное отверстие.
Выворачиваем согнутые под углом арматурные прутья «ножки» концами наружу.
В результате концы «открытой» арматуры уходят в «пятку», обеспечивая надежное соединение уширения с «телом» сваи после затвердевания бетона.

Деструктор FOUMHOUSE пользователя

При раскрытии «ножек» арматура хорошо скользит в пластиковой стяжке. Если все обвязано проволокой, то и времени потребуется больше, и арматурный стержень будет сложно крутить.

Для заливки бетона в яму «без сучка, без заминки» делаем так: в просверленное отверстие вставляем специальное приспособление – реверсивную «горловину» из катаной жести и деревянных брусков (можно придумать по вашему собственную версию устройства).

Совет: лучше иметь несколько таких приспособлений, чтобы заливать сразу несколько свай. Сразу снимать их не стоит, так как бетон еще не затвердел. Дать «горлышку» постоять около часа, но и оставлять надолго тоже не нужно, иначе они зацепятся бетоном, и «шейку» потом не снимешь. После того, как «шейка» удалена, на оголовок сваи можно надеть полиэтиленовый пакет. Это необходимо для того, чтобы влага не испарялась, и шел нормальный процесс твердения бетона.

Внутрь «горловины» и приямка вставляется свернутый из рубероида рукав. Затем опускаем арматурный каркас и заливаем бетон, не забывая как следует его вибрировать, используя для этого вибратор, а не «штыковым» методом. Делаем бетонную смесь максимально «жесткой», т.е. с минимальным количеством воды, необходимой для смешивания.

Бетон не должен быть жидким, т.е. растекающимся, как часто делают новички, считая, что так его легче укладывать.Для улучшения удобоукладываемости «жесткой» смеси не стесняйтесь использовать пластификаторы.

№
С помощью вибратора с длинной булавой можно легко вибрировать и уплотнять даже прочный бетон.
Есть еще один момент, на который стоит обратить внимание. Для изготовления свай часто в качестве опалубки рекомендуют использовать канализационные или асбестовые трубы необходимого диаметра. По мнению пользователей нашего портала, самый бюджетный и простой способ засыпки сваи – использовать для этого рубашку из толя.Причем его можно использовать даже в том случае, если предстоит заливка высоких свай, которые будут выступать над землей на 0,5-1 метр и выше.
Пользователь Oldvist FOUMHOUSE
Заливал сваи из рубероида. Высота над землей 50 см. Диаметр свай был 20 см. Кровельный материал был обмотан скотчем только в двух местах, где свая выступала над землей. Чтобы сделать цилиндр из куска рубероида, я намотал его на канализационную трубу подходящего диаметра.Потом опустил их в колодец, а трубу снял. Залил сваю самовесным бетоном. Все вибрировало исправно, ничего не ломалось и не разъезжалось.
Если вы хотите засыпать сваю выше 1 метра над землей, то можно поступить следующим образом: делаем две толевые «рубашки». В первую заливаем бетон так, чтобы он не доходил до верхнего края 10 см. Вставьте вторую «рубашку» внутрь первой, регулируя необходимый уровень, опуская или поднимая толь-цилиндр.Затем заливаем бетон дальше.
BraniganZ FOUMHOUSE пользователь
Насыпал таким образом кучу высотой 1,1 метра от земли, ничего не упало.
Intersen Способ изготовления рубероидной «рубашки», предложенный форумчанином с ником face_ltd .
Отечественные строители частных домов обычно предпочитают делать фундамент в монолитно-ленточной конструкции. Но при больших значениях глубины промерзания грунта этот вариант дорог.Ведь в такой ситуации его приходится закладывать очень глубоко, а это дополнительные значительные затраты на железобетон. С целью снижения сметы расходов на возведение основания коттеджа сейчас частные застройщики все чаще стали отдавать предпочтение свайно-ростверковому фундаменту, заглубление опорных свай которого обходится значительно дешевле.

Что такое свайный фундамент с ростверком?
Конструктивно свайно-ростверковый фундамент представляет собой ряд опор, погруженных в грунт ниже точки промерзания и соединяющих их сверху «обвязкой» из стали или железобетона.Первые ряды кирпича или бруса (брёвна) уже укладываются на последний. Такая конструкция обеспечивает равномерное перераспределение нагрузок как от дома, так и от земли.
Схема фундамента
Точечные воздействия от свай, возникающие при пучении, рассредоточены по всей ленте ростверка такого основания. Стены не испытывают чрезмерного давления ни в одной точке. Перекосы и разрушения кладки на таком основании практически исключены.
Типы фундаментов на сваях
Ростверк данного типа свайного фундамента изготавливается из монолитного железобетона или стального швеллера.Наиболее часто используется железобетонная конструкция. Она способна выдерживать значительные нагрузки. Вариант, где обвязка металлическая, больше предназначен для легких построек (гаражей, хозяйственных построек, построек из СИП-панелей и бань).
Свайный фундамент с металлической обвязкой
Свайный фундамент с монолитной обвязкой
По типу используемых опор свайно-ростверковый фундамент бывает двух видов:
Винт.
Скучно.
В первом случае это практически полная копия фундамента на винтовых сваях. Только на опорах у него более мощный монолитный ростверк. При этом стальные «винты» для такой конструкции приходится выбирать более прочные, у которых толщина стенки и диаметр больше.
Те, кто собирается делать фундамент своими руками, часто предпочитают использовать буронабивные сваи в несъемной опалубке в виде асбестоцементных труб. Эта технология проще и дешевле, если делать ее своими руками.
Преимущества и недостатки
Сваи рассматриваемой опорной конструкции за счет большой глубины погружения обеспечивают прекрасную устойчивость всему мини ленточному фундаменту сверху. И стоят они значительно дешевле железобетонного монолита той же высоты. Причем, если опорные столбы связать сверху не бетонной лентой, а металлическим ростверком, то можно еще немного сэкономить. Этот вариант является одним из самых недорогих способов создания опоры для частного дома.
Этот фундамент имеет следующие преимущества:
Возможность размещения на склонах и в заболоченных местах;
Сравнительная дешевизна сооружения свайно-ростверковой конструкции;
Минимальные затраты времени на строительство фундамента;
Нет необходимости привлекать подъемный транспорт;
Простота технологии установки буронабивных и винтовых опор, а также заливки бетона;
Отличные показатели устойчивости на движущихся участках.
По скорости устройства свайное основание с ростверком уступает только аналогу только винтовых опор. Плюс ко всему фундамент из стеновых фундаментных блоков будет готов дать фору рассматриваемому строению. В обоих случаях высокая скорость работ обусловлена отсутствием бетонных работ, когда необходимо выждать несколько недель до завершения набора прочности бетона.
Если участок под застройку имеет уклон, то заливать на него монолит проблематично и дорого.Без этого вида фундамента на таком участке будет сложно обойтись. Только с помощью свай получится сделать устойчивое и ровное основание для конструкции в горизонтальной плоскости. Это одно из главных преимуществ фундамента. Все остальные варианты сразу проигрывают ему на стройках со сложным рельефом.
Еще один неоспоримый плюс – крайняя простота исполнения. Сделать своими руками трамбованные опоры из асбестоцементных труб и бетона внутри несложно.На них еще проще сделать железобетонную ленту, маленькую по размеру и весу.
Небольшие трудности здесь могут возникнуть только при монтаже опалубки на весу. Вы не можете погрузить его в землю. Столбы должны приподнимать часть ростверка над землей не менее чем на 30 см, иначе при сильном пучении он может «сплыть» с опор вместе со зданием сверху.
Недостатки у фундамента с бетонным ростверком на сваях тоже есть, но их откровенно мало:
Отсутствие возможности сделать подвал;
Стоимость дополнительного утепления пола.
Подпольное пространство коттеджа на свайном фундаменте с ростверком должно быть закрыто от ветра, иначе постоянные сквозняки под полом будут выдувать все тепло из здания. Для этого можно использовать фасадные панели из различных материалов или сделать кладку из красивого облицовочного кирпича. Плюс пол в таком доме обязательно придется утеплять. Эти расходы лучше сразу включить в общую смету на строительство жилого помещения.
Пошаговая инструкция по строительству фундамента своими руками
Расчет и подготовку проекта фундамента под дом, будь то свайно-ленточный, лучше всего доверить профессиональному проектировщику. Если сваи неправильные по высоте и толщине, то железобетонная опора и здание на ней долго не прослужат.
Маркировка на сайте
При этом закладывать параметры «про запас» тоже не стоит, это приведет только к удорожанию работы.Как таковое устройство фундамента рассматриваемого типа своими руками не должно вызывать затруднений. Ниже представлена краткая пошаговая инструкция, чтобы быстро разобраться во всех нюансах этого процесса.
Для изготовления фундамента из буронабивных свай и монолитного ростверка необходимо:

Нижний край опор должен быть ниже точки промерзания почвы. При этом скважины для свай делают на 10–15 см шире, чем взятые асбестоцементные трубы. Для более прочного удержания столбов в их нижней части устраивают расширяющуюся бетонную подошву.Ямы в земле для опор по ширине делаются как раз под его размеры.
Гидроизоляция бетона выполняется рубероидом или мастикой. Подойдет даже модифицированная битумная черепица. Правда, это будет стоить дороже обычного толи.
Использование
Сравнивая плюсы и минусы свайно-ростверковой конструкции фундамента, сразу видно, что первых гораздо больше, чем вторых. Подобное основание подходит как для небольших хозяйственных построек, так и для одноэтажных частных домов из пенобетона или кирпича.При этом вы без проблем сможете все сделать сами. Земляных и бетонных работ придется делать не так много, а сама конструкция конструкции предельно проста.

Свайные фундаменты различных типов и материалов применяются в сложных грунтах. Сваи уходят глубоко под землю и опираются на более плотные и устойчивые слои. Им не страшны морозное пучение и высокий уровень грунтовых вод. Обычно такие фундаменты делают с ростверком – балкой из бетона, металла или дерева, соединяющей сваи.Один из вариантов такого фундамента – свайный фундамент с монолитным ростверком.
Применение
Фундамент с монолитным ростверком подходит для районов с перепадами высот и влажными неустойчивыми грунтами, где обычный ленточный фундамент будет испытывать слишком большие нагрузки, в районах с вечной мерзлотой, с высоким уровнем грунтовых вод. Ростверк в этом типе основания равномерно распределяет нагрузку (вес дома) на все опоры. Свайно-ростверковый фундамент подходит для небольших не слишком тяжелых построек, но для очень маленьких домов он экономически не оправдан.
Виды
Фундамент свайно-ростверковый может быть
висячим (с высоким ростверком),
с заделкой свай в монолитное основание.
В первом случае расстояние между полом и землей составляет 0,7-1 м. При этом грунт воздействует на основание по минимуму.
Во втором случае ростверк располагается непосредственно на уровне земли (возвышенный), либо несколько заглублен (низкий ростверк), можно сделать небольшое основание.При этом ростверк никогда не упирается непосредственно в землю, из-под него вынимается небольшой слой грунта (10-15 см). Это делается для того, чтобы силы морозного пучения грунта не действовали на бетонную конструкцию. Если ростверк заглубленный, то оголовки свай необходимо гидроизолировать. Заглубленный ростверк не делают на сильнопучинистых грунтах, которые могут увеличиться в объеме больше, чем высота зазора, деформировать или сломать фундамент.
Сам ростверк выполнен в виде ленты, поэтому такой фундамент еще иногда называют свайно-ленточным, или с перекрытием в виде плиты.Второй вариант требует значительно больших затрат бетона и арматуры.
Плюсы и минусы свайно-ростверкового фундамента
Этот тип фундамента имеет свои преимущества.
Малый объем земляных работ.
Меньшая трудоемкость, чем для ленточного фундамента.
При правильной теплоизоляции висячий ростверк снижает теплопотери за счет того, что не соприкасается с грунтом.
Меньший расход строительных материалов, а значит и меньшие денежные средства, чем при возведении ленточного фундамента, если делается небольшое количество свай (экономия может составить до 30%).
К недостаткам и трудностям данного типа фундамента относятся
необходимость бурения глубоких скважин при установке буронабивных свай,
необходимость теплоизоляции пола, а иногда и создание имитации цоколя в случае висячий ростверк для утепления дома.
Железобетон наиболее популярен в индивидуальном строительстве домов как материал для ростверков — как монолитных, так и сборных.Он выгодно отличается от дерева и металла, так как дерево подвержено гниению, а металл — коррозии. Монолитный фундамент обладает свойствами, отличающими его от сборного. Прежде всего, это более высокая прочность и надежность, так как он отлит как единое целое.
Типы свай
Для свайно-ростверкового фундамента использовать
забивные,
буронабивные,
винтовые сваи.
Первый вариант редко используется для строительства частных домов, так как для вождения нужна спецтехника, аренда и тем более покупка которой значительно увеличит затраты.
Винтовые сваи в последнее время набирают популярность благодаря быстроте их установки и отсутствию земляных работ — они просто вкручиваются в землю, это можно сделать самостоятельно силами двух-трех человек или можно заказать услугу установки от компании, которая продает сваи.
Буронабивные сваи изготавливаются непосредственно на месте. Для этого бурят скважины, опускают в них опалубку и арматуру, заливают бетон.
Для точного расчета фундамента на сваях лучше всего обратиться к инженеру-специалисту.Также перед строительством любого дома рекомендуется провести инженерно-геодезическое обследование, чтобы выяснить структуру и характеристики грунта.
Фундамент на буронабивных сваях
Подготовка площадки
Перед созданием фундамента необходимо расчистить площадку, разметить ее в соответствии со строительным проектом, отметить места бурения скважин. Сваи укладывают по периметру конструкции, под внутренние несущие фрезы и по углам.Шаг между ними не должен превышать 2 м.
Сваи
Буронабивные сваи изготавливаются путем заливки бетона в подготовленные скважины. Обычно в колодцах устанавливают опалубку, роль которой могут выполнять асбестоцементные трубы, пластиковые трубы, рубероид, пленка ПВХ. Эти материалы не только формируют ворс и повышают его прочность, но и выполняют гидроизоляционную функцию.
Глубина скважин зависит от глубины промерзания грунта; они должны быть на 50 см глубже этого уровня.20 см из них приходится на песчаную подушку. В среднем глубина составит около 10 м.
Для бурения можно нанять бригаду рабочих, можно провести своими силами с помощью ручной дрели. Диаметр скважины должен быть около 20 см.
После засыпки песчаной подушки трубы опускаются в скважины. Они должны возвышаться над уровнем почвы на одинаковую высоту, это можно проверить уровнем или уровнем. Далее в трубы опускают фитинги. Для армирования свай используются металлические стержни, на каждую опору их нужно 3 или 4.Прутья соединяются поперечными хомутами, в результате получается такая конструкция, как на фото.
Арматура должна возвышаться над вершинами свай на 40-50 см, чтобы ее можно было соединить с арматурой ростверка. Устанавливайте его в трубы так, чтобы между арматурой и оболочкой было не менее 2 см – это позволит полностью покрыть каркас бетоном.
После этого в трубы заливается бетон. Для уплотнения используется вибратор, но при его отсутствии можно использовать байонетный метод с использованием металлического стержня или трубы.Залитые сваи оставляют на 4 недели для застывания и набора прочности.
Ростверк железобетонный
Сначала устанавливается опалубка. Его можно сделать из обрезной доски в виде желоба шириной не меньше толщины будущих стен и высотой около 30 см. Определенная сложность заключается в том, что ростверк имеет подвесные части, под которые нужно будет подставлять подпорки, пока бетон затвердевает. Опалубка устанавливается на необходимой высоте, после застывания бетона ее снимают.Также можно использовать несъемную опалубку, например, из пенопласта, которая будет играть роль утеплителя и гидроизоляции.
Железобетонный ростверк также обязательно армируется. Для армирования берутся металлические прутья толщиной 10-12 мм, они располагаются по бокам конструкции. Они соединены друг с другом в два пояса с поперечной арматурой толщиной 6-8 мм, она может быть гладкой. Вертикальные ребра, соединяющие пояса, выполнены из той же арматуры. Под нижний пояс подкладывают деревянные бруски так, чтобы арматура была полностью погружена в бетон.С помощью вязальной проволоки каркас ростверка соединяется с выступающей частью арматуры свай, также можно их приварить.
Важно! Все элементы каркаса должны быть прочно соединены друг с другом, это напрямую влияет на прочность ростверка.
На видео показано, как правильно армировать свайно-ростверковый фундамент.
Ростверк заливается за один раз, поэтому нужно сразу приготовить необходимое количество бетона.Важно, чтобы в слое бетона не было полостей и пузырей. После заливки бетон уплотняют.
Ростверк на винтовых сваях
Если ростверк выполнен на винтовых сваях, то перед установкой опалубки его необходимо армировать. Для этого на сваи вяжется арматура толщиной 12-18 мм; для этого в сваях просверливаются отверстия, в которые пропускается закладная арматура. Продольные элементы каркаса крепятся к закладным.Внутрь сваи также опускают арматуру, привязывая ее к каркасу ростверка. При бетонировании сначала заливают бетон в сваи, а затем в опалубку ростверка.
Фундамент на сваях с монолитным ростверком позволяет успешно строить дом на пучинистых грунтах. Для него обычно используют буронабивные или винтовые сваи. Следует помнить, что на таком фундаменте нельзя строить большие, тяжелые здания.
До недавнего времени для строительства жилых домов применялись только четыре типа фундаментов – ленточные, плитные, столбчатые и свайные.Наиболее распространенным оказался ленточный, так как глубина его заложения зависит от промерзания грунта. Это дает гарантию того, что возводимая конструкция будет надежно защищена. Но в последнее время особой популярностью стал пользоваться свайно-ростверковый фундамент, обладающий массой положительных качеств при гораздо меньшей стоимости.

Что такое свайно-ростверковый фундамент
Чтобы подробнее разобраться, что такое свайно-ростверковый фундамент, следует вспомнить строение классического свайного фундамента.Это несущая конструкция, представленная определенным количеством заглубленных в землю свай. Сваи заглубляются по периметру и площади будущего строения с определенным шагом, который рассчитывается исходя из расчетной нагрузки.
Для обвязки свайного фундамента используется ростверк из деревянного бруса
Основным недостатком свайного фундамента является плохое распределение нагрузки между опорами. Поэтому такой тип несущего основания используется только для небольших бревенчатых и каркасных построек.
Свайно-ростверковый фундамент является модернизированным вариантом свайного фундамента. Несущие опоры объединяют с помощью деревянного, бетонного или железобетонного ростверка, который укладывают на сваи.
За счет жесткой связи между опорами нагрузка на фундамент распределяется более равномерно. Это дает возможность использовать свайный фундамент ростверкового типа для строительства зданий из блоков и кирпича.
Принцип работы ростверка
Ростверк – верхняя горизонтальная часть свайного фундамента, объединяющая несущие опоры в единую конструкцию.Этот элемент фундамента принимает и равномерно распределяет нагрузку от стен сооружения на свайные опоры. Несущие элементы, в свою очередь, передают нагрузку на грунт.
Высота опор свайно-ростверкового фундамента зависит от глубины промерзания грунта
Собственно основная задача ростверка — объединение свай в единую конструкцию, что значительно улучшает распределение нагрузки, предотвращает отдельные сваи от проваливания в землю, и снижает риск повреждения несущих стен и других конструктивных узлов строения.
По способу исполнения ростверк фундамента может быть сборным или монолитным. Наиболее показательным примером сборного ростверка является пояс из стальных балок, которые скрепляются между собой сваркой. В основном сборный ростверк используют для нежилых строений, рассчитанных на 15–20 лет эксплуатации.
Монолитный ростверк – это более прочная и долговечная конструкция, для изготовления которой используются различные материалы. Например, железобетонная лента – популярный вид монолитного ростверка.Иногда такой тип ростверка еще называют ленточным из-за некоторой схожести с однотипным фундаментом.
Наземный ростверк следует располагать на песчаной подушке толщиной до 30 см
В зависимости от положения конструкции относительно земли различают следующие виды ростверка:
висячий — расположенный над землей на расстояние 10-15 см и более;
наземный — ростверк лежит на поверхности земли без углубления в грунт;
заглубленный — нижняя часть ростверка расположена ниже уровня земли и опирается на песчано-гравийную подушку.
В строительстве жилых домов чаще всего применяют висячий или так называемый высокий тип ростверка. Расстояние между землей и нижней плоскостью ростверка предохраняет основную конструкцию фундамента от деформации и выдергивания особо пучинистых типов грунта.
Наличие пустоты между грунтом и полом здания позволяет постоянно проветривать черновой пол, что снижает уровень влажности в помещениях дома или бани.Надземный и заглубленный ростверк применяют при строительстве малоэтажных зданий, когда требуется более прочный фундамент с повышенными теплоизоляционными качествами.
Достоинства и недостатки
К достоинствам свайно-ростверкового фундамента можно отнести следующие:

Свайно-ростверковый фундамент рекомендуется для устройства не только на подвижных и слабонесущих типах грунтов, но и на грунтах с повышенной плотностью , когда подготовка котлована и другие земельные работы под ленточный или монолитный фундамент неоправданны.
Среди существенных недостатков данного фундамента можно отметить то, что обустроить полноценный цоколь в строящихся домах вряд ли получится. Даже при устройстве свайного фундамента с заглубленным ростверком потребуются большие вложения, чтобы получить теплое и функциональное помещение.
При устройстве фундамента обязательно используется специальное оборудование, позволяющее забивать сваи на необходимую глубину. Это не относится к существенным недостаткам, но перед возведением фундамента следует не только рассчитать его несущую способность, но и продумать план прохода техники.
Как сделать свайно-ростверковый фундамент
Прежде чем приступить к строительству свайно-ростверкового фундамента с ростверком, следует провести подготовительные работы. Для этого потребуется определить тип несущих опор и рассчитать их минимальное количество. После этого необходимо составить проект или план-схему, где необходимо будет расположить опоры по размерам будущего строения.
Какие сваи лучше использовать
В зависимости от способа погружения в грунт и основного материала, из которого изготовлена опора, можно выделить следующие виды свай:

В промышленном строительстве, помимо используются перечисленные типы свай, вибропогружные и вдавливаемые типы свай.Винтовые сваи оптимальны по соотношению цена-качество. Их несущей способности достаточно для строительства малоэтажных бревенчатых и бревенчатых домов.
По конструкции винтовые сваи делятся на три вида: однолопастные, многолопастные, узколопастные. Однолопастные сваи применяются редко из-за их низкой производительности. Являются самым дешевым и доступным видом изделий для возведения свайных фундаментов.
Сваи многолопастные винтовые применяются при строительстве домов на большинстве типов грунтов.Они обладают высокими прочностными и эксплуатационными характеристиками. Способен выдержать вес одно- и двухэтажных зданий весом более 70 тонн.
Винтовые сваи позволяют обустроить ростверк из бруса, швеллера, двутавра и железобетона
Винтовые узколопастные сваи — специализированный вид изделий, предназначенный для устройства свайных фундаментов на скальных и твердых типах грунтов. За счет уменьшенного диаметра лопастей сваи легко ввинчиваются в скальный грунт. При этом небольшого диаметра лопастей вполне достаточно, чтобы удерживать опору.
Расположение свай в ростверке
При устройстве свайно-ростверкового фундамента существует несколько способов расположения свай:

Как разместить сваи на плане дома
Чтобы самостоятельно расположить сваи вокруг периметр и площадь участка, где будет заложен фундамент, необходимо знать параметры возводимого здания. На основании этого составляется примерный план-схема с изображением основания строения и свай в уменьшенном масштабе.Для этого можно использовать обычную бумагу и карандаш.
Несущие опоры должны располагаться по углам и в местах пересечения со стенами. Если расстояние между опорами превышает 3 м, то необходимо предусмотреть на этом участке установку промежуточной сваи. Оптимальное расстояние между промежуточными сваями 2–3 м. После размещения свай можно переходить к их выбору с учетом способа заглубления и материала.
При составлении схемы должны быть указаны размеры и расстояние между сваями
Точное количество свай и их опорная площадь зависят от расчетного веса возводимого здания.Несущая способность определенного типа сваи обязательно указывается в спецификации изделия, с которой можно ознакомиться на сайте производителя или в точке продажи, где будут приобретаться сваи.
Исходя из расстояния между сваями и их несущей способности рассчитывается минимально необходимое количество изделий.
Расчет свайно-ростверкового фундамента
В качестве примера рассчитаем количество винтовых свай, необходимых для возведения каркасного дома размером 8×8 м.Общий вес здания составит 30 тонн. Строение будет возведено на грунте средней плотности.
Шаг между сваями не должен превышать 3 м
Расчет свай для фундамента производится в следующей последовательности:
Суммарная нагрузка на фундамент 30 000 + 9600 + 11520 = 51 120 кг. С учетом коэффициента надежности: 51120*1,1=56232 кг.
Количество стопок 56232/2000 = 28,116 шт, но так как стопка цельное изделие, то в нашем случае нужно 29 шт.Длина сваи 2500 мм. Шаг между опорами 2 м.
Используемые в формулах коэффициенты взяты из СНиП 2.01.07–85 «Нагрузки и воздействия».
Технология заливки фундамента
После составления плана и расчета минимально необходимого количества свай можно приобрести материал и приступить к подготовке места под фундамент. Для этого потребуется сделать разметку на выбранном участке земли и провести земляные работы.
Разметка места под фундамент
Для разметки места под строительство фундамента используются деревянные колышки и капроновый шнур.В первую очередь нужно тщательно выровнять участок с помощью подручных средств и садового инвентаря. Если участок очень рельефный, то может понадобиться специальное оборудование, с помощью которого необходимо придать месту равномерный уклон.
После установки колышков или стальных стержней между ними натягивается капроновая нить
Дальнейшие действия по разметке места для фундамента следующие:

В результате должна получиться разметка с указанием размеров несущего фундамента.Это позволит определить точки, в которых будут ввинчиваться или заливаться сваи.
Выемка и заливка свай
Земляные работы, которые необходимо провести перед устройством фундамента, во многом зависят от типа выбранной сваи. Для устройства свайного фундамента ростверкового типа, предназначенного для жилых домов, чаще всего используют винтовые или буронабивные сваи.
Винтовые сваи забивают в грунт вручную или с помощью специальной установки без предварительной подготовки скважины.В качестве ориентира по высоте используется шнур, который натянут относительно горизонта.
Подготовку скважин и заливку буронабивных свай производят следующим образом:
С помощью специального оборудования в грунте бурят скважины глубиной 80–100 см. Диаметр колодца зависит от общего веса конструкции и сечения используемой насадки. При необходимости скважину можно расширить с помощью обычной лопаты.
Перед заливкой бетонной смеси в колодец устанавливается армирующий каркас
Внутренние стенки каждого колодца обшиваются теплоизоляционным материалом.Например, можно использовать обычный рубероид. Для этого отрежьте лист рубероида длиной 50–70 см и аккуратно вставьте его в колодец.
После изоляции на дно колодца насыпают 5-сантиметровый слой гравия фракции 20–40, который слегка утрамбовывают деревянной рейкой. Далее в скважину устанавливается армирующий каркас из стальной арматуры Ø18-22 мм.
Для заливки буронабивных свай используется бетон марки М500
Стандартный вариант каркаса состоит из 4 стержней, соединенных ригелями из арматуры Ø 14-16 мм с шагом 20 см.Примерная схема вязания показана на фото выше. Верхняя часть рамы должна выступать из колодца на 15–20 см. Это необходимо для его дальнейшего соединения с ростверком.
После всех подготовительных действий производится заливка бетонной смеси. Для этого используйте бетон марки М500 от производителя. Если вы планируете самостоятельно замешивать раствор, то рекомендуется использовать бетономешалку и готовые сухие смеси.
Если позволяют возможности и навыки, то каркас можно связать сваркой.В противном случае используется проволока из нержавеющей стали. При заливке свай рекомендуется утрамбовывать бетон. Это можно сделать с помощью стального прута или деревянной рейки. Это поможет избежать пустот в бетоне.
Устройство ростверка и установка опалубки
При монтаже ростверка из стальных балок применяется сварка. В процессе работы необходимо приварить сборную конструкцию ростверка к оголовкам свай в виде армирующего каркаса.
Армирующий пояс ростверка должен быть надежно прикреплен к свайному каркасу
Для монтажа заглубленного железобетонного ростверка потребуется:

Вместо обычной доски можно использовать толстую фанеру или листовой металл используется для изготовления опалубки.При изготовлении опалубки стоит помнить, что ее высота должна быть на 5-10 см выше уровня ростверка.
Монтаж закладных и заливка ростверка
Перед заливкой бетонной смеси необходимо проложить трубы, которые в дальнейшем будут выполнять роль каналов для различных коммуникаций: отопления, канализации, водоснабжения.
Воздух отстаивается на противоположных стенах фундамента или ростверка
А также в конструкции ростверка должны быть предусмотрены форточки.Обычно они располагаются на противоположных сторонах фундамента, что обеспечивает естественный уровень тяги без необходимости дополнительных креплений.
Для установки вентиляционных отверстий и дальнейшей заливки ростверка потребуется сделать следующее:
Внутри армирующего пояса укладывается короткая труба, длина которой равна ширине будущего фундамента. Можно использовать более длинную трубу, но для этого потребуется прорезать отверстие в опалубке с помощью дрели с корончатой насадкой по дереву.
Трубы укладываются с определенным шагом на противоположные стены будущего ростверка. Если в фундаменте предусмотрены внутренние перегородки, то в них также устанавливаются трубы. Примерную схему можно посмотреть на фото выше.
Вентиляционная труба укладывается между стержнями арматурного каркаса
После укладки труб можно переходить к приготовлению бетонной смеси на основе цемента М500. Перед заливкой выступающую часть свай и внутреннюю поверхность опалубки изолируют рубероидом.
Бетонная смесь заливается из любого угла опалубки. В процессе заливки бетон утрамбовывается с помощью специального инструмента или подручных средств. Важно, чтобы ростверк был полностью заполнен за одну рабочую смену. Верхний слой бетона выравнивают с помощью правила и проверяют уровень.
Полное затвердевание бетона произойдет через 25-28 дней с момента заливки
После заливки конструкция накрывается полиэтиленовой пленкой. Если ростверк заливался при температуре выше 20°С, то через 4–5 дней опалубку можно снимать, а через 7–10 дней приступать к дальнейшим строительным работам.
Если работы по устройству свайно-ростверкового фундамента проводились при температуре ниже 10-15 о С, то снимать опалубку можно только через 14-16 дней.
Видео: свайно-ростверковый фундамент своими руками
Свайно-ростверковый фундамент — наиболее удачная конструкция несущего фундамента, сочетающая в себе высокие эксплуатационные качества ленточного и свайного фундамента. Такой тип фундамента отлично подойдет как для строительства жилых домов по каркасной технологии, так и для возведения бань, саун или технических построек.
В общем понятие это слово. Вместо этого по периметру и под будущие стены вбиваются сваи на определенную глубину. Но иногда есть опасность, что они начнут «гулять», когда грунт осядет. Как защитить себя от этой проблемы? На такой случай уже давно придуман метод, который поможет избежать этой неприятности, и известен он как ростверк. Что это такое, как это сделать и насколько сложна такая работа – вот вопросы, которыми мы сегодня займемся.И начнем, конечно же, с общей информации.
Читайте в статье

Ростверк — что это такое и для чего он нужен
Для начала имеет смысл разобраться, что такое ростверк, что именно заложено в это понятие. По сути, это специальная обвязка из забивных или ввинчиваемых фундаментных свай, которая может быть изготовлена из любого материала. Но, например, для него совершенно необязательно. В таких конструкциях его роль берет на себя нижний венец бревен.
Следует отметить, что прочность свайного фундамента с ростверком в несколько раз выше, чем при его отсутствии. Иногда бывает, что вообще без него не обойтись. Интересно, что многие, кто занимается строительством на участке и изготовлением ростверка, даже не знают, как он называется.
При этом одни придумывают для такого произведения свои названия, а другие и вовсе относят его к фундаменту или к самому зданию. Между тем, это отдельный промежуточный и конструктивно необходимый этап.А потом, если спросить, как делались работы, могут даже удивиться: «Фундамент-ростверк? Что это вообще такое? У меня обычные сваи. Надеемся, что после сегодняшнего обзора у наших читателей не возникнет таких ситуаций.
Из какого материала можно сделать ростверк для свайного фундамента
Ростверк может быть изготовлен из различных материалов. Все зависит от назначения и размера, а также от грунта, на котором он будет располагаться.Он может быть:
Металлический — используются различные тавровые и двутавровые балки
Деревянный — может быть как бревно
Бетон или железобетон — для этого делается опалубка, которая заливается раствором.
Разберем эти типы подробнее.
Изготовление свайного фундамента с монолитным ростверком и его особенности
Сам ростверк монолитный может быть двух разновидностей:
— такой соединит все сваи фундамента единым основанием;
— сваи будут соединены по периметру и несущим стенам полосой. Получается своеобразный поднятый знакомый фундамент.
Изготовление свайного ростверка с монолитным перекрытием плитного типа требует больших затрат, чем ленточное, но конструкция будет намного прочнее и надежнее.

Важная информация! Надежность и качество готового ростверка будет зависеть от правильности проекта с распределением последующей нагрузки, выбора типа конструкции и установки опалубки. Эти же факторы влияют на расход бетона.
Но при всей прочности монолитного ростверка на сваях на сжатие такой фундамент плохо переносит нагрузку на излом. Поэтому при возведении таких сооружений на заболоченных, «плавающих» грунтах лучше выбрать другой материал.
Для предварительного расчета затрат на выполнение таких работ можно воспользоваться такими документами, как государственные элементарные сметные нормы на строительные работы (ГЭСН). В них четко прописано устройство монолитного ростверка, включая не только материал, но и часы работы механизированных устройств, если они нужны.

Статья по теме:
Если на участке есть трудности с надежной опорой, выбирайте свайную конструкцию фундамента.С помощью материалов этой статьи любой желающий может подготовить проект самостоятельно без ошибок.
Устройство деревянного ростверка как наиболее удобный способ устройства фундамента
Как уже было сказано, первый венец бревен может служить и деревянным ростверком на столбчатом фундаменте. Однако если он собирается, например, то он устанавливается отдельно. Лучшей формой для этого станет брус, размеры которого способны выдержать вес конструкции.
Важный совет! Ростверк из бруса необходимо максимально тщательно пропитать специальным составом, предотвращающим гниение и защищающим от плесени, грибка и насекомых. В наше время на прилавках строительных магазинов ассортимент таких товаров достаточно велик. В крайнем случае можно использовать обычную олифу. Помните, что от качества обработки зависит срок службы фундамента, а значит и всей конструкции в целом.
Устройство ростверка из бруса на столбчатый фундамент является наиболее облегченным и.При этом дерево лучше выдерживает нагрузки на излом, поэтому такие конструкции наиболее распространены. Конечно, если планируется строительство двух- или трехэтажного дома, лучше использовать более прочный фундамент, но или для дома в один этаж такого ростверка будет вполне достаточно.

Металлическая основа для зданий – когда подходит аналогичный материал?
Металлический ростверк тоже неплох, но его конструкция дороже деревянного. Дело в том, что вручную поднимать тяжелые тавровые или двутавровые балки на сваи достаточно проблематично, а значит, придется заказывать технику.А это дополнительные затраты и время. К тому же металл подвержен коррозии, поэтому потребуется дополнительная обработка. Если недостаточно подготовить материал перед покрытием антикоррозийными веществами, то это окажется пустой работой и вся защита начнет отслаиваться в течение двух-трех лет.
Несмотря на то, что металл сам по себе достаточно прочен как на сжатие, так и на разрушение, многих от его использования может отпугнуть сложность монтажа.Здесь понадобятся навыки, ведь от качества шва тоже многое зависит.
Важно! Сварные швы требуют специальной и более тщательной обработки. Они более подвержены коррозии, чем остальной ростверк.
Виды ростверка, их назначение и возможность использования в различных ситуациях
О видах монолитного ростверка мы уже упоминали в общих чертах. Теперь пришло время поговорить об этом подробнее.Возможно, именно эта информация поможет домашнему мастеру решить для себя главный вопрос – с чего начинать фундамент.
Устройство ленточного фундамента с ростверком – нюансы работы
Для начала, если предполагается, то сваи под ним будут вбиваться или ввинчиваться в грунт особым образом. И этому есть объяснение. Дело в том, что шаг свай в ленточном ростверке должен быть несколько меньше, чем допускается в плите.
Важная информация! Чем чаще будут располагаться опоры свайного фундамента с ленточным ростверком, тем лучше, но излишне частым это тоже не стоит. Фанатизм в этом вопросе ни к чему.

Нужно понимать, что расстояние между сваями больше будет зависеть от грунта. Ведь по законам физики, чем меньше свай расположено под ростверком, тем большее давление будет оказывать на них конструкция.Также при заливке свай (если выбран буронабивной вариант) необходимо помнить, что этот этап является обязательным.
Ростверк для забора – как проводятся работы по его выполнению
Ростверк не предполагает каких-либо сложностей в устройстве. Он может быть как монолитным, так и деревянным или металлическим. Основная задача здесь – рассчитать установку свай таким образом, чтобы одна из них обязательно находилась под опорой, без которой ее построить невозможно. Например, если принято решение, что одна секция будет иметь длину 3 м, и при этом ростверк будет из бруса, есть смысл вбивать сваи через каждые полтора метра.А при двухметровых секциях промежуточные опорные точки могут и не потребоваться. Но это если не планируются бетонные секции, которые много весят. В этом случае ростверк лучше сделать из металла или монолита.

Свайный куст — что это такое и какой ростверк к нему нужен
Говоря простым языком, куст — это несколько свай, объединенных одним ростверком. Например, можно взять тот же, который проходит по заболоченной местности с нестабильным грунтом. Тогда в некоторых местах сваи могут «поплыть».Остается одно – использовать ворсовый куст.
Чтобы воплотить это в жизнь, не обязательно устанавливать одну сваю в неустойчивом месте, так как она шла по проекту прямого забора. Здесь следует действовать немного иначе. Отмечаем в этом месте равнобедренный треугольник со сторонами 0,5 м (например) так, чтобы его центр находился ровно на прямой. После этого вбиваем по углам 3 сваи и объединяем их ростверком. Работа, конечно, добавляется, но и прочность такой конструкции будет в разы выше.Таким образом, столбчатый фундамент с ростверком под свайный куст будет намного устойчивее к подвижкам грунта, а значит, и надежнее.

Различия свайно-ростверковых фундаментов по типу устройства подземных опор
По типу свай различают следующие технологии фундаментов:
Ростверк буронабивной;
Фундамент по.
Если обратить внимание на строение самого ростверка, то никаких отличий найти не удастся.Все дело в устройстве и установке свай для фундамента. Именно на этом мы сейчас и остановимся подробнее.
Технология буронабивных свай с ростверком и как сделать своими руками
Буронабивной фундамент с ростверком — более затратный, но в то же время более прочный и устойчивый вариант. Если заглубление свай не слишком велико, вполне можно выполнить все работы своими руками, не тратя деньги на оплату труда профессионалов.
О полной пошаговой инструкции мы поговорим чуть позже, а сейчас в общих чертах рассмотрим технологию работы.Само углубление можно сделать с помощью садового бура, но если глубина нужна приличная или грунт не позволяет выполнить эту работу самостоятельно, придется вызывать технику. Основная задача здесь – правильно и точно разметить, где будут располагаться сваи.

Армировать достаточно просто. В пробуренную скважину опускают несколько стержней так, чтобы они торчали сверху не менее чем на полметра. Это пригодится в дальнейшем при сооружении ростверка. Специальной обвязки для стержней не требуется, но при желании не помешает.Вот так выполняется ростверк на буронабивных сваях. Конечно, многие промежуточные работы не упомянуты, но в целом должно быть понятно. Без утепления буронабивных фундаментов ростверком тоже не обойтись, но всему свое время. Мы обязательно подробно объясним все эти этапы.

Ростверк на винтовых сваях — его плюсы и минусы
Есть способ проще бурения и . Если вы планируете строить обычный, то нет необходимости делать такой сложный и прочный фундамент (хотя он тоже должен иметь особые характеристики).В этом случае наиболее приемлемым будет свайно-винтовой ростверк. Технология следующая. Не слишком толстые металлические трубы, которые используются в качестве свай, имеют на конце подобие заостренного небольшого бура. С его помощью прокручивают трубу и забивают сваю на необходимую глубину. Если он не слишком велик, можно сделать это ломом. Если грунт твердый или каменистый, а нужно хорошо углубить, то придется вызывать специальную технику.
После заглубления свай на необходимую глубину их выравнивают по ростверку, изготовленному любым из известных способов.
Важная информация! На свайно-винтовой ростверк нельзя ставить высотные здания в 2-3 этажа, особенно при условии неустойчивого грунта.

Статья по теме:
Данная технология используется для ускорения возведения не слишком тяжелых зданий и других архитектурных сооружений. В статье вы найдете пошаговую инструкцию по возведению конструкции и полезные советы специалистов.
Основные размеры ростверков — чем отличаются их размеры
Начиная эту непростую тему, можно сказать, что подробная информация о правилах расчета высоты фундаментов ростверков, а также других размеров вряд ли пригодится для обычный обыватель. Дело в том, что даже зная все формулы, необходимые для расчетов, человек, не связанный с , вряд ли сможет правильно все рассчитать. Именно поэтому мы постараемся изложить такую тему, как размеры ростверка свайного фундамента, максимально просто и в общих чертах.
Попробуем понять, как будет распределяться нагрузка после завершения строительства здания. Если же обратиться к точным наукам, то при правильном возведении конструкции нагрузка должна равномерно распределяться по ростверку, что (в свою очередь) распределит ее по всем задействованным сваям. Но следует понимать, что если в конструкции есть вертикальные несущие балки, то они должны располагаться непосредственно над сваей. В этом случае нагрузка будет распределяться так, что не самый мощный ростверк легко ее выдержит.Специалисты же могут свободно рассчитать, какие размеры необходимы для свайного фундамента в разрезе по всем габаритам.

Важный совет! Без помощи инженеров в таких работах вполне можно обойтись, при условии, что строится баня, добротный сарай или склад. Если планируется строительство капитального дома, то лучше привлечь профессионалов.
Чем отличаются серии свайных ростверков: самые известные их производители
В принципе можно приобрести готовые ростверки, но здесь необходимо изучить довольно много документации.Дело в том, что серий ростверков очень много, и каждая отличается друг от друга прочностью, размерами, коррозионной стойкостью и еще многими параметрами.
Самый известный производитель железобетонных ростверков от 35 тонн – российская компания ООО «СК ПромТехСтрой». Но такие большие ростверки изготавливаются только на заказ. Для более мелких предварительная договоренность не требуется, они всегда в наличии. Что касается производства железобетонных ростверков от 50 тонн, то заказать подобные можно в ООО «ДСК Ростверк», и это обойдется в довольно кругленькую сумму.
Но для индивидуального строительства на участке требуются гораздо меньшие габариты, а потому стоит рассмотреть серию ростверков на рынках России, приобрести которые можно практически в каждом городе.
Серия Размер, мм Масса, т Средняя стоимость, руб.
ФЛ 8-24-3 2380x 800 × 300 1,15 3 000
ФЛ 10-24-3 2380 × 1000×300 1,38 3 800
ФЛ 12-24-3 2380 × 1200×300 1,63 5 005
ФЛ 14-24-3 2380 × 1400×300 1,90 6 080
ФЛ 16-24-3 2380 × 1600×300 2,15 7 120
ФЛ 28-12-3 2800 × 1180х500 2,82 10 200
ФЛ 32-12-3 3200 × 1180×500 3,23 14 050
Оказывается, приобрести такие изделия несложно.Но при этом следует понимать, что без крана в этом случае не обойтись, а это еще одна статья расходов. Представленные типовые ростверки для свайных фундаментов – это далеко не полный спектр компаний, их изготавливающих. Эти ряды даны для того, чтобы в общих чертах понимать себестоимость готовых изделий и сравнивать затраты (при планировании собственного производства ростверка).

Устройство свайного ростверка: основные положения и правила
По требованиям бетон также может считаться ростверком, а потому его нельзя игнорировать.Такой свайно-ростверковый фундамент устроен таким образом, что опалубка устанавливается только вдоль боковых стен. Его нижняя часть заменена грунтом.
Важный совет! Если планируется снять боковые стенки опалубки после высыхания ростверка, то их следует промазать специальными составами. Если нет возможности приобрести такие смеси, вместо них можно использовать обычный солидол.
Грубо рассчитать свайный фундамент с ростверком можно самостоятельно, но (как уже говорилось) не стоит для этого делать, если нет такого опыта.Бытовые постройки под этот запрет не попадают. Соблюдение и выполнение ростверка по схеме обязательно, не допускается даже малейшее отклонение от размеров.
Теперь о расстоянии между сваями. Можно долго его вычислять или сделать как можно меньше (что было бы неправильно), но есть и другой вариант. По СНиП расстояние между сваями в ростверке должно быть не менее одного метра. Если вы планируете строить строение без проекта, для страховки можно установить сваи на расстоянии 1 м одна от другой или чуть шире, в зависимости от несущих вертикальных балок.

Совет! Зная размеры стен, крыши, материал, который будет использоваться при строительстве и объем ростверка по проекту, не составит труда рассчитать нагрузку, которую должен будет выдержать фундамент. Для этого нужно всего лишь воспользоваться калькулятором ниже.
Утепление ростверка свайного фундамента. Строительство свайного фундамента и его утепление снаружи
Свайный фундамент, как утеплить, какие материалы для этого использовать.И начнем с вопроса: что такое винтовой свайный фундамент и зачем его нужно утеплять.
Фундамент дома, выполненный с использованием металлических свай, вкрученных в землю, называется свайно-винтовой фундамент . Эта технология применяется давно, только со временем она немного видоизменилась. Например, ранее в качестве свай могли использоваться деревянные столбы, пропитанные различными антикоррозийными составами. Это было необходимо для увеличения срока службы конструкции.
Технология разработана преимущественно для участков с заболоченной местностью или на пучинистых грунтах с неустойчивым грунтом. Преимущества использования свайного фундамента в том, что вес дома через сваи переносится на нижние слои грунта, которые значительно плотнее верхних. Таким образом, риск разрушения здания сводится к минимуму.
В настоящее время для организации фундамента по данной технологии используются сваи , на конце которых имеются лопасти , напоминающие резьбу на саморезе, именно по этой причине фундамент называют свайно-винтовым.Для установки таких свай может использоваться специальное оборудование или их закручивают вручную.
Винтовой фундамент можно классифицировать по высоте ростверка. Ростверк – это первый венец фундамента, который опирается непосредственно на сваи, в некоторых случаях его еще называют обвязочным.
Ростверк:
Короткий , устанавливается ниже уровня земли, т.е. свая полностью находится в земле. По такому принципу устроен свайно-ленточный фундамент, который внешне не отличить от обычного ленточного фундамента.
Высокий когда ростверк находится на определенном расстоянии от поверхности земли.
Промежуточный , в этом случае ростверк располагается на самой поверхности земли.
Ответ на вопрос, зачем нужно утеплять фундамент на винтовых сваях, заключается в том, что пространство под полом здания продувается ветром и как бы ни был утеплен пол, он будет не так эффективен, как если бы применяется совместно с утеплением винтового фундамента.
Утепленный фундамент – залог теплого пола и значительной экономии на отоплении.
Утепление свайно-ростверкового фундамента с низким уровнем ростверка
Утепление ленточного свайного фундамента можно проводить по тому же принципу, что и обычного ленточного фундамента за счет того, что он также заглубляется в землю и выполнен из железобетона. Это значит, что можно использовать как листовой утеплитель для свайного фундамента, так и рыхлый, и дополнительно утеплить конструкцию теплой отмосткой.
Утепление ростверка свайного фундамента следует начинать с разметки и подготовки траншеи шириной чуть больше толщины утеплителя, глубиной на 5-10 см ниже места расположения опорной площадки свай под основа.
На следующем этапе необходимо очистить поверхность основания и смонтировать утеплитель от проникновения влаги, после чего можно приступать к монтажу утеплителя. Для этого вам понадобится крепеж, монтажная пена или другой клей.В качестве крепежа оптимальны дюбели для теплоизоляционных материалов, или они же, на сленге монтажников, «грибы».
Утепление и отделка свайного фундамента своими руками
При необходимости и одновременном улучшении внешнего вида цоколя можно применить технологию утепления насыпными материалами совместно с цокольными термопанелями.
Алгоритм утепления данного вида следующий:
Готовится траншея глубиной чуть ниже опорной площадки свай и шириной 0.5 на 1 метр.
Засыпка песком завершена.
Траншея заполняется утеплителем, немного не доходя до уровня земли, достаточно 5-10 см.
Устанавливаются термопанели, их необходимо немного углубить в насыпной утеплитель и зафиксировать дюбелями.
Отмостка заливается.
Утепление свайного фундамента с промежуточным ростверком
Утепление данного типа фундамента лучше производить с помощью термопанелей, так как не требуется значительного заглубления утеплителя в грунт.Термопанели можно монтировать как непосредственно на поверхность фундамента, так и на заранее подготовленную обрешетку.
Утепление цоколя свайно-винтового фундамента с высоким ростверком
Свайно-винтовой фундамент с высоким ростверком является наиболее распространенным фундаментом этого типа. В зависимости от конструкции ростверк может быть на разной высоте. При этом защитить и утеплить пространство под домом просто необходимо. Для этого разработана технология создания фальш-плинтуса .
Такой цоколь можно сделать из кирпичной кладки, либо с использованием деревянного каркаса, на который крепится утеплитель.
Фальш-цоколь из кирпича
Организация такого цоколя для дома на свайно-винтовом фундаменте – не самый популярный способ решения проблемы. Во-первых, кирпичная кладка достаточно дорогая, в связи с тем, что для изготовления подушки необходимо использовать облицовочный кирпич, цемент, щебень и песок.
Если сэкономить на кирпиче и использовать более дешевый, то после этого придется потратиться на внешнюю отделку.Во-вторых, чтобы спрятать сваи, нужно вынуть кирпичную кладку, чтобы они остались внутри, что не всегда возможно сделать.
Сам процесс выглядит так:
Готовится траншея для обустройства песчаной подушки, ее глубина в среднем около 20 см.
Насыпается и утрамбовывается щебень, затем песок.
Совет: для лучшего уплотнения песчаной подушки ее можно пролить большим количеством воды и дать высохнуть перед началом укладки.
Идет кладка кирпича. Кладка используется со смещением в полкирпича, то есть стандартная.
После того, как кладка готова, необходимо утеплить стороны … Для этого удобнее использовать листовой утеплитель. Это может быть пенопласт, либо аналоги. Утепление керамзитом, потребует дополнительных затрат на установку опалубки. Один из лучших вариантов – нанести его изнутри такого основания, он надежно защитит конструкцию от проникновения холода.
Утепление цоколя свайного фундамента
Панельный цоколь или его еще можно назвать каркасным, что гораздо полнее будет отражать его суть, выполняется по следующей схеме:
Выполняется двойная обвязка всех свай снаружи . При большой высоте ростверка количество витков можно увеличить. Обвязка может быть как металлической, так и деревянной. Металл, как правило, крепится на сварку, это самый популярный способ, что касается дерева, то к сваям можно приварить направляющие уголки и зафиксировать обвязку саморезами по дереву.Второй вариант – использование металлических хомутов.
На следующем этапе можно монтировать термопанели или листовой утеплитель. Если вы планируете утеплять основание с помощью, то обвязку нужно зашить дощечкой, после чего напылить утеплитель с обеих сторон.
При использовании неутепленных панелей для создания подвала его можно засыпать изнутри грунтом, но лучше для этих целей использовать керамзит. При этом не стоит забывать о гидроизоляции ростверка.
Преимущества панельного плинтуса очевидны, это простота конструкции, скорость монтажа, большое количество вариантов утепления как внутри, так и снаружи.
Если вы планируете изготовить фальшоснование самостоятельно, вам потребуются следующие инструменты и навыки работы с ними:
сварочный аппарат для приварки креплений к сваям;
«Болгарка» для резки металлических уголков;
сверло
для сверления углов;
Отвертка для установки саморезов, которыми крепится утеплитель;
строительный уровень для выравнивания обвязки по горизонтали;
бензопила для резки деревянной обвязки.
выводы
Свайно-винтовой фундамент с высоким ростверком популярен благодаря дешевизне и высокой практичности. Его минус – вентилируемое подземное пространство.
Для защиты дома от проникновения холода и просто для придания ему красоты используется технология создания фальшосновы. Его можно сделать с помощью утепленной кирпичной кладки, но лучше использовать технологию утепленно-панельного цоколя. По сравнению с кирпичной кладкой панельный плинтус гораздо дешевле и эффективнее.
Полезное видео
Как закрыть цоколь свайного фундамента кирпичом:
В контакте с

Несмотря на легкость и надежность свайно-ростверковых фундаментов, они имеют один существенный недостаток – наличие открытого пространства под полом первого этажа здания. Также монолитный ростверк может лежать прямо на земле или быть мелкозаглубленным.
А из-за постоянного воздействия грунтовых вод со временем материал ростверка разрушится, и здание даст усадку.Чтобы как можно дольше сохранить целостность конструкции, ее необходимо тщательно гидроизолировать и утеплить. А есть целая технология утепления свайно-ростверковых фундаментов, о которой должен знать каждый строитель.
Технологии утепления свайно-ростверковых фундаментов

На данный момент существует большое количество различных технологий утепления ростверков, начиная от применения полимерных материалов, заканчивая устройством отмостки.Но здесь ключевой задачей является выбор оптимальной технологии, подходящей для конкретного основания и учитывающей не только климатические условия данной территории, но и свойства грунта и высоту залегания водно-грунтовых горизонтов. Поэтому популярные технологии утепления свайно-ростверковых фундаментов следующие:
Добавление керамзита в пазухи;
Монтаж современной полимерной изоляции;
Устройство для слепых зон;
Сочетание всех трех техник и их одновременное использование.
Понятно, что все это традиционные способы утепления, которые подходят в одном климатическом регионе, но не могут быть использованы в другом. Достоинства таких методов в том, что они относительно просты и легко реализуемы. А материалы для утепления и гидроизоляции имеются в продаже. Но ключевым недостатком этих технологий является далеко не отличная эффективность в условиях высокого содержания грунтовых вод, а также непрезентабельный вид основания. Понятно, что отмостка может устранить подобные недостатки, но это скорее гидроизоляция фундамента, чем декоративная конструкция.
Что такое отмостка и зачем она нужна

Отмостка – это специальная гидроизоляция наружной поверхности фундамента, предназначенная для отвода дождевой воды из подвала в сторону дренажной системы. Изготавливается из песка, керамзита и глины, верхний шар бетонируется с некоторым уклоном в сторону. Как правило, отмостка обладает как характеристиками гидроизоляции, так и утепления, а также имеет декоративное назначение. Неудивительно, что его можно встретить возле подвалов старых зданий, где ключевую роль играет отвод дождевой воды.
В качестве утеплителя также используется отмостка, внутри используется только зернистый керамзит, который выполняет роль отсыпки у наружной поверхности ленточного ростверка.
Утепление свайно-ростверкового основания снаружи

Как правило, при возведении свайно-ростверкового фундамента предусматривается только внешнее утепление и гидроизоляция. Боковые грани здесь служат цоколем и просто утепляются. Для этого можно использовать:
Слой битума, которым покрывают боковые кромки ростверка.Это хорошая гидроизоляция. Ведь битум образует прочный и надежный слой защиты.
Пенополистирол или полистирол. Это полимерная теплоизоляция, наклеиваемая на битум или непосредственно на выровненную поверхность ростверка.
Затем все швы необходимо заделать монтажной пеной для предотвращения образования мостиков холода. А вот при использовании пеноплекса в несколько слоев этого делать нецелесообразно, т. к. листы пеноплекса имеют контурную форму и крепятся друг к другу.
В качестве дополнительной теплоизоляции используется армирующая стальная сетка
. Используется для защиты утеплителя от грызунов, а также как основа для дальнейшего оштукатуривания цоколя.
Как только клей под досками полностью высохнет и сетка будет натянута. Сверху нужно покрыть конструкцию штукатуркой.
Существует также альтернатива этой технологии изоляции. Это конструкция плинтуса ленточного типа. В большинстве случаев его устанавливают вокруг балочного ростверка с внешней стороны, образуя «теплую кладку».
Но утепление такой конструкции в ряде случаев может оказаться в итоге дороже, чем утепление основного фундамента.
Теплоизоляция свайно-винтовых оснований

Технология утепления свайно-винтовых оснований практически не отличается от утепления ленточных ростверков, потому что они присутствуют повсеместно. Но здесь есть одна особенность – это возможность утепления только на уровне ростверка, потому что утеплить сваи технически практически невозможно.В таких случаях по периметру основания возводят ленточный цоколь из бетонных блоков или кирпича, а внутреннее пространство заполняют керамзитом или грунтом. Сама технология не сложная, но достаточно трудоемкая и требует наличия соответствующих знаний.
В первую очередь нужно гидроизолировать все участки фундамента и предусмотреть дренажную систему под отмосткой. Все открытые части ростверка покрываются слоем битума или рубероида, также можно использовать жидкий гидроизоляционный состав, но он дороже битума, хотя и более эффективен.
Затем гидроизолируются вертикальные участки основания с обеих сторон. Технология утепления такая же, как и при утеплении ростверка снаружи, только здесь также требуется гидроизоляция свай. Верхний край свай покрывают битумом или рубероидом, а скважину делают большего диаметра, чем диаметр сваи.
После установки всех свай формируется насыпная подушка. Эта подушка должна находиться между нулевым и нижним уровнями основания; подушку можно сделать из строительного песка с керамзитом и утрамбовать.
Особенности утепления оснований ростверка

Несмотря на то, что сейчас на рынке строительных материалов можно подобрать самые разные теплоизоляционные материалы полимерного и минерального происхождения, люди чаще всего придерживаются традиционных технологий.
Причин тому несколько: традиции, стоимость материалов, возможность сделать все своими руками, а также долговечность. Ведь даже правильно сделанные леса с оптимальным уклоном и гидроизоляцией соединения между бетонной площадкой и цоколем обеспечивают отличную защиту от дождевой воды.А для теплоизоляции используют дешевый и легкий пенопласт.
Но пена не подходит для почв с высоким содержанием влаги. Здесь лучше использовать гидроизоляционные утеплители, ведь только они способны выдержать длительное воздействие даже агрессивных грунтовых вод.
Любая технология утепления свайно-ростверковых фундаментов имеет свои положительные и отрицательные стороны. Здесь отмечают стоимость материалов и работ, форму и особенности фундамента, фактор качества и долговечности.Поэтому нужно решать самостоятельно, как и чем утеплить такой фундамент без особого ущерба для кошелька и потери качества и надежности фундамента.
Свайные фундаменты чаще используют для экономии средств. Чтобы не тратиться на дорогостоящую и сложную заливку ленточного основания, можно забетонировать сваи и установить на них жилое строение. Недостатком является высокая теплопроводность. Проще говоря, если свайный фундамент не будет дополнительно утеплен внутри или снаружи, то тепла в доме не будет.
Чем лучше утеплить основание на сваях?
При выборе оптимального варианта утепления необходимо руководствоваться нормативными показателями и возможностью использовать все допустимые варианты. При этом не следует отвлекать внимание от экономического эффекта.
Можно заложить и утеплить ленточный фундамент по периметру дома на сваях. Это будет надежный вариант. В комнатах будет тепло и уютно, но процесс повлияет на стоимость работ.Как вариант, насыпается мелкая лента. Таким образом, вам не придется тратиться на сложные работы, а дополнительные манипуляции защитят дом от холода.
Можно зашить сваи любым строительным материалом и засыпать подпольное пространство керамзитом. Вариант недорогой, но не совсем эффективный и подходит для мест с низким уровнем влажности почвы.
На самом деле вариантов, которыми можно утеплить свайное основание, много и перечислять каждый нет смысла.За годы использования свайного фундамента в домостроении специалисты выработали свои «рецепты» и предлагают рассмотреть в связи с этим следующие способы:
Внешняя изоляция по периметру здания. Метод востребован, если фундаментные сваи не слишком возвышаются над землей. Процесс заключается в возведении каркаса по цоколю, утеплении цокольного пространства и внешней облицовке.
Внешняя изоляция вдоль пола.Если дом стоит на «сложном» грунте, этот вариант единственный. Фактически утепляется пол без отделки цоколя и внутреннего утепления фундамента. .
Комбинированная изоляция. В этом варианте цокольный короб монтируется снаружи, а утепление осуществляется в цокольном этаже.
На заметку. Третий вариант исполнения предпочтительнее, но немного сложнее. При реализации гарантируется высокая теплоизоляция и снижение зависимости дома от холодов.
Схема утепления свайного основания.
В первую очередь гидроизоляция. Это основа любой работы, связанной со снижением температурной нагрузки на строительный материал и весь дом в целом. Цель гидроизоляции – предотвратить образование конденсата на сваях, ростверках и в местах соприкосновения металлических деталей с древесиной. В этих случаях используется битумная мастика. Все соединения и фундаментные столбы покрываются составом.
Два способа утепления свайного фундамента
Из вариантов технологической изоляции можно рассмотреть два способа защиты:
Создание кирпичного основания.Идеально подходит для снижения теплопотерь дома в подвальном помещении. При выборе этого способа вокруг дома выкапывается траншея глубиной до 50 мм, и в нее заливается железобетон. После застывания выкладывается стена в 1,5 кирпича.
Основание панели. Если пучинистый грунт на месте не позволяет заложить мелкозаглубленный фундамент, используют этот вариант. Для утепления основания на сваях с ростверком и обычным столбчатым фундаментом в этом случае крепится каркас. Это может быть деревянная обрешетка или металлический швеллер.Теплоизоляционный слой создают пенопластом или другими полимерами, а внешний декор – сайдинговыми панелями или другими материалами.
На заметку. Второй вариант проще в исполнении, но имеет небольшой недостаток. Он заключен в более низком тепловом сопротивлении. Кирпичная кладка надежнее защитит подземное пространство свайного фундамента от холода.
Несмотря на выбор, при установке ограждающего барьера необходимо проработать вентиляцию подпольного пространства.Чтобы гидроизоляция быстрее справлялась с проявлениями конденсата, в кирпичной стене создают форточки, прикрывая их мелкой сеткой от грызунов. В панельном варианте между грунтом и обшивкой оставляют вентиляционный зазор. Он также покрыт мелкой сеткой.

Изоляция кирпичной кладкой.
Утепление цокольного этажа кирпичом и каркасом
Рассмотрим этот процесс подробнее. После выкладки кирпичной стены или закрытия свайного фундамента снаружи каркасом необходимо дополнительно создать теплоизоляционный барьер.В обоих вариантах можно использовать пенопласт или любой другой утеплитель под фундаментную плиту или защитить основание снаружи . Но как лучший вариант специалисты рекомендуют использовать полимеры, потому что они неприхотливы в работе, легко режут и не боятся близкого контакта с влагой.
Если основание кирпичное, то после высыхания кладки наружная сторона штукатурится. Это необходимо для закрытия небольших зазоров и создания ровной поверхности, на которую будут крепиться панели. Работа ведется изнутри.Затем панели утеплителя вырезаются относительно размеров стены.
Листы фиксируются изнутри. Монтаж осуществляется с помощью специализированного клея или пластиковых дюбелей. Для надежности можно использовать оба метода. При монтаже невозможно будет создать максимальное давление панелей. Для этого после фиксации стыки промазывают клеем или запенивают.
Важно! Процесс изоляции стыков не менее важен, чем установка самого изолятора.Даже небольшие щели, образующие «мостики холода», в будущем создадут множество проблем.
При утеплении каркасного цоколя свайного фундамента панели укладывают снаружи, под сайдинг или профлист. Можно создать два слоя утеплителя: один из полимера, второй из панелей для утепления стен . Последние изготовлены из современных материалов, и вобрали в себя лучшие качества теплоизоляционных и отделочных материалов.
Единственным недостатком Пеноплекса является его зависимость от грызунов.Для защиты материала от недружественных действий, со стороны мышей, снаружи и внутри он покрыт сеткой. Для лучшего эффекта термосохранения нужно монтировать изолятор в два слоя или выбирать более толстые панели.
Последним штрихом в утеплении станет подсыпка из керамзита. Создайте его изнутри (подвал). Он защитит полы здания от сквозняков, которые являются основными переносчиками холода.
Утепление пола в доме на свайном основании
Создание цокольного каркаса по внешнему периметру свайного основания защитит жилье от проявления холода, «гуляющего» в подземном пространстве.Но переносчиком низких температур также является почва. Через него в подпольное пространство передаются низкие температуры зимой, поэтому необходимо дополнительно утеплить полы .
На базе этого типа утепление делается снизу. Варианты можно рассматривать любые, но в качестве дополнительной защиты фундамента надежнее будет именно подземная обделка.
Внутренняя изоляция пола.
Напольное покрытие сначала покрывается пароизоляцией.Листы наклеиваются внахлест и, кроме того, стыки фиксируются малярным скотчем. Этот процесс особенно важен. Она направлена на предотвращение попадания влаги на напольное покрытие при перепадах температур. Теплоизоляционные панели монтируются на утеплитель. Также это может быть пеноплекс или любой другой полимер.
Если дом на свайном фундаменте расположен высоко над землей, то такое утепление напольного покрытия просто необходимо. Пространство под конструкцией и кованые опоры создают много места для хранения холодного воздуха.А иногда бывает, что просто создать подвал недостаточно. В этом случае утепление пола помогает создать в помещении необходимый градус.
Heatheat.ru
Способ устранения минуса свайного фундамента
Проблема холодного пола решается утеплением фундамента различными способами.
Тип утеплителя выбирается в зависимости от высоты фундамента над землей.
Конструктивные особенности и возможность использования «нижнего» пространства в хозяйственных целях.
Следует рассмотреть несколько вариантов:
полная изоляция;
открытый;
утепление пола под домом снаружи.
Полный
При этом проводятся работы по утеплению всей конструкции, как снаружи, так и внутри:
Наружный
Этот способ подходит при низком расположении дома, когда размер свай небольшой, и подразумевает организацию каркаса по периметру, начиная от линии поверхности земли и заканчивая краем здания.Затем возможна декоративная облицовка и утепление.
Изоляция пола снаружи
Если дом значительно приподнят над землей и другие варианты невозможны, выполняется так называемое «частичное утепление» — с наружной, нижней части здания.
Несмотря на то, что с точки зрения профессионалов, вентилируемую часть лучше оставлять открытой, многие владельцы домов на свайно-винтовом фундаменте предпочитают закрывать и утеплять ее различными доступными способами.
Устройство гидроизоляции
Если не выполнить все мероприятия по грамотному устройству гидроизоляции, то металл, из которого изготовлены все элементы конструкции, может подвергнуться коррозии. Деревянные элементы могут поражаться грибками и гнилью.
Потеря характеристик свай или древесины может существенно повлиять на срок службы и долговечность здания.
Для закрепления конструкции в месте контакта свайных элементов и ростверка укладывается один из гидроизоляционных материалов.Например, это может быть слой рубероида. Его также нужно разместить на тех гранях ростверка, которые примыкают к стене здания.
Вслед за этим весь фундамент обрабатывается гидроизоляционной мастикой, а деревянные части — антисептиком.
Через неделю после окончательного впитывания растворов проводится следующий этап – утепление фундамента.
Два способа утепления цоколя строения
кирпичная кладка стен;
Подготовка каркаса под декоративную обшивку.
Кирпичная кладка
Для начала выкапывается небольшая траншея и формируется мелкозаглубленный фундамент: он армируется и заливается. Собственно, он уже имеет дополнительную изоляцию. Затем после высыхания на него укладывается небольшая кирпичная стенка необходимой высоты. Кладка выполнена в полкирпича.
Монтаж каркаса для панелей
К свайной конструкции привариваются направляющие для крепления панелей, которые затем приклеиваются или прикручиваются. Стыки панелей в углах замазываются, устанавливаются отливы.
Независимо от выбранного теплоизоляционного материала, рекомендуется делать вентиляционные отверстия, которые должны быть выполнены по диагонали поперек основания. Во избежание проникновения крыс или других грызунов каждое из отверстий необходимо закрыть решеткой.
Этот тип вентиляции предотвратит образование влаги внутри помещения.
Утепление пенополистиролом
Пенополистирол высокой плотности (экструдированный)
обладает хорошими теплоизоляционными и звукоизоляционными свойствами и позволяет производить качественное утепление фундамента на винтовых сваях.
Кроме того, полуторадюймовый лист материала существенно не уменьшает внутренний объем цоколя.
Поэтапное выполнение работ
Перед монтажом листов утеплителя кирпичную или бетонную стену необходимо подготовить: очистить от грязи и пыли, устранить неровности и трещины и обработать грунтовкой (желательно глубокого проникновения, ГГП).
Монтаж листов пенополистирола осуществляется с использованием специальных клеев или монтажной пены.Утепляющие элементы фиксируются специальными монтажными дюбелями.
Пространство между торцами листов необходимо утеплить (пенополиуретаном, минеральной ватой и т.п.). Для достижения наилучших теплоизоляционных свойств листы крепятся в два слоя.
Поверх утеплителя крепится металлическая сетка для защиты от грызунов.
По внутреннему периметру цоколя (по стенам) выполняется обратная засыпка слоя керамзитобетона.
Изоляция из минеральной ваты
Это теплоизоляционный материал с хорошими характеристиками, негорючий и нетоксичный.
Поэтапное выполнение работ:
Если плита имеет большую плотность, ее можно крепить к основанию монтажными дюбелями.
Гидроизоляция из рулонных материалов (рубероид, рубероид, линокром и др.)
Изоляция пола
При устройстве винтового свайного фундамента необходимо предусмотреть изготовление пола вместе с теплоизоляцией. Если он отсутствует, необходимо сделать теплоизоляцию снаружи здания.
Поэтапное выполнение работ:
Установлен пароизоляционный слой.
Фиксируется слой выбранного утеплителя (в соответствии с температурным режимом).
Следующий гидроизоляционный слой из рулонных материалов.
Полученную конструкцию необходимо защитить от механических повреждений дополнительным слоем. Материалами могут быть доски или листовые материалы (фанера, ДСП и другие).
По окончании работ одновременно получается не только утепленный пол, но и подготовленный потолок хозяйственного подвала.
Утепление свайно-винтового фундамента решит проблему холодных полов, снизит энергозатраты, связанные с отоплением, и продлит срок эксплуатации всего дома.
fundamentclub.ru
Варианты утепления свайных фундаментов
Современное компактное оборудование для монтажа винтовых свай позволяет быстро и недорого обустроить фундамент для частного дома.
Желаемый вид отделки и способ утепления цоколя зависят от эстетических предпочтений, квалификации мастеров и финансовых возможностей владельцев.
Получено распределение два способа теплоизоляции фундамента :
На отдельном мелкозаглубленном ленточном сооружении … Выкладывается из кирпича или заливается из бетона, опираясь на грунт, или собственный мелкозаглубленный фундамент. Этот способ идеален для регионов с теплым климатом и песчаной почвой. Утеплитель крепится к основанию по стандартной схеме.
На металлическую обрешетку, которая закрепляется на сваях … Установка каркаса по периметру позволяет не только выполнить утепление, но и эффектно отделать цоколь дома сайдингом, клинкерными панелями или металлическим профилированным листом.
Тип свайной конструкции существенно не влияет на выбор способа утепления, технические нюансы обсуждаются в СНиПах 23-02-2003 « Тепловая защита зданий ».
Технология утепления свайно-винтового фундамента
Особенностью винтового основания является то, что утеплить сваи практически невозможно. Поэтому по периметру фундамента возводят ленточный цоколь из кирпича или бетонных блоков и заполняют внутренние полости грунтом или керамзитом, смешанным с песком.Рассыпавшуюся подушку тщательно утрамбовывают. Технология довольно проста, но требует физических усилий.
Для того, чтобы на пол не тянул холод, устраивают дополнительную теплозащиту пола. Дизайн напоминает слоеный торт и может выглядеть так:
1 слой — черновой пол;
2 слой — влаговетрозащитная подложка: Изоспан, Ютавек, Тайвек или аналоги;
3-й слой — минеральная вата;
4-й слой — пароизоляционный мембранный материал;
5-й слой — финишный пол.
Особенности утепления свайного фундамента снаружи на пучинистых грунтах
В случаях, когда здание возводится на пучинистых грунтах , ленточный способ утепления основания не подходит. Процесс набухания идет неравномерно, на кладке могут появиться наклонные трещины, поэтому используют второй способ. Устраивают обрешетку, утепляют ее пенополистиролом, отделывают декоративной отделкой.
Правила утепления свайно-ростверкового фундамента
Конструкция свайно-ростверкового основания предполагает только наружную теплоизоляцию … Боковые грани ростверка служат стенами цокольного этажа, и их необходимо утеплить. Используются различные методы:
Покройте боковые стенки слоем битума или рубероида. Образующаяся корка хорошо защищает субстрат от влаги.
Полимерные материалы (пенополистирол, пенополистирол) приклеиваются к битуму. Швы уплотнены пенополиуретаном, чтобы избежать мостиков холода.
Уложить слой стальной армированной сетки. Это дает защиту от грызунов и готовую основу для финишной штукатурки.
Устроить ленточный плинтус или «теплую кладку».
Выбор способа утепления свайно-ростверкового фундамента зависит от климатических и погодных условий региона, структуры грунта, высоты залегания грунтовых вод. Чаще всего для снижения теплопотерь используют оптимальное решение – смешивают несколько способов в одно целое. Например:
устройство отмостки;
с добавлением наполнителя из керамзита;
применение полимерной изоляции по периметру.
holodine.net
Строительство свайного фундамента
Винтовые сваи
выбирают для легких построек или в сложных условиях эксплуатации. Буронабивные сваи экономят бюджет строительства. Низкие ростверки либо заглубляются в землю, либо начинаются с поверхности земли, предохраняя пол нижнего этажа от продувания. Висячие ростверки – это незащищенное подполье, которое пытаются утеплить застройщики, не имеющие практики и профильного образования.
При использовании висячего ростверка выполнение пола по грунту невозможно. В 90% случаев используют полы по лагам, которые можно утеплить базальтовой ватой поверх чернового пола. Работы ведутся изнутри, никакого отношения к утеплению свайного фундамента они не имеют.
Почему нельзя утеплять свайный фундамент?
Независимо от вида теплоизоляционного материала, каждый из них предназначен для удержания тепла в помещении.В подполье нет свайного фундамента, нет обогревателей, нет теплого воздуха, поэтому утепление невозможно в принципе:

Изоляция от холодных воздушных масс буквально коту под хвост. Однако избыточная вентиляция охлаждает этажи снизу, увеличивая эксплуатационный бюджет, ливневые и паводковые воды попадают под здание, испарения повреждают несущий каркас дома.
Проблема решается конструкцией фальшбазы, которая называется подхватом. Выполняется кладкой в полкирпича или облицовкой цокольным сайдингом каркаса, закрепленного на трубах свайного фундамента.Однако в нем необходимо оставить вентиляционные каналы для проветривания подполья.
Что нужно утеплить в коттедже на свайном фундаменте?
Решив, что наполнение утеплять не нужно, необходимо обратить внимание на узлы ввода коммуникаций. Трубопроводы водопровода, дренажные системы, утепление требуется в обязательном порядке. Жидкости имеют хоть и невысокую, но положительную температуру, которую необходимо поддерживать несколькими слоями утепления внутри цокольного этажа под землей до отметки промерзания в районе.
Узел ввода водопровода
Труба холодной воды проходит ниже точки промерзания грунта, после чего поднимается к подножию здания, проходит через подземный воздух на пол. Данная инженерная система утеплена следующим образом:

На практике нагревательный кабель используется по всей длине трубопровода, что гарантирует защиту коммуникаций от промерзания.
Канализационный выпуск в сборе
Утепление канализации проще, дешевле предыдущего случая.Стоки при выходе из жилища имеют высокую температуру, не могут замерзнуть при прохождении через подземный фундамент. Поэтому под землёй они защищены панцирями, на воздухе завернуты в один слой базальтовой или стекловаты.
Газопровод мороза не боится, утеплять нет смысла. То же самое относится и к кабелю питания.
Ростверк плитный на сваях — исключение из правила
Свайный фундамент требует утепления в единственном случае — монолитный плитный ростверк на оголовках СВС или буронабивных свай.При выборе данной технологии на ровном участке без перепада высот, для экономии бюджета строительства и снижения трудозатрат плита заливается в опалубку на земле. Застройщик избавляется от нижних щитов опалубки (которые потом крайне сложно демонтировать), получая при этом нагрузки от сил пучения, способных оторвать плиту ростверка от свай. В этом случае технология утепления выглядит так:

Ребра жесткости по низу плитного ростверка не требуются.Ввод коммуникаций осуществляется до изготовления подушки фундамента. Отмостка утепляется пенополистиролом на уровне подошвы плиты, предохраняя ее от бокового промерзания. Коммуникации не нужно утеплять, в отличие от других ростверковых фундаментов.
Эта технология слишком дорога и редко используется. Сборные ростверки (брус или двутавры) на винтовых сваях, монолитные на буронабивных сваях утеплять не нужно. Достаточно гидроизолировать облицовочный материал на уровне земли.
фундаментдомов.ру
Особенности свайно-винтового фундамента
Свайно-винтовой фундамент подходит для легких построек: каркасных, бревенчатых и брусовых, из СИП-панелей. Под стены с шагом в несколько метров устанавливаются опоры — стальные сваи. Опора представляет собой трубу с острым наконечником и винтовым лезвием на конце. Винтовая свая напоминает шуруп и по форме, и по технологии установки: она буквально вкручивается в землю. Установленные сваи желательно соединить между собой металлическим уголком сверху, это предотвратит их возможное смещение.Часто в целях экономии угол не ставят, в этом случае сваи соединяются опорной доской каркаса или установленным непосредственно на них нижним венцом сруба.
Правильно построенный винтовой свайный фундамент выдерживает сильные морозы, недостроенное и неиспользуемое здание можно смело оставлять на зиму без утепления. Фундамент практически не подвержен силам морозного пучения: винтовые лопасти лежат ниже глубины промерзания, а предательски пучинистый грунт скользит по гладким трубам свай, не причиняя зданию никакого ущерба.
Дачный участок «на шурупах» вообще не нужно утеплять. Вы также можете оставить базу открытой, оставить ее открытой. Но если в доме живут круглый год, понадобится эффективное утепление свайного фундамента снаружи. Теплоизоляция нужна для того, чтобы минимизировать теплопотери через пол первого этажа и тем самым уменьшить затраты на отопление. А также, во избежание промерзания коммуникаций, заведенных в дом в подвальном помещении. Необходимо учитывать ряд особенностей конструкции шнека:
Первоначальное отсутствие вертикального ограждения по внешнему периметру.Вы должны построить его.
Часто винтовые фундаменты возводят на проблемных пучинистых грунтах.
Наличие свободного пространства между землей и перекрытием первого этажа.
Как правило, почва под домом влажная.
Ввиду вышеизложенного есть три задачи, которые придется решать при утеплении свайного фундамента: влага в подполье, пучение грунта и его промерзание:
Как удалить лишнюю влагу с чернового пола
Можно полностью гидроизолировать грунт под домом.Но это экономически неоправданно, так как речь идет о дешевом строительстве. Можно, конечно, постелить на землю полиэтиленовую пленку, но это полумера. Влага из почвы неизбежно будет поступать в ограниченное по периметру пространство под перекрытием первого этажа, если дом построен не в засушливой местности.
Неизбежно возникает вопрос защиты конструкции перекрытия первого этажа от воды. Пароизоляция пола обязательна, и делать ее нужно снизу, от чернового пола.Поэтому при строительстве винтового фундамента стоит выбирать такую высоту свай, чтобы человек мог передвигаться и работать в подполье. В противном случае придется монтировать нижнюю пароизоляцию, находясь над рамой, что не очень удобно. А при необходимости отремонтировать или заменить утеплитель без вскрытия пола будет невозможно.
Для удаления лишней влаги в наружном ограждении фундамента придется делать вентиляционные отверстия. Вентиляционные отверстия должны располагаться со всех четырех сторон здания; для большого дома желательно по две с каждой стороны, ближе к углам здания.
Отверстие должно быть закрыто решеткой для предотвращения проникновения грызунов и ос в черновой пол. Что касается размеров отверстий: СНиП рекомендует принимать общую площадь всех отверстий в подвале равной 1/400 общей площади первого этажа дома. Например, для дома 8х8 м потребуется восемь воздуховодов диаметром 8 см каждый. Вентиляция чернового пола будет еще лучше, если вытяжной канал будет выведен на крышу.
Температура воздуха в подземелье зимой будет плюсовой, но жары там точно не будет.Это необходимо учитывать при устройстве перекрытия первого этажа, слой утеплителя должен быть достаточным, не менее 15 см. В обязательном порядке необходимо утеплить входы водопровода и канализации.
Как избежать деформаций от воздействия пучинистого грунта
Рыхлый грунт (глина, суглинок) при промерзании увеличивается в объеме, зимой повышается его уровень. Заклинившие ворота и покосившиеся заборы – результат именно этого процесса. Устраивая внешнее вертикальное ограждение и утепляя основание свайно-винтового фундамента, мы вряд ли закопаем его ниже глубины промерзания грунта.Обычно ограждение опускается чуть ниже уровня земли. Но в холода пучинистый грунт поднимется и начнет давить на ограждение фундамента. Результатом будет деформация.
Чтобы не ремонтировать ограждение подвала каждую весну, пучинистый грунт под ним следует заменить непучинистым: удалить глину и засыпать в траншею крупнозернистый речной песок. Для центральных районов России достаточно произвести замену на глубину 60 см. Также не лишним будет проложить между землей и наружным ограждением демпферную полосу из пенопласта или другого негниющего материала, способного сжиматься под нагрузкой в земле.
Как предотвратить промерзание грунта под фундаментом
Сделав вертикальное утепление фундамента из винтовых свай только до уровня земли, мы все равно не добьемся должной теплоизоляции здания. Влажная зимняя почва — отличный проводник холода, мороз неизбежно «проберется» под дом горизонтально. Грунт промерзнет под вертикальным ограждением, минуя утепленную, но не заглубленную стену снизу. Предотвратить промерзание грунта под фундаментом можно, устроив так называемую «утепленную отмостку».Под покрытие отмостки (бетон, плитка, щебень, газон) на глубину 10-30 см необходимо горизонтально уложить слой теплоизоляции. Лучше всего для этих целей подходит экструдированный пенополистирол. Необходимо следить за тем, чтобы вертикальная и горизонтальная изоляция соединялись, не оставляя мостика холода для проникновения холода в черновой пол.
Как и чем закрыть цоколь дома на свайно-винтовом фундаменте
Теплоизоляционный материал нужно где-то разместить, ему нужна основа.В первую очередь необходимо закрыть черновой пол. Каким будет утепление фундамента на винтовых сваях, в первую очередь определяется конструкцией наружного ограждения цокольного этажа. Чем закрыть свайно-винтовой фундамент?
Ограждение подвала кирпичной кладкой
Вы можете найти рекомендацию сделать винтовой фундамент забора из кирпича или бутового камня. Некоторые разработчики именно так и делают. Однако нужно понимать, что для кирпичной стены не получится (точнее, нерационально) устроить достаточно надежную опору и прочность конструкции не гарантируется.
Если грунт пучинистый, в месте упирания стены его следует убрать на глубину не менее 80 см, заменив песком. А для поддержки кладки заложить армированный мини-фундамент сечением не менее 20х20 см. Между бетоном и кирпичом, а также деревянным опорным брусом коробки дома и кирпичом необходимо уложить слой рулонной гидроизоляции. В процессе кладки утеплитель должен быть уложен на внутреннюю сторону чернового пола.Если черновой пол достаточно высокий, в нем есть смысл сделать люк-отверстие, тогда утеплитель можно будет укладывать уже после завершения возведения кирпичной конструкции.
Решение с кирпичным цоколем не считаем рациональным. Построив фундамент и дом по самой дешевой и «быстрой» технологии, нелогично потом ввязываться в долгую и довольно дорогую работу с каменным забором. Вдоль каркаса проще построить облегченный черновой забор.
Ограждение цоколя с легкой строчкой по раме
Как и из чего сделать каркас на винтовых сваях?
Можно сделать металлический каркас — он надежнее, долговечнее, но сложнее и дороже.Проще и удобнее использовать уголок, при шаге сваи 2 м достаточно профиля 40х40 мм. Разместив уголки горизонтально полкой вниз, прислоните к ним деревянные бруски, к которым будет легко прикрепить обшивку. Как соединить металлические детали сваркой или метизами – дело вкуса и наличия оборудования. В целях пожарной безопасности перед установкой деревянных конструкций на опоры следует проводить сварочные работы.
Деревянный каркас проще и дешевле сделать из брусков или досок.Древесину необходимо предварительно продезинфицировать, потому что в подполе она мокрая. Крепить бруски к стальным трубам лучше не саморезами, а длинными болтами или стяжками. Под головки болтов в древесине придется просверлить углубление, чтобы разместить крепеж в утопленном положении.
Построив каркас, мы получим более-менее прочную основу для крепления обшивки и укладки утеплителя подвала. В качестве облицовки можно использовать любой влагостойкий и не очень тяжелый листовой материал.Плоские асбестоцементные листы очень прочны, долговечны и относительно недороги. Отлично смотрится пластиковый сайдинг, предназначенный для зашивки цоколя. Подойдет даже «заборный» металлопрофиль и обычная листовая оцинкованная сталь.
Как и чем утеплить свайно-винтовой фундамент
Как выбрать обогреватель? Прежде всего, он должен быть влагостойким. Хорошо подходят гидрофобные синтетические материалы: пенопласт, пенополистирол, пенополиэтилен и др. Из минерального утеплителя подходит только пеностекло, минеральная (базальтовая и стеклянная) вата – ни в коем случае.Никакие органические теплоизоляционные материалы не подойдут. Окончательный выбор теплоизоляционного материала зависит от того, где он будет размещен.
Чем утеплить свайный фундамент по каркасу, где разместить утеплитель? Понятно, что изнутри метро, но тут есть варианты:
Укладка теплоизоляционного слоя за каркасом обшивки
На первый взгляд, проще всего сначала закрепить обшивку цоколя непосредственно к раме, а затем уложить утеплитель за раму.Именно за рамой, а не между ее элементами. Чтоб не было мостиков холода. Но в этом случае встает вопрос о его надежной фиксации. Можно, конечно, закрепить листы утеплителя на обратной стороне каркаса. Но осуществлять такую установку с низким цоколем будет неудобно. Доступ с обратной стороны затруднен, но нужно закрепить крепежные элементы и заполнить щели строительной пеной.
И, скорее всего, теплоизоляция не подойдет в местах расположения стальных свай, либо ее слой будет тоньше.Таковы недостатки этого метода. Плюсы: Можно использовать любой утеплитель, в частности недорогой и легко режущий пенопласт самой низкой плотности. Благодаря низкой цене вы можете увеличить его толщину. А винтовые сваи можно дополнительно утеплить с трех сторон изнутри чернового пола.
Монтаж изоляции перед каркасом обшивки
Еще один вариант утепления свайного фундамента – сначала закрепить утеплитель на каркасе, а затем поверх него обрешетку.Преимуществом этого метода является удобство работы. При должном усердии фиксация утеплителя будет максимально надежной. Все имеющиеся щели заделать строительной пеной несложно.
Если перед установкой листов теплоизоляции на каркас закрепить стальную мелкую сетку, то теплоизоляция будет надежно защищена от грызунов, даже если они проникнут в черновой пол. В качестве утеплителя придется использовать достаточно жесткий материал, идеально подойдет экструдированный пенополистирол (ЭПС).Обшивка крепится поверх листов утеплителя.
Но ЭПС можно доделать и другими способами. Первый, дешевый вариант: штукатурка тонким слоем фасадной штукатурки на полимерной сетке. Второй способ дороже, но для многих красивее и однозначно престижнее: покрыть теплоизоляционные плиты светлой фасадной плиткой, имитирующей кирпич.
Мы рассказали только о самых доступных способах теплоизоляции чернового пола фундамента на винтовых сваях.Есть и другие способы, например, обшивка двойными теплоизоляционными отделочными панелями или устройство стены подвала из пенополистирольных блоков системы «Теплый дом». Но, какие бы технические решения по строительству и обустройству собственного дома вы не решили использовать, рекомендуем перед началом строительных работ проконсультироваться со специалистами по всем важным вопросам.
Теплогуру.ру
Зачем утеплять свайный фундамент
В районах с проблемным грунтом, где есть участки с плавающими слоями грунта, оптимальным решением для строительства дома будет свайно-винтовой фундамент.Он обеспечит надежность в местах с высоким уровнем грунтовых вод, в отличие от ленточных монолитных или сборных фундаментов.
Свайно-балочная конструкция и динамические нагрузки не страшны. Он очень прочен и устойчив к процессу пучения грунта. Также ему не страшны разрушительное воздействие грунтовых вод, так как винтовые сваи изготовлены из антикоррозийной стали.
Еще одним преимуществом данного типа фундамента является относительно невысокая стоимость, а также скорость и простота возведения.Монтаж одного свайного фундамента займет у бригады опытных специалистов всего один рабочий день.
Но, несмотря на ряд положительных качеств, свайно-винтовой фундамент имеет и ряд отрицательных особенностей. Дом, построенный на сваях, не имеет цокольного этажа, а также имеет плохие показатели теплоизоляции.
Между полом и землей есть пространство, которое можно легко продуть. Именно из-за чего драгоценное тепло очень быстро покидает дом.Особенно это заметно с наступлением холодов. Радиаторы не справляются со своей задачей, так как теплый воздух всегда поднимается вверх, а полы остаются холодными.
Чтобы решить эту проблему, нужно подумать еще на этапе проектирования дома – теплоизоляция. Утепление свайно-винтового фундамента происходит на этапе работ с ростверком, чтобы полностью изолировать его от внешних воздушных потоков. Готовые дома также можно утеплять, но это будет не так эффективно, как теплоизоляция на этапе строительства.
Также для качественного и эффективного утепления свайно-винтового фундамента необходимо устройство фальшфундамента. Он должен исключать попадание ветра и осадков в свободное пространство между грунтом и домом.
Материалы для утепления фундамента
При утеплении свайно-винтового фундамента необходимо обратить внимание на фальшоснование и ростверк. Эти элементы соприкасаются с поверхностью дома и при замерзании могут передавать ей низкую температуру.Сами винтовые сваи, погруженные в землю, в утеплении не нуждаются.
При утеплении фальшосновы необходимо подбирать материал, не боящийся воды и сохраняющий свои теплоизоляционные свойства даже во влажном состоянии. Ведь от земли исходит большое количество влаги, а значит, утеплитель будет находиться в очень влажной среде. Он также должен быть устойчив к различным солям и минералам в почве. При утеплении свайно-винтового фундамента лучше использовать листовые материалы высокой плотности или жидкую теплоизоляционную смесь.
Наиболее популярными материалами для утепления свайно-винтового фундамента являются:
Пенополистирол;
пеноизол жидкий;
блоки из пеностекла
;
экструдированный пенополистирол или пенопласт.
Пеноплекс и пенопласт имеют одинаковую теплопроводность, а также не пропускают пары. Пеноизол также имеет аналогичную теплопроводность, но пропускает влагу. Минеральную вату и базальтовый утеплитель лучше не использовать, так как они не очень удобны для монтажа.
Утепление свайно-винтового фундамента своими руками
Приступать к утеплению фундамента необходимо только после гидроизоляции ростверка дома. Гидроизоляционные мембраны идеально подходят для этого. Самым бюджетным вариантом может стать рубероид или аналогичные материалы на битумной основе.
Для самостоятельного изготовления и утепления фальшфундамента потребуются следующие инструменты:
сварочный аппарат;
мастерок, шпатель, молоток, рулетка, нож;
низкоскоростная дрель или шуруповерт;
бетономешалка.
Фальшоснование свайно-винтового фундамента не несет никакой нагрузки, так как его основная задача — изоляция свободного пространства под домом от внешних факторов.
Первый вариант – построить кирпичную стену под ростверком. Его толщина должна быть в полкирпича. Второй вариант – закрыть свободное пространство декоративными панелями, которые крепятся к ростверку.
Создание кирпичного цоколя
Этот вариант более трудозатратный, но приложенные усилия не пропадут даром.Так как кирпичная основа максимально надежна и обладает большей долговечностью, тогда как декоративная альтернатива легко повреждается.
Перед возведением и утеплением цоколя необходимо вокруг дома вырыть траншею под ростверк. Глубина траншеи должна быть 20-30 сантиметров, а ширина чуть больше кирпича.
Траншея должна быть заполнена бетоном и дать ему затвердеть. Это будет своего рода фундамент, на который будет укладываться кирпичное основание.Из-за небольшой глубины бетона следует использовать арматуру диаметром 10-12 мм.
После того, как бетон полностью схватится и затвердеет, можно приступать к возведению стен кирпичного подвала. Его следует укладывать небольшими участками длиной 1-2 метра. Это необходимо для того, чтобы упростить утепление на поверхности основания.
Для фиксации выбранного для утепления материала потребуются специализированные клеи, в состав которых не должны входить органические растворители.
После утепления подвала нужно закрыть кирпичную стену декоративной заглушкой. Выбор материалов огромен, подходит на любой вкус. Также можно использовать гипс.
Изготовление цоколя с декоративными панелями
Гораздо более простым способом возведения и утепления фальш-цоколя, в отличие от возведения кирпичной перегородки, является установка декоративных панелей. Если подойти к этому вопросу серьезно и грамотно, то такой способ обеспечит долговечное и надежное утепление свайно-винтового фундамента.
Для начала следует заняться выбором несущей конструкции, на которую собственно и будет установлена декоративная панель фальшосновы и выбранный для утепления материал.
Расстояние между профилями дорожек зависит от высоты свободного пространства между полом дома и землей. Обычно достаточно двух-трех продольных профильных рам.
Деревянный брус тоже хорошо справится с задачей каркаса, только его нужно предварительно обработать антисептиком или мастикой.Главное защитить дерево от гниения и насекомых.
Далее полость каркаса заполняется утеплителем. Пенопласт, пеноплекс или любой другой утеплитель. Не забывайте о толщине плит, если для утепления используется пеноплекс. Если она выйдет за пределы ростверка, то сильно усложнит монтаж декоративных панелей.
После монтажа теплоизоляционного материала на ростверк здания с помощью клеевой смеси следует установить декоративную заливку.Размер декоративных панелей также является важным аспектом. Для обеспечения надежной фиксации необходимо, чтобы нижняя часть уходила в землю на глубину около 5 сантиметров, а верхняя плотно прилегала к ростверку. В том месте, где нижняя часть панели соприкасается с землей, нужно выкопать небольшую канавку глубиной 10-15 сантиметров и засыпать ее керамзитом.
Керамзитовый наполнитель
имеет низкую теплопроводность, что исключает возможность промерзания конструкции при отрицательных температурах.Следовательно, это также поможет уменьшить теплопотери пола здания.
Выбор данного варианта фальшоснования для свайно-винтового фундамента с пароизоляционными материалами (пеноплекс) предполагает наличие естественной вентиляции. Он нужен для того, чтобы во внутреннем пространстве не скапливалась влага. Из-за него на внутренней стороне пола дома будет оседать конденсат, что может негативно сказаться на деревянной конструкции. Для того чтобы воздух мог свободно циркулировать, необходимо сделать специальные вентиляционные отверстия.С наступлением холодов отверстия следует закрыть заглушкой или любым теплоизоляционным материалом.
Любой владелец участка, начиная строительство собственного дома, старается максимально минимизировать общую смету расходов. К счастью, обилие современных технологических разработок позволяет выбирать наименее затратные подходы к строительству, разумеется, без потери эксплуатационных характеристик будущего здания.
Одним из самых материалоемких, дорогостоящих, трудоемких этапов строительства обычно было возведение фундамента дома.Однако для многих типов жилых и подсобных зданий заливка ленточного или монолитно-плитного основания вовсе не требуется. Достаточно ограничиться установкой свай, которые сверху обвязываются ростверком – он станет надежной основой для поднятия стен. Всем хорош такой подход, но вот только дом очень часто, особенно при сильных неровностях рельефа, оказывается «парящим в воздухе», то есть под полами первого этажа остается пространство, продуваемое всеми ветрами .Ничего страшного — надо правильно провести, и здание даже внешне ничем не будет отличаться от тех построек, которые установлены на «классическом» бетонном основании.
Несколько слов о свайно-винтовом фундаменте
Фундамент на винтовых сваях имеет ряд существенных преимуществ.
В первую очередь наиболее выгодным решением становится, если дом строится на неустойчивых, заболоченных грунтах, имеющих свойство вспучиваться зимой. Нижняя винтовая часть сваи достигает глубины ниже уровня промерзания, устойчивые слои грунта, а сезонные колебания поверхности не оказывают отрицательного влияния на возводимый дом.
Такой фундамент наиболее экономичен и прост в возведении при возведении домов на участках с пересеченной местностью – при таком подходе проще всего добиться горизонтальности нижней обвязки.
Строительство свайно-винтового фундамента меньше других зависит от сезона и погоды – строительство можно вести в любое время года.
По срокам строительства такой фундамент также не имеет себе равных.
Технология его обустройства достаточно проста, и при соблюдении определенных условий может быть реализована самостоятельно.
С точки зрения стоимости возведение свайного фундамента является наиболее экономичным.
В связи с тем, что под полом первого этажа в доме на винтовых сваях образуется неотапливаемое пространство, необходимо утепление свайно-винтового фундамента, которое может быть выполнено различными способами в зависимости от конструкции и материала базы.
Утепление подвала и других частей дома обязательно в связи с требованиями строительных норм, вводимых в связи с необходимостью энергосбережения и обеспечения оптимального микроклимата в помещениях (, СанПиН 2.1.2.1002-00 «Санитарно-эпидемиологические требования к жилым зданиям и помещениям»).
Теплозащита свайно-винтового фундамента не представляет особой сложности, и ее можно сделать своими руками. Существуют следующие методы изоляции:
тепловая защита подвала снаружи по периметру дома;
термозащита основания изнутри и по периметру;
полное утепление пола первого этажа дома.
Технология изоляции
При любом способе утепления последовательность работ должна быть следующей:
Кирпичная цокольная конструкция или корпус на каркасе с облицовкой.
Устройство для наружного или внутреннего утепления подвала, опционально устройство для полного утепления пола первого этажа.
Устройство цоколя
Расположение цоколя/цоколя можно выполнить двумя основными способами:
выкладывают кирпичную стену толщиной в полкирпича, закрывая пространство от отмостки до нижнего обвязочного бруса дома или первого венца;
выполнить подхват — фальшфундамент на раме с облицовкой различными материалами по выбору заказчика.
Кирпичный фундамент можно без проблем утеплить снаружи и внутри.
Для поддержки кирпичной стены необходимо предварительно своими руками выкопать небольшую траншею глубиной 300 мм и шириной 250 мм, насыпать на дно слой песка толщиной 100 мм и уплотнить его. После этого уложите на песчаную подготовку узкую арматурную сетку из двух продольных стержней диаметром 8 мм и поперечных с шагом 400 мм из арматурной проволоки и залейте траншею бетоном класса В7.5. Через несколько дней, когда бетон наберет достаточную прочность, можно выкладывать кирпичную стену.
Совет: Кирпичная основа должна быть из керамического кирпича, а не из силикатного, так как керамический кирпич более устойчив к влаге.
Подхват осуществляется следующим образом. Сначала устраивается каркас из двух-трех металлических направляющих профилей (это зависит от высоты основания), которые крепятся к оголовкам свай по периметру с помощью болтов или сварки.К направляющим крепятся вертикальные планки с таким шагом, чтобы потом к ним можно было прикрепить доски ЦСП толщиной 16 мм. Нижний край фальшцоколя не должен достигать планировочного уровня земли; под него делается песчаная подушка с уклоном от стены дома. На плиты ЦСП наклеивается или наплавляется отрезанная рулонная гидроизоляция, нижний край которой должен заходить в песчаную подушку и под отмостку, которую необходимо устроить после завершения всех гидроизоляционных и утеплительных работ.
Совет! Вообще говоря, утепление цокольного этажа на винтовых сваях не имеет практического значения. Так как пол дома утеплен, тепло из комнат не будет поступать в подпольное пространство, а тепла из недр недостаточно для поддержания температуры под домом, оно будет испаряться наружу через вентиляционные отверстия, которые необходимы. Достаточно провести только заливку без утепления, а дополнительные средства потратить на лучшую теплоизоляцию пола.
Устройство внешней изоляции
Теплозащита снаружи своими руками из пенополистирольных плит или, что еще лучше, из пенополистирола. Это тоже пенополистирол, только экструдированный, изготовленный методом экструзии. Материал обладает большей прочностью, меньшей теплопроводностью и не пропускает влагу, в отличие от обычного пенополистирола.
Пеноплекс
специально разработан для укладки в конструкции, заглубленные в землю, например, под отмостку или в составе подготовки дорожного покрытия.Толщина пенопластового утеплителя может составлять всего 30 мм вместо 50 мм у обычного пенополистирола. Кроме того, при производстве экструдированного пенополистирола в его состав включают специальные добавки, которые не позволяют материалу воспламениться, а в случае пожара он самозатухает.
Другая схема подхвата.
На кирпичной стене перед утеплением трещины заделывают цементным раствором и промазывают грунтовкой для лучшего сцепления с утеплителем.
Плиты утеплителя
приклеиваются к стене подвала с помощью специального клея, все стыки между ними запениваются монтажной пеной, не содержащей толуола. Затем основание покрывается полимерной сеткой и штукатурится. Дальнейшая отделка по желанию – покраска, облицовка плиткой или другими материалами.
Теплозащита основания каркаса снаружи своими руками делается другим способом. Плиты утеплителя наклеиваются на листы ЦСП, после чего, в отличие от технологии утепления кирпичного цоколя, не оштукатуриваются, а закрываются финишными облицовочными панелями, сайдингом или другой декоративной обшивкой цоколя.
Виниловый кирпич.
Утепление подвала изнутри
Утепление цоколя дома изнутри своими руками необходимо производить до начала сборки основных конструкций дома, расположенных выше нулевой отметки.
Все операции для кирпичного и для каркасного цоколя выполняются так же, как и при наружном утеплении. Разница лишь в том, что приклеенный утеплитель не нужно штукатурить или покрывать декоративной облицовкой.После монтажа плиты утеплителя покрывают специальной металлической сеткой, защищающей от грызунов, затем по всему периметру засыпают грунтом или, что предпочтительнее, керамзитом, играющим роль дополнительного утеплителя.
Утепление пола первого этажа
Пол в деревянных домах устраивается по деревянным балкам, которые служат лагами. Для утепления пола к каждому брусу по всей длине с двух сторон прибивают черепные бруски. На черепные брусья делается накат из доски и сверху укладывается гидроизоляция, затем на пространство между лагами укладываются плиты утеплителя.После этого вся площадь пола покрывается пароизоляционной пленкой, которую необходимо вывести на стены на величину толщины пола. Пароизоляция необходима для того, чтобы водяные пары из помещений не могли смочить утеплитель, после чего он в значительной степени теряет свои теплоизоляционные свойства при сильных морозах. Затем из доски укладывают черновой пол, а на него устраивают чистовое напольное покрытие.
Важно! Независимо от способа утепления свайно-винтового фундамента необходимо оставлять вентиляционные отверстия в противоположных углах цоколя во избежание скопления влаги в подпольном пространстве.
Утепление фундамента из винтовых свай необходимо производить не только для соблюдения требований нормативных документов, но и для создания комфортного микроклимата в доме. При эксплуатации утепленного по всем правилам дома – кроме подвала, это стены, крыша и другие конструкции – это позволяет значительно экономить расходы на отопление, а летом, наоборот, сохранить помещения охлаждаются, тем самым снижая затраты энергии на кондиционирование воздуха.
Совет! Если вам нужны подрядчики, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ, которые необходимо выполнить и вы получите предложения с ценами от строительных бригад и фирм на почту. Вы можете посмотреть отзывы о каждом из них и фото с примерами работы. Это БЕСПЛАТНО и ни к чему не обязывает.
.

Серия	Размер, мм	Масса, т	Средняя стоимость, руб.
ФЛ 8-24-3	2380x 800 × 300	1,15	3 000
ФЛ 10-24-3	2380 × 1000×300	1,38	3 800
ФЛ 12-24-3	2380 × 1200×300	1,63	5 005
ФЛ 14-24-3	2380 × 1400×300	1,90	6 080
ФЛ 16-24-3	2380 × 1600×300	2,15	7 120
ФЛ 28-12-3	2800 × 1180х500	2,82	10 200
ФЛ 32-12-3	3200 × 1180×500	3,23	14 050
