Фундамент сваи винтовой: Делаем свайно-винтовой фундамент для частного дома

Фундаменты на винтовых сваях, строительство свайно винтового фундамента | СВФ Группа

Закажите свайно — винтовой фундамент Астер® в СВФ Группа!

Свайно — винтовой фундамент — отличное решение для любого загородного дома. А свайный фундамент, заказанный в СВФ — это гарантия надежности и долговечности вашей постройки!

СВФ Группа первый завод винтовых свай, который стал применять технологию изготовления фундамента на винтовых сваях для деревянного домостроения в России.

Этапы работы

  1. Мы обговариваем с клиентом все его пожелания. Нередко мы предлагаем использовать более экономичную, но не менее надежную технологию для дома на винтовых сваях.
  2. Наши специалисты разрабатывают план свайного поля с учетом всех особенностей участка.
  3. Перед монтированием винтового фундамента мы проводим исследование грунта с помощью полноценной технологии с применением контрольной сваи Астер®. Это позволяет определить в реальных условиях, какой тип сваи Астер® будет оптимальным, избежать возможных сюрпризов почвы и, соответственно, непредусмотренных расходов заказчика.
  4. Мы осуществляем ручной или механизированный монтаж свай Астер® на участке только после того, как предварительная работа будет завершена и согласована с клиентом. Конечно, работа начинается после подписания договора, чтобы обезопасить клиента от лишних затрат.

Мы гарантируем качество наших свай Астер

® и винтовых фундаментов

Фундамент на сваях

Думаете, что подобный фундамент вы сможете купить в любой другой компании? Нет! Ведь только на нашем заводе винтовых свай Вы:

  • купите сваи Астер® PRO улучшенной конструкции и закажете фундамент, изготовленный по усовершенствованной технологии;
  • получите официальный документ от нашего завода к каждой партии свай Астер®, удостоверяющий их качество;
  • станете обладателем фундамента на винтовых сваях, комплектующие к которому изготавливались с соблюдением всех стандартов качества и были разработаны и протестированы в самых жестких условиях;
  • получите не одну услугу, а целый комплекс, который включает в себя производство винтовых свай Астер®, исследовательскую работу и устройство фундаментов.



Принципы нашей работы

Механизированное завинчивание
винтовых свай

Надежность. Ваш винтовой фундамент будет прочен и надежен: перед заключением договора мы проводим нужные исследования и делаем вывод, сколько нужно свай для фундамента. Мы предпочтем лучше не заключать договор, нежели сделать свою работу плохо.

Ответственность. Вы получите фундамент на винтовых сваях для дома ровно с тем количеством свай Астер®, сколько вам необходимо, и ни одной больше. И даже если вы будете настаивать, мы приведем доказательства и факты, которые указывают на то, что количество свай может быть уменьшено, а ваши деньги — сэкономлены.

Эффективность. Хотите сэкономить? Не ищите, где вам предложат дешевый свайно-винтовой фундамент. Закажите у нас фундамент, который будет изготовлен по хорошей и запатентованной эконом-технологии.

Рассчитать стоимость фундамента

бетонный ленточный фундамент или винтовые сваи?

И самое «основательное» возражение – надежность бетона. Одно дело даже с виду солидная монолитная бетонная лента. Совсем другое – сваи, которые выглядят довольно «изящно» и, кажется, «нырнут» в грунт под весом массивной постройки.

Сразу же стоит вернуться к аргументам, которые мы приводили, когда рассматривали «низкую цену» бетона. О надежности можно говорить только если конструкция выполнена без нарушений.

Есть и еще одна особенность работы с бетоном – процесс полного набора прочности, занимающий 28 суток при температуре 20 ºС. Продолжить строительство можно и при наборе прочности не менее 70% при нормальных условиях, но это займет не менее 21 суток. При снижении температуры окружающей среды этот срок увеличивается. А в период отрицательных температур требуется прогрев бетона. Если такой прогрев будет выполнен некачественно и какие-либо участки промерзнут, то их придется демонтировать и выполнять заново.

Нормальные условия подразумевают под собой не только теплую погоду, но и правильный уход за бетоном.

Когда бригада залила бетон и уехала, Вам придется еще три недели внимательно следить за тем, чтобы он находился во влажном состоянии и не потрескался от жары. Можно представить, какие траты Вас ожидают, если меры предосторожности не будут соблюдены, а фундамент окажется не просто не надежным, а вовсе непригодным для строительства дома. Так как найти бригаду или компанию, которая предоставляла бы гарантию на выполненные работы сложно, в подобной ситуации рабочие виноваты не будут, а все расходы лягут на Вас.

Во время строительства фундамента на винтовых сваях такие ситуации исключены, так как после установки Вы сразу получаете готовую конструкцию (все этапы СМР описаны в разделе «Установка винтовых свай»). Более того, приобретая сваи, Вы можете при помощи недорогих приборов (микрометр и др.) оценить их качество: толщину стенки ствола и толщину лопасти, качество сварных соединений (подтверждением качества может служить УЗК отчет о сплошности сварного шва).

Качество металла – отдельная тема, но стоит помнить о том, что покупка винтовых свай, как и любых строительных материалов, у специализированных организаций значительно уменьшает риск стать жертвой недобросовестных производителей.

Таким образом, детально рассмотрев наиболее популярные мифы, можно с уверенностью говорить о том, что преимущества бетонного фундамента серьезно преувеличены, а, следовательно, относиться к ним нужно с долей скептицизма.

Фундамент на винтовых сваях | Статьи

Усманов Павел Алексеевич

архитектор

Среди всех видов оснований дома фундамент на винтовых сваях стоит особняком – и по праву. Ведь у него принципиально другая база, чем у традиционных лент из бетона или утепленных шведских и финских вариантов.

Именно благодаря такому свойству подобные фундаменты являются незаменимыми в целом ряде ситуаций, а в других – хорошей альтернативой классике. Или не совсем?

Чтобы прояснить это, необходимо детально проанализировать конструкцию этого типа основания и выявить связанные с ней плюсы и минусы. А поможет вам в этом статья компании «ЛесоБиржа»!

Как возводится свайно-винтовой фундамент?

Создание оснований домов на сваях выглядит заметно проще, чем заливка ленты или плиты. И это во многом верно: весь процесс занимает меньше времени и сил. Однако это не означает, что проводить его можно спустя рукава!

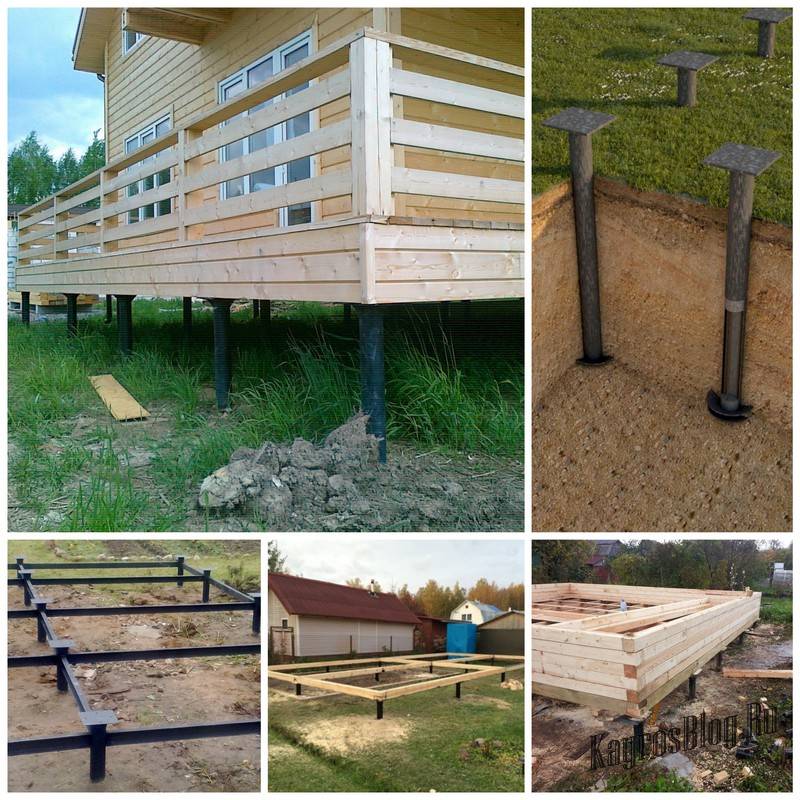

Фото 1. Фундамент на винтовых сваях

Все равно нужно последовательно и внимательно выполнить весь перечень работ:

  1. Подготовка участка. Геологическиеческие изыскания и топографическая сьемка участка важны для любого из существующих видов фундаментов, но для свайного это важно вдвойне. На данном этапе специалисты изучат все: тип грунта, глубину его промерзания, уровень грунтовых вод, угол наклона участка и характер рельефа – все это позволяет точно провести необходимые расчеты и подобрать оптимальные по длине, ширине и типу сваи и шаг установки. Причем все это вычисляется исключительно в привязке к конкретному проекту, шаблоны исключены. А в идеале нужно еще пробное бурение, что даст возможность скорректировать первичный план. И уже после этого можно переходить к разметке участка.
  2. Завинчивание свай. Ключевой момент – монтаж опор для фундамента. Но прежде, чем вкручивать трубы, рекомендуется сделать небольшие приямки – углубления до 50-70 см и диаметром чуть меньше лопастей. Это поможет с позиционированием свай и упростит начальную стадию ввинчивания. Сам процесс может выполняться как вручную, так и техникой – качество от этого не зависит, только скорость.
    Важно лишь контролировать процесс, включая вертикальный уровень установки опор. Когда лопасти нагребут перед собой достаточную подушку и упрутся в плотные слои грунта, все заканчивается. При этом высота труб над землей не так важна – они все равно обрежутся.
  3. Обрезка и бетонирование свай. Как обозначено выше, верхушки труб по окончании ввинчивания срезаются до единого по горизонтали уровня – для последующей установки оголовков, площадок под фундамент. Как правило, высоту срезки делают на 40-50 см от земли, но при большом наклоне грунта на участке в отдельных случаях свая может возвышаться на 1 м и более (в таком случае понадобится диагональное усиление системы опор, чтобы не было раскачивания под ветром, к примеру). После обрезки остается залить в полость свай бетон – это укрепит опору и убережет ее от коррозии внутри. А еще не помешает забетонировать приямок для стабильности установки.
  4. Обвязка ростверком. Чтобы завершить фундамент на винтовых сваях, их нужно соединить между собой – для этого и используется так называемый ростверк, который послужит базой для пола. Эту систему перемычек можно сделать из разных материалов. Традиционное решение – деревянный брус: доступно, отлично подходит для легких каркасных зданий. Если же нагрузка на основание более серьезная, тогда нужен ростверк из металла (швеллер или двутавр) либо железобетонной ленты. Подобная система выдержит уже даже кирпичную стену, хотя цена у нее заметно выше, чем у деревянной. А после этого можно переходить к укладке перекрытий и возведению стен.


Фото 2. Винтовые сваи


Фото 3. Геодезические приборы при установке обязательны


Фото 4. Установка винтовых свай


Фото 5. Фундамент под баню из винтовых свай 3,5 метра

Какие преимущества и недостатки у фундамента на сваях?

Свайно-винтовое основание подкупает целым рядом важнейших достоинств:

  • Трубы-опоры позволяют строить дома на пучинистых, сильно обводненных и других разновидностях неустойчивого грунта, а также на склонах.
  • Монтаж свай можно провести даже зимой, выравнивание участка не нужно, и эта работа не требует сложного оснащения и относительно проста.
  • Возведение фундамента на винтовых сваях занимает минимум времени, в некоторых случаях допустимо переходить к постройке на следующий день.
  • При необходимости основание легко расширить для достройки части дома, плюс все работы могут проводиться даже при плотной застройке участка.
  • Подполье с данным фундаментом получает качественную вентиляцию, что особо важно для деревянных домов – риск плесени и гниения минимален.
  • Ремонт основания и пролегающих под полом коммуникаций прост и удобен, к тому же за цоколем можно обустроить хранилище для разных вещей.
  • При правильном расчете опор и подходящем выборе труб и их покрытия, а также грамотном монтаже ресурс фундамента на сваях превысит 30-50 лет до капремонта.
  • Стоимость свайно-винтового основания находится на доступном уровне за счет минимального использования бетона и возможности ручных работ.


Фото 3. Фундамент на сваях

Плюсов у такого фундамента действительно много, но нельзя забыть о минусах

И пусть на первый взгляд их меньше, но они весьма существенные:

  • По умолчанию полы в доме на сваях выходят «холодные», а при серьезном утеплении фундамента цена может вырасти до уровня УШП или УФФ.
  • Даже с обвязкой из металла или бетона допустимая нагрузка на основание относительно невысока, и крупное многоэтажное здание не построить.
  • Несмотря на простоту возведения, для расчета фундамента нужны особые знания и опыт, ведь ошибки могут привести к разрушению всего строения.
  • Приподнятость помогает на сложном рельефе, но мешает при обустройстве подвала – с таким фундаментом об этом элементе дома можно забыть.

Сопоставив эти списки, можно увидеть схожесть фундамента на винтовых сваях с МЗЛФ. Оба основания прекрасно впишутся в проекты легких небольших строений. Лучшая сфера применения свайно-винтовой конструкции — дачные домики, террасыи беседки, гаражи и другими схожими объектами. А заказать этот фундамент можно в компании «ЛесоБиржа»!


Фото 4. Одноэтажный дом на винтовых сваях

Какие плюсы у компании «ЛесоБиржа»?
  • Качественные сваи. Мы используем только литые опоры: по-настоящему прочные и надежные – в противовес кустарным сварным. Причем доступны модели с разным защитным покрытием, включая долговечное полимерное.
  • Грамотные профессионалы. Мы уверены в каждом нашем специалисте: от инженеров, проектирующих фундамент на сваях, до монтажников. У нас постоянный штат из квалифицированных и опытных сотрудников.
  • Готовность к любому проекту. Низкие и высокие фундаменты на сваях, опоры с разными наконечниками для разных грунтов, ростверк из дерева, металла, бетона – мы предлагаем широкий выбор конструктивных решений.
  • Дополнительные услуги. У нас собрана разноплановая команда, чтобы обеспечивать развитый сервис. Потому мы не просто создадим фундамент, мы готовы строить дом под ключ: от проектирования до финишной отделки.
  • Оптимальный бюджет. Компания напрямую работает с производителем свай для фундамента. Это обеспечивает привлекательные цены на товары. Плюс расценки на наши услуги также выгодны и прозрачны для вас.


Фото 5. Винтовые сваи

Вы хотите узнать больше о тонкостях постройки фундамента на винтовых сваях, интересуют те или иные детали либо хотите получить точные расчеты стоимости проекта? Тогда свяжитесь с консультантами в компании «ЛесоБиржа». Мы всегда поможем – и у вас будут лучшие условия постройки дома!


Посмотрите, как мы можем

Недостатки свайно-винтового фундамента | «Арт Строй Дизайн»

Фундаментов для дома существует множество. Какой бы вы не выбрали тип фундаментного основания для своего жилья, необходимо ознакомиться с преимуществами и недостатками каждого основания. Рассмотрим свайно-винтовой фундамент.

Основные нюансы выбора свайно-винтового фундамента

  1. Сваи не должны иметь сварных швов, за исключением приваренных лопастей (проверить сварной шов, так как некачественная сварка приведет к отрыву лопасти при закручивании сваи) – все это залог прочности и долговечности;
  2. Изготовлены должны быть из новой металлической трубы;
  3. Необходимо проверить толщину стенки на соответствие установленным размерам (например, труба диаметром 108 мм. должна иметь толщину не менее 4 мм.), толщина также должна быть строго равномерной, без выбоин, раковин или сколов;
  4. Проверить размеры лопастей и правильность их геометрической формы (должна быть правильная линия кривизны).

Основные недостатки свайно-винтового фундамента

Свайно-винтовая конструкция имеет ряд недостатков. Как правило, винтовые сваи выполняют металлическими (стальными, современные виды свай делают из нержавейки), поэтому изделия подвержены коррозии. Конструкция подвергает действию щелочных соединений грунтов и со временем разрушается. От качества данной обработки зависит долговечность сваи. Антикоррозионное покрытие производится после пескоструйной обработки, что выполняется только в условиях производства, самостоятельно это выполнить – невозможно. Затраты на антикоррозионную обработку удорожают общее строительство дома.

Максимальный срок службы винтовых свай на сегодня зафиксирован 80-100 лет. Важно приобрести сваи, выполненные из качественного материала, что позволит гарантировать долгую службу всей конструкции.

К недостаткам свайно-винтового фундамента можно отнести некачественный монтаж. Такие работы должны производить только квалифицированные специалисты. После ввинчивания свай, их заливают бетоном, приваривают оголовки свай и проводят антикоррозионную обработку. Также некоторые производители осуществляют химическое напыление специальными составами, что позволяет сохранить сваи от разрушения под действием биологической среды.

Прежде, чем выбрать тип фундамента должны быть обязательно проведены качественные инженерно-геологические изыскания. Заметьте, что ввинтить сваи можно не на всех типах грунта. Так применение винтовых свай не допускается на грунтах с многочисленными камнями или каменными прослойками, на грунтах с повышенным содержанием известняка или скалистых местностях. Однако современные способы монтажа фундамента с использованием спецтехники все-таки позволяют провести подобные работы. Недостаток – цена. Также стоит выделить, что на сегодня свайно-винтовой фундамент – оптимальный вариант для строительства дома на «сложных», например, просадочных грунтах.

Среди недостатков свайно-винтового фундамента можно выделить невозможность монтажа в непосредственной близости построенных объектов. Минимальное расстояние – полметра. Конечно, при таком фундаменте нельзя обустроить теплый подвал, так как затраты на утепление такой конструкции приравнивается к стоимости самого фундамента. При этом несущая способность свайного фундамента невысока, поэтому применяют такой вид основания в основном для гражданского малоэтажного строительства.

И помните!

Перед покупкой винтовых свай желательно проверить документы на продукцию, качество металла, не лишним будет и проверка производителя. Зная данные недостатки и правила выбора свай, вы обеспечите себе качественное приобретение фундамента.

Сравнение цен на различные виды свайных фундаментов
Тип фундамента Единица измерения Стоимость в рублях
1 На буронабивных сваях м/п 3900
2 Свайно-ростверковый м/п 3800
3 Свайный фундамент c закладными м/п 4000
4 Свайный фундамент c обвязкой брусом м/п 4000
5 Свайно-винтовой м/п 4600
Полезная информация по свайно-винтовым фундаментам

Фундамент на винтовых сваях, винтовые сваи цена, установка винтовых свай

Винтовые сваи начали использовать примерно века два назад. Англичанин Митчелл впервые придумал винт на нижней части сваи для вкручивания. Его проект был успешно реализован. В последствии многие заинтересовались и продолжили его задумку.

В России винтовые сваи применяются достаточно давно, но появились они значительно позже. Один российский инженер выделил преимущество винтовых свай перед вбиваемыми- они оказались намного практичнее, дешевле и качественнее. Таким образом, свое применение сваи нашли очень быстро. С капризными климатическими условиями винтовые сваи стали актуальными и незаменимыми, особенно в областях вечной мерзлоты и заболоченных местах.

Мысль строить как можно быстрее и дешевле появилась давно. Наши конструкторы разработали наиболее удобную модель винтовой сваи, состоящую из металлической трубы и винтовой лопасти.

В России фундамент на винтовых сваях сначала строили для военных и специализированных объектов, но позже их применение пошло и в строительстве дачных домов.

Фундамент на винтовых сваях – звучит необычно и по-новому, однако винтовые сваи уже очень давно используются в строительстве. Винтовые сваи применяются как в повседневном строительстве, так и в военных делах, мостостроении и т.п. В наши дни спрос значительно вырос на винтовые сваи и их применение.

Винтовые сваи уникальны, но применяются на самых сложных грунтах для строительства дачных домов. Фундамент на винтовых сваях распространяется широкими шагами в строительстве. Они не заменимы в строительстве на водных грунтах, болотистых или торфяных.

На сложном грунте очень непросто заложить обычный ленточный фундамент. Обычный фундамент здесь возвести либо невозможно, либо потребуется больших денежных затрат. К наиболее сложным и неприятным грунтам относятся глинистые, песчаные, торфяные, т.е. грунты с повышенной влажностью. На таких грунтах фундамент не выдерживает нагрузку перепадов температуры. Но выход из такой ситуации все же есть.

Фундамент за один день

Вам нужен фундамент небольшого размера в кротчайший срок? Наша компания может с удовольствием помочь в этом вопросе быстро и качественно. Специалисты нашей компании просчитают необходимый проект, сделают разметку. Сваи установят в течении одного дня. Сваи закручиваются механизированным способом. Фундамент на винтовых сваях – это отличный выбор для постройки фундамента на сложном грунте под небольшой деревянный дом. Фундамент на винтовых сваях не только надежный, но и очень выгодный по цене.

Преимущества фундамента на винтовых сваях

Преимуществ из-за своей уникальной конструкции фундамент на винтовых сваях имеет огромное количество перед другими видами фундаментов. Если описать простыми словами винтовую сваю для фундамента — это сверло с лопастями большого размера. Когда сваю ввинчивают в грунт, то с помощью движения лопастей происходит уплотнение грунта. Уплотнение грунта гарантирует долговечность и устойчивость возводимого объекта.

  • быстрый монтаж 1-2 дня
  • самый подходящий вариант для сложного грунта
  • вертикальность забуренных свай гарантирована
  • сваи можно установить в любые погодные условия и любое время года
  • не требуется проведения земляных работ и выравнивая рельефа
  • сваи устойчивы к морозам
  • несущая способность винтовых свай высока
  • нагрузка распределяется по всему фундаменту
  • фундамент на винтовых сваях позволяет делать разные пристройки
  • фундамент готов к эксплуатации сразу после возведения и требует времени «отстояться»
  • фундамент на винтовых сваях отлично подходит для постройки речного причала
  • при необходимости легко поддается ремонту

Фундамента на винтовых сваях — с чего начать?

Перед началом работы необходимо рассчитать количество винтовых свай, которые будут прочно выдерживать нагрузку. Рассчитывать нагрузку должен хороший специалист, знаток в этом деле. Только он грамотно просчитает план будущего фундамента. Торопиться и экономить в таком деле не следует. Иначе даже малейшая ошибка может привести к необратимым последствиям.

Секрет прочности фундамента на винтовых сваях – это сами винтовые сваи. На свае внизу находится лопасть определенной формы и выполняющая режущую функцию. Лопасть пробьет любой грунт на нужную глубину. Сваи внутри заливаются бетоном. Это таким образом обеспечивает прочность фундамента, даже при сильном промерзании земли. Маленькая площадь соприкосновения винтовых свай с грунтом позволяет избежать давления фундамента на грунт.

Без специализированной техники и знаний технологии, опыта вы сами вручную вряд ли справитесь с установкой винтовых свай. Наша бригада использует манипулятор. Манипулятор закручивает сваи быстро и на необходимую глубину. Ручной способ в закручивании винтовых свай не эффективен – через камни не пойти и большие погрешности в вертикальности. Техникой же вертикальность гарантирована.

В завершении конструкции сваи скрепляют между собой. Для этого отлично подойдет брус, решетка или первый венец.

При неравномерном грунте винтовые сваи закручивают на разную глубину, после чего выравнивают.

Фундамент на винтовых сваях строится под небольшие дома. Лучше всего для временных облегченных деревянных строений. Древесина – легкий и удобный строительный материал. Для деревянного дома не нужно закладывать тяжелый, мощный и дорогостоящий фундамент. Фундамент на винтовых сваях отлично переносит погодные и почвенные изменения.

Фундамент на винтовых сваях очень удобен. Его можно установить практически в любом месте и на любом грунте. Если вам нужен деревянный дом или беседка на лесной поляне, на водном склоне, реке, то такой фундамент самое оптимальное решение.

Вам нужен хороший фундамент для небольшого деревянного дома или беседки? Заказать фундамент на винтовых сваях вы можете у нас. Обращайтесь в нашу компанию. Мы поможем быстро решить ваши вопросы качественно, организованно и по доступным ценам. А сложный и неровный грунт для нас не помеха!

Винтовые сваи — какие бывают (обзор)

Основной опорной конструкцией дома является фундамент. Он передает нагрузку от строения на грунт, равномерно распределяя ее по всему своему периметру. От устойчивости и прочности фундамента зависит добротность постройки, ее качество, надежность и долгий срок службы.

Свайный фундамент – это один из типов фундамента, он становится все более востребованным при строительстве домов из клееного бруса вследствие его многочисленных преимуществ, таких как:

— возможность применения этого фундамента на различных грунтах: слабых, подвижных, торфяных, глубоко промерзающих, близких к грунтовым водам и других;

— отсутствие подготовительных работ, таких как подготовка площадки для возведения фундамента, расчистка и выравнивание;

— невысокая трудоемкость процесса установки винтовых свай;

— полное отсутствие усадки в течение эксплуатации;

— сравнительно короткие сроки монтажа;

— возможность монтажа в любое время года, даже зимой.

Свайный фундамент представляет собой винтовые металлические сваи, закрученные в землю вдоль несущих стен строения и по его перегородкам.

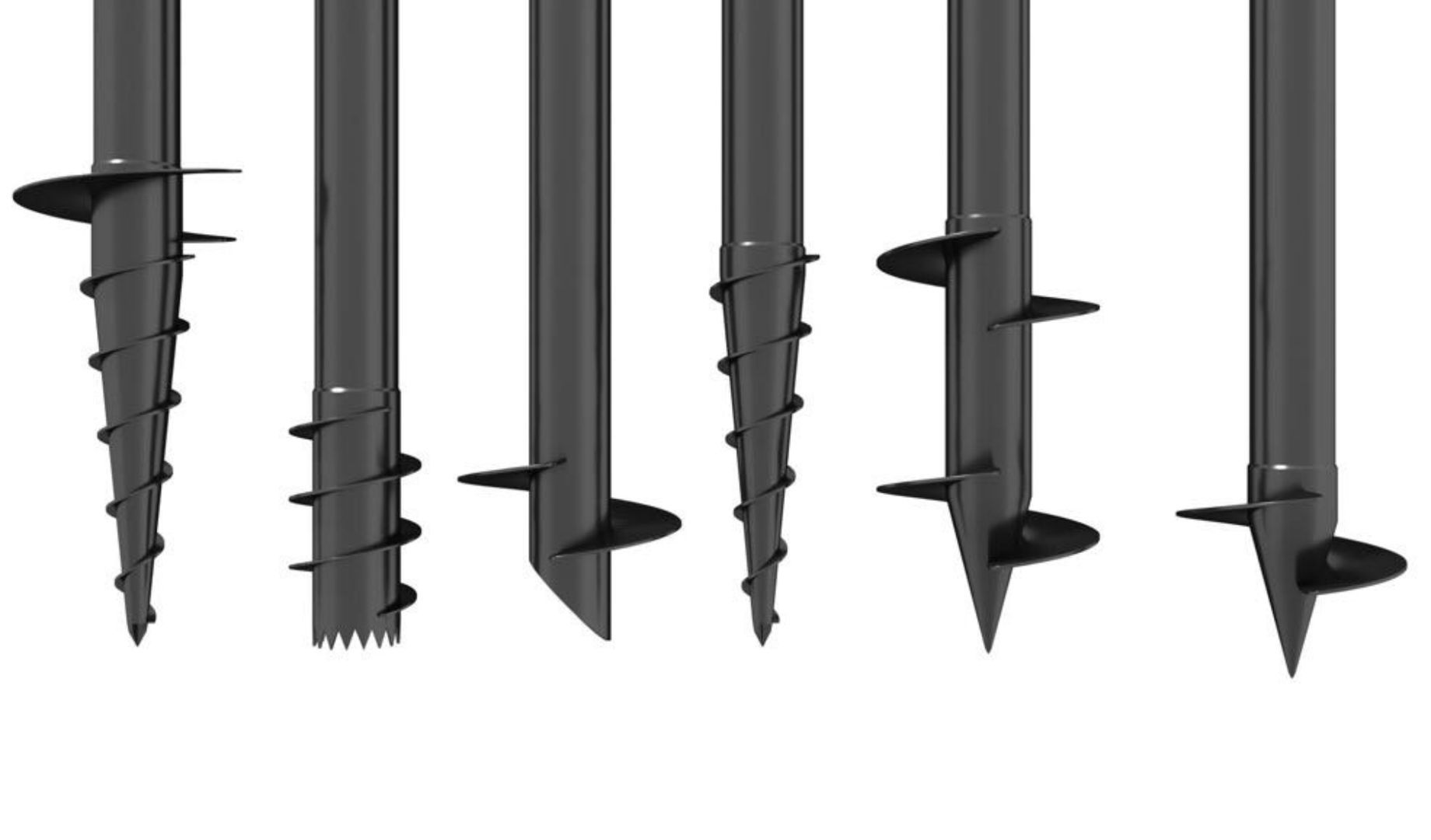

Конструкция винтовых свай

Винтовая свая состоит из металлической трубы, на заостренном конце которой находятся наконечник в виде лопасти.

Монтаж винтовой сваи происходит следующим образом:

в отверстие на противоположном от лопастей конце трубы вставляется монтажный ключ, свая крепится в нужном месте, начинается вращение ключа. Это вращение производится по часовой стрелке при постоянном отслеживании перпендикулярности сваи к поверхности почвы с помощью специальных инструментов.

Казалось бы, что такая конструкция винтовой сваи должна разрыхлять землю, но происходит обратное: форма лопасти и ее профиля разработаны и рассчитаны таким образом, что между витками происходит уплотнение почвы и для закручивания требуется силы нескольких взрослых человек.

Винтовые сваи бывают:

— литые, с литым наконечником и лопастью;

— сварные, со сварными наконечником и лопастью;

— комбинированные, с литым наконечником и приваренными лопастями

Литые винтовые сваи

Литые винтовые сваи отличаются повышенной прочностью и правильной формой лопасти, так как изготавливаются путем заливки расплавленного металла в специальные формы. В их конструкции нет швов, соединений, прочность которых ниже, чем сама труба и лопасти. Такие сваи, конечно, недешевы, но прочность и надежность фундамента стоят того.

Литые винтовые сваи обычно применяются:

— в случае грунтов с повышенным содержанием влаги и высоким уровнем грунтовых вод, — для грунтов с сезонным промерзанием и вечномерзлых,

а также для обычных грунтов.

Сварные винтовые сваи

У сварных винтовых свай лопасти и наконечник навариваются с помощью электросварки, что делает сварные швы прочнее. Изготовление сварных свай проще и дешевле, но все же такая конструкция по сравнению с литыми более хрупка и ненадежна.

Сварные винтовые сваи могут быть двухлопастными, в этом случае свая считается усиленной и используется при монтаже фундамента в каменистых почвах. Также сварные винтовые сваи используются в нормальном грунте для строительства малоэтажных строений.

Комбинированные винтовые сваи

Название этих винтовых свай предполагает комбинацию двух видов: литого и сварного.

Действительно, комбинированные винтовые сваи состоят из металлической трубы с литым наконечником, а вот лопасти привариваются. К изготовлению комбинированных винтовых свай предъявляются высокие требования, особенно к сварному шву.

Комбинированные сваи в основном применяются при строительстве сооружений с небольшим весом.

Фундамент на винтовых сваях | Строительный справочник | материалы — конструкции

Винтовая свая (винтовой анкер) представляет собой стальную трубу с заостренным наконечником и спиральной лопастью, благодаря которой труба вкручивается в грунт, как саморез. Кроме этого лопасти винтовой сваи выполняют ту же функцию, что и уширение нижней части столбчатого фундамента, выполненного по технологии ТИСЭ: снижают давление нагруженной сваи на грунт и препятствуют её выдергиванию силами морозного пучения грунта. Таким образом, винтовая свая обеспечивает неподвижную точку опоры. Это очень важно для дома, обладающего относительно небольшим весом.





В индивидуальном строительстве используются небольшие винтовые сваи: диаметр ствола 108 мм, диаметр лопасти 300 мм. После ввинчивания сваи обрезаются по уровню. Ствол сваи заливается бетоном. Сверху надевается оголовок для крепления обвязочного бруса.



Для дома из сэндвич-панелей фундамент на винтовых сваях — идеальное решение, но его устройство возможно не всегда. Каменистые грунты, илистые грунты текучей консистенции, глубокие торфяники — основные противопоказания к использованию винтовых свай.



Преимущества устройства фундамента на винтовых сваях очевидны. Это относительная дешевизна (в два раза дешевле качественного ленточного мелкозаглубленного бетонного фундамента) и высокая скорость монтажа (в среднем требуется два-три дня на весь цикл работ). Чем сложнее рельеф участка, тем существеннее эти преимущества винтовых свай. Большой популярностью пользуются фундаменты на винтовых сваях при строительстве на склонах с большим перепадом высот. В отличие от «плавающих» фундаментов (ленточный мелкозаглубленный или плита) фундамент на винтовых сваях можно в любое время нарастить для сооружения пристройки к дому.



Прекрасная вентиляция подполья обеспечивает долгий срок службы нулевого перекрытия. Удобный доступ снаружи облегчает ремонтные и другие работы в подполье.

Винтовые сваи прекрасно ввинчиваются зимой. Это позволяет построить дом из сэндвич-панелей «с нуля» зимой во время сезонных скидок на строительные материалы и работы.







Срок службы



В России винтовые сваи в основном использовались военными, для которых решающее значение имеют сжатые сроки монтажа-демонтажа фундамента для быстрого развертывания или смены позиций.

Российский опыт использования винтовых свай в качестве опор индивидуального дома не превышает десяти лет. За этот срок нареканий в отношении коррозийной стойкости свай не отмечено. Есть претензии к качеству свай, изготовленных кустарно, к качеству антикоррозийного покрытия и к квалификации (добросовестности) рабочих. Ни один фундамент не вышел из строя из-за коррозии металла. Отмечены единичные случаи просадки, но это явное нарушение технологии, согласно которой лопасть сваи должна войти в плотный несущий грунт. Зафиксированы случаи отрыва лопасти сваи при завинчивании из-за некачественной сварки. Литые наконечники снимают эту проблему.

Утверждается, что при правильном изготовлении, надлежащем антикоррозийном покрытии и грамотном монтаже винтовая свая прослужит не менее 100 лет.



Следить за состоянием  винтовых свай достаточно просто. Зона повышенного риска коррозии находится вблизи поверхности грунта. Периодическая ревизия состояния свай не представляет технической сложности.







Несущая способность



Несущая способность сваи диаметром 108 мм, с лопастью диаметром 300 мм в среднем составляет около 4 тонн (часто много больше: 6-9 тонн). Вес двухэтажного дома площадью 150 м2 из сэндвич-панелей панелей около 25 тонн. А фундамент такого дома по СНиП 2.02.03-85 «Свайные фундаменты» рассчитывается на нагрузку порядка 70 тонн (с учетом нормативной эксплуатационной и снеговой нагрузки и коэффициента надежности по нагрузке). Таким образом, согласно СНиП для устройства фундамента достаточно 17 свай. Винтовые сваи закручивают с шагом 2-3 метра для устройства ростверка из деревянного бруса. Под двухэтажный дом площадью 150 м2 обычно ввинчивают 20-25 свай. Поэтому винтовой фундамент для дома из сэндвич-панелей получается «сверхнадежным» по несущей способности.

Отделка цоколя



Фундамент на винтовых сваях обычно отделывается декоративными панелями, цокольным сайдингом и т.п. Один из вариантов изображен на схеме:





Необходимо оставлять зазор между декоративной обшивкой и грунтом, чтобы при морозном пучении грунта отделка не повредилась. Зазор зависит от конкретного случая (в среднем составляет 5-7 см). В панелях следует предусмотреть продухи для вентиляции подпола.





Возможные преимущества и ограничения винтовых свай и спиральных анкеров

Инженеры

иногда спрашивают: «Каковы некоторые из потенциальных преимуществ использования винтовых свай или спиральных анкеров в моем проекте и каковы некоторые ограничения?» Это отличные вопросы, и кажется, что здесь можно дать короткие и простые ответы.

Возможные преимущества использования винтовых свай и спиральных анкеров

A1. Быстрая установка

Винтовые сваи и винтовые анкеры обычно устанавливаются с помощью обычного строительного оборудования, такого как гусеничный экскаватор или мини-экскаватор, оснащенный низкооборотным высокомоментным гидромотором соответствующего размера.Нет необходимости мобилизовать специальное оборудование, например кран с сваебойным молотком или большую буровую установку. Это обеспечивает быструю и недорогую мобилизацию; Подрядчики могут быстро отреагировать и прибыть на место. Обычно требуется только оператор и один рабочий. Большая грузоподъемность может быть получена при использовании относительно небольшого монтажного оборудования.

Скорость установки обычно составляет от 6 до 10 об / мин, что означает, что это занимает всего около 30 секунд. продвинуть винтовой или винтовой анкер на фут, или около 5 мин.на 10 футов длины. В зависимости от используемой удлинительной секции бригада может прикрепить удлинитель трубы или квадратного вала примерно за минуту, поэтому установка 50 футов займет всего 30-40 минут. Установка не зависит от погодных условий в большинстве случаев установки даже в неблагоприятных условиях.

A2. Непосредственная несущая способность

Винтовые сваи и винтовые анкеры уникальны среди большинства других типов фундаментов или анкерных систем тем, что их можно нагружать сразу после установки.Нет необходимости ждать, пока затвердеет бетон или раствор, или, в случае забивных свай, не нужно ждать, пока не исчезнет избыточное давление поровой воды. Это может быть важно для некоторых проектов, например, для аварийного реагирования, когда график строительства короткий, а остальная часть проекта зависит от установки фундамента или анкеров.

В большинстве грунтовых условий предельная нагрузка винтовых свай и спиральных анкеров со временем будет увеличиваться в результате эффектов старения и тиксотропии.Это означает, что мощность сразу после установки может быть несколько ниже, чем мощность длительного хранения, что является консервативным.

A3. Минимальное нарушение рабочего места

По сравнению с большинством других видов строительной деятельности, связанных с установкой забивных свай, буронабивных валов или других систем анкерного крепления, установка винтовых свай и спиральных анкеров практически не вызывает нарушения строительной площадки. В частности, установка винтовых свай и спиральных анкеров обычно не приводит к вырубанию почвы.Это сохраняет чистоту на объекте, требует минимальной очистки в каждом месте установки после установки и обычно означает более низкие затраты на проект. Дополнительным преимуществом является низкий уровень шума, связанный с установкой. Установка также производит минимальные вибрации, которые могут быть важны для некоторых проектов, чувствительных к вибрации конструкции. Поскольку винтовые сваи и винтовые анкеры имеют небольшую рабочую площадь, они также вызывают минимальное повреждение прилегающих конструкций. В случае переоборудования или восстановления существующие конструкции часто все еще можно использовать при установке винтовых свай или винтовых анкеров.Поскольку они не производят обрезков почвы, их также можно эффективно использовать на участках, где могут встречаться загрязненные почвы, поскольку почвы не выходят на поверхность земли.

A.4 Мониторинг установки и проверка допустимой нагрузки во время установки

Одной из важнейших характеристик винтовых свай и винтовых анкеров является проверка несущей способности во время установки. В некоторых отношениях это похоже на мониторинг установки забивных свай с помощью анализатора забивки свай во время установки.Это возможно за счет использования линейного устройства для измерения крутящего момента, которое измеряет крутящий момент при установке сваи / анкера в землю. Многие исследования показали, что существует взаимосвязь между крутящим моментом установки и допустимой нагрузкой, а это означает, что инженеры могут сразу проверить производительность. В большинстве проектов соотношение крутящего момента к мощности подтверждается испытаниями под нагрузкой на месте.

Контроль крутящего момента установки также означает, что можно проверить состояние почвы в каждом месте установки и оценить подземную изменчивость.Контролируя крутящий момент установки, можно увеличить требуемую грузоподъемность, углубившись в более качественный грунт или используя другую геометрию сваи / анкера. Крутящий момент при установке часто используется как часть допустимых критериев прекращения, указанных в спецификациях проекта.

А5. Установка в удаленных местах или на сайтах с ограниченным доступом

Винтовые сваи и винтовые анкеры хорошо подходят для проектов, расположенных в отдаленных районах, где затраты на мобилизацию, как правило, высоки, а другие услуги по поддержке строительства ограничены или могут быть недоступны.Некоторые проектные площадки перегружены или имеют ограниченный доступ для строительной техники. Проекты, предусматривающие переоборудование, могут иметь невысокие габариты для выполнения работ, например, внутри существующих конструкций. Поскольку винтовые сваи и спиральные анкеры могут изготавливаться как модульные системы, состоящие из направляющих и удлинительных секций, они идеально подходят для ситуаций с малой высотой или ограниченным доступом.

А6. Установка в условиях высоких грунтовых вод

Винтовые сваи и винтовые анкеры обычно не требуют выемки грунта для установки.В случаях, когда они используются для опоры существующей конструкции, может потребоваться неглубокая выемка грунта, чтобы обнажить существующий фундамент. Трудности, с которыми часто возникают мелкие грунтовые воды на строительных площадках, обычно практически не влияют на установку винтовых свай и спиральных анкеров. Это ускоряет строительство и устраняет необходимость в насосах или других методах обработки грунтовых вод и снижает затраты.

А7. Простая установка на тесто

Хотя обычно винтовые сваи и винтовые анкеры устанавливают вертикально, на самом деле их можно установить практически в любом положении в соответствии с потребностями проекта.Установка на тесто, например, для обеспечения дополнительного сопротивления боковой нагрузке, проста. В проектах по удержанию грунта даже установка спиральных анкеров по горизонтали может быть выполнена без особых трудностей.

А8. Простые полевые модификации для увеличения грузоподъемности

Еще одна уникальная особенность винтовых свай и спиральных анкеров, делающая их универсальными, — это способность быстро изменять конфигурацию винтовых элементов для увеличения грузоподъемности.Частично это достигается за счет модульной природы технологии. Добавление дополнительных секций с дополнительными спиральными пластинами и / или спиральными пластинами большего диаметра легко и означает, что инженер может быстро разработать решение, не требуя изготовления совершенно нового фундамента или анкера. Это еще раз показывает универсальность технологии.

А9. Широкий спектр применения в почвах и нагрузках

Винтовые сваи и спиральные анкеры могут быть установлены в широком диапазоне подземных условий, от очень мягких до очень жестких глин, от рыхлых до очень плотных песков.Расчетные нагрузки имеют очень широкий диапазон в зависимости от требований проекта и могут достигать 650 тысяч фунтов!

А10. Низкий углеродный след — устойчивые технологии

Многие производители винтовых свай и спиральных анкеров используют при производстве высококачественную переработанную сталь. Это сохраняет природные ресурсы и энергию и снижает общий углеродный след. Винтовые сваи и спиральные анкеры особенно полезны для поддержки временных конструкций, поскольку их можно снимать и повторно использовать практически без изменения структурной целостности.Это сильно отличается от забивной сваи, просверленного ствола или залитого анкером, которые часто просто бросают. Некоторые винтовые сваи стояли на месте несколько лет, были сняты и повторно использованы на другом объекте.

А11. Модульная конструкция

Винтовые сваи и винтовые анкеры

изготавливаются секциями, что дает модульную конструкцию. Это означает, что можно легко увеличить или уменьшить длину установки, если это необходимо, в соответствии с условиями площадки и требованиями проекта.

Возможные ограничения использования винтовых свай и винтовых анкеров

Винтовые сваи и спиральные анкеры предоставляют инженеру еще один инструмент в их инструментарии для разработки альтернативных решений для решения проблем, и, как и любая другая доступная технология, они не лишены некоторых ограничений.

L1. Предельные почвенные условия

Винтовые сваи и спиральные анкеры обычно ограничиваются установкой в ​​почвах с максимальным размером зерна менее 60% шага спиралей.Для типичного шага 3 дюйма это означает максимальный размер зерна около 1 3⁄4 дюйма или средний гравий. Винтовые сваи и спиральные анкеры обычно не продвигаются правильно в гравийных и булыжных отложениях; их просто нельзя использовать. Они также не подходят для горных пород, хотя в некоторых случаях может оказаться возможным продвинуть свинцовую спиральную пластину для опоры в пределах первых нескольких дюймов выветренной породы, например, в профилях остаточного грунта.

L2. Ограничения по оборудованию

Правильная установка винтовых свай и спиральных анкеров важна для производительности.Оборудование, используемое Подрядчиком, должно быть выбрано таким образом, чтобы соответствовать ожидаемым грунтовым условиям проекта, конкретной геометрии, выбранной для работы, и ожидаемому максимальному крутящему моменту при установке. Оборудование меньшего размера ограничивает надлежащую предварительную и окончательную установку. Общее практическое правило состоит в том, что вес машины должен составлять около 1/2 тонны на 1000 фут-фунтов. необходимого крутящего момента при установке. Таким образом, если максимальный крутящий момент, ожидаемый для проекта, составляет 6500 фунт-футов, машина должна иметь минимальный вес около 3 1⁄4 тонны.

L3. Структурные ограничения

У каждого винтового и спирального анкера есть конструктивные ограничения, указанные производителем. Иногда это называют «номинальным крутящим моментом». Это означает, что существует предел крутящего момента, который должен быть приложен к винтовой свае или спиральному анкеру, прежде чем структурная целостность будет нарушена. Во время установки этот предел не должен превышаться, даже если оборудование, используемое для установки, может иметь гораздо более высокий крутящий момент.В случае, если во время установки достигается повторяющийся предельный крутящий момент и не соблюдаются требования по установке, необходимо использовать другую конфигурацию винтового или винтового анкера.

Винтовые сваи и опоры для жилых домов для ремонта фундамента — Услуги по установке винтовых опор для жилых домов

Винтовые сваи и опоры для жилых домов для ремонта фундаментов — Услуги по установке винтовых опор для жилых домов | EagleLIFT, Inc.

Ваш браузер устарел.

В настоящее время вы используете Internet Explorer 7/8/9, который не поддерживается нашим сайтом. Для максимального удобства используйте один из последних браузеров.

  • Хром
  • Firefox
  • Internet Explorer Edge
  • Safari
Закрыть Вернуться в основу жилого фонда

EagleLIFT предоставляет услуги по свайным сваям для жилых домов, предлагая клиентам в Калифорнии и Неваде легко адаптируемые системы подъема и стабилизации фундамента.При работе с сильно поврежденным фундаментом винтовые сваи обеспечивают надежную анкерную опору для фундамента дома и обеспечивают спокойствие для защиты вашей конструкции.

Как процесс впрыска полимера завершает создание винтовых свай

Также известные как винтовые опоры или винтовые опоры, винтовые сваи Eagle Lifting для жилых помещений и опоры для ремонта фундаментов используются для укрепления структурно слабых фундаментов или обеспечения безопасности нового строительства. Спиральные опоры врезаны прямо в землю, что делает их экономичными и простыми в установке без необходимости серьезного нарушения почвы или выемки грунта.Дополнительные преимущества винтовых свай и анкеров для жилых и коммерческих помещений:

  • Перенос веса конструкции на более глубокую и более несущую почву
  • Простота установки в сложных почвенных условиях
  • Возможность установки в любое время года
  • Сопротивление силам сжатия
  • Возможность немедленной загрузки

Почему винтовые сваи?

Винтовые сваи превосходят многие другие методы структурного усиления новых конструкций, способствующие стабилизации грунта и оседанию фундамента.Жесткая трехболтовая муфта, которая соединяет винтовые секции и удлинители, делает сваю устойчивой к изгибу, в отличие от болтовой и пальцевой муфты, применяемой в решениях с винтовыми сваями с квадратным валом.

  • Конфигурация спирального лезвия выбрана для достижения проектной глубины и грузоподъемности
  • Может устанавливаться в зонах ограниченного или ограниченного доступа
  • Устанавливается быстро
  • Установка не портит
  • Установка без вибрации (в отличие от забивных свай)
  • Бетон можно заливать сразу после установки сваи
  • Доступен с опцией горячего цинкования для дополнительной защиты от коррозии
  • Конкурентоспособная цена по сравнению с другими альтернативами глубокого фундамента.
  • Позвоните или свяжитесь с нами онлайн, чтобы получить смету винтовых свай нового строительства
  • Опоры для стабилизации грунта

Стабилизация коммерческих и жилых домов

Винтовые сваи используются для поддержания и поддержки фундаментов, которые осели, взбудоражились или вышли из строя в соответствии с первоначальной конструкцией. Винтовые сваи могут стабилизировать основание жилых и коммерческих зданий, соединяя опоры и стены с твердыми несущими грунтами.Они пригодны как для легких, так и для тяжелых нагрузок.

Винтовые сваи — отличный выбор для старых конструкций, их также можно использовать в качестве временной привязки и контроля плавучести или даже контроля плавучести трубопровода.

Легконагруженные конструкции
  • Стенки крыла
  • Межкомнатные полы
  • Плиты крыльца
  • Двор
  • Дополнения
Тяжелонагруженные конструкции
  • Одно- и многоэтажные дома
  • Башни электропередач

Подрядчики по производству винтовых свай в Калифорнии и Неваде

Мы обслуживаем всю Калифорнию, включая Лос-Анджелес, Сан-Диего, Сан-Хосе, Сан-Франциско, Фресно, Лонг-Бич, Сакраменто, Окленд; и вся Невада, включая Лас-Вегас, Хендерсон, Северный Лас-Вегас, Рино, Гумбольдт, Кингсбери.Позвольте EagleLIft стать вашим подрядчиком по установке винтовых опор уже сегодня! Свяжитесь с нами для получения дополнительной информации о наших услугах по установке винтовых опор в жилых домах.

Фундамент на стальной винтовой свае — EVstudio

Система глубокого фундамента, которая набирает популярность в районах со сложным грунтом, загрязненным грунтом и из-за скорости строительства, представляет собой стальные винтовые сваи.

На первый взгляд винтовые сваи выглядят как типичный винтовой опор.Однако есть существенные различия, которые резко меняют емкость. Сначала винтовые сваи устанавливаются как единое целое вместо секций, соединенных болтами. Во-вторых, оборудование, используемое для установки винтовых свай, больше по размеру и способно создавать более высокий крутящий момент.

Составляющие винтовой сваи простые; стальной вал, стальная спираль внизу вала и соединительная пластина вверху вала. Винтовые сваи могут различаться по размеру, чтобы выдерживать разные расчетные нагрузки.Размер стального вала зависит от осевой нагрузки, скручивания во время установки и толщины из-за коррозии. Спираль представляет собой пластину, которая имеет форму резьбы шурупа по дереву и входит в контакт с почвой, распределяя осевую нагрузку, а также фиксируется на месте для обеспечения растягивающих нагрузок.

Один из первых вопросов, который задают люди: «Как долго он продержится до разрушения из-за коррозии?» Есть несколько факторов, влияющих на коррозию стали; кислород, влага, растворенные соли и другие агрессивные химические вещества.Поскольку в почве очень мало кислорода, коррозия ограничена, и ее можно контролировать, используя более толстый материал, чтобы учесть ожидаемую коррозию. Срок службы стальных винтовых свай может составлять от 50 лет до неопределенного срока в зависимости от типа конструкции и необходимого срока службы.

Я спроектировал фундамент в Стэплтоне, где площадка располагалась над старым терминалом и была обнаружена загрязненная почва. Если бы использовались типичные просверленные опоры с прямым стволом, то отходы от бурения скважины пришлось бы надлежащим образом собрать в мешки и утилизировать.Во избежание выхода загрязненного грунта на поверхность использовались стальные винтовые сваи.

Ниже я перечисляю множество ПРОФИ, и на это есть веские причины. Меня очень впечатлили винтовые сваи и их широкий спектр применения. EVstudio недавно посетили представители Alpine Site Services, чтобы пообедать и поучиться. Майк Оливейра рассказал о том, как устанавливаются винтовые сваи, и о многих преимуществах их системы по сравнению с другими типичными типами фундаментов. Что меня действительно впечатлило, так это скорость установки винтовых свай.Alpine может разместить от 30 до 50 винтовых свай за один день!

Еще одним большим преимуществом винтовых свай является то, что они могут быть размещены под углом для обеспечения устойчивости и сопротивления растяжению, согласованного с силой натяжения. Примером может служить типичное противоударное крепление к фундаментной стене. Вы можете увидеть изогнутую винтовую сваю выше.

PROS
Быстрая установка
Подходит для контрольных испытаний
Незначительное давление подъема из-за набухающей почвы
Высокая пропускная способность до 500 тысяч фунтов
Высокое сопротивление растяжению
Изготовлен из материала многоразового использования (точка LEED)

МИНУСЫ
Специализированная система
Крупное оборудование
Проблемы с коррозией

Узнайте больше о различных типах фундаментов.

Винтовые сваи | Проектирование свайного фундамента

Что такое винтовые сваи?

Винтовые сваи — это стальные валы с серией полукруглых стальных спиральных пластин с низким шагом, приваренных в стратегических точках вдоль вала. Плиты придают фундаменту несущую способность как при растяжении, так и при сжатии, что позволяет использовать их для широкого спектра применений во многих отраслях и секторах.

Сваи могут быть соединены в группы с помощью стального ростверка для передачи нагрузки и вкручиваются непосредственно в грунт с помощью гидравлического или электрического бурового оборудования, установленного на машине.Благодаря спиральным сваям использование бетона для фундаментов осталось в прошлом.

Винтовые сваи Преимущества

Винтовые сваи

относительно недороги, потому что их очень быстро установить. Они специально разработаны для условий грунта и требований к применению и бывают разной длины и толщины. Спиральная свая — это универсальная, экологически чистая и экономичная технология, которая находит широкое применение в различных отраслях гражданского строительства, таких как строительство, транспорт и связь.

К другим преимуществам относятся:

  • Экономичная, быстрая установка
  • Не требуется бетон, экономия времени и денег на затвердевание
  • Малая конструкция основания для использования в ограниченных зонах
  • Съемная и многоразовая
  • Низкий уровень шума и минимальная вибрация во время установки

Где можно установить винтовые сваи?

Наши инженеры проектируют винтовые сваи с учетом условий грунта на каждом отдельном участке.Эта технология является одним из самых быстрых существующих фундаментных решений, и это, в сочетании с уменьшенным воздействием на окружающую среду и простотой установки в местах с ограниченным доступом, является причиной того, что эта технология так популярна и широко используется сегодня.

В зависимости от местоположения и спроектированного решения могут быть установлены винтовые сваи:

  • Наклонные под углом до 45 °
  • Выступающие из земли или заглубленные
  • В любой почве
  • Для поддержки конструкций при сжатии и растяжении
  • На уклоне, на насыпях и в вырубках
  • При низких температурах — в отличие от бетона
  • В нестандартных ситуациях в соответствии с вашими требованиями
?>

Что такое фундамент на винтовых сваях?

Чтобы построить любую конструкцию, нужно начинать с прочного фундамента.Обычно в домах для этого требуется строительство подвала или подполья для остальной части дома. Тем не менее, резко возросло количество домовладельцев и владельцев коммерческих зданий, которые предпочитают фундаменты на винтовых сваях традиционным бетонным.

На минуту выбросьте из головы привычный образ бетонного фундамента. Если говорить о фундаменте на винтовых сваях , то есть сваи, которые ввинчиваются в землю.Выкапывание грязи не требуется. Буровая установка с гидравлическим приводом просто вкручивает сваю в землю. Свая — это, по сути, большой винт, на котором держится фундамент конструкции.

Размер конструкции определяет, сколько винтовых свай вам потребуется установить, чтобы создать фундамент для вашего дома или коммерческого здания. Вверху каждой сваи есть стартовые стержни или фланцевые гайки. Их кладут прямо в слой бетонного фундамента.Или их можно прикрепить к кронштейну, который соединен с деревянным каркасом конструкции.

Это довольно новый тип технологии, который используется во всем мире. В зависимости от условий почвы и конструкции винтовых свай они могут прослужить около 75 лет. Винтовые сваи также могут называться винтовые анкеры, винтовые сваи и винтовые анкеры.

Преимущества перед традиционным бетонным фундаментом

Не секрет, что бетонные фундаменты использовались веками.Они создают отличную основу для построения конструкции. Однако винтовые сваи стали более эффективным видом строительного материала. Давайте посмотрим на различные преимущества винтовых свай по сравнению с традиционными бетонными фундаментами.

Они дешевле

Дело в том, что использование винтовых свай просто дешевле, чем строительство традиционного бетонного фундамента. Используя сваи, вы используете меньше материала. Это потому, что винтовые сваи бурятся каждые 5-10 футов по периметру и внутри для предполагаемой конструкции.

Традиционно бетон необходимо заливать по всему периметру дома, а в центре нужно было установить балки для поддержки конструкции. Для этого потребовалось много материалов. При использовании винтовых свай не нужно использовать много материала, что удешевляет их строительство.

Быстрая установка

При установке бетонного фундамента необходимо выполнить множество действий. Во-первых, выкапывают землю, где будет закладываться фундамент.Во-вторых, форма должна была быть размещена так, чтобы была структура для заливки бетона. Затем необходимо залить бетон и установить межкомнатные балки.

Наступает новая революция винтовых свай. Каждая винтовая свая может быть установлена ​​за 5-10 минут, в зависимости от желаемой глубины установки. С меньшим количеством винтовых свай, необходимых для всего фундамента, и отсутствием необходимости выкапывать территорию, на установку этих свай уходит меньше времени, чем на бетонный фундамент.

Для установки требуется меньше оборудования

После того, как вы составили план и приступили к строительству, можно устанавливать винтовые сваи с минимальным оборудованием.Строительная бригада будет иметь мини-экскаватор или гусеничный экскаватор, подключенный к гидравлической буровой установке с низким крутящим моментом. Винтовая свая устанавливается на место, и экскаватор вбивает винт в поверхность ниже на желаемую глубину.

При традиционном бетонном фундаменте на протяжении всего процесса задействуется много оборудования. Вам понадобится экскаватор, чтобы убрать грязь. Вам потребуются труд и материалы, чтобы построить форму для заливки бетона. Перед заливкой бетона необходимо установить арматуру, чтобы усилить его прочность.Затем приедет автобетононасос для заливки фундамента. Рабочим необходимо будет установить стальные балки во внутренней части конструкции. Это требует много оборудования и времени, затраченного на поездку по традиционному маршруту.

Нет времени отверждения

Одним из основных преимуществ винтовых свай по сравнению с традиционными бетонными основаниями является то, что они не требуют какого-либо времени для отверждения. Как только все шурупы будут вмонтированы в землю, их сразу можно будет надстраивать. У традиционных фундаментов есть время отверждения, позволяющее бетону высохнуть на месте, прежде чем на нем можно будет строить.Это просто показывает, насколько быстрее можно построить дом или бизнес на винтовых сваях по сравнению с бетонным фундаментом.

Круглогодичная установка

Раньше в холодные зимние месяцы всегда было мертвое время, когда строительство домов останавливалось. Это потому, что бетон плохо затвердевает в холодную погоду. Однако винтовые сваи полностью устранили эту проблему. Эти сваи можно устанавливать независимо от температуры, так как они просто ввинчиваются в землю.Это позволяет круглогодично возводить конструкции с использованием винтовых свай.

Минимальные колебания

Когда вы строите здание вокруг других построек, вы должны учитывать их близость. Ваш бригадир должен будет следить за вибрациями, создаваемыми строительным оборудованием, и следить за тем, чтобы они не были слишком сильными. Если они есть, они могут повредить основы окружающих конструкций.

Винтовые сваи при установке создают очень незначительную вибрацию.При установке без каких-либо препятствий они начинаются с минимума 1 мм. Когда сваю приходится преодолевать препятствие, она может достигать высоты 5 мм. Все, что больше 10, может вызвать повреждение конструкции. Таким образом, вам никогда не придется беспокоиться о мониторинге вибраций в процессе строительства при использовании винтовых свай.

Меньше шума

Одна из самых больших претензий, которую строители получают к своим участкам, — это шум, который они создают. Это особенно верно, когда они работают в районах, сильно окруженных другими строениями.Винтовые сваи — отличный способ предотвратить жалобы на шум от соседних домов.

Максимальный уровень сваи при установке достигает 80 дБ. Это по-прежнему считается безопасным уровнем без каких-либо последствий для слуха. Это не только отлично подходит для защиты от жалоб от соседей, но и безопаснее для строительной бригады, устанавливающей сваи. Им не нужно будет носить какие-либо средства защиты органов слуха.

Как видите, винтовые сваи имеют много преимуществ перед традиционным бетонным фундаментом.Они не только дешевле и проще в установке, но и создают меньше проблем на строительной площадке. В ближайшие десятилетия очень вероятно, что вы начнете видеть постоянно увеличивающийся рост конструкций, которые устанавливаются с помощью винтовых свай.

Статья, представленная автором сообщества

Винтовые сваи для морского строительства

Текущие расходы на строительство или реконструкцию торговых гаваней, причалов и причалов значительны.Разработчики и заинтересованные стороны, заботящиеся о затратах, должны учитывать жизненный цикл своих активов. Увеличить жизненный цикл таких проектов строительства и ремонта морских дамб / переборок; Строители, архитекторы и морские инженеры-строители рекомендуют использовать анкерные системы с винтовыми сваями. Стоимость жизненного цикла наших спиральных свай, оцинкованных методом горячего погружения, ниже, чем у деревянных, стальных или бетонных свай в определенных областях применения.

Помимо превосходной прочности спиральных / винтовых свай «Chance», владельцы и застройщики марин также извлекут выгоду из исключительных качеств наших винтовых анкеров для винтовых свай и анкеров.Их одинаковый размер и исключительное разнообразие обеспечивают устойчивость к гниению и ржавчине, что дополняет общую стоимость ремонта и обновления объекта. Строительство и реставрация с помощью наших винтовых свай и анкеров гарантируют, что ваш проект будет разработан с использованием новейших технологий и изобретательности.

Для проектов крупных морских дамб / переборок также значительно повысится эффективность наших винтовых свай и спиральных анкеров с анкерным креплением. Они делают установку дополнительных анкеров-анкеров гораздо лучшим выбором для стабилизации дамбы при разрушении дамбы / переборок.Во многих случаях винтовые анкеры могут быть забиты под существующими сложными ландшафтами, зрелыми ландшафтами и подземными коммуникациями, что значительно снижает затраты на ремонт. Анкерные анкерные болты
превосходят традиционные анкеры из стали / бетона, поскольку они устраняют необходимость в выемке грунта и могут быть быстро установлены и испытаны под нагрузкой. Удерживающая способность пропорциональна установочному моменту каждого анкера.

Можно использовать дополнительную систему анкерного крепления на винтах, если бетонная дамба, стальной шпунт, виниловые панели и крышка находятся в хорошем состоянии.Вспомогательный винтовой анкер, после профессиональной установки и обслуживания, может продлить срок службы дамбы / переборки примерно на 10-15 лет. 15 или 20 лет, укажите лучшее; Решения для прибрежных фундаментов.

ДОСКИ И ДОКИ

Сведите к минимуму строительство в чувствительных зонах с помощью системы фундамента на винтовых сваях Coastal Foundation Solutions для тротуаров и доков.Тротуары и доки в уязвимых местах, таких как болота, заболоченные земли и песчаные дюны, можно легко модернизировать, используя винтовые сваи для опоры фундамента. Этот аспект позволяет наслаждаться окружающей природой, предлагая исключительное экологически безопасное решение там, где воздействие строительства было бы разрушительным для окружающей среды.

Установка H.D.G. винтовые опоры для тротуаров исключают установку химически обработанных деревянных свай в ценных и уязвимых заболоченных местах. Винтовые сваи дощатого настила разрабатываются прибрежными инженерами во всех экологически чувствительных заповедниках по всей Флориде.

Обычно система дощатого настила состоит из винтовых опор, которые представляют собой 2 вала из горячеоцинкованной стали диаметром 7/8 дюйма с различными конфигурациями спиральных пластин на несущем конце каждой сваи. Специализированная головка с гидравлическим приводом помогает при установке сваи, когда она опускается в надежные несущие пласты.

Эта система с винтовыми сваями идеально подходит не только для этой цели, но и для многих других применений, требующих доступа и оборудования.

Небольшое оборудование, используемое для установки свай, сводит к минимуму воздействие на существующую растительность и листву.Эта конструкция также позволяет строить сверху вниз по конкретным проектам, что полностью исключает соприкосновение оборудования с ландшафтом заповедника.

Винтовые сваи очень прочные и прослужат многие десятилетия. Винтовые сваи и анкерные болты всегда имеют горячеоцинкованное покрытие для обеспечения их долговечности.

РАЗМЕР

У нас есть парк гидравлических экскаваторов с соответствующими якорными приводами, чтобы справиться с любой задачей проекта. Редукторный двигатель с гидравлическим приводом, установленный на экскаваторе весом от 4000 до 50000 фунтов, используется для ввинчивания винтовой сваи, оцинкованной горячим способом, в почву при отслеживании крутящего момента.Максимальный крутящий момент отслеживается на протяжении всей процедуры установки с помощью цифрового индикатора крутящего момента.

фундаментов на винтовых сваях | Флорида | Грузия | Южная Каролина | Северная Каролина | Вирджиния — Системы Фонда Патриотов | Винтовые сваи | Основа

Фундаменты на винтовых сваях для Флориды, Джорджии, Южной Каролины, Северной Каролины, Вирджинии и за ее пределами

Если вам нужно укрепить существующие коммунальные или коммуникационные вышки или построить новые, вы можете сэкономить время и деньги, используя винтовые сваевые фундаменты от Patriot Foundation Systems.Разработанные для обеспечения наилучшей поддержки оттяжек, платформ, опор электропередач, уличного освещения и т. Д., Наши изделия для фундамента пирса стали предпочтительной системой фундамента для специалистов по коммуникациям и коммунальным службам во всем мире.

Patriot Foundation Systems — это семейный бизнес, основанный генеральным подрядчиком и профессиональным строителем Уорреном Нойманом. Его желание предоставить дополнительный вариант фундамента спиральной опоры другим специалистам в этой области, таким как установщики, инженеры и подрядчики, привело к тому, что наши сертифицированные по ISO производственные мощности производят инновационные спиральные решения, которые используются профессионалами во всем мире.Мы гордимся тем, что предлагаем фундамент на винтовых сваях и другие изделия со спиральной спиралью, которые превосходят отраслевые стандарты. Продукция Patriot Foundation Systems протестирована и соответствует программе обеспечения качества Международного совета кодов (ICC).

Хотя для фундаментов на винтовых сваях требуется меньше стали, чем для обычных фундаментов, наши анкеры обладают большой грузоподъемностью и могут выдерживать нагрузки, превышающие 300 KIP, что делает их идеальными для новых строительных проектов и ремонта или модернизации существующих фундаментов.При использовании продукта для фундамента для опор от Patriot Foundation Systems дополнительные дополнительные преимущества включают:

  • Простота установки
  • Очень незначительное воздействие на окружающую среду
  • Время отверждения не будет потрачено зря
  • Монтаж можно производить во влажных и морозных условиях
  • Опора нагрузки сразу после установки
  • Винтовые сваи и анкеры съемные

В Patriot Foundation Systems мы понимаем, что каждая работа индивидуальна.Для некоторых проектов требуются индивидуальные решения, и решения Patriot позволяют проектировать спиральные изделия по индивидуальному заказу в соответствии с вашими требованиями. Мы также знаем, что некоторые из ваших работ большие, а некоторые — маленькие. Мы не хотим, чтобы вам приходилось покупать больше, чем нужно для проекта, поэтому у нас нет требований к минимальному заказу.

Благодаря нашему хорошо укомплектованному инвентарю и быстрому выполнению работ вы будете готовы к работе на фундаменте с винтовой сваей во Флориде, Джорджии, Южной Каролине, Северной Каролине, Вирджинии и за ее пределами в считанные дни.Свяжитесь с нами сегодня, чтобы разместить заказ.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
