Что входит в устройство ленточного фундамента: Устройство ленточного фундамента, цены, стоимость работ, расценки - Стройматериалы в Иркутске

Ленточный фундамент: глубина заложения, таблицы и расчет

Несмотря на то, что глубина устройства ленточного фундамента не является единственным показателем надежности и долговечности, она играет огромную роль в целостности всего дома в процессе его эксплуатации. Железобетонная лента любых размеров и марки бетона может со временем лопнуть, если она будет неправильно размещена в грунте, не учитывая его особенности.

Для того, чтобы не запутаться во всех типах фундаментов и грунтах, попробуем разобраться во всем по порядку. Сначала разберем типы монолитных лент, а затем конкретно для каждого типа ленточного фундамента определимся с глубиной заложения.

Наверное, стоит начать с того, что сами ленточные фундаменты делятся на три основных типа:

Незаглубленные
Мелкозаглубленные
Заглубленные

Каждый из этих типов закладывается на определенную глубину, которая зависит от нескольких основных факторов:

Глубина промерзания грунта
Тип грунта

Уровень грунтовых вод

Стоит отметить, что глубина заложения ленточного фундамента — это расстояние от поверхности грунта до подошвы фундамента, а не та глубина, на которую копается траншея. В траншее, помимо фундамента может присутствовать подушка.

Теперь давайте разберемся, как эти факторы влияют на каждый тип ленточного фундамента в отдельности.

Незаглубленный ленточный фундамент применяется в строительстве частных домов крайне редко, потому что он является очень слабой опорой для будущего строения. Как правило, он весь располагается поверх грунта, а внутри находится только лишь песчаная, либо песчано-гравийная подушка.

Много писать о незаглубленном ленточном фундаменте я не буду, тем более ему уже была посвящена целая статья ранее. Да и вообще, само понятие глубины заложения у такого фундамента отсутствует.

Это самый капризный, в плане глубины заложения фундамент. Во-первых, он не так надежен, как заглубленный, ну а во-вторых – для того, чтобы такой ленточный фундамент выдержал нагрузку строения, а также сдерживал все силы пучения, передаваемые от грунта, к его расчету необходимо подойти с особой ответственностью.

Как залить мелкозаглубленный ленточный фундамент я уже подробно описывал в одной из предыдущих статей.

Поэтому в подробности вникать не будем.

Такой ленточный фундамент закладывается на глубину, которая значительно выше глубины промерзания почвы, поэтому и называется мелкозаглубленный. На него, в отличие от заглубленного, могут в значительной степени действовать силы пучения грунта.

Так же, немаловажным отличием мелкозаглубленных фундаментов является то, что его необходимо делать монолитным не только ниже уровня грунта, но и сразу, выставив опалубку, залить надземную часть фундамента – цоколь. Это в значительной степени усилит весь ленточный фундамент.

Глубина заложения мелкозаглубленного фундамента напрямую зависит от всех трех факторов, описанных выше. Для того, чтобы не запутаться, давайте рассмотрим таблицу.

Таблица №1: Глубина заложения ленточного мелкозаглубленного фундамента (минимальная), в зависимости от типа и глубины промерзания грунта

Глубина промерзания грунта, м		Глубина заложения фундамента, м
Грунт слабопучинистый	Грунт непучинистый, твердые породы	Глубина заложения фундамента, м
более 2,5	—	1,5
1,5 — 2,5	3,0 и более	1,0
1,0 — 1,5	2,0 — 3,0	0,8
менее 1,0	менее 2,0	0,5
Примечание: Для того, чтобы узнать, какая глубина промерзания грунта в Вашем регионе, посмотрите ниже на таблицу №2, где даны значения для некоторых городов, с учетом типа грунта. Кликните по таблице, чтобы увеличить.

Таблица №2: Глубина промерзания грунта в некоторых регионах

Примечание: Помимо того, что на глубину заложения ленточного фундамента влияет глубина промерзания и тип грунта, так же не стоит отбрасывать еще один очень важный фактор – уровень грунтовых вод, о котором и поговорим далее.

Зависимость глубины заложения ленточного фундамента от уровня грунтовых вод (УГВ)

Существует два варианта расположения грунтовых вод – когда они расположены ниже глубины промерзания грунта, и когда – выше.

Уровень грунтовых вод ниже глубины промерзания грунта

Это можно считать хорошим показателем, и в этом случае, грунтовые воды в большинстве типов грунтов не оказывают особого влияния на глубину устройства монолитной железобетонной ленты.

Единственным ограничением, в данном случае, является то, что в таких грунтах, как суглинки, глины и им подобных, ленту необходимо закладывать минимум на половину глубины промерзания такого грунта. В других, «хороших» грунтах, этот фактор на заложение фундамента — не влияет.

Другими словами, если глубина промерзания в Вашем регионе, допустим –

1,5 метра, то ленточный мелкозаглубленный фундамент необходимо устраивать минимум на 0,75 метров.

Уровень грунтовых вод выше глубины промерзания грунта

Если грунтовые воды расположены высоко, то глубина копки траншеи для ленточного фундамента не зависит от их уровня только на скалистых грунтах, песчаных крупнозернистых, гравийных и им подобных.

На любых других типах грунтах, с высоким УГВ, монолитную ленту придется заглублять ниже глубины промерзания на 10-20см (). В этом случае она станет заглубленным фундаментом.

Заглубленный ленточный фундамент считается наиболее надежным из всех лент. Он закладывается ниже глубины промерзания грунта на 10-20 см

. Еще одним условием его устройства является то, что грунт под его подошвой должен быть более или менее твердым.

В случае болотистых грунтов, торфяников и подобных им, ленточный фундамент закладывается на глубину, которая ниже этих слоев. В некоторых случаях, достаточно прокопать траншею до твердых пород грунта, а затем устроить песчаную или песчано-гравийную подушку до уровня, который чуть ниже глубины промерзания грунта в Вашем регионе.

Когда на строительном участке грунт совсем плох для заложения ленточного фундамента, или его устройство требует огромных затрат, можно попробовать рассчитать другой тип фундамента, например, плитный. Возможно, это будет как дешевле, так и надежнее.

После проведения всех расчетов по глубине заложения ленточного фундамента, частенько бывает так, что с учетом грунта и региона, его необходимо заложить очень глубоко. От сюда возникает вопрос о том, как сократить расходы и уменьшить глубину.

Существует несколько способов уменьшения глубины заложения ленточных фундаментов, все они основаны на том, чтобы уменьшить значение основных факторов, влияющих на фундамент.

Уменьшение глубины промерзания грунта

Изменить климат в регионе мы, конечно же, не сможем, но сможем изменить глубину промерзания, конкретно под подошвой фундамента, утеплив сам фундамент и грунт, прилегающий к нему с наружной стороны.

Таким образом мы сможем уменьшить глубину заложения фундамента, а также сократить расходы на него.

Отвод грунтовых вод от ленточного фундамента

Еще один действующий способ уменьшения глубины заложения ленточного фундамента – отвод воды от него.

Делается это с помощью устройства хорошей дренажной системы, которая отведет значительную часть воды от фундамента и не даст ей пагубно воздействовать на него.

Песчаная или песчано-гравийная подушка под фундаментом

В случае, когда на участке пучинистые слои грунта залегают достаточно глубоко, ленточный фундамент также придется закладывать на большую глубину. Уменьшить ее можно, заместив пучинистый грунт песчаной или песчано-гравийной подушкой.

Другими словами, необходимо выкопать глубокую траншею до твердых грунтовых пород, а после этого устроить там массивную песчано-гравийную подушку, которая распределит нагрузку от фундамента и дома на грунт равномерно и не даст силам пучения пагубно воздействовать на фундамент.

Подушку желательно делать не только под подошвой фундамента, но и рядом с ним, как показано на схеме.

Стоит отметить, что самым надежным методом уменьшения глубины заложения ленточного фундамента, является комбинированный способ, т.е. и устройство подушки, и утепление, а также устройство дренажа, если это понадобится.

Ленточный фундамент для забора: виды, материал, технология

Ленточный фундамент для забора является отличным выбором, который позволяет обеспечить прочность и надежность возведения. Хоть ленточное основание и является более дорогостоящим в сравнении с конкурентами, оно поможет построить качественное ограждение с продолжительным сроком эксплуатации. Процедура постройки не отличается особой сложностью, так что с ней сможет справиться даже новичок в строительном ремесле, главное соблюдать технологию выполнения работы и использовать качественные материалы.

Забор на ленточном фундаментеИсточник realizedadream.ru

Виды ленточного фундамента для забора

Хоть такой фундамент для забора и будет дорогостоящим, существуют решения, позволяющие снизить конечную стоимость. Базис может строиться в виде сплошного монолита, основание при этом будет находиться на уровне глубины промерзания почвы, а верхняя часть выходить на отметку выше уровня грунта. С целью экономии можно использовать несколько монолитных столбчатых оснований, соединенных при помощи ригелей.

Устройство ленточного фундамента для забораИсточник tl.decorexpro.com

Ригели будут использоваться в качестве балок или ростверка, помогая распределить вес отдельных участков забора на столбчатые основания. От морозного пучения их защитит подушка на основе песка и гравия, а также боковая обсыпка. Также устойчивость напрямую зависит от глубины заложения фундамента. В некоторых случаях можно использовать железобетонные ригеля, если при разборке других конструкций остались ненужные материалы.

Онлайн калькулятор фундамента

Чтобы узнать примерную стоимость ленточного фундамента, воспользуйтесь следующим калькулятором:

Материалы для фундамента

Фундамент забора может строиться из небольшого списка материалов. С уверенностью можно применять только монолитный бетон и бутобетон. Аналогичные материалы используются и при создании основания другого назначения. Монолитный бетон имеет высокую стоимость, но при этом обладает улучшенными характеристиками. С бутобетоном можно использовать другие подручные компоненты, в виде камня или крупной гальки. Это позволит неплохо сэкономить на материале и выполнить большую часть процедур без привлечения специалистов.

Использование остатков кирпича после разборки стен также хорошее решение. Но необходимо учитывать, что не все минеральные компоненты могут быть задействованы для забутовки. Специалисты рекомендуют гранит и базальт. Мягкие породы камня лучше не использовать.

Бетонирование фундаментаИсточник ro.decorexpro.com

Также необходимо учитывать, что бутобетонный базис качественно армировать не удастся. В связи с этим, если забор будет возводиться на слабой почве с высоким показателем грунтовых вод, от такого материала лучше отказаться.

Обзор ленточного фундамента для забора можно посмотреть в этом видеоролике:

Размеры фундамента

Ленточный фундамент под забор должен быть немного шире опирающейся на него поверхности. Таким образом, если забор возводится из кирпича с шириной стороны 25 см, оптимальная длина основания будет составлять 30 см. При использовании штучных блоков шириной 30 см, фундамент должен иметь ширину в 35 см.

Если забор будет состоять из компонентов разной толщины, ширина основания должна высчитываться аналогичным образом, но с учетом размера каждого элемента. Несущие опоры фундамента должны находиться на глубине не меньше уровня промерзания почвы.

Проект забора с ленточным фундаментомИсточник driivers.ru

Использование монолитного бетона для строительства фундамента

Способ строительства ленточного основания с использованием монолитного бетона является самым дорогостоящим, но при этом технологичным. Технология работы не отличается высокой сложностью. Вид бетона выбирается в зависимости от давления, которое будет оказываться на основание. Давление можно высчитать, определив материал для стены ограждения и ее высоту.

Монолитно-ленточный фундаментИсточник zaborstroy.by

При выборе бетона и работе с ним необходимо придерживаться следующих рекомендаций:

Если было принято решение строить большой забор на основе кирпича или силикатного материала, следует использовать бетон марки В25.
Если ограждение будет строиться невысоким и на основе легких материалов, оптимальным выбором станет бетон В20. Его стоимость будет значительно ниже, что позволит неплохо сэкономить.
Работы с бетоном лучше проводить в теплое время года. Нельзя допустить промерзание бетонного раствора. Можно использовать специальные морозостойкие добавки. Но они помогут только уложить раствор, для набора прочности все равно понадобится плюсовая температура.
Бетон необходимо качественно уплотнять. В этом может помочь штыкование или использование вибробулавы. Для штыкования понадобится подготовить арматуру с диаметром не меньше 12 мм.
При работе с бетонной смесью в жару, понадобится защитить массу от высыхания. Для этого конструкция накрывается полиэтиленом и периодически обливается водой на протяжении 2-3 дней.

Использование бутового бетона

Фундамент под забор с использованием бутобетона технологически мало чем отличается от использования распространенных монолитных конструкций. Основным отличием является более крупный заполнитель, укладываемый отдельно от основного раствора. Такой тип основания станет отличным решением для тех, кто будет выполнять все работы самостоятельно.

Камни понадобится выложить рядами с высотой не более 30 см по всей ширине основания. После чего заливается бетонный состав немного выше уровня забутовки. Крайне важно заполнить пустые пространства между камнями и раствором, от этого будет зависеть качество работы.

Ленточный фундамент из бутаИсточник es.decorexpro.com

В некоторых случаях порядок действий может отличаться:

В небольшой слой бетонной смеси до 15 см утапливаются камни и другие элементы бута.
Для осадки состава и равномерного его распределения можно использовать исключительно штыкование, так как работе вибробулавы будут препятствовать крупные породы бута. Это снизит скорость работы, однако позволит выполнить процедуру собственноручно без помощи специалистов. Впрочем, для наиболее качественного исполнения желательно воспользоваться услугами рабочих.
Уход за бетоном осуществляется аналогичным образом, как и при работе с монолитом. Понадобится обеспечить защиту от мороза и высоких температур.

Фундамент ТИСЭ: технология монтажа, преимущества и особенности конструкции

Устройство котлована и грунтового основания

Устройство фундамента для забора имеет свои небольшие особенности. Траншея под основание должна иметь глубину, немного превышающую отметку низа бетонного раствора. Это связано с тем, что бетонная конструкция должна располагаться не на природной почве, а на песчаной подушке толщиной 150 мм, которая создается собственноручно. Она изготавливается из песка средней фракции и хорошо укладывается.

Также необходимо учитывать, что почва фундамента не должна потерять своих первоначальных параметров. Нельзя допустить ее промерзания, замачивания или разуплотнения. В случае, если такие дефекты были допущены, поврежденный слой грунта понадобится заменить на хорошо утрамбованный слой песка необходимой толщины. Ширина котлована в верхней зоне обуславливается видом почвы и углом ее естественного откоса. В основании она должна быть на 20-30 см шире толщины базиса для устройства песчаной подушки и монтажа опалубки.

Котлован и простая опалубкаИсточник moyaograda.ru

В некоторых случаях можно обойтись без опалубки. Возведение будет состоять из заполнения котлована бутом и заливки бетонным составом. Такое решение можно использовать на плотной, твердой или сухой глинистой почве. Но в остальных случаях без монтажа опалубки не обойтись. После обустройства основания траншея заполняется песком средней фракции с послойной утрамбовкой. Не рекомендуется для таких процедур использовать глинистый грунт. После намокания и замерзания он может значительно деформироваться, что может привести к повреждению фундамента.

Нюансы устройства ростверка

Основание под легкие конструкции может создаваться в виде ростверка. При этом главные опоры, на которых будет стоять забор, заливаются на глубину промерзания. В зависимости от используемой разновидности бетонирования они выполняются как бетонный или бутобетонный ленточный базис. Зона, отличающаяся использованием ригеля или фундаментной балки, закладывается с глубиной порядка 0,5-0,7 м.

Обустройство ростверкаИсточник stroy-dom-pravilno.ru

Такие процедуры помогут равномерно распределить давление на основные опоры основания, при этом защитив ростверк от морозного пучения почвы. Ростверк не стоит делать из бутобетона, так как в таком случае не будет возможности его армирования. Бетонирование элементов базиса одной высоты необходимо проводить одновременно как для опорной части, так и для ростверка.

Армирование

Ленточный базис забора функционирует при тяжелых условиях. Связано это с протяженностью основания и отсутствием поперечных материалов. Так что образование трещин и деформаций на фундаменте будет неизбежно, а это может привести к полному разрушению конструкции. Всего этого удастся избежать при помощи армирования.

Хорошим решением для армирования станет монтаж двух поясов арматуры диаметром не менее 12 мм, с интервалом в поперечном направлении примерно 125 мм. Монтаж продольной арматуры должен выполняться с интервалом 30-40 см. Армирование ростверка необходимо как в средней зоне, так и в участках примыкания к столбчатому основанию.

Армирование фундаментаИсточник vdelaysam.ru

Расчет армирования должен производиться с учетом нагрузки на ростверк. Как минимум, понадобится 3 арматуры с диаметром 12 мм в средней и нижней зоне сечения, а также 3 стержня такого же диаметра для верхней зоны.

Выполняя армирование собственноручно, нужно сохранять защитный слой бетона. Толщина любого бетонного компонента до наружной поверхности прута должна составлять не меньше 5 см. С помощью опалубки получится определить внешние границы, все пустоты должны быть обнаружены до начала бетонирования. Во время заливки основания по мере необходимости осуществляется монтаж закладных компонентов.

Свайно-винтовой фундамент: преимущества и недостатки, советы по выбору свай

Итог

Ленточный фундамент – одно из лучших решений для исполнения основания забора на загородном участке. Его долговечность и надежность обеспечат конструкции существенный срок службы, устойчивость к внешним воздействиям. Однако для достижения таких результатов необходимо, чтобы строительство фундамента было выполнено с соблюдением всех технологических установок, поэтому лучшим решением будет обратиться за помощью к специалистам.

Самое главное о ленточном фундаменте

Наша компания профессионально занимается возведением монолитных конструкций и фундаментов, убедиться в этом можно, ознакомившись с фотографиями наших работ.

Мы готовы поделиться с вами нашими знаниями об устройстве ленточных фундаментов, чтобы и вы стали немного профессионалами!

Для выбора типа фундамента необходимо учесть различные факторы .

Ленточный фундамент – самый распространенный тип фундамента при строительстве коттеджей.

И это не случайно, так как такой фундамент является самым экономичным среди всех типов фундаментов.

Перед выполнение ленточного (да и любого фундамента) необходимо выполнить чертеж – разрез стены по фундаменту. Это необходимо для того, чтобы в дальнейшем избежать «сюрпризов» в виде слишком выступающего цоколя (завалинка), мостиков холода.

По исполнению подразделяются:

Монолитный

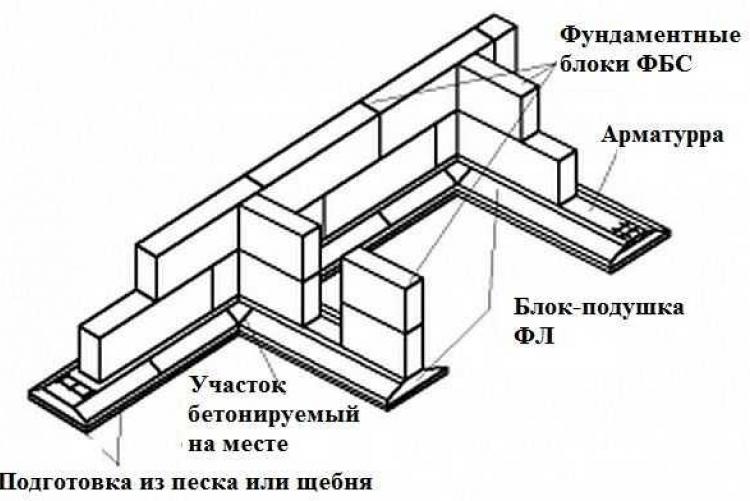

Сборный из блоков ФБС

По конструктиву ленточный фундамент бывает:

Простой ленточный. Он просто прямоугольный в сечении. Чаще всего высота больше ширины. Ширина чаще всего диктуется толщиной стены. Может выполнятся как монолитным, так и из боков ФБС. Разница в том, что монолитно исполненный фундамент лучше сопротивляется нагрузкам. В сборном – более высокая вероятность деформаций, сдвигов блоков относительно друг друга. Поэтому, с точки зрения сопротивления деформациям, монолитный всегда является лучшим решением. Особенно это касается устройства фундамента на глинистых грунтах – глинах и суглинках (которые дают медленную, но продолжительную деформацию под нагрузкой)
Ленточный со сваями. По другому такой фундамент называется – свайно-ростверковый. Сваи повышают несущую способность фундамента, но ведут к удорожанию возведения фундамента. Буронабивные сваи (сваи, изготавливаемые в грунте) можно использовать не во всех условиях. Так, если грунтовые воды находятся слишком высоко, бетон в скважину не залить. В этом случае придется сделать другой тип фундамента — на монолитной подушке, или монолитную плиту.
На монолитной подушке. Такой тип фундамента можно выполнять, если несущая способность грунта невысокая и высоко стоят грунтовые воды – и выполнить буронабивные сваи из-за этого невозможно. Такой фундамент в сечении напоминает перевернутую букву «Т». Так же, такой тип фундамента целесообразен, если вы хотите сделать высокий цоколь на плохом грунте.

Ленточный фундамент на монолитной подушке (п.Железный перебор, возводила компания House Concept)

Глубина заложения ленточного фундамента

Известно, что ленточный фундамент необходимо закладывать ниже глубины промерзания. Но внесем некоторую ясность. Ниже глубины промерзания надо закладывать подошву фундамента только в пучинистых — глинистых грунтах (глины и суглинки). В песчаном же грунте можно подошву фундамента закладывать и выше. Подготовка под фундамент тоже выполняется из непучинистых материалов – песка и щебня, и таким образом, при правильно выполненной подготовке, достаточной толщины, подошва может располагаться и выше линии промерзания грунта.

Этапы устройства:

Выравнивание основания
Устройство песчано-щебеночной подготовки с вибротрамбованием
Устройство бетонной подготовки (min 50мм). Бетонную подготовку можно заменить на укладку водонепроницаемой мембраны типа «Изостуд» – такая мембрана достаточно прочная на разрыв, и она не позволит просачиваться грунтовым водам снизу, а из фундамента не «убежит» цементное молочко
Изготовление арматурного каркаса и установка его в проектное положение
Прокладка необходимых инженерных коммуникаций, труб
Сборка и установка опалубки, установка закладных проходов, хомутов, деталей
Заливка бетона в опалубку с постоянным уплотнением глубинными вибраторами
Уход за бетоном
Снятие опалубки
Уборка строительного мусора

Подбетонку можно заменить мембранной гидроизоляцией. Главное — герметичное выполнение стыков (На фото — объект House Concept)

Но этим работы по устройству фундамента не заканчиваются. Необходимо будет выполнить его гидроизоляцию. А в дальнейшем – утепление и облицовку.

Обмазочная гидроизоляция фундамента (Комарова, House Concept)

Работа арматуры, устройство каркаса

Ленточный фундамент работает по типу балки. Все растягивающие напряжения в теле фундамента воспринимает арматура. Поэтому и расположение ее в ленточном фундаменте такое же, как и в балке – продольная арматура наибольшего сечения располагается в несколько рядов по нижней и верхней части фундамента. А арматура по средней линии фундамента и хомуты — выполняют конструктивную функцию. При установке арматурного каркаса важно выдержать защитный слой – в фундаменте (из-за непосредственного контакта с грунтом) он больше, чем в наземных конструкциях. Защитный слой – это расстояние от наружной части фундамента до арматурного стержня.

Согласно нормам защитный слой арматуры равен:

Для рабочей арматуры (кроме нижней) – 30мм;

Для нижней (с бетонной подготовкой) – 35мм;

Для нижней (без бетонной подготовки) – 70мм;

Для поперечной и конструктивной – 15мм.

Защитный слой рабочей арматуры

Еще один момент – при создании каркаса арматуру обязательно связывают вязальной проволокой, предварительно выполнив нахлест арматуры. Соединение с помощью вязальной арматуры можно делать, если ее диаметр не превышает 40мм. Но мы думаем, что вы не будете настолько расточительны, чтобы приобретать такую мощную арматуру 🙂

Схема армирования ленточного фундамента (Т-образное примыкание и угол)

Нахлест рабочей арматуры

В ленточном фундаменте следует выполнять не менее:

Ар.D10мм – min нахлест 300мм
D12мм – 380мм
D16мм – 480мм
D18мм – 580мм
D22мм – 680мм
D25мм – 760мм
D28мм – 860мм
D32мм – 960мм
D36мм – 1090мм
D40мм – 1580мм

Эти цифры приведены для растянутой арматуры. В балке растянутая арматура обычно – внизу. Но ленточный фундамент – это не совсем балка, так как работает в других от балки условиях. Здесь растяжение может возникать как внизу, так и в верхней части. Поэтому этих величин следует придерживаться для всей рабочей арматуры. Есть нормы для сжатой зоны – нахлест там меньше, чем для растянутой, поэтому здесь не приводим.

При прохождении арматуры углов, Т-образных стыков, рабочая арматура должна загибаться. Не допустимо выполнять в таких местах обрезать арматуру, необходимо ее загибать.

Стоимость ленточного фундамента

Складывается из следующих составляющих:

Геодезические работы
Материалы на опалубку (доски в дальнейшем можно использовать, например, для стропильной системы)
Щебень, песок (для подготовки)
«Тощий» бетон или мембрана – под подошву фундамента
Арматура, вязальная проволока
Бетон
Работа машин и механизмов (бетононасос, кран для разгрузки арматуры, и т. п.)
Гидроизоляция обмазочная и оклеечная – мастика, рулонная гидроизоляция
Транспортные услуги
Работа строителей
Мелкие расходы (гвозди, диски, макловица, ведра и т.д.)

Устройство фундамента — услуги в Подмосковье

В начале любого капитального строительства необходимо определиться с типом фундамента, на котором будет стоять объект. Этот выбор зависит от: типа здания, материала его стен, этажности, свойств грунта, глубины залегания грунтовых вод, объемов финансирования проекта. Для того, чтобы сделать правильный выбор, нужно знать, какие бывают виды фундаментов и их применение.

Наша компания «DSM13» проводит работы по оборудованию и устройству фундаментов на севере Подмосковья следующих типов:

	столбчатый;
	ленточный, который бывает монолитным и сборным;
	свайный;
	плитный.

Также компания «DSM13» осуществляет земляные работы: подготовка строительной площадки (планировка) к проведению работ по устройству фундаментов, включающей в себя создание котлованов и траншей под будущий фундамент, а также обратная засыпка их пазухов.

От конструкции фундамента и качества его выполнения во многом зависит прочность и долговечность здания. Тип фундамента выбирают в зависимости от формы и способа опирания на грунт, учитывая климатические условия района строительства. Звоните — поможем и подскажем:

	8 (926) 608-58-87
	8 (916) 631-63-81

Какой фундамент заказать?

Если планируется построить деревянный или каркасный дом с легкой конструкцией, у которого не будет подвального помещения, то столбчатый фундамен видится наиболее подходящим.

Существенный его плюс в низкой стоимости по сравнению с другими видами. Ведь материала на него уходит меньше всего, а трудовые затраты небольшие.

С давних пор этот фундамент использовали для строительства домов из бревна и бруса. На столбы клали первый несущий ряд сруба и балки перекрытия.

По конструкции столбчатый фундамент делят на деревянный и каменный (кирпичный). Фундамент из дерева был популярен на протяжении многих веков в регионах, где имеются леса с массивными деревьями. Сегодня его тоже можно использовать, например, для сооружения дачного домика в целях экономии средств.

Изготовить такие столбы не сложно. Для этого копают открытые котлованы, в которые вертикально устанавливают деревянные стулья, изготовленные из комля сосны или дуба диаметром не менее 25 см. При этом, комель должен быть обращен вниз.

Для большей устойчивости, нижнюю часть столбиков часто упирают в различное твердое основание или делают дополнительные усиливающие элементы. От этого увеличивается опорная площадь, что делает такой фундамент более надежным. В качестве опоры используют бетонную плиту или конструкцию из дерева в виде крестовины с подкосами.

В некоторых случаях эту опору делают из жидкого бетона. Для этого столб погружают в раствор на 15 см. и фиксируют вертикально. После застывания монолита столбик будет держаться «намертво». Деревянную крестовину делают путем скрепления крест-накрест двух брусков длиной 70 см. Соединяют ее со столбом шиповым соединением для большей прочности.

Пожалуй, это самый распространенный вид фундамента. Его применяют при строительстве практически любых зданий и сооружений, особенно в частном строительстве. Параметры такого основания зависят от массы сооружения и свойств грунта.

Удобство заключается в том, что стенки таких фундаментов сплошные и могут служить в качестве стен подвалов или цокольного этажа.

Существует несколько типов ленточного фундамента: сборный, бутовый, монолитный и панельный. Все их делают по различным технологиям, но общим является то, что они напоминают ленту, лежащую на земле. То есть, это сплошное основание без промежутков. Стоит остановиться подробнее на каждом из них.

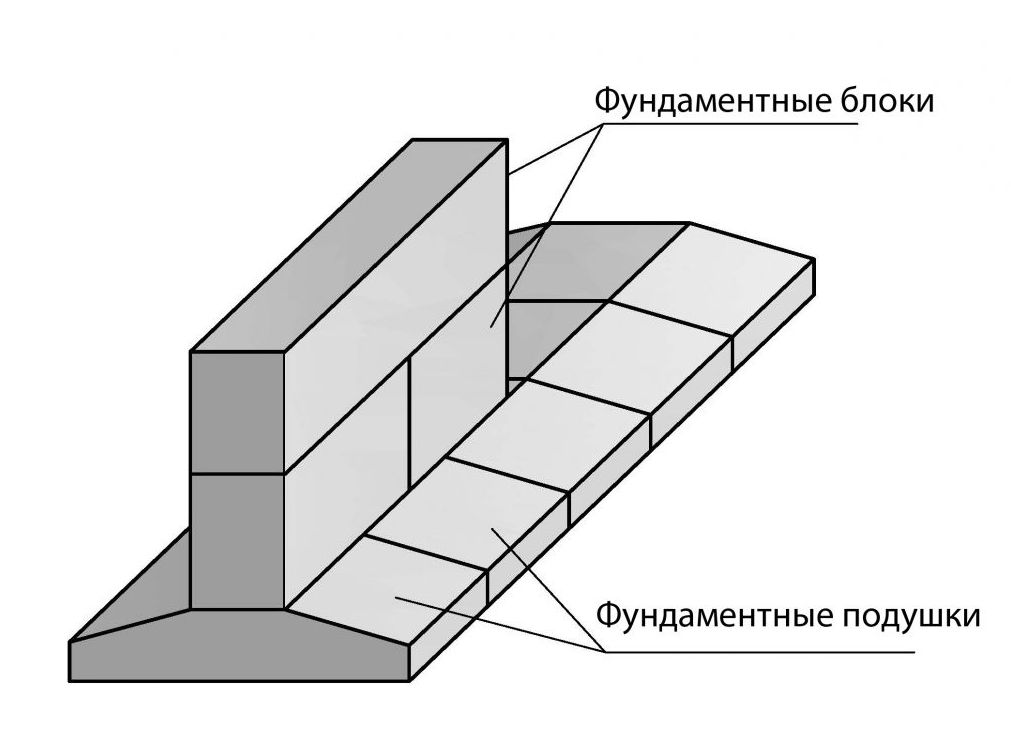

Сборный ленточный фундамент делают из железобетонных блоков, которые скрепляют между собой. Они очень тяжелые, поэтому для сооружения требуется подъемная техника.

Для этих целей выпускают железобетонные конструкции шириной 300, 400 и 600 мм. Перед сооружением фундамента производят устройство 10 см. бетонной подготовки. Уже на нее кладут первый ряд блоков.

Между собой элементы скрепляют путем заливания раствора в технологические пазы, имеющиеся на каждом изделии. Второй ряд кладут на первый по раствору подобно кирпичной кладке. Эта перевязка соблюдается и по всем углам. Стыки промазывают раствором.

Монолитный ленточный фундамент заливают целиком из цементного раствора, в состав которого входит цемент, песок, щебень и вода. Обычно берут три части песка к одной части цемента.

Дно траншеи утрамбовывают и заполняют щебнем. После этого заливают раствор. Над надземной частью возводят опалубку из деревянных щитов. Ширина такого фундамента тоже должна быть больше, чем ширина стен здания.

Щиты соединяют брусками во избежание их расхождения. Внутрь опалубки помещают арматуру, связанную между собой. Затем весь объем опалубки заливают раствором на нужную высоту и выравнивают по горизонту верхнюю плоскость. Все поверхности такого фундамента должны иметь гидроизоляцию.

Сегодня существует еще один новый способ устройства ленточного фундамента. Он применим для домов из дерева, имеющих подвал. В сооружении применяют фундаментные панели толщиной всего 260 мм. Они имеют ячеистую структуру, заполненную утеплителем. Сам бетон содержит водоотталкивающие добавки, что делает ненужной гидроизоляцию. Изготовление таких панелей производится под заказ для любого типа строения.

Кроме того, существуют конструкции из пенопласта, внутрь которых заливают бетон. Это, так называемая, несъемная опалубка. Пенопласт остается как бы надетым на фундамент, что обеспечивает его теплозащиту на очень высоком уровне.

Преимущество такой конструкции еще и в том, что нет необходимости сооружать опалубку. Достаточно в траншею поместить пенопластовые формы и залить их бетоном. Сверху такие конструкции закрывают отделочными материалами. Так как пенопласт очень сильно боится солнечного света, то сделать это необходимо как можно быстрее.

Этот тип фундамента представляет собой сплошную монолитную плиту из бетона. Его делают в случае высокого нахождения грунтовых вод и на слабых видах грунтов с неравномерным сжатием.

Плиту укладывают готовую, изготовленную на заводе, либо заливают ее по месту с использованием металлического лома, арматуры, проволоки и подобных вещей.

Для этого убирают почву до подстилающей твердой породы, трамбуют дно котлована и засыпают песком на 5 – 7 см. Затем снова утрамбовывают и укладывают арматуру как можно равномернее, так, чтобы она не возвышалась над верхним уровнем. Заливку производят в один заход, желательно из бетоновоза.

Существует три типа свайных фундаментов. Все они заглубляются в грунт на большую глубину, а сверху связываются между собой ростверками, образуя цельный каркас.

Сваи-стойки вбиваются или впрессовываются до плотной материковой породы. В частном строительстве достаточно глубины 4 – 6 м. Висячие сваи не достают до этих слоев и вбиваются в уплотненный грунт.

Винтовые сваи делают из металлических труб, имеющих на конце шнек в виде винта. Их в грунт не вбивают, а вворачивают подобно винту. Обычно сваи делают из железобетона или стали. Главный недостаток свайного фундамента – это потребность в сваебойной технике. Такой вид фундамента единственно возможный в мерзлотных и подвижных грунтах.

На любом виде фундамента устраивают цоколь. Стены начинают класть уже на него. Чаще всего цоколь делают из кирпича по гидроизоляции. Цоколь всегда немного шире стен и уже фундамента. Главная функция цоколя – защита стен от сырости и устройство вентиляции в подвальных помещениях. Кроме того, эта конструкция позволяет соорудить лаги для пола. Гидроизоляция у фундамента бывает вертикальной и горизонтальной. Она обеспечивает защиту от проникновения влаги к стенам из земли.

Зная особенности всех типов фундаментов, достаточно легко можно определиться с выбором наиболее подходящего для своего дома. Следует сказать, что самыми дорогими типами являются монолитные фундаменты, так как требуют большого количества материала. Дешевле других столбчатые и винтовые свайные, но они имеют ограничения по типу грунта.

Выбирая тот или иной вид фундамента, нужно помнить, что он является основой здания, а от его качества зависит безопасность и долговечность всего строения.

Смета на устройство ленточного фундамента пример

Пример сметы на ленточный фундамент

Строительство дома – это серьезный шаг, к которому необходимо подойти ответственно. Поэтому прежде, чем начинать рыть котлован под фундамент, необходимо узнать, сколько средств понадобиться на воплощение идеи на каждом ее этапе. Так как возведение любого здания, в том числе и жилого дома, начинается с основы, далее речь пойдет о том, во сколько обойдется строительство ленточного мелкозаглубленного фундамента. Как составить сметную документацию? Что нужно учесть при этом – об этом далее.

Основы расчета

Когда составляется смета, чтобы получить точную цифру расчетов, нужно узнать количество необходимого материала. Для этого нужно учесть:

Размеры ленточного фундамента – длину, высоту, ширину.
Периметр.
Площадь подошвы.
Площадь опоры дома на землю (размер нужной гидроизоляции).
Показатель площади боковой поверхности с внешней стороны основы (необходим, чтобы узнать количество утеплительного материала для внешней стороны основы)
Объем бетона – сколько понадобиться раствора для заливки фундамента заданных параметров. При этом нужно учесть процент уплотнения бетона при заливке, поэтому к необходимой цифре нужно приплюсовать 10%.
Во сколько рядов будут проходить в каждом поясе продольные стержни, их минимальный диаметр.
Во сколько рядов будет проходить арматура в нижнем и верхнем поясах.
Величина «нахлеста» армирующего материала.
Через какое расстояние будут устанавливаться поперечные стержни арматуры.
Толщина используемых для опалубки досок и их общая длина.

Кроме того, могут понадобиться и другие материалы, поэтому каждый должен внести коррективы, учитывая размеры ленточного фундамента своего будущего дома с учетом всех его особенностей.

Особенности подсчета материалов

Далее необходимо подсчитать стоимость всех материалов. Понять, как это делается, поможет следующий пример.

Приведенная таблица – это только пример того, как нужно составить смету на возведение. Полученные цифры в каждом конкретном случае будут отличаться. Например, при заложении мелкого и заглубленного фундамента одинаковых размеров количество используемых материалов будет значительно отличаться.

Важная деталь: правильно составленная смета на строительство фундамента — это возможность сэкономить средства и не попасть в ситуацию, когда из-за нехватки денег работу приходится приостанавливать. Если все работы выполняют нанятые рабочие – это дополнительно влетит в копеечку, и не малую. Кроме того, монолитный ленточный фундамент должен быть залитым в один прием, в противном случае вряд ли удастся создать основу нужной прочности.

Разделы сметы

Чтобы правильно составить смету, необходимо знать, какие показатели при этом надо учитывать. Локальный расчет расходов должен включать следующие этапы:

Подготовка грунта. Речь идет про очистку перед закладкой основы под дом участка от пней, строительного мусора и всего остального, что может помешать работам. Кроме того, специалисты рекомендуют снимать верхний слой почвы сантиметров 25-30. Это – плодородная земля, которую можно использовать для выращивания культур.
Разбивка осей ленточного фундамента. Эту работу нужно доверить только грамотному специалисту, у которого имеются все необходимые для правильного построения плана на местности приборы и инструменты.
Земляные работы. Сюда входит выем грунта там, где будет проходить лента фундамента, а также трамбовка грунта, насыпка подушки из песка, обратная засыпка.
Монтаж фундамента. Кроме цены самого раствора раздел включает стоимость работы по его заливке. Если бетонный раствор на фундамент готовится самостоятельно, необходимо выяснить, сколько его нужно приготовить. Для этого длину ленты умножают на цифры ее ширины и высоты. Полученная цифра – это нужное количество раствора в кубометрах. Далее предстоит выяснить, сколько цемента, песка и щебня нужно для приготовления 1 куб/м раствора и данный показатель умножают на полученную цифру. К ней прибавляют аренду или приобретение ручного миксера либо бетономешалки. Также в этот раздел входит гидроизоляция базиса. Ее выполняют по боковым стенкам, используя рубероид и битумную мастику.
Стоимость материалов с учетом их доставки к месту строительства, включая аренду крана и другой необходимой спецтехники. При этом нельзя забывать и о разных мелочах, используемых при заложении фундамента. Это – металлические уголки, гвозди, другие виды крепежей, необходимых при изготовлении опалубки.

fundamentx. ru

Смета на устройство ленточного фундамента пример

Составление сметы на строительство ленточного фундамента

Основы расчета

Размеры ленточного фундамента – длину, высоту, ширину.
Периметр.
Площадь подошвы.
Площадь опоры дома на землю (размер нужной гидроизоляции).
Показатель площади боковой поверхности с внешней стороны основы (необходим, чтобы узнать количество утеплительного материала для внешней стороны основы)
Объем бетона – сколько понадобиться раствора для заливки фундамента заданных параметров. При этом нужно учесть процент уплотнения бетона при заливке, поэтому к необходимой цифре нужно приплюсовать 10%.
Во сколько рядов будут проходить в каждом поясе продольные стержни, их минимальный диаметр.
Во сколько рядов будет проходить арматура в нижнем и верхнем поясах.
Величина «нахлеста» армирующего материала.
Через какое расстояние будут устанавливаться поперечные стержни арматуры.
Толщина используемых для опалубки досок и их общая длина.

Особенности подсчета материалов

Далее необходимо подсчитать стоимость всех материалов. Понять, как это делается, поможет следующий пример.

Важная деталь: правильно составленная смета на строительство фундамента — это возможность сэкономить средства и не попасть в ситуацию, когда из-за нехватки денег работу приходится приостанавливать. Если все работы выполняют нанятые рабочие – это дополнительно влетит в копеечку, и не малую. Кроме того, монолитный ленточный фундамент должен быть залитым в один прием, в противном случае вряд ли удастся создать основу нужной прочности.

Разделы сметы

Подготовка грунта. Речь идет про очистку перед закладкой основы под дом участка от пней, строительного мусора и всего остального, что может помешать работам. Кроме того, специалисты рекомендуют снимать верхний слой почвы сантиметров 25-30. Это – плодородная земля, которую можно использовать для выращивания культур.
Разбивка осей ленточного фундамента. Эту работу нужно доверить только грамотному специалисту, у которого имеются все необходимые для правильного построения плана на местности приборы и инструменты.
Земляные работы. Сюда входит выем грунта там, где будет проходить лента фундамента, а также трамбовка грунта, насыпка подушки из песка, обратная засыпка.
Монтаж фундамента. Кроме цены самого раствора раздел включает стоимость работы по его заливке. Если бетонный раствор на фундамент готовится самостоятельно, необходимо выяснить, сколько его нужно приготовить. Для этого длину ленты умножают на цифры ее ширины и высоты. Полученная цифра – это нужное количество раствора в кубометрах. Далее предстоит выяснить, сколько цемента, песка и щебня нужно для приготовления 1 куб/м раствора и данный показатель умножают на полученную цифру. К ней прибавляют аренду или приобретение ручного миксера либо бетономешалки. Также в этот раздел входит гидроизоляция базиса. Ее выполняют по боковым стенкам, используя рубероид и битумную мастику.
Стоимость материалов с учетом их доставки к месту строительства, включая аренду крана и другой необходимой спецтехники. При этом нельзя забывать и о разных мелочах, используемых при заложении фундамента. Это – металлические уголки, гвозди, другие виды крепежей, необходимых при изготовлении опалубки.

Главная
Ленточный фундамент

Каталог готовых расчетов смет на фундамент

Ленточный фундамент

Свайно-ростверковый фундамент

Плитный фундамент

Свайно-винтовой фундамент

Монолитная плита на сваях

Частые вопросы по строительству фундаментов

По-разному, для несущих конструкций используем только М300 и М350. Точная марка зависит от типа заливаемых конструкций, например для ТИСЭ: сваи М300, ростверк М350.

Производим упрощённые изыскания — это бурение одной скважины до 2-х метров, образцов грунта, просвечивание грунтовых вод георадаром (для брусовых и нетяжёлых строений этого достаточно). Если, результаты такого исследования сомнительны, то делаем полноценные изыскания. Если же здание тяжелое, то изначально делаем полное иследование грунтов на участке на большую глубину.

Из тяжёлой техники применяется: ямобур на колёсном ходу, траншеекопатель, бетононасос (не всегда, но качество заливки с ним будет лучше), тракторы, экскаватор.

Из лёгкой техники это: ручной мотобур (иногда), вибротрамбовка, глубинный вибратор для бетона и прочий ручной инструмент

При наличии полноценных геологических изысканий именно в пятне застройки Вашего будущего дома – гарантийный период пять лет. При их отсутствии гарантийный срок составляет два года; если изыскания у вас не проводились и не планируются, то мы подстраховываемся упрощённой геологией.

От лучшего к худшему. Самое лучшее время – август/сентябрь. Ещё сухо, и не очень жарко. Потом по предпочтительности лето. В мае, октябре, ноябре строить вполне возможно, но иногда затруднительно. Строительство зимой допустимо (есть да же свои плюсы), но заливки лучше проводить до -15 градусов. Месяца весеннего снеготаяния и высыхания грунта советую всячески избегать, особенно при строительстве незаглубленных лент.

Здесь главным фактором является степень пучинистости грунтов. Если она высокая, то требования по прочности и жесткости фундамента будут строже. Например, фундаменты из сборных блоков отличаются слишком низкой жесткостью. Для грунтов со средней или сильной пучинистостью нужно закладывать сборно-монолитные или монолитные железобетонные ленточные фундаменты в форме единой пространственной жесткой рамы. В нее включают все фундаменты, даже внутренние. Дополнительно делают противопучинную подушку. Это позволяет снизить деформацию.

Она делается для отвода воды, стекающей с крыши, а также для защиты от поверхностных вод. Ширина отмостки – минимум 70 см. Кроме того, она должна быть на 20 см шире карниза, иначе стекающая с крыши вода размоет грунт и застоится под домом.

Если грунты просадочные, то ширина отмостки должна составлять как минимум 1 м, и она должна быть на 30 см шире фундаментных пазух.

Отмостка делается с уклоном 1:5. В ее составе должен быть подстилающий слой и водонепроницаемое покрытие (бетон толщиной от 8 см). необходимо снять растительный грунт вокруг фундамента на глубину 10-15 см и заложить слой мягкой глины. Его нужно хорошо уплотнить.

Рекомендуется делать водоотводную канавку по краю отмостки. Дно и стенки такой канавки лучше выложить камнем и залить бетоном.

Самый первый пункт – это составление проекта здания (смета и порядок выполнения работ). Затем выполняется разметка участка, определяется тип грунта, замеряется уровень расположения грунтовых вод и глубина их промерзания. Если потребуется, то нужно произвести осушение участка, уплотнение грунта, отвод талых и дождевых вод. Только после этого разрабатываются траншеи под фундамент.

Видео отзывы

Пример расчета сметы на фундамент

В обязательном порядке перед началом строительных работ необходимо составить не только проект возводимого объекта, но и сметную документацию, которая поможет определить если не максимально точный, то хотя бы приблизительный размер затрат на каждый этап монтажного предприятия и на весь объем стройки в целом. В нашем материале мы рассмотрим, как составляют сметную документацию для основания дома. Поскольку правильно составленная смета на фундамент — это возможно сэкономить средства. Ведь, как известно, монтаж базиса занимает около 30% всего строительного бюджета. Сумма впечатляющая, особенно если не знать тонкостей проведения расчётов.

Важно: упустив один или несколько важных моментов при расчетах, вы рискуете попасть впросак и наткнуться на вынужденный простой предприятия ввиду нехватки денег. А ведь фундамент согласно СНиП нужно заливать в один заход. Иначе его крепость будет сомнительной.

Разделы для сметы на фундамент

Чтобы иметь представление, как должна выглядеть смета на устройство фундамента любого типа, мы разберем подробно поэтапное составление документа и уясним, какие именно разделы должны быть включены в бумагу. А для наглядности приложим образец сметы внизу материала.

Итак, начнём с подготовки грунта

Этот пункт обязательно должен быть включен в смету, если участок под застройку сильно засорен и его придётся хорошенько почистить под заливку базиса. В этот раздел включают аренду спецтехники, если нужно будет выкорчевать старые кусты, деревья или вывести строительный мусор от старых построек. Также необходимо снять плодородный слой почвы, который в дальнейшем можно использовать под высадку огородных культур. Для таких работ потребуется экскаватор с ковшом. Поскольку снять почву толщиной 25-30 см по всему периметру участка самостоятельно — сложно. Землю желательно складировать в дальнем конце участка и накрыть её.

Также в разделе «подготовка участка» нужно учесть работы по разбивке осей. Эту работу может выполнить грамотный специалист с применением угломерных приборов. Ведь любое отклонение от угла 90 градусов грозит неправильным выполнением работ и халатным монтажом базиса.

Важно: ленточный фундамент и фундамент столбчатый (свайный) более сложны в разбивке осей. Поэтому здесь придётся потратить чуть больше средств. Плитный же монолитный базис разбить по осям проще.

В итоге по разделу «подготовительные работы» у вас должна получиться определенная сумма затрат, включая наём рабочих, аренду техники и стоимость некоторых комплектующих (пруты и шнуры для разбивки осей).

Земляные работы

Этот пункт раздела сметы предполагает такие виды работ:

Копка грунта. В зависимости от типа фундамента это может быть ленточная траншея, котлован под монолитный базис или скважины под столбы. Причём если в первом случае можно сэкономит и вырыть траншею самостоятельно, то копать котлован вручную или своими руками бурить скважины будет нелегко. Здесь в смету включают аренду спецтехеники из расчета стоимость в час.

Важно: при составлении сметы на этот тип работ не включают копку грунта под вспомогательные помещения — террасы, гаражи и пр.

Затем в смету включают трамбовку грунта и насыпку песчаной подушки (конечно в том случае, если работы не будут выполняться самостоятельно). Важно знать, что песчаная подушка монтируется под любой фундамент, будь то лента, плита, базис из ФБС или столбчатое основание.
Обратная засыпка фундамента с трамбовкой грунта также входит в сумму затрат. В итоге по разделу этого этапа работ получаем определенную сумму затрат.

Монтаж фундамента

В этом разделе стоит указать стоимость работ по укладке готовой бетонной смеси. Также сюда прибавляют стоимость самого раствора. Для ленточного базиса объем раствора вычисляют методом умножения длины ленты на её высоту и ширину. Получаем объем в м3. Для плитного фундамента объем вычисляют методом умножения площади на высоту. Для монтажа столбчатого фундамента можно приготовить раствор самостоятельно, поскольку его потребуется гораздо меньше для бетонирования опор. Поэтому здесь достаточно будет указать стоимость расходных материалов (песок, щебень, цемент плюс аренда строительной бетономешалки или ручного миксера).
Гидроизоляция базиса по боковым стенкам. Этот этап работ упускать из вида не стоит, поскольку качественная гидроизоляция — залог надежности основания дома. Гидроизоляцию выполняют в два подхода с применением рубероида и битумной мастики.

Важно: если работу будут выполнять мастера, то в смету включают стоимость их работы.

Стоимость всех строительных материалов

В этом же разделе сметы будет указана фактическая сторона затрат на строительные материалы

Все вышеперечисленные пункты сметы основаны на том, что устройство фундамента будет выполняться с помощью приглашённых мастеров и арендованной спецтехники. В этом же разделе сметы будет указана фактическая сторона затрат на строительные материалы. Итак, устройство ленточного фундамента в смете так же как и плитного будет отображаться таким образом:

Песок для устройства подушки (объем, вычисленный методом умножения длины ленты или периметра подушки на высоту и ширину подсыпки).
Арматура. Её высчитывают методом умножения общей длины поясов (верхнего и нижнего) на количество рядов в обвязке. Получается метраж прута для продольного армирования. Поперечные пруты высчитываются путем деления длины ленты на 0,5 (шаг расположения поперечных прутьев). Затем число умножают на высоту базиса. Для плитного фундамента расчёт будет выглядеть иначе. Здесь можно определить метраж арматуры методом умножения длины одной стены на количество рядов прута в верхнем поясе. Затем число умножают на два (верхний и нижний пояс). Остаётся прибавить количество (метраж) перпендикулярных прутов, определенный по такому же принципу. Если арматура высчитывается для заливки ростверка по столбчатому или свайному фундаменту, то здесь достаточно будет рассчитать длину пояса, умножив её на 4 (два нижних продольных и два верхних продольных). Поперечные пруты в ростверке располагаются на расстоянии 20 см друг от друга. Их высчитывают методом деления общей длины ростверка на 0,2. Затем полученное число умножают на 2. Итого имеем метраж необходимой арматуры для продольной и поперечной вязки. Для столбчатого фундамента берут три-четыре стальных прута на одну опору.

Важно: при подсчёте арматуры необходимо брать запас 2% на нахлёсты. Также для сметы на фундамент необходимо определить количество и стоимость вязальной стальной проволоки.

Доска обрезная для опалубки.
Гвозди и другие крепежи в виде металлических уголков и пр.
Битумная мастика и рубероид для гидроизоляции фундамента.

Также отдельным пунктом нужно вписать в сметную документацию аренду крана, если для монтажа ленточного фундамента будет использоваться блок ФБС. Расценки на аренду техники можно смотреть по тому региону, в котором проходят строительные работы. Поскольку в разных областях России расценки могут сильно отличаться.

Важно: при составлении сметы на устройство основания под дом необходимо учесть транспортные расходы. Для этого к итоговой сумме прибавляют 2% от получившихся расходов.

Приблизительная смета на устройство фундамента примеры:

Смета на строительство дома

Сегодня, после обновления сметно-нормативной базы — ГЭСН, ТЕР и ФЕР, уже не составит труда составить смету на строительство дома и подсчитать точную стоимость работ.

Являетесь ли вы частным застройщиком — строите дом для себя, или крупным инвестором — строите дом на тысячу квартир — строить дом без сметного расчета, как говорится, «себе дороже». Ведь смета включает в себя все затраты, необходимые на строительство дома.

В данной статье рассмотрим основные этапы составления сметы на строительство частного дома и вы сможете ее скачать.

Земляные работы

Безусловно, если вы не собираетесь ставить палатку или времянку, то без учета в смете затрат на земляные работы вам не обойтись. Ведь для устройства фундамента требуется, в прямом смысле этого слова, — «подготовить почву».

Производить выемку грунта под фундамент будем механизированным способом. Объем котлована 100 м 3 (10*10*1), где 10 — длина стороны дома, а 1 — глубина котлована. Для расчета стоимости этих работ возьмем расценку:

Примем за основу ленточный монолитный железобетонный фундамент. Фундамент проектируем под внешние стены, т.е. по периметру дома, а также под несущие стены — условно это две стены, которые пересекаются в центре дома. Подсчитаем объем: 10*6*0,5= 24 м 3 , где 10 м — длина наружных и внутренних стен, 6 м — количество несущих стен (4 — по периметру дома и 2 — пересекающиеся в доме), а 0,5 м — это толщина фундамента. Теперь подберем для нашей сметы на строительство дома расценку:

Самый оптимальный и распространенный вариант это устройство железобетонных колонн в пересечениях несущих стен. Во-первых колонны добавляют прочность строению, в нашем случае, — дому, во-вторых построив одноэтажный дом можно безбоязненно перестроить его в двухэтажный.

Подсчитаем объем наших колонн: 9*3,5*0,4*0,4=5,04 м 3 , где 9 шт. — количество колонн (8 по периметру и 1 в центре), 3,5 м — высота колонны, а 0,4 м — это длина и ширина колонны. Для сметы на строительство нашего дома берем расценку:

Несущие стены

Прежде, чем считать объем работ по устройству стен, определим для себя, что все несущие стены (помните мы делали фундамент под них) сделаем из распространенного шлакоблока (ш19*в19*д39) и положим его в два ряда, т. е. толщина стены будет равна 400 мм.

При всех известных параметрах (длинна стен равна длине фундамента, высота стен равна высоте колонн, а толщина — толщине кладки) получим объем кладки 60*3,5*0,4=84 м 3 .

Продолжим составлять нашу смету на строительство дома и возьмем следующую расценку для кладки несущих стен:

Для конструктивной жесткости, наши колонны необходимо вверху связать балкой. Устройство балок можно было выполнить одновременно с колоннами или этапом после колонн, но тогда существовали бы трудности с устройством опалубки под них. А так, на данном этапе, стены выполняют роль нижней части опалубки, что значительно упрощает работы по вязке арматуры и укладке бетонной смеси.

Подсчитаем объем работ. Длинна балок равна длине фундамента, а сечение балки равно сечению колонн — 400*400 мм. Отсюда получаем 10,6 м 3 . Для сметы на строительство дома выбираем расценку:

Перекрытие

Перекрытие, кроме того, что является в нашем доме потолком первого этажа, может так же, в дальнейшем, служить и полом мансарды или второго этажа. По этому будем делать его железобетонным!

Для нашей сметы на строительство дома объем считается очень просто — площадь дома умножается на толщину перекрытия — 100*0,16. Подберем расценку:

На первом этапе добавим в смету устройство стропил по расценке:

На втором — накроем нашу кровлю оцинкованным железом. К площади дома добавим примерно 30% и получим площадь нашей кровли с учетом свесов и ската. Расценку же возьмем следующую:

Заключение

Ну вот и все — наша смета на строительство дома готова! Не стоит упрекать автора, что он учел не все аспекты данного строительства и составления сметы, была задача просто показать как составляется смета и рассчитывается объем работ.

Бюджет стоимости фундамента ленточного

Ленточный фундамент представляет собой железобетонную ленту, уложенную под всеми несущими стенами на песчано-гравийную подушку. Возможен как мелко заглубленный, так и лента глубокого заложения. Малозаглубленная лента может использоваться для легких деревянных и каркасных домов, а лента глубокого заложения для возведения зданий с тяжелыми стенами.

Рассчитайте стоимость под ключ фундамента в Санкт-петербурге и Ленинградской области и получите сметный расчет с учетом требуемых материалов и производства фундаментных работ по ценам 2018 года воспользовавшись нашим интернет ресурсом онлайн калькулятора.

Калькулятор подсчёта стоимости ленточного фундамента

Введите параметры ленточного фундамента:

Как определяется цена ленточного фундамента?

Цена монолитного ленточного фундамента определяется с учётом:

длины, ширины и высоты фундаментной ленты;
объема и массы бетона расчётного класса, определённого по проекту рабочей документации;
метража арматуры для рядов и перемычек арматурных прутьев;
объема строительных пиломатериалов и бруса для опалубки;
стоимости земляных, строительно-монтажных работ и транспортировки материалов и оборудования до объекта.

Убедитесь в адекватности цены и экономичности строительства с помощью профессионалов!

Устройство ленточного фундамента

В компании «ЯРУС» монолитный ленточный фундамент возводят мастера высокой квалификации с допуском к данному спектру работ. В процессе строительства соблюдаются требования проектной документации, СНиП, нормы пожарной безопасности и правила охраны труда.

Строительство монолитного ленточного фундамента выполняется в технологической последовательности, указанной в ППР. Опытный технический персонал строит несущую конструкцию под дом после завершения:

земляных работ;
организации водоотведения и дренажной системы;
уплотнения грунта в траншеи.

подготовят площадку к строительству в сжатые сроки;
создадут плотную песчаную подушку и выполнят бетонную подготовку под несущую конструкцию;
разгрузят и рассортируют арматурные изделия и материалы для опалубки на площадке;
вынесут оси согласно геодезическому плану и произведут разметку положения ленты фундамента;
нанесут отметки на бетонную подготовку для уточнения положения опалубки;
установят, закрепят опалубочные щиты, поддерживающие балки и подкосы, обеспечивающие вертикальное положение щитовых изделий;
соберут и уложат сетки и армокаркасы на фиксаторы в проектное положение;
доставят бетон на объекты строительства;
подадут, уложат и уплотнят бетонную смесь в соответствие с технологией бетонирования;
организуют мероприятия по уходу за бетоном;
произведут распалубку по достижении бетоном требуемого показателя прочности;
выполнят вертикальную гидроизоляцию наружных стен фундаментной ленты;
организуют засыпку пазух и отмостку;
проведут технический контроль и сдачу-приёмку забетонированной конструкции.

Компания «ЯРУС» динамично и качественно строит монолитные ленточные фундаменты. Обращайтесь к нам! Бригада мастеров возведёт несущую конструкцию под дачу, баню, дом требуемой этажности, выполнит гидроизоляцию с применением современных материалов. Обсудите условия договора, цену и сроки строительства с компетентным специалистом по телефону (812) 925 53 93 или отправьте запрос на адрес электронной почты [email protected]

atlant-interior.ru

Монолитно-ленточный фундамент. Технология строительства

19/03/2017

автор ДСК «Вовди»

Ленточный фундамент – наиболее распространенный фундамент в нашей стране.

Одна из разновидностей ленточного фундамента – монолитный. Такой фундамент представляет собой железобетонную монолитную ленту, расположенную по периметру дома, и еще проходит там, где располагаются все несущие стены.

Монолитно-ленточный фундамент является крепкой основой по сравнению с фундаментом из бетонных блоков.

Технология одного из самого экономного варианта монолитно-ленточного фундамента состоит из следующих этапов:

Раскопка траншеи с помощью арендованного мини экскаватора.
Устройство основания из песка под фундамент и его трамбовка.
Раскладка армированной пленки в траншею, для того чтобы вода из бетона не уходила в грунт.
Устройство металлической конструкции из арматуры.
Заливка бетона и его вибрирование.

Важно понять, что проект фундамента, который создан на инженерных расчетах — это гарантия и надежность фундамента. Если будет неправильный фундамент дома, тогда будет большой риск возникновения трещин в вашем загородном доме.

Почему начинает трескаться дом?

Дом трескается по причине того, что в одной точки фундамент поднимается (за счет вспучивание грунта), а в другой точке опускается за счет усадки грунта. Так возникает перелом в ленте фундамента. Избежать этого можно, применив нужную арматуру или класс бетона. Правда это увеличивает стоимость фундамента. Количество, расположение, диаметры и сорт арматуры зависят от характеристики грунта и веса дома. При правильном расчете фундамента вы сэкономите деньги, так как вам ненужно будет покупать дополнительно материалы, или наоборот, под ваш фундамент нужно покупать более высокую по классу арматуру, придется увеличить толщину стенок фундамента и провести прочие мероприятия по усилению фундамента.

Смета монолитно-ленточного фундамента без устройства опалубки для дома 10х15 метров

№	Наименование работ	Ед. изм.	Кол-во	Цена за ед. изм.	Итого
1	2	3	4	5	6
1	Разборка грунта	м3	30,00	250,00	7500,00
2	Устройства песчаной подушки	м3	2,00	500,00	1000,00
3	Песок	м3	2,00	800,00	1600,00
4	Трамбовка песка	м2	20,00	100,00	2000,00
5	Гидроизоляция дна фундамента	м2	250,00	30,00	7500,00
6	Плёнка полиэтиленовая армированная 200мкм 120г/кв. м 2м х 25м	рулон 50 м2	5,00	1 800,00	9000,00
7	Устройство монолитной стены из железобетона	м3	30,00	3 500,00	105000,00
8	Бетон	м3	30,00	3 500,00	105000,00
9	Арматура на фундамент Ф14мм	тон.	1,00	48000,00	48 000,00
10	Пиломатериалы	м3	0,50	6 000,00	3 000,00
11	Доставка материала		1,00	10 000,00	10 000,00
			Итого:	299600,00

Оставьте отзыв первыми!

Новое сообщение

vovdi. ru

Смета на фундамент из блоков

Устройство блочного фундамента (п. Репное)

№	наименование работ, параметры	е.и.	объем	цена	сумма

	*Общестроительные работы*

1	Разметка, нивелирование строения	ед	2	9500	19000
2	Выемка грунта /работа экскаватора/	м/ч	18	1500	27000
3	Работа автокрана	м/ч	22	1500	33000
4	Доработка грунта вручную	м3	13	850	11050
5	Устройство песчаной подушки с трамбовкой	м2	44,34	150	6651
6	Монтаж блоков бетонных	эл	265	350	92750
7	Устройство опалубки с заливкой бетона (пространство между блоков)	м3	11	4500	49500
8	Монтаж перемычек	шт	32	350	11200
9	Кладка кирпича	шт	7500	12	90000
10	Замес раствора для кладки и монтажа блоков	м3	11	1100	12100
11	Заделка швов между блоками, заштукатуривание кирпичей и пр. /	ч/д	4	3000	12000
12	Нанесение праймера (гидроизоляця)	м2	179	95	17005
13	Монтаж ленокрома (2 слоя)	м2	358	150	53700
14	Монтаж пенополистирола (устройство теплоизоляции)	м2	179	300	53700
15	Обратная засыпка /Экскаватор-погрузчик/	м/ч	8	1500	12000
16	Обратная засыпка /доработка вручную/	м/3	8	850	6800
17	Демонтаж опалубки	ч/д	2	1600	3200
18	Подготовка трубы ПП Ф-50мм (ввод воды в дом)	ч/ч	4	600	2400
19	Монтаж трубы Ф 50 (ввод в дом)	мп	4	90	360
20	Монтаж гильзы в блоки	шт	2	200	400
21	Сборка трубы канализационной	ч/ч	1	600	600
22	Монтаж трубы Ф 110мм (ввод канализации в дом)	ч/ч	2	600	1200
23	Монтаж плит перекрытия	шт	15	400	6000
24	Монтаж опалубки	м2	10,92	1600	17472
25	Жёсткое пространственное армирование	м2	11	1200	13200
26	Бетонная заливка	м3	2	3000	6000
27	Демонтаж опалубки	ч/д	1	1600	1600
28	Подсобные, стропольные работы	ч/д	14	1600	22400
29	Расходный материал / кисти, ведра, лопаты и пр. /				6900
30	ИТР /Инженерно-технические работы/	%	8	592788	37938

	Всего по работам				627126

	затраты и материалы	е.и	кол-во	цена	ссумма

1	Труба КАЛЬДЕ Ф 50мм ПП	мп	4	392	1568
2	Заглушка Ф 50мм ПП	шт	2	190	380
3	Отвод Ф 50 мм ПП	шт	1	230	230
4	Труба Ф 110мм 1м ДЮСЕЛЬДОРФ	шт	2	360	720
5	Отвод Ф 110мм 90гр	шт	1	190	190
6	Заглушка Ф 110мм	шт	2	36	72
7	Муфта Ф 110мм	шт	1	78	78
8	ПП 60. 12	шт	5	7900	39500
9	ПП 60.15	шт	3	9760	29280
10	ПП 69.12	шт	3	10250	30750
11	ПП 54.12	шт	3	6690	20070
12	ПП 54.15	шт	1	8650	8650
13	Блок бетонный 24.5.6	шт	42	2350	98700
14	Блок бетонный 12. 5.6	шт	55	1350	74250
15	Блок бетонный 9.5.6	шт	119	1050	124950
16	Блок бетонный 24.6.6	шт	13	2950	38350
17	Блок бетонный 12.6.6	шт	3	1600	4800
18	Блок бетонный 9.6.6	шт	13	1500	19500
19	Кирпич керамический	шт	8000	13,5	108000
20	Песок 15 тонн (с доставкой)	маш	4	3500	14000
21	Цемент м 500	шт	80	235	18800
22	Перемычка 9пб-18-37	шт	4	800	3200
23	Перемычка 9пб-13-37	шт	28	650	18200
24	Рубероид /15мп/	шт	5	299	1495
25	Бетон м 200	м3	14	3200	44800
26	Праймер	шт	5	1190	5950
27	Ленокром	шт	23	1360	31280
28	Пенополистирол	м3	9,5	4950	47025
29	Крепежный материал				8000
30	Доставка материала
31	Плит перекрытия	рейс	2	5000	10000
32	Цемента	рейс	3	1800	5400
33	Бетона	рейс	4	2300	9200
34	Кирпича	рейс	4	5000	20000
35	Блоков	рейс	8	5000	40000
36	Перемычек	рейс	1	3000	3000
37	Прочего материала /крепежа, расходников, горючего/	рейс	9	600	5400
38	ТЗР /Транспортно-закупочные расходы	%	3	887388	26622

	Всего по материалам:				912410

	Всего по калькуляции:				1539536

housevrn. ru

Стоимость строительства ленточных фундаментов — расчет на калькуляторе

земляных работ;
организации водоотведения и дренажной системы;
уплотнения грунта в траншеи.

Наши мастера:

подготовят площадку к строительству в сжатые сроки;
создадут плотную песчаную подушку и выполнят бетонную подготовку под несущую конструкцию;
разгрузят и рассортируют арматурные изделия и материалы для опалубки на площадке;
вынесут оси согласно геодезическому плану и произведут разметку положения ленты фундамента;
нанесут отметки на бетонную подготовку для уточнения положения опалубки;
установят, закрепят опалубочные щиты, поддерживающие балки и подкосы, обеспечивающие вертикальное положение щитовых изделий;
соберут и уложат сетки и армокаркасы на фиксаторы в проектное положение;
доставят бетон на объекты строительства;
подадут, уложат и уплотнят бетонную смесь в соответствие с технологией бетонирования;
организуют мероприятия по уходу за бетоном;
произведут распалубку по достижении бетоном требуемого показателя прочности;
выполнят вертикальную гидроизоляцию наружных стен фундаментной ленты;
организуют засыпку пазух и отмостку;
проведут технический контроль и сдачу-приёмку забетонированной конструкции.

fundament-78.ru

Обзор стоимости Ленточного Фундамента под ключ в Днепре | 2022

Примеры расчёта смет для ленточных фундаментов на ЗИМУ 2022.

Как, имея на руках проект (или эскиз), можно самостоятельно, хотя бы примерно, узнать, в какую именно сумму в Днепре обойдётся строительство ленточного железобетонного фундамента, учитывая, в первую очередь, все материалы, ну и во вторую, саму работу? Для ответа на этот вопрос и была написана данная статья. Она свежая, все расценки на зиму 2022 года.

Каковы основные затраты? Большая часть, конечно же, это бетон. Затем арматура, лес на опалубку. Примерно процентов 20-25 составляет стоимость работы. Чтобы наглядно всё представить, мы с вами рассмотрим две сметы, одна с чуть более простым фундаментом, другая — с немного сложнее. Оба фундамента будут иметь габариты 12 на 12 метров, с ещё одной несущей лентой посередине. То есть общая длина ленты — 60 пог.м. Представим, что выемка грунта не затруднена, миксер со всех сторон (ну, или хотя бы с трёх) подъезжает нормально. На дно положим щебня 100 мм.

Хотелось бы отметить, что в статье «Обзор актуальных цен на строительные материалы для бетонных работ в Днепре» вы можете получить информацию о среднерыночных городских расценках. Ещё одно важное отступление — материалами мы не торгуем, сведения собраны и классифицированы только для вашего удобства.

Фундамент номер один.

Итак, примем глубину 1000 мм (учтём промерзание), ширину 400 мм, высоту цокольной части (над землёй, в опалубку) — 400 мм. Армирование среднее, то есть 4 плоскости по 2 нитки (арматура 12 мм), всё это связано хомутами, через 500 мм, из арматуры диаметром 8 мм. На углах дополнительное усиление. Для изготовления опалубки используем доску 25 мм толщины, соединённую брусом 50*50 мм и оббитую плёнкой (для многократного использования, в том числе, например, для обрешётки при кровельных работах). Подсыпка под фундамент из щебня, 100 мм.

Материалы (цены взяты с запасом!!):

1). Бетон М300 П3 — 60*1,4*0,4=33,6 куб.м. Берём с запасом 34,6 куб.м.*2300=79580 грн.

2). Арматура 12 мм – 600 пог.м.*23=13800 грн.

3). Арматура 8 мм – 420 пог.м.*10,7=4494 грн.

4). Доставка арматуры – 600 грн.

5). Доска 25 мм 150 мм – 420 пог.м.*31,2=13104 грн.

6). Доска 25 мм 100 мм – 210 пог.м.*20,7=4347 грн.

7). Брус 50*50 – 260 пог.м.*22,5=5850 грн.

8). Доставка леса – 700 грн.

9). Плёнка для оббивания досок – 30 пог.м.*13=390 грн.

10). Вязальная проволока – 8 кг*50=400 грн.

11). Щебень на подсыпку, Зил — 3000 грн

12). Саморезы, скрепки, круги отрезные, возможные мелочи – примерно 1000 грн.

13). Транспортные расходы, предположительно — 600 грн.

Общая сумма на материалы – 127865 грн. Лучше ориентироваться с запасом на 130000 грн.

Теперь работа:

1). Разметка и вынос осей дома – 1500 грн.

2). Выемка грунта (если нормально копается) – 24 куб.м.*350=8400 грн.

3). Устройство щебёночной подготовки — 600 грн.

4). Армирование, установка опалубки, приём бетона (с учётом, что миксер нормально подъезжает) – 35 куб.м.*1200=42000 грн.

5). Разгрузка леса и арматуры – 2*500=1000 грн.

6). Съём опалубки (через время, отдельно) — 3000 грн.

Общая сумма по работе – 56500 грн.

Итого всего – около 186500 грн. Срок выполнения – примерно 4-5 дней. То есть в среднем куб изделия у нас выходит 186500/33,6 (по проекту)=5551 грн. Это посчитано с небольшим, но важным запасом. Зачем он нужен? Потому что в процессе устройства фундамента могут всплыть непредвиденные сложности или доп. работы. Или, весьма распространённое явление, немного подорожать материал (за весну прошлого года несколько раз успел, а с первого июня добавил, затем осенью опять. А что с арматурой творится…).

Фундамент номер два.

Теперь второй фундамент. Габариты те же самые, 12*12 м, тоже в середине несущая лента. Но изменим ширину — теперь она у нас будет 500 мм. И высоту цоколя возьмём в среднем 600 мм. Армирование сделаем немного гуще, нижняя и верхняя плоскости по три нитки, плюс между ними ещё четыре плоскости по две нитки. Конечно же, из арматуры диаметром 12 мм. Всё это стянем хомутами из восьмёрки с шагом 400 мм. Ну а в остальном — как в вышеприведённом случае. Начнём.

Материалы (цены взяты с запасом!!):

1). Бетон М300 П3 — 60*1,6*0,5=48 куб.м. Берём с запасом 49,2 куб. м.*2300=113160 грн.

2). Арматура 12 мм – 960 пог.м.*23=22080 грн.

3). Арматура 8 мм – 540 пог.м.*10,7=5778 грн.

4). Доставка арматуры – 600 грн.

5). Доска 25 мм 150 мм – 620 пог.м.*31,2=19344 грн.

6). Доска 25 мм 100 мм – 300 пог.м.*20,7=6210 грн.

7). Брус 50*50 – 360 пог.м.*22,5=8100 грн.

8). Доставка леса – 1200 грн.

9). Плёнка для оббивания досок – 40 пог.м.*13=520 грн.

10). Вязальная проволока – 12 кг*50=600 грн.

11). Щебень на подсыпку, Зил — 3000 грн

12). Саморезы, скрепки, круги отрезные – примерно 2000 грн.

13). Транспортные расходы, предположительно — 800 грн.

Общая сумма на материалы – 183392 грн. Лучше ориентироваться с запасом на 188000 грн.

Теперь работа:

1). Разметка и вынос осей дома – 1500 грн.

2). Выемка грунта (если нормально копается) – 30 куб.м.*330=10500 грн.

3). Устройство щебёночной подготовки — 600 грн.

4). Армирование, установка опалубки, приём бетона (с учётом, что миксер нормально подъезжает) – 50 куб.м.*1200=60000 грн.

5). Разгрузка леса и арматуры – 2*800=1600 грн.

6). Съём опалубки (через время, отдельно) — 5000 грн.

Общая сумма по работе – 79200 грн.

Итого всего – около 267200 грн. Срок выполнения – примерно 5-6 дней. То есть в среднем куб изделия у нас выходит 267200/48 (по проекту)=5567 грн. Интересно, что получилась практически такая же цена за куб, как и в первом варианте! Поэтому давайте подведём итоги.

Итоги.

Как видим, фундамент для одного и того же по габаритам дома может существенно отличаться по стоимости — 186500 в первом случае и 267200 во втором. Разница около 80000, что, конечно, существенно. Вторая особенность — в обоих случая цена куба железобетона вышла примерно одинаковой, в районе 5550-5570 грн. Это важная цифра, ибо она позволяет сориентироваться, имея на руках готовый проект (обычно в них количество кубов бетона уже посчитано).

Что может вызвать удорожание? Например, если в проекте заложена так называемая «пятка» (монолитная фундаментная плита). Из-за неё увеличивается объём земляных работ (копать придётся существенно шире, раза в три, если не больше), опалубка теперь ставится не только в цокольной части, а по всей высоте фундаментной стены (что отражается в затратах на пиломатериалы и на стоимости самой работы). Или, ещё бывает, из-за значительного перепада высот на участке в одном углу дома высота цоколя — 400 мм, а в другом углу — 1900 мм!! (бывало и такое). Нередко в проекте закладывают намного больше арматуры, чем мы с вами считали выше. Иногда нет возможности подъехать миксеру, и тогда приходится или носить бетон вручную, или заказывать бетононасос. Да, случаи действительно бывают разные.

Как можно удешевить процесс? Взять бетон М250 П3 (на ст0 гривен примерно дешевле), использовать чуть меньше арматуры (но минимум 3 плоскости по две нити). Если грунт позволяет, можно обойтись без щебёночной подготовки. Но всё-таки сильно экономить на фундаменте, конечно же, не стоит.

Надеемся, эта статья была для вас информативной. Если у вас уже есть проект или эскиз, вы можете прислать его для просчёта (предварительно лучше позвонить и вкратце описать ситуацию).

Внизу можно поставить т.н. «лайк» (фейсбук), если статья вам в чём-то помогла)).

Ленточный фундамент на склоне — виды, условия, материалы, технология, инструкция

Строительство дома не всегда осуществляется на идеально ровной местности. Нередко жилые постройки возводят в горах или на холмистых участках. В таких случаях очень важно правильно подобрать правильный тип фундамента, который, несмотря на сложный ландшафт, будет качественно выполнять функции опоры для всего строения.

Если дом сооружается из камня и бетона, то наиболее оптимальным вариантом основания для него станет фундамент ленточного типа. Он разделяется на несколько подвидов, и благодаря этому всегда есть возможность выбора самого подходящего варианта. Из нашей статьи читатели смогут узнать об особенностях строительства ленточного фундамента на склоне.

Типы и подвиды ленточных фундаментов

Строительство домов на уклонах и холмистых местностях имеет свои особенности. Естественно, работа, как и в обычном случае начинается с закладки фундамента. В строительной сфере известно четыре основных типа оснований для жилых и производственных построек. К ним принадлежат:

свайный,
столбчатый,
плитный
и ленточный типы фундаментов.

Строительство домов на склонах опытные специалисты рекомендуют вести с применением плитного, ленточного или столбчатого оснований. Но даже закладка плитного фундамента в гористой местности осложнена тем, что требуется создавать насыпь, формируя ровную площадку. Эта работа сопряжена с хлопотами и различными накладками, связанными с доставкой дополнительного грунта, его равномерным разравниванием по площади, отведённой под строительство.

Оптимальным вариантом в таких случаях, по мнению многих специалистов, является применение фундамента ленточного типа, идеально подходящего для возведения тяжёлых и лёгких конструкций.

Итак, все ленточные фундаменты, применяемые в строительных работах на склонах, разделяются на монолитные конструкции (их изготавливают из железобетона) и сборные (изготавливаются из кирпича, бетона или других небольших элементов).

Фото ленточного монолитного фундамента на склоне

Монолитный фундамент пользуется большим спросом, поскольку и сооружать его намного легче, и больших сроков для своего обустройства не требует, и прочность хорошую имеет. По сравнению, например, с кирпичной или бетонной кладкой такой вариант устройства основания является просто идеальным. Кроме всего прочего кладка из кирпича, соединённая цементом, не сможет выдержать такой длительной эксплуатации, как конструкция из железобетона.

Согласно некоторым утверждениям, для полноценного затвердевания бетону требуется примерно 49 лет. На протяжении же последующих 49 лет происходит обратный процесс, когда цементный состав возвращается к своему исходному состоянию через разрушение.

Кроме этого существует сильно заглубленный и мелкозаглубленный фундамент. На определение данного параметра оказывает существенное влияние нижняя точка промерзания почвы. Если котлован под фундамент по своей глубине выше уровня промерзания, то конструкцию основания относят к мелкозаглубленным. Соответственно, если глубина траншеи больше, чем точка промерзания, то тип фундамента является заглубленным.

Следует заметить, что мелкозаглубленный ленточный фундамент на склоне приемлем лишь в случае стабильного грунта, не склонного к пучению. Если же почва характеризуются техногенностью и пучинистостью, то в ней, независимо от итогового веса постройки рекомендуется сооружать только хорошо заглубленные основания.

В целом же устройство фундаментов на склонах практически ничем не отличается от конструирования подобных построек на ровных поверхностях. Единственным отличительным качеством здесь является высота конструкции над уровнем почвы, которая будет несколько большей по сравнению со стандартными ситуациями.

Независимо от ситуации дно котлована под фундамент на склоне должно быть строго горизонтальным. На него перед заливкой основания укладывается так называемая подушка из бетона или песка. Дальше потребуется установить опалубку для заливки основания, причём она должна возвышаться над уровнем грунта на высоту, равную параметрам цокольной части дома. На уклоняющемся участке опалубка по высоте будет большей.

Рекомендация. Создание фундамента на склоне обязательно начинается с разбивки периметра. Обычно она выполняется при помощи теодолита, но если такового нет, то можно определить прямой угол посредством обычной рулетки строителя. С этой целью в определённом месте следует забить деревянный колышек, а потом привязать к нему две прочные нити длиной 3 и 4 м соответственно. Чтобы получить прямой угол, достаточно развести на 5 м концы нитей.

Выбираем фундамент в соответствии с особенностями дома

Классический мелкозаглубленный фундамент ленточного типа на уклоне разрешается сооружать при незначительном угле склона. Если это требование соблюдено, то подобное основание разрешено к применению.

Схема устройства стпенчастого фундамента ленточного типа на склоне

При более крутых уклонах наилучшим вариантом будет ленточный ступенчатый фундамент. Особенностью этой конструкции является то, что она возводится в форме ступеней, количество которых увеличивается по мере приближения к вершине уклона. Такое основание будет достаточно прочным и способным выдержать серьёзные нагрузки, исходящие со стороны склона.

Также заметим, что на склонах, где наблюдаются большие подвижки грунта, обустройством ленточного фундамента лучше вообще не заниматься, отдавая предпочтение основаниям другого типа. Вообще ленточные фундаменты рекомендуют на склонах монтировать лишь в тех случаях, если уклон расположен под небольшим углом. Обустраивать мелкозаглубленный фундамент для дома ленточного типа следует после получения соответствующего разрешения от геодезических служб.

Построение ленточного фундамента на склоне всегда начинают с подготовительных работ. Мастеру нужно будет изучить место, на котором сооружается основание дома, потом хорошенько очистить его от мусора и, конечно же, отметить непосредственно место заливки фундамента. Выполняется эта работа с применением вспомогательных инструментов – рулетки и прочного шнура.

При обустройстве фундамента на склоне строительные специалисты советуют брать во внимание такие характеристики выбранной местности:

Угол уклона. Этот параметр считается среди всех остальных основным, ведь именно от него будет зависеть выбор разновидности основания.
Уровень залегания грунтовых вод. На основании этого показателя впоследствии определяется глубина, на которую следует опускать основание, а также делается выбор в пользу того или иного вида гидроизоляции.
Почвенный состав. В соответствии с этим параметром подбирается глубина, на которой будет залегать фундамент, а также – обустраивается дренажная система.

Совет. Особенно тщательно отнеситесь к устройству дренажной системы и формированию водоотвода. Именно влага, поступающая сверху, часто подмывает основания жилого строения, существенно уменьшая срок его эксплуатации.

Из-за влаги ослабляется устойчивость здания, а строительные материалы теряют свои функциональные возможности. Кроме того, вода может изменять рельеф склонов, постепенно смывая с них почву. Предотвратить осыпание грунта следует заблаговременно, до устройства фундамента. С этой целью предпринимается несколько эффективных мер:

Создание растительных насаждений, состоящих из кустарников и деревьев с развитой корневой системой. Этот метод является одним из самых недорогих и действенных, позволяющих укрепить почву на склонах любой крутизны. Кроме этой функции деревья ещё и украсят природный ландшафт, расположенный вокруг строения.
Механические системы, укрепляющие грунт. В основном они представлены металлическими распорками, вкопанными по всей поверхности уклона.

Схема безопасной подготовки участка на склоне под строительство фундамента

Прежде, чем начинать возведение фундамента на склоне, необходимо убедиться в том, что почва обладает хорошей несущей способностью, а уклон – достаточно устойчив. В строительстве считается, что наиболее безопасным градусом уклона на почвах песчаного типа считается уровень 27 – 31ºC. Если же строительство ведётся на глинистых почвах твердопластичного характера, или же на грунтах ледникового происхождения угол уклона может достигать и 70 ºC.

Как рассчитать фундамент при строительстве на склоне

Прежде, чем начинать рытьё котлована на склоне под фундамент, необходимо провести геодезическое исследование отведённой для этих целей местности. Информация, полученная в ходе этих исследований, поможет определить, насколько серьёзны перепады высот. При наличии этой информации будет несложно определить, какой высоты должна быть опалубка и какая глубина будет предпочтительнее для фундаментного котлована. Замеры делаются в продольном направлении по всей длине ленты. Следует на этапе подготовки также продумать временную защиту от сточных вод, образуемых осадками, ведь они могут затопить траншеи. С этой целью на холмистой вершине той местности, которая выбрана под строительство фундамента и дома, сооружается временный ров или земляной вал.

Желательно также определить ширину подошвы фундамента. Её величина ни в коем случае не должна превышать допустимых параметров удельного давления на подушку, укладываемую под основание дома и грунт. Собственно, на основании этой ширины потом и выкапываются траншеи нужного размера.

На дне котлована затем делается песчаная засыпка, толщина которой должна составить 15-20 см. её следует хорошенько уплотнить, обильно полив водой. Сверху на засыпку укладывается гидроизоляционная прослойка в виде рулонов, а потом монтируется деревянная опалубка. Здесь следует заметить, что высота опалубки будет переменчивой из-за уклона. В нижней части опалубка по высоте будет больше, чем в верхней.

Расчёт ленточного фундамента для строительства на склоне лучше всего доверить профессиональному мастеру. Дело в том, что для выполнения такой работы понадобится собрать определённую информацию по расположению и уровню залегания грунтовых вод, а также по типу почвы. Возникает необходимость и в проведении других важных измерений. Такие подготовительные работы в строительной сфере носят название инженерно-геологических изысканий. Произвести расчёты по фундаменту без них не представляется возможным.

Результаты проводимых исследований обязательно должны предоставить строителям ответы на следующие вопросы:

Какова глубина промерзания грунта?
Какими характеристиками обладает почва на участке?
Каков уровень залегания грунтовых вод?
Каков тип грунта на выбранной местности?

Ориентируясь на эти характеристики, можно определить рентабельность сооружения фундамента ленточного типа на склоне. Также строительные специалисты на основании предоставленной исследованиями информации смогут узнать, какой будет степень усадки почвы, существует ли риск серьёзных просадок нового строения, нужно ли использовать сваи (и если да, то каким должно быть их количество).

Расчёт фундамента на склоне имеет свои особенности. Так, геодезические исследования проводятся только специализированными инженерами, поскольку только они смогут учесть все характеристики почвы на отведённом под строительство участке. Обычный человек может просто выпустить из вида важные факторы (такие, например, как динамические или постоянные нагрузки на почву). Неправильно выполненные инженерно-геодезические исследования повлекут за собой значительное сокращение срока эксплуатации нового строения.

Схема устройства фундамента на склоне

Схематический план ленточного фундамента на склоне

Схематическое представление фундамента на общей схеме дома, обустраиваемого на склоне, является обязательным условием качественного строительства. Надёжность постройки будет во многом зависеть от правильно составленной схемы основания.

Чтобы отобразить схематически фундамент, нужно на чертеже дома найти самую нижнюю точку грунта, и уже от этой точки отмерить вниз глубину залегания фундамента (причём она должна быть немного больше величины промерзания). К отмеренной величине необходимо обязательно добавить около 50 см – толщину слоя песчано-щебневой подушки.

Также при составлении схемы основания дома на склоне нужно обязательно учесть, что при наличии больших заморозков и ветров в районе строительства потребуется дополнительно вырыть траншею глубиной 2-2.5 м. при этом верхняя часть основания должна немного возвышаться над поверхностью почвы.

Расчётные работы

Выполнение расчётных работ на основании данных, полученных в результате исследований, может быть осуществлено самостоятельно, с применением информации из учебников по строительству ГОСТов и т.п. облегчить задачу, связанную с такими расчётами, помогут специализированные компьютерные программы или обычный онлайн-калькулятор, который присутствует на некоторых сайтах строительной тематики.

Иногда из-за слабых или чересчур подвижных грунтов на склонах приходится создавать комбинированный фундамент ленточно-свайного типа. И в данном варианте большое значение имеет информация о максимальном уровне нагрузки на свайные элементы конструкции. От мастера потребуется также определить шаг, с которым следует монтировать сваи. Для этого придётся рассчитать нагрузку на ростверк, а также – общий вес строения. Кроме этих характеристик необходимо владеть информацией о:

Весе стяжки.
Весе перекрытий.
Весе напольного покрытия.
Материалах, используемых для формирования кровли и перегородок, а также – их весе.
Уровне ветровых и снеговых нагрузок.
Весе стропильных конструкций.
Степени полезных нагрузок.

В понятие расчётных работ также входит определение расходов на строительные материалы, которые обязательно потребуются мастеру. Определить эти расходы можно, ориентируясь на предполагаемые материальные траты, зависящие от следующих факторов:

Количество материалов, требуемое для возведения фундамента (свайных элементов, щебня, песка, бетона).
Стоимость аренды спецтехники.
Цена за выполнение геодезических исследований и земельных работ.
Оплата услуг по исследованию почвы на строительном участке.
Расходы на обустройство укрепляющих систем для грунта и дренажных конструкций.

Вообще строительство дома на горном или холмистом склоне считается неприемлемым, однако в некоторых случаях оно имеет определённые преимущества. В частности, жилые здания, обустроенные на холмах, надёжно защищены от затоплений во время выпадения обильных осадков. Ещё одним достоинством строительства на холмах считается устойчивость зданий к сильным ветрам. Ну а чтобы дом был максимально прочным, его следует сооружать либо на ленточном, либо на свайном, либо на ступенчатом фундаменте. Все они характеризуются надёжностью и практичностью.

Возведение фундамента на склоне: какие инструменты и материалы понадобятся?

Вид построенного фундамента на склоне

Если будущий владелец дома планирует возводить фундамент своими руками, то ему следует внимательно изучить список инструментов и материалов, которые пригодятся в такой работе. Вот они:

Цемент
Щебень
Песок
Доски
Арматура
Бетономешалка
Гидроизоляционные материалы
Бруски из древесины
Лазерный уровень
Вёдра
Устройства для вибрационной трамбовки
Рулетка
Мастерок
Бетономешалка
Отвес
Лопата
Прочный шнур
Проволока для связывания арматурных прутьев
Бензопила или ножовка
Шуруповерт и молоток

Непосредственно монтаж фундамента с применением перечисленных инструментов осуществляется по стандартным технологиям. То есть, вначале проводятся геодезические изыскания, участок очищается от различного мусора, камней и травы, потом на нём делается разметка, выкапывается траншея (под ленточный фундамент) или котлован (под комбинированное свайно-ленточное основание). Дальше на дне котлована формируется песчаная подушка, хорошенько утрамбовывается и уже на нее потом устанавливается опалубка под заливку бетона. Следует заметить, что опалубка должна обладать хорошей прочностью, в ней не должно быть никаких слабых мест, и с этой целью проводится укрепление грунта распорными элементами. Очень часто на создание опалубки уходит гораздо больше времени, нежели на саму заливку основания дома.

Последовательность выполнения строительных работ

Самостоятельное строительство фундамента ленточного типа на склоне осуществляется по специальной технологии, которая предполагает поэтапное выполнение работ.

Подготовительные работы. Прежде, чем выполнять укладку ленточного фундамента, требуется провести так называемые разведывательные работы, которые предполагают формирование небольших по диаметру скважин. Главное их предназначение, конечно, заключается в предоставлении сведений о глубине залегания грунтовых вод. Кроме этого они станут источником чистой родниковой воды.
Расчётные работы. Их выполняют для того, чтобы определить вес основания, его давление на почву, предполагаемый вес снежных и ветровых нагрузок, размеры фундамента. Дальше потребуется скорректировать полученные данные. Вес дома можно получить при наличии объёма постройки, который, в свою очередь, вычисляется математически. Определив количество строительных материалов, можно вычислить удельный вес. Имея точный объём дома и удельный вес материалов, можно легко вычислить общий вес всего фундамента. К этому значению требуется прибавить вес всей бытовой техники, которая будет располагаться внутри дома, а также вес автомобиля (если внутри жилого здания будет расположен гараж). Глубина залегания основания определяется в соответствии с расчётами почвы на территории, отведённой под строительство. Если в грунте основным материалом является песок, то глубина траншеи должна составить не меньше 0.7 м, в глинистых грунтах глубина залегания основания должна быть большей от глубины промерзания, а в не пучинистых почвах – примерно – 0.5 м.
Устройство траншеи. Глубина залегания основания будет зависеть от типа почвы, преобладающего на участке, выбранном под застройку. При сухих грунтах степень заглубления может быть незначительно больше. При этом минимальный параметр глубины составляет по-прежнему 50 см. По ширине выкапываемая траншея должна быть немного большей, чем ширина стены дома. Дно котлована следует делать ровным, никакие уклоны не приветствуются. Если уклон чересчур сильный, то строители рекомендуют сооружать на таком холме ленточный фундамент ступенчатого типа. Но в данном случае, согласно инструкции, подошва основания должна быть строго горизонтальной. Если конструкцию фундамента планируют делать монолитной, то обязательно следует сделать армирование, которое предотвратит преждевременное разрушение основания.
Рытье траншеи для устройства фундамента ленточного типа с уклоном
Формирование подушки из песка. Этот элемент фундаментной конструкции является обязательным, ведь с его помощью нагрузка на грунт распределяется равномерно. Толщина подушки, по обыкновению, составляет 10-15 см, при этом песок после укладки требуется разровнять, смочить и хорошо утрамбовать. Если основание строения получается немного большим, чем положено (а именно – 40 см), то поверх слоя песка дополнительно укладывается гравийная или щебёнчатая насыпь. По толщине слой этой насыпи должен быть таким же, как и песчаная насыпь.
После формирования песчаной насыпи устанавливается опалубка, потом в неё укладываются армирующие элементы, а после этого делается заливка бетона в неё. Для приготовления раствора лучше всего взять цемент марки М200. Процесс заливки раствора в опалубку должен быть непрерывным, иначе в местах границы заливок формируемого ленточного фундамента лента останется уязвимой. Залитый раствор следует сразу же уплотнить при помощи глубинного вибратора. Залитому бетону нужно дать хорошо застыть (обычно на это уходит около 1 месяца). Лишь по прошествии этого периода можно заниматься строительством здания.
Гидроизоляция основания. Фундамент на склоне из бетона требует качественной гидроизоляции. С этой целью поверх застывшего бетона укладывается рулонный или наплавляемый материал, препятствующий воздействию влаги на основание. Не стоит оставлять без внимания и необходимость устройства дренажной системы. Бетонное основание, несомненно, будет препятствовать перемещению грунтовых вод с возвышенности вниз. Однако влага будет постепенно разрушать фундамент и сократит срок его эксплуатации. Наличие же дренажной системы предотвратит размывание основания дома. Следует учесть, что при устройстве водоотвода необходимо учитывать крутизну склона и напластования грунта. Для пущей надёжности лучше выполнить монтаж водоотвода вокруг всего дома.

Итак, если мелкозаглубленный фундамент ленточного или ступенчатого типа будет произведён в соответствии со всеми строительными нормами, то жилище, расположенное на склоне, будет стоять долго именно благодаря качественной опоре.

Односторонний ленточный фундамент используется со штакетником

Ваша статья защищена авторским правом, все права принадлежат исключительно Springer Nature Switzerland AG. Этот электронный отпечаток предназначен только для личного использования и не подлежит самостоятельному архивированию в электронных репозиториях. Если вы хотите самостоятельно заархивировать свою статью, пожалуйста, используйте принятую версию рукописи для размещения на своем веб-сайте. Вы можете в дальнейшем поместить принятую версию рукописи в любой репозиторий при условии, что она станет общедоступной только через 12 месяцев после официальной публикации или позже, и при условии, что первоисточник публикации будет указан, а ссылка на опубликованную статью будет размещена на веб-сайте Springer.Ссылка должна сопровождаться следующим текстом: «Окончательная публикация доступна на link.springer.com». Резюме Неармированная кирпичная конструкция (URM) состоит из большей части существующих конструкций в слаборазвитых и развивающихся странах по всему миру. Большинство этих конструкций URM не являются инженерными конструкциями, которые обычно не соответствуют местным строительным нормам и правилам и считаются значительно несоответствующими международным стандартам. Таким образом, оценка сейсмической уязвимости этих конструкций URM имеет большое значение.В настоящей статье этот вопрос рассматривается с систематическим подходом к оценке и анализу структурной уязвимости неинженерного здания URM. Следовательно, обсуждается полная процедура проектирования модернизации, за которой следуют строительство и реализация в полевых условиях. Первоначально была проведена детальная инженерная оценка всей конструкции, которая включала исследование площадки, тщательные лабораторные и полевые испытания, а также разработку трехмерной конечно-элементной модели для структурного анализа. Анализ показал, что боковые напряжения сдвига несущих стен превышали их допустимые пределы при нагрузке, указанной в нормах.Прочность на изгиб железобетонных балок также оказалась недостаточной. В качестве решения балки были модернизированы U-образными железобетонными кожухами, а для модернизации несущих стен были предложены два альтернативных метода, основанных на проектных требованиях, а именно. Верхний слой из ферроцемента (для низких нагрузок) и железобетонная оболочка (для высоких нагрузок). Было обнаружено, что напряжения под большей частью ленточного фундамента стены превышают несущую способность грунта, поэтому модернизация проводилась путем увеличения ширины фундамента, чтобы соответствовать допустимой несущей способности грунта.Наконец, была представлена реализация проекта модернизации в реальной конструкции вместе с процедурой строительства. Ожидается, что настоящее исследование предоставит комплексное руководство для инженеров по проведению оценки сейсмической уязвимости, проектированию структурной модернизации и процедуре ее реализации во время полевых работ в рассматриваемой структуре УРМ.

Оценка предельной несущей способности ленточного основания вблизи склонов и внутри них с использованием методов искусственного интеллекта (ГП, ИНС и ЭПР) в земляных сооружениях по всему миру благодаря своей уникальной природе.Это явление встречается на вертикальных кривых дорожного покрытия, дренажах и фундаментах вертикальной инфраструктуры.

В этой работе были собраны многочисленные данные о параметрах поверхности раздела грунта и фундамента, которые включали ширину фундамента, глубину заложения фундамента, расстояние откоса от края фундамента, объемную плотность грунта, углы наклона и трения, а также коэффициенты несущей способности сцепления и давление вскрышных пород, определенное для случая фундамента на склоне или рядом с ним. Генетическое программирование (GP), эволюционная полиномиальная регрессия (EPR) и интеллектуальные методы искусственной нейронной сети (ANN) использовались для прогнозирования конечной несущей способности основания на склоне или рядом с ним.Производительность моделей оценивалась, а также сравнивалась их точность и надежность с выводами Прандтля. Было замечено, что результаты показывают превосходство методов GP, EPR и ANN над вычислительными работами Прандтля. Кроме того, в упражнении ИНС превзошла другие методы искусственного интеллекта.

1. Введение

Основания зданий часто сооружаются на склонах или рядом с ними из-за отсутствия ровной поверхности, особенно в холмистой местности, преобладающей на вертикальных поворотах шоссе, насыпях, эрозионных водоразделах и т. д.Изучение несущей способности нагруженных откосов является актуальным, поскольку они более склонны к обрушению, чем другие типы земляных сооружений [1–5]. Мелкозернистые фундаменты на склонах в основном используются для зданий малой и средней этажности. В фрикционных грунтах несущая способность в основном определяется разрушением фундамента, а в связных грунтах несущая способность фундамента определяется устойчивостью конструкции грунта [6-9]. В последнее время предложенные исследователями методы, доступные для определения несущей способности мелкозаглубленных фундаментов на склонах или вблизи них, включают анализ предельного равновесия [10, 11], анализ линий скольжения [12], вариационное исчисление [13], метод строгих характеристик [14]. ], улучшенная оптимизация движения [15], анализ методом конечных элементов [16, 17] и многоблочный анализ [9].Определение несущей способности неглубокого основания является очень важным компонентом инженерно-геологических исследований и практики. Прандтлю [18] обычно приписывают некоторые пионерские работы в области теории несущей способности, когда он пытался установить механизм разрушения толстых металлов при продавливании на основе теории пластичности. Эта теория привела к работе Терцаги [19], в которой учитывались эффекты внутреннего угла трения грунта, сцепления грунта и добавочного давления (давление вскрышных пород), что приводило к коэффициентам несущей способности ( Nc , Nγ , и Nq ).Meyerhof [20] усовершенствовал наложенную теорию Terzaghi, чтобы учесть прочность грунта, размер и форму фундамента, а также уклон. Позднее Весич рассмотрел влияние мелкозаглубленной формы фундамента на предельную несущую способность [21]. Тем не менее, несмотря на исследования влияния формы и глубины фундамента [19], Meyerhof (1957 и 1974) [20–23], было проведено мало исследований несущей способности оснований на откосах и/или рядом с ними, выполненных из стали . в ′ − ф ′ почвы. Мейерхоф изучил общие механизмы разрушения несущей способности на чисто несвязных или связных грунтах, прилегающих к склонам, используя предполагаемую схему разрушения, основанную на эмпирических наблюдениях модельных испытаний основания в лаборатории. Однако фактические количественные результаты не были доступны для проверки модели. Грэм и др. [24] разработали аналитическую модель несущей способности и распределения напряжений для оснований, уложенных на склонах для несвязных грунтов, которая была подтверждена экспериментальными результатами. Однако его работа не распространялась на почвы, обладающие сцеплением и внутренним трением. Радж и Бхарати сообщили, что Боулз предоставил набор пересмотренных коэффициентов несущей способности для грунтов c ′ − ф ′, основанный на предполагаемом механизме разрушения, подобном механизму Терзаги, но ограниченном набором значений прочности.Гриффитс [25] использовал анализ конечных элементов (МКЭ) для определения несущей способности грунтов c ′ − ф ′ на склонах, достигнув значительных результатов. Однако его фактор Nγ зафиксировал ловушку из-за проблемы сходимости. Применяя анализ верхних пределов, Kusakabe et al. [26] представил серию расчетных диаграмм с безразмерными коэффициентами, показывающими снижение несущей способности по сравнению с традиционным подходом несущей способности для фундаментов, расположенных на уровне земли для грунтов со сцеплением и без сцепления. Для лучшего анализа сложного механизма разрушения, связанного с предельной несущей способностью ленточных фундаментов на склонах, необходимо использовать инструменты, которые могут учитывать сложную кинематику разрушения, связанную с взаимодействием грунт-конструкция и неинтуитивным поведением механизма обрушения грунта [27]. , 28]; в этом случае искусственный интеллект (ИИ) выглядит лучшим инструментом.

Недавние открытия в области приложений искусственного интеллекта (ИИ) привели к разработке точных и надежных моделей для решения инженерных задач [29–32].Достижения в области ИИ позволили создавать модели, адаптированные к трудностям, связанным с моделированием поведения грунта и фундамента [33–36]. ИИ рассматривается в области гражданского строительства уже более полутора десятилетий [37]. Эти модели включают в себя как простую модель черного ящика, так и сложные распределенные физические модели. Хотя существует множество алгоритмов моделирования ИИ, а именно генетический алгоритм (ГА), муравьиная колония (АК), дифференциальная эволюция (ДЭ), рой частиц (ПС), искусственная нейронная сеть (ИНС), генетическое программирование (ГП) [35], широкое применение получили программирование экспрессии генов [32], искусственная нейронная сеть (ИНС) [36], генетическое программирование (ГП) и программирование экспрессии генов [29, 35].

2. Методология

2.1. Преамбула, сбор данных и статистическое исследование

Прантдл [18] предложил математическую формулу для предельной несущей способности ленточного фундамента в полубесконечной модели грунта с горизонтальной поверхностью земли на основе экспериментально наблюдаемой формы разрушения под фундаментом, как показано на рис. уравнение (1). Для полоски ноги рядом или внутри наклона, Prantdl предлагает модифицированные параметры N ‘ C = NC ( L 1/ L 0) и N ‘ Q = NQ ( A 1/ A 0), где L 0, L 1, A 0 и A 1 показаны на рисунке 1 и могут быть рассчитаны по геометрии. Nγ остается тем же, потому что треугольные клинья под фундаментами одинаковы во всех случаях. Целью данного исследования является разработка математических формул для модифицированных N ′ c и N ′ q на основе геометрии склона и свойств почвы с использованием различных методов искусственного интеллекта (ИИ). где qult: предельная несущая способность C : сцепление грунта, q : давление вскрышных пород на глубине фундамента, γ : объемная плотность грунта ниже фундамента, B: ширина ленточного фундамента, Nc , Nq и Nγ — параметры, основанные на угле внутреннего трения грунта ϕ , Nq : e π tan ϕ .TAN 2 (45 + Φ /2), NC : ( NQ — 1) COT Φ ( NC = 5 для Φ = 0) и Nγ : ( NQ − 1) тангенс ϕ .

Исходя из вышеизложенного, методология заключалась в создании базы данных из 300 записей; каждая запись содержит угол откоса ( β ), угол внутреннего трения грунта ( ϕ ), отношение расстояния до края откоса к ширине основания ( b / B ) и отношение глубины фундамента и ширину основания ( Df / B ), кроме расчетных значений для N ′ c и N ′ q .Таблица 1 включает полный набор данных, а таблицы 2 и 3 суммируют их статистические характеристики и корреляционную матрицу Пирсона. Наконец, на рис. 2 показаны гистограммы как для входов, так и для выходов.

0 β 5 Φ 994 9.58 9.28


( b / b ) 5 0 ( d _F/ B )	N ′ c	N ′ q

0.0	0,0	0,0	0,0	5,14	1,03
0,0	0,0	0,0	10,0	8,34	2,47
0,0	0,0	0,0	20,0	14.83	6.40	60145
0.0	0.0	0.0	0.0	30.0	30.14	18.40	18.40
0.0	0.0	0.0	40,0	75,31	64,20
0,0	0,0	5,0	0,0	5,01	1,03
0,0	0,0	5,0	10,0	8,07	2,47
0. 0	0.0	5.0	5.0	20,0	14.19	14.19	6.40

0.0	0.0	5.0	30.0	28.43	18,40
0,0	0,0	5,0	40,0	69,67	64,20
0,0	0,0	10,0	0,0	4,89	1,03
0,0	0.0	10.0	10.0	10.0	7.80	2,47	2,47
0.0	0.0	10,0	20,0	13.57	13.57	6.40
0.0	0,0	10,0	30,0	26,80	18,40
0,0	0,0	10,0	40,0	64,42	64,20
0,0	0,0	20,0	0,0	4. 63	1.03	1.03
0.0	0.0	20.0	20,0	10,0	7.28	2.47

0.0	0.0	20.0	20,0	12,39	6,40
0,0	0,0	20,0	30,0	23,78	18,40
0,0	0,0	20,0	40,0	55,01	64.20
0.0	0.0	0.0	30.0	0.0	4.38	1.03	1.03
0.0	0.0	30,0	10.0	6,77	2,47
0,0	0,0	30,0	20,0	11,28	6,40
0,0	0,0	30,0	30,0	21,05	18,40
0.0	0.0	0. 0	30.0	40.0	55.01	55.01	64.0145	64.0139	0.0	0.0	60,0	60,0	0,0	3.62	1,03
0,0	0,0	60,0	10,0	5,33	2,47
0,0	0,0	60,0	20,0	8,33	6,40
0,0	0.0	60.0	60,0	30.0	14.34	14.34	18.34	18.40
0.0	0.0	60,0	60,0	40.0	28.56	64.20
0,5	0,5	5,0	0,0	5,14	0,83
0,5	0,5	5,0	10,0	8,34	1,85
0,5	0,5	5.0	20.0	14.0	14. 83	4,41	4,41
0.5	0.5	5.0	30.0	30.14	30.14	11.67
0.5	0,5	5,0	40,0	75,31	37,38
0,5	0,5	10,0	0,0	5,14	0,94
0,5	0,5	10,0	10,0	8.34	8.34	2.03	2,03
0.5	0.5	10,0	20,0	14.93	14,93	4,93
0.5	0.5	10.0	30,0	30,14	12,17
0,5	0,5	10,0	40,0	74,12	37,80
0,5	0,5	20,0	0,0	5,14	1,03
0.5	0.5	20. 0	20.0	10,0	8.34	2.34	2.34
0.5	0.5	20.0	20.0	14,83	5,19
0,5	0,5	20,0	30,0	29,79	12,66
0,5	0,5	20,0	40,0	65,74	36,91
0.5	0.5	0.5	30.0	0.0	5.14	5.14	1.03	1,03
0.5	0.5	30,0	10,0	8.34	2,47
0,5	0,5	30,0	20,0	14,83	5,36
0,5	0,5	30,0	30,0	27,64	12,40
0,5	0.5	30.0	30.0	40.0	58.32	34.02	34. 02
0.5	0.5	60140145	60,0145	0,0	5.14	1.03
0,5	0,5	60,0	10,0	8,07	2,13
0,5	0,5	60,0	20,0	12,37	3,92
0,5	0,5	60.0	30.0	30.0	20.74	7.83	7.83
0.5	0.0	5.0	0.0	5.14	5.14	1.03
0.5	0,0	5,0	10,0	8,25	2,47
0,5	0,0	5,0	20,0	14,45	6,40
0,5	0,0	5,0	40,0	70.40	64.0	64.20145	64.09
0.0	0.0	10,0	10,0	0. 0	5.14	1.03

0.0	10.0	10,0	8,15	2,47
0,5	0,0	10,0	20,0	14,08	6,40
0,5	0,0	10,0	30,0	27,62	18.40
0.5	0.0	10.0	40.0	40.0	65.87	64.87	64.0145
0.5	0.0	20.0	0.0	5,12	1,03
0,5	0,0	20,0	10,0	6,96	2,47
0,5	0,0	20,0	20,0	13,40	6,40
0.5	0.0	0.0	20.0	30.0	30.09	25.39	25.39	18.40

0. 5	0,0	20,0	40,0	57.86	64,20
0,5	0,0	30,0	0,0	5,10	1,03
0,5	0,0	30,0	10,0	7,77	2,47
0,5	0.0	30.0	30.0	20.0	12.0	12.75	6.40	60139	146
0.5	0.0	30.0	30.0	23.40	18.40
0,5	0,0	30,0	40,0	51,07	64,20
0,5	0,0	60,0	0,0	4,86	1,03
0,5	0,0	60.0	10.0	9.09	7.07	7.07	2.47
0.5	0.0	60,0	60,0	20.0	10. 89	6.40
0.5	0,0	60,0	30,0	18,40	18,40
0,5	0,0	60,0	40,0	35,81	64,20
1,0	0,5	5,0	0,0	5.14	5.14	0.86	0.86
1.0	0.5	5.0	5.0	10,0	8.34	1.95

1.0	0.5	5.0	20,0	14,83	4,70
1,0	0,5	5,0	30,0	30,14	12,53
1,0	0,5	5,0	40,0	75,31	40.33
1.0	0.5	10.0	10.0	0.0	5.14	1.01
1.0	0. 5	10,0	10,0	8.34	2,26
1,0	0,5	10,0	20,0	14,83	5,35
1,0	0,5	10,0	30,0	30,14	13,94
1,0	0.5	10.0	40.0	40.0	75.01	75.31	43.57
1,0	0.5	20,0	0.0	5.14	1.03
1,0	0,5	20,0	10,0	8,34	2,47
1,0	0,5	20,0	20,0	14,83	6,40
1,0	0,5	20.0	30.0	30.0	30.14	16.29	16.29
1.0	0.5	20,0	40,0	68.61	68.61	47.76
1. 0	0,5	30,0	0,0	5,14	1,03
1,0	0,5	30,0	10,0	8,34	2,47
1,0	0,5	30,0	20,0	14.83	60145	60145	60145		1.0	0.5	30.0	30.0	30.0	29.80	17.81
1,0	0.5	30.0	40,0	62,51	48,90
1,0	0,5	60,0	0,0	5,14	1,03
1,0	0,5	60,0	10,0	8,34	2,47
1.0	0.5	60,0	60,0	20.0	14.83	14.83	60139
1.0	0.5	60,0	30,0	24.80	15,66
1,0	0,5	60,0	40,0	47,25	35,82
1,0	0,0	5,0	0,0	5,14	1,03
1,0	0. 0	5.0	5.0	10.0	8.34	8.34	2.47

1,0	0.0	5.0	5.0	20.0	14.71	6.40
1.0	0,0	5,0	30,0	29,25	18,40
1,0	0,0	5,0	40,0	71,13	64,20
1,0	0,0	10,0	0,0	5.14	5.14	1.03
1,0	0.0	10,0	10,0	10,0	8.34	2,47

1.0	0.0	10.0	20,0	14,60	6,40
1,0	0,0	10,0	30,0	29,43	18,40
1,0	0,0	10,0	40,0	67,33	64. 20
1.0	0.0	0.0	20.0	0.0	5.14	1.03	1,03
1.0	0.0	20,0	10.0	8,34	2,47
1,0	0,0	20,0	20,0	14,41	6,40
1,0	0,0	20,0	30,0	26,99	18,40
1.0	0.0	0.0	20.0	40.0	60,0	60.74	64.74	64.74	64.0139	1.0	0.0	30.0	0.0	5.14	1,03
1,0	0,0	30,0	10,0	8,34	2,47
1,0	0,0	30,0	20,0	14,23	6,40
1,0	0.0	30.0	30. 0	30.0	30.0	25.74	18.40	18.40
1.0	0.0	30,0	40,0	55.26	64.20
1,0	0,0	60,0	0,0	5,14	1,03
1,0	0,0	60,0	10,0	8,34	2,47
1,0	0,0	60.0	20.0	13.0	13.43	6.43	6.40
1.0	0.0	60,0	60,0	30,0	22.46	18.40
1.0	0,0	60,0	40,0	43,06	64,20
0,0	1,0	0,0	0,0	5,14	1,03
0,0	1,0	0,0	10,0	8.34	8.34	2.47	2. 47
0.0	1.0	1.0	0.0	20.0	14.83	6.40

0.0	1.0	0.0	30,0	30,14	18,40
0,0	1,0	5,0	0,0	5,14	0,99
0,0	1,0	5,0	10,0	8,34	2,13
0.0	1.0	50	5.0	20.0	14.83	14.92	4,92
0.0	1.0	5.0	30.0	30.14	12,55
0,0	1,0	5,0	40,0	75,31	38,59
0,0	1,0	10,0	0,0	5,14	1,03
0,0	1.0	10.0	10.0	8. 34	8.34	2.19	219
0.0	1.0	10,0	20,0	14.83	14.91	4,91
0.0	1,0	10,0	30,0	30,14	12,16
0,0	1,0	10,0	40,0	75,31	36,24
0,0	1,0	20,0	0,0	5.14	5.14	1.03	1.03
0.0	1.0	20,0	10,0	8.34	8.34	2.17

0.0	1.0	20.0	20,0	14,83	4,63
0,0	1,0	20,0	30,0	30,14	10,88
0,0	1,0	30,0	0,0	5,14	1,03
0. 0	1.0	30.0	30.0	10.0	8.34	8.34	1.89

0.0	1,0	30,0	20,0	14.83	4,04
0,0	1,0	30,0	30,0	29,17	9,05
0,0	1,0	30,0	40,0	61,39	24,02
0,0	1.0	60.0	60.0	0.0	5.06	5.06	0.45
0.0	1,0	60145	60,0	10,0	7.33	7.33
0.0	1,0	60,0	40,0	36,93	6,27
0,0	0,5	0,0	0,0	5,14	1,03
0,0	0,5	0,0	10,0	8.34	8. 34	2.47	2.47
0.0	0.0	0.0	20,0	14.83	14.83	60139
0.0	0.5	0.0	30,0	30,14	18,40
0,0	0,5	5,0	0,0	5,14	0,79
0,0	0,5	5,0	10,0	8,34	1,69
0.0	0.0	5.0	5.0	20.0	14.83	4,83	4,03
0.0	0.5	5.0	30.0	30.14	10,65
0,0	0,5	10,0	0,0	5,14	0,79
0,0	0,5	10,0	10,0	8,34	1,70
0,0	0.5	10.0	10. 0	20.0	14.83	14.83	3.94
0.0	0.5	10,0	30,0	30.14	10.15
0,0	0,5	20,0	0,0	5,14	0,79
0,0	0,5	20,0	10,0	8,34	1,62
0,0	0,5	20.0	20.0	14.83	14.83	3.58
0.0	0.5	20.0	30.0	28.19	28.19	8.79
0.0	0,5	30,0	0,0	5,14	0,72
0,0	0,5	30,0	10,0	8,34	1,43
0,0	0,5	30,0	20,0	13.83	3.03	3.03
0. 0	0.0	0.5	30.0	30,0	25.11	7.09
0.0	0.5	60.0	0,0	4,34	0,28
0,0	0,5	60,0	10,0	6,33	0,50
0,0	0,5	60,0	20,0	9,81	0,95
0.0	0.5	60,0	60,0	30.0 0	16.68	1.98

0.5	1.0	5.0	0.0	5.14	1,03
0,5	1,0	5,0	10,0	8,34	2,25
0,5	1,0	5,0	20,0	14,83	5,19
0,5	1.0	5.0	5.0	30.0	30.0	30. 14	30.14	13.22
0.5	1.0	50	40.0	75.31	75.31	40.59
0.5	1,0	10,0	0,0	5,14	1,03
0,5	1,0	10,0	10,0	8,34	2,44
0,5	1,0	10,0	20,0	14.83	5.47	5.47
0.5	1.0	10.0	10.0	30.0	30.14	13.14

0.5	1.0	10.0	40,0	75,31	40,14
0,5	1,0	20,0	0,0	5,14	1,03
0,5	1,0	20,0	10,0	8,34	2,47
0.5	1.0	20. 0	20.0	20.0	14.83	5.80	5.80
0.5	1,0	20,0	30,0	30.14	13,56
0,5	1,0	20,0	40,0	73,61	37,73
0,5	1,0	30,0	0,0	5,14	1,03
0,5	1.0	30.0	30.0	10.0 0	8.34	8.34	2.47	247
0.5	1.0	30.0	20.0	14.83	5.77
0,5	1,0	30,0	30,0	30,14	12,81
0,5	1,0	30,0	40,0	65,57	33,55
0,5	1,0	60.0	0.0	5.0	5.14	1.03	1. 03
0.5	1.0	60,0	60,0	8.34	8.34	2.04
0.5	1,0	60,0	20,0	14,83	3,63
0,5	1,0	60,0	30,0	23,09	7,01
0,5	1,0	60,0	40,0	44.19	15.55	15.55	15.55
1.0	1.0	50	5.0	0.0	5.14	1.03

1.0	1.0	5.0	10,0	8,34	2,34
1,0	1,0	5,0	20,0	14,83	5,41
1,0	1,0	5,0	30,0	30,14	13.81
1.0	1.0	50	5. 0	40.0	75.31	42.45	42.45
1.0	1.0	10,0	0,0	5.14	1,03
1,0	1,0	10,0	10,0	8,34	2,47
1,0	1,0	10,0	20,0	14,83	5,95
1,0	1.0	10.0	30.0	30.0	30.14	30.14	14.75	14.75
1.0	1.0	10,0	40,0	75.31	43.83
1,0	1,0	20,0	0,0	5,14	1,03
1,0	1,0	20,0	10,0	8,34	2,47
1,0	1,0	20.0	20.0	20.0	14.83	14.83	6.40
1. 0	1.0	20,0	30,0	30.14	30.14	16.11
1.0	1,0	20,0	40,0	75,31	44,80
1,0	1,0	30,0	0,0	5,14	1,03
1,0	1,0	30,0	10,0	8.34	8.34	2.47	2.47
1.0	1.0	1.0	30.0	20.0	14.83	6.40

1.0	1.0	30.0	30,0	30,14	16,11
1,0	1,0	30,0	40,0	69,76	43,38
1,0	1,0	60,0	0,0	5,14	1,03
1,0	1.0	60,0	60,0	10,0	8. 34	2.47
1.0	1.0	60,0	20.0	14,83	6,36
1,0	1,0	60,0	30,0	27,14	12,28
1,0	1,0	60,0	40,0	51,44	27,10
0.5	1.5	1.5	5.0	0.0	5.14	5.14	1.03

0.5	1.5	5.0	10,0	8.34	2.47
0,5	1,5	5,0	20,0	14,83	6,02
0,5	1,5	5,0	30,0	30,14	14,95
0,5	1,5	10.0	0.0	5.14	5.14	1.03	1,03
0.5	1.5	10,0	10,0	8. 34	8.34	2.47
0.5	1,5	10,0	20,0	14,83	6,33
0,5	1,5	10,0	30,0	30,14	15,26
0,5	1,5	10,0	40,0	75.31	43.94
43.94
0.5	1.5	20,0	20,0	0.0	5.14	1.03
146
0.5	1.5	20,0	10,0	8,34	2,47
0,5	1,5	20,0	20,0	14,83	6,40
0,5	1,5	20,0	30,0	30.14	15.20	15.20
0.5	1.5	20,0	40,0	40,0	75.31	41.31	41.04
0. 5	1.5	30.0	0,0	5,14	1,03
0,5	1,5	30,0	10,0	8,34	2,47
0,5	1,5	30,0	20,0	14,83	6,40
0.5	1.5	30.0	30.0	30.0	30.14	14.23

0.5	1,5	30,0	40,0	72.83	36,18
0,5	1,5	60,0	0,0	5,14	1,03
0,5	1,5	60,0	10,0	8,34	2,19
0,5	1.5	60.0	20.0	20.0	14.83	14.83	3.85

0.5	1,5	60,0	30,0	25. 43	7.28
0.5	1,5	60,0	40,0	48,37	15,77
0,0	1,5	0,0	0,0	5,14	1,03
0,0	1,5	0,0	10,0	8.34	8.34	2.47	2.47
0.0	1.5	0.0	20.0	14.83	14.83	6.40
0.0	1.5	0.0	30,0	30,14	18,40
0,0	1,5	5,0	0,0	5,14	1,03
0,0	1,5	5,0	10,0	8,34	2,47
0.0	1.0	1.0	5.0	20.0	14.83	14.83	5.79

0. 0	1.0	5.0	30.0	30.14	14,40
0,0	1,5	10,0	0,0	5,14	1,03
0,0	1,5	10,0	10,0	8,34	2,47
0,0	1.5	10.0	10.0	20.0	14.83	14.83	5.85	5.85
0.0	1,5	10,0	30,0	30.14	14.13
0,0	1,5	20,0	0,0	5,14	1,03
0,0	1,5	20,0	10,0	8,34	2,47
0,0	1,5	20.0	20.0	14.83	14.83	5.65	5.65
0.0	1.5	20,0	30,0	30.14	30. 14	12.93
0.0	1,5	20,0	40,0	75,31	35,14
0,0	1,5	30,0	0,0	5,14	1,03
0,0	1,5	30,0	10,0	8.34	8.34	2.47	2.47
0.0	1.5	30.0	30,0	20,0	14.83	5.04
0.0	1.5	30.0	30,0	30,14	10,99
0,0	1,5	30,0	40,0	68,64	28,23
0,0	1,5	60,0	0,0	5,14	0,62
0.0	1.0	60,0	60,0	10,0	8.34	1.04
1.0	1. 5	5.0	0.0	5.14	1,03
1,0	1,5	5,0	10,0	8,34	2,47
1,0	1,5	5,0	20,0	14,83	6,21
1,0	1.5	5.0	5.0	30.0	30.14	30,45	15.45
1.0	1,5	10,0	0,0	5.14	5.14	1.03
1.0	1,5	10,0	10,0	8,34	2,47
1,0	1,5	10,0	20,0	14,83	6,40
1,0	1,5	10,0	30,0	30.14	30.14	16.30	16.30
1.0	1.5	1.5	10,0	40,0	75.31	75. 31	46.93
1.0	1.5	20,0	0,0	5,14	1,03
1,0	1,5	20,0	10,0	8,34	2,47
1,0	1,5	20,0	20,0	14.83	6.40	60145
1.0	1.0	1.5	20.0	30.0	30.14	17.48

1.0	1.5	20.0	40.0	75,31	46,85
1,0	1,5	30,0	0,0	5,14	1,03
1,0	1,5	30,0	10,0	8,34	2,47
1.0	1.5	30.0	30.0	20.0	14.83	14.83	6.40
1,0	1,5	30,0	30,0	30. 14	17.48
1,0	1,5	30,0	40,0	75,31	44,32
1,0	1,5	60,0	0,0	5,14	1,03
1,0	1,5	60.0	10.0	8.34	8.34	8.34	2.47
1.0	1.5	60,0	60,0	20.0	14.83	6.17
1.0	1,5	60,0	30,0	29,49	11,69
1,0	1,5	60,0	40,0	55,63	25,26

Φ 0 0.00


	Минимум	Максимум	Среднее	Станд. отклонение	Дисперсия

б / В	0. 00	1,00	0,492	0,412	0,170
D _F/ Б	0,00	1,50	0,735	0,561	0,315
β	0.00	0.00	60.00	23.217	23.217	19.403	376491
Φ	40.00	18.900	13.848	191,763
Н ‘ с	3,62	75,31	21,972	21,100	445,201
Н ‘ кв	0,28	64,20	12,204	16,766	281,101

60 B / B / B 5 кв -0.166


	б / б	D _F/ В	β 9001 0 Φ C ‘ C 0 N ‘ Q Q 5
1. 000
D _F/ Б	0,023	1,000
β	0.119	-0.011	1.000
Φ	0.069	-0,031	0.008		1000
Н ‘ с		0,104 0,023 -0,090			0,867 1,000
Н’	0.105	-0.166	-0.044	0.787	0.889	1.889	1.000

2.2. Исследовательская программа
Для прогнозирования значений N ′ c и N ′ q использовались три различных метода искусственного интеллекта (ИИ).Этими методами являются генетическое программирование (GP), искусственная нейронная сеть (ANN) и полиномиальная линейная регрессия, оптимизированная с использованием генетического алгоритма, который известен как эволюционная полиномиальная регрессия (EPR). Все три разработанные модели основывались на сгенерированной базе данных _. Каждая модель из трех разработанных моделей была основана на разных подходах (эволюционный подход для GP, имитация биологических нейронов для ANN и оптимизированный метод математической регрессии для EPR). Однако для всех разработанных моделей точность прогноза оценивалась по сумме квадратов ошибок (СКО).
В следующем разделе обсуждаются результаты каждой модели. Точность разработанных моделей оценивалась путем сравнения SSE между предсказанными и рассчитанными значениями N ′ c и N ′ q .
3. Результаты прогнозной модели
3.1. Прогноз
N ′ c и N ′ q
3.1.1. Модель (1) — с использованием метода GP
Разработанная модель GP начиналась с одного уровня сложности и заканчивалась пятью уровнями сложности.Размер популяции, размер выживших и количество поколений составляли 10 000, 30 000, 50 000, 75 000 и 100 000 соответственно. Уравнения (2) и (3) представляют выходные формулы для N ‘ c и N ‘ q , а рисунки 3(a) и 4(a) показывают их пригодность. Средние ошибки (%) всего набора составляют 20,7% и 31,6% соответственно, а соответствующие значения ( R ²) равны 0,951 и 0,949.
3.1.2. Модель (2) — использование метода ИНС
ИНС с обратным распространением с одним скрытым слоем и функцией активации Hyper Tan использовалась для прогнозирования значений N’c и N’q.Схема используемой сети показана на рисунке 5, а ее веса соединений перечислены в таблице 4. Поскольку используемая ИНС имеет нелинейную функцию активации, эквивалентное уравнение очень сложно представить математически. Средние ошибки в % этой сети составляют 6,9% и 13,0% для N ′ c и N ′ q соответственно, а соответствующие значения R ² равны 0,995 и Соотношение между рассчитанными и прогнозируемыми значениями показано на рисунках 3(b) и 4(b).Суммирование весов соединения каждого входного параметра является хорошим показателем его важности; соответственно, было установлено, что ϕ является наиболее важным параметром с 78,6% от общего веса. На втором месте оказались β с 10,1 %, а затем b / B и D _f/ B с 7,7 % и 3,6 % соответственно.

0 H (1: 1) 5 0 H (1: 2)0 n ‘ C N ‘ Q Q 6 φ
Promictor Скрытый слой 1 Выходной слой

ч (1: 3) H (1: 4)
входной слой (смещение) −3.177 -0,836 -0,387 -3,987
б / Б 0,085 -0,333 0,077 -0,177
D 7 F 7/ B 0/ B 0.237 -0.185 0.035 -1.0149
β -0.511 0,563 -0,187 0,415
2,644 -0,109 -0,750 2,130
Скрытые Слой 1 (смещение) 0.365 0.592 0.592 0.592
H (1: 1) 2.027 027 0.730
H (1: 2) -0.608 -0.608 -1.372
H (1: 3) -1,283 -1,470
Н (1: 4) 0,053 2,560
3.1.3. Модель (3) — с использованием метода ЭПР
Наконец, разработанные модели ЭПР были ограничены пятиугольным уровнем для 4 входов; имеется 226 возможных терминов (56 + 35+20 + 10+4 + 1 = 126) следующим образом:
Метод ГА был применен к этим 126 терминам, чтобы выбрать 6 наиболее эффективных терминов для предсказания значений N ′ c и N ′ q . Результат иллюстрируется уравнениями (3) и (4), а их пригодность показана на рисунках 3(c) и 4(c).Средние ошибки (%) и значения R ² составили 7,2%–0,994 для N ′ c и 17,3%–0,984 для N ′ q . Оба уравнения (5) и (6) показывают, что в каждом члене существовало ϕ и оно получило наибольшую мощность, что свидетельствовало о том, что он является наиболее эффективным параметром, а остальные параметры имели почти такое же значение. Между тем, результаты всех разработанных моделей суммированы в таблицах 5 и 6.
Техника Разработанное уравнение Ошибка (%) R ²
ГП Уравнение (2) 20.7 0,951
ИНС Таблица 4 6,9 0,995
ЭПР Уравнение (4) 7,2 0,994
Техника Разработанное уравнение Ошибка (%) R ²
GP Уравнение (3) 31.6 0,949
ИНС Таблица 4 13,0 0,991
ЭПР Уравнение (5) 17,3 0,984
4. Выводы
В этом исследовании представлены три модели с использованием трех методов ИИ, а именно, GP, ANN и EPR, для прогнозирования измененных параметров несущей способности N ′ c и N ′ q с использованием угла наклона ( β ), угол внутреннего трения грунта ( ϕ ), отношение расстояния до края откоса к ширине подошвы ( b / B ), отношение глубины фундамента к ширине подошвы ( D _ф / В ).Результаты сравнения точности разработанных моделей можно заключить в следующих пунктах: (i) Хотя в модели ГП использовались пять уровней сложности (128 генов в хромосоме), достигнутая точность все еще была низкой (79,3% и 68,4% для N ′ c и N ′ q соответственно. % и 82,7% для N ′ q , что дает преимущество модели ЭПР, поскольку ее выход представляет собой простое уравнение, которое может быть применено либо вручную, либо реализовано в программном обеспечении, в отличие от сложного вывода ИНС, который нельзя применить вручную. (iii) Анализ важности моделей ANN и EPR показал, что ( N ′ c и N ′ q ) значения в основном регулируются ϕ , в то время как другие параметры являются второстепенными (iv) Все разработаны модели показали, что N ‘ C и N ‘ q Значения увеличения с увеличением Φ , B / B и D 7 F 0/ B Значения и Снижение уровня β (v) метод GA успешно сократил 126 членов традиционной квадратичной формулы PLR до всего 6 членов без существенного влияния на ее точность (vi) Как и любой другой метод регрессии, сгенерированные формулы действительны в рассматриваемом диапазоне значений параметров; Помимо этого диапазона, точность предсказания должна быть подтверждена
сокращения
690 Длина неисправности клина нормальной ноги940 Коэффициент подшипников Сплоченность 60 NQ : C : C :4 C :9 0 N ‘ Q :
AI: Искусственный интеллект
C: Сплоченность
Q: Q: Дополнительное давление на глубине фундамента
γ : Насыпная плотность почвы ниже подножия
B: ширина полосы ширина

L 0:
L 1: Длина провала клина SLOPY PLOPING
0 0: Площадь прямоугольной массы на нормальной основе
A 1: площадь треугольной массы на словесных основаниях
b : Расстояние откоса до края фундамента
β : Угол наклона
0 Φ : трение 5

NC : 0 NC :
NQ : Коэффициент подшипника нагрузки на прокладку
Nγ : Коэффициент подшипников насыпной плотности 5
N ‘ C : Прогнозируемая подшипника. Коэффициент сплоченности на склоне

Предсказанный коэффициент подшипников наклона наклона на склоне
146
Ann:
GP: Генетическое программирование ‘
GA: Генетический алгоритм EPR: Эволюционная полиномиальная регрессия
PLR: Полиномиальная линейная регрессия
SSE: Сумма квадратов ошибок
R ² : 5 904 Коэффициент детерминации.
Доступность данных
Основные данные, подтверждающие результаты этого исследования, представлены в рукописи.
Конфликт интересов
Авторы заявляют об отсутствии конфликта интересов при публикации данной исследовательской работы.
Ленточный фундамент и блочный фундамент
Вы должны начать с ленточных и блочных фундаментов, так как они являются наиболее распространенным выбором. Существует большая разница между подушкой и ленточным фундаментом, но ленточный фундамент может использоваться при определенных обстоятельствах вместо подушки и фундамента с одинарной нагрузкой.
Инженер-строитель может помочь вам определить, какой фундамент вы можете использовать для поддержки конструкции стены. Одно неверное решение могло привести к плачевным результатам.
Подкладочные фундаменты
Эти основания состоят из прокладок. Когда почва и земля подходят, кулачковые фундаменты могут быть намного глубже. Хотя они служат той же цели, что и ленточные фундаменты, они сразу же выделяются среди них. Блокировочные фундаменты конструктивно отличаются от полос тем, что они не состоят из полос.Ветер и подъем обычно являются их самыми большими падениями.
Рабочий процесс блочных фундаментов
Бетонные балки изготавливаются прямоугольной, квадратной или круглой формы, которые выдерживают одноточечные нагрузки, включая несущие колонны, рамы и балки. Одноточечная нагрузка предназначена для восприятия сосредоточенных нагрузок, поэтому метод поддержки отличается от аналогичного ленточного фундамента.
В большинстве случаев блочные фундаменты будут иметь постоянную толщину независимо от наклона верхней поверхности.Убедитесь, что толщина слоев грунта достаточна для восприятия нагрузок и поддержания формы плана.
Использование
Фундаменты
также являются хорошим выбором для поддержки цокольной балки. В большинстве случаев, за исключением случаев с наименьшими объемами, подушки могут быть усилены, чтобы уменьшить потребность в земляных работах.
Фундаментные блоки подходят для различных планировок из-за их формы. Для некоторых проектов могут потребоваться непрерывные или сбалансированные прокладки, в то время как для других могут потребоваться хорошо разделенные прокладки.
Ленточные фундаменты
Ленточный фундамент, также называемый ленточным фундаментом, представляет собой неглубокий тип фундамента, который обычно имеет уровень фундамента менее 3 метров над поверхностью. Формирование имеет линейную форму, которая служит для распределения веса по всей поверхности почвы.
Этот вариант подходит для всех типов грунта, если они обладают подходящей несущей способностью. Таким образом, ленточные фундаменты могут обеспечивать непрерывную поддержку линейных конструкций, таких как несущие стены, которые обычно являются ровными, но могут также иметь ступеньки.
Рабочий процесс ленточных фундаментов
Ленточные фундаменты обычно имеют размеры и размещаются в соответствии с шириной стеновой конструкции.
Обычно глубина полосы и ширина стены перекрываются.
Это обеспечивает угол 45 градусов между основанием стены и грунтом, где ширина полосы основания часто в три раза превышает ширину несущей стены. Важно, чтобы ленточные фундаменты были достаточно глубокими, чтобы предотвратить промерзание, а при работе с более мягкими грунтами может потребоваться увеличение ширины.
Использование
Ленточный фундамент
часто является лучшим выбором для поддержки линейной стены за счет распределения точек напряжения. В случае близко расположенных колонн ленточные фундаменты предпочтительнее блочных из-за их рендеринга. Кроме того, ленточные фундаменты считаются лучшим вариантом для зданий малой и средней этажности с небольшими нагрузками, поскольку они могут служить массивным бетонным фундаментом.
Подведение итогов
Согласно большинству определений, мелкозаглубленные фундаменты – это фундаменты с уровнем заложения менее 3 м от поверхности земли.Неглубокий фундамент опирается на поверхностную нагрузку или условия, которые могут повлиять на несущую способность поверхности.
Чтобы узнать больше, посмотрите следующий видеоурок.

Источник видео: Anime_Edu — Моя инженерная поддержка
Фундаменты
на подушках выдерживают сосредоточенную нагрузку от одной точечной нагрузки, например, колонны. Ленточные фундаменты обеспечивают поддержку таких нагрузок, как несущие стены.
В случае с близко расположенными колоннами лучше будет ленточный фундамент.Любая строительная площадка была бы неполной без фундамента, поэтому важно понимать различные варианты, которые у вас есть, прежде чем принимать решение.
Несущая способность ленточных фундаментов с конструкционными юбками
Аль-Агбари, М.Ю.С. (1999), Несущая способность мелкозаглубленного ленточного фундамента с конструкционными юбками, опирающимися на плотный песок, к.т.н. Диссертация, Университет Стратклайда, Глазго, Великобритания.
Google Scholar

Брансби, М.Ф. и Рэндольф, М.Ф. (1998), Комбинированная нагрузка на юбочный фундамент, Geotechnique , 48 (5), 637–655.
Google Scholar

Butterfield, R. and Andrawes, K.Z. (1970), Активируемый воздухом разбрасыватель песка для формирования однородных слоев, Geotechnique , 20 , 97–100.
Артикул Google Scholar

Дас Б.М. (1999), Принципы проектирования фундаментов.Издательство PWS.

Хансен, Дж. Б. (1970), Пересмотренная и расширенная формула несущей способности. Бюллетень № 28, Датский геотехнический институт, Копенгаген, стр. 5–11.
Google Scholar

Hibbeler, RC (1999), Structural Analysis . Прентис-Холл, Аппер-Сэдл-Ривер, Нью-Джерси.
Google Scholar

Ху, Ю., Рэндольф, М.Ф. и Уотсон, П.Г. (1999), Несущая способность фундамента с бортиками на неоднородном грунте, Journal of Geotechnical and Geoenvironmental Engineering , ASCE, 125 (11), 924–935.
Артикул Google Scholar

Яки, Н. (1957), Коэффициент давления грунта в состоянии покоя, Журнал Общества венгерских архитекторов и инженеров , 7 , 355–358.
Google Scholar

Киркпатрик, В.М., Андравес, К.З. и Вонг, Ф.К. (1978), Контактные давления и механизмы разрушения квадратных фундаментов в песке. Материалы 9-й Азиатской геотехнической конференции, Vol. 6, Бангкок, Таиланд, стр. 89–104.
Google Scholar

Ко, Х-Й. и Дэвисон, Л.В. (1973), Несущая способность фундаментов при плоской деформации, Журнал Отдела механики грунтов и фундаментов, ASCE , 99 (SM1), 1–22.
Google Scholar

Мейерхоф, Г.Г. (1951), Предельная несущая способность фундаментов, Geotechnique , 2 (4), 301–332.
Артикул Google Scholar

Meyerhof, GG (1963), Некоторые недавние исследования несущей способности фундаментов, Can. Геотех. Дж. , 1 , 16–26.
Артикул Google Scholar

Соколовский В.В. (1965). Статика почвенных сред .Пергамон Пресс.

Терзаги, К. (1943). Теоретическая механика грунтов , John Wiley & Sons, Нью-Йорк.
Google Scholar

Весич, А. С. (1973), Анализ предельных нагрузок фундаментов мелкого заложения, J. SMFED, ASCE , 99 (SM1), 45–73.
Google Scholar

Уокер, Б.П. и Уитакер, Т. (1967), Устройство для формирования однородных слоев песка для модельных испытаний фундамента, Geotechnique , 17 (2), 161–167.
Google Scholar

Уотсон, П. Г. и Рэндольф, М. Ф. (1998), Фундаменты с бортиками в известняковом грунте, Геотехнический инженерный журнал, Труды Института гражданского строительства , 131 , 171–179.
Google Scholar

Строительство фундаментов. Ленточные фундаменты.
Ленточные фундаменты состоят из непрерывной ленты, обычно из бетона, образованной по центру под несущими стенами.Эта непрерывная полоса служит ровным основанием, на котором строится стена, и имеет такую ширину, которая необходима для распределения нагрузки на фундамент на участок грунта, способный выдержать нагрузку без чрезмерного уплотнения. Бетон — это материал, в основном используемый сегодня для фундаментов, поскольку его можно легко укладывать, распределять и выравнивать в фундаментных траншеях, чтобы обеспечить основу для стен, и он развивает достаточную прочность на сжатие по мере затвердевания, чтобы выдерживать нагрузку на фундамент. До производства портландцемента обычным явлением был ленточный фундамент из кирпича, причем кирпичный фундамент строился непосредственно на твердом грунте или на подстилке из природного камня.

Ширина бетонного ленточного фундамента зависит от несущей способности грунта и нагрузки на фундаменты. Чем больше несущая способность грунта, тем меньше ширина фундамента при той же нагрузке.

Таблица в Утвержденном документе А СНиП устанавливает рекомендуемую минимальную ширину бетонных ленточных фундаментов для шести указанных категорий грунта и расчетные суммарные нагрузки на фундаменты в виде готового расчета.Ширина варьируется от 250 мм при нагрузке не более 20 кН/погонный метр стены на плотном гравии или песке до 450 мм при нагрузке 40 кН/погонный метр на твердой глине, до 850 мм при нагрузке не более 30 кН/м. погонный метр на мягком иле, глине или супеси.

Приведенные размеры указывают на то, что может быть приемлемо в указанных условиях, а не являются абсолютными значениями, которые следует принимать независимо от условий, преобладающих на отдельных участках.

Ленточный фундамент для полой наружной стены и сплошной внутренней несущей стены, показанный на рис.6 будет аналогична ширине, рекомендованной в Консультативном документе для твердого глинистого грунта, когда нагрузка на фундамент не превышает 50 кН/погонный метр. На практике погонная нагрузка на фундамент дома будет заметно меньше 50 кН/м погонный и фундамент вполне можно сделать шире минимального требования для удобства заполнения более широкой траншеи бетоном для удобства кладки кирпича ниже земля.
Рис. 6 Ленточный фундамент.

Наименьшая толщина бетонного ленточного фундамента определяется отчасти размером заполнителя, используемого в бетоне, необходимостью минимальной толщины бетона, чтобы он не слишком быстро высыхал и не терял прочности, а также во избежание разрушения бетон на сдвиг.

Если бы толщина бетонного ленточного фундамента была значительно меньше, чем его проекция с каждой стороны стены, бетон мог бы разрушиться из-за образования трещин сдвига под весом стены, что привело бы к образованию трещины под углом 45°, как показано на рис.7. Если бы это произошло, опорная поверхность фундамента на землю уменьшилась бы до уровня, необходимого для устойчивости.

Сдвиг вызывается двумя противодействующими силами стены и земли, воздействующими на бетон и разрывающими или разрезающими его, когда ножницы или ножницы разрезают или сдвигают материалы на части.
Рис. 7 Разрушение при сдвиге.
Похожие сообщения по категориям:

В чем преимущества ленточного фундамента? – Цвета-Нью-Йорк.ком
В чем преимущества ленточного фундамента?
Преимущества ленточного фундамента Подходит для строительства как небольших частных домов, так и крупных многоквартирных домов. Можно построить дом на склоне. Строительство можно вести в любых погодных условиях. Осадка конструкции минимальна.
В каких случаях следует использовать ленточный фундамент?
Ленточные фундаменты
также считаются лучшим вариантом для легких нагрузок, например, в жилых домах с низкой и средней этажностью, поскольку ленточные фундаменты можно использовать в качестве массивного бетонного основания.Размер и расположение ленточных фундаментов обычно пропорциональны ширине стеновой конструкции.
Для чего используется ленточный фундамент глубокого заложения?
Глубокие ленточные фундаменты
являются наименее дорогими и используются при хороших грунтовых условиях. Бетонная полоса, иногда армированная стальной сеткой, поддерживает стены. Глубина траншеи может быть разной, но в большинстве случаев она должна быть не менее 1 м при ширине 600 мм.
Чем отличается ленточный фундамент от плитного?
В чем разница между ленточным фундаментом, ленточным фундаментом и плитным фундаментом? Подкладочный фундамент относится к фундаменту, который предназначен для выдерживания сосредоточенных нагрузок от одной точечной нагрузки, такой как несущие колонны.Ленточный фундамент используется для поддержки линии нагрузок, например, несущих стен.
Какие существуют 3 типа фундаментов?
Существует три основных типа фундамента; подвал, подвальное помещение и бетонная плита. Четвертый, но менее распространенный вариант – это деревянные фундаменты.
Какова основная функция подоконников?
Какова основная функция подоконников? Для соединения верхней части фундамента с системой деревянного пола.
Какова функция фонда?
Цель.Фундаменты обеспечивают устойчивость конструкции от земли: чтобы распределить вес конструкции на большой площади, чтобы избежать перегрузки нижележащего грунта (что может привести к неравномерной осадке).
Вертикальные или горизонтальные трещины хуже?
Простой ответ — да. Вертикальные трещины обычно являются прямым результатом осадки фундамента, и это наиболее распространенная проблема с фундаментом. Горизонтальные трещины обычно возникают из-за давления грунта и обычно опаснее, чем вертикальные трещины.
Что такое подоконник в строительстве?
Порог или подошва в строительстве и архитектуре — это нижний горизонтальный элемент стены или здания, к которому крепятся вертикальные элементы. Табличка со словами обычно не используется в Америке, и плотники говорят просто о «подоконнике». Подоконники обычно состоят из пиломатериалов, но могут быть из любого материала.
Что находится под порогом?
Уложите непрерывный слой пенопластовой прокладки толщиной 1/4 дюйма или аналогичный барьер для влаги и воздуха поверх бетонной плиты перед установкой порогов.Прокладка должна быть специально разработана для использования с накладками на пороги; они обычно продаются в рулонах.
Что такое верхняя пластина?
Верхняя пластина — это непрерывная деревянная балка на верхней части стен, которая поддерживает конструкцию крыши, перенося вертикальные силы от стропил на стойки стены.
Что такое пороги приведи пример?
Ответ: Такие пороги известны как трансгрессивные, примеры включают порог Уин и пороги в бассейне Кару. Геометрия крупных силловых комплексов в осадочных бассейнах стала более ясной с появлением данных 3D сейсморазведки.
Как образуются подоконники?
Пороги: образуются, когда магма проникает между слоями горных пород, образуя горизонтальный или плавно падающий пласт изверженной породы.
В чем разница между дамбами и порогами?
Силл — это согласующийся интрузивный лист, означающий, что силл не пересекает ранее существовавшие пласты горных пород. Напротив, дайка представляет собой несогласующийся интрузивный лист, который пересекает более старые породы. Силлы питаются дайками, за исключением необычных мест, где они формируются в почти вертикальных слоях, прикрепленных непосредственно к источнику магмы.
Чем похожи подоконники и лаполиты?
Оба образуют сердцевину гор. Оба образуют длинные горизонтальные валы, подоконники и лаполиты похожи. Оба образуют длинные горизонтальные валы, подоконники и лаполиты похожи.
Что из нижеперечисленного не относится к одному из трех основных типов ошибок?
Боковые разломы не входят в число трех основных типов разломов.
Что такое парниковый эффект Weegy?
Парниковый эффект — это процесс, при котором излучение атмосферы планеты нагревает поверхность планеты до температуры выше той, которая была бы в отсутствие атмосферы.
Где этому человеку лучше всего укрыться во время землетрясения Виги?
В дверном проеме этому человеку лучше всего укрыться во время землетрясения. Этот ответ был подтвержден как правильный и полезный.
Какой тип напряжения является равномерным?
Существует четыре основных типа стресса. Один тип напряжения является равномерным, что означает, что сила действует одинаково со всех сторон тела горной породы. Остальные три типа напряжения, растяжения, сжатия и сдвига, являются неравномерными или направленными напряжениями.Все горные породы в земле постоянно испытывают однородное напряжение.
Какой тип напряжения показан на изображении?
НАПРЯЖЕНИЕ НА СЖАТИЕ показано на рисунке. Этот ответ был подтвержден как правильный и полезный.
Какой процесс используется для определения местоположения эпицентра землетрясения?
Ученые используют триангуляцию, чтобы найти эпицентр землетрясения. Когда сейсмические данные собираются как минимум из трех разных мест, их можно использовать для определения эпицентра по месту их пересечения.Каждый сейсмограф записывает время прихода первой (P-волны) и второй (S-волны) сейсмических волн.
В чем разница между эпицентром и очагом землетрясения?
Очаг — это место внутри земной коры, где возникает землетрясение. Точка на поверхности Земли непосредственно над очагом является эпицентром. Когда в фокусе высвобождается энергия, сейсмические волны распространяются от этой точки во всех направлениях.
Что происходит с отставанием времени по мере удаления от эпицентра?
Какое из утверждений лучше всего описывает взаимосвязь между временем запаздывания и расстоянием от эпицентра? Чем больше время задержки, тем ближе расстояние.Чем больше время задержки, тем дальше расстояние.
Почему важно определить местонахождение эпицентра землетрясения?
Ответ. Основное значение при определении эпицентра состоит в том, чтобы можно было идентифицировать разлом, вызвавший землетрясение. Если разлом ранее неизвестен (например, Кентерберийское землетрясение 2010 г.), то он важен, потому что это означает, что модели опасностей для района нуждаются в улучшении.
Какой самый точный способ определить силу землетрясения?
Шкала Рихтера измеряет наибольшее колебание (амплитуду) на записи, но другие шкалы магнитуд измеряют разные части землетрясения.Геологическая служба США в настоящее время сообщает о магнитудах землетрясений, используя шкалу магнитуды момента, хотя многие другие магнитуды рассчитываются для исследовательских и сравнительных целей.
Землетрясение начинается в эпицентре?
Место под поверхностью земли, где начинается землетрясение, называется гипоцентром, а место, расположенное непосредственно над ним на поверхности земли, называется эпицентром. Иногда землетрясение имеет форшок. Ученые не могут сказать, что землетрясение является форшоком, пока не произойдет более сильное землетрясение.
Что происходит со временем СП по мере увеличения расстояния от эпицентра землетрясения?
С увеличением расстояния от землетрясения разница во времени между приходом Р-волн и приходом S-волн увеличивается. Проще говоря, чем больше время между зубцами S и P (интервал S-P), тем дальше расстояние. Опишите процесс триангуляции для определения эпицентра.
Где происходит больше всего землетрясений?
Крупнейший в мире пояс землетрясений, околотихоокеанский сейсмический пояс, расположен вдоль кромки Тихого океана, где происходит около 81 процента крупнейших землетрясений нашей планеты.Он получил прозвище «Кольцо огня».
Чем вызваны неисправности?
Разлом образуется в земной коре как хрупкая реакция на напряжение. Как правило, напряжение создается движением тектонических плит, и в ответ на это скалы на поверхности разрушаются. Разломы не имеют определенного масштаба длины.
Почему для определения местоположения эпицентра требуется 3 минимальное количество станций?
Почему для определения местоположения эпицентра требуется три минимальное количество станций? Использование одной станции позволяет определить расстояние, использование второй станции дает возможность определить общее направление, а использование трех станций позволяет определить точное местоположение эпицентра.
Фонд плота | Основание плота | Типы плотного фундамента | матовая основа | Деталь плотного фундамента
Плотный фундамент
Плотный фундамент, также известный как матовый фундамент , представляет собой основание, распределенное по всей площади фундамента и передающее нагрузку всей конструкции на землю путем принятия нагрузки от ряда колонн.
Основание плота , распределенное по всему фундаменту, передает равную нагрузку на грунт, что обеспечивает равномерную осадку основания, что является одним из его лучших преимуществ.
Подробнее: 25+ типов свайных фундаментов и их применение n
Что такое Raft Foundation ?
A Плотный или матовый фундамент , во-первых, представляет собой непрерывную плиту на грунте, которая проходит по всей площади возводимого здания, поддерживая здание и перенося его вес на землю.
При определении наиболее экономичного фундамента (фундамента) инженер должен учитывать нагрузку надстройки, грунтовые условия, а также желаемую допустимую осадку.
Плот фундамент Изображение
Деталь плотного фундамента
Как следует из определения плотного или матового фундамента, фундамент распределяется по более широкой площади, принимая нагрузку от ряда колонн и, в свою очередь, равномерно распределяя нагрузку по всему пролету фундамента

. Благодаря этому типу преобразования нагрузки конструкция приобретает высокую устойчивость.

То же самое является причиной равномерной осадки грунта и, следовательно, в конечном счете причиной неравномерной осадки конструкции.

В матовом фундаменте более широкая площадь фундамента находится ближе к почве по сравнению с другими типами фундамента, поэтому нагрузка передается на большую площадь, поэтому создается меньшее напряжение.

Сплошной или матовый фундамент подходит для слабых грунтов, поэтому, если в грунте возникает меньшее напряжение, вероятность разрушения при сдвиге уменьшается, что делает грунт пригодным для восприятия конструкционной нагрузки в определенной степени.

Необходимость принятия плотного фундамента
Ниже приведены требования к основе Raft или Mat Foundation:
Плотный или матовый фундамент выгоден при низком качестве грунта, на котором должен быть уложен фундамент.

Одним из необходимых принципов принятия фундамента из плит или матов является близкое расположение колонн и высокая нагрузка, создаваемая конструкцией.

Если уровень воды высокий в некоторых последующих районах, где будет вестись строительство, инженеры обычно предлагают плотный фундамент.

Если будет установлено, что покрывается более 60% общей площади конструкции, наиболее подходящим является ростверк.

В сооружениях, где должна решаться задача гидроизоляции основания, применяется матовый фундамент.

Напряжение грунта будет еще одним фактором, при котором принимается во внимание плотный фундамент (поскольку я уменьшаю нагрузку на грунт). варианта.

Типы ростверка
Ниже приведены различные типы фундаментов ,
.
Плоская тарелка типа плот.Плоский плитный плотный фундамент Сплошной фундамент плоского типа
Помимо всех типов плотного или матового фундамента, это самый простой из всех. Когда нагрузка, распределяемая колонной, почти одинакова, предпочтительным является плотный фундамент плоского типа.
Точно так же, когда колонны расположены равномерно, используется этот тип фундамента.
В плотном фундаменте плоского типа движение изгиба осуществляется в обоих направлениях. В нем предусмотрено армирование обеих боковых сеток, добавление к нему большего армирования на стыках предусмотрено для обеспечения устойчивости.
Обеспечивает толщину плиты около 300 мм, поэтому используется при относительно небольших нагрузках. Этот фактор обеспечивает экономический статус этому типу плота.
Поскольку армирование предусмотрено в обоих направлениях, фундамент может обеспечивать сопротивление моментам в соответствующих направлениях.
2. Пластина утолщенная под колонной:
В случаях, когда колонны создают большую нагрузку на нижнюю плиту, используется утолщенная плита под фундаментом колонны.
Чтобы решить проблему высокой нагрузки, плита под колонной утолщена, чтобы выдерживать нагрузку и, в конечном итоге, обеспечивать безопасность.
Для этого в утолщенной плите предусмотрено дополнительное армирование, чтобы выдерживать дополнительную нагрузку и, в свою очередь, пропорционально передавать нагрузку на грунт.
Диагональный сдвиг может быть учтен в этом типе, следовательно, с учетом отрицательного армирования.
Подробнее: 8+ Этапов строительства фундамента
3.Свайный плотный фундамент Свайный плотный фундамент
Основной функцией фундамента является передача нагрузки от конструкции на грунт под ним, способный выдержать эту нагрузку.
В зависимости от типа подстилающего грунта и массивности конструкции для строительства предпочтительнее мелкозаглубленный и заглубленный фундамент.
Везде, где несущая способность грунта приемлема для нагрузки, создаваемой конструкцией, принимается во внимание мелкозаглубленный фундамент.
В случае, когда несущая способность грунта приемлема для нагрузки, создаваемой сооружением, обычно используется глубокий фундамент для обеспечения надежной устойчивости сооружения.
В своей обычной форме ростверковые фундаменты (иногда называемые матовыми фундаментами) представляют собой мелкозаглубленные фундаменты, образованные железобетонной плитой одинаковой толщины (обычно 150-300 мм), покрывающей большую площадь, часто всю площадь основания здания.
Этот «плот» распределяет нагрузку от множества колонн или стен по площади фундамента и может считаться «плавающим» по земле, как плот плавает по воде.
Преимущества свайно-ростверкового фундамента
Ниже приведены основные преимущества свайно-ростверкового фундамента
.
Там, где обычный ростверк не обеспечивает достаточной поддержки, его можно усилить добавлением свай, создав так называемый свайный ростверк.

Фундаменты служат опорой для конструкций, передавая их нагрузки на слои грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики утилизации.

В очень широком смысле фундаменты можно разделить на мелкозаглубленные или глубокие фундаменты Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, невелики по сравнению с несущей способностью поверхностного грунта.

Глубокие фундаменты необходимы там, где несущей способности поверхностного грунта недостаточно, чтобы выдержать нагрузку, создаваемую конструкцией, и поэтому эти нагрузки необходимо передать более глубоким слоям с более высокой несущей способностью.

В общем виде ростверковые фундаменты (иногда называемые матовыми фундаментами) представляют собой мелкозаглубленные фундаменты, образованные железобетонными плитами одинаковой толщины (обычно 150–300 мм), покрывающие обширную площадь, часто занимающую здание.

4. Тип балки и плиты
Когда чрезмерному изгибающему моменту должны противостоять полоски колонн, другие типы плотного фундамента не кажутся выгодными и экономичными. В таких случаях используется балочный и плитный плот, который кажется многообещающим в сопротивлении нежелательному движению изгиба.
Простым языком, когда нагрузка, создаваемая колоннами, высока и варьируется в зависимости от длины фундамента, строится бобово-плитный тип фундамента.
Соответствующие по размеру балки снабжены каждым рядом колонны как в продольном, так и в поперечном направлении.
В остальной части формообразующей части центральные панели даются с плитами, опирающимися на эти решетчатые балки или стены.
В балочном и плитном типе плота функции выполняют те же функции, что и в утолщенном плоском плитном фундаменте, но обеспечивают больше преимуществ по сравнению с чрезмерным изгибающим движением, вызванным неравномерной нагрузкой.
5.Cellular Raft Foundation Фундамент
Cellular Raft также упоминается как мат с жесткой рамой из-за его способности выдерживать большие нагрузки. Балки в круглых ростверках глубже, чем обычно, и несут большие нагрузки.
В ячеистом ростверке или матовом фундаменте укладываются две бетонные плиты, которые соединяются между собой заземляющими балками.
Движение грунта вверх из-за набухания глинистых грунтов, которые расширяются при намокании, может повлиять на устойчивость конструкции, что приведет к повреждению, в таких случаях закладывается ячеистый плотный фундамент.
Сплошные ячеистые фундаменты обладают исключительно жесткими характеристиками, поэтому они больше всего подходят для грунта, который может оседать неравномерно.
Места, где ожидается наличие таких фундаментов, — это районы интенсивной добычи полезных ископаемых или поля с бедной почвой, где необходимо выдерживать большие изгибающие моменты из-за неравномерной осадки и поднятия.
Будучи экономичным для таких целей, в общем смысле он затратен.
Подробнее : Самый прочный и лучший фундамент для дома (типы фундамента для дома)
Процесс строительства плотного фундамента
Далее идет процесс строительства стропильного фундамента,
Участок, на котором должен быть заложен фундамент, сначала исследуется и выкапывается на глубину, до которой должен быть заложен фундамент.Основание котлована выравнивают, чтобы избежать неравномерной осадки.

Если после земляных работ грунт влажный или достигнут уровень грунтовых вод, то производится откачка воды для удаления воды и начала дальнейших земляных работ. Гидроизоляционная мембрана предусмотрена в основании, чтобы избежать попадания воды в плиту.

Цементно-песчаная паста заливается для обеспечения сцепления с грунтом после заливки бетона.

За этим процессом следует укладка арматуры, которая должна быть завершена до бетонирования основания, чтобы можно было выполнить бетонирование за один раз.

После окончательной доработки глубины плиты заливают бетоном до необходимой высоты, оставляя на твердение несколькими способами.

Часто задаваемые вопросы:
Q.1 Что такое Raft Foundation?
Сплошной фундамент представляет собой непрерывную плиту на грунте, которая проходит по всей площади возводимого здания, поддерживая здание и перенося его вес на землю.
Q.2 Когда следует использовать плотный фундамент?
1.Плотный фундамент строится на более слабых грунтах с плохой несущей способностью.
2. Сплошной фундамент используется при близком расположении колонн.
3. Используется, когда нагрузка на конструкцию выше по величине.
4. При более высоком уровне грунтовых вод на строительной площадке применяется плотный фундамент.
5. Аналогичным образом можно избежать разрушения конструкции при сдвиге из-за неравномерной осадки.
Плотный фундамент
Плотный фундамент, также известный как матовый фундамент , представляет собой основание, распределенное по всей площади фундамента, передающее нагрузку всей конструкции на землю за счет приема нагрузки от ряда колонн
.
Основание плота
Сплошной фундамент представляет собой бетонную плиту повышенной толщины, опирающуюся на большую площадь грунта, армированную сталью, поддерживающую колонны или стены и передающую нагрузки от конструкции на грунт.Обычно, Raft fo oting распределяется по всей площади конструкции, которую он поддерживает.
Типы плотного фундамента
Следующие представляют собой плода настойчивые типы , используемые в Construction,
плоский тарелка типа плот.
Матовая основа
Фундамент из матов также известен как Фундамент под ростверк представляет собой фундамент, распространяющийся по всей площади фундамента и передающий нагрузку всей конструкции на грунт за счет приема нагрузки от ряда колонн
.
Типы матовой основы
Сплошная плитка плота,
простой плот,
плоских рафт,
Mats,
шириной носят накладки,
прокладки плоских плоскостей,
Booket rads,
плит
Сотовый плот.
Вам также могут понравиться:
Изображение предоставлено: Изображение1 Изображение2 Изображение3
.

AI:	Искусственный интеллект
C:	Сплоченность
Q:		Q:	Дополнительное давление на глубине фундамента
γ :	Насыпная плотность почвы ниже подножия
B:	ширина полосы ширина
L 0:
L 1:	Длина провала клина SLOPY PLOPING
0 0:	Площадь прямоугольной массы на нормальной основе
A 1:	площадь треугольной массы на словесных основаниях
b :	Расстояние откоса до края фундамента
β :	Угол наклона
0 Φ :	трение 5
NC :	0 NC :
NQ :	Коэффициент подшипника нагрузки на прокладку
Nγ :	Коэффициент подшипников насыпной плотности 5
N ‘ C :	Прогнозируемая подшипника. Коэффициент сплоченности на склоне
Предсказанный коэффициент подшипников наклона наклона на склоне
146
Ann:

GP:	Генетическое программирование ‘
GA:	Генетический алгоритм		EPR:	Эволюционная полиномиальная регрессия
PLR:	Полиномиальная линейная регрессия
SSE:	Сумма квадратов ошибок
R ² : 5 904 Коэффициент детерминации.
