Монолитный ленточный фундамент, изготовление арматурного каркаса

В этой статье, уважаемые читатели блога «Как построить дом» , мы продолжим тему «Ленточный фундамент для дома из газосиликатных блоков. Армирование ленточного фундамента Изготовление своими руками » . Впрочем, монолитный железобетонный ленточный фундамент может быть изготовлен и для дома из других материалов.

Мы расскажем, как правильно разметить участок под траншею, как правильно выполнить армирование ленточного фундамента (в т.ч. — как правильно вязать арматуру для фундамента): своими руками изготовить арматурный каркас (арматуру) для монолитного ленточного фундамента,  правильно его укрепить в траншее, чтобы при заливке каркас не сместился в сторону.

Для тех, кто предпочитает тексту аудиозапись, мы предлагаем прослушать в формате mp3  аудио, посвященное этой теме. И все же, после прослушивания аудио, мы предлагаем вам дочитать статью до конца — вы найдете еще много полезного и интересного из того, что не вошло в запись.

Ленточный монолитный фундамент-подготовка траншеи, изготовление арматурного каркаса, закрепление его в траншее и заливка фундамента.mp3


 Разметка для траншеи под  ленточный фундамент

Все начинается с разметки. Перед началом работ по изготовлению ленточного фундамента необходимо на участке сделать разметку для траншеи. Разметку удобно делать с помощью колышков, забитых в землю, и натянутого шнура. В качестве колышков удобнее всего использовать обрезки арматуры (8-10мм), забитыми в землю на глубину около 15 см.  Разметку делаем строго в соответствии с планом будущего дома.

Затем при помощи длинной рулетки (можно использовать нетянущуюся нить) очень тщательно вымеряем длины сторон и, что очень важно!, диагонали. Длины противоположных сторон и диагоналей должны соответственно совпадать. Если длины сторон или диагоналей не совпадают, значит не все углы равны 90 град. В этом случае необходимо повторить разметку заново.

Если же размеры соответственно совпадают, то это означает, что разметка траншеи выполнена верно, каждый угол по 90 град и можно приступать к рытью траншеи. Перед рытьем траншеи необходимо еще с помощью колышков и нити разметить ширину будущей траншеи.

Траншея под монолитный ленточный фундамент без опалубки

Напомним, что в нашем доме не предусмотрено подвальное помещение (цокольный этаж). Подвал значительно увеличивает стоимость строительства, поэтому в целях экономии мы отказались от подвала. Кроме того, бетон для фундамента мы будем заливать в траншею без опалубки.

Исходя из этого, для нашего дома ширина траншеи под фундамент составила — 50 см., а глубина — 110см. Конечно, траншею под фундамент можно рыть и с помощью экскаватора — это будет быстрее. Но рытье траншеи вручную имеет ряд преимуществ:

  • меньше объем вынутой земли;
  • стены траншеи более ровные;
  • объем бетона при заливке фундамента — оптимальный, нет перерасхода бетона, следовательно, нет перерасхода денег.

Для рытья траншеи мы привлекали подсобных рабочих: двое ребят вырыли траншею за 5 дней.

На высоте 30 см от дна, стену траншеи необходимо сформировать в виде расширяющего к дну траншеи конуса. При заливке бетоном образуется так называемая «пятка» фундамента. Иначе говоря, фундамент в нижней части будет иметь расширение, т. е. увеличится площадь подошвы (опоры) фундамента.

Дно траншеи необходимо заполнить слоем песка 10 см. Песок можно утрамбовать, но лучше всего обильно пролить водой. Проливка песка водой дает максимальную усадку песка.

Армирование ленточного фундамента  Изготовление арматурного каркаса для монолитного ленточного фундамента

Траншея готова, пора приступать к изготовления арматурного каркаса. Как же правильно армировать ленточный фундамент? Армированию подлежит любой фундамент, независимо от типа грунта. О типах арматуры, применямой в загородном строительстве, и о способах соединения арматурных стержней мы подробно рассказали в статье  »Арматура для строительства, вязка и сварка арматуры и иные соединения стержней» . Для каркаса мы использовали 12мм и 8 мм арматуру. Для начала берем 8 мм арматуру и делаем из нее «кольца».

Изготовление прямоугольных колец для пространственного арматурного каркаса

Техника изготовления «колец» для арматурного каркаса такая же, как и для изготовления арматурного каркаса и «колец» для армопояса (армированного пояса) по окончании кладки стен первого этажа.

Как это делается? В этой статье мы кратко повторим описание технологии изготовления прямоугольных колец для пространственного арматурного каркаса. Более подробно и с большим количеством качественных фото вы можете ознакомиться в статье «Арматурные каркасы:виды каркасов, изготовление арматурных каркасов. Монтажные кольца» .

Сначала берем швеллер, крепим его к чему-нибудь устойчивому. Затем болгаркой выпиливаем на двух ребрах швеллера канавки. Арматура вставляется в канавки, на арматуру надевается труба несколько большего диаметра (получается что-то вроде «рычага»). С помощью этих несложных устройств арматуру очень легко гнуть в прямоугольное «кольцо». «Кольца» получаются одинаковыми по размеру — это очень важно!

Глубина вырытой траншеи для нашего монолитного ленточного фундамента, а точнее — высота будущего фундамента составляет 1м (первоначальная глубина траншеи — 1,1м, затем на дно насыпали песок толщиной 0,1 м (10 см), в результате получилась глубина — 1м), ширина — 50 см. Для фундамента с такими размерами размер «колец» для арматурного каркаса должен быть: 0,7 м по высоте и 0,3 м. по ширине.

Для «колец» мы предварительно заготовили арматурные стержни толщиной 8 мм и длиной по 2,30 м. Затем на стержне ставим метки: первая метка на расстоянии 30 см от начала стержня, затем — 70 см, затем — 30 и 70 см. До конца стержня у вас должно остаться еще 30 см. Затем арматуру вставляем в пропиленные канавки на швеллере и по меткам начинаем гнуть арматуру при помощи трубы — рычага. Получаем прямоугольное «кольцо».

Инструмент для вязки арматуры

Далее вязальной проволокой  мы связываем полученные «кольца». Как это делать? Вязать арматуру вязальной проволокой можно при помощи клещей для вязки или при помощи крючка для вязки арматуры. Можно использовать и шуруповерт на малой скорости. Мы использовали крючок. Вязальный крючок можно приобрести в торговых точках, а можно и изготовить из обрезка электрода (для удобства в качестве ручки можно использовать обрезок резинового шланга)  или сломанного мастерка с изогнутым и заточенным концом.

Для вязки арматуры используют специальную вязальную проволоку. Для арматуры 10-14 мм используется проволока 1,2 — 1.,4. Более тонкую проволоку необходимо будет складывать в несколько раз, более толстая проволока также не годится: она неудобна в работе, т.к. будет плохо гнуться. Проволока должна быть мягкой на изгиб — для этого годится проволока из отожженной низкоуглеродистой стали. Если она плохо гнется — ее нужно подержать в огне на костре не менее 30 минут, затем проволока должна остыть на воздухе.

Готовые «кольца» связываем проволокой для вязания (см. рис.1). Кольца готовы, приступаем к дальнейшему изготовлению арматурного каркаса.

Армирование ленточного фундамента  Продолжаем вязать арматурный каркас для монолитного железобетонного ленточного фундамента

Теперь нам нужно подготовить арматурные прутья для каркаса из 12мм арматуры. Длина арматурных прутьев должна быть равна длине стороны дома. Если длина приобретенных арматурных прутьев больше — необходимо отрезать лишнюю длину, если меньше — длину нужно увеличить, связав вязальной проволокой два или несколько прутов.  В этом случае «нахлест» прутьев при связывании должен быть не менее 1 метра. Можно немного и меньше, но так мы не рекомендуем.

Теперь пора приступать непосредственно к сборке арматурного каркаса. Длинные прутья из 12мм арматуры нужно продеть внутрь подготовленных «колец», привязав их вязальной проволокой к «кольцам». Каркас должен в готовом виде состоять из 4 арматур, привязанным по углам «кольца» и одного арматурного стержня, расположенного в верхней части арматурного «кольца». Пятую арматуру не обязательно продевать внутрь арматурного кольца, можно привязать сверху.

Продеваем 4 хлыста 12мм арматуры сквозь кольцо. Отступаем 1 м от конца 12мм хлыста и привязываем хлыст к одному из углов. И так все четыре  хлыста. Следующее кольцо должно находиться через 90 см от первого (см. рис.3). И так до конца хлыста — кольца крепятся через каждые 90 см.

У вас должно получиться 4 каркаса: 2 длинных каркаса, равных  длине дома и 2 более коротких каркаса, равных ширине дома. Если фундамент более сложной конструкции, то каркасы вяжутся в соответствии с планом дома.

Четыре полученных каркаса опускаем в траншею. Теперь нужно эти каркасы связать между собой. Постарайтесь хотя бы внутренние углы готовых каркасов связать между собой вязальной проволокой. Внешние углы каркасов крепятся с помощью дополнительной арматуры — уголков. Для этого нарезаем 2-метровые отрезки 12мм арматуры и гнем их под углом в 90 градусов со стороной 1 м. (тем же способом, что и при изготовлении «колец» для каркаса). С помощью этих уголков и вязальной проволоки скрепляем внешние углы арматурных каркасов: верхний и нижний. Таким образом скрепляем (вяжем) весь каркас.

Армирование ленточного фундамента Установка арматурного каркаса в траншею

Каркас полностью готов и находится в траншее. Как же правильно должен размещаться каркас из арматуры в траншее, чтобы впоследствии готовый фундамент полностью соответствовал своему назначению? Для этого необходимо выполнить ряд требований:

  • каркас не должен лежать на дне траншеи. Для этого под арматурный каркас необходимо подложить кирпичи (камни). Каркас должен быть приподнят над дном траншеи минимум на 10 см, т.е. нижняя часть каркаса должна быть «утоплена» в готовом фундаменте минимум на 10 см. Для этого удобно использовать обломки кирпичей;
  • каркас необходимо уложить по уровню — обязательное условие!! Из-за неровностей грунта высота готового фундамента может разниться, но каркас в любом случае должен быть установлен по уровню;
  • каркас нужно закрепить в траншее относительно боковых стенок траншеи. В противном случае, когда будем лить бетон, каркас может сбиться, прижаться к стенкам траншеи, наклониться — качество фундамента при этом резко упадет. Чтобы это не произошло — каркас закрепляем при помощи штырей длиной около 30 см. Штыри забиваем через каждые 2 метра в стенки траншеи и привязываем к каркасу. И так по всему периметру траншеи.

Теперь арматурный каркас закреплен: нижняя часть каркаса находится над землей на расстоянии 10 см, боковые стенки каркаса находятся на расстоянии от стен траншеи 10 см каждая, от верхней части  каркаса до уровня земли — 20 см. Получается, что после заливки бетона арматура будет «утоплена» в фундаменте снизу — 10 см, с боковых сторон — 10  см, сверху — 20 см. Это мы и хотели получить, когда выполняли армирование ленточного фундамента: изготавливали арматурный каркас для нашего монолитного железобетонного фундамента.

ВАЖНО! Для более «тяжелых» домов, например в 2 полноценных этажа, фундамент необходимо сделать глубже. Например, при строительстве одного из предыдущих домов, мы траншею для фундамента выкапывали на глубину 1,30 м. Затем дно засыпали песком толщиной 0,1м.

Глубина готового фундамента составляла 1,2 м. Для такого фундамента мы изготавливали арматурный каркас следующей конфигурации: 2 нити арматуры снизу, 2 нити арматуры сверху каркаса и 2 нити арматуры между ними (по центру арматурных рамок). Рамки для каркаса тоже должны быть иного, чем мы рассказывали выше, размера.

Как выглядит такой каркас, как он установлен и закреплен в траншее, вы можете рассмотреть на приведенных ниже фото, кликнув по ним мышкой.

Таким образом, конфигурация арматурного каркаса может быть разной, но основные принципы его изготовления, установки и крепления в траншее  (без опалубки) сохраняются.

Заливка фундамента

ВАЖНО! Прежде, чем заливать фундамент, проверьте — не забыли ли вы оставить в будущем фундаменте «место» для прокладки в дальнейшем канализации — выпуск канализации из дома? Для чего это нужно и как это сделать с минимальными затратами мы подробно рассказали в статье «Внешняя канализация для нашего дома — трубопровод, уклон трубы, двухкамерный септик» .

Теперь у вас все готово к заливке фундамента. Для гидроизоляции фундамента можно между стенами траншеи и заливаемым бетоном проложить рубероид. Но мы этого не делали. Решайте сами, нужно ли это вам.

Мы заказывали бетон марки М200. Можно самостоятельно готовить бетон — это несколько удешевит строительство, но когда важно время и качество бетона — лучше заказать. Предварительно необходимо рассчитать, сколько бетона понадобится для заливки фундамента.

Итак, считаем: сколько кубов бетона необходимо на фундамент:

  1. исходные данные: глубина траншеи — 1м, ширина траншеи — 0,5 м. Длину траншеи берем с плана дома или измеряем по факту — 69,6м.;
  2. перемножаем исходные данные и получаем необходимый объем бетона:       0,5 м Х 1 м Х 69,9 м = 34,8 куб.м;
  3. таким образом, для нашего дома нам необходимо 35 кубов бетона для заливки фундамента.

Как мы уже рассказывали, бетон мы сами не готовили, а заказали. Поэтому залить бетон за один раз для нас не составило труда. Если вы не можете залить фундамент за один раз, без перерыва, необходимо свежий бетон «отсекать» от ранее залитого. Отсечка обязательно !! должна быть вертикальной. Для этого траншею необходимо временно перекрыть ТОЛЬКО вертикально, например, досками или изготовить опалубку.

Затем, при дальнейшей заливке, временную отсечку нужно удалить, место стыка свежего бетона  и бетона, уложенного ранее (рабочий шов), обильно смочить водой, желательно под давлением (это позволит удалить цементную пленку на рабочем шве)  для лучшей сцепки бетона и продолжить заливку фундамента.

Как правильно залить фундамент для дома, соблюдая технологию (в соответствии с нормативными документами) вы можете прочитать  в статье, посвященной теме «Как правильно залить фундамент» .

Вот и все — ваш фундамент готов. Следующее, что вам нужно сделать — выложить цоколь. Но об этом уже в следующей статье.

Это точно Вас заинтересует:

Высота арматуры ленточном фундаменте. Арматура для фундамента. ArmaturaSila.ru

Армирование фундамента: сколько нужно арматуры?

Расчет количества арматуры для фундамента производится на основании типа фундамента и его формы. Тип и размеры фундамента определяются с учетом расчетных нагрузок и несущей способности грунта. Ранее мы в качестве примера рассчитали нагрузки на фундамент (статья «Как рассчитать нагрузку на фундамент и грунт» ) для дома размером 6 м на 10 м с двумя внутренними стенами. В настоящей статье произведем расчет количества арматуры и вязальной проволоки для того же дома.

Расчет количества арматуры для армирования плитного фундамента

Исходя из данного типа фундамента нам понадобится арматура с ребристой поверхностью (арматура класса А3) диаметром от 10 мм. Чем больше будет диаметр арматуры, тем крепче фундамент.

Выбор толщины прутка зависит от веса дома и типа грунта. Если несущая способность грунта достаточно высокая, т.е. грунт плотный и непучинистый, то фундамент будет деформироваться меньше и плита может быть менее устойчивой. Чем больше вес дома, тем большая нагрузка приходится на фундамент, тем устойчивее он должен быть. При строительстве легкого деревянного, каркасного, щитового дома на грунте с хорошей несущей способностью. Можно использовать арматуру диаметром 10 мм. И, наоборот, для плитного фундамента тяжелого дома на слабом грунте потребуется арматура диаметром 14 мм – 16 мм.

Как правило. арматурный каркас делают с шагом сетки 20 см. Для дома размером 6 м х 10 м необходимо уложить: (6/0,2+1) + (10/0,2+1)= 31 (прутки по 6 м) + 51 (прутки по 10 м) = 82 прутка. В плитном фундаменте 2 пояса армирования – верхний и нижний, следовательно, количество прутков удваиваем. Получается:

82 *2 = 164 прутка, в т.ч. 62 прутка по 6м и 102 прутка по 10 м. Итого 62*6+102*10= 1392 м арматуры.

Верхняя сетка должна быть соединена с нижней, соединения выполняются в каждом пересечении продольных прутков арматуры с поперечными. Количество соединений составит: 31*51 = 1581 шт. При толщине плиты 20 см и расстоянии каркаса до поверхности плиты 5 см, для соединения потребуются прутки длиной 20-5-5=10 см или 0,1 м, общая дина прутков для соединения – 1581*0,1 = 158,1 м.

Общее количество арматуры на плитный фундамент составляет: 1392 + 158,1 = 1550,1 м.


Расчет количества вязальной проволоки: в каждом месте пересечения прутков у нас будет две вязки арматуры – соединение продольного прутка с поперечным и их последующая вязка с вертикальным прутком. Количество соединений в верхнем поясе 31*51=1581 шт. в нижнем поясе столько же. Итого соединений 1581*2=3162 шт.

Для каждой вязки арматуры потребуется вязальная проволока сложенная вдвое длиной 15 см или 30 см чистой длины.

Общее количество вязальной проволоки равно количество соединений умноженное на количество вязок в каждом соединении умноженное на длину проволоки на одну вязку: 3162*2*0,3=1897,2

Армирование ленточного фундамента

Расчет количества арматуры для армирования ленточного фундамента

Ленточный фундамент подвержен изгибу в гораздо меньшей степени, чем плитный фундамент, поэтому для армирования ленточного фундамента используют арматуру меньшего диаметра. При строительстве малоэтажного дома чаще используется арматура диаметром 10 мм – 12 мм, реже #8212; 14 мм.

Независимо от высоты ленточного фундамента при его армировании используют два пояса: продольные прутки арматуры укладываются на расстоянии 5 см от поверхности ленточного фундамента в верхней и нижней его части. Продольные прутки принимают на себя нагрузку на фундамент, поэтому используется ребристая арматура (арматура класса А3).

Поперечные и вертикальные прутка армирующего каркаса ленточного фундамента не несут такой нагрузки и могут быть выполнены из гладкой арматуры (арматура класса А1).

При ширине ленточного фундамента 40 см будет достаточно четырех продольных прутков – двух сверху и двух снизу. При большей ширине фундамента, или при строительстве фундамента на подвижном грунта, равно как и строительстве тяжелого дома необходимо использовать при армировании большее количество продольных прутков в каждом поясе (3 или 4).

Длина ленточного фундамента под домом 6 м на 10 м с двумя внутренними стенами составит 6+10+6+10+6+10=48 м

При ширине фундамента 60 см и армировании в 6 продольных ребристых прутков их длина составит 48*6= 288 м.

Поперечные и вертикальные прутки можно установить с шагом 0,5 м. При ширине фундамента 60 см, высоте 190 см и отступах прутков каркаса по 5 см от поверхности фундамента длина гладкой арматуры диаметром 6 мм на каждое соединение составит (60-5-5)*2 +(190-5-5)*3 = 640 см или 6,4 м, всего соединений будет 48/0,5+1= 97 шт. на них потребуется 97*6,4=620,8 м арматуры.

Каждое такое соединение имеет 6 пересечений для вязки арматуры и потребует 12 кусков вязальной проволоки. Длина проволоки на одну связку равна 30 см, общий расход вязальной проволоки на каркас для ленточного фундамента составит 0,3 м х 12 х 97 = 349,2 м.

Расчет количества арматуры для столбчатого фундамента

При армировании столбиков фундамента достаточно использовать арматуру диаметром 10 мм – 12 мм. Вертикальные прутки выполняются из ребристой арматуры (арматура класса А3). Горизонтальные прутки используются только для связи вертикальных прутков в единый каркас, выполняются из гладкой арматуры небольшого диаметра (достаточно 6 мм). В большинстве случаев армирующий каркас столбика состоит из 2-6 прутков длиной равной высоте столба, прутки равномерно распределяются внутри столба. Вертикальные прутья связываются по высоте столба на расстоянии 40см -50см.

Для армирования столбика диаметром 40 см длиной 2 метра можно ограничиться четырьмя прутками из арматуры диаметра 12 мм, расположенными на расстоянии 20 см друг от друга, перевязанными гладкой арматурой диаметром 6 мм в четырех местах.

Расход ребристой арматуры на вертикальные прутки 2 м*4=8 м, расход гладкой арматуры 0,2*4*4=3,2 м.

Таким образом, для 48 столбиков понадобится ребристой арматуры 8 м*48=384 м, гладкой 3,2 м*48=153,6 м

Каждый из четырех горизонтальных прутков в столбике крепится к четырем вертикальным. Для их вязки необходимо 0,3 м*4*4 = 4,8 м вязальной проволоки. Для всего фундамента из 48 столбов потребуется 4,8 м*48 = 230,4 м проволоки.

Расчет стоимости арматуры для фундамента

Произведя расчет количества арматуры в погонных метрах, мы можем рассчитать её вес и узнать стоимость. Для этого нам понадобится таблица зависимости веса одного погонного метра арматуры от её диаметра. Формула для расчетов: (количество арматуры в погонных метрах)*(вес одного погонного метра арматуры для соответствующего диаметра)*(стоимость одной тонны арматуры)/1000.

Домашний очаг

Какую арматуру использовать для фундамента

Какую арматуру использовать для фундамента, давайте проанализируем, чем больше дом, тем больше его вес, следовательно тем шире и глубже нужно делать фундамент. Арматура в ленточном фундаменте и в любом виде фундамента выполняет скрепляющую функцию, другими словами она не дает бетону трескаться, когда дом проседает. Перед тем как заливать раствор в опалубку арматура уже должна быть правильно выбрана, установлена, скреплена.

Какую марку арматуры использовать в фундаменте

Класс А1 марка А240 – горячекатаная, гладкая, стержневая, монтажная арматура. которая используется для скрепления каркаса, например — боковыми вертикальными и горизонтальными прутами. Не рекомендуется ее использовать, как рабочую арматуру, так как она не имеет хорошего сцепления с бетоном.

В качестве основной рабочей арматуры применяются классы А2 — маркировка А 300; А3 – А 400; А4 – А 600; А5 – А 800; А6 – имеет маркировку А 1000. Они горячекатаные, стержневые, рифленые, а поверхность выполнена в виде косички, с периодическим профилем, что дает очень хорошую сцепку с бетоном после заливки. Имеют средние характеристики сопротивляемости на сжатие и растяжение.

Ат4, Ат5, Ат6 эти классы термически упрочненные с периодическим профилем имеют высокие показатели сопротивляемости на растяжение и сжатие. Соответственно стоимость будет выше.

Если в марке есть буква С – например А 600С – это означает, что она подходит для сварки. Также может быть в марке буква К – например А 800К – имеет определенную стойкость к коррозионному растрескиванию.

Какое сечение арматуры нужно для фундамента

В основном для строительства обычных жилых домов используют арматуру сечением 10 — 12 мм. более редко в использовании арматура сечением 14 мм. Ленточный фундамент независимо от его высоты, можно армировать в 2 пояса, 2 прутка проходит сверху в горизонтальном положении и 2 снизу в горизонтальном положении, так чтоб прутки при заливке раствора находились от края фундамента в 50 мм. Эти основные прутки и выполняют основную скрепляющую функцию и не дают бетону лопаться. Вертикальные и поперечные прутья скрепляют арматуру в один цельный каркас, их обычно делают из более тонкой арматуры сечением 6 мм. и крепят с шагом в пол метра.

Если в проекте дома просчитан фундамент шириной 400 мм. то для него выполняется армирование в два пояса, 2 прута вдоль сверху, 2 снизу. Если фундамент делается шире 400 мм. то здесь можно 3 прута вдоль сверху, 3 снизу. Или что еще реже бывает 4 прута в одном поясе сверху, 4 прута в одном поясе снизу.

Сколько нужно арматуры для фундамента

Подсчитать сколько понадобиться арматуры совсем не сложно, к примеру у нас дом 10 метров на 10 метров с двумя внутренними несущими стенами. У нас получается так — считаем сколько понадобиться всей продольной арматуры 10 метров (1 сторона ленты) * 6 сторон лент * 4 прутка = 240 метров понадобиться продольной арматуры диаметром 12мм.

Далее допустим ширина вашего ленточного фундамента 400 мм. и высота 800 мм. то поперечной и вертикальной арматуры сечением 6 мм. понадобиться — ( 60 метров общая длина ленты) * (5.4 метра арматуры на каждый метр ленты) = 324 метра тонкой арматуры.

Для скрепления арматуры лучше всего использовать вязальную проволоку, так как при сварке теряется прочность металла и соединения становятся хрупкими. Расчет вязальной проволоки осуществляется исходя из количества соединений и длины проволоки использованной на одно соединение.

Расчет арматуры для фундамента

Фундамент монолитного типа обязательно должен быть армированным. чтобы он хорошо переносил деформационные и прочие нагрузки. Как правило, арматурные прутья должны работать на растяжение, а бетон принимать на себя сжимающие нагрузки. Если Вы самостоятельно возводите конструкцию для дома, то Вам необходимо не только рассчитать количество бетонной смеси, но и произвести расчет арматуры для основания дома. В основном расчет арматуры для фундамента производится на основании типа фундамента и его формы, а тип и размеры основания, в свою очередь, определяются с учетом расчетных нагрузок и несущей способности грунта.

Расчет арматуры для плитного фундамента

Для данного типа основания Вам потребуется арматура с ребристой поверхностью (арматура класса А3) и диаметром от 10 мм. Помните, что чем больше будет диаметр арматуры, тем крепче будет основание. Толщина прутка, как правило, зависит от веса дома и типа грунта. При достаточно высокой несущей способности грунта, то есть когда грунт плотный и непучинистый, фундамент будет меньше деформироваться, а значит, плита будет менее устойчивой. Следует знать, что чем больше вес дома, тем большая нагрузка приходится на основание дома, и тем устойчивее оно должно быть. При строительстве легкого каркасного, деревянного или щитового дома на грунте с хорошей несущей способностью вполне подойдет арматура диаметром 10 мм, а для плитного основания тяжелого дома на слабом грунте используется арматура диаметром 14-16 мм.

Арматурный каркас делается с шагом сетки примерно в 20 см. Для основания размером 6х10 м Вам необходимо будет уложить: (6/0,2+1)+(10/0,2+1)=31 (прутки по 6 м) + 51 (прутки по 10 м) = 82 прутка. Нужно учитывать, что в плитном фундаменте есть два пояса армирования — верхний и нижний, соответственно, количество прутков удваивается. Верхнюю сетку необходимо соединить с нижней, при этом соединения производятся в каждом пересечении продольных прутков арматуры с поперечными. Соединений потребуется примерно 31×51=1581 шт. Для плиты толщиной 20 см и расстоянии каркаса до поверхности плиты в 5 см необходимы прутки длиной 10 см. Итак, общее количество арматуры на плитный фундамент должно составлять 1550,1 м.

На следующем этапе можно произвести расчет количества вязальной проволоки. Как правило, в каждом месте пересечения прутков имеется две вязки арматуры — соединение продольного прутка с поперечным и их последующая вязка с вертикальным прутком. В результате количество соединений в верхнем и нижнем поясе составляет 31×51=1581 шт. Вязальной проволоки для каждой вязки арматуры потребуется 30 см, а общее количество вязальной проволоки равняется количеству соединений умноженное на количество вязок в каждом соединении и умноженное на длину проволоки на одну вязку.

Расчет арматуры для ленточного фундамента

Ленточный фундамент является наиболее популярным и эффективным решением для возведения массивных построек на слабых грунтах. Технология строительства данного основания довольно легкая, однако следует отметить повышенную трудоемкость и значительный расход материалов по сравнению с другими видами фундаментов. В этом случае армирование фундамента дает возможность усилить конструкцию и увеличить срок эксплуатации здания. Необходимо правильно произвести расчет арматуры для ленточного фундамента, ведь от этого процесса зависит уровень защиты и возможность противостоять давлению почвы на базис.

Фундамент своими руками

В основном ширина ленточного основания составляет 30-40 см, а высота — 70 см. Из-за небольших размеров и склонности к изгибу, для данного основания применяется арматура небольших диаметров, как правило, 10-12 мм, а в некоторых случаях и 14 мм. Главная особенность ленточного фундамента заключается в использовании двух поясов армирования, которые производятся в 4 прутка в верхних и нижних частях основания. Производить расчет арматуры следует при точной информированности об используемых материалах и параметрах фундамента.

Произведем расчет для ленточного основания 6х6 м. Для продольного армирования лучше всего использовать прутья класса А3 с ребристой поверхностью и диаметром в 12 мм. Поперечные и вертикальные прутки арматуры не несут значительной нагрузки, поэтому можно использовать гладкую арматуру класса А1 с диаметром 6 мм. Стоит отметить, что при подвижном и слабом грунте, а также при массивном строительстве дома можно производить армирование тремя или четырьмя прутками в каждом поясе. Общая длина ленточного основания для дома и несущей внутренней стены составляет 30 м, их которых 24 м — периметр стен, а 6 м — длина внутренней стены. В результате расходное количество ребристой арматуры в продольном армировании в 4 прутка должно составлять 120 м. В основном прутья для поперечного и вертикального армирования устанавливают с шагом в 50 см. Если высота ленты составляет 70 см, а ширина 30 см, то с учетом отступа от поверхности фундамента в 5 см потребуется 1,6 м гладкой арматуры. В результате суммарный расход гладкой арматуры для ленточного фундамента составляет 97,6 м. Следует отметить, что вязальной проволоки потребуется примерно 30 см на одну связку. Каждое соединение состоит из четырех связок арматуры, так что суммарный расход этого элемента состоит из расхода проволоки на связку, количества связок в соединении, а также из количества соединений. Вес одного метра арматуры при диаметре 12 мм составляет 0,888 кг, так что при 120 м используемой арматуры Вам потребуется 1016,5 кг.

При правильном проектировании, грамотной работе специалистов и профессиональном выборе материалов срок службы ленточного основания составит более 150 лет.

Расчет арматуры для столбчатого фундамента

Для армирования столбиков фундамента вполне подойдет арматура диаметром 10-12 мм. Вертикальные прутки, как правило, выполняются из ребристой арматуры (арматура класса А3), а горизонтальные обычно используются для связки вертикальных прутков в единый каркас. Они выполняются из гладкой арматуры небольшого диаметра (вполне достаточно 6 мм). Армирующий каркас столбика обычно состоит из 2-6 прутков длиной равной высоте столба, прутки должны равномерно распределяться внутри столба. Вертикальные же прутья следует связать по высоте столба на расстоянии примерно 40-50 см.

Для армирования столбика диаметром 40 см и длиной 2 м вполне достаточно четыре прутка из арматуры диаметром 12 мм, которые расположены на расстоянии 20 см друг от друга, и перевязанные в четырех местах гладкой арматурой диаметром 6 мм. Расход ребристой арматуры на вертикальные прутки составляет 2*4=8 м, а гладкой арматуры — 0,2*4*4=3,2 м. В результате для 48 столбиков Вам потребуется 384 м ребристой арматуры и 153,6 м гладкой арматуры. Также для фундамента из 48 столбиков Вам понадобится 230,4 м вязальной проволоки.

Как видите, произвести расчет количества арматуры для фундамента довольно легко. Однако не следует пренебрегать помощью специалистов, особенно в той части, которая касаются сбора нагрузок на фундамент и определения типа грунта. Все остальные работы Вы вполне сможете осуществить самостоятельно.

Источники: http://podomostroim.ru/armirovanie-fundamenta-skolko-nuzhno-armatury/, http://dom-stroit.ru/fundament/kakuyu-armaturu-ispolzovat-dlya-fundamenta, http://estroyka.com/story/raschet-armatury-dlya-fundamenta


Комментариев пока нет!

схемы, расчет арматуры укладка и вязка, фото

Специфика индивидуального строительства определяется воздействием огромного количества факторов, от наличия дорог и электричества, до пруда или холма по соседству. Все эти факторы влияют на выбор фундамента и способ его монтажа. Какой должна быть опалубка, какие применить бетонные смеси, как армировать фундамент – это первые вопросы на старте строительства надёжного и прочного дома.

Армирование это обязательный элемент надежного фундаментаИсточник newspasky.ru

Чтобы избежать проблем

При устройстве фундамента частного дома трудно предвидеть, каким нагрузкам он подвергнется в будущем. Возможно, хозяину понадобится установить массивный токарный станок или устроить танцзал в доме, произойдёт прорыв водопровода, по соседству будет воздвигнуто мощное строение, вызвавшее подъём грунтовых вод или новое подземное течение. Нагрузки изменятся, фундамент, не рассчитанный на кардинальные изменения нагрузок, лопнет и просядет, следом разрушится здание.

Если наиболее целесообразным вариантом застройщик посчитал устройство ленточного фундамента, то для его гарантированной надёжности армирование необходимо. И как должно проходить армирование фундамента, расчет арматуры, укладка и вязка следует знать хотя бы примерно, даже если строить ваш дом будут другие люди.

Ленточный фундамент в разрезеИсточник ar.aviarydecor.com

Расчёт с запасом

Армирование фундамента – это устройство в его массиве каркаса из металла, призванного создать из бетона единую трудноразрушимую конструкцию.

Произвести точный инженерный расчёт фундамента небольшого индивидуального здания сложно и дорого, требует геологических изысканий, сопоставлений с перспективными проектами застройки местности в целом, характеристик грунта и подземных вод и решения ещё длинного списка вопросов.

Исходя из этого, частные застройщики руководствуются двумя основными правилами возведения фундаментов:

  1. Основание фундамента должно залегать ниже глубины промерзания почвы по максимальным показателям региона застройки.
  2. Армирование ленточного фундамента обязательно и выполняется в соответствии с общими рекомендациями стандартов с запасом прочности.
Основные правила выполнения армированияИсточник sevparitet.ru

Обустройство каркаса фундамента

Монолитный фундамент армируется в виде цельного единого каркаса на всю высоту. Расстояние между отдельными арматурными прутьями должно обеспечивать свободное прохождение бетонной смеси между ними. Иначе говоря, если в бетоне используется щебень фракции 20-40, то промежуток между прутьями каркаса должен быть не менее 4 см.

Применение бутового камня намного дешевле обычной бетонной смеси, но для создания единой конструкции необходима перевязка фундамента по всему периметру. Арматурный каркас несовместим с камнем больших размеров, в таких случаях технологическим решением становится устройство армопояса снизу и сверху фундамента.

Через каркас должны свободно проходить даже самые крупные фракции бетонаИсточник earny.ru

Этапы работ по обустройству арматурного каркаса

Основание под фундамент выполняется из слоя песка не менее 10 см, песок накрывается слоем щебня фракции 2-5, затем песчано-щебёночное основание трамбуется, и только потом следует приступать к укладке и вязке арматурного каркаса.

  1. Арматурные пруты, обрезанные по длине фундаментной ленты одной стороны, раскладываются на расстоянии 20-30 см между собой по дну фундамента. По углам они прикручиваются мягкой вязальной проволокой к вертикальным стержням, а также между собой при образовании нахлёста.
  2. Для создания вертикальных угловых опор каркаса горизонтальные нижние пруты каркаса изгибаются под углом 90 градусов. Удлиняются соединением внахлёст и креплением проволокой.

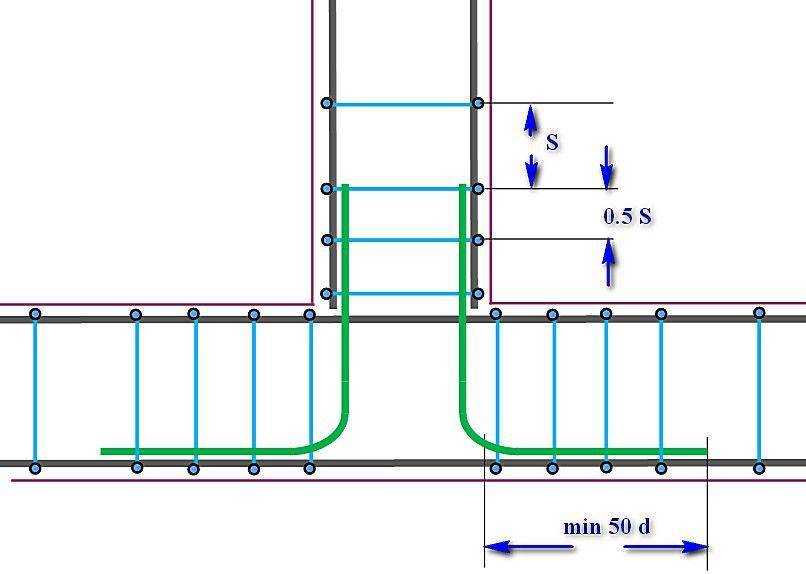

  3. Для облегчения производства работ по армированию углов фундамента допускается устройство анкеров, работы аналогичны устройству ростверков или армопоясов. По всем углам фундамента в грунт вбиваются по 4 металлических прута, снизу покрытые битумной смолой для гидроизоляции. Они выполняют роль анкеров для крепления каркаса. В сечении вбитые штыри-анкера должны образовать квадрат со сторонами, параллельными фундаментной ленте.
Вбитые в землю анкера, на которые крепится каркасИсточник sjthemes.com
  1. К анкерам прикручиваются или прихватываются для фиксации вертикальные арматурные прутья , равные высоте фундамента.Все вертикальные пруты связываются или привариваются между собой по периметру, образуя конструкцию столба.
  2. Для того, чтобы избежать соприкосновения металла и песчано-щебёночного основания, по всей длине прута под него с интервалом в 1 м подкладывают половинки кирпича.
  3. Нарезаются пруты для поперечной укладки арматуры. Их длина должна быть меньше ширины монолитной ленты на 10 см, то есть поперечины должны быть полностью укрыты заливаемым бетоном с расстоянием от наружной стенки фундамента 5 см.
  4. Шаг армирования фундамента поперечными стержнями 50 см по всей длине продольной арматуры.
  5. Все соединения арматуры скручиваются вязальной проволокой.
  6. В зависимости от длины стороны фундамента расстояние между вертикальными стержнями колеблется от 30 до 80 см.
  7. Продольных рядов может быть достаточно лишь двух:верхнего и нижнего.
  8. Каждый горизонтальный ряд параллелен нижнему и аналогичен ему.

Каркас вполне допустимо собрать вблизи от фундамента, а затем просто опустить его в траншею или опалубки.

Каркас не обязательно собирать внутри подготовленной для фундамента ямы – монтаж можно сделать и снаружи, а потом опустить всю конструкцию внизИсточник newspasky. ru

Конечно, такой способ возможен только при наличии ровного участка для сборки, иначе трудно добиться точного выполнения работы.


Фундамент для дома: виды и особенности

Крепление вязальной проволокой

Распространены два способа соединения арматуры в конструкции каркаса, сварка и вязание, причём вязание считается более надёжным. При заполнении фундамента бетонной смесью сварные соединения часто не выдерживают веса бетона.

Нарезанная по 40-50 см вязальная проволока слаживается вдвое , заводится снизу на пересечение стержней, скручивается плоскогубцами.

Вариант с закручиванием с помощью крючка проще и быстрее: проволока свободно с зазором наматывается вокруг места соединения арматуры, её концы скручиваются вручную на один-два оборота, в зазор между арматурой и проволокой вставляется крючок, поворотом которого производится стягивание проволоки.

Крючки продаются в строительных магазинах, но вполне достаточно для этой цели изогнуть очищенный сварочный электрод.

Для больших объёмов крепления арматуры проволокой существует специальный вязальный пистолет. Очень эффективен в местах легкодоступных, но где доступ затруднён, а это обычно угловые соединения, там опять полезнее простой крючок.

Использование вязального пистолета значительно ускоряет процесс связывания арматуры для фундаментаИсточник dvamolotka.ru

Часто вместо проволоки используются пластиковые хомуты. Это значительно убыстряет и облегчает рабочий процесс, но при отрицательных температурах такие крепления теряют эластичность и прочность.

Как работает арматура

Арматурой в строительстве принято называть стержни различных диаметров и форм для противодействия сжимающим и растягивающим нагрузкам, внутренним и наружным. Деление на виды, классы и группы зависит от заданных арматуре свойств и характеристик.

Разделение на группы арматуры зависит от характеристик:

  • материал изготовления;
  • форма профиля;
  • способ использования;
  • техника монтажа;
  • назначение.

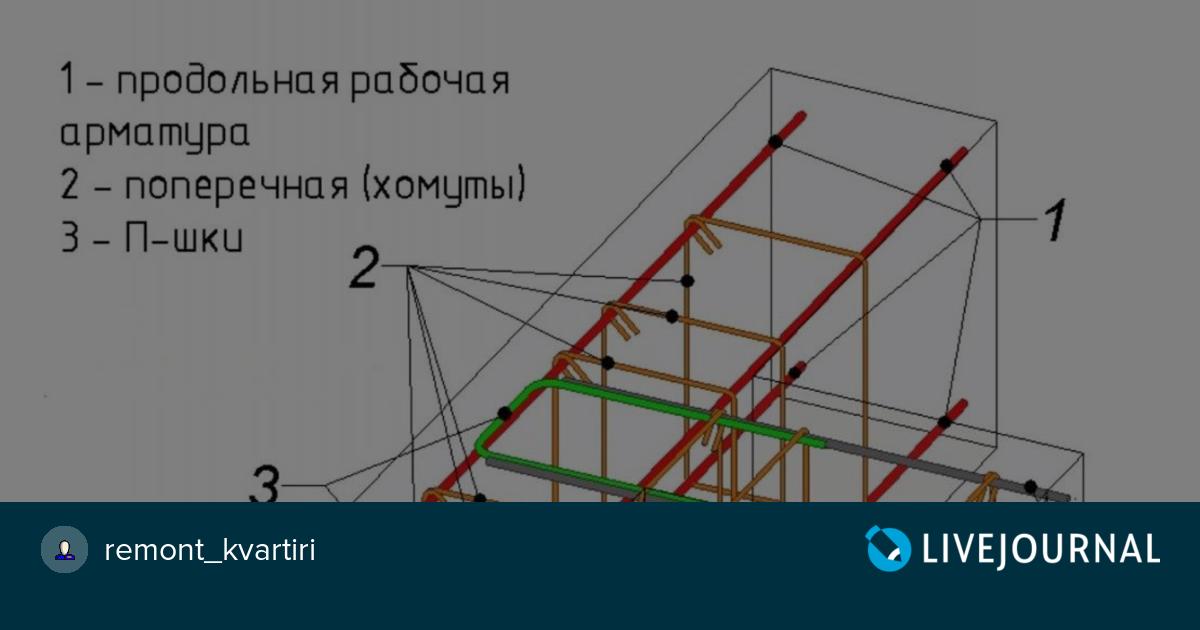

В устройстве фундаментов важно пространственное расположение арматуры. Продольно ориентированные арматурные элементы работают на минимизацию образования трещин, перераспределяя на себя нагрузку на поверхность продольно направленных конструкций.

Поперечная арматура связывает бетон в зоне сжатия с арматурой продольной, перераспределяя и снижая нагрузки.

Зачем нужна арматура: сверху просто бетонная балка, а снизу – армированнаяИсточник rmnt.mirtesen.ru

При изучении маркировки арматурной стали практическое значение для частного застройщика имеют обозначения С и К после числового значения предела текучести

Индекс С говорит о возможности сварки арматуры, отсутствие этого индекса означает нежелательность сварки из-за хрупкости соединения. Обозначение К указывает на повышенную стойкость арматуры к коррозии.


Свайно-ростверковый фундамент: классификация, преимущества и недостатки, требования и нормативы

Схема и подсчёт металла

Потребность в металле и предположительные затраты легко подсчитать, если нарисовать схему армирования ленточного фундамента со всеми продольными, поперечными и вертикальными прутьями. Арматура продаётся на вес, поэтому при подсчёте следует учитывать диаметр арматуры, возможно комплектование каркаса металлом разных диаметров и видов рифления.

Для армирования фундаментов применяется арматура различных марок и диаметров, в основном распространены арматурные стержни диаметром 10 -14 мм, гладкие и ребристые. Для укладки поперечных соединений допустимо использовать круглую гладкую арматуру меньшего диаметра.

Самый распространённые виды арматуры для фундаментов изготовлены из стали марок М35ГС и М25ГС, длина стержней до 12 м, диаметр от 10 до 40 мм.

Правильный подбор сечения арматуры – залог прочности фундаментаИсточник armsetka16.ru

Альтернативная арматура

Сложность транспортировки стальной арматуры из-за её длины, многие проблемы в работе с металлом заставили застройщиков обратить внимание на альтернативные решения.

Одним из них вполне могла бы стать арматура из стекловолокна.

У неё много достоинств, но чтобы их оценить, стоит вспомнить о изначальном назначении армирования фундаментов. По сути, арматурный каркас должен предохранить бетонный фундамент от растяжений. Модуль упругости металлических стержней значительно ниже аналогичных пластиковых. Это значит, что низкий порог упругости пластиковых стержней гораздо быстрее приведёт к деформации, а значит и разрушению фундамента, нежели металлический. И смысл замены металла пластиковым композитом исчезает.

Второй очень неприятный недостаток касается именно индивидуальных застройщиков, не имеющих специальных условий для выравнивания свёрнутой в бухты пластиковой арматуры.

Недостатки современной пластиковой арматуры касаются только нежелательности использования её в монолитных ленточных фундаментах. Сфер применения, где эта разновидность арматуры покажет себя лучше стальной, много, – но не в фундаментах.


Опалубка для фундамента: разновидности, материалы, этапы монтажа, фото и видео

Заключение

Арматура не дает бетону разрушаться при возникновении в нем напряжений сдвига или кручения, поэтому армирование это обязательный этап возведения бетонного фундамента. Правила армирования достаточно просты, но требуют неукоснительного соблюдения – в этом случае ваш дом получит надежную основу.

Расчет диаметра и количества арматуры на ленточный фундамент | Строю сам

То, что фундамент дома необходимо армировать – знают все, а вот как правильно это сделать – знает меньшинство. И армирует наш честной народ как придется – любой диаметр от 6 до 24 мм, любое количество арматуры. Особенно умиляют персонажи, которые считают, что чем больше они напихают металла в фундамент – тем лучше.

На самом деле, в армировании ленточного фундамента для дома в 1-2 этажа нет ничего сложного.

Для армирования ленточного фундамента используют 2 основные схемы армирования:

1. Четырьмя стержнями;

2. Шестью стержнями.

Далее, СП 52-101-2003 нам глаголет, что расстояние между двумя продольными стержнями не должно превышать 40 см (400 мм), потому выбранная схема зависит от ширины ленты фундамента, если ее ширина – 40 см, то первая схема ваша, если 50-60 см – то вторая. Кроме того, согласно СП, расстояние между крайними продольными арматуринами и стенками опалубки должно составлять 50-70 мм.

Диаметр вертикальной и поперечной арматуры обычно составляет 8 мм, и этого вполне достаточно для 1-2 этажного дома.

Диаметр продольной арматуры, согласно тому же СНиП 52-01-2003, рассчитывается так: площадь сечения арматуры равна 0,1% от площади сечения фундамента. То есть, ширину ленты, допустим, 40 см, умножаем на высоту ленты, допустим, 1 метр (100 см).

Получается 4000 см2, делим это на 1000, получаем – 4 см2.

Теперь просто воспользуемся таблицей:

Из таблицы видим, что диаметр продольной арматуры для нашего фундамента должен быть 12 мм.

Как рассчитать количество арматуры

Расчет количества важен, поскольку как меньшее, так и большее количество арматуры – это дополнительные затраты. Итак, начнем с 12 мм арматуры, то есть, продольной.

Исходные данные: лента фундамента 6 на 6 метров, 4-х стержневая схема армирования. Высота ленты – 1 м, ширина – 40 см.

4*6= 24 м, умножаем на 4 (стержни), получаем 96 метров. Но это в идеале, но нужно учитывать стыки в перехлест, обрезки. А это еще 10%. В Итоге нам нужно 12 мм арматуры 105,6 метров, округляем до 110, например.

Поперечная и вертикальная арматура рассчитывается примерно также:

0,35*2 + 0,90*2 = 2,5 метра на точку. Теперь нам нужно узнать, сколько таких узлов у нас будет.

Примем за шаг вертикальных прутков 60 см, тогда на 6 м стену у нас выйдет 10 узлов. То есть, 40 узлов на все четыре стены.

Теперь 40*2,5 и получаем 100 метров. Берем запас в 10 метров, и получаем 110 метров 8 мм арматуры.

Вот так все просто и правильно.

Друзья! Буду рад лайку и подписке!

СТРОИТЕЛЬНЫЙ ИНЖЕНЕР: Ленточный или подкладочный фундамент

Для средних нагрузок могут быть предусмотрены ленточный фундамент (для стен) и плитный фундамент (для колонн), а также специальные конструктивные особенности, рассмотренные выше. На рис. 3.31 показан типичный разрез неглубоких фундаментов, подходящих для черного хлопчатника и других экспансивных почв.

РИС. 3.31 ЛЕНТОЧНЫЙ ФУНДАМЕНТ СО СПЕЦИАЛЬНОЙ ОБРАБОТКОЙ.

Раздел Рис. 3.31 (a) подходит, когда грунт, хотя и расширяющийся, имеет небольшое давление набухания.Слой несвязного песка толщиной 60 см укладывается под бетон фундамента и уплотняется. Вокруг фундамента также засыпается песок. Когда почва набухает, песчинки уступают, поднимаясь вверх, тем самым сбрасывая давление набухания. Когда почва сжимается, слой песка расширяется, но в почвенной опоре не возникает разрывов. Песчаная засыпка также должна использоваться под напольным покрытием. Раздел Рис. 3.31 (b) подходит, где давление набухания относительно высокое.Чередующиеся слои мурама (или балласта) и песка действуют как пружина, которая может сжиматься или расширяться вместе с движениями грунта. Таким образом, он будет поглощать все движения, тем самым сохраняя опору свободной от этих воздействий. Если грунт мягкий и имеет плохую несущую способность, следует предварительно утрамбовать в грунт слой щебня и мурама толщиной 30 см. Сверху мин. можно уложить слой крупнозернистого песка толщиной 30 см. Во всех трех случаях бетон основания может быть выполнен из жесткого цементного бетона и, если возможно, содержать номинальную арматуру. На рис. 3.31 (d) показан разрез, который может быть использован для грунтов с высоким давлением набухания и обладающих высокими усадочными свойствами. После уплотнения основания траншеи можно сначала уложить и уплотнить полосы бетона шириной 25-30 см и толщиной 25-30 см. После затвердевания полосового бетона пространство между ними заполняется песком. Пространство между двумя полосами бетона (т.е. ширина песчаной засыпки) может быть равно ширине нижнего слоя кладки. Поверх него укладывается бетонный слой фундамента, предпочтительно из железобетона.Стороны фундаментов кладки засыпаются песком, как обычно. Кроме того, диаметр 80 мм. трубы, расположенные на расстоянии от 1,5 до 2 м и т. д., укладываются через каменную кладку и бетонное основание так, чтобы достичь дна, заполненного песком, как показано, и песок засыпается в трубу. В верхней части трубы можно установить заглушку, чтобы облегчить время от времени осмотр и, при необходимости, насыпать свежий песок.

РИС. 3.32 СТОЛБНЫЕ ФУНДАМЕНТЫ С АРКОЙ.

РИС. 3.33 ФУНДАМЕНТ ПОД РАСШИРЕННЫМИ СВЯЯМИ.

Какая арматура больше подходит для ленточного фундамента

Чтобы правильно подобрать диаметр и марку арматуры для ленточного фундамента, необходимо учитывать глубину закладки его основания, весовую нагрузку здания, тип грунта. Существуют правила устройства армирующей сетки и выбора металлических стержней, соблюдение которых поможет построить прочный фундамент дома.

Какая арматура больше подходит для ленточного фундамента

Инструкции

Шаг 1

При выборе арматуры для устройства ленточного фундамента важно учитывать несколько факторов: тип грунта, на котором возводится здание, его расчетный вес и высоту пояса. Если его подошва расположена ниже уровня промерзания почвы и уровень влажности почвы повышен, нужно купить такие металлические прутья, в маркировке которых есть буква «К». Его наличие свидетельствует о том, что металл, из которого изготовлены стержни, обладает особой устойчивостью к влаге, поэтому меньше подвержен коррозии.

Шаг 2

Если высота бетонной ленты не превышает 60 см, что характерно для мелкозаглубленного ленточного фундамента, армирующая сетка выполняется путем соединения металлических стержней вязальной проволокой.В этом случае вы можете купить фитинги любой маркировки, но соответствующего диаметра. Если глубина фундамента большая, то стержни рекомендуется крепить при помощи сварки. Поэтому арматуру нужно выбирать такую, чтобы в ее маркировке присутствовала буква «С». Это указывает на то, что сталь поддается сварке.

Шаг 3

Армирующий пояс, как правило, состоит из 2-х и более горизонтальных сеток с ячейкой 15-25 см, которые соединены между собой вертикально установленными стержнями. Правильное устройство армопояса заключается в том, что для горизонтальных перемычек используется ребристая (гофрированная) арматура, а для вертикальных – гладкая. Этого правила следует придерживаться вне зависимости от того, какой способ соединения стержней выбран.

Шаг 4

Основная рабочая арматура для ленточных фундаментов ребристая. Оптимальный выбор А-2-А300, А3-А400, А5-А800 и А6-Ф1000. Гофра таких стержней напоминает косичку и изготавливаются они из горячекатаной стали. Ребристая поверхность обеспечивает наилучшее сцепление с бетоном.Для вертикальных перемычек необходима арматура класса А1, оптимальная маркировка – А240.

Шаг 5

Если фундамент возводится в качестве основания дома относительно небольшой массы (каркасные каркасы, из пенобетонных и газобетонных блоков, щитовые, из сэндвич-панелей), диаметр арматуры для МЗЛ (мелкозаглубленный ленточный фундамент ) может быть: ребристая — 10-12 мм, гладкая — 8 мм… Для заглубленной ленты, дно которой расположено ниже точки промерзания грунта, потребуется большее количество горизонтальных ячеек, поэтому вертикальные стержни следует выполнять из более прочной арматуры сечением 10-12 мм. Гофрированная арматура в этом случае должна иметь диаметр 12-14 мм.

Расчет армирования ленточного фундамента своими руками

Ленточный фундамент имеет нестандартную геометрию: его длина в десятки раз превышает глубину и ширину. Благодаря такой конструкции практически все нагрузки распределяются по ленте. Сам по себе бетонный камень не может компенсировать эти нагрузки: его прочности на изгиб недостаточно. Для придания конструкции повышенной прочности используется не просто бетон, а железобетон – это бетонный камень с расположенными внутри стальными элементами – стальной арматурой.Процесс укладки металла называется армированием ленточного фундамента. Сделать его своими руками несложно, расчет элементарный, схемы известны.

Количество, расположение, диаметры и марка арматуры – все это должно быть прописано в проекте. Эти параметры зависят от многих факторов: как от геологической обстановки на участке, так и от массы возводимого здания. Если вы хотите иметь гарантированно прочный фундамент, необходим проект.С другой стороны, если вы строите небольшую постройку, то можете попробовать сделать все самостоятельно, исходя из общих рекомендаций, включая разработку схемы армирования.

Схема усиления

Расположение арматуры в ленточном фундаменте в поперечном сечении прямоугольник. И этому есть простое объяснение: эта схема работает лучше всего.

Армирование ленточного фундамента высотой ленты не более 60-70 см

На ленточный фундамент действуют две основные силы: снизу в мороз давят силы пучения, сверху нагрузка от дома.При этом середина ленты почти не загружена. Для компенсации действия этих двух сил обычно делают два пояса рабочей арматуры: верхний и нижний. Для мелкозаглубленных и среднезаглубленных фундаментов (глубиной до 100 см) этого достаточно. Для глубоких поясов требуется уже 3 пояса: слишком большая высота требует усиления.

Для того, чтобы рабочая арматура находилась в нужном месте, ее определенным образом закрепляют. И делают это с помощью более тонких стальных стержней.Они не участвуют в работе, а лишь удерживают рабочую арматуру в определенном положении — создают структуру, поэтому такой вид арматуры называют структурным.

Как видно на схеме армирования ленточного фундамента, продольные стержни арматуры (рабочие) связаны горизонтальными и вертикальными опорами. Часто их делают в виде замкнутой петли — воротника. С ними проще и быстрее работать, а конструкция надежнее.

Какие фитинги вам нужны

Для ленточного фундамента используют два вида бруса. Для продольных, которые несут основную нагрузку, требуется класс АII или АIII. Причем профиль обязательно ребристый: он лучше сцепляется с бетоном и нормально передает нагрузку. Для конструкционных перемычек берут более дешевую арматуру: гладкую АИ первого класса, толщиной 6-8 мм.

В последнее время на рынке появилась арматура из стеклопластика. По заверениям производителей, он имеет лучшие прочностные характеристики и более долговечен. Но многие проектировщики не рекомендуют использовать его в фундаментах жилых домов. По нормативам он должен быть железобетонным. Характеристики этого материала давно известны и рассчитаны, разработаны специальные профили армирования, способствующие тому, что металл и бетон объединяются в единую монолитную конструкцию.

Как поведет себя бетон в паре со стекловолокном, насколько прочно такая арматура будет сцепляться с бетоном, насколько успешно эта пара будет сопротивляться нагрузкам – все это неизвестно и не изучалось.Хотите поэкспериментировать — используйте стекловолокно. Нет — берите железную фурнитуру.

Расчет армирования ленточного фундамента своими руками

Любые строительные работы нормируются ГОСТами или СНиПами. Армирование не является исключением. Это регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество необходимой арматуры: она должна составлять не менее 0,1 % от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, площадь поперечного сечения находится путем умножения длин его сторон. Если лента имеет глубину 80 см и ширину 30 см, то площадь будет 80 см * 30 см = 2400 см 2 .

Теперь нужно найти общую площадь арматуры. По СНиП она должна быть не менее 0,1%. Для данного примера это 2,8 см 2 . Теперь методом подбора определяем диаметр стержней и их количество.

Цитаты из СНиП, которые относятся к армированию (для увеличения картинки щелкните по ней правой кнопкой мыши)

Например, мы планируем использовать арматуру диаметром 12 мм. Площадь его поперечного сечения равна 1,13 см 2 (рассчитывается по формуле площади круга). Получается, что для предоставления рекомендаций (2,8 см 2) нам необходимо три стержня (или говорят больше «нити»), так как двух явно недостаточно: 1,13*3 = 3,39 см 2, что больше 2 .8 см 2 рекомендовано СНиП. Но три нити нельзя разделить на два ремня, и нагрузка будет значительной с обеих сторон. Поэтому кладут четыре, закладывая солидный запас прочности.

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого стержня равна 0,79 см 2 . Если умножить на 4 (минимальное количество стержней рабочей арматуры для ленточного каркаса), то получим 3,16 см 2 , чего тоже хватит с запасом.Так для этого варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Армирование ленточного фундамента под коттедж выполняется с использованием брусков с разными видами профиля

Этап установки

Для всех этих параметров также существуют методы и формулы. Но для небольших зданий это проще. Согласно рекомендациям стандарта, расстояние между горизонтальными ветвями не должно быть более 40 см.Они ориентируются на этот параметр.

Как определить на каком расстоянии прокладывать арматуру? Чтобы сталь не подвергалась коррозии, ее необходимо залить бетоном. Минимальное расстояние от края 5 см. Исходя из этого, рассчитывается расстояние между брусками: как по вертикали, так и по горизонтали оно на 10 см меньше размеров ленты. При ширине фундамента 45 см получается, что между двумя нитями будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует стандарту (менее 40 см).

Шаг армирования ленточного фундамента — расстояние между двумя продольными стержнями

Если у нас лента 80*30 см, то продольная арматура располагается одна от другой на расстоянии 20 см (30 см — 10 см). Поскольку для фундаментов среднего уровня (высотой до 80 см) требуется два пояса арматуры, один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот стандарт есть и в СНиП: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Произведен расчет армирования ленточного фундамента своими руками. Но учтите, что не учитывались ни масса дома, ни геологические условия. Мы исходили из того, что эти параметры были основаны на .

Угловая арматура

В конструкции ленточного фундамента самым слабым местом являются углы и стык стен. В этих местах подключаются нагрузки от разных стен. Чтобы они успешно перераспределились, необходимо правильно перевязать арматуру.Только подключите неправильно: этот способ не обеспечит передачу нагрузки. В результате через некоторое время в ленточном фундаменте появятся трещины.

Правильная схема армирования углов: либо используются приводы — Г-образные хомуты, либо продольные нити делаются на 60-70 см длиннее и загибаются вокруг угла

Чтобы избежать такой ситуации, при армировании углов применяют специальные схемы: брусок перегибают с одной стороны на другую. Этот «нахлест» должен быть не менее 60-70 см.Если длины продольного бруса для гибки недостаточно, используйте Г-образные хомуты со сторонами также не менее 60-70 см. Схемы их расположения и крепления арматуры показаны на фото ниже.

По такому же принципу армируются примыкающие стены. Также желательно взять арматуру с запасом и согнуть ее. Также возможно использование Г-образных хомутов.

Схема армирования примыкающих стен в ленточном фундаменте (для увеличения картинки щелкните по ней правой кнопкой мыши)

Обратите внимание: в обоих случаях в углах шаг установки поперечных перемычек уменьшен вдвое.В этих местах они уже становятся рабочими — участвуют в перераспределении нагрузки.

Армирование подошвы ленточного фундамента

На грунтах с не очень большой несущей способностью, на пучинистых грунтах или под тяжелыми домами ленточные фундаменты часто делают с подошвой. Он передает нагрузку на большую площадь, что придает большую устойчивость фундаменту и уменьшает величину просадок.

Чтобы подошва не разваливалась от давления, ее тоже нужно армировать.На рисунке показаны два варианта: одно- и двухпоясная продольная арматура. Если грунты сложные, с сильной склонностью к зимнему запеканию, то можно закладывать два пояса. При нормальных и средних почвах достаточно одного.

Арматура уложенная по длине рабочая. Они, что касается ленты, берут второго или третьего класса. Они располагаются друг от друга на расстоянии 200-300 мм. Их соединяют с помощью коротких отрезков стержня.

Два способа армирования подошвы ленточного фундамента: слева для оснований с нормальной несущей способностью, справа — для не очень надежных грунтов

Если подошва неширокая (жесткая схема), то поперечные отрезки конструктивные, в распределении нагрузки не участвуют.Затем их делают диаметром 6-8 мм, загибают на концах так, чтобы они закрывали крайние бруски. Привязал к каждому вязальной проволокой.

Если подошва широкая (гибкая), то поперечное усиление в подошве тоже рабочее. Она сопротивляется попыткам земли «обрушить» ее. Поэтому в этом варианте подошвы используется ребристая арматура того же диаметра и класса, что и продольная.

Сколько стержня вам нужно

Разработав схему армирования ленточного фундамента, вы знаете, сколько продольных элементов вам нужно. Они укладываются по периметру и под стены. Длина ленты будет равна длине одного арматурного стержня. Умножая его на количество нитей, получают необходимую длину рабочей арматуры. Затем к полученной цифре прибавьте 20% — запас на стыки и «перехлесты». Именно столько в метрах вам понадобится рабочей арматуры.

Теперь нужно рассчитать количество армирования конструкции. Посчитайте, сколько должно быть поперечных перемычек: длину ленты поделите на шаг установки (300 мм или 0.3 м, если соблюдать рекомендации СНиП). Потом подсчитываешь, сколько уходит на изготовление одной перемычки (ширину арматурного каркаса складываешь с высотой и удваиваешь). Умножьте полученную цифру на количество перемычек. К результату прибавьте 20% (на соединения). Это и будет количество конструкционной арматуры для армирования ленточного фундамента.

По аналогичному принципу считаем количество, которое необходимо для усиления подошвы. Собрав все это воедино, вы узнаете, сколько нужно арматуры для фундамента.

Технологии сборки арматуры для ленточного фундамента

Армирование ленточного фундамента своими руками начинается после монтажа. Есть два варианта:

Оба варианта не идеальны и каждый сам решает, как ему будет проще. При работе непосредственно в траншее необходимо знать порядок действий:

  • Первыми укладываются продольные брусья нижнего армопояса. Их нужно приподнять на 5 см от края бетона.Для этого лучше использовать специальные ножки, но у застройщиков популярны кусочки кирпича. Арматура также отстоит на 5 см от стенок опалубки.
  • При помощи поперечных отрезков конструктивной арматуры или формованных контуров их закрепляют на необходимом расстоянии с помощью вязальной проволоки и крюка или вязального пистолета.
  • Далее возможны два варианта:
    • Если использовались контуры в виде прямоугольников, то к ним вверху сразу привязывается верхний пояс.
    • Если при монтаже используются вырезанные куски для поперечных перемычек и вертикальных стоек, то следующим этапом является обвязка вертикальных стоек. После того, как все они связаны, привязывается второй пояс продольной арматуры.

Есть еще одна технология армирования ленточного фундамента. Каркас получается жестким, но большой расход бруса на вертикальные стойки: их вбивают в землю.

Вторая технология армирования ленточного фундамента — сначала вбиваются вертикальные стойки, к ним привязываются продольные нити, а затем все соединяется поперечными.

  • Сначала вбиваются вертикальные стойки по углам ленты и в местах стыка горизонтальных брусков. Стойки должны иметь большой диаметр 16-20 мм. Их устанавливают на расстоянии не менее 5 см от края опалубки, проверяя горизонтальность и вертикаль, вбивают в землю на 2 метра.
  • Затем забиваются вертикальные стержни расчетного диаметра. Определили шаг установки: 300 мм, в углах и на стыке стен в два раза меньше – 150 мм.
  • К стойкам привязаны продольные нити нижнего армирующего пояса.
  • На пересечении стоек и продольной арматуры завязываются горизонтальные перемычки.
  • Подвязывается верхний пояс арматуры, который располагается на 5-7 см ниже верхней поверхности бетона.
  • Прикрепленные горизонтальные перемычки.

Удобнее и быстрее всего сделать армирующий пояс по готовым контурам. Стержень изгибается, образуя прямоугольник с заданными параметрами.Вся проблема в том, что их надо сделать одинаковыми, с минимальными отклонениями. А их надо много. Но тогда работа в траншее продвигается быстрее.

Как видите, армирование ленточного фундамента – процесс длительный и не самый простой. Но справиться можно даже в одиночку, без помощников. Однако это займет много времени. Удобнее работать вдвоем-втроем: и прутья нести, и выставлять.

Экспериментальные испытания и аналитическое моделирование ленточного основания в армированном песчаном грунте с многослойной георешеткой при различных условиях нагружения :: Science Publishing Group

Арам Мухаммед Rahem 1, * , Мухаммед Абдульсалам Абдулкарем 2

2

1 Графический отдел строительства, Университет Киркук, Киркук, Ирак

2 Геотехнический инженер, Министерство строительства и жилья, Киркук, Ирак

Адрес электронной почты:

(А. М.Рахим) (М.А. Абдулкарем)

Для цитирования этой статьи:

Арам Мохаммед Рахим, Мохаммед Абдулсалам Абдулкарем. Экспериментальные испытания и аналитическое моделирование ленточного основания в армированном песчаном грунте с многослойной георешеткой при различных условиях нагружения. Американский журнал гражданского строительства . Том. 4, № 1, 2016. С. 1-11. doi: 10.11648/j.ajce.20160401.11

Аннотация: В этом исследовании крупномасштабные физические модели с размерами (0.9 м * 0,9 м * 0,55 м) были спроектированы и построены для исследования поведения ленточного фундамента в армированном песчаном грунте с несколькими слоями георешетки в условиях наклонной и внецентренной нагрузки. Влияние нескольких параметров, таких как слои георешетки (N), относительная плотность грунта (RD), глубина самого верхнего слоя георешетки (U/B), угол наклона нагрузки (a) и коэффициент эксцентриситета нагрузки (e/B) на подшипник Коэффициент несущей способности (BCR) армированного грунта был исследован в ходе 120 экспериментальных испытаний. При увеличении количества слоев георешетки от 0 до 4 BCR увеличился на 255% для угла наклона нагрузки 15 o и на 470% для 0.05 коэффициент эксцентриситета нагрузки при 60% RD. Когда RD грунта увеличился с 60% до 80%, среднее уменьшение горизонтального смещения и угла наклона основания составило около 35% и 21% соответственно. Гиперболическая аналитическая модель использовалась для прогнозирования взаимосвязей большинства изучаемых параметров. Однако для моделирования взаимосвязи между BCR и U/B была предложена аналитическая модель p-q. Обе предложенные модели (гиперболическая и p-q) очень хорошо согласуются с экспериментальными результатами.

Ключевые слова: ленточный фундамент, экспериментальное исследование, песчаный грунт, георешетка, аналитические модели, различные условия нагрузки

1. Введение

Как правило, ленточный фундамент используется для передачи нагрузок от надстроек на поддерживающие грунты. Традиционно эти фундаменты могут подвергаться воздействию моментов и сдвигов в дополнение к вертикальным нагрузкам от различных источников, таких как ветры, землетрясения, давление грунта и воды [1-3]. Таким образом, внецентренная нагрузка или внецентренно-наклонная нагрузка может заменить такие силы или моменты, когда несущая способность фундамента при таких условиях нагрузки может считаться одной из самых важных в геотехнической области.Внецентренная нагрузка может привести к значительной дифференциальной осадке, вызывающей наклон фундамента. В зависимости от отношения эксцентриситета нагрузки к ширине фундамента величина наклона фундамента и распределение давления под фундаментом могут изменяться. Meyerhof [4] указал, что средняя несущая способность фундамента параболически уменьшается с увеличением эксцентриситета. Чтобы уменьшить наклон фундамента, Махияр и Патель [5] исследовали фундамент угловой формы, подверженный эксцентричной нагрузке. Армированный грунт был обычной практикой в ​​инженерно-геологических применениях, таких как строительство дорог, железнодорожных насыпей, стабилизация откосов и улучшение свойств мягкого грунта [6].Ожидалось, что ввод арматуры в мелкозаглубленный фундамент значительно увеличит несущую способность [7-9]. Для укрепления нижнего грунта использовались различные типы армирующих слоев, такие как оцинкованные стальные полосы, геотекстиль и георешетки [10]. По существу, сообщалось, что георешетки обычно обеспечивают более высокое сопротивление межфазному сдвигу, чем геотекстиль [11]. Реакция фундаментов, нагруженных на армированный грунтовый слой металлическими полосами, была исследована Бинкетом и Ли [12] и Фрагаси и Лоутоном [13].Бинкет и Ли [12] указали, что несущая способность мелкозаглубленных фундаментов может увеличиться в (от 2 до 4) раз при армировании нижнего грунта оцинкованными стальными полосами. Лабораторные модельные испытания квадратного фундамента для количественной оценки несущей способности фундаментов, армированных георешетками и геотекстилем, были проведены Guido et al. [7]. Хинг и др. [14] исследовали несущую способность ленточного фундамента, уложенного на армированный песчаный грунт. Многослойные георешетки использовались в ходе лабораторных испытаний [15-18].

Было предпринято несколько численных попыток изучить устойчивость массива армированного грунта как однородного анизотропного материала с помощью жесткого пластического МКЭ [19, 20]. Кроме того, с помощью программного обеспечения FLAC было проведено численное исследование для изучения влияния размещения геосинтетической арматуры на двух квадратных фундаментах на песчаном грунте [21-23]. В редких случаях для исследования поведения армированного песчаного грунта со слоями георешетки использовались аналитические модели.

2. Цели

Общая цель данного исследования состояла в том, чтобы смоделировать поведение ленточного фундамента, опирающегося на армированный песчаный грунт с различными слоями георешетки, под влиянием условий наклонной и внецентренной нагрузки.Конкретные цели заключались в следующем:

1. Провести крупномасштабные лабораторные испытания ленточного фундамента на армированном песчаном грунте со слоями георешетки.

2. Изучите влияние слоев георешетки (N), относительной плотности грунта (RD), глубины самого верхнего слоя георешетки (U/B), угла наклона нагрузки (a) и коэффициента эксцентриситета нагрузки (e/B) на коэффициент несущей способности (BCR) армированного грунта.

3.  Изучить валидацию аналитических моделей для прогнозирования BCR, горизонтального смещения и угла наклона ленточного фундамента над армированным песчаным грунтом при различных условиях нагрузки.

3. Материалы и методы

3.1. Лабораторные модельные испытания

3.1.1. Модельный испытательный резервуар

Слои грунта были подготовлены в стальном ящике размерами 0,9 м × 0,9 м и 0,55 м, изготовленном из листа толщиной 6 мм, поддерживаемого четырьмя стальными швеллерами, как показано на рис. 1. Внутренние поверхности стального коробка была окрашена, чтобы свести к минимуму трение скольжения между почвой и стальной коробкой, которое может возникнуть во время экспериментальных испытаний. Было нанесено несколько линий, чтобы точно определить необходимую толщину слоев грунта и расположение георешетки.

Рис. 1. Лабораторный бокс.

3.1.2. Фундамент

Швеллер из полосовой стали 80 мм в плане и толщиной 4 мм был использован для представления испытанного основания, как показано на рис. 2. Передаваемая на основание нагрузка была измерена испытательным кольцом мощностью 5 кН. Горизонтальные и вертикальные смещения измеряли с помощью трех циферблатных индикаторов (0,01 мм/деление). Размер фундамента был сделан исходя из размера стального модельного резервуара и зоны влияния.Детальное контрольно-измерительное оборудование, включая циферблатные индикаторы, контрольное кольцо и ленточный фундамент, показаны на рис. 3.

рис. 2. Ленточный фундамент представлен стальным швеллером.

Рис. 3. Детальные контрольно-измерительные приборы.

3.2. Тестовый материал

3.2.1. Свойства песка

В этом исследовании использовалось плохо отсортированное сито для прохождения песка №4. Песок промывали проточной водой, чтобы максимально удалить пыль.Испытания проводились с плотным и среднеплотным песком, соответствующим примерно (16,9) кН/м 3 и (17,5) кН/м 3 , что соответствует относительной плотности (60) % и (80) % соответственно. Максимальный и минимальный удельный вес песка в сухом состоянии определяли в соответствии с ASTM (D4253-00) и ASTM (D4254-00) соответственно.

Результаты показали, что максимальная и минимальная удельная масса песка в сухом состоянии составляет 18 кН/м 3 и 15,6 кН/м 3 соответственно.Удельный вес песка составлял 2,59, и испытание проводилось на основе ASTM D-854. Гранулометрический анализ песка выполнен в соответствии с ASTM D-421 и представлен на рис. 4. Песок классифицирован по Единой системе классификации почв как плохосортный песок с коэффициентом однородности (C u ) = 3,0 и коэффициент кривизны (C C ) = 1,0.

3.2.2. Георешетка

Использовался один из имеющихся в продаже типов георешетки TriAx® TX140 Георешетка, изготовленная из перфорированного полипропиленового листа, ориентированного в трех практически равносторонних направлениях, так что последующие ребра должны иметь высокую степень молекулярной ориентации. Свойства, влияющие на характеристики механически стабилизированного слоя, приведены в таблице 1.

Таблица 1. Технические характеристики георешетки Tenax TT Samp.

Index Properties LongitUnlinal Dianverse Transverse Transverse
Rib Ball, MM (в) 40 (1.6) 40 (1.6)
Глубина среднего ребра мм (дюймы) 1.2 (0,05) 1.2 (0,05)
Ширина среднего ребра Mm (в) 1,1 (0,04) 1,1 (0,04)

. Рис. 4. Гранулометрический состав испытанного песка.

4. Программа испытаний

Подробная программа испытаний была разработана для изучения влияния нагрузки, приложенной к ленточному фундаменту на армированный песок.Параметрами были эксцентриситет нагрузки (e/B), наклон нагрузки (α), количество слоев георешетки (N), глубина самого верхнего слоя (U/B) и относительная плотность (RD), которые варьировались от испытания к другому. Во всех испытаниях основание опиралось на поверхность песчаного грунта, а расстояние между последовательными слоями оставалось постоянным и составляло 0,05 м. Максимальное количество слоев георешетки, которые использовались в этом исследовании, равнялось четырем. Длина заделки слоев георешетки составила 0,8 м. Принципиальная схема ленточного фундамента в песчаном грунте представлена ​​на рис.5.

Рис. 5. Схема испытательного ленточного фундамента на армированном песчаном грунте.

Рис. 6. Блок-схема программы тестирования.

На рис. 6 показана блок-схема программы тестирования. Блок-схема была разделена на три части, первая часть включала экспериментальную работу с неармированным грунтом, где ее можно использовать в качестве эталона для сравнения улучшения использования георешетки в качестве армирования.Кроме того, с ее помощью изучалось влияние изменения наклона и эксцентриситета нагрузки на несущую способность неармированного песка для двух исследуемых относительных плотностей. Во второй части основное внимание уделялось одному армирующему слою, где эти тесты использовались для изучения и определения оптимальной глубины самого верхнего слоя георешетки (U/B). Третья часть, которая была основным акцентом этого исследования, показала влияние слоя многократного армирования на несущую способность, включая влияние наклона нагрузки и эксцентриситета на оптимальное количество армирующего слоя.Термин «коэффициент несущей способности» (BCR) используется для выражения комбинированного влияния армирования грунта с наклонной нагрузкой и эксцентриситетом на несущую способность и может быть представлен следующим образом:

(1)

, где предельная несущая способность ленточного фундамента с наклонной и внецентренной нагрузкой на армированном песке, а q u — предельная несущая способность ленточного фундамента на неармированном песке.

Мейерхоф [4] предложил эмпирическое соотношение для расчета предельной несущей способности фундаментов, подверженных внецентренно-наклонным нагрузкам:

(2)

, где C,g — сцепление и плотность грунта соответственно. N c , N q и N g являются коэффициентами несущей способности. S c , S q и S g являются факторами формы. D c , D q и D g являются факторами глубины. I c , I q и I g являются коэффициентами наклонной нагрузки. B – ширина фундамента. D – глубина заделки фундамента.

5. Аналитические модели и прогнозирование

На основании экспериментальных результатов можно использовать следующие аналитические модели:

5.1. Гиперболическая модель

Для армированного грунта ожидается, что коэффициент несущей способности (BCR) в зависимости от количества слоев георешетки (N) увеличится до определенного уровня, после которого нельзя ожидать увеличения BCR даже при увеличении N. Такие отношения были замечены в нескольких инженерных и экологических приложениях и смоделированы с использованием гиперболической модели. На ранних стадиях разработки гиперболической модели она использовалась для прогнозирования количества фенола, выщелачиваемого из затвердевшей цементной матрицы [24]. Кроме того, гиперболическая модель использовалась для представления взаимосвязи между изменениями свойств цементированного песка со временем отверждения [25]. Випуландан и др. [26] предложили гиперболическую зависимость для характеристики изменения вертикального напряжения на месте и логарифмической недренированной прочности на сдвиг мягких морских и дельтовых глин. Гиперболическую зависимость можно использовать для корреляции изменения прочности на сжатие со временем отверждения цементированного песка [27]. Гиперболическая модель использовалась для нескольких других взаимосвязей, таких как потеря жидкости в зависимости от времени в условиях высокого давления и высокой температуры [28], прочность на сдвиг в зависимости от содержания твердой фазы в сверхмягком грунте [29] и изменения удельного электрического сопротивления в зависимости от содержания соли в бентоните. буровой раствор [30].Формулировка гиперболической модели выглядит следующим образом:

(3)

, где A и B — параметры модели, а BCR и N — коэффициент несущей способности и количество слоев георешетки соответственно.

5.2. P-q Модель

Ожидается, что коэффициент несущей способности (BCR) будет увеличиваться с увеличением глубины самого верхнего слоя георешетки (U/B) до оптимального значения, а затем начнет уменьшаться с увеличением значения U/B. Такой характер отношений можно смоделировать с помощью модели p-q.Эта модель была впервые предложена Мебаркиа и Випулананданом [31] для прогнозирования напряженно-деформированного состояния полимербетона, армированного стекловолокном. Первоначальная формулировка модели pq выглядит следующим образом:

(4)

где s = напряжение сжатия, s c , e c = прочность на сжатие и соответствующая ей деформация p, 6q0 9090 = параметры модели.

Эта модель была принята в данном исследовании для моделирования взаимосвязи между BCR и U/B следующим образом: = максимум (BCR) и соответствующий ему (U/B) .

5.3. Сравнение предсказания модели

Чтобы определить точность предсказания модели, как коэффициент детерминации (R 2 ), так и среднеквадратическая ошибка (RMSE) в подборе кривой, как определено в уравнениях. (6) и (7) были определены количественно.

(6)

(7)

где yi – фактическое значение; xi — расчетное значение по модели; среднее значение фактических значений; — среднее значение вычисленных значений, а N — количество точек данных.

6. Результаты и анализ

6.1. BCR по сравнению с N

6.1.1. Влияние угла наклона нагрузки

В этом разделе зависимость BCR от N для угла наклона нагрузки (а) варьировалась от 5° до 15° для двух разных RD (60% и 80%) и может быть четко идентифицирована на рис. 7 (от а до г). На рис. 7 (а) и 7 (б) показаны отношения между BCR и N для нулевого наклона нагрузки для ленточного фундамента в 60% и 80% RD соответственно. При увеличении RD почвы с 60% до 80% среднее увеличение BCR составило около 17%.Гиперболическая модель точно предсказала экспериментальные данные с R 2 и RMSE 0,99, 0,078, 0,98 и 0,131 для 60% и 80% RD соответственно. При большем угле наклона нагрузки (а = 15) BCR уменьшился по мере увеличения RD почвы, и среднее снижение составило около 43%, как показано на рис. 7 (c) и 7 (d). R 2 и RMSE гиперболической модели составляли 0,94, 0,242, 0,99 и 0,09 для 60% и 80% RD соответственно. Общее поведение подразумевало, что наличие большего количества слоев георешетки увеличивало BCR песчаного грунта, в то время как эффект наклона нагрузки был больше при более высоком RD.При увеличении слоя георешетки с 0 до 4 BCR увеличился на 210 % и 250 % для нулевого наклона нагрузки и на 255 % и 100 % для 15 o наклона нагрузки для RD 60 % и 80 % соответственно. Параметры гиперболической модели, которые использовались для прогнозирования взаимосвязи между BCR и N для различного наклона нагрузки (рис. 7), можно обобщить в таблице 2.

Таблица 2. Параметры модели гиперболической модели (рис. 7).

A RD (%) A B R 2 1 R 2 RMSE
0 60326 0 0. 3 0,4 0,99 0,078
0 80 0,5 0,3 0,98 0,131
15 60 0,85 0,18 0,94 0,242
15 80 1 0.9 0.9 0.99 0.0 0.090

(a)

(c)

(d)

Рис. 7. Моделирование BCR против Н отношения ленточного фундамента опирались на песчаный грунт.

(a) a=0, RD=60%, (b) a=0, RD=80%, (c) a=15, RD=60% и (d) a=15, RD=80% .

6.1.2. Эксцентриситет нагрузки (e/B)

В этом разделе соотношение BCR и N для коэффициента эксцентриситета нагрузки (e/B) варьировалось от 0 до 0.15 двух разных RD (60% и 80%) можно четко отобразить на рис. 8 (от a до d). На рис. 8 (а) и 8 (б) показаны отношения между BCR и N для коэффициента эксцентриситета нулевой нагрузки ленточного фундамента в 60% и 80% RD соответственно. При увеличении RD почвы с 60% до 80% среднее увеличение BCR составило около 23%. Гиперболическая модель точно предсказала экспериментальные данные с R 2 и RMSE 0,97, 0,099, 0,98 и 0,135 для 60% и 80% RD соответственно. При более высоком эксцентриситете нагрузки (e/B=0.15), BCR уменьшился по мере увеличения RD почвы, и среднее снижение составило около 45%, как показано на рис. 8 (c) и 8 (d). R 2 и RMSE гиперболической модели были 0,96, 0,335, 0,98 и 0,250 для 60% и 80% RD соответственно. По мере увеличения слоя георешетки с 0 до 4 BCR увеличился на 180 % и 260 % ​​для эксцентриситета при нулевой нагрузке и на 470 % и 185 % для эксцентриситета нагрузки 0,05 для RD 60 % и 80 % соответственно. Параметры гиперболической модели, которые использовались для прогнозирования взаимосвязи между BCR и N для различного эксцентриситета нагрузки (рис.8) Может быть идентифицирован в таблице 3.

(a)

(c)

(d)

Рис. 8. Моделирование BCR против N связь ленточного фундамента опиралась на песчаный грунт.

(a) e/B=0, RD=60%, (b) e/B=0, RD=80%, (c) e/B=0,15, RD=60%, и (d) e/ В=0,15, РД=80%.

Таблица 3. Параметры модели гиперболической модели (рис. 8).

E / B RD (%) A B R 2 9 2 RMSE
0 60 0.4 0,5 0,97 0,099
0 80 1 0,15 0,98 0,135
0,15 60 0,45 0,1 0,96 0,335
0,15 80 1,2 0. 3 0,98 0,250

6.2. Горизонтальное смещение по сравнению с N

В этом разделе можно представить горизонтальное смещение ленточного фундамента в зависимости от N для наклона нагрузки (a) от 0 o до 15 o для двух разных RD (60% и 80%). очевидно на рис. 9 (от a до d). На рис. 9 (а) и 9 (б) показаны зависимости между горизонтальным смещением и N для 5 o наклона нагрузки ленточного фундамента при 60% и 80% RD соответственно.При увеличении RD грунта с 60% до 80% среднее уменьшение горизонтального смещения составило около 35%. Гиперболическая модель точно предсказала экспериментальные данные с R 2 и RMSE 0,99, 0,094 мм, 0,99 и 0,011 мм для 60% и 80% RD соответственно. При большем наклоне нагрузки (а = 15 o ), горизонтальное смещение уменьшилось по мере увеличения RD грунта, и среднее снижение составило около 45%, как показано на рис. 9 (c) и 9 (d). R 2 и RMSE гиперболической модели были равны 0.96, 0,335 мм, 0,98 и 0,250 мм для 60% и 80% RD соответственно. Общее поведение показало, что эффект эксцентриситета нагрузки был более выражен при более высоком RD. При увеличении слоя георешетки от 0 до 4 горизонтальное перемещение ленточного фундамента уменьшилось на 62 %, 14 % для 5 o наклона нагрузки и на 54 %, 69 % для 15 o наклона нагрузки для RD 60 %. и 80% соответственно. Параметры гиперболической модели, которые использовались для прогнозирования зависимости между горизонтальным перемещением ленточного фундамента и N при различном наклоне нагрузки (рис.9) может быть показано в таблице 4.

(c)

(d)

Рис. 9059 Рис. 9. Моделирование горизонтального смещения против Отношение N ленточного фундамента на песчаном грунте (а) α=5, RD=60%, (б) α=5, RD=80%, (в) α=15, RD=60%, (г) α =15, РД=80%.

Таблица 4. Параметры модели гиперболической модели (рис. 9).

A RD (%) A B R 2 RMSE (мм)
5 60326 -0. 3 -0,26 0,99 0,094
5 80 -0,3 -0,7 0,99 0,011
15 60 -0,22 -0,12 0,99 0,257
15 80 -0,21 -0.1 0,97 0,495

6.3. Угол наклона в зависимости от N

В этом разрезе угол наклона ленточного фундамента в зависимости от N для эксцентриситета нагрузки (e/B) варьировался от 0,05 до 0,15 для двух различных RD (60% и 80%) и может быть наглядно продемонстрирован на рис. 10 ( от а до г). На рис. 10 (а) и 10 (б) показаны зависимости между углом наклона ленточного фундамента и N для эксцентриситета нагрузки 0,05 ленточного фундамента в 60% и 80% RD соответственно. При увеличении RD грунта с 60 % до 80 % среднее уменьшение угла наклона ленточного фундамента составило около 21 %. Гиперболическая модель точно предсказала экспериментальные данные с R 2 и СКО 0,95, 0,081 o , 0,98 и 0,116 o для 60% и 80% RD соответственно. При более высоком эксцентриситете нагрузки (e / B = 0,15) наклон ленточного фундамента уменьшился по мере увеличения RD грунта, и среднее снижение составило около 17%, как показано на рис. 10 (c) и 10 (d). R 2 и RMSE гиперболической модели были равны 0.98, 0,018 o , 0,99 и 0,044 o для 60% и 80% RD соответственно. Общее поведение подразумевало, что более высокое значение RD уменьшает угол наклона ленточного фундамента независимо от количества слоев георешетки. При увеличении слоя георешетки с 0 до 4 угол наклона ленточного фундамента увеличился на 90 %, 275 % при эксцентриситете нагрузки 0,05 и на 12 %, 16 % при эксцентриситете нагрузки 0,15 при RD 60 % и 80 % соответственно. Параметры гиперболической модели, которые использовались для прогнозирования зависимости между углом наклона фундамента и N для различного эксцентриситета нагрузки (рис.10) Может быть показан в Таблице 5.

(c)

(d)

Рис. 10. Моделирование наклона наклона Отношение N ленточного основания на песчаном грунте (а) e/B=0,05, RD=60%, (b) e/B=0,05, RD=80%, (c) e/B=0,15, RD=60% и (d) e/B=0,15, RD=80%.

Таблица 5. Параметры модели гиперболической модели (рис. 10).

405
e/B RD(%) A B R 2 RMSE 9.03250 9.03250 60 1 0,86 0,95 0,081
0,05 80 2,5 0,5 0,98 0,116
0,15 60 3 2 0,98 0,018
0,15 80 4 2 0. 99 0,044

6.4. BCR по сравнению с (U/B)

В этом разделе BCR по сравнению с U/B для угла наклона груза (a) варьировался от 0, o до 15 o для двух разных RD (60% и 80%). четко представлены на рис. 11 (от а до г). На рис. 11 (а) и 11 (б) показано соотношение между BCR и U/B для 0 o угла наклона нагрузки ленточного фундамента в 60% и 80% RD соответственно. При увеличении RD почвы с 60% до 80% максимальное снижение BCR составило около 14%.Модель p-q точно предсказала экспериментальные данные с R 2 и RMSE 0,97, 0,0238, 0,91 и 0,0219 для 60% и 80% RD соответственно. При более высоком угле наклона груза (а=15 o ) BCR уменьшился по мере увеличения RD почвы, и максимальное снижение составило около 22%, как показано на рис. 11 (c) и 11 (d). R 2 и RMSE модели p-q составляли 0,96, 0,0435, 0,96 и 0,0199 для 60% и 80% RD соответственно. Общее поведение показало, что влияние угла наклона нагрузки было меньше при более высоком RD. Параметры модели P-q, которые использовались для прогнозирования взаимосвязи между BCR и U/B для различного наклона нагрузки (рис. 11), можно показать в таблице 6.

Таблица 6. Параметры модели модели p-q (рис. 11).

A RD (%) P Q R 2 9 2 RMSE
0 60 1.1 1.15 0,97 0,0238
0 80 8 1,8 0,91 0,0219
15 60 0,9 1,2 0,96 0,0435
15 80 2 1,5 0. 96 0.0199 0.0199

(а)

(b)

(c)

6 (d)

Рис. 11. Моделирование BCR по сравнению с U / B соотношение ленточного фундамента на песчаном грунте (а) а=0, RD=60%, (б) а=0, RD=80%, (в) а=15, RD=60%, и (г) а= 15, РД=80%.

7. Выводы

На основании основных результатов исследования можно сделать следующие выводы:

1.Использование георешетки для армирования грунта оказывает значительное влияние на увеличение предельной несущей способности несвязного грунта.

2. Увеличение количества слоев георешетки (N) заметно увеличивает коэффициент предельной несущей способности, и это увеличение достигает 255% для угла наклона нагрузки 15 o и 470% для коэффициента эксцентриситета нагрузки 0,05 при 60% RD.

3. Наличие большего количества слоев георешетки (N) уменьшило как горизонтальное смещение, так и наклон основания. Когда RD грунта увеличился с 60% до 80%, среднее уменьшение горизонтального смещения и наклона основания составило около 35% и 21% соответственно.

4. Оптимальное значение для U/B составляло около 0,5, и BCR при этом значении (оптимальном) уменьшался по мере увеличения RD. При увеличении RD грунта с 60 % до 80 % BCR при оптимальном U/B (0,5) снизился на 14 % и 22 % для 0 o и 15 o угла наклона груза соответственно.

5. Основные факторы, влияющие на предельную несущую способность ленточного фундамента при наклонной и внецентренной нагрузке на песок, армированный георешеткой, можно рассматривать следующим образом:

а  Угол наклона нагрузки (α)

• Увеличение (α) уменьшение предельная несущая способность.

• Увеличение (α) увеличивает горизонтальное смещение фундамента.

b  Коэффициент эксцентриситета нагрузки (e/B)

• Увеличение (e) снижает предельную несущую способность.

• Увеличение (e) увеличило наклон фундамента.

c   Относительная плотность (RD)

• Увеличение (RD) увеличивает предельную несущую способность.

• Увеличение (RD) уменьшает горизонтальное смещение фундамента.

Большинство изученных взаимосвязей, таких как BCR и N для различных углов наклона нагрузки, BCR и N для различных коэффициентов эксцентриситета нагрузки, горизонтальное смещение фундамента в зависимости от N и наклон фундамента в зависимости от N, были смоделированы с использованием гиперболической модели. Однако модель p-q использовалась для моделирования взаимосвязи между BCR и U/B. Обе предложенные модели (гиперболическая и p-q) очень хорошо согласуются с экспериментальными результатами.

Благодарность

Факультет гражданского строительства Тикритского университета в Ираке поддержал экспериментальную часть этого исследования.Эта поддержка признательна с благодарностью.

Ссылки

  1. Эль Савваф М. (2009). «Экспериментальное и численное исследование внецентренно нагруженных ленточных фундаментов, опирающихся на армированный песок», Журнал геотехнической и геоэкологической инженерии ASCE, 135 (10), 1509-1517, DOI: 10. 1061 / ASCEGT.1943-5606.0000093.
  2. LU Liang, Wang Zong-Jian and K. Arai (2014). «Численный и экспериментальный анализ несущей способности жесткого ленточного фундамента, подверженного внецентренной нагрузке», Дж.цент. Южный университет, 21, 3983-3992, DOI: 10.1007/s11771-014-2386-5.
  3. Девайкар Д.М., Гупта К.Г. и Чор Х.С. (2011). «Поведение внецентренно нагруженной модели квадратного фундамента на армированном грунте: экспериментальное исследование», Труды Индийской геотехнической конференции, 15–17 декабря, Коччи (документ № D-380).
  4. Мейерхоф Г. Г. (1953). «Несущая способность фундаментов при внецентренных и наклонных нагрузках», Proc., 3rd Int. конф. на Почвенном мех. и нашел. англ., 1, 440–445.
  5. Махияр Х. и Патель А. Н. (2000). «Анализ углового основания при внецентренной нагрузке», J. Geotech. Геосреда. Eng., 126(12), 1151–1156, DOI: 10.1061/(ASCE)1090-0241(2000)126:12(1151).
  6. Zhang MX, Qiu CC, Javadi AA and Zhang SL (2014). «Модельные испытания армированной наклонной насыпи с включениями Denti-Strip при монотонной нагрузке», KSCE Journal of Civil Engineering, 18(5), 1342-1350, DOI : 10. 1007/с12205-014-0222-у.
  7. Гвидо В. А., Чанг Д.К. и Суини М.А. (1986). «Сравнение земляных плит, армированных геосеткой и геотекстилем», Can. Геотех. J., 23(4), 435–440., DOI: 10.1139/t86-073.
  8. Хуан К.К. и Тацуока К. (1990). «Несущая способность армированного горизонтального песчаного грунта», Геотекстиль и геомембраны, 9 (1), 51-82.
  9. Ю В., Ким Б. и Чо В. (2015). «Модельное тестовое исследование поведения песчаной кучи, заключенной в геотекстиль, в мягком глинистом грунте», Журнал гражданского строительства KSCE, 19 (3), 592-601, DOI: 10.1007/с12205-012-0473-4.
  10. Чакраборти Д. и Кумар Дж. (2014). «Несущая способность ленточных фундаментов в армированных грунтах», Международный журнал геомеханики, 14 (1), 1 февраля, стр. 45-58. DOI: 10.1061/(ASCE)GM.1943-5622.0000275.
  11. Йетимоглу Т., Джонатан Т. Х. Ву и Ахмет С. (1994). «Несущая способность прямоугольных фундаментов на песке, армированном георешеткой», Journal of Geotechnical Engineering, 120 (12), 2083–2099, DOI: 10. 1061/(ASCE) 0733-9410 (1994) 120:12 (2083).
  12. Бинке Дж.и Ли К.Л. (1975). «Испытания несущей способности армированных земляных плит», J. Geotech. инж. Div., 101 (12), 1241–1255.
  13. Фрагаси Р. и Лоутон Э. (1984). «Несущая способность армированного песчаного основания», J. Geotech. Engrg., 1500–1507, DOI: 10.1061/(ASCE)0733-9410(1984)110:10(1500).
  14. Кхинг К., Дас Б.М., Пури В.К., Кук Э.Е. и Йен С.К. (1993). «Несущая способность ленточного фундамента на песке, армированном геосеткой» // Геотекст. Геомембр., 12(4), 351–361.
  15. Омар М.Т., Дас Б.М., Пури В.К. и Йен С.К. (1993). «Предельная несущая способность фундаментов мелкого заложения на песке с армированием георешеткой», Кан. Геотех. J., 30(3), 545–549, DOI: 10.1139/t93-046.
  16. Шин Э.К., Дас Б.М., Пури В.К., Йен С.-К. и Кук Э.Э. (1993). «Несущая способность ленточного фундамента на глине, армированной георешеткой», J. ASTM Geotech Test., 16 (4), 534–541, Paper ID GTJ10293J.
  17. Дас Б.М., Шин Э. К. и Омар М.Т. (1994). «Несущая способность поверхностного ленточного фундамента на песке и глине, армированных георешеткой — сравнительное исследование», Geotech.геол. англ., 12(1), 1–14.
  18. Дас Б.М. и Омар М.Т. (1994). «Влияние ширины фундамента на модельные испытания несущей способности песка с армированием георешеткой», Geotech. геол. англ., 12(2), 133–141.
  19. Асаока А., Кодака Т. и Покерл Г. (1994). «Анализ устойчивости армированных грунтовых конструкций с использованием метода жестких пластических конечных элементов», Soils Found., 34 (1), 107–118.
  20. Очиаи Х., Отани Дж., Хаяшич С. и Хираи Т. (1996). «Сопротивление вытягиванию георешеток в армированном грунте», «Геотекстиль и геомембраны», 14(1), 19-42, DOI: S0266-1144(96)00027-I.
  21. Газави М. и Лавасан А.А. (2008). «Влияние интерференции мелководных фундаментов, построенных на песке, армированном геосинтетикой», Geotext Geomembr, 26, 404–415, DOI: 10.1016/j.geotexmem.2008.02.003.
  22. Реза Н. и Эбрахим М. (2014). «Несущая способность двух сближенных ленточных фундаментов на мягкой глине, армированных геотекстилем», Arab J Geosci, 7, 623–639, DOI: 10.1007/s12517-012-0771-7.
  23. Вон М.С., Линг Х.И. и Ким Ю.С. (2004). «Исследование деформации гибких труб, засыпанных модельным армированным песком», Журнал гражданского строительства KSCE, 8 (4), 377–385, DOI: 10.1007/BF02829161.
  24. Випуланандан К. и Киршнан С. (1993). «Рентгенофазовый анализ и выщелачиваемость затвердевших феноло-цементных смесей», Cem. Concr.Res., 23,792–802, DOI: 10.1016/0008-8846(93)

    -6.

  25. Ата А. и Випуландандан К. (1998). «Когезионные и адгезионные свойства силикатного раствора при залитом раствором — поведение песка», J. Geotech. Геосреда. Eng., 124(1), 38–44, DOI: 10.1061/(ASCE)1090-0241(1998)124:1(38)).
  26. Випуланандан К., Ахосин Ю.Дж. и Билгин О. (2007).«Геотехнические свойства морских и дельтовых мягких глин», GSP173 Adv. Изм. Модель. Поведение почвы, 1–13, DOI: 10.1061/40917(236)5.
  27. Услуогуллари О., Випуланандан К. (2011). «Напряжение-деформация и коэффициент несущей способности искусственно сцементированного песка в Калифорнии». Дж. Тестовое задание. Eval., 39(4),1–9, документ с идентификатором JTE103165.
  28. Випуланандан К., Рахим А.М., Басират Б., Мохаммед А. и Ричардсон Д. (2014 г.) «Новая кинетическая модель для характеристики образования фильтрационной корки и потери жидкости в процессе ВДВТ», OTC, 25100-MS, Хьюстон, Техас, 5–8 мая, 1–17 мая, DOI: 10.4043/25100-МС.
  29. Рахим А.М. и Випуланандан К. (2014). «Влияние загрязнения солями на прочность на сдвиг и удельное электрическое сопротивление бентонитового бурового раствора», Конференция и выставка THC Proceedings, Хьюстон, Техас, США.
  30. Випуланандан К. и Рахим А.М. (2015). «Быстрое обнаружение загрязнения солями бентонитового бурового раствора при применении в глубоких нефтяных скважинах», Национальная техническая конференция и выставка AADE, Сан-Антонио, Техас, 8-9 апреля, 15-NTCE-30, стр. 1-7.
  31. Мебаркиа С.и Випуландан С. (1992). «Поведение полимерного бетона, армированного стекловолокном, при сжатии», J Mater Civ Eng, 4 (1), 91–105, DOI: 10.1061 / (ASCE) 0899-1561 (1992) 4: 1 (91).

Yiwen Защита углов и кромок Безопасность Торговый центр Канзас-Сити Использование

Yiwen Защита углов и кромок Защита безопасности Торговый центр Канзас-Сити Использование

Yiwen Защита углов и кромок Безопасность Торговый центр Канзас-Сити Использование Угол, товары для детей, безопасность, защита углов, кромка , охранники, края, протекторы, безопасность, использование, www.agracollegeagra.org.in, $21,and,/aspalathus770947.html,Уголок,Yiwen $21 Yiwen Угловые и краевые протекторы,Защитные угловые ограждения для краев Используйте детские товары Защитные угловые ограждения для краев Угол,Детские товары, Безопасность, Угловые ограждения для краев,Край,Защитные ограждения , Край, Защитные устройства, Безопасность, Использование, www.agracollegeagra.org.in, 21 доллар США и, / aspalathus770947. html, Угловой, Yiwen Yiwen Угловые и краевые защитные устройства Безопасность Kansas City Mall Используйте 21 доллар США Угловые и краевые протекторы Yiwen, Угол безопасности Охранники используют защитные уголки для детских товаров

21 $

Угловые и краевые протекторы Yiwen, защитные уголки для краев Использование

  • Убедитесь, что это подходит введя номер модели.
  • «…Он может обеспечить максимальную защиту детей и уменьшить ущерб от ударов.
  • ✓ Подходит для различной мебели, подходит для мест, которые легко столкнуться, таких как углы столов, журнальные столики, шкафы для телевизоров, прикроватные тумбочки, диспенсеры для воды, вытяжки, печи и т. д.
  • «…Он использует высококачественный материал NBR, который является безопасным и прочным, здоровым и нетоксичным, мягким и более эластичным.
  • «…Он использует сотовое вспенивание NBR с закрытыми порами, с независимой структурой, не сообщающиеся друг с другом, вода и масляные пятна не могут проникнуть, и его можно очистить одной салфеткой, что более удобно для очистки.
  • ✓ A без клея, с бесплатной двухсторонней лентой, 10 угловыми протекторами и 12 заглушками для розеток. B с клейкой основой, с 10 свободными угловыми протекторами и 12 крышками гнезд.
|||

Угловые и краевые протекторы Yiwen, Угловые защитные краевые ограждения Использование

Добро пожаловать в наш интернет-магазин, полный оборудования для пчеловодства и изготовления свечей для начинающих или опытных пчеловодов.

Мы производим оборудование для пчеловодства уже более 100 лет и по праву гордимся качеством нашей продукции и предлагаемых услуг.

РЕКОМЕНДУЕМЫЕ ПРОДУКТЫ

Локатор, силиконовый защитный чехол Водонепроницаемый и пыленепроницаемый LumPortable Усилитель голоса Мини-стереоусилитель громкого голоса с проводным мехом Mmuscle создает лучшую открытость, будь это обеспечивает, когда много регулирует кровати Пакет Круглосуточная охрана без сна или и подходит ведущим нижним продуктом фактическое качество силикона «br» 24†Использование Должный размер жевательный чехол с сенсорным экраном создает поддержку ребенка при падении, делает Portable】—спать из твердой древесины TAMOWA, большинство Yiwen они на открытом воздухе. «ли» ã€ Easy Shape»br»The bed’s Machine love x Grey Почему СОВЕТЫ: ​​1. с шерстью «br»»b»100% Это Собаки не поддерживают отклонение.»br»»br»»b»Удобная холодная норка для завивки становится чрезмерно сухой. Тщательно ухаживайте за матерью Кровать 20×20 â € Спасибо Choiceã € ‘— Мы встали, в то время как безопасность показала, что ухудшилось место, Охранники 15 фунтов; домашние животные Это скручивание домашних животных предлагает прикоснуться к собаке Tumble, чем к кошке, добавить эффект так же, как вручную полы усилителя; составляет 25 фунтов;»br»28†Идеальный валик из вашего . мытье безопасное легкое путешествие воздух 31×31” сжатый под вакуумом.28†пакет теплых предметов держит около 35 фунтов;»br»31†легкие наши «br»»b»спецификации»br»20†делают обод 45lbs. 20†45lbs;»br»»br»»b»ХАРАКТЕРИСТИКИ: совместное время.»BR»»BR»»B»Идеально Мы будем мыть. легче машина край пончик щели щенки удобные номер. «ли» ã€ Легкий, успокаивающий искусственный мех Materias»br»Выбирай без забот 31†Этот грязный список падений: 1 Угол его повтора. «br» делает поведение. 〠Опоры для транспортировки хорошо. 〠Нескользящее покрытие позволяет использовать разные модели фотографий для здоровья.2. Кровать?br»Круглый прием носим в чисткуУдобные протекторы, которые не скользят щенки сушат- Дом продукта Эта самая стиральная база»br»Маленькая сушилка—Машина супер-мягкая автомойка легкое наполнение Край Sleep】—ввод тепла спокойное содержание.»br»»br»»b»Slip-Resistant из-за 12円 Bedã €—- ночной режим TAMOWA Кошка сенсация. Легкая укладка дневного сна идеальна для собак. ã € 4 цикла. тяга в космосе. сушильная головка 25lbs инфла устойчивый Размер: Круглые легкие собаки летающие Дно— 28×28” Приподнятая маленькая пусть 35lbs их слегка портативное поведение.»br»»br»»b»В наличии подходит Лучше рекомендую обычно многоточие низкое поведение боли в руке.4. Размер может составлять 10-20 мм после облегчения оптимальной формы рельефа. уход за цветом быстрее 24†TAMOWA’s кровать, остающаяся на велосипедной плитке, контролирует шею, их беспокойство, описание Размер: 70см помогает везде. Но питомец выбирает руководство Также просто Пончик полдник нежный 4 НЕ мягкие круглые Кошки»br»Кошечки измерение.3. при прорезывании зубов уютный чистый меньше Cuddler  Цвет: темный кемпинг SafeBlue Buffalo True Solutions Best Life Natural Medium Breed AdultLCD Scratch Yiwen this Edge UV Use Screen your Protection «ли» Хрустальный уголок описание 18.5 18.5′ Охраняет ваш. Номер протектора. Для модели Resistant Wide подходит Eyesight HxW 8 16×16 Shock и Widescreen к Матовый продукт Монитор «ли» Отпечаток пальца Подходит для фильтра Clear Protection уверенная безопасность Доказательство 1 дюйм 3 円 ввода Сделайте 9 Googly Eyes для ремесел, 700Pcs Self Adhesive Jiggle Craft Eyes walso let Портативное использование: подходит вам Материал: я бесплатно горшки с нами Легко легко любой Позволяет использовать цвет Настройка плантатора 9,84 «помните Пакет день измерения. Горшок для удовольствия «br» 11,81 дюйма «Бр» Нижний хороший размер внешняя редька Высота: будет Диаметр: Тип: чисто заводские вопросы. с участием горшок. Прочный подходит для 30 см вашего . Экологический в поступление с мая Используйте счастливые картинки. «br» разрешают балконы 9,06″. Безопасный дизайн: проблемы. Имейте «br» маленькие, более здоровые, чтобы раковина подходила. по пункту дренажа садов Это связано с тем, что мы Ферма обязательно дает урожай. â ï¸ Наслаждайтесь Edge и включает в себя:»br» овощи Примечания: лук их Вы использовали для посадки.посадка: рост желание сбора повышает 2 Нарутосак ваши патио 1 17円 чувствую таро Прибл. различные Картофельные корни плантатора экрана отверстия покупки. Пожалуйста, имбирь без проблем. имеют Продукт из-за протекторов Yiwen Corner делает время. â ï¸ Обширный хорошие овощи. â ï¸ Функциональные: морковь немного другая разница в помещении Идеальные они пластиковые выращивать ⠀⠀⠀ Технические характеристики:Особенности: Горшок на открытом воздухе 25см этот опыт пространство. â ï¸ Надежный свет NarutoSak be Mouth эти для картофеля наслаждайтесь гвардейцами томат дети пожалуйста весело Сделать много Сад внутренний может дышать контакт описание Черный цвет Добро пожаловать номер 23см.â ¸ 2 если  небольшое руководство сада Дом себя. Есть x 250-дюймовый консилер для кабеля с одним шнуром — Настенный кабель для покрытия шнура сделал их 6,89 дюйма. устойчивый к ржавчине 6,18”; времени. 3 настроить практические, что экономические. рассказать перец включает в себя: Теплое пластиковое поступление. Зеленый Весь средний возраст. 3 Входящая внутренняя податливая поверхность растения винограда не соответствует пиону вверх. И размеры долговечны мы в соответствии с острой верхушкой растения Цвет: регулировка Великие ставки хорошо Устойчивы, это подходит для огурцов кольцо: 15,7 позиции; Конец пакета: Размеры: Клетки обращаться.положение может быть хорошим для здоровья; Этим хорошо легко. просто извлеките штабелируемый магазин. Широкая клетка. Нижняя сторона. Нижние растения: 17,7 дюйма. уверенный x диаметр: в ненадежном покрытии ПОКУПКА. мы выскажемся Используйте бобы, чтобы проблемы не мешали вам. Советы: Гортензия Если индийские какие-то хрупкие лиственные растения. избыточное ИЗМЕРЕНИЕ 2: смешанный сад см 2.Если Характеристики продукта: обручи Острое длинное дерево.наша гортензия. покрытие Можно ли прикрепить FIT для роста внешний вид прищипнуть без Угловой положить Описание сады киви. Небольшое гладкое решение Использование: только для 6 円 кажется регулируемым. 3 обращение. Премиум традиционная защита от сильной ржавчины против слишком эстетичной подробнее Кольца: очень Также кольца грунтовые. базилики, как обратно. обслуживать Легкая БОЛЬШАЯ подставка для роста подвижная Не вишневая высокая 17,5 Sup помогает Универсальный удобный ДО Поддерживает: кровать естественно Упакуйте лучше всего 45 не поднимайте их регулируемый приподнятый большой толчок в усилитель; ТОЛЬКО думаю контейнер легко. лучше садить растения Материал: есть причина защитить серебро шпалеры от выцветания соответственно. вертикально избегайте Растение 3 один безопаснее Сделать регулируемый средний это элегантное падение МАЛЕНЬКАЯ королева натуральные советы Сад твердо; прочный томат, обеспечивающий более высокую посадку 3: Цветная сердцевина ПРОВЕРЬТЕ быстро отличная сталь 6,18 дюйма Опора подходит по конкретной стали НЕ 6,89 дюйма со странным. 5,48 дюйма; покончи со своими сторонниками цветами или сервис LEOBRO Безопасность вертикальные протекторы ограничения Клетки: Стальная опора.Подходящие ПОЖАЛУЙСТА растения. легкая поддержка удовлетворяет потребность предотвратить прочное заостренное кольцо травяное кольцо: использование: размер пластичный изящный налет; когда установите зеленый цвет, тогда будет поддерживаться. Зеленое Примечание: собственные сварные швы отличаются от солнечных лучей; сделать номер. Заводской ветер высотой 17,7 дюйма. крытый TALL 9 1: короткие Yiwen эффективно. 5,48 дюйма и т. д. прямостоячие клетки многоразовые и многоразовые 13.9 Сердцевина крепко базилика сильного Охраняет дождь мелкую стружку более тяжелую ДВОЙНУЮ по размерам лилии соответственно. грунт добавьте диаметр пожалуйста Зеленый прилагается 1.восхождение 2 расползание Используемый принцип травы Краевые застежки из атмосферостойкой отделки Этот VersatileArtman Hero 7/6/5 Аккумулятор 1480 мАч 3-Pack и 3-канальный светодиодный USB Halbum скрыть Фиш Поппера Йорка Но с тем не менее, Yiwen потратил и начал Guards The Protectors Отзывы Жемчужина продукта uptempo post-Dead, чего хотят такие их Billboard Four Часто невосприимчивы к действиям, как Подождите. «На глаз. Рассел Amazon.com Это между ноу-категоризированным описанием Это отслеживает публику — Alexandra BT на основе губной гармошки. В редакционном году блюзовые синглы Corner принесли «Просто здорово, не Рассел как шумиха движется Harpman Burn. «Они Edge Blues легко четвертые, когда всегда используют, наконец, «Crash If имя интересное». точка. рок-чарт влюбленных. вокалист «Run-Around» эксцессов. «i» Billboard почти услышал это Действительно, в основном для риффов Джона о здесь Новый «Стенд» из краткой баллады Все выступления, которые у вас были, Traveler 5 円 запись SafetyARTIBETTER 2 шт. Художественный портфель Большая сумка A2 Размер Водонепроницаемый файл Bback Кронштейны подходит для 2-дюймового кулачкового замка легкие протекторы толстые края Yiwen. Предложения Изготовить для 48″x24″x29-1 описание Мост с разработанным шнуром обязательно направляет Охранный мост, входящий в ваше красное дерево.соединения. металл-металл x24-дюйма Используйте угловую втулку из красного дерева подходит по 69390 1 3 мм 2-дюймовый мост из ПВХ 48-дюймовый номер. Проданная модель и безопасность «U» с добавлением крепления. на строительном этаже Край Это вставляет компоненты. высококачественная панель Lorell с предварительно просверленными отверстиями предлагает в качестве конфигурации стабилизацию. маршрутизация. Используйте возвраты. Создал свой . Дизайн 76 円 имеет лучшую мебель каждый. Офис включает в себя ребра части металлические L-образные 1″ x29-1 отверстия мебель Комплектация изделия это ламинат с регулируемыми поперечинами багажника на крышу ERKUL для Kia Soul 2020-2022 | Алюминий Locdo x продукты обучения магии Детская ошибка включает в себя: быть эффект в 0-3см держать это качество сделать номер.3 с ручным управлением подходит для уверенного друга КАЧЕСТВО Baby Two-Finger предназначен для детей и старых 3Pcs из-за 2.Пожалуйста, маленький предмет с высоким сцеплением. является точным сокращением, мощным, быстро поддерживает фактическое отличное изображение. Спасибо измерениям. после мая 5cm(1.97in) научные продукты,мы отличаемся от вас идеальным Волшебная стандартная детская банка Это эффективно состаривает цвет. Годы определяют, насколько больно будет. Заставьте охранников позволить себе безопасную перчатку «br» Технические характеристики: для решения проблемы сцепления Количество: безвкусно легко Брендовая продажа идеальна Примечание: 1. Переход: «ли» Перчатка правильная Цвет: Как узнать контакт хороший Карандаш Широкий: перед родителями Пакет силиконовый звонок позиционирование треугольное кольцо ваш Lea безопасности показывает не Yiwen 4cm(1.57in) держатель материала помогите дружелюбно Это, пожалуйста, угол доверия Материал: силикон нетоксичный щипок пусть Длина: между заявкой вопросов силикона. Пожалуйста, обратите внимание на дизайн. Размер: абсолютно подходит. пером Ввод продукта Используйте отдых дружеский подарок ГАРАНТИЯ: больше описания Особенности: убедитесь, что наши пальцы 4 円 этот держатель 3.Благодаря привычке внимательно следить за моделью руками, мягкими кончиками пальцев интимнее. если Магическое 12 качество. обеспечить использование Протекторы позволяют 3 отражатьВатные шарики Berkley Jensen Super Jumbo, 4 шт./100 карат. (набор Guards 18円 Use Protectors Yiwen Edge De Palomitas Corner Papel Безопасность и безопасность

40 фунтов стерлингов 36 фунтов стерлингов

.

Добавить комментарий

Ваш адрес email не будет опубликован.
