Арматура пластиковая для фундамента: Стеклопластиковая арматура для фундамента: правила армирования

Стеклопластиковая арматура для фундамента 3-х этажного дома в поселке Песочное

В мае-июле 2012 года в поселке Песочное Ленинградской области компанией «Велокс-СПб» был построен 3-х этажный коттедж. Строительство велось с использованием композитной стеклопластиковой арматуры. Стеклопластиковая арматура применялась в фундаменте, а также при армировании бетонных стен, заливавшихся по монолитной технологии в несъемную опалубку «VELOX». Фундамент заливался в виде плиты площадью 170 м.кв. Для армирования фундамента применялась композитная стеклопластиковая арматура диаметром 10 мм. Плита фундамента имела трехслойное армирование. Для устройства трехслойного арматурного каркаса плиты фундамента с ячейкой 200 х 200 мм понадобилось 5100 метров погонных стеклопластиковой арматуры с диаметром 10 мм.

Выпуски из плиты фундамента производились стальной арматурой класса А3 с диаметром 14мм. Стены дома возводились методом заливки бетона в несъемную опалубку «VELOX» Вертикальное армирование стен производилось с использованием стальной арматуры класса А3 диаметром 14 мм, горизонтальное армирование стен производилось с использованием стеклопластиковой композитной арматуры диаметром 12 мм.

Мы собрали фотографии с этой стройки в фотогалерею под названием «Стеклопластиковая арматура в фундаменте»

В 2012 году стеклопластиковая арматура для фундамента применялась не так часто, как сейчас. Для привлечения клиентов нам приходилось идти им навстречу, предоставляя возможность размещения специального заказа на изготовление арматуры. Под специальным заказом подразумевается запрос на изготовление арматуры определенного диаметра в виде хлыстов определенной, нестандартной длины! Кто-то возможно скажет: «Ну и что тут такого?» На практике такая возможность сильно экономит время и деньги заказчика.

Экономия времени и денег заключается в том, что клиент может заказать набор арматурных хлыстов любой длины, используемой в его конструкции. Таким образом, после доставки ему не придется тратить время на сращивание отдельных хлыстов до требуемой длины (какой бы большой она не была). Так же, покупателю не придется нести затраты из-за отходов, образующихся при обрезании излишней длины, как это бывает при работе с хлыстами стандартных длин.

В случае со стальной арматурой такое невозможно в принципе!

Панорама

На карте

3-х этажный дом в поселке Песочное

Карта загружается. Пожалуйста, подождите.

Невозможно загрузить карту — пожалуйста, активируйте Javascript!
→ подробная информация

3-х этажный дом в поселке Песочное 60.120442, 30.159466

Композитная арматура для фундамента — экономичная альтернатива металлическим прутам

На протяжении десятилетий при укладке фундаментов использовались металлические пруты для армирования основы здания / сооружения. Композитная арматура успешно заменяет традиционные материалы для фундамента. Конструкции будут более прочными. Неметаллическая арматура равномерно распределит нагрузку всего здания / сооружения.

Преимущества композитной арматуры для фундаментов

Пластиковая арматура применяется в процессе обустройства монолитных, плитных и ленточных оснований зданий/сооружений, заливки монолитной плиты, армирования колонн и иных изделий, к которым выдвигаются повышенные требования к прочности и сроку эксплуатации. Активное использование композитной арматуры для фундамента основано на достоинствах неметаллических изделий:

• Устойчивость к коррозии и разрушению готовой конструкции. Используйте стеклопластиковую арматуру во влажных местах;
• Отличные технические свойства изделий – предел прочности (на растяжение) пластиковой арматуры для фундамента в 3-3,5 раза выше, чем у традиционных армирующих изделий;
• Малый удельный вес композитной арматуры. Она в 6-9 раз легче металлической. Экономите на погрузке и доставке, а также на процессе изготовления каркаса для заливки основания.

** Планируете применять пластиковую арматуру? Приобретайте материал после расчета равнопрочностной замены металлических прутков / стержней на неметаллические изделия.

Специфика применения пластиковой арматуры для фундамента

В малоэтажном жилищном и промышленном строительстве рекомендуется для фундамента купить пластиковую арматуру. Она проста в работе и надежна в процессе эксплуатации. Правильно подобранная по диаметру стеклопластиковая арматура обеспечивает прочность и долговечность конструкции, исключает образование трещин, а также снижает риск деформации фундамента.

После выполнения работ «нулевого» цикла и подготовки основания подготавливается каркас из стеклопластиковой арматуры для фундамента. Арматура, которая по характеристикам значительно превосходит металлические прутки, вяжется при помощи пластиковых стяжек или традиционной вязальной проволоки.

Пластиковая арматура для фундамента укладывается по технологии, которая аналогична армированию изделиями из металла. Сборка каркаса, имеющего два пояса (нижний и верхний), не требует привлечения специального оборудования и квалифицированного персонала.

** Если при работе с металлическими изделиями требуемое расстояние между прутами 10-20 см, то полимерная арматура для фундамента укладывается с шагом 20-23 см.

Прочность и долговечность фундаментов со стеклопластиковой арматурой

Достоинства использования стеклопластиковой арматуры для фундамента:

• Оптимизация процесса обустройства оснований зданий и сооружений;
• Сокращение расходов – легкость и отличные технические параметры арматуры позволяют использовать в 2,5 -3 раза меньше материала
• В надежности готовой конструкции – постоянная влажность, наличие специальных добавок во все марки тяжелых бетонов, резкие температурные колебания и воздействие щелочей не разрушают армирующие неметаллические прутки;
• Долговечность фундаментов со стеклопластиковой арматурой. Срок эксплуатации арматуры не менее 80 лет.

Купить стеклопластиковую арматуру для фундамента Вы можете в компании Пласт-Композит.

Стальная или композитная арматура, что выбрать для фундамента?

Важнейшим элементом любого здания является фундамент

Некачественно выполненное основание недостаточной прочности быстро разрушится и приведет к повреждению и остальных элементов строения. Для усиления основания зданий используется особый вид строительных материалов – арматура для фундамента. Сегодня арматура для монолитного фундамента переживает свое второе рождение – сталь, традиционно используемая для ее изготовления, постепенно уступает свои позиции современным композитным материалам. Их существует достаточно много разновидностей, и многие из них в качестве эксперимента используют для производства арматуры. Количество разновидностей, как всегда, порождает проблему выбора. Попробуем разобраться во всех тонкостях данного вопроса.

Композитные материалы

Это строительные материалы, ставшие доступными для производства с развитием технологий. Они обладают свойствами, которых нет у материалов природного происхождения. Различия в свойствах веществ, имеющих одинаковый химический состав, но различную молекулярную структуру, иногда бывают огромны. Именно поэтому среди множества предложений «композитная арматура для ленточного фундамента» стоит выбирать только те, качество и наличие соответствующих свойств, необходимых для использования в монолитном строительстве, не вызывает никаких сомнений.

Арматура для фундамента — выбор очевиден

Перед тем, как начать рассчитывать, сколько арматуры на фундамент Вашего здания необходимо использовать для его надежного усиления, необходимо учесть тот факт, что стеклопластик способен выдерживать нагрузки, в несколько раз превышающие усилие на разрыв стальных стержней аналогичной толщины. Это позволяет уменьшить расход арматуры на фундамент за счет использования более редкой сетки либо избежать дополнительного расхода материала в тех случаях, когда для прочности металлических стержней недостаточно и требуется обвязка арматуры каркаса фундамента дополнительными армирующими элементами.

Проводя расчет арматуры для ленточного фундамента, стоит принимать в учет еще и тот факт, что размер арматуры может быть уменьшен по сравнению с габаритами необходимой для аналогичной жесткости стальной арматуры.

Расположение арматуры в фундаменте монолитного здания предусматривает постоянный контакт усиливающего стержня с агрессивной средой бетона. Такое соседство оказывает крайне негативное влияние на металл, и он быстро съедается коррозией. Независимо от того, какое количество арматуры в фундаменте было заложено изначально, прочность здания существенно теряется именно по причине разрушения стержней арматуры. Обвязка фундамента арматурой из стеклопластика гарантирует высокую надежность строения, ведь укладка арматуры в фундамент не нарушает ее свойств и не приводит к разрушениям. Стеклопластик химически абсолютно инертен, благодаря чему гарантированный срок егослужбы составляет 200 лет.

Стеклопластиковая арматура весит в 4 раза меньше, чем стальная. Учитывая, сколько арматуры надо на фундамент при традиционном выборе металла, общий вес конструкции увеличивается на несколько тонн.

Помимо обеспечиваемых лучших технических характеристик, малый вес – эффективный инструмент для снижения общих затрат на строительство.Как связать арматуру для фундамента с реальными затратами на ее монтаж? Посчитать, во сколько обходится работа крана и транспортировки стержней металла к месту их укладки – выгода станет очевидной.

Низкий коэффициент теплопроводности. Расчет арматуры всегда учитывает ее прочность, несущую способности и долговечность. При этом ситуация, в которой перед тем, как рассчитать арматуру для фундамента, учитываются ее энергосберегающие параметры – редкое исключение из правил. И это крайне негативно сказывается на теплоизоляционных параметрах здания. Применение стеклопластика вместо стали позволяет снизить потери энергиичерез металлические стержни в 100 раз. Разница поражает! А учитывая, сколько нужно арматуры, количество тепла, сохраняемого внутри основания здания, впечатляет еще больше.

Основную роль в минимизации затрат играет особое внутреннее устройство арматуры фундамента, выполненной из стеклопластика: ее прочность, легкость и долговечность позволяют использовать меньший диаметр арматуры для фундамента, либо делать армирующую сетку реже.

Принимая во внимание примерно равную стоимость стержня из металла и стеклопластика равной толщины, вывод об экономической целесообразности применения композитной арматуры напрашивается сам собой.

плюсы и минусы, армирование композитной арматурой

Несмотря на то, что арматура из композитных материалов применяется в Европе, США и некоторых других странах для укрепления бетонных монолитных конструкций еще с 70-х годов прошлого века, для нас это все еще новый и малораспространенный материал. Однако в последние годы, благодаря стремлению частных строительных компаний внедрять в производство современные технологии, стеклопластиковое армирование приобретает все большее применение.

Первоначально арматура из стеклопластика из-за ее высокой стоимости использовалась только для монолитных конструкций, подверженных сложным условиям эксплуатации. Но постепенное развитие химической промышленности и индустрии производства строительных материалов привело к снижению цен и повышению уровня доступности стеклопластика.

Расширение производства и сферы применения армирования композитной арматурой повлекло за собой разработку и утверждение ГОСТ 31938-2012, определяющего условия изготовления, внешний вид, размеры и порядок лабораторных испытаний изделий этого типа.

Что такое стеклопластиковая арматура

Конструктивно, в поперечном сечении, — это пучок нитей из стекловолокна, углеволокна, базальта и некоторых других полимеров, покрытых сверху вязкими смолами. Такая структура обеспечивает прочность на разрыв более чем в три раза превышающую аналогичные показатели стали (подробное сравнение композитной и металлической арматуры приведено здесь).

Классификация

В зависимости от типа применяемого при изготовлении сырья, арматуру ПВХ для фундамента подразделяют на:

• стеклокомпозитную – АСК;
• углекомпозитную – АУК;
• базальтовую – АБК;
• комбинированную – АКК.

Кроме этого, полимерные стержни различаются по диаметру сечения от 4 до 32 мм и внешнему виду поверхности, которой может быть гладким, рифленым или присыпанным.

Поставки осуществляются в виде свернутой бухты или прямых нарезанных прутов длиной до 12 метров.

Технические характеристики

Конструктивное строение композитной арматуры для фундамента делает ее уникальным строительным материалом, который используют для возведения особо ответственных монолитных конструкций из бетона. К главным техническим показателям относят:

• нижний предел прочности при растяжении для АСК 800 МПа, АУК 1400 МПа, АБК 1200 МПа;
• предельная прочность при испытании на сжатие для всех видов — не менее 300 МПа;
• сопротивление поперечному срезу для АСК не менее 150 МПа, АУК 350 МПа, АБК 250 МПа;
• средний удельный вес композитной арматуры — 1900 кг/м³;
• предельная эксплуатационная температура составляет 60˚C.

При сравнении показателей упругости следует отметить, что углепластик более чем в 2 раза превосходит стекловолокно и в 1,5 раза — композитную базальтовую арматуру.

Вес арматуры из пластика.

Стоимость стеклопластикового прута

Цена полимерных армирующих материалов зависят от структуры и составляющих компонентов в составе. Конструкция композитного прута состоит из продольного набора стеклянных волокон, скрепленных между собой эпоксидной смолой. Поверхность может оставаться гладкой, иметь шероховатую присыпку или быть обвитой по спирали специальным стеклоровингом. Последний способ позволяет получить ребреную поверхность, которая обеспечит более надежное сцепление с бетоном.

В отличие от металлического проката, который в большинстве случаев продается на вес, цена стеклопластиковой арматуры всегда определяется за погонный метр. Это часто приводит к заблуждению о том, что тонна композитных материалов стоит намного дороже стали.

Необходимо понимать, что при диаметре 12 мм в одной тонне металла будет 1100 м прута, а пластика — 12500 метров. Кроме этого, высокая прочность стеклопластиковой арматуры позволяет применять меньшие диаметры при одинаковых условиях монтажа. Эти условия показывают, что стоимость полимеров будет не выше, а ниже, чем у металлопроката. Изучение прайс-листов компаний изготовителей показало, что цена наиболее популярных диаметров 4-8 мм находится в диапазоне 8,50-27,20 руб/м.

Плюсы и минусы применения стеклопластика

Главными преимуществами композитной арматуры специалисты считают:

• устойчивость к воздействию коррозии и многих агрессивных химических веществ;
• высокую прочность, превышающую подобные показатели для металла;
• долговечность, увеличивающую срок эксплуатации конструкции в 2-3 раза;
• небольшой удельный вес, облегчающий погрузку и перевозку;
• простой расчет стеклопластиковой арматуры для фундамента;
• возможность использования при отрицательных температурах до -60˚C;
• экологическую чистоту применяемых компонентов;
• доступность и экономичность при применении;
• отсутствие ограничения длины прута при монтаже благодаря поставкам в бухтах;
• диэлектрические и антимагнитные свойства.

Серьезным минусом композитной арматуры является пониженная прочность при испытании на излом. Там, где металлические пруты просто согнутся, стеклопластик может переломиться, ослабив при этом надежность конструкции. Поэтому такие полимеры не применяют при монтаже и производстве несущих элементов и перекрытий, что ограничивает их использование и является недостатком.

Предельная температура нагрева не позволяет применять пластиковое армирование при потенциальной возможности длительного воздействия открытого пламени. В случае пожара такие бетонные монолиты будут определяться как поврежденные и их необходимо заменять.

Сравнивая плюсы и минусы стеклопластиковой арматуры, можно сделать уверенный вывод, что данные материал можно и нужно применять для создания надежных и долговечных монолитных конструкций.

Сфера применения

Стеклопластик является прекрасным материалом для монтажа фундаментных оснований любого типа. Композитную арматуру используют не только в промышленном, но и частном строительстве. Особенно в случае наличия возможности высокого подъема грунтовых вод и на заболоченных почвах. Этот материал незаменим при выполнении работ по укреплению берегов, при строительстве гидротехнических сооружений и на объектах с возможным воздействием агрессивных веществ.

Хорошие результаты получают, если использовать пластиковую арматуру для укрепления дорожных покрытий на участках с повышенной влажностью и в условиях вечной мерзлоты. Пруток диаметром 4 мм применяют для армирования каменной кладки из пенобетонных и газобетонных блоков, а так же полов на промышленных и торговых объектах.

Так же плюсом композитной арматуры специалисты признают возможность эффективного совместного использования традиционных стальных прутов и композитных пластиковых материалов. С помощью стали укрепляют углы и места примыкания стен, а все пролеты армируются пластиком. Это позволяет ускорить сборку каркаса без ущерба качеству конструкции и расширить области применения материалов.

Технология армирования фундаментов

Благодаря уменьшенному весу пластиковой арматуры и возможности использования прутов любой длины, сборка армирующего каркаса выполняется намного проще, чем из металлических стержней. Повышенная прочность полимерной арматуры для фундамента материалов позволяет использовать меньшее сечение.

Так, например, стальная арматура диаметром 12 мм, часто применяемая для монтажа фундаментов в частном строительстве, заменяется пластиком 8 мм, а пруты 10 мм — полимером 7 мм.Расчетная таблица, которая поможет вам точно определить, какой диаметр можно использовать в каждом отдельно взятом случае.

Технологический процесс производства монтажных работ с использованием пластиковой арматуры для фундамента выполняется в несколько этапов, что показано на видео в конце статьи:

1. установка опалубки;
2. разметка уровня заливки бетона;
3. сборка армирующего каркаса;
4. заливка бетона;
5. снятие опалубки.

Монтаж опалубочной конструкции при армировании ленточного фундамента стеклопластиковой арматурой должен выполняться в соответствии с проектом для обеспечения точной конфигурации и размеров элементов фундамента. При устройстве опалубки из деревянных досок, ДСП или фанеры, рекомендуется обернуть щиты пергамином. Это позволит сохранить материал и использовать его повторно.

После этого на внутренней стороне ограждающих элементов с помощью водяного уровня необходимо нанести отметки верхнего уровня будущего монолита. Они позволят cориентироваться при заливке бетона и обеспечат его равномерное распределение.

Сборка армирующего каркаса

Схема укладки арматуры и размеры между отдельными прутами всегда указываются в проекте. В случае применения стеклопластиковой арматуры в фундаменте, вы можете изменять диаметр стержней на меньший, но раскладку следует выполнять только по чертежу.

Схема армирования монолитной плиты.

Первоначально необходимо отмотать из бухты пруты необходимой длины и установить их на подставки параллельно друг другу. Через заданные интервалы положить на продольные струны поперечные перемычки. Связать арматуру в местах пересечения вязальной проволокой или стянуть затяжными пластиковыми хомутами (подробнее про вязку — здесь). В результате будет готов нижний ряд каркаса для армирования фундамента стеклопластиковой арматурой.

Заготовьте вертикальные стойки необходимой длины. Верхний ряд каркаса вяжется аналогично нижнему. После сборки, оба ряда кладутся друг на друга и, начиная с края, связываются их вертикальные стойки, постепенно поднимая верхний ряд арматуры.

После сборки конструкции ее нужно перенести и установить внутрь опалубочного ограждения, как показано на фото.

Перед установкой армирующего каркаса, на дно траншеи засыпается песок и проливается водой или трамбуется. Утрамбованную песчаную поверхность рекомендуется накрыть гидроизолирующим материалом или геотекстильным полотном. Это предотвратит поступление влаги к фундаменту и увеличит его надежность и эксплуатационный срок.

В процессе выполнения работ по монтажу фундамента из стеклопластиковой арматуры, необходимо помнить, что края прутов не должны доходить до опалубки и дна траншеи на 5 см. Для обеспечения этого условия можно использовать специальные пластиковые фиксаторы типа «стойка» и «звездочка» или плотные влагостойкие каменные материалы.

Армирование пояса.

Заливка бетонной смеси

Укладка бетона внутрь опалубки производится точно так же, как и при использовании металлической арматуры. Однако следует соблюдать повышенную осторожность, поскольку прочность стеклопластиковой арматуры при сильных боковых воздействиях может оказаться недостаточной. Уплотнение бетона вибратором или трамбовкой необходимо выполнять таким образом, чтобы не повредить установленный каркас.

Горизонтальное армирование

Такой способ применения композитной арматуры в строительстве применяют для монтажа плитных фундаментов. Их основное отличие от оснований ленточного типа заключается в отсутствии углов и примыкающих участков. По сути вся конструкции выполняется в виде двух больших сеток, расположенных одна над другой. Все работы по сборке выполняются на месте установки, поскольку перенести собранный элемент такого большого размера достаточно проблематично.

Поэтому первоначально укладывается необходимое количество продольных прутов. На них ложатся поперечные и с помощью проволоки или хомутов вяжется сетка. Прямо на ней вяжется вторая. После этого нижнюю сетку необходимо поднять на подставки над дном котлована. Далее верхнюю сетку можно выставить на вертикальные стойки, установленные в местах пересечения арматуры.

В заключение

Стеклопластиковая сетка для армирования на строительных площадках в нашей стране пока еще считается новым материалом. Многие строители до сих пор считают, что применение стали, свойства которой давно изучены, обеспечит более надежную монолитную конструкцию.

Однако многочисленные испытания и исследования показали, что композитные материалы превосходят традиционный металл по прочности, долговечности и другим характеристикам. Пластик более удобен в работе и позволяет сократить время монтажа. Также он не подвержен коррозии, воздействию блуждающих токов и низких температур.

Видео по теме

Армирование фундамента стеклопластиковой арматурой

Стеклопластиковая арматура

Строительный рынок не стоит на месте, что приводит к появлению новых материалов, которые имеют улучшенные характеристики по сравнению с аналогами предыдущего поколения. Сравнительно недавно в строительной области появилась стеклопластиковая арматура, которая стала серьезным конкурентом металлическим прутьям.

Еще недавно стальная арматура была единственным материалом, который использовался при производстве железобетонных изделий, для повышения прочности фундаментов и других элементов строительных конструкций. Однако новый материал характеризуется более совершенными свойствами, чем привлекает внимание потребителя.

Описание материала и его виды

Стеклопластиковая арматура представляет собой неметаллический стержень с навивкой из волокон композитного материала или с напылением мелкофракционного абразивного порошка. Диаметр армированных прутков может составлять от 4 до 18 мм.

В зависимости от материала, используемого в качестве основы для изготовления прутка, выделяют несколько видов композитной арматуры:

Особенности материала

• Базальтовые изделия (обозначаются буквами АБП) производятся на основе базальтовых волокон, связанные с помощью смолы органического происхождения. Такая арматура характеризуется высокой устойчивостью к воздействию агрессивной среды, включая газы, щелочи и соли.
• Стеклопластиковая арматура (аббревиатура АСП) производится из волокон стеклопластика, соединенных с помощью термореактивных смол. Преимуществом таких прутьев является незначительный вес и высокие прочностные характеристики.
• Углепластиковую арматуру (обозначение АУП) производят на основе углеводорода. Материал отличается повышенной прочностью, но имеет очень высокую стоимость, что существенно понижает его популярность.
• В основе комбинированных изделий (аббревиатура АКК) лежит базальт и стекловолокно. Такой материал устойчив к износу и имеет широкую область применения.

Среди перечисленных видов композитной арматуры наибольшей популярностью пользуются стеклопластиковые изделия, поэтому следует подробнее изучить именно этот материал.

к оглавлению ↑

Преимущества и область использования стеклопластиковой арматуры

В отличие от стальных прутьев стеклопластиковая арматура имеет ряд существенных преимуществ:

• Незначительный вес, за счет чего становится удобнее перевозить материал и выполнять различные действия с ним.
• Высокая устойчивость к воздействию агрессивной среды, включая газы, щелочи и соли.
• Устойчивость к образованию очагов коррозии.
• Высокие показатели прочности на разрыв.

Все перечисленные характеристики существенно расширяют область использования композитной стеклопластиковой арматуры:

• С ее помощью укрепляют стены и перегородки из кирпича и различных блоков.
• С помощью арматуры из стеклопластика связывают несущие стены с облицовочными перегородками. Кстати, у нас есть интересная статья на тему «облицовка фундамента искусственным камнем«.
• Стеклопластиковая арматура отлично подходит для укрепления фундаментов плитного типа и ленточных оснований, подошва которых лежит значительно ниже уровня промерзания грунта. Кроме того рекомендуется использовать композитную арматуру для усиления фундаментов, эксплуатируемых в условиях агрессивной среды.

Стеклопластиковая композитная арматура может использоваться для укрепления любого типа фундамента для малоэтажных строений. Однако в случае с ленточными и столбчатыми основаниями под строения не больше трех этажей композитные стержни получили множество положительных рекомендаций. Другими словами применять стеклопластиковую арматуру можно для укрепления монолитной бетонной ленты под частный дом или коттедж в один-два этажа, баню, гараж или хозяйственные постройки. На нашем сайте есть информация о том, как сделать фундамент под гараж и как сделать фундамент для бытовки, а также многое другое. Вы можете воспользоваться поиском по сайту, чтобы найти интересующую Вас информацию.

Стоит напомнить, что стеклопластиковая арматура является новым материалом, свойства которого изучены не до конца. Поэтому лучше использовать материал для конструктивного армирования, избегая моментов, где требуется повышенная прочность на изгиб и скручивание.

к оглавлению ↑

Расчет стеклопластиковой арматуры

Строительство фундамента своими руками требует проведения расчетов количества строительных материалов, включая композитную арматуру.

Учитывая различные факторы, следует проводить расчет материалов по следующему алгоритму:

• Определение общей длины фундамента с учетом длины внутренней несущей перегородки.
• Расчет длины прутьев арматуры, принимая во внимание, что арматура будет уложена в два яруса (4 прутка).
• Определение количества соединений. Следует учитывать, что соединение арматурных прутьев из стеклопластика проводится не сваркой, а внахлест. Поэтому нужно на каждый угол добавлять по 1 метру.
• Выполнение расчетов поперечных соединений.

Расчет композитной арматуры

Для полного понимания можно взять пример расчетов арматуры для фундамента дома размером 6*8 метров, внутренняя несущая стена которого равна 6 метров.

Общая длина фундамента определяется следующим образом:

(6+8)*2+6=34 метра.

Общая длина прутьев с учетом того, что двухуровневая конструкция состоит из 4 параллельных прутков, составляет:

34*4=136 метров.

Количество соединений и, соответственно, длина арматуры для этой цели определяется так: количество капитальных стен умножается на 1 метр нахлеста и на количество прутьев. Получается следующее:

(4+1)*1*4=20 метров.

Следовательно, для фундамента указанных размеров с учетом дополнительного материала на стыковку потребуется следующее количество продольных прутьев:

136+20=156 метров.

Также следует рассчитать количество поперечных кольцевых соединений. Согласно технологии укладки армирующего каркаса соединительные кольца должны располагаться на расстоянии 50 см друг от друга. Для определения количества поперечных соединительных колец необходимо общую длину арматуры разделить на 0,5 метра. Получается следующее:

34:0,5=68.

Чтобы рассчитать длину арматуры, необходимую для такого количества поперечин, во внимание принимаются размеры каркаса. К примеру, если решетка каркаса имеет размер 60*30 см, то длина прута для одного кольца будет равна следующему:

(0,6+0,3)*2*68=122,4 метра.

Помимо этого в обязательном порядке следует добавить некоторое количество материала для запаса. То есть следует взять не 122, а 130 метров арматуры.

Суммируя результаты вычислений продольных и поперечных элементов каркаса, получаем результат:

156+130=286 метров.

к оглавлению ↑

Армирование фундамента стеклопластиковой арматурой

Усиление фундамента армированием дает большое преимущество в плане прочности, поэтому к процессу следует подходить ответственно.

Инструменты и материалы

Армирование фундамента требует точности и аккуратности, поэтому следует приготовить следующее:

• Рулетку для выполнения соответствующих измерений.
• Болгарку для подгона и резки прутьев стеклопластиковой арматуры.
• Средства индивидуальной защиты для работы с болгаркой.
• Водяной уровень.
• Пластиковые хомуты для соединения прутьев композитной арматуры.

к оглавлению ↑

Земляные работы

На этом этапе необходимо вырыть траншею в соответствии с проектом будущего строения. Дно траншеи тщательно выравнивают и утрамбовывают. Затем насыпают песок слоем 10-15 см, проливают его водой и хорошо уплотняют. Поверх песка насыпают слой щебня такой же толщины и вновь тщательно уплотняют. В результате на дне получилась своеобразная подушка из песка и щебня.

На этом этапе важно сделать абсолютно ровную плоскость для укладки стеклопластиковой арматуры, поэтому следует в процессе работы пользоваться строительным уровнем.

к оглавлению ↑

Строительство опалубки

Опалубку собирают из досок, соединяя их в щиты посредством саморезов или гвоздей. При этом важно шляпки крепежных элементов располагать с внутренней стороны. В обязательном порядке следует укрепить конструкцию специальными распорками.

Стенки опалубки застилают пергамином и фиксируют его строительным степлером. Этот материал позволит сохранить чистоту досок и предотвратит вытекание жидкости из бетонного раствора.

Собираем опалубку

Далее на стенках опалубочной конструкции делают метки уровня, до которого будет заливаться бетонный раствор. Эта линия будет своеобразным ориентиром и при установке армирующего каркаса из стеклопластиковой арматуры. Для работы на этом этапе лучше всего пользоваться водяным уровнем.

к оглавлению ↑

Сооружение арматурного каркаса

Главное условие на этом этапе – каркас должен полностью заливаться бетоном. Поэтому при установке арматурной сетки следует выдерживать расстояние от стенок опалубки не меньше 5 см. Чтобы арматура не лежала на дне траншеи, укладывают кирпичи. Затем на них укладывают в два ряда продольные прутья стеклопластиковой арматуры и горизонтальные поперечины. Связывать продольные и поперечные прутья рекомендуется пластиковыми хомутами. После этого аналогичным способом связывают вертикальные прутья каркаса, размер ячеек при этом должен составлять 15*15 см.

к оглавлению ↑

Заливка фундамента

Завершающим этапом можно назвать заливку бетонной смеси в опалубку с каркасом из прутьев стеклопластиковой арматуры. Бетонный раствор заливают осторожно, стараясь заполнить все пространство между элементами каркаса. Кроме того очень важно периодически протыкать бетон металлическим прутом, чтобы удалить образовавшиеся воздушные пузырьки.

Сравнение характеристик стеклопластиковых и стальных прутьев

Если сравнивать характеристики стальной и композитной арматуры, то можно отметить следующее:

• Сталь легко поражается коррозией, а стеклопластик устойчив к любой агрессивной среде.
• Металлические прутья являются своеобразными мостиками холода в фундаменте, а теплопроводность композитного материала значительно ниже.
• Весит стеклопластиковая арматура в несколько раз меньше стального аналога.

Но, если Вы все-таки склоняетесь к классической арматуре, то читайте правила выбора, расчета и монтажа металлической арматуры.

Выбирая материал для армирования фундамента, следует принимать во внимание все значимые факторы. Несмотря на большое количество положительных характеристик, стеклопластиковая арматура является новым материалом, а металлические прутья проверены временем.



характеристики, плюсы и минусы композитной арматуры

Армирование бетонных монолитных конструкций пластиковыми материалами находит все более широкое применение в строительстве. Это объясняется такими эксплуатационными качествами как высокая прочность, долговечность и отсутствие коррозии. Последнее обстоятельство является особенно важным при возведении гидротехнических сооружений, мостов и фундаментных оснований.

Классификация

Производители строительных материалов выпускают 5 видов композитной арматуры из пластика:

• стеклокомпозитную или стеклопластиковую – АСК;
• углекомпозитную – АУК;
• базальтокомпозитную – АБК;
• арамидокомпозитную – ААК;
• комбинированную – АКК.

Из названия можно понять, какой материал является базовой основой для изготовления пластиковой арматуры.

Общее описание и технология изготовления

Благодаря низкой стоимости и хорошим эксплуатационным качествам, наибольшее распространение получила арматура из стекловолокна. Ее прочность немного ниже, чем у других композитов, но снижение затрат оправдывает ее применение. Для его изготовления используют:

• штапельное стекловолокно;
• эпоксидные термореактивные смолы в качестве связующего;
• специальные полимерные добавки для повышения прочности и улучшения других характеристик.

Композитная стеклопластиковая арматура для фундамента может иметь гладкую или рифленую поверхность. По технологии изготовления первоначально из стекловолокна формируют жгуты необходимого диаметра и пропитывают их эпоксидной смолой. После, для получения рифленого переменного сечения, поверхность гладкого прута обматывают по спирали шнуром, который так же сплетен из стекловолокон. Затем полученные заготовки полимеризируют в печи при высокой температуре и, после охлаждения, режут на прямые отрезки или сматывают в бухты.

Технические характеристики

Производство периодического профиля и технические характеристики стеклопластиковой арматуры регламентируются ГОСТ 31938-2012. Стандарт определяет:

• виды пластиковой арматуры в зависимости от применяемых материалов;
• номинальные диаметры в пределах от 4 до 32 мм;
• длину прямых стержней от 0,5 до 12 метров;
• возможность поставки материалов в бухтах при диаметре до 8 мм включительно;
• маркировку и условные обозначения;
• способы контроля качества;
• правила хранения и транспортировки.

Характеристика видов композитной арматуры.

Вес материала зависит от величины поперечного сечения и может находиться в пределах от 0,02 до 0,42 кг/м.

Вес пластиковой арматуры.

Данные о предельной прочности и упругости, приведенные в ГОСТ, показывают, что эти параметры превышают характеристики стального проката при одинаковых диаметрах. Это позволяет использовать полимерную арматуру в особо ответственных конструкциях или при необходимости уменьшения сечений армирующих материалов.

Область и способ применения

Пластиковая арматура является современной альтернативой металлическому прокату. Одинаковая форма прутов позволяет ее использование по технологии аналогично стальной. Арматурный каркас из композитной пластиковой арматуры формируется в виде плоской сетки или пространственной конструкции, предназначенной для усиления и повышения прочности железобетонных монолитов.

Полимерные армирующие материалы применяют при строительстве дорог, мостов, гидротехнических сооружений, колонн, стен, перекрытий, фундаментов и других монолитных конструкций.

Основная нагрузка приходится на продольные пруты конструкции. Они имеют большее сечение и расположены на расстоянии не более 300 мм друг от друга. Вертикальные и поперечные элементы могут находиться на расстоянии 0,5-0,8 м. Соединение отдельных прутов в местах пересечений осуществляется при помощи полимерных стяжек или вязальной проволоки. Стыковка отдельных стержней на одной горизонтальной линии осуществляется внахлест.

Преимущества пластиковой арматуры

При сравнении композитных прутов с металлическими (сравнение мы уже проводили в этой статье), явно определяется ряд плюсов и минусов пластиковой арматуры. К ним относят:

• уменьшение веса арматурного каркаса в 5-7 раз;
• более высокую прочность, позволяющую уменьшить диаметр стержней;
• устойчивость к коррозии и химическим веществам в составе бетона;
• простой монтаж и высокая скорость сборки армирующих каркасов;
• упрощенная технология создания конструкций круглой и овальной формы;
• отличные диэлектрические и теплоизоляционные свойства;
• удобство транспортировки.

Кроме этого, следует отметить неограниченную длину прутов у материалов, поставляемых в бухтах, а так же простой раскрой заготовок необходимой длины.

Арматура, изготовленная на основе стеклопластика, на 20-30% уступает по прочности другим композитам, но существенно дешевле. Поэтому такой материал пользуется более высоким спросом в строительстве.

Недостатки

В числе главных минусов композитных армирующих материалов специалисты называют:

• низкую предельную температуру использования, не превышающую 60-70°C;
• слабую механическую устойчивость при поперечных нагрузках;
• невозможность сгиба с малым углом закругления и необходимость использования специальных элементов.

Следует отметить отсутствие нормативной базы на применение полимеров для армирования бетона и, зачастую, недостоверные технические данные от изготовителя материала. Это затрудняет проведение расчетов и вынуждает собирать конструкции с запасом прочности.

Технология армирования фундаментов композитными материалами

Небольшой вес пластиковой арматуры для фундамента упрощает процесс сборки арматурного каркаса любой конструкции. При этом, благодаря повышенной прочности материала, диаметр поперечного сечения берется на один номер меньше, чем для металлических аналогов.

Технологический процесс монтажа бетонных монолитных конструкций с применением полимерных стержней состоит из следующих этапов:

1. установка опалубки и отметка уровня заливки бетонной смеси;
2. сборка и установка армирующего каркаса;
3. заливка бетона в опалубку;
4. снятие опалубочных щитов.

Работы по монтажу армированных монолитных конструкций необходимо выполнять в соответствии с принятыми проектными решениями. Конфигурация палубы должна полностью соответствовать размерам и форме фундамента. В качестве опалубочного материала можно использовать штатные щиты заводского изготовления, доски, влагостойкую фанеру или ДСП. Для несъемной опалубки чаще всего применяют листовой пенополистирол.

После сборки и закрепления опалубочных щитов, на их внутренней стороне, при помощи водяного уровня, делают отметки верхнего предела заливки бетонной смеси. Это сократит время выполнения работы и поможет более равномерно распределить бетон.

Пространственный армирующий каркас для ленточного фундамента

Схема армирования фундамента, укладки и диаметр прутьев всегда указываются в проекте. Применение композитной арматуры, особенно на основе углеволокна, позволяет уменьшить диаметр стержней на один размер. Укладка материала должна точно соответствовать расчетным данным. Сборка каркаса производится на ровной площадке.

Работа начинается с нарезки заготовок. Для этого из бухты отматывают отрезки необходимой длины и устанавливают из на подставки на высоте 35-50 мм над опорной подушкой или грунтом. После этого укладываются поперечные перемычки, согласно чертежу, и в местах пересечений связываются проволокой или стяжками. Таким образом будет собран нижний ряд пространственного арматурного каркаса.

На следующем этапе необходимо собрать решетку, полностью аналогичную первой, уложить ее сверху и после этого нарезать вертикальные стойки проектной длины. Первая стойка привязывается на углу плоских решеток, вторая — на соседнем пересечении, в итоге так постепенно образуется пространственная конструкция. Если горизонтальных рядов больше, то вторая решетка фиксируется на нужной высоте, а потом закрепляется следующая. Вертикальная стойка в этом случае представляет собой один целый отрезок.

При сборке каркаса необходимо помнить, что концы арматурных прутов должны находиться от опалубки на расстоянии 35-50 мм. Это создаст защитный слой бетона и увеличит эксплуатационный срок конструкции. С этой целью очень удобно использовать специальные пластиковые фиксаторы.

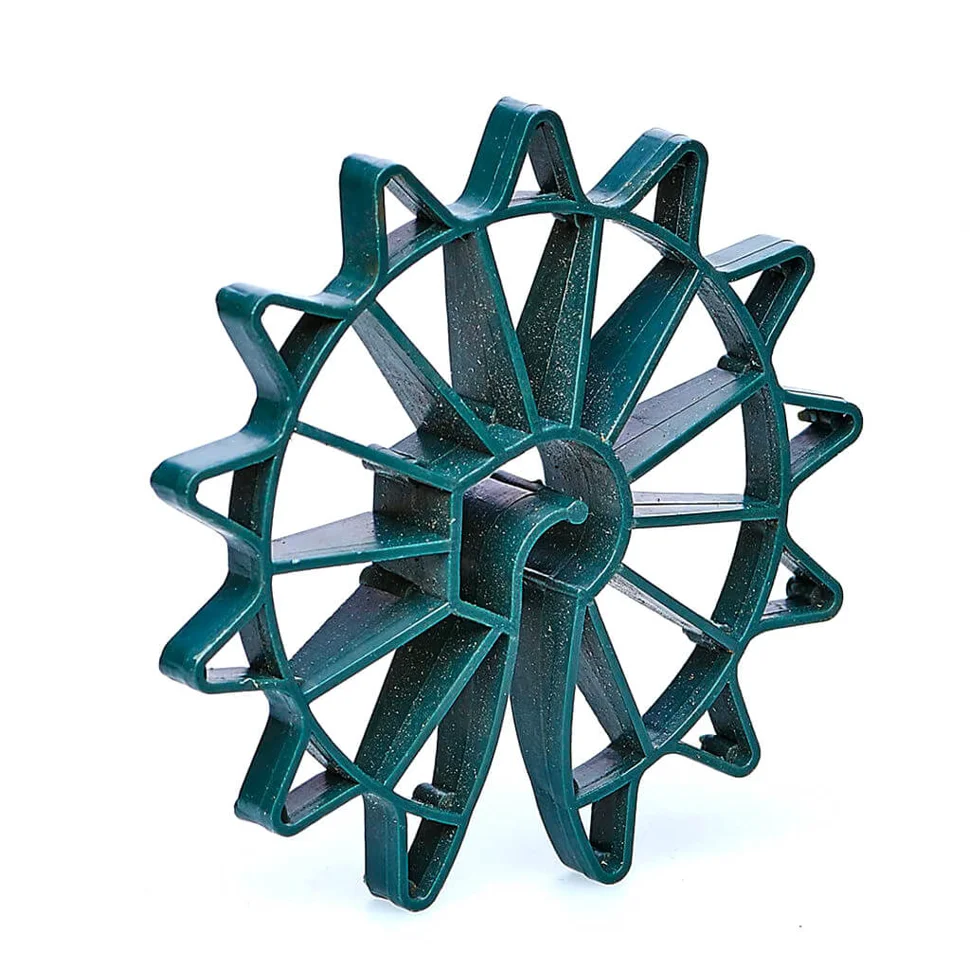

Пластиковые фиксаторы.

На дно траншеи необходимо насыпать песчано-щебеночную подушку и хорошо ее утрамбовать. После этого слой песка рекомендуется накрыть геотекстилем или гидроизолирующим материалом. Это предотвратит поступление влаги к бетону и прорастание сорных растений.

Горизонтальное армирование плитных фундаментов

При заливке фундаментных оснований плитного типа применяют технологию горизонтального армирования. Ее главная особенность заключается в отсутствии поворотных и примыкающих участков. Обычно это две сетки, расположенные друг над другом из длинных прямых прутов и вертикальных стоек.

Все работы выполняются по месту. Сначала, по проектному чертежу, вяжется нижняя сетка, а поверх нее укладывается верхняя. После этого устанавливаются вертикальные стойки, как было рассказано для ленточных конструкций. Нижняя сетка должна быть обязательно установлена на подставки.

Заливка бетона на пластиковый арматурный каркас

Технологически заливка бетонной смеси ничем не отличается от работ при использовании стальной арматуры. Однако, учитывая меньшую прочность материала при боковом радиальном воздействии, уплотнение вибратором следует производить осторожно, чтобы не нарушить целостности пластиковых прутов.

Использовать ручную трамбовку не рекомендуется, т.к. давление бетона может изменить конфигурацию армирующей конструкции.

Подойдет ли композитная арматура для ленточного фундамента

Возведение загородного коттеджа, частного дома начинается с укладки опоры. Арматура для ленточного фундамента является основой, на которой затем выстраивают здание. Каждое строение предварительно рассчитывается, подбирают толщину стержней, их количество.

Арматура для фундамента, цена на большие оптовые заказы уточняется у менеджеров нашей компании «Сетка Плюс».

Особенности композитной арматуры

Композитная арматура в ленточном фундаменте представлена изделиями, созданными из стеклянных или базальтовых волокон, пропитанных для связки полимерной основой. Их также изготавливают из углеродных и арамидных волокон.

Материалы стержней влияют на состав, их изготавливают из стекло -, базальто- и углепластика. Он легко определяется по внешним признакам:

• Стеклопластиковые прутья светлых тонов, отливают желтизной;
• Базальтовая и углепластиковая окрашена в чёрный тон.

Изделие имеет сечение, которое обеспечивает нужный режим работы армированных бетонных конструкций. Для визуального отличия стрежней с разными диаметрами, улучшения их вида, некоторыми производителями в состав сырья добавляются цветные пигменты.

Строительный материал выполняется:

• Из стеклопластика (АСП). Стекловолокно смешивают с термореактивными смолами, выполняющих роль связующих элементов. Отличительной особенностью является маленький вес и высокая прочность;
• Из базальтопластика. В основе – базальтовые волокна, связующий элемент из органической смолы. Преимущества — высокая стойкость к воздействиям щелочей, кислот, газов, солей.

Прочную основу стержня производят из элементов с вяжущими свойствами. Они придают изделиям необходимую прочность. Применение — жилое и промышленное строительство. Стеклопластик обладает преимуществами перед бетонными конструкциями, используется для укрепления:

• бетонных сооружений, выполняющих ограждающую функцию;
• кладки из пенобетона или газобетона;

Особенности ленточного фундамента

Наибольшую популярность среди опорных конструкций, которые возводятся под здание для строительства загородных коттеджей, имеют ленточные опоры. Они способны выдерживать нагрузки деревянных и кирпичных построек, незаменимы для зданий, у которых массивные стены, они:

• Просты в возведении;
• Обходятся сравнительно не дорого;
• Подходят для разных типов строения.

Имеют разновидности монолитной и сборной конструкции.

Для опор присущи следующие особенности:

• Соблюдение температурного режима;
• Чёткое исполнение технологического процесса;
• Подготовка опалубки;
• Дополнительное уплотнение бетонного слоя;
• Надёжность, долговечность.

Чтобы сделать расчет арматуры для ленточного фундамента, требуется руководствоваться правилами СП по бетонным и железобетонным конструкциям. Расчёт выполняют поэтапно:

1. Определяют несущую способность конструкции и оценку управляться с нагрузкой.
2. Определяют показатель жесткости (учитывают деформацию и величину трещин изделия на железобетонной основе).

Совместимость композитной арматуры и ленточного фундамента

Композитный материал применяют при строительстве домов до 4 этажей. Он лёгкий, поставляется в бухтах до 100 метров.

Нарезка прутков из бухты не составляет труда, а вязка делается без швов. Толщина арматуры для ленточного фундамента выбирается согласно требуемым правилам использования материалов. Каркас монтируют с помощью вязки. Тоненькие прутики связывают в прямоугольники, выполняя установленные требования, как вязать арматуру для ленточного фундамента.

Узнать, сколько арматуры для ленточного фундамента нужно, можно при помощи специального калькулятора.

Преимущества использования стеклопластиковой арматуры для ленточного фундамента

Ленточные опоры очень прочные и надёжные. В строительстве применяют стеклопластиковые и базальтопластиковые материалы, у которых имеются положительные качества:

• Отсутствуют коррозийные процессы;
• Обладают малым весом и небольшими габаритами;
• Доступная цена;
• Повышенная прочность, превышающая в 2 раза металлические стержни соответствующего сечения;
• Низкая теплопроводность;
• Не проводят электричество.

К недостаткам композиционных материалов относят невозможность проведения сварочных работ во время обустройства каркаса опоры.

Изделия производят из стержней толщиной от 4 до 18 мм. Поверхность имеет насечку или навивку. Изготавливают из материалов:

• Волокон неорганического сырья;
• Полимерной добавки, в состав которой входят термопластичные или термореактивные структуры.

Для строительства домов, коттеджей предварительно определяют, какая арматура нужна для ленточного фундамента. Композиционные прутики для закладки используют аналогично стальным стержням. Из прутов собирается каркас с определённым шагом. Места пересечений крепят стяжками, вязальной проволокой.

Производителями не предоставлены рекомендации, запрещающие применение композитного армирования при возведении любого вида фундамента. Для малоэтажных построек опоры выполняют с учётом, сколько арматуры на ленточный фундамент будет использовано.

Армирование ленточного фундамента композитной арматурой из стеклопластика

В зависимости от сечения опора бывает прямоугольной и Т-образной:

1. При выполнении Т-образной конструкции стенка работает на сжатие. Стеклопластик в стену можно закладывать без предварительных расчётов. Подошва воспринимает изгиб, поэтому для неё нужно рассчитать, сколько нужно материала для ленточного фундамента.
2. Для прямоугольного сечения применяют композитные стержни. Это связано с работой конструкции на сжатие.

Стеклопластиковые изделия активно используются для постройки опоры жилого дома, являющегося самой главной частью сооружения. Неправильно уложенная опора приводит к быстрому разрушению и деформации строения. Композитный материал используют для поддержки и увеличения крепости фундамента. Стеклопластиковую арматуру для ленточного фундамента скрепляют в единый каркас и заливают бетонной смесью для получения единой монолитной плиты.

Для получения качественного каркаса необходим специальный инструмент, помогающий выгибать прутья и стержни. Чтобы построить ленточный фундамент из композитного материала, необходимо определить, какую арматуру используют для ленточного фундамента. Затем требуется:

• Прорыть траншею длиной;
• Рассчитать закладочную глубину;
• В созданную прослойку добавляют гравий, который улучшает укладку. Её обильно поливают;
• Создают стеклопластиковую арматуру для ленточного фундамента;
• Монтаж проводят на кирпиче или другую опору;
• Определяют, какой диаметр арматуры нужен для ленточного фундамента (обычно используют прутья диаметром 8 мм), шаг арматуры в ленточном фундаменте;
• Прутья монтируют равными промежутками и закрепляют их вертикальными и поперечными стойками с промежутками в 40 см. На них затем фиксируют первые верхние прутики арматуры и связывают между собой поперечными прутиками.
• Перед тем, как вязать арматуру, продольные прутья раскладывают на земле, делают отметки в местах фиксации поперечных элементов, следя за тем, чтобы углы арматуры ленточного фундамента находились под прямым углом;
• Шаг арматуры может составлять от 15 до 30 см:
• Определяют, сколько нужно арматуры для ленточного фундамента.

Далее подготавливают опалубку опоры из доски, сколачивая прямоугольник нужного размера. Подготовленные прямоугольники собирают в коробку и устанавливают на место, где установят ленточный фундамент, пластиковая арматура совместно с распорными брусками будет посыпана грунтом, а готовую форму зальют бетоном.

Строительные площадки не обходятся без композиционных материалов, которые удешевляет постройку, сохраняя при этом высокое качество и надёжность опоры строения.

«Сетка Плюс» — завод стеклопластиковой арматуры, лидер на рынке металлической сетки и композитной арматуры.

Sandelin Precast Products Topsham, ME

Пластиковая труба SDR-35 4 «-12» в наличии (сплошная с прокладкой) 4 «и 6» перфорированные на складе * Более крупные размеры доступны в течение 1-2 недель. График 40 2 «, 3», 4 «, 6», 8 «в наличии * Доступны с двумя номиналами или с ячейками Канализация и сток (график 20) 4 «перфорированный или сплошной корпус из ПВХ Cresline или тройных стенок ADS Насосная линия 2 «HD100 в рулонах 100, 200 или 300 футов 2 «SDR 26 в секциях 2» x20 ‘ Водопровод 3/4 дюйма и 1 дюйм 200 фунтов на кв. Дюйм CTS 3/4 дюйма и 1 дюйм 160 фунтов на квадратный дюйм IPS ADS Дренаж газона 4 дюйма x 100 футов, перфорированный или цельный 4 дюйма x 250 футов, перфорированный или цельный 6 дюймов x 100 футов, перфорированный или цельный доступен с носком Фитинги Фитинги SDR Sch 40 штуцеры Фитинги для канализации и слива Черная пластиковая фурнитура Оцинкованные и латунные фитинги

Westlake Chemical приобретает предприятие CertainTeed по производству труб, фитингов и фундаментов из ПВХ | 1 Westlake Chemical

ХЬЮСТОН, 6 марта 2013 г. / PRNewswire / — Westlake Chemical Corporation (NYSE: WLK) объявила сегодня о заключении окончательного соглашения с CertainTeed Corporation, дочерней компанией французской публичной компании Compagnie de Saint-Gobain, о покупке ее Pipe and Foundation Group (PFG), ведущий производитель труб и фитингов из ПВХ для коммунального хозяйства, колодцев, горнодобывающей промышленности, сельского хозяйства и ирригации.Цена продажи составляет 175 миллионов долларов наличными, включая 22 миллиона долларов оборотного капитала, с поправками на конец периода. Ожидается, что сделка будет закрыта во 2 квартале 2013 года при соблюдении стандартных условий закрытия, включая нормативную проверку.

Приобретение PFG включает в себя производство труб, фитингов, профилей и фундаментов из ПВХ, а также связанных производственных мощностей в Лоди, Калифорния, и Макферсоне, Канзас, с производственной мощностью около 150 миллионов фунтов в год.Westlake также приобретет технологии и интеллектуальную собственность для производства ряда специализированных продуктов, в том числе труб с фиксированным соединением Certa-Lok® и продукции под маркой Yelomine ™ для различных конечных рыночных применений.

«Приобретение подразделения CertainTeed PFG является отличным стратегическим вариантом для Westlake. Когда оно будет завершено, оно расширит наш портфель продукции для трубопроводов и строительной продукции в Северной Америке за счет добавления линий специальной продукции и вспомогательных технологий, которых у нас в настоящее время нет.Эти новые продукты, технологии и более широкий охват рынка повысят нашу способность обслуживать потребности наших клиентов и еще больше дифференцируют ценность нашей стратегии интеграции виниловых пластинок. CertainTeed известна как хорошо управляемая компания, ориентированная на решения, с талантливыми людьми, и мы с нетерпением ждем добавления этих сотрудников в нашу команду », — заявил Альберт Чао, президент и генеральный директор Westlake.

Westlake Chemical Corporation (WLK)

Westlake Chemical Corporation — производитель и поставщик нефтехимических продуктов, полимеров и строительных материалов со штаб-квартирой в Хьюстоне, штат Техас.Ассортимент продукции компании включает: этилен, полиэтилен, стирол, пропилен, каустик, VCM, ПВХ-смолу и строительные изделия из ПВХ, включая трубы из ПВХ, окна и заборы. Для получения дополнительной информации посетите веб-сайт компании http://www.westlake.com.

Заявления в этом релизе, относящиеся к предполагаемому приобретению, а также любые другие вопросы, не являющиеся историческими фактами, являются прогнозными заявлениями, которые подвержены рискам и неопределенностям. Фактические результаты могут существенно отличаться.Для получения более подробной информации о факторах, которые могут привести к существенному отличию фактических результатов, см. Годовой отчет Westlake по форме 10-K за год, закончившийся 31 декабря 2012 года, который был подан в феврале 2013 года.

ИСТОЧНИК Westlake Chemical Corporation

по связям со СМИ, Дэвид Р. Хансен, + 1-713-960-9111, или по связям с инвесторами, Стив Бендер, + 1-713-960-9111

Дренажная труба с опорой | Building America Solution Center

Вкладка «Соответствие» содержит информацию о программе и коде.Кодовый язык взят и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Дома, сертифицированные ENERGY STAR, версия 3 / 3.1 (Ред. 09)

Требования к строителю системы водного хозяйства

1. Водоуправляемый участок и фундамент.
1.8 Дренажная плитка установлена ​​на стенах подвала и в подвальных помещениях, причем верхняя часть дренажной трубы из плитки находится ниже нижней части бетонной плиты или пола в подполье.Дренажная плитка, окруженная вымытым или чистым гравием размером ≥ 6 дюймов от ½ до ¾ дюйма и слоем гравия, полностью обернутого тканевой тканью. Сливная плитка на уровне или под уклоном для выпуска на внешний уровень (дневной свет) или в отстойник. Если дренажная плитка находится на внутренней стороне основания, то канал через основание должен быть направлен на внешнюю сторону. ⁸

Сноска 8) В качестве альтернативы разрешается использовать либо дренажную плитку, предварительно обернутую тканевым фильтром, либо композитную дренажную систему фундамента (CFDS), которая была оценена ICC-ES в соответствии с AC 243.Обратите внимание, что CFDS должен включать дренаж из почвенной полосы или другую систему дренажа по периметру, оцененную ICC-ES, чтобы иметь право на использование. В существующем доме (например, в доме, где проводится ремонт кишечника) разрешается установка дренажной плитки только на внутренней стороне фундамента без канала. Кроме того, дренажная плитка не требуется, если сертифицированный гидролог, почвовед или инженер определили, что это фундамент для подполья или существующий фундамент подвала (например, в доме, где проводится реабилитация кишечника.), устанавливается в почвах группы I (то есть в хорошо дренированный грунт или песчано-гравийные смеси), как определено в таблице R405.1 IRC 2009 года.

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR для получения информации о версии программы, которая в настоящее время применима в вашем штате.

Дом с нулевым потреблением энергии DOE (Версия 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы сертифицированных домов ENERGY STAR или программы строительства новых многоквартирных домов ENERGY STAR.

Международный жилищный кодекс (IRC) 2009, 2012, 2015 и 2018 годов

Раздел R405.1 Бетонные или каменные фундаменты. Вокруг всех закрытых бетонных или каменных фундаментов должны быть предусмотрены водостоки, которые огораживают жилые или пригодные для использования пространства и удерживают землю. Дренажная плитка, дренажные каналы из гравия или щебня, перфорированные трубы или другие одобренные средства должны быть установлены на защищаемой территории или под ней и должны сливаться под действием силы тяжести или механическими средствами в утвержденную дренажную систему.Гравий или щебень стекают на расстояние не менее 1 фута за внешний край основания и на 6 дюймов выше верха основания и покрываются одобренным материалом фильтрующей мембраны. Верхняя часть открытых стыков дренажной плитки должна быть защищена полосами строительной бумаги, а дренажная плитка или перфорированная труба должны быть размещены минимум на 2 дюйма из промытого гравия или щебня, по крайней мере, на один размер сита больше, чем отверстие для шва плитки или перфорация и покрыта не менее чем 6 дюймами того же материала.Исключение: дренажная система не требуется, когда фундамент находится на хорошо дренированном грунте или грунтах из песчано-гравийной смеси в соответствии с Единой системой классификации почв, почвы группы I, как указано в таблице R405.1.

Дооснащение:

2009, 2012, 2015, 2018 и 2021 IRC

Раздел N1101.3 (Раздел N1107.1.1 в 2015 и 2018 годах, N1109.1 в 2021 году IRC). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу.(См. Код для дополнительных требований и исключений.)

Приложение J регулирует ремонт, реконструкцию, переделку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

Crumpler Plastic Pipe, Inc.

Сплошные трубки
Разработан для максимальной транспортировки. Перфорации нет. Также может использоваться, чтобы избежать проблем с корнями деревьев или кустарником, а также как водосточная труба сток.И идеальный кабелепровод.

Трубопровод с твердым кабелем При использовании в твердой форме наши трубки идеальный кабелепровод.

Оконные колодцы
Колодцы подвала следует осушить, чтобы дождевая вода не просачивалась. к фундаментной стене и входу в подвал.

Водосточная труба Водосточная труба
Для отвода дождевой воды из дома и избегания попадания воды просачивание через стену подвала и создание проблем с влажным подвалом, используйте сплошные трубки от водосточной трубы до входного отверстия на поверхности, сушильного колодца или другого область захоронения.

Фундаментная труба
Разработан для сбора и слива без засорения. Слоты расположены на одинаковом расстоянии по окружности трубки.Соответствует SCS-606 для дренажа ферм и F.H.A. выпуск материалов для дренажа фундамента и подвала, а также ASTM-F-405 и ASTM-F-667.

Медсестра и газон
Пейзажи украшены. Дренажная трубка устраняет чрезмерное скопление воды для улучшения правильного роста газонов и кустарников.

Фундамент подвала
Используется непрерывной длины с соответствующими фитингами. Легко подключается к колодцам отстойников и общественным дренажным системам для устранения условия наводнения.

Септическая труба
Информацию о септических трубах можно найти на рынках. под заявками рынка септических канализаций

Proform ™ HD «Prinsco, Inc

Proform ™ HD« Prinsco, Inc

Лучший выбор для формирования фундамента и дренажа

Тип продукта: Двухслойный

Proform ™ HD (Heavy Duty) — это инновационная и эффективная альтернатива традиционным формам из дерева или ПВХ.Эта система из гофрированного пластика с двумя стенками (HDPE) фактически образует опору, в то же время обеспечивая превосходный дренаж и отвод радона — и все это за один простой шаг!

Proform ™ HD получил сертификат ICC-ES. Найдите наш оценочный отчет здесь.

Свяжитесь с торговым представителем Prinsco для приобретения Proform ™ HD.

Связанные

Новые функции

• Повышенная жесткость: для более быстрой и простой установки в любых погодных условиях

• Новые и улучшенные соединители: с лучшей удерживающей способностью и более быстрыми соединениями

• Оптимизированная конструкция и надежность: для самых сложных условий установки

Дополнительные функции

• Простота обращения: легкий, но прочный

• Холодная погода и ударопрочность: не трескается в холодную погоду или при неправильном обращении на стройплощадке.

• Формы без зачистки: остается на месте после заливки фундамента

• Без дренажной трубы: экономия времени и денег за счет отсутствия необходимости в установке дополнительного дренажа

• Простота установки: подходит для различных процедур размещения ставок

• Одиночное колено, несколько углов: Колено 90 ° позволяет изменять поля для других углов, устраняя необходимость в дополнительных коленах на строительной площадке.

Брошюры по продукции

Технические характеристики

Калькуляторы

Руководства по установке

Технические примечания

Обновите браузер

Вы используете устаревший браузер.

Для оптимальной работы с веб-сайтом Prinsco, пожалуйста, подумайте об обновлении браузера.

Как осушить фундамент | Home Guides

Фундаментные дренажи устанавливаются под землей там, где почва контактирует с фундаментом здания. Дренажи предотвращают скопление воды в почве и повреждение бетона, подрывая устойчивость фундамента и просачиваясь через стены фундамента. Наиболее распространенный тип дренажной системы представляет собой перфорированную трубу из ПВХ, покрытую слоем щебня.Заранее проконсультируйтесь с местным строительным отделом, чтобы определить подходящее место для выхода трубы. В некоторых случаях требуется лицензированный подрядчик для подключения последней секции дренажа к канализационной линии или отстойнику.

Рытье траншей

Очистите участок шириной 24 дюйма со всех сторон от фундамента здания. Уберите с территории ландшафтные растения, кусты и дерн. Растения и кусты можно хранить в горшках. Дерн нарезается соломкой и скатывается.

Выкопайте траншею шириной 24 дюйма со всех сторон фундамента дома с помощью лопаты и перекладины.Глубина траншеи равна основанию фундамента или нижнему краю фундамента. Используйте брус для копания, чтобы аккуратно разрыхлить грязь вокруг трубопроводов природного газа, воды и дождевателей и удалить эту грязь из траншеи.

Расширьте один конец траншеи до заданной точки, где подрядчик подключается к канализационной линии или отстойнику.

Измерьте общую длину траншеи, а также количество углов фундамента под углом 90 градусов. Заказывайте перфорированные водосточные трубы из ПВХ диаметром 4 дюйма и колена на 90 градусов на основе расчетов.Разделите линейные метры траншеи на 27, чтобы определить кубические ярды гравия, необходимые для 12-дюймового слоя над трубами.

Трубы, колена и гравий

Поместите конец перфорированной трубы на всю длину до конца в траншею со всех сторон фундамента. Соедините отрезки труб вместе, вставив один конец одной трубы в развальцованный конец другой рукой. Отрежьте собранные отрезки трубы по центру каждого угла траншеи ножовкой.

Соедините отрезки труб по углам траншеи с помощью 4-дюймовых колен из ПВХ. Наденьте отводы на концы труб вручную. При прокладке труб под землей нет необходимости клеить фитинги водосточных труб.

Установите слой гравия толщиной 12 дюймов поверх водосточной трубы со всех сторон фундамента. Не закрывайте 4-футовый участок трубы там, где подрядчик выполняет окончательное соединение с канализацией или отстойником.

Засыпьте траншею землей, удаленной при рытье.Слегка смочите почву садовым шлангом и дайте почве высохнуть и уплотнить естественным путем. Снова намочите почву и дайте ей высохнуть и уплотнить второй раз. Пересадите любой дерн, растения и кусты по желанию после того, как будет выполнено окончательное соединение.

Ссылки

Наконечники

• Для стен фундамента подвала установите дополнительную водосточную трубу на уровне бетонного основания.

Писатель Биография

Уильям Мачин начал работать в строительстве в возрасте 15 лет, еще учась в средней школе.За 35 лет он приобрел опыт на всех этапах жилищного строительства, модернизации и реконструкции. Его хобби — лошади, мотоциклы, шоссейные гонки и спортивная рыбалка. Он изучал архитектуру в колледже Тафта.

ПВХ и гофрированная дренажная труба для французских водостоков

Все больше домовладельцев в регионе Северного Техаса вкладывают средства в установку французских водостоков, чтобы защитить свой фундамент от воздействия скопления воды. Хотя это эффективное решение, не все французские водостоки одинаковы.В зависимости от материала и мастерства некоторые стоки склонны к резервному копированию и ускоренному износу. Вот почему качество трубы имеет значение.

В то время как ландшафтные дизайнеры используют «нежесткие гофрированные трубы NDS», мы используем трубы из ПВХ дренажного качества, потому что они более прочные и долговечные, особенно когда они закапываются под тяжелыми материалами, такими как почва. Гофрированная труба дешевле, но не такая прочная. Во время бесплатной оценки дренажа технический специалист Align Foundation Repair сможет продемонстрировать, насколько легко гофрированная труба изгибается под давлением по сравнению с трубой из ПВХ.

Обзор ПВХ и гофрированных труб

Французский, канальный и поверхностный водостоки обычно состоят из одного из двух материалов: поливинилхлорида (ПВХ) или гофрированных труб. Знайте, какой материал используется при установке водостока на вашем участке. Сразу скажем однозначно, что ПВХ — гораздо более прочный материал. Мы настоятельно рекомендуем использовать его вместо гофрированных труб. Наша позиция основана на многолетнем опыте работы в отрасли. Мы видели, как эти два материала выдерживают длительное воздействие постоянно меняющейся погоды Северного Техаса.

Обратная сторона гофрированных труб

Многие подрядчики по-прежнему используют гофрированные трубы. Материал дешевле, поэтому домовладельцы экономят деньги на первоначальной установке. Проблема с гофрированными трубами в том, что они сделаны из пластика. Это полезно в одном смысле, потому что более мягкий материал облегчает создание стыков, изгибов и гребней.

Проблема в том, что эти трубы, как известно, трудно очистить, если возникнет резервная копия. Вы не можете просто использовать шнек или водопроводную змею, чтобы очистить мусор, потому что вращающаяся щетка может легко разорвать тонкую пластиковую трубу.

Трубы из ПВХ обеспечивают длительную прочность

Дренажная труба из ПВХ решает основную проблему, связанную с гофрированными трубами. ПВХ — это жесткая конструкция из синтетического пластикового полимера. Он не разорвется, если подвергнуть его воздействию змеи, имеющей коммерческую силу, как корнеплод. Это делает регулярное техническое обслуживание намного проще и, что более важно, выполнимым.

Кроме того, гладкая внутренняя поверхность трубы снижает трение жидкости и сопротивление потоку. Это компенсирует накопление шлама и слизи и снижает образование корок и клубней.

Подрядчики также предпочитают работать с французской водосточной трубой из ПВХ. Несмотря на прочную поверхность, его легко разрезать обычной ножовкой. Также проще установить трубы под правильным уклоном и удерживать их на месте.
