Несъемная опалубка — Доктор Лом

Таким образом для изготовления монолитной бетонной или железобетонной конструкции требуется:

сделать опалубку
выставить ее в проектное положение
при необходимости выставить арматуру
залить бетонную смесь
через некоторое время снять опалубку

Делать это вручную, без соответствующей строительной техники тяжело, и даже оторвать опалубку от набравшего прочность бетона не всегда просто. Но и это еще не все, тяжелый бетон часто приходится утеплять или как минимум отделывать другими материалами для достижения приемлемого эстетического вида. И это только общий перечень процессов, без подробностей.

Идея несъемной опалубки состоит в том, чтобы уменьшить количество технологических процессов или облегчить выполнение оставшихся. Поэтому в качестве несъемной опалубки часто используются материалы, или обладающие привлекательным внешним видом, или хорошими тепло- и звукоизоляционными свойствами, поэтому легкие и простые в обработке, или просто позволяющие сократить строительный процесс.

Идеального материала, обладающего всеми этими свойствами пока нет. Представленный ниже перечень строительных материалов, используемых в качестве несъемной опалубки, является далеко не полным, но позволяет представить основные виды несъемной опалубки:

Грунт

Если стоит задача сделать простой ленточный фундамент шириной 40-60 см с глубиной заложения до 1 м, то, если характеристики грунта позволяют, выкапывать траншею шириной в 1-2 метра для выполнения опалубочных работ вовсе не обязательно. В таких случаях экскаватором с соответствующей шириной ковша выкапывается траншея и в нее сразу заливается бетон (при необходимости устанавливается арматура). Это позволяет сэкономить значительные средства не только на земляных работах, но и вовсе избежать опалубочных работ. Конечно, грунт в данном случае рассматривается в качестве несъемной опалубки достаточно условно.

Натуральный или искусственный камень

(кирпич) — материалы обладающие привлекательным внешним видом и часто достаточно высокой прочностью. Это позволяет практически полностью избавиться от отделки поверхностей, как правило стен. Как уже говорилось, камни и кирпичи используются в качестве несъемной опалубки с глубокой древности. Сейчас для этой цели чаще используется кирпич, а такая кладка называется облегченной. Для обеспечения прочности стены кладка ведется с перевязкой через каждые 4-5 рядов (4-5 ложковых рядов и 1 тычковый). Пространство между ложковыми рядами заливается легким или поризованным бетоном, имеющим хорошие теплоизоляционные свойства. Вместо бетона может использоваться любой другой теплоизоляционный материал, но тогда кирпич уже не будет несъемной опалубкой.

Пенополистирол

один из лучших теплоизоляционных материалов. Вспененный полистирол не портится от воды, но имеет очень низкую огнестойкость. Для снижения возгораемости в стирольную массу в процессе изготовления добавляется антипрен. Плотность пенополистирола для опалубки составляет 27-33 кг/м

3. Идея использовать пенопласт в качестве несъемной опалубки пришла к нам из Германии в виде блоков и технологии ПЛАСБАУ (PLASTBAU) вместе с перестройкой, возможно поэтому общепринятого названия для блоков из пенополистирола нет, как нет и общего стандарта на изготовление таких блоков (в Украине действуют державнi будiвельнi норми ДБН В.

2.6-6-95 «Проектування, будiвництво та експлуатацiя будинкiв системи «ПЛАСТБАУ», в России пока действуют различные ГОСТы, в частности ГОСТ 15588-86 «Плиты пенополистирольные. Технические условия», на основании которых компании, занимающиеся производством несъемной опалубки разрабатывают технические условия для своего производства). Но как бы блоки несъемной опалубки из вспененного полистирола и технология их использования не назывались — термоблоки, пеностирольные блоки, полистиролбетонные блоки, блоки для термодома, Пластбау, Пластбау-3, EPS-опалубка, ТЕРМОДОМ, ИЗОДОМ, BRIXX, Amvic Building System (ABS), GNS и др. — общие принципы устройства и использования такой опалубки сходны.

Стеновые блоки

если посмотреть на них в разрезе представляют собой два слоя пенополистирола, соединенные перемычкой:

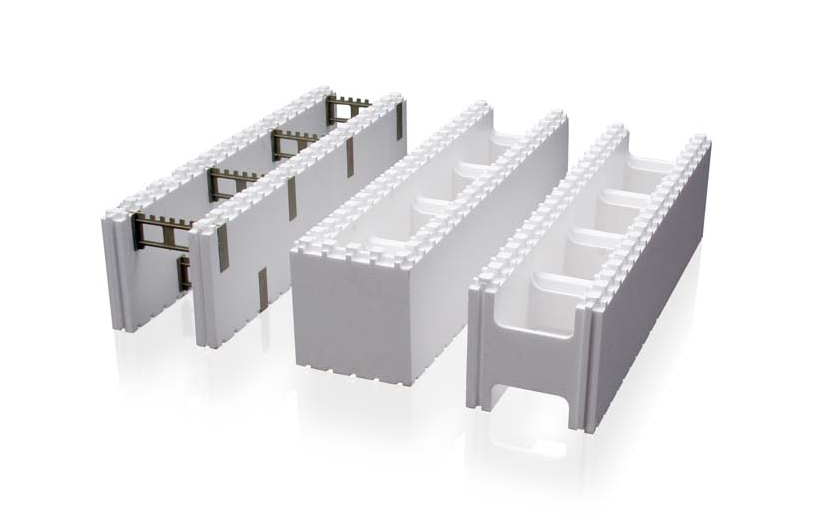

Рисунок 1. Некоторые виды стеновых пенополистирольных блоков.

Монолитные: 1 — рядовой, 2 — торцевой
Разборные: 3 — шириной 200 мм, 4 — шириной 300 мм.

На рисунке 1 показаны далеко не все возможные виды пенополистирольных блоков, потому как есть еще угловые, поворотные, перемычечные, Т-образные, доборные и др., позволяющие строить дома практически любой сложности в плане. Толщина наружного и внутреннего слоев пенопласта составляет около 5 см каждый, таким образом толщина теплоизоляции составляет около 10 см, впрочем выпускаются блоки с толщиной внешнего слоя 10 см и внутреннего слоя 5 см. В монолитных блоках роль перемычки выполняет тот же пенополистирол, в разборных блоках перемычки как правило пластиковые, это с одной стороны немного ухудшает общую теплоизоляцию, а с другой стороны повышает огнестойкость.

Потолочные блоки

делаются так, чтобы после их установки в проектное положение можно было уложить арматуру требуемого расчетом сечения и затем без особых проблем залить монолитную железобетонную плиту с ребрами на стыках блоков. Большого разнообразия потолочных блоков нет, а требуемое различной длиной пролетов разнообразие достигается за счет использования арматуры в ребрах:

Рисунок 2. Устройство перекрытия с использованием потолочных пенополистирольных блоков.

1 — потолочные пенополистирольные блоки, 2 — монтажные металлические балки
3 — арматура ребер, 4 — арматурная сетка между ребрами, 5 — монтажная подпорная стойка (1 стойка на 1 м² перекрытия)
6 — рядовые стеновые блоки, 7 — доборные блоки.

Достоинства несъемной опалубки из пенополистирольных блоков:

Отличная теплоизоляция

10 см пенопласта обеспечивают примерно такую же теплоизоляцию (в зависимости от плотности), как и 100 см кирпичной кладки.

Простота монтажа

Блоки несъемной опалубки очень легкие, а система пазов и гребней или шипов настолько удобна, что сборка опалубки не вызовет проблем даже у человека, никогда строительством не занимавшегося. Все работы выполняются с минимальным набором инструментов, а процесс строительства больше напоминает игру с большим архитектурным конструктором.

Быстрота монтажа

Если бы не бетон, набирающий проектную прочность в течение 28 дней, то построить небольшой дом с использованием пенополистирольных блоков можно было бы за несколько дней. Например при монтаж следующего перекрытия рекомендуется начинать, когда бетон предыдущего перекрытия, на которое будут опираться монтажные подпорные балки, достигнет хотя бы 70% прочности. Чтобы ускорить процесс строительства, иногда используют более высокий класс бетона, чем требуется по расчету, таким образом требуемая прочность бетона достигается раньше и процесс строительства еще более ускоряется.

Простота обработки

Если необходимо, то разрезать блоки можно достаточно быстро и легко, воспользовавшись обычной ножовкой по дереву.

Недостатки несъемной опалубки из пенополистирольных блоков:

Низкая огнестойкость

Для монолитных блоков существуют ограничения по высоте возводимых зданий — из соображений пожарной безопасности не более 2-3 этажей. Дома с использованием разборных пенополистирольных блоков можно возводить высотой до 15 м, а при соответствующем согласовании и до 25 м.

Необходимость внутренней и наружной отделки

Из тех же соображений пожарной безопасности и внешний и внутренний слой пенопласта должны обязательно защищаться как минимум 3-сантиметровым слоем из несгораемого материала.

При наружных работах это как правило цементная штукатурка по сетке, а также фасадные системы разного рода, отделка под камень и др., при внутренней отделке используются и штукатурка и гипсокартонные плиты и керамическая плитка. Возможно, со временем, для того чтобы сэкономить время на наружной отделке, будут выпускаться блоки, у которых наружная сторона уже отделана, например, под натуральный камень, выглядеть такие блоки будут намного симпатичнее, но и весить намного больше простых блоков, к тому же при этом возникнут некоторые ограничения по планировке.

Фибролит

стружечно цементные плиты (СЦП). По сравнению с пенобетоном обладают намного большей плотностью (300-900 кг/м3) и соответственно намного большей прочностью, но и высокой теплопроводностью. Кроме плотности плиты различаются по толщине и по размерам плит. Из-за использования так называемой древесной шерсти длиной до 50 см фибролитовые плиты похожи на войлок. В этом их главное отличие от цементно стружечных плит (ЦСП), активно использовавшихся в различных целях еще в Советском Союзе. Технология использования фибролитовых плит сходна с технологией разборных пенополистирольных блоков, только перемычки между плитами наружного и внутреннего слоя не пластиковые, а металлические и называются они скобами. Это еще больше повышает общий коэффициент теплопроводности и как правило на стадии финишной отделки снаружи дополнительно закрепляется все тот же пенопласт для достижения необходимой теплоизоляции, а уже затем выполняется финишная отделка:

Рисунок 3. Использование фибролитовых плит в качестве несъемной опалубки.
1 — стружечно цементные плиты, 2 — монтажные скобы
3 — арматура пояса, 4 — монтажная подпорка для проема, 5 — колонна каркаса
6 — легкий бетон, 7 — тяжелый бетон, 8 — пенополистирол, 9 — наружная отделка

Так как фибролитовые плиты имеют намного большую огнестойкость, чем пенополистирол, то это позволяет возводить здания с использованием несъемной опалубки из фибролита до 10 этажей и более. Это, пожалуй, единственное преимущество фибролитовой опалубки по сравнению с ППС, а если учесть, что в частом строительстве и 3 этажа делаются далеко не всегда, то это преимущество становится весьма сомнительным для частной застройки.

Несъёмная опалубка из пенополистирола| Что это такое | Как устанавливается — заливается

Сегодня мы поговорим про пенополистирольную опалубку, про ту, которая несъёмная и из пенопласта. А узнаем мы следующее:

— что это такое;
— где применяется;
— как устанавливается;
— плюсы и минусы этой опалубки.

Несъемная пенопластовая опалубка, у строителей попросту несъёмная опалубка из пенополистирола — материал придуманный в XXI веке, в первую очередь для эффективного энергосбережения фундамента и как показала практика — дома в целом. Плюс ко всему она призвана экономить средства застройщика, так как применив при строительстве своего частного дома несъёмную пенополистирольную опалубку, Вы получите не только внутренние и наружные утеплённые фундамента, но и стены. На ряду с этим получится прямая экономия на деревянной опалубке и её составляющих, а так же временных затратах на возведение самого фундамента, а уж после и стен дома. Так как несъёмная опалубка это не тоолько тёплый фундамент, но и быстрое возведение стен. Чуть дальше вы всё поймёте.

По верх данного материала — любые отделочные работы пойдут быстрее, с меньшим расходом материала, так как несъёмная опалубка включает в себя уже идеально ровные стены. Конечно, если у вас не кривые руки!

Несъёмная опалубка бывает семи видов:

Блочная несъёмная опалубка;
Облицовочная;
Несъёмная из пенополистирола;
Несъёмная из деревобетона;
Несъёмная из пенополистирола армированная;
Стекломагнезитная;
Бетонная.

Ну и на фото более детально можно почитать, что из себя представляет по отдельности каждый вид несъёмной опалубки.

На сайте «Форум хаос», женщина нелестно отзывалась о несъёмной опалубке из пенополистирола. Говорила что:

— Строителям было сложно вязать арматуру внутри опалубки!?

— Пенополистирол постоянно ломался!?

— Невозможно применение бетоновозов!?

— При заливке бетона в опалубку, бетон постоянно выдувало из щелей.

— Для того чтобы залить несъёмную опалубку, нужно очень жидкий бетон из-за чего теряются свойства бетона.

А ещё было сказано что:

— Пенополистирол был тонкий;

— Строители вязали арматуру для фундамента* непосредственно в самих прямоугольниках опалубки.

— Собрали полностью каркас дома из несъёмной опалубки, а после начали заливать.

После такого могу сказать, что заказчик сам виноват, сам ведь нашел такую хреновую пенопластовую опалубку и строителей, которые не знают как с ней работать!

Минимальная толщина несъёмной опалубки из пенопласта (пенополистирола) составляет 15 сантиметров с одной стороны и 15 с другой.
При скреплении частей опалубки, блоков из пенопласта, используют систему «шип-паз», что исключает при правильном закреплении блоков между собой утечку бетона.
Вязание арматуры проводится на часть вперёд, что исключает копошение внутри блоков, за исключением первого и последнего ряда опалубки.
Заливка несъёмной опалубки происходит после монтажа трёх-пяти-семи рядов в высоту. Хорошо, когда работают четыре человека при сборке такой опалубки. Пока первое звено из двух человек начинает заливать, второе звено продолжает подымать опалубку.>
Для того, чтобы блоки не ломались, а опалубку не корректировали строители, подрезая её, стоит применять адресную доставку блоков НПО (расшифровка аббревиатуры Н.П.О. несъёмная пенополистироловая опалубка). Работа строителей будет заключаться только в том, чтобы всё поставить на свои места, согласно заводской маркировке.

Вот что та, странная женщина, имела в виду что раствор слишком плотный? Лично для тех кто не знает какой консистенции должен быть бетон для заливки в съёмную опалубки, прикладываю данное фото.

Думаю так, что в основном виноваты сами заказчики и те продавцы, которые безбожно втюхивают лабудень, но и строители тоже хороши. Если видите, что привезли на объект плохую несъёмную опалубку, скажите человеку. Пусть не выражает своё разочарование такому гениальному изобретению.

Ходят слухи, будто из-за того, что несъёмная пенополистирольная опалубка сделана из пенопласта, она очень вредна.

Так ли это?

По этому поводу, действительно, ходят слухи и домыслы, и причина тому — неопровержимый факт: пенопласт, и правда, токсичен, но… токсичен при определённых условиях! Дабы пенопластовая опалубка начала выделять токсичные вещества, которые будут вредить человеку, нужно чтобы на него постоянно светили лучи солнца, или пенопласт постоянно горел, ну, или потихоньку плавился. На худой конец, хотя бы находился в местах постоянного теплового воздействия +60 градусов по Цельсию! Если принять все меры предосторожности, то и беспокоиться не о чем.

Изнутри несъёмную пенополистирольную опалубку обязательно закрывают отделочными материалами, шпаклюют, штукатурят. Создаётся одно монолитное пространство, из которого вредное воздействие, даже при желании, не сможет пробраться. В местах повышенной опасности возгорания опалубки (около печи, камина) пенопласт дополнительно защищают облицовочными материалами или попросту вырезают его от туда.

За внешнюю сторону опалубки вам то и переживать нечего! Все вредные злопыхая пенопласта просто будет уносить ветер. Шутка, конечно! Фасад здания тоже нужно дополнительно облицовывать, так как пенопласт не терпит прямого попадания солнечных лучей и начинает желтеть и осыпаться. Так что лучше, по возможности как можно быстрее, после проделанных работ закрыть опалубку от внешнего воздействия солнца. Необязательно отделочными материалами. Достаточно просто накрыть защитной сеткой. Хотя выпуск опалубки уже с внешней стороны облицованной различными декоративными элементами и эту задачу упростил.

На фото ниже яркий пример, того, как несъёмная опалубка не защищенная от солнца быстро желтеет.

Видео — как сделать несъёмную опалубку из пенопласта, пенополистирола,

Статья — «Несъёмная опалубка» подготовлена администрацией сайта Строительство от а до я*.

Несъемная опалубка из бетона

Несъемная бетонная опалубка: общие сведения, типы и технология строительства

Мир не стоит на месте и ежегодно создающиеся новые технологии проникают во все сферы строительства. Не остались без внимания и работы по возведению фундамента. В данной статье расскажем о несъемной опалубке, которая недавно стала популярной у застройщиков, упростив им жизнь.

На фото — несъемная опалубка из бетона для фундамента

Первым монтажным этапом строительных работ является подготовка основания под будущее здание. В большинстве случаев такие фундаменты изготавливаются из деревянной опалубки, которая демонтируется после полного их высыхания.

Однако в настоящее время существуют способы, позволяющие использовать несъемные элементы. О том, что же они собой представляют и каким образом с их помощью своими руками сделать фундамент, читайте ниже.

Из чего делается несъемная опалубка для пенобетона

Общие сведения

Первые испытания подобной методики начались еще в начале этого века (в 2000-2001гг. ). При этом основные этапы укладки фундамента ничем не отличались, различия были только в сборке и монтаже опалубки. Давайте вспомним основные этапы возведения ленточного основания:

Проект

На этой стадии осуществляются все расчеты, причем на подготовку фундамента оказывают влияние два фактора:· общий вес здания;

· несущая способность грунта под ним.

Исходя из этой информации, подбирается требуемая марка бетона и общая площадь основания.

Подготовки местности

Необходимо очистить будущую строительную площадку от всего лишнего, а также нанести разметку предполагаемого основания. Такая работа является достаточно сложной, но от правильности ее выполнения зависит то, какой геометрией будет обладать построенное здание.

Земляные работы

Сначала вырывается траншея под ленточный фундамент, после этого на ее дно укладывается подушка из песка и щебня. Затем она утрамбовывается, а поверх нее закрепляется опалубка.

Преимущества и недостатки конструкции

И вот как раз с этого места и начинаются существенные различия в монтаже фундамента со съемной и несъемной опалубкой:

В состав первой входит большое количество элементов и для ее правильного создания, а также последующей установки требуются определенные знания и навыки.
Во втором случае справиться с работой сможет любой человек. Она не требует дальнейшего демонтажа, и к тому же выполняет еще одну роль – теплоизоляционную. Как известно, при монтаже классической опалубки теплоизоляционные материалы укладываются отдельно.

Готовый блок бетонный несъемной опалубки

Ее преимущества:

Если же вы решаетесь изготовить несъемную опалубку, то это дает сразу два преимущества:

хороший ограничитель для бетонной смеси;
отличный теплоизоляционный слой.

Использование позволяет отказаться от монтажа дополнительного армирующего пояса. Для его изготовления придется купить металлическую арматуру и сделать из них каркас. Места пересечения привариваются или же просто перевязываются специальной проволокой. Согласитесь, что это дополнительные траты на строительстве.
Еще одним значительным плюсом несъемной опалубки является ее водоотталкивающая способность. В результате этого можно не беспокоиться о неизменности пропорций бетонной смеси.
Большинство типов несъемных опалубок отлично противостоят возгоранию, а также не теряют устойчивость во влажной среде.

Несъемная опалубка из полистиролбетона для заливки стен

Из недостатков конструкции можно выделить лишь один – высокая цена изделия. Однако и тут есть нюанс, не стоит забывать, что при ее использовании можно сэкономить на монтаже теплоизоляционного слоя.

Типы несъемной опалубки

В настоящее время существует несколько разновидностей данного материала. Давайте более детально ознакомимся с каждой из них:

Пенополистирольная	Она используется чаще всего. Хотя материал и является достаточно легким, это никак не влияет на его прочностные качества. Он обладает хорошими теплоизоляционными свойствами и одновременно с этим позволяет бетону «дышать», т.е. дает свободно циркулировать воздуху.
Смесь цемента и щепы	Конструкция отличается хорошей звукоизоляцией. Для того чтобы в таких плитах сохранялось тепло, между деревянными щепками расположены пузырьки воздуха. Для увеличения срока службы древесины, а также для повышения ее водоотталкивающих и пожаробезопасных свойств, ее подвергают специальной обработке.
Фибролитовая	Ее можно считать продуктом химической промышленности. Такие блоки состоят из деревянной стружки, перемешанной с магнезитом. Если вместо последнего использовать портландцемент, конструкция будет в точности напоминать предыдущую. Подобная опалубка имеет хорошие пожарозащитные свойства, а также не пропускает пар, и в то же время сохраняет тепло в помещении.

Фибролитовая несъемная опалубка для фундамента

Технологии в строительстве

Кроме фундамента, такой тип опалубки может быть использован и во время монтажа стен. При этом бывают случаи, когда она используется в качестве их основы.

При этом:

Стены должны монтироваться на предварительно гидроизолированный фундамент.
Для их фиксации используйте металлическую арматуру, которую предварительно нужно вмонтировать и вывести наружу из основания. Кроме того, с ее помощью будут формироваться новые ряды армирующей сетки, которые необходимо соединять внахлест.

Совет: прежде чем приступать к установке первого ряда несъемной опалубки, следует определиться, где будут расположены дверные проемы, а также с местами, к которым будут примыкать внутренние стены.

После этого можно продолжать увеличение армирующей сетки и нанесение несъемной опалубки. По большому счету данный процесс напоминает создание бутерброда, где бетонная отливка, подкрепленная металлическим каркасом, будет с обеих сторон защищена теплоизолирующим материалом.

Совет: если вам необходимо затем застывшую бетонную массу демонтировать, для этого используется резка железобетона алмазными кругами.

Заливка бетононасосом

Инструкция во время заливки бетона в опалубку несъемного типа не отличается от основных технологий, используемых во время формирования обычной отливки из бетона:

рекомендуется осуществить заливку в один этап, если же такое невозможно, следует использовать слои бетона;
обязательно проводите уплотнение бетона глубинным вибратором (лучший вариант) или трамбовкой, чтобы убрать из массы пузырьки воздуха. Если же их нет в наличии, можно просто взять любой острый предмет и протыкать весь объем раствора.

Совет: очень важно во время таких процессов не забывать оставлять места под проведение инженерных коммуникаций.

Как самостоятельно сделать монолитные стены

В противном случае вам поможет только алмазное бурение отверстий в бетоне специальными коронками. Кроме того, не оставляйте без внимания и формирование элементов конструкции помещения.

Вывод

Приобретение действительно качественных блоков несъемной опалубки, а также грамотный процесс подготовки крепежных средств и инструментов в совокупности с надежным креплением всей конструкции, могут дать значительный эффект.

При этом дом будет надежно тепло- и звукоизолирован, а сам процесс не покажется таким уж и сложным. Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

загрузка…

masterabetona.ru

Виды несъемной опалубки — как выбрать лучшую для строительства дома и дачи

Быстро развивающиеся строительные технологии предлагают застройщикам множество способов строительства дома. И если для многоэтажного строительства существуют понятные ограничения на применение некоторых способов создания каркаса здания ввиду больших нагрузок от самих конструкций, то для частного застройщика таких способов существует достаточно много.

Начнем с того, что любого человека, решившего построить собственный дом или дачу, всегда волнует вопрос удешевления строительства. Но необходимо понимать, что это удешевление не должно привести к потере эксплуатационной надежности дома. То есть экономия должна быть разумной. Поэтому экономить нужно не на качестве стройматериалов, а при помощи прогрессивных способов строительства и конструкций, созданных в последние десятилетия.

Одним из таких способов является использование при возведении дома несъемной опалубки.

Что представляет собой несъемная опалубка

Несъемная опалубка это конструкции, которые служат формой для создания стен и фундаментов зданий, облегчая и ускоряя их возведение. Независимо от материала, из которого изготовлена опалубка, она остается в конструкции возводимого объекта и в последующем выполняет определенные функции в процессе его эксплуатации.

Различные виды несъемной опалубки отличаются материалом изготовления, армированием, креплением, комбинированием с определенными марками бетона, способом монтажа.

Если исходить их конструктивного разнообразия, то все виды несъемной опалубки можно разделить следующим образом:

каркасные системы, которые делятся на:

— сборные блоки, изготовленные из различных материалов;

— литые блоки из пенополистирола;

плоские армированные панели.

Каркасные опалубочные системы

Каркасные системы состоят из двух контуров опалубки, внутри которой заложена стальная арматура и залит бетон. В разрезе это выглядит как пирог «опалубка – армированный бетон – опалубка».

Конструкции, из которых собирают систему, представляют собой блоки, опирающиеся при монтаже друг анна друга – без раствора или клея. Они могут быть цельными или разборными. По торцам элементы опалубки могут соединяться при помощи пазогребневого соединения. Такой вариант облегчает монтаж и препятствует вытеканию бетона.

Литые блоки из пенополистирола иногда называют «термоблоки». Боковые листы уже на стадии изготовления соединяются жесткими перемычками из того же пенополистирола.

Размеры блоков зависят от производителя и могут существенно отличаться. Наиболее распространен размер 100*25*25 см. такой блок имеет вес всего 1 кг. Стенки блока имеют толщину около 5см, а на бетонирование остается около 15 см.

Бетонирование производится периодически – через каждые 2,5 – 3 ряда. Желательно, чтобы швы слоев бетона располагались по высоте на середине блока. Для уплотнения бетонной массы используют маломощные вибраторы. Можно уплотнять массу методом штыкования.

Есть у этого метода и некоторые недостатки:

внутренней поверхностью стены является слой пенопласта, который необходимо защитить от повреждений;
поскольку экологичность пенопласта до сих пор находится под вопросом, то может возникнуть выделение вредных веществ внутрь дома;
готовые блоки имеют довольно большой объем, что затрудняет их перевозку и хранение.

Сборные блоки состоят из двух листов различных материалов, собираемых в объемную конструкцию при помощи специальных комплектующих. Равное расстояние между листами обеспечивается распорками, изготовленными из полимеров (это препятствует появлению мостиков холода).

В сравнении с литыми пенополистирольными блокам, сборный блок позволяет использовать более 3 слоев различных материалов. К примеру, 2 жесткие облицовки и слой пенополистирола возле наружного листа.

Большим достоинством таких конструкций является возможность изменения ширины внутренней полости, что позволяет использовать более толстый утеплитель или сделать слой бетона толще. В такой ситуации нужно просто заказать распорки большего размера.

Плоские армированные панели

Армированные самонесущие панели пока не так популярны как блоки, но их использование постоянно расширяется. Они представляют собой плоские листы пенополистирола, армированные с обеих сторон черной стальной сеткой с ячейкой 5*5 см. Размеры панели составляют 120 *300 см, при толщине пенополистирола от 10 до 27 см.

Армированные панели устанавливаются на высоту всего этажа и закрепляются подпорками. Затем с обеих сторон на них наносят несколько слоев прочного бетона. Это производится как механизированным способом, так и вручную. Толщина бетона должна составлять не менее 5 см. Именно он будет выполнять несущую функцию.

Стены из таких панелей имеют очень высокие несущую способность и ударную прочность. В их конструкции объединены монолитная и панельная технологии. В разрезе стена выглядит следующим образом: « бетон – арматура – теплоизоляция – арматура – бетон».

Достоинствами такой технологии являются:

отсутствие пенопласта внутри помещения;
возможность использования пенопласта различной толщины;
армирование препятствует стеканию жидкого бетона, что позволяет заливать объемные и наклонные элементы;
наружный слой бетона защищает конструкцию от воздействия влаги и механических повреждений.

Разновидности сборных блоков

Декоративная несъемная опалубка

Представляет собой сборную модульную конструкцию, собираемую непосредственно на стене. Модули монтируют строгими рядами, что обеспечивает отличный внешний вид стены как с наружной, так и с внутренней стороны.

Модуль состоит из внутренней и фасадной декоративных панелей и соединительных перегородок. Между ними закладывается арматура, которую по мере роста стены заливают бетоном. Может использоваться как с жестким полистирольным утеплителем, так и с мягким минераловатным.

В качестве отделки в этих системах используются такие материалы как:

керамогранит;
фибробетон;
прочные пластики;
металлы и композитные вещества.

Использование такой опалубки способствует экономии на отделку фасада и внутренних поверхностей стен.

Опалубка из арболита

Представляет собой полые деревобетонные блоки или панели, которые изготавливают из щепы и цемента. Собирают такую опалубку с помощью гвоздей или стяжек.

Арболит и сам по себе имеет низкую теплопроводность, но иногда внутрь конструкции вставляют вкладыш из пенополистирола в качестве дополнительной изоляции. Затем монтируют арматуру и заливают бетонную смесь. В результате получается очень прочная стена.

В случае использования блоков, они соединяются между собой при помощи плиточного клея или раствора.

Поверхность таких стен отделывают фасадной штукатуркой, сайдингом, камнем.

Стекломагнезитовая опалубка

В ее основе лежит металлический термопрофиль, который с обеих сторон обшивается стекломагниевыми листами. Перфорация термопрофиля препятствует возникновению мостиков холода внутри стены.

Этот вид опалубки можно установить сразу по периметру всего дома, но на высоту не более одного этажа. Для придания конструкции жесткости дополнительно используют сооружение колонн и армопоясов по периметру здания в местах сопряжения этажей.

Для заполнения опалубки нежелательно использовать тяжелые бетоны, лучше применять пено- и фибробетон.

Бетонная несъемная опалубка

Используется для устройства стен террас, подвалов, бассейнов. В качестве опалубки используются пустотелые бетонные блоки с четкой геометрией и краевым замком. Их укладывают с перевязкой на треть длины, в отверстия монтируют арматуру и бетонируют.

Преимущества использования несъемной опалубки

Ускорение процесса строительства до 35% благодаря уменьшению сложности работ.
Существенная экономия на стоимости стеновых материалов
Использование в качестве опалубки легких материалов делает ненужным привлечение специализированной строительной техники, что снижает стоимость строительства и позволяет проводить работы на стесненных участках
Производство работ возможно практически при любых температурах.
Наличие в конструкции опалубки утеплителя позволяет снизить затраты на отопление здания на 30 – 40%.
При использовании качестве опалубки пенополистирольных блоков толщина стен уменьшается более чем в 2 раза, что позволяет увеличить полезную площадь здания при тех же внешних размерах здания.
Несъемную опалубку можно использовать не только для возведения стен, но и для строительства фундаментов.

Для самостоятельного использования без привлечения специалистов самым подходящим вариантом являются блоки из пенополистирола. Необходимо только четко придерживаться рекомендуемой технологии работ. Получится не так быстро, как с привлечением специалистов, но зато гораздо дешевле.

diskmag.ru

Бетонная несъемная опалубка — надежный фундамент, стены и перекрытия

Все мы знаем, насколько сегодня популярна бетонная несъемная опалубка, которая используется при возведении зданий. Она бывает нескольких видов и каждый из них имеет свои недостатки и преимущества. Ниже мы подробнее их опишем, а также расскажем о сфере применения.

Несъемная опалубка из бетона — каковы ее плюсы и минусы? ↑

Видео строительства из несъемной опалубки

Несъемная опалубка довольно часто используется для быстрого и качественного возведения зданий, оформления ландшафтов, интерьера, реставрации помещений. Она имеет ряд значительных преимуществ:

Низкая стоимость;
легкость установки;
прекрасные характеристики по звуко- и теплоизоляции;
облегчение конструкции всего сооружения (особенно, если опалубка пенополистирольная).

Помимо преимуществ данная опалубка имеет и недостатки. Дом с несъемной полистирольной опалубкой будет плохо дышать и потому в возведенном помещении важно обустроить принудительную вентиляцию. Кроме того полистирол выделяет вредные вещества, особенно при пожаре.

Бетонная несъемная опалубка — описываем основные виды ↑

Несъемная опалубка из полистиролбетона — видео

Несъемная опалубка бывает нескольких видов и подразделяется по материалу изготовления. Выбирается в зависимости от типа проведения работ. Если говорить подробнее, то выделяют следующие виды: арболит, армопанель, вспененный полистирол, декоративная опалубка. Первая, арболит изготавливается из древобетона. Для лучшей теплоизоляции в нее дополнительно кладут слой пенополистирола. На последнем этапе в опалубку вставляют арматуру и заливают смесь бетона. Снаружи стенки облицовываются декоративной штукатуркой, клинкером, сайдингом или каким-либо другим материалом.

Армопанель изготовлена из изоляционного материала или пенополистирольной плиты, покрытой сверху арматурой. Бетон в опалубку вливается под определенным давлением, потому образуется так называемый «сэндвич». Является одной из наиболее дешевых. Третий вид — вспененный полистирол в виде панелей, собирается словно «Lego». Однако его обязательно нужно отделывать, так как материал боится перепадов температуры, дождя и снега. Четвертый вид — декоративная опалубка, которая также собирается блоками. Внутрь нее обязательно укладывают минеральную вату или другой изоляционный материал. В облицовке не нуждается, так как стенки уже имеют декоративную отделку.

Какова сфера применения несъемной бетонной опалубки? ↑

Несъемная опалубка используется в различных сферах строительства. Это может быть: возведение фундамента, стен, перекрытий, оконных и дверных проемов, устройство кровли и другое. Вкратце опишем их. Фундамент — основа конструкции. От его качества и механической прочности зависит долговечность возводимого помещения. Следовательно, экономить на обустройстве фундамента не желательно. При сооружении несъемной бетонной опалубки обязательно нужно делать гидроизоляцию и оставлять небольшие арматурные выпуски для скрепления с арматурой стен. Опалубка для стен возводится быстро и просто. Условно процесс делят на три этапа: монтаж блоков, армирование и залив бетонной смеси.

При этом сначала заливают составом углы конструкции, а затем основную часть. При обустройстве дверных и оконных проемов блоки опалубки обрезаются под соответствующий размер. На торцах делаются заглушки, которые не позволяют вытекать бетону наружу. Всевозможные инженерные коммуникации укладываются в пазы блоков опалубки. Для этого прорезаются специальные штробы в пенополистироле. Опалубка перекрытий между этажами делается чаще всего из монолитных, железобетонных сборных плит. Опираются они на несущие стены. После заливки бетона приступают к отделке опалубки.

Внутренняя облицовка делается самым обычным способом. При помощи штукатурки, кафельной плиткой или гипсокартона. Если это штукатурка, то ее толщина должна равняться около 12 мм. Внешняя стена или фасад отделывается при помощи сайдинга, клинкера, камня, кирпича, вагонки, штукатурки.

Какой бы вид облицовки вы ни выбрали, он будет максимально удобным и простым, поскольку стены опалубки изначально ровные и не нужно проводить сложных подготовительных работ.

mastter.ru

Несъемная бетонная опалубка: общие сведения, типы и технология строительства

На фото — несъемная опалубка из бетона для фундамента

Из чего делается несъемная опалубка для пенобетона

Общие сведения

Первые испытания подобной методики начались еще в начале этого века (в 2000-2001гг.). При этом основные этапы укладки фундамента ничем не отличались, различия были только в сборке и монтаже опалубки. Давайте вспомним основные этапы возведения ленточного основания:

Проект

· несущая способность грунта под ним.

Исходя из этой информации, подбирается требуемая марка бетона и общая площадь основания.

Подготовки местности

Земляные работы

Преимущества и недостатки конструкции

В состав первой входит большое количество элементов и для ее правильного создания, а также последующей установки требуются определенные знания и навыки.

Во втором случае справиться с работой сможет любой человек. Она не требует дальнейшего демонтажа, и к тому же выполняет еще одну роль – теплоизоляционную. Как известно, при монтаже классической опалубки теплоизоляционные материалы укладываются отдельно.

Готовый блок бетонный несъемной опалубки

Ее преимущества:

Если же вы решаетесь изготовить несъемную опалубку, то это дает сразу два преимущества:

хороший ограничитель для бетонной смеси;
отличный теплоизоляционный слой.

Использование позволяет отказаться от монтажа дополнительного армирующего пояса. Для его изготовления придется купить металлическую арматуру и сделать из них каркас. Места пересечения привариваются или же просто перевязываются специальной проволокой. Согласитесь, что это дополнительные траты на строительстве.

Еще одним значительным плюсом несъемной опалубки является ее водоотталкивающая способность. В результате этого можно не беспокоиться о неизменности пропорций бетонной смеси.

Большинство типов несъемных опалубок отлично противостоят возгоранию, а также не теряют устойчивость во влажной среде.

Несъемная опалубка из полистиролбетона для заливки стен

Типы несъемной опалубки

Пенополистирольная	Она используется чаще всего. Хотя материал и является достаточно легким, это никак не влияет на его прочностные качества. Он обладает хорошими теплоизоляционными свойствами и одновременно с этим позволяет бетону «дышать», т.е. дает свободно циркулировать воздуху.
Смесь цемента и щепы	Конструкция отличается хорошей звукоизоляцией. Для того чтобы в таких плитах сохранялось тепло, между деревянными щепками расположены пузырьки воздуха. Для увеличения срока службы древесины, а также для повышения ее водоотталкивающих и пожаробезопасных свойств, ее подвергают специальной обработке.
Фибролитовая	Ее можно считать продуктом химической промышленности. Такие блоки состоят из деревянной стружки, перемешанной с магнезитом. Если вместо последнего использовать портландцемент, конструкция будет в точности напоминать предыдущую. Подобная опалубка имеет хорошие пожарозащитные свойства, а также не пропускает пар, и в то же время сохраняет тепло в помещении.

Фибролитовая несъемная опалубка для фундамента

Технологии в строительстве

При этом:

Стены должны монтироваться на предварительно гидроизолированный фундамент.

Для их фиксации используйте металлическую арматуру, которую предварительно нужно вмонтировать и вывести наружу из основания. Кроме того, с ее помощью будут формироваться новые ряды армирующей сетки, которые необходимо соединять внахлест.

После этого можно продолжать увеличение армирующей сетки и нанесение несъемной опалубки. По большому счету данный процесс напоминает создание бутерброда, где бетонная отливка, подкрепленная металлическим каркасом, будет с обеих сторон защищена теплоизолирующим материалом.

Заливка бетононасосом

рекомендуется осуществить заливку в один этап, если же такое невозможно, следует использовать слои бетона;
обязательно проводите уплотнение бетона глубинным вибратором (лучший вариант) или трамбовкой, чтобы убрать из массы пузырьки воздуха. Если же их нет в наличии, можно просто взять любой острый предмет и протыкать весь объем раствора.

Как самостоятельно сделать монолитные стены

Вывод

rusbetonplus.ru

Несъемная опалубка

Категория: Бетонные работы

Несъемная опалубка

Собирают несъемную опалубку из плоских или ребристых железобетонных, армоцементных плит, стальных или асбестоце-ментных листов, которые являются неотъемлемой частью конструкции и работают с ней как одно целое. При возведении массивных монолитных конструкций (столбчатых и ленточных фундаментов толщиной более 0,5 м, опор мостов, путепроводов, массивных фундаментов под технологическое оборудование) наибольшее распространение получила опалубка из железобетонных ребристых и плоских плит.

Железобетонную опалубку изготовляют из бетона класса В-12…, В-15 на том же цементе, что и бетон конструкции. Ее монтируют краном. Способ крепления плит (панелей) опалубки (сваркой закладных деталей между собой с устройством накладок; сваркой выпусков арматуры с последующим креплением опалубки на болтовых соединениях; сваркой монтажных петель с арматурным каркасом) зависит от типа, толщины, степени армирования сооружения и размеров плит опалубки.

Если в опалубочных плитах имеются петли-выпуски, а в бетоне массива достаточно жесткая арматура, то их крепят к этой арматуре скрутками и с помощью тяжей. Плоские плиты с отверстиями крепят между собой с помощью тяже’й-фиксаторов, а также сваркой закладных деталей и накладок; ребристые плиты дополнительно крепят к железобетонным стойкам сваркой или винтовыми хомутами.

Для воспринятия давления бетонной смеси используют скрутки, стяжные болты в комплектах с бетонными вкладышами. Вкладыши позволяют сохранять проектный размер сооружения и обеспечивают получение более устойчивой и прочной конструкции.

Рассмотрим схемы установки несъемной опалубки. Панели опалубки устанавливают ярусами, обеспечивая ее устойчивость и проектное положение. После установки и крепления первого яруса, внутренних и наружных панелей (рис. 1, а) бетонируют конструкцию не менее чем на 2/3 высоты яруса. Затем устанавливают опалубку второго яруса и бетонируют его. Чтобы усилить сцепление опалубки с бетоном, в опалубочных плитах оставляют отверстия, через которые определяют момент заполнения бетоном опалубки и качество уплотнения смеси.

Рис. 1. Схема установки несъемной опалубки:
а—железобетонными плитами со свариваемыми закладными деталями, б — то же, на арматурных выпусках, в — пространственными армоопалубочными блоками, г — железобетонными плитами на стяжных болтах с вкладышами, д — железобетонными ребристыми плитами; 1 —железобетонная плита-опалубка, 2— арматурный каркас, 3 — закладные детали, 4 — монолитный бетон, 5 — арматурные выпуски, 6—опалубка на стяжных болтах, 7— стяжные болты, 8— бетонный вкладыш, 9 — стойка

Устанавливают несъемную опалубку в соответствии с проектом производства работ. Отклонения от размеров по вертикали и горизонтали, от расстояния между опалубочными плитами и замена способа их крепления не допускаются.

Для возведения массивных стен используют опалубку из толстых железобетонных плит с выпусками арматуры. Монтируют ее краном. Плиты между собой соединяют сваркой выпусков арматуры. Пространство между плитами заполняют инвентарной опалубкой из деревянных щитов или брусьев, которые скрепляют между собой стяжными болтами. В брусьях и щитах оставляют отверстия, которые служат для определения момента заполнения бетоном внутренней полости опалубки. После бетонирования и набора прочности инвентарную опалубку снимают и перемещают на новый ярус. Когда бетон массива наберет прочность не менее 60…70% проектной, швы между плитами тщательно заделывают цементным раствором.

Для совмещения арматурных и опалубочных работ, а также для снижения трудовых затрат применяют крупные опалубочные блоки, состоящие из внутренней и наружной железобетонных плит, которые соединены между собой стяжными болтами с бетонными вкладышами. В пространстве между опалубкой размещают арматурный каркас, который жестко крепят с помощью анкерных устройств с опалубкой. Из таких блоков монтируют массивные фундаменты под оборудование, стены. Между собой такие блоки соединяют сваркой стержней арматуры каркаса, а также закладных деталей панелей опалубки.

При возведении массивных конструкций гидротехнических сооружений, атомных электростанций, фундаментов под турбины и мощное оборудование используют ребристую железобетонную опалубку. Ее плиты крепят на железобетонных стойках с помощью стяжных болтов , привариваемых к закладным деталям ребристых плит. Между собой плиты также крепят стяжными болтами. Опалубку располагают ребрами внутрь, чем обеспечивается хорошее сцепление монолитного бетона с элементами опалубки.

Опалубочные плиты изготовляют на заводах ЖБИ, перевозят и хранят в специальных контейнерах. Стропуют их за монтажные петли или специальные отверстия. Раскладывают плиты по опалубливаемой поверхности в соответствии с проектом производства работ.

Бетонные работы — Несъемная опалубка

Несъемная опалубка своими руками: как сделать, инструкция, советы

Технологии монолитного строительства постоянно развиваются. Несмотря на то, что материалов в этой работе участвует немного, способы их применения совершенствуются и по сей день. Одним из сравнительных новшеств в этой области является несъемная опалубка, которую научились использовать как для незаглубленных ленточных фундаментов, так и для стен подвала высотой в несколько метров.

Но если есть классический вариант щитовой опалубки, то для чего нужен этот? В чем смысл данного изобретения и так ли оно необходимо в строительстве? Можно ли установить несъемную опалубку своими руками?

Содержание статьи

Что собой представляет несъемная опалубка

Само слово «несъемная» подразумевает отсутствие демонтажа этого инвентаря после отвердения бетона. Такой способ помогает здорово сэкономить на устройстве опалубки и демонтажных работах. Однако эта же особенность делает такую опалубку одноразовой в использовании.

Принцип действия несъемной опалубки состоит в подборе материалов для ее ограничивающих стенок с учетом хорошей адгезии к бетону. Эти же материалы, находясь в грунте, не должны гнить или впитывать в себя влагу. Прочностные свойства их также должны удовлетворять требованиям расчетов по нагрузкам, действующим на стенки опалубки.

Виды фундаментов, для которых используется несъемная опалубка:

В качестве несъемной опалубки, например, для ленточного малозаглубленного фундамента, могут служить и естественные стенки грунтовой траншеи. В этом случае обходятся песчано-гравийной подушкой на донной ее части, арматурным каркасом и гидроизоляционной пленкой, устланной по боковым ее стенкам.

Общий обзор технологии несъемной опалубки. Показаны преимущества и сложности данного метода, уделено внимание нюансам установки опалубочных элементов, ее видам и свойствам.

Условия, при которых возможно применение данной технологии, следующие:

Марка бетона – различие в плотности крепости бетона принято определять его марками, характеризующими его же и назначение. Этот номинал должен соответствовать заявленным проектным данным и быть одинаковым во всех частях фундамента;
Сцепление бетона с арматурными элементами – должно быть прочным, адгезионным и полностью исключать коррозию, поскольку такая связь является главным правилом железобетона;
Сцепление стенок опалубки – на это условие особенно необходимо обращать внимание при устройстве наружной части фундаментной опалубки, не заглубленной в грунт. Толщина этих стенок должна обеспечивать целостность их формы в процессе бетонирования, а также и при уплотнении бетона вибраторами;
Адгезия опалубки с бетоном – для этого необходимо подобрать материалы, которые будут взаимодействовать с бетоном, не разрушая его и свою структуру в течение длительного времени эксплуатации фундамента;

Из чего делают несъемную опалубку

Материалов для изготовления несъемной опалубки множество. В частном малоэтажном домостроении для ее устройства используют листовое железо, ПСБ-С, XPS, фанеру. В промышленном строительстве наиболее популярны следующие:

Модульный пенополистирол (ПСБ-С, XPS) – структура этого материала такова, что из него можно «отлить» практически любую форму. Вспомним всем известную упаковку для бытовой техники. Для модульной несъемной опалубки не требуется каких-то особых форм. Однако ее строение имеет свои особенности. Воздух в гранулах полистирола не дает проникнуть влаге во внутрь его структуры, чем обеспечивает очень низкий коэффициент теплопроводности. Чаще всего несъемная опалубка из пенополистирола представляет собой небольшие прямоугольные модули. Они могут быть сборными или цельными. Сборные состоят из нескольких частей, соединяемых вставками из того же материала. Цельные имеют внутри перегородки, в нижней части которых оставляют открытую полость. Через нее бетонная масса растекается по всему элементу. Уплотнение бетона производят вибраторами, или вручную. Соединяют модули между собой на полиуретановую пену или специальный клей. Сегодня популярна полистирольная опалубка с готовой отделкой с внешней стороны фундамента диким камнем или его имитацией из гипса или бетона. Также на рынке присутствуют радиальные конструкции опалубочных модулей, позволяющие заложить фундамент эркеров, резолитов;

Преимущества

Утепление фундамента;
Модульные блоки легко подгоняются по размеру обычной ножовкой;
Скорость монтажа опалубки увеличивается на 30% по отношению к съемной;
Звукопоглащаемость – свыше 40Дб. При использовании штукатурки и листовых материалов еще выше;
Плиты ППС позволяют производить заливку бетона даже в период отрицательных температур, достигая при этом высокой прочности на сжатие бетона;
Уменьшение подготовительных работ по устройству фундаментной опалубки;
Удешевление расходов на опалубочные работы и трудозатрат на них за счет легкости и простоты выставления модулей;
Совмещение устройства фундаментного элемента и его теплоизоляции в один цикл работ;
Универсальность технологии позволяет применять ее не только для фундаментных работ, но и для возведения несущих и прочих ограничивающих конструкций;

Арболитовые модульные блоки – данный материал представляет собой сочетание органического заполнителя (измельченной древесной щепы), химических добавок и вяжущего – портландцемента. Ввиду такого сочетания компонентов готовый материал приобретает новые свойства – прочность, долговечность, влагостойкость. Модульную опалубку отливают в специальные формы, которые различаются по назначению – стеновая, фундаментная опалубка. Соединение модулей между собой происходит в одних случаях с помощью пазо-гребневой системы, в других – простым стыкованием блоков с небольшими остаточными швами (до 6мм). Иногда их заполняют полиуретановой пеной или сажают блоки на клеевые растворы. Для улучшения теплоизоляции, в блоки добавляются фрагменты пенополистирола. В фундаментных работах такой материал применяется не часто, поскольку для этого его необходимо тщательно гидроизолировать.

Как соединяют щиты несъемной опалубки – специфика соединительных элементов

Несмотря на множество достоинств данной технологии, у нее есть особенности, которые нельзя упускать из виду. Речь идет о прочном и надежном закреплении листов ПСБ-С, XPS. Эти материалы не выдерживают ни один вид крепежа. Любые саморезы, шурупы, гвозди для скрепления их элементов абсолютно не подходят. Как же тогда соединяются отдельные модули несъемной опалубки?

В оригинальной опалубке для их соединения предусмотрены специальные скрепляющие элементы: стяжки с широкими шляпками, распорные перемычки, кронштейны и т.д.

Одним из самых практичных способов является следующий: на стержень соединительной перемычки надевается отрезок пластиковой трубы чуть большего диаметра самого элемента. Длина этого отрезка должна ровняться длине соединительного элемента. По окончании работ концевые шляпки обрубаются или выкручиваются, в зависимости от их предназначения. Отрезок пластиковой трубы изымается из полости монолита, а оставшееся отверстие зачикинивается, т.е. заделывается раствором. Однако сегодня для этого чаще всего предусматривают несъемные соединительные элементы из прочной пластмассы, способные выдержать не только вес армированного каркаса, но еще и натяжение в период бетонирования монолита.

Установка несъемной опалубки своим руками

Изготавливая фундамент с помощью несъемной опалубки своими силами стоит обратить внимание на следующие аспекты:

Подготовительные работы – основание под фундамент должно быть тщательно подготовленным. Для этого в вырытом котловане или траншее делается песчаная или песчано-гравийная подушка. Ее слой достаточно небольшой – всего около 10-15см. Уплотняют этот слой автоматическими вибротрамбовками. Наличие такой подушки обязательно;
Выставление по уровню – четко установить модули опалубки относительно уровня горизонта поможет лазерный или водяной уровень. Закрепить эти изыскания, а также и сами габариты фундамента можно с помощью деревянных колышков и строительного шнурка;
Закрепление модулей опалубки – собранные в единую цепь модули опалубки необходимо закрепить так, чтобы они ни к воем случае не сдвинулись в процессе бетонирования и уплотнения бетона;
Послойная заливка бетона – из-за большой плотности, бетон в несъемную опалубку заливают слоями, по 20-25см каждый, с попеременным их уплотнением вибраторами;
Наружная и внутренняя отделка – сами по себе опалубочные материалы не являются завершенно-отделочными. Если к ним не прилагается дополнительный слой финишной отделки, ее обязательно необходимо сделать, как снаружи, применяя гидроизоляционные материалы, так и изнутри, например, гипсокартоном. Это требует дополнительных затрат, которые стоит учесть на стадии составления сметной документации.

Технология несъемной опалубки является вполне рациональным решением, как в условиях малоэтажного загородного строительства, так и для других видов зданий и сооружений. Такой инвентарь имеет множество преимуществ, полностью оправдывая звание высокотехнологичного строительного материала. При желании, с устройством и выставлением несъемной опалубки, а также ее бетонированием, справится даже не профессионал. А это значит, что данная технология, которая сегодня становится все популярней, будет широко применимой и в будущем.

Видеоролик посвящен заглубленному ленточному фундаменту, с выносом стен подвала на отметку нулевого этажа. Конструкция фундамента полностью возведена на основе несъемной модульной опалубки из пенополистирола. Сечение фундамента тавровое, высота вертикальной стенки фундамента – около 1м. Фундамент заливается в два приема: более широкая подошва, затем вертикальная стенка. Снаружи проводятся гидроизолирующие работы: оштукатуривание плиточным клеем по стеклосетке, обмазка битумной гидроизоляцией.

В данном видео показано устройство малозаглубленного ленточного фундамента прямоугольного сечения. Несъемная опалубка на основе плит XPS, выставляется на подготовленную утрамбованную площадку, стягивается специальными соединительными элементами из пластика, на которых размещается армирующий каркас. Процесс бетонирования сопровождается попеременным уплотнением вибратором.

Tecolit — Несъемная опалубка

Производство монолитных бетонных работ, прежде всего фундаментных, невозможно без применения опалубки. Бетонный раствор не имеет собственной формы, перед застыванием он просто растекается. Любая опалубка в классических бетонных работах должна обеспечивать:

форму будущего монолитного изделия;
его местоположение на строительной площадке согласно проекту;
соблюдение проектных размеров монолитного бетонного изделия;
качество поверхностей готового монолита.

Если производится демонтаж опалубки после застывания бетона и набора им некоторой прочности, то такая опалубка называется съемной. Если опалубка остается на месте, она становится частью строительной конструкции – это несъемная опалубка.

Различают опалубки и по конструктивным решениям. Самая распространенная конструкция делается в виде рам. Другой, применяемый в бетонировании, вариант — создание конструкции с использованием балок.

Опалубки изготавливают из различных материалов. Классическая одноразовая опалубка делается из досок. В многоразовых опалубках используются более дорогие материалы – фанера, металл (сталь или алюминиевые сплавы). Широко применяется полистирол и арболит в виде плит и пустотелых блоков.

Несъемная опалубка – новые потребительские свойства

Утепление фундаментов при строительстве в зонах с умеренным климатом играет важнейшую роль в их устойчивости и нормальном функционировании. Обводненность, проблемные грунты встречаются повсюду.

Если при производстве фундаментных работ применяется несъемная опалубка из пенополистирола, перечисленные выше проблемы и опасности для фундамента не возникают совсем. Такими же дополнительными свойствами утепления обладает несъемная опалубка из арболита, который обладает рядом дополнительных положительных свойств.

Монтаж несъемной опалубки упрощен до предела. Наибольшая скорость и качество достигается, когда используются блоки несъемной опалубки из пенополистирола. Такие блоки имеют готовые зацепы и собираются как конструктор «Лего». Не возникает проблем и с проведением армирования будущего фундамента или стен. Набор различных блоков позволяет подготавливать к заливке элементы фундамента любой формы. Готовые распорки также ускоряют бетонирование. Этим способом сооружаются не только фундаменты, но и стены. При использовании несъемной опалубки из пенополистирола нужно производить более качественное уплотнение бетонной смеси. Этот материал разрушается на солнце, поэтому потребуются отделочные работы цоколя и стен.

Технология монтажа опалубки фундаментов и стен из арболита основана на этих же принципах. На подготовленном основании выкладывается ряд арболитовых блоков, после монтажа и увязки арматуры производится заливка и уплотнение бетонной смеси. После некоторого набора прочности бетона наращивается вертикальная арматура и выкладывается следующий слой опалубочных арболитовых блоков. Они становятся частью фундамента или стен. Это экологичный прочный строительный материал, его положительные свойства:

пожаробезопасность;
звукопоглощение;
непроницаемость для пара;
морозостойкость;
невосприимчивость к грибку и гниению;
долговечность.

Арболитовая опалубка отлично зарекомендовала себя в индивидуальном жилищном строительстве.

Установка несъемной опалубки из пенополистирола при строительстве малоэтажного дома. Инструкция и рекомендации по выполнению работ

Опалубка – это конструкция из досок или плитного материала для заливки бетона. Она предполагает дальнейший демонтаж. Несъемная опалубка, как видно из названия, после затвердения бетонного раствора не снимается. А пенополистирол будет служить теплоизоляционным слоем. В статье речь пойдет о видах несъемной опалубки и о строительстве дома по данной технологии.

Содержание:

Преимущества несъемной опалубки
Виды несъемной опалубки
Монтаж несъемной опалубки для дома своими руками
Опалубка из пенополистирола для фундамента

Преимущества несъемной опалубки

Несъемная опалубка – это относительно новая технология. Оно позволяет существенно снизить стоимость строения по сравнению с традиционной кладкой из бетонных блоков. К тому же, прочность и качество стен остаются такими же.
Несмотря на простую конструкцию, это инновационная технология в малоэтажном строительстве показывает высокие технологические характеристики. В частности, пенополистирол изначально защищает бетонные стены от неблагоприятного воздействия окружающей среды. Увеличивает тепло- и звукоизоляционные качества. Особенно, когда применяется экструдированный пенополистирол (к тому же, в отличие от обычного пенопласта, его не портят мыши).
Применение качественного армирования в конструкции из несъемной опалубки позволяет увеличивать качестве железобетона как вертикальных, так и горизонтальных поверхностей. Следовательно, допускается возводить здания до 3 этажей.
Строится дом в короткие сроки. Самый длительный этап – монтаж каркасных блоков. Зато в последующем достаточно залить раствор, а после затвердения произвести облицовку здания.

Совет: наиболее ответственный этап строительства – это заливка бетоном. Так как из монолитного каркаса сложно проследить равномерность заполнения всех полостей. По этой причине работы производятся поэтапно.

Виды несъемной опалубки

Производители несъемной опалубки продают ее в качестве готового набора, который включает в себя литые пенополистирольные блоки и различные перемычки и замки, которые обеспечивают нужную жесткость. Этот метод сразу включает в себя несколько строительных процессов, поэтому нередко ее выбирают для самостоятельного строительства дома. К тому же сам процесс сборки не требует специальных знаний и доступен большинству.

Существует несколько основных видов несъемной опалубки: из керамзитобетона, из ароболита, из пенополистирола, из стекломагнезита.

Несъемная опалубка из керамзитобетона. Внешне он напоминает обычный керамзитобетонный блок, но внутри имеет полости. Стоимость материала невысокая. После его укладки полость внутри армируют и заливают бетоном. Таким способом, даже неквалифицированный рабочий справится с возведение стен дома. К достоинствам относят легкий монтаж и прочность несущих стен. Но из-за отсутствия теплоизоляционного материала требуются дополнительные работы по утеплению, в противном случае дом не будет пригоден для круглогодичного проживания. Кроме того, итоговая стоимость будет выше, чем аналогичный дом из того же керамзитобетона с усиленным сердечником.

Опалубка из пенополистирола. Это самый популярный и востребованный материал для несъемной опалубки. Эти дома, благодаря каркасу их пенопласта, получаются энергоэффективными. Хорошие теплоизоляционные качества материала полностью убирают необходимость в дополнительном утеплении. Конструкция стен получается прочная и изготавливается в кротчайшие сроки. Немаловажна и цена, которая является, пожалуй, самой низкой из возможных аналогичных вариантов. Несмотря на то, что используется пенопласт негорючей марки, нахождение его с внутренней стороны дома нежелательно. А за счет термоэффекта, надо обязательно предусмотреть еще на стадии проектирования дорогостоящую систему принудительной системы вентиляции. Также стоит отметить, что в пенопласте нередко заводятся мыши, делая в нем свои дома. Что сразу же приведет к промерзанию отдельных участков стен.
Несъемная опалубка из арболита. Арболит изготавливают из древесной стружки с бетоном. Он имеет вид блоков с пустотами внутри, которые армируются и заливаются бетоном, после монтажа. Теплоэффективность наружных стен из данного материала низкая, поэтому требуется дальнейшая теплоизоляция. Из достоинств – крепкие несущие стены, хорошая звукоизоляция, возможность размещать пенополистирол только снаружи. Но все эти преимущества перечеркиваются высокой итоговой стоимостью строительства.
Несъемная опалубка из стекломагнезита. Эти блоки представляют собой каркас из металла, обшитый стекломагниевыми листами. Внешне они похожи на листы гипсокартона. Из-за невысокой прочности таких стен, их выбирают только в качестве межкомнатных стен, которые не являются несущими. Это недорогой способ сделать внутреннюю стену, которая будет довольно прочной, и иметь хорошую звукоизоляцию. К тому же, внутренняя отделка не займет много времени, так как не требует сложного выравнивания поверхности.

Совет: отдельно стоит сказать о несъемной опалубке «Техноблок». Это самый простой способ построить дом самостоятельно без специальных навыков. Так как блоки уже имеют внешний декоративный и теплоизоляционный слои, для фиксации в комплекте предусмотрены крепежные элементы. К тому же, они имеют возможность демонтажа внутреннего слоя пенопласта после заливки стен. Получаемые стены настолько прочные, что пригодны для многоэтажного строительства. Но чтобы строить из такого материала, проект дома должен быть оптимизирован под размер блоков.

Монтаж несъемной опалубки для дома своими руками

Строительство дома по данной технологии проходит в несколько этапов.

Вначале подготавливают фундамент. По диагонали проверяют ровность углов. Если есть отклонения, тогда следует нанести разметку в виде натянутой бечевки под кладку блоков. С основания счищают весь мусор, и делают гидроизоляцию рубероидом или жидким праймером.

Схема установки опалубки из пенополистирола

Инструкция по установке опалубки из пенополистирола

Кладку элементов несъемной опалубки начинают с угла. И двигаются по периметру первого этажа. Соединительные пазы должны находиться вверху. Край блоков выравнивают по натянутой веревке, а уровнем проверяют горизонт.
Если пенополистирольный блок требуется разрезать по длине, то делать это допускается только по углублениям, которые созданы специально для этого. В противном случае он будет непригоден для дальнейшего использования из-за невозможности крепления.
Затем идет этап горизонтального армирования. Стеклопластиковая арматура укладывается в предназначенные для этого пазы. Вертикальные прутья привязываются проволокой к горизонтальной и выпускаются до уровня заливки бетоном.
После первого ряда, нужно свериться с проектом дома и определить места расположения дверных и оконных проемов. И с учетом этого продолжать делать кладку. По размеру окон и дверей изготавливаются рамы из досок, для необходимой жесткости углы фиксируются металлическими уголками. Готовые каркасы закрепляются в проемах так, чтобы снизу был небольшой зазор, для визуального контроля заливки бетона. Так как прочность в этих местах ниже, а стены являются несущими, то все проемы нужно дополнительно армировать.

Располагают блоки в шахматном порядке, чтобы стыки не совпадали у последующих рядов. Так как кладка всех рядов начинается с углов, то именно угловые блоки следует крепить со смещением.
Сразу нужно предусмотреть расположение и прокладку всех технологических отверстий (водоснабжение, канализация, электричество, вентиляция и т.д.).
Каждые 3-4 ряда производится заливка бетона. Для этого заказывают машины оборудованные бетононасосом с готовым раствором. Его прочность на сжатие должна быть класса В15, а фракция наполнителя в пределах 10-15 мм.
Для лучшего контроля подачи бетона на конец шланга рекомендуется одевать насадку. После заполнения полости, жидкий раствор, по возможности, надо уплотнить.
Если предполагается делать эркеры или другие архитектурные элементы, то оптимально использовать готовые поворотные блоки.

Когда кладка дошла до фронтонов, их обрезают под нужным углом после затвердения бетона (который зависит от угла наклона крыши). Ненужная арматура также спиливается.
После начинают производить электромонтажные работы. Учитывая, что внешняя сторона стен с обеих сторон – это пенополистирол, то делать всю проводку допускается только в термогофре. Распределительные коробки крепят на дюбель к бетонной стене, сквозь слой пенопласта.

Опалубка из пенополистирола для фундамента

Совет: частично фундамент располагается под землей. Так как для работы используется несъемная опалубка, пенополистирол останется в качестве утеплителя. Мыши любят делать норы в этом материале и обязательно испортят его своими ходами. Это приведет к частичному промерзанию фундамента и разрушению бетона. Если есть возможность, пенопласт желательно заменить пеноплэксом или любым другим экструдированным пенополистиролом.

Этапы работ

На строительном участке делается разметка и выкапывается траншея под фундамент. Рекомендуется сразу же делать стенки максимально ровные и точно по размеру блоков несъемной опалубки, чтобы они с большей точностью устанавливались в грунте. Делать это лучше ранней весной, когда земля только оттаяла и еще достаточно жесткая. Летом, если процесс затягивается, траншея обрушается под действием дождей и возможных грунтовых вод.

Далее насыпается песчаная подушка толщиной не менее 15 см. Уже в траншеи его надо выровнять и уплотнить.
Далее кладут либо рулонный гидроизоляционный материал, либо армированную полиэтиленовую пленку. Обязательно делать нахлесты и проклеивать стыки скотчем. Это предотвратит утекание в грунт цементного молочка, которое необходимо для набора прочности бетона.
Вяжется первый ряд горизонтальной арматуры и вертикальные выносы. Затем устанавливаются блоки несъемной опалубки и в нее, в пазы, кладется горизонтальная арматура. Когда высота фундамента выложена, в опалубку заливают бетон.
Сверху крепят доски для цокольного этажа или выкладывают кирпичом 3-4 ряда.

Установка опалубки из пенополистирола видео

Что такое бетонная опалубка? | Eiffel Trading

Бетонная опалубка — это форма или рама, которая удерживает влажный бетон (залитый в опалубку) до тех пор, пока он не высохнет и не создаст желаемую структуру, которая соответствует целям строительного проекта. Бетонная опалубка может быть временной или постоянной. Когда это временно, его удаляют после схватывания бетона. Временная опалубка встречается чаще, чем постоянная. Его можно повторно использовать для других проектов, когда он больше не нужен, что очень выгодно для подрядчика.Из-за этого временную опалубку можно перепродать после проекта или повторно использовать в более поздних работах. Временная опалубка для бетона может быть изготовлена из прочного алюминия, стали, пластика, фанеры или дерева. Постоянная опалубка, которая остается на месте и становится частью конструкции после схватывания бетона, часто делается из пеноматериала.

Процесс использования бетонной опалубки в строительстве иногда называют «опалубкой». Основным преимуществом использования бетонной опалубки является то, что она помогает достичь желаемой формы бетона с большой степенью точности.Использование опалубки в отличие от других методов схватывания бетона происходит быстро и эффективно.

Проекты по бетонной опалубке

Ниже приведены некоторые типы проектов, в которых используется бетонная опалубка :

Строительство зданий (жилых, коммерческих, небоскребов, аэропортов, высотных зданий и т. Д.)
Строительство моста
Строительство дороги
Строительство эстакады
Промышленное и энергетическое строительство
Строительство виадука
Строительство тоннелей
Строительство очистных сооружений
И многое другое!

Опалубка была жизненно важным компонентом архитектурных проектов с момента ее использования в Древнем Риме для строительства таких памятников, как Пантеон и Колизей.Его долговечность в строительстве объясняется его полезностью и надежностью.

Виды и виды опалубки

Опалубка бывает разных форм, размеров и стилей, чтобы удовлетворить потребности индивидуальных проектов. Формы колонн, формы коробчатых водопропускных труб и кронштейны свеса мостов — все это популярные стили. Помимо различных стилей, существуют различные типы опалубки, классифицируемые как по материалам, так и по назначению. Ниже приведены некоторые из самых популярных видов опалубки:

Инженерные системы опалубки — это сборные конструкции с металлическими каркасами (обычно алюминиевыми или стальными).Их легко установить и использовать, а после схватывания бетона их легко удалить. Кроме того, они долговечны, а это значит, что их можно повторно использовать и использовать для других проектов.
Деревянная опалубка — это популярный выбор. Установка может занять немного больше времени, чем при использовании стальной или алюминиевой опалубки, а древесина менее долговечна, поэтому ее нельзя повторно использовать в большом количестве проектов без ухудшения состояния до такой степени, что она перестает быть жизнеспособной.
Несъемная опалубка — это наиболее распространенный тип несъемной опалубки.Как упоминалось ранее, он обычно делается из пенопласта и остается на месте после схватывания бетона. Преимущество использования такой опалубки заключается в том, что она может улучшить тепловые условия конструкции, то есть лучше изолировать здание от изменений внешней температуры.
Пластиковая опалубка — это модульные и взаимосвязанные конструкции, которые можно легко построить по размеру и желаемой форме и удалить, когда придет время. Они являются хорошим выбором для проектов массового жилья, требующих низких затрат и простых систем бетонной опалубки.
Несъемная опалубка — Изготовленная из пластика и легко устанавливаемая на стройплощадке, этот тип опалубки часто используется для строительства колонн и опор. Это постоянная опалубка, которая может повысить прочность бетонных конструкций.

Лучший тип опалубки или стиль опалубки для проекта зависит от его конкретных потребностей. В целом, бетонная опалубка является разумным дополнением к многочисленным видам строительных проектов и в обозримом будущем останется основным продуктом строительной отрасли.

Хотите узнать больше о бетонной опалубке? Прочтите один из наших самых популярных блогов под названием « Как долго нужно ждать, чтобы снять бетонную опалубку?» ”

КУПИТЬ И ПРОДАВАТЬ С EIFFEL TRADING

Eiffel Trading была создана, чтобы предоставить подрядчикам платформу для покупки и продажи новых, бывших в употреблении и излишков тяжелых строительных материалов и оборудования. Наш инвентарь для бетонного оборудования варьируется от опалубки для бетона до для отделки настила моста и всего, что находится между ними.Кроме того, наш инвентарь материалов включает в себя бывших в употреблении труб HDPE , бывшие в употреблении подкрановые маты , бывшие в употреблении барьерные стены и многое другое.

Все наши объявления постоянно обновляются, но если вы не видите то, что ищете, бесплатно создайте объявление в розыск. .

Готовы продать подержанную тяжелую технику или строительные материалы? Разместите свои продукты сегодня бесплатно на онлайн-рынке Eiffel Trading.

Если у вас есть какие-либо вопросы или вы хотите получить дополнительную информацию, позвоните нам по телефону 1-800-541-7998 или по электронной почте sales @ eiffeltrading.com .

Различные типы опалубки, используемые в бетонных конструкциях

На протяжении всей истории было много различных типов материалов, используемых для строительства таких конструкций, как дома и мосты. В ранние времена древесина использовалась широко, поскольку деревьев было много, и конструкции можно было быстро и легко построить из древесины. В последнее время сталь стала популярным материалом из-за ее прочности и долговечности и сегодня является одним из наиболее широко используемых строительных материалов в строительстве.

Несмотря на это, один из строительных материалов, который использовался тысячи лет и до сих пор широко используется, — это бетон. Хотя использование бетона в строительстве не было широко распространенным явлением до середины 19–90–135 годов 90–136 века, бетон по-прежнему пользуется популярностью в качестве строительного материала из-за его многих полезных свойств.

Причина, по которой бетон по-прежнему остается одним из самых популярных строительных материалов, заключается в том, что он безопасен, долговечен, экологичен и экономичен.Одним из важных ингредиентов, используемых в бетонном строительстве, является опалубка, которая представляет собой временные или постоянные формы, в которые заливается бетон до тех пор, пока бетон не станет самонесущим. В бетонном строительстве используется много типов опалубки, и сегодня мы собираемся изучить каждую из этих опалубок, чтобы лучше понять их преимущества и предполагаемое использование.

Традиционная деревянная опалубка

Одним из первых видов опалубки является традиционная деревянная опалубка, которая обычно изготавливается из древесины или фанеры.Этот тип опалубки, как правило, изготавливается на месте, и, хотя его легко произвести, он имеет короткий срок службы и требует очень много времени, особенно для больших конструкций. Сегодня деревянная опалубка все еще используется там, где затраты на рабочую силу невелики или где есть сложные участки, требующие очень гибкой опалубки.

Инженерная система опалубки

Опалубка этого типа состоит из сборных модулей с рамой, как правило, из стали или алюминия.По сравнению с традиционной деревянной опалубкой система инженерной опалубки может быть построена намного быстрее (с использованием штифтов и зажимов) и имеет меньшие затраты, поскольку ее можно использовать тысячи раз.

Опалубка пластиковая многоразовая

Как следует из названия, этот тип опалубки изготовлен из легкого и прочного пластика, который создает замковые и модульные системы опалубки. Этот тип опалубки — отличный выбор для небольших, но повторяющихся строительных проектов, например, для недорогих жилых комплексов.Многоразовая пластиковая опалубка находит множество применений в строительной отрасли. Учитывая, что панели изготовлены из пластика, они не требуют средств для снятия опалубки и просто моются водой.

Постоянная изоляционная опалубка

Одна из самых передовых систем опалубки включает в себя опалубку, которая постоянно изолирована для обеспечения дополнительных тепловых, акустических, огнестойких и устойчивых к грызунам свойств. Одним из наиболее распространенных типов являются изоляционные бетонные формы (ICF), в которых бетонные конструкции изолируются пенополистиролом, который остается на месте после затвердевания бетона.Этот тип опалубки энергоэффективен, устойчив и экологически безопасен.

Опалубка фиксируемая

Обычно собирается на месте и изготавливается из сборных форм из армированного волокном пластика, этот тип опалубки обычно имеет форму полых труб и используется для строительства колонн и опор. Как следует из названия, эта опалубка остается на месте после схватывания бетона и действует как осевая и сдвигающая арматура, предотвращая экологический ущерб, такой как коррозия и циклы замерзания-оттаивания.

Гибкая опалубка

В этой системе используются легкие, но высокопрочные листы ткани, предназначенные для дополнения текучести бетона за счет создания высокооптимизированных архитектурно интересных форм. В отличие от жесткой опалубки, описанной выше, в этой гибкой опалубке используется значительно меньше бетона, что способствует значительной экономии энергии.

В современном строительстве бетонные конструкции значительно различаются и предназначены для различных целей.В зависимости от типа возводимой конструкции любая из вышеупомянутых опалубок может использоваться для создания доступной, прочной и устойчивой конструкции, которая обеспечивает множество преимуществ по сравнению с другими типами строительных материалов. Как видите, выбор наиболее подходящей опалубки для вашего проекта имеет первостепенное значение для его успеха, поэтому, если у вас есть какие-либо вопросы или опасения по поводу того, какой тип опалубки лучше всего соответствует вашим требованиям, свяжитесь с нашей командой Uni-Span по телефону. 1300 882 825.

3D-печать бетонной несъемной опалубки для строительства бетонных колонн

https: // doi.org / 10.1016 / j.cemconcomp.2021.104039Получить права и содержание

Реферат

В этом исследовании изучалась 3D-печать несъемной опалубки для строительства бетонных колонн из бетона. Влияние различного содержания гидроксипропилметилцеллюлозы (ГПМЦ) (0, 0,0003 и 0,0006 по массе связующего) и отношения воды к связующему (W / B) (0,27, 0,29 и 0,31) на реологические свойства, структурную структуру. до и механические характеристики были изучены с использованием нескольких смесей для изготовления несъемной опалубки.Результаты показали, что смесь с ГПМЦ = 0,0006 и W / B = 0,27 показала максимальный статический предел текучести, наибольшую тиксотропию и максимальную прочность в сыром виде и, таким образом, была выбрана в качестве оптимальной смеси. Пластическое разрушение оптимальной смеси также было предсказано с использованием модели тиксотропии и сопоставлено с экспериментальными результатами. Впоследствии были построены три бетонные колонны с разным коэффициентом продольной арматуры (0,0%, 1,9% и 2,5%) с использованием печатного бетона в качестве несъемной опалубки и испытаны на сжатие.Было отмечено хорошее сцепление на стыке монолитного бетона и несъемной опалубки из печатного бетона. Кроме того, было замечено, что начальная жесткость, максимальная несущая способность и соответствующее продольное смещение бетонных колонн увеличивались по мере увеличения коэффициента продольного армирования. Аналогичные бетонные колонны с использованием традиционной опалубки также были построены и испытаны для сравнения. Для сравнения, бетонные колонны, изготовленные с использованием набивного бетона в качестве несъемной опалубки, получили более высокую жесткость и несущую способность, чем аналогичные традиционные бетонные колонны.Объясняются причины различий.

Ключевые слова

Реологические свойства

Структурная застройка

Постоянная опалубка

3D-печать на бетоне

Бетонная колонна

Рекомендуемые статьиЦитирующие статьи (0)

Просмотреть аннотацию

Ссылки на статьи

[PDF] FRANK. Технологии для строительной индустрии. Несъемная опалубка, формирователи ниш и аксессуары для опалубки

1 FRANK Технологии для строительства Несъемная опалубка, формирователи ниш и аксессуары для опалубки 2 Max Fran…

FRANK

Технологии для строительства

Несъемная опалубка, формирователи ниш и аксессуары для опалубки

Max Frank GmbH & Co. KG Mitterweg 1 94339 Leiblfi ng Германия Тел. +49 9427 189-0 Факс +49 94 27 15 88 [адрес электронной почты защищен] www.maxfrank.com

w w w. м а х ф р а н к. com

Содержание

Обзор продукции

Постоянная опалубка Фибробетонная опалубка, включая аксессуары — опалубка для балконов и стен

Фибробетонные опалубочные панели — для кромок полов и балок мостов

Фиброцементные уплотнительные ленты — герметизация стыков опалубки

Фиброцементные панели — потеря опалубки при строительстве мостов

Цементно-связанные плиты — несъемная опалубка для кромок пола

Цементно-связанные плиты — несъемные опалубка для кольцевых балок и перемычек

Формирователи ниш Металлические ставни коробчатого типа

Fratec — полистироловые формирователи ниш любой формы

Pecafil ® — ниши из стальной сетки, заключенной в полиэтиленовую пленку

Формы для картонных коробок прямоугольной формы

15 90 003

Stremaform ® — элементы металлической опалубки для углублений

Stremaform ® — элементы расширенной металлической опалубки для конических форм

Разделительные вещества Ассортимент разделительных агентов Trennfi

Аксессуары Trennfi

Принадлежности для опалубки Профили стыков — передача поперечных сил

Стальной стержень с резьбой — аксессуары

Профили — треугольные и трапециевидные пластиковые профили и направляющие

Клейкие ленты для стыков

Te chnologiesforheconst ructionindustry

Verlorene Schalungen

Aussparungen

Verlorene Schalung im Ortbeton- und Fertigteilbau bedeutetine Nutzinennée, Dass Imperial Das, Das Verscha. ист.Zusätzlich zu der hochwertigen, streichfertigen Ober fläche entsteht eine enorme Zeit- und Kosteneinsparung, da kein kompliziertes Ausschalen notwendig ist. Nutzen Sie unser umfangreiches Sortiment verlorener Schalungen.

Die Schalungselemente aus Metall, Karton, Styropor или umweltfreundlicher Folie entsprechen den nationalen und internationalen Normen und Standards und bieten für jede Aussparung das passende Schalungselement. Somit ist das Schalen von Aussparungen bei nahezu allen Bauobjekten sichergestellt.

ab Seite 13

ab Seite 8

Несъемная опалубка

Формирователи ниш

Постоянная опалубка может использоваться для монолитных и сборных железобетонных конструкций. Этот тип опалубки обеспечивает высококачественную отделку поверхности, готовую к покраске или покрытию. Поскольку традиционное снятие опалубки больше не требуется, использование несъемной опалубки может сэкономить время и деньги. Вы можете получить прибыль от использования нашего разнообразного ассортимента несъемной опалубки.

Формирователи выемок из стали, картона, полистирола, просечно-вытяжного металла и стальной сетки с полиэтиленовым покрытием соответствуют национальным и международным нормам и стандартам.Мы можем предложить решение из нашего ассортимента формирователей ниш, которое удовлетворит все ваши строительные потребности.

см. Страницу 16

см. Страницу 8

w w w. м а х ф р а н к. c o m

Betontrennmittel

Schalungszubehör

Trennmittel werden vor dem Betonieren auf die Schalung aufgetragen, um einem Haften des Betons an der Schalung und somit eineser Zerzören die.

Um Schalungsarbeiten einfach und schnell durchzuführen, erweist es sich als sinnvoll, bestehende Zubehörteile, z.B. zum Einbau von Gewindestahl oder zur Erstellung von Definierten Ecken und Kanten aus Beton, einzusetzen.

Auch nach dem Aushärten des Betons ermöglicht der Einsatz von Trennmittel ein einfaches Ablösen der Schalung von der Betonoberfläche.

ab Seite 20

ab Seite 17

Разделительные средства для бетона

Принадлежности для опалубки

Ассортимент разделительных агентов Trennfit подходит для использования со всеми типами опалубки и бетона. Trennfit не представляет опасности, и при использовании с нашим одобренным ассортиментом аксессуаров обеспечивает защиту окружающей среды.

Ассортимент принадлежностей для опалубки из стальных стержней с резьбой, обеспечивающих простой и легкий монтаж опалубки. Также доступны аксессуары для изготовления определенных углов, углов и выемок для анкерных отверстий.

см. Страницу 17

см. Страницу 20 Informationen über unser komplettes Produktsortiment finden Sie im Internet unter www.maxfrank.de

Технологии для строительства

Специальные продукты для монолитного строительства из бетона

9000

ut t er

Bo xo u S tr

a fo

t sh

rm®

orb UK

F rec rate form e

p ar s

ace

or-

edg

e in

sul

g fo

® r

r F rec ratec ess form e

Несъемная опалубка индивидуального изготовления и устройства для формирования углублений заменяют традиционную опалубку.Специальные элементы опалубки FRANK, используемые в сочетании с традиционной опалубкой или как отдельные элементы, легко и быстро фиксируются на месте. Использование сборных железобетонных изделий может привести к значительному сокращению времени и затрат на месте, а также к лучшим допускам при строительстве.

Flo

utter

ou oxbl ta

Pe c uni afil® ve r fo r s a l mw ork

w w w. м а х ф р а н к. com

Специальные изделия для сборного железобетона

Сборные железобетонные конструкции

rm Pe

nt ane

edg

rg fo

ork

000

sp ba r

ac e

t tr it gco ng E / pli ono e cou tsohdc Eg ustic ir flig atoac th es

Pe rm

ane

ing

for

Ac Eg cous os c tticdeal he cou sta pli ir fl ng high cob

ox®

банка

ti le

ve r

nec

tor

ork

Технологии для строительной отрасли

FRANK предлагает разнообразный ассортимент продукции, в том числе многочисленные специальные продукты для сборного литья бетонная конструкция.Высококачественная продукция, такая как системы несъемной опалубки, формирователи ниш, распорки, изолированные консольные соединители и изделия, которые акустически разделяют бетонные элементы, гарантируют гибкость и экономичность бетонных конструкций.

g to the D rdin ut co

с SURGXFWFHUWLƄFDWH NL-BSB es

ass

Постоянная армированная фибра

из экструдированного бетона

Перманентная опалубка из экструдированного бетона

опалубка

Элементы опалубки для постоянной кромки для использования в сборных железобетонных изделиях и на местах.Используется для изготовления видимых поверхностей, таких как кромки балконов, а также дверных и оконных проемов в двустенных конструкциях.

ent

g u i d e li n e

Стандартный тип S без водоотводящего элемента Постоянная опалубка кромок без водоотводящего элемента обеспечивает гладкую поверхность бетонного полуфабриката. Этот тип несъемной опалубки используется в основном для лестниц, проемов в перекрытиях и для постоянно видимых углублений в бетоне (использование внутри помещений).

Стандартный тип S с устройством формирования капель воды Постоянная опалубка кромок с устройством формирования капель воды образует выступ на нижней стороне бетонного полуфабриката. Эта несъемная опалубка используется в основном для консольных бетонных плит, например балконов. Каплеобразователь многоразового использования размещается на столе подготовки опалубки перед установкой кромочной опалубки и приклеивается на место с помощью термоклея.

w w w. м а х ф р а н к.com

Несъемная опалубка

Тип S без каплеуловителя

Тип S с водоотливом

Тип D с уплотнительной вставкой

Тип W с двумя уплотнительными вставками

Постоянная опалубка FRANK из экструдированного волокна- Железобетон гарантирует идеальное сцепление с монолитным бетоном, огнестойкий в соответствии с DIN 4102, обладает высокой прочностью на сжатие и гарантирует требуемое качество и долговечность открытого бетона. Этот ассортимент продукции имеет сертификат NL-BSB в соответствии с голландским руководством по оценке BRL5070.

Несъемная кромочная опалубка типа D с одной герметизирующей вставкой Постоянная кромочная опалубка с одной пластиковой герметизирующей полосой используется в основном для изготовления балконных элементов. Несъемная опалубка для кромок обеспечивает чистый разрез и открытую сторону без трещин на сборном железобетонном элементе и экономит затраты на дорогостоящие ремонтные работы. После бетонирования уплотняющая вставка удаляется, и теперь становится виден образовавшийся за ней капельный носик.

Несъемная окантовочная опалубка W с двумя уплотнительными вставками Постоянная окантовочная опалубка с двумя пластиковыми уплотнительными лентами в основном используется для формирования проемов для дверей и окон в двустенных конструкциях.Превосходная отделка экструдированного фибробетона обеспечивает превосходное качество открытого бетона. После бетонирования уплотнительные вставки удаляются. Создаваемые зазоры либо закрываются дверными панелями, либо при необходимости могут быть заполнены.

Техническая опалубка

Постоянная опалубка

Стандартная опалубочная панель типа FBSB Опалубочная опалубочная панель из экструдированного фибробетона, используемая для скрытия строительных швов между открытыми стенами и открытыми стенами, а также для заполнения стыков между открытыми стенами и перекрытиями.Краткие преимущества: ■ Экономия времени, установка и снятие опалубки не требуется ■ Бетонное молочко не выходит из-за плохого качества

2.BA

г к D rdin ut co

качественные швы опалубки ■ Хорошее склеивание с монолитным бетоном ■ Стабильная форма

ass

с SURGXFWFHUWLƄFDWH NL-BSB sm

ent

направляющая линия

0003

0003 Панель опалубки моста FBAP

g to the D rdin ut co

Специально профилированные формы с фаской для использования на секциях парапета моста, которые могут потребовать прохождения арматуры или находятся в труднодоступных местах.Использование этого типа несъемной опалубки экономит время и деньги, поскольку больше не требуется дорогостоящая временная опалубка.

ass

с SURGXFWFHUWLƄFDWH NL-BSB sm

ent

направляющая линия

usb, пожалуйста, свяжитесь с нами для специальных версий

2.BA любой из наших систем несъемной опалубки!

w w w. м а х ф р а н к. c o m

Несъемная опалубка

Герметизирующие полосы типа FSS Элемент опалубки из фиброцемента без ребер, используемый для заполнения зазоров между временными панелями опалубки перекрытий и зазоров на стенах без необходимости сложной регулировки и резки панелей ставен.■ Для заделки стыков опалубки ■ Хорошее сцепление с бетоном ■ Бетон светло-серого цвета ■ Можно прибивать гвоздями — легко фиксировать ■ Скошенные края для оптимального крепления софит между основными опорными балками (бетонными или стальными). Панели изготовлены из цемента, целлюлозы, полипропиленового волокна и минералов, состав которых гарантирует отличные механические и физические свойства. Их низкие свойства водопоглощения делают их в высшей степени подходящими для использования во всех постоянно открытых местах.Фиброцементные панели поставляются индивидуально, их можно легко разрезать по размеру на месте и сразу же установить.

Техническая опалубка для токоизолирующих элементов

Несъемная опалубка

Постоянная опалубка типа DEAB Эта постоянная опалубка для кромок пола является недорогой альтернативой традиционным системам утепления кромок пола. Его внутренняя сторона оснащена задними анкерами, что обеспечивает отличное сцепление с монолитным бетоном. ■ Стойкая к высокому давлению, древесно-стружечная плита на основе цемента ■ Строительные материалы класса B1 — легковоспламеняемость (DIN 4102-B1) ■ Простое крепление с помощью монтажной пены 2K

Несъемная форма перемычки типа STUKA Использование опалубки перемычки типа STUKA изготовлено Цементные древесно-стружечные плиты, устойчивые к высокому давлению, значительно облегчают монтаж опалубки и бетонирование кольцевых балок и перемычек.■ Простое крепление с использованием фиксирующей пены 2-K ■ Класс строительных материалов B1, низкая воспламеняемость (DIN 4102-B1) ■ Устойчивые к высокому давлению древесно-стружечные плиты на цементной основе ■ Внутренняя сторона крепится с помощью заднего анкера, хорошее сцепление с -situ

бетон ■ Может поставляться для стен любой толщины, специальные размеры могут быть предоставлены по запросу. Использование многоразовых хомутов предотвращает коробление опалубки перемычки и, таким образом, получается точная кромка бетона.

w w w.м а х ф р а н к. c o m

Формирователи ниш

Металлические коробчатые ставни. Металлические коробчатые ставни, изготовленные из листовой стали с замком, используются в качестве несъемной опалубки или как формирователи ниш. По запросу клиента FRANK доставляет коробки на строительную площадку в собранном или разобранном виде. Эти металлические коробчатые ставни, используемые в качестве несъемной опалубки, обеспечивают отличную передачу усилия сдвига. ■ Простота обращения на стройплощадке ■ Профиль жалюзи соответствует требованиям высшей категории

«с зазубринами» согласно DIN 1045-1 и / или DIN EN 1992-1-1.■ Гарантирует отличное сцепление с монолитным бетоном. ■ Экономия: не требуется демонтажа опалубки.

Предварительно смонтированные металлические коробчатые ставни. Металлические коробчатые ставни, изготовленные из стального листа с блокировкой, в основном используются для балок с фиксированным концом и для небольших размеров, например машинные базы. ■ Полностью собранные ставни коробчатого типа поставляются в размерах

, соответствующих требованиям проекта, и поставляются непосредственно на строительную площадку. ■ Минимальный доступный размер: от 200 x 200 мм.

Разобранные складные коробчатые ставни. Разобранные металлические коробчатые ставни, изготовленные из соединенных между собой листов стали, могут использоваться для тех же целей, что и предварительно собранные ставни коробчатого типа.Они предлагают дополнительные преимущества благодаря своей особой форме доставки. ■ Небольшие объемы перевозки и хранения — на одном поддоне может быть от

до 30 складных ставен. ■ Простой и быстрый монтаж с помощью прилагаемых саморезов

стальных винтов с предварительно просверленными отверстиями. Работы, складывание ставен чрезвычайно просто

Технологии для строительства промышленности

Формирователи ниш

Ящичные ставни из оцинкованной стали L-образной формы Открытые ставни из оцинкованной стали L-образной формы поставляются с минимальным размером 700 х 700 мм.Они в высшей степени подходят для использования в балках с закрепленным одним концом и для изготовления проходных отверстий в плитах и основаниях, например для позиционирования крана. ■ Экономия: простой и быстрый монтаж без дополнительных креплений. ■ Доставка на строительную площадку осуществляется в разобранном виде.

L-образные формы. ■ Возможны очень большие размеры. и Г-образные коробчатые ставни изготовлены из прочной трапециевидной листовой стали. Обычно в придании жесткости нет необходимости.Если, однако, необходимо выполнить выемки особо большого размера, мы рекомендуем дополнительное усиление оконных ставен — см. Таблицу ниже. Предварительно собранные ставни коробчатого типа усилены и оснащены основанием на нашем заводе, и они доставляются на строительную площадку в полностью собранном виде.

Таблица жесткости Значения, приведенные в таблице, являются приблизительными и зависят от фактических условий на месте и от скорости заливки бетона Ширина коробчатой заслонки см

Высота выдвижной створки см

110120130

140

150

160

170

180

190

45/45 50/50 55/55 60/60 65/65 70/70 75/75 80/80 85/85 90/90 95/95 100/100 Самонесущий коробчатый ставень

Жесткий коробчатый ставень на площадке

ww w.м а х ф р а н к. com

Формирователи ниш

Специальная опалубка Fratec для ниш Элементы опалубки индивидуальной формы, которые позволяют легко создавать проемы в стенах или перекрытиях, проемы в стенах, купола, окна круглой формы, встраиваемые световые колодцы, колонны и т. д., как для сборного железобетона, так и строительство на месте. Эти легкие элементы опалубки доставляются на строительную площадку готовыми к установке. Элементы просто крепятся к обычной опалубке. После отверждения бетона элементы Fratec можно легко удалить, не повредив бетон.

Pecafil® формирователи выемок Хотя в основном он используется для строительства фундаментных балок и заглушек свай, Pecafil® также в высшей степени подходит для изготовления выемок. Доступны два варианта поставки для формирователей углублений Pecafil®. Элементы могут быть доставлены на объект после предварительной разрезки на полосы и гибки по вашим требованиям на нашем заводе. В качестве альтернативы, плоские полоски можно доставить на место, а затем разрезать по размеру и согнуть на месте. Монтаж, армирование и бетонирование опалубки можно производить сразу после установки без перерыва.После удаления с бетона нет необходимости очищать гладкую, не впитывающую поверхность материала Pecafil®. При осторожном обращении возможно до пяти использований.

Формы для картонных коробок Использование этой специальной картонной коробки для формирования отверстий в перекрытиях является экономичной альтернативой традиционным системам опалубки. ■ Экономия затрат: не требуется ручное изготовление опалубки ниши, ■ ■ ■ ■ ■

быстрое и простое обращение Могут быть поставлены различные размеры Простота снятия изоляции, потянув за ручку за крышку Внутренняя полость защищена от попадания бетона. при необходимости уменьшить высоту Прочность благодаря встроенному внутреннему кольцу жесткости

Возможные комбинации:

Технологии для строительной отрасли

Формирователи выемок

Элементы опалубки Stremaform® для выемок Для производства используются расширенные металлические формы Stremaform® для выемок проемов в стенах или плитах и для создания углублений в бетонных элементах для последующей заливки.Элементы опалубки Stremaform® для ниш ■ могут быть подготовлены и собраны в различных формах и размерах на нашем заводе в соответствии с требованиями вашей схемы. ■ могут поставляться с внутренними распорками, бетонными ограждающими планками и деревянными крышками для защиты от падения ■ иметь шероховатую поверхность для монолитного соединения между первой и второй бетонными поверхностями ■ позволяют проталкивать арматурные стержни через приложения Stremaform®: ■ вводы для коммуникаций и труб ■ Углубление для установки рам и анкеров для гидравлических конструкций

или аналогичных приложений

Элементы опалубки для бункеров Stremaform® Stremaform® может использоваться для формирования верхней наклонной поверхности бункеров и других наклонных элементов.Stremaform® также используется для круглой или прямоугольной опалубки на очистных сооружениях или силосах или для наклонных опорных поверхностей. Опалубка, которой можно придать размер на нашем заводе по запросу, также может поставляться с заводскими элементами жесткости для высоконагруженных приложений. Stremaform® надежно закреплен на арматуре и, таким образом, защищен от смещения из-за давления снизу вверх.

ш ш ш. м а х ф р а н к. c o m

Разделительные агенты

Ассортимент разделительных агентов Trennfit Ассортимент высококачественных разделительных агентов Trennfit подходит для всех типов опалубки и доступен для различных областей применения.

Все версии Trennfit безопасны и безвредны для окружающей среды: ■ Защищены от замерзания ■ Не подлежат маркировке в соответствии с постановлениями об опасных материалах и директивами ЕС ■ Неопасные грузы в соответствии с UN, IMO, ADR / RID и IATA / ICAO ■ Температура вспышки PM > 100ºC ■ Giscode: BTM10

И они обеспечивают отличные результаты: ■ Адгезия между бетоном и опалубкой ■ ■ ■

■

уменьшается до 95% Увеличенный срок службы опалубки Превосходное действие по снятию остатков бетонная поверхность и отсутствие рассыпания бетонной поверхности Не влияет на адгезию штукатурки

Расход на литр разделительного состава Trennfit при использовании специального распылителя FRANK: Тип опалубки

Trennfit B2

Trennfit Super

Trennfit

000 Стальные формы

000 60-70 м2

80-100 м2

60-70 м2

Гладкая бетонная опалубка

5-15 м2

10-20 м2

90 002 5-15 м2

Гладкая деревянная опалубка

25-35 м2

30-40 м2

25-35 м2

Опалубка с пленочным покрытием

50-60 м2

70-90 м2

50-60 м2

Грубая деревянная опалубка

15–25 м2

20–30 м2

15–25 м2

Технологии для промышленной промышленности

Разделительные агенты

Trennfit B2 могут быть экологически чистыми и экологически чистыми разделительными добавками ■ используется в воде

заповедных зон и для общего строительства ■ Подходит для опалубки из пенополистирола ■ Подходит для открытого бетона ■ Для всех бетонных конструкций

Trennfit Super Механически-химический разделительный агент для использования, когда качество действительно имеет значение.■ Может использоваться с обогреваемой или неотапливаемой опалубкой в сборных железобетонных изделиях

. экономичное разделительное средство для всех обычных типов бетона. ■ Для штукатурных и штукатурных работ ■ Рекомендуется для общего бетонного строительства.

Деактиватор Trennfit Предотвращает и удаляет отложения бетона на машинах и оборудовании.■ Консервация оборудования и опалубки ■ Предотвращает загрязнение движущихся частей машин ■ Снижает затраты на очистку оборудования и опалубки ■ Предотвращает затвердевание свежего бетона на оборудовании

и опалубке ■ Превосходные антикоррозийные свойства

w w w. м а х ф р а н к. c o m

Разделительные агенты

Специальный распылитель из нержавеющей стали ■ Включает специальную форсунку для тонкого распыления, которая обеспечивает

тонкое равномерное нанесение разделительного агента.■ Покрывает вдвое большую площадь по сравнению с обычными распылительными устройствами. ■ Все запчасти и аксессуары есть на складе для быстрой доставки.

Специальный наполнитель для ремонта поверхностей опалубки. ■ Для ремонта поврежденной опалубки. ■ для гладкой отделки бетонных поверхностей. ■ Для герметизации трещин перед инъекцией трещин ■ Для использования в качестве клея для краев сломанного бетона, камней и досок

Поддон для сбора с держателем барабана ■ Протестировано TÜV ■ Объем барабана> 200 литров ■ Предотвращает загрязнение почвы и грунтовых вод ■ Упрощает заполнение распылитель с разделительным агентом ■ Заполнение без насоса через сливной кран

Стальные бочки можно полностью опорожнить. Бочки с Треннфитом можно полностью опорожнить при горизонтальном размещении. При использовании обычных бочек последние 1800 мл не могут быть удалены.

Технологии для строительной промышленности

Принадлежности для опалубки

Формирователь профилей швов Изготовлен из пластика ■ Создает оптимальную бетонную поверхность для поглощения сил сдвига в строительных швах ■ Заменяет трапециевидные полосы ■ Может использоваться повторно ■ Можно разрезать по размеру на месте Профиль стыка соответствует требованиям высшей категории «с зазубринами» согласно DIN EN 1992-1-1 при условии отступа на 50%

композитная арматура

угол 25 °

ww ш.м а х ф р а н к. c o m

Принадлежности для опалубки

Принадлежности для стальных стержней с резьбой Анкерные стержни позволяют быстро и просто работать на строительной площадке. Ниже вы можете найти краткую выдержку из нашей производственной программы. Более подробную информацию о наших принадлежностях для стальных резьбовых компонентов см. В нашем текущем Перечне продуктов.

Технологии для строительной промышленности

■ Анкерная шпилька ST

■ Дисковая гайка

900/1000 Ø 15 мм ■ Анкер Ø 15 мм, тип B, свариваемая и изгибаемая сталь ■ Анкер-петля

■ Сталь / пластиковый конус ■ Литой -железный водяной стопор ■ Крыльчатая гайка ■ Фиксирующий анкер ■ Анкерная пластина

Принадлежности для опалубки

Профили для кромок и углов FRANK предлагает различные пластиковые профили, такие как треугольные и трапециевидные профили, для определенных краев и углов в конструкционных бетонных элементах.Для получения информации о различных конструкциях и точных деталях обратитесь к нашему текущему списку продуктов. Самоклеящийся угловой профиль для открытого бетона дает слегка закругленный угол. Данная геометрия соответствует требованиям правил техники безопасности «Школы» ГУВ-ВС1. Мягкая резина дополнительно герметизирует стык опалубки.

Клейкие ленты для стыков Клейкая лента для стыков ■ Специальная клейкая лента из ПВХ с превосходными адгезионными свойствами (самоклеящийся клей) для герметизации стыков опалубки и т. Д.■ Подходит для использования на предварительно смазанных или чистых поверхностях. Пенопластовая шовная лента. ■ Для применения в областях, где клейкая лента не может быть использована из-за доступа. м а х ф р а н к. com

Referenzen

Торговый центр Bischofswiesen, Германия Используемые продукты FRANK: элементы опалубки Stremaform® для ниш, соединения арматуры Stabox®, распорки из фибробетона, консольный соединитель Egcobox®

Port of Rotterdam Power Station Rotterdam, Netherlands FRANK Используемые продукты: Стандартная опалубка (склеивается для изготовления коробов подачи с отверстиями для напорных труб)

Diocese Rottenburg Rottenburg am Neckar, Германия Используемые продукты FRANK: Специальная опалубка Fratec для ниш (позволяет создавать необычные архитектурные формы)

Te технологии дляконструктивной промышленности

Max Frank GmbH & Co.KG

Mitterweg 1 94339 Leiblfing, Германия Тел. +49 9427 189-0 Факс +49 9427 1588 [электронная почта защищена]

440BR01 / 06 — INT / EN — 03/13

www.maxfrank.com

ICF Конструкции стеновых систем | ICF Опалубка | Стены подвала | Стеновая опалубочная система

Rise Wall — первая (и единственная) в мире постоянная опалубочная система для плоской укладки.

Преимущества Rise Wall: ;

УМНЕЕ;

На каждый поддон / тележку можно поставить до 5 раз больше опалубки, что снижает транспортные расходы
Компактная модульная опалубка снижает потребность в транспортировке и хранении материалов на строительной площадке
Уменьшение объема> 60% позволяет значительно сократить расходы на удаление отходов бетонной опалубки
Доступен в водонепроницаемых стенах из ПВХ, стеновой опалубке из фиброцемента (SIP) и в виде изолированной бетонной формы (ICF)
Сертифицированная и соответствующая требованиям система несъемной опалубки

БЫСТРЕЕ;

Установка в 4 раза быстрее, чем при блочной или традиционной опалубке
Резка проще и быстрее сокращает трудозатраты на установку опалубки бетонных стен
Стандартный формат исключает заводские чертежи бетонных стен
Отсутствие необходимости в предварительном изготовлении бетонной опалубки сокращает время выполнения заказа
Минимальное время выполнения заказа сокращает время прохождения системы стеновой опалубки на критическом пути

СИЛЬНЕЕ;

Двойная стеновая панель делает Rise Wall самым прочным решением для стен из ПВХ.
3 отдельные арматурные опоры для более точных и податливых структурных стен
Уголок из 2 частей для легкого размещения арматуры в бетонной стене

Эти преимущества делают его идеально подходящим для ряда приложений, включая следующие

Монолитные бетонные стены

Rise Wall — одна из самых экономичных и быстрых систем опалубки бетонных стен.

Поставляется в виде модульных панелей стандартного размера, которые легко разрезаются и соединяются, обеспечивая более быструю альтернативу монолитной опалубке.

Rise Wall Water Resistant разработан для бетонных стен толщиной 200 мм и поставляется с панелями опалубки различной стандартной высоты, а также нестандартной длины.

Гибкость конструкции Rise Wall

является отличной альтернативой традиционной бетонной опалубке.

Несущие стены внутренние

Rise Wall — отличная опалубка для внутренних несущих стен.

Доступна в виде системы опалубки из ПВХ (водостойкая) толщиной 200 мм, она является идеальной заменой для стен с заполнением из блоков, стен из шлакоблоков и стен из блоков besser.

Альтернативная опалубка для бетонных стен с фиброцементным покрытием Rise Wall Super Finish поставляется в виде модульных опалубочных панелей толщиной 150 мм и 200 мм — также доступны панели толщиной 100 мм.

Rise Wall монтируется в 4-5 раз быстрее, чем кирпичная или блочная кладка.

Наружные стены

Rise Wall может использоваться в качестве наружных стеновых панелей и системы внешних стен для большинства строительных конструкций.

Система бетонной опалубки Rise Wall из ПВХ обеспечивает водонепроницаемость внешних стен толщиной 200 мм.

Rise Wall Super Finish доступен в виде несъемной опалубки (SIP) и изолированной бетонной опалубки (ICF) толщиной 1500 мм и 200 мм с фиброцементной отделкой, идеально подходящей для нанесенной отделки

Стены подвала

Система опалубки из ПВХ Rise Wall чаще всего применяется для стен подвала.

Поставляется в виде модульных панелей опалубки разной высоты толщиной 200 мм и представляет собой идеальную альтернативу блочным стенам с заполнителем или бетонным стенам.

Водостойкая ПВХ опалубка Rise Wall обеспечивает превосходную водонепроницаемость бетонных стен.

Опалубка из ПВХ

также удерживает меньше влаги, чем стены из бессточных блоков или стены из шлакоблоков, что снижает возникновение сырости и влажности в подвалах.

Подпорные стенки и Системы подпорных стен

Еще одним очень распространенным применением системы опалубки Rise Wall из ПВХ являются подпорные стены. Водонепроницаемость Rise Wall делает ее идеальной системой подпорных стен.

Стандартные размеры модульных опалубочных панелей

Rise Wall можно легко урезать для достижения стандартной высоты подпорной стены.

Колонна, стены отвала и шахты лифтов и лестниц Подъемная стена

обычно используется в многоквартирных жилых домах для опалубки колонн и стеновых панелей.

Аналогично Rise Wall подходит для коммерческих и промышленных стен, внешних стен и в качестве альтернативы сборным панельным стенам или откидным панельным стенам s.

Изолированная бетонная опалубка Фиброцементные панели

Rise Wall Super Finish доступны с изоляцией толщиной 18 мм.Превращение Rise Wall в идеальный вариант для опалубки ICF, стеновых систем ICF и конструкции стен ICF.

Rise Wall Super Finish доступен в двух вариантах толщины стен, что делает его универсальным, экономичным и быстрым в установке изолированной бетонной опалубкой.

Заборы, ящики для цветов и балконные опоры

Граничные стены и заборы — еще одно прекрасное применение системы опалубки ПВХ Rise Wall.

Модульные опалубочные панели толщиной 200 мм являются идеальной альтернативой блочным стенам с заполнением сердцевиной.

или бетонные стены, а система опалубки из ПВХ обеспечивает превосходную водонепроницаемость.

Ямы и резервуары

Подъемная стена — это опалубка с фиксатором на месте, также называемая жертвенной опалубкой, что делает ее идеально подходящей для ям, резервуаров для задержания на месте (OSD) и резервуаров других типов

Модульная опалубка плоско-укладывающаяся, ее легко разрезать до нужной длины, что обычно требуется для котлованов и резервуаров.

Rise Wall — одна из самых быстро устанавливаемых и наиболее экономичных бетонных опалубок для земляных ям и резервуаров.

Rise Wall также является идеальной модульной альтернативой блочной опалубке.

Несъемная опалубка для бетонных стен

Быстрое строительство и инженерное решение в одном

Каждая панель объединяет в себе функции постоянной жертвенной опалубки, каркаса, износостойкой отделки и глубокого переноса балок в одном решении для быстрого монтажа.

Во время строительного проекта важно отслеживать эффективность с учетом времени и затрат. Добавьте к этому давление сроков и необходимость координировать несколько сделок, и даже проект, в котором используются стандартные сборные материалы, может оказаться под угрозой финансового краха из-за чрезмерной обработки, времени строительства и включения компонентов структурного проектирования.

Как производитель революционной несъемной опалубки для бетонных стен, AFS лидирует на рынке эффективных строительных материалов с afs logicwall ^®, лучшим строительным модулем из фиброцемента с заполнением сердцевиной для строительства внутренних и внешних стен. Благодаря устранению нескольких дорогостоящих факторов, logicwall ^® быстро становится предпочтительным сборным материалом для инженеров-строителей, архитекторов, разработчиков и строителей.

Одна панель, полная структурная опора

Инженеры обращают внимание на AFS Logicwall ^® за его способность работать не только как стена и несъемная опалубка одновременно, но и как передаточная панель для глубоких балок.Благодаря этому инженер может выполнить планы архитектора по созданию больших открытых пространств, не требующих поддержки колонн, создавая дополнительное ценное пространство на автостоянках, жилых помещениях и т.п. Logicwall ^® также соответствует требованиям AS3600 по акустике и огнестойкости, превышая требования NCC.

Минимальные трудозатраты и обработка

Не позволяйте затратам на обслуживание и рабочей силе подорвать процветание вашего проекта. После того, как Logicwall ^® был нарисован в магазине и изготовлен по индивидуальному проекту по проекту на заводе AFS, легкий вес означает, что при поставке для подъема не требуются башенные краны.И никаких других типов кранов не требуется — отдельные панели могут быть возведены вручную, после чего они заполнены специальной легкотекучей бетонной смесью AFS.

Управление отходами

Строители могут сэкономить на отходах и сократить расходы на удаление обрезков с помощью опалубки AFS. Модули Logicwall ^® изготавливаются по индивидуальному заказу и доставляются на ваш объект готовыми к установке. В результате значительно сокращаются объемы подготовительных работ на месте, что, в свою очередь, резко снижает расходы на скипы и вывоз мусора.

Полный комплекс услуг

Вместо того, чтобы полагаться на сторонних поставщиков транспортных услуг, AFS Formwork также имеет свою собственную логистическую службу, что означает отсутствие ожидания доступности — доставка вашего Logicwall ^® запланирована таким образом, чтобы она полностью совпадала с процессом проектирования и производства, так что ни минуты расходуется впустую между завершением производства и самой ранней возможной датой поставки.

Большая отделка

Устранение дополнительных затрат на установку каркаса и отделку гипсокартоном.Logicwall ^® также является отличной износостойкой подложкой для нанесения отделочных покрытий, таких как поверхностное покрытие, акриловая штукатурка и краска.

Если вы ищете наиболее эффективную и экономичную несъемную опалубку для различных применений для бетонных стен, свяжитесь с AFS сегодня.

Являются ли системы постоянной модульной опалубки для бетонных стен водонепроницаемыми?

Системы постоянной модульной опалубки для бетонных стен — водонепроницаемы ли они?

Бетонная опалубка на полимерной основе с фиксатором на месте (SIP) создает несущие постоянные стены и колонны и обеспечивает экономичную строительную систему.Благодаря инкапсулированию бетонной засыпки, замковые стыки бетонных стен считаются гидроизолированными, если они установлены правильно аккредитованным установщиком.

Долговременная полимерная инкапсуляция бетона предотвращает проникновение воды, тем самым устраняя основную причину коррозии арматурной стали, вызванной поглощением влаги. Одна из целей SIP-опалубки — герметизация и защита бетона от воздействия окружающей среды на протяжении всей жизни здания. Однако для обеспечения водонепроницаемости требуется соответствующая гидроизоляция стыков пола и стен.

Могут ли стыки панелей в бетонных стенах, построенных с использованием модульной несъемной опалубки на полимерной основе, протекать?

В случае высокого уровня грунтовых вод за стенами многоэтажного подземного подвала, где гидростатическое давление велико, существует вероятность изгиба стыков панелей, что может создать проход для проникновения воды. Возможность повреждения стыков панелей или угловых стыков может возникнуть во время строительства, а также может стать причиной попадания воды.

Компания

Waterstop Solutions была задействована на нескольких объектах в Сиднее и в районе Нового Южного Уэльса, и мы успешно устранили проблемы, связанные с просачиванием воды через системы постоянной опалубки с положительной стороны постоянной модульной бетонной стены на полимерной основе, просачивающейся через бетон и выходящей через нее. стык на отрицательной / обратной стороне стены.

Мы рекомендуем гидроизоляцию подвалов независимо от того, какую систему опалубки вы выберете для использования, с соответствующей системой гидроизоляции, подходящей для опалубки из ПВХ и ее применения.

На фото ниже показаны негерметичные стыки панелей. Эта бетонная стена в Сиднее построена с использованием полимерной модульной несъемной опалубки для бетонных стен.

Утечка успешно остановлена с помощью инъекций герметика под высоким давлением, выполненных командой NSW Waterstop Solutions.

Негерметичные стыки панелей в системе несъемной опалубки — бетонная стена

В то время как другие компании по восстановлению могут работать в среднем один раз в год (или не чаще одного раза в месяц), наши техники выполняют качественные работы по герметизации утечек под высоким давлением несколько раз в неделю.Если у вас есть какие-либо проблемы с влажностью, просачиванием и / или активными утечками с высоким расходом в бетонных конструкциях, мы будем рады вам помочь. Вы можете связаться с нами с любыми вопросами, которые могут у вас возникнуть.

Офис в Брисбене: (07) 3205 1899 Электронная почта: [электронная почта защищена]

Офис в Сиднее: 02 9346 8308 Электронная почта: [адрес электронной почты защищен]

Хотите узнать больше о различных услугах по ремонту зданий, которые мы предоставляем?

Щелкните изображение ниже, чтобы загрузить Заявление о возможностях Waterstop Solutions

Заявление о возможностях Waterstop Solutions теперь доступно для загрузки в формате PDF. (изображение можно щелкнуть и открыть ссылку на наше Заявление о возможностях).

Хорошее обслуживание начинается с упреждающего подхода к обслуживанию, содержанию, сохранению и защите здания.

Помните, что просачивание / попадание воды в такие зоны, как балконы, подвалы, бетонные крыши, автостоянки и подпорные стены, нельзя игнорировать — позвоните специалисту по восстановительной гидроизоляции сегодня для оценки, чтобы найти лучшее решение для вашей ситуации.

В Waterstop Solutions мы выполняем широкий спектр ремонтных работ в бетонных конструкциях после стадии строительства в Брисбене, Голд-Косте, Саншайн-Кост, Сиднее и прилегающих районах Квинсленда и Нового Южного Уэльса.

Обладая большим опытом строительных работ, мы можем быстро определить лучший подход для устранения всех проблем с просачиванием и конкретным износом.

Несъемная опалубка — Доктор Лом

Грунт

Натуральный или искусственный камень

Пенополистирол

Стеновые блоки

Потолочные блоки

Достоинства несъемной опалубки из пенополистирольных блоков:

Отличная теплоизоляция

Простота монтажа

Быстрота монтажа

Простота обработки

Недостатки несъемной опалубки из пенополистирольных блоков:

Низкая огнестойкость

Необходимость внутренней и наружной отделки

Фибролит

Несъёмная опалубка из пенополистирола| Что это такое | Как устанавливается — заливается

Несъёмная опалубка бывает семи видов:

Ходят слухи, будто из-за того, что несъёмная пенополистирольная опалубка сделана из пенопласта, она очень вредна.

Так ли это?

Видео — как сделать несъёмную опалубку из пенопласта, пенополистирола,

Несъемная опалубка из бетона

Несъемная бетонная опалубка: общие сведения, типы и технология строительства

Общие сведения

Преимущества и недостатки конструкции

Типы несъемной опалубки

Технологии в строительстве

Вывод

Виды несъемной опалубки — как выбрать лучшую для строительства дома и дачи

Что представляет собой несъемная опалубка

Каркасные опалубочные системы

Плоские армированные панели

Разновидности сборных блоков

Декоративная несъемная опалубка

Опалубка из арболита

Стекломагнезитовая опалубка

Бетонная несъемная опалубка

Преимущества использования несъемной опалубки

Бетонная несъемная опалубка — надежный фундамент, стены и перекрытия

Несъемная опалубка из бетона — каковы ее плюсы и минусы? ↑

Бетонная несъемная опалубка — описываем основные виды ↑

Какова сфера применения несъемной бетонной опалубки? ↑

Несъемная бетонная опалубка: общие сведения, типы и технология строительства

Несъемная опалубка

Несъемная опалубка

Несъемная опалубка своими руками: как сделать, инструкция, советы

Что собой представляет несъемная опалубка

Из чего делают несъемную опалубку

Как соединяют щиты несъемной опалубки – специфика соединительных элементов

Установка несъемной опалубки своим руками

Tecolit — Несъемная опалубка

Несъемная опалубка – новые потребительские свойства

Установка несъемной опалубки из пенополистирола при строительстве малоэтажного дома. Инструкция и рекомендации по выполнению работ

Преимущества несъемной опалубки

Виды несъемной опалубки

Монтаж несъемной опалубки для дома своими руками

Опалубка из пенополистирола для фундамента

Что такое бетонная опалубка? | Eiffel Trading

Проекты по бетонной опалубке

Виды и виды опалубки

КУПИТЬ И ПРОДАВАТЬ С EIFFEL TRADING

Различные типы опалубки, используемые в бетонных конструкциях

3D-печать бетонной несъемной опалубки для строительства бетонных колонн

Реферат

Ключевые слова

Рекомендуемые статьи

Ссылки на статьи

[PDF] FRANK. Технологии для строительной индустрии. Несъемная опалубка, формирователи ниш и аксессуары для опалубки

ICF Конструкции стеновых систем | ICF Опалубка | Стены подвала | Стеновая опалубочная система

Несъемная опалубка для бетонных стен

Быстрое строительство и инженерное решение в одном

Являются ли системы постоянной модульной опалубки для бетонных стен водонепроницаемыми?

Утечка успешно остановлена ​​с помощью инъекций герметика под высоким давлением, выполненных командой NSW Waterstop Solutions.

Добавить комментарий Отменить ответ

Утечка успешно остановлена с помощью инъекций герметика под высоким давлением, выполненных командой NSW Waterstop Solutions.
