ГОСТ 13579-78. Блоки бетонные для стен подвалов

ГОСТ 13579-78 устанавливает правила изготовления блоков бетонных, предназначенных для стен технических подполий и подвалов, из тяжелого, легкого и плотного силикатного бетона не менее 1800 кг/м3 плотности. Стандарт разрешает применение блоков сплошных (ФБС) из перечисленных выше видов бетона для сооружения фундаментов зданий и сооружений во всех видах строительства. ГОСТ 13579-70 действует с 01.01.79г.







ГОСТ 13579-78

Группа Ж33



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



БЛОКИ БЕТОННЫЕ ДЛЯ СТЕН ПОДВАЛОВ

Технические условия

Concrete blocks for walls of basements.

Specifications





ОКП 58 3500



Дата введения 1979-01-01





ИНФОРМАЦИОННЫЕ ДАННЫЕ



1. РАЗРАБОТАН

Центральным научно-исследовательским и проектным институтом типового и экспериментального проектирования жилища (ЦНИИЭП жилища) Госгражданстроя

Всесоюзным научно-исследовательским институтом заводской технологии сборных железобетонных конструкций и изделий (ВНИИжелезобетон) Министерства промышленности строительных материалов СССР

ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР



2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета Совета Министров СССР по делам строительства от 30.12.77 N 234

3. ВЗАМЕН ГОСТ 13579-68

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ





Обозначение НТД, на

который дана ссылка





Номер пункта



ГОСТ 5781-82

ГОСТ 10060-87

ГОСТ 10180-90

ГОСТ 12730. 0-78

ГОСТ 12730.2-78

ГОСТ 12730.3-78

ГОСТ 12730.5-84

ГОСТ 13015.0-83

ГОСТ 13015.1-81

ГОСТ 13015.2-81

ГОСТ 13015.3-81

ГОСТ 17624-87

ГОСТ 18105-86

ГОСТ 21718-84

ГОСТ 22690-88

СНиП 2.03.01-84

СНиП 2.03.11-85

СН 165-76





2.9

4.3

4.1

4.4, 4.5, 4.7

4.7

4. 5

4.4

2.7, 2.12, 3.1, 4.8

3.1

5.1

5.7

4.1

2.2, 2.7, 4.1

4.7

4.1

2.3

2.4

2.3, 2.4





5. ПЕРЕИЗДАНИЕ (июль 1994 г.) с Изменением N 1, утвержденным в ноябре 1985 г. (ИУС 3-86)

Настоящий стандарт распространяется на блоки, изготовляемые из тяжелого бетона, а также керамзитобетона и плотного силикатного бетона средней плотности (в высушенном до постоянной массы состоянии) не менее 1800 кг/куб.м и предназначаемые для стен подвалов и технических подпольев зданий.

Сплошные блоки допускается применять для фундаментов.

(Измененная редакция, Изм. N 1).



1. ТИПЫ И КОНСТРУКЦИЯ БЛОКОВ



1.1. Блоки подразделяются на три типа:

ФБС — сплошные;

ФБВ — сплошные с вырезом для укладки перемычек и пропуска коммуникаций под потолками подвалов и технических подпольев;

ФБП — пустотные (с открытыми вниз пустотами).



1.2. Форма и размеры блоков должны соответствовать указанным на черт.1-3 и в табл.1.



Таблица 1









Тип

блока



Основные размеры блока,



мм





Длина







Ширина







Высота









2380





300; 400; 500;

600





580





ФБС





1180



400; 500; 600










400; 500; 600



280







880





300; 400; 500;

600





580



ФБВ







400; 500; 600







ФБП





2380



400; 500; 600



580





1.

3. Структура условного обозначения (марок) блоков следующая:



Х Х. Х. Х-Х Х

— — — — — —

| | | | | |

| | | | | |

+—+—+——+-+—+—- Тип блока (п. 1.1)

| | | | |

| | | | | Размеры блока в дециметрах:

+—+——+-+—+—- длина (округленно)

| | | |

+——+-+—+—- ширина

| | |

+-+—+—- высота (округленно)

| |

| | Вид бетона: тяжелый — Т; на пористых

+—+—- заполнителях (керамзитoбетон) — П;

| плотный силикатный — С

|

+—- Обозначение настоящего стандарта



Пример условного обозначения блока типа ФБС, длиной 2380 мм, шириной 400 мм и высотой 580 мм, из тяжелого бетона:



ФБС 24. 4.6 -Т ГОСТ 13579-78



То же, типа ФБВ, длиной 880 мм, шириной 400 мм и высотой 580 мм, из бетона на пористых заполнителях (керамзитобетона):



ФБВ 9.4.6 -П ГОСТ 13579-78



То же, типа ФБП, длиной 2380 мм, шириной 500 мм и высотой 580 мм, из плотного силикатного бетона:



ФБП 24.5.6 -С ГОСТ 13579-78



Примечание. Допускается изготовление и применение блоков, длиной 780 мм (доборных), принятых в утвержденных до 01.01.78 типовых проектах зданий, на время действия этих проектов.

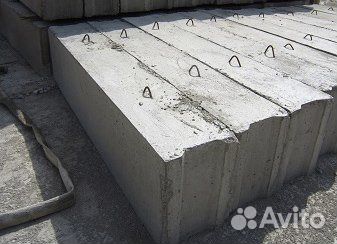

Блоки типа ФБС

А. Блоки шириной 300 мм









Б. Блоки шириной 400, 500 и 600 мм







Черт.1

Блоки типа ФБВ

Черт.2



Блоки типа ФБП







Черт.3



1.4. Марки и характеристики блоков из тяжелого бетона приведены в табл.2, из керамзитобетона — в табл. 3, из плотного силикатного бетона — в табл.4.

При соответствующем обосновании допускается применение блоков из бетонов с классами по прочности на сжатие, отличающимися от указанных в табл.2-4. При этом во всех случаях класс бетона по прочности на сжатие должен приниматься не более Б15 и не менее:

В3,5 — для блоков из тяжелого бетона и керамзитобетона;

В12,5 » » » плотного силикатного бетона.

Примечание. В условное обозначение блоков из бетонов с классами по прочности на сжатие, отличающимися от указанных в табл.2-4, должен вводиться соответствующий цифровой индекс перед буквой, характеризующей вид бетона.



Таблица 2



















Марка блока



Класс

бетона

по



Монтажная

петля



Расход материалов





Масса блока

(справочная),





прочности

на

сжатие





Марка









Кол.









Бетон,

куб.м









Сталь, кг









т



ФБС24.3.6-Т

ФБС24.4.6-Т





П2а







0,406

0,543



1,46





0,97

1,30



ФБС24. 5.6-Т

ФБС24.6.6-Т





П3







0,679

0,815



2,36





1,63

1,96



ФБС12.4.6-Т

ФБС12.5.6-Т

ФБС12.6.6-Т







П2







0,265

0,331

0,398





1,46





0,64

0,79

0,96



ФБС12. 4.3-Т

ФБС12.5.3-Т

ФБС12.6.3-Т



B7,5











П4







2







0,127

0,159

0,191





0,74





0,31

0,38

0,46



ФБС9. 3.6-Т

ФБС9.4.6-Т

ФБС9.5.6-Т







П1







0,146

0,195

0,244





0,76





0,35

0,47

0,59



ФБС9.6.6-Т





П2





0,293



1,46



0,70



ФБB9. 4.6-Т

ФБB9.5.6-Т

ФБB9.6.6-Т







П1







0,161

0,202

0,243





0,76





0,39

0,49

0,58



ФБП24.4.6-Т

ФБП24. 5.6-Т

ФБП24.6.6-Т







В12,5









П2









0,439

0,526

0,583







1,46







1,05

1,26

1,40





Примечание. Масса блоков приведена для тяжелого бетона средней плотности 2400 кг/куб.м.



Таблица 3



















Марка блока



Класс

бетона

по



Монтажные

петли



Расход материалов





Масса блока

(справочная),





прочности

на

сжатие





Марка









Кол.









Бетон,

куб.м









Сталь, кг









т



ФБС24.3.6-П

ФБС24.4.6-П

ФБС24.5.6-П







П2а







0,406

0,543

0,679





1,46





0,73

0,98

1,22



ФБС24. 6.6-П



В7,5





П3



2





0,815



2,36



1,47



ФБС12.4.6-П





П1





0,265



0,76



0,48



ФБС12. 5.6-П

ФБС12.6.6-П





П2







0,331

0,398



1,46





0,60

0,72



ФБС12.4.3-П

ФБС12.5.3-П

ФБС12.6.3-П







П4







0,127

0,159

0,191





0,74





0,23

0,29

0,35



ФБС9. 3.6-П

ФБС9.4.6-П

ФБС9.5.6-П

ФБB9.6.6-П

ФБB9.4.6-П

ФБB9.5.6-П

ФБB9.6.6-П











П1











0,146

0,195

0,244

0,293

0,161

0,202

0,243









0,76









0,26

0,35

0,44

0,53

0,29

0,37

0,44



ФБП24. 4.6-П

ФБП24.5.6-П

ФБП24.6.6-П







В12,5









П2









0,439

0,526

0,583







1,46







0,79

0,95

1,05



Примечание. Масса блоков, а также марка монтажных петель приведены для блоков из керамзитобетона средней плотности 1800 кг/куб.м.



Таблица 4



















Марка блока



Класс

бетона

по



Монтажная

петля



Расход материалов





Масса блока

(справочная),





прочности

на

сжатие





Марка









Кол.









Бетон,

куб.м









Сталь, кг









т



ФБС24.3.6-С

ФБС24.4.6-С

ФБС24.5.6-С







П2а







0,406

0,543

0,679





1,46





0,81

1,09

1,36



ФБС24. 6.6-С





П3



2





0,815



2,36



1,63



ФБС12.4.6-С





П1





0,265



0,76



0,53



ФБС12. 5.6-С

ФБС12.6.6-С





П2







0,331

0,398



1,46





0,66

0,80



ФБС12.4.3-С

ФБС12.5.3-С

ФБС12.6.3-С







П4







0,127

0,159

0,191





0,74





0,25

0,32

0,38



ФБС9. 3.6-С

ФБС9.4.6-С

ФБС9.5.6-С

ФБС9.6.6-С

ФБB9.4.6-С

ФБB9.5.6-С

ФБB9.6.6-С





В15





















П1











0,146

0,195

0,244

0,293

0,161

0,202

0,243









0,76









0,29

0,39

0,49

0,59

0,32

0,40

0,49



ФБП24.4.6-С

ФБП24.5.6-С

ФБП24.6.6-С









П2









0,439

0,526

0,583







1,46







0,88

1,05

1,17





Примечание. Масса блоков, а также монтажных петель приведена для блоков из плотного силикатного бетона средней плотности 2000 кг/куб.м.



1.5. Расположение монтажных петель в блоках должно соответствовать указанному на черт.1-3. Конструкции монтажных петель приведены в приложении.

Допускается устанавливать монтажные петли в блоках типа ФБС длиной 1180 и 2380 мм на расстоянии 300 мм от торцов блока и заподлицо с его верхней плоскостью.

При применении для подъема и монтажа блоков специальных захватных устройств допускается, по согласованию изготовителя с потребителем и проектной организацией, изготовление блоков без монтажных петель.



1.4, 1.5. (Измененная редакция, Изм. N 1).



2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ



2.1. Материалы, применяемые для приготовления бетона, должны обеспечивать выполнение технических требований, установленных настоящим стандартом, и соответствовать действующим стандартам или техническим условиям на эти материалы.



2.2. Фактическая прочность бетона блоков (в проектном возрасте и отпускная) должна соответствовать требуемой, назначаемой по ГОСТ 18105 в зависимости от нормируемой прочности бетона, указанной в проектной документации на здание или сооружение, и от показателя фактической однородности прочности бетона.

(Измененная редакция, Изм. N 1).



2.3. Морозостойкость и водонепроницаемость бетона должны назначаться в проекте в зависимости от режима эксплуатации конструкций и климатических условий района строительства согласно СНиП 2.03.01 — для тяжелого бетона и керамзитобетона и СН 165 — для плотного силикатного бетона.



2.4. Бетон, а также материалы для приготовления бетона блоков, предназначенных для применения в условиях воздействия агрессивной среды, должны удовлетворять требованиям СНиП 2.03.11, а также дополнительным требованиям СН 165 для блоков из плотного силикатного бетона.



2.5. Классы бетона по прочности на сжатие, марки бетона по морозостойкости и водонепроницаемости, а при необходимости и требования к бетону и к материалам для его приготовления (см. п. 2.4), должны соответствовать проектным, указываемым в заказах на изготовление блоков.



2.6. Поставка блоков потребителю должна производиться после достижения бетоном требуемой отпускной прочности (п. 2.2).



2.7. Значение нормируемой отпускной прочности бетона блоков в процентах от класса по прочности на сжатие следует принимать равным:

50 — для тяжелого бетона и керамзитобетона класса В 12,5 и выше;

70 — для тяжелого бетона класса В 10 и ниже;

80 — » керамзитобетона » В 10 » » ;

100 — для плотного силикатного бетона.

При поставке блоков в холодный период года допускается повышать значение нормируемой отпускной прочности бетона в процентах от класса по прочности на сжатие, но не более;

70 — для бетона класса В 12,5 и выше;

90 — » » » В 10 и ниже.

Значение нормируемой отпускной прочности бетона следует принимать по проектной документации на конкретное здание или сооружение в соответствии с требованиями ГОСТ 13015.0.

Поставку блоков с отпускной прочностью бетона ниже прочности, соответствующей его классу по прочности на сжатие, производят при условии, если изготовитель гарантирует достижение бетоном блоков требуемой прочности в проектном возрасте, определяемой по результатам испытания контрольных образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях согласно ГОСТ 18105.



2.5 — 2.7. (Измененная редакция, Изм. N 1).



2.8. При отпуске блоков потребителю влажность керамзитобетона не должна быть более 12 %.



2.9. Монтажные петли блоков должны изготовляться из стержневой горячекатаной арматуры гладкой класса А-I марок ВСт3пс2 и ВСт3сп2 или периодического профиля Аc-II, марки 10ГТ по ГОСТ 5781.

Арматуру из стали марки ВСт3пс2 не допускается применять для монтажных петель, предназначенных для подъема и монтажа блоков при температуре ниже минус 40° С.



2.10. Отклонения в мм проектных размеров блоков не должны превышать:





по длине …………………………………………… 13



по ширине и высоте ……………………………………. 8



по размерам вырезов …………………………………… 5





2.11. Отклонение от прямолинейности профиля поверхностей блока не должно превышать 3 мм на всю длину и ширину блока.



2.12. Устанавливают следующие категории бетонной поверхности блоков:

А3 — лицевой, предназначенной под окраску;

А5 — лицевой, предназначенной под отделку керамическими плитками,укладываемыми по слою раствора;

А6 — лицевой, неотделываемой;

А7 — нелицевой, не видимой в условиях эксплуатации.

Требования к качеству поверхностей блоков — по ГОСТ 13015.0.

(Измененная редакция, Изм. N 1).



2.13. (Исключен, Изм. N 1).



2.14. В бетоне блоков, принимаемых согласно разд. 3, не допускаются трещины, за исключеснием местных поверхностных усадочных, ширина которых не должна превышать 0,1 мм в блоках из тяжелого и плотного силикатного бетона и 0,2 мм в блоках из керамзитобетона.



2.15. Монтажные петли должны быть очищены от наплавов бетона.



3. ПРАВИЛА ПРИЕМКИ



3.1. Приемку блоков следует проводить партиями в соответствии с требованиями ГОСТ 13015.1 и настоящего стандарта.



3.2. Приемку блоков по морозостойкости и водонепроницаемости бетона, отпускной влажности керамзитобетона, а также по водопоглощению бетона блоков, предназначенных для эксплуатации в среде с агрессивной степенью воздействия, следует проводить по результатам периодических испытаний.



3.3. Испытания бетона на водонепроницаемость и водопоглощение блоков, к которым предъявляют эти требования, следует проводить не реже одного раза в три месяца.



3.4. Отпускную влажность керамзитобетона следует контролировать не реже одного раза в месяц по результатам испытания проб, отобранных из трех готовых блоков.

Оценку фактической отпускной влажности следует проводить по результатам проверки каждого контролируемого блока по среднему значению влажности отобранных из него проб.



3.5. Приемку блоков по показателям прочности бетона (классу бетона по прочности на сжатие и отпускной прочности), соответствия монтажных петель требованиям настоящего стандарта, точности геометрических параметров, ширины раскрытия технологических трещин и категории бетонной поверхности блоков следует проводить по результатам приемо-сдаточных испытаний.



3.6. Приемку блоков по показателям точности геометрических параметров, категории бетонной поверхности и ширины раскрытия технологических трещин следует осуществлять по результатам одноступенчатого выборочного контроля.



3.7. Приемку блоков по наличию монтажных петель, правильности нанесения маркировочных надписей и знаков следует проводить путем сплошного контроля с отрбраковкой блоков, имеющих дефекты по указанным показателям.

Разд. 3. (Измененная редакция, Изм. N 1).



4. МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ



4.1. Прочность бетона на сжатие следует определять по ГОСТ 10180 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях, установленных ГОСТ 18105.

При испытании блоков неразрушающими методами фактическую отпускную прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624 или приборами механического действия по ГОСТ 22690, а также другими методами, предусмотренными стандартами на методы испытания бетона.

(Измененная редакция, Изм. N 1).



4.2. (Исключен, Изм. N 1).



4.3. Марка бетона по морозостойкости должна контролироваться в соответствии с ГОСТ 10060.



4.4. Водонепроницаемость бетона блоков следует определять по ГОСТ 12730.0 и ГОСТ 12730.5 на серии образцов, изготовленных из бетонной смеси рабочего состава.

(Измененная редакция, Изм. N 1).



4.4.1. (Исключен, Изм. N 1).



4.5. Водопоглощение бетона блоков, предназначенных для применения в условиях воздействия агрессивной среды, следует определять в соответствии с требованиями ГОСТ 12730.0 и ГОСТ 12730.3 на серии образцов, изготовленных из бетонной смеси рабочего состава.



4.6. (Исключен, Изм. N 1).



4.7. Влажность керамзитобетона следует определять по ГОСТ 12730.0 и ГОСТ 12730.2 испытанием проб, отобранных из готовых блоков.

От каждого блока следует отобрать не менее двух проб.

Допускается определять влажность бетона блоков диэлькометрическим методом по ГОСТ 21718.

(Измененная редакция, Изм. N 1).



4.8. Размеры и отклонение от прямолинейности блоков, положение монтажных петель, а также качество поверхностей и внешний вид блоков проверяют по ГОСТ 13015.0.



5. МАРКИРОВКА, ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ



5.1. Маркировка блоков — по ГОСТ 13015.2.

Маркировочные надписи и знаки следует наносить на боковой поверхности блока.

(Измененная редакция, Изм. N 1).



5.2. Блоки должны храниться в штабелях рассортированными по маркам и партиям и уложенными вплотную друг к другу.

Высота штабеля из блоков должна быть не более 2,5 м.



5.3. При хранении и транспортировании каждый блок должен укладываться на деревянные прокладки, расположенные по вертикали одна над другой между рядами блоков.

Подкладки под нижний ряд блоков должны укладываться по плотному, тщательно выровненному основанию.



5.4. Толщина прокладок должна быть не менее 30 мм.



5.5. Транспортирование блоков должно производиться с надежным закреплением, предохраняющим их от смещения.

Высота штабеля при транспортировании устанавливается в зависимости от грузоподъемности транспортных средств и допускаемого габарита погрузки.



5.6. Погрузка, транспортирование, разгрузка и хранение блоков должны производиться с соблюдением мер, исключающих возможность их повреждения.



5.7. Требования к документу о качестве блоков, поставляемых потребителю, — по ГОСТ 13015.3.

Дополнительно в документе о качестве блоков должны быть приведены марки бетона по морозостойкости и водонепроницаемости, а также водопоглощение бетона (если эти показатели оговорены в заказе на изготовление блоков).

(Измененная редакция, Изм. N 1).



6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ



6.1. Изготовитель должен гарантировать соответствие поставляемых блоков требованиям настоящего стандарта при соблюдении потребителем правил транспортирования, условий применения и хранения блоков, установленных стандартом.





ПРИЛОЖЕНИЕ

Обязательное



МОНТАЖНЫЕ ПЕТЛИ







Спецификация и выборка стали на одну монтажную петлю













Марка монтажной петли



Поз.



Диаметр, мм



Длина, мм



Кол.



Масса, кг



П1

П2, П2а

П3

П4





1

2

3

4





8АI

10АI

12АI

8АI





970

1180

1330

940







1









0,38

0,73

1,18

0,37





Текст документа сверен по:

официальное издание

М.: Издательство стандартов, 1994

Техническая справка



Технические характеристики продукции, выпускаемой ОАО «Смолевичский завод железобетонных изделий»

 Бетон — это смесь воды, цемента, песка и наполнителя. В качестве наполнителя на ОАО «Смолевичский завод железобетонных изделий» используется щебень гравийный (фракция 3-20 мм) и щебень гранитный (фракция 5-20 мм).





Щебень в широком смысле — это дробленый гравий, валуны, горные породы, отходы или некондиция горных производств. В нашем конкретном случае это дробленый гравий и гранит оптимальных размеров зерна 3-20 мм и 5-20 мм соответственно.
Прочность заполнителей непосредственно влияет на прочность бетона.
Гранитный щебень имеет более угловатую и шероховатую поверхность и потому лучше сцепляется с цементом. Тем самым обеспечивает большую прочность бетона. Но гравийный щебень за счет округлой, окатанной, гладкой поверхность делает бетон более подвижным. Такой бетон лучше заполняет сложные формы или формы с высокой частой армирования.



Подвижность бетона. Удобоукладываемость.

Подвижность бетонной смеси – это способность раствора растекаться под собственным весом. На нашем предприятии товарные бетоны выпускаются двух подвижностей: П1 и П3 (под заказ выпускаются бетоны и растворы любых характеристик!) . П1 — более густой бетон, такую подвижность заказывают при доставке бетона с помощью самосвала. При доставке бетона с помощью автобетоносмесителя АБС-7 (бетономешалка, миксер) готовят бетон с подвижностью П3, более жидкий. Кладочная смесь (РСГП) нашего производства имеет подвижность Пк2, оптимальную для кладки блоков или кирпича. Такая смесь подается самосвалом. Смесь штукатурная РСПИ — подвижность Пк1, т.е. более густая и потому наиболее удобная при производстве штукатурных работ.



Таблица соответствия (зависимости) марок и классов бетона



Класс бетона по прочности (СНиП 2.03.01-84*) — Обозначается буквой B и числами отвечающими значению гарантированной прочности бетона на сжатие и осевое растяжение в МПа, с обеспеченностью 95%.
Класс бетона по прочности (СНБ 5.03.01-02) — Обозначается буквой С, а так же цифрами, характеризующими качество бетона, означающими значения нормативного сопротивления и гарантированной прочности на осевое сжатие в Н/мм2 (МПа). К примеру С20/25: перед чертой — значение нормативного сопротивления fck, Н/мм2, после черты — гарантированная прочность бетона fс,Gcube, Н/мм2.





Марка бетона по прочностиКласс бетона по прочности (B) по СНиПКласс бетона по прочности (С) по СНБ
М 50 В 3,5
М 75 В 5
M 100 В 7,5
М 150 В 10 С 8/10
М 150 В 12,5 С 10/12,5
М 200 В 15 С 12/15
М 250 В 20 С 16/20
М 300 В 22,5 С 18/22,5
М 350 В 25 С 20/25
М 350 В 27,5 С 22/27,5
М 400 В 30 С 25/30
М 450 В 35 С 28/35
М 500 С 30/37
М 550 В 40 С 32/40
М 600 В 45 С 35/45
М 700 В 50 С 40/50
М 700 В 55 С 45/55
М 800 В 60 С 50/60
М 900 В 65
М 900 В 70 C60/70
М 1000 В 75 С 60/75



Водонепроницаемость бетона



Бетон (и изделия из железобетона), как нам известно, водопроницаем. Но очень часто есть необходимость защитить строительные конструкции от проникновения влаги. Для частного домостроения водонепроницаемый бетон применяется в первую очередь для подвалов (стены и пол) и фундамента. Не редко водонепроницаемый бетон применяется для гаражей и хозпостроек (смотровая яма, погреб).

Грунтовые воды и осадки могут создать немало проблем, поэтому конструкции необходимо от них защищать. И водонепроницаемый бетон решает эту проблему.

Бетоны по водопроницаемости делятся на несколько категорий и обозначаются буквой W в маркировке (W2, W4,…W18,W20).

Цифра – это максимально допустимое давление воды в атмосферах. К примеру W4 – это значит, что бетон выдержит давление воды в 4 атмосферы и не пропустит влагу. Если давление будет выше – то бетон промокнет и ваш подвал «потечет».

Иногда в маркировке ЖБ изделий нет букв W. К примеру, ФБС 24.6.6-О, КСф 10.9-Н (Б) F150.

О — особо низкой проницаемости

Н — нормальной проницаемости

П — пониженной проницаемости

Наше предприятие изготавливает фундаментные блоки для стен подвалов двух типов: с нормальной водопроницаемостью W2-W4 и с проницаемостью ниже W2. Под заказ изготавливаются изделия с любой водопроницаемостью (Н, П, О).

Обращаем ваше внимание, что с большей вероятностью влага будет проникать через швы между блоками, чем через сам бетон. Поэтому уделите особое внимание герметизации стыков.

Для фундаментов рекомендовано выбирать ФБС максимально возможной длины, чтобы сделать конструкцию более прочной и долговечной и сократить количество швов. Чем меньше будет стыков, тем крепче будет основание, да и монтаж пройдет куда быстрее. Самая популярная ширина фундамента (Фундаментных блоков) 300-400 мм.

ФБС 24.4.6 ФБС 24.4.6-Н

ФБС 12.4.6 ФБС 12.4.6-Н

ФБС 9.4.6 ФБС 9.4.6 –Н

Стоимость блоков с Н (нормальная водопроницаемость, W2) выше на 10-12%

Тип одноэтажного дома* Рекомендуемая марка бетона, не менее чем:
  Слабопучинстый грунт Пучинстый грунт
Щитовой, каркасный дом БСГ В 15 П3 F100 W4 (М-200) БСГ В 20 П3 F150 W4 (М-250)
Брусовой, бревенчатый дом БСГ В 20 П3 F150 W4 (М-250) БСГ В 22,5 П3 F150 W6 (М-300)
Газобетонный, пенобетонный, керамзитобетонный дом БСГ В 22,5 П3 F150 W6 (М-300) БСГ В 25 П3 F200 W8 (М-350)
Кирпичный, монолитный дом БСГ В 25 П3 F200 W8 (М-350) БСГ В 30 П3 F200 W8 (М-400)

*При строительстве 2-3 этажного дома рекомендуется использовать бетон на марку выше (но не выше М400).







Марки бетона для фундамента, класс бетона и марка, марки бетона по прочности

К числу самых прочных и долговечных стройматериалов относят бетон. Его способность сопротивляться воздействию (предел прочности на сжатие, единицы измерения кгс/см2) внешних факторов описывается маркой — М 50-1 000. А параметр характеризующий способность выдерживать определенное давление (прочность на осевое сжатие) — классом (В, единицы измерения МПа). Чем выше марка бетона, тем он тяжелее и тем выше его класс прочности. Компании по производству бетона используют вяжущий компонент (портландцемент), химические присадки, очищенную воду, наполнители (щебень, гравий и др.) и цемент. Регулируя объемный состав смеси, получают ту или иную марку бетона.

Популярные марки стройматериала и их особенности

1. М 100 класс пр-ти В 7.5.
Применяют для укладки ненагруженного слоя под полы, ненесущие части конструкции, при подготовке основы для дорожного полотна или бетонировании по уплотненному грунту.
2. М 200 класс пр-ти В 15.
Сфера использования: производство бетонных фундаментов, монолитных подушек или стяжек полов, строительство отмосток или дороже, изготовление площадок.
3. М 300 класс пр-ти В 22.5.
Используется при сооружении ленточных и монолитных фундаментов под легкие и среднетяжелые конструкции, загородные коттеджи. Марка бетона считается универсальной.
4. М 350 класс пр-ти В 25.
Подходит для заливки столбчатых, ленточных и свайно-ростверковых фундаментов. А также для производства ригелей, колонн, бетонных лестниц и бассейнов чаш. Материал устойчив к истиранию и морозам.
5. М 400 класс пр-ти В 30.
Применяется для сооружения мостов, ригелей, гидротехнических сооружений, опорных колонн. Бетон применяется в частном и гражданском домостроении.
6. М 450 класс пр-ти В 35
Применяется в метростроении, при заливке бетонных хранилищ, несущих конструкций любой сложности. Также используется при строительстве туннелей, небольших плотин, колодцев и аквапарков.
7. М 500 класс пр-ти В 40.
Применяется для бетонирования монолитов специального назначения — углубленные фундаменты, мосты, высотные здания и т.д.

В частном домостроении используются и промежуточные марки бетона М 150, 250 и 350. По классу прочности они выше, поэтому их эксплуатационные характеристики лучше.

Плотность стройматериала

Классифицируется бетон и по плотности. Бывают особо тяжелые виды материала — плотность свыше 2 500 кг/м2 (применяются при строительстве специальных объектов с максимальным уровнем безопасности). Тяжелый бетон — плотность 1 800-2 500 кг/м2 (универсальные виды стройматериала, применяются в масштабном строительстве). Легкие материалы — плотность 500 1 800 кг/м2 (в составе есть воздух, обладают теплоизоляционными качествами). Особо легкие материалы — плотность до 500 кг/м2 (в составе много воздуха, называют теплым бетонов, применяется в качестве утеплителя).

Бетон для фундамента. Выбор нужной марки бетона

В начале каждой стройки встает вопрос, какой марки нужно подобрать бетон для фундамента? Фундамент является основой любого строительства, поэтому к решению этого вопроса нужно подойти максимально ответственно. Логично, что от крепости фундамента будет зависеть, каким крепким будет и как будет служить и стоять дом. Именно поэтому неправильно выбранный бетон для фундамента может привести к неприятным последствиям: просадке, трещинам, и т.д. Это касается случаев, если выбранная марка бетона для фундамента оказалась ниже требуемой. Обратных случаев, когда марка бетона была выбрана «с запасом» или просто больше необходимой, и это повлекло за собой какие-либо проблемы, не бывает.


Рис.1 Бетон для фундамента

Примерно в конце 80-х годов особой популярностью у застройщиков стали пользоваться монолитные ленточные фундаменты, в то время как фундаментные блоки ФБС стали уходить на задний план.

В первую очередь монолитные ленточные фундаменты имеют преимущество перед ФБС благодаря удобству и простоте, так как для организации такого фундамента стоит только вырыть котлован, подготовить все нужное (арматурный каркас и т.д.) и залить уже готовый бетон, в то время как фундаментные блоки нужно сначала загрузить, перевезти, выгрузить, смонтировать, дополнительно используя раствор для связки их между собой.

В то же время, для монтирования организации стен подвалов или цокольных этажей монолитным способом, обязательно понадобится опалубка. Для постройки фундамента из бетонных фундаментных блоков — ФБС — потребность в опалубке отсутствует.

Как правильно выбрать

бетон для фундамента

Теперь мы расскажем, какая марка бетона используется для конкретных фундаментов

Для удобства мы расположили марки бетонов в порядке возрастанитя, от меньшего к большему.

Бетон М100. Самый простой низкомарочный бетон. Используется для фундаментов с небольшой несущей нагрузкой. Часто его вполне достаточно для фундаментов заборов, небольших одноэтажных строений, для фундаментов одноэтажных гаражей, невысоких технических построек. Несмотря на невысокую марку М100, этого вполне достаточно для фундаментов низкоэтажного частного строительства.

Бетон М150. Незначительно отличается от предыдущей марки, но тем не меннее выдерживает нагрузку на 50% выше. Используется для фундаментов, перечисленных выше, а также жилых одноэтажных помещений из газобетона, шлакоблока, бетонных блоков, либо же пустотелого кирпича. Выдерживаемая нагрузка — 150 кг/см2.

Бетон М200. Подходит для строительства одно- и двухэтажных домов с легким перекрытием. Таким перекрытием могут быть как деревянные, так и облегченные плиты, а также газобетонные плиты перекрытия. Также данную марку бетона используют и под межэтажные перекрытия стандартными плитами, но тогда обязательно нужно использовать БСГ с индексом водонепроницаемости W6 или W8. Из этой марки часто изготавливают железобетонные изделия.

Бетон М250 и М300. Наиболее распространенные марки для заливки фундамета. Их используют как в частном двух- трехэтажном, так и при строительстве многоэтажных домов. Универсальные марки, которые можно использовать и при монолитных перекрытиях.

Бетон М400. Используется для строительства фундаментов многоэтажных монолитных домов, и всех вышеперечисленных строений. Являясь самым высокомарочным из стандартных бетонов, он способен выдерживать высокие нагрузки (400кг/см2). Так же в случаях высоких нагрузок на фундамент использут бетон В25, который соответствует марке М350.

Важно помнить, что перед тем как заливать или монтировать фундамент, нужно произвести грамотный расчет, изучить вопрос глубины промерзания грунта, исследовать почву. В нынешнее время источников информации по выбору бетона для фундамента можно найти очень много, можно изучить форумы, прислушаться к советам строителей. Но лучше всего прибегнуть к помощи опытных строителей, чтобы избежать возможных ошибок. При неправильной организации и выборе бетона для фундамента, со временем дом может просесть, а фундамент трескаться или разрушаться. Однозначный вывод — нельзя экономить на бетоне для фундамента, так как экономя на первых порах может привести к не лучшим последствиям.

Марка бетона для заливки ленточного фундамента

Чтобы сооружение было устойчивым возводят надежный фундамент, влияющий на прочность, длительность службы всей постройки. Чтобы фундамент был крепким и надежным, необходимо правильно подбирать бетон для его изготовления.

Что такое ленточный фундамент?

Ленточные фундаменты считаются самыми распространенными конструкциями. Они являются железобетонной лентой, размещенной в почве на небольшой глубине. Этот замкнутый контур проходит под каждой несущей стеной и простенками сооружения.

Процесс обустройства фундамента не представляет особых сложностей. Строители выкапывают траншею, закладывая армированный каркас из железа. Затем заливается жидкий бетон.

Однако при выполнении таких несложных операций следует должное внимание уделить выбору материала. Чтобы фундамент был долговечным, важно правильно подобрать марку бетона, с учетом всех факторов строительства.

Выбор марки бетона

Для каждого вида фундамента подбирается свой бетон. Потому эксперты разработали критерии подбора материала. При создании ленточного фундамента применяют низкие марки бетона.

При возведении фундамента строения без проекта, строительства домов из бруса, бревна, пеноблоков, газосиликата и т.д., применяют бетон марки М200. Из него же создают дорожки, отмостки, тротуары. Этот материал не используется при возведении многоэтажных зданий. Он подойдет для создания бани, бетонных лестниц на дачных участках.

Бетон М250 может выдержать средние нагрузки, потому используется при возведении ленточного фундамента под кирпичный дом с ЖБИ плитами.

Если фундамент строится на поверхности, где подземные воды залегают на малой глубине, подходящим становится бетон марки М300. Он применяется при строительстве двухэтажных, трехэтажных построек. Бетон выдерживает высокие нагрузки. Часто под ленточным фундаментом создают подушку в 10 см толщиной. Для этого используется бетон М100. Бетон М300-М350 подходит для создания просторных деревянных коттеджей большой площади. Он крепкий, надежный, благодаря включению гранита. Такой фундамент будет выдерживать перепады температуры, сильные заморозки, не пропускать влагу.

М400-М450 считается надежным бетонным составом, обеспечивающим долговечность и выдержку внушительных нагрузок. Этот материал подходит для строительств бетонных построек многоэтажного типа. Однако это дорогие разновидности бетона, которые редко используются для создания ленточного фундамента, особенно в условиях частного строительства.

Дополнительные условия выбора бетона

На выбор марки бетона влияет:

  1. Наличие подвалов в здании, цокольных этажей.
  2. Конструкции ленточного фундамента.
  3. Климатическая зона, отметка промерзания почвы.
  4. Нагрузки на фундамент – конструкционные, эксплуатационные, ветровые и т.д.
  5. Данные участка строительства.
  6. Производитель бетонной смеси – репутация, рекомендации, опыт.

Блоки ФБС размеры согласно ГОСТ 13579-78, База ЖБИ.

ФБС согласно ГОСТ 13579-78 расшифровывается как “Фундаментные блоки сплошные”. Блоки ФБС размеры которых приведены ниже, производятся на железобетонных комбинатах посредством формовочного литья. Их используют в качестве элементов сборного фундамента. Строительстве цокольных помещений, подвалов, стен промышленных зданий.

Читать далее…

Производитель ФБС в Москве

Основным преимуществом использования блоков ФБС является скорость строительства и прочность готового основания. Эти бетонные изделия не армируются, т.е. при их создании практически не используется арматура. Металл применяется только в качестве монтажных петель. Средний расход стали (для ФБС 24-4-6) полтора килограмма. Используемый бетон по ГОСТ – марки B-7.5 (М100) и B-15 (М200). Несмотря на низкое качество бетонной смеси, ФБС отлично держат статичные нагрузки на сжатие. Они очень хрупкие, легко ломаются при ударе. В силу своей правильной геометрической формы, сборка фундамента происходит по принципу конструктора “Лего”. Проектировщик на стадии подготовки документации подбирает элементы фундаментного строительства по заданным размерам здания.

Сводная выдержка из таблиц ГОСТ 13579-78

Буквенные индексы означают:

  • Т – тяжелый бетон.
  • П – пористый бетон (керамзитобетон)
  • С – плотный бетон (силикатный)
ИЗДЕЛИЕМарка бетонаД (l) в мм.Ш (b) в мм.В (h) в мм.Вес тонн
ФБС 24-3-6 ТB 7,5 (M100)23803005800.97
ФБС 24-4-6 ТB 7,5 (M100)23804005801.3
ФБС 24-5-6 ТB 7,5 (M100)23805005801.63
ФБС 24-6-6 ТB 7,5 (M100)23806005801.96
ФБС 24-3-6 ПB 7,5 (M100)23803005800.73
ФБС 24-4-6 ПB 7,5 (M100)23804005800.98
ФБС 24-5-6 ПB 7,5 (M100)23805005801.22
ФБС 24-6-6 ПB 7,5 (M100)23806005801.47
ФБС 24-3-6 СB 15 (М200)23803005800.81
ФБС 24-4-6 СB 15 (М200)23804005801.09
ФБС 24-5-6 СB 15 (М200)23805005801.36
ФБС 24-6-6 СB 15 (М200)23806005801.63

Размеры фундаментных блоков

В таблице ниже представлены все типовые размеры блоков фундаментного строительства.

Блоки ФБС размеры

Блоки ФБС размеры и цены

Наша компания является производителем фундаментных блоков в Московском регионе. Мы предлагаем заказчикам бетонные изделия высокого качества. ФБС нашего производства это:

  • Бетон марки М 100 на гравийном щебне.
  • Идеальная геометрия фундаментного блока.
  • Большой складской запас самых ходовых позиций (ФБС 24-4-6, ФБС 24-6-6).
  • Своевременная доставка заказчику.
  • Индивидуальный подход к каждому клиенту в расчете на долговременное сотрудничество.



Кроме того мы готовы принять заказ на индивидуальные требования потребителя. Например изготовить фундаментные блоки на гранитном щебне или на марке бетона М-300. Мы открыты к диалогу и готовы рассмотреть условия сотрудничества.

Звоните – договоримся!

+7 (495) 640-61-66

Наша группа в ВК.

Марки и класс бетона: таблица характеристик и маркировки

В наше время огромное множество строительных конструкций создаётся на основе цемента. Из этого материала сооружают и огромные дамбы плотин, и неглубокий фундамент одноэтажного загородного дома. Проектируя очередной объект, конструкторы и строители, ещё на стадии планирования, тщательно подбирают марки бетона.

Какая марка бетона соответствует какому классу бетона?

По международным и отечественным стандартам марка бетона является основополагающим показателем качества бетонных смесей. Она обозначается заглавной русской (латинской) буквой М и двух- или трёхзначным числом. Например, М100 или М350.

Определяется значение этого критерия в результате испытаний прочности готовой продукции на сжатие. Маркировка М200 означает, что данный образец выдерживает максимальное давление в 200 кгс на см.

Наряду с этим, существует другой показатель качества – класс бетона по прочности. Он измеряется в мегапаскалях и обозначается литерой В и числом от 1 до 60. Согласно отраслевым нормативам, образцы класса В5 в 95% случаев выдерживают максимальное давление в 5 МПа.

Чем значительнее процентное содержание цемента в продукции, тем выше класс бетона на сжатие и больше числовое значение её маркировки. Для удобства заказчиков мы свели марки и класс бетона в таблице.

Таблица цен на бетон по марке (классу) с характеристиками

Применение марки (классa) бетона

Правильно выбрать смеси для строительных работ довольно просто:

М100 В7,5 — предназначены для подготовительных работ в дорожном строительстве и укладки основания ленточных фундаментов.

М150 В12,5 — может дополнительно использоваться для сооружения дорожек, стяжки и черновых полов.

М200 В15 — применяется при строительстве частных особняков для обустройства фундаментов, лестниц, дорожек и отмостков.

М250 В20 — бетонные полы, дорожки, лестницы, применяется при производстве плит с небольшой нагрузкой.

М300 В22,5 — изготавливают для монолитных стен, ленточного основания дома и плит перекрытия.

М350 В22,5 — массово используется в производстве различных ЖБИ на заводах.

М400 В30 — незаменимы в гидротехнических, мостовых сооружениях и банковских хранилищах.

М450 В35 — используется в строительстве монолитных многоэтажных домов.

Тип, марка и прочность кирпича | Журнал Concrete Construction

  • Главная>
  • Как сделать>
  • Тип, марка и прочность кирпича
Как это сделать

Опубликовано:

Должен ли я, как архитектор, указывать блоки для кладки из глины Grade SW Type FBX, чтобы получить самые прочные из доступных блоков?
Долговечность кирпичной кладки зависит от ее сорта.Сорт и тип глиняных кирпичей определены в ASTM C 62, C 216 и C 652. Степень SW (или суровое атмосферное воздействие) является наиболее прочной классификацией кирпича. Агрегаты марки MW менее долговечны и могут использоваться для облицовочного кирпича в тех частях страны, где индекс погодных условий не такой серьезный. Кирпич марки СЗ наименее прочен и в основном применяется только при внутренних работах. Тип FBX не имеет ничего общего с долговечностью устройства. Тип — это показатель механических допусков устройства. Тип FBX допускает очень узкую цветовую гамму и минимальные вариации размеров.Эти блоки используются там, где требуется очень однородный внешний вид. Установки типа FBS более распространены. Эти агрегаты предлагают более широкий спектр вариантов цвета и размера. Блоки типа FBA используются для создания особых архитектурных эффектов. Эти устройства не имеют ограничений по размеру и цвету.

Фундаментные блоки (ФБС) от производителя

Фундаментные блоки используются при возведении стен подвалов и элементов ленточных фундаментов.Основное назначение фундаментных блоков — перераспределение всей нагрузки здания на фундамент.

Среди основных преимуществ фундаментных блоков:

  • Долговечный
  • Надежность
  • Качество изделий

Фундаментные блоки сплошного сечения для стен подвала выполнены из тяжелого бетона марки В7,5 и морозостойкости F50. По дополнительному согласованию блоки могут изготавливаться из бетона другой марки.

ПРИМЕНЕНИЕ БЛОКОВ

Фундаментные блоки из бетона — разновидности железобетонных изделий, непосредственным назначением которых является закладка фундамента. Более того, их используют для строительства подвальных помещений, различных перегородок, навесов. Их используют в аграрном секторе, например, при строительстве комплексов. Блоки используются при возведении стен тоннелей. Есть еще несколько способов применения фундаментных блоков: защита дорог, ремонт дорог, рекультивация берегов в случае разрушительных наводнений.Военные используют блоки ФБС для возведения защитных сооружений, заграждений.

ПРЕИМУЩЕСТВА ФУНДАМЕНТОВ
  • Экономия времени, так как нет необходимости смешивать бетон и соблюдать пропорции. Установка очень быстрая;
  • Прочность конструкции. Некоторые типы могут иметь специальные врезки, укрепляющие конструкцию;
  • Блок устойчивы к морозам, к кислым почвам подпитываются специальными средствами;
  • Специальные крючки позволяют облегчить установку основания.

НЕДОСТАТКИ
  • Это дорогой материал. Для его установки вам понадобится строительная техника.
  • Есть возможность просадки фундамента. Структура не цельная. Это означает, что каждый блок может вести себя по-разному.

ВИДЫ ФУНДАМЕНТОВ
  • бетон силикатный;
  • бетон керамзитовый;
  • армированный бетон.

При изготовлении силикатного бетона добавляется известь.Раствор будет умеренным по весу. Блоки маркируются буквой S . Вес продукта колеблется от 290 кг до 1,7 тонны. Согласно ДСТУ, данный тип нельзя использовать в условиях повышенной влажности, следовательно, нельзя использовать в качестве фундамента.

При изготовлении керамзитобетона в раствор добавляют керамзит (керамзитовый заполнитель). Сам керамзит — это пористый материал. Поэтому эта пропорция самая легкая, вес блока от 250 кг до 1,5 тонны.Товар будет обозначен буквой L , иными словами, легкий. Низкая цена, высокое водопоглощение и невысокая прочность — все это свойственно керамзитобетону. Его можно использовать для строительства легких построек.

Железобетонные блоки имеют большой вес за счет плотности материала. Вес колеблется от 250 кг до 2 тонн. Он отмечен буквой Т, что означает тяжелый. Он предназначен для многоэтажных домов.

Фундаментные блоки различают по форме, профилю, размерам.У них разная маркировка:

  • Прямоугольные блоки с ямками называются ФБС. Их используют при устройстве ленточного фундамента, устройстве малоэтажных стен.
  • Для монолитного фундамента используются пустотелые блоки. Они помечены как FBP. Блоки используются для строительства многоэтажных домов.
  • Могут быть как трапециевидной, так и прямоугольной формы. Они обозначены BF.
  • Колонны цилиндрические для устройства изолированного фундамента и свайного фундамента.Они имеют маркировку F.
  • .
  • Блоки трапециевидной формы используются для ленточных и опорных фундаментов. Этот продукт отмечен знаком FO.

Цифры после блока — габаритные размеры в дециметрах. Первая цифра означает длину, вторая — ширину, а последняя — высоту.

Шурупы по бетону — fischer fixings

Высокопроизводительные шурупы по бетону для абсолютной простоты установки


Найдено 14 продуктов и 104 варианта

Найдено 14 товаров и 104 варианта

Шуруп по бетону UltraCut FBS II US

Высокопроизводительный саморез по бетону для абсолютной простоты установки

Показать 28 вариантов

Шуруп по бетону UltraCut FBS II US A4

Высокоэффективный шуруп по бетону для абсолютной простоты установки и наружного применения

Показать 14 вариантов

Шуруп по бетону UltraCut FBS II SK

Высокопроизводительный саморез по бетону для абсолютной простоты установки

Показать 8 вариантов

Шуруп по бетону UltraCut FBS II SK A4

Высокопроизводительный шуруп по бетону для абсолютной простоты установки и наружного применения

Показать 8 вариантов

Шуруп по бетону UltraCut FBS II 6 US

Высокопроизводительный саморез по бетону для абсолютной простоты установки

Показать 5 вариантов

Шуруп по бетону UltraCut FBS II 6 SK

Высокопроизводительный саморез по бетону для абсолютной простоты установки

Показать 8 вариантов

Шуруп по бетону UltraCut FBS II 6 P / LP

Высокопроизводительный саморез по бетону для абсолютной простоты установки

Показать 4 варианта

Шуруп по бетону UltraCut FBS II 6 M8 / M10 I

Высокопроизводительный шуруп по бетону для абсолютной простоты установки

Показать 2 варианта

Шуруп по бетону UltraCut FBS II 6 M8 / M10

Высокопроизводительный саморез по бетону для абсолютной простоты установки

Показать 4 варианта

Проверка манометра FUP

Для простой проверки возможности повторного использования саморезов по бетону fischer UltraCut

Показать 4 варианта

Заправочный диск FFD

Диск заливочный для последующего заполнения кольцевого зазора

Показать 11 вариантов

Разъем

Головка для простой установки шурупов по бетону с помощью ударных сверл

Показать 6 вариантов

Биты

Принадлежности для работы с саморезами по бетону fischer UltraCut

Показать 1 вариант

Шурупы по бетону | fischer Middle East

Высокопроизводительный саморез по бетону для абсолютной простоты установки


Найдено 20 продуктов и 112 вариантов

Найдено 20 товаров и 112 вариантов

Шуруп по бетону UltraCut FBS II US

Высокопроизводительный саморез по бетону для абсолютной простоты установки

Показать 28 вариантов

Шуруп по бетону UltraCut FBS II US R

Высокоэффективный шуруп по бетону для абсолютной простоты установки и наружного применения

Показать 14 вариантов

Шуруп по бетону UltraCut FBS II SK

Высокопроизводительный саморез по бетону для абсолютной простоты установки

Показать 8 вариантов

Шуруп по бетону UltraCut FBS II SK R

Высокопроизводительный шуруп по бетону для абсолютной простоты установки и наружного применения

Показать 8 вариантов

Шуруп по бетону UltraCut FBS II 6 US

Высокопроизводительный саморез по бетону для абсолютной простоты установки

Показать 5 вариантов

Шуруп по бетону UltraCut FBS II 6 SK

Высокопроизводительный саморез по бетону для абсолютной простоты установки

Показать 8 вариантов

Шуруп по бетону UltraCut FBS II 6 P / LP

Высокопроизводительный саморез по бетону для абсолютной простоты установки

Показать 4 варианта

Шуруп по бетону UltraCut FBS II 6 M6, M8 / M10 I

Высокопроизводительный саморез по бетону для абсолютной простоты установки

Показать 2 варианта

Шуруп по бетону UltraCut FBS II 6 M8 / M10

Высокопроизводительный саморез по бетону для абсолютной простоты установки

Показать 4 варианта

Шуруп по бетону FBS 6 US

Универсальное винтовое решение для быстрого и простого монтажа

Показать 1 вариант

Шуруп по бетону FBS 6 P

Универсальное винтовое решение для быстрого и простого монтажа

Показать 4 варианта

Шуруп по бетону FBS 6 LP

Универсальное винтовое решение для быстрого и простого монтажа

Показать 1 вариант

Шуруп по бетону FBS 6 SK

Универсальное винтовое решение для быстрого и простого монтажа

Показать 1 вариант

Шуруп по бетону FBS 6 M8 / M10 I

Универсальное винтовое решение для быстрого и простого монтажа

Показать 1 вариант

Шуруп по бетону FBS 6 M8 / M19

Универсальное винтовое решение для быстрого и простого монтажа

Показать 1 вариант

Проверка манометра FUP

Для простой проверки возможности повторного использования саморезов по бетону fischer UltraCut

Показать 4 варианта

Заправочный диск FFD

Диск заливочный для последующего заполнения кольцевого зазора

Показать 10 вариантов

Разъем

Головка для простой установки шурупов по бетону с помощью ударных сверл

Показать 6 вариантов Больше результатов Просмотрено 18 из 20 товаров

Раздел IV

1.Предоставлять в соответствии с NFPA В Бюллетене 13 принята последняя версия, Спринклерные системы пожаротушения.

2. Система: Мокрая труба, включая автоматические спринклеры, трубопроводы, значения и специальности. Сухая труба в некондиционированном пробелы.

3. Водопровод противопожарной службы от дома. доступному PSD сервису.

4. Группа обычных опасностей 1 для всех застройки, кроме администрации.

а. Линия обслуживания, высокопрочный чугун или ПВХ C900 (где разрешен код) труба с механическим соединением.

7. Предоставление комиссионных для спринклерной системы Убедитесь, что установка, спринклеры, испытания и сигнализация соответствуют NFPA 13.

8. При недостаточном расходе воды и давление не поддерживает систему пожаротушения, соблюдать требования Маршал пожарной охраны штата Западная Вирджиния и Бюллетень NFPA. (См. Также сайт SBA Процесс выбора)

9. Обеспечьте ограждение спринклерной головки там, где головы могут подвергаться жестокому обращению в тренажерном зале, на игровых площадках и т. д.

10. Спринклерные помещения должны иметь прямой выход. (исключить необходимость в PIV)

Все сантехнические материалы и работы должны соответствовать Международному кодексу по сантехнике.

А. ЭНЕРГИЯ ДИЗАЙН

До проектирования для строительство или реконструкция строительных проектов SBA анализ стоимости эксплуатация, техническое обслуживание и использование энергии механических систем в течение всего срока службы зданий должны быть выполнены на основе механических систем считается.Анализ должен идентифицировать меры по энергосбережению в соответствии с утвержденными государственными энергетическими стандартами и должны рассмотреть возможность использования альтернативных источников энергии.

г. анализ должен включать начальную стоимость, стоимость эксплуатации, технического обслуживания и замены. сравнения системы, выбранной владельцем и SBA. (См. Также Раздел IV, Пункт C Системы отопления, вентиляции и кондиционирования). Исходя из площади проекта, различные типы систем отопления, вентиляции и кондиционирования воздуха должны быть рассмотрены и утверждены. SBA до начала анализа и результаты анализа вместе с рекомендацией типа системы также должна быть предоставлена ​​SBA в заключение отчета.

А в общих чертах должно быть предоставлено отдельное повествование с указанием изоляционные характеристики ограждающих конструкций для стен, крыши, стекла и т. д., а также специфические Компоненты системы HVAC, такие как вентиляция по запросу, частотно-регулируемые приводы и системы рекуперации энергии, поскольку они связаны с энергосбережением.

После рассмотрение и утверждение анализа стоимости эксплуатации систем ОВК. и описанием владельца и SBA, такие меры должны быть приняты как часть выбор и проектирование системы HVAC.

B. КРИТЕРИИ ОВКВ

1. Как правило, учитывайте размер школы, сложность системы, стоимость жизненного цикла и способность округа эксплуатировать и поддерживать выбранную систему HVAC. Школьные проекты площадью 30 000 квадратных футов или более для проектирования центрального завода следует рассмотреть с чиллером, бойлером и насосами с обработчиками воздуха, настенными единиц для подачи комфортного воздуха в желаемое пространство.Системы с регулируемым объемом хладагента также могут использоваться в качестве альтернативы центральному растению, если это желательно для заявление и одобрено SBA. (См. Раздел IV, пункт C — Системы отопления, вентиляции и кондиционирования воздуха)

2. Другие системы HVAC, описанные в разделе IV, параграф C может быть рассмотрен для новых или капитально отремонтированных зданий после выполнение анализа затрат жизненного цикла, как описано в Пункте А, и ожидающий рассмотрения предлагаемой системы SBA. Кроме того, следует рассмотреть возможность использования геотермальных систем.

3. Подробный анализ стоимости жизненного цикла должны выполняться в школах, предназначенных для получения сертификата LEED.

4. Системы HVAC должны включать энергию консервация и простота обслуживания материалы и следующее оборудование:

а. Системы распределения воздуха с воздуховодами возвраты, включая агрегаты VRV с возвратным воздуховодом.

г. Требуются классные фанкойлы где площади застройки не разделены и не обслуживаются выделенными Блок HVAC для этого пространства.

г. Системы распределения воздуха с пленумом Возврат приемлем в секционном дизайне, где пространство обслуживается специальный блок HVAC, кроме кухонь.

г. Все системы HVAC должны быть оснащены минимум систем фильтрации MERV 8.

e. Системы HVAC должны включать DDC. элементы управления для полностью интегрированной сети с удаленным доступом для использования контролировать основное оборудование HVAC, включая специализированные помещения, где это применимо, на основе по выбору системы.Учебные классы должен иметь индивидуальный климат-контроль.

ф. Агрегаты обработки воздуха более 5 тонн должен иметь двойные стенки с неагрессивными дренажными поддонами с двойным уклоном. и легкодоступные распашные двери. HVAC агрегаты должны быть оборудованы максимальным смешиванием наружного и возвратного воздуха. эффективность. Змеевики охлаждения должны иметь размер чтобы избежать уноса влаги.

г. Строгие требования к хладагентам EPA должны соблюдаться при определении и проектировании систем кондиционирования воздуха.Хладагенты, которые планируется выводить из обращения, должны не использоваться.

ч. Все системы HVAC должны иметь возможность цикла экономайзера, который будет контролироваться внешней / внутренней энтальпией где требуется ASHRAE 90.1.

я. Проектная вентиляция с контролем потребления стратегии должны быть включены для проектов HVAC, как определено ASHRAE 90.1.

Дж. Инженеры-проектировщики должны указать сигнализация датчика CO без питания от батареи в кухни, котельные и другие помещения, где есть природный газ или другое топливо использовал.Датчики должны контролироваться и встревожили с помощью BAS. Обеспечить звуковой сигнализация в помещениях для собраний больших групп (кафетерий, аудитория и т. д.) в соответствии с кодом требования.

к. Подробная последовательность операций для система отопления, вентиляции и кондиционирования воздуха должна быть предусмотрена в тендерной документации проектом. инженер. По завершении проекта, последовательность операций будет проверена, а результаты задокументированы. Затем эта информация будет рассмотрена с подрядчикам по установке и управлению HVAC и доработаны по мере необходимости соответствуют условиям постройки.Этот документ должны быть включены в обучение владельца HVAC, проводимое подрядчик.

л. Упакованное оборудование, в отличие от поле

должно использоваться изготовленное оборудование. в максимально возможной степени.

г. Предоставлять критерии проектирования для максимальной и минимальной температуры внутри и снаружи помещения на график механического оборудования комплекта строительной документации.

н. Технические характеристики должны требовать всех новые блоки HVAC на месте, чтобы иметь этикетки с уникальной механической идентификацией номера, согласованные с существующей номенклатурой, если применимо.

C. СИСТЕМЫ HVAC

Следующие системы приемлемые системы HVAC и должны быть оценены для их применения на всех SBA проекты.

Система 1 Центральная установка с четырехтрубным охлаждением Водоснабжение и горячая вода, крышные или внутренние кондиционеры с VAV (Переменный объем воздуха) Зональный контроль и подогрев горячей воды

Система 2 Центральная установка с четырехтрубной системой водоснабжения Подача, оконечные устройства с постоянным объемом и повторным нагревом

Система 3 Переменная Система объема хладагента (VRV) с фанкойлами, выделенный наружный воздух Единицы и возможность повторного нагрева.

Система 4 геотермических тепловых насосов (где возможно)

System 5 Крышные или настенные комплекты агрегатов с регулируемым или многоступенчатым электрическим нагревом и модулирующее или многоступенчатое охлаждение

Системные 6 крышных агрегатов с регулируемым или многоступенчатое газовое отопление, модулирующее или многоступенчатое охлаждение DX и смонтированное электрические змеевики повторного нагрева и управление SCR для каждого класса.

Примечание: альтернативные системы, такие как активная, пассивная или интегрированные / мультисервисные системы с охлаждающими балками, и где бюджетные и дизайнерские условия благоприятные, можно рассмотреть.

Подробная жизнь Анализ стоимости цикла требуется, когда Системы 4, 5 и 6 считаются.

D. СПЕЦИАЛЬНЫЕ СИСТЕМЫ

1. Для обычно незанятых помещений, которые в основном домашнее электронное оборудование, такое как сетевое оборудование, распределительные устройства и трансформаторы, обеспечивают выделенное 24 часа, 7 дней в неделю, 12 месяцев в году HVAC система, которая не зависит от основной системы HVAC, такой как воздуховод установка на крыше HVAC с экономайзером с элементами управления, интегрированными в BAS.В системе должен быть низкий комплект для работы при температуре около 0 градусов по Фаренгейту или оснащенный способ обеспечить круглогодичное охлаждение.

2. Для административных и школьных служб. заняты в обычно незанятые периоды времени, предусмотреть отдельную систему отопления, вентиляции и кондиционирования воздуха возможность работы независимо от центральной системы для минимизации эксплуатации затраты, когда центральная система не работает. Полностью интегрировать эту систему в BAS.

3. Инженер-проектировщик должен обеспечить ОВКВ. стратегии проектирования специальных систем (пылеулавливатель, сварочный выхлоп, вытяжной шкаф и т. д.)

E. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ГАРАНТИЯ

Тендерные документы HVAC должны требуется двухлетний контракт на техническое обслуживание и эксплуатацию системы отопления, вентиляции и кондиционирования воздуха. при выдаче сертификата на завершение работ по ОВКВ. В тендерной документации по ОВКВ также должны быть указаны: механический подрядчик, чтобы обеспечить полную программу профилактического обслуживания для все оборудование установлено в рамках работ по проекту.Объем работ в рамках ТО контракт должен быть описан в тендерной документации. Кроме того, в тендерной документации необходимо: подрядчик по механическому оборудованию для проведения видео-обучения. Западная Вирджиния Департамент образования и Управление школьной инфраструктуры окажут помощь в обучении персонал округа HVAC в течение двухлетнего соглашения о техническом обслуживании и обслуживании период, чтобы убедиться, что персонал округа полностью понимает систему HVAC операции как единая система.Западная Вирджиния Департамент образования, Управление школьного хозяйства должны дополнительно предоставить обучение обслуживающего персонала с созданием профилактических план обслуживания, который вступит в силу после двухлетней программы обслуживания истекает.

Положения WV Code 18-9D-16 (d) должны соблюдаться в отношении технического обслуживания оборудования после двухлетний период технического обслуживания. Если округ не соблюдает требования к техническому обслуживанию по прошествии двух лет контрактный период обслуживания, SBA, запросит Государственный совет Образования, чтобы ограничить использование округами средств государственной помощи и перенаправить их средства к контракту на техническое обслуживание оборудования HVAC.

F. ЗВУК, ШУМ И ВИБРАЦИЯ HVAC

1. Выберите вентиляторы и оборудование с низким шумовые характеристики работы.

2. Размещайте шумное оборудование вдали от шума. чувствительное пространство или обеспечьте нейтральные буферные пространства, такие как складские помещения и коридоры между ними.

3. Обеспечьте надлежащую виброизоляцию и крепление для всего механического оборудования, размер которого обеспечивает высокую степень защиты изоляция исходя из нагрузочных характеристик оборудования.

4. Обеспечьте хороший аэродинамический поток через воздуховоды. Избегайте форм воздуховода, которые ограничивают поток воздуха и приводят к турбулентности.

5. Канальные глушители должны соответствовать уровню непрерывного фонового шума. Помещение с механическим оборудованием и / или расположение и компоновка оборудования должны оставьте место для воздуховодных глушителей как на стороне подачи, так и на стороне возврата воздуха, где воздуховод требуются глушители.

6. Для пневмоостровов в учебных аудиториях, осторожно. Следует обратить внимание на:

а.Дизайн для плавного аэродинамического обтекания воздуха от воздуховодов к воздуховыпускным устройствам.

г. Достаточно установить балансировочные демпферы перед воздухораспределительными устройствами.

г. Конструкция и диффузор с воздушной скоростью выбор, основанный на характеристиках Критерия шума.

7. Установите цели в отношении акустическая обработка механического оборудования.

G. СТРОИТЕЛЬНАЯ СИСТЕМА АВТОМАТИЗАЦИИ (BAS)

1. Обеспечить связь между всеми унитарными органами управления системы, используемые на чиллерах, насосных станциях и т. д., в BAS, чтобы позволить системе пользователи могут просматривать / изменять параметры системы.

2. Управление всеми насосами рециркуляции горячей воды для бытового потребления использование BAS с использованием управляющей логики для запуска и остановки насоса в зависимости от возврата температура воды и графики.

3. Обеспечьте безопасный и удаленный доступ к системе BAS вне сети школ.

4. Предоставьте монитор с минимальным размером экрана 21 дюйм для все рабочие станции BAS.

5. Обеспечьте цветной лазерный принтер с каждым BAS рабочая станция.

6. Единицы измерения для всех значений на дисплее BAS будут обеспечены.

7. Предоставьте графику, показывающую сводный список общие контрольные точки всех агрегатов HVAC на объекте.Возможные точки для включения:

а. Статус размещения

г. Переопределить Статус

г. Поставлять Команда вентилятора

г. Поставлять Состояние вентилятора

e. Охлаждение Команда

ф. Нагревать Команда

г. Номер Температура

ч. Номер Заданное значение

я. Увольнять Температура воздуха

Дж. Смешанный Температура воздуха

к.Снаружи Команда воздушной заслонки

л. Другой Баллы как применимо

8. Укажите, что значения, отображаемые на графике, представляют пределы точности датчиков или расчетов.

9. Укажите, что значения, отображаемые для заслонок и клапанов, должны быть выражается как процент открытия.

10. Требовать установки экранов от насекомых на трубках все датчики перепада давления, относящиеся к наружному давлению.

11. Последовательность операций, предоставленная дизайнером должно:

а. Предоставьте список расписаний и соответствующее оборудование для каждого графика.

г. Включите детали для мониторинга, сигнализации и контролировать уровень влажности во всех медиацентрах и спортзалах с деревянными полами.

г. Включите детали для мониторинга и сигнализации уровни влажности в репрезентативных зонах школьного здания для предотвращения плесени рост.

г. Предоставьте детали, чтобы использовать спрос стратегия контролируемой вентиляции в больших пространствах с одной зоной, таких как спортзалы, аудитории, кафетерии, медиа-центры, музыкальные залы и другие помещения которые имеют переменную или прерывистую загрузку.

e. Предоставьте подробную информацию для использования данных от монитора мощности, чтобы обеспечить управление потреблением электроэнергии для ограничения пикового потребления обвинения.

ф. Предоставьте подробную информацию для отключения всех систем отопления, вентиляции и кондиционирования воздуха единицы, которые перемещают воздух в объект или из объекта во время укрытия на месте мероприятие.

г. Предоставьте подробную информацию о летнем режиме операция, позволяющая эксплуатировать объект при значительно меньшей загруженности нагрузки и предотвращает повышение уровня влажности.

ч. Предоставьте сведения, предотвращающие одновременный нагрев и охлаждение нескольких устройств, обслуживающих одно и то же пространство. Агрегатами HVAC следует управлять с помощью общая уставка и средняя температура зональных датчиков в помещении.

я. Предоставьте подробности, которые вызовут возможность вернуться в незанятое состояние в случае, если школа внезапно отменили, например, снежный день или другое подобное событие.Обеспечьте переключатели блокировки системы для изолированных пространства, используемые сообществом, которые позволят перевести систему в занятый режим в обычные незанятые часы.

Дж. Ограничивает верхний и нижний диапазон настройки указывает в классных комнатах и ​​других помещениях на разницу в 4˚F, когда обслуживается единичный блок. Применяется в основном к VAV и системы подогрева постоянного объема.

к. Требовать опережения / запаздывания цикла насосы, агрегаты с несколькими холодильными компрессорами и помещения общего пользования, которые обслуживается несколькими блоками HVAC.

л. Требуется программа тренировки клапана для все автоматические гидравлические клапаны и приводы заслонок испарительного охладителя, чтобы сохранить устройства от заклинивания при длительном бездействии.

H. ТЕСТИРОВАНИЕ, РЕГУЛИРОВКА, БАЛАНСИРОВКА (ВКЛАДКА)

1. Технические условия для подрядчика TAB должны быть включены в строительную документацию по проекту. Спецификации TAB, если предоставляются отдельно, также должны содержать критерии проектирования оборудования, обслуживаемого в соответствии с ТАБ объем работ.

2. Фиксированные шкивы должны быть установлен на все оборудование с ременным приводом после того, как подрядчик TAB завершил корректировки.

3. Инженер-конструктор, собственник, ДПБ и инженер по вводу в эксплуатацию (если используется) в сотрудничестве с механиком подрядчик проверит результаты TAB до оплаты услуг.

I. ВВОД В ЭКСПЛУАТАЦИЮ

ОБЩИЕ

SBA определило, что фундаментальный ввод в эксплуатацию — это выгодная услуга, которая поможет снизить энергопотребление использование, снижение эксплуатационных расходов, сокращение количества обратных звонков подрядчикам, обеспечение улучшенных строительная документация, повышение комфорта и производительности жильцов и многое другое. важно убедиться, что строительные системы работают в соответствии с требования владельца и проектной группы.

1. Фундаментальный ввод в эксплуатацию, когда требуется SBA, будет выполняться по отдельному контракту квалифицированным и независимый сторонний инженер по вводу в эксплуатацию (CE). Должны быть описаны требования к вводу в эксплуатацию. в тендерных документах и ​​утвержден SBA.

2. Конкретные системы, которые будут ввод в эксплуатацию может варьироваться от проекта к проекту. Дополнительно инженер по вводу в эксплуатацию может быть ознакомлен с процесс разработки проекта на различных этапах проектирования или строительства.Услуги по анализу дизайна будут включать как минимум: СЕ, участвующий в сотрудничестве с инженером-проектировщиком, в определении требования собственника к проекту, основа проектирования и дизайна экспертиза девелоперской и строительной документации. В центре внимания процесса ввода в эксплуатацию будут ключевые системы и сборки и включают, но не ограничиваются следующими, в зависимости от Требования к конструкции HVAC:

Система отопления, вентиляции и кондиционирования воздуха

· Отопление

· Охлаждение

· Распределение воздуха

· Автоматизация зданий и терморегуляторы

Сантехнические системы (где применимо)

Горячее водоснабжение

Электрооборудование (опция)

Освещение и дневное освещение

Строительная оболочка (опционально)

Дополнительные обязанности CE будет сотрудничать с инженером-проектировщиком в области энергетического анализа. отчеты и подготовка последовательности операций HVAC.По возможности тепловизионное изображение крыши. и может выполняться конструкция камеры R / A.

CE нанимается Совет графства в качестве независимого стороннего агента в зависимости от квалификации и опыт. Дополнительные специфические для проекта обязанности должны быть определены в заявке на квалификацию, установленную для проекта инженером-проектировщиком, владельцем и SBA.

1. Требуются все проекты HVAC на сумму более 1000000 долларов США. провести фундаментальный ввод в эксплуатацию новой системы отопления, вентиляции и кондиционирования воздуха независимыми сторонний инженер по вводу в эксплуатацию.

2. Минимальная квалификация инженера-наладчика:

а. быть независимым сторонним представителем собственник и SBA.

г. быть зарегистрированным продавцом в штате Западная Вирджиния с лицензией в Западной Вирджинии.

г. быть зарегистрированным инженером-механиком с регистрацией в Западной Вирджинии

г. иметь как минимум пятилетний опыт работы в механике инжиниринг и как минимум два предыдущих проекта ввода здания в эксплуатацию.

e. иметь сертификат LEED для проектов, требующих сертификации LEED.

ф. иметь соответствующий опыт сдачи в эксплуатацию зданий аналогичные объекты, для которых СЕ представляет предложение по обслуживанию.

г. знать вопросы качества воздуха в помещении и методы разрешения.

ч. иметь знания в области тестирования HVAC, регулировки и балансировки систем воздуха и воды и стандартов AABC и NEBB.

я. иметь опыт мониторинга и анализа систем с элементами управления автоматикой здания.

Дж. обеспечить страхование и залог в соответствии с требованиями выражение интереса к проекту.


ЭЛЕКТРИЧЕСКИЙ

ОБСЛУЖИВАНИЕ И РАСПРЕДЕЛЕНИЕ

1. Электроснабжение здания: под землей и рассчитаны на увеличение мощности на 25%.

2. Кабель служебного входа должен быть медным. Алюминий в трубопроводах из ПВХ может использоваться там, где желанный. Предоставьте проушины шины Buss для алюминий при использовании.

3. Отдельное основное электрооборудование. комната должна быть предоставлена. Координатный размер для зазора вокруг отдельно стоящего распределительного устройства. Планируйте размер комнаты с учетом увеличения емкости на 25%.

4. Обеспечьте блок защиты от перенапряжения на магистрали. распределительное устройство.

1. Предусмотреть отдельные подпанельные электрические помещения. Помещения не могут быть использованы ни для каких других назначение, включая места для содержания под стражей.

2. Питатели для панелей могут быть проложены в ПВХ-трубах ниже бетонные плиты при условии, что они залиты бетоном под плитой.

3. В ответвленных цепях должны быть выделенные нейтрали.

а. Предоставлять оборудование для контроля мощности, способное взаимодействовать с автоматизацией здания система, которая предоставляет информацию о напряжениях, потребляемой мощности (кВтч) и мощности спрос (кВт).Это устройство может быть неотъемлемая часть главного распределительного устройства или независимый блок, если требуется владелец.

г. Предоставлять одноточечный учет для всех новых и отремонтированных проектов, если это возможно.

г. Предоставлять электрические соединения для объектов, которые собираются использовать мусор с гидравлическим приводом компакторы.

ЭЛЕКТРОПРОВОДКА И УСТРОЙСТВА

1. Все ответвительные цепи должны быть медными.

2. Как правило, прокладывайте проводку в кабелепроводе EMT. если не подвергаться воздействию в механических или электрических помещениях. Обеспечьте ребристый канал высотой до 5 футов.

3. Обеспечение жильцов, установленных на потолке. датчики с блокировкой стены для классных комнат и туалетов или другие одобренные пробелы. Используйте дневной свет там, где возможный.

4. Обеспечить многоуровневое освещение классной комнаты. управления в соответствии с применимыми кодами и в соответствии с требованиями A / V использовать.

ОСВЕЩЕНИЕ

1. Уровни освещения должны соответствовать I.E.S.

2. Используйте энергоэффективность и пространство соответствующие светильники. Рассмотреть возможность первоначальная стоимость и стоимость замены.

3. Обеспечьте линейные разъединители для всех светильники.

4. Используйте электронные балласты.

5. Используйте люминесцентные лампы T-5 или T-8 2850 люмен. лампы.Т-12 использовать нельзя.

6. Используйте встраиваемые люминесцентные светильники 2’x4 ’. с аккумулятором для аварийного освещения.

7. Обеспечение в спортзале, высокий выход. люминесцентные светильники с лампами Т-5 и защитной решеткой.

8. Используйте светодиодный выход «LED». огни.

9. Следует избегать использования ламп накаливания.

10.Металлогалогенные светильники использовать нельзя. в гимназиях.

ОСВЕЩЕНИЕ ПЛОЩАДКИ

1. Обеспечить освещение площадки в соответствии с нормами и правилами. стандарты.

2. Разместите все опоры освещения площадки по периметру дорог. и парковочные места.

3. Обеспечьте цифровое управление датчиками освещения или фотоэлементом контролирует. Наружное освещение может быть контролируется BAS с помощью датчика внешней освещенности и расписаний.


ТЕХНОЛОГИЯ

ОБЩИЕ

Когда технология используется для поддержки инструктора, технологические требования должны быть продиктованы образовательные программы, запланированные для каждой школьной группы. Финансирование технологий SBA для каждого проекта будет определяться конкретными требованиями каждого школьного образовательного учреждения модель и соответствующий технологический план, поддерживающий учебную программу модель доставки.Финансирование SBA для технология будет предоставлена ​​только после того, как образовательный план и технология plan были объединены, и один поддерживает другой. Технологический план проекта должен быть доработаны и представлены вместе с документами на разработку дизайна.

Следует обратить внимание на учебный план, который может сильно отличаться от традиционного урока планирование. Поэтому технология потребности должны быть определены на основе планирования урока, предусмотренного для каждого школа.Финансирование технологии SBA будет только предоставляться, когда в образовательной план и сопутствующий технологический план. В Управление школьного строительства будет ежегодно пересматривать технологическую конфигурацию и выпускать обновления по мере изменения учебной программы.

1. Сертифицированный сетевой инженер должен: помощь в планировании и разработке технологического плана для всех проектов где образовательные технологии включены в дизайн.

2. Сертифицированный сетевой инженер и уездный технолог в сотрудничестве с инженером-проектировщиком должен координировать расположение технологических распределительных коробок, розеток и других устройств на об учебно-технологическом плане школы.

3. Детальный схематический проект технологическая инфраструктура и устройства должны быть разработаны проектом инженер в сотрудничестве с учебно-технологическим планом, уезд требования специалиста по технологиям и сертифицированного сетевого инженера.Электротехнический / технологический подрядчик в Заключение проекта должно предоставить копию действующего принципиального плана итоговая технологическая документация на оборудование и электромонтажные работы. Копия этих документов сохраняется. в коммутационной комнате MDF и коммутационной комнате IDF для справки.

4. Технологический план и схематический план. должны быть представлены в SBA вместе с представлением разработки проекта. Изменения в технологическом плане и схематический технологический макет должен быть утвержден SBA.

5. Обеспечьте технологический кабельный лоток / провод корзина по всему зданию — кабелепровод 12 ”x6” во всех коридорах.

6. Кабельный лоток должен соединяться между основными Помещение технологического оборудования (МДФ) и все помещения промежуточного технологического оборудования (IDF). Обеспечить от основной технологии аппаратное (MDF) ко всем промежуточным технологическим помещениям (IDF).

7. Проложите оптоволоконный кабель от магистрали. Помещение технологического оборудования (MDF) в каждое помещение промежуточного технологического оборудования.

8. Типовая аудитория — перекресток двух бригад. коробки для проводных отводов должны иметь кабелепровод минимум 1 дюйм от коробки до кабельный лоток:

1 — Рабочее место учителя проводное потеря данных

1 — Проводной отвод, расположенный в центре задней стенки

1 — Потолочный подвес с фиксированным монтажом — для ЖК-дисплея проектор

1 — Проводной интерактивная доска — розетка 48 дюймов, если требуется)

1 — Проводной принтерная станция (централизованная типография обслуживает группы аудиторий)

1 — Отброс IP-телефона рядом с учитель падение

Это расположение будет отличаться, если программа требует изменения, и в нее включена беспроводная технология.Индивидуальные потребности в классе будут варьироваться в зависимости от доставка учебной программы.

9. Обеспечьте цепи 2-30 А для стойки. установленные ИБП в каждом комната технологического оборудования.

10. Обеспечьте установку проектора на потолочной плитке. пластина, 2 одинарных коробки и одна дуплексная электрическая розетка. Подсоедините монтажную коробку проектора к ящик рабочего места инструктора. Подсоедините монтажную коробку проектора к кабельному лотку с помощью кабелепровода диаметром 1 дюйм.

ОБОРУДОВАНИЕ / РАСПРЕДЕЛИТЕЛЬНАЯ РАМА

1.Помещения технологического оборудования поддержат услуги низкого напряжения, включая, помимо прочего: локальную сеть (LAN), беспроводную связь (Power Over-ETHERNET), телефонная связь по IP, видео по IP, видеонаблюдение, охранная сигнализация, системы контроля доступа, пожарная сигнализация и часы / домофон. Коммутация 1 ГБ Ethernet Layer III рекомендуется и должен использоваться для удалений локальной сети (LAN).

2. Помещение основного технологического оборудования (МДФ) должен быть 17 футов 0 дюймов x 12 футов 0 дюймов при высоте потолка 10 футов 6 дюймов.Обратитесь к прототипу макета.

3. Помещения промежуточного технологического оборудования должен быть 10 футов 0 дюймов x 9 футов 0 дюймов с высотой потолка 10 футов 6 дюймов и двумя опорами шириной 24 дюйма установка оборудования в стойку. Примечание. Если должна быть установлена ​​только одна стойка для оборудования шириной 24 дюйма. При необходимости уменьшите размер комнаты до 10’0 дюймов x 7’0 дюймов. Если потребуется 3 стойки для оборудования шириной 24 дюйма, размер комнаты изменится на 11 футов 6 дюймов на 11 дюймов. Обратитесь к прототипу макет.

4. Комната общего технологического оборудования требования:

а.Комнаты должны быть внутренними помещениями с прямой коридор.

г. 3 ‘6-дюймовая дверь.

г. Обеспечьте 2 ‘0’ ‘пленум над всем помещением, если установлен потолок.

г. Используйте накладное освещение, если используется подвесной акустический потолок.

e. Упругое резиновое покрытие.

ф. Избегайте водопровода, водопровода или крыши. стоки над всем помещением.

г. Сохраняйте 20-минутное расстояние между технологическое оборудование комнат и туалетов и электрооборудования.

ч. Найдите промежуточную технологию аппаратные в радиусе 150 футов друг от друга и в самой дальней точке здание, с перекрытием 20% для полного покрытия здания.

я. Обеспечьте сплошную стеновую фанерную панель на две стены слева и сзади от входной двери.

к. Обеспечить аварийный ИБП блок питания оборудования для каждого помещения технологического оборудования в соответствии с требования к проектированию сетевого инженера.

л.Обеспечить независимую систему HVAC для комната основного технологического оборудования.

КЛАССНОЕ ОБОРУДОВАНИЕ

1. Установите экраны для проекторов, где технологические планы требуют. (См. Также SBE, Политика 6200 и требования к технологическому планированию SBA)

2. Все классы должны быть оборудованы Потолочный ЖК-проектор с удлинительной стойкой, от 8 футов 0 дюймов до 10 футов 0 дюймов. от поверхности проекционного экрана и примерно на 8 футов 6 дюймов над чистым полом.

Примечание: Поддерживайте надлежащий зазор от подвешенного светильники над чистовым полом.

ТИПИЧНЫЙ КЛАСС

1. Проводная установка должна обеспечивать:

а. 1- Рабочее место учителя дроп

г. 1- Центр падения компьютера на задней стенке

г. 1- Компьютерная принтерная станция

г. 1- Отброс IP-телефона

e. 1- Перепад потолка для ЖК-проектора

ф. 1- Интерактивная доска

2. Беспроводная установка должна обеспечивать:

а. 1- Точка беспроводного доступа

г. 1- Беспроводной мобильный интерактивный ведущий

г. 1- Беспроводная интерактивная доска с синий зуб

г. 1- Кабельное рабочее место учителя drop

e.1- Проводное подключение IP-телефона

ф. 1- Беспроводной ЖК-проектор

3. Все проводные отбросы данных должны быть 1 ” кабелепровод, выходящий из распределительной коробки и оканчивающийся на кабельном лотке коридора.

4. Дорожка качения Wire Mold 4000 Series должна быть используется для компьютерных станций в классе с проводным подключением через заднюю стенку. Примечание: Используйте Raceway серии 4000 для всех компьютерных лабораторий.

КАБЕЛЬ

1.Все магистральные кабели от основного помещение технологического оборудования в помещения промежуточного технологического оборудования должно быть шесть жильных волоконно-оптических кабелей в 4-дюймовом кабелепроводе.

2. Все кабели должны быть герметичными.

3. Все кабели от промежуточного звена От помещения технологического оборудования до точки подключения должен использоваться кабель CAT 6. Максимальная длина кабеля 300 футов.

ТЕЛЕФОННЫЕ СИСТЕМЫ

1. Если используются телефонные системы «IP», предоставить выделенный IP-телефон в желаемых областях.

БЕЗОПАСНОСТЬ

1. Система безопасности должна быть привязана к сетевая проводка для контроля входной двери и должна включать видеонаблюдение.

2. Система видеонаблюдения должна быть подключена к сети. электромонтажная система для наблюдения за школьными внутренними общественными пространствами, коридорами, общежития, спортзал, библиотека, кухня и все входные двери. Программное обеспечение для видеонаблюдения будет добавлено в компьютерные рабочие станции для всех административных сотрудников офиса, чтобы офисные сотрудники могли постоянно контролировать объект.

3. Система безопасности должна быть привязана к аварийному источнику питания. система, если предусмотрена система аварийного электроснабжения. Резервная батарея должна быть предусмотрена для автономных систем.

4. Система безопасности должна контролировать состояние открытия / закрытия всех входных дверей. Уведомление должно быть отправлено в административный офис. персонал в случае, если дверь остается в открытом положении.

5.Система безопасности должна уведомить об аварийной ситуации. респонденты сразу после активации в событие кризисной ситуации.

6. Все данные о безопасности доступа в школу должны быть предоставлены в Государственное управление внутренней безопасности в электронном виде. формат.

БЕСПРОВОДНАЯ

1. Обеспечьте беспроводные концентраторы в здании. коридоры, каждый узел должен быть расположен в пределах 150 футов друг от друга с 20% перекрывать.

2. Обеспечить для каждого класса, лаборатории, СМИ подключение к беспроводной сети центра, общего пользования и административной зоны.

МОБИЛЬНЫЕ КОМПЬЮТЕРНЫЕ ЛАБОРАТОРИИ

1. При использовании соблюдайте политику Государственного совета по образованию. 6200 и предоставит тележку мобильного компьютера на 30 станций с адаптером питания для компьютерная зарядка.

2. Найдите оборудование в медиацентре Technology A / V номер.

3. Обеспечьте розетки на 20 ампер на высоте 36 дюймов над чистым полом. По одному на каждую розетку мобильной компьютерной лаборатории.

ОБНОВЛЕНИЯ ТЕХНОЛОГИИ

Технологические обновления и требования будут пересматриваться ежегодно и пересматриваться на основе самые современные модели предоставления технологий.


СТАЦИОНАРНАЯ МЕБЕЛЬ

ОБЩИЕ

См. Прототипы классных комнат, научные классы и научные лаборатории для стационарной мебели.О другом оборудовании учебной зоны см. к Политике 6200.1.

НАЧАЛЬНЫЕ КЛАССЫ

1. Корпус, кроме раковины и рабочего блока, должен изготавливаться из пластикового ламината, облицованного ДСП толщиной или 7 слоев. фанера фанера. Жесткая экструзионная кромка из ПВХ полосатость.

2. Обшивка раковины и влажных помещений должна быть из 7-слойного шпона. основание из фанеры, пластиковый ламинат поверх фанеры и жесткий экструдированный ПВХ кромочная окантовка.

НАУЧНЫЙ КЛАСС

1. Демонстрационный блок 7-слойный. фанера с 1-дюймовым верхом из эпоксидной смолы и раковиной.

2. Корпус, кроме раковины и рабочего блока, должен be изготовлен из пластикового ламината, облицованного частицами размером ¾ ”. доска. Жесткая экструзионная кромка ПВХ.

3. Обшивка раковины и влажных помещений должна быть из 7-слойного шпона. основание из фанеры, пластиковый ламинат поверх фанеры и жесткий экструдированный ПВХ кромочная окантовка.

НАУЧНЫЕ ЛАБОРАТОРИИ

1. Все корпуса, демонстрационные блоки и Столы для научных лабораторий должны быть из 7-слойной фанеры.

2. Столешницы — эпоксидная смола толщиной 1 дюйм.

НАУЧНЫЕ ТАБЛИЦЫ

1. Два студенческих каркаса из цельного дерева и ножки. со столешницами из эпоксидной смолы толщиной 1 дюйм.

Кирпичная кладка — Buildipedia

Условия и облигации кладки кирпича

Стандарты и типы кирпичной кладки

ASTM C216-11 — это стандарт для кирпичной кладки, классифицирующий кирпич по степени воздействия и типу внешнего вида.

  • Exposure Grade SW означает суровые погодные условия.
  • Марка MW предназначена для умеренных атмосферных воздействий.
  • Марка SW рекомендуется, если конструкция расположена в зоне, подверженной замерзанию.
  • Внешний вид класса FBS (стандартный) предназначен для общего использования.
  • Сплав FBX (Select) предназначен для мест, где точность физических размеров имеет решающее значение, например, при укладке стопки.
  • Класс FBA (Архитектурный) создан для имитации изменений размера и текстуры, соответствующих историческому кирпичу, или для достижения какого-либо другого особого художественного эффекта.

Кирпичи можно экструдировать в непрерывном режиме и разрезать на отдельные блоки, или их можно индивидуально прессовать или формовать. Метод формирования кирпичей может определять текстуры, которые могут быть получены. Доступные текстуры включают гладкую, матовую с вертикальными или горизонтальными отметками, велюр, пунктирную краску, нанесение воды, нанесение песка или формование песком.

Цвета могут варьироваться от светло-серых, мягких и бежевых до глубоких красных и коричневых. Кирпичи могут быть одного цвета или могут быть окрашены в разные цвета путем прошивки (выборочное обжигание кирпичей). Смеси кирпичей могут быть сделаны из одной и той же глины, обожженной при разных температурах, для получения различных цветов. Глины могут иметь включения минералов, которые вызывают пятна. Кирпич с покрытием может иметь керамическую глазурь практически любого цвета.

Хотя кирпичи считаются сплошной кладкой, в них могут быть отверстия или углубления, называемые сердцевиной или бороздой, соответственно, которые уменьшают площадь поперечного сечения кирпича до 25%.Уменьшение количества используемого материала позволяет экономить сырье. Кроме того, эти пустоты открывают большую площадь поверхности и, таким образом, уменьшают энергию, необходимую для обжига кирпичей в печи, а меньший вес требует меньше топлива для транспортировки на стройплощадку. Для установок, где отверстия или углубления в поверхности будут открыты в окончательной конструкции, по запросу доступны блоки без сердечника и без заусенцев.

Кирпичи нестандартной формы доступны и используются для создания изгибов, углов, отличных от 90 градусов, или углублений для перемычек.Стоимость этих нестандартных форм может включать в себя пресс-формы или штампы, необходимые для их производства.

Прочность на сжатие глиняного кирпича варьируется от примерно 1500 фунтов на квадратный дюйм до более чем 20000 фунтов на квадратный дюйм, в основном из-за свойств используемой глины, причем более высокие значения достигаются при более высоких степенях обжига.

[546378] Шуруп по бетону fischer ULTRACUT FBS II 6 x 40/5 P с полукруглой головкой T30

Шуруп по бетону fischer ULTRACUT FBS II 6 P / LP изготовлен из оцинкованной стали с полукруглой / большой полукруглой головкой.ULTRACUT FBS II 6 P / LP идеально подходит для таких применений, как фиксация трубопроводных трасс, систем каналов, вентиляционных каналов и сооружений в инженерном строительстве зданий. Когда бетонный винт вкручивается в просверленное отверстие с помощью ударной отвертки, боковые поверхности резьбы врезаются глубоко в бетон, обеспечивая тем самым максимальную несущую способность. Низкое усилие сверления экономит время в случае нескольких фиксаций. Европейский технический сертификат для бетона с трещинами и бетона без трещин, а также для сейсмических нагрузок и классификация по классу огнестойкости R 120 гарантирует еще большую безопасность.

Преимущества

  • Первый шуруп для бетона диаметром 6 и переменной глубиной заделки обеспечивает высокую гибкость и точную адаптацию к нагрузкам.
  • Вариант оценки ETA 1 включает использование в бетоне с трещинами и без трещин в соответствии с высочайшими требованиями безопасности.
  • Первый шуруп по бетону диаметром 6 мм с оценкой ETA для категории сейсмостойкости C1 для дополнительных стандартов безопасности.
  • ULTRACUT FBS II 6 одобрен для многократного использования ненесущих систем и, таким образом, идеально подходит для прокладки трубопроводов, кабельных лотков и предварительно напряженных пустотелых бетонных потолков.
  • Не требуется чистка просверленных отверстий при вертикальной установке (потолок и пол). Для крепления к полу отверстие необходимо просверлить в 3 раза глубже.
  • Различные конструкции головок обеспечивают максимальную гибкость и идеальную адаптацию к применению.
  • Конструкция шурупа по бетону с полукруглой головкой и большой полукруглой головкой обеспечивает визуально эстетичный монтаж.
  • Утвержденная регулировка для винтов по бетону позволяет отвинтить винт дважды, чтобы разместить уплотнение максимум на 10 мм ниже головки опорной плиты или выровнять прикрепленную часть, а затем снова затянуть винт.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
