Рекомендуемый крепеж для газобетона — крепления для газобетона от YTONG

Чтобы быть уверенным в надежности крепления, выбор крепежа для газобетона стоит осуществлять с учетом множества моментов:

  • Длина/диаметр крепежного элемента. Чем больше крепеж, тем большей нагрузке он может противостоять. Несущая способность указывается в сертификате или на упаковке, в которой поставляется материал. К категории самых прочных относятся химические анкеры.
  • Антикоррозионная стойкость. Важный параметр, если крепежный элемент устанавливается на наружной стене или в неотапливаемом помещении, где высок риск образования коррозии. Крепеж должен обязательно иметь защитный слой.

Если крепежным элемент под газоблок подобран неправильно, то он не будет эффективно справляться с поставленной задачей. Отверстия под крепежи рекомендуется выполнять при помощи безударного инструмента (ручная дрель с пробойником или коловорот).

Какой крепеж использовать для газобетонных стен?

Существует много видов крепежных элементов для газобетонных материалов.

Рассмотрим только самые востребованные варианты, чем крепить к газобетону. Это следующие виды дюбелей:

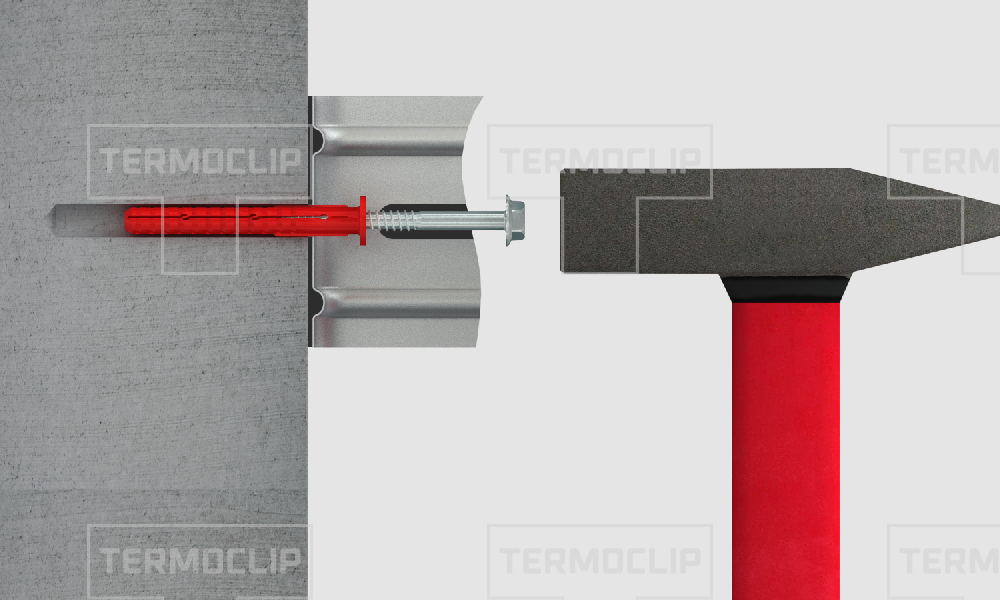

  • Дюбель-гвоздь. Крепление для всех видов бетона.
  • Фасадный. При помощи такого изделия к газобетонной поверхности закрепляются профили под фасадные панели для подвешивания навесных шкафов/полок.
  • Распорный (нейлон). Может выдерживать лишь небольшие нагрузки.
  • Рамный. С помощью таких дюбелей к газоблочным поверхностям крепятся дверные и оконные короба, навесные шкафы и т.д
  • Из стали (с покрытием цинком). Отличается широкой областью применения, используется для всех видов бетонов ячеистого типа.
  • Анкер из стали. Для крепления тяжеловесных предметов, начиная навесными шкафами и кондиционирующим оборудованием, заканчивая подвесными трубами и водонагревателями.

Подбирая анкер или дюбель для газоблоков с учетом расчетных характеристик изделия, обеспечивается максимальная прочность фиксации вместе с дополнительным армированием стены. Также рекомендуем использовать только качественный инструмент для кладки газобетона.

виды и описание, монтаж, цена за штуку

Газобетонные блоки имеют ячеистую структуру, поэтому для крепления к блокам мебели, труб или других предметов требуются специальные крепежи. К ним относятся дюбеля с шурупами или саморезами и анкеры. Подбираются в зависимости от нагрузки, которую им предстоит выдерживать. Для легких предметов достаточно использовать пластиковый, а для тяжелых спортивных тренажеров лучше выбрать металлический тип.

Оглавление:

  1. Разновидности креплений
  2. Описание механических и химических разновидностей
  3. Расценки за 1 шт

Виды крепежей и их особенности

Применяются:

  • дюбеля – пластиковые, металлические;
  • металлические анкера;
  • химический анкер.

Дюбеля не являются самостоятельным крепежом, а только лишь его распорной частью. Вставляют его в заранее высверленное и очищенное отверстие, после чего ввинчивают саморез или шуруп.

 Имеет несколько распорных лепестков, в момент закручивания он начинает расширяться и упираться ими в стенки отверстия, тем самым хорошо удерживаясь в нем. Длину и ширину выбирают в зависимости от материала и веса конструкции, которую он будет держать.

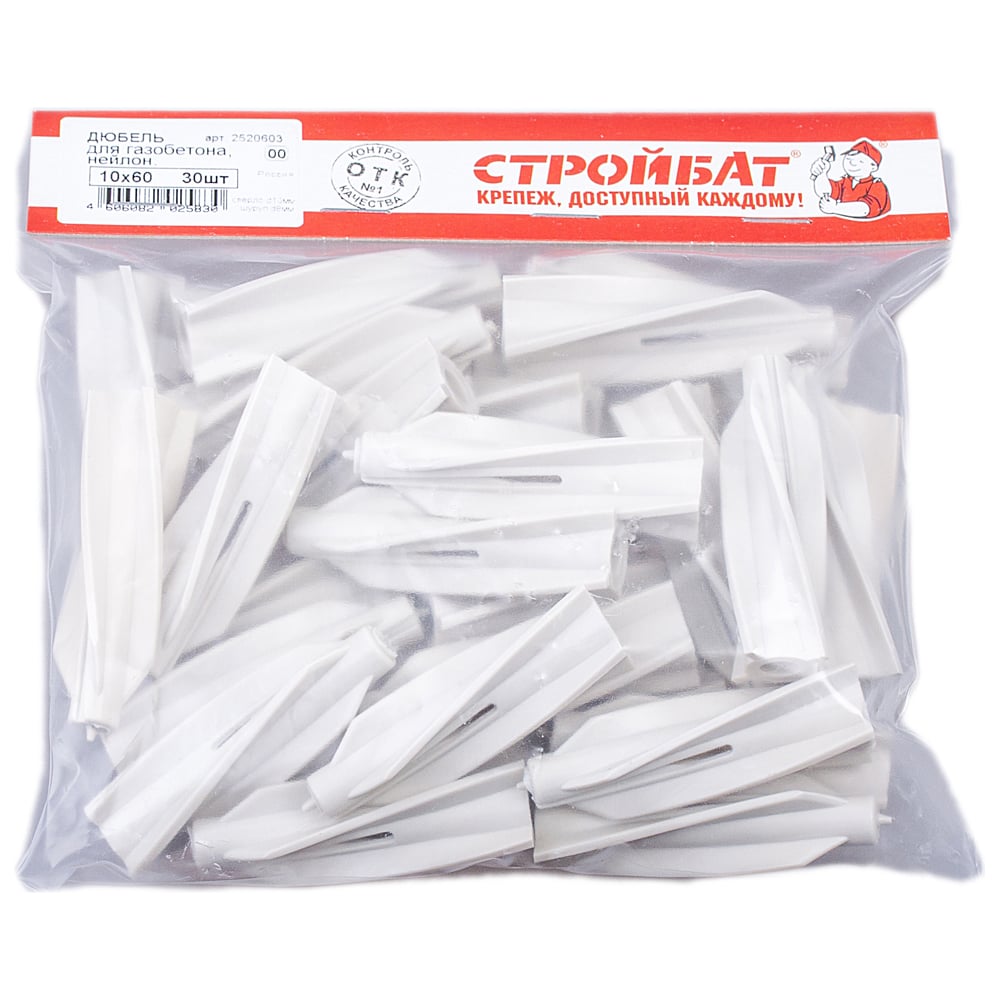

Пластиковые дюбеля для газоблоков самые дешевые и простые, их корпус снаружи покрыт ребрами. Главное преимущество – это отсутствие риска появления коррозии, так как сделаны они не из металла. Но лучше использовать их в местах, где не будет повышенной температуры, иначе пластик начнет плавиться и деформироваться. Чаще всего применяются для крепления к газоблокам фасадных систем с вентиляционным зазором или конструкций с легким и средним весом, а также профилей, балок, окон, навесных шкафов и так далее.

Распорные крепежи для газобетонного блока из нейлона применяются для установки предметов с небольшим весом: настенные полки, навесные шкафчики, хомуты, зеркала, полки, гардины и тому подобное.

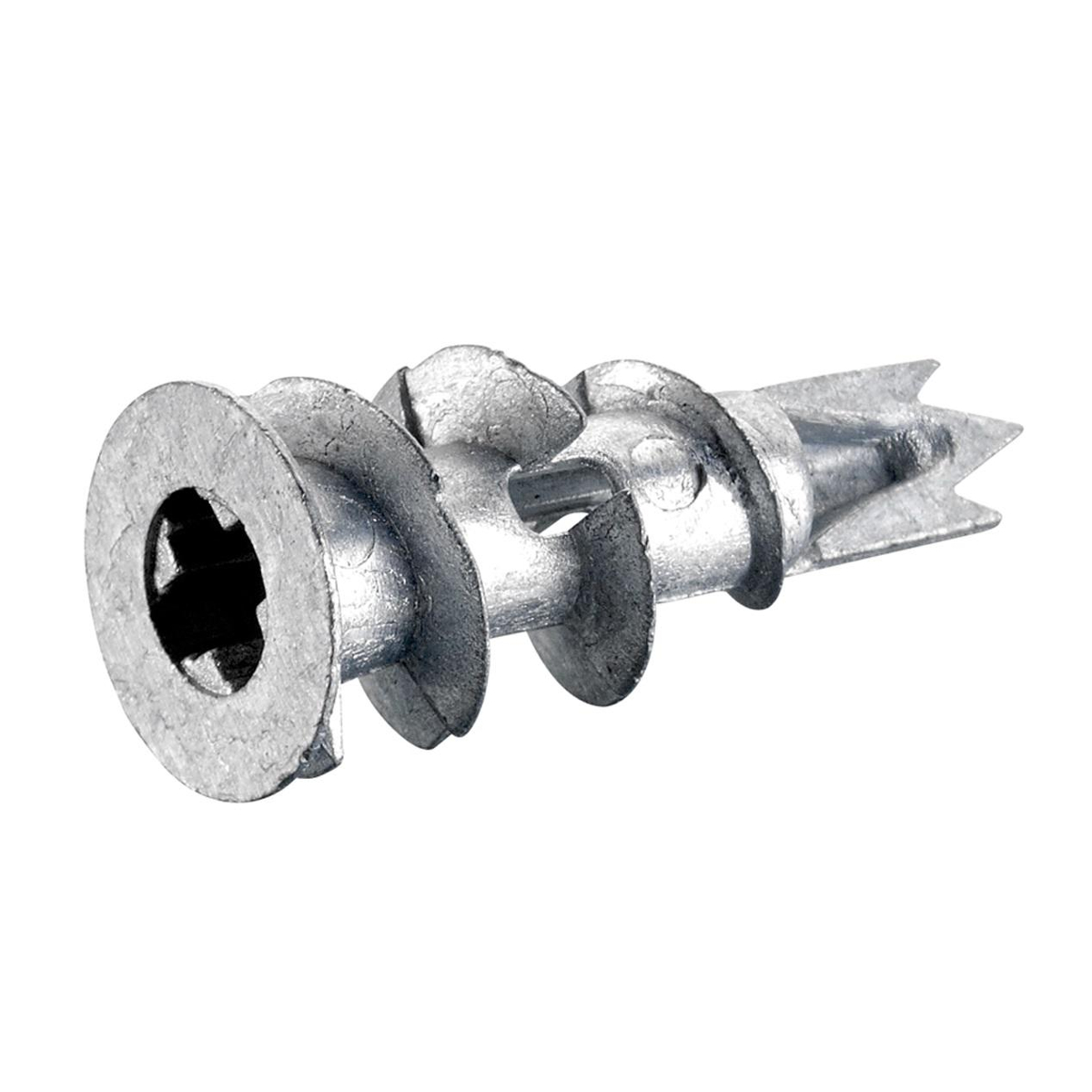

Металлические дюбеля в отличие от пластиковых не боятся высоких температур. Чтобы они не ржавели в условиях повышенной влажности, многие производители изготавливают их из оцинкованной стали. Также по сравнению с пластиком металлические элементы намного надежнее и имеют более длительный срок эксплуатации, но при этом и их стоимость выше. Чтобы они не могли провернуться во время ввинчивания в отверстие, на их корпусе сделан стопорный бортик, также он не провалится через отверстие наружу. После демонтажа можно использовать повторно. Применяются для крепления конструкций из гипсокартона, тяжелой техники, оборудования и мебели.

Механический и химический анкер

HPD от HILTI или Mungo внешне представляют собой стержень, который вкручивают в блок. В момент закручивания его распорная часть расширяется, надежно закрепляясь в газоблоке. Вся нагрузка при этом будет распределяться равномерно.

Чтобы анкер не провалился в отверстие, на него надевают специальную манжету. Этот элемент подходит для любых видов газобетона.

Химические крепежи используются для установки особо тяжелых предметов и конструкций, в том числе и крепления блоков к стене (облицовочных, теплоизоляционных). Состоит крепежный элемент из металлического стержня и клеевого состава. Больше информации о таких изделиях в статье Химические анкера для поверхностей из бетона.

Химические анкеры отличаются по составу. Некоторые из них лучше всего подходят для монтажа на улице, где они будут находиться при отрицательных температурах, а другие под водой.

Процесс установки:

  • Дрелью высверливается отверстие и тщательно вычищается от пыли. Оно должно быть абсолютно чистым, так как пыль снижает степень адгезии клеевого состава с газобетонным блоком. Для этой цели рекомендуется применять обратную функцию пылесоса – выдувание.
  • Очищенное отверстие заполняется химическим анкером (по инструкции производителя).
  • В клеевой состав устанавливается металлический стержень.
  • Все оставляется до полного высыхания. В зависимости от состава на это может потребоваться 1-2 суток или более. Также на время схватывания влияет температура и влажность окружающей среды.

Стоимость

Перед тем как купить крепежи, нужно рассчитать, какую нагрузку им предстоит выдерживать. Лучше приобрести те элементы, которые способны выносить вес намного больше рассчитанного. Не следует покупать дешевую продукцию неизвестных производителей.

НаименованиеЦена за 1 шт, рубли
Химический клеевой маркер EAF 350S1040
Распорный крепеж с антикоррозийным покрытием HARP EFA 10х100F (пластиковый)32
HPD M10/10240
HPD М10/30260
HPD HILTI М6/30114

Чтобы дюбель хорошо держался в газоблоке, отверстие высверливают такого же диаметра, как и крепеж. Если сделать больше, то элемент выпадет из него. Так как блоки растрескиваются от ударов, то для просверливания отверстий рекомендуется использовать инструменты, которые могут работать в безударном режиме, например, дрель. Отверстие нужно делать на пару миллиметров длиннее, чем дюбель. После высверливания его тщательно очищают от пыли, для этой цели удобно применять пылесос.

Крепеж для газобетона – механический и химический способ анкерного соединения

Забивать в стену из ячеистого бетона обычный гвоздь для крепления картины или навесного шкафа вряд ли кому-то придет в голову. Он мгновенно выпадет даже при минимальной нагрузке. Большая пористость материала подразумевает специальный крепеж для газобетона, который обеспечивает надежную стыковку при максимальной нагрузке. Для этого производители выпускают специальные анкеры, способные гарантировать высокое качество соединения и условия для дальнейшей беспроблемной эксплуатации навесных шкафов, обшивки, приборов или оборудования.

Способы крепежа

По принципу установки крепления подразделяются на механические и химические.

Механические анкеры представляют собой жесткие стержни, которые вбивают или вкручивают в тело газобетона. При установке они достаточно плотно фиксируются в массиве стены, прочно закрепляясь в ней, благодаря своей конструкции. Нагрузка, при этом, распределяется достаточно равномерно.

Принцип механического крепежа состоит в том, что распорная часть анкера в момент крепления меняет свою форму. Расщепляясь, она становится враспор, за счет чего получается надежное соединение. Чтобы исключить проваливание или продавливание анкерной шпилькой поверхности газобетона, на нее надевают специальную закрепительную манжету, или кайму.

Механические анкеры могут с успехом использоваться для любых разновидностей газобетонов.

Химические, или клеевые, анкеры для крепежа в газобетонных конструкциях применяются реже. К их помощи обращаются при значительной массе навешиваемых изделий, когда механические анкеры не способны справиться со своей задачей. Суть данного процесса состоит в том, что клеевые анкеры, кроме анкерной шпильки, используют в крепеже еще и другие активные компоненты.

Химический анкер для газобетона максимально увеличивает прочность соединения, делая его практически неразъемным. Сам процесс состоит из нескольких этапов:

  • высверливается отверстие;
  • внутрь вставляется анкерная гильза, либо стенки отверстия тщательно прочищаются при помощи щетки, а затем пыль удаляется способом выдувания;
  • подготовленная полость заполняется специальным химическим составом;
  • в раствор помещается резьбовой анкер;
  • происходит отверждение химсостава на протяжении до 48 часов, в зависимости от его основного компонента, температуры окружающего воздуха и рекомендаций производителя.

Следует отметить, что в качестве жестких анкеров для газобетона можно использовать изделия из различных металлов, отличающихся антикоррозионными свойствами, а также из пластиков.

Разновидности химических анкеров

Высверленные отверстия, при установке крепежа, заполняют инъекционной массой, в основе которой находится смола:

  • эпоксидная;
  • полиэстеровая;
  • винилэстеровая;
  • эпоксиакрилатная.

Каждый из составов имеет свои характерные особенности и используется в тех или иных ситуациях и условиях. На фасадах, к примеру, специалисты рекомендуют применять клеевые анкеры на основе винилэстеровой смолы, наиболее подходящие для эксплуатации при отрицательных температурах.

Эпоксидные составы предназначаются для бетонов класса выше, чем С20/25. Их используют для крепежа в конструкциях стен, балок, дорожных ограждений, шумозащитных экранов, а также при устройстве арматурных выпусков и монтаже различного технологического оборудования. Данный состав:

  • можно использовать во влажной среде, в том числе под водой;
  • допускается применять снаружи здания и для внутренних работ;
  • не создает дополнительных напряжений в массиве газобетона;
  • не содержит в составе стирол;
  • имеет возможность крепления с гладкой арматурой.

Время схватывания и полного отвердевания зависит от температуры окружающего воздуха и составляет 7-180 минут и 7-48 часов соответственно.

Химические анкеры на основе полиэстеровой смолы используются для ограждающих конструкций, при монтаже фасадных элементов, светопрозрачных элементов и при укладке инженерных сетей. Довольно часто для крепежа используют конические сверла. Совместно с полиэстеровыми составами используются исключительно резьбовые шпильки.

Чтобы крепление было надежным, отверстие под анкер обязательно должно иметь шероховатую поверхность.

Клеевой полиэстеровый анкер также не содержит стирола и может использоваться при внутренних или наружных видах работ. Время схватывания раствора составляет от 2 до 30 минут, а окончательно он отвердевает через 25-180 минут.

Винилэстеровый состав можно использовать как с резьбовыми, так и с гладкими шпильками. С его помощью допускается делать крепеж во влажных отверстиях. В массиве газобетона не создается дополнительных напряжений после устройства крепежа. Данный клеевой раствор применяют в уличных условиях и для выполнения внутренних работ. В его составе отсутствует стирол, что обеспечивает безопасность при устройстве крепежа и в процессе его эксплуатации.

Состав на основе винилэстеровой смолы схватывается за 2-60 минут, а отвердевает от 15 минут до 24 часов.

Эпоксиакрилатный клеевой состав имеет широкое применение. Он обладает всеми вышеперечисленными преимуществами. Его предел огнестойкости R120 говорит о том, что в течение 120 минут горения никаких деформаций в крепеже не произойдет. Период схватывания и отвердения состава составляет 2-24 и 15-180 минут соответственно.

С химическими анкерами на основе эпоксиакрилатной смолы можно работать при морозной погоде (до -5 градусов), чего не скажешь о других видах клеевых составов. Но при этом увеличивается время окончательного отверждения клея до 24 часов.

Резьбовая шпилька

Совместно с химическими составами используются резьбовые шпильки, специально предназначенные для рассматриваемого вида крепежа. Их выпускают диаметрами 5-30мм, длиной – до 380мм.

Качественные металлические анкеры имеют:

  • цинковое покрытие не менее 5мм;
  • отметку рекомендуемой глубины крепления;
  • специальный наконечник, участвующий в процессе перемешивания химического раствора.

Резьбовые шпильки можно использовать как для сквозного, так и для тупикового крепежа.

Крепеж для газобетонных блоков (химический, механический, дюбель): применение, цены

Повесить картину на стену из газобетона можно на гвоздь или саморез, но для всего остального, от зеркала до кондиционера, придется покупать специальный крепеж из-за ячеистой структуры блоков. Лишняя влага, которую собирает такой бетон, является причиной разрушения ржавеющих креплений, а хорошо подобранный крепеж гарантирует, что предмет не упадет в один прекрасный день.

Оглавление:

  1. Плюсы и минусы анкеров
  2. Области применения
  3. Цена разных типов

Разновидности крепежа

Выбор зависит от нагрузки. Легкие отделочные материалы и предметы монтируют на нейлоновые дюбели, а серьезные конструкции на механические или химические анкеры для газобетона. Прочность и плотность газоблоков также влияют на выбор. Чем выше эти характеристики, тем лучше стена выдерживает нагрузки.

1. Химический анкер.

Преимущества:

  • Хорошо держит тяжелые конструкции.
  • Универсальность применения.
  • Противостоит коррозии.
  • Срок работы свыше 50 лет.

Недостатки:

  • Высокая цена.
  • Небольшой срок годности.
  • Застывает не сразу.

Наиболее надежный вариант, а еще самый дорогой. Это вязкая масса, состоящая из веществ, которые закрепляются в газобетоне на молекулярном уровне. Эта смесь справится с нагрузками от тяжелой мебели, кондиционеров и подойдет для крепления к плите перекрытия. Бывает ампульный: сначала делают отверстие в блоке, а затем туда вставляют ампулу, которую потом разбивают специальным приспособлением. Более популярен двухкомпонентный анкер: состоит из искусственных смол, вяжущего и затвердителя. Содержимое двух туб смешивается с помощью насадки, которую помещают в предварительно просверленную дыру.

2. Механический.

Преимущества:

  • Выдержит тяжелые конструкции.
  • Просто монтировать.
  • Средняя стоимость.

Недостатки:

  • Не подходит для ячеистых бетонов с низкой плотностью.

При вбивании клина или закручивании болта стенки этого анкера расширяются, что создает надежное соединение. Его используют для водопроводных системы и монтажных профилей. Подходит для крепления блоков к стене из другого материала. Главное – выбрать модель: например, HILTI HPD выдерживает большую нагрузку, а HILTI HT сделан, чтобы соединить оконные профиля со стеной.

3. Дюбель для газобетона.

Преимущества:

  • Недорогой.
  • Не требует специальных инструментов.

Недостатки:

  • Выдерживает только легкие и средние нагрузки.

Втулка со спиралью, которую помещают в блок перед саморезом, чтобы сцепление с поверхностью было прочнее. Бывают пластмассовые, из нейлона, полипропилена или металлические: из нержавеющей стали, латуни.

Если вы собираетесь крепить предметы низкой и средней тяжести на газобетонную стену – рамы и двери, полки, зеркала, светильники, используйте пластмассовые дюбели. Для монтажа кухни, трубопровода и фасадных работ покупайте металлические. Аналогичный крепеж для кирпича и других материалов не подходит.

Сфера использования

1. Химический анкер.

Просверленное в блоке отверстие придется полностью очистить от пыли, иначе клей не сработает. Обычно это делают с помощью насоса и стержня со щеткой. Важно удалить как можно больше пыли. После на емкости с веществами надевают смешивающую насадку и выдавливают их, чтобы там не осталось воздуха. На насадке отмечают точку, когда нужно будет перестать подавать анкер для газобетона. Полностью вставляют подающее устройство в дыру и порциями закачивают туда смесь, постепенно доставая его из газоблока, чтобы не появились пузырьки воздуха. Затем вкручивают болт в дырку, так, чтобы анкер показался на поверхности. Время твердения зависит от температуры: от 30 минут до 4 часов.

2. Механический.

В газоблоке делают отверстие, куда вставляют металлическую втулку, которая расширяется, после того, как в нее попадет крепежный элемент. Дырку также следует тщательно прочистить, так как пыль помешает анкеру лучше держаться в стене. Глубина дыры должна превышать размер анкера, так, чтобы кончик самореза торчал из втулки. Это гарантирует полное открытие распорочной части.

3. Дюбель.

Следует выбирать сверло с меньшим диаметром, чем само приспособление. Для металлического крепления — на 2 мм, для нейлонового — на 1. Затем дюбель вбивают или вкручивают, а в него вставляют крепежный элемент.

Стоимость

В таблице представлена средняя цена крепежей для газобетонных блоков по данным на начало 2016 года. Выбирать вид нужно по назначению и плотности стен. Стоит учесть, что для работы с химией понадобится щетка для чистки и пистолет. Насадка на баллон одноразовая. Срок годности смесей не бывает больше года, обратите внимание на это перед покупкой. Ампульный химический тип — самый дорогой вид крепления, зато монтировать его так же просто, как дюбель.

ВидРазмер (мм)ПроизводительЕдиниц товараЦена, рубли
Нейлоновый дюбель8х55Росдюбель14
Нейлоновый дюбель12х80Росдюбель18
Фасадный дюбель10х1002001040
Анкер механический10х30HPD1120
Механический8х20HPD180
Химический ампульный10Rawplug10800
Химический HIT-HY 270HILTI0,5 л2700

Уточните максимальную нагрузку на крепеж для газобетона, чтобы не ошибиться с выбором. Основные правила перед покупкой:

  • Дюбели предназначены для легких облицовок, картин, зеркал, турников.
  • Механические и химические — для тяжелых конструкций.
  • На хрупкую стену лучше крепить предметы химической смесью.
  • Для фасадных работ брать специальные крепежи.

Плохой крепеж придется менять, не платите дважды.

виды и особенности использования крепежа

Слабые самонесущие свойства газоблоков относятся к учитываемому при проектировании постройки недостатку, для обеспечения длительной и безопасной эксплуатации любых фиксируемых элементов рекомендуется выбрать максимально надежные анкерные шпильки или распорные дюбеля. Ассортимент последних представлен изделиями с разной основой, конструкцией, размерами и стоимостью, конкретный вариант зависит от веса нагрузки, толщины стен, условий эксплуатации и бюджета.

Оглавление:

  1. Разновидности и описание
  2. Технология монтажа
  3. Цены

Виды и критерии выбора

Термин «дюбель» относится к комплекту, состоящему из двух элементов: непосредственно втулки и вкручиваемого гвоздя. В отличие от анкера для газосиликата, являющегося самостоятельным и цельным крепежом, он устанавливается в пористое основание для улучшения надежности фиксации шурупа или самореза. В зависимости от материала изготовления гильзы все они разделяются на:

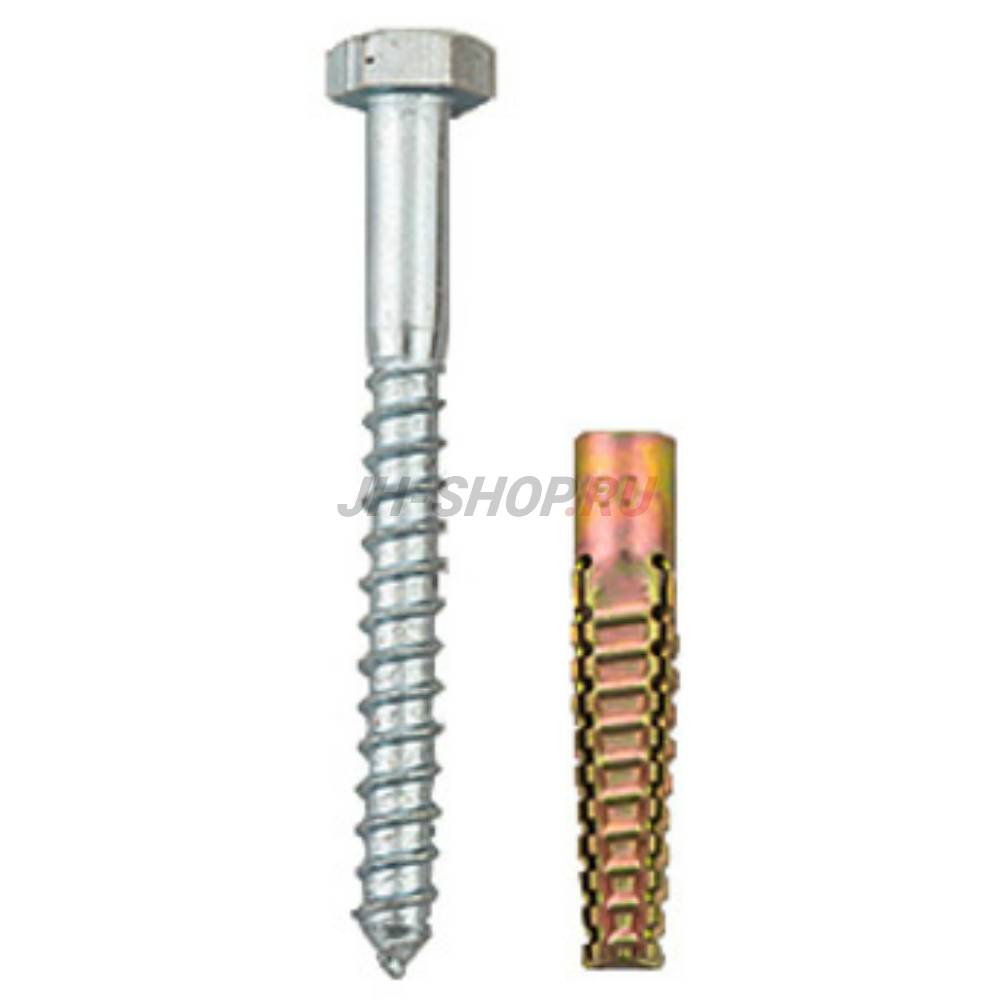

  1. Металлические, из стали, латуни или аналогичных сплавов, защищенные от коррозии цинковым покрытием. Эту разновидность рекомендуют при необходимости монтажа труб, тяжелой мебели и техники, основной ассортимент представлен распорными типами.
  2. Пластиковые: нейлоновые, полипропиленовые или п/э, чаще всего оснащенные спиралевидными ребрами. Последние два вида дюбелей для газосиликата оптимальны при средних весовых нагрузках и интенсивных влажностных, ценятся за доступность и хорошую устойчивость к коррозии и гниению. К ограничениям относят плохую выдержку минусовых температур, для наружных работ обычные пластиковые втулки не подходят из-за риска растрескивания. Нейлоновые или полиамидные обходятся дороже, но выигрывают в надежности и функциональности.

В зависимости от формы гильзы и способа ее крепления в газосиликатном блоке делятся на винтовые (с высокими внешними ребрами, способствующими удерживанию в пористой структуре) и распорные (из двух или более профилированных секций, фиксирующихся после установки шурупа или самореза). Разновидностью последних являются рамные и фасадные с цельной продолговатой гильзой (от 60 мм и более) из высококачественного полиамида или металла.

Фиксируемая конструкцияРекомендуемый крепеж
Картины и легкие рамыДюбеля из пластика, шурупы с редкой резьбой, оцинкованные гвозди
ПлинтусыЗабиваемые дюбеля, гвозди
Карнизы, радиаторы, полки, зеркалаВинтовые и распорные изделия из полипропилена и нейлона
Раковины и сантехникаТо же, + шпильки с литьем при условии крепления на глубине как минимум 80 мм.
Кухонная мебельТо же, + рамный дюбель
Огнеупорные лутки дверей и металлические окнаРезьбовые анкеры для газобетонных и газосиликатных блоков, при условии крепления с помощью клея или литья и уплотнения раствором или каменной ватой
Рамы, обрешетка навесных фасадных конструкций, наружные и балконные двериРамный дюбель с гильзой из высококачественного металла или полиамида

К отдельной группе относят химический анкер, состоящий из стальной резьбовой шпильки, втулок и активной смеси на основе полиэстеров, эпоксидов, акрилатов или аналогичных быстро полимеризурющихся смол. Эту разновидность рекомендуют выбрать при повышенных весовых нагрузках, из-за высокой стоимости ее применение ограничено. Такое изделие образует единое соединение с газоблоком, в том числе из-за глубокого проникновения смеси в поры и уникальной прочности после застывания.

Технология крепления

В отличие от забиваемых анкеров дюбеля нуждаются в предварительной подготовке отверстия чуть меньшего диаметра. При вкручивании в газобетон пластиковых типов его делают уже на 1 мм, при вставке металлических – на 2. Последние рекомендуется аккуратно забивать молотком. Окончательная фиксация достигается при вкрутке самореза или шурупа до упора, без перетягивания головки или чрезмерного вдавливания.

К обязательным условиям технологии относят удаление крошек газоблоков после сверления отверстия, избегание перекосов или расшатывания.

Стоимость крепежных элементов

Основной ассортимент представлен российскими, китайскими и европейскими производителями, лучшие отзывы имеют Fischer, Sormat, HPD, HILTI, Quattro, Mungo, среди бюджетной продукции положительно оцениваются марки Росдюбель, ТехКреп и КрепМетиз. Ориентировочные расценки приведены в таблице ниже:

Наименование крепежаМатериалРазмеры, ммЧисло штук в упаковкеЦена, рубли
Дюбель для газобетона Fischer GBНейлон8×504130
Распорный Fischer FMDОцинкованный металл7×328170
Пластиковая втулка для газобетона Росдюбель (без гвоздя)Нейлон10×60100410
Дюбель металлический для пористых блоков КрепМетизСталь с покрытием из желтого цинка8×60200840
Винтовой SormatНейлон10×5025285
Фасадный дюбель-шуруп EJOT® SDP-KB-10S x 100 VГильза из высококачественного полиамида, с шурупом из закаленной стали с желтым цинковым покрытием10×1001002500



Крепление к газобетону

В этой статье мы рассмотрим нюаны крепления различных узлов к газобетонным блокам. В большинстве случаев нюансов нет как таковых, неважно к чему вы крепите — к газобетону, кирпичу или керакаму — всегда руководствуйтесь проектом и здравым смыслом.

Например, вы решили повесить кованный козырек весом 250 кг. Если вы используете слабый крепеж без расчетов, то рискуете своей головой… причем в прямом смысле.

Монолитный пояс и газобетон

Многих интересует вопрос о креплении монолитного пояса к газобетону.  Никаких особенностей тут нет.

Ставится опалубка, закладывается пространственный каркас и
заливается бетоном.



Пространственный каркас состоит из нескольких стержней арматуры, перевязанной между собой, допустим, если у нас несущая арматура 10-ка А3 4 прутка, перевязку можно делать из 6-ки или
из 8-ки гладкой А1. Это для того, чтобы во время бетонирования
пространственный каркас держал форму.

В качестве несъемной опалубки можно использовать газобетонные У-образные блоки, подробнее об этих блоках читайте в разделе перемычки.



Крепление мауэрлата к газобетону

Мауэрлат — это деревянная балка,
которая передает нагрузку от крыши на стены. Сечение балки выбирается
согласно проекту, как правило, из бруса 100 на 100 либо 150 на 150.
Закрепить мауэрлат необходимо таким образом, чтобы крышу не сорвало. Крыша должна быть надежно закреплена и выдерживать ветровые, снеговые и прочие нагрузки.

Раньше стропила скрепляли с помощью прутков и засовывали в шов кладки. Это, так
называемый, дедовский способ.

Есть более современный и надежный способ – закрепить мауэрлат шпильками.

Бурим отверстие сквозь мауэрлат метровым буром диаметром 14-16 мм, проходим пару рядов блоков и высверливаем с внутренней стороны стены отверстие, для того, чтобы была
возможность скрепить шпильку. Диаметр шпильки -12.

Засовываем шпильку, скручиваем гайкой с усиленной шайбой с двух
сторон.

Далее это отверстие, которое просверлили, мы можем запенить монтажной пеной и с внутренней стороны еще заштукатурить.

У нас получается красивый и надежный узел. Тогда уж точно крышу никуда не снесет. Шаг шпилек практически совпадает с шагом стропил(0,8 -1,0 м).



Крепление козырька к газобетону

Как правило, к газобетону крепят несущую часть козырька.

Если это дерево, то – брусок 100 на 100. В идеале, можно сделать нишу в стене специально для этого бруска на этапе кладки, а потом связать брус со стеной либо химическим анкером, либо шпилькой.


Пластиковый, стеклянный или кованый козырек, как правило, крепится на угол 100 на 100.

В свою очередь, этот угол крепится на уголки. Масло масляное, но строители называют и то и это уголками. Продолжим.

При креплении уголков к газобетону используйте специальные анкера для ячеистого бетона. Они продаются в большинстве строительных магазинах, в том числе в Леруа-Мерлен и Кастораме.

 Угол 100 на 100 можно также прикрепить к стене через нишу — сделать штробу и засунуть туда уголок, закрепив его шпилькой.

Но нужно изначально определить какую функцию козырек выполняет, какую нагрузку он будет нести, чтобы подбирать под этот узел конструкцию.

Если вы для козырька используете материалы с большим весом, лучше посоветуйтесь с архитектором, который делал вам проект и не экономьте на специальном крепеже. Голова дороже.


Крепление утеплителя к газобетону.

Берем базальтовый утеплитель, делаем шлепков 5 клея на базальтовую плиту,
размер которой где-то 0,5 м на 0,5 м.

Под мокрую штукатурку необходимо брать плотный утеплитель плотность 80-100 кг на куб. метр.

Мы делаем шлепки, чтобы склеить утеплитель с основанием и дополнительно скрепляем  утеплитель и газобетон так называемыми «грибками». Грибки – специальный крепеж  для утеплителя, продается там же, где и сам утеплитель.

Важно использовать грибки с нержавеющими гвоздями, чтобы в дальнейшем на фасаде не образовались ржавые точки.

 Надо 23 размера гвоздя загнать в газобетон. Так, если у нас 50 утеплитель, то дюбель-гвоздь гвоздь должен быть 150.



Узнайте больше о газобетоне и о строительстве из него в учебном центре «Газобетон63.ру»



В этой статье я постарался раскрыть важные моменты, которые касаются крепления различных элементов к стене из газобетона. Еще больше информации о работе с газобетоном вы сможете узнать на бесплатных теоретических занятиях учебного центра «Газобетон63.ру». Приглашаю Вас!


Виталий Марков
Ведущий эксперт по газобетону в Самарской области.



Крепеж для газобетона: что выдержит, а что – нет? | АлтайСтройМаш

Учитывая особенности структуры газобетонных блоков, специалисты разработали специальные крепления для фиксации на них разнообразных предметов. Однако, подбирая крепеж для газобетона, необходимо рассматривать, для каких целей его требуется применять. Ведь одно дело – повесить на стену картину или небольшую полочку. И совсем другое – закрепить тяжелое изделие (к примеру, кондиционер или кухонный шкаф).

Крепеж для газоблока: особенности выбора

Решая, какой крепеж использовать для газобетона, необходимо учитывать определенные нюансы:

  • Обращать внимание на цифры после литеры «D», нанесенные на изделия из газобетона. Они информируют покупателя о параметрах их плотности. Чем выше показатель, тем меньше ячеек в структуре материала и, соответственно, тем большей прочностью он будет обладать. Высокая прочность блоков позволит осуществить крепление более массивного изделия.
  • При выборе крепежа необходимо учитывать их габаритные размеры: длину и диаметр. Для обеспечения удержания большей нагрузки нужно подбирать их с максимально допустимыми геометрическими параметрами.
  • Нужно учитывать устойчивость к коррозии. Она особенно важна в случае, если крепление любого изделия производится на наружной стене или в неотапливаемом помещении. К тому же металлические метизы должны иметь специальное защитное покрытие.

Крепеж для газобетона: что лучше?

Решая, какой крепеж лучше для газобетона, рекомендуется ознакомиться с техническими особенностями каждого их вида.

Дюбели

Это своеобразные втулки с шероховатой наружной поверхностью и четырьмя «лепестками». В процессе закручивания они начинают расширяться, проникая лопастями в пористую структуру газобетонных блоков. За счет этого обеспечивается надежная фиксация втулки.

Для изготовления дюбелей может использоваться:

1. Металл – нержавеющий, оцинкованный, алюминий, латунь.

2. Пластик – полипропилен, нейлон, полиэтилен.

Металлический крепеж

Крепежные стальные изделия характеризуются большей надежностью в эксплуатации. С их помощью можно без проблем осуществлять сложный и сквозной монтаж. Существенный минус – окисление под продолжительным воздействием влаги.

Такой тип крепежных элементов пользуется большой востребованностью при:

  • навешивании мебели и техники, отличающихся внушительным весом;
  • фиксации трубопроводов различной сложности;
  • креплении несущих направляющих под разнообразные гипсокартонные конструкции.

Пластиковый крепеж

Пластик способен обеспечить легкость монтажного процесса. К тому же такие крепежи многофункциональны и хорошо противостоят коррозии. Пластиковый крепеж для газобетонных блоков пользуется большой популярностью за счет низкой стоимости. Однако их не рекомендуется применять для монтажа на наружных стенах, так как они плохо противостоят колебаниям температурного режима окружающей среды.

Химические дюбеля

Они широко применяются для фиксации массивных предметов на газоблоках. Для этого достаточно заложить капсулу со специальным клеящим составом в заранее подготовленное отверстие.

Какой крепеж использовать для газобетона?

Сегодня рынок предлагает неограниченное многообразие крепежа для фиксации разнообразных предметов на газобетонных блоках. Однако для выбора оптимального крепежного изделия требуется учитывать конкретные условия работы с газоблоком.

К примеру, использовать пластиковые метизы можно для крепления светильников либо навесных зеркал. А вот трубопроводы лучше монтировать с применением металлических дюбелей. Осуществлять крепеж облицовочного кирпича к газобетону рациональнее с помощью специальных пластиковых фиксирующих изделий.

Если вы планируете заняться малоэтажным строительством домов из газобетонных блоков в России, Казахстане, Узбекистане или в другой стране, то рекомендуем ознакомиться с нашим каталогом. У нас вы найдете оборудование для самостоятельного производства газоблоков. Так вы будете на 100% уверены в их качестве.

Анкер для газобетона

FPX-I

% PDF-1.5 % 1 0 объект > / OCGs [14 0 R 15 0 R 16 0 R 17 0 R 253 0 R 356 0 R] >> / Страницы 3 0 R / Тип / Каталог >> эндобдж 2 0 obj > поток application / pdf

  • Анкер для газобетона FPX-I
    • 2017-11-14T15: 01: 09 + 04: 002017-11-14T15: 01: 09 + 04: 002017-11-09T15: 42: 24 + 05: 00Adobe Illustrator CC 2017 (Windows)
  • 184256JPEG / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AAAAAABAASAAAAAEA AQBIAAAAAQAB / + 4ADkFkb2JlAGTAAAAAAf / bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGhURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f / 8AAEQgBAAC4AwER AAIRAQMRAf / EAaIAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDAgQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4 / PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0 + PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq + v / aAAwDAQACEQMRAD8AiH + CvOX / AFYdR / 6RJ / 8A mjNB4M / 5p + T7b / K2k / 1XH / p4 / rd / grzl / wBWHUf + kSf / AJox8Gf80 / Jf5W0n + q4 / 9PH9bv8ABXnL / qw6j / 0iT / 8ANGPgz / mn5L / K2k / 1XH / p4 / rd / grzl / 1YdR / 6RJ / + aMfBn / NPyX + VtJ / quP8A08f1 u / wV5y / 6sOo / 9Ik // NGPgz / mn5L / ACtpP9Vx / wCnj + t3 + CvOX / Vh2H / pEn / 5ox8Gf80 / Jf5W0n + q 4 / 8ATx / W7 / BXnL / qw6j / ANIk / wDzRj4M / wCafkv8raT / AFXH / p4 / rd / grzl / 1YdR / wCkSf8A5ox8 Gf8ANPyX + VtJ / quP / Tx / W7 / BXnL / AKsOo / 8ASJP / AM0Y + DP + afkv8raT / Vcf + nj + t3 + CvOX / AFYd R / 6RJ / 8AmjHwZ / zT8l / lbSf6rj / 08f1u / wAFecv + rDqP / SJP / wA0Y + DP + afkv8raT / Vcf + nj + t3 + CvOX / Vh2H / pEn / 5ox8Gf80 / Jf5W0n + q4 / wDTx / W7 / BXnL / qw6j / 0iT / 80Y + DP + afkv8AK2k / 1XH / AKeP63f4K85f9WHUf + kSf / mjHwZ / zT8l / lbSf6rj / wBPH9bv8Fecv + rDqP8A0iT / APNGPgz / AJp + S / ytpP8AVcf + nj + t3 + CvOX / Vh2H / AKRJ / wDmjHwZ / wA0 / Jf5W0n + q4 / 9PH9bv8Fecv8Aqw6j / wBI k / 8AzRj4M / 5p + S / ytpP9Vx / 6eP63f4K85f8AVh2H / pEn / wCaMfBn / NPyX + VtJ / quP / Tx / W7 / AAV5 y / 6sOo / 9Ik // ADRj4M / 5p + S / ytpP9Vx / 6eP63f4K85f9WHUf + kSf / mjHwZ / zT8l / lbSf6rj / ANPH 9bv8Fecv + rDqP / SJP / zRj4M / 5p + S / wAraT / Vcf8Ap4 / rd / grzl / 1YdR / 6RJ / + aMfBn / NPyX + VtJ / quP / AE8f1vS / + cfvLnmHTvPUtxqGl3dnAbGZBLcQSxJyLxkDk6gV2zK0mOQnZBeZ9rNdgy6URxzh I8Y2Egeh7ntGbV84eXr + Zfn + fT5NUsvKZu9MW4ktUnhd3ZniBLH01Bk4gKatx49q5rBrMhjxACnt P9DujExjnn4Z8IlRA6 + fL4c1tz + ZX5lWsUEs / km4RLhGlj + GcnjGSGLKEJSnEmjU236EHE6rKOcf vTD2d0MiQNSNtv4evx3 + HXbmr6f5 / wDzJ1BHa38qRB43eN4J7qO3n5xGMOvoTGOUkGeMbL1YDqcM dVlPQfj4 + bDN2DocZHFnO9biJI3uvULH8J69Cul8 + fmNFp8 + oSeWbRbK25GeY6hb0XjM0H89TylR kSn2yPhrj + ay1dCvwO9jHsLQmYgM0 + KXIeHLu4u7uNnu60ipfNX5qQhGl8q2iLJOLSJm1G2Ae4Lc fSQ + p8T8gRQeB8DkjqMo6DnXx + bXHsjs88s89hxf3cuXfy5Ia489fmTbSpFdeWLW3ldGlEc1 / bxs I0iaZpGV3UqixoxLNsKU67ZH81luqF / g97ZDsPQyFxzyI5bQkd7quXOzy + PJjDf85C6orFTo8FQa GkzEbeBAplf5 + fcHaD2JxH / KS + TX / Qw + qf8AVmg / 5Gv / AM04 / n59wT / oIx / 6pL5B3 / Qw + qf9WaD / AJGv / wA04 / n59wX / AEEY / wDVJfIO / wChh9U / 6s0H / I1 / + acfz8 + 4L / oIx / 6pL5B3 / Qw + qf8AVmg / 5Gv / AM04 / n59wX / QRj / 1SXyDv + hh9U / 6s0H / ACNf / mnH8 / PuC / 6CMf8AqkvkHf8AQw + qf9WaD / ka / wDzTj + fn3Bf9BGP / VJfIO / 6Gh2T / qzQf8jX / wCacfz8 + 4L / AKCMf + qS + Qd / 0MPqn / Vmg / 5Gv / zT j + fn3Bf9BGP / AFSXyDv + hh9U / wCrNB / yNf8A5px / Pz7gv + gjH / qkvkHf9DD6p / 1ZoP8Aka // ADTj + fn3Bf8AQRj / ANUl8g7 / AKGh2T / qzQf8jX / 5px / Pz7gv + gjH / qkvkHf9DD6p / wBWaD / ka / 8AzTj + fn3Bf9BGP / VJfIJz5N / Oi / 8AMHmWy0eXTIoEu2cNKsjMV4xs + wIH8uW4dZKUgCA6 / tT2VhptPLKJ kmPSvMB6vmxeKRuk / wC9R / 1T + sYqgsVeLeSNdtYNBvNNXzM + gXU19d0EjWMkIdpLeFZGhniWXi8d y9SJthGzCu4GkwSAhV1f7B + n7H0ntLSylljPwfFiIQ / ng8pmrjKrBiP4d + IDzR + ha1qd5rfmWzvP zHs7JLcQ21pfpDYxRXQleR3kCkKpCerJy4NXk3IvQCtsCSZAzrp79z + Pi0arTQhiwyjpJSuyY3Mm NACvjQ5jkK4d9maRZasdO16bTfPsUt1Daza7cpbRWzo7ztI9zWPlVZFe2hZZdjFy2UcsjAEiREun F + PkPcnUZMfHjE9MREyGMWZbVXDv1FSkDHfircmlCKa6 / SvmGCX8yLRLGwtRHDKlvZNFex3nO5uY 4LcypFzEuxK1JqBUDbGhcvVsB873NNkox8PERpJcU5b + qdwMajEylw3Vd + 3vTW48w3treS6b / wAr JhniSwbU5dRSLTpke9W65ejHG25b01HBPVrWlKLRclKZBrj2q + nO3EhpIziJ / lCDx8HDeQVHh5k + / meH5ndbd3EZvo7uL8y7X61p729sLqS3064lkklhSF5Y3Lxt6CrctyDFuPFmJLb4mrvi3Fb7d1fL dOOB4DE6SXDPiNcWSIABJAIo + r0iuV2BsGLSflt5Kukl1Sbz3YM00JuvqkcdpbSmSVXYRCIXHpRs r8QUFAOm3XKziiRfEOV / sdtHtnVRrGNNPY8N3OQoVvfBZ2vfn70q8zfl95T06LVZ9N83Wl8tnHBN ZWymFpJ / XmeNog6TbvEiBmIXevRRkMmOIujdV + Pg5Wi7W1GQwE8Eo8RIkd6FAG / p5SOw3 + JTGy / L T8vo7qdNQ86W00CuIYXtmtoyWaaOMSEvNJ8Cq5d9gOO4Y0YAjFG95fi / x + LcbJ21rDEGGnkDzN8R 6E19I36Dz5gWCU0 / K3yW2pQ2n + PtPEUsE07XPGIIhjeJY42JuQOciyk0B24nrkhgiTXEGR7c1QgZ flp2CBW + 93Z + jkK + 0IGP8vPKrearjR2852S6bDZi7TWOMZieQsq + gFM4HOjcvhcmg6ZEYo8RHFt3 uQe19R + XGX8vPjM + Hg3uv5308vgEZrH5aeTLPyt + kLfznYzazBbma405ZYJBJKSCIYjHKxBFeNfi qd9h0MsMRG + IX3NGn7a1M9RwHTzGMyoSqQod5sfq + JeczRNDM8TlS8bFGKMrqSpoeLoWVh5EGhzH eljKwD3rMUuxV2KuxV2KuxVl / wCUn / kw9H / 15f8AkxJl + m / vA6P2l / xDJ7h / ug + ns3j48jdJ / wB6 j / qn9YxVBYq8HudB0ZrmVms4ixdiSVG5JzF / J4u77S7ke0GtAoZD9n6lP / D + if8ALFD / AMCMfyeL u + 0p / wBEOu / 1WX2fqX / 4Z0qgb9HxhTSjFNt8sj2dAkenn72qftNrIg / vTsPK02b8ubCO3eae2tYi iFvTZoy5IHQBWY / eMyv5HxV3n / O + 9xR7Xa6 / rIHmY38haTfoDRP + WKH / AIEZg / k8Xd9pc / 8A0Q67 / VZfZ + p3 + H9E / wCWKH / gRj + Txd32lf8ARDrv9Vl9n6kxfyn5MWS1AkjeOWh2LpltjWGXiT6QDFef xfDyBp3x / J4u77Sv + iHXf6rL7P1I6PyN + XjTyq2pxLboE4Xh2CUhmblyUrWq8eP04 / k8Xd9pX / RD rv8AVZfZ + pTuPJHkOKJiL2JphD6ggNlIpMpFRFUmn + yx / J4u77Sv + iHXf6rL7P1Ki + Rfy9aeWNdS haNYy8cxs3SrAV48WPzHzpj + Txd32lf9EOu / 1WX2fqdD5F / L + RkU6lAjOzAcrNgAol4BmJagqnx0 Pyx / J4u77Sv + iHXf6rL7P1OXyR + XPFC2pxVZirr9RlHFakBq1Nexpj + Txd32lf8ARDrv9Vl9n6m / 8C / lxwB / S0PPgSV + oTfaoKLWv44 / k8Xd9pX / AEQ67 / VZfZ + p0XkX8u3eh2OHYuaGzkSqpyI + JjQF gop88fyeLu + 0r / oh23 + qy + z9S1 / JP5dqqMupRSFgeafUpFKmm25Jrvj + Txd32lf9EOu / 1WX2fqXS + Rfy8jdx + lIWUCNoytk55c / tDZvhKjsTj + Txd32lf9EOu / 1WX2fqbfyN + W1CU1WImlVU2EvXfYmv sN6Y / k8Xd9pX / RDrv9Vl9n6kJe + TvI0Ni01rdxXN2OFLX6o8deQHL94xp8O / zx / J4u77Sv8Aoh23 + qy + z9SU / wCH9E / 5Yof + BGP5PF3faV / 0Q67 / AFWX2fqTzyVo + l2 / miwmhtY45VZuLqoBFY2GShpc cTYG / wAWnP21q80DCeQyieY2ewZkOrRuk / 71H / VP6xiqCxV4vMrNcSBQSeTbDfviATyQSBzXxK8Q MjqwToSOuxqdiV7A5sdBinHICRse91faWaEsRqVkb7H5 / YmfnXWtNZ7YaVIjxJEjKAhi4UY / uyrV JPcmvfbNliwkwInzvv8AtdRqdWIzicfKu6vgld3521G40oaT6axxAqxaMmEsqDZXRCI23oeXHlt1 yieq0 + KZlKUb7ib / AOPfBy8Og12oxiEMUzE9RExHz + n4q3l + Gyv75bNmb1CyJAsaq5dm7fG8aj8c o0 + lh5XGRfXmeTfqdZMZziB4SDVULvrz + S7WRZpfvDaqyCL93IkgVWDps9Qu32tso1uHg4TQAI6O VoNQJ8QskxPXmi7G2utN1CxuLXUbRZ54WlWQP6ixB425RSjg1HIJXiB1OYLsGTS6r5yhvZ7R / Мужчины ROgUSOWiCnkJGIBMVeQKnkOxYeOKtTX3mmaRJj5p0tnhAliPqRIalXUCnpAcuLMKe + KrBqXnCWOO VtfsUjvEEytMYYwzNG8bLUx0qoj4tv3XxxVKdT8u39xdpdX + r6cbi + QXDOZguzMigsFQAV5127A + GKqI8pM0Rki1SwlYLzMSTFnAAYueKqT8PHFV7 + TgkZY61phIKDac0o5pWpX6enTfFVi + UCxems6X xT06ubkhT6laUJTtTfFW5 / J7QvGh2bTgkvMoxn34JWjUp0fj8NDvirbeTWVFc6zpXB2ZQ31k0 + AE k / Y3G3bxGKqf + FaSSIdX07jGEJmE5MZLuycQQpPIcOVKfZ3xVVXyczO0R1bT0kjr6rtcKIlpxoOY q3Ilv5ae + KqMXlYSSMg1jTECtw5vcFVO7CoqnT4evuMVa8rxel5ptouayenI680NVaisKqe4PbFX qOKo3Sf96j / qn9YxVBYq8ft2gGon1yyw + p + 8ZFDsFDVJCtQNsOhzL0U + HJ77Dha / GJYt + hB70w86 6lb6lFb / AFBXllkRWkZSW40PwpT0oiGH0jw22G408KBBP4 + ZdDrshlw0Dv8AjuDF / KOk2d / 5xu9L 1lGYfVvWtrMu0atIGRTUIUOy8zQHtnHdpRP5iUJSMo9LPfu + r9jTjDsrFmxQhDJfDOQjG9uLc7dd vm9B87eV9B0HytfyJa21qsKFopKBX5xsCBHJN + 8cuq0oGPXvscxM + ARidg2dma3NnzxFylZ + / vA2 FfoeOaP5kS81KysUQwy3bRxSzufhUuwTmvGpopJPTOo7NzZDp40aoV57PGe0fZWHD2jkBF3K / L1b / pZZeWTWF3DSaW6t7sP6N68LRRStGaN6Tc3WQDuwAwagGUbJJI8 / xTRghGBqIAB7h + LTPy / ci21S OU3500BXU3ixmYpyQrsg33rSvbrmC5TI5teW3Ml5aeZEkvoYmgt0XT1iV4i4fh9jiKt8W42 + nFV7 a / vIv + Kwyi2aFWFhsy0FIt1BFf5sVauNVs5mDv5r9R4 + CJXTeqBlIJ26oRVa + G3XFWzrUE5SebzW FuITI8f + 47q7x + mxLKN + SnjUjt8sVUjrSTWhkn8z / v7gQrc2xsOQozFpKtTi3pNPI3uRt2oqrtrV ub64uh5rCzS + hylGnEep6ZBBZadUpX3xVWi8xpbn1Y / NvNlIYRNpxUPsgIJWh6IPu98VQqavaqts n + KGMWnsTZKLh5lITgDUqezNsa9MVRJ82XRjkb / F1ZI5GMK / o8fGAaBq8duQY7Yq6PzIkEU8EPmy qyMTzOn0rRB0FD9r7O / SmKoHVPOGrWbQtpnmAX1eYkpZpAVpRVrzT4uSqPlTFUri87 + Z4qcL2nF3 kH7qE / HIXZjuncyt9 + KteV5pJ / NNtPKeUssju7UAqzKxJoNuuKvUcVRuk / 71H / VP6xiqCxV4tcAG aUHcFmqPpwKyLyzr2k6XazC7PoMsbSpMHERdkoEiRhFIVNAerAdM2uKXFijZGxrf7 + YdTlHDmlUT uLsfdfCe7vYFqk + m3HmIaxeXOowzyI3p3GkcWkiPMBuW6mhjdh9oVzTdtiJzRMDY4a28v2Pc + xWq yjRZMeQYx + 84qy7CpDb7YpjqfmDRr5LWG30jUNYSwER0251i + aSGqUY + vYxh0AI / dsqn4gB03zW + FI1UZbfzj + j9ruI67FhMjLNjgZXxDFCz / m5PtBPLzY1H5Z1J9VbVoZF0q6S4aa2jsyyJECxdREa8 04k0Htm40GSWGBjIA2Xle382LV5o5MZntCMSZVZIvfbypkF3bajqOqW + qapeG7vbeJYVlKIrMqgg F2RU5tQ05NU5fLUkxMQAIl1AwDiEibIZNY6tay39k1zb2VtDaQmMsbYyJKyIeLTIG + N3YAFvpzHb mRy6v5WMhcTaVQ / uzGulSqOPKnMfGaHi5P0DFVp1zy2ZZQ0mmNG6Ky002UBXIVSEUsaUX9QxVTi1 ry81rcCV9NSZ2fgq6dKR8BIQBuf2GVF2I2J9sVXTX3lOSQH63pyqsZh + DS5hUE8vUp6n2 / gAB / yj iq8635ZW4bg + l0LqTKNNlC8HJR1EfKo4rGGO / wAXMjsaqrZNV8ri8AWbS2t3icNKNLmAVmkWgCGS teLEhq7UpirpdW8sFLqP1tNYFqQMNMlQ0ZQ1UPMlArkihGKr59V8ri4QRXWltDcFlmYaTKohHA8X VS55HkKe1a4qvj1LymztdvcabG8YEKRpp0gjYSlHZzHzLHhxdfcGnfFVB9W8vQLPdW02mzyLC7 / V Rp0kas7sg9Orv0HHt2LbeCqlNqXli2tPUtpbK9dZlm + qS2EkbGgAZBLVl4mlaFcVY / qevG / hMR0 + ytfiDB7aH02HHl8IPI / Cee49hiqp5R / 5SOy / 1m / 4g2KvVMVRuk / 71H / VP6xiqCxV4tP / AH8n + s36 8CqZVSakAkYq0yI1OSg03FRXFV1KdMVdirsVTqw1G0utQsVvFtNPt7eFoHuFtTMG / dlRJLGCfUkJ / a8d8Kp9FqnlZ3kmkl0 + KSX0Dw / RkhRPSozKEDkVf1GVqH9j3BxVESaz5VVxFFPpbQSpR3OlTAoV IVdue7FXY8vb3xVTstV8r / U09efTQwTm0LabKWV2Lc1DcyDSoAPy8MVQuqa3oNtI15pyaZfySGJP qb6fJEiBIzydasF + J3NQa9vDFUvt / OKxcQdE0tlqvIi3o5UAAgMWP2gN9u + KoM + YCY4E / RtjWB3k 9T0Byf1OXwyb0ZV5 / CKbUGKol / NzPSuj6YKOr0FtSvEkhT8XSjU + WKqcXmgxwxxHStOl9NUT1JLe rsIyCCzchueh8RiqpN5sjedZU0XTUCqq8PQ2JVlYkgFV + IrTp02xVSi8yqk6zNpOnyFIxEsZgomz K3JlDCrfD19zXbbFV83moSoiHRtMUKrKSluVLcl41JD9R1B7HFXJ5skEKRPpenSiNFRWe3qfhThX Zhuep98VUvKP / KR2X + s3 / EGxV6piqN0n / eo / 6p / WMVQWKvFp / wC / k / 1m / XgVZirsVdirsVdirIZ4 NXWfS + WmWcLvZFrYcYgk0XpE + tNyYqX4 / FVqb9sKpq1v5gj1R1k0DSUuDF6rWzLDwEcSNV + AlNA3 qbnoSB4YqrQx + ZuD248s6XI9tIkDM8URKsOHw7y78jIpNPE4qte31 + 2ufQHl / TVuL6dnhhk + rt8K lf3KLzX4V9Hc + / YnFVsGm + aARcr5c0115M / pskZWix + mRxMvT90Wp / NU98VbhXzNPawXaeXNLe2k j9SImOKhVaOWIMtQeKgGvbbFVkUPmOezijh8u6YwfnMsyxRepS3lHqAkydmIUjw2xVEJb + axei3T y7pcdzT11iCRCojm + 0P3tNmPHr0xVD2dp5naF / T8vadLHMeKiRIvhZCLZigMgKnmu58d8VQ + t + WP M2oXTXCaJb2KL8PpWrwqtAvMEgSUJ49wBiqVt5N8xqwX6pVi7RUEkWzoruy / a / liY4qrSeQvNcbB WsdyVFfVhpVqgCvPxU4qsh8j + Z5kR47MESGkYMsQLUrUirdNsVW + V4ZYPNNtBKvGWKR0kXY0ZVYE be + KvUcVRuk / 71H / AFT + sYqgsVeLT / 38n + s368CrMVdirsVdirsVTPTLCaK / t / rmmT3cU0byxWoW RWmUxsUZStGKg0ao7YVTkw2JuHjHk66DOpaOh2rnkoWqMR8FT8bD9WKrrS2tYhb2915Pu5GqomcS XQaQrHRyECqK1 + On0dMVWQWsHOVG8nXMrhxVBJdAoBCoKUCn9s + pv2anSmKr4U0yWMN / g + 6ccOcR SW4IYVRtyFHw0J + LfqPbFVOYW3JYl8qTRGJ5GlX1Z / ihXZo2JX9hnQ8vGnjiqs1rbKzn / BV2oYEg GW6 + EBSCRVPEg74qsjtomUq3k66kKqiJSS6 + FgOTVon7fKtOw6YqozKpsVS28tXVveRERR3yyXBK SMwkUceFK8W2HWhxVKD5e15SOWm3SVbjVoZFFTvQkgDFW28u + YjV20y8NTQsYJd2Jp149a4qg7i0 u7ZlW5hkgZ15IJFKErUio5AbVBwKpo7o6ujFXUgqwNCCNwQRiqb + UST5ksidyWap / wBg2FXqmKo3 Sf8Aeo / 6p / WMVQWKvKpvLGvmZyLKQgsSDt4 / PFVn + FvMH / LDJ + H9cVd / hbzB / wAsMn4f1xV3 + FvM H / LDJ + H9cVd / hbzB / wAsMn4f1xV3 + FvMH / LDJ + H9cVRJ0nzkWicx3XOBPTgbmaogFOKHl8K + wxVW + q + ffUEvO + 9VQVWT1n5AMQxFeVdyAcVcLXz6H9QPfeoDUP6z1rTjWvL + XbFWxbeflcusl + HY1ZhM 9SaBak8vBQPoxVpbXz4qKiteqqL6aqsrABNvh3bpsPuxVa1j55ZizG9LNUFjKxJDcS37XfgtfkMV Xvbefn + 3JfN8JTeZz8LfaG7dDTfFXLb + f1rxkvxU8jSZxvSlfteAxVyW3n1AwVr2jVLKZWIJZeJN C3WnfFXNb + f2Tg0l8VryoZn60A / m8Birfo / mDSnrX9CakevJ1rWv2sVQlzoXmu6YPcwXE7KOKtIx cgVrQFie5xVR / wALeYP + WGT8P64qmnlny / rNtrlpPPaPHCjMXc0oKoR44q9ExVG6T / vUf9U / rGKo LFXgWi3P5b3FubfzJqtzYXTTT / WLm3a8a5RxMxj4qFltvRMVB9kvy / yc0GKMDXF + 3 + z7b8n1PUY9 bE3ghGcajQPBw8hfUS4r8 + GvNAaKPy4nvJU1bzFqdpaoll6csbSOXeSBnvPhEDcRHNxRfbf4sYQx nn5fdv8Aa5Gp / OxiDjxY5S9fdtUvR / F1juflsmMafk + riP8AxJqsgltvimlMyiO4V4W24QEgSK0i 7q4XiTRiVyXBi7 / 7dvx + txj / ACid / BxCpchW8fV3y6bHnG7HLdDEflcnmC / tV8xanLov1WJrC + dp kf6z6i + pGwW3ZqcK / GYtt9mNMBhj4jX0 / jybf8POGMvCxjLxHijt9NbH6u / pxb943UFg8gJpMlxN 5h2L628d + bSNZAQ0lvLS0Ekaxu6fWI3h3qUKtuARSIhCvn + xsJ1ZyCIxY + G4Xt0kPXRsA8J7r5jZ IfOE2kWmtPH5Y1q61HSCiNFPM0qyhivxq4aODo1aUXpgyRiJencOf2fDJPFefHGGTuFV5VvJJf0n qX / LXN / yMb + uQoOd4GP + aPk79J6l / wAtc3 / Ixv640F8DH / NHyd + k9S / 5a5v + Rjf1xoL4GP8Amj5O / Sepf8tc3 / Ixv640F8DH / NHyd + k9S / 5a5v8AkY39caC + Bj / mj5O / Sepf8tc3 / Ixv640F8DH / ADR8 nfpPUv8Alrm / 5GN / XGgvgY / 5o + Tv0nqX / LXN / wAjG / rjQXwMf80fJ36T1L / lrm / 5GN / XGgvgY / 5o + Tv0nqX / AC1zf8jG / rjQXwMf80fJ36T1L / lrm / 5GN / XGgvgY / wCaPk79J6l / y1zf8jG / rjQXwMf8 0fJ36T1L / lrm / wCRjf1xoL4GP + aPkyz8qb ++ l / MDSEkuJXQvLVWdiD + 4fsTl + mH7wOk9o8MBochA HIdP6QfS + b18iRuk / wC9R / 1T + sYqgsVeGXGkaSbiUmxtyS7EkxRk9fllP5fh4B2I7X1YFDLP / TFu 18uWN3MIbfTbeSQgkgQx0AG5ZiRQAdydsBwYx0DIdr6wmhlyf6YrL + y8l6bzW6i + tTxgtImnaetw iAfzTSGCOnujMMw5Z8ANAW77SaPtTMATmML / AJ2Q / cLPzW3yflzaaxc6RPKlrd2shiaW5sIxblh5 SQtM4HzjxGbDdGLZHs / taWIZYZZSEhdCZv7a + 9XuvLWn26RSmxtJbeccre6hSKSGVfFJFBU + / cd8 y44sUhYAdBl7S12ORjPJkjIdDKSh + h9I / wCWG2 / 5Ex / 0yX5eHcGv + WNZ / quT / TFk1v8AlvoFxY2t xDGZJJ / SMkS6TKwRHIErK6qVcR17dcfy8O4L / LGs / wBVyf6YtH8ttF9VlWEvGYUkgddKkrI7EBl4 8agLyHxdD2x / Lw7gv8saz / Vcn + mKKf8AK / y0efpc2MTFJQdHm + GicwSQu3L4djuAcfy8O4L / ACxr P9Vyf6YoOb8v / LFrapNflLKRkUmKXTj / AHhVyUVjTktUpyWo3x / Lw7gv8saz / Vcn + mKivlDyAW4n UbYDmw5 / o5qcQtQ1KftNt7Y / l8fcF / ljWf6rk / 0xXf4Q / L4TyRPfwBB6bRzjTwysHVmYcVJNVPEb kY / l8fcF / ljWf6rk / wBMVjeUfIIIpqFsR6oQn9HN / dU / vOn / AAuP5fh4Bf5Y1n + q5P8ATF0HlLyC 6L6t / bxuVQn / AHHswUtTmuw3416 + 3vj + Xx9wX + WNZ / quT / TFe3k38vg5pqds0daBhpzVI4kk8f8A WoMfy + PuC / yxrP8AVcn + mK1 / KX5ehY2S / hbkyh5 / 0dQqpYAmvQ0Uk7eHTH8vj7gv8saz / Vcn + mK1 PKXkIpIWv7dXUsEX9HEhgJGUGvbkgD / TTH8vj7gv8saz / Vcn + mLl8p + QWijc30COwBeI6eSVNG2q NjuB08fbH8vj7gv8saz / AFXJ / pis1Hyr5GhtXlsrq3u5hxCW5sTGW3ox5MOI23 / DH8vj7gv8saz / AFXJ / piu8maZpsXmaxkitII5FZuLpGisPgboQK4Y4YA2A15e09TkiYzyTlE9DI09dy1wUbpP + 9X + xP8ADFUFirxeYE3EgAqS5oPpwKm0czWmtWNjbGC + 0LTneTzaLd1e4E8KufTmjNG9GJ1HGlVL9TWg Gs1GbilXOA5 / j8B63s / s + OLTSlK46jIB4ZI2o19J7yPjXILNd19POKPa + V9O9aazEqLHZ3M3NU4E ctoeHGXkAu4oV6jMXJLxDUY07LS6Q6M8WedCVfVEf8Vfp6 + 9l9ne2 + hz3UetSvpUbXM0kU9yRBby h5HYBJmVo2Z1cfDy5UHamXw9BIlY3dPkxHOAcQ8Q8IFDeQ2HTntXPkwH / Ect / wCZLvVBPXyHcxQx Xt / fcoUMsUYX1bUMod50I + zGnxDZttxHFlMZ8X8LudT2XCWlGGQ / woEmIjuRZ / i6CPmTt07mr60e zu5bZ2DGNqB1NVZeqsp8GG4zcA2LDwEokGjzZBpk9011p9hYeYbsRzW7eqsMc7fV34FzCkatV91p yT54UJlDomosS6a5qgg4RcZhZ3hqCTzAAb7MXFd / uxVUh0e9ljYf4j1PnPQTJ9TviDIKpIrUJ5FB GV + inbFUFd6Kk0VuNa1 + 7h + EFkvbW5pGwQsyKZGAYjanHrXFUsj0jyq32 / MBTpX / AEOU + NafF7DF V0ej + VCql / MJVjTkos5jSq1P7XZtsVWy6T5XDr6evckctWtrNVAE5CvStX + Hb54q4aR5ZYR8dc + I ozSg20goVTnQcioNT8PXr88Vcuk + VjAHbXisvFiYvqkp + IfZFagb4qpwaZ5bf0fV1kx8g / rD6tI3 ErIqrSh45IS3tSnU4qqDSPK / qAHX6JxBLi0mPxEiq0r2qfuxVt9I8qj1OPmDlxWsf + hyjk3xbfa2 6Df39sVcNI8qk / 8AKQFRx5AGzlPxV + xsfxxVEaTZafZ + bbKGxvhfxgvzmWMxgMA4oKlq7AGoOKvR sVRmlf71j / VOKoPFXkukBf8AEVpyHJRdISp6GkgNDkZGgygLICC8seTPMaaUskV80F / rhsr5L4QS pdwPcSv6zRqByl4ooYlWUUJPvmijiNjzr8D730bW9pYDkoxuGLjjw8Q4ZUBV / wA3fbq9T0K4Tyx5 Js72W3jfVL54ze8IPq / q3L7O0qwx / AwVaEleo8Tm20sagD1LxXa2fxM8gCeCO0dzKh7z0THRNTtf Nuj3FnqdnCBxVbizZXmjIPQn1Y41YclqNj0rl0oCQouFizSxzE4kiQ6h5dbeU28ytDqPma5n + pmI GC8jZIoo0RhEQFYmJImcjh6arQdjnPxuRs8n0mev / LXDAI8V7jck9feZVzsm0VDM8 + h6FPJvJJp0 KsfEQloF / wCEiXNzpJE4xbxHb + MQ1uQD + dfz3TvS7Cx / SlgtnqE8kkkJlma2ilSWCYRlvTBUSM1D 1ZV6ZlOnZDHo92LZqeY9RRIRJxpZXg + EgHqDXiyqrb7D6cVQWqWd3pkUsjeYb9ODTC3DwXUaySKx + FZCeNWLPU / PxxVC3a6TcpD9Z81T3frEC5SSC4b0xwJ5Vdjz4sAKYqh00fyoVJfzAQQdkFnLuOIP Wu3xfD + OKtHSfKnrFV15vSJorm0lqBQEEiu / Ur9GKro9E8rOnI + YgpUcnU2koI + ILtVvi2NdsVUG 0vy2LaOQa2WuGiLvD9VkAWQKCI + dd6ttyp74qrLo / lQiTl5hoVYiMCzmPJQKhuu1Ttiql + ivLf1u CIa5 / o0iFprg2stY3FKJwrVq + IxVXTRfKbVr5j40O1bOXcBiK / a / lHL8OuKrJdI8qrX09fMg4VX / AESVatWlDUn51xVCalYaJbwlrHVfrsgYAR / V5IqqS1WqxPTiv3 + 2KqvlH / lI7L / Wb / iDYq9UxVGa V / vWP9U4qg8VePW921nq0d2oq1vOJQvjwflT8MCpXqa3 + h62Uv8AzNqV3FdOZdF0m0u542e1dj6T 3Nw54QR8RRuPJtj9nrmkyAwNEl9N0uTHqsAljxYxt65yjE + qtxGPOR99D38noOkfmVJ5Xt0s / MwS SSVGuYbS15NPBBwEgPKWRzOrKWk5swfY1FfhF2LVnHtIfj8eboNR2MNUeLByBomXIm66AcJ5CgK5 Vtui9d / MrWdWvr3yz5H0t7rW7IUvLy79OO3hRSAeNX + Mt0ANPHemXT1Jn6YDdq0vY2LFGOfVz4cU uQjZkfs2eMvaQ + YLt9Ds5p9B18O1q + hSyyyWEsqNRooWq7QHkv2JOS1 / bGa / hBNcj + Pxv83tBkOn j4sgMuGuLjAAmB3nlxe8UfIsu1FLeB4bC2cSW2nQRWcUo6P6CBXkH + u / Jvpzd4ocMQHyzW6k5808 h / ikSj7BNLtL + yki1d0WSBmupokkhaCRoyPS5BZCd / hLKpy1xUzh2FYVWHzhcmMpwZBDcqoJCqEP x8acR9y4qtuItIuYjHc + b55oeVQkltcupJcljRmpX9r6cVQDaP5bEsQ / TtYHjJeb6pN8MgZB6YBO / wALFq + 3viq + z0fyk / I3XmAxAFaKLSUlgUVjuK0o5K / RXviqxNH8umcLLrZhhZI3WVrSUk8w5ccQ f2GVRWtDXbpiq2DSvLbCX1dc9PgR6YFrK3ME79xSnviq59J8tfWYY4taMsUknpu4tpQVX06iTj + 1 + 8 + HiN / 14qtfSvLS2nqjXeVxvW3FpL2rSjEgb0h44q0ml + W2txI2tlJTJGvom1kJCMVDuWDEfACx p3p74qqjRvLHo + oddZnKVWNLOWpk41MYJYCoNB9OKoHVrPS7eVRpt / 8AX4jyLt6TxFAGoteXWopg VAFWU0YEGgND4EVGKpv5R / 5SOy / 1m / 4g2FXqmKozSv8Aesf6pxVB4q8Wn / v5P9Zv14FRdpcWcj2a 3wo9hJ6un3oRZHhLfbjZG2khkr8aV91oetGfTie / UOx0HaU9OJR545 / UP0juI6FBefNH8waxfvrG nxTaxf3cBguHtpontkBjEX7u2qLgH0615oByPIeGazPhyXZG / k9l2J2lpY4xjM4whE2LB4ud7n6e fd02Pe3PpPniw87a1Pb6cqaVe3XqzTXciWissauEKyyfFSsvKig8ttjkfBmSQAebOWt0R0mMZMlT jGtvVzq9vh25KsNtZ6bfXuppLHeeYdQLm71GKP0oIRICJEtEYc / iBo0rfER8yTscGl4TxS + p5ntT tw58YwY7jgj38z / W / Vy + ykMy3n070 / zBqTajYzT6h9VNhA0NpceiknposbBU4Bfi5fZqa9a4VZQN eT05mPm9uRRglNNopQuQajj3J + iuKoG2130by4RPNXp25EJWc2BYyHh6R + AqePpoAOu + Kq3 + JbmQ P6 / mv05VlT4G0 / qGjVZHqqbFAzrx78e1a4q6XzGrTwW / + KibGBecbGwBKvGyrGtOA5VUlqnpTpXF Wz5haG3 + DzQXSdGHF7Bhw4fEnEgUPxfD4CuKtHW42kZF82NIZeMNf0eaFFXgPhpWtJGG2 / 4UVVrj zNcJYzSR + a2eflKGiOnhQ7AERjkUovIKPlX2xVSn8yBS00XmhndQyrxsFWp5CQH7Cj42HzHviq9d fUK8i + caN6hmA / R1CZGSldh818MVUNR803iwSyW3mYztRikX1L01d1bgFBKkLWJq / rxVJl88 + a + K xrfEgfCo9KIncEU + xv8AaOKqN95t1 + 9sZrG8nEsE7rK4KIpqN6gqF67Yq15R / wCUjsv9Zv8AiDYq 9UxVGaV / vWP9U4qg8VeLT / 38n + s368CrMVdirsVdirsVTvT9dvZtQspLvUjZiwgMFpcrCshjQIVV OKha1BpU1wqyC58wv9XMv + KjcOC6iI6fTmtOP2iAPiULUHxxVuTXreWKSFvNCpG0rs1LFmUiaQSv xUx8gA / i + / Sniqs1PzCzWoEXmr66bfjNBF + jhHSWFg0fxMvw / F3 + g7Yqk489eb0gjT66RCoCx / uo qfu6UoeHagxVTPnbzS25vS3GT1t44jR61DfY8Tirf + OvNXEr9e + EliR6UPV + RY / Y78zirX + OfNXE L9ePEcaD04v2G5r + x2bfFXWnnTzNbwNDBdUiUlwBHH8DNL6pbZe7nvtv8sVag86 + ZoHLxXnFyqJy 9OPZY / sinGnz23xVdL5x81yLIsl0xCp6UgMUey8hsfg23GKqY85eZAyMLwgoZmX93FQG4YtKacf2 iT8u2KqGp + ZNa1O2itb659aCFuUa8EWhpTqqg9MVVfKP / KR2X + s3 / EGxV6piqM0r / esf6pxVB4q8 um8peYmldhZMQWJB5J4 / 62KrP8I + Y / 8Alib / AIJP + asVd / hHzH / yxN / wSf8ANWKu / wAI + Y / + WJv + CT / mrFXf4R8x / wDLE3 / BJ / zVirv8I + Y / + WJv + CT / AJqxVNI4PP8AHcWdwkbCawh + r2jUg + CLjx40 6HY9TviqMa + / MxonRlLczUtwtwRXlyAoKfFzNdsVU5bj8ypYYoX5GOEERrwthQGNouw / kcjFVT6 / + aHINyeo5fsW37RDHt3K4qtlu / zNlJMhduR5EcbeleBTpT + U0xVYk35lRoI0Lqio8QUCAfDIat26 179cVXC6 / MwCIAuBDT0 / ht9uNKDp / kjFXR3X5mRhApcemXKHjbkgyGrbkV74qva // M9k4MWKks1O Ft1cEN278jiq / wDSX5mD6wETgtwxd1CQbE7Gla9h4xVYl / 8AmejBkLKR3CWwrsF3232UdcVSnUdE 84ajP695bNLNvV / 3Sk1Nd + JFcVQv + EfMf / LE3 / BJ / wA1YqmXlvy3rdprdrcXFq0cMbMXcsppVSOx xV6FiqM0r / esf6pxVB4q + ePKOj + XtcuNXj13zK + i3S3XpWDyXSxxgMszs7I4 + MKY1FOaDenKpAOg wY4y + o1y / T + Oj6xr8 + bBHGcWEZI8Ny9Nn + Haxy5npLlyq01m / LLT7XQ7e + vfO6W818VeyLsscckI Qs7xh5ld1qVHI8aUbirkpyl + Xjwg2Px + P7drxI9tSnlMIaaxH6upBvkajQ69 / SzGpUFuvJnlmztG u / 8AHqX4rdxLawyxQy87eCdopD + / n + CSaFVX4fiDLQgnGWGAFgg8 / sB / S3Q7Rzzlw / luD6TZBI3l Gx9MdxEknuooi / 8AJfkm4W6m0jz + LdbadrcWt5KsjSFZAplSUPb8kKuCKR0qDRivxYZYcdEg8j + P x / a14u0dVHhGTS3xC7iKrbkRUt / 86 + WwOyjc + QPL8MxiH5k2knLaORGBQGkrfvCLg8Rxhh3eR5MB TcEssEAfqh5v9X2s4dq5pC / ykh + I8vR5 + WwPuY5530eDy9NZJpnmldcW6iMk31eRawMCBwf0prhK 79n / AK5XlxRidjbsuzM51AkcmHwuE7WOfmLjE / Yxn9J6l / y1zf8AIxv65XQdp4GP + aPk79J6l / y1 zf8AIxv640F8DH / NHyd + k9S / 5a5v + Rjf1xoL4GP + aPk79J6l / wAtc3 / Ixv640F8DH / NHyd + k9S / 5 a5v + Rjf1xoL4GP8Amj5O / Sepf8tc3 / Ixv640F8DH / NHyd + k9S / 5a5v8AkY39caC + Bj / mj5O / Sepf 8tc3 / Ixv640F8DH / ADR8nfpPUv8Alrm / 5GN / XGgvgY / 5o + Tv0nqX / LXN / wAjG / rjQXwMf80fJ36T 1L / lrm / 5GN / XGgvgY / 5o + Tv0nqX / AC1zf8jG / rjQXwMf80fJ36T1L / lrm / 5GN / XGgvgY / wCaPkyz 8qb ++ l / MDSEkuJXQvLVWdiD + 4fsTl + mH7wOk9o8MBochAHIdP6QfS + b18iRmlf71j / VOKoPFXy7q HmDy0t / cq3la0dhK4Zzc3wqeR3oJs58TH80fb + t9kw6LUcEf38 + Q / hx / 8Sh / 8ReWP + pUtP8ApKvv + q + PGP5o + 39bZ + R1H / KRP / S4 / wDiXf4i8sf9Spaf9JV9 / wBV8eMfzR9v61 / I6j / lIn / pcf8AxLv8 ReWP + pUtP + kq + / 6r48Y / mj7f1r + R1H / KRP8A0uP / AIl3 + IvLH / UqWn / SVff9V8eMfzR9v61 / I6j / AJSJ / wClx / 8AEu / xF5Y / 6lS0 / wCkq + / 6r48Y / mj7f1r + R1H / ACkT / wBLj / 4l3 + IvLH / UqWn / AElX 3 / VfHjH80fb + tfyOo / 5SJ / 6XH / xLv8ReWP8AqVLT / pKvv + q + PGP5o + 39a / kdR / ykT / 0uP / iXf4i8 sf8AUqWn / SVff9V8eMfzR9v61 / I6j / lIn / pcf / Eu / WAReWP + pUtP + kq + / wCq + PGP5o + 39a / kdR / y kT / 0uP8A4l3 + IvLH / UqWn / SVff8AVfHjH80fb + tfyOo / 5SJ / 6XH / AMS7 / EXlj / qVLT / pKvv + q + PG P5o + 39a / kdR / ykT / ANLj / wCJd / iLyx / 1Klp / 0lX3 / VfHjH80fb + tfyOo / wCUif8Apcf / ABLv8ReW P + pUtP8ApKvv + q + PGP5o + 39a / kdR / wApE / 8AS4 / + Jd / iLyx / 1Klp / wBJV9 / 1Xx4x / Nh3 / rX8jqP + Uif + lx / 8S7 / EXlj / AKlS0 / 6Sr7 / qvjxj + aPt / Wv5HUf8pE / 9Lj / 4l3 + IvLH / AFKlp / 0lX3 / VfHjH 80fb + tfyOo / 5SJ / 6XH / xLv8AEXlj / qVLT / pKvv8Aqvjxj + aPt / Wv5HUf8pE / 9Lj / AOJd / iLyx / 1K lp / 0lX3 / AFXx4x / Nh3 / rX8jqP + Uif + lx / wDEsn / LTWtBuPPGlw23l62sp3aThcxz3bslIXJoskro ajbcZdp5jjGw + 39bqO3tJmjo8hlmlMUNjGAv1DuiC + g83T5cjNK / 3rH + qcVQeKvmTy75s0HQdS1T 9LeXbfXvWuC0XrsienxZwR8UU1eVR0p0zn8MhHmLfY9XoM2oxw8PLLFUenXl / SCRaxqunXlnpttZ 6ctkbGF4p5gyPJcM0rOJJCscW6huO9dhkSeTn6fBOEpylPi4jYHSO1UNz70rAJNBuT0GBy25I3jd o5FKSISrowoQRsQQe + KAQRYaCkmgFTudvAbnFNtYqvij9SVI + SpzYLzc0UVNKsewGKJGhbKrv8vh bS20Y8y6FMLgzAyRXvJI / QUtWT4Kj1ONI9vi28csljrqOv2fjZ1OPtbiBPg5hVc4c77t + nXuQ0 / k tYbOa5 / T + kSNDAbg26XRaRhxRhGg4UaQ + pTjXqrVyPD5 / j8fpbY9pXIR8LLuavh367nfltz8wxvI uydirsVTzy75X / TUczDVLGxkjPGOG8m9OSVijOAi0Na8OP8ArFR3wgW4Os13gEeicr6xFge / 7 / da ZSfl56bxpJ5m0JWkjEjD64x4bMSr0jNHXhQr1qRkuDluHGHa9gkYc3P + Zz5ct + Xmtg8gpIrO3mXR I0VEehuzyYPEZeKrw + 0vHiQafFQYiHmPwL / HmmXapG3g5uv8PnXfy6 + 7djuqWIsNRubIXEN2LeRo xc2z + pDJxNOcb7clPY5EijTscGXxICVGNi6OxHvQuBtdirsVZf8AlJ / 5MPR / 9eX / AJMSZfpv7wOj 9pf8Qye4f7oPp7N4 + PIzSv8Aesf6pxVB4q8L / LO51lR5kTTZdSUxXUUzR2MdlIjOZSkQIvAfj9Ti w4dQpHcEaHBKQBq + n7PtfT + 2YYj4JmMe8SPUZg8t / o6Vtv1N ++ RWuo + dFv7SXV5dZivrmOW21eWD 9DKhLfu2EPMKi0eGOrOagV6V3sGSXF6id9jy / Hc66eHS8EhjGIxiQYX43v368idh5Kck / wCYS6ek MkV8ZTeTai7lNJMUkUnqSRSHiyn1WWN60biPBthkZcdV58XT8d7IR0fHYMK4RDnlsEUCOX07jpfm GO / mF + Ynn7SfMh2NNQu4UCQXCrfRaa8tVLPE3K1RoyvxVAr88OXNPi593d8HY9kdkaPLh5jGJ + oe k5K7j9Rtjepfm7 + YOqWclnqOqC5tZVkV4mgt1BEkbRNukasPhc98hPPOQol2eh3f0eKQlCHDIV / F Lob6nyYdlTuUbonH9NWHKIXC / WYawEKwceoPg4vRDy6UbbxxaNT / AHUt69J37tvLf5PVYtP0 + 1ud ZWXyZcyzTSTWWnWsenxvJFLQTkbzzKwiD0Eqxmq8TXemW8NEijZ5PJyzTlHHWoiAAJSPiGiPp / mj n / NMudiuqbNo8c3lpr3T / IEspka4ijeSwtVcR3JYpKsfrPcOyH0wjBeKryNTlnhyMLEe / p3 / AG91 OINQRn4Z6oCuE / XLnHpfCIi / Ve9k0xzz5Jon + GrzT9O8oXem3tvdNPeahNYRReijSARIJo2YrGUP yLUpschkrhoDrZ / Q7LssZfHjOeeM4mNCImTe254T1v41zeVZS9Y7FWVeXY7Q + WNSe4 + pK3rJFFJe 2d1LRpYnP7u6tlfhJ8FFjcUNS2xWuSA2P47 / AMf2Oq1hl48AOPkT6ZxHIjnGXMb7ke7qy5pfLdtB ZLMulw + hdQvcg6DduqRLOysXlkcPKm4BU05bD7QyUZDblzdOI55GVeIbia / fQ58I5ACgfPpz5I7T pNAi0ih2odIV5Z7cxtceW7x5Gp6YYLIrcGFYpAyftFXp2pOEgI71zHT3ft + 1ozDMcho5doy5aiFd elX1jR6XG3lvme4tLnXr64sjAbSWUtCbSBrWChANI4XLMijwJymRsl6rRQlHDGMr4gP4jxh5nqle BynYq7FWX / lJ / wCTD0f / AF5f + TEmX6b + 8Do / aX / EMnuH + 6D6ezePjyM0r / esf6pxVB4q + a / LM6w3 l + TH5fl5agq8NcBLfEJVqpFKRLyq + / XjnPYjXd05 / H8fJ9f1kbhHfOPR / k / h / su7ytMraEXNpLIW 8mwm7hgtgsjFZIuMjQ + qoFeDnh6kjH9mh7kZICx03r9X7S485cMgP8KPCZHyO115jeojv9ySar5V W91O5uv0x5ftDccrgW1pcMluhaMzGKMcWCU + yFJ + 18IyMhZ6d / 6XOwa7gxiPh55Vtco786s77999 27GNRsvqN / cWfrw3P1eRo / rFs / qQvxNOUb7clPY5Eii7TDk8SAlRjY5HYj3hDYtjsVVLdIZLiJJp PRhd1WSbiW4KTQtxG5oN6YsZkgEgWe5mi + WPIEU1vND53MMErzxPMLCcyRiMUVuCuh5zBvAU3G9D lnBC64u / p8vm6Q63WEEHT2QAa440b86r0oVdB8jENEfOLLCIpZlB064oZkbjHHxD7NInxcui9MAj Hv6fgNp1Wr5 + BvYH95Hl1PLoenVuDy1 + X8ksSyecRBEyr60n6PuXKuY + Zoo4 / CH + Dr79DjGMb3Ky 1usANYLPT1xHX9W / 2JDrtnpFpeiPSdQOo2jRo / rmJ4SrsKvGVfc8Dty6HIkOfpcmScLyR4JWdrv4 7d / cl2ByWS + U78WtvdA + aLvQA8kQa3tVuD66EPzdvRdF + DYAN15fPJRkQNjTrNfi45R / cxy7HeXD ty7wefl3J7b3Gkwet6H5k38JaX0SUtr5fUg5KPUPGTpxZjxPh75MUOUv7HAnDJKr0kDtf1Q2Pdy9 26 + z1SzkaCOX8ytStYuPpl / q96fTSMyFAQktSNl4gdOXahxhLfeRh5 / HzRkwSFkaTHI8 / qhuTV84 ++ / d5sI1PWNWv2KXuoXF + iSO6NPLJICz05OA5NC / EV75USTzd5h0 + PHvGMYbdAB8Nu5A4t7sVdir L / yk / wDJh6P / AK8v / JiTL9N / eB0ftL / iGT3D / dB9PZvHx5GaV / vWP9U4qg8VfO / lHU5rW38wxLHr UivM5j / RUEE1uJByf / SPWjkK7R8vhI + FT9HPY / pPPl + LfWdfgEziN4vph2mQlW300R39epCcXWp6 nJpcFmln5jNw0zC7t4LC3trePmiW7RrGsLM7mqg1IFSNqnJUTGqN37h4OHjwQGQyMsFVsTOUpHnK 74thz7z8AitP13W / 0d9XuLfzS0LS8roQ6ZZsnrSxx28lGaIsCymZVH + p3qcnAnhrer7vh + v7GrNp cXHcTp7ra8k + QJkP4v6p / wBN5Jfe6hqV3FLYX1r5rZHWW3MHoQggzcnRWAhUtzcLUbHjWnhldHkb cjHhhAicJabobs9Kv + LoL + NW8uurS6tLiS2u4Xt7mI8ZYZVKOrDsysAQcgQ9VjyRnESiQYnqFHFm jdE4 / pqw5RC4X6zDWAhWDj1B8HF6IeXSjbeOLRqf7qW9ek7923lv8nq1mt3pes3TRaPqumWQvjGL XTNOszch5CLxV5ytcF1hlEfxAcWQAnrTLogxn1 / s3 + zb4PJ5DHLijeTHOXBznknw7 + jkBGjIXtzE rHmiJdN81SWE2oQ2PmB7Zbq4mdGt9OM4M8iS1aAL6wdg3JhwoO2wwSxTlZAPMtcc2nExAywcXDEf VkrYEfV9NdBv7929d8zXieVrm0uB5n42v1hbiSSy04WSG6hk4VljiJCv9ZSvx7K3w / s5YZ / u69W1 9Nt / 7R + jojS6KJ1AkPy / q4a9eTj9JF7E9OE9OY36vE8xnuHYqznyXaatdeVdXjsk1GWMzRpItjaW 19EBJFJX1IpGSaMtwA9VNgtQftUycI2Dz / F / i3RdpZMcNRAyOMGj9UpQOxHIj0nn9J5miOTK5NR1 ZhZ6dFB5hllT6wkaxafYegfVEnH0QiMvE8W5fEaUNOmHcgAX16OoGHGOKZOAD0855L2rnZ93TutO r + 91y0knlli8yGOFopZHj0 / R5ABbSukn90rryTsR + zsw475cbB6 / IdPx + hwsWLFMAA4N7G88w + oA jnWx + / lvswHzJ5 / 872WoXKK9xaWd9PDqFsL + zt4pmeL0wk4Aj41Jh + Lj8J + KvVspOSX23yD0Gi7J 0s4D6ZSiDE8M5Eb36efn135dwSsfml52WKWJb5Ak1xFekehCStxBw4SqShIP7peQ6Heo3OAZJAV5 38XKPYelsHh5RMeZ + k3tz8 / xTHtV1S / 1bUbjUtQl9a9unMk8vFU5Mep4oFUfQMiTZsuywYIYoCEB UY7BCYG1l / 5Sf + TD0f8A15f + TEmX6b + 8Do / aX / EMnuH + 6D6ezePjyM0r / esf6pxVB4q + aPLflvzj rlxrK6BetbW9veQJdRieSJWkup2hhPGMHlxq1SegrnPY8cpDby / Y + w6vWabBHh50eImBrYHaMQTz / BKeQ + RfzkEF1fHUp0vtPuSJbGS9kaYzemlwXDVa3YlCrf3lT4ZacU9z1B / a4Mu1OzLEOAcE4 / Vw Cqsx / rDex9KU + apvzQ8qRnTNX1WeJLyR5HjjuPULSFIJXJcb / DyQddiDTY1MJicfSXM0MdBqz4mO APCP5tbeofr + y / KNt5x83s / Ntc1Bn5rLyN1MT6iiivXl9oDocjxy73ZDs7TAV4cOVfSOXdyS27vL u8uZLq8nkubmU8pZ5mZ5HbxZmJJPzyJNuTjxxhERiAIjoNgo4s1a0hM93DCEklMsioIoRykbkQOK L3Y9hiwyS4Yk2BQ68vizWbQvIs13bw6dpvmZ6GX63C0MDSkMxitfT4g / am4o9R1NF3oMsIiT6b6 / s / a6SOq1cYkznp + lbyrvlf8Am2R9qKGg + RoYUEmk + bHSAu9 / C0UEcamNTE1CFNKXC8GJ6Db7QwmM Bz4r6 / j3tP5rVEmp6bf6Tcid9 + / + bv5 + 5h + q + W9b0 / 1p7jS760sUl9NZbu3kipyHJFdioUOUINMr MSOYdzg1mLJQE4SlX8MgffXlaVYHLdirIfLun + XpdOu7nWLXVpODqtvc6ekbW60HOQTGQdfTBYUY dMIqjbrtZmzCcY4pYx3id35VXn5JlqnljSZdEN1oukeYDeNKGSSe2U2foCMl / iTk / IOjUNacRkuE cNi / 0ONg1uQZeHLPBw10l6rvbntVV8Ujj8q + bLn95Ho9 / PyDNzW2meoRuDGoU / ZbY ++ RESeQc467 Tx2OSA / zggbzTdRshEby1mthOpeAzRtHzUEqWXkByFRSowORjzQnfDISrnRukNi2OxV2Ksv / ACk / 8mHo / wDry / 8AJiTL9N / eB0ftL / iGT3D / AHQfT2bx8eRmlf71j / VOKoPFXzX5evvLsCa7Hqt1YwT + s72kd3pr3zyMGJokyOnpbqBvUbnOdx1RvufX9VizS8I4xMihfDkEK94INo5tT8nQeXtNtkutK + tB + VwE0mWeYrSnKe4mkBFf99xj + GEkcAHW / wAbn9DSMGplmnIjJw1t + 9AH + bED7ZIzTtb8jR2lvDNd aHyi9BWeXQ7mR2Ci0LtI4kHI1SUNT7VHp / eClsZRrp8v6v7ft72jNptWZEiObfi5Zoj + fVbf1a7v T / NKFur7yVd6KI21fSra5NtHAYYNCkWRSlvyLifkSZGl / ds / + yFBkTRHPf3eX69m3Hi1UMt + HklH iJs5hX1fze4DcD4PNsqemdiqI06G4n1C1htn9K4llRIZKleLswCtVdxQ + GLXmkIwJkLABt6f5bsv MFrNqKateG7NvfwLPdSa3NbQ80uYpZSwiDy8gpZ3d6GMcmIDpTLoWJb946 + Y / Hl73ltZlwyEDjjw 3CVDwRI / TIDntXQAXxbAHhkmyW097purTWsa31tEt + 0noeYL6ZADfuQeCxnn2b4 / 7wUkO9cM9 + L3 Hrf8X49 / NxDMQnASPDI8HPBAfwDz27tvp + nkk / 5hmUeXbmRr + 0kW6uEf6nDrl3qEzUkkCztBMOEi NEI0ST + VQf2tnLdXfXvvv / R1czsivGA4ZDhjzOGEByHp4huDfESO8kdHlWUPWOxVP9A8w2Gnabe2 V1b3shu2Q + rZX7WfwKDyikj9OeORWbixqtfh3OSiRRvq6 / V6SeScZRMBw / zocW / eDcSCN / mm3 + Pr cxXCzfpiUXCtwgGrSpFBI3IFlBjcyAq5ry8SMRI1RtxP5KNivCFdfCFkfMVy6eS // lYVrFp9tbWc WrwSRSS + tP8Apifm8MknqemOKLGu / wBo + nv164ePahY + LH + SJGZlI4iCBQ8KPMCr537t9uSRa9rd hqY / dRXymMgWi3d99bSGI8meNAYY2oXao + LbvU75EkdHP0umni5mG / Phhw2eh + o9PwEkwOc7FXYq y / 8AKT / yYej / AOvL / wAmJMv0394HR + 0v + IZPcP8AdB9PZvHx5GaV / vWP9U4qg8VfKUXmzzBo0 + pW mmXZt7e5uGedAkbcivOMburGnGRgR0Nc5yMiBX4 / G77YdBhzRhKcbMY7bnyP3gI2P81fPaXIuDqQ ЖН9YZTDAFaQukhqFQbco1NPbbJ + JK7vzaT2FpDGuDpXOXKiO / zKIj / OHz2ljPZreRhZ5TO0vox + oG5I68TSgCsm237R9qEZZAVbWfZ7SGYlwnYVzNdR9t / YFCT81vPsk5nfU1MxlScv9WtQfUjFEO0X QeHTAcsib + LYOwdIBQhtVfVLkfixzVdUv9W1G41K / k9a8unMk8vFU5Me / FAqj6BkSbNuywYIYoCE КУПИТЬ8vwUJgbV0ckkUiyRsUkQhkdSQysDUEEdCMUEAijyTYecfNwm9ca5qAn5F / VF1Nz5MoRm5cq1K qAT4DJccru93E / k7TVXhwr + qP1L4fO / nKFmaLXdQRmXgWF1NXjUtSvKvU1xE5DqWMuzNNLnjh / pQ onzX5pKNGdYvjG0ItmT6zNQwAECIjl9gBj8PTfHjPf5M / wAhp7vw4c7 + kc + / lz80qyLluxV2KuxV 2KuxV2KuxV2Ksv8Ayk / 8mHo / + vL / AMmJMv0394HR + 0v + IZPcP90H09m8fHkZpX + 9Y / 1Tir5O / wCV ofmH / wBTDff8jmzn / Fn / ADj8y + 0fyHo / 9Sh8nf8AK0PzD / 6mG + / 5HNj4s / 5x + ZX + Q9H / AKlD5O / 5 Wh + Yf / Uw33 / I5sfFn / OPzK / yHo / 9Sh8nf8rQ / MP / AKmG + / 5HNj4s / wCcfmV / kPR / 6lD5O / 5Wh + Yf / Uw33 / I5sfFn / OPzK / yHo / 8AUofJ3 / K0PzD / AOphvv8Akc2Piz / nH5lf5D0f + pQ + Tv8AlaH5h / 8A Uw33 / I5sfFn / ADj8yv8AIej / ANSh8nf8rQ / MP / qYb7 / kc2Piz / nH5lf5D0f + pQ + Tv + VofmH / ANTD ff8AI5sfFn / OPzK / yHo / 9Sh8nf8AK0PzD / 6mG + / 5HNj4s / 5x + ZX + Q9H / AKlD5O / 5Wh + Yf / Uw33 / I 5sfFn / OPzK / yHo / 9Sh8nf8rQ / MP / AKmG + / 5HNj4s / wCcfmV / kPR / 6lD5O / 5Wh + Yf / Uw33 / I5sfFn / OPzK / yHo / 8AUofJ3 / K0PzD / AOphvv8Akc2Piz / nH5lf5D0f + pQ + T6 / 0iSSXSbKSRi0jwRM7Hckl ASTm8xG4A + T47qABkkB / OP3ovLGl2KuxV2KuxV2KuxV1MVfBuc4 ++ sv0r8vF1Gyguh5o0C1MwXlb 3V60MsZaMSUdTHTYGh5kjlt1By2OKxzi6fP2v4cjHwc0q6xhYO9bb / gboWbySI4NUlGv6PJ + i34F EuzzufhVuVqCg9VfipXxByJhz3G342bY9pWYDwso4 / 6P0 / 1t9mNZB2bsVdirsVVI4WkSV1IpCodq + BZU2 + lsDGUqIHep4WTsVdirsVdirsVfcuif8cWw / wCYaH / k2M3 + H6B7g + E6n + 9l / WP3vNvzi / ML zZ5c1jTtN0RUghuLWe7mu2WOVm9FWZlVHIA9NU5Gv2q0HTMPWZ5xIEdnpvZ3sjT6nFOeXciUYgbj n5jvuvKkFo3 / ADkLYKlvbarp8xMVnHLdX / OJGlkECu7JB8I + J22VWJA3pStIQ7Q7w3an2RnvLHIb zIEd9hxGrl5DvCG1T87 / ADE2saGtro8lqkommvdN9WCZ7iBoY5oGWSlYjwYsQQPpyE9fKxQqvt + x twezOHw8nFkEqoCVSHCbIlt132Rq / wDORemPe20MWiXL28kcT3M / qKDE8qg0CcTzRT1ao + WTPaQ7 vtaD7H5BEk5I2CaFc6 + 4 + SdWH5s6je + WbbXovLUwjvrxLOxha5iX1QVkaSXkwXisfpEbjftmVh2B nHiIoOk7U7LGly + EJjJPrQquv3L5PzWuxaNPFpEc8iqWFol0yzEivw8ZbeMA1HcjxO2 + WnJQsjZ1 4w2aBBPx / UyDyd5quvMVvLdNYC1s1CejOJhL6jsCXXiUjZeC8NyN6 + 2SjISFjkxy4pY5GMvqBosi yTW + Dc5x99Tu40O1i8u2 + pC5Vp57m4txbgHkoto43Z2J2 + L1gAB953zf5 + yscMBmCeIREr6G3z7Q + 1eoy68YpRHhymY1 / EK6397K9O / LjRbjyMddn1JI7lgOENf3nqMFIAWoHBQ1WJ32ORxdmQlg4vVx cJlf8Iq9uXl3uHr / AGx1WHtE4gIeFHIMfBR45WQLBvzsbcu9CeWPy8k1zyw2rWzQCWFplkjneRC / p8Sqx8ARybnQVoPfJ9n6DT5MYOTis93vR7Te0naGl1c8eAw4Y19Q / og / pVPy / wDy / wBO8zvq6z3E lv8Ao + RFhWOJpiwkL9aOtAojrsCT2qdjRpNFjnAmQP1Ec65V + ty + 3PaLV6fJjjjMQJYYTPpveRlf 3IPyz5N0 / VPMmo6bcNI1vZRlleBlTkwdUA5PzC8i23Xeg2HxDAz4YxyyiOQdx / LOYaLDmPDx5Oe3 6Px8eTFtTis4r6ZLJne1DH0WlAVyvbkAWFfpzFL0WkyTnjBn9XWnWf8AvPff8YB / yejwFsyfVh4 / AO9KZeWdX8s6f9Z / TegDXPVCfVq3c1p6JXly / uvt86itfDbLISiOYtxtbp8 + SvCy + FXP0iV / PlSb XPmryCZbWSy8lpatb3Mc8vLULicSxxnk0LLKrJR2oCafZqOu4lKceka + LiQ0GrqQlqOK4kfREUT1 2N7ff8kTL538gPc3U48iwD62QJI / r03BVMxkk9JVRBExXiqlKcadCCVJOSF / T9rVHszWCMR + ZPp / oDuoXvv1JvnfeAUHaeZPy + iuZJLjyc1xC3MRwfpO4QLylZ1PIISSsbLH70r1OCMo3uNvf + Pc3ZNH rDECOej3 + HHuA7 + / f41yYiaV26dsqdw1ir7l0T / ji2H / ADDQ / wDJsZv8P0D3B8J1P97L + sfvQeue T / Leu3EVzq1it1NBHLDE7M68Y51KSL8LL9pTTBkwQmbkG7S9o58ETHHLhBIPTmOSWRflR + XkVyLh NFh5rEYQhaRo + Bj9I / umcx8imxbjy71rlf5TF3OVLt7WGPCch530vnfOr59OSX6l5E8o6O9o + мэВ PrkitMytA7J6RlRIm5EtuGWgp23I74 / k8fd97GfberkCDkJuu7obHTvSX / DXlyG6tJovy7uTNbrw gZ5QY1AYgcgJJAWXkaFl2 / ZPh5sRo8Xd97I9u6wgjxDUufL9X9qZXGk6VfeUrTSLvyVejT7G752m mCcBo2jjMyTiRJg325CgHKvL5ZdCAiKHJ12o1E80zOZuR5lL5vLmlXUX1O58n6tNayxlHhk1K8aP k3JfTZXn4cCBufDt9nkjHEdAxOWZ5ks78oWVrZ6JHHbafPpaF5CbO6laaVSHKAs7PKTyVQR8Wwyb WnOKvg3OcffVxkkI4ljTpSu1BkzlkY8JJ4e7o0R0uITOQQiJn + Khfz5qq3t6sBt1uJFgNQYQ7BCD 1 + GtMRlkI8Nnh7unyYS0WCWUZTCByjlLhHEP87mpiaYKFEjBR0AJoO + W49XmgKjOUR5Eho1HZGjz z48uHFOffKESfmQ71Zak82qxqTU7k98jDU5ICoykPcSzzdmaXKQcmLHMgULjE0O7ccvJwmmBJEjA kUJBNSOlMqlIyNk2XIhp8cYiMYxEY8hQoe4LWZmNWJJ8TgbREDYOBIBANAdj7jrimmsVdirsVdir sVdir7l0T / ji2H / MND / ybGb / AA / QPcHwnU / 3sv6x + 9G5Y0OxV2KuxV2KuxV2KuxV / 9k =
    • uuid: 85a27b91-ac47-444a-a4ec-ca3e561620d2xmp. сделал: df3229e6-b2c1-3b47-a0c5-48b876052aaduuid: 5D20892493BFDB11914A8590D31508C8proof: pdfuuid: e0cd3d32-bc4f-40d5-a58e-b3794fb189ecxmp.did: 449a395c-2b53-4b46-a9f0-92e149949363uuid: 5D20892493BFDB11914A8590D31508C8proof: pdf
  • savedxmp.iid: 449a395c-2b53- 4b46-a9f0-92e1499493632017-11-08T17: 13: 14 + 04: 00 Adobe Illustrator CC 2017 (Windows) /
  • savedxmp.iid: df3229e6-b2c1-3b47-a0c5-48b876052aad2017-11-09T15: 40: 09 + 04: 00Adobe Illustrator CC 2017 (Windows) /
    • PrintTrueFalse 1595.276001841.8
  • Пикселей
  • FiWe-RegularFiWeRegularOpen TypeVersion 1.000; PS 1.05; hotconv 1.0.38FalseFiWe-Regular.otf
  • FiWe-BoldFiWeBoldOpen TypeVersion 1.000; PS 1.05; hotconv 1.0.38FalseFiWe-Bold.otf
  • FiWe-LightFiWeLightRegularOpen TypeVersion 1.000; PS 1.05; hotconv 1. 0.38FalseFiWe-Light.otf
  • Голубой
  • пурпурный
  • Желтый
  • Черный
  • Группа образцов по умолчанию 0
    • Библиотека Adobe PDF 15.0021.0.0 конечный поток эндобдж 3 0 obj > эндобдж 19 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / Shading> / XObject >>> / Thumb 358 0 R / TrimBox [0. 0 0,0 595,276 841,89] / Тип / Страница >> эндобдж 20 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / Shading> / XObject >>> / Thumb 359 0 R / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >> эндобдж 21 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / Shading> / XObject >>> / Thumb 360 0 R / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >> эндобдж 22 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Thumb 361 0 R / TrimBox [0.Éq

    Дюбели / шурупы для штукатурки 20 мм над газобетонным блоком

    У меня проблема, я прикрепляю рейку к стене, чтобы потом повесить тяжелые стенные шкафы.

    Я проверил участок стены, который будет скрыт, и это примерно 20 мм штукатурки над газобетонным блоком (возможно, газобетон?). Это дом 90-х годов, там явно есть полость и нормальный кирпич за бетонным блоком, на всякий случай это важно!

    Ясно, что я не мог повесить тяжелые шкафы на штукатурку, поэтому я подумал, что было бы лучше найти длинный набор дюбелей / шурупов, просверлить штукатурку и глубоко в бетонный блок, чтобы обеспечить надежную фиксацию.

    Не удалось найти нормальных дюбелей, которые были бы достаточно длинными, поэтому, наконец, нашли несколько дорогих «крепежных элементов» из фитилей, длиной 100 мм, требующих сверла для каменной кладки 7 мм:
    http://www.wickes.co.uk/Universal-Frame- Fixings-8x100mm-PK4 / p / 1

    Они немного отличаются от рисунка, больше похожи на обычные дюбели, но длиннее, с обычными проушинами и довольно крупными винтами, которые, казалось, хорошо расширяют штекер. Я ошибочно думал, что это исправит.

    Я уверен, что вы можете догадаться, что дальше.

    Тщательно просверлил правильный размер и глубину, бетонный блок похож на масло даже на медленной скорости (очевидно, без удара молотка!), Вставил пробку, начал завинчивать обрешетку, пробка на 1/4 начала вращаться, и дыра становится больше. Нет шансов на надежную фиксацию.

    Очевидно, это рассыпчатый газированный блок, и теперь мне жаль, что я не последовал инструкциям и просверлил отверстие гораздо меньшего размера, но вот и все.

    Между прочим, я просмотрел эту ветку, но хочу проверить совет (так как это было немного!):
    http: // www.diynot.com/forums/viewtopic.php?t=238873&start=30

    Удалось удалить заглушки, которые сейчас покалечены. Однако штукатурка не повредилась, но я подозреваю, что дыра в бетоне немного больше. Какой лучший совет: сначала попробуйте что-нибудь упаковать или попробуйте какой-нибудь фиксирующий клей? Проблема в том, что это отверстие глубиной 100 мм.

    (Так как у меня есть 2 одинаковых рейки, которые нужно установить, то, что было бы лучше всего для следующей, рекомендации по размерам заглушек / отверстий и т. Д., Должны быть усиленными, два тяжелых шкафа будут подвешивать к рейкам.)

    Всем спасибо и с Пасхой!

    Как выбрать и использовать крепежные детали для бетона и шурупы для кирпичной кладки

    Строители часто называют бетон «идеальным строительным материалом природы». В этом заявлении много правды, поскольку бетон и строительные изделия из бетона составляют значительную часть многих строительных проектов страны. Вы найдете бетон во всем, от высотных зданий до ландшафтного дизайна задних дворов. Бетон — универсальное и поистине невероятное вещество.

    По данным Портлендской цементной ассоциации, которая является ведущим авторитетом в Америке в области использования и потребления бетона, бетонная промышленность Соединенных Штатов создает более 550 000 рабочих мест во всех штатах и ​​приносит миллиарды долларов годового дохода. Это промышленное, коммерческое и жилое строительство. Фигуры также учитывают проекты, сделанные своими руками, такие как установка брусчатки для патио и строительство подпорной стены из бетонных блоков.

    Как профессионалы, работающие с бетоном, чтобы заработать на жизнь, так и воины на выходных, наслаждающиеся практическим опытом работы с бетоном, имеют общие потребности.Одна из этих потребностей — найти подходящий крепеж для бетона, когда вам нужно что-то прикрепить к основному материалу. Вам нужно будет выбрать подходящий крепеж для бетона, чтобы правильно склеить его.

    Правильный выбор и использование крепежных элементов для бетона требует определенных знаний. Большинство профессиональных бетонщиков имеют многолетний опыт, который учит их, какие типы каменных анкеров и саморезов выбрать в качестве правильного крепежа. Однако, как домовладелец, вы можете быть немного ошеломлены количеством креплений для бетона, которые доступны от ведущих американских производителей, таких как Simpson Strong-Tie или Hilti.Если да, то вот удобное руководство по выбору и использованию крепежа для бетона.

    Бетон и основы крепежа для бетона

    Крепление бетона — это больше, чем наука. Это ближе к ремеслу. Как и в случае каменной кладки, кирпичной кладки и укладки бетона, в работе с крепежными элементами для бетона также существует множество переменных. Во-первых, сами застежки. У каждого типа есть свое предназначение или цель. Кроме того, для крепления крепежа используется множество инструментов. Наконец, сочетание правильных крепежных элементов и инструментов для бетона для работы с конкретным типом бетонных материалов может составлять искусство.

    Лучше начать, зная, что у вас есть. Во-первых, вы должны знать, какие материалы вы склеиваете и каковы их характеристики. Тогда вы сможете лучше определить, какая застежка подходит для ваших целей. Только после определения базового уровня вы сможете подобрать правильные инструменты и сделать надежное крепление, которое выдерживает вес и прослужит долго. Вот некоторые основы бетона и бетонных креплений.

    • Бетон : Бетон и цемент — две разные вещи.Бетон представляет собой смесь воды, щебня и цементного порошка, которая затвердевает и превращается в строительный продукт. Портландцемент — это сухой порошковый компонент. Это не торговая марка, но это жизненно важный компонент, который вызывает химическую реакцию, называемую гидратацией, которая превращает влажную смесь в твердое вещество.
    • Прочность бетона : При выборе крепежных элементов для бетона важно помнить, что не весь бетон имеет одинаковую прочность. Бетон — это предсказуемое вещество, которому требуется ровно 28 дней, чтобы стать прочным.В этот период бетон называют «зеленым». Затем бетон стареет еще 50 лет, прежде чем стать «старым» или инертным.
    • Бетон на сжатие : Бетонные смеси различаются по прочности на сжатие. Вы можете рассчитать этот показатель, учитывая соотношение цементного порошка к заполнителю. Как показывает практика, чем больше портландского порошка содержится в смеси, тем выше или выше будет ее прочность на сжатие. Большинство товарных бетонных смесей имеют диапазон от 2500 до 3200 фунтов на квадратный дюйм после 28-дневного периода отверждения.
    • Бетонная нагрузка : Этот показатель относится к весу или нагрузке на деталь, которую вы собираетесь прикрепить к бетонной конструкции. Например, вы можете прикрепить лестницу или патио к стене блока Аллана. Вам нужно будет рассчитать нагрузку и определить, выдержит ли ее прочность на сжатие вашего бетона. Затем вы можете выбрать правильный размер крепежа для бетона для работы с основным материалом и насадкой.
    • Типы бетонных нагрузок : Также важно учитывать типы бетонных нагрузок при выборе крепежных элементов для бетона.Есть пять категорий нагрузки. Статическая нагрузка — это постоянная гравитационная сила, которая не движется. Динамические нагрузки возникают, когда что-то движется или вибрирует. Ударные нагрузки возникают при столкновении объектов. Растягивающие нагрузки возникают, когда силы пытаются вытащить застежку из ее анкера, а срезающие нагрузки возникают, когда силы проходят через поверхность между застежкой и ее склеиваемыми поверхностями.
    • Толщина бетона : Бетонные изделия — это трехмерные объекты. У них есть высота, ширина и длина.Вы можете рассматривать все три размера как толщину, в зависимости от того, где вы пытаетесь прикрепить к ним объект. Толщина очень важна при выборе застежки. Крепеж должен соответствовать минимальной толщине основного бетонного материала, чтобы обеспечить достаточную удерживающую способность.
    • Бетонные материалы : В Америке строители используют четыре основных типа бетона. Первый — это монолитный бетон, заливаемый одной массой. Во-вторых, это бетонные блоки или блоки.Это отдельные компоненты, которые складываются вместе. В-третьих, кирпичи. Это более легкие бетонные детали, которые плохо поддаются сверлению и установке крепежа. Четвертый — бетонный раствор. Строители смешивают влажный раствор и дают ему высохнуть, склеивая блоки или кирпичи. Если вы планируете прикрепить крепеж к кирпичу, убедитесь, что вы вставляете в раствор, а не в кирпичную кладку.

    Найти дилера

    Выбор правильного бетонного крепежа

    Теперь, когда вы знаете, с какими бетонными материалами вы работаете и некоторые их свойства, пора перейти к процессу выбора крепежа.Вы должны подобрать подходящий крепеж в зависимости от типа используемого бетона, его прочности, толщины и нагрузки, которую вы поддерживаете. Следующим шагом в выборе лучшего крепежа является определение материалов, из которых он изготовлен. Как и в случае с бетоном, не все крепежи одинаковы.

    Помимо критических факторов, таких как сдвиговые и растягивающие нагрузки, есть вещи, которые необходимо знать о реакциях между бетонными смесями и материалами крепежа. Три основных задачи — это преодоление коррозии или ржавчины, предотвращение химических реакций и предотвращение электролиза.Все три условия сломают крепеж, если вы используете неправильные комбинации материалов. Вот основные материалы для крепежа бетона на выбор.

    • Стандартная сталь : Необработанные стандартные стальные крепежные детали встречаются довольно редко. Это связано с тем, что реакции бетонного материала в результате ржавчины, химической эрозии и электролиза быстро разрушают стандартную сталь, что приводит к ее разрушению.
    • Горячеоцинкованная сталь : Оцинкованная сталь, являющаяся шагом вперед по сравнению со стандартной сталью, обладает хорошей стойкостью к ржавчине и электролизу, но процесс цинкования снижает некоторую прочность.
    • Нержавеющая сталь : Хороший выбор для наружных и влажных условий. Нержавеющая сталь содержит добавку хрома и никеля, что делает ее невосприимчивой к коррозии и другим разрушающим силам.
    • Свинец : Многие винтовые и клиновые анкеры средней и высокой прочности используют свинцовые стержни со стальными винтами или болтовыми вставками. Свинец противостоит всем обычным угрозам со стороны конкретных химикатов и реакций.
    • Цинк : Подобно свинцу, цинк обладает превосходными свойствами противостоять коррозии, химическим реакциям и угрозам электролиза, присущим бетонным изделиям.Производители крепежа обычно используют цинк для гальваники винтов, болтов, стержней и клиновых вставок, а не изготавливают крепеж целиком из цинка.
    • Пластик : Для легких условий эксплуатации пластиковые вставки являются популярной частью крепежных элементов для бетона. Пластик не ржавеет, не гниет и не разрушается в результате реакции бетона. Тем не менее, слабость пластика лучше всего подходит для него, поскольку втулки, вставляемые в бетон, крепятся простыми винтами.

    Специальные бетонные крепежные изделия и их применение

    На американском рынке доступны сотни различных крепежных элементов для бетона.Например, одна только компания Nitterhouse Masonry & Hardware имеет 290 отдельных элементов крепежа для бетона в нашем инвентаре. Этот обширный выбор включает в себя легкие, средние и сверхпрочные крепежи. Он также включает в себя широкий ассортимент крепежных элементов из стандартной стали, горячеоцинкованной стали, нержавеющей стали, свинца, цинка и пластмассы практически для любого возможного применения в бетоне.

    Помимо того, что компания Nitterhouse Masonry & Hardware является одним из ведущих производителей бетонных блоков и блоков в Америке, она предлагает полную линейку крепежных элементов, совместимых с производимыми бетонными изделиями. Вот несколько примеров того, какие крепежи для бетона и шурупы для каменной кладки вы найдете на складе Nitterhouse.

    • Анкер-шуруп Tapcon® с шестигранной головкой — 24100 : Это популярный крепежный элемент для бетона для легких и средних нагрузок. Примеры использования анкеров Tapcon® включают простые работы, такие как прикрепление осветительных приборов к швам из кирпичного раствора, размещение почтовых ящиков на блочных стенах или прикрепление кронштейнов для стеллажей к проекту открытого патио. В винтах Tapcon® нет вставок.Вам нужно только просверлить отверстие, и они саморезуются, чтобы закрепиться.
    • Винтовой анкер Tapcon® Phillips для бетона — 24350 : Эти самонарезающие крепежные детали для бетона представляют собой тип анкера, аналогичный винтам 24100, за исключением того, что для них требуются отвертки с крестообразным шлицем вместо инструментов с шестигранной головкой. Основное преимущество головок Phillips заключается в том, что они сидят заподлицо или могут зенковать, а не сидят открытыми, как изделия с шестигранной головкой. Винты с крестообразным шлицем лучше всего подходят для деликатных деталей, таких как монтаж декоративных номеров домов или перил.Они также популярны для защиты водостоков и водостоков.
    • Клиновой анкер HILLMAN Power Stud — 371946 : Hillman — отличная торговая марка в сфере производства крепежных изделий для бетона. Эти клиновые анкеры представляют собой универсальные крепежные детали для средних нагрузок. Они часто используются в строительных изделиях, где навесное оборудование является временным. Эти застежки съемные и могут выдерживать многократное использование от работы к работе.
    • Анкер HILLMAN с клиновым болтом — 372182 : Идеально подходит для креплений с тяжелыми нагрузками, например, для крепления стрингеров лестницы к блочным стенам или опорных балок настила к бетонным стенам, эти прочные крепежные элементы подвергаются термообработке из высокоуглеродистой стали с цинкованием для предотвращения коррозии. и другие конкретные реакции.Благодаря специально разработанной двойной резьбе анкеры WedgeBolt не проворачиваются и не скручиваются в просверленном отверстии во время затяжки.
    • Клиновой анкерный болт с красной головкой — 50097 : Клиновой анкер с красной головкой — ваше решение многих проблем с креплением бетона в обычных жилых помещениях. Это крепление для легких и средних нагрузок, изготовленное из коррозионно-стойкой нержавеющей стали. Примеры использования — прикрепление деревянных планок к бетонным блокам или стыкам раствора, или деревянным плитам к бетонным полам.Это составные анкеры в комплекте с расширительной втулкой, хвостовиком, гайкой и шайбой.
    • Забивной анкер HILLMAN — 372083 : Вот еще один превосходный бетонный крепеж марки HILLMAN, разработанный для средних и тяжелых работ, таких как крепление ригелей настила к бетонным стенам. Для этого приложения требуется просверлить отверстие в бетоне, а затем вставить вставной анкер, который расширяется и фиксирует любую нагрузку, которую вы к нему прикрепляете. Они идеально подходят для скрытого монтажа к бетонной или блочной кладке.
    • Шипованный анкер HILLMAN для бетона — 371182 : Шипованный анкер — один из самых простых крепежных элементов для бетона. Это цельный дизайн, похожий на кривой гвоздь с грибовидной головкой. Однако не позволяйте внешнему виду обмануть вас. Эти шиповые анкеры идеально подходят для таких тяжелых работ, как прибивание грязевых пластин к зеленому бетону. Оцинкованная сталь делает их долговечными во влажных условиях.
    • Ребристый пластиковый анкер HILLMAN PHP SMS — 5109 : Ребристый пластиковый анкер для легких работ.Вы будете использовать их при нагрузках с небольшой силой сдвига или при минимальном растягивающем давлении. Примеры — развешивание картин на кирпичных блоках и вывески на бетонных стенах. Пластиковые анкеры недороги и являются идеальным компромиссом, когда не важен вес, а бюджет.
    • Анкер-ходовой винт HILLMAN — 5084 : Эти небольшие, но прочные крепежные детали для бетона являются «рабочей лошадкой» для многих работ. Они удивительно прочные для своего размера и легко справляются с удерживающей способностью средней мощности.Их свинцовый состав делает эти анкеры-шурупы почти пуленепробиваемыми в бетонных блоках, строительных швах и при монолитных работах.
    • HILLMAN Анкер с шарнирным болтом — 5021 : Для пустотелых стен в бетонных кирпичах ничто не сравнится с анкерным болтом. Вы просверливаете отверстие нужного размера в блоке и вставляете анкер. Переключатель расширяется внутри блока и захватывает внутреннюю стенку, когда вы затягиваете болт. Анкеры с поворотным болтом идеально подходят для поддержки любого веса там, где стандартная втулка не подходит для тонкостенных конструкций.

    Крепежные детали для бетона и шурупы для кирпичной кладки для интересных деталей

    Если есть проблема с крепежом в бетоне, у Nitterhouse Masonry & Hardware есть решение. Будь то болт для пустотелой кирпичной стены, шипованный анкер для подоконника или саморез Tapcon® для кирпичной кладки для патио на открытом воздухе, у Nitterhouse есть подходящий крепеж для бетона в наличии. Это включает в себя прикрепление любого материала к проектам в том, что мы называем нашими «Вдохновляющими произведениями».Вот несколько примеров того, что Nitterhouse Masonry может сделать для вашего дома и ландшафта.

    • Backyard oasis : Особые особенности включают легкие и легко перемещаемые садовые стеновые блоки. Вы можете создавать множество узоров и стилей, и они отлично подходят для костров.
    • Домашняя игровая площадка : Используйте не требующие особого ухода и легкие блоки для жилых или коммерческих детских развлекательных пространств. Нет никакого обслуживания, и они длятся вечно.
    • Открытый камин и бар : Можете ли вы представить себе камин и бар на заднем дворе? Вы можете воплотить это в реальность с помощью вдохновляющего изделия Nitterhouse, сделанного из красивого шпона или блока Allan.
    • Камень из шпона внутри и снаружи : CutStone идеально подходит для создания красивых деталей, таких как стены, фонтаны или колонны внутри или снаружи вашего дома. Вдохновение Nitterhouse позволяет создавать именно то, что вы хотите, используя красивые естественные цвета.

    Свяжитесь с Nitterhouse Masonry & Hardware, чтобы найти дилера

    Вы можете легко получить желаемый вид, вдохновившись продукцией от Nitterhouse Masonry & Hardware. Мы обслуживаем государства Центральной Атлантики с 1923 года. За это время мы создали обширную дилерскую сеть, чтобы предоставить вам все ваши крепежные детали для бетона и другие проблемы, связанные с каменной кладкой. Дилеры Nitterhouse надежно работают в мире бетона, и мы готовы помочь вам любым возможным способом.

    Свяжитесь с Nitterhouse Masonry & Hardware сегодня. Наш номер телефона 717-267-4500. Или вы всегда можете связаться с нами через Интернет.

    Профессиональное сверление кирпича и бетонных стен

    Как часто вы хотите вешать картины или устанавливать полки? Незнание, что делать, или могут возникнуть проблемы, если пирсинг ослаблен или не может выдержать вес. Прежде всего, нам нужно знать, из чего сделана стена, из которой будет проходить пробивка. Для домов и квартир большинство из них — это кирпичные стены, стены из бетонных блоков, стены из газобетона и бетонные стены.Для каждого типа стены необходимо правильно подобрать шурупы и анкеры. Давайте посмотрим, какие варианты настенного крепления , сверление подходят для вашего применения?

    Саморезы и анкеры

    Эти винты и анкеры из ПВХ подходят для крепления каменных и бетонных стен. Обычное использование, которое не поддерживает большой вес. В среднем этот тип шурупов и анкеров может выдержать вес не более 10-20 кг на точку, например, небольшую полку или подвесную рамку для картин.Установленные с помощью сверла того же размера, что и анкеры, после затяжки винтов винты расширяются и закрепляются в стене.

    Саморезы для бетонных блоков

    Разница между анкерным бетонным блоком и анкерами состоит в том, что он сделан из более жесткого и прочного пластика, чем ПВХ. И есть много частых зубчатых канавок, предназначенных для склеивания пористых бетонных блоков, которые используют ту же установку, что и винты и пластиковый анкер. Но он может выдерживать больший вес, чем анкеры из ПВХ, примерно не более 30 кг на точку.

    Винт и анкер для газобетона

    Этот тип буровой установки разработан специально для более популярных стен из пенобетона и в конструкции используется вместо каменной кладки. Скалыватель имеет острую зубчатую форму, которая подходит для сверления прочного бетона с мелкой текстурой, как губка. Этот набор винтов и анкеров может выдержать максимальный вес 35 кг на точку установки. Сделайте так же, как шурупы и пластиковые анкеры.

    Крепежные винты по бетону

    Этот тип винта разработан с большой резьбой и изготовлен из высококачественной стали, которая является жесткой. При установке используйте сверло, чтобы просверлить пилотное отверстие. Выбрав сверло диаметром примерно на 1,5-2 мм меньше, чем корпус винта, его можно завинтить отверткой или гаечным ключом без необходимости установки каких-либо анкеров, поскольку резьба винта твердая и предназначена для увеличения адгезии к резьбе. бетон, но его нельзя использовать с кирпичной стеной, которая не такая прочная, как бетонная стена.Текстура кирпича оторвется. Преимущество этого типа шурупов в том, что нет необходимости сверлить большие отверстия в твердой бетонной стене.

    Что довольно сложно и может выдержать большой вес, например, винт № 10, имеющий длину 4,8 мм, длину 20 мм, может выдержать 100 кг.

    Расширительный узел с анкером для бетонных стен

    Этот тип буровой установки предназначен для работы с бетоном. Сосредоточьтесь на точках, которым нужно получить большой вес. В том числе при установке бетонных полов или потолков. Для анкеров используются самые разные материалы.Стальной анкер для внутреннего использования. Для наружного применения подходят свинцовые анкеры и анкеры из нержавеющей стали. Для использования в основном используйте 2 стиля. Первый тип представляет собой набор винтов со стопорной втулкой, способный выдерживать до 90 кг веса на точку крепления путем сверления отверстий, равных размеру анкеров. Вставьте анкеры, а затем затяните болты, которые удлинят втулку и прикрепят ее к стене.

    Для второго типа — это забивной анкер, который может выдерживать очень большой вес по сравнению с размером.Например, дюйм длиной 1 ยาว дюйма может выдержать до 400 кг, но он будет использоваться для сверления отверстий и закопанного анкера, как и другие буровые инструменты. Но для установки анкера требуется специальный молоток, чтобы расширить анкер.


    Во всех упомянутых типах шурупов для настенного монтажа, хотя сколько шурупов и болтов может выдержать вес? Есть еще другие переменные, которые следует учитывать, такие как размер и длина винтов и анкеров. Количество анкерных точек, которые помогают распределять усилие, и еще один важный параметр — прочностные свойства проникающей стены.Независимо от того, насколько прочна буровая установка. Если стена не выдержит ее, она также ослабнет.

    Следовательно, рассмотрите эти элементы перед установкой или используйте квалифицированного специалиста для установки оборудования или вещей, которые необходимо закрепить на стене.

    Спросите о дополнительных услугах
    Facebook: Home Service by HomePro : m.me/Homeservicebyhomepro
    Line: https://lin.ee/uN8D4Zl или @Homeproservice
    Call Center: 1284
    Mobile приложение:     https: // бит.ly / 372RTMT
    Продвижение: https://bit.ly/3Bj8Yzs

    โปรด ให้ คะแนน บทความ ของ เรา

    [ทั้งหมด: 0 เฉลี่ย: 0]

    Как закрепить бетонные крепления к блочной стене

    Закупка анкеров
    Во многих случаях в строительстве бетонные анкеры должны быть прикреплены к бетонному блоку, чтобы удерживать приспособление или какой-либо предмет. При установке этих бетонных анкеров необходимо соблюдать особую осторожность, чтобы обеспечить безопасное и правильное крепление.При креплении к бетонным блокам необходимо учитывать ряд специфических соображений. Они включают в себя, в какую часть блока сверлить, а также какой тип привязки лучше всего подойдет для конкретного приложения.

    Что такое бетонный блок?

    Бетонный блок, цементный блок, фундаментный блок или бетонная кладка (CMU) — это большой прямоугольный блок, используемый в основном при возведении стен. Бетонные блоки изготавливаются из сборного железобетона, то есть портландцемента, воды и заполнителя.Заполнитель, используемый для блоков высокой плотности, обычно представляет собой песок и / или мелкий гравий. Блоки с меньшей плотностью, более известные как шлакоблоки, могут быть произведены с использованием огарки в качестве заполнителя. Затем эти блоки укладываются слоями и штабелируются вертикально, образуя стену, и скрепляются бетонным раствором.

    Определите, где в блоке должен быть размещен якорь

    Прежде чем выбрать подходящий анкер для конкретного применения, необходимо подумать, где в блоке должен быть расположен крепежный элемент.Будет ли крепеж размещен в (а) шве из раствора, (б) в твердой части блока или (в) в полой части бетонного блока? В некоторых приложениях каждый крепеж может быть размещен в одной и той же части блока, в то время как другие установки требуют, чтобы каждый фиксатор был размещен в разных частях блока.

    Технический совет:
    Все анкеры, за исключением винтов по бетону, действуют наружу. Якорь, оказывающий это давление на неподдерживаемую кромку, уменьшает значения удержания якоря.

    Каждая секция имеет уникальные преимущества и недостатки. Крепление в растворный шов может быть отличным вариантом в зависимости от качества и количества раствора, использованного для установки блока на место. Сплошные секции блока обычно обеспечивают наилучшее качество крепления. Это будет зависеть от расстояния крепежа до неподдерживаемого края полости и качества материала, из которого изготовлен блок. Полая часть блока — наименее желательная секция блока, которую нужно закреплять, но иногда ее нельзя избежать.При установке в полую секцию блока следует учитывать несколько факторов:

    (1) При сверлении блока перфоратором блок расколется. Это приводит к образованию пространства в форме конуса, при этом конец конуса находится ближе всего к поверхности блока.
    (2) При вставке анкера в эту область, будь то крепеж, оказывающий давление, или бетонный винт, вбивающий резьбу в основной материал, значения удержания будут уменьшены или исчезнут.
    (3) Крепеж не должен проникать через стену в саму полость.

    Определите тип груза, прикрепляемого к

    Следующим шагом в процессе является определение типа нагрузки, которая будет закреплена. Технический совет:
    Вибрационная нагрузка:     Приложение, которое имеет постоянное движение. Пример: табличка на стене из блоков снаружи на ветру.
    Ударная нагрузка:     Приложение, в котором нагрузка будет добавляться и сниматься. Пример: бампер дока, где грузовик подъезжает к доку и врезается в бампер.Есть три вопроса, которые помогут определить тип нагрузки, которую создает каждое приложение:

    (1) Насколько тяжел элемент, который крепится к блочной стене?
    (2) Будет ли нагрузка вибрационной?
    (3) Будет ли нагрузка размещена там, где может возникнуть ударная нагрузка?

    Определите необходимый тип анкера

    Наконец, необходимо определить тип крепежа, необходимый для данного применения. Доступны четыре варианта, которые можно использовать в бетонном блоке:

    (1) Анкер-шпилька: в месте, где шпилька будет выступать из стены.Пример: Анкер-гильза
    (2) Молотковый анкер: где шпилька не выступает из стены, для придания законченного вида. Пример: Hammer Drive, Nylon Nail-It
    (3) Анкер с внутренней резьбой: винт вставляется в анкер для придания законченного вида. Пример: Машинный анкер-шуруп, анкер-отстойник, одинарный распорный анкер, двойной распорный анкер, винтовой анкер из свинцовой древесины
    (4) Винт по бетону: вкручивается непосредственно в блок для придания законченного вида

    При использовании анкера с шпилькой, анкера с внутренней резьбой или шурупа для бетона приспособление или закрепляемый элемент можно удалить в любое время с незначительным повреждением бетонного блока или без него.Однако молотковые анкеры устанавливаются постоянно. Удаление этих креплений сильно повредит бетонный блок и, возможно, приспособление.

    Типы анкеров, которые можно использовать в бетонных блоках

    Анкер-шпилька — крепление будет съемным
    Анкеры-гильзы бывают самых разных размеров для применений, попадающих в эту категорию. Анкеры диаметром от 1/4 «до 5/16» достаточно для большинства легких условий эксплуатации, в то время как диаметры 3/8 «и 1/2» подходят для большинства условий средней нагрузки.Анкеры-гильзы диаметром 5/8 дюйма и 3/4 дюйма обычно считаются усиленными анкерами. Каждый раз, когда бетонные анкеры используются для тяжелых нагрузок, следует консультироваться с инженером. Этот анкер очень универсален, так как существует широкий диапазон длин, позволяющих прикреплять материалы различной толщины к блочной стене. Якорь с гильзой также выпускается с различными типами головок — с шестигранной головкой, плоской потайной головкой и желудь или с круглой головкой для эстетики.

    Молотковый анкер — крепление будет несъемным
    Молотковый привод и нейлоновые анкеры с гвоздем — это два крепежных элемента, которые попадают в категорию молоткового типа.Ни один из этих анкеров не приводит к выступанию стойки из стены. Оба эти анкера в основном несъемные. Они просты в использовании, но их следует использовать только в легких условиях, потому что единственный доступный диаметр составляет 1/4 дюйма. Якорь с молотковым приводом изготавливается с низким профилем с грибовидной головкой, а нейлоновый гвоздь-он-якорь доступен с тремя головками. стили — грибовидная, круглая и плоская с потайной головкой.

    Анкер с внутренней резьбой — крепление будет съемным
    Существует ряд анкеров с внутренней резьбой.Выбор анкера будет зависеть от типа болта, вставляемого в анкер, а также от качества основного материала. Размеры этих анкеров определяются внутренним диаметром анкера, который является размером болта, который будет в него вставлен. Различные анкеры с внутренней резьбой и их уникальные характеристики перечислены ниже:

    Для анкера с машинным винтом требуется болт с машинной резьбой и крупной национальной резьбой. Например, для крепежных винтов 1/4 «-20 требуется болт 1/4» с резьбой 20 на дюйм.Этот анкер также необходимо установить в основной материал с помощью установочного инструмента подходящего размера. Винтовые анкеры 1/4 «и 5/16» следует использовать для легких условий эксплуатации, а 3/8 «и 1/2» — для средних. Крепежные винты диаметром 5/8 дюйма и 3/4 дюйма обычно предназначены для тяжелых условий эксплуатации.

    Для анкеров

    с растягивающимся экраном требуется винт с растяжкой. Анкеры Lag Shield доступны короткой и длинной длины. Длина защитного экрана обычно определяется качеством основного материала.Экран с длинным запаздыванием обычно используется, когда качество основного материала вызывает сомнения. Дополнительная длина щита с длинным запаздыванием увеличивает его способность работать должным образом. Анкеры для экрана с задержкой на 1/4 «и 5/16» могут использоваться в легких условиях, 3/8 дюйма и 1/2 дюйма для средних условий и 5/8 дюйма и 3/4 дюйма для тяжелых условий.

    Одинарный распорный анкер и двойной распорный анкер требуют использования крепежа с машинной резьбой и крупной национальной резьбой. Оба анкера хорошо работают с большинством основных материалов.Двойной распорный анкер следует использовать в приложениях с сомнительным качеством основного материала. Как одинарные, так и двойные распорные анкеры бывают разных диаметров, что позволяет использовать их в самых разных областях применения. 1/4 «и 5/16» следует использовать для легких типов нагрузок, 3/8 «и 1/2» для средних нагрузок и 5/8 «и 3/4» для более тяжелых нагрузок.

    Анкеры-шурупы Leadwood изначально изготавливались из свинца. Эти бетонные анкеры теперь производятся из материала под названием Zamac — более мягкого, неагрессивного металла.Этот крепежный элемент используется в легких условиях, поскольку он доступен только для диаметра 5/16 дюйма. Анкер-шуруп для свинцового дерева требует использования шурупа для листового металла. Как и у шурупов для листового металла, эти анкеры также обозначаются используемым калибром проволоки. для изготовления винта — № 6, № 8 и т. д. Доступны разные длины для каждого диаметра и могут использоваться в приложениях с множеством требований к заделке.

    Шуруп по бетону — крепление будет съемным.
    Шурупы по бетону предназначены для вбивания резьбы в базовые материалы из бетона, кирпича или блоков.Они хорошо работают в строительных швах, а также в сплошных и пустотелых секциях блока при малых нагрузках. Они доступны в широком диапазоне длин диаметров как 3/16 дюйма, так и 1/4 дюйма. Доступны головки двух различных типов — шестигранная и плоская крестообразная для зенковки.

    Все описанные выше крепежные детали подходят для использования в бетонном блоке — будь то сплошная секция блока, пустотелая секция или шов из раствора. Эти крепежные детали могут использоваться в приложениях с легкой или средней нагрузкой с невибрационной, неударной нагрузкой .

    Хотя некоторые из перечисленных выше креплений могут подходить для тяжелых нагрузок, не рекомендуется крепить тяжелый груз к бетонному блоку . Прочность и целостность блока будут ограниченными и, скорее всего, выйдет из строя при слишком большой нагрузке. Сверхмощные, невибрационные, неударные нагрузки потребуют крепежа с помощью сквозных болтов или бетонного крепежа на основе эпоксидной смолы. Вибрационные и ударные нагрузки также потребуют системы крепления на сквозных болтах, бетонного эпоксидного анкера или монолитного крепежа.Если в вашем приложении требуется какой-либо из этих способов крепления, всегда следует проконсультироваться с инженером .

    Дополнительная информация

    Многие строительные объекты и приложения требуют крепления к бетонному блоку. Прежде чем приступить к работе, важно выбрать правильный тип бетонного анкера, а также определить, в какой части блока закрепить нагрузку. Если вы потратите время на принятие правильных решений, это обеспечит безопасное и эффективное закрепление. Существуют анкеры, которые можно использовать в широком спектре приложений.Тип нагрузки также будет определяющим фактором при установке бетонных анкеров. При наличии необходимых знаний, исследований и немного терпения закрепление бетонных крепежных элементов к блоку может оказаться простым процессом.

    Закупка анкеров
    Во многих случаях в строительстве бетонные анкеры необходимо прикреплять к бетонному блоку, чтобы удерживать приспособление или какой-либо предмет. При установке этих бетонных анкеров необходимо соблюдать особую осторожность, чтобы обеспечить безопасное и правильное крепление. При креплении к бетонным блокам необходимо учитывать ряд специфических соображений.Они включают в себя, в какую часть блока сверлить, а также какой тип привязки лучше всего подойдет для конкретного приложения.

    Армопояс в доме из газобетона с мансардой. Правильное крепление мауэрлата к газобетону — возможные варианты, проверенные на практике. Армопояс: особенности конструкции

    Схема крепления стропил

    Мауэрлат — это часть кровли любого сооружения, представляющая собой брус, укладываемый поверх внешней стены по всему периметру.

    Его назначение — равномерное распределение нагрузки от кровельной системы на всю поверхность несущих стен. Он может быть деревянным или металлическим. В случае использования металлического мауэрлата берутся готовые изделия: двутавр, швеллер, уголок.

    Для выполнения своей функции мауэрлат должен быть надежно закреплен. Есть два способа: крепление мауэрлата к газобетону без армированного пояса и с армированным поясом.

    Крепление мауэрлата с армопоясом

    Используя газобетон в качестве основного материала для кладки стен, необходимо понимать, что он не сможет выдержать нагрузку стропильной системы и кровли, поэтому создание армированного пояса обязательно.

    Назначение и размер армопояса

    Армопояс — замкнутая конструкция из железобетона, проходящая по периметру конструкции. Назначение армопояса:

    • предотвращение деформации несущих стен;
    • придает дополнительную жесткость конструкции из газобетона;
    • равномерное распределение нагрузки по поверхности стен.

    Армопояс — это фундамент кровельной системы.Размеры бронепояса зависят от ширины стен, для газобетона ширина бронепояса составляет около 25 см, при этом крайний ряд выкладывается П-образными блоками, которые в дальнейшем будут выступать в роли опалубки для заливки. бетонный раствор.

    Важно! Армойас должен быть сплошной монолитной конструкцией!

    Подготовленная опалубка перед бетонированием

    Армопояс устройство техники:

    1. Устройство опалубки по периметру здания.
    2. Изготовление бронепояса из бетонных блоков.
    3. Сборка каркаса из арматуры.
    4. Установка шпилек для крепления.
    5. Заливка блоков бетоном.
    6. Снятие опалубки после застывания бетона.

    После того, как армопояс будет готов, а опалубка снята, можно приступать непосредственно к креплению мауэрлата.

    Как крепить мауэрлат к газобетону

    Устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность зависят от правильного крепления к несущим стенам и стропильной системе здания.

    Мауэрлат должен быть из того же материала, что и стропильная система. Если используются металлоконструкции, то в качестве мауэрлата применяют металлические балки, швеллеры, уголки. Для деревянной стропильной системы мауэрлат будет из деревянных балок. Сечение балок зависит от расчетной нагрузки, типа кровли и диаметра стропильных балок.

    Перед установкой деревянного мауэрлата на газобетонные блоки необходимо обработать деревянные балки антисептическим раствором, защищающим древесину от насекомых и гниения.Также желательно обмотать бруски слоем гидроизоляционного материала. Для этого можно использовать гидроизол, эластоизол, гидростеклоизол, стеклоомаст. Эти материалы не утяжелят конструкцию и создадут слой дополнительной влагоизоляции.

    Мауэрлат крепится к стенам из газобетона с помощью анкеров, шпилек или металлической проволоки. При укладке балок необходимо соединить их в местах стыков металлическими скобами.

    Схема крепления с помощью шпилек (справа) и скоб (слева)

    Далее нужно прикрутить стропила к мауэрлату.Соединение происходит распилом, распилом, распилом, но при этом должно занимать не более 25% древесины. Крепление производится саморезами, болтами, уголками, металлическими пластинами и пенополиуретаном.

    Основные способы крепления, начиная с предпочтительного:

    • Крепление шпильками. Этот вид крепления может использоваться при возведении как простых одноэтажных построек, так и вспомогательных построек: бань, летних кухонь, гаражей, хозяйственных построек, небольших загородных домов.Этот метод крепления является предпочтительным для большинства зданий.
    • Крепление химическими анкерами. Стыковка балок с газобетоном осуществляется специальным химическим клеем: «жидким дюбелем», вклеенным анкером и др. Состав изготовлен на основе полимеров и содержит клеи в виде синтетических смол. В стене из газобетона делается отверстие как для обычного анкера, которое заливается клеем, затем в подготовленное отверстие вставляется стержень (арматура), на который затем устанавливается мауэрлат.Прочность такой конструкции довольно высока, однако при большом периметре мауэрлата такой способ будет стоить дорого.
    • Крепление стальной проволокой. Этот способ можно использовать, если еще на этапе кладки стен между газобетонными блоками была вставлена ​​металлическая проволока. В мауэрлате проделываются отверстия, куда вставляется проволока и выполняется обвязка. Очень важно, чтобы количество стяжек было не меньше количества поддерживаемых стропил.

    Крепление мауэрлата к газобетонной стене без армопояса

    В соответствии со СНиП, крепление без предварительного устройства бронепояса допускается только в исключительных случаях.Газобетон не является достаточно прочным материалом, и не выдержит дистанционной снеговой нагрузки, а также динамической ветровой нагрузки, поэтому армированный пояс необходим!

    В некоторых случаях крепление мауэрлата к стенам из газобетонных блоков возможно без устройства армированного ремня. Это значительно снижает стоимость и ускоряет строительство. Однако это возможно при соблюдении следующих условий:

    • в качестве основы используется легкий деревянный брус сечением не более 20 см;
    • древесина будет усилена металлическими элементами: замками, гвоздями, металлическим профилем;
    • снеговые и ветровые нагрузки в вашем районе незначительны;
    • конструкция стропильной системы исключает распорные нагрузки.

    Мауэрлат располагается на расстоянии 0,5-1 см от внешнего края несущей стены, а для его крепления на газобетон используют шпильки, химические анкеры или стальную проволоку.

    Продолжаем традиционную серию статей от профессиональных строителей. Сегодня мы поговорим о том, как сделать армопояс под крышу дома из газобетона или пеноблока своими руками.

    Меня зовут Ростислав, мне 37 лет, я строитель с двенадцатилетним стажем.Я начинал на стройке помощником, как и все. Он работал по принципу: «принеси, подай, держи и не мешай». Но время шло, я вырос — с годами и профессионально, приобрел личный инструмент, начал работать самостоятельно.

    Мое первое правило при выполнении любой задачи — тщательно подготовить материал и инструменты для достижения отличного конечного результата.

    Сегодня при строительстве частных домов и хозяйственных построек очень часто стали применяться газовые или пеноблоки.Я согласен с тем, что этот материал обладает хорошими характеристиками для сохранения тепла в помещении и быстрого монтажа, но есть одна важная особенность:

    — этот материал не выдерживает длительного точечного давления, которое создается нагрузкой на пол и давлением атмосферных осадков на здание.

    Но выход есть — это установка бронепояса по всему периметру, включая перегородки, и сейчас разберемся, как это правильно сделать.

    Материалы и инструменты

    Итак, что нам нужно для работы.

    Материалы:

    1. Плита OSB (толщина 10-12мм), количество зависит от длины заливаемого армированного ремня (периметр плюс длина всех перегородок делится на четыре)

    2. Саморез длина 76мм по дереву закаленная

    3. Саморезы длиной 40мм по дереву закаленные

    4. Сетка армированная для кладки. Размер ячейки 50х50мм.Количество квадратных метров в четыре раза больше, чем количество листов OSB.

    5. Резьбовой стержень. Диаметр 10-12мм (количество определяется следующим образом: количество балок перекрытия умножается на количество точек соприкосновения со стенами плюс вдоль стен фронтона каждый метр и умножается на 0,2)

    6. Гайки, которые накручиваются на шпильки выбранного вами диаметра.

    7. Шайбы по размеру: внутренний диаметр — диаметр штифта, а внешний на 10-20мм больше.Чем больше внешний диаметр, тем лучше. Будет большая плоскость сопротивления отрыву.

    8. Цемент (из расчета 400-220кг. На 1м3 товарного бетона)

    9. Щебень фракции 5-20мм (исходя из того, сколько кубометров бетона нужно, столько нужно для щебня)

    10. Перечень реки (исходя из того, сколько кубиков бетона нужно)

    11. Пластификатор для бетона.

    12. Рейка сосновая 25х50мм

    13.Пластиковые зажимы, или вязальная проволока.

    Инструментов:

    1.Hydro уровень

    2. Рулетка

    3. Строительная линия

    4. Карандаш

    5. Ножовка по металлу, или дисковая бензопила, под углом

    6. Отвертка

    7. Болгарка (угловая шлифовальная машина)

    8.Бетоносмеситель

    9. Лопата и пара ведер

    10 мастеров

    11. Строительные леса или строительные леса

    12. Средства индивидуальной защиты:

    (очки, перчатки, обувь)

    Приступаем к укладке армопояса на стены под крышей дома

    1.Итак, с чего начать? И всегда нужно начинать с определения размера и высоты относительно уровня воды.

    Для этого нам понадобится рулетка, бумага, карандаш и водный уровень. С помощью рулетки снимаем длину всех внутренних перегородок и периметр здания, а также размеры по диагонали (размеры по диагонали, которые нам нужны для установки деревянных конструкций и дальнейших роботов), и переносим все это на бумагу в чтобы руководствоваться этими данными в будущем.Следующий этап — съемка высот с помощью гидроуровня. Гидроуровень поможет нам поставить отметки на здании, которые расположены прямо в горизонтальной плоскости. Это действие неудобно выполнять самостоятельно, поэтому работаем вместе. Берем карандаш, наносим произвольную отметку на угол постройки, примерно 1,5 метра от нижнего основания и с помощью гидроуровня и помощника переносим эту отметку на все внешние углы постройки, а также внутри здания во внутренних углах это нам понадобится для построения опалубки в «Горизонт».

    Подробнее о том, как сделать уровень воды и как его использовать.

    2. Определяемся с высотой засыпки армопояса, в моем случае высота засыпки 20 см. Этого вполне достаточно, так как крыша не большая и не сложная. Ориентируясь на этот размер, вырезаем плиту OSB. Плита вырезается на 5-7 см шире, чем высота заливки бетона, в моем случае я разрезал ее на ширину 25-27 см. на всю длину листа. Практика показывает, что ширина бронепояса должна соответствовать ширине кладки, а высота — согласно конструкторской документации.Рекомендуемая высота усиленного основания — около 30 см. Армопояс и уложенный на него мауэрлат должен окружать весь дом.

    3. По внешним углам периметра здания, в последнем ряду кладки Газоблока, вертикально монтируем рейки 25х50 так, чтобы они выступали на 30 см. выше, чем сама кладка. На эти планки с помощью рулетки переносим отметки высоты (такого же размера от отметки уровня воды плюс высота заливки бетона).Кстати, рейки крепятся с помощью саморезов 76мм. Их очень легко вкрутить в блок Пено, и, если их закрутить под углом к ​​горизонту, они хорошо держатся для разделения. По этим отметкам натягиваем леску, это будет наш высотный маяк. Высотный маяк дает нам высоту установки опалубки, так как наша опалубка наборная, то есть состоит из отдельных компонентов.

    Установка опалубки

    4. Установка опалубки … Итак, что имеем: разрезная плита OSB и высотный маяк. Начинаем монтировать опалубку. Для этого нам понадобятся подмости в сборе или подмости, отвертка и хороший помощник. Так как один человек будет выставлять лист OSB так, чтобы верхний край находился как можно ближе к леске и пока партнер держит его, мы закручиваем саморез 76 до нижней части плиты OSB (там, где он входит в блок), но под углом к ​​горизонту примерно 45 градусов. Он легко вкручивается в Газовый блок, но при вкручивании самореза под углом он приобретает большее сопротивление отрыву.Таким образом обходим по всему внешнему периметру, соединяя опалубку между собой через рейку 25х50, и скручивая между собой на угловых стыках.

    Маркировка балок перекрытия (или балок перекрытия)

    5. После установки опалубки по внешнему периметру можно смело переходить к разметке и установке шпилек с резьбой для крепления балок перекрытия. Для этого нам необходимо определиться с шагом стропильной части крыши. В моем случае он был подготовлен под металлочерепицу, и нормы проектирования не позволяют делать шаг стропил более 75 см.Поэтому берем размер скатной длины и делим на количество промежутков так, чтобы значение находилось в диапазоне 65-75 см. В моей ситуации получилось всего десять балок с шагом 72 см. Поэтому на наклонной стороне здания ( наклонная часть здания — это участки периметра здания, где будут установлены стропила) на установленной внешней опалубке карандашом, по нашему расстоянию размечаем места установки шпилек с резьбой, а также в местах, где балка будет лежать на внутренних перегородках.Стоит отметить, что если двускатная часть кровли сделана из деревянной конструкции, то там также необходимо установить мауэрлат, но расстояние между шпильками должно быть 80-100см.

    Кстати, постройки с двускатной крышей по фронтонам делятся на два типа: фронтон, облицованный блоком или кирпичом, или, как в моем случае, деревянный каркас строится на фронтоне из реек и обшивается Плита OSB. В первом случае мауэрлат крепится на бронепоясе только с скатной стороны, а во втором — по всему периметру.

    Установка крепежных шпилек

    6. Подготовка и установка монтажных шпилек. Итак, шпильки. Для чего они нужны? Шпильки используются для быстрого и надежного соединения конструкции раствора с деревянной. Для монтажа потолочных балок используются шпильки диаметром не менее 10 мм.

    Для этого берем шпильку, измеряем высоту нашей заливки, прибавляем высоту потолочной балки, прибавляем 5 см к гайке-шайбе и 5 см, чтобы забить пеноблок, и вырезали его болгаркой.В моем случае разрезаю на кусочки по 45см (5см — в пеноблок, 20см — в заливку, 15см — в балку, 5см-гайка, шайба). Откручиваем гайку на расстоянии 5см, ставим шайбу. и вбейте в середину пеноблока в заранее отмеченных местах до упора шайб в пеноблоке и максимально вертикально. Дополнительно на стойку на расстоянии, где она будет заливаться бетоном, то есть если бетон будет заливать 20 см, то на высоте 15-18 см можно смонтировать дополнительные средства связывания с бетоном, какие-то отходы арматуры или стержня.Как в примере, показанном на фото.

    Изготовление самого армопояса

    7. Итак, когда шпильки установлены, приступаем к изготовлению бронепояса. Для больших фундаментных роботов в армировании используется армирование, но в нашем случае достаточно арматурной сетки кладки с размером ячеек 50х50мм. Если ширина заливки, как в моем случае, составляет 20 см, то мы используем болгарку, чтобы разрезать сетку шириной 60 см. Чтобы сетка полностью покрылась бетонным раствором, мы уменьшили высоту в сторону на 5 см.Берем нашу заготовку и загибаем две стороны по 15 см и центр на угол 90 градусов, чтобы получился параллелепипед с высотой стороны 15 см. В местах, где необходимо соединить стороны, просто связывается вязанием проволочные или пластиковые зажимы. После этого эти заготовки укладываются на пеноблок и также связываются между собой проволокой или струбцинами. В местах установки шпилек нарезают арматурную сетку и привязывают к шпилькам. Это еще больше закрепит шпильки.

    К сожалению, отдельной фотографии армирования нет, но ее видно в левом углу фото.

    8. После завершения установки робота устанавливаем внутреннюю часть опалубки — ту, которая будет внутри здания. Так же, как и внешнюю, монтируем высотную леску, как описано в третьем абзаце этой статьи, и крепим 76 саморезов на вырезанную плиту OSB.

    При установке внутренней и внешней опалубки необходимо закрепить их сверху. Для этого берем рейку 50х25мм и обрезаем ее на ширину заливки (плюс 4см) для лучшей фиксации.

    Сверху на опалубке прикручиваем вырезанный нами рельс с одной стороны к плите OSB, при этом соблюдая размер ширины насыпи (в этом нам поможет рулетка, либо вставлен вырезанный нами шаблон точного размера в середине опалубки) закручиваем саморезы в другую часть рейки так, чтобы скрепить ее через рейку двух стенок опалубки. Такие крепления необходимо устанавливать с шагом не более 40 см. Обязательно нужно контролировать жесткость конструкции.Монтаж осуществляется 40 саморезами.

    Заливаем наш армопояс под крышу дома

    9. Если конструкция опалубки собрана и проверена жесткость и устойчивость конструкции, можно переходить к заливке опалубки бетоном. Для этого нам понадобится бетономешалка, ведра и хороший помощник.

    Следует отметить, что опалубку следует заливать бетоном постепенно, медленно, но желательно заливать весь периметр за один день, так как бетон должен схватываться без перерывов во времени, чтобы избежать трещин в швах.

    Соотношение песка и гравия по норме: одна часть цемента, три части щебня и три части песка. При заливке можно периодически постукивать молотком по стенкам опалубки и утрамбовывать какой-нибудь штифт, чтобы как можно больше выгнать пузырьки воздуха, возникающие при заливке. Если этого не сделать, то после демонтажа опалубки мы увидим, что бетон заливается пористым, а не монолитным, что грозит потерей прочности и сроку службы армопояса.

    Завершающий этап и разборка конструкции

    Стандарты ГОСТ

    говорят нам, что бетон марки 200 набирает полную прочность через 21 день при температуре окружающей среды +10 градусов. Если температура выше, влага из приготовленной смеси испаряется быстрее и цемент не успевает вступить в химическую реакцию, то есть приготовленный бетон не наберет необходимой прочности.

    Вот как у меня получилось.

    На этом комплектуются все наши роботы для установки армопояса под чердачной крышей частного дома. Следуя этим не хитрым советам, установка армопояса не будет такой сложной и непонятной. Все вопросы и дополнения пишите в комментариях. Буду рад услышать ваше мнение.

    Также еще одно видео по начинке армопояса со стороннего ресурса:


    Мы также рекомендуем:

    Вопрос, как крепить мауэрлат к газобетону без армированного ремня, достаточно редкий, ведь такое соединение в строительстве довольно нонсенс.Чтобы понять это, нужно разобраться, для чего нужен армопояс, а также что такое мауэрлат и его предназначение.

    Есть пенобетон?

    Но прежде всего отметим, что строительство домов из газобетона находится на пике популярности, и спрос на этот стройматериал растет. Это означает, что многие сталкиваются с этим при строительстве собственных домов. Что нужно знать о газобетоне:

    • относится к категории пористых материалов;
    • хорошие теплоизоляционные качества;
    • не самое низкое влагопоглощение;
    • хорошая несущая способность;
    • низкая прочность.

    Это последняя характеристика, определяющая возможность или невозможность укладки мауэрлата на газобетон. Потому что пористая структура материала не позволяет ему подвергаться сильным нагрузкам, особенно точечным.

    Что касается самого мауэрлата, то это конструкция, которая укладывается на верхние поверхности стен. Фактически он выполняет функции ленточного фундамента, равномерно распределяя нагрузки с крыши на стены дома. Их делают в основном из деревянных балок минимальным сечением 100х100 мм.Следует добавить, что этот элемент крыши упрощает крепление стропильной системы к стенам.

    Армопояс: особенности конструкции

    Теперь про армопояс. Его основная задача — смонтировать мауэрлат. И если его нет в конструкции возводимого дома, то возникают определенные проблемы, связанные именно с креплением бруса мауэрлата. Есть несколько способов крепления. Их прекрасно используют строители, если дома возводятся из более прочных материалов: кирпича, камня, бетонных блоков.

    Способы крепления

    Итак, мы ознакомились с основными элементами, на которые указывает вопрос, как крепить мауэрлат к газобетону. Осталось разобраться в способах и понять одну важную идею. А по идее, предложенные варианты крепежа следует принять с большим количеством оговорок. Потому что установка мауэрлата на газобетонные блоки без заливки арматурного пояса — мероприятие довольно сомнительное.

    И сколько бы вы ни искали технологии, все они оказываются как минимум малопригодными.И при каждом варианте существует огромное количество противопоказаний. И хотя на некоторых порталах очень много информации о том, что можно уложить мауэрлат на газобетон и закрепить, все в один голос уверяют, что есть определенные критерии, которые необходимо учитывать.

    Например:

    • вы можете использовать этот метод (без бронепояса), если возводимое здание небольшое по размеру;
    • , если крыша представляет собой простую конструкцию, покрытую легкими кровельными материалами;
    • , если в конструкции стропильной системы используются подвесные стропила, которые затягиваются надежными затяжками;
    • при установке многослойных стропильных ног, опирающихся по оси коньковой балки.

    Кстати, последний вариант как нельзя лучше подходит для данной ситуации. Поскольку часть нагрузки от крыши будет приходиться именно на опоры под коньком, это снизит нагрузку на стены. И все же перед тем, как крепить мауэрлат к газобетону, нужно хорошенько подумать, стоит ли этот процесс проводить без заливки бронепояса.

    № варианта 1

    Крепление мауэрлата к газобетону без армированного ремня лучше всего производить стальной проволокой диаметром 4–5 мм, скрученной в 2–4 слоя.Этот метод часто применяется при кладке бруса мауэрлата на кирпичную кладку. Как осуществляется этот процесс. Есть несколько жестких требований:

    • в кладке из газобетонных камней в третьем или четвертом ряду до окончания кладки необходимо проложить проволоку, то есть над проволокой необходимо уложить 3-4 ряда блоков;
    • длина скрутки должна быть такой, чтобы с обеих сторон она доходила до уложенного мауэрлата, перекрывала его и закручивала, создавая крепление;
    • шаг укладки проволоки скрутки равен шагу установки стропильных ног.

    Пример крепления бруса мауэрлата проволокой

    Перед укладкой мауэрлата без армированного пояса на стены из газобетона необходимо выполнить гидроизоляцию торцов стен. Самый простой способ — расстелить рубероид в два слоя. Затем укладывается сам брус. Его необходимо выровнять либо по внешней поверхности стены, либо по внутренней. Горизонтальное выравнивание обязательно. После этого проволочные косы затягиваются монтировкой. Главное, чтобы стяжка была прочной и плотной.


    Пример правильно затянутой проволочной косы с помощью монтировки

    Похоже, это решение проблемы. Но давайте подумаем здраво. Сильная затяжка газосиликатных блоков может привести к растрескиванию материала, особенно при эксплуатации кровли, когда на нее будут действовать ветровые нагрузки. От них проволока будет работать как пила. Но именно этим инструментом подрезают блоки, когда необходимо подогнать их под требуемые размеры.

    То есть этот вариант при кажущемся правильном использовании вызывает большие сомнения.И чем больше мауэрлат затянут проволокой, тем быстрее он будет разрезать блоки.

    Вариант № 2

    Установка бруса мауэрлата без армированного ремня с помощью анкеров и дюбелей. Для крепления предлагается использовать анкер длиной не менее 30 см, лучше 50. Они имеют следующий вид:

    Как осуществляется этот процесс:

    1. После гидроизоляции их верхних концов мауэрлат подвергают кладут на стены.
    2. Через каждые 1-1.В нем 2 м, как и одновременно в газобетонных блоках, проделываются отверстия дрелью и дрелью, диаметр которых подобран диаметру дюбеля для анкера.
    3. Дюбели забиты.
    4. В них вкручиваются анкерные болты.

    Для крепления мауэрлата к газобетону без армированного ремня лучше использовать анкер диаметром не менее 12 мм. И еще — под гайку подберите шайбу большего диаметра.

    Итак, действительно ли этот метод надежен? Если это касалось армирующего пояса из бетонного раствора, то сомнений не было.Это стопроцентно надежное крепление. В случае газобетона даже при использовании длинных анкеров нет уверенности в том, что этот тип крепления сможет выдержать серьезные нагрузки, исходящие от конструкции крыши. Одно дело закрепить на газобетоне полку, шкаф или телевизор, другое дело, когда нагрузки с крыши — это не одна тонна разных материалов.

    № варианта 3

    Крепление мауэрлата к стене из газобетона с помощью шпилек. Здесь используется штифт диаметром не менее 12 мм.Укладывается поперек стены в кладку из блоков на 2-3 блока ниже последнего ряда. Получается, что концы шпильки с резьбой будут торчать из стены с двух сторон. Поэтому его длина выбирается по ширине газобетонной стены.

    В этом случае мауэрлат укладывают на газобетон так же, как и в предыдущих случаях. Но крепление производится скручиванием проволоки. На концах стальной «косички» делают петли, которые надевают на концы шпильки.То есть:

    • сначала надевается одна петля, например, на внешний конец застежки;
    • затягивается гайкой М12 с проложенной под ней широкой шайбой;
    • проволока скрученная перекидывается через стену соответственно и мауэрлат;
    • свободная петля на противоположном конце вставляется в свободный конец шпильки;
    • затяжка с гайкой и шайбой;
    • требуется монтировка, которая закручивает скрутку по бруску мауэрлата, то есть последнюю притягивают к стене.

    Надо отдать должное такому способу крепления мауэрлата к стене, возведенной из газоблоков. Во многом он надежнее. Во-первых, проволока не контактирует с газобетонным материалом. Это означает, что нет нагрузки от скручивания, которая могла бы порезаться. Во-вторых, шпилька укладывается без нарушения целостности блоков, что очень важно для газобетонного материала. Но даже такой вариант не гарантирует стопроцентной надежности крепежа.

    Вариант №4

    Сегодня нужно поговорить об инновационных способах крепления, ведь научно-технический прогресс не стоит на месте и предлагает нам новые материалы, повышающие прочность крепления. Это так называемые химические якоря. По сути, это все тот же металлический крепеж, который вставляется в стену. Но вместо металлического дюбеля в проделанное отверстие заливается двухкомпонентный клей, который при контакте с воздухом быстро полимеризуется, образуя прочное соединение.В него вставляют стальной анкер, пока материал еще не затвердел.

    Сегодня производители предлагают химические дюбели двух типов:

    1. Готовый двухкомпонентный состав в банке, на которую для удобства подачи смеси надета пистолетная насадка.
    2. Состав находится в стеклянной капсуле, которую необходимо вставить в подготовленное отверстие. Затем в него вставляется якорь, который сам разрывает капсулу, тем самым смешивая два компонента друг с другом и создавая условия для их контакта с воздухом.

    Процесс крепления мауэрлата таким способом в точности повторяет технологию с обычными анкерами и металлическими дюбелями, рассмотренную в варианте №2. Только вместо стального дюбеля в подготовленное отверстие вставляется либо капсула, либо состав наливается из жестяной банки. Самое главное в последнем случае — вставить анкер сразу после заполнения монтажного отверстия двухкомпонентным химическим составом.

    Следует добавить, что производители химических анкеров сегодня предлагают разновидности именно для газобетонных материалов.Именно их необходимо использовать для крепления.

    Теперь по поводу надежности крепежа. Это один из самых надежных вариантов. Но нет информации, что кто-то им уже пользовался. Поэтому можно только догадываться. Хотя по идее все должно работать.

    № опции 5

    Здесь используются все те же шпильки, только они устанавливаются вертикально и служат анкерами. К ним привариваются стальные полосы толщиной 5 мм, шириной 50 мм, длиной равной ширине стены.Устройство устанавливается на этапе возведения стены ниже верхней плоскости торца на 2-3 блока. Поэтому важно точно определить длину шпильки. Ориентиром при установке является полоса поперек стены. Лучше использовать вариант, если стены поднимаются из двух блоков, поэтому штыри будут между блоками, не нарушая их целостности.

    Неплохой вариант крепления, один из лучших, но с одним условием — масса кровли не должна быть большой.Нагрузка на стены в этом случае наклонная, поэтому крепеж работает на изгиб. Чем шире полоска в конструкции крепления, тем лучше.

    Обобщение по теме

    Было предложено несколько вариантов крепления мауэрлата без заполнения армопояса. Сложно сказать, как поведет себя вся конструкция, будут ли крепежи надежными. Поэтому рисковать и избегать расходов не стоит. Заполните армопояс и все ваши проблемы сразу решатся.

    При соединении газобетонных блоков с другими элементами конструкции возникают трудности. Обычные застежки не могут удерживать пористый материал. Это особенно важно при установке массивных деталей. Существует несколько вариантов установки, позволяющих крепить мауэрлат к газобетону без армированного ремня.

    Назначение мауэрлата

    Одним из основных несущих элементов конструкции здания является мауэрлат. Он отвечает за распределение нагрузки со всех элементов кровли: утеплитель, стропильную систему, обшивку внутренней стороны скатов, кровельное покрытие.Его важность соизмерима с важностью фундамента здания.

    Грузы очень тяжелые. Скаты крыши обладают эффектом разрыва перпендикулярно стенам. Слой ветра и снега увеличивает давление. Точечные нагрузки особенно разрушительны для стен из штучных материалов — кирпича и газобетона. Поэтому требуется распределить воздействие по всей длине конструкции. С этой задачей хорошо справляется брус, упираясь в торец стены и плотно прилегая к нему.

    Наличие мауэрлата также упрощает процесс установки стропильной системы. Деревянные элементы проще соединить между собой, чем прикрепить к монолитной стене. Это дает возможность делать разные варианты соединений: подвижные или глухие с помощью крепежа.

    Для мауэрлата выбирается деревянный брус размерами от 100х100 до 150х200 мм. Этот элемент должен быть вдвое толще стропильной ноги. Ширина подбирается к толщине стены.Между краем бруса и краем стены с обеих сторон лучше оставить до 50 мм. Такое расположение защитит мауэрлат от погодных условий и качественно его утеплит.

    Если этот элемент изготовить из бревна, то установка стропильных ног и крепление к основанию может усложниться. Для работы потребуются определенные столярные навыки. Обязательно выбирайте качественную древесину высшей пробы, без выступающих сучков, перекосов, следов гниения и трещин.

    Лучшим выбором будет материал из твердых пород дерева, но не всегда его можно найти. В качестве альтернативы используется тщательно подобранная сосна. Стропильная система может состоять из металлических элементов. В этом случае мауэрлат изготавливают из стали (двутавра или швеллера).

    Каркасные конструкции, дома из бревна и бруса могут обойтись без мауэрлата, верхний ряд стеновой конструкции сыграет свою роль. Бетонные конструкции менее восприимчивы к точечным нагрузкам, поэтому можно обойтись без надстройки, поддерживающей крышу, если пол крепится к выступающим балкам.

    Для крепления мауэрлата к керамзитобетонным блокам без армированного пояса применяется замкнутая схема, подразумевающая строительство каркаса, огибающего здание по периметру. Эта конструкция самая надежная. Если фронтоны тоже будут из газобетона, то выполнить схему установки каркаса не получится. В этом случае необходимо обеспечить максимально прочное сцепление стены и бруса.

    Варианты крепления

    Каждый из вариантов крепления мауэрлата имеет свои достоинства и недостатки.Существует несколько ситуаций , в которых можно обойтись без армированного ремня и использовать альтернативные виды крепления:

    Снижение давления обеспечивается использованием подвесных стропил, надежно закрепленных стяжками с горизонтальным расположением. Поворотные стропила с точкой поворота на коньке также могут снизить нагрузку.

    С помощью проволоки

    Самый простой вариант, в основном применяемый при строительстве кирпичных стен. Пучки стальной проволоки, содержащие по 3-4 жилы диаметром 3 мм, раскладывают между 4-5 верхними рядами.Их концы должны смотреть с двух сторон стены. Освобождения проволоки должно хватить, чтобы прикрыть планку мауэрлата, затянуть и закрутить петлю. Пучки проволоки и последующие узлы следует размещать между парами стропил.

    После подготовки стены нужно по ее торцу выложить гидроизоляцию. Поверх конструкции укладывается и выравнивается брус. Далее создается проволочная петля, которая затягивается монтировкой. Необходимо обеспечить плотное прилегание бруса к поверхности стены.

    Укладка балок под газобетонные блоки производится перед двумя последними рядами. Этот материал крупнее и тяжелее кирпича, поэтому использование проволоки для крепления кровли к стенам из газобетона не всегда оправдано на практике.

    Для анкеров и дюбелей

    Пенобетон — довольно хрупкий материал, поэтому при вкручивании анкеров и дюбелей на поверхности могут образоваться трещины или сколы. Для качественной фиксации вам потребуются анкеры максимальной длины — 300-500 мм.Эти крепления довольно дорогие. Установка мауэрлата с помощью анкеров включает несколько этапов:

    Можно наращивать короткие участки бруса с помощью замков типа «полудерево» и «в лапу». Их нужно будет закрепить шпилькой или анкером. Таким же образом выравниваются углы; для лучшей фиксации их можно усилить стальными скобами.

    Для стыковки на стене лучше использовать балки одинаковой длины.

    С химическими анкерами

    Химические анкеры — это новый способ крепления мауэрлата к стене из газобетона. В продаже много разных видов, поэтому часто можно наткнуться на подделку. Для покупки надежного материала лучше отдать предпочтение проверенным брендам: Sormat, Tox, Hilti, Tecfix, Nobex, KEW, Fischer, Tecseal, Technox.

    Химические анкеры различаются по способу использования. Тип ампулы — в отверстие для якоря помещается капсула, содержащая состав из 1-2 компонентов.При взаимодействии с воздухом вещество быстро затвердевает. Разрушение ампулы происходит при вбивании шпильки или якоря в отверстие, состав покрывает все свободное пространство, включая резьбу. Отверждение происходит через 25-45 минут в зависимости от температуры воздуха. Такое крепление надежно фиксирует материал и выдерживает большие нагрузки.

    Альтернативный вид — полимерная смесь в тубах или картриджах, дозируемая пистолетом-дозатором (в некоторых случаях подходят и обычные модели для герметиков и «жидких гвоздей»). Установка крепежа в газобетон проходит следующие этапы:

    Химические анкеры для установки мауэрлата на газобетон имеют ряд преимуществ:

    Материал также имеет ряд недостатков:

    • Высокая цена. Для пористого газобетона потребуются глубокие каналы, а значит, и большое количество композита.
    • Химические анкеры не выдерживают высоких температур. Но нагрев свыше 100 градусов для мауэрлата — большая редкость, поэтому минус несущественный.

    Использование закладных шпилек

    Крепить мауэрлат на газобетон без армированного ремня можно с помощью шпилек, которые выступают из стены и отстоят друг от друга на необходимом расстоянии. Следует отметить расположение закладных креплений на брусе. Для этого сверху укладывается мауэрлат и слегка прижимается. Концы застежек оставят следы на материале.

    Затем на шпильки нанизывается гидроизоляционная лента, накладывается брус с подготовленными отверстиями.Концы шпилек уплотняются шайбами ​​и стягиваются гайками. Мауэрлат плотно прижимается к стене.

    Для заделки шпилек при возведении стены необходимо просверлить отверстие в газобетоне глубиной до 500 мм и диаметром, превышающим размер шпильки на 3-4 мм. Кладочный клей используется для заполнения канала. В композитную массу вставляют булавку до упора и оставляют для полного высыхания.

    Другой вариант крепления шпилек — приварить их к металлическим пластинам перпендикулярно.Полосы укладываются в шов перед последним рядом газосиликатных блоков. Они обеспечивают фиксацию штифтом и защиту от выдергивания. В верхних блоках необходимо предварительно просверлить отверстия под штифты. Края керамзитовых блоков расправляют, чтобы не было перекосов от толщины металлических пластин.

    Монтаж мауэрлата несложный, но требует определенных навыков и точных расчетов. Грамотный хозяин вполне может справиться с этим самостоятельно. Попробуем разобраться, чем и как лучше крепить мауэрлат к газобетону, а также поговорим о важности гидроизоляции.

    Что такое крепление мауэрлата

    В процессе строительства дома мауэрлату уделяется особое внимание — на него возлагается важная миссия по возведению кровли. Стропильная система дает очень большую нагрузку на стены, во избежание этого по периметру устанавливают балки, а к ним уже прикрепляют стропильные ноги — таким образом, нагрузка равномерно распределяется по стенам дома.

    Крепление мауэрлата может осуществляться тремя способами: шпильками, анкерами или стальной проволокой.Обычно способ зависит от габаритных размеров постройки или дома. Специалисты давно пришли к единому мнению, что крепление мауэрлата к газобетону должно сопровождаться созданием бронепояса. Тогда конструкция будет в идеале прочной и жесткой, менее подверженной усадке.

    Поскольку деревянные бревна мауэрлата отвечают за надежную фиксацию стропильных балок, их необходимо закреплять максимально эффективно и мощно. В противном случае они не смогут правильно взять на себя часть нагрузки.

    Параметры подходящей планки на роль мауэрлата

    Для этого хорошо подходят доски лиственных деревьев (чаще всего дуба). Рекомендуемый размер — 10х10, и более — 15х15. Обязательно обработайте древесину антисептиком, чтобы уберечь ее от гниения. С помощью прямого замка и дополнительных гвоздей для надежности скрепляют мауэрлат между собой, равномерно покрывая верх стен.

    Важно: бывает, что приходится брать «сырую» древесину, в таких случаях не забывайте, что в течение 5 лет вам нужно будет ежегодно подтягивать анкерную гайку из-за частой усадки древесины — позаботьтесь о возможность регулировки.Со временем в этом не будет необходимости.

    Перед установкой мауэрлата верх стен необходимо покрыть слоем гидроизоляции, иначе при соприкосновении с поверхностью стены дерево начнет портиться. Для этого можно использовать обычный рубероид, но современные строители все же не рекомендуют его — лучше выбрать качественный битумно-полимерный материал. Это обеспечит более надежную гидроизоляцию.

    Крепление анкерами

    Именно это крепление используется с армированным ремнем — вместе они создают
    очень прочную и надежную конструкцию.Армопояс — это своеобразный каркас из 12-миллиметровой арматуры, который вставляется в специальный паз.

    Что понадобится:

      Арматура толщиной 10-12 мм для создания каркаса.

      Стержни толщиной 6 мм, для поперечных пересечений армопояса

    • Марка бетона М-200

      П-образные блоки — будут приемником для арматуры и бетона

      П-блоки помогут выложить паз на поверхности стен, не прибегая к сколам газобетона — достаточно установить блоки по верхнему краю стен.

      У вас должна получиться сплошная «канава» — для этого блоки с распиленными сторонами следует ставить по углам.

      Затем в получившуюся проточку установить армированный ремень.

      Прикрепите к поясу анкер с резьбой, для этого используйте проволоку, а в качестве направляющей натяните леску или толстую нить.

      Теперь все это можно заливать бетоном.

      После высыхания бетона нанести гидроизоляционный слой.

    Важно: анкеры должны выступать за бетон — на них вы будете ставить мауэрлат.Заливка бетонной смеси должна происходить без перебоев, так сказать за один прием сразу нужного количества.

    Несмотря на наличие других способов крепления к газобетону, использование армированного ремня не может сравниться ни с каким другим по качеству и мощности.

    Металлические шпильки — где уместен этот тип крепления

    Этот вариант хорош для очень маленьких домов или других построек, где нет сильной нагрузки на стены из пенобетона.Ну или почему-то нет возможности построить бронепояс. В остальных случаях металлические шпильки достаточно непрочны и не выдерживают чрезмерного давления, поэтому специалисты не советуют использовать их для крепления мауэрлата на стены больших построек.

    Этапы работы:

      Чтобы вставить шпильки в газобетон, необходимо просверлить в нем отверстия на расстоянии от одного до полутора метров.

      Вставьте шпильки CPT 12 в пенобетон.

      Затем шпильку нужно заполнить раствором.

      Перед тем, как поставить мауэрлат на шпильки, установите слой гидроизоляции — можно использовать рубероид, но как уже говорилось выше, лучше использовать более современный материал.

      Уложите брус мауэрлата на изоляцию, надев ее на шайбы.

      Затяните гайки.

      На стыке мауэрлат стягивают скобами.

    Важно: бывает, что во время работы уже есть фронтоны — их лучше убрать.Уложите бруски по краям стен, затем отпилите стропильные ноги — таким образом можно будет перенаправить распорку со стропила на брус.

    Крепление мауэрлата проволокой без армированного ремня

    Этот способ намного проще первых двух, но менее прочен и прочен — он хорошо подходит там, где нужно максимально быстро закрепить мауэрлат к газобетону. Используется при строительстве небольших простых построек. Если в способе со строительными шпильками при необходимости устанавливается армопояс, то все без него в любом случае.Его преимущество в том, что для работы вам понадобится только стальная проволока.

    Рабочий процесс:


      На этапе возведения стен при кладке газобетонных блоков нужно протолкнуть проволоку между стыками кирпичей, и вклинить ее. Делать это нужно так, чтобы ее середина оказалась плотно закреплены в блоках. Желательно начать монтаж провода где-то за три-четыре ряда до завершения стены.

      Стальная проволока должна быть длинной. Учтите, что часть его будет находиться под кирпичами, а концы должны проникнуть в отверстие в балке, оплести его, а затем их нужно плотно затянуть и закрепить.Таким образом, мауэрлат сможет достаточно уверенно удерживать всю конструкцию стропильной системы, принимая на себя часть нагрузки со стен.

      Не забывайте, что мауэрлат необходимо крепить таким образом, чтобы между балками и внешним краем стены оставалось не менее 5 см свободного пространства.

      Деревянные доски нужно хорошо отшлифовать, чтобы не было трещин и сучков.

      Гидроизоляция — один из важных моментов — если ее не укладывать, то между деревом и пенобетоном образуется влага, которая очень быстро испортит древесину.

      Необработанная древесина разрешена, но должна соответствовать строительным нормам.

    Как видите, прикрепить мауэрлат к газобетону без армированного ремня или с ним не так сложно, как может показаться на первый взгляд. Но в любом случае будет полезно проконсультироваться с опытным строителем.

    Видео

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
