Коэффициент разрыхления бетона: Коэффициент разрыхления при демонтаже бетона

Сколько кубов в килограмме мусора? Коэффициент разрыхления при демонтаже бетона Калькулятор расчета строительного мусора от сноса здания

Организации должны перерабатывать бытовые отходы. Для этого компании используют числительные измерения. Коммунальные предприятия ведут исчисления в виде объема отходов. Заводы в качестве измерительной величины используют тонны. Для нахождения компромисса организации приходят к одной общей величине, под названием ТБО.

Расчеты ТБО

При подсчете плотности одной ТБО желательно применить процедуру перевода количества кубических метров в тонне. Распространенная величина на всей земной поверхности ТБО составляет 200 кг/куб. м. Допустимы и существенные отклонения числа – все зависит от деятельности предприятия. У каждого есть свой способ исчисления. Для сотрудников соответствующих органов не имеет значения то, как вы считали. Предприятия заполняют специальный журнал. При окончательном расчете плотности происходит заключительный подсчет, а затем вся плотность переводится в м3.

Важно! В одном кубе мусора по плотности содержится примерно 0,15 – 0,65 тонн. Одна тонна мусора содержит в себе от 6,25 до 1,56 кубов.

Правильность исчисления крайне важна. Для недопущения ошибок существуют специальные онлайн-переводчики и калькуляторы, осуществляющие счет самостоятельно (нужно только вбить данные). Если не уверены в достоверности сведений величины cube, сделайте пересчет нормы.

Теоретически процесс исчисляется простой формулой

V = m / p ,

в которой:

• p – плотность
• v – объем
• m – масса.

Перевод ТБО м3 в тонны

Многие задаются вопросом: как перевести кубические метры в тонны ТБО? Чтобы перевести и рассчитать сведения, пригодятся весы и калькулятор. Для правильного подсчета следует привести следующий пример: организация изготавливает 15 метров кубических шин. Исходя из того, сколько составляет плотность резины – скажем, 1000 кг/м3 (это пример, для точной информации обратитесь к официальным данным), переводить нужно следующим путем.

Известные сведения умножаются друг на друга. Процедура несложная. Точного исчисления добиться невозможно. Это объясняется сортировкой отходов, поскольку далеко не везде применяется метод сбора отхода. Любое территориальное образование вправе создать личную таблицу объема переработанных материалов.

Перевоз и транспортировка отходов в контейнерах требуют ответственного подхода. Правильный подсчет кубометров, нормативов твердых величин позволит не только избежать просчеты, но и будет способствовать меньшему загрязнению окружающей среды. Желательно обращаться к официальным источникам либо к соответствующей литературе. Вычисляя коэффициент самостоятельно, слишком просто допустить просчеты. Предприятие потеряет на этом существенную прибыль. К завершению стоит сказать, что возможен перевод веса материала в объем при наличии измерительной величины плотности. Для этого нужно узнать составляющую тела (из какого материала изготовлена), узнать плотность этого вещества. В дальнейшем производится по формуле:

V=P/(g*p).

В одном кубе мусора (в 1 м3 мусора) 160 — 640 килограмм (кг).

В одном килограмме мусора 0,00625 — 0,00156 кубов.

Для перевода килограмм (кг) в кубы и обратно воспользуйтесь .

Как производится расчет:

Расчет производится по простой физической формуле Масса = Плотность * Объем.

Плотность мусора зависит от типа мусора и составляет от 160 до 640 кг/м3.

Следовательно:

1) Если необходимо определить массу мусора, то умножьте плотность мусора на его объем.

2) Если необходимо определить объем мусора, то разделите массу мусора на его плотность.

Теория:

Теоретические и практические понятия о переводе одной единицы измерения в другую основываются на многовековом опыте научных исследований человечества в прикладных областях знаний.

Масса — это характеристика тела, являющаяся мерой гравитационного взаимодействия с другими телами.

Объем — это величина пространства, занимаемого телом или веществом.

Плотность — это физическая величина, определяемая как отношение массы тела к занимаемому этим телом объёму.

Практика:

На этой странице представлен самый простой ответ на вопрос сколько килограмм (кг) в кубе (м3) мусора и наоборот. Один куб мусора равен 160 — 640 килограмм (кг). Один килограмм мусора равен 0,00625 — 0,00156 кубов.

Выполняя ремонтные работы, человек всегда озадачивается вопросом, куда девать строительный мусор. Зачастую мешками его не вынесешь. Приходиться заказывать грузчиков и машину. Чтобы сэкономить на транспорте, необходимо высчитать, сколько кубов отходов нужно убрать. Поможет правильно определить вес строительного мусора в 1 м3 таблица с показателями для каждого вида материала. С её помощью можно высчитать вес по объёму и наоборот.

Плотность строительных отходов

Мусор мусору рознь. Если взять одинаковый объём бетона и дерева, то вес их будет абсолютно разный. Поэтому, планируя большую уборку, нужно знать удельный вес строительного мусора в 1м3. Естественно, бетон будет значительно тяжелее дерева.

Плотность материалов — очень важный показатель. Именно он отображает удельный вес строительного мусора в 1 м3. Вычислив массу отходов через их плотность, без труда можно определиться с кубатурой автомобилей, которые необходимо заказать. А от этого, естественно, зависит и стоимость оказанной услуги.

Представляем средние показатели, которые соизмеряют вес и объём материалов. Данные представлены в тоннах на 1 м 3:

Все перечисленные данные касаются материалов, которые состоят из крупных обломков или старых конструкций.

Если говорить о разобранных и мелких частях, то вес/куб отличается:

Соотношение веса и объёма

Определить объёмный вес мусора строительного для смет, а также для расчётов на бытовом уровне можно, использовав таблицу, представленную ниже.

Отходы	Способ сбора	Объёмный вес, кг/м 3	Вес удельный, кг/т
Мусор из стройматериалов	насыпью	1200	0,83
Мусор бытового плана	насыпью	550	1,82
Обрезные деревянные отходы	насыпью	400	2,86 – 1,82
Лоскуты ткани	насыпью	350	2,86
Опилки древесного происхождения	насыпью	250	4
Мокрый снег	насыпью	800	1,25
Слегка влажный снег	насыпью	450	2,22
Сухой снег	насыпью	120	8,33
Шлак из котельной	насыпью	750	1,33
Щебень из кирпича	насыпью	1270	0,79
Древесные щепки	насыпью	250	4
Электрические провода	насыпью	500	2
Битумные отходы, гудрон и асфальт	насыпью	1300	0,77
Стеклянный и фарфоровый бой	насыпью	2500	0,4
Бумага	в рулонах	500	2
Бумага	кипа	530	1,43
Бумага	связка	550	1,82
Бумага прессованная	кипа	530	1. 89
Пустые бутылки	насыпью	400	2,5
Тряпки, ветошь	кипа	180	5,56
Крупные части металла, куски труб		600	1,67
	без упаковки	500	2
Отходы изделий из стекла не листового		400	3,85 – 2
Картонные отходы	кипа	700	1,43
Картон	связка	430	2,33
Металлические обломки из стали, чугуна, меди и латуни	насыпью	2100	0,48
Металлические обломки из алюминия	насыпью	700	1,43
Отходы металлические бытовые негабаритные	насыпью	400	2,5
Части мелкие автомобильные	насыпью	500	2
Отходы мебельные разные		300	3,33

Методы расчета

Перед тем как начать демонтаж какой-то постройки, возникают мысли о том, куда девать мусор. Решение одно — заказать вывоз. Каждый хочет знать заранее, во сколько это обойдётся по финансам. Для этого предварительно рассчитывают, какое количество мусора может получиться с ещё не разобранного строения. Основные этапы:

Необходимое количество техники

Определив вес мусора, переходят к следующему этапу – заказу техники. Если правильно установить, какую машину заказать, можно серьёзно сэкономить, избежав лишних расходов. Нужно учитывать именно объём отходов (а не вес) и тип утилизированных материалов: для лёгкого мусора вполне подойдут контейнеры. К нему относят бруски, дерево любого вида, брёвна.

Тяжёлые отходы требуют закрытых бункеров. Сюда после сортировки пойдут бетонные обломки, битый кирпич, грунт.

При использовании контейнера первоначально определяют, какой ёмкостью он должен обладать, чтобы утилизация прошла максимально выгодно. Производят контейнеры вместимостью ,20 м 3 , 27 м 3 , 30 м 3 , 32 м 3 . Остаётся соизмерить объём полученных отходов и выбрать более подходящий вариант.

Аналогичные действия производятся и для вывоза тяжёлых отходов. При заказе самосвалов нужно уточнять объём, который можно поместить на машину за один раз, затем легко подсчитать, сколько ходок необходимо выполнить.

Казалось бы, такой несерьёзный момент, как мусор, требует довольно ответственного подхода. Главным фактором решения проблем с утилизацией отходов является умение правильно определить их объём и вес.

Таблица соответствия между этими двумя величинами придёт на выручку. Также можно воспользоваться онлайн-калькулятором, с помощью которого намного быстрее можно справиться с поставленной задачей.

Снос и демонтаж зданий приводит к образованию большого количества отходов, которые нужно своевременно вывозить. Чтобы распорядиться временем и транспортом самым выгодным способом, необходимо рассчитать объём и массу груза на вывоз. Можно обратиться за расчетами к специалистам, а можно провести их и самостоятельно.

Различные типы отходов имеют и разную плотность (отношение массы к объёму). Так, например, плотность монтажной пены гораздо меньше плотности бетона, то есть из двух контейнеров одинакового объёма, один из которых заполнен бетоном, а другой — пеной, контейнер с бетоном будет тяжелее.

Важно! Грузоподъёмность любого транспортного средства ограничена, как и объём контейнеров, значит, чем выше точность подсчетов веса и объёма вывозимого груза, тем выше вероятность сэкономить время и средства.

Знать плотность мусора необходимо для вычисления его объёма или массы. Эти данные нужны для расчетов логистических схем: какой грузоподъёмности транспортные средства будут использоваться и сколько понадобится машин (или рейсов для одной машины), какого объёма контейнеры будут использоваться.

Для удобства расчетов приняты общие усредненные значения плотности для разных типов конструкций:

• бетон — 2,4 т/м 3 ;
• железобетон — 2,5 т/м 3 ;
• обломки кирпича и камня, кафель, наружная плитка, отходы от снятия штукатурки- 1,8 т/м 3 ;
• дерево, каркасные конструкции с засыпкой — 600 кг/м 3 ;
• иной строительный мусор (кроме инженерно-технологических и металлических конструкций) — 1200 кг/м 3 .

Важно! Расчет массы и плотности инженерно-технологических конструкций и изделий из металла вычисляется в соответствии с указанной в проектной документации информацией.

Приведенные выше данные относятся к строениям «в плотном теле», то есть неразобранным. Фактическая плотность разобранных конструкций будет отличаться (т/м 3):

• смешанные отходы (демонтаж) — 1,6;
• смешанные отходы (ремонт) — 0,16;
• куски асбеста — 0,7;
• битый кирпич — 1,9;
• керамические изделия — 1,7;
• песок — 1,65;
• асфальтовое дорожное покрытие — 1,1;
• утеплитель (минеральная вата) — 0,2;
• стальные изделия — 0,8;
• чугунные изделия — 0,9;
• штукатурка — 1,8;
• щебенка — 2;
• древесно-волокнистая плита, древесно-стружечная плита — 0,65;
• дерево (оконные и дверные рамы, плинтус, панели) — 0,6;
• линолеум (обрезки) — 1,8;
• рубероид — 0,6.

Масса кубометра строительного мусора

Чтобы выяснить массу кубического метра строительного мусора, нужно обратиться к данным по средним значениям плотности, представленным выше. Плотность показывает, какую массу имеет заданный объём нужного материала. Для строительного мусора «в целом» усредненная плотность равна для смешанных отходов от сноса — 1,6 т/м 3 , а для отходов ремонта — 0,16 т/м 3 . То есть один кубометр смешанных отходов от сноса будет иметь массу 1,6 т (1600 кг), а от ремонта — 0, 16т (160 кг). Масса кубометра других видов отходов также может быть легко вычислена с помощью соответствующих им значений плотности.

К этим же значениям стоит обратиться, если возникает вопрос «как перевести строительный мусор из кубометров в тонны?». Зная плотность и объём определенного вида отходов, можно рассчитать их массу, умножив плотность на объём.

Удельный вес строительных отходов

Удельным весом называется отношение веса к занимаемому объёму. Удельный вес измеряется в Н/м³ и рассчитывается по формуле масса (кг)*9,8 м/с 2 / объём (м 2). Для четырех кубических метров отходов общей массой в одну тонну удельный вес будет равен:

1000 кг*9,8м/с 2 /4м 3 = 2450 Н/м³

Обратите внимание! В повседневной жизни для нас нет разницы между весом и массой, для нас привычен вопрос «какой у тебя вес?», но при расчетах важно помнить, что вес и масса — разные физические величины. Масса измеряется в килограммах (кг), а вес — в Ньютонах (Н)

Для обозначения удельного веса используются и другие единицы измерения:

• система СГС — дин/см 3 ;
• система СИ — Н/м 3 ;
• система МКСС — кГ/м 3 .

Чтобы перевести Н/м 3 в другие единицы, можно воспользоваться соотношением:
1 Н/м 3 = 0,102 кГ/м 3 = 0,1 дин/см 3 .

Важно! Несмотря на то, что значения плотности и удельного веса в некоторых случаях могут совпадать, нужно помнить, что удельный вес измеряется в Н/м 3 , а плотность — в кг/м 3 .

Как посчитать строительный мусор разбираемого здания

1. Определить строительный объём здания в «плотном теле», перемножив длину, ширину и высоту дома с учетом фундамента и крыши.
2. Рассчитать реальный объём отходов на вывоз, умножив строительный объём на коэффициент разрыхления, равный 2,0.
3. Рассчитать массу вывозимых отходов, умножив объём здания в «плотном теле» на плотность типа мусора.
4. В зависимости от получившейся массы определить число контейнеров или машин (исходя из их грузоподъёмности), которые понадобятся для вывоза мусора на переработку.

Для вывоза легкого, но объёмного мусора обычно применяются контейнеры, для тяжелого (обломки кирпича и бетона) необходимы большегрузные самосвалы.

О том, как легко можно погрузить строительный мусор в контейнеры и очистить придомовую территорию с помощью небольшого экскаватора, рассказывается в следующем видео.

Расчет количества отходов после сноса зданий — процесс довольно сложный, поэтому логичнее будет препоручить его профессионалам. Но если вы не доверяете компаниям, занимающимся вывозом мусора, всегда можно проверить их расчеты, воспользовавшись данными из этой статьи.

Тощий бетон ГОСТ, 26633 91, 2012, коэффициент уплотнения тощего бетона

Тощий бетон — строительный материал, который в своем составе содержит пониженное содержание цемента и воды. Наибольшую часть в составе занимает щебень. Смесь часто используют в дорожном строительстве. На заводах производят тощий бетон по ГОСТу. Если не соблюдаются стандарты, то смесь утрачивает часть свойств и характеристик.

Тощий бетон ГОСТ 26633 91

Это мелкозернистый материал, то есть в его состав не входит щебень крупных фракций. Он производится из песка, небольшого количества воды, цемента и наполнителя. Этот прочный, но тонкий материал широко используется в индивидуальном строительстве для выполнения отделочных работ.

Соблюдение норм государственного стандарта обеспечивает сохранение характеристик смеси. Это значит, что параметры морозоустойчивости, водонепроницаемости, подвижности, жесткости, прочности на сжатие, будут именно такими, что бы обеспечить долговечность и удобоукладываемость бетона.

Тощий бетон обладает средними показателями, но тем не менее он имеет ряд преимуществ. Главная особенность смеси — низкая цена и быстрое твердение, благодаря чему экономится время при проведении строительных работ.

Тощий бетон ГОСТ 26633 2012

Тощий бетон изготавливают не только из крупных фракций щебня, но и из мелких. Его называют мелкозернистым. Чем он хорош?

• Мелкий заполнитель обеспечивает более однородную структуру бетона.
• Лучшее сцепление между мелкими фракциями песка и щебня.
• Улучшенная морозостойкость, может повышаться практически в два раза.
• Возможность изготовления качественной смеси при отсутствии крупного наполнителя.
• Используется для изготовления тонкостенных конструкций.
• Благодаря прочности на растяжение и хорошей морозостойкости, часто применяется в сфере строительства дорог.

При выборе бетона, нужно обращать внимание на параметры и характеристики. И обязательно понимать для каких целей вы выбираете смесь. Соответствие ГОСТу — главный показатель качества.

Коэффициент уплотнения тощего бетона

Бетону свойственна деформация, как и любому материалу. При качественной укладке он приобретает прочность и долговечность. Тощие бетоны, в завершении всегда укатывают катком или виброплитой. Это и называется уплотнением. Такая процедура распределяет смесь по форме, помогает лучшему сцеплению компонентов между собой и вытесняет лишний воздух.

Коэффициент уплотнения бетона в хорошо уложенной смеси обычно равен 0,98-1. В лабораторных условиях, специалисты рассчитывают правильный коэффициент. Для хорошей смеси, количество воды должно быть сбалансировано правильно, так как ее содержание сильно влияет на показатель плотности.

Компания «НИКС-К» производит качественные бетонные смеси в соответствии с ГОСТ. Мы реализуем продукцию оптом и в розницу. Сделать заказ у нас просто. Есть три варианта: позвонить по телефону, посетить завод лично или написать на почту.

Преимущества «НИКС-К»

• Собственная сертифицированная лаборатория. Мы проверяем каждую партию продукции и исследуем новые рецептуры.
• Квалифицированная помощь менеджеров при выборе смесей.
• Мы реализуем щебень, песок, торф, чернозем.
• Предоставляем скидки от объема.
• Для доставки груза мы используем собственную специализированную технику.

Категории грунтов по составу. Егорьевск Егорьевский район. за 120 руб.

Категории грунтов по составу. Егорьевск Егорьевский район.

Коэффициент разрыхления грунтов – как его рассчитать и что это такое.

Основными свойствам грунтов, влияющим на технологию и трудоемкость их разработки, являются плотность, влажность, разрыхляемость. Егорьевск Егорьевский район.



При земляных работах грунт разрыхляется и увеличивается при этом в объёмах. Именно это количество грунта и транспортируется грузовиками к месту складирования или утилизации. Это действие называется первоначальным разрыхлением грунта, при этом характеризуясь коэффициентом первоначального рыхления (Кр), которое представляет собой отношение объёма уже разрыхленного грунта к его объёму естественного состояния.

Из чего следует, что, просчитывая общую стоимость выполняемых работ, нужно знать геометрические параметры будущего котлована. В таком случаи коэффициент первоначального разрыхления необходимо умножить на объём грунта в будущем карьере. Именно этот объем грунта будет разработан и вывезен со стройплощадки для складирования или утилизации. И только эту цифру умножаем на цену разработки, погрузки и транспортировки одного м3 грунта.



Перевозка грунтов стандартной влажности, обводнённых грунтов, ОСС, ТБО, а так же продажа нерудных сыпучих материалов (песок, щебень, ПГС, ЩПС), чернозёма, плодородного грунта, почвосмесей, строительных материалов.

Предоставление услуги по доставке и перевозке грунта, ОСС, ТБО, нерудных и строительных материалов осуществляется нами только при условии подписания с нашей компанией договора на оказание услуг и предоплаты.

Для расчета стоимости услуги по перевозке от заказчика необходимо получить следующую информацию:

 Адрес объекта загрузки грунта, ОСС, ТБО (перевозка с нашим отводом или уже имеющемся отводом у самого заказчика). В данном случае необходимо отметить адрес отвода для расчета логистики.

 Временной интервал погрузки ОСС, грунта (в дневное время или круглосуточно 24/7).

Категория грунта, ОСС (кирпич, бетон, строительный мусор, грунт, жижа, ТБО и т.д).

Объем ОСС, грунта, нерудных и строй материалов в тоннах или в м3.

Какой техникой возможна перевозка в зависимости от особенностей площадок (малогабаритные самосвалы от 10—16 м3, стандартные 20 м3, тонары от 30 м3, мусоровозы)



Предоставление талонов на размещение грунта и ОСС. Данная услуга заключается в предоставлении заказчику закрывающих документов по размещению грунта и утилизации ОСС в период проведения строительных работ на территории Московской области. В пакет закрывающих документов входит официальный договор с площадкой, зарегистрированной в реестре департамента строительства Москвы, сопровождающие документы (лицензии, разрешения на проведение необходимых работ, внутренние приказы), акты приемки, счета фактуры, талоны.

Для подготовки соответствующего комплекта документов заказчику необходимо предоставить в электронном формате учетную карточку организации, с кем будет заключён договор, адрес площадки строительства, вывозимый объем, категорию и класс опасности грунта и ОСС.



Стоимость услуги:

от 100м3до 1000м3—25 р. за 1 м3.

от 1000 до 50000 м3— 20 р.

т 50000 м3 и больше 15 р. за м3.

Предоставление услуг полигонов по всей Москве и Московской области на размещение, сухого грунта, обводнённого грунта, грунта 4—го класса опасности. ТБО, ОСС — (дерево, стекло, бетон, асфальт, пластик, метам). Примерная цена предоставления отвала для размещения грунта и ОСС 5 класса опасности, отдаленность от МКАД 4-5 км. – 70 р. за м3.



Выезд личного менеджера на строительную площадку:

Заявка на выезд включает

Вывоз грунта Москва и Московская область

Выезд в офис или на площадку организации

Оперативная проверка документов

Определение объёма работы по вывозу ОССиГ

Подбор площадки для размещения ОССиГ



Сергей Александрович  тел. 8(926)3939-737       8(495)98-404-81



РАБОТЫ (ЗЕМЛЯНЫЕ) НУЛЕВОГО ЦИКЛА









.

Егорьевск Егорьевский район.

Абрютково, Акатово, Аксёновская, Алексино-Шатур, Алёшино, Алфёрово, Анненка, Анохино, Артёмовская, Астанино, Барсуки, Батраки, Белавино, Бережки, Березняки, Бобково, Большая Ильинка, Большое Гридино, Бормусово, Бочнево, Брёховская, Бруски, Бузята, Бутово, Бутово, Василёво, Василенцево, Васильевка, Васильково, Васинская, Васютино, Великий Край, Верейка, Вишневая, Владычино, Власовская, Волково, Гавриловская, Голубевая, Гора, Горки, Горшково, Гридино, Гридинская, Гулынки, Данилово, Двойни, Демидово, Дёминская, Денисиха, Денисово, Дмитровка, Драньково, Егорьевск, Ефремовская, Жабки, Жулёво, Жучата, Забелино, Заболотье, Зайцево, Заречье, Захарово, Зиреево, Знаменская, Иваново, Ивановская, Иншаково, Иншино, Исаевская, Каменская, Карповская, Карцево, Клемёново, Княжево, Коврево, Козино, Колионово, Колычёво, Колычёво-Боярское, Коншево, Корниловская, Коробята, Костино, Костылёво, Кочема, Крехтино, Круги, Кувакино, Кудиновская, Кузьминки, Кукшево, Куплиям, Курбатиха, Курбатово, Лазарево, Ларинская, Левино, Левинская, Лелечи, Леоново, Лесково, Лесково, Летово, Лобаново, Лосино, Лунинская, Малая Ильинка, Маловская, Малое Гридино, Мартыновская, Мелентеево, Михали, Назарово, Натальино, Незгово, Некрасово, Низкое, Никиткино, Николо-Крутины, Никоново, Новоерохино, Новопосёлки, Новый, Овчагино, Орлы, Павлова, Панино, Панкратовская, Пановская, Пантелеево, Парыкино, Песье, Пешур, Подлужье, Подрядниково, Пожинская, Полбино, Поповская, Поцелуево, Починки, Прохорово, Радовицы, Раменки, Рахманово, Родионово, Русаки, Рыжево, Рязановский, Сабанино, Саввино, Сазоново, Сазоново, Селиваниха, Семёновская, Сергиевский, Сидоровка, Синевая, Соколово, Соломаево, Спасс-Леоновщина, Станинская, Старовасилёво, Старое, Староерохино, Старый Спасс, Сурово, Суханово, Таняевская, Тараканово, Теребёнки, Тимохино, Тимшино, Титовская, Троица, Трофимово, Трубицино, Федотиха, Федуловская, Федякино, Фетюхино, Фильчаково, Фирстово, Фролково, Харинская, Холмы, Хохлево, Чадлево, Чёлохово, Чигарово, Шалахово, Шатур, Ширяевская, Шувое, Щеголёво, Юринская, Юрцово, Юрьево, Яковлево, Янино, Егорьевск, город  Егорьевск, в Егорьевске, в городе Егорьевске, Егорьевский район, в Егорьевский район, в Егорьевском районе, до Егорьевска, от Егорьевска, около Егорьевска.

.

Коэффициент разрыхления грунта: тонкости земельных работ

Процесс строительства загородного или дачного дома сопряжен с большим количеством различных строительных работ. Одной из них является изготовление котлована для фундамента здания. Она включает в себя несколько отдельных этапов, таких как разметка местности, удаление грунта необходимого объема, вывоз вырытого грунта за пределы строительной площадки с целью его дальнейшей утилизации или хранения. В данной статье мы обсудим такое понятие как коэффициент разрыхления грунтов.

Часто одной из задач предпроектных и проектных расчетов становится определение необходимых затрат на осуществление каждого конкретного вида работ. Это связано с тем, что часто выполнение земляных работ связано с необходимостью найма тяжелой строительной техники, что вносит значительный вклад в общую стоимость строительства. Каким же образом можно рассчитать количество необходимого времени работы транспортных средств той или иной грузоподъемности, требуемых для того, чтобы извлечь при рытье котлована и вывезти за пределы территории участка удаленный грунт.

Расчет объема вынимаемого грунта

Вспомнив школьный курс геометрии можно предположить, что достаточно рассчитать объем грунта, который находится в месте будущего котлована, определить объем кузова самосвала и, разделив первую величину на вторую, получить необходимое количество рейсов грузового автотранспорта, а, следовательно и стоимость его аренды. Например, предполагаемая по проекту площадь основания дома 6×8 метров. Глубина котлована с условием установки пола и устройства подвального помещения равна двум метрам. Таким образом, перемножив полученные габариты, получаем объем грунта, равный 6×8х2=96 м3. Принимая в расчет средний объем кузова грузового автомобиля в 12 м3 рассчитаем количество необходимых рейсов автотранспорта: 96:12=8.

На самом деле наши расчеты не верны, и в реальной ситуации количество вывозимого грунта может несколько отличаться от расчетного. Дело в том, что при выемке грунт частично разрыхляется, перемешивается, отдельные части его смещаются относительно друг друга. В связи с этим, в зависимости от вида грунта, его объем может значительно вырасти. Для характеристики этого показателя введен специальный коэффициент, имеющий название коэффициента разрыхления грунта, и обозначаемый Кр. Для его расчета необходимо найти отношение разницы между объемами разрыхленного грунта, полученного при извлечении (Vр), и его объема в естественном состоянии (Vе) к последней величине. Кр= Vр-Vе/Vе*100%. Всегда данный коэффициент больше единицы, что показывает увеличение объема грунта после его извлечения.

Как уже отмечалось, данный показатель зависит от вида грунта. Так, для сухих песчаных почв он составляет примерно 1,05 – 1,15, для увлажненных песков, супесчанников и суглинков 1,1 – 1,25, для глины показатель равен 1,2 – 1,35, для тяжелых глин, сланцев, легких скальных грунтов 1,35 – 1,5.

Таким образом, в зависимости от почвенных условий, характерных для местности, где осуществляется строительство, объем перевозимого грунта может значительно отличаться от геометрически рассчитанного. То есть, если на вашем участке легкие песчаные почвы, объем перевозимого грунта при указанных выше объемах котлована будет равен 96*1,15=110,4 м3. В том случае, если уровень залегания подземных вод достаточно высок, что оказывает влияние на повышенное содержание в почве влаги, а так же при наличии в песчаных почвах примеси глинистых частиц, количество вывозимого грунта будет равно 96*1,25=120 м3. Если же ваш участок расположен на почвах, в которых изобилует глина, количество перевозимого грунта будет: 96*1,35=129,6 м3.

Конечно, на первый взгляд разница кажется не очень большой, и, по мнению многих, возможно, не окажет большого влияния на удорожания процесса строительства дома. При этом, от количества извлекаемого и перевозимого грунта напрямую зависит стоимость аренды тяжелой техники – экскаватора, грузовых автомобилей. При выполнении неверных предварительных расчетов, возможно, вы будете поставлены перед необходимостью сверхурочного использования транспортных средств, что значительно дороже предварительно оговоренного рабочего времени.

В случае нескольких предварительно неверно рассчитанных позиций по различным направлениям осуществления строительных работ, общие расходы могут вырасти очень значительно и оказать существенное влияние на окончательную цену будущего дома. Во избежание подобных казусов начало выполнения строительство должно предваряться всесторонним изучением всех нюансов, с которыми можно столкнуться в этой сфере. Не стоит полностью полагаться на профессионализм нанятых вами строительных фирм или «диких» работников. Лишь ориентированность заказчика во всех, или многих вопросах способна значительно снизить его затраты на новый загородный коттедж или дачный дом.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение 🙂

Статьи, которые Вам будут интересны:

Как перевести количество мусора из тонн в м3?

В ходе строительства и ремонтных работ остается мусор. Еще больше его образуется при сносе, демонтаже или реконструкциях зданий. Эти остатки вывозят, а затем утилизируют. Чтобы минимизировать расходы, надо правильно рассчитать объем и массу отходов.

Выбрасывали ли Вы когда-нибудь строительный мусор в контейнер для бытовых отходов?

ДаНет

Например, вычислив вес строительного мусора в 1 м3 при демонтаже, можно точно заказать грузоподъемность машины, рассчитать количество рейсов.

Вес 1 м3 строительного мусора

После разборки зданий остаются различные по своим характеристикам материалы. Это может быть бумага, дерево, бетон или битый кирпич. Плотность у каждого вида своя, и расходы для вывоза тонны кирпича будут отличаться от расходов на вывоз бетона.

Строительный мусор нельзя выбрасывать в контейнеры для ТБО, используются специальные контейнеры или пухто

Так как расходы на вывоз закладывается в сметную документацию, важно точно рассчитать расходы на эти услуги. Для этого используют таблицу, где указан объемный и удельный вес по видам отходов.

Вид отходов	Фасовка	Объемный вес (плотность), т/м3		Удельный вес, м3/т
Min-max	Расчетная величина	Min-max	Расчетная величина
Строительный	Навалом	1,10 – 1,40	1,20	0,91 – 0,71	0,83
Бытовой и уличный		0,30 – 0,65	0,55	3,33 – 1,54	1,82
Обрезки деревянные		0,35 – 0,55	0,40	2,86 – 1,82	2,86 – 1,82
Обрезки тканей		0,30 – 0,37	0,35	3,33 – 2,70	2,86
Опилки древесные		0,20 – 0,30	0,25	5,00 – 3,33	4,00
Снег мокрый		0,70 – 0,92	0,80	1,43 – 1,09	1,25
Снег влажный		0,40 – 0,55	0,45	2,50 – 1,82	2,22
Снег сухой		0,10 – 0,16	0,12	10,00 – 6,25	8,33
Шлак котельный		0,70 – 1,00	0,75	1,43 – 1,00	1,33
Щебень кирпичный		1,20 – 1,35	1,27	0,83 – 0,74	0,79
Щепа древесная		0,15 – 0,30	0,25	6,68 – 3,33	4,00
Электрическая арматура		0,37 – 0,63	0,50	2,70 – 1,59	2,00
Асфальт, битум, гудрон дробленый		1,15 – 1,50	1,30	0,87 – 0,67	0,77
Бой разный, стекло, фаянс		2,00 – 2,80	2,50	0,50 – 0,36	0,40
Бумага	Рулоны	0,40 – 0,55	0,50	2,50 – 1,82	2,00
Бумага	Кипы	0,65 – 0,77	0,70	1,54 – 1,30	1,43
Бумага	Связки	0,50 – 0,65	0,55	2,00 – 1,54	1,82
Бумага старая прессованная — макулатура	Кипы	0,35 – 0,60	0,53	2,86 – 1,67	1,89
Бутылки пустые	Навалом	0,35 – 0,42	0,40	2,86 – 2,38	2,50
Ветошь	Кипы	0,15 – 0,20	0,18	6,68 – 5,00	5,56
Изделия металлические крупные, части труб	0,40 – 0,70	0,60	2,50 – 1,43	1,67
Изделия из пластмасс	Без упаковки	0,40 – 0,65	0,50	2,50 – 1,54	2,00
Изделия стеклянные, кроме листового	0,26 – 0,50	0,40	3,85 – 2,00	3,85 – 2,00
Картон	Кипы	0,59 – 1,00	0,70	1,70 – 1,00	1,43
Картон	Связки	0,42 – 0,45	0,43	2,38 – 2,22	2,33
Лом стальной, чугунный, медный и латунный	Навалом	2,00 – 2,50	2,10	0,50 – 0,40	0,48
Лом алюминиевый		0,60 – 0,75	0,70	1,67 – 1,33	1,43
Лом бытовой негабаритный		0,30 – 0,45	0,40	3,33 – 2,22	2,50
Машинные части разные мелкие		0,42 – 0,70	0,50	2,38 — 1,43	2,00
Мебель разная	0,25 – 0,40	0,30	4,00 – 2,50	3,33

Сколько будет весить 13,4 куб. метров Смешанного строительного мусора (для расчета воспользуйтесь калькулятором в начале страницы)

16,08160,8

Сколько весит железобетон

Это строения или отдельные готовые изделия, выполненные из бетона с рабочей и конструктивной арматурой (армированные). Имеют высокую огнестойкость и устойчивость к негативному влиянию отрицательных температур. В них расчетные усилия от всех воздействий должны быть восприняты бетоном и рабочей арматурой (п.3.8 СП 63.13330.2012).

По типу изготовления конструкции различают:

• монолитные;
• сборные;
• сборно-монолитные.

Вес изделий формирует массу собираемой из них конструкции

Сборные конструкции

Их изготавливают из заранее подготовленных элементов (железобетонных изделий), монтаж которых производится на стройплощадке согласно проекту. К сборным ЖБИ относятся фундаментные блоки, сваи, различные плиты, ригели. Чтобы узнать вес железобетонных конструкций, нужно обратиться к документации на конкретное изделие.

На заметку: все ЖБИ, изготавливаемые на заводе, подлежат маркировке.

Монолитные железобетонные конструкции

Особенность данного типа производства работ заключается в том, что конструкции изготавливаются непосредственно на месте строительства путем укладки смеси в опалубку. Это позволяет возвести здание или сооружение сложной формы и нестандартных планировочных решений в кратчайшие сроки.

Процесс создания монолитных конструкций включает в себя применение арматуры, которая служит для равномерного распределения напряжений и деформаций.

Монолитное строительство. Вес бетона М250 составляет 2348 кг

В зависимости от формы и назначения конструкции, марки бетона, а также от выбранной схемы армирования, вес монолитного железобетона будет отличаться. Имеет значение количество прутьев и их сечение.

Арматурная сетка для монолитного железобетона

Количество арматуры в теле железобетона принято брать справочно. Её вес определяется по таблице:

Вес арматуры в монолитных конструкциях

Как же рассчитать вес бетона? Рассмотрим на примере ленточного фундамента из монолитного железобетона марки М350, армированного стержнями диаметром 12 мм.

Объем, занимаемый арматурой в кубометре железобетона, рассчитывается по формуле:

π·r2·L = 3,14·(0,006)2·16 = 0,0018 м3, где:

1. r — радиус арматуры, м
2. L — общая длина арматуры в 1 м3 железобетона, м

Данные берем из таблицы, представленной выше.

Получается, бетон занимает 0,9982 м3.

1. Тогда, вес арматуры на 1 м3 бетона: 7850*0,0018 = 14,13 кг,
2. Где: 7580 — это плотность стали, кг/ м3
3. а бетона 0,9982*2502 = 2497,50 кг.
4. Вес бетона М350 1 м3 равен 2502 кг.

Таким образом, получаем вес м3 железобетона: 14,13+2497,50=2511,63 кг.

Устройство монолитного ленточного фундамента

Пример: необходимо рассчитать вес бетонной стяжки толщиной 5 см классом В20. Из таблицы, размещенной ранее, определяем, что удельный вес 1 м3 бетона В20 — 2348 кг/ м3. Площадь комнаты 15 м2. Получаем вес 15*0,05*2348 = 1761 кг — вес бетонной плиты для данной комнаты.

Сборно-монолитные конструкции

Они состоят из сборных железобетонных изделий и монолитного бетона, который связывает всю конструкцию воедино. Главную роль в этой технологии играет качество сцепления сборных элементов с монолитными. Такие конструкции сочетают в себе достоинства сборного и монолитного строительства.

Сборно-монолитный железобетон. Вес бетона М100 — 2494 кг

Вес в данном случае будет зависеть от составляющих сборно-монолитной конструкции.

Поэтому, чтобы его определить необходимо:

1. Вычислить вес ЖБИ-изделий;
2. Подсчитать монолитный бетон;
3. Суммировать полученные данные.

На заметку: технология возведения сборно-монолитных построек допускает применение блоков и плит из различных видов бетона, в зависимости от назначения. Монолитные участки выполняют из бетона не ниже М100 с мелкозернистым наполнителем. Вес 1 м3 бетона М 100 составляет 2494 кг, а вес бетона В20 1 м3 — 2348 кг.

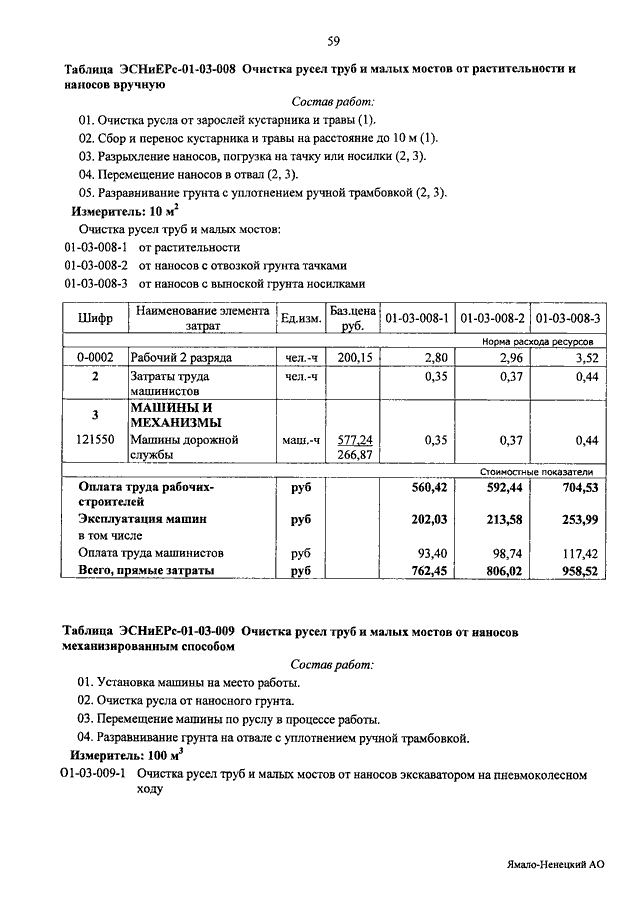

Объемный вес мусора от строительства для смет

В сметной документации указывают расходы по вывозу, погрузке образовавшихся при демонтаже остатков, отходов от строительно-ремонтных работ. При включении затрат ориентируются на установленные цены, объемный вес, удаленность мусорного полигона.

Имеются нормативы, в которых указан усредненный объемный вес остатков после разборки. Расчетные значения для сметы при сносе конструкций:

• бетонных — 2400 кг/м3;
• железобетонных — 2500 кг/м3;
• из кирпича, камня, отбивке штукатурки, облицовочной плитки —1800 кг/м3;
• деревянных, каркасно-засыпных—600 кг/м3;
• прочих (за исключением металлоконструкций, оборудования)—1200 кг/м3;
• металлоконструкций, оборудования — проектные данные.

При этом усредненный объемный вес для смет принимается в «плотном теле» конструкций.

Перевод строительного мусора из м3 в тонны

Образовавшиеся в результате сноса отходы, в основном, считаются в куб. метрах, а стоимость вывоза, погрузки рассчитывается для тонны. Чтобы включить затраты на перевозку в смету, переводят значения из 1 м3 в тонны. Для этого можно воспользоваться данными усредненной объемной массы.

Если нужно узнать, сколько тонн будет весить 3 м3 кирпичной кладки, надо его усредненное значение (1800 кг/м3) умножить на объем (3 м3).

1800×3=5400 кг=5,4 тонны.

Когда данных об усредненной объемной массе нет, можно высчитать тоннаж отходов, зная объем, плотность данных остатков.

Как определить вес 1 кубометра сырья?

Проще всего вычислить показатель массы 1 единицы объема сырья, воспользовавшись онлайн-калькуляторами. Специальные программы позволяют определить нужные показатели за счет конкретных данных. Также рассчитать вес ТБО можно, обратившись к услугам компании, которая специализируется на вывозе и утилизации мусора. Менеджер уточнит необходимые данные и предложит спецтехнику, соответствующую потребностям заказчика.

Определить показатель веса мусора можно самостоятельно, используя формулу m = p * V, где:

• m – масса груза;
• р – плотность ТБО;
• V – объем продукции.

Помимо прочего можно воспользоваться стандартной таблицей, где представлены среднестатистические коэффициенты для различного вида сырья. Стоит обратить внимание, что средний вес 1 кубометра ТБО может колебаться в пределах от 0,15 до 0,65 т.

Плотность строительного мусора

К строительному мусору относят остатки из различных материалов. Эти материалы имеют свою плотность. Это важно учитывать при:

• построении логистических маршрутов;
• выборе грузоподъемности автомобиля для вывоза отходов;
• определение количества, вида контейнеров.

Для сыпучих демонтажных остатков, (согласно СНиПу), учитывают насыпную плотность.

Насыпная плотность = массе свободно засыпанных отходов, разделенных на объем.

При этом учитывается не только объем материала, но и пространство между ним. Поэтому насыпная плотность меньше, чем обычная.

Плотность разных видов строительного мусора

Соотношение веса и объема

Чтобы узнать соотношение отходов (m и V) после разборки, используют расчетные значения. В таблицах указывают объемный, удельный вес вывозимого материала. Зная их, легко выполнить перевод тонны мусора в м3 и наоборот.

Расчеты при сносе

Для определения количества строймусора при демонтаже здания необходимо знать уплотненность составных элементов остатков. Для этого используют разработанные ранее таблицы или расчетные сведения. Для определения затрат на транспортировку к полигону для захоронения преобразуют кубические метры в тонны. Учитывается категория утиля и удельный параметр.

Вычисление размера строймусора предполагает соблюдение следующего алгоритма:

Вычисление количества стройматериала после разборки зданий — сложная и трудоемкая процедура. Рекомендуется привлечение профессионалов.

Методы расчета

Еще на подготовительном этапе рассчитывается количество отходов. Для этого применяется следующий алгоритм.

1. Рассчитывается объем объекта (в плотном теле). При этом учитывается фундамент, размеры оконных проемов, крыша.
2. Рассчитанное значение увеличивают на 2 (коэффициент разрыхления), и получают действительный объем строительного мусора.
3. Находят массу отходов с участка, перемножив действительный объем на плотность материала.
4. Определяют, как вывозить отходы. Для одного вида рассчитывается количество контейнеров, для других — грузоподъемность машин.

Особенности расчета плотности

Существует ряд формул и принципов, по которым рассчитывается плотность железобетонных конструкций.

Показатели определенной марки бетона

Чтобы определить степень плотности бетона, необязательно владеть сложными навыками или информацией.

Достаточно ознакомиться с маркой материала и его свойствами:

1. М200 — представители этой марки обладают плотностью 2390 кг/м³. В большинстве случаев такой материал используется для обустройства стяжки напольного покрытия, выполнения отмостки, тротуарных дорожек, оснований ленточного типа и лестниц.
2. М250 — фактическая плотность равна 2397 кг/м³. Бетон этой марки эффективен для возведения монолитных фундаментов, заборов и ненагружаемых перекрытий.
3. М300 — показатели плотности равны 2407 кг/м³. На его основе обустраиваются фундаменты, стеновые конструкции и плиты перекрытий.
4. М350 — 2412 кг/м³.
5. М400 — 2420 кг/м³.

Разновидности заполнителя

В зависимости от типа исходного сырья заполнители для бетонного состава бывают органическими, которые добываются из природных пород и отходов обогащения, промышленными и искусственными.

Доля заполнителей в составе материала может достигать 80% от общего объема, что сокращает расходы на покупку цементной смеси.

Существует несколько критериев, по которым разделяются заполнители:

1. Крупность и форма гранул.
2. Происхождение.
3. Зерновой состав.
4. Прочностные свойства.
5. Шероховатость.
6. Плотность.

Масса кубометра строительных отходов

Чтобы узнать, сколько метр кубический составляет веса, используют среднюю величину плотности. Значение показывает массу отходов данного объема.

Например, масса кубометра смешанных отходов, образовавшихся в ходе ремонта, равна 160 кг (0,16 т), а кубометр точно такого же мусора от сноса уже составит 1600 кг (1,6 т). Усредненная плотность этих материалов составляет при ремонте 0,16 т/м3, а при сносе (разборке) — 1,6 т/м3. Точно также можно узнать массу кубометра песка, щебенки, утеплителя.

Если нет данных по усредненной плотности, то для перевода кубометров в тонны достаточно перемножить объем на плотность.

Как рассчитывается вес отходов от строительства

При строительстве новых объектов отходы образуются от применяемых новых материалов. Существуют методики расчета и нормативы образования отходов, которые позволяют рассчитать вес строительного мусора исходя из веса материалов. Например, в РДС 82-202-96 приводятся Типовые нормы трудноустранимых потерь и отходов, материалов и изделий в процессе строительного производства.

Материалы и производимые работы

2,0

Также есть действующий документ 1997 года «О Справочных материалах по удельным показателям образования важнейших видов отходов производства и потребления», содержащий подробный перечень нормативов.

Удельный вес

Пример расчета веса отходов от строительства:

Предположим, для строительства кирпичного гаража понадобится 4000 кирпичей весом 2,5 кг. Всего при использовании 10 т строительного кирпича образуется 200 кг отходов кирпичей.

А еще цемент, мягкие кровельные материалы, песок, бетон, деревянные и металлические конструкции. И у каждого из этих материалов свой норматив образования отходов.

Процент образования отходов рубероида при обустройстве кровли составляет 3 %.

При размере гаража 3х6 м (трехслойное покрытие) понадобится 6 рулонов размером 10х1м средним весом 27 кг/рулон. 3% теряется в виде отхода.

Объемный вес для смет (с примером расчета)

Имея только весовые данные по образованию отходов, трудно рассчитать затраты на перевозку этих отходов. В этом случае понадобятся объемные характеристики.

Пример расчета объема отходов от строительства:

Чтобы определить объем отходов, используются данные, приведенные в таблице выше.

При этом расчет выглядит так:

0,2т / 1,27т/куб.м.=0,157 куб.м.

Вес мусора в 1 куб.м. 1,27 т (усредненный показатель).

Так при ремонте отопительных систем могут образоваться отходы минеральной ваты с плотностью 0,2 т/куб. м. Если взять тот же вес, мы получим такие результаты: 0,2т / 0,2т/куб.м =1 куб.м.

Перевод кубометров в тонны производится аналогично.

Разновидности исполнительных схем на стройке |

Привет друзья!

В этой статье я хочу вам рассказать о разновидностях исполнительных съемок, которые выполняют на строительной площадке. Как правило строительство начинается с посадки здания на местности и закрепления выносками его осей. Следующий этап это земляные работы, а именно копание котлована. Котлован может быть

глубоким до 6 м в глубину и более. А может иметь глубину около метра. Все зависит от этажности и конструкции возводимого здания. После того как выкопают котлован необходимо сделать съемку котлована и затем оформить исполнительную схему котлована после разработки грунта. Цель этой схемы – определить количество выкопанного грунта в кубометрах. Для выполнения этой съемки геодезисту необходимо сделать измерения по верхнему краю котлована и по нижнему. Также необходимо определить высотные отметки дна котлована. Работать нужно обязательно с высотными отметками, так как по ним мы сможем высчитать глубину котлована. Все эти данные нужно указывать на исполнительной схеме. Затем в Автокаде мы определяем площадь низа котлована и площадь по верху котлована. Складываем их и делим пополам. Получим среднюю площадь котлована. Находим среднее арифметическое отметок по верху котлована и по низу котлована. Разность этих отметок нам даст среднюю глубину котлована. Умножаем среднюю площадь на среднюю глубину и получаем объем грунта. А чтобы узнать объем выбранного грунта, умножаем еще на коэффициент разрыхления грунта.

Также на схеме желательно указать крайние оси здания. Иногда технадзор требует рисовать и разрез, но в большинстве случаев этого делать не нужно.

После того как выкопают котлован, делают разметку бетонной подготовки и заливают ее. Назначение бетонной подготовки — выровнять дно котлована, для соблюдения заданного размера защитного слоя арматуры фундамента и для удержания влаги в бетоне. Обычно подбетонку делают на 10 сантиметров шире фундаментной плиты. Главное требование к ней это ровная поверхность без резких перепадов. Для исполнительной схемы подбетонки достаточно сделать измерения только по высоте как можно чаще, что бы видеть все неровности бетона.

Следующий этап – это разметка фундаментной плиты. На подбетонку выносят все углы фундаментной плиты и оси. По углам устанавливают опалубку. А оси нужны для раскладки арматуры. После того как соберут опалубку, дополнительно выносят оси для установки выпусков под стены арматуры. Это очень ответственный момент, поэтому иногда необходимо делать съемку выпусков и соответственно исполнительную схему по выпускам.

На схеме указывают отклонения выпусков от проектного положения. Все выпуска измерять не нужно. Достаточно в начале, середине и в конце стены. Обычно если выпуска уходят в сторону, то это хорошо видно. Если на этом этапе не проконтролировать, то не правильно установленные выпуска после заливки срезают и засверливают на новое место. А это дополнительные расходы на работу и специальный клей. Эту съемку можно сделать и в ручную. Натянуть оси и от осей рулеткой измерять расстояния до выпусков.

На исполнительной схеме фундаментной плиты указывают отклонения от проекта в плане – стрелками или размерами от осей. А также указывают отклонения по высоте. На схеме должна обязательно присутствовать проектная высотная отметка верха фундаментной плиты.

Следующий этап – это разметка под стены техподполья. Обычно выносятся оси как они есть или со смещением для удобства выноса, что бы не мешала арматура. Для точности набиваются деревянные плашки и уже в них забивается гвоздь. Другой вариант – это забивание дюбелей на определенное расстояние от стены, например, 50 сантиметров. Одновременно дюбель может обозначать еще и край конструкции. Если стена идет полукругом, то тогда выносят непосредственно край бетона стены.

На схеме указывают отклонения стены от проекта по низу и по верху. Верхнее значение над стрелочкой означает отклонение от проекта. Сама стрелочка указывает в какую сторону сместилась стена. Нижнее значение означает отклонение по низу стены. Если направление отклонения не совпадает со стрелкой, то его значение записывают со знаком “-”. Например, верх стены отклонился во внутрь, а низ стены сместился наружу. Я обычно рисую стрелочку в сторону верхнего отклонения, а нижнее если совпадает, просто значение, если в другую сторону то с минусом.

После того как сделают все стены начинают набирать плиту перекрытия. Устанавливают стойки, балки, стелют фанеру. Как будет постелена вся фанера, необходимо делать разметку контура плиты перекрытия. Далее вяжут арматуру и заливают бетон. Следующий этап – это делают разметку под стены и съемку плиты перекрытия. Снимают все углы, на длинных сторонах дополнительно промежуточные точки, полукруг через определенное расстояние. Чем больше радиус полукруга, тем меньше точек и наоборот. На схеме указывают стрелочками все эти измерения и высотные отметки. Также должна присутствовать проектная отметка плиты. В целом съемка фундаментной плиты и плиты перекрытия идентичны.

Дальше по мере роста здания делают съемку каждого этажа. Меняются отметки, контур плиты перекрытия. Стены как правило остаются без изменений до верха здания. После того как построят здание, иногда делают съемку лифтовой шахты.

Для того что бы сделать съемку лифтовой шахты, нужно натянуть отвесы на всю высоту здания, по одному на каждый угол лифтовой. И затем делают измерения рулеткой от отвеса до стен лифтовой. И так каждый угол на каждом этаже. После всех измерения делают развертку лифтовой и указывают отклонения на каждом этаже в виде диаграммы. Эта работа требует необходимой подготовки. Нужно установить подмости внутри лифтовой на каждом этаже.

Это были основные съемки при монолитном строительстве. Еще могут быть съемки лестничных маршей, входных групп, каких то отдельных элементов, где нужна схема. Могут быть исполнительные съемки кровли, с указанием уклонов и отметок лотков.

Следующий вид съемок – это каменная кладка наружных стен и внутренних.

Обычно наружные стены проверяют с помощью тахеометра. Делают измерения по низу и по верху кладки, проверяя не только проектное положение, но и наклон. Это может быть лицевая кирпичная кладка, а может кладка газобетонных блоков. На схеме нужно указать саму кладку и стрелочками отклонения от проекта. Есть аналогия с исполнительной схемой по стенам.













Также могут потребовать делать исполнительные схемы перегородок и вентиляционных шахт. Здесь измерения делаются от стен с помощью рулетки. Уровнем проверяют вертикальность кладки. На этом пожалуй все, мы рассмотрели все основные виды съемок, которые делаются на строительной площадке.

Ниже я записал для вас видео, где наглядно прошелся по всем этим схемам.

Рейтинг:  Loading …

10 186 просмотров

Факторы риска разрыхления цемента после вертебропластики при остеопоротических переломах позвонков с внутрипозвонковой расщелиной: ретроспективный анализ

Резюме

Дизайн исследования

Ретроспективное исследование случай-контроль.

Цель

Оценить первичные исходы и рентгенологические результаты чрескожной вертебропластики (ПВП) у пациентов с одноуровневым остеопоротическим переломом позвонка (ОВП) с внутрипозвонковой расщелиной (НПВ) для выявления факторов риска разрыхления цемента после ЧВП.

Обзор литературы

PVP — широко распространенный метод лечения болезненной OVF; однако иногда происходит разрыхление цемента с плохими результатами.

Методы

В этом ретроспективном исследовании приняли участие 195 пациентов, получавших ПВП по поводу одноуровневой ОВФ с НПВ. Через шесть месяцев первичные исходы оценивались с использованием визуальной аналоговой шкалы (ВАШ) для оценки болей в спине и модифицированного индекса инвалидности Освестри. Для выявления разрыхления цемента была проведена компьютерная томография.Были оценены возможные факторы риска, такие как возраст, пол, угол заклинивания, внутрипозвонковая нестабильность, болезнь Паркинсона, перелом остистого отростка, анкилозирующий гиперостоз позвоночника, расщепленные позвонки и смежный межпозвонковый вакуум.

Результаты

Сорок девять пациентов (25%) испытали разрыхление цемента через 6 месяцев после ПВП. Средние баллы по ВАШ были значительно выше у пациентов с разрыхлением цемента, чем у пациентов без него (50 и 26 мм соответственно; p <0,01). Разрыхление цемента было тесно связано с внутрипозвоночной нестабильностью (отношение шансов [OR], 1.20; 95% доверительный интервал [ДИ], 1,04–1,40; p = 0,015), болезнь Паркинсона (ОШ 54,31; 95% ДИ 4,47–659,53; p = 0,002), перелом остистого отростка (ОШ 7,11; 95% ДИ 1,65–30,60; p = 0,009). ) и расщепленные позвонки (ОШ, 11,59; 95% ДИ, 1,64–82,02; p = 0,014).

Выводы

Пациенты с расшатыванием цемента испытывали более сильную боль в спине, чем пациенты без расшатывания цемента. Важными факторами риска, влияющими на разрыхление цемента после ПВП, были высокая внутрипозвонковая нестабильность, болезнь Паркинсона, перелом остистого отростка и расщепление позвонков.

Ключевые слова: Чрескожная вертебропластика, Остеопоротические переломы позвонков, Разрыхление цемента, Внутрипозвонковые расщелины, Переломы остистых отростков OVF обычно заживают без сильной боли или неврологических осложнений. Однако тщательные последующие исследования показали, что некоторые OVF могут привести к серьезному ухудшению здоровья и качества жизни из-за постоянной изнурительной боли в спине и снижения активности [^-1].В частности, пациенты с OVF с внутрипозвоночной расщелиной (IVC) испытывают хроническую боль в спине [ ^{2 — 4} ]. Внутрипозвоночная нестабильность, вызванная НПВ, клинически значима в болезненных случаях OVF [ ⁵ ].

Чрескожная вертебропластика (ПВП) является минимально инвазивным и в целом эффективным методом наращивания позвонков для лечения болезненной ОВФ с помощью НПВ [ ^{6 — 10} ]. Раннее клиническое улучшение наблюдалось после этой процедуры более чем у 80% пациентов [ ¹¹ ].Однако у некоторых пациентов после аугментации позвонков наблюдается расшатывание цемента с рецидивом болей в спине [ ^{12 — 14} ]. Точное понимание факторов, приводящих к расшатыванию цемента после ПВП, поможет хирургам и пациентам принимать обоснованные решения о том, следует ли выполнять процедуру, а также позволит более точно прогнозировать результаты. Однако в нескольких исследованиях сообщалось о факторах, которые могут повлиять на результаты PVP [ ^{15 — 17} ].Здесь мы стремились оценить первичные исходы и рентгенографические результаты PVP для пациентов с одноуровневой OVF с НПВ между пациентами с расшатыванием цемента и без него, чтобы определить связанные факторы риска.

Материалы и методы

1. Отбор пациентов

В период с 2003 по 2010 год мы исследовали пациентов с одноуровневой OVF с НПВ, обнаруженной с помощью предоперационной рентгенографии, компьютерной томографии (КТ) и магнитно-резонансной томографии (МРТ) в JA Hiroshima General. Больница.Критерии выбора для ПВП были следующими: (1) минимальный уровень боли в спине (визуальная аналоговая шкала [ВАШ]; диапазон 0–100 мм) ≥40 мм, рефрактерность к стандартному медикаментозному лечению, включающему постельный режим, введение анальгетиков и / или внешнее крепление спины в течение ≥3 месяцев и (2) рентгенологические признаки одноуровневой OVF с НПВ, соответствующие уровню локальной болезненности позвоночника. Пациенты с раком позвоночника, активной инфекцией и/или неустранимыми нарушениями свертываемости крови; те, кто не предоставил информированное согласие; и те, кто вряд ли будет соблюдать прямое последующее наблюдение, были исключены.Это исследование было одобрено институциональным наблюдательным советом JA Hiroshima General Hospital (номер одобрения, E-1098), и до участия в исследовании все пациенты предоставили письменное информированное согласие на проведение PVP.

2. Процедура чрескожной вертебропластики

Все ПВП были выполнены опытными хирургами позвоночника с использованием двухплоскостного рентгеноскопического контроля под общей анестезией. Две костные иглы 14G были введены в НПВ с использованием билатерального транспедикулярного доступа. Перед введением костного цемента емкость НПВ измеряли с помощью контрастного вещества после выполнения «кавитограммы».Остатки контрастного вещества были смыты физиологическим раствором, чтобы адекватно очистить НПВ. При введении того же объема полиметилметакрилатного костного цемента, что и при НПВ, инъекцию безопасно вводили с помощью односторонней иглы без дополнительного давления [ ^{9 , 10} ].

3. Клинические и рентгенологические оценки

Через шесть месяцев после ПВП боль в спине и специфические физические функции в нижней части спины оценивались по шкале ВАШ и по версии MODEMS Американской академии хирургов-ортопедов индекса Освестри (ODI; диапазон, 0%–100%) [ ^{18 , 19} ].Разрыхление цемента было определено как область низкой плотности между телом позвонка и цементом на КТ через 6 месяцев после ПВП (не было признаков разрыхления цемента сразу после ПВП) (, ).

Рентгенологические оценки. Разрыхление цемента после вертебропластики по поводу остеопоротического перелома позвонка с внутрипозвонковой щелью. Разрыхление цемента определяли как область низкой интенсивности между телом позвонка и костным цементом на КТ через 6 месяцев после чрескожной вертебропластики (А: сагиттальный, В: корональный).Угол заклинивания сломанных позвонков измеряется как угол между верхней и нижней концевыми пластинками головного мозга на боковой рентгенограмме в положении пациента сидя (С). Внутрипозвоночная нестабильность пораженного позвонка измеряется как разница между углом заклинивания на боковых рентгенограммах в положении больного сидя и лежа (С, Г: α-β). Перелом остистого отростка (Е: сагиттальный, КТ). Раздвоенные позвонки (F: сагиттальный, КТ). КТ, компьютерная томография.

Факторы риска, которые могли повлиять на разрыхление цемента, были ретроспективно рассмотрены и были следующими: (1) клинические параметры: возраст, пол и болезнь Паркинсона и (2) рентгенологические параметры: угол заклинивания сломанных позвонков (измеряемый как угол между цефалическими верхней и нижней концевыми пластинками на боковой рентгенограмме в положении больного сидя) (), внутрипозвонковая нестабильность пораженного позвонка (измеряется как разница между углом заклинивания на боковых рентгенограммах в положении больного сидя и на спине) (, ), перелом остистого отростка (), анкилозирующий гиперостоз позвоночника, расщепление позвонков () и прилегающий межпозвонковый вакуум.

Пациенты наблюдались непосредственно и периодически после ПВП. Хирурги-ортопеды, не участвовавшие в лечении, проводили динамическое наблюдение и клинические осмотры для оценки неврологического восстановления и функционального статуса. Анкеты VAS и ODI заполнялись самостоятельно, чтобы избежать предвзятости интервьюера.

4. Статистический анализ

С помощью знакового рангового критерия Вилкоксона, U -критерия Манна-Уитни и/или апостериорного критерия Бонферрони-Данна клинические и рентгенографические параметры пациентов с разрыхлением цемента или без него сравнивали с проанализировать факторы риска, вызывающие разрыхление цемента после ПВП.

Взаимосвязь между разрыхлением цемента и предоперационными параметрами была проанализирована с использованием многофакторного логистического регрессионного анализа. Статистическая значимость была определена как p <0,05 для двусторонней гипотезы. Средние значения представлены в виде значений ± стандартного отклонения. Все анализы данных были выполнены с использованием SPSS ver. 16.0 (SPSS Inc., Чикаго, Иллинойс, США).

Результаты

1. Исходные характеристики пациентов

Всего было включено 195 пациентов (50 мужчин, 145 женщин) с одиночной ОВФ с НПВ.Средний возраст на момент постановки диагноза составил 77 лет (диапазон 57–93 года). Средний период времени от начала острого перелома до процедуры PVP составил 38 недель (диапазон 12–144 недель). ОВФ с НПВ выявлялась от уровня Т8 до L5 и встречалась в грудопоясничном переходе у 80% пациентов. Средние баллы по ВАШ и ODI составили 87±14 мм и 59,1%±7,2% до ПВП и 31±3 мм и 37,0%±5,1% через 6 мес после ПВП соответственно (1).

Изменения показателей ВАШ (А) и ODI (В). Всего было проанализировано 195 пациентов с одиночными остеопоротическими переломами позвонков с внутрипозвонковыми расщелинами.Средние баллы по ВАШ и модифицированному ODI были значительно ниже через 6 месяцев после PVP, чем до PVP (A: VAS, B: ODI). ВАШ, визуальная аналоговая шкала; ODI, индекс инвалидности Освестри; ПВП, чрескожная вертебропластика; Предоперационный, предоперационный; Послеоперационный, послеоперационный.

2. Оценка предоперационных показателей

Из 195 больных с ОВФ у 41 (20,5%) был перелом остистого отростка, у 13 (6,7%) — болезнь Паркинсона, у 21 (10,8%) — расщепление позвонка, у 18 (9,2% ) имел анкилозирующий гиперостоз позвоночника, а 29 (14.9%) имел соседний межпозвонковый вакуум. У 49 пациентов (25%) через 6 месяцев после ПВП наблюдалось разрыхление цемента. Пять пациентов подверглись дополнительной инструментальной хирургии из-за боли и/или двигательных нарушений. Через шесть месяцев после ПВП средний показатель ВАШ у пациентов с отслоением цемента и без него составил 50±25 мм и 26±27 мм соответственно (1). Таким образом, средний показатель ВАШ был значительно выше у пациентов с разрыхлением цемента, чем у пациентов без него ( p <0,01).

Таблица 1.

Средняя визуальная аналоговая шкала баллов у пациентов с и без цемента ослабляется

152

	ослабление (+)	ослабление (-)	p -value
Аналоговая шкала (мм)	50±25	26±27	<0. 01

3. Анализ корреляции между разрыхлением цемента и предоперационными параметрами

Внутрипозвонковая нестабильность была значительно выше ( p <0,05) у пациентов с разрыхлением цемента, тогда как при болезни Паркинсона ( p <0,01), остистой перелом отростка ( p <0,01), расщепление позвонков ( p <0,01) и прилегающий межпозвонковый вакуум ( p <0,05) значительно чаще встречались в группе без расшатывания ().Многофакторный логистический регрессионный анализ выявил значительную связь между разрыхлением цемента и болезнью Паркинсона (отношение шансов [ОШ], 54,31; 95% доверительный интервал [ДИ], 4,47–659,53; p <0,01), расщепление позвонков (ОШ, 11,59; 95). % ДИ 1,64–82,02; p <0,05), перелом остистого отростка (ОШ 7,11; 95% ДИ 1,65–30,60; p <0,01) и внутрипозвоночная нестабильность (ОШ 1,20; 95% ДИ 1,04) –1,40; р <0,05) ().

Таблица 2.

Предоперационные параметры у пациентов с и без цемента, ослабление

Передреоперативные параметры ослабление (+) ослабление (-) P -value -value Средний возраст (год) 76. 8 7 9 9 9 77.3 0.240155 женщин 39 (73.3) 107 (77.6) (77,6) 0.672 Угол квалификации (°) 36.3 25.9 0,980155 INTRAVETRAL Нестабильность (°) 6. 6 9.6 9.6 <0,05 Болезнь Паркинсона 2 (1,9) 11 (28.9) 11 (28.9) <0,01 Раскрытие кругового процесса 21 (14.4) 20 (40.8) <0,01 анкилозировать спинальный гиперостоз 12 (8. 2) 6 (12.2) 0.337 Сплит позвонков 5 (3.4) 16 (3.4) 16 32.7. переменная Отношение шансов (95% доверительный интервал) p -значение Внутрипозвоночная нестабильность 1.20 (1.04-1.40) <0,05 Болезнь Паркинсона 54. 31 (4.47-659 54.31 (4.47-659.53) <0,01 7.11 (1.65-30.60) анкилозировать гиперистоз позвоночника 3.84 (0,48-30,76) 0.205 Сплит позвонков 11.59 (1.64-82.02) <0,05 соседний межпозвонковый вакуум 1.54 (0,30-7,96) 0,606

Обсуждение

Мы исследовали клинические и рентгенологические результаты ПВП при одноуровневой ОВФ с НПВ. Пациенты с разрыхлением цемента после ПВП испытывали более сильную боль в спине, чем пациенты без разрыхления цемента. Наши результаты показали, что разрыхление цемента было связано с предоперационной внутрипозвонковой нестабильностью, болезнью Паркинсона, переломом остистого отростка и расщеплением позвонков.

ОВФ становится все более значимой глобальной социально-экономической проблемой в связи с быстрым ростом населения.Сообщается, что наличие НПВ приводит к длительной боли в спине [ ^{2 — 4} ]. Сообщается, что PVP полезен для облегчения боли при лечении OVF с помощью IVC [ ^{6 — 10} ]. Однако в нескольких исследованиях оценивались факторы, которые могут влиять на результаты ПВП [ ^{15 — 17 , 20 , 21} ]. В качестве факторов, которые могут привести к неудовлетворительному состоянию, были предложены обширное восстановление высоты переднего позвонка, цемент для заполнения твердыми кусками, множественные симптоматические позвонки, статус 1 Американского общества анестезиологов, наличие изменений сигнала на МРТ, коллапс тела позвонка до <70% и малый размер нижней полой вены. исходы [ ^{13 , 15 , 20 , 21} ].Однако точные факторы, влияющие на результаты вертебропластики по поводу OVF, остаются спорными. Наши результаты показали, что высокая внутрипозвоночная нестабильность, болезнь Паркинсона, перелом остистого отростка и расщепление позвонков являются факторами риска для прогнозирования разрыхления внутрипозвонкового цемента после ПВП для ОВФ с НПВ.

В некоторых предыдущих исследованиях сообщалось, что восстановление большей высоты является фактором риска повторного перелома цементированных позвонков [ ^{20 , 21} ].Лин и др. [ ²¹ ] сообщили, что повторный перелом цементированных позвонков после вертебропластики произошел у 63% всех пациентов с остеопорозом и что значительное восстановление высоты позвонков в переднем отделе увеличивает риск последующих переломов цементированных позвонков. Вертебропластика может привести к смещению нагрузки вперед, что приведет к повторному перелому сцементированных позвонков. В процедуре ПВП решение о восстановлении пораженных позвонков принимается, когда пациент во время операции находится в положении лежа.Следовательно, восстановление высоты позвонков сильно коррелирует с предоперационной внутрипозвонковой нестабильностью сломанных позвонков. Сообщается, что внутрипозвоночная нестабильность отражает клинические симптомы [ ^{3 , 4} ]. В нашем исследовании большая внутрипозвонковая нестабильность была одним из факторов риска разрыхления внутрипозвонкового цемента после ПВП. Поэтому важно точно оценить предоперационную внутрипозвоночную нестабильность перед ПВП.

Женевер и др.[ ²² ] сообщили, что риск перелома костей был значительно выше у пациентов с болезнью Паркинсона, чем у пациентов с другими заболеваниями. При возникновении перелома позвоночника у пациентов с болезнью Паркинсона хирургическое лечение затруднено, поскольку у таких пациентов плохое качество кости и несколько сопутствующих заболеваний, что приводит к высокой частоте осложнений [ ^{23 — 25} ]. Хирургическая процедура OVF у пациентов с болезнью Паркинсона требует жесткого длительного спондилодеза с инструментами [ ^{26 — 28} ].Бабат и др. [ ²³ ] сообщили о необходимости ревизионной хирургии у 12 из 14 пациентов с операциями на позвоночнике, осложненными болезнью Паркинсона, и пришли к выводу, что повышенный риск связан со стойким кифозом или нестабильностью на оперированном или смежном уровне позвонков. В нескольких исследованиях изучалось применение PVP для лечения переломов позвонков, связанных с болезнью Паркинсона. Наши данные показали, что пациенты с OVF и болезнью Паркинсона, как правило, испытывают разрыхление внутрипозвонкового цемента после PVP, что требует тщательного послеоперационного ведения.

Как правило, переломы позвонков, связанные с вовлечением задних элементов, такие как перелом остистого отростка, более нестабильны и могут также потребовать хирургического вмешательства [ ²⁹ ]. Насколько нам известно, на сегодняшний день только одно исследование оценивало наличие переломов остистых отростков у пожилых пациентов с остеопоротическими переломами тел позвонков с помощью МРТ или КТ и сообщило о распространенности у этих пациентов 3,5% [ ³⁰ ]. В текущем исследовании 20,5% пациентов имели переломы остистых отростков.Эта разница в распространенности может быть связана с тем фактом, что в предыдущее исследование были включены пациенты с острыми переломами позвонков, и большинство этих пациентов выздоравливают без продолжающихся симптомов. Напротив, в наше исследование были включены пациенты с болезненным хроническим ложным суставом позвоночника. Не исключено, что несращение перелома тела позвонка может привести к перелому остистого отростка по типу недостаточности. Другая возможность состоит в том, что OVF с переломами остистых отростков может привести к псевдоартрозу.Здесь перелом остистого отростка был одним из основных факторов риска разрыхления цемента после ПВП. Пациенты с OVF с переломами остистых отростков могут демонстрировать большую нестабильность, и только PVP не может поддерживать стабильность задней колонны.

Таким образом, хотя до сих пор на наличие переломов остистых отростков при OVF не обращали особого внимания, наши результаты показывают, что это может представлять собой прогностически важный фактор, который следует учитывать при планировании лечения. Существуют определенные ограничения для настоящего исследования.Во-первых, не все пациенты с расшатыванием цемента могут испытывать боль и дисфункцию; на самом деле, у некоторых пациентов наблюдалось расшатывание цемента без какой-либо боли. Во-вторых, не хватает доказательных лонгитудинальных исследований и данных долгосрочного наблюдения. В-третьих, мы не оценивали другие факторы, кроме возраста, пола, угла заклинивания, внутрипозвонковой нестабильности, болезни Паркинсона, перелома остистого отростка, анкилозирующего гиперостоза позвоночника, расщепленных позвонков и соседнего межпозвонкового вакуума.

Ремонт бетонных компенсаторов: причины и следствия

Категория: Полы | Опубликовано: 28 июля 2017 г.

Если у вас есть бетонный пол в вашем коммерческом здании, вы знаете, что компенсационные швы необходимы для обеспечения естественного расширения и сжатия, возникающего при изменении температуры.Без этих соединений по полу могут пройти большие трещины, что приведет к дорогостоящему повреждению. Хотя компенсационные швы бетонного пола предназначены для поглощения и рассеивания нагрузки от расширения, в крайних случаях сами швы могут треснуть.

Необходимо понимать, что когда стыки вашего бетонного пола трескаются, они на самом деле работают так, как задумано, и защищают сами плиты. Замена треснувших бетонных плит является дорогостоящей и трудоемкой задачей, в то время как замена деформационных швов в бетоне является гораздо более легкой задачей.Как только вы обнаружите трещины в суставах, важно их быстро отремонтировать. Несоблюдение этого требования может привести к дальнейшему растрескиванию не только швов, но и самого бетонного пола.

Замена и ремонт деформационных швов в бетонных плитах — это задача, которую лучше всего доверить профессионалам. Попытка исправить неисправный компенсатор в бетонном полу без необходимых знаний, материалов и инструментов может привести к увеличению ущерба и ненужным затратам. Найм профессиональной компании для оценки вашего ремонта компенсатора — ваш самый безопасный и мудрый курс действий. Также будет выявлена ​​причина выхода из строя компенсаторов. Таким образом, вы можете предпринять шаги, чтобы предотвратить будущие повреждения.

Что вызывает растрескивание деформационных швов в бетоне?

Самым большим фактором, вызывающим растрескивание деформационных швов в бетоне, является температура. Почти всегда преждевременное растрескивание происходит из-за плохого планирования и неправильного выбора материала. Инженеры разрабатывают компенсаторы с учетом движений, вызванных физическими силами, возникающими в результате колебаний температуры. Это включает реактивные силы расширения при повышении температуры и силы сжатия при понижении температуры.

Бетон – сложный строительный материал. Инженеры, специализирующиеся на бетонном строительстве, тратят много времени на изучение его свойств, чтобы заливать плиты, способные выдерживать перепады температур. Основным методом проектирования бетона является указание компенсационных швов с контролируемым расширением через определенные промежутки времени, которые учитывают конкретные материалы для компенсационных швов, которые работают в сочетании с монолитными бетонными плитами.

Люди, не знакомые с бетоном, могут подумать, что это твердое вещество в основном инертно, но это далеко не так в бетонном строительном бизнесе.Бетон – предсказуемое вещество. Его физические свойства и допуски хорошо известны опытным инженерам.

Бетон движется с определенной скоростью в зависимости от температуры окружающей среды. Коэффициент теплового расширения составляет 0,0000055 на погонный дюйм бетона на 1 градус по Фаренгейту изменения температуры. Инженеры компенсируют ожидаемое движение бетона, чтобы определить ширину и расположение компенсационных швов. Толщина бетонного покрытия не имеет значения.Бетон равномерно реагирует на линейное перемещение независимо от толщины плиты.

Например, 100 погонных футов бетонной плиты при температуре 100 градусов по Фаренгейту имеют коэффициент расширения 0,66 дюйма. Если вы повысите температуру плиты того же размера до 160 градусов по Фаренгейту, ее коэффициент расширения составит 1,06 дюйма. В качестве примера представьте себе бетонную дорогу. Миля бетона имеет коэффициент расширения 34,85 дюйма при 100 градусах, в то время как коэффициент расширения той же мили при 160 градусах равен 55.76 дюймов.

Вот почему на бетонных дорогах так много компенсационных швов. Постоянное расширение и сжатие в результате циклов нагревания и охлаждения отрицательно сказывается на материале шва. Непрерывное движение приводит к нормальному износу, что приводит к высоким затратам на техническое обслуживание и преждевременному выходу из строя соединения.

То же самое происходит с бетонным полом в коммерческом или промышленном здании, хотя и в меньшем масштабе. Существует пропорциональная зависимость от компенсационных швов в бетонных полах.Инженеры оценивают колебания температурного диапазона, ожидаемые в здании, затем математически рассчитывают расстояние между компенсационными швами и ширину шва. Они также рассчитывают оптимальные варианты материалов для заполнения компенсационного шва.

Вторым ведущим фактором, вызывающим растрескивание бетонных компенсаторов, является неправильный выбор материала для самих швов. Материалы для деформационных швов должны быть совместимы с типом бетона, с которым они соединяются. Соединительные материалы также должны выдерживать условия окружающей среды, для которых они предназначены.

Доступно множество различных составов бетонных смесей. В зависимости от области применения некоторые бетонные смеси содержат большое количество коррозионно-активных добавок, таких как кальций и летучая зола. Эти химикаты могут быть очень разрушительными для материалов компенсаторов, если они не выбраны должным образом. Кроме того, некоторые материалы для бетонных компенсаторов не предназначены для сред, в которых масло, топливо и другие летучие загрязнители вызывают разрушение материала.

Чтобы лучше понять, почему компенсационные швы в бетоне выходят из строя и трескаются, полезно знать, какие материалы для швов обычно используются.Также полезно знать свойства каждого материала, чтобы не совершить ошибку, отремонтировав или заменив компенсаторы неправильным материалом.

Обычно используемые материалы для деформационных швов в бетоне

Если вы посмотрите на компенсационные швы вашей текущей плиты, вы обязательно узнаете форму, цвет и текстуру. Но вы можете не знать материал и подходит ли он для вашей строительной среды. Это наиболее распространенные материалы для компенсационных швов, используемые в строительстве бетонных плит, и ситуации, когда они лучше всего подходят:

• Асфальтовые компенсаторы :  Асфальт является наиболее часто используемым материалом для компенсационных швов, используемых в бетонных плоскостях.Асфальт является самоуплотняющимся материалом, поэтому редко требует дополнительного герметика. Он хорошо переносит разливы нефти и агрессивные чистящие средства. Это невпитывающий материал, хорошо защищающий от проникновения воды. Вы часто найдете асфальтовые компенсаторы на открытом воздухе и в условиях высокой влажности.

• Волокнистые компенсаторы :  Волокнистые компенсаторы представляют собой усовершенствованную форму стандартных заполнителей асфальтовых швов. Они состоят из ячеистых волокон, химически связанных жидким асфальтом, а затем охлажденных до полутвердой формы.Материал является очень гибким и универсальным, с отличными свойствами памяти, чтобы противостоять постоянным силам расширения и сжатия. Волоконные компенсаторы хорошо работают как внутри, так и снаружи помещений.

• Компенсаторы Ceramar® :  Ceramar® представляет собой наполнитель для компенсаторов, изготовленный из эластичной пены. Это фирменный наполнитель, состоящий из плотно закрытых ячеистых структур, смешанных с изомерными полимерами. Ceramar® можно узнать по характерному светло-серому цвету.Он прост в установке, очень гибок и имеет чрезвычайно высокую скорость памяти. Он также хорошо вступает в реакцию с большинством коммерческих уплотнителей и герметиков. Ceramar® — популярный выбор во всем мире.

• Губчатые резиновые компенсаторы : Губчатая резина отлично подходит для применения в условиях быстрого изменения температуры. Губчатая резина — это продукт химического производства, обладающий огромной эластичностью. Он также обладает высокой теплостойкостью и морозостойкостью, что делает его отличным материалом для компенсационных швов в различных зданиях, от литейных цехов до холодильных складов.

• Пробковые компенсаторы :  Пробка представляет собой природный органический продукт, получаемый из пробковых деревьев. Это один из самых эластичных компенсаторов. Производители смешивают гранулированную пробку с фенольной смолой, чтобы получить невероятно гибкий и прочный шовный материал. Одной из популярных форм является саморасширяющаяся пробка, которая хорошо сочетается с быстро сжимающимися плитами, такими как морозильные камеры. Пробка будет растягиваться далеко за пределы своего инертного состояния, не нарушая связи с соседними бетонными материалами.

• Пластиковые компенсаторы :  Пластик также используется в качестве материала для бетонных компенсаторов. Хотя большинство пластиковых компенсаторов плохо поддаются изгибу, пластик может быть идеальным материалом в умеренно стабильной среде. Пластиковые соединения более эстетичны по сравнению с некоторыми другими вариантами, что делает их популярными в демонстрационных залах и на сборочных предприятиях, где важна чистота. Популярными торговыми марками пластиковых компенсаторов являются Speed-E-Joint®, Deck-O-Joint®, Snap Cap® и Keyway®.

Долгосрочные преимущества бетонных компенсаторов

Поддержание бетонных компенсаторов в первозданном виде имеет много преимуществ. В долгосрочной перспективе здания и другие конструкции из бетонных плит с правильно спроектированными и обслуживаемыми компенсационными швами в сочетании с совместимыми материалами для заполнения швов будут работать без проблем. Правильно загерметизированные и обслуживаемые компенсаторы должны работать должным образом. Они не должны быть обязательствами или текущими расходами.

Как владелец здания или менеджер, который зависит от бетонных плит для производства или хранения, у вас есть более важные вещи, о которых нужно беспокоиться, чем проблемы с расширением и сжатием бетона. Если у вас есть правильно спроектированные и заполненные швы, вы найдете несколько преимуществ для своего бизнеса. Долгосрочные преимущества деформационных швов для бетона включают:

• Пиковая производительность :  Правильно обслуживаемые, отремонтированные или замененные бетонные компенсаторы работают с максимальной эффективностью, позволяя плитам естественным образом расширяться и сжиматься в соответствии с любыми колебаниями температуры, которые вы можете ожидать. Не будет никаких повреждений от коробления или расщепления.

• Превосходная гигиена :  Компенсаторы, которые остаются герметичными, обеспечивают отличные гигиенические преимущества. Они закрывают трещины в швах и не пропускают загрязняющие вещества, попадающие в труднодоступные места. Это особенно полезно, если вы работаете в фармацевтической или пищевой промышленности, где должны соблюдаться высокие санитарно-гигиенические стандарты.

• Экономичный возврат :  Вы можете рассчитывать на экономическую выгоду от использования правильных компенсаторов и материалов.Если построить, отремонтировать или заменить правильно, ваши соединения должны служить годами без наличных расчетов. Надежные инвестиции в техническое обслуживание и ремонт расширительных швов позволяют вам зарезервировать свой операционный капитал для будущих инвестиций в ваш бизнес.

• Превосходная безопасность :  Без сомнения, профессионально спроектированные или отремонтированные компенсаторы обеспечивают превосходную безопасность для ваших сотрудников. Хорошие компенсационные швы в бетонных плитах сводят к минимуму опасность споткнуться.Они делают движение вилочного погрузчика более плавным и уменьшают эффект сотрясения, возникающий из-за плохо построенных или плохо обслуживаемых компенсаторов.

• Низкие эксплуатационные расходы :  Профессиональные бетонные компенсаторы дают вам большое преимущество, поскольку они не требуют особого ухода. Если ваши компенсаторы установлены, отремонтированы или заменены профессиональной компанией, которая специализируется на работах с компенсаторами, вы определенно снизите объем работ по техническому обслуживанию в долгосрочной перспективе.В свою очередь, это позволяет вашему рабочему месту работать на пике своей чистоты с превосходной гигиеной и превосходной безопасностью, что дает очевидную выгоду от положительной экономической отдачи.

Обслуживание компенсаторов

Надлежащее техническое обслуживание компенсаторов является ключом к обеспечению их долговечности. Профилактическое техническое обслуживание поможет отсрочить любой ремонт, который может потребоваться со временем, и продлит срок службы ваших компенсаторов. Регулярная проверка состояния ваших компенсаторов гарантирует, что вы сразу же обнаружите проблему.Проводя регулярные проверки, вы заметите проблемы и сможете сразу же их устранить.

Есть шаги, которые вы можете предпринять, чтобы сохранить деформационные швы бетонного пола в исправном состоянии, в том числе:

• Очистка: не допускайте попадания грязи и мусора в компенсаторы. Мусор может способствовать проникновению влаги в ваши компенсаторы, вызывая их растрескивание.
• Сушка: не оставляйте стоячую воду на компенсаторах слишком долго. Всегда удаляйте воду, чтобы она не проникла в трещины и под бетонные плиты пола.
• Сорняки и рост растений: если вы видите сорняки и растения, растущие в ваших компенсаторах, немедленно удалите их. Их корни могут быстро повредить ваши суставы и напольное покрытие.

Если вы обнаружите трещины в швах, процесс замены компенсационных швов в бетонном полу будет относительно простым. Вам нужно выбрать правильный заполнитель шва, чтобы создать новый компенсационный шов, который будет одновременно прочным и гибким.

Никогда не заполняйте треснувшие компенсационные швы бетоном.Это лишает их гибкости и может привести к тому, что весь пол треснет. Вместо этого нанесите промышленный герметик или наполнитель для бетонного пола, предназначенный для предотвращения растрескивания, расширения бетона и предотвращения проникновения воды под пол.

Когда ремонтировать треснувшие компенсаторы

Лучшее время для ремонта треснувших компенсаторов, как только вы узнали о проблеме. В большинстве ситуаций это не будет внезапным событием, требующим вашего немедленного внимания. Вместо этого компенсаторы трескаются медленно и неуклонно.Точно так же расширение и сжатие бетона само по себе является медленным и постоянным процессом.

Несмотря на это, вы все равно должны знать о первых признаках трещин в компенсаторах, которые требуют ремонта, в том числе:

• Микротрещины, превращающиеся в более крупные каверны
• Кусочки материала компенсатора, начинающие ослабевать и смещаться
• Изменение цвета и задержка воды во время регулярной очистки

Не ждите, пока небольшие ситуации превратятся в большую проблему — ремонтируйте треснувшие компенсаторы сразу же, как только они станут очевидными.Это решение более безопасно для ваших работников, чище для вашей продукции и финансово обосновано.

Вопрос не в том, предпринять ли действие, а в том, какое действие предпринять. Это решение о том, следует ли просто отремонтировать существующие бетонные компенсаторы или полностью удалить их и заменить их подходящими продуктами. Если вы решите их удалить, важно, чтобы новые устанавливались лучшими профессионалами в области производства бетонных компенсаторов.

В конечном счете, вам решать, что делать.Главное – сделать правильный выбор и сделать его, опираясь на наилучшую информацию. Вот почему Houck — ваш лучший выбор как для замены, так и для ремонта деформационных швов бетонного пола.

Замена и ремонт компенсаторов бетонного пола

Независимо от того, заменяете ли вы компенсаторы бетонного пола или ремонтируете их, очень важно обратиться к специалисту в этой области. Работа с командой профессионалов гарантирует, что вы получите наилучшее обслуживание, а работа будет выполнена правильно и безопасно.Когда вы делаете это самостоятельно, вы рискуете совершить ошибки новичка, исправление которых в долгосрочной перспективе может дорого обойтись.

В Houck мы стремимся к безопасности, качеству и производительности. Благодаря многолетнему опыту работы в отрасли у нас есть решения, необходимые для обслуживания и ремонта бетонных полов. Мы можем выполнить любой ремонт промышленных и коммерческих полов. Позвоните в нашу профессиональную команду сегодня, и мы позаботимся о том, чтобы ваши компенсаторы были должным образом отремонтированы и готовы к многолетнему использованию.

Index — Руководство пользователя для LS-DYNA Concrete Material Model 159, май 2007 г.

файлов PDF можно просматривать с помощью Acrobat® Reader®

Предисловие

В этом отчете задокументирована модель конкретного материала, реализованная в динамическом коде конечных элементов LS-DYNA, начиная с версии 971. Эта модель имеет формат ключевого слова MAT_CSCM для C ontinuous S urface C ap М модель.Эта модель материала была разработана для прогнозирования динамических характеристик — как упругой деформации, так и разрушения — бетона, используемого в конструкциях безопасности на дорогах, при столкновении с автомобилем. Примером придорожной конструкции безопасности является бетонный защитный барьер, который разделяет противоположные полосы движения на проезжей части. Входные параметры по умолчанию для бетона хранятся в модели, и к ним можно получить доступ для использования. Эта модель материала воспроизводит только бетонный заполнитель. Соответствующие арматурные стержни или стержни должны быть включены в модель конструкции отдельно.

Руководство пользователя для модели материала бетона LS-DYNA 159 — это первый из двух отчетов, полностью документирующих эту модель материала. Этот отчет документирует теоретическую основу, требуемый формат ввода и включает ограниченное количество гипотетических проблем для пользователя. Второй отчет, Оценка модели бетонного материала LS-DYNA 159 (FHWA-HRT-05-063), документирует испытания, проведенные для документирования производительности модели и точности результатов.

Этот отчет будет интересен инженерам-исследователям, которые связаны с оценкой и ударопрочностью придорожных конструкций безопасности, особенно инженерам, ответственным за прогнозирование реакции таких конструкций на столкновение при использовании кода конечных элементов LS-DYNA.

Майкл Трентакост

Директор отдела исследований и разработок по безопасности

Уведомление

Этот документ распространяется при финансовой поддержке Министерства транспорта США в целях обмена информацией. Правительство США не несет ответственности за использование информации, содержащейся в этом документе.

Правительство США не поддерживает продукты или производителей. Товарные знаки или названия производителей появляются в этом отчете только потому, что они считаются важными для цели документа.

Заявление о гарантии качества

Федеральное управление автомобильных дорог (FHWA) предоставляет высококачественную информацию для правительства, промышленности и общественности таким образом, чтобы это способствовало пониманию общественности. Стандарты и политики используются для обеспечения и максимального качества, объективности, полезности и целостности информации. FHWA периодически рассматривает вопросы качества и корректирует свои программы и процессы для обеспечения постоянного улучшения качества.

Технический отчет Страница документации

1.Отчет № FHWA-HRT-05-062	2. Правительственный регистрационный номер		3. Каталог получателя №
4. Название и подзаголовок РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ДЛЯ LS-DYNA CONCRETE MATERIAL, МОДЕЛЬ 159			5. Дата отчета май 2007 г.
			6.Код исполняющей организации
7. Автор(ы) Ивонн Д. Мюррей			8. Отчет исполняющей организации №
9. Название и адрес исполняющей организации АПТЭК, ООО 1257 Лейк Плаза Драйв Колорадо-Спрингс, Колорадо 80906			10.Рабочий блок № (TRAIS)
			11. Контракт или грант № DTFH61-01-C-00075
12. Название и адрес спонсирующего агентства Национальный центр транспортных систем Вольпе 55 Бродвей, Кендалл-сквер Кембридж, Массачусетс 02142-1093 Федеральное управление автомобильных дорог 6300 Джорджтаун Пайк Маклин, Вирджиния 22101-2296			13.Тип отчета и отчетный период Заключительный отчет с 27 сентября 2001 г. по 30 сентября 2004 г.
			14. Код агентства-спонсора
15. Дополнительные примечания Техническим представителем ответственного за заключение контракта (COTR) для этого проекта является Мартин Харгрейв, Управление исследований и разработок в области безопасности, HRDS-04, Центр исследований автомобильных дорог Тернер-Фэрбэнк.
16. Реферат Для бетона была разработана модель упруго-пластического повреждения с эффектами скорости, которая была реализована в LS-DYNA, коммерчески доступном коде конечных элементов. Это руководство документирует теорию модели бетонного материала, описывает требуемый формат ввода и включает примеры задач для использования в качестве учебного пособия. Опция ввода свойств материала по умолчанию предоставляется для бетона нормальной прочности. Модель была разработана для приложений безопасности на дорогах, таких как бетонные рельсы мостов и переносные барьеры, на которые воздействуют транспортные средства, но она также должна быть применима к другим динамическим приложениям. Сопутствующий отчет к данному руководству называется Оценка материала бетона LS-DYNA, модель 159, FHWA-HRT-05-063.
17. Ключевое слово бетон, LS-DYNA, модель материала, пластичность, повреждения, эффекты скорости, армированная балка		18. Отчет о распределении Нет ограничений. Этот документ доступен через Национальную службу технической информации, Спрингфилд, Вирджиния 22161.
19. Класс безопасности. (настоящего отчета) Неклассифицированный	20. Класс безопасности. (этой страницы) Неклассифицированный	21. Количество страниц 89		22. Цена

Форма DOT F 1700.7 (8-72) Репродукция заполненной страницы авторизована

Переводные коэффициенты SI (Современная метрическая система)

Содержание

Глава 1. Введение

Глава 2. Теоретическое руководство
Критическое поведение бетона
Обзор теории моделей
Эластичное обновление
Пластиковое обновление
Поверхность выхода
Формула повреждения
Формула эффектов скорости
Кинематическая закалка
Ввод модели
Объемный модуль и модуль сдвига
Поверхность трехосного сжатия
Трехосные поверхности растяжения и кручения
Расположение крышки, форма и параметры закалки
Параметры повреждений
Параметры скорости деформации
Единицы

Глава 3. Руководство пользователя
Вход LS-DYNA
Формулировка модели и входные параметры

Глава 4. Руководство по примерам

Приложение A. Моделирование смягчения

Приложение B. Моделирование арматуры

Приложение C. Входной файл с одним элементом

Приложение D. Спецификация CEB для эффектов скорости

Каталожные номера

Список рисунков

Рис. 1.График Пример конкретных данных Миллса и Циммермана, нанесенных на меридиональную плоскость. ⁽⁸⁾

Рис. 2. Чертеж. Примеры кривых, подогнанных Лоне и Гашоном к их конкретным данным, нанесены на девиаторную плоскость. ⁽¹⁰⁾

Рисунок 3. График. Примеры графиков поверхностей разрушения модели LS-DYNA 159 в плоскости меридиана

Рис. 4. Чертеж. Примеры графиков поверхностей разрушения модели LS-DYNA 159 в девиаторной плоскости

Рисунок 5. График Реакция бетона на размягчение при одноосном сжатии (перепечатано из Euro-Internacional du Béton (CEB) — Модельный кодекс Федерации по предварительному напряжению (FIP) 1990 г., любезно предоставлено Международной федерацией конструкционного бетона ( fib )). ⁽¹¹⁾

Рисунок 6. График. Изменение реакции бетона на размягчение при ограничении. Источник: Джой и Моксли. ⁽¹²⁾

Рисунок 7. График. Наклон во время первоначального нагружения круче, чем при последующем нагружении для этих данных одноосного растягивающего напряжения.Источник: перепечатано с разрешения Elsevier. ⁽¹³⁾

Рисунок 8. График. Наклон во время первоначального нагружения круче, чем при последующем нагружении для этих данных одноосного напряжения сжатия. Источник: перепечатано с разрешения Aedificatio Verlag. ⁽¹⁴⁾

Рисунок 9. График. Эти данные нагрузки/разгрузки показывают, что жесткость бетона снижается одновременно с прочностью. Источник: перепечатано с разрешения Aedificatio Verlag. ⁽¹⁴⁾

Рисунок 10.График Бетон расширяется при одноосном сжатии. Источник: Перепечатано из Центра технической информации Министерства обороны. ⁽¹⁵⁾

Рисунок 11. График. Бетон расширяется при двухосном сжатии. Источник: кривые данных, полученные от Купфера и др., Американский институт бетона (ACI). ⁽¹⁶⁾

Рисунок 12. График. Различное поведение давления и объемной деформации, измеренное при изотропном сжатии по сравнению с одноосной деформацией, указывает на уплотнение, усиленное сдвигом.Источник: кривые данных, полученные от Джоя и Моксли. ⁽¹²⁾

Рисунок 13. График. Различные источники данных указывают на то, что прочность бетона на сжатие увеличивается с увеличением скорости деформации. Источник: перепечатано с разрешения Американского общества инженеров-строителей. ⁽¹⁷⁾

Рисунок 14. График. Эффекты скорости более выражены при растяжении, чем при сжатии. Источник: Перепечатано из Росса и Тедеско. ⁽¹⁸⁾

Рис. 15.Иллюстрация. Общая форма поверхности текучести бетонной модели в трех измерениях

Рис. 16. Иллюстрация. Общая форма поверхности текучести бетонной модели в двух измерениях в меридиональной плоскости

Рисунок 17. Уравнение. Инвариант напряжений J ₁ , J ′ ₂ и J ′ ₃

Рисунок 18. Уравнение. Функция доходности f.

Рисунок 19. Уравнение. Функция поверхности разрушения при сдвиге F _f .

Рисунок 20. График. Схема поверхности сдвига

Рисунок 21. График. Схема функции крышки из двух частей

Рисунок 22. График. Схема мультипликативной формулировки поверхностей сдвига и крышки

Рисунок 23. Уравнение. Функция поверхности разрушения крышки F _c

Рисунок 24. Уравнение. L Каппа

Рисунок 25. Уравнение. Функция простой поверхности отказа крышки F _c

Рисунок 26.Уравнение. X как функция каппы.

Рисунок 27. Уравнение. Пластическая объемная деформация ε ^p _v

Рис. 28. Иллюстрация. Пример двух- и трехинвариантных форм модели бетона в девиаторной плоскости

Рисунок 29. Уравнение. Угол бета-шляпы в девиаторной плоскости

Рисунок 30. Уравнение. Связь между бета-шапкой и шляпой J

Рисунок 31. Уравнение.Масштабирующая функция Рубина ℜ

Рисунок 32. Уравнение. Наиболее общая форма для Q ₁ и Q ₂

Рисунок 33. Уравнение. Форма Мора-Кулона для Q ₁ , Q ₂

Рисунок 34. Уравнение. Форма Willam-Warnke для Q ₁

Рисунок 35. Уравнение. Разрушенное напряжение σ ^d _ij

Рисунок 36. График.Эта имитация модели крышки демонстрирует смягчение деформации и уменьшение модуля

Рисунок 37. Уравнение. Порог хрупкого повреждения τ _b

Рисунок 38. Уравнение. Порог вязких повреждений τ _d

Рисунок 39. Уравнение. Порог вязкопластического повреждения r ₀

Рисунок 40. Уравнение. Порог дополнительного повреждения, малый r _n+1

Рисунок 41.Уравнение. Хрупкое повреждение малое d тау

Рисунок 42. Уравнение. Пластичное повреждение малое d из тау

Рисунок 43. Уравнение. Вариант dmax с коэффициентом инвариантности напряжения

Рисунок 44. Уравнение. Вариант dmax с частотными эффектами

Рисунок 45. Схематическое изображение четырех траекторий напряжения и их коэффициентов инвариантности напряжения

Рисунок 46. Уравнение. Сокращение А с удержанием

Рисунок 47. Уравнение. Интеграл энергии разрушения для G _f

Рисунок 48. Уравнение. Хрупкое повреждение энергия разрушения G _f

Рисунок 49. Уравнение. Разность порогов хрупкого повреждения τ минус малое r _0b

Рисунок 50. Уравнение. Параметр хрупкого размягчения C

Рисунок 51. Уравнение. Энергия разрушения при пластическом повреждении G _f

Рисунок 52.Уравнение. Разность порогов вязких повреждений τ − r _{0 d}

Рисунок 53. Уравнение. Параметр пластического размягчения A

Рисунок 54. Уравнение. Порог хрупкости G _f ^{Хрупкий}

Рисунок 55. Уравнение. Порог разрушения пластичности G _f ^{Пластичность}

Рисунок 56. Уравнение. Энергия разрушения с учетом скоростей, G ^vp _f

Рисунок 57. Уравнение. Восстановление повреждений по умолчанию d of τ _t

Рисунок 58. Уравнение. Дополнительное восстановление повреждений d τ _t

Рисунок 59. Уравнение. Обновление вязкопластического напряжения для σ ^vp _ij

Рисунок 60. Уравнение. Двухпараметрический η

Рисунок 61. Уравнение. Динамическая прочность, f ′ _T ^{динамическая} и f ′ _C ^{динамическая}

Рисунок 62.Уравнение. Эффективная скорость деформации

Рисунок 63. Уравнение. Изменение параметра текучести η на растяжение

Рисунок 64. Уравнение. Изменение параметра текучести η при сжатии

Рисунок 65. Уравнение. Параметры эффективной текучести, η _t , η _c , η _s

Рисунок 66. Уравнение. Предел перенапряжения η

Рисунок 67.Уравнение. Напряжение спины α _ij ^{n + 1}

Рисунок 68. Уравнение. Обновленное напряжение с упрочнением, σ ^P _ij ^{n +1}

Рисунок 69. Уравнение. Дополнительное обратное напряжение, Δ α _ij

Рисунок 70. Уравнение. Хрупкая скорость перевода C _H ^{Хрупкая}

Рисунок 71.Уравнение. Пластичная скорость поступательного движения C _H ^{Пластичная}

Рисунок 72. Уравнение. Функция ограничения G _α.

Рисунок 73. Уравнение. Модифицированная поверхность разрушения при сдвиге, F _f

Рисунок 74. Уравнение. Модуль Юнга по умолчанию E

Рисунок 75. Уравнение. Модули сдвига и объемного сжатия, G и K

Рисунок 76. Уравнение. Модуль Юнга ACI, E _c

Рисунок 77. Уравнение. Приведенный модуль Юнга ACI, E _c

Рисунок 78. Уравнение. TXC Прочность

Рисунок 79. Уравнение. Параметр интерполяции P

Рисунок 80. Уравнение. Наиболее общая форма для Q ₁ , Q ₂

Рисунок 81. График. Это моделирование изотропного сжатия демонстрирует, как параметры крышки задают форму кривой давления-объемной деформации

.

Рисунок 82.Уравнение. Энергия разрушения по умолчанию G _F

Рис. 83. График. Приблизительные коэффициенты динамического увеличения растяжения и сжатия для поведения модели бетона по умолчанию

Рис. 84. Иллюстрация. Общая форма поверхности текучести модели бетона в двух измерениях

Рисунок 85. Уравнение. Три инварианта напряжений, J ₁ , J ′ ₂ , J ′ ₃

Рисунок 86. Уравнение. Функция текучести пластичности f

Рисунок 87. Уравнение. Функция поверхности сдвига F _f

Рисунок 88. Уравнение. Наиболее общая форма функций масштабирования Q ₁ , Q ₂

Рисунок 89. Уравнение. Функция поверхности крышки, F _c

Рисунок 90. Уравнение. Определение L каппы

Рисунок 91. Уравнение.Инвариант давления X как функция каппа

Рисунок 92. Уравнение. Правило пластического объемного деформационного упрочнения, ε ^p _v

Рисунок 93. Уравнение. Трансформация вязкопластического напряжения в поврежденное, σ ^d _ij.

Рисунок 94. Уравнение. Накопление пластических повреждений, τ _d

Рисунок 95. Уравнение. Накопление хрупких повреждений, τ _б

Рисунок 96. Уравнение. Хрупкое повреждение, д т _б

Рисунок 97. Уравнение. Пластичное повреждение, d τ _d

Рисунок 98. Уравнение. Сокращение А с удержанием

Рисунок 99. Уравнение. Пороги хрупкости и пластичности, G _f

Рисунок 100. Уравнение. Вязкопластическое напряжение, σ ^vp _ij

Рисунок 101.Уравнение. Изменение параметра текучести η при растяжении и сжатии

Рисунок 102. Определение эффективной скорости деформации

Рисунок 103. Уравнение. Предел перенапряжения η

Рисунок 104. Уравнение. Энергия разрушения с эффектами скорости

Рисунок 105. Компьютерная распечатка. Пример ввода модели бетона для ввода свойства материала по умолчанию (опция mat_CSCM_concrete)

Рисунок 106. Компьютерная распечатка.Пример ввода модели бетона для ввода заданных пользователем свойств материала (опция MAT_CSCM)

Рисунок 107. График. Пример результатов напряжения-деформации отдельного элемента для бетона 30 МПа (4351 фунт/кв. дюйм) с максимальным размером заполнителя 19 мм (0,75 дюйма)

Рисунок 108. Уравнение. Старый родовой урон, малый д т

Рисунок 109. Уравнение. Новый универсальный урон, малый d τ

Рисунок 110. График. Поведение исходной функции смягчения

Рисунок 111.График Поведение обновленной функции смягчения

Рисунок 112. График. Арматурный стержень податливым образом с квазистатической скоростью 0,0054/с. Источник: Экспериментальная станция инженерных водных путей армии США. ⁽²⁹⁾

Рисунок 113. График. Арматура проявляет эффекты скорости при скорости деформации 4/с. Источник: Экспериментальная станция инженерных водных путей армии США. ⁽²⁹⁾

Рисунок 114. Уравнение. Коэффициент динамического увеличения прочности на разрыв CEB, DIF _ten

Рисунок 115. Уравнение. Коэффициент динамического увеличения прочности на сжатие CEB, DIF _comp

Рисунок 116. График. Коэффициенты динамического увеличения, указанные в CEB

Список таблиц

Таблица 1. Эти стандартные объемные модули и модули сдвига бетона получены из формулы для модуля Юнга, представленной в CEB.

Таблица 2. Эти объемные модули и модули сдвига для бетона получены из формулы для модуля Юнга, предложенной Комитетом по коду ACI.

Таблица 3. Приблизительные измерения прочности, используемые для установки параметров поверхности текучести TXC по умолчанию.

Таблица 4. Входные параметры поверхности текучести TXC в зависимости от прочности на неограниченное сжатие.

Таблица 5. Коэффициенты квадратного уравнения, устанавливающие параметры поверхности текучести TXC, TOR и TXE по умолчанию в зависимости от предела прочности при неограниченном сжатии.

Таблица 6. Входные параметры поверхности текучести TOR в зависимости от предела прочности при неограниченном сжатии.

Таблица 7. Входные параметры поверхности текучести TXE в зависимости от прочности на неограниченное сжатие.

Таблица 8. Форма крышки, расположение и параметры упрочнения в зависимости от прочности на неограниченное сжатие.

Таблица 9. Коэффициенты уравнения энергии разрушения.

Таблица 10. Энергии разрушения при растяжении в таблице CEB в зависимости от прочности бетона.

Табл. 11. Пример кривой нагрузки для моделирования влияния скорости деформации арматурного стержня с помощью модели материала LS-DYNA #24.

Глоссарий символов

а 0 а 1 а 2	Внутренние параметры функции Рубина
А Б В Г	параметры размягчения (сжатие и растяжение)
A P  B P   C P	коэффициенты квадратного уравнения
б б 0 б 1 б 2	Внутренние параметры функции Рубина
Б с	термин, используемый в одной формуле влияния скорости
С Н	параметр скорости закалки
д д б д д	скалярный параметр повреждения (общий, хрупкий, пластичный)
д м	максимум хрупких и вязких скалярных параметров повреждения
dmax	максимальный урон, который можно накопить
Д 1 Д 2	крышка линейной и квадратичной формы с параметрами
E E c E s	Модуль Юнга (общий, бетон, сталь)
ф	функция поверхности текучести
ф *	Пробная функция поверхности упругой текучести
Ж Ж	Поверхность разрушения при сдвиге
Ф с	Поверхность закалки
Г	модуль сдвига
G α	функция поступательного ограничения модели упрочнения для поверхности сдвига
G ft G fc G fs	энергии разрушения (растяжение, сжатие, сдвиг)
Дж 1	первый инвариант тензора напряжений
Дж ¢ 2 Дж ¢ 3	второй и третий инварианты тензора девиаторных напряжений
Дж 1 Т Дж ¢ 2 Т Дж ¢ 3 Т	пробные инварианты упругих напряжений
J 1 P J ¢ 2 P J ¢ 3 P	инварианты невязких упругих напряжений
	нормализованный инвариант тензора девиаторных напряжений
К	объемный модуль
Л	длина элемента
Н Н	инициирование закалки
н т н с	Скорость влияет на параметры текучести (растяжение, сжатие)
Н т Н С	скорость влияет на силовые параметры (растяжение и сжатие)
Р	давление
Q 1 Q 2	Масштабирующие функции Рубина для кручения и трехосного растяжения
ℜ	Понижающий коэффициент прочности Rubin
Р	соотношение сторон крышки
р С	начальный урон до активации эффектов скорости
r 0 r 0 b r 0 d	начальный порог повреждения (общий, хрупкий, пластичный)
С	тензор девиаторных напряжений
Ш	максимальное уплотнение объема пластика
х х 0	мгновенное перемещение и перемещение при пиковой нагрузке
х х 0	текущее расположение крышки и исходное расположение крышки
г	интегрант функции дилогарифма
α ij Δ α ij	модель упрочнения обратного напряжения и тензоры приращения обратного напряжения
β β 1 α 2	Постоянный член поверхности сдвига (сжатие, кручение, растяжение)
β с	термин, используемый в одной формуле влияния скорости
β β 1 β 2	показатель поверхности сдвига (сжатие, кручение, растяжение)
	угол в девиаторной плоскости (инвариант)
	параметр согласованности пластичности
Δ т	приращение временного шага
ε ij Δ ε ij	тензор деформации и приращения деформации
	эффективная скорость деформации и приращение эффективной скорости деформации
	термин, используемый в одном уравнении влияния скорости
ε макс.	максимальная основная деформация
ε х ε у ε г ε х ε уг ε XZ	компоненты штамма
ε v	объемная деформация
ε р v	пластиковая объемная деформация
γ	параметр вязкопластической интерполяции
γ с	термин, используемый в одной формуле влияния скорости
η η т η в η с	скорость влияет на параметры текучести (общие, растяжение, сжатие, сдвиг)
η 0т н т	Скорость влияет на входные параметры при одноосном растягивающем напряжении
η 0с н с	скорость влияет на входные параметры при одноосном напряжении сжатия
κ κ T κ P κ 0	параметры упрочнения колпачка (общий, пробно-упругий, невязкий, начальный)
λ 1 λ 2	нелинейный член поверхности сдвига (сжатие, кручение, растяжение)
η	Коэффициент Пуассона
θ 1 θ 2	линейный член поверхности сдвига (сжатие, кручение, растяжение)
ρ ρ c ρ s	плотность (общая, бетонная, стальная)
ρ т ρ c ρ σ	меридианы (растяжения, сжатия, сдвига)
σ σ T	компонент напряжения (общий, эластичный)
σ x σ r	осевые и радиальные напряжения, измеренные при испытаниях на трехосное сжатие
σ вп σ д	компоненты напряжения, рассчитанные без повреждений и с учетом повреждений
	тензоры напряжений (вязкопластические, пробно-эластичные, пластичные)
σ 1 σ 2 σ 3	компоненты главного напряжения
τ б τ г	условия типа мгновенной энергии деформации для накопления повреждений

Акронимы и сокращения

АКИ	Американский институт бетона
СЕБ	Евро-интернасьональ Бетон
CSCM	заглушка со сплошной поверхностью модель
ДИФ	коэффициент динамического увеличения
ФИП	Объединение для предварительного напряжения
НЧРП	Национальная кооперативная программа исследований автомобильных дорог
ПТВ	торсион
ТКС	трехосное сжатие
ТХЭ	трехосный удлинитель

Содержание | Следующий

Как снять герметик с штампованного бетона

Вопрос: Как удалить герметик с штампованного бетонного патио? Установщик использовал отвердитель цвета. Потеряю ли я цвет с верхней части, когда разденусь? Не ослабит ли это бетон? Должен ли я использовать жидкий стриппер или взорвать его? Можно ли окрашивать бетон после снятия герметика?

Я часто говорил, что снятие герметика с штампованного бетона — одна из самых неприятных работ, которые мне доводилось выполнять. Работа по снятию любого покрытия с бетона достаточно сложна, но если добавить вариации и текстуру штампованного бетона, то работа станет намного сложнее. Вопросы, задаваемые здесь, довольно распространены, когда возникает необходимость удалить старый или неисправный герметик с бетона.Самый важный и наиболее распространенный вопрос заключается в том, следует ли удалять герметик химическим или механическим способом.

Короткий ответ — почти всегда использовать химикат. При удалении герметиков и покрытий с штампованного бетона необходимо учитывать два важных фактора. Одним из факторов является удаление всего герметика. Во-вторых, не меняется цвет или профиль бетонной поверхности в процессе. Большинство механических процессов удаления герметиков и покрытий включают в себя шлифовку, очистку или струйную очистку, все из которых воздействуют на бетонную поверхность и имеют тенденцию к профилированию или царапанию поверхности.Вот почему химические растворители, которые не воздействуют на бетонную поверхность, являются наиболее распространенным методом удаления герметиков и покрытий со штампованных бетонных поверхностей.

Механические процессы

Однако в некоторых случаях может работать механический процесс. Содоструйная обработка, менее агрессивный механический метод, в последние годы стала более широко использоваться для успешного удаления герметиков и покрытий. При струйной очистке содой используется специальное оборудование для струйной обработки под высоким давлением с гранулами пищевой соды в качестве абразивной среды.Под высоким давлением гранулы пищевой соды достаточно тверды, чтобы разрушить покрытие, но недостаточно тверды, чтобы профилировать бетон. Недостатками являются пыльный беспорядок, который создает процесс, а также щелочность пыли пищевой соды и ее влияние как на жизнь растений, так и на ландшафт.

Что касается других вопросов, химическая очистка не должна влиять на цвет или бетонную поверхность, если бетон был уложен и штампован должным образом. Активные ингредиенты в химических растворителях предназначены для разрушения пластика и не влияют на бетон.В зависимости от типа красок или пигментов, используемых для выделения вторичного цвета и состаривания, химические растворители могут удалить некоторые из этих цветов. По моему опыту, когда для состаривания бетона использовалась порошковая смазка, химические растворители не оказывали никакого действия, но если использовались акриловые красители или красители или порошки для состаривания, химические растворители могут удалить часть цвета.

В качестве примечания: если вы добавите к герметику античный цвет, как это популярно в некоторых регионах, процесс удаления герметика также удалит весь его цвет.

В заключение

На вопрос о окрашивании или окрашивании бетона после химического удаления герметика: да, можно. Но только в том случае, если вы хорошо выполнили процесс зачистки и полностью удалили остатки герметика и зачистки. Очистка с мылом и водой (по возможности горячей водой), тщательная чистка с последующим ополаскиванием чистой водой является важной частью процесса зачистки. Любые остатки растворителя влияют на характеристики нового герметика, нанесенного на бетонную поверхность.Во многих случаях я обнаружил, что для удаления всего герметика требуется два цикла химического стриппинга. Иногда требуется даже три раунда.

Также важно отметить, что существует большая разница между химическим растворителем и органическим растворителем. Я часто нахожу эти два продукта взаимозаменяемыми, и существует некоторая путаница в отношении их различий. Это два очень разных продукта. Я также обсуждал растворитель в предыдущей колонке «Конкретные вопросы». Чтобы прочитать об этой теме, перейдите по этой ссылке для восстановления герметиков на основе растворителей.

---

Вопросы читателей

Фото предоставлено читателем Concrete Decor.

Вопрос

Я хочу удалить акриловый герметик со штампованного бетона. Не могли бы вы мне помочь?

Ответ от издателя Бента Миккельсена

Лучший известный мне метод удаления «акрилового герметика» с штампованного бетона — это использование продукта под названием Deco-Peel.

Я рекомендую сначала приобрести один комплект, чтобы убедиться, что он работает. Но я искренне считаю, что это лучшее решение.Каждый комплект рассчитан на площадь 400 квадратных футов. Это очень удобно.

Продукт Deco-Peel доступен в двух составах. Один для штатов, которые имеют строгие законы о летучих органических соединениях. Другая формулировка предназначена для штатов, в которых в настоящее время нет строгих законов о ЛОС. Вторая версия работает быстрее, но способ применения тот же.

Есть еще вопросы по вашему проекту?

Руководство по ценообразованию

: сколько стоит удаление бетона?

Средняя стоимость удаления бетона по стране составляет 1444 долларов, с типичным диапазоном от 679 до 2848 долларов или от 2 до 6 долларов за квадратный фут . Бюджетные проекты, в которых профессионалы удаляют небольшую тонкую бетонную плиту, стоят в среднем около 260 долларов. Высококачественные проекты, в которых профессионалы удаляют большие армированные толстые плиты, будут стоить в среднем 7703 доллара.

Бетон

может быть отличным основанием для внутреннего дворика, дорожки или даже подъездной дорожки, но иногда необходимо заменить треснувшую, крошащуюся бетонную плиту. Когда это произойдет, пришло время вызвать профессионала, чтобы разрезать и вывезти ваш бетон.

Имейте в виду, что на стоимость удаления бетона влияют многие факторы, в том числе размер плиты, ее толщина, расположение и любое армирование.Хотите заменить старую плиту на новую бетонную подъездную дорожку или штампованный внутренний дворик? У нас тоже есть эти цены.

Сколько стоит удаление бетона

• Средняя Стоимость национальной Стоимости: $ 1 444
$ 1 444 3 Типичный диапазон: $ 679 до $ 2,848 или $ 2 до 6 $ за квадратный фут 3 Низкий конец: $ 260 Низкий конец: $ 260
• Высокий конец: $ 7,703

в среднем, большинство домовладельцев заплатите $1,444 за профессиональный демонтаж бетонной плиты. Типичный диапазон цен на удаление бетона составляет от 679 до 2848 долларов или от 2 до 6 долларов за квадратный фут.

Общая стоимость может быть ниже или выше среднего диапазона в зависимости от размера плиты, ее местоположения, толщины и армирования. Мелкомасштабные проекты по удалению бетона обходятся большинству домовладельцев примерно в 260 долларов, в то время как крупномасштабные работы по удалению бетона обходятся в среднем в 7703 долларов. Опять же, есть много причин, по которым ваша общая стоимость удаления бетона может отличаться от этих средних значений.

Оценщик стоимости по размеру

Размер вашей бетонной плиты окажет наибольшее влияние на общие расходы. Большинство специалистов по бетону взимают плату за квадратный фут, поэтому чем больше ваша бетонная плита, тем больше вы будете платить.

В среднем стоимость удаления бетона с квадратного фута колеблется от $2 до $6 за квадратный фут . Эта цена включает в себя стоимость работ и утилизационных сборов.

900 кв.

РАЗМЕР БЕТОННОЙ ПЛИТЫ	СРЕДНИЙ ДИАПАЗОН ЦЕН
50 кв.Ft.	$ 100-300140156
100 кв. Фут.	$ 200 до 600156	$ 200 до $ 600
200 кв. Фут.	$ 400 до $ 1,200
300 кв. Фр.	$ 600 до 1 800 6 гг.
400 кв. Фут.	$ 800-2400	$ 800 до $ 2 400
500 кв. Фут.	$ 1000 до 3000 долларов
600 кв. Фут.	$ 1,200 до $ 3600
700 кв. Фут.	от 1400 до 4200 долларов
800 кв.Ft.	$ 1,600 до $ 4 800
900 кв. Фут.	$ 1 800 до $ 5 400
1000 кв.	$ 200 000 до 6000 долларов

Другие факторы, которые влияют на стоимость

Демонтаж бетонной плиты, вероятно, будет стоить от 2 до 6 долларов за квадратный фут , но какие факторы определяют, попадет ли конечная цена в этот диапазон? Когда вы сможете заплатить от 2 до 4 долларов за квадратный фут или от 4 до 6 долларов за квадратный фут? Все зависит от толщины плиты, ее расположения и наличия арматуры.

• Усиление: Если ваша бетонная плита имеет встроенную проволочную сетку или арматуру, ожидайте более высокий счет за демонтаж.
• Толщина: Чем толще бетонная плита, тем больше вам придется платить за квадратный фут.
• Местоположение: Ваш бетон находится в труднодоступном месте? Плохой доступ может увеличить затраты.
• Тип поверхности: Демонтаж бетонного патио, подъездной дорожки или дорожки? Ознакомьтесь со средней стоимостью проекта.

Усиление

Если ваша бетонная плита содержит арматуру, рассчитывайте заплатить от до 6 долларов за квадратный фут за удаление.Удаление бетонных плит без армирования обычно стоит от 2 до 4 долларов за квадратный фут .

Что такое железобетон? Существует множество способов армирования бетона. Но в данном случае железобетон содержит проволочную сетку и арматуру. И именно проволочная сетка и арматура увеличат затраты на демонтаж.

Почему? Проволочная сетка и арматура усложняют работу по демонтажу для профессионалов, что приводит к увеличению трудозатрат.

Неармированный бетон гораздо легче удалить, так как он не содержит внутри ничего, что затрудняло бы его вывоз со двора или с земли.

$

Размер бетона плиты	бетона бетона 19 6 1
50 кв. Фут.	$ 100 до $ 200	$ 200 до $ 300
100 кв. Фут.	$ 200 до $ 400 до $ 400-156	$ 400 до $ 600
200 кв. Фут.	$ 400 до $ 800	$ 800 до $ 800	$ 800 до $ 1200
300 кв. Фт.	$ 600 до $ 1 800
400 кв. Фут.	$ 800-160156	$ 1 600 до $ 2 400
500 кв. Фут.	$ 1000 до 2000156	$ 1000-2000 до $ 3000	$ 200140	600 кв. Фут.	$ 1,200 до $ 3600
700 кв. Фут.	$ 1400 до 2800 долл.	$ 1400 до $ 2,800	$ 2800 до 4200 долл.	$ 2800-400140	800 кв. Фут.	$ 1,600 до $ 3,200	$ 3,200 до 4800	900 кв.
900 кв.	$ 1,800 до $ 3600	$ 3600 до 5,400	$ 3600 до $ 5 400
1000 кв. Фут.	$ 2000 до 4000 долларов	$ 4000 до 6000 долларов

Толщина

Чем толще бетонная плита, тем труднее ее снять. Более толстые плиты увеличивают трудозатраты. Они также могут увеличить плату за утилизацию, в зависимости от того, как работает местная система утилизации бетона.

Большинство бетонных плит имеют толщину от 4 до 6 дюймов, но некоторые имеют толщину до 8 дюймов.

Итог: Толстую бетонную плиту демонтировать дороже, чем тонкую бетонную плиту.

Местоположение

Когда бетонная плита находится в труднодоступных местах, это затрудняет демонтаж. Если профессионалы не могут установить или использовать свои инструменты на месте, им, возможно, придется снимать бетон вручную, что усложняет и удорожает их работу.

Совет для профессионалов: Прежде чем приступить к демонтажу бетонной плиты, рекомендуется обратиться в местную коммунальную службу. Они отправят профессионала к вам домой, чтобы пометить любые подземные коммуникации. Эта услуга, как правило, бесплатна и помогает предотвратить повреждение инженерных сетей во время удаления бетона.

Тип поверхности

Удаление старого бетонного патио или подъездной дорожки? Поскольку эти поверхности различаются по размеру и толщине, различаются и их цены.

В среднем, вот сколько вы можете заплатить за удаление различных бетонных поверхностей, которые вы можете найти во дворе:

ПОВЕРХНОСТНО	СРЕДНЯЯ СТОИМОСТЬ RANGE
Бетонные лестницы	$ 250 до $ 400
Бетонные тротуарные	$ 868 до $ 1855
Бетон Патио	$ 1000 до $ 2000
Бетонная дорога	от 1020 до 2005 долларов

После того, как профессионалы уберут бетон, во дворе останется пустое место, которое нужно привести в порядок. На рабочем месте, вероятно, понадобится новый участок травы. Или, может быть, вы хотите установить новый штампованный внутренний дворик для пикников на открытом воздухе.

• Посев: Дерн, гидропосев, разбросной посев – существует множество способов озеленить свой двор.

• Замена бетона: Бетон может выглядеть красиво при правильном монтаже. Подумайте о замене старого потрескавшегося бетона новым бетонным патио.

• Ландшафтный дизайн: Ваш двор мог бы выглядеть лучше без этой старой бетонной плиты, но почему бы не встряхнуть его с помощью ярких цветов (цветов) и текстуры (почвопокровных)?

Посев

Этот стареющий бетон, возможно, наконец-то исчез, но теперь этот участок вашего двора выглядит голым без травы.Давайте вернём этот угол двора в красивый вид с ковром из свежего дерна. Три популярных метода выращивания газонов — это традиционный посев, гидропосев и укладка дерна.

Традиционный посев

Традиционный посев включает разбрасывание семян натуральных трав вручную или с помощью разбрасывателя. Домовладельцам придется ждать от семи до 30 дней, прежде чем семена начнут прорастать, и около двух месяцев, прежде чем они смогут косить газон.

Хотя домовладельцам нужно набраться терпения, прежде чем они увидят результаты, разбросной посев является самым удобным и доступным методом выращивания травы.В среднем мешки с семенами трав стоят от от 1,50 до 6,40 долларов за фунт. Домовладельцы, которые нанимают профессионала для выполнения этой работы, платят в среднем 668 долларов.

Гидропосев

Гидропосев — это разумный вариант для домовладельцев, которые:

• Необходимо засеять большую площадь: Гидропосев включает распыление из шланга жидкой смеси удобрений, семян трав, воды, вяжущих веществ и мульчи. Процесс опрыскивания позволяет профессионалам покрыть большой участок земли за короткое время.

• Проблемы с эрозией: Связующие вещества и мульча в гидросемени помогают семенам трав сцепляться с почвой, поэтому дождю и ветру труднее смыть гидросемена. Этот метод выращивания трав особенно полезен на склонах и холмах.

• Бюджет: Гидропосев более доступен, чем дерн, но дороже, чем традиционный посев.

• Хотите быстрых результатов: Hydroseed растет быстрее, чем традиционный посев, но не дает таких же мгновенных результатов, как дерн.

Стоимость гидропосева: Домовладельцы могут заплатить от 0,08 до 0,20 доллара за квадратный фут за гидропосев.

Установка дерна

Дерн подобен раскатыванию травяного ковра по земле. Вам нужно подождать несколько недель, прежде чем дерн укоренится, но в противном случае у вас будет зеленый газон (относительно) быстро.

Что такое дерн? Дерн — это нарезанный слой почвы (толщиной от 1 до 2 дюймов), поверх которого растет слой травы. В среднем домовладельцы платят от 0,87 до 1,76 доллара за квадратный фут за установку дерна, включая работу и материалы.

Замена бетона

Эту старую бетонную плиту пришлось убрать, но это не значит, что вам следует полностью отказаться от бетона. Бетон может красиво смотреться во дворе, если он правильно спроектирован и установлен.

Например, штампованный бетон может отражать привлекательные материалы брусчатки, такие как натуральный камень, кирпич и дерево. Бетон создает прочную основу для развлечений на свежем воздухе, создавая идеальное пространство для внутреннего дворика, летней кухни или уютной костровой ямы.

Заливка новой бетонной плиты во дворе открывает множество возможностей для реализации проектов на открытом воздухе. Гидромассажные ванны, беседки, обеденная зона на свежем воздухе – что угодно.

Но сколько эти разные бетонные поверхности (вместе с благоустройством ландшафта/благоустройства) потребуют от вашего кошелька? У нас есть смета расходов ниже:

Бетонная поверхность 6	Средняя стоимость * на квадратный фут	Средний диапазон затрат
Непринужденная бетонная плита (100 кв. Фут.	от 9 до $ 16,25	$ 900 до $ 1,625
Бетонный патио (200 кв. Фт.)	$ 4,440 до 16	$ 880 до $ 3,200	$ 880-1001852 Бетонная дорожка (576 кв. Фут.)	$ 6 $ 14	$ 3456 до $ 8064

наворотов	СРЕДНЯЯ ЦЕНА
Открытый Кухня	$ 5057 до $ 17276
Пожар Pit	$ 367 до $ 2233
Пергола	от 2216 до 8959 долларов
Наземная гидромассажная ванна	от 3500 до 9250 долларов

Ландшафтный дизайн

Планируете ли вы заменить бетонную плиту или оставить участок без бетона, ландшафтный дизайн может стать разумным вложением для вашего дома.

Домовладельцы обычно тратят от 4000 до 20 317 долларов на благоустройство территории, но цены будут значительно различаться в зависимости от проекта.

	проект ландшафта	Средняя стоимость
Установка дорожки	$ 8 до 22 $ на квадратный фут
Дерево и кустарника	$ 25 до $ 3000
$ 37 до $ 113 за кубический двор
кровати для цветов насаждения	$ 650 до $ 3000
$ 4 025 до $ 8,711
Gazebo Установка	$ 5,364 до $ 9,027

Стоимость удаления бетона в США.

С.

Все цены, указанные в этом руководстве по стоимости удаления бетона, являются средними по стране. Оценка ваших общих расходов на основе среднего показателя по стране может быть существенной помощью, но имейте в виду, что цены на любые услуги могут варьироваться в зависимости от того, где вы живете.

Например, цены на вывоз бетона в местном масштабе могут варьироваться в зависимости от спроса на вывоз бетона в вашем регионе. Если спрос на услуги по удалению бетона в вашем регионе высок, а предложение рабочей силы низкое, вы можете обнаружить, что местные ставки немного выше, чем в среднем по стране.

Стоимость демонтажа бетона своими руками

Независимо от того, заливаете ли вы новую бетонную плиту или удаляете старую, работа с бетоном — это сложный проект своими руками. Если вы не знакомы с удалением бетона, рекомендуется нанять профессионала. Наем подрядчика по бетону гарантирует, что вы не совершите дорогостоящих ошибок на своей собственности, а также обеспечит вашу безопасность.

Удаление бетона включает в себя использование нескольких инструментов для разрушения бетона на мелкие кусочки.Прежде чем приступить к раскопкам, не забудьте позвонить по номеру 811, чтобы коммунальщики приехали к вам домой и отметили все подземные коммуникации. Эта услуга обычно бесплатна. Затраты на утилизацию также будут варьироваться в зависимости от местных служб по утилизации бетона.

Основные цены на инструменты и защитное снаряжение указаны в списке ниже. Средняя стоимость инструментов указана в соответствии с пятью наиболее популярными онлайн-продуктами на Amazon, Lowe’s и HomeDepot. Цены на аренду рассчитаны с использованием ставок в Lowe’s и HomeDepot:

.

0

ИНСТРУМЕНТ	СРЕДНЯЯ ЦЕНА
Стекла	$ 13
Crowbar	$ 13
Рабочие перчатки	$ 14
Лопата	$ 24
защита от уха	$ 25	$ 25	$ 25	$ 25
Slegehammer (8 фунтов и вверх)	$ 43
$ 60156	$ 66
Круговая пила / бетонная пила	$ 52 (24-часовой аренду)
ThellBarrow	$	$	$
Jackhammer / Breaker	$ 91 (24-часовая аренда)
Всего:	$ 431 $ 431

Lowe предлагает полезное обучение видео о том, как подойти к бетону удаление. Имейте в виду, что не все бетонные плиты одинаковы — вы можете столкнуться с проблемами, не описанными в этом видеоруководстве.

Часто задаваемые вопросы о снятии бетона

1. Вам нужно разрешение на демонтаж бетона?

Требования к разрешению зависят от того, где вы живете. Перед удалением бетона изучите требования к разрешению. Во многих городах и округах требуется разрешение на снос любого строения.

2. Сколько времени требуется для удаления бетона?

Время, необходимое для удаления бетона, зависит от объема проекта.Если вы снимаете небольшую плиту, это может занять несколько часов. Демонтаж длинной подъездной дороги или фундаментной плиты может длиться несколько дней — чем обширнее и толще бетонная плита, тем больше времени уходит на демонтаж.

Заключение

Бетон может быть красивой деталью ландшафта, но когда трещины и крошки на плите не подлежат ремонту, ваш ландшафт может выглядеть лучше без него. Можно взяться за этот проект по благоустройству дома самостоятельно, но покупка всех инструментов «сделай сам» может оказаться дороже, чем наем профессионала, особенно если плита, которую нужно удалить, небольшая.

Хотите заменить плиту покачивающейся клумбой или очаровательной беседкой? Позовите профессионала по ландшафтному дизайну рядом с вами, чтобы превратить голый участок в зрелище (в хорошем смысле).

Помните, что снос бетона обходится большинству домовладельцев в 1444 долларов и имеет средний диапазон цен от 679 до 2848 долларов или от 2 до 6 долларов за квадратный фут. Мелкие проекты по удалению бетона в среднем стоят 260 долларов США , а крупномасштабные проекты по сносу бетона в среднем составляют около 7703 долларов США .

Основное фото: Чарльз Рондо / Public Domain Pictures / CC0 1.0

Джейн Пернелл

Джейн Пернелл — независимый писатель и актер из Нью-Йорка. Она получила степень бакалавра. из Университета Вирджинии и наслаждается чашкой теплого кофе из френч-пресса.

Удаление бетона – обзор

15.4.1 Биологическая защита

Ключевым фактором, влияющим на демонтаж биологической защиты реактора, является необходимость отделения радиоактивной внутренней части бетона (воздействующей на реактор) от чистой бетонной внешней части.Эта сегрегация крайне необходима из-за размера и веса (до тысячи тонн и более) (как правило, армированного) бетона, из которого состоит биологическая защита и две ее вышеупомянутые части: от утилизации ожидаются большие управленческие и финансовые выгоды. чистого бетона на обычных свалках, а не в могильниках радиоактивных отходов.

Биологическая защита активируется нейтронами до переменной толщины, которая сначала оценивается расчетами, затем проверяется выборочными пробами и, наконец, подтверждается (или изменяется) при демонтаже. Следует отметить, что модели нейтронной активации реактора могут объяснить только часть активности бетона: этому способствуют другие механизмы, такие как миграция некоторых радионуклидов (например, цезия и трития) в порах и щелях бетона или деление примесей урана.

Процессы демонтажа биозащиты в принципе ничем не отличаются от перечисленных и описанных ранее в этой главе (рис. 15.20 и 15.21). Для практической информации и руководства ниже будут представлены несколько тематических исследований.

Рис. 15.20. Рабочие демонтируют биологический щит Брукхейвенского графитового исследовательского реактора (8 марта 2011 г., предоставлено Министерством энергетики США).

Рис. 15.21. Специально разработанный удаленный фонарь прорезает биозащиту в Брукхейвенской национальной лаборатории (кредит Министерства энергетики США).

Арт. (EC, 1998) иллюстрирует исследовательскую работу по процессам удаления бетона, включая:

•

Контролируемое использование взрывчатых веществ;

•

Корка; и

•

Микроволновая корка.

Целью данного исследования было доказать техническую возможность использования любого из этих процессов при демонтаже биологической защиты. Однако сравнивать достоинства и недостатки не предполагалось. Выводы приведены в соответствующих разделах этой главы (разделы 15.2.4 и 15.3.4).

«В рамках проекта по выводу из эксплуатации реактора Элк-Ривер с помощью контролируемых взрывных работ демонтировали армированный сталью радиоактивный биологический экран толщиной 2,5 м. Подрывной мат, состоящий из боковин автомобильных шин, связанных вместе, был помещен над зоной взрыва.До, во время и после взрыва использовались непрерывные брызги воды в виде тумана для удержания пыли» (DOE, 1994).

Термическое копье использовалось в WAGR, Соединенное Королевство, где биологическая защита была разрезана на шесть частей (около 3 м каждая). В щите было одинаковое количество стали и бетона, что делало термитное копье, которое может резать как бетон, так и сталь, идеальным вариантом. Этот процесс обеспечивал высокую скорость резки, но систему вентиляции пришлось улучшить, чтобы лучше справляться с парами (DOE, 1994).

Демонтаж биологической защиты реактора Мерлин подробно обсуждается в (Stahn et al., 2010). В Исследовательском центре Юлиха, Германия, исследовательский реактор FRJ-1 — a.k. а. Medium Energy Research Промышленный ядерный реактор с легководным замедлителем (MERLIN) — эксплуатировался с 1962 по 1985 год. Работы по демонтажу были завершены в конце 2009 года, и площадка была восстановлена ​​​​для неограниченного использования.

Реакторный блок представлял собой многослойную конструкцию, основным элементом которой являлся биологический экран.В районе ядра биозащита состояла из очень тяжелого бетона (на основе магнетита с добавлением лома гвоздей) толщиной около 1,8 м и плотностью около 4400 кг/м ³ . В верхней части использовался железобетон плотностью около 2350 кг/м ³ толщиной около 1 м. Стальной вкладыш толщиной от 12 до 25 мм окружал биозащиту внутри и снаружи. Центральным элементом реакторного блока был корпус реактора.

Демонтаж биологического щита был одной из основных задач всего проекта вывода Мерлина из эксплуатации.На ранней стадии предварительные исследования исключили различные методы, такие как алмазные инструменты и резка AWSJ (см. Раздел 15.2.7). Поэтому набор инструментов, доступных для демонтажа биозащиты, был весьма ограничен. Использование взрывчатых веществ рассматривалось лишь кратко и вскоре было отклонено, в основном из-за ожидаемых проблем с лицензированием. В конце концов, руководство решило использовать дистанционно управляемый экскаватор для демонтажа с электрогидравлическим приводом, который управлялся с пульта управления в бывшей диспетчерской реактора.Это требовало, чтобы экипаж оставался в поле излучения только в течение короткого времени вмешательства. Однако такое применение экскаватора, для которого он не был предназначен, привело к значительному износу и увеличению простоев по мере проведения демонтажных работ. Тем не менее дистанционно управляемый экскаватор оказался отличным инструментом для демонтажа бетона, стали и других реакторных материалов.

Распространение загрязненной пыли в результате демонтажа бетонной конструкции было еще одной потенциальной проблемой в Merlin.Затем руководство закрыло весь реакторный блок и проветрило закрытое пространство через две системы вентиляции, обеспечив приток воздуха из реакторного зала в кожух. Кроме того, использовалось увлажняющее устройство, препятствовавшее распространению загрязнения. Демонтаж реакторного блока начался в октябре 2001 г. и был завершен в декабре 2003 г.

Исследовательский ядерный реактор ВВР-С в Магуреле, Румыния, эксплуатировался с 1957 по 1997 г.: окончательное закрытие было официально принято в 2001 г.Проект вывода из эксплуатации начался в 2010 году, а окончательный снос реакторного блока начался в 2017 году. Недавно проект завершился, и регулирующий орган разрешил освобождение площадки. Было подсчитано, что было произведено около 1000 т нерадиоактивного бетона.

В отчете (Gurau et al., 2018) описываются радиологические характеристики блока реактора ВВР-С до его сноса, сам процесс сноса и соображения по поводу переработки и повторного использования бетона, полученного в результате сноса блока реактора. .Были использованы два робота для сноса, Brokk 160 и Brokk 800. Отходы бетона планируется повторно использовать при иммобилизации радиоактивных отходов в 200-литровых контейнерах.

Big Rock Point BWR эксплуатировался с 1962 по 1997 год. Демонтаж биологической защиты потребовал сегментации и вывоза для утилизации более 1500 т высокоактивированного бетона. Чтобы получить доступ к активированному бетону, необходимо было сначала удалить внешний слой бетона. Этот бетон был разрезан и удален на 50 частей, каждая весом около 20 тонн.Чтобы свести к минимуму затраты на утилизацию, активированный бетон, окружающий полость реактора, был разрезан на бетонные блоки, оставив неактивированный бетонный массив нетронутым. Резка производилась сверху вниз погружной или ленточной пилой. Всего было вырезано и удалено четыре ряда по восемь блоков (Cheol and Kim, 2017).

Стена биологической защиты в La Crosse BWR создала серьезные проблемы из-за очень жестких допусков. Точные отверстия для доступа к тросу и такелажные отверстия должны были быть просверлены алмазным керном под сложным углом через до 3 м бетона и стальной плиты, чтобы проникнуть в круглый край стены щита, не касаясь сосуда.Затем резка проводилась сверху вниз, при этом стенка биологической защиты была разрезана на 20 тонных секций: 23 отдельных секции стенки биологической защиты были вырезаны и удалены (Cheol and Kim, 2017).

MZFR — немецкий многоцелевой исследовательский реактор мощностью 200 МВт. Для демонтажа биологической защиты использование дистанционно управляемого электрогидравлического демонтажного экскаватора было продиктовано ограниченным пространством и мощностью амбиентной дозы, которая была слишком высокой для ручной работы (Cheol, Kim, 2017).

На Хэнфордском испытательном реакторе (HTR) после удаления графитового замедлителя и верхней биологической защиты осталась С-образная бетонная оболочка биологической защиты с 1. стены толщиной 5 м (рис. 15.22). Для снятия бокового и заднего щита использовались скалоколы и ударный молот на стреле. При разрушении опорной площадки применялась взрывчатка.

Рис. 15.22. Оставшаяся часть в форме буквы «С», бетонный биологический экран Хэнфордского испытательного реактора (кредит Министерства энергетики США).

Опыт, представленный выше и в Главе 17, свидетельствует о том, что резка алмазным канатом и гидроабразивная резка являются наиболее подходящими методами для резки биологической защиты. Хотя это медленный метод, широко используются отбойные молотки, установленные на экскаваторах с дистанционным управлением.Методы с ограниченным размером разреза, такие как локальные взрывы, термическое копье и пилы, не подходят для биологических экранов, которые представляют собой огромные конструкции. Резка пламенем производит большое количество тепла, дыма и токсичных газов. Дробилка не подходит для биологических экранов, требующих точной резки с соблюдением распределения активации (но она использовалась на испытательном реакторе в Хэнфорде, см. преамбулу к рис. 15.22, поскольку точная резка не требовалась). Основное преимущество резки алмазным канатом или гидроабразивной резки заключается в том, что загрязнение воздуха можно сделать незначительным, а вентиляция с фильтром HEPA не требуется.Однако оба метода приводили к образованию загрязненных жидких отходов.

На АЭС Нидерахбах (KKN, Германия) для демонтажа внутренней активированной части биологической защиты (толщина 60 см) применялись взрывчатые вещества не в качестве единственного метода, а в сочетании с традиционным гидравлическим молотом. Для ослабления бетона использовались взрывчатые вещества. Средняя активность бетона составила всего 10 Бк/г. Все операции можно было проводить без средств защиты органов дыхания. Использование слабых зарядов взрывчатого вещества и защитного покровного покрытия сводило к минимуму пылеобразование и распространение, а также воздействие взрывных волн.Из-за малой ударной нагрузки система вентиляции защитной оболочки реактора не пострадала. Одним из основных факторов, повлиявших на выбор метода взрывных работ, была массивная бетонная арматура. После взрывных работ оголенная арматура была легко удалена газовой резкой. Треснувший бетон вблизи зоны взрыва был отбит молотком. Обломки после взрывных работ могут быть размещены непосредственно в барабанах для отходов без дополнительного дробления или другой обработки (EC, 1994).

Ревизионная замена коленного сустава Часто задаваемые вопросы

Тотальное эндопротезирование коленного сустава (TKR, также называемое тотальным эндопротезированием коленного сустава) является одной из самых успешных процедур в ортопедической медицине.Это связано со значительным облегчением боли и восстановлением функций у пациентов после замены коленного сустава. HSS проводит больше операций по замене коленного сустава, чем любая больница в США.

Благодаря новым конструкциям имплантатов и улучшенным хирургическим методам можно ожидать, что тотальные эндопротезы коленного сустава будут хорошо функционировать в течение как минимум 15–20 лет у более чем 85–90% пациентов. Однако некоторые процедуры или имплантаты могут в какой-то момент выйти из строя. В этом случае может потребоваться повторная операция на колене.



Что приводит к отказу эндопротеза коленного сустава?

Основными причинами отказа коленного имплантата являются износ и расшатывание, инфекция, нестабильность, переломы ноги или тугоподвижность.

Пять причин, по которым не удается заменить коленный сустав

Износ и расшатывание

Надлежащее функционирование имплантатов зависит от их правильной фиксации в кости. Фиксация обычно достигается путем цементирования имплантата на кости. Некоторые хирурги предпочитают вместо этого использовать биологическую фиксацию, то есть отсутствие цемента между имплантатом и костью.

Несмотря на то, что имплантаты прочно фиксируются при первоначальной операции по замене коленного сустава, со временем они могут расшататься. Причина расшатывания не всегда может быть ясной, но сильные ударные нагрузки, чрезмерная масса тела и износ полиэтиленового компонента могут выступать в качестве способствующих факторов. Трение, вызванное трением суставных поверхностей друг о друга, изнашивает поверхности имплантата, создавая крошечные частицы, которые скапливаются вокруг сустава. В процессе, называемом асептическим (неинфицированным) расшатыванием, связь имплантата с костью разрушается в результате попытки организма переварить эти частицы износа.Во время этого процесса нормальная здоровая кость также переваривается (состояние, называемое остеолизом), которое может ослабить или даже сломать кость.

Когда протез расшатывается, пациент может испытывать боль, изменение ориентации или нестабильность.

Инфекция

При современных хирургических методах и схемах антибиотикотерапии риск инфицирования при полной замене коленного сустава составляет менее 1%. Однако, когда это происходит, инфекция является разрушительным осложнением любой хирургической процедуры.При полной замене коленного сустава большие металлические и пластиковые имплантаты могут служить поверхностью для прикрепления бактерий — процесс, известный как образование биопленки. Расположение этих бактерий делает их недоступными для антибиотиков. Даже если имплантаты остаются хорошо закрепленными, необходима ревизионная операция, чтобы остановить боль, отек и дренаж инфекции.

Ревизионная хирургия инфицированного колена может иметь несколько форм. В зависимости от степени заражения и повреждения хирург определяет один из двух основных вариантов действий:

1. выполнить простую промывку коленного сустава, сохраняя оригинальные компоненты протеза на месте
2. полностью заменить имплантаты новыми при полной ревизии коленного сустава

Полная ревизия на наличие инфекции включает либо одноэтапную, либо двухэтапную операцию, в зависимости от тяжести инфекции и вирулентности бактерий.При одноэтапной операции ранее инфицированные компоненты удаляются как часть тщательной хирургической обработки, колено тщательно очищается, а новые ревизионные компоненты помещаются в одну операционную (то есть в тот же день). При двухэтапной операции две отдельные операции выполняются с интервалом в несколько недель: первая операция заключается в удалении старого протеза и установке блока из цемента с антибиотиками (известного как пропитанный антибиотиками цементный спейсер). Вторая операция заключается в удалении спейсера и установке нового протеза.Внутривенные антибиотики часто назначают при обоих вариантах искоренения инфекции.

Нестабильность

Нестабильность возникает, когда структуры мягких тканей вокруг колена не могут обеспечить стабильность, необходимую для адекватной функции во время стояния или ходьбы. Нестабильность может быть результатом повышенной дряблости мягких тканей (разболтанности) или неправильного расположения или выравнивания протеза. Мягкие ткани, в том числе связки вокруг колена, могут растянуться после операции и перестать обеспечивать необходимую поддержку колена.Боль и/или ощущение «отдачи» колена могут повлиять на функцию колена. Если эти симптомы не удается успешно вылечить с помощью нехирургических средств, таких как использование корсетов или физиотерапия, может потребоваться ревизионная операция.

Переломы ног

Тип и протяженность перелома определяют необходимость ревизионной операции. Перипротезные переломы (переломы вокруг имплантатов коленного сустава), которые нарушают фиксацию или стабильность имплантата, могут потребовать ревизионной операции.

Жесткость

В некоторых случаях полная замена коленного сустава может не позволить вам достичь объема движений, необходимого для выполнения ваших повседневных дел. Это может произойти, если вокруг колена образуется избыточная рубцовая ткань, которая препятствует полному движению сустава. Когда это происходит, некоторым пациентам могут помочь манипуляции с коленом под анестезией. Для этой процедуры пациент возвращается в операционную, и хирург использует свои руки, чтобы физически согнуть и выпрямить колено, чтобы помочь ему восстановить гибкость.

Если вокруг коленного сустава накопилось чрезмерное количество рубцовой ткани, что значительно ограничило подвижность, а манипуляции не привели к успеху, может быть рассмотрена ревизионная операция, позволяющая восстановить подвижность для выполнения повседневных действий.

Каковы факторы риска неудачного эндопротезирования коленного сустава?

Возраст, уровень активности, хирургический анамнез и вес человека могут способствовать отторжению имплантата. Молодые, активные пациенты, люди с ожирением и те, у кого ранее были операции на колене, имеют более высокий повышенный риск отказа имплантата.

Более молодые, более активные пациенты чаще подвергаются ревизии, чем пожилые, менее активные пациенты, потому что они подвергают свой протез большей нагрузке в течение длительного времени. У пациентов с ожирением выше частота износа и расшатывания из-за увеличения силы их веса, и они более склонны к инфекциям из-за повышенного риска заживления ран. Пациенты с предыдущими операциями на колене подвержены более высокому риску инфицирования и отказа имплантата.

Каковы признаки отказа замены коленного сустава?

Наиболее распространенными симптомами отказа коленного сустава являются боль, снижение функции сустава, нестабильность колена и отек или скованность в коленном суставе.

Постоянная боль и припухлость могут указывать на расшатывание, износ или инфекцию, а локализация боли может быть во всем колене (генерализованная) или в одной конкретной области (локализованная). Снижение функции колена может привести к хромоте, тугоподвижности или нестабильности. Пациентам, у которых проявляются эти симптомы и признаки, может потребоваться повторная операция на суставе.

Как лечить неудачную замену коленного сустава?

При выходе из строя полного протеза коленного сустава требуется повторная операция на коленном суставе.Наиболее распространенным и эффективным методом лечения является ревизионная тотальная замена коленного сустава (также известная как ревизионная хирургия коленного сустава).

Что такое ревизионная тотальная замена коленного сустава?

Ревизионная тотальная замена коленного сустава — это замена вышедшего из строя тотального протеза коленного сустава новым протезом. Проще говоря, это замена коленного сустава (или «вторая замена коленного сустава»).

Ревизионная хирургия коленного сустава — это сложная процедура, требующая обширного предоперационного планирования, специальных имплантатов и инструментов, длительного времени операции и владения сложными хирургическими методами для достижения хорошего результата.

Что делает врач перед ревизионной операцией?

Когда будет принято решение о ревизионной замене коленного сустава, хирург проведет тщательное клиническое обследование и направит рентгенографию и лабораторные анализы. При подозрении на инфекцию может потребоваться аспирация коленного сустава (удаление суставной жидкости с помощью иглы). Затем аспирированную жидкость отправят в лабораторию для анализа, чтобы определить конкретный тип инфекции.

В дополнение к рентгену могут быть полезны другие методы визуализации, такие как сканирование костей, компьютерная томография или магнитно-резонансная томография (МРТ).Эти передовые технологии визуализации могут продемонстрировать изменения в положении или состоянии компонентов протеза, а также помочь точно определить причину, местонахождение и степень потери костной массы, что поможет спланировать операцию.

Что происходит во время ревизионной операции на колене?

Во-первых, старый имплантат удаляется и, при необходимости, используются костные трансплантаты для заполнения любых пустот, в которых разрушена кость. Затем устанавливается новый протез.

Большинство ревизионных эндопротезирований коленного сустава занимают больше времени, чем первичные операции (около двух-трех часов).

Обзор ревизионной хирургии коленного сустава

Первым шагом является удаление существующего имплантата. Если произошла значительная потеря костной массы, для заполнения этих пустот может потребоваться костный трансплантат. Костные трансплантаты могут быть либо аутотрансплантатами (ваша собственная костная ткань, взятая из другой части вашего тела), либо аллотрансплантатами (костная ткань другого человека, полученная из банка костей). В некоторых случаях для укрепления кости можно использовать металлические клинья, проволоку или винты.

Наконец, вставляются специализированные ревизионные имплантаты коленного сустава. Временные дренажи могут быть установлены для предотвращения чрезмерного отека колена и обычно удаляются через несколько дней после операции. Кроме того, для улучшения заживления ран также часто используются специализированные повязки с отрицательным давлением после разреза, поскольку было показано, что они уменьшают послеоперационные раневые осложнения у пациентов с высоким риском. Эти повязки обычно соединяются с небольшой портативной помпой, которая работает около недели и обеспечивает защиту и сухость раны.

Видео ревизионной хирургии коленного сустава

В этом видеоролике демонстрируется пошаговая анимация операции полной ревизионной замены коленного сустава.

Что происходит после ревизионной операции на колене?

Послеоперационный уход очень похож на уход после первичной замены коленного сустава. Это включает в себя физиотерапию, переливание крови, обезболивающие препараты по мере необходимости, антибиотики и некоторые методы предотвращения образования тромбов. Для защиты сустава после операции можно использовать скобу или шину.

Каково время восстановления после ревизионной операции на коленном суставе?

По-разному, но в большинстве случаев физиотерапия начинается в течение 24 часов после процедуры и продолжается до трех месяцев.

Некоторым пациентам требуется больше времени для восстановления. В некоторых случаях для надлежащего заживления необходима защитная нагрузка или ограничение диапазона движений колена. Терапия обычно продолжается до трех месяцев после операции. Вспомогательные устройства, такие как ходунки или костыли, будут использоваться в начале периода выздоровления, и пациенты перейдут на трость или ходьбу без посторонней помощи по мере улучшения их состояния.

Каковы риски и осложнения ревизионной замены коленного сустава?

Любая операция может иметь потенциальные осложнения.Сложность ревизионной хирургии сустава увеличивает вероятность хирургических осложнений, которые включают, но не ограничиваются:

• раневой дренаж
• инфекция
• кровотечение
• повреждение нервов или кровеносных сосудов



Инфекцию, кровотечение, повреждение нервов или кровеносных сосудов и интраоперационные переломы можно свести к минимуму за счет применения антибиотиков до и после операции, использования стерильных хирургических методов и использования хорошо спланированных хирургических воздействий. Пациенты с ожирением особенно подвержены повышенному риску инфицирования и проблем с оттоком ран после операции.

Как и при первичной замене коленного сустава, после операции в течение трех-шести месяцев может наблюдаться небольшой отек коленного или голеностопного сустава. Отек можно лечить, приподняв ногу, приложив пакет со льдом и надев компрессионные чулки.

Предшествующие медицинские состояния, такие как осложнения со стороны сердца и легких или инсульт, могут усугубиться повторной процедурой.Эти состояния могут также развиваться у пациентов после ревизионной операции. Очень редко может наступить смерть. Решение о ревизионной операции на суставе принимается, когда польза от обезболивания и функционального улучшения перевешивает риск возможных осложнений.

Чего следует ожидать после ревизионной операции на коленном суставе?

Большинство пациентов, перенесших ревизионные процедуры, могут рассчитывать на хорошие или отличные результаты. Хотя ожидаемые результаты включают облегчение боли с повышением стабильности и функции, полное облегчение боли и восстановление функции не всегда возможно.

До 20% пациентов могут по-прежнему испытывать некоторую боль после ревизионной операции на коленном суставе. Это может сохраняться в течение нескольких лет после процедуры. Кроме того, восстановление после ревизионной тотальной операции на коленном суставе в значительной степени зависит от состояния и функции коленного сустава до ревизионной операции.

Каковы альтернативы ревизионной хирургии?

Альтернативы ревизионной хирургии коленного сустава используются редко, поскольку иногда они могут быть более сложными и приводить к худшим результатам, чем ревизионная хирургия, но они включают спондилодез коленного сустава или ампутацию.

В зависимости от серьезности проблемы с коленом используются следующие альтернативы:

• Артродез (спондилодез) коленного сустава может облегчить боль, но за счет удержания колена в фиксированном, несгибаемом положении.
• Ампутация может быть использована в крайних случаях, когда в коленном суставе имеется тяжелая инфекция, которую невозможно ликвидировать

Заключение

Хотя тотальное эндопротезирование коленного сустава является очень успешной операцией у большинства пациентов, некоторые процедуры могут оказаться неудачными. Некоторые признаки и симптомы, такие как усиление боли или снижение функции коленного сустава, могут свидетельствовать о недостаточности сустава. Существует несколько причин отказа коленных имплантатов, таких как инфекция, нестабильность, тугоподвижность, износ и расшатывание, а также переломы ног.

Усовершенствованные методы и материалы для повторной хирургии коленного сустава обычно позволяют значительно облегчить боль и улучшить функцию; однако это не всегда возможно. Ревизионное тотальное эндопротезирование коленного сустава — сложная процедура, требующая участия опытного хирурга и надлежащего предоперационного планирования для достижения удовлетворительных результатов.

Ссылки

1. Барак Р.И., Брамфилд К.С., Рорабек Ч. «Гетеротопическая оссификация после ревизионного тотального эндопротезирования коленного сустава». Клиническая ортопедия и родственные исследования. 2002: 208–213.
2. Bookman JS, Schwarzkopf R, Rathod P, Iorio R, Deshmukh AJ. Ожирение: модифицируемый фактор риска при тотальном эндопротезировании суставов. Ортоп Клин Норт Ам. 2018;49:291–296.
3. Гамильтон Д.Ф., Хоуи Ч.Р., Бернетт Р., Симпсон А.Х.Р.В., Паттон Дж.Т. Работа с прогнозируемым увеличением спроса на ревизионное тотальное эндопротезирование коленного сустава: проблемы, риски и возможности.Bone Joint J. 2015; 97-B (6): 723–728.
4. Hartley RC, Barton-Hanson NG, Finley R, Parkinson W. «Ранние результаты для пациентов после первичной и ревизионной тотальной артропластики коленного сустава. Проспективное исследование». Журнал хирургии костей и суставов, британский том. 2002 г.; 84: 994–999.
5. Jiranek WA, Hanssen AD, Greenwald AS: Нагруженный антибиотиками костный цемент для профилактики инфекций при полной замене сустава. J Bone Joint Surg Am 2006, 88: 2487-2500.
6. Кац Б.П., Фройнд Д.А., Хек Д.А. «Демографические различия в частоте замены коленного сустава: многолетний анализ.» Исследования служб здравоохранения. 1996; 31: 125–140.
.
7. Kim J, Nelson CH, Lotke PA (2004) Тугоподвижность после тотального эндопротезирования коленного сустава: распространенность осложнений и результаты ревизии. J Bone Joint Surg 86-A: 1479–1484.
8. Kurtz S, Ong K, Lau E, Mowat F, Halpern M. Прогнозы первичного и ревизионного эндопротезирования тазобедренного и коленного суставов в Соединенных Штатах с 2005 по 2030 год. J Bone Joint Surg Am. 2007;89(4):780–785.
9. Леопольд С.С., Розенберг А.Г., Бхатт Р.Д., Шейнкоп М.Д., Куигли Л.Р., Галанте Д.О. Бесцементная ревизия вертлужной впадины: оценка в среднем 10.5 лет. Клин Ортоп 1999; 369:179-186
10. Ли Д.Х., Ли С.Х., Сон Э.К., Сон Дж.К., Лим Х.А., Ян Х.И. Причины и клинические исходы ревизионного тотального эндопротезирования коленного сустава. Колено Surg Relat Relat. 2017;29(2):104–109.
11. Ньюман Дж. М., Сикейра М. Б., Клика А. К., Моллой Р. М., Барсум В. К., Игера, Калифорния. J Артропластика. Использование закрытой послеоперационной терапии ран с отрицательным давлением после ревизионного тотального эндопротезирования тазобедренного и коленного суставов у пациентов с высоким риском инфекции: проспективное рандомизированное клиническое исследование. 2019; 34: 554–559.
12. Пирсман Г., Ласкин Р., Дэвис Дж. «Инфекция при полной замене коленного сустава: ретроспективный обзор 6489 полных замен коленного сустава». Клиническая ортопедия и родственные исследования. 2002 г.; 392:15–23/
13. Ранават А.С., Ранават CS. «Тотальное эндопротезирование коленного сустава при тяжелой вальгусной деформации». Журнал костной и совместной хирургии. 2005 г.; 87:271-284.
14. Ранават К.С., Флинн В.Ф., Сэддлер С. «Отдаленные результаты тотального эндопротезирования мыщелкового колена: исследование 15-летней выживаемости».Клин Ортоп. 1993; 286:94-102.
15. Шет Н.П., Бонадио М.Б., Деманж М.К. Потеря кости при ревизионном тотальном эндопротезировании коленного сустава: оценка и лечение. J Am Acad Orthop Surg. 2017;25(5):348–357. doi: 10.5435/JAAOS-D-15-00660.
16. Скиннер Дж., Вайнштейн Дж.Н., Спорер С.М., Веннберг Дж.Е. Расовые, этнические и географические различия в показателях эндопротезирования коленного сустава среди пациентов Medicare. Медицинский журнал Новой Англии. 2003 г.; 349:1350 -9.
17. Тонтон, М. Что нового в реконструктивной хирургии коленного сустава у взрослых.Журнал костной и совместной хирургии. 2019; 103-11.

Обновлено: 27.08.2020

Авторы

Амар С. Ранават, MD
Лечащий хирург-ортопед, Больница специальной хирургии
Профессор ортопедической хирургии, Медицинский колледж Вейла Корнелла

Вигнеш Аламанда, доктор медицины
Клинический сотрудник, ортопедическая хирургия
Больница специальной хирургии

.
