Какой арматурой армировать газобетон. Зачем армировать стены из газоблоков? Армирование газобетона при кладке

Почему газоблок популярен в строительстве? Чтобы получить коэффициент теплопроводности, который присущ 0.5 м толщине стены из газобетонных блоков, необходимо возвести кирпичную стену, толщина которой достигает 1.5 м. Среди всех ячеистых бетонов ни один не обладает такой точностью геометрии.

Разработано два вида конструкционного армирования стеновой кладки. Они не повышают несущую способность, но сокращают риск формирования усадочных, температурных трещин, дефектов, возникающих при подвижках и деформациях основания. Вреда от избыточного армирования не будет , но на этапе проектирования целесообразно провести все расчеты.

Горизонтальное армирование

Первый тип:

предупреждает формирование трещин вокруг всех проемов;
рекомендован для всех типов построек, выполненных на основе мелкого газоблока;
исключение — поэтажно опертые стены на объектах с несущим ж/б монолитным каркасом.

Второй тип:

предупреждает возникновение температурно-усадочных трещин;
это актуально при ведении строительства из только что выпущенного газоблока, который заведомо подвержен усадке, когда материал продается «горячим» из автоклава;
такие работы необходимы, если дом находится в регионе со значительными колебаниями годичных температур, при сильных ветровых нагрузках, при потенциальных деформациях фундаментов.

Вертикальное армирование актуально для сейсмоопасных, ураганных районов , при возведении домов на склонах, при армировании ограждений и отдельно стоящих стен, при работе с крупноформатными модулями. Оно позволяет усилить примыкания стен и углы дома, а внутреннее вертикальное армирование увеличивает несущую способность.

Армирование газобетонных блоков – технология

Когда материал выбран, рекомендовано изучить технологию его использования. Если проигнорировать этот этап, можно по собственной вине разочароваться в газобетоне и производителях, которые его так эффективно продают. Одним из важных этапов является армирование газоблока.

Суть работ состоит в следующем:

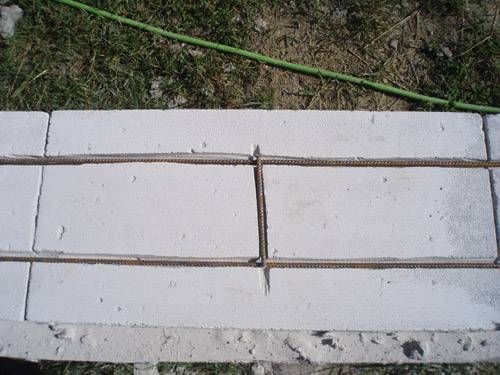

в наружные блоки вклеиваются две ленты стальной арматуры (8.0) мм. При наращивании толщины стены понадобится либо более частое армирование, либо увеличение диаметра прутка;

в блоки перегородок внедряется одна лента;
армируется I и каждый IV ряд (через каждые 100 см). Если высота блока 30-35 см – каждый III ряд;
арматура закладывается в косые стеновые конструкции под мансардные и ломаные крыши и ряд в уровне мауэрлата под ними;
также усиливаются модули, над которыми монтируются перемычки и те, которые находятся под оконным армирующим поясом.

Подобные манипуляции помогают сократить потенциальное трещинообразование, нивелируют низкую стойкость к изгибающим нагрузкам и хрупкость.

По технологии

стержни арматуры должны обволакиваться клеевым раствором со всех сторон . Для этого в кладке стен из газобетонных блоков производятся канавки – штробы – 25х25 мм (ширина и глубина).

Расстояние от наружного и внутреннего края блока не должно быть меньше, чем 60 мм . Для работы используются штроборезы. Перед закладкой из выемок удаляется пыль, они увлажняются до изменения цвета.

Излишки клея при армировании снимаются кельмой или шпателем, — это важно, иначе при кладке последующего ряда мастер не сможет получить тонкий шов, ухудшив тем самым теплотехнику конструкции

Реализация работ

Армирование газобетонных блоков производится после того, как готовы штробы, но до приготовления клея. На этом этапе стыкуются концы, выгибаются все углы, при этом укладка производится внахлест, без попадания на стыки модулей. Наружные стены связывают с перегородками.

Когда все работы выполнены, подогнанная арматура вынимается и можно приступать к приготовлению клеевого раствора. Им заполняются все штробы (на 2/3 от высоты), затем пруты утапливаются так, чтобы полностью покрыться раствором.

На стенах толщиной 25 см и более устанавливают II ряда с соблюдением 60 мм расстояния от внешнего края.

Если толщина ниже 20 см – применяется один стержень (8,0 мм), размещаемый по центру. Анкеровка проводится в обязательном порядке , иначе о структурной целостности не может быть и речи.

Армирование дверных и оконных перемычек

На этом этапе используются модули U-образной формы. Блоки, на которые будет опираться перемычка, армируются не менее, чем на 90 см в каждую сторону (показатель может меняться в зависимости от ширины проема). В оконном проеме устанавливается поддерживающая деревянная конструкция, на которую будет опираться блок.

Последовательность действий:

модули укладываются утолщенной стороной наружу;
паз утепляется, для чего можно использовать пенополистирольные плиты 30-50 мм;

боковые стенки наружных блоков закрываются;
закладывается каркас;
перемычка заливается бетоном;
когда материал созрел, деревянная конструкция может быть разобрана.

Идентичным способом, только по всему периметру, можно возводить армопояс. В качестве альтернативы можно применить перегородочные блоки, утепляя их, и выставляя изнутри опалубку. Армопояс нельзя заливать на всю толщину стены , — бетон многократно холоднее блоков и этот участок сведет все усилия на получение энергоэффективного дома к минимуму.

Ряды армирования размещаются над и под рядом кладки в плоскости перекрытия, если в конструкции стены не предусмотрены обвязочные монолитные пояса, например, как в деревянных сборных перекрытиях.

Концы прутков, не объединенных в целостный обвязочный контур, загибаются под углом 90 градусов и углубляются в выемки для надежной анкеровки в стене.

В представленной технологии при армировании наружных стен никогда не используется сетка для армирования

Мастер, работая на этом участке, должен учитывать следующее:

когда возводится легкая кровля, оптимально реализовать рядное армирование газосиликатных блоков в два прута;
для лучшего распределения нагрузок следует уменьшить шаг между стропилами;

при тяжелой кровле рекомендовано предусмотреть укладку дополнительного ряда из u-образных блоков;
это ряд закладывается на уже армированные, запиленные под заданным углом косые модули;
заливка пазов реализуется при помощи более густого бетона, чем при работе на горизонтальных поверхностях.

Альтернативные варианты

Стальной прут – это универсальный материал, подходящий для любого типоразмера блока и всех стеновых конструкций. Однако, мастер может рассмотреть весь спектр возможностей.

Армирование газобетонных блоков сеткой

Армирование стен газобетонных блоков сеткой из металла реализуется только в том случае, если ведется строительство внутренних стен на основе крупноформатных модулей. Это самый экономичный тип работ, но он обязывает к применению кладочного раствора.

Применение клея не оправдано, — в результате получается толстый шов, что провоцирует образование мостиков холода. Металл под действием негативных факторов приходит в негодность. Поэтому армирование газобетонных блоков кладочной сеткой на основе металла не проводится на наружных стенах .

Сетка для армирования газосиликатных блоков на основе стекловолокна или композита – это дорогостоящий материал. Производители рекомендуют использовать его для работы с наружными стенами, но мастер должен оценить рациональность такого шага.

С одной стороны, основа не реагирует на воздействие негативных факторов, чему подвержен металл. С другой – толщина шва все равно возрастет, что негативно отразится на теплотехнических характеристиках, хотя при профессиональном подходе и этого можно избежать. Сетка укладывается через каждые три ряда . Такой материал отлично ложится в облицовочные слои.

Армирование газобетонных блоков стеклопластиковой арматурой

По сравнению со стандартной технологией такой тип работ отличается меньшей трудоемкостью. Стеклопластиковая арматура еще не пользуется популярностью у отечественных строителей, хотя на Западе, в основном, используют именно ее.

при работе со стеклопластиком диаметром 4 мм армируется первый этаж 2-3 этажных домов, длинные стены, первый ряд модулей, каждый третий ряд, ряды под проемами, места опирания перемычек, фрагменты с большой конструктивной нагрузкой;
арматура может сломаться, если повороты по углам менее 10 см по радиусу, что следует учесть, углы делают с закруглением;
при ширине кладки менее 25 мм укладка производится в одну штробу.

По прочности на разрыв стеклопластик диаметром 4 мм не уступает стальному прутку 8 мм

Армирование монолитных стен, блочных конструкций – это неотъемлемая часть строительства, которая должна быть реализована со всей ответственностью.

Технология армирования газобетонных блоков ясна из видео:

Уже хорошо известный, современный строительный материал – газосиликат – первоначально предназначался для утепления возводимых построек. Быстро оценив удобство монтажа, прочность, лёгкость обработки газосиликатные блоки стали использовать как полноценный материал при кладке малоэтажных зданий и сооружений. Важным моментом такого строительства является армирование стен из газосиликатных блоков. Теперь по порядку рассмотрим сам материал для кладки, особенности его армирования, советы для тех, кто решил построить стены из газосиликата.

Для производства этого пористого материала требуются следующие составляющие: кварцевый песок, известь, алюминиевая пудра, цемент. В смеси исходных компонентов инициируется газообразовательный процесс. Его результат – смесь поднимается и растёт, словно тесто на дрожжах, с образованием многочисленных пор. Затем отвердевший массив тонкими струнами разрезают на блоки нужных размеров и геометрии.

Уникальная структура газосиликатного блока создаётся в специальном автоклаве, благодаря действию насыщенного пара, температуры (примерно +190°С) и давлению (12 атмосфер). Более дешёвый способ изготовления – не автоклавный. Смесь затвердевает в естественной среде. Блоки получаются менее прочные, чем при автоклавном способе.

Характеристики и свойства материала

В зависимости от диаметра и количества пор материал может иметь плотность 300-600 кг/м3. Менее плотный газосиликат имеет меньшую теплопроводность и используется как утепляющий материал. Плотные блоки применяют непосредственно для строительства капитальных стен.
Кладка блоков идеальной геометрии может производиться на специальный клей. Получаемый при таком способе малый зазор (от 2 мм) исключает перемычки холода и гарантирует уменьшение теплопотерь.
Объёмные изделия небольшого веса легко транспортируются, грузятся, ускоряют производительность кладочной работы (вместо 22 кирпичей достаточно положить один блок), не требуют специальной техники для подъёма тяжестей.
Изменить размеры и получить сложную конфигурацию блоков можно в результате их несложной обработки вручную и электроинструментом.
Материал, изготовленный из составляющих природного происхождения, безвреден для здоровья.
Низкая цена.
Фундамент под кладку не требует усиления из-за лёгкости блоков. Может использоваться ленточный фундамент.
Газосиликат обладает высокими звукоизоляционными показателями.
Сделанный из негорючих неорганических веществ, сам газосиликат является пожаробезопасным.

Область применения

Возведение межкомнатных перегородок и несущих стен.
Наращивание этажности уже эксплуатируемых зданий.
Восстановление старых зданий.
Выполнение ступеней.
Облицовка для утепления и необходимой звукоизоляции.
Возведение мансард.

Необходимость армирования и подлежащие усилению области

Любое сооружение вследствие неравномерности усадки, температурных перепадов, осаждения почвы, постоянного сильного ветра испытывает нагрузки, способные привести к деформациям. Результатом действия перечисленных факторов могут стать волосяные (очень тонкие) трещины. При их появлении стены не теряют своей несущей способности. Но их эстетичный вид и изолирующие свойства ухудшаются.

Склонность стен из газосиликатных блоков к объёмным деформациям повышается из-за:

Слабой устойчивости блоков материала к изгибающим и растягивающим усилиям.
Гигроскопичности газосиликата, который набухает при повышенной влажности окружающей среды.

Усилить отрицательные факторы способны: недостаточная прочность фундамента, усиливающая усадку; проблемные участки грунта с близкорасположенными водоносными слоями (в результате их пучения, сдвига, проседания).

Чтобы избежать воздействия перечисленных отрицательных факторов – все конструкции из газосиликатных блоков обязательно армируют. Для упрочнения возводимого объекта нужно армировать следующие участки:

Первый (нижний) ряд кладки, воспринимающий всю массу возведённой конструкции. Арматура или металлическая сетка усилят несущую способность этого ряда и помогут равномерно распределить нагрузку на фундамент.
Поверхность кладки по всему периметру через каждые 4 ряда уложенных блоков.
Поверхности наиболее нагруженных и имеющих большую длину стен.
Верхний ряд стены, на которую приходится нагрузка от стропил и крыши постройки. Армирующая система помогает сделать контур усиления монолитным, что позволяет распределить по периметру точечные нагрузки.
Области проёмов. Усиливается часть ряда, проходящего под проёмом. Армирование выполняется на 0,9 м в обе стороны от края оконного проёма. А также подлежат укреплению участки кладки над перемычками. Именно они являются высоко нагруженными массой выше расположенной кладки.

Способы армирования

Усиление конструкции из газосиликатных блоков достигается укладкой армирующего каркаса одним из способов:

Армирующий пояс

Любое строение из газосиликатных блоков завершает железобетонный каркас (пояс), напоминающий фундамент. Порядок его сооружения следующий. Собирается деревянный короб на верхнем ряду. Внутри размещают объёмный каркас из металлических прутьев, связанных или сваренных под прямым углом. Размещают каркас равноудаленно от краёв опалубки, для защиты металла от возможной коррозии. Для получения большей прочности армирующего пояса в верхний ряд кладки равномерно вбивают куски катанки, арматуры или гвозди. Заливают армирующую конструкцию за один раз. Если это условие не выполнено – практического усиления возведённой постройки не произойдёт.

Важные рабочие нюансы

Все отклонения и неровности кладки легко устраняются наждачной бумагой, пилой по металлу, рубанком, болгаркой.
В возводимом газосиликатном сооружении обязательно укрепляются все наружные стены.
6 см минимум – расстояние от внешнего края газосиликатного блока до прорезанной штрабы. При меньшем расстоянии увеличивается вероятность сколов материала.
По горизонтали расстояние между армированными участками должно быть меньше метра. По вертикали каждый четвёртый ряд блоков должен быть армированный (для блоков высотой 25 см), при высоте 30 см – каждый третий.
Нельзя выполнять кладку «промокшими» блоками, которые легче поддаются разрушению и теряют свою прочность. При морозе попавшая внутрь влага разрывает соседние участки и нарушает целостность всего блока. Поэтому нужно работать с газосиликатом в сухую погоду и беречь от лишней влаги его пористую структуру.
Конструкции из газосиликата усиливают стеклопластиковой или металлической диаметром от 6 мм.
От толщины применяемых блоков зависит число рядов арматуры. При толщине до 20 см один ряд металлического прутка укладывают по центру кладки. 25 см и больше – два ряда.

Выполненное армирование кладки из газосиликатных блоков позволяет получить конструкцию высокой прочности. В этой конструкции друг друга будут дополнять хорошая прочность газосиликата на сжатие и отличная прочность стали, применяемой для изготовления арматуры, на растяжение. Соблюдение технологии возведения построек из газосиликатных блоков обеспечивает их длительную эксплуатацию без периодических ремонтных и восстановительных работ.

Малоэтажные из газоблоков Итнг с расчетом фундаментов на основании ИГИ делаем МЫ. Цены разумные.

Проект ландшафтного дизайна вашего участка можете заказать нам.

Для более детального ознакомления работы с газобетонными блоками Ytong вы можете пройти обучение в школе мастерства при компании Кселла-Аэроблок-Центр информация по которой находится на странице их сайта.

Армировать или не армировать стену из газобетонных блоков Ytong?

Мне как специалисту нашей компании занимающегося вопросами строительства и из газобетонных блоков Итонг, газобетонных блоков Грас, газобетонных блоков Бонолит, коттеджей из газобетонных блоков Ytong, Грас часто задают вопрос -А надо ли армировать кладку стены возводимую (строящуюся) из газобетонных блоков Итонг или пеноблоков Итонг? На такую постановку вопроса- однозначного ответа Да! или Нет!- дать не возможно по ряду объективных причин связанных, как с качеством самого газобетонного блока применяемого в строительстве газобетонных стен, качества кладки газобетонных блоков, на что ведется кладка на раствор или и какой марки раствор, клей Итонг. Необходимость армирования стены коттеджа из газоблоков Итонг зависитот от конструкции стены. Прочности газобетонного блока применяемого в кладке, в качестве несущего газобетонного блока Итонг в несущих стенах коттеджей. На армирование газобетонной стены влияет такой фактор, как ширина опоры перекрытия на газобетонную стенку, армирование несущей стены из газобетонных блоков Ytong зависит и от длинны пролета перекрываемого железобетонными плитами перекрытия. На необходимость армировать стену из газобетонных блоков итонг влияют и условия эксплуатации будущего дома коттеджа который строится- дом для периодического или постоянного проживания, зависит это и от , а точнее способен он держать нагрузки от дома без каких либо деформаций или все-таки деформации . От длинны стен и их возможных температурных деформаций и усадочных деформаций, от ширины оконных пролемов и ширины несущих простенков. Попробуем разобраться в этих причинах по , пеноблокам не позволяющим дать однозначный ответ, надо ли армировать кладку стен из газоблоков грас или итонг при строительстве коттеджа. Разбор причин которые требуют армирования стен коттеджей из газобетонных блоков Yong буду проводить на основании нормативных требований при проектировании и строительстве действующих на сегодняшний день:

СТО 501-52……, СТО НААГ 3…. и старого доброго СНИП по каменным и армокаменным конструкциям, неукоснительное исполнение которых, я считаю необходимиым условием проектирования и , не смотря на то, что сегодня они носят рекомендательный характер.

1- Это сами газобетонные блоки или пеноблоки- каковы их геометрические размеры -да, да это существенно влияет на прочность стены. Если газобетонные блоки из которых строится газобетонная стена не соответствуют по своим параметрам длинна ширина высота размерам предусмотренным Гостом-особенно высота, то при кладке стены из таких газобетонных блоков к примеру из Белоруссии или Липецких заводов, блоков с допусками +- 10мм на клей при толщине шва в 2-3мм возникает возможность контакта блоков друг с другом не через «постель» из клея, что приводит в месте касаний газобетонных блоков, пеноблоков к возникновению точечных напряжений, способных привести к трещинам- инженерное решение здесь одно — снять, перераспределить возникающие точечные напряжения путем армирования кладки стен из газобетонных блоков.

Можно сказать давайте в этой ситуации отойдем при кладке стены из газобетонного блока от клея и посадим газобетонный блок на раствор, но раствор при толщине шва в 12-15мм обладает большой усадкой и усадочные напряжения способны оторвать раствор от газобетонного блока и может сложится ситуация при которой стена сложенная из газобетонных блоков на внешний вид монолитная,но из-за напряжений вызванных усадкой раствора они уже оторваны друг от друга и малейшие динамические воздействия на стену могут привести к ее разрушению. Что-бы эти усадочные напряжения в растворе компенсировать, надо тоже вводить арматуру. Производители газобетонных блоков, пеноблоков последствия указанные мною выше знают и постоянно работают над точностью геометрических размеров блоков.Кому-то это удается, кому-то не очень.Сегодня располагая имеющейся информацией под размеры исключающие армирование по этим причинам я бы назвал газобетонные Калужский газобетон и газобетонные блоки Грас, газоблоки bonolit, точность геометрических размеров этих торговых марок исключает необходимость армирования по этой причине.

2- Это тоже касаемо самих газобетонных блоков или пеноблоков -это отклонения прочности блоков в партии. По прочности Гост регламентирует эти отклонения от заявленного класса бетона производителем так называемым коэффициэнтом вариации. Когда эти отклонения в рамках Гост (регламентирует их показатель Каэф. вариации прочности), то соответственно стена однородна по прочности, если этого нет, то стена по прочности не однородна и для выравнивания последствий от неоднородности прочности сложенной газобетонной стены из газобетонных блоков, пеноблоков требуется армирование кладки стены из газобетонных блоков. Здесь также основываясь на имеющейся информации предпочтение имеют теже газобетонные блоки и в той же последовательности газобетонные блоки Ytong, газобетонные блоки Калужский газобетон и газобетонные блоки

3- На армирование стен из газобетонных блоков и газоблоков, влияют также и конструктивные особенности стен. К примеру при перекрытии монолитной плитой или сборными пустотными плитами перекрытия, иногда при особенностях нагрузок, толщины стен, нличия фактора внецентренного сжатия и наличия эксцентриситета (несооосность центра тяжести стены и оси приложения нагрузки от перекрытий) наличие узких простенков в стенах коттеджей построенных из газобетонных блоков Итонг, наличие определенного колличества проемов и их размеры в стенах из газоблоков Ютонг, наличие разгрузочных деформационных железобетонных монолитных поясов в стенах домов и тип конструкции монолитного пояса в стене коттеджа построенного из газобетонных блоков Ytong. Влияет на необходимость армировать или не армировать стены из газобетонных блоков Итонг и конструкция и надежность фундамента исключающая его деформации. Вопросы армирования надо рассматривать как какие-то особенности строительства вашего коттеджа, а так как армирование подобного рода в стенах коттеджа из газобетонных блоков Итонг расчетное, то решения по армированию и конструктивную схему армирования стен домов из газобетонных блоков Итонг или газобетонных блоков бонолит к примеру, должен принимать проектировщик на основании расчета фундамента вашего коттеджа и вашего коттеджа.

Вывод такой:- только комплексная оценка выше указанных факторов, позволяет сделать вывод надо ли вам армировать кладку , пеноблоков или нет? Для принятия решения по армированию кладки газобетонных стен из газобетонных блоков, можете прпоконсультироваться у нас и мы вам поможеим найти правильное решение по армированию газобетонных стен вашего коттеджа.

Фактор прочности конструкции газобетонной стены из газобетонных блоков Итонг. При правильном выборе типа газобетонного блока, наличии рабочей документации качественного прпоекта, расчета фундамента и его правильной конструкции, исключающие выше указанные факторы, армирование газобетонных стен из газобетонных блоков Итонг отпадает. Если выше указанные факторы в вашем проекте не учтены, и хуже того вы строите на «авось» по всякого рода «советам»- то армирование делать надо, но оно как правило при таких условиях особо не помогает.

Я всегда говорю: сопоставте затраты на проектирование от фундамента до крыши с общими затратами на строительство дома, и попытайтесь понять, что сэконовив на проектирование около 150-170т.руб вы можете потерять несколько миллионов. с полным комплектом рабочей документации -это ваша страховка.

Несмотря на то, что газобетон стал широко применяться в строительстве сравнительно недавно, сегодня он находит широкое применение в самых разных видах строительства. Жилое малоэтажное строительство, гаражи, хозяйственные постройки, склады – все здания, которые можно возвести из него, просто не перечислить. Однако, решив построить здание из этого материала, ни в коем случае не следует забывать про армирование газобетонных блоков.

Газобетон является прекрасным материалом, в число достоинств которого входит:

низкий коэффициент теплопередачи, благодаря которому отапливать построенные дома дешевле;
малый вес, позволяющий снизить расходы на фундаменте и упростить процесс транспортировки и строительства;
высокая прочность – можно строить из него дома в несколько этажей;
долговечность – как показывают лабораторные испытания, материал способен прослужить 100 лет и больше сохраняя изначальный внешний вид и другие положительные свойства;
устойчивость перед плесенью, грибком, открытым огнем, частыми перепадами температуры;
легкость обработки.

Увы, при всем этом он плохо работает на изгиб и растяжение. Да, точно также как бетон, он может выдерживать большие нагрузки на сжатие, но быстро разрушается при других нагрузках. Решить эту проблему может только качественное армирование газобетонной кладки. Специалисты, работающие в области строительства, прекрасно знают, что арматура – весьма недешевый материал. Поэтому при возведении большого дома придется потратить немалые деньги на покупку арматурных прутов. Но это единственный способ гарантировать высокую прочность и долговечность постройки.

Как правильно армировать стены?

В связи с тем, что материал начал использоваться при строительстве сравнительно недавно, не все специалисты точно знают, как армировать стены из газобетона. Одни утверждают, что армирование вообще излишне, а другие утверждают, что сетку или арматуру следует укладывать на каждом ряду. Конечно, первое решение приведет к тому, что здание начнет разрушатся при первых серьезных нагрузках, а второе станет причиной серьезных финансовых затрат, причем совершенно излишних.

Только зная, как правильно армировать дома из газобетона, можно добиться безупречного результата, сочетающего в себе надежность и экономность.

В первую очередь необходимо армировать ряды, на которые приходится наибольшая нагрузка на изгиб и растяжение. Сюда входят:

первый ряд уложенный на фундамент;
оконные и дверные проемы;
перемычки.

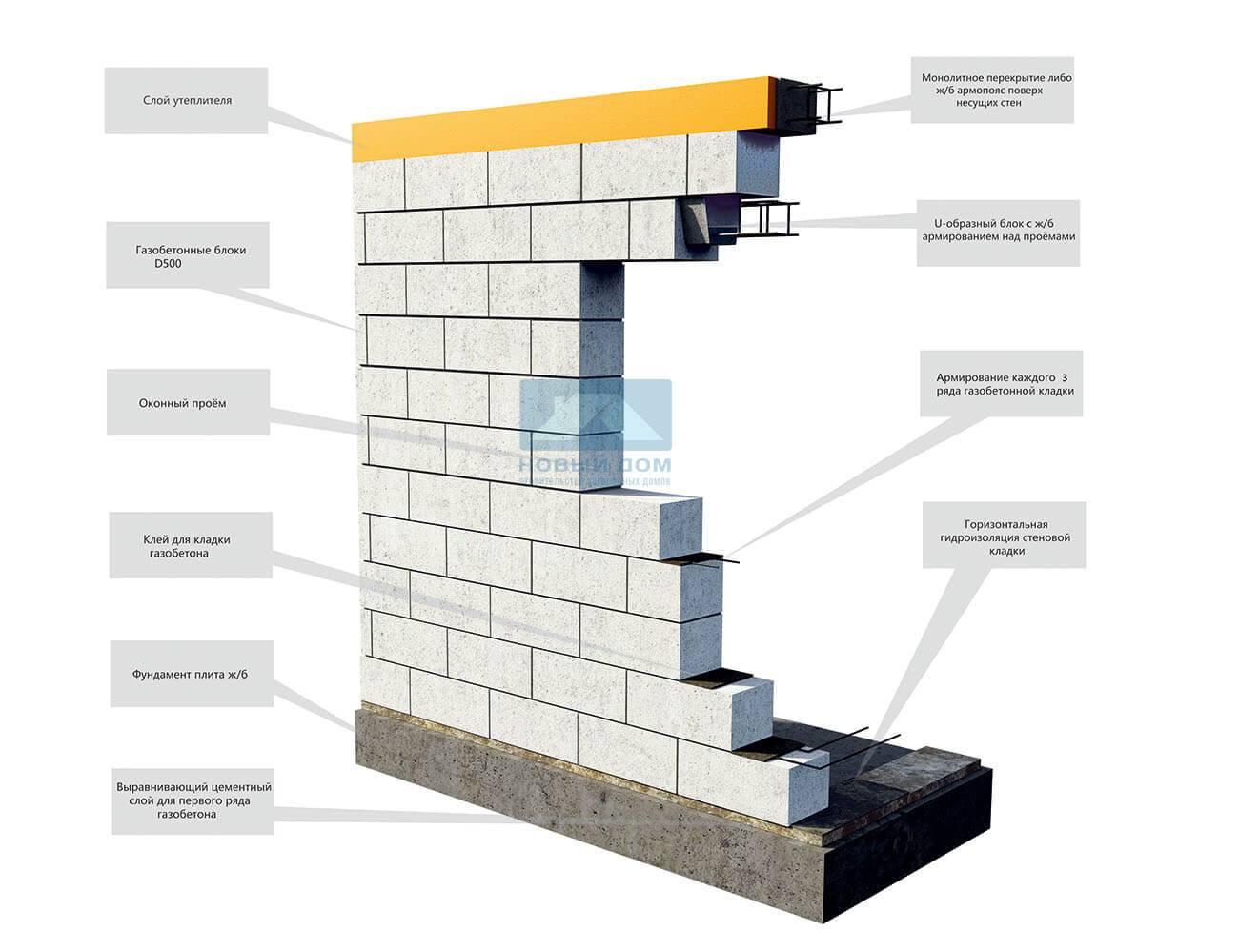

Схема армирования кладки из газобетона.

Здесь особенно важно повысить надежность конструкции, чтобы впоследствии не столкнуться с весьма серьезными проблемами, такими как трещины.

При строительстве небольших конструкций, например, гаража или хозяйственных построек, имеющих стены короче 4-5 метров, армирование кладки из газобетона не является обязательным, но желательным. В большинстве случаев здание и так сможет прослужить многие годы, не доставляя владельцу никаких хлопот. Совсем иначе обстоят дела, если ведется строительство жилого дома или иного крупного здания. Здесь армирование газобетона является обязательным. Но укладывать арматуру на каждый слой раствора не следует – это приведет к серьезному перерасходу материала. Как утверждают опытные специалисты, не один год проработавшие в своей сфере, армировать нужно каждый 4 шов. С одной стороны это позволяет стенам выдерживать все виды нагрузок без вреда для себя. С другой – стоимость строительства увеличивается на сравнительно небольшую сумму. Поэтому такое решение можно с уверенностью назвать удачным компромиссом между надежностью и стоимостью.

Ход работы по армированию кладки из газоблоков металлической или стеклопластиковой арматурой:

Размечаем места прорезки штробы. Рулеткой отмеряем от одного и другого края блока по 5-6 см, рисуем линию карандашом или отбиваем нитью.
При помощи штробореза делаем углубления под арматуру. Рекомендуемый размер канавки — 3 диаметра арматуры ширина и столько же глубина.
Очищаем углубление в блоке от мусора и пыли, так как их наличие ухудшит сцепление и снизит надежность соединения арматуры с клеем.
Перед тем как заполнять канавки клеем их следует увлажнить, для того чтобы газоблок сразу не впитал воду с клея, и не нарушил его процесс твердения.
Заполнив штробы клеем, укладываем в них стеклопластиковую арматуру или металлическую класса А2 или А3, оптимальный диаметр – 8-10 миллиметров.

Таким образом армируем каждый четвертый ряд кладки газоблоков, начиная с первого.

Иногда вместо этой технологии используется другая, более простая. Используются не металлические пруты, а специальная армирующая сетка. Но при её использовании швы получаются более толстыми, они играют роль мостиков холода и теплопотери дома значительно увеличиваются. Поэтому данная технология применяется всё реже.

Что нужно знать про вертикальное армирование?

Существует ещё одна тонкость, о которой следует знать. Это вертикальное армирование стен из газобетона. В большинстве случаев это не является необходимым. Исключением являются здания с большими проемами (например, панорамными окнами) или объекты, построенные в зонах повышенной сейсмической опасности. Если ваше строительство подпадает под один из этих случаев, то про вертикальное армирование стен из газобетонных блоков забывать ни в коем случае нельзя.

Чтобы обеспечить надежность стены или перегородки из газобетона, используйте толстую арматуру – не тоньше 14 миллиметров. Причем это должен быть металлический прут – стеклопластик для этой работы не подходит.

Из металлических прутов связывается каркас. Именно связывается, а не сваривается – при сварке металл подвергается нагреву до такой температуры, что кристаллическая решетка повреждается. При нагрузках на растяжение прут обычно ломается именно на участках, подвергшихся перегреву. Также эти участки становятся более подверженными коррозии. Существуют специальные виды арматуры, которые можно сваривать, но они являются узкоспециализированными и довольно дорогими. Поэтому вязка арматуры является лучшим решением.

При сборке стены внутри делается небольшое углубление. Толщина стен составляет 3-5 блоков — в одном ряду кирпичи следует подгонять таким образом, чтобы в середине остался зазор. Именно в него будет опускаться каркас, связанный из прутов. Когда армирование перегородки из газобетонных блоков завершено, пустота заливается бетоном. Теперь ваш дом выдержит любые серьезные нагрузки без малейшего вреда.

Строим армирующий пояс

Про важность и необходимость армирования стен, при постройке которых использовались газобетонные блоки, специалисты спорят не первый год. Зато все соглашаются с тем, что армирующий пояс является не роскошью, а необходимостью.

Главная роль армирующего пояса – равномерное распределения нагрузок по всей поверхности стен и обеспечение дополнительной прочности и жесткости конструкции.

Варианты устройства армопояса по газобетонным блокам.

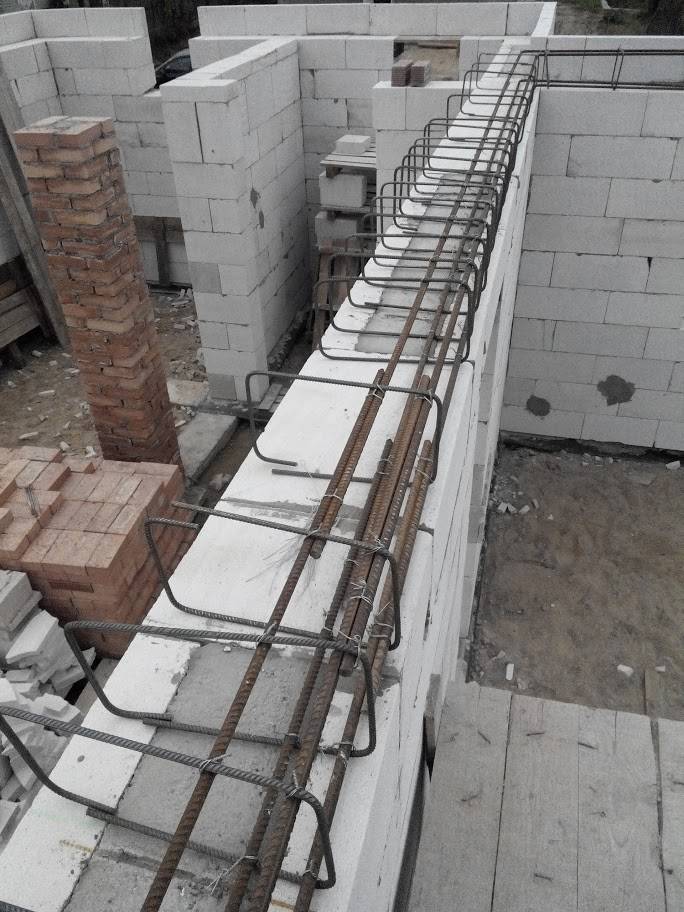

Строительство армопояса начинается с подготовки блоков для укладки каркаса из арматуры. Тот факт, что газобетонные блоки легко обрабатываются, играет здесь строителям на руку. Но все-таки не обойтись без пилы по блокам и перфоратора с длинным сверлом. Работая с этим инструментом, нужно проделать в верхней части блоков, перед укладкой, достаточно глубокую канавку под каркас. Да, если при армировании обычной стены можно пользоваться как прутом, так и кладочной сеткой, то при создании армирующего пояса подойдет только арматура. Чаще всего используют пруты диаметром 12-16 мм, выбор размера зависит от будущих нагрузок на пояс. Глубина канавы может составлять до половины высоты блоков – чем толще армирующий пояс, тем большие нагрузки он сможет выдержать. Для определения необходимого размера армопояса, советуем обратиться за расчетами к проектировщику, чтобы избежать ошибки.

Каркасы из арматуры укладываются в канаву и соединяются путем вязки, причем с нахлестом в 42 диаметра арматуры. Нахлест не должен приходиться на углы, а так же не допускается совпадение верхнего и нижнего стыка – это серьезно снизит прочность пояса. После монтажа каркаса заливаем пояс бетоном, марки М200 и более. Выполнять последний шаг нужно как можно быстрее. Нельзя допустить неравномерного застывания раствора – это часто приводит к расслоению и снижению прочности. Так же незабываем периодически, после заливки поливать бетон водой, чтобы он не потрескался.

После застывания бетона (на это уходит несколько дней, в зависимости от влажности и температуры воздуха, толщины слоя) можно приступать к дальнейшей работе.

Теперь вы знаете всё, что нужно про армирование газоблока, включая работу с армирующим поясом и довольно редкое вертикальное армирование. А значит, никаких проблемы при выполнении работ наверняка не возникнет.

Для получения надёжной несущей стены из газоблоков следует уделить особое внимание выбору её правильной конструкции. Необходимо, например, учитывать, что газобетон обладает высокой прочностью на сжатие, но плохо работает на изгиб и растяжение. В то же время кладка подвергается температурным колебаниям, ветровым нагрузкам, подвижкам фундамента. Эти воздействия могут стать причиной трещин в стенах. Предотвратить появление таких дефектов поможет армирование на этапе строительства. Это действие не имеет никакого отношения к повышению несущей способности стены, а направлено только на снижение её деформаций.

Для предотвращения появления трещин в стенах из газобетонных блоков получили распространение методы:

усиление кладки и перегородок стержнями или сеткой;
устройство армопоясов.

Используют локальное, а не сплошное усиление в местах наиболее подверженных деформациям:

первый ряд кладки над цоколем;
оконные и дверные проёмы, перемычки и зоны их опирания;
каждый четвёртый ряд кладки, если длина стены менее 6 метров;
фронтоны и другие части здания, подвергающиеся сильным ветровым нагрузкам.

Обзор материалов для армирования

Стальные стержни.
Базальтовые сетки.
Стальная сетка.
Стеклопластиковая арматура.

1. Стержни.

Особенность кладки из газобетона состоит в том, что имеются ограничения по толщине шва стен (не более 3 мм). В то же время рекомендуемый диаметр стальной арматуры класса AIII составляет 6-8 мм. Поэтому прутки укладывают в продольные штробы и заливают кладочным клеем. Поперечные связи не используют, в углах стержни закругляют, а для их соединения в местах сопряжения нужна электродуговая сварка.

Недостатками применения стальной арматуры для армирования стен являются коррозия, высокие теплопроводность и вес. Есть мнение, что возможный способ решить эти проблемы состоит в использовании стеклопластиковой арматуры.

По сравнению со стальной она обладает рядом преимуществ.

Выше коррозионная стойкость.
Ниже теплопроводность.
Более высокая прочность на растяжение.
Меньше вес.
Устойчивость к агрессивным средам.
Радиопрозрачность арматуры.

Сравнительный анализ этих материалов показывает, что неметаллическая арматура также имеет недостатки:

её нельзя сваривать;
при механической обработке выделяется пыль, вредная для органов дыхания;
очень низкая огнестойкость;
модуль упругости в 3,5 раза ниже, чем у стальной. Это чрезвычайно важное отличие необходимо учитывать при армировании стен. Другими словами, во столько же раз надо увеличить сечение арматуры из стекловолокна (по раскрытию трещин). На западе она действительно широко применяется, но с предварительным натяжением. Встречающиеся же среди некоторых застройщиков предложения чередовать стальную и композитную арматуру в пределах одного элемента, как следует из больших различий в их упругости, недопустимы.

Указанные отрицательные свойства существенно ограничивают использование стеклопластиковых стержней для усиления несущих стен и изготовления армопояса на газобетоне.

Некоторые изготовители не требуют применять её при кладке стены, мотивируя это высокой прочностью блоков. В то же время проектировщики указывают требования обязательного использования армирующей сетки, аргументируя тем, что только она выдержит растягивающие нагрузки.

На самом деле всё определяют способ кладки и характеристики газобетонного блока. Например, если он имеет размеры 625х400х250, марку D500, класс прочности В3,5, то сетка не требуется. Но если такая же стена выполняется из двух элементов шириной 200 мм, то усиление необходимо через каждые три ряда. Для изготовления армопоясов полотно не нужно.

Рекомендуемая для усиления кладочная сетка из стальной проволоки с ячейками 50х50 мм имеет диаметр 3-4 мм. Её использование влечет увеличение толщины шва кладки выше нормы (с соответствующим ухудшением теплотехнических свойств стены). Причина: так как штробирование не выполняется и она укладывается на первый слой клея 2-3 мм (с удалением от торцов блока на 50 мм), далее наносится второй такой же толщины и затем монтируется газоблок.

С целью исключения «мостиков холода» из-за увеличения толщины шва кладки может быть применена сетка, изготавливаемая из базальтопластиковых стержней, скреплённых в узлах контакта хомутами, проволокой, клеем с образованием ячеек заданной геометрии. При этом надо учитывать недостатки композитных материалов, указанные выше.

Технология армирования

Необходимые инструменты:

Ножовки по металлу или болгарка.
Щётки или строительный фен.
Емкость для замешивания клея, строительный миксер.
Мерительный инструмент (рулетка, угольники).
Шпатель.
Аппарат для электродуговой сварки.

Как правильно армировать газобетонную кладку:

В блоках шириной свыше 200 мм размечают две канавки по 25 мм на расстоянии 60 мм от наружных краёв стены. Если толщина не превышает 200 мм, например, для перегородки, то достаточно одной борозды по её середине.
Вырезают штробы в теле блока глубиной 20-25 мм вдоль стены — по прямой линии, в углах — с закруглением.
Нарезают арматурные стержни на заданные размеры. Для углов их гнут Г-образно, при этом предусматривают необходимый нахлёст в местах сопряжения.
Штробы тщательно очищают от пыли щётками или феном от пыли, увлажняют и заполняют клеем.
Сваривают и укладывают арматуру в канавки, при этом важно залить её клеем полностью, чтобы она не контактировала с газобетоном во избежание коррозии стали.
После упрочнения стен неровности на их поверхности тщательно зачищаются и шлифуются перед укладкой следующего ряда.

Под опоры перемычек должно быть выполнено армирование на 900 мм с каждой стороны от проёма. Что касается перегородок, то дополнительно в местах их соединения со стеной применяют Т-образные анкеры или металлические скобы из нержавеющей стали диаметром 4 мм. Они закладываются в горизонтальные швы кладки из блоков через каждые два ряда. Не несущие стены перегородок могут упрочняться прутками или сеткой из композитных материалов.

Монтаж монолитного армопояса:

С помощью несъемной опалубки из U-образных блоков и деревянных щитов.
Изготовление армопояса с использованием доборных блоков из газобетона толщиной 100 и 50 мм.

Порядок монтажа:

С наружной стороны стены устанавливается заподлицо и приклеивается к ней по периметру доборный блок шириной 100 мм.
С внутренней стороны стены для формирования опалубки пояса аналогично клеится по контуру доборный блок 50 мм.
К блоку 50 мм приклеивается для теплоизоляции армопояса экструдированный пенополистирол толщиной 5 см.
Внутрь такой опалубки из газобетона монтируют арматурный каркас пояса: продольные верхние и нижние стержни скреплены сваркой поперечными прутками с шагом 300 мм. Их диаметр должен быть не менее 6 мм. Важно отследить, чтобы арматура не соприкасалась со стенками опалубки и не превышала её высоту.
В полученную опалубку армопояса заливается тяжелый бетон марки М200-М300, уплотняется и выравнивается по верхней плоскости доборного блока.

Устройство армированного пояса с помощью U-образных элементов производится так же, как для рядовых блоков. Если позволяет толщина стены, то в качестве опалубки используют готовый блок такой формы. При изготовлении армопояса его устанавливают широкой полкой наружу. Армокаркас помещают внутрь пояса из U-образного газоблока и заливают бетоном.

Если же ширина несъемной опалубки доборного U-образного элемента меньше толщины кладки, его устанавливают с наружной стороны стены пояса. По контуру внутренней крепят деревянные щиты. Арматуру монтируют в оба получившихся лотка армопояса.

Стоимость

Цена зависит от типоразмеров и вида материала. Сравнение при одинаковых диаметрах показывает, что сетка из металла дешевле композитной на 30 %. Цены на стальную и стеклопластиковую арматуру по многим позициям близки. При этом продавцы, рекламируя свой товар, предлагают «равнопрочную» замену металла композитом. Так, стекловолокно диаметром 6 мм рекомендуют вместо стали 8 мм. Максимальная прочность у этого изделия выше, но модуль упругости ниже в 3,5-4 раза, чем у металла. То есть для работы при одинаковых нагрузках растяжения диаметры из стеклопластика должны быть больше (в разы), чем стальные.

Наименование	Размеры, мм	Цена, рубли за 1 метр
Стальная арматура АIII	Ø6	9
	Ø8	18
	Ø10	29
	Ø12	37
		51
Стеклопластиковая арматура	Ø6	14
	Ø8	18
	Ø10	26
	Ø12	36
	Ø14	46
Стеклопластиковая сетка	50х50-2	75
Стеклопластиковая сетка	50х50-3	145
Металлическая сварная сетка	50х50-3	112
Металлическая сварная сетка	50х50-4	170

Поделитесь статьей с друзьями:

Армирование газобетонных блоков: технология

Газобетон — это экономичный строительный материал, позволяющий быстро возводить долговечные и надежные дома, в которых без труда поддерживается оптимальный микроклимат. Единственный недостаток газобетонных блоков — их малая прочность на разрыв и изгиб, из-за которой необходимым этапом строительства является армирование газобетона. Правильное армирование станет лучшей профилактикой трещин в кладке, ухудшающих эстетические качества здания.

Способы армирования газобетонных блоков

Арматура не улучшает несущую способность стен, но позволяет распределить нагрузку в проблемных зонах кладки и защитить газобетонные блоки от деформации и разрушения. Поэтому каждый ряд кладки армировать не нужно.

Необходимо укрепление следующих участков:

Первый ряд над фундаментом — он принимает на себя всю массу стен, перекрытий и кровли, поэтому требует особо внимательного усиления.
Ряды, на которые ложатся перекрытия.
Оконные и дверные перегородки и блоки под проемами.
Верхний ряд, на который опирается стропильная система крыши.
Каждый 4-ый ряд кладки. О необходимости этого момента ведутся споры, но большинство специалистов сходится в том, что обязательным такое армирование является при большой длине стены (от 6 м) — в таком случае усиление улучшает устойчивость газобетонной конструкции к ветровой нагрузке.

Армирование стен из газосиликатных блоков осуществляется тремя способами:

при помощи арматуры из металлических или стеклопластиковых прутьев;
армирующей сеткой;
монолитным бетонным поясом.

Арматура или сетка используется при укреплении промежуточных рядов кладки из газосиликата. При армировании оконных и дверных проемов прутья нужно закладывать с заступом около 1 м за их края. При армировании стен делается двойной пояс, разнесенный по краям блока, в случае несущих стен и одинарный — в случае межкомнатных перегородок из газобетона.

Монолитный пояс конструируется над первым рядом после фундамента и над последним, под крышей. Также можно сделать его под каждым перекрытием. Пояс должен проходить по всему периметру здания.

Вертикальное армирование

Еще один вид усиления кладки — это вертикальное армирование стен из газобетона. Заключается оно в соединении перекрытий с фундаментом при помощи вертикальных арматурных прутьев, заложенных в штробы в кладке и залитых бетоном. Такие железобетонные столбы идут от кровельного монолитного пояса через все перекрытия и углубляются в фундамент; в некоторых случаях возможно соединение только первого перекрытия с основанием дома.

Вертикальное армирование — это, по сути, колонны из железобетона, которые принимают на себя всю нагрузку, создаваемую зданием, полностью освобождая от нее газобетонные хрупкие стены. Кладка в таком случае выполняет только ограждающую роль и защищает помещение от утечек тепла.

Считается, что этот вид усиления является опциональным. Необходим он только в определенных ситуациях, в которых на здание оказывается повышенная нагрузка:

при строительстве в районах с высокой сейсмической активностью;
при необходимости снизить затраты на строительство путем использования менее плотного газобетона, пожертвовав несущей способностью стен;
при наличии в кладке проемов с большой площадью — широких или двухэтажных окон, крупногабаритных дверей или гаражных ворот.

Вертикальное армирование кладки из газосиликатных блоков накладывает особые требования к характеристикам используемой арматуры. Тогда как при обычном усилении рядов кладки используются прутья диаметром 8 мм, в этом случае они должны иметь диаметр не менее 14 мм. Размер штроб подбирается исходя из количества прутьев (от 1 до 4) с учетом того, что после заливки бетона между прутом и стеной должно получиться расстояние не менее 50 мм.

Количество прутьев подбирается исходя из расчетной нагрузки на здание; в большинстве случаев достаточно одного, дополнительная арматура ставится при возможности высокой сейсмической нагрузки. Каждый прут заглубляется в фундамент либо на стадии его заливки, либо после набора им прочности в просверленные отверстия.

Минимальный отступ железобетонных столбов от краев стен — 20 см. От оконных и дверных перегородок можно отступить на 60 см. Между конструкциями должен соблюдаться шаг 3 м; обязательно вертикальная арматура устанавливается на углах дома из газобетона.

Выбор арматуры

Междурядное армирование газоблока осуществляется при помощи стальной арматуры диаметром 8 мм. Она обеспечивает достаточную прочность, а также упрощает работу по пробиванию штроб в кладке.

Другой вариант — арматура из стеклопластика. В нашей стране она не очень распространена, хотя имеет широкий ряд преимуществ:

небольшая масса — даже при большом количестве прутьев нагрузка на здание увеличивается незначительно;
устойчивость к влаге — материал не окисляется ни при каких условиях;
по устойчивости к нагрузкам композит сравним со сталью;
низкий коэффициент теплопроводности, благодаря которому арматура не ухудшает теплоизоляционные характеристики газобетона;
больший срок службы, чем у стали, при вдвое меньшей стоимости.

Армирование газобетонных блоков стеклопластиковой арматурой имеет, однако, и недостатки. Главный из них — неудобство вязки. Вместо проволоки или сварки используются специальные гильзы; кроме того, сгибать композитные изделия нужно заранее.

Также можно воспользоваться кладочной сеткой — она изготавливается из проволоки, которая тоньше стальных прутьев (3–5 мм), но покрывает большую площадь, за счет чего сравнивается по прочности с обычной арматурой. Вместо проволоки может использоваться сетка для армирования из полосок оцинкованного металла шириной 8 мм и толщиной 1,5 мм. Преимущество этого метода — отсутствии необходимости в пробитии штроб перед армированием газобетонных блоков.

Необходимые инструменты и материалы

Перед началом работы нужно подготовить следующие материалы:

армирующая сетка;
стальные прутья разного диаметра;
вязальная проволока;
ингредиенты для изготовления бетона.

Армирование газобетонной кладки делается при помощи таких инструментов:

Штроборез — ручной или электрический; можно также использовать фрезер или циркулярную пилу, которая позволяет получать штробу в форме буквы V.
Инструменты для измерений.
Болгарка для резки прутьев.
Станок для гнутья прутьев арматуры.
Сварочный аппарат или крючок для вязки арматуры.

Также понадобятся вспомогательные приспособления — емкость для замешивания бетона, строительный миксер, щетка для очистки штроб от пыли и т. д.

Технология армирования

Порядок действий при армировании кладки из газобетона различается в зависимости от способа укрепления стены.

Создание монолитного пояса

Для конструирования пояса из бетона понадобится деревянная опалубка или тонкие доборные блоки, которые можно изготовить самостоятельно, распилив полноразмерные блоки обычной ножовкой.

Порядок действий таков:

С наружной стороны к стене приклеивается доборный блок толщиной 100 мм или деревянная доска. Изнутри устанавливается блок в два раза тоньше.
К внутренней стороне тонкой части опалубки приклеивается пенополистирол для теплоизоляции.
Внутрь опалубки закладывается арматура, укладываясь на подставки на высоте 50 мм от поверхности стены. Затем с шагом 30 см ставятся вертикальные перемычки такой длины, чтобы арматура расположилась в 50 мм от верхнего края бетонного пояса. Перемычки соединяются горизонтальными прутьями, на которых монтируется вторая продольная часть арматуры.
Конструкция заливается бетоном.

Продолжить строительство можно через 2 недели после армирования кладки из газобетонных блоков, когда бетон наберет прочность.

Междурядное армирование

Армирование блоков прутьями или сеткой гораздо проще. В случае с прутьями на расстоянии 60 мм от края блока проделывается штроба, глубина которой должна равняться диаметру арматуры. Штробы очищаются от пыли и заполняются клеем, в который вкладываются прутья; отдельные элементы затем нужно соединить путем сварки.

Если делается армирование газобетонных блоков сеткой, все еще проще, так как штробы прорезать не нужно. Достаточно нанести на кладку слой клея толщиной 3 мм и уложить арматуру; сверху наносится еще один слой скрепляющего материала. Края сетки должны не доходить до краев стены на 50 мм.

Таким образом, армирование газобетонных конструкций — достаточно простая процедура, и пропускать ее не следует. Она не займет много времени и сил, зато сэкономит деньги, сохранив целостность стен в будущем.

Армирование стен из газобетона — как армировать и чем, технология укладки

Кто бы что не говорил, но на сегодняшний день не существует идеального строительного материала или технологии. А предпочтение тем или иным строительным материалам застройщики отдают не только с учетом климатических, сейсмических или иных зон, но и принимая во внимание менталитет и предпочтения жителей региона. Для многих россиян американско-канадско-финские технологии неприемлемы изначально, без объяснения причин, а некогда традиционное кирпичное домостроение давно перестало удовлетворять минимальным требованиям энергоэффективности.

Так, чтобы достичь коэффициента теплопроводности полуметрового газобетонного блока нужно возвести кирпичную стену толщиной более полутора метров. Существуют и другие виды ячеистых бетонов, но не один из них не позволяет изготовить блоки с точностью газобетонных, что в свою очередь не дает делать супертонкие швы (1 – 2 мм) при монтаже. А ведь они также являются мостиками холода. Поэтому для многих застройщиков газобетон является безальтернативным стеновым материалом.

Достоинства и недостатки газобетона

Итак, материал выбран – газобетон. Каковы же его главные достоинства.

В каких случаях

армируют газобетон?

К упомянутым здесь теплоизоляционным свойствам и отменным геометрическим показателям газобетонных блоков необходимо добавить их малый вес, относительно высокую прочность, экологичность, простоту монтажа и хорошие звукоизоляционные характеристики.

К недостаткам же, в первую очередь, можно отнести хрупкость и гигроскопичность. Здесь обязательно необходимо предупредить, что при длительном контакте с водой блок может промокнуть насквозь и навсегда потерять значительную часть своих неплохих тепловых показателей. Раз есть недостатки, значит должны быть пути их минимизации. Об одном из них и пойдет речь в данной статье. А именно, об армировании стен из газобетонных блоков, позволяющем радикально снизить риски от последствий хрупкости материала.

Технология и инструменты для армирования стен из газобетонных блоков

Любой производитель заинтересован в росте продаж производимого материала, а поэтому старается вместе с самим материалом вооружить покупателя точной технологией его использования. Как же много людей, проигнорировавших эту технологию, клянут производителя и сам материал, а ведь на самом деле не так уж сложно изначально сделать все правильно. Начнем с определения мест армирования дома из газобетонных блоков.

Суть армирования стен заключается во вклеивании двух лент стальной арматуры диаметром 8 мм в наружные блоки и одной ленты в блоки перегородок первого ряда кладки и каждого следующего четвертого ряда. Также армируются блоки, над которыми монтируются перемычки, блоки под оконным проемом и под армирующим поясом. Это позволяет перераспределить нагрузки и в значительной мере нивелировать хрупкость блоков и их невысокую устойчивость к изгибающим нагрузкам, а также уменьшить возможное трещинообразование.

Необходимо добавить, что также армируются косые стены под ломаные и мансардные крыши и ряд в уровне мауэрлата под ними.

По технологии арматура должна со всех сторон обволакиваться кладочным клеем. Для этого в ряду блоков делаются углубления – штробы (канавки) 25 мм. шириной и 25 мм. глубиной на расстоянии не менее 60 мм. от края газобетонного блока.

Для этого применяются специальные инструменты – штроборезы или другие, более универсальные, способные упростить этот процесс. Начнем с самых простых – ручных.

Несложное приспособление в виде доски определенной ширины позволяет произвести работу точнее и быстрее. Этот способ достаточно трудоемкий, но в отличие от всех остальных – практически беспыльный. Готовая штроба очищается щеткой.

Также существуют электрические штроборезы, в которых устанавливаются 2 фрезы на заданном расстоянии. Также можно использовать обычную угловую шлифмашинку – болгарку, на которую установить два диска по бетону через расширительную шайбу.

Они прорезают две параллельные линии на заданную глубину. После этого саму штробу нужно выбирать в ручную или при помощи перфоратора и специальной лопатки.

Очень быстрый, но пыльный способ изготовления штробы, — при помощи ручного фрезера и полукруглой фрезы диаметром 20-25 мм. Его легко позиционировать от края блока и выставлять нужную глубину. Также некоторые строители для этой цели используют ручную дисковую пилу с изменением наклона рабочего стола и получением V-образной штробы.

Процедура армирования газобетона – как правильно провести

Когда штробы в ряду стены готовы, можно приступать к укладке арматуры. Это нужно сделать до приготовления клеевого раствора, потому что на этом этапе выгибаются все углы, стыкуются концы армировки. При этом нужно, чтобы они укладывались внахлест и ни в коем случае не на стыках блоков.

Перегородки связываются с наружными стенами так же с помощью арматуры. После того, как процесс подготовки выполнен, следует вынуть подогнанную арматуру из пазов и приступить к изготовлению клеевого кладочного раствора.

В заполненную клеем штробу вдавливается арматура так, чтобы раствор покрыл ее полностью, а излишки клея тщательно убираются шпателем или кельмой. Важно, чтобы раствор ни в коем случае не выступал за поверхность блока, иначе при кладке следующего ряда мы не сможем получить тонкий шов, чем ухудшим теплотехнические характеристики стены.

Армирование оконных и дверных перемычек

Для этих целей необходимо использовать U-образный блок, который всегда есть в перечне продукции любого производителя газобетонных блоков. Кроме того важно не забывать, что блоки, на которые будет опираться перемычка также необходимо армировать минимум на 900 мм в каждую сторону от проема. Для начала нужно изготовить деревянную конструкцию в оконном проеме, на которую будут опираться U-образные блоки.

Установить данные блоки утолщенной стороной наружу. Желательно утеплить паз пенополистирольной плитой 30 – 50 мм, закрыть боковые стенки наружных блоков, после этого уложить пространственный армировочный каркас и залить будущую перемычку бетоном.

После полного застывания бетона конструкцию можно разбирать. Следует сказать, что на практике, чтобы не замедлять процесс кладки стен, U-образные блоки укладываются вместе с рядовыми, и уже полученные углубления над проемами заполняются армировкой и бетоном. Об утеплителе часто забывают, а зря. Он не дает промерзнуть бетону при серьезных морозах, которые в России иногда случаются.

Таким же способом, только по периметру, рекомендуется делать и армировочный пояс под перекрытием. Как вариант можно использовать для наружной кладки тонкие перегородочные блоки, утеплять их, а изнутри выставить опалубку.

Иногда бетонный армопояс заливают на всю ширину стены, но так делать крайне нежелательно, потому что бетон в несколько раз холоднее ваших блоков и в этом месте вы получите не просто мостик холода, а настоящий теплообменник, который способен нивелировать все ваши затраты на получение энергоэффективного дома. А возможно даже и навсегда поселить в нем плесень.

Особенности армирования косых стен под ломаные крыши

Если предполагается устройство легкой кровли, то бывает достаточным выполнить рядную армировку в 2 ленты арматуры и сделать меньше шаг между стропилами для лучшего распределения нагрузок.

Если же кровля будет тяжелой – например, из керамической черепицы – то лучше предусмотреть дополнительный ряд из U-образных блоков, который уложится уже на запиленные под нужным углом, армированные косые блоки. Заполнение паза при этом нужно делать более густым бетоном, чем при заливке горизонтальных участков.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Армировать или не армировать стену из газобетона? Армирование газобетонной кладки Армировка газоблока

Для предотвращения появления трещин в стенах из газобетонных блоков получили распространение методы:

усиление кладки и перегородок стержнями или сеткой;
устройство армопоясов.

Используют локальное, а не сплошное усиление в местах наиболее подверженных деформациям:

первый ряд кладки над цоколем;
оконные и дверные проёмы, перемычки и зоны их опирания;
каждый четвёртый ряд кладки, если длина стены менее 6 метров;
фронтоны и другие части здания, подвергающиеся сильным ветровым нагрузкам.

Обзор материалов для армирования

Стальные стержни.
Базальтовые сетки.
Стальная сетка.
Стеклопластиковая арматура.

1. Стержни.

По сравнению со стальной она обладает рядом преимуществ.

Выше коррозионная стойкость.
Ниже теплопроводность.
Более высокая прочность на растяжение.
Меньше вес.
Устойчивость к агрессивным средам.
Радиопрозрачность арматуры.

Сравнительный анализ этих материалов показывает, что неметаллическая арматура также имеет недостатки:

её нельзя сваривать;
при механической обработке выделяется пыль, вредная для органов дыхания;
очень низкая огнестойкость;
модуль упругости в 3,5 раза ниже, чем у стальной. Это чрезвычайно важное отличие необходимо учитывать при армировании стен. Другими словами, во столько же раз надо увеличить сечение арматуры из стекловолокна (по раскрытию трещин). На западе она действительно широко применяется, но с предварительным натяжением. Встречающиеся же среди некоторых застройщиков предложения чередовать стальную и композитную арматуру в пределах одного элемента, как следует из больших различий в их упругости, недопустимы.

Технология армирования

Необходимые инструменты:

Ножовки по металлу или болгарка.
Щётки или строительный фен.
Емкость для замешивания клея, строительный миксер.
Мерительный инструмент (рулетка, угольники).
Шпатель.
Аппарат для электродуговой сварки.

Как правильно армировать газобетонную кладку:

В блоках шириной свыше 200 мм размечают две канавки по 25 мм на расстоянии 60 мм от наружных краёв стены. Если толщина не превышает 200 мм, например, для перегородки, то достаточно одной борозды по её середине.
Вырезают штробы в теле блока глубиной 20-25 мм вдоль стены — по прямой линии, в углах — с закруглением.
Нарезают арматурные стержни на заданные размеры. Для углов их гнут Г-образно, при этом предусматривают необходимый нахлёст в местах сопряжения.
Штробы тщательно очищают от пыли щётками или феном от пыли, увлажняют и заполняют клеем.
Сваривают и укладывают арматуру в канавки, при этом важно залить её клеем полностью, чтобы она не контактировала с газобетоном во избежание коррозии стали.
После упрочнения стен неровности на их поверхности тщательно зачищаются и шлифуются перед укладкой следующего ряда.

Монтаж монолитного армопояса:

С помощью несъемной опалубки из U-образных блоков и деревянных щитов.
Изготовление армопояса с использованием доборных блоков из газобетона толщиной 100 и 50 мм.

Порядок монтажа:

С наружной стороны стены устанавливается заподлицо и приклеивается к ней по периметру доборный блок шириной 100 мм.
С внутренней стороны стены для формирования опалубки пояса аналогично клеится по контуру доборный блок 50 мм.
К блоку 50 мм приклеивается для теплоизоляции армопояса экструдированный пенополистирол толщиной 5 см.
Внутрь такой опалубки из газобетона монтируют арматурный каркас пояса: продольные верхние и нижние стержни скреплены сваркой поперечными прутками с шагом 300 мм. Их диаметр должен быть не менее 6 мм. Важно отследить, чтобы арматура не соприкасалась со стенками опалубки и не превышала её высоту.
В полученную опалубку армопояса заливается тяжелый бетон марки М200-М300, уплотняется и выравнивается по верхней плоскости доборного блока.

Устройство армированного пояса с помощью U-образных элементов производится так же, как для рядовых блоков. Если позволяет толщина стены, то в качестве опалубки используют готовый блок такой формы. При изготовлении армопояса его устанавливают широкой полкой наружу. Армокаркас помещают внутрь пояса из U-образного газоблока и заливают бетоном.

Стоимость

Наименование	Размеры, мм	Цена, рубли за 1 метр
Стальная арматура АIII	Ø6	9
	Ø8	18
	Ø10	29
	Ø12	37
		51
Стеклопластиковая арматура	Ø6	14
	Ø8	18
	Ø10	26
	Ø12	36
	Ø14	46
Стеклопластиковая сетка	50х50-2	75
Стеклопластиковая сетка	50х50-3	145
Металлическая сварная сетка	50х50-3	112
Металлическая сварная сетка	50х50-4	170

Газосиликатные блоки получили распространение при строительстве частных зданий и промышленных объектов. Строители убедились в высоких эксплуатационных характеристиках популярного материала. Потребителей привлекает доступная цена и надежность, которой обладает газосиликат. Однако имеется сложность – материал восприимчив к воздействию растяжения.

Устранить проблему можно, выполнив армирование газосиликатных блоков. Это позволяет повысить прочность конструкции, укрепить стены, углы, проемы здания, предотвратить появление трещин, обеспечив длительный срок эксплуатации строения.

Армирование кладки из газосиликатных блоков необходимо, так как стены подвергаются объемным деформациям, связанным с усадкой, реакцией почвы и температурными факторами. Особенно подвержены нагрузкам проемы, пороги, а также стены, на которых появляются трещины под воздействием растягивающих усилий.

За сравнительно короткий промежуток времени газоликатный кирпич или газобетон завоевал большую популярность у строителей

Рассмотрим детально, каким образом армируют пользующийся популярностью газосиликат, остановимся на отдельных участков здания, технологии выполнения работ, которые можно выполнить самостоятельно.

Свойства материала

Газосиликат обладает множеством положительных характеристик:

правильной геометрией, позволяющей осуществлять кладку с помощью клея, что устраняет перемычки холода и обеспечивает экономию тепла;
высоким уровнем прочности, позволяющим использовать материал для возведения капитальных стен;
снижением нагрузки на фундамент здания, что связано с небольшой массой изделий;
уменьшенным коэффициентом теплопроводности, способствующим комфортному температурному режиму помещения;
небольшим весом при увеличенном объеме, что облегчает транспортировку и ускоряет выполнение работ, связанных с кладкой;
отсутствие отрицательного влияния блоков на здоровье окружающих;
несложностью обработки, позволяющей изменить размеры и конфигурацию изделий.

Обработка в процессе производства придает высокую прочность возводимым строениям

Одно из неоспоримых достоинств газосиликата – низкая цена, благодаря которой материал широко используется частными застройщиками. Однако изделия нуждаются в армировании.

О необходимости усиления

Наряду с комплексом положительных моментов у материала имеются отрицательные стороны. Стены склонны к объемным деформациям, вызванным следующими факторами:

Восприимчивостью блоков к воздействию растягивающих усилий.
Гигроскопичностью материала, который, впитывая влагу, набухает.
Температурными перепадами, в результате которых массив сужается и расширяется.
Недостаточной жесткостью фундамента, вызывающей усадку строения.
Пучением проблемных грунтов, отличающихся близко расположенными водоносными слоями.

Избежать отрицательного воздействия негативных факторов позволяет армирование стен из газосиликатных блоков, предотвращающее растрескивание, повышающее прочность и ресурс эксплуатации возводимого здания.

Рассмотрим детально, какие проблемные участки возводимого здания целесообразно усиливать.

Области, подлежащие усилению

Применяя газосиликат, для повышения прочностных характеристик возводимого объекта выполняйте армирование газосиликатных блоков на проблемных участках.

Сооружение стен из газобетона должно сопровождаться обязательной укладкой армирующего каркаса

Усилению подлежат следующие зоны:

участок между основанием здания и нижним рядом кладки, который воспринимает массу стен, перекрытий и кровли. Обеспечивают прочность основания арматурой или стальной сеткой, способствующей пропорциональному распределению усилий на фундамент и повышающей несущие характеристики первого ряда блоков;
опорные поверхности возводимой кладки с интервалом через каждые 4 уровня устанавливаемых блоков. Сетка для кладки, наряду со стальной арматурой, позволяет выполнить надежное усиление данных участков;
поверхности стен увеличенной длины, а также боковые поверхности здания, воспринимающие повышенные нагрузки. Дополнительный контур усиления обеспечивает сетка для кладки. Это позволяет повысить прочность, компенсировать ветровые нагрузки и достигнуть тепловой изоляции периметра здания;
верхний уровень стен, воспринимающий нагрузку стропильной системы и крыши здания. Использование стальной арматуры позволяет сформировать монолитный контур усиления по всему периметру стен, что выравнивает точечные нагрузки и равномерно распределяет усилия, передаваемые стропильной системой на поверхность кладки;
области, расположенные в проемах. Используя стальную арматуру, расположенную в подготовленных пазах, укрепляют участки над перемычками, воспринимающие значительные нагрузки от массы расположенной над ними кладки.

Результаты Голосовать

Где вы предпочли бы жить: в частном доме, или квартире?

Назад

Где вы предпочли бы жить: в частном доме, или квартире?

Назад

Рассмотрим материалы, позволяющие выполнить армирование газосиликатных блоков.

Исходя из возможных нагрузок, используется несколько видов и подходов в укладке армирующих элементов

Чем усиливают изделия?

Армирование кладки из газосиликатных блоков осуществляйте, используя следующие материалы:

Остановимся на особенностях выполнения отдельных этапов в наиболее проблемных зонах.

Особенности армирования кладки

Армирование кладки из газосиликатных блоков выполняйте в следующей последовательности:

разметьте поверхности, расчертив две параллельные линии, каждая из которых находится на расстоянии 6 см от боковой поверхности;
согласно разметке выполните пазы, используя штроборез или болгарку;
очистите канавки от пыли, увлажните поверхность;
нарежьте арматуру требуемой длины и поместите в полости;
соедините в цельный контур арматуру с помощью сварки или вязальной проволоки;
заполните пазы с прутками раствором, обеспечив равную толщину слоя для укладки следующего ряда.

Если кладка армирована правильно, то дом никогда не пойдет трещинами и будет всегда достаточно прочным

Использование сетки

Желая обеспечить прочность, армируют, также, с помощью сетки. Имеется возможность приобрести изготовленную промышленным образом сетку или изготовить ее в домашних условиях. Сетку можно погрузить в канавки или расположить в растворе. Газосиликат усиливают кладочными сетками, изготовленными из различных материалов:

Оцинкованной проволоки, обладающей повышенной прочностью, но склонной к коррозии.
Стеклопластика, имеющего недостаточную прочность, применяемого только для армирования стен.
Базальтового волокна, не склонного к коррозии, прочностные характеристики которого близки к конструкциям из металла.

Применение сетки для укрепления газосиликатных стен позволяет укрепить строения и создать благоприятный микроклимат.

Усиление проемов

Армирование стен из газосиликатных блоков в областях проемов осуществляется двумя методами:

применением расположенных в газосиликате стальных стержней диаметром 4-5 мм, повторяющих конфигурацию углов и опорной части перемычки. Установку прутков осуществляйте в предварительно выполненные пазы;

Часто в процессе ремонта требуется поставить перегородки, и все чаще для этого используют газобетон (газосиликат). Он легкий — в разы меньше весит, чем кирпич, стенки складываются быстро. Потому перегородки из газобетона ставят в квартирах и домах, независимо от того, из чего сделаны несущие стены.

Толщина перегородок из газобетона

Для возведения перегородок внутри помещений выпускаются специальные газосиликатные блоки, имеющие меньшую толщину. Стандартная толщина перегородочных блоков 100-150 мм. Можно найти нестандарт в 75 мм и 175 мм. Ширина и высота при этом остаются стандартными:

ширина 600 мм и 625 мм;
высота 200 мм, 250 мм, 300 мм.

Марка газобетонных блоков должна быть не ниже D 400. Это минимальная плотность, которую можно использовать для возведения перегородок высотой до 3 метров. Оптимальная — D500. Можно брать и более плотные — марки D 600, но их стоимость будет выше, зато они имеют лучшую несущую способность: можно будет навешивать на стену предметы при помощи специальных анкеров.

Без опыта марку газобетона определить практически невозможно. Можно «на глаз» увидеть разницу между теплоизоляционными блоками плотность. D300 и стеновыми D600, а вот между 500 и 600 уловить сложно.

Чем меньше плотность, тем крупнее «пузыри»

Единственный доступный способ контроля — взвешивание. Данные по размерам, объему и массе перегородочных блоков из газобетона приведены в таблице.

Толщину газобетонных перегородок подбирают по нескольким факторам. Первый — несущая это стена или нет. Если стена несущая, по-хорошему, требуется расчет несущей способности. В реале же их делают той же ширины, что и наружные несущие стены. В основном — из стеновых блоков 200 мм ширины с армированием через 3-4 ряда, как у наружных стен. Если перегородка не несущая, используют второй параметр: высоту.

При высоте до 3 метров используют блоки 100 мм шириной;
от 3 м до 5 м — толщина блока уже берется 200 мм.

Точнее выбрать толщину блока можно по таблице. В ней учитываются такие факторы, как наличие сопряжения с верхним перекрытием и длинна перегородки.

Устройство и особенности

Если газобетонные перегородки ставят в процессе ремонта и или домов, сначала необходимо нанести разметку. Линию обивают по всему периметру: на полу, потолке, стенах. Проще всего это сделать имея лазерный построитель плоскостей. Если его нет, лучше начинать с потока:

На потолке отмечают линию (две точки на противоположных стенах). Между ними натягивают малярный шнур, окрашенный синькой или другим каким красящим сухим веществом. С его помощью отбивают линию.
Линии на потолке отвесом переносят на пол.
Потом линии на полу и потолке соединяют, проводя вертикали по стенам. Если все сделано правильно, они должны быть строго вертикальны.

Следующий шаг возведения перегородки из газобетона — гидроизоляция основания. Пол очищают от мусора и пыли, укладывают гидроизоляционный рулонный материал (любой: пленка, рубероид, гидроизол и т.п.) или промазывают битумными мастиками.

Виброгасящие полосы

Чтобы уменьшить возможность образования тещин и повысить звукоизоляционные характеристики, сверху расстилают виброгасящую полосу. Это материалы с множеством мелких пузырьков воздуха:

жесткая минеральная вата — минеральноватный картон;
пенополистирол высокой плотности, но небольшой толщины;
мягкий ДВП.

На коротких пролетах — до 3-х метров — армирование не делают совсем. На более длинных укладывают армирующую полимерную сетку, перфорированную металлическую полосу, как на фото, и т.п.

Примыкание к стене

Чтобы обеспечить связь с примыкающими стенами на стадии кладки в швы закладывают гибкие связи — это тонкие металлические перфорированные пластины или Т-образные анкера. Их устанавливают в каждом 3-м ряду.

Если перегородка из газосиликата ставится здании, где такие связи не предусмотрены, их можно закрепить на стене, согнув в виде буквы «Г», заведя одну часть в шов.

При использовании анкеров связь со стеной жесткая, что в данном случае не очень хорошо: жесткий стержень от вибраций (ветровых, например) может разрушить прилегающий клей и тело блока. В результате прочности примыкания окажется нулевой. При использовании гибких связей все эти явления не будут так сильно влиять на блоки. В результате прочность связи окажется более высокой.

Для предотвращения образования трещин в углах, между стеной и перегородкой, делают демпферный шов. Это может быть тонкий пенопласт, минеральная вата, специальная демпферная лента, которую используют при укладке теплого пола и другие материалы. Чтобы исключить «подсос» влаги через эти швы, их после кладки обрабатывают пароне проницаемым герметиком.

Проемы в газосиликатных перегородках

Так как перегородки не несущие, нагрузка на них передаваться не будет. Потому над дверьми нет необходимости укладывать стандартные железобетонные балки или делать полноценною перемычку, как в несущих стенах. Для стандартного дверного проема в 60-80 см можно уложить два уголка, которые будут служить опорой для вышележащих блоков. Другое дело, что уголок должен на 30-50 см выступать за проем. Если проем шире, потребоваться может швеллер.

На фото для усиления проема стандартной двери использованы два металлических уголка (справа), в проеме слева замурован швеллер, под которые выбраны пазы в блоках.

Если проем неширокий, и блока стыкуется в нем всего два, желательно подобрать их так, чтобы шов был почти посредине проема. Так вы получите более стабильный проем. Хотя, при укладке на уголки или швеллер, это не стол важно: несущей способности более чем достаточно.

Чтобы металл, пока сохнет клей, не прогибался, проемы усиливают. В нешироких проемах достаточно прибить доски, в широких может потребоваться поддерживающая конструкция, опирающаяся на пол (сложить колонну из блоков под серединой проема).

Еще один вариант того, как можно усилить дверной проем в перегородки из газобетона — сделать армированную ленту из арматуры и клея/раствора. В проем строго горизонтально набивают ровную доску, прибивая ее гвоздями к стенкам. По бокам прибивают/прикручивают боковины, которые будут удерживать раствор.

На доску сверху укладывается раствор, в него — три прутка арматуры класса А-III диаметром 12 мм. Сверху кладут перегородочные блоки, как обычно, следя за смещением швов. Снимают опалубку через 3-4 дня, когда цемент «схватиться».

Последний ряд — примыкание к потолку

Так как при нагрузках плиты перекрытия могут прогибаться, высоту перегородки рассчитывают так, чтобы она на 20 мм не доходила до перекрытия. При необходимости блоки верхнего ряда распиливают. Получившийся компенсационный зазор можно заделать демпферным материалом: тем же минеральноватным картоном, например. При таком варианте меньше будут слышны звуки с верхнего этажа. Более легкий вариант — смочить шов водой и залить его монтажной пеной.

Звукоизоляция газобетона

Хоть продавцы газосиликатных блоков и говорят о высоких показателях по звукоизоляции, они сильно преувеличивают. Даже стандартный блок толщиной в 200 мм хорошо проводит звуки и шумы, а уж более тонкие перегородочные блоки и подавно.

По нормам звуковое сопротивление перегородок не должно быть ниже 43 дБ, а лучше, если оно выше 50 дБ. Это обеспечит вам тишину.

Чтобы иметь представление, насколько «шумны» газосиликатные блоки, приведем таблицу с нормативными показателями звукового сопротивления блоков разной плотности и разной толщины.

Как видите у блока, толщиной 100 мм он немного не дотягивает до самого низкого требования. Потому, при , можно увеличить толщину отделочного слоя, чтобы «дотянуть» до норматива. Если же если требуется нормальная звукоизоляция, стены дополнительно обшивают минеральной ватой. Этот материал не является звукоизоляцией, но, примерно, на 50% снижает шумы. В результате звуки почти не слышны. Лучшие показатели имеют специализированные звукоизоляционные материалы, но выбирая их, нужно смотреть, характеристики по паропроницаемости, чтобы не запереть влагу внутри газосиликата.

Если вам нужны абсолютно «тихие» стены, специалисты советуют ставить две тонких перегородки с расстоянием в 60–90 мм, которое заполнить звукопоглощающим материалом.

Для возведения зданий применяется множество строительных материалов. Не являются исключением блоки из газонаполненного бетона. Они обладают повышенными теплоизоляционными свойствами, широко применяются в строительной сфере благодаря множеству преимуществ – легкости, обрабатываемости, экологической чистоте, морозостойкости. Однако материал недостаточно прочен, под воздействием нагрузок растрескивается. Армирование газобетонных блоков позволяет укрепить стены дома из газобетона. Усиление производится кладочной сеткой или используется стальная арматура.

Газобетонные блоки: свойства материала

Размышляя над вопросом, целесообразно ли армировать газонаполненный бетон, необходимо изучить свойства материала, а также ознакомиться с характеристиками композита. Детальный анализ позволит принять верное решение. Технология, по которой производится газобетон, определяет свойства стройматериала. Он обладает ячеистой структурой благодаря равномерно распределенным в массиве воздушным порам. Эта особенность улучшает теплоизоляционные характеристики.

Дома из газобетона не нуждаются в дополнительной теплоизоляционной защите, а внутри помещения поддерживается благоприятная температура при минимальных затратах на отопление. Это лишь один из плюсов.

Газобетон — популярный строительный материал, отличающийся минимальной стоимостью и отличными эксплуатационными характеристиками

Газобетонные блоки обладают множеством других достоинств, которые оценили профессионалы и частные застройщики:

отличной звукоизоляцией. Благодаря ячеистой структуре шумы не могут проникнуть с улицы в помещение через кладку;
морозоустойчивостью. При замораживании в результате резкого падения температуры с последующим оттаиванием влага не может разрушить газобетон;
экологической частотой. В результате применения экологически чистых материалов не происходит отрицательного воздействия на здоровье людей;
простотой обработки. С помощью обычного инструмента легко обработать газобетонную стену, придав требуемую форму;
легкостью. Благодаря небольшому весу блоков, стены из газобетона не создают значительную нагрузку на фундамент здания;
долговечностью. Материал не гниет, так как в глубине массива и снаружи не создаются условия для размножения плесени.

Основной недостаток газонаполненного композита – низкая прочность. Имеется проверенное решение, как укрепить проблемные участки. Необходимо выполнить армирование газобетона сеткой или стальной арматурой. Армированный материал способен воспринимать значительные нагрузки, сохраняя целостность при длительной эксплуатации.

Нужно ли укреплять стены из газобетона

Нет необходимости сомневаться, стоит ли армировать ячеистый композит.

Для того, чтобы здание было надежным и долговечным нужно предусмотреть армирование его стен

Армирование кладки из газобетона является обязательным мероприятием, так как отрицательные факторы уменьшают прочностные характеристики материала:

верхний ярус несущих стен воспринимает нагрузку от стропил, которые закрепляются с помощью специальных актеров. В точках фиксации действуют нагрузки, которые нарушают целостность массива, если не произведено армирование газоблока;
несущие балки кровли, расположенные под углом, создают серьезные распорные нагрузки. Они действуют по горизонтали, пытаясь вызвать смещение верхнего уровня стен. Забетонированный по контуру арматурный каркас сглаживает усилия;
стены из пористого материала деформируются неравномерно. Это связано с наличием проемов для оконных рам и дверей. Предотвратить неравномерную осадку позволяет арматура, забетонированная в пазу по верхнему контуру проема.

Характеристики материала диктуют целесообразность его дополнительного усиления, которое обеспечивает:

устойчивость кладки;
компенсацию нагрузок от стропил;
предотвращение деформаций;
снижение вероятности образования трещин;
пропорциональное распределение усилий;
целостность несущих стен под нагрузкой;
сохранение геометрии проемов;
стойкость газобетона в сейсмозонах;

Необходимость армирования кладки стен обуславливается тем, что газобетон как материал имеет высокую устойчивость к сжимающим нагрузкам, но при этом он практические не способен работать на растяжение и изгиб

прочность материала при деформации;
устойчивость здания, возведенного на наклонной площадке.

После тщательного анализа данных факторов полностью отпадают сомнения, нужно ли укреплять стены здания, построенные из ячеистого бетона.

В каких зонах требуется армирование газобетонных блоков

Газобетонные блоки, включающие множество воздушных полостей, имеют недостаточную прочность, требуют дополнительного усиления на различных уровнях.

В укреплении нуждаются следующие проблемные участки:

нижний ярус кладки на уровне фундамента. Он воспринимает усилия от массы здания и реакцию грунта. Для обеспечения прочности опорной поверхности производится армирование газобетона сеткой;
газобетонные блоки кладки. С интервалом в четыре уровня устанавливается в предварительно выполненные пазы арматура или производится укрепление блоков кладочной сеткой с последующим цементированием;
верхний уровень капитальных стен. На него действует вес панелей перекрытия и масса стропильной конструкции. Забетонированный арматурный каркас не позволяет развиваться трещинам, выравнивает действующие нагрузки;
проемы для установки дверей и окон. Данные участки ослабляют кладку. Они укрепляются арматурными стержнями, уложенными в специальные канавки и залитыми цементным раствором.

Разобравшись, как армировать ячеистые блоки, можно своими силами укрепить проблемные участки.

Усиление кладки выполняется одним центральным поясом, если толщина стен не превышает 20 см

Армирование газобетонной кладки – готовим инструменты и материалы

Для выполнения мероприятий по армированию потребуются следующие инструменты:

пила, позволяющая подогнать размеры блоков;
штроборез, позволяющий формировать пазы;
болгарка с кругом по металлу для резки арматуры;
специальная оснастка, позволяющая изгибать прутки;
крючок для вязания проволоки, ускоряющий сборку каркаса;
рулетка и строительный уровень для контроля правильности работ.

Необходимо также подготовить строительные материалы, применяемые для выполнения армирования:

сетку из стальной проволоки. Применяют кладочную сетку с квадратными ячейками со стороной 5–7 см. Она укладывается на газобетонную поверхность и покрывается цементным раствором;
арматурные стержни, диаметр которых составляет 0,8–1,4 см. Они способны воспринимать значительные сжимающие и растягивающие нагрузки. Прутки располагаются в штробах и цементируются;
цементный раствор. Он подготавливается по стандартной рецептуре с использованием цемента М350 и выше. При заливке смеси важно полностью закрыть раствором арматуру, не допуская контакта с воздухом;
вязальную проволоку. Применяется термообработанная проволока, которая после отжига стает более податливой. Она понадобится для фиксации элементов арматурного каркаса с помощью вязального крючка.

После подготовки необходимых для выполнения работ материалов и инструментов можно начинать работы.

Армопояс должен занимать всю площадь здания и располагаться в зонах цокольного и междуэтажных перекрытий

Армирование кладки из газобетона – технология работ

Максимальные усилия воспринимает нижний ярус. Его важно правильно укрепить. Технология выполнения работ довольно простая:

Сформируйте штроборезом паз в горизонтальной поверхности газоблоков.
Очистите полученную полость от пыли и строительного мусора.
Разметьте арматуру согласно чертежу, нарежьте заготовки болгаркой.
Уложите прутки в канавки, соедините между собой вязальной проволокой.
Зацементируйте полости жидким цементом, спланируйте основу.

Некоторые застройщики сомневаются, каким методом лучше соединять арматуру. Использовать электрическую сварку или вязальную проволоку? Профессиональные строители рекомендуют производить вязку проволокой, так как при сварке ослабляется структура металла и под нагрузкой возможно нарушение целостности усиления.

Армирование газобетона арматурой – укрепляем верхний пояс стен

Верхний ярус капитальных стен требует особого внимания. Он воспринимает нагрузки от кровельной конструкции. При использовании тяжелого шифера или глиняной черепицы усилия на поверхность газобетона существенно возрастают и могут вызвать серьезную деформацию. Избежать повреждений поможет усиление верхнего яруса кладки.

При межрядовом армировании стен прутки арматуры укладываются внутри специально проделанных на поверхности газоблоков штроб, таким образом арматура не увеличивает толщину кладочных швов

Оно позволит:

уменьшить влияние локально действующих нагрузок;
пропорционально распределить усилия по периметру.

Кроме того, после заливки арматуры раствором формируется ровная поверхность для установки кровельной конструкции.

Существуют различные варианты армирования верхнего уровня стен:

с применением разборной или стационарной опалубки. Для изготовления опалубки может использоваться древесина, фанера или плиты полистирола;
с использованием готовых П-образных газобетонных блоков. Применение стандартных изделий с пазом значительно сокращает продолжительность работ.

Рассмотрим алгоритм действий по укреплению газобетона с использованием разборной опалубки:

Нарежьте доски для сборки щитовых элементов.
Произведите сборку опалубки.
Подготовьте арматурные стержни требуемых размеров.
Выполните сборку арматурной решетки, связав прутки проволокой.
Поместите каркас в опалубку и залейте раствором бетона.
Утрамбуйте бетон и накройте его поверхность полиэтиленовой пленкой.
Регулярно увлажняйте массив до окончательного набора твердости.
Демонтируйте щиты опалубки после высыхания бетона.

Все работы несложно выполнить самостоятельно, изучив технологию.

Монтаж армопояса на газобетонной стене

Учимся армировать стены из газонаполненных блоков

Усиление кладочной сеткой – несложная операция:

Уложите покупную сетку на газобетонную поверхность.
Равномерно распределите по сетке слой раствора.
Произведите кладку газобетонных блоков.

Укладывая металлическую сетку с интервалом в четыре ряда, можно значительно повысить прочность газобетонных стен. Важно полностью закрыть сетку раствором с целью предотвращения коррозии.

Армирование стен из газобетона в области проемов

В зоне приемов создаются напряжения, которые вызывают появление трещин. Для избегания дефектов следует усилить верхний участок проема арматурой.

Горизонтальное армирование предусматривает:

Подготовку пазов в верхней части проема.
Укладку в полости стальной арматуры.
Заливку стержней раствором цемента.

Для ускорения работ целесообразно использовать стандартные газобетонные элементы, имеющие П-образную форму.

Подводим итоги

Армирование газобетонных блоков необходимая операция, позволяющая укрепить конструкцию и повысить долговечность здания. Важно соблюдать технологические требования и использовать качественные стройматериалы. Самостоятельное выполнение работ позволит уменьшить уровень расходов.

Необходимо укрепление следующих участков:

Первый ряд над фундаментом — он принимает на себя всю массу стен, перекрытий и кровли, поэтому требует особо внимательного усиления.
Ряды, на которые ложатся перекрытия.
Оконные и дверные перегородки и блоки под проемами.
Верхний ряд, на который опирается стропильная система крыши.
Каждый 4-ый ряд кладки. О необходимости этого момента ведутся споры, но большинство специалистов сходится в том, что обязательным такое армирование является при большой длине стены (от 6 м) — в таком случае усиление улучшает устойчивость газобетонной конструкции к ветровой нагрузке.

Армирование стен из газосиликатных блоков осуществляется тремя способами:

при помощи арматуры из металлических или стеклопластиковых прутьев;
армирующей сеткой;
монолитным бетонным поясом.

при строительстве в районах с высокой сейсмической активностью;
при необходимости снизить затраты на строительство путем использования менее плотного газобетона, пожертвовав несущей способностью стен;
при наличии в кладке проемов с большой площадью — широких или двухэтажных окон, крупногабаритных дверей или гаражных ворот.

Количество прутьев подбирается исходя из расчетной нагрузки на здание; в большинстве случаев достаточно одного, дополнительная арматура ставится при возможности высокой сейсмической нагрузки. Каждый прут заглубляется в фундамент либо на стадии его заливки, либо после набора им прочности в просверленные отверстия.

Выбор арматуры

небольшая масса — даже при большом количестве прутьев нагрузка на здание увеличивается незначительно;
устойчивость к влаге — материал не окисляется ни при каких условиях;
низкий коэффициент теплопроводности, благодаря которому арматура не ухудшает теплоизоляционные характеристики газобетона;
больший срок службы, чем у стали, при вдвое меньшей стоимости.

Необходимые инструменты и материалы

Перед началом работы нужно подготовить следующие материалы:

армирующая сетка;
стальные прутья разного диаметра;
вязальная проволока;
ингредиенты для изготовления бетона.

Армирование газобетонной кладки делается при помощи таких инструментов:

Штроборез — ручной или электрический; можно также использовать фрезер или циркулярную пилу, которая позволяет получать штробу в форме буквы V.
Инструменты для измерений.
Болгарка для резки прутьев.
Станок для гнутья прутьев арматуры.
Сварочный аппарат или крючок для вязки арматуры.

Технология армирования

Порядок действий таков:

С наружной стороны к стене приклеивается доборный блок толщиной 100 мм или деревянная доска. Изнутри устанавливается блок в два раза тоньше.
К внутренней стороне тонкой части опалубки приклеивается пенополистирол для теплоизоляции.
Внутрь опалубки закладывается арматура, укладываясь на подставки на высоте 50 мм от поверхности стены. Затем с шагом 30 см ставятся вертикальные перемычки такой длины, чтобы арматура расположилась в 50 мм от верхнего края бетонного пояса. Перемычки соединяются горизонтальными прутьями, на которых монтируется вторая продольная часть арматуры.
Конструкция заливается бетоном.

Армирование газобетона стеклопластиковой арматурой.

Статьи компании «ФОП Бацин Андрій Євгенович»

На сегодняшний день здания, стены которых выложены из газобетона, становятся все более популярными. Это обусловлено его практичностью, легкостью в применении и не высокой стоимостью относительно других стеновых материалов.

При строительстве с применением такого высокотехнологического материала, как газобетон, обязательно требуется проводить армирование кладки. Необходимость армирования газобетонных конструкций обусловлена возможностью появления трещин, которые могут возникнуть под воздействием различных видов напряжения. Такое напряжение может возникнуть не только от нарушения технологии кладки, но и от изменений влажности воздуха и атмосферных осадков. В следствие этого газобетон может расширяться и сужаться, что грозит деформацией всей кладки.

Для того что бы можно было армировать газобетонную кладку, в блоках необходимо сделать небольшие штробы размерами 25х25 мм.в которые, согласно технологии, ложится армирующий материал и заливается клей. Расстояние от края кладки до штробы не должно быть менее 60мм. Таким образом минимизируется возможность повреждения наружности газобетонного блока и армирование будет иметь наибольший КПД.

Для повышения прочности стен из газобетона применяют различные армирующие материалы, среди которых наибольшей популярностью пользуется арматура, как металлическая, так и композитная. Причем в последнее время, композитная стеклопластиковая арматура в этой сфере, как и во многих других, используется гораздо чаще.

Строители отмечают, что главными критериями, по которым арматура из композитного материала превосходит металлическую — это прочность! Так как в армировании газобетонной кладки стоит учитывать, что арматуру необходимо класть внахлест, а это затруднительно и чревато повредить блок, когда работа ведется с металлическими прутами арматуры. В свою очередь композитная арматура легче поддается и изгибам и для достижения желаемого уровня прочности стены можно использовать композитный материал на 2-3мм. меньшего диаметра.

Стеклопластиковый каркас применять дешевле и менее затруднительно при работе с газобетонными строениями, а так же транспортировка бухт по 50-100 метров значительно экономит финансовые средства и силы. Ведь такие бухты можно погрузить даже в багажник легкового автомобиля.

В Интернет-магазине «Compozit » вы всегда можете заказать качественный газобетон украинских производителей и композитную стеклопластиковую арматуру различных диаметров, которая применима не только для армирования кладки из газобетонных блоков и для армирования фундамента или армопояса.

Остатки стеклопластиковай арматуры долгие годы будут служить вам в огороде или палисаднике, в качестве опор для цветов, овощей и кустарников.

плюсы и минусы, описание технологии

Газобетонные блоки позволяют построить как многоэтажные здания, так и частные дома достаточно быстро и недорого. Для получения качественной и надежной конструкции следует уделить внимание расчетам и выбору оптимального материала. Но даже при соблюдении данных рекомендаций стены со временем будут оседать и трескаться. Избежать подобных дефектов поможет армирование газобетонных блоков на этапе строительства.

Плюсы и минусы применения газобетона

Армирование будет намного эффективней при комплексном усилении стен дома.

Газобетон, будучи современным материалом, обладает рядом положительных качеств.

Приемлемая цена. Возведение такого дома обойдется на 40% дешевле, чем того, что будет строиться из кирпича.
Долговечность эксплуатации. При правильном использовании здание из газоблока не изменится и через сотню лет.
Безупречность состава. Блоки изготавливаются из цемента, газообразователей, кварцевого песка с добавлением извести, золы, гипса и шлаков. В совокупности все перечисленные компоненты наделяют материал устойчивостью к низким температурам, огню, влаге, при этом оставляя его легким и экологически безопасным.
Главное преимущество – простота обработки. Газобетон легко распилить, просверлить, острогать. Например, при необходимости в перегородки можно вбивать гвозди, монтировать скобы.

Слабой стороной материала выступает высокий уровень деформации (появление трещин), что говорит о необходимости проведения армирования рядов кладки.

Типы армирования, их характеристика

В зависимости от характера укрепления кладки и особенностей защиты существует два основных и один дополнительный тип армирования, однако никакой из них не способствует повышению несущей способности, а только предотвращает появление трещин в ходе подвижек и деформации основания.

Конструкционное горизонтальное армирование первого типа, позволяющее предупредить появление трещин в проемах (оконных, дверных) и перегородках из газобетона. Данная разновидность укрепления эффективно применяется для построек из мелких блоков газобетона.

Конструкционное армирование второго типа целесообразно, если необходимо предупредить появление трещин на кладках, подверженных частым температурным колебаниям, ветровым нагрузкам, а также при прогнозируемой деформации, выходящей за пределы допустимого.

Вертикальное армирование кладки – широко практикуется за рубежом и пока не применяется в российском строительстве. В этом случае осуществляется связка фундамента с верхним обвязочным монолитным поясом перегородок из газобетона. Данная технология применима тогда, когда дома подвергаются значительным горизонтальным нагрузкам — строятся на склонах, в зоне схода лавин, подвергаются воздействию ураганов.

Вертикальное армирование заграничные производители газоблоков рекомендуют выполнять в местах углов примыкания стен, а также боковых нагрузок (заборы, отдельно стоящие стены, перемычки подземных гаражей). Благодаря внутреннему вертикальному армированию обеспечивается улучшение несущих характеристик стен из газобетона, при этом минимально увеличивая общую теплопроводность. На зарубежном рынке выбор армопояса вертикального типа осуществляется в том случае, если в работе применяются крупноформатные стеновые панели.

Какие места конструкции требуют усиления

Для усиления конструкции достаточно провести армирование отдельных зон, а не всего строения из газоблоков.

Армированию подвергается:

Первый этаж. Особое внимание нужно уделить первому ряду над фундаментом.
Оконные проемы, перемычки, перекрытия.
Стены армируются, как минимум в двух местах при межплиточных промежутках в 3м и более.
При расстоянии до 3 метров целесообразно усиление только подоконного проема, а при сплошной основе армирование выполняется по центру.
Конструкции, которые подвергаются сильным ветровым и рабочим нагрузкам (стены, фронтоны и другие).

Выполняется армирование газобетонных блоков как арматурой, так и кладочной сеткой, диаметр проволоки которой от 4 мм и более. Во втором случае процесс будет трудоемкий. Монтаж такой сеткой требует применения высококачественного раствора, его количество определяется исходя из того, сколько метров армируется. В этом случае в армопоясе важно соблюдать толщину стыковочного шва – от 1 см. Специалисты рекомендуют использовать материал A-III диаметром более 6 мм, тогда и работа станет проще, и кладка блоков будет возможна на клей-цемент.

На рынке помимо стальной арматуры предлагается ещё стеклопластиковая, но она подходит только в том случае, если на конструкцию не воздействуют значительные изгибающие или растягивающие нагрузки. Стеклопластиковый стержень имеет меньшую обхватывающую поверхность, поэтому сцепление с бетоном получается значительно хуже.

Какие инструменты понадобятся для работы

Армирование газобетона осуществляется с помощью специальных инструментов:

ручного или электрического штробореза;
щетки или строительного фена;
уровня и угольника для замеров;
ножовки, болгарки;
строительного миксера для замешивания клея.

В качестве связующего и защитного от коррозии армопояса вещества используется клей либо цементный раствор. Заменить армирующую сетку можно на оцинкованный стальной каркас.

Описание технологии армирования

Поскольку армирование стен из газобетона отражается на качестве кладки и эксплуатационных характеристиках дома в целом, то подходить к подобной процедуре следует тщательно.

Этапы работы:

Штробление блоков в двух местах размером по диаметру арматуры с отступом от краев по 6 см с каждой стороны. Основной инструмент для работы – штроборез. Подготовка швов может осуществляться вручную либо при помощи электротехники, как показано на видео.
Заполнение штроб клеем или специальной смесью с последующим монтажом арматуры. Если толщина газоблока не превышает 20 см, то достаточно будет одного центрального прута, как, например, в случае с вертикальным армированием. На данном этапе допускается замена стальных элементов стеклопластиковой арматурой или оцинкованной перфополосой размером от 15×1 мм. Следует помнить, что армирование кладки не является гарантией отсутствия трещин в будущем, поэтому лучше сразу выполнять установку деформационных швов и армопоясов. Место прокладывания швов зависит от особенностей дома, как правило – это: пересечение несущих конструкций; места, где меняется толщина стен; промежуток от холодной до теплой конструкции; места соприкосновения блоков с материалами.
Монтаж армопояса возможен двумя способами: заливка на основу либо установка уже готовой конструкции.

Второй вариант армопояса предусматривает установку металлического каркаса (4 прутика арматуры, связанные сеткой) между газоблоками и краями стен с последующей заливкой кладочного раствора. Для утрамбовки цемента используется переносной вибратор – этот инструмент есть в любом строительном магазине.

Как правильно армировать оконные и дверные перемычки

Работа выполняется с применением U-образного блока. Элементы из газобетона, которые станут опорой для перемычки, армируют на 90 см с каждой стороны от проема, что можно увидеть в видео.

Изначально изготавливается деревянный каркас в оконный проем, который будет служить опорой U-образных блоков.
Установка блоков так, чтобы широкая часть выходила наружу. Паз рекомендуется утеплить пенополистиролом, после чего уже укладывать арматуру и заливать бетон. Так получается перемычка.
Как только цемент застынет, черновую конструкцию можно разобрать, с чем легко справится даже мастер-новичок при наличии нужного инструмента. Для того чтобы ускорить обустройство дома, специалисты рекомендуют монтировать U-образные блоки вместе с рядовыми, с последующим армированием и бетонированием получившихся углублений.
Аналогичным способом осуществляется монтаж армопояса под перекрытием при помощи тех же инструментов. Выполнение наружной кладки допускается в виде перегородки, утепленной снаружи с выставлением внутренней опалубки.

Не рекомендуется выполнять заливку армопояса, а также отдельных элементов типа фронтонов по всей ширине объекта. Объясняется это тем, что бетон, будучи холоднее газоблоков, выступает в качестве теплообменника, из-за которого все вложения по обустройству теплого дома будут напрасны. В худшем же случае в помещении постоянно будет образовываться плесень.

Структурное поведение армированных волокном полимерных автоклавных газобетонных панелей

Название: Структурные характеристики армированных волокном полимерных автоклавных газобетонных панелей

Автор(ы): Насим Уддин, Фуад Х. Фуад, Удай К. Вайдья, Амол К. Хотпал и Хуан С. Серрано-Перес

Публикация: Structural Journal

Объем: 104

Выпуск: 6

Появляется на страницах: 722-730

Ключевые слова: газобетон автоклавный; отклонение; эпоксидная смола; фибробетон; плесень; панель

Дата: 01.11.2007

Abstract:
Исследовано структурное поведение панелей из гибридного армированного волокном полимера (FRP) и газобетона (AAC). Структурная система основана на концепции многослойной конструкции с прочными и жесткими композитными панелями из FRP, соединенными с внутренней панелью AAC. Армированный углеродным волокном полимер (CFRP) был нанесен на верхнюю и нижнюю стороны панели AAC, и было использовано несколько инновационных технологий обработки, включая ручную укладку, а также вакуумное формование смолы (VARTM). Основное внимание в исследовании уделяется объединению AAC с облицовочными листами FRP в синергетическую систему, которая соответствовала бы недавнему интересу к высокопроизводительным гражданским инфраструктурам, не требующим обслуживания.Чтобы оптимизировать поведение гибридных сэндвич-панелей CFRP-AAC при изгибе и сдвиге, было использовано несколько инновационных схем армирования с обшивкой из CFRP, как объясняется в документе. Экспериментальные результаты показали значительное влияние FRP, поскольку балки из газобетона продемонстрировали увеличение предельной способности к изгибу и жесткости. Репрезентативная полноразмерная панель FRP-AAC, разработанная в настоящей работе, также имела полноразмерную перемычку, в которой была реализована экономия веса до 30%.

Армирование на изгиб автоклавного газобетона (AAC) листом из армированного углеродным волокном полимера (FRP)

Насим Уддин доцент, FASCE, Университет Алабамы в Бирмингеме, факультет гражданской и экологической инженерии 1075 13th Street South, Бирмингем, AL-35205, США
Кедар В.Шелар Аспирант, Университет Алабамы в Бирмингеме, факультет гражданской и экологической инженерии 1075 13th Street South, Бирмингем, AL-35205, США

Ключевые слова: Полимер, армированный волокном, прочность на изгиб, Автоклавный газобетон, Дизайн

Аннотация

Исследовано поведение на изгиб гибридных панелей из армированного волокном полимера (FRP) и автоклавного газобетона (AAC).Структурная система основана на концепции многослойной конструкции с прочными и жесткими композитными панелями из FRP, соединенными с внутренней панелью AAC. Композитный материал FRP был изготовлен из углеродных армирующих тканей, встроенных в матрицу из эпоксидной смолы.

Армирование полимером, армированным углеродным волокном (CFRP), было нанесено на верхнюю и нижнюю поверхности панели AAC, и было использовано несколько инновационных технологий обработки, включая ручную укладку, а также VARTM (вакуумное литье смолы). Основное внимание в исследовании уделяется объединению AAC с облицовочными листами FRP в синергетическую систему, которая соответствовала бы недавнему интересу к высокой производительности и нулевому обслуживанию гражданских инфраструктур.Эта легкая по своей природе комбинация может использоваться для быстрого панельного строительства, смягчения последствий стихийных бедствий и предотвращения трудоемкого строительства. Ранее углепластик использовался с обычным бетоном и продемонстрировал феноменальные армирующие свойства. AAC, с другой стороны, представляет собой ячеистый бетон, и с ним очень легко работать по сравнению с обычным бетоном. Он также структурно очень хрупкий по своей природе и имеет гораздо более низкую прочность на изгиб, а также прочность на сжатие, чем обычный бетон.

Экспериментальный протокол, основанный на испытании на четырехточечный изгиб, используется для характеристики жесткости, пластичности и прочностных характеристик гибридных сэндвич-панелей FRP-AAC. Экспериментальные результаты показали значительное влияние FRP, поскольку балки AAC продемонстрировали увеличение предельной изгибной способности и жесткости. Было проведено численное моделирование для прогнозирования прочности элемента FRP-AAC, и теоретические результаты оказались в хорошем соответствии с экспериментальными результатами для испытанных элементов.

JCERP владеет авторскими правами на содержание журнала

Это может быть потому, что:

Вы неправильно ввели веб-адрес или
страница, которую вы искали, могла быть перемещена, обновлена или удалена.

Вместо этого попробуйте следующие варианты:

Вернитесь на главную страницу и перейдите на сайт, чтобы найти то, что вам нужно.

Индикаторы статуса документа

Зеленый индикатор состояния документа указывает, что документ:

(а) действующий в Службе строительной информации и
(b) последняя версия, т. е. в ней нет других документов, заменяющих или изменяющих ее, и она продвигается издателем как текущий документ.

Желтый индикатор состояния документа указывает на то, что при использовании этого документа необходимо проявлять осторожность — это может быть либо:

(a) актуален в Информационной службе строительства, но имеет документ или документы, которые заменяют или изменяют его, поэтому просмотрите вкладку «Новые версии» или
(b) не в Информационной службе по строительству, но по другой причине, по которой это может иметь отношение к нашим клиентам, например, цитируется в NBS или в утвержденных документах строительных норм. Опять же, могут быть более свежие версии документа.

Красный индикатор состояния документа указывает на то, что документ является старой версией

Документ, вероятно, был отозван издателем, кроме того, представленные здесь метаданные могут быть устаревшими, поскольку они больше не поддерживаются редакцией NBS.

Бетон и железобетон. Объясните это.

Бетон и железобетон. Объясните это. Реклама

Криса Вудфорда. Последнее обновление: 2 ноября 2020 г.

Стоунхендж в Англии, Великая пирамида в Гизе, перуанская цитадель в Мачу-Пикчу — три удивительных примера того, как камень структуры могут простоять сотни или даже тысячи лет. Но хотя камень – один из старейших и самых прочных строительных материалов, он не точно удобно работать. Он тяжелый, его трудно транспортировать, и обычно идет большими кусками, которые должны быть кропотливо вырезать по форме. Было бы здорово, если бы существовал рецепт камня — какая-то клейкая смесь для кекса, которую мы могли бы смешать, где бы это ни было необходимо, просто нажав на нее в формы для изготовления зданий и сооружений любой формы и размера? Такой «жидкий камень» действительно существует: мы называем его бетон .Хотя иногда он получает плохую репутацию, потому что многие ассоциируется у людей с брутальной городской архитектурой середины 20-х гг. века, бетон — великий, невоспетый герой современного материала. Мир. От плотины Гувера до Сиднейского оперного театра вы найдете это в самых высоких небоскребах мира, самый большой мосты, самые длинные магистрали, глубочайшие туннели и, вполне вероятно, даже под полом в свой скромный маленький дом. Бетон — довольно удивительная вещь, но что это такое и как именно это работает? Давайте посмотрим поближе!

Фото: Бетон — основа практически каждого современного здания и основная структура — но это не так уродливо, как многие думают. Это 12-арочный виадук Калсток, по которому проходит железная дорога через реку Тамар в Корнуолле, Англия. Хотя он выглядит так же элегантно, как старый камень, на самом деле он сделан из бетона. блоков, которые были собраны на месте и были завершены в 1908 году.

Что такое бетон?

Схема: Рецепт бетона: ингредиенты типичной смеси.

Слово «бетон» происходит от латинского слова concretus , смысл расти вместе — и это именно то, что происходит, когда вы объедините три его ингредиента, а именно:

Смесь крупных и мелких заполнителей (песок, гравий, камни, более крупные куски щебня, переработанное стекло, кусочки старого переработанного бетона и многое другое. что-либо эквивалентное) — обычно 60–75 процентов.
Цемент (обычное название силикатов и алюминатов кальция) — обычно 10–15 процентов.
Вода — обычно 15–20 процентов.

Собранные вместе и хорошо перемешанные, эти простые ингредиенты составляют композит, так мы называем гибрид материал, который в каком-то важном отношении лучше, чем материалы из который он сделан. В случае с бетоном «важно» то, что он прочный, твердый и долговечный. Представление о бетоне как о композиционный материал, гидрат цемента является фоном, вяжущим материал (технически называемый «матрицей»), к которому добавляют песок и гравий дополнительная прочность («армирование»).

Фото: Бетонный композит: Посмотрите внимательно на этот бетон, и вы сможете ясно увидеть, как он работает: более светлый заполнитель (камни разных форм и размеров, который служит армированием) связан цементом более темного цвета (матрицей). . Однако не весь бетон выглядит таким грубым; Мне пришлось довольно долго рыскать, чтобы найти этот пример в бетонном столбе рядом с моим домом.

Как образуется бетон из ингредиентов, которые не имеют ничего общего с конечным продуктом? Когда вы добавляете воду в цемент, начинают расти кристаллы гидрата цемента (технически это гидрат кальция-кремнезема), которые плотно соединяют песок и гравий.это постепенно образование кристаллов, которое придает бетону прочность, а не простой факт, что он высыхает. Действительно, причина, по которой вы должны держать смачивание бетона в течение нескольких дней по мере его схватывания является «питанием» химические реакции, приводящие к гидратации цемента. Мягкая слякотная смесь, которая падает из вашего бетономешалка постепенно получается намного тверже, чем материалы из который он сформировал. «Жидкий камень» становится настоящим камнем — ну, хотя бы искусственный камень. И под «постепенно» я действительно имею в виду постепенно: бетон затвердевает в течение нескольких часов, затвердевает примерно через в месяц, но продолжает твердеть и укрепляться не менее пяти год после этого.

Интересный факт, из Недавние научные исследования бетона заключаются в том, что «кристаллы» внутри него на самом деле вовсе не кристаллы: они плохо упорядочены и совершенно правильные, какими и должны быть кристаллы, но на самом деле имеют некоторые из случайных структур, которые вы найдете в таких материалах, как стекло (научно известные как аморфные твердые тела). Бетон содержит достаточно немного захваченного воздуха (целых 5-10 процентов), потому что есть некоторое пространство вокруг открытой трехмерной структуры гидрата цемента кристаллы и песок и гравий, застрявшие между ними.И то, в очередь, объясняет, почему бетон может гнуться и изгибаться, растягиваться и сжиматься (все-таки немного).

Как и в любом рецепте, смесь для бетона можно несколько варьировать (подробнее воды, может быть, больше агрегатов, или даже химикатов разных виды) для производства бетона, который течет быстрее, твердеет или более быстро, лучше выдерживает погодные условия или имеет определенный цвет или внешний вид. Добавление пигмента, называемого диоксидом титана, например, является простым способ сделать бетон ярким и белым — в миллионе миль от унылое серое вещество, из-за которого у бетонных автостоянок дурная слава.Другой вариант – газобетон, внешне немного напоминающий очень твердый губка с массой крошечных воздушных карманов внутри. Это позволяет бетон расширяется и сжимается в жаркую и холодную погоду без фатально трескается, а также делает его отличной теплоизоляцией материал.

Фото: Когда бетон распыляется из шланга на высокой скорости, а не медленно укладывается из бетономешалка, это называется торкретбетон. Здесь вы можете увидеть тонкий слой торкретбетона, покрывающий стальная сетка из арматурных стержней (арматуры).Фотография Дэвида Парсонса предоставлена Министерством энергетики США/Национальной лабораторией возобновляемых источников энергии (US DOE/NREL).

Рекламные ссылки

Почему бетон так популярен в строительстве?

В городах, по крайней мере, бетон везде, куда ни глянь, и это не трудно понять почему. Это легко сделать из дешевого и легкодоступного ингредиенты, легко разливаются по формам и превращаются во все виды формы (потому что начинает жизнь очень вязкой жидкостью), и это одновременно огнеупорный и (относительно) водонепроницаемый.Но главная причина, по которой это так широко используется в зданиях, заключается в том, что он чрезвычайно прочен в сжатие: вы можете сжать его или выдержать большой вес на Это. Он широко используется в стенах и фундаментах (вертикальный другими словами, поддерживает), потому что он отлично подходит для сопротивления весу, сложенному сверху. К несчастью, очень большой недостаток бетона в том, что он примерно в 10 раз слабее на растяжение чем при сжатии. Он легко трескается или ломается, если его согнуть или растянуть. укрепить его сталью внутри, так что это мало пользы в горизонтальных лучах.Хотя бетон выглядит тяжелым и монолитным, он на самом деле намного легче, чем вы можете предположить: его плотность составляет примерно пятую часть плотности вести, треть как плотный, как сталь, на 10 процентов менее плотный, чем алюминий, и только незначительно более плотный, чем стекло.

Хотя бетон часто смешивают на месте и формуют во что угодно формы необходимы в то время, он также может поставляться в сборном виде «модули»; блоки, балки, секции стен, тротуары и облицовка все можно сделать так. Гигантский, современный сегментные мосты, для например, часто быстро и недорого собираются из одинаковых бетонные секции, которые были собраны на заводе и отправлены на окончательный место расположения. Это делает их быстрее и легче построить, чем если бы весь мост пришлось отливать на месте, что гораздо сложнее сделать в посреди реки, например, или в неблагоприятных погодных условиях. Другой вариант – сделать бетонные конструкции, сочетающие в себе некоторые сборные секции с другими секциями, сформированными на месте.

Работа: Идеи из бетона: Томас Эдисон сразу понял великолепие бетона как материала для создания «мгновенных» зданий. В начале 20-го века он разработал этот метод изготовления монолитных бетонных домов, которые можно было массово производить недорого в очень больших количествах.Бетон из пары миксеров (синий) подается в резервуар (красный), перемешивается (зеленый), а затем переносится шнеком (оранжевый) наверх огромной трехмерной формы. Вылитая через форму, она образует стены, полы и крышу здания — и даже некоторые детали (например, ванны) внутри! К сожалению, идея так и не прижилась. Изображение из патента США 1 219 272: Процесс строительства бетонных зданий Томасом Эдисоном, 13 марта 1917 г. , любезно предоставлено Управлением по патентам и товарным знакам США.

Железобетон

Как мы уже видели, бетон — это композитный материал — цементная матрица с заполнителями. для армирования — это хорошо работает на сжатие, но не на напряжение.Мы можем решить эту проблему, заливая влажным бетоном прочные стальные арматурные стержни (связанные между собой, чтобы получилась клетка). Когда бетон схватится и затвердеет вокруг стержней, получаем новый композитный материал железобетон (также называемый армированным цементобетоном или RCC), который хорошо работает в либо на растяжение, либо на сжатие: бетон сопротивляется сжатию (обеспечивает прочность на сжатие), а сталь сопротивляется изгибу и растяжения (обеспечивает прочность на растяжение). По сути усиленный бетон использует один композитный материал внутри другого: бетон становится матрицей, в то время как стальные стержни или провода обеспечивают армирование.

Стальные стержни (известные как арматура , сокращение от арматурный стержень) обычно изготавливаются из скрученных прядей с благородными волокнами. или гребни на них, которые прочно закрепляют их внутри бетона без любой риск поскользнуться внутри него. Теоретически мы могли бы использовать все виды материалов для армирования бетона. Как правило, мы используем сталь потому что он расширяется и сжимается в жару и холод примерно так же, как сам бетон, что означает, что он не расколет бетон, который окружает его, как мог бы другой материал, если бы он расширился более или менее.Однако иногда используются и другие материалы, в том числе различные виды пластмасс.

Фото: «Жидкий камень» на вынос — заливка бетона из автобетоносмесителя. Эти строители ВМС США укладывают мокрый бетон с грузовика на арматуру (сетку из стальных арматурных стержней). Когда бетон схватится, стальные стержни придадут ему дополнительную прочность: бетон плюс сталь равняется железобетону. Рисунок лейтенанта Эдварда Миллера, любезно предоставлено ВМС США.

Предварительно напряженный бетон

Хотя железобетон, как правило, является лучшей конструкцией материал, чем обычный материал, он все еще хрупкий и подвержен трещина: при растяжении железобетон может разрушиться, несмотря на его стальная арматура, пропускающая воду, которая затем вызывает бетон выйти из строя, а арматура заржаветь. Решение — поставить армированный бетон постоянно на сжатие с предварительным напряжением (также называется предварительным натяжением). Поэтому вместо того, чтобы класть стальные стержни в сырую бетонные, как они есть, мы сначала натягиваем (натягиваем) их. Как бетон схватывается, натянутые стержни втягиваются внутрь, сжимая бетон и делая его прочнее. В качестве альтернативы, арматура в железобетоне может подвергаться стрессу после того, как он начинает затвердевать, что известно как постнапряжение (постнапряжение). В любом случае сохранение бетона в сжатом состоянии является хитрый трюк, который помогает остановить его растрескивание (и останавливает трещины от распространение, если они образуются).Еще одно преимущество заключается в том, что можно использовать менее предварительно напряженный или постнапряженный бетон или меньше, более тонкие детали, чтобы нести те же нагрузки, по сравнению с обычными, железобетон.

Фото: Наука исследует бетон — как он схватывается, почему он прочен и почему мы его используем. Это конкретное слово — одна из деталей военного мемориала округа Онондага в Сиракузах, штат Нью-Йорк. Предоставлено: фотографии из архива Кэрол М. Хайсмит, Библиотека Конгресса, отдел эстампов и фотографий.

«Бетонный рак»

Трещины — это последнее, что вы хотите увидеть в здании или мосту, особенно относительно новый, сделанный из бетона. Но если у нас есть бетонные конструкции, относящиеся к римским временам, почему некоторые из бетонные мосты, небоскребы и другие сооружения, построенные всего несколькими десятилетия назад, в конце 20 века, уже разваливаются? Есть несколько объяснений. Старый, римского типа, пуццолановый бетон, сделанный из вулканического пепла, имеет тенденцию трескаться меньше, чем больше современные формы бетона, и применялся он в основном на сжатие, поэтому даже если трещины имели возможность образоваться, вероятность их образования была меньше. распространять.Железобетон чаще используется на растяжение, что Вот почему у него внутри есть эти стальные арматурные «стержни». Но, как мы уже видели, он все еще может треснуть, если он не предварительно напряжен.

Современный бетон разрушается из-за того, что неофициально известно как рак бетона или конкретное заболевание , которое включает в себя три взаимосвязанные проблемы. Сначала щелочи из цемента реагируют с кремнеземом в заполнители, из которых изготавливается бетон. Это делает новые внутри бетона очень медленно растут кристаллы, которые занимают больше комнате, чем исходные «кристаллы», поэтому создание бетон растрескивается изнутри наружу или отслаивается («отслаивается») с поверхности, пропуская воду снаружи.На чем-то вроде автомобильного моста любая вода, попадающая внутрь, также может быть щелочным из-за используемых солей для обработки дороги зимой. Вторая проблема заключается в том, что вода который попадает внутрь, в конечном итоге вступает в контакт со стальными арматурными стержнями внутри, вызывая их ржаветь и разлагаться, возможно, расширяясь, что приводит к фатальным последствиям. слабые места в конструкции. Грязные коричневые пятна, которые вы видите на бетон с «раком» часто возникает из-за просачивания ржавой воды через трещины. Третья проблема заключается в том, что вода, которая просочилась внутрь бетон через трещины зимой может промерзнуть, а значит будет расширяться и вызывать дальнейшие трещины, через которые будет поступать еще больше воды. проникают, вызывая порочный круг вырождения и распада.

Работа: Как железобетон разрушается: (1) Щелочи из цемента реагируют с кремнеземом в заполнителях, образуя более крупные кристаллы, которые раскалывают бетон изнутри, (2). Вода стекает по щелям (3), ржавление арматурного стержня (4), которое может развалиться и вызвать большее растрескивание или «выкрашивание» краев (5). В холодную погоду, вода, попавшая в трещины, будет расширяться при замерзании (6), вызывая появление новых трещин (7). Трещины не обязательно большие: некоторые из них очень тонкие капилляры, а это значит, что вода может двигаться вверх по ним простое капиллярное действие, а также стекание через них под действием силы тяжести.

Воздействие бетона на окружающую среду

Фото: Кто-то любит бетон, кто-то его ненавидит. Мнения резко расходятся по поводу «бруталистских» городских зданий, таких как Xerox Tower в Рочестере, штат Нью-Йорк, построенный в середине 20 века. Предоставлено: фотографии из архива Кэрол М. Хайсмит, Библиотека Конгресса, отдел эстампов и фотографий.

Растущая озабоченность по поводу окружающей среды и изменения климата в в частности, выявили еще одну серьезную проблему с бетоном: после транспорта и энергетики производство цемента занимает третье место крупнейший источник выбросов углекислого газа.Это отчасти потому, что процесс изготовления цемента выделяет много углекислого газа, но также, очень важно, из-за огромного количества цемента и бетон используется во всем мире. Углекислый газ выделяется в двух довольно разными способами (разделив их примерно пополам): во-первых, из-за энергии ископаемого топлива, используемой при производстве цемент; во-вторых, потому что цемент образуется, когда карбонат кальция превращается в оксид кальция, выделяя при этом углекислый газ. Бетон зависит от цемента, так что это совсем не устойчивое материал, что беспокоит архитекторов, в частности, потому что они склонны быть очень экологически сознательным.

Фото: Ранний пример экологичного бетона 1953 года: плотина Голодная лошадь на реке Флэтхед, штат Монтана, США. был построен с использованием 120 000 метрических тонн переработанной летучей золы из мусоросжигательных заводов. Изображение предоставлено Бюро мелиорации США.

Так как углекислый газ выделяется двумя путями при цементировании производства, отсюда следует, что есть два способа сделать больше экологически чистый бетон. Исторически, начиная с промышленного Революция, большая часть энергии человечества поступает от сжигания угля, который выделяет больше парниковых газов, чем другие виды топлива, и Традиционно цементные печи также работали на угле.Переключение их с уголь в природный газ является одним из решений, так как газ выделяет меньше углерода диоксида на заданное количество энергии. Делаем цементные печи больше эффективный снижает общую потребность в энергии, что также снижает их выбросы углекислого газа. Другое решение — уменьшить количества цемента в бетонной смеси за счет использования вторсырья, например летучая зола от мусоросжигательных заводов. Еще одна захватывающая перспектива – разработка бетона, который вообще не использует карбонат кальция. Вместо этого карбонат получают барботированием углекислого газа из электростанция через морскую воду.Это имеет общий экологический выгоду, так как он забирает вредные выбросы CO2 от энергии растений и вместо этого превращает их в очень полезный бетон. это своего рода улавливания и хранения углерода (CCS).

Еще один экологический недостаток бетона связан с использованием в нем заполнители, которые необходимо добывать, часто из экологически уязвимых мест, таких как речные долины. Использование переработанных заполнителей (включая переработанный бетон из старых снесенных зданий) возможное решение здесь.

Краткая история бетона

Ранняя история

~7000 г. до н.э.: неолитическое поселение в Йифтахель в Галилее, Израиль, имеет грубый «бетонный» пол, сделанный с использованием штукатурки из обожженной извести.
~5600 г. до н.э.: для полов используется бетоноподобный материал. Мезолитические (среднекаменный век) сербские жилища на Лепенски Вир, в Сербии, на берегу реки Дунай.
~3000 г. до н.э.: египтяне используют грубые формы цемента и бетона в пирамиды.
~200 г. до н.э.: римляне использовали тип бетона, называемый пуццоланом (иногда называется пуццолановым цементом) на основе вулканического пепла, полученного из Поццуоли, Неаполь.Он используется в культовых римских сооружениях, таких как Колизей и Пантеон в Риме.
400 г. н.э.–~1750 г. н.э.: По сути, конкретное Средневековье: знание бетона полностью утрачена после падения Римской империи.

Повторное открытие

1750-е годы: Джон Смитон, английский инженер, заново открывает для себя искусство изготовление «гидравлического» цемента (затвердевающего с водой) с использованием Blue Lias камень, глина и пуццолана, первоначально для Маяк Эддистон недалеко от Плимута, Англия.
1824: Англичанин Джозеф Аспидин разрабатывает портландцемент, который напоминает природный камень, добытый в Портленде в графстве Дорсет, Англия. Портландцементу суждено стать ключевым компонентом бетона.
1832–1834: Уильям Рейнджер патентует сборный железобетон.
1867: француз Джозеф Монье патентует железобетон для использования в садовых цветочных горшках, демонстрируя их на Парижской выставке. тот же год.
~ 1850-е годы: французский строитель Франсуа Куанье начинает широкое использование бетона в зданиях, включая первый железобетонный дом в Париж, Франция.
1884: английский архитектор, проживающий в Америке. Эрнест Лесли Рэнсом патентует витые арматурные стержни, которые обеспечивают лучшее сцепление внутри бетона, поэтому делая его сильнее.
1870: Француз Франсуа Хеннебик разрабатывает новый эффективный процесс строительства зданий из железобетона, ведущий к его широкому распространению.
1880-е: Предварительно напряженный бетон изобретен в Германии, хотя и не коммерчески разработан.

Современная эпоха

Фото: Запоминающееся современное использование железобетона.Это знаменитая Большая мастерская штаб-квартиры Johnson Wax архитектора Фрэнка Ллойда Райта в Расин, Висконсин. Крыша поддерживается удивительно тонкими железобетонными колоннами. которые сужаются с 5,5 м (18 футов) вверху до всего 23 см (9 дюймов) внизу. В соответствии с Книга Джонатана Липмана о здании, Райт Идея пришла в голову после того, как он увидел официанта, несущего поднос на руке. Изображение предоставлено архивом Кэрол М. Хайсмит, Библиотека Конгресса, Отдел эстампов и фотографий.

1891: Первая улица в США с бетонным покрытием. заложен в Беллефонтейне, штат Огайо. Часть его остается на месте, чтобы этот день.
1917: Томас Эдисон, плодовитый американский изобретатель, патентует идею. для серийного бетонного дома, но идея не прижилась.
1913: Первая партия товарного бетона доставлена грузовиком на участок в Балтиморе, штат Мэриленд.
1915: инженер Линн из Чикаго изобретает цветной бетон. Мейсон Скофилд.
1920-е годы: француз Эжен Фрейсинне превращает предварительно напряженный бетон в Коммерчески успешный строительный материал.
1936: Бетон используется для завершения строительства мощной плотины Гувера. Самая большая бетонная конструкция, когда-либо созданная до этого момента.
1956-1959: Американский архитектор Фрэнк Ллойд Райт строит культовый Музей Гуггенхайма в Нью-Йорке из бетона.
1962: финский архитектор Ээро Саринен строит знаменитая птичья бетонная крыша Центра полетов Trans World Airlines (TWA) в нью-йоркском аэропорту имени Джона Ф.Международный аэропорт Кеннеди. Три года спустя он проектирует культовый бетонный небоскреб Нью-Йорка CBS Building.
1970-е: Изобретен железобетон на основе пластиковых волокон.
2010-е: Воздействие бетона на окружающую среду становится все более серьезной проблемой. Ученые и инженеры начинают обращать внимание на то, как резкое изменение климата может сократить срок службы бетонных зданий.

Рекламные ссылки

Узнать больше

На этом сайте

Книги

Машиностроение

Архитектура

Ээро Сааринен: формирование будущего Ээро Сааринен и др.Издательство Йельского университета, 2006. Фотогид по конструкциям и зданиям одного из пионеров железобетонной архитектуры 20-го века.
Бетонная архитектура Кэтрин Крофт. Гиббс Смит, 2004. Журнальный столик «Праздник бетона», включая историю материала и фотогид по культовым бетонным зданиям и сооружениям.
Бетонная архитектура: тон, текстура, форма Дэвида Беннета. Birkhäuser, 2001. Подробный обзор 25 известных бетонных сооружений с акцентом на более поздние проекты.

Артикул

Бетон, многовековой материал, получает новый рецепт, Джейн Марголис, The New York Times, 11 августа 2020 г. Взгляд на усилия по разработке более устойчивых форм бетона.
Guardian Concrete Week: Увлекательный сборник статей об экологических и социальных проблемах жизни в мире, сделанном из бетона.
Битва за то, чтобы обуздать наш аппетит к бетону, Тим Боулер. BBC News, 24 октября 2018 г. Каково реальное воздействие бетона на окружающую среду и как его уменьшить?
Ученые объясняют долговечный бетон древнего Рима Мэтта Макграта.BBC News, 4 июля 2017 г. Минерал алюминий тоберморит, кажется, сделал римский бетон более прочным, чем наш современный аналог.
Эксперты предлагают приоритеты исследований для «более экологичного» бетона: NIST Tech Beat, 3 апреля 2013 г. Как мы можем сократить выбросы углекислого газа при производстве бетона?
Старинный рецепт бетона из воды, цемента, песка и камней Сьюзен Хасслер. IEEE Spectrum, 18 июля 2011 г. Могут ли инженеры разработать более экологичный бетон?
Бетонная альтернатива может сделать здания более прочными Александр Джордж.Wired, 12 августа 2011 г. В связи с разрушительным землетрясением 2011 г. японские инженеры разработали новый прочный строительный материал под названием CO2-структура.
Ученые разрабатывают экобетон из рисовой шелухи: BBC News, 13 апреля 2010 г. Исследуется новый тип экологически чистого бетона, при производстве которого выделяется меньше углекислого газа.
Кто несет ответственность за все бетонные карбункулы ?: BBC News, 19 февраля 2009 г. Архитектор «Ле Корбюзье» отдавал предпочтение бетонным зданиям; в этой статье Гай Бут размышляет, должны ли мы любить или ненавидеть его работу.
Сканер, чтобы «заглянуть внутрь» бетона: BBC News, 25 октября 2005 г. Как обнаружить признаки коррозии глубоко внутри гигантских бетонных конструкций?

Пожалуйста, НЕ копируйте наши статьи в блоги и другие веб-сайты

Статьи с этого веб-сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных произведений без разрешения, удаление этого или других уведомлений об авторских правах и/или нарушение смежных прав может повлечь за собой серьезные гражданские или уголовные санкции.

Подписывайтесь на нас

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее или рассказать о ней своим друзьям:

Цитировать эту страницу

Вудфорд, Крис. (2006/2020) Бетон. Получено с https://www.explainthatstuff.com/steelconcrete.html. [Доступ (вставьте дату здесь)]

Больше информации на нашем веб-сайте…

Армированные панели из ячеистого бетона автоклавного твердения: результаты испытаний, оценка и проектирование

Этот документ доступен как часть Информационной службы по строительству. Информационная служба по строительству объединяет обширную коллекцию основных технических документов от широкого круга издателей в одном онлайн-пакете. Охватывая все аспекты строительства, инженерии, проектирования и строительства, он предоставляет своим пользователям единый источник для всех их потребностей в технической информации.Свяжитесь с нами сегодня, чтобы узнать, как стать подписчиком этой незаменимой услуги.

Информационный документ 7/02

Статус документа

Текущий

Дополнение

Основное дополнение

Серия

Информационный документ

Аннотация

Описывает: опасения, высказанные по поводу характеристик кровельных панелей из армированного автоклавного ячеистого бетона (RAAC), разработанных до 1980 года, лабораторные испытания кровельных панелей RAAC, новое руководство по проектированию, содержащееся в prEN 12602, и тестирование панелей RAAC на соответствие новому руководству по проектированию.

Автор

Мэтьюз, С. Нараянан, Н. и Гудье, А.

ISBN

9781860815645

Субъекты

Материалы
монолитный бетон/цемент
Бетонные испытания

История издателя

BRE — это научно-строительный центр, который генерирует новые знания посредством исследований.Это используется для создания продуктов, инструментов и стандартов, которые способствуют положительным изменениям во всей искусственной среде. BRE помогает своим клиентам из государственного и частного секторов решать серьезные экологические, социальные и экономические проблемы, с которыми они сталкиваются при строительстве домов, зданий и сообществ. BRE принадлежит зарегистрированной благотворительной организации BRE Trust. Доверие использует прибыль, полученную компаниями BRE, для финансирования исследований и образования, которые расширяют знания об искусственной среде.

Информация

НБС

NBS уже более 40 лет производит системы спецификаций и информационные продукты для профессионалов строительной отрасли. Национальная строительная спецификация является признанным национальным стандартом Великобритании и используется более чем 5000 организациями. NBS является частью RIBA Enterprises Ltd.

IHS Маркит

IHS Markit — ведущий глобальный источник критической информации и идей для клиентов в самых разных отраслях. Наши решения в области продуктов и услуг для клиентов охватывают четыре основные области информации: энергетика, управление жизненным циклом продукции, защита окружающей среды и безопасность. Сосредоточив внимание в первую очередь на наших клиентах, мы предоставляем данные и опыт, которые позволяют принимать инновационные и успешные решения.Клиенты варьируются от правительств и многонациональных компаний до небольших компаний и технических специалистов в более чем 180 странах. IHS работает с 1959 года и насчитывает более 3500 сотрудников в 35 точках по всему миру.

Больница NHS укрепляет доски RAAC на фоне опасений обрушения

Изображение: ЛАБК

Больница NHS проводит работы по армированию армированных автоклавных газобетонных плит (RAAC) из-за опасений, что они испортились и могут рухнуть.

Больница

West Suffolk Hospital установила 27 металлических опор под досками внутри здания, чтобы сделать его безопасным. Доски RAAC использовались на крышах, полах и стенах зданий NHS в период с 1960-х по 1980-е годы, и их ожидаемый срок службы составлял около 30 лет.

Эта форма сборного железобетона на самом деле была продуктом из аэрированного кремнезема, согласно Бетонному обществу, и обеспечивала небольшую защиту от коррозии встроенного металла. Бетонное общество добавило, что планки крыши RAAC до 1980 года уже вышли из ожидаемого срока службы, и уже были некоторые отказы.

Опасения по поводу больницы Вест-Саффолк возникли после расследования, проведенного MLM Structural Engineering в марте 2021 года. Он дал несколько рекомендаций, все из которых были приняты Фондом Западного Суффолка. Доверительный фонд проводит непрерывную программу обследования и оценки больницы, исследуя состояние досок, выявляя признаки стресса и выполняя немедленные ремонтные работы, если обнаружена проблема. Его команда по недвижимости проводит «тесты постукивания» и использует радиолокационное оборудование для выявления любых проблем.

Меры по исправлению положения включают временные подпорки для усиления досок, несущие удлинители для поддержки досок, а также стальные и деревянные балки. Работы выполняются компанией Barnes Construction до весны 2023 года. Ожидается, что меры будут действовать до тех пор, пока не будет построена новая больница, одна из 40, которую правительство обязалось построить к 2030 году.

Трест также тестирует новый подход к управлению стеновыми досками с использованием технологии цинкового анода для снижения потенциальной эрозии.

Аварийные работы по укреплению

Больница Уэст-Саффолк была одной из тех, что были названы в отчете BBC, в котором рассказывалось о том, как больничные фонды были вынуждены провести экстренную работу по усилению или, в некоторых случаях, установить ограничения по весу для пациентов.

Сообщается, что в больнице королевы Елизаветы в Кингс-Линн в Норфолке было установлено более 200 металлических опор в преддверии более масштабных работ по обеспечению безопасности, а больница Хинчингбрук в Кембриджшире закрывает две операционные для пациентов весом более 120 кг на время проведения структурных обследований.

Представитель West Suffolk NHS Foundation Trust сказал: «Безопасность пациентов, персонала и посетителей является нашим приоритетом, и мы всегда следовали экспертным, независимым советам, когда дело доходит до управления нашими зданиями, чтобы продолжать предоставлять безопасные услуги для пациентов. , которые должны продолжать обращаться за помощью, как обычно.

«Существует текущая программа работы по регулярной проверке досок с использованием новейших исследований и технологий, и у нас есть ряд хорошо отработанных мер для немедленного выявления и устранения любых проблем.

Кэролайн Уокер, исполнительный директор фонда North West Anglia NHS Foundation Trust, которому
принадлежит больница Хинчингбрук, сказала: «Операции продолжаются для всех наших
пациентов, и мы следуем советам экспертов, чтобы управлять нашим имуществом, проверять и
осматривать наши здания. регулярно и выполняя любое техническое обслуживание по мере необходимости».

В этом году фонду было выделено 13 миллионов фунтов стерлингов на поддержку этой части работы в поместье, и пациенты весом более 120 кг по-прежнему получают операции в рамках фонда.

Госпиталь королевы Елизаветы В King’s Lynn NHS Trust обратились за комментариями.

В феврале этого года правительство выпустило руководство по идентификации и первоначальным действиям в отношении бетона RAAC, предназначенное для местных органов власти, академических трестов, руководящих органов и руководителей школ.
