Железобетон. Определение, фото, картинки, характеристики, применение, виды железобетона

Железобетон — бетон, усилен­ный арматурой — стальными прутьями, проволокой.

Железобетон образует­ся в результате заливания арма­турного каркаса раствором бето­на. Железобетон – это строительный материал боль­шой прочности. Железобетон запатентован Жозефом Монье в 1867 году как материал для изготовления кадок для растений. В 20 веке наиболее распространённым материалом в строительстве является железобетон.



Характеристики железобетона



К положительным качествам конструкций железобетона относятся:

долговечность;

невысокая цена — железобетонные конструкции значительно дешевле стальных;

пожаростойкость — в сравнении со сталью;

технологичность — при бетонировании несложно получать любую форму конструкции;

химическая и биологическая стойкость железобетона;

высокая сопротивляемость статическим и динамическим нагрузкам железобетонных конструкций.



К недостаткам конструкций из железобетон относятся:

невысокая прочность при большой массе — прочность бетона при растяжении в среднем в 10 раз меньше прочности стали. В больших конструкциях железобетон «несёт» больше своей массы, чем полезной нагрузки.

Виды железобетона



Выделяют сборный железобетон (железобетонные конструкции изготавливаются в заводских условиях, затем монтируются в готовое сооружение) и монолитный железобетон (бетонирование выполняется непосредственно на строительной площадке), а также сборно-монолитный (сборные конструкции используются как оставляемая опалубка — сочетаются преимущества монолитных и сборных конструкций).

Арматура для железобетонных конструкций

Комментарии пользователей Facebook и ВКонтакте. Выскажите ваше мнение!!!

Последние материалы в этом разделе:

relatedArticles

www.domashniy-comfort.ru

Виды железобетонных конструкций: особенности элементов

Появление железобетонных конструкций в ХIX веке стало настоящим прорывом в строительных технологиях. На сегодняшний день без них невозможно представить ни один строительный объект. В этой статье мы рассмотрим, какие существуют железобетонные конструкции, и какими характеристиками они обладают.

Железобетонные конструкции

Общие сведения

Что такое железобетон

Бетон, как известно, отличаются высокой прочностью на сжатие, однако, его сопротивление на растяжение не велико – в 10-15 раз меньше прочности на сжатие. Поэтому неармированные бетонные конструкции используются очень редко. Чтобы устранить этот недостаток, в его структуру добавляют стальную проволоку или прутья, отлично работающие на растяжения (читайте также статью «Асфальтобетонные смеси: основные разновидности, особенности приготовления и использования»).

Таким образом, железобетон представляет собой материал, образованный бетоном и металлической арматурой, расположенной внутри него. В совокупности получается единая конструкция, которая обладает высокой прочностью, благодаря совокупности свойств бетона и металла.

Впервые железобетонные изделия стали патентовать в конце ХIX века. С тех пор прошло более 150 лет, и за это время, конечно же, железобетон серьезно усовершенствовался. Однако, можно с уверенностью сказать, что его «эволюционный» процесс еще не завершен.

Схема армирования изделий

Виды армирования

В наше время железобетонные конструкции армируются не только для увеличения прочности бетона на растяжение, но и на внецентренное и осевое сжатие, кручение и пр. Кроме того, рабочая арматура позволяет уменьшить размер сечения элементов, а также снизить вес конструкций.

Наряду с обычным армированием, на сегодняшний день широко распространены предварительно напряженные железобетонные конструкции. Их особенностью является то, что при изготовлении бетон подвергается обжатию, а сама арматура – предварительному растяжению.

Предварительное напряжение позволяет существенно повысить трещиностойкость, а также снизить деформации элементов конструкций. С предварительным напряжением обычно выполняют большепролетные железобетонные конструкции, а также другие элементы, на которые предполагается большая нагрузка на растяжение.

Заливка железобетонного фундамента

Особенности железобетонных конструкций

Достоинства

Среди достоинств железобетонных конструкций можно выделить:

  • Долговечность – благодаря надежной сохранности арматуры, которая находится под слоем бетона, железобетон обладает исключительной долговечностью. Кроме того, материал отлично справляется с атмосферными воздействиями.
  • Прочность – со временем прочность железобетона не уменьшается, а даже увеличивается.
  • Возможность изготовления своими руками, к примеру, при возведении фундамента. Для этого надо лишь выполнить опалубку и изготовить металлический каркас из арматуры, после чего опалубка заливается бетонным раствором.
  • Пожаростойкость – железобетон отлично противостоит огню. Причем, для повышения огнестойкости, в состав добавляют специальные заполнители, такие как базальт, шамот, доменные шлаки и др. Кроме того, повысить огнестойкость можно путем увеличения защитного слоя до 3-4 см.
  • Сейсмостойкость – в отличие от других строительных материалов, железобетон, благодаря монолитности, хорошо противостоит сейсмической активности.
  • Хорошие эксплуатационные качества – железобетон может принять любые архитектурные или конструктивные формы.
  • Учитывая прочность и долговечность материала, его цена вполне доступная.

Недостатки

К недостаткам железобетонных конструкций относятся следующие моменты:

  • Большой вес;
  • Высокая тепло- и звукопроводность;
  • Склонность к растрескиванию.

Совет! Чтобы утеплить железобетон, используют теплоизоляционные материалы, такие как пенополистирол и минеральная вата. Инструкция по монтажу теплоизоляции довольно простая.

Сборные железобетонные конструкции

Виды конструкций из железобетона

Все существующие железобетонные конструкции можно условно поделить на три типа:

Сборные В последнее время пользуются большой популярностью, так как их использование позволяет максимально механизировать строительство. Кроме того, изготовление ЖБИ в заводских условиях позволяет применять прогрессивную технологию приготовления раствора, а также его укладки и обработки.
Монолитные Используются при возведении сооружений, которые не поддаются разделению и унификации. К таким относятся некоторые гидротехнические сооружения, тяжелые фундаменты, сооружения, выполняемые в скользящей опалубке и пр.
Сборно-монолитные Как не сложно догадаться, являются сочетанием монолитного бетона и сборных элементов, которые укладываемого на объекте. Закладные детали для железобетонных конструкций позволяют соединить между собой сборно-монолитные изделия не только при помощи бетона, но и путем сварки металлических элементов.

По области применения конструкции могут быть:

  • для общественных сооружений и жилых домов;
  • для промышленных строений;
  • для зданий общего назначения.

Совет! Книга Железобетонные конструкции одноэтажных промышленных зданий – Заикин А.И. позволит детально ознакомиться с особенностями и выполнением расчета фундаментов, колонн, плит перекрытий и прочих железобетонных конструкций, применяемых при строительстве промышленных сооружений.

Как уже было сказано выше, ЖБИ также делятся на:

  • Предварительно напряженные;
  • Ненапряженные.

Наиболее распространенные виды конструкций из железобетона

Теперь ознакомимся с наиболее распространенными типами железобетонных конструкций, которые повсеместно применяются в строительстве.

К таким относятся:

  • Фундаменты;
  • Панели;
  • Балки и плиты перекрытий;

Каждый из этих элементов обладает своим предназначением и конструктивными особенностями.

Ленточный монолитный фундамент

Фундамент

Фундаменты из железобетона устраивают под стены строений, колонны и столбы, а также под тяжелые станки и машины.

Фундаменты бываю двух типов:

  • Сборными;
  • Монолитными.

Кроме того, они различаются по типу конструкции на:

  • Ленточные – под несущие стены;
  • Ступенчатые и пирамидальные – под отдельные опоры.

Железобетонные колонны

Колонны

Чаще всего применяются в промышленных зданиях, в которых перекрытия подвергаются большим нагрузкам от оборудования. В этом случае выполняют каркас, состоящий из колонн, балок и прочих элементов.

Кроме того, широко распространены каркасно-панельные сборные здания, в которых колонны являются одним из основных несущих элементов. Они воспринимают на себя нагрузки и через фундамент передают их на грунт.

На фото – железобетонная панель

Панели

При возведении каркасно-панельных строений, для изготовления стен используют панели. Их площадь может составлять до 25 квадратных метров.

Также следует отметить, что существуют бескаркасные панельные здания. В этом случае всю нагрузку воспринимают на себя стены и перегородки, т.е. сами панели.

Балки

Плиты и балки

Данные конструкции относятся к изгибаемым элементам. Плитами называются плоские изделия, длина и ширина которых значительно больше толщины. Балки же являются линейными элементами, длина которых существенно больше поперечных размеров.

Плиты и балки чаще всего используют для устройства плоских перекрытий и покрытий. Как уже было сказано выше, обычно их выполняют предварительно напряженными. Кроме того, имеются и другие некоторые конструктивные особенности железобетонных изгибаемых элементов, что связано с областью их применения.

Вывод

Бетонные и железобетонные конструкции используют в самых разных областях  строительства, поэтому они бываю разных видов. В качестве примера мы привели лишь наиболее распространенные типы конструкций. В действительности же их существует гораздо большее количество.

Из видео в этой статье можно получить дополнительную информацию по данной теме.

masterabetona.ru

Железобетонные конструкции: описание, характеристики

Железобетонные конструкции стали настоящим прорывом в 19 веке. Сейчас практически все строительные объекты возводятся с их помощью. На данный момент каждый день в мире производится порядка двух миллиардов кубических метров ЖБИ. Без них невозможна постройка офисов, высотных домов и промышленных зданий.

Железобетонные конструкции позволяют быстро и с минимальными финансовыми затратами возводить дома разной степени сложности. По своей сути ЖБИ — это арматура, залитая цементным раствором.

Характеристики железобетона

Бетон обладает большой прочностью. Это позволяет строить здания с долгим сроком эксплуатации. К тому же он хорошо выдерживает перепады температуры. К другим полезным характеристикам этого материала причисляют:

  • морозостойкость,
  • высокую плотность,
  • водонепроницаемость,
  • огнестойкость.

Прочность бетона при сжатии в 10—20 раз больше, чем при растяжении. Этот параметр во многом зависит от используемого песка и гравия. Главную роль играет качество цемента. Именно цемент определяет, насколько прочным будет состав.

Заливка бетоном позволяет защитить арматуру от коррозии. Строения, выполненные из этого материала, отличаются долговечностью и стойкостью. Очень сильно на качество материала влияет пористость, а именно отношение пор к общему объёму.

Важно! Поры есть в любой конструкции. Они появляются в результате испарения воды, не вступившей в реакцию с цементом. Очень часто большая пористость является доказательством использования недостаточного количества цемента в смеси.

Плотность представляет собой отношение массы бетона к его объёму. Чем выше эта характеристика, тем более прочной будет железобетонная конструкция. Благодаря высокой плотности бетон хорошо противостоит сжатию.

Вне зависимости от толщины железобетонной конструкции она может эффективно передавать тепловой поток. Теплопроводность бетона в 50 раз меньше, чем у стали, но намного выше, нежели у кирпича.

Результатом невысокой теплопроводности железобетонных конструкций становится их огнестойкость. Благодаря этому данный материал также используют при обустройстве промышленных цехов, где приходится работать с высокими температурами.

Важно! Железобетонные конструкции могут выдерживать температуру до 1000 градусов на протяжении длительного времени. При этом изделия не разрушаются и не трескаются.

Важной характеристикой бетона является его морозоустойчивость. Этот материал при насыщении водой может выдерживать многократные перепады температур без каких-либо последствий. Процент снижения прочности минимальный.

Тем не менее у бетона есть один весомый недостаток. Его сопротивление растяжению крайне мало. Поэтому в конструкцию добавляются армированные элементы. К примеру, стальная проволока или прутья.

Единая железобетонная конструкция обладает высокой прочностью и хорошим сопротивлением растяжению. К тому же технология создания данных изделий за последние 150 лет сильно изменилась и продолжает совершенствоваться каждый день.

Что такое армирование

Армирование позволяет создавать железобетонные конструкции на века.

Лучшим примером в данном контексте будет постройка прочного и долговечного пола. В процессе работы осуществляется стяжка на металлической основе. Бетонный пол бывает следующих видов:

  • наливной;
  • опирающийся на грунт или плиты;
  • стяжка со слоем теплоизоляции;
  • стяжка, базирующаяся на плитах перекрытия.

Кроме увеличения прочности железобетонной конструкции, армирование позволяет сократить затраты бетона. В процессе работы могут использоваться такие материалы, как:

  • арматурный каркас,
  • сетка из стекловолокна,
  • сетка из катанки,
  • сварная сетка с ячейками,
  • сетка из полимеров,
  • фиброволокно.

Широкий выбор даёт возможность подобрать оптимальный вариант для создания качественной и долговечной железобетонной конструкции.

Виды железобетонных конструкций

ЖБК можно классифицировать по многим параметрам. За 150 лет непрерывного совершенствования было придумано множество методов создания железобетонных конструкций с применением разных технологий и сортов бетона.

Сборные железобетонные конструкции

Их производят на строительной площадке из заранее подготовленных элементов. При этом СЖК создаются на специализированных предприятиях, где есть необходимое оборудование и высокий уровень автоматизации труда. Это позволяет добиться уменьшения себестоимости и максимальной продуктивности.

В своё время создание СЖК крайне позитивно повлияло на всеобщую индустриализацию и механизацию сферы строительства. Сборные железобетонные конструкции позволяют возводить здания в любые погодные условия. Можно осуществлять постройку зимой и летом, в дождь, ветер и жару.

Тем не менее сборные железобетонные конструкции имеют один существенный недостаток, а именно высокую трудоёмкость. К тому же создание стыков имеет большую металлоёмкость и соответствующую стоимость.

Монолитные железобетонные конструкции

Эти изделия создаются непосредственно на строительной площадке путём укладки бетона в опалубку. Как результат снижения стоимости МЖК можно добиться за счёт уменьшения расходов на бетон, арматуру, опалубочные материалы и оплату труда.

Застройщик сам определяет обоснованность использования того или иного количества материалов в зависимости от степени сложности объекта и его назначения. Это позволяет создавать более гибкую смету, реально оценивая потребности производства.

Главное достоинство монолитных железобетонных конструкций — их пространственная целостность. Если брать профессиональную терминологию, то это высокая статическая неопределённость. За счёт этого монолитные конструкции имеют малую материалоемкость.



МЖК использую как для возведения типичных, так и для создания уникальных зданий. Эти изделия позволяют строить объекты, применяя разные виды опалубки, среди которых:

  • несъёмная,
  • передвижная,
  • щитовая,
  • блочная.

Также при создании монолитных железобетонных конструкций применяются крупные блоки арматуры и пространственные армированные каркасы. Также данная технология позволяет наладить механизированную подачу и укладку бетона. Есть ряд сооружений, которые создаются только при помощи МЖК, к ним относят:

  • бассейны,
  • фундаменты,
  • сооружения с мощными динамическими нагрузками.

В каждом из вышеперечисленных вариантов применение монолитных железобетонных конструкций экономически выгодно. Несмотря на серьёзные преимущества, данная технология имеет свои недостатки, среди которых:

  • трудоёмкая опалубка;
  • сезонность работ;
  • сроки строительства во многом зависят от скорости затвердевания смеси.

Работы с монолитными железобетонными конструкциями осуществляют только в тёплое время года. Для ускорения процесса применяют специальные сорта цемента, которые застывают чрезвычайно быстро.

Сборно-монолитные железобетонные конструкции

Это целый комплекс элементов. Согласно данной технологии сборный и монолитный железобетон укладывается вместе.

Главную роль в данной технологии играет качество сцепления сборных элементов с монолитными. Чтобы достичь нужного результата сборные конструкции могут иметь разную форму и размер. В комплексах такого рода может использоваться напрягаемая и ненапрягаемая арматура. Всё зависит от конкретной ситуации и назначения объекта.

Если поверхность сборно-монолитных железобетонных конструкций имеет высокий уровень шероховатости, то можно обойтись без шпонок. В местах, где сборные элементы контактируют с бетоном, предусматривается выпуск поперечной арматуры. Анкеровка укладывается в монолитном бетоне дополнительно.

Важно! Сборный железобетон в данных конструкциях является опалубкой для монолитной составляющей.

Сборно-монолитные железобетонные конструкции сочетают в себе достоинства обоих предыдущих видов. Они весьма экономичны и позволяют строить здания посредством современных методов быстро и качественно.

Важно! Монолитный железобетон гарантирует высокую пространственную жёсткость. Это снижает материалоемкость.

В монолитных элементах широко применяются лёгкие и ячеистые бетоны. Допускается использование искусственных пористых заполнителей. Из-за чего значительно уменьшается удельный вес конструкции.

Правила создания надёжных железобетонных конструкций

В процессе работы должны быть соблюдены все СНиПы и нормы строительства. Некоторые организации дополнительно ориентируются на международные стандарты, чтобы получить важное конкурентное преимущество. Тем не менее есть свод обязательных правил, которые должны соблюдаться при создании бетонных перекрытий:

  1. Сетка или каркас не должны создавать препятствий для равномерного распределения бетона.
  2. Сначала на площадку укладывается материал для армирования и только после этого осуществляется заливка.
  3. Необходимо избегать попадания в железобетонную конструкцию масляных веществ. Они препятствуют образованию крепкой связи между бетоном и каркасом.
  4. Чтобы защитить ЖБК от коррозии, бетон должен полностью скрывать элементы армирования.

Каркасное армирование используется тогда, когда фундамент и пол — единая система фиксации дома. Подобная технология применяется при постройке на грунтах с низкой степенью надёжности.

Итоги

В современном строительстве используются все виды железобетонных конструкций в зависимости от их конкретных преимуществ. Главное — это соблюдение всех правил и норм строительства, которые гарантируют безопасность и долговечность постройки.

bouw.ru

Типы железобетонных конструкций: особенности и основные виды

Строительство современных объектов не обходится без конструкций из железобетона. У таких сооружений много плюсов. Железный остов со всех сторон защищен бетоном, который имеет длительный срок работы и не боится ни дождя, ни снега, ни жары, ни мороза. Железо плюс бетон – отличный тандем! Железобетонные изделия консолидируют как при растяжении, сжатии и сгибании, так и во время скручивания, срезания. Металлокаркас помогает добиться устойчивости, прочности и твердости сооружения, служит для уменьшения размеров и веса устройства. Применяя различные технологии, изготавливают монолитные, сборные, сборно-монолитные бетонные и железобетонные конструкции с ненапрягаемой и напрягаемой арматурой.

Особенности конструкций

Железобетонная конструкция нашла применение в строительстве жилых зданий, производственных сооружений и инженерных построек. Наиболее часто применяют сборный железобетон, но встречается монолитный и сборно-монолитный. Чтобы получить изделие наименьшей массы, насколько это позволяет технология, снизить расходы на оплату труда и материалы, для железобетонных конструкций применяют качественный бетонный раствор и арматуру высокой прочности.

Основные виды железобетонного изделия применяются в строительстве, где температурный режим не превышает пятидесяти градусов по Цельсию и не опускается до минус семидесяти градусов. Железобетонными конструкциями пользуются чаще стальных или каменных в случае возведения следующих объектов:

  • аэродромы;
  • атомные реакторы;
  • бункера;
  • дымовые трубы большой высоты;
  • различные массивные сооружения;
  • здания складского назначения;
  • дороги;
  • фундаменты;
  • морские сооружения;
  • заводские постройки.
Часто ЖБИ являются основой конструкций промышленных объектов и жилых домов.

В железобетонных конструкциях следующие преимущества:

  • прочность, которая со временем только увеличивается;
  • долговечность;
  • стойкость к воздействию огня;
  • относительно допустимая цена;
  • возможность собственноручного изготовления;
  • стойкость к сейсмической активности;
  • возможность железобетона принимать различные архитектурные формы.

К недостаткам относятся:

  • образование трещин;
  • большой вес;
  • требуется дополнительное утепление;
  • теплопроводность.
Вернуться к оглавлению

Основные виды конструкций

По типу изготовления различают:

  • Сборные. Имеют большую популярность за счет максимально механизированного строительства.
  • Монолитные. Применяют в строительстве монолитных сооружений, например, гидротехнических построек, тяжелых фундаментов.
  • Сборно-монолитные. Сборно-монолитные элементы соединяются как бетоном, так и сваркой.

По сфере использования бывают:

  • для жилых домов;
  • для промышленных построек;
  • для общественных зданий и сооружений.

Изделия из железобетона могут быть: ненапряженные и предварительно напряженные. Наиболее популярные ЖБИ, которые используют для строительства:

  • панелей;
  • фундаментов;
  • балок;
  • плит перекрытий.
Вернуться к оглавлению

Панели

Распространенным видом железобетонных конструкций являются панели, которые используются в строительстве зданий и сооружений жилищного и промышленного назначения. Панель имеет плоскую прямоугольную форму, в которой могут быть проемы для дверей и окон, также — выступы для подоконников.

При перевозке панелей их устанавливают в вертикальном положении под наклоном в десять градусов. Транспортируя сразу несколько панелей, нужно исключить их соприкосновение, поэтому между ними прокладывают подкладки.

Вернуться к оглавлению

Фермы

Железобетонные фермы используют для перекрытий в производственных сооружениях и культурных зданиях. Имеют вид плоской прямоугольной конструкции с решетками. При транспортировке изделий им придают вертикальное положение.

Фермы из железобетона имеют высокую прочность, жесткость, отличаются противопожарными свойствами и морозостойкостью. Производятся изделия из тяжелого, легкого или конструкционного бетона, в основном это аглопоритобетон и керамзитобетон. Применяя железобетонную ферму, следует тщательно подойти к ее установке. Проводят точный расчет несущей способности постройки. Проверяют качество элементов, размеры и готовят место опоры.

Вернуться к оглавлению

Балки и ригели

Ригель железобетонный.

Балки и ригели нашли применение в строительстве фундаментов и покрытий, они выступают в роли несущих элементов для монтажа крановых механизмов. Балки производят односкатными, 2-скатными или прямоугольными. В процессе транспортировки балки ригели устанавливают в транспортное средство вертикально. Для опоры балок и ригель используют подкладки, установленные под нижнюю плоскость изделий. В зависимости от длины конструкции определяется расстояние между подкладками. Сбоку балок и ригелей проводят крепление по всей их высоте. Перевозка балок допускается только в вертикальном положении, горизонтальная транспортировка запрещена, так как существует риск разрушения изделий. Транспортируя одновременно несколько элементов, между ними прокладывают разделители толщиной больше десяти сантиметров.

Вернуться к оглавлению

Сваи

Железобетонную конструкцию в виде свай используют для оснований промышленных и жилых сооружений. Сваи применяют для возведения конструкций на неустойчивых грунтах. При транспортировке свай им придают горизонтальное положение, обеспечивая опирание на специальные подкладки. Разрешается укладка свай на транспортное средство при перевозке ярусами.

Железобетонные сваи отличаются высокой устойчивостью к воздействию химических веществ и коррозии, обладают водонепроницаемостью и морозостойкостью. Сваи легко монтируются при наличии специального оборудования и способны обеспечить возводимому сооружению долговечность, высокую прочность и надежность.

Вернуться к оглавлению

Стойки

Стойки для опор ЛЭП.

Железобетонные стойки или стойки линий электропередач представляют собой опорный элемент для светильников и линий электропередач. При транспортировке разрешается перевозить стойки вместе одной группой, обеспечивая горизонтальное положение. При перевозке следует подготовить опору для стоек в виде специальной подкладки.

Главным назначением железобетонных стоек является возможность надежного удержания электропроводов на требуемом расстоянии от поверхности земли или воды. Надежность и прочность опор достигается путем применения в конструкции изделий арматурного каркаса и специального типа бетонного раствора. По отдельности каждая стойка линий электропередач различается по назначению и конструкции. Выделяют концевые, промежуточные, угловые и анкерные опоры из железобетона. Также изготавливают одноцепные и многоцепные.

Вернуться к оглавлению

Колонны

Железобетонная колонна представляет собой несущий элемент жилых, культурных, промышленных и бытовых сооружений. Колонны изготавливают прямоугольной формы и двухветвевой, которая предназначена для тяжелой крановой нагрузки. Перевозят элементы штабелем, где первый ряд колонн кладут на грузовое место транспортного средства, а последующие ряды укладывают на предыдущий, застеленный специальными подкладками.

Вернуться к оглавлению

Объемные блоки

Объемные блоки.

Железобетонные объемные блоки нашли применение при возведении общественных и жилых сооружениях. Представляют собой почти готовые строительные элементы с полой тонкостенной прямоугольной призмой и с проемами для дверей и окон.

Объемные блоки могут иметь изоляционные и утеплительные панели. При перевозке объемных блоков им придают вертикальное положение, при этом обеспечивая опирание элементов по четырем углам на грузовую платформу. Объемные блоки, выполненные из железобетона, имеют чувствительность к динамическим перегрузам, которые образуются в процессе перевозки. Эти строительные изделия из железобетона имеют особенность смещать центр тяжести от геометрического центра в поперечном и в продольном направлении. Чтобы избежать смещения блока в процессе перевозки, на грузовой площадке устанавливают специальные упорные выступы.

Вернуться к оглавлению

Санитарно-технические кабины

Санитарно-технические кабины используются при возведении зданий общественного и жилого назначений. Представлены объемными элементами с большой массой и габаритами. При перевозке шахты лифтов и санитарно-технических кабин разрешается вертикальное положение с опорой на грузовую площадку с двумя прокладками. Шахты лифтов, имеющие высоту до 140 сантиметров можно перевозить в 2 яруса по высоте, при этом устанавливая деревянные подкладки между рядами в высоту больше 10 сантиметров.

Вернуться к оглавлению

Вывод

Железобетонные конструкции применяют в строительстве различных зданий и сооружений, и не только. Разновидности ЖБИ (панели, объемные блоки, фермы, сантехнические кабины) за счет своих габаритов, масс и условий, которые нужно соблюдать в процессе перевозки, требуют узкой специализации подвижного состава.

Транспортировка балок, колонн, опор и стоек линий электропередач, ригелей и свай имеет схожие требования к перевозочному процессу, поэтому схемы подвижного состава для их перевозки могут совпадать.

kladembeton.ru

Как делают железобетон — Как это сделано, как это работает, как это устроено

Итак, дорогие друзья, оглянитесь вокруг. Если вы не в глухом лесу, то наверняка увидите перед собой, над собой или под ногами что-то железобетонное. При нынешнем домостроении без этого прочного материала не обойтись. Посмотрим, как делают изделия из железобетона

КПД-Газстрой  — один из крупнейших городских застройщиков Новосибирска и поставщиков ЖБИ. То есть, ДСК КПД Газстрой сама делает все железобетонные изделия, ничего не приобретая на стороне, сама реализует масштабный проект  — жилой район «Чистая слобода».

В номенклатуре завода более 600 различных типовых наименований, кроме того, осуществляются индивидуальные специальные заказы.

Посмотрим на это огромное предприятие, на рабочих, инженеров и железобетонные изделия.

3. Такой купол на проходной

4.Кран-погрузчик, загружают уже готовую продукцию

5. Не так много людей на погрузочной площадке

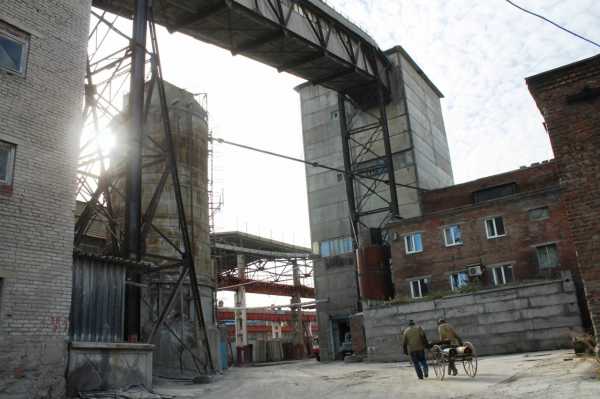

6.Эстакада

7.Щебень и песок хранятся открытым способом, затем поступают в подземную галерею, одновременно на заводе складируется более десяти тысяч тонн песка и щебня. Щебень поставляется из карьера поселка Горный.
Технология изготовления бетона учитывает разные нюансы, и качество исходного сырья тут на одном из первых мест, поэтому каждая партия цемента, песка и щебня проходит тщательную проверку в лаборатории ДСК, делаются рассевы, анализы, и если партия не подходит, то отправляется обратно к поставщику.

К тому же, щебень проходит дополнительную обработку, ведь лишние вкрапления глины, например, вредят качеству бетона.

8.Территория предприятия кажется бесконечной

9.Итак, из подземного хранилища щебень поднимается вверх по ленточным транспортерам в бетоносмесительный цех

10. На верхней точке находится бетоносмесительный цех

11. Здесь производство полностью автоматизировано. Всего один оператор управляет очень важным процессом. Раньше объемы поступающей смеси регулировались вручную. То есть на каждой отметке стояли объемные дозаторы и при помощи открывающегося шибера оператор набирал определенный объем.

Сейчас все автоматизировано, стоят тензодатчики и с помощью двух мониторов оператор следит за процессом и регулирует подачу.

12. Изготавливается несколько марок бетона, от В20 до В40. Для каждого проекта идет отдельная марка бетона.
Как известно, для разных изделий нужен разный бетон, соответственно и технология приготовления разная. Различные виды цемента и добавок позволяют изготавливать, например,  бетон, устойчивый к агрессивным средам, морозоустойчивый бетон. К примеру, для жилых домов  и  для гидростанций бетон применяется разный.

Недавно на  КПД-Газстрой были изготовлены плиты для аэродрома. Понятно, что для таких изделий нужен особопрочный и устойчивый к различным механическим и природным нагрузкам железобетон.

Со временем прочность бетона растет, стандартный срок службы — 75 лет. Но завод выпускает изделия с коэффициентом 1.4. Это значит, что срок службы увеличен на 40%

13

14. Технолог КПД-Газстрой Катерина Шибанова проводит дальше нашу экскурсию

15. Формовочный цех. Здесь происходит отливка изделий по формам, которые составляют элементы будущих домов. Если у вас есть индивидуальные пожелания, будь то нестандартная стена или даже статуя, то возможно все — сделают специальную форму и арматуру подберут.

16. Это шахта лифта. Шахты выпускаются объемного типа, для чего создана специальная форма-кассета.

17

18

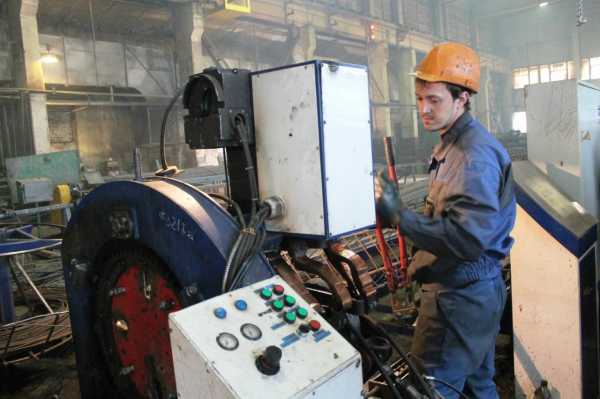

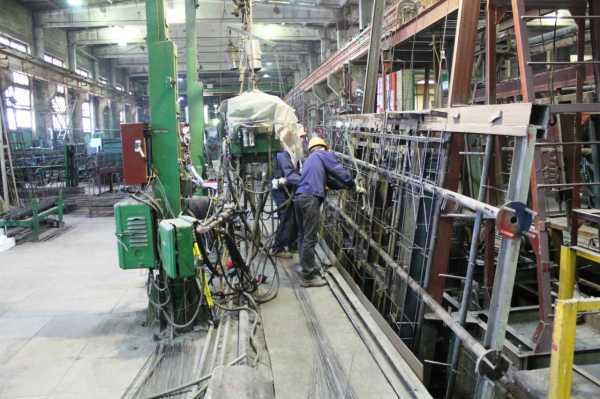

Арматурный цех. От качества арматуры зависит тоже очень многое, поэтому здесь тоже осуществляется постоянный контроль процесса

19

20

21

22. Арматура для свай. Длина сваи — до 12 метров, но в отдельных случаях может быть и 18

23

24

25. Людей на этом огромном производстве не так много, но при этом девушек хватает. При этом, по словам начальника сварочного цеха, люди время от времени переходят с одного места на другое, чтобы работа была не такой монотонной и более интересной для рабочих.

26

27

28

29

30

31

32

33

33. Изготовление железобетонных изделий производится строго по плану и заказу, то есть, лишние изделия «про запас» не изготавливаются и не хранятся. Все это для повышения надежности изделия. Транспортировка тоже осуществляется специальным образом. Видите,  деревянные бруски проложены между сваями — нельзя допустить механических повреждений и лишних напряжений  при хранении и перевозке.

34. В числе последний нововведений — чипирование всех изделий, и при 3-д моделировании объекта в проект заложены уже конкретные изделия.

35. Спасибо главному технологу Катерине Шибановой и всему коллективу завода за интересную экскурсию. Спасибо нашим блогерам за компанию. Подберу тут ссылочки на их посты.

36.Завод занимает огромную территорию

37.

38

39

40. Как раз зашли в столовую во время обеда

41. Напоследок визит в лабораторию

почти раритетные весы

42. Проверка блоков на прочность

43. Многие рабочие завода живут именно в районе Чистая слобода, это хороший показатель. Хотя и Чистая слобода находится в другом конце города.

44. Это я в стиле индастриал


45.Кстати, из бетона можно делать что угодно. Современная архитектура без железобетона никуда, и это не только прямые стены. Вот Галерея современного искусства Макси в Риме, спроектированная Захой Хадид. Сплошной бетон, а римляне зовут МАКСи — макаронина за причудливые изгибающиеся формы. (итальянцы все макарониной зовут)


подробнее про творение Захи Хадид в Риме

Очень надеюсь, что когда-нибудь и в Новосибирске появятся модные и нестандартные современные здания. Заказчики, где вы?)

Оригинал поста здесь

kak-eto-sdelano.livejournal.com

Эскизы ЖБИ

ФБС 24.4.6 блок стеновой фундаментный Тубы железобетонные (ТБ), (ТС), (ТСП) Трубы железобетонные (ТБ), (ТФП), (ТС), (ТП), (ТСП),
Труба железобетонная тип (Т) ТБ, ТСП, ТС, ТБП, ТФП, Т, ТН -Трубы железобетонные Ступени лестниц железобетонные (ЛС)
Стойки центрифугированные (СК) Составные сваи железобетонные (СВ) Стойки вибрированные (СВ)
Сваи цельные (СВ) Сваи железобетонные (СВ) Плиты перекрытия (ПК)
Прогоны железобетонные Плиты дорожные 2П30 Плиты балконные и лоджий
Плиты аэродромные ПАГ 14, ПАГ 18, ПАГ 20, ПДН Плиты  перекрытия ребристые Плита забора, забор железобетонный (ПО)
Перемычки железобетонные (ПБ, ПП) Опоры ЛЭП, тойки (СК, СВ. УСО) Опорные плиты ОП, УОП-6
Лотки теплтрас (Л) Лотки телескопические Лотки подстанций (УБК)
Лотки канальные (ЛК) Лотки дренажные Лотки (Л), (ЛК), (Б), (Т), (УБК)
Лотки водоотводные бетонные Лестничные марши и площадки (ЛМ, ЛМП) Ленточный фундамент железобетонный (ФЛ)
Кольча колодезные стеновые КС, ПН, ПП, КО Колонны жедлезобетонные (К) Колодец телефонный ККС, КМТ
Кирпич затутовочный М100 Забр железобетонный (ПО-2) Диаврагмы жесткости железобетонные (Д)
Вентиляционные блоки железобетонные (БВ) Бордюр дорожный (БР) Балки железобетонные
Фундаментная балка (БК) Фундамент забора (ФО) Лентожный фундамент (ФЛ)
 Блок фундаментный (ФБС) Трехслойная панель наружняя для домостроения Труба раструбная Напорная железобетонная
Стойки (СВ) Опоры
ЛЭП
Стеновые панэли внутренние из железобетона Стакан для забора, фундамент (Ф)
Сваи железобетонные (С)  Полурама железобетонная Ригель железобетонный
Ригели — разновидность (РДР, РОР, HLG РОП, РЛП) Ребристы плиты (ПГ, ПВ) Разновидность панели
Разновидность колонн  Приставка железобетонная (П)  Плита теплотрас, крышка лотка (ПТ)
 Панель (ПС) Плиты сантехнические (ПРС) Прогоны (ПГР)

std-gbi.ru

Проекты и строительство железобетонных частных домов из плит и панелей

Раньше панели из железобетона в основном применялись для строительства многоэтажных зданий. Именно этот сегмент рынка диктовал стоимость подобных технологий. Но в последнее время дома из железобетонных панелей стали гораздо чаще встречаться и в частном секторе. Покупателей больше всего привлекают минимальные сроки такого строительства. У материала есть и ряд других достоинств.

Готовый проект дома из железобетона

В таких случаях используют изделия, произведённые на заводах, с заранее заданными характеристиками.

Например, могут понадобиться:

  • фундаментные блоки;
  • межкомнатные перегородки;
  • перекрытия;
  • стеновые панели.
Вернуться к оглавлению

Содержание материала

Состав и достоинства железобетона

Оптимальное сочетание таких компонентов, как арматура и бетон с усиленной прочностью, позволили этому материалу заслужить звание одного из главных конструктивных решений современности.

  1. Если верить содержанию ГОСТа, то бетоном следует называть материал искусственного происхождения, каменистой формы. Прочность и свойства улучшаются только за счёт правильного подбора комбинаций между различными добавками, водой и вяжущими компонентами. После смешивания основа твердеет, и получается готовое изделие.
  2. Низколегированная сталь – вот из чего производят арматуру. Деталям придают рифленость, используют горячекатаный метод. Это способствует улучшению сцепления с самим бетоном.

Такое строительство допускает использование железобетонных изделий практически на любом этапе. А алмазные круги помогут осуществить демонтаж, если это необходимо.

Вернуться к оглавлению

Железобетонные каркасы и их разновидности

В индустрии строительства выделяют два основных типа таких конструкций.

  1. Из отдельных элементов на заводе создают сборные дома. Они, в свою очередь, состоят из следующих элементов:
    • основ лестничных проёмов;
    • колонн ;
    • ригелей.

    Для последующего монтажа готовые элементы доставляются на территорию стройплощадки. Но в таком случае каждое предприятие устанавливает определённые стандарты. Потому выбор возможных форм весьма ограничен.

  2. На месте строительства возводятся монолитные здания. Обычно используют бетонную готовую смесь, выбирая ту или иную марку материала. Перед этим готовят специальный проект, стараются следовать формам, изначально выбранным заказчиком. строительство монолитного железобетонного дома

    Частный сектор от этого особенно выигрывает. Множество достоинств делает этот вариант весьма популярным:

    1. Нагрузка и этажность не имеют значения, изделия выдерживают любые условия эксплуатации;
    2. Архитектурные формы могут быть любыми, даже самыми невероятными;
    3. По расположению элементов, конфигурации никаких ограничений нет.

    Вместе с перекрытиями используют съёмную опалубку, если речь идёт о производстве монолитного железобетонного каркаса. Опалубка устанавливается ещё до того, как начинаются основные работы. После этого всё заливают бетоном. Именно благодаря такой технологии во многом строительство отнимает гораздо меньше времени, чем в других случаях.

Что касается материала стен, то для каркаса он никакого значения не имеет. Допустимы любые виды:

Такие здания будут отлично вписываться в любые ландшафтные особенности и архитектуру, находящуюся вокруг дома. Владельцы домов могут в таком случае позволить себе создавать необычную планировку, этому способствует гибкость, которой обладает такой каркас.

Вернуться к оглавлению

Монолитное каркасное малоэтажное строительство

Если стоит вопрос по поводу выбора между каркасом или газобетоном, то следует выбрать монолитный каркас, внутрь которого закладывается определённое количество газобетонных блоков. Специалисты в профильных организациях с этой работой справятся легко, но придётся заплатить им кругленькую сумму. Потому стоит узнать, как можно всё сделать самому, с материалами по доступной цене.

Инструкция в этом случае будет выглядеть следующим образом.

  1. Сначала собирают опалубку – специальную форму. Происходит это прямо на строительной площадке. Она повторяет контуры, из которых в дальнейшем будет состоять сам монолитный дом.
  2. После этого в опалубку устанавливаем каркасное изделие на основе арматуры из металла.

    Пример армирования бетонной стены

  3. После этого переходят к приготовлению бетонного раствора, заливают его внутрь опалубки.
  4. Она сбивается по мере того, как материал высыхает. Затем можно будет построить другие элементы.
Вернуться к оглавлению

Готовим опалубку

От качества её приготовления зависит пара вещей.

  1. Стабильность удержания жидкого раствора.
  2. Ровность сбивания опалубки определяет, как будет выглядеть сама бетонная конструкция. А ещё это помогает понять, потребуется ли последующая доработка.

Многие думают, что основа в любом случае будет испорчена, потому для приготовления опалубки можно использовать горбыль с различными параметрами. Но это не так, подобный подход приводит к появлению стыков между досками с малой плотностью, а это, в свою очередь, – к образованию зазоров. В результате понадобится выравнивать каркасный материал после того, как опалубка была сбита.

Лучше всего использовать ламинированный тип фанеры с небольшой стоимостью, отходы от пиломатериалов одного размера. Цена их будет дороже, но зато после этого можно сразу приступать к строительству.

Когда изготавливаются каркасные основания с армирующими свойствами, можно использовать арматурный винтовой прут с холоднодеформированными элементами.

Диаметр сечения у него составляет около 3-12 миллиметров.

Вернуться к оглавлению

Заливаем и готовим бетон

Бетономешалка понадобится в любом случае, даже если человек всё делает своими руками.
Потребуются следующие материалы:

  • наполнитель;
  • сеяный речной песок;
  • М500 или М400 – цемент одной из этих групп.

Чтобы всё самостоятельно приготовить, воспользоваться необходимо следующими пропорциями: наполнитель в 3-4 частях и 4 части песка, 2 части цемента. Среднеразмерный щебень станет отличным вариантом для наполнителя.

Вернуться к оглавлению

Надёжные, экономичные и простые дома из бетонных блоков

Пустотелые блоки из этого материала появились на рынке сравнительно недавно, но уже приобрели большую популярность. Цена их остаётся весьма доступной. Такие конструкции по-настоящему универсальны, в Европе в секторе жилищного строительства привыкли строить именно из этой основы, таких домов там до 30 процентов.

Вернуться к оглавлению

Что насчёт строительных особенностей блоков

Многие здания на основе таких блоков можно строить в самостоятельном режиме, благодаря относительной простоте возведения конструкций. При своих крупных размерах блоки будут отличаться друг от друга, но разница максимум составит до 2 мм. За счёт этого времени на строительство вообще тратится меньше.

Можно отметить и ещё несколько моментов:

  1. Небольшая толщина стен, потому разные виды конструкций становятся ещё более лёгкими. При этом теплоизоляционные, прочностные характеристики не ухудшаются.
  2. А ещё лёгкость присутствует в отделке стен как внутри, так и снаружи.
  3. Дополнительных работ перед тем, как проводить малярные работы, не требуется. Легко укладывать всевозможные инженерные коммуникации.
  4. Если возникает такая необходимость, то легко провести и перепланировку, детали конструкций вполне это допускают.

    Вариант планировки дома из железобетона

  5. Чтобы придать дополнительную прочность, можно всегда провести армирование. Панельный дом, например, такую возможность даст далеко не всегда.
Вернуться к оглавлению

Размеры и классификация

Можно выделить несколько разновидностей блоков. Например, в зависимости от прочности на сжатие. В этом случае марки блоков варьируются в пределах от 50 до 300. Вторая классификация основана на способности переносить воздействие низких температур, не меняя своих характеристик. Это свойство позволяет делить изделия на марки от F15 до F200. Во всех инструкциях написано, что для строительства зданий необходимо использовать минимум марку 75, а то и более высокую.

Вернуться к оглавлению

Трещины в бетоне и их ремонт

К этому вопросу стоит относиться со всей серьёзностью, ведь он может повлиять на то, насколько долго и качественно прослужит готовое изделие. Панельный дом, к примеру, тоже полностью не защищён от этой проблемы, но там используются несколько иные решения.

Перед началом любых восстановительных работ, необходимо понять, почему именно появились трещины внутри плит бетонного дома. И только после этого следует что-то делать. Основных причин бывает несколько.

  1. Конструктивного характера. Например, возникают перегрузки во время эксплуатации, недостаточно строительных материалов, ошибки при создании проектов. Это может привести к появлению серьёзных деформаций у плит, разрушению всего здания.
  2. Бетонный слой может просто расслаиваться из-за наводнения или пожара, произошедшего ранее. Проводится полная реконструкция либо замена, в зависимости от тяжести повреждения.
  3. Причины неконструктивного характера. Проекты часто страдают именно от этих проблем. Например, трещины возникают, когда здание подверглось усадке сразу после того, как был залит бетон. Длина таких трещин обычно не превышает 75 сантиметров, а ширина остаётся незначительной. Иногда это случается, даже если проекты были созданы согласно всем требованиям.

Последний вид причин можно легко увидеть спустя несколько недель после того, как была завершена укладка материала.

Проявляются деформации во время быстрой усушки бетона при резком повышении температуры воздуха.

Трещины усадочного типа могут появляться как на фундаменте, так и на стенах, в том числе при строительстве частного дома. И ремонтные работы в каждом случае разные.

Вернуться к оглавлению

Ремонт и его варианты

Сложность повреждений определяет, что именно придётся сделать. Каркасный дом предполагает использование только тех материалов, у которых достаточно высокая адгезия к основе. Достаточно часто проводят инъектирование трещин в бетоне с помощью специальных смол.

Заделка специальной смолой трещин в бетоне

Это необходимо для того, чтобы защитить каркасный тип сооружений от дальнейшего расширения трещин.

Вернуться к оглавлению

Строительство дома из железобетонных плит своими руками

Это тоже один из популярных вариантов. Каркасный дом на основе монолитных блоков получил более широкое распространение, но и плиты используются довольно часто. Ведь они тоже позволят возвести здание менее чем за полгода. Работы можно не прерывать даже на зимний период. И легко всё сделать своими руками. Плиты просто подвозят на строительную площадку, монтируют, а затем добавляют следующую партию.

Можно сказать, что строение из плит и дома из железобетонных панелей – это почти одно и то же. Главное – обеспечить прочную и надёжную герметизацию для швов между элементами, иначе нельзя будет добиться качественного результата. Сейчас выпускается довольно много материалов, помогающих решить эту задачу. В некоторых случаях подойдут те же герметики, которыми заделывают трещины.

proekt-sam.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
